Анкер клиновой – почему ему доверяют тяжелые конструкции? + видео

Анкер клиновой ГОСТ определяет как шпильку, которая оканчивается хвостовиком в форме конуса. Суть его воздействия на основание такова, что удержать на себе он может довольно тяжелые конструкции, именно это мы и разберем в данной статье.

Чем выделяется анкер клиновидного типа среди остальных?

Строительство и ремонт различных объектов предполагает использование ряда инструментов и приспособлений, что значительно облегчает работы. Так для закрепления тяжелого оборудования в стенах, выполненных из бетона, кирпича или камня, используют анкер клиновидный. Это так называемый крепежный элемент. Иногда возникает необходимость использования его и для домашнего ремонта. Обычно это происходит тогда, когда стены сделаны из очень прочных материалов (бетона или кирпича), и прикрепить к ним требуется достаточно тяжелую деталь.

Для изготовления клинового анкера берется самая прочная оцинкованная сталь. Такой крепеж часто используют для закрепления шахты лифта или кабельной трассы, перил, балок. При этом он должен обеспечить безопасность их использования. Ведь предполагается их частая эксплуатация, и ошибки при закреплении данных объектов могут привести к гибели людей. Поэтому так важно соблюдать правила монтажа, о которых пойдет речь ниже. Встречается еще и анкер-клин потолочный, используется он при установке люстр, кому ж захочется, чтобы она упала вскоре на голову.

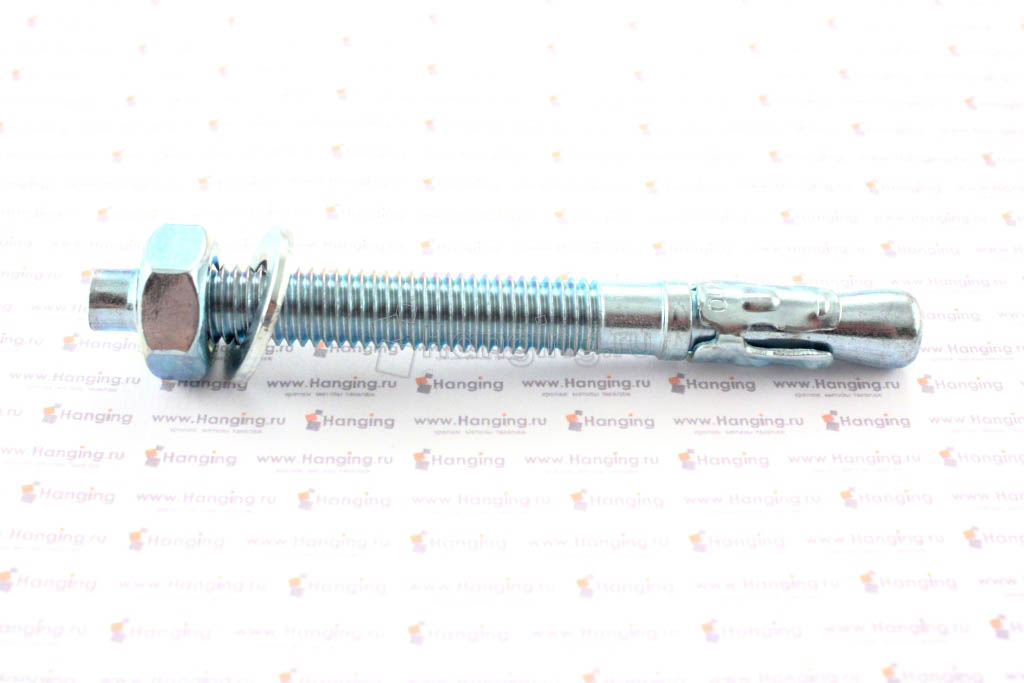

Анкер клиновой – конструкция и маркировка

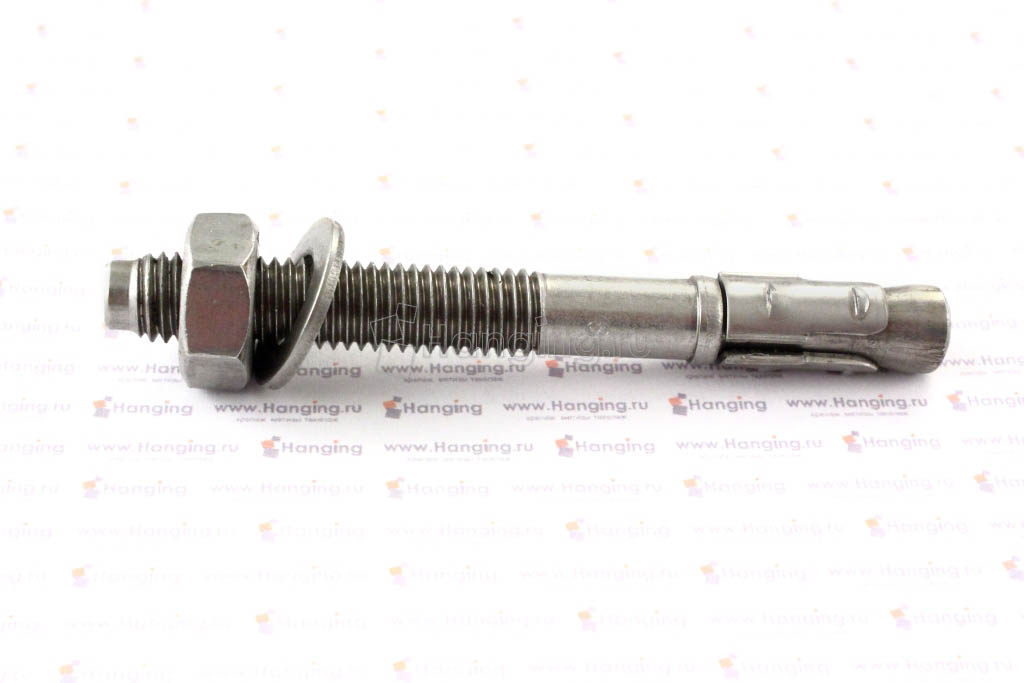

Что же представляет собой такой анкер? Это стальной стержень, у которого есть цилиндрическая подвижная муфта, по внешнему виду напоминающая поясок, также у него есть хвостовик, который представляет собой конус. Обязательно в комплекте идет клиновой анкер с гайкой, с ее помощью происходит закрепление. Раньше процесс монтажа деталей, особенно достаточно тяжелых, был очень затруднителен, потому что имеющиеся в хозяйстве гвозди не могли удержать их в бетоне.

Эта процедура стала намного проще, когда появился анкер клиновой забивной. Размеры его для той или иной ситуации подбираются с учетом веса крепящейся детали, а также ее толщины. Для удобства этого процесса была введена специализированная маркировка. Такие анкеры имеют свою общую маркировку, они обозначаются WAM, а далее идут цифры, указывающие на размеры. Так анкер клиновой WAM-06040 имеет следующие размеры: резьба – 6 мм, диаметр – 6 мм, длина – 40 мм. А WAM-08080 такие: резьба – 8 мм, диаметр – 8 мм, длина – 80 мм.

Особенности подбора анкера с клиновидным хвостовиком

Для каждого размера имеется и минимальная глубина крепления, которая также измеряется в миллиметрах (чем длиннее анкер, тем больше этот параметр). Если для крепежа длиной 40 мм такая глубина составляет 27 мм, то уже для восьмидесятого – 40 мм. При этом более длинный анкер клиновидного типа используют для закрепления более толстых элементов. Длина этого крепежа начинается от 40 мм, далее идет ее увеличение на 5 мм для следующих маркировок, есть даже клиновые типы анкеров длинной 10 см и более.

Отличительной чертой клинового типа является отсутствие защитной рубашки. Все остальные виды анкеров ее имеют. Для этих типов крепежей существуют предельные допустимые рабочие нагрузки. Помимо этого, для них также есть и предельная нагрузка на выравнивание. Еще между ними существует взаимосвязь – рабочая нагрузка должна быть не более 25 % от предельной нагрузки на выравнивание. Чем больше прочность бетона, тем больше и величина допустимой нагрузки. Но если происходит крепление элементов к основе из бетона, на которой имеются трещины, то изменяется и величина допустимой нагрузки. Так как очень важно обеспечить надежность крепления.

Все клиновые и другие анкеры, которые пригодны для использования, должны соответствовать своему ГОСТу. При этом, чтобы убедиться в качестве изделия, можно потребовать у продавца свидетельство на эту продукцию. Если с документацией все в порядке, значит, смело можно делать покупку. Проверка соответствующих документов обязательна, так как слишком большая роль отводится такому маленькому механизму, и от его качества зависит безопасность и даже здоровье людей.

Установка клинового анкера – на что обращать внимание?

Отличительной чертой использования клинового анкера является отсутствие необходимости определения точной глубины подготавливаемого для него отверстия. Установка клинового анкера происходит следующим образом. Когда на нем затягивают гайку, муфта надвигается на хвостовик. При этом внутри запускается механизм распирания, за счет которого и получается прочная фиксация его в поверхности, к которой он прикрепляется.

Вся последовательность монтажа различных элементов к прочным поверхностям выполняется следующим образом. Сначала необходимо просверлить отверстие, в которое будет вставляться анкер с клиновидным хвостовиком. Отверстие необязательно тщательно очищать, следует только выдуть основную пыль и убрать частички, открошившиеся от поверхности. Диаметр отверстия должен совпадать с диаметром клинового анкера. После этого вставляется сам крепеж, а дальше его необходимо забить в поверхность, сделать это можно при помощи обычного строительного молотка. Когда анкер плотно забит, можно производить подвешиваение детали, для этого используют гайку, которую закручивают для создания распирания внутри анкера.

Вид крепления, с помощью которого фиксируется деталь на поверхность, называется сквозным. Так как при этом происходит просверливание детали для ее последующего монтажа. При этом использование клинового анкера обеспечивает надежность соединения. Так как данный вид крепежного приспособления является самым прочным.

Но, к сожалению, далеко не всегда удается с первого раза выполнить правильно крепеж изделия. Бывают случаи, когда необходим демонтаж детали, прикрепленной с помощью клинового анкера. В этой ситуации поступают следующим образом. Если знаете, что в будущем придется демонтировать изделие, то при просверливании отверстия его глубина должна быть больше длины анкера. После снятия предмета крепеж можно будет забить до самого конца и в поверхности не будет никакого отверстия, а сама она будет ровной. Единственное неудобство – повторное использование клинового анкера невозможно.

Напарники клиновидного анкера в строительстве

Продаются анкеры как поштучно, так оптом и мелким оптом. Чем короче анкер клиновидной формы, тем больше штук в упаковке. Если для закрепления деталей необходимо достаточно большое их количество, то проще купить целую упаковку, все равно оставшиеся элементы пригодятся в будущем. Клиновидный тип анкера – это не единственный механизм для монтажа деталей к поверхностям.

Для этих целей существуют также и анкерные болты (с их помощью чаще всего крепятся строительные конструкции), и анкер-клин, имеющий высокую степень расклинивания. Есть еще и стержневые фиксаторы, который используют для глубокой установки. Латунные анкеры – для закрепления в бетоне. Есть даже специальные анкеры, с помощью которых детали крепятся к гипсокартону или фанере. Но при этом вес таких деталей незначителен.

Современный прогресс обеспечил создание еще и химических анкеров. Для их закрепления не требуется столько физических усилий. Для монтажа достаточно вставить в отверстие ампулу, в которой содержится специальная клеевая жидкость. Как видно, большое количество крепежных элементов разработано для фиксации к различным поверхностям всевозможных конструкций. У каждого из них есть свои отличительные черты, которыми и обусловлена специфика их применения.

Оцените статью: Поделитесь с друзьями!

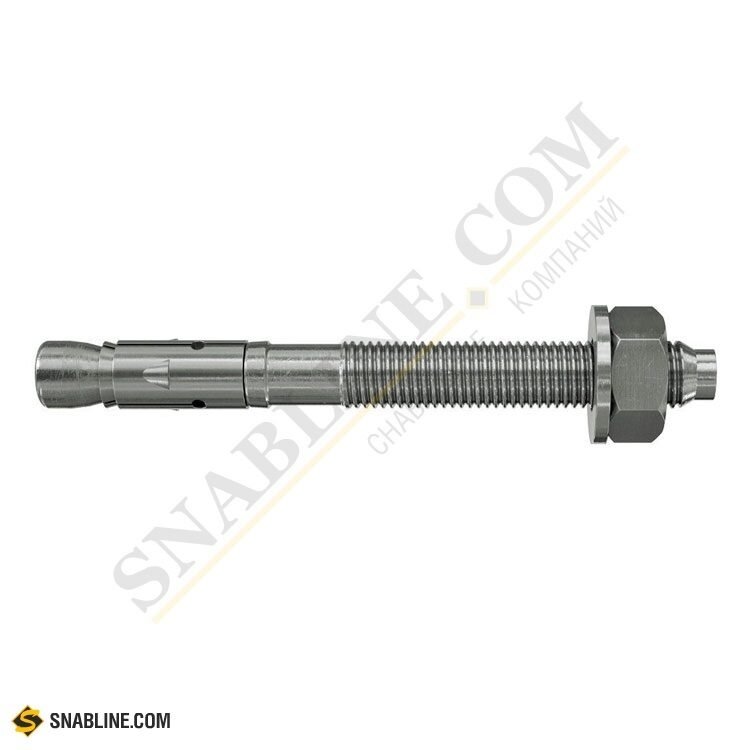

Особенности клиновых анкеров MKT B

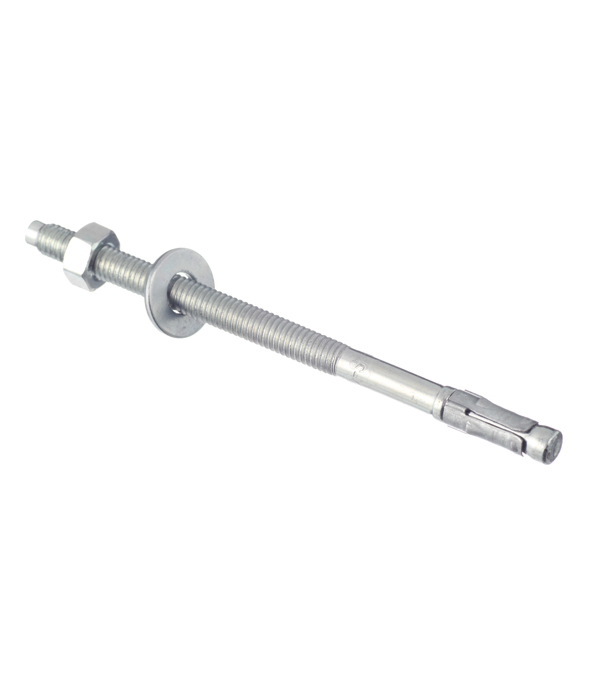

Клиновые анкера — это надежный крепеж, они состоят из двух отдельных частей, которые собираются в одно целое. Первая часть представляет собой стержень из углеродистой стали, который нарезается на часть его длины. Противоположный / установочный конец анкера имеет шейкообразную форму или коническое пространство, которое сужается назад до диаметра стержня.

Вторая часть клинового анкера представляет собой стальную накладку или втулку, которая собирается вокруг конического участка стержня. Для завершения установки каждого клинового анкера также требуется гайка и шайба.

Клиновые анкеры MKT B могут использоваться во многих случаях, если основным материалом выступает твердый бетон. В отличие от многих других крепежей, клиновый анкер нельзя использовать в кирпиче или блоке. Анкера MKT B рассчитаны на средние и высокие нагрузки.

Данные анкерные крепления просты в использовании и доступны в широком диапазоне диаметров и длин.

Как работает клиновый анкер?

Опять же, бетонные крепления клинового должны использоваться только в твердом бетоне. Они предназначены для ввода в предварительно просверленные отверстия. После установки эти клиновые анкеры не могут быть удалены без разрушения бетона. Размер анкера всегда равен размеру отверстия, которое необходимо просверлить в бетоне. Допуск между отверстием и якорем очень жесткий.

При анкеровке на бетон клин-анкера MKT B являются отличным выбором из-за их удерживающих параметров. Удерживающая способность клинового анкера всегда зависит от качества бетона. Как правило, в качестве безопасной рабочей нагрузки принимается коэффициент безопасности 4:1 или 25%. Также важно убедиться, что анкеры не расположены слишком близко друг к другу или слишком близко к неподдерживаемому краю.

Давление, оказываемое на бетон с помощью клинового анкера, лучше всего описать как конусообразное, при этом маленький конец конуса является вставленным концом анкера, а большой конец конуса находится на поверхности бетона. Если два клиновых якоря установлены слишком близко друг к другу, давление от двух анкерных болтов может пересекаться, уменьшая значения удержания обоих. Эти же факторы применяются при размещении рядом с краем. Бетон может разрушиться под давлением, если анкер расположен слишком близко к краю.

Клиновые анкера MKT B производятся в нескольких вариациях:

• из углеродистых стальных сплавов с цинковым покрытием;
• из горячеоцинкованных стальных композиций FVZ;
• нержавеющей стали А4, а также стали HCR, которые обеспечивают максимальную коррозийную стойкость в процессе эксплуатации.

Наша компания предлагает широкую линейку типовых размеров клиновых анкеров MKT B (длиной от 50 до 355 мм и диаметров от 6 до 20 мм), поэтому вы сможете подобрать необходимый для вас вариант и купить его оптом и в розницу по ценам от производителя.

Клиновые анкерные системы используют в различных сферах промышленно-хозяйственного комплекса, обеспечивая её максимальную прочность и долговечность.

Как работает анкер клиновой? | 100krep.ru

Для надежного крепления конструкции к бетонной поверхности нужны специальные крепежные элементы. Сегодня мы выясним, что из себя представляет и как работает анкер клиновой, который считается одним из лучших крепежей при выполнение ответственных работ. В отличие от анкер-клина, который используется для монтажа легких подвесных конструкций и не демонтируется, его, при необходимости, можно извлечь.

Чтобы получить надежное крепление, нужно знать, как устанавливать изделие, и точно соблюдать инструкцию. Рекомендации строителей, как использовать крепеж с пошаговым фото, помогут выполнить работы своими руками.

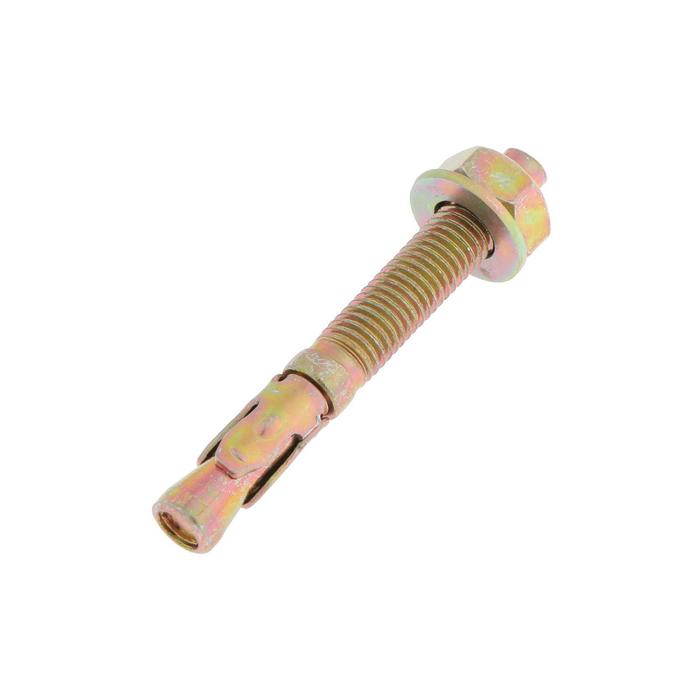

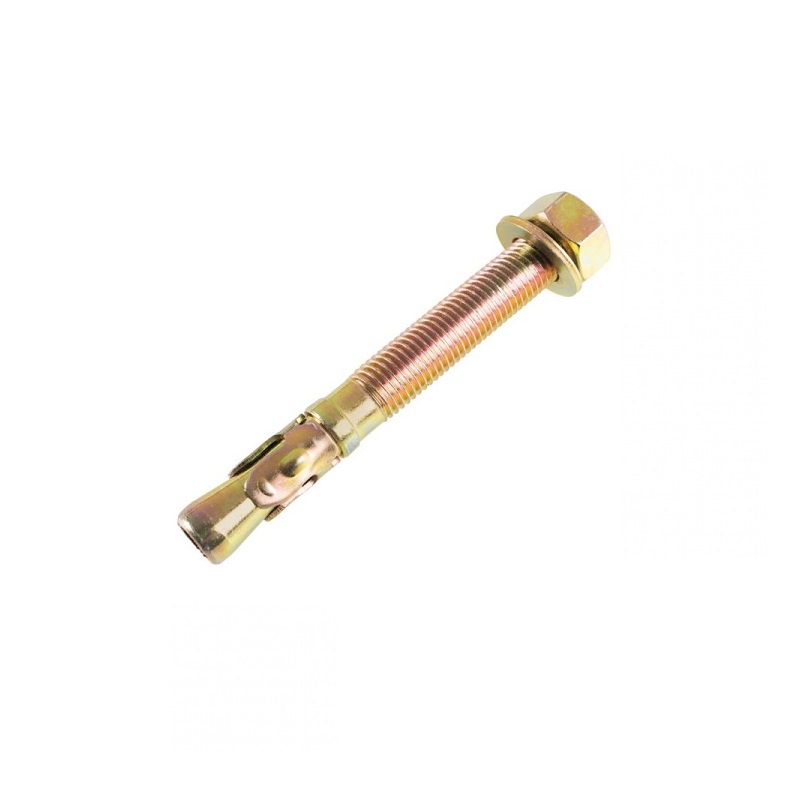

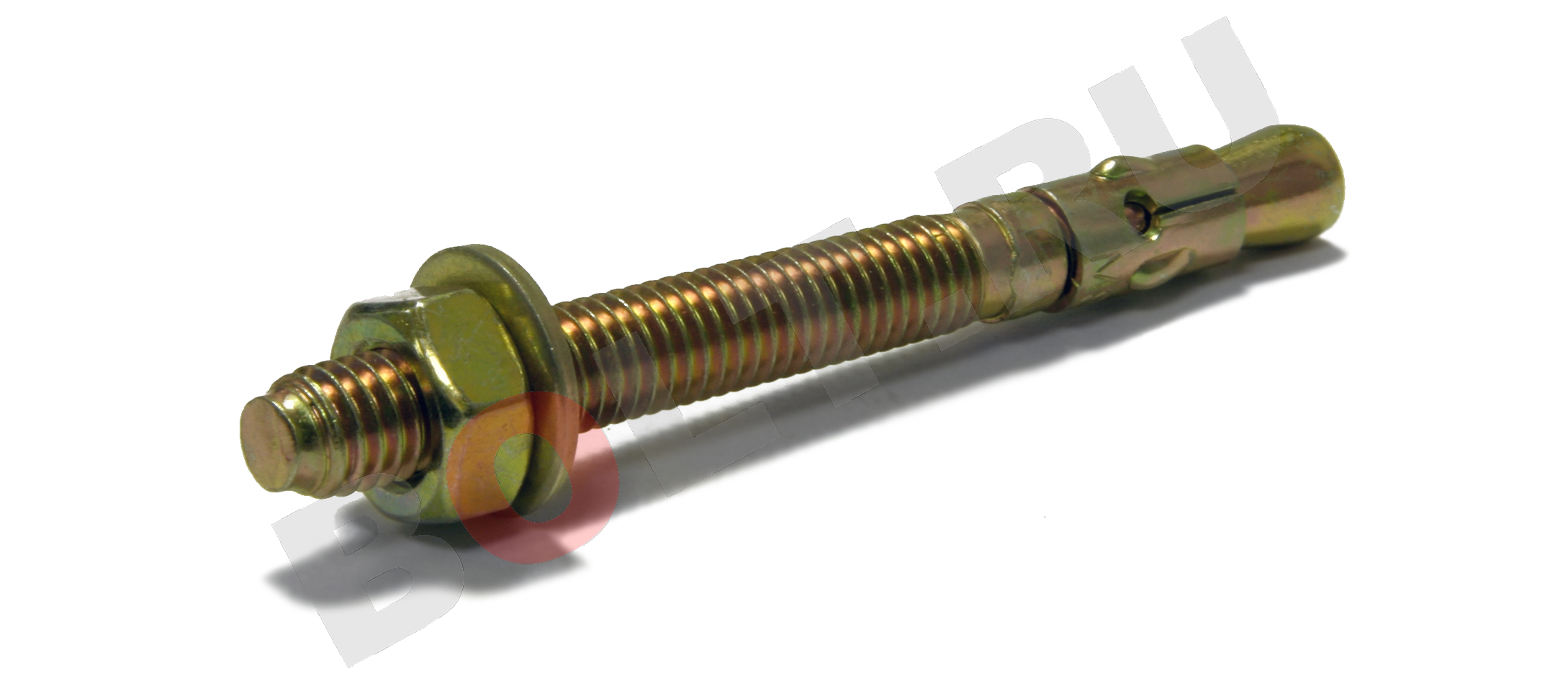

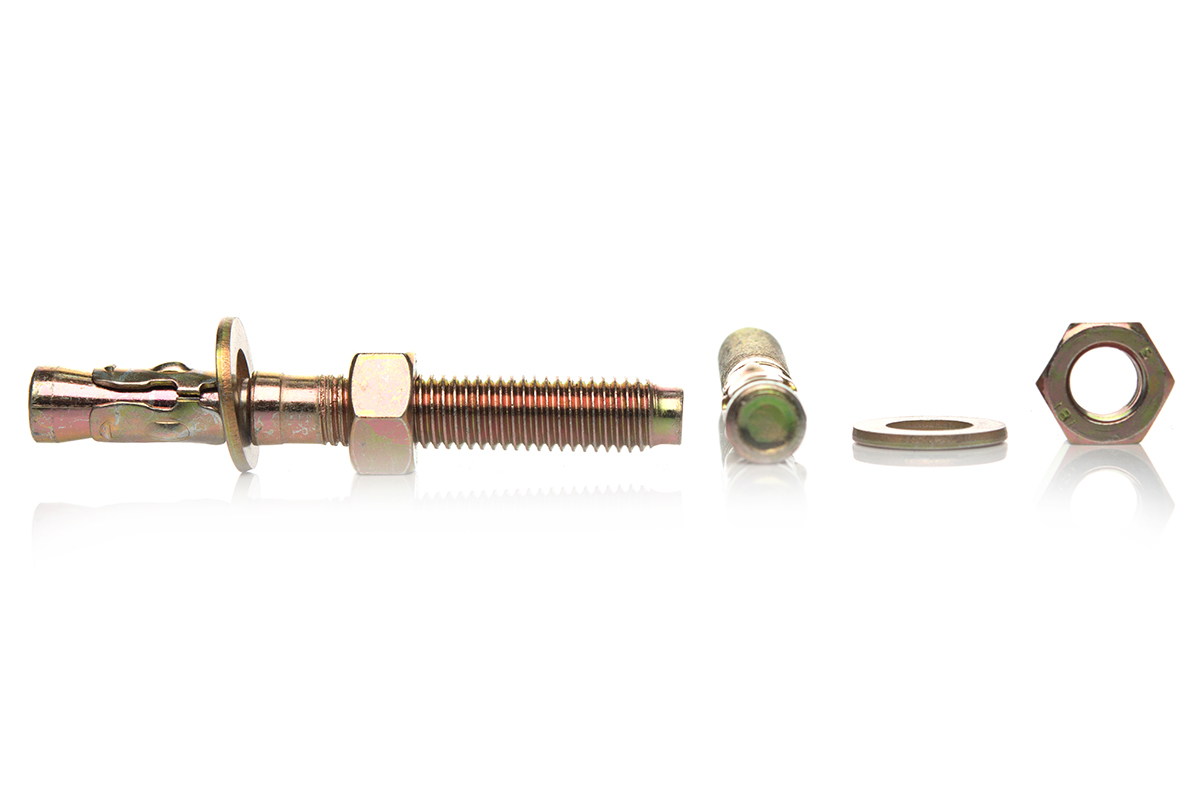

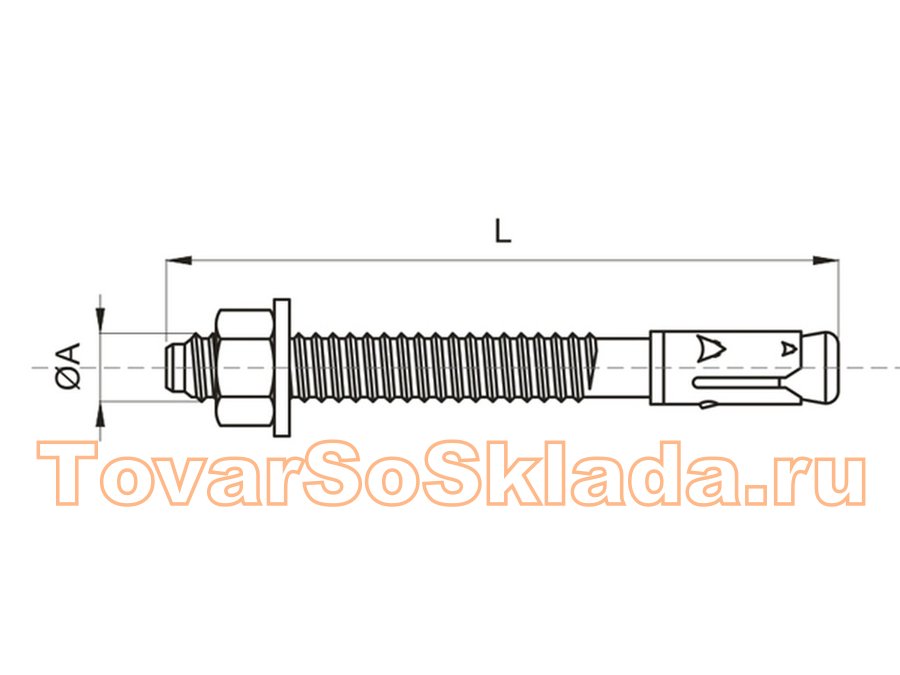

Конструкция клинового анкера

Этот элемент заменил традиционные гвозди, с помощью которых невозможно было выполнить монтаж массивных предметов. Его устройство включает следующие компоненты:

• Стальная шпилька с наружной резьбой.
• Распорная часть, которая находится после расширения.
• Гайка, с помощью которой фиксируется предмет.
• Плоская шайба.

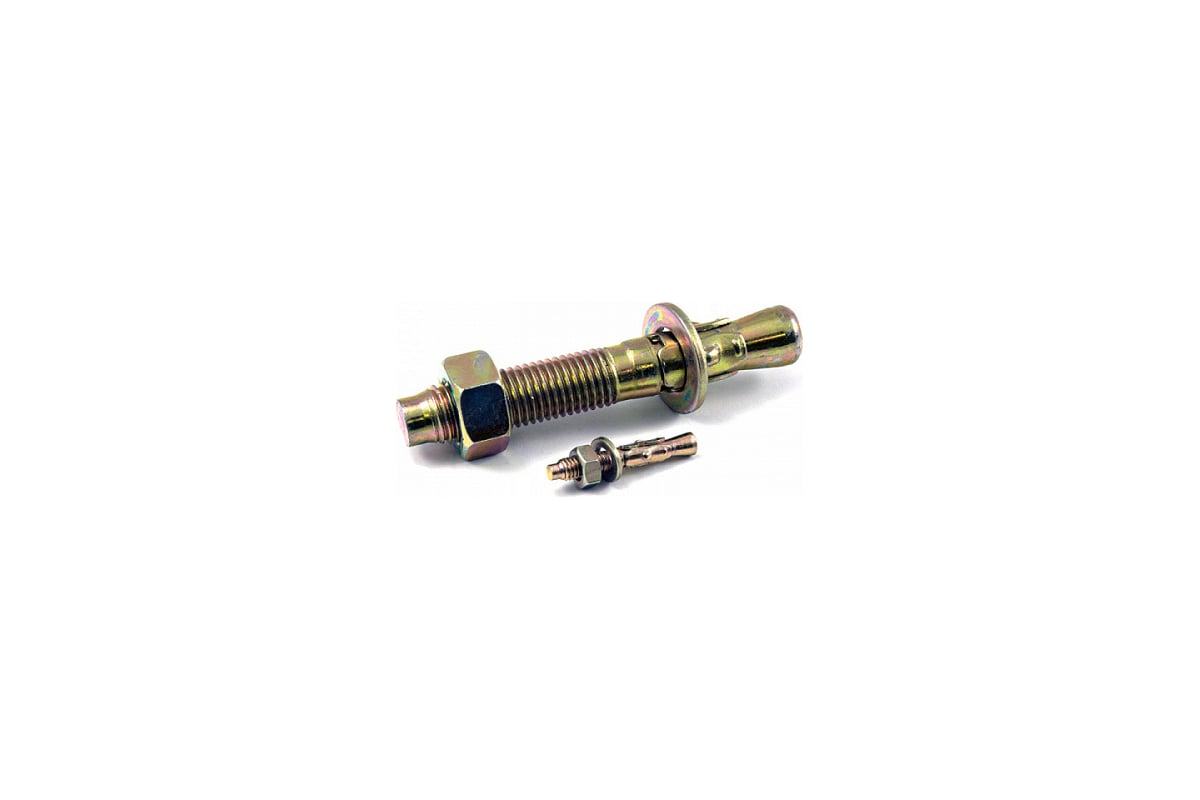

При выборе типоразмера учитывают массу прикрепляемого предмета и толщину поверхности, на которую производится монтаж.

По каким правилам маркируется данный крепеж?

Чтобы упростить выбор, применяется унифицированная маркировка. Анкер-клин обозначается буквами «WAM». Цифры, которые указываются после них, обозначают размер диаметра, длину и вид резьбы шпильки.

Анкер клиновой – назначение и принцип действия

Для чего используется крепежное изделие:

• Монтаж массивных предметов.
• Лифтовых шахт.
• Кабельных линий.
• Навесных консолей.
• Ограждений.

Он предназначен для крепления предметов к бетонной, каменной поверхности и основанию из полнотелого кирпича.

Фиксацию в отверстии обеспечивает распорная часть, которая раскрывается при давлении на нее конусного расширения. Крепление сначала забивают в отверстие, а потом прижимают и закручивают гайку. За счет резьбы крепеж перемещается, а распорный элемент остается на месте и раскрывается.

Как подобрать такой вид крепежа?

По нормам государственных стандартов длина анкера составляет от 40 до 100 мм и больше. При их выборе следует учитывать вид и массу предмета, толщину крепежной части конструкции, которая будет монтироваться, а также следующие параметры:

• Показатель предельно допустимой нагрузки.
• Максимальная нагрузка на выравнивание.

Чтобы крепление в бетонной поверхности было максимально прочным и надежным, следует учитывать значения нагрузки. Если монтаж производится в высокопрочный бетон, то следует использовать вид метиза с повышенным показателем предельной нагрузки.

Поскольку анкеры используют для ответственных креплений, при покупке следует запросить сертификат качества, который подтверждает, что изделие изготовлено в заводских условиях и все параметры отвечают нормам ГОСТ.

Как правильно монтировать анкер клинового типа?

При установке метиза с клином не нужно строго выдерживать глубину отверстия, в данном случае, значение имеет точность диаметра. Фиксация происходит за счет сцепления стенок отверстия с поверхностью распорной части.

Перед тем, как крепить оборудование, нужно изучить инструкцию. Работы выполняются в таком порядке:

• В поверхности сверлят отверстие, диаметр которого должен точно совпадать с размером сечения крепежа.
• Полость очищают от частиц материала и пыли.
• Шпильку вставляют в отверстие и забивают его молотком.
• Соединяют крепеж с посадочным элементом конструкции.
• Закручивают гайку, что приводит к расклиниванию механизма.

При проведении работ следует учитывать, что возможен демонтаж конструкции.

Достоинства и недостатки клинового анкера

К преимущественным характеристикам клинового метиза относится:

• Повышенная способность выдерживать несущую нагрузку.
• Быстрый монтаж, подготовка минимального отверстия.
• Большой выбор модификации.

В зависимости от особенностей монтируемого оборудования, можно использовать изделия из нержавеющей, оцинкованной стали, специального сплава.

Основные недостатки метиза данного типа:

• Подходят для крепления только к плотным материалам.
• Не применяются при работе с гипсокартоном, древесиной.
• Диаметр полости должен точно выдерживаться.

Особенности работы с клиновыми анкерами

Полезная информация о практическом использовании клинового анкера – одного из самых надежных метизов для фиксации тяжелых предметов на бетонных поверхностях.

Клиновой анкер для бетона обладает наилучшей удерживающей способностью среди распорных крепежных изделий механического типа, что позволяет использовать его для больших и средних нагрузок. Он состоит из шпильки с резьбой на одном конце и распорным элементом на другой. Крепеж поставляется с гайкой и шайбой. При затягивании гайки конусный хвостовик втягивается в цанговую втулку, расклинивая ее и обеспечивая тем самым жесткую фиксацию в отверстии.

Можно ли использовать клиновые анкера в других основаниях кроме бетона?

Клиновые анкера разработаны для установки только в твердые бетонные основания. Их нельзя использовать в кирпичной, блочной кладке и растворных швах. Хотя природные материалы, такие как камень и гранит, тоже могут быть достаточно твердыми, но их однородность и удерживающая способность не проверены.

Бетон в отличие от кирпича, камня, блоков и других материалов имеет определенную измеряемую прочность, которая учитывается при проектировании анкерных креплений. Чем выше его прочность, тем выше несущая способность крепления. Если прочность бетона не известна, то в расчет принимается самый низкий класс прочности.

Конструкция анкера-клина такова, что распирающее усилие создается не по всей его длине, а в определенной зоне. Его распорная часть должна упираться в твердый материал. Кирпич, например, довольно хрупкий материал и может иметь полые участки. При большой концентрации напряжения в одном месте он может раскрошиться. Если зона расширения клинового анкера попадет в пустоту, то фиксации вовсе не произойдет.

Блоки из пенобетона и газобетона являются еще более слабым основанием для установки такого анкерного крепления. Стенки отверстия в блоках не имеют достаточной прочности, чтобы противостоять локальным силам расширения, а большие полости в пустотелых блоках создают небезопасные зоны для анкеровки.

Тип и величина нагрузки

Анкер клинового типа должен использоваться только в условиях статического нагружения, то есть прикрепленный груз не должен вибрировать или подвергаться ударным нагрузкам, так как это может ослабить соединение и даже вырвать крепеж. Примером такого использования может стать закрепление флагштока или вибрирующего оборудования. Для таких применений лучшим решением станет химический крепеж.

Расчетные усилия на вырывание и срез для анкерных шпилек разного диаметра приведены в таблице:

Диаметр, мм		М6	М8	М10	М12	М16	М20
Бетон В20 (сжатый)	Расчетное усилие на вырыв, кН	4. 2	6.0	10.7	13.3	23.3	33.3
	Расчетное усилие на срез, кН	4.0	7.3	11.6	16.8	31.4	49.0
Бетон В20 (растянутый)	Расчетное усилие на вырыв, кН	2.2	3.3	6.0	8.0	16.7	20.0
	Расчетное усилие на срез, кН	4. 0	7.3	11.6	16.8	31.4	49.0

Из таблицы видно, что один и тот же крепеж в сжатой зоне бетона выдерживает почти вдвое большее вырывающее усилие, чем в растянутой зоне с трещинами. Для обеспечения надежности анкерного крепления принимается коэффициент безопасности 4:1, то есть допустимая нагрузка должна составлять 25 % от расчетной вырывающей нагрузки.

Условия эксплуатации

Данный вид метизов выпускается из оцинкованной и нержавеющей стали с различной степенью устойчивости к коррозии:

• углеродистая оцинкованная сталь – для сухих помещений;
• горячеоцинкованная сталь – для влажных помещений и уличного монтажа;
• нержавеющая сталь А2 (AISI 304) – для наружного применения и установки под водой;
• нержавеющая сталь А4 (AISI 316) – для использования в едких средах, погружения в морскую и хлорированную воду.

Минимальная толщина основания

Толщина базового материала не менее важна, так как тонкостенные бетонные конструкции не могут гарантировать заявленную прочность удержания. После установки крепежа, расстояние от его конца до края бетонной плиты должно составлять не менее 1,5 диаметра. То есть, если крепеж М12 устанавливается на глубину 82 мм, то минимальная толщина строительного основания для него – 100 мм.

Расстояние между креплениями

При монтаже конструкций часто возникает вопрос: с каким минимальным шагом устанавливать анкер-клин? Если точки крепления разместить слишком близко друг к другу, то зоны напряжения каждой из них суммируются, и в бетоне может появиться трещина. В справочных материалах по технологии установки анкерных креплений рекомендуется придерживаться следующего правила: межосевые расстояния – не менее 10 диаметров анкера, краевые – не менее 5.

Диаметр и длина анкера

Основными факторами, определяющими несущую способность крепления, являются: прочность бетона, диаметр крепежа и глубина его заделки в основание. Чем тяжелее прикрепляемый объект, тем больше диаметр анкера. При расчете длины необходимо просуммировать три параметра: глубину установки, толщину прикрепляемого элемента и длину выступающего конца шпильки, на который будет накручиваться крепежная гайка с шайбой.

Диаметр и глубина отверстия

Диаметр отверстия должен быть равен диаметру клинового анкера. Глубина отверстия и глубина анкеровки – два разных параметра. Глубина анкеровки – это минимальная глубина погружения шпильки ниже поверхности бетона, при которой достигаются минимальные значения нагрузок. Производители обычно указывают эту величину в характеристиках крепежных изделий. Более глубокое погружение возможно, но оно существенно не повлияет на допустимые нагрузки. Длина отверстия должна быть как минимум на 6-12 мм больше глубины заделки крепежа. В этом дополнительном пространстве соберется шлам, образовавшийся в процессе установки.

Параметры монтажа

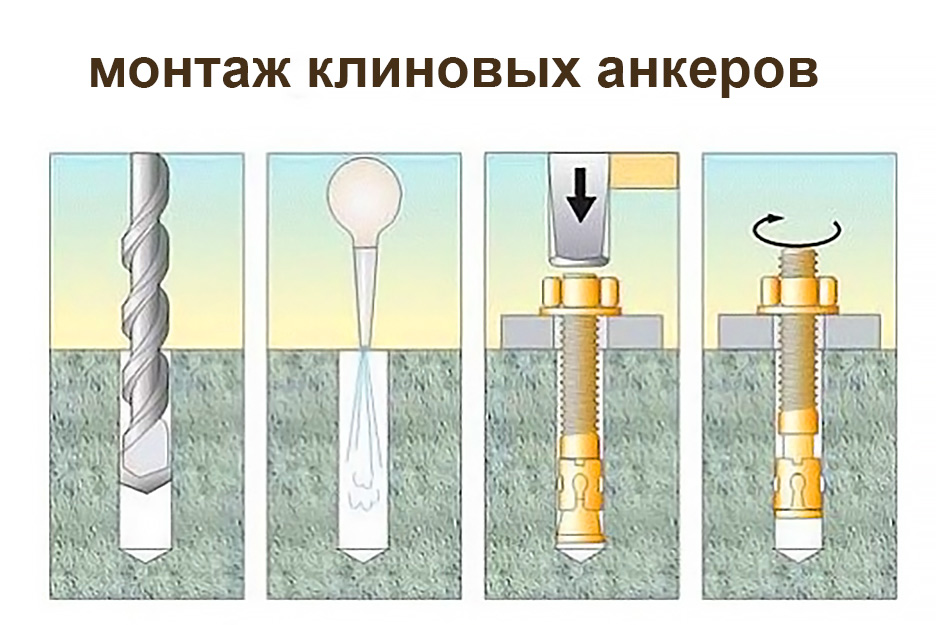

Инструкция по монтажу

1. Отверстие в бетонном основании просверливается буром с твердосплавным наконечником при помощи перфоратора или ударной дрели.
2. Перед установкой дюбеля важно тщательно прочистить отверстие от бурильной крошки, используя сначала металлический ершик, а затем продувочный насос.
3. Навинтите гайку на резьбовой конец шпильки, подложив под нее шайбу. Совместите верх гайки с торцом шпильки. Это делается для того, чтобы защитить начало резьбы от повреждения молотком.
4. Вставьте крепеж через отверстие в прикрепляемой детали (сквозной монтаж) или непосредственно в материал (предварительный монтаж) и вбейте его ударами молотка.
5. Завинчивайте гайку сначала от руки, пока шайба не будет плотно прилегать к поверхности, а затем затяните ключом, сделав 3-5 оборотов.

Назначение

Клиновые анкера широко используются в капитальном строительстве и при домашнем ремонте. В них возникает необходимость, когда нужно закрепить на поверхности стен, пола и потолка тяжелые предметы, брус, металлические конструкции, оборудование, инженерные коммуникации, навесные консоли, колонны, кронштейны, ограждения и перила.

Полезные советы
16.11.2020 17:10:58

Как работать с анкерными болтами. Анкера по бетону (болты): типы и виды, а так же способы их крепления и монтажа в пенобетон и газобетон. Принцип работы анкеров

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты
.

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера
. Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт
.
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд
.
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды
.
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

Набор инструментов

Порядок операций установки

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на вырыв.

Установка доборов

Монтаж химического анкера.

Page 2

• Армирование
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

• Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
• Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

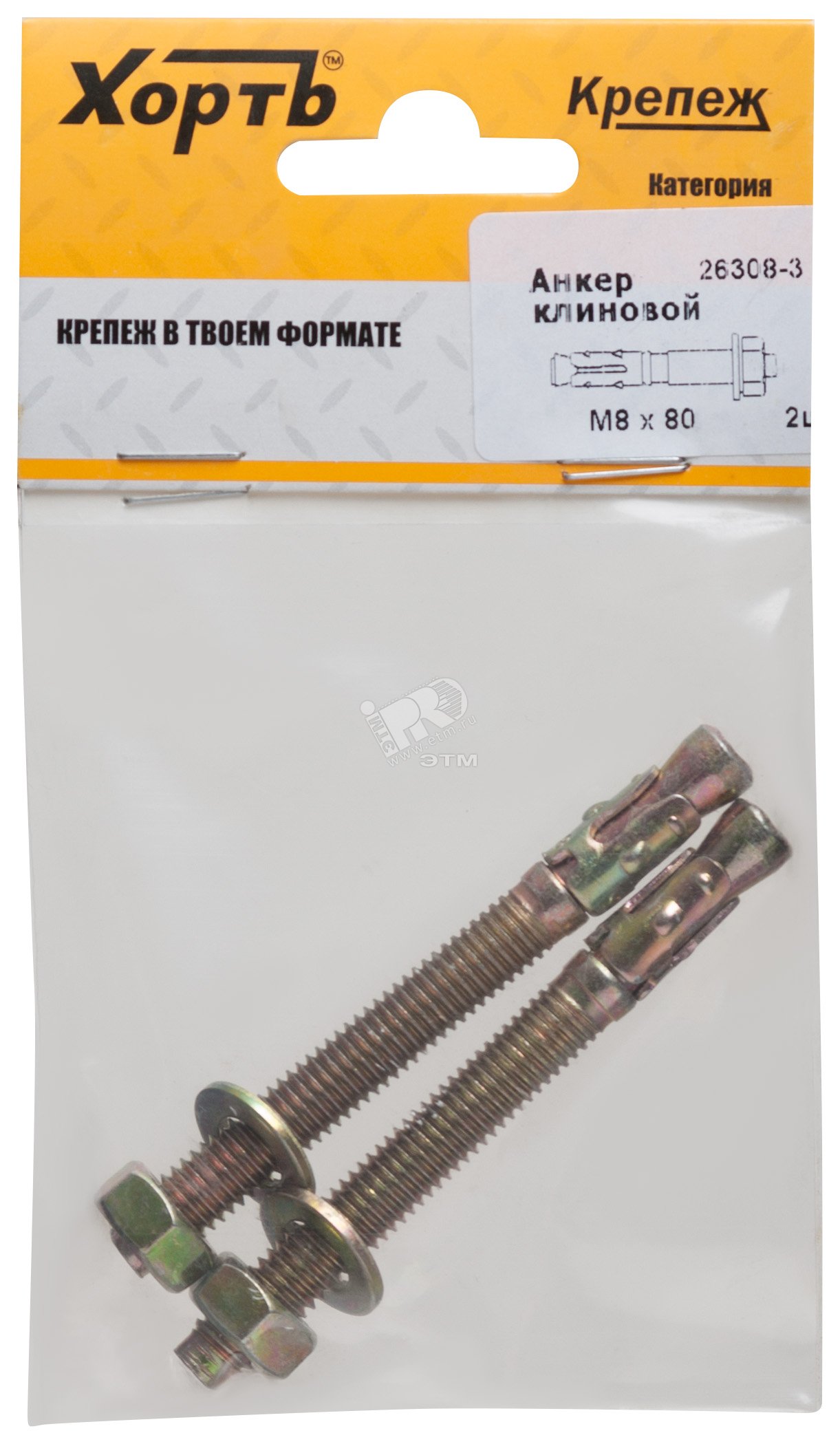

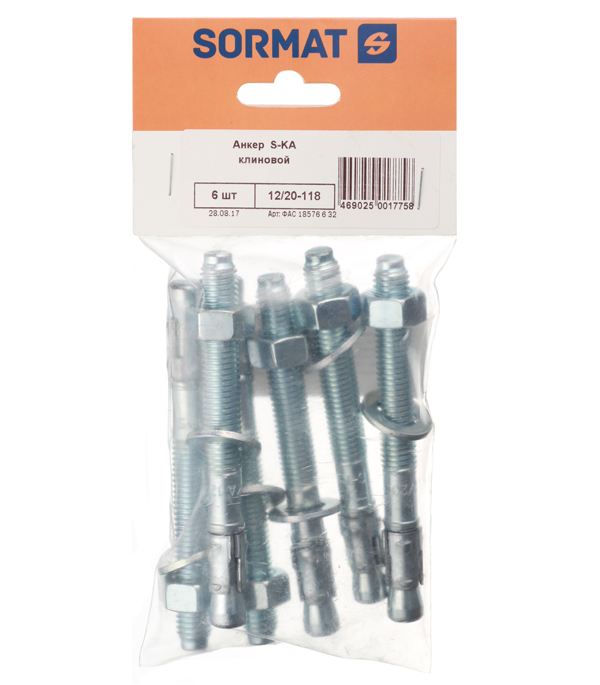

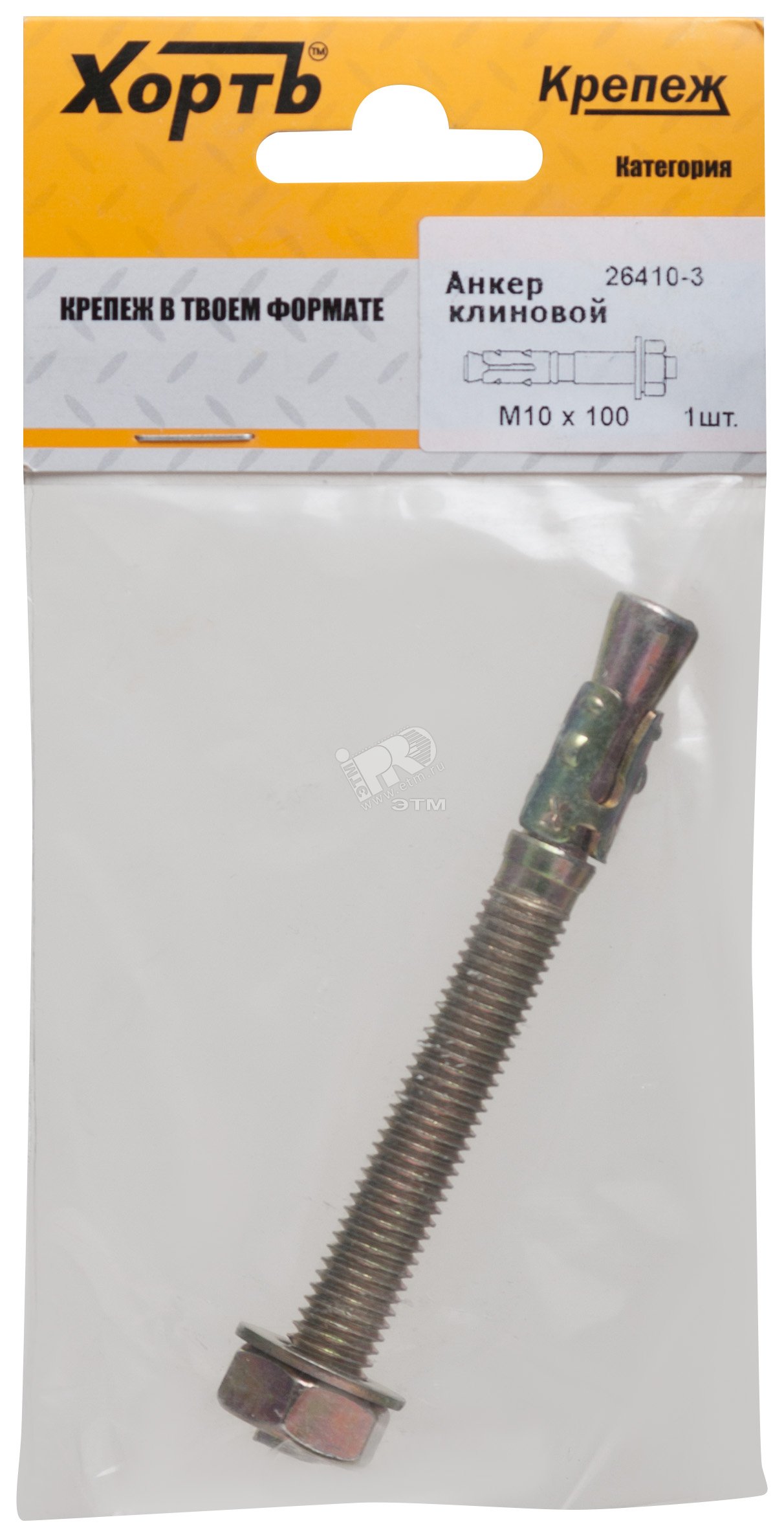

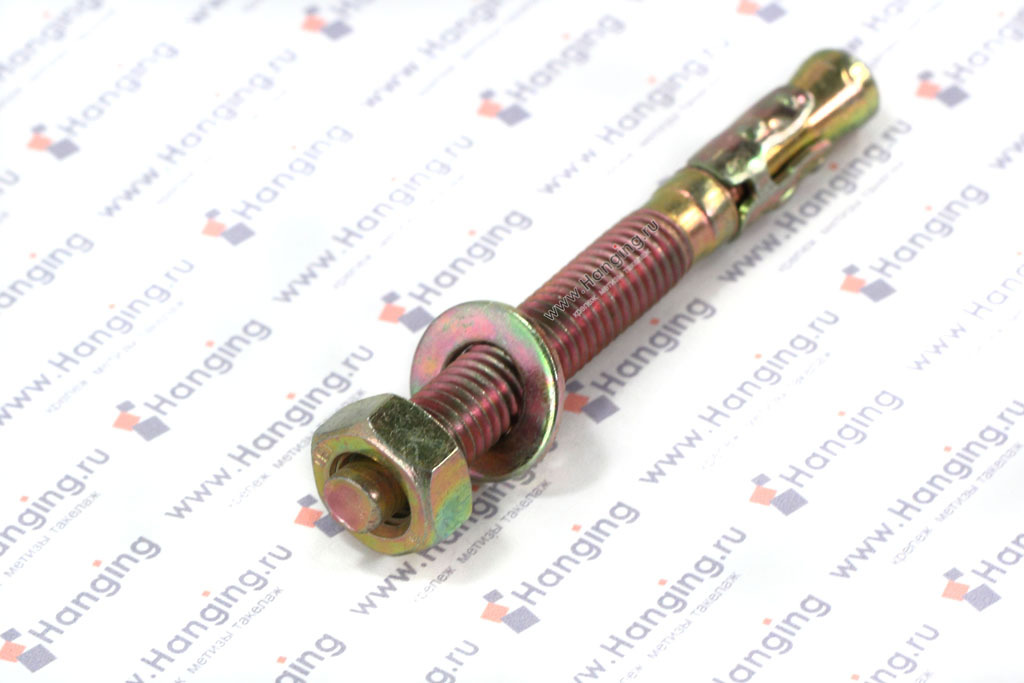

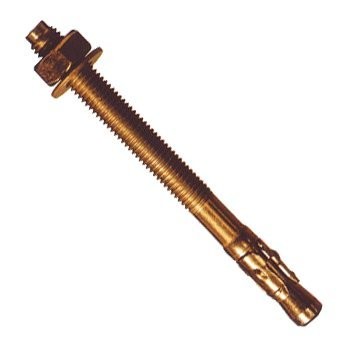

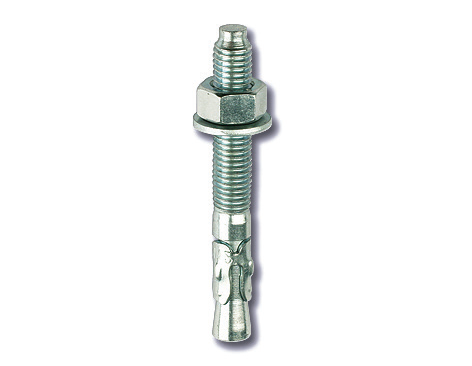

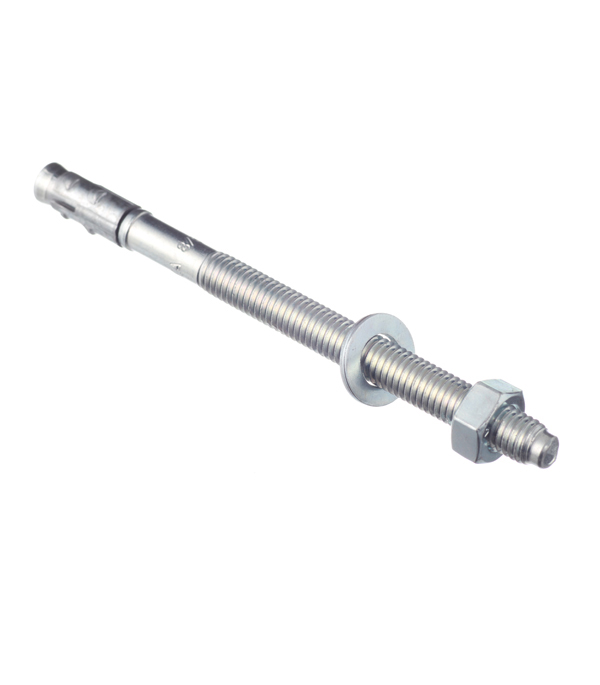

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

• М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
• Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
• 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

• выравнивающей силы – от 10,5 до 18,3 кН;
• изгибающего момента – от 5,2 до 25,7 Нм;
• крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Анкер. Виды и работа.Применение и особенности.Монтаж и демонтаж

Анкер – это крепежное изделие, которое сочетает в себе конструктивные особенности болта и дюбеля. Он применяется для закрепления в камень, кирпич, бетон и прочие твердые и пористые материалы. Использование анкеров позволяет добиться высокой прочности крепления, которая существенно превышает возможности дюбеля или шурупа.

Классификация анкеров по размерам

Название анкер с немецкого языка переводится как «якорь». Действительно этот крепеж обеспечивает надежную фиксацию. Его применяют, когда нужно закрепить турник или другой спортивный снаряд на стену. Он используется при монтаже кондиционеров, для закрепления элементов балкона к фасаду, для фиксации сантехники и пр. Анкерные болты выдерживают большую динамическую нагрузку, вибрацию и прочее механическое воздействие.

Данные крепежи делят на группы по размеру:

• Малые – диаметр до 8 мм, а длина до 55 мм.
• Средние – диаметр до 12 мм при длине до 120 мм.
• Большие – достигают толщины в 24 мм и длины до 220 мм.

В строительстве выбор анкеров зависит от требований ГОСТ. Для определенных целей устанавливаются четкие параметры крепежа, который должен применяться.

Конструкции классических анкеров

Конструкция анкерного болта может отличаться по способу монтажа, а также подсоединению различных элементов к ним. Самыми востребованными разновидностями этого крепежа являются следующие конструкции:

• Распорные.
• Забивные.
• Клиновые.

Распорные

Распорные анкеры являются самой распространенной конструкцией. Она представляет собой болт или шпильку, носик которого выполнен в виде конуса. На этот стержень одевается гильза с продольным разрезом. Поскольку ее внутренний диаметр меньше конуса на носике, то она не может сойти со шпильки. Специальная гайка на вершине анкера, выступающей из стены, при наворачивании тащит на себя шпильку, которая не может пройти сквозь гильзу и разжимает ее. В результате последняя деформируется, плотно прилегая к стенкам отверстия и удерживая весь анкерный крепеж в целом.

Распорные крепежные изделия обеспечивают эффективную фиксацию только в тех материалах, которые имеют плотную внутреннюю структуру. Это в первую очередь бетон. Если такие анкеры монтировать в пустотелые материалы, то особой прочности добиться не удастся.

Распорный анкер бывает с:

• Гайкой.
• Крючком.
• Кольцом.
• Двухраспорные.
• Шестигранной головкой.

Анкеры с гайкой представляют собой шпильку, которая поджимается обычной гайкой. В ней применяется длинная гильза, что обеспечивает большую площадь контакта внутри отверстия. Особенность использования подобного анкера заключается не только в том, что гайкой можно прижать определенную конструкцию к стене, но и дает возможность накрутить другую гайку на его шпильку. Это может быть рым-гайка или специальный сварной наконечник любой формы.

Анкеры с кольцом или крючком являются практически идентичной конструкцией, что и с гайкой. В них используется шпилька, на конце которой предусмотрено крепежное кольцо или крюк. Непосредственно сама деформационная гильза имеет плотную вершину с накатанной резьбой. При выкручивании шпильки гильза разжимается, поскольку имеет продольные сквозные прорези, которые делают центральную часть более пластичной. Данный крепеж применяется в тех случаях, когда необходимо зацепить шнур, трос или веревку. Также с его помощью можно подсоединить цепь к стене. В быту они обычно применяются для надежного подвешивания люстры к потолку. Также на них крепят детские качели в квартирах.

Двухраспорные анкеры имеют особенную конструкцию. Главное отличие данного крепежа в том, что при выкручивании шпильки одна распорная втулка входит во вторую. Распор осуществляется близко к концу анкера, что особенно важно, если необходимо провести закрепление в пористом материале. Благодаря тому, что крепеж фиксируется в глубине стены, обеспечивается максимально возможная фиксация.

Анкер с шестигранной головкой представляет практически такую же конструкцию что и с гайкой. Единственное отличие в том, что вместо шпильки и гайки в нем применяется обычный болт. При закручивании имеющийся на конце конус начинает тащить гильзу к шляпке болта, попутно раздавливая ее стенки. В результате он плотно сжимает гильзу и деформирует ее до полного заполнения габаритов отверстия. Данная конструкция может быть рассчитана под гаечный ключ, а также дополнительно под отвертку. Такие анкеры редко делают большими, и обычно их диаметр не превышает 12 мм.

Клиновые

Клиновые анкеры представляют собой длинную металлическую шпильку, на конце которой имеется деформационная гильза. При завинчивании шпильки обеспечивается расширение маленьких лепестков. Это происходит в глубине стены далеко от лицевой части, поэтому исключается растрескивание материала.

Забивные

Забивной анкерный болт в корне отличается от прочих конструкций. Для обеспечения его раскрытия необходимо предварительно посадить саму гильзу, а уж потом вворачивать шпильку. Для того чтобы воспользоваться таким крепежом необходимо подготовить отверстие, после чего поставить в него втулку анкера. После этого уже в установленную гильзу прикладывается штырь, по которому нужно ударить молотком. Это позволяет деформировать гильзу и плотно прижать ее к стенкам отверстия. Далее штырь извлекается и закручивается болт, к которому и проводится фиксация.

Химические анкеры

Химические, или клеящиеся, анкеры являются очень надежными крепежными элементами, которые обеспечивают прочную фиксацию. Данный крепеж представляет собой набор из обычной шпильки и клея. Для использования такого крепежа проводится высверливание отверстия, которое прочищается от пыли и в последующем заполняется клеящим составом. После этого в него вставляется шпилька и оставляется до застывания. Недостаток такого крепежа заключается в том, что он долго набирает максимальную прочность. В случае с обычными анкерами, крепеж может использоваться сразу же.

Химический крепеж используется в тех случаях, когда нужно зафиксироваться в мягком или пористом материале, который не может выдержать большую нагрузку. Для того чтобы добиться максимально возможной силы удержания шпильки, необходимо правильно подготовить отверстие. Сначала сверло углубляется на требуемое расстояние, после чего круговыми движениями проводится выборка пустоты в форме конуса. Нужно сделать так, чтобы дно отверстия было значительно шире, чем его горловина. Это позволит залить больше клея. После застывания он будет не только удерживать шпильку за счет прилипания к стенкам, но и физически не сможет вырваться с отверстия, в связи с узким выходом.

Как правильно использовать обычный анкер

Для того чтобы анкер работал на полную, необходимо провести его правильный монтаж. В первую очередь нужно подобрать сверло, которое будет соответствовать диаметру анкера. Необязательно, чтобы оно было толще на доли миллиметра, поскольку при сверлении дрелью, перфоратором или шуруповертом, получаемое отверстие всегда будет немного больше, в связи с дребезжанием инструмента в руках. Стоит контролировать глубину, чтобы не перестараться, поскольку это снизит характеристики крепежа. Далее необходимо обязательно продуть отверстие, чтобы извлечь из него крошку и пыль. Сделать это можно компрессором, баллоном со сжатым воздухом, пылесосом или на крайний случай спринцовкой. Лишь после этого можно вставить анкер и затянуть его.

Некоторые строители для увеличения надежности крепежа при работе с пористыми материалами предпочитают дополнительное использование клеящих составов. В частности, применяются жидкие гвозди. Масса в небольшом количестве выдавливается в отверстие, после чего в него забивается анкерный болт. Фактически после затягивания распорки обеспечивается жесткая фиксация не только ребрами, но и клеем.

Обычно при установке анкера его довольно сложно вогнать в подготовленное отверстие. Если с этим не возникает проблем, значит отверстие получилось чрезмерно толстым и рассчитывать на надежное соединение нельзя. Если подобное случилось, то придется выбрать более толстый анкер.

Для того чтобы загнать крепеж в подготовленное отверстие его можно забить, применяя молоток. При этом нужно использовать мягкую подкладку. Если фиксируется крепеж с крючком или кольцом на конце, то бить можно и напрямую. В том случае, когда вершины анкера — это резьбовое соединение, то удары могут ему повредить. Нужно совместить на один уровень кончик шпильки и боковую часть гайки. После этого прикладывается деревянный брусок, и совершаются удары молотком. Как только крепеж зайдет до конца, можно провести его затягивание с помощью гаечного ключа.

Как можно вытащить анкерный болт

Соединение, получаемое анкером, очень надежное, но бывают случаи, когда нужда в нем заканчивается. В этом случае необходимо извлечь крепеж из стены. Это довольно трудно, но вполне выполнимо. Для работы понадобится гаечный ключ, а также зубило, молоток и плоскогубцы. Сначала нужно выкрутить шпильку таким образом, чтобы она больше не распирала гильзу. Данная процедура отличается в зависимости от устройства анкера. В одних случаях можно просто заворачивать болт, а в других ослабить гайку и с помощью молотка забивать шпильку вглубь отверстия.

После того как гильза будет освобождена ее можно будет вытащить. В большинстве случаев зацепиться за нее плоскогубцами не удастся, поэтому потребуется разрушить немного стены вокруг отверстия, в которое посажен анкер. Для этого подставляется зубило возле гильзы анкера, и делается канавка около 1 см глубиной. После этого удастся зацепиться за гильзу плоскогубцами и вытащить ее наружу.

Похожие темы:

Анкер клиновой (М20×170; 10 шт.) Kraftool 302184-20-170

Анкер клиновой Kraftool 302184-20-170 предназначен для прочной фиксации различных конструкций к бетонным или каменным основаниям. Крепеж выполнен из стали с оцинкованным покрытием, способен выдержать большие нагрузки. На резьбу анкера нанесена красная маркировка, которая показывает глубину анкеровки. Диаметр резьбы М20 org/PropertyValue»> Диаметр установки, мм 20 Длина анкера, мм 170 Тип фасовки шт. Фасовка, шт 10 Материал сталь Покрытие оцинкованный Этот товар из подборок Параметры упакованного товара Единица товара: Штука Вес, кг: 4,32 Длина, мм: 182 Ширина, мм: 58 Высота, мм: 116 Произведено Германия — родина бренда Информация о производителе * Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой Отзывы о клиновом анкере Kraftool оцинкованный, М20×170 10 шт 302184-20-170 Оставить свой отзыв На данный момент для этого товара нет расходных материалов Способы получения товара в Москве Доставка Вес брутто товара: 4.315 кг Габариты в упаковке, мм: 182 x 58 x 116 В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно м. Авиамоторная, 2-й Кабельный проезд, д. 1 По предзаказу на 5 марта, после 11:00 В корзину м.Алма-Атинская, ул. Борисовские пруды, д. 26 По предзаказу на 5 марта, после 11:00 В корзину м.Аннино, Варшавское шоссе, д. 143А По предзаказу на 5 марта, после 11:00 В корзину м.Багратионовская, ул. Барклая, вл. 10 По предзаказу на 5 марта, после 11:00 В корзину м.Бибирево, ул. Бибиревская, д. 10к2 По предзаказу на 5 марта, после 11:00 В корзину м.Братиславская, ул. Перерва, д. 54 По предзаказу на 5 марта, после 11:00 В корзину м.Бульвар Рокоссовского, ул. Ивантеевская, д. 25А По предзаказу на 5 марта, после 11:00 В корзину м.Варшавская, Варшавское шоссе, д. 72к2 По предзаказу на 5 марта, после 11:00 В корзину м.Водный стадион, Ленинградское шоссе, д. 58, строение 7 По предзаказу на 5 марта, после 11:00 В корзину м.Волгоградский проспект, Волгоградский просп, д. 32к2 По предзаказу на 5 марта, после 11:00 В корзину м.Выхино, ул. Вешняковская, д. 20Г По предзаказу на 5 марта, после 11:00 В корзину м.Домодедовская, ул. Генерала Белова, д. 29 По предзаказу на 5 марта, после 11:00 В корзину м.Кантемировская, ул. Кантемировская, д. 47 По предзаказу на 5 марта, после 11:00 В корзину м.Коломенская, проспект Андропова, д. 22 По предзаказу на 5 марта, после 11:00 В корзину м.Косино, Лермонтовский проспект, д. 2к1 По предзаказу на 5 марта, после 11:00 В корзину м.Кунцевская, Можайское шоссе, д. 25 По предзаказу на 5 марта, после 11:00 В корзину м.Лианозово, Дмитровское шоссе, д. 116Д По предзаказу на 5 марта, после 11:00 В корзину м.Люблино, ул. Люблинская, д. 61 По предзаказу на 5 марта, после 11:00 В корзину м.МЦД D2 Нахабино, пгт Нахабино, ул. Институтская, д. 17 По предзаказу на 5 марта, после 11:00 В корзину м.МЦД D2 Павшино, г. Красногорск, Волоколамское шоссе, д. 3с1 По предзаказу на 5 марта, после 11:00 В корзину м.МЦД D2 Щербинка, г. Щербинка, ул. 40 лет Октября, д. 14А По предзаказу на 5 марта, после 11:00 В корзину м.Митино, ул. Митинская, д. 44 По предзаказу на 5 марта, после 11:00 В корзину м.Молодежная, ул. Ярцевская, д. 22с1 По предзаказу на 5 марта, после 11:00 В корзину Московская обл., р.п. Андреевка, ул. Жилинская, стр. 1 По предзаказу на 5 марта, после 11:00 В корзину м.Нагатинская, Варшавское шоссе, д. 26с32 По предзаказу на 5 марта, после 11:00 В корзину м.Нагорная, Севастопольский проспект, д. 15к3 По предзаказу на 5 марта, после 11:00 В корзину м.Новогиреево, проспект Свободный, д. 16Ас2 По предзаказу на 5 марта, после 11:00 В корзину м.Новокосино, г. Реутов, ул. имени Академика В. Н. Челомея, д. 12 По предзаказу на 5 марта, после 11:00 В корзину м.Новопеределкино, ул. Шолохова, д. 5, корп. 2 По предзаказу на 5 марта, после 11:00 В корзину м.Озерная, ул. Озерная, д. 42 По предзаказу на 5 марта, после 11:00 В корзину м.Октябрьское поле, ул. Народного Ополчения, д. 48 корп.1 По предзаказу на 5 марта, после 14:00 В корзину м.Ольховая, пос. Коммунарка, ул. Александры Монаховой, д. 5к2 По предзаказу на 5 марта, после 11:00 В корзину м.Петровско-Разумовская, ул. Линии Октябрьской Железной Дороги, д. 2с2 По предзаказу на 5 марта, после 11:00 В корзину м.Преображенская площадь, Колодезный пер., д. 3 По предзаказу на 5 марта, после 11:00 В корзину м.Рязанский проспект, ул. Академика Скрябина, д. 26к1 По предзаказу на 5 марта, после 11:00 В корзину м.Савеловская, ул. Сущевский Вал, д. 9, строение 7 По предзаказу на 5 марта, после 11:00 В корзину м. Свиблово (платформа Северянин), ул. Енисейская, д. 1, стр. 1 По предзаказу на 5 марта, после 11:00 В корзину м.Селигерская, Дмитровское шоссе, д. 85 По предзаказу на 5 марта, после 11:00 В корзину м.Семеновская, пер. Семеновский, д. 18 По предзаказу на 5 марта, после 11:00 В корзину м.Скобелевская, ул. Скобелевская, д. 32 По предзаказу на 5 марта, после 11:00 В корзину м.Теплый стан, Новоясеневский проспект, д. 2А, стр. 1 По предзаказу на 5 марта, после 11:00 В корзину м.Тушинская, ш. Волоколамское, д. 92к2 По предзаказу на 5 марта, после 12:00 В корзину м. Университет, Ломоносовский проспект, д. 5 По предзаказу на 5 марта, после 11:00 В корзину м.Щелковская, ш. Щелковское, д. 74 По предзаказу на 5 марта, после 12:00 В корзину г. Балашиха, микрорайон ЦОВБ, д. 20 По предзаказу на 5 марта, после 11:00 В корзину г. Балашиха, ул. Советская, д. 15 По предзаказу на 5 марта, после 11:00 В корзину г. Бронницы, ул. Советская, д. 155с1 По предзаказу на 5 марта, после 11:00 В корзину г. Видное, ул. Березовая, д. 6 По предзаказу на 5 марта, после 11:00 В корзину г. Воскресенск, ул. Менделеева, д. 12 По предзаказу на 5 марта, после 11:00 В корзину г. Дмитров, пер. Вокзальный, д. 7 По предзаказу на 5 марта, после 11:00 В корзину г. Долгопрудный, проспект Пацаева, д. 15А По предзаказу на 5 марта, после 11:00 В корзину г. Домодедово, ул. Корнеева, д. 1 По предзаказу на 5 марта, после 11:00 В корзину г. Дубна, проспект Боголюбова, д. 20 По предзаказу на 5 марта, после 11:00 В корзину г. Егорьевск, ш. Касимовское, д. 1А По предзаказу на 5 марта, после 11:00 В корзину г. Железнодорожный, ул. Октябрьская, д. 33 По предзаказу на 5 марта, после 11:00 В корзину г. Жуковский, ул. Гагарина, д. 24 По предзаказу на 5 марта, после 11:00 В корзину г. Звенигород, ул. Московская, д. 24 По предзаказу на 5 марта, после 11:00 В корзину г. Зеленоград, 12-й микрорайон, корпус 1215 По предзаказу на 5 марта, после 11:00 В корзину г. Истра, ул. 9 Гвардейской Дивизии, д. 9А По предзаказу на 5 марта, после 11:00 В корзину г. Кашира, ул. Стрелецкая, д. 70/4 По предзаказу на 5 марта, после 11:00 В корзину г. Клин, ул. Гагарина, д. 31/36 По предзаказу на 5 марта, после 11:00 В корзину г. Коломна, пр-т Кирова, д. 20А По предзаказу на 5 марта, после 11:00 В корзину г. Коломна, ул. Октябрьской революции, д. 368 По предзаказу на 5 марта, после 11:00 В корзину г. Королев, проспект Королева, д. 6Г По предзаказу на 5 марта, после 11:00 В корзину г. Котельники, Яничкин проезд, д. 3 По предзаказу на 5 марта, после 06:00 В корзину г. Красногорск, ул. Ленина, д. 40 По предзаказу на 5 марта, после 11:00 В корзину г. Луховицы, ул. Пушкина, д. 125 По предзаказу на 5 марта, после 11:00 В корзину г. Лыткарино, ул. Советская, д. 16 По предзаказу на 5 марта, после 11:00 В корзину г. Люберцы, ул. Инициативная, д. 7с2 По предзаказу на 5 марта, после 11:00 В корзину 27й км МКАД, вл. 9 По предзаказу на 5 марта, после 11:00 В корзину г. Московский, 1-й микрорайон, д. 32А По предзаказу на 5 марта, после 11:00 В корзину г. Мытищи, Новомытищинский пр-т, д. 12, корп. 1 По предзаказу на 5 марта, после 11:00 В корзину г. Наро-Фоминск, ул. Маршала Жукова, д. 13В По предзаказу на 5 марта, после 11:00 В корзину г. Ногинск, ул. Рогожская, д. 65 По предзаказу на 5 марта, после 11:00 В корзину г. Одинцово, Можайское шоссе, д. 139А По предзаказу на 5 марта, после 11:00 В корзину г. Одинцово, ул. Союзная, д. 1В, подъезд №6 По предзаказу на 5 марта, после 11:00 В корзину г. Орехово-Зуево, ул. Ленина, д. 76 По предзаказу на 5 марта, после 11:00 В корзину г. Подольск, Революционный пр-т, д. 23 По предзаказу на 5 марта, после 11:00 В корзину г. Подольск, ул. Ленинградская, д. 10А По предзаказу на 5 марта, после 11:00 В корзину г. Пушкино, ул. Писаревская, д. 2 По предзаказу на 5 марта, после 11:00 В корзину г. Раменское, ул. Чугунова, д. 41 По предзаказу на 5 марта, после 11:00 В корзину г. Сергиев Посад, проспект Красной Армии, д. 209 По предзаказу на 5 марта, после 11:00 В корзину г. Сергиев Посад, проспект Красной Армии, д. 93/24 По предзаказу на 5 марта, после 11:00 В корзину г. Серпухов, ул. Ворошилова, д. 241 По предзаказу на 5 марта, после 11:00 В корзину г. Серпухов, ул. Ворошилова, д. 82 По предзаказу на 5 марта, после 11:00 В корзину г. Солнечногорск, ул. Красная, д. 154 По предзаказу на 5 марта, после 11:00 В корзину г. Ступино, улица Горького, д. 26 По предзаказу на 5 марта, после 11:00 В корзину г. Фрязино, ул. Советская, д. 1В По предзаказу на 5 марта, после 11:00 В корзину г. Химки, Ленинградская ул., вл. 16 Б По предзаказу на 5 марта, после 11:00 В корзину г. Химки, Юбилейный проспект, д. 7А По предзаказу на 5 марта, после 11:00 В корзину г. Химки, мкр. Сходня, проезд Юбилейный, д. 7 По предзаказу на 5 марта, после 11:00 В корзину г. Чехов, Вишневый бульвар, д. 3-1 По предзаказу на 5 марта, после 11:00 В корзину г. Шатура, проспект Ильича, д. 59 По предзаказу на 5 марта, после 11:00 В корзину г. Щелково, ул. Советская, д. 16, стр. 1 По предзаказу на 5 марта, после 11:00 В корзину г. Электросталь, ул. Журавлева, д. 2 По предзаказу на 5 марта, после 11:00 В корзину 716292]» data-short-name=»м. Авиамоторная» data-all-goods-available=»0″> м.Авиамоторная, 2-й Кабельный проезд, д. 1 пн.  –  пт.: 10:00 – 19:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Алма-Атинская, ул. Борисовские пруды, д. 26 пн.  –  вс.: 10:00 – 20:00 В корзину м.Аннино, Варшавское шоссе, д. 143А пн.  –  пт.: 10:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м. Багратионовская, ул. Барклая, вл. 10 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Бибирево, ул. Бибиревская, д. 10к2 пн.  –  вс.: 9:00 – 20:00 В корзину м.Братиславская, ул. Перерва, д. 54 пн.  –  вс.: 9:00 – 20:00 В корзину м.Бульвар Рокоссовского, ул. Ивантеевская, д. 25А пн.  –  вс.: 9:00 – 20:00 В корзину 656776,37.618805]» data-short-name=»м. Варшавская» data-all-goods-available=»0″> м.Варшавская, Варшавское шоссе, д. 72к2 пн.  –  вс.: 9:00 – 20:00 В корзину м.Водный стадион, Ленинградское шоссе, д. 58, строение 7 пн.  –  вс.: 10:00 – 21:00 В корзину м.Волгоградский проспект, Волгоградский просп, д. 32к2 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м. Выхино, ул. Вешняковская, д. 20Г пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Домодедовская, ул. Генерала Белова, д. 29 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Кантемировская, ул. Кантемировская, д. 47 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м. Коломенская, проспект Андропова, д. 22 пн.  –  пт.: 10:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Косино, Лермонтовский проспект, д. 2к1 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Кунцевская, Можайское шоссе, д. 25 пн.  –  пт.: 10:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Лианозово, Дмитровское шоссе, д. 116Д пн.  –  вс.: 9:00 – 20:00 В корзину м.Люблино, ул. Люблинская, д. 61 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.МЦД D2 Нахабино, пгт Нахабино, ул. Институтская, д. 17 пн.  –  вс.: 10:00 – 21:00 В корзину м.МЦД D2 Павшино, г. Красногорск, Волоколамское шоссе, д. 3с1 пн.  –  вс.: 10:00 – 22:00 В корзину 511335,37.574057]» data-short-name=»ул. 40 лет Октября, д. 14А» data-all-goods-available=»0″> м.МЦД D2 Щербинка, г. Щербинка, ул. 40 лет Октября, д. 14А пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Митино, ул. Митинская, д. 44 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Молодежная, ул. Ярцевская, д. 22с1 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину 983132,37.142229]» data-short-name=»Андреевка, ул. Жилинская, стр. 1″ data-all-goods-available=»0″> Московская обл., р.п. Андреевка, ул. Жилинская, стр. 1 пн.  –  вс.: 10:00 – 21:00 В корзину м.Нагатинская, Варшавское шоссе, д. 26с32 пн.  –  пт.: 10:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Нагорная, Севастопольский проспект, д. 15к3 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину 817043]» data-short-name=»м. Новогиреево» data-all-goods-available=»0″> м.Новогиреево, проспект Свободный, д. 16Ас2 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Новокосино, г. Реутов, ул. имени Академика В. Н. Челомея, д. 12 пн.  –  вс.: 10:00 – 20:00 В корзину м.Новопеределкино, ул. Шолохова, д. 5, корп. 2 пн.  –  вс.: 9:00 – 20:00 В корзину м. Озерная, ул. Озерная, д. 42 пн.  –  вс.: 9:00 – 20:00 В корзину м.Октябрьское поле, ул. Народного Ополчения, д. 48 корп.1 пн.  –  вс.: 9:00 – 20:00 В корзину м.Ольховая, пос. Коммунарка, ул. Александры Монаховой, д. 5к2 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Петровско-Разумовская, ул. Линии Октябрьской Железной Дороги, д. 2с2 пн.  –  вс.: 9:00 – 20:00 В корзину м.Преображенская площадь, Колодезный пер., д. 3 пн.  –  вс.: 9:00 – 20:00 В корзину м.Рязанский проспект, ул. Академика Скрябина, д. 26к1 пн.  –  вс.: 9:00 – 20:00 В корзину м.Савеловская, ул. Сущевский Вал, д. 9, строение 7 пн.  –  пт.: 10:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину 849959,37.669992]» data-short-name=»м. Свиблово» data-all-goods-available=»0″> м.Свиблово (платформа Северянин), ул. Енисейская, д. 1, стр. 1 пн.  –  вс.: 9:00 – 20:00 В корзину м.Селигерская, Дмитровское шоссе, д. 85 пн.  –  вс.: 10:00 – 20:00 В корзину м.Семеновская, пер. Семеновский, д. 18 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м. Скобелевская, ул. Скобелевская, д. 32 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Теплый стан, Новоясеневский проспект, д. 2А, стр. 1 пн.  –  вс.: 10:00 – 21:00 В корзину м.Тушинская, ш. Волоколамское, д. 92к2 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Университет, Ломоносовский проспект, д. 5 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину м.Щелковская, ш. Щелковское, д. 74 пн.  –  вс.: 9:00 – 20:00 В корзину г. Балашиха, микрорайон ЦОВБ, д. 20 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 9:00 – 18:00 В корзину г. Балашиха, ул. Советская, д. 15 пн.  –  вс.: 9:00 – 20:00 В корзину 415891,38.284122]» data-short-name=»ул. Советская, д. 155с1″ data-all-goods-available=»0″> г. Бронницы, ул. Советская, д. 155с1 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину г. Видное, ул. Березовая, д. 6 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину г. Воскресенск, ул. Менделеева, д. 12 пн.  –  вс.: 9:00 – 20:00 В корзину 7″ data-all-goods-available=»0″> г. Дмитров, пер. Вокзальный, д. 7 пн.  –  вс.: 9:00 – 20:00 В корзину г. Долгопрудный, проспект Пацаева, д. 15А пн.  –  вс.: 9:00 – 20:00 В корзину г. Домодедово, ул. Корнеева, д. 1 пн.  –  вс.: 9:00 – 20:00 В корзину г. Дубна, проспект Боголюбова, д. 20 пн.  –  вс.: 9:00 – 20:00 В корзину 369111,39.067714]» data-short-name=»ш. Касимовское, 1А» data-all-goods-available=»0″> г. Егорьевск, ш. Касимовское, д. 1А пн.  –  вс.: 9:00 – 21:00 В корзину г. Железнодорожный, ул. Октябрьская, д. 33 пн.  –  вс.: 9:00 – 20:00 В корзину г. Жуковский, ул. Гагарина, д. 24 пн.  –  вс.: 9:00 – 20:00 В корзину г. Звенигород, ул. Московская, д. 24 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину г. Зеленоград, 12-й микрорайон, корпус 1215 пн.  –  вс.: 9:00 – 20:00 В корзину г. Истра, ул. 9 Гвардейской Дивизии, д. 9А пн.  –  вс.: 9:00 – 21:00 В корзину г. Кашира, ул. Стрелецкая, д. 70/4 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину 331471,36.731602]» data-short-name=»ул. Гагарина, д. 31/36″ data-all-goods-available=»0″> г. Клин, ул. Гагарина, д. 31/36 пн.  –  вс.: 9:00 – 20:00 В корзину г. Коломна, пр-т Кирова, д. 20А пн.  –  вс.: 9:00 – 20:00 В корзину г. Коломна, ул. Октябрьской революции, д. 368 пн.  –  вс.: 9:00 – 20:00 В корзину г. Королев, проспект Королева, д. 6Г пн.  –  вс.: 9:00 – 20:00 В корзину г. Котельники, Яничкин проезд, д. 3 пн.  –  пт.: 6:00 – 20:00 сб.  –  вс.: 9:00 – 18:00 В корзину г. Красногорск, ул. Ленина, д. 40 пн.  –  вс.: 9:00 – 21:00 В корзину г. Луховицы, ул. Пушкина, д. 125 пн.  –  вс.: 10:00 – 22:00 В корзину 578666,37.903578]» data-short-name=»ул. Советская, д. 16″ data-all-goods-available=»0″> г. Лыткарино, ул. Советская, д. 16 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину г. Люберцы, ул. Инициативная, д. 7с2 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину 27й км МКАД, вл. 9 пн.  –  вс.: 10:00 – 22:00 В корзину г. Московский, 1-й микрорайон, д. 32А пн.  –  сб.: 10:00 – 20:00 вс.: 10:00 – 19:00 В корзину г. Мытищи, Новомытищинский пр-т, д. 12, корп. 1 пн.  –  вс.: 9:00 – 20:00 В корзину г. Наро-Фоминск, ул. Маршала Жукова, д. 13В пн.  –  вс.: 9:00 – 20:00 В корзину г. Ногинск, ул. Рогожская, д. 65 пн.  –  вс.: 9:00 – 20:00 В корзину г. Одинцово, Можайское шоссе, д. 139А пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину г. Одинцово, ул. Союзная, д. 1В, подъезд №6 пн.  –  вс.: 9:00 – 20:00 В корзину г. Орехово-Зуево, ул. Ленина, д. 76 пн.  –  вс.: 9:00 – 20:00 В корзину 430976,37.556191]» data-short-name=»Революционный пр-т, д. 23″ data-all-goods-available=»0″> г. Подольск, Революционный пр-т, д. 23 пн.  –  вс.: 9:00 – 20:00 В корзину г. Подольск, ул. Ленинградская, д. 10А пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину г. Пушкино, ул. Писаревская, д. 2 пн.  –  вс.: 9:00 – 20:00 В корзину г. Раменское, ул. Чугунова, д. 41 пн.  –  вс.: 9:00 – 20:00 В корзину г. Сергиев Посад, проспект Красной Армии, д. 209 пн.  –  вс.: 9:00 – 20:00 В корзину г. Сергиев Посад, проспект Красной Армии, д. 93/24 пн.  –  вс.: 9:00 – 20:00 В корзину г. Серпухов, ул. Ворошилова, д. 241 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину г. Серпухов, ул. Ворошилова, д. 82 пн.  –  вс.: 9:00 – 20:00 В корзину г. Солнечногорск, ул. Красная, д. 154 пн.  –  вс.: 9:00 – 20:00 В корзину г. Ступино, улица Горького, д. 26 пн.  –  вс.: 10:00 – 20:00 В корзину Советская д. 1В» data-all-goods-available=»0″> г. Фрязино, ул. Советская, д. 1В пн.  –  вс.: 9:00 – 20:00 В корзину г. Химки, Ленинградская ул., вл. 16 Б пн.  –  вс.: 9:00 – 20:00 В корзину г. Химки, Юбилейный проспект, д. 7А пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину г. Химки, мкр. Сходня, проезд Юбилейный, д. 7 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину г. Чехов, Вишневый бульвар, д. 3-1 пн.  –  вс.: 9:00 – 20:00 В корзину г. Шатура, проспект Ильича, д. 59 пн.  –  пт.: 9:00 – 20:00 сб.  –  вс.: 10:00 – 18:00 В корзину г. Щелково, ул. Советская, д. 16, стр. 1 пн.  –  вс.: 9:00 – 20:00 В корзину г. Электросталь, ул. Журавлева, д. 2 пн.  –  вс.: 9:00 – 20:00 В корзину Сервис от ВсеИнструменты.ру Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру. Гарантия производителя Гарантия производителя 1 год Гарантийный ремонт Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров. Лицензированные сервисные центры Адрес Контакты СЦ «Зубр» МСК  Средний срок ремонта — 14 дней ул. Библиотечный пр-д, д. 1А  +7 (495) 730-34-00

Может понадобиться

Как работают клиновые анкеры — Concrete Fasteners, Inc.

Купить анкеры клиновые

Клиновые анкеры должны устанавливаться только в твердый бетон и не должны использоваться в других основных материалах, таких как кирпич или CMU. Клиновые анкеры предназначены для постоянного входа в бетонную яму.
Очень простой механизм позволяет достичь отличных стабильных значений удержания в бетоне. После того, как гайка вставлена ​​в отверстие в бетоне, ее поворачивают по часовой стрелке.Это действие поднимает корпус анкера вверх, а расширительный зажим сдвигает вниз по конусообразному рабочему концу клинового анкера. Затем зажим расширяется и вставляется между корпусом анкера и бетоном.

Детали клинового анкера:

• Корпус анкера — изготавливается из углеродистой или нержавеющей стали; он нарезан на одном конце на части своей длины, в то время как диаметр сужается, а на другом конце конусообразно сужается до номинального диаметра.
• Расширительный зажим — постоянно прикреплен к корпусу анкера вокруг области сужения корпуса анкера.
• Гайка — стандартная национальная шестигранная гайка крупная; углеродистая сталь и оцинкованная или нержавеющая сталь.
• Шайба — шайба стандарта SAE; углеродистая сталь и оцинкованная или нержавеющая сталь.

Просверливание отверстия:
Для установки клинового анкера в бетоне необходимо просверлить отверстие в бетоне.Отверстие необходимо просверлить твердосплавным сверлом в перфораторе в режиме ударного и вращательного действия, чтобы обеспечить надлежащий размер и стабильность отверстия. Просверливание отверстия в бетоне с помощью стандартного вращающегося сверла может привести к образованию отверстия, которое не подходит и может не соответствовать требованиям допусков клинового анкера. Допуск между размером отверстия и размером клинового анкера имеет решающее значение для достижения клиновым анкером своих удерживающих значений.

• Диаметр отверстия для клиновых анкеров равен диаметру устанавливаемого клинового анкера; для клинового анкера 3/4 дюйма требуется отверстие 3/4 дюйма.
• Сверло с твердосплавным наконечником должно соответствовать стандарту ANSI, чтобы обеспечить надлежащий допуск между диаметром отверстия и клиновым анкером.
• Отверстие необходимо очистить, чтобы обеспечить правильную установку клинового анкера.
• Убедитесь, что отверстие как минимум на 1/2 дюйма глубже, чем клин-анкер может проникнуть в бетон. Это дополнительное пространство гарантирует, что клиновой анкер не опускается ниже дна в отверстии, и дает пространство для попадания пыли, которая образуется во время установки клинового анкера.

Установка клинового анкера:

• Непосредственно в бетон — После того, как отверстие в бетоне просверлено, в отверстие можно вставить клиновой анкер.
  • Наверните гайку на конец резьбы клинового анкера, чтобы защитить резьбу от удара молотком.
  • Вставьте клиновой анкер, сначала расширительный зажим, в отверстие.
  • Ударьте молотком по концу клинового анкера с гайкой до тех пор, пока минимум 5–6 витков резьбы не окажутся ниже поверхности бетона.
  • Пальцами плотно затяните гайку.
  • Затем с помощью гаечного ключа поверните гайку по часовой стрелке на 3–4 оборота или до тех пор, пока не будут достигнуты значения крутящего момента, соответствующие диаметру используемого клинового анкера.

• Сквозное отверстие для крепежа — После просверливания отверстия в бетоне клиновой анкер можно вставить через отверстие для крепежа в отверстие в бетоне. Отверстие в приспособлении должно быть немного больше номинального диаметра устанавливаемого клинового анкера.Например, для клинового анкера диаметром 3/8 дюйма требуется, чтобы отверстие в приспособлении было минимальным диаметром 7/16 дюйма.

• После того, как размер отверстия под крепеж будет определен как достаточно большой, чтобы принять диаметр устанавливаемого клинового анкера, навинтите гайку на резьбовой конец клинового анкера. Это защитит резьбу от застревания молотком.

• Вставьте клиновой анкер, сначала расширительный зажим, в отверстие.

• Ударяйте по концу клинового анкера с гайкой до тех пор, пока минимум 5–6 витков резьбы не окажутся ниже поверхности закрепляемого материала.

• Плотно затяните гайку пальцами. Затем с помощью гаечного ключа поверните гайку по часовой стрелке на 3–4 оборота или до тех пор, пока не будут достигнуты значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Глубина заделки
Каждый диаметр клинового анкера имеет минимальный диаметр, на который анкер должен быть установлен, чтобы анкер достиг минимальных значений удержания.Минимальные значения удержания для каждого диаметра можно найти по адресу:

/ анкер-клин

Определение размера используемого клинового анкера:

Диаметр — диаметр используемого клинового анкера определяется рядом факторов, таких как требования к значениям удержания, диаметр отверстия в приспособлении или указывается инженером. Чем тяжелее закрепляемый объект, тем больший диаметр следует использовать при помощи клинового анкера.Часто закрепляемый объект имеет предварительно просверленное отверстие. Эти отверстия могут определять диаметр используемого клинового анкера, если только отверстия не увеличены, чтобы позволить использовать клиновой анкер большего диаметра. Многие приложения были указаны инженером. Если инженер указал конкретный диаметр клинового анкера для конкретного применения, то всегда следует использовать указанный диаметр.

Длина — длина клинового анкера, используемого для любых конкретных применений, определяется толщиной скрепляемого материала, глубиной заделки, на которую будет помещен клиновой анкер, толщиной бетона или указанной инженером.Клиновой анкер должен быть равен толщине закрепляемого материала плюс глубина заделки, плюс пространство для гайки и шайбы. Важно, чтобы клиновой анкер не был достаточно длинным, чтобы полностью проникнуть в бетон. Если инженер указывает конкретную длину клинового анкера для использования в конкретном приложении, указанная длина клинового анкера должна быть используемой длиной.

Установка:

1. Используя твердосплавное сверло, соответствующее стандартам ANSI, просверлите отверстие перфоратором.Диаметр просверливаемого отверстия должен быть равен диаметру устанавливаемого клинового анкера.
2. С помощью сжатого воздуха, пылесоса и металлической щетки очистите отверстие от пыли и мусора.
3. Наверните гайку на резьбовой конец клинового анкера и сначала вставьте в отверстие закрепленный конец.
4. Ударьте молотком по торцу клинового анкера с гайкой до тех пор, пока 5–6 витков резьбы не окажутся ниже поверхности бетона или поверхности скрепляемого материала.
5. От руки затяните гайку, а затем. с гаечным ключом. поверните гайку по часовой стрелке до упора. Конкретные значения крутящего момента для диаметра клинового анкера можно найти по адресу:

/ анкер-клин

Купить анкеры клиновые

Как работают бетонные крепежные детали — Concrete Fastening Systems, Inc.

Купить якоря

Крепление к бетону уникально по сравнению с другими видами крепления, такими как соединение двух металлических частей вместе с помощью винта или болта и гайки.Бетонные анкеры намного сложнее установить и использовать. Концепция крепления чего-либо к твердому базовому материалу полностью отличается от почти любого другого типа крепления. Бетон является наиболее широко используемым основным материалом в мире в течение последних 2000 лет и, вероятно, останется таковым в течение следующих 2000 лет из-за его простоты, прочности, универсальности и обилия ингредиентов, используемых для его изготовления.

Процесс крепления к бетону прост:

1. Проделать отверстие в бетоне
2. Поместите что-нибудь в отверстие, чтобы оно заняло образовавшееся пространство
3. Расширьте материал в отверстии с помощью гвоздя, винта или установочного инструмента

Мы делаем отверстие определенного объема, а затем вставляем в него больше материала. Этот увеличенный объем материала прижимается к внутренней стенке отверстия и создает трение. Благодаря этому трению большинство механических анкеров для бетона достигают своих значений удержания. Все бетонные анкеры механического типа работают по одному и тому же основному принципу — просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить извлечение анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне, а не для выхода.

Анкер клиновой

Клиновые анкеры — это бетонные анкеры, состоящие из двух частей, которые собраны в одно целое. Стальной стержень (из углеродистой или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец вначале немного меньше в диаметре и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляется зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайку и шайбу надевают на резьбу и затягивают вручную. Затем с помощью гаечного ключа поворачивают гайку, которая подтягивает анкер вверх и заклинивает зажим между стойкой и бетонной стеной. При сверлении отверстия в бетоне под анкер-клин размер отверстия равен размеру диаметра анкера.

Анкер-гильза

Гильза якоря состоит из четырех разных частей. Шпилька (имеющая на одном конце резьбу и раструб или конусообразную), втулка, гайка и шайба. Втулка расширителя собирается на шпильке с резьбой гайки и шайбы на противоположной стороне конусообразного конца.Анкер-муфта вставляется в отверстие, просверленное в основном материале (бетоне, кирпиче или блоке). Гайка поворачивается, которая протягивает шпильку через втулку расширителя, расширяя ее к внутренней стенке основного материала. Размер отверстия, которое нужно просверлить в бетоне для анкера-гильзы, равен диаметру используемого анкера.

Винты по бетону

Бетонные винты отличаются от всех остальных анкеров, потому что они не используют расширение для получения значений удержания. Шурупы по бетону представляют собой винты со специальной резьбой с закаленной зубчатой ​​резьбой и резьбой high-low. Насечки и резьба с высоким-низким уровнем помогают устранить стружку бетона из отверстия, поскольку винт вбивает резьбу в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный винт вставляется в отверстие и поворачивается вручную или ротационным сверлом до тех пор, пока бетонный винт не будет плотно прилегать к закрепляемому приспособлению.

Забивной анкер

Забивные анкеры — это анкер с внутренней резьбой, предназначенный для установки в бетон, а затем для вставки стержня с резьбой или болта. Вставной анкер состоит из двух частей: расширительного экрана (из оцинкованной углеродистой или нержавеющей стали) и упрочненной расширительной пробки конической формы из оцинкованной углеродистой или нержавеющей стали. Один конец экрана сужается с четырьмя прорезями, которые проходят на части его длины. Поверхность этого конца может быть гладкой или рифленой, а другой конец — гладкой.Заглушка-расширитель помещается на конец анкера с четырьмя пазами, а другой конец имеет резьбу. Анкер устанавливается путем помещения анкера в отверстие в бетоне и установки расширительной пробки с помощью установочного инструмента. Для каждого диаметра вставного анкера предусмотрен специальный установочный инструмент. Этот установочный инструмент представляет собой стальной стержень, один конец которого загнут вниз. Суженная вниз часть установочного инструмента вставляется в вставной анкер и забивается молотком до тех пор, пока выступ анкера не соприкоснется с кромкой установочного инструмента.Это действие толкает заглушку расширителя вниз в анкер для вставки, расширяя анкер там, где находятся четыре прорези. Как и для всех анкеров с внутренней резьбой, размер указанного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

Анкер-винт

Анкеры с машинными винтами представляют собой анкеры с внутренней резьбой, в которые вставляется резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки.Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основном материале из бетона, кирпича или блока, сначала конус с резьбой. Анкер с крепежным винтом устанавливается путем проталкивания втулки над втулкой-расширителем, заклинивая втулку между муфтой-расширителем и внутренней стенкой бетона. Якорь установлен правильно, когда кромка установочного инструмента встречается с кромкой якоря. Механический винтовой анкер каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера.Размер анкера машинного винта определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

Ударный якорь

Забивные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Ударный анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного ведущего штифта, гайки и шайбы, покрытых желтым цинком. Корпус якоря на одном конце имеет резьбу, а на другом конце есть четыре прорези, вырезанные на часть длины — поверхность этой части корпуса имеет ребра по окружности. Длина закаленного приводного штифта должна равняться длине анкера и помещаться во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру следует слегка постучать до тех пор, пока гайка и шайба не будут плотно прилегать к основному материалу или закрепляемому приспособлению.Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную настройку. Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

Якорь ударный

Молотковые анкеры изготовлены из прочного и податливого материала Zamac. Молотковые анкеры представляют собой легкий бетонный анкер, состоящий из двух частей: корпуса и оцинкованного стального стержня. Корпус ударного якоря разделен снизу вверх на большей части своей длины грибовидной головкой. Корпус анкера является полым, который проходит через толщину головки и спускается в хвостовик по всей длине. Стальной штифт — это то, что расширяет якорь; он изготовлен из высокоуглеродистой стали с небольшой головкой на одном конце и острым концом. Якорь устанавливается путем вбивания стального штифта в корпус якоря. По мере того, как гвоздь проталкивается через корпус анкера, разделенная часть расширяется и прижимается к внутренней стенке отверстия в основном материале.Диаметр отверстия, которое необходимо просверлить для анкера с ударным молотком, равен диаметру используемого анкера.

Анкер с раздельной передачей

Анкеры с разъемным приводом изготавливаются из углеродистой стали, подвергнутой сквозной термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой одно целое с плоской потайной головкой или круглой головкой. У основания анкера, с противоположных сторон от головки, стержень разрезан на две предварительно расширенные части. Эти две половины сжимаются, когда анкер забивается в предварительно просверленное отверстие в бетоне.Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, прижимаясь к внутренней стенке отверстия. Для анкера с раздельным приводом требуется отверстие, размер которого равен диаметру используемого анкера.

Защитный экран

Защитные экраны состоят из двух частей, собранных в одно целое. Защитный экран изготовлен из материала Zamac, который представляет собой устойчивый к ржавчине цинковый сплав. Внутренняя часть защитного экрана имеет внутреннюю резьбу, предназначенную для приема резьбы винта с запаздыванием, а его резьба сужается и проходит по длине анкера.Внешний корпус анкера имеет ребра, которые проходят большую часть длины анкера. Отставание щит устанавливается путем вставки лаг винта в анкер. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и прижимает к основному материалу. Анкеры с отстающим экраном обозначаются диаметром болта, входящего в анкер. Важно, чтобы размер просверливаемого отверстия был больше указанного размера анкера.

В течение многих лет создание отверстия в бетоне хорошего постоянного диаметра было кропотливой задачей.Так было до изобретения электрического перфоратора. До появления электрического молота отверстия для сверления делались с помощью так называемого звездчатого сверла. Сверло в форме звезды представляло собой стальной стержень с одним концом в форме большого X (конец для сверления), а другой конец шпильки (ударный конец). Буровой конец укладывали на бетон, поражающий конец ударяли тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие.До появления звездообразного сверла для создания отверстий в бетоне использовались другие методы, используя долота и пробойники.

Купить якоря

22 мая 2009 Майк Писторино

Бетонные клиновые анкеры и их множество применений

Купить клиновые анкеры

«Клиновой анкер» — это общий термин, обозначающий тип анкера, используемый для крепления различных материалов к бетону. Некоторые компании имеют разные торговые марки своих клиновых анкеров, такие как Kwik Bolt, Power Stud и Thunderstud.Клиновые анкеры разных марок, работающие по одним и тем же принципам, изготовлены из одних и тех же основных материалов и обеспечивают одинаковое высокое качество исполнения.

Что такое клиновой анкер?

Клиновые анкеры состоят из двух отдельных частей, которые предварительно постоянно собираются в единое целое. Первая деталь — стержень из углеродистой стали, который
с резьбой на часть его длины. Противоположный / установленный конец анкера имеет диаметр суженного вниз или коническое пространство, которое сужается наружу назад до полного диаметра стержня.

Вторая деталь клинового анкера представляет собой стальную накладку или
втулка , которая постоянно собирается вокруг конической части стержня. Для каждого клинового анкера также требуются гайка и шайба для завершения установки.

Клиновые анкеры могут использоваться во многих случаях, если в качестве основного материала используется твердый бетон. В отличие от многих других бетонных крепежных элементов клиновой анкер
нельзя использовать в кирпиче или блоке.

В
Клиновой анкер прост в использовании и доступен в широком диапазоне диаметров и длин.Клиновые анкеры могут использоваться как для легких, так и для тяжелых условий эксплуатации. Клинный анкер 1/4 «x 1-3 / 4», например, будет использоваться в легких условиях, а анкер 1-1 / 4 «x 12» будет использоваться в ситуации, требующей тяжелого режима работы. якорь.

Как работает клиновой анкер?

Опять же, крепежные детали клинового типа предназначены для использования только в твердом бетоне. Они предназначены для ввода в предварительно просверленное отверстие в бетоне. После установки эти клиновые анкеры
нельзя удалить без разрушения бетона.Размер анкера всегда равен размеру отверстия, которое необходимо просверлить в бетоне. Допуск между отверстием и анкером очень жесткий. Когда анкер забивается в отверстие, зажим утоплен в зазоре конического пространства, позволяя анкеру проникнуть в отверстие. Чтобы установить анкер, шток нужно подтянуть вверх (что происходит во время затяжки гайки), заставляя зажим перемещаться наружу по конусному пространству, заклиниваясь между штоком и стенкой отверстия.

Поскольку допуск отверстия имеет решающее значение для работы клинового анкера, важно использовать правильное сверло и сверла. Следует использовать перфоратор, а не стандартную дрель, поскольку он создает отверстие более высокого качества. А
Также следует использовать сверла по камню с твердосплавными напайками, потому что они специально разработаны для использования в перфораторах и соответствуют стандартам ANSI.

Значения удержания клинового анкера

При анкеровке в бетон
клиновые анкеры — отличный выбор из-за их удерживающих характеристик.Удерживающая сила клинового анкера, как и любого другого анкера, всегда зависит от качества бетона. Как показывает практика, в качестве безопасной рабочей нагрузки обычно принимается коэффициент запаса прочности 4: 1 или 25%. Значения удержания также выводятся из глубины заделки — чем глубже заделка, тем лучше значения удержания. Клиновой анкер должен быть заделан в бетон до минимальной глубины заделки или выше, чтобы получить опубликованные значения удержания. Также важно следить за тем, чтобы анкеры не располагались слишком близко друг к другу или слишком близко к неподдерживаемой кромке.

Давление, оказываемое на бетон клиновым анкером, лучше всего можно описать как конусообразное, при этом малый конец конуса является вставленным концом анкера, а большой конец конуса находится на поверхности бетона. Если два клиновых анкера установлены слишком близко друг к другу, давление от двух анкеров может пересекаться, уменьшая значения удержания обоих анкеров. Эти же факторы применяются при размещении анкера рядом с неподдерживаемой кромкой. Бетон может рассыпаться под давлением, если анкер расположен слишком близко к неподдерживаемой кромке.

Общая рекомендация заключается в том, что анкер следует размещать не ближе пяти диаметров от неподдерживаемого края. Например, анкер диаметром 1/2 дюйма должен располагаться на расстоянии не менее 2-1 / 2 дюйма от неподдерживаемого края бетона. Кроме того, два анкера никогда не должны располагаться на расстоянии менее десяти диаметров друг от друга. То есть два анкера диаметром 1/2 дюйма должны быть размещены на расстоянии не менее 5 дюймов друг от друга.

Определение клинового анкера правильного размера для использования

Диаметр
клиновой анкер, необходимый для конкретного применения, зависит от размера отверстия в закрепляемом приспособлении.«Приспособлением» может быть что угодно, от 2х4 до металлического уголка, кронштейна или стальной пластины. Размер отверстия в приспособлении чаще всего определяется инженером на основе необходимых значений удержания для каждого конкретного приложения. Обязательно проследите, чтобы клиновой анкер для бетона проходил через отверстие в приспособлении. Якорь 1/2 дюйма на самом деле немного больше 1/2 дюйма. В таблице ниже показан правильный диаметр в зависимости от диаметра отверстия для приспособления:

Толщина материала + Минимальная глубина заделки + Толщина гайки / шайбы Минимальная длина анкера

Каждый диаметр клинового анкера доступен различной длины.Длина, необходимая для каждого применения, зависит от толщины закрепляемого приспособления и минимальной глубины заделки. Чтобы определить необходимую длину анкера, просто прибавьте толщину закрепляемого приспособления к минимальной глубине заделки для используемого диаметра анкера плюс толщину гайки и шайбы (толщина обычно близка к диаметру анкера):

Это даст вам минимальную необходимую длину анкера. Использование более длинного клинового анкера, чем необходимо, увеличит удерживающие характеристики, но может увеличить риск просверливания арматуры, встроенной в бетон.

Установка анкерного клина

Полезный совет:
Диаметр отверстия равен диаметру анкера.

В
Установка бетонных клиновых анкеров может быть завершена, выполнив следующие действия:

1. Определите правильную длину клинового анкера, чтобы обеспечить минимальную глубину заделки, и убедитесь, что клиновой анкер проходит через отверстие в приспособлении. Шайба также должна быть больше отверстия для крепления.
2. Используя отверстие в приспособлении в качестве шаблона, просверлите отверстия с помощью перфоратора и сверла для кирпичной кладки с твердосплавными напайками. Диаметр сверла должен быть таким же, как диаметр анкера. Обязательно очистите отверстие от пыли и мусора с помощью металлической щетки, сжатого воздуха или пылесоса.
3. Установите шайбу и гайку на анкер, поверните гайку на пару оборотов. Неполная нарезка гайки защищает резьбу клинового анкера при забивании в отверстие.
4. Вставьте клиновой анкер в отверстие для крепления.
5. Осторожно забейте анкеры в каждое отверстие, следя за тем, чтобы резьба проходила ниже поверхности бетона или выходила за край приспособления, а также чтобы соблюдалась минимальная глубина заделки.
6. Затяните гайку от руки. Используйте гаечный ключ, чтобы затянуть гайку на 3-4 оборота, или динамометрический ключ, чтобы убедиться, что они затянуты с требуемым крутящим моментом. Не перетягивайте , а не , так как анкер либо раскрутится, либо вырвется из отверстия. Ниже приведена таблица, в которой показано, какой размер ключа использовать в зависимости от размера гайки для каждого диаметра:

Для получения более подробной информации, пожалуйста, просмотрите это
Видео установки клинового анкера.

Значения крутящего момента клинового анкера

Для установки клиновых анкеров требуется минимальный крутящий момент. Не затягивайте гайку как можно сильнее. При установке клинового анкера важно, чтобы гайка закручивалась только вручную. Каждый диаметр анкера имеет необходимое значение крутящего момента, до которого он должен быть затянут.

Таблица идентификации длины

После того, как анкер установлен правильно, все, что выступает над бетоном, — это гайка, шайба и часть резьбы.Диаметр встроенного анкера можно легко определить, просто измерив шпильку. Длину анкера может быть трудно определить, поскольку глубина заделки может быть неизвестна. Чтобы помочь определить длину установленного якоря, был разработан идентификационный код. На конце резьбовой части анкера выбита буква, чтобы можно было легко определить длину после установки. Эта буква соответствует общей длине анкера (в дюймах).

Характеристики материалов клинового анкера

Бетонные клиновые анкеры доступны в
разные виды стали, а также разные покрытия.Тип используемой стали и покрытия зависит от среды применения. Клиновые анкеры из оцинкованной углеродистой стали используются во внутренних помещениях, где коррозия не играет роли. Якорь, гайка, шайба и зажим изготовлены из оцинкованной углеродистой стали. Этот тип покрытия не рекомендован для использования в пиломатериалах, обработанных ACQ.

Клиновые анкеры из горячеоцинкованной стали подходят для наружных работ, где возникает проблема коррозии от воды или влаги.Якорь, гайка и шайба изготовлены из углеродистой стали и оцинкованы горячим способом. Зажим изготовлен из нержавеющей стали марки 303. Горячеоцинкованные клиновые анкеры приемлемы для использования в пиломатериалах, обработанных ACQ.

Клиновые анкеры также производятся из двух марок нержавеющей стали. Нержавеющая сталь 303 обладает превосходными коррозионными характеристиками для наружного применения и устойчива ко многим органическим и неорганическим химическим веществам, но не должна использоваться в морской среде. Якорь изготовлен из нержавеющей стали 303, а гайка, шайба и зажим — из нержавеющей стали 18-8, которая сопоставима с нержавеющей сталью 303.

Нержавеющая сталь серии 316 имеет лучшую коррозионную стойкость и обычно используется в суровых условиях. Якоря из нержавеющей стали 316 также можно использовать в морской среде. Все компоненты этих анкеров изготовлены из этой упругой стали 316.

Обзор

Клиновые анкеры — отличный выбор при анкеровке в твердый бетон. Эти анкеры имеют отличные удерживающие характеристики и доступны из различных материалов, чтобы удовлетворить требованиям многих областей применения.Важно убедиться, что в каждом случае используются правильный диаметр и длина, чтобы обеспечить правильную и безопасную установку клинового анкера.

Купить клиновые анкеры

29 апреля 2010 Майк Писторино

Как установить клиновые анкеры

Клиновые анкеры — это крепежные детали, предназначенные для использования в кирпичной кладке (чаще всего в бетоне) и используемые для крепления материалов и оборудования. Бетонные клиновые анкеры предназначены для того, чтобы входить в предварительно просверленное отверстие и расширяться, создавая захват, поэтому их нельзя «вытащить» или удалить.Сегодня мы рассмотрим, как правильно установить опорную стойку в бетонный пол.

Что вам понадобится?

Прежде чем мы начнем, давайте убедимся, что у нас есть подходящие инструменты для работы.

Шаг первый

Первое, что вам нужно сделать при установке клинового анкера, — это выбрать подходящий анкерный материал. Клиновые анкеры бывают разных материалов и служат для разных целей. Нержавеющая сталь и горячее цинкование — два очень популярных материала для клиновых анкеров, но правильный материал зависит от области применения.Не знаете, какой материал вам нужен? Ознакомьтесь с нашим Руководством по материалам, чтобы узнать обо всех доступных материалах.

Шаг второй

После того, как вы выбрали материал, самое время подготовить сверло. При установке клинового анкера важно, чтобы в бетон было заделано минимум 2-1 / 2 дюйма. Также должен быть открыт хотя бы дюйм, чтобы прикрепляемый материал мог зацепиться за него. Чтобы измерить наш, мы поместили клиновой анкер примерно на дюйм ниже кончика сверла SDS, а затем с помощью синей малярной ленты отметили сверло там, где мы должны прекратить сверление.Обозначение точки остановки синей лентой позволит вам просверлить стабильные отверстия и предотвратить чрезмерное / недосверление.

Шаг третий

Теперь, когда мы закрепили сверло с лентой, пора начинать сверление. НО НЕ ТАК БЫСТРО. Сначала нам нужно надеть защитные очки и перчатки, всегда надевайте защитное снаряжение при резке. Теперь, когда вы в безопасности и готовы к работе, просто надавите на то место, которое вы хотите просверлить, и дайте долоту начать свою работу. Как только сверло достигнет синей малярной ленты, вы узнаете, что отверстие достигло необходимой глубины, и можете прекратить сверление.

Шаг четвертый

Тщательно смахните щеткой весь мусор от сверления, чтобы очистить отверстие и начать установку анкера. Следующим шагом будет вставка кладочного анкера в отверстие. Он должен быть очень плотно прилегающим, и его нужно будет забить на место. Конечный результат должен оставлять около дюйма (или больше, в зависимости от того, сколько места вам нужно) над поверхностью для крепления.

Теперь, когда анкер установлен, мы можем применить основание стойки, квадратную шайбу и гайку к клиновому анкеру.После их установки вы накручиваете гайку на клиновой анкер, создавая прочную и надежную станцию ​​для крепления. Теперь, когда вы завершили установку, сделайте шаг назад и полюбуйтесь своей работой. Эта почтовая база теперь готова к следующему этапу вашего строительного проекта.

Анкеры-гильзы

: руководство для покупателя

Что такое анкеры-гильзы?

Анкер-гильза — это быстрая, простая и адаптируемая система анкеровки кладки.Они разработаны для применения на различных материалах и для приложений, подверженных сейсмическим нагрузкам. Когда болт крепления затягивается, он расширяется относительно основного материала, создавая прочное соединение и способный распределять несущий вес.

Правильный ремонт вашего проекта имеет решающее значение для обеспечения его эффективности и долгого срока службы. Анкеры-рукава часто являются постоянными приспособлениями, и выбор подходящего для работы увеличивает потенциал вашего проекта.

В этом руководстве мы расскажем о различных типах анкеров-муфт, процессе их применения и наиболее эффективных вариантах использования, чтобы помочь вам выбрать правильное крепление для вас.

Когда использовать анкеры-гильзы?

Анкеры-гильзы универсальны. Их можно использовать для легкого или сверхпрочного крепления, поэтому их можно применять в таких проектах, как установка радиаторов в доме, но также они могут использоваться для гораздо более крупных операций, таких как закрепление балок настила.

Эти анкеры могут использоваться в различных базовых материалах, таких как бетон, кирпич и блоки.Конструкция креплений определит, где их можно использовать, с анкерами-гильзами из нержавеющей стали, более подходящими для наружных влажных сред, и оцинкованными анкерами для сухих помещений внутри помещений.

Нержавеющая сталь обладает антикоррозийными свойствами даже в морской среде, в то время как цинкование редко выдерживает длительные внешние условия. Они хорошо подходят для использования внутри помещений вдали от стихий.

Существуют различные типы анкеров-гильз (объясняются ниже), что означает, что их применение становится более разнообразным.Другие применения этих креплений также включают присоединение осветительных приборов к бетонным стенам или потолку, прикрепление дверных коробок и закрепление электрических распределительных коробок.

(Свободная гайка анкера гильзы, S / S)

Как установить анкеры-гильзы?

Прочная связь между креплением и бетоном обеспечивается трением. Вот почему правильная установка анкера-гильзы имеет решающее значение для прочности проекта.

Следуйте нашему руководству по установке, чтобы каждый раз обеспечивать надежное соединение.

Просверливание отверстия

Сначала разместите материал, который вы хотите закрепить, и отметьте места анкерных отверстий продукта на бетоне. Если имеется достаточный зазор для сверления отверстий, изделие можно оставить на месте. Это позволяет более точно позиционировать.

Затем с помощью перфоратора просверлите отверстия в бетоне в месте отверстия под болт изделия.

Размер отверстия имеет решающее значение. Отверстия должны быть указанного диаметра для анкера, который вы планируете использовать, и как минимум на 1/2 — 1 дюйм глубже, чем предполагаемая глубина крепления.Длину анкеров измеряют снизу гайки и промывают до кончика.

Для обеспечения надлежащей глубины отверстия в большинстве перфораторов есть ограничитель глубины. В противном случае оберните биту лентой на сертифицированной длине.

Затем очистите отверстие. Это очень важный шаг перед установкой анкера-рукава. Это обеспечивает правильную установку и гарантирует, что анкер будет иметь максимальную удерживающую способность. Он будет равномерно прилегать непосредственно к стенкам отверстия, а не попадать в соприкосновение с препятствующими обломками.

Попытайтесь удалить всю потенциальную пыль и мусор с помощью проволочной щетки , пылесоса или сжатого воздуха.

Установка анкера-гильзы

Эти крепления предварительно собраны. Вставляя анкер, расположите гайку так, чтобы она была на одном уровне с верхушкой резьбы. Это гарантирует, что резьба не будет повреждена при установке.

Удерживая гайку, вставьте корпус анкера через отверстие для продукта в основной материал.

Постучите по анкеру молотком до тех пор, пока гайка и шайба не будут на одном уровне с фиксатором.

Сначала затяните гайку рукой. После установки с помощью инструмента анкеры-гильзы удалить нельзя, поэтому важно сначала затянуть вручную, чтобы убедиться, что положение вас устраивает.

Доволен? Для затяжки используйте гаечный ключ или отвертку (гаечный ключ для шестигранника или желудя и отвертку с соответствующей головкой для анкера с круглой или плоской головкой). Поверните три-пять раз, пока не будет достигнут установочный момент. Не перетягивайте, так как это ухудшит качество затяжки.

Расстояние

Итак, сколько анкеров-гильз вам нужно? Слишком большое количество креплений, расположенных слишком близко друг к другу, может снизить удерживающую способность.Они должны располагаться на расстоянии не менее десяти диаметров анкеров друг от друга и быть не ближе пяти диаметров от края без опоры.

Не следует ли увеличить расстояние, когда условия крепления будут вибрировать или испытывать внезапный удар, так как это снизит взаимодействие сил, создаваемых внутри основного материала.

(Головка анкерного болта с гильзой)

Типы анкеров-гильз

Существует два распространенных типа анкеров-гильз.Основными определяющими конструктивными особенностями якоря-гильзы, которые меняют его использование, являются тип головки, состав материала и диаметр.

Гайка приводная

Привод гайки обычно используется для дополнительной прочности. Он более распространен, чем его альтернатива с плоской головкой, и имеет множество вариантов отделки. Крепления из нержавеющей стали, такие как анкер-гильза A2 S / S или гайка из нержавеющей стали, устойчивы к коррозии и наиболее подходят для внешнего крепления.

Анкеры с гильзой с головкой под болт подходят для большинства типов бетона и кирпичной кладки, способны выдерживать средние нагрузки при правильном применении.

Плоская головка

Приводные анкеры с плоской головкой

обычно используются, когда требуется ровная поверхность. Это делает вариант крепления анкера с потайной гильзой более подходящим для применений, где выступающие приспособления могут вызвать неудобства, например, когда открывание дверей или навесного оборудования может быть прервано или чище, скрытые крепления являются определенным фактором.

Анкеры с плоской головкой вставляются в отверстие с помощью подходящей отвертки (в отличие от гаечного ключа, используемого для крепления с гайкой).

Все анкеры с гильзой на Анкерные крепления , от незакрепленной гайки до Головка CSK доступны в различных размерах для соответствия вашему проекту.

(Головка анкера-гильзы CSK)

Как выбрать поставщика крепежа?

Anchor Fixings — специализированная компания с более чем 30-летним опытом, специализирующаяся на поставках стандартных и нестандартных креплений для строительной и смежных отраслей по всей Ирландии и Великобритании.

Мы обеспечиваем индивидуальное и быстрое обслуживание с точным и надежным управлением учетной записью, чтобы убедиться, что у вас есть все необходимые расходные материалы для сокращения времени простоя и повышения производительности. Тем более, что мы можем доставить прямо на ваш сайт.

Просмотрите наш ассортимент креплений и воспользуйтесь нашей простой в использовании корзиной запросов и получите от нас ценовое предложение в кратчайшие сроки.

Не медлите, сотрудники Anchor Fixings и Boltz готовы помочь сегодня. Свяжитесь с нами сейчас по +44 (0) 28 9084 2373 или по электронной почте [электронная почта защищена] .

Нужна дополнительная информация по креплению?

Ознакомьтесь с нашими предыдущими сообщениями в блоге:

Эпоксидно-химическая смола — все, что вам нужно знать

Лучшие шурупы для ДСП

Несколько советов по установке анкеров с бетонной муфтой

При установке анкеров с бетонной муфтой специалисты отрасли признают несколько советов, которые повышают безопасность установки с экономией времени и средств.

Боб Карлайл / Президент и основатель / Concrete Fasteners

Умение применять анкер-гильзу — это навык, который, скорее всего, получил на ранних этапах карьеры тех, кто работает с крепежными элементами для бетона. Знаете ли вы, что есть несколько советов, которые помогут безупречно установить этот универсальный анкер?

При установке таких анкеров для бетонных гильз, как этот, специалисты отрасли признают несколько советов, которые повышают безопасность установки, сокращая время и деньги.

Расширение. Опираясь на проверенный временем принцип расширения, анкер-гильза работает, когда затянутая гайка втягивает конусообразный конец шпильки в втулку-расширитель, заклинивая его наружу, чтобы зафиксировать анкер в основном материале из бетона, кирпича и блоков. Крайне важно, чтобы отверстие было полностью очищено от всего мусора, который мог упасть во время процесса бурения, иначе приложение может быть не настолько безопасным, насколько это возможно. (Если не все обрезки бетона можно удалить из отверстия, см. Раздел «Длина» ниже.) Использование перфоратора и твердосплавной коронки с размером долота, равным диаметру анкера с гильзой, является еще одним критическим фактором для наиболее эффективного расширения.

Длина. При определении длины анкера-гильзы, которая лучше всего подходит для работы, необходимо выполнить несколько простых расчетов. Используйте длину анкера-втулки, которая должна равняться минимальной глубине заделки, а затем добавьте толщину приспособления, длину гайки и шайбы. Анкер-гильза не требует максимальной глубины отверстия, но глубина отверстия в основном материале должна быть не менее длины анкера-гильзы минус толщины закрепляемого материала.Это уравнение обеспечит небольшую дополнительную глубину для размещения того небольшого количества бетонных стружек, которые, возможно, не удалось извлечь из скважины.

Интервал. Возможно, это не общепризнано, но если анкерные гильзы расположены слишком близко друг к другу, их удерживающая сила может снизиться из-за взаимодействия сил в материале. Анкеры должны располагаться на расстоянии не менее десяти диаметров анкера друг от друга и пяти диаметров анкера от неподдерживаемой кромки. Однако чрезвычайно важно увеличить интервал, когда условия нагрузки включают вибрацию или внезапный удар.

Закупки . Менеджеры по закупкам и подрядчики считают, что покупка в Интернете напрямую у производителя имеет больше смысла, чем покупка через дистрибьюторов. Такой подход предлагает преимущества выполнения заказов большого количества из полностью укомплектованного инвентаря, что означает возможность немедленной отправки анкеров-гильз как одного заказа из одного места.

«99,92% заказов доставляются в комплекте без просроченных заказов», — заявил Боб Карлайл, президент и основатель Concrete Fasteners, когда его спросили о преимуществах заказа у производителя.«Мы можем доставить товар заказчику в течение 2 дней. Заказы обрабатываются в тот же рабочий день, когда они получены и отправлены для быстрой доставки ».

Выход за рамки обычной привычки покупать анкеры-гильзы у дистрибьюторов дает экономию от 30 до 70% по сравнению с розничными ценами. Заказ онлайн с помощью их простой и безопасной корзины покупок экономит время. На веб-сайте также есть отдельные страницы с описанием продуктов, к которым предоставляется индивидуальная поддержка клиентов. В качестве бонуса для своих онлайн-клиентов компания отказывается от всех затрат на доставку.

Подробнее о бетонных анкерах с рукавами: https://www.confast.com/products/concrete-sleeve-anchor.aspx

Советы по защите резьбы анкерного клина

Анкер для бетона.

Системы крепления для бетона

Повреждение резьбы на бетонном анкере во время установки — частая причина увеличения затрат и уменьшения срока службы. Необходимо соблюдать осторожность, чтобы не повредить резьбу во время установки. Знание нескольких основных приемов позволит защитить резьбу анкерного клина, что повысит экономическую эффективность на стройплощадке.Защита резьбы анкеров с помощью правильных методов установки сэкономит время и деньги.

Защитная резьба клиновых анкеров

Вся резьба на клиновых анкерах является крупной национальной резьбой для каждого диаметра. После установки клинового анкера его конец с резьбой будет чуть выше поверхности бетона. Защита этой выступающей части клинового анкера имеет решающее значение. Если установочный инструмент, например, молоток, повредит резьбу, гайку нельзя будет ни надевать, ни снимать.

• При установке клинового анкера гайка должна быть навинчена на резьбовой конец клинового анкера так, чтобы верх гайки находился на одном уровне с верхней частью корпуса клинового анкера.
• Потратив время на правильную навинчивание гайки, резьба будет защищена во время установки и позволит снять гайку и снова навинтить ее.
• Многие клиновые анкеры производятся с выпуклым носиком, который выступает над резьбой, чтобы обеспечить поверхность для удара молотком, не повреждая резьбу.Хотя функция выпуклого носа работает очень хорошо, рекомендуется накрутить гайку на клиновой анкер в качестве меры предосторожности, чтобы гарантировать, что резьба не будет повреждена ударом молотка.
• Клиновые анкеры большего диаметра необходимо устанавливать с особой осторожностью, чтобы защитить их от ударов, которые должны быть тяжелее.

Защитные анкерные резьбовые соединения

Забивные анкеры предназначены для использования в твердом бетонном основном материале и лучше всего подходят для крепления в средних и тяжелых условиях.Просверлите отверстие с помощью перфоратора и сверла с твердосплавным наконечником соответствующего размера с размером отверстия, равным размеру анкера. Важно просверлить отверстие достаточной глубины. Якорь устанавливается без затяжки гайки.

• При установке ударного анкера установите концевую гайку перед использованием установочного инструмента.
• Забивание анкера в бетон с уже установленной гайкой защитит конец.

Защита резьбы забивного анкера

Забивной анкер следует использовать только в твердом бетоне.Обычно этот анкер используется в случаях, когда требуется закрепленный заподлицо анкер, а также в случаях, когда необходимо вставлять и снимать болт.

• Сначала опустите анкер в отверстие открытым концом с резьбой вверх по направлению к поверхности, затем вставьте соответствующий установочный инструмент и ударьте молотком до полной фиксации вставного анкера.
