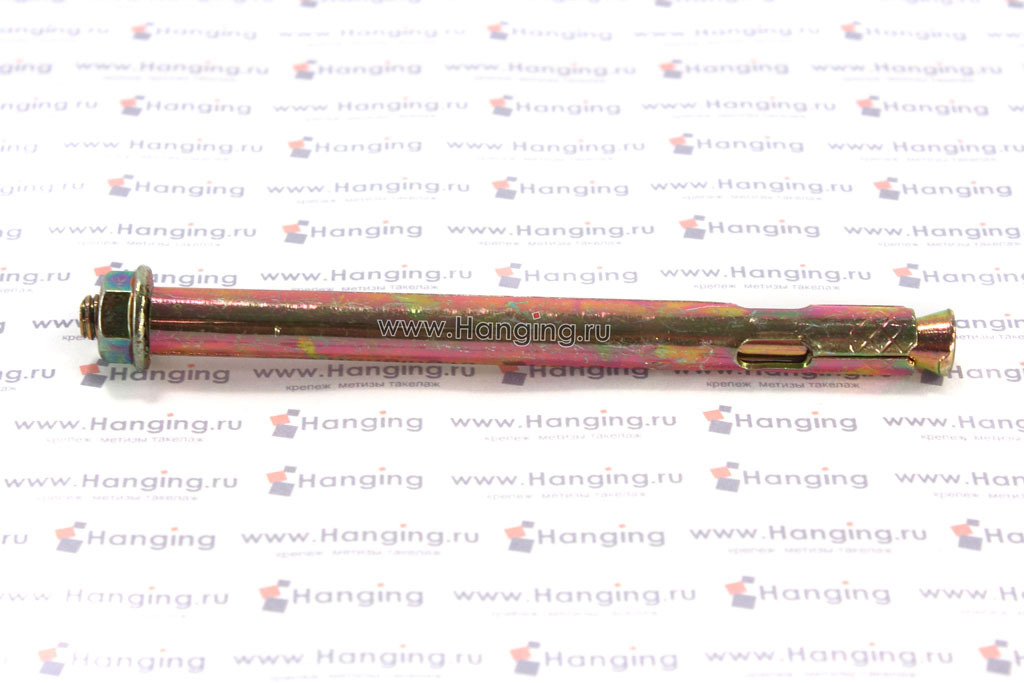

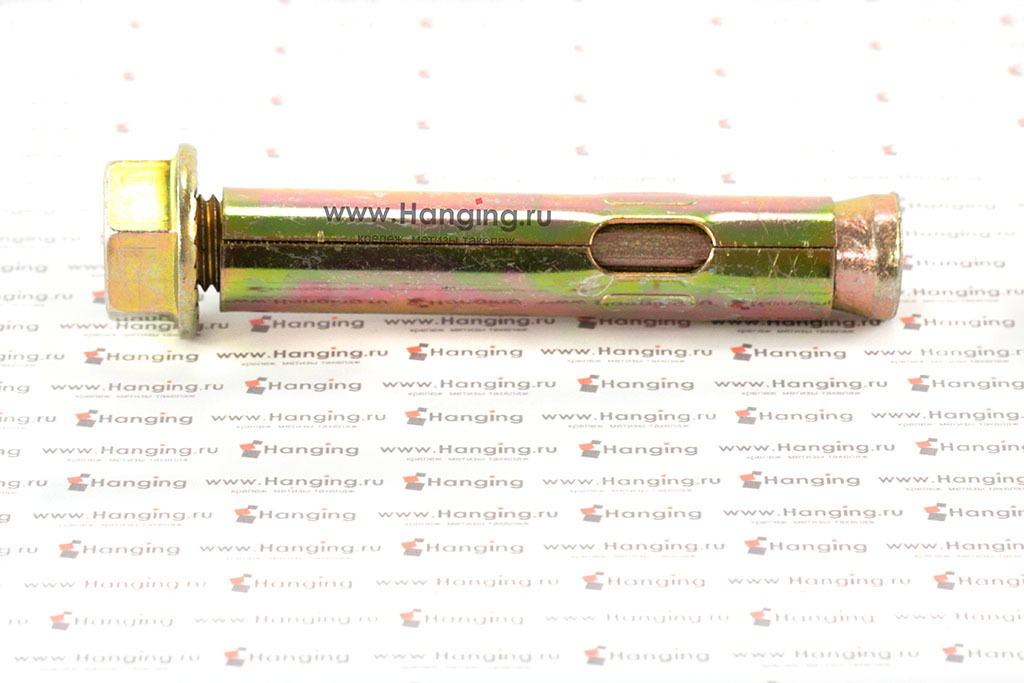

Анкерный болт с гайкой

Анкерный болт с гайкой имеет много других названий — анкерный болт, анкер-клин,  анкер-болт. Но от того, как их называть – назначение данного крепежного элемента не изменяется. Анкерный болт с гайкой в первую очередь предназначен для надежного крепления различных тяжелых элементов к основным строительным конструкциям. Обычно это бетон, камень или полнотелый кирпич. Можно использовать данный крепежный элемент также в стенах из пустотных кирпичей или твердых пустотных блоков, но если распираемая часть попадет в пустоту — закрепить вы его не сможете.

Во втором случае необходимо следить, чтобы отверстие под анкер было просверлено внутри перегородок, а не в пустотах строительных элементов. Категорично не рекомендуем использовать данные анкера для крепления к таким материалам, как пенобетон или газобетон. Даже если анкер закрепиться в стене, никто не сможет сказать какую нагрузку  он выдержит 10 кг или 100 кг. Вырваться под нагрузкой анкер может в любую минуту.

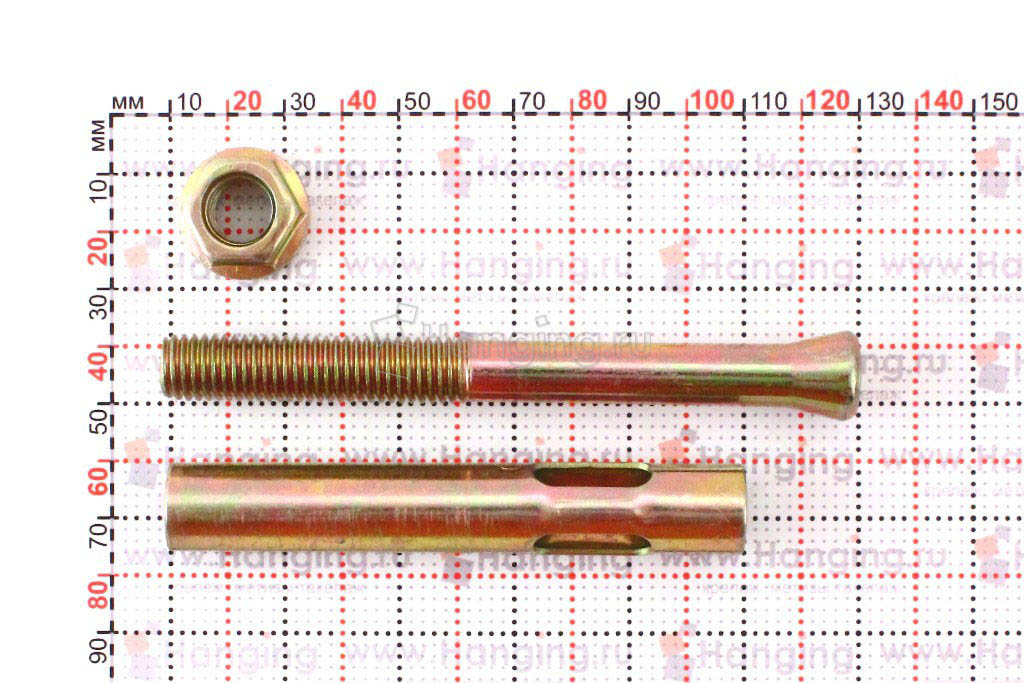

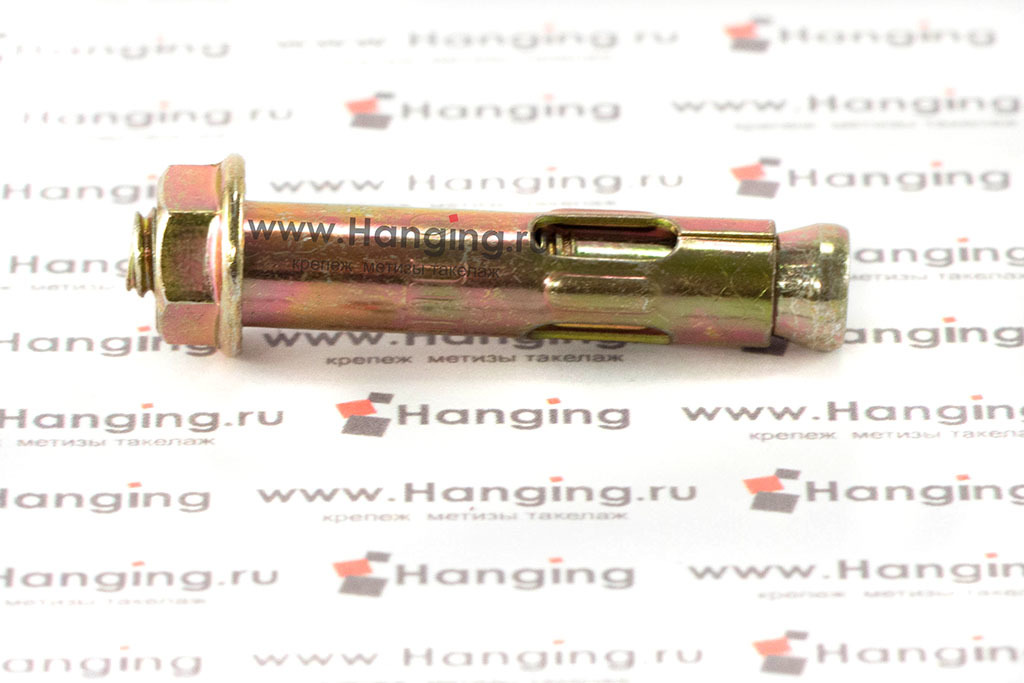

Конструктивно данный вид анкера представляет собой сборку нескольких элементов: шпилька с распором, внешняя оболочка и гайка с запрессованной шайбой. Подобная конструкция анкера позволяет за счет расклинивания внешней оболочки шпилькой распором надежно закрепить его в толще конструкции. Как один из вариантов данного крепежа широкое распространение получил анкер, в котором гайка со шпилькой объединены в одно целое и представляют собой большого размера винт с потайной головкой под крестообразную отвертку.

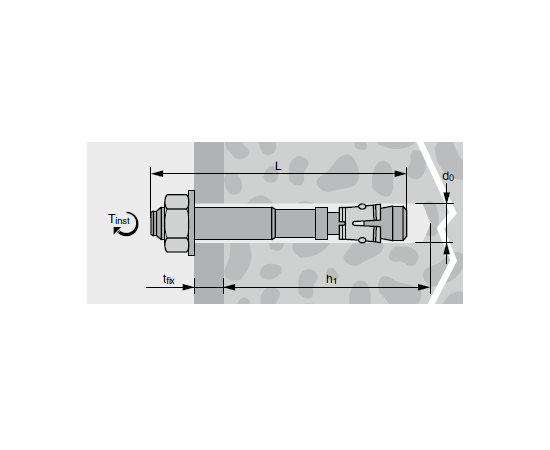

Принцип работы анкерного болта с гайкой и его монтаж

Монтируются данные анкеры в предварительно просверленные в закрепляемой конструкции и толще стены отверстие. Толщину сверла подбирают под диаметр самого анкера. В процессе сверления победитовым сверлом диаметр получается немного больше и анкер достаточно легко в него входит.

Закрепляемый элемент прислоняют к несущей конструкции и совместив отверстия вставляют анкер. Предварительно необходимо максимально выкрутить гайку на шпильке. Вставлять его нужно аккуратно, чтобы расклинивание анкера не произошло до того, как он войдет на необходимую глубину.

Далее начинаем завинчивать гайку. При этом за счет упирания гайки в закрепляемый элемент  шпилька с распором по резьбе начинает смещаться в сторону гайки. Шпилька начинает расклинивать внешнюю оболочку анкера, которая упирается в стенки отверстия и намертво фиксирует анкер и закрепляемый с его помощью элемент.

При монтаже данного вида крепежных элементов необходимо осуществлять точный расчет в отношении места расположения. Это продиктовано тем, что если вы ошиблись и закрепили анкерный болт не в том месте, демонтировать его уже не получиться. Единственным вариантом будет — просто срезать его с помощью болгарки и установить новый в правильном месте. Это ведет к увеличению времени монтажа, а также дополнительным расходам.

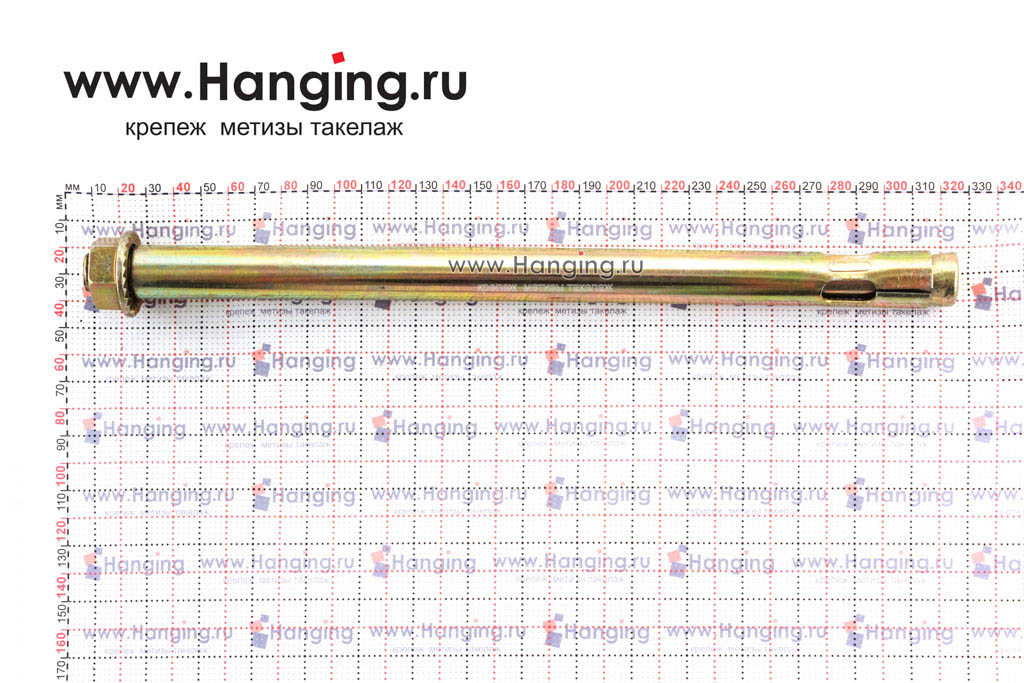

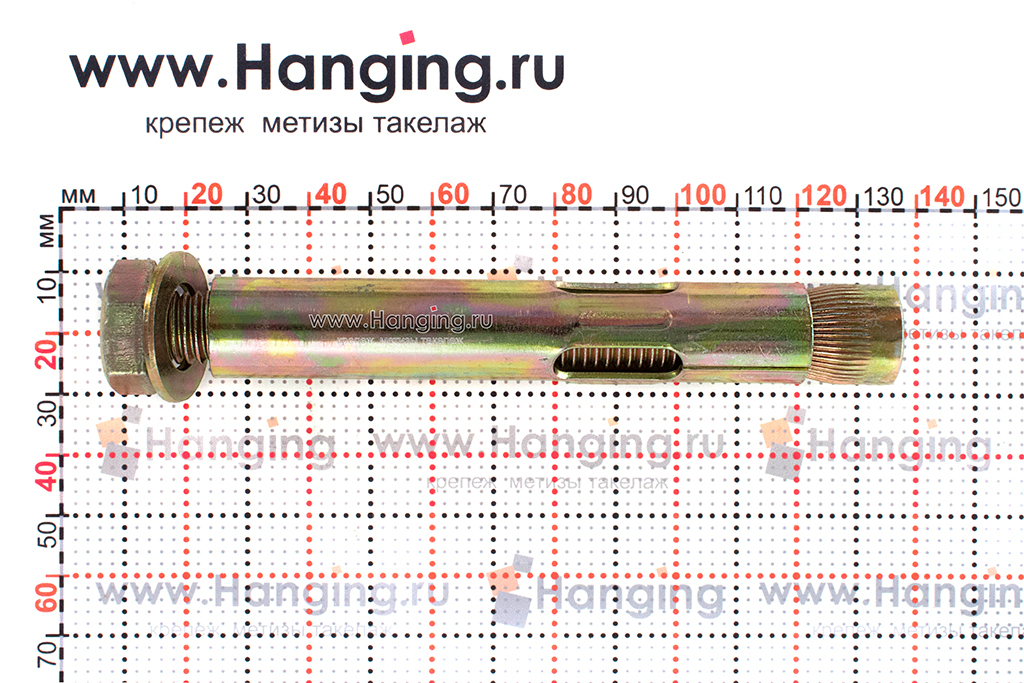

Размеры анкерных болтов с гайкой

Анкеры данного вида обычно выпускаются из оцинкованной (желтопассированной) стали. Внешнее покрытие анкеров может быть как из цинка, так и никеля и даже хрома. Размеры анкеров и гаек на них имеют типовые размеры. Ниже представлены размеры анкерных болтов с гайкой. В маркировке первая группа обозначает размер гайки (М5), вторая группа – диаметр шпильки (6,5 – в мм), третья группа обозначает длину крепежа, также выраженную в мм).

В продаже вы можете найти анкерные болты с гайкой следующих размеров:

М5 6,5*18; М5 6,5*25; М5 6,5*36; М5 6,5*56; М5 6,5*75;

М6 8*25; М6 8*40; М6 8*65; М6 8*85; М6 8*100; М6 8*120; М8 10*40;

М8 10*50; М8 10*60; М8 10*65; М8 10*75; М8 10*77; М8 10*95; М8 10*97; М8 10*120; М8 10*125; М8 10*130; М8 10*150; М8 10*180;

М10 12*60; М10 12*75; М10 12*99; М10 12*100; М10 12*120; М10 12*129; М10 12*130; М10 12*150; М10 12*180; М10 12*200; М10 12*220; М10 12*250; М10 12*280; М10 12*300; М10 14*200; М10 14*250;

М12 16*65; М12 16*100; М12 16*110; М12 16*111; М12 16*145; М12 16*147; М12 16*150; М12 16*160; М12 16*180; М12 16*200; М12 16*220; М12 16*250;

М16 20*75; М16 20*107; М16 20*110; М16 20*150; М16 20*151; М16 20*160; М16 20*180; М16 20*200; М16 20*250; М16 20*300; М16 20*350; М16 20*360; М16 20*400; М20 30*250.

Другие виды анкеров…

размеры. Втулочные анкеры 10х100 и 12х100, М8х65 и 8х100, другие. Как их крепить? ГОСТ. Как работает двухраспорный и обычный анкерный болт?

Строительство – это очень важная сфера в нашей жизни, с которой встречается каждый. Из-за потребности в качественно построенных зданиях и других архитектурных проектах эта сфера приобретает всё новые и новые приспособления. Одним из них является анкерный болт, который представляет собой модификацию обычного болта. В этой статье речь пойдёт об их подвиде – анкерных болтах с гайкой, особенностях, советах по выбору и креплении конструкций.

Описание

Анкерные болты – это довольно новое приспособление, которым пользуются современные строители. Его главная и конечная цель – закрепить тяжёлые и крупные изделия. Сам болт должен быть крепким, а его способ крепежа – надёжным.

Это изделие имеет довольно простой внешний вид и несложный принцип работы. Основа болта – металлический стержень с нанесённой на него правильной резьбой. Такая часть есть у всех видов и подвидов болтов. Характерной же особенностью именно анкерных болтов является наличие в нижней части стержня конусообразной формы. А также на резьбу надета некая «рубашка», которая выполняет очень интересную и важную функцию. Сверху на резьбу надевается гайка.

Итак, разберёмся в том, как же работает анкерный болт с гайкой. «Рубашка», то есть цилиндрическая втулка, имеет прорези, расположенные вдоль основного резьбового стержня. После того как в специально прорезанное отверстие вставляется болт, на него надевается гайка. По мере закручивания гайки, то есть её затяжки, стержень начинает выползать наверх, а конусообразная его часть, которая расположена снизу, начинает распирать втулку. Таким образом через некоторое время конусообразная часть почти полностью зайдёт внутрь втулки и расширит её на величину, равную диаметру основания конуса. Расширенная втулка будет держать скреплённые таким образом детали.

Предназначение шайбы под гайкой тоже простое. Она нужна для того, чтобы во время затяжки гайка не начала уходить внутрь металлической втулки.

Обзор видов

В целом сам анкерный болт с гайкой – это одна из разновидностей строительных анкерных болтов. Но данная деталь также имеет подразделение на группы. Для того чтобы разобраться, где используется каждый из видов, необходимо рассмотреть их характеристики.

Итак, в настоящий момент выделяются два типа анкерных болтов: обычные и двухраспорные.

Обычные

Обычными принято считать анкерные болты с гайкой, которые имеют лишь одну втулку. По-другому их называют втулочными анкерами. В целом этот вариант является наиболее распространённым, из-за чего и стал считаться обычным. Такие приспособления в некоторых случаях используются и в частном строительстве. Стоит отметить, что принцип работы обычных анкерных болтов очень схож с другим видом – клиновым.

Такой болт имеет две взаимосвязанные особенности. Первая из них – это наличие всего лишь одной держащей втулки, что приводит к использованию болта только тогда, когда нагрузки не будут близки к экстремальным. Вторая особенность – из-за одной втулки болт затягивается легче, чем его подвид-конкурент.

Важно уточнить, что производятся болты из разных материалов, поэтому при выборе такого типа анкерных болтов следует учитывать, из чего они произведены.

Таким образом, такой тип больше подойдёт в том случае, когда необходимо сдерживать высокие нагрузки, но не экстремальные.

Двухраспорные

Очень похожим на обычный анкерный болт с гайкой является другой подвид таких болтов – двухраспорный. В целом принцип работы у них одинаковый. Однако есть одно важное различие, из которого вытекают все остальные его особенности. Это различие – наличие двух крепящих втулок вместо одной.

Это приводит к более жёсткой и надёжной сцепке двух деталей. Использование таких болтов рекомендуется именно тогда, когда нужно соединить две крупные и тяжёлые детали. Это несомненный плюс данного вида. Однако есть и минусы, и один из них – более тугая затяжка болта. И, действительно, намного тяжелее протаскивать внутрь втулок два конуса вместо одного.

При частном или другом небольшом объеме строительства использование двухраспорных болтов неэффективно.

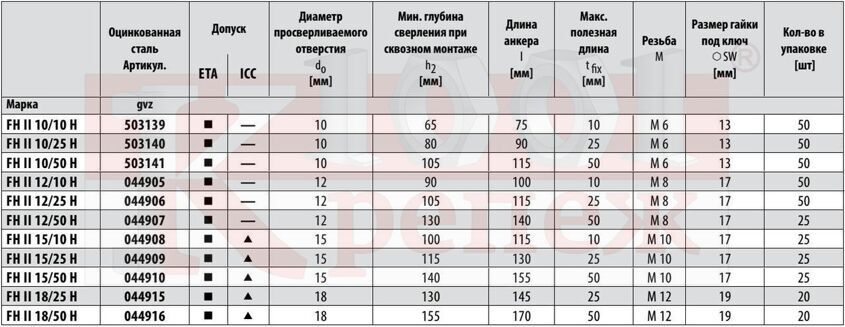

Размеры и вес

Выбор анкерных болтов, как и многих других изделий, стоит ориентировать на различные показатели, прописанные в ГОСТе. Именно там описаны параметры изделия: размер, вес, уровень максимально допустимой нагрузки и так далее.

Если внимательно рассмотреть положения ГОСТа, то можно увидеть, что самым небольшим анкерным болтом является болт с размерами 5х18 мм. Однако, несмотря на это, он выдерживает довольно большие нагрузки, если изготовлен из качественного материала.

Очень важны и размеры анкеров. При выборе стоит ориентироваться на толщину и длину, записанные в ГОСТе.

Сопоставив задачу, которую необходимо выполнить, с размерами анкеров, можно выбрать оптимальный вариант.

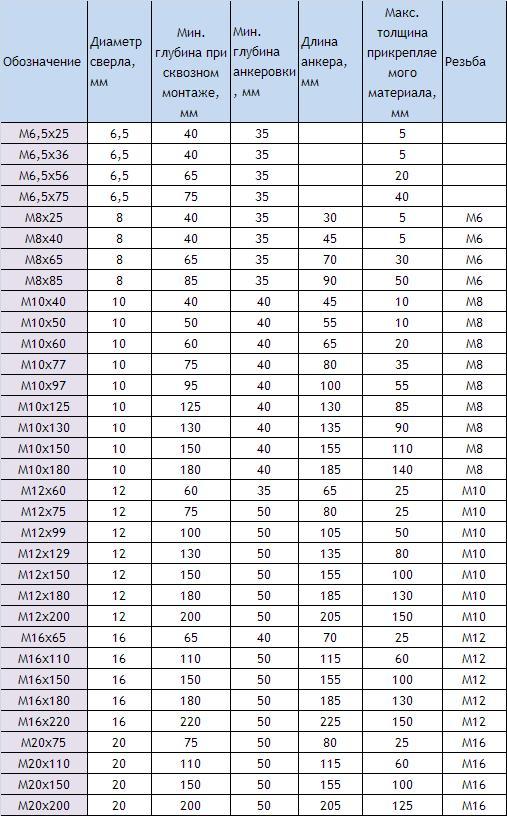

Вот некоторые размеры, которые используются в производстве анкерных болтов с гайками:

10х100, 12х100, 8х100, 10х97, 12х150, 20х300, 10х150, 10х77, 8х85, 12х60, 12х129, 10х250, 10х50, 10х60, 6х40, 10х200, 20х150, 6х60, 8х40, 12х200, 16х150, 10х120, 16х110, 8х50, 8х120, 12х300, 10х80 мм.

А также размеры, с указанием диаметра резьбы: М8х65, М8, М10, М8х35.

В гостовских таблицах используется несколько понятий.

• MPF – минимальная вырывающая сила, которая измеряется в килоньютонах. Она может быть в значениях 8, 10, 13, 18, 22, 27, 46.

• TotAM – толщина материала, который будет крепиться болтом. Этот показатель сильно варьируется в разных пределах – от самых тонких 5-6 мм до толщины в 300 мм.

• L – длина болта, а именно: стержня и гайки на нём. Длина также имеет разные значения. Маленькие анкеры имеют длину от 18 до 100 мм. Болты средних размеров – это экземпляры от 100 до 200 мм, а самые большие анкеры достигают 360 мм в длину.

• Н – глубина.

• TLotH – длина отверстия, в которое должен пролезать анкер.

Судя по этой таблице можно сказать, что минимальная длина анкеров на данный момент – 18 мм. Максимума этот показатель достигает в отметке 400 мм. Диаметр же втулки не может быть меньше чем 6,5 мм. При этом можно проследить интересную зависимость – чем больше длина анкерного болта, тем больше его диаметр.

И это логично, ведь в противном случае с увеличением длины прочность анкера бы уменьшалась.

Советы по выбору

В современном мире, когда магазины переполнены различными товарами, очень важно знать, что нужно именно вам, чтобы не купить ненужную и бесполезную вещь. Следующие советы помогут разобраться в ассортименте анкерных болтов для совершения более грамотной их покупки.

Итак, первое, на что нужно обратить внимание, – длина анкера. Различных по длине моделей очень много. Длину стоит выбирать относительно толщины прикрепляемого материала и материала основания, к которому будет крепиться какая-либо деталь. Чем больше эти показатели, тем большей длины анкер стоит приобрести. Однако нужно быть аккуратными с этим показателем. Если выбрать слишком короткий вариант, то не хватит силы затяжки.

Если же выбрать слишком длинный анкер, то он может пробить основание – стену, потолок и так далее.

Стоит обратить внимание и на другой не менее важный аспект – соответствие принятому в Российской Федерации ГОСТу. Это очень важно, несмотря на заявления некоторых не очень хороших поставщиков о том, что их товар хоть и не соответствует ГОСТу, но всё равно качественный и надёжный. По факту никто точно не может знать, как на самом деле обстоят дела, но соответствие общепринятым стандартам помогает быть уверенными в своей покупке.

Материал анкеров не является решающим, однако лучше использовать более качественные модели в важных креплениях. Так, в тех местах, где есть риск появления коррозии, стоит приобрести специальные анкеры из нержавеющей стали.

Ну и, конечно же, максимальная нагрузка, которую может выдержать болт. Именно это является одним из решающих факторов. Но здесь не всё так просто. Многие эксперты советуют ставить те анкеры, у которых максимальная нагрузка имеется «с запасом». То есть, если в паспорте изделия стоит ровно то значение, которое необходимо вам, то такой болт не подойдёт. Лучше взять изделие, которое в 4 раза больше выдерживает нагрузки.

Это обеспечит безопасность и надёжность крепления.

Как крепить в стену?

После того как анкерный болт с гайкой приобретён, можно приступать к его применению. Для того чтобы понять, как происходит этот процесс, можно рассмотреть конкретный случай – крепление анкера в стену.

Чтобы правильно установить болт в стену, нужно придерживаться простой инструкции. В первую очередь необходимо выбрать и обозначить место, где будет находиться анкерное крепление. После этого стоит использовать специальные инструменты в виде дрели или бура и высверлить отверстие. Диаметр и длина отверстия должны быть рассчитаны в зависимости от параметров анкера и прикрепляемой детали.

Диаметр можно настроить с помощью выбора правильного бура, а глубину – вручную в процессе бурения.

Следующий этап установки предполагает очистку отверстия. Для этого можно использовать специальный пистолет со сжатым воздухом или обычный домашний пылесос.

После этого остаётся лишь вставить и закрутить сам анкерный болт, не забывая при этом о самой прикрепляемой детали.

Анкерные болты с гайкой очень распространены в строительной сфере и используются не только при возведении частных домов, но и многоэтажек. Они имеют свои разновидности, каждая из которых обладает особыми свойствами.

Используя советы по выбору и монтажу, можно с успехом использовать это приспособление самостоятельно.

Анкерный болт с гайкой

Наименование	Размер	Вес, кг	Кол-во	Цена,шт
Анкерный болт с гайкой	10х125	25,00	1000 шт.	7.15
Анкерный болт с гайкой	10х130	68,00	1000 шт.	7.50
Анкерный болт с гайкой	10х150	80,00	1000 шт.	8.25
Анкерный болт с гайкой	10х180	70,50	1000 шт.	8.85
Анкерный болт с гайкой	10х40	30,00	1000 шт.	4.50
Анкерный болт с гайкой	10х50	32,00	1000 шт.	4.80
Анкерный болт с гайкой	10х60	34,17	1000 шт.	5.10
Анкерный болт с гайкой	10х77	46,00	1000 шт.	5.15
Анкерный болт с гайкой	10х97	55,00	1000 шт.	5.90
Анкерный болт с гайкой	12х129	109,60	1000 шт.	9.35
Анкерный болт с гайкой	12х150	118,75	1000 шт.	13.25
Анкерный болт с гайкой	12х180	146,80	1000 шт.
Анкерный болт с гайкой	12х200	160,00	1000 шт.
Анкерный болт с гайкой	12х220	176,67	1000 шт.	18
Анкерный болт с гайкой	12х250	208,00	1000 шт.
Анкерный болт с гайкой	12х280	220,00	1000 шт.	22.50
Анкерный болт с гайкой	12х300	235,00	1000 шт.	24
Анкерный болт с гайкой	12х60	57,60	1000 шт.	6.60
Анкерный болт с гайкой	12х75	67,75	1000 шт.	7.40
Анкерный болт с гайкой	12х99	88,00	1000 шт.	8.20
Анкерный болт с гайкой	16х111	160,50	1000 шт.	14.20
Анкерный болт с гайкой	16х147	220,00	1000 шт.	16.15
Анкерный болт с гайкой	16х180	230,00	1000 шт.	19.50
Анкерный болт с гайкой	16х220	272,50	1000 шт.	22
Анкерный болт с гайкой	16х250	302,50	1000 шт.
Анкерный болт с гайкой	16х65	100,00	1000 шт.	10.75
Анкерный болт с гайкой	20х107	263,00	1000 шт.
Анкерный болт с гайкой	20х110	280,00	1000 шт.
Анкерный болт с гайкой	20х150	360,00	1000 шт.	28
Анкерный болт с гайкой	20х200	425,00	1000 шт.
Анкерный болт с гайкой	20х300	595,00	1000 шт.	2055.00 $
Анкерный болт с гайкой	20х75	200,00	1000 шт.	23
Анкерный болт с гайкой	8х25	10,57	1000 шт.	3.30
Анкерный болт с гайкой	8х40	17,00	1000 шт.	3.60
Анкерный болт с гайкой	8х65	23,00	1000 шт.	4.30
Анкерный болт с гайкой	8х85	29,30	1000 шт.	4.55

Каталог Анкеры

Заглушка под рамник белая

Рамный дюбель

Потолочный анкер

Клиновой анкер

Анкерный болт с крюком

Анкерный болт с кольцом

Анкерный болт с гайкой

Анкерный болт

Анкерный болт двухраспорный

Забивной анкер

Анкер забиваемый латунный

Анкер-клин

Анкерный болт по бетону

Анкерные болты по бетону: рекомендации по выбору и установке

Всё про бетон > Бетон > Анкерные болты по бетону: рекомендации по выбору и установке

Очень часто в строительстве того или иного объекта возникают различные задачи и проблемы, которые требует решения. Таковым вопросом является и крепление предмета или оборудования во время его использования или применения для нужд строительства.

Средств для крепления существует большое количество, и каждое из них применимо лишь для определенного вида структуры поверхности. Иными словами, деревянную, бетонную или железную поверхность вовсе не прикрепить одним и тем же материалом.

Для деревянных структур используется чаще всего обычный саморез.  Но если необходимо прикрепить объект к бетонной или же металлической поверхности, то необходимо использовать болты.

Существует различные типы болтов, которые предлагает рынок строительных материалов, но, пожалуй, самым популярным типом является анкерный болт. О преимуществах и использовании анкерного болта будет рассказано в данной статье.

Принцип действия анкера

Современный мир совершенно невозможно представить себе без использования того или иного вида крепежного элемента. К тому же, без крепежных механизмов продвижение научной и технической революции было бы совершенно невозможным, ведь каждая деталь имеет определенный вид связи и фиксирования с другим механизмом.

Когда-то в древности, крепление материала или иного объекта осуществлялось при помощи деревянных чепиков. Но такой инструмент-зажим вовсе не был эффективным в борьбе с зажиманием предмета, так как малейшее попадание влаги на чепик вмиг расширяло его. Поэтому крепежные свойства элемента вовсе исчезали и как такого крепления на постоянной основе не имели.

С развитием технологии и производственной науки началось производство дюбелей из пластмассы. Они позволяли избежать тех проблем, которые имелись у деревянных чепиков.

Но дюбели имели и ряд своих недостатков в силу своих особенностей. Дело в том, что материал пластмассы не является прочным, и при малейших нагрузках на линию излома дюбеля, происходил пролом материала и, как следствие, поломка дюбеля.

И только после того, как человечество додумалось решить проблему с устойчивым материалом для нагрузок, были созданы анкерные болты.

Преимущество такого элемента крепления, несомненно, выше, чем у предшественников.

Дело в том, что материал, из которого произведен анкерный болт — металл. Это означает, что нагрузка на крепление может быть в десятки или сотни раз выше, чем на те же пластмассовые дюбели.

Более того, металлические крепежи объектов позволяли закреплять предмет, как на деревянных поверхностях, так и на металлических или бетонных.

Основной принцип действия анкерного болта заключается в правильном его креплении в стену или иную поверхность. Само по себе значение слово «анкер» в переводе с немецкого означает якорь. Нетрудно догадаться, что само название предмета крепления схоже с его действием в креплении.

Специальными усиками на своем удлинении, анкер болт цепляется за поверхность отверстия, в которое он был вставлен. Эти усики имеют вид распорок, при помощи которых вынимание болта из поверхности становится затруднительным, вследствие того, что крепежные элементы анкера плотно прилагаются к стене по ходу входа болта в отверстие.

Но при вынимании данные крепления идут в противоход анкерному болту и не дают его вытащить. Мало того, при вкручивании анкерного болта в отверстие стены, происходит некоторая затяжка зажимов. Дело в том, что при закрутке болта по часовой стрелке, гайка, которая имеется на конце анкера, прижимает зажимные элементы, вследствие чего они расходятся в разные стороны, образуя тем самым распорки в стене.

Как закрепить анкерный болт?

Крепление анкерного болта — процесс достаточно легкий, но у каждого начинающего строителя такое действие может вызвать множество различных вопросов. Чтобы избежать данных неурядиц в креплении объекта при помощи использования анкерного болта, необходимо придерживаться следующих пунктов, которые помогут объяснить правильное крепление зажимного элемента в стену из бетона:

1. Как правило, многие поверхности стены имеют совершенно разнообразное строение. К тому же, процесс закрепления анкерного болта усугубляется и тем, что стены имеют некоторое покрытие штукатуркой. Поэтому, крайне важно, чтобы размер и диаметр отверстия под анкерный болт в стене четко совпадали с размерами самого крепежного элемента. Обычно в стены бетонного типа крепится анкерный болт длиной в 50 миллиметров. Таким образом, при закручивании болта в стену, необходимо учесть и толщину шпаклевки на данном месте при сверлении отверстия.
2. Необходимо помнить и о том, что закрепления анкерного болта происходит при помощи гильзы, в которую вставляется сам болт. Гильза должна быть вставлена в просверленное отверстие, причем ее вход должен происходить с небольшим усилием и давлением на проникновение его в стену. Также нужно сказать и то, что длина отверстия должна быть немного больше, чем длина гильзы анкерного болта. А диаметр отверстия должен в точности совпадать с диаметром вставляемой гильзы.
3. Стоит сказать и о том, что разметка для проделывания сверления происходит достаточно точно, поэтому не стоит делать так, чтобы будущее отверстие располагалась в ненужном месте. Дело в том, что уже вставленный болт в стену, вытащить будет практически невозможно.
4. После того, как отверстие в бетоне под анкерный болт было просверлено, необходимо позаботиться о том, чтобы его внутренность была полностью очищена от различного рода примесей, которые включают в себя пыль, строительный материал, известку и прочие вещества. Для процесса очистки отверстия можно использовать как пылесос, так и небольшую губку.
5. Процесс закрутки анкерного болта в стену из бетона производится путем вбивания его ударами молотка. В случае, если толчки от удара не дают должного эффекта в продвижении, необходимо оставить работу по вставлению анкера и заняться процессом увеличения отверстия путем поступательных движений по круговой внутри отверстия шуруповертом или дрелью.
6. Лишь тогда, когда сама гайка или болт на поверхности анкерного болта доходят до определенного значения, то возможность закручивания этого болта должна быть использована. Происходит данный процесс при помощи использования ключа соответствующего размера. Возможно и то, что спустя уже три оборота вокруг своей оси, анкерная гайка может вовсе застопориться и не иметь дальнейшего хода движения, а это означает, что процесс установки анкерного болта должен быть приостановлен.

Также, немаловажно знакомство пользователя с техническим паспортом устройства, где указаны инструкции, которые позволены на данный анкерный болт при определенных весовых категориях и норм. В любом из случаев, производство закручивания гайки анкерного болта не должно быть создано до последнего оборота.

Особенно такая ситуация касается легких и непрочных пеноблочных материалов в строительстве. Бывает и такое, что гайка болта имеет прорезиненную прокладку, которая позволяет облегчить процесс затяжки объекта при помощи анкерного болта.

Чтобы произвести такую закрутку гайки, нужно, чтобы сама прокладка утопилась в полость отверстия. Лишь после этого, с использованием иной гайки, нужно начинать процесс установки анкерного болта.

Разновидности

Как говорилось выше, видов и типов строительных инструментов просто невообразимое количество и анкерные болты тому не исключение.

Они могут делиться по способу своего действия на стройке:

1. Химические анкеры применяются лишь в узком профиле работ. К примеру, когда необходимо закрепление того или иного объекта на полой площади или на монолитной плите здания. В этом типе анкерного болта используется клейкая основа, которая находится в гильзе анкерного болта. При установке и монтаже болта данная упаковка с клеящим содержимым раздавливается под действием сил тяжести и клей, который вылился на поверхность, является еще одним помощником при хорошем и качественном креплении.

   Отличительные минусы данного типа крепежа в том, что необходимо дожидаться пока клеящее вещество не станет образовывать толстую корку.

2. Механические анкерные болты являются наиболее популярными среди населения. Используются они практически во всех видах строительных работ, где необходимо крепкое крепление объекта на поверхности.


   Основным условием прижимной силы такого анкерного болта является увеличивающаяся распорка элемента крепления.

    Увеличение таких распорок происходит в результате того, что кручение гайки по часовой стрелке приводит к натяжению и выдавливанию массы анкерного болта.

Помимо всего прочего анкерные болты подразделяются и на следующие категории:

1. Клиновой анкер необходим в том случае, когда нужно быть в любое время вытащить анкерный болт. При использовании такого болта происходит забивка клина в отверстие анкера, которое продвигает зажимные элементы-распорки в стенном отверстии.
2. Распорный анкерный болт используется повсеместно и не имеет особых размерных длин и диаметров. Основной принцип работы такого болта является то, что втулка, расположенная на концах болта, задвигает распорки в стену. Из-за чего процесс вытаскивания анкера обратно совершенно невозможно.

Рабочие принципы, с помощью которых удерживаются анкерные болты

Основной принцип удержания анкерного болта на поверхности стены является наличие распорок элементов крепления. Расположены они на внешней части втулки анкерного болта. Кручение по часовой стрелке гайки, приводит к тому, что анкерный болт затягивает втулку зажима, которая, в свою очередь, поджимает сами распорки и раздвигает их в стене.

Размерный ряд

Как и многие другие строительные элементы, анкерные болты имеют свои размерные ряды и классификации, по которым их распределяют.

Обычно в любой маркировке анкера имеется наличие трех цифр, каждая из которых имеет свое соответствующее значение:

1. Первая цифра — визуальный диаметр втулки болта.
2. Вторая цифра — диаметр внутренней части анкера.
3. Третья цифра — вся длина анкерного болта.

Запись маркировки выглядит следующим образом:

где цифры имеют свое значение:

анкерные болты +по бетону размеры +и цена.

poznaibeton.ru

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

• кирпич;
• бетон;
• камень;
• древесина;
• природный камень и др.

Анкерный болт состоит из таких элементов:

• внутренний болт;
• гайка;
• корпус;
• пластиковая прокладка.

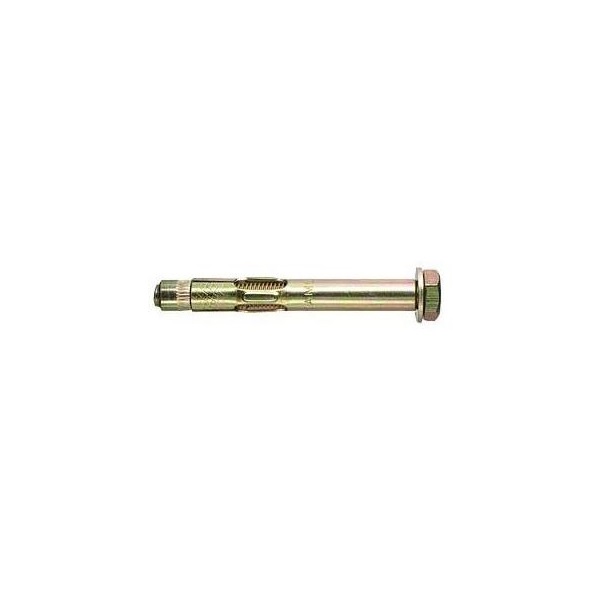

Фото 1. Анкерные болты

Основные преимущества механических анкеров

1. Выдерживает большие нагрузки.
2. Легкий и простой монтаж.
3. Сокращает время монтажа, снижает трудоемкость процесса.
4. Достаточно долговечное крепление.

Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

• водонагреватель;
• спортивная стенка;
• спутниковая тарелка;
• настенный котел;
• настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

• крепление тяжелых элементов;
• соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта

1. Определение положения анкера; разметка.
2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
3. Очистка отверстия от пыли.
4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

• 8×6×60 или 8/6×60;
• 12×10×100 или 12/10×100;
• 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

• первая цифра – внешний диаметр анкера, мм;
• вторая цифра – диаметр внутреннего болта, мм;
• третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

• HA – анкер с кольцом;
• HG – анкер с крюком;
• HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Вид анкерного болта	Особенности крепления, преимущества, недостатки	Область применения
1. Клиновой анкер (анкер-шпилька)	Особенность: универсальный крепеж. Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается.	Для наружных работ в промышленном строительстве.
2. Винтовые анкеры	Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт.	То же
3. Складной пружинный анкер со шпилькой	Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера.	Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам.
4. Рамный анкер	Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги. Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания.	Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня.
5. Анкер с подрезкой	Принцип действия тот же что и у клинового анкерного болта	Для крепления в твёрдых основаниях: бетон, камень.
6. Забивной анкер-клин	Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента. Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку).	Для крепления в плотных основаниях.
7. Анкер-гильза (болт с гильзой)	Принцип действия: при закручивании болта происходит разжимание гильзы.	Для крепления в жесткие полнотелые основания.
8. Анкер-крюк или анкер с кольцом	Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°. Принцип действия: рамный и клиновый зажим.	Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона
9. Анкер со сменной пружиной	Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания. Может быть с крюком или кольцом.	Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера.
10. Распорный анкер	Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается. Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение.	Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня.
11. Закладной анкер	Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать.	Анкер рассчитан на высокие нагрузки.

Общие характеристики механических анкерных болтов

1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):

1. Возможный диаметр стержня анкера – 6…20 мм.
2. Стандартная длина стержней – 45…220 мм.
3. Вес – 16…100 гр.
4. Вырывающая сила в бетоне — 10,5…18,3 кН.
5. Допустимый изгибающий момент — 5,2…25,7 Н´м.
6. Максимальный крутящийся момент – 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

• конструктивные или типовые;
• расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

gidproekt.com

Анкерный болт с гайкой размеры

В настоящее время существует огромное количество способов крепления к стенам, потолкам и другим элементам строительных конструкций. Часто возникает необходимость прикрепить к бетонной стене или кирпичной кладке каркас для обшивки наборными панелями, установить светильник и т.д. Во всех этих и многих других случаях вам помогут анкерные болты с гайками, размеры которых обеспечивают надёжное крепление в любых условиях.

Пластиковые крепёжные изделия так же пользуются большим спросом, но они не могут обеспечить такой прочности и надёжности как анкерные крепления, помимо этого, анкерные крепления не боятся огня и воздействия агрессивных сред.

Анкерный болт с гайкой, размеры которого весьма разнообразны, широко используется для крепления элементов массивных конструкций к монолитному основанию. Существуют и другие варианты крепления, однако именно анкерный болт обеспечивает наибольшую надёжность и долговечность.

Конструкция анкерного болта с гайкой и его особенности

Анкерное крепление может быть:

1. С гайкой;
2. Двухраспорным оснащенным гайкой;

Анкерное крепление с гайкой представляет собой самый простой вид крепежа. Он состоит из шпильки с коническим хвостовиком, втулки с продольными пазами и гайки, благодаря которой эта конструкция закрепляется в крепежном отверстии. Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки. Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкерной системы в крепежном отверстии.

Двухраспорные анкерные крепления, оснащённые гайкой отличаются от обычных тем, что их конструкция предусматривает наличие двух втулок, деформирующихся при перемещении шпильки в осевом направлении. Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком. Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

Технические характеристики анкерного болта с гайкой; размеры

Согласно техническим характеристикам использование анкерных креплений возможно в монолитных материалах, например бетон. В процессе монтажа нужно всегда учитывать, что при закручивании гайки шпилька выдвигается. Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24. Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

Типо размеры анкерного болта с гайкой фото

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности анкерных креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, шпильки) так же должны соответствовать требованиям ГОСТа.

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным. Для обеспечения необходимого качества необходимо что бы:

1. Диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
2. Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
3. При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

Монтаж анкерного болта с гайкой в бетон видео

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

masterok-remonta.ru

Анкерный болт с гайкой – специфика крепежа и правила монтажа

» Тяжелые шестигранные гайки

Тяжелые шестигранные гайки немного крупнее и толще стандартных (готовых) шестигранных гаек. Существует множество марок, и тяжелая форма обычно используется для болтов большого диаметра и высокой прочности. См. нашу таблицу совместимости гаек, чтобы определить совместимые тяжелые шестигранные гайки для болтов определенного класса. Поскольку горячее цинкование обычно увеличивает толщину резьбовой части крепежного изделия на 2,2–5 мил, оцинкованные тяжелые шестигранные гайки нарезают с увеличенным размером, чтобы компенсировать коррозионно-стойкое покрытие болтов.

Склад

Диаметры: 3/8″ – 2-3/4″
Происхождение: отечественное и импортное
Отделка: гладкая и горячее цинкование
Марки: A563 (классы A, C и DH), A194 класс 2H

Размеры

Щелкните таблицу, чтобы открыть чертеж

Диам.	Ф			С		Х			Вес (фунты)	Номера деталей
	Ширина под ключ			Ширина по углам		Толщина				А563А		А1942Х				А563ДХ
										Импорт		Внутренний		Импорт		Внутренний
	Базовый	Максимум	Мин.	Максимум	Мин.	Базовый	Максимум	Мин.		Обычная	Оцинк.	Обычная	Оцинк.	Обычная	Оцинк.	Обычная	Оцинк.
1 ⁄ 2	7 ⁄ 8	0,875	0,850	1.010	0,969	31 ⁄ 64	0,504	0,464	0.07	11729	11730	—	—	11761	11762	16356	18345
5 ⁄ 8	1 1 ⁄ 16	1,062	1,031	1,227	1,175	39 ⁄ 64	0,631	0.587	0,12	11731	11732	16358	16359	11763	11764	—	18346
3 ⁄ 4	1 1 ⁄ 4	1. 250	1,212	1,443	1,382	47 ⁄ 64	0.758	0,710	0,20	11733	11734	16360	16361	11765	11766	—	18347
7 ⁄ 8	1 7 ⁄ 16	1,438	1,394	1,660	1,589	55 ⁄ 64	0.885	0,833	0,30	11735	11736	16362	16363	11767	11768	—	18348
1	1 5 ⁄ 8	1,625	1,575	1,876	1,796	63 ⁄ 64	1.012	0,956	0,43	11737	11738	16364	16365	11769	11770	—	18349
1 1 ⁄ 8	1 13 ⁄ 16	1,812	1,756	2,093	2,002	1 7 ⁄ 64	1. 139	1,079	0,59	11739	11740	16366	—	11771	11772	—	16367
1 1 ⁄ 4	2	2.000	1,938	2,309	2,209	1 7 ⁄ 32	1.251	1,187	0,79	11741	11742	16370	—	11773	11774	—	16371
1 3 ⁄ 8	2 3 ⁄ 16	2,188	2,119	2,526	2,416	1 11 ⁄ 32	1.378	1.310	1,02	11743	11744	16374	—	11775	11776	—	16375
1 1 ⁄ 2	2 3 ⁄ 8	2,375	2. 300	2,742	2,622	1 15 ⁄ 32	1.505	1,433	1,31	11745	11746	16378	—	11777	11778	—	16379
1 5 ⁄ 8	2 9 ⁄ 16	2,562	2,481	2,959	2,828	1 19 ⁄ 32	1.632	1,556	1,62	17750	17751	16380	16381	11779	11780	16380	16381
1 3 ⁄ 4	2 3 ⁄ 4	2,750	2,662	3,175	3,035	1 23 ⁄ 32	1.759	1,679	2,04	11747	11748	16384	16385	12549	12550	16384	16385
1 7 ⁄ 8	2 15 ⁄ 16	2,938	2,844	3,392	3,242	1 27 ⁄ 32	1. 886	1,802	2,41	19433	19434	—	—	—	—	—	—
2	3 1 ⁄ 8	3,125	3,025	3,608	3,449	1 31 ⁄ 32	2,013	1.925	2,99	11749	11750	16390	16391	11783	11784	16390	16391
2 1 ⁄ 4	3 1 ⁄ 2	3.500	3,388	4.041	3,862	2 13 ⁄ 64	2.251	2,155	4,19	11751	11752	16396	16397	12681	12682	16396	16397
2 1 ⁄ 2	3 7 ⁄ 8	3,875	3. 750	4,474	4,275	2 29 ⁄ 64	2.505	2.401	5,64	11753	11754	16398	16399	12553	12554	16398	16399
2 3 ⁄ 4	4 1 ⁄ 4	4.250	4.112	4,907	4,688	2 45 ⁄ 64	2.759	2,647	7,38	15864	16041	16400	16401	12555	12556	16400	16401
3	4 5 ⁄ 8	4,625	4,475	5.340	5.102	2 61 ⁄ 64	3.013	2,893	9,50	15863	16042	16402	16403	12601	12602	16402	16403
3 1 ⁄ 4	5	5. 000	4,838	5,774	5,515	3 3 ⁄ 16	3.252	3,124	11,94	18395	—	—	—	—	—	—	—
3 1 ⁄ 2	5 3 ⁄ 8	5,375	5.200	6.207	5,928	3 7 ⁄ 16	3.506	3,370	15,26	18495	—	—	—	—	—	—	—
3 3 ⁄ 4	5 3 ⁄ 4	5.750	5,562	6.640	6.341	3 11 ⁄ 16	3.760	3,616	18.12	—	—	—	—	—	—	—	—
4	6 1 ⁄ 8	6,125	5,925	7. 073	6,755	3 15 ⁄ 16	4.014	3.862	21,80	11755	11756	16404	16405	—	—	16404	16405
Размеры согласно ASME B18.2.2 1987 (1999)

2020-11-17

» Шестигранные гайки

Шестигранные гайки

(также называемые готовыми шестигранными гайками) доступны в стандарте ASTM A563-A и совместимы с болтами из низкоуглеродистой стали, такими как ASTM A307, ASTM F1554 класс 36, SAE класс 2 и AASHTO M183.Гайки классов SAE 5 и 8 также доступны в готовом виде. Поскольку горячее цинкование обычно увеличивает толщину резьбовой части крепежного элемента на 2,2–5 мил, оцинкованные шестигранные гайки нарезают с увеличенным размером, чтобы компенсировать коррозионно-стойкое покрытие болтов.

Склад

Диаметры: 3/8″ – 1-1/2″
Сорт: ASTM A563
Происхождение: Внутреннее и импортное
Отделка: Гладкое и горячее цинкование

Размеры

Щелкните таблицу, чтобы открыть чертеж

Номинальный размер	Ф			С		Х			Номера деталей
	Ширина под ключ			Ширина по углам		Толщина			Внутренний		Импорт
	Базовый	Максимум	Мин.	Максимум	Мин.	Базовый	Максимум	Мин.	Обычная	Оцинкованный	Обычная	Оцинкованный
1 ⁄ 2	3 ⁄ 4	0.750	0,736	0,866	0,840	7 ⁄ 16	0,448	0,427	16270	16271	11701	11702
5 ⁄ 8	15 ⁄ 16	0,938	0,922	1,083	1,051	35 ⁄ 64	0. 559	0,535	16272	16273	11703	11704
3 ⁄ 4	1 1 ⁄ 8	1,125	1,088	1,299	1,240	41 ⁄ 64	0,665	0,617	16274	16275	11705	11706
7 ⁄ 8	1 5 ⁄ 16	1.312	1,269	1,516	1,447	3 ⁄ 4	0,776	0,724	16276	16277	11707	11708
1	1 1 ⁄ 2	1.500	1.450	1,732	1,653	55 ⁄ 64	0.887	0,831	16278	16279	11709	11710
1 1 ⁄ 8	1 11 ⁄ 16	1,688	1,631	1,949	1,859	31 ⁄ 32	0,999	0,939	16280	16281	11711	11712
1 1 ⁄ 4	1 7 ⁄ 8	1. 875	1,812	2,165	2,066	1 1 ⁄ 16	1,094	1,030	16282	16283	11713	11714
1 3 ⁄ 8	2 1 ⁄ 16	2,062	1,994	2,382	2,273	1 11 ⁄ 64	1.206	1,138	—	—	11715	11716
1 1 ⁄ 2	2 1 ⁄ 4	2,250	2,175	2,598	2,480	1 9 ⁄ 32	1,317	1,245	16286	16287	11717	11718
Размеры согласно ASME B18.2,2 1987 (1999)

2020-02-07

Соединительные гайки, шестигранные или тяжелые шестигранные

Соединительные гайки используются для сборки длинных стяжек из более коротких стержней и для облегчения сборки двух крепежных деталей или фитингов, имеющих наружную резьбу. Размеры соединительных гаек описаны Институтом промышленных крепежных изделий в IFI-128.

ПРИМЕЧАНИЯ ПО ПРОЧНОСТИ

*Если указаны высокопрочные стержни, могут поставляться соединительные гайки, соответствующие требованиям ASTM A563 класса DH и A194 класса 2H.Эти детали будут соответствовать всем химическим и механическим свойствам, указанным в этих спецификациях.

ОТДЕЛКА:  Стандартная отделка – гладкая, холоднотянутая или горячекатаная, в зависимости от типа используемого прутка. Доступно горячее цинкование, а также гальваническое цинкование.

Соединительные гайки

Диаметр резьбы	Размер под ключ	Размер под ключ	Длина	Вес каждого (фунты)
1/2	3/4	7/8	1 1/2	0.12
5/8	1	1 1/8	1 7/8	0,30
3/4	1 1/8	1 5/16	2 1/4	0,42
7/8	1 5/16	1 7/16	2 5/8	0,56
1	1 1/2	1 3/4	3	0,99
1 1/8	1 5/8	1 7/8	3 3/8	1. 23
1 1/4	1 7/8	2 3/16	3 3/4	1,93
1 3/8	2	2 5/16	4 1/8	2,31
1 1/2	2 1/4	2 5/8	4 1/2	3,33
1 5/8	2 3/4	3 3/16	4 7/8	6,17
1 3/4	2 3/4	3 3/16	5 1/4	6.16
1 7/8	3	3 7/16	5 5/8	8,01
2	3 1/4	3 7/16	6	7,9
2 1/4	3 1/2	4 1/16	6 3/4	12,7
2 1/2	3 7/8	4 1/2	7 1/2	17,2
2 3/4	4 1/4	4 15/16	8 1/4	22.7
3	4 5/8	5 5/16	9	29,2
3 1/4	5	5 3/4	9 3/4	36,8
3 1/2	5 3/8	6 3/16	10 1/2	45,8
3 3/4	5 3/4	6 5/8	11 1/4	56,0
4	6 1/8	7 1/16	12	68
4 1/2	6 7/8	7 15/16	13 1/2	96
5	7 5/8	8 13/16	15	130

Техническая информация | Анкерные болты с головкой

Кованая головка

Анкерные болты с головкой

имеют кованую головку на закладном конце, что обеспечивает сопротивление выдергиванию. Головка на конце анкерного болта является частью круглого стержня, обеспечивая структурно прочный анкерный болт, который легко установить. Анкерные болты с головкой доступны в квадратных, шестигранных и тяжелых шестигранных формах. Portland Bolt может выковать головки анкерных болтов диаметром 2½ дюйма практически любой длины. Некоторые марки болтов должны подвергаться термообработке после головки, чтобы развить надлежащую прочность в соответствии со спецификацией ASTM.

Преимущества кованых головок:

• Более прочная конструкция, чем резьбовой стержень с гайкой.
• Экономичнее, чем резьбовой стержень с приваренной или зачеканенной гайкой.
• Обеспечивает большее сопротивление выдергиванию, чем анкерный болт, изогнутый под углом 90°.
• При работе с ограниченным пространством в фундаменте головка болта занимает меньше места, чем крюк изогнутого анкерного болта.

Приварная гайка

Стержни анкерные с приварной гайкой изготавливаются путем насаживания гайки на резьбу закладного конца стержня. Затем компоненты нагревают и соединяют, добавляя наполнитель из расплавленного металла.Без соблюдения надлежащих процедур сварки нельзя приваривать болты определенных* марок, поскольку материал круглого проката подвергается термообработке до определенных механических значений. Если материал нагревается при сварке в неконтролируемой среде, прочность материала может быть снижена.

* ASTM A449, ASTM A193, ASTM A320, ASTM A354, ASTM F1554 Класс 105

Прежде всего, термин анкерный болт с головкой подразумевает болт с кованой головкой, а не стержень с приваренной гайкой.

Недостатки приварных гаек:

• Большинство шестигранных гаек не поддаются сварке
  • Конструкционные гайки приобретают прочность в процессе термической обработки, и, как правило, следует избегать сварки конструкционных гаек. Неконструкционные гайки не подвергаются термообработке, хотя часто изготавливаются из стали с высоким содержанием углерода, перед сваркой следует тщательно продумать состав гайки. Для получения дополнительной информации см. этот FAQ по сварке гаек.
• Многие марки высокопрочных анкерных болтов не поддаются сварке.
  • По возможности следует избегать сварки крепежа любого сорта, прошедшего термообработку. Спецификации высокопрочных крепежных изделий, сварку которых следует избегать, включают в себя; ASTM A325, A449, A193, класс B7, A320, класс L7, A354, класс BC, A490 и A354, класс BD. Также следует избегать сварки болтов ASTM F1554 Grade 55, которые не соответствуют приложению 1 по свариваемости. Спецификации крепежных изделий, для которых допустима сварка, включают ASTM F1554, класс 36, A307 и F1554, класс 55, соответствующие приложению 1.Для получения дополнительной информации см. этот FAQ по сварке высокопрочных анкерных болтов.
• Стержни с приваренными гайками имеют меньшую структурную целостность.
  • Прихваточные швы часто рвутся перед установкой, особенно если анкерные стержни оцинкованы. Это связано с тем, что большинство стандартных шестигранных гаек не поддается сварке, а также с тем фактом, что прихваточный шов выполняется на резьбе. Из-за уменьшенного внутреннего диаметра выступов в месте соединения «псевдошестигранной головки» и резьбового стержня в некоторых случаях такая конструкция может обеспечивать меньшую прочность, чем анкерный болт с кованой головкой.

Анкерные болты с головкой

• могут быть более экономичными
  • Цена на гайки отечественного производства, особенно если они высокопрочные, большого диаметра и/или оцинкованы горячим способом, могут быть непомерно высокими, особенно в сочетании со стоимостью нарезания резьбы на нижнем конце стержня и выполнения сварки . Часто производство анкерных болтов с головкой более рентабельно.

Гайка в сборе с поврежденной резьбой

Деформация резьбы под гайкой — это способ обеспечения сопротивления выдергиванию закладного анкерного стержня.Эти детали изготавливаются путем взятия стержня с резьбой, сборки гайки на закладном конце, а затем разрушения резьбы под гайками, чтобы гайка не откручивалась. Эту функцию часто называют «закалыванием» или «закреплением» резьбы.

Недостатки расколотых гаек:

• Трудоемкий
• Конструктивно не прочная, потому что практически невозможно удержать гайку хоть немного в движении, и иногда она может прокручиваться из-за деформированной резьбы
• Гайка дорогая в сочетании с нарезанием резьбы на нижнем конце и выполнением работ по долблению

Анкерные стержни, изогнутые под углом 90 градусов

Изогнутые анкерные стержни являются обычной конфигурацией анкерных болтов.Заглубленный конец имеет короткую L-образную «ножку», которая обеспечивает сопротивление вытягиванию. Анкер формируется путем помещения прямого стержня в гидравлический гибочный станок, который формирует изгиб под углом 90 градусов на одном конце болта.

Недостатки изогнутых анкерных болтов:

• Установка может быть затруднена при ограниченном пространстве
• Может выйти из строя при выпрямлении и вытаскивании из бетона ¹
• Может мешать арматуре или может выступать из бетонного основания
• Имеет очень ограниченную прочность на вырыв по сравнению с болтами с головкой ¹
• В настоящее время рекомендуется использовать болты с головкой для крепления ¹

По нашему мнению, анкерный болт с головкой имеет несколько преимуществ по сравнению с альтернативами, описанными выше, и его следует рассматривать вместо сборной гайки, сваренной или зачищенной.

¹  Руководство AISC Deisgin 1, 2-е издание

8″ x 1/2″ — Анкерный болт — Оцинкованный

20 долларов.99$20,99

23 доллара. 59 Плата за доставку и импорт Депозит в Российскую Федерацию Детали

Доступен по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.

Цвет	серый		Материал
Материал	Сплавная сталь
Бренд	Grip-Rite
Изделия размеры LXWXH	8. 5 x 0,5 x 1,5 дюйма
Тип крепежа	Анкерный болт

• Убедитесь, что это подходит, введя номер модели.
• Длина 8,5″
• Толщина 1/2″
• Оцинковано для защиты от ржавчины
• Резьба 2,5″

]]>

Спецификация для этого артикула

Тип материала шара	Сталь
Диаметр отверстия	0.50 дюймов
Фирменное наименование	Grip-Rite
Цвет	Серый
Тип крепления	Гайка
Тип отделки	Оцинкованный
Global Trade Идентификационный номер	00843728121219
Диаметр ступицы	0,50 дюйма
Материал	Легированная сталь
Номер модели	ANCHR-85-5
Номер детали	Ancr-Blt-8x. 5-5
Shank Materal	сталь
Поток нитей	Частично Threaded
Длина нити	2,00 дюймов
Тип резьбы	Правосторонняя
Код UNSPSC	31161600

Таблица веса и количества популярных крепежных деталей

Таблица веса и количества популярных крепежных изделий

В этих «Таблицах веса крепежных изделий» указан вес и количество большинства популярных крепежных изделий, которые вы можете приобрести.Эта подробная таблица, которая также содержит таблицу веса болтов и гаек, предоставляет вам необходимую информацию для подсчета винтов по весу. Независимо от того, какой стандарт резьбы вы предпочитаете, включая британский стандарт Whitworth (BSW), информацию, представленную в этой таблице, можно экстраполировать для использования в качестве калькулятора веса болта. Таблица включает детали для гаек, болтов с шестигранной головкой, саморезов и спиральных винтов и позволяет легко рассчитать количество штук, которые вы можете ожидать при каждой покупке.Эта таблица высоты и веса BSF применима ко всем этим крепежным изделиям, принадлежащим к материалу из нержавеющей стали.

На эти таблицы веса легко ориентироваться, и они могут значительно повысить ценность вашего анализа перед покупкой. Данные, представленные в этих таблицах, также можно использовать для создания других вспомогательных таблиц, таких как таблица высоты и веса, таблица размеров метрических болтов, таблица размеров гаечных ключей, таблица размеров головок, таблица размеров крепежных винтов, таблица размеров болтов и гаек, таблица размеров метрических болтов. , диаграмма прочности спиральной катушки и метрическая таблица размеров винтов.Единица длины сохраняется в дюймах, но ее можно легко рассчитать для других размеров с помощью конвертирующих калькуляторов.

С помощью этих таблиц вы можете найти ценную информацию о большинстве крепежных изделий, которые вы используете, будь то в строительстве, автомобилестроении, машиностроении или обрабатывающей промышленности. Эти диаграммы охватывают всю необходимую информацию, которая вам требуется, чтобы пройти. Наша цель с этими таблицами — в конечном итоге предоставить вам полное руководство по весу популярных крепежных изделий, которое легко читать и использовать.

В ITA Fasteners мы принимаем любые меры, необходимые для предоставления диаграмм и продуктов, которые могут повысить вашу ценность. Эти диаграммы являются результатом обширных исследований, изучения и работы. Если вы найдете в них какую-то пользу, наша работа на этом закончена. Мы понимаем, что эти таблицы охватывают самые популярные таблицы, однако, если вам нужна таблица веса для какого-либо конкретного крепежа, вы можете связаться с нами по адресу sales@itafasteners. com

.

М.С. БОЛТЫ С ШЕСТИГРАННОЙ РЕЗЬБОЙ С ГАЙКАМИ

Анкер Strong-Bolt® 2 1/2″ x 4-3/4″, 25 шт. в коробке

Применение
Анкер изготовлен из углеродистой стали и оцинкован.Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в базовом материале из блоков или кирпича.

Окружающая среда
Анкер предназначен для использования в сухой среде.

Диаметр отверстия/диаметр сверла
  Для анкера необходимо просверлить отверстие диаметром 1/2 дюйма в основном материале (только в бетоне). дрель

Диаметр анкера
Диаметр анкера 1/2 дюйма.

Анкер длины
Длина анкера 4-3/4″

Тип резьбы
Резьба на анкере представляет собой национальную грубую резьбу размером 1/2 дюйма с 13 витками на дюйм, обычно называемую 1/2–13.

Длина резьбы
Длина резьбы на анкере составляет 3-1/16 дюйма.

Упаковка
Анкер упакован по 25 штук в коробке и упакован с правильным количеством и диаметром гаек и шайб.

Глубина отверстия
Глубина отверстия, необходимого для анкера, должна быть как минимум на 1/2 дюйма глубже, чем анкер будет проникать в бетон. Это позволит пыли, образовавшейся в процессе установки, упасть, что предотвратит погружение анкера в отверстие до полного проникновения в бетон.

Размер ключа
Размер ключа, необходимого для поворота гайки и установки анкера, составляет 3/4″.

Величина крутящего момента
Для правильной установки в бетоне анкер должен быть затянут с усилием от 60 футов до/ фунты

Маркировка
Анкер проштампован буквой G на резьбовом конце, чтобы можно было проверить анкер после установки. Буква «G» обозначает общую длину анкера от 4-1/2 до 5 дюймов, но не включая ее.
