Арматура запорная унитаза: устройство и виды, принцип работы арматуры, основные поломки и способы ремонта

Содержание

устройство и виды, принцип работы арматуры, основные поломки и способы ремонта

13.01.2019 16:52



Просмотров: 14399



Вне зависимости от марки производителя и особенностей конфигурации запорная арматура для унитаза решает следующие основные задачи: обеспечивает подачу воды в бачок унитаза и прекращает поток, как только достигнут нужный уровень. Если запорная арматура выйдет из строя, это создаст немало неудобств для всех членов семьи. Однако нет необходимости вызывать сантехника: большинство поломок можно успешно устранить собственными силами.

Что входит в комплект?

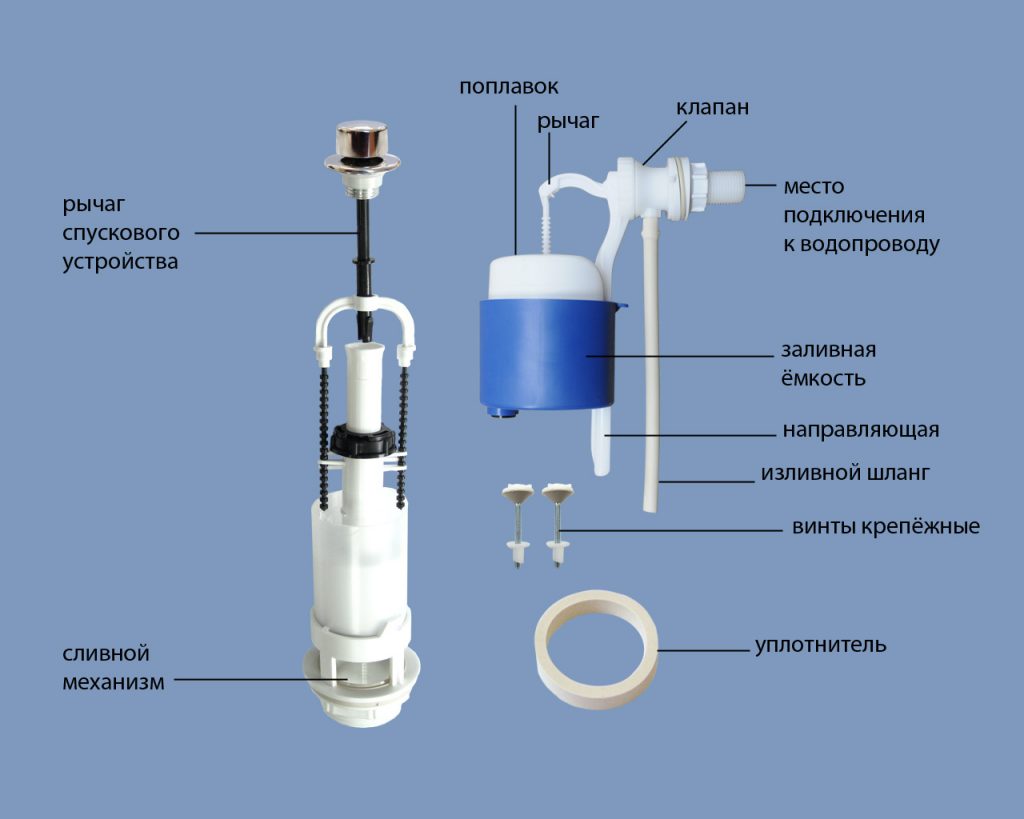

Любой бачок для унитаза включает в себя набор из нескольких комплектующих:

  • Сливной механизм. Он представляет собой закрытый сифон, соединенный с трубой с использованием герметизирующей резиновой прокладки.
  • Поплавок, регулирующий уровень воды. Он соединяется при помощи спицы с основным механизмом.
  • Рычаг, отвечающий за подачу воды. Конструкция присоединяется к водопроводу с использованием шарового крана.

Принцип работы зависит от установленной разновидности арматуры для бачков. Наибольшее распространение среди них получили сливные бачки, которые устанавливаются на сам унитаз, хотя еще недавно были распространены шумные подвесные конструкции. Рассмотрим виды арматур сливного бачка и наиболее важные отличия подробнее.

Разновидности сливных механизмов

Различают две основные конфигурации сливного механизма:

  • Штоковый (другое название – вытяжной).

    Для таких механизмов слива характерно наличие штока, который запирает отверстие. Чтобы вода из бачка унитаза полилась в чашу, необходимо поднять шток рукой. Такая конструкция широко распространена в советских моделях, в обновленных унитазах она встречается редко.

  • Кнопочный тип арматуры сливных бачков.

    Эта система может работать в одном или в двух режимах. Однорежимный тип механизма бачка унитаза предполагает, что вся вода сливается за один раз, двухрежимный позволяет обеспечить максимальную экономию воды.

Также применяется запорная арматура с функцией остановки водяного потока. Бачок имеет только одну клавишу: первым нажатием открывается поток воды в чашу унитаза, вторым нажатием он останавливается.


Конструкции поплавковых механизмов

Обязательным компонентом арматуры сливного бачка является поплавковый механизм, задача которого – не допускать подъема воды выше заданного уровня. Сам поплавок бачка представляет собой полый пластиковый баллон, который под действием воды, заполняющей бачок, поднимается до нужного уровня. Механизм поплавка соединен с системой рычагов, воздействующей на запорный клапан. Как только поплавок достигает нужного уровня, механизм запорной арматуры перекрывает подачу воды.

Клапан сливного бачка имеет несколько разновидностей:

  • Кройдон-клапан. Перекрывание потока обеспечивается за счет использования вертикально расположенного поршня. Рычаг поплавка запускает движение поршня, в результате вода перестает заливаться в сливной бачок.
  • Клапан поршневого типа. Его отличием является разделенный на две части шплинт, в котором закрепляется рычаг поплавкового механизма. При движении рычага под воздействием поплавка поршень начинает двигаться горизонтально. Поршень начинает давить на седло, и установленная на нем прокладка останавливает подачу воды. Это наиболее распространенный вид арматуры для унитаза.
  • Мембранный клапан. Его особенностью является наличие мембраны, выполненной из резины или силикона, которая установлена вместо прокладки. Рычаг двигает пластиковый поршень, он воздействует на мембрану, и она закрывает отверстие для заливания жидкости в бачок. Эту арматуру используют реже, однако она отличается высокой надежностью.

Поплавковая запорная арматура обеспечивает автоматическое прекращение подачи воды в бачок, он не переполнится выше допустимого уровня.


Различают системы арматуры для сливного унитазного бачка с нижней подводкой и боковой подводкой. Первый вариант более комфортен в использовании, так как вода поступает в бачок с минимальным уровнем шума. Боковая подводка более шумная, но относительно недавно производители решили эту проблему. Для подачи предусмотрена специальная отводная трубка, выполненная из мягкого полимера. Она опускается на дно бачка, в результате уровень шума существенно снижается.

Как работает механизм слива?

Еще один важный компонент арматуры для унитаза – механизм, отвечающий за спуск. В комплект входят следующие компоненты:

  • Сливное отверстие, которое располагается в нижней части бачков. Оно должно иметь правильный наклон для беспроблемного спуска жидкости из сливного резервуара.
  • Переливная трубка – важный обязательный компонент механизма.
  • Клапанная крышка и резинка, которая не допускает самопроизвольной утечки воды вниз.
  • Кнопка, отвечающая за открывание запорного механизма. Управление кнопкой может предполагать один или два сливных режима в работе унитаза, поэтому и конфигурация будет различаться.

Любые виды комплектующих для домашнего унитаза должны быть выполнены из качественных прочных материалов. Дешевый пластик может быстро выйти из строя под воздействием солей жесткости, которые практически всегда присутствуют в водопроводной воде. В этом случае устройство достаточно быстро перестанет правильно работать и потребует замены.

Основные причины поломок

Неисправности в сливных системах бытовых унитазов обычно возникают на 2-3 год эксплуатации, они могут проявляться по-разному. Достаточно часто, начинает протекать прокладка или мембрана: в результате вода постоянно стекает в чашу, на стенках унитазов образуются жёлтые разводы ржавчины из-за присутствующих в воде солей. Проблемы с арматурой также проявляются нарушениями поступления воды в бачок, система перестает срабатывать автоматически.

Можно перечислить несколько наиболее распространенных причин поломок устройств:

  • Низкокачественные материалы, из которых выполнены детали арматуры. Если устройство выполнено из непрочного пластика, он достаточно быстро деформируется и перестает справляться со своей задачей. Решение проблемы в замене арматуры на более качественный набор.
  • Слишком жесткая вода. В ней может присутствовать избыток солей кальция и магния, а также активного хлора, который применяется в водопроводе для обеззараживания. Под воздействием агрессивных веществ пластик устройства быстро разрушается и требует замены.
  • Нарушение герметичности поплавка. Если в него начнёт попадать вода, он будет тонуть и перестанет справляться со своей задачей.
  • Нарушение правил установки. Непрофессиональное вмешательство в устройство также может со временем привести к поломкам.

Чтобы заменить арматуру и восстановить нормальную работу устройства, не всегда нужно звать мастера. Многие элементы запорного механизма можно поменять или починить своими силами, для этого не нужны специальные знания.

Основные способы ремонта

Если бачок сантехники изначально снабжен качественной арматурой, она способна прослужить до 20 лет, но часто поломки возникают значительно раньше. Однако со многими из них можно справиться без большого труда. Основные методы устранения неполадок:

  • Если проблемы с впускной мембраной возникли из-за засорения ржавчиной, окалиной или иным крупным мусором, компонент устройства нужно очистить от загрязнений. Полностью решить проблему поможет установка фильтра грубой очистки перед входом водопровода в бачок: он будет задерживать крупные нерастворимые частицы, и унитаз дольше прослужит без сбоев.
  • Если при нажатии на кнопку смыва вода не сливается, необходимо снять крышку и найти причину неполадок устройства. Поломка кнопки обычно связана с неполадками пластиковых частей, они потребуют замены.
  • Если вода недостаточно быстро набирается в емкость, необходимо отрегулировать положение переливной трубки. Она должна располагаться минимум на сантиметр ниже кнопки, арматуру нужно поставить в правильное положение.
  • Если в местах резьбового соединения унитазов появились протечки, их можно устранить путем замены резьбовых прокладок. Соединение разбирается, устанавливаются новые прокладки, после этого его важно правильно собрать.
  • Если ухудшился напор слива в унитаз, причиной чаще всего являются крупные частицы известковых отложений и ржавчины, попавшие в отверстие. Его необходимо очистить от загрязнений.

Если вы ранее не занимались ремонтом унитазов и никогда не работали с сантехникой, лучше поручить выполнение задачи профессионалу.

Протечки не только нарушают комфорт пользования арматурой: они существенно увеличивают расход воды, а значит, растет плата за коммунальные услуги. Кроме того, есть риск залить соседей, после чего придется платить еще и за чужой ремонт. Проблем с унитазом можно избежать, если вовремя устранять незначительные неполадки.

Замена комплектующих своими силами

Наиболее надёжный вариант ремонта арматуры – полная замена всех компонентов устройства. Для этой работы потребуется стандартный набор инструментов сантехника: в него входят плоскогубцы, отвертки, разводной ключ, также потребуется приобрести ФУМ-ленту для уплотнения соединений, резиновые прокладки и кран. Для замены рекомендуется приобрести оригинальный набор запорных элементов, в этом случае он гарантированно подойдет по размерам и конфигурации емкости.

Чтобы поставить новую арматуру, необходимо сделать следующее:

  • Установить резиновую уплотнительную прокладку между сливным отверстием и основанием на унитазе. Она предотвращает протечку воды и обеспечивает герметичное соединение.
  • Бачок болтами прикручивается к унитазу и надежно закрепляется для предотвращения смещения.
  • После этого можно устанавливать внутрь новую арматуру взамен имеющейся. К водопроводному стояку подсоединяется гибкая подводка, которая обеспечит подачу воды в бачок. Чтобы при необходимости ее перекрыть, в систему монтируется шаровый кран. Для максимальной герметичности соединения следует использовать ФУМ-ленту.
  • Следующий шаг – подключение и настройка поплавкового механизма в сливном резервуаре. Поплавок регулируется так, чтобы уровень воды не превышал 10 см от края сливной емкости.
  • Последний этап установки – подключение запорного механизма слива. Нижний элемент закрывает отверстие в бачке, верхний вставляется в отверстие в крышке и закрывается декоративным элементом кнопки.

Если монтаж комплекта в унитаз вызывает сложности, лучше не рисковать и вызвать профессионала. Неправильная установка сокращает срок службы компонентов, и скоро арматуру придется менять вновь. Чтобы избежать ненужных проблем, вызовите на дом квалифицированного сантехника.

Работы со встроенным в стену резервуаром

Достаточно сложно менять и ремонтировать арматуру, если емкость для слива убрана в стену и замаскирована отделочными материалами. Для этого приходится сначала демонтировать настенную панель с клавишами смыва, после этого с помощью отвертки откручивается рамка на отверстии в стене. Удаляется перегородка, после этого открывается доступ к скрытой водяной арматуре.

Вода перекрывается, после этого демонтируются клапаны и другие элементы конструкции. Поломка устраняется, после этого неисправные пластиковые детали меняются на новые, и проводится сборка механизма в обратном порядке. Без опыта работы правильно собрать компоненты достаточно сложно, поэтому скрытые механизмы лучше доверить специалисту. Такую арматуру легко повредить, а для полной замены емкости придется демонтировать декоративную отделку.

Оставьте заявку выезд в пределах МКАД бесплатно


Ответственное отношение к состоянию сантехники позволяет предотвратить большинство поломок. Лучше не экономить на установке фильтров для воды, так как они значительно продлевают срок эксплуатации сантехники. Менять арматуру необходимо только на качественные детали проверенных марок, это позволит избежать повторных неполадок и недешевого ремонта. Однако при наличии определенных навыков и инструментов решить проблему можно даже своими силами.



К другим материалам:

  • Ролики для душевых кабин — как выбрать и установить


Добавить новый комментарий

виды, принцип работы, процесс установки, устранение неисправностей

Качество работы унитаза напрямую зависит от исправности запорной арматуры, отвечающей за подачу и слив воды. В настоящее время в продаже можно видеть немало различных моделей этого сантехнического оборудования. Видов запорной арматуры не так много, поскольку она однотипна, подходит для различных модификаций. Рассмотрим подробнее, как работает запорная арматура для унитаза.

Виды запорной арматуры и их особенности

Запорная арматура может иметь раздельную и совмещенную конструкцию. В прошлом в унитазах использовалась исключительно раздельная конфигурация. В ней заливной и сливной клапан устанавливаются по отдельности, функционируют автономно. Работу заливного клапана регулирует поплавок, который при подъеме воды в бачке посредством управляющей тяги перекрывает ее подачу. Сливной узел состоит из горловины с клапаном, который может быть:

  • воздушным;
  • механическим.

Управление производится при помощи воздействия на кнопку, педаль, клавишу, рычаг. К достоинствам раздельной запорной арматуры можно отнести возможность производить замену или ремонт только поврежденного узла. Это экономит расходы, упрощает проведение монтажа и демонтажа. Поэтому такие системы применяются в унитазах и сейчас.

В продукции элитного класса, новейших моделях используется новая конструкция запорной арматуры. В ней сливной и заливной клапаны соединены в общую систему, имеют прямую тяговую зависимость. Регулировка сборной запорной арматуры отличается сложностью. Но при точной настройке гарантирована безопасная и безукоризненная работа блока. Недостатками такой системы является необходимость полного демонтажа в случае поломки и сложность ремонтных работ.

Запорная арматура различается и по материалу изготовления. В большинстве случаев для нее используются полимеры. От состава пластика зависит прочность и долговечность фурнитуры узлов, безукоризненность работы системы. Ранее по стоимости арматуры можно было судить о качестве материала, точности конструкции. В настоящее время количество производителей этой продукции значительно возросло. Новые компании, которые только начинают завоевание рынка, выпускают качественные изделия по низкой стоимости. И, напротив, в сертифицированных товарах подделки порой встречаются. Поэтому выявить низкокачественную арматуру можно, к сожалению, лишь в процессе эксплуатации.

Высокой прочностью, долгим сроком службы отличается металлическая фурнитура. Для ее изготовления используются бронзовые или латунные сплавы. Эти материалы обладают высокой устойчивостью к влаге, механическим воздействиям. Поэтому в течение нескольких лет сохраняют свои функциональные качества, не разрушаются от коррозии. Производители унитазов устанавливают единую запорную арматуру из металла только в элитных моделях, изготовленных в определенном стиле. Раздельными системами можно оснастить любой унитаз.

Верхняя и нижняя запорная арматура для унитаза

Запорная арматура делится по месту установки, способу подачи воды. От того, с какой стороны бачка, сверху или снизу она встраивается, зависит конструкция системы, что учитывается при необходимости произвести замену поврежденного узла.

Основное различие в конфигурации и установке имеет запорная арматура верхней и нижней подачи воды. В обеих системах клапан закрывается посредством воздействия на него управляющей тяги, соединяющейся с поплавком, который может представлять собой пластиковую емкость или деталь из пенопласта. При установке арматуры производится его тщательная балансировка. Это необходимо для эффективной работы системы, которая зависит от правильного уровня воды в сливном бачке.

В унитазах отечественного производства устанавливается арматура, обеспечивающая верхнюю подачу воды. Такая система размещается в боковой части бачка. К недостатку этой конструкции относится шум, который создается системой при подаче воды. Многие зарубежные производители оснащают унитазы нижней запорной арматурой. Эти конструкции работают бесшумно, что повышает комфортность, обеспечивает более стильный вид модели. Установка верхней системы производится после монтажа бачка унитаза, нижнюю арматуру нужно оборудовать до его размещения на конструкции унитаза.

Работа сливного механизма бачка унитаза

Устройство сливного клапана значительно проще, чем узла подачи воды. В нем нет запорного механизма, так как в этой конструкции он не нужен. Управление сливным клапаном производится при помощи тяги. Она может иметь вид цепочки или штанги.

В прежние времена в устройстве унитазов повсеместно использовался рычаг, расположенный в боковой или верхней части бачка. Сейчас большинство моделей оснащается более удобным вариантом — кнопкой. В таком механизме может быть предусмотрено два режима слива воды. В зависимости от степени нажатия на кнопку производится полное опустошение бачка или удаление половины его содержимого.

При нажатии на рычаг или кнопку открывается заслонка, закрывающая верхний штуцер, и вода выливается в унитаз. После этого вес заслонки заставляет ее вернуться в исходное положение, клапан слива закрывается.

Процесс установки запорной арматуры унитаза

Приобрести запорную арматуру можно и отдельно, но легче производить установку фирменных систем, которые идут в комплекте с унитазом. В этом случае гарантировано точное соответствие всех элементов.

В работе по установке бачка потребуются:

  • Разводной ключ.
  • Рожковые ключи.
  • Плоскогубцы.
  • Отвертка.
  • Гибкий шланг.
  • Водопроводный кран.
  • Резиновая фума.
  • Прокладки подходящего размера.

Сначала необходимо произвести в бачке монтаж основания сливного узла, обеспечивая плотное прилегание его к выпускному отверстию. Между основанием и дном бачка укладывается резиновая прокладка. Затем бачок устанавливается на унитаз. Между ними нужно установить толстое кольцо из резины, которое предотвратит соприкосновение поверхностей. Бачок при помощи болтов прикручивается к унитазу.

Если в модели предусмотрена нижняя подача воды, перед установкой бачка нужно монтировать арматуру подачи воды. В этой конструкции важно хорошо закрепить резиновые прокладки, которые предотвратят протекание. В верхней арматуре такие детали не требуются, так как она располагается над поверхностью воды. Такие узлы можно монтировать после установки бачка. Способ монтажа одинаков для обоих видов. Трубка просовывается в отверстие в бачке и закручивается гайками с обеих сторон.

На следующем этапе гибкий шланг присоединяется к штуцеру стояка водопровода, устанавливается водопроводный кран, который позволит в случае необходимости проведения ремонта перекрыть доступ воды к унитазу. Современные шланги оснащены гаечно-прокладочными зажимами, обеспечивающими надежность соединения. Но сантехники обычно подстраховываются, используя фуму. После подведения бачка к водопроводу нужно отрегулировать поплавок. Уровень воды должен быть примерно на 15 см ниже кромки бачка.

В заключительной стадии установки оборудуется механизм слива воды. Верхний элемент конструкции вставляется в отверстие крышки и закрепляется декоративными деталями, которые закрывают отверстие.

Неисправности в работе сливного бачка

Основные неисправности работы сливного бачка связаны с нарушениями в установке запорной арматуры или износом ее элементов. При необходимости замены клапанов, демонтажа бачка требуется закрыть доступ воды. Если имеется кран на отводе от водопроводной трубы, достаточно просто закрыть его. В противном случае нужно перекрыть стояк.

  • Одной из простых неполадок в работе бачка является неправильная регулировка поплавка. Это приводит к недостаточному или излишнему поступлению воды. В старых моделях проблема решается при помощи изменения положения проволоки, которая держит поплавок. Ее необходимо немного изогнуть, приподняв поплавок, если воды поступает мало или, опуская его, если ее слишком много. В новых унитазах предусмотрена регулировка при помощи винта.
  • Нарушения дозировки подачи воды могут быть связаны с загрязнением водопроводящих отверстий. В таком случае с поплавка нужно снять колпачок, повернув его, вытащить мембрану, вымыть протоки. Желательно заменить мембрану, чтобы обеспечить качественную работу механизма.
  • При нарушении прочности присоединения сливного механизма вода в бачок течет непрерывно, но он не набирается. Для устранения проблемы необходимо подкрутить болты, фиксирующие основание арматуры.
  • Если вода течет в унитаз непрерывно, причиной может быть пересыхание клапана или его засорение. Сливную систему нужно разобрать, чтобы открыть доступ к сливному отверстию. Следует тщательно прочистить клапан и отверстие и все поставить на место. Если это не помогло, придется заменить износившуюся мембрану.
  • Течь под бачком возникает при износе резинового кольца, расположенного между ним и унитазом. В таком случае требуется заменить его новым с точным соблюдением размеров.

Конструкции запорной арматуры для унитаза не отличаются сложностью. Знание особенностей их устройства дает возможность правильно выбрать модель сантехнического оборудования, произвести своими руками установку и ремонт. Это позволит сэкономить средства, исключить необходимость вызова специалистов.

Видеоинструкция по установке арматуры для унитаза

Оцените статью:

Поделитесь с друзьями!

Смотрите также:

советы по выбору и применению лучших устройств. Пошаговая инструкция как правильно починить своими руками?

Унитаз — это обязательна сантехника для дома или квартиры. Данный предмет сантехники достаточно дорогостоящий и любому хозяину хочется, чтобы он прослужил как можно дольше. А зависит срок его службы от внутренних частей сливного бачка, называемых арматурой унитаза. Арматура унитаза требует постоянного технического обслуживания, своевременного ремонта, а иногда и замены.

Из чего состоит арматура, как правильно ее выбрать и правила установки — все это очень важно знать. На любом фото арматуры для унитаза вы сможете подробно рассмотреть все его составляющие.

Содержимое обзора:

Как устроен слив унитаза

Как только вы нажимаете кнопку спуска воды в унитазе происходит сразу целая система действий. Основные действия ориентированы на бачок и производятся при помощи арматуры. При сливе нажатие кнопки вызывает открытие удерживающего клапана, вода вытекает, ее уровень становится ниже, а поплавок опускается.

Как только клапан снова закрывается, за счет опущенного поплавка отверстие подачи воды открыто. Вода наливается в бачок, поднимая при этом поплавок с воздухом. Когда уровень доходит до установленной нормы, поплавок закрывает отверстие.

Для препятствия неприятным запахам из канализации в системе слива присутствует сифон. В нем остается немного чистой воды, которая становится преградой на пути запахов. Если заглянуть в унитаз всегда видно некоторое количество чистой воды в трубе.

Поплавок может быть вертикального движения и горизонтального. Вертикальное используется при заливе воды в бак снизу, а горизонтальное при верхнем — более привычном механизме наполнения. Сама по себе хорошая работа слива зависит от установки арматуры унитаза.

В чем отличие сливных систем

Унитазы различаются между собой не только по внешнему виду, но и в зависимости от системы слива воды. Различаться могут унитазы по местонахождению трубы слива: косой, горизонтальный, вертикальный слив. Кроме того, происходит подразделение по виду слива воды: горизонтальные и круговые.

Наиболее удобными считаются по виду слива круговые унитазы, так как они намного тише и смыв происходит по всей внутренней поверхности чаши. При нажатии на кнопку, вода выходит под ободок унитаза, а оттуда уже стекает, смывая все нечистоты.

Горизонтальный смыв подразумевает прямую подачу воды из бочка в отверстие трубы слива. Таким образом под сильным напором происходит смывание.

Отдельной группой считаются вакуумные унитазы. Такие чаще всего устанавливаются в поездах. При нажатии на кнопку слива в таких унитазах происходит спуск воды, которая втягивается вместе с воздухом по типу вакуума и уносит все отходы.

Напор в таких унитазах гораздо сильнее, чем в предыдущих видах, однако они довольно шумные. При любом способе смыва главное — это правильно отрегулировать арматуру унитаза.

Какая бывает арматура для унитаза

От особенностей выбора арматуры для унитаза зависит его дальнейшая работа. Сделав правильный выбор и безошибочную установку можно смело быть уверенным, что прослужит унитаз долгое время. Арматура подразделяется на виды по нескольким критериям.

По типу запуска действия сливного клапана, например, арматура бывает вытяжной и нажимной. Первая подразумевает надавливание рычага, дерганье веревки или поднятие рычага. Вторая система наиболее современная и распространенная. Как видно из названия, она приводится в действие нажатием кнопки смыва.

Но главный критерий по которому отличают арматуру — это система, по которой она работает. Опираясь на данный критерий арматура делится на:

Запорная арматура для унитаза. Ее действие заключается в системе закрытия клапана при наборе в бачок нормы воды. В таком варианте, когда поплавок идет вниз, мембрана открывает клапан и наоборот при наборе воды.

Сливная арматура унитаза. Она предполагает еще и аварийный слив воды кроме обычного. При переполнении бака по любой причине происходит слив излишней жидкости. Здесь смыв происходит при помощи поршня, который открывает и закрывает клапан.

Арматура с нижней подачей воды. Наиболее распространенный вид в настоящее время. Коммуникации скрыты из виду, что делает более презентабельный вид. Но при такой системе лучше устанавливать хорошие герметичные прокладки.

Арматура с боковой подачей. Наиболее привычный для большинства способ подачи воды в бак. Вода заливается сбоку и перекрывается клапаном поплавка.

Фото арматуры для унитаза

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост



Просмотров:
16 079

обзор компонентов водосливной запорной системы

Даже самый надежный сантехнический прибор может сломаться. Особенно неприятно если это изделие, ежедневно используемое всеми членами семьи. Если вышла из строя арматура сливного бачка унитаза, то ждать пару суток пока придет сантехник совсем не хочется, согласны? Тем более, что такую проблему можно успешно решить своими силами.

Прежде чем приступить к ремонту, необходимо разобраться в конструкции бачка, устройстве сливного механизма и понять принцип работы водослива. В статье подробно рассмотрены все перечисленные моменты, а также описаны возможные поломки арматуры унитаза и способы их устранения.

Содержание статьи:

Бачок унитаза: а что внутри?

Унитаз занимает центральное место в любом санузле. Если без душевой кабинки или ванны можно обойтись, используя поддон для омовений, то унитаз является незаменимым прибором не только для каждого члена семьи, но даже для некоторых домашних питомцев.

Поэтому знать его особенности и устройство просто необходимо, чтобы субботним утром не оказаться один на один с такой поломкой.

Починить или заменить арматуру бачкаПочинить или заменить арматуру бачка

Починить или заменить арматуру бачка можно и своими руками. Главное, перекрыть воду перед началом работ и ознакомиться с рекомендациями производителя по регулировке конструкции

Особенности сливных бачков

Баки для унитазов отличаются по материалу изготовлению, способу установки и подключения к водопроводу, типу расположения кнопки/рычага. Да и ценовой диапазон этого типа сантехнических приборов весьма широк – от недорогих отечественных моделей до эксклюзивных дизайнерских вариантов именитых производителей сантехники.

По материалу изготовления выделяют следующие виды бачков для унитаза:

  • фаянсовые;
  • пластиковые;
  • чугунные.

Водосливная арматура, используемая для унитазов, в основном производится из пластика. Это касается даже дорогих моделей.

Металлическую арматура для унитазаМеталлическую арматура для унитаза

Лишь в эксклюзивных вариантах сантехники используют металлическую арматуру. Причем, ее изготавливают из латунных и бронзовых сплавов

Фаянсовые бачки получили признание и наибольшее распространение во всем мире. Именно этот материал чаще всего можно встретить в санузлах, где установлена пара унитаз + бачок.

Фаянсовые сантехнические изделия Фаянсовые сантехнические изделия

Фаянсовые изделия производят как отечественные производители, так и именитые западные фирмы. Подобрать наиболее оптимальный вариант для своего санузла не составит труда

Пластиковые модели сливных баков имеют приплюснутую форму. Это обусловлено спецификой их применения – так называемые , когда устройство для смыва устанавливаются в стену. Конструкция отличается надежностью, простотой в обслуживании и длительным сроком службы.

Пластиковые баки для унитазовПластиковые баки для унитазов

Пластиковые баки для унитазов после установки обязательно должны иметь ревизионное окно. Оно, как правило, находится за кнопкой для смыва

Чугунные бачки – это пережиток прошлого. Тяжелые, громоздкие и непрезентабельные конструкции все еще остаются в использовании многих рачительных жителей нашей страны. Но при ремонте часто старые чугунные изделия заменяют на красивую современную сантехнику.

По способу подключения к водопроводу бывают баки для унитазов с верхней и нижней подводкой. Вторые более предпочтительны – выглядят более презентабельно и создают меньше шума при работе.

Вариант с верхней подводкойВариант с верхней подводкой

Вариант с верхней подводкой производят многие российские сантехнические фирмы. Чтобы уменьшить шум во время набора емкости после слива была усовершенствована арматура

Возможны три способа установки сливного бачка:

  • верхнее крепление;
  • инсталляция в фальш-стене;
  • на полочке унитаза.

Верхнее крепление – это ретро вариант. Такое расположение сливного устройства используется в ванных комнатах, выполненных в ретро стиле.

Бачки для унитазов в ретро стилеБачки для унитазов в ретро стиле

Бачки для унитазов в ретро стиле весьма популярны среди владельцев ванных комнат большой площади. В скромном санузле такое изделие будет неуместным, да и цена его весьма высока

Инсталляция унитаза используется для подвесных моделей, когда бачок прячется в стене. Это позволяет сэкономить место в санузле и гармонично вписать сантехнику в общую стилистику ванной/туалетной комнаты.

Встроенный сливной бакВстроенный сливной бак

Встроенные в инсталляцию, скрытые фальш-стеной бачки отличаются более высокой ценой сравнительно с недорогой отечественной сантехникой из фаянса

Монтаж на полочке унитаза – традиционное решение. Это привычные модели сантехнической пары, когда сливная система крепится на полочке чаши унитаза.

Преимущества: простота и ценовая доступность. Да и выбор весьма широк – можно подобрать как отечественный вариант, так и элитную сантехнику итальянских, французских или немецких производителей.

Сливной бачок на полочке унитазаСливной бачок на полочке унитаза

Сливной бачок на полочке унитаза – это самый удобный в обслуживании вариант. Если возникает необходимость ремонта, то добраться до арматуры просто

Внутреннее устройство бачка

Внутри каждого сливного бачка имеется запорная арматура для управления работой унитаза. Ко многим моделям арматура идет в комплекте вместе со всеми необходимыми креплениями и гайками.

По способу подачи воды и месту установки в баке различают такие виды арматуры:

  • верхняя подводка;
  • нижняя подводка;
  • универсальная.

Конструкция с верхней подводкой встраивается в бак сбору. Гибкая трубка для подачи воды присоединяется сверху. Это нужно обязательно учитывать, ведь такая арматура подойдет далеко не к каждой модели сливного бачка. В основном, только отечественные производители предусматривают верхнюю подводку в своих сантехнических изделиях.

Арматура с нижней подводкой идет в комплекте к большинству сливных бачков западного производства. Причем, конструкция пластиковая, но качество всех составляющих высокое.

Замена отдельной деталиЗамена отдельной детали

Когда требуется замена отдельной детали или всей арматуры с нижней подводкой воды, лучше купить более дорогостоящую конструкцию зарубежных фирм. Она прослужит дольше (+)

Универсальная арматура на сливной бак унитаза удобна тем, что ее можно поставить как в емкость с нижней, так и с верхней подачей воды. На второе отверстие, по ненадобности, надевается специальная заглушка, идущая в комплекте.

По типу материала, из которого изготовлена арматура, выделяют:

  • пластиковые конструкции;
  • металлические из сплава бронзы или латуни.

Большинство моделей комплектуются арматурой из пластика. Причем, в случае износа отдельных деталей всегда можно приобрести необходимую в магазине сантехники. Если нужной не окажется, то можно купить новую конструкцию.

Металлическая арматура устойчива к коррозииМеталлическая арматура устойчива к коррозии

Металлическая арматура дороже пластиковых аналогов. Изготавливают ее из сплавов, устойчивых к коррозии

Арматура сливного бачка состоит из 3-х основных узлов:

  • заполнение;
  • слив;
  • защита от переполнения.

Заполнение – узел, обеспечивающий наполнение емкости водой, поступающей по гибкой трубе. В конструкции арматуры предусмотрен специальный клапан, перекрывающий доступ воды в нужный момент. Его работу обеспечивает поплавок, который изготовлен из пенопласта или другого легкого материала.

Слив. Основной деталью этого узла является . В действие его приводит тяга в момент нажатия пользователем на кнопку/рычаг.

Защита от переполнения или перелив. Основной элемент этого предохранительного устройства арматуры сливного бака – пластиковая трубка, пустая внутри. Она установлена вертикально в емкости.

Устройство арматуры для бака унитазаУстройство арматуры для бака унитаза

Устройство арматуры для сливной емкости унитаза у всех производителей похоже. Отличие в качестве пластика и, соответственно, стоимости комплекта (+)

Принцип работы водосливного устройства

Водосливное устройство бака унитаза запускается в работу путем воздействия пользователя на внешний механизм арматуры. Причем, в зависимости от принципа действия механизма будет отличаться сама конструкция.

Особенности сливной функции бачка

Среди рабочих элементов, используемых для активации функции смыва, такие:

  • кнопка;
  • рычаг;
  • педаль.

Наиболее распространенный вариант – кнопка. Причем, есть модели арматуры с одной или 2 различными кнопками – для выпуска маленького и большого объема рабочей жидкости. 2 версии смыва позволяют экономить не только водный ресурс планеты, но и уменьшить ежемесячный платеж по водоснабжению.

Кнопки на встроенных моделях бачковКнопки на встроенных моделях бачков

Кнопки чаще всего используются во встроенных моделях сливных устройств и в компактных фаянсовых изделиях

При воздействии на кнопку или рычаг образуется тяга, которая открывает сливной клапан. Вода из емкости объемом 10-12 л устремляется вниз в чашу унитаза, очищая ее и смывая все, что в ней находилось до этого.

Рычаг для управления смывомРычаг для управления смывом

Рычаг для управления смывом может быть весьма искусно исполнен и стилизован под металл. Например, бронзу, сталь и прочие

Как происходит заполнение?

Одновременно с опустошением бака опускается поплавок, что приводит к открытию клапана, перекрывавшего подачу воды из системы водоснабжения. Вода постепенно наполняет емкость и как только поплавок окажется на определенном уровне, заданном пользователем ранее, штанга поплавка полностью перекроет подачу воды в сливной бак унитаза.

Модели бачков с пневмоприводомМодели бачков с пневмоприводом

Модели бачков с пневмоприводом до сих пор встречаются в обиходе. Особенно такой механизм смыва удобен людям с ограниченными возможностями и детям

Как работает защита от переполнения?

Когда в процессе подачи рабочей жидкости произошел сбой или какой-то из механизмов арматуры вышел из строя, срабатывает предохранительное устройство – перелив. Это пустая трубка, соединяющаяся со сливным клапаном.

Принцип ее работы прост – как только уровень воды в бачке станет выше допустимого, вода начнет переливаться в эту трубку и вытекать в чашу унитаза.

Расположение верхнего раструбаРасположение верхнего раструба

Высота расположения верхнего раструба переливной трубки на 1-1,5 см больше, чем выставленный пользователем уровень воды в бачке

Проблемы с арматурой бачка унитаза

Качественный комплект унитаз + сливной бачок от производителя с хорошей репутацией может прослужить около 20 лет. А вот водосливная арматура, даже самая надежная, выйдет из строя раньше. Поэтому важно еще на начальном этапе выявлять и .

Чаще всего можно столкнуться с такими проблемами:

  • не происходит наполнение;
  • вода постоянно течет в чашу унитаза;
  • отсутствие реакции при нажатии на кнопку/рычаг;
  • протечки в местах соединений;
  • слабый напор слива.

Проблема №1. Наполнение не происходит, если впускная мембрана сильно засорилась. Тогда без ее очистки или же замены не обойтись. Если же состояние мембраны рабочее, а наполнение бачка рабочей жидкостью не происходит, то нужно проверить правильность функционирования поплавка. Возможно, предстоит .

Ревизионное отверстие, скрытое за кнопкойРевизионное отверстие, скрытое за кнопкой

Во встроенных моделях осмотр, регулировка и ремонт арматуры проходит сквозь ревизионное отверстие, скрытое за декоративной панелью с кнопкой

Проблема №2. Вода постоянно течет в унитаз, увеличивая показания счетчика холодной воды. Эта проблема возникает при попадании в бачок крупного мусора или других предметов. Все лишнее мешает нормальной работе заливной арматуры бачка. Необходимо и удалить из него посторонние предметы.

Также может вызывать перекос, ослабление крепления или поломка поплавка. Выполнить ремонт поплавкового клапана без особых затруднений можно своими руками:

Галерея изображений

Фото из

Перед тем как приступить к ремонту поплавкового клапана, контролирующего подачу воды в бачок, перекрываем подачу воды в него

Смываем всю воду из бачка унитаза, нажав на предназначенную для этого клавишу, кнопку или рукоятку

Винты, прикрепляющие клапан к поплавку, расположенные вокруг него, откручиваем

При необходимости смещаем устройство, удерживающее поплавок бачка унитаза

Снимаем мембрану или шайбу с запорного механизма клапана. Если они повреждены, меняем на аналогичные

Используя уксус и щетку, вместо которой можно взять старую зубную, убираем кальциевый и ржавый осадок вокруг поплавкового клапана

Устанавливаем обратно мембрану или шайбу, собираем сантехнические устройства, закрываем бачок крышкой

Проверяем работу отремонтированного поплавкового клапана. Если все в порядке, приступаем к эксплуатации

Шаг 1: Отключение подачи воды в бачок

Шаг 2: Смыв всей воды из сантехнического бачка

Шаг 3: Откручивание крепежа вокруг клапана

Шаг 4: Смещение держателя поплавка

Шаг 5: Удаление шайбы или мембраны клапана

Шаг 6: Удаление осадка вокруг поплавкового клапана

Шаг 7: Обратная установка шайбы или мембраны

Шаг 8: Проверка работы поплавкового клапана

В случае, когда с поплавком все в порядке, нужно проверить состояние других пластиковых деталей арматуры – штанги, рычага диафрагмы или спицы поплавка.

Проблема №3. При нажатии на кнопку смыва ничего не происходит. Здесь предстоит проверить наличие зазоров в тех местах, где их не должно быть – в местах соединений. Также, могут оказаться сломанными пластиковые детали арматуры, что особенно часто встречается в дешевых моделях, прослуживших более 3-х лет.

Нередкой причиной нарушения подачи воды в бачок является несоответствующая длина сливной и наливной трубок или их повреждение. В борьбе с ситуацией выполняем следующие шаги:

Галерея изображений

Фото из

Шаг 1: Проверка положения переливной трубки

Шаг 2: Проверка состояния и длины наливной трубки

Шаг 3: Резка новой наливной трубки для замены

Шаг 4: Установка новой трубки на место

Проблема №4. Еще одна неприятность, возникающая с бачком унитаза – протечки в местах резьбового соединения. Чтобы устранить эту неприятность, понадобится заменить герметизирующую прокладку. Если же эта деталь еще не успела износиться, то нужно проверить хорошо ли закручены гайки и нет ли где перекосов.

Проблема №5. Ситуация, когда слив происходит, но его напор слаб, также довольно распространенное явление. Это свидетельствует о нарушении смыва из-за попадания резинового шланга в отверстие выпуска или каких-то других посторонних предметов.

Сдвоенная кнопка для смываСдвоенная кнопка для смыва

Вариант с использованием сдвоенной кнопки для смывания очень удобен – можно выбирать нужный объем рабочей жидкости для смыва в конкретный момент времени

При выявлении утечки в районе смывного клапана производим следующие действия:

Галерея изображений

Фото из

Соберем протекшую на пол воду и застелем его тряпками. Перекроем подачу воды в бачок и сольем из него остатки

Действуя разводным ключом, ослабляем гайку, удерживающую подающую воду в бачок трубку

Ослабим гайки, фиксирующие на полке унитаза смывной бачок. Снизу откручиваем плоскогубцами, сверху удерживая болт шлицевой отверткой

Снимаем бачок, извлекаем из него смывной клапан и укладываем его кверху дном на ранее застеленные на пол тряпки

Откручиваем контргайку, зафиксированную на внешней стороне дна бачка

Из пластиковой трубы, диаметром равной смывной трубке, отрезаем равный по длине отрезок. Новая трубка должна быть на 1 см ниже верхней кромки бачка

Обработав герметиком шайбу внизу смывного клапана, проталкиваем его в отверстие и удаляем излишек герметизирующего состава

Устанавливаем новую прокладку под контргайку, затягиваем ее. Затем переворачиваем бачок и ставим его на посадочное место. Фиксируем его, открываем воду и проверяем действие сливного устройства

Шаг 1: Полное удаление воды из смывного бачка

Шаг 2: Ослабление крепежной гайки подающей трубки

Шаг 3: Ослабление гаек, удерживающих смывной бачок

Шаг 4: Отделение смывного бачка от унитаза

Шаг 5: Откручивание контргайки с дна бачка

Шаг 6: Раскрой новой смывной трубки

Шаг 7: Установка нового сливного клапана

Шаг 8: Обратная установка смывного бачка

Если же требуется серьезный ремонт с заменой многих деталей, то проще и дешевле обойдется установка нового сливного механизма с последующей .

К ее покупке также нужно отнестись ответственно – купить новую в фирменном магазине или подобрав подходящую модель от другого производителя. Важно учитывать диаметр и расположение подводки у своего унитаза.

Напор при смыве должен быть достаточныйНапор при смыве должен быть достаточный

Напор при смыве должен быть соответствующий, чтобы обеспечить достаточное омовение стенок чаши унитаза и своевременное удаление канализационных отходов

Выводы и полезное видео по теме

Как достать и промыть или заменить арматура бачка, встроенного в стену, продемонстрировано в видео ролике:

Принцип работы водосливной арматуры бачка унитаза подробно описан в видео:

Об устройстве и сборке арматуры, устанавливаемой в бачок унитаза, рассказывается в видео ролике:

Описание и характеристику сливного механизма унитазов можно увидеть в видео:

Наглядный и полезный видео ролик о ремонте узла слива в унитазах:

Изучив внешнее устройство сливного бачка, можно не бояться неприятных сюрпризов. Если вдруг бачок перестанет набираться или вода будет постоянно протекать, можно попытаться своими силами разобраться с проблемой, осмотрев арматуру и разобрав соответствующий рабочий узел.

Если же устранением поломки будет заниматься сантехник, то принимать результаты его работы будет намного проще.

Поделитесь с читателями вашим опытом ремонта арматуры сливного бачка. Пожалуйста, оставляйте комментарии к статье, участвуйте в обсуждениях и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

75 фото основных видов запорных элементов и запчастей к ним

Для комфортной атмосферы в доме необходимо, чтобы сантехника отлажено работала. При этом хочется отметить, что система канализации и унитаз, являющиеся её составными частями, играют далеко не последнюю роль. В свою очередь, чтобы хорошо работал унитаз, нужно уделить внимание его технологическим особенностям, его конструкции, а также тому, в каком состоянии арматура.

Краткое содержимое статьи:

Какие могут быть виды

Прежде чем решать вопрос, каким образом выбирать арматуру для унитаза, попробуем понять, что следует понимать под словом «арматура». Под данным словом следует понимать все составляющие элементы, которые направлены на обеспечение работы сантехники, в неё входит, в том числе, унитаз.

В соответствии с выполняемыми функциями, можно выделить несколько следующих видов:

  • арматура, перекрывающая поток воды после того, как бачок будет наполнен;
  • арматура, обеспечивающая спуск жидкости.

Каждый из видов составляет обособленные механизмы, которые, тем не менее, тесно связаны между собой. Последнее обстоятельство приводит к тому, что при поломке одного из них, работать перестаёт и второй..


Каким образом наполняется бак

Функцию наполнения бачка, как уже было описано ранее, возложена на рассматриваемый механизм. Выделим её основные детали. Так, запорная система представляет собой совокупность запорных клапанов, рычагов, поплавка и подающих штуцеров.

Несколько рычагов обычно составляют единую совокупность из металлических либо пластиковых деталей, соединённую с поплавком. Для изготовления последнего обычно используют пенопласт либо полый пластиковый баллон, он предназначен для того, чтобы регулировать уровень воды в сливном бачке и определять, когда бачок будет заполнен.

При этом вся запорная арматура работает следующим образом. Сначала жидкость наполняет сливной бак. При этом происходит поднимание поплавка до определенного предела.

Как уже описывалось ранее, поплавок и рычаги соединены, поэтому, при достижении поплавком определенного предела, рычаг воздействует на специально установленный для запора клапан, поток воды перекрывается.

Также можно выделить разные виды арматур по расположению подачи жидкости. Так, вода, при наличии арматуры для унитаза с боковой подводкой, может поступать сбоку, при этом водопровод располагается, как правило, сверху.

При таком расположении вода обычно набирается с большим шумом. Наименьший шум создаёт подача воды снизу. Также вода может подаваться сверху, но это довольно редкая конструкция.

Таким образом, наиболее предпочтительной представляется арматура для унитаза с нижней подводкой.

Как осуществляется слив

Рассмотрим принцип работы арматуры, обеспечивающей спуск воды. Составными частями такой арматуры будут:

  • отверстие для спуска, имеющее определенный угол наклона;
  • обязательно наличие переливной трубки;
  • не обходится система без крышки для клапана и резинки
  • важной частью также следует считать кнопку слива и систему механизмов, обеспечивающих её работу.

При этом есть несколько систем, различающихся по конструкции. Так, есть система полного слива с кнопкой; система, имеющая два режима слива воды, обеспеченная специальной функцией — можно прерывать спуск жидкости.


В последнем случае используется аналог клавиши, выпускающей либо воду полностью, либо частично. Отдельным пунктом хотелось бы выделить штоковую арматуру, используемую для унитаза, действующую на основе штока.

Выделяют три вида клапанов для поплавка. Это клапаны, действующие на основе поршня, снабженные специальным рычагом. «Кройдон» — такой механизм использовался ранее, в современных унитазах, как правило, заменен другим. Клапан на основе силиконовой либо резиновой мембраны, заменяющей прокладку.

Нужно добавить, что если поплавок выйдет из строя, менять придется всю запорную систему полностью.

Выбирая арматуру для унитаза, обратите внимание на выбор качественных, прочных пластмассовых деталей, чтобы арматура была устойчива к перегреву и охлаждению, выдерживала механическую нагрузку.

Мембранный клапан нужно выбирать с учётом того, что богатая на соли вода с примесями быстро выводит мембрану из строя. Также рекомендуется выбирать товары хорошей марки, чтобы исключить наличие брака. Полезно также ознакомиться перед покупкой с фото арматуры для унитаза.


Что делать при поломке

Если при эксплуатации сантехники возникают проблемы, то для их устранения стоит придерживаться некоторого алгоритма. Для начала выяснить причины поломки, настроить уровень расхода воды, заменить износившиеся детали.

Затем следует провести очистку каналов, а также деталей системы от налета и загрязнений. При серьёзной поломке следует обратиться к специалисту.

Фото арматуры для унитаза

Также рекомендуем посетить:

Запорная арматура для унитаза с нижней подводкой

Автор Монтажник На чтение 10 мин. Просмотров 841 Обновлено

Без унитазов невозможно представить жизнь в современном загородном доме или квартире, за их функционирование и режимы работы отвечают внутренние узлы, устанавливаемые в сливном бачке. При их монтаже специалистами или хозяевами чаще других устанавливается запорная арматура для унитаза с нижней подводкой.

Перед покупкой унитаза необходимо определиться не только с его моделью, но и видом подводки. Для этого следует знать разницу между боковой и нижней системами, не помешает изучить и их разновидности.

Запорная арматура для унитаза с нижней подводкойЗапорная арматура для унитаза с нижней подводкой

Рис. 1 Запорная арматура для унитаза с нижней подводкой

Устройство типового сливного бака

Стандартный бачок унитаза, выполненный из керамики (фаянс, фарфор) состоит из следующих узлов:

  • Резервуар для воды. Обычно вода набирается в чашу приближенной к прямоугольной формы емкостью не менее 6 л. Данный показатель принят за стандарт, в редких моделях объем бака доходит до 9 л. Использование 6-литровых бачков позволяет реализовать экономичный режим слива, при котором нажатие на одну кнопку приведет к спуску половины объема в 3 л, а включение другой полностью опорожнит емкость.
  • Запорная арматура. Предназначена для подачи воды в бачок и автоматического ее прекращения после наполнения емкости. Принцип ее действия основан на подъеме поплавка при заполнении бака, который в свою очередь связан с запорным механизмом. По месту крепежа делится на арматуру с нижней и боковой подводкой. Располагается в боковой части бака на некотором расстоянии от центра.
  • Спускная арматура. Удерживает воду в чаше, управляет ее спуском и выполняет функции защиты от переполнения. Имеет разные конструкции с наружными элементами управления в виде рычагов или кнопок. Располагается по центру бака над сливным отверстием.

Устройство бачка с нижней подводкойУстройство бачка с нижней подводкой

Рис. 2 Устройство бачка с нижней подводкой

Принцип работы арматуры унитаза

Вся запорная арматура работает по следующему принципу.

Как только открывается сливной клапан после нажатия кнопки или подъема головки рычага, вода уходит из бачка и поплавок в нем опускается.

В свою очередь поплавковая колба связана через рычаг или тягу с запорным механизмом, проходной канал которого перекрывается эластичным резиновым клапаном.

В результате опускания поплавка клапан сдвигается, открывая канал, и вода начинает поступать в бачок. Как только водный уровень достигнет определенной отметки, постоянно перемещающийся до этого клапан окончательно закрывает проходной канал и доступ воды в бачок прекращается.

Запорная арматура для унитаза с нижней подводкой и ее преимущества

Большинство современных моделей унитазов выпускают с нижней подводкой воды в бачок и связано это со следующими ее особенностями:

  • По сравнению с боковым подключением, унитаз с нижней подводкой воды выглядит более эстетично, потому что шланг не бросается в глаза, находясь за чашей.
  • При подаче воды снизу поток сразу попадает в водные массы. Это значительно снижает шум в сравнении с боковой подводкой, где вода некоторое время падает в пустое пространство.
  • Так как подводные фитинги снизу находятся вне прямой доступности, они редко повреждаются и соответственно не так часто нуждаются в ремонте.
  • К недостаткам нижней подводки можно отнести не слишком удобный доступ в случае ремонта к крепежным гайкам под чашей.
  • Также нижнюю подводку немного сложнее монтировать и проверять на наличие протечек.

Узлы запорной арматуры для унитаза с нижней подводкойУзлы запорной арматуры для унитаза с нижней подводкой

Рис. 3 Узлы нижней подводки

Устройство запорной арматуры с нижней подводкой

Нижнюю подводку воды под бачок имеют практически все выпускаемые модели унитазов. Стандартный нижний узел состоит из следующих элементов:

  • Поплавок. Изготавливается в виде короткого стакана с прорезью или отверстием для перемещения по направляющей детали. В некоторых редких конструкциях встречается поплавок горизонтального расположения на штанге.
  • Направляющая. Выполняется в виде планки прямоугольного сечения либо отрезка цилиндрической трубы.
  • Рычажная тяга. С одной стороны крепится к поплавку, а с другой – к запорному узлу.
  • Мембранный клапан. Располагается внутри входного патрубка и связан с тягой через толкатель.
  • Обратный клапан. Его устанавливают некоторые производители, хотя в большинстве случаев можно прекрасно обойтись и без него. Естественно, обратный клапан препятствует вытеканию воды из бачка назад в трубопровод.
  • Крепеж. Также в комплект любого узла нижнего подключения входят резиновые прокладки и крепежная накидная гайка.

Узел нижней подводки с горизонтальным поплавкомУзел нижней подводки с горизонтальным поплавком

Рис. 4 Запорная арматура для унитаза с нижней подводкой с горизонтальным поплавком

Во всех системах имеется регулировка положения поплавка относительно тяги. Она позволяет задавать объем наполнения бачка с водой. Обычно на тяге делают зубчатые выступы, вдоль которых ступенчато перемещается поплавок.

В моделях с цилиндрической направляющей тяга располагается внутри трубки. Также в данной конструкции имеется возможность не только регулировать положение поплавка относительно тяги, но и изменять высоту самой телескопической направляющей.

Возможность изменения высоты направляющей имеется в моделях и с прямоугольной планкой – там к ней просто добавляют еще один фрагмент.

Обычно для обеспечения герметизации приходится с довольно высоким усилием прикручивать узел нижней подводки. Часто он полностью сделан из пластика, но некоторые производители изготавливают входной резьбовой фитинг из латуни с расчетом на высокое прижимное усилие металлической накидной гайкой.

Статья по теме:

Подключение унитаза к канализацииПодключение унитаза к канализацииПодключение газовой плиты – правила самостоятельного подключения. В статье раскрываются, какие виды унитазов существуют, как они собираются, а также как самому установить унитаз.

Боковые подводки с горизонтальным поплавкомБоковые подводки с горизонтальным поплавком

Рис. 5 Боковые подводки с горизонтальным поплавком

Запорная арматура для унитаза с боковой подводкой

Все унитазы советских времен делали с боковой подводкой. Узел крепили на одну из стенок унитаза, к нему подходил жесткий полимерный шланг, второй конец которого прикручивали к водопроводной трубе. Внутри располагался пластиковый поплавок на латунной штанге.

Для смыва сбоку выводилось ручка, которая через проволоку соединялась с резиновым клапаном, закрепленном в металлических направляющих. В других конструкциях клапан подсоединяли к ручке, которая находилась сверху на крышке бака.

 Заливной клапан с горизонтальным поплавком

Современная арматура для унитаза с боковой подводкой конструктивно мало чем отличается от старой советской. Заливной узел с перекрывающим поток клапаном крепится сбоку унитаза, а движением мембраны управляет горизонтально расположенный поплавок на металлическом стержне-коромысле.

Вода поступает в бачок через нижний патрубок небольшого диаметра в головке заливного узла, на него одета полимерная трубка, одновременно снижающая шум.

Принцип действия такой системы довольно прост. При наполнении бачка поплавок поднимает коромысло, которое через толкатель давит на мембрану, а та в свою очередь перекрывает водный канал.

Боковая арматура с вертикальным поплавкомБоковая арматура с вертикальным поплавком

Рис.6 Боковая арматура с вертикальным поплавком

Заливной клапан с вертикальным поплавком

Если у кого-то сохранился старый советский унитаз с боковой подводкой, вместо пришедшей в негодность горизонтальной поплавковой системы вполне можно установить вертикальный узел.

Конструкция не отличается высокой сложностью, и внешне представляет собой заливной патрубок с подсоединенной к нему вертикальной штангой. По штанге движется поплавок, который поднимаясь, через рычаг давит на толкатель и эластичную мембрану, перекрывающую канал. Также штанга сделана полой внутри и по ней вода поступает в бачок.

В других конструкциях поплавок перемещается по своей направляющей, а вода подается в бачок через отдельную трубку.

Так как далеко не все стенки унитазов расположены по вертикали относительно водного горизонта, в крепеж бокового механизма включена косая шайба. Она позволяет выставлять положение заливного узла строго по вертикали при ее закручивании.

Спускная арматура в комплектации с заливнойСпускная арматура в комплектации с заливной

Рис. 7 Спускная арматура в комплектации с заливной

Спускная арматура

Каждый производитель выпускает арматуру для унитазов из двух узлов: заливного с боковой или нижней подводкой и спускного.

Типовой спускной узел представляет собой стакан, внутри которого перемещается запорный резиновый клапан.

Он через довольно сложный механизм соединен с кнопками, задающими режим полного или половинчатого опустошения бачка.

Также в любой спускной арматуре имеется регулировка высоты поднятия кнопок на планке для того, чтобы ее можно было подогнать под размеры любого бачка.

Вторая регулировка спускной арматуры задает высоту поднятия клапана при нажатии кнопки. Таким образом можно регулировать скорость слива.

В некоторых моделях спускных устройств используется поплавок, который связывают с клапаном. Таким образом добиваются не резкого одномоментного спуска, а медленного слива воды.

Спускной узел крепится к центральному отверстию бачка через резиновые прокладки наружной накидной пластиковой или латунной гайкой.

Запорный клапан спускного механизма в виде резинового плоского кольца закреплен вокруг полой трубки. При переполнении бачка вода вливается внутрь этой трубы и стекает в чашу.

Регулировки в арматурных механизмахРегулировки в арматурных механизмах

Рис. 8 Регулировки в арматурных механизмах

Рекомендации по выбору

Большинство унитазов выпускают и реализуют с готовой запорно-спускной арматурой.

Если она отсутствует в комплектации или требуется замена, то при ее выборе могут стать полезны следующие советы:

  • Когда в бачке меняют старую арматуру, желательно, чтобы новая была от того же производителя и одинаковой с ней марки.
  • При покупке не помешает убедиться в том, что все прокладки мягки и эластичны. Не стоит выбирать изделия со слишком тонкими резиновыми уплотнителями, так как это усложнит борьбу с протечками.
  • Можно визуально осмотреть пластиковую арматуру и убедиться в том, что на ней отсутствуют дефекты в виде трещин, заусенец, неправильной формы.
  • Хотя арматуру продают в упаковке, после повреждения которой ее сложно вернуть продавцу, лучше все-таки удостовериться в том, что клапан в выпускном узле и поплавок в запорном легко перемещаются.
  • Более надежную фиксацию к бачку обеспечивает запорный механизм с латунной резьбовой муфтой и гайкой. Металлическое соединение позволяет плотнее прижать резиновые прокладки к поверхности бака, одновременно затрудняя самоотвинчивание.

Полный комплект для монтажа нижней подводкиПолный комплект для монтажа нижней подводки

Рис. 9 Полный комплект для монтажа нижней подводки

Статья по теме:

Как закрыть трубы в туалетеКак закрыть трубы в туалетеКак закрыть трубы в туалете: различные варианты и технология проведения работ. Выбор конструкции для короба, какие бывают способы монтажа различных конструкций, а также самостоятельный монтаж короба в туалете, обо всем этом читайте в отдельной статье!

  • Практически все производители выпускают арматуру с двумя кнопками для работы бачка в обычном и экономичном режимах. Это оптимальный вариант спускной арматуры, которую следует приобретать.
  • Самый простой способ определить качественную арматуру из ряда представленных – взвесить ее на руках. Чем тяжелее изделие, тем более надежным оно будет в эксплуатации.
  • Важно обращать внимание и на размеры крепежных болтов арматуры. На низкокачественных изделиях они имеют малое сечение и небольшой размер, в высококачественной арматуре (Alcaplast) болты намного массивнее.
  • Фирмы, выпускающие наиболее качественную арматуру: чешская Alcaplast, турецкая Nova, российская АНИ пласт.

Производители запорной арматуры для унитазов

На отечественном рынке арматуры для унитазов лидирующие позиции занимают российские и чешские производители. Многим известны торговые марки АНИ пласт, Iddis, ИнкоЭр из России, выпускающие товар высокого качества.

Им составляют конкуренцию чешская арматура брендов Alcaplast, Jika, которая во многих случаях по качественным показателям превосходит российскую.

В торговой сети реализуется и самая дорогая унитазная арматура производства Германии торговой марки Sanit.

Аналогичный товар на российский рынок поставляет турецкая фирма Nova.

Среди вездесущих китайцев представлено не так много изделий с определенными брендами. Практически все они поступают на рынок без маркировки, иногда встречаются изделия малоизвестных торговых марок типа Сатурн.

Стоимость арматуры от популярных производителейСтоимость арматуры от популярных производителей

Рис. 10 Стоимость арматуры от популярных производителей

Запорная и спускная арматура для сливного бачка с нижней подводкой обеспечивает его функционирование с максимальной эффективностью, безопасностью и заданными режимами работы. Благодаря конструкции с широким рядом настроек она может устанавливаться практически в любой унитазный бачок.

Арматура для сливного бачка унитаза, выбор, правильная установка.

Арматурой называют детали, которые
создают условия для работы сливного бачка унитаза.
Исходя из того, настолько четко срабатывает арматура при подаче и
сливе воды, определяют надежность работы унитаза.

Арматура для сливного бачка: виды, характеристики

В зависимости от выполняемых функций, арматуру
делят на два типа:

  1. Запорную. Она отвечает за заливку воды в бачок и блокировку его после
    заполнения.
  2. Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до
    наполнения бачка.

Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.

Особенности запорной арматуры

Набор запорной арматуры состоит из:

  1. Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
  2. Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
  3. Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.

Работает запорная арматура по следующей схеме:

  • в бак подается вода;
  • поплавок поднимается до установленного уровня;
  • рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.

При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

Боковая арматура для сливного бачка

Резервуары с боковым подводом оснащены двумя
отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив
осуществляется посредством бокового рычага, в других — при помощи верхней
кнопки.

Работа боковой арматуры сопровождается довольно
большим шумом, устраняют который путем применения удлиненного наливного шланга.

Компоненты арматуры с боковой подводкой

Конструкция слива состоит из следующих элементов:

  • впускного клапана;
  • спускового устройства;
  • рычага с поплавком;
  • заливной ёмкости;
  • рычага, управляющего спусковым
    устройством.

Заливная ёмкость может отсутствовать. Тогда поплавок движется вдоль направляющей.

Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.

Механизм слива работает следующим образом:

  1. При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
  2. Вход в сливной механизм блокируется и осуществляется слив.
  3. При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
  4. Поплавковое отверстие открывается.
  5. После возвращения на место вертикального клапана, перекрывается спускной проход.
  6. Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
  7. При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.

Арматура для бачка унитаза с нижней подводкой

Нижняя арматура включает следующие элементы:

  1. Поплавок. Его роль — ограничение уровня воды в бачке.
  2. Направляющая. По ней движется поплавок.
  3. Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
  4. Мембранный клапан.

Арматура для бачка унитаза с нижней подводкой воды.

К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.

Работает нижняя арматура по такой схеме:

  1. Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
  2. Тяга сообщает усилие, провоцирующее запирание клапана. Вода в
    накопительный резервуар не подается.

Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.

Эстетичность конструкции — несомненный плюс арматуры для бачка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.

Запорные элементы выходят со строя из-за
нарушения герметичности поплавка, в результате чего происходит его затопление.
Жидкость в накопительный резервуар поступает постоянно и через переливную трубу
сбегает в унитаз.

Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.

Как выбрать арматуру для сливного бачка унитаза

Главное требование к арматуре бачка — долгий срок службы без ремонта. При покупке унитаза следует заглянуть в бачок или попросить продавца-консультанта показать арматуру отдельно.

Основные рекомендации при покупке унитаза

Специалисты советуют придерживаться следующих правил:

  1. Не выбирать сложные механизмы. У них чаще бывают неисправности, а ремонтировать их непросто. Конструкция должна быть простой и предельно понятной.
  2. Лучше выбирать конструкции с фиксацией поплавка и клапана для дозирования подачи жидкости к боковой стенке. Нижний подвод — слабое место, здесь чаще всего возникают протечки.
  3. Выбор эксклюзивного варианта арматуры — не очень удачное решение. Типовую конструкцию ремонтировать легче, в случае необходимости, её можно просто заменить.
  4. Большое значение имеет качество пластмассовых деталей. Материал должен обладать достаточной прочностью, устойчивостью к скачкам температуры, механическим нагрузкам.
  5. Следует обратить внимание на торговую марку. Бывает, что недорогие модели от неизвестного производителя имеют брак.

Выбрав компакт-вариант сливного бачка, следует быть готовым к тому, что могут возникнуть сложности с заменой арматуры. Часто мембраны импортного производства не рассчитаны на воду с агрессивными примесями, что в реальных условиях приводит к быстрому их износу.

Выбор по конструктивному исполнению
арматуры слива

У разных моделей сливная арматура отличается
конструктивным исполнением. Есть кнопочные варианты полного слива, некоторые
модели оснащены двумя режимами спуска, специальной функцией, позволяющей
прерывать спуск воды.

Двухрежимная кнопка — аналог клавиши. В одной из
позиций она выпускает жидкость полностью, в другой — только часть. Функция
спуска с прерыванием позволяет как перекрыть слив, так и разблокировать его.

Материал арматуры

Большинство арматуры изготовлено из полимерных
материалов. Свойства входящих в них составляющих определяет долговечность и
качество работы механизма.

Металлическая арматура является наиболее прочной, стойкой к механическим воздействиям. Производители используют цельный вариант такой арматуры исключительно в элитных моделях. Раздельную систему можно встретить в любом унитазе.

В современных моделях смывных бачков
долговечность арматуры в основном зависит от срока службы элементов из резины и
от влияния на них воды разной жесткости. Замена этих деталей позволяет
эксплуатировать арматуру и в дальнейшем.

Установка и замена сливной арматуры

Прежде чем приступить к монтажу или замене арматуры нужно подготовить необходимые инструменты: трубный и другие ключи, пассатижи. В качестве дополнительных материалов требуется уплотнительная лента, прокладки разных диаметров, гибкие патрубки. Если в бачке имеется два отверстия, потребуется декоративная заглушка, чтобы закрыть неиспользуемое отверстие.

Часть арматуры устанавливают ещё до монтажа бачка, а после другую часть. Первый этап предусматривает установку основы сливного механизма. Фиксируют её при помощи пластмассовой гайки. Далее, на гайку надевают резиновую уплотнительную прокладку и крепят собственно бачок.

Следующий шаг — монтаж устройства, ответственного
за поступление воды и подключение рукавов от водопровода.

В ходе установки обязательно регулируют поплавок, рычаги, клапан. Выставляют поплавок так, чтобы он обеспечивал нужный для слива объём воды. Поплавок из пенопласта регулируется просто — его перемещают по планке. Пластиковый — путём изменения угла между планками.

Как выглядит установка арматуры можно посмотреть в следующем видео:

Ремонт арматуры для унитаза

Сливной бачок ломается не так уж редко. При этом
не обязательно вызывать сантехника, изучив принцип действия арматуры, можно
устранить неисправности самостоятельно.

Основные неисправности

Среди возможных дефектов чаще всего встречаются:

  • большой расход воды;
  • протечка;
  • слабый слив;
  • выработка прокладок.

Недостаточный слив может наблюдаться в результате
непроходимости сливного канала.

Протечка может объясняться прибавлением воды
через перелив либо износ поплавка. В случае перелива арматуру настраивают на
умеренное потребление воды. Для этого изгибают рычаг или выполняют регулировку
крепежного винта. Во втором случае поплавок утяжеляют, добавляя металлические
подвесы или меняют его на новый.

Устранение неисправности впускного
клапана

В этом узле чаще всего наблюдается нарушение
качества запирания. Происходит это из-за срабатывания эластичной манжеты или
резиновой пробки. Для ремонта выпускной клапан необходимо снять. Перед этим
перекрывают кран и сливают из бачка воду. Далее, вывинчивают кнопку слива,
снимают крышку, отвинчивают гайку накидную, посредством которой клапан
прикреплен к проходной втулке.

Клапан имеет на обратной стороне небольшое
коромысло, оно связано с рычагом поплавка или штангой. В этом месте кроется
проблема клапана любого вида. Чтобы устранить неисправность предпринимают
следующие шаги:

  1. Приводной рычаг выводят из зацепления с этим коромыслом.
  2. Само коромысло удаляют. Как правило, оно закреплено в корпусе клапана парой штифтов.
  3. Проверяют состояние пробки, запрессованной в пластиковый стаканчик, находящийся на противоположной стороне коромысла. Её вынимают и поворачивают к носику подачи воды ровной стороной. Если это уже когда-то делали, пробку разрезают, при этом получается два ровных торца. Половинки складывают и запрессовывают в стакан обратно.

Клапаны мембранного типа теряют
герметичность, когда резиновый диск деформируется, причиной может быть и
недостаточное давление поплавка на клапан.
В этом
случае регулируют стакан, располагая его ниже. Есть и другой вариант — к
поплавку снизу подсоединяют кубик из пенопласта. Когда эти действия не дают
нужного результата, меняют мембрану.

Устранение неисправности кнопки

В этом узле может возникнуть заклинивание, неудовлетворительный ход, полное неподчинение воздействию. В старых моделях кнопка работала путем её воздействия на зубчатую рейку. Последняя передавала движение шестерне, на которой закреплен длинный рычажок. На конце рычага закреплена цепочка, через которую осуществлялся подъём мембраны. Проблему устраняли через более сильное натяжение цепочки. Зубья на рейке также могли сработаться. Для устранения неисправности её поворачивали тыльной стороной.

Современные сливные клапаны оснащены рычажным
механизмом, являющимся более надежным. Возможна только его неправильная
центровка. Чтобы избежать этого резьбу на корпусе клапана слива располагают
точно по центральной оси отверстия. Если это условие нарушено, верхнюю упорную
пластину микролифта смещают в нужную сторону.

Причина такой неполадки, как непоступление воды в
бачок, замусоривание участка клапана в самом узком месте. В этом случае бачок
следует опорожнить, а клапан совместно с поплавком и рычагом откручивают. Затем
с помощью иголки прочищают узкий проход, через который жидкость заходит в
бачок.

Остатки мусора промывают, предварительно открыв
вентиль входного патрубка. Если вода проходит свободно, вентиль закрывают и все
элементы устанавливают на место.

Если нужно выполнить замену любой детали
арматуры, лучше взять негодный элемент в магазин. В этом случае можно
приобрести деталь полностью идентичную сломанной.

Регулировка и настройка сливной арматуры

Нижнюю арматуру регулируют путём вращения настроечного винта. Он устанавливает положение поплавка по относительно тяги. Для максимального наполнения ёмкости винт проворачивают против часовой стрелки. Если требуется минимальное наполнение — выполняют регулировку по часовой стрелке.

Путём перемещения камеры поплавка вдоль штанги настраивают уровень жидкости в бачке. Когда рычаг имеет повышенный размер уровень можно повысить и наоборот. Для этого достаточно отвинтить крепежный винт, установить его в нужной позиции и зафиксировать.

Поплавок можно переместить по зубчатой пластмассовой
тяге. Уровень воды в моделях с металлической штангой можно изменить, подогнув
штангу в нужную сторону.

Освоив принцип устройства сливного бачка, можно разобраться со всеми проблемами своими силами. Даже если поломку будет устранять сантехник, можно оценить и принять его работу. Решая, какую арматуру выбрать, следует помнить, что механизмы с верхним подключением дешевле, проще, а нижняя подводка также может быть надежной, если соблюдены все правила установки.

9 различных типов запорных клапанов (под раковиной и унитазом)

Поделиться — это забота!

Запорный клапан — это клапан, который останавливает поток жидкости в водопроводной системе. Чтобы упростить задачу, запорный клапан — это механизм, который перекрывает подачу воды в трубу после активации. Однако запорные клапаны используются не только в водопроводных системах. Они также используются для регулирования потока газов.

Ваш бензобак дома тоже использует этот механизм. Этот похожий на ручку механизм на бензобаке, который вы включаете и выключаете каждый раз, когда хотите открыть или закрыть поток газа (т.е.е. Диапазон газа или пропан бак на барбекю гриле) также попадет в этом типе запорного клапана. Это то, что регулирует поток газа по трубке от бензобака к кухонной плите.

В этой статье, однако, мы будем иметь в глубокий взгляд на различных типах отсечных клапанов, но мы не будем обсуждать газовые регуляторы танковые. В этой статье речь пойдет о запорных клапанах для унитаза и унитаза . Если вы хотите понять, как эти вещи работают, читайте дальше.

Различных типов запорных вентилей

Прямой запорный клапан

Запорный клапан с прямой остановкой подачи воды (Изображение: Amazon)

Запорные клапаны — это клапаны, которые можно закрыть, чтобы перекрыть подачу воды к прибору. Есть угловой запорный клапан и прямой запорный клапан. Прямой запорный клапан , в частности, не позволяет воде течь в том же направлении, откуда она поступала до попадания в клапан. Прямоугольные запорные клапаны имеют ручки, которые выходят прямо посередине, и в основном используются в ситуациях, когда водопровод идет от пола.

Плюсы:

  • Быстро выключается
  • Предпочтительно для жилых домов

Минусы:

  • Идеально только тогда, когда водопровод идет от пола

Угловой запорный клапан

Угловой запорный переходной клапан JG Speedfit (Изображение: Amazon)

В то время как прямые запорные клапаны подключаются к трубам, проходящим через пол, угловые запорные клапаны прикреплены к трубам, выходящим из стены, и их ручки обычно параллельны стене. .В разных ситуациях можно использовать несколько различных типов угловых запорных клапанов, в основном это зависит от технических характеристик здания.

Плюсы:

  • Поставляется в разных формах для разных типов труб
  • Быстро выключается

Минусы:

  • Идеально подходит только для труб, выходящих из стены

Трехходовой запорный клапан

Трехходовой запорный клапан (Изображение: Amazon)

Трехходовой клапан часто используется для более сложных систем трубопроводов и редко используется для раковин и туалетов.Дома их обычно используют под кухонными раковинами, имеющими систему горячего и холодного водоснабжения. Его цель — перекрыть поток жидкости в одной трубе, открывая поток жидкости в другой трубе. Я говорю «жидкость», потому что трехходовые запорные клапаны могут регулировать, среди прочего, масло или пар.

Плюсы:

  • Отлично подходит для сложных трубопроводных систем
  • Быстро выключается

Минусы:

  • Может быть сложно установить из-за сложной конфигурации

Запорный клапан сжатия

Запорный клапан угла сжатия SharkBite.(Изображение: Amazon)

Compression запорных клапаны представляют собой тип запорного клапана, который использует гайку, чтобы сжать латунное кольцо в пространство между водопроводом и его телом. В зданиях с медными водопроводными трубами часто используются запорные клапаны сжатия с впускным патрубком. Это обеспечивает большую мощность сжатия и снижает потребность в ремонте.

Плюсы:

  • Быстро выключается
  • Легко заменить

Минусы:

  • Может быть сложно установить

Запорный клапан для пота

Латунный запорный шаровой кран с полным отверстием для подачи воды (Изображение: Amazon)

Этот запорный клапан, который обычно устанавливается на этапе строительства здания или дома.Сантехники часто припаивают медные (или латунные) запорные клапаны к медным водопроводным трубам с помощью горелки. Запорные клапаны от пота трудно удалить после установки, так как они должны быть отпаяны от медных водопроводных труб, но это надежное и постоянное решение, которое используют профессиональные сантехники.

Плюсы:

  • Низкая стоимость
  • Прочный, так как он сделан из меди

Минусы:

  • Трудно снять для ремонта или замены

Запорный клапан для железной трубы

Четвертьоборотные шаровые краны LASCO для железных труб на входе (Изображение: Amazon)

Запорные клапаны для железных труб ввинчиваются в водопроводные трубы с наружной резьбой.Это достигается путем установки потоков, то запорный клапан железной трубы на его концах, но мужчина-адаптер установки должен быть установлен для пластиковых и медных труб.

В переходниках

с наружной резьбой используется национальная трубная резьба (NPT), которая является стандартом США для конической резьбы, используемой на резьбовых трубах и фитингах.

Этот тип отсечного клапана может быть использован практически для всех видов труб до тех пор, как он имеет правильную установку.

Плюсы:

  • Чрезвычайно прочный
  • Может использоваться практически для всех видов труб

Минусы:

  • Может быть немного сложно установить, так как для этого требуются специальные материалы

Запорный клапан из ХПВХ

1/2-дюймовый Сжатие PXL ХПВХ Запорный клапан (Изображение: Амазонка)

Этот тип запорный клапан часто идет с ХПВХ ( хлорированный поливинилхлорид , который является одним из видов пластика) трубопроводов. Запорные клапаны из ХПВХ используют особый вид цемента, обычно называемый «клеем».

Этот запорный клапан имеет небольшой CPVC, вставленный внутрь его впускного отверстия, и цемент, используемый для CPVC, часто работает с ПВХ; однако клей, используемый для ПВХ, обычно не связывается с ХПВХ. Сначала это ошеломляюще, но как только вы усвоите эту идею, вы сможете самостоятельно установить запорный клапан из ХПВХ на трубу.

Плюсы:

  • Изготовлен из прочного пластика
  • Простота установки

Минусы:

  • Некоторые потребители считают, что через короткий промежуток времени он сильно протекает

Запорный клапан PEX

Pex-A F1960 Запорная крышка расширительного типа (Изображение: Amazon)

PEX обозначает сшитый полиэтилен, который является другим типом пластика. Запорные клапаны PEX дешевле, чем запорные клапаны из меди или латуни. Это отгороженность типа клапана часто присоединена к трубам, которые имеют обжимные кольца или кольцо зажима. Инструмент для сжатия кольца прижимает обжимное кольцо к внешней стороне трубы, а инструмент для зажимного кольца сжимает выступ на одной стороне кольца.

Запорные клапаны

PEX трудно снимать, как запорные клапаны из медного пота, потому что вам нужно отрезать кольцо, а разрезание кольца обычно повреждает трубу, поэтому домовладельцам в большинстве случаев придется покупать новую трубу.

Плюсы:

  • Низкая стоимость
  • Изготовлен из прочного пластика

Минусы:

  • Трудно снять для ремонта или замены

PEX Stop Valve Запорный клапан PEX | Фото: Wikimedia Commons

Запорный клапан с нажимной посадкой

Запорные клапаны с плотной посадкой , также называемые Запорные клапаны Клапаны представляют собой запорный клапан, который скользит по трубам из полиэтилена, ПВХ, ХПВХ и меди.Для установки запорных клапанов с плотной посадкой не требуются специальные инструменты, поэтому их, скорее всего, смогут установить даже люди, обладающие лишь базовыми знаниями в области сантехники.

Запорный клапан с плотной посадкой имеет резиновое уплотнительное кольцо (О-образную механическую прокладку) и стопорные зубцы из нержавеющей стали. Фиксирующие зубцы предотвращают соскальзывание клапана с трубы, а уплотнительное кольцо обеспечивает водонепроницаемость впускного отверстия. Этот тип отсечного клапана является одним из тех клапанов, которые легко установить.

Плюсы:

Минусы:

Хотя существует множество вариантов этих основных типов клапанов, это наиболее распространенные типы запорных клапанов , которые доступны на рынке.Я надеюсь, что вы многому научились из этой статьи, и если у вас есть отзывы или предложения, обязательно оставьте комментарий.

Shut off valves control water consumption Запорная арматура регулирует расход воды | Фото: фотоиллюстрация ВВС США / Staff Sgt. Кристофер Мараски

Пин для более поздних версий

.

Под крышкой бачка унитаза. Внутренние фитинги и выключение Va Stock Image

Похожие изображения

Человек, чистящий под ободком унитаза

Пустое строящееся помещение с незавершенной штукатуркой стен, гипсокартоном, лепниной и туалетом

Незаконченный ремонт в ванной, тумба под умывальник, под которой находится стиральная машина, и унитаз

Маленькая комната под лестницей скрывает туалет

Новый элитный туалет в процессе строительства.Не готов к открытию

Унитаз со сливом в ванной

Туалетная бумага

Рулон туалетной бумаги висит под рулоном

Ершик для унитаза пластиковый под водой, изолированный на черном фоне

Туалетная бумага под свет

Мытье лап кошке после туалета под струей воды

Женские руки в синем халате под сушилкой для рук в общественном туалете

Поводок на полу под дверью туалета сюрреалистическое изображение

Отремонтировать сломанную трубу под плиткой.открытие облицовки унитаза

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
