Автоматическое включение уличного освещения на загородном участке

Человеку в городе стало тесно, особенно в большом мегаполисе с его стремительной жизнью. В выходные дни мы стремимся на дачу, хотим жить в загородном доме и это понятно. Близость к природе, уход от загрязненной атмосферы города делает жизнь человека комфортнее, а следовательно приносит больше позитивных моментов. Но если за городом нам приходится полностью погружаться в решение хозяйственных и бытовых проблем за уходом и содержанием, то легче человеку не становится. Необходимо задачи по уходу свести к минимуму, и шире использовать возможности «умных приборов» созданных для этого, кстати, для этого не надо поручать задачу обслуживающему персоналу.
Что мы привыкли делать при наступлении темноты: подойти к выключателю и включить освещение на улице. Для автоматического включения уличного освещения имеются различные приборы, у них разные названия, но назначение одно и тоже:

• фотореле;
• фотоблоки;
• реле освещения;
• сумеречный выключатель.

В подавляющем большинстве владельцы домов используют обычные выключатели, рубильники иногда автоматические выключатели в электрических щитах. Этот способ не требует затрат, привычен и прост в повседневной жизни. Но, если территория прилегающая к дому не очень большая, то несложно пройтись по ней и включить светильники, лампы освещения и другие осветительные приборы у ворот, на крыльце и на остальной территории.
Сегодня существует большое количество вариантов решения по автоматизации освещения уличной, придомовой территории:
  — это дистанционное (удаленное) управление освещением;
  — включение освещения по сигналу фотореле, реле освещения, фотоблока..;
  — переключение ночного освещения в экономичный режим;
  — использование акустических датчиков;
  — применение астрономического реле;
  — применение датчиков движения;
  — интеллектуальное управление уличным освещением.
Разберем поэлементно применение перечисленных средств.
Дистанционное управление освещением, еще управление освещением может быть удаленным, в этом имеется разница, хотя она может быть очень условной т.к. технические возможности бытовой электроники растут. При дистанционном управлении мы находимся на территории своего дома, а при удаленном управлении можем находится где угодно: в городе, на машине за рулем, на мероприятии …
  Интеллектуальное управление уличным освещением

Система выполняет заданные команды по программе: включение и выключение линий и осветительных приборов, передает и фиксирует сигналы состояния через линии связи от оконечных устройств, составляет отчет, по запросу оправляет их:
— Состояние исправности осветительных приборов;
— Потребленная энергия;
— Уровень освещенности.
Контролируется каждый отдельный фонарь, его включение и выключение, изменение уровня интенсивности света. Кроме этого устройство способно обнаруживать вышедшие из строя лампы, потребляемая энергия и другие важные параметры.

Фотореле для уличного освещения | Заметки электрика

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров. В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.

Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

• источник питания 220 (В) переменного напряжения
• коммутируемая цепь до 10 (А)
• уровень рабочей освещенности < 5 — 5о (Люкс)

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся  предметы, например, деревья.

Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

• коричневый провод — фаза
• синий провод — ноль
• красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению.  Соединение проводов производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Заметки для мастера — Автоматы уличного освещения

            Фотореле на симисторе

        На схеме (рис. 1) показана конструкция автоматического устройства включения и выключения уличного освещения. В предлагаемой конструкции функцию управления выполняет симистор. Благодаря тому, что его работа не зависит от полярности приложенного напряжения, отпадает необходимость в мощном двухполупериодном выпрямителе. Это позволяет упростить конструкцию автомата и уменьшить его габариты. Предлагаемое устройство рассчитано на управление источниками света общей мощностью до 400 Вт.

 Рис.1

         Фоторезистор R1 вместе с резисторами R2 и R3 образуют делитель напряжения, который определяет ток базы транзистора VT1. В дневное время суток, когда фоторезистор освещен, его сопротивление сравнительно невелико, поэтому транзистор VT1 открыт и насыщен, а VT2 закрыт. Коллекторный ток транзистора VT2, а следовательно, и ток управляющего электрода симистора практически равны нулю. Симистор, таким образом, закрыт, и ток через нагрузку не протекает. С уменьшением освещенности сопротивление фоторезистора возрастает, и ток базы транзистора VT1 начинает уменьшаться. При достижении определенного значения транзистор VT1 выходит из насыщения и начинает закрываться. Увеличивающееся падение напряжения на резисторе R7 ускоряет закрывание транзистора VT1 и открывание VT2. Ток управляющего электрода симистора, протекающий через открытый транзистор VT2 и резисторы R6, R7, поддерживает симистор открытым на протяжении обоих полупериодов сетевого напряжения. Следовательно, лампы сразу начинают с ветить в полный накал. Процесс выключения фотореле происходит в обратном порядке. Порог срабатывания фотореле устанавливают переменным резистором R2, а резистор R3 служит для ограничения тока делителя при попадании на фотоприемник прямых солнечных лучей. Резистор R6 определяет ток управляющего электрода симистора, который при открытом транзисторе VT2 должен быть больше тока включения симистора, но меньше допустимого коллекторного тока транзистора VT2. Резистор R5 уравнивает напряжение на управляющем электроде и катоде симистора, когда транзистор VT2 закрыт. Это обеспечивает надежное выключение с имистора и помехоустойчивость фотореле в целом. В устройстве использованы транзисторы VT1 и VТ2—КТ315Г или КТ315Е с коэффициентом передачи тока не менее 60.

        Устройство, собранное безошибочно и из элементов с указанными на схеме типономиналами, в налаживании не нуждается, необходимо только установить порог срабатывания. Монтируют фотореле в таком месте, чтобы свет от ламп, которыми оно управляет, не попадал на фотоприемник. Во избежание попадания в коробку воды и посторонних предметов входной патрубок ее должен быть направлен вниз, а крышку после установки герметизируют водостойким лаком или клеем.

          Автомат – выключатель освещения

        Это устройство (рис.2) предназначено для автоматического включения электроосвещения при наступлении темноты и его выключения в светлое время суток.

Рис.2

        Его светочувствительным прибором является фоторезистор R1, включенный на входе порогового устройства (элементы DD1.1, DD1.3). При нормальной освещенности сопротивление фоторезистора мало, поэтому на выходе элемента DD1. 3 будет напряжение высокого уровня и генератор импульсов, собранный на элементах DD1.2, DD1.4, не работает. На выходе генератора транзисторы VT1, VT2 выполняют функцию согласующего устройства с симистором. В таком режиме работы устройства на управляющий электрод симистора VS1 никаких сигналов не подается, поэтому он закрыт и осветительная лампа HL1 обесточена.

        С наступлением темного времени суток сопротивление фоторезистора возрастает, напряжение на выходе порогового устройства уменьшается. И когда оно уменьшится до низкого уровня, генератор начнет работать и на выходе согласующего устройства появятся импульсы с частотой следования около 1 кГц. Так как эти импульсы разнополярные, то положительные импульсы замыкаются на корпус через диод VD3, а отрицательные – поступают на управляющий электрод симистора.

При этом симистор открывается практически в самом начале каждого полупериода сетевого напряжения, поэтому осветительная лампа светится на полную мощность.

        Выпрямитель автомата образуют стабилитрон VD2, диод VD1 и конденсатор С4, который гасит избыточное напряжение сети. Пороговое устройство имеет гистерезис своей характеристики, что обеспечивает устойчивое срабатывание автомата при переходе из одного режима работы в другой.

        Утром, когда естественная освещенность увеличивается, происходит обратный процесс, и осветительная лампа гаснет.

        Фотодатчик размещают в месте, защищенном от прямых солнечных лучей, атмосферной влаги и света осветительных ламп. Его можно поместить в стеклянную пробирку, которая затем надежно герметично закупоривают. Если мощность осветительных ламп больше 500 Вт, то симистор устанавливают на теплоотводящий радиатор.

        Налаживание автомата сводится к установке резистором R2 требуемого порога срабатывания.

Нечаев. А.И.

«Конструкции на логических

элементах цифровых микросхем»

          Автомат уличного освещения

        Схема автомата, позволяющего включать вечером и выключать утром уличное освещение, показана на рисунке 3.

Рис.3

        Датчиком освещения является фоторезистор R4. Когда он затемнен, его сопротивление велико (несколько мегаом), на входах логического элемента DD1.1 – напряжение высокого уровня, такое же напряжение на выходе элемента DD1.2. Транзистор VT1 и VS1 открыты, и уличные осветители EL1 включены.

        При наступлении рассвета сопротивление фотодатчика R4 уменьшается, логические элементы DD1.1 и DD1.2 переключаются в противоположные состояния, транзистор VT1 и тиристор VS1 закрываются и фонари на улице гаснут.

        На логических элементах DD1.1, DD1.2 и резисторах R2, R3 выполнен триггер Шмитта. Это устройство, как и обычный (счетный) триггер, обладает двумя устойчивыми состояниями. Но в отличии от счетного триггера, состояние которого изменяется после прихода очередного импульса на вход, триггер Шмитта переключается при изменении уровня входного напряжения. Можно так подобрать резисторы R2 и R3, что пороги переключения при увеличении входного напряжения и при его уменьшении не будут равны между собой. Например, для нашего триггера при увеличении входного напряжения порог переключения может составлять 3В, а при уменьшении напряжения 2В. Разность порогов переключения называют гистерезисом триггера. Гистерезис тем больше, чем больше отношение R2/R3.

        Если в автомате не использовать триггер Шмитта (т.е. резистор R3 исключить, а R2 замкнуть накоротко), то при изменении освещенности может наблюдаться мерцание осветительных ламп, при этом на выходе элемента DD1.2 будет напряжение, находящееся между напряжениями низкого и высокого уровней. В триггере Шмитта такого не может быть, поскольку обратная связь через резистор R3 с выхода элемента DD1.2 на вход элемента DD1.1 ускорит процесс переключения, сделает его лавинообразным. Такую обратную связь называют положительной.

        В качестве датчика освещенности можно использовать фоторезисторы ФС-К (с любыми цифрами), а также фотодиоды ФД-1, ФД-2, ФД-3 (подключают катодом к резисторам R1,R2).

        Фотодатчик следует располагать в таком месте, куда не попадает прямой свет фонарей EL1, иначе автомат будет работать неустойчиво. Резистором R1 можно изменять уровень освещенности, при котором включаются и выключаются осветители. Разницу в порогах включения и выключения осветительных ламп можно изменять подбором резистора R2.

        Максимальная мощность осветительных ламп определяется типами тиристора VS1 и диодов VD2-VD5. В данном случае она составляет 2 кВт. Тиристор и диоды устанавливают на радиаторы.

 Евсеев А.Н.

«Электронные устройства

Для дома»

          Фотореле в подъезд

        Схема прибора, показанная на рис.4, устанавливается в подъезде жилого дома и включает в нем освещение с наступлением темноты, а на рассвете выключает его.

Рис.4

        При освещении фоторезистора R4 его сопротивление снижается, падение напряжения на нем уменьшается, транзистор VT1 закрывается, реле К1 и лампа EL1 выключаются, при затемнении фоторезистора все происходит в обратном порядке и лампа включается. Конденсатор С1 – К73-17. Его можно заменить пленочным конденсатором зарубежного производства на напряжение не менее 630 В постоянного или 275 В переменного тока. Вместо зарубежного транзистора SS9013H подойдет КТ680А. Фоторезистор установлен импортный. Его сопротивление, равное 30 кОм в темноте, при дневном свете уменьшается до 6 кОм.

        Реле использовано с обмоткой сопротивлением 1600 Ом. Измеренный мультиметром ток срабатывания – 2,58 мА. Контакты реле должны быть рассчитаны на коммутацию соответствующей нагрузке.

Косинский С.

Пос. Орша

Тверская обл.

          Простой выключатель ночного освещения

        Одно из достоинств микросхемы – фазового регулятора КР1182ПМ1 в том, что для управления нужно изменять сопротивление между двумя выводами 6 и 3, на которых имеется постоянное напряжение. Это позволяет вместо переменного резистора, положенного по типовой схеме, использовать различные схемы на транзисторах и цифровых микросхемах.

Рис.5

        На рисунке 5 приводится схема простого сумеречного выключателя, включающего на участке с наступлением темноты, и выключающего его на рассвете. Благодаря тому, что управляет лампой не ключ, а фазовый регулятор, лампа включается не сразу, а постепенно. Это способствует долговечности лампы накаливания.

        Резистор R2 служит для установки порога включения / выключения, резистор R3 – для установки яркости максимальной освещенности. Мощность лампы не более 150 Вт.

Лыжин Р.

          Автомат уличного освещения

        На рис.6 показана схема фотореле, предназначенного для включения света в темное время суток и включение на рассвете.

Рис.6  Принципиальная схема и печатная плата фотореле

        Фотодатчик – VT1 используется с «шариковой» компьютерной мыши и представляет собой пару фототранзисторов без базовых выводов, расположенных в одном корпусе. Фототранзисторы структуры n-p-n, коллектора соединены вместе и выведены на средний вывод корпуса, а эмиттеры – на крайние.

        За включение света отвечает левый по схеме фототранзистор датчика VT1. Порог снижения освещенности, при достижении которого должна включится осветительная лампа, устанавливается резистором R1.

        Схема выключения (на правом транзисторе VT1) работает противоположным образом. Подстроечным резистором R2 устанавливают уровень, при возрастании освещенности до которого осветительная лампа должна выключиться.

Муровин С.И.

          Автомат включения уличного освещения на транзисторах

        Датчик фотореле размещается на улице, защитив его от прямого попадания искусственного света. Реле срабатывает с наступлением ночного времени суток и автоматически включает питание лампы уличного освещения или лестничной клетки, а утром выключать его.

        Принципиальная схема представлена на рис.7.

Рис.7

        Схема фотореле обладает неплохой чувствительностью, так как для его питания используется более высокое напряжение – около 18В. Контакты К1.1 электромагнитного реле К1, используемого в автомате, нормально замкнутые.

        В ночное и вечернее время суток фоторезистор R1 (ФСК-1) освещен очень слабо и его сопротивление составляет несколько сотен килоом. При этом коллекторные токи транзистора VT1, в базовую цепь которого включен фоторезистор, и транзистора VT2, база которого соединена непосредственно с эмиттером первого транзистора, не превышает тока отпускания электромагнитного реле К1. В это время осветительная лампа Н1, подключенная к электроосветительной сети через нормально замкнутые контакты К1.1 реле, горит.

        С наступлением рассвета фоторезистор освещается все сильнее и его сопротивление уменьшается до 80 – 100кОм. При этом токи транзисторов усилителя увеличиваются. При токе 20 – 25 мА реле срабатывает и его контакты, размыкаясь, разрывают цепь питания осветительной лампы. А вечером, когда сопротивление фоторезистора снова начнет увеличиваться, а коллекторные токи соответственно уменьшаться, реле отпустит и замыкающими контактами включит освещение.

        Выпрямитель автомата двухполупериодный. Выпрямленное напряжение сглаживается конденсатором С1 и стабилизируется двумя стабилитронами V5 и V4 серии Д809 (можно Д814Б). Номинальное напряжение конденсатора С1 не должно быть меньше 25В.

        В автомате используется реле типа РЭС-22 (паспорт РФ4.500.131), РСМ-1 (паспорт Ю.171.81.37) или другое аналогичное с обмоткой сопротивлением 650-750 Ом.

        Для увеличения задержки времени выключения осветительной лампы питающее напряжение автомата надо уменьшить на 3-4 В, а для уменьшения, т.е. более раннего выключения, наоборот, увеличить на 3-4 В. Это можно сделать при использовании в блоке питания стабилитронов с другими напряжениями стабилизации: в первом случае – стабилитронов Д808 или одного (вместо двух) стабилитрона Д813, во втором – трех стабилитронов Д808 или двух стабилитронов Д811 или Д814Г. Чувствительность автомата можно также регулировать подбором резистора R3.

Борисов В.Г.

как составить схему, какие выбрать светильники, как организовать ‌|‌ ‌Блог‌ ‌DG-HOME.

RU‌ ‌

На основе рекомендаций экспертов по освещению и дизайнеров, мы составили для вас подробную инструкцию по организации наружного освещения на даче и придомовой территории частного дома. Для реализации цельной, функциональной и удобной системы освещения предлагаем пройти несколько этапов, о которых и поговорим ниже.

Статья будет полезна не только дачникам, но и владельцам загородных домов и частных коттеджей.

Определяем цели системы освещения

Для начала, решите для себя, для чего преимущественно вы хотите организовать уличное освещение, какая будет его основная функция:

1. Осветить участок, чтобы сделать передвижение по территории безопасным?
2. Сделать ландшафтный дизайн привлекательным и уютным?
3. Акцентировать внимание на интересных предметах ландшафта, таких как статуи, фонтан, ухоженные деревья?
4. Обеспечить защиту участка от проникновения посторонних — охранная функция?
5. Все перечисленные задачи одновременно?

Комплексный подход к организации уличного освещения максимально эффективен

Если вы выбрали вариант №5, то для полноценной картины будет необходимо организовать освещение:

• Дорожек, ворот, парковочной зоны — для удобства и безопасности.
• Зон отдыха — мангала, скамьи, качелей, веранды — для комфортного отдыха на участке даже с наступлением темноты.
• Строений — бани, гаража, беседки, веранды, крыльца.
• Интересных элементов ландшафта — водоемов, статуй, зеленых насаждений.

Для остальных задач можно ограничиться светом только для отдельных зон.

Вдохновляемся опытом других стран по реализации садового освещения

Зарубежные ландшафтные дизайнеры и специалисты по освещению нередко создают проекты, которые радуют глаз, вызывают завистливые взгляды и становятся примером для подражания. Ниже приведем самые яркие тенденции других стран, возможно, какая-то из них окажется вам близка.

Англия

Уличное освещение в Англии — сдержанное, но функциональное

Англичане обожают природную естественность в сочетании с аристократической роскошью. В их садах вы не найдете избытка светильников. Скорее это будет несколько парковых кованых фонарей в винтажном стиле, подвесные светильники на крыльце или еле заметные встроенные светильники по периметру территории. Если вам близок такой вариант, то можете организовать в английском стиле весь сад, а не только освещение.

США

Уличное освещение в США сконцентрировано на подсветке фасада дома

Американцы любят, когда много света, но их ландшафтное освещение максимально сдержанно. На участке чаще всего стоят только одиночные высокие садовые фонари, а основной акцент сделан на подсветке самого дома. Здесь уже могут быть и светодиодные гирлянды, и подсветка ступеней, и подвесные фонари, и бра. Преимущество отдается LED-светильникам для сада сдержанного дизайна геометрических форм.

Япония

Придомовая территория в Японии всегда хорошо освещена

Японцы ценят комфорт и простоту как внутри, так и снаружи дома. В их садах растет много цветов и деревьев, часто есть искусственный водоем и беседка, от которой по территории проходят извилистые дорожки. Все эти элементы ландшафтного дизайна обязательно подсвечивают различные светильники, например, садовые японские фонари.

Учитываем важные нюансы: требования к системе освещения участка

Освещение участка будет удобным и функциональным, только если грамотно его спроектировать и реализовать. Правильное освещение участка на даче соответствует ряду требований:

1. Функционирует в любую погоду.
2. Максимально удобно в управлении и обслуживании.
3. Приглушенное, не раздражает глаза.
4. Все осветительные приборы, кабели, выключатели, лампы и другие элементы системы предназначены для уличной эксплуатации.
5. Для каждой группы электрических светильников установлены отдельные автоматы и заземление (УЗО).
6. Вся территория достаточно подсвечена, и границы участка хорошо просматриваются.

Начать организацию системы освещения лучше до завершения работ по благоустройству территории. Тогда не придется подстраиваться под имеющиеся условия или портить ландшафт.

Некоторые уличные светильники встраиваются в грунт или дорожное покрытие, их установку проводят до благоустройства участка

Составляем схему освещения

На этапе составления схемы необходимо продумать ключевой вид освещения, источники питания, количество светильников, их тип и расположение. Действуйте следующим образом:

1. Сделайте схему самого участка на даче. Для этого можно распечатать ситуационный план земельного участка, схематически перенести его на новый лист через подходящий редактор или просто от руки.

План участка понадобится вам для создания схемы системы уличного освещения

2. На полях сделайте условные обозначения.

Пример условных обозначений для создания схемы

3. Обозначьте места размещения светильников разного типа, выключателей и проводки (при необходимости). Учитывайте световой конус приборов — территорию, где яркость лампы не значительна, но пересечение со светом другой лампы будет чрезмерным. Диаметр освещенной зоны будет зависеть от выбранной модели и мощности ламп.

Простая схема уличного освещения на даче с указанием только типов светильников

4. Согласуйте схему с ландшафтным дизайнером и подрядчиком, который будет монтировать систему.

Если уличное освещение на даче вы решились делать своими руками, то последний этап просто пропускаем.

Выбираем вид освещения

Выше мы уже отмечали, что садовое освещение выполняет сразу несколько функций, вы даже выбирали ключевую для себя. Так вот, в зависимости от выполняемой функции, различают 4 основных вида уличного освещения. Применять их можно обособленно, но чаще варианты комбинируются для создания целостности системы.

Функциональное

Устанавливаются светильники общего света, во всех зонах, где необходимо обеспечить безопасности передвижения и комфорт:

• заезд и парковка;
• вход в дом;
• садовые дорожки;
• зона отдыха.

Это главный вид освещения, без которого трудно представить любой загородный дом.

Функциональное (общее) освещение дачного участка — освещаем заезды, дорожки и вход

Декоративное

Декоративные светильники для сада, как элемент ландшафтного дизайна, призваны украсить территорию, сделать ее более интересной и яркой. Полноценный свет вы получите вряд ли, но с акцентным выделением клумб, статуй, водоемов такой вид справляются как нельзя лучше. Для этой цели применяются всевозможные светодиодные ленты, LED- гирлянды и пр.

Декоративное садовое освещение создается, в первую очередь, при помощи светодиодных гирлянд

Маркировочное

Маркировочное освещение участка — разновидность общего, но с более узким функциональным назначением. Главная задача — подчеркнуть рельеф, правильно расставить акценты, при этом создать безопасную среду в темное время суток. Реализуется через подсветку конкретных зон, чаще симметрично — с двух сторон:

• заезда;
• парковочной зоны;
• ступеней;
• садовых дорожек;
• архитектурных элементов.

Маркировочное освещение участка через симметричное расположение светильников при входе в дом

Охранное

Служит профилактикой незаконного вторжения на частную территорию, обеспечивает жильцам дома чувство безопасности. Обычно охранное освещение — лишь часть охранной системы участка, наравне с устройствами управления и приборами видеонаблюдения.

По участку распределяют прожекторы и светильники, которые способны дать качественный свет для записи камерами. Но даже если система видеонаблюдения не предусмотрена, достаточно освещенный участок вряд ли привлечет воров.

Освещение забора как элемент охранного освещения

Хорошим вариантом станут садовые светильники с датчиком движения. На время вашего отъезда они не будут потреблять электроэнергию, при этом спугнут злоумышленников своим неожиданным включением.

Выбираем источник питания

Один из главных вопросов при организации освещения дачного участка — как провести подключение садовых светильников. Пожалуй, самый надежный вариант — от электричества. Но не все так просто. На дачах нередко бывают перебои с электричеством, а провести безопасную систему электропитания под силу только профессионалу.

Поэтому стоит рассмотреть все возможные варианты.

Линии электропитания: открытая и закрытая (подземная) проводка

Первое, о чем стоит побеспокоиться при установке электрических светильников — как выбрать и проложить кабель для освещения на даче. Для этого обязательно учитываются условия укладки и предполагаемая нагрузка.

Смотрите видео о том, как проложить кабель для уличных светильников.

Для электрификации участка вы можете осуществить открытую или закрытую проводку. Оба варианта имеют свои особенности, преимущества и недостатки. Для удобства представим их в таблице:

Автономное освещение на даче

Альтернативный вариант — освещение на даче без электричества.  В первую очередь это осветительные приборы на солнечных батареях. Да, они не дадут столь же яркий свет, как электрическая лампа, но для подсветки дорожек, искусственного водоема, статуй и растений сада яркость и не нужна.

Фонари на солнечных батареях как нельзя лучше подходят для освещения дорожек на даче

Светильников для дачи без электричества на рынке представлено множество, поэтому сложностей с выбором не возникнет. Это и грунтовые фонарики, и беспроводные торшеры, и встраиваемые светильники, а также подвесные, настенные и даже целые гирлянды.

Рекомендуем совмещать автономную и электрическую системы для максимального удобства и бесперебойности работы приборов.

Беспроводное управление светом

Даже электрические светильники можно сделать удобными и экономичными — при помощи автоматизации процессов включения-выключения. Вам не придется вести дополнительные провода, устанавливать выключатели или платить лишнего за электроэнергию.

Управлять светом на даче позволяют:

• Светильники с датчиком движения. Автоматически включаются и выключаются без непосредственного участия человека.
• Светильники с диммером. Это приборы на светодиодных лампах со светорегулятором. В зависимости от модели управляется с пульта, переключателя на корпусе или со специального блока управления, который вы сможете повесить на стену и управлять светильником, не выходя из дома.
• Установка реле. Установив в электрощит реле, вы сможете настроить автоматическое включение и выключение осветительных приборов на придомовой территории.
• Тенденции садового стиля изменчивы, но удобство для пользователя не выйдет из моды никогда.

Подбираем светильники на участок

При выборе светильников для дачи или загородного дома, обратите внимание:

• На назначение — должны быть предназначены для уличного использования.
• На степень защиты — коэффициент пылевлагозащиты не менее IP44.
• На материал изготовления — самыми долговечными будут металлические и стеклянные изделия, либо из качественного пластика.
• На тип ламп — светодиодные, галогеновые, накаливания или энергосберегающие. Выбирайте, что нравится, но самыми экономичными будут светильники на светодиодных лампах.
• На источник питания — если вы не готовы прокладывать провода, то модели от электричества не подойдут.

Далее рассмотрим основные виды светильников для дачи и сада, предназначенные и подходящие для создания полноценного освещения на придомовой территории.

Уличные фонари

Садовые (уличные) фонари для дачи — классика, которая никогда не выйдет из моды. Такие светильники могут быть настенными, наземными, подвесными или переносными. Они не только функциональны, но и удивительно гармонично вписываются в пространство сада. Корпус обычно выполнен из металла (сталь или алюминий), стенки — прочное стекло или пластик.

Уличные фонари крепят на столбах, используют для освещения входной зоны, беседок, веранд и террас. Интересное украшение ландшафта получится, если установить в саду на даче пугало с фонарем.

Пугало с фонарем подсветит и украсит дачный участок

Читайте также: Как выбрать деревянную скамейку на дачу.

Садово-парковые фонари

Парковые фонари — один из самых востребованных садовых наземных светильников. Классические модели имеют стальную стойку и один или несколько фонарей из металла и стекла.

Садово-парковые светильники на опоре достаточно энергоэффективны — умеренно потребляют электроэнергию, при этом обеспечивают отличную светоотдачу.

Такие фонари особо выигрышно смотрятся у ворот при въезде на участок, недалеко от кованых скамеек, вдоль садовых дорожек.

Кованые садово-парковые фонари могут иметь не один, а несколько источников света

Садово-парковый фонарь с плафоном в форме шара для архитектуры в современном стиле

Кстати, если правильно подобрать кованую мебель для сада, то обыграть ее можно и другими типами осветительных приборов.

Светильники-столбики

Светильники-столбики — современное решение для освещения садовых дорожек. Создают не яркое, комфортное для глаз освещение, подходящее для вечерних прогулок по собственному саду. Могут быть выполнены из металла или пластика, со стеклянным плафоном или без него, иметь разную высоту и размер. Но общая черта таких светильников — лаконичная продолговатая форма столба, без лишних деталей и приглушенный свет ламп.

Светильник-столбик украсит современный ландшафт и даст приглушенный приятный свет

Светильник-столбик может быть не только грунтовым, но и настенным

Грунтовые светильники

Главное, но не единственное назначение грунтовых светильников — освещение дорожек на даче. Большинство моделей работают на светодиодных лампах или солнечных батареях. Компактные осветительные приборы закрепляют в грунт, встраивают в ступени и другие опоры.

Грунтовый светильник встраивается в дорожное покрытие или другую опору

Грунтовый светильник на ножке — оригинальное решение для освещение дачного участка

Прожекторы

Прожектор — от фр. projecteur «брошенный вперёд». Особенность таких приборов в том, что они дают направленный, концентрированный световой поток.

Большинство моделей имеют степень защиты от IP65, что позволяет использовать их при любых условиях окружающей среды. Работают на светодиодных, редко — на галогеновых лампах.

Прожектор дает качественный направленный свет и не боится негативных воздействий среды

Удачный вариант для дачного участка — прожектор с датчиком движения. Установите такие модели у ворот, при входе в дом и у гаража, и вам не придется бежать к переключателю или передвигаться в темноте.

Подвесные садовые светильники

К данной группе отнесем модели на подвесе (чаще это цепь или прочные нити), всевозможные гирлянды, светодиодные сети. Подвесные уличные светильники для дачи располагают на ветках деревьев, фасаде дома, балках построек, потолке беседки или веранды. При помощи лаконичных моделей можно подчеркнуть фасад домов классической архитектуры. Подвесные гирлянды пригодятся для создания декоративного уличного освещения.

Подвесные светильники отлично подходят для освещения дачного участка, и террасы, в частности

Заключение

Мы выбрали вид освещения и источник питания, создали схему и подобрали светильники. Смело комбинируйте разные типы приборов, часть из них пусть будет электрическими, а остальные — автономными.

Теперь освещение вашего участка получится удобным, функциональным и привлекательным — таким, каким вы его хотите видеть.

Читайте также: Стиль рустик в интерьере загородного дома.

Смотрите видео о том, как от 12 вольт организовать освещение на даче своими руками.

Молчаливый помощник: фотореле для уличного освещения

Содержание статьи:

Энерговооруженность человечества возросла за последнее столетие настолько, что актуальной стала проблема экономии электроэнергии. Человек уже не в состоянии самостоятельно справиться со всеми электроприборами, поэтому все больше доверяет различным устройствам автоматики. И одним из таких устройств, которое можно легко приобрести в любом магазине электротоваров является фотореле для уличного освещения.

Принцип работы фотореле

Фотореле для уличного освещения предназначено для автоматического включения источника света при низком уровне освещенности, что происходит с наступлением темноты, и выключением освещения с наступлением светлого времени суток. Его можно устанавливать практически на все источники света для уличного освещения. Как их выбрать, рассказывается в этой статье.

В любом фотореле есть светочувствительный элемент, который может быть встроенным или выносным. В качестве такого элемента могут применяться фоторезисторы, фотодиоды, газоразрядные светочувствительные элементы.

Свет попадая на светочувствительный элемент, вызывает в нем определенные физические процессы: изменение сопротивления или появление электрического заряда и ЭДС (электродвижущей силы).

За изменением параметров этих процессов следит электронная схема, настроенная на определенный порог срабатывания.

При снижении уровня освещенности сопротивление фоторезистора возрастает, а ЭДС на выводах фотодиода уменьшается. Когда эти параметры достигнут определенного порога, который может регулироваться, электронная схема приводит в действие электромагнитное реле, включающее уличный светильник.

Уличные фонари включаются при снижении освещенности

С наступлением светлого времени суток уровень освещенности датчика повышается, сопротивление фоторезистора уменьшается, а в фотодиодах увеличивается генерируемая ЭДС. Как только эти параметры достигнут определенного порога, происходит срабатывание реле, отключающего освещение.

Технические характеристики фотореле для уличного освещения

Любое фотореле имеет определенные технические характеристики, в соответствии с которыми можно подобрать его для конкретных задач:

• Напряжение питания. В большинстве случаев фотореле предназначены для работы в сетях 220 В, частотой 50 Гц.
• Максимальный ток нагрузки. Это очень важный показатель, который говорит о том, какой мощности нагрузку может коммутировать фотореле. Чем мощнее нагрузка, тем больше должен быть ток. Обычно этот параметр находится в диапазоне от 5 до 16 А. Производитель может указывать различные токи нагрузки при разных показателях cosϕ, если подключается реактивная нагрузка. Люминесцентные лампы являются реактивной нагрузкой и это нужно учитывать при выборе фотореле.
• Порог срабатывания при определенном уровне освещенности. Большинство фотореле имеют регулируемый порог срабатывания в диапазоне от 5 до 50 лк (люкс). Регулировка производится специальным потенциометром.
• Собственная потребляемая мощность при срабатывании – какую мощность потребляет фотореле во время срабатывания реле. Обычно она составляет от 5 до 10 Вт.
• Собственная потребляемая мощность в дежурном режиме.В современных фотореле она чрезвычайно мала – 0,1—1 Вт.

Внешний вид фотореле

• Задержка от кратковременного затемнения.Большинство фотореле снабжены специальной схемой задержки, которая позволяет избежать ложных срабатываний. Интервал времени составляет обычно от 15 до 30 секунд.
• Степень защиты оболочки.Существует международная система классификация степеней защиты оболочки от проникновения твердых предметов и воды — Ingress Protection Rating. Учитывая, что большинство фотореле устанавливаются на улице, лучше приобретать его со степенью защиты не менее IP44.
• Диапазон рабочих температур.Чем он больше, тем лучше. Хорошее фотореле должно работать в диапазоне от -20 до +50°C.
• Габаритные размеры и вес.

Типы фотореле для уличного освещения

По расположению датчика освещенности фотореле могут быть:

• Со встроенным датчиком освещенности, смонтированным в корпусе прибора.
• С выносным датчиком освещенности. Такие фотореле обычно устанавливаются в электрощиты на DIN-рейку, а датчик располагается снаружи и подключается при помощи кабеля.

Фотореле может совмещаться в одном корпусе с датчиком движения, о нем подробнее тут. Тогда только в темное время суток при наличии движущегося объекта в поле зрения прибора будет срабатывать датчик и включать освещение.

Фотореле может иметь регулятор порога срабатывания и большинство этих умных приборов имеет его. Очень редко, но встречаются модели, не имеющие регулировки. Естественно, при выборе наиболее предпочтительными должны быть фотореле с возможностью регулировки.

Некоторые фотореле могут иметь встроенный таймер, позволяющий задавать интервал времени, в течение которого разрешена работа фотореле. За пределами этого периода освещение включаться не будет.

Некоторые модели имеют на корпусе выключатель, который позволяет принудительно включать или отключать освещение независимо от времени суток, что может быть полезно в некоторых случаях. Например, если нужно вообще отключить освещение на какой-то период, при этом не надо отключать провода от клемм прибора.

Фотореле для уличного освещения

Существуют также и более сложные фотореле, совмещенные с цифровыми контроллерами, работающие по определенной программе. В таких устройствах можно задавать программу включения и отключения освещения на каждый день, на неделю, на сезон и т. д. Эти фотореле могут задавать определенные световые сценарии, которые можно запрограммировать собственным интерфейсом с дисплеем либо подключив к компьютеру. Другими словами обеспечивается дистанционное управление, какое оно может быть и как настроить, рассказывается здесь. Возможности таких устройств практически безграничны, но цена тоже может заставить задуматься о целесообразности их применения.

Схема подключения фотореле

Известно, что любой выключатель освещения, а фотореле по своей сути им и является, должен прерывать фазу, идущую на уличный светодиодный светильник. Поэтому на фотореле присутствуют два фазных провода: входящий питающий, который имеет обычно коричневый цвет и коммутируемый выходящий, имеющий, как правил, красный цвет. Кроме этого, само фотореле должно иметь электропитание для работы электронной схемы, поэтому у него есть еще нулевой провод, который имеет почти всегда синий цвет изоляции. На некоторых моделях цвета проводов могут быть другие, но абсолютно все фотореле снабжены схемой подключения, присутствующей на корпусе прибора и паспорте, который должен быть у каждого прибора.

Для подключения фотореле потребуется:

• Фотореле выбранной модели.
• Распределительная коробка, имеющая степень защиты не менее чем у фотореле.
• Клеммы для коммутации проводов.
• Если применяются многожильные провода (типа ПВС), то потребуются обжимные наконечники.

Внимание! Все работы по подключению фотореле должны производиться только при отключенном питающем напряжении.

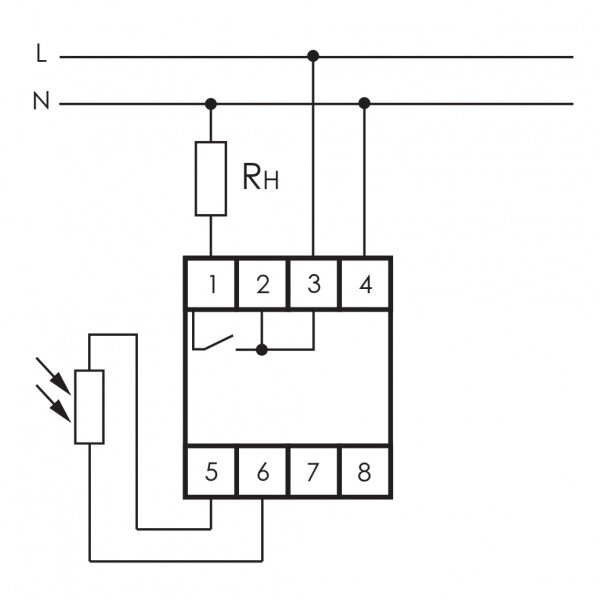

Схема подключения фотореле

Установка фотореле обычно не вызывает никаких трудностей и заключается в ряде простых операций.

1. В намеченном месте монтируется уличный светильник.
2. Фотореле монтируется в таком месте, чтобы свет от уличного светильника не попадал на фотоэлемент. Обычно это место выше светильника с направленным светом. Если используется светильник рассеянного света, то придется использовать фотореле с выносным датчиком.
3. Вблизи от фотореле монтируется распределительная коробка, в которую заводятся питающий кабель освещения, провода от фотореле и провода от светильника. Питающий кабель имеет два или три проводника: фазу – L (коричневый цвет), рабочий ноль – N(синий цвет) и защитный ноль — PE, которого может и не быть в некоторых проводках. Изоляция защитного нуля имеет желто-зеленый цвет.
4. С концов всех проводов снимается изоляция при помощи ножа или специального съемника изоляции на длину 10—12 мм. Если провода многожильные, то на них одеваются соответствующие площади их поперечного сечения наконечники, которые обжимаются.
5. При помощи клемм коммутируются провода: фазный питающий соединяется с фазным входящим фотореле, нулевой рабочий соединяется с нулевым фотореле и нулевым светильника, фазный выходящий из фотореле соединяется с фазным светильника. Нулевой защитный провод (при его наличии) просто соединяется с соответствующим проводом светильника.
6. После коммутации закрывается крышкой распределительная коробка, подается напряжение и проверяется работа фотореле. Для этого можно затемнить фотоэлемент рукой, но при этом нужно учесть время задержки включения.

Совет. Для соединения проводов лучше всего использовать пружинные клеммы Wago, которые гарантируют качественный контакт, а также очень удобны в монтаже и демонтаже.

Плюсы и минусы фотореле

Применение фотореле для уличного освещения имеет ряд неоспоримых преимуществ:

• Автоматически включаемое с наступлением темноты уличное освещение повышает уровень безопасности.
• Правильно настроенное фотореле позволяет существенно экономить электроэнергию.
• Отсутствует необходимость самостоятельного включения, о котором можно попросту забыть.
• Уличное освещение создает эффект присутствия человека, что отпугивает от несанкционированного проникновения воров на территорию.

Единственным минусом фотореле является то, что это устройство требует дополнительных расходов. Но, учитывая невысокую цену на эти устройства, этим недостатком можно пренебречь.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

Освещение промышленных предприятий | Световое Оборудование

Выбирая модели осветительных приборов для промышленных предприятий, следует учесть вероятность вибраций технологического оборудования.

Освещение промышленных предприятий является одним из самых сложных и интересных по той причине, что оно имеет огромное количество требований, таких как:

• соответствие нормативам и нормам;
• безопасность;
• экономичность;
• надежность;
• привлекательный внешний вид.

Подобный вид освещения должен быть надежным, устойчивым к механическому внешнему воздействию и вибрации. Зачастую срок службы подобного оборудования должен составляет не менее 25 лет, именно поэтому рекомендуется заранее подумать о такой важной составляющей, как экономичность, чтобы свести энергопотребление к минимуму. Сегодня предлагается огромное количество экономичных светильников. Ежегодно растет популярность на световое оборудование, источником света в котором являются светодиоды.

Производственное освещение предназначено для подсветки промышленных помещений. Освещение на производстве зачастую бывает комбинированным. В дневное время суток – это солнечный свет, при нехватке света ультрафиолетовые лучи дополняются с помощью искусственного освещения. При наступлении сумерек и темноты на производстве используется искусственное освещение.

Разработка проекта: каким светильникам рекомендуют отдавать предпочтение

Во время проектирования освещения расчет следует осуществлять с учетом важных характеристик промышленного освещения, а также кривых силы света. Проект должен разрабатываться для сведения к минимуму потерь света, а также для создания максимального уровня освещенности и достижения большей выгоды в плане экономии.

Всем этим требованиям соответствуют светодиодные светильники. Благодаря им обеспечивается большая надежность, безопасность, экологичность, экономичность. Эффективность светового потока составляет 95%.

Когда речь идет о проектировании освещения промышленных предприятий, не следует забывать про открытые площадки. Для того чтобы добиться максимального освещения области, следует отдавать предпочтение таким источникам света, которые способны давать наибольшую светоотдачу и являются экономичными. Площадки на промышленных предприятиях могут быть объемными и просторными, именно поэтому могут потребоваться осветительные приборы высокой мощности. Светодиоды станут отличным выходом из положения, так как даже при подключении большого количества этих источников света не будет возникать перегрузок. Кроме того, при необходимости можно контролировать интенсивность светового потока включением отдельных групп светильников.

Процесс разработки проекта и моделирования освещения промышленных предприятий включает в себя немалое количество важных факторов, среди которых главным является расположение промышленных светильников.

Система общего освещения разрабатывается для однотипных работ, осветительное оборудование устанавливается также в административных конторских и складских помещениях.

Наружное освещение промышленных предприятий бывает нескольких видов: освещение проездов, дорог, складов, погрузочно-разгрузочных площадок, а также охранное освещение. Основная цель этого типа освещения заключается в функциональности. Контроль над освещением промышленных предприятий может выполняться как в автоматическом, так и в ручном режиме. Для автоматического включения используются специальные датчики освещения, позволяющие включать приборы системы освещения в автоматическом режиме с наступлением темноты. Датчики освещения могут быть как стандартных размеров, так и малогабаритными. Стандартные датчики устанавливаются на стены, а малогабаритные интегрируются непосредственно в сами осветительные приборы.

Преимущества освещения

За счет оптимального освещения работа на промышленных и производственных предприятиях длится намного дольше и эффективнее. Правильное освещение способно сохранить хорошую работоспособность, здоровье и зрение сотрудников. Во время выбора светотехнического оборудования следует обращать внимание на такие важные факторы, как качество, экономичность и устойчивость. Также обращайте внимание и на дизайн осветительных приборов.

Освещение промышленных предприятий должно способствовать росту производительности, безопасности производственного процесса и работающих в целом. Эффективности использования потребленной энергии поддерживает и конструкция ОП.

схема, видео, инструкция по сборке

Одним из основных элементов автоматики в уличном освещении, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле. Назначение данного аппарата — автоматическое подключение полезной нагрузки, при наступлении темного времени суток, без участия человека. Это устройство также получило огромную популярность благодаря своей дешевизне, доступности и простоте подключения. В данной статье мы подробно разберем принцип работы сумеречного выключателя и нюансы его подключения, а также расскажем, как сделать фотореле своими руками. Это не отнимет много времени и сил, зато вам будет приятно пользоваться самостоятельно собранным устройством.

Конструкция реле

Основным элементом реле является фотодатчик, в схемах могут применяться фоторезисторы, диоды, транзисторы, фотоэлектрические элементы. При изменении освещенности на фотоэлементе соответственно изменяются и его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжения на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, коммутирующего нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.

Почти все покупные элементы собраны по схожему принципу и имеют два входа и два выхода. На вход подается сетевое напряжение 220 Вольт, которое, в зависимости от установленных параметров, появляется и на выходе. Иногда фотореле имеет всего 3 провода. Тогда ноль – общий, на один провод подается фаза, и при нужной освещенности она соединяется с оставшимся проводом.

При подключении фотореле необходимо ознакомится с инструкцией, обратить особое внимание на максимальную мощность подключаемой нагрузки, тип ламп освещения (накаливания, газоразрядные, светодиодные лампочки). Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с некоторыми видами диммеров из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить оборудование.

Давайте рассмотрим несколько схем для самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберем, как сделать симисторный ночник с фотоэлементом.

Инструкция по сборке

Это самая элементарная схема фотореле из нескольких деталей: симистора Quadrac Q60, опорного резистора R1, и фото элемента ФСК:

При отсутствии света симисторный ключ открывается полностью и лампа в ночнике светит в полный накал. При увеличении освещенности в помещении происходит смещение напряжения на управляющем контакте и меняется яркость светильника, вплоть до полного затухания лампочки.

Обратите внимание, что в схеме присутствует опасное для жизни напряжение. Подключать и тестировать ее необходимо с особой аккуратностью. А готовое устройство обязательно должно быть в диэлектрическом корпусе.

Следующая схема с релейным выходом:

Транзистор VT1 усиливает сигнал с делителя напряжения, который состоит из фоторезистора PR1 и резистора R1. VT2 управляет электромагнитным реле К1, которое может иметь как нормально разомкнутые, так и нормально замкнутые контакты, в зависимости от назначения. Диод VD1 шунтирует импульсы напряжения во время отключения катушки, защищая транзисторы от выхода из строя из-за бросков обратного напряжения. Рассмотрев данную схему, можно обнаружить, что ее часть (выделенная красным) по функционалу близка к готовым сборкам релейного модуля для ардуино.

Слегка переделав схему и дополнив ее одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя — самодельное фотореле на транзисторе. При освещении солнечного элемента PR1, транзистор VT1 открывается и подает сигнал на выходной релейный модуль, который переключает свои контакты, управляя полезной нагрузкой.

Если у вас остались вопросы, то посмотрите видео, на которых также подробно рассказывается, как сделать фотореле своими руками:

Вот, собственно и вся информация о сборке фотореле своими руками. Надеемся, предоставленные схемы и видео уроки помогли вам сделать сумеречный выключатель из подручных средств!

Наверняка вы не знаете:

7 вещей, которые вы должны знать о светодиодных уличных фонарях с фотоэлементом важно для применения методов энергосбережения.

Чтобы это было достигнуто в наружном освещении, таком как светодиодное уличное освещение, управление освещением должно быть точным, а это означает, что инженер проекта освещения должен объединить светодиодные уличные фонари и интеллектуальные контроллеры от разных поставщиков в оптимальное решение для освещения. Из-за информационной асимметрии между двумя сторонами в технической области инженеры-проектировщики освещения склонны рекомендовать вам схему в своих интересах, чтобы заработать больше денег, сократить избыточные запасы и получить максимальную прибыль. Однако это несправедливо по отношению к вам. Потому что вполне вероятно, что решение, которое они рекомендуют, не отвечает вашим интересам, даже если оно требует дополнительных финансовых затрат.

Точное управление обеспечивает большую возможность экономии энергии, снижения затрат и комплексного управления.знание этой связанной информации и того, как светодиодный уличный фонарь работает с фотоэлементом, важно для вас, чтобы выбрать подходящий проект освещения и уберечь вас от покупки ловушек. Вот 7 вещей, которые вам нужно знать о светодиодном уличном фонаре и фотоэлементе.

1. ситуация применения уличного освещения

Уличный фонарь – основная составляющая проекта городского освещения. Ночью освещение уличного фонаря играет очень важную роль. в настоящее время традиционные уличные фонари постепенно заменяются светодиодными уличными фонарями .светодиодные уличные фонари широко используются благодаря их высокой светоотдаче, длительному сроку службы, низкому энергопотреблению и простоте установки.

2. Текущие ожидания от управления светодиодным уличным освещением

Мониторинг городского уличного освещения всегда является пограничной темой в стране и за рубежом в области освещения. большинство исследователей проводят глубокие исследования. GPRS и Интернет-технологии являются основными техническими средствами, которые можно использовать для разумной организации структуры программного обеспечения и обеспечения быстрого получения персоналом контрольного терминала всей информации, находящейся в его ведении, через хост-сервер.поэтому легко добиться удаленного определения рабочего состояния уличных фонарей и своевременной выдачи команд управления. Вот некоторые ожидания от управления светодиодным уличным освещением в настоящее время.

а) специальный

Раньше управление уличным освещением осуществлялось централизованным управлением всей площади или всей линии. С повышением осведомленности людей об энергосбережении и защите окружающей среды у людей появляются новые требования к управлению уличным освещением.теперь управление требует точного управления, которое может обеспечить контроль над каждым светом. он должен не только иметь возможность контролировать состояние уличного фонаря, но также должен иметь возможность понимать рабочее состояние конкретного уличного фонаря.

б) умный

система управления может интеллектуально отслеживать уличные фонари и автоматически включать их, когда есть потребность в освещении, и точно выключать их, когда освещение больше не нужно.

в) удаленный

Система управления

позволяет дистанционно управлять мониторингом уличного освещения через сеть GPRS, Интернет-технологии и технологии передачи данных по линиям электропередач. Персонал, осуществляющий мониторинг, может в любое время и из любого места получать информацию о рабочих условиях уличных фонарей и контролировать их. Нет необходимости выполнять какие-либо действия по сбору информации и управлению на месте.

г) энергосберегающие

Целью управления работой светодиодного уличного освещения является экономия как можно большего количества энергии при условии обеспечения основного освещения, достижения максимального энергосбережения.

3. дефекты контроля времени только

Контроль времени регулирует включение/выключение светодиодных уличных фонарей на основе временного события, которое может быть реализовано с помощью встроенного управления таймером. В запланированное время управляемые светодиодные уличные фонари будут включаться/выключаться для экономии энергии. это средство управления очень подходит для периода, когда погода не меняется в течение того же сезона. Потому что время захода и восхода солнца в этот период относительно фиксировано, и время включения уличных фонарей может быть установлено на основе этого устойчивого сезонного закона.

Однако времена года меняются со временем. хотя поставщики контроллеров уже запустили контроллер времени в соответствии с местными правилами смены четырех сезонов восхода и захода солнца, от зимнего солнцестояния до летнего солнцестояния, время включения света постепенно откладывалось, время выключения света постепенно увеличивалось; При переходе от летнего солнцестояния к зимнему солнцестояние время включения света постепенно увеличивается, а время выключения света постепенно отодвигается, люди все еще не в состоянии обеспечить изменение погоды в каждый период времени .Изменения погоды могут изменить время наступления темноты/рассвета. Это может привести к тому, что уже темно, а лампа не включена, или к тому, что уже светло и лампа не выключена. В некоторой степени это по-прежнему пустая трата энергии. В солнечные и дождливые дни время включения и выключения заметно отличается, что является одним из основных недостатков использования таймерных схем для включения системы уличного освещения.

4. дефекты только контроля дневного света

Управление дневным светом, его стандарт включения/выключения — это значение освещенности положения уличного фонаря.Свет автоматически включается и выключается в зависимости от освещенности окружающей среды. Используя это средство автоматического управления уличным освещением, мы можем значительно и точно снизить потребление энергии. Тем не менее, случайное попадание молнии, фонарика, автомобильного излучения и другого светового излучения будет давать световому датчику неправильный сигнал, чтобы отправить неправильную команду выключения. или листья затеняют блок обнаружения, а опавшие листья ненадолго закрывают световой зонд, что также приведет к неправильному включению.

5. Научный принцип фотоэлемента

Фотоэлементы представляют собой полупроводники, являющиеся детекторами света. По сути, они являются светозависимыми резисторами, потому что их мощность пропорциональна количеству света, падающего на них. Из-за этого эффекта они также известны как фоторезисторы или светочувствительные резисторы. Фотоэлементы преобразуют энергию света в электрическую энергию. Когда света нет, они имеют очень высокое сопротивление, которое может составлять миллионы Ом.Напротив, при наличии света их сопротивление значительно снижается до нескольких сотен Ом. Это позволяет большему току течь внутри цепи.

6.Три режима управления фотоэлементом

Есть три режима управления фотоэлементом. эти три режима могут работать как по отдельности, так и в любой комбинации. Это обычный режим контроля времени, в котором пользователи могут свободно устанавливать время включения/выключения; управление дневным светом, которое контролируется датчиком управления освещением в соответствии с заранее установленной интенсивностью света; и смешанный режим (управление временем и дневным светом), который может включать оба режима одновременно и приоритет управления дневным светом выше, чем у управления временем. Наиболее часто используется многофункциональный расширенный смешанный режим управления, объединяющий управление дневным светом и управление временем, поскольку он может гибко решать, обеспечивать ли освещение или нет в соответствии с потребностями в энергосбережении, чтобы достичь наилучшего эффекта энергосбережения.

7. основные функции светодиодного уличного фонаря с фотоэлементом

Большинство качественных светодиодных уличных светильников для наружного освещения будут оснащены установленным на заводе фотоэлементом, который сообщает уличному фонарю, когда он должен работать.Поскольку они определяют уровень окружающего освещения, фотоэлементы автоматически адаптируются к сезонным изменениям в цикле день/ночь, и их не нужно настраивать в зависимости от сезона, как контроллер времени. даже функция некоторых продвинутых фотоэлементов регулируется, вы можете выбрать уровень освещенности, который соответствует вашей местной ситуации. Это также можно использовать для выключения различных наружных огней на рассвете и включения их после захода солнца. (например, установить на светодиодный садовый светильник, светодиодный прожектор, светодиодный настенный светильник и т. д.). Зная основные функции светодиодного уличного освещения с фотоэлементом и узнайте, как эти продукты улучшают систему уличного освещения, вы получите более глубокое понимание энергосбережения. и поможет вам сделать отличные световые решения.

Управляемость светодиодных уличных фонарей обеспечивает идеальное сочетание с интеллектуальными элементами управления , которые минимизируют затраты на электроэнергию. проверьте здесьhttps://www.agcled.com/products/led-street-light/, чтобы получить довольный светодиодный уличный фонарь.

Сенсилайты

Ведущая точка обзора >>

Проектирование дорожного освещения и требования к освещению должны основываться на характеристиках дорог и улиц, имеется общее освещение и освещение столбов. Общее расположение освещения можно разделить на одностороннее расположение, двустороннее шахматное расположение, двусторонне-симметричное расположение, центральный и боковой подвес, расположенный симметрично (рис. 1.1). При использовании обычных методов освещения выбор ширины и требований к освещению должен основываться на форме поперечного сечения дороги и соответствовать следующим требованиям.

На Рисунке 1.1 представлены пять основных традиционных осветительных приборов для обычных осветительных приборов: (а) одностороннее расположение; б) двустороннее поражение; (c) двусторонне-симметричное расположение; (d) симметрично расположенная лампа; e) боковые подвесные фонари, расположенные

Консольная длина не должна превышать 1/4 высоты установки, угол возвышения освещения не должен превышать 15°; 2 высоту установки и расстояние можно рассчитать, определив таблицу 5.1.2. Таблица 5.1.2 Соотношение светильников типа светильников с типом светильника,, монтажной высоты, расположением сбоку и монтажом светильника и типом светильника-высотой монтажной высоты и расстоянием между светильниками,,

взаимосвязь между расположением уличного освещения и высотой установки освещения и расстоянием между ними

Для системы освещения мачты освещение и конфигурация, монтажное положение, высота, расстояние и направление проекционной лампы максимальной интенсивности должны соответствовать следующим требованиям:

1. три типа конфигурации освещения, включая горизонтальную симметрию, радиально-симметричную и асимметричную, выбираются в соответствии с различными условиями. Те, что расположены на широких дорогах и на больших площадях вокруг места проведения соревнований, должны иметь горизонтальную симметричную конфигурацию столбов; другие, расположенные во внутреннем пространстве или переулках с компактной планировкой, должны иметь радиальную симметрию; организованные в виде большой развязки с несколькими полосами движения или развязки с разбросанной планировкой, должны иметь асимметричные конфигурации. Какой бы ни была конфигурация освещения, расстояние между опорами и отношение высоты опор должны рассчитываться в соответствии с фотометрическими параметрами, определяемыми лампой;

Каждый компонент SensLights подвергается различным испытаниям, чтобы качество продукции было лучше, чем у любого другого светодиодного освещения. У нас есть несколько проектов для дорог по всему миру.

Рисунок: режим конфигурации освещения столба (а) горизонтальная симметрия; (б) радиальная симметрия; (в) асимметричный

2.столбы не должны располагаться в опасных местах или там, где серьезно мешают движению транспорта; угол между направлением проекции максимальной интенсивности и вертикальным направлением должен быть не более 65°; столб

3.городской свет полюсов должен быть сработанностью с окружающей средой под предпосылкой. Соответствие функциональным требованиям освещения.

Предложение лида >>

Возьмем для примера светодиодный уличный фонарь 120Вт компании Lead Lighting

Уличные фонари LEAD

обладают следующими уникальными характеристиками:

1.Управление часами: освещение в течение шести часов, когда в полночь нет интенсивного движения, автоматический переход в режим энергосбережения.

2. Автоматическое управление освещением: когда яркость достигает значения, светодиодные уличные фонари автоматически выключают светочувствительный фоторецептор; С наступлением темноты датчик освещенности автоматически зажигает светодиодные уличные фонари; автоматически включаться и выключаться, можно полностью реализовать беспилотный режим автоматического управления. (Эта функция не является обязательной, может быть установлена ​​по требованию заказчика)

3.Защита от перегрева: мощность светодиодных уличных фонарей автоматически временно отключает ток летом, когда температура превышает то, что могут выдержать светодиодные уличные фонари, или когда температура лампы резко возрастает, чтобы избежать перегрева и повлиять на срок службы светодиода.

4. Защита от перенапряжения: линии электропередач могут сделать напряжение нестабильным из-за ударов молнии и других определенных обстоятельств. Если напряжение превысит максимальное напряжение, которое может выдержать светодиодный уличный фонарь, система электропитания будет временно отключена автоматически, что может эффективно предотвратить свет от повреждения, когда сеть переключается на нормальную мощность, светодиод

Уличный фонарь

автоматически возобновит нормальную работу.

Краткая история уличного освещения

Сегодня американские дороги освещают 55 миллионов уличных фонарей, освещая путь для более чем 250 миллионов легковых и грузовых автомобилей (Los Angeles Times).

Но уличные фонари появились на тысячи лет раньше первых автомобилей.

От древних масляных ламп до передовых светодиодов – 60-секундная история уличных фонарей.

1. В Древнем Риме состоятельные горожане использовали лампы на растительном масле для освещения фасадов своих домов.Специальные рабы отвечали за зажигание, гашение и наблюдение за лампами.
2. В 1417 году мэр Лондона приказал, чтобы во всех домах в зимние месяцы после наступления темноты вывешивались фонари на открытом воздухе. Это стало первым организованным общественным уличным освещением.
3. Шотландский изобретатель Уильям Мердок начал движение за более эффективное уличное освещение в 1802 году. Его газовая лампа, работающая на угле, осветила литейный завод Сохо снаружи для публичной презентации. Пять лет спустя в Лондоне появилась первая улица с газовым освещением.
4. В 1816 году Балтимор стал первым городом США, в котором были установлены газовые уличные фонари. Париж следовал за ним в 1820 году. Эти первые газовые фонари состояли из газовых фонарей, установленных на столбах.
5. Париж претендует на первые в мире электрические уличные фонари. Его дуговые лампы, также известные как свечи Яблочкова, были установлены в 1878 году. Три года спустя в эксплуатации было 4000 таких электрических ламп, фактически заменивших газовые фонари, установленные на столбах.
6. Томас Эдисон изменил мир, когда определил, как создать чистый вакуум в своих лампочках, чего Джозеф Свон не смог добиться.Лампа накаливания Эдисона с углеродной нитью, представленная в 1879 году, привела к разработке лампочек для уличных фонарей.
7. Натриевые лампы низкого давления появились в Европе в 1930-х годах. Эти лампы включали съемную внешнюю оболочку и вакуумный слой для изоляции, поддерживающий высокую температуру, чтобы натрий оставался в форме пара.
8. Американец Ник Холоньяк-младший разработал первый практический светодиод видимого спектра (LED) в 1962 году.
9. В 1965 году натриевые лампы высокого давления (HID) обеспечили превосходный цвет и эффективность по сравнению с их предшественниками с низким давлением.HID-лампы по-прежнему являются самым распространенным типом уличного освещения на планете.
10. Современные светодиоды служат дольше, дают лучший свет и потребляют меньше энергии, чем газоразрядные лампы. В то время как светодиоды представляли крошечную долю уличных фонарей в США несколько лет назад, темпы их внедрения растут как на дрожжах.

Мы прошли долгий путь со времен древних римлян. И, благодаря быстрому распространению светодиодов, уличные фонари HID вскоре могут исчезнуть так же, как масляные лампы, которые римляне использовали для освещения давно исчезнувших дорог.

Источники: History of Lighting, Journal of Electricity, Power, and Gas, Edison Tech Center, National Museum of American History

.

(PDF) КЛИМАТИЧЕСКОЕ АДАПТИВНОЕ ВКЛЮЧЕНИЕ УЛИЧНОГО ОСВЕЩЕНИЯ С ИСПОЛЬЗОВАНИЕМ ИНТЕРНЕТА ВЕЩЕЙ

Международный журнал научных исследований в области инженерии и менеджмента (IJSREM)

Том: 04 Выпуск: 06 | Июнь -2020 ISSN: 2582-3930

© 2020, IJSREM | www. ijsrem.com | Page 1

Климат Адаптивная уличная Свет зажигания с использованием интернет

вещей

Kumaresh N1, Senthil Kumar P2

1Дилов Информационные технологии, Шри Рамакришна Институт технологии

2Depart of Technology, Шри Рамакришна Институт технологии

— ————————————————— ——————***——————————————- —————————————-

Реферат — Система в основном используется для смарт и погода

адаптивное освещение в уличных фонарях.В настоящее время в традиционной системе

мы используем пары натрия, люминесцентную лампу

и ртутную лампу для уличного освещения. Все эти лампы потребляют

большое количество энергии, а стоимость обслуживания также высока.

Требуется ручная структура, в которой свет включается

до наступления темноты и выключается, когда утром

достаточно света. Иногда эти уличные фонари

включены нежелательно даже в дневное время, что является общей тратой

электроэнергии и денег. Проблема времени также является серьезной проблемой.

В этой системе уличные фонари автоматически включаются

и выключаются в зависимости от окружающих климатических условий и

движения объектов. Существующие люминесцентные лампы

заменены на светодиодные (светоизлучающие диоды). Для обнаружения

погодных условий в этой системе используется LDR (светозависимый

резистор), а для обнаружения движения объекта

эта система использует ИК (инфракрасный) датчик.Этот проект дает

решение для потери электроэнергии. Он снижает выбросы CO2

за счет замены обычных уличных фонарей, экономит деньги за счет уменьшения потерь электроэнергии, а также

сокращает трудозатраты, поскольку система становится автоматической.

Ключевые слова: уличные фонари, датчик LDR, ИК-датчик, IOT,

Адаптивный к климату, умный уличный фонарь.

1. ВВЕДЕНИЕ

Уличное освещение является одной из крупнейших

затрат энергии для города. Из-за непрерывного функционирования

обычных уличных фонарей происходят огромные потери электроэнергии.

Основной целью этой системы является минимизация потребления энергии

, сокращение рабочей силы и автоматизация

уличного освещения. Автоматизация уличных фонарей производится с использованием

двух типов датчиков, таких как [1] ​​LDR или фоторезистор,

работает на основе падающего на него света.LDR обнаруживает

темноты, чтобы автоматически активировать уличные фонари. Если окружающая среда

яркая, она автоматически выключает

. [2] ИК-датчик обнаруживает движение объекта. В ночное время

при обнаружении движения объекта

уличный фонарь светится с высокой интенсивностью. Когда

движение объекта не обнаружено, уличный фонарь

выключается автоматически.Микроконтроллер Arduino используется для

управления уличным освещением. Датчик воспринимает солнечный свет

и отправляет информацию микроконтроллеру, который действует

в зависимости от заданного условия. Здесь операция

ручного режима избегается, и каждая операция выполняется

автоматически.

2. ПОСТАНОВКА ЗАДАЧИ

Уличное освещение является одной из огромных статей расходов в каждом

городе.Все обычные лампы потребляют большое количество

электроэнергии, что приводит к растрате электроэнергии, а также

увеличивает расходы страны. Эти лампы

производят огромное количество тепла, а также выделяют CO2. Из-за этих проблем

сокращается срок службы ламп. В текущих

уличных фонарях требуется ручная работа, чтобы включить

фонари в ночное время и выключить свет в

дневное время.Время от времени свет остается включенным нежелательно даже днем. Следовательно, существует много потерь энергии

между включением и выключением света.

НЕДОСТАТКИ СУЩЕСТВУЮЩЕЙ СИСТЕМЫ

1) Высокое потребление энергии.

2) Требуется больше силы человека.

3) Высокая стоимость обслуживания.

4) Сложно следить за всеми огнями.

5) Проблема синхронизации.

3. СВЯЗАННЫЕ РАБОТЫ

В [3] потребление энергии снижается за счет минимизации

интенсивности света, когда движение транспортных средств не

обнаружено.Эта система включает в себя два датчика LDR. LDR-1

используется для обнаружения движения транспортных средств, а LDR-2 используется

для проверки состояния освещения. Система использует технологию GSM для

сообщения о неисправности уличных фонарей. Хотя он снижает

электрических потерь за счет снижения интенсивности до 20%, когда

движения транспортных средств не обнаруживаются, он не обнаруживает

пешеходов, велосипедистов, что является основным недостатком.

В [4] интеллектуальное уличное освещение, которое может значительно снизить

энергопотребление и выбросы CO2. Для контроля уличных

световых неисправностей связь осуществляется по ЛЭП.

Разработанная система осуществляет связь по линиям электропередач с использованием

модуляции с модифицированной частотной манипуляцией (FSK). Даже

, несмотря на более быструю связь, реализация этой системы

технически сложна.

В [5] авторы используют концепцию умного уличного освещения,

, где он обнаруживает транспортное средство с помощью его фары

с определенного радиуса и автоматически включает свет

до тех пор, пока транспортное средство не пересечет определенный радиус и наоборот. Энергия

, используемая для освещения, была получена из солнечной энергии в день

времени. Недостаток этой системы в том, что она не обнаруживает

литров света

100 дней распространять свет по всему миру вместе с лодкой мира

01.19.19 / Эхоала, Мадагаскар

Путешествие света

100 дней распространять свет по всему миру вместе с лодкой мира

26.12.18 / Йокахама Япония

Путешествие света

Что такое литр света

«Литр света» — это глобальное массовое движение, использующее недорогие, легкодоступные материалы для обеспечения высококачественным солнечным освещением людей с ограниченным доступом к электричеству или без него.

Комплект дневного света

Комплект ночника

Свет!

Световые решения

Солнечная лампа

12-16

Часов Света

Использует очень простую схему и технологию с открытым исходным кодом.Детали могут быть закуплены на месте. Литий-фосфатный аккумулятор обеспечивает 12-16 часов светового дня каждый день. Он автоматически загорается с наступлением темноты и оснащен выключателем

.

Домашний светильник

12+

Часов Света

Устройство может освещать помещение площадью до 50 м2 в течение не менее 12 часов. Он поставляется с солнечной панелью мощностью 10 Вт и имеет USB-порты для зарядки, которые могут заряжать мобильные телефоны и другие устройства.

Уличный фонарь

3 года

Срок годности

Устройство может осветить территорию площадью до 50 кв.м. В нем используется свинцово-кислотный аккумулятор глубокого цикла, срок службы которого составляет 3 года. Он поставляется с 10-ваттной солнечной панелью и может выдерживать сильные тайфуны

.

Подсветка для бутылок

12-16

Часов Света

The Bottle Light представляет собой переносной осветительный прибор, установленный на трубе из ПВХ и оснащенный солнечной панелью мощностью 9 Вт.Он может осветить площадь до 50 квадратных метров и имеет прочную стальную кнопку включения и выключения.

12-16

Часов Света

Использует очень простую схему и технологию с открытым исходным кодом. Детали могут быть закуплены на месте. Литий-фосфатный аккумулятор обеспечивает 12-16 часов светового дня каждый день.Он автоматически загорается с наступлением темноты и оснащен выключателем

.

12+

Часов Света

Устройство может освещать помещение площадью до 50 м2 в течение не менее 12 часов. Он поставляется с солнечной панелью мощностью 10 Вт и имеет USB-порты для зарядки, которые могут заряжать мобильные телефоны и другие устройства.

3 года

Срок годности

Устройство может осветить территорию площадью до 50 кв.м.В нем используется свинцово-кислотный аккумулятор глубокого цикла, срок службы которого составляет 3 года. Он поставляется с 10-ваттной солнечной панелью и может выдерживать сильные тайфуны

.

12-16

Часов Света

The Bottle Light представляет собой переносной осветительный прибор, установленный на трубе из ПВХ и оснащенный солнечной панелью мощностью 9 Вт. Он может осветить площадь до 50 квадратных метров и имеет прочную стальную кнопку включения и выключения.

Copyright © 2022 Фонд MyShelter

История уличного освещения — Развитие технологии уличного освещения

Отсутствие естественного освещения в ночное время в городских условиях всегда было проблемой. От элементарного неудобства, что люди не видят, куда идут
к большему шансу подвергнуться нападению или ограблению ночью. Поскольку проблема существовала с тех пор, как люди начали жить вместе, история уличных
свет может быть длиннее, чем мы думаем.

Известно, что природный газ подавался по бамбуковым трубам от утечек вулканического газа на улицы Пекина, чтобы служить топливом для уличных фонарей.
еще за 500 лет до н.э. Древние римляне использовали перед своими домами масляные лампы, наполненные растительным маслом, и имели специальных рабов, единственной обязанностью которых было брать
заботиться об этих светильниках, зажигать их, гасить и следить, чтобы в них всегда было масло.Первый организованный способ публичного освещения был осуществлен в 1417 г., когда
Мэр Лондона сэр Генри Бартон первым постановил, что по закону все дома должны вывешивать фонари снаружи, когда наступает ночь в зимние месяцы. Парижская улица
впервые были освещены по приказу 1524 г., в котором говорилось, что все дома должны иметь свет в окнах ночью, если они выходят на улицу. Еще один способ
освещать улицы по ночам были «мальчики-связисты», дети-слуги, которым богатые граждане Лондона платили за то, чтобы они несли факелы, сопровождая их по улицам.
город (практика, которая иногда была опасной, потому что они иногда приводили своих клиентов в темные переулки, чтобы их ограбили бродяги).

Эпоха более эффективного уличного освещения начинается с Уильяма Мердока, который впервые в 1802 году осветил литейный завод Сохо снаружи в общественном месте.
презентация с газовой лампой, работающей на угольном газе. После этого, в 1807 году, в Лондоне появилась первая газовая улица. Балтимор был первым городом в Соединенных
Штаты, которые начали использовать газ для уличного освещения в 1816 году, а Париж начал газовое освещение своих улиц в 1820 году. Газ подавался по трубам.
к газовым фонарям, которые были размещены на столбах.Каждый вечер фонарщики, люди, в обязанности которых входило следить за газовыми фонарями, зажигали
фонари и каждое утро их снимали. Так делалось до изобретения механизма, зажигавшего лампы при выпуске газа в
лампа. После этого пришло электричество и сделало уличное освещение еще более эффективным.

Первое электрическое уличное освещение использовало дуговые лампы, а именно «свечу Яблочкова». Впервые он был использован в 1878 году в Париже.К 1881 году в эксплуатации находилось около 4000 штук, заменивших газовые.
фонари на столбах. После распространения дуговых ламп в Соединенных Штатах к 1890 году в качестве уличных фонарей было установлено более 130 000 дуговых ламп.
Большинство из них были установлены на вершинах так называемых «лунных башен» — высоких металлических конструкций, которые освещали сразу несколько городских кварталов. Дуговые огни
имели два основных недостатка: они давали сильный, резкий свет и недолговечны. Так со временем их заменили более дешевыми лампами накаливания,
ярче и дольше служили, а дуговые лампы оставались полезными на промышленных объектах.Сегодня в уличных фонарях используются газоразрядные лампы высокой интенсивности, в основном натриевые.
натриевые лампы высокого давления.

Датчик света (фотореле) для уличного освещения.

Долго думал, стоит ли размещать этот пост: никаких особых прорывных технологий не применялось, решение типовое… Но оно может заинтересовать начинающих автоматчиков.

Итак, дано — унитаз, лампа накаливания в потолке от ИКЕА.Тип лампы — по конструкции замена на КЛЛ или светодиод не рассматривается. Именно поэтому было решено бороться с забывчивыми гражданами, которые не выключают свет с помощью автоматики…

У дружественных китайцев были куплены PIR-датчик и реле (самое дешевое, но с граблями, так как оно выяснилось позже).

Хотя эти компоненты многократно «вылизаны» и хорошо известны, не обошлось без сюрпризов. Настраивать ИК-датчик пришлось долго, так как подстроечные резисторы не были подписаны.Информация в Интернете также была противоречивой. Методом тыка разобрался, какой из них отвечает за временную задержку, а какой за чувствительность (спойлер — это резистор, который находится ближе к перемычке, регулирующей время). Перемычка тоже секрет. В одном положении отсчитывает время, начиная с последнего движения, а в другом — с момента последней активации.

С помощью паяльника и какой-то мамки собрал тестовый стенд, разобрался с настройками и грубо отрегулировал датчик.Ардуина в целом была не нужна (хотя держал ее под рукой). Потом стал думать — как организовать питание для всего этого (места в потолке не очень много). В итоге нашел самую маленькую сетевую зарядку с выходом USB, снял корпус, вывел 4 провода, затянул плату в термоусадку.

Итого имеем датчик и блок питания. Теперь нам нужно реле. Что-то под гордым названием «Релейный модуль для Arduino» подоспело от китайцев как нельзя кстати.0,47$ за штуку, надо брать :). Подключаю питание, сигнальный вход. Не работает. Проверяю, с датчика все идет как надо, до реле доходит. Но это не работает. Набросал схему с платы (здесь не привожу, там все просто: ключ на транзисторе и управляемое им электромагнитное реле). Оказывается там настроена работа НЕ на логическую единицу на входе, а на ЗАКРЫТИЕ входа на землю. Релейный модуль для ардуино, блин!

Что делать? Я начал копаться в коробке с рассыпчатой ​​пудрой.Нашел некую оптопару, с помощью нее и двух резисторов собрал костыль.

Рабочий.

Дальше — дело техники. Демонтаж плафона, размещение проводов и блоков, пайка скруток, усадка, все пироги. Сложнее всего было припаять последние соединения. Когда плафон уже висел на стене, я встал на стремянку, и олово из паяльника весело капало на выступающие части моего тела. Собранную систему вы можете посмотреть на KPDV.

Теперь о логике работы. После включения света в туалете штатным выключателем питание подается на все блоки, срабатывает реле и загорается лампа. Теперь вы можете отправиться в уединенную комнату и заняться своими делами. Если делать их долго и не двигаться, то автоматика выключит свет через заданный промежуток времени. Чтобы снова засветиться — достаточно взмахнуть рукой или другой не менее массивной частью тела (датчик PIR реагирует на движение объектов, излучающих в инфракрасном диапазоне). При выходе можно нормально выключить свет, либо забыть это сделать (автоматика сделает это за вас через некоторое время). Сейчас таймер установлен на две минуты, мы его исправим по мере поступления отзывов от пользователей. Сенсор не работает на кошке (она ей не нужна).

Никаких схем не привожу, там все просто — питание 5В, сигнал с датчика на оптрон в сборе, оттуда — на вход китайского реле, управляющего лампой.
Спасибо за внимание.

Управление освещением с помощью автоматических выключателей давно вошло в жизнь каждого человека. Этот элемент управления прост в настройке и использовании.

Часто возникают ситуации, когда кто-то может забыть выключить свет на улице или в доме. Как следствие, расход электроэнергии и пожароопасность. Это связано с человеческим фактором, который переменчив и приводит к таким последствиям. Но есть и автоматическое отключение света ,
, который может полностью контролировать подачу питания, когда датчик подключен к цепи.

Автоматическое включение света в квартире и доме

В зависимости от места установки можно выбрать несколько принципов работы этих устройств. Они могут реагировать:

• Хлопок
  ладоней или просто шум.
• Для движения
  человек или предметов в комнате.
• По степени освещенности
  .

Все они могут комбинироваться между собой и работать в одной схеме, что позволяет управлять освещением сразу несколькими способами.

Для управления освещением в помещениях помогут датчики двух типов. Для ванной чаще всего используются датчики движения для управления светом. Например, если кто-то входит, устройство включает питание лампы, а при выходе через минуту, когда нет движения, освещение выключается.

Характеристики датчиков

Регистратор движения постоянно сканирует помещение на наличие инфракрасных лучей. Как только они появляются, происходит мгновенная реакция. При длительном пребывании человека в помещении происходит постоянное сканирование пространства датчиком присутствия, который гораздо чувствительнее датчика движения.

Он способен различать малейшие движения, которые все еще происходят. В этом ему помогает. большое количество линз, которые постоянно собирают информацию и подают ее на центральный оптический элемент.

Умным выключателем света можно также управлять хлопком в ладоши. Для этого в нем установлен высокоселективный микрофон, который способен отличать характерный звук от остальных.Также есть варианты автоматизации, анализирующей полученный спектр с записанным в нем фрагментом. Такой перфоманс позволит вам управлять светом с помощью определенного слова, звука или других шумов.

Интеллектуальные выключатели для уличного освещения

Как правило, на улице используют автоматический выключатель света с фотодатчиком. ,
, который реагирует на уровень освещения. Он способен включать освещение с наступлением сумерек и когда утром снова начинает светать, включать его. Он полностью автономен и требует только разовой установки и настройки.

Иногда требуется автоматизировать освещение в коридоре или на лестничной клетке. Для этой цели идеально подойдет датчик движения, который будет освещать путь во время прохождения человека в пространстве.

Для работы в датчике освещенности используется фотоэлемент, чувствительный к уровню внешней освещенности. Его можно настроить на определенные уровни срабатывания. Это может быть наступление полной темноты или легкое затемнение.Также этот датчик успешно используется в сочетании с регистратором движения.

В итоге получается, что ночью если возле датчика будет движение, то будет включаться освещение. В дневное время закрытый датчик освещенности будет мешать срабатыванию.

Для правильной установки датчик освещенности должен быть установлен в нейтральной зоне, где на него не будет падать свет от лампы. Также желательно, чтобы он не находился в тени деревьев или других предметов. Так как он должен быть установлен на открытом воздухе, его степень защиты должна быть обеспечена по стандарту не ниже IP44.

При контроле сразу нескольких потребителей электроэнергии необходимо проверять суммарную нагрузку, которая проходит через датчик. Если она превышает номинальную мощность, то для получения сигнала от датчика потребуются специальные контроллеры, которые будут регулировать освещение.

Выключатели для умного дома служат для повышения комфортности использования освещения, которое регулируется автоматически в зависимости от установленных датчиков. Когда несколько из них объединены в одну цепочку, получается гибкая система управления освещением.

Стоит отметить, что помимо управления лампочками, такие датчики могут с успехом включать питание вентиляции, кондиционирования, отопления или других устройств, в зависимости от требований пользователя.

Каждый из нас мечтает, чтобы собственный дом был автоматизирован и чтобы включить свет или телевизор, достаточно было просто войти в комнату. Если с бытовой техникой в ​​плане автоматизации дела обстоят не очень, то с системой освещения все гораздо лучше. И сегодня в доме или квартире с помощью специальных устройств относительно просто создать систему автоматического освещения.

Наша статья расскажет, как можно своими руками сделать в любой комнате дома качественную систему освещения, работающую в автоматическом режиме.

Преимущества и назначение автоматизации подсветки

Построить систему автоматического управления освещением в жилых помещениях — это мечта, которая сегодня легко реализуется с помощью специального оборудования… Такие системы в доме имеют следующие преимущества:

• эффективное и комфортное управление осветительными приборами без непосредственного участия человека;
• возможность установки автомата системы управления светом своими руками;
• автоматическое включение света ночью;
• экономия на электричестве.Устройство (датчик движения, реле и т.п.), которое используется в той или иной ситуации, позволяет добиться разной степени энергосбережения.

Автоматическое освещение помещения

Следует отметить, что автоматические системы освещения, используемые внутри помещений, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстро, комфортно и эффективно управлять уровнем освещения в любой комнате дома, где установлено необходимое оборудование.
В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), свет может включаться следующим образом:

• через регистрацию устройством в заданном районе движения. Здесь устройство содержит специальный датчик, который улавливает любые изменения в контролируемой области. Здесь для выключения/включения освещения необходимо установить датчик движения;
• через звуковые эффекты. Например, чтобы включить свет, нужно хлопнуть в ладоши. Здесь нужен специальный звуковой переключатель;
• по степени освещенности.В этой ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при его падении ниже определенного показателя включать свет.

Внимание! Все вышеперечисленные способы включения и выключения освещения в темное время суток можно использовать как в доме, так и на улице. Но те устройства, которые способны реагировать на звуковой сигнал, следует устанавливать в помещениях, чтобы снизить риск ложных срабатываний.

В некоторых ситуациях можно даже комбинировать устройства, имеющие разное устройство, для достижения наиболее полной автоматизации системы автоматического включения света в любой комнате дома или квартиры.
Теперь рассмотрим подробнее каждый вид аппаратов, применяемых для организации системы автоматического освещения.

Датчики движения являются наиболее распространенным вариантом

Чаще всего автоматическую систему освещения в доме организуют путем установки датчиков движения. Такие устройства очень разнообразны:

• инфракрасный. Наиболее безопасны с точки зрения длительной эксплуатации в жилых помещениях. Они оценивают изменения теплового сигнала и, обнаружив разницу между отправленным и принятым сигналом, могут включить или выключить свет в помещении;

Инфракрасный датчик движения

• микроволновый и ультразвуковой датчик. Такие изделия чаще используются для автоматизации систем наружного освещения. Это связано с тем, что микроволновое управление светом, особенно при длительном использовании, может негативно сказаться на здоровье людей. Принцип работы микроволнового и ультразвукового датчика практически одинаков. Разница лишь в типе принимаемого и излучаемого сигнала: микроволновый или ультразвуковой. Схемы организации таких устройств практически идентичны;

Микроволновый датчик движения

Комбинированный датчик

• комбинированный датчик.Такое управление светом, как и инфракрасное, является наиболее оптимальным для дома. Комбинированное сенсорное устройство содержит два типа датчиков, которые анализируют сигналы в контролируемой зоне.

Внимание! Комбинированные и инфракрасные датчики обеспечивают минимальное количество ложных срабатываний.

Для корректной работы устройства необходимы схемы подключения, которые обычно предоставляются производителями и находятся либо в инструкции к устройству, либо напечатаны сбоку на упаковке. Схемы подключения могут иметь разный вид… Все зависит от модели устройства, с помощью которого планируется организовать управление светом.
Установка датчиков движения возможна в любой части дома, в том числе в ванной и туалете. Свет в такой ситуации будет включаться, когда человек входит в комнату, и выключаться, когда он уходит.
Кроме того, такие устройства часто комбинируют с таким элементом, как автоматический выключатель света. Он может дополнять другие типы устройств в этой системе.

Умный переключатель — хлопните в ладоши

Интеллектуальный переключатель

Еще один довольно оригинальный, но, тем не менее, популярный способ включения света в комнате – установка выключателя, реагирующего на хлопки ладоней.

Такое устройство оснащено микрофоном, который отличается высокой избирательностью. Этот микрофон способен различать определенный звук и отделять его от других звуковых колебаний. Кроме того, умный коммутатор оснащен специальной автоматикой, способной анализировать полученный звуковой спектр и выделять из него нужный сигнал.

Внимание! Умный переключатель может реагировать не только на хлопок ладоней, но и на особое слово. При желании в качестве сигнала можно использовать любую вариацию звуковых колебаний.Здесь главное правильно все настроить.

Для установки такого выключателя также используются специальные схемы. Это необходимо учитывать при установке устройства в доме.
Выключатель лучше всего использовать в таких помещениях, как спальня, гостиная, кухня, коридор. А вот для ванной с туалетом умный выключатель не подойдет.

Фотореле и их роль в системе автоматического освещения дома

Фотореле

Все устройства, которые используются для организации в доме автоматической системы подсветки, могут в той или иной степени реагировать на степень освещенности.Но есть специальные продукты, которые реагируют на уровень естественной подсветки. Это реле различных модификаций.

Управление светом здесь происходит при снижении уровня. естественное освещение ниже установленного показателя. Чтобы управление было правильным, реле такого плана нужно устанавливать по правильным схемам. Реле устанавливается в осветительный прибор. Только после этого управление будет доступно. Поэтому при неправильном подключении хотя бы одного провода реле не будет работать как надо.

Схема подключения фотореле

В то же время следует отметить, что при организации системы автоматического освещения внутри жилого дома фотореле или другие его модификации применяются редко. Чаще всего их включают в систему наружного освещения, где их размещение будет наиболее актуальным и эффектным. Здесь, как правило, используется фотореле, внешне похожее на датчик. Обладает определенной чувствительностью к световым лучам. Попадая на реле, солнечные лучи способствуют переходу устройства в режим изолятора.Но в темноте, когда световой поток ослабевает, реле превращается в проводник. В результате такого преобразования свет включается ночью и вечером. Прибор питается от домашней сети.

Заключение

Для организации качественной и эффективной системы автоматического включения света можно использовать три группы устройств. Каждый из них имеет свои преимущества и недостатки, которые следует учитывать при выборе для дома. Есть устройства (микроволновые датчики движения), длительная работа которых недопустима вблизи людей из-за причинения значительного вреда здоровью.А эта статья поможет вам сделать осознанный выбор в пользу того или иного вида. автоматическое устройство для освещения жилых комнат.

Как выбрать и установить датчики объема для автоматического управления освещением

Самодельные регулируемые транзисторные блоки питания: сборка, применение на практике

Датчики движения сделали жизнь человека намного проще. Их устанавливают в различные устройства, в том числе осветительные. Так, человеку больше не нужно искать выключатель в темноте. Благодаря установленному датчику Движущийся свет включится автоматически.

Освещение появляется из-за передачи на пульт управления сигнала о наличии движения в помещении. Итак, рассмотрим принцип работы устройства, какие есть, а также проанализируем основные модели, представленные на рынке.

Следует отметить, что сам датчик устанавливается не в цоколь, а на стену. Его угол обзора составляет до 120 градусов.

Уровень радиации фиксируется в поле зрения датчика. В состоянии покоя датчик «молчит».При попадании объекта в поле зрения на выходе происходит изменение напряжения. В зависимости от типа датчика различается способ передачи сигнала.

Последовательность импульсов о появлении объекта передается на центральный пульт управления. В зависимости от уровня чувствительности свет на объекте включается на 3-10 секунд. Для того, чтобы освещение появлялось достаточно быстро, установка датчика движения осуществляется на входе в помещение. .

Типы датчиков движения

Сегодня на рынке представлено довольно много типов датчиков движения. В зависимости от имеющихся задач на участке, бюджета и внешних условий необходимо установить тот или иной датчик движения для включения света. Так, вы можете установить ультразвуковой, инфракрасный или микроволновый датчик.

Ультразвуковой датчик работает по принципу отражения волн от окружающих его предметов. Считается, что это самое надежное устройство
представлен на рынке, при этом цена на него самая привлекательная.Такой прибор экономит электроэнергию, прост в эксплуатации и достаточно функционален. При необходимости можно подключить датчик к микрофону или монитору для наблюдения за объектом. Единственным недостатком этого датчика является сложность установки.

Инфракрасный датчик работает как термометр. При попадании объекта, температура тела которого выше, чем в помещении, сигнал передается на пульт управления. Свет включается автоматически в течение 3-10 секунд.Основным недостатком такого датчика является реакция на изменение температуры . .. Поэтому он плохо подходит для помещений, где есть отопительные приборы. Не рекомендуется устанавливать его перед дверью. Однако именно такие датчики обычно используются в жилых помещениях. Это связано с возможностью регулировки температурного диапазона, чтобы на питомцах не включался свет.

Микроволновая печь датчик работает как локатор. Итак, устройство периодически посылает сигналы определенного диапазона.Когда сигнал возвращается, датчик срабатывает. На сегодняшний день это самый продвинутый датчик на рынке. У него максимальная чувствительность , а угол обзора достигает 120 градусов. Однако стоимость такого датчика довольно высока, поэтому их устанавливают в офисных помещениях или в производственных цехах.

Также датчики движения для включения света бывают наружного и внутреннего исполнения … Если комнатный датчик срабатывает при температуре 0-45 градусов Цельсия, то наружный датчик выдерживает морозы до -50 градусов.При установке сигнализации важно учитывать радиус действия устройства. Чаще всего устанавливаются устройства, действующие на 100-500 метров, но есть и профессиональные модели, радиус действия которых приближается к одному километру. Обратите внимание, что многие датчики работают только с осветительными приборами определенного типа. Этот нюанс важно учитывать при монтаже.

Напомним, что основное назначение датчиков движения для включения света — экономия электроэнергии.

При установке на крупном коммерческом объекте экономия энергии составляет от 25 до 40%.

Выбор датчика движения для включения света

Конечно, любой тип датчика движения можно приобрести. Но при выборе обязательно нужно отталкиваться от запланированного бюджета и технических возможностей объекта. Существует несколько правил установки датчиков движения.

Так, многие специалисты рекомендуют устанавливать параллельно датчику движения обычный выключатель
… Дело в том, что если вам нужно подолгу находиться в комнате, то для того, чтобы горел свет, вам придется постоянно двигаться. В противном случае через определенное время он отключится, если используется не инфракрасный датчик движения.

Чтобы устройство не воздействовало на домашних животных, его следует устанавливать на расстоянии 1 метра от пола. … Если важно, чтобы угол обзора был максимальным, датчик устанавливается на потолке.

Возможна установка самых простых датчиков- ультразвуковых. Однако инфракрасные приборы рекомендуются для темных и холодных подвалов. Они больше всего подходят для таких объектов.Что касается микроволновых печей, то они универсальны, хотя из-за дороговизны их установка чаще осуществляется на крупных промышленных объектах.

Производители

Сегодня на рынке представлено несколько крупных производителей. Но у большинства из них есть заводы в КНР. Однако есть несколько отечественных производителей, которые собирают из китайских комплектующих датчики в России. Стоимость таких моделей несколько выше, но это полностью окупается увеличенным гарантийным сроком.

Важно отметить, что цена на прибор напрямую зависит от ассортимента центрального склада поставщика или производителя. Так, на Дальнем Востоке китайские модели намного дешевле отечественных. В Москве можно найти датчики российского производства, которые будут стоить дешевле импортных. Наиболее надежными и простыми в установке датчиками являются датчики марок Ultralight, Theben и Sen. В последнее время Camelion LX-03A стал очень популярен на рынке.

Хотя технические характеристики, по сути, везде одинаковые в техпаспорте, отечественные модели уличного исполнения морозостойче … Гарантия обычно составляет от 6 месяцев до 1 года.

Установка датчиков движения

Теоретически установить датчик, который будет реагировать на звук или движение, очень просто. Вам нужно соединить провода устройства с проводкой. Для того чтобы все выглядело эстетично, используется специальная распределительная коробка. При установке необходимо соблюдать несколько правил.

Во-первых, стоит сразу придумать место для установки, так как переместить датчик в другое место после его установки будет довольно сложно и трудозатратно.Во-вторых, выключатель должен работать отдельно от датчика движения. В противном случае могут возникнуть трудности, если датчик сломается. В-третьих, важно заранее понимать, какой набор устройств понадобится на данном объекте. Важно, чтобы датчик не подвергался воздействию прямых солнечных лучей. В противном случае он быстро сломается.

Однако для того, чтобы все было установлено правильно, рекомендуется обратиться к специалисту. Если вы покупаете датчик напрямую у монтажной компании, вы можете сэкономить на установке.Чем выше стоимость заказа, тем больше скидка. В некоторых случаях установка может быть бесплатной.

Подборка радиолюбительских конструкций различных типов автоматических выключателей и схем управления освещением как внутри помещений, так и снаружи.

При освещении длинных коридоров, лестничных клеток, подъездов, ангаров и подобных мест, где требуется включать или выключать свет из двух и более мест, обычно применяют коридорные выключатели. Установите их в противоположных частях коридора. Схема стандартная и наверняка известна любому электрику, а чтобы изменить состояние такого переключателя, его нужно перевернуть в положение, противоположное предыдущему.Так типовая схема требует прокладки к выключателям трех проводов вместо двух, и это только при условии, что управлять освещением нужно с двух мест. В рамках этой статьи мы на наглядных примерах покажем, как можно обойти подобные недостатки.

Такие схемы идеально подходят для использования в местах, где присутствие человека непродолжительно. Свет горит ровно столько, сколько вам нужно. После выезда с места освещение выключается с небольшой задержкой по времени, что позволяет значительно сэкономить электроэнергию.Кроме того, такие радиолюбительские конструкции — отличный способ отпугнуть мелких воришек, напуганных внезапно включившимся светом.

Самая распространенная конструкция — управление светом на основе датчика движения и микроконтроллера AVR, но если человек просто стоит, то освещение отключится. Схема на основе пиродетектора достаточно сложная и нуждается в настройке и настройке. А вот схема на ультразвуковом датчике лишена этих недостатков.

Автоматический выключатель света может ежедневно включать и выключать свет или другую нагрузку в запрограммированное время.Он построен на микроконтроллере PIC12C508. (Прошивка прилагается к МК).

Оказавшись в темноте, не всегда удается сразу найти выключатель, особенно если он находится далеко от двери. Аналогичная ситуация может быть и в случае выхода из комнаты, когда мы выключили освещение и потом вынуждены на ощупь идти к выходу. Избавить вас от проблем может акустический выключатель, схема и конструкция которого рассмотрены в этой статье.

Устройство переключения хлопков реагирует на звуковой сигнал хлопков.Если громкости достаточно, то схема включает освещение в подъезде (или другом помещении) на одну минуту. Первая конструкция имеет одну интересную особенность для предотвращения зацикливания работы, а именно, микрофон автоматически отключается после включения освещения, и включается обратно только через пару секунд после выключения света.

На базе автоматического выключателя; В основу положена отечественная микросхема КР512ПС10, представляющая собой многофункциональный мультивибратор — счетчик. В состав микросхемы входят логические инверторы по RC-цепочке или кварцевый мультивибратор и счетчик с максимальным коэффициентом деления 235929600.То есть при использовании стандартного тактового резонатора 32768 Гц и выборе режима максимального коэффициента деления счетчик будет выдавать импульсы с периодом 120 минут. А единица появляется на выходе через 60 минут. Таким образом, если задать момент появления единицы на выходе после обнуления, то получается интервал времени в один час. Выводы микросхемы 10 и 9 выполнены с открытыми стоками, поэтому там нужны подтягивающие резисторы. Ну а теперь немного расскажу о других выводах микросхемы и их назначении (может быть полезно при модернизации или модификации схемы под другое назначение).И так, пин 3, это СТОП пин, при подаче на него логической единицы счетчик зависает. Вывод 2 — обнуление, подается единица и счетчик сбрасывается. Контакт 11 регулирует уровень на контакте 10. Если контакт 11 равен нулю, уровень на контакте 10 будет противоположен уровню на контакте 9.

Цепь автоматического выключателя для КР512ПС10

Если он есть, то контакты 10 и 9 работают одинаково. Для установки коэффициента деления используются контакты 1, 12, 15, 13, 14. Если на них стоят все нули, то коэффициент деления будет минимальным основанием, равным 1024.Когда единица применяется к любому из этих установочных контактов, базовый коэффициент умножается на коэффициент этого выхода. Например, если подать единицу на вывод 1 (128), то коэффициент деления будет равен 128х1024 = 131072. Единицу можно подать только на один из выводов 13, 14 или 15, а на два других из этих трех контакты должны быть нулевыми. А вот на выводы 1 и 12 можно поставить единицы одновременно. Все коэффициенты деления, на выходы которых подаются единицы, перемножаются, а затем полученный результат умножается на базовый коэффициент 1024.Включение ночника можно осуществить двумя способами. Первоначально ночник включается как обычно с помощью сетевого выключателя S2. В этом случае сразу загорается лампа и начинается отсчет времени. Если он уже был включен и выключен ранее, то снова включить его можно либо нажатием кнопки S1, либо выключением и последующим включением переключателем S2. После любого из вышеперечисленных вариантов включения счетчик D1 оказывается равным нулю (конденсатор С1 или кнопка S1). В этом состоянии на выводах счетчика (выводы 9 и 10) нули.Транзистор VT1 закрыт и не шунтирует цепь затвора полевого транзистора VT2. На затвор VT2 через резистор R6 подается открывающее напряжение, которое ограничивается до допустимого уровня стабилитроном VD2.

Следовательно, транзистор VT2 открывается и включает лампу Н2 (которая питается пульсирующим напряжением через выпрямительный мост VD3-VD6. Полное открытие по справочным данным должно быть не менее 8В, следовательно, затвор VT2 и питание микросхемы осуществляется от разных источников, а транзистор VT1 выполняет функции не только инвертора, но и согласователя уровней. Через час после обнуления на выводах 9 и 10 D1 появляются логические единицы. Вывод 9 останавливает счетчик, подавая логическую единицу на вывод 11. А вывод 10 открывает транзистор VT1. Тот, открывшись, шунтирует цепь затвора полевого транзистора VT2 и напряжение на его затворе падает до нуля. Транзистор VT2 закрывается и лампа h2 гаснет. Микросхема питается напряжением 5В (а точнее 4,7В) от параметрического стабилизатора на стабилитроне VD1 и резисторе R5. Кнопка S1 должна быть мгновенной.Можно вообще обойтись без этой кнопки.

В этом случае, чтобы включить ночник после его автоматического выключения, вам потребуется выключить его сетевым выключателем S2 и снова включить. Кстати, от выключателя питания тоже можно отказаться в пользу кнопки S1. Но тогда выключить ночник раньше времени можно будет, только вынув вилку из сетевой розетки. А есть еще и третий вариант — установка вместо кнопки выключателя. Тогда выключатель, находясь во включенном состоянии, заблокирует таймер, и автоматического выключения света не произойдет. А для перехода в автоматический режим потребуется выключить переключатель, установленный вместо S1. Кварцевый резонатор Q1 представляет собой стандартный часовой резонатор. Его можно заменить на импортный часовой резонатор 16384 Гц (от китайских кварцевых сигнализаций), но тогда время работы ночника соответственно удвоится.

При отсутствии необходимого кварцевого резонатора, а также при желании сделать плавно регулируемый временной интервал, можно выполнить мультивибраторную часть схемы на RC-элементах с переменным резистором, как показано на втором рисунке.Транзистор ИРФ840 можно заменить отечественным аналогом типа КП707Б, КП707В. Транзистор КТ3102 — практически с любым обычным маломощным транзистором структуры р-р-р, например, КТ315. Стабилитрон КС147А можно заменить любым стабилитроном на 4,7 — 5,1В. Есть большой выбор импортных стабилитронов на такое напряжение. То же самое можно сказать и о стабилитроне Д814Д-1, но только он должен быть на любое напряжение в диапазоне от 9 до 13В. Выпрямительный мост выполнен на диодах 1N4007; это сейчас, пожалуй, самые распространенные выпрямители средней мощности, работающие от сетевого напряжения.Конечно, его можно заменить любыми другими выпрямительными диодами с параметрами по прямому току и обратному напряжению не меньше этого. Конденсатор С4 должен быть на напряжение не менее 6В, а конденсатор С5 на напряжение не менее 12В. В ночники обычно устанавливают маломощные лампы. Если это лампа накаливания, то ее мощность не превышает 25-40 Вт. Однако данная схема допускает работу с лампами мощностью до 200 Вт включительно (без радиатора для VT2). Хотя, это уже может иметь значение только в том случае, если эта схема не будет использоваться для управления ночником.

Рассмотренные в статье схемы предназначены для автоматического включения уличного освещения с наступлением темноты и автоматического выключения с рассветом. Некоторые из них имеют оригинальные схемотехнические решения.

Предлагаемая радиолюбительская конструкция обеспечивает плавное включение и выключение лестничного освещения при появлении человека в зоне действия пироэлектрического датчика движения (ДД), а благодаря микросборке К145АП2 — именно плавное увеличение яркости при включается свет и производится его уменьшение при выключении.

Выключатель состоит из датчика освещенности, переделанного китайского кварцевого будильника и триггера, объединяющего их с высоковольтным ключом на выходе. В качестве датчика освещенности используется фототранзистор FT1. Подбором сопротивления резистора R1 регулируют его чувствительность так, чтобы днем ​​напряжение на R1 было выше порога переключения логического элемента на единицу, а ночью ниже этого порога. Если датчик настроен правильно, то напряжение на выводе 1 D1.1 еще достаточно легкая — логическая единица. С затемнением фототранзистор закрывается и напряжение на выводе 1 D1.1 уменьшается. В какой-то момент он достигает верхнего порога логического нуля. Это вызывает запуск одновибратора D1.1-D1.2, который формирует импульс, устанавливающий триггер D1.3-D1.4 в единицу.

Автоматический выключатель цепи от будильника

Напряжение с выхода элемента D1.3 поступает на затвор высоковольтного полевого транзистора VT1.Его канал открывается и включает лампу светильника. Затвор VT1 подключен к выводу D1.3 через резистор R4, что снижает нагрузку на выход логического элемента от заряда относительно большой емкости затворного транзистора. Наличие цепи R4-VD2 значительно облегчает работу логической микросхемы и исключает склонность к выходу из строя. Лампа горит. Триггер находится в устойчивом состоянии, поэтому он остается включенным, даже если свет от лампы попадает на фототранзистор.Для отключения лампы используется китайский кварцевый сигнальный механизм. Будильник нужно ставить на реальное время, а звонок на время, когда лампа должна быть выключена, например, на два часа. Будильник переделывается. На схеме показана схема будильника, на ней изображена плата электронного устройства будильника со всеми подключениями. Плата показана так, как она выглядит. Б – зуммер будильника, Л – его шаговый электропривод, С – переключатель, связанный с часовым механизмом. Батарея тоже указана.Для подачи команды на выключение лампы используется механический переключатель S, связанный с механизмом сигнализации. Чтобы отсоединить его от микросхемы сигнализации, нужно перерезать печатную дорожку на плате. А затем припаять провод к печатной плате, подключенной к выключателю S. Все эти операции можно проделать, не снимая плату с будильника. Аккуратно снимите заднюю крышку часового механизма, предварительно сняв все ручки.

Действовать нужно аккуратно, чтобы механизм не рассыпался.Затем тонким шилом рвем печатную дорожку на плате и тонким паяльником припаиваем монтажный провод. После этого заводим провод в батарейный отсек и очень аккуратно закрываем крышку, чтобы все шестеренки оказались в своих отверстиях. Как только стрелки будильника будут установлены на заданное время, например, на 2-00, замыкаются контакты S и замыкают контакт 13 D1.4 на общий минус.

Это то же самое, что подать на этот вывод логический ноль. Триггер переключается на ноль, напряжение на D1.3 выход падает, и VT1 ​​закрывается, выключая лампу h2. Будильник имеет стандартную 12-часовую шкалу, поэтому контакты будут замыкаться два раза в день, но это не существенно, так как, например, замыкание их в 2-00 дня ни к чему не приведет, т. к. выключен в течение дня. Хотя возможен и неверный вариант установки, например, в 7-00, то есть если вы хотите, чтобы свет горел всю ночь и выключался на рассвете, то в 7-00 утра. Но, если темнеет в 18-00 (6-00 вечера), то свет выключится в 19-00 (7-00 утра).Поэтому такой настройки следует избегать — необходимо, чтобы настройка будильника соответствовала времени дня и ночи, а не утру и вечеру. Схема и лампа питаются постоянным пульсирующим током через выпрямитель на диодах VD3-VD6. Напряжение на микросхему поступает от параметрического стабилизатора на резисторах R5-R7 и стабилитроне VD1.

Переключатель S2 используется для ручного включения лампы. В качестве фотодатчика можно использовать фототранзистор, фоторезистор, фотодиод, соединенные фоторезистором (обратной полярности).Марка использованного фототранзистора мне неизвестна. Я взял фототранзистор при разборке лентопротяжного механизма старого неисправного видеомагнитофона. Опытным путем проверил где какой выход и какое нужно сопротивление R1 около 70 кОм (выставил 68 кОм). При использовании другого фототранзистора, фоторезистора или фотодиода потребуется провести те же опыты, чтобы подобрать необходимое сопротивление R1. Предварительно можно заменить R1 двумя переменными резисторами на 1 МОм и 10 кОм, соединив их последовательно.

Экспериментируя со светом, найдите необходимое сопротивление, затем измерьте и замените постоянным резистором, близким к номиналу. Без радиатора и с показанными на схеме диодами транзистор КП707В2 может коммутировать лампу мощностью до 150 Вт включительно. Диоды КД243Ж можно заменить на КД243Г-Э, 1 Н4004-1 Н4007 или другие аналогичные. Микросхему К561ЛА7 можно заменить на К176ЛА7 или СD4011. Стабилитрон VD2 — любой на напряжение 12В, например, КС512. Транзистор КП707В2 можно заменить на КП707А1, КП707Б2 или ИРФ840.Кварцевый будильник называется «KANSAI QUARZ», так написано на его циферблате.

Многие люди, выходя из номера, забывают выключить свет в туалете, ванной или прихожей. А если их не забыть, то выключатель в этих местах может быстро выйти из строя от частых механических воздействий. Все это косвенно говорит о необходимости установки блока автоматического управления освещением, например таких радиолюбительских разработок, о которых идет речь в этой статье. Предложены блок-схемы автоматического управления освещением, а управляющим элементом в них является дверь в системе герконовых датчиков.

Автомат защиты собран всего на двух цифровых микросхемах DD1 и DD2, один транзистор; и один СКР. Он содержит генератор импульсов, построенный на логических элементах DD1.2-DD1.4, конденсаторе С7 и резисторе R10, и выдает импульсы прямоугольной формы с частотой 10000 Гц (или 10 кГц — звуковая частота). Причем стабильность частоты особого значения не имеет. Следовательно, период повторения этих импульсов составляет 0,1 мс (100 мкс). Эти импульсы практически симметричны, поэтому длительность каждого импульса (или паузы между ними) составляет примерно 50 мкс.

На логических элементах DD1.1, DD2.1, конденсаторах С1-С3, резисторах R1, R2, диоде VD1 и антенне WA1 с разъемом Х1 выполнено емкостное реле, реагирующее на емкость между антенной и сетевыми проводами. При незначительной этой емкости (менее 15 пФ) на выходе элемента DD1.1 формируются прямоугольные импульсы той же частоты 10 кГц, но пауза между которыми сокращается (за счет дифференцирующей цепочки C1R1) до 0,01 мс (10 мкс). Понятно, что длительность импульса 100 — 10 = 90 мкс.Однако за столь короткое время конденсатор С3 все же успевает почти полностью разрядиться (через диод VD1), так как время его зарядки (через резистор R2) велико и примерно равно 70 мс (70 000 мкс).

Автоматический выключатель цепи светильника

Так как конденсатор заряжается только в то время, когда на выходе элемента DD1.1 присутствует напряжение высокого уровня (будь то импульс или просто постоянный уровень), то во время импульса длительностью 90 мкс конденсатор С3 не не успеть зарядить сколько-нибудь заметно, но; следовательно, на выходе элемента DD2.1 постоянно сохраняется высокий уровень напряжения. При увеличении емкости между антенной WА1 и проводами сети (например, за счет тела человека) до 15 пФ и более амплитуда импульсного сигнала на входах элемента DD1. 1 уменьшится настолько, что импульсы на выходе этот элемент исчезнет и превратится в постоянный высокий уровень. Теперь конденсатор С3 можно заряжать через резистор R2, а на выходе элемента DD2.1 устанавливается низкий уровень.

Именно он запускает одновибратор (ожидание мультивибратора), собранный на логических элементах DD2.2, DD2.3, конденсатор С4 и резисторы R3, R4. Пока емкость антенного контура мала, из-за чего на выходе элемента DD2.1 присутствует высокий уровень напряжения, одновибратор находится в состоянии, при котором выход элемента DD2.2 будет низким и выход DD2.3 будет высоким. Времязадающий конденсатор С4 разряжается (через резистор R3 и входную цепь элемента DD2.3). Однако, как только емкость заметно возрастает и на выходе DD2 появляется низкий уровень.1 элемент одновибратор сразу сформирует временную задержку, при указанных номиналах цепи C4R3R4, равную примерно 20 с.

Как раз в это время на выходе элемента DD2.3 появится низкий уровень, а на выходе DD2. 2 высокий уровень. Последний способен открыть электронный ключ, выполненный на логическом элементе DD2.4, транзисторе VT1, диоде VD3 и резисторах R5-R8. Но этот ключ не остается все время открытым, что было бы явно нецелесообразно как с точки зрения энергопотребления, так и, главное, из-за совершенно бесполезного нагрева управляющего перехода тринистора VS1.Так что электронный ключ срабатывает только в начале каждого полупериода сети, когда напряжение на резисторе R5 снова возрастает примерно до 5 В.

В этот момент времени вместо высокого уровня напряжения на выходе элемента DD2.4 появляется низкое напряжение, из-за чего сначала открывается транзистор VT1, а затем тринистор VS1. Но, как только последний откроется, напряжение на нем значительно уменьшится, из-за чего напряжение на верхнем (по схеме) входе DD2.4 уменьшится, а потому низкий уровень на выходе этого элемента снова резко сменится на высокий автоматически закрывающийся транзистор VT1. Но тиристор VS1 в течение этого полупериода будет оставаться открытым (вкл. ).

В течение следующего полупериода все будет повторяться в той же последовательности. Таким образом, электронный ключ открывается лишь на несколько микросекунд, необходимых для включения тиристора VS1, а затем снова закрывается. За счет этого не только снижается энергопотребление и нагрев СЦР, но и резко снижается уровень излучаемых радиопомех.Когда 20-секундная экспозиция заканчивается, а человек уже покинул «волшебный» коврик, на выходе элемента DD2.3 вновь появляется высокий уровень, а на выходе DD2.2 — низкий уровень. Последний запирает электронный ключ на нижнем входе элемента DD2.4. При этом транзистор VT1, а значит, и тринистор VS1 уже не могут быть открыты (по верхнему входу элемента DD2.4 на схеме) синхронизацией импульсов сети. Если время воздействия истекло, но человек все еще остается на мате (на антенне WA1), электронный ключ не будет заблокирован до тех пор, пока человек не покинет мат.

Как видно из рис. 1, тринистор VS1 способен замыкать горизонтальную (по схеме) диагональ диодного моста VD5. Но это равносильно замыканию вертикальной диагонали того же моста. Следовательно, когда тринистор VS1 разомкнут, лампа EL1 горит; когда он не открыт, лампа гаснет. Лампа EL1 и выключатель SA1 являются стандартными электроприборами, доступными в прихожей. Итак, с помощью выключателя SA1 вы по-прежнему можете включить лампу EL1 в любое время и независимо от машины.Выключить его можно только при замкнутом тринистор VS1. Однако важно и то, что после замыкания контактов выключателя SA1 автоматический выключатель будет обесточен. Поэтому формирование временной задержки всегда можно прервать по желанию, замыкая, а затем размыкая переключатель SA1. Питание машины осуществляется от параметрического стабилизатора, содержащего балластный резистор R9, выпрямительный диод VD4 и стабилитрон VD2. Этот стабилизатор выдает постоянное напряжение около 10 В, которое фильтруется конденсаторами С6 и С5, причем конденсатор С6 сглаживает низкочастотные пульсации этого напряжения, а С5 — высокочастотные.

Кратко рассмотрим работу автомата (при условии, что переключатель SA1 разомкнут). Пока антенна WA1 не перекрыта емкостью тела человека, на выходе элемента DD2.1 присутствует постоянный высокий уровень. Следовательно, одновибратор находится в режиме ожидания, когда на выходе элемента DD2.2 присутствует низкий уровень, запирающий (на нижнем входе элемента DD2.4) электронный ключ. В результате тринистор VS1 не открывается при поступлении синхроимпульсов на верхний вход DD2.4 элемент с моста VD5 через резистор R6. Когда человек блокирует цепь антенны, на выходе элемента DD2.1 появляется низкий уровень, который срабатывает ваншот, а на выходе элемента DD2.2 появляется высокий уровень, который открывает электронный ключ и тринистора VS1 на 20 секунд (в это время горит лампа EL1). Если к этому времени блокировка цепи антенны снята (человек покинул мат), лампа EL1 гаснет, если нет, то продолжает гореть до тех пор, пока человек не покинет мат.

В любом случае ваншот (и машина в целом) снова переходит в дежурный режим. Для выключения света досрочно (не дожидаясь 20 с), если это вдруг необходимо, достаточно замкнуть и разомкнуть выключатель SA1. Затем машина также переходит в режим ожидания. Требуемая чувствительность машины зависит от размера антенны WA1, толщины мата и других трудно учитываемых факторов. Поэтому нужная чувствительность подбирается изменением сопротивления резистора R1.Так, увеличение его сопротивления приводит к увеличению чувствительности, и наоборот. Однако не следует увлекаться излишней чувствительностью по двум причинам. Во-первых, увеличение сопротивления резистора R1 свыше 1 МОм, как правило, требует заливки его лаком, чтобы исключить влияние влажности воздуха на режим работы.

Во-вторых, при чрезмерной чувствительности автомата не исключены его ложные срабатывания. Также они возможны после того, как пол в прихожей вымыт, но еще не высох.Затем для выключения света следует временно отключить антенну WA1 с помощью однополюсного разъема Х1. Антенна WA1 представляет собой лист одностороннего фольгированного стеклотекстолита, прикрытый со стороны фольги вторым листом тонкого текстолита, гетинакса или полистирола. По периметру первого листа тем или иным способом снимается фольга на ширину около 1 см. Затем оба листа склеивают между собой, тщательно заполняя те периферийные части антенны, где снята фольга, клеем (например, эпоксидной замазкой).

Особое внимание следует обратить на надежность заделки провода, идущего от фольги наружу антенны. размеры антенны зависят от имеющегося мата. Ориентировочно его площадь (по фольге) 500…1000 см2 (примем 20х30 см). Если длина провода, идущего от автомата к антенне, значительна, возможно, его нужно будет экранировать (экранный чулок подключается тогда, с одной стороны, неизбежно снизится чувствительность автомата, с другой — емкость конденсатора С1, возможно, придется несколько увеличить.сети, сверху он должен быть покрыт хорошей и толстой изоляцией. Сам автомат собран на пластиковой плате печатного или поверхностного монтажа. точка, так как все они в той или иной степени опасны, так как подключены к сети. По этой причине все перепайки при наладке следует производить после отключения автомата от сети (от выключателя SA1). Регулировка заключается в выборе чувствительности (резистор R1), как уже было сказано, и времени выдержки однократного (резистор R4), если это необходимо. Кстати, выдержку можно увеличить до 1 мин (при R4=820 кОм) и более.

Наибольшая мощность лампы EL1 (или нескольких ламп, соединенных параллельно) может достигать 130 Вт, что вполне достаточно для прихожей. Вместо тринистора КУ202Н (ВС1) допускается установка КУ202М или в крайнем случае КУ202К, КУ202Л, КУ201К или КУ201Л.Диодный мост (ВД5) серии КЦ402 или КЦ405 с буквенным индексом Ж или И. Если использовать мост той же серии, но с индексом А, В или С, то допустимая мощность будет 220 Вт. Этот мост легко собирается из четырех отдельных диодов или двух сборок серии КД205. Так, при использовании диодов КД105Б, КД105В, КД105Г, Д226Б, КД205Е придется ограничить мощность ламп до 65 Вт, КД209В, КД205А, КД205Б — 110 Вт, КД209А, КД209Б — 155 Вт, КД225В, КД225Д202 — 375 Вт. Вт, КД202М, КД202Н, КД202Р, КД202С — 440 Вт.Ни SCR, ни диоды моста не нуждаются в теплоотводе (радиаторе). Диод VD1 — любой импульсный или высокочастотный (германиевый или кремниевый), а диоды VD3, VD4 — любые выпрямительные, например серии КД102-КД105. Стабилитрон VD2 — на напряжение стабилизации 9…1О В, например, серий КС191, КС196, КС210, КС211, Д818 или типа Д814В, Д814Г. Транзистор VT1 — любой из серий КТ361, КТ345, КТ208, КТ209, КТ3107, ГТ321. Микросхемы К561ЛА7 (DD1 и DD2) легко заменяются на КМ1561ЛА7, 564ЛА7 или К176ЛА7.

Для улучшения отвода тепла двухваттный балластный резистор (R9) должен быть составлен из четырех полуваттных: сопротивлением 82 кОм при параллельном соединении или сопротивлением 5,1 кОм при последовательном соединении. Остальные резисторы — типа МЛТ-0,125, ОМЛТ-0,125 или ВС-0,125. Для электробезопасности номинальное напряжение конденсатора С2 (лучше всего слюдяного) должно быть не менее 500 В. Конденсаторы С1-С3, С5 и С7 керамические, слюдяные или металлобумажные на любое номинальное напряжение (кроме С2). Оксидные (электролитические) конденсаторы С4 и С6 любого типа на номинальное напряжение не менее 15 В.

Схема автоматического выключателя

Автоматический выключатель; представляет собой электронный аналог обычного кнопочного выключателя с фиксацией, который срабатывает каждый раз: одно нажатие — лампа включена, другое — лампа выключена. Эта машина также построена всего на двух цифровых микросхемах, но вместо второй микросхемы К561ЛА7 (четыре логических элемента 2И-НЕ) в ней используется микросхема К561ТМ2 (два D-триггера). Нетрудно заметить, что триггеры последней микросхемы установлены вместо одновибратора предыдущей машины.Кратко рассмотрим их работу в машине. Назначение триггера DD2.1 вспомогательное: он обеспечивает строго прямоугольную форму импульсов, подаваемых на счетный вход С триггера DD2.2.

Не будь такого формирователя импульсов, триггер DD2.2 не смог бы четко переключаться на входе С в единичный (когда на его прямом выходе высокий уровень, а на инверсном — низкий) или ноль (когда выходные сигналы противоположное указанным) состояние. Так как установка входа S (установка «единица») триггера DD2.1 постоянно подается на высокий уровень относительно его установочного входа R (установка «ноль»), его инверсный выход — обычный повторитель.

Именно поэтому интегрирующая цепь R3C4 резко обостряет фронты импульсов, снимаемых с конденсатора С3. При низком напряжении на нем (на антенну WA1 рука не воздействует), на инверсном выходе триггера DD2.1 также низкий уровень напряжения. Но как только напряжение на конденсаторе С3 поднимется (поднесите руку достаточно близко к антенне WA1) примерно до 5 В, низкий уровень на инверсном выходе DD2.1 триггер внезапно изменится на высокий. Наоборот, после снижения напряжения на конденсаторе С3 (руку убрали) ниже 5 В, высокий уровень на том же инверсном выходе также скачком сменится на низкий.

Однако для нас важен только первый (положительный) из этих двух всплесков, так как триггер DD2.2 не реагирует на отрицательный всплеск напряжения (на входе С). Поэтому триггер DD2.2 будет переключаться в новое состояние (единичное или нулевое) всякий раз, когда рука подносится к антенне WA1 на достаточно близком расстоянии. Прямой выход триггера DD2.2 подключен к верхнему (по схеме) входу элемента DD1.2, входящего в состав электронного ключа. Воздействуя на этот вход, триггер способен как открывать, так и закрывать электронный ключ, а вместе с ним и тринистор VS1, тем самым включая или выключая лампу EL1.

Обратите внимание, что прямое соединение инверсного выхода триггера DD2.2 с собственным информационным входом D обеспечивает его работу в нужном счетном режиме — «через раз», но интегрирующая цепь C5R4 нужна для того, чтобы после выключения » штекеры») запускают DD2.2 будет установлен на ноль, соответствующий погасшей лампе EL1. Как и в предыдущей машине, лампу EL1 можно включить и обычным выключателем SA1. Но он будет выключен, если с одной стороны переключатель SA1 разомкнут, с другой триггер DD2.2 установлен в ноль.

Еще одной особенностью этой машины является то, что генератор импульсов (10 кГц) собран по упрощенной схеме — только на двух элементах (DD1.З и DD1.4) вместо трех. Вместо микросхемы К561ТМ2 (ДД2) допустимо применение КМ1561ТМ2, 564ТМ2 или К176ТМ2. Остальные детали в нем такие же, как и в предыдущем. Размер антенны имеет смысл уменьшить до 50…100 см2 в районе фольги

Автоматический выключатель простой схемы

Это устройство является как бы электронным аналогом обычной кнопки самовозврата: нажал — лампочка горит, отпустил — гаснет. Очень удобно оборудовать такой бесконтактной «кнопкой», например, мягкое кресло, свет над которым автоматически загорается всякий раз, когда вы садитесь в него для чтения, вязания или другого активного отдыха.Отличие этого упрощенного автомата от предыдущих в том, что у него нет ни однозарядника, ни триггеров. Поэтому конденсатор С3 напрямую подключен к нижнему (по схеме) входу элемента DD1.2 электронного ключа. При отсутствии «райдера» спрятанная под обивкой сиденья антенна WA1 не препятствует появлению импульсного сигнала на выходе элемента DD1.1, разряжается конденсатор С3, а значит электронный ключ и тринистор VS1 закрыты, лампа EL1 не загорается.Когда отдыхающий садится в кресло, указанные импульсы исчезают, конденсатор С3 заряжается и электронный ключ разрешает открытие тринистора VS1, лампочка горит.
