Автоматика для газовых котлов, принцип работы автоматики для газовых котлов

Для безопасной и эффективной работы отопительного оборудования рекомендуется установить систему автоматического регулирования. Таким образом, при отключении электричества газовый котел продолжит свою работу. Вам не придется постоянно контролировать отопительное устройство. Автоматические системы для газовых котлов можно разделить на два вида: энергозависимые и энергонезависимые. Рассмотрим принцип работы автоматики, виды газовых клапанов и применение мультиблоков автоматики для газовых агрегатов.

Содержание:

1. Виды энергозависимых систем и принцип работы
2. Принцип работы автоматики для газовых котлов
3. Виды газовых клапанов
4. Применение мультиблоков автоматики для газовых котлов

Виды энергозависимых систем и принцип работы

Для того чтобы избежать опасных ситуаций, рекомендуется приобрести автоматику для газового котла. Она необходима для закрывания и открывания клапана при помощи электроники. Происходит это после того как подаст сигнал термодатчик. В нашем интернет магазине можно купить любое газовое оборудование.

К приборам, которые регулируют температуру в доме и обеспечивают безопасность, можно отнести:

1. Суточный программатор может программировать все работы отопительного котла на 24 часа. После того как пройдут сутки, цикл повторится. Подсоединить программатор к отопительному котлу можно беспроводным способом по радиоканалу или проводным. При помощи двухжильного кабеля можно подключить суточный программатор фирмы Saunier Duval модель ExaCONTROL. Он необходим для программирования по времени температуры в контуре для нагрева воды и температуры носителя тепла в контуре отопления.
2. Комнатный термостат подключается к газовому котлу при помощи кабеля. Такой прибор работает по простому принципу: после того как температура станет требуемой, то на клапан подачи газа поступает сигнал, затем котел выключается. Если температура понизилась, то котел автоматически включается. Термостат электромеханический SEITRON TAM011MI выпускается на основе мембранного блока с наполнителем из газа. Управлять термостатом можно датчиком температуры. Если температура стала оптимальной, то датчик замыкает или размыкает контакты, таким образом, котел включается или выключается.
3. Недельный беспроводной программатор. Рассмотрим модель Auratin 2025, которая может работать между приемником и передатчиком на расстоянии. Если есть бетонные стены, то расстояние составит 30 метров, если на открытом пространстве – 300 метров. Программатор может обеспечить комфортную температуру в комнате за счет высокой точности регулировки. Пользоваться прибором удобно, так как дисплей имеет подсветку, а ее цвет можно выбрать. Можно настраивать 6 программ. Можно подключить температурный внешний датчик, так как есть специальный разъем.

Принцип работы автоматики для газовых котлов

Преимуществом энергонезависимой системы является то, что во время работы не применяется электроэнергия. Под воздействием температуры происходит геометрическое изменение управляющих деталей и таким образом, клапан приводятся в действие.

Старые модели энергонезависимой автоматики сложно регулировались. Для того чтобы вывести прибор из строя, приходилось использовать проволоку или изоленту, а безопасность работы всей отопительной системы значительно уменьшалась.

В современных системах такого нет. Поэтому энергонезависимая автоматика 630 Euro Sit надежна и безопасна. Основные узлы:

1. Регулятор давления.
2. Система защиты пламени. Если произойдет выключение основной горелки, то автоматически заблокируется подача газа.
3. Фильтры основной и выходной горелки.
4. Прибор для настройки минимального расхода газа.
5. Ручка управления с разными положениями: «зажигание», «выключено», «выбор температуры».
6. Штуцеры, которые необходимы для контроля расхода газа.
7. Термостат, который имеет функцию полного отключения основной горелки.

В зависимости от выбора потребителя, подвод газа может быть снизу или сбоку. В нашем магазине вы можете купить запчасти для газовых котлов.

Виды газовых клапанов

Основной элемент системы автоматики – газовый клапан электромагнитный. Такое гидравлическое устройство используется для регулировки потока газа при помощи передачи электропитания на катушку клапана. Сердечник, который связан с седлом клапана, втягивается в катушку под действием электромагнитных сил.

Клапан может быть нескольких видов в зависимости от рабочего положения седла:

1. Модулирующие клапаны устанавливаются на газовых котлах с возможностью плавного изменения мощности.
2. Одностадийные клапаны. Они имеют только два положения: «открыто» и «закрыто». После того как подается питание, клапан принимает крайнее положение и происходит полный расход газа, на которое рассчитан котел.
3. Двухстадийные клапаны. Такой вид может полностью открыться с временной задержкой через промежуточное положение. Благодаря такой конструкции происходит плавный пуск отопительного оборудования. Одностадийные и двухстадийные клапаны используют только для одностадийных горелок.
4. Трехстадийные клапаны. Такие элементы можно установить на устройствах, где есть две ступени мощности.

Применение мультиблоков автоматики для газового оборудования

Производители автоматики продают уже готовые блоки, которые состоят из комплекса приборов. Например, газовые автоматические системы производят такие фирмы как: Dungs, SIT и Honneywell.

В систему автоматики Elletrosit входят следующие элементы:

• Датчика тяги;
• Комбинированного газового клапана;
• Двухступенчатого клапана горелки;
• Термостата с термодатчиком;
• Стабилизатора давления газа;
• Предельного термостата с датчиком.

Включить и выключить стопорный клапан можно при помощи термостат, который контролирует температуру носителя тепла в контуре.

В такой автоматической системе есть возможность подключения комнатного термостата, благодаря ему можно обеспечить комфортную температуру в каждой комнате в автоматическом режиме.

Современные автоматические системы управления газовыми котлами могут не только контролировать пуск и остановку оборудования, но и обеспечить сигнализацию, диагностику, а также управление мощностью агрегата.

Надежной автоматикой обладают газовые котлы Де дитрих, купить газовые котлы De Ditrix вы можете в нашем интернет магазине

Читайте также:

Автоматика для газовых котлов отопления

Во время эксплуатации газового отопительного оборудования важно обеспечить правильный режим работы, эффективный контроль и безопасность. Современная и надежная автоматика для котлов отопления — отличное решение данных задач. Она поможет соблюсти технические требования эксплуатации, обеспечить оптимальный режим работы, своевременно сообщить о неполадках в системе. С ее помощью легко регулировать температуру теплоносителя круглосуточно, что дает возможность поддерживать в помещении оптимальный микроклимат без дополнительных хлопот и затрат.

Автоматика для газового котла отопления

Разновидности автоматики

В зависимости от принципа работы и конструктивных особенностей автоматика для газовых котлов отопления может быть одна из типов:

• Энергозависимая.
• Энергонезависимая.

Энергозависимые приборы автоматики

Данные устройства представляют собой электронные приборы небольшого размера, реагирующие на подачу газа при помощи открытия/закрытия крана. Прибор отличается конструктивной сложностью.

Задачи, которые позволяет решать электронная котловая автоматика:

• Закрывать/открывать кран подачи газа.
• Запускать систему в автоматическом режиме.
• Регулировать мощность горелки, благодаря наличию термодатчика.
• Выключать котел в экстренных случаях или в рамках заданного режима работы.
• Визуальная демонстрация того, как работает агрегат (какой температурный режим поддерживается в комнате, до какой отметки нагрета вода и так далее).

Электронная котловая автоматика

Ввиду постоянного роста потребительских запросов относительно удобства эксплуатации производители современных приборов предлагают ряд дополнительных возможностей:

• Управление и контроль работы оборудования.
• Защита системы отопления от неисправности трехходового клапана.
• Защита системы от замерзания. В данном случае устройство запускает котел при резком падении температуры в помещении.
• Самостоятельная диагностика с целью выявления неисправных запчастей, сбоев в работе конструктивных элементов. Данная опция позволяет избежать поломок, способных вывести котел из строя, а, следовательно, и больших материальных расходов, связанных с капитальным ремонтом или заменой оборудования.

Так электронная автоматика безопасности газовых котлов обеспечивает ровную работу оборудования, когда:

• отсутствую скачки;
• точно соблюдается заданный температурный режим;
• не возникает других проблем во время длительной эксплуатации.

Сегодня на рынке представлен широкий ассортимент автоматики энергозависимого типа. Она может быть как с возможностью программирования, так и без нее. В первом случае вы можете настраивать работу системы в режиме день-ночь или задать разный температурный режим на 1-7 день, учитывая прогноз погоды.

Энергонезависимые приборы

Данный тип автоматического оборудования для управления работой газовых котлов отопления является механическим. И многие потребители отдают предпочтением именно ему.

Основные причины:

• Низкая цена.
• Ручная настройка, отличающая простотой, что позволяет легко управлять прибором далеким от техники людям.
• Автономность устройства, для работы которого не требуется электричества.

Ручная настройка заключается в следующем:

• Каждый прибор оснащен температурной шкалой от минимального значения до максимального показателя. Выбирая нужную отметку на шкале, вы задаете рабочую температуру котлу.
• После запуска агрегата за работу принимается терморегулятор, контролирующий заданный температурный режим путем открывания/закрывания крана подачи газа.

Ручной регулятор автоматики отопительного котла

Принцип действия основан на том, что термопара газового котла, которая встроена в теплообменник, оборудована специальным стержнем. Деталь изготавливается из особого материала (сплав железа и никеля — инвар), быстро реагирующего на температурные изменения. В зависимости от увеличения или снижения температуры стержень меняет свои размеры. Деталь прочно соединена с клапаном, который и регулирует подачу газа в горелку.

Но кроме этого сегодняшняя автоматика для газового котла энергонезависимого типа дополнительно оборудуется датчиками тяги и пламени. Они сразу же прекратят подачу топлива, если в дымоходе произойдет резкое падение тяги или в результате снижения давления в трубе.

За работу датчика пламени отвечает специальная тонкая пластина, которая при нормальной работе системы находится в изогнутом состоянии. Так она удерживает клапан в положении «Открыто». Когда пламя уменьшается, пластина выпрямляется, заставляя клапан закрыться. Такой же принцип работы и у датчика тяги.

Конструкция и принцип работы

Автоматика для котлов отопления имеет множество составляющих. Условно они разделены на две группы:

• Механизмы для обеспечения надлежащего функционирования котлоагрегата.
• Устройства для комфортной эксплуатации отопительной системы.

За безопасность отвечают:

• Модуль контроля пламени. Его основными элементами являются термопара и электромагнитный газовый клапан (отвечает за перекрытие газа).
• Термостат — модуль, отвечающий за поддержание заданной температуры теплоносителя и защиту от перегрева. Он включает/отключает котел, когда температура теплоносителя повышается/понижается до пиковых отметок.
• Датчик контроля тяги отвечает за прекращение подачи газа на горелку в зависимости от изменения положения биметаллической пластины.
• Предохранительный клапан нужен для контроля количества теплоносителя в контуре.

Схема автоматики регулирования газового приспособления

Автоматика для комфорта способствует снятию некоторых обязанностей с пользователей так как выполняет такие функции как авторозжиг горелки, выбор наиболее эффективного режима работы, самостоятельная диагностика и другие.

Функции и принцип действия автоматики безопасности

Согласно нормативной документации система безопасности автоматических газовых котлов должна состоять из оборудования, которое выключит систему, перекрыв газ в случае какой-либо поломки. Таким образом автоматика осуществляет контроль ряда показателей:

• Давление газа. Когда оно падает до критической отметки подача топлива прекращается. Действие происходит в автоматическом режиме за счет клапанного механизма, который настроен на определенное значение. В энергозависимых устройствах за контроль несет ответственность реле максимального/минимального давления. Мембрана со штоком выгибается при увеличении количества атмосфер, в результате чего контакты питания котла размыкаются.
• Есть ли пламя в горелке. При его отсутствии термопара остывает, прекращая вырабатывать ток. В результате электромагнитная заслонка газового клапана не работает, и газ не подается.
• Наличие тяги. Когда она уменьшается, происходит нагревание и изменение формы биметаллической пластины, поэтому клапан останавливает подачу топлива.
• Температура теплоносителя. Термостат необходим для поддержания температурного режима, заданного пользователем, предотвращая перегрев системы.

Схематическое устройство работы регулятора автоматики

Результатом данных неисправностей может стать выключение основной горелки и загазованность комнаты, чего допускать категорически нельзя. Поэтому автоматика должна присутствовать на всех без исключения газовых котлах, особенно, на оборудовании старого образца, где данный конструктив не был предусмотрен изготовителем.

Функционирование электронной системы построено на получении информации от датчиков. Она анализируется контроллером и микропроцессором. После обработки данных подаются те или иные команды на приводы агрегата.

Принцип действия механики другой. При выключенном котле газовый клапан перекрыт. Запуск агрегата предполагает выжимание шайбы на клапане, в результате чего он открывается в принудительном режиме и топливо поступает на запальник. Его розжиг приводит к нагреванию термопары и выработке на ней напряжения, необходимого для функционирования электромагнита. Он, в свою очередь, держит клапан открытым. Поворачивая шайбу, можно регулировать мощность котла.

Конечно, в работе любой автоматики может произойти сбой. В этом случае котел газового отопления прекратит функционировать. Важно помнить, что любые самостоятельные вмешательства в конструктив газового оборудования запрещены законом. Автоматика не дает включить котел? Вызывайте специалиста!

Обзор изделий популярных производителей

Устройства российского и зарубежного производства имеют одинаковый принцип работы, несмотря на значительные конструктивные отличия.

Сегодня особой популярностью пользуется продукция итальянского происхождения, выпускаемая под брендом EuroSIT. Наиболее востребованная модель — 630 EUROSIT. При ее разборке можно увидеть:

• Все конструктивные элементы расположены в корпусе.
• К нему подводятся газовые трубопроводы, различные трубки и кабели от датчиков.
• Внутри расположен отсекатель, регулятор давления, пружинный клапан.

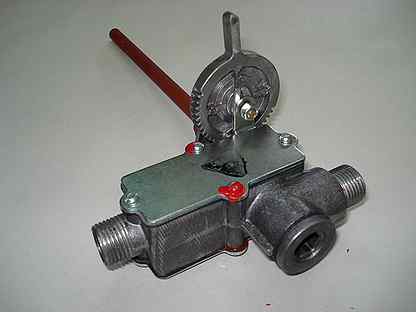

Газовый клапан 630 EUROSIT

Использование устройства требует определенных навыков, но после его включения система работает в автоматическом режиме.

Другим популярным брендом является Honeywell за счет доступной цены при хорошей функциональности. Стандартный набор функций: поддержание рабочей температуры в пределах 40-90 градусов, контроль давления и подачи топлива, наличия пламени в горелки, автоматическое отключение котла.

Ростовские приборы АОГВ и автоматика бренда САБК также заслуживают внимания ввиду надежности, богатого функционала и невысокой стоимости.

Основная рекомендация: выбирая автоматику для газового агрегата воспользуйтесь помощью профессионалов.

Видео по теме:

Автоматика газового отопительного котла: виды, регулировка, принцип работы

Для простого покупателя все газовые котлы с виду одинаковые, но это только на первый взгляд. На самом же деле есть масса нюансов и тонкостей, о которых вам могут рассказать профессионалы, а все эти тонкости сильно влияют на характеристики котла.

Каждый котел разными способами выводит продукты сгорания, даже по-разному греют воду, различаются и их горелки, и способы непосредственного управления котлом, в частности способы его автоматизации.

Что же включает автоматизация? Как осуществляется работа автоматики газового котла?

Принцип работы и разновидности систем

Процесс и принципиальные моменты работы автоматики для любого газового котла заключается в следующем:

Существуют так называемые энергозависимые системы, которые работают от электросети, а соответственно, нуждаются в электричестве, и поэтому представляют собой громоздкие, огромные и сложные электроприборы, автоматика которых позволяет регулировать подачу топлива, мощность пламени и ряд других параметров. Все это позволяет неплохо экономить. Система может состоять из:

1. Комнатного термостата
2. Суточного программатора
3. Недельного программатора
4. Котла нагрева

Термостат для помещений (комнатный)

Термостат представляет собой устройство, которое располагается в помещении, в котором в свою очередь нужно регулировать температурный режим. Датчики термостата производят необходимые измерения. В том случае, если уровень тепла стал меньше, чем тот, который запрогроммирован в термостат, то устройство пошлет сигнал на аппаратуру котла, а она в свою очередь автоматически включит котел и он начнет работать.

Когда температура достигнет комфортных показателей, то автоматика точно также самостоятельно прекратит работу котла. .

Суточный программатор

Данный прибор очень похож на термостат и выполняет сходную функцию, однако в нем есть возможность программировать расписание работы котла на 24 часа.

Задается цикл, в котором по времени указан уровень температуры для отопления. Каждые сутки цикл запускается заново. Есть возможность подсоединить устройство к котлу проводом, либо по радиоканалу — это зависит от модели котла и ее возможностей.

Недельный программатор

Более продвинутое устройство. Имеет более широкие функции и возможности для управления внутридомовым климатом. Можно выбрать как уже предустановленный режим, так и настроить его самостоятельно. Цикл задается на неделю и, соответственно, еженедельно повторяется. Наиболее часто используется подключение по радиоканалу.

Устройства различаются по дизайну и цвету, поэтому можно выбирать программатор под свой вкус и интерьер, что тоже является небольшим, но приятным плюсом.

Принцип работы автоматики независимой от электросети

Подобные устройства для контроля могут быть, например, механизированными или целиком механическими, то есть не нуждающимися в электричестве, но регулировка автоматики газового котла обеспечивается частично при помощи человека. Конечно, в полном смысле слова такие устройства нельзя называть автоматикой, но роль человека здесь сведена к минимуму.

Все функции такой автоматики контролируются и обеспечиваются за счет качественных изменений в деталях самого прибора под воздействием различных температур. Как ни странно, при всем многообразии, удобстве и простоте электроники, многие решают пользоваться именно механическими устройствами.

Возможно, здесь играет особую роль цена, которая в разы меньше, но более важно, что таким приборам не стоит бояться отключения электричества, какие-нибудь перепады в электросети и не нужно дополнительных аксессуаров, например, стабилизатора напряжения.

Автоматика безопасности для газовых котлов

Принцип работы простейший: человек выставляет самостоятельно необходимую температуру, при помощи регулятора с градуированной шкалой. Внутри котла есть термопара, которая удлиняется при нагревании и уменьшается при охлаждении. Термопара, представляющая из себя стержень, тем самым воздействует на внутренний клапан котла и регулирует подачу газа. По примерно такому же принципу может работать, например, датчик тяги, который устанавливается в дымовом колпаке.

По всем нормативным документам любые средства автоматики для газовых котлов и установок должны останавливать их работу и прекращать подачу топлива в различных, потенциально опасных ситуациях:

• Погасло пламя в запальнике
• Высокое давление в трубопроводе
• Наоборот слишком низкое давление в трубопроводе
• Малая тяга в дымоходе

Данные эпизоды могут привести к сильной загазованности помещения, что очень опасно. Поэтому автоматика безопасности должна быть установлена на всех котлах как нового образца (уже встроена заранее), так и старого (путем дополнительной установки). Иногда проще и дешевле купить новый котел, с уже встроенной автоматикой, чем производить монтаж системы на старых моделях.

Зарубежные и отечественные производители используют одинаковый принцип при конструировании системы автоматизации котла. Хотя, конечно, устройство внутри может довольно сильно отличаться. Наиболее простыми и надежными считаются автоматические газовые клапаны.

Каждая составляющая расположена в одном корпусе конструкции, а к нему в свою очередь подключены трубопровод газа, трубка от датчика тяги и температурные датчики. Внутри установлен специальный электромагнитный клапан небольшого размера, который по умолчанию является «закрытым“.

Электромагнитный клапан газового котла — основной и один самых главных и необходимых элементов для автоматизированной системы газовых котлов. Представляет собой гидравлическое электроустройство, которое перекрывает или же открывает проход потоку газа, путем передачи электричества, получаемого от электропитания на катушку клапана.

Благодаря силам электромагнитной индукции, сердечник, который напрямую связан с клапаном, втягивается в катушку и закрывает отверстие для подачи газа, либо открывает его, соответственно.

Кроме того, текущие автоматические системы безопасности газовых котлов, давно не ограничиваются только запуском и выключением котла, пуском и перекрытием потока газа, они еще очень эффективно используются для диагностики работы котла, его состояния, а также управления, непосредственно, самой работой газового котла отопления.

Казалось бы, что подобные системы должны быть сложны в эксплуатации и устройстве, но это совсем не так. Автоматические системы имеют относительно простое устройство, кроме того, они уже, как правило, заранее встроены в котел, потому как эксплуатация котла без системы автоматизации безопасности (даже самой простой) может привести к фатальным последствиям, вплоть до взрыва газа.

Использование автоматики безопасности, решает огромный спектр проблем и позволяет вам не только эксплуатировать котел со спокойным сердцем, но и гарантирует исключение каких-либо непредвиденных ситуаций.

Стоит учесть и климатические условия, в которых используется котел. Например, на постсоветском пространстве актуальна будет именно та система, что наиболее адаптирована к нашим условиям. Такие устройства предлагают, например, многие российские производители. Притом отечественное производство может вполне составить конкуренцию иностранным компаниям, выпуская действительно качественную и, в целом, достойную продукцию.

Самое главное, что вы сможете спокойно использовать свой котел, вам не потребуется следить за ним постоянно, все за вас сделает автоматика, которая в некотором смысле является даже более «чуткой», чем любой человек.

Современная система автоматизации для газового котла имеет огромную роль в обеспечении безопасной и простой эксплуатации отопительных устройств как в больших котельных, так и в частных домах. Обходится без нее опасно и невозможно. Большим успехом пользуются как иностранные, так и отечественные разработки, поэтому доступен широкий выбор под каждую конкретную ситуацию.

Если вам необходимо подобрать надежный и безопасный газовый котел, то вы можете сделать это на нашем сайте. Не забывайте, что система автоматики наиболее важный элемент для всей системы отопления в целом, ведь ваша безопасность во многом зависит именно от нее.

17.07.2017

Возврат к списку

Автоматика котлов отопления и ИБП для котлов

09-03-2013

Системы автоматики котла отопления управляют процессами составления топливной смеси, горением топливной смеси, циркулированием теплоносителя, режимами работы устройства, выходом на установленные параметры работы, процессами работы в случаях аварийных ситуаций.

Современные системы автоматики котла позволяют вести эффективный мониторинг всех показателей, осуществлять программирование режимов работы на длительный период, составлять специальные программы функционирования на отдельные случаи.

Перечень основных функций автоматики современных газовых котлов отопления:

• автоматическое аварийное отключение всех систем котла в случае выявления аварии;
• функция автоматического запуска котла отопления или перезапуска котла отопления по специальному алгоритму после аварийных отключений котла;
• электронное регулирование мощности пламени газовой горелки в зависимости от данных температурных датчиков и установленных настроек режимов работы;
• функция выключения автоматикой котла указанных устройств по заданной программе работы;
• индикация данных, полученных автоматикой с датчиков котла, и индикация текущего режима работы устройства;
• функция автоматического прокачивания теплоносителя после выключения горелки для защиты компонентов котла от перегрева;
• контроль эффективности процесса сжигания топлива и регулирование автоматикой котла состава топливной смеси;
• автоматический контроль предупреждения размораживания устройства, управление автоматикой процессами включения и выключения насосов циркуляции носителя при достижении определенных температурных показателей;
• автоматическая защита от перегрева насосов котла отопления и защита от заклинивания насосов, клапанов и других исполнительных устройств, управляемых автоматикой газового котла;
• автоматическое тестирование всех компонентов котла и правильности работы отдельных устройств.

Функция автоматического выключения и включения котла

В случае отключения сетевого электропитания котёл отопления отключается. При появлении электрического питания в сети система автоматики котла предпримет попытку включения. При этом все установленные ранее настройки должны сохраниться в данных системы автоматики.

Отключение котла отопления может происходить и при снижении значения напряжения в сети. Работа систем современного котла отопления при низком напряжении в сети опасна и может привести к аварии, вот почему автоматика котла осуществляет функцию защитного отключения.

Следует отметить, что не во всех случаях восстановления питания в сети будет произведён автоматический запуск котла отопления. В ряде случаев будет необходимо запустить котёл вручную.

В случае нестабильного электропитания необходимо использовать стабилизаторы напряжения, а в случае наличия провалов электрического питания или временных отключений питания в сети необходимо использовать специализированный источник бесперебойного питания.

Функция автоматики котла по блокированию работы устройства при отсутствии газа

Во многих современных котлах отопления предусмотрена функция полной блокировки работы в случае временного прекращения подачи газа. При этом плата управления котла получает сигналы о снижении давления газа и о прекращении горения. Повторный запуск котла может быть проведен вручную или с помощью специального режима, управляемого системой автоматики котла. При этом следует понимать, что сигнал с датчика пламени будет приходить только в случае правильного электрического питания котла.

Функция автоматики котла по защите от тепловой инерции

В случае отключения котла отопления при достижении верхнего предела по температуре теплового носителя или установленной температуры в помещении автоматика котла даёт сигнал на отключение основной горелки. Однако температура тепловых элементов горелки значительно выше, чем температура теплового носителя в системе. Полное отключение котла отопления в этом случае опасно, так как может произойти перегрев носителя в зоне элементов горелки. Для избегания этой ситуации плата управления даёт команду на последующую циркуляцию насоса отопления после отключения основной горелки. Бесперебойное питание котла отопления в этом режиме очень важно.

Явление опасной тепловой инерции может наблюдаться и при аварийном отключении котла в результате пропадания электропитания в сети. Поэтому очень важно использовать источник бесперебойного питания.

Функция автоматики по предотвращению заклинивания циркуляционного насоса котла отопления

На многих современных котлах отопления имеется функция автоматики котла по защите насосов от заклинивания. В случае длительного отключения котла насосы отопления могут «прикипеть» в результате отложения солей воды и других элементов на движущихся частях насоса. Чтобы избежать этой ситуации, плата управления котла при длительном простое даёт команду на включение циркуляционного насоса на небольшой промежуток времени. Для осуществления этой функции необходимо также обеспечить бесперебойное электрическое питание котла отопления.

Подробнее об источниках бесперебойного питания для циркуляционного насоса читайте в статье: ИБП для циркуляционного насоса.

Функция автоматики котла отопления по защите от замораживания системы

В случае снижения температуры теплового носителя до минимальной температуры (для разных котлов различная, но в диапазоне от 4 до 10 градусов) автоматика котла даёт команду на выполнение принудительной циркуляции, включая циркуляционный насос на несколько минут. Если этот процесс не даёт результата, то плата управления включает газовую горелку котла на несколько минут при ограниченной мощности. После нагрева носителя до необходимой температуры горелка отключается, а циркуляция теплового носителя происходит ещё несколько минут.

Для выполнения этой функции необходимо обеспечить бесперебойное электрическое питание. В случае длительного отсутствия электрического питания может произойти размораживание системы отопления.

Функция блокировка при отсутствии тяги

В случае пропадания тяги котел автоматически блокируется и предотвращает попадание продуктов сгорания в помещение. Информация об отсутствии тяги может быть получена на основании обработки данных с датчиков котла отопления. Повторное включение возможно не ранее чем через установленное время. Процесс запуска котла осуществляется под управлением главного контроллера прибора.

Функция автоматики котла по управлению составлением топливной смеси

Оптимальное составление топливной смеси — важный фактор, определяющий эффективность, экономичность и экологичность работы котла отопления. Анализ качества горения смеси производится автоматикой котла на основе данных датчика пламени. Получая данные об интенсивности образования свободных ионов в процессе горения топлива, процессор котла отопления определяет скорость подачи топлива в горелку и необходимое количество нагнетаемого воздуха для получения эффективного состава смеси. При этом для корректной работы датчика пламени необходимо обеспечить котёл отопления электропитанием с фиксированной фазировкой сигнала.

Необходимость использования специальных ИБП для электропитания современных котлов отопления

Для правильной и надёжной работы системы автоматики котла отопления необходимо использовать источники бесперебойного питания, удовлетворяющие ряду условий.

Специализированные ИБП для корректной работы автоматики котлов отопления должны иметь:

• правильную синусоидальную форму выходного сигнала;
• фиксированную частоту тока;
• высокий уровень стабилизации значения напряжения;
• высокую скорость срабатывания;
• правильную фазировку выходного сигнала;
• необходимую длительность резерва питания;
• надёжную защиту от перенапряжений, скачков напряжений, электрических помех и аварийных случаев.

Компания БАСТИОН производит линейку специальных источников бесперебойного питания для котлов отопления. ИБП TEPLOCOM и SKAT разработаны специально для питания современных газовых котлов. Источники питания БАСТИОН удовлетворяют требованиям российских и международных стандартов и рекомендованы известными производителями газовых приборов и оборудования.

ИБП от компании «Бастион» обеспечат эффективное питание систем автоматики и других систем современных котлов отопления.

Подробную информацию о специализированных источниках бесперебойного питания для газового оборудования и систем отопления вы найдёте в разделе «Источники бесперебойного питания».

Читайте также по теме:

Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

Автоматика газового котла | LAZY SMART

При выборе газового котла для отопления загородного дома или коттеджа необходимо учитывать много факторов: площадь дома, который необходимо отапливать, количество контуров, предполагаемый расход горячей воды (в случае с двухконтурным котлом), возможность подключения контура тёплых полов и т. д. Кроме того, одним из важнейших аспектов, который нужно принимать во внимание при выборе котла, является автоматика, установленная в нём. В данной статье мы разберём основные функции систем автоматики, которыми обладают современные котлы. Это поможет Вам понять, что же на практике делают эти функциональные модули, что из этого действительно нужно именно вам, а что не стоит того, чтобы переплачивать за это лишние деньги.

Все узлы автоматики газовых котлов можно условно разделить на две группы:

• Защитная автоматика
• Автоматика для удобства

Защитная автоматика

Узлы автоматики из первой группы, как видно из её названия, предназначены для защиты котла и помещения, в котором он установлен. Эти устройства прекращают подачу газа в случае возникновения аварийной ситуации.

Газ-контроль

Обычно под этим понимается «контроль наличия пламени» горелки. При затухании горелки подача газа должна быть прекращена. Эта базовая функция защиты, которая присутствует во всех котлах.

Этот модуль автоматики состоит из двух узлов: клапана подачи газа и термопары (рис. 1).

Рис. 1 Термопара и электромагнитный клапан

Термопара – пассивный датчик температуры, т.е. не требует внешнего питания. Она представляет собой два спаеных проводника из различных металлов (рис 2.). При нагреве места спайки в проводниках наводится термо-ЭДС, проще говоря, возникает небольшое напряжение, достаточное для открытия электромагнитного клапана подачи газа.

Рис. 2 Принцип действия термопары

Именно поэтому при первом пуске котла нужно подержать кнопку розжига в течение нескольких секунд – время, за которое термопара успеет нагреться и на ней возникнет напряжение, достаточное для поддержания газового клапана в открытом положении.

Не путайте: в описании котла этот блок автоматики обычно называется «газ-контроль», однако правильней было бы называть эту функцию именно «контроль наличия пламени», т. к. аварийно отключать подачу газа могут и другие узлы автоматики, которые мы рассмотрим далее.

Термостат для котла

Термостат – устройство, необходимое для поддержания заданной температуры теплоносителя. Оно отключает котёл при достижении заданной температуры и включает при снижении температуры ниже установленного порога. Ручка термостата имеет несколько режимов, каждый режим соответствует своей температуре теплоносителя.

Рис. 3 Термостат

Если котёл имеет электронное управление, температура может устанавливаться с помощью терминала пользователя и отображаться на дисплее.

Термостат можно считать устройством регулирующим работу котла, однако он выполняет и защитные функции: защита от перегрева и замерзания. Это достигается наличием у термостата верхнего и нижнего пороговых значений. При достижении температуры теплоносителя верхнего аварийного порога котёл отключается во избежание перегрева. При достижении нижнего аварийного порога – котёл включается на максимальную мощность, чтобы не произошло замерзания теплоносителя.

Стоит иметь в виду, что если в перечне технических характеристик котла написано «термостат», имеется в виду наличие регулирующего термостата. Функция защиты от перегрева, есть в любом котле, даже если это отдельно не указано. А вот защита от замерзания присутствует только в тех котлах, где эта функция прописана в характеристиках.

Контроль тяги

Интенсивность тяги должна быть достаточной для полного удаления продуктов горения из помещения, в котором установлен котёл. При недостаточной тяге происходит накопление продуктов горения внутри помещения, что является опасным для здоровья человека. При срабатывании датчика контроля тяги (рис. 4) формируется управляющий сигнал на прекращение подачи газа и отключение котла.

Рис 4. Датчик контроля тяги

При установке отопительной системы тяга проверяется мастером, однако тяга может ухудшиться в процессе эксплуатации в силу многих причин (загрязнение вытяжной трубы и т.д.). Поэтому датчики в тяги являются важной составляющей системы безопасности котла.

Предохранительный клапан

Рис. 5 Предохранительный клапан

Необходим для сброса излишек теплоносителя из системы при повышении его давления выше допустимого предела. Такая ситуация возможна при резком повышении температуры воды (теплоносителя) в системе. Это может привести к повреждению котла и других узлов отопительной системы. Поэтому лучше приобрести котёл со встроенным предохранительным клапаном или установить его отдельно.

Воздухоотводчик автоматический

Во время ввода отопительной системы в эксплуатацию в неё неизбежно попадает воздух, избавиться от которого бывает достаточно сложно. Кроме того, воздух может накапливаться в системе и в процессе эксплуатации. Он препятствует нормальной работе системы отопления, создаёт шум и бурление в трубах. Воздухоотводчик (рис. 6) автоматически выпускает весь воздух, накопившийся в трубах отопления. Его нельзя назвать обязательным узлом, но присутствие его в системе сильно упрощает жизнь пользователю. Поэтому лучшим решением будет выбрать котёл со встроенным воздухоотводчиком.

Рис. 6 Воздухоотводчик

Автоматический переход от внешнего источника питания к автономному при отключении электропитания в сети

Эта функция актуальна только для энергозависимых отопительных котлов. При пропадании внешнего питающего напряжения питание котла может какое-то время осуществляться от резервной батареи. Автоматический ввод резервного питания особенно важен, если котёл часто остаётся без присмотра хозяев. Например, в случае с загородным домом, в который хозяева приезжают только на выходные.

После рассмотрения модулей автоматики, относящихся к первой группе, можно сделать только один вывод: не стоит экономить на безопасности. Выбирая газовый котёл, убедитесь, что в нём присутствуют все необходимые защитные функции. Если какие-то из модулей отсутствуют, а котёл где они есть стоит значительно дороже – выясните можно ли доставить эти модули в систему отопления отдельно. Возможно, это позволит вам сэкономить.

Автоматика для удобства

Ко второй группе относятся модули, которые позволяют полностью или частично избавить пользователя от участия в процессе управления котлом. Эта автоматика обеспечивает выбор оптимальных режимов работы котла, повышая его эффективность и энергосбережение.

Автоподжиг

Котёл с автоподжигом позволяет разжигать запальную горелку в автоматическом режиме. Для того чтобы разжечь котёл без автоподжига пользователю обычно приходится нажать кнопку пьезорозжига и удерживать её некоторое время, после чего запальник горит всё время. В котле с автоподжигом запальная горелка отключается, когда она не нужна и автоматически включается при необходимости. Это делает котёл экономичнее и надёжнее.

Модуляция пламени

Наличие функции модуляции пламени позволяет автоматически плавно регулировать мощность котла в зависимости от температуры, которую нужно поддерживать в помещении и текущего расхода горячей воды (в случае двухконтурного котла). Для того чтобы пользователь мог задать желаемую температуру в помещении, у котла должен быть предусмотрен механический или электронный (чаще) задатчик. Также в системе должен присутствовать датчик комнатной температуры, для обеспечения обратной связи. Подробнее про плавное регулирование в системах автоматики можно прочитать тут. Такое регулирование обеспечивает наиболее экономичный режим работы котла.

Автодиагностика котла

Модуль «Автодиагностики» собирает данные о работе всех датчиков и исполнительных механизмов котла, формирует ошибки в случае неисправности какого-то из узлов и отображает их на дисплее в виде числового кода или в текстовом виде. Например:

“Ошибка № 04 Отсутствует пламя” или “Ошибка № 06 Ошибка температурного датчика (горячая вода) “.

Модуль «автодиагностики» очень полезен при диагностике неисправностей котла. Однако этот модуль не является обязательным. Не стоит выбирать котёл с
«автодиагностикой», если это существенно увеличивает его стоимость по сравнению с аналогичным котлом, в котором этого модуля нет. В случае поломки Вам всё равно придётся вызывать квалифицированного мастера для устранения неисправности. Модуль диагностики, конечно, поможет мастеру в работе, но стоимость ремонта от этого не уменьшится.

Программатор газового котла

Рис. 7 Программатор

Программатор позволяет задать расписание режимов работы на сутки, на неделю и т.д. Это позволяет экономить расход энергоресурсов, когда это возможно. Например, полезно снижать температуру в доме днём, когда все на работе или ночью, чтобы лучше спалось. И наоборот, котёл может автоматически прогревать помещение к моменту прихода хозяев.

Внешнее управление котлом

Эта функция позволяет организовывать внешнее управление котлом, даёт возможность интеграции котла в системы типа «умный дом», организации дистанционного управления и контроля основных показателей с помощью внешнего GSM-модуля. Эта функция так же обычно предусматривает возможность подключения дополнительного оборудования (датчиков комнатной и уличной температуры, термостата, недельного программатора и т. д.). Если подключение внешнего управления не планируется, нет смысла переплачивать за эту функцию.

Вывод:

При выборе газового котла основной упор нужно сделать на наличие защитной автоматики. Покупайте котёл, в котором присутствуют все модули защиты, не стоит экономить на безопасности. А вот выбор функций для удобства использования зависит от ваших экономических возможностей. За удобство нужно платить!

Автоматика для газовых котлов отопления, принцип работы и устройство

Газовые котлы в настоящее время являются наиболее востребованными системами для отопления коттеджей, частных загородных домов, к которым подведены сети газоснабжения. Зачастую монтажные организации предлагают установку именно газовых котлов при необходимости снабжения жилья отоплением.

И это не удивительно, ведь газ является самым доступным, дешевым топливом. В то же время современная автоматика для газовых котлов способна обеспечить абсолютную безопасность эксплуатации отопительной системы.

Устройства автоматической регулировки работы газовых котлов

Новейшие модели котлов оборудуются целой массой элементов для обеспечения работы отопительной системы в автоматическом режиме. Данные составляющие направлены, в первую очередь, на поддержание стабильной работы оборудования без участия пользователя.

Автоматика для котлов обеспечивает:

• безопасное функционирование отопительной системы;
• автоматическое включение-выключение оборудования;
• удобное управление функциями отопительного агрегата.

Арматура

Газовая арматура представляет собой функциональное приспособление для обеспечения работы бытовых систем отопления, которое отвечает на команды схемы управления котлом.

Активизация регуляторов газовой арматуры задействует процессы остановки-пуска оборудования котла, а также корректирует мощность системы.

Главным же предназначением газовой арматуры выступает обеспечение безопасного функционирования.

Клапаны

Клапаны – элементы котлов со встроенными горелками. Основная задача этого вида автоматики на газовый котел заключается в открытии и остановке подачи газа на горелки.

Управление данными элементами отопительной системы может осуществляться механическими способом либо электронными приборами в зависимости от типа котла.

Реле максимального давления

Релейная автоматика направлена на защиту системы от возможного перегрева или выхода из строя при неконтролируемом росте давления на горелках. Отсутствие реле ведет к увеличению уровня факела и постепенному прогоранию внутренней камеры котла.

Такая автоматика для газовых котлов отопления основана на последовательном подключении к электрической цепи реле минимального давления. Срабатывание одной из систем релейной автоматики приводит к автоматическому отключению котла.

Реле минимального давления

В целях обеспечения безопасности при эксплуатации газовых отопительных систем широко применяется автоматика в виде реле минимального давления. Элемент автоматики выключает котел при падении давления в системе до уровня ниже того, который заранее устанавливается специалистами. Значение границ показателей давления можно изменять в настройках котла.

Конструкция такой автоматики безопасности для газовых котлов представляет собой мембрану, которая воздействует на целую группу контактов. При падении давления в системе мембрана перемещается специальной пружиной, после чего происходит переключение электроконтактов. Результатом становится разрыв электрической цепи, которая и управляет работой котла.

Как только показатели давления в системе восстанавливаются к прежнему значению, устройство возвращается в исходную позицию. Происходит переключение контактов в обратную сторону, и котел вновь возвращает способность к запуску.

Термостат

Термостат представляет собой сравнительно несложное электромеханическое приспособление.

Главное предназначение данного элемента автоматики газовой отопительной системы заключается в поддержке заданных параметров температуры теплоносителя.

Благодаря наличию термостата становится возможным ограничение температурных показателей до минимального и максимального уровня.

Контролер

Автоматика на газовые котлы предполагает наличие электронных приспособлений для реализации довольно сложных алгоритмов управления в виде специальных контролеров. Согласно функциональности и возможностям существуют различные виды контролеров. Однако все они обязательно содержат датчики давления и температуры.

Если говорить о классификации контролеров, то здесь различают устройства по алгоритму и объектам управления, коммуникативным возможностям, средствам интеграции с отопительной системой.

Принцип работы энергозависимой и энергонезависимой автоматики

Автоматические устройства, которые служат для контроля над рабочими процессами газовых котлов, согласно принципу функционирования разделяют на несколько типов:

• энергонезависимые – механическое устройство реагирует на изменение температуры теплоносителя;
• электронные – приборы, что работают на энергии внешних источников (от общей электросети либо генератора).

Механические типы автоматики на газовые котлы отличаются некоторыми преимуществами. Здесь можно отметить доступную стоимость, особую простоту конструкции, возможность автономной эксплуатации вне зависимости от наличия электропитания.

Понять, как работает автоматика механического типа несложно. После розжига горелки вручную в действие вступает термостат, что реагирует на изменение состояния теплоносителя. При понижении температуры воды, термостат высвобождает подачу газа на главную горелку и перекрывает напор при достижении верхнего допустимого показателя ее нагрева. Встроенный терморегулятор обладает металлическим стержнем, который удлиняется либо сокращается при изменении температуры воды. Открывая или перекрывая клапан, устройство корректирует подачу газа к горелке котла.

В свою очередь, энергозависимая электронная автоматика на котлы предполагает наличие микропроцессорного блока, который управляет работой электромагнитных клапанов. Нажатием нескольких кнопок на специальном дисплее пользователь может задать необходимые режимы работы отопительной системы. За соблюдением заданных параметров здесь следит электронное устройство регулировки и контроля.

Типы газовых котлов

В зависимости от разных критериев, газовые котлы можно разделить на виды.

По способу монтажа

Согласно способу установки выделяют навесные и напольные модели газовых отопительных систем.

Настенные варианты удобны с точки зрения возможности реализации оригинальных дизайнерских идей. Напольные системы менее удобны в плане экономии свободного пространства, однако обладают большей мощностью в сравнении с первыми.

Конструкция напольного типа представляет собой довольно массивное устройство с чугунными теплообменниками. Монтируют напольные котлы преимущественно в отдельных помещениях. Для квартир такой вариант выглядит не слишком привлекательным. Поэтому устанавливают их в основном владельцы частного жилья.

Среди напольных моделей котлов выделяют также системы с надувными и атмосферными горелками. Последние, как правило, работают практически бесшумно благодаря горелкам, расположенным в средине корпуса. Принцип работы такого оборудования предполагает выведение продуктов горения наружу через дымоход благодаря естественной тяге.

Атмосферные газовые котлы более выгодны по сравнению с агрегатами, которые отличаются наличием надувных горелок в плане эффективности и расхода топлива. Согласно стоимости такие котлы в среднем дешевле на 40-50%.

Функциональность

Согласно функциональным возможностям выделяют одноконтурные и двухконтурные газовые отопительные системы. Если установка котла производится лишь для отопления помещения, в таком случае достаточно одноконтурного агрегата. При необходимости организации горячего водоснабжения предпочтение следует отдавать двухконтурным котлам.

Преимущества газовых котлов

Газовые системы отопления обладают следующим рядом достоинств:

1. Автоматика обеспечивает стабильность работы и простоту эксплуатации отопительного агрегата.
2. Газовые котлы быстро окупаются в связи с эффективной работой и невысокой стоимостью топлива.
3. Способны обогревать внушительные площади помещений.
4. Принцип работы рассчитан на действительно продолжительный срок службы.
5. Демонстрируют высокие показатели КПД.
6. Не заставляют пользователя следить за уровнем пламени. Газ подается непрерывно, а в случае затухания горелки автоматика для газовых котлов отопления сообщает об этом системе и возобновляет горение.
7. Котел отдает больше энергии, чем потребляет сам.

Автоматика бытовых газовых котлов: основные и дополнительные функции

Автономное отопление удобно и безопасно благодаря электронным технологиям, позволившим создать автоматическое управление и систему защиты тепловых генераторов. Продуктивный режим эксплуатации, круглосуточный контроль без участия человека и безопасность газовых бытовых котлов обеспечивает автоматика.

Автоматика – электронная система приборов, по присущим им средствам, классифицируется двумя группами:

• механические – получающие сигнал с датчиков о колебаниях температурного режима в контуре энергоносителя, зависимые от энергетического ресурса;
• электронные – агрегаты, подключенные к внешним источникам электрического напряжения.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Горелка газового котла

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

• термоэлемент;
• группа рычагов;
• пружинный патрубок;
• сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Рекомендуется оснащать блок управления датчиками пламени и тяги в дымоотводе. Автоматика с такими приспособлениями способна отключать подачу газа при снижении давления и при проблемной ситуации с тягой. Данные датчики изготавливаются на базе биметаллических пластин, нацеленных на перегрев газа. При воспламенении датчик деформируется, удерживая клапан в открытом положении. Во время внештатного затухания пламени пластина принимает начальную форму, снова перекрывая энергоресурс. По такому же принципу, действует и датчик тяги. Его контакты изменяются и снова возвращаются в исходное состояние.

Электронный тип

Автоматика газовых котлов от электрической сети или генератора сложнее по структуре и конструкционно. Но у нее преимущества за счет огромного спектра функциональных нагрузок и опций:

• подогрев воды для хозяйственных нужд потребителя;
• безопасный режим эксплуатации;
• автономное управление каждым контуром;
• комфортный микроклимат;
• высокий класс полезности;
• экологическая чистота;
• алгоритмы программирования на определенный период;
• корректировка процесса работы с учетом изменений погодных условий;
• самодиагностика;
• дистанционное управление;
• подсветка.

Блок автоматики

Принцип действия основан на электромагнитных силах микропроцессора. Сенсорный дисплей прост в использовании, задается режим работы цикличного характера. За выполнением необходимых параметров следит контролирующая система управления, в нужный момент вносящая регулирующие поправки в настройки.

Опции и функции безопасности газовых агрегатов

Главнейшая функция – безаварийная работа и безопасный процесс. Кроме того, функционал дополнен такими задачами и целями:

• выполнение розжига при пуске в работу;
• прекращение работы по заданной программе;
• индикация различных режимов по цветовому спектру;
• регулирование номинальной мощности;
• аварийная остановка.

Комфортным и эффективным использованием газовых котлов сделает автоматика с возможностями:

• сигнала о неисправности;
• поддержания циркуляции;
• защитой от заклинивания в системах и узлах;
• защитой от замерзания;
• таймером.

Бесперебойность процесса эксплуатации обеспечивают:

• электромеханические контакты;
• контроллер среды в помещении;
• устройства арматуры;
• уровневые реле;
• сенсорный экран;
• датчик наполнения контура.

Котел прекращает работу посредством перекрытия газа в таких случаях:

• на запальнике нет пламени;
• опасность угара;
• утечка газа;
• проблемы в магистрали с давлением.

Такие аварийные ситуации чреваты загазованностью в жилище, поэтому использование автоматики обязательное и необходимое условие эксплуатации.

Потребитель, исходя из требований к системе обогрева, своих потребностей, финансовых возможностей, самостоятельно подбирает компоненты системы автоматики газовых котлов.

Механическая автоматика

Разновидности блоков и клапанов

Автоматика газовых котлов индивидуального отопления и систему горячего водоснабжения для бытовых нужд различными производителями модифицируется и модернизируется. Различается по таким факторам:

• тип розжига – электрический или пьезоэлектрический;
• защита от конденсата – конвекционная либо конденсационная;
• вид горелки – вентилирующая и атмосферная;
• по способу отвода переработанных энергоресурсов – парапетные, дымовые, турбинные;
• по материалу теплообменника – медные, нержавеющие, чугунные, углеродистые;
• конструкция теплообменника – змеевидная, раздельная, битермическая;
• по возможности нагревать воду – двухконтурные, одноконтурные;
• по размещению – напольные, навесные.

Торговые марки, производящие автоматику безаварийности предлагают широкий модельный ряд разнообразных блоков, которые соединяют в себе:

• температурный регулятор;
• датчики;
• реле;
• котроллеры;
• клапаны.

Клапан котлов представляет собой один из уровней газопроводной оснастки. Он контролирует, корректирует, перераспределяет и закрывает поток энергоносителя. Клапан оснащен седлом и поршнем. Его положение 1-3 стадийное или модуляционное с плавным ходом.

Автоматические газовые котлы с комбинированным клапаном включаются вручную. Перекрытый топливный тракт открывается нажатием на шайбу, в результате чего газ нагнетается в камеры теплового генератора и поступает к запальнику. Термочувствительный компонент срабатывает в течение 10-20 секунд, шайба опускается. Далее шайбу проворачивают до заданного положения, открывая топливу свободный доступ в камеру горения, которая воспламеняется от запальника.

Напольный котел

Автоматика предназначена регулировать и поддерживать заданную температуру, контроль и вмешательство пользователя в этот процесс не требуется. Среда в капиллярном модуле при нагревании расширяется, жмет на пружину, и закрывает его при максимально допустимой температуре. Горелка не горит до полного остывания термопары.

Вконтакте

Facebook

Twitter

Одноклассники

Система управления котлом: приборы и решение для автоматического управления котлом

Основное оборудование для промышленности

Котлы используются в различных отраслях промышленности, таких как электроэнергетика, фармацевтика, химия, керамика, целлюлозно-бумажная промышленность. На фоне роста затрат на электроэнергию, ужесточения экологических норм и повышения осведомленности о безопасности в последнее время растут потребности в высокоэффективной работе, работе с низким уровнем выбросов, а также в безопасной и стабильной работе котлов.

Повышение эффективности и снижение выбросов котлов

Чтобы обеспечить оптимальное соотношение воздуха и топлива, исключить потери топлива и очистить выхлопные газы, требуется мониторинг концентрации кислорода в дымовых газах в реальном времени. Циркониевые анализаторы кислорода серии ZR, оснащенные датчиком кислорода с увеличенным сроком службы, способны измерять концентрацию кислорода с высокой надежностью. Анализатор дымовых газов SG700 контролирует такие компоненты выхлопных газов, как NOx, SO ₂ и CO ₂ , чтобы обеспечить работу с низким уровнем выбросов.

Безопасная и стабильная работа

Контроллер с одним контуром может использоваться для правильного распределения функций управления. Предлагая преимущества гибкости распределенных систем управления здания, простоту обслуживания, совместимость с традиционными системами и т.п., одноконтурные контроллеры серии YS1000 идеально подходят для безопасной и стабильной работы при низких затратах.

Точный контроль уровня в барабане и расхода пара при любых условиях

Для обеспечения высокоэффективной и безопасной эксплуатации котлов необходимо также точно контролировать уровень в барабане и расход пара.Датчики перепада давления серий EJA и EJX способны измерять уровень в барабане с высокой стабильностью даже в реальных условиях эксплуатации при высоких температурах и высоких давлениях. В вихревых расходомерах DY серии MV с простой конструкцией используется встроенный датчик для измерения массового расхода пара с высокой надежностью.

Почему стоит покупать Yokogawa?

Yokogawa предлагает широкий спектр датчиков и контроллеров, которые используются для контроля и управления котлами и вносят вклад в повышение эффективности и экологических характеристик котлов, а также обеспечение их безопасной и стабильной работы.Мы хотим, чтобы вы познакомились с датчиками и контроллерами Yokogawa, чтобы повысить эффективность и экологические характеристики ваших котлов, а также обеспечить их безопасную и стабильную работу.

Измерение уровня в барабане

Обзор и проблемы

• Барабан для измерения уровня
• Измерение высокой стабильности при больших изменениях статического давления

Решение

• Проверенный на практике кремниевый резонансный датчик гарантирует долгосрочную стабильность
• EJA: 0. 1% URL 5 лет
• EJX: 0,1% от URL 10 лет
• При любых условиях (температура, статическое давление и избыточное давление)

Льготы

• Измерение долгосрочной высокой стабильности реализовано в реальных производственных условиях

Контроль горения

Обзор и проблемы

• Безопасное и стабильное управление с низкими затратами
• Нижний уровень выбросов

Решение

• Простое программирование методом подключения функциональных блоков
• Каскадное первичное прямое регулирование
  — Контроль стабильного уровня при запуске котла
• Расчет контроля перекрестного ограничения
  — Воздух и расход рассчитываются таким образом, чтобы воздушный поток всегда превышал расход топлива, чтобы предотвратить неполное сгорание и взрыв
• Управление прямой связью
  — Давление основного потока и уровень питательной воды регулируются быстро в ответ на изменения в потоке основного потока

Льготы

• Сокращено время отладки
• Повышение надежности программ
• Надежное и стабильное управление по низкой цене

Измерение расхода пара

Обзор и проблемы

• Измерение расхода водяного пара
• Обычный расходомер с диафрагмой требует сложной, дорогостоящей установки и неточен

Решение

• Проточный расходомер
• Встроенный датчик температуры, цифровой YEWFLO MV тип
• Измерение массового расхода пара без дополнительного датчика / преобразователя температуры и расходомера
• Точность 2% от показания

Льготы

• Низкие затраты на установку и эксплуатацию
• Безопасная эксплуатация для уменьшения количества точек утечки
• Экономия энергии за счет точных измерений

Контроль горения

Обзор и проблемы

• O ₂ Регулировка оптимального сгорания
• Короткий срок службы датчика из-за засорения

Решение

• Сенсор с длительным сроком службы с молекулярной связью и специальным покрытием
• Прогнозирование жизни клетки

Льготы

• Снижение затрат на топливо
• Профилактическое обслуживание
• Защита окружающей среды, CO ₂ сокращение

Контроль горения

Обзор и проблемы

• O ₂ Регулировка оптимального сгорания крупногабаритного оборудования для сжигания
• Высокая стоимость установки для многоточечного измерения

Решение

• К одному преобразователю AV550G можно подключить максимум 8 извещателей
• O ₂ измерение нескольких точек, индивидуальных концентраций и средних значений

Льготы

• Точный контроль за счет многоточечного измерения
• Снижение стоимости установки

Анализ выхлопных газов

Обзор и проблемы

• Контроль загрязнения воздуха путем непрерывного мониторинга выбросов
• Высокая частота обслуживания

Решение

• Одновременное измерение до пяти компонентов, NO _x , SO ₂ , CO, CO ₂ , O ₂
• Система кондиционирования проб, снижающая затраты на техническое обслуживание
• В датчике нет движущихся частей

Льготы

• Точный контроль за счет многоточечного измерения
• Снижение стоимости установки

Технологии обязывают пользователей получать выгоду

Наша цель

Наша общая цель — удовлетворение потребностей клиентов за счет безупречной работы. Yokogawa внесла в промышленность настоящие инновации. Мы стремимся обеспечить точность, надежность и безопасность вашей производственной системы на протяжении всего жизненного цикла вашего бизнеса. Наши комплексные решения и опыт помогут вам достичь больших результатов при меньшей совокупной стоимости владения. Ниже приведены ключевые технологии, которые будут нацелены на ваше превосходство в работе.

Силиконовый резонансный датчик EJA / EJX

Путем микрообработки резонаторов непосредственно внутри монокристаллического кремниевого материала мы можем извлечь максимальную пользу из эластичности монокристаллического кремниевого материала, одновременно увеличивая чувствительность и повторяемость.Свойства резонаторов остаются неизменными во времени. Это делает DPharp идеальным датчиком давления для жестких условий промышленной автоматизации. DPharp обеспечивает стабильность, повторяемость и надежность, на которые вы можете положиться.

DY Key Technology

Технология спектральной обработки сигналов (SSP)

встроена в мощную электронику цифрового вихревого расходомера YEWFLO, обеспечивая новые функции. SSP анализирует состояние жидкости внутри вихревого расходомера digitalYEWFLO и использует полученные данные для автоматического выбора оптимальной настройки для приложения, обеспечивая функции, ранее не использованные в вихревых расходомерах.

YS1000 с двумя процессорами

Благодаря конструкции с двумя процессорами, возможность ручного управления и отображение продолжается даже в случае неисправности одного из процессоров. Если самодиагностика контроллера обнаруживает отказ цепи управления, контроллер может приостановить аналоговый / цифровой выход, переключиться в ручной режим и разрешить ручное управление оператору.

Циркониевые анализаторы кислорода

• Получите долгий срок службы и стабильную работу с циркониевым датчиком
• Замена сенсора проста
• Метод молекулярного связывания завершает установку платиновых электродов, а его внутреннее соединение предотвращает отделение платины от элемента из диоксида циркония для частотного анализа входного сигнала (функция SSP).
• Бессвинцовая конструкция электрода исключает отключение электричества.
• Специальное покрытие защищает платину и предотвращает повреждение датчиков.
• Для замены элементов не требуется специального инструмента.

Список устройств безопасности котла и их функций

Все котлы спроектированы с автоматическими устройствами безопасности котла для защиты оборудования и предотвращения выхода котла из строя.

Национальный совет и инспекторы сосудов под давлением (NBBI), национальное агентство по инспекции котлов, обнаружило, что большинство аварий с котлами является результатом отказа устройства отключения по низкому уровню воды.

Вторая ведущая причина — ошибка оператора / плохое обслуживание. Квалифицированные и сертифицированные специалисты по техническому обслуживанию должны регулярно проверять все меры безопасности, чтобы гарантировать их правильную работу. Ниже приводится список устройств безопасности котла и их функций.

Управление работой — Включает и выключает горелку в зависимости от желаемого давления или температуры в системе. Этот контроль использует настройку вычитаемого дифференциала, то есть точку, в которой горелка снова включается после выключения при (более высокой) рабочей уставке.

Контрольный выключатель воздуха для горения — Обеспечивает включение вентилятора воздуха для горения и подачу воздуха, достаточного для хорошего сгорания. В горелке пистолета он расположен в камере для воздуха непосредственно перед соплом горелки. В случае встроенной горелки переключатель установлен на передней головке, которая также служит воздушной камерой. Механизм переключателя обычно открыт и закрывается при повышении давления в самой камере нагнетания воздуха во время цикла предварительной продувки горелки. Он остается закрытым, пока работает вентилятор.

Контроль верхнего предела — Контроль избыточного давления. Установленный выше точки отключения рабочего предела, этот регулятор имеет фиксированный дифференциал, поэтому переключатель замкнут до тех пор, пока не будет достигнуто заданное значение, и он отключит питание цепи управления. В случае возникновения высокого давления или отказа рабочего управления, питание горелки автоматически отключается, и управление необходимо вручную сбросить для перезапуска горелки.

Реле низкого давления газа (LGPS) — Указывает, что в горелку подается необходимое количество газа для достижения полной подачи.Он также обеспечивает правильную скорость прохождения через отверстия горелки для правильного перемешивания. Низкая скорость может привести к попаданию неочищенного газа в карманы и стать причиной грубого или очень опасного повторного возгорания.

Реле высокого давления газа (HGPS) — Гарантирует, что горелка не перегорится и не создаст опасное состояние с высоким содержанием топлива. Этот переключатель расположен ниже по потоку от газового клапана (ов) и работает напротив LGPS. Он открывается при повышении давления выше его рабочего заданного значения, которое выше настройки низкого давления газа и выше нормального рабочего давления газа, когда достигается полная подача.

Реле низкого давления масла (LOPS) — Проверяет, достаточно ли давления для ввода. Это также помогает обеспечить надлежащее распыление топлива, чтобы предотвратить скопление масла и плохое смешивание из форсунки.

Реле высокого давления масла (HOPS) — Дополняет реле низкого давления масла. Он работает аналогично реле высокого давления газа с настройкой выше нормального рабочего давления. Убедитесь, что в горелку не поступает избыточное количество масла, которое неправильно смешано с воздухом для горения, что приводит к чрезмерному скоплению и образованию сажи и возможному взрыву у очага пожара.

Реле контроля воздуха распыления (AAPS) — Обеспечивает полное распыление масла для более чистого ожога, воздух которого дополняет механическое распыление под давлением. Общая (воздушная) система включает сжатый воздух либо от завода, либо от встроенного компрессора, установленного рядом с горелкой.

Основные и вспомогательные отсечки при низком уровне воды — Основные средства отсечки при низком уровне воды для подачи питательной воды. Как основная, так и дополнительная отсечка малой воды защищают котел от опасных условий, отключая горелку.Часто считаются наиболее важными устройствами безопасности на котле, поскольку эти отключения могут предотвратить катастрофический взрыв у воды.

Управление насосом питательной воды — запускает подачу воды в котел в нужной точке (уровне). Этот контроль является неотъемлемой частью основной отсечки малой воды.

Сканер пламени — Проверяет и контролирует как пилотное, так и основное пламя.

Свяжитесь с нами для сертифицированного обслуживания котла

% PDF-1.3
%
674 0 объект
>
endobj
xref
674 59
0000000016 00000 н.
0000001549 00000 н.
0000001705 00000 н.
0000001845 00000 н.
0000001909 00000 н.
0000004249 00000 н.
0000004424 00000 н.
0000004508 00000 н.
0000004592 00000 н.
0000004683 00000 п.
0000004787 00000 н.
0000004843 00000 н.
0000004945 00000 н.
0000005001 00000 н.
0000005116 00000 п.
0000005172 00000 п.
0000005275 00000 н.
0000005331 00000 п.
0000005434 00000 н.
0000005490 00000 н.
0000005593 00000 п.
0000005649 00000 п.
0000005752 00000 н.
0000005808 00000 п.
0000005911 00000 н.
0000005967 00000 н.
0000006070 00000 н.
0000006125 00000 н.
0000006237 00000 п.
0000006292 00000 п.
0000006401 00000 п.
0000006456 00000 н.
0000006558 00000 н.
0000006613 00000 н.
0000006721 00000 н.
0000006776 00000 н.
0000006885 00000 н.
0000006940 00000 п.
0000007042 00000 н.
0000007097 00000 п.
0000007152 00000 н.
0000007208 00000 н.
0000007247 00000 н.
0000007505 00000 н.
0000007877 00000 н.
0000008250 00000 н.
0000008272 00000 н.
0000008294 00000 н.
0000008438 00000 н.
0000008627 00000 н.
0000009160 00000 н.
0000009375 00000 п.
0000009794 00000 н.
0000027174 00000 п.
0000027355 00000 п.
0000027434 00000 п.
0000039689 00000 п.
0000001947 00000 н.
0000004226 00000 п.
трейлер
]
>>
startxref
0
%% EOF

675 0 объект
>
endobj
676 0 объект
`Dz — # _ m_} g)
/ U (SLxZ ^ ܕ yckOk? 1)
/ П-12
>>
endobj
677 0 объект
>
endobj
678 0 объект
>
endobj
731 0 объект
>
транслировать
ANDԪ) BC + {ofTAͦd6M] p-Ӆ. c] ic YU ص & QB \ b &
f / ‘* v! S «+ {] + Qp} e.% 6: vonQh] P» Vm6_VU8g`r5 ͹9B ަ x #? UyahEUNJPeU @ ݠ v ߲ x) 4GL`
vŞV * C $ | QGj ~ m? ‘@ k’6T ϦDRΕi | 2ΙUO: Aȫz9lopZ
w! O =>) BXȤn

15 способов повысить КПД котла на вашем предприятии

Один из самых простых способов снизить эксплуатационные расходы для бизнеса — повысить КПД котла. Отличное место для снижения ваших счетов — это посмотреть, как давно вы выполнили техническое обслуживание котла и насколько он эффективен.

Прежде чем мы перейдем к советам по эффективности, нам нужно понять эффективность котла.Большая часть тепла, теряемого в вашем котле, приходится на дымовую трубу или котловую воду. Цель состоит в том, чтобы создать условия, которые производят минимально возможное количество дымовых газов при минимально возможной температуре. В результате повышается КПД котла.

Подумайте об этом; котел всасывает холодный воздух, нагревает его и отправляет в дымовую трубу. Идеальна более низкая температура дымового газа, потому что чем выше температура, тем больше энергии уходит с дымовым газом. С другой стороны, котельная система забирает холодную воду, нагревает ее до пара и использует тепло.Где бы мы ни теряли тепло, пар, конденсат или горячую воду, мы теряем ценные БТЕ.

Если вы арендуете котел или владеете им, вам нужно сэкономить деньги. Вот 15 простых советов, которые помогут сделать вашу котельную систему более эффективной и сэкономить деньги на ежемесячных счетах:

1. Повышение эффективности котла: снижение температуры в стекле

Понижение температуры дымовой трубы может быть таким же простым, как возврат дня / ночи. Это снижает рабочее давление паровых котлов и рабочую температуру гидравлических котлов при работе на холостом ходу ночью или в мягкие дни.

2. Установите экономайзер

Экономайзер использует отработанный горячий дымовой газ для нагрева питательной воды на пути к котлу. Если в вашем паровом котле нет экономайзера или экономайзер не работает, это должно быть в первую очередь. Экономайзеры экономят топливо и предотвращают пагубные последствия подпитки котла холодной водой. Для серьезной экономии проверьте, подходит ли Heatmizer® для вашего котла или системы горячего водоснабжения.

3.

Регулярно настраивайте горелку

Другая распространенная проблема, связанная с эффективностью котла, — недостаточное количество воздуха.Для правильного сгорания топлива внутри котла требуется определенное количество кислорода. Если присутствует слишком мало воздуха, углерод в топливе окисляется, образуя окись углерода. Это приводит к меньшему выделению тепла, поскольку топливо сгорает не полностью, что снижает эффективность использования топлива. При низком содержании воздуха образуются сажа, дым и окись углерода, которые очень опасны. Слишком много воздуха также снижает эффективность. Дополнительный воздух поступает холодным и выходит из трубы горячим, теряя тепло.

Оптимальный процесс обеспечивает достаточно воздуха для безопасного сгорания топлива.Для этого мы измеряем необходимое количество воздуха с помощью датчика O2. Вставляем зонд в штабель, пока настраиваем горелку на оптимальный КПД. Однако в некоторых помещениях температура воздуха, поступающего в горелку, меняется в зависимости от времени года. Это требует более частой настройки горелки для максимальной экономии.

4. Установите частотно-регулируемый привод

Немногие горелочные вентиляторы или насосы существуют сегодня без частотно-регулируемых приводов. Однако, если вы не слышали о VFD или у вас есть система, которая их не использует, примите к сведению.Невероятная экономия энергии достигается благодаря концепции, известной как законы сродства для насосов и вентиляторов. Если в вашей системе есть вентилятор или циркуляционный насос, управляемый заслонкой или клапаном, ваша система тратит электроэнергию при частичной нагрузке. VFD позволяет вашей системе управлять потоком с помощью скорости вентилятора или насоса, и именно здесь происходит волшебство.

5. Повышайте эффективность котла: изолируйте клапаны

Многие предприятия снимают изоляцию с клапанов в котельной для обслуживания и никогда не кладут ее обратно, потому что это доставляет хлопоты. Тем не менее, воздействие воздуха на эти большие клапаны вызывает большие потери тепла и может сделать котельную невыносимо ГОРЯЧЕЙ. Изоляция этих клапанов съемным одеялом Heatmizer® может значительно сэкономить и повысить комфорт котельной. Одеяла также снижают риск ожогов, при этом обеспечивая легкий доступ для обслуживания.

6. Очистите камин

Со временем сажа может накапливаться на поверхности топки труб котла, особенно на старом оборудовании. Этот слой сажи действует как изолятор, снижая скорость теплопередачи и увеличивая расход топлива.Из-за более низкой скорости теплопередачи горячие газы проходят, не передавая тепло воде, что увеличивает температуру дымовой трубы. Очистка и осмотр ваших котельных труб в рамках регулярного технического обслуживания котла гарантирует, что сажа остается минимальной. Это действительно улучшает общий КПД котла.

7. Предварительный нагрев воздуха для горения

Горелка должна нагревать входящий воздух для горения пламенем. Если воздух, подаваемый в горелку, более теплый, для производства того же количества пара в котле требуется меньше топлива.Небольшое повышение температуры свежего воздуха на 40 ° F может сэкономить 1% счета за топливо. Если вы будете эксплуатировать большие котлы круглосуточно, это действительно может сложиться даже при наших исторически низких ценах на газ. В некоторых случаях воздухоподогреватель окупается менее чем за год.

Поддержание воды в котле в чистоте и отсутствии протечек требует тщательной обработки воды. Регулярно проверяйте водную сторону бойлера. Очистите грязевые опоры или грязевые барабаны, чтобы обеспечить хорошую теплопередачу от металла к воде. Накипь будет накапливаться на поверхностях теплопередачи из-за высокой жесткости воды, использования неподходящих химикатов и регулярной продувки котла.Эта накипь будет препятствовать передаче тепла, снижая эффективность вашего котла. Накипь также не даст воде охладить эти теплопередающие поверхности. При отсутствии обработки накипь может вызвать перегрев котла, что приведет к дорогостоящему ремонту котла и утечкам.

Конденсат образуется, когда пар передает тепло и конденсируется. Безответственно тратить это на продукт. Чистая вода не содержит растворенных твердых частиц или газов, и ее можно снова использовать в вашем котле. Вода уже горячая, поэтому для ее превращения в пар требуется значительно меньше топлива.Повторное использование конденсата также снижает количество холодной подпиточной воды, химикатов и средств обработки, необходимых для вашего котла. Наконец, повторное направление конденсата обратно в систему питательной воды может снизить затраты на очистку сточных вод и канализацию.

Для еще большего повышения эффективности котла рассмотрите возможность использования системы возврата конденсата высокого давления на крупнейших потребителях пара. Это удерживает конденсат под более высоким давлением. Конденсат не вспыхивает, поэтому вы возвращаете больше воды при значительно более высокой температуре прямо в котел.Свяжитесь со службой механического строительства, чтобы узнать, подходит ли это для вашего процесса.

Как и возврат конденсата в котел, рекуперация тепла от продувки котла может повысить эффективность котла. Клапан продувки используется для удаления котловой воды, содержащей растворимые и нерастворимые твердые вещества. Это помогает снизить уровень растворенных твердых частиц в котловой воде, чтобы предотвратить образование накипи. К сожалению, когда он удаляет горячую воду, он также тратит энергию. Установка продувочного теплообменника, расширительного бака или их комбинации может помочь восстановить часть этой энергии для вашей котельной системы.Использование рекуперации тепла для охлаждения продувки и нагрева подпиточной воды повысит энергоэффективность.

11. Регулирующая скорость продувки

Продувка удаляет загрязнения, такие как жесткость воды, из котла и необходима для поддержания чистоты поверхностей котла. Однако продувка также удаляет тепло из системы. Вода поступает в систему холодной, нагревается до температуры котла и выходит через продувку. Некоторые котельные системы имеют непрерывную продувку, которая не меняется в зависимости от нагрузки котла.Чтобы контролировать тепло, направляемое в канализацию, продувка должна быть ограничена только количеством, необходимым для контроля растворенных твердых частиц. Для серьезной экономии контролируйте растворенные твердые частицы с помощью автоматического продувочного клапана. Если регулярно продувать котел, можно сэкономить много энергии. Это также снижает риск повреждения котла накипью.

12. Уменьшение избытка воздуха

Котлам для полного сгорания требуется избыток воздуха. Хотя это необходимо, количество избыточного воздуха может привести к совершенно разному КПД вашего котла.Слишком мало избыточного воздуха, и котел будет накапливать сажу и опасный угарный газ, а слишком большой избыток воздуха снижает эффективность. К счастью, существуют автоматические системы управления сгоранием, которые могут интеллектуально контролировать необходимое количество воздуха для ваших систем сгорания. Как обсуждалось выше, настройка может поддерживать работу горелки в лучшем виде, но она ограничена лучшим, что может предложить старая горелка.

Модернизация до высокоэффективной горелки позволит сэкономить значительное количество топлива и многократно окупить себя.Если вашей горелке более 15 лет, в ней используются перемычки или она работает с содержанием кислорода выше 3%, спросите нас о модернизации горелки. В большинстве случаев модернизация горелки может сэкономить более 20% на счете за газ!

13. Уменьшить переходящий остаток

Перенос — это котловая вода, которая выходит из котла в виде пара, но остается водой. Он несет с собой примеси, такие как растворенные твердые вещества. Эти загрязнения оставляют отложения вокруг паровой системы. Они попадают в сложные устройства, такие как регулирующие клапаны и регуляторы давления.Это вызывает много повреждений и требует более длительного обслуживания.

Что касается эффективности, эта влажность снижает содержание пара в БТЕ в конечном использовании. По сути, это больше воды, нагретой в котле, но не отдавшей полезного тепла перед уходом в конденсатную систему. Перенос происходит по ряду причин. Решение зависит от причины. Подозрение на производственные методы, такие как загрузка грузов на быстрых, высоких TDS или плохое сепарационное оборудование в качестве виновника.

Узнайте больше о переносе в нашем блоге «Как качество питательной воды для котла может повлиять на работу котла».

14. Обследование конденсатоотводчиков

Застрявшие, изношенные или просто сломанные конденсатоотводчики могут открыться, и ценный пар попадет прямо в конденсатную систему. Если вы хотите убедиться, что вы работаете с максимальной эффективностью, регулярно проверяйте свои конденсатоотводчики и заменяйте сломанные или заедающие ловушки. Не знаете как или нет времени? Мы можем найти любые неисправные ловушки и заменить их, сэкономив ваше время и деньги вашей компании. Свяжитесь с нами, чтобы начать.

15. Уменьшите расход пара

Лучший способ сэкономить на топливе и электричестве для вашего котла — сократить использование пара в ваших технологических процессах.Изоляция трубопроводов и резервуаров, нагреваемых паром, например, может значительно сократить расход пара и, следовательно, топливо. Конденсатные системы высокого давления могут снизить потребление пара в вашем деаэраторе и топлива в котле.

Обеспечение эффективности вашего котла является ключом к контролю ваших ежемесячных счетов. Наличие квалифицированной компании, регулярно обслуживающей вашу горелку, котел и паровую систему, поможет вам обеспечить максимальную эффективность вашего котла. Позвольте Rasmussen Mechanical Services помочь вам продлить срок службы вашего оборудования и сократить расходы на ремонт в будущем.Если вам нужна помощь, посетите страницу контактов и отправьте нам сообщение!

Завод Инжиниринг | Оставить котел, заменить горелку

Сегодняшний эффективный газовый котел представляет собой удивительное сочетание традиционной технологии теплообмена и сложных конструктивных усовершенствований. Благодаря усовершенствованиям в металлургии и средствам автоматизированного проектирования конструкция котла стала более эффективной и надежной. Но наиболее заметные успехи были достигнуты в горелках и связанных с ними элементах управления.Во многих случаях исправный старый котел может быть значительно улучшен по эффективности и возможному отклонению, заменив устаревшую горелку и систему управления. Кроме того, этот шаг может снизить выбросы котла.

Возможность экономии

По данным Министерства энергетики США, в США имеется более 45 000 промышленных и коммерческих котлов мощностью более 10 млн БТЕ / час с общей мощностью подачи топлива 2,7 млн ​​БТЕ / час. В отчете Федеральной программы энергоменеджмента Министерства энергетики говорится: «Эффективность существующих котлов можно повысить тремя способами; замена на новые котлы, замена горелки или установка системы управления горением.Хотя установка нового котла или замена горелки может привести к наибольшему повышению эффективности, более высокие затраты, связанные с этими мерами, обычно приводят к более длительным срокам окупаемости, чем установка системы управления горением ».

В отчете отмечается, что многим системам управления сгоранием не хватает возможности непрерывного мониторинга выбросов кислорода, моноксида углерода и оксида азота, а также средств автоматического управления, необходимых для улучшения характеристик топлива. Это предотвращает постоянную регулировку топливовоздушной смеси для максимального повышения эффективности при одновременном контроле работы для обеспечения соответствия уровней выбросов нормативным требованиям.”

Плохое соединение рычагов снижает эффективность

В старых котлах используются механические датчики и рычаги для регулировки расхода топлива и воздуха на горелку. Обычно они не допускают отклонения нагрузки более чем на 35%. Если потребность в паре или горячей воде ниже этого значения, котел должен работать. При необходимых циклах продувки и повторного нагрева это может быть очень неэффективным.

Кроме того, там, где топливно-воздушная смесь регулируется механическими связями, реакция медленная и часто неточная. Систему необходимо регулярно проверять и повторно балансировать, чтобы учесть изменения в элементах управления рычажным механизмом (шарниры рычагов могут изнашиваться, а установочные винты могут ослабевать). Алан Сильвер из SCC Inc. (Siemens) недавно был докладчиком на Форуме по оценке технологий и рынка, спонсируемом Центром энергетических решений.

Silver отмечает: «Устранение механических связей сводит к минимуму« гистерезис », связанный с работой горелки. Гистерезис, или, как его обычно называют, «крутизна рычажного механизма» может привести к тому, что горелки будут работать в богатом или бедном состоянии, или в обоих.Эти условия приводят к снижению расхода топлива ». По мере механического износа органов управления гистерезис увеличивается, даже если регулировка откалибрована как можно точнее.

Преимущества параллельного позиционирования

Он объясняет: «Уменьшение этого гистерезиса позволяет специалисту по горелкам устанавливать условия работы горелки, наиболее близкие к ее проектным, тем самым максимизируя эффективность». Компания Siemens, как и многие другие поставщики современных систем управления, использует систему параллельного позиционирования для управления топкой котла.Благодаря этой функции механизм управления позиционированием, обычно включаемый сервоприводом, перемещается в заданное положение в ответ на системные потребности. Система использует главный управляющий сигнал для управления системой котла, вызывая изменение как потока топлива, так и воздуха, когда возникает необходимое изменение потока пара.

Сильвер отмечает: «Системы параллельного позиционирования обычно позволяют значительно повысить повторяемость и значительно снизить гистерезис, чем системы на основе рычажных механизмов, благодаря прямому соединению приводов с приводными двигателями.Типичная система параллельного позиционирования будет иметь 900 положений движения на 90 градусов ». При таком уровне точности возможно получение идеального соответствия топлива и воздуха требуемой паровой нагрузке.

Контроль кислорода в стекле

Еще одним аспектом новых систем управления является их приспособляемость к мониторингу кислорода в дымовой трубе. Это позволяет осуществлять цифровую обратную связь об уровнях кислорода в дымовой трубе, позволяя регулировать уровень кислорода для оптимального сгорания даже при изменении атмосферных условий или перепадах давления топлива.Сильвер объясняет: «Это похоже на то, что происходит в новых автомобилях с датчиками кислорода в выхлопных газах».

С новыми элементами управления, которые имеют функции параллельного позиционирования и обратную связь по кислороду выхлопных газов, можно достичь стабильно низких уровней горения. Это позволяет увеличить диапазон регулирования и снизить потребность в циклическом переключении котла. Это, в свою очередь, способствует экономии энергии и сокращению выбросов.

Правильная работа с дымовыми газами

Cleaver Brooks предлагает широкий ассортимент котлов и горелок с цифровым управлением.По словам Ракеша Зала из этой компании, мониторинг дымовых газов важен для эффективности горелки, а точный мониторинг кислорода имеет решающее значение. «Многие автоматы горения теперь включают датчик O ₂ . Обычно датчик требует периодической калибровки. Иногда системы управления предназначены для выполнения автоматической калибровки. Обратитесь к поставщику системы управления, чтобы подтвердить это ».

У большинства котлов есть «золотая середина», где они работают наиболее эффективно. Особенно, если на вашем предприятии несколько котлов, важно установить их, чтобы как можно больше работали с максимальной эффективностью.Современные средства управления с контролем дымовых газов могут помочь вам найти оптимальное место и удерживать котел в этом месте. Зала говорит: «Обычно паровые котлы работают с максимальной эффективностью при сжигании на уровне 60-80%. Конденсационные водогрейные котлы работают с максимальной эффективностью при меньших расходах топлива ».

Диапазон вариантов модернизации

Cleaver Brooks и другие производители предлагают модернизированные пакеты цифрового управления для котлов, а также другие варианты управления. В дополнение к автоматам горения котла, владельцы часто предпочитают устанавливать комплектные регуляторы котловой воды для контроля и поддержания состояния питательной и подпиточной воды.Еще одно важное предложение — это главное управление котлом. Они объединяют отдельные котлы и другое оборудование котельной для оптимальной работы. Эти органы управления могут быть расположены дистанционно, что позволяет регулярно регулировать и контролировать работу котла без посещения котельной.

Окупаемость может быть короткой

Поскольку котлы потребляют много энергии, окупаемость обновления горелки / регулятора котла может быть короткой — иногда менее года.Если конструкция котла надежна, но элементы управления предшествуют эпохе цифрового управления или являются неадекватными по другим причинам, стоит обратить внимание на модернизацию управления или горелки. Обязательно включите мониторинг дымовых газов и кислородную корректировку, если таковая имеется. Это может быть блестящая инвестиция.

Подробнее:

Кливер-Брукс

КПД котла и горелки ESC

Калькулятор КПД котла DOE

Siemens Combustion Controls

— Эта история появилась в приложении «Газ и технологии» летом 2013 года.Смотрите дополнительные истории ниже.

Описание продуктов — Taylor Boiler & Equipment Co.

Сектор отопительной промышленности
