Байпас на батарее: Байпас (перемычка) на радиаторе отопления

Содержание

Зачем нужна перемычка на батарее отопления

Однотрубная система отопления в многоквартирных домах несовершенна, и многие жильцы сталкиваются с недостаточно эффективным обогревом комнат. Проводить ремонтные и профилактические мероприятия системы отопления в пору, когда система запущена, практически невозможно, поэтому на радиаторах в некоторых квартирах присутствуют загадочные перемычки. Что же это такое и зачем нужно?

Зачем нужна перемычка на радиаторах

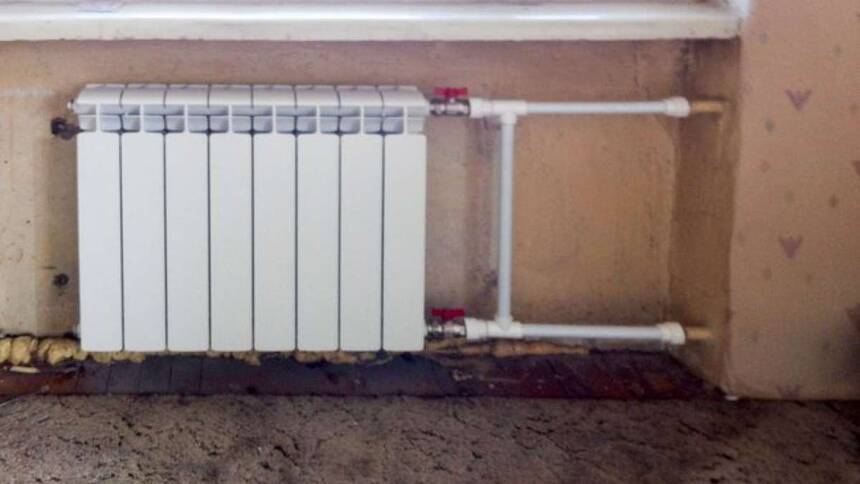

Перемычка на радиаторе, или байпас — это специальная труба, которая позволяет изолировать батарею от стояка отопления. В однотрубной системе вода движется по стояку сверху вниз или наоборот, нагревая квартиру за квартирой на каждом этаже. Из трубы горячая вода попадает в батарею и пройдя через неё, вновь возвращается в общую трубу.

Однотрубная система отопления представляет собой многоуровневую структуру зависимых проточных радиаторов подчиняющихся одному отопителю

Байпас же соединяет общие трубы стояка между собой, что даёт возможность проводить регулировку радиаторов в квартире, не перекрывая отопление по всему дому.

Байпас позволяет провести отопитель по стояку в обход радиатора, что даёт возможность контролировать температуру каждой батареи при помощи регулятора

По большому счёту перемычка позволяет:

  • перекрывать отопление в конкретном радиаторе, снимать или заменять батарею, что может понадобиться в случае протечки или ремонта квартиры;
  • устанавливать регуляторы отопления на каждый отдельный радиатор, что даёт возможность самостоятельно устанавливать микроклимат в комнатах квартиры.

Байпас законодательно разрешён и может быть внедрён в систему отопления в любой квартире без исключения. По нормам перемычка должна иметь меньший диаметр, чем основная труба отопления стояка, на ней нельзя устанавливать водозатворные краны или регуляторы. Фитинги, измерительные приборы и фильтры можно законно внедрить, только если они будут расположены после байпаса и не будут помехой для обогрева всего стояка.

При наличии байпаса регуляторы отопления, а также проточные и затворные клапаны устанавливаются после перемычки стояка

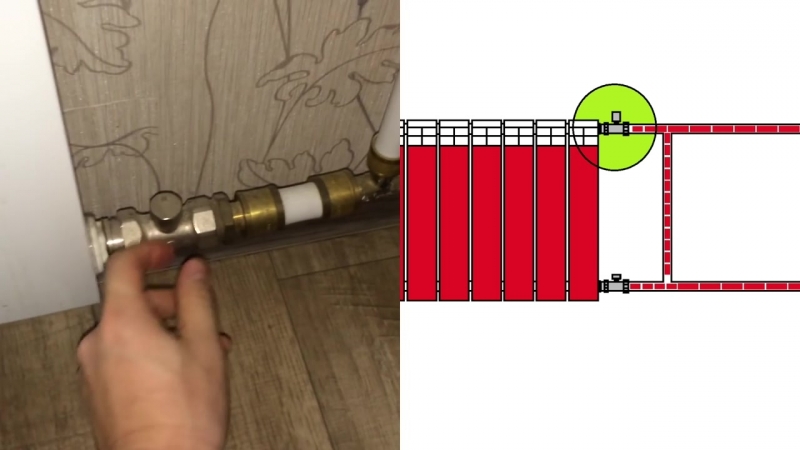

Видео: что такое перемычка на радиаторе (байпас)

Краткий итог: устанавливая байпас, отнесите его от стояка ближе к радиатору отопления; исключите наличие запорного крана на байпасе; подбирайте нужные фитинги и диаметры для труб в узле.

Перемычка на системе отопления. Можно, нельзя и, что за это будет.

В системах отопления многоэтажных домов, часто перед радиатором отопления можно увидеть перемычку, которая соединяет трубы подачи и отвода теплоносителя. Казалось бы, зачем усложнять конструкцию и дополнительно ставить перемычку, соединяющую трубы? Это не дает ни экономии, не удешевляет стоимость проекта. Но на практике байпас на радиатор отопления ставится в строгом соответствии с проектом системы отопления и при этом и с соблюдением технических условий для таких перемычек. Так что разобраться в этом вопросе стоит основательно.

Что такое перемычка на батареи и для чего она нужна

Прежде всего, чтобы определить для чего нужен байпас на радиатор отопления стоит сказать, что он устанавливается не на всех системах отопления. Дело в том, что в многоквартирном доме, оснащенном двухтрубной системой отопления такие устройства не устанавливаются. Теплоноситель в двухтрубной системе поступает в батарею из трубы подачи горячей воды, а отводится сразу в трубу обратки, так что в случае необходимости отключить батарею на одном из этажей ничего страшного для системы не произойдет, просто будут перекрыты краны на одной точке, а теплоноситель продолжит циркулировать в системе.

Другое дело, когда здание оснащено однотрубной системой отопления. Здесь вопрос решается сложнее – по трубам теплоноситель поступает в самую верхнюю точку, где делается разводка по стоякам. Труба стояка подводится к батарее, теплоноситель, проходя через регистры радиатора на выходе, поступает в другой отрезок трубы, который опускается на этаж ниже. Дальше схема повторяется, и так до подвального помещения. Все казалось бы, просто – меньше труб, проще теплоносителю двигаться по системе. Но, как известно, нет совершенных систем, есть изъяны и у этой, простой, на первый взгляд, схемы. Прежде всего, это скорость охлаждения теплоносителя – получается с каждой батареей, он становится все холоднее и холоднее.  Второй момент, заключается в том, что в случае поломки одной батареи придется перекрывать весь стояк, ведь перекрыв кран подачи и отвода воды из радиатора, прерывается вся цепочка и стояк перестает работать. Выход из этой ситуации был найден – перемычка на батарее отопления. Просто и рационально.

Какие требования предъявляются к перемычке

Боковая перемычка к радиатору отопления как уже говорилось, устанавливается в однотрубных системах отопления. Согласно требований к монтажу систем отопления, такие устройства должны устанавливаться ближе к батарее. Второе требование заключается в том, чтобы байпас изготавливался из того же материала, что и основная труба магистрали. Если в здании применены стальные трубы, то и перемычка также изготавливается из стальной трубы. Если от магистральной трубы к батарее подведены металлопластиковые трубы или из полипропилена, то и перемычка устраивается из этого материала.

Третье требование к установке перемычек перед батареей заключается в том, что такое устройство устанавливается с учетом размеров труб основного трубопровода. Перемычка всегда устанавливается меньшего диаметра чем подводящая и отводная трубы. Чаще всего разница берется в 1 размер. Например, если основная труба имеет диаметр ¾ дюйма, то байпас должен быть ½ дюйма.

Как работает байпас в нормальных условиях

Итак, если отбросить тонкости расчетов и формул представить работу этого узла системы отопления можно следующим образом. С верхнего этажа через подающую трубу подается теплоноситель к точке установки байпаса. Как известно из курса физики, и электрический ток и жидкость всегда движутся в направлении наименьшего сопротивления. Попадая из трубы диаметром 3/4 дюйма в отрезок, ведущий к батарее, вода легче будет проникать в трубу большего диаметра. Поэтому лишь небольшая часть теплоносителя попадает в байпас диаметром ½ дюйма, остальной напор движется в батарею по трубе диаметром ¾ дюйма, дальше она проходит через краны и терморегулятор и уходит в регистры батареи. После прохождения и частичного остывания вода по трубе ¾ дюйма снова выходит в магистраль, и проходя через запорный кран, соединяется с потоком из байпаса, движется дальше в общем потоке.

При нормальном напоре и высокой температуре потеря температуры на этом участке будет незначительной, разве что владелец квартиры не установил дополнительно трехметровою батарею с воздушным обдувом.

В случае возникновения нештатной ситуации, например, разгерметизации радиатора для проведения ремонтных работ делается аварийное перекрытие ответвления на батарею – закрываются краны на трубе подачи и отвода. Вот здесь и вступает в работу байпас. Теплоноситель, поступая с верхнего этажа, движется по единственно возможному маршруту – через перемычку и дальше по трубе на нижний этаж. Таким образом, перемычка позволяет не отключать от подачи теплоносителя весь стояк, что позволяет исправить ситуацию с наименьшими потерями и в самые короткие сроки.

Каких видов бывают байпасы

Теплотехника предлагает три вида перемычек, устанавливаемых в однотрубных системах отопления. Каждый из видов применяется в зависимости от назначения системы и оснащенности дополнительным оборудованием. Так, различают следующие виды перемычек:

  • Простые нерегулируемые;
  • Перемычки с ручным регулированием;
  • Байпасы с автоматическим регулированием потока.

Первый тип представляет собой простой отрезок трубы, подключенный перед батареей к подающей и отводящей трубам отопления. Это самый простой и одновременно надежный вид байпаса.

Перемычка с ручным регулированием потока представляет собой отрезок трубы с установленным посередине краном-регулятором. Установка такого приспособления в системах отопления многоэтажных домов до сих пор остается спорной. Дело в том, что регулировка потока теплоносителя осуществляется вручную, поворотом крана на определенное количество делений, вплоть до полного перекрытия потока. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания.

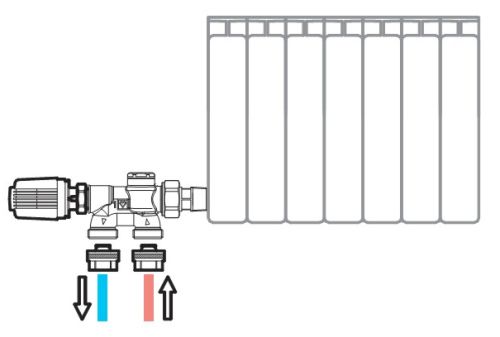

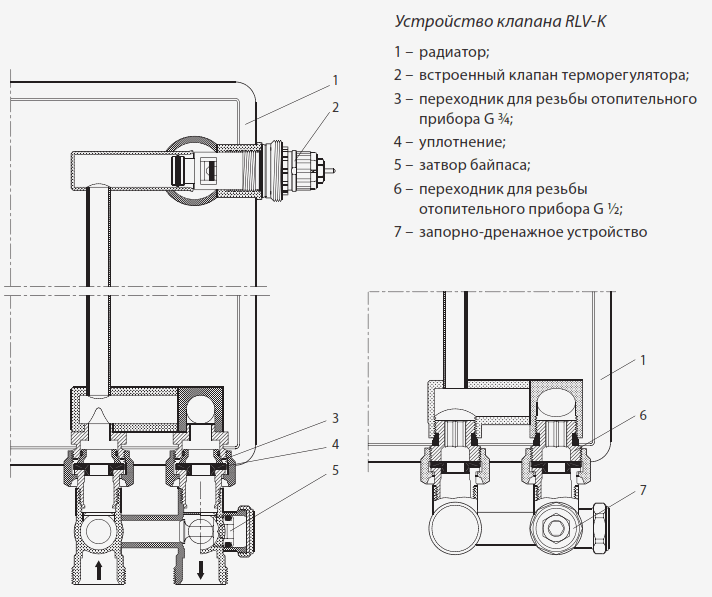

Автоматический байпас представляет собой устройство инжекторного или клапанного типа, устанавливаемое в автономных системах отопления. Суть этого устройства заключается в следующем – для увеличения скорости потока теплоносителя в системах с естественной циркуляцией теплоносителя часто применяется нагнетающий насос. Это устройство обычно устанавливается на отрезке теплого пола. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. Вода в системе должна быть максимально чистой, не содержать известковых отложений, примесей и окалины. Именно поэтому при установке автоматического байпаса применяются дополнительные сетчатые фильтры.

Схема установки перемычки в систему

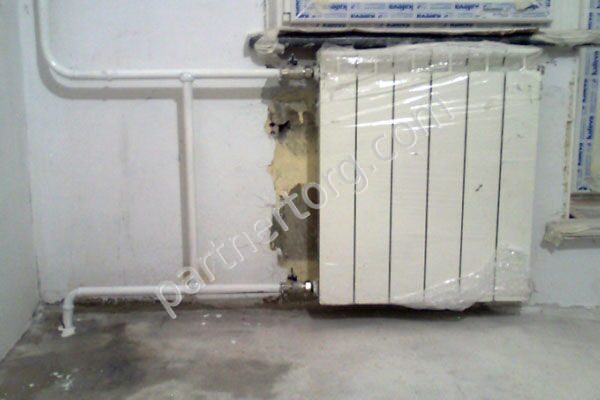

Правильным вариантом установки перемычки в систему считается монтаж байпаса в обязательной связке с запорными кранами на входе и выходе теплоносителя из батареи. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры. Но здесь нужно сделать акцент на то, что такой регулятор разумно устанавливать в новых системах, в которых нет необходимости вызывать специалистов для очистки батарей, а сам отопительный сезон проходит без осложнений и аварий.

Другое дело, когда батареи греют слабо, котельная не справляется с подачей теплоносителя. В таких случаях появляется соблазн установить кран на байпас, сделав его регулируемым, и просто перекрыв перемычку, направить весь поток в батарею, сделав ее на 2-3 градуса горячее. Для опытного теплотехника сделать это обычно не представляется делом большого труда – летом обычно отключается стояк, спускается вода и врезается кран. Но с этого момента, необходимо помнить, что уже при включении подачи тепла в квартирах на нижних этажах разница в температуре будет ощущаться намного острее. В этом случае необходимо быть готовым к тому, что при первом обходе коммунальщики обнаружат врезку крана и потребуют убрать его. Официальной причиной такого требования будет нарушение теплового баланса здания, даже если и до этого котельная работала плохо, а батареи были чуть теплыми. Но закон будет на стороне коммунальщиков, так что такое усовершенствование придется не только демонтировать, но и, скорее всего, заплатить за восстановление системы здания.

Как видно, правильная установка байпаса в системе многоквартирного дома дело весьма хлопотное. Конечно, если есть опыт работы с газосварочным оборудованием и знание расположения запорной арматуры отопления во всем доме, то перекрыть стояк и установить батарею может быть делом обыденным, но даже в этом случае, рекомендуется обратиться к профессионалам, отвечающим за систему отопления дома.

Перемычка на системе отопления. Можно, нельзя и, что за это будет.

СОДЕРЖАНИЕ:

Схема отопления. О чем спор, собственно

Схема отопления предполагает как наличие крана на байпасе, так его и отсутствие. Давайте рассмотрим эти 2 варианта:

с краном на байпасе:

без крана на байпасе:

Если полазить по просторам интернета, то можно встретить совершенно противоположные точки зрения как отдельных людей, так и фирм, занимающихся монтажом батарей центрального отопления.

Если смотреть в корень,  то проблема куда глубже, чем может показаться на первый взгляд. И лежит она в плоскости затрагивания интересов отдельных людей и целых организаций.

Давайте еще раз немного вспомним, зачем в принципе нужен байпас. Байпас (он же перемычка) устанавливается перед батареей, обеспечивая независимый ток горячей воды через Вашу квартиру. Одним словом, есть у Вас батарея или нет, в хорошем она состоянии или плохом, вода через Вашу квартиру должна проходить независимо от этих факторов через перемычку.

Поэтому, то, что перемычка нужна — это бесспорный аргумент. Если, к примеру, у Вас вообще нет байпаса, а к трубе подсоединена только батарея, то это грозит очень неприятными последствиями:

  1. Если батарея вдруг потекла, то нет никакого способа остановить течь — залив соседей снизу обеспечен.
  2. Если батарея вдруг засорилась, то Вы заблокировали весь  стояк, и Ваши соседи остались без воды.

Против этих аргументов не поспоришь.

А дальше, относительно крана на байпасе, нужен ли он, идут постоянные споры.

К слову скажу, что оба варианта монтажа батарей отопления, которые Вы видели выше на картинках, делали 2 разные лицензированные фирмы. У каждой своя правда!

В этом каталоге Вы найдете качественные комплектующие для водоснабжения: шаровые краны, коллекторы, фитинги, подводка для воды, крепеж, металлопластиковые и стальные трубы и др.

Законы физики

Давайте обратимся для начала к законам физики!

Вода всегда идет по пути наименьшего сопротивления. Сопротивление там меньше, где диаметр трубы больше. Когда вода приходит к Вам в квартиру, то разделяется на 2 потока: по перемычке и по батарее. По правилам диаметр перемычки должен быть на один калибр меньше, чем диаметр прямой и обратной трубы. Например, если диаметр трубы из стены 1 дюйм, то диаметр перемычки должен быть 3/4 дюйма.

Для чего это делается? Чтобы основной поток воды все же проходил через батарею, а не через перемычку. Если диаметр всех труб будет одинаковый, то воде гораздо легче будет проходить только через перемычку. А теперь представьте, что напор воды слабый или недостаточный. В этом случае, если у Вас в батарее много колен, то лишь первые будут горячими, а последние еле теплыми, не замечали?

Так вот, уменьшая диаметр перемычки (увеличивая сопротивление току воды в ней) достигается больший проток через батарею. А теперь взгляните на мою вторую картинку, где на перемычке нет крана. Видите, все трубы одинаковые, значит и здесь мастер недоработал.

Почему так происходит? Наверное ленятся мастера, да и возни больше. Нужно трубы разных диаметров закупать и их монтировать.

Теперь об интересах тех и других. И для чего же все-таки нужен кран на байпасе?

Итак, смотрим в корень. Горячая вода бежит к нам из города в дом по большим трубам. Трубы эти, как мы все знаем, в основной своей массе находятся в плачевном состоянии:

  • Первое плачевное состояние — это ржавая вода в проржавевших трубах. В результате грязь забивает наши батареи, через них плохо проходит вода и блокирует ток воды к соседям. Кто виноват?
  • Второе плачевное состояние — это частые аварии, приводящие к тому, что целые дома стоят зимой без отопления. Кто виноват?

Если у Вас в результате этих казусов засорились трубы или Вы просидели несколько дней без тепла, то по квитанции Вы все равно исправно заплатите столько, сколько Вам начислили, как будто бы все было на высшем уровне и Вы получили качественные услуги. В суд идут или самые отчаянные или у кого много свободного времени.

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

Итог — Ваше неудовлетворение положением дел.

Для ТСЖ, ЖСК и т. п. неинтересно учитывать интересы каждого отдельно взятого жильца, слишком уж это муторно и накладно! Гораздо проще прописать для всех единые правила и карать непослушных. Поставил кран на перемычку — плохой! Даже если кран всегда открыт — все равно плохой! Не положено! А кто-то идет на встречу, понимая для чего человек его поставил. Кто виноват?

1-ый вариант

А теперь давайте посмотрим на каждого отдельно взятого жильца. Он один на один со своими проблемами. Вот представим, что у него много детей и большое помещение, которое нужно отапливать. Вот поставил он батарею, поставил перемычку, а напор воды слабый. Ну такой слабый, что вообще через батарею не идет: из 12 колен только 3 горячие, остальные еле теплые. И еще сантехник все трубы одного диаметра сделал.

Что прикажете делать этому жильцу. Вы скажете, батарея, наверное, засорилась. Хорошо. Вот перекрыл он краны на своей батарее, снял ее промыл, прочистил или вообще новенькую поставил, …, а напора нет… или его недостаточно… Дети мерзнут…

Вот в этом случае и нужен кран. Перекрыл его полностью на перемычке и вся вода тогда пошла через батарею. Я не утверждаю, что это нормальный эксплуатационный режим. Нет! Но в периоды, когда происходят аварии, в батареи подают очень слабый напор воды. Люди мерзнут. Как временное решение, почему бы не пустить всю воду через батарею. Но тут вся ответственность лежит на данном человеке. Он обязательно должен открыть кран на байпасе, когда авария будет устранена.

Главный конфликт этого решения состоит в том, что пуская абсолютно всю воду через свою батарею, данный жилец немного понижает температуру входящей воды для соседа снизу, поскольку батарея в любом случае успевает отдать в комнату определенное количество тепла.

Таким образом, каждый последующий сосед при тех же действиях еще более понижает температуру воды для нижестоящего. Однако, в условиях слабого давления, когда ток воды в основном идет через перемычку, батареи у всех и так практически не нагреваются, так что лучше иметь минимальное тепло всем, чем вообще сидеть без тепла никому.

Здесь есть и второй подводный камень. Закрывая кран на перемычке, т. е. пуская всю воду через батарею, нужно быть абсолютно уверенным, что Ваша батарея не засорена. В противном случае Вы рискуете заблокировать весь стояк, а вот тогда точно ждите приход обозленных соседей.

2-ой вариант

Другой эпизод. Представим, что вдруг батарея плохо стала греть при достаточно хорошем напоре — в один из кранов, перекрывающих батарею попала грязь. В результате весь поток горячей воды будет перенаправлен в байпас. Не каждый может оперативно отключить батарею и ее почистить.

Например, одинокая пожилая женщина это не сделает. А если местный сантехник заболел, а на частника нет денег, то возможно ей придется сидеть без тепла несколько дней. Временное перекрывание крана на перемычке иногда может оказаться спасительным. Если весь поток направить прямиком в батарею, то есть небольшая вероятность, что грязь протолкнется и батарея снова будет функционировать.

Опять же в этом случае нужно обязательно не забыть отрыть кран после решения проблемы. Если при таком способе грязь не протолкнулась — ничего не поделаешь, перемычку необходимо открыть и уже ждать прихода мастера.

Получается, иногда кран на байпасе может пригодиться. Да, в 95% случаях он должен быть открыт и обеспечивать свободный ток воды через квартиру. Но бывают ситуации, когда его присутствие может выручить. Однако из-за конфликта интересов, договориться людям между собой очень сложно.

Из всего этого можно сделать вывод о том, что проблема комплексная.

Если бы к нам поступала вода не по ржавым трубам, если бы давление воды всегда было в норме, если бы сантехники всегда соблюдали правильность выдерживания диаметра труб при монтаже, если бы сами люди были внимательными к тому, что им делают мастера, то тогда и не нужен был бы кран на байпасе.

Но на практике мы видим другую картину. Поэтому делать крайними только жильцов в этой ситуации было бы неправильным.

Все статьи по отоплению

1. Замена батареи отопления в квартире2. Правильная эксплуатация батареи центрального отопления3. Демонтаж радиатора отопления. Скрытая опасность4. Отопление своими руками. Монтаж стального байпаса на батарею5. Схема отопления. Нужен ли кран на байпасе6. Отопление в квартире. Как правильно закрыть батарею на лето7. Какой радиатор отопления выбрать

<center>

Байпас (перемычка на батарее отопления) – это труба, которая соединяет подводящую и отводящую трубы радиатора. Далее рассмотрим, для чего нужен байпас для отопления.

Как правило, в многоквартирных домах используется однотрубная система отопления. Обычно горячая вода идет по стояку вверх, а затем вниз, проходя через отопительные батареи. То есть сначала теплоноситель попадает в радиаторы верхних этажей, а затем на нижние этажи. Есть дома, где теплоноситель движется в противоположном направлении (снизу вверх) – но суть системы не меняется. Главная особенность однотрубной системы в том что, батарея в вашей квартире напрямую связана с батареей в квартире снизу и сверху. Возникает вопрос: что будет, если кто-то перекроет батарею – все соседи по стояку останутся без тепла? Так и будет, если на батарее отопления не установлен байпас (перемычка). Если же байпас есть, теплоноситель пойдет по нему дальше, минуя перекрытую батарею.

Таким образом, байпас нужен, чтобы:

  1. Иметь возможность перекрыть батарею, не отключая от отопления весь стояк. Это актуально, если нужно заменить батарею в отопительный сезон. А прорывы радиаторов отопления случаются в разное время года.
  2. Регулировать температуру (установив специальную арматуру). Если перемычки нет, устанавливать арматуру для регулировки температуры запрещено. Иначе регулировка температуры в одной квартире приведет к изменению температуры во всех квартирах ниже.

В каких случаях перемычка не нужна?

Если на батарее нет крана, с помощью которого ее можно перекрыть – тогда байпас на радиаторе отопления не нужен. Ведь возможности перекрыть батарею без отключения стояка все равно нет.

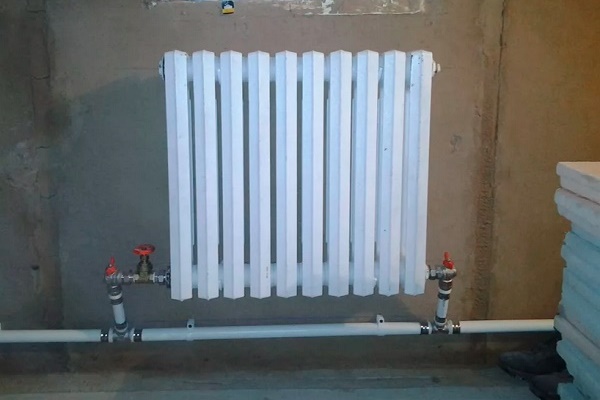

В коттеджах и некоторых новостройках встречается двухтрубная система отопления. В этом случае каждый радиатор независимо подключается к двум трубам – подающей и обратной. Перемычка при такой схеме не используется, так как батареи не зависят друг от друга. Температура в двухтрубных системах обычно регулируется автоматически.

Правила установки байпаса в системе отопления

Желательно, чтобы установкой байпаса на батарею отопления занялись специалисты. Они смонтируют все оборудование по установленным правилам и стандартам, осуществят опрессовку системы, проверят на дефекты. Но если возникла ситуация, когда поставить перемычку нужно самостоятельно, воспользуйтесь рядом правил, которые помогут это сделать.

  • Определяющую роль при установке перемычки играет правильность произведенных расчетов. Диаметр байпаса должен быть меньше диаметра трубы на один размер. Можно взять уже готовую перемычку, либо изготовить ее самостоятельно.
  • Если ранее вы не монтировали подобные элементы, лучше взять готовую перемычку. Это сведет вероятность ошибок к минимуму.
  • Байпас нельзя ставить непосредственно на стояк. Следует сместить его ближе к батарее отопления. Однако нельзя устанавливать его и впритык, так как это может привести к неправильной работе отопительной системы и перегреву обратного тока. В результате эффект от установки перемычки становится минимальным.
  • После установки байпаса необходимо провести опрессовку с давлением в 1,5 раз выше расчетного и проверить систему на наличие течей.

Из каких материалов должен быть сделан байпас?

Перемычка на батарею отопления должна быть сделана из того же материала, что и сами трубы. Это значит, что для полипропиленовых труб используется полипропиленовая перемычка. Если трубы отопления из металла – байпас должен быть металлическим.

Можно ли ставить на байпас кран?

Некоторые жильцы многоквартирных домов ставят на перемычку кран, желая увеличить возможности регулирования температуры. Однако в случае многоквартирного дома это серьезное нарушение. Вентиль может мешать току жидкости и нарушить ее правильную циркуляцию во всем стояке.

Даже при наличии вентиля батарея не нагреется сильнее. И вместо того, чтобы улучшить микроклимат в квартире, вы можете перекрыть кран на байпасе и забыть про него. В результате придется иметь дело с соседями из замерзших квартир.

Консультация и расчет стоимости

Сообщение отправлено

Ваше сообщение было успешно отправлено

Другие статьи по теме:

» Батареи отопления

На этой странице мы сможем выбрать для вашей квартиры нужные части конструкции. Каждый фактор неоспоримую роль. Исходя из этого выбор перечисленных частей системы нужно осуществлять технически грамотно. Монтаж обогревания особняка включает важные компоненты. Конструкция обогрева имеет терморегуляторы, развоздушки, бак для расширения котел, систему соединения, крепежи, коллекторы, батареи, увеличивающие давление насосы, трубы.

Перемычка на батарею отопления

Статьи по теме:

Рассмотрим для чего необходимо устанавливать перемычку (байпас) перед батареей отопления в однотрубной разводке:

  • Она нужна в том случае, когда в отопительный сезон происходит небольшая авария. Тогда можно перекрыть байпас и заменить протекающий радиатор, при этом система продолжит свою работу. А после монтажа нового отопительного агрегата, открывают перемычку;
  • Если установлены отопительные агрегаты с большим количеством секций, а по квадратуре помещения необходимо их меньшее число, тогда становиться необходимо чтобы не вся жидкость циркулировала по системе.

Если хотят заменить старую чугунную или стальную батарею новым отопительным прибором, тогда устанавливают байпас и запорную арматуру. Перемычка позволяет производить регулирование температуры ручным способом, а в том случае, если смонтирована термоголовка, тогда для конкретного помещения заданное тепло поддерживается автоматически.

Установку отопительных батарей с монтажом отсекающего вентиля и без перемычки выполнить достаточно просто, но такая схема имеет недостаток. При перекрытии крана останавливается циркуляция теплоносителя в стояке и поэтому отопительная система отключится во всем доме, а вслед за этим у ваших соседей охладятся квартиры.

Если в системе смонтировано два крана и байпас, становится возможным (при аварии — течь радиатора) в любой удобный момент произвести отключение протекающего прибора, при этом циркуляция теплоносителя не прекратится.

Также следует отметить, что перемычка на батарею отопления устанавливается до резьбового соединения.

Для того чтобы в помещении поддерживалась определенная температура, на батарею необходимо смонтировать термоголовку.

Все трубы и перемычка устанавливаются внутрь стен, а снаружи остаются краны (отсекающие) и трубы.

Собранный радиатор на специализированном стенде подвергается гидравлическому испытанию. Применив некоторые специальные приспособления, батарею подключают к прессу, производится ее заполнение водой и одновременно с этим, из прибора выходит газ или воздух. При этом гидравлический пресс создает давление от 4 до 8 кгс/см 2 .

Если течи нет, тогда показания манометра пресса не снижаются и считают, что батарея прошла проверку.

В случае если появляются протечки, тогда подтягивают ниппеля и этим производится их устранение.

Далее производится окрашивание отопительного прибора, но предварительно его обрабатывают грунтом.

Установку батарей отопления можно начать как с обогревательных приборов, так и со сборки стояка.

Если монтаж начать со стояка, тогда в случае не точности подводок, можно сместить только отопительные приборы на необходимое расстояние относительно к окнам.

Так как секционные радиаторы поступают от производителя в сборке по 6 или 8 секций, их можно сгруппировать на месте монтажа. При этом или прибавляют, или уменьшают число узлов.

Это важно! Для уменьшения секций, батарею располагают на верстаке, и на нужную глубину производится установка двух радиаторных ключей в ниппельные дырки (верхние и нижние), которые в этот момент открыты. Данную работу (раскручивание ключами ниппелей) выполняют два человека.

Далее радиатор устанавливают на кронштейны, предварительно определив расстояния от окон, пола и стен. Тщательно делают замеры и на отмеченных местах устанавливают кронштейны, закрепляя их саморезами. На них навешивается радиатор, и далее производятся работы по подсоединению к стояку.

Делая замену отопительной батареи, производятся качественные работы, которые следует выполнять тщательно и осторожно, так как малейшая ошибка может повлечь за собой массу проблем, такие как понижение давления, во всей отопительной системе, понижение температуры теплоносителя и другие, что приведет к не прогреванию соседских квартир.

Поэтому прежде чем начинать работы по демонтажу старой и установке новой отопительной системы ознакомьтесь с инструкциями и рекомендациями производителей, а в случае, если самостоятельно не сможете проделать данные работы, обращайтесь к специалистам.

(Пока нет голосов)

Перемычка на батарею отопления

Чтобы после перемычки поставить вентиль и перекрывать батарею, когда жарко, вода тогда будет циркулировать по перемычке.

afrikapilot Просветленный (40232) 3 года назад

если у тебя стоят перекрывные краны перед батареей, то ты перекревая краны (для смены радиатора или для устранения течи и т. д. ) перекрываешь только подачу в радиатор, а стояк будет дальше продолжать работать.

ANTigona Оракул (66526) 3 года назад

Чтобы, в случай проблем с вашей батареей ее можно было починить, не отключая весь стояк. Но закрывать можно только в экстренных случаях.

чтоб увеличить пропускную способность системы. Если использовать современные батареи — можно выкинуть эти перемычки

Наталья Крячкова Ученик (126) 3 года назад

перемычка по диаметру должна быть меньше основной трубы

Евгений Вшивков Мыслитель (8927) 3 года назад

При нижней разводке с подачи стояк поднимается в верх и опускается вниз в обратку. Вот в этот стояк и врезаются батареи паралельно. Но каждый думает так, срежу перемычку и у меня станет теплее. Это огромная ошибка. Я сейчас наблюдаю такую же картину в доме дочери. Если теплоноситель преодолевает только сопротивление труб стояка и статическое сопротивление воды, то стояк идущий вверх и вниз прогревается относительно равномерно, в результате к батареям всех этажей подходит горячая вода и все хорошо.

Если пропустить теплоноситель через батареи, то сопротивление линии увеличивается, скорость теплоносителя уменьшается и теплоотдача ухудшается у всех.

В результате хитромудрый жилец даже 1 этажа, получит более менее горячую батарею на подаче и холодную на обратке, сам себе сделал каку и потом давай долбать котельную и управляющую компанию. Вот примерно так. Ну и другие технические премудрости:

1.Смягчить гидроудары,

2.Возможность ремонта батареи без отключения соседей

Татьяна Казыдуб Ученик (244) 3 года назад

Перемычка на батарею отопления

Доброе время суточек всем дорогим читателям блога У З Н А Й.

Некоторое время (в молодости ) я жил с семьёй на съёмных квартирах, так как не было своего жилья. А там, сами знаете, всё запущено и вода и канализация и освещение и отопление. Хозяевам это не надо им лишь бы деньги получать, а жильцам тоже не надо, они временно живут и терпят. Я же, всегда под себя, всё ремонтировал и отопление в том числе(люблю быть уникальным ))). Сегодня об этом речь и пойдёт. Все дело в том, что вода для отопления обычно грязная и батареи имеют свойство забиваться этой грязью и тогда уже они перестаю греть. Когда я, переехал уже в свою квартиру, я сразу начал ремонт именно с отопления, а потом уже водоснабжения.

Во новой квартире батарей стояло мало, тут классическая ситуация — строители пропили)))) Ну что же делать? Купил новые и решил, где заменю, где наращу. Но в этом вопросе, есть один важный момент, что бы начать их ремонтировать, надо сначала воду по ним перекрыть, потом слить, а потом быстро сделать, так как, когда нет воды в системе, трубы быстро ржавеют(если летом ) и соседи мёрзнут(если зимой ). Я не люблю, когда меня гонят или когда от меня ещё кто-то страдает. к тому же, что бы  за раз переделать все батареи в трёхкомнатной квартире, нужно и сумму хорошую потратить и по времени не быстро. Потому понял и принял решение, ставить дополнительные краны. До сих пор,  считаю, что я прав в этом вопросе.

Перед батареей после входящих труб отопления, обычно стоит перемычка. Кто-то, её вырезает, считая, что по ней уходит тепло к соседям, минуя вашу батарею. Скажу прямо — это полная чушь! Если у вас не греют батареи, то причину надо искать в другом, а вот перемычка нужна однозначно! Почему? Потому, что после перемычки я и стал ставить дополнительные краны на вход и выход воды. Зачем? Не волнуйтесь всё расскажу, но по порядку.

  1. Кто то скажет, что ставить себе эти дополнительные краны лишний «геморрой», они не вечные и

Перекрыть отопление кранами

текут. Ребята не надо брать китайский фуфел! Это мой ответ! Купите и поставьте дорогие краны и теперь, что бы не случилось с моей батареей, хоть летом, хоть зимой, хоть днём, хоть ночью, мне не надо искать сантехника, что бы отключить тепло и быстро устранить течь батареи. В случае аварии (такое уже было ) я просто перекрываю дополнительные краны. горячая вода циркулирует через перемычку и я спокойно занимаюсь в свободное время своими батареями никому не мешая. Так же по весне и по осени, когда на улице уже или ещё тепло, а батареи ещё не отключают или уже включили, я просто краники свои прикрываю и у меня в комнате не душняк, как у всех остальных, а нормальная температура. Так же выручает обогреватель. когда отопление уже отключают, а дома холодно.</li>В конце батареи с низу, я тоже установил краник. Зачем? для слива. Например, перед ремонтом, вам  надо слить воду с батарей, я для этого дела надел шланг на кран слива и вперёд в унитаз. В результате комнате сухо, всё  без брызг))).</li>Когда перед зимой дают отопление, а батареи холодные из-за наличия воздуха в трубах отопления и что бы его выгнать, надо стравливать воздух на самой высокой точке, то-есть в квартире на последнем этаже. У меня по стояку это реально проблема, так как там живут квартиранты и их пока допросишься, уже снег тает на улице))). Я же надеваю шланг и вперёд на слив в унитаз, минут 15-20 погонял и весь воздух из системы вместе с напором вышел, а за одно и батарея моя промылась, грязь не скапливается в хвосте батареи. </li>Страна у нас интересная, происходит много разных эксесов. Поэтому дополнительный кран на батареи для слива воды, я ещё применяю, когда горводоканал отключает воду. Нет!))) я не применяю её для питья, еды и умывания))))) она не пригодна для этого,  но она вполне пригодна и бесплатна в области применения хоз.части, а конкретнее: Смывать унитаз(только холодной ))), а если у вас длинные шланги и живёте на первом этаже как я, то вы можете помыть машину или залить каток с горкой для детишек во дворе!</li>

Вот так сделал я. Ну, а как сделаете вы? Будете ставить или нет себе дополнительные краны на свои батареи. это сами определяйтесь)) Как говориться, хозяин-барин! Жду ваших комментариев о ваших батареях)))

Так же интересуются 15 ноября 2019 года

Однотрубная система отопления в многоквартирных домах несовершенна, и многие жильцы сталкиваются с недостаточно эффективным обогревом комнат. Проводить ремонтные и профилактические мероприятия системы отопления в пору, когда система запущена, практически невозможно, поэтому на радиаторах в некоторых квартирах присутствуют загадочные перемычки. Что же это такое и зачем нужно?

Зачем нужна перемычка на радиаторах

Перемычка на радиаторе, или байпас — это специальная труба, которая позволяет изолировать батарею от стояка отопления. В однотрубной системе вода движется по стояку сверху вниз или наоборот, нагревая квартиру за квартирой на каждом этаже. Из трубы горячая вода попадает в батарею и пройдя через неё, вновь возвращается в общую трубу.

Однотрубная система отопления представляет собой многоуровневую структуру зависимых проточных радиаторов подчиняющихся одному отопителю

Байпас же соединяет общие трубы стояка между собой, что даёт возможность проводить регулировку радиаторов в квартире, не перекрывая отопление по всему дому.

Байпас позволяет провести отопитель по стояку в обход радиатора, что даёт возможность контролировать температуру каждой батареи при помощи регулятора

По большому счёту перемычка позволяет:

  • перекрывать отопление в конкретном радиаторе, снимать или заменять батарею, что может понадобиться в случае протечки или ремонта квартиры;
  • устанавливать регуляторы отопления на каждый отдельный радиатор, что даёт возможность самостоятельно устанавливать микроклимат в комнатах квартиры.

Байпас законодательно разрешён и может быть внедрён в систему отопления в любой квартире без исключения. По нормам перемычка должна иметь меньший диаметр, чем основная труба отопления стояка, на ней нельзя устанавливать водозатворные краны или регуляторы. Фитинги, измерительные приборы и фильтры можно законно внедрить, только если они будут расположены после байпаса и не будут помехой для обогрева всего стояка.

При наличии байпаса регуляторы отопления, а также проточные и затворные клапаны устанавливаются после перемычки стояка

Видео: что такое перемычка на радиаторе (байпас)

Перемычка на радиаторе имеет название байпас — это труба, соединяющая отопительные трубы стояка в обход радиатора. Она позволяет проводить отключение или замену радиатора без необходимости перекрытия отопления по всему стояку. Также наличие байпаса даёт возможность устанавливать клапаны регулировки отопления для создания наиболее комфортного микроклимата в помещении.

В системах отопления многоэтажных домов, часто перед радиатором отопления можно увидеть перемычку, которая соединяет трубы подачи и отвода теплоносителя. Казалось бы, зачем усложнять конструкцию и дополнительно ставить перемычку, соединяющую трубы? Это не дает ни экономии, не удешевляет стоимость проекта. Но на практике байпас на радиатор отопления ставится в строгом соответствии с проектом системы отопления и при этом и с соблюдением технических условий для таких перемычек. Так что разобраться в этом вопросе стоит основательно.

Что такое перемычка на батареи и для чего она нужна

Прежде всего, чтобы определить для чего нужен байпас на радиатор отопления стоит сказать, что он устанавливается не на всех системах отопления. Дело в том, что в многоквартирном доме, оснащенном двухтрубной системой отопления такие устройства не устанавливаются. Теплоноситель в двухтрубной системе поступает в батарею из трубы подачи горячей воды, а отводится сразу в трубу обратки, так что в случае необходимости отключить батарею на одном из этажей ничего страшного для системы не произойдет, просто будут перекрыты краны на одной точке, а теплоноситель продолжит циркулировать в системе.

Другое дело, когда здание оснащено однотрубной системой отопления. Здесь вопрос решается сложнее – по трубам теплоноситель поступает в самую верхнюю точку, где делается разводка по стоякам. Труба стояка подводится к батарее, теплоноситель, проходя через регистры радиатора на выходе, поступает в другой отрезок трубы, который опускается на этаж ниже. Дальше схема повторяется, и так до подвального помещения. Все казалось бы, просто – меньше труб, проще теплоносителю двигаться по системе. Но, как известно, нет совершенных систем, есть изъяны и у этой, простой, на первый взгляд, схемы. Прежде всего, это скорость охлаждения теплоносителя – получается с каждой батареей, он становится все холоднее и холоднее.  Второй момент, заключается в том, что в случае поломки одной батареи придется перекрывать весь стояк, ведь перекрыв кран подачи и отвода воды из радиатора, прерывается вся цепочка и стояк перестает работать. Выход из этой ситуации был найден – перемычка на батарее отопления. Просто и рационально.

Какие требования предъявляются к перемычке

Боковая перемычка к радиатору отопления как уже говорилось, устанавливается в однотрубных системах отопления. Согласно требований к монтажу систем отопления, такие устройства должны устанавливаться ближе к батарее. Второе требование заключается в том, чтобы байпас изготавливался из того же материала, что и основная труба магистрали. Если в здании применены стальные трубы, то и перемычка также изготавливается из стальной трубы. Если от магистральной трубы к батарее подведены металлопластиковые трубы или из полипропилена, то и перемычка устраивается из этого материала.

Третье требование к установке перемычек перед батареей заключается в том, что такое устройство устанавливается с учетом размеров труб основного трубопровода. Перемычка всегда устанавливается меньшего диаметра чем подводящая и отводная трубы. Чаще всего разница берется в 1 размер. Например, если основная труба имеет диаметр ¾ дюйма, то байпас должен быть ½ дюйма.

Как работает байпас в нормальных условиях

Итак, если отбросить тонкости расчетов и формул представить работу этого узла системы отопления можно следующим образом. С верхнего этажа через подающую трубу подается теплоноситель к точке установки байпаса. Как известно из курса физики, и электрический ток и жидкость всегда движутся в направлении наименьшего сопротивления. Попадая из трубы диаметром 3/4 дюйма в отрезок, ведущий к батарее, вода легче будет проникать в трубу большего диаметра. Поэтому лишь небольшая часть теплоносителя попадает в байпас диаметром ½ дюйма, остальной напор движется в батарею по трубе диаметром ¾ дюйма, дальше она проходит через краны и терморегулятор и уходит в регистры батареи. После прохождения и частичного остывания вода по трубе ¾ дюйма снова выходит в магистраль, и проходя через запорный кран, соединяется с потоком из байпаса, движется дальше в общем потоке.

При нормальном напоре и высокой температуре потеря температуры на этом участке будет незначительной, разве что владелец квартиры не установил дополнительно трехметровою батарею с воздушным обдувом.

В случае возникновения нештатной ситуации, например, разгерметизации радиатора для проведения ремонтных работ делается аварийное перекрытие ответвления на батарею – закрываются краны на трубе подачи и отвода. Вот здесь и вступает в работу байпас. Теплоноситель, поступая с верхнего этажа, движется по единственно возможному маршруту – через перемычку и дальше по трубе на нижний этаж. Таким образом, перемычка позволяет не отключать от подачи теплоносителя весь стояк, что позволяет исправить ситуацию с наименьшими потерями и в самые короткие сроки.

Каких видов бывают байпасы

Теплотехника предлагает три вида перемычек, устанавливаемых в однотрубных системах отопления. Каждый из видов применяется в зависимости от назначения системы и оснащенности дополнительным оборудованием. Так, различают следующие виды перемычек:

  • Простые нерегулируемые;
  • Перемычки с ручным регулированием;
  • Байпасы с автоматическим регулированием потока.

Первый тип представляет собой простой отрезок трубы, подключенный перед батареей к подающей и отводящей трубам отопления. Это самый простой и одновременно надежный вид байпаса.

Перемычка с ручным регулированием потока представляет собой отрезок трубы с установленным посередине краном-регулятором. Установка такого приспособления в системах отопления многоэтажных домов до сих пор остается спорной. Дело в том, что регулировка потока теплоносителя осуществляется вручную, поворотом крана на определенное количество делений, вплоть до полного перекрытия потока. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания.

Автоматический байпас представляет собой устройство инжекторного или клапанного типа, устанавливаемое в автономных системах отопления. Суть этого устройства заключается в следующем – для увеличения скорости потока теплоносителя в системах с естественной циркуляцией теплоносителя часто применяется нагнетающий насос. Это устройство обычно устанавливается на отрезке теплого пола. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. Вода в системе должна быть максимально чистой, не содержать известковых отложений, примесей и окалины. Именно поэтому при установке автоматического байпаса применяются дополнительные сетчатые фильтры.

Схема установки перемычки в систему

Правильным вариантом установки перемычки в систему считается монтаж байпаса в обязательной связке с запорными кранами на входе и выходе теплоносителя из батареи. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры. Но здесь нужно сделать акцент на то, что такой регулятор разумно устанавливать в новых системах, в которых нет необходимости вызывать специалистов для очистки батарей, а сам отопительный сезон проходит без осложнений и аварий.

Другое дело, когда батареи греют слабо, котельная не справляется с подачей теплоносителя. В таких случаях появляется соблазн установить кран на байпас, сделав его регулируемым, и просто перекрыв перемычку, направить весь поток в батарею, сделав ее на 2-3 градуса горячее. Для опытного теплотехника сделать это обычно не представляется делом большого труда – летом обычно отключается стояк, спускается вода и врезается кран. Но с этого момента, необходимо помнить, что уже при включении подачи тепла в квартирах на нижних этажах разница в температуре будет ощущаться намного острее. В этом случае необходимо быть готовым к тому, что при первом обходе коммунальщики обнаружат врезку крана и потребуют убрать его. Официальной причиной такого требования будет нарушение теплового баланса здания, даже если и до этого котельная работала плохо, а батареи были чуть теплыми. Но закон будет на стороне коммунальщиков, так что такое усовершенствование придется не только демонтировать, но и, скорее всего, заплатить за восстановление системы здания.

Как видно, правильная установка байпаса в системе многоквартирного дома дело весьма хлопотное. Конечно, если есть опыт работы с газосварочным оборудованием и знание расположения запорной арматуры отопления во всем доме, то перекрыть стояк и установить батарею может быть делом обыденным, но даже в этом случае, рекомендуется обратиться к профессионалам, отвечающим за систему отопления дома.

Используемые источники:

  • https://rykinekruki.ru/otoplenie/vasha-statya-egoistichnoe-vreditelstvo-kommentariy-moego-chitatelya/
  • https://www.radiatorvam.ru/chto-takoe-bajpas.html
  • https://sistema-otopleniya.ru/batarei-otoplenija/peremychka-na-batareju-otoplenija.html
  • https://aqua-rmnt.com/interesnoe/zachem-nuzhna-peremychka-na-bataree-otopleniya.html
  • https://pechiexpert.ru/peremychka-na-sisteme-otopleniya-mozhno-nelzya-i-chto-za-eto-budet/

как правильно сделать байпас с обратным клапаном для циркуляционного насоса, монтаж


Содержание:


В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.


Устройство байпаса


Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.


В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.

Виды байпасов для отопления


При монтаже байпаса запорная арматура устанавливается не только на патрубках подключаемого устройства, но и на самом байпасе. Тип используемой арматуры позволяет классифицировать несколько видов байпасов, каждый из которых подходит для определенных условий эксплуатации.


Существуют следующие виды байпасов:

  • Нерегулируемые;
  • С ручным управлением;
  • Автоматические.



Характеристики устройств с разным типом запорной арматуры имеют существенные отличия, поэтому перед тем, как установить байпас в систему отопления, нужно внимательно рассмотреть каждую разновидность.

Нерегулируемый байпас


Устройство нерегулируемых байпасов представляет собой простую трубу, не имеющую какого-либо оборудования. Труба постоянно находится в открытом состоянии, и жидкость по ней перемещается произвольно, то есть, возможность влиять на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы чаще всего используются для подключения отопительных приборов.


Проектируя отопительную систему, нужно обязательно учитывать тот факт, что вода всегда двигается в первую очередь по тем участкам, где величина гидравлического сопротивления минимальна. В случае с байпасом это означает, что внутренний диаметр его вертикального участка должен быть меньше внутреннего сечения магистрального трубопровода. Если это требование не будет соблюдаться, то теплоноситель попросту будет тяготеть к байпасу.



При проектировании горизонтальной разводки отопления работают другие правила, которые нужно учитывать перед тем, как сделать байпас в систему отопления. Разогретый теплоноситель имеет пониженный удельный вес и всегда пытается двигаться вверх. Чтобы система могла работать нормально с учетом этого правила, диаметр нижней части байпаса должен совпадать с диаметром магистрали, а сечение патрубка, ведущего к радиатору, должно быть меньше.

Байпасы с ручной регулировкой


Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.



Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.


Ручные байпасы в отопительных системах могут использоваться несколькими способами. Чаще всего их используют для подключения батарей к однотрубной магистрали, а также для обвязки циркуляционных насосов.

Автоматические байпасы


Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.


Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.


Байпасы автоматического типа делятся на две разновидности:

  • Клапанные;
  • Инжекционные.


В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.



Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.


Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.


Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.


Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.



За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.


Описанная выше технология работает только при включенном насосе. Если же насосное оборудование отключено, то теплоноситель в полном объеме проходит через байпас под воздействием гравитационных сил.

Назначение байпаса


Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.


Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.



В автономных отопительных контурах байпас используется для решения следующих задач:

  • Подключение отопительных приборов к однотрубной разводке;
  • Обвязка насосного оборудования;
  • Подключение распределительного коллектора водяного теплого пола;
  • Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.


Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

Байпас для радиатора


В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).



В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.


Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

Подключение насоса через байпас


Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.


Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.



При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.


Когда насос работает, устройство блокирует ток жидкости по трубе обвода. Клапан делает эту работу автоматически, а кран приходится настраивать вручную. При остановке насоса байпас открывается, что дает возможность теплоносителям из разных контуров смешиваться. Подобная схема неприменима в случае с инжекционными байпасами – они полностью устраняют возможность обратного тока теплоносителя.

Для теплого пола


При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.



Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Для систем с твердотопливным котлом


При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.


Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.



Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Установка байпаса


Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.


Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

  • Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
  • Устанавливать байпас нужно на минимальном удалении от радиатора;
  • При использовании в многоквартирных домах байпас нельзя оборудовать краном.


Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.



Входной патрубок конструкции оснащается одним из следующих устройств:

  • Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
  • Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
  • Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.


Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.



Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

  1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
  2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
  3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
  4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.


Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Заключение


Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.


Байпас в системе отопления — варианты правильной установки.

Обзор основных функций

При наличии в доме системы, осуществляющей индивидуальное водяное отопление, жильцы нередко сталкиваются с необходимостью в установке насосов путем использования системы байпаса.

Часто об этом говорят мастера по монтажу. Именно из за этого никто и не оспаривает такую необходимость. Но при этом все еще возникают вопросы о сущности и нужности данного устройства, которые подлежат тщательному рассмотрению. Итак, разберемся со значением данного термина, попробуем уяснить его функционал и понять, действительно ли нужна для отопления в доме такая система.

Краткое содержимое статьи:

Значение термина

Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.

То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль. При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

Циркуляционный насос и обводной контур

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.

Фото системы байпаса



Сохраните статью себе на страницу:

Пост опубликован: 12. 10

Присоединяйтесь к обсуждению:










Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1
***Сайт принадлежит Марии Козак




Переключатель байпаса аккумуляторной батареи NEA®

Технология выпускных устройств NEA ®

EBAD обеспечивает значительные преимущества.

Low Shock — Есть три источника удара с традиционными пиротехническими устройствами сброса; к ним относятся пиротехнический инициатор и результирующая передача кинетической энергии внутри механизма. Подход EBAD устраняет оба этих источника шока. Пиротехнический инициатор не требуется, поэтому начальный удар не возникает, а механизм отпускания удерживающей проволоки также не оказывает существенного влияния на удар.

Третий источник удара — это энергия, накопленная в самом стержне расцепителя, а также в любых других компонентах, находящихся на пути предварительной нагрузки. Характер плавного сброса предварительной нагрузки устройства EBAD позволяет рассеивать эту накопленную энергию во время высвобождения, сводя к минимуму вклад накопленной энергии в удар.

Fast Acting — Что касается шока, действие устройств EBAD довольно мягкое, но само событие срабатывания по-прежнему очень быстрое. Поскольку плавкий предохранитель очень мал, событие срабатывания может быть инициировано за миллисекунды.

Надежность — Простота дает надежность. Базовая конструкция переключателей байпаса аккумуляторных элементов EBAD очень проста с минимумом движущихся компонентов. Устройства прочные и нечувствительны к экстремальным условиям окружающей среды или загрязнителям. Высокая надежность подтверждается как аналитически, так и обширной историей успешной работы в критически важных приложениях.

Температурно-нечувствительный — Простота механизма расцепителя EBAD NEA ® является преимуществом не только с точки зрения надежности, но и с точки зрения температурной чувствительности.Технология EBAD NEA ® Split Spool нечувствительна к экстремальным температурам.

Низкий риск — EBAD NEA ® Переключатели байпаса аккумуляторных ячеек имеют обширную историю использования в широком спектре приложений для космических полетов и в настоящее время являются основным устройством отключения на большинстве основных автобусов космических кораблей. Эта история надежности и успешной миссии заставляет NEA переключаться на вариант с низким уровнем риска для наших клиентов.

Совместимость — переключающие устройства EBAD были разработаны для работы с существующими цепями пиротехнического зажигания.Однако гибкость конструкции также позволяет при необходимости работать с более низким током зажигания.

проводка — безопасно ли шунтировать аккумулятор?

проводка — безопасно ли шунтировать аккумулятор? — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

  1. 0

  2. +0

  3. Авторизоваться
    Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено
632 раза

\ $ \ begingroup \ $

У меня есть старая камера, с которой я возился, и когда я открыл ее, я обнаружил, что батарея (liPo) опухшая.Поскольку у меня нет запасного, я не могу его заменить, и я начинаю сомневаться в том, что вместо этого просто протянуть туда провод безопасно. Я буду подключать его к usb 5v.

TL; DR: А можно вместо батареи поставить провод?

Edit: он имеет встроенный USB-порт 5 В, который я собираюсь использовать для питания устройства. Я хотел бы знать, как безопасно извлечь аккумулятор, чтобы он работал только после подключения к сети.

Скачок напряжения ♦

55.5k2929 золотых знаков5757 серебряных знаков154154 бронзовых знака

\ $ \ endgroup \ $

5

\ $ \ begingroup \ $

Вы пробовали просто запустить устройство от USB без батареи? возможно с электролитическим колпачком вместо аккумулятора?

Если это не сработает, когда я хотел иметь проводной wii mote, я просто припаял LDO 5V к 3V SOT-223 к контактам батареи (и некоторым керамическим крышкам) и подключил его к USB-кабелю.По сути, это то, о чем говорит @Passerby со своим Battery Eliminator.

Также, как сказал @Elliot Alderson, не закорачивайте клеммы аккумулятора проводом. Если устройство не работает, потому что оно отключает питание USB, если нет батареи, вы можете смоделировать нагрузку с помощью резистора через отверстие 1 кОм, чтобы это выглядело так, как будто батарея заряжается.

Создан 09 июн.

HatmanHatman

333 11 серебряный знак 99 бронзовых знаков

\ $ \ endgroup \ $

3

\ $ \ begingroup \ $

Нет, это небезопасно.Если камера попытается зарядить «батарею», через провод может протекать очень сильный ток, что приведет к его нагреву и, возможно, к возгоранию.

Создан 09 июн.

Эллиот АлдерсонЭллиот Алдерсон

24.9k44 золотых знака2323 серебряных знака5252 бронзовых знака

\ $ \ endgroup \ $

7

\ $ \ begingroup \ $

Провод вместо аккумуляторной батареи опасен, так как может вызвать короткое замыкание в цепи зарядки внутри камеры.Было бы лучше смоделировать батарею и подать ~ 3,6 В (для каждой ячейки, одна ячейка будет 3,4, а две ячейки будут 7,2 В) на камеру через клеммы батареи (не забудьте установить правильную полярность, и сделать убедитесь, что если вы имитируете аккумулятор, USB-зарядное устройство или любое другое зарядное устройство никогда не подключается ). У меня есть зеркалка с адаптером, который делает то же самое.

Создан 09 июн.

Скачок напряжения ♦ Скачок напряжения

55.5k2929 золотых знаков5757 серебряных знаков154154 бронзовых знака

\ $ \ endgroup \ $

Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie

Настроить параметры

Есть ли функция обхода батареи в современных ноутбуках? — Ноутбуки и готовые системы

21 минуту назад Умбраноктуна сказал:

Я купил Surface Pro 7 и хочу быть уверен, что он прослужит мне как можно дольше.

Я читал много разных вещей в Интернете о том, чтобы оставить ваше устройство подключенным к сети, а не использовать батарею от 10% до 80%, и я не знаю, кому доверять.

Когда я использую свое устройство, подключенное к розетке, происходит ли обход батареи или это быстрее убивает мою батарею?

Хотя лучше использовать батарею на 20-80%, с точки зрения долговечности, людям часто нужно держать свои ноутбуки подключенными для максимальной производительности, когда это необходимо, и вы не можете просто паниковать, увидев, что ваша батарея разряжена до 100 и отключите зарядное устройство только для того, чтобы увидеть падение производительности, например, при рендеринге.Это помешает вашему рабочему процессу.

Обход батареи — это другое дело, когда после того, как ваша батарея достигает 100%, заряд передается непосредственно на схему ноутбука, чтобы избежать дополнительного давления на батарею, и он присутствует, вероятно, во всех современных ноутбуках, так что это не так плохо. как держать телефон подключенным к сети, где все проходит через аккумулятор.

Сказав все это, просто используйте свой ноутбук как обычно, не волнуйтесь слишком сильно.Держите его включенным, если вам это нужно, современные батареи достаточно хороши, и они не сильно пострадают, если будут оставаться на 100% в течение длительного времени. Просто зарядите аккумулятор примерно на 20-25% или, если вы проявляете особую осторожность, вы можете зарядить, когда он достигнет 50%. Ваша батарея со временем естественно разряжается, что бы вы ни делали, это неизбежно. Я понимаю, что вы осторожничаете. Я тоже был, когда впервые купил свой.

Как зарядить автомобильный аккумулятор

Вы ехали домой вчера вечером, и с вашим автомобилем все было в порядке, но сегодня утром у вас разрядился аккумулятор.Вам, конечно, нужно снова завести машину. Но как? Вы можете получить толчок от соседа, друга или родственника. Может быть, после этого ваша машина и дальше будет работать нормально, а может, и нет. Как насчет подзарядки аккумулятора? Отличная идея, но осуществить ее не так-то просто. И это сработает? Аккумулятор полностью разряжен или зарядка вернет его к жизни и снова отправит вас в путь? Мы покажем вам, как зарядить его за пять простых шагов в сопроводительных видеороликах, но это все равно может не решить вашу проблему.

Лучшее, что вы можете сделать, когда ваша батарея внезапно разрядится, — это выяснить, почему и в какой форме она на самом деле. Вы оставили фары включенными прошлой ночью? Или внутреннее освещение? Любого из них может быть достаточно, чтобы разрядить аккумулятор. Попытка перезарядки также поможет вам узнать, нужна ли вам новая батарея. Как так?

Если аккумулятор заряжается и вы можете перезапустить автомобиль, возможно, он не полностью разряжен. Но если через пару дней он умирает, это может быть либо неисправный аккумулятор, либо неисправность чего-то еще в электрической системе вашего автомобиля — начиная с генератора переменного тока, который подает электричество для работы автомобиля и зарядки аккумулятора.Если аккумулятор даже не заряжается, он почти наверняка разряжен и нуждается в замене.

Если вы собираетесь зарядить аккумулятор, вам понадобится зарядное устройство. На рынке много хороших. Еще лучше, если у друга или родственника есть тот, который вы можете одолжить, вам повезло. В следующих видеороликах мы используем зарядное устройство Optima, с которым мы имели хороший опыт работы в гараже Car и Driver . В большинстве магазинов автозапчастей есть зарядные устройства, и они легко доступны через интернет-магазины, такие как Amazon.

Вот как зарядить аккумулятор

Сначала найдите аккумулятор вашего автомобиля и найдите положительную и отрицательную клеммы. У большинства автомобилей аккумулятор находится под капотом. Положительный вывод отмечен знаком «+», а отрицательный вывод отмечен знаком «-». Иногда клеммы защищены пластиковыми крышками, которые нужно откинуть в сторону, чтобы можно было зарядить аккумулятор.

Затем убедитесь, что зарядное устройство отключено от сетевой розетки — для зарядки аккумулятора используется бытовой ток — и что оно выключено, чтобы быть уверенным, что через него не протекает ток.Прочтите инструкции, прилагаемые к зарядному устройству, так как каждое зарядное устройство работает немного по-своему.

Присоедините красный зажим зарядного устройства к положительной клемме аккумулятора, а черный зажим — к отрицательной клемме. Немного покачивайте зажимы, чтобы убедиться, что они надежно соединены с выводами. Для максимальной безопасности держите зарядное устройство как можно дальше от аккумулятора, насколько это позволяют кабели.

Теперь подключите зарядное устройство и включите его. Зарядное устройство Optima, которое мы здесь используем, имеет переключатель, который устанавливает его для аккумулятора мотоцикла, автомобиля или одного из высокопроизводительных аккумуляторов Optima.Зарядное устройство Optima автоматически отключится, когда аккумулятор будет полностью заряжен. Другие зарядные устройства работают иначе; они могут не отключаться автоматически, но имеют датчики, позволяющие узнать, когда аккумулятор заряжен. Многие зарядные устройства для аккумуляторов выдают от двух до шести ампер (некоторые позволяют выбрать уровень силы тока), и для зарядки разряженного автомобильного аккумулятора требуется не менее нескольких часов. Прочтите инструкции, прилагаемые к зарядному устройству, чтобы убедиться, что вы используете его правильно.

Когда аккумулятор полностью зарядится, выключите зарядное устройство и отсоедините его.Затем снимите кабели, сначала отсоединив отрицательный (черный) зажим.

Выяснение настоящей проблемы

Помните, что если вы не знаете причину разряда аккумулятора (скажем, из-за того, что вы оставили включенными фары на ночь), даже если ваш автомобиль заводится и работает после перезарядки аккумулятора, что-то в вашей электрической системе может быть повреждено. вызывая проблему. Ожидайте, что ваша батарея снова разрядится (и будьте счастливы, если это не так). Если ваша батарея скоро разрядится или разрядится, подумайте о том, чтобы снять ее и отнести в магазин автозапчастей.Многие будут проверять батарею для вас, и вы можете забрать новую, пока будете там. Как вариант, запустите свой автомобиль и отправьте его в ремонтную мастерскую. У вас либо неисправный аккумулятор, либо проблема с электрической системой; для решения проблемы вам понадобится помощь специалиста.

Начните с чистого листа с этими автомобильными аккумуляторами от Amazon

Optima Автомобильный аккумулятор

Амазонка

229,99 долл. США

199 долларов.99 (13% скидка)

Автомобильный аккумулятор DieHard

Amazon.com

Межгосударственный автомобильный аккумулятор

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Asus ROG Phone 3

получил новую функцию байпасной зарядки, помогающую поддерживать работоспособность батареи во время игр

Asus ROG Phone 3 теперь получает обновление программного обеспечения, которое добавляет новую ключевую функцию — байпасную зарядку — в ориентированный на игры смартфон Android. Обновление программного обеспечения для смартфона Asus сейчас развертывается и содержит различные исправления ошибок и другие функции для устройства в дополнение к байпасной зарядке. Asus ROG Phone 3 был запущен в Индии в июле этого года по цене рупий.49999 для варианта с 8 ГБ ОЗУ и 128 ГБ для хранения, и работает на Qualcomm Snapdragon 865+ SoC.

Обходная зарядка — это основная новая функция, которая появляется в Asus ROG Phone 3 (Review) с обновлением программного обеспечения. Эта функция, которую можно активировать в любое время через панель инструментов Game Genie, позволяет пользователям заряжать смартфон напрямую через зарядное устройство, не заряжая и не разряжая аккумулятор во время использования.

Эта функция будет полезна тем, кто имеет доступ к зарядному устройству, но использует смартфон для игр или других интенсивных целей.Поскольку аккумулятор не заряжается, Asus ROG Phone 3 будет выделять значительно меньше тепла. Это обеспечивает лучшую производительность, особенно при игре в игры с интенсивным использованием графики, а также сохраняет работоспособность батареи в долгосрочной перспективе.

Помимо этого, OTA также предлагает обновление для исправления безопасности Android до августа 2020 года, а также различные исправления ошибок и некоторые функции для определенных регионов. Сюда входят исправления неравномерной яркости дисплея, улучшенное качество отображения при воспроизведении видео, конкретные проблемы, при которых не удавалось принимать вызовы или исходное зарядное устройство и кабель не заряжали устройство и многое другое.

Хотя при запуске доступен только один вариант 8 ГБ ОЗУ + 128 ГБ, Asus недавно выпустила вариант ROG Phone 3 на 12 ГБ ОЗУ + 256 ГБ за рупий. 57 999. Смартфон имеет частоту обновления экрана до 144 Гц и доступен для покупки на Flipkart.


Это конец серии Samsung Galaxy Note в том виде, в каком мы ее знаем? Мы обсуждали это в Orbital, нашем еженедельном технологическом подкасте, на который вы можете подписаться через Apple Podcasts, Google Podcasts или RSS, загрузить выпуск или просто нажать кнопку воспроизведения ниже.

Есть ли в вашем ИБП байпас?

Боб Майстер — инженер по контракту и активный радиолюбитель в Нью-Хейвене, штат Коннектикут. Он отмечает, что большинство средств вещания имеют источники бесперебойного питания, питающие критически важное оборудование. У Боба даже есть несколько в своем собственном доме для сети и компьютеров, в основном для того, чтобы все работало при отключении электроэнергии, пока его генератор всего дома не возьмет на себя нагрузку.

Серия APC Smart-UPS — одна из самых популярных.Эти резервные блоки включают свой инвертор при сбое питания и используют реле для переключения нагрузки на инвертор. Это обеспечивает красивую чистую синусоидальную форму волны. По умолчанию они также проводят самотестирование каждые две недели; он действует так, как если бы произошел сбой входящего питания, вынуждая переключиться на инвертор. Если напряжение батареи упадет слишком сильно, загорится светодиод на передней панели, указывая на то, что пора заменить батареи.

Функциональная особенность заключается в том, что они не будут включать , если нет исправной и подключенной батареи.Во многих из этих устройств используется несколько батарей, соединенных последовательно, поэтому все батареи должны обеспечивать напряжение около 12 В и несколько ампер, чтобы считаться исправными.

Если батарея развивает высокое внутреннее сопротивление, она будет измерять правильное напряжение, но не сможет подавать ток на нагрузку. Когда ИБП выполняет самотестирование, он запускает инвертор, который нагружает батареи. Напряжение аккумулятора падает до нуля; инвертор ИБП не может работать; ИБП отключается; и он не может подавать питание на нагрузки.

Поскольку теперь на аккумуляторах нет напряжения, устройство также не включается. В этих агрегатах нет режима байпаса. Теперь у вас плохая ситуация: все нагрузки отключились без предупреждения, и вы не сможете включить их, пока не переместите все электрические вилки в обычную розетку или не установите новые работающие батареи в ИБП. Если это произойдет в пятницу вечером, когда радиостанция останется без присмотра, это может быть очень долгими выходными без эфира.

Боб недавно столкнулся с этой ситуацией дома с ИБП APC SU1000 с батареями двухлетней давности.Не было никаких указаний на то, что батареи нуждаются в замене; ИБП и все, что к нему подключено, просто отключилось во время самотестирования. Две недели назад он успешно прошел самотестирование. При исследовании одна батарея показала 13,6 В постоянного тока с помощью цифрового мультиметра с высоким сопротивлением, но напряжение упало до нуля при малейшем потреблении тока (менее 0,1 А). Нет напряжения батареи, нет работы ИБП. «Он мертв, Джим!»

Другая ситуация «отсутствия питания» может произойти, когда вы работаете от генератора, а ИБП недоволен состоянием (напряжением или частотой) входящей мощности генератора.Некоторые устройства, даже онлайн-модели, откажутся передавать нестандартную мощность на нагрузку и будут работать исключительно от своих батарей, пока они полностью не разрядятся.

На этом этапе ИБП должен сделать выбор: выключить или перейти в режим байпаса. Большинство просто отключилось. Лучшим выбором было бы перейти в режим байпаса и, по крайней мере, позволить нагрузкам получать питание от генератора, что, вероятно, гораздо более желательно, чем полное отсутствие питания.

Инженер местной радиостанции обсуждал эти проблемы с Бобом и придумал схему, которая предотвращает отключение критически важного оборудования и отключение радиостанции от подобных перебоев в работе ИБП.Боб провел небольшое исследование и нашел подходящее реле.

Рис. 1: На этой схеме показано, как построить блок реле байпаса ИБП.

Рис. 2: Готовая коробка байпаса реле с кабелями.

См. Схему на рис. 1. В этом реле используется реле DPDT на 30 А (Magnecraft 300XBXC1-120A) для подачи питания от электросети или ИБП на нагрузки. Когда ИБП обеспечивает выходное напряжение, он включает реле, и нагрузки получают питание от ИБП. Если ИБП выходит из строя или отключается, реле отключается, и нагрузки получают питание от электросети.

На рис. 2 показан готовый продукт. Неоновые световые индикаторы на обоих источниках питания позволяют сразу узнать, какой источник питания присутствует. Все было установлено внутри квадратной распределительной коробки глубиной 4-3 / 4 дюйма с проводом №12-3 и вилками на 15 А (вероятно, это должны быть вилки на 20 А), обеспечивающими входную мощность, и двумя дуплексными розетками на 20 А для питания нагрузок. Шнур, который подключается к ИБП, имеет длину около двух футов; шнур, который подключается к сетевой розетке, имеет длину около 6 футов. Для каждого ИБП требуется одна из этих сборок.

Реле от Mouser стоит менее 25 долларов; остальные детали можно приобрести в магазине товаров для дома.

Большинство резервных ИБП позволяют заменять батареи без выключения ИБП. Однако всегда существует вероятность того, что кнопка включения / выключения может быть нажата во время этой процедуры, или ИБП может решить провести самотестирование, когда батареи разряжены, или одна из новых батарей может быть неисправной. Эта схема позволяет выключить ИБП, если вы хотите минимизировать риск потери питания всего, что к нему подключено.Нагрузки будут просто получать питание от сети, которая, надеюсь, не выйдет из строя во время кратковременного переключения. Если вас это беспокоит, включите генератор и переключайтесь на него, когда будете работать с ИБП.

Большинство реле рассчитаны на ток нормально разомкнутых (NO) контактов; Нормально замкнутые (NC) контакты часто способны выдерживать только 20 процентов от номинального значения NO из-за имеющегося натяжения пружины. Это приложение требует равной мощности по току и непрерывной работы.Боб связался с Magnecraft и спросил о рейтингах вышеупомянутого реле.

«Серия 300 рассчитана на ток 30 А при 300 В переменного тока как для нормально разомкнутых, так и для нормально замкнутых контактов», — ответила компания. «При этом электрические операции снижены на нормально замкнутом контакте (NO = 100k ops, NC = 6k ops) при этом рейтинге. К сожалению, серия 300 не рассчитана на постоянную нагрузку. Со временем на контактах разовьется коррозия. Акт переключения создаст небольшую дугу; эта дуга фактически очистит контакты ».

Он сказал, что многие люди действительно используют реле в таких приложениях.«Тем не менее, мы рекомендуем время от времени проверять реле, чтобы удалить коррозию и продлить срок службы реле».

***

Сетевой инженер BBN Стив Тузенеу (Steve Tuzeneu) отправил ссылку для станций, которые должны учитывать при необходимости делать бесплатные пульты: http://cleanfeed.net/.

Cleanfeed использует кодек Opus и может воспроизводить моно или стерео звук.

Внесите вклад в Workbench. Вы поможете коллегам-инженерам и получите право на повторную сертификацию SBE. Отправляйте советы по Workbench на номер [адрес электронной почты защищен] .Факс на (603) 472-4944.

Автор Джон Биссет проработал 46 лет в индустрии вещания и все еще учится. Он занимается продажами на Западном побережье для Telos Alliance. Он имеет сертификат SBE и в прошлом был лауреатом премии SBE «Педагог года».

Подписка

Чтобы получать больше подобных новостей, а также быть в курсе всех наших ведущих новостей, функций и аналитических материалов, подпишитесь на нашу рассылку новостей здесь.

Инструкции по установке для отключения батареи с байпасом с предохранителем

Инструкции по установке для 10319
Выключатель аккумуляторной батареи с предохранителем байпасом

Общая информация:

Устройство защиты от угона для оставленных без присмотра автомобилей.Либо поверните ручку на несколько оборотов против часовой стрелки.
(ослабьте) или полностью снимите ручку, чтобы отключить питание стартера. Предохранитель байпаса будет поддерживать
ток к аксессуарам, например: замки, стереопамять, часы и т. д.
стартер при отключенном разъединителе аккумуляторной батареи вызовет перегорание предохранителя на 15 ампер, что приведет к перегреву.
остановка автомобиля до тех пор, пока ручка не будет повернута на несколько оборотов по часовой стрелке (затянута) или снова установлена. Если
в этом случае просто замените предохранитель при первой возможности.

ВНИМАНИЕ:

Прочтите все инструкции перед началом установки. Всегда надевайте защитные очки. Хранить
сигареты, пламя или искры вдали от аккумулятора. Аккумуляторы могут взорваться из-за
взрывоопасные газы. Не пытайтесь включить или выключить переключатель, когда стартер включен.
операция. При наличии газов аккумулятор может взорваться. Этот разъединитель предназначен для использования
для отключения электроэнергии после выключения двигателя автомобиля.
