Бесконтактные выключатели света: виды и преимущества

Бесконтактный выключатель используется для автоматического включения и выключения света. Встроенные инфракрасные датчики обеспечивают включение освещения в момент приближения людей. Когда в помещении никого нет, система отключает осветительные приборы. Это способствует снижению затрат на электроэнергию и увеличению ресурса ламп.

Например, бесконтактные выключатели применяют для освещения в коридорах и на лестничных площадках. В таких случаях свет включается, когда человек входит. При отсутствии движения, если на площадке никого нет, свет выключается.

К составным частям бесконтактного выключателя относятся:

  • чувствительный элемент;
  • схема обработки сигнала;
  • силовой ключ.

к содержанию ↑

Разновидности

Существует несколько типов датчиков, входящих в состав бесконтактных моделей:

  • емкостные;
  • индуктивные;
  • оптические;
  • ультразвуковые.

Емкостные датчики

Суть работы емкостного выключателя света заключается в том, что электрическая емкость образуется при приближении людей. Это позволяет запустить контур мультивибратора, задающего время.

Объем емкости возрастает, а частота снижается, если приблизиться к прибору. Минимальная частота датчика вызывает срабатывание устройства на включение. Если человек отдаляется от помещения, происходит отключение. Чувствительный элемент в устройстве работает за счет пластины, находящейся на конденсаторе, подключенном к мультивибратору.

Иногда емкостные бесконтактные модели похожи на обычные настенные выключатели, но без использования клавиш. Очень удобно иметь подобного вида устройство на кухне, чтобы не прикасаться к нему своими руками.

к содержанию ↑

Индуктивные датчики

Работа бесконтактных моделей такого типа обусловлена передвижением магнита. Датчики содержат металлический или намагниченный сердечник. Электрические импульсы создаются, если объект находится близко или далеко. В момент, когда превышено напряжение порогового элемента, обрабатывается сигнал. Далее включается триггер, который открывает ключ.

Например, человек, который входит в помещение, имеет связку ключей, что вызовет реакцию датчика на металл. Бесконтактные модели с индуктивным датчиком отличаются от емкостных вариантов отсутствием чувствительности к влажному воздуху или смене плотности.

При установке устройств стоит учитывать, что входящие люди должны иметь металлический предмет. Поэтому, к примеру, для бани такой выключатель не подойдет.

к содержанию ↑

Оптические датчики

В состав оптических приборов входят фототранзисторы и светодиод. Помехи от освещения не мешают функционированию светодиодного элемента. Суть работы устройства — прерывать либо отражать поток света. Чтобы осветить небольшие участки помещения, используются светодиодные ленты.

Ультразвуковые датчики

Данные устройства работают благодаря кварцевым звуковым излучателям. Для этого необходимо настроить на нужную частоту приемник, который будет давать реакцию на звук. Ультразвуковые модели иногда называют датчиками движения и объема. При возникновении движения, вызванного присутствием людей, распределение звуковой волны меняется, датчик получает измененный сигнал.

к содержанию ↑

Концевые выключатели

В основном бесконтактные выключатели используются в промышленности. Емкостные выключатели являются основой различных уровневых датчиков, находящихся в дозаторах. Это обеспечивает контроль над определенными материалами, например, при наполнении емкости жидкостью концевой выключатель срабатывает, чтобы вовремя прекратить поступление вещества.

Как это работает

Бесконтактные модели имеют чувствительный элемент, принцип действия которого зависит от условий функционирования и нужного быстродействия. Так как индуктивные выключатели реагируют на нагрузку и передвижение, их используют в системах безопасности. Эти приборы нечувствительны к загрязнениям, поэтому их применяют в различных технологических процессах.

Концевые бесконтактные выключатели востребованы на таком производстве, где нужна особая точность. Оптические сенсоры применяют в станкостроении, а также для регулировки движения деталей, автоматических ворот.

к содержанию ↑

Преимущества бесконтактных моделей

Главным преимуществом бесконтактных выключателей является экономия электричества. Электроэнергия не тратится в случае отсутствия людей в помещении. Человеку не нужно принимать участие, чтобы включить или выключить свет. Следовательно, использование таких моделей считается комфортным.

Техническая простота является плюсом стандартных контактных выключателей, но есть некоторые минусы:

  1. Маленький ресурс при применении максимальной нагрузки. Если контакты размыкаются, возникает искра, что вызывает поломку выключателя. При наличии постоянного тока устранить аварию поможет конденсатор, имеющий параллельное подключение к контактам. При наличии в сетях переменного тока понадобится тугоплавкая напайка из вольфрама.
  2. Минусом контактного устройства считается сильная чувствительность к пыли и грязи. Это вызывает нарушение электрической цепи. Далее происходит снижение взаимодействия контактов, а в итоге — перегрев и поломка.

Бесконтактные выключатели отличаются от традиционных моделей высокой надежностью. Работа современных приборов заключается в использовании транзисторных ключей, имеющих незначительное сопротивление. Это способствует проведению значительных токов с отсутствием перегрева.

Огромный выбор дает возможность найти элемент для использования в конкретном случае. Если нужно реализовать сенсорное управление, подойдет емкостный выключатель, а для использования в загрязненных условиях лучше выбрать индуктивный вариант.

Бесконтактные выключатели света: виды и преимущества

Схемы подключения сенсорных выключателей Livolo

Подключение и синхронизация электро фурнитуры Livolo

С помощью сенсорного выключателя, вы можете управлять не только различными осветительными приборами, а и использовать их для управления шторами или в качестве дверного звонка. Существуют различные типы переключателей. Ниже приводится список выключателей и схемы их подключения.

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены).  Стеклянная панель может быть демонтирована с помощью плоской отвертки. Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка.

  1. Распакуйте выключатель.
  2. Подключите выключатель освещения.
  3. Прикрутите выключатель света в монтажную коробку заподлицо.
  4. Закрепите лицевую панель, должен быть «щелчок».
  5. Включите питание (автомат).
  6. Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.




Одно сенсорный выключатель Livolo

  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку которая работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.



Схема подключения односенсорного выключателя:


Настройка дистанционного управления выключателями Livolo

Выключатели которые поддерживают дистанционное управление в артикуле товара имеют букву R. Для настройки дистанционного управление необходимо запрограммировать работу выключателя с пультом.

  1. Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
  2. Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
  3. О завершении синхронизации Вы будете проинформированы звуковым сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы выключить свет.
  4. Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
  5. Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение 10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите сенсор после первого звукового сигнала или после первого мерцания подсветки, синхронизация не будет отменена

Видео руководство по синхронизации сенсорного выключателей Livolo с функцией радиоуправления с пультом дистанционного управления:


Двух сенсорный выключатель Livolo

  • Выключатель используется для управления двумя линиями нагрузки с одного места.
  • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.



Схема подключения двухсенсорного выключателя:


Проходной одно сенсорный выключатель Livolo

  • Выключатели используется для управления одной линией нагрузки с двух и более мест.
  • Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстипенные выключатели.
  • Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
  • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
  • Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.



Схема подключения проходных выключателей Livolo:

Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель.

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.



Видео руководство по синхронизации двух проходных выключателей  Livolo:



Сброс синхронизации:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Синхронизация будет сброшена.



Видео руководство по синхронизации трех проходных выключателей  Livolo:



Для отмены синхронизации необходимо удерживать сенсор на Главном выключателе на протяжении 10 секунд до второго звукового сигнала.  Синхронизация будет сброшена.


Проходной двухсенсорный выключатель Livolo

  • Выключатели используется для управления двумя линиями нагрузки с двух и более мест.
  • Имеет две сенсорные кнопки на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстипенные выключатели.
  • Для подключения Главного выключателя используются четыре клеммы: 1) вход фазы, 2) выход первой линии нагрузки, 3) выход второй линии нагрузки, 4) информационный COM-провод.
  • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
  • Возможно подключить до 4 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.



Схема подключения двухсенсорных проходных выключателей Livolo:



После подключения проходных выключателей, их необходимо синхронизировать для совместной работы.



Схема подключения двойных проходных сенсорных выключателей Livolo на разводку выполненную для клавишных выключателей

После подключения, останется два незадействованных провода.






Пример реализации освещения в спальной комнате с применением проходных выключателей Livolo

Задача

  1. Реализовать управление общим освещением комнаты с трех мест: при входе в спальню, слава кровати, справа кровати.
  2. Реализовать управление бра слева кровати и справа кровати.



Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.



Аннотация. После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №3 управляется с выключателя №1, №2, №3;
  • Лампа №1 управляется с выключателя №1
  • Лампа №2 управляется с выключателя №2

Подключение двухсенсорного и двух односенсорных проходных выключателей Livolo

Задача: Реализовать управление двумя зонами освещения из трех мест.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №1 управляется с выключателя №1, №2;
  • Лампа №2 управляется с выключателя №2, №3

Подключение двухсенсорного и односенсорного проходных выключателей Livolo



После подключения проходных выключателей, их необходимо синхронизировать. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №1 управляется с выключателя №1;
  • Лампа №2 управляется с выключателя №1 и №2

Сенсорный диммер Livolo

  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку которая работает в режиме регулировки яркости свечения лампы.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.



Схема подключения сенсорного димера:

Видео руководство по управлению яркостью освещения при помощи сенсорного димера Livolo:

Управление сенсорным выключателем света с диммером (светорегулятор):

1. Кратковременным прикосновением к сенсору выключателя включите/выключите свет.

2. Удерживая палец на сенсоре, отрегулируйте яркость лампы.

3. При повторном включении диммер обеспечивает яркость свечения лампы установленной до выключения.

Примечание:

1. Подходит только для диммируемых LED ламп, ламп накаливания или регулируемых прожекторов.

2. Выключатель не подходит для ламп дневного света.

3. Мощность нагрузки должна составлять не менее 25 Вт, не более 500 Вт. Возможен незначительный нагрев выключателя.


В некоторых случаях для корректной работы сенсорного выключателя света со светодиодными лампами необходима установка LED адаптер во избежание мигания ламп в выключенном состоянии.



Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.

Схема подключения LED адаптера при использовании LED ленты. Адаптер подключается параллельно трансформатору в сеть 220 вольт.

Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.

Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с

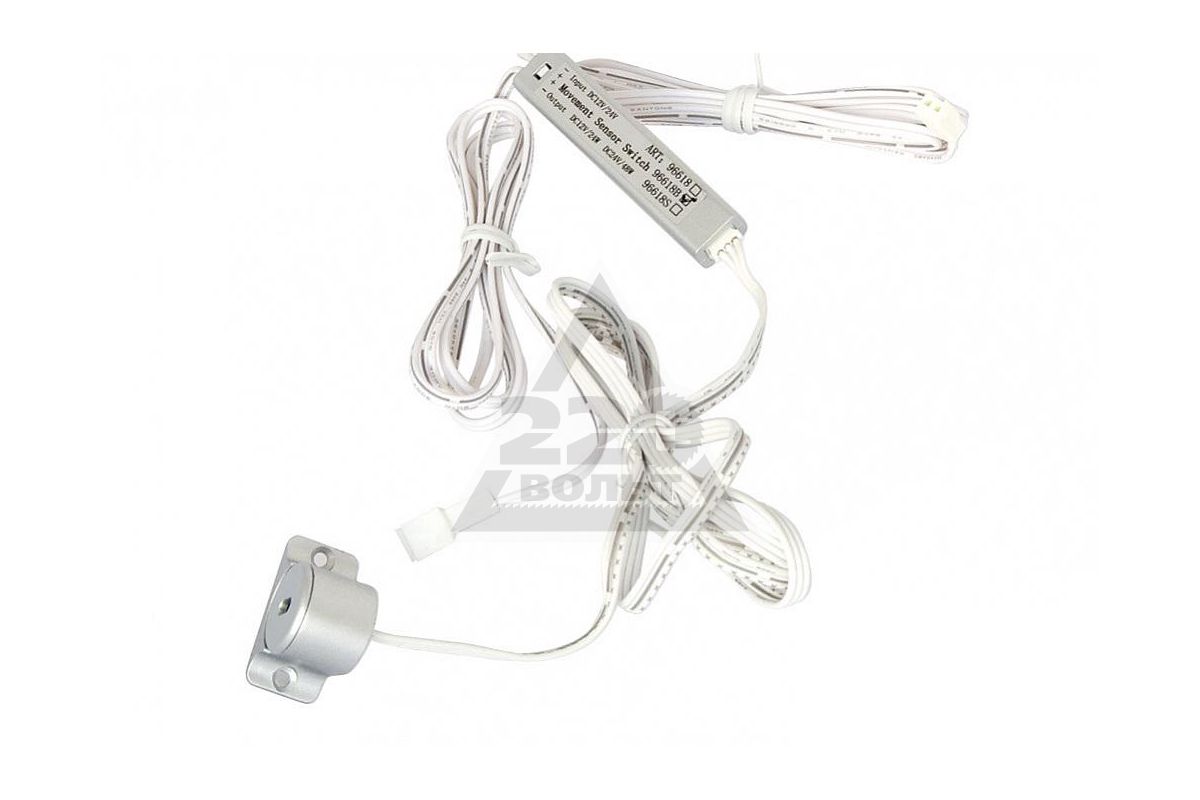

Сенсорный выключатель для светодиодной ленты: виды, особенности

Светодиодная лента часто используется для подсветки различных поверхностей. Благодаря ей удается создать особую атмосферу в помещении, оптимальный уровень освещенности. Для эффективного и комфортного управления подобными системами используется сенсорный выключатель для светодиодной ленты, обладающий широкими функциональными возможностями. В отличие от кнопочных моделей подобные устройства более удобны в управлении. Однако, прежде чем сделать выбор в их пользу, стоит ознакомиться с их отличительными особенностями.

Конструкционные особенности

Любая модель состоит из:

  • Лицевой панели. Для удобства пользования она достаточно часто оснащается подсветкой. Может иметь различную форму и исполнение. При выборе подходящей модели многие обращают внимание на нее, не вникая в принцип работы и функциональные возможности устройства в целом;
  • Сенсорного датчика, отправляющего управляющие сигналы устройству при возникновении внешнего воздействия;
  • Коммутационной схемы, с помощью которой поступивший извне сигнал преобразуется в электрический ток, необходимый для обеспечения работы ленты;
  • Корпуса, объединяющего все выше перечисленные элементы в единое целое. Конструктивное исполнение корпуса может отличаться. Он может быть встроенным и накладным. Его вид оказывает непосредственное влияния на порядок выполнения монтажных работ.

Внимание! Срок службы конкретного устройства напрямую зависит от качества его комплектующих.

Где востребованы

Необходимость в подключении светодиодной лампы или ленты может возникнуть в различных ситуациях. Чаще всего к данным осветительным приборам прибегают, если надо:

  • Обеспечить достаточное освещение рабочей зоны на кухне;
  • Подключить сразу несколько осветительных приборов;
  • Организовать освещение лестничных пролетов и площадок;
  • Подключить систему «умный дом».

Месторасположение светодиодной ленты на кухне выбирается с учетом преследуемых целей. Если требуется организовать светодиодное освещение рабочей зоны, выбирается мощный источник света, который располагают непосредственно под шкафчиками. Такой вариант является наиболее востребованным, так как позволяет предотвратить негативное влияние на глаза из-за недостаточного уровня света и облегчить уход за столешницей.

Для пространства около вытяжки или для мебели выбирается интегрированная подсветка. Светодиодную ленту монтируют над верхними шкафчиками или располагают под нижними. Иногда закрепляют под столешницей.

Преимущества

Сенсорный выключатель света имеет массу достоинств.

  • Простота включения и выключения прибора путем нажатия на чувствительную поверхность;
  • Возможность регулирования яркости освещения в достаточно широком диапазоне: 10–100 %;
  • Отсутствие звукового дискомфорта. При изменении режима работы или регулировки устройство практически не издает звуков;
  • Высокая степень защиты. Переключатель не боится воздействия влаги. Его можно смело монтировать не только на кухне, но и ванной комнате или туалете;
  • Презентабельность. Современные модели способны стать частью любого интерьера, гармонично вписавшись в окружающее пространство;
  • Компактность. Для устройств характерны небольшие размеры. Это позволяет установить выключатель в любом месте, в том числе в условиях ограниченного пространства. Чаще всего монтируется переключатель в профиль светодиодной ленты;
  • Наличие световой индикации, позволяющей найти устройства в условиях ограниченной видимости.

Виды выключателей

Предлагаемые производителями выключатели делятся на различные группы в зависимости от:

  • Способа управления. Они могут быть механическими, электронным или работающими в дистанционном режиме;
  • Метода монтажа. Одни модели монтируются непосредственно в алюминиевый профиль осветительного прибора, другие выполняются модельными либо накладными;
  • Типа подключения. Есть устройства проходные и непроходные. Главным преимуществом первого типа является возможность включения/отключения системы освещения из различных мест. Управление вторым типом можно производить из одного определенного места.

Все изделия отличаются по форме, расцветке и текстуре лицевой панели. Это позволяет подобрать оптимальный вариант, учтя общее стилистическое оформление помещения.

У современного сенсорного выключателя есть ряд дополнительных функций. Такие устройства могут иметь:

  • Пульт с ИК-датчиком. Появляется возможность управления контроллером и RGB лентой. Пользователь выбирает тот цвет подсветки, который ему большего всего нравится;
  • Таймер. Функциональные модели, позволяющие оптимизировать затраты на электроэнергию. При наличии данной функции у пользователя появляется возможность настройки временных интервалов, когда работает система освещения;
  • Бесконтактной системой, реагирующей на изменение температуры окружающего пространства, резкий звук либо срабатывающей при нахождении в заданном радиусе движущихся объектов;
  • Диммер. Функциональный элемент, позволяющий изменить яркость светодиодной ленты. Регулирование яркости осуществляется в заданном диапазоне. Интенсивность освещения можно менять в диапазоне от 10 % до 100 %;
  • Емкостный отклик. Данный элемент позволяет повысить чувствительность панели.

Внимание! Сенсорные выключатели могут срабатывать при приближении к сенсору и после непосредственного контакта с пальцами. Последний вид получил наибольшее распространение.

Какой выбрать

Большой выбор сенсорных выключателей доставляет определенные трудности при подборе оптимального варианта. Подобные изделия представляют собой платы со средними размерами 40×10×2 мм, позволяющими поместиться в LED профиль, внешние модули, помещенные в пластиковый корпус либо контроллер, оснащенный пультом.

Чтобы выбрать подходящий вариант, следует сначала определиться с разновидностью светодиодного выключателя. После этого стоит учесть технические характеристики. Внимание заслуживает значение:

  • Напряжения, которое подается на вход устройства и создается на его выходе;
  • Сила тока, протекающего через устройство в режиме ожидания, и образующего в момент подключения нагрузки;
  • Мощность.

Если решено установить монохромную LED полосу, стоит определиться с принципом работы размыкателя. Производители предлагают устройства:

  • Емкостные, внутри которых находится пружина, плотно прилегающая к пластине. При прикосновении руки к выключателю она создает вибрацию. В результате замыкается контакт, и включается освещение. Однако, решив сделать выбор в пользу подобного устройства, стоит учесть, что при толщине рассеивателя из оргстекла более 1 мм можно столкнуться с отсутствием срабатывания. Это доставит серьезные неудобства в процессе эксплуатации;
  • Инфракрасные, срабатывающие каждый раз, когда на расстоянии 10 см от поверхности окажется предмет, от которого сигнал отразиться и вернется на приемный элемент. Если зазор между защитным экраном и чувствительным элементом превышает 5 мм, придется использовать профиль меньшей глубины либо позаботиться о наличии в светорассеивающей линзе отверстия.

Если выбор сделан в пользу модели с диммером, стоит также определиться с принципом работы. Такие сенсорные выключатели чаще всего включаются/выключаются от кратковременного касания. Для изменения яркости надо дольше задержать руку на панели управления.

У некоторых моделей принцип работы несколько отличается. Они могут иметь несколько заранее запрограммированных режимов работы. Подобный устройства подходят для RBG лент. Они комплектуются пультом управления, оснащенным сенсорным кольцом. Для изменения оттенка свечения надо плавно двигать пальцем по спектральному кругу. В результате в работу будут включаться диоды выбранного цвета либо их комбинация.

Внимание! Выбирая выключатель, обратите внимание на частоту импульсов ШИМ. Она должна быть более 300 Гц, чтобы не оказывать негативного влияние на зрение и нервную систему.



Особенности установки

Подключение готового устройства к светодиодной ленте обычно не вызывает трудностей. Однако, следует помнить, что LED ленты работают от напряжения 12–24 В. Чтобы обеспечить требуемые значения напряжения, подключение к сети осуществляется через блок питания.

При подключении к готовому светильнику со светодиодной лентой убирается рассеиватель и заглушка. На ленте до специальной отметки обрезаются 1–2 секции. На освободившееся место и будет устанавливаться переключатель.

Для проведения монтажных работ потребуются специальные коннекторы подходящего размера либо маломощный паяльник. Мощность последнего не должна превышать 40 Вт. В противном случае существует рису повреждения проводов в момент соединения элементов между собой.

Внимание! Монтажные работы выполняются с использованием кабеля, площадь поперечного сечения которого 1.5 мм². Если предстоит монтаж ленты, длина которой превышает 5 м, следует выполнить дополнительные расчеты для нахождения оптимального поперечного размера проводов.

Теперь о том, как подключить переключатель к LED-ленте правильно.

  • Жилы проводки зачищаются и опрессовываются;
  • Подготовленную проводку соединяют с разъемом переключателя, который располагается перед блоком питания;
  • Провода подключаются к осветительному элементу.

Чтобы не ошибиться при подключении сенсорного выключателя, стоит обратить внимание на маркировку, которая указана на корпусе изделия:

  • VCC, GND. Сюда подключают плюс и минус, через которые запитываются устройства;
  • LED+, LED. Данные контакты предназначены для подсоединения светодиодной ленты.

Внимание! Спайки следует качественно изолировать.

В качестве изоляции чаще всего используется термоусадочная трубка подходящего размера или термоклей. Рабочие детали в выбранном устройстве должны располагаться с одной стороны. В противном случае выключатель не получится закрепить в профиле. Для обозначения месторасположения сенсора используется светодиодный индикатор синего цвета.

Для фиксации выключателя и светодиодной ленты в алюминиевом профиле применяют двусторонний скотч. Защитная панель устанавливается самой последней и фиксируется при помощи заглушки.

Сенсорные выключатели оперативно откликаются даже на незначительное касание. Это доставляет определенные неудобства и сложности в процессе выполнения монтажных работы. Учитывая, что устройство мгновенно реагирует даже на незначительное касание, стоит действовать предельно осторожно и не допускать даже незначительных случайных прикосновений к сенсору.

Установка RBG контроллеров

Тем, кто любит яркие цвета и никак не может сделать выбор в пользу определенного свечения светодиодной ленты, будет интересна RBG лента. У таких изделий есть 4 контакта, каждый из которых отвечает за определенный цвет. Они промаркированы определенны образом:

  • R, соответствующий красному свечению;
  • B, отвечающий за голубой цвет;
  • G, позволяющий получить зеленый;
  • W, имеющийся в ограниченном количестве лент. Отвечает за подсветку белого цвета;
  • V+, обозначающий общий плюс.

Чтобы установить подобное изделие по всем правилам, проводами соединяют выходы ленты и одноименные клеммы на контроллере. Если выбранная модель осветительного элемента имеет пять выходов, при подборе прибора для управления следует это обязательно учесть. Производители предлагают устройства с 4–5 клеммами, что всегда позволяет подобрать оптимальный вариант для своей осветительной системы.

Для подвода электрического тока к контроллеру используются клеммы, обозначенные как V+ и V- (COM). Таким образом можно запараллелить несколько лент, суммарная протяженность которых не превышает 5 метров. Если указанное значение превышено, придется воспользоваться усилителем.

Сборка своими руками

Не всегда удается приобрести сенсорный выключатель с подходящими параметрами. В таком случае, обладая достаточными знаниями в области электротехники и имея элементарные навыки пайки и сборки, можно попробовать собрать подобное устройство своими силами.

Для этого обязательно надо сначала найти схему устройства, чтобы понять, какие детали потребуются для его изготовления. В самом общем случае для изготовления типового выключателя стоит подготовить:

  • Два транзистора KT315;
  • Полупроводник D226;
  • Конденсатор обычный с емкостью 0.22 мкФ;
  • Конденсатор электролитный, имеющий емкость 100 мкФ на 16 В;
  • Сопротивление R1. Достаточно элемента на 30 Ом;
  • Реле сопротивления на 400 Ом;
  • Блок питания. Если планируется, что устройство будет работать автономно, а не от сети 220 В, блок питания можно заменить на батарейку, рассчитанную на 9 В.

Подготовленные элементы располагают согласно выбранной схеме и аккуратно спаивают между собой. При выполнении работ следует обязательно соблюдать правила техники безопасности, чтобы не допустить получения травмы.

В самой простой схеме в качестве приемника выступает элемент, изготовленные из медного либо алюминиевого сплава. Его припаивают к обычному конденсатору. Затем последовательно подсоединяют оба транзистора КТ315. Следующим элементов по схеме становится резистор с сопротивлением 30 Ом, за которым следуют запараллеленный электролитный конденсатор, полупроводника Д226 и реле сопротивлением 400 Ом. Некоторые схемы допускают параллельную установку еще одного конденсатора.

При изготовлении устройства для RGB ленты с суммарной длиной более 5 метров для усиления сигнала можно использовать два блока питания. В процессе сборки данные элементы следует располагать таким образом, чтобы между ними оставался достаточный зазор. Это позволит обеспечить своевременный теплоотвод от блоков питания в процессе их работы.

После того как изделие будет полностью собрано, надо будет проверить его работоспособность и правильно выполнить монтаж.

Видео по теме
