Блоки питания для камер видеонаблюдения

Автор: Александр Старченко

Любая камера видеонаблюдения нуждается в хорошем источнике питания, и если оставить данный момент без должного внимания, устройство в самый ответственный момент может выйти из строя – выбор некачественного источника питания для камеры видеонаблюдения часто приводит к выгоранию камер. Наиболее часто при повышении напряжения даже до 14В происходит полное выгорание матрицы и входных цепей камеры,  что делает ее совершенно неремонтопригодной. Чтобы преобразовать стандартное напряжение сети 220В в рабочее напряжение камер видеонаблюдения 12В необходимо использование хороших преобразующих БП.

Содержание:

1. Разновидности блоков питания для видеонаблюдения
2. Необходимые знания для выбора блока питания
3. Решение проблемы падения напряжения
4. Расчет падения напряжения в кабеле видеонаблюдения

Хоть повышение напряжения и приводит к необратимым последствиям, но самой распространенной проблемой является именно его падение в сети питания, что особенно актуально для уличных камер. Происходит это по причине большой протяженности кабеля и его малого сечения, в результате чего по пути к камере теряются драгоценные вольты. Минусовые температуры также сказываются на падении напряжения отрицательным образом. Опытные монтажники систем видеонаблюдения заявляют, что максимальная длина кабеля питания без существенных потерь напряжения составляет 110-130 метров, при использовании блока питания 12В и сечении кабеля 0,5 мм.

Разновидности блоков питания

В зависимости от принципа питания все блоки можно разделить на следующие подгруппы:

• Блоки бесперебойного питания;
• Обычные блоки питания для одной камеры.

ИБП. Бесперебойные источники питания или ИБП оснащаются аккумуляторными батареями, при помощи которых способны поддерживать камеры видеонаблюдения в рабочем состоянии в момент непредвиденного отключения энергии до момента возобновления ее подачи в течение небольшого промежутка времени.

Простые. Обычные БП обеспечивают питанием камеру только при наличии тока напряжением 220В, поддерживать работу камер при отключении основного источника энергии они не способны ввиду отсутствия резервной аккумуляторной батареи.

По конструктивному исполнению блоки питания камер видеонаблюдения можно разбить на 3 группы:

1. БП в пластиковом корпусе со шнуром и вилкой;
2. БП в перфорированном металлическом корпусе;
3. БП в металлических щитках.

Пластиковые. Пластиковые блоки питания предназначены для питания одной камеры, и выполнены в виде обычного БП для ноутбука или другой маломощной техники. Имеют вид закрытого пластикового бокса с внутренней аппаратной частью, кабелем питания и вилкой.

Перфорированные. Блоки питания в перфорированном корпусе представляют собой металлический  перфорированный бокс, внутри которого находится вся аппаратная часть устройства. Благодаря перфорации обеспечивается хороший теплоотвод, вентиляция и защита от перегрева.

Подобные блоки питания не имеют в комплекте кабелей, вместо этого они оборудованы клеммной колодкой для подключения проводов питания, и регуляторами напряжения. Перфорированные БП рассчитаны на бОльшую мощность, однако для защиты устройства от внешних факторов необходимо поместить его в защитный бокс, т. к. при отсутствии защиты проводники останутся в свободном доступе.

Защищенные. Блоки питания в металлических коробах устанавливаются стационарно и имеют вид металлического ящика с закрывающейся дверкой. БП данного типа гораздо более надежны и функциональны по сравнению с предыдущими. В большой металлический бокс можно установить аккумуляторную батарею, и простой БП превращается уже в ИБП.

Для стационарных систем видеонаблюдения рекомендуется использование именно таких БП ввиду их повышенной надежности, а также хорошей защиты от доступа посторонних лиц.

Необходимые знания для выбора блока питания

Чтобы при работе системы видеонаблюдения не возникало неожиданного отключения камер, а также различных неисправностей, к выбору блока питания и питающего кабеля для видеонаблюдения следует подойти со всей ответственностью. Необходимо помнить, что чем большее расстояние кабеля необходимо проложить до камеры, тем большим будет падение напряжения, поэтому при большой протяженности кабельных линий требуются более мощные блоки питания для камер видеонаблюдения, чем на 12В, и соответственное сечение кабеля. При этом при использовании БП повышенной мощности необходимо все тщательно рассчитать, чтобы на камеру попало именно рабочее напряжение 10-12В.

Блок питания для видеонаблюдения должен иметь достаточно мощности, чтобы обеспечивать энергией все подключаемые к нему камеры. Дополнительным преимуществом будет наличие возможности регулировки напряжения на выходе.

При выборе кабеля питания необходимо правильно рассчитать его сечение, так как именно от этого параметра зависит сумма падения напряжения от БП до камеры. Если напряжение на клеммах камеры составит менее 10В, устройство будет работать не стабильно, либо вообще откажется работать.

Решение проблемы падения напряжения

Чтобы минимизировать падение напряжения по пути к камере можно предпринять несколько действий:

1. Использование БП большей мощности и кабеля с бОльшим сечением;
2. Установка БП рядом с камерой;
3. Использование 24В камер.

1. В первом случае обычно используются блоки питания 13,5-14В, или больше, при этом очень важно подобрать правильное сечение кабеля, чтобы на камеру приходило не 14В, а 12В. Хорошим вариантом будут БП с возможностью регулировки выходного напряжения. При этом очень важно выполнить правильный расчет падения напряжения. Наибольшие трудности могут возникнуть при использовании одного блока для нескольких камер.

2. При установке блоков питания рядом с камерами видеонаблюдения можно использовать как уличные БП, так и внутренние, если есть возможность в месте установки камеры поместить блок питания внутри помещения, а кабель вывести наружу. Такой вариант можно реализовать при установке камер на внешней стороне стен здания. Минусом этого варианта является то, что каждый БП располагается в разных местах, и запитать их от одного ИБП будет практически невозможно.

3. Еще одним способом решения проблемы падения напряжения является использование камер, потребляющих 24В, которые лишены проблем 12В камер.

Расчет падения напряжения в кабеле видеонаблюдения

Для максимального снижения падения напряжения в кабеле питания необходимо максимально уменьшить его сопротивление, что осуществляется за счет подбора оптимального сечения кабеля.

Для расчета удельного сопротивления кабеля необходимо воспользоваться формулой:

R=(0.0175*L/S )*2

Где 0,0175 – сопротивление медного проводника, L – длина кабеля питания, S – поперечное сечение центрального проводника. Для примера рассчитаем удельное сопротивление кабеля сечением 0,75 мм² и длиной 50 м:

R=(0.0175*50/0,75 )*2 = 2,3 Ом

Теперь посчитаем, какое падение напряжения будет в кабеле питания. Сделать это можно по формуле:

U = I*R

Чтобы вычислить I делим мощность, потребляемую камерой на напряжение питания. К примеру, мощность потребления 3,5 Вт, а напряжение питания 12В. Делим 3,5/12, и получаем 0,29А. Считаем формулу:

U = 0,29*2,3 = 0,67

Получаем, что на кабеле сечением 0,75 мм², и длиной 50 метров падение напряжения составит 0,67В, что находится в допустимых пределах. Максимально допустимое падение может быть не более 2В, дальше начнутся проблемы с питанием камеры, и если при расчетах у вас получаются бОльшие цифры, то необходимо использовать кабель с бОльшим сечением, и провести расчеты заново, либо подобрать более мощный блок питания для камеры видеонаблюдения в зависимости от полученных значений падения напряжения в кабеле.

Очень важно следить за тем, чтобы напряжение в месте подключения кабеля к камере не превышало допустимых значений и не опускалось ниже 10В, поэтому перед тем, как подключить кабель к устройству видеонаблюдения, лучше проверить напряжение тестером, а после чего при необходимости отрегулировать его на блоке питания.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Блок питания для видеокамер – разновидности и технические характеристики

Особенности выбора качественного блока питания для видеокамер. Классификация и краткие характеристики схем построения, пользовательское описание основных параметров.

            Энергоснабжение видеонаблюдения состоит из блока питания для видеокамер, оборудованного аккумулятором. Выбор определенной модели, уровня ее нагрузки, зависит от количества периферийных устройств и их суммарной потребляемой мощности. В статье приведена классификация устройств энергоснабжения для видеокамер, критерии их выбора и наиболее значимые технические и эксплуатационные параметры.

Содержание:

• Разновидности:
  • Способ энергообеспечения;
  • Технические решения;
• Основные параметры:
• Напряжение;
• Сила тока;
• Уровень пульсации;
• Рекомендации по выбору БП.
• Заключение.

Классификация

            Все существующие устройства энергоснабжения систем видеонаблюдения условно разделяются на 2 типа – по способу использования, и 3 класса – по конструкционному решению преобразования и стабилизации напряжения.

ББП/БРП

            Блок бесперебойного питания (ББП), часто называют источником бесперебойного питания (ИБП) для видеонаблюдения. Это устройство, используется для энергоснабжения периферийных приспособлений (камер, поворотных механизмов, нагревательных элементов), не имеющих собственного, интегрированного источника питания. Подача электропитания должна осуществляться как в обычном, так и в аварийном режиме – при отключении основной энергосети.

Внутренняя структура блока питания видеонаблюдения

ББП состоит из преобразователя сетевого напряжения (трансформатора/стабилизатора), устройства для подзарядки аккумулятора (АКБ) и платы переключающей рабочую нагрузку с электросети на АКБ.

Блок резервного питания (БРП) – предназначается для аварийного электроснабжения аппаратуры с интегрированным сетевым адаптером, имеющей входы для резервного питания. Это устройство существенно дешевле, чем ББП, фактически оно является сетевым зарядным приспособлением для аккумуляторов. Основное отличие от ИПБ – это отсутствие сетевого преобразователя.

ВАЖНО! Любой Источник бесперебойного питания для видеонаблюдения может быть использован как БРП, но не наоборот.

Существуют гибридные бесперебойные блоки питания для видеонаблюдения, обеспечивающие в режиме ИРП силу тока большую в 2-3 раза, чем при использовании в качестве ББП. Ограничителями эксплуатационных показателей электроснабжения в этом случае выступают защитные цепи, встроенные в устройство.

* Случается так, что в существующей системе трудно разобраться по причине незнания некоторых особенностей оборудования или отсутствия необходимого инструмента, лестницы, времени. В этом случае наша команда готова помочь, настройка камеры видеонаблюдения не займет много времени, а работуящая камера может решить возможные неприятности.

Схема построения стабилизатора

            В соответствии со схемотехническими решениями источники питания для камер видеонаблюдения разделены на 3 класса:

1. Устройства на основе бестрансформаторного стабилизатора импульсного типа. Отличаются компактными размерами и небольшой массой. Они обладают значительным показателем помех (что недопустимо при передаче видеосигнала по коаксиальному кабелю) и практически не пригодны для ремонта.

2. Трансформаторные устройства на основе ШИМ стабилизаторов. Применяются, в основном, приспособления до 3А, стоимость которых значительно ниже. Из недостатков необходимо отметить:

• Трудности при ремонте;
• Генерирование высокочастотных шумов;
• Ограничения по времени наработки на отказ.

Их применение в небольших системах видеонаблюдения с общим токопотреблением до 2А неэкономично.

3. Сетевой адаптер на основе линейного стабилизатора.

Преимущества:

• Надежные и ремонтопригодные;
• Незначительный уровень генерации помех;
• Приемлемая стоимость для устройств до 2А;

Недостатки:

• Значительные размеры и вес прибора;
• При значительной силе тока резко снижается КПД;
• Стоимость устройства для токов более 3А существенно возрастает.

ВАЖНО! Учитывая общую тенденцию производителей аппаратуры по снижению токопотребления, оптимальными блоками питания для камер видеонаблюдения в сетях 2-3А являются линейные трансформаторные устройства.

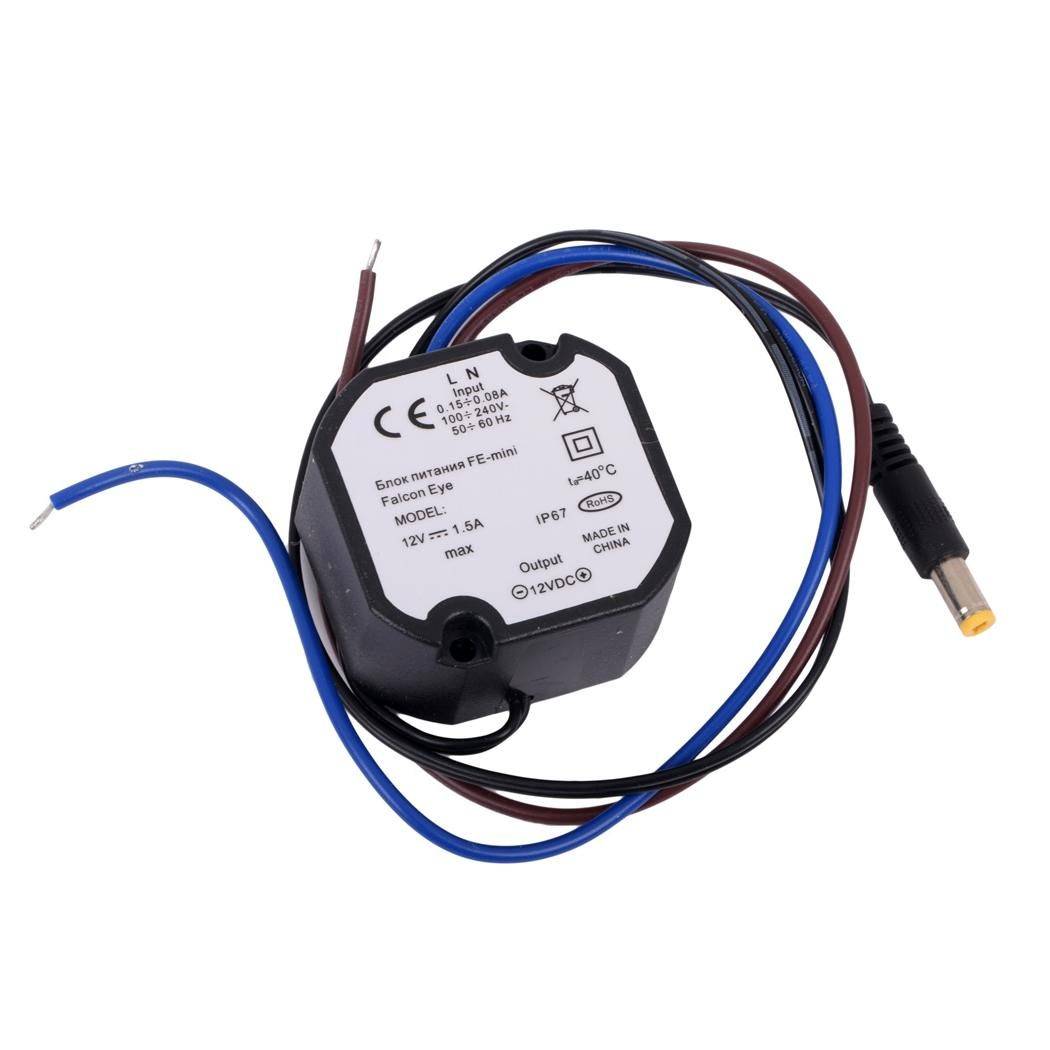

Герметичный блок питания для уличной камеры

Основные технические параметры блоков питания

            Выбор источников питания для большинства стандартных систем видеонаблюдения, а так же для охранных и пожарных сигнализаций, следует осуществлять по следующим параметрам:

• Диапазону и величине пульсаций напряжения ИП;
• Показателю выходного тока;
• Граничным показателям изменения напряжения;
• Мощности потребления устройства;
• Максимальной емкости используемого аккумулятора;
• Уровню напряжения, которое вырабатывает аккумулятор, при котором устройство автоматически отключается (возможность регулировки).

Выходное напряжение

            Обычно, блок питания для видеокамер наблюдения выдает напряжение, слегка превышающее регламентируемые 12 В. Это обусловлено тем, что заряженный аккумулятор выдает напряжение до 14,5 В (при разряженном состоянии около 10В). Рабочее напряжение ББП немного больше этого значения, и в буферном режиме составляет 13,5 – 13,9 В.

            Существует довольно дорогостоящая аппаратура, которая способна стабилизировать напряжение точно в 12 В. Встречаются и устройства с ручным изменением диапазона напряжений. Такие блоки питания применяются для видеорегистраторов, квадраторов и других устройств записи и отображения видеоданных.

            При функционировании в режиме ББП, напряжение плавно снижается до 10-11 В. Большинство современных камер способны функционировать при уровне 9-15 вольт. Однако некоторые бюджетные устройства китайских производителей прекращали видеозапись уже при 12В.

Выходной ток источника питания

            Номинальный ток нагрузки — это ключевой параметр, на котором и строится вся работоспособность системы видеонаблюдения. Малоизвестные компании в рекламных целях имеют привычку манипулировать данным параметром для его виртуального увеличения. К примеру, если в паспорте указан параметр «номинальный ток нагрузки без учета АКБ », то такое устройство реально дает номинальный ток существенно ниже, чем указано в паспорте, так как часть его идет на постоянную подзарядку аккумулятора.

            Еще одним параметром, на который следует обратить внимание, является «минимальный ток нагрузки». Такой прибор не рекомендуется включать без присоединенных к нему камер видеонаблюдения даже для тестирования.

Уровень пульсации

            Один из параметров, который показывает эффективность работы прибора. Чем он ниже, тем лучше защищены внешние периферийные устройства от фатального перепада напряжения. Производители допускают довольно свободную трактовку при указании величины данного показателя. Наиболее объективной является «двойная амплитуда пульсаций». Многие недобросовестные производители показывают просто «амплитуда пульсаций» — это параметр меньше, а значит «лучше» в 2 раза. А параметр «эффективного напряжения пульсаций», меньше эксплуатационных показателей в 3 раза. Оптимальным показателем считается диапазон 20-30 мВ, при средней силе тока 2-3А.

Особенности выбора

            При определении необходимых рабочих параметров для устройств необходимо ориентироваться на силу потребляемого видеокамерами тока. Потребление всех устройств необходимо разбить на несколько типов:

1. Постоянно включенные приборы, не имеющие собственного (локального) источника питания — камеры;
2. Устройства, не имеющие собственного источника питания, включающиеся кратковременно во время тревоги (сирены, световые оповещатели) или периодически – выносная подсветка для камер.

Если сумма тока потребления по первому параметру превышает диапазон 2-3А, то целесообразнее использование нескольких источников питания. Если пороговое значение превышает сумма 1 и 2 пункта, то вторую группу рекомендуется выделить в отдельную, использовав для подачи электроэнергии БРП.

Выводы

            При разделении групп потребления, рекомендуется объединять устройства, имеющие сходные режимы работы. При подключении удаленных устройств видеонаблюдения нельзя забывать и о потерях от использования продолжительных сетей. В этом случае целесообразна установка нескольких блоков питания на удаленных местах.

Блоки питания, источники питания для видеокамер, питание для камер видеонаблюдения. Аксессуары для видеонаблюдения

Блоки питания для камер видеонаблюдения

При проектировании и создании любой системы видеонаблюдения необходимо точно продумывать какими будут источники питания для всего оборудования. Так ни для кого не секрет, что для полноценной работы системы видеонаблюдения необходимо обеспечивать беспрерывную подачу питания для камер, видеорегистраторов, серверов и т.д.  Так все оборудование систем видеонаблюдения является электроустройствами, требующие постоянного электроснабжения для своей работы.

Спроектировав систему безопасности, вы как пользователь должны принимать во внимание тот факт, что стационарное электричество в помещении может пропадать, отключаться и в такие моменты и система видеонаблюдения перестает функционировать. После таких событий вы уже не сможете узнать, что происходило в этот момент на охраняемом объекте. Предотвратить такие ситуации могут источники питания.

Именно стабильное питание для видеооборудования обеспечивают блоки питания. Блоки питания используются не только для построения систем видеонаблюдения, они нашли свое применения в самых разных областях связи и телекоммуникаций, электротехники и т.д.

В некоторых системах видеонаблюдения блоки питания не являются экстренным питанием, а служат стабильным постоянным источником питания. К примеру это могут быть беспроводные системы видеонаблюдения, которые не получают электропитание по стандартным проводам.

Источники питания главным образом нужны для работы камер видеонаблюдения. Так чтобы видеокамеры работали стабильно и без перебоев, необходимо правильно подобрать источники питания.

И не важно в каком городе Украины вы проживаете, будь то даже Киев, ваша система охранного видеонаблюдения всегда будет подвергаться различным перепадам напряжения в электросети. Зачастую при таких перепадах напряжения оборудование просто портиться, выходит с работы, выключается и т.д. И вы как пользователи системы видеонаблюдения не только не получаете постоянное слежение за происходящим на объекте, а и становитесь собственником испорченного оборудования, срок использования которого все уменьшается.

Перебои электрического напряжения просто укорачивают срок эксплуатации видеооборудования. Решением в таких ситуациях является установка бесперебойных источников питания. Именно источники питания устраняют проблему с перепадами в сети и обеспечивают пользователям действительно непрерывное круглосуточное видеонаблюдение.

Сейчас на рынке безопасности популярностью пользуются блоки питания от производителей оборудования Atis, Smart Security, Orient, Optex, Infinity и другие. Отметим, что большинство производителей видеокамер наблюдения сами производят и все аксессуары для камер, в том числе и блоки питания.

В первую очередь это касается производителей оборудования для беспроводного видеонаблюдения, так как именно для функционирования этой системы нужны надежные источники питания. И часто сами производители камер наблюдения просто не хотят, чтобы у пользователей складывалось плохое мнение о работе их камер только из-за того, что пользователи  используют некачественные китайские блоки питания.

Выбирая блок питания для видеокамер необходимо точно знать на сколько он вольт: 9Вт, 12Вт, 24Вт, 36Вт. Количество необходимых вольт в блоке питания зависит от того, какая потребность существует в видеоустройства в потреблении электричества. Так как пользователь вы можете посмотреть на маркировку камер наблюдения и увидеть надпись относительно необходимой величины постоянного напряжения и силы тока.

В нашем интернет-магазине «ВИДЕОКАМЕРЫ» представлен широкий выбор источников питания для видеокамер наблюдения самых разных технических характеристик. Так в зависимости от типа блоки питания для видеокамер наблюдения могут быть импульсными или трансформаторными.

Если у вас возникли трудности с выбором нужного блока питания для камер наблюдения, вы всегда можете обратиться за консультацией к нашим менеджерам и они помогут вам разобраться во всех технических описаниях блоков питания и выбрать необходимый вам.

Сделав заказ в нашем магазине вы всегда можете воспользоваться услугой адресной доставки. Доставка товаров с нашего магазина осуществляется по всей территории Украины. Для более подробной информации как купить источник питания для видеооборудования с услугой доставки обратитесь к нашим менеджерам или закажите звонок на ваш телефон.

Блок питания для видеонаблюдения, блок питания для камер, аккумуляторы, бесперебойные блоки питания,

При проектировании систем видеонаблюдения важно тщательно подойти к выбору источника электропитания системы.

Все блоки питания для видеонаблюдения, представленные в каталоге компании Спецвижен, относятся к блокам питания постоянного тока, для питания низковольтных, слаботочных цепей напряжением 12 В, 24 В.

Виды блоков питания для видеонаблюдения

По типу использования блоки питания можно разделить на 2 вида – резервированные и нерезервированные.

• Резервированные блоки питания – так же называемые блоки бесперебойного питания (ББП) или блоки непрерывного питания. Эти устройства состоят из сетевого источника питания, зарядного устройства для аккумуляторной батареи (АКБ), и схемы подключения нагрузки с сетевого источника питания на аккумуляторную батарею.

ББП предназначены для поддержки работоспособности системы видеонаблюдения, в условиях отсутствия питания в сети.

• Нерезервированные блоки питания – устройства с электронной схемой автоматического регулирования  выходного напряжения, для обеспечения питанием элементы систем видеонаблюдения.

В зависимости от места установки, блоки питания можно разделить на уличные и внутренние. И в соответствии с условиями эксплуатации, следует выбирать устройство с подходящим диапазоном рабочих температур.

Расчет характеристик блока питания для камер

Для того, чтобы подобрать правильный блок питания для камер видеонаблюдения, необходимо точно знать количество подключаемых устройств и их характеристики питания.

Специалисты интернет магазина Specvision рекомендуют использовать при расчетах следующие характеристики:

Минимальное значение выходной силы тока блока питания рассчитывается по формуле:

I_min=(N₁×I_k1)+(N₂×I_k2)+…+(N_x×I_kx),

где I_min – минимальная выходная сила тока блока питания, N – количество камер одного типа, I_k – сила тока потребляемая камерой.

Так же на необходимую силу тока  влияет сечение жил питания кабеля видеонаблюдения, температурный режим эксплуатации и другие факторы. Поэтому, для того, чтобы гарантированно правильно подобрать блок питания для видеонаблюдения, свяжитесь с менеджерами компании Спецвижн.

Какие виды блоков питания можно использовать для видеонаблюдения

Виды блоков питания камер видеонаблюдения

    Блок питания — это устройство, которое преобразует один тип электрической энергии в другую. Зачастую это преобразование идет с 220 В переменного напряжения в 12 В постоянного пониженного.

Блоки питания (адаптеры) бывают двух типов — импульсные или трансформаторные.

    Трансформаторный блок состоит из понижающего трансформатора и выпрямителя, преобразующего переменный ток в постоянный. Далее устанавливается фильтр (конденсатор), сглаживающий пульсации и прочие элементы (стабилизатор выходных параметров, защита от коротких замыканий, фильтр высокочастотных (ВЧ) помех).

    Преимущества трансформаторного блока питания:

·            — высокая надежность;

·            — ремонтопригодность;

·            — простота конструкции;

·            — минимальный уровень помех или их отсутствие;

·             — низкая цена.

·           Недостатки — большой вес, крупные габариты и небольшой КПД.

    Импульсный блок питания — инверторная система, в которой происходит преобразование переменного напряжения в постоянное, после чего генерируются высокочастотные импульсы, которые проходят ряд дальнейших преобразований (подробнее здесь). В устройстве с гальванической развязкой импульсы передаются к трансформатору, а при отсутствии таковой — напрямую к НЧ фильтру на выходе устройства.

    Достоинства импульсного блока питания:

·            — компактность;

·            — небольшой вес;

·            — доступная цена и высокий КПД (до 98%).

Блоки питания для одной камеры

    Используются для HD, аналоговых и IP-камер (которые не используют POE). Эти блоки применяются для питания 1 камеры с питанием 12В постоянного тока. Они бывают разных типов, так как, они подают питание на устройства с разной мощностью потребления — 1 A, 2 A … Эти устройства используются не только для питания камер, но и, например, для питания микрофона, видеорегистратора и т.д.

Схема подключения аналоговой видеокамеры

Блок питания или адаптер

Источники бесперебойного питания

    Источники бесперебойного питания предназначены для обеспечения непрерывной работы подключенных устройств. Существуют разные источники бесперебойного питания, рассчитанные на различное количество потребителей и различные виды подключения оборудования. Особенность источника бесперебойного питания заключается в защите подключаемого к нему оборудования от скачков напряжения в сети. В случае отключения электроэнергии в блоке питания в качестве резерва используется аккумулятор.

    Большинство источников бесперебойного питания будут эффективны если, пропадает напряжение, при долговременной и кратковременной подсадке и всплеске напряжения, при высоковольтных импульсных помехах, высокочастотном шуме, отклонение частоты напряжения в сети.

Схема подключения аналогового видеонаблюдения

Источник бесперебойного питания

Коммутаторы POE (Power over Ethernet)

    Питание по POE используется только для IP-камер. Подключение камеры наблюдения к коммутатору осуществляется с помощью кабеля Ethernet (Cat5 или Cat6). Коммутатор POE подключается к стандартной розетке, и затем должен быть подключен к Вашей сети, чтобы его можно было видеть на сетевом видеорегистраторе или через Интернет. Зачастую используют коммутаторы POE с 4, 8, 16 и 24 портами. Некоторые сетевые видеорегистраторы, имеют встроенные порты POE, в этом случае NVR будет подавать питание на камеру, и при этом внешний коммутатор не потребуется.

Схема подключенияIP-видеонаблюдения

Коммутаторы POE

NVR видеорегистратор со встроенным POE

Видеокамеры: питание по правилам | Secuteck.Ru

В рубрику «Видеонаблюдение (CCTV)» | К списку рубрик  |  К списку авторов  |  К списку публикаций

При создании системы видеонаблюдения очень важно грамотно организовать ее электроснабжение, ведь правильное питание будет залогом «здоровья» и стабильной работы комплекса в длительной перспективе

Вячеслав Петин
Ведущий инженер
компании
«АРМО-Системы»

На текущий момент отечественный рынок блоков питания (БП) для видеокамер можно охарактеризовать как сложившийся и весьма насыщенный. Пользователь может найти подходящие устройства любых типов и в широком ценовом диапазоне. К наиболее популярным маркам можно отнести Altronix, Pelco, ББП, БИРП и СКАТ При таком многообразии важно не ошибиться и сделать правильный выбор, а для этого необходимо заранее выполнить необходимые расчеты и определиться с типом и характеристиками источника питания.

Типы блоков питания

По основному признаку БП для видеокамер делятся на две большие группы: источники постоянного тока и переменного. При этом блоки постоянного тока могут выдавать напряжение 1 2 или 24 В и используются в основном для электропитания стационарных камер. Источники переменного тока обеспечивают на выходе напряжение 24-28 В и предназначены для подключения поворотных купольных камер, потребляющих гораздо больше энергии, чем стационарные.

Основные характеристики

1. Нагрузочная способность по току — это важнейшая характеристика блока питания. Например, если необходимо подключить к БП пять камер и каждая из них потребляет ток по 0,3 А, то итоговый суммарный ток, потребляемый всеми устройствами, составит 5 х 0,3 = 1,5 А. Предусмотрим стандартный запас по нагрузке 25% и в результате получим почти 1,9 А. Так как именно такой блок питания найти вряд ли удастся, то наилучшим выбором в данной ситуации будет источник с нагрузочной способностью 2А.

Во всех случаях настоятельно рекомендуется использовать только стабилизированные блоки питания

2. Число выходов для подключения нагрузки — еще один важный параметр, характеризующий блоки питания. Производители выпускают БП на 4, 8,1 2 или 16 портов, при этом каждую видеокамеру можно подключить к индивидуальному порту Помимо стандартных блоков питания, на рынке можно встретить источники бесперебойного
питания (ИБП) для видеосистем. У них, как правило, всего один выход, но поскольку он имеет высокую мощность и резервирование, то ктакому блоку можно одновременно подключить несколько потребителей. Однако если система в целом зарезервирована по первичному питанию (220 В), то необходимость в ИБП для камер отпадает.

3. По способу монтажа блоки питания для камер подразделяются на устройства в индивидуальных корпусах настенного/потолочного крепления и на БП, предназначенные для установки в 19-дюймовую стойку. Заметим, что все производители стремятся обеспечить максимальное удобство монтажа своих изделий изготавливают корпуса со съемными дверцами, устанавливают удобные колодки под винт и располагают отверстия для ввода/вывода кабеля в легкодоступных местах.

Особенности БП для видеокамер

Видеонаблюдение является важной частью комплекса систем для обеспечения безопасности на любом объекте, поэтому камерам необходимо создать условия для надежной работы. Специализированные блоки питания позволяют на каждый выход установить отдельный предохранитель для индивидуальной защиты от короткого замыкания или от неправильного подключения нагрузки. Таким образом, при выходе из строя одной видеокамеры остальные устройства, подключенные к тому же БП, продолжат функционировать в штатном режиме.

При работе видеооборудования от источника переменного тока существует возможность фазовой синхронизации, когда в качестве опорного сигнала берется видеосигнал от одной из камер, а остальные подстраиваются по нему Таким образом можно избавиться от «срыва» кадров на видеомониторе при переключении между видео входами.

Еще одна функция современных БП — обеспечение мониторинга состояния линий первичного и вторичного электропитания. С этой целью устройства оснащаются специальными релейными выходами, а каждый порт блока питания снабжается контрольным СИД (светоизлучающим диодом). Кроме того, если в системе используется источник бесперебойного питания, то он обязательно должен иметь защиту от глубокого разряда батареи.

2 главные проблемы

1. Наиболее частая неполадка, с которой приходится сталкиваться при установке видеокамер и ИК-прожекторов, — падение напряжения на питающем кабеле. Такая проблема особенно актуальна при организации видеонаблюдения в уличных условиях, ведь при удаленном расположении видеокамеры до нее доходит напряжение, гораздо меньше номинального, так как кабель имеет собственное сопротивление.

2. Большая часть видеооборудования для городских улиц устанавливается летом и при включении отлично работает. Неприятности начинаются в холодное время года, когда включается автоподогрев, резко увеличивающий потребление тока, в результате качество видеосигнала существенно ухудшается, а может случиться и так, что камера просто перестанет работать.

5 методов решения

Для решения описанных выше проблем используется несколько несложных методов.

1. Блоки питания с регулируемыми выходами В этом случае на выход, идущий к удаленной камере, можно подать повышенное напряжение, чтобы нивелировать потери из-за сопротивления кабеля.

2. Подбор сечения питающего кабеля, чтобы на камере получить заданное значение напряжения.

3. Установка БП как можно ближе к камере. Например, если камера смонтирована на стене здания, то самым простым вариантом размещения блока питания будет его установка внутри помещения через стенку от камеры. Однако такое решение неприемлемо для отдельно стоящих видеоустройств.

4. Использование уличного блока питания, расположенного близко к камере. Этот метод позволяет добиться яркой стабильной подсветки, а для видеокамер с ИК-прожекторами большой мощности может оказаться единственно верным решением.

5. Чтобы избежать неприятных сюрпризов при переходе на зимний режим работы, необходимо тщательно рассчитать мощность, потребляемую видеосистемой, и при выборе блока питания предусмотреть достаточный запас по нагрузке с учетом работы автоподогрева.

Чтобы не держать видеокамеры на «голодном пайке» и обеспечить стабильную и долговременную работу всей системы, нужен серьезный подход к выбору источника питания. Желательно учитывать не только собственные характеристики БП и видеокамер, но и влияние на потребление различных внешних факторов.

На стр. 35 представлена сравнительная таблица блоков питания для систем видеонаблюдения. Информация предоставлена непосредственно поставщиками

Опубликовано: Журнал «Системы безопасности» #1, 2013
Посещений: 24377

В рубрику «Видеонаблюдение (CCTV)» | К списку рубрик  |  К списку авторов  |  К списку публикаций

особенности ИБП, описание блоков 12 В 5 А, 12 V 2 A и других видов. Выбор источника бесперебойного питания

Видеонаблюдение является на сегодняшний день довольно распространенным способом отслеживания ситуации на различных объектах и поддержания там порядка, а также хорошего уровня безопасности. Но любая видеокамера должна иметь качественный источник электроснабжения. И если не уделить внимания данному аспекту, то она может в наиболее нужный момент оказаться нерабочей.

Но это не единственный негативный момент, который может возникнуть, если подбирать некачественные блоки питания для камер видеонаблюдения. Еще одна проблема – выгорание. То есть суть в том, что осуществляется повышение напряжения с 12 до 14 вольт, что становится причиной выгорания матрицы и входных цепей камеры, и она просто ломается. Поэтому мы поговорим о том, какие решения будут лучшими для таких камер.

Особенности

Следует сказать, что блоки питания представляют собой источник бесперебойного питания, который обычно выполняет две основные функции:

• трансформирует ток;
• энергоснабжает оборудование.

По первой функции следует отметить, что в электрической сети у нас находится ток переменного типа. Благодаря использованию ИБП, получается превратить его в постоянный, и существенно снизить напряжение.

Без данного момента внутренние элементы любого устройства просто не выдержали бы напряжения в 220 вольт и попросту сгорели.

А так, использование блока питания позволяет превратить 220 вольт переменного тока в 12 вольт постоянного. А если говорить о второй функции, то такое устройство осуществляет транспортировку электротока к оборудованию, к которому оно подключено.

Виды

Все устройства питания можно классифицировать по различным характеристикам. Если говорить о принципе питания, то различают:

• блоки питания для одной камеры;
• решения бесперебойного питания.

Если говорить о простых блоках, то они обеспечивают энергией устройство лишь в случае наличия тока в 220 вольт. В то же время у них нет возможности осуществлять поддержку работы гаджета при отключении источника энергии, так как они не идут с аккумулятором в комплекте, и он у них не предусмотрен.

Что касается бесперебойных устройств питания или так называемых ИБП, то они имеют батареи аккумуляторного типа, что позволяет поддерживать деятельность камер даже при отключенном главном источнике питания.

Правда, такая ситуация может наблюдаться лишь на протяжении определенного времени. Как правило, этот срок ограничивается парой часов.

Второй критерий – конструкционное исполнение. По данному аспекту устройства электроснабжения бывают:

• в металлощитках;
• в корпусе из пластика;
• в корпусе из перфорированного металла.

Решения в щитках из металла обычно монтируются стационарно и сделаны в форме ящика из металла, с дверцей, которую можно закрыть. Такие решения максимально надежны и имеют больший функционал, нежели устройства двух других категорий.

В подобную коробку легко поставить аккумулятор, благодаря чему обычные блоки питания можно превратить уже в ИБП. Если существует необходимость применения стационарного механизма видеонаблюдения, то такое решение будет наилучшим.

Пластиковые решения обычно нужны для обеспечения энергией одной камеры и сделаны в форме батареи для ноутбука либо иной техники. Также они могут быть сделаны из пластика в виде бокса закрытого типа, внутри которого расположены различные детали, включая вилку и шнур питания.

Последняя категория, о которой хочется сказать, – перфорированные. Такие решения обычно находятся в специальном металлическом перфорированном боксе, где располагается аппаратная «начинка». Наличие перфорации позволяет существенно улучшить отведение тепла, вентиляцию, и защитить устройство от перегревания.

Перфорированные модели обычно не имеют в комплекте проводов. Вместо них, у них есть специальная колодка клеммного типа для подключения проводов энергоснабжения, а также специальные рычаги для регулирования напряжения.

Такие варианты рассчитаны на высокую мощность, но чтобы защитить перфорированный вариант от воздействия природных и антропогенных факторов, не будет лишним поместить его в специальную защитную коробку.

Еще один критерий, по которому можно поделить блоки питания, – характер расстановки. Различают решения:

• маломощные;
• мощные.

Первая категория обычно имеет корпус, сделанный из пластика, и используется для обеспечения энергией не слишком большого количества камер. Обычно такие модели имеют на одном конце вилку для розетки в 220 вольт, а на другом – провод с переходником типа «папа». Обычно сюда относят модели с обозначением 12 V 2 A, которые на выходе выдают два ампера.

Вторая категория имеет оболочку перфорированного типа из металла, что дает возможность осуществлять отведение лишнего тепла. Подобные решения удобно применять по причине того, что они имеют массу свободных клемм, а также из-за наличия специального резистора. Благодаря ему можно увеличить или уменьшить напряжение, что будет особенно важно, если камера находится на определенном удалении от источника энергии, а поставить блок питания нет возможности. В таком случае обычно происходит падение напряжения, и по этой причине можно увеличить подачу энергии.

Но недостатком таких вариантов будет наличие большой выдачи помех, вследствие того, что обычно видеорегистратор заземляется с блоком питания, чтобы избежать излишних проблем в видеокадре. Сюда обычно относят модели, которые на выходе будут выдавать 5 ампер.

Существует и отдельная категория устройств – уличный аналог. Такой вариант предназначается для использования исключительно вне помещения. В зависимости от особенностей модели, работать он может в температурном диапазоне от +50 до -50 градусов. Лучше всего подобный резервный источник электроснабжения прятать в распредкоробку либо место, где не будет накапливаться излишняя влага. Уличный вариант в большинстве случаев располагается возле устройства наблюдения, ведь к нему подводится напряжение в 220 вольт. Но ни в коем случае не нужно допускать его соприкосновения с проводом видеокамеры, иначе помехи обеспечены.

Еще один момент, по которому отличаются блоки питания, – мощность, какую они выдают на выходе. На сегодняшний день существуют две категории моделей, о которых говорилось чуть выше:

То есть, как можно убедиться, вопрос здесь будет заключаться именно в том, какое напряжение будет на выходе выдавать прибор. Следует сказать, что внешне никаких различий между ними, по сути, нет, и они подразделяются по типам и критериям, описанным выше. Но не будет лишним расписать, как же выбрать устройство по этому критерию.

Предположим, что у нас есть 5 камер, до каждой из которых расстояние составляет 50 метров. Каждая камера потребляет 150 миллиампер тока. Их напряжение составляет 12 вольт ± 10%. Чтобы узнать, какая модель нам подойдет, требуется использовать формулу P=IxU, где P (ватт) – мощность, I (ампер) – ток, U (вольт) – напряжение.

Для начала нам требуется найти общее потребление. Для этого 150 умножаем на 5 и получаем 750 мА или 0,75 ампер. В данном случае, нам достаточно будет 2-амперной модели блока питания. Если бы значение было выше 2 ампер, то тогда нужно покупать вариант, который на выходе выдает до 5 ампер.

Как выбрать?

Без правильного подбора рассматриваемой категории устройств, что сможет питать все оборудование, не будет возможности сделать полностью работающий механизм видеонаблюдения. По этой причине при подборе ИБП для видеонаблюдения следует принимать в расчет суммарный показатель потребности в напряжении тока.

Это будет зависеть от двух аспектов. Первый – мощность оборудования, которое будет подключаться к системе. Второй – провод, который будет соединять между собой все элементы. Если возник вопрос, как зависит подбор такого устройства от провода, то тут следует сказать, что любой кабель будет иметь определенный уровень защиты от помех, и показатель снижения напряжения.

Данные моменты будут четко и точно зависеть от категории провода и его сечения. Самому рассчитать показатель снижения напряжения довольно-таки непросто, по причине чего лучше привлечь к этому вопросу профессионалов.

Как правило, такие люди прямо на глаз могут сказать количество и категорию блоков питания, которую следует сделать частью механизма видеонаблюдения. Например, в доступном блоке питания токовая сила на выходе будет где-то около 3-5 ампер. Простым решениям аналогового типа нужна сила тока около 0,3 ампер, а цифровые модели, оборудованные инфракрасной подсветкой, могут требовать чуть более 1 ампера.

Благодаря этому можно узнать, какое количество камер есть возможность подключить к одному устройству питания. Чтобы понять категорию провода и его сечение, следует знать, на каком расстоянии от устройства питания будет находиться техника.

Тонкости использования

Нужно отметить, что многие люди выбирают самый обычный блок питания для камер видеонаблюдения из пластмассы 12 В 5 А, по причине чего место установки такого устройства следует очень внимательно подбирать. Это связано с его довольно непрочным корпусом, который совершенно не защищен от воздействия воды.

Еще один нюанс состоит в том, что только уличный блок питания 12 V 2 A можно устанавливать на улице. Остальные решения следует монтировать только в помещении. Лучше осуществить протяжение пары лишних метров провода для питания устройства, чем оставлять его на открытом воздухе и прокладывать туда розетку.

Много людей пытается обеспечить защиту блока питания довольно оригинальным способом, и устанавливает его внутрь бутылки из пластика или защищенной коробки. Данный метод очень прост и действительно является эффективной защитой от нанесения деформаций механического типа либо случайного попадания воды.

Последний важный момент заключается в том, что если имеется пара камер, расположенных одна от другой на немалом расстоянии, то можно купить несколько не слишком мощных блоков питания для каждой, дабы не осуществлять протяжение лишних проводов соединительного типа.

В общем, как можно убедиться, применение блоков питания для механизмов видеонаблюдения следует осуществлять с умом. Такие устройства должны подбираться правильно, с учетом особенностей использования камер видеонаблюдения, условий эксплуатации, нагрузок, а также потребностей владельца системы.

О том, что такое блок питания для камер видеонаблюдения, смотрите далее.

Блок питания камеры видеонаблюдения

: 3 основные вещи, которые вам нужно знать

Хотите знать, как подключить блок питания камеры видеонаблюдения? Или вы ищете подходящие адаптеры питания 12 В постоянного тока для камер видеонаблюдения? Вы читаете правильный пост. Мы познакомим вас с несколькими источниками питания камер видеонаблюдения и предоставим вам подробные схемы подключения и видеоролики. Давайте идти.

Содержание:

Что касается различных вариантов питания камеры видеонаблюдения, вот ключевая информация:

Обратите внимание, что источник питания 12 В постоянного тока для камеры видеонаблюдения: не единственный источник питания. Наиболее распространенное напряжение питания камеры безопасности составляет 12 В постоянного тока. но это не единственный вариант. Есть также беспроводные камеры безопасности, которые питаются от батарей или солнечной энергии.

Подключаемый блок питания

Plug-in означает, что ваши камеры видеонаблюдения получают питание от розеток через адаптеры питания. Сначала давайте узнаем больше о блоке питания 12 В постоянного тока для камер видеонаблюдения.

№1. 12 В постоянного тока: наиболее распространенное напряжение питания камеры видеонаблюдения

Наиболее распространенные камеры видеонаблюдения работают при напряжении 12 В.Другими словами, адаптер на 12 В легко доступен для питания камер видеонаблюдения.

Для некоторых конкретных камер безопасности 12 В постоянного тока требуются точные цифры AMP, такие как 1 AMP, 2 AMP, 5 AMP или другие. Перед покупкой или установкой камер видеонаблюдения вы можете ознакомиться со спецификацией и подтвердить требования к вашим камерам видеонаблюдения.

№2. Подходящий адаптер питания для вашей камеры безопасности

Если вы купили проводную камеру безопасности PoE, вы получите коробку с одной камерой и одним сетевым кабелем.PoE означает питание через Ethernet, а один кабель Ethernet используется для питания камер видеонаблюдения и передачи данных.

Предположим, что вы приобрели камеру безопасности WiFi у надежного поставщика, вы получите коробку с одной камерой, одним адаптером питания камеры безопасности и кабелем. Например, Reolink RLC-410W — это камера видеонаблюдения без сетевого кабеля, но для ее работы требуется адаптер питания и кабель.

Затем вы можете использовать эти адаптеры для питания камер видеонаблюдения.Большинство адаптеров питания из надежных источников служат пять и более лет при нормальной эксплуатации.

Если ваши оригинальные адаптеры вышли из строя и вы ищете замену, мы советуем вам найти варианты у надежных поставщиков камер безопасности или на веб-сайте коллективного потребления, таком как Amazon.

Вас должна волновать не только цена блока питания для камеры видеонаблюдения, в основном доступная, но и отзывы предыдущих покупателей об этих высококлассных адаптерах питания.

Если вы купили некачественные адаптеры питания для камер безопасности на 12 В, вы можете быть разочарованы потенциальной опасностью возгорания, расплавления и повреждения видеоизображения.

№3. Другие вопросы, которые вам необходимо знать

Если вы планируете приобрести или установить сетевые видеорегистраторы, подтвердите характеристики источника питания вашей камеры видеонаблюдения. Для работы видеорегистраторов или систем требуется более высокое напряжение.

Еще одна вещь, которую мы должны иметь в виду, это то, что в разных странах и регионах действуют разные стандарты электрического тока. Если ваши оригинальные адаптеры на 12 В или выше не работают, вы можете выбрать альтернативные адаптеры питания для камер видеонаблюдения в соответствии со стандартами в вашей стране и регионе.

Батарея и солнечная энергия для источника питания камеры видеонаблюдения

Другими видами питания для камер видеонаблюдения могут быть незаряжаемые батареи, аккумуляторы и солнечная энергия.

камеры видеонаблюдения этой категории имеют беспроводную связь. В результате они более гибкие, чем проводные камеры, использующие адаптеры питания.

Камеры видеонаблюдения с питанием от аккумуляторов помогут вам не ломать стену, чтобы установить розетку и запутаться в кабеле. Между тем, вам не нужно беспокоиться о камерах безопасности без источника питания.

Используя солнечную энергию в качестве источника питания камеры слежения, мы помогаем защитить нашу собственность и нашу планету.

Реолинк Аргус 2

Полностью беспроводная камера Starlight

Аккумуляторная батарея и солнечная батарея; Наружная/внутренняя защита; 1080 Full HD; звездное ночное видение; 2-стороннее аудио; Просмотр в реальном времени в любое время в любом месте.

Установка и подключение блока питания для камер видеонаблюдения: пошаговые инструкции

Давайте узнаем, как подключить и установить блок питания для камер безопасности, используя следующие подробные схемы и руководства.

Источник питания менее четырех камер видеонаблюдения — с использованием адаптера питания 12 В

Прежде чем выбрать источник питания для камеры видеонаблюдения, вам необходимо учесть количество имеющихся у вас камер видеонаблюдения.

Если у вас в руках менее четырех камер, вы можете выбрать адаптеры питания 12 В или 24 В, чтобы обеспечить питание для камер видеонаблюдения в соответствии с вашими потребностями. Процесс установки довольно прост, и каждый может самостоятельно подключить свои камеры видеонаблюдения!

Шаг 1.Заранее подумайте о местах, где вы готовитесь к установке камер.

Шаг 2. Установите розетки на стену или любую другую платформу.

Шаг 3. Вставьте адаптеры питания в розетки и ваши камеры видеонаблюдения готовы к работе!

Адаптер питания — один из самых простых способов питания камер видеонаблюдения, когда их мало.

Если вы планируете установить адаптеры питания на открытом воздухе, вы можете посмотреть этот YouTuber и узнать, как оборудовать свои адаптеры питания для наружных работ распределительными коробками.

Источник питания для четырех или более камер наблюдения — с помощью распределительной коробки

Если вам нужно больше камер или 8- или 16-канальных систем видеонаблюдения, вы можете подумать об использовании распределительной коробки для достижения лучших результатов.

Распределительный блок питания камеры видеонаблюдения позволяет аккуратно прокладывать кабели питания, а также легко подключать и управлять кабелем питания каждой камеры видеонаблюдения без использования различных адаптеров питания.

Таким образом, было бы лучше организовать ваши камеры с распределительными коробками или разветвителями питания.

Ютубер поделился своими идеями, как установить блок питания камеры видеонаблюдения.

Источник питания для беспроводной камеры видеонаблюдения — от батареи и солнечной энергии

Теперь давайте перейдем к источнику питания беспроводной камеры видеонаблюдения.

Обычно беспроводные камеры безопасности поставляются с батареями, которые соответствуют их требованиям к источнику питания. После установки батарей, как показано ниже, ваши камеры безопасности с блоком питания готовы к работе!

Шаг 1.Распакуйте и заберите камеру и аккумуляторы.

Шаг 2. Вставьте все батареи в батарейный отсек.

Это все, что вам нужно сделать, и просто наслаждаться камерой!

Если взять в качестве примера камеры видеонаблюдения Reolink с батарейным питанием, то батареи обычно хватает на 4–6 месяцев без подзарядки при нормальной работе.

Кроме того, обратите внимание на уведомления о низком заряде батареи, отправляемые на вашу электронную почту, в приложения или на ПК, чтобы своевременно менять и заряжать батареи.

Вы можете беспокоиться о том, что игнорируете уведомления или забываете заменить или перезарядить аккумулятор.Тогда камера видеонаблюдения на солнечных батареях, такая как Reolink Argus 2, — ваш выбор!

В современных камерах безопасности на солнечных батареях используется внешняя солнечная панель для преобразования солнечной энергии в источник питания. Предположим, что у вас уже есть камеры видеонаблюдения, поддерживающие зарядку от солнечной энергии, вы можете выбрать солнечные панели у надежных поставщиков и узнать, как их подключить, с помощью следующего руководства.

Шаг 1. Выберите для вашей солнечной панели место с наибольшим количеством солнечного света в течение всего года.

Шаг 2. Установите солнечную панель в этом месте и отрегулируйте угол, чтобы на нее попадал прямой солнечный свет.

Шаг 3. Подключите солнечную панель к камере с помощью кабеля micro USB.

Тогда у вас есть круглосуточный источник солнечной энергии для ваших камер видеонаблюдения!

Один из пользователей Reolink поделился на YouTube своим воссозданием уличной WiFi-камеры в уличной WiFi-камере безопасности на солнечных батареях.

Конечно, мы рекомендуем только тем, кто лучше разбирается и разбирается в камерах видеонаблюдения, переоборудовать свои устройства на устройства с питанием от солнечной батареи.Если вы еще зеленый в этой области, ищите камеры, которые поддерживают зарядку от солнечной энергии.

Как батарея, так и солнечная энергия являются гибкими вариантами питания камеры видеонаблюдения, и вы можете попробовать!

Проблемы с питанием камеры видеонаблюдения: дополнительные решения

Обеспокоены расстоянием и кабелями при подготовке питания камер видеонаблюдения? Не волнуйтесь, и вот сессии вопросов и ответов, чтобы помочь вам!

Вопрос: Какое нам дело до прокладки кабеля и энергопотребления?

Ответ: Это зависит от количества ваших камер видеонаблюдения, а также от зоны наблюдения, которую вы хотите охватить. Вы должны заранее спланировать положение, в котором вы хотите установить камеры видеонаблюдения, и четко определить, как проложены внутренние и наружные провода перед установкой.

Что касается энергопотребления, оно зависит от количества камер наблюдения, а также других устройств, которыми вы пользуетесь. Вообще говоря, камерам видеонаблюдения на 12 В требуется очень мало электроэнергии для работы, в то время как сетевые видеорегистраторы и системы видеонаблюдения могут стоить больше электроэнергии.

Вопрос: Как проложить кабели внутри и снаружи?

Ответ: Это относительно большая проблема, особенно в этой колонке.На самом деле, мы написали статью о том, как прокладывать кабели безопасности внутри и снаружи, что может помочь лучше решить ваши проблемы и проблемы.

Если у вас есть идеи или вопросы, поделитесь с нами в комментариях ниже.

Источники питания — Продукция | США Security Solutions Corp

USA SECURITY SOLUTIONS CORPORATION ЭКСКЛЮЗИВНАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ Следующие положения и условия регулируют отношения между USA Security Solutions Corporation («USA SSC») и покупателем («Покупатель») и любым конечным пользователем («Конечный пользователь») любого [имя ] компонент или система безопасности («Оборудование»). USA SSC соглашается продать Оборудование Покупателю в соответствии с условиями настоящего Контракта.

ВСЕ ПРОДАЖИ РЕГУЛИРУЮТСЯ И ЯВНО ОБУСЛОВЛЕНЫ УСЛОВИЯМИ, СОДЕРЖАЩИМСЯ ЗДЕСЬ, И СОГЛАСИЕ С НИМ ПОКУПАТЕЛЯ И ЛЮБОГО КОНЕЧНОГО ПОЛЬЗОВАТЕЛЯ. НИКАКИЕ ИЗМЕНЕНИЯ НАСТОЯЩИХ ПОЛОЖЕНИЙ И УСЛОВИЙ НЕ ИМЕЮТ ОБЯЗАТЕЛЬНОЙ СВЯЗИ ДЛЯ USA SSC, ЕСЛИ ТОЛЬКО НЕ СОГЛАСОВАНО В ПИСЬМЕННОЙ СРЕДСТВЕ И НЕ ПОДПИСАНО ДОЛЖНОСТНЫМ ЛИЦОМ ИЛИ ДРУГИМ УПОЛНОМОЧЕННЫМ ПРЕДСТАВИТЕЛЕМ USA SSC.

1. НАЛОГИ И ДОСТАВКА.
1.1 Налоги. Любые и все налоги, взимаемые любым государственным органом в связи с продажей Оборудования, должны быть незамедлительно уплачены Покупателем или Конечным пользователем.Покупатель возместит USA-SSC любые налоги, уплаченные USA-SSC от имени Покупателя.

1.2 Поставка оборудования. Все указанные даты доставки являются приблизительными и основаны на оперативном получении компанией USA-SSC всей необходимой информации о доставке от Покупателя. Покупатель несет риск потери Оборудования во время всех поставок и несет ответственность за все расходы по доставке и транспортировке, а также страхование, связанное с этим.

2. ОПЛАТА. Полная оплата должна быть произведена до отгрузки компанией USA-SSC.Все суммы, указанные в счете-фактуре, считаются правильными и принятыми Покупателем, если Покупатель не оспорит их в письменной форме в течение тридцати (30) дней с даты выставления счета-фактуры.

3. ПРИЕМКА ОБОРУДОВАНИЯ. Покупатель должен осмотреть все Оборудование сразу после получения. Если Покупатель не доставляет USA-SSC в течение десяти (10) календарных дней с даты доставки Оборудования, письменная претензия о том, что Оборудование не соответствует описанию Оборудования, или о нарушении Исключительной ограниченной гарантии, произошло, то считается, что Покупатель принял Оборудование.Таким принятием считается, что Покупатель признал, что работа USA-SSC полностью соответствует всем положениям и условиям настоящих Условий, включая, помимо прочего, производство, сборку и продажу Оборудования в соответствии с описанием Оборудования.

4. ГРАФИК ДОСТАВКИ И ПРОСТИТНАЯ ЗАДЕРЖКА.

4. 1 График поставки. USA-SSC установит график доставки («График доставки») для доставки каждого заказа на Оборудование и приложит коммерчески разумные усилия для соблюдения такого Графика доставки.

4.2 Простительная задержка. USA-SSC не несет ответственности за задержки из-за состояния войны, беспорядков, гражданских беспорядков, пожара, забастовки, действий государственных органов, стихийных бедствий или любых других обстоятельств или условий, находящихся вне разумного контроля USA-SSC. Кроме того, USA-SSC не несет ответственности за задержки, вызванные производителями, другими внешними поставщиками, нехваткой расходных материалов или материалов или трудовыми спорами. Все такие задержки считаются простительными задержками, и График поставки продлевается на количество дней 2, равное любой такой простительной задержке.

5. ВОЗВРАТ. Возвраты будут приниматься в течение 30 дней с даты покупки с полной стоимостью покупки за вычетом расходов на доставку. Возвраты, полученные после 30-дневного периода, но до 60 дней с даты покупки, будут обрабатываться как кредит, за вычетом 20% комиссии за пополнение запасов. Возврат осуществляется через запрос разрешения на возврат товара («RMA»). Номера RMA действительны в течение 14 дней с даты выдачи через портал USA-SSC.com RMA. Возвраты не принимаются, если на упаковке четко не указан номер RMA.Возвращаемое оборудование должно быть в оригинальной упаковке, в заводском состоянии и включать всю оригинальную упаковку и аксессуары. Если есть какие-либо признаки того, что какое-либо Оборудование использовалось или было повреждено Покупателем или Конечным пользователем, возврат такого Оборудования может быть отменен по усмотрению USA-SSC. Рекомендуется, чтобы Покупатель отправлял товары с предоплатой и застрахованными. Клиентские кредиты будут выданы сразу же после подтверждения того, что возвращенное оборудование находится в заводском состоянии. В случае, если оригинальное Оборудование снято с производства или не может быть своевременно получено для ремонта или замены, USA-SSC оставляет за собой право заменить Оборудование новым или отремонтированным Оборудованием равной стоимости. USA-SSC не обеспечивает предварительную замену (перевозку) любого Оборудования.

6. ИСКЛЮЧИТЕЛЬНАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ. USA SSC гарантирует, что Оборудование будет соответствовать описанию на [лицевой стороне Заказа на поставку] 1 на веб-сайте USA SSC и не будет иметь дефектов материалов и изготовления при предполагаемом использовании Оборудования. Если в течение гарантийного периода будет выявлен дефект материала или изготовления, USA SSC отремонтирует или заменит неисправное Оборудование. Единственной и исключительной ответственностью USA SSC и исключительным средством правовой защиты Покупателя и любого Конечного пользователя в отношении Оборудования, признанного USA SSC дефектным или несоответствующим, является замена такого Оборудования без взимания платы или возмещение покупной цены по единоличному усмотрению USA SSC после возврат такого Оборудования в соответствии с инструкциями USA SSC.USA SSC НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ, КОСВЕННЫЕ, ПОСЛЕДУЮЩИЕ, ПРИМЕРНЫЕ, ШТРАФНЫЕ ИЛИ ОСОБЫЕ УЩЕРБЫ ЛЮБОГО РОДА В РЕЗУЛЬТАТЕ ЛЮБОГО ИСПОЛЬЗОВАНИЯ ИЛИ НЕИСПРАВНОСТИ ОБОРУДОВАНИЯ, ВОЗНИКАЮЩИХ ИЗ ДОГОВОРА, ГАРАНТИИ ИЛИ ПРАВОВОГО ДЕЛА (ВКЛЮЧАЯ ХАЛАТНОСТЬ) ИЛИ ЛЮБОГО ДРУГАЯ ПРАВОВАЯ ТЕОРИЯ, ДАЖЕ ЕСЛИ USA SSC БЫЛО УВЕДОМЛЕНО О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ОТВЕТСТВЕННОСТЬ ЗА ПОТЕРЮ ПРИМЕНЕНИЯ, ПОТЕРЮ ДОХОДА ИЛИ ПРИБЫЛИ, ПОТЕРЮ ОБОРУДОВАНИЯ ПОКУПАТЕЛЯ ИЛИ ЛЮБОГО КОНЕЧНОГО ПОЛЬЗОВАТЕЛЯ ИЛИ ЛЮБУЮ ОТВЕТСТВЕННОСТЬ ПОКУПАТЕЛЯ ИЛИ КОНЦА ПОЛЬЗОВАТЕЛЯ ТРЕТЬЕМУ ЛИЦУ В СВЯЗИ С ТАКОЙ ПОТЕРЕЙ ИЛИ ЗА ЛЮБЫЕ ТРУДОВЫЕ ИЛИ ЛЮБЫЕ ДРУГИЕ РАСХОДЫ, УЩЕРБ ИЛИ УБЫТКИ, ВЫЗВАННЫЕ ТАКИМ ПРОДУКТОМ, ВКЛЮЧАЯ ЛИЧНЫЕ ТРАВМЫ ИЛИ УЩЕРБ ИМУЩЕСТВА, ЕСЛИ ТАКИЕ ЛИЧНЫЕ ТРАВМЫ ИЛИ УЩЕРБ ИМУЩЕСТВУ НЕ ПРИЧИНЕНЫ ГРУБОЙ НЕБРЕЖНОСТЬЮ USA SSC. 1 Поскольку маловероятно, что на каждую единицу проданного Оборудования будет оформлен заказ на поставку, нам может понадобиться USA SSC, чтобы найти другое место, где описано Оборудование.

7. ПРОДОЛЖИТЕЛЬНОСТЬ ИСКЛЮЧИТЕЛЬНОЙ ГАРАНТИИ. Исключительная ограниченная гарантия, изложенная выше, действительна в течение одного года (12 месяцев) с даты поставки Оборудования Покупателю. Настоящая Исключительная ограниченная гарантия не распространяется на любые предполагаемые дефекты материалов или изготовления Оборудования, выявленные более чем через год (12 месяцев) после даты поставки.Гарантии USA SSC не вступают в силу, если USA SSC определяет по своему собственному усмотрению, что Покупатель или любой Конечный пользователь каким-либо образом неправильно использовали Оборудование, не установили и не использовали Оборудование в соответствии с отраслевыми стандартами и практикой или не использовал Оборудование в соответствии с инструкциями, если таковые имеются, предоставленными USA SSC.

8. АННУЛИРОВАНИЕ ГАРАНТИИ. Эксклюзивная ограниченная гарантия не распространяется на повреждения Оборудования, вызванные прямо или косвенно неправильной установкой камер видеонаблюдения, ударами молнии, скачками напряжения, вандализмом, модификациями продукции, неправильным или неправильным использованием, включая несоблюдение разумного и необходимого технического обслуживания, преднамеренное или случайное повреждение оборудования. Оборудование в результате подачи в систему неправильного напряжения, обратной полярности или скачков напряжения.Любое удаление ярлыков продукта или серийных номеров приведет к аннулированию гарантии.

9. USA SSC НЕ ЯВЛЯЕТСЯ СТРАХОВЩИКОМ. USA SSC не является страховщиком. Рекомендуется, чтобы Конечный пользователь или владелец имущества или помещений, которые должны быть защищены с помощью Оборудования, получили страховку в размере и с соответствующим покрытием для такого Конечного пользователя. Цена продажи Оборудования основана на ограниченной ответственности, которую USA SSC берет на себя в отношении Оборудования, и не связана со стоимостью имущества Покупателя или любого Конечного пользователя или имущества других лиц, находящегося в помещениях Покупателя или Конечного пользователя. В случае каких-либо убытков или телесных повреждений любых лиц или имущества, кроме убытков, покрываемых Исключительной ограниченной гарантией, каждый из Покупателей и Конечных пользователей соглашается обратиться исключительно к своему страховщику для возмещения убытков. Каждый из Покупателя и любого Конечного пользователя отказывается от всех суброгационных и других прав на возмещение в отношении USA SSC, которые любой страховщик или другое лицо может иметь в результате выплаты любого требования о возмещении убытков или травм любому другому лицу.

10. ИСКЛЮЧИТЕЛЬНАЯ ГАРАНТИЯ. ЭТА ГАРАНТИЯ, ИЗЛОЖЕННАЯ В ЗДЕСЬ, ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ, И USA SSC НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ЛЮБОЙ КОНКРЕТНОЙ ЦЕЛИ.

11. БЕЗОПАСНОСТЬ. Покупатель соглашается возместить убытки и оградить USA SSC, ее сотрудников, агентов, правопреемников, должностных лиц и правопреемников от любых исков, убытков, претензий, требований, обязательств, затрат и расходов (включая оплату услуг адвокатов и бухгалтеров), которые USA SSC может поддерживать или нести в результате любой иск против USA SSC, основанный на небрежности, нарушении гарантии, строгой ответственности в связи с гражданским правонарушением, договором или любой другой теорией права, предъявленной Покупателем, его должностными лицами, агентами, сотрудниками, правопреемниками или правопреемниками, Покупателем Покупателями, Конечными пользователями или другими третьими лицами, прямо или косвенно связанными с использованием Оборудования USA SSC, или 4 по причине неисполнения Покупателем каких-либо обязательств в отношении Оборудования. Покупатель должен уведомить USA SSC в письменной форме в течение пятнадцати (15) дней с момента получения Покупателем информации о любой аварии или инциденте с оборудованием USA SSC, который привел к травмам или повреждению имущества, и Покупатель должен полностью сотрудничать с USA SSC в расследовании и определение причины такого несчастного случая и должен предоставить USA SSC все отчеты, отчеты и тесты, сделанные Покупателем или предоставленные Покупателю другими лицами. Предоставление такой информации USA SSC и любое расследование USA SSC такой информации или отчета об инциденте никоим образом не означает принятия какой-либо ответственности за такой несчастный случай или инцидент со стороны USA SSC.

12. ОГРАНИЧЕНИЯ ДРУГОЙ СТОРОНЫ. Если Покупатель приобрел оборудование USA SSC через другое предприятие или лицо или у USA SSC по рекомендации другого предприятия или лица, Покупатель соглашается и признает, что такое другое предприятие или лицо действовало исключительно как независимый подрядчик. Такой бизнес или лицо не имело и не должно считаться имеющим какие-либо полномочия для создания каких-либо обязательств или ответственности от имени USA SSC перед Покупателем в отношении Оборудования и не было уполномочено USA SSC давать какие-либо гарантии в отношении Оборудования. кроме изложенных в настоящем документе.Покупатель соглашается с тем, что ответственность такого другого предприятия или лица в любом случае ограничена в соответствии с положениями настоящего соглашения. Покупатель соглашается с тем, что такой бизнес или лицо и его правопреемники, агенты, сотрудники, дочерние компании, филиалы и материнские компании могут ссылаться на все права USA SSC в соответствии с настоящими пунктами.

13. ТЕХНИЧЕСКАЯ ПОМОЩЬ. По запросу Покупателя USA SSC может, по усмотрению USA SSC, предоставить техническую помощь и информацию в отношении Оборудования.USA SSC НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ГАРАНТИЙ ЛЮБОГО РОДА ИЛИ ХАРАКТЕРА, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ЛЮБОЙ КОНКРЕТНОЙ ЦЕЛИ, В ОТНОШЕНИИ ТЕХНИЧЕСКОЙ ПОМОЩИ ИЛИ ИНФОРМАЦИИ, ПРЕДОСТАВЛЯЕМОЙ USA SSC ИЛИ ПЕРСОНАЛОМ USA SSC. ЛЮБЫЕ ПРЕДЛОЖЕНИЯ SSC США ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ, ВЫБОРА, ПРИМЕНЕНИЯ ИЛИ ПРИГОДНОСТИ ОБОРУДОВАНИЯ НЕ ДОЛЖНЫ РАССМАТРИВАТЬСЯ КАК ЯВНАЯ ГАРАНТИЯ ИЛИ ГАРАНТИЯ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ЕСЛИ СПЕЦИАЛЬНО НЕ ОБОЗНАЧЕНО ТАКОЕ В ПИСЬМЕННОМ ДОКУМЕНТЕ, ПОДПИСАННОМ ДОЛЖНОСТНЫМ ИЛИ ДРУГИМ ОБОРУДОВАНИЕМ. ССК США.
14. УСТАНОВКИ СТОРОННИХ ЛИЦ. USA SSC не дает никаких гарантий или заявлений о том, что Оборудование будет функционировать должным образом после его установки Покупателем или любой другой третьей стороной.

15. ПОЛНЫЙ КОНТРАКТ. Этот договор представляет собой весь договор. Положения и условия настоящего контракта применяются в том виде, в каком они напечатаны, без изменений или оговорок, если только изменение не одобрено в письменной форме уполномоченным представителем USA SSC. Положения и условия настоящего договора имеют преимущественную силу, даже если покупатель представил заказ на поставку или другой документ с противоречивыми или дополнительными условиями.

16. ПРИМЕНИМОЕ ЗАКОНОДАТЕЛЬСТВО. Все споры относительно законности, толкования, применения или исполнения настоящего договора или любых его положений и условий регулируются законами Содружества Вирджинии, включая его принципы коллизионного права. Каждая сторона соглашается с тем, что любой спор, возникающий между ними, в результате которого любая из сторон инициирует судебное разбирательство, должен рассматриваться либо в Федеральном окружном суде Восточного округа Вирджинии, либо в Окружном суде округа Ланкастер, штат Вирджиния.23140804

Блок питания: коммутатор PoE для IP-камеры

Коммутатор PoE

, как описано в предыдущей статье, обеспечивает питание и данные для всех устройств PoE, включая IP-камеры, видеорегистраторы, компьютеры, телефоны VoIP и т. д., по одному кабелю Ethernet (Cat5, Cat5e или Cat6). Коммутатор PoE обычно поставляется с несколькими портами для поддержки более одной IP-камеры. Существует два типа стандартов PoE: один — IEEE802.3at, другой — IEEE802.3af. Основное различие между ними заключается в том, что стандарт PoE+ (IEEE802.3at) может выдавать до 30 Вт на порт, тогда как стандарт PoE (IEEE802.3af) может обеспечить до 15,4 Вт на порт. Вопрос в том, как выбрать или выбрать лучшие коммутаторы PoE для ваших IP-камер с точки зрения электропитания.

Понимание требований к питанию IP-камеры

Потребляемая мощность IP-камер PoE различается в зависимости от типа, например. камеры с поворотно-наклонным зумом (PTZ), купольные IP-камеры, камеры видеонаблюдения, IP-камеры с ИК-подсветкой ночного видения и т. д. PTZ-камера может потреблять до 20 Вт, в то время как другие IP-камеры могут потреблять всего 3 или 4 Вт.Следовательно, коммутатор PoE должен обеспечивать достаточную мощность для различных типов IP-камер по кабелям Cat 5 или Cat 6.

Хотя камеры безопасности, будь то камеры видеонаблюдения или IP-камеры безопасности PoE, не потребляют энергии, как другие гаджеты, такие как компьютеры или телевизоры; им нужно очень мало электроэнергии для работы, вам все равно нужно ее учитывать. Не забудьте дважды проверить энергопотребление вашей IP-камеры PoE либо в руководстве пользователя, либо в электронной таблице технических спецификаций.

Чтобы обеспечить надлежащее питание для IP-камер с поддержкой PoE, еще одной важной функцией коммутатора PoE для IP-камер является его способность автоматически регулировать напряжение соответствующим образом. Многие камеры безопасности питаются от 12 В или 24 В, если не подается надлежащее напряжение питания, IP-камера либо не будет работать, либо даже будет перегружена.

Максимальное питание коммутатора PoE

Помимо энергопотребления IP-камер, имеет значение максимальное питание вашего PoE-коммутатора.

Если максимальное питание всех ваших камер превышает ограничение мощности коммутатора PoE, то коммутатор PoE не будет обеспечивать достаточную мощность для ваших IP-камер PoE, в частности IP-камер с поворотно-наклонным зумом (PTZ). Недостаточное электропитание IP-камер является распространенной причиной потери видео и низкой производительности IP-камеры. На рисунке ниже показано, как подключить IP-камеру к коммутатору PoE.

При этом при покупке коммутатора PoE для IP-камер важно выбрать коммутатор PoE с большей мощностью или уменьшить количество IP-камер PTZ, подключенных к коммутатору PoE, поскольку камеры PTZ потребляют больше энергии, чем другие IP-камеры.

Могут ли Ethernet-кабели Cat5 охватывать диапазон передачи PoE?

Дальность передачи сети PoE составляет 100 метров. Стандарт PoE IEEE802.3af требует, чтобы выходная мощность оборудования источника питания (PSE) составляла 15,4 Вт, после передачи на 100 метров устройства с питанием (PD) могут получать мощность 12,95 Вт. В соответствии со стандартным значением тока 802.3af — 350 мА для расчета, значение сопротивления 100-метрового кабеля Ethernet должно быть (15,4-12,95 Вт)/350 мА = 7 Ом или (15,5-12,95)/350 мА = 7,29 Ом.

Очевидно, кабель Ethernet Cat5 может удовлетворить требования, но в настоящее время клиенты склонны использовать кабель Ethernet Cat5e.
