Клиновой анкер, обзор. WikiСтатья.
Клиновой анкер производят из различных видов прочной стали: оцинкованной, нержавеющей и кислотоупорной стали.

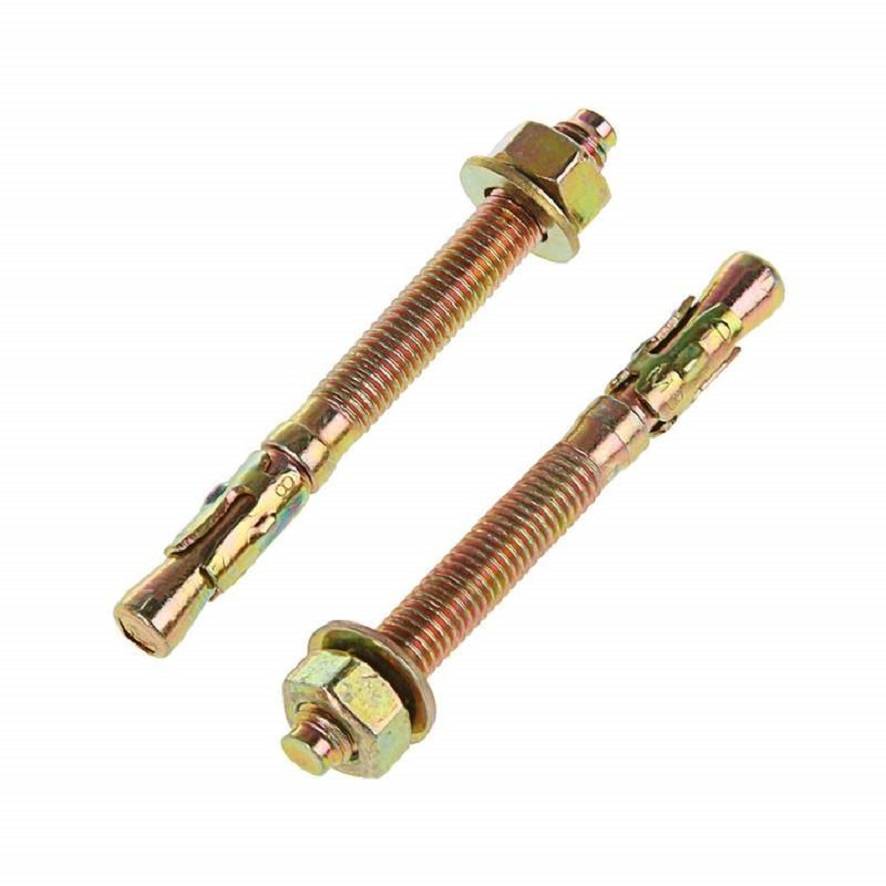

Общее знакомство с клиновым анкером
Анкер клинового типа (анкерный болт) самый распространённый для больших нагрузок при сквозном монтаже в природном камне, полнотелом кирпиче, ненапряжённом и напряжённом бетоне.

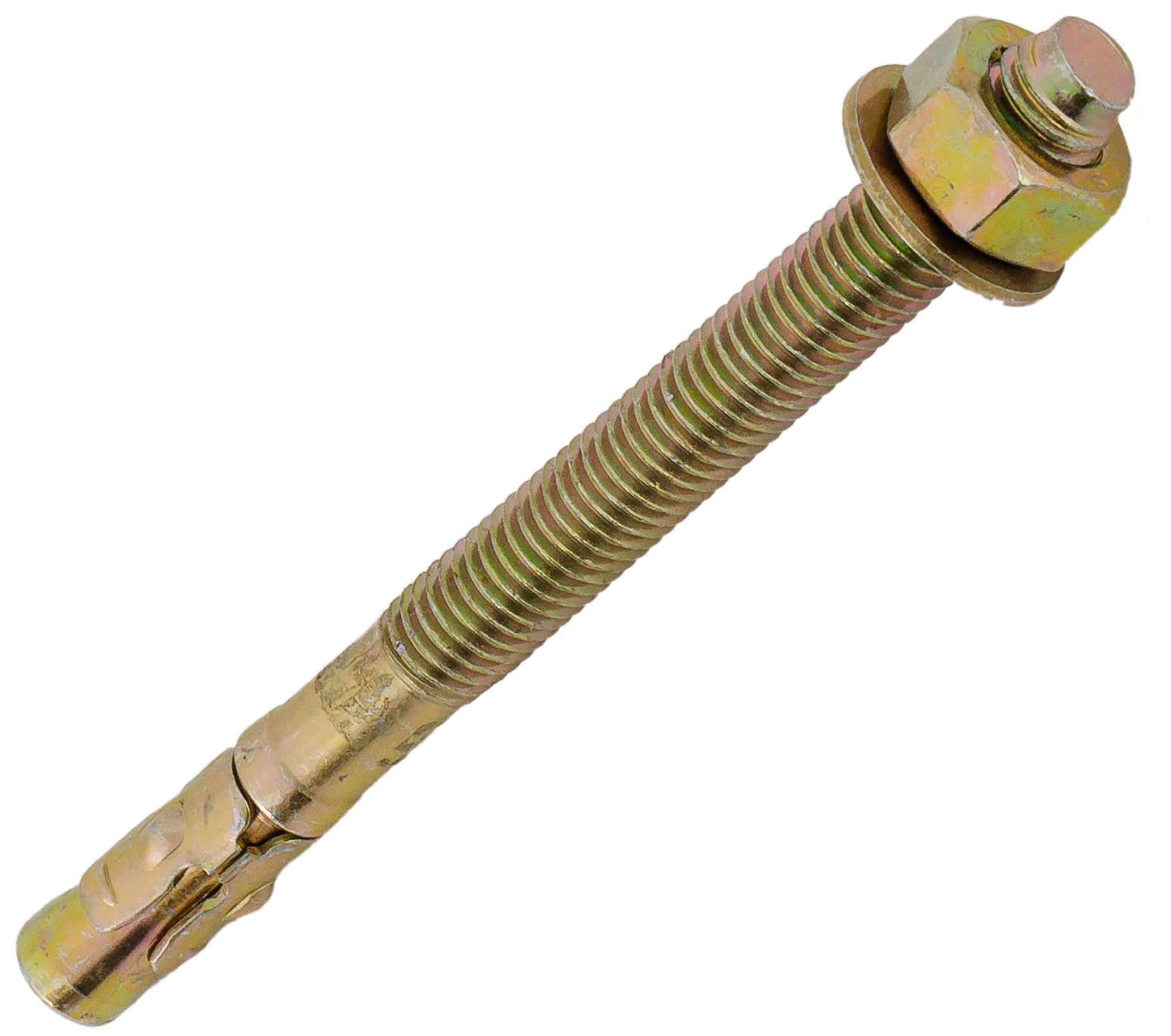

Анкерный болт имеет стержневую конструкцию. Клиновой анкер состоит из двух простых частей: одна из них представляет собой шпильку с резьбой, собственно на нее и накручивается гайка. Другая часть — это подвижная распорка с муфтой и с конусообразным хвостовиком внутри.
Сфера и способ применения
Клиновой анкер используют для монтажа конструкции сквозь закрепляемую деталь в гражданском и промышленном строительстве, также применяется для установки оградительных конструкций, прокладки кабельных трасс и монтажа навесных консолей.
Данный тип анкеров забивается обычным молотком в заранее заготовленное отверстие и после этого с помощью гаечного ключа плотно затягивается. Обычно клиновые анкера оснащены винтом с утапливаемой головкой, что дает возможность применять их в процессе монтажа оконных и дверных коробок. По мере вкручивания винта, анкерный клин надежно и прочно фиксируется в стене.
Клиновой анкер используется для крепления:
- систем витражного остекления и элементов фасадных конструкций;
- тяжёлых металлических конструкций;
- лифтов и подъёмников;
- оборудования;
- стеллажных систем;
- колонн и опор;
- отбойников;
- фахверков.
Особенности анкерных болтов:
Благодаря продуманной конструкции, где каждый элемент работает для обеспечения надежности крепления узла, клиновой анкер имеет широкое применение даже в особых условиях эксплуатации.
Особенности данного крепежа анкерной техники будут являться его преимуществом:
- высочайшая надёжность крепления благодаря продуманной конструкции даже в сейсмических зонах;
- большие нагрузки на срез и на вырыв благодаря прочности стали;
- специальной формы торцевой конец защищает резьбу при забивании данного анкера в отверстие;
- быстрый и лёгкий монтаж, особенно если использовать установочный инструмент.
Как подобрать размер и диаметр анкерного болта
При выборе необходимого размера анкеров нужно учитывать требуемую и максимально возможную нагрузку на клиновой анкер, прочность и толщину прикрепляемой детали.
Маркировка анкеров

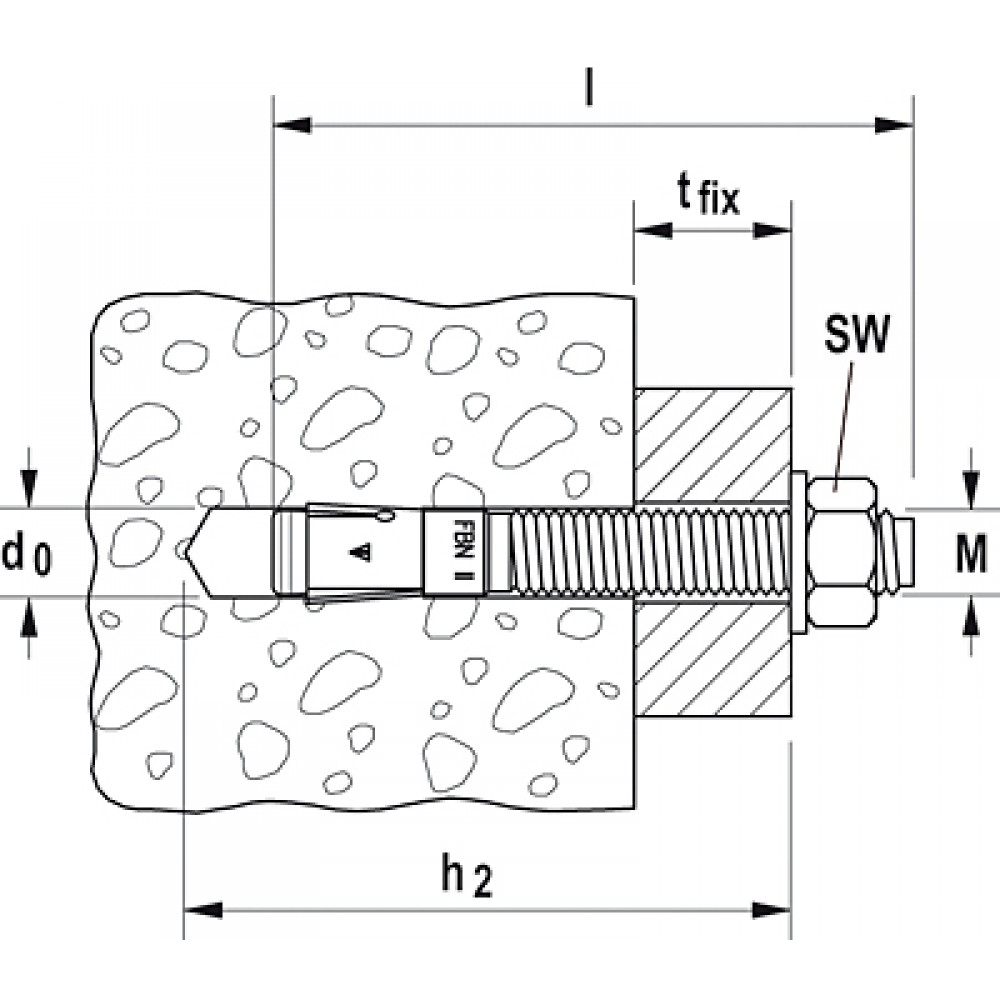

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера. К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм.
Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм. Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.
Размер, мм |
6х40 |
6х65 |
6х85 |
6х95 |
8х50 |
8х70 |
8х80 |
8х95 |
8х105 |
8х120 |
10х65 |
10х80 |
10х95 |
А, резьба |
М6 |
М6 |
М6 |
М6 |
М8 |
М8 |
М8 |
М8 |
М8 |
М8 |
М10 |
М10 |
М10 |
L, длина анкера, мм |
40 |
65 |
85 |
95 |
50 |
70 |
80 |
95 |
105 |
120 |
65 |
80 |
95 |
G, глубина анкеровки, мм |
35 |
35 |
35 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
45 |
45 |
45 |
Н, макс. толщина прикрепляемого материала, мм |
5 |
30 |
50 |
60 |
10 |
30 |
40 |
55 |
65 |
80 |
20 |
35 |
50 |
Do, диаметр отверстия под анкер, мм |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
8 |
8 |
10 |
10 |
10 |
Мин. вырывающая сила, кН (бетон В25) |
1,4 |
3,2 |
3,2 |
3,2 |
1,6 |
3,3 |
3,3 |
3,3 |
3,3 |
3,3 |
4 |
5 |
5 |
Номинальнй вес 1000 шт., кг |
10,12 |
14,4 |
19 |
19,32 |
22,38 |
29 |
32,04 |
33 |
39,32 |
42,6 |
46 |
53 |
60,16 |
Размер, мм |
10х100 |
10х120 |
12х100 |
12х120 |
12х150 |
16х105 |
16х140 |
16х180 |
16х200 |
16х220 |
20х125 |
20х160 |
20х300 |
А, резьба |
М10 |
М10 |
М12 |
М12 |
М12 |
М16 |
М16 |
М16 |
М16 |
М16 |
М20 |
М20 |
М20 |
L, длина анкера, мм |
100 |
120 |
100 |
120 |
150 |
105 |
140 |
180 |
200 |
220 |
125 |
160 |
300 |
G, глубина анкеровки, мм |
45 |
45 |
55 |
55 |
55 |
60 |
60 |
60 |
60 |
60 |
75 |
75 |
75 |
Н, макс. толщина прикрепляемого материала, мм |
55 |
75 |
45 |
65 |
95 |
45 |
80 |
120 |
140 |
160 |
50 |
85 |
225 |
Do, диаметр отверстия под анкер, мм |
10 |
10 |
12 |
12 |
12 |
16 |
16 |
16 |
16 |
16 |
20 |
20 |
20 |
Мин. вырывающая сила, кН (бетон В25) |
5 |
5 |
6 |
6 |
6 |
7,5 |
9,4 |
9,4 |
9,4 |
9,4 |
12,3 |
12,3 |
12,3 |
Номинальнй вес 1000 шт., кг |
61,00 |
73,40 |
93,85 |
107,80 |
128,95 |
202,00 |
224,50 |
285,00 |
320,00 |
340,25 |
336,00 |
402,50 |
718,75 |
Семейство анкеров: виды и особенности
Данная информация взята с сайта компании «РДС Строй» https://rdstroy. ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-ankernoy-tekhniki/semeystvo-ankerov-vidy-i-osobennosti/
Сегодня ни одна стройка не обходится без применения различных крепежных элементов. От простых гвоздей до сложных крепежных узлов и систем. В этому ряду свое почетное место занимает линейка анкерной техники.
Понятие анкер произошло от немецкого Anker — якорь. Несмотря на внешние различия, и анкер, и корабельный якорь выполняют одну и ту же функцию: закрепляются в основании и удерживают какую-то конструкцию. Металлический анкер удерживается в конструкции за счет силы трения, возникающей в результате распора своих стенок в момент его установки в подготовленное отверстие в несущем материале.
Производят анкеры из металлических сплавов: латуни, стали и алюминия.
Процесс монтажа в большинстве случаев достаточно прост: в основании просверливается отверстие, с диаметром близком к диаметру самого анкера, удаляется пыль и осколки материала возникшего при бурении отверстия (отверстие продувается), после чего в подготовленное отверстие молотком забивается сам анкер. Далее в зависимости от конструкции анкерного крепления забивается либо клиновая часть (анкер-клин), либо закручивается гайка или винтовой сердечник.
Классика жанра – анкерный болт с гайкой
Самый популярный и широко применяемый, благодаря максимальной длине распорной зоны в линейке анкеров и универсальности крепления. Для защиты поверхности анкера от коррозии все его элементы изготовлены с поверхностным нанесением цинкового покрытия. Материал основания — кирпич, бетон, природный камень.
На его базе создано несколько разновидностей: болт с кольцом, полукольцом и крюком (на рисунке).
Еще одно интересно решение на основе анкерного болта – двухраспорный анкер.
Его конструктивным преимуществом являются две наружные распорные втулки. Первую распирает внутренний стержень при закручивании гайки, вторую — первая втулка. Благодаря этому распор происходит сразу в двух местах, что, естественно, увеличивает несущую способность в 1,5-2 раза относительно обычных.
Ближайший родственник двухраспорного анкера – анкерный болт
Различие заключается только в стержне, который в данном случае выполнен в виде болта с шестигранной головой, а не шпильки.
Такие болты часто используются при креплении рекламных конструкций, оборудования и в быту для крепления различных конструкций и подвесных изделий.
Анкер клиновой или анкер шпилька
По сути — это тот же анкерный болт с гайкой, только без корпуса. В предыдущих типах распор обеспечивался именно посредством него — корпуса с прорезями. Здесь -посредством подвижной муфты с продольными прорезями и клиновидного основания анкера. Во время закручивания гайки муфта смещается по стержню в сторону клиновидного основания. Чем сильнее мы затягиваем гайку, тем больше происходит смещение муфты и соответственно её распирание. Материал основания — бетон, природный камень без пустот.
Самым простым и незатейливым в семействе анкеров можно назвать анкер – клин
Он закрепляется с помощью штифта (клина), входящего в его конструкцию. Для окончательного закрепления анкера необходимо после его установки в отверстие забить молотком штифт, который по мере продвижения создаст распор из-за утолщенного наконечника анкера.
Применяется этот анкер для монтажа легких конструкций: уголков и подвесов подвесного потолка, профилей для ГКЛ и неразъёмного крепления других конструкций из тонких листовых материалов.
И, в завершение обзора, упомянем забивные анкера (сталь) или цанги
Отличительной особенностью этих анкеров является отсутствие в их комплектации винтов, болтов и шпилек. Элементами имеющими метрическую резьбу комплектуют данный анкер в зависимости от решаемых задач по закреплению материалов и оборудования. Распирающее усилие в них создается специальным клиновидным элементом, находящимся внутри анкера, при вкручивании в него метрического крепежа.
Латунный анкер
Эти анкеры очень похожи на предыдущие, но имеют конструкционное отличие: распор в них создается самим ввинчиваемым элементом. Анкер имеет конусообразную внутреннюю поверхность с метрической резьбой. Благодаря такой конструкции получается, что по мере вкручивания крепежного элемента в анкер его лепестки будут раскрываться, обеспечивая тем самым распорное давление на стенки основания. Выглядит это следующим образом:
Применять такие анкеры можно в помещениях с экстремальной влажностью, так как латунь устойчива к коррозии, что делает данный крепеж не заменимым для таких условий работы крепежного узла.
Способ установки таких анкеров аналогичен установке забивных анкеров, за исключением того, что эти анкеры не нужно отдельно предварительно расклинивать.
КАТАЛОГ АНКЕРНОЙ ТЕХНИКИ
С уважением,
Команда Факультета Крепежных систем
#РДС-Академия
Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-ankernoy-tekhniki/semeystvo-ankerov-vidy-i-osobennosti/
Каталог Анкеры
Заглушка под рамник белая
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
заглушка под рамник белая | 1000 |
Рамный дюбель
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
---|---|---|---|
Рамный дюбель металлический | М10х112мм | 46,59 | 100 |
М10х132мм | 54,4 | 100 | |
М10х152мм | 62,72 | 100 | |
М10х182мм | 71,16 | 100 | |
М10х202мм | 80,36 | 50 | |
М10х52мм | 100 | ||
М10х72мм | 33,5 | 100 | |
М10х92мм | 40,68 | 100 | |
M8х72 | 100 | ||
M8х92 | 100 | ||
M8х112 | 100 | ||
M8х132 | 100 | ||
M8х152 | 100 | ||
M8х172 | 100 |
Потолочный анкер
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
Потолочный анкер | М6х60 | 100 |
Клиновой анкер
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
Клиновой анкер | М10х120 | 50 | |
М10х130 | 50 | ||
М10х65 | 46 | 100 | |
М10х80 | 100 | ||
М10х95 | 60,16 | 50 | |
М12х100 | 93,85 | 50 | |
М12х120 | 107,8 | 50 | |
М12х135 | 40 | ||
М12х140 | 40 | ||
М12х150 | 128,95 | 40 | |
М16х105 | 202 | 25 | |
М16х140 | 224,5 | 25 | |
М16х180 | 285 | 20 | |
М16х200 | 320 | 20 | |
М16х220 | 340,25 | 10 | |
М20х125 | 336 | 10 | |
М20х160 | 402,5 | 10 | |
М20х200 | 10 | ||
М20х300 | 10 | ||
М6х40 | 10,12 | 200 | |
М6х65 | 100 | ||
М6х95 | 19,32 | 100 | |
М8х105 | 39,32 | 50 | |
М8х120 | 50 | ||
М8х50 | 22,38 | 100 | |
М8х80 | 32,04 | 50 |
Анкерный болт с крюком
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
Анкерный болт с крюком | М10х50 | 50 | 50 |
М10х60 | 50 | ||
М12х70 | 30 | ||
М12х130 | 35 | ||
М14х70 | 25 | ||
М16х60 | 35 | ||
М16х80 | 35 | ||
М16х130 | 35 | ||
М20х75 | 35 | ||
М20х130 | 10 | ||
М8х40 | 23,3 | 100 | |
М8х45 | 100 |
Анкерный болт с кольцом
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
Анкерный болт с кольцом | М10х50 | 54 | 50 |
М10х60 | 50 | ||
М12х70 | 40 | ||
М8х40 | 23,5 | 100 | |
М8х45 | 100 | ||
М14х70 | 50 | ||
М16х60 | 50 | ||
М16х80 | 50 | ||
М20х75 | 50 |
Анкерный болт с гайкой
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
Анкерный болт с гайкой | М10х125 | 65 | 40 |
М10х130 | 25 | ||
М10х150 | 79 | 50 | |
М10х180 | 93 | 50 | |
М10х40 | 28,22 | 100 | |
М10х50 | 32 | 80 | |
М10х60 | 50 | ||
М10х77 | 46 | 50 | |
М10х95 | 55 | 50 | |
М12х100 | 88,16 | 30 | |
М12х130 | 110 | 30 | |
М12х150 | 25 | ||
М12х200 | 25 | ||
М12х60 | 57,5 | 50 | |
М12х75 | 67,81 | 40 | |
М16х110 | 160 | 20 | |
М16х150 | 200 | 15 | |
М16х180 | 15 | ||
М16х220 | 15 | ||
М16х65 | 30 | ||
М20х110 | 265 | 10 | |
М20х150 | 360 | 10 | |
М20х200 | 10 | ||
М20х250 | 5 | ||
М20х300 | 10 | ||
М20х75 | 20 | ||
М6,5х18 | 100 | ||
М6,5х25 | 350 | ||
М6,5х36 | 250 | ||
М6,5х56 | 180 | ||
М6,5х75 | 120 | ||
М8х100 | 100 | ||
М8х120 | 80 | ||
М8х25 | 200 | ||
М8х40 | 16,28 | 150 | |
М8х65 | 23 | 100 | |
М8х85 | 28,75 | 80 |
Анкерный болт
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
Анкерный болт | М10х100 | 52,5 | 50 |
М10х110 | 25 | ||
М10х120 | 60 | 25 | |
М10х140 | 25 | ||
М10х55 | 38,46 | 60 | |
М10х60 | 100 | ||
М10х80 | 46 | 50 | |
М10х85 | 47,47 | 50 | |
М12х100 | 44 | 30 | |
М12х120 | 118 | 25 | |
М12х140 | 135 | 25 | |
М12х160 | 25 | ||
М12х65 | 70,47 | 50 | |
М8х45 | 20 | 100 | |
М8х60 | 24 | 100 | |
М8х80 | 30 | 80 |
Анкерный болт двухраспорный
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
---|---|---|---|
Анкерный болт двухраспорный | М10х100 | 50 | |
М10х150 | 50 | ||
М12х100 | 40 | ||
М12х120 | 40 | ||
М12х150 | 50 | ||
М12х180 | 30 | ||
М12х200 | 30 | ||
М12х250 | 15 | ||
М12х330 | 30 | ||
М16х120 | 20 | ||
М16х160 | 15 | ||
М16х200 | 15 | ||
М16х250 | 20 | ||
М20х200 | 10 | ||
М20х250 | 10 | ||
М20х300 | 10 |
Забивной анкер
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
Анкер забиваемый | М 6 | 6,44 | 100 |
М 8 | 12,15 | 100 | |
М10 | 21,4 | 100 | |
М12 | 54,66 | 50 | |
М16 | 108,05 | 25 | |
М20 | 209 | 10 |
Анкер забиваемый латунный
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
Анкер забиваемый латунный | М 5 | 2 | 200 |
М 6 | 4 | 100 | |
М 8 | 8 | 100 | |
М10 | 14 | 50 | |
М12 | 26 | 50 |
Анкер-клин
Тип крепежа | Размер крепежа | Вес 1000 шт/кг | Штук (метров) в упаковке |
Анкер-клин | М6х40 | 11,3 | 100 |
М6х60 | 17,5 | 100 |

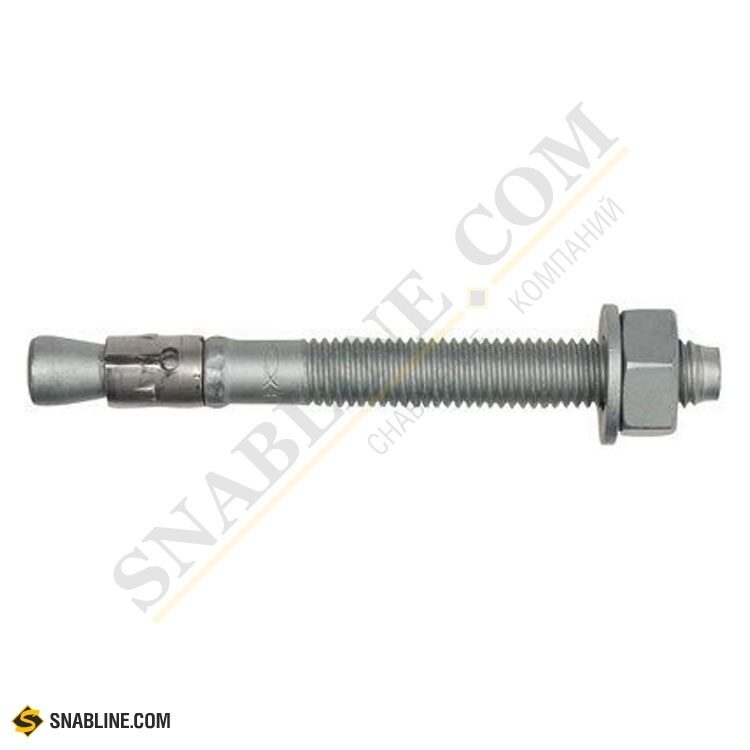

Анкер клиновой: назначение, характеристики, особенности монтажа
Анкер клиновой, согласно положениям соответствующего ГОСТа, – это шпилька, рабочая часть которой выполнена в форме конуса. Благодаря особенностям своей конструкции и принципу работы такой анкер способен обеспечить надежное крепление конструкций, обладающих большими размерами и значительным весом.
Такой эффективный крепежный элемент, как анкер клиновой, одинаково успешно используется как в капитальном строительстве, так и при выполнении домашних ремонтных работ.
Анкер-клин применим в тех ситуациях, когда на поверхности стен, пола и потолка, выполненных из прочных материалов (бетон, кирпич и др.), необходимо надежно закрепить предметы, обладающие большими размерами и значительной массой.
Учитывая тот факт, что такие анкеры часто применяют для выполнения монтажа лифтовых шахт, кабельных трасс, высоконагруженных элементов лестничных конструкций, к их надежности и долговечности предъявляются очень высокие требования. Крайне важно также при использовании этих крепежей строго соблюдать правила их монтажа.
Среди разновидностей таких крепежных элементов отдельное место занимает анкер-клин потолочный. Его используют для того, чтобы надежно фиксировать на поверхности потолка тяжелые и габаритные люстры.
Анкер клиновой, пришедший на смену обычным гвоздям, при помощи которых практически невозможно добиться высокой надежности крепления тяжеловесных предметов к различным поверхностям, имеет достаточно сложную конструкцию. В нее входят:
- металлическая шпилька, на наружной поверхности которой имеется резьба;
- подвижная муфта цилиндрического типа, внешне напоминающая поясок;
- хвостовик конусообразной формы;
- гайка, при помощи которой и выполняется фиксация закрепляемого предмета на поверхности.
На выбор размеров, которыми должен обладать анкер-клин, оказывает влияние как вес закрепляемого изделия, так и толщина крепежной части. Для того чтобы облегчить выбор таких крепежей, их маркировку унифицировали. Понять, что перед вами именно анкер-клин, можно по буквенному обозначению такого изделия – WAM. После этих букв следуют цифры, указывающие на диаметр шпильки, ее длину и тип резьбы на ее поверхности. Например, обозначение анкера клинового типа WAM-06040 указывает на то, что на его шпильку диаметром 6 мм нанесена резьба М6, а длина такой шпильки составляет 40 мм.
Анкеры клинового типа, имеющие различную длину, должны крепиться в отверстии на разную глубину. Анкерные шпильки большей длины следует, соответственно, размещать в более глубоких отверстиях. Так, для анкерного болта, длина которого составляет 40 мм, необходимо отверстие с глубиной не менее 27 мм, а для анкера длиной 80 мм – отверстие глубиной 40 мм. Существует также прямая зависимость между длиной анкерной шпильки и толщиной крепежной части изделия, которое будет фиксироваться с ее помощью.
Данные параметры связаны между собой. Так, рабочая нагрузка, соответствующая анкерному болту клинового типа, должна не более чем на 25% превышать параметр предельной нагрузки на выравнивание. Чтобы обеспечить высокую надежность крепления клиновых анкерных болтов в бетонных строительных конструкциях, отличающихся различной степенью прочности, необходимо правильно подбирать анкеры по такому показателю, как величина допустимой нагрузки. Так, если прочность бетона, из которого изготовлена строительная конструкция, достаточно высока, то и анкерный болт клинового типа должен отличаться повышенным показателем допустимой нагрузки. Приобретая анкерный болт клинового типа в строительном магазине, следует обращать внимание на то, чтобы его параметры отвечали требованиям ГОСТа.
Анкер, виды анкерных болтов
Анкер или анкерный болт представляет собой крепёжную деталь, относящуюся к метизам. Анкер состоит двух, иногда трёх элементов.
Областью применения анкеров является строительные и ремонтные работы для крепления тяжёлых конструкций.
Давайте рассмотрим виды возможных анкерных болтов:
1. Клиновой анкер (анкер-шпилька) – как применяется для наружных работ в промышленном строительстве. Их специализация сквозной монтаж через устанавливаемый на основной материал.
Для установки клинового анкера просверливается отверстие, и забить в него сам анкер, после чего затягивается гайка на его конце, в результате чего распорное кольцо на обратной стенке разожмётся, тем самым закрепит анкер.
2. Винтовые анкеры, сходны по своему строению с клиновыми анкерами, но вместо гайки имеется винт, который утапливается во втулку.
3. Забивной анкер-клин, строение данного анкерного болта упрощено, по своей сути это шпилька со стопорной шляпкой и клин, который двигается вдоль шпильки. Процесс работы прост, сверлится отверстие, вставляем туда анкер-клин и забиваем, в результате клин, вдоль шпильки передвигается вдоль шпильки и расклинивается.
4. Анкер с подрезкой используется для крепления твёрдых оснований: бетон, камень (природный) и тд. Принцип действия тот же что и у клинового анкерного болта.
5. Распорный анкер, используется для креплении жёстких оснований и работает следующим образом: сверлится отверстие, куда начинает вкручиваться головка болта, находящееся на задней части распорное кольцо разжимается.
6. Анкер-гильза — болт с гильзой, данный вид болтов используется для работы с жесткими полнотелыми основаниями. При закручивании болта происходит разжимание гильзы.
7. Складной пружинный анкер со шпилькой – предназначен для крепления чего-либо в запреградном пространстве. Работа с этим видом анкеров начинается со сверления отверстия, куда отправляется пружинный анкер (в сложенном виде). После проникновения лепестков анкера в пустоты они раскладываются, чем и удерживают деталь. Для полной фиксации затягивается гайка.
8. Анкер со сменной пружиной используется для монтажа не постоянных конструкций (временных), к примеру, при постройке опалубки. Установка происходит при помощи гайковёрта, пружина является средством расклинивания.
9. Анкер-крюк используется для создания растяжек и подвесов. Вместо болта в него встроен крюк, принцип действия данного изделия может быть рамный и клиновый.
10. Рамный анкер, по своей сути винт со шлицом и конусной гайкой, при этом находится это всё в разрезанной стальной втулке. В результате закручивания винта происходит распивание втулки.
Это не все виды и подвиды анкерных болтов, но одни из основных наиболее востребованных.
При этом анкера являются, как правило, оцинкованным продуктом, что делается для его защиты от процессов коррозии.
При этом есть ещё один интересный вид анкеров, так называемый химический анкер, действие, которого отличается от вышеизложенных аналогов.
Читайте так же:
Шайба пружинная гровер
Рафинирование алюминия
Клиновой анкер S-KA 12/50 — Sormat RU
Клиновой анкер S-KA 12/50 — Sormat RU
Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »
Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »
Клиновой анкер S-KA 12/50
Клиновые анкеры высшего качества для крепления в растянутой и сжатой зонах бетона
- Анкер с контролируемым моментом затяжки для предустановки, сквозного и дистанционного монтажа.
- При затягивании распорная гильза расширяется, создавая фрикционный зажим со стенками отверстия.
- Размер анкера и max. толщина крепления маркированы на анкере.
- Использование установочного инструмента делает монтаж S-KA более быстрым и безопасным.
- Оцинкованный — для сухих помещений и временных креплений на улице.
Описание продукции
Другие артикулы
/ LVI 3253085
Материал
Сталь, оцинкованная
Упаковка
упак. : 20 / опт.кор.: 100 / паллет: 5600
Применение
- Стальные конструкции
- Опорные плиты колонн
- Сидения
- Ограждения
- Кабельные каналы
- Поручни
- Лестницы
- Фасадные системы
Материал основания
Одобрено для
- Растянутая зона бетона
- Сжатая зона бетона
Также подходит для
- Природный камень
Одобрения / Сертификаты
Технические данные
параметры установки
Размер гайки под ключ
19
макс.толщина прикрепляемого материала (Tfix )
50
параметры установки
Отверстие в прикрепляемом материале (Df)
14
диаметр сверла (d0) ⌀
12
мин. глубина отверстия
90
глубина отверстия (h1)
90
расчетная глубина анкеровки (Hnom)
81
Эффективная глубина анкеровки (Hef)
70
Момент затяжки (Tinst)
50
Данные о головке
Рабочие характеристики
Материал основания всеCracked concrete C20/25Non-cracked concrete C20/25 | Тип нагрузки | Глубина анкеровки (hnom) | Направление нагрузки | Значение нагрузки |
---|---|---|---|---|
Сжатая зона бетона C20/25 | NRec | 81 mm | 7. 9 kN | |
Сжатая зона бетона C20/25 | VRec | 81 mm | 13.1 kN | |
Растянутая зона бетона C20/25 | NRec | 81 mm | 4.8 kN | |
Растянутая зона бетона C20/25 | VRec | 81 mm | 13.1 kN |
Дополнительная информация
Февраль 23, 2021 8:27 пп GMT
Болт анкерный: виды, особенности установки
Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением. На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.
Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.
Разновидности анкеров
По способу действия анкера подразделяются на химические и механические.
Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.
Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.
Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:
Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.
Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.
Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.
Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.
Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.
Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.
При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.
Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.
Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.
Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.
Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.
Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.
Как правильно выбирать анкерные болты
- Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.
- Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.
- Материал изготовления болта.
- Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.
- Тип крепления (гайка, крюк, кольцо и др.) выбирается в зависимости от того, что необходимо крепить.
- Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.
Диаметр анкера, мм | Максимальная нагрузка, кН | Рекомендуемая нагрузка, кН | Рекомендуемое расстояние от края, мм | |||
---|---|---|---|---|---|---|
На вырыв | На срез | На вырыв | На срез | На вырыв | На срез | |
М8 | 22,2 | 10,1 | 7,3 | 5,8 | 80 | 100 |
М10 | 36,6 | 15,6 | 13,0 | 8,9 | 90 | 130 |
М12 | 50,5 | 23,1 | 17,7 | 13,2 | 110 | 150 |
М16 | 79,0 | 41,8 | 27,8 | 23,9 | 130 | 170 |
М20 | 101,3 | 66,8 | 35,5 | 38,2 | 150 | 190 |
М24 | 136,6 | 95,7 | 46,0 | 54,7 | 190 | 240 |
М30 | 237,1 | 123,0 | 82,4 | 69,3 | 300 | 350 |
Зимняя температура наружного воздуха | От -40°C и выше | От -40°C до -50°C | От -51°C до -65°C |
Марка стали | Ст20 ВСт3пс2 ВСт3кп2 | 10Г2С1-6 09Г2С-6 | 10Г2С1-8 09Г2С-8 |
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице. |
Установка анкерного болта
Рассмотрим на примере распорного анкера для бетона с гайкой.
Рассверливание отверстия
Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.
Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм. Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.
Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.
Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.
Очистка отверстия от мусора
После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.
Установка крепления
Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.
После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.
Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .
404 — Не найдено — Hilti USA
404 — Не найдено — Hilti USA
Перейти к основному содержанию
Страница, к которой вы пытаетесь получить доступ, не существует
Это может быть потому, что
- Страница удалена.
Если вы использовали закладку, рекомендуем обновить ссылку. - Также возможно, что в ссылке есть опечатка.
Пожалуйста, попробуйте следующие варианты
- Используйте наш поиск, чтобы найти то, что вы искали.
- Используйте нашу основную навигацию для доступа к информации о наших продуктах и услугах.
- Начните просматривать нашу домашнюю страницу.
Нужна помощь? Связаться с нами
Зарегистрируйтесь здесь
Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.
Зарегистрируйтесь сейчас
Не можете войти в систему или забыли пароль?
Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.
Нужна помощь? Связаться с нами
Зарегистрируйтесь здесь
Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.
Зарегистрируйтесь сейчас
Выберите следующий шаг для продолжения
Ошибка входа
К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.
Обновление количества
Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.
Обратите внимание, что объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.
Клиновые анкеры
Клиновые анкеры
Клиновые анкеры по бетону — это усиленные анкеры, используемые для крепления материалов и оборудования к твердым бетонным поверхностям. Они чрезвычайно популярны и являются одними из самых сильных якорей для удержания. Клиновые анкеры выглядят и функционируют как анкерные гильзы, но имеют гораздо меньшую гильзу возле дна анкера. Эта втулка в нижней части представляет собой механизм, который после установки расширяется и «вклинивается» в бетон. Длина этих анкеров измеряется от конца до конца.
Клиновые анкеры устанавливаются в просверленные отверстия исключительно в бетоне. Конец без резьбы вставляется в отверстие и затем ударяется, чтобы активировать механизм расширения.Это расширение полностью используется, когда гайка затягивается поверх шайбы на закрепляемом материале. Большая часть анкера-клина остается заделанной в твердый бетонный материал. Выступающий конец используется для фиксации заготовок к бетону.
* Примечание. Клиновые анкеры считаются стационарными. Материал или оборудование можно удалить, но крепеж нельзя удалить из бетона. Единственный способ удалить клиновой анкер — это прорезать его вплотную к земле.
Клиновые анкеры обычно используются на нефтяных вышках, доках, пирсах, перекрытиях, стенах или перекрытиях. Они доступны в исполнении из оцинкованной стали, горячеоцинкованного покрытия и из нержавеющей стали марок 304 и 316. Клиновые анкеры доступны в размерах 1/4 «-20, 3/8» -16, 1/2 «-13, 5/8» -11, 3/4 «-10, 7/8» -9 и 1 «. -8 размеров, включая гайку и шайбу.
Минимальная глубина заделки для клиновых анкеров
Диаметр | 1/4 « | 5/16″ | 3/8 « | 1/2″ | 5/8 « | 3/4 « | 7/8″ | 1 « | 1-1 / 4″ |
Минимальная глубина заделки | 1-1 / 8 « | 1-1 / 8″ | 1-1 / 2 « | 2-1 / 4″ | 2-3 / 4 « | 3-1 / 4″ | 3-7 / 8 « | 4-1 / 2″ | 5-1 / 2 » |
Акустические анкерные болты клина
Клинные акустические анкеры для каменной кладки используются для анкеровки и крепления подвесного троса к сплошному или пустотелому бетону, кирпичу и каменным поверхностям, включая бетонные потолки.
Анкерные болты с акустическим клином используются для установки или крепления проводки, которая должна быть подвешена к бетону и другим кладочным материалам. Акустические клиновые анкеры устанавливаются в просверленные отверстия. Конец без резьбы вставляется в отверстие и затем ударяется, чтобы активировать механизм расширения на закрепляемом материале. Большая часть анкера-клина остается в твердой кладке, к которой крепится.
Инструкции по установке клиновых анкеров
Просверлите отверстие в бетоне и вставьте клиновой анкер — Первый шаг установки клиновых анкеров — вставить анкер в предварительно просверленное отверстие (или просверлить отверстие в кладочном материале сверлом по камню).Убедитесь, что в отверстии нет мусора. Отверстие должно быть того же диаметра, что и анкер-клин. Перед установкой необходимо снять гайку и шайбу. Анкер должен плотно входить в отверстие. Ударьте молотком по верхней части анкера (по части без резьбы), пока не будет достигнута желаемая глубина заделки. | |
Добавление материала — Следующим шагом является добавление оборудования или материала, закрепляемых в бетоне, поверх открытой резьбовой части клинового анкера.Перед установкой материала дважды проверьте, чтобы анкер достиг, по крайней мере, минимальной длины заделки. Затем добавьте шайбу, а затем гайку. | |
Затяните гайку — это важная часть. Затяните гайку гаечным ключом или головкой. Это вытягивает резьбовую часть болта через клиновой механизм в нижней части анкера, который расширяется, встраивается в бетон и закрепляет материал в бетоне. | |
Завершенное нанесение — После того, как гайка затянута и клин вошел в поверхность кладки, материал, который вы закрепляете, должен плотно прилегать и быть устойчивым к вытягиванию из начального отверстия. Клиновые анкеры обеспечивают одну из самых прочных фиксаций среди всех анкеров для каменной кладки и используются в самых разных областях. |
Как установить анкерные болты клина |
Расшифровка стенограммы установки анкераПрокрутите вниз, чтобы продолжить чтение .Сегодня мы собираемся рассмотреть клиновые якоря, так что приступим. Оцинкованные клиновые анкеры используются во внутренних помещениях и могут применяться вне помещений. Клиновые анкеры из горячеоцинкованной стали используются для наружных работ. В пресной воде, такой как дождевая вода, заливная вода, везде, где вы используете его в несоленой воде. 304 нержавеющая сталь также используется в пресной воде. Это обеспечит вам долговечные неагрессивные свойства. Таким образом, вы могли бы использовать нержавеющую сталь там, где вы не хотите видеть ржавчину в течение определенного периода времени или коррозию поверхности. Нержавеющая сталь 316, 316 имеет маркировку 316. Вы найдете ее на гайке. 316 нержавеющая сталь. Вы найдете его на шайбе с пометкой «нержавеющая сталь 316». И вы увидите маркировку на дне клинового анкера из нержавеющей стали 316. Эти клиновые анкеры могут использоваться в морской воде. Например, доки, палубы, где угодно, или променад; Везде, где у вас есть приложение, где вы используете соленую воду. Хорошо, мы собираемся подготовиться к установке полудюймового клинового анкера. Мы собираемся снять гайку и шайбу; мы собираемся использовать эту синюю ленту в качестве маркера, чтобы предотвратить просверливание бетона.Я просверливаю здесь восьмерку в бетоне, поэтому мне не о чем беспокоиться, это клиновой анкер на два и три четверти дюйма, поэтому я не беспокоюсь о просверливании бетона, который вы никогда не захотите просверлить, поэтому нижняя часть клиновой анкер проходит сквозь бетон. Вы всегда должны быть уверены, что бетон имеет достаточную толщину для правильной длины клинового анкера. Когда вы закончите, вы хотите, чтобы из верхней части бетона выступал хотя бы один дюйм, поэтому я возьму клиновой анкер, просто поставлю его здесь и опущу оптимально на 1 дюйм ниже, и я собираюсь положить ленту там, где я хочу остановить сверление. Не позволяйте сверлу сверлить его через бетон, если вы просверлите отверстие слишком глубоко, это не повредит его, если вы пройдете немного дальше, скажем, еще на полдюйма, вы просто не ударите клиновой анкер слишком глубоко вниз, потому что однажды вы толкаете его вниз, вы не будете, этот кусок здесь создает клин, как только вы вставляете клиновой анкер в отверстие, и вы поднимаете его, а затем клинья в бетон, не позволяя вам вытащить анкер. В этот момент вам нужно будет использовать пилку и отрезать ее, чтобы выровнять с бетоном, а затем заполнить отверстие, толкнуть его и заполнить отверстие, если вы, знаете, хотите закрыть отверстие.Итак, теперь мы готовы просверлить отверстие в бетоне и установить клиновой анкер. Вы просто хотите, затяните его так, чтобы он плотно прилегал. Итак, теперь почтовая база установлена. Накройте его крышкой, вставьте столб, ваша колода готова к работе. Итак, мы рассмотрели правильную установку клинового анкера. Наряду с соответствующими материалами, которые будут использоваться для вашего приложения. |
Часто задаваемые вопросы
Что такое клиновые анкеры?
Клиновые анкеры — это анкеры для тяжелых условий эксплуатации, предназначенные для использования в твердом бетоне.Они очень популярны и могут похвастаться лучшими показателями прочности среди всех каменных анкеров в бетоне. После установки их нельзя удалить.
Для чего используется клиновой анкер?
Бетонные клиновые анкеры используются для закрепления материалов и оборудования на твердых бетонных поверхностях кладки. Хотя их можно использовать в других материалах кладки, это не рекомендуется. Они предназначены для использования в прочном бетоне, и другие анкеры могут превосходить их по характеристикам в других материалах кладки, таких как кирпич или блок.
В чем разница между клиновым анкером и анкером-гильзой?
Анкеры разных стилей предназначены для различных областей применения, а некоторые из них сделаны универсальными. Клиновые анкеры получают максимальную и наиболее стабильную удерживающую способность и прочность при установке в твердый бетон. Анкеры-гильзы более универсальны, их можно устанавливать в бетон, кирпич или блоки. Это происходит за счет более слабого удерживающего значения по сравнению с более специализированным якорем, таким как клиновой якорь.
Можно ли снять клиновые анкеры?
Нет. Как и многие другие анкеры, включая анкеры-гильзы и анкеры с молотковым штифтом, клиновые анкеры нельзя удалить после установки. Если бы они были съемными, они не были бы столь же эффективны для крепления тяжелых грузов. Если вам нужно «удалить» клиновой анкер, лучше всего будет снять гайку и шайбу и постучать по анкеру под поверхностью рабочего материала. Возможно, вам придется отрезать любую выступающую часть анкера, если он не сидит заподлицо.Так, по крайней мере, якорь больше не торчит.
Насколько глубоко вы просверливаете клиновые анкеры?
Отверстие для клинового анкера в бетоне следует просверлить на 1/2 дюйма глубже, чем анкер может проникнуть в бетон, при этом убедитесь, что соблюдаются минимальные требования к анкеровке. Минимальные требования к анкеровке приведены в таблице ниже.
Минимальная глубина заделки для клиновых анкеров
Диаметр | 1/4 « | 5/16″ | 3/8 « | 1/2″ | 5/8 « | 3/4″ | 7/8 « | 1″ | 1-1 / 4 « |
Минимальная глубина заделки | 1-1 / 8″ | 1-1 / 8 « | 1-1 / 2″ | 2-1 / 4 « | 2-3 / 4″ | 3-1 / 4 « | 3-7 / 8″ | 4-1 / 2 « | 5-1 / 2″ |
Не знаете, какой материал вам нужен? Ознакомьтесь с нашим Руководством по материалам, чтобы найти подходящий материал для ваших нужд!
Клиновые анкеры — Анкерные болты
Болт • ология — Познакомьтесь: бетонные клиновые анкеры
Здесь, в Lightning Bolt, у нас есть обширный ассортимент бетонных анкеров.Одним из широко используемых типов бетонных анкеров является клиновой анкер . Они бывают из разных материалов, поэтому клиновые анкеры из нержавеющей стали 304 и клиновые анкеры из нержавеющей стали 316 считаются стандартными. Наши цены — одни из лучших в отрасли.
Клиновые анкеры являются отличным крепежом для надежной фиксации арматуры в бетоне. Ключевым моментом является определение правильной длины и диаметра клинового анкера. Чтобы определить длину, вы должны учитывать три основных фактора, первый из которых — это толщина закрепляемого предмета.Используя эту толщину, учитывайте пространство, необходимое для гайки и шайбы + минимальное заделывание, которое следует использовать в зависимости от диаметра анкера. Эта минимальная глубина заделки — это глубина, на которую анкер должен быть установлен после расширения бетона. Диаметр клинового анкера должен быть меньше диаметра отверстия, в котором он используется. Например, если у вас отверстие 7/8 дюйма, анкер обычно будет немного меньше 7/8 дюйма. Обязательно соблюдайте технические условия, если они доступны.
Клиновые анкеры доступны во многих типах отделки и марках материалов. Четыре наиболее распространенных типа: оцинкованная низкокачественная углеродистая сталь, горячеоцинкованная сталь, нержавеющая сталь 304 и нержавеющая сталь 316. Для применения в сухих условиях и в основном внутри помещений хорошо подходят клиновые анкеры из оцинкованной углеродистой стали. Если, однако, вы используете анкеры на открытом воздухе с высокой влажностью, рекомендуется использовать клиновые анкеры из горячеоцинкованной стали или нержавеющей стали 304. Анкеры из нержавеющей стали 316 чаще используются в высококоррозионных или кислых средах, так как они очень хорошо работают против таких экстремальных элементов.Типичная упаковка наших анкеров идет в комплекте с гайками и шайбами. Здесь, на складе в Батон-Руж, мы храним большое количество клиновых анкеров каждого из этих типов и доставляем их на стройплощадки по всей стране эффективно и вовремя.
Распределитель забивных анкеров — клиновые анкерные болты
ЯКОРЬ КЛИНОВЫЙ
Клиновые анкеры представляют собой шпильки с резьбой с расширителем конуса и цельным распорным зажимом. Расширительный зажим обеспечивает равномерную удерживающую способность, которая увеличивается по мере приложения натяжения.Дюбели клинового типа предназначены для использования в твердом бетоне или бетонной кладке с цементным раствором. Эти анкеры доступны из оцинкованной, механически оцинкованной или нержавеющей стали.
УПАКОВКА В ЯКОРЕ
Забивные анкеры — это распорные анкеры с внутренней резьбой и предварительно смонтированной расширительной пробкой. Этот тип анкера используется для скрытого монтажа в твердых материалах основания. Якорь устанавливается путем перемещения расширительной заглушки к нижней части якоря с помощью установочного инструмента.
РЕГУЛИРУЮЩИЕ СТАНДАРТЫ
- Федеральная спецификация: A-A-1923A Расширение щита (анкеры с продольной, машинной и внешней резьбой клиновые болты), с примечаниями 1-2
ЯКОРЬ КЛИНОВЫЙ
Размер | Длина резьбы |
---|---|
1/4 x 1 1/2 | 9/32 |
1/4 x 1 3/4 | 15/16 |
1/4 x 2 1/4 | 1 7/16 |
1/4 x 3 1/4 | 2 7/16 |
3/8 x 2 1/4 | 1 1/8 |
3/8 x 2 3/4 | 1 5/8 |
3/8 x 3 | 1 7/8 |
3/8 x 3 3/4 | 2 5/8 |
3/8 x 5 | 3 7/8 |
3/8 x 7 | 1 1/4 |
1/2 x 2 3/4 | 1 5/16 |
1/2 x 3 3/4 | 2 5/16 |
1/2 x 4 1/4 | 2 13/16 |
1/2 x 5 1/2 | 4 1/16 |
1/2 x 7 | 5 9/16 |
1/2 x 8 1/2 | 6 |
1/2 x 10 | 6 |
1/2 x 12 | 6 |
5/8 x 3 1/2 | 1 7/8 |
5/8 x 4 1/2 | 2 7/8 |
5/8 x 5 | 3 3/8 |
5/8 x 6 | 4 3/8 |
5/8 x 7 | 5 3/8 |
5/8 x 8 1/2 | 6 |
5/8 x 10 | 6 |
5/8 x 12 | 6 |
3/4 x 4 1/4 | 2 3/8 |
3/4 x 4 3/4 | 2 7/8 |
3/4 x 5 1/2 | 3 5/8 |
3/4 x 6 1/4 | 4 3/8 |
3/4 x 7 | 5 1/8 |
3/4 x 8 1/2 | 6 |
3/4 x 10 | 6 |
3/4 x 12 | 6 |
7/8 x 6 | 2 1/5 |
7/8 x 8 | 2 1/8 |
7/8 x 10 | 2 1/8 |
7/8 x 12 | 2 1/8 |
1 х 6 | 2 1/4 |
1 х 9 | 2 1/4 |
1 х 12 | 2 1/4 |
1 1/4 x 9 | 2 3/4 |
1 1/4 x 12 | 2 3/4 |
1 1/2 x 12 | 2 3/4 |
Клиновые анкеры
— максимальная прочность на растяжение при статических нагрузках — бетон 4000 фунтов на кв.
Дюйм
Размер | Глубина заделки | Критическое расстояние | Максимальное расстояние | Допустимые фунты | Момент установки фут-фунт |
---|---|---|---|---|---|
1/4 | 1 1/8 | 4 1/2 | 960 | 240 | 8 |
1/4 | 2 1/4 | 9 | 2320 | 580 | 8 |
3/8 | 1 3/4 | 7 | 2880 | 720 | 30 |
3/8 | 2 5/8 | 10 1/2 | 5440 | 1360 | 30 |
3/8 | 3 3/8 | 13 1/2 | 5440 | 1360 | 30 |
1/2 | 2 1/4 | 9 | 5280 | 1320 | 60 |
1/2 | 3 3/8 | 13 1/2 | 9840 | 2460 | 60 |
1/2 | 4 1/2 | 18 | 11840 | 2960 | 60 |
5/8 | 2 3/4 | 11 | 8600 | 2150 | 90 |
5/8 | 4 1/2 | 18 | 15720 | 3930 | 90 |
5/8 | 5 1/2 | 22 | 15720 | 3930 | 90 |
3/4 | 3 3/8 | 13 1/2 | 9960 | 2490 | 150 |
3/4 | 5 | 20 | 15760 | 3940 | 150 |
3/4 | 6 3/4 | 27 | 17000 | 4250 | 150 |
7/8 | 3 7/8 | 15 1/2 | 10720 | 2680 | 200 |
7/8 | 7 7/8 | 31 1/2 | 20320 | 5080 | 200 |
1 | 4 1/2 | 18 | 15680 | 3920 | 300 |
1 | 9 | 36 | 30080 | 7520 | 300 |
1 1/4 | 5 5/8 | 22 1/2 | 24760 | 6190 | 400 |
1 1/4 | 9 1/2 | 38 | 48920 | 12230 | 400 |
1 1/2 | 9 1/2 | 38 | 5040 | 12230 | 400 |
Забивные анкеры — максимальная прочность на растяжение при статических нагрузках — бетон 4000 фунтов на кв.
Дюйм
Размер | Диаметр сверла | Глубина заделки | Максимальный фунт | Допустимый фунт |
---|---|---|---|---|
1/4 | 3/8 | 1 | 2160 | 540 |
3/8 | 1/2 | 1 1/2 | 3960 | 990 |
1/2 | 5/8 | 2 | 6240 | 1560 |
5/8 | 7/8 | 2 1/2 | 8680 | 2170 |
3/4 | 1 | 3 | 11000 | 2750 |
% PDF-1.5
%
85 0 объект
>
endobj
xref
85 77
0000000016 00000 н.
0000002559 00000 н.
0000002670 00000 н.
0000003901 00000 н.
0000004042 00000 н.
0000004529 00000 н.
0000005092 00000 н.
0000005509 00000 н.
0000005964 00000 н.
0000006374 00000 п.
0000006628 00000 н.
0000006793 00000 н.
0000006840 00000 н.
0000007339 00000 н.
0000007452 00000 н.
0000007563 00000 н.
0000007830 00000 н.
0000008457 00000 н.
0000009030 00000 н.
0000009537 00000 п.
0000010112 00000 п.
0000010199 00000 п.
0000015326 00000 п.
0000018774 00000 п.
0000018920 00000 н.
0000019017 00000 п.
0000019163 00000 п.
0000019260 00000 п.
0000019297 00000 п.
0000025039 00000 п.
0000031519 00000 п.
0000037359 00000 п.
0000043655 00000 п.
0000043768 00000 п.
0000044518 00000 п.
0000044633 00000 п.
0000045214 00000 п.
0000045728 00000 п.
0000052063 00000 п.
0000053255 00000 п.
0000059446 00000 п.
0000063661 00000 п.
0000064016 00000 п.
0000064329 00000 п.
0000074351 00000 п.
0000074690 00000 п.
0000101313 00000 н.
0000101700 00000 н.
0000106215 00000 н.
0000110561 00000 п.
0000110788 00000 н.
0000113437 00000 н.
0000113822 00000 н.
0000114452 00000 н.
0000114522 00000 н.
0000114606 00000 н.
0000117929 00000 н.
0000118202 00000 н.
0000118375 00000 н.
0000118402 00000 н.
0000118703 00000 н.
0000155665 00000 н.
0000155704 00000 н.
0000156084 00000 н.
0000156181 00000 п.
0000156327 00000 н.
0000156556 00000 н.
0000156653 00000 н.
0000156799 00000 н.
0000157198 00000 н.
0000157295 00000 н.
0000157441 00000 н.
0000161643 00000 н.
0000165845 00000 н.
0000167129 00000 н.
0000170584 00000 н.
0000001836 00000 н.
трейлер
] / Назад 826205 >>
startxref
0
%% EOF
161 0 объект
> поток
hb«b« [̀
62028 | КЛИНОВЫЙ АНКЕР 1/4 X 1-3 / 4 | 1/4 « | Оцинкованный | 100 | 100 | 1/4 x 1-3 / 4 дюйма |
62028J | КЛИНОВЫЙ АНКЕР 1/4 X 1-3 / 4 | 1/4 « | Оцинкованный | 600 | 100 | 1/4 x 1-3 / 4 дюйма |
62028US | КЛИНОВЫЙ АНКЕР 1/4 X 1-3 / 4 | 1/4 « | Оцинкованный | 100 | 100 | 1/4 x 1-3 / 4 дюйма |
62036 | ШПИЛЬНИК КЛИНОВЫЙ 1/4 X 2-1 / 4 | 1/4 « | Оцинкованный | 600 | 100 | 1/4 x 2-1 / 4 дюйма |
62036J | ШПИЛЬНИК КЛИНОВЫЙ 1/4 X 2-1 / 4 | 1/4 « | Оцинкованный | 600 | 100 | 1/4 x 2-1 / 4 дюйма |
62036US | ШПИЛЬНИК КЛИНОВЫЙ 1/4 X 2-1 / 4 | 1/4 « | Оцинкованный | 1000 | 100 | 1/4 x 2-1 / 4 дюйма |
62037 | ШПИЛЬКА 1/4 X 2 1/4 ANC 10PK | 1/4 « | Оцинкованный | 10 | 1 | 1/4 x 2-1 / 4 дюйма |
62052 | ШПИЛЬНИК КЛИНОВЫЙ 1/4 X 3-1 / 4 | 1/4 « | Оцинкованный | 100 | 100 | 1/4 x 3-1 / 4 дюйма |
62052J | ШПИЛЬНИК КЛИНОВЫЙ 1/4 X 3-1 / 4 | 1/4 « | Оцинкованный | 600 | 100 | 1/4 x 3-1 / 4 дюйма |
62052US | ШПИЛЬНИК КЛИНОВЫЙ 1/4 X 3-1 / 4 | 1/4 « | Оцинкованный | 100 | 100 | 1/4 x 3-1 / 4 дюйма |
62053 | ШПИЛЬНИК КЛИНОВЫЙ 1/4 X 3-1 / 4 | 1/4 « | Оцинкованный | 10 | 1 | 1/4 x 3-1 / 4 дюйма |
62236 | ШПИЛЬНИК КЛИНОВЫЙ 3/8 X 2-1 / 4 | 1/4 « | Оцинкованный | 50 | 50 | 1/4 x 2-1 / 4 дюйма |
62236J | ШПИЛЬНИК КЛИНОВЫЙ 3/8 X 2-1 / 4 | 3/8 « | Оцинкованный | 300 | 50 | 3/8 x 2-1 / 4 дюйма |
62236US | ШПИЛЬНИК КЛИНОВЫЙ 3/8 X 2-1 / 4 | 3/8 « | Оцинкованный | 250 | 50 | 3/8 x 2-1 / 4 дюйма |
62237 | ШПИЛЬНИК КЛИНОВЫЙ 3/8 X 2-1 / 4 | 1/4 « | Оцинкованный | 10 | 1 | 1/4 x 2-1 / 4 дюйма |
62244 | ШПИЛЬНИК КЛИНОВЫЙ 3/8 X 2-3 / 4 | 3/8 « | Оцинкованный | 50 | 50 | 3/8 x 2-3 / 4 дюйма |
62244J | ШПИЛЬНИК КЛИНОВЫЙ 3/8 X 2-3 / 4 | 3/8 « | Оцинкованный | 300 | 50 | 3/8 x 2-3 / 4 дюйма |
62244US | ШПИЛЬНИК КЛИНОВЫЙ 3/8 X 2-3 / 4 | 3/8 « | Оцинкованный | 50 | 50 | 3/8 x 2-3 / 4 дюйма |
62245 | ШПИЛЬКА 3/8 X 2 3/4 ANC 10PK | 3/8 « | Оцинкованный | 10 | 1 | 3/8 x 2-3 / 4 дюйма |
62248 | КЛИНОВЫЙ ЯКОРЬ 3/8 X 3 | 3/8 « | Оцинкованный | 500 | 50 | 3/8 x 3 дюйма |
62248J | КЛИНОВЫЙ ЯКОРЬ 3/8 X 3 | 3/8 « | Оцинкованный | 300 | 50 | 3/8 x 3 дюйма |
62248US | КЛИНОВЫЙ ЯКОРЬ 3/8 X 3 | 3/8 « | Оцинкованный | 50 | 50 | 3/8 x 3 дюйма |
62249 | КЛИНОВЫЙ ЯКОРЬ 3/8 X 3 | 3/8 « | Оцинкованный | 10 | 1 | 3/8 x 3 дюйма |
62260 | ШПИЛЬНИК КЛИНОВЫЙ 3/8 X 3-3 / 4 | 3/8 « | Оцинкованный | 50 | 50 | 3/8 x 3-3 / 4 « |
62260J | ШПИЛЬНИК КЛИНОВЫЙ 3/8 X 3-3 / 4 | 3/8 « | Оцинкованный | 300 | 50 | 3/8 x 3-3 / 4 « |
62260US | ШПИЛЬНИК КЛИНОВЫЙ 3/8 X 3-3 / 4 | 3/8 « | Оцинкованный | 50 | 50 | 3/8 x 3-3 / 4 « |
62280 | КЛИНОВЫЙ ЯКОРЬ 3/8 X 5 | 3/8 « | Оцинкованный | 50 | 50 | 3/8 x 5 дюймов |
62280J | КЛИНОВЫЙ ЯКОРЬ 3/8 X 5 | 3/8 « | Оцинкованный | 150 | 25 | 3/8 x 5 дюймов |
62280US | КЛИНОВЫЙ ЯКОРЬ 3/8 X 5 | 3/8 « | Оцинкованный | 50 | 50 | 3/8 x 5 дюймов |
62297 | ШПИЛЬНИК 3/8 X 6-1 / 2 | 3/8 « | Оцинкованный | 500 | 50 | 3/8 дюйма x 6-1 / 2 дюйма |
62298US | КЛИНОВЫЙ ЯКОРЬ 3/8 X 7 | 3/8 « | Оцинкованный | 50 | 50 | 3/8 дюйма x 7 дюймов |
62444 | КЛИНОВЫЙ АНКЕР 1/2 X 2-3 / 4 | 1/2 « | Оцинкованный | 150 | 25 | 1/2 x 2-3 / 4 дюйма |
62444J | КЛИНОВЫЙ АНКЕР 1/2 X 2-3 / 4 | 1/2 « | Оцинкованный | 150 | 25 | 1/2 x 2-3 / 4 дюйма |
62444US | КЛИНОВЫЙ АНКЕР 1/2 X 2-3 / 4 | 1/2 « | Оцинкованный | 25 | 25 | 1/2 x 3-3 / 4 « |
62460 | ШПИЛЬНИК КЛИНОВЫЙ 1/2 X 3-3 / 4 | 1/2 « | Оцинкованный | 150 | 25 | 1/2 x 3-3 / 4 « |
62460J | ШПИЛЬНИК КЛИНОВЫЙ 1/2 X 3-3 / 4 | 1/2 « | Оцинкованный | 150 | 25 | 1/2 x 3-3 / 4 « |
62460US | ШПИЛЬНИК КЛИНОВЫЙ 1/2 X 3-3 / 4 | 1/2 « | Оцинкованный | 25 | 25 | 1/2 x 3-3 / 4 « |
62468 | КЛИНОВЫЙ АНКЕР 1/2 X 4-1 / 4 | 1/2 « | Оцинкованный | 150 | 25 | 1/2 x 4-1 / 4 « |
62468J | КЛИНОВЫЙ АНКЕР 1/2 X 4-1 / 4 | 1/2 « | Оцинкованный | 150 | 25 | 1/2 x 4-1 / 4 « |
62468US | КЛИНОВЫЙ АНКЕР 1/2 X 4-1 / 4 | 1/2 « | Оцинкованный | 25 | 25 | 1/2 X 4-1 / 4 дюйма |
62488 | ШПИЛЬНИК КЛИНОВЫЙ 1/2 X 5-1 / 2 | 1/2 « | Оцинкованный | 150 | 25 | 1/2 x 5-1 / 2 « |
62488J | ШПИЛЬНИК КЛИНОВЫЙ 1/2 X 5-1 / 2 | 1/2 « | Оцинкованный | 150 | 25 | 1/2 X 5-1 / 2 « |
62488US | ШПИЛЬНИК КЛИНОВЫЙ 1/2 X 5-1 / 2 | 1/2 « | Оцинкованный | 25 | 25 | 1/2 X 5-1 / 2 « |
62498 | КЛИНОВЫЙ ЯКОРЬ 1/2 X 7 | 1/2 « | Оцинкованный | 25 | 25 | 1/2 x 7 дюймов |
62498US | КЛИНОВЫЙ ЯКОРЬ 1/2 X 7 | 1/2 « | Оцинкованный | 25 | 25 | 1/2 X 7 дюймов |
62656 | КЛИНОВЫЙ АНКЕР 5/8 X 3-1 / 2 | 5/8 « | Оцинкованный | 100 | 10 | 5/8 x 3-1 / 2 « |
62656US | КЛИНОВЫЙ АНКЕР 5/8 X 3-1 / 2 | 5/8 « | Оцинкованный | 10 | 10 | 5/8 X 3-1 / 2 « |
62672 | КЛИНОВЫЙ АНКЕР 5/8 X 4-1 / 2 | 5/8 « | Оцинкованный | 10 | 10 | 5/8 x 4-1 / 2 « |
62672US | КЛИНОВЫЙ АНКЕР 5/8 X 4-1 / 2 | 5/8 « | Оцинкованный | 10 | 10 | 5/8 X 4-1 / 2 « |
62680 | КЛИНОВЫЙ АНКЕР 5/8 X 5 | 5/8 « | Оцинкованный | 100 | 10 | 5/8 x 5 дюймов |
62680US | КЛИНОВЫЙ АНКЕР 5/8 X 5 | 5/8 « | Оцинкованный | 10 | 10 | 5/8 X 5 дюймов |
62696 | КЛИНОВЫЙ АНКЕР 5/8 X 6 | 5/8 « | Оцинкованный | 10 | 10 | 5/8 x 6 дюймов |
62696US | КЛИНОВЫЙ АНКЕР 5/8 X 6 | 5/8 « | Оцинкованный | 10 | 10 | 5/8 X 6 дюймов |
62700 | КЛИНОВЫЙ АНКЕР 5/8 X 8-1 / 2 | 5/8 « | Оцинкованный | 10 | 10 | 5/8 x 8-1 / 2 « |
62700US | КЛИНОВЫЙ АНКЕР 5/8 X 8-1 / 2 | 5/8 « | Оцинкованный | 10 | 10 | 5/8 X 8-1 / 2 « |
62876 | ШПИЛЬНИК КЛИНОВЫЙ 3/4 X 4-3 / 4 | 3/4 « | Оцинкованный | 100 | 10 | 3/4 x 4-3 / 4 « |
62876US | ШПИЛЬНИК КЛИНОВЫЙ 3/4 X 4-3 / 4 | 3/4 « | Оцинкованный | 10 | 10 | 3/4 X 4-3 / 4 « |
62888 | ШПИЛЬНИК КЛИНОВЫЙ 3/4 X 5-1 / 2 | 3/4 « | Оцинкованный | 100 | 10 | 3/4 x 5-1 / 2 « |
62888US | ШПИЛЬНИК КЛИНОВЫЙ 3/4 X 5-1 / 2 | 3/4 « | Оцинкованный | 10 | 10 | 3/4 X 5-1 / 2 « |
62897 | ШПИЛЬНИК КЛИНОВЫЙ 3/4 X 6-1 / 4 | 3/4 « | Оцинкованный | 100 | 10 | 3/4 x 6-1 / 4 дюйма |
62897US | ШПИЛЬНИК КЛИНОВЫЙ 3/4 X 6-1 / 4 | 3/4 « | Оцинкованный | 10 | 10 | 3/4 X 6-1 / 4 « |
62898 | КЛИНОВЫЙ ЯКОРЬ 3/4 X 7 | 3/4 « | Оцинкованный | 10 | 10 | 3/4 x 7 дюймов |
62898US | КЛИНОВЫЙ ЯКОРЬ 3/4 X 7 | 3/4 « | Оцинкованный | 10 | 10 | 3/4 X 7 дюймов |
62900 | КЛИНОВЫЙ АНКЕР 3/4 X 8-1 / 2 | 3/4 « | Оцинкованный | 10 | 10 | 3/4 x 8-1 / 2 « |
62900US | КЛИНОВЫЙ АНКЕР 3/4 X 8-1 / 2 | 3/4 « | Оцинкованный | 10 | 10 | 3/4 X 8-1 / 2 « |
62910 | КЛИНОВЫЙ ЯКОРЬ 3/4 X 10 | 3/4 « | Оцинкованный | 10 | 10 | 3/4 x 10 дюймов |
62910US | КЛИНОВЫЙ ЯКОРЬ 3/4 X 10 | 3/4 « | Оцинкованный | 10 | 10 | 3/4 X 10 дюймов |
76528 | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/4 X 1-3 / 4 | 1/4 « | Нержавеющая сталь | 100 | 100 | 1/4 x 1-3 / 4 дюйма |
76528J | КЛИНОВЫЙ АНКЕР 1/4 X 1-3 / 4 304SS | 1/4 « | 600 | 100 | 1/4 X 1-3 / 4 дюйма | |
76528US | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/4 X 1-3 / 4 | 1/4 « | 100 | 100 | 1/4 X 1-3 / 4 дюйма | |
76536 | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/4 X 2-1 / 4 | 1/4 « | Нержавеющая сталь | 100 | 100 | 1/4 x 2-1 / 4 дюйма |
76536J | КЛИНОВЫЙ АНКЕР 1/4 X 2-1 / 4 304SS | 1/4 « | 600 | 100 | 1/4 X 2-1 / 4 дюйма | |
76536US | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/4 X 2-1 / 4 | 1/4 « | 100 | 100 | 1/4 X 2-1 / 4 дюйма | |
76537SS316J | КЛИНОВЫЙ АНКЕР 1/4 X 2-1 / 4 304SS | 1/4 « | 600 | 100 | 1/4 X 2-1 / 4 дюйма | |
76552 | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/4 X 3-1 / 4 | 1/4 « | Нержавеющая сталь | 100 | 100 | 1/4 x 3-1 / 4 дюйма |
76552J | КЛИНОВЫЙ АНКЕР 1/4 X 3-1 / 4 304SS | 1/4 « | 600 | 100 | 1/4 X 3-1 / 4 « | |
76552US | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/4 X 3-1 / 4 | 1/4 « | 100 | 100 | 1/4 X 3-1 / 4 « | |
76736 | КЛИНОВЫЙ ЯКОРЬ из нержавеющей стали 3/8 X 2-1 / 4 | 3/8 « | Нержавеющая сталь | 50 | 50 | 3/8 X 2-1 / 4 дюйма |
76736J | КЛИНОВЫЙ АНКЕР 3/8 X 2-1 / 4 304SS | 3/8 « | Нержавеющая сталь | 300 | 50 | 3/8 X 2-1 / 4 дюйма |
76736US | КЛИНОВЫЙ ЯКОРЬ из нержавеющей стали 3/8 X 2-1 / 4 | 3/8 « | 50 | 50 | 3/8 X 2-1 / 4 дюйма | |
76748 | КЛИНОВЫЙ ЯКОРЬ из нержавеющей стали 3/8 X 3 | 3/8 « | Нержавеющая сталь | 50 | 50 | 3/8 X 3 дюйма |
76748J | КЛИНОВЫЙ ЯКОРЬ из нержавеющей стали 3/8 X 3 | 3/8 « | 300 | 50 | 3/8 X 3 дюйма | |
76748US | КЛИНОВЫЙ ЯКОРЬ из нержавеющей стали 3/8 X 3 | 3/8 « | 50 | 50 | 3/8 X 3 дюйма | |
76760 | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 3/8 X 3-3 / 4 | 3/8 « | Нержавеющая сталь | 50 | 50 | 3/8 X 3-3 / 4 « |
76760J | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 3/8 X 3-3 / 4 | 3/8 « | 300 | 50 | 3/8 X 3-3 / 4 « | |
76760US | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 3/8 X 3-3 / 4 | 3/8 « | 50 | 50 | 3/8 X 3-3 / 4 « | |
76780 | КЛИНОВЫЙ ЯКОРЬ из нержавеющей стали 3/8 X 5 | 3/8 « | Нержавеющая сталь | 50 | 50 | 3/8 X 5 дюймов |
76780J | КЛИНОВЫЙ АНКЕР 3/8 X 5 304SS | 3/8 « | 300 | 50 | 3/8 X 5 дюймов | |
76780US | КЛИНОВЫЙ ЯКОРЬ из нержавеющей стали 3/8 X 5 | 3/8 « | 50 | 50 | 3/8 X 5 дюймов | |
76944 | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/2 X 2-3 / 4 | 1/2 « | Нержавеющая сталь | 25 | 25 | 1/2 X 2-3 / 4 дюйма |
76944J | КЛИНОВЫЙ АНКЕР 1/2 X 2-3 / 4 304SS | 1/2 « | 150 | 25 | 1/2 X 2-3 / 4 дюйма | |
76960 | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/2 X 3-3 / 4 | 1/2 « | Нержавеющая сталь | 250 | 25 | 1/2 X 3-3 / 4 « |
76960J | КЛИНОВЫЙ АНКЕР 1/2 X 3-3 / 4 304SS | 1/2 « | 150 | 25 | 1/2 X 3-3 / 4 « | |
76960US | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/2 X 3-3 / 4 | 1/2 « | 25 | 25 | 1/2 X 3-3 / 4 « | |
76968 | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/2 X 4-1 / 4 | 1/2 « | Нержавеющая сталь | 250 | 25 | 1/2 X 4-1 / 4 дюйма |
76968J | КЛИНОВЫЙ АНКЕР 1/2 X 4-1 / 4 304SS | 1/2 « | 150 | 25 | 1 / 2-13 X 4-1 / 4 « | |
76968US | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/2 X 4-1 / 4 | 1/2 « | 25 | 25 | 1 / 2-13 X 4-1 / 4 « | |
76988 | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/2 X 5-1 / 2 | 1/2 « | Нержавеющая сталь | 25 | 25 | 1/2 X 5-1 / 2 « |
76988US | КЛИНОВЫЙ АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 1/2 X 5-1 / 2 | 1/2 « | 25 | 25 | 1/2 x 5-1 / 2 « | |
76998 | КЛИНОВЫЙ ЯКОРЬ 1/2 X 7 SS | 1/2 « | Нержавеющая сталь | 25 | 25 | 1/2 X 7 дюймов |
76998US | КЛИНОВЫЙ ЯКОРЬ 1/2 X 7 SS | 1/2 « | 25 | 25 | 1/2 x 7 дюймов | |
77156 | КЛИНОВЫЙ АНКЕР 5/8 X 3-1 / 2 SS | 5/8 « | Нержавеющая сталь | 10 | 10 | 5/8 X 3-1 / 2 « |
77156J | КЛИНОВЫЙ АНКЕР 5/8 X 3-1 / 2 304SS | 5/8 « | 10 | 10 | 5 / 8-11 X 3-1 / 2 « | |
77156US | КЛИНОВЫЙ АНКЕР 5/8 X 3-1 / 2 SS | 5/8 « | 10 | 10 | 5 / 8-11 X 3-1 / 2 « | |
77166 | КЛИНОВЫЙ АНКЕР 5/8 X 4-1 / 4 304SS | 5/8 « | Нержавеющая сталь | 10 | 10 | 5/8 X 4-1 / 4 дюйма |
77166J | КЛИНОВЫЙ АНКЕР 5/8 X 4-1 / 4 304SS | 5/8 « | 10 | 10 | 5 / 8-11 X 4-1 / 4 « | |
77166US | КЛИНОВЫЙ АНКЕР 5/8 X 4-1 / 4 304SS | 5/8 « | 10 | 10 | 5 / 8-11 X 4-1 / 4 « | |
77172 | КЛИНОВЫЙ АНКЕР 5/8 X 4-1 / 2 18-8S | 5/8 « | 100 | 10 | 5/8 x 4-1 / 2 « | |
77180J | КЛИНОВЫЙ АНКЕР 5/8 X 5 304SS | 5/8 « | 10 | 10 | 5 / 8-11 X 5 дюймов | |
77196 | КЛИНОВЫЙ АНКЕР 5/8 X 6 SS | 5/8 « | Нержавеющая сталь | 10 | 10 | 5/8 x 6 дюймов |
77196US | КЛИНОВЫЙ АНКЕР 5/8 X 6 SS | 5/8 « | 10 | 10 | 5 / 8-11 X 6 дюймов |
Как удалить бетонные анкеры: полное руководство
Несмотря на то, что для удаления бетонных анкеров все еще необходимы проверенные методы, новый продукт значительно снижает трудозатраты во многих типах — и ломает их полностью.
Подрядчики всех видов полагаются на бетонные анкеры, чтобы обеспечить надежное и постоянное размещение больших двигателей, труб, несущих конструкций и многого другого.Но когда эти якоря необходимо удалить, как это часто бывает, этот процесс может оказаться трудным и трудоемким. И даже тогда они часто не снимаются полностью.
В этой статье мы объясняем, как снимать бетонные анкеры, обсуждая характеристики анкеров, инструменты, доступные для снятия, и как подходы к снятию различаются для разных типов анкеров.
Бетонные анкеры, предназначенные для постоянной установки под землей, относятся к одной из двух основных категорий
Крепежные элементы для бетона и кирпичной кладки состоят из болтов, гильз, винтов и других компонентов, предназначенных для постоянной фиксации в бетоне, кирпиче и других твердых материалах.Иногда такую надежную посадку обеспечивают компоненты, которые расширяются при просверливании или ввинчивании болта в бетон. Другие анкеры удерживаются на месте с помощью мощного клея. Хотя величина силы, которую могут выдержать эти крепежные элементы, зависит от их типа, конструкции и характеристик бетона, все бетонные анкеры рассчитаны на то, чтобы оставаться на месте даже при больших нагрузках, что затрудняет их удаление.
Рабочие-каменщики классифицируют эти крепежные детали как мужские анкеры или женские анкеры:
- Внутренние бетонные анкеры состоят из расширяющейся втулки или трубы с внутренней резьбой.Установщики помещают этот компонент с внутренней резьбой в предварительно просверленное отверстие. Затем они заставляют расширяющуюся трубку расширяться внутри отверстия. Некоторые фиксируются на месте только с помощью специального установочного инструмента, в то время как другие просто расширяются при соединении с помощью болта, винта или стержня с наружной резьбой.
Компоненты латунного цвета на этих вставных анкерах с внутренней резьбой расширяются при затягивании болта, надежно захватывая окружающий бетон. Источник: Википедия
• Бетонные анкеры с наружной резьбой объединяют анкерную деталь и крепежный стержень, болт или штифт в единое целое. Забивание штифта или затягивание гайки на стержне с резьбой приводит к расширению анкера и его фиксации на месте.
Затягивание гайки на этих клиновых анкерах приводит к расширению зажимов, образуя клин. Источник: Википедия.
Большинство женских бетонных анкеров можно удалить с помощью простых инструментов, но охватываемые анкеры могут оказаться проблематичными
В самых разных проектах, от ремонта до электромонтажных работ, иногда требуется снятие анкерных болтов. Например, на складах часто требуется переместить стеллажи для поддонов, закрепленные клиновыми или забивными анкерами, чтобы максимально использовать складское пространство.
Бесчисленные бетонные анкеры поддерживают стойки, используемые в современных складских помещениях. Источник: Википедия
Но очень немногие бетонные анкеры можно полностью удалить без повреждения бетона. Вместо этого удаление анкерного болта обычно влечет за собой оставление некоторой части анкера, погруженной в поверхность, в то время как надводная часть анкера — будь то болт, стержень с резьбой, головка булавки или часть самого анкера — отрезается или вытягивается. из. Используя раствор для ремонта бетона, можно закрыть оставшуюся часть анкера и отверстие, оставив ровную поверхность.
Бетонные анкеры с внутренней резьбой, как правило, снимать проще. Обычно отверткой, трубным ключом или тисками можно открутить выступающий болт, оставляя охватывающий анкер заподлицо с бетоном. При необходимости можно использовать молоток, чтобы выбить анкерную трубу под полом, а в некоторых случаях эти трубы можно просто полностью вытащить из отверстия.
Бетонные анкеры с наружной резьбой удалить гораздо сложнее. Если отверстие под анкером достаточно глубокое, некоторые анкеры можно просто забить в землю.Остальные нужно расколоть ножовкой или отрезным кругом, оставив надземный выступ. Обычно этот выступ можно выровнять молотком, хотя некоторые более крупные выступы, возможно, придется выровнять с помощью шлифовального круга. Конечно, все это требует больших усилий.
Эти методы могут хорошо работать для удаления нескольких анкерных болтов за раз, но подрядчики, стремящиеся удалить десятки или сотни болтов, быстро находят эти методы слишком медленными и утомительными. А на некоторых предприятиях может потребоваться разрешение на проведение огневых работ из-за искр, генерируемых угловыми шлифовальными машинками или ножовками, что делает трудоемкую задачу еще более хлопотной.
Компания Product Design Specialties из штата Орегон разработала эффективный и простой в использовании инструмент для снятия анкерных болтов
В ответ на недостатки традиционных методов удаления анкерных болтов компания Product Design Specialties, производитель эргономичных инструментов и оборудования для снижения риска из Орегона, начала разработку простого инструмента для удаления анкерных болтов. Патрик О’Бэнион, основатель Product Design Specialties, описывает их происхождение:
«Впервые я сделал эту вещь, наверное, семь лет назад.А первый, который я сделал, у меня не было нужного оборудования — оно было дорогим. Итак, я сделал это, и он работал хорошо, но потом я просто повесил его на стену, наверное, года три или четыре. Ну, один из других моих клиентов подошел и спросил, есть ли у меня что-нибудь, что могло бы сломать анкерные болты. Он говорит: «Боже, у нас их 500, и нам нужно разорвать отношения». Это займет у нас неделю. Итак, я одолжил ему. На следующий день к полудню мне позвонили и сказали: «Привет, Пэт. Мы возьмем два из них.И этой другой компании нужны два из них. Как быстро вы сможете их изготовить? »
Вскоре после этого Product Design Specialties приобрела оборудование, необходимое для производства этого нового продукта — Boltbreaker — по гораздо более низкой цене, что быстро принесло пользу большому количеству подрядчиков.
Boltbreaker — это один из самых простых, безопасных и быстрых на рынке способов отлома стержня с резьбой. Если что-то торчит из бетона — будь то часть бетонного анкера или нет — это можно вырезать и подготовить для бетонной заделки за долю времени, используемого другими методами.
Сдвигая Boltbreaker по выступающему болту, покачивая его назад и вперед и вращая круговыми движениями, это устройство нагревает и ослабляет молекулы внутри болта, заставляя его отламываться — чисто. Фактически, более твердые болты, такие как болты из углеродистой легированной стали SAE Grade 8, ломаются даже более чисто, чем болты более низкого качества.
Используя наконечники из углеродистой стали, соответствующие диаметру каждого анкерного болта, включая размеры 1/4 «, 3/8» 1/2 «, 5/8» и 3/4 «, он удаляет бетонные анкеры на уровне или ниже на уровне пола, оставляя пол готовым для ямочного ремонта бетона.Boltbreaker может удалить все, от коротких выступов, выступающих над гайкой, до полноразмерных стержней длиной более 20 дюймов. Он не требует электричества, не образует пыли и искр, что устраняет необходимость в разрешении на горячие работы, как показано на видео. ниже:
Как удалить наружные бетонные анкеры с помощью анкера типа
Если вы хотите быстро и легко удалить большинство бетонных анкеров, купите анкерный болт. Если вам нужно удалить всего несколько, и вы хотите сделать это старомодным способом — или это тип болта, требующий другого процесса — давайте рассмотрим методы избавления от этих распространенных мужских бетонных анкеров:
- Анкер клиновой
- Забивные анкеры
- Анкер-гильза
- Анкеры с раздельным приводом
- Забивной анкер
Удаление анкеров клиновых
Клиновой анкер имеет небольшую расширяющуюся втулку, прикрепленную к одному концу анкера. Разработанные для использования в твердом бетоне, они широко используются для крепления световых столбов, воздуховодов и стеллажей для поддонов.
Клиновые анкеры можно удалить из бетона одним из трех способов:
- Если отверстие под анкер достаточно глубокое, просто забейте его в бетон молотком.
- Используйте пилу или шлифовальный круг, чтобы отрезать анкер прямо над поверхностью, а оставшуюся часть разбейте молотком.
- Или вы можете просто поместить болтолом на выступающий стержень, качаться вперед и назад и вращать, пока стержень не отломится.
Снятие анкеров-гильз и ударных анкеров
Забивные анкеры
имеют расширяющийся корпус с резьбой на верхней части и штифт, используемый для расширения анкера в бетонном отверстии.Анкеры-рукава, используемые с бетоном, кирпичом или блоком, используют стержень с резьбой, гайку и расширяющуюся втулку для крепления к бетону.
Гильза анкерная. Источник: Folkestone Fixings
.
Как и другие анкеры с наружной резьбой, анкеры с гильзой и ударные анкеры не могут быть полностью удалены, хотя некоторые анкеры с гильзой можно просто вставить под поверхность бетона после удаления гайки и шайбы. Но стержень с резьбой, выступающий из втулки или анкера, можно удалить и заделать, выполнив следующие действия:
- Снимите гайку и шайбу с анкера.
- Если отверстие под анкером достаточно глубокое, просто вбейте его в бетон молотком.
- Отрежьте резьбовую надземную часть анкера. Если у вас есть Boltbreaker, наденьте его на выступ, покачивайте назад и вперед один раз и вращайте, пока болт не отломится под поверхностью. Как вариант, прорежьте болт ножовкой или шлифовальным кругом.
- При необходимости сделайте оставшийся выступ на одном уровне с окружающим бетоном. Гильзовые анкеры часто можно забить молотком глубже в землю.При необходимости ударьте или отшлифуйте выступающий стержень.
Снятие анкеров с раздельной головкой и ударных анкеров
Анкеры с ударным механизмом
оснащены штифтом и втулкой, предназначенными для вставки в предварительно просверленное отверстие. Удар по штифту заставляет втулку расширяться, захватывая анкер в отверстии. Анкер с раздельным приводом представляет собой цельный анкер с двумя предварительно расширенными половинами, которые сжимаются, а затем снова расширяются при забивании в отверстие.
Якорь ударный. Источник: Deelat Industrial через YouTube
При установке эти анкеры оставляют на поверхности только плоскую головку.Методы извлечения этих трудно снимаемых креплений различаются, но рекомендации по удалению анкеров с молотковым приводом и анкеров с раздельным приводом включают:
- Вытягивание анкера плоской монтировкой и молотком
- Удаление головки болгаркой, затем выпрямление выступающего анкера
- Долбление под голову и вытаскивание анкера
Как удалить внутренние бетонные анкеры с помощью анкера типа
Хотя все бетонные анкеры с внутренней резьбой можно легко сделать заподлицо с окружающим бетоном, большинство из них имеют анкерный компонент, который остается постоянно заделанным.
Машинные резьбовые анкеры и вставные анкеры имеют расширяющуюся заглушку, которая фиксируется на месте с помощью специального установочного инструмента. Поскольку весь анкер находится ниже поверхности, любые болты или резьбовые стержни, присоединенные к ним, можно просто вытащить, а отверстие под анкер залатать. Ни анкер с механическим винтом, ни забивной анкер нельзя удалить без повреждения бетона.
Анкеры машинные винты. Источник: Eden Farms Online через Bonanza
В бетонных анкерах
Lag Shield используются болт и втулка, которые вставляются в отверстие.По мере того, как болт ввинчивается в защитный экран, он расширяется, прикрепляя его к бетону. Бетонные анкеры Lag экрана могут быть самым простым анкером для удаления: при удалении болта анкер может сжаться, позволяя вытащить его из отверстия.
Специальные инструменты для снятия анкерных болтов теперь доступны в QRFS
Если вы ищете более быстрый способ удаления клиновых анкеров, анкерных муфт или забивных анкеров с бетона, линейка инструментов для снятия анкерных болтов от Product Design Specialties теперь доступна в QRFS.
Доступный с оранжевой или желтой отделкой, каждый Boltbreaker включает в себя два сменных наконечника из углеродистой стали, предназначенные для аккуратного отламывания анкерных болтов 3/8 «или 1/2», металлических стержней или арматуры, залитых в бетон. Наконечники для болтов 1/4 «, 5/8» и 3/4 «доступны по специальному заказу.
Этот болтколом стандартного размера имеет длину 25 дюймов, что дает пользователю широкие возможности и мобильность.
Boltbreaker может отламывать болты или стержни из низкоуглеродистой, среднеуглеродистой и среднеуглеродистой легированной стали и доступен в трех размерах:
- Long (40 дюймов) для максимального кредитного плеча
- Стандартный (25 дюймов) для сочетания кредитного плеча и портативности
- Mini (20 дюймов) для ограниченного или иного компактного пространства
Нажмите здесь, чтобы просмотреть нашу подборку болтколомов.
Вопросы о том, как удалить анкерные болты бетона? Хотите заказать болтолом с нестандартными наконечниками из углеродистой стали? Позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].
Этот блог изначально был размещен на QRFS.com/blog. Если эта статья помогла вам найти решение, посетите нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.
Материалы, представленные на сайтах «Мысли в огне» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях.Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержимое этого веб-сайта никоим образом не устраняет необходимость в оценке и совете специалиста по безопасности жизни, услуги которого следует использовать в любых ситуациях. Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, обладающий юрисдикцией (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.
