Анкерный болт с гайкой: размеры, ГОСТ, вес, монтаж

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

1. В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
2. Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
3. После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.

Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

анкерные болты 10х100 и 12х100, М8 и М10, 8х100 и 10х80, М12 и других размеров, таблица

Анкер, он же анкерный болт – один из наиболее новых и технологичных крепежных метизов. Быстрая эволюция якорного (для знатоков иностранных языков понятно, что «анкер» – это «якорь») расходника привела к появлению множества разновидностей его конструкции, применяемых материалов, размеров. Именно о размерных группах анкеров и пойдет речь в этой статье.

Основные параметры

Вполне логично предположить, что размеры анкеров – это, прежде всего, их длина и диаметр. Они определяют область применения крепежа. От этого зависит и выбор сверла, которое понадобится для работы. Анкерные болты – довольно сложный вид крепежа, что отражается на их стоимости, это еще один аргумент в пользу тщательного их выбора. Кроме того, важно учесть, что демонтировать такой крепеж любого размера без разрушения основания практически невозможно.

Ну и, конечно, важно обратить внимание на диаметр резьбовой шпильки, влияющий на качество крепежа. За время эксплуатации якорного крепежа был выработан стандартный набор комплектующих для его производства, отвечающий основным требованиям, предъявляемым к метизам, выполняющим крепежные функции.

Диаметр

Под диаметром анкера понимается диаметр распорной втулки, определяющий диаметр необходимого сверла. От этого показателя зависит прочность соединения на излом – весьма важный показатель при монтаже каких-либо предметов, например, на стену.

Диаметр определит возможности крепежа при переменных нагрузках и вибрациях, например, при установке оконных или дверных блоков, а также спортивного инвентаря.

Длина

Однако даже весьма солидный по толщине, но короткий анкер может быть вырван вместе с частью вмещающего материала при увеличении нагрузок, если его длина будет не достаточна. Как правило, более толстый крепеж имеет и большую длину. Кроме этого, более длинный анкер способен удерживать больший по толщине предмет, что весьма важно учитывать при монтаже несущих конструкций, отделочных материалов или оборудования.

Какими бывают размеры?

Размеры анкерных болтов подвергаются стандартизации согласно техусловиям их производства. Все якорные крепежные метизы можно объединить в размерные группы на основе диаметра, например, анкер на 8 имеет диаметр втулки 8 мм, а на 10 соответственно 10 мм. Несложно определить диаметр анкера на 12.

Длина может быть от 18 до 100, 200 и более миллиметров. Анкер с формулой 10х300 мм представляет собой крепеж с диаметром втулки 10 мм и длиной рабочей поверхности 300 мм. Резьба распорной шпильки стандартизирована с размерами обычных болтов: М6, М8, М10, М12, М16, М20 и т. д. Размеры шпильки, как и простого болта, тоже могут быть разными: М8х100, М10х100, М16х200 и т. д.

Стандартные размеры анкерных болтов иллюстрирует таблица.

При выборе анкеров следует соотносить их длину и диаметр, так как придется еще прибавлять толщину прикрепляемого материала или предмета. Максимальная толщина материала, который можно закрепить анкером, представлена в таблице. Увеличение толщины больше рекомендованной может привести к выпадению крепежа или, что бывает чаще, к разрушению вмещающего материала.

В торговую сеть могут поступать метизы с несколько иными размерными характеристиками. Весьма редко, но все же можно найти крепеж с нестандартными размерами: 6х25,6х30, 6х40, 6х60 мм. Еще реже встречается анкерный крепеж с небольшим диаметром резьбы: например, М3. У таких метизов весьма жесткая конкуренция с пластиковыми дюбелями и саморезами, которые обычно дешевле. Чаще такие мелкие анкеры имеют весьма непростой раскладной распорный механизм, соответственно, свою особую нишу применения.

Они позволяют производить монтаж в относительно тонких перегородках, где никакой иной крепеж применить нельзя.

Как указывают в маркировке?

Для того чтобы избежать постоянного измерения анкеров в процессе выбора или работ, на их гильзу с помощью штампа наносится маркировка, позволяющая быстро сориентироваться. Приведем пример маркировки анкера отечественного производства: М12 16х150. В этом случае М12 – размер резьбы, 16 – диаметр гильзы и сверла, которым необходимо проделать отверстие, 150 – максимальная глубина, на которую необходимо просверлить материал, соответствующая длине метиза. У разных производителей маркировка может несколько отличаться. Кроме выше приведенной информации, в маркировке могут так же указать максимальную толщину закрепляемого материала.

Как подобрать?

Для того чтобы выбрать правильные анкера, необходимо четко представлять, в каком материале их придется крепить, это поможет определить минимальную возможную глубину сверления. Важно помнить, что в более рыхлом материале следует крепить более длинные анкера. Также надо хотя бы в общих чертах представлять ту нагрузку, которой крепеж должен будет сопротивляться, это позволит не ошибиться с подбором диаметра метиза.

Экономия при подборе столь специфического крепежа, как анкерный болт, может стоить весьма дорого. Короткий болт может быть вырван вместе с частью материала стены. Неверное определение диаметра может привести к деформации и разбалтыванию крепежа при сильных динамических нагрузках.

С другой стороны, увеличение параметров изделия влечет серьезное увеличение его стоимости.

В следующем видео вас ждут правила выбора дюбеля и анкера.

Анкерный болт с гайкой: размеры и технические характеристики

В настоящее время существует огромное количество способов крепления к стенам, потолкам и другим элементам строительных конструкций. Часто возникает необходимость прикрепить к бетонной стене или кирпичной кладке каркас для обшивки наборными панелями, установить светильник и т.д. Во всех этих и многих других случаях вам поможет анкерный болт гайкой, который обеспечит надёжное крепление в любых условиях.

Пластиковые крепёжные изделия так же пользуются большим спросом, но они не могут обеспечить такой прочности и надёжности как анкерные крепления, помимо этого, они не боятся огня и воздействия агрессивных сред.

Анкерный болт с гайкой, размеры которого весьма разнообразны, широко используется для крепления элементов массивных конструкций к монолитному основанию. Существуют и другие варианты крепления, однако именно анкерный болт обеспечивает наибольшую надёжность и долговечность.

Конструкция крепежного элемента и его особенности

Анкерное крепление может быть:

1. С гайкой;
2. Двухраспорным оснащенным гайкой;

Анкерный болт с гайкой представляет собой самый простой вид крепежа, с разными размерами. Он состоит из шпильки с коническим хвостовиком, втулки с продольными пазами и гайки, благодаря которой эта конструкция закрепляется в крепежном отверстии. Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки. Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкера в крепежном отверстии.

Двухраспорный анкерный болт, оснащённые гайкой отличаются от обычных тем, что их конструкция предусматривает наличие двух втулок, деформирующихся при перемещении шпильки в осевом направлении. Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком. Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

Анкерный болт с гайкой: типо размеры и технические характеристики

Согласно техническим характеристикам использование анкерного болта возможно в монолитных материалах, например бетон. В процессе монтажа нужно всегда учитывать, что при закручивании гайки шпилька выдвигается. Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать размера в 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24. Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

Типо размеры анкерного болта с гайкой, таблица

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным. Для обеспечения необходимого качества необходимо чтобы:

1. Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
2. Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
3. При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

Монтаж анкерного болта с гайкой в бетон видео

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

Анкерный болт с гайкой. Анкер болт с гайкой.

• Статус заказа
• Как заказать
• Как оплатить
• Как получить товар

Корзина

• Личный кабинет
• Выход
• Вход
• Регистрация

• +7 (800) 700-52-26
• +7 (812) 346-52-26
• [email protected]
• Контакты

• Крепеж

  Анкеры
  Анкерные болты
  Анкерные гильзы
  Забивные анкера
  Клиновые анкера
  Рамные анкера
  Химические анкера
  Фундаментные анкера

  Дюбели
  Распорные
  Фасадные
  Дюбель-гвозди
  Для теплоизоляции
  Рамные
  С крюками и кольцами
  Для гипсокартона
  Для листов и пластин

  Метрический крепеж
  Болты
  Винты
  Шпильки резьбовые
  Установочные винты
  Гайки
  Шайбы
  Кольца
  Штифты
  Шплинты

  Саморезы, шурупы
  Саморезы по дереву
  Саморезы по металлу
  Шурупы по бетону
  Саморезы универсальные
  Саморезы кровельные
  Шурупы специального назначения

  Заклепки
  Заклепки вытяжные
  Заклепки резьбовые
  Заклепки забивные (под молоток)
  Инструмент для заклепок

  Гвозди
  Строительные гвозди
  Винтовые гвозди
  Ершеные гвозди
  Кровельные гвозди
  Финишные гвозди
  Скобы строительные

  Перфорированный крепеж
  Уголки перфорированные
  Пластины перфорированные
  Опоры и держатели
  Для столбов
  Монтажные профили перфорированные
  Ленты перфорированные
  Кронштейны

  Нержавеющий крепеж
  Болты нержавеющие
  Винты нержавеющие
  Винты установочные нержавеющие
  Гайки нержавеющие
  Шайбы нержавеющие
  Штифты нержавеющие
  Шурупы и саморезы нержавеющие
  Стопорные кольца нержавеющие

  Крепеж DIN
  Каталог DIN с иллюстрациями
  Шурупы и саморезы
  Болты
  Винты
  Шпильки
  Гайки
  Шайбы
  Штифты
  Заклепки
  Такелажные изделия

  Крепеж ГОСТ
  Каталог ГОСТ с иллюстрациями
  Шурупы и саморезы
  Болты
  Винты
  Шпильки
  Гайки
  Шайбы
  Штифты
  Заклепки
  Такелажные изделия

  Крепеж ISO
  Каталог ISO с иллюстрациями
  Шурупы и саморезы
  Болты
  Винты
  Гайки
  Шайбы
  Штифты
  Заклепки
  Такелажные изделия

• Такелаж

  Канаты
  Тросы для растяжек
  Канаты грузоподъемные
  Тросы нержавеющие

  Цепи
  Цепи негрузоподъемные
  Цепи грузоподъемные

  Стропы
  Стропы текстильные
  Стропы канатные
  Стропы цепные
  Комплектующие для строп

  Грузоподъемный такелаж
  Рым-болты Codipro
  Рым-гайки Codipro
  Рым-болты, рым-гайки
  Крюки
  Монтажные блоки
  Талрепы
  Вертлюги
  Скобы такелажные
  Карабины
  Коуши
  Зажимы троса

  Нержавеющий такелаж
  Тросы нержавеющие
  Зажимы нержавеющие
  Скобы такелажные нержавеющие
  Карабины нержавеющие
  Карабины отцепные нержавеющие
  Карабины швартовные нержавеющие
  Коуши нержавеющие
  Вертлюги нержавеющие
  Талрепы нержавеющие
  Рым крепеж нержавеющий
  Цепи и звенья нержавеющие

  Такелаж общего назначения
  Тросы
  Цепи
  Рым-болты
  Рым-гайки
  Талрепы
  Скобы
  Зажимы
  Коуши
  Карабины
  Вертлюги
  Крючки и кольца
  Такелажные блоки

• Грузоподъемное оборудование

  Стяжные ремни
  Кольцевые и с крюками
  JET RSA

  Захваты
  Для металлопроката
  Строительные
  Для бочек и баков
  Магнитные

  Лебедки ручные
  Рычажные тяговые

виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

принцип работы, виды, размеры и крепление

Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

• При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
• На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

• балки;
• плиты перекрытия, балконные консоли;
• фермы, колонны;
• лифты, лестничные марши и площадки;
• стеновые или отделочные панели;
• коммуникации, инженерное оборудование;
• оконные или дверные коробки;
• навесы, козырьки;
• пристройки;
• потолочные светильники, вытяжки;
• подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

• назначение — фундаментные, потолочные, рамные, универсальные;
• форма — прямые или изогнутые;
• конструкция — цельные или сборные;
• поверхность — гладкая или с резьбой;
• площадь контакта — для плотного или пористого материала;
• способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

• простота установки анкеров в бетон;
• возможность сквозного монтажа;
• высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Шурупы по бетону принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химические

Химический анкер — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

• малые — диаметром до 8 и длиной до 55 мм;
• средние — до 12х120 мм;
• крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

• диаметр резьбы — 8 мм;
• диаметр сверла — 10 мм;
• длина анкера — 115 мм;
• толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

1. Размечают положения метизов на основании

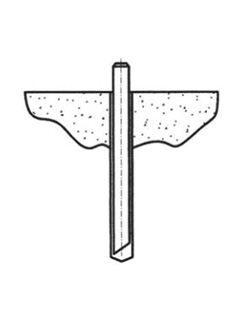

2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

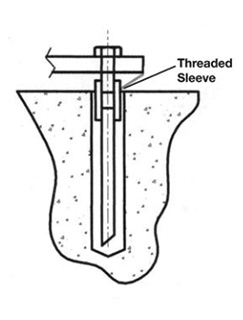

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

• Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
• Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.

Размеры и цены на анкерные болты с гайкой

• Статус заказа
• Как заказать
• Как оплатить
• Как получить товар

Корзина

• Личный кабинет
• Выход
• Вход
• Регистрация

• +7 (800) 700-52-26
• +7 (812) 346-52-26
• [email protected]
• Контакты

• Крепеж

  Анкеры
  Анкерные болты
  Анкерные гильзы
  Забивные анкера
  Клиновые анкера
  Рамные анкера
  Химические анкера
  Фундаментные анкера

  Дюбели
  Распорные
  Фасадные
  Дюбель-гвозди
  Для теплоизоляции
  Рамные
  С крюками и кольцами
  Для гипсокартона
  Для листов и пластин

  Метрический крепеж
  Болты
  Винты
  Шпильки резьбовые
  Установочные винты
  Гайки
  Шайбы
  Кольца
  Штифты
  Шплинты

  Саморезы, шурупы
  Саморезы по дереву
  Саморезы по металлу
  Шурупы по бетону
  Саморезы универсальные
  Саморезы кровельные
  Шурупы специального назначения

  Заклепки
  Заклепки вытяжные
  Заклепки резьбовые
  Заклепки забивные (под молоток)
  Инструмент для заклепок

  Гвозди
  Строительные гвозди
  Винтовые гвозди
  Ершеные гвозди
  Кровельные гвозди
  Финишные гвозди
  Скобы строительные

  Перфорированный крепеж
  Уголки перфорированные
  Пластины перфорированные
  Опоры и держатели
  Для столбов
  Монтажные профили перфорированные
  Ленты перфорированные
  Кронштейны

  Нержавеющий крепеж
  Болты нержавеющие
  Винты нержавеющие
  Винты установочные нержавеющие
  Гайки нержавеющие
  Шайбы нержавеющие
  Штифты нержавеющие
  Шурупы и саморезы нержавеющие
  Стопорные кольца нержавеющие

  Крепеж DIN
  Каталог DIN с иллюстрациями
  Шурупы и саморезы
  Болты
  Винты
  Шпильки
  Гайки
  Шайбы
  Штифты
  Заклепки
  Такелажные изделия

  Крепеж ГОСТ
  Каталог ГОСТ с иллюстрациями
  Шурупы и саморезы
  Болты
  Винты
  Шпильки
  Гайки
  Шайбы
  Штифты
  Заклепки
  Такелажные изделия

  Крепеж ISO
  Каталог ISO с иллюстрациями
  Шурупы и саморезы
  Болты
  Винты
  Гайки
  Шайбы
  Штифты
  Заклепки
  Такелажные изделия

• Такелаж

  Канаты
  Тросы для растяжек
  Канаты грузоподъемные
  Тросы нержавеющие

  Цепи
  Цепи негрузоподъемные
  Цепи грузоподъемные

  Стропы
  Стропы текстильные
  Стропы канатные
  Стропы цепные
  Комплектующие для строп

  Грузоподъемный такелаж
  Рым-болты Codipro
  Рым-гайки Codipro
  Рым-болты, рым-гайки
  Крюки
  Монтажные блоки
  Талрепы
  Вертлюги
  Скобы такелажные
  Карабины
  Коуши
  Зажимы троса

  Нержавеющий такелаж
  Тросы нержавеющие
  Зажимы нержавеющие
  Скобы такелажные нержавеющие
  Карабины нержавеющие
  Карабины отцепные нержавеющие
  Карабины швартовные нержавеющие
  Коуши нержавеющие
  Вертлюги нержавеющие
  Талрепы нержавеющие
  Рым крепеж нержавеющий
  Цепи и звенья нержавеющие

  Такелаж общего назначения
  Тросы
  Цепи
  Рым-болты
  Рым-гайки
  Талрепы
  Скобы
  Зажимы
  Коуши
  Карабины
  Вертлюги
  Крючки и кольца
  Такелажные блоки

• Грузоподъемное оборудование

  Стяжные ремни
  Кольцевые и с крюками
  JET RSA

  Захваты
  Для металлопроката
  Строительные
  Для бочек и баков
  Магнитные

  Лебедки ручные
  Рычажные тяговые
  Ры

Рекомендуемые гайки и шайбы

— Анкерные болты F1554

Марка	Идентификационный номер	Размер, дюймы	Рекомендуемая гайка A563				Шайба
			Обычная отделка		Горячее или механическое цинкование
			Марка	Стиль	Оценка	Стиль
36		1 ⁄ 2 — 1 1 ⁄ 2	A	шестигранник	A	шестигранник	F436
		1 5 ⁄ 8 — 4	A	Тяжелый шестигранник	A	Тяжелый шестигранник
55		1 ⁄ 2 — 1 1 ⁄ 2	A	шестигранник	A	Тяжелый шестигранник	F436
		1 5 ⁄ 8 — 4	A	Тяжелый шестигранник	A	Тяжелый шестигранник
105		1 ⁄ 2 — 1 1 ⁄ 2	D 1	Тяжелый шестигранник	DH 2	Тяжелый шестигранник	F436
		1 5 ⁄ 8 — 3	DH 2	Тяжелый шестигранник	DH 2	Тяжелый шестигранник

A563 Тяжелые шестигранные гайки и шестигранные гайки

Требуемая спецификация гаек для всех анкерных болтов F1554 — ASTM A563, которая является общей спецификацией гаек для структурных и механических применений.В зависимости от диаметра и отделки анкерного болта ASTM требует шестигранную или толстую шестигранную гайку A563. Тяжелые шестигранные гайки немного толще и шире шестигранных гаек. Наиболее распространенные марки ASTM A563, представленные на рынке, которые используются с анкерными болтами F1554, — это A563 Grade A и A563 Grade DH. Низкопрочные гайки ASTM A563 класса A обычно встречаются как с шестигранной, так и с тяжелой шестигранной головкой, и являются рекомендуемыми гайками как для F1554 класса 36, так и для F1554 класса 55. Высокопрочные тяжелые шестигранные гайки A563 класса DH требуются для использования с высокопрочными гайками F1554 Grade 105. анкерные болты, однако гайки A563 Grade DH часто недоступны в определенных диаметрах, отделках или отечественного производства.В этих случаях тяжелую шестигранную гайку A194 Grade 2H можно в любой момент заменить для снижения стоимости. Эта замена разрешена в любое время в соответствии с ASTM A563 и указана в примечаниях к таблице 3 «Требования к механике» в ASTM A563. Гайки A563 Grade DH и A194 Grade 2H всегда можно использовать со всеми тремя классами F1554.

A563 Сплавы

A	Углеродистая сталь, шестигранник или толстый шестигранник
Б	Углеродистая сталь, шестигранник или толстый шестигранник
К	Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник
D	Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник
DH	Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник
C3	Атмосферостойкая сталь, закаленная и отпущенная, тяжелый шестигранник
Dh4	Атмосферостойкая сталь, закаленная и отпущенная, тяжелый шестигранник

A563 Механические свойства

Марка	Стиль	Размер, дюйм.	Испытательная нагрузка, тыс. Фунтов / кв. Дюйм		Твердость, HBN
			Обычная	Оцинковка
А	шестигранник	1/4 — 1-1 / 2	90	68	116–302
	Тяжелый шестигранник	1/4 — 4	100	75	116–302
B	Тяжелый шестигранник	1/4 — 1	133	100	121–302
	Тяжелый шестигранник	1-1 / 8 — 1-1 / 2	116	87	121–302
К / С3	Тяжелый шестигранник	1/4 — 4	144	144	143–352
Д	Тяжелый шестигранник	1/4 — 4	150	150	248–352
DH / Dh4	Тяжелый шестигранник	1/4 — 4	175	150	248–352
Для резьбы UNC, 8UN, 6UN и крупной резьбы

A563 Химические свойства

Элемент	Классы O, A, B, C	D **	DH **
Углерод	0.55% макс	0,55% макс.	0,20 — 0,55%
Марганец, не менее		0,30%	0.60%
Фосфор, не более	0,12%	0,04%	0,04%
Сера, не более	0,15% *	0,05%	0,05%
* Для марок O, A и B содержание серы 0.Максимум 23% приемлемо с одобрения покупателя
** Для марок D и DH допускается содержание серы 0,05 — 0,15% при условии, что марганец составляет не менее 1,35%

Элемент	Классы для класса C3 *							Dh4
	А	В	С	D	E	F	N
Углерод	0.33 — 0,40%	0,38 — 0,48%	0,15 — 0,25%	0,15 — 0,25%	0,20 — 0,25%	0,20 — 0,25%		0,20 — 0,53%
Марганец	0,90 — 1,20%	0,70 — 0,90%	0,80 — 1,35%	0,40 — 1,20%	0,60 — 1,00%	0,90 — 1,20%		0,40% мин.
фосфор	0.040% макс	0,06 — 0,12%	0,035% макс.	0,040% макс.	0,040% макс.	0,040% макс	0,07 — 0,15%	0,046% макс.
Сера, не более	0,050%	0,050%	0,040%	0,050%	0,040%	0,040%	0,050%	0,050%
Кремний	0.15 — 0,35%	0,30 — 0,50%	0,15 — 0,35%	0,25 — 0,50%	0,15 — 0,35%	0,15 — 0,35%	0,20 — 0,90%
Медь	0,25 — 0,45%	0,20 — 0,40%	0,20 — 0,50%	0,30 — 0,50%	0,30 — 0,60%	0,20 — 0,40%	0,25 — 0,55%	0.20% мин.
Никель	0,25 — 0,45%	0,50 — 0,80%	0,25 — 0,50%	0,50 — 0,80%	0,30 — 0,60%	0,20 — 0,40%	1,00% макс	0,20% мин. **
Хром	0,45 — 0,65%	0,50 — 0,75%	0,30 — 0,50%	0,50 — 1,00%	0,60 — 0,90%	0.45 — 0,65%	0,30 — 1,25%	0,45% мин.
Ванадий			0,020% мин.
Молибден		0,06% макс.		0,10% макс				0,15% мин. **
Титан				0.05% макс
* Выбор класса остается на усмотрение производителя
** Можно использовать никель или молибден.

A194 Гайка шестигранная толстая, класс 2H

Как и A563 Grade DH, ASTM A194 Grade 2H — это высокопрочная гайка с практически идентичными механическими требованиями, но с дополнительной термообработкой и проведенными испытаниями. Эта дополнительная термообработка и испытания необходимы, чтобы гарантировать, что гайка работает при высоких температурах.ASTM A194 — это спецификация на болтовые соединения для высоких температур и / или давления, которые часто используются в трубопроводах или механических устройствах. Из-за массового производства этих гаек для этих применений, гайки A194 Grade 2H часто широко доступны и экономичны при определенных диаметрах и отделках, что делает их отличной заменой любой гайке A563. В частности, вместо тяжелых шестигранных гаек A563 Grade DH обычно используются гайки A194 Grade 2H.

A194 Химические свойства

Элемент	2, 2H и 2HM	4	7 и 7M (AISI 4140)	8 (AISI 304)	8M (AISI 316)
Углерод	0.40% мин.	0,40 — 0,50%	0,37 — 0,49%	0,08% макс.	0,08% макс.
Марганец	1,00% макс	0,70 — 0,90%	0,65 — 1,10%	2,00% макс	2,00% макс
Фосфор, не более	0,040%	0,035%	0,035%	0,045%	0,045%
Сера, не более	0.050%	0,040%	0,040%	0,030%	0,030%
Кремний	0,40% макс	0,15 — 0,35%	0,15 — 0,35%	1,00% макс	1,00% макс
Хром			0,75 — 1,20%	18,0 — 20,0%	16,0 — 18,0%
Никель				8.0–11,0%	10,0 — 14,0%
Молибден		0,20 — 0,30%	0,15 — 0,25%		2,00 — 3,00%

Тяжелая шестигранная гайка Размеры

Щелкните по таблице, чтобы просмотреть чертеж

Диаметр болта.	F			С		H			Вес (фунты)
	Ширина по квартирам			Ширина по углам		Толщина
	Базовый	Макс	мин.	Макс	мин.	Базовый	Макс	мин.
1 ⁄ 2	7 ⁄ 8	0.875	0,850	1.010	0,969	31 ⁄ 64	0,504	0,464	0,07
5 ⁄ 8	1 1 ⁄ 16	1.062	1.031	1,227	1,175	39 ⁄ 64	0,631	0.587	0,12
3 ⁄ 4	1 1 ⁄ 4	1,250	1,212	1.443	1,382	47 ⁄ 64	0,758	0,710	0,20
7 ⁄ 8	1 7 ⁄ 16	1.438	1,394	1,660	1,589	55 ⁄ 64	0,885	0,833	0,30
1	1 5 ⁄ 8	1,625	1,575	1.876	1,796	63 ⁄ 64	1.012	0,956	0.43
1 1 ⁄ 8	1 13 ⁄ 16	1,812	1,756	2,093	2,002	1 7 ⁄ 64	1,139	1,079	0,59
1 1 ⁄ 4	2	2.000	1,938	2.309	2.209	1 7 ⁄ 32	1,251	1,187	0,79
1 3 ⁄ 8	2 3 ⁄ 16	2,188	2,119	2,526	2,416	1 11 ⁄ 32	1,378	1,310	1.02
1 1 ⁄ 2	2 3 ⁄ 8	2.375	2.300	2,742	2,622	1 15 ⁄ 32	1,505	1,433	1,31
1 5 ⁄ 8	2 9 ⁄ 16	2,562	2.481	2,959	2,828	1 19 ⁄ 32	1.632	1,556	1,62
1 3 ⁄ 4	2 3 ⁄ 4	2,750	2,662	3,175	3,035	1 23 ⁄ 32	1,759	1.679	2,04
1 7 ⁄ 8	2 15 ⁄ 16	2.938	2,844	3,392	3,242	1 27 ⁄ 32	1.886	1,802	2,41
2	3 1 ⁄ 8	3,125	3,025	3,608	3,449	1 31 ⁄ 32	2,013	1,925	2.99
2 1 ⁄ 4	3 1 ⁄ 2	3,500	3,388	4,041	3,862	2 13 ⁄ 64	2,251	2,155	4,19
2 1 ⁄ 2	3 7 ⁄ 8	3,875	3.750	4,474	4,275	2 29 ⁄ 64	2,505	2.401	5,64
2 3 ⁄ 4	4 1 ⁄ 4	4,250	4,112	4,907	4,688	2 45 ⁄ 64	2,759	2,647	7.38
3	4 5 ⁄ 8	4,625	4,475	5,340	5,102	2 61 ⁄ 64	3,013	2,893	9,50
3 1 ⁄ 4	5	5.000	4,838	5,774	5.515	3 3 ⁄ 16	3,252	3,124	11,94
3 1 ⁄ 2	5 3 ⁄ 8	5,375	5.200	6,207	5,928	3 7 ⁄ 16	3,506	3,370	15,26
3 3 ⁄ 4	5 3 ⁄ 4	5.750	5,562	6,640	6.341	3 11 ⁄ 16	3,760	3,616	18,12
4	6 1 ⁄ 8	6,125	5,925	7.073	6,755	3 15 ⁄ 16	4,014	3,862	21.80
Размеры согласно ASME B18.2.2 1987 (1999)

Размеры шестигранной гайки

Щелкните по таблице, чтобы просмотреть чертеж

Номинальный размер	F			С		H			Номера деталей
	Ширина по квартирам			Ширина по углам		Толщина			внутренний		Импорт
	Базовый	Макс	мин.	Макс	мин.	Базовый	Макс	мин.	Обычная	Оцинковка	Обычная	Оцинковка
1 ⁄ 2	3 ⁄ 4	0.750	0,736	0,866	0,840	7 ⁄ 16	0,448	0,427	16270	16271	11701	11702
5 ⁄ 8	15 ⁄ 16	0,938	0,922	1.083	1.051	35 ⁄ 64	0.559	0,535	16272	16273	11703	11704
3 ⁄ 4	1 1 ⁄ 8	1,125	1.088	1,299	1,240	41 ⁄ 64	0,665	0,617	16274	16275	11705	11706
7 ⁄ 8	1 5 ⁄ 16	1.312	1,269	1,516	1.447	3 ⁄ 4	0,776	0,724	16276	16277	11707	11708
1	1 1 ⁄ 2	1,500	1,450	1,732	1.653	55 ⁄ 64	0.887	0,831	16278	16279	11709	11710
1 1 ⁄ 8	1 11 ⁄ 16	1.688	1,631	1,949	1.859	31 ⁄ 32	0,999	0,939	16280	16281	11711	11712
1 1 ⁄ 4	1 7 ⁄ 8	1.875	1,812	2,165	2,066	1 1 ⁄ 16	1.094	1.030	16282	16283	11713	11714
1 3 ⁄ 8	2 1 ⁄ 16	2,062	1,994	2,382	2,273	1 11 ⁄ 64	1.206	1,138	–	–	11715	11716
1 1 ⁄ 2	2 1 ⁄ 4	2,250	2,175	2,598	2,480	1 9 ⁄ 32	1,317	1,245	16286	16287	11717	11718
Размеры согласно ASME B18.2,2 1987 (1999)

F436 Шайба

Если не указано иное, ASTM F1554 требует закаленной шайбы F436 типа 1. Эта шайба — обычная шайба серийного производства, обычно используемая с конструкционными болтами и высокопрочными болтами самых разных спецификаций. В отличие от шайбы F844 общего назначения и низкокачественной шайбы, шайба F436 подвергается термообработке до требуемого диапазона твердости и предназначена для механического и конструкционного использования. Приведенные ниже размеры показывают стандартные размеры стандартных шайб F436, которые являются экономичными и легкодоступными.Индивидуальные шайбы F436, которые могут быть толще, квадратными или намного больше, могут быть изготовлены на заказ, но с гораздо более высокой стоимостью и более длительным сроком изготовления.

F436 Механические свойства

Обычная отделка	Горячее цинкование
Твердость по Роквеллу от 38 до 45 HRC	Твердость по Роквеллу от 26 до 45 HRC

F436 Химические требования

Элемент	Тип 1	Тип 3
Фосфор, не более	0.040%	0,040%
Сера, не более	0,050%	0,050%
Кремний	–	0,15 — 0,35%
Хром	–	0,45 — 0,65%
Никель	–	0,25 — 0,45%
Медь	–	0,25 — 0,45%
Шайба из атмосферостойкой стали также может быть изготовлена ​​из любой из сталей, перечисленных в таблице 2 документа A325.

Размеры закаленной шайбы

Щелкните по таблице, чтобы просмотреть чертеж

Размер болта	В	А	С		Вес (фунты) За 1000 штук	Номера деталей
	Внешний диаметр	Внутренний диаметр	Толщина			внутренний
			Мин.	Макс		Обычная	Оцинковка
1 ⁄ 2	1 1 ⁄ 16	17 ⁄ 32	0.097	0,177	18	16440	16441
5 ⁄ 8	1 5 ⁄ 16	11 ⁄ 16	0,122	0,177	33	16442	16443
3 ⁄ 4	1 15 ⁄ 32	13 ⁄ 16	0.122	0,177	41	16444	16445
7 ⁄ 8	1 3 ⁄ 4	15 ⁄ 16	0,136	0,177	64	16446	16447
1	2	1 1 ⁄ 16	0.136	0,177	82	16448	16449
1 1 ⁄ 8	2 1 ⁄ 4	1 3 ⁄ 16	0,136	0,177	105	16450	16451
1 1 ⁄ 4	2 1 ⁄ 2	1 3 ⁄ 8	0.136	0,177	133	16452	16453
1 3 ⁄ 8	2 3 ⁄ 4	1 1 ⁄ 2

.

Болты с головкой и стержень с гайкой

Когда стержень с гайкой заменяется болтом с кованой головкой, возникают две проблемы. Собственные механические испытания, проведенные Portland Bolt на болтах с головкой и стержнях с гайкой из одинаковых партий стали, показали, что прочность стержня с гайкой на 12% меньше, чем у аналогичного болта с головкой. Причина этого снижения прочности стержня с гайкой заключается в том, что зона напряжений в месте соединения стержня и гайки (которая заменяет кованую головку болта) значительно уменьшается.Поскольку малый диаметр (впадина) резьбы значительно меньше полного диаметра стержня болта с головкой, стержень с гайкой часто ломается с гораздо меньшей прочностью, чем болт с головкой. Что еще более важно, даже если стержень с гайкой действительно развивает достаточную прочность, чтобы соответствовать спецификации, он часто ломается в месте соединения гайки, которая действует как головка болта, при испытании на клин в соответствии с ASTM F606. По этой причине технически стержень с гайкой вместо болта с головкой часто не проходит механические испытания, поскольку головка (в данном случае гайка) отрывается до того, как болт сломается в корпусе или резьбовой части крепежного элемента, что представляет собой автоматический отказ.

Мы часто видим, как дистрибьюторы и производители крепежных изделий, не обладающие способностями к ковке, уговаривают клиентов перейти с болта с головкой на стержень с гайкой, поскольку они не могут предоставить кованый продукт, который был встроен в конструкцию. Решение о замене болта с кованой головкой на стержень с гайкой всегда должно быть одобрено инженером, чтобы исключить любую ответственность при такой замене в случае выхода из строя крепежных элементов.

Испытание клина согласно ASTM F606

Стержень для болтов с головкой и гайкой

Примечание. Испытания на клин, как показано выше, необходимы для получения механических свойств большинства высокопрочных крепежных изделий ASTM.Большая разница была обнаружена для креплений с высокой прочностью, чем для крепежных элементов из мягкой стали, во время собственных испытаний Portland Bolt болтов с головкой и стержней с гайкой. Уменьшение площади поперечного сечения в месте соединения гайки по сравнению с болтом с кованой головкой привело к тому, что крепежные детали с гайкой, выступающей в качестве головки болта, сломались при меньшей прочности, чем у болтов с кованой головкой. Кроме того, высокопрочные стержни с гайкой, выступающей в качестве головки, сломались чуть ниже гайки, что автоматически привело бы к отказу, поскольку испытание на клин требует, чтобы болт сломался либо в корпусе болта, либо в резьбовой части, а не в месте соединения. головы.

Написанный
19 октября 2011 г. , г.
изменен 8 октября 2014 г.

08.10.2014

https://www.portlandbolt.com/about/team/greg-lindsay/ Грег Линдсей

Телефон: 800.599.0565
Электронная почта: [email protected]

Portland Bolt .

Анкерный болт 90 ° — Портлендский болт

Гнутые анкерные болты закладываются в бетон и используются для поддержки колонн из конструкционной стали, фонарных столбов, конструкций дорожных знаков, мостов, оборудования и многих других применений. Изогнутая часть или «ножка» анкерного болта служит для создания сопротивления, так что болт не выскакивает из бетонного основания при приложении силы.

Portland bolt также производит другие конфигурации бетонных анкерных болтов, включая анкерные стержни, анкерные болты с головкой и стержни с призматической головкой.

Болты, гнутые по индивидуальному заказу, обычно имеют следующие размеры:

Диаметр (D) x длина (L) x расстояние между ножками (C) x резьба (T)

Производство

Компания

Portland Bolt производит гнутые анкерные болты на заказ от 1/2 ″ до 4 ″ в диаметре практически по любой спецификации ASTM. Они бывают либо гладкими, либо оцинкованными горячим способом. Также изготавливаются анкерные болты из нержавеющей стали. Все операции, включая процесс цинкования, выполняются на собственном предприятии.

Акции

Portland Bolt производит и хранит анкерные болты, которые доступны для немедленной поставки.Наш инвентарь включает полную линейку анкерных болтов классов ASTM F1554, степень 36, F1554, степень 55 и A307, степень C. Технически, A307, степень C была отозвана в 2007 году и заменена на F1554, степень 36. Тем не менее, Portland Bolt будет поставлять стандартные анкерные болты. в соответствии с этой спецификацией по запросу заказчика. Для получения более подробной технической информации о спецификации анкерного болта F1554 посетите сайт www.F1554AnchorBolts.com.

Марки на складе
ASTM F1554-36, F1554-55, ASTM A307-C *, AASHTO M314-36, M314-55

90 Размеры анкерного болта

Щелкните по таблице, чтобы просмотреть чертеж

Размер анкерного болта (Д x Д x С x Т)				Обычная отделка Часть #	горячее цинкование Часть #
Диаметр.	Длина	Крючок	Резьба
1 ⁄ 2	8	2	4	12357	12358
1 ⁄ 2	10	2	4	12029	12030
1 ⁄ 2	12	2	4	12618	12619
1 ⁄ 2	18	4	4	Под заказ	19579
5 ⁄ 8	8	2	4	17752	17753
5 ⁄ 8	10	2	4	17754	17755
5 ⁄ 8	12	3	4	17735	17689
5 ⁄ 8	18	4	6	Под заказ	17658
5 ⁄ 8	20	4	6	Под заказ	17982
3 ⁄ 4	6	3	4	14122	14123
3 ⁄ 4	8	3	4	16599	16600
3 ⁄ 4	10	3	4	16601	16602
3 ⁄ 4	12	4	4	16603	16604
3 ⁄ 4	14	4	6	18918	18919
3 ⁄ 4	15	4	6	15980	15981
3 ⁄ 4	16	4	6	18920	18921
3 ⁄ 4	18	4	6	15982	15983
3 ⁄ 4	18	4	7	Под заказ	17979
3 ⁄ 4	24	4	6	16629	16630
3 ⁄ 4	24	4	7	Под заказ	17970
3 ⁄ 4	30	4	6	Под заказ	15989
3 ⁄ 4	30	4	7	Под заказ	17981
3 ⁄ 4	36	4	7	Под заказ	19301
7 ⁄ 8	18	4	6	Под заказ	15985
1	12	4	4	18930	19305
1	18	4	6	15986	15987
1	24	4	6	18933	19298
1	36	4	6	15978	15979
1	36	4	7	Под заказ	17729
1	36	4	12	Под заказ	15976
1 1 ⁄ 4	36	5	12	На заказ

.

Анкерные болты — портальная рейка

Существует несколько вариантов установки прижимных болтов, выравнивания подошвы и заливки швов. Выбор наиболее подходящего может существенно повлиять на стоимость и простоту установки. Gantrail готовит чертежи предложений с множеством цитат, основываясь на своих знаниях о применении. Однако местные условия могут сделать альтернативные решения более подходящими. У нас есть большое количество стандартных чертежей, которые также доступны по запросу.В качестве альтернативы, можно добиться экономии, используя различные процедуры и детали на месте. В этом примечании показаны некоторые варианты и указаны некоторые преимущества и недостатки.

Варианты выравнивания прижимного болта

J-образный болт или деформированный стержень, залитый в бетон

Дешевые материалы

Пониженная точность позиционирования

Подошвы не могут заходить на болты

Угловой брусок с резьбой в просверленное отверстие

Очень точный

Отверстия в подошве можно использовать как шаблон

Возможно попадание арматуры при бурении

Пустота образовалась при отливке

Gantrail продает специализированные трубы для образования пустот

Экономичный с затиркой на цементной основе

Дорогая заливка эпоксидного / поли затирочного раствора

Литая втулка для снятия болта

Допуск к неточностям

Высокая прочность и простота

Сложная опалубка для фиксации подошвы

Рифленая подошва, крышка, затем просверлить отверстия под болты

Положение может быть изменено на месте при попадании арматуры

Другие части и операции

Сварщики могут быть недоступны во время монтажа

Цинк необходимо удалить перед приваркой к оцинкованной пластине

Резьбовой стержень литой в резьбовой втулке

Упрощение повторного выравнивания и подъема подошвы

Обслуживает поселок

Сложность обеспечения точности

Дополнительные детали / расходы

Прокачка

Регулировочный винт с приварной гайкой

Дешево и удобно

Гайки, которые часто снимаются при транспортировке

Может стать путем загрузки

Может склеиваться с раствором

Регулировочная гайка под подошвой

Низкие материальные затраты (+1 гайка / шайба)

Установочные винты не снимаются

Иногда нет доступа к гайке в траншее

Перед заливкой необходимо использовать фибровую шайбу

Подошва с отверстиями и резьбой

Простота использования на месте

Без увеличения размеров подошвы

Дорогое сверление и нарезание метчика

Установочные винты должны быть удалены для затяжки болтов

Установочные винты часто приклеиваются к раствору

.
