Желонка для бурения скважин на воду

Мелкие обломки горной породы, текучий влажный грунт, песок – то есть все то, что невозможно удалить из забоя скважины посредством забивного стакана, удаляются при помощи желонки.

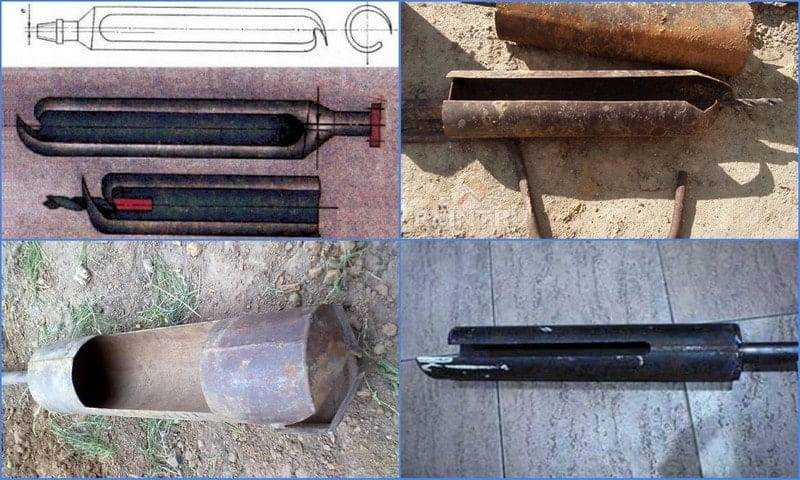

Конструкция желонки

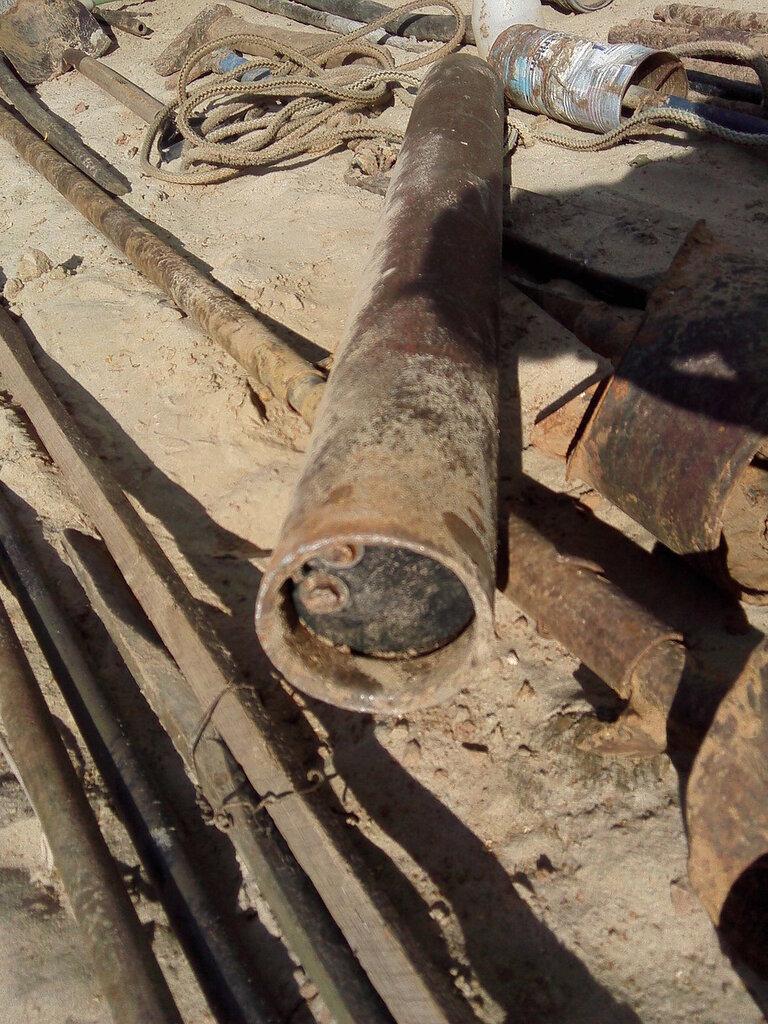

Желонка — это труба, длина которой составляет от 700 мм. до 3 метров. Диаметр трубы соответствует диаметру скважины, на которой проводится работа. Верхняя часть желонки оснащена петлей, посредством которой она крепится к тросу. В нижней части инструмента закреплен специальный башмак с обратным клапаном и режущей поверхностью. Наличие обратного клапана на башмаке обеспечивает сохранение жидкой породы в полости инструмента. Скошенная внутрь режущая кромка башмака позволяет инструменту, сильно врезаясь в грунт, забирать большее количество породы. Диаметр режущей кромки обычно бывает несколько больше диаметра трубы. Диаметр желонки подбирается с учетом того, чтобы он был несколько меньше диаметра скважины, что позволяет инструменту свободно перемещаться в ней. Башмак с режущей кромкой бывает сменным и закрепляется на трубе посредством резьбового соединения.

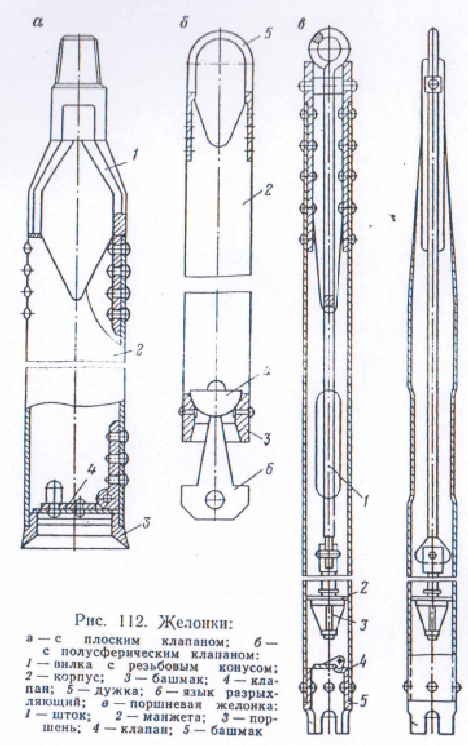

Конструкция башмака с откидным и шариковым клапаном

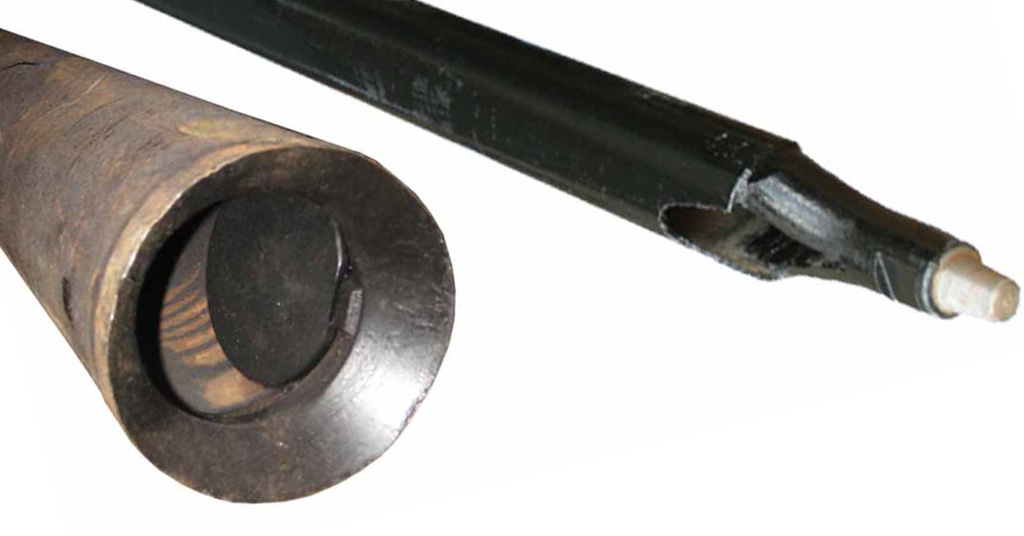

Желонки могут отличаться друг от друга по конструкции клапана. На верхнем рисунке показана наиболее простая конструкция с плоским откидным клапаном. Клапан удерживается посредством петли. Его открытие и закрытие осуществляется наподобие небольшой дверки. Герметичность обеспечивается за счет использования резиновых уплотнителей.

Другим вариантом конструкции является желонка с шариковым клапаном. Полость трубы прикрыта решеткой, отверстия которой закрывает подвижный шар. При сбросе желонки в забой, под тяжестью грунта шар выталкивается вверх, и полость заполняется породой. При подъеме инструмента тяжелый шар вновь падает вниз и прикрывает решетчатое отверстие.

Области и способы применения желонки

Желонка может применяться в следующих случаях:
— при ведении ударно – канатного бурения скважин в условиях сыпучих пород, влагонасыщенных слоев грунта, плывунов. В подобных случаях грунт не может удерживаться в полости забивного стакана за счет силы трения;
— при заполнении уже пробуренных скважин илом, который скапливаясь на дне, препятствует притоку воды, посредством желонки проводится очистка скважины.

Закрепленная на тросе желонка сбрасывается в забой скважины. При этом жидкий и сыпучий грунт, открывая соответствующий клапан, проникает в полость желонки. При подъеме инструмента клапан закрывается и удерживает породу в полости. Поднятая на поверхность желонка освобождается от поднятого грунта, после чего работа может быть продолжена.

Наполнение желонки можно проводить двумя способами:
— несколько раз сбрасывать и поднимать трубу, добиваясь ее наполнения грунтом;
— сбросить желонку вниз, после чего, забивая ударной штангой добиться заполнения полости инструмента породой.

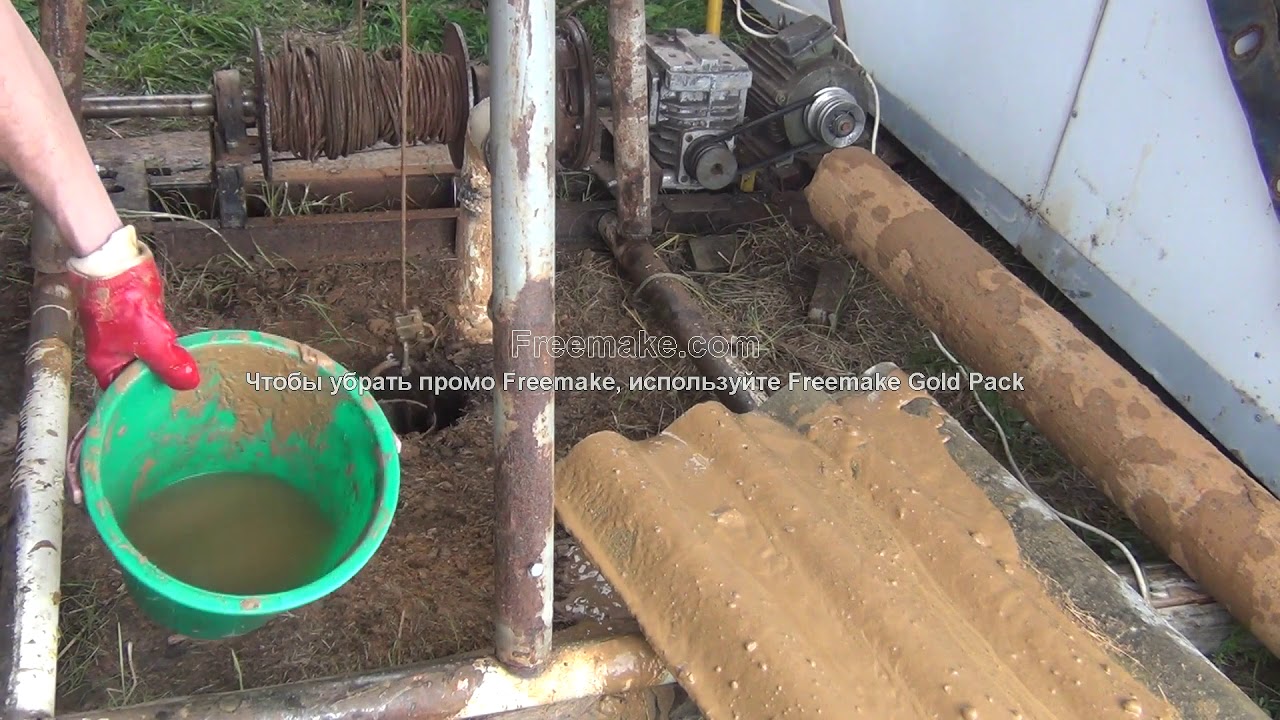

Видео бурения скважины с помощью желонки

Желонирование при бурении скважин

Желонкой называют специальную трубу, имеющую длину от 70 сантиметров и ширину до трёх метров. Размеры подбирают в соответствии с диаметром ствола. На самом верху желонки предусмотрена петля для фиксации с тросом, снизу расположены колодка с обратным клапаном и режущей полосой.

Всё наполнение желонки удерживается внутри именно благодаря обратному клапану. Этот элемент отличает изделие от обычного забивного стакана. Режущая кромка позволяет лучше врезаться в грунт и загребать больше мусора или осадочных горных пород. Она скошена внутрь трубы. При этом диаметр режущего обода превышает ширину трубы на 0,4–1 см. Ведь, если говорить о бурении, нужно, чтобы скважина была немного шире и труба свободно передвигалась в ней. Колодка в большинстве случаев устанавливается сменная. Она фиксируется в нижней части посудины при помощи резьбового соединения.

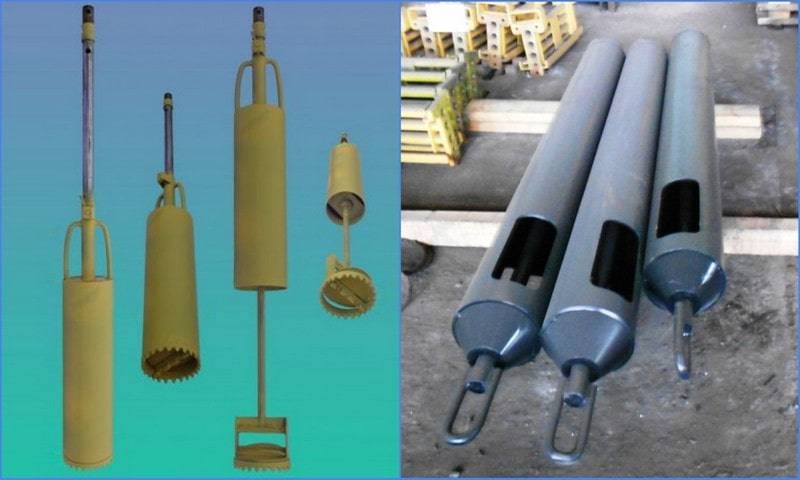

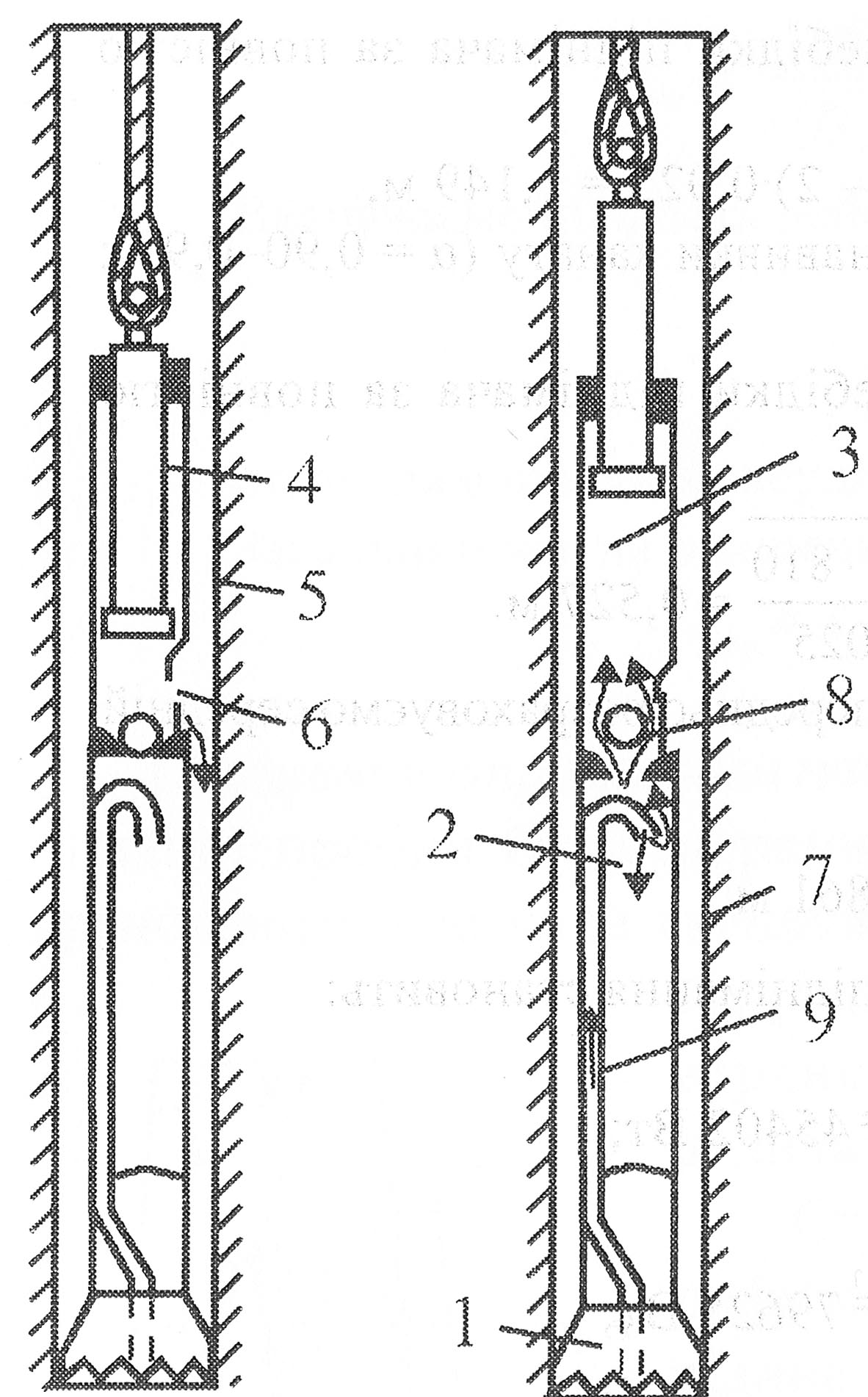

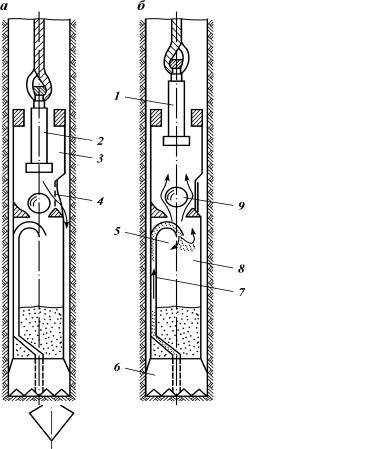

Выделяют обычные, поршневые и пневматические желонки. Работа первых полностью основана на использовании ручного труда. Поршневые разновидности приводятся в движение поршнем, в то время как пневматические наполняются и опустошаются под влиянием излишнего давления.

Где употребляются желонки

Желонки активно используются при капитальном и профилактическом ремонте скважин, а также для бурения в сыпучих породах и в насыщенных водой грунтах, способных разжижаться под механическим воздействием.

Желонирование при очистке скважины

В результате попадания мелких предметов и осадочных пород фильтр постепенно забивается, а сама скважина заиливается. При этом дебит скважины и качество воды снижаются. Одним из востребованных методов очистки скважины долгое время остаётся желонирование. Процесс требует предельной концентрации, опыта и квалификации мастера – зачерпнуть желонкой мусор и протянуть его на десятки метров, не повредив насосов, непросто.

Технология очистки заключается в опускании желонки на дно скважины. Наполненную мусором посудину вытягивают на поверхность. Действие повторяют несколько раз, после чего скважину промывают большим количеством воды.

Бурение

Бурение желонкой относится к ударно-канатной технологии. Здесь бурильным инструментом служит желонка. Снаряд бросают в шахту скважины с большой высоты. Под его тяжестью слои почвы разрушаются и просачиваются в полость приспособления. Наполненную желонку извлекают, очищают и снова сбрасывают в шахту. Действие повторяют так долго, пока не будет пройден водоносный горизонт.

Как видим, процедуру нельзя назвать простой. Но у ударно-канатного метода есть определённые преимущества, по сравнению со шнековым и роторным бурением. Так как при рассмотренном способе в ствол не подаётся вода, грунт в скважине не намокает, что снижает риск обрушения стенок. Используя технологию желонирования, легко определить водоносный слой, чего не скажешь о «мокром» бурении, при котором порой даже профессионалам сложно сразу распознать нужный момент и прекратить бурение.

Читайте также:

Все статьи

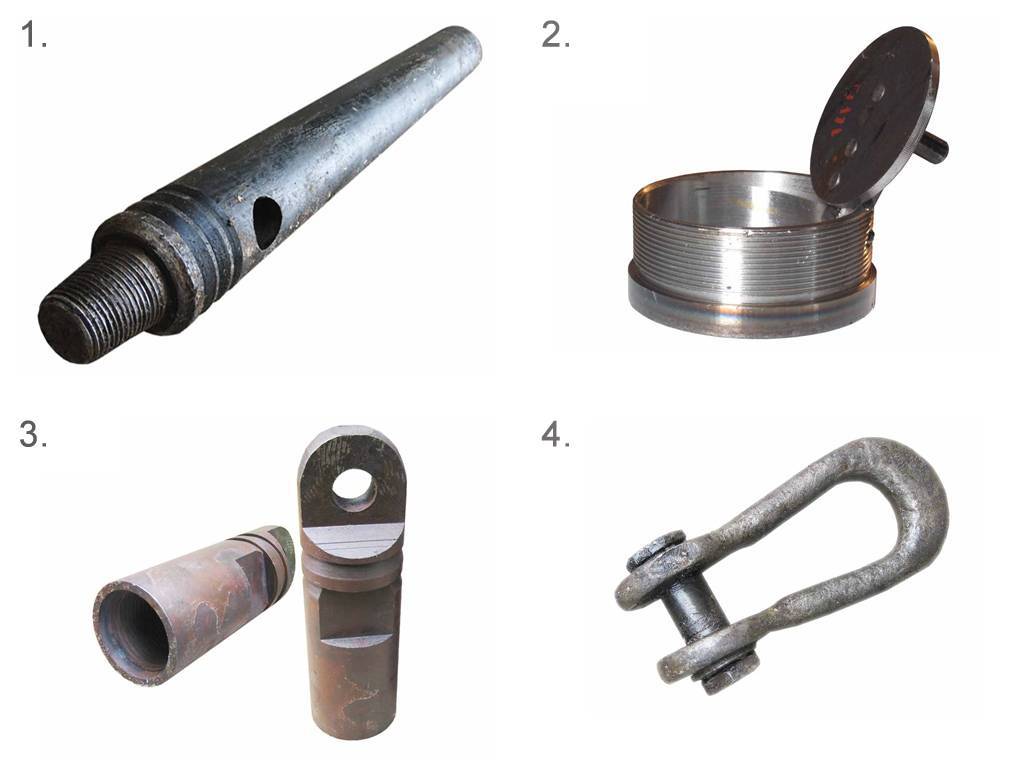

Ударно-канатное бурение

Продукция и услуги > Буровой инструмент > Ударно-канатное бурение

Ударно-канатное бурение относится к наименее производительному способу, однако обеспечивает качественное вскрытие и опробование водоносного пласта в скважине. Успешно выполняется бурение в валунно-галечных отложениях, в породах, поглощающих промывочную жидкость, в многолетнемерзлых породах, так как ведется без промывки скважины. В рыхлых неустойчивых породах требуется обсадка скважины несколькими диаметрами труб, отсюда высокая металлоемкость скважины, трудоемкость операций с посадкой и извлечением обсадных труб и, следовательно, большой начальный диаметр скважины. Ускорение операций с обсадными трубами дает применение механизмов по медленному их вращению (расхаживанию).

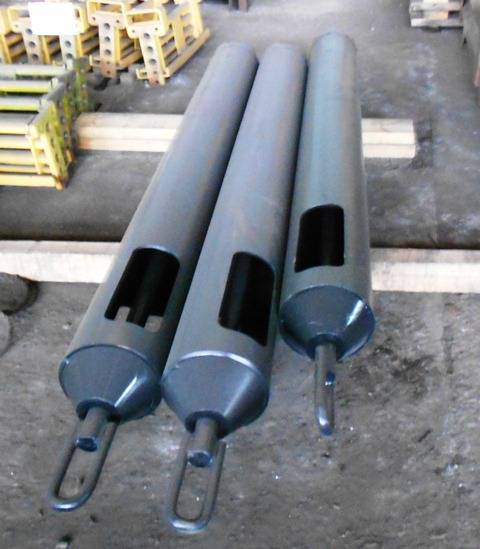

Желонка

Предназначены для бурения скважин в несвязных грунтах и плывунах, а также для удаления с забоя крупных обломков пород и для очистки забоя от шлама, представленного мелкозернистой породной массой при бурении долотами твердых пород. Желонки представляют собой трубу-корпус с башмаком в нижней части, в котором устанавливается клапан. К открытому верхнему концу трубы прикрепляется вилка с резьбовым ниппелем для присоединения каната. Корпус желонок состоит из обсадных труб диаметром 89-168 мм. Диаметр башмака всегда больше диаметра корпуса желонки на 6-12 мм. Для всех диаметров желонок производятся сменные башмаки с плоским клапаном.
Пример обозначения: Желонка D=108мм, L=2000мм

Стакан забивной

Применяется при необходимости отбора керна в мягких породах. Стакан изготавливается из обсадных труб требуемого диаметра. Нижняя часть стакана имеет рабочее кольцо с упрочненной режущей кромкой и скосом, обычно, вовнутрь стакана. Для удержания разрушенных и сыпучих пород наконечник снабжают откидным клапаном. Продольные вырезы (окна) в корпусе стакана облегчают удаление породы.
Пример обозначения: Стакан забивной D=108мм с/кл

Патрон ударный

Используется для заглубления стакана в грунт в процессе бурения. Состоит из наковальни, навинченной на корпус стакана и трубчатого корпуса, в котором перемещается ударная штанга. Ударная штанга имеет соединение с канатом. При бурении ударная штанга поднимается и сбрасывается на наковальню.
Пример обозначения: Патрон ударный D=127

Желонка для скважины: устройство, варианты и схемы изготовления своими руками, правила бурения желонкой | ВодаСовет — водоснабжение дома

Эффективным буровым инструментом является желонка для скважины. Конструкция используется для подъема донных загрязнений из колодца и самостоятельного бурения шахты на дачном участке. Если знать особенности устройства, его можно сделать своими руками.

Скважину можно пробурить с помощью желонки.

Устройство и принцип работы желонки

Приспособление имеет цилиндрическую форму, в принципе работы используются свойства гравитации.

Особенности конструкции:

• Функциональная часть – тяжелая труба.
• В нижней части расположен затворный механизм и острые элементы.
• Сверху предусмотрены проушины для фиксации каната или троса.
• На верхнем срезе устанавливается решетка, предотвращающая выбросы крупнофракционных пород.

Инструмент имеет с одной стороны проволочную петлю, на другом конце – клапан и режущее устройство. Агрегат роняют в шахту, зацепив тросом или канатом. В процессе бурения края желонки разрыхляют почву и скопившиеся загрязнения. Содержимое дна колодца попадает внутрь. Инструмент приподнимают и снова сбрасывают. После заполнения трубы устройство поднимают на поверхность, после очищения снова опускают в шахту. Цикл повторяется до полного освобождения дна от загрязнений.

Для бурения инструмент эффективен в рыхлых слоях почвы. Чтобы уменьшить физические усилия при строительстве, для поднятия заполненного устройства используют тяговый механизм с электрическим приводом.

При использовании данной технологии чистка донной поверхности занимает от 2 до 8 дней, большего времени требует бурение.

Труба для изготовления корпуса

Самодельное устройство требует правильного подбора трубы. Для чистки шахты достаточно длины около 1 м. Для бурения необходима длинная заготовка – до 4 м. Эффективность рыхления почвы и скорость работ зависит от веса устройства. Следует выбирать трубу с толстыми стенками (3-10 мм).

При недостаточном весе необходимо дополнительное утяжеление одним из способов:

• Верхняя часть заливается бетоном.
• Сверху крепится груз.

При выборе диаметра следует учитывать сечение обсадки. Между стенами колодца и поверхностью инструмента должен быть зазор 2 см.

Это обусловлено следующими особенностями:

• При недостаточном диаметре инструмента эффективность работ будет низкой.
• При слишком большом диаметре труба может поцарапать стенки шахты. Возможно застревание устройства, что может повлечь порчу скважины.
• Короткая труба будет царапать стенки, слишком длинная при заполнении станет неподъемной.

Параметры заготовки должны обеспечивать пробивающую способность инструмента и возможность вытащить его из скважины.

Клапанные системы для желонки

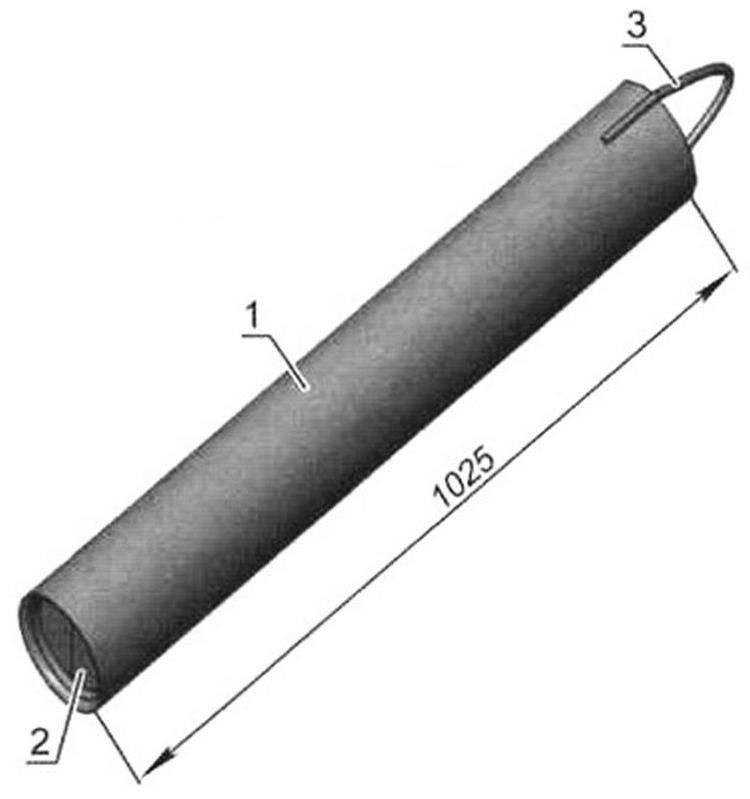

Схема изготовления желонки для скважины.

Основным назначением клапана является обеспечение попадание содержимого шахты внутрь трубы и блокирование выхода наполнения обратно.Элемент должен плотно прилегать, чтобы захватывались не только плотные массы, но и вода.

В желонках крупного размера устанавливаются плоские клапаны из стального листа с уплотнителем. В небольших инструментах используются шариковые механизмы.

Без затвора можно обойтись при бурении грунта легкой структуры, мягкие пластичные слои останутся в полости трубы.

Изготовление шарового клапана

Система представляет собой сужающуюся полость, отверстие в которой закрыто элементом сферической формы. При сбрасывании желонки шар поднимается вверх, при подъеме – опускается вниз.

Конструкция считается самой надежной, но требует изготовления или подбора шара:

• Элемент должен перекрывать отверстие, куда поступает грязь. Его сечение составляет около 3/4 диаметра обсадной трубы.
• Тяжелый вес необходим для быстрого опускания и закрытия клапана.

Если не удалось найти подходящий предмет среди старого металлолома, можно выточить его на заказ у токаря.

Однако можно изготовить элемент самостоятельно:

• Резиновый или пластмассовый мячик разрезается на 2 части.
• Каждая половина заполняется охотничьей дробью из свинца (или тяжелыми металлическими элементами), смешанной с водостойким клеем.
• Части склеиваются, стык шлифуется.

После подготовки шарика изготавливается вторая часть клапана. В толстой шайбе из металла вырезается воронкообразная полость. Отверстие должно быть достаточного размера для попадания грунта и закрываться шаром.

Узкая часть вставляется в трубу и приваривается. Шарик забрасывается в трубу, после чего приваривается штопор.

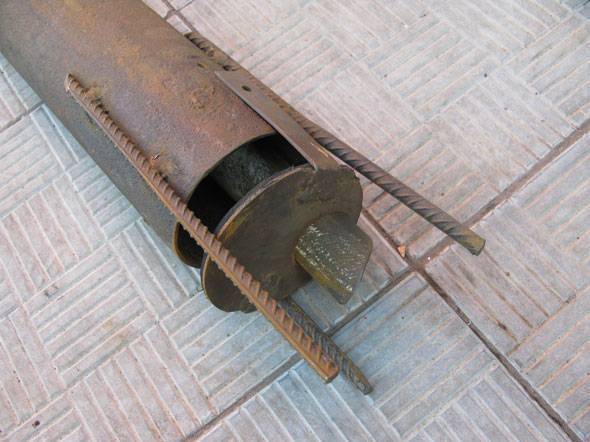

Конструкция лепесткового клапана

Данное затворное устройство является эффективным, но быстро изнашивается. Имеет вид овальной пластины из материала с пружинящими свойствами. Для изготовления используется тонкая сталь, в некоторых случаях – материал на основе высокомолекулярных соединений.

Клапан крепится по центру трубы, его края раскрываются под напором потока грунта. Обеспечивается прохождение в одностороннем направлении. При подъеме створки закрываются.

Для плотного прилегания лепесткового устройства используется уплотнитель из резины или кожи.

Задвижка на пружине является вариантом лепесткового типа затвора, закрытие происходит под действием сильной пружины.

Если нет сварочного аппарата

Изготовление желонки требует сваривания некоторых деталей из металла. При отсутствии необходимого оборудования можно изготовить клапан из пластиковой бутылки.

Такой способ подходит только для очистки дна:

• Чуть ниже края трубы (на 1-3 см) сверлятся 2 симметричных отверстия.
• Их сечение должно соответствовать болту, длина которого чуть больше внешнего размера инструмента.
• Затвор вырезается из пластика. Меньшая ширина эллипсоидной заготовки равна диаметру трубы. Более широкий край – на 2 см больше.
• В середине элемента сверлятся 4 отверстия. В них формируются 2 проволочных кольца, с помощью которых пластик крепится к болту. Он должен с легкостью перемещаться в кольцах, чтобы не возникало сложностей при очистке инструмента.

К трубе через проделанные отверстия нужно приделать ручку. Для изготовления используется толстая проволока.

Окончательная сборка желонки

Перед началом сборки готовят детализированный чертеж конструкции для предупреждения возможных ошибок.

После подготовки необходимых элементов и приварки затвора к трубе необходимо собрать инструмент, следуя основным правилам:

• Нижний срез нужно заточить с внутренней стороны. Чтобы предотвратить затупление, его следует закалить.
• Для вскрытия почвы на срез заготовки привариваются фрагменты металла или прутьев.
• На верхний срез приваривается петля. При подвешивании на тросе конструкция должна сохранять вертикальное положение.
• Приваривается металлическая сетка на верхнем срезе.
• Желонка соединяется с тросом, который заводится на блок, установленный над скважиной.

Перед использованием устройства необходимо изучить поверхность стен шахты.

Важно правильно собрать желонку.

Схема желонирования с насосом

При сильном загрязнении колодца подъем буровой конструкции требует усилий и времени.

В данном случае можно использовать насос:

• Обратная сторона корпуса заваривается, делается отвод.
• Устанавливается соединяющий патрубок для шланга.
• Оборудование должно быть рассчитано на перемещение среды с механическими примесями. Насос присоединяется к шлангу.

В таком варианте система не требует регулярного подъема инструмента. Для разрыхления желонка лишь приподнимается и опускается.

Особенности бурения желонкой

Для бурения скважин следует использовать лепестковый вид клапана с пружинной фиксацией. В данном случае площадь просвета позволяет максимально заполнить полость трубы за погружение.

Повысить эффективность работ могут следующие рекомендации:

• В верхней части основного элемента следует проделать окно для облегчения процесса очистки.
• Подъем инструмента для удаления загрязнений следует осуществлять через каждые пройденные 500-700 см.
• При бурении сухих слоев почвы их предварительно размягчают подачей воды. На отложениях с высокой плотностью желонку не поднимают выше 10 или 15 см, совершают частые движения. Обсадку рекомендуется заглубить гидравликой.

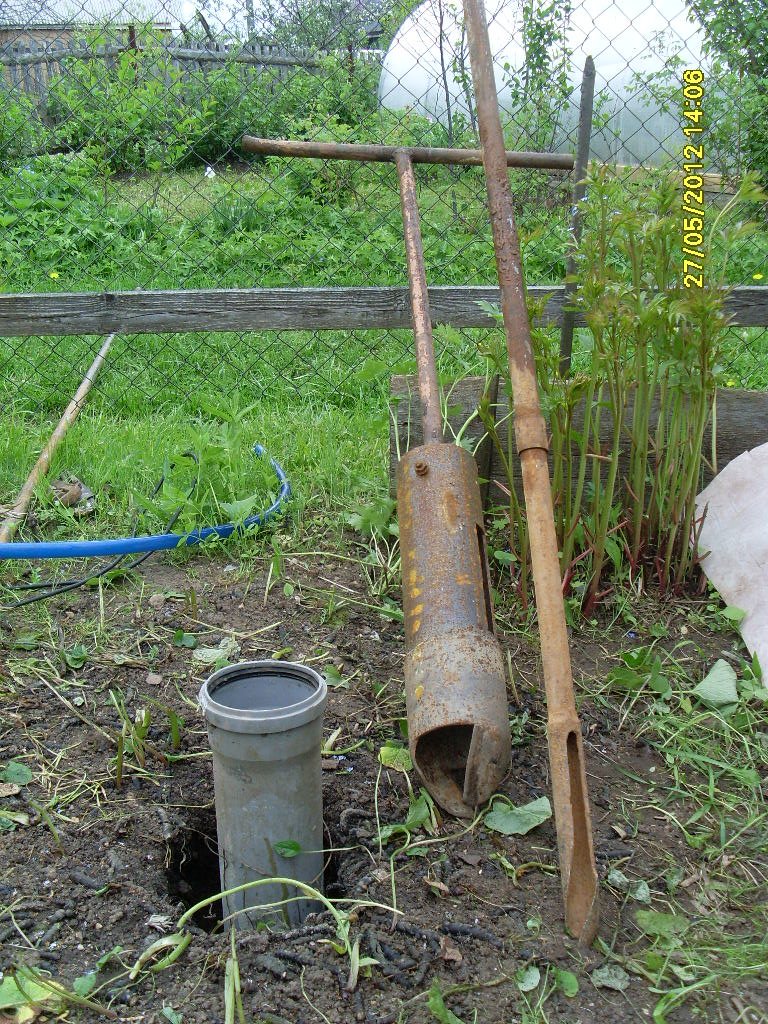

• При прохождении гальки или гравия желонку лучше чередовать с долотом для разбивки крупных элементов.
• При затрудненном прохождении в шахту трубы ее вбивают установленным на площадке грузом.
• Обсадка должна опережать желонку на 10 см, ее следует погружать постоянно. На песчаных грунтах нельзя допускать превышение этого параметра. При бурении нужно подавать воду, чтобы укрепить стенки скважины. Если песок имеет плотную структуру, что затрудняет попадание в отверстие, используется долото.
• При обнаружении плывуна необходимо использовать длинный инструмент. При подъеме желонки обсадная труба проворачивается.

Правильный выбор стратегии бурения с учетом особенностей грунта и своевременное укрепление стенок позволяет облегчить строительные работы и повысить их эффективность.

Источник: https://vodasovet.ru/scvazhina/zhelonka-dlya-skvazhiny

ᐈ Бурение Желонкой Киев — Цены 2022, Стоимость

Владельцам участков, не имеющих подключения к центральной системе водоснабжения, нужно заказывать бурение скважин на воду – это позволит получить автономных источник технической воды, которую при установке системы фильтрации можно использовать в качестве питьевой. Услуга актуальна для жителей сел и дачных поселков Киевской области. Также на нее есть спрос в Киеве – в случаях, когда собственники желают получить независимую точку водоснабжения. На сервисе Kabanchik можно найти специалистов, которые обеспечат правильное бурение и обустройство колодцев и скважин.

Что лучше – скважина или колодец?

Выкопать колодец – самый простой способ обеспечить автономное водоснабжение. При относительной дешевизне процесса, важно учитывать, что незащищенный колодец легко загрязнить (вылив туда жидкость или бросив посторонние предметы), что без регулярной чистки вода в нем заилится. Но есть и преимущества – постоянное наличие воды как минимум с запасом на 50 лет. Сейчас более распространено бурение скважин в Киевской области – при правильном подходе это обеспечит подачу чистой воды с минимальными требованиями к обслуживанию скважины.

Виды скважин, подходящих для Киевской области

Учитывая грунты, характерные для территории региона вокруг столицы, оптимально будет заказать один из двух вариантов скважин:

1. Бурение скважин на воду на песчаный грунт. Это идеальный вариант для водоснабжения небольшой дачи. Бурение можно провести вручную. Характерные отличия – небольшая глубина, подача воды до 1 кубометра в час, срок службы до 10 лет. В зимний период скважина часто замерзает из-за небольшой глубины. Получаемая вода загрязнена, поэтому подходит только для полива и технических нужд. Но при установке многоуровневой системы очистки ее можно употреблять. При этом на бурение скважин цена очень доступная – услугу может позволить себе каждый.
2. Бурение скважин в Киеве артезианского типа. Это проникновение на глубокие водоносные горизонты – от 20 до 200 метров, при котором будет обеспечена самостоятельная подача воды под давлением и в большом количестве. Она будет чистой, минерализированной и пригодной для употребления после небольшой фильтрации. Уровень воды в скважине всегда один, и его запаса достаточно примерно на 50 лет. При этом бурении скважин цена за метр невысокая, однако все зависит от глубины. Также стоит понимать, что нужно привлекать спецтехнику и оплачивать ее аренду.

Где заказать бурение скважин или копку колодцев?

Высокое качество и оптимальная цена – факторы, которые интересуют всех заказчиков услуги. Реализовать эти пожелания можно, если привлечь к процессу проверенных специалистов или укомплектованную бригаду со всей необходимой техникой. Наш сервис позволяет подобрать проверенных исполнителей быстро:

• оформите задание;
• укажите подходящую цену;
• определите сроки;
• просмотрите заявки;
• выбирайте исполнителя.

Прайс: Бурение желонкой в Киеве 2022

*Цена актуальная на Февраль 2022

Факторы выбора – рейтинг, реальные отзывы и портфолио. У нас зарегистрированы исключительно проверенные специалисты и компании, что делает услугу безопасной и гарантированной качественно. За счет прямого сотрудничества на бурение скважин и копку колодцев цена доступная – вы не платите комиссий и прочих надбавок, а только реальную стоимость.

Проходка скважины желонкой

Одним из самых распространенных способов ручного изготовления скважины является использование для пробивания отверстия (скважины) желонки. Желонка представляет собой полую трубу длиной до 1 метра, на нижнем конце которой располагаются насечки, которыми желонка разрушает грунтовую породу. Внутри желонки располагается шариковый затвор, стоящий из посадочного места шарика, твердого шарика, диаметром менее внутреннего диаметра трубы, а также верхним ограничителем движения шарика. Принцип действия желонки состоит в следующем:

• перед началом работы, в скважину заливается вода, которая будет способствовать размягчению грунта;
• за прикрепленный к верхнему концу желонки трос, желонка поднимается на 1-1,5 метра внутри скважины, после чего отпускается, и падает вниз;
• во время падения желонка разрушает грунт, который попадает внутрь трубы;
• грунт, смешанный с водой проходя внутри трубы, поднимают шарик до его верхнего ограничителя, и проникает над шариком;
• при последующем поднятии желонки шарик под собственным весом опускается на свое посадочное место, перекрывая возможность разрушенного грунта выпасть из трубы;
• последующее падение желонки опять разрушает грунт, и операция повторяется вновь и вновь, пока оператору желонки не покажется необходимым поднять ее на поверхность земли, и удалить из нее разрушенный грунт.

Последовательными подъемами и опусканиями желонки добиваются постепенного прохода скважины. Скорость прохода скважины зависит от глубины залегания воды, диаметра обсадных труб и плотности выбираемого грунта.

Способы изготовления скважины с помощью желонки

• Если грунт представляет собой песчаное или любое другое рассыпающееся основание, тогда пробивание отверстия скважины должно обязательно сопровождаться установкой обсадных металлических труб, внутренний диаметр которых больше диаметра желонки на 8-10мм. Желонка движется внутри такой обсадной трубы, выбирая грунт для ее проседания. Проседание обсадной трубы в выбранное отверстие меньшего диаметра добиваются приложением к ее верхней части грузов, и вращением вокруг своей оси.
• В случае, когда грунт твердый и хорошо держит пробитое отверстие, скважину пробивают желонкой без обустройства обсадной трубы. После полного пробития скважины, внутрь его вводится одна труба, которая будет исполнять роль водозаборной трубы, и обсадной трубы.

На конце обсадной трубы делаются отверстия диаметром 5-10мм на высоту до 50-100см, и закрывают снаружи фильтром. Так как обсадная труба, в данном случае, не участвует в пробивании отверстия скважины, фильтр можно выполнять из геотекстильной ткани, закрепленной вокруг трубы синтетическими нитками. Если скважинное отверстие не будет разрушаться во время эксплуатации, такую трубу будет легко доставать из скважины, для удаления осадка и чистки фильтра, это особенно удобно, если водозаборная труба выполнена одним гибким куском из полиэтиленовой толстостенной трубы.
