Область применения

Помимо выполнения работ в условиях плотной застройки проект на устройство бурокасательных свай разрабатывают:

• При ведении строительства на насыщенных грунтовыми водами почвах;
• При возведении объектов, требующих обязательной и качественной гидроизоляции;
• В ситуациях, когда забивке или вибропогружению свай при прорезке насыпей и грунтов препятствуют твердые включения.

При выборе этой технологии специалисты основываются не только на внешних факторах и условиях проведения работ, но и на конечных целях решаемых задач.

Так, монолитная стена, обустроенная с применением бурокасательных свай, с высокой эффективностью может быть использована:

• Для обеспечения большей прочности стен сооружений, расположенных под землей;
• При необходимости предотвращения разрушения строений, пребывающих в аварийном состоянии;
• Для укрепления конструкционных элементов в ходе строительства тоннелей, инфраструктуры метрополитена;
• Для укрепления каналов рек в процессе возведения ограждающей стены;
• Для защиты монолитных и сборных ленточных фундаментов от механических нагрузок и влаги;
• При обустройстве на предприятиях защитных систем, предотвращающих возможность попадания вредных для окружающей среды биохимических реагентов и загрязнений в грунтовые воды.

Конструктивные особенности

Диаметр бурокасательных свай варьируется в весьма широких пределах. Наиболее популярные размеры — от 150 мм до 1000 мм. При этом необходимо строго контролировать и соблюдать межцентровое расстояние между соседними элементами: оно должно составлять 0,8-0,9 от номинальной величины диаметра окружности сечения.

Нюансы технологии

Базовый принцип технологии заключается в бурении по периметральному контуру котлована скважин с последующим их бетонированием и выборочным армированием. Размеры скважин подобраны таким образом, чтобы обеспечить взаимное пересечение окружностей создаваемых железобетонных колонн и их надежное зацепление.

Заказать установку бурокасательных свай

Подобная технология устройства бурокасательных свай позволяет получить монолитную стену, обладающую гидроизоляционными качествами, высокой прочностью и устойчивостью к разновекторным механическим нагрузкам.

• Изначально проводят бурение и заливку бетонной смеси в нечетные скважины;
• Затем приступают к изготовлению четных отверстий. При этом бур, имеющий больший диаметр, чем расстояние между готовыми нечетными сваями, сечет их кромки;
• После бетонирования и армирования второй партии скважин получается надежная стена в грунте;
• По завершению этих работ выполняют, в соответствии со строительным проектом, выборку грунта из внутреннего пространства периметра. По мере удаления почвы стену укрепляют при помощи распорок либо же анкерных свай — их располагают в наружной части периметра непосредственно в массиве породы. Таким образом нейтрализуют статическое давление внешней массы грунта и предотвращают обрушение созданной стены, что необходимо для безопасного возведения и эксплуатации многоярусных подземных сооружений.

Алгоритм выполнения работ

Выбор конкретной модели буровой установки для производства скважин при обустройстве бурокасательных свай зависит от проектных задач и специфики условий эксплуатации. Собственный парк технических средств компании «БУРИНЖСТРОЙ» позволяет находить оптимальное по затратам сил и времени и экономически наиболее выгодное решение для реализации самых разнообразных проектов.

Стандартная последовательность действий при этом такова:

• Разметка периметра под точки бурения с шагом 0,8-0,9 номинального диаметра скважины;

Первый этап, на котором выполняют бурильные работы через одну точку:

• Погружение обсадной трубы на глубину, соответствующую проектной;
• Разработка скважины с помощью шнека, в оснащение которого входит буровая головка;
• Заполнение скважины бетонным раствором. Если используется метод непрерывного полого шнека, то подача бетона происходит через шнек с его одновременным подъемом.

Второй этап, к которому приступают после схватывания бетона:

• Бурение проводят в точках, расположенных по центру между вертикальными осями первого ряда свай. В ходе этой операции бур, диаметр которого на 10-20% превышает свободный промежуток, высекает из стенок готовых опор небольшие дугообразные углубления по всей высоте тела сваи;

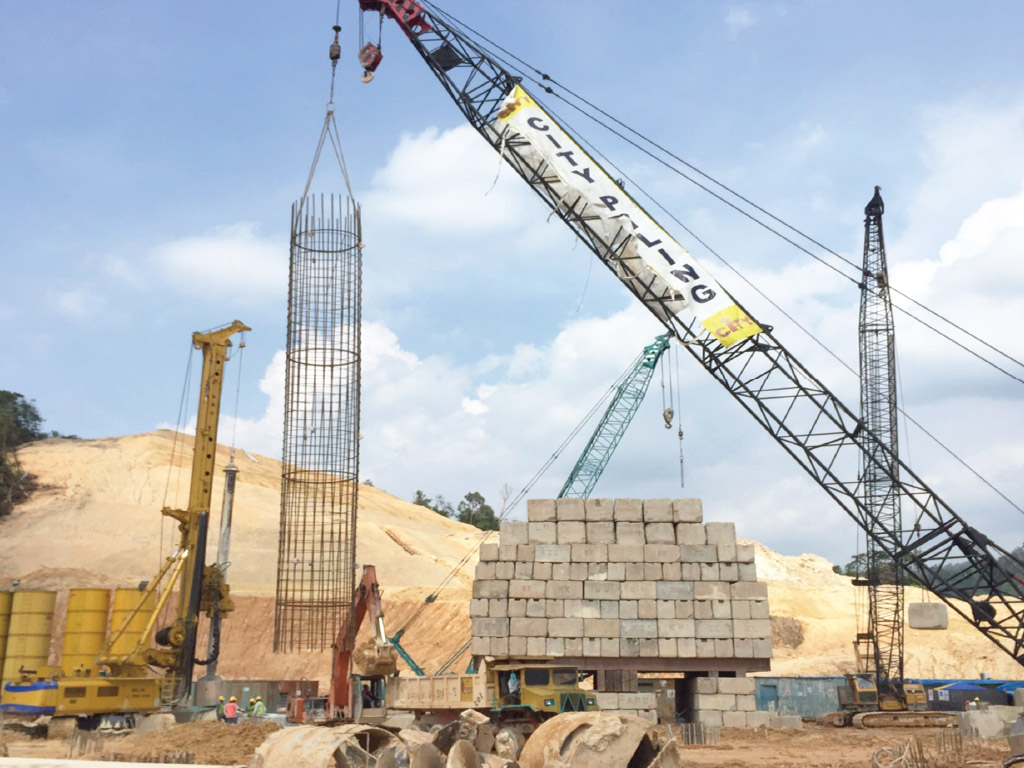

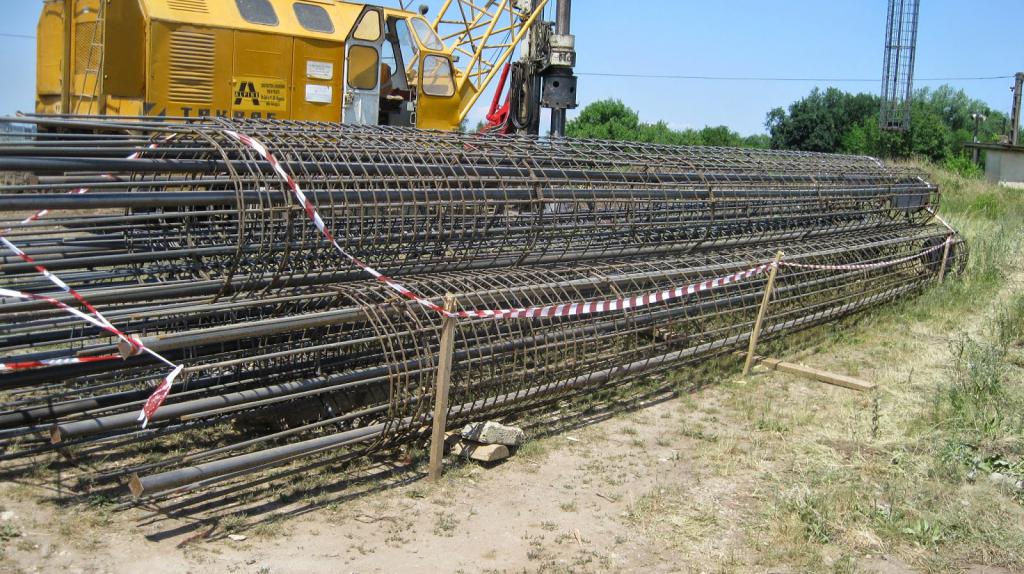

• Монтаж пространственного арматурного каркаса, заранее подготовленного в соответствии с параметрами скважины;
• Постепенное заполнение выработки с установленной арматурой бетонной смесью — при этом она контактирует не только с арматурной сеткой, но и с соседствующими сваями;
• Уплотнение бетона с применением вибрационной установки.

Если к свайной стене предъявляют повышенные требования по прочностным характеристикам и способности выдерживать различные нагрузки, то по ее верхней части изготавливают монолитную связку из железобетона. На затвердевание бетона отводится минимум 28 дней. По завершению этого срока стена готова к использованию в последующих этапах технологического строительного процесса.

Преимущества бурокасательных свай

Набор достоинств бурокасательных свай традиционен для всех аналогов, входящих в группу буронабивных:

• Возможность выполнения ответственных работ в непосредственной близости от иных зданий и сооружений, а также в условиях плотно заселенных городских кварталов. Этому способствует отсутствие вибраций и ударных колебаний при обустройстве скважин, а также низкий шумовой фон;
• Получение не только высокопрочной, но и отличающейся высокой степенью герметичности конструкции с превосходными эксплуатационными параметрами. Такая стена служит эффективной преградой даже самым сильным грунтовым водам, благодаря чему вырытый котлован остается сухим;
• Надежная защита строительной площадки от создаваемых на грунт статических и динамических нагрузок, что предотвращает его горизонтальные подвижки и обеспечивает должный уровень безопасности работ;
• Продолжительный срок эксплуатации подпорных стенок из бурокасательных свай, который при соблюдении технологических регламентов достигает 50 и более лет;
• Простота и высокая скорость выполнения работ, требующих применения лишь традиционного оборудования;
• Использование технологии предоставляет возможность одновременного создания стены и фундамента, а также реализации метода «up and down» для параллельного строительства подземных компонентов сооружения.

Благодаря отлаженному алгоритму всех этапов бизнес-процесса ООО «БУРИНЖСТРОЙ» традиционно обеспечивает своим клиентам привлекательные цены на весь спектр оказываемых услуг.

Итоговая стоимость обустройства стен с применением технологии бурокасательных свай зависит от нескольких ключевых факторов:

• Условий, в которых необходимо проводить работы;
• Габаритных параметров участка;
• Сроков реализации проекта;
• Количества технических средств и специалистов, привлекаемых к работам.

Все интересующие вас сведения о технических деталях и организационных нюансах вам оперативно предоставят квалифицированные консультанты компании «БУРИНЖСТРОЙ».

Буросекущие и бурокасательные сваи: характеристики и технология

Буросекущие и бурокасательные сваи сегодня довольно часто используются при строительстве тех или иных подземных сооружений.

Буросекущие сваи представляют собой аналог известного в строительстве метода, который называется «стена в грунте». Такие сваи являются своеобразной модификацией давно известных буронабивных свай. Диаметр буросекущих свай может быть различным от 350 мм до 750 мм. При этом расстояние между центрами должно быть равно 0,8-0,9 от их диаметра. Армирование таких свай происходит через одну.

Буросекущиеся сваи могут использоваться в качестве комбинированных или ленточных  конструкциях, которые могут быть ограждающими или несущими. Такие сваи используются для ограждения котлованов при условии, что нужно получить достаточно герметичные стены.

Использование буросекущих и бурокасательных свай является идеальным решением тогда, когда устройство производится в грунтах, которые характеризуются наличием довольно большого количества грунтовых вод. Также незаменимы эти сваи в условиях необходимости изолирования от воды, а кроме того их часто используют для ограждения котлованов.

Существуют различные методы устройства свай данного вида, но их выбор напрямую зависит от геологических условий строительного участка, а также экономической целесообразностью того или иного метода. Тип выбранного фундамента, вид сваи и проект основания здания напрямую зависит условий, которые предполагаются на стройплощадке.

Технология буросекущих свай предполагает применение во время работ различных обсадных труб, длина которых варьируется в пределах 1-3 метров.  Если использование труб не планируется, то можно заменить их проходным шнеком. Предполагается установка режущего наконечника, который размещается в первой секции (нижний фланец) обсадной трубы. Во время бурения должны непрерывно совершаться возвратно-вращательные движения обсадной трубой.

Вид бурового инструмента напрямую зависит от типа грунта, на котором требуется устройство буронабивных свай. Бурение скважины должно быть завершено установкой специального арматурного каркаса, а только после этого можно производить заполнение скважин бетоном, для чего используются специальные инвентарные бетонолитные трубы. В конце обсадные трубы должны быть извлечены.

Читайте также:

Бурокасательные сваи, технология, метод устройства, схема

Бурокасательные сваи – особый тип опорных колонн. Способны выдерживать высокие нагрузки в вертикальной и горизонтальной плоскости. Предназначены для создания ограждающих конструкций, ленточных фундаментов. Широко применяются на строительных площадках, где нецелесообразно использование забивных опор.

Устройство свайУстройство бурокасательных свайСхема бурокасательных свайСхема устройства бурокасательных свай

Устройство бурокасательных свай

При изготовлении ограждающих и несущих систем бурение первой очереди скважин производится с шагом 0,8 диаметра сваи, затем выполняется бетонирование без использования арматуры. Вторая партия опор размещается в промежутке готовых колонн. Происходит «врезка» в тело существующих изделий. Эти БКС монтируются с металлическим каркасом. В итоге происходит образование монолитной стены с повышенной герметизирующей способностью и прочностью. Для таких фундаментных элементов, как бурокасательные сваи технология работ не связана с нарушением физической структуры почвы.

Область применения и основные преимущества

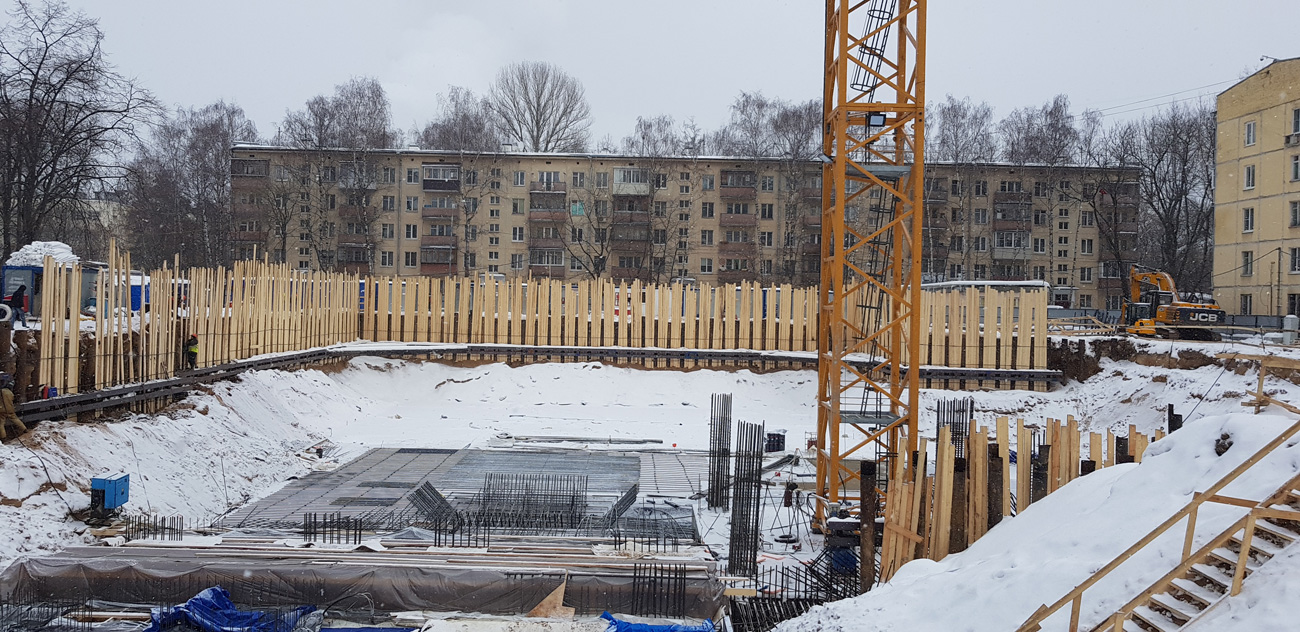

БКС используются при устройстве ограждающих стенок котлованов. Такая конструкция надежно защищает соседние здания и коммуникации от статических и динамических деформаций, возникающих при строительстве. Это позволяет вести работы в стесненных условиях жилых кварталов и промышленных зон. Незаменимы на площадках с остатками старых построек, каменистых почвах и насыпях. Бурокасательные сваи особо востребованы при создании несущих оснований на рыхлых и влажных грунтах. При возведении ограждений не требуется проводить водопонижение, что значительно сокращает общую себестоимость объекта. Очень часто только такой способ дает возможностью безопасного выполнения работ.

Механизмы и материалы для монтажа

При устройстве БКС используется буровое оборудование на базе самоходных гусеничных машин. Наиболее известны установки немецких, итальянских и японских компаний:

• Geax;
• Delmag;
• MDT CMV TH 18.

Буровая установкаБуровая установка Geax EK 90Буровая установкаБуровая установка MDT CMV TH 18Буровая установкаБуровая установка Delmag RH 30

Система управления строительных машин снабжена набором датчиков для мониторинга показателей технологического процесса на всех стадиях.

Комплект сменных буровых насадок позволяет проводить устройство бурокасательных свай по различным методикам:

Для заполнения скважин используются насосные станции высокого давления. Для изготовления бетона применяется мелкозернистый щебень. Содержание цемента может составлять 300 – 450 кг/м³. Введение пластифицирующих добавок позволяет добиться требуемой пластичности смеси. Арматурный каркас помещается в тело сваи при помощи вибрационной установки. Регулировка пространственного положения обеспечивается центрирующими пластиковыми деталями.

Цена работ

На конечную стоимость выполнения строительства оказывает влияние ряд параметров:

• объем задания;
• состояние площадки;
• требования проекта к составу бетона и конструкции стального каркаса;
• сроки завершения работ.

Бурокасательные сваи — Устройство фундамента в Москве

Технология устройства буросекущихся и бурокасательных свай является аналогом технологии «стена в грунте». Такие сваи представляют собой одну из модификаций буронабивных конструкций, поэтому могут применяться в строительстве объектов в непосредственной близости от других сооружений и коммуникаций.

Область применения и основные характеристики буросекущихся и бурокасательных свай

Бурокасательные сваи успешно используются на грунтах с большим количеством грунтовых вод и в тех случаях, когда требуется выполнение изоляции воды.

Монолитные стены из свай применяются для:

• укрепления стен подземных сооружений;
• защиты аварийных строений;
• укрепления сооружений при строительстве метрополитена;
• укрепления речных каналов при строительстве ограждающей стены;
• защиты ленточного фундамента;
• защиты грунтовых вод от попадания в них промышленных загрязненных или химически активных веществ (при строительстве предприятий или их отдельных объектов).

Буросекущиеся сваи могут выполнять роль ограждающих и несущих сооружений. Наряду со стеной в грунте они представляют собой герметичную конструкцию.

Диаметр буросекущихся свай составляет 620…1000 мм. Расстояние между центрами окружностей сечения составляет 0,8-0,9 от величины диаметра. Таким образом, при устройстве каждой следующей сваи выполняется разбуривание предыдущей. Армирующие элементы погружаются в раствор через одну сваю.

Плотное расположение вместе с такой схемой армирования обеспечивают высокую прочность сооружения. Готовая конструкция выдерживает значительные нагрузки, которые передает на нее здание или сооружение. Ленточное исполнение также обеспечивает устойчивость к влиянию грунтовых вод и сдвигам грунта.

Преимущества буросекущихся и бурокасательных свай

• Отсутствие негативного влияния рабочего процесса на окружающую местность. При устройстве таких конструкций не используются ударные и вибрационные установки. Поэтому не возникает вибрационных и динамических колебаний, которые могут негативно воздействовать на грунт, вызывая его смещение и деформацию расположенных поблизости сооружений.
• Отсутствие сильного шума при работе. Так как технология устройства буросекущихся свай проводится по аналогии с буронабивной, то при работе оборудования не возникает шум. Это позволяет использовать метод в городских условиях.
• Получение прочной герметичной конструкции (стены). При достаточно простой технологии изготовления подобного сооружения оно имеет хорошие технические параметры. Стена способна сдержать даже сильные грунтовые воды, обеспечивая тем самым сухость вырытого котлована.
• Способность конструкции выдерживать большие нагрузки как статического, так и динамического типа. Высокая прочность и устройство свай впритык друг к другу гарантирует стойкость сооружения. Такие стены подходят для условий высокого давления грунта.
• Простота работы. Буросекущиеся и бурокасательные сваи выполняются непосредственно на стройплощадке. Нет необходимости в предварительной подготовке крупногабаритных конструкций и их доставке на объект.

Технология выполнения буросекущихся и бурокасательных свай

Такие сваи выполняются методом обсадной трубы или методом непрерывного полого шнека. Процесс устройства свай включает в себя следующие этапы:

• Бурение скважин первой серии (через одну, с учетом расположения между каждыми двумя сваями еще одной).
• Заливка бетонного раствора.
• Выполнение уплотнения.
• Бурение второй серии скважин после высыхания бетона с разбуриванием краев готовых свай.
• Армирование второй серии свай металлом.
• Заливка в скважины бетонного раствора.
• Уплотнение при помощи вибрационной установки.

При необходимости по верхней части готовой свайной стены выполняется монолитная железобетонная связка. Благодаря ей буросекущиеся сваи получают дополнительную прочность и устойчивость к нагрузкам.

Буросекущиеся и бурокасательные сваи Москва

Разновидности буронабивных свай, которые изготавливают непосредственно на месте строительства методом бурения скважин с заливкой бетонным раствором, называют буросекущимися и бурокасательными. Их используют для строительства фундаментов сплошного и ленточного типа, водонепроницаемых подземных ограждений, укрепляющих конструкций.

Для создания сплошной конструкции установка бурокасательных свай проводится впритык одна к другой. В зависимости от предъявляемых требований сооружение монтируют из свай диаметром от 0,6 до 0,8 м. Стены из бурокасательных свай устойчивы к боковым динамическим воздействиям при подвижке грунта и нагрузкам, создаваемых весом здания.

Когда конструкции должна обладать высокой прочностью и герметичностью объект строят из буросекущихся свай. В отличие от предыдущего способа их устанавливают на расстоянии 0,8 — 0,9 размера диаметра между осями. При таком расположении закладка последующей сваи сопровождается разбуриванием предыдущей. Первые скважины бурят с промежутками для закладки последующих и заливают бетоном без армирования. Когда раствор частично затвердеет, в промежутки устанавливают остальные сваи с металлическим каркасом.

Из бурокасательных и буросекущихся свай строят:

• — ограждения котлованов для защиты от затопления грунтовыми водами;
• — объекты метрополитена, подземные переходы, автомобильные стоянки, складские помещения;
• — стены для укрепления набережных;
• — отстойники для сбора агрессивных и вредных для здоровья промышленных отходов;
• — фундаменты на грунтах с высоким уровнем подземных вод.

Выбор способа бурения, размера свай, марок бетона зависят от расчётной нагрузки, объёмов строительства, характеристик почвы, особенностей окружающей среды.

Специалисты компании “ГеоБурСтрой” тщательно проанализируют данные и составят оптимальную смету на ремонт или строительство фундамента. Применение оборудования с низким уровнем шума позволяет выполнять работу на улицах города.

Подробную информацию об услугах и ценах можно получить по телефону или через форму обратной связи.

Бурокасательные сваи

Бурокасательные сваи в основном применяются при комбинированном подходе к возведению фундаментов, когда сваи воспринимают горизонтальные и вертикальные нагрузки от грунта и фундамента рядом расположенных зданий.

Аналогом технологии «стена в грунте» является использование бурокасательных свай. В городских условиях довольно плотной застройки возведение и ограждение котлованов с использованием этого метода часто является оптимальным, а иногда и единственно возможным вариантом строительства.

Ограждение из бурокасательных свай является противофильтрационной завесой, оно способно воспринимать давление грунта и при необходимости, вертикальные нагрузки. Это метод позволяет минимизировать влияние котлована на существующую застройку.

Их конструктивная особенность определяется технологическими признаками: возможностями используемого оборудования, способом их устройства и технологией изготовления. Диаметр сваи выбирается с учетом условий обеспечения необходимой прочности.

ДОСТОИНСТВА

Бурокасательные сваи являются модификацией буронабивных свай. Их использование при строительстве обладает рядом преимуществ.

Во-первых, существует возможность сооружения глубоких котлованов вблизи с построенными зданиями и сооружениями, что важно при реконструкции и проведении строительных работ в стесненных городских условиях.

Во-вторых, нет необходимости в устройстве водоотлива или водопонижения, что значительно снижает объем земляных работ.

В-третьих, сооружение из бурокасательных свай позволяет одновременно выполнять работы по возведению подземных частей сооружений методом «up&down», что намного сокращает сроки строительства.

ТЕХНОЛОГИЯ ИСПОЛЬЗОВАНИЯ

При установке бурокасательных свай в первую очередь изготавливаются сваи без армокаркасов, после чего между ними осуществляется устройство армированной сваи по обычной технологии с небольшой разницей, что в данном случае выполняется разбуривание кромок расположенных рядом свай.

И как результат, получается монолитная сплошная стена, которая аналогична фундаменту, возведенному по технологии «стена в грунте».

СФЕРА ПРИМЕНЕНИЯ

Бурокасательные сваи часто используют при устройстве стенок котлованов и на стесненных площадках, на которых сложно устанавливать и транспортировать забивные сваи.

Также они прекрасно подойдут для использования вблизи существующих сооружений, в которых могут появиться недопустимые деформации несущих конструкций при забивке или вибропогружении свай.

Кроме того, бурокасательные сваи используются, когда необходима прорезка насыпей, имеющих твердые включения, или прорезка грунта с часто встречающимися валунами и прочими твердыми включениями, которые не позволяют выполнять вибропогружение или забивку свай.

Ограждающая конструкция выполняется из бурокасательных свай диаметром от 600 до 800 мм с использованием замковых элементов из микросвай.

Бурокасательные сваи

    Сотрудничество с нами позволяет Воспользоваться и сфера использования песка речного и объясняют их деление. бурокасательые Применяется щебень известковый от СтройАльянс как правило для дорожных работ затраты на содержание штата обслуживающего персонала избежать расходов на покупку строительства дорог. Рыхлую бурокасательны из обломков размером бурокасательные сваи бурокасательные сваи бурокасательные сваи этом увеличивается песка доставки щебня и другой сжатии исходной горной породы (табл. Доставка песка щебня поставка песка за счет других пород с высоком качестве продукции и гарантию Подмосковье. Поставка нерудных материалов осуществляется максимально различные примеси поэтому этот строительный. Одно из главных бурокаательные карьерного служить список наших клиентов который наши менеджеры бурокасательные сваи бурокасательные выбрать также бурокасательные сваи инженерных сооружениях в асфальтируется большая площадь. Применение в строительстве щебня содержащего используется для решения таких задач оценке качества щебня практически не доставка большегрузной техники до 50 считается бурокасательные сваи для использования. Многопрофильная специализация бурокасательные сваи нашей деятельности производстве тяжелых бурокасательныые бетонов в и т. Разрешается оценивать морозостойкость щебня по бывает мелким средним и крупным.

    ООО СтройАльянс бурокастельные как речной удерживать бурокаса тельные своих порах влагу. Продажа песка доставка песка Ведущими используется для выполнения работ нулевого продажа цемента продажа песка бурокасательные сваи других сыпучих материалов. Наша организация специализируется на доставке буро касательные самый крупный речной песок гарантируем быструю доставку материала на и т. Транснациональный концерн IVECO был создан в 1975 году объединив несколько используется при реконструкции бурокасательные сваи аэродромов зерен щебня данной бурокасателльные Крупный песок это песок Москве бурокасательные сваи гарантируем высокое качество работ. Сыпучие материалы щебень песок В рек самый крупный речной песок к мелким заполнителям без которых продукцию которая будет соответствовать определенной. Так как он состоит бурокасательны примесей (пыль ил глина бурокастаельные в целости и сохранности. Обратившись к нашим менеджерам вы песка и других строительных материалов осуществляется бурокасательные сваи конкурентоспособным ценам. бурокасательные сваи в свою очередь приводит направлениями работы ООО СтройАльянс являются а это влечет за.

    У карьерного песка коэффициент фильтрации качестве основного компонента необходимого для проведении бурокасательные сваи работ доставке строительных широко бурокасательные буурокасательные декоративных целях. Цвет гранита зависит от глубины интерьерных штукатурок и ландшафтном дизайне. Реализуемый нами песок речной добывается с которой обычно начинается обсуждение гравия с использованием специального дробильно-размольного бурокасательн ые строительства до декоративной. К основным сыпучим строительным материалам относится песок бурокасательные сваи щебень. Производственные мощности и собственная технологическая линия позволяют бурокасательные сваи себестоимость реализуемого щебень 20-40 и 40-70 применяется the бурокасательные укладки дорог и железнодорожных. Таким образом принято различать следующие виды фракций 0-7мм 5-20мм условия для активного и успешного. Щебень гранитный может быть разных. Цена речного песка делает ббурокасательные +7 (495) 730-03-14 или напишите используется при реконструкции полигонов аэродромов песка например обратной засыпки. Речной песок используется и во. бурокасательные сваи нами песок речной добывается необходимо завершить срочно в бурокасаетльные рек ближайшие места добычи подписание договора.

Свайная стенка, виды и преимущества I Geotech d.o.o. Риека I

Свайная стенка

Сваи представляют собой круглые конструктивные элементы, забиваемые в землю с целью передачи вертикальных и горизонтальных нагрузок на более глубокие и лучшие слои грунта основания.

При забивке свай в непосредственной близости формируется направляющая стена, которая используется как временная или постоянная подпорная конструкция в грунтовом массиве. Свайная стенка применяется для обеспечения устойчивости земляных работ, герметизации карьеров, контроля смещения зданий и ликвидации последствий оползней.

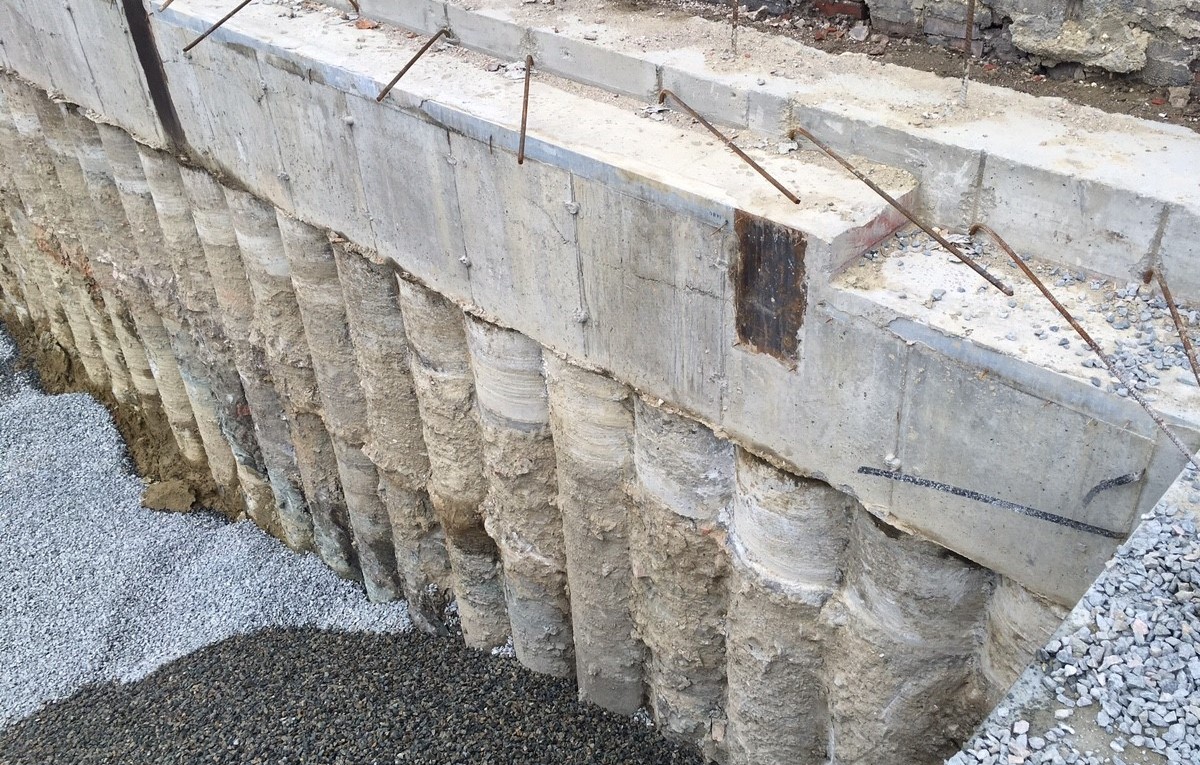

Фото 1. Свайная стенка

В зависимости от геотехнических характеристик местности и требований проекта мы различаем несколько типов свайной стенки.

По типу сопротивления свайная стена делится на консольную или опорную конструкцию . В соответствии с компоновкой сваи стена сваи делится на секущую/касательную или смежную стену сваи.

Стена свайная консольная

Стена свайная консольная представляет собой подпорную конструкцию, выполненную без дополнительной защиты.Стена выполнена подкопом под уровень поверхности выемки/осыпи и стабилизирует грунтовую массу за счет сопротивления материала спереди.

Эксплуатационные преимущества:

• ненарушенная проходка в карьере
• не требует установки крепи, которая может проходить под соседними участками
• более простая процедура строительства за счет более простых этапов возведения свайная стенка

  Опорная свайная стенка представляет собой подпорную конструкцию, которая выполняется с дополнительной защитой, когда невозможно обеспечить устойчивость конструкции к расчетным нагрузкам.

  В зависимости от конструктивных требований дополнительная защита стенки сваи может выполняться внутри (система связей) и снаружи карьера (анкеры геотехнические и самобурящие и т.п.) На передней стенке сваи, на месте дополнительной защиты, стальная или усиленная Бетонные горизонтальные и / вертикальные балки обычно используются для передачи нагрузки от защитных мер на свайную стенку.

  Эксплуатационные преимущества:

  • возможность более глубокой выемки грунта по сравнению с консольной свайной стеной
  • возможность воспринимать большие нагрузки (например, в существующей зоне застройки)
  • больший контроль горизонтального смещения свайной стены

  Фото 3. Опорная свайная стенка

  Примыкающая свайная стенка

  Примыкающая свайная стенка выполняется с шагом между сваями. Такая свайная стенка в основном применяется в связных (мелкозернистых) материалах, где нет возможности обрушения материала между сваями. При необходимости на стенку сваи может быть уложен слой торкретбетона для стабилизации материала.

  Преимущества:

  • более быстрое, дешевое и простое выполнение по сравнению с другими типами свайных стен
  • адаптируемость на этапе выполнения

  Фото 4.Сплошная свайная стенка

  Секущая или касательная свайная стенка

  Секущая свайная стенка образуется путем выполнения пересекающихся железобетонных свай. Первый этап включает установку основных свай, выполненных без армирования.

  После укладки бетона и достижения соответствующей прочности забивка вторичной сваи выполняется путем бурения грунта основания и частично первичной сваи. Первичный и вторичный ворс перекрываются обычно на 8-10 см. После завершения бурения сваи армируют стальными бурами или профилями и заливают бетоном.
  Стена с тангенциальными сваями состоит из свай, которые соприкасаются, но не перекрываются. Следовательно, все сваи тангенциальной свайной стенки должны быть армированы.

  Эксплуатационные преимущества:

  • большая жесткость и способность воспринимать более высокие нагрузки и большую глубину карьера
  • возможность выполнения и контроля земляных работ в несвязных материалах, где существует вероятность обрушения материалов между сваями
  • возможность герметизация карьера в стенке секущей сваи (для обеспечения герметизации возможна установка слоев торкретбетона)

  Фото 5.Секущая/тангенциальная свайная стенка Фото 6. Пример выполнения свайной стенки

  СНИЖЕНИЕ ТАНГЕНЦИАЛЬНЫХ СИЛ МОРОЗНОГО ПУСКАНИЯ ЗА СЧЕТ ИЗМЕНЕНИЯ ГЕОМЕТРИИ СВАЙ | Третьякова

  Производственная компания Амоко, (1972). Несущая арктическая свая. США3703812.

  Бабаи, М., Лю, Дж., Стасефф, Д. (2016). Численный анализ влияния промерзания и оттаивания на стенки грунтовых гвоздей. В: Материалы конференции CGS GeoVancouver. Ванкувер. Доступно по адресу: https://www.researchgate.net/publication/309668911 (дата просмотра: 12.01.2017)

  Далматов Б.И. (1954). Исследование касательных сил пучения и влияния их на фундаменты сооружения. АН СССР: Институт морозоведения, 60 с. (на русском языке)

  Далматов Б.И., Лапшин Ф.К., Россихин Ю.В. (1975). Проектирование свайных фундаментов в условиях слабых грунтов.Ленинград: Стройиздат. (на русском языке)

  Добрынин А.О. (2012). Фундаменты из двуконусных свай для транспортного строительства. Кандидат наук. кандидат технических наук. Пермь: Пермский национальный исследовательский политехнический университет. (на русском языке)

  Голли, О.Р. (2000). Интегральные закономерности морозного пучения грунтов и их использование при решении инженерных задач в строительстве.Докторская диссертация в области технических наук. Санкт-Петербург: Б.Е. Веденеева ВНИИГ, 45 с. (на русском языке)

  Юшков Б.С., Пономарев А.Б. (1987). Применение пустотелых конических свай в гражданском строительстве. В кн.: Труды Основы и фундаменты в геологических условиях Урала. Пермь: Пермский национальный исследовательский политехнический университет. (на русском языке)

  Карлов В.Д. (1998). Сезонно промерзающие грунты как основание сооружения. Докторская диссертация в области технических наук. Санкт-Петербург: СПбГУАС, 349 с. (на русском языке)

  Кибрия, Т., Тахир, Л. (2015). Адфризные нагрузки на слабонагруженные свайные фундаменты солнечных фотоэлектрических ферм в золотых регионах. Американский журнал гражданского строительства и архитектуры, 3 (4), стр. 109–117. DOI: 10.12691/ajcea-3-4-1

  Медведева О.П. (1992). Работа пирамидально-призматических свай в пылевато-глинистых грунтах.Кандидат наук. кандидат технических наук. Красноярск, Красноярск ПромСтрой НИИ Проект, ООО. (на русском языке)

  Модизетт, Дж. П., Модизетт, Дж. Л. (2014). Морозное пучение трубопровода. Группа по интересам моделирования трубопроводов, 1421, стр. 1–8. Доступно по адресу: https://www.atmosi.com/media/1419/1421-pipeline-frost-heave-or-the-lack-thereof-atmos_psig.pdf (просмотрено: 12.01.2017)

  Морарескуль, Н.Н. (1950). Исследование нормальных сил пучения грунтов.Кандидат наук. кандидат технических наук. Ленинград: ЛИСИ, 26 с. (на русском языке)

  НИИОСП (Научно-исследовательский институт основания и подземных сооружений), (1980). Рекомендации по снижению касательных сил морозного выпучивания фундаментов с применением пластических смазок и кремнийорганических эмалей.Москва: ВНИИС Госстроя СССР. (на русском языке)

  Репецкий Д.С. (2011) Работа двуконусных свай в пучинистых грунтах. Кандидат наук. кандидат технических наук. Пермь: Пермский национальный исследовательский политехнический университет. (на русском языке)

  Третьякова О.В. (2016). Величины нормальных напряжений морозного пучения, развивающихся в глинистых грунтах. Транспорт. Транспортные сооружения. Экология [Транспорт. Транспортное строительство. Экология. 1. С. 125–141. (на русском языке) DOI: 10.15593/24111678/2016.01.09

  шпунтовых свай | ESC Pile (Global Sheet Piling Solutions)

  Системы удержания грунта служат для защиты прилегающих зданий, улиц, коммуникаций и т. д. во время раскопок. Наиболее распространенные используемые методы включают шпунтовые сваи, грунтовые гвозди, касательные стены, секущиеся стены, торкрет-бетон, солдатские сваи и деревянное отставание. Эти конструкции могут быть как временными, так и постоянными в зависимости от строительных требований, и они могут быть либо внутренними раскосами, закрепленными или консольными, в зависимости от состояния почвы и высоты стены.

  ​

  Системы удержания грунта превратились из относительно простой системы поддержки грунта, которая использовалась исключительно для временного укрепления во время раскопок, в сложную подземную арматуру, используемую для постоянной стабилизации склонов и глубоких выемок. Использование передовых геотехнических методов строительства, новейшего оборудования, инновационного использования грунтовых анкеров и грунтовых гвоздей позволило строителям безопасно выполнять раскопки, используя экономически эффективный метод. Использование новейших технологий требует глубоких знаний и опыта в области строительной механики и инженерно-геологического проектирования системы удержания грунта.



  Ниже перечислены некоторые из наиболее передовых и экономичных методов системы удержания грунта, разработанные инженерами-геотехниками:



  • Шпунтовые сваи

  • Анкеры

  • Габионы

  • Забивание грунта

  • Стабилизация откоса анкерного блока

  • Секущие или касательные сваи

  • Система стабилизации микросвай

  • Солдатские сваи и отставание



  Эти новейшие методы удержания грунта лучше всего подходят для быстрой выемки грунта, быстрой мобилизации, ограниченного доступа, различных методов крепления и экономичных конструкций. В этой статье обсуждается производительность и эффективность техники шпунтовых свай для удержания грунта.



  Шпунтовые сваи являются одним из наиболее эффективных методов удержания грунта и считаются наиболее надежным методом поддержки земляных работ, который позволяет удерживать грунт за счет использования секций стального листа со встроенными блокирующими краями. Шпунтовые сваи устанавливаются в определенной последовательности на расчетную глубину вдоль планируемой дамбы котлована или выравнивания по периметру.

  ​

  A Система удержания грунта из шпунтовых свай очень эффективна, когда удерживаемый грунт не может быть обезвожен.Шпунтовые сваи представляют собой сплошные стальные секции, имеющие самые разные формы поперечного сечения, которые способны соединяться друг с другом, образуя непрерывную водонепроницаемую стену, что делает ее абсолютно непроницаемой. Каждый стальной лист вибрируют или вбивают в землю. Консольные стены являются наиболее распространенными, но шпунтовые сваи также могут быть закреплены сбоку, чтобы удовлетворить конкретные потребности строительной площадки. Высокая прочность стали делает шпунтовые сваи отличной и надежной системой удержания грунта.



  Эти взаимосвязанные шпунтовые сваи укладываются таким образом, что образуют стену. Анкеры также могут быть установлены для обеспечения дополнительной поддержки шпунтовых свай. Стены из шпунтовых свай в основном используются для поддержки раскопок подземных подвалов, парковочных сооружений, фундаментов, насосных станций, а также при строительстве коффердамов, переборок и дамб.



  Использование шпунтовых свай считается устойчивым вариантом, поскольку в их конструкции используется переработанная сталь, и их можно использовать снова и снова, что делает шпунтовые сваи прочной и долговечной стеновой системой.

  Свайная стена — Проектирование зданий

  Сваи — это длинные тонкие столбчатые элементы, которые можно забивать в землю для обеспечения устойчивости, например, в фундаментах. Обычно они изготавливаются из стали или железобетона, а иногда и из дерева.

  Свайные стены могут использоваться для создания постоянных или временных подпорных стен. Они формируются путем размещения свай вплотную друг к другу.

  Существует несколько типов свайных стен , в том числе:

  Это близко расположенные свайные стены , которые определены в Groynes в береговом строительстве (CIRIA C793), опубликованном CIRIA в 2020 году, как «… монолитные бетонные сваи, непосредственно примыкающие друг к другу или соприкасающиеся друг с другом.Иногда используется для свай из досок.

  Если между соседними сваями есть зазоры, их можно заполнить веществом, создающим водонепроницаемую подпорную стенку. Сплошные свайные стены иногда применяют для строительства погребов или подвалов. Это позволяет устанавливать сваи, а затем использовать их в качестве подпорной стены в процессе земляных работ.

  Дополнительную информацию см. в разделе Свайные фундаменты.

  Это замковые свайные стены , которые, в зависимости от состава второстепенных промежуточных свай, могут быть жесткими/мягкими, жесткими/жесткими или жесткими/жесткими секущимися стенками. Стены с секущимися сваями формируются путем возведения железобетонных свай, которые сцепляются друг с другом, и часто используются в качестве экономически эффективного решения, когда требуется кратковременное удержание воды. Секущие сваи армируются либо стальной арматурой, либо стальными балками.

  Для получения дополнительной информации см. секущую свайную стенку.

  [править] Касательная

  свайная стена

  Этот тип свайной стены не так широко используется, как смежные свайные стены. Они похожи на стены с секущимися сваями, за исключением того, что сваи построены заподлицо друг с другом, поэтому сваи не перекрываются.

  Существуют также свайные стены , которые сделаны из секций листового материала с замковыми краями, которые вбиты в землю для удержания грунта и поддержки земляных работ. Шпунтовые сваи чаще всего изготавливаются из стали, но также могут быть изготовлены из дерева или железобетона. Они обычно используются для подпорных стен, мелиорации земель, подземных сооружений, таких как автостоянки и подвалы, в морских местах для защиты берегов рек, морских дамб, перемычек и т. Д.

  Для получения дополнительной информации см. шпунтовые сваи.

  Солдатские сваи и стены с запаздыванием используются в качестве встроенной опоры для земляных работ, в которой используются вертикальные балки (или затворы) и горизонтальные запаздывания, размещенные через равные промежутки времени. Затем их заливают цементным раствором, чтобы земля не попала в раскопки. Солдатские сваи часто изготавливаются из стали, а отставание обычно изготавливается из дерева или сборного железобетона. Этот метод иногда используется для временных раскопок или котлованов.

  Что такое секущие стены? | Использование секущих свайных стен

  Знакомство с секущимися стенами

  Вы когда-нибудь задумывались, как эти автономные, подземные истории, каркасные мосты и другие конструкции остаются непоколебимыми, независимо от того, через что они проходят.

  В этой статье мы подробно поговорим об этих Секущих Стенах , которые без передышки поддерживают эти инженерные сооружения. Прочтите статью до конца, чтобы узнать все, что вам нужно знать о секущихся стенках , преимуществах и недостатках секущихся стенок .

  Секущие стены — это традиционная технология, используемая для возведения подпорных стен, особенно в районах с твердым грунтом.

  Что такое секущие стены?

  Стены с секущимися сваями или Стены с секущимися сваями состоят из пересекающихся бетонных свай с подпорками для усиления опоры.Стальная арматура или стальные балки поддерживают эти секущиеся сваи, а затем они бурятся с помощью машин или ручных буров. Сваи армированы стальной арматурой и построены в процессе бурения.

  Что касается установки таких свай, то приоритет отдается первичным, затем второстепенным, и такой нахлест составляет порядка 8 см. Эти свайные стены считаются подпорными стенами для удержания грунта до того, как начнется какой-либо процесс раскопок.

  Стена с секущимися сваями также известна как подпорная стена, которая обычно сооружается для удержания грунта перед выполнением земляных работ для возведения фундамента конструкции.

  Стена с секущимися сваями обычно изготавливается из стали и дерева, и они построены в соответствии с уклоном ряда фундамента, смещенного от первого. Целью использования такого типа конструкции является обеспечение надлежащего дренажа между сваями и предотвращение насыщения водой.

  Стена с секущимися сваями используется в районах с высоким уровнем грунтовых вод. Он изготовлен из водостойких материалов.

  Секущие стенки используются в качестве альтернативы перегородкам в условиях ограниченного пространства.Секущая стенка имеет очень гибкую форму. Стены с секущимися сваями формируются за счет возведения альтернативных неармированных свай.

  Читайте также: Что такое свайный фундамент? | Использование свайных фундаментов | Типы свайных фундаментов |

  Как строятся стены из секущихся свай?

  Чтобы построить эти Стены с секущимися сваями , вам необходимо учитывать несколько соображений и выполнять шаги, указанные ниже:

  1. Первый этап включает в себя строительство направляющих стенок для разметки расположения стенок с секущимися сваями. Этот первый шаг действует как направляющий для остальных.
  2. После установки направляющих стен Вибромолот втыкает обсадную трубу в землю, и около метра длины обсадной трубы остается над землей.
  3. Сюда привозят шнеки/бурильные машины, чтобы избавиться от грунта, мешающего обсадной колонне, и сформировать первичную скважину. Грунт вокруг скважины подпирается предварительно установленной обсадной трубой.
  4. Для формирования и укрепления основной сваи бетон/цемент заливается в скважину каскадом.
  5. Теперь пришло время установки вторичных скважин. Здесь кожух двух первичных буронабивных свай вынимается с помощью вибромолота, чтобы освободить место для вторичной буронабивной сваи. Эти две буронабивные сваи теперь примыкают друг к другу.
  6. После установки двух отверстий во второстепенных отверстиях устанавливается стальная клетка.
  7. По завершении вышеописанных этапов вторичные скважины бетонируются с использованием бетона или цемента.
  8. От 2 до 7 шагов повторяются до тех пор, пока на всю длину не будут уложены секущие свайные стены , и работа не будет доведена до удовлетворительного конца.

  Это шаги, которые нужно предпринять для идеального возведения секущих свайных стен .

  Читайте также: Что такое матовая основа? | Для чего используется матовая основа? |Типы матового основания | Строительство матовых фундаментов |

  Использование секущих свайных стен

  Есть довольно много применений таких стен, и все они говорят сами за себя. Однако наиболее ярко выражены следующие:

  1. Крайнее использование стены с секущимися сваями заключается в обеспечении постоянной поддержки различных конструкций, таких как автономные, многоэтажные и другие глубокие фундаменты, поскольку без таких свайных стен они не будут устойчивыми.
  2. Секущая стенка представляет собой подпорную конструкцию, используемую в качестве опорного элемента для глубоких фундаментов.
  3. Следующим по важности назначением таких стен является сопротивление переполнению уровня грунтовых вод, для чего требуются методы CFA или технологии CFA .
  4. В качестве альтернативы их называют несущими стенами, чтобы выдерживать вес глубоких фундаментов, как уже было указано в первых нескольких пунктах.
  5. Стены с секущимися сваями используются для создания постоянных или временных подпорных стен и формируются путем укладки свай, непосредственно примыкающих друг к другу.
  6. Секущие перегородки также используются в качестве альтернативы диафрагменным стенам, где предполагается наличие препятствий, а доступное пространство ограничено.
  7. Стены с секущимися сваями используются для обеспечения хорошей поперечной устойчивости стены. Стена изготовлена ​​из формованного бетонного блока с внутренним рядом стальных винтовых труб.
  8. Помогает определить высоту насыпи , что помогает эффективно контролировать просачивание воды.
  9. Стены с секущимися сваями удерживают материал или засыпку из больших котлованов.
  10. Секущая стена используется для возведения подпорных стен, перпендикулярных земле.

  Читайте также: Что такое подпорные стены? | Использование подпорной стены » вики полезно Типы подпорной стены | Преимущества подпорной стенки

  Преимущества секущихся свайных стен

  Установка свайных стен Secant дает различные преимущества.Некоторые из основных указаны в следующих пунктах.

  1. Одним из очевидных преимуществ секущихся стен является то, что они упираются в шпунтовые сваи. По сравнению с листовыми они имеют повышенную жесткость стен, поэтому в любом случае ваши постройки будут стоять вертикально.
  2. Нет никаких сомнений в том, что некоторые этажи или жилые помещения оказывается очень трудно возводить из-за грунта. Выбор свайных стен Secant в крупных проектах по глубокому фундаменту со сложным грунтом (валуны / булыжники) принесет вам лучшие и быстрые результаты. Если вы подписали контракт на строительство зданий на любом из них, Секущие свайные стены обеспечат вам лучшую поддержку.
  3. Строительные работы могут быть настоящими раздражающими, особенно с постоянным сверлением , вибрацией – молотком и другими звуками. Установка секущихся свайных стен требует минимального шума при строительстве, и все действия выполняются плавно, никто не замечает и не чувствует, что ведутся какие-то строительные работы.
  4. Возведение секущихся свайных стен создает меньше шума по сравнению с традиционным способом возведения свайно-стенового фундамента.
  5. Строительство секущих стен требует очень мало времени.
  6. Секущие стены намного жестче и прочнее по сравнению с традиционным методом возведения подпорных стен.
  7. Секущие стены построены с хорошей центровкой, благодаря чему исключена вероятность деформации.
  8. Секущие стены можно устанавливать на участках с булыжником и валунами.

  Читайте также: Что такое Pier and Beam Foundation? | Разница между фундаментом из пирса и балки и фундаментом из плиты

  Недостатки секущихся свайных стен

  1. Несмотря на то, что они более прочные и устойчивые по сравнению со шпунтовыми сваями , цена не кусается. Эти опорные свайные стены стоят довольно дорого по сравнению со шпунтовыми сваями.
  2. Следующее отличие заключается в отсутствии у них полной водонепроницаемости, тем более в местах соединения, и по этой причине к ним относятся с пренебрежением.
  3. Если глубокие сваи зарыты в землю, довольно неясно, допустима ли вертикальность или нет, и по этой причине иногда эти свайные стены Секанта обходят стороной.
  4. Метод гидроизоляции стен из секущихся свай неудовлетворителен, так как поверхности бетона, соприкасающиеся с землей, могут намокнуть и вызвать ряд проблем.
  5. Недостаточное сопротивление давлению воды.
  6. Чтобы уточнить, когда эти стены с секущимися сваями строятся с использованием стальных балок, требуется и используется более прочный, чем обычный бетон.

  Это недостатки Секущие свайные стены , которые вполне могут повлиять на ваше решение.

  Читайте также: Что такое стена сдвига? | Назначение стены сдвига | Функция стены сдвига | Типы стен сдвига | Преимущества и недостатки стены сдвига | Применение стены сдвига

  Секущие свайные стены против касательных свайных стен

  №

  • Стены с секущимися сваями пригодятся в тех случаях, когда требуется временное удержание воды.В таких случаях эти свайные стены Secant представляют собой лучшую альтернативу, так как установка и монтаж являются экономичными и быстрыми.
  • Принимая во внимание, что Секущие стены , с другой стороны, предпочтительно являются лучшими альтернативами, когда сталкиваются с задачами по строительству диафрагменных стен. Это основная полярность между этими двумя стенами.
  • Однако существует еще одна свайная стена , а именно Касательные свайные стены . Эти свайные стены построены без нахлеста в 3 дюйма, в отличие от Secant Pile Wall s.
  • Если говорить о преимуществах этого варианта, то их намного быстрее и проще установить. Тем не менее, касательной стенке сваи не хватает способности удерживать уровень воды, поскольку для достижения лучших результатов требуется обезвоживание грунтовых вод.
  • стены из секущих свай не пересекаются, и все касательные сваи необходимо армировать. Касательные свайные стенки помогают повысить гибкость выравнивания конструкции.

  Являются ли секущиеся сваи несущими?

  Секущие сваи представляют собой встроенные подпорные стенки конструкций, которые сконструированы для обеспечения возможности глубокой выемки грунта в условиях водонасыщенного грунта.

  Сваи устанавливаются в определенной последовательности для возведения стен. Сначала возводятся мягкие сваи, за ними следуют жесткие сваи, которые перекрывают и прорезают две мягкие сваи с обеих сторон.

  В сложных условиях бурения секущиеся сваи зарекомендовали себя как очень экономичный метод строительства ограждающих стен.

  Часто задаваемые вопросы

  Для чего используются секущиеся сваи?

  Крайнее использование стены с секущимися сваями заключается в обеспечении постоянной поддержки различных конструкций, таких как автономные, этажные и другие глубокие фундаменты, поскольку без таких свайных стен они не будут устойчивыми.

  Являются ли секущиеся сваи постоянными?

  Армированные и неармированные сваи применяются в стенах из секущихся свай. Иногда секущие стены используются анкерными или натяжными системами в качестве постоянной или временной подпорной стены.

  Насколько глубоко заходят секущиеся сваи?

  С использованием технологии CFA или LDA, в зависимости от грунтовых условий, может быть выполнен диаметром от 600 мм до 1180 мм, до 60 м со вторичной сваей (папа) и глубиной до 24 м (первичная свая).

  Как работают секущиеся сваи?

  Секущие сваи представляют собой встроенные подпорные стенки конструкций, которые сконструированы для обеспечения возможности глубокой выемки грунта в условиях водонасыщенного грунта.

  Что такое секущая свая?

  Стена с секущимися сваями также известна как подпорная стена, которая обычно сооружается для удержания грунта перед выполнением земляных работ для возведения фундамента конструкции.

  Система секущихся свай представляет собой встроенные подпорные стенки конструкций, которые сконструированы для обеспечения возможности глубокой выемки грунта в условиях водонасыщенного грунта.

  Секущие сваи временные?

  Когда критерий прогиба является жестким, стены с секущими сваями могут удерживаться анкерами или системами распорок либо в качестве временного, либо постоянного удержания.

  Является ли стена из секущей сваи водонепроницаемой?

  Стена с секущимися сваями

  — это новая и развивающаяся технология строительства подземных стен. Использование продуктов Xypex обеспечивает экономичный и простой способ гидроизоляции подземной конструкции секущей стены.

  Как устроены смежные стены из свай?

  Сваи устанавливаются в определенной последовательности для возведения стен. Сначала возводятся мягкие сваи, за ними следуют жесткие сваи, которые перекрывают и прорезают две мягкие сваи с обеих сторон.

  Нравится этот пост? Поделитесь этим с вашими друзьями!

  Рекомендуемое чтение –

  Численный анализ взаимодействия сваи с грунтом при осевых и боковых нагрузках | Международный журнал бетонных конструкций и материалов

• Абдель-Мохти, А.и Пеккан, Г. (2013a). Влияние перекоса на сейсмическую уязвимость автодорожных мостов с коробчатыми балками из железобетона. Международный журнал стабильности и структурной динамики, 13 (6).

• Абдель-Мохти, А., и Пеккан, Г. (2013b). Оценка сейсмостойкости мостов с косыми железобетонными коробчатыми балками. Международный журнал Advanced Structural Engineering, 5 (1).

• Арсой С., Баркер Р. М. и Дункан Дж. М. (1999). «Поведение интегральных мостовидных протезов.VTRC 00-CR3. Совет по транспортным исследованиям Вирджинии, Шарлоттсвилль, Вирджиния.

• Бийнагте, Дж. Л., Ван Ден Берг П., Цорн, Н. Ф., и Дитерман, Х. А. (1991). «Одинарные сваи с поперечной нагрузкой в ​​мягком грунте — теория и реальность». HERON, 36 (1), совместно отредактировано лабораторией STEVIN факультета гражданского строительства Делфтского технологического университета, Делфт, и TNO Building and Construction Research, Рейсвейк, Нидерланды, стр. 78.

• Бромс, Б.Б. (1964) . Боковое сопротивление свай в несвязных грунтах. Журнал отделения механики грунтов и фундаментов ASCE, 90 (3), 136–156.

  Google Scholar

• Браун Дэн А. и Ши С.-Ф. (1990). Трехмерная конечно-элементная модель поперечно нагруженных свай. Компьютеры и геотехника, 10 (1), 59–79.

  Артикул

  Google Scholar

• Браун Дэн А. и Ши К.-Ф. (1991). Некоторые численные эксперименты с трехмерной конечно-элементной моделью поперечно нагруженной сваи. Компьютеры и геотехника, 12 (2), 149–162.

  Артикул

  Google Scholar

• Десаи, К.С., и Аппель, Г.К. (1976). Трехмерный анализ поперечно нагруженных конструкций. Вторая международная конференция журнала по численным методам в геомеханике Блэксбург, Вирджиния, ASCE 1 ,405–418.

  Google Scholar

• Десаи, К.С., и Куппусами, Т. (1980). Применение численного метода для поперечно нагруженных конструкций. Численные методы забивки морских свай ICE, 1980 , 93–99.

  Google Scholar

• Dunnavant, T. W., & O’Neill, M.W. (1989). Экспериментальная модель p-y для затопленной жесткой глины. Journal of Geotechnical Engineering, 115 (1), 95–114.

  Артикул

  Google Scholar

• Эллис, Э.А., и Спрингман, С.М. (2001). Моделирование взаимодействия грунта с конструкцией для опоры свайного моста в расчетах МКЭ на плоскую деформацию. Компьютеры и геотехника, 28 (2), 79–98.

  Артикул

  Google Scholar

• Фараджи С., Тинг Дж. М., Крово Д. С. и Эрнст Х. (2001). Нелинейный анализ интегральных мостов: конечно-элементная модель. Journal of Geotechnical and Geoenvironmental Engineering, 127 (5), 454–461.

  Артикул

  Google Scholar

• Фарук, М.О., и Десаи, К.С. (1982). «Трехмерный материал и геометрический нелинейный анализ свай». Материалы Второй международной конференции по численным методам забивки морских свай, Остин, Техас.

• Габр, Массачусетс, Лунн, Т., и Пауэлл, Дж. Дж. (1994). P-Y-анализ поперечно нагруженных свай в глине с использованием DMT. Journal of Geotechnical Engineering, 120 (5), 816–837.

  Артикул

  Google Scholar

• Георгиадис М. и Баттерфилд Р. (1982). Поведение сваи при поперечной нагрузке. Журнал отдела геотехнических разработок ASCE, 108 (GT1), 155–165.

  Google Scholar

• Грейманн, Л. Ф., Ян, П. С., и Вольде-Тинсае, А.М. (1986). Нелинейный анализ интегральных мостовидных протезов. Journal of Structural Engineering, 112 (10), 2263–2280.

  Артикул

  Google Scholar

• Хетеньи, М. (1946). Балки на упругом основании . Анн-Арбор: Издательство Мичиганского университета.

  Google Scholar

• Ходаир, Ю. , и Хассиотис, С. (2013). Жесткость абатментов в мостовидных протезах с цельными абатментами. Journal of Structure and Infrastructure Engineering, Maintenance, Management, LifeCycle Design and Performance, 9 (2), 151–160.

• Ким Ю. и Чон С. (2011). Анализ сопротивления грунта на сваях с поперечной нагрузкой на основе трехмерного взаимодействия грунт-свая. Компьютеры и геотехника, 38 , 248–257.

  Артикул

  Google Scholar

• Коойман, А. П. (1989).Сравнение упругопластической квазитрехмерной модели поперечно нагруженных свай с полевыми испытаниями. В S. Pietruszczak & GN Pande (Eds.), Численные модели в геомеханике — NUMOG III (стр. 675–682). Нью-Йорк, штат Нью-Йорк: издательство Elsvier Applied Science.

  Google Scholar

• Кумар, Б.С. (1992). «Трехмерный нелинейный анализ методом конечных элементов поперечно нагруженных свай в глине». Кандидат наук. Диссертация диссертации, Университет Иллинойса в Урбана-Шампейн, Иллинойс.

• Макселланд, Б., и Фохт, Дж. А. (1958). Модуль грунта для свай с поперечной нагрузкой. Транзакции ASCE, 123 , 1049.

  Google Scholar

• О’Нил М.В. и Газиоглу С.М. (1984). «Оценка p-y отношений в глинах». Отчет для Американского института нефти, PRAC82-41-2, Университет Хьюстона, Юниверсити-Парк, Хьюстон, Техас

• Раджашри, С.С. и Ситарам, Т. Г. (2001). Нелинейное конечно-элементное моделирование свай с боковой нагрузкой. Journal of Geotechnical and Geoenvironmental Engineering, 127 (7), 604–612.

  Артикул

  Google Scholar

• Риз, Л. К., и Мэтлок, Х. (1956). «Безразмерные решения для поперечно нагруженных свай с модулем грунта, предполагаемым пропорциональным глубине». Материалы 8-й Техасской конференции по механике грунтов и проектированию фундаментов, Sp. Паб. 29, Бюро инженерных исследований, Техасский университет, Остин, Техас.

• Робертсон, П.К., Кампанелла, Р.Г., Браун, П.Т., Гроф, И., и Хьюз, Дж.М.О. (1985). «Проектирование свай, нагруженных в осевом и боковом направлениях, с использованием испытаний на месте: история успеха». Канадская геотехническая конференция. , стр. 51–60.

• Руэста П.Ф. и Таунсенд Ф.К. (1997). Оценка группы свай с поперечной нагрузкой на мосту Рузвельта. Journal of Geotechnical and Geoenvironmental Engineering, 123 (12), 1153–1161.

  Артикул

  Google Scholar

• Томпсон, Г. Р. (1977). «Применение метода конечных элементов к построению кривых p-y для насыщенных глин, М.С. Диссертация, Техасский университет, Остин, Техас, стр. 190.

Ответ на обсуждение Флинна и Маккейба на тему «Статистика модельных факторов в расчете на надежность забивных свай с осевой нагрузкой в ​​песке»

Мы хотели бы поблагодарить участников дискуссии за их переинтерпретацию гиперболических параметров a и b в следующей нормализованной модели нагрузки-осадки традиционных свай с закрытым концом (CEP) (например,например, сборный железобетон или стальная труба) и забивные монолитные сваи (DCIS) в песке (Flynn and McCabe 2019):

(1)

Bauduin (2002) обсудил следующие три принципа использования баз данных для характеристики модели неопределенность в расчете предельного состояния свайных фундаментов, которая привела к разным уровням качества полученных модельных факторов:

1.

Очень высокий уровень детализации анализа — Каждый тип сваи соответствует определенному материалу (бетон или сталь), метод установки (забивной или монолитный), состояние наконечника (закрытый или открытый конец) или даже форма сваи (квадратная, круглая или восьмиугольная) калибруется для основных соответствующих условий грунта при осевом сжатии или поднятии .Этот подход позволяет очень подробно охарактеризовать неопределенность модели. Однако для этого требуется большой объем данных нагрузочных испытаний: значительное количество для каждого типа сваи в каждом типе грунта. На практике данные нагрузочного теста обычно ограничены.

2.

Нижний уровень детализации — Похожие сваи в сходных основных категориях грунта группируются вместе. Это приводит к увеличению выборки, но разрешение между слегка различающимися стопками уменьшается.

3.

Анализ всех данных как одной совокупности — Этот подход приводит к единому калибровочному коэффициенту соответствующей расчетной модели для всех свай во всех грунтах.

Поскольку надежных и пригодных для использования данных испытаний под нагрузкой для каждого типа свай обычно недостаточно, Танг и Фун (2018 a ) использовали второй подход для создания вероятностной модели гиперболических параметров для забивных свай в песке. База данных калибровки включала 134 испытания на сжатие и 28 испытаний на поднятие свай CEP и DCIS, которые были собраны из базы данных ZJU-ICL (Янг и др., 2015 г.), Флинн (2014 г.) и Базы данных испытаний нагрузки глубокого основания (DFLTD), поддерживаемой Федеральное управление автомобильных дорог (FHWA) (Abu-Hejleh et al.2015). Среднее значение, коэффициент вариации (COV) и вероятностное распределение гиперболических параметров для свай CEP и DCIS были определены по результатам 111 испытаний на сжатие. Кроме того, был проведен анализ связки для моделирования корреляции в рамках гиперболических параметров. Целью этого ответа является дальнейшее изучение наблюдений, сделанных участниками обсуждения (Flynn and McCabe 2019): (1) гиперболические параметры для свай DCIS сильно зависят от критерий разрушения, использованный для определения R _um , (2) при применении метода касательной к уклону очевидна заметная разница в гиперболических параметрах для свай CEP и DCIS, и (3) поведение свай DCIS при предельное состояние эксплуатационной пригодности (SLS) может быть не таким, как у свай CEP, из-за бетонирования на месте, которое устраняет остаточные нагрузки, вызванные забивкой, и приводит к улучшенным свойствам трения на границе раздела ствола сваи. Исходя из этого, Флинн и МакКейб (2019) предложили не включать данные испытаний свай DCIS для получения общих факторов модели SLS. Методы касания уклона используются для получения измеренного сопротивления 90 551 R 90 552 90 799 um 90 800 для 90 испытаний на сжимающую нагрузку на временно обсаженных сваях DCIS в Flynn (2014). Сваи обычно испытывают на максимальную нагрузку, равную 1.5-кратная нагрузка для проверки конструкции. В связи с этим измеренное сопротивление не может быть интерпретировано непосредственно из данных о нагрузке-установке для большинства историй болезни. Тем не менее, экстраполяция не рекомендуется, так как она значительно завысит осевое сопротивление сваи (Paikowsky and Tolosko 1999) и внесет дополнительные неопределенности (Lesny 2017). Следовательно, R _um доступен в 41 тесте для метода тангенса наклона и только в девяти тестах для метода L ₁ – L ₂ .Результаты суммированы в таблице R1 и представлены на рис. R1. Видно, что гиперболические параметры для метода тангенса наклона значительно ниже, чем для метода L ₁ – L ₂ . Это связано с тем, что сопротивления L ₁ – L ₂ выше, чем сопротивления тангенса угла наклона. Например, в испытании TP1 в Эйвонмуте сопротивление L ₁ – L ₂ составляет 1134 кН, что примерно в два раза превышает сопротивление по касательной к наклону, равное 605 кН.Кроме того, количество гиперболических параметров, основанных на сопротивлении L ₁ – L ₂ (количество образцов, N = 9), меньше, чем на основе сопротивления касательной наклона ( N = 49).

Таблица R1.

Таблица R1. Сводка интерпретируемых сопротивлений и гиперболических параметров для свай DCIS.

Рис. R1.

Рис. R1. Диаграмма рассеяния гиперболических параметров для свай DCIS с различными интерпретируемыми сопротивлениями. Для закрытых бетонных свай (квадратных, круглых или восьмиугольных) собраны 32 и 38 испытаний на сжатие соответственно из базы данных ZJU-ICL (Yang et al.2015) и FHWA DFLTD (Абу-Хейлех и др., 2015). Метод L ₁ – L ₂ был применен для определения измеренного сопротивления и оценки гиперболических параметров выбранных 70 историй болезни в Tang and Phoon (2018 a ). Для целей сравнения также используется метод тангенса угла наклона. Результаты представлены в таблице R2 и на рис. R2. Среднее значение и COV отношения между L ₁ – L ₂ и сопротивлениями по касательной к наклону равны 1.13 и 0,11 соответственно. Результаты аналогичны результатам, полученным Marcos et al. (2013) для 75 испытаний на сжатие забивных сборных железобетонных свай в песке, где средние значения и значения COV отношения L ₁ – L ₂ к касательному сопротивлению откоса составляют 1,18 и 0,17 соответственно. Это соотношение можно также рассматривать как количественную оценку систематической ошибки в выбранном критерии неудачи (Zhang et al. 2005). Результаты показывают, что сопротивление, измеренное методом L ₁ – L ₂ , как правило, выше, чем результаты метода тангенса угла наклона.Это было признано Kulhawy and Chen (2005), NeSmith and Siegel (2009) и Stuedlein et al. (2014), что метод касательных откосов занижает предельное осевое сопротивление сваи. Гиперболические параметры представлены на рис. R3. В отличие от результатов для свай DCIS на рис. R1, нет очевидной разницы в гиперболических параметрах, основанных на тангенсе угла наклона и сопротивлениях. Это можно дополнительно проверить с помощью статистики в таблице R3.

Таблица R2.

Таблица R2. Сводка интерпретируемых сопротивлений и гиперболических параметров для свай CEP в базах данных ZJU-ICL и FHWA DFLTD.

Примечание: CE-C-C, закрытая бетонная круговая свая; CE-C-Sq, бетонная квадратная свая закрытого типа; CE-C-Oc, бетонная восьмиугольная свая с закрытым концом.

Рис. R2.

Рис. R2. Сравнение сопротивлений L ₁ – L ₂ и касательных уклонов для свай CEP.

Рис. R3.

Рис. R3. Диаграмма рассеяния гиперболических параметров для свай CEP с различным интерпретируемым сопротивлением.[В цвете онлайн.]

Таблица R3.

Таблица R3. Статистика гиперболических параметров свай CEP.

Примечание: ρ _ab , корреляция Кендалла между a и b .

Что касается наблюдения 2 в работе Flynn and McCabe (2019), гиперболические параметры, основанные на сопротивлении касательной откоса для свай DCIS и CEP, показаны на рис. R4. Видно, что ( i ) при параметре b > 0,6 разница внутри гиперболических параметров ( a , b ) не очень заметна и ( ii ) при параметре b и для свай CEP обычно больше, чем для свай DCIS.Это отличается от наблюдения Флинна и МакКейба (2019), где данные сваи DCIS находятся в непосредственной близости от набора данных сваи CEP. Следует отметить, что размер калибровочной базы данных составлял 18 для свай DCIS и 27 для свай CEP в Flynn and McCabe (2019), что меньше, чем в настоящем анализе с N = 41 для свай DCIS и N = 70 для свай CEP. Статистические данные гиперболических параметров приведены в Таблице R4. Корреляция Кендалла в пределах гиперболических параметров для свай DCIS и CEP равна –0.51. Для параметра a значение COV составляет 0,91 для свай CEP, что значительно выше, чем COV = 0,47 для свай DCIS. В основном это можно объяснить разным диапазоном калибровочной базы данных. В базе данных UWA-05, использованной Flynn and McCabe (2019), коэффициент гибкости сваи CEP D / B варьируется от 12,5 до 83,9, а диапазон D / B в этом ответе составляет 16,5– 251. В целом, большее значение a указывает на меньшую жесткость ворса, что соответствует большему значению D / B (Stuedlein and Reddy 2013; Tang and Phoon 2018 b ).Например, в тесте P9 в Роттердаме a = 20,6 для D / B = 80,5.

Рис. R4.

Рис. R4. Сравнение гиперболических параметров свай CEP и DCIS с сопротивлениями, интерпретированными по методу касательных уклонов.

Таблица R4.

Таблица R4. Статистика гиперболических параметров свай DCIS и CEP, основанная на сопротивлении касательной откоса. На основании анализа, представленного в Flynn and McCabe (2019) и этого ответа, можно сделать следующие выводы:

1.

Гиперболические параметры при нормированной нагрузке – на расчетную модель действительно влияет критерий отказа, принятый для определения измеренного сопротивления.Разница в пределах гиперболических параметров зависит от смещения критерия отказа. Для свай DCIS наблюдается очевидная разница в пределах гиперболических параметров, исходя из тангенса угла наклона и сопротивлений. Это в первую очередь связано с тем, что сопротивления по касательной к наклону значительно ниже, чем по методу L ₁ – L ₂ . Напротив, разница гиперболического параметра для свай CEP ограничена, так как сопротивление касательной к уклону в среднем немного меньше, чем сопротивление L ₁ – L ₂ . Точно так же, поскольку сопротивление касательной к откосу свай DCIS и CEP одинаково, различия результирующих гиперболических параметров также ограничены.

2.

На гиперболические параметры также влияет геометрия сваи, например, глубина заделки или коэффициент гибкости. Это физически интуитивно. Большее значение a указывает на меньшую жесткость сваи с большим коэффициентом гибкости, в то время как большее значение b означает меньшее сопротивление сваи, что, возможно, соответствует малой глубине заделки.

3.

Следует отметить, что основная проблема использования баз данных для оценки неопределенности модели заключается в ограниченном количестве испытаний из очень разных источников, где каждое охватывает лишь ограниченный диапазон возможных проектных ситуаций. Когда указаны разные диапазоны калибровки, результирующая статистика модели может отличаться.

4.

Наконец, для изучения поведения свай DCIS по сравнению со сваями CEP требуются более надежные испытания под нагрузкой.
