Чем соединять провода между собой: 3 простых способа соединить провода

Содержание

3 простых способа соединить провода

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

  • Соединительный

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

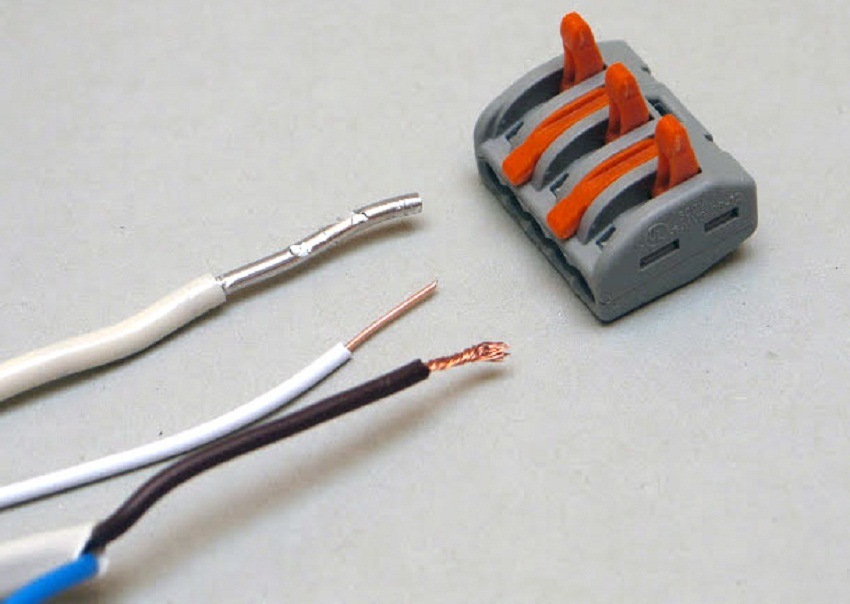

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273Серия 221-222Серия 243Серия 773Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

  • болт + гайка со стальными шайбами

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

  • специальные клеммники Wago с пастой

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

  • использование медно-алюминиевых переходных гильз ГМА

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:



Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

  • электрическая сварка
  • пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Статьи по теме

Как правильно соединять провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам о том, как правильно соединять провода.

Дело в том, что 70% ошибок при монтаже электропроводки возникает именно в этой области. Ведь все Вы, наверное, слышали такое утверждение, что «Электрика – это наука о контактах». Один из моих читателей к этому утверждению еще добавил, что «Когда надо — его нет. Когда не надо — он есть».

Чаще всего, проблемы с электричеством возникают по причине плохого контакта (или его отсутствия) в соединительных коробках или электроточках (розетки, светильники, выключатели), а также из-за перегрузки линий электропроводки. Последняя причина — является следствием мощных современных электрических приборов (чайник, микроволновая печь, варочная поверхность, холодильник, стиральная машина и т.п.).

Ответим на этот распространенный вопрос. Как правильно соединять провода, чтобы был хороший и качественный контакт. В данное время чаще всего встречаются следующие соединения проводов:

  • скрутка
  • опрессовка
  • сварка
  • пайка
  • винтовые соединения
  • болтовые соединения
  • самозажимные соединения (WAGO)

А теперь рассмотрим каждый вид соединения.

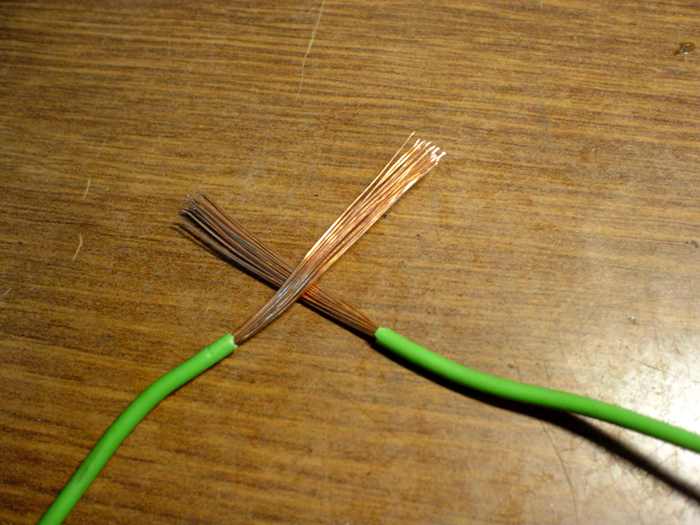

Скрутка

Скрутка — это самый простой и распространенный вид соединения проводов. Из головы ничего брать не будем, а обратимся к нормативному документу — ПУЭ — 7 издания. В пункте 2.1.21 Главы 2 четко сказано, что:

ПУЭ, п.2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Таким образом, согласно ПУЭ — СКРУТКИ ЗАПРЕЩЕНЫ!!!

Этому есть логическое объяснение. Со временем эксплуатации по причине изменения температуры и линейного расширения в скрутке появляется зазор между соединяемыми проводами. Соответственно, увеличивается переходное сопротивление контакта, он начинает греться, окисляться и в итоге может, либо вообще пропасть, либо привести к плачевным последствиям, вплоть до пожара.

Рекомендую почитать об этом более подробнее в моей статье про случай плохого (ослабленного) контакта в розетке и его последствия, который произошел на одном из пультов управления.



Опрессовка

Опрессовка — это соединения жил проводов и кабелей методом обжатия соединительной гильзы с помощью специального инструмента (пресс-клещи). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов.

Как сделать правильно опрессовку? Для этого нам нужно:

  • соединительная гильза (полая медная или алюминиевая трубка, в зависимости от соединяемого материала проводов)
  • корректно подобрать гильзу по внутреннему диаметру (для этого есть специальные каталоги и инструкции, или можно проконсультироваться в магазине)
  • специальный инструмент — пресс-клещи (пользоваться другим инструментом, например пассатижами, запрещено)

Этапы работы:

  • снимаем изоляцию с провода по длине гильзы (используя специальный инструмент для снятия изоляции типа Knipex или монтажный нож)
  • помещаем провода внутрь гильзы (предварительно можно сделать скрутку)
  • обжимаем специальными пресс-клещами
  • изолируем соединение

Более подробно почитать об опрессовке Вы можете в статье: как пользоваться гильзой под опрессовку и термоусаживаемой трубкой.

Для соединительных изолированных гильз (ГСИ) я применяю пресс-клещи EGI-60.

Для более крупных сечений у меня имеется вот такой гидравлический пресс. Напишу о нем как-нибудь  подробную статью — подписывайтесь на рассылку.

Сварка

Сварка — это соединения жил проводов и кабелей методом контактного разогрева их концов электродом (угольный) до образования контактной точки (шарик). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов, но требует определенных навыков работы со сварочным оборудованием.

Как сделать правильно сварку проводов? Для этого нам нужно:

  • сварочный трансформатор (мощность не менее 1 кВт, выходное напряжение до 24 В)
  • угольный электрод
  • специальный флюс (для защиты расплава от кислорода)
  • очки для сварки
  • кожаные перчатки для сварки

Этапы работы:

  • снимаем изоляцию с провода на 40-50 (мм)
  • наждачной бумагой защищаем жилу провода до блеска
  • делаем скрутку
  • в углубление электрода насыпаем флюс и опускаем нашу скрутку, крепко прижимая ее к электроду
  • включаем сварочный трансформатор в сеть
  • концы жил нашей скрутки сплавятся в «шарик» (контактная точка)
  • после затвердевания спая отводим электрод
  • полученный «шарик» очищаем от флюса металлической щеткой
  • покрываем лаком соединение
  • изолируем соединение

Получается примерно вот так.

Как видите, получается практически цельный провод, т.е. наименьшее переходное сопротивление контакта.

Ради эксперимента, можно попробовать измерить сопротивление контакта у разных способов соединения проводов и убедиться в сказанном.

Пайка

Пайка — это соединения жил проводов и кабелей расплавленным припоем. Данный способ соединения отвечает требованиям нормативных документов, но требует определенных навыков работы. Пайка гарантирует долговечный контакт с хорошей проводимостью. Но ее применение ограничивается по причине механического или термического воздействия.

Читайте статью о том, почему соединения проводов с помощью пайки необходимо избегать.

Как сделать правильно пайку проводов? Для этого нам нужно:

  • оловянно-свинцовый припой (ПОС)
  • флюс — канифоль
  • кисточка для нанесения флюса на жилу
  • наждачная бумага
  • паяльник

Этапы работы:

  • снимаем изоляцию с провода на 40-50 (мм)
  • наждачной бумагой защищаем жилу провода до блеска

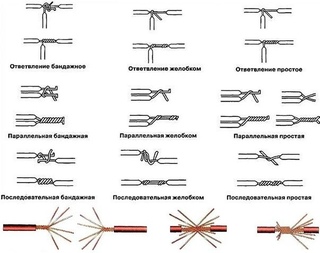

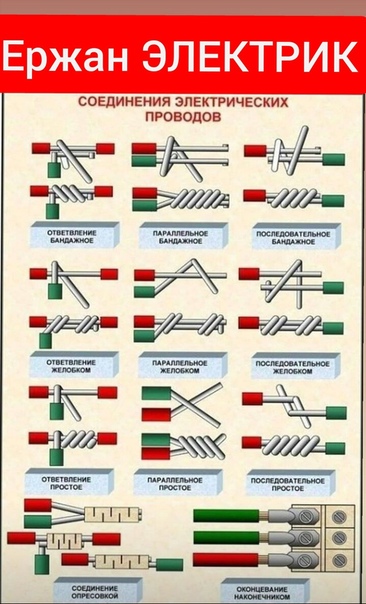

  • выбираем вид соединения жил (по таблице ниже)
  • припой подносим к жалу паяльника
  • греем скрутку, чтобы расплавленный припой затекал в скрутку
  • после затвердевания пайки промываем место пайки спиртом
  • изолируем соединение

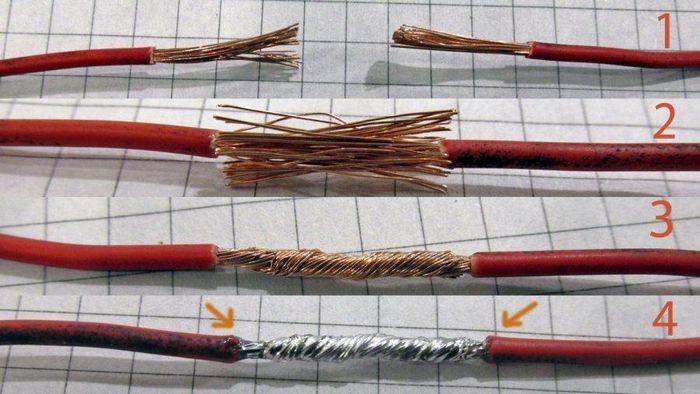

Вот пример соединения нескольких проводов пайкой.

Пайка используется для соединения жил проводов и кабелей из меди. Но при использовании специальных припоев можно паять жилы проводов и кабелей из алюминия.

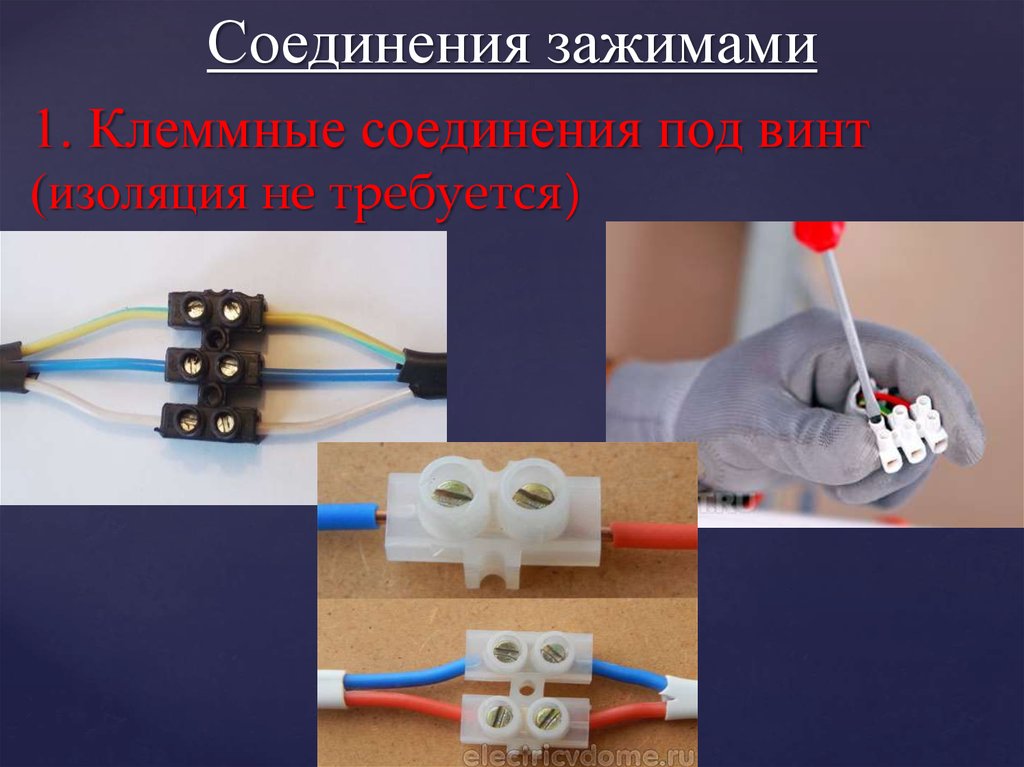

Винтовые соединения

Винтовые соединения жил проводов и кабелей

можно использовать для соединения разных металлов, таких как медь с алюминием. Очень широко применяются для присоединения проводов к светильникам или люстрам.

А самое главное, винтовые соединения отвечают требованиям нормативных документов.

Вот пример применения винтовых клеммников для соединения проводов в распределительной коробке, но я такой способ не поддерживаю.

Хотелось бы добавить, что этот вид соединения обладает единственным недостатком — периодически винты в клеммах нужно дожимать (свойство «текучести» алюминия), чтобы улучшить контакт.

В своей работе я применяю винтовые контактные зажимы типа ЗВИ-3 (0,75-4 кв.мм).

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять.

Некоторые винтовые клеммники (зажимы) снабжаются фасонной шайбой или шайбой со звездочкой, которая препятствует выдавливанию жилы из клеммника и обеспечивает надежное постоянное давление на жилу провода и кабеля.

На рынке в данное время представлено большое многообразие клемников с винтовым соединением жил проводов и кабелей.

Болтовые соединения

Болтовые соединения жил проводов и кабелей можно использовать для соединения разных металлов (медь и алюминий), но для этого нужно между ними проложить стальную шайбу.

Данное соединение не уступает винтовым соединениям, но является громоздким, поэтому его трудно разместить в соединительной (распаечной) коробке и требуется больше изолирующего материала.

Самозажимные соединения

На сегодняшний день один из самых распространенных видов соединений жил проводов и кабелей. Его главное преимущество — простота, удобство и скорость монтажа. А также не требует специальных навыков и приспособлений. Примером данного вида соединения являются клеммники WAGO.

Клеммники WAGO выпускаются с множеством серий и вариантов исполнений: количеством соединяемых жил от 2 до 8,  сечением от 0,75 до 4 кв. мм.

В некоторых клеммах Ваго (2273-244 серии) имеется специальная контактная паста, которая препятствует окислению алюминиевых жил. С помощью таких клемм можно соединять жилы из разных материалов, например, медь и алюминий.

А Вы как думаете насколько надежны клеммы WAGO?

В данной статье мы научились правильно соединять провода электропроводки. В следующей статье я Вам расскажу про цветовую маркировку проводов.

P.S. Ко всем соединениям жил проводов и кабелей нужно относится серьезно, ведь от того зависит работа всей электропроводки Вашей квартиры, дома или объекта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как соединить провода не скручивая их между собой?

Но бывает еще и такое, что в корне не правильно.

Причина в том, что скручивать в спиральку два провода из разного материала, например, меди и алюминия, категорически не правильно. Дело в том, что при окислении алюминиевого провода происходит выделение гальванического пара, который со временем разорвет соединение. И чем больший ток проходит через это соединение, тем раньше оно разрушится. А, если нагрузка на провода непостоянная, то постоянное нагревание-охлаждение лишь ухудшит состояние проводки.

Такое соединение проводов может быть опасным. Так, как искры в соединении могут привести к пожару.

К счастью, есть верный выход из ситуации.

Например, вот такая штуковина, которая называется полиэтиленовый клеммник:

Приобрести эдакую незамысловатую штуковину можно в любом строительном магазине. А если вытянуть из нее латунную гильзу, можно наглядно увидеть как соединяются проводки:

В нее нужно засунуть концы проводов и закрутить винтики:

В сложенном виде, то есть в нормальном, она выглядит вот так:

И, кстати, каждый изоляционный сегмент можно отсоединить друг от друга. Итак, а первый взгляд все идеально и просто, но нет уж. И тут нашлись недостатки.

— если зажать алюминиевый провод, то нужно следить, чтобы не получилось вот так:

Это наглядный пример того, что алюминий зажимать нельзя, а если уж такое случилось, то раз в год клеммы нужно менять. Иначе контакт будет греться и это приведет к возгоранию.

— Нельзя зажимать в гильзе многожильные провода. Может не повезти и случится то, о чем вам уже известно.

— Важно выбрать правильный размер гильзы под диаметр провода, иначе он может выпасть или поломаться, если пережат.

— Покупая клеммник, не ведитесь на надписи на нем. Они врут. Лучше поделить ток на 2 или 3 гильзы.

И как говорит практика, такие клеммы лучше не покупать вообще. А если и использовать, то лишь для подключения чего-нибудь маленького, лампочки, например.

То же касается и безымянных китайских штуковин. Лучше перебдеть, чем недобдеть. Следовательно покупайте клеммы нормальных проверенных производителей, таких как: Тридоник, АББ, Легранд, Верит

Terminal Blocks серии TB

Сделано из твердого черного пластика, имеют крышку. Эту уже куда лучше предыдущего.

Внутри состоит из двух винтиков и пластины:

Тут нужно обкрутить вокруг винтика и прижать пластиной:

Хорошая штуковина, ведь тут провода зажимает уже пластинка железная, а не сам винтик, что является, несомненно, большим плюсом.

Поверхность такая, что увеличивает не на много поверхность зажима, а это значит, что можно зажимать как многожильные провода, так и одножильные. Но, все же алюминиевые следует время от времени проверять. Чем плохи такие клеммы, так это тем, что они не делятся. А меньше, чем 6 штук вряд ли найдутся.



Самозажимные клеммы(WAGO, REXANT серии 773)

Выглядят они вот так:

Крайне удобные клемы. Что нужно, так просто зачистить провод и засунуть до упора:

Внутри у той клеммы вот такая штука, где синей стрелкой обозначена прижимная пластинка, а оранжевой маленькая шинка из луженой меди:

Вот что происходит, когда в нее засовывают провод:

То есть провод прижимается плотно пластинкой к шинке и держит его так постоянно, не дает выпасть.

В эту клемму можно, не боясь, запихивать даже алюминиевый провод.

Вот точно такие же, но прозрачные клеммы:

Плюс их в том, что через просвещающиеся стенки видно на сколько глубоко засунут проводок. Такая клемма подходит для 4 КВт. Однако, есть одно большое НО. Это значит что такими способностями обладают только оригинальные клеммы WAGO. Для остальных же максимальный ток ограничен более низким показателем.



Клеммы WAGO серии 222

Такие клеммы будет незаменимы, если есть провода разного диаметра и из разных материалов.

У этих клемм есть рычажки:

Когда рычажок поднят — то нужно вставить провода и зафиксировать, опустив рычажок:

Можно заменить провод, подняв рычажок и вытянув его. Толковая штука, проводит ток до 32А.

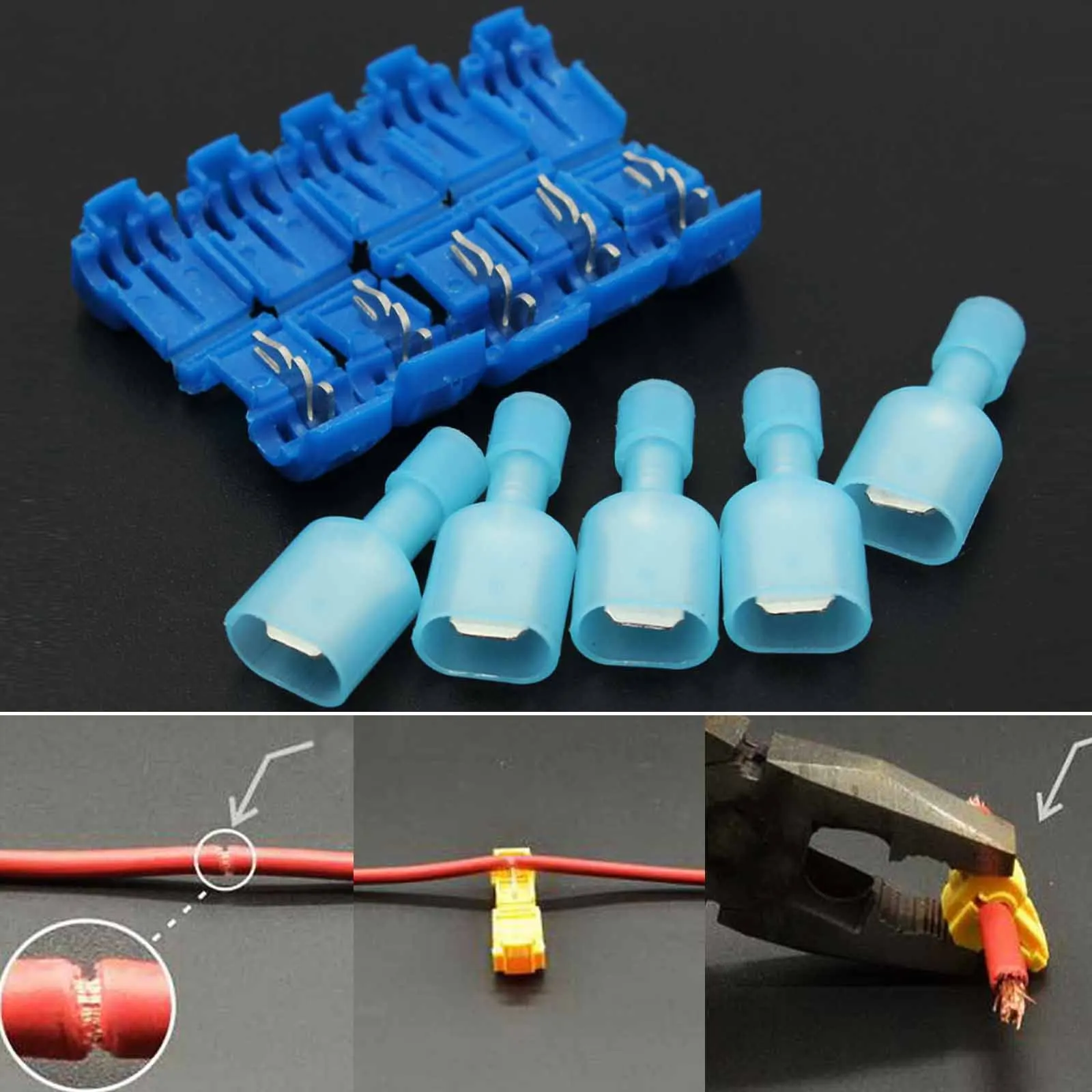

ScotchLok, электрический соединитель с врезным контактом.

Эти соединители подходят для слабых электрических приборов.

Использовать эту конструкцию можно засовывая в нее одновременно не один провод:

Разобрав электрический соединитель, можно увидеть пластину с зажимающей поверхностью, а также — гидрофобный гель, защищающий от коррозии:

А может быть и 2 пластины:

Так выглядит провод после заделки:

Для больших токов

Для таких случаев существуют вариации гильз:

Та гильза, которая вверху, соединяет алюминиевый и медный провод, а та, что ниже подходит для всех видов проводов:

В гильзу вставялется один или больше проводов и обжимается это все дело специальными клещами.

Вот эти гильзы побывали в зубах клещей:

Успехов вам и соблюдайте технику безопасности при работе с электричеством!

Гениальный способ, как правильно соединять между собой провода

Знакомый электрик показал, как нужно правильно и качественно
соединять между собой провода. При ремонте может пригодится каждому.

Скрутка — простое соединения межу собой проводов

И это вам не хухры-мухры, когда надёжности нет и качество
контакта теряется!

Есть много способов вместе соединять электрические провода,
но не всегда они долго «живут»… Я имею в виду методом обычной
«скрутки».

Правда нам ведь нужно соединить два электропровода, а не
тросы. Поэтому у каждого есть свои методы.

Способы, как правильно соединять между собой провода

Монтёр сначала показал те способы и такие методы, которые многие
используют, но, по его мнению, они неправильные или скажем так, не очень
надёжные (видео внизу публикации).

Первый способ скрутить провода

Самым простым соединением 2-ух проводов — это монтаж и
скрутка сразу с места зачистки изоляции. По мнению автора ролика — это не
верно.

И ещё один монтаж скрутки проводов

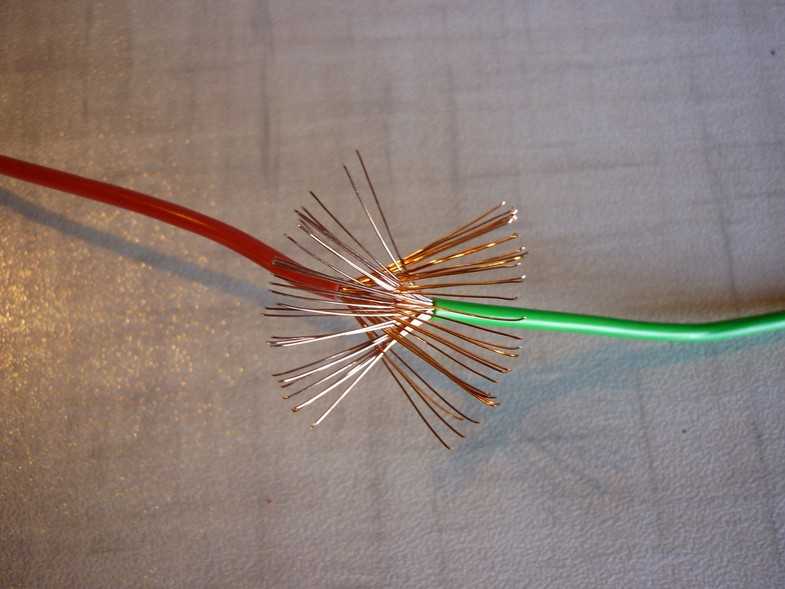

Второй способ — это когда каждый конец провода делишь на два
равных пучка. А затем каждый из разделённых скручиваешь. И этот метод не
подошёл.

А вот ещё как правильно соединить провода

А вот третий монтаж считается самым крепким и надёжным
(гениальным). Просто нужно скручивать не с места начала изоляции, а отступив
середину оголённых.

Правда ПУЭ (Правила устройства электроустановок) запрещают
«скрутку», но это самый простой, быстрый, популярный и дешёвый способ.

Полезно и интересно: Полезные советы и необычные хитрости от умелых мастеров для вашего гаража.

Кстати, я думаю, что многие электрики на сегодня используют
другие варианты коммутации:

  • пайка,
  • сварка,
  • клеммы,
  • болты,
  • гильзы.

В общем смотрите видео:

И что говорят профессионалы:

А какой способ соединения проводов для вас является
правильным и качественным.

Следите за моими новыми публикациями — дальше ещё интереснее
будет!

Как правильно соединить многожильные провода между собой

В многожильных проводах сечение образовано несколькими, иногда, переплетаемыми друг с другом жилами. Зная, как соединить многожильные провода между собой, можно достаточно легко самостоятельно выполнить такую работу и получить прочный, абсолютно безопасный в процессе эксплуатации контакт.

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

  • удлинёнными тройниками;
  • мобильными осветительными приборами;
  • автомобильной проводкой;
  • подсоединением осветительных приборов к электрической сети;
  • подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Способы соединения многожильных проводов между собой

Используемые на сегодняшний день способы электромонтажных подсоединений многожильных проводников отличаются возможностью получить не только прочный, надёжный и долговечный, но и полностью безопасный контакт жил.

Скрутка многожильных проводников

Такой вариант является наиболее простым в исполнении и интуитивно понятным, не требующим применения специального оборудования или профессионального инструмента.

Скрутка — самый простой способ соединения многожильных проводов

  1. Зачистить жилы на концах проводников от изолирующего слоя и наложить их друг на друга. Скрутить наложенные друг на друга оголённые жилы.

    Перед тем как соединить провода, концы обязательно нужно зачистить

  2. Упрочнить выполненную скрутку при помощи плоскогубцев. Простая параллельная скрутка достаточно надёжна с точки зрения контакта между жилами, но вибрация и механические усилия, приложенные на разрыв, могут легко нарушить прочность такого соединения.

    Плоскогубцами скрутить жилы между собой

Второй метод заключается в следующих этапах:

  1. Зачистить жилы проводников от изолирующего слоя и наложить их друг на друга крест-накрест.

    Очистить изолирующий слой проводов и наложить жилы друг над друга

  2. Обмотать одну оголённую жилу вокруг другой по всей поверхности.

    Обмотать одну жилу вокруг другой

    Выполнить обмотку проводов

  3. Убедиться визуально в прочности выполненной обмотки. При помощи простой или традиционной скрутки осуществляется электрическое подсоединение дополнительных проводников на основную, ведущую линию электропроводки.

Скрутка проводов третьим методом:

  1. Удалить с концов проводников изоляцию. Наложить оголённые концы друг на друга и выполнить обмотку первой жилы.

    Жилы наложить друг на друга

  2. Произвести обмотку второй жилы, после чего визуально убедиться в надёжности выполненного соединения. Способ последовательной скрутки предполагает «навивание» каждого соединяемого проводника на другой, что обеспечивает оптимальный контакт жил.

    Выполнить обмотку одной из жил

    В этом способе один провод «навивается» на другой

Есть ещё и четвёртый метод, заключающийся в следующем:

  1. Зачистить острым ножом концы проводников от изоляции и выровнять их по длине.

    Провода выровнять по длине

  2. Загнуть соединённые зачищенные концы и обвить их отрезком другой жилы.

    Обвить сложенные многожильники отрезком проводника

  3. Выполнить визуальный осмотр соединения и убедиться в его надёжности. Бандажная скрутка заключается в параллельном прикладывании соединяемых жил друг к другу и последующей фиксации полученного соединения при помощи плотно укладываемого мягкого проводника.

    Бандажная скрутка обеспечивает надётжное соединение жил

Способ спайки

Пайкой проводников при помощи бытового паяльника обеспечивается высокопрочный контакт и хорошая электропроводность. Лужение многожильных проводников осуществляется с использованием канифоли (флюса) и стандартного припоя по стандартной технологии.

  1. Зачистить провода от изоляции и удалить при необходимости образующиеся окисления.

    С проводов удалить все окисления

  2. Нагреть провода жалом паяльника до температурного режима плавления флюса и погрузить разогретый провод в ёмкость с канифолью.

    Провод нагреть паяльником и погрузить в канифоль

  3. Нанести на жало паяльника расплавленный припой и аккуратно перенести его на оголённые части жилы. После лужения провода следует соединить друг с другом скруткой, которая в обязательном порядке «подтягивается» плоскогубцами.

    Скрутку подтянуть плоскогубцами

Соединения клеммного типа

Применение клемм разного вида — наиболее доступный в бытовом плане способ соединения многожильных проводов. В большинстве случаев применяемые клеммники подразделяются на пару основных типов.

Принцип действия прижимных клемм предполагает фиксацию провода при помощи встроенного пружинного механизма.

Для соединения проводов нередко используются клеммы

Клеммная колодка винтового типа предполагает надёжную фиксацию всех соединяемых многожильных проводов при помощи винта. Чтобы увеличить площадь проводного контакта с токопроводящей поверхностью требуется выполнить дополнительный загиб жилы.

В клеммной колодке фиксация проводов осуществляется затяжкой винтов

Поэтапное выполнение работ:

  1. Зачистить концы проводника и выровнять их по длине в соответствии с глубиной клеммной колодки.

    Провода выравнять по длине

  2. При одновременном подключении к клеммной колодке более одного проводника следует предварительно выполнить соединение жил параллельной скруткой.

    Предварительно нужно сделать скрутку проводов

  3. Проверить надёжность выполненной скрутки после чего зафиксировать провода в отверстии коннектора.

    Выполнить фиксацию проводов

Метод опрессовки

Способ опрессования предполагает соединение проводов или кабелей при помощи медной или алюминиевой гильзы с применением специальных клещей-опрессователей гидравлического или ручного типа.

В данном случает соединение осуществляется с помощью специальной гильзы

Технология прессования заключается в зачистке изоляции согласно длине гильзы, а слишком тонкие жилы следует соединить скруткой. Затем все кабеля складываются вместе и располагаются внутри гильзы, после чего выполняется двукратная опрессовка по всей длине. Способ позволяет выполнить надёжное и безопасное соединение многожильных проводов, изготовленных из разных видов материалов.

Болтовое соединение

Самым простым, но недостаточно надёжным способом соединения многожильных проводов является скрутка с последующей болтовой фиксацией. Этот вариант разъёмного соединения чаще всего используется в условиях открытой проводки.

Болтовое соединение самое простое, но не очень надёжное

Чтобы повысить уровень надёжности соединения многожильных проводов рекомендуется выполнить зачистку концов от изоляции, после чего залудить очищенные участки и скрепить их болтом.

Применение соединительных изолирующих зажимов

СИЗ-элементы применяются при необходимости выполнить соединение многожильных проводов с небольшим сечением (в пределах 25 мм2). Конструкционной особенностью такого зажима является пластиковый корпус со встроенной конусообразной пружиной.

Этот способ подходит для соединения проводов с небольшим сечением

Многожильные провода сначала соединяются в один пучок при помощи скрутки, на которую затем накручивается зажимная часть. Кроме прочего, место проводного соединения не нуждается в дополнительной изоляции.

Метод сварки

Неразъёмное соединение является наиболее надёжным способом при работе с многожильными проводами. При правильно выполненной сварке общие показатели механической прочности и контактного сопротивления по степени надёжности не отличаются от аналогичных параметров цельного проводника.

Сварочное соединение проводов считается самым надёжным

Сварку можно выполнять на переменном и постоянном токе. На подготовительном этапе провода зачищаются от изоляции, после чего выполняется их скрутка и выравнивание обрезкой торцов. Чтобы в процессе сварки проводники не перегревались, необходимо обеспечить качественный отвод тепла.

Меры безопасности

С целью обеспечения мер безопасной эксплуатации соединённых многожильных проводов важно в обязательном порядке изолировать все части электрической проводки. Правильная изоляция помогает исключить опасное соприкосновение токопроводящих частей между собой или с телом человека. При выборе изоляционного материала необходимо учитывать условия эксплуатации электроцепи, но в большинстве случаев с этой целью применяются изоляционная лента, а также специальная виниловая или термоусадочная трубка.

Если участок подсоединения подвергается негативному воздействию высокотемпературных режимов, в качестве изоляционного материала рекомендуется использовать лакоткань или тканевую изолирующую ленту. Немаловажное значение имеет правильное выполнение всех этапов электрического монтажа. Только при надёжном подсоединении и грамотном подключении всех элементов электросети удаётся минимизировать риск появления участков с плохим контактом, а также предотвращаются локальные перегревы и обрывы электрической проводки.

Многожильные кабели — популярный и распространённый вариант, широко применяемый для обустройства электропроводки разного назначения. Общие правила раздельного соединения многожильных и одножильных проводников не имеют никаких отличий или особенностей, поэтому допускается использовать с этой целью скрутку, винтовой зажим, СИЗ-элементы, сварку и пайку.

Оцените статью:

Поделитесь с друзьями!

Способы соединения электрических проводов — как ПРАВИЛЬНО соединять провода между собой

Общие правила соединения проводов между собой в домашних условиях

— Нельзя соединять жилы проводов, накручивая один на другой, — можно лишь перекручивать их. Таким образом допустимо сопрягать до шести жил разного сечения.

— Нельзя скручивать жилы алюминиевого и медного проводов. Если все же есть острая необходимость, то жилы медного провода обрабатываем канифолью и покрываем припоем ТОС и только потом скручиваем с алюминиевым кабелем. Использовать флюс на основе кислоты в этом случае запрещено.

— Для соединения алюминиевых и медных проводов можно использовать резьбовой зажим. На болт толщиной в два-три раза больше сечения провода надеваем шайбу, затем накидываем петлю одного провода, потом вторую шайбу и петлю другого провода. Поверх надеваем третью шайбу и все зажимаем гайкой.

— Для улучшения качества скрутки конец пучка из скрученных проводов откусываем бокорезами (кусачками). В результате концы жил спаиваются между собой способом «холодной сварки».

— Чтобы исключить образование оксидной пленки, ухудшающей плотность соединения на скрутке, желательно использовать кварцевазелиновую смазку для алюминиевых проводов и вазелиновую смазку для медных.

— Для увеличения срока службы скрутки концы соединения можно пропаять оловянно-свинцовым припоем с канифолью в качестве флюса.

— Соединять провода в домашних условиях можно также с помощью различных клеммников, соединительных блоков, обжимных гильз и т. д.

— Независимо от вида и способа соединения все оголенные участки проводов следует изолировать тремя слоями изоляционной ленты.

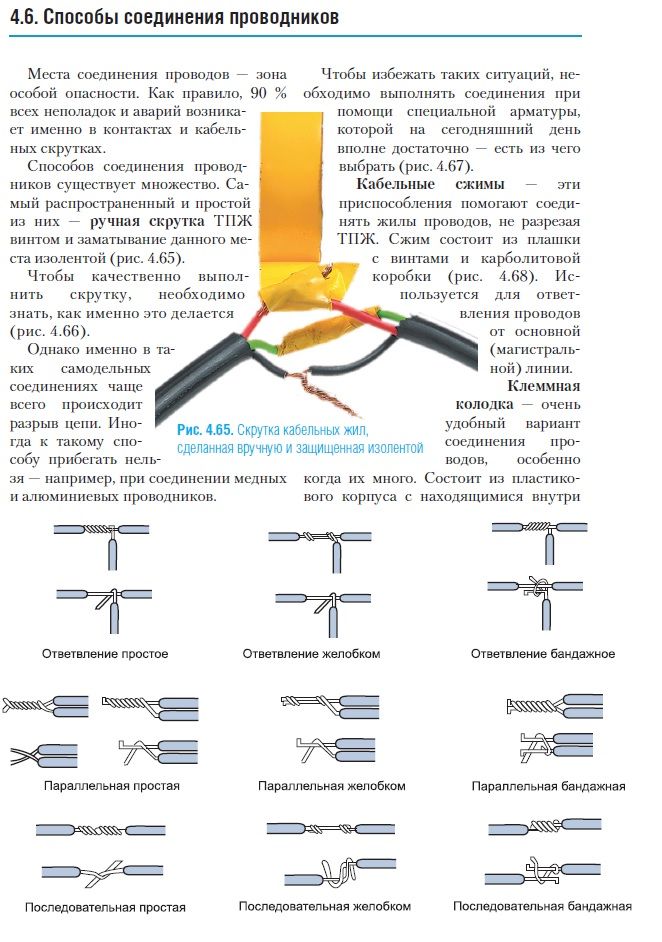

Места соединения проводов — зона особой опасности. Как правило, 90% всех неполадок и аварий возникает именно в контактах и кабельных скрутках.

Способов соединения проводников существует множество. Самый распространенный и простой из них ручная скрутка ТПЖ винтом и заматывание данного места изолентой (рис. 4.65).

Рис. 4.65. Скрутка кабельных жил, сделанная вручную и защищенная изолентой

Чтобы качественно выполнить скрутку, необходимо знать, как именно это делается (рис. 4.66).

Рис. 4.66. Варианты соединения проводов скруткой

Однако именно в таких самодельных соединениях чаще всего происходит разрыв цепи. Иногда к такому способу прибегать нельзя — например, при соединении медных и алюминиевых проводников.

Чтобы избежать таких ситуаций, необходимо выполнять соединения при помощи специальной арматуры, которой на сегодняшний день вполне достаточно — есть из чего выбрать (рис. 4.67).

Рис. 4.67. Современные способы соединения проводов при помощи клемм и клеммных колодок

Кабельные сжимы
эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки (рис. 4.68). Используется для ответвления проводов от основной (магистральной) линии.

Клеммная колодка — очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами (рис. 4.69). Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом (рис. 4.70).

Как правильно скручивать провода

При укладке проводки в доме не обойтись без соединения проводов. Ведь по дому прокладывается сеть с ответвлениями, для питания тех или иных электроприборов.

Надобность в соединении проводки

Для разветвления электрической сети используются распределительные коробки. Но предназначены они только для скрытия соединений ветвей электросети.

Надобность в соединении проводки встречается повсеместно. Соединяют разными способами проводку в доме, электроприборах, автомобиле, в общем, везде, где имеются провода.

Сейчас применяется несколько способов соединения проводки. В каждом из них имеются свои положительные и отрицательные качества.

Самыми распространенными способами являются:

  1. Скрутка;
  2. Пайка;
  3. Сварка;
  4. Использование клеммников, колодок;
  5. Использование самозажимных клеммников;
  6. Использование соединительных изолирующих зажимов (колпачки СИЗ).

Скрутка

Самым простым и распространенным способом соединить провода является обычная скрутка.

Для такого вида соединения из оснащения требуется всего лишь нож для зачистки изоляции и пассатижи, чтобы обеспечить надежность соединения. Однако в завершении, место скрутки нужно будет заизолировать.

Скрутка производится несколькими способами.

Самый простой – это взаимное перекручивание зачищенных концов проводки.

Для надежности желательно оголить провода не менее, чем на 5 см. Далее оголенные концы перекрещиваются так, чтобы края изоляции касались, а затем губками пассатижей захватывают перекрестие проводов и вращательным движением скручивают их.

После скручивания соединение загибается в одну из сторон так, чтобы скрутка лежала параллельно проводу. Затем производится изоляция соединения.

Второй способ – тоже эффективная и простая скрутка.

Зачищенные концы проводов посредине немного изгибаются, и в месте изгиба провода зацепляются между собой.

После конец одного провода обматывается вокруг второго, тоже производиться и с другим концом проводки.

Для надежности сделанные обмотки можно немного поджать пассатижами. Затем все изолируется.

Следующий способ – бандажное соединение. Для такой скрутки понадобиться отрезок зачищенного провода.

Два провода, которые нужно соединить, кладутся параллельно друг другу так, чтобы зачищенные концы касались по всей длине.

Затем имеющимся отрезком они обматываются, получается своеобразный бандаж.

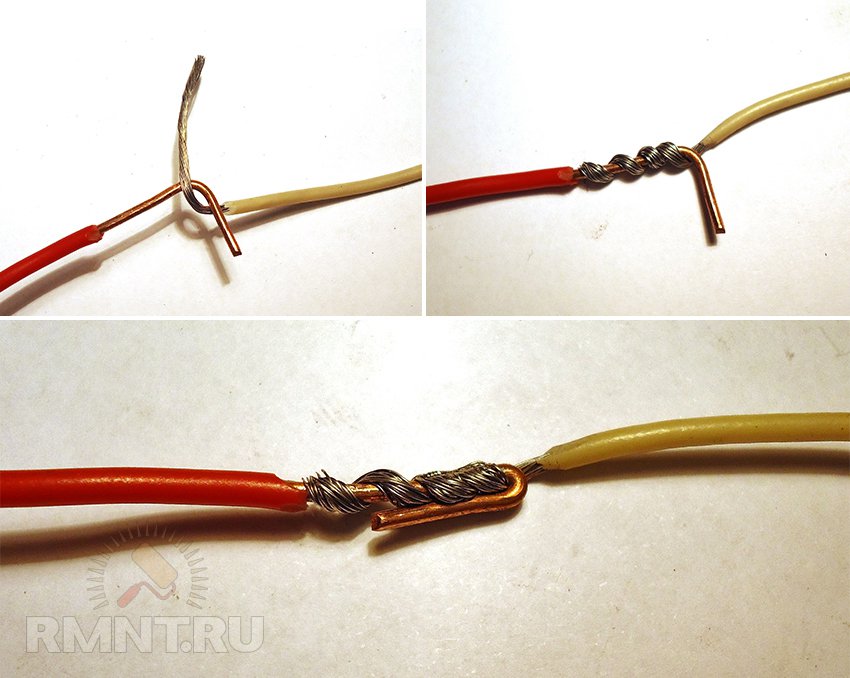

Последний из используемых способов скрутки, которые можно встретить – скрутка желобком.

Чтобы ее выполнить, из концов проводов делаются небольшие крючки, которые перецепляются между собой, а после производиться обмотка одного края провода вокруг второго.

Более сложные виды соединения проводов представлены ниже.

Теперь о способах изоляции скруток.

Зачастую для изоляции применяются разного вида изоленты. При ее использовании обматывать нужно не только место скрутки, она должна заходить на изоляцию проводов не менее 2-3 см.

Читайте также:

Это обеспечит полную изоляцию, в том числе и от попадания влаги.

Помимо изоленты возможно использование термотрубок.

Такую трубку нужной длины одевают на один из проводов перед скручиванием.

Уже после скрутки трубка надвигается на место соединения. Чтобы она плотно обхватила проводку, ее нужно немного нагреть, к примеру, зажигалкой.

Из-за воздействия температуры трубка сожмется, обеспечив плотный обхват.

К положительным качествам скруток можно отнести простоту выполнения при минимальном оснащении, при этом они считаются вполне надежными.

Если обеспечена хорошая изоляция, то скрутка может прослужить длительное время. Также скрутка сама по себе – соединение разъемное, в любое время можно его перекрутить.

Она считается более предпочтительной в сетях, которые не закреплены и могут провисать, что особенно важно для автомобилей, где на проводку постоянно воздействует вибрация.

Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя.

Скруткой сложно объединить многожильные кабели. Они слишком мягкие, поэтому при растягивании возможен разрыв соединения.

Если в проводке используется несколько изолированных жил, то после изоляции каждой жилы общая толщина в месте соединения может быть очень большой.

Также скруткой не рекомендуется соединять кабели, сделанные из разного металла, к примеру, алюминия и меди.

Это скажется как на надежности, так и на повышенном сопротивлении в месте соединения проводов.

Пайка

Следующий способ соединения проводов, который часто используется – пайка.

Примечательно, что пайка – это лишь улучшение крутки. То есть, провода перед пайкой обязательно скручиваются, а затем паяются.

Для выполнения пайки используется паяльник и припой. Благодаря такому соединению можно значительно повысить прочность скрутки многожильного кабеля.

К достоинствам пайки можно отнести увеличение прочности, особенно это касается многожильных проводов.

После пайки в месте соединения сопротивление будет значительно ниже, а значит, скрутка греться не будет. Однако пайка применяется только на медной многожильной проводке, алюминиевые спаять не получиться. При этом пайка является очень хрупкой, и при неправильном ее выполнении соединение будет ненадежным.

Читайте также:

Сварка

Еще одним из способов улучшения скрутки является сварка. Опять же сварка – это лишь метод увеличения надежности скрутки.

Она неприменима для алюминиевых проводов, используется сварка только на медных кабелях большого сечения.

Надежность при сварке значительно выше, чем при пайке. Она является хорошим способом улучшить соединения в распределительной коробке, однако сварка все же не очень практична.

К тому же для нее понадобится специальное оснащение, сварочный инвертор.

Сварка не используется на алюминиевой проводке, дополнительным недостатком является возможность ослабления скрутки, поскольку при сильном нагреве проводов, что будет обязательно при процессе сварки, возможно послабление самой скрутки из-за изменения физических свойств металла.

Отдельными способами соединения пайку и сварку считать нельзя, они лишь обеспечивают дополнительную надежность.

Также после использования паяльника или сварочного аппарата место соединения все равно придется изолировать.

Клеммники и колодки

А вот использование клеммников и колодок – это уже совсем отдельный способ соединения проводов.

Клеммник и колодка представляют собой небольшую металлическую пластину с контактами на краях.

Эта пластина помещена в изолирующий пластик. Для зажима проводов зачастую используются болтики.

Разница между клеммником и колодкой сводится к тому, что клеммник позволяет соединить только два провода, а колодка рассчитана на несколько соединений.

Если просто, то колодка – это несколько соединенных вместе клеммников, позволяющих обеспечить несколько отдельных соединений.

Для соединения двух проводов достаточно очистить их концы от изоляции, причем много очищать не нужно, достаточно 0,5 см, важно только, чтобы очищенный конец доставал до контакта.

При этом оголенный провод не должен выступать за края клеммника, во избежание случайного его касания.

Далее отверткой болт зажимается, обеспечивая надежный контакт провода с пластиной.

С другой стороны клеммника закрепляется другой конец провода. Металлическая пластина будет играть роль моста между ними.

При использовании клеммника, ими соединяется только два провода, для последующих используется еще один клеммник.

Колодка же позволяет обеспечить несколько соединений, что при большом количестве проводов выльется в более компактные размеры.

Клеммники и колодки хороши тем, что позволяют соединить между собой проводку, сделанную из разных металлов и отличающиеся по сечению.

К тому же они являются разъемными, в любой момент можно отсоединить нужный провод. Они хороши как для одножильных, так и многожильных проводов.

К недостаткам их можно отнести увеличенные габариты соединения, особенно это касается колодок.

Спрятать клеммники и колодки может быть очень сложно. К тому же, обычные клеммники не позволят сделать врезку в проводку, скрутка это позволяет. Но о врезке – чуть ниже.

ЧИТАЙТЕ ПО ТЕМЕ: Что такое наконечники НШВИ для обжима проводов.

Клеммники самозажимные

Самозажимные клеммники – разновидность обычных клеммников. Они обеспечивают еще более быстрое соединение, поскольку даже не понадобиться использовать отвертку.

В них контакты подпружинены, поэтому для соединения кабелей достаточно в отверстия с контактами вставить концы проводки.

При установке нужно преодолеть усилие пружины, после чего она будет поджимать контакт к проводу. Отмечается, что такой способ очень удобен для многожильных проводов.

Из недостатков такого соединения можно выделить не особо надежное соединение, проводку из клеммника выдернуть будет несложно. Особенно это касается одножильных проводов большого сечения.

Общим для клеммников недостатком является возможность попадания влаги на контакты, что может привести к их окислению и нарушению

Читайте также:

соединения.

Колпачки СИЗ

Колпачки СИЗ – простой и удобный способ соединения. Производятся они трех типов – без контактов, а также с зажимным и подпружиненным контактом.

Колпачки без контактов сделаны только из изолирующего материала. Предназначены они для изоляции скрутки.

Они надеваются сверху на скрутку, предохраняя ее от попадания влаги.

Колпачки обеспечивают легкость доступа к месту соединения проводов, зачастую применяются в распределительных коробках.

В колпачках с зажимным контактом внутри установлено кольцо из мягкого металла. Такой колпачок надевается на скрутку, а для лучшего соединения пассатижами установленное кольцо сжимается.

Этот колпачок можно использовать и как отдельное соединение, без предварительной скрутки.

Очищенные от изоляции провода вставляются в кольцо колпачка, после чего оно зажимается пассатижами. Данные колпачки обеспечивают практически неразъемное соединение.

Идентично описанным работают колпачки с пружинным контактом, но зажимать у них ничего не нужно, надежность крепления будет обеспечивать пружина внутри. У такого колпачка соединение – разъемное.

Врезка провода

В конце несколько слов о врезке. Чаще всего для такого соединения используется скрутка.

На проводе, к которому нужно подключить другой провод, небольшой участок очищается от изоляции. На очищенный участок наматывается зачищенный конец подсоединяемого провода, после чего все изолируется изолентой.

Возможно применение для врезки специального клеммника. Он имеет Т-образную форму и состоит из двух половинок с проложенной в них пластиной.

Такой клеммник двумя половинками обхватывает очищенный участок, к которому будет производиться врезка. А к боковому отводу этого клеммника подсоединяется провод, который нужно запитать.

Здесь были рассмотрены все используемые типы соединений электрических сетей.

И хоть электрическая сеть используется давно, лучшим соединением двух проводов до сих пор является обычная скрутка, возможно, в дополнение усиленная пайкой или сваркой.

Смотрите полное видео на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам в конечном итоге придется соединить несколько проводов вместе.

Есть несколько различных способов подключения небольших проводов. Для некоторых требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть различных методов, один из которых позволяет легко отсоединить провода в будущем.

Предупреждение: не подключайте провода сетевого напряжения (120/240 В) ни одним из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экранирование. Если вы делаете это только один или два раза в год, любая острая кромка подойдет. Я на самом деле использовал универсальный нож, чтобы отрезать сотни кабелей, но вам нужно быть осторожным, и это займет много времени.

Оглядываясь назад, я очень сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется зачищать кабели вручную, так что не нужно тратить деньги. Но потом возникло что-то еще, затем еще одно и еще одно, и это никогда не закончилось.Сделайте себе одолжение и сразу купите один. Они не такие уж дорогие, и даже более дешевые работают лучше, чем порезать пальцы.

Далее, наличие чего-нибудь для удержания проводов на месте также значительно облегчит вашу работу. Подойдет все, что может удерживать проволоку, даже два пустых бумажных рулона. Просто вырежьте канавку, и все готово.

Конечно, вы также можете напечатать на 3D-принтере один из множества подобных держателей.

Естественно, подходящая подставка для пайки — ваш лучший выбор, если вы будете делать это часто. Необязательно тратить на это много денег. Тот, который у меня был, стоил меньше 10 евро, и в нем даже есть увеличительное стекло и встроенная подсветка.

Наконец, если вам нужно подключить провода на месте, я бы рекомендовал распечатать этот держатель для карманного компьютера. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-то, и вы не можете их легко удалить.

Склейте вместе

Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме очень краткосрочного решения, пока вы не сможете улучшить соединение.Начните с того, что скрутите жилы проволоки как можно плотнее.

Закончите, обернув изолентой скрученную часть для изоляции. Лента также придаст немного прочности, скрепив два провода вместе.

Пайка

Гораздо лучше спаять провода вместе. Скрутите жилы, как раньше, используйте что-нибудь, чтобы удерживать их на месте, и используйте паяльник. Самый простой способ — использовать плоский наконечник, который вы затем подкладываете под провода. Это обеспечит достаточный нагрев проводов и хорошее соединение с припоем.Не прижимайте припой к железу, чтобы расплавить его, а только прикасайтесь к проводам.

Затем вы можете использовать изоленту в качестве изоляции или купить специальные термоусадочные трубки. Просто поместите его вокруг стыка и используйте термофен по этой области. Трубка сожмется и изолирует провода, но также скрепит их.

Паять и пломбировать соединители

Следующий метод является комбинацией предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг стыка и нагрейте. Припой посередине должен расплавиться и растечься по проводам, а трубка должна сжаться и удерживать все на месте.

Это простое и эффективное решение, но разъемы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта обрывов проводов на поле.

Вставные разъемы для проводов

Используя вставные разъемы для проводов, вы просто вставляете оба провода, и все готово.

Конечно, если вы используете многожильный провод, вам придется обжать разъем на одном конце, чтобы было что-то твердое, что можно было вставить.

Это, вероятно, лучший вариант, если вам нужно подключить несколько проводов одновременно, поскольку вы можете купить разъемы с более чем двумя разъемами.

Разъемы Dupont

Вы, вероятно, уже знакомы с разъемами Dupont, поскольку они используются в большом количестве электронного оборудования, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете поменять что угодно за секунды.

Обратной стороной является то, что они сложнее собирать и требуют специальных инструментов и соединителей.Вам нужно будет купить штекеры и розетки, а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество разъемов, что упрощает одновременное подключение нескольких проводов.

Наконец, вам также понадобится специальный инструмент для обжима разъемов Dupont.

К сожалению, обычные обжимные клещи (справа на фото ниже) имеют разные матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам нужно будет купить специальный обжимной станок Dupont.

Вентилятор на моем принтере — отличный пример того, когда следует использовать разъем Dupont. Если он когда-нибудь выйдет из строя, я легко могу заменить его в будущем.

Соединители для быстрого сращивания

Последний метод быстрый и простой, вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и нажимаете на контакты. Он прорежет экран в провод и создаст электрическое соединение.

Конечно, нет ничего идеального.Эти разъемы не совсем дешевые, и они «повредят» провод после подключения. Если вы хотите снова использовать их на том же проводе, вам сначала придется отрезать конец. Если провод уже был коротким с самого начала, возможно, у вас его осталось недостаточно.

Как сращивать провода электрических цепей

Очень многие электрические проекты требуют соединения (сращивания) электрических кабелей вместе. Иногда это происходит в монтажных коробках, но это также может происходить везде, где вы хотите разветвить цепь в двух или более направлениях.Когда сращивание выполняется за пределами стандартной монтажной коробки, проект предусматривает выполнение кабельных соединений внутри распределительной коробки с глухой крышкой, к которой можно получить доступ всякий раз, когда вам нужно работать с проводами.

Овладение техникой сращивания позволит решать бесчисленные проекты, которые улучшают ваше жилое пространство, например, перемещение розетки или осветительной арматуры, удаление стены, отделка подвала или укрощение оборванных проводов, которые неправильно подключены.

Смотрите сейчас: Как сращивать электрический провод

Меры безопасности

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Продемонстрированный здесь метод является правильным способом сращивания электрических проводов с использованием утвержденных UL соединителей, соединенных внутри утвержденной электрической коробки. Этими разъемами могут быть знакомые накручиваемые гайки для проводов или вставные разъемы нового типа. Этот метод одобрен Национальным электрическим кодексом (NEC). Никогда не следует использовать старый неформальный метод соединения проводов с помощью изоленты.

Электрические соединения никогда нельзя оставлять сами по себе в полости стены или потолка.Вместо этого все стыки должны находиться в утвержденной распределительной коробке или электрической коробке приспособления. Сам ящик должен оставаться доступным и не должен быть спрятан за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки. Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и сдерживая искры и огонь, если что-то пойдет не так. Хотя распределительные коробки сначала могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать и они сделают вашу работу более безопасной.

  • Этот проект предполагает, что поверхности стен открыты для обеспечения доступа, и что электрические кабели уже проложены внутри полостей стены. В противном случае процесс ловли кабеля сделает проект более сложным и трудоемким.

Сращивание проводов — не сложная техника для освоения, но, как и при любом ремонте электрооборудования, связанном с работой с проводами цепи, домашние мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт в проведении базового ремонта.

Ель / Марго Кэвин

Как соединить провода (Краткое описание проекта)

Фото: istockphoto.com

Если в ваш список дел по дому входит амбициозный электрический проект своими руками — будь то установка осветительной арматуры, замена переключателя или расширение электрического провода, чтобы добавить еще одну розетку в гараже — вам нужно знать основные навыки сращивания проводов. Если вы научитесь правильно сращивать провода, это не только обеспечит правильное выполнение ремонта и модернизации электрических систем, но и, что не менее важно, сохранит безопасность вас и вашего имущества.

Инструменты и материалы

Шаг 1

В следующих инструкциях предполагается, что вы соединяете вместе два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с землей к проводу того же типа и размера.) Romex — это торговая марка проводов, которую предпочитают многие электрики, которая обычно используется в жилых помещениях. Маркировка на внешней изоляции «12/2 NMC с заземлением» указывает размер и тип провода — другими словами, провод 12 калибра с двумя внутренними изолированными проводниками (черный «общий» и белый «нейтральный» ), а также неизолированный заземляющий провод.NMC — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы проводов Romex, используемых в жилищном строительстве:

  • Провод калибра 12 / 3–12 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для выключателей и осветительных приборов.
  • Провод калибра 10 / 2–10 с два внутренних изолированных проводника и заземление, обычно используемые для водонагревателей
  • Провод калибра 10 / 3–10 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для одежды
  • Провод калибра 6 / 3–6 с тремя внутренними изолированными проводники и заземление, обычно используемые для электрических плит и духовок.

Следует отметить, что, хотя можно сращивать разные типы проводов Romex, например, от 12/2 до 12/3, вы никогда не должны сращивать вместе провода другой калибр.Калибр провода зависит от предполагаемой силы тока. Например, провод 12-го калибра может выдерживать примерно 20 ампер, а провод 10-го калибра — 30 ампер. Перегрузка провода током, превышающим его предполагаемую силу, может привести к его перегреву, расплавлению и, возможно, возгоранию.

Шаг 2

Перед тем, как начать какие-либо работы, выключите автоматический выключатель, подающий электричество на провод, который вы хотите сращивать. Будьте предельно осторожны при работе с электричеством, поскольку неправильное обращение с ним может привести к серьезным травмам или даже смерти.Убедитесь, что питание действительно отключено, с помощью вольтметра — устройства, измеряющего электрический ток в проводах — вы можете купить его в большинстве центров по ремонту дома. Если вы все еще не уверены, что питание отключено, выключите главный автоматический выключатель для всего дома.

Дополнительные меры предосторожности, которые следует предпринять перед началом проекта:

  • Найдите партнера. Никогда не работайте только с электропроводкой. Вы хотите, чтобы кто-то был рядом на случай, если произойдет неприятное обстоятельство.
  • Поменяйте обувь. Носите обувь на резиновой подошве, чтобы изолировать свое тело.
  • Убедитесь, что пространство сухое. Никогда не работайте с электропроводкой во влажных или сырых условиях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Step 3

С помощью плоскогубцев электрика или линейного мастера удалите две заглушки на новой распределительной коробке, которые будут содержать и защищать сращенные провода и содержать любые искры, которые могут вызвать пожар, если что-то пойдет не так.Заглушки вдавливаются в коробку в заранее определенных местах во время изготовления для облегчения удаления. Большинство распределительных коробок являются универсальными и имеют заглушки различных размеров для различных применений и разного калибра проводов. Эта установка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Фото: istockphoto.com

Шаг 4

Вставьте соединитель Romex (см. Пример на Amazon) в каждое выбивное отверстие в распределительной коробке.Обязательно приобретите соединитель, который подходит к выбивным отверстиям, которые вы используете на распределительной коробке, и подходит для диаметра сращиваемого провода. Закрепите разъем на распределительной коробке, используя контргайку с резьбой и затягивая плоскогубцами и / или отверткой. Разъемы действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Шаг 5

Установите распределительную коробку надлежащим образом — многие типы крепят непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне в пределах досягаемости существующего провода.

Шаг 6

Пропустите конец каждого провода Romex 12/2 — существующего провода и провода, который вы сращиваете — через один из соединителей проводов Romex, прикрепленных к коробке. Затяните винты по бокам соединителя проводов, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

Шаг 7

Проденьте заземляющий винт через резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет распределительную коробку — безопасно возвращает избыточный электрический ток на землю — в случае короткого замыкания.

Шаг 8

Снимите примерно шесть дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Универсальный нож идеально подходит для разрезания внешней изоляции. Удалите защитную бумажную упаковку, окружающую изолированные провода и заземляющий провод.

Фото: istockphoto.com

Шаг 9

Оберните один из оголенных медных проводов заземления один раз вокруг винта заземления, прикрепленного к распределительной коробке; вы должны оставить около шести дюймов оголенного провода, свешивающегося за винт. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй провод заземления вместе с присоединенным проводом заземления с помощью плоскогубцев электрика и закрепите соединение накручивающимся колпачком / гайкой. Аккуратно сложите соединенные провода в задней части распределительной коробки.

Шаг 10

С помощью пары инструментов для зачистки проводов удалите примерно 1/2 дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов.Устройства для зачистки проводов — удобный инструмент для этой задачи, поскольку они предназначены для снятия изоляции с проводов самых разных размеров и доступны в большинстве центров по ремонту дома. Как и плоскогубцы, инструмент имеет острые кромки и заданные точки разреза, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Шаг 11

С помощью электротехнических клещей скрутите вместе зачищенные концы соответствующих проводов каждой жилы 12/2 Romex, белый провод на белый, а черный на черный. Скрутите их, пока они не будут плотно соединены, и закрепите каждое соединение проволочным колпачком / гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Шаг 12

Совместите защитную крышку с крепежными винтами на распределительной коробке и плотно затяните с помощью отвертки.

Знание того, как соединить собственные электрические провода, может сэкономить ваше время и деньги на многочисленных проектах по электричеству и освещению в доме. Однако, если вы опасаетесь работать с электричеством или не имеете базовых знаний по электричеству, не стесняйтесь нанять лицензированного электрика для своего проекта.Хотя наем электрика может легко вернуть вам как минимум 50 долларов в час, это небольшая плата, которую нужно заплатить, чтобы защитить свою семью и свое имущество от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

A Руководство по соединителям проводов

Соединители проводов или гайки, как их часто называют, представляют собой крышки, которые используются для скрепления двух электрических проводов вместе.Эти удобные маленькие разъемы предотвращают оголение проводов под напряжением или их соприкосновение с металлическими поверхностями, что может вызвать опасную неисправность или короткое замыкание.

Соединители проводов доступны в различных цветах, материалах, формах и размерах. Некоторые из самых популярных соединителей для проводов — это навинчиваемые, нажимные и обжимные. В отличие от многих проектов по электромонтажу, работа с электрическими разъемами и их использование легко для домашних электриков-любителей и требует очень мало инструментов.Как и в любом электрическом проекте, при использовании соединителей убедитесь, что электричество отключено от цепи, с которой вы будете работать.

В дополнение к отключению электричества важно выбрать соединитель провода правильного размера для вашей работы. После того, как соединители будут вставлены на место и снова будет включено электричество, ток, очевидно, будет проплавлен по проводам, а также по разъемам, где он встретит небольшое сопротивление в своем потоке. Это сопротивление приведет к небольшому нагреву проводов, что приведет к их расширению.И наоборот, когда ток прекращается, провода остывают и сжимаются. Если используется соединитель неправильного размера, он может вылететь при нагревании и расширяться или выпадать, когда они остывают и сжимаются. В результате останется оголенная проводка, что может привести к большим проблемам. Чтобы избежать этой проблемы, убедитесь, что используемый разъем рассчитан на провода, которые он соединяет.

Разъемы Twist-On Wire

Они доступны с наружными канавками или с крыльями для облегчения работы и обычно скручиваются вручную.Чтобы использовать, зачистите два соединяемых провода примерно на ½ дюйма от конца. Выровняйте рядом и скрутите вместе зачищенные участки проводов, наденьте соединитель на два провода и поверните его по часовой стрелке, чтобы выполнить соединение. Они удерживаются на месте внутренними канавками или конической спиральной металлической пружиной внутри разъема, которая навинчивается на соединенные провода, чтобы плотно удерживать их вместе. Если вам нужно снять разъем, просто поверните его против часовой стрелки, пока он не освободится.

Накручиваемые разъемы обычно имеют цветовую кодировку, указывающую на размер или емкость разъема.Их легко включать и выключать при необходимости, они часто используются в системах электропроводки для выключателей света, потолочных вентиляторов, электрических розеток или розеток, систем безопасности, HVAC и т. Д. Однако винтовые соединители обычно не используются для проводов толще, чем AWG # 10, поскольку сплошной провод, подобный этому, слишком жесткий для использования с этим типом соединителя.

Вставные соединители для проводов

Эти разъемы предназначены для использования только с одножильным проводом, так как многожильный провод не будет надежно подключаться к портам разъема. Как следует из названия, соединение выполняется путем вдавливания сплошного провода в разъем, пока он не сядет на место. Начните с использования устройства для зачистки проводов или обжимного устройства , чтобы удалить примерно ½ дюйма изоляции провода. Теперь просто вставьте зачищенный провод в один из портов (эти разъемы доступны от 2 до 4 портов в зависимости от требований к вашей проводке). Убедитесь, что провод вставлен в разъем достаточно глубоко, и если вы потянете за него, он не сможет легко выйти обратно.

Разъемы push-in

имеют прозрачную оболочку, позволяющую увидеть, было ли соединение выполнено плотно. Кроме того, прозрачная оболочка позволяет легко обнаружить неплотное соединение во время ремонта, а из-за своего небольшого размера они легко помещаются в распределительные коробки. Чтобы отсоединить провод от многоразового вставного разъема, просто возьмите разъем в одной руке и, используя небольшое вращательное движение, другой рукой потяните провод от разъема.

Соединители для обжимных проводов

Обычно соединители для обжимных проводов изготавливаются из стали или меди, и для их правильного соединения требуется обжимной инструмент.Чтобы использовать, зачистите соединяемые провода, совместите их друг с другом, а затем скрутите два конца вместе. Теперь наденьте обжимной соединитель на провода и используйте обжимной инструмент, чтобы обеспечить плотное и безопасное соединение.

Поскольку эти разъемы надежно обжаты, соединение должно быть постоянным, в отличие от поворотных или вставных разъемов. Если необходимо внести изменения в проводку или удалить обжимные соединители проводов, их придется полностью отрезать с помощью кусачки.

Несмотря на то, что они просты в использовании и имеют небольшой размер, соединители для электрических проводов могут оказать большую помощь, когда дело доходит до обеспечения правильного и безопасного выполнения электромонтажных работ.

Работа с проводом — learn.sparkfun.

com

Добавлено в избранное

Любимый

39

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью инструмента для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (так называемая скрученная спираль) или в одном направлении.

Вы также можете попробовать зацепить и скрутить провода вместе в сращивании Western Union (также известном как Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.

Для опытных пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Western Метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичную той, которая встроена в специальный удлинительный кабель EL.


← Предыдущая страница
Как зачистить провод

Работа с проводом — learn.

sparkfun.com

Введение

Когда кто-то упоминает слово «провод», они, скорее всего, имеют в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Проволока может относиться как к механическому, так и к электрическому применению.Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электрический провод — это основа нашего общества. В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию вокруг металлической жилы. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток.Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами. Изоляция существует, потому что прикосновение к оголенному проводу может позволить току протекать через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный и одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь. Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Жесткий провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Области применения одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень трудной задачей в зависимости от толщины, поскольку жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или через отверстия? Попробуйте скрутить проволоку и залудить кончики. Ниже приведен пример с шаговым двигателем в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине ленты. На изображении справа показаны луженые с пайкой провода. Нанесите излишек припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу соединения из строя.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, с которой провод может безопасно справиться. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существуют две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больше тока.

Приблизительная толщина провода в соответствии с таблицей допустимых значений

Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макета или печатной платы идеально подходит твердый сердечник, потому что он хорошо входит в отверстия. Для других прототипов / построек, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Тем не менее, есть возможность использовать проволочную намотку 30 AWG , если вам нужно уменьшить размер.

Совет: Wire wrap впервые был использован для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с небольшим пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и точного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет порезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были зачищены должным образом

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов — это пара противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 22-30AWG

В наличии

ТОЛ-14762

Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого сечения (от 22 до 30). Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может обнажить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и нанести серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя, могут быть включены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет:
Саморегулирующееся устройство для зачистки проводов также полезно для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите провод EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями.
>

Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине может уже быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

18 доступно

TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся устройств для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы отрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

Вставьте кабель между губками. При необходимости увеличьте / уменьшите натяжение зажима с помощью ручки натяжения по мере необходимости в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно поместите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, провода кабеля должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции. Если выемка слишком велика, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для снятия изоляции будут закрываться слишком далеко, впиваясь в провод внизу. При использовании многожильного провода инструмент обрезает внешнее кольцо провода, уменьшая общий диаметр провода и снижая прочность провода. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был полностью зачищен, есть зазубрины и отсутствуют жилы

Если на проводе случайно образовалась зазубрина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью инструмента для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (так называемая скрученная спираль) или в одном направлении.

Вы также можете попробовать зацепить и скрутить провода вместе в сращивании Western Union (также известном как Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.

Для опытных пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Western Метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем, верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе. Справа — вилочный соединитель (также известный как лопата или разрезное кольцо). используется для подключения провода к винтовым клеммам, вставив вилку в гнездо винтовой клеммы. Винты можно частично вкрутить перед установкой терминала. Кольцевые клеммы в середине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть штыревой соединитель (a.k.a. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан внизу справа. В зависимости от конструкции и применения эти разъемы могут иметь различный вид, например, фланцевую вилку или зажим с фиксатором.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан гнездовой лопаточный разъем 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны плоские гнездовые разъемы 1/4 дюйма, которые подключаются к штыревым выводам микровыключателя.

Что такое обжим?

Слово «обжим» в этом контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжима.

Инструмент для обжима трещотки

Самый лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Обжимной инструмент с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «штампа» (т.е. головки обжимного инструмента) будет иметь разные размеры. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Обжимной инструмент с трещоткой для обжимных штифтов

На изображениях ниже показаны провода разного калибра, обжатые на разветвленном разъеме, и обжимной штырь для поляризованного разъема.

Вилочные соединители обжаты для настенного адаптера Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус
Ручной обжимной инструмент

Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Этот тип обжима, как правило, менее прочен. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ от нормального использования также может привести к разделению губок и неполному закрытию. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, он может зачищать, разрезать и обжимать при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы или плоские камни. Хороший обжимной пресс при правильном использовании сделает холодную сварку между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не даст хорошего обжима!

Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с одножильным проводом, потому что провод также не будет соответствовать клемме. Если вы должны использовать провод с одножильным сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера, соответствующий размеру клеммы, или наоборот. Предположим, что вы используете многожильный провод, так что этот провод соответствует обжатому соединению. Далее зачистите провод. Длина оголенного провода должна быть равна длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, значит, размер разъема правильный.

Хорошее соотношение длины проволоки к цилиндру

Затем следует вставить провод до тех пор, пока изоляция провода не коснется конца ствола.

Хорошо: проволока немного проходит мимо ствола

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метки калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. Вообще говоря, «пережать» соединение практически невозможно.

После того, как обжатие завершено, провод и разъем должны по-прежнему держаться вместе, даже если попытаться развести их с большой силой. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже приведена таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в цилиндр или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.

Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы.

Наконечник: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем может выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжимной штифт

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть выполнен таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может включать два зажима (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема

Один пример можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками PTH размером 0,1 дюйма. Ниже представлено изображение нескольких обжатых контактов перед вставкой в ​​их пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится штырь с внутренней резьбой, который используется для сопряжения с штифтом справа.

Процесс немного более утомительный, так как вы работаете с меньшими контактами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать собственные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного контакта.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они соответствовали. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима язычков. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора

Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не будет в достаточной степени обжимать язычки.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его выступ изолятора был на одном уровне с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор чуть выше ручки. Продолжайте сжимать ручку, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на обжатые язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть гофрированные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Общие ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неправильного размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, слишком много оголенного провода обнажены

Также стоит отметить, что, хотя это и не обязательно опасно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Внимание! Помните, что для проволочной обертки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез на боковой стороне цилиндра.

Вставьте провод в штифт заголовка (a.k.a. почтовый). В этом случае на мини-макетной плате использовались штыревые контакты заголовка.

Примечание: Штыри штырей с внутренней резьбой можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть провод вокруг штырей вилки заголовка.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод вокруг квадратного стержня жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со шпильки.По завершении изоляция провода должна начинаться с нижней части штифта. Для более постоянного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов на микроконтроллере, светодиодах или резисторе для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

После того, как обмотка провода ослаблена, потяните провод от штифта.

Управление проводами

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • поддерживает организацию проекта
  • предотвращает отрывание проводов от движущихся частей
  • усиливает связь

Ниже приведен пример сплетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов по схеме против часовой стрелки между указательным и большим пальцами обеими руками. В данном случае сначала скручивали зеленый и красный провода.

Вторую пару проводов скрутите против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После завершения с проводами в вашем проекте будет проще работать. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Электромонтажный комплекс

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета, сложной проводки и для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit

Советы: Дополнительные идеи можно найти по ссылкам ниже.

Проводные соединители — электрические 101

Blue Wire- Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод — Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к проводам переключателя.

Yellow Wing- Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения 2–3 проводов №14 или №12.

Red Wing- Гайка Обычно используется для соединения от 3 до 4 проводов № 14 или № 12 или 3 № 10.

Соединители для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр — от 22 до 24 AWG. Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов.Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Для соединения верхней и нижней части разъема можно использовать плоскогубцы или щипцы для обжима.

На изображении справа показана проводка устройства открывания гаражных ворот, соединенная с контактным разъемом телефонного провода.

Как установить Twist-

на соединители проводов

  1. Выключите питание.
  2. Зачистите провода, обычно около ½ дюйма для двух проводов.Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
  3. Совместите изношенные жилы и проводники.
  4. Равномерно сожмите концы проводов.
  5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
  6. Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если провод отсоединяется при вытягивании на шаге 6, отсоедините соединение и начните заново. Для правильного подключения может потребоваться соединитель другого размера.

Вставить

в разъемы для проводов

Подключить провода в разъемы для вставки очень просто, но отсоединить их очень сложно. Их следует использовать только в светильниках. В осветительных приборах используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не вставляйте нажимные в разъемы в электрической распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, провода в этих разъемах, вероятно, придется разрезать и повторно соединить с помощью twist- на разъемах.

Разъемы для проводов используются для соединения двух или более проводов. Типов соединителей для проводов много, самые распространенные — скрутка вкл. Разъемы twist- IDEAL Industries на проводах являются наиболее распространенными и будут рассмотрены в этой статье. Разъемы Twist- на проводе доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Twist-

On Wire Connectors

IDEAL Industries Первый соединитель для проводов назывался wire- nut® и стал торговым названием для любого соединителя Twist- на проводе.IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер. Цвета и размеры разъемов в отрасли не совпадают, но они аналогичны разъемам IDEAL.

Таблица идеального сечения проводов

Краткое руководство на двух страницах для подбора сечения проводов, количества проводов и цветового кода разъема проводов.

Брошюра по

Ideal Wire Connector — Полное руководство по их продукции для разъемов проводов.

Размеры разъемов для проводов

Размер разъемов для проводов зависит от калибра проводов и количества проводов, соединенных вместе. На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® — IDEAL считает, что это наиболее распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве.Они доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной соединитель, его следует заменить новым проводным соединителем из-за расширения.

Wire- Nut® — оригинальный соединитель для проводов, доступен в пяти размерах.

Wing- Nut® — Они имеют профилированные крылья для надежного захвата и дополнительного крутящего момента. Они доступны в трех размерах.

WireTwist® — экономичный соединитель, аналогичный гайке Wire-.
