Чертеж двутавр: Сортамент двутавр балочный ГОСТ 26020-83

Содержание

Сортамент двутавр балочный ГОСТ 26020-83

Вернуться на страницу «Металлические двутавры»

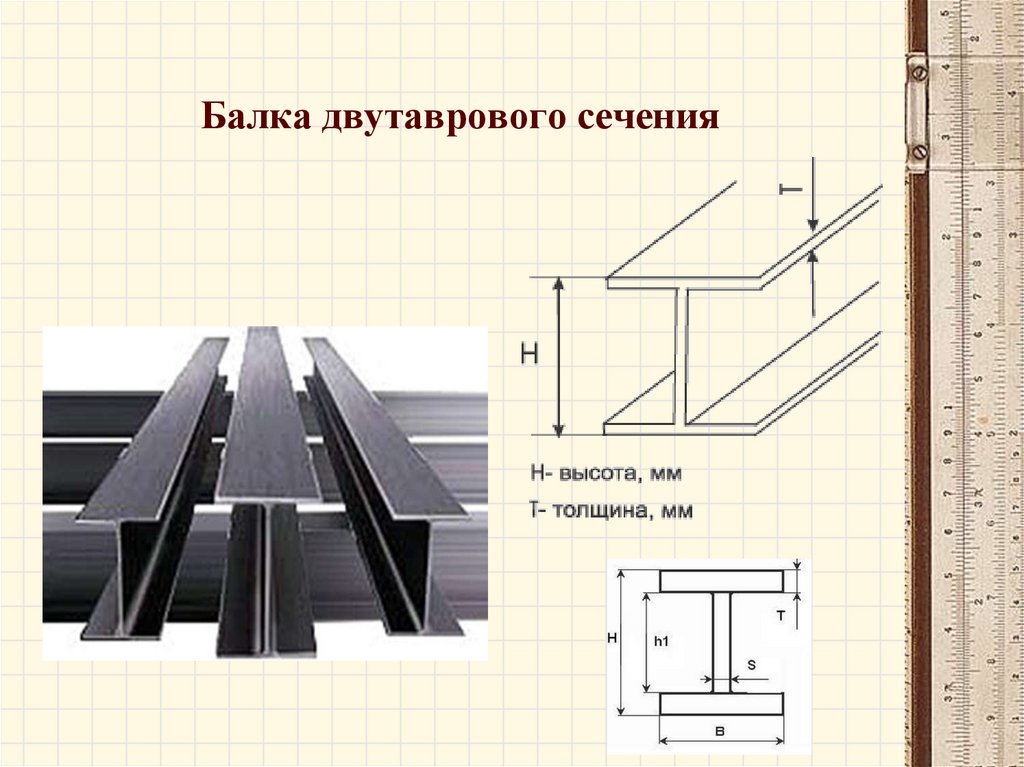

Нормальные (балочные) двутавры

Условные обозначения

h — высота, b — ширина, s — толщина стенки, t — толщина полки, r1 — радиус сопряжения

A — площадь сечения, P — масса п/м,

I— момент инерции относительно оси Y, I— момент инерции относительно оси Z,

W— момент сопротивления относительно оси Y, W— момент сопротивления относительно оси z,

i— радиус инерции относительно оси Y, i— радиус инерции относительно оси Z,

S— статический момент.

Характеристики сечения

Номер профиля мм Площадь сечения, см2 Линейная плотность, кг/м Справочные величины для осей
h b s t r Х — Х Y — Y
Ix, см 4 Wx , см 3 Sx , см 3 ix , см Iy, см 4 Wy, см 3 iy, см
10Б1 100,0 55 4,1 5,7 7 10,32 8,1 171 34,2 19,7 4,07 15,9 5,8 1,24
12Б2 120,0 64 4,4 6,3 7 13,21 10,4 318 53,0 30,4 4,90 27,7 8,6 1,45
14Б1 137,4 73 3,8 5,6 7 13,39 10,5 435 63,3 35,8 5,70 36,4 10,0 1,65
14Б2 140. 0 73 4,7 6,9 7 16,43 12,9 541 77,3 44,2 5,74 44,9 12,3 1,65
16Б1 157,0 82 4,0 5,9 9 16,18 12,7 689 87,8 49,5 6,53 54,4 13,3 1,83
16Б2 160,0 82 5,0 7,4 9 20,09 15,8 869 108,7 61,9 6,58 68,3 16,6 1,84
18Б1 177,0 91 4,3 6,5 9 19,58 15,4 1063 120,1 67,7 7,37 81,9 18,0 2,04
18Б2 180,0 91 5,3 8,0 9 23,95 18,8 1317 146,3 83,2 7,41 100,8 22,2 2,05
20Б1 200 100 5,6 8,5 12 28,49 22,4 1943 194,3 110,3 8,26 142,3 28,5 2,23
23Б1 230 110 5,6 9,0 12 32,91 25,8 2996 260,5 147,2 9,54 200,3 36,4 2,47
26Б1 258 120 5,8 8,5 12 35,62 28,0 4024 312,0 176,6 10,63 245,6 40,9 2,63
26Б2 261 120 6,0 10,0 12 39,70 31,2 4654 356,6 201,5 10,83 288,8 48,1 2,70
30Б1 296 140 5,8 8,5 15 41,92 32,9 6328 427,0 240,0 12,29 390,0 55,7 3,05
30Б2 299 140 6,0 10,0 15 46,67 36,6 7293 487,8 273,8 12,50 458,6 65,5 3,13
35Б1 346 155 6,2 8,5 18 49,53 38,9 10060 581,7 328,6 14,25 529,6 68,3 3,27
35Б2 349 155 6,5 10,0 18 55,17 43,3 11550 662,2 373,0 14,47 622,9 80,4 3,36
40Б1 392 165 7,0 9,5 21 61,25 48,1 15750 803,6 456,0 16,03 714,9 86,7 3,42
40Б2 396 165 7,5 11,5 21 69,72 54,7 18530 935,7 529,7 16,30 865,0 104,8 3,52

ОСТАЛЬНЫЕ СЕЧЕНИЯ СМОТРИТЕ ЗДЕСЬ:

Двутавры: 10Б1 — 40Б2 , 45Б1 — 100Б4

СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА — ГОСТ 26020-83

В отличии от СТО, двутавры по ГОСТу менее популярны. Это связано с тем, что стандарт СТО адаптирован под международные стандарты и его можно продавать не только в России, но и за рубежом. На отечественном рынке стандарт по прежнему присутствует, но найти двутавровые балки по ГОСТу уже труднее чем по СТО.

При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.

В таблице представлены цены на начало 2018 года.

Двутавровая балка Б ст. 3 — ГОСТ 26020

А ГРУПП, ООО ARCELOR-MITTAL (AMDSV LLC) ЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАО АРИЭЛЬ МЕТАЛЛ, ОАО ДИПОС, ГК МЕТАЛЛО-КОМПЛЕКТ-М, АО СТАЛЬ-РЕЗЕРВ, ТПО, ООО ЕМГ-ГРУПП, ООО БЕТАЛЛ, ООО БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО МЕТАЛЛ-СЕРВИС, ОАО МЕТАЛЛО-ТОРГ, АО МЕТА-ГОР, ООО АТОН-СТАЛЬ, ООО ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО
12Б1 66 500 66 290 66 900 67 900 67 390 65 800 66 900 68 490
14Б1 66 500 66 900 69 900 65 900 69 890 65 800 66 900 70 990
16Б1 66 500 61 800 66 900 69 000 69 390 65 800 66 900
18Б1 49 900 50 000 49 990 50 990 49 080
20Б1 54 600 54 100 54 600 54 600 54 600 49 900 55 290 54 510 54 600 54 600 55 100 54 600 55 600 52 080
25Б1 54 600 54 100 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 52 780
30Б1 54 600 54 100 54 600 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 50 850 52 180
35Б1 54 600 54 100 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 49 500 51 980
40Б1 54 300 51 760 54 300 54 300 54 300 47 900 50 890 50 410 54 300 54 300 54 500 54 300 49 990 45 880
45Б1 54 300 50 500 54 300 54 300 54 300 47 900 48 590 50 410 54 300 54 300 54 500 54 300 46 480
50Б1 54 300 51 760 54 300 54 300 54 300 45 900 51 190 53 900 54 300 55 990 54 500 54 300 55 300 46 980
55Б1 54 300 54 300 54 300 54 300 49 900 50 890 52 900 54 300 54 300 54 500 54 300 55 300
60Б1 54 300 54 300 54 300 52 450 48 900 50 890 50 410 54 300 54 500 55 300 47 280
70Б1 52 500 52 500 52 500 49 090 48 710 52 500 52 700 52 500 51 600
25Б2 54 600 54 100 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 55 600 52 780
30Б2 54 600 54 100 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 55 600 52 180
35Б2 54 600 54 610 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 55 600 51 980
40Б2 54 300 54 300 54 300 54 300 47 900 50 890 54 300 54 300 54 500 54 300 53 300 46 080
45Б2 50 200 52 160 54 300 54 300 52 500 47 900 48 990 50 410 54 300 54 500 54 300
50Б2 54 300 54 300 52 450 42 700 47 900 48 990 50 410 54 300 54 500 53 300
55Б2 54300 54300 54300 54300 49900 50890 50410 52300 54500 48050 46980
60Б2 54300 54300 54300 54300 42900 50410 54300 54500 54300 55300 47280
70Б2 52500 52500 52500 50810 52500 52700 52500 53500
80Б2
50Б3 54300
100Б3

Дополнение 1

Семейства двутавров для программы Revit

Для тех кто работает в программе Revit, могут быть полезны семейства двутавров. На каждый двутавр созданы два семейства. Первое семейства создано на основе рабочей плоскости, а второе по линии. Семейства на основе рабочей плоскости удобно использовать для колонн или элементов расположенных строго горизонтально или вертикально. Семейства на основе линии удобней использовать для наклонных балок.

Посмотреть эти семейства можно на странице «Revit-Двутавр балочный ГОСТ 26020-83»

Сортамент двутавр ГОСТ 19425-74

Вернуться на страницу «Металлические двутавры»

Двутавры по ГОСТ 19425-74

h — высота двутавра; b — ширина полки; s — толщина стенки; t — толщина полки;

R — радиус внутреннего закругления; r — радиус закругления полки

I — момент инерции; W — момент сопротивления; S — статистический момент; i — радиус инерции

Номер профиля h b s t R r Площадь поперечного сечения, см2 Масса 1 м, кг Справочные величины для осей
х-х у-у
мм x4 Wх,см3 ix,см x,см3 Iv,см4 v,см3 iv,см
14С 140 80 5,5 9,1 7,5 3,8 21,5 16,9 712 102 5,75 58,4 64,8 16,2 1,74
20С 200 100 7,0 11,4 9,0 4,5 35,6 27,9 2370 237 8,16 136 159 31,8 2,11
20Са 200 102 9,0 11,4 9,0 4,5 39,6 31,1 2500 250 7,95 146 170 33,3 2,07
22С 220 110 7,5 12,3 9,5 4,8 42,1 33,1 3400 310 9,00 178 228 41,5 2,32
27С 270 122 8,5 13,7 10,5 5,3 51,5 42,8 6550 485 11,0 279 346 56,7 2,52
27Са 270 124 10,5 13,7 10,5 5,3 59,9 47,0 6870 507 10,7 297 366 59,0 2,47
36С 350 140 11,0 15,8 12,0 6,0 90,9 71,3 17360 964 13,8 574 618 88,3 2,61
18М 180 90 7,0 12,0 9,0 3,5 32,9 25,8 1760 196 7,32 113 130 28,9 1,99
24М 240 110 8,2 14,0 10,5 4,0 48,7 38,3 4640 387 9,75 223 276 50,2 2,38
30М 300 130 9,0 15,0 12,0 6,0 64,0 50,2 9500 633 12,2 364 480 73,9 2,74
36М 360 130 9,5 16,0 14,0 6,0 73,8 57,9 15340 852 14,4 493 518 79,7 2,65
45М 450 150 10,5 18,0 16,0 7,0 98,8 77,6 31900 1420 18,0 821 892 119 3,00

СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА — ГОСТ 19425-74

Двутавры широкополочные — stroyone. com

№ п/п № двутавра h (мм) B (мм) S (мм) стенка t (мм)  полка M (кг/м) Кол-во (м) в тонне
1 Двутавр 20Ш1 по ГОСТ 26020-83 193 150 6 9 30,6 32,68
2 Двутавр 23Ш1 по ГОСТ 26020-83 226 155 6,5 10 36,2 27,624
3 Двутавр 26Ш1 по ГОСТ 26020-83 251 180 7 10 42,7 23,419
4 Двутавр 26Ш2 по ГОСТ 26020-83 255 180 7,5 12 49,2 20,325
5 Двутавр 30Ш1 по ГОСТ 26020-83 291 200 8 11 53,6 18,657
6 Двутавр 30Ш2 по ГОСТ 26020-83 295 200 8,5 13 61 16,393
7 Двутавр 30Ш3 по ГОСТ 26020-83 299 200 9 15 68,3 14,641
8 Двутавр 35Ш1 по ГОСТ 26020-83 338 250 9,5 12,5 75,1 13,316
9 Двутавр 35Ш2 по ГОСТ 26020-83 341 250 10 14 82,2 12,165
10 Двутавр 35Ш3 по ГОСТ 26020-83 345 250 10,5 16 91,3 10,953
11 Двутавр 40Ш1 по ГОСТ 26020-83 388 300 9,5 14 96,1 10,406
12 Двутавр 40Ш2 по ГОСТ 26020-83 392 300 11,5 16 111,1 9,001
13 Двутавр 40Ш3 по ГОСТ 26020-83 396 300 12,5 18 123,4 8,104
14 Двутавр 50Ш1 по ГОСТ 26020-83 484 300 11 15 114,4 8,741
15 Двутавр 50Ш2 по ГОСТ 26020-83 489 300 14,5 17,5 138,7 7,21
16 Двутавр 50Ш3 по ГОСТ 26020-83 495 300 15,5 20,5 156,4 6,394
17 Двутавр 50Ш4 по ГОСТ 26020-83 501 300 16,5 23,5 174,1 5,744
18 Двутавр 60Ш1 по ГОСТ 26020-83 580 320 12 17 142,1 7,037
19 Двутавр 60Ш2 по ГОСТ 26020-83 587 320 16 20,5 176,9 5,653
20 Двутавр 60Ш3 по ГОСТ 26020-83 596 320 18 24,5 205,5 4,866
21 Двутавр 60Ш4 по ГОСТ 26020-83 603 320 20 28,5 234,2 4,27
22 Двутавр 70Ш1 по ГОСТ 26020-83 683 320 13,5 19 169,9 5,886
23 Двутавр 70Ш2 по ГОСТ 26020-83 691 320 15 23 197,6 5,061
24 Двутавр 70Ш3 по ГОСТ 26020-83 700 320 18 27,5 235,4 4,248
25 Двутавр 70Ш4 по ГОСТ 26020-83 708 320 20,5 31,5 268,1 3,73
26 Двутавр 70Ш5 по ГОСТ 26020-83 718 320 23 36,5 305,9 3,269

ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент

ГОСТ 26020-83

Группа В22

МКС 77.140.70
ОКП 09 2500

Дата введения 1986-01-01

Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. N 6095 дата введения установлена 01.01.86

Ограничение срока действия снято по протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

ПЕРЕИЗДАНИЕ. Октябрь 2012 г.

1. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.

2. По соотношению размеров и условиям применения двутавры подразделяются на типы:

Б — нормальные двутавры;

Ш — широкополочные двутавры;

К — колонные двутавры.

Черт.1. Поперечное сечение двутавров

3. Поперечное сечение двутавров должно соответствовать указанному на черт.1.

Обозначение к чертежу и табл.1:

— высота двутавра; — ширина полки; — толщина стенки; — толщина полки; — радиус сопряжения; — момент инерции; — момент сопротивления; — статистический* момент полусечения; — радиус инерции

________________
* Текст документа соответствует оригиналу. — Примечание изготовителя базы данных.

Черт.1

4. Размеры двутавров, площадь поперечного сечения, линейная плотность и справочные величины приведены в табл.1.

Таблица 1

Номер профиля

мм

Площадь сечения, см

Линейная плотность,
кг/м

Справочные величины для осей

, см

, см

, см

, см

, см

, см

, см

Нормальные двутавры

10Б1

100

55

4,1

5,7

7

10,32

8,1

17,1

34,2

19,7

4,07

15,9

5,8

1,24

12Б1

117,6

64

3,8

5,1

7

11,03

8,7

257

43,8

24,9

4,83

22,4

7,0

1,42

12Б2

120

64

4,4

6,3

13,21

10,4

318

53,0

30,4

4,90

27,7

8,6

1,45

14Б1

137,4

73

3,8

5,6

7

13,39

10,5

435

63,3

35,8

5,70

36,4

10,0

1,65

14Б2

140

73

4,7

6,9

16,43

12,9

541

77,3

44,2

5,74

44,9

12,3

1,65

16Б1

157

82

4,0

5,9

9

16,18

12,7

689

87,8

49,5

6,53

54,4

13,3

1,83

16Б2

160

82

5,0

7,4

20,09

15,8

869

108,7

61,9

6,58

68,3

16,6

1,84

18Б1

177

91

4,3

6,5

9

19,58

15,4

1063

120,1

67,7

7,37

81,9

18,0

2,04

18Б2

180

91

5,3

8,0

23,95

18,8

1317

146,3

83,2

7,41

100,8

22,2

2,05

20Б1

200

100

5,6

8,5

12

28,49

22,4

1943

194,3

110,3

8,26

142,3

28,5

2,23

23Б1

230

110

5,6

9,0

12

32,91

25,8

2996

260,5

147,2

9,54

200,3

36,4

2,47

26Б1

258

120

5,8

8,5

12

35,62

28,0

4024

312,0

176,6

10,63

245,6

40,9

2,63

26Б2

261

120

6,0

10,0

39,70

31,2

4654

356,6

201,5

10,83

288,8

48,1

2,70

30Б1

296

140

5,8

8,5

15

41,92

32,9

6328

427,0

240,0

12,29

390,0

55,7

3,05

30Б2

299

140

6,0

10,0

46,67

36,6

7293

487,8

273,8

12,50

458,6

65,5

3,13

35Б1

346

155

6,2

8,5

18

49,53

38,9

10060

581,7

328,6

14,25

529,6

68,3

3,27

35Б2

349

155

6,5

10,0

55,17

43,3

11550

662,2

373,0

14,47

622,9

80,4

3,36

40Б1

392

165

7,0

9,5

21

61,25

48,1

15750

803,6

456,0

16,03

714,9

86,7

3,42

40Б2

396

165

7,5

11,5

69,72

54,7

18530

935,7

529,7

16,30

865,0

104,8

3,52

45Б1

443

180

7,8

11,0

21

76,23

59,8

24940

1125,8

639,5

18,09

1073,7

119,3

3,75

45Б2

447

180

8,4

13,0

85,96

67,5

28870

1291,9

732,9

18,32

1269,0

141,0

3,84

50Б1

492

200

8,8

12,0

21

92,98

73,0

37160

1511,0

860,4

19,99

1606,0

160,6

4,16

50Б2

496

200

9,2

14,0

102,80

80,7

42390

1709,0

970,2

20,30

1873,0

187,3

4,27

55Б1

543

220

9,5

13,5

24

113,37

89,0

55680

2051,0

1165,0

22,16

2404,0

218,6

4,61

55Б2

547

220

10,0

15,5

124,75

97,9

62790

2296,0

1302,0

22,43

2760,0

250,9

4,70

60Б1

593

230

10,5

15,5

24

135,26

106,2

78760

2656,0

1512,0

24,13

3154,0

274,3

4,83

60Б2

597

230

11,0

17,5

147,30

115,6

87640

2936,0

1669,0

24,39

3561,0

309,6

4,92

70Б1

691

260

12,0

15,5

24

164,70

129,3

125930

3645,0

2095,0

27,65

4556,0

350,5

5,26

70Б2

697

260

12,5

18,5

183,60

144,2

145912

4187

2393,0

28,19

5437,0

418,2

5,44

80Б1

791

280

13,5

17,0

26

203,20

159,5

199500

5044

2917,0

31,33

6244,0

446,0

5,54

80Б2

798

280

14,0

20,5

226,60

177,9

232200

5820

3343,0

32,01

7527,0

537,6

5,76

90Б1

893

300

15,0

18,5

30

247,10

194,0

304400

6817

3964,0

35,09

8365,0

557,6

5,82

90Б2

900

300

15,5

22,0

272,40

213,8

349200

7760

4480,0

35,80

9943,0

662,8

6,04

100Б1

990

320

16,0

21,0

30

293,82

230,6

446000

9011

5234,0

38,96

11520,0

719,9

6,26

100Б2

998

320

17,0

25,0

328,90

258,2

516400

10350

5980,0

39,62

13710,0

856,9

6,46

100Б3

1006

320

18,0

29,0

364,00

285,7

587700

11680

6736,0

40,18

15900,0

993,9

6,61

100Б4

1013

320

19,5

32,5

400,60

314,5

655400

12940

7470,0

40,45

17830,0

1114,3

6,67

Широкополочные двутавры

20Ш1

193

150

6,0

9,0

13

38,95

30,6

2660

275

153

8,26

507

67,6

3,61

23Ш1

226

155

6,5

10,0

14

46,08

36,2

4260

377

210

9,62

622

80,2

3,67

26Ш1

251

180

7,0

10,0

16

54,37

42,7

6225

496

276

10,70

974

108,2

4,23

26Ш2

255

180

7,5

12,0

62,73

49,2

7429

583

325

10,88

1168

129,8

4,31

30Ш1

291

200

8,0

11,0

18

68,31

53,6

10400

715

398

12,34

1470

147,0

4,64

30Ш2

295

200

8,5

13,0

77,65

61,0

12200

827

462

12,53

1737

173,7

4,73

30Ш3

299

200

9,0

15,0

87,00

68,3

14040

939

526

12,70

2004

200,4

4,80

35Ш1

338

250

9,5

12,5

20

95,67

75,1

19790

1171

651

14,38

3260

261

5,84

35Ш2

341

250

10,0

14,0

104,74

82,2

22070

1295

721

14,52

3650

292

5,90

35Ш3

345

250

10,5

16,0

116,30

91,30

25140

1458

813

14,70

4170

334

5,99

40Ш1

388

300

9,5

14,0

22

122,40

96,1

34360

1771

976

16,76

6306

420

7,18

40Ш2

392

300

11,5

16,0

141,60

111,1

39700

2025

1125

16,75

7209

481

7,14

40Ш3

396

300

12,5

18,0

157,20

123,4

44740

2260

1259

16,87

8111

541

7,18

50Ш1

484

300

11,0

15,0

26

145,70

114,4

60930

2518

1403

20,45

6762

451

6,81

50Ш2

489

300

14,5

17,5

176,60

138,7

72530

2967

1676

20,26

7900

526

6,69

50Ш3

495

300

15,5

20,5

199,20

156,4

84200

3402

1923

20,56

9250

617

6,81

50Ш4

501

300

СТО АСЧМ 20-93 двутавры горячекатаные с параллельными гранями полок

СТО АСЧМ 20-93

СТАНДАРТ АССОЦИАЦИИ ПРЕДПРИЯТИЙ И ОРГАНИЗАЦИЙ

ПО СТАНДАРТИЗАЦИИ ПРОДУКЦИИ ЧЕРНОЙ МЕТАЛЛУРГИИ

ПРОКАТ СТАЛЬНОЙ СОРТОВОЙ ФАСОННОГО ПРОФИЛЯ.

Двутавры горячекатаные с параллельными гранями полок.

Технические условия.

АССОЦИАЦИЯ ЧЕРМЕТСТАНДАРТ

Содержание

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

2 НОРМАТИВНЫЕ ССЫЛКИ

3. СОРТАМЕНТ

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5 ПРАВИЛА ПРИЕМКИ, МЕТОДЫ ИСПЫТАНИЙ, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Приложение Обязательное



СТАНДАРТ АССОЦИАЦИИ ПРЕДПРИЯТИЙ И ОРГАНИЗАЦИЙ

ПО СТАНДАРТИЗАЦИИ ПРОДУКЦИИ ЧЕРНОЙ МЕТАЛЛУРГИИ

ПРОКАТ СТАЛЬНОЙ СОРТОВОЙ ФАСОННОГО ПРОФИЛЯ.

Двутавры горячекатаные с параллельными гранями полок.

Технические условия.

Rolled steel sections. I-beers with parallel adgus of flanges.

Specifications

Дата введения: 1994-01-01

СТО АСЧМ 20-93 двутавры горячекатаные с параллельными гранями полок

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает требования к горячекатаным двутаврам из нелегированной и низколегированной стали.

2 НОРМАТИВНЫЕ ССЫЛКИ

ГОСТ 535-88 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия.

ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия.

ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия.

ГОСТ 7566-81 Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки,транспортирования и хранения.

3. СОРТАМЕНТ

3.1 По соотношению размеров и форме профиля двутавры подразделяют на 3 типа:

Б — нормальные с параллельными гранями полок;

Ш — широкополочные с параллельными гранями полок;

К — колонные с параллельными гранями полок.

3.2 Поперечное сечение двутавров должно соответствовать приведенному на чертеже 1.

Чертеж 1

Условные обозначения:

h — высота двутавра;

b — ширина полки;

t — толщина полки;

S — толщина стенки;

R — радиус сопряжения

3. 3 Размеры двутавров, площадь поперечного сечения, масса одного метра длины профиля и справочные величины для осей (I — момент инерции, W — момент сопротивления, S — статический момент полусечения, i — радиус инерции) приведены в таблице 1.

Таблица 1

Размеры двутавров, площадь поперечного сечения, масса 1 м длины, справочные величины для осей

Нормальные двутавры

Профиль Размеры профиля, мм Площадь сечения, см2 Масса 1 м длины, кг Справочные величины для осей
h b S t R Ix, см4 Wx,см3 Sx,см3 ix,см Iy, см4 Wy,см3 iy,см
10 Б1 100 55 4,1 5,7 7 10,32 8,1 171 34,2 19,7 4,07 15,9 5,8 1,24
12 Б1 117,6 64 3,8 5,1 7 11,03 8,7 257 43,8 24,9 4,83 22,4 7 1,43
12 Б2 120 64 4,4 6,3 7 13,21 10,4 318 53 30,4 4,9 27,7 8,7 1,45
14 Б1 137,4 73 3,8 5,6 7 13,39 10,5 435 63,3 35,8 5,7 36,4 10 1,65
14 Б2 140 73 4,7 6,9 7 16,43 12,9 541 77,3 44,2 5,74 44,9 12,3 1,65
16 Б1 157 82 4 5,9 9 16,18 12,7 689 87,8 49,6 6,53 54,4 13,3 1,83
16 Б2 160 82 5 7,4 9 20,09 15,8 869 108,7 61,9 6,58 68,3 16,7 1,84
18 Б1 177 91 4,3 6,5 9 19,58 15,4 1063 120,1 67,7 7,37 81,9 18 2,05
18 Б2 180 91 5,3 8 9 223,95 18,8 1317 146,3 83,2 7,42 100,8 22,2 2,05
20 Б1 200 100 5,5 8 11 27,16 21,3 1844 184,4 104,7 8,24 133,9 26,8 2,22
25 Б1 248 124 5 8 12 32,68 25,7 3537 285,3 159,7 10,4 254,8 41,1 2,79
25 Б2 250 125 6 9 12 37,66 29,6 4052 324,2 182,9 10,37 293,8 47 2,79
30 Б1 298 149 5,5 8 13 40,80 32 6319 424,1 237,5 12,44 441,9 59,3 3,29
30 Б2 300 150 6,5 9 13 46,78 36,7 7210 480,6 271,1 12,41 507,4 67,7 3,29
35 Б1 346 174 6 9 14 52,68 41,4 11095 641,3 358,1 14,51 791,4 91 3,88
35 Б2 350 175 7 11 14 63,14 49,6 13560 774,8 434 14,65 984,2 112,5 3,95
40 Б1 396 199 7 11 16 72,16 56,6 20020 1011,1 564 16,66 1446,9 145,4 4,48
40 Б2 400 200 8 13 16 84,12 66 23706 1185,3 663,2 16,79 1736,2 173,6 4,54
45 Б1 446 199 8 12 18 84,30 66,2 28699 1287 725,1 18,45 1579,7 158,8 4,33
45 Б2 450 200 9 14 18 96,76 76 33453 1486,8 839,6 1859 1871,3 187,1 4,4
50 Б1 492 199 8,8 12 20 92,38 72,5 36845 1497,8 853,5 19,97 1581,5 158,9 4,14
50 Б2 496 199 9 14 20 1011,27 79,5 41872 1688,4 957,3 20,33 1844,4 185,4 4,27
50 Б3 500 200 10 16 20 114,23 89,7 47849 1914 1087,7 20,47 2140,3 214 4,33
55 Б1 543 220 9,5 13,5 24 113,36 89 55682 2050,9 1165,1 22,16 2404,5 218,6 4,61
55 Б2 547 220 10 15,5 24 124,75 97,9 62790 2295,8 1301,6 22,44 2760,3 250,9 4,7
60 Б1 596 199 10 15 22 120,45 94,6 68721 2306,1 1325,5 23,89 1979 198,9 4,05
60 Б2 600 200 11 17 22 134,41 105,5 77638 2587,9 1489,5 24,03 2277,5 227,8 4,12
70 Б0 693 230 11,8 15,2 24 153,05 120,1 114187 3295,5 1913,1 27,31 3097,7 269,4 4,5
70 Б1 691 260 12 15,5 24 164,74 129,3 125931 3644,9 2094,9 27,65 4556,4 350,5 5,26
70 Б2 697 260 12,5 18,5 24 183,64 144,2 145913 4186,9 2392,8 28,19 5436,7 418,2 5,44

Широкополочные двутавры

Профиль Размеры профиля, мм Площадь сечения,см2 Масса 1 м длины, кг Справочные величины для осей
h b S t R Ix, см4 Wx,см3 Sx,см3 ix,см Iy, см4 Wy,см3 iy,см
20 Ш1 194 150 6 9 13 39,01 30,6 2690 277,3 154,3 8,3 507,1 67,6 3,61
25 Ш1 244 175 7 11 16 56,24 44,1 6122 501,8 279,2 10,43 984,3 112,5 4,18
30 Ш1 294 200 8 12 18 72,38 56,8 11339 771,4 429,5 12,52 1602,9 160,3 4,71
30 Ш2 300 201 9 15 18 87,38 68,6 14210 947,4 529,9 12,75 2033,8 202,4 4,82
35 Ш1 334 249 8 11 20 83,17 65,3 17108 1024,4 563,8 14,34 2834,1 227,6 5,84
35 Ш2 340 250 9 14 20 101,51 79,7 21678 1275,2 706,1 14,61 3650,5 292 6
40 Ш1 383 299 9,5 12,5 22 112,91 88,6 30556 1595,6 880,8 16,45 5575,4 372,9 7,03
40 Ш2 390 300 10 16 22 135,95 106,7 38676 1983,4 1094 16,87 7207,1 480,5 7,28
45 Ш1 440 300 11 18 24 157,38 123,5 56072 2548,7 1412,5 18,88 8110,3 540,7 7,18
50 Ш1 482 300 11 15 26 145,52 114,2 60371 2505 1395,7 20,37 6762,4 450,8 6,82
50 Ш2 487 300 14,5 17,5 26 176,34 138,4 71867 2951,4 1666,7 20,19 7896,4 526,4 6,69
50 Ш3 493 300 15,5 20,5 26 198,86 156,1 83441 3385 1912,8 20,48 9249,7 616,6 6,82
50 Ш4 499 300 16,5 23,5 26 221,38 173,8 95282 3818,9 2161,5 20,75 10603,4 706,9 6,92
60 Ш1 582 300 12 17 28 174,49 137 102717 3529,8 1981,5 24,26 7668 511,2 6,63
60 Ш2 589 300 16 20,5 28 217,41 170,7 126201 4285,3 2439 24,09 9257,4 617,2 6,53
60 Ш3 597 300 18 24,5 28 252,37 198,1 150043 5026,6 2869,9 24,38 11067,3 737,8 6,62
60 Ш4 605 300 20 28,5 28 287,33 225,6 174458 5767,2 3305,6 24,64 12879,3 858,6 6,7
70 Ш1 692 300 13 20 28 211,49 166 172433 4983,7 2814,6 28,55 9022,9 601,5 6,53
70 Ш2 698 300 15 23 28 242,53 190,4 198791 5696 3233,6 28,63 10381,1 692,1 6,54
70 Ш3 707 300 18 27,5 28 289,09 226,9 239032 6761,9 3867,2 28,76 12422,4 828,2 6,56
70 Ш4 715 300 20,5 31,5 28 329,39 258,6 275138 7696,2 4426,7 28,9 14240,2 949,3 6,58
70 Ш5 725 300 23 36,5 28 375,69 294,9 319793 8821,9 5099,5 29,18 16512,3 1100,8 6,63
80 Ш1 782 300 13,5 17 28 209,71 164,6 205458 5254,7 3018,9 31,3 7676,7 511,8 6,05
80 Ш2 792 300 14 22 28 243,45 191,1 253655 6405,4 3644,1 32,28 9928,9 661,9 6,39
90 Ш1 881 299 15 18,5 28 243,96 191,5 292583 6642,1 3861,2 34,63 8278,5 553,7 5,83
90 Ш2 890 299 15 23 28 270,87 212,6 345335 7760,3 4457 35,71 10283,3 687,8 6,16
100 Ш1 990 320 16 21 30 293,8 230,6 446039 9010,9 5234,1 38,96 11517,9 719,9 6,26
100 Ш2 998 320 17 25 30 328,88 258,2 516373 10348,2 5982,6 39,62 13710 856,9 6,46
100 Ш3 1006 320 18 29 30 363,96 285,7 587730 11684,5 6736,2 40,18 15903 993,9 6,61
100 Ш4 1013 320 19,5 32,5 30 400,58 314,5 655449 12940,7 7470 40,45 17828,8 1114,3 6,67

Нормальные двутавры

Профиль Размеры профиля, мм Площадь сечения, см2 Масса 1 м длины, кг Справочные величины для осей
h b S t R Ix, см4 Wx,см3 Sx,см3 ix,см Iy, см4 Wy,см3 iy,см
20 К1 196 199 6,5 10 13 52,69 41,4 3846 392,5 216,4 8,54 1314,4 132,1 4,99
20 К2 200 200 8 12 13 63,53 49,9 4716 471,6 262,8 8,62 1601,4 160,1 5,02
25 К1 246 249 8 12 16 79,72 62,6 9171 745,6 410,7 10,73 3089,9 248,2 6,23
25 К2 250 250 9 14 16 92,18 72,4 10833 866,6 480,3 10,84 3648,6 291,9 6,29
25 К3 253 251 10 15,5 16 102,21 80,2 12154 960,8 535,4 10,9 4088,6 325,8 6,32
30 К1 298 299 9 14 18 110,80 87 18849 1265,1 694,7 13,04 6240,9 417,5 7,51
30 К2 300 300 10 15 18 119,78 94 20411 1360,7 750,6 13,05 6754,5 450,3 7,51
30 К3 300 305 15 15 18 134,78 105,8 21536 1433,7 806,9 12,64 7104,4 465,9 7,26
30 К4 304 301 11 17 18 134,82 105,8 23381 1538,2 852,8 13,17 7732,3 513,8 7,57
35 К1 342 348 10 15 20 139,03 109,1 31249 1827,4 1001,2 14,99 10541,7 605,8 8,71
35 К2 350 350 12 19 20 173,87 136,5 40296 2302,6 1272,7 15,22 13585,3 776,3 8,84
40 К1 394 398 11 18 22 186,81 146,6 56147 2850,1 1559,3 17,34 18921,9 950,8 10,06
40 К2 400 400 13 21 22 218,69 171,7 66623 3331,2 1936,3 17,45 22412 1120,6 10,12
40 К3 406 403 16 24 22 254,87 200,1 78041 3844,4 2139,9 17,5 26199,5 1300,2 10,14
40 К4 414 405 18 28 22 295,39 231,9 92773 4481,8 2513,2 17,72 31026,2 1532,2 10,25
40 К5 429 400 23 35,5 22 370,49 290,8 120292 5608 3198,6 18,02 37914,2 1895,7 10,12

Примечания

1 Площадь поперечного сечения, масса профиля длиной 1 м и справочные величины вычислены по номинальным размерам. Плотность стали принята равной 7,85 г/см3.

2 Радиусы сопряжений приведены для построения калибра и на готовом прокате не проверяют.

3 Притупление углов полок — до 3 мм обеспечивают технологией прокатки и на профиле не проверяют.



3.4 Предельные отклонения по размерам и форме поперечного сечения двутавров (черт. 1 и 2) должны соответствовать приведенным в таблице 2.

Чертеж 2

Условные обозначения:

b1 — ширина удлиненного фланца;

b2 — ширина укороченного фланца;

D — перекос полки;

f — прогиб стенки;

Таблица 2

Предельные отклонения по размерам и форме поперечного сечения

Параметр Размеры Предельные отклонения
Высота, h до 120 включ. ± 2,0
  св. 120 до 380 ± 3,0
  от 380 до 580 + 4,0
  от 580 ± 5,0
Ширина полки, b при высоте, h
  до 120 включ. ± 2,0
  св. 120 ± 3,0
Толщина стенки, S до 4,4 включ. ± 0,5
  св. 4,4 до 6,5 включ. ± 0,7
  св. 6,5 до 16,0 ± 1,0
  от 16,0 до 23 + 1,5
  от 23 ± 2,0
Толщина полки, t до 6,3 включ. ± 1,0
  св. 6,3 до 16,0 ± 1,5
  от 16,0 до 25 ± 2,0
  от 25 ± 2,5
Длина двутавра, I до 7000 + 40
  от 7000 до 15000 + (40+5(1-7))
  от 15000 +100
Перекос полки, D при высоте, h
  до 120 включ. 1,0
  св. 120 до 290 0,015b, но не более 3,0
  от 290 0,015b, но не более 4,0
Смещение полки при высоте, h
относительно стенки до 120 включ. 1,5
св. 120 до 190 2,5
  от 190 до 290 3,0
  от 290 и b до 220 3,0
  от 290 и b от 220 4,5
Прогиб стенки, f при высоте, h
  до 120 включ. 1,0
  св. 120 до 380 1,5
  от 380 до 680 2,0
  от 680 3,0

3.5 Двутавры изготовляют длиной:

— мерной;

— мерной с немерной;

— немерной;

— ограниченной в пределах немерной.

3.6 Двутавры мерной длины изготовляют следующие длины, м: 9, 10, 12, 15, 18, 24.

По согласованию потребителя с изготовителем допускается изготовление двутавров иной мерной длины в пределах 8-24 и с интервалом промежуточных размеров 0,1 м.

3.7 При изготовлении двутавров мерной длины с немерной объем двутавров немерной длины не должен превышать:

5% от массы партии — при массе 1 м длины двутавра до 20 кг;

8% от массы партии — при массе 1 м длины двутавра от 20 до 50 кг;

12% от массы партии — при массе 1 м длины двутавра от 50 до 110 кг включ;

20 от массы партии — при массе 1 м длины двутавра св. 110 кг.

3.8 Двутавры немерной длины и длины, ограниченной в пределах немерной, изготавливают от 4 до 24 м.

3.9 Кривизна двутавра не должна превышать 0,2% длины двутавра.

По требованию потребителя двутавры высотой свыше 300 мм изготавливают с кривизной не более 0,1% длины двутавра.

3.10 Косина реза не должна выводить длину двутавра за предельные отклонения по длине.

Длиной двутавра является длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

3.11 По требованию потребителя двутавры изготавливают с регламентированной массой 1 м длины с отклонениями ±4%.

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1 Технические требования к двутаврам должны соответствовать стандарту, указанному в заказе: ГОСТ 535,ГОСТ 19281 и ГОСТ 27772.

4.2 Состояние поверхности

4.2.1 Двутавры не должны иметь дефектов поверхности, мешающих дальнейшему применению. На поверхности не допускаются рванины, плены площадью более 1,5 см2, раскатанные загрязнения, трещины,закаты глубиной более 1 мм при толщине элемента профиля до 10 мм и глубиной более 2 мм — при толщине элемента профиля св. 10 мм.

4.2.2 Качество поверхности двутавров может быть улучшено путем удаления дефектов зачисткой или вырубкой с обеспечением плавных переходов (без резких изменений контура). Глубина зачистки (вырубки) не должна превышать:

1 мм — для элемента профиля толщиной до 10 мм;

2 мм — для элемента профиля толщиной св. 10 мм;

4. 2.3 На торцах двутавров допускаются забоины в пределах 1/2 фактического отклонения по длине и заусенцы.

По требованию потребителя заусенцы должны быть удалены.

4.2.4 Расслоения на торцах двутавров не допускается.

4.3 Упаковка и маркировка двутавров по ГОСТ 7566 со следующими дополнениями:

4.3.1 По требованию потребителя маркировку двутавров выполняют несмываемой краской цветами,приведенными в приложении.

5 ПРАВИЛА ПРИЕМКИ, МЕТОДЫ ИСПЫТАНИЙ,ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1 Правила приемки и методы испытаний должны соответствовать стандарту, указанному в заказе: ГОСТ 535, ГОСТ 19281 и ГОСТ 27772.

5.2 Проверку размеров двутавров проводят на расстоянии не менее 500 мм от торца профиля.

5.3 Высоту профиля измеряют по оси Y-Y.

5.4 Толщину стенки измеряют у торца профиля.

5.5 Для контроля механических свойств и испытания на изгиб в холодном состоянии могут быть использованы статистические и неразрушающие методы по методикам, согласованным в установленном порядке

Приложение
Обязательное

Обозначение стали Цвета маркировки
Основные Дополнительный
Ст0 Красный и зеленый
С235 Желтый и коричневый
С245 Желтый и
Ст3пс зеленый
С275   Белый
С255 Желтый и
Ст3сп синий
С285   Белый
09Г2 Синий и зеленый
09Г2Д
С345
09Г2С
С345Д Синий Зеленый
09Г2СД   Зеленый
С375   Белый
С375Д   Белый и зеленый
Примечание — Маркировку основными цветами наносят на торцевую поверхность одной из полок двутавра, маркировку дополнительным цветом — на среднюю часть стенки.



ГОСТ 26020-83 двутавры стальные горячкатаные

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК

СОРТАМЕНТ

ГОСТ 26020-83

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК

Сортамент Hot-rolled steel I-beam with parallel flange edges. Dimensions

ГОСТ 26020-83

Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6095 срок действия установлен

с 01.01.86

до 01.01.93

  1. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.
  2. По соотношению размеров и условиям применения двутавры подразделяются на типы:

Б — нормальные двутавры;

Ш — широкополочные двутавры;

К — колонные двутавры.

  1. Поперечное сечение двутавров должно соответствовать указанному на черт.1.
  2. Размеры двутавров, площадь поперечного сечения, линейная плотность и справочные величины приведены в табл.1.
  3. Предельные отклонения по размерам и геометрической форме двутавров (черт.1 и 2) не должны превышать величин, приведенных в табл. 2.

Обозначение к чертежу и табл. 1:

h — высота двутавра; b — ширина полки; s — толщина стенки; — толщина полки; r — радиус сопряжения; — момент инерции; W — момент сопротивления; S — статистический момент полусечения; i — радиус инерции.

Черт. 1

Условные обозначения:

b1 — ширина укороченного фланца;

b2 — ширина удлиненного фланца;

— перекос полки;

f — кривизна стенки по высоте сечения.

Черт. 2



ГОСТ 26020-83 двутавры стальные горячкатаные

Таблица 1

Номер профиля мм Площадь сечения, см2 Линейная плотность, кг/м Справочные величины для осей
h b s t r Х — Х Y — Y
Ixсм4 Wx,см3 Sx,см3 ix, см Iyсм4 Wyсм3 iyсм
Нормальные двутавры
10Б1 100 55 4,1 5,7 7 10,32 8,1 171 34,2 19,7 4,07 15,9 5,8 1,24
12Б1

12Б2

117,6

120

64

64

3,8

4,4

5,1

6,3

7 11,03

13,21

8,7

10,4

257

318

43,8

53,0

24,9

30,4

4,83

4,90

22,4

27,7

7,0

8,6

1,42

1,45

14Б1

14Б2

137,4

140

73

73

3,8

4,7

5,6

6,9

7 13,39

16,43

10,5

12,9

435

541

63,3

77,3

35,8

44,2

5,70

5,74

36,4

44,9

10,0

12,3

1,65

1,65

16Б1

16Б2

157

160

82

82

4,0

5,0

5,9

7,4

9 16,18

20,09

12,7

15,8

689

869

87,8

108,7

49,5

61,9

6,53

6,58

54,4

68,3

13,3

16,6

1,83

1,84

18Б1

18Б2

177

180

91

91

4,3

5,3

6,5

8,0

9 19,58

23,95

15,4

18,8

1063

1317

120,1

146,3

67,7

83,2

7,37

7,41

81,9

100,8

18,0

22,2

2,04

2,05

20Б1 200 100 5,6 8,5 12 28,49 22,4 1943 194,3 110,3 8,26 142,3 28,5 2,23
23Б1 230 110 5,6 9,0 12 32,91 25,8 2996 260,5 147,2 9,54 200,3 36,4 2,47
26Б1

26Б2

258

261

120

120

5,8

6,0

8,5

10,0

12 35,62

39,70

28,0

31,2

4024

4654

312,0

356,6

176,6

201,5

10,63

10,83

245,6

288,8

40,9

48,1

2,63

2,70

30Б1

30Б2

295

299

140

140

5,8

6,0

8,5

10,0

15 41,92

46,67

32,9

36,6

6328

7293

427,0

487,8

240,0

273,8

12,29

12,50

390,0

458,6

55,7

65,5

3,05

3,13

35Б1

35Б2

346

349

155

155

6,2

6,5

8,5

10,0

18 49,53

55,17

38,9

43,3

10060

11550

581,7

662,2

328,6

373,0

14,25

14,47

529,6

622,9

68,3

80,4

3,27

3,36

40Б1

40Б2

392

396

165

165

7,0

7,5

9,5

11,5

21 61,25

69,72

48,1

54,7

15750

18530

803,6

935,7

456,0

529,7

16,03

16,30

714,9

865,0

86,7

104,8

3,42

3,52

45Б1

45Б2

443

447

180

180

7,8

8,4

11,0

13,0

21 76,23

85,96

59,8

67,5

24940

28870

1125,8

1291,9

639,5

732,9

18,09

18,32

1073,7

1269,0

119,3

141,0

3,75

3,84

50Б1

50Б2

492

496

200

200

8,8

9,2

12,0

14,0

21 92,98

102,80

73,0

80,7

37160

42390

1511,0

1709,0

860,4

970,2

19,99

20,30

1606,0

1873,0

160,6

187,3

4,16

4,27

55Б1

55Б2

543

547

220

220

9,5

10,0

13,5

15,5

24 113,37

124,75

89,0

97,9

55680

62790

2051,0

2296,0

1165,0

1302,0

22,16

22,43

2404,0

2760,0

218,6

250,9

4,61

4,70

60Б1

60Б2

593

597

230

230

10,5

11,0

15,5

17,5

24 135,26

147,30

106,2

115,6

78760

87640

2655,0

2936,0

1512,0

1669,0

24,13

24,39

3154,0

3561,0

274,3

309,6

4,83

4,92

70Б1

70Б2

691

697

260

260

12,0

12,5

15,5

18,5

24 164,70

183,60

129,3

144,2

125930

145912

3645,0

4187

2095,0

2393,0

27,65

28,19

4556,0

5437,0

350,5

418,2

5,26

5,44

80Б1

80Б2

791

798

280

230

13,5

14,0

17,0

20,5

26 203,20

226,60

159,5

177,9

199500

232200

5044

5820

2917,0

3343,0

31,33

32,01

6244,0

7527,0

446,0

537,6

5,54

5,76

90Б1

90Б2

893

900

300

300

15,0

15,5

18,5

22,0

30 247,10

272,40

194,0

213,8

304400

349200

6817

7760

3964,0

4480,0

35,09

35,80

8365,0

9943,0

557,6

662,8

5,82

6,04

100Б1

100Б2

100Б3

100Б4

990

998

1006

1013

320

320

320

320

16,0

17,0

18,0

19,5

21,0

25,0

29,0

32,5

30 293,82

328,90

364,00

400,60

230,6

258,2

285,7

314,5

446000

516400

587700

655400

9011

10350

11680

12940

5234,0

5980,0

6736,0

7470,0

38,96

39,62

40,18

40,45

11520,0

13710,0

15900,0

17830,0

719,9

856,9

993,9

1114,3

6,26

6,46

6,61

6,67

Широкополочные двутавры
20Ш1 193 150 6,0 9,0 13 38,95 30,6 2660 275 153 8,26 507 67,6 3,61
23Ш1 226 155 6,5 10,0 14 46,08 36,2 4260 377 210 9,62 622 80,2 3,67
26Ш1

26Ш2

251

255

180

180

7,0

7,5

10,0

12,0

16 54,37

62,73

42,7

49,2

6225

7429

496

583

276

325

10,70

10,88

974

1168

108,2

129,8

4,23

4,31

30Ш1

30Ш2

30Ш3

291

295

299

200

200

200

8,0

8,5

9,0

11,0

13,0

15,0

18 68,31

77,65

87,00

53,6

61,0

68,3

10400

12200

14040

715

827

939

398

462

526

12,34

12,53

12,70

1470

1737

2004

147,0

173,7

200,4

4,64

4,73

4,80

35Ш1

35Ш2

35Ш3

338

341

345

250

250

250

9,5

10,0

10,5

12,5

14,0

16,0

20 96,67

104,74

116,30

75,1

82,2

91,30

19790

22070

25140

1171

1295

1458

651

721

813

14,38

14,52

14,70

3260

3650

4170

261

292

334

5,84

5,90

5,99

40Ш1

40Ш2

40Ш3

388

392

396

300

300

300

9,5

11,5

12,5

14,0

16,0

18,0

22 122,40

141,60

157,20

96,1

111,1

123,4

34360

39700

44740

1771

2025

2260

976

1125

1259

16,76

16,75

16,87

6306

7209

8111

420

481

541

7,18

7,14

7,18

50Ш1

50Ш2

50Ш3

50Ш4

484

489

495

501

300

300

300

300

11,0

14,5

15,5

16,5

15,0

17,5

20,5

23,5

26 145,70

176,60

199,20

221,70

114,4

138,7

156,4

174,1

60930

72530

84200

96150

2518

2967

3402

3838

1403

1676

1923

2173

20,45

20,26

20,56

20,82

6762

7900

9250

10600

451

526

617

707

6,81

6,69

6,81

6,92

60Ш1

60Ш2

60Ш3

60Ш4

580

587

595

603

320

320

320

320

12,0

16,0

18,0

20,0

17,0

20,5

24,5

28,5

28 181,10

225,30

261,80

298,34

142,1

176,9

205,5

234,2

107300

131800

156900

182500

3701

4490

5273

6055

2068

2544

2997

3455

24,35

24,19

24,48

24,73

9302

11230

13420

15620

581

702

839

976

7,17

7,06

7,16

7,23

70Ш1

70Ш2

70Ш3

70Ш4

70Ш5

683

691

700

708

718

320

320

320

320

320

13,5

15,0

18,0

20,5

23,0

19,0

23,0

27,5

31,5

36,5

30 216,40

251,70

299,80

341,60

389,7

169,9

197,6

235,4

268,1

305,9

172000

205500

247100

284400

330600

5036

5949

7059

8033

9210

2843

3360

4017

4598

5298

28,19

28,58

28,72

28,85

29,13

10400

12590

15070

17270

20020

650

787

942

1079

1251

6,93

7,07

7,09

7,11

7,17

Колонные двутавры
20К1

20К2

195

198

200

200

6,5

7,0

10,0

11,5

13 52,82

59,70

41,5

46,9

3820

4422

392

447

216

247

8,50

8,61

1334

1534

133

153

5,03

5,07

23К1

23К2

227

230

240

240

7,0

8,0

10,5

12,0

14 66,51

75,77

52,2

59,5

6589

7601

580

661

318

365

9,95

10,02

2421

2766

202

231

6,03

6,04

26К1

26К2

26К3

255

258

262

260

260

260

8,0

9,0

10,0

12,0

13,5

15,5

16 83,08

93,19

105,90

65,2

73,2

83,1

10300

11700

13560

809

907

1035

445

501

576

11,14

11,21

11,32

3517

3957

4544

271

304

349

6,51

6,52

6,55

30К1

30К2

30К3

296

300

304

300

300

300

9,0

10,0

11,5

13,5

15,5

17,5

18 108,00

122,70

138,72

84,8

96,3

108,9

18110

20930

23910

1223

1395

1573

672

771

874

12,95

13,06

13,12

6079

6980

7881

405

465

525

7,50

7,54

7,54

35К1

35К2

35К3

343

348

353

350

350

350

10,0

11,0

13,0

15,0

17,5

20,0

20 139,70

160,40

184,10

109,7

125,9

144,5

31610

37090

42970

1843

2132

2435

1010

1173

1351

15,04

15,21

15,28

10720

12510

14300

613

715

817

8,76

8,83

8,81

40К1

40К2

40К3

40К4

40К5

393

400

409

419

431

400

400

400

400

400

11,0

13,0

16,0

19,0

23,0

16,5

20,0

24,5

29,5

35,5

22 175,80

210,96

257,80

308,60

371,00

138,0

165,6

202,3

242,2

291,2

52400

64140

80040

98340

121570

2664

3207

3914

4694

5642

1457

1767

2180

2642

3217

17,26

17,44

17,62

17,85

18,10

17610

21350

26150

31500

37910

880

1067

1307

1575

1896

10,00

10,06

10,07

10,10

10,11

Двутавры дополнительной серии (Д)
24ДБ1

27ДБ1

36ДБ1

239

269

360

115

125

145

5,5

6,0

7,2

9,3

9,5

12,3

15

15

18

35,45

40,68

62,60

27,8

31,9

49,1

3535

5068

13800

295,8

376,8

766,4

166,6

212,7

434,1

9,99

11,16

14,84

236,8

310,5

627,6

41,2

49,7

86,6

2,58

2,76

3,17

35ДБ1

40ДБ1

45ДБ1

45ДБ2

349

399

450

450,0

127

139

152

180,0

5,8

6,2

7,4

7,6

8,5

9,0

11,0

13,3

15

15

15

18

42,78

50,58

67,05

82,8

33,6

39,7

52,6

65,0

8540

13050

21810

28840

489,4

654,2

969,2

1280

279,4

374,5

556,8

722

14,13

16,06

18,04

18,7

291,5

404,4

646,2

1300

45,9

58,2

85,0

144

2,61

2,83

3,10

3,96

30ДШ1

40ДШ1

50ДШ1

300,6

397,6

496,2

201,9

302,0

303,8

9,4

11,5

14,2

16,0

18,7

21,0

18

22

26

92,6

159,0

198,0

72,7

124,0

155,0

15090

46330

86010

1000

2330

3470

563

1290

1950

12,8

17,1

20,8

2200

8590

9830

218

569

647

4,87

7,36

7,05

Примечания:

  1. Площадь поперечного сечения, справочные величины и линейная плотность вычислены по номинальным размерам. Плотность стали принята равной 7,85´103кг/м3.
  2. Радиус сопряжения, указанный на черт.1, приведен для построения калибра валков.



Таблица 2

Параметр двутавра Интервал значений параметров Предельные отклонения
Высота h h £ 120

120 < h < 380

380 £ h < 580

h ³ 580

±2,0

±3,0

±4,0

±5,0

Ширина полки b h £ 120

h > 120

±2,0

±3,0

Толщина стенки s s £ 4,4

4,4 < s £ 6,5

6,5 < s < 16,0

16,0 £ s < 23,0

23,0 £ s

±0,5

±0,7

±1,0

±1,5

±2,0

Толщина полки t t £ 6,3

6,3 < t < 16,0

16,0 £ 25,0

25,0 £ t < 40,0

±1,0

±1,5

±2,0

±2,5

Перекос полки h £ 120

120 < h £ 290

h > 290

1,0

0,015b £ 3,0

0,015b £ 4,0

Смещение полки относительно стенки , h £ 120

120 < h < 190

190 £ h £ 290

h > 290 b < 220

b ³ 220

1,5

2,5

3,0

3,0

4,5

Кривизна стенки по высоте сечения f h £ 120

120 < h < 380

380 £ h £ 680

h > 680

1,0

1,5

2,0

3,0

Кривизна профиля в вертикальной и горизонтальной плоскостях 0,002 l
Линейная плотность ±4,0 %

Примечание. По согласованию изготовителя с потребителем кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,001 для h ³ 310 мм.

  1. Двутавры в соответствии с заказом изготовляют длиной от 6 до 24 м:

мерной длины;

мерной длины с отрезком;

кратной мерной длины;

кратной мерной длины с отрезком;

немерной длины.

6.1. Отрезком считаются двутавры длиной не менее:

3 м — для профилеразмеров с линейной плотностью до 20 кг/м;

4 м — для профилеразмеров с линейной плотностью свыше 20 кг/м.

6.2. Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме:

до 5 % от массы партии — для профилеразмеров с линейной плотностью до 20 кг/м;

до 8 % от массы партии — для профилеразмеров с линейной плотностью свыше 20 до 50 кг/м;

до 12 % от массы партии — для профилеразмеров с линейной плотностью свыше 50 до 150 кг/м;

до 20 % от массы партии — для профилеразмеров с линейной плотностью свыше 150 кг/м.

6.3. Допускается изготовление двутавров ограниченной длины в пределах немерной.

  1. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать значений, приведенных в табл.3.

Таблица 3

мм

Длина профиля Интервал значений параметров Предельные отклонения
До 12000 включ. h < 790 +60
До 12000 включ h ³ 90 +80
Св. 12000 +100
  1. Косина реза не должна выводить длину двутавров за предельные отклонения по длине.

В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

  1. Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2t,но не более 3 мм.
  2. Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля.

Высота профиля измеряется по оси Y — Y.

Чертеж балки

в GetDrawings | Бесплатно скачать
