Чертеж стропильной системы двухскатной крыши: Купольная крыша. Технология строительства и расчёт купольной крыши.

Содержание

Купольная крыша. Технология строительства и расчёт купольной крыши.

Когда делается двухскатная крыша своими руками, чертежи являются не прихотью, а производственной необходимостью. На этой странице опубликован чертеж стропильной системы двухскатной крыши, который позволит планомерно возвести этот конструктивный элемент дома.

Если говорить кратко, то схема двухскатной крыши – оптимальна для того, чтобы выстроить недорогой дом как в городе, так и на селе.

Типов крыш существует несколько, но наиболее популярным остаётся двухскатный. Наверняка каждый понимает, что двухскатная крыша состоит из двух плоскостей-скатов. Они опираются на несущие стены дома, а плоскость между этими скатами (фронтон) имеет форму треугольника. Как правило, двускатные крыши устанавливаются для каркасных и малоэтажных построек.

Конструкция крыши с двумя скатами состоит из стропил, кровли и балок. Часто помещение под крышей используют для жилых комнат – такое помещение называют мансардой.

Самыми важными достоинствами двухскатной крыши считается простота, практичность, лёгкость и доступность по цене.

Такая крыша наиболее популярна среди людей, готовых экономить на строительстве своего жилья, так как легка в монтировке, её можно сделать даже самостоятельно и в короткий срок.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

  1. Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши. Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
  2. Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
  3. Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
  4. Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
  5. Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
  6. Пересечения скатов, они формируют ендовы, разжелобки.
  7. Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
  8. Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
  9. Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
  10. Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.



Плюсы и минусы двускатной крыши

Преимущества двухскатной крыши:

  • практичность;
  • возможность отведения снега и воды с крыши;
  • простота в монтировке;
  • красивый вид;
  • экономна в установке и в ремонте.

Недостатки двухскатной крыши:

  • наклон скатов и высота крыши зависит от размеров дома;
  • количество материала зависит от площади дома;
  • для мансардного помещения потребуется увеличить высоту крыши, поэтому и стоимость возведения крыши повысится;
  • если это мансардное помещение, нужно устанавливать окна в крыше, а это усложняет работу.

Выбирать тип крыши и кровлю нужно очень ответственно, так как от этого зависит внешний вид дома, комфорт проживания и срок службы всего дома.

Состав стропильной системы

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

  • Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
  • Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
  • Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
  • Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
  • Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
  • Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
  • Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
  • Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
  • Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.



Разновидности ферм

Использование таких конструкций широко распространено. При этом для разных целей применяются различные типы металлических ферм.

Обычно используются следующие типы таких конструкций:

  • Параллельные являются наиболее простыми с точки зрения их устройства. Они состоят из нескольких одинаковых деталей.
  • Арочные конструкции имеют типовое строение. Они состоят из внутренней и внешней арочных поверхностей, соединёнными между собой при помощи большого количества рёбер жёсткости. Такие конструкции могут иметь различный радиус арки.
  • Треугольные металлические системы иногда представляют собой односкатную металлическую конструкцию. Они, например, могут применяться для устройства односкатной крыши. Применяются также треугольные двухскатные варианты. Их обычно используют для крыш, в которых поверхности по отношению друг к другу находятся под острым углом.

Двускатная ферма треугольная Источник images.ru.prom.st

  • Полигональные конструкции применяются в тех случаях, когда нужно работать с тяжёлым настилом. Использование их связанно с выполнением сложного монтажа.
  • Конструкции трапецевидной формы применяются аналогично полигональным, но имеют более простую форму.
  • Сегментные конструкции представляют собой наиболее сложный вид металлических ферм.

Здесь приведены не все, а наиболее распространённые виды металлических конструкций.

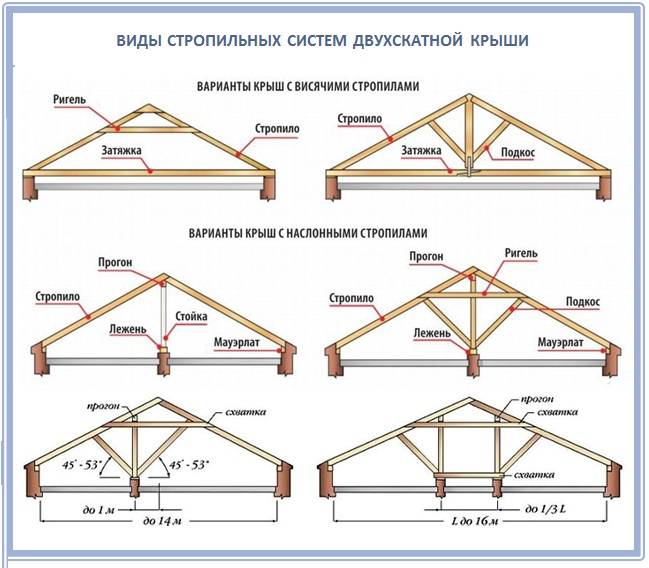

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

  1. Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.

  2. Наслонная. Если внутри постройки есть несущая капитальная стена, ее можно использовать в качестве дополнительной опоры для стропил или конькового прогона. На нее укладывают лежень, в него упирают стойки, которые поддерживают конек. Устройство наслонной стропильной системы возможно, если есть две внутренние опоры.

Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

Процесс строительства

Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины. Монтаж осуществляет согласно следующему плану:

  • Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.

  • Устанавливают подконьковые стойки. Самое важное в этом деле обеспечить их перпендикулярность лежню. Поэтому, пока они не стянуты коньковым брусом, их укрепляют временными подкосами. А во время установки несколько раз проверяют угол по строительному уровню. На верхние части стоек монтируют коньковый прогон на металлические уголки или гвозди.
  • Настилают рядовые стропильные ноги. Сначала изготавливают выкройку стропила, отмечают на ней выпи под мауэрлат, а затем по выкройке напиливают все остальные. Закрепляют первую и последнюю стропильную пару, натягивают между ними нить, по которой выравнивают и устанавливают остальные ноги. Если длина стропил больше 4,5 м, то их подпирают подкосами, отходящими от стойки под углом 45 градусов. Шаг меду рядовыми стропилами определяет расчет нагрузки.

  • Устанавливают диагональные стропила. Это самый сложный момент сборки трехскатной крыши. Верхняя часть диагональных стропил соединяется с коньком, а нижние крепятся к концам фронтонного мауэрлата. Между ними настилают рядные стропила, формирующие вальму. Обычно достаточно 3 ноги с шагом 60-90 см, однако если планируется врезка окна, то для его поддержки вводят дополнительное стропило.
  • К диагональным стропильным ногам прикрепляют нарожные стропила с помощью гвоздей или уголков из металла. На нижней части нарожника делают запил для крепления к мауэрлату.

  • Прибивают кобылки, скрепляют их карнизной доской, устанавливают ветровые доски, крепления под желоб водостока. Обшивают карнизы декоративным материалом.

Кому доверить

В этом вопросе не может быть двух мнений — все проектные работы по строительству любых конструктивных элементов должны осуществляться только специалистом, имеющим право выполнять подобные работы. Это является залогом надежности конструкции, а для крыш это очень актуально. Ведь при монтаже придется вести высотные работы, связанные с повышенным риском, зачем необходимо увеличивать опасность пребыванием на ненадежных конструкциях.

Конструкция крыши — чертежи для которой сделаны профессионалом, будет отвечать всем строительным нормам и правилам. Будет существовать гарантия того, что выполнен правильный расчет сечений всех конструктивных элементов, обеспечена надлежащая надежность конструкции.

Кроме того, грамотный чертеж способен не только сократить время выполнения строительных работ, ведь в этом случае не придется вносить коррективы в конструкцию, он еще способен значительно снизить стоимость всей крыши.

Это достигается благодаря экономному, продуманному применению материалов.

Поэтому не поддавайтесь искушению добиться какой-то сомнительной экономии на отказе от услуг проектанта. Впоследствии, это может привести к значительному увеличению стоимости всего комплекса работ, ведь не зря же известная пословица утверждает: «Скупой платит дважды!», поэтому давайте относиться к возведению кровли с умом.

Настил кровельного материала

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Как начертить план стропил двускатной крыши

План стропил двускатной крыши — Всё о кровле

Традиционный дом с двухскатной крышей – надежность и долговечность по приемлемой цене

Наиболее популярными в России всегда были проекты домов с двухскатной крышей. Это произошло, скорее всего, из-за климатических особенностей нашей страны. Зимой на скатные крыши наметает меньше снега, он сам сползает с поверхности крыши, и тем самым нагрузка на кровлю уменьшается.

Количество скатов никак не влияет на параметры крыши, поэтому выбор зависит от предпочтения конкретных людей. Двухскатная форму чаще всего применяют при сооружении небольших частных домов, которые идеально вписываются в любую местность. Монтаж двухскатной крыши отличается легкостью. Кроме того, такая кровля очень надежна в эксплуатации. Конструкция двухскатной крыши позволяет применить любую разновидностькровельных материалов от шифера до современной металлочерепицы.

Уклон кровли – важный параметр двухскатной крыши

Оптимальный уклон для домов в засушливой местности 25-45 градусов. В регионах с большим количеством осадков лучше выбирать кровлю с наклоном от 45 до 60 градусов. План кровли двухскатной крыши должен учитывать, что угол наклона будет также зависеть от ветра, господствующего в данной области: чем больше наклон, тем сильнее парусность конструкции.

В зависимости от уклона используются разные кровельные покрытия. Например, шифер, черепица применяются только на скатах, уклон которых не меньше 22 градусов.

Общая стоимость кровли напрямую зависит от уклона скатов. Чем он больше, тем затратнее в плане использования материалов, а значит, дороже.

Схема стропильнойсистемыдвухскатнойкрыши

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

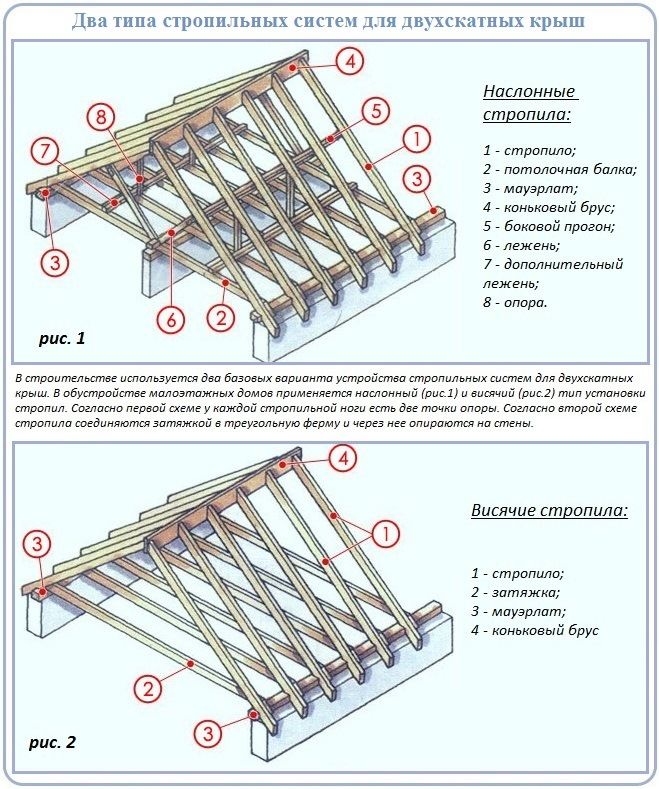

Схема стропильной системы

Существует два вида систем двухскатных крыш: с наслонными и висячими стропилами. Применяемый тип стропил связан с размером здания.

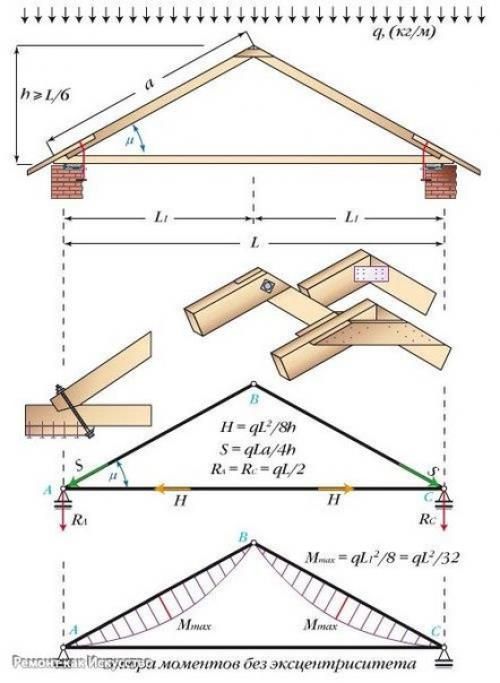

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы. В любом случае, дальнейшая эксплуатация уже будет невозможна.

Крепление мауэрлата (опорного бруса) может производиться различными способами:

  • Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м 2 ), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Более дешевый способ: вместо шпилек можно вмуровать части арматуры и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

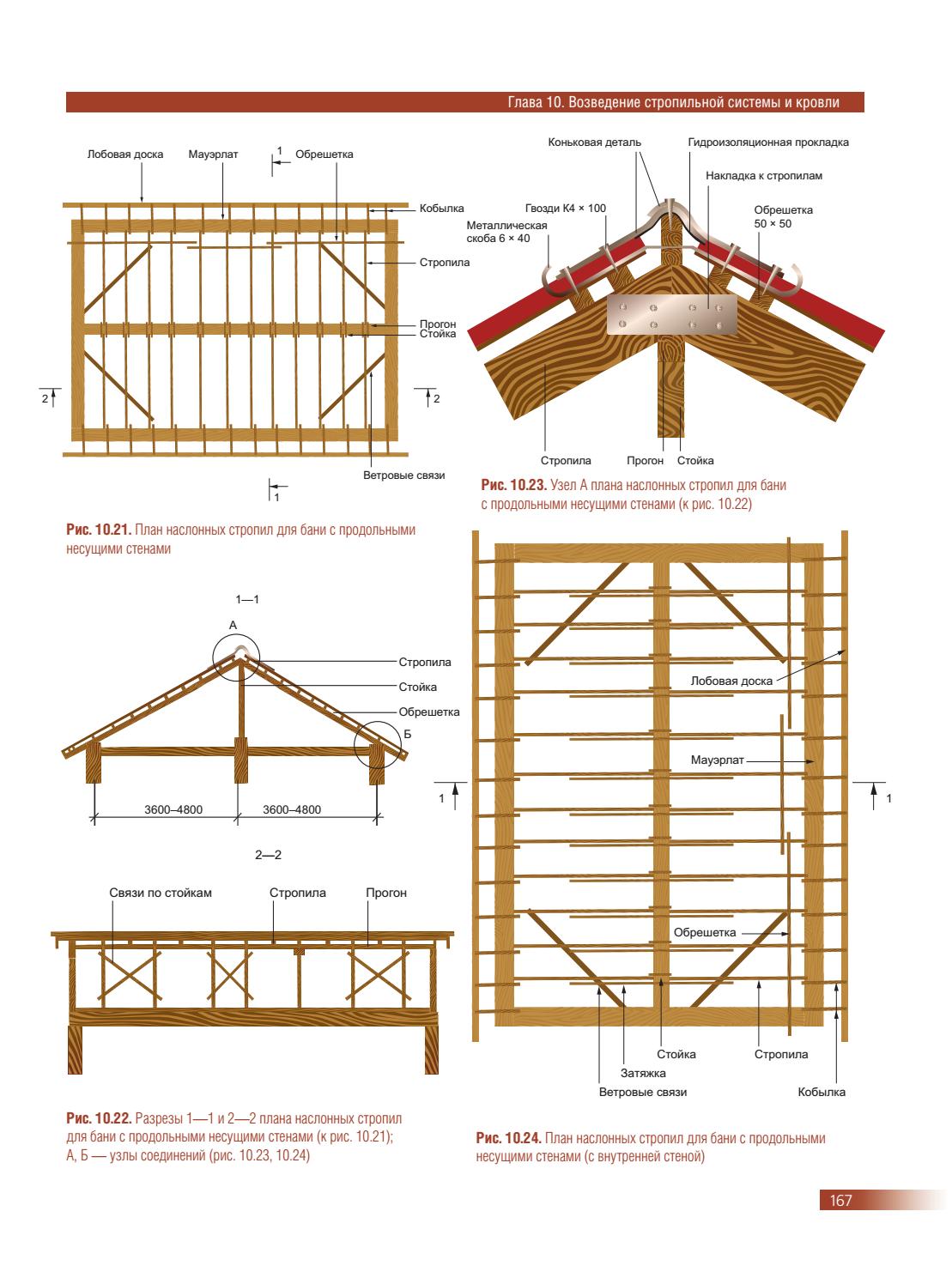

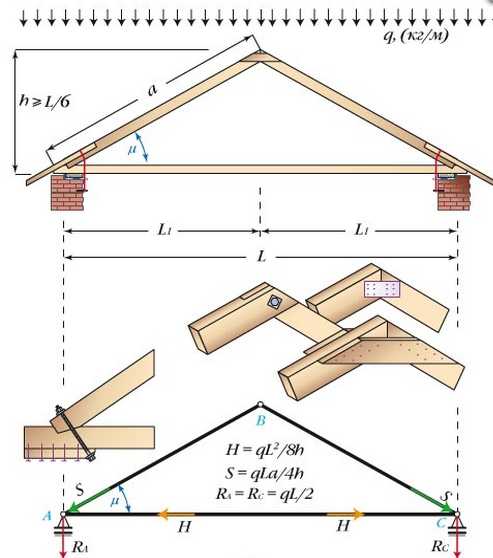

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

  • В этом случае шпильки необходимо вмуровывать прямо в саму стену во время кладки. В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м 2 и он вполне подойдет.
  • Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой. За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Сборка обрешетки

Схема обрешетки крыши

Сборка обрешетки является последним этапом при возведении двухскатной крыши перед кровельными работами. Обрешетка обычно изготавливается из бруса с сечением 4*4, 5*5, 6*6 см и устанавливается перпендикулярно по отношению к стропилам.Это предусматривает чертеж двускатной крыши. Обрешетка принимает на себя вес кровли и перераспределяет нагрузку на стропила, которые после проецируют её на несущие стены здания.

Шаг обрешетки выбирают в зависимости от вида материала покрытия. Некоторые материалы нуждаются в устройстве сплошного настила. К ним относятся все виды мягких кровель, плоский шифер. Под мягкую битумную черепицу дополнительно поверх настила расстилается подкладочный ковер, который служит для выравнивания поверхности, защищает ее от излишней влажности на этапе укладки кровельных материалов. В качестве подкладки чаще всего используют стеклохолст, пропитанный модифицированным битумом.

Постройка дома с двухскатной крышей – отличный выбор людей готовых к самостоятельной работе. Этуконструкцию, в разрезе будет представляющую собой треугольник, опирающийся на стены здания, достаточно просто будет возвести. Здесь вы сможете варьировать угол наклона кровли и высоту спуска.

Установка и схема стропильной системы

Строительство любого дома заканчивается возведением крыши. Основным ее элементом является стропильная система, включающая в себя наклонные стропильные ноги, подкосы и вертикальные стойки. Большое значение имеет проектирование стропильной системы: прежде чем приступить к созданию кровли, необходимо тщательно продумать расположение элементов системы. Возведение крыши – ответственное и трудоемкое занятие, поэтому спешка недопустима.

Создание стропил

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

Если система изготавливается самостоятельно, для крепления могут использоваться:

Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше (подробнее: «Ферма металлическая, минусы и преимущества «). Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Соединение стропильных элементов

Если для изготовления стропил была выбрана древесина хвойных пород, то можно использовать такие способы крепления:

  • двойной или одинарный зуб;
  • применение подкосов и затяжек скобами;
  • использование хомутов или болтов;
  • соединение стропильных ног затяжкой;
  • выравнивание стропил «кобылкой»;
  • монтаж стропил к мауэрлату, с примыканием к нему стропильных ног.

Чтобы стропильные ноги не скользили по затяжке, эти элементы соединяют зубом или шипом.

Установка стропильной системы

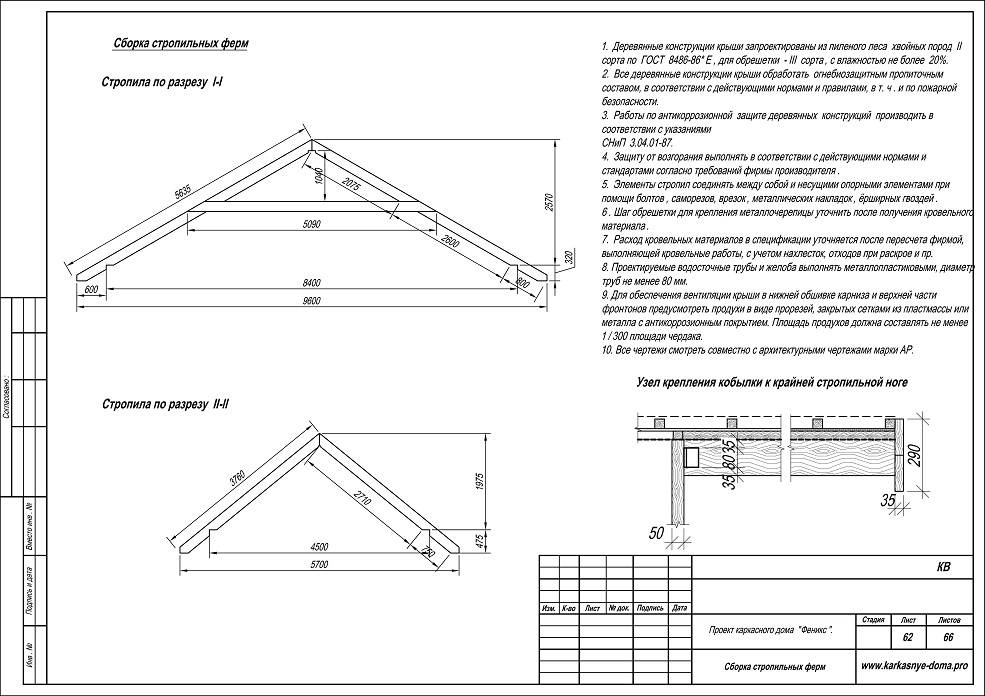

Прежде чем приступить к работе, необходимо создать чертеж стропильной системы двухскатной крыши. Это поможет избежать ошибок при ее строительстве.

При установке системы обязательно делают выпуск стропильных ног за стены здания. Размер свеса для деревянных строений должен составлять не менее 55 сантиметров. Стропильные фермы также скрепляют со стенами. Если этого не сделать, конструкция может повредиться при сильном ветре.

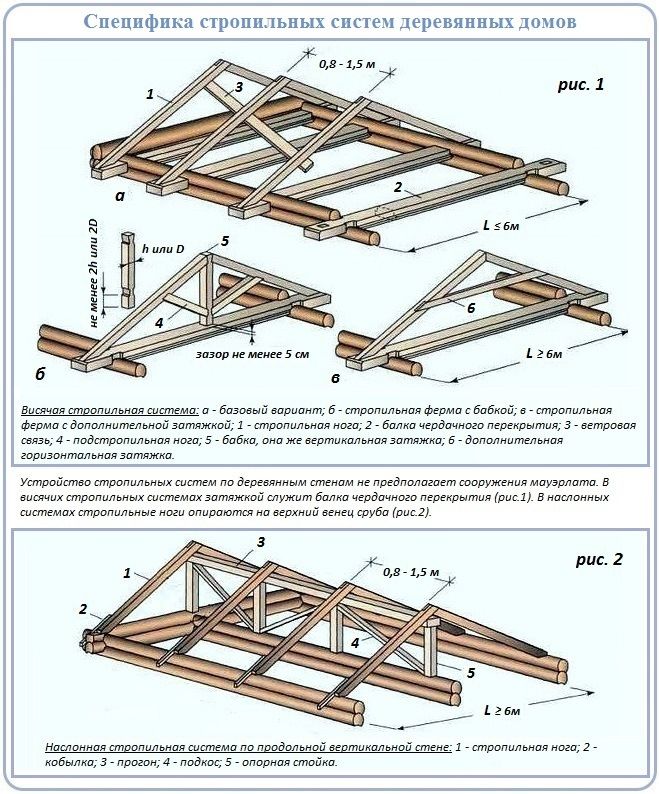

В случае деревянного сруба основание фермы прикрепляют к венцу сруба. Если же стены кирпичные, на стропила надевают хомут, прикрепляемый к вбитому в стену штырю. Чтобы придать конструкции большую жесткость, балки стропил соединяют перемычками.

В случае создания объемной крыши потребуется сделать дополнительные подпорки, защищающие стропила от прогиба. Для кровельного покрытия делают обрешетку – перпендикулярно стропильным ногам.

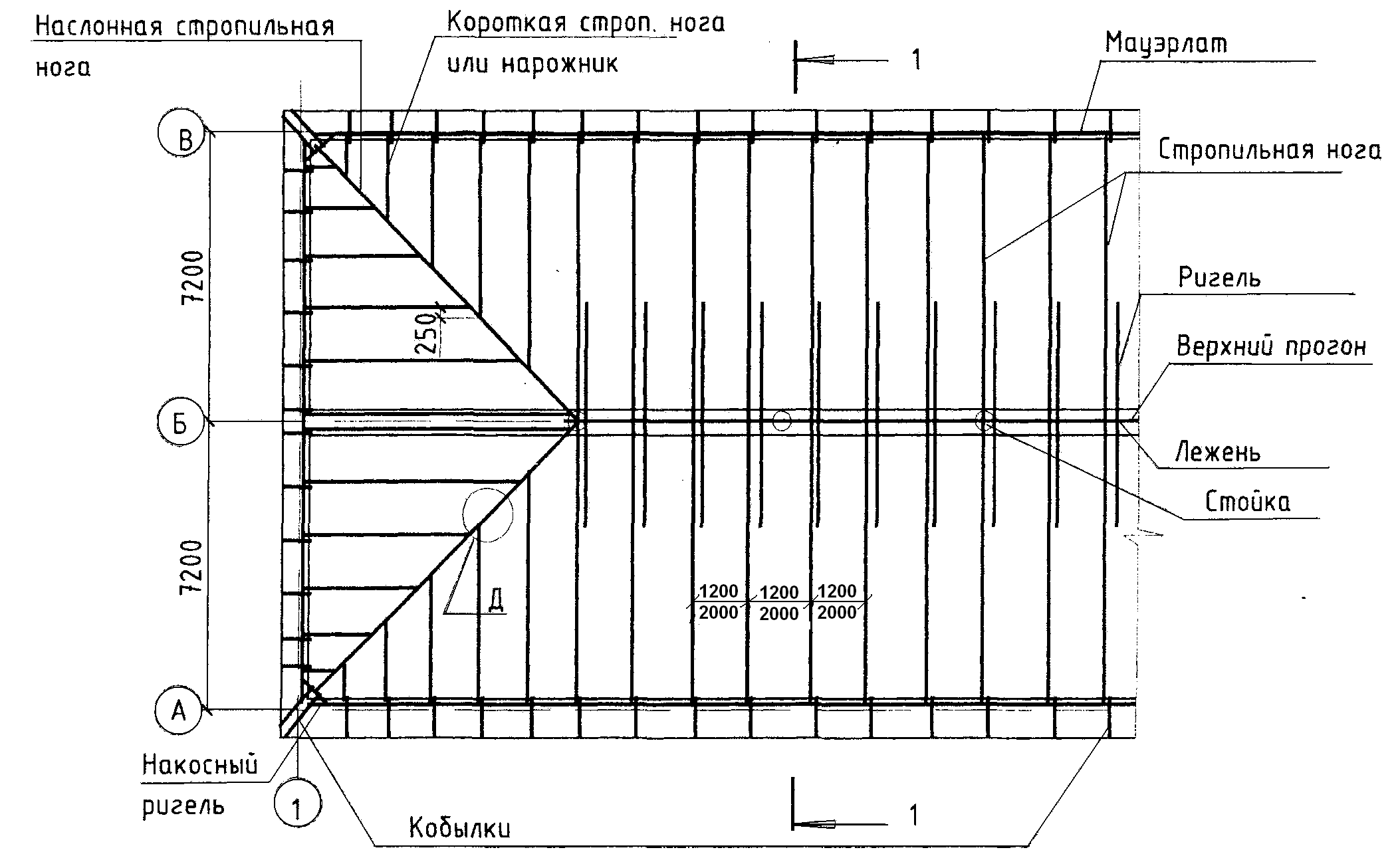

План стропил четырехскатной крыши трудно составить самостоятельно – такие конструкции требуют соблюдения даже малейших нюансов. Незначительные ошибки могут стать причиной скорого разрушения кровли, поэтому лучше не рисковать. Но такая крыша выглядит очень красиво и отличается большой надежностью, поэтому если внешний облик дома имеет большое значение для его владельца, стоит рассмотреть именно такой вариант.

В том случае, если на руках есть грамотно составленная схема стропильной системы четырехскатной крыши, все же не стоит рисковать, выполняя установку конструкции самостоятельно. Если нет опыта в строительстве, лучше доверить дело специалистам, чем в течение ближайшего времени перестраивать крышу заново.

Установка стропильной системы

Прежде чем приступить к монтажу стропильной системы, нужно определиться с типом будущей крыши. Наибольшей популярностью пользуются односкатные и двухскатные крыши.

Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков.

Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах (прочитайте: «Чертеж двухскатной крыши «). Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу (прочтите: «Как сделать стропильную систему своими руками «).

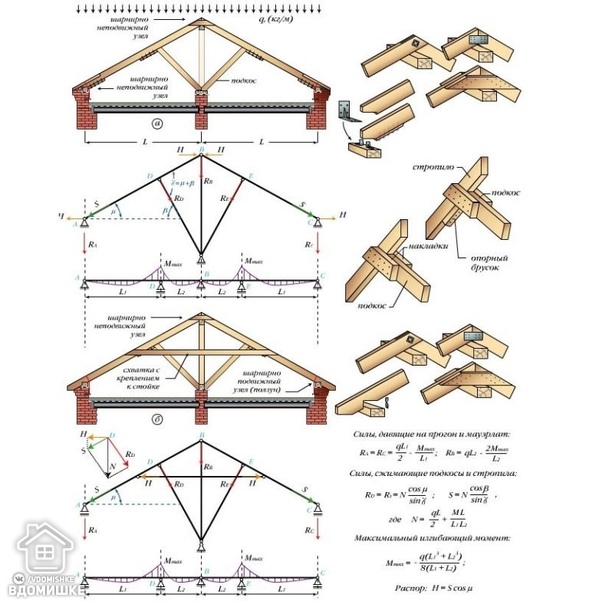

Расчет элементов

В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.

На сечение балок оказывают влияние:

  • шаг установки стропил;
  • длина стропил;
  • предполагаемая величина нагрузки.

Рекомендуемые сечения элементов системы (в миллиметрах):

  • стропильные ноги — брус 75х125, 50х150, 100х150;
  • прогоны — брус 100х200, 100х100;
  • мауэрлат — брус 150х150, 100х100;
  • ригели – брус 100х150;
  • затяжки — брус 50х150;
  • кобылка — брус 50х150;
  • стойки — брус 100х100.

Расчетами элементов лучше всего заниматься еще тогда, когда ведется проектирование стропильной системы крыши. Это облегчит работу и послужит гарантией высокой прочности системы (прочтите: «Как правильно сделать расчет стропильной системы «).

Виды стропильных систем

Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.

План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.

В такую конструкцию входят следующие элементы:

Схема расположения стропил сложных крыш предусматривает чередование наслонных и висячих стропил (читайте ещё: «Виды стропильных систем, в чем разница «).

Установка стропил: советы

Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.

Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.

Как крепить стропила на односкатную крышу, подробно на видео:

Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.

Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

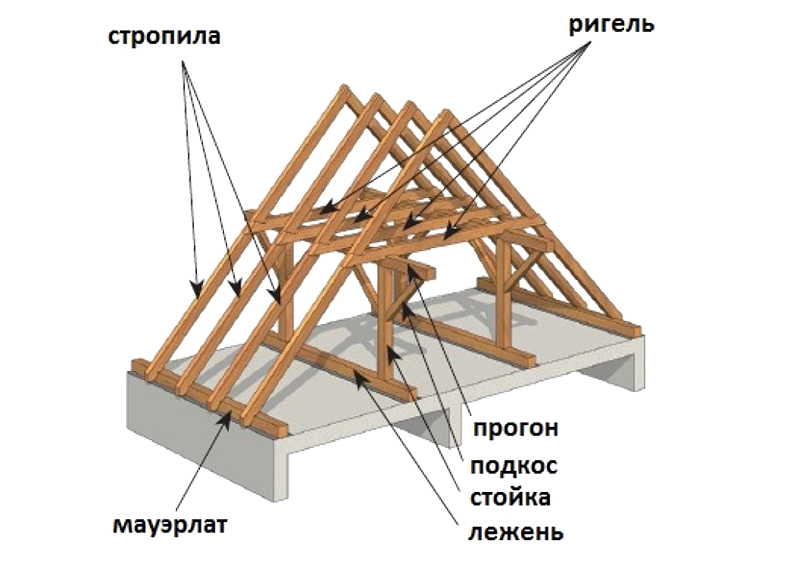

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

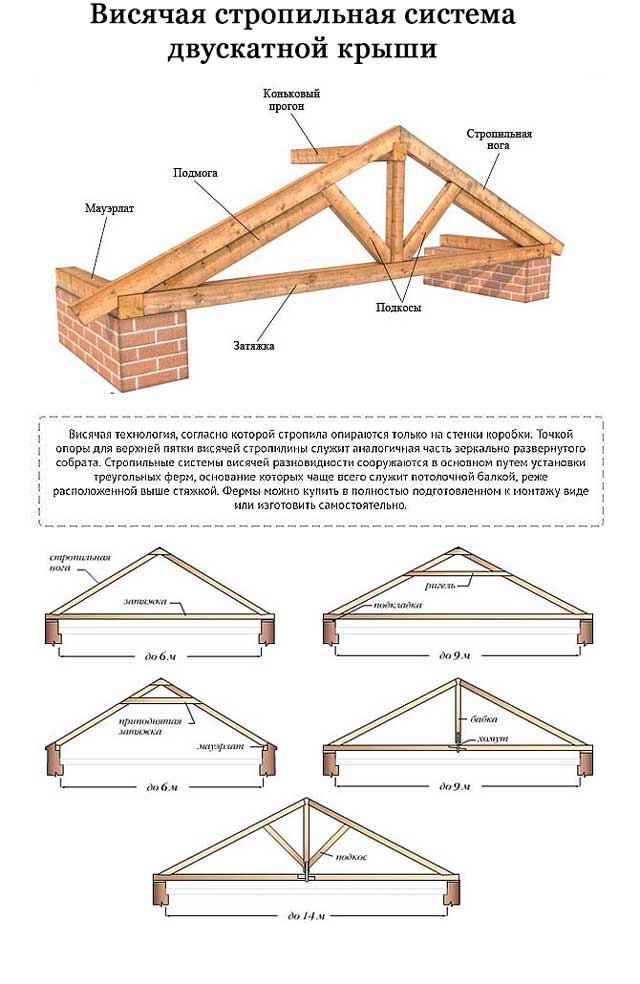

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни. нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Источники: http://roof-tops.ru/ustroistvo/tradicionnyj-dom-s-dvuxskatnoj-kryshej/, http://kryshadoma.com/stropilnaya-sistema/ustanovka-i-skhema-stropilnoy-sistemy.html, http://stroychik.ru/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi

Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Размещение общих стропил для двускатной крыши.

Презентация на тему: «Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction, проектирование общих стропил для двускатной крыши» — стенограмма презентации:

1

2 Авторское право © Glencoe / McGraw-Hill Carpentry & Building Construction Размещение общих стропил для двускатной крыши

3 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Компоновка общих стропил для двускатной крыши Зрителю настоятельно рекомендуется принять во внимание и использовать все меры предосторожности, описанные в этой презентации или которые также могут быть указаны при выполнении описанных здесь действий. Кроме того, следует проявлять здравый смысл, чтобы избежать всех потенциальных опасностей. Издатель не несет ответственности за действия зрителя или профильных экспертов, подготовивших эту презентацию. Издатель не делает никаких заявлений и не дает никаких гарантий, включая, помимо прочего, гарантии пригодности для конкретной цели или коммерческой выгоды, а также никаких подразумеваемых гарантий, связанных с этим, или иным образом. Издатель не несет ответственности за убытки любого типа, включая любые косвенные, особые или примерные убытки, возникшие, полностью или частично, в результате использования зрителем информации, инструкций, предупреждений или других материалов, содержащихся в этой презентации, или их доверия.Уведомление о безопасности

4 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Расположение общих стропил для двускатной крыши Соблюдайте правила техники безопасности. Убедитесь, что инструменты и оборудование доступны. Проверить материалы. Следуйте инструкциям, описанным здесь.

5 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Разложение общих стропил для двускатной крыши. Безопасность Всегда носите защитные очки.Соблюдайте все правила безопасности при использовании ручных инструментов. Соблюдайте все правила безопасности при обращении с пиломатериалами.

6 Авторские права © Glencoe / McGraw-Hill Carpentry & Building Construction Разметка общих стропил для двускатной крыши Инструменты и оборудование  Рулетка  Обрамляющий квадрат  Кнопки для калибров  Плотницкий карандаш  Пильные лошади

7 Авторские права © Glencoe / McGraw-Hill Carpentry & Building Construction Размещение общих стропил для двускатной крыши Материалы  Пиломатериалы для каркаса

8 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Выделение общих стропил для двускатной крыши Следующие шаги описывают процедуру выкладки общих стропил для двускатной крыши.Процедура

9 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Разметка общих стропил для двускатной крыши Стропила для двускатной крыши Стропила образуют каркас крыши.  Верх стропила упирается в коньковую доску.  Нижняя часть опирается на верхнюю пластину. Верхняя пластина

10 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Планировка общих стропил для двускатной крыши Шаг 1 a.Определите единичный подъем и единичный пролет для стропила.

11 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Планирование общих стропил для двускатной крыши Шаг 1 б. Поместите кнопку калибра на язычок квадрата каркаса в точке подъема блока. Поместите другую кнопку манометра на лезвие на расстоянии 12 дюймов (рабочий ход агрегата).

12 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Планировка общих стропил для двускатной крыши Шаг 2 a.Поместите угольник на один конец стропила. Совместите отметку 12-дюймового прохода с краем стропил. Совместите отметку 10-дюймового подъема с тем же краем стропила.

.

PPT — Презентация PowerPoint для шаблонов стропил | бесплатно для просмотра

PowerShow. com — ведущий веб-сайт для обмена презентациями и слайд-шоу. Независимо от того, является ли ваше приложение бизнесом, практическими рекомендациями, образованием, медициной, школой, церковью, продажами, маркетингом, онлайн-обучением или просто для развлечения, PowerShow.com — отличный ресурс. И, что лучше всего, большинство его интересных функций бесплатны и просты в использовании.

Вы можете использовать PowerShow.com, чтобы найти и загрузить примеры онлайн-презентаций PowerPoint ppt практически на любую тему, которую вы можете вообразить, чтобы вы могли узнать, как улучшить свои собственные слайды и презентации бесплатно.Или используйте его, чтобы найти и загрузить высококачественные презентации PowerPoint ppt с практическими рекомендациями и иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно. Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, руководителями, сотрудниками, клиентами, потенциальными инвесторами или всем миром. Или используйте его для создания действительно крутых слайд-шоу из фотографий — с 2D и 3D переходами, анимацией и музыкой на ваш выбор — которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+.Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами. Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды. Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com доступны для просмотра, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу из фотографий за плату или бесплатно или вовсе.) Посетите PowerShow.com сегодня — БЕСПЛАТНО. Здесь действительно каждый найдет что-то для себя!

презентации бесплатно. Или используйте его, чтобы найти и загрузить высококачественные презентации PowerPoint ppt с практическими рекомендациями и иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно. Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, руководителями, сотрудниками, клиентами, потенциальными инвесторами или всем миром.Или используйте его для создания действительно крутых слайд-шоу из фотографий — с 2D и 3D переходами, анимацией и музыкой на ваш выбор — которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+. Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами. Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды. Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com можно бесплатно просматривать, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу из фотографий за плату или бесплатно или вовсе.) Посетите PowerShow.com сегодня — БЕСПЛАТНО. Здесь действительно каждый найдет что-то для себя!

.

Как рисовать планы крыши

Составление планов крыши требует точных размеров и выполнения определенных рекомендаций.

Создание индивидуального дома — мечта многих. Рассмотрение различных важных фактов, цифр и характеристик, которые создают безопасный, законный и пригодный для жизни дом, жизненно важны для успешного выполнения плана строительства. На основе фундамента (или контура) вы разрабатываете план этажа, схемы и проект крыши. Конструкция крыши — это не просто завершающий штрих для покрытия дома, но и защитный барьер от солнца, ветра, дождя, стекания, накопления снега и многого другого. Часто крыша может иметь большую видимую поверхность, чем стены, поэтому необходимо провести соответствующее планирование. Составление подходящей конструкции крыши потребует мастерства измерений и фактов, которые относятся конкретно к местоположению, погоде и размеру недвижимости.

.

Калькуляторы кровли онлайн + 3D: ферма, уклон, стропила, площадь

Калькуляторы кровли онлайн: стропильная система, площадь, уклон, все материалы

У каждого архитектора и профессиональной строительной компании есть программа для расчета кровли.

Однако эта программа будет полезна землевладельцам, которые решили строить свои дома самостоятельно и которым нужен калькулятор кровли. Кроме того, от точности расчета зависит устойчивость конструкции крыши, ее внешний вид и фасад.

Каждый онлайн-инструмент расчета кровли на нашем сайте дает пользователю возможность точно рассчитать количество материалов, необходимых для строительства выбранного типа крыши, а также проверить правильность рассчитанной стропильной системы кровли и других элементов конструкции.

В настоящее время возможен расчет односкатной, двускатной, мансардной и вальмовой кровли, а также стропил и деревянных ферм. Расчет конструкции крыши павильона будет возможен в ближайшее время.

Основные отличия наших калькуляторов и программ кровли от других аналогов

Нет необходимости скачивать строительные калькуляторы на свой компьютер — это главное отличие от многих подобных платных программ.

Все необходимые расчеты выполняются с использованием тщательно откалиброванных сложных алгоритмов расчета. Результаты представлены в доступной форме (технический чертеж и таблица с основными расчетными размерами выбранного типа кровли).

Технический чертеж крыши сэкономит много времени на создание подобного собственного проекта.

Реализованная в калькуляторе 3D визуализация конструктивных элементов кровли и стропильной системы необходима для наглядного представления будущего сооружения.Само собой разумеется, что 3D визуализация будущего сооружения чрезвычайно важна и полезна при строительстве.

Еще одно неоспоримое преимущество — вы можете добавить страницу сайта с калькулятором кровли нужного типа в закладки в любом браузере и использовать ее по своему усмотрению. Вы можете скачать результат расчета в любом формате или распечатать.

Онлайн-инструмент «Расчет кровли» выполнен на основе строительных норм, Строительных норм и ГОСТов, принятых в России и во всем мире, в соответствии с международными практиками современного строительства.

Просто введите размеры и получите точный расчет крыши.

От пользователя не требуется никаких знаний в области строительства или размышлений о том, как рассчитать крышу, чтобы избежать затрат.

Вам просто нужно правильно ввести основные измеряемые параметры (ширину и длину крыши, высоту или желаемый угол крыши) и выбрать тип кровельного материала и тип кровли.

Все расчеты, такие как расчет площади крыши, длины стропил или количества прогонов — вся эта информация будет представлена ​​всего за несколько секунд.

.

Стропильная система двухскатной крыши: 2 основных вида стропил – нюансы конструкции, расчеты и этапы монтажа

Стропильная система двускатной крыши считается одной из самых простых в чисто конструктивном плане. В ее составе всего лишь несколько элементов, количество которых уменьшается или увеличивается за счет размеров самой кровли. Но при кажущейся простоте сам процесс возведения двускатной крыши требует знания некоторых нюансов, которые влияют на качество конечного результата.

Стропильная система для двускатной крышиИсточник tues.ru

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Каждый из элементов кровли имеет свое назначениеИсточник lestorg32. ru

Элементы стропильной системы двускатной кровли

  1. Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.
  2. Стропила, установленные под наклоном.
  3. Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.
  4. Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.
  5. Балки перекрытия, которые формируют потолок в комнате и пол в чердаке.
  6. Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.
  7. Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.
  8. Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

Наслонные стропила с опорными стойками под коньковым прогономИсточник seaside-home.ru




Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

  • крепление производится к коньку:
  • крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Висячие стропила крыши двускатнойИсточник postila.ru

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

  1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
  2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
  3. На стойки укладывают коньковый брус, который к ним же и крепится.
  4. Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
  5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Установка стропил на конек по натянутой нитиИсточник kbumb.ru

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типаИсточник moydom-irk.ru

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Как правильно утеплить крышу дома. Конструкция кровли и схемы утепления

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

  • длина стропильных ног;
  • шаг их установки;
  • сечение используемого пиломатериала.

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c2=a2+b2, где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

Длина стропилы равна l2+H2Источник remontik.org

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

В видео процесс монтажа стропильной системы:

Соотношение уклона крыши к типу кровельного материалаИсточник arhplan.ru

Чем покрыть крышу дома – сравнение популярных кровельных материалов

Обобщение по теме

Двускатные крыши – традиционные конструкции. Но из статьи становится понятным, что есть две стропильные системы, которые ложатся в основу сооружения кровель. Выбирается та, которая подходит под размеры дома. Как критерий выбора учитываются и нагрузки, давящие на них. Поэтому важно все грамотно соотнести, учитывая нюансы строительных процессов.

Стропильная система двухскатной крыши сделать самому своими руками. Чертеж и конструкция стропильной системы

Двухскатная стропильная система считается достаточно недорогим вариантом устройства кровли. Его часто выбирают владельцы частных жилых сооружений. Это несложная и практичная стропильная система. Конструкция ее надежна и обеспечивает необходимую защиту от непогоды. Далее рассмотрим подробнее возможные варианты ее устройства.

Общие сведения

Двухскатная стропильная система представляет собой соединение прямоугольных плоскостей под углом. С боков при этом остаются проемы треугольной формы. В них вставляются фронтоны. Конструкция крыши (стропильная система) включает в себя различные поддерживающие и подпорные элементы. Они обеспечивают надежность и прочность. Далее рассмотрим, из чего состоит конструкция крыши (стропильная система).

Мауэрлат

Элемент представлен брусом, имеющим квадратное сечение. Изготавливается он из хвойных пород. Мауэрлат предназначен для равномерной передачи нагрузки от стропильных ног к несущим стенам. Размер бруса, как правило, составляет 10-15 см. Его укладывают вдоль несущих стен. В качестве крепежного элемента выступают стержни на резьбе либо анкеры.

«Нога»

Она представляет собой брус, размер которого в разрезе 15 Х 5 (или 10) см. С помощью данного элемента осуществляется сборка треугольного контура кровли. Он, в свою очередь, несет всю нагрузку от атмосферных явлений: снега, града, дождя или ветра. Для обеспечения большей надежности стропильные ноги располагаются на расстоянии 0,6-1,2 метра. Расстояние тем меньше, чем увесистей предполагается выполнить кровлю. Кроме того, на размер шага в некоторых случаях будут влиять и конструктивные особенности покрытия крыши.

Лежень

Этот брус имеет то же сечение, что и для мауэрлата: 10 х 10 см. Его укладывают горизонтально на несущие стены. Это обеспечивает равномерную нагрузку от стоек.

Затяжка и подкосы

Первый элемент завершает треугольник «ног». Затяжка предотвращает его расползание. Подкосы выполняют задачу передаточного звена между стропильными ногами и несущими элементами. При соединении этих деталей с затяжкой получается ферма. Этот элемент очень крепкий. Даже в случае образования большого пролета ферма сможет стойко выдержать все нагрузки.

Стойки

Для этих элементов используется такой же брус, как и для затяжки. Стойки располагают вертикально. Они принимают на себя нагрузку от конька и передают ее несущей внутренней стене.

Обрешетка

Элементы каркаса укладываются перпендикулярно стропильным ногам. В качестве деталей обрешетки могут выступать доски или бруски. Эта конструкция передает тяжесть кровли ногам стропил и обеспечивает их дополнительное скрепление. Для устройства обрешетки лучше брать обрезные элементы. Однако если такой возможности нет, можно использовать необрезную доску или брус со снятой корой. Если будет использоваться мягкое кровельное покрытие, например черепица на основе битума, то обрешетка выполняется сплошной. В этом случае в качестве ее элементов выступают фанерные листы (влагостойкие).

Конек и свес

Первый элемент является верхним участком крыши. Здесь соединяются скаты кровли. Конек формируется за счет соединения ног. Он располагается горизонтально. На расстоянии приблизительно в 40 см от стен выступает свес. Этот элемент защищает от дождевых потоков.

«Кобылки»

Данные элементы формируют свес. «Кобылки» необходимы только тогда, когда ноги стропил слишком короткие. Для этих элементов используются доски меньшего сечения.

Их всего два: наслонного и висячего типа. Последние применяются в том случае, когда стены внешние стены здания располагаются на расстоянии до десяти метров друг от друга. Еще одним условием, при котором используется висячая стропильная система крыши (схема ее показана в статье), является отсутствие несущей перегородки между противоположными элементами здания. Если же она есть, то применяется наслонный тип. В случае если разделение внутри сооружения осуществляется при помощи колонн, а не несущей стены, применяется и та и другая стропильная система. Чертеж будет состоять из элементов, расположенных под наклоном, и находящихся между ними висячих деталей. Далее рассмотрим сооружения подробнее.

Висячий тип

Особенностью данной схемы устройства системы является расположение стропил с опорой на боковые стены. Минусом в этом случае считается образование распирающей нагрузки, вследствие которой стены со временем могут подвергнуться разрушению. Для предотвращения данного явления используется затяжка для соединения стропильных ног. В итоге формируется жесткий треугольник, который не подвергается деформации под нагрузкой. Вместо затяжек зачастую используются балки перекрытия. Они особенно актуальны, если предполагается обустройство мансардного помещения. Такая стропильная система двухскатной крыши своими руками обустраивается достаточно просто. Плюсом этого сооружения является отсутствие необходимости в креплении мауэрлата. Вместе с этим довольно просто крепятся те элементы конструкции, где стропильные ноги опираются на стены. Проложенная через слой изоляции доска позволит придать ферме ровность и устойчивость. Это становится возможным за счет обеспечения большей площади опоры. Существует несколько видов висячих стропил. Они все являются трехшарнирными.

Простое треугольное сооружение

Эта стропильная система двухскатной крыши своими руками собирается проще всех. Сооружение представляет собой замкнутый треугольник. Его две верхние стороны подвержены нагрузке на изгиб. Используемая в такой конструкции затяжка не работает исключительно на растяжение и не относится к несущему элементу. В связи с этим ее можно заменить стальным тяжем. Существует несколько вариантов организации устройства карнизного узла. Для этого могут быть использованы пластинчатые либо дощатые крепления, а также лобовые ортогональные вырубки.

Трехшарнирная треугольная арка с использованием приподнятой затяжки

Такая стропильная система двухскатной крыши своими руками обустраивается в том случае, если предполагается оборудование мансардного помещения. При этом затяжка устанавливается не внизу, а вверху. В этом случае увеличивается нагрузка на растяжение. Сами же стропила удерживаются на балках мауэрлата. При этом нагрузка становится равномерной, из-за чего будет более устойчивой вся стропильная система двухскатной крыши. Расчет сооружения следует проводить с учетом того, что края элементов должны выступать за внешние стены здания. Для предотвращения провисания затяжки ее следует уравновесить подвеской. Это особенно важно, когда предполагается сооружение навесного потолка либо прокладка изоляционного слоя. В случае если затяжка короткая, ее закрепляют к коньку и ригелю. Для этого прибивают две доски. Если затяжка длинная, то делается несколько подвесок.

Наслонный тип

Если устраивается такая стропильная система двухскатной крыши своими руками, то необходимо расположить ровно посередине вертикальную балку. Вес кровли будет проходить через нее от конька к расположенной на одинаковом расстоянии от краев здания внутренней несущей стене.

Безраспорное наслонное сооружение

Монтироваться такая стропильная система двухскатной крыши своими руками может тремя способами. Первый вариант предусматривает наличие мауэрлата в качестве опоры. Либо стропила подшиваются специальным брусом. В качестве крепления применяется врубка зубом. Для обеспечения надежности конструкция страхуется с помощью проволоки либо хомутов. В верхней части элементов в обязательном порядке закрепляются пробоины. Согласно второму варианту, стропильная система крыши своими руками обустраивается с использованием подвижного соединения по типу ползуна. Также можно осуществлять крепление при помощи штучного бруска. Для того чтобы обеспечить крепкое удержание ноги, сверху вбивается гвоздь или фиксируется гибкая стальная пластина. Лежащие на коньковом прогоне стропила вверху крепятся попарно к пробоинам либо к прогону. Что касается последнего варианта монтажа, то здесь имеет место жесткое соединение. Параллельно коньковому элементу набиваются с обеих сторон бруски или дощечки. В этом случае на балку оказывается сильная нагрузка на изгиб. Однако при этом стропильные ноги гораздо меньше прогибаются. Такой вариант монтажа несколько сложнее в исполнении, нежели первый. В связи с этим он применяется реже.

Распорные наслонные элементы

Такое устройство кровли практически аналогично приведенным выше вариантам. Однако при этом существует нюанс: подвижное крепление ног необходимо заменить неподвижным (жестким). В этом случае распирающая нагрузка стропил будет передаваться на несущие стены. В целом такие распорные элементы выступают в качестве промежуточного звена от наклонной к висячей системе. Однако здесь можно обойтись без прогона. Для обустройства распорной системы необходима очень крепкая фиксация мауэрлата к стене дома. При этом сами элементы здания должны быть прочными и толстыми.

Стропила с подкосами

В данном случае дополнительные элементы устанавливают под углом в 45 град. Подкос, по сути, выступает в качестве третьей ноги стропил, работающей на сжатие. Таким образом, становится возможным перекрытие пролетов, длина которых до 14 м. При этом могут использоваться балки с небольшим сечением. Расчет крепления подкоса производить нет необходимости, поскольку его достаточно подставить под стропилом и прибить с боков. В этом случае элемент не будет смещаться. Однако главным является точный срез угла подкоса. При этом следует учесть наклон стропильной ноги. Для определения сечения бруса нужно определить нагрузку на сжатие.

Подстропильные конструкции

Их используют в зданиях с двумя несущими стенами. Подстропильные конструкции включают в себя балки, уложенные по длинной стороне кровли. Под ними устанавливаются стойки, на которые укладывают балки. В качестве опоры также выступают внутренние стены здания и лежень. Стропильные ноги в верхних частях соединяются одна в другую. Их перевязывают деревянными либо стальными накладками. Коньковый прогон отсутствует, в связи с чем появляется распор. Затяжка ставится ниже сквозных прогонов. Таким образом, устраняется распор. Для стабильности стоек в нижней части крепятся схватки. Они принимают нагрузки на сжатие, выступая в качестве ригеля. Крепление расшивок осуществляется крест-накрест.

Стропильная система двухскатной крыши: устройство и монтаж

Двухскатная крыша — самый востребованный тип кровли, который характеризует быстрый и легкий монтаж, высокие эксплуатационные свойства и привлекательный внешний вид. Универсальная конструкция кровли подойдет для дачного дома и загородного коттеджа, для бани и беседки в регионах страны с любым климатом!

Специфика двухскатной крыши

Устройство двухскатной крыши оптимально подходит для жилого дома. Конструкция такой кровли представляет две прямоугольные плоскости, которые внизу соединяются со стенами постройки, а вверху — друг с другом. Под кровлей можно легко обустроить мансардное помещение для летнего отдыха, а при дополнительном утеплении чердак можно превратить и в жилую комнату. Какие еще виды кровли существуют, смотрите здесь.

А пока давайте рассмотрим плюсы и минусы, которые имеет конструкция с двумя скатами.

Преимущества:

  • Простая конструкция кровли, которая обеспечивает легкий и быстрый монтаж. Установку кровли можно выполнить
  • самостоятельно;
  • Несложный расчет проекта и расходных материалов;
  • Устройство кровли не потребует большого количество материалов, что сократит расходы на строительство;
  • Простое обслуживание и ремонт;
  • Эстетичный внешний вид;
  • Под кровлей легко оборудовать мансарду и жилое помещение;
  • Подходит для любого вида загородного дома;
  • С поверхности кровли сходит снег и стекает дождевая вода. Конструкция не требует обустройства внутреннего водостока. А в чистке кровли вручную нет необходимости;
  • Возможность различного размещения скатов и размеров угла наклона дает простор фантазии и позволит получать любые виды дизайна.

Недостатки:

  • Нужна усиленная конструкция стропильной системы и дополнительные несущие элементы для монтажа;
  • Сложное устройство мансардных окон.

Мастера компании “МариСруб” используют в строительстве в основном двускатную кровлю. С проектами дачных домов, загородных коттеджей и бань вы можете познакомиться по ссылке http://marisrub.ru/proekts/all-proekts. В каталоге вы найдете широкий выбор одноэтажных и двухэтажный строений, домов и бань с мансардой, помещений различной планировки, в том числе и со встроенным гаражом, котельной и другими помещениями.

Типы двухскатной кровли

Конструкция двускатной крыши различается по форме и расположению стропил. По форме выделяют следующие виды:

  • Симметричная — стандартный тип кровли с двумя скатами в виде равнобедренного треугольника;
  • Ломанная или мансардная конструкция предполагает устройство жилого помещения на чердаке и монтаж мансардных окон;
  • Несимметричная крыша подразумевает, что конек размещен не по центру, а сдвинут в одну из сторон. Такая конструкция смотрится более оригинально;
  • Разноуровневая система более сложная в установке, и предполагает, что скаты такой крыши не соединяются в одном коньке и располагаются на разных уровнях;
  • Полувальмовая – двухскатная крыша со скошенными концами конька.

Кроме того, кровля бывает различной по сооружению стропильной системы. Так, выделяют наслонные и висячие стропила. Висячая конструкция имеет только две точки опоры в виде стен. Поэтому вес кровли, нагрузка снега и осадков приходится именно на эти стены. Чтобы снизить давление, стропила соединяют металлической или деревянной стяжкой. Чем выше такая стяжка, тем она крепче и прочнее. Расстояние между опорами при этом составляет до 6,5 метров.

Наслонная система состоит из брусьев с промежуточной подпоркой на внутреннюю стену дома. При данной конструкции требуется обязательный монтаж мауэрлата. Мауэрлат – это брус с сечением 10х10 или 20х20 сантиметров, который подкладывают под стропильную ногу или устанавливают по периметру наружной стены дома. Мауэрлат равномерно распределяет нагрузку кровли на стены.

Угол наклона

Монтаж кровли начинают только после того, как составлен проект, выполнены расчеты и определен угол наклона. Угол определяют в зависимости от погодных условий региона, вида стройматериалов и пожеланий к дизайну. В местности с большим количеством осадков лучше делать большой угол наклона выше 45 градусов. Чем больше угол наклона, тем эффективнее будет сход снега и сток дождевых вод.

Для территории с сильными ветрами, угол, наоборот, делают меньше, вплоть до 5-15 градусов. Но учтите, что дома с уклоном кровли до 5-10 градусов выглядят не очень эстетично, особенно если в качестве покрытия используют простой и недорогой шифер. Шифер и черепица требуют угол минимум 25 градусов. А вот профнастил можно использовать для любой конструкции.

Учтите, что по техническим нормам угол двускатной крыши не должен быть менее 5 градусов!

По мнению экспертов, оптимальный угол составляет 35-40 градусов.

Расчет кровли и материалов

Расчет сложной двухскатной кровли проводить самостоятельно довольно сложно. Поэтому при установке нестандартной крыши лучше обратитесь к специалистам. А вот расчет классической конструкции с двумя скатами выполнить гораздо легче.

Площадь и уклоны кровли рассчитывают следующим образом:

  • Определяют длину каждого ската. Для это вычисляют расстояние между крайней точкой карниза и нижним краем конька;
  • На размеры высоты до конька влияет расстояние между стропильными ногами. Для вычисления высоты, половину расстояния между стропильными ногами умножают на тангенс угла наклона;
  • Сечение бруса определяет длина стропил и расстояние между стропильными ногами;
  • Длина бруса вычисляется делением высоты конька на синус угла уклона;
  • При расчете учитывают каждый элемент кровли, среди которых парапеты, свесы и другие детали. Обращайте внимание только на те конструкции, которые увеличивают объем крыши. При расчета не учитывают мансардные окна, дымоходы и вентиляционные шахты;
  • Выбирают и рассчитывают количество кровельного покрытия. Учтите, что после покрытия черепицей или рулонным материалом длина каждого ската уменьшается примерно на 0,7 метров.

Для расчетов вам потребуются следующие формулы:

Нк = Lпр х tgA,

где Нк — высота конька, Lпр — половина длины пролета дома (расстояния между стропильными ногами), tgA — тангенс угла уклона

Lc = Hк / sin A,

где Lc = длина стропил, Нк — высота конька, sin A — синус угла наклона.

Необходимые данные для расчетов вы найдете в таблице:

Угол уклонаСинус угла (для расчета длины стропил)Тангенс угла (для расчета высоты конька)
15о0,260,26
20о0,340,36
25о0,420,47
30о0,50,59
35о0,570,76
40о0,640,86
45о0,711
50о0,771,22
55о0,821,45

После создания проекта, расчета кровли и выбора стройматериалов приступают к монтажу конструкции. Далее рассмотрим, как устанавливается стропильная система двухскатной крыши из профнастила и другого материала.

Схема стропильной системы

Стропильная система двухскатной крыши представляет деревянный каркас, в основе которого расположены стропильные ноги. Между стропилами делают обрешетку, затем прокладывают гидро- и теплоизоляцию, а затем крепят кровельное покрытие (профнастил, ондулин, черепицу, шифер и пр.). Стропильные ноги устанавливают на мауэрлат.

Мауэрлат — деревянный брус, который укладывают по периметру внутренних стен. Длина бруса может соответствовать длине стены либо подгоняться под размер стропильной ноги. Важно укладывать мауэрлат на гидроизоляционный слой! В качестве гидроизоляции подойдет стандартная полиэтиленовая пленка или рубероид.

Сверху стропила упираются в коньковый прогон или конек кровли, который тоже изготавливают из бруса. Длина конька равна длине крыши. Схема стропильной системы предполагает, что скаты пересекаются и образуют горизонтальные и наклонные ребра. Горизонтальные свесы называются карнизами.

Кроме того, схема предусматривает наличие подкосов, угол которых при установке составляет 45 градусов. Они уменьшают нагрузку ветра и давление снега. Подкосы незаменимы в регионах с большим количеством снега и сильным ветром. Изготовление кровли из тяжелых материалов (например, из натуральной черепицы) предусматривает, что боковые прогоны делают в виде дуги или коромысла.

Для ветреных регионов схема устройства кровли также включает монтаж диагональных связей из досок, толщина которых варьируется в пределах 25-500 мм. Нижний край крепят к основанию стропильной ноги с одной стороны, а верхний — к середине ноги с противоположной стороны.

Установка маэурлата и стропил

Монтаж любой стропильной системы начинают с укладки маэурлата. Сначала в месте укладки прокладывают рубероид или полиэтиленовую пленку в два-три слоя для обеспечения гидроизоляции. На верхний обрез стены устанавливают бруски. Сечение брусьев варьируется в пределах 10Х10 — 20Х20 сантиметров. При этом расстояние между брусками и наружными стенами должно составлять 50-60 сантиметров. Крепление делают при помощи болтов, гаек, шайб и металлических накладок.

Сечение брусьев для мауэрлата и стропильных ног определяют в зависимости от назначения чердачного помещения. Так, если площадка будет нежилой, можно использовать размеры 10Х10 или 13Х13. Для обустройства жилой площади берут сечение не менее 15Х15 сантиметров. Важно, чтобы брусья были из хорошо высушенной древесины с влажностью до 2,5%! Только такие материалы не деформируются со временем.

Самый лучший вариант стропильной системы для двухскатной крыши — сочетание стропил наклонного и висячего вида. Такая конструкция усилит надежность и прочность кровли, снизит расходы на строительные материалы. К балкам кровли крепят стропила, причем число стропил и балок должно совпадать! После установки одной ноги, приступайте к возведению противоположной. Такой метод сэкономит время и снизит боковые нагрузки на конек. Крепление стропильных ног делают при помощи саморезов и гвоздей.

При монтаже устанавливают промежуточные стойки. Кстати, они станут каркасом для стен мансарды. После установки стропил осуществляют крепление конька при помощи болтов, металлических скоб или уголков.

Монтаж обрешетки и утепление кровли

Обрешетка — завершающий этап в возведении стропильной системы, ведь на обрешетку уже укладывают кровельное покрытие. Для установки используют сухие бруски или доски без трещин и сучков. Монтаж выполняют двумя способами:

  • Сплошную обрешетку делают из досок, которые укладывают вплотную друг к другу параллельно. При этом настил должен быть ровным, без щелей и впадин. Такая конструкция подходит для рулонных кровельных материалов (рубероид и пр.), шифера, стальных листов и профнастила.
  • Обрешетку вразрядку делают из брусков, которые укладывают на определенном промежутке друг от друга. Рекомендуемое расстояние между брусками — 50 сантиметров. Такая обрешетка оптимально подходит для укладки черепицы.

После укладки обрешетки проводят утепление и гидроизоляцию кровли. Особенно важен этот этап, если вы планируете организацию мансарды. На обрешетку укладывают гидроизоляционный материал. Можно использовать полиэтиленовую пленку. Пленку укладывают внахлест и закрепляют при помощи строительного степлера.

Если на чердаке не планируется жилое помещение, в качестве утеплителя часто используют керамзит. Он не подвергается воздействию грызунов и влаги. При этом важно укладывать материал плотным слоем, чтобы не оставалось зазоров и щелей. Учтите, что такой слой увеличит нагрузку на стены и фундамент дома. Из чердачного помещения можно легко сделать подсобную комнату при помощи обустройства пола досками.

Утепление мансарды проводят с использованием минваты в рулонах или плитках. Такой материал легко и быстро укладывается, характеризуется малым весом и высокой плотностью. Он создает хорошую пароизоляцию, не подвергается воздействию грызунов и эффективно заполняет пустоты.

Не забывайте обработать стропила, балки, доски и другие деревянные элементы защитными средствами! Такие составы обезопасят древесину от негативного влияния влаги и насекомых. Без обработки дерево быстро отсыревает, гниет и разрушается. Придется часто делать ремонт и заменять пострадавшие элементы.

Финишное покрытие и установка водостока

Кровельное покрытие укладывают по технологии, которую предлагают изготовители того или иного вида материала. Листы накладывают друг на друга слоями так, чтобы верхние ряды заходили внахлест на нижние на 15 сантиметров. Важно тщательно закрепить материал по краям, чтобы исключить риск поднятия кровли сильным ветром. Крепление делают при помощи гвоздей.

При настиле покрытия обязательно устанавливают водосток. Для организации системы используют наружные водосточные трубы и желоба с уклоном. Желоба устанавливают так, чтобы наружные края располагались ниже плоскости ската. При выборе желобов обращайте внимание на форму изделия. Классические полукруглые модели — доступный и самый дешевый вариант. Квадратные желоба подойдут для местности с частыми и сильными дождями, рельефные — для тех, кто не хочет часто прочищать изделия от листьев и другого мусора.

Учтите, что форма наружной трубы должна соответствовать форме желоба. Нельзя крепить круглую трубу к квадратному желобу! Диаметр труб зависит от размеров дома. Если площадь кровли до 50 квадратных метров подойдут трубы с диаметром 80-90 мм, для площади более 50 — с диаметром 100 квадратных метров. Трубы крепят при помощи держателей и хомутов. При это расстояние между изделиями и стенами дома должно составлять минимум три сантиметра.

Монтаж стропильной системы, утепление и покрытие кровли, установка водостока — сложные и трудоемкие процессы. Неверный расчет, некачественные материалы и неправильная технология укладки приведут к тому, что крыша будет протекать и разрушаться. Чтобы избежать таких серьезных проблем, обратитесь к профессионалам! Специалисты компании “МариСруб” проведут расчеты и подберут подходящие стройматериалы, быстро и качественно установят кровлю с водостоком, выполнят работы по гидроизоляции, утеплению и защитной обработке древесины.

Стропильная система (85 фото) — пошаговая инструкция монтажа. Устройство и конструкция крыши для дома

Крыша служит надёжной защитой помещений от различных природных явлений. Она является базовым элементом при постройке частного дома. Стропильная система – это несущий каркас крыши, на которую возлагается большая тяжесть и нагрузка: ветер, снег, каркас. Чтобы не было неприятностей при эксплуатации — кровле необходимо быть надёжной и крепкой.

Стропильная система – базовая часть крыши, она влияет на прочность самой кровли, стойкость к изменениям погоды. На конструкцию влияет форма крыши и план частного дома, а также детали, которые будут использоваться.

Стропильная система, которую выполняют сами, чаще всего делают из дерева, но иногда используют и другие кровельные покрытия. Перед началом монтажа стропильной системы своими руками нужно хорошо подготовиться теоретически.

Краткое содержимое статьи:

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.


Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.


Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.


Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

  • односкатные;
  • двухскатные;
  • вальмовые;
  • ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.


Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

  • обеспечение передачи нагрузки в нужном направлении
  • выдерживают физические нагрузки
  • обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

Фото стропильной системы


Сохраните статью себе на страницу:

Пост опубликован: 29. 11

Присоединяйтесь к обсуждению:










Copyright © 2022 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1
***Сайт принадлежит Марии Козак




Установка и схема стропильной системы

Строительство любого дома заканчивается возведением крыши. Основным ее элементом является стропильная система, включающая в себя наклонные стропильные ноги, подкосы и вертикальные стойки. Большое значение имеет проектирование стропильной системы: прежде чем приступить к созданию кровли, необходимо тщательно продумать расположение элементов системы. Возведение крыши – ответственное и трудоемкое занятие, поэтому спешка недопустима.

Создание стропил

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

Если система изготавливается самостоятельно, для крепления могут использоваться:

  • хомуты;
  • паз-шипы;
  • болты, скобы и гвозди.

Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше. Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Соединение стропильных элементов

Если для изготовления стропил была выбрана древесина хвойных пород, то можно использовать такие способы крепления:

  • двойной или одинарный зуб;
  • применение подкосов и затяжек скобами;
  • использование хомутов или болтов;
  • соединение стропильных ног затяжкой;
  • выравнивание стропил «кобылкой»;
  • монтаж стропил к мауэрлату, с примыканием к нему стропильных ног.

Чтобы стропильные ноги не скользили по затяжке, эти элементы соединяют зубом или шипом.

Установка стропильной системы

Прежде чем приступить к работе, необходимо создать чертеж стропильной системы двухскатной крыши. Это поможет избежать ошибок при ее строительстве.

При установке системы обязательно делают выпуск стропильных ног за стены здания. Размер свеса для деревянных строений должен составлять не менее 55 сантиметров. Стропильные фермы также скрепляют со стенами. Если этого не сделать, конструкция может повредиться при сильном ветре.

В случае деревянного сруба основание фермы прикрепляют к венцу сруба. Если же стены кирпичные, на стропила надевают хомут, прикрепляемый к вбитому в стену штырю. Чтобы придать конструкции большую жесткость, балки стропил соединяют перемычками.

В случае создания объемной крыши потребуется сделать дополнительные подпорки, защищающие стропила от прогиба. Для кровельного покрытия делают обрешетку – перпендикулярно стропильным ногам.

План стропил четырехскатной крыши трудно составить самостоятельно – такие конструкции требуют соблюдения даже малейших нюансов. Незначительные ошибки могут стать причиной скорого разрушения кровли, поэтому лучше не рисковать. Но такая крыша выглядит очень красиво и отличается большой надежностью, поэтому если внешний облик дома имеет большое значение для его владельца, стоит рассмотреть именно такой вариант.

В том случае, если на руках есть грамотно составленная схема стропильной системы четырехскатной крыши, все же не стоит рисковать, выполняя установку конструкции самостоятельно. Если нет опыта в строительстве, лучше доверить дело специалистам, чем в течение ближайшего времени перестраивать крышу заново.

Установка стропильной системы

Прежде чем приступить к монтажу стропильной системы, нужно определиться с типом будущей крыши. Наибольшей популярностью пользуются односкатные и двухскатные крыши.

Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков.

Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах. Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу.

Расчет элементов

В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.

На сечение балок оказывают влияние:

  • шаг установки стропил;
  • длина стропил;
  • предполагаемая величина нагрузки.

Рекомендуемые сечения элементов системы (в миллиметрах):

  • стропильные ноги — брус 75х125, 50х150, 100х150;
  • прогоны — брус 100х200, 100х100;
  • мауэрлат — брус 150х150, 100х100;
  • ригели – брус 100х150;
  • затяжки — брус 50х150;
  • кобылка — брус 50х150;
  • стойки — брус 100х100.

Расчетами элементов лучше всего заниматься еще тогда, когда ведется проектирование стропильной системы крыши. Это облегчит работу и послужит гарантией высокой прочности системы.

Виды стропильных систем

Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.

План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.

В такую конструкцию входят следующие элементы:

  • мауэрлат;
  • наклонные стропильные ноги;
  • ригель;
  • затяжки.

Схема расположения стропил сложных крыш предусматривает чередование наслонных и висячих стропил.

Установка стропил: советы

Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.

Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.

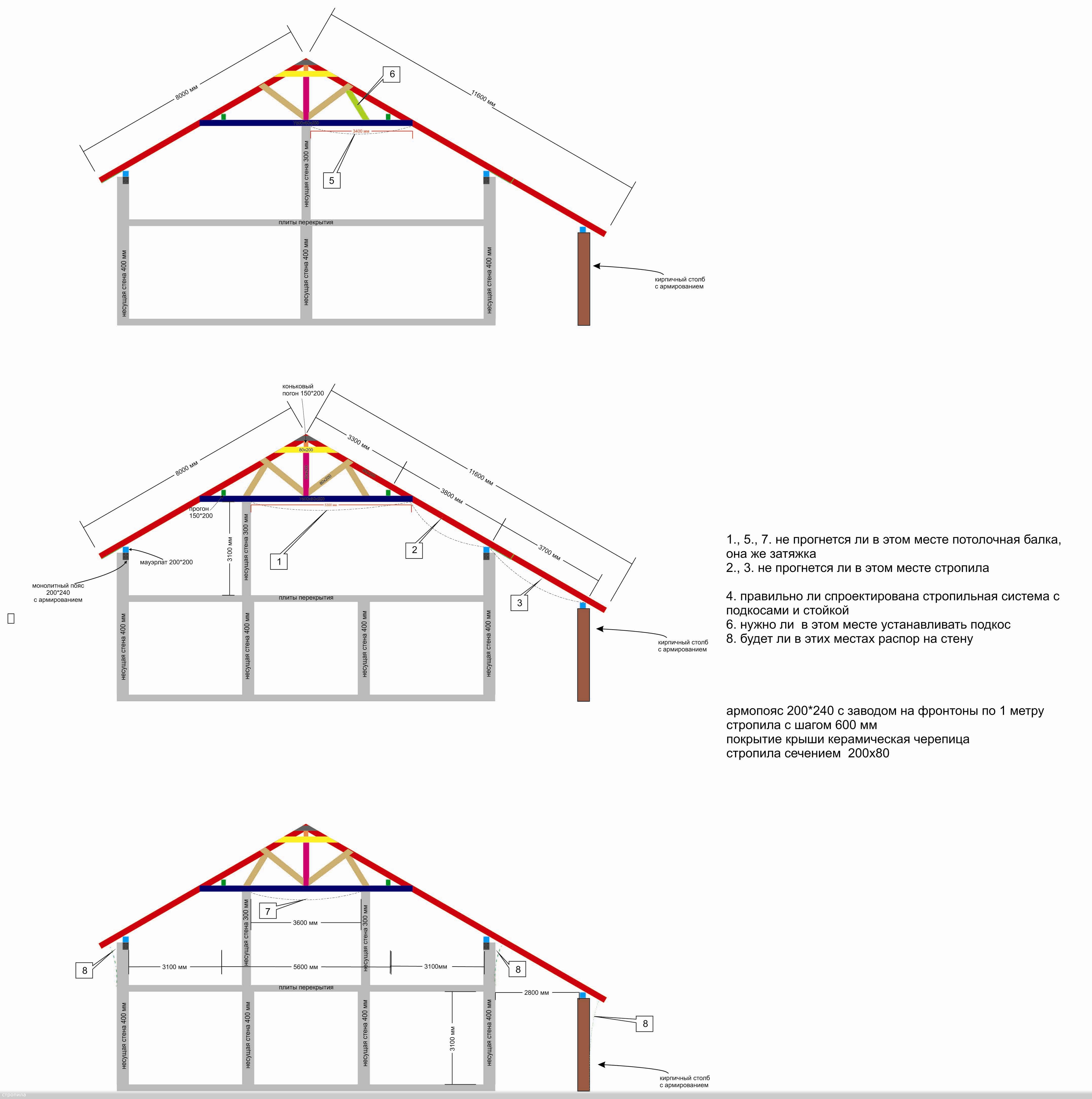

Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.

Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

Все, что вам нужно знать

Кровельные фермы обогнали стропила как самый популярный способ создания каркаса крыши. И есть веская причина, почему фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы подробно расскажем, что такое фермы крыши, и объясним некоторые из наиболее распространенных типов, используемых, чтобы помочь вам понять, какие фермы крыши вы можете использовать для своего проекта строительства крыши.

На этой странице:

Что такое ферма крыши?

По сути, стропильные фермы создают каркас крыши. Они определяют форму крыши и потолка, обеспечивая поддержку крыши. Фермы предварительно проектируются на заводе с использованием легких материалов, таких как 2×4, и отправляются на строительную площадку. Фермы состоят из трех основных частей:

  1. Верхние пояса
  2. Нижние пояса (также известные как двутавровые или потолочные балки)
  3. Лента/стойки

Фермы используются в качестве альтернативы стропилам или деревянному каркасу.Стропила обычно изготавливаются из более крупных кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы изготовить их по индивидуальному заказу и установить их непосредственно на рабочей площадке.

Это делает стропила более дорогими, чем фермы.

Каковы преимущества стропильных ферм?

Кровельные фермы в последние годы стали более популярными, чем стропила, по нескольким причинам. Возможно, главная причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле, чем стропила.

В них используются более легкие материалы, и их можно производить и закупать в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Согласно HomeAdvisor, вы можете рассчитывать потратить от 30 до 400 долларов на ферму.

Еще одним большим преимуществом стропильных систем является то, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены.С небольшим количеством внутренних несущих стен или без них застройщики домов могут легко создавать чрезвычайно популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтных работах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной крыши до секций вальмовой крыши — есть ферма, которая удовлетворит ваши потребности.

Рассчитайте стоимость кровельных работ за считанные минуты с помощью нашего кровельного калькулятора.

Типы стропильных ферм

Опять же, для завершения вашего строительного проекта доступно множество ферм. Мы составили список некоторых из наиболее часто используемых стропильных ферм для строительства дома.

Ферма королевской стойки

Королевские фермы — самые простые кровельные фермы.

Общее использование: Пристройки к дому, строительство гаражей, проекты с короткими пролетами

Пролет: от 5 до 8 метров

Фермы King post являются самым основным типом ферм.В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая королевской стойкой, и два лямочных пояса.

Поскольку фермы с центральной стойкой изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы шкворня не могут охватывать большие расстояния, поэтому они лучше подходят для проектов меньшего масштаба.

Ферма королевской стойки

Фермы ферзевой стойки хорошо подходят для крупных жилых проектов.

Общие виды использования: Строительство жилых домов, пристройки к дому

Пролет: от 8 до 12 метров

Фермы королевской стойки

похожи на фермы королевской стойки тем, что имеют простую, но прочную конструкцию. Вместо одной центральной стойки в центре ферма этого типа будет иметь две основные стойки, соединенные натяжной балкой.

Дополнительные стойки в ферме с центральной стойкой делают ее немного дороже, чем ферма с центральной стойкой.

Две вертикальные стойки ферзей позволяют фермам длинных стоек охватывать большие пролеты, чем фермы королевских стоек, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink являются наиболее распространенными фермами для жилых проектов.

Общее использование: Строительство жилых домов

Пролет: До 14 метров

Фермы Fink являются наиболее распространенными фермами, используемыми в строительстве крыш жилых домов.Ремни в фермах Fink имеют форму буквы «W», что придает им большую несущую способность. Положение лямки обеспечивает некоторое пространство для хранения и может вместить такие вещи, как резервуары для воды, если это необходимо.

Они также считаются одними из самых экономичных доступных кровельных ферм, особенно потому, что они могут охватывать большие расстояния.

Чердачная ферма

Чердачные фермы обеспечивают место для хранения, а иногда даже дополнительное жилое пространство.

Общее использование: Проекты строительства жилых домов, для которых требуется чердак или дополнительная жилая площадь на чердаке

Пролет: До 25 метров

Недостатком многих ферм является то, что лямки часто ограничивают чердачное пространство. Это может стать препятствием для домовладельцев, которые ищут дополнительное место для хранения или жилое пространство. К счастью, есть чердачные фермы, которые позволяют использовать чердачное пространство.

Чердачные фермы похожи на фермы с матричными стойками, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить чердачное пространство. Чем шире конструкция здания, тем больше будет чердачное пространство. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы могут создавать сводчатые потолки собора.

Общее использование: Проекты строительства жилых домов, требующие сводчатых потолков

Пролет: До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки. Нижние пояса ножничных ферм наклонены, создавая драматический потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования готовых деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные фермы в одной части дома и использовать другие типы ферм в других частях дома, где сводчатые потолки вам не нужны.Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, однако, что ножничные фермы стоят дороже, чем фермы других типов — иногда до 30% дороже, чем стандартные типы ферм.

Фронтонная ферма

Фронтонные фермы служат «подставками» для вашей крыши.

Общее использование: Жилые двускатные крыши

Пролет: Зависит от конструкции крыши

Фронтонные фермы обычно используются в сочетании с другими типами ферм.Фронтонная ферма служит «заглушкой» для крыши. У них есть два верхних пояса, один нижний пояс и несколько вертикальных стоек. Фронтонные фермы построены на каждом конце каркаса крыши для поддержки обшивки крыши.

Фронтонные фермы

будут стоить от 25% до 50% дороже, чем фермы стандартного типа.

Стропильные фермы удобны и надежны

Мы перечислили шесть наиболее распространенных кровельных ферм, но на рынке их гораздо больше. От металлических крыш до битумной черепицы, сводчатых потолков и плоских крыш — наверняка найдется ферма, которая поможет вам выполнить работу.

Кровельные фермы

универсальны, экономичны и удобны. Работа с опытным архитектором или инженером-строителем — лучший способ гарантировать, что вы найдете подходящие фермы для своего дома и выполните требования строительных норм и правил.

Рассчитайте стоимость кровельных работ за считанные минуты с помощью нашего кровельного калькулятора.

Терминология ферм крыши

Как работает ферма

Ферма — это рама, поддерживающая нагрузки за счет эффективной передачи усилий на концевые опоры.В то время как стержневой каркас может использовать более крупные элементы 2×8, 2×10 и т. Д. (Что дорого) и может потребовать либо дополнительных балок, либо внутренних несущих стен, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

Типовые каркасные системы

Фермовые каркасные системы обеспечивают невероятную гибкость во внешнем виде кровельной системы. Иллюстрации ниже предназначены для того, чтобы помочь вам визуализировать типичные системы каркасных ферм.

Фронтон

Двускатная крыша обеспечивает самые основные системы крыши.Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые встречаются посередине. Фронтонная ферма обычно снабжена вертикальными перемычками, расположенными на расстоянии 2 футов от центра для облегчения обшивки.

Упавший фронтон

Если карниз крыши выходит за торцевую стену фронтона более чем на 1 фут, то обычно используется опускающийся фронтон для поддержки обшивки крыши. Верхний пояс фронтона опущен, так что строитель может провести ряд смотровых площадок (или лестниц) от фасции обратно к первой общей ферме.

Переход фронтона

Переходный фронтон возникает, когда ряд ферм меньшего пролета ведет к параллельным фермам большего пролета. Меньший фронтон будет иметь вертикальные стенки, расположенные на расстоянии 2 футов от центра по всей длине фермы. В то время как фермы с большим пролетом будут иметь вертикальные стенки, расположенные только на 2 фута в центре для той области, которая не покрыта фермой меньшего размера.

Набедренный комплект/наконечник

Голландское бедро

Бостон/Тюдор Бедро

Набор долины

Комплект «Долина» (красный) — это группа ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши.В этом примере без ендов у нас было бы пустое отверстие в крыше за балкой.

Контейнерные фермы

Когда фермы крыши слишком высоки для производства и/или доставки, мы «закроем» фермы и предоставим дополнительные фермы. Контейнеры слева показаны над крышей, чтобы можно было увидеть прогоны и систему связей.

Свесы

Верхний пояс, выходящий за нижний пояс и опору, называется выступом. Срез обычно используется на свесе, но он может выглядеть как на изображении справа.

Подшипники

Блоки подшипников

Раздавливание пятки. Иногда усилия, передаваемые через древесину на несущую стену, достаточны для того, чтобы со временем древесина разрушилась, если только не используется опорный блок. В инженерном паспорте фермы со штампованной печатью будет указано, требуются ли для конкретной фермы опорные блоки. Если это так, в сертификате будут указаны размер и длина пиломатериала, положение блока и схема забивания гвоздей.

Общие условия для подшипников нижнего пояса

На рисунках ниже показаны два типичных состояния подшипника нижнего пояса.Тот, что слева, показывает ферму в подвеске. Правый конец изображения справа показывает ферму, прибитую к балке или ригелю.

Общие условия для подшипников верхнего пояса

Фермы могут иметь опору прямо под верхним поясом. Иногда подшипник находится между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, вертикальный конец фермы может проходить вниз, чтобы сидеть на подшипнике.

Типовые формы ферм

Внешний профиль фермы может принимать практически любую форму, которую вы можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

Изображения на этой странице предоставлены компанией Alpine Engineered Products.

Наиболее распространенные типы ферм крыши

Фронтонные фермы

Различные фермы, показанные выше, относятся к категории обычных или двускатных ферм, включая фермы King Post, Queen Post, Howe и Double Howe.Все четыре фермы используются для формирования двускатной крыши, также известной как скатная или остроконечная крыша, и одного из наиболее распространенных вариантов крыши в США. Разница в каждой из этих ферм связана с лямками самой фермы. Как вы можете себе представить, такие фермы, как Howe, обеспечивают большую поддержку, чем King Post, и поэтому могут использоваться для более крупных зданий, которым требуется дополнительная поддержка.

Бедренная ферма

Другой очень распространенный тип крыши, вальмовая ферма, используется для создания вальмовой крыши, которая имеет скаты со всех четырех сторон, которые сходятся в точке в центре крыши.Вальмовые фермы особенно полезны в районах с сильным ветром и снегом, поскольку они более устойчивы, чем двускатные крыши. Как и в случае с двускатной фермой, существует ряд уникальных вариаций вальмовой фермы, используемых для создания различных архитектурных стилей.

Ножничная ферма крыши

Этот тип ферм наиболее известен благодаря созданию сводчатых потолков, которые так нравятся сегодняшним домовладельцам. Вместо горизонтальных нижних поясов ферма ножничной крыши имеет нижние пояса, которые наклоняются вверх, создавая пик для сводчатого потолка.

Чердачная ферма

Удобные для таких зданий, как гаражи и сараи, которым требуется дополнительное место для хранения, чердачные фермы, также известные как фермы «комната-на-чердаке», образуют ферму потолка и пола для помещения на чердаке здания. Эти фермы крыши поставляются с опорными перемычками, предназначенными для обрамления стен помещения. Хотя они чаще всего используются для конструкций со складскими помещениями, они также могут быть изготовлены для домов.

Моноферма

Моноферма представляет собой половину цельной фермы.Они очень универсальны и могут быть использованы для строительства крыши, которая обеспечивает больше солнечного света и визуального пространства. Их часто используют в сараях и гаражах, а также для создания дополнительных ярусов и пристроек к существующей крыше.

Ферма крыши North Light

Подобно ферме Double Howe, ферма крыши North Light имеет широкий набор паутинных ферм, которые образуют треугольники внутри самой большей фермы. Популярный выбор для домов с открытой планировкой, фермы North Light — это старый и экономичный тип фермы, который может охватывать очень большие пространства, такие как промышленные здания и дома открытой планировки.

Плоская ферма

Как и следовало ожидать, плоская ферма предназначена для плоских крыш. Они построены так же, как фермы перекрытий, с большой опорой, поскольку они не имеют наклона, чтобы сбрасывать осадки или нести нагрузку. Фермы плоской крыши в основном используются в коммерческих целях.

Каркасная ферма

Вальмовая ферма чаще всего ассоциируется с амбарами, но она также используется в различных домах, особенно сейчас, когда стиль фермерского дома становится все более популярным.Вальмовая ферма предназначена для поддержки широкого пролета и может увеличить вертикальное пространство в здании благодаря своей уникальной высокой конструкции.

Приподнятая пяточная ферма

Последняя ферма, которую мы рассмотрим сегодня, называется фермой с приподнятой пяткой. Поскольку эти фермы крыши приподняты немного выше, чем другие типы ферм крыши, они обеспечивают упрощенную вентиляцию и достаточно места для изоляции. Это делает ферму с приподнятой пяткой оптимальным выбором для энергоэффективных зданий.



Тип фермы крыши, которую вы используете для своих строительных проектов, может повлиять не только на дизайн ваших зданий, но также на стоимость и время строительства.Если вы ищете индивидуальные решения, такие как изготовленные кровельные фермы, которые соответствуют вашему проекту и доставляются на вашу рабочую площадку, свяжитесь с нами. Zeeland Lumber & Supply предлагает готовые фермы для крыш различных стилей, чтобы гарантировать, что ваш строительный проект будет реализован быстро и без хлопот. Позвоните нам или свяжитесь с нами онлайн для получения дополнительной информации.

Система вальмовых ферм | Тойиб

Среди крыш для частного дома хорошей способностью самоочищаться и выдерживать сильные ветровые нагрузки обладают вальмовые крыши.Помимо отличных технических характеристик, внешний вид таких конструкций безупречен. Однако стропильная система вальмовой крыши имеет достаточно сложное устройство и требует правильного расчета всех составляющих. Наличие грамотного проекта и кропотливая установка станут залогом красивой и прочной постройки.

Вальмовые крыши: фото конструкций интересной конструкции

Вальмовые крыши представляют собой вид кровли, состоящей из четырех скатов и благодаря своим конструктивным особенностям обладают большей устойчивостью к сильным порывам ветра.Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), за счет чего форма становится более обтекаемой, а сама крыша прочной.

Деревянный дом с четырехскатной крышей

Отсутствие фронтонов делает высоту дома с четырехскатной крышей визуально меньше, но в целом дом с такой крышей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под крышей используется для обустройства уютной мансардной комнаты.Для освещения мансарды крыша имеет полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания крыши, в которых часто оборудуются мансардные окна. Это делает крышу красочной и интересной с точки зрения дизайна. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если периметр дома имеет квадратную форму, то используется другой вид вальмовой крыши – шатровая.

Одноэтажный дом с шатровой крышей

Главная особенность четырехскатной крыши в том, что все ее скаты имеют одинаковую форму равнобедренного треугольника и одинаковый угол наклона.Все грани такой конструкции сходятся в одной верхней точке. Шатровые крыши актуальны и в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько симметричных скатов будет на крыше. С архитектурной точки зрения такие конструкции не менее привлекательны.

Еще один подвид вальмовой крыши – полувальмовая. Эта комбинация находится в том же дизайне модели фронтона и бедра. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого укорачивается по скату.Такой вариант способствует тому, что коньковый элемент крыши становится недоступным для действия ветровых потоков. При использовании подкровельного пространства в качестве мансарды можно оборудовать окна во фронтальной части.

Вальмовые крыши с эркером выглядят исключительно. Эркеры добавляют романтичности и изысканности всей постройке дома. Можно встретить крышу с эркерами, пристроенную к основной конструкции или отдельно надстроенную над уступом стены. Основным недостатком таких крыш является сложность в проектировании и довольно дорогая установка.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровля подбирается с учетом уклона кровли, климата региона, особенностей материала. Кроме того, последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Внимание! Использование листового рубероида в качестве покрытия палатки повлечет за собой изрядное количество отходов.

Знакомясь с конструкцией вальмовой крыши, можно обнаружить, что согласовать все скаты с одинаковым уклоном довольно сложно. Нужны точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность конструкции каркаса, вальмовые крыши пользуются несомненной популярностью у частных застройщиков.

Современный дом с вальмовой крышей

Ключевые преимущества вальмовой крыши

Помимо оригинального дизайна, вальмовые крыши имеют ряд преимуществ, отличающих конструкцию от других моделей:

  • отсутствие фронтонов способствует неуязвимости конструкции к сильным ветровым нагрузкам.Чем меньше уклон скатов крыши, тем меньшее влияние оказывает ветровое давление на стропильную систему;
  • обтекаемая форма всех четырех скатов способствует устойчивости конструкции к любым видам осадков;
  • по эффективности энергосбережения эта конструкция во многом превосходит двускатные крыши;
  • Вальмовую крышу утеплять намного проще, так как теплоизоляционный пирог находится под скатами. В моделях с двускатными крышами требуется специальное утепление вертикального фасада, более восприимчивого к ветру;
  • система накосных, центральных и наружных стропил обеспечивает надежную конструкцию, устойчивую к деформации под действием внешних нагрузок;
  • в зависимости от уклона имеется возможность рационального использования пространства под вальмовой крышей для мансарды и обустройства окон в кровле.

Наряду с особым внешним видом вальмовая крыша обладает высокой степенью надежности и прочности.

Основными недостатками четырехскатных моделей являются сложность устройства стропильной системы вальмовой крыши и невозможность обустроить мансарду в моделях с небольшим уклоном. Однако при должном изучении чертежей вальмовой крыши и обдуманных строительных мероприятиях возведение таких конструкций становится выполнимой задачей.

Стропильная система вальмовой крыши: основные элементы

Каркас вальмовой крыши представляет собой коньковый брус и систему различных стропил.С учетом того, что скаты и вальмы имеют разный уклон, существует несколько видов стропильных ног. К основным компонентам конструкции относятся:

  • Стропила угловые (наклонные) – основные несущие элементы конструкции, расположенные по углам каркаса. Подъемные стропила имеют меньший уклон относительно других промежуточных стропил;
  • центральные стропила – крепятся к концам конькового бруса: по три элемента с каждой стороны. Их называют центральными промежуточными стропилами;
  • промежуточные стропила – располагаются между центральными стропилами, берут начало от обвязки и заканчиваются на коньке;
  • короткие стропила (напольные) – элементы крепятся одним концом к стропилам, а другим к обвязке.Стропильные фермы различаются по длине, но имеют одинаковый уклон;
  • коньковый прогон — горизонтально расположенный ригель, служащий верхней опорой для вкосных и центральных стропил;
  • Мауэрлат – балка, закрепленная поверх наружных стен. Он служит для равномерного распределения сосредоточенной нагрузки стропильных ног. Мауэрлат является своеобразной основой стропильной системы и соединяет каркас крыши со стенами дома. Так как площадь крыши большая, такое звено позволяет кровле не «улетать» при сильных порывах ветра;

Внимание! Выбирая параметры мауэрлата, необходимо учитывать способность опорной балки обеспечивать устойчивость и надежность всей стропильной конструкции.

  • подкос — наклонная балка, используемая в качестве подпорки для стропил большого пролета, воспринимающая горизонтальные нагрузки. С помощью подкосов можно перекрыть значительно больший пролет и сэкономить сечение основных несущих балок. В конструкции вальмовых крыш угол наклона подкосов составляет 45 или 60 градусов;

Стропила вальмовой крыши

  • Затяжка – деревянный брус, выполняющий роль дополнительной опоры для стропил и не позволяющий им разойтись. Для затяжки обычно используют брус меньшего сечения, чем для стропил;
  • Sprengel – горизонтальные элементы, уложенные по диагонали в углах стен.Шпренгель выполняет роль опоры под стойку для накоса стропил. Такой элемент используется, когда нет технической возможности установить стеллаж на потолок;
  • обрешетка – слой досок малого сечения, которые укладываются перпендикулярно поверх стропил. Выступает в качестве основы для кровли. Доски обрешетки укладываются с небольшим шагом (примерно одна доска). В местах ендовы или карниза обрешетка сплошная;
  • контробрешетка – элементы, которые устанавливаются сверху и параллельно стропилам на обрешетку.Применяются для создания вентиляционного зазора между обрешеткой, гидроизоляцией и кровельным материалом;
  • кобылка – небольшой отрезок доски, с помощью которого удлиняется стропильная нога для создания карнизного свеса. Он предназначен для отвода дождевой и талой воды со стен дома, а также для защиты цоколя и откосов от косых дождей.

Стропильная система вальмовой крыши

На фото стропильной системы вальмовой крыши видно, что коньковый прогон расположен строго по центру и параллельно несущим стенам дома.Кроме того, начало и конец прогона должны находиться на одинаковом расстоянии от торцевых стен. Такое расположение обеспечит равномерное распределение нагрузки, а, следовательно, и устойчивость конструкции.

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные крыши по сложности конструкции превосходят обычные двускатные крыши. Это связано с трудностью точной стыковки всех четырех скатов под необходимый уклон. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника.При формировании стропильной системы основные трудности возникают при возведении вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен быть в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество осадков, материал кровельного покрытия, а также будет ли использоваться подкровельное пространство под мансардой. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схема вальмовой крыши должна предусматривать форму поперечного сечения, размеры и точное расположение всех конструктивных элементов каркаса.Кроме того, чертежи стропильной системы вальмовой крыши отражают длину конькового прогона, высоту кровли, угол наклона скатов, ширину пролетов, способы усиления конструкции, особенности крепления. элементы.

Схема вальмовой крыши

Учитывая, что носовые стропила имеют большую длину и опору на наросты, они нуждаются в усилении. Для этого используется шпренгель, балка которого врезается в мауэрлат, а подкосная нога подпирается опорой.Для усиления стропильной системы практикуется использование ветровой балки. Его закрепляют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае, когда стропила имеют длину более 4,5 м, для их усиления применяют диагональные подкосы, применение которых позволяет выбрать меньшее сечение для стропил. Подкосы упираются в затяжки (балки перекрытия), которые препятствуют расставанию стропил. Если затяжки крепятся ближе к коньковой перекладине, они могут служить основанием для обшивки кровли мансардного этажа.

Полезный совет! Чем ближе к коньковому прогону крепятся многослойные балки, тем мощнее должна быть стропильная система.

В схеме стропил вальмовой крыши обосновывается целесообразность применения наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах окажется, что параметры балки не соответствуют требуемой нагрузке, можно использовать клееные или наборные стропильные балки. Эти модифицированные элементы значительно массивнее и могут иметь большую длину.

Стропильная система дома с вальмовой крышей

Если домостроение не имеет промежуточной несущей стены, то применяют висячие стропильные ноги, опирающиеся только на две опоры (на две стены дома). При этом стропила испытывают нагрузку на сжатие и изгиб. В связи с тем, что стропила создают распирающую силу на стены, используется деревянная затяжка, которая соединяет стропила между собой. Обычно его устанавливают ниже основания стропильных ног.

При наличии в строении промежуточной несущей стены или средних опорных стоек применяется схема наслонных стропил.В этом варианте стропила опираются одним концом на наружные стены, а средней частью ног на столбы или внутреннюю несущую стену. При такой конструкции стропила работают на изгиб, как брус.

По сравнению с кровлей, где используются висячие стропила, конструкция со стропилами на опорах легче. На возведение такой крыши расходуется меньше материалов, что снижает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это бывает, когда одна часть дома имеет внутреннюю несущую стену, а другая нет.Для установки крыши над такой конструкцией используются оба стропила.

Схема стропил вальмовой крыши со штоком применяется при необходимости увеличения карниза. В этом случае стропила будут упираться в балки перекрытия. При устройстве вальмовой крыши с опорой стропил на балки перекрытий такой элемент, как мауэрлат, можно полностью исключить из конструктивной схемы. Вместо них предлагается использовать деревянные выравнивающие подкладки.

Стропильная система вальмовой крыши с эркером

Достаточно популярным в частном строительстве является возведение стен домов с эркерами (уступами).Это очень интересное архитектурное решение, однако проекты таких домов отличаются сложностью проектирования и строительства. Эркер можно соорудить не только во время строительства, но и пристроить к существующему зданию. Выступ может быть одноэтажным и многоэтажным.

Стоит отметить, что самым сложным в строительстве домов данной архитектурной формы является проектирование и монтаж вальмовой крыши с эркером. Основное правило – эркерная крыша должна гармонично поддерживать основную крышу строения, формируя общий стиль.Соорудить эркер очень сложно, поэтому строить такой дом решится не каждый. Малейшая неточность в расчетах может привести к тому, что конструкция окажется ненадежной.

Конструкция вальмовой крыши с эркером различной формы

Форма крыши зависит от того, какую форму имеет выступ (округлый, многогранный, прямоугольный). Это может быть вальмовая, многощипцовая, двускатная конструкция или полусферическая крыша. Иногда над эркером возводят шпилеобразную крышу.

Практикуются два варианта крыши над эркером: самостоятельная крыша уступа или совмещенная с крышей основного строения. Для стропильной системы эркера используется материал с меньшим сечением, чем для стропильных ног основной конструкции крыши. Это связано с тем, что эти элементы будут воспринимать меньшую нагрузку.

Технология укладки кровельного покрытия над эркером идентична способу покрытия основной кровли. Рекомендуется использовать черепицу, так как для небольшого участка с несколькими скатами необходим материал, который бы оставлял минимальное количество отходов.Этому требованию отвечает черепица битумная или керамическая. Для расчета металлочерепицы на вальмовую крышу можно воспользоваться специальным калькулятором.

Монтаж металлочерепицы

Особое внимание при возведении крыш с эркером следует уделить ендовам. Они используются в строительстве двух типов – верхняя планка и нижняя. Один закроет неэстетичные участки, другой будет сливать осадки. Кроме того, профессионалы не советуют экономить на крепеже (шурупы, гвозди, шпильки, пластины).Их необходимо приобретать в нужном количестве и хорошего качества.

Полезный совет! Для повышения надежности проблемных мест вальмовой конструкции с эркером в этих местах следует использовать герметик и герметик.

Об особенностях конструкции вы можете узнать из видео монтажа вальмовой крыши с эркером.

Вальмовая металлочерепица с эркером

Вальмовая крыша своими руками: чертежи и фото, эскизы и расчет конструкции

Прежде чем приступить к строительству вальмовой крыши своими руками, необходимо выполнить чертежи и сделать правильный расчет всей конструкции.Нелишним будет обратиться за помощью к специалисту, который имеет опыт работы в этой сфере и сможет оптимально подобрать угол наклона и произвести расчет. Учитывая, что конструкция крыши может содержать ломаные линии и неровности, точно рассчитать все составляющие элементы будет сложно.

Советы по рисованию и черчению

Прежде чем сделать вальмовую крышу своими руками, даже самой простой конструкции, вам потребуется разработать проект вальмовой крыши с чертежами и эскизами.Это поможет определить форму крыши и даст возможность правильно рассчитать необходимое количество материалов для строительства. Для выполнения дизайна можно воспользоваться следующими рекомендациями:

  • должен измерять высоту, длину и ширину дома. По полученным данным зарисуйте фасад и торец дома в удобном масштабе. Такие наброски необходимо делать в нескольких экземплярах;
  • при определении оптимальной высоты вальмовой крыши по отношению к дому и уклона скатов крыши необходимо отобразить на одном из эскизов несколько вариантов контура крыши.Далее следует выбрать наиболее удачный, и с помощью транспортира определить угол наклона скатов будущей конструкции;
  • Следующим этапом будет нанесение на макет разметки положения стропил крыши – в этих местах отмечаем точки. Разделите длину стены, указанную на схеме, на равные отрезки – это будет шаг между балками. Она может быть от 40 см до 2 м. Но необходимо учитывать, что довольно часто установленные стропильные ноги повлекут за собой перерасход материала, а большой шаг между стропилами вызовет применение элементов усиления конструкции;
  • при определении длины конька необходимо учитывать, что прогон должен связывать пару стропильных ног.На одном из эскизов необходимо отметить равные отрезки от каждого края стены;
  • полученные схемы переводятся в общую схему, после чего можно рассчитать количество необходимого материала. Длину стропильных ног определяют по внешней стороне, исходя из длины карнизных свесов (около 50 см).

Полезный совет! Чтобы конструкция крыши была прочной и долговечной, необходимо приобрести хорошо просушенные пиломатериалы.

Проект вальмовой крыши, где А1 — ширина основания, А2 — ширина фундамента, В — высота подъема, С — длина свеса, D — длина основания

По количеству стропил ножки, можно рассчитать количество креплений. Для всех узловых креплений будут использоваться гвозди. На каждую стропильную ногу приходится по два монтажных уголка. При заготовке материала следует делать небольшой запас на случай порчи материала. Если дом из кирпича или блоков, необходимо приобрести брус для устройства мауэрлата.

Выбор угла наклона

При определении угла наклона вальмовой крыши следует учитывать климатические условия, в которых ведется строительство. Если климат жаркий, сухой и ветреный – уклон должен быть минимальным во избежание перегрева и дополнительной нагрузки. В районах с обильным снегопадом – уклон увеличен для беспрепятственного схода снега.

Кроме того, при выборе угла вальмовой крыши следует учитывать материал кровельного покрытия, каждый вид которого имеет ограничения по уклону скатов:

  • Шифер – покрытие применяется для скатов крыш от 13 до 60 градусов.Если угол наклона меньше 13 градусов, то в стыки будет просачиваться влага, а зимой будет выпадать снег. Это приведет к значительному сокращению срока эксплуатации кровли;
  • Керамическая плитка

  • – оптимальный наклон для этого материала: от 30 до 60 градусов. При укладке черепицы с уклоном менее 25 градусов следует принять меры по улучшению вентиляции и гидроизоляции;
  • металл

  • – при укладке этого материала максимальный угол наклона не нормируется, минимальный – 15 градусов;
  • Черепица

  • – покрытие применяется для крыш с уклоном более 12 градусов.Максимальный показатель угла наклона не ограничен. Материал идеально повторяет форму любой поверхности;
  • Битумный шифер

  • – листы этого материала используются с уклоном 5 градусов. Максимального значения нет, однако шаг обрешетки будет зависеть от угла наклона, а при уклоне от 5 до 10 градусов нужно обустраивать сплошной настил;
  • Фальцевая крыша из стали

  • – укладывается под углом 20 градусов. Ограничений по максимальному углу нет.

Увеличение угла наклона способствует увеличению площади кровли, что повлечет за собой дополнительные затраты на стройматериал.Поэтому, если принципиально важна экономия материалов, то это следует учитывать при составлении чертежей.

Особенности расчета площади вальмовой крыши

Для определения необходимого количества кровельного материала для покрытия вальмовой крыши необходимо рассчитать площадь поверхности, подлежащую покрытию.

Расчет площади вальмовой крыши частного дома

Для расчета потребуются следующие данные:

  • учитывают слуховые окна и дымоходные трубы, так как их наличие обязывает увеличить расход кровельного материала;
  • определяет длину ската от низа конька до края карниза;
  • расчет стен брандмауэра, парапетов, свесов и других элементов;
  • в расчете не учитываются примыкание полотен, стоячие складки, выступающие элементы решеток.

Полезный совет! Если для покрытия будет использоваться рулонный материал или металлочерепица, при определении площади поверхности необходимо уменьшить длину скатов кровли на 70 см.

Чтобы получить точные данные о площади кровли, можно обратиться за помощью к специалистам или воспользоваться современными программами, которые произведут максимально точный расчет. Но если все-таки вы решили сделать это самостоятельно, вам необходимо условно разделить всю поверхность на отдельные элементы, площадь которых легко вычислить математически, а затем сложить полученные значения.

Чем точнее определена площадь, тем ниже вероятность приобретения излишков материала и нерационального расходования финансов. Количество необходимых для строительства материалов должно быть зафиксировано еще на этапе проектирования одноэтажного дома с вальмовой крышей. В стоимость этих материалов входит и кровельное покрытие, поэтому стоимость строительства дома в целом зависит от правильного расчета площади поверхности кровли.

Двухэтажный дом с вальмовой крышей

Для расчета площади необходимо использовать план вальмовой крыши.Также необходимо учитывать технические характеристики кровельного покрытия (толщина, длина) и способы его монтажа. Толщина материала влияет на вес покрытия и зная длину и ширину материала можно оформить его с наименьшим количеством отходов и соединительных линий.

Для наглядности можно проанализировать использование керамической или гибкой черепицы в качестве кровельного материала. Керамическая плитка является тяжелым материалом и в 5 раз более эластична по весу.Под монтаж гибкой черепицы не требуется стропильная система и частая обрешетка, однако необходимо подложить под нее сплошную фанеру или другой материал. Поэтому, чтобы определить стоимость всей конструкции и выбрать наиболее выгодный материал, необходимо рассчитать вальмовую крышу.

На общую стоимость строительства, несомненно, будет влиять площадь вальмовой крыши, но также стоит учитывать сложность возведения самой конструкции, особенно если речь идет об обустройстве мансарды.На сложность расчета повлияют такие элементы, как слуховые окна, вентиляционные отверстия, дымоходы и т.д.

Например, можно рассчитать площадь четырехскатной вальмовой крыши. С чертежом крыши расчеты намного удобнее и требуемые значения будут точнее. На схемах видно, что основой для крыши служит прямоугольник, два ската – равнобедренный треугольник, два других – трапеция.

Схема устройства четырехскатной вальмовой крыши, где L1 – длина, L2 – ширина

В этом случае тангенс угла наклона треугольной грани равен отношению h (высоты крыши) к ½ значения b (длина основания треугольника).Итак, высота крыши определяется выражением:

h = (b тангенс α) / 2.

Длину боковой стропильной ноги (е) можно определить по углу наклона:

е = b/2 cos α.

Используя теорему Пифагора, мы можем определить длину носовых стропил (d):

Суммарная площадь всей крыши рассчитывается путем суммирования площадей всех составляющих элементов поверхности вальмовой крыши, а именно четырех треугольников и двух прямоугольников:

S = 4(eb/2)+2(a-b)e = 2e(b+a-b) = 2ea.

Если вы хотите рассчитать площадь вальмовой крыши на квадрат дома, то ее значение будет равно сумме площадей четырех треугольных скатов.

Калькулятор площади вальмовой крыши

В связи с тем, что не каждый может самостоятельно рассчитать все параметры кровли, сайты компаний, специализирующихся на строительстве крыш и продаже кровельных материалов, предлагают воспользоваться онлайн-калькулятором. С его помощью можно узнать точное количество пиломатериалов, утеплителя и кровельных материалов, а также рассчитать длину и сечение стропил для строения выбранного типа.

С помощью онлайн-калькулятора с чертежами и схемами для расчета вальмовой крыши можно определить, насколько оптимален уклон скатов относительно кровельного покрытия, выдерживает ли сечение бруса существующие ветровые и снеговые нагрузки на стропила системы в вашем регионе.

Перед расчетом вальмовой крыши с помощью программы необходимо заполнить предложенные поля калькулятора: длина и ширина основания, уклон крыши, длина бокового и торцевого свесов, ширина, толщина , и шаг реек, укажите породу дерева и шаг для стропил.Кроме того, для расчета нагрузки вводятся данные о регионе и типе местности.

Полезный совет! При работе в программе обратите внимание, что перед каждым заполненным полем стоит знак «?» Значок. Нажав на нее, вы можете найти пояснения к конкретному входному параметру.

Конструкция вальмовой крыши

После обработки введенных данных онлайн-калькулятором вы получите информацию о соответствии указанного вами уклона нормам используемого кровельного покрытия.При обнаружении несоответствия программа предложит варианты замены. Кроме того, вы получите данные о высоте подъема, длине конька вальмовой крыши, весе кровельного покрытия, количестве рулонного материала с учетом длины и ширины рулона, а также необходимого нахлеста во время установки.

В выводы калькулятора входит также площадь поверхности кровли (сюда будет входить сумма площадей всех скатов, включая свесы необходимой длины), количество кровли, кровельный материал, который потребуется для возведения кровли.Расчетное значение максимальной нагрузки на стропильную систему учитывает конструкцию крыши, вес кровельного пирога и введенные данные о снеговой и ветровой нагрузках.

Кроме того, программа рассчитает стропильную систему вальмовой крыши: предоставит информацию о количестве и размерах боковых и диагональных стропил, а также предложит рекомендуемый размер минимального сечения для стропильной системы, выбор из которых обеспечит конструкции необходимую прочность.
Используя данные калькулятора по оптимальному количеству рядов и досок обрешетки, можно избежать возможного перерасхода средств, а также временных затрат на излишнюю обрезку пиломатериалов. Кроме того, вы получите информацию о количестве досок в кубометрах и килограммах.

Вальмовая кровля своими руками инструкция

Сборка стропильной системы вальмовой крыши – задача не из легких, но при строгом соблюдении проекта и практических советов профессионалов можно самостоятельно справиться со строительством.Залог качественного монтажа – максимально правильный расчет и точная схема, следуя которой можно сделать правильные врезы стропильных ног и установить все элементы конструкции.

Перед тем, как сделать вальмовую крышу своими руками, следует ознакомиться с полезными рекомендациями, придерживаясь которых не придется сомневаться в надежности конструкции:

  • промежуточные стропильные ноги имеют более крутой уклон, чем носовые стропила. В связи с этим для них используется доска с параметрами не менее 5х15 см;
  • крепление коротких стропил производится не к коньковому прогону, а к скосным элементам.Углы наклона коротких и промежуточных стропильных ног совпадают;
  • Пиломатериал

  • , применяемый для коньков и стропил, должен иметь идентичное сечение. При соблюдении этого правила строительства будет обеспечена надлежащая долговечность. В противном случае высока вероятность деформации;
  • промежуточных стропил крепят к краю конькового бруса и к верху обвязки;
  • высота вальмовой крыши может быть любой, однако, если уклон совсем небольшой, следует использовать дополнительные стойки;
  • для продления срока службы вальмовой конструкции необходимо использовать пиломатериалы хвойных пород, предварительно просушенные и не имеющие дефектов в виде сучков и трещин.Кроме того, перед началом работ все деревянные элементы обрабатываются антисептическими составами.

Маркировка будущей конструкции

Строительство вальмовой крыши начинается с разметки объекта.

Шаг 1.  Со стороны торца домостроения необходимо наметить ось по верхней обвязке стены.

Шаг 2.  Далее необходимо определить половину толщины конькового прогона и наметить расположение первого элемента стропильной системы крыши.

Полезный совет! Во избежание ошибок при разметке объекта рекомендуется использовать специальную измерительную рейку, на которой будут отмечены все необходимые размеры. Его можно вырезать, например, из полоски фанеры. Рекомендуемая ширина рейки 5 см.

Шаг 3.  Прикрепите рейку одним концом к намеченной линии, а другой разместите вдоль боковой стены. Так можно наметить расположение промежуточных стропильных ног.

Шаг 4.  Для определения длины свеса стропил необходимо расположить брус одним концом на внешнем углу, а другим на свесе крыши.

Шаг 5.  Для определения положения центральной стропильной ноги необходимо переместить разметочную планку на край боковой стены и зафиксировать положение центрального элемента стропильной системы.

Эту процедуру следует применить ко всем четырем углам конструкции. Таким образом, будут намечены места установки промежуточных стропил и концов конькового прогона.

Проект стропил вальмовой крыши

Расчет стропильной системы

После разметки необходимо произвести расчет стропильной системы.

Шаг 1.  С помощью рейки необходимо определить горизонтальную проекцию промежуточной стропильной ноги. По таблице норм найдите подходящий для вашего случая уклон крыши и перемножьте значения.

Шаг 2.  Измерить длину стропильной ноги, при этом измерение производить по линии низа от точки отбора проб на коньковом прогоне до отбора проб у основания ноги.

Шаг 3.  Для определения длины свеса необходимо умножить значение горизонтальной проекции стропил на поправочный коэффициент из таблицы пропорций.

Таблица пропорций и поправочных коэффициентов:

Скат крыши Коэффициент для угловых стропил Коэффициент для промежуточных стропил
 3:12  1,016  1 031
 4:12  1 027  1 054
5 : 12  1 043  1 083
6 : 12  1 061  1 118
7 : 12  1 082  1 158
8 : 12  1.106  1 202
9 : 12  1 131  1 250
10 : 12  1 161  1 302
11 : 12  1 192  1 357
12 : 12  1 225  1 414

Полезный совет! В расчетах можно использовать теорему Пифагора, в которой с² = а² + b², где а и b — вертикальная и горизонтальная проекции соответственно.

Шаг 4. Далее необходимо рассчитать угловые стропила. Для крепления стропильных ног к коньковому брусу на концах этих элементов делают косые срезы. В свою очередь коньковый прогон также имеет двойной скос, благодаря чему к нему надежно крепятся угловые стропила.

Расчет стропил производится в следующей последовательности:

  • с одного из углов домостроения определяется длина стропильной ноги;
  • рассчитывается проекция, величина которой равна сумме квадратов проекции центральных стропил;
  • полученное число умножается на поправочный коэффициент из таблицы.Это будет длина стропил.

Деревянная система стропил вальмовой крыши

Установка стропильных ног

Далее выполняется установка стропильных ног.

Шаг 1.  Сначала устанавливается коньковая балка, которая фиксируется на опорных стойках. Элементы крепятся к центральной балке путем установки распорок.

Шаг 2.  При установке наклонных стропил проверьте, чтобы длина всех элементов была одинаковой. Тщательно соедините вальмы, наклонные стропила и коньковый брус.

Шаг 3.  После установки носовых ног следует приступить к установке рядовых стропильных ног, которые располагаются с шагом около 60 см. Неподвижные стропила крепятся к мауэрлату и коньку путем врезки. Для закрепления крепления используйте стяжки и перекладины.

Полезный совет! При установке рядовых стропил следует избегать контакта со шпильками, которыми мауэрлат крепится к торцам стен.

Шаг 4. Далее к стропильным ногам крепятся короткие стропила (нарожники). С помощью наружных элементов стропила крыши будут соединены с мауэрлатом. Положение рядовых и наружных стропил должно быть перпендикулярно коньковому брусу.

Усиление конструкции стропил вальмовой крыши

Есть несколько вариантов усиления конструкции крыши:

  • По углам конструкции по диагонали монтируются фермы с вертикальным подкосом, которые будут выполнять роль дополнительной опоры для накоса стропил.Фиксируется шпренгель к мауэрлату;
  • на натяжной доске есть стойки, которые будут опорами для промежуточных стропильных ног;
  • если наклонная стропильная нога длинная, используйте для ее изготовления клееный или наборный брус.

Вентиляционное устройство

Важным этапом строительства вальмовой крыши является устройство вентиляции. Кровля подвергается разрушительному воздействию не только снаружи, но и изнутри, где может происходить конденсация влаги.Это происходит из-за разницы температур между наружной и внутренней поверхностями кровли. Качественная вентиляция подкровельного пространства позволит сохранить поверхность крыши на долгие годы.

Для обеспечения надлежащего уровня вентиляции подкровельного пространства необходимо устроить отверстие в ветрозащитной пленке для доступа воздуха. Он должен располагаться на небольшом расстоянии от конькового прогона. При использовании древесины для ветровой подшивки ее укладывают с зазором до 3 мм. В случае использования пластикового материала – практикуйте перфорацию.

Для тех случаев, когда ветрозащита кровли монтируется без зазора, в нее можно врезать обычные вентиляционные решетки диаметром 50 см. Их следует располагать по всей длине ветрозащиты на расстоянии около 80 см друг от друга. После выполнения этих работ можно приступать к обустройству утепления, гидроизоляции и укладке кровельного материала.

Тазобедренный сустав – технически сложный и кропотливый процесс. Выполнять работу стоит, если у вас достаточно времени, опыта и знаний в этой области.Любая неточность может привести к неразумному расходу материалов и удорожанию строительства. Если вы сомневаетесь в своих силах, будет уместно обратиться за помощью к настоящим профессионалам.

Как это работает: фермы крыши

Краткое содержание: Крыши большинства новых домов в Соединенных Штатах построены из ферм. В этой колонке «Как это работает» инженер-строитель Роб Мунах объясняет, как фермы несут свои нагрузки и как тавровые связи и обшивка крыши повышают прочность.На иллюстрации показаны номинальные параметры сжатия и растяжения фермы, которая была смоделирована с комбинированной стационарной, динамической и снеговой нагрузкой 40 фунтов на кв. фут. Мунах подчеркивает, что фермы нельзя модифицировать в полевых условиях. Резка фермы может иметь последствия, начиная от повреждения внутренней отделки и заканчивая катастрофическим обрушением крыши.


Ферма крыши представляет собой спроектированный компонент здания, рассчитанный на большие расстояния, чем размерные пиломатериалы, без опоры на внутренние перегородки.Самая распространенная ферма, ферма Fink 2 × 4, предназначена для поддержки нескольких различных нагрузок. Сооружаете ли вы новую крышу или реконструируете существующую ферменную крышу, важно знать, из каких компонентов состоит ферма и как работает сборка.

Существует множество видов стропильных ферм, что позволяет использовать их даже на сложных конструкциях крыш. Фермы обычно устанавливаются по одной вручную или с помощью крана, но в некоторых случаях некоторые фермы можно собрать на земле и поднять на место как единый узел.Хотя почти все фермы изготавливаются на заводе и доставляются грузовиками, также возможно изготовление ферм на месте.

Для начала несколько важных терминов:

Постоянные нагрузки: Вес крыши, самой фермы, изоляции чердака, обшивки пола, воздуховодов и гипсокартона, используемого для потолка. Временные нагрузки добавляются ветром, снегом или рабочими, строящими или обслуживающими конструкцию.

Верхний пояс: Выдерживает статическую нагрузку материалов, используемых для строительства крыши, а также динамические нагрузки, воздействующие на здание.

Нижний пояс: Выдерживает статическую нагрузку потолочных материалов и живую нагрузку от людей или предметов. Нижний пояс также служит стяжкой стропил и удерживает верхнюю часть наружных стен от прогиба наружу.

Web: Помогает поддерживать и передавать силы сжатия и растяжения с одного пояса на другой. По отдельности элементы стенки могут испытывать растяжение или сжатие в зависимости от их расположения в ферме и направления нагрузок на ферму.

Гвоздьные пластины: Компоненты скрепляются зубчатыми металлическими пластинами, которые прижимаются к элементам машинным способом.

Улучшенное крепление: Прибивание гвоздями 2×4 Т-образных креплений к верхнему краю длинных стержней предотвращает их отклонение в сторону. Т-образные распорки требуют больше времени для установки, чем непрерывные боковые распорки, и стоят дороже, но они более эффективны и их проще установить правильно.

Ферма исполнение по номерам

В ферме нижний пояс и верхний пояс испытывают силы растяжения и сжатия в результате нагрузок на крышу.Какой пояс несет растяжение, а какой сжатие, зависит от направления общей нагрузки на ферму. Нагрузка на ферму обычно направлена ​​вниз, но может повернуться вверх при сильном ветре. Цифры, приведенные в этой статье, представляют собой фактические номинальные значения сжатия и растяжения фермы, которая была смоделирована с комбинированной стационарной, динамической и снеговой нагрузкой 40 фунтов на кв. фут. Они иллюстрируют двухтактные отношения всех ферм. члены.

Для получения дополнительных фотографий и подробностей о том, как работают фермы крыши, нажмите кнопку View PDF ниже.

Из Fine Homebuilding # 225

Подробнее о фермах:

Все о кровельных фермах — Фермы можно использовать для каркаса даже сложных крыш, но они должны быть правильно установлены и закреплены.

Строительство вальмовых и сводчатых крыш с фермами — целые вальмовые секции можно собрать на земле и поднять на место с помощью крана как отдельные узлы.

Каркас вальмовой крыши — Сборные фермы — это способ быстро обрамить эту традиционную амбарную крышу.

Каркас крыш из сложных ферм — Для простых двускатных крыш требуется множество одинаковых ферм. Но когда крыша включает вальмы и ендовы, рассчитывайте на фермы разных конфигураций.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.TAGS}}
{{$элемент}}

{{l10n_strings.ПРОДУКТЫ}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Основы каркаса крыши

Иллюстрированное руководство по строительству крыш, включая основные типы крыш и глоссарий по кровле На этой схеме каркаса крыши показано, как строится вальмовая крыша. Эта крыша имеет горизонтальные рейки из черепицы или металла. CocoDesign999 / Shutterstock.com

Проехав практически по любому району, вы увидите, что крыши имеют самые разные формы.Дома имеют двускатные, четырехскатные, мансардные, вальмовые, плоские и односкатные крыши. Многие дома сочетают типы крыш на одной крыше. Довольно часто, например, можно увидеть четырехскатную крышу с двускатными слуховыми окнами.

Форма крыши является одним из ключевых факторов, определяющих архитектурный стиль дома. Форма крыши также определяет, насколько сложно и дорого будет построить крышу и как она будет служить дому. Например, плоские, односкатные и, в некоторых случаях, двускатные крыши, как правило, относительно доступны по цене.

Крыши бывают самых разных форм.©HomeTips

Вальмовые и мансардные крыши обеспечивают большую высоту для мансардных помещений. Односкатные крыши, как правило, проще всего соединить с существующей крышей при добавлении.

Каркас крыши может быть простым или сложным, в зависимости от крыши. Свесы, бедра и слуховые окна значительно усложняют конструкцию.

Каркас крыши из стержней и ферм

Почти все крыши строятся с использованием одного из двух методов: стандартного каркаса из стержней или нового каркаса из ферм.

В крышах с каркасом из стержней используются отдельные стропила, которые простираются от верхней части наружных стен до конька.Каркасная крыша строится по одному элементу за раз. ©HomeTips

Крыши с ферменным каркасом строятся из предварительно изготовленных треугольных ферм. Фермы крыши изготавливаются готовыми к установке. © HomeTips

Двускатные и вальмовые крыши могут быть построены в основном из ферм; Крыши других форм, особенно со слуховыми окнами или в домах с соборными потолками, чердачными помещениями или чердачными складскими помещениями, строятся из палочек. Каркас из палочек создает треугольник между стропилами и потолочными балками.Пучок воротника добавляет прочности треугольнику посередине.

Каркас из стержней объединяет стропила крыши с потолочными балками. Драгана Герасимоски / Shutterstock.com

Подобно стойкам стен и балкам пола, стропила и фермы располагаются через каждые 16 или 24 дюйма от центра к центру. Большинство крыш используют 16-дюймовые промежутки для прочности и жесткости. Стропила обычно располагаются непосредственно над стойками стены.

Ферма представляет собой один смежный блок двойных стропил/потолочных балок. Ферменная конструкция столь же прочна, но имеет меньший вес и использует пиломатериалы меньшего размера, чем стержневой каркас.

Поскольку фермы представляют собой тщательно спроектированные узлы, которые не следует разрезать, они не являются хорошим выбором для крыш, которые могут быть модифицированы позднее. И поскольку у них есть несколько промежуточных опор, они не позволяют использовать чердачное пространство.

Сложная крыша, подобная показанной ниже, обычно представляет собой каркас из стержней.

Схема каркаса крыши © Дон Вандерворт, HomeTips

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по каркасу дома

Звоните, чтобы получить бесплатную оценку от профессионалов кровельных работ, сейчас:
1-866-342-3263

30

0 О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальных статей.
