Чертежи навесов: Схемы конструкций навесов, эскизы и чертежи навесов из поликарбоната

Содержание

Как сделать навес из поликарбоната своими руками для крыльца, бассейна

Применение поликарбоната для кровли

Дачный участок можно обустроить постройками из поликарбоната,  такими как:

Навес для какой-либо конструкции может быть как отдельное сооружение, так и пристройка к дому.

Пристраивают навес к дому в том случае, если на данном месте требуется защита от негативного действия атмосферных осадков. Например, для того что бы защитить входную дверь от жаркого солнца, либо избежать появления луж и сугробов снега на открытой балконной площадке.

Навес в качестве пристройки к дому

Отдельно стоящие навесы из поликарбоната используются в качестве навеса для машины (защищают автомобиль от снега, града и дождя) либо навеса для бассейна (создают тень в зоне купания и защищают бассейн от опавших листьев и другого мусора).

Стационарный навес

Особенности установки навеса из сотового поликарбоната своими руками

Навес из поликарбоната

Так как сотовый поликарбонат является дешевле и удобнее в монтаже, нежели монолитный поликарбонат, его чаще используют на дачном участке. Для того что бы конструкция из данного материала прослужила дольше, а монтаж был быстрее  необходимо учитывать следующие  особенности установки навеса из сотового поликарбоната своими руками:

  1. Стандартные листы из поликарбоната имеют следующие размеры: длина 6 либо 12 метров, ширина 2,1 метра. Направление каналов – вдоль листа. Зная данные параметры необходимо заблаговременно рассчитывать размеры конструкции навеса таким образом, что бы отходов было как можно меньше.
  2. Для того что бы соединить листы поликарбоната используют специальный строительный профиль, длина которого 6 метров.
  3. Торцы навеса закрываются торцевым профилем, длина которого 2, 1 метра.
  4. Для создания конструкции полукруглой формы необходимо сгибать лист поперек длины идущих каналов, т.к. при сгибании листов вдоль, образуется залом, который в дальнейшем может треснуть.
  5. Монтаж листов должен осуществляться таким образом, что бы каналы размещались перпендикулярно земной поверхности. В противном случае в пустоты листа будут попадать влага и пыль, которые не только испортят внешний вид навеса, но и станут причиной разрушения поликарбоната (т.к. в зимнее время влага внутри листов замерзает и, расширяясь, разрушает каналы).
  6. Верхний край листа необходимо заклеить цельной защитной лентой, которая не допустит попадание мошкары, грязи и влаги в пустоты листа.
  7. Нижний край листа закрывается перфорированной пленкой, которая позволяет влаге выходить наружу и в то же время не допускает попадание насекомых и пыли в пустоты листа.
  8. Во время сверления дырок под крепежный саморезы, диаметр отверстий необходимо делать немного больше, чем диаметр саморезов, для того что бы поликарбонат мог «играть» (расширятся либо сужаться) во время изменения температуры и при этом не трескаться. Следует учитывать, что слишком большие отверстия будут негативно сказываться на конструкции, т.к. в них будут попадать влага и пыль. Что бы это предотвратить используют резиновые прокладки, устанавливаемые между листом и крепежным саморезом.
  9. Для разных форм конструкции используют различную толщину листов поликарбоната. Рекомендуется использовать следующие размеры:
  • Площадь навеса большая, форма наклонная – необходимо использовать листы, толщиной 1 см.
  • Для арочных конструкций достаточно, что бы толщина листа была 0,8 см.
  • Для небольших навесов толщина листа должна составлять 0.6 см.
  • Для горизонтального навеса применяют более прочные и толстые листы поликарбоната -1,6 см толщиной, т.к. навес должен будет выдерживать навал снега в зимнее время.

Данные особенности установки навеса из сотового поликарбоната своими руками необходимо учитывать до монтажа навеса, потому что в готовой конструкции что-либо изменить будет на порядок сложнее.

Инструкция по созданию навеса из поликарбоната своими руками

  • Сначала сооружаем каркас для навеса из поликарбоната, на него в дальнейшем закрепятся листы. Лучший материал для каркаса – оцинкованный профиль.
  • Далее переходим к установке опорных стоек, которые сделают конструкцию более устойчивой. Каждую опорную стойку необходимо установить в яму (глубиной 1-1,5 метра) и забетонировать. Расстояние между опорными стойками не должно быть больше 2 метров, вне зависимости от количества стоек.
  • В том случае, если опоры изготовлены из деревянного бруса, перед тем как их устанавливать, необходимо заизолировать нижнюю часть бруса от прикосновения с бетоном и грунтом, что бы дерево не подвергалось гниению.
  • Переходим к установке поперечных опор. Придаем навесу форму арки, изгибая опоры, после чего соединяем их между собой распорками.
  • Подгоняем размеры листов поликарбоната под размеры готовой конструкции. Если лист длиннее либо шире нужного, его обрезают при помощи ручной пилы.
  • Придаем поликарбонату форму дуги. Для этого прикрепляем к нему профиль, делаем на профиле надрезы через каждые 5 см и сгибаем лист. Что бы лист больше гнулся необходимо увеличить глубину надреза профиля.
  • Фиксируем готовые листы на каркас при помощи саморезов и термошайб. Расстояние между отверстиями должно составлять 30 см.
  • Проклеиваем все края лентой

Видео урок — самостоятельное создание навеса из поликарбоната

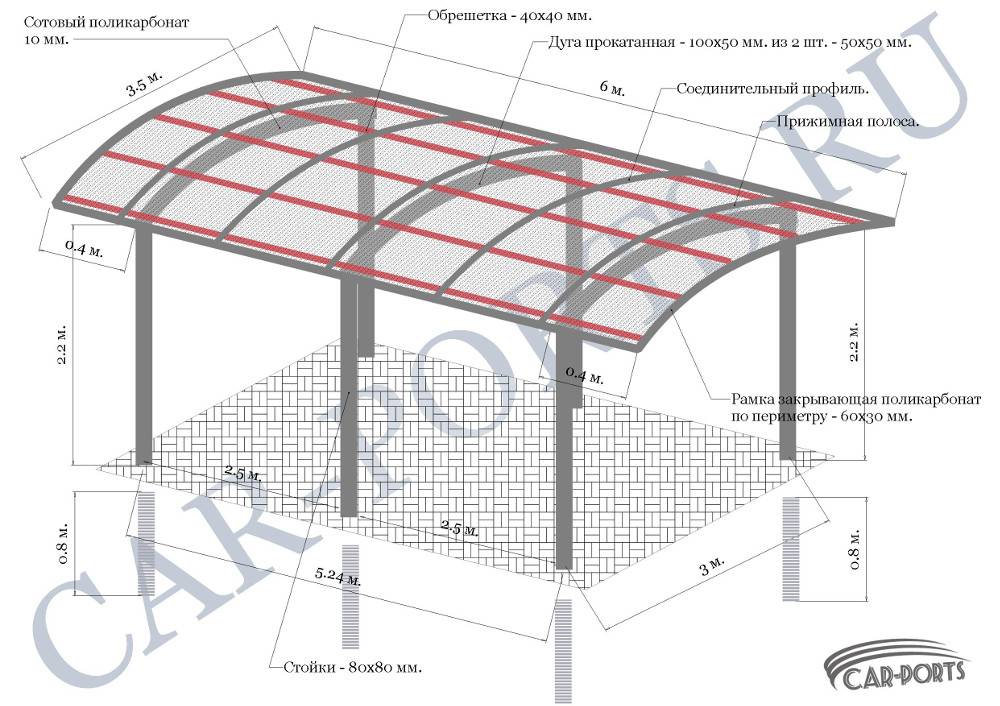

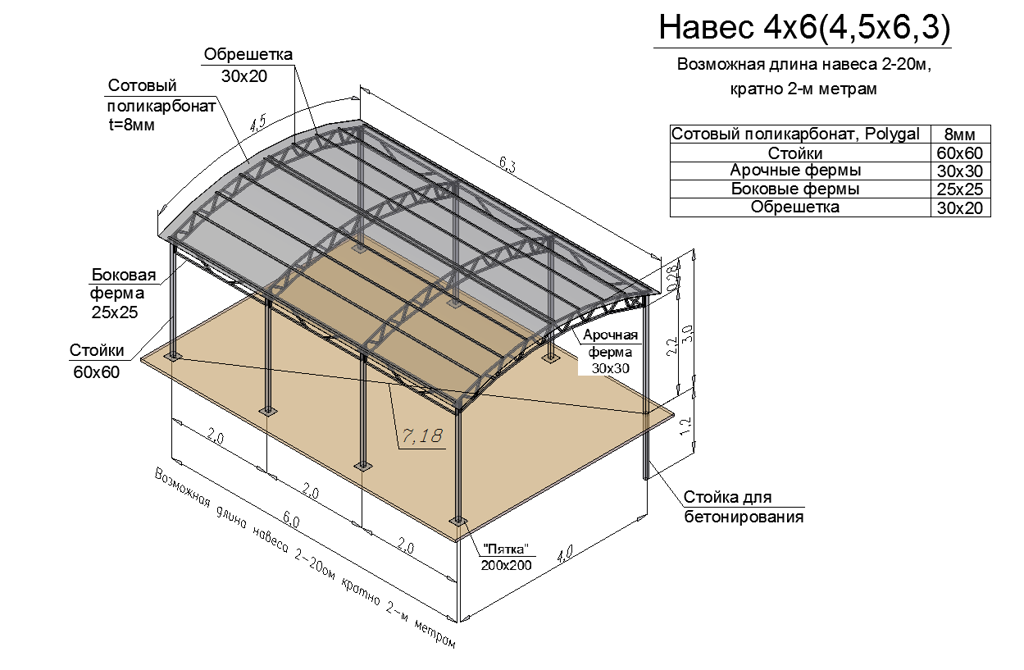

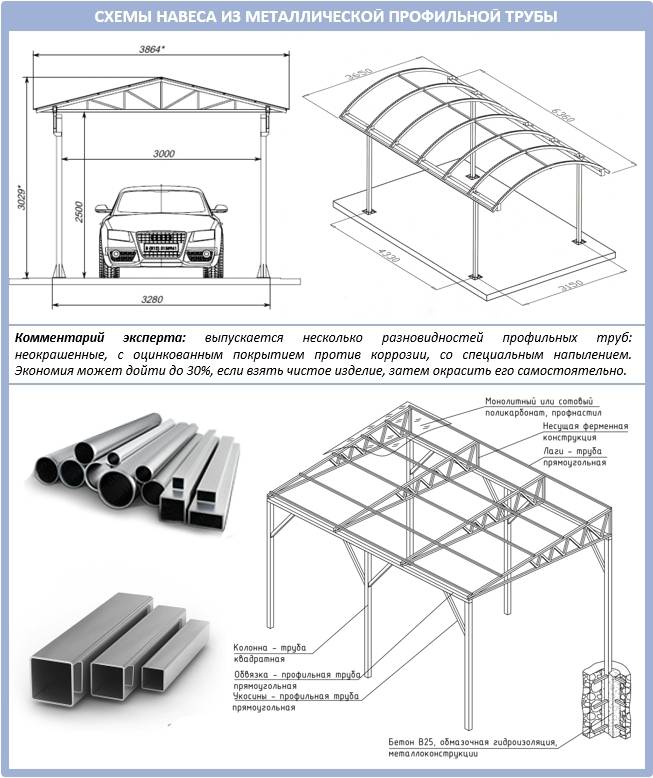

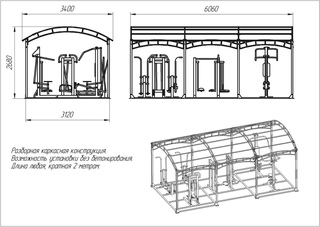

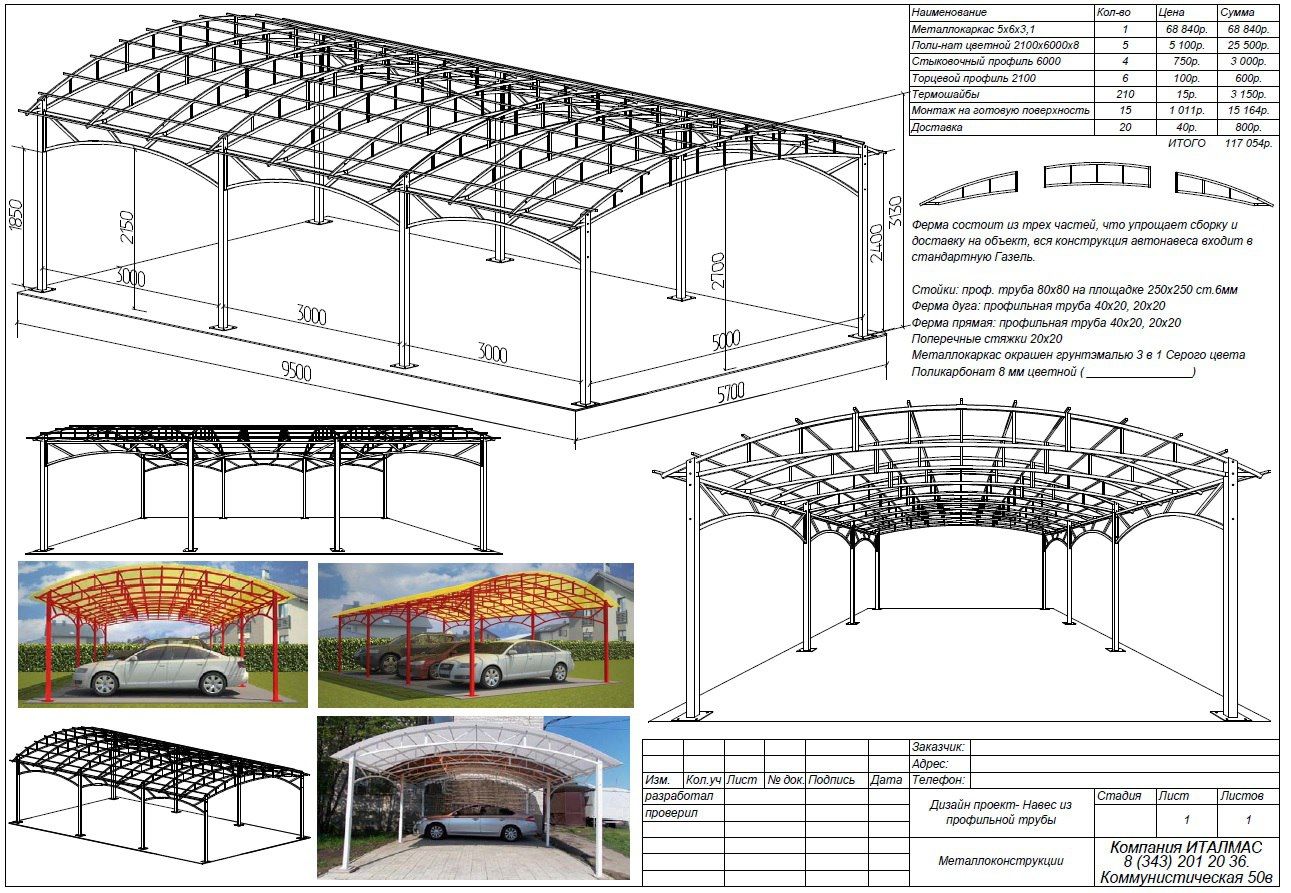

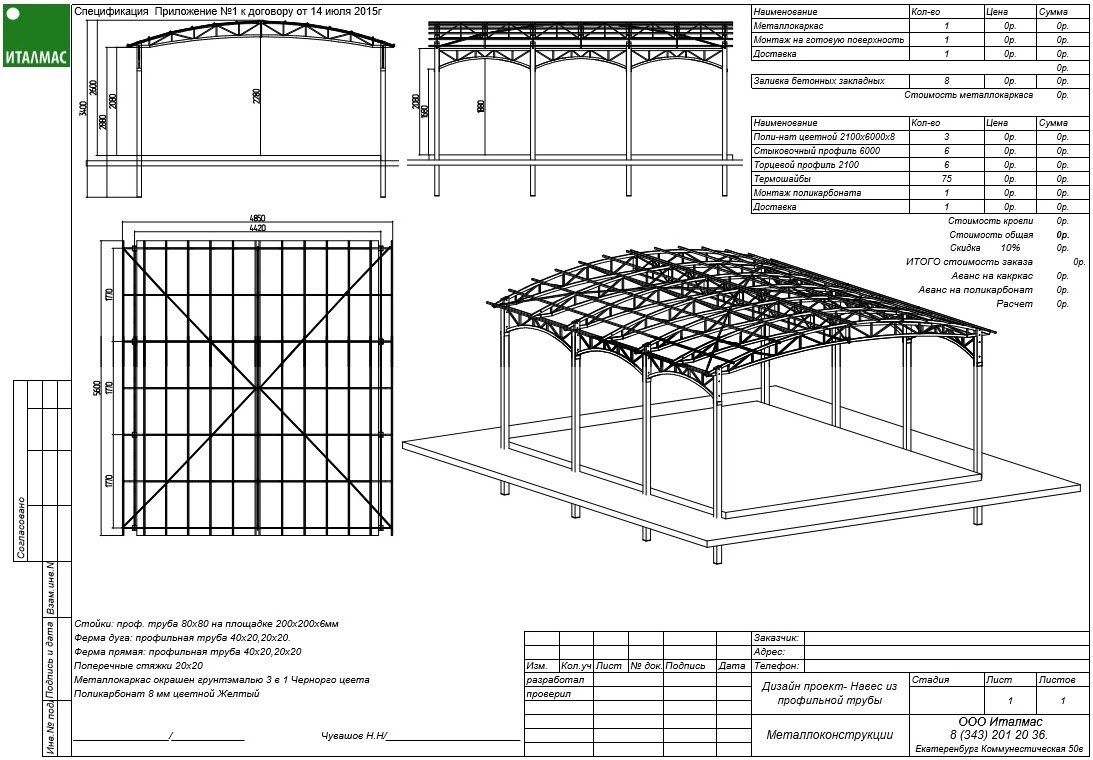

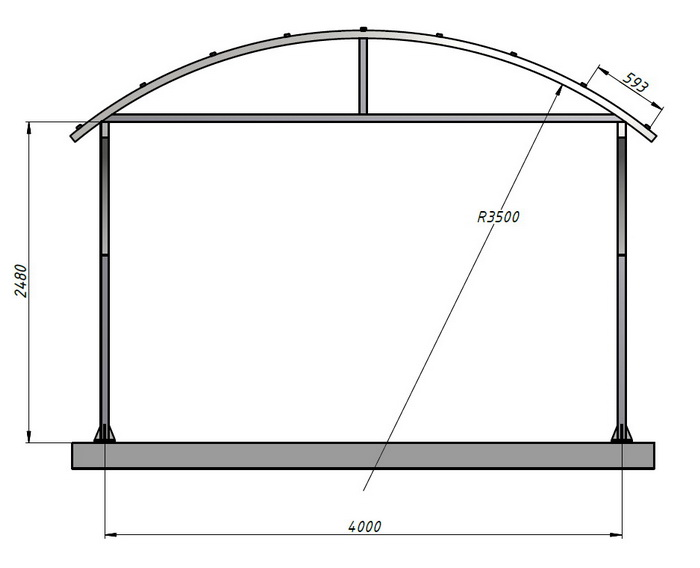

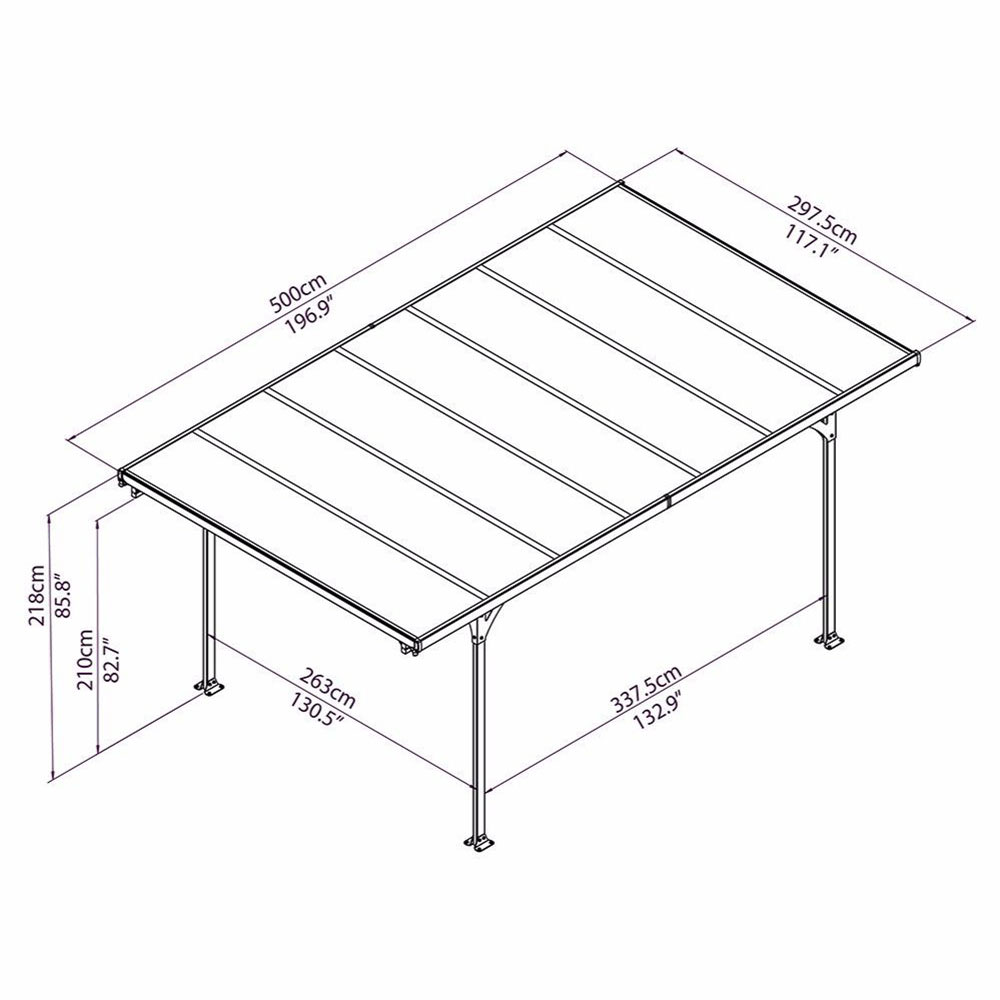

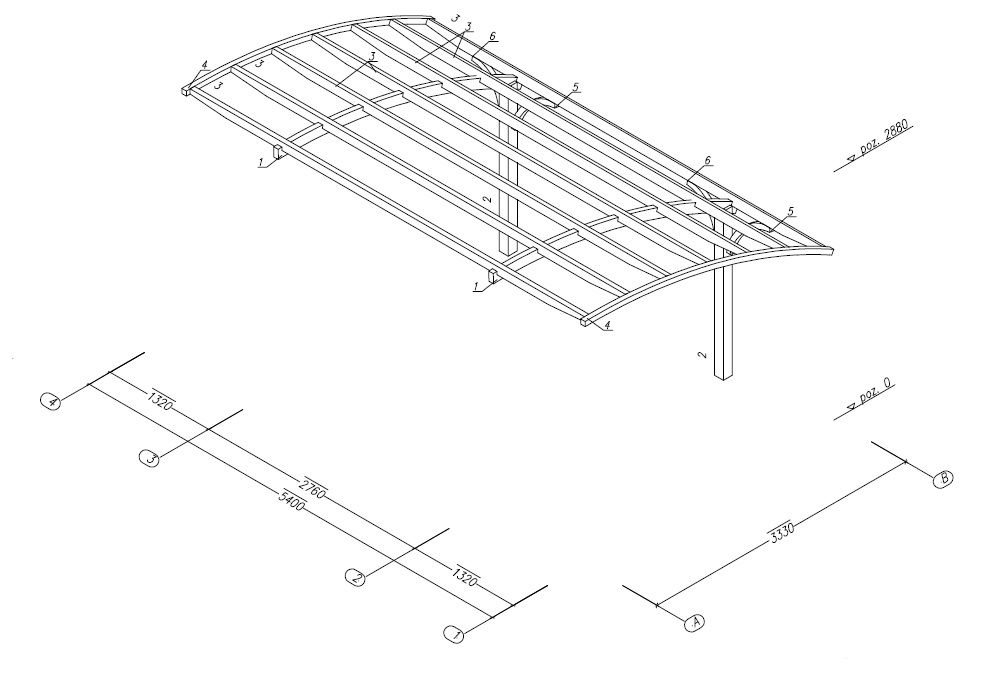

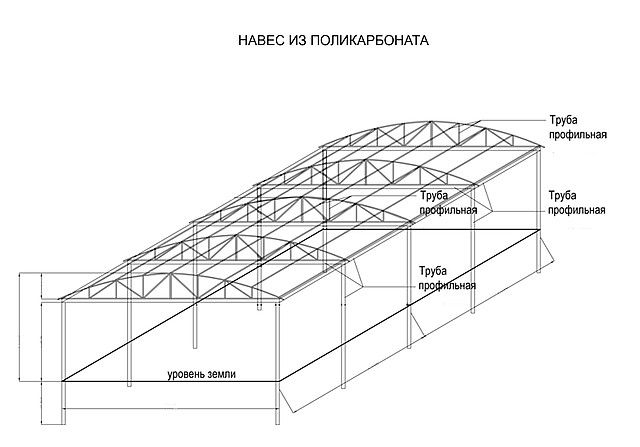

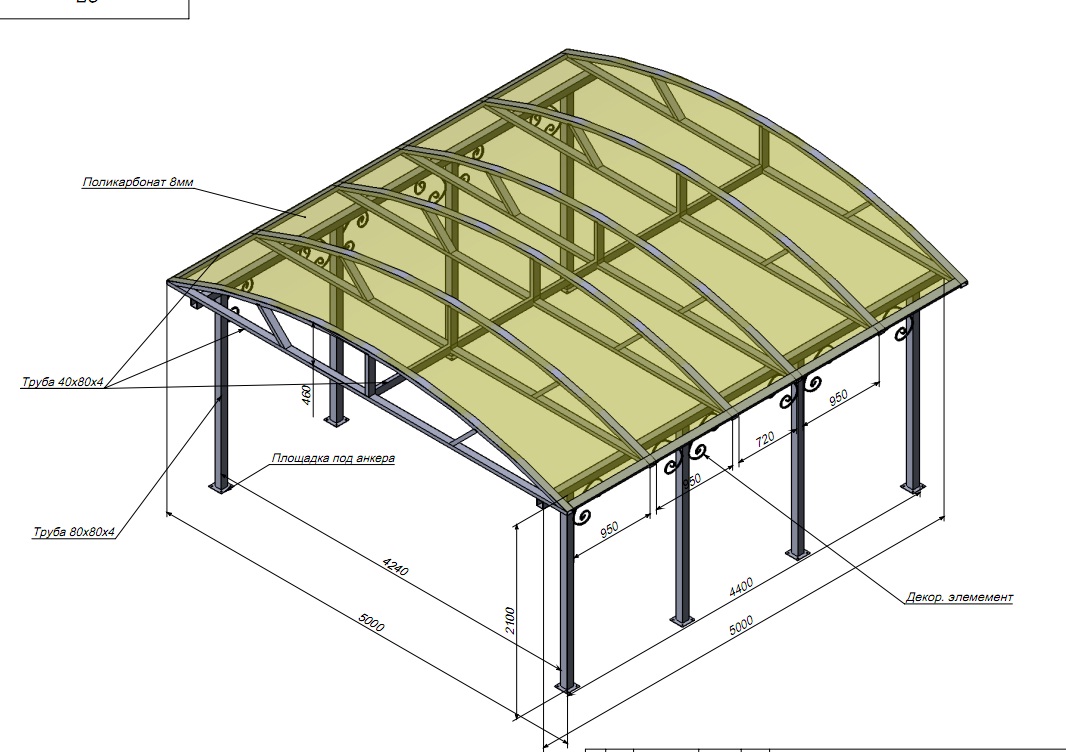

Чертежи навесов из поликарбоната

Данные модели навесов возможно подойдут и вашему дачному участку, поэтому рекомендуем ознакомится с детальными чертежами:

Фото примеры оригинальных дизайнерских решений навесов из поликарбоната

Для того, что бы вы убедились в привлекательности навеса из поликарбоната, предлагаем вашему вниманию несколько фото примеров навесов, которые были оформлены при участии дизайнеров:

Рекомендуем так же ознакомится со статьей о том, как сделать летнюю кухню своими руками!

Чертежи навесов из поликарбоната для самостоятельной сборки

Каждый наверняка имеет представление о том, что собой представляет навес из поликарбоната. Такие установки используются как на жилых зданиях, так и на офисных. Особенно актуален такой навес на загородных участках. Он позволяет не только укрыть автомобиль или дорожку перед крыльцом от осадков, но и принести много другой пользы. Для того, чтобы произвести правильные расчёты для самостоятельного устройства навеса, нужно подробнее изучить чертежи и ознакомиться с подробным описанием самого процесса установки.

Поликарбонат для навеса: как сделать правильный выбор при определении толщины листов?

Поликарбонатные панели

Поликарбонат – иными словами полимерный пластик, имеет применение практически во всех областях человеческой жизнедеятельности. В строительстве же полимерный пластик нашёл своё применение во многих отраслях. Он используется для строительства беседок, гаражей, веранд, крылечных козырьков и так далее.

Особенную популярность поликарбонат приобрёл в строительстве навесов. За счёт лёгкости, практичности и пластичности, с материалом удобно работать и можно придать ему определённую форму и изгиб, вне зависимости от его толщины. Не говоря уже за цвет – яркие и сочные навесы всевозможных расцветок впишутся в любой ландшафтный дизайн.

Навес из полимерного пластика в ландшафтном дизайне

Для устройства навеса существует два вида поликарбоната:

  • сотовый;
  • монолитный.

С конца 1970 годов появившийся на рынке пластик всё сильнее и больше упрочняет свои позиции среди прочих аналогов. Сфера применения достаточно широка. Выбор же стоит исключительно за покупателем.

Сотовый полимерный пластик

Исходя из названия можно догадаться, что сотовый поликарбонат представляет собой материал, отдалённо напоминающий пчелиные соты. Многослойная конструкция пустотела. Единственное её наполнение – перемычки, которые также служат и рёбрами жёсткости. Сотовая структура насчитывает от 2 до 4 слоёв.

Сотовый пластик

Средняя толщина панели сотового поликарбоната варьируется в пределах 8-10 мм.

Несмотря на свою внешнюю хрупкость, сотовый поликарбонат достаточно упругий и гибкий. А за счёт «сот» низкая себестоимость, к тому же имеет маленький вес и выглядит в общей сложности достаточно лёгким и воздушным.

Монолитный полимерный пластик

Если у сотового поликарбоната главная визуальная задача – это визуальная воздушность, то с монолитным дела обстоят иначе. Монолитный пластик используется тогда, когда температура окружающей среды достигает критической отметки для сотового. Отличается высокой прочностью и не даёт трещин тогда, когда прочие виды пластмасс выстоять не в силах.

Полимерный монолит

За счёт своих механических функций, полимерный карбонат значительно выше в цене. Несмотря на свои свойства, вес монолитного листа меньше листа сотового практически в два раза. При этом заглушает общий шум. Такой вид строительного пластика используется для защиты веранды, теплиц или беседок с целью уменьшения громкости при выпадении осадков, прочих окружающих звуков.

Средняя толщина панели монолитного поликарбоната варьируется в пределах 6-8 мм.

Монолитный и сотовый полимерный пластик

Вне зависимости от разновидности поликарбоната, следует уделить внимание такому моменту, как выбор производителя. Несмотря на то, что Китай поставляет свои товары в любую точку мира, листы полимерного пластика китайского производства не отличаются особенной прочностью. К тому же, толщина материала, как правило, очень маленькая. Лучше всего отдать предпочтение отечественным или европейским производителям:

  • Чехии;
  • Германии;
  • Польше;
  • Франции;
  • Израилю.

Примечание: Перед приобретением полимерных листов для навеса у производителя необходимо поинтересоваться о наличии толщины слоя ультрафиолетовой защиты. В противном случае пропускная способность материала солнечных лучшей будет высока. Что скажется на его долговечности.

Навес из поликарбоната: плюсы и минусы использования полимерного пластика для строительства навеса

Как уже говорилось ранее, гибкость, прочность, размер, долговечность и толщина листа – достаточно важные факторы, которые необходимо учитывать при выборе материала для навеса. Однако есть ряд побочных положительных моментов, на которые не стоит закрывать глаза:

Радуга цвета

  • Пропускная способность света. В отличие от таких покрытий, как шифер или профнастил, поликарбонат способен пропускать световые лучи. Поэтому даже в самый пасмурный день двор не будет казаться хмурым и тёмным.
  • Безопасность. В отличие от использования прочих строительных покрытий (шифер, стекло, профнастил), поликарбонат максимально безопасен. В случае удара высокой силы полимерный пластик не разобьётся на мелкие осколки, подобно стеклу. К тому же материал относится к слабогорючим. Однако следует помнить о том, что под воздействием высоких температур (открытый огонь), пластик начинает плавиться.
  • Доступная цветовая палитра. Панели пластика выпускаются практически в любом цветовом варианте и различной толщины. В зависимости от толщины слоёв и насыщенности выбранного цвета свет будет проникать с большей или меньшей силой, на качестве отображения тени это также скажется.

Затронув положительные стороны поликарбоната, будет важно оговорить и о минусах его использования.

  • Несмотря на высокую прочность покрытия, пластик остаётся пластиком. Поэтому любые механические воздействия будут оставлять на поверхности свои отпечатки.

Поликарбонат и осадки

  • Осадки в виде града одинаково негативно сказываются на всём окружающем. В том числе и на поликарбонате. Поэтому при выборе материала стоит помнить не только о светопроницаемости и прозрачности, но и о его защите. Потому что, как уже говорилось ранее, любое механическое воздействие оставит свой отпечаток. Некоторые производители наносят на панели поликарбоната защитный слой от града. В случае, если листы полимера не защищены, стоит этим всерьёз обеспокоиться. Благо что в 21 веке существует огромное количество компаний, оказывающих услуги по реставрации и защите пластиковых навесов.

Пластиковый навес летом

  • При установке каркаса следует помнить об игре температуры окружающей среды: при частых и резких изменениях шкалы температурного столбика поликарбонат может попросту треснуть.
  • Со временем все вещи теряют свою былую привлекательность. То же касается и панелей поликарбоната. Пластик тускнеет со временем, выгорает. Но, к сожалению, изменить этого нельзя: никакие средства защиты не способны предотвратить неизбежное, лишь отсрочить.

Пластиковый навес над бассейном зимой

Классификация пластиковых навесов. Первые шаги по созданию чертежа

Конструкция каркаса пластикового навеса может быть как односкатной, так и двускатной. К тому же, навес может быть арочным или прямым. Помимо всего прочего защитные конструкции для крыши отличаются обрешёткой, стропильной системой и прочим моментам устройства крышной установки.

При самостоятельном проведении работ по разработке и установке каркаса навеса использование чертежей – залог успеха. Определившись с толщиной используемого материала, далее следует определиться с размером готовой конструкции. Для работы можно воспользоваться как имеющимися на различных Интернет-ресурсах схемами, так и разработать собственный чертёж будущего навеса.

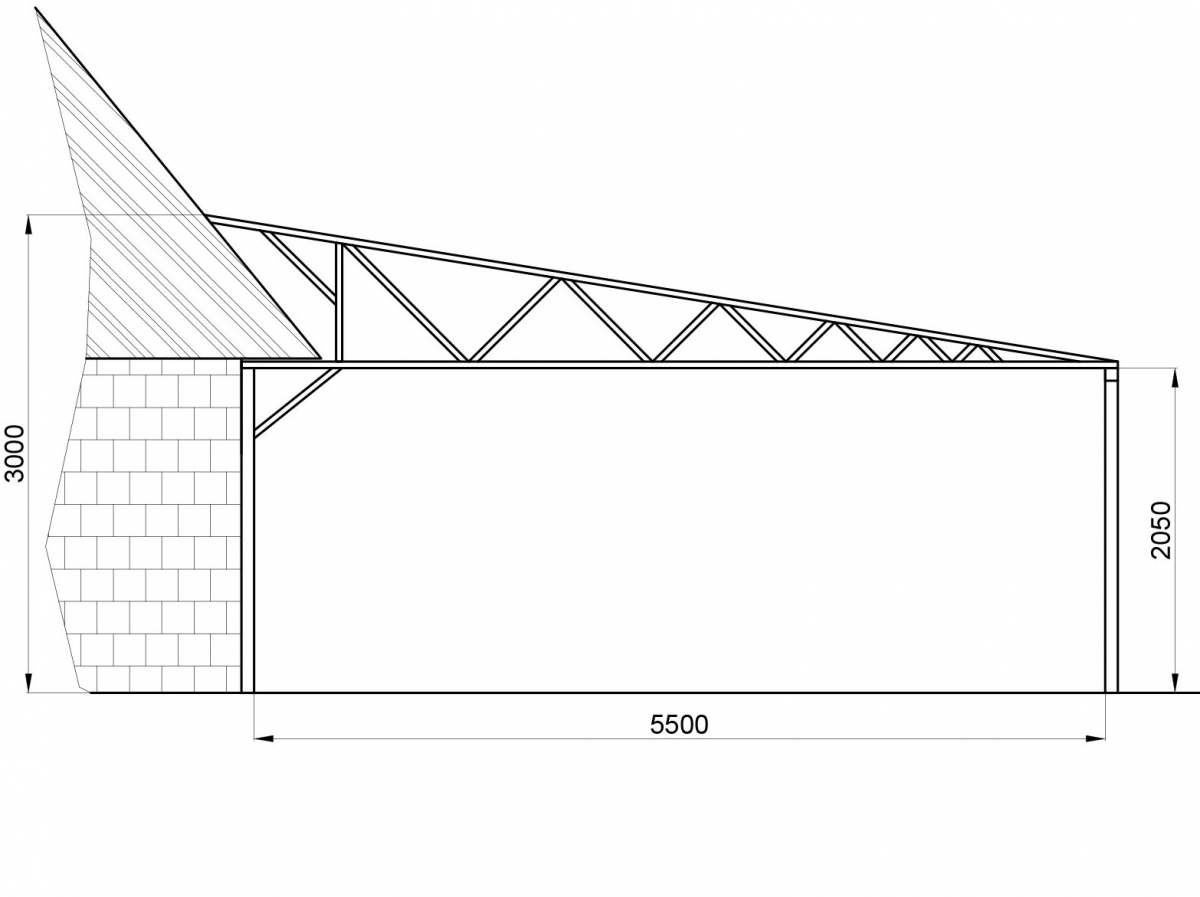

Чертежи

При этом, навес может быть как самостоятельной строительной единицей, установленной на столбах, так и примыкающей к дому, бане, гаражу и прочим постройкам. Козырёк-навес из поликарбоната довольно-таки частое приспособление защитной конструкции, используемое как для жилых, та и для офисных зданий. Полимерный пластик – материал сравнительно недорогой и простой в работе.

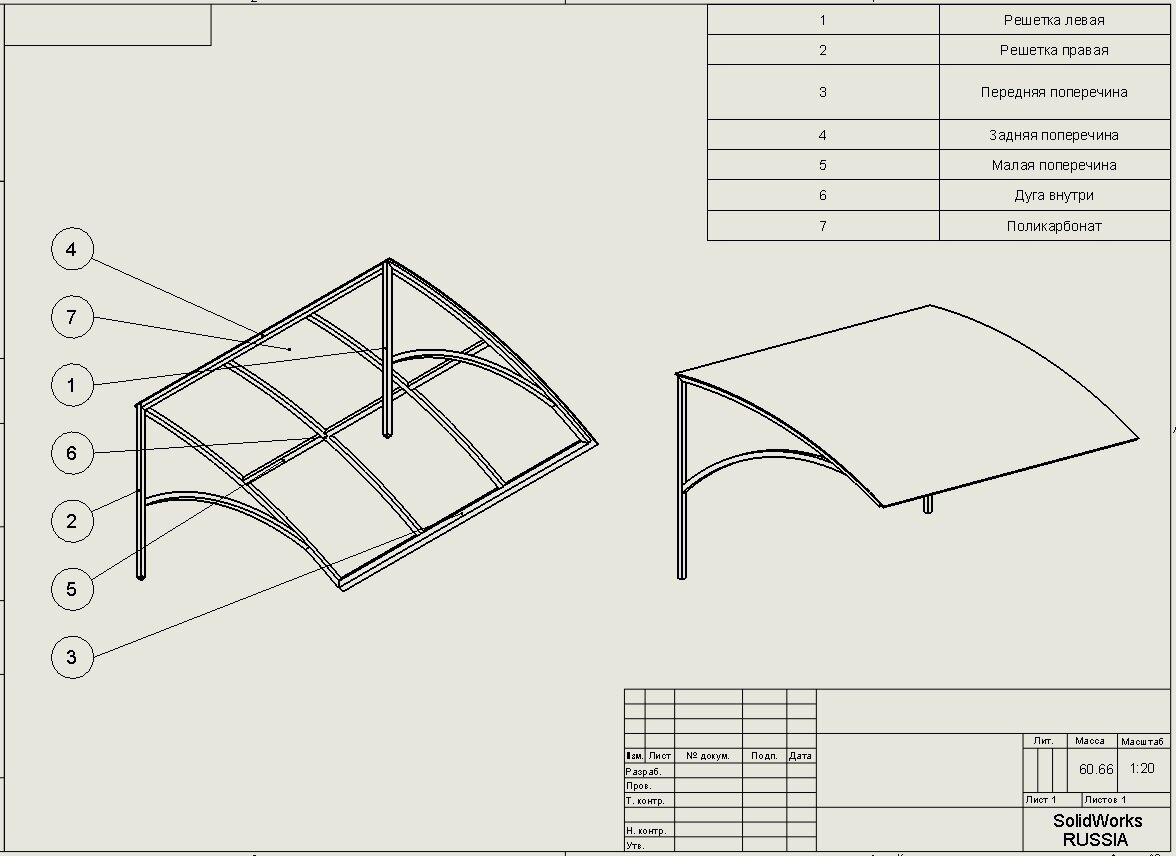

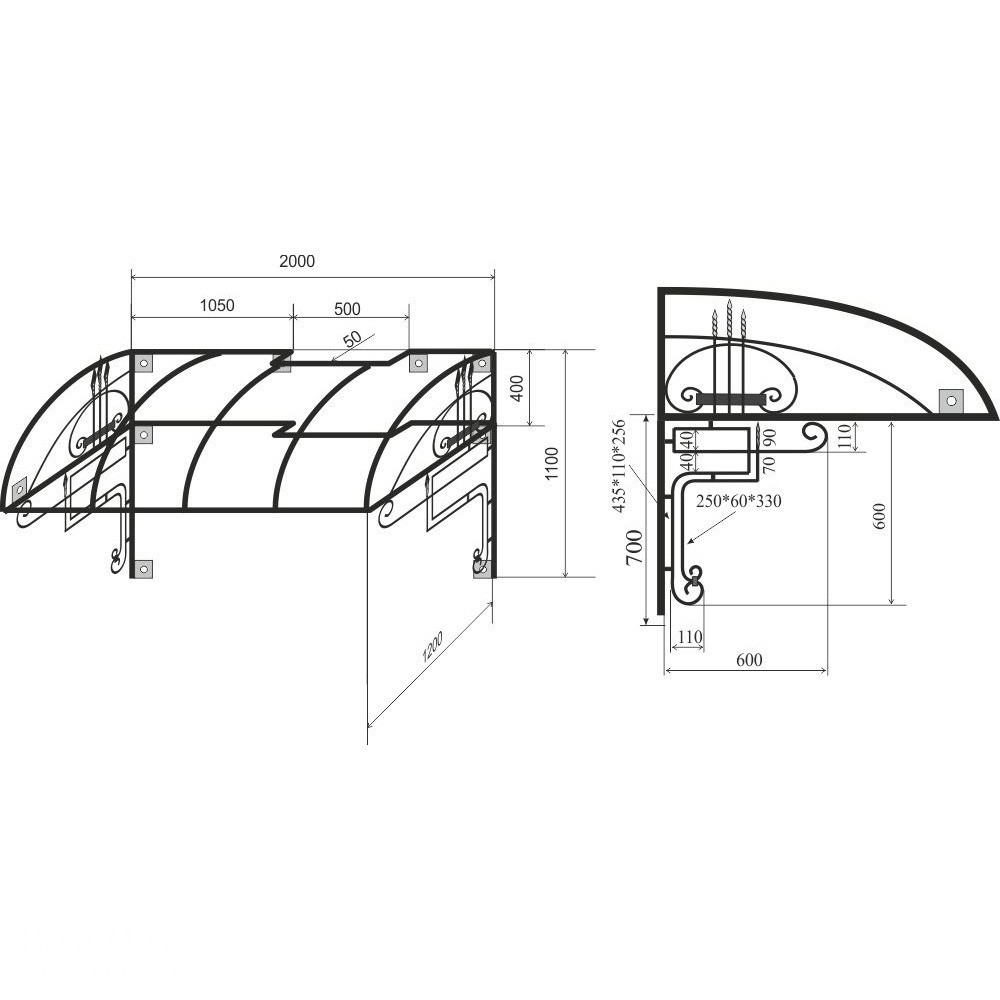

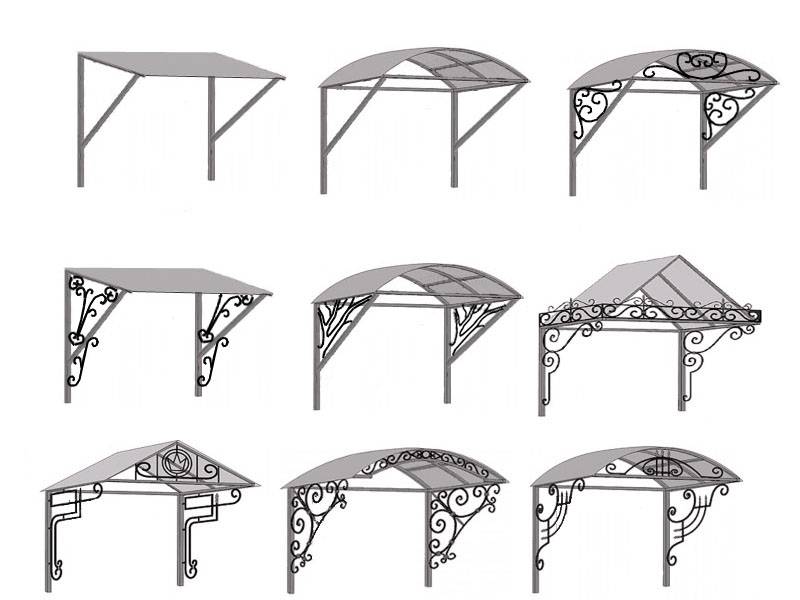

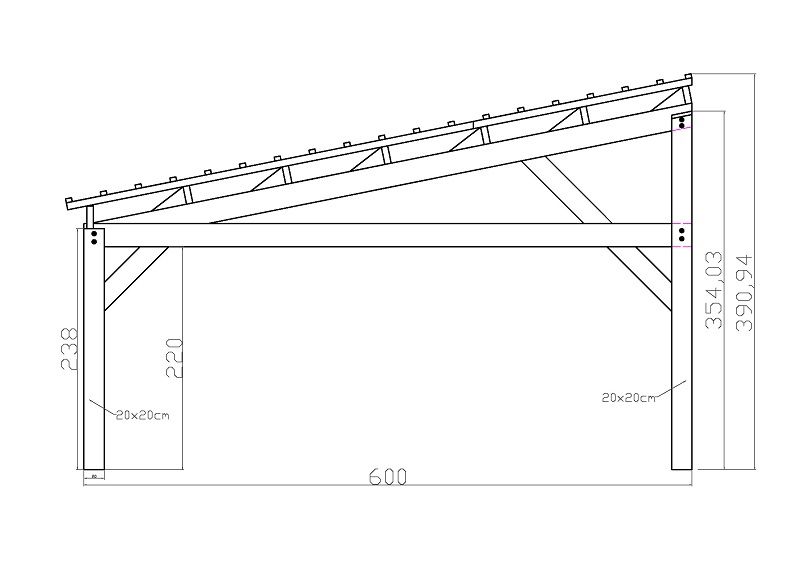

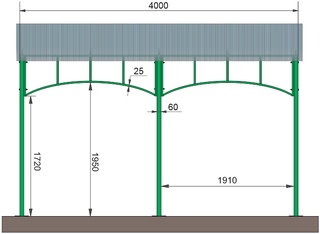

Чертеж навеса-козырька

Такие конструкции наиболее популярны среди разного вида чертежей козырьков из поликарбоната. От предложенного можно отталкиваться при создании своего дизайна навеса.

Расчёты

Для расчёта длины и ширины размера будущего навеса потребуется определить, сколько позволяет место для его установки. Расположение окружающих зданий также следует учитывать. Потому как близко-стоящие бытовые конструкции могут помешать монтажу каркаса навеса, что существенно замедлит работу, либо же сделает её фактически невозможной.

Если есть возможность обратиться к ландшафтному проектировщику, дело двинется заметно быстрее. Либо же можно воспользоваться онлайн-системой расчёта оптимальных размеров навеса.

Онлайн-калькулятор

Разумеется, останавливаться на предложенных широко распространённых вариантах навесных конструкций не стоит. Можно дать полёт фантазии и создать действительно уникальные дизайнерские защитные установки различных размеров. Однако стандартные чертежи наименее сложны в монтаже. Поэтому, если до этого момента опыта в установке навесов не было, лучше остановиться на менее сложных чертежах, к которым уже имеются расчёты в сети Интернет.

Основные технические показатели структурированных поликарбонатных панелей

Толщина листов

При выборе панелей термопластика следует обратиться к данной таблице, в которой есть всё самое необходимое о том, какой толщины должна быть панель, какая у неё светопроницаемость, насколько хорошо пропускает шум и прочее.

Технология монтажа навеса своими руками

Каркасная установка

  1. Первое, что необходимо сделать, это заняться установкой металлического или деревянного каркаса. Металлический каркас будет заметно дешевле деревянного. Однако не стоит забывать, что дерево – это исключительное эстетическое удовольствие и экологичность.
  2. На основание каркаса панели полимерного пластика крепятся прочно и надёжно, главное, соблюдать ряд правил. Фиксируются они на трубах. Шаг труб должен равняться ширине полимерной панели.

Установка металлического каркаса

  1. Фиксация панелей производится на саморезы. В случае, если каркас металлический, берутся саморезы по металлу с пресс-шайбами.
  2. Стыковка. Для стыковки панелей разных размеров используется полоса пластика с двусторонним пазом. Такой соединитель представляет собой скрытый соединительный шов. Однако панели не должны плотно прилегать стыками. Из-за перепада температур он будет расширяться, поэтому необходимо оставить зазор.

Деревянный каркас для полимерных листов

  1. Защита торцов при возведении мини-укрытия обязательна: от пыли, грязи и прочего сора, которые могут попасть в зазоры. В противном случае внешний вид конструкции может пострадать.

Вконтакте

Facebook

Twitter

Google+

чертежи и схемы разных построек, а также фото и формулы для расчета ферм для навеса и нагрузок на конструкцию

Навес является простейшим сооружением при обустройстве летнего гаража на дачном участке. Такая постройка обеспечит безопасную парковку, защитит автомобиль от атмосферных осадков, ультрафиолета. Ее легко построить самостоятельно, если возведение полноценного гаража не по силам. Как соорудить прочный навес для машины своими руками.

Свойства материала

Поликарбонат является современным высокотехнологичным материалом на основе полимерного пластика, который обладает ячеистой структурой. Этот материал пропускает свет, выпускают бесцветные, цветные и узорчатые изделия. Навес и поликарбоната станет отличной крышей для беседки и гаража, пристроенного к дому, или отдельностоящего сооружения. Этот материал завоевал популярность благодаря следующим качествам:

  1. Легкость. Вес листа поликарбоната в 7-8 раз легче стекла такого же размера. Поэтому он используется для строительства своими руками легковесных конструкций, не требующих основательного фундамента.

    Свойства поликарбоната

  2. Гибкость. Листы поликарбоната хорошо гнутся без предварительной обработки, поэтому они используются для сооружения арочного навеса, конструкций округлой формы. Гибкость этого материала позволяет гнуть листы своими руками без применения специального инструмента.
  3. Светопроницаемость. Поликарбонат пропускает до 87% солнечного света, под крышей из этого прозрачного материала всегда светло и комфортно. В тоже время он прекрасно защищает от ультрафиолета и создает приятную тень.

    Покрытие. защищающее от УФ-лучей

  4. Прочность. Листы поликарбоната обладают высокой ударопрочностью и несущей способностью, в несколько раз превосходящей данные характеристики у стекла. Благодаря ячеистой структуре односкатный навес с поликарбонатным покрытием, собранный своими руками, не проломится под весом снега или при попадании града.

    Разновидности поликарбоната

Обратите внимание! Опытные мастера отмечают отличную шумоизоляционную способность этого материала, благодаря которой даже в сильнейший ливень звук капель не мешает разговору и звучит тихо. Качественный поликарбонат имеет срок службы до 25 лет.

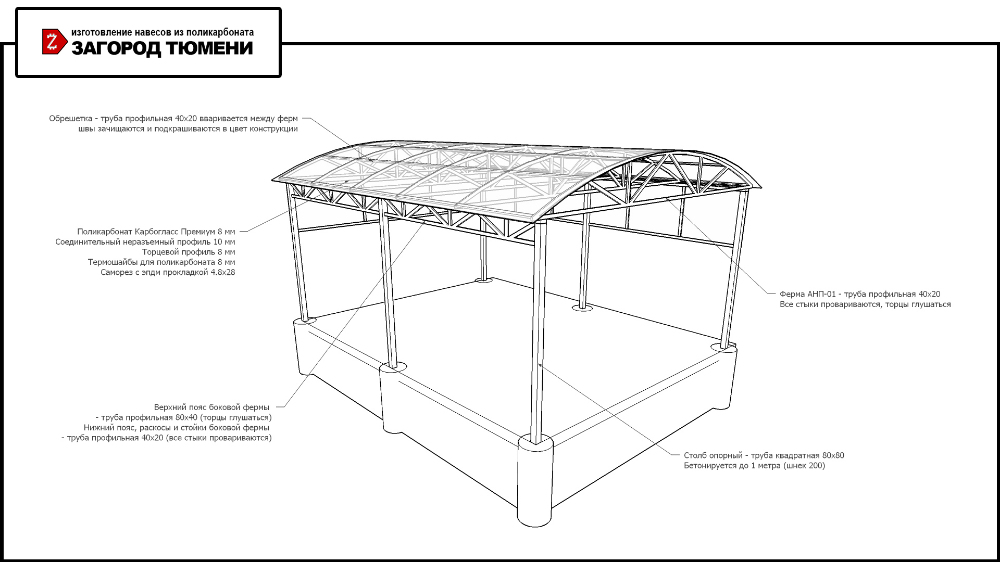

Порядок сборки каркаса металлоконструкции.

  • соединительную пластину из алюминиевого листа толщиной 4…5 (мм)
  • подпятник цокольный (прямой) из профиля П50х70
  • подпятник стеновой (наклонный) из профиля П50х70

Справка:Следует помнить, что стойка со стропильной ногой, состоит из двух «зеркальных» П125 профилей (левого и правого), которые плотно сжимаются в процессе сборки и фиксируются между собой саморезами по металлу.Справка:Вместо москитной сетки можно использовать любой идентичный материал: пленку ПВХ; полиэфирную ткань и т.п.металлического навеса

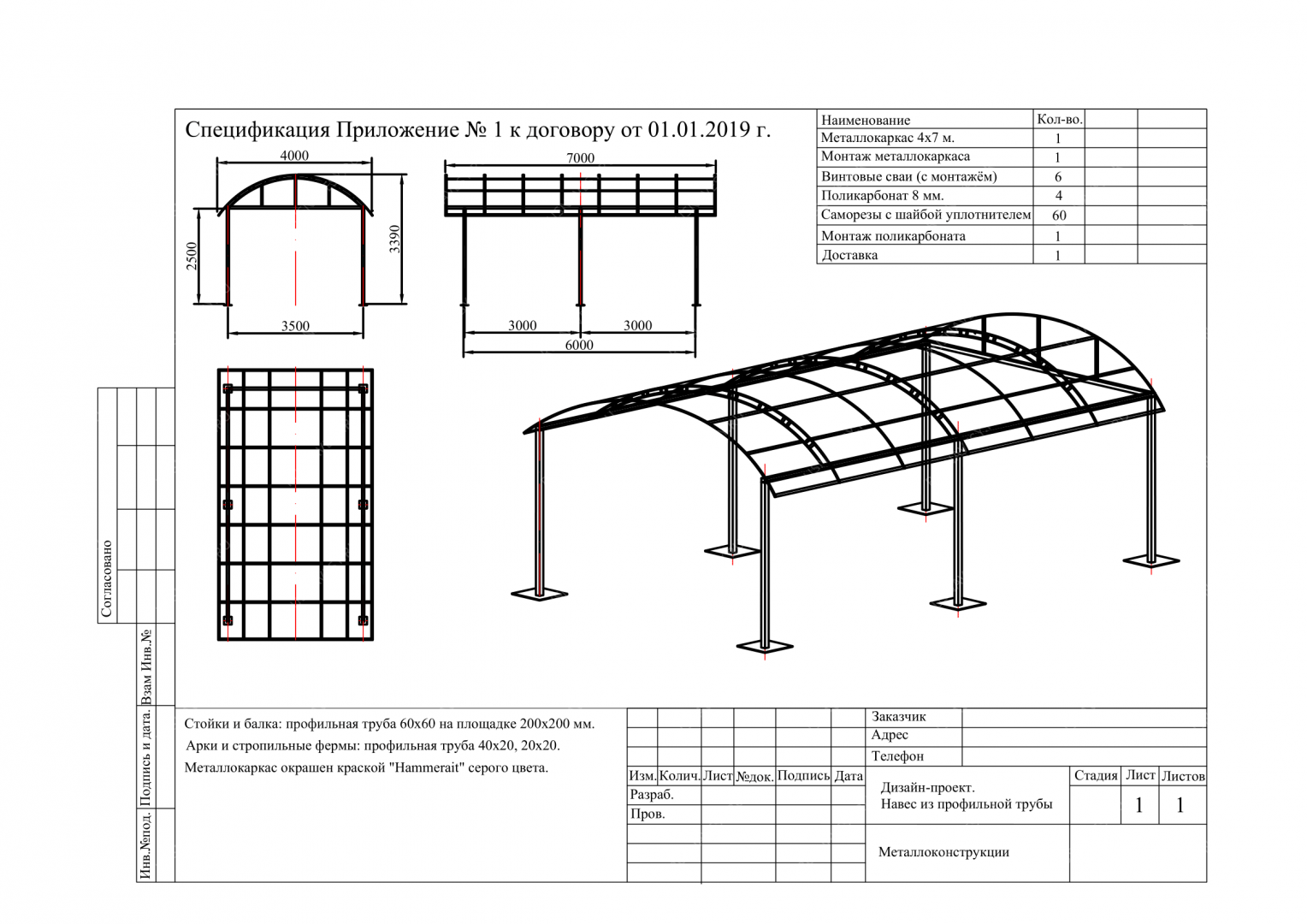

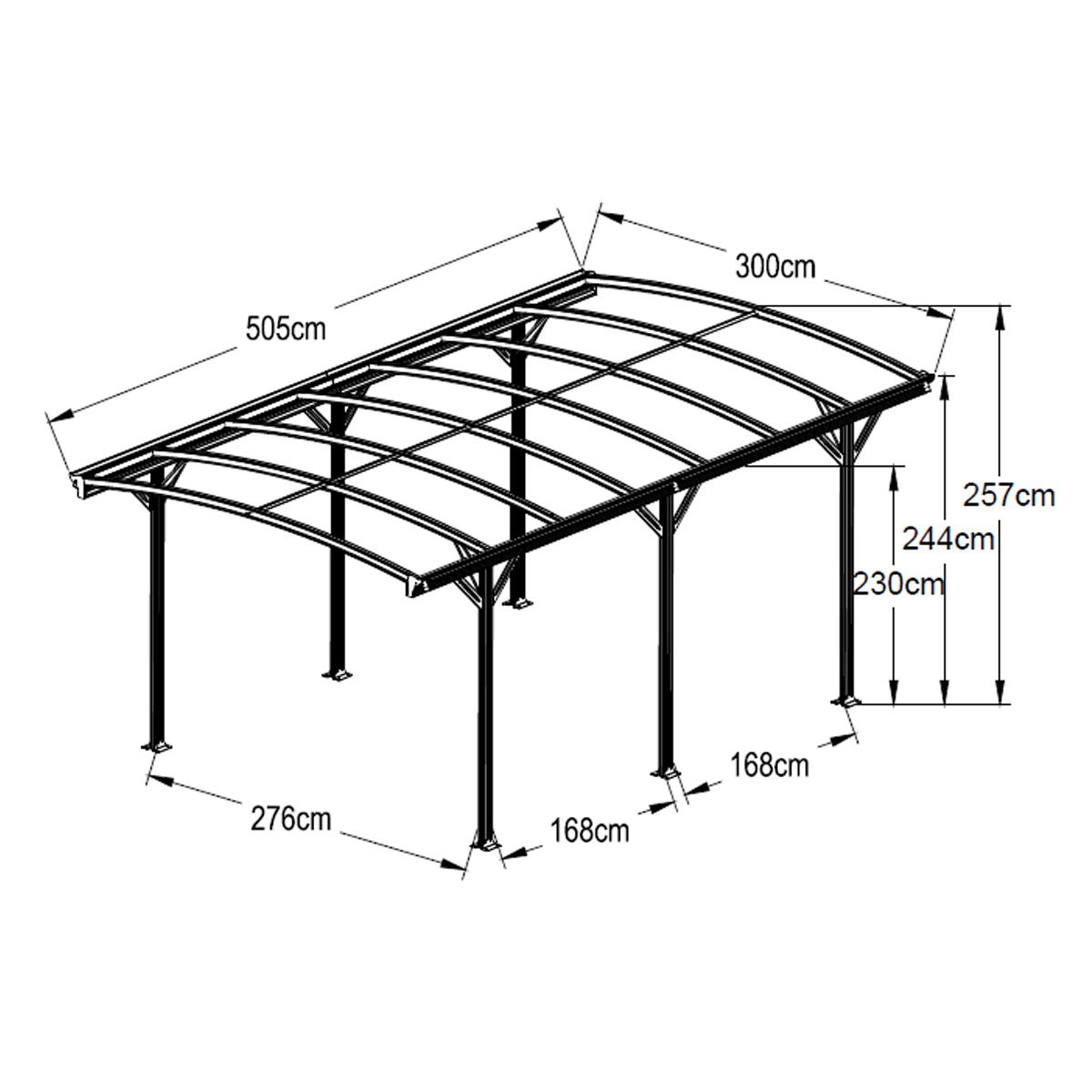

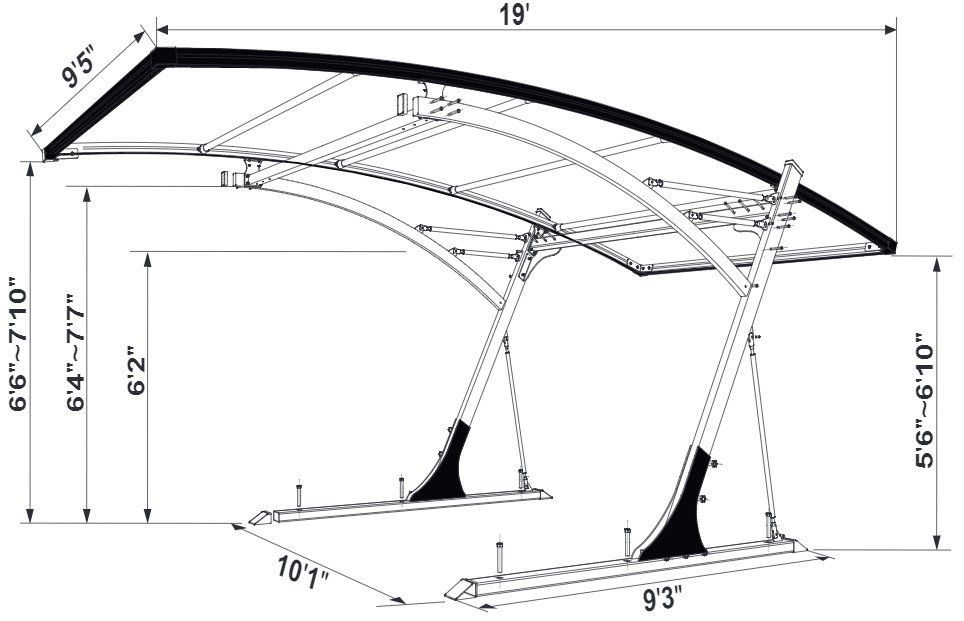

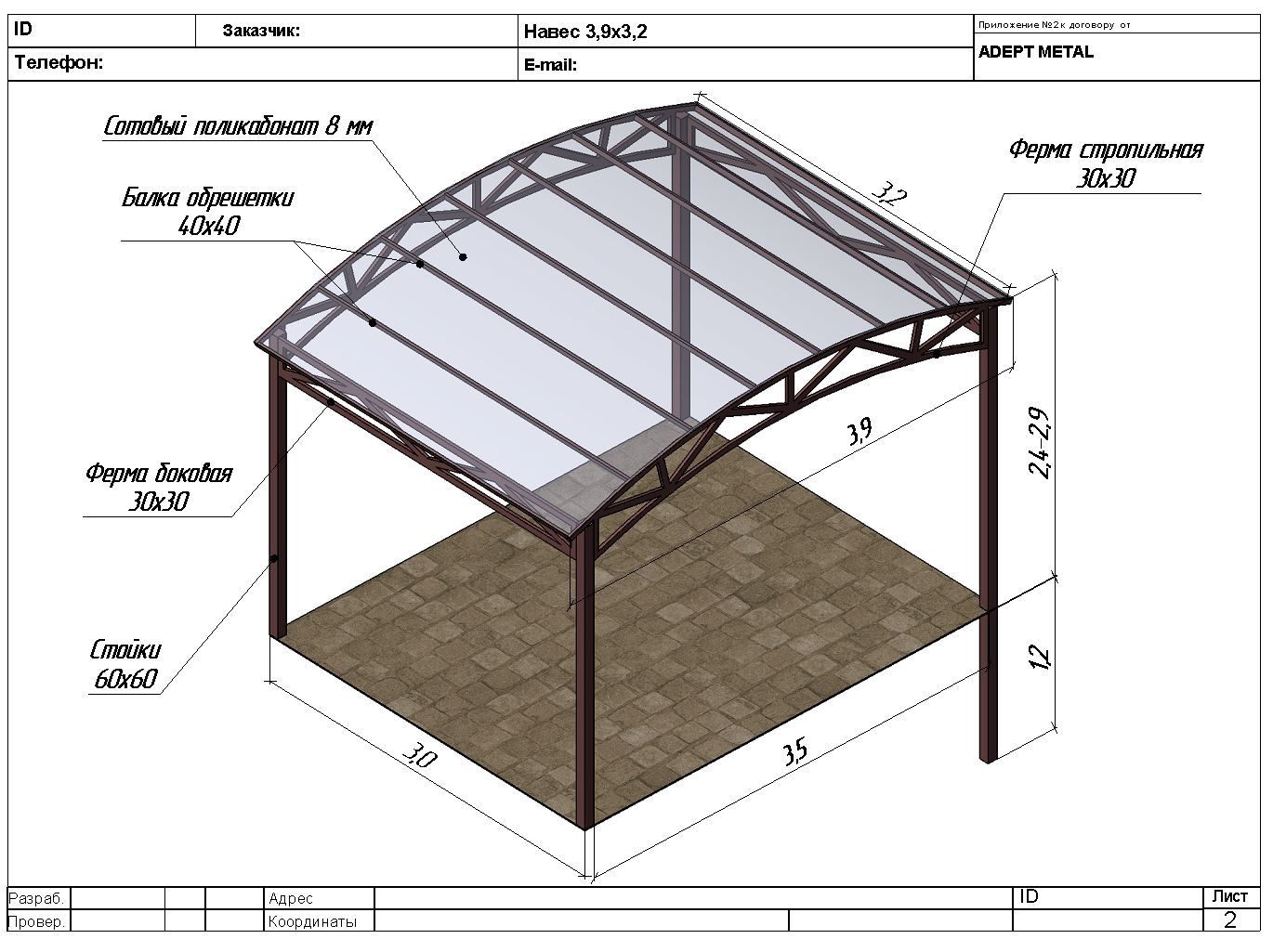

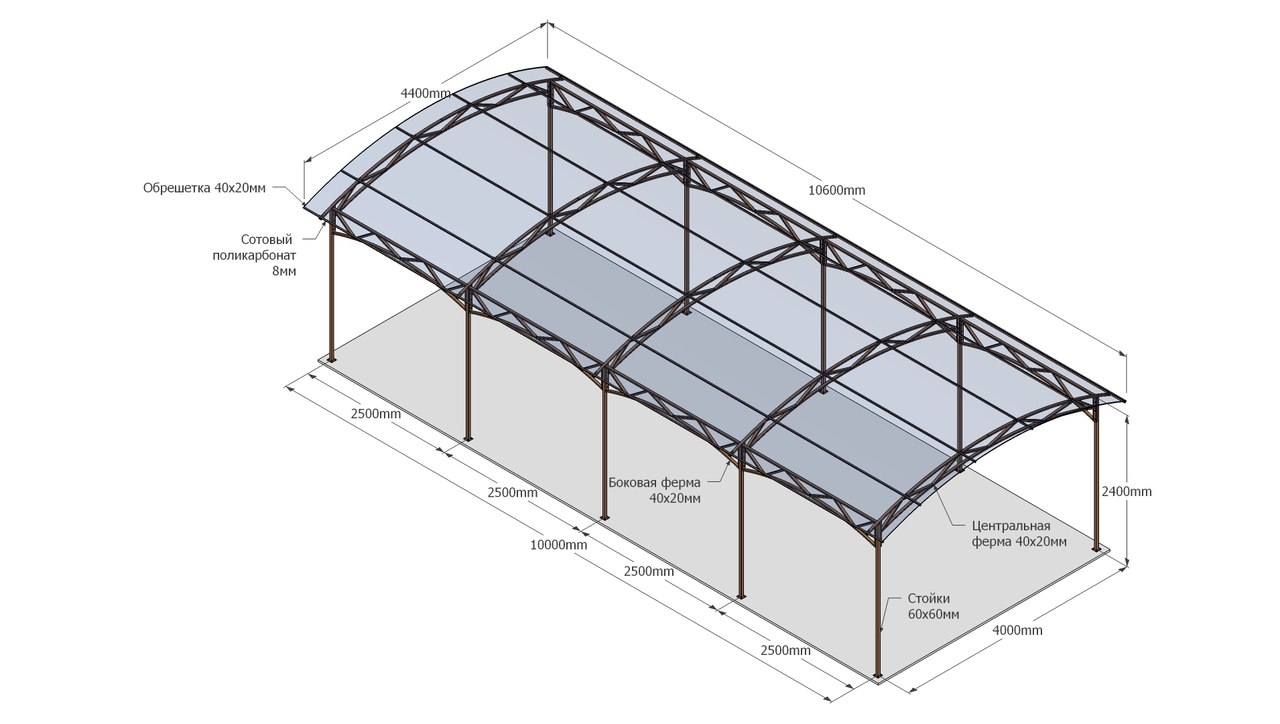

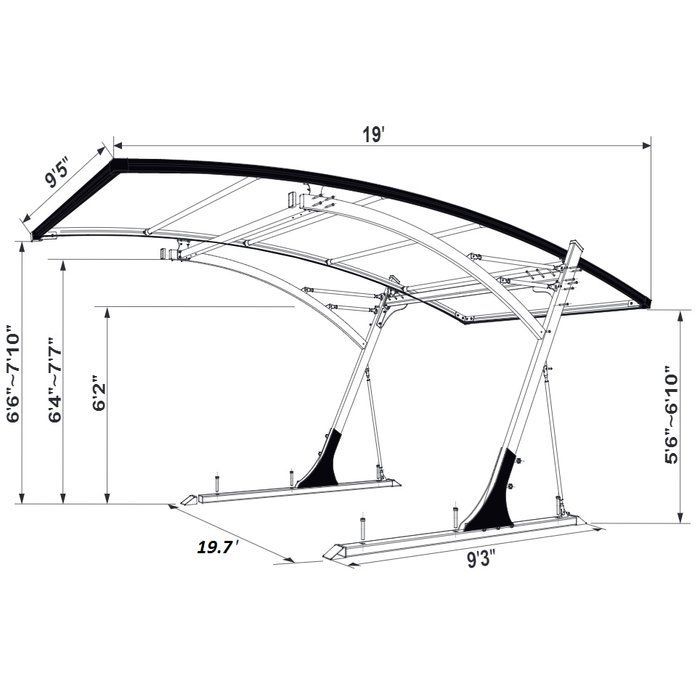

Проект навеса для автомобиля [47 ФОТО], как рассчитать и спроектировать навес для авто из металлических конструкций, проект односкатного металлического навеса для автомобиля. Чертежи навесов из металлопрофиля своими руками: односкатный и двускатный навес, проект фермы, проектирование, схемы Проектирование навеса из поликарбоната, 22 ФОТО инструкций по технологии строительства навеса из поликарбоната своими… | Металлические здания, Навес, Сарай для дров Чертежи навесов из металлопрофиля своими руками: односкатный и двускатный навес, проект фермы, проектирование, схемы Односкатные и арочные навесы из металлопрофиля, фото конструкций и чертежи – roomgood.ru

Заказать чертеж

Поделитесь с друзьями!

Подготовка проекта

Строительство навеса начинают с подготовки проекта. Он включает чертёж с основными размерами и описанием параметров будущей конструкции. В проекте учитывают оптимальные условия для эксплуатации, состав покрытия, характеристики основы и покрытия.

  1. Выбор лучшего зимнего варианта.

Все преимущества навеса для автомобиля полностью раскрываются зимой.

При разработке проекта обязательно рассматривают климатические особенности местности.

Доказано, что зимой автомобиль лучше хранить под навесом.

Конструкция из опорных столбов и крыши надёжно защищает от осадков, а к тому же не создаёт свой микроклимат. Заехав зимой под навес, машина постепенно остывает, а значит, не покрывается росой. В гараже из-за смены температуры выпадает роса, которая постепенно разрушает металл кузова.

В районах с холодной и продолжительной зимой выбирается более прочная конструкция, выдерживающая толстый слой снега. Каркас из дерева или металла дополнительно усиливают, чтобы выдержать нагрузку до 150 кг на кв. м кровли.

Среди кровельных материалов только поликарбонат не меняет своих качеств в условиях суровой зимы.

  1. Выбор покрытия площадки.

Недорогой и простой способ покрытия – это засыпка щебёнкой. Чтобы не делать спуск, покрытие должно находиться на уровне земли. Жёсткость у щебёнки достигается качественной трамбовкой.

Более затратные способы — это укладка бетона или тротуарной плитки. В любом случае перед укладкой площадку готовят: снимают слой почвы, делают отсыпку щебнем и песком, утрамбовывают.

  1. Выбор размеров конструкции.

В зависимости от количества машин выбирают размеры.

Стандартами установлено, что для одного автомобиля навес должен быть по длине больше машины на один метр, а по ширине до двух метров.

Для двух машин ширина навеса рассчитывается по формуле: Ш = Ш1 + Ш2 + 2 м + 0,8 м, где:

  • Ш1 и Ш2 – ширина машины;
  • 2 м – запас по 1 м с наружных сторон автомобилей;
  • 0,8 м – расстояние между автомобилями.

Высота выбирается с учётом габаритов автомобиля с грузом на багажнике. При очень высоком навесе косые осадки попадают внутрь конструкции. Оптимальная высота 2,3 метра.

Универсальными считаются следующие размеры:

  • Средний автомобиль с небольшой площадкой – 6,0 х 3,0 м;
  • Микроавтобус, внедорожник – 6,5 х 3,5 м;
  • Два автомобиля – 6,5 х 6,0 м.
  1. Выбор материалов опоры.

В качестве строительных материалов для стоек подходят: металл, дерево, бетон, кирпич, камень.

Обычно опоры строят из металла или дерева. Их легко монтировать, а главное, они обходятся дешевле, чем другие строительные материалы.

  • Металлические стойки.

Основное требование к сборным металлическим опорам – это прочность. Чтобы выдерживать нагрузку кровли со снежным покровом, потребуются 100 — миллиметровые металлические трубы. Диаметр зависит от шага установки. Минимальный размер труб допускается, если стоек много. А вот для односкатной кровли с четырьмя стойками потребуются трубы максимального диаметра.

  • Деревянные стойки.

К опорам из дерева предъявляют особые требования. Прежде всего, это связано с возможным гниением из-за влажности. Опоры из качественных сортов древесины, обработанные перед установкой, прослужат до 15 лет.

Достаточную надёжность обеспечивают 200- миллиметровые оцилиндрованные бревна и брус размером 150 мм.

Перед покупкой материала надо посчитать количество стоек. В зависимости от шага их требуется разное количество. Каждая стойка должна выдерживать давление до 250 кг.

Подсчитано, что для среднего автомобиля с небольшой площадкой потребуется 6 стоек. Между опорами выбирается расстояние до 3 м. Обязательно ставятся стойки по углам строения.

  1. Выбор материалов для покрытия.

В качестве покрытия для отдельно стоящего строения лучше всего подходит профнастил или ондулин. Они имеют высокую надёжность и прочность, поэтому служат более 20 лет. Дольше служит только металлочерепица, но она стоит дороже, а главное, задерживает сход снега. Эти покрытия не пропускают свет, поэтому под ними всегда тень.

Навесам лучше всего подходит поликарбонат. Основное внимание уделяют выбору качества материала. В жаркую погоду хорошо создаёт тень трёхслойный поликарбонат с высоким показателем поглощения солнечного света.

У навеса, пристроенного к дому, логично делать однотипное с домом кровельное покрытие.

Основные параметры кровель устанавливаются «Строительными нормами и правилами». Ими пользуются при проектировании кровель с любым покрытием. Наклон в градусах или процентах определяют по уровню горизонта. Большое значение для выбора наклона имеет вид кровельного материала.

Для всех кровель на столбах оптимальным считается наклон ската от 15 до 25 градусов.

Количество материалов определяют по площади кровли. Их закупают с запасом: на 5% больше, чем рассчитанная площадь.

Особенности размещения навесов на даче и возле дома

Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.

Прежде чем построить навес, выбираем подходящее место на территории участка, выравниваем площадку, убираем препятствия. Низинный участок засыпаем песком, щебнем, обустраиваем ливневки. Стоянке тяжелого автомобиля потребуется армированная бетонная плита.

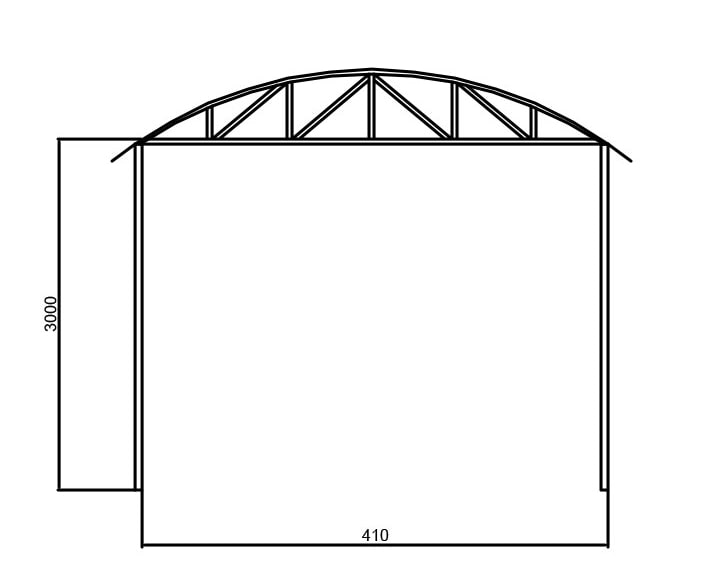

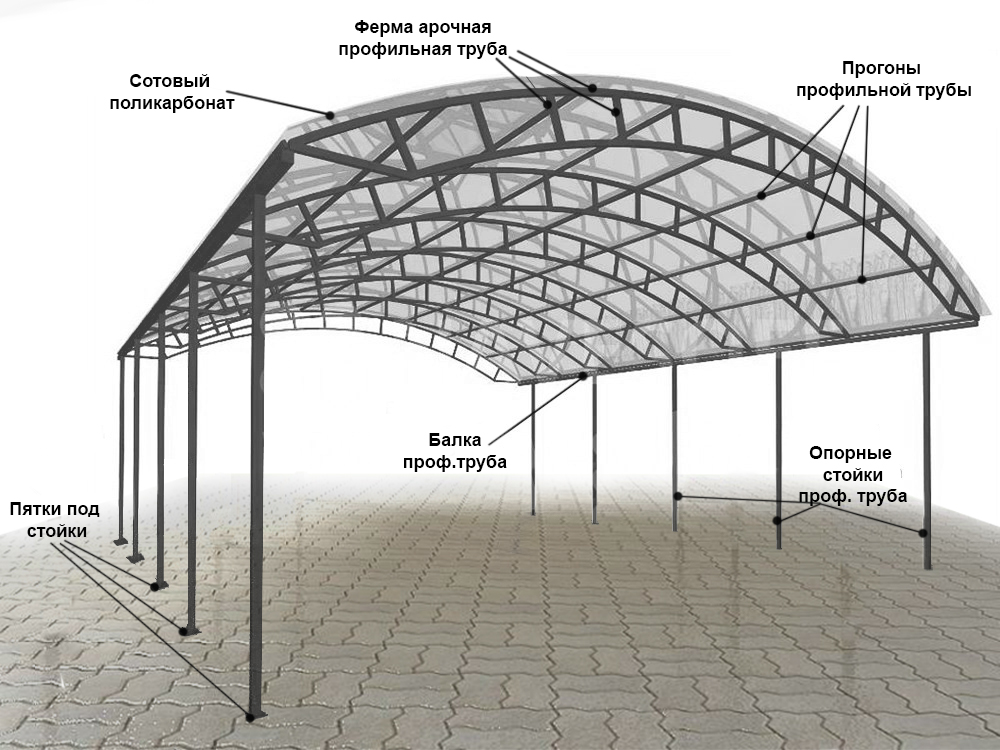

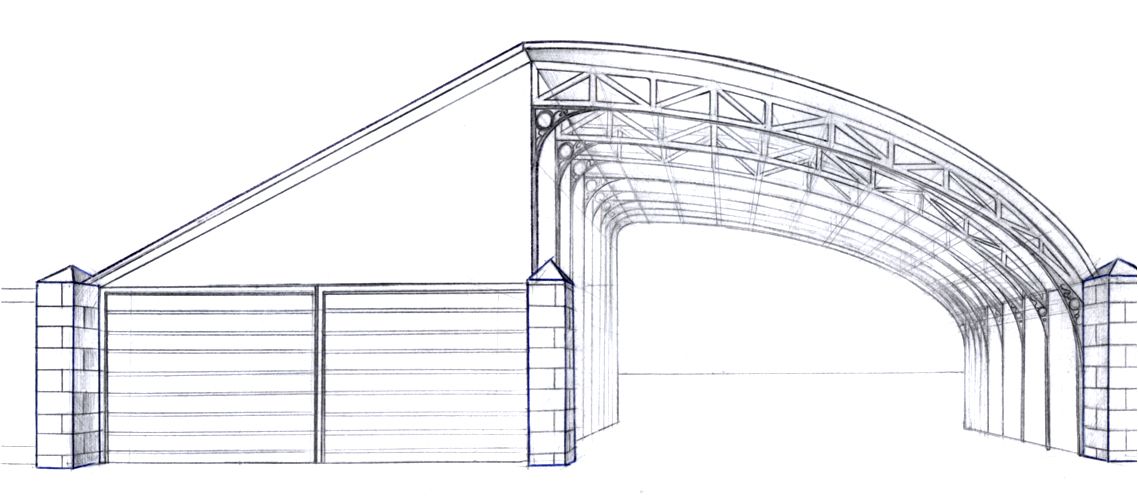

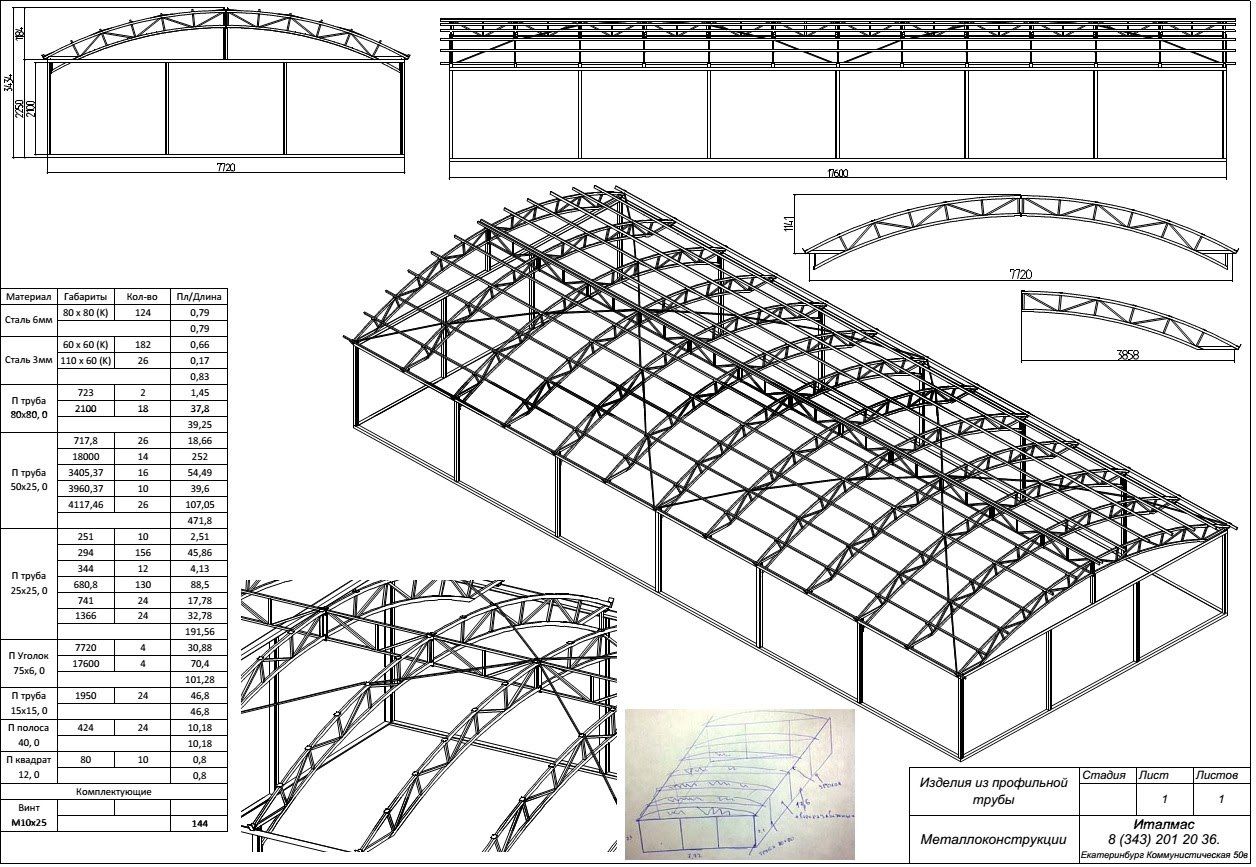

Арочный каркас

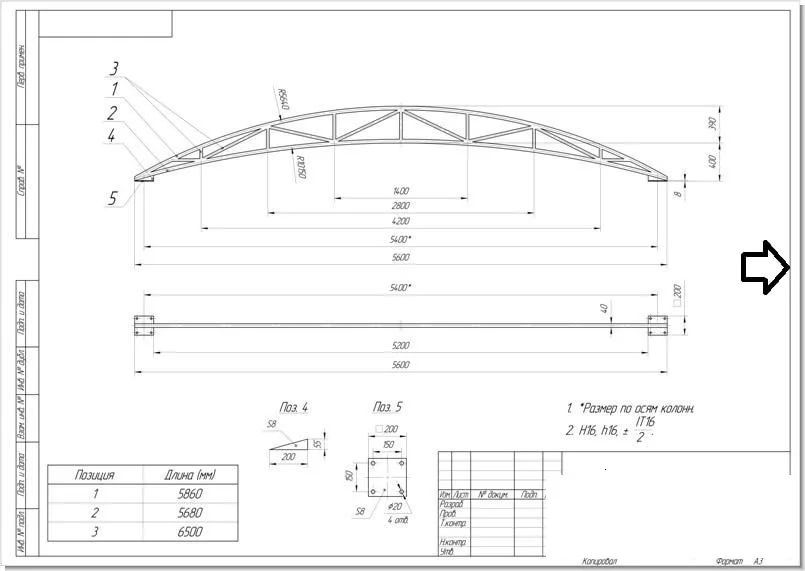

Из-за особого строения арочная ферма для навеса также нуждается в точных расчетах. Они необходимы для того, чтобы действующая нагрузка распределилась равномерно по всей поверхности. А это возможно только благодаря правильной и ровной форме каркаса.

Изготовление каркаса по арочному типу длиной в 6 метров:

  1. Чтобы сооружение имело красивый внешний вид и при этом выдерживало высокие нагрузки, расстояние между арками делают в 105 см. При этом высота конструкции будет составлять 150 см.
  2. Формула длины сектора π × R × α ÷ 180 поможет рассчитать длину профиля по нижнему поясу. По чертежу: R = 410 см, α ÷ 160°. Подставив числа, получается: 3,14 × 410 × 160 ÷ 180 = 758 (см).
  3. Узлы каркаса размещают на нижнем поясе. Расстояние между ними должно быть не менее 55 см. Для установки крайних узлов требуется индивидуальный расчет.

Это интересно: обустройство площадки для автомобиля на даче.

  1. Необходимо чётко придерживаться инструкции постройки фермы навеса

  2. Если длина пролета не превышает 6 метров, вместо сложных конструкций используют простую (одинарную или двойную балку). Для этого металлическую трубу изгибают под определенным углом. Расчета такой тип арочного каркаса не требует. А насколько крепким получится каркас — зависит от сечения профиля. Поэтому важно подобрать подходящий материал.

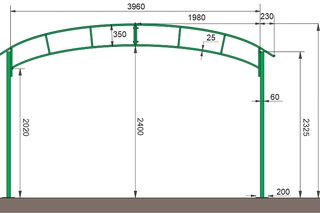

Чтобы правильно рассчитать длину дуги арки, ее центр обозначают точкой М. Эта точка располагается на перпендикуляре СМ. Перпендикуляр проведен к хорде АВ и в ее центре отмечен точкой С. Хорды АВ и АМ измеряют. Затем расчет ведется по формуле Гюйгенса: p = 2 l × 1/3 × (2 l – L). При этом хорда АВ — L, хорда АМ — l. Если дуга АВ согнута на 60 градусов, то погрешность формулы составляет 0,5%. Она намного уменьшается при снижении угловой меры. Если градус дуги составляет 45, то погрешность достигает 0,02%.

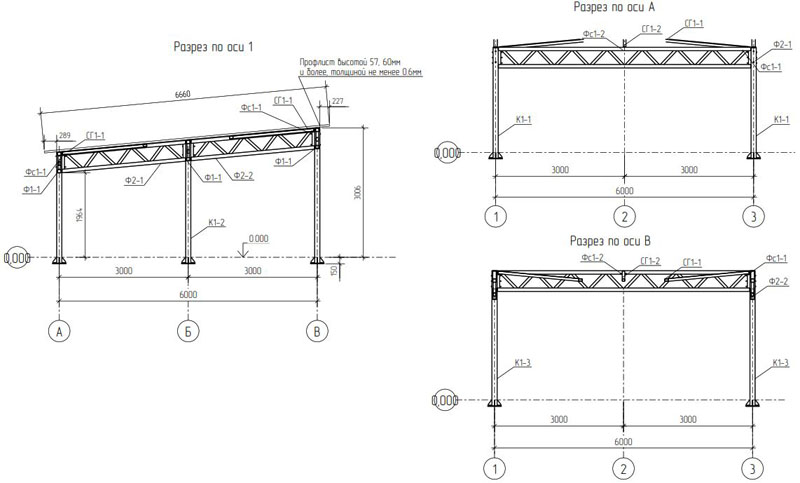

Разновидности форм навесов и их эксплуатационные особенности и чертежи

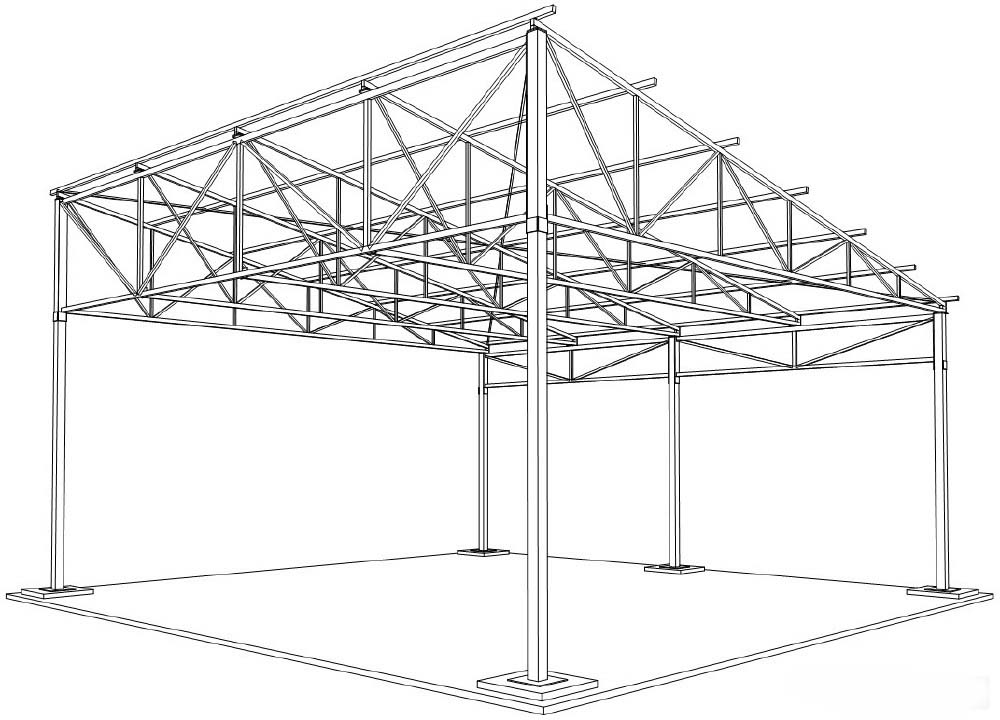

Основной пространственной конструкцией навеса, в соответствии с чертежом, является стропильная ферма. Расчет ее формы, толщины и сечения металла, а так же чертеж размещения откосов вызывает наибольшие сложности.

Главными конструкционными элементами фермы для навеса являются верхний и нижний пояс, которые образуют пространственный контур. Материалами для сборки могут служить прокатные или сварные двутавры, уголки, швеллера или профтрубы квадратного и круглого сечения. Сборка фермы для навеса своими руками может производиться по следующим формам:

  1. Параллельные пояса. Уклон готового навеса в соответствии с чертежом не превышает 1,5%, подходят для плоских кровель с рулонным покрытием. Соотношение высоты и длинны от 1/6 до 1/8. Каркас такого типа имеет несколько преимуществ:
  • Все стержни поясов для пространственной решетки имеют одинаковую длину;
  • Минимальное количество соединительных узлов;
  • Простой расчет сопряжения конструкций.

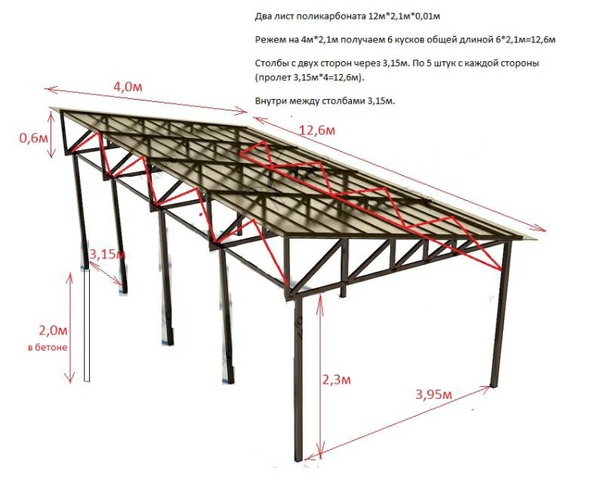

  1. Трапециевидные (односкатные). Угол уклона по чертежу составляет от 6-150. соотношение высоты и длины в центре изделия 1/6. Обладает повышенной жесткостью рамы
  2. Полигональные – используются исключительно для удлиненных пролетов на 10 м и более, их применение для небольших навесов нерационально в связи с неоправданным усложнением чертежа и самого изделия. Исключения могут составлять навесы с изогнутыми (дуговыми) фермами заводского изготовления.

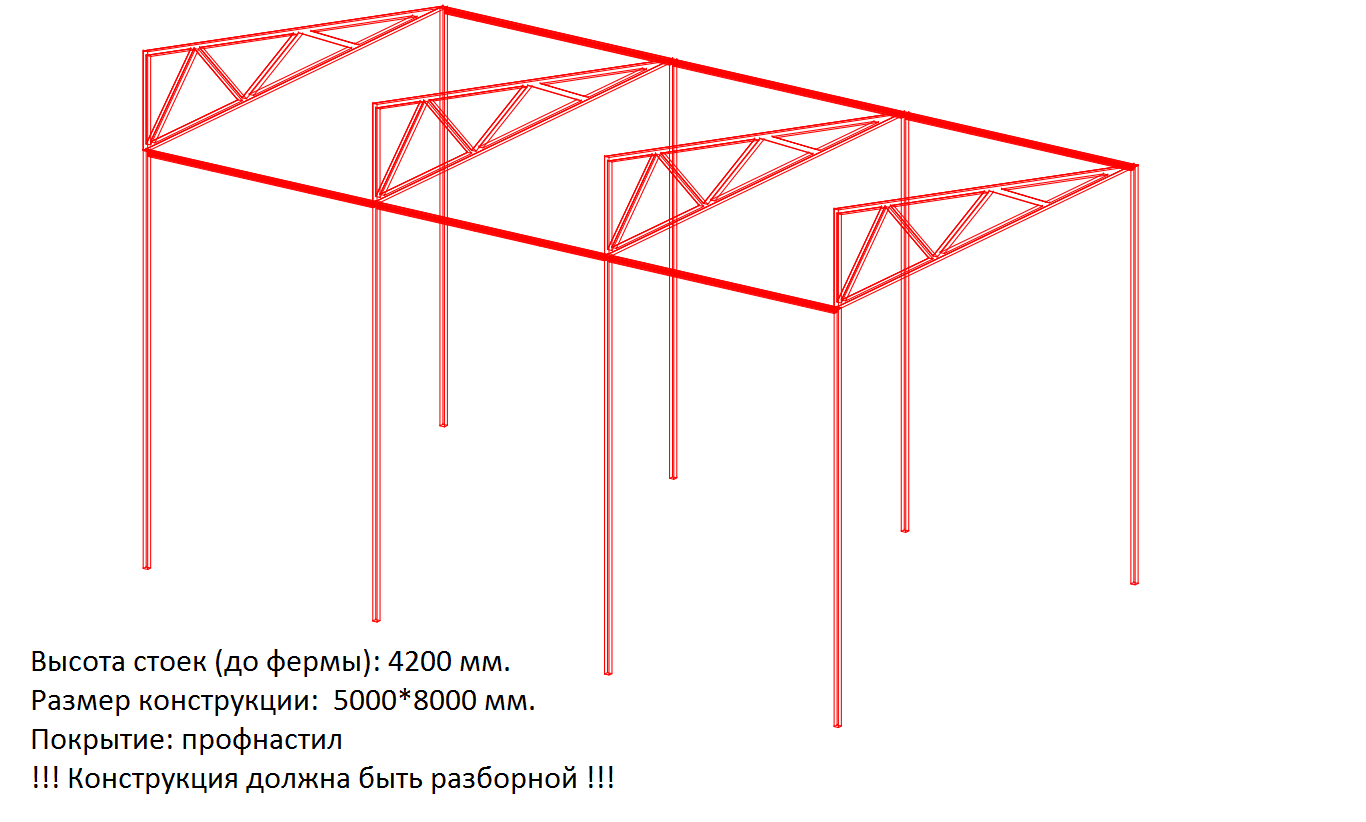

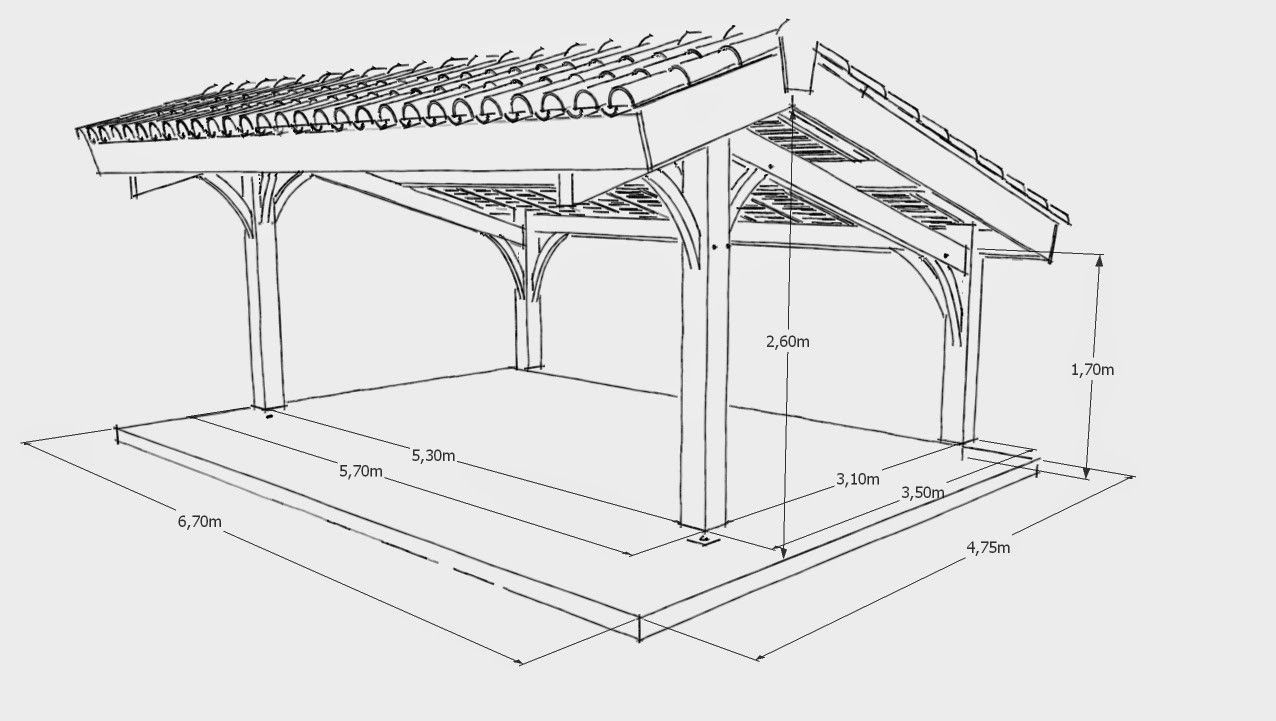

Чертежи навесов из металлопрофиля своими руками: односкатный и двускатный навес, проект фермы, проектирование, схемы Односкатные и арочные навесы из металлопрофиля, фото конструкций и чертежи – roomgood. ru Чертежи навесов из металлопрофиля своими руками: односкатный и двускатный навес, проект фермы, проектирование, схемы Конструкция навеса из профильной трубы своими руками – чертежи, инструкция с фото и видео Односкатные навесы из металлопрофиля (30 фото): из профильной трубы и профнастила, чертежи, навес примыкающий к дому своими руками

Устройство консольного, полигонального навеса из металлопрофиля своими руками, чертеж

  1. Треугольные. Применяются при увеличенных снеговых нагрузках, уклон двускатного навеса составляет 22-300. Основным конструктивным недостатком является сложность чертежа и выполнения острого узла в основании изделия, а так же слишком длинные стержни в центре. Соотношение высоты с шириной в небольших фермах для навеса из поликарбоната, по чертежу не превышает 1/4, 1/5.

Монтаж треугольного навеса из профнастила своими руками, чертеж конструкции с указанием основных размеров

  1. Арочные балки. Наиболее эргономичный вид фермы. Ее особенностью является возможность минимизировать изгибающие моменты в поперечных сечениях конструкции. При этом материал арки подвергается воздействиям на сжатие. То есть чертеж и расчеты фермы для навеса, расчет конструкции навеса допускается производить по упрощенной схеме, при которой нагрузка от кровельного покрытия, крепежной обрешетки и снега будет приниматься, как равномерно распределенная по всей площади.

Односкатный навес из металлопрофиля

Как сделать односкатный навес из профнастила: пошаговое руководство с чертежами, размерами и расчетами

Отдельно стоящий односкатный навес из металлопрофиля — популярная из-за своей простоты конструкция. Обычно его ширина 3–4 метра, поскольку при большем расстоянии между опорами без изменения уклона крыши навес будет смотреться непропорционально. А при уменьшении наклона цена конструкции заметно возрастает: нужно менять марку профнастила на лист с большей высотой волны и брать трубы для колонн большего сечения и толщины.

У простоты конструкции, кроме очевидного плюса в виде легкости и скорости монтажа, есть еще одно важное преимущество — односкатные навесы из профнастила надежнее двускатных из-за отсутствия конька и меньшего количества соединений. Еще их можно ставить ближе к меже: если развернуть скат в сторону вашего участка, осадки, стекающие по нему, точно не будут попадать на землю соседей.

Конечно, если вам нужен большой навес, например, для двух автомобилей, то лучше поставить классический двускатный. Во всех остальных случаях односкатная конструкция предпочтительней, особенно если у вас нет опыта в строительстве или он совсем небольшой. Просто следуйте нашим инструкциям, и вы сможете всего на 2–3 дня поставить односкатный навес из металлопрофиля своими руками.

Проектируем односкатный навес из металлопрофиля: чертежи с размерами, расчетом нагрузок и материалов

По правилам стальные опоры для навеса нужно рассчитывать по СП (актуализированная редакция СНиП II-23-81 Стальные конструкции).

Но на практике это мало кто делает — просто опирают навес из профлиста односкатный на круглые или профильные трубы 80×80 мм либо 100×100 мм. Во-первых, при таких размерах расход материалов минимален и суммарная разница в цене между 6–10 трубами 80 мм и 100 мм исчезающе мала.

Во-вторых, по выполненному по всем правилам расчету в качестве опор обычно нужно использовать профильные трубы сечением 65–70 мм. Учитывая, что нужен запас прочности, выбирают все равно все тот же профиль 80×80 мм.

При этом чтобы сделать расчет, человеку без опыта может понадобиться не один час. То же касается и ферм — обычно их конструкцию берут из готовых чертежей, чтобы не тратить время не расчеты.

Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

  1. Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
  2. Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
  3. Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
  4. Тип крепления козырька к дому.

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

  • сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
  • болгарка с отрезным и шлифовочным дисками;
  • рулетка длинной от 5 м;
  • маркер;
  • уровень, гидроуровень или лазерный нивелир;
  • шуруповёрт, свёрла;
  • гаечные ключи;
  • лопата или бур.
  • средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

Изометрический чертёж-схема с размерами навеса для зоны отдыха поможет в будущем строительстве

Несмотря на наличие готовых чертежей, постройку любого навеса из профильной трубы необходимо начинать с проектирования. Это позволит увидеть внешний вид сооружения до его возведения, провести расчеты стоимости, требуемого материала, подготовить инструмент и проверить прочность постройки.

В качестве альтернативы гаражу можно возвести односкатный или двускатный навес. Более изысканно выглядит арочный, но он сложнее в изготовлении. Рассматривают как отдельно стоящие конструкции, так и примыкающие к зданию.

Выбор материала

На опоры приходится основной вес конструкции, а на крышу оказывает давление снег и порывы ветра. Навес на одну машину имеет стандартные габариты 6х4 метра. На такую площадь достаточно 6-8 опор. Под конструкцию подходит профильная труба с толщиной стенок 2 миллиметра. Ее достаточно, чтобы избежать деформации изделия.

Для изготовления навеса потребуется:

  • профиль квадратного сечения размером 5-10 сантиметров. Оптимальный вариант 60х60 или 80х80 миллиметров. Необходим под вертикальные опоры;
  • профильная труба прямоугольного сечения 40х20 миллиметров для изготовления ферм – дополнительная конструкция, распределяющая вес крыши на опоры.

Кроме труб, нужен кровельный материал и крепеж: хомуты, специальные болты. Для подготовки фундамента используют цементно-песчаную смесь.

Изготовление ферм из профильной трубы своими руками

Современное строительство невозможно без задействования грамотных расчетов. Изготовление ферм из профильной трубы – это процесс крайне трудоемкий, но в результате внимательной работы вы получите прочную конструкцию, которая сможет выдержать огромную нагрузку.

Как правильно выбрать ферму, какие тонкости необходимо учитывать при расчетах, и как сделать красивую и долговечную конструкцию при использовании простейшей математики?

Ферма и ее элементы

Ферма относится к простым архитектурным конструкциям и служит для того, чтобы связывать опоры.

Если ее правильно сконструировать, то она будет отличаться прочностью, долговечностью и хорошей устойчивостью к внешним нагрузкам.

Благодаря тому, что весь вес приходится не на отдельные части ферм, а на так называемые узлы, – места, где сходятся несколько стержней – у таких конструкций высокая несущая способность.

Выбор профилированных ферм

Перед тем как приниматься за расчет материалов и вычислять опорные способности, стоит учесть следующие факторы:

  • форма будущей крыши, ее размер и контуры;
  • материал, который будет применяться для нижнего и верхнего пояса фермы;
  • угол и нагрузка, которая будет осуществляться на крышу.

Форма крыши в этом вопросе определяет очень многое. Конечно, односкатная кровля проще прочих, но также существует двускатная, купольная, шаровая и арочная. Последняя гораздо сложнее в конструировании, так как нужно распределить вес равномерно.

Изначально у металлических труб круглое сечение, а в процессе обработки горячим или холодным прокатом они приобретают форму, которая вам необходима: квадратная, прямоугольная или овальная. Проще всего монтировать ферму квадратного сечения, поэтому, если вы не хотите усложнять строительство, примите это к сведению.

Изготовление фермы

Если углубляться в конструкцию, то ферма состоит из таких составляющих:

  • нижний и верхний пояса;
  • раскос;
  • узловая фасонка;
  • листовая накладка;
  • крепежи;
  • кровельный несущий Z-профиль.

Все эти элементы скрепляются в производственных условиях или на земле, так как невозможно правильно закрепить все на месте. Уже готовые фермы поднимают, а затем крепят к обвязке, чтобы образовать каркас навеса.

Виды и формы ферм

Перед тем как приниматься за расчеты, нужно определиться с видом кровли. От этого зависит такой немаловажный параметр, как высота фермы. Чем меньше вес конструкции, тем больше должна быть высота.

В зависимости от наклона крыши, существует несколько вариантов изготовления фермы:

  • от 6 до 15 градусов;
  • от 15 до 20 градусов;
  • от 22 до 35 градусов.

В свою очередь, существует несколько видов ферм, таких как полигональные, треугольные, односкатные трапециевидные и с параллельными поясами.

  1. Треугольные фермы являются классическими конструкциями, когда требуется изготовить навес или крутой скат. Такие фермы очень просты в исполнении, но могут возникнуть трудности при сварке острых опорных углов.
  2. Полигональные фермы чаще всего используют при покрытии больших площадей, в каком-то смысле они становятся незаменимым компаньоном таких построек. Они обладают высокой прочностью, но и сварка гораздо сложнее.
  3. Ферму с параллельными поясами проще рассчитать и сварить, так как она имеет повторяющиеся детали.
  4. Если задача состоит в том, чтобы построить надежную конструкцию, то строители прибегают к односкатной трапециевидной ферме. Такая ферма прочно фиксируется.

Решетки не элемент дизайна

Вы наверняка обращали внимание на уникальный дизайн внутренних решеток ферм. Они подбираются не столько из эстетических соображений, сколько из практических. Главная задача при строительстве крыши – распределить нагрузку от центра тяжести по всем направлениям, поэтому вы должны не только иметь живое воображение, но и быть математиком.

При должном внимании в итоге можно получить правильно сконструированную крышу при минимальных затратах на материалы. Вся опора должна приходиться на узлы – только так удастся добиться простой и в то же время прочной конструкции.

Пошаговая инструкция:

  1. Сварите фермы на земле (или столе) по заранее выбранной схеме. Незачем экспериментировать и придумывать свои формы – в Интернете полно схем, которые сконструированы опытными строителями. Это отличный вариант для тех, кто не уверен в своих инженерных способностях.
  2. Затем устанавливаются вертикальные опоры. При плохом глазомере их можно проконтролировать отвесами.
  3. Продольные трубы нужно приварить к опорным стойкам.
  4. Затем фермы отдельно привариваются к продольным трубам.
  5. Все места соединения необходимо очистить перед покрытием их краской.

Нельзя точно сказать, какой вид фермы лучше или хуже, поэтому выбор полностью зависит от вас. При наличии грамотно составленного чертежа и желании сделать все качественно и аккуратно вы легко сможете изготовить металлическую ферму самостоятельно.

Советы

  1. Высота конструкции зависит от уклона навеса. Чем больше уклон, тем выше сооружение.
  2. Если будет выбран металлический каркас, сюда отлично подойдут профиля, имеющие квадратное сечение 6×6 – 10×10 см.
  3. Не забывайте делать песчаную «подушку» под опоры.
  4. Для сгибания панели используйте профиль, который надрезается и сгибается в желаемую форму.
  5. Оптимальной высотой строения, считается 220-250 см, если оно будет использоваться под автомобиль.
  6. Толщину для различных форм сооружений выбирают разных единиц. Например, при большой площадке и наклонной форме кровли, выбирайте толщину 10 мм. В арочных конструкциях достаточной толщиной считается 8 мм. Небольшие навесы – 6. Горизонтальные сооружения – 16 мм, чтобы смог выдержать нагрузку в снежное время года.
  7. Используя сотовый поликарбонат, помните, любые переделки с ним, достаточно сложные.

Установка опор

Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента. Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.

Процесс установки кровли

Для придания жесткости и предотвращения преждевременного разрушения можно использовать описанные защитные «кожухи» и при обустройстве стационарной конструкции. Единственное отличие от передвижных навесов будет заключаться в том, что профиль необходимо приварить к металлической трубе.

Вариант арочного навеса для теплицы

Если в доме имеется трубогибочный станок и сварочный инвертор, то в качестве первого опыта можно построить небольшую тепличку для выращивания овощей или рассады. В качестве базового материала лучше всего использовать водопроводную трубу на ½ дюйма.

Совет! Обычно несущие элементы арочного навеса – дуги и контрдуги изготавливают из квадратной трубы сечением 20х20 мм и более, но для небольшой теплицы 2,5х5 м использование квадрата является избыточным, как по прочности, так и по цене.

Кроме того, гнуть арочные дуги маленького радиуса на трубогибочном станке очень непросто даже для профессионала. В данном случае, чем тоньше водопроводная труба, тем проще получить требуемую кривизну крыши навеса. Согнуть заготовку квадратного профиля так, чтобы дуга осталась плоской и не превратилась в спираль, далеко не так просто, как может показаться с первого взгляда.

Простенькая конструкция арочной теплицы не требует специальных расчетов, нужно будет лишь вырезать листы поликарбоната так, чтобы на дугах кромки ложились с перехлестом. Нижнюю часть каркаса и поперечины можно изготовить из бруса полипропиленовой трубы или квадрата.

Фотогалерея: готовые варианты навесов из профильной трубы

Для автомобиля подойдёт и двускатный навес

Односкатный навес с фермами — самый простой вариант

Навес из профильной трубы подойдёт и для дровницы

Плоский навес должен располагаться под углом

Арочный навес над терассой имеет оригинальный вид

Легкий арочный навес для автомобиля станет отличным украшением приусадебного участка

Навес для мест отдыха можно сделать передвижным

Навес из профильной трубы многофункционален. Он может стать неплохой заменой гаражу. Его изготовление доступно даже непрофессиональным сварщикам. Также такой навес не требует больших финансовых вложений. Владельцам дачных домиков и полноценных загородных домов стоит обратить на это внимание.

Фотогалерея: готовые конструкции из профильной трубы

Арочный навес в виде козырька идеально подойдёт для крыльца дома Двускатный навес отлично скроет ваш автомобиль

Арочный навес для беседки можно изготовить из разноцветного поликарбоната Арочный навес может играть роль козырька дома Арочный навес идеально подойдёт для загородного дома

Односкатный навес используется для обустройства парковых зон

На приусадебных участках часто можно встретить именно односкатный навес

Построить металлический навес из профильной трубы самостоятельно можно достаточно быстро, без особых усилий, если вы имеете соответствующие материалы, чертежи и необходимые инструменты. Самой простой конструкцией, которую можно возвести на территории загородного дома, является односкатный навес. Главное при этом, соблюдать все правила монтажа, точно следовать разработанной схеме проекта.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(19 голосов, среднее: 3.2 из 5) Поделитесь с друзьями!

Подготовительные работы

Самое необходимое для создания навеса из профильных труб — правильно составленный чертёж, вмещающий точные размеры, пропорции и детали. Чтобы его составить, необходимо следовать пошаговой инструкции по выполнению.

Чтобы составить схему будущего каркаса, в первую очередь, нужно определиться с местом постройки. Оно играет ключевую роль, ведь от расположения конструкции зависит выбор ресурсов и материалов для осуществления кровли и сооружения дополнительных опор и крыши. Лучшим решением будет отдать предпочтение ровной и стабильной поверхности, не подвергающейся движениям грунта, либо возвышенности без крутых склонов.

Самое нежелательное место для постройки навесов — низина и склон. Всё из-за больших скоплений воды, образующихся после дождя или наводнений. Естественно, они негативно влияют не только на комфорт прибывания, но и на прочность конструкции, подвергая их коррозии. Чтобы избавиться от данной проблемы, необходимо соорудить канализацию, что увеличивает финансовые и временные затраты.

Идеальное место для создания навеса

Дальше следует этап разработки чертежа для конструкции. Схемы могут создаваться как вручную, так и с помощью приборов и искусственного интеллекта. Чтобы соблюсти все точности и подробно изучить подводные камни, рекомендуется составлять чертёж на месте будущей постройки.

Чтобы правильно составить схему навеса из профильных труб, необходимо учесть следующие технические и физические параметры:

  • Угол наклона ската кровли: данное математическое значение учитывает общий наклон крыши и нагрузки, которые она может выдержать. Формула вычисления индивидуально практически для каждого типа кровли:

Приблизительные значения для каждого вида кровли

Стропильная система Угол наклона ската, градусы
Односкатная 8-18
Двускатная, рассчитанная против влияния снега 25-34
Двускатная, необходимая против сильных порывов ветра 17-25
  • Длина стропильной дуги: данная величина рассчитывается исключительно для криволинейных систем кровли, совмещая в себе длину стропильной дуги и ширину навеса. Формула вычисления выглядит следующим образом:

L=1.6*(b+h/2)

  • Сечение: необходимо для точного представления о фигуре, её частях и деталей. Играет одну из главных ролей при составлении чертежа, так как в зависимости от данного параметра рассчитывается ширина навеса и подбираются трубы для стоек.

Нужные значения сечения труб и его прикладных параметров

Ширина навеса Сечение труб для стропильных систем при толщине стенки, Сечение труб для стоек при толщине стенок,
До 4.6 42*19 41*41
До 5.7 44*44 От 53*53 до 85*85
От 5.8 От 46*46 до 62*28 От 83*83 до 117*117

Важный момент: для создания откосов используются трубы меньшего сечения. Это позволяет сэкономить на закупке крупных моделей.

  • Ширина навеса: при желании, его можно выполнить во все стены, при этом, вылет лучше оставить чуть короче. В итоге получается пропорции 10х7.
  • Высота краёв: лучше всего сделать высокие окончания длиннее нижних, так как в этом случае удастся достигнуть баланса в распределении опорных свойств. Оптимальное значение для первых — , для вторых — от 3.8 до
  • Шаг между стропилами и стойками: в данном случае работает закономерность — чем массивнее материал для кровли, тем данное значение меньше. Усреднённые величины данного параметра варьируются от 110 до 190 см.

Широкий металлический навес Единственный физический параметр, на который стоит обратить внимание при составлении чертежа — ветровые и снеговые нагрузки на конструкцию во время осадков. Чтобы рассчитать предельное значение прочности навеса, необходимо воспользоваться географическими и геологическими картами. По ним можно определить продолжительность, обильность и ширину осадков.

Последний момент подготовительного этапа — расчёт финансовых издержек из-за проблем с монтажом или брака материала. Итоговый процент потерь составляет от 4 до 10%.

Подготовительные работы

Самое необходимое для создания навеса из профильных труб — правильно составленный чертёж, вмещающий точные размеры, пропорции и детали. Чтобы его составить, необходимо следовать пошаговой инструкции по выполнению.

Чтобы составить схему будущего каркаса, в первую очередь, нужно определиться с местом постройки. Оно играет ключевую роль, ведь от расположения конструкции зависит выбор ресурсов и материалов для осуществления кровли и сооружения дополнительных опор и крыши. Лучшим решением будет отдать предпочтение ровной и стабильной поверхности, не подвергающейся движениям грунта, либо возвышенности без крутых склонов.

Самое нежелательное место для постройки навесов — низина и склон. Всё из-за больших скоплений воды, образующихся после дождя или наводнений. Естественно, они негативно влияют не только на комфорт прибывания, но и на прочность конструкции, подвергая их коррозии. Чтобы избавиться от данной проблемы, необходимо соорудить канализацию, что увеличивает финансовые и временные затраты.

Идеальное место для создания навеса

Дальше следует этап разработки чертежа для конструкции. Схемы могут создаваться как вручную, так и с помощью приборов и искусственного интеллекта. Чтобы соблюсти все точности и подробно изучить подводные камни, рекомендуется составлять чертёж на месте будущей постройки.

Чтобы правильно составить схему навеса из профильных труб, необходимо учесть следующие технические и физические параметры:

  • Угол наклона ската кровли: данное математическое значение учитывает общий наклон крыши и нагрузки, которые она может выдержать. Формула вычисления индивидуально практически для каждого типа кровли:

Приблизительные значения для каждого вида кровли

Стропильная система Угол наклона ската, градусы
Односкатная 8-18
Двускатная, рассчитанная против влияния снега 25-34
Двускатная, необходимая против сильных порывов ветра 17-25
  • Длина стропильной дуги: данная величина рассчитывается исключительно для криволинейных систем кровли, совмещая в себе длину стропильной дуги и ширину навеса. Формула вычисления выглядит следующим образом:

L=1.6*(b+h/2)

  • Сечение: необходимо для точного представления о фигуре, её частях и деталей. Играет одну из главных ролей при составлении чертежа, так как в зависимости от данного параметра рассчитывается ширина навеса и подбираются трубы для стоек.

Нужные значения сечения труб и его прикладных параметров

Ширина навеса Сечение труб для стропильных систем при толщине стенки, Сечение труб для стоек при толщине стенок,
До 4.6 42*19 41*41
До 5.7 44*44 От 53*53 до 85*85
От 5.8 От 46*46 до 62*28 От 83*83 до 117*117

Важный момент: для создания откосов используются трубы меньшего сечения. Это позволяет сэкономить на закупке крупных моделей.

  • Ширина навеса: при желании, его можно выполнить во все стены, при этом, вылет лучше оставить чуть короче. В итоге получается пропорции 10х7.
  • Высота краёв: лучше всего сделать высокие окончания длиннее нижних, так как в этом случае удастся достигнуть баланса в распределении опорных свойств. Оптимальное значение для первых — , для вторых — от 3.8 до
  • Шаг между стропилами и стойками: в данном случае работает закономерность — чем массивнее материал для кровли, тем данное значение меньше. Усреднённые величины данного параметра варьируются от 110 до 190 см.

Широкий металлический навес Единственный физический параметр, на который стоит обратить внимание при составлении чертежа — ветровые и снеговые нагрузки на конструкцию во время осадков. Чтобы рассчитать предельное значение прочности навеса, необходимо воспользоваться географическими и геологическими картами. По ним можно определить продолжительность, обильность и ширину осадков.

Последний момент подготовительного этапа — расчёт финансовых издержек из-за проблем с монтажом или брака материала. Итоговый процент потерь составляет от 4 до 10%.

Все о металлических навесах для автомобилей

Навес из металла представляет собой пространственную конструкцию, для изготовления которой использован тонкий металлический (или другой) лист, закреплённый на каркасе из металла. Каркас (или контур) выполняется в любом из известных стилей и дизайнов, а также любого размера. Всё зависит от желания и потребности клиента.

Контур современного автомобильного навеса на даче может быть как кованым, так и сварным. Нужно отметить, что кованые контуры более востребованы у клиентов из-за прочности и красоты выполнения.

Чертежи навеса для автомобиля



Обустройство


Автор: Аркадий Смирнов

Чертежи навеса для автомобиля обязательно нужны, вне зависимости от того, какими навыками в строительстве вы обладаете. Они облегчают работу, и благодаря им вы точно не упустите никакой детали. К тому же, здесь всегда производится точный расчет, что уже говорит о том, что конструкция, выстроенная в соответствии с чертежом, будет безопасна.

Правила создания чертежа

Некоторые считают, что экономят время, не делая предварительной схемы, тогда как она помогает достичь, помимо двух, озвученных выше, еще 3 важных функции:

  • Решить, как навес будет выглядеть внешне, привнести в него некоторые детали, которые выгодно впишут его в ландшафт;
  • Экономит деньги, так как благодаря точному расчету не будет нужды закупать стройматериалы с запасом;
  • Имея на руках чертеж, проще выбрать место для его размещения на дачном участке.

Вне зависимости от того, поручаете ли вы его выполнение специалисту или делаете сами, он так же выполняет и множество других задач, которые напрямую влияют на то, насколько долговечной и прочной будет конструкция. Так, обязательно берутся во внимание нагрузка от осадков в зимний и осенние периоды, обилие этих осадков (град, дожди, снег), погодные условия в целом (например, ветровые особенности).



Выверенность каждой детали очень важна, поэтому расчет всегда производится с точностью до миллиметра. И именно учет целой гаммы факторов помогает подобрать соответствующий материал, отвечающий цене и подходящий по качеству, а так же подобрать тип фундамента, высоту конструкции и некоторые другие важные моменты.

Более популярен в интернете запрос «чертеж навеса для автомобиля из поликарбоната» и это неудивительно, так как материал обладает отличным качеством, а лояльная ценовая политика делает постройку конструкции очень выгодной.

Особенности проектирования и виды навесов

Если вы хотите сделать навес для автомобиля своими руками, чертеж можно либо заказать у специалиста, либо нарисовать самому, либо же отыскать в интернете. Если самостоятельная рисовка требует определенных навыков и умений, а его покупка стоит денег и, порой немалых, то последний прием не имеет практически никаких минусов. Вы всегда можете подобрать для себя сразу нескольких вариантов, среди которых может быть и чертеж навеса под поликарбонат на два автомобиля.

Мы разберем самые популярные из схем, которые представлены в интернете, чтобы вам было легче выбрать именно то, что подойдет вам. В каждом отдельном случае вы сможете взять либо размеры, данные на рисунке, либо несколько подкорректировать их под себя.

  • Объемный чертеж помогает получить общий вид конструкции, из-за чего очень легко представить, каким образом она будет смотреться на участке в том или ином месте. На фото вы можете увидеть арочный тип навеса, один лист поликарбоната на котором имеет размер 5,4х3,5 м. Его можно установить как отдельно, так и рядом с домом.
  • Обычная схема. Здесь так же изображен арочный навес, однако в данном случае предусмотрены дополнительные опоры у крыши. Это делает ее более прочной и способной выдержать гораздо большие нагрузки, чем в предыдущем случае. Нарисовать подходящий чертеж вы вполне можете самостоятельно, что позволит, например, поменять размер навеса с 5,5х2,5 на размеры своего двора.
  • Гараж + навес. При помощи таких рисунков можно быстро сделать навесы для машины из поликарбоната. Чертежи дают хорошее представление, что если вы вдруг собираетесь зимой часто приезжать на дачу, то можно просто прикрепить листы поликарбоната к сваренному железному каркасу и спокойно оставлять там автомобиль. А уже весной такие стенки можно снять, оставив вновь навес.
  • Профессиональный чертеж. Он выполняется в соответствии со строгими требованиями и нормами. К сожалению, самостоятельно вычислить по таким схемам ударопрочность, износостойкость, а так же другие важные показатели не удастся. Если вам они важны, значит, придется заказывать выполнение работы у специалиста.
  • Навес-карниз. Еще одно интересное решение, позволяющее прикрепить каркас к стене жилого дома и накрыть его каким-либо легким материалом, например, тем же поликарбонатом. Но в данном случае стоит учитывать нагрузку, которую она дополнительно будет производить на стены и, как следует, на фундамент. Стоит сказать, что такой тип навеса очень удобен, но большая его площадь все же потребует дополнительных опор.

Когда вы уже перейдете от создания чертежа непосредственно к делу, обязательно следуйте выполненной схеме. Обратите внимание, что если вы основательно подошли к расчетам, то вы сократите и время работы, затраченное на монтаж навеса для автомобиля. Относясь с ответственностью к каждому этапу, вы уже можете рассчитывать на то, что ваш навес будет прочным и долговечным, который отвечает так же и всем вашим пожеланиям.



чертежи и проекты, как сделать крышу своими руками, навес из бревен к дому и пристенный, прямой и арочный, размеры

Односкатный навес имеет массу преимуществ, среди которых быстрота и простота сборки. Сделать такую конструкцию самостоятельно легко, если следовать руководству и грамотно составленному чертежу. В последнем важно, чтобы все было правильно замерено и рассчитано, иначе навес не будет выдерживать необходимые нагрузки.

Особенности

Односкатные навесы очень просты, что делает их весьма популярными. Несложная конструкция легко собирается самостоятельно. Как правило, навес представляет собой опорные столбы, стропильные фермы, обрешетку и кровельное покрытие. Стоит заметить, что в строймагазинах представлены даже уже полностью готовые комплекты, которые очень быстро собираются своими руками. Однако составление самостоятельных чертежей и проведение необходимых расчетов также несложный процесс.

В ходе создания навеса следует учесть его уклон. Данный параметр важен. Его следует определять исходя из климата, где будет вестись строительство.

К примеру, в областях с обильными снегопадами угол наклона должен составлять не менее 35 градусов. Это позволяет скату оставаться целым, даже если на нем лежит большое количество снега.

Для мест, где частым явлением являются ветры с сильными порывами, рекомендуются пологие навесы, у которых уклон не превышает 25 градусов. В большинстве районов в Европе достаточно конструкции с уклоном в 30 градусов.

Для стропильной системы важно правильно подобрать материал, чтобы она прослужила многие годы. Например, более легкой и долговечной станет металлическая конструкция. Если хочется сделать стропила из дерева, то их придется обработать специальными антисептиками, а сверху нанести слой краски.

Разновидности

Разновидностей односкатных навесов большое количество. Они разделяются по многим параметрам.

Следует ознакомиться с каждым из видов, чтобы лучше понять, какой навес подходит в конкретном случае: прямой или арочный, прилегающий или отдельно стоящий и так далее.

Так, по способу возведения различают несколько вариантов навесов.

  • Примыкающий к дому (опорно-консольный) непосредственно прилегает к зданию и является полезным дополнением. Обычно навес является защитой от осадков, солнечных лучей и других неприятных воздействий. Чаще всего его собирают над входом, или он примыкает к любой стене строения. Данный вид можно сооружать как на этапе возведения объекта, так и пристраивать к уже готовому.

Стоит учитывать, что навесы различаются в зависимости от своей функциональности.

  • Декоративный вариант подходит в качестве дополнения к уже готовой композиции из строений и прилегающего ландшафта.

  • Защитный дает возможность укрыться от осадков, ультрафиолета от солнечных лучей. Он препятствует разрушению стен объектов и делает их срок службы значительно длиннее.

  • Декоративный и защитный могут сочетаться в одном навесе. Но делать это надо еще на этапе, когда готовятся чертежи.

А также навесные конструкции могут различаться по типу крепежа к строению.

  • Подвесной вид закрепляется на стене при помощи специальных подвесных элементов.

  • Опорный или пристенный устанавливается в вертикальном положении или монтируется в стену. Размер навесов данного типа может быть самым разным. Для их изготовления можно использовать какие угодно материалы, включая металл.

  • Подвесной вариант отличается маленькими габаритами. Его, как правило, делают из наиболее легких материалов, чтобы избежать больших нагрузок на основание строения.

Навесы с односкатной крышей могут различаться еще и по тому, как они будут использоваться.

  • Конструкция для временного пребывания людей подразумевает нечто легкое, можно не очень прочное. Фактически это замена беседкам или веранде. В этом случае навес можно сделать открытым, полуоткрытым, закрытым. А также он подходит в качестве пристройки к дому.

  • Вариант для хранения авто и другой техники подходит для того, чтобы временно разместить под ним машины любых размеров. При этом техника хорошо защищена от ветров, дождей, града и снегопада. Вариант выгодный с экономической точки зрения и отличается быстротой возведения. Делать навес с этой целью можно как из металла, так и из дерева. Главное, чтобы он получился довольно прочным.

Материалы

Перед тем как перейти к составлению чертежей навеса с односкатной крышей, следует определиться, из какого материала будет сделан каркас и сама кровля.

При создании своими руками следует брать во внимание, насколько надежный и функциональный материал будет использован. А также ощутимым моментом при выборе является стоимость материалов.

Не менее важно учитывать размеры навеса, его монтирование, вес и правила работы с тем или иным материалом. Конечно, в первую очередь все зависит от личных пожеланий. К примеру, можно построить навес на сваях или из мягкой кровли.

Каркаса

Для каркаса конструкции выделяют три вида материалов.

  • Металл представляет собой оцинкованные холоднокатаные трубы или стальной профиль с повышенной жесткостью. При этом каркас может быть стандартным, сложным или кованным. Данный вид отличается большим сроком службы, высоким качеством, а также выдерживает воздействие природных факторов.

  • Дерево может быть представлено различной древесиной. Опоры можно сделать из бруса или из бревен, но только оцилиндрованных. Что касается обвязки и обрешетки, то для них подойдут рейки, вагонка, обрезная доска. Главное, перед применением провести обработку материала антисептиком, а затем слоем краски. Это предотвратит гниение, а также уменьшит влияние ультрафиолета от солнечных лучей.
  • Смешанный вариант соединил в себе элементы из металла и дерева. Как правило, для опорной системы выбираются трубы или профиль с высокой жесткостью, а для крыши и обрешетки – древесина.

Очень редко встречается еще один вид каркаса – каменный. Конечно, данный вариант затратен по времени, но при этом является более прочным. Такая конструкция прослужит в 2-3 раза дольше по сравнению с другими видами.

Крыши

В настоящее время среди кровельных материалов, подходящих для односкатных навесов, выделяются несколько вариантов.

  • Профнастил известен среди других материалов своим малым весом, долгим сроком службы, повышенной прочностью. А также он хорош тем, что атмосферные осадки не оказывают на него механического воздействия. Очень удобно, что листы профнастила имеют гарантию на внушительный срок.


    Выбрать цвет из предложенной гаммы совершенно несложно, так как она отличается разнообразием. Причем можно смело покупать яркие цвета, ведь они не будут выгорать на солнце. Конечно, важно данный материал правильно смонтировать, чтобы при сильных осадках ничто не проникло внутрь строения. Самостоятельный монтаж совершенно не составит труда. При всех своих преимуществах профнастил отличается еще и невысокой стоимостью.


    К недостаткам стоит отнести недостаточную звукоизоляцию. А также материал не сильно устойчив к повреждениям механического характера. Из-за этого большой риск возникновения коррозии.

  • Поликарбонат – это полимерный пластик, который внешне напоминает стекло. Структура данного материала может быть представлена в виде сот и ячеек. Среди многочисленных качеств листов поликарбоната следует выделить повышенную прочность, устойчивость к коррозии и деформациям. Стоит заметить, что панели определенного цвета способны поглощать ультрафиолет солнечных лучей, при этом не мешая нормальной освещенности.


    Еще один плюс в том, что поликарбонат весит немного. Его низкая теплопроводность, экологичность, хорошая звукоизоляция, устойчивость к температурным колебаниям нравятся многим. К тому же за навесом из этого материала легко ухаживать. Разнообразие цветов и оттенков листов поликарбоната никого не оставит равнодушным, как и приемлемые цены на него.


    Однако надо учитывать некоторые недостатки такой кровли – определенный тепловой зазор при монтаже, прозрачность, низкая устойчивость к абразивным повреждениям, а также слишком сильная отражающая способность.

  • Металлочерепица представлена стальными, медными и алюминиевыми листами, на которые нанесен защитный слой из полимеров. Прочный материал имеет малый вес и удобен тем, что его просто монтировать, а при необходимости и ремонтировать. Кровля из металлочерепицы считается экологичной. При этом можно подобрать наиболее подходящий цвет из широкой палитры.


    Справиться с монтажом данного материала можно самостоятельно, получив некоторые навыки, или воспользоваться помощью специалистов. В последнем случае затраты не будут слишком большими. Удобно, что делать кровлю из металлочерепицы можно даже при низких температурах.


    Минусом этого материала является плохая звукоизоляция. При использовании металлочерепицы придется заранее приобрести специальные инструменты. А также следует учесть, что повреждение покрытия в нескольких местах может вызвать коррозию.

Этапы строительства

Сделать навес с односкатной кровлей своими руками несложно, если заранее ознакомиться со всеми нюансами. Весьма важно создать правильный чертеж, и подобрать оптимальные материалы. Желательно действовать согласно определенным этапам строительства.

На первом этапе предполагается разработать чертеж, по которому будет возводиться строение. Для этого надо определить размеры будущего навеса.

Например, он может быть большой 5 на 6 или компактный 4 на 3 метра. Оптимальным считается размер 4х6 м. Далее важно произвести расчет нагрузок на опоры.

Теперь можно рассчитать, сколько и каких материалов понадобится, выбрать угол наклона. При расчете материалов можно воспользоваться специальной программой. Она еще поможет с вычислением числа несущих конструкций и узлов. После этого можно переходить к закупке необходимых материалов и инструментов.

Стоит уточнить, что, когда создается схема, следует как можно лучше продумать систему водостока. Ведь односкатный навес предполагает, что осадки будут стекать только в одном направлении. Для сильных нагрузок важно предусмотреть фермы, представляющие собой металлический каркас. Последний имеет особенности в виде поясов вверху и внизу, которые привариваются и образуют вертикальные стойки и раскосы.

При строительстве навеса из трубы следует подбирать их так, чтобы длина верхней трубы была больше, чем нижней.

Это необходимо, чтобы у козырька был уклон. Фермы лучше всего размещать по краям крыши или посередине. При этом распорки привариваются зигзагообразно к нижней и верхней трубам.

Следующим этапом являются подготовительные работы на участке, где будет реализовываться проект навеса. На нем надо нанести разметку согласно чертежу. После чего можно сооружать опорные конструкции.

Теперь можно построить опорные конструкции. Для этого роются ямы глубиной 80 см. На дно ям наливается раствор бетона в 5 сантиметров, в который необходимо поместить трубы. Снаружи их также надо зафиксировать при помощи раствора.

После этого трубы надо выровнять, подпереть досками и оставить застывать на трое суток. Доски с использованием саморезов монтируются с выступом за край столба на 3 сантиметра. Финальное закрепление выполняется распорками, обрезанными под углом в 45 градусов, и саморезами. Далее можно крепить фермы, а на них кровлю. В зависимости от выбранного материала для этого используются обычные саморезы или с термошайбами.

Завершающий этап — установка водостока. Это позволит не скапливаться воде рядом с построенным навесом.

Обзор односкатного навеса из профиля смотрите далее.

на фото чертежи навеса для машины

Навес – это декоративно-защитная конструкция из металла, дерева или поликарбоната. Навес для машины из поликарбоната – является наиболее распространенным вариантом.

Каркас

Самые распространенные варианты навесов для автомобилей из полимера: с покатой крышей, выгнутой и геометрической формой различных уровней. На фото вы можете видеть навес из сотового поликарбоната.

Если вам нужен навес из полимера, то можно собрать конструкцию из готовых деталей, нанять специалистов-строителей или сделать его своими руками. Если вы решили собрать готовый навес, то чертежи будут к нему прилагаться. Если же решили строить сами, то нужно изучить соответствующие инструкции и найти чертежи конструкции, например, в том же интернете или сделать самостоятельно.

Типовой навес для автомобиля из полимера состоит из:

  • арок;
  • стоек;
  • ферм;
  • листов поликарбоната;
  • крепежа.

Размеры навеса

В любом случае сначала нужно будет сделать площадку под навес. Площадка по размерам должна несколько превосходить навес. Нужно будет разметить веревкой и колышком ее размеры. Затем выкапывают яму глубиной 35-40 см. Обычно яму потом прокладывают гидроизолом, но можно этого и не делать. Яму засыпают песком и утрамбовывают. Устанавливают опалубку и бетонируют. Металлические стаканы, если Вы их планируете использовать, устанавливают до того как залить бетон. После того как залит бетон, площадку оставляют на месяц.

Если вы собираете готовый навес, то к нему должны прилагаться инструкции от изготовителя. Крепеж, как правило, поставляется тоже в комплекте, но часто покупатели предпочитают его приобретать самостоятельно. Если Вы хотите приобрести его самостоятельно, то будут нужны рекомендации от изготовителя, желательно в письменном виде. Иначе гарантия потом будет недействительна. На фото можете увидеть чертежи навесов для авто.

Сборка конструкции состоит из монтажа частей, подъеме некоторых из них в вертикальное положение и скреплении.

Если навес делается своими руками, то нужно учитывать нагрузку на конструкцию, связанную с атмосферными явлениями, толщину полимера, площадку. Нужно выбрать форму, размер конструкции, если будете делать павильон полностью самостоятельно, то нужно продумать дизайн. При покупке готового навеса нужно знать, что размер конструкции обычно указывают по крыше. Крыша должна выступать за края арки максимально на 80см.

Рекомендации для самостоятельного изготовления навесов

Прежде чем делать своими руками навес нужно сделать проект, эскиз или чертеж будущей конструкции. При этом нужно учитывать стиль дома и других сооружений. В проекте должны быть учтены нагрузки. Для строительства конструкции будет нужен полимер, обычная и электрическая дрель, шуруповерт, может понадобиться сварочный аппарат, крепежные элементы, материалы для несущей конструкции.

Для самостоятельного изготовления павильонов часто используются деревянные стойки, их крепят на винтовых шпильках в металлические стаканы. При этом расстояние от земли должно быть 20 см. Если используют дерево, то нижнюю часть бруса нужно заизолировать. Промежуток между стойками делают до 2 метров. Опорную стойку ставят в яму на 1-1,5 метра и бетонируют.

На видео можно посмотреть пошаговую инструкцию изготовления павильона для машины. Можно также посмотреть поэтапное фото изготовления автомобильного павильона.

В первую очередь нужно сделать каркас. Обычно для него берут оцинкованный профиль.

Поперечные опоры изгибают, им придается форма арки, потом они соединяются распорками. Полимер обрезают в соответствии с размерами готового павильона, Чтобы придать полимеру форму дуги к нему прикрепляют профиль и делают надрезы с расстоянием в 5 сантиметров, потом сгибают лист.

Готовые края фиксируют саморезами и термошайбами, потом края приклеивают лентой. Для получения гнутой балки используют также сварку.

При монтаже основная сложность заключается в правильной разметке под соединительные элементы при сборке первой арочной секции. Эти операции удобнее делать на земле. С остальными секциями арки будет проще, их можно сверлить по первой.

Монтаж полимера для автомобильного павильона обычно не вызывает сложностей. Их собирают за несколько часов. Кромку листа вставляют в паз профиля, потом крепят к каркасу.

Важные особенности изготовления навеса

Выбирая модель конструкции, нужно учитывать, что на моделях с изогнутой крышей будет меньше скапливаться снег, мусор. Павильон нужно сделать так, чтобы снег сам мог стекать с крыши. Для этого внутренние ребра жесткости располагают поперек конструкции, не вдоль.

Большей популярностью пользуются арочные навесы (можете видеть их на фото). Они красиво выглядят, у них нет стыков и зазоров, есть два ската, поэтому хорошо скатывается снег и стекает вода.

Для односкатных крыш опоры должны быть разной высоты. У односкатных крыш тоже нет стыков и зазоров, а снег стекает только с одной стороны.

Если павильон делается из сотового полимера, то монтаж его листов осуществляется только перпендикулярно земле. Отверстия для крепежных элементов делают в полимере до монтажа. Отверстия нужно делать чуть больше, чем крепежный элемент, иначе полимер повредится, когда будет сжиматься под воздействием температур. Дырки нужно впоследствии загерметизировать резиновыми прокладками. Нижние и верхние края материала закрывают защитными лентами перфорированной и цельной соответственно.

Выбор полимера для изготовления конструкции обуславливается его простотой в монтаже, относительно низкой стоимостью, возможностью вписать получившееся сооружение в дизайн дома. Обычно выбор останавливают на сотовом полимере. Очень разнообразны цвета продаваемого сотового полимера — на любой вкус. Изготовление навесов из поликарбоната — процесс несложный. В рамках изготовления своими руками самый долгий период – это подготовка площадки и затем дальнейшее ожидание, когда «схватится бетон». Сам монтаж конструкции потом можно сделать в течение одного дня.

Как сделать навес из поликарбоната своими руками: чертежи, инструкции

Поликарбонат – это современный материал широкого применения.

Самыми распространенными конструкциями из него являются теплицы и навесы. Навес из поликарбоната – это универсальная конструкция, позволяющая не только защитить автомобиль от осадков, но и принести еще много пользы.

Мало кто знает, что использовать навес из поликарбоната можно и для защиты бассейна.

На ролике покупной навес из поликарбоната для бассейна:

Практически на всех дачных участках он есть. Так же навес используется в качестве беседки, которая позволяет, несмотря на плохую погоду, собираться на свежем воздухе.

Для любителей шашлыков такую конструкцию можно установить над мангалом. Кроме этого в последние годы их стали использовать и над балконами.

Навес из поликарбоната — отличное укрытие для бассейна

Какой поликарбонат используют для строительства?

Виды поликарбоната:

  1. Монолитный (литой). Отличается эстетичным видом. Очень напоминает стекло, как бесцветное, так и цветное. Но только внешне, так как по прочности значительно его превосходит. Применяется для конструкций, которые должны выдерживать большие нагрузки.
  2. Сотовый. Самый распространенный вид, который используется для частного и коммерческого строительства. Имеет низкую стоимость и легкий вес. Монтаж этого вида можно производить даже одному. Именно этот вид позволяет изготавливать конструкции любой сложности, благодаря своей гибкости и пластичности.
  3. Профилированный. Имеет волнообразную форму и не уступает своими характеристиками монолитному поликарбонату. Удобен для использования на крышах, т.к. размеры волн совпадают в металлочерепицей, поэтому установка светового окна пройдет легко и быстро.

Как выбрать материал для навеса

В первую очередь стоит задуматься о необходимой толщине. От предназначения навеса и зависит выбор поликарбоната.

Чем он толще, тем дольше он будет служить. Но тут тоже есть несколько нюансов. Существуют стандартные величины от 4-х до 25 мм.

Самые тонкие предназначаются в основном для покрытия теплиц. Но для навеса подходит поликарбонат, имеющий толщину не менее 8 мм.

Кроме этого следует учитывать и радиус изгиба, и частоту обрешетки (т.е. расстояние между опорами), и структуру панели. Так же роль играют технические показатели, среди которых будут светопроницаемость, вес и другие требуемые характеристики.

На фото навес для авто из литого поликарбоната

Достоинства и недостатки навесов из поликарбоната

Основными плюсами таких навесов считаются:

  • способность переносить резкие перепады температур и практически любые тепловые воздействия;
  • небольшой вес облицовочного покрытия позволяет сооружать самые сложные конструкции;
  • высокая пластичность и гибкость;
  • достаточная степень прозрачности;
  • противостояние ударам и механическим воздействиям;
  • простота и легкость монтажа;
  • противостояние воздействиям большинства химических и биохимических веществ.

Минусов немного, но все-таки они есть:

  • высокая восприимчивость ультрафиолета;
  • склонность к расширению под воздействие высоких температур;
  • неспособность противостоять абразивным воздействиям;
  • цена.

Многие производители уже нашли решение первой проблемы и стали покрывать листы поликарбоната специальным покрытием. Оно значительно уменьшает процент проникновения солнечных лучей.

Пошаговая инструкция по изготовлению конструкции

Выбор поликарбоната уже позади, и теперь пришло время заняться проектированием и изготовлением самого навеса. Этот процесс состоит из следующих этапов.

Создаем чертеж

Прежде чем строить навес из поликарбоната своими руками, нужно разработать чертеж.

Проектирование — первый шаг к успеху

От этого этапа зависит результат. Правильный чертеж – это залог отличного результата.

При составлении чертежа появляется возможность рассчитать необходимое количество материалов, определиться с расположением будущего навеса и приобрести все дополнительные материалы сразу.

Если вы решили спроектировать навес самостоятельно, то обратите внимание на схемы. В фото-подборке ниже представлены чертежи, которые могут пригодиться вам в проектировании навеса:

Это самые распространенные и востребованные виды конструкций, но на этом не стоит останавливаться, если вы хотите оригинальный дизайн.

Подготовка площади

Необходимо подготовить территорию:

  1. На этом этапе производятся замеры участка, на котором планируется установить навес. Тут главное не забыть о высоте.
  2. Убедитесь в том, что под навесом нет низины, в которой может скапливаться дождевая и талая вода. Об этом часто забывают и в дальнейшем испытывают некоторые неудобства.
  3. Если навес будет устанавливаться на опоры, то необходимо расчистить под них место (удалить корни и растительность).
  4. Не забывайте и о выравнивании поверхности. Это сделать сразу намного проще, чем во время строительства.
  5. Наметьте границы будущей конструкции при помощи колышек и натянутых веревок, как показано на картинке.

Размечаем границы будущей конструкции

Строительство каркаса

Для такого легкого материала, как поликарбонат он может быть выполнен не только из металла, но и из дерева. Если навес предназначен просто в качестве беседки, то вполне достаточно каркаса из деревянного бруса, а вот если для автомобиля, то тут лучше обратить внимание на металлический профиль.

Для установки основы из металла понадобятся навыки сварки, хотя и тут есть выход. Сегодня продаются и сборные конструкции, которые не уступают в прочности и надежности. Они соединяются при помощи болтов, но и цена их уже на порядок дороже.

Строительство каркаса для навеса из поликарбоната — важнейший этап возведения конструкции

Советы и нюансы возведения каркаса:

  1. Для металлического каркаса следует подбирать профиль с квадратным сечением 60х60 – 100х100мм. Размер зависит от будущих нагрузок.
  2. В качестве прогонов вполне достаточно профилированной трубы 40х40 или 60х60мм., а для обрешетки 20х20 или 40х20мм.
  3. На начальном этапе подготовки ямы засыпается песчаная «подушка» и по уровню вертикально устанавливаются опоры.
  4. Затем они заливаются бетоном или гравием с цементным раствором.
  5. Высыхать конструкция будет около 4 дней (в это время ее необходимо периодически поливать водой во избежание растрескивания).
  6. Теперь можно приступить к обвязке опор. Чаще всего ее выполняют по верху, но при необходимости дополнительной жесткости конструкции возможно и применение нижней или средней обвязки.

Установка опор

Облицовка

Этот этап является завершающим и требует аккуратности. Разрезать поликарбонат следует ножовкой или циркулярной пилой. При этом следует делать небольшой запас (10-15см.), который позволит избежать трещин при вибрировании листа.

При нарезке лучше неподвижно фиксировать материал и не снимать защитной пленки. Это позволит не только избежать повреждений, но и потом определить лицевую сторону.

Облицовка навеса

К обрешетке конструкции крепят стыковочный профиль в тех местах, в которых будет стык листов поликарбоната. К нему и крепится сам материал. Лучшим вариантом является предварительное просверливание заготовок на пару миллиметров больше, чем пресс-шайбы.

После того, как вы закрепили листы, стыковочный профиль необходимо закрыть специальной крышкой.

При креплении материала необходимо оставить зазор на стыках в 2-3мм., чтобы не дать возможности поликарбонату деформироваться при нагревании. Края листов лучше закрыть торцевым профилем или защитной лентой, чтобы обеспечить материалу максимальный срок эксплуатации.

На видео пошагово показано, как сделать навес для машины из сотового поликарбоната своими руками:

Что нужно помнить

Безопасность конструкции – это главное условие при установке навеса из из поликарбоната своими руками.

Поэтому делая расчеты на этапе проектирования, следует все предположительные нагрузки умножить на 1,5. Этим вы гарантируете себе то, что установка не обвалится под воздействием сильного ветра и тяжести выпавшего снега.

Если вы сомневаетесь в точности своих расчетов, то можно обратиться к профессиональным конструкторам, которые подготовят вам проект навеса.

В нем будут произведены все необходимые расчеты. Такой подход не мешает вам в дальнейшем самостоятельно заняться монтажом. Но и тут не следует забывать о технике безопасности.

Уход за строением

Навесы из поликарбоната стали очень популярными, так как требуют минимум затрат. Но что делать, когда он прослужил вам уже несколько месяцев и слегка потерял привлекательный вид?

Тут все намного проще, чем многие думают. Уход за высокотехнологичным материалом осуществляется при помощи мягкой губки и любого моющего средства без абразивных и щелочных элементов.

Навес для автомобилей

Достаточно просто протереть средством поверхность и ополоснуть ее чистой водой.

Так же возможно использование спиртосодержащих средств для удаления сильных загрязнений, но их использование возможно только на внутренней стороне листа.

Если на материале появились неглубокие царапины, то замаскировать их можно прозрачным герметиком. Он отлично скроет повреждения и не ухудшит функциональности поликарбоната.

При серьезных же повреждениях придется прибегнуть к полной замене листа. Но и тут сложностей не возникнет, так как снимается облицовка так же просто, как и устанавливается.

Придерживайтесь вышеперечисленных советов и тогда навес будет радовать вас и ваших близких долгие годы, не требуя дополнительного обслуживания.

Планы сарая 12×12 — Фронтонный сарай

План сарая 12х12, с двускатной крышей. Планы включают чертежи, размеры, список покупок и список раскроя.

Планы навесов 12 × 12 — Фронтонный навес — Список материалов

Список покупок

Список покупок

2 – обработка давлением 2×6 – 12′

10 – обработка давлением 2×6 – 12′

4 – обработка давлением 4×4 – 12′

81 — 2×4 — 8′

22 – 2×4 – 12′

4 – 2×6 – 8′

10 – 1×4 – 8′

5 – 3/4″ шпунтованная фанера – листы 4’x8’

15 – фанера наружная сайдинг т1-11 – листы 4’x8’

8 — фанера 1/2″ — листы 4’x8’

черепица

прихватки

рубероид

скобы

капельник

Оцинкованные гвозди 3 1/2″

Оцинкованные отделочные гвозди 1 1/4″

2-дюймовые оцинкованные гвозди

Винты для настила 2″

6 – дверные петли

2 – дверные ручки

Список вырезов

Список вырезов

2 – обработка давлением 2×6 – 12′

10 – обработка давлением 2×6 – 11 футов 9 дюймов

4 – обработка давлением 4×4 – 12′

16 – 2×4 – 12′

6 – 2×4 – 11 футов 5 дюймов

48 – 2×4 – 7 футов 6 дюймов

20 – 2×4 – 7 футов 8 11/16″

10 – 2×4 – 2 фута 8 3/8 дюйма

16 – 2×4 – 2 фута 1 3/4″

4 – 2×6 – 7 футов 8 11/16″

10 – 1×4 – 8 футов (обрезка по размеру)

5 – 3/4″ шпунтованная фанера – листы 4’x8’ (нарезанные по размеру)

15 – Фанера наружного сайдинга T1-11 – листы 4 x 8 футов (нарезанные по размеру)

8 – 1/2″ фанера – листы 4’x8’ (нарезанные по размеру)

Пол сарая изготовлен из обработанных под давлением 2×6 и обработанных под давлением 4×4.

Отрежьте две ленты 2×6 длиной 12 футов для ленты. Отрежьте десять брусков 2 × 6 длиной 11 футов 9 дюймов для балки пола. Прибейте 3 1/2 ″ гвоздя через ленту 2 × 6 и в балку пола. Балка пола 16″ O.C.

Прикрепите обработанные давлением полозья 4×4 длиной 12 футов к нижней части рамы пола. Выровняйте раму пола, измеряя по диагонали, пока обе стороны не будут одинаковыми. Закрепите полозья 4×4, забив 3 1/2″ гвозди через раму пола в полозья 4×4.

Отрежьте по размеру и установите 3/4-дюймовую фанеру с шипами и канавками.Закрепите фанеру пола 2-дюймовыми шурупами.

Каркас передней и задней стенок изготовлен из бруса 2×4.

Стеновые шпильки 16″ O.C.

Соберите раму задней стенки, как показано на рисунке выше (на рисунке ниже показан крупный план).

Каркас передней стены будет иметь дверь и окно, инструкции по обрамлению двери и окна см. на страницах ниже:

Соберите раму передней и задней стенки, используя 3 1/2″ гвозди.

Вот торцы передней и задней стенок крупным планом.

Отрежьте боковые стенки 2×4, как показано на рисунке выше.

Настенные шпильки 16″ O.C.

Если вы собираетесь добавить двойную дверь к боковой стене сарая, см. подробности на этой странице: Планы дверей сарая

Соберите раму боковой стенки, используя 3 1/2″ гвозди.

Подробные сведения о ферме см. на рисунке выше.

Ферма построена из 2×4.

Отрежьте 2×4, как показано на рисунке выше. Ферма собирается с использованием фанерных косынок 1/2″. Вбейте 2-дюймовые гвозди через косынку в ферму.

Прикрепите ферму к навесу 16″ O.C. Toenail 3 1/2″ гвозди через ферму и в каркас стены.

Для изготовления 1-футового выступа 2×4 длиной 2 фута 1 3/4 дюйма для выносных опор. Сделайте надрезы, как показано на рисунке выше, и установите выносные опоры, используя 3 1/2″ гвозди.

После того, как выносные опоры будут установлены, обрежьте обшивку крыши 2×6 по размеру, как показано выше, и закрепите ее гвоздями 3 1/2″.

Установите сайдинг, используя отделочные гвозди 1 1/4″.

Установить двери и окна.

Отрежьте 2×4 по размеру и установите между стропилами с помощью гвоздей 3 1/2″.

Обрежьте сайдинг t1-11 по размеру и установите между стропилами. Для установки используйте отделочные гвозди диаметром 1 1/4 дюйма.

Измерьте, отрежьте и установите 1/2-дюймовую фанеру для настила крыши.

Установите рубероид, капельник и черепицу.

Установите накладку 1×4.


Нравятся эти планы сарая 12 × 12 ? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.


Construct101 предлагает бесплатные планы онлайн-версии. Эти бесплатные планы также имеют бесплатную загружаемую версию в формате PDF для печати без рекламы. Нажмите сюда для того, чтобы скачать.

Планы сарая 10×12 — Shedplans.org

Уличный навес 10×12 — оптимальное решение для ваших потребностей в пространстве. Это ваш путеводитель по всему, что вам нужно знать о том, подходит ли вам план сарая 10 × 12.Его можно использовать для хранения уличного оборудования, такого как газонокосилки и садовые инструменты, или места для вашего любимого хобби, навесы по-прежнему необходимы.

План навеса с фронтоном 10×12



План навеса с фронтоном 10×12



План офисного навеса 10×12



План офисного навеса 10×12



Почему навес 10×12 один из самых популярных размеров?

Существует множество причин, по которым размер 10×12 является одним из самых популярных.Во-первых, всего 120 квадратных футов, он достаточно мал, чтобы поместиться на большинстве задних дворов, но достаточно велик, чтобы быть полезным. Хотя внешнее складское помещение размером 10×12 достаточно велико, чтобы служить только одной цели за раз, оно универсально. Вы можете превратить его во что угодно. Идеи включают:

  • Хранение оборудования на открытом воздухе
  • Хранение продуктов
  • Дополнительное место для хранения в вашем доме (например, сезонные украшения)
  • Манкейв
  • Она-сарай
  • Гостевой дом
  • Офисное помещение
  • Художественная студия
  • Домашний тренажерный зал
  • Гончарная мастерская
  • Садовый сарай

Возможности безграничны в том, как вы можете использовать свою наружную конструкцию 10×12.

Вам нужно разрешение?

Одним из преимуществ складского здания размером 10×12 является то, что большинству муниципалитетов не требуется разрешение на такой небольшой сарай. Тем не менее, по-прежнему важно проконсультироваться с местной ассоциацией планирования и зонирования и домовладельцев, чтобы убедиться в этом.

Даже если ни одна из организаций не требует разрешения до начала строительства, все же могут быть оговорки, например, где может быть размещено здание, цвет, тип материала и т. д.

Сколько стоит наружное складское помещение размером 10×12?

Основным фактором, определяющим стоимость вашего навеса 10×12, является то, решите ли вы построить его самостоятельно или его предварительно соорудят и смонтируют для вас.Предварительно построенный и установленный обойдется примерно в два раза дороже, чем сборка своими руками.

Самый экономичный способ получить сарай 10х12 – это сделать его своими руками. Существует распространенное заблуждение, что вы должны быть экспертом в области строительства, чтобы самостоятельно построить открытый склад. Это далеко от правды. Пока вы можете следовать указаниям, у вас хорошее физическое здоровье и вы можете время от времени нанимать еще одного человека, чтобы помогать вам, вы можете построить сарай 10 × 12.

Все, что вам нужно сделать, чтобы начать, это найти идеальный план сарая 10×12. Затем выделите время в своем графике, приобретите необходимые материалы и инструменты в соответствии с планом сарая, который вы выбрали. Как только вы получили свои материалы, вы готовы строить!

Что можно поместить в сарай 10×12?

Если вы решите использовать сарай в личных целях, таких как офис, студия, тренажерный зал, уголок для чтения и т. д., то у вас будет достаточно места для комфортного проживания. Например, в качестве офиса вы можете легко разместить письменный стол, стул, картотечный шкаф, мини-холодильник и даже дополнительные места для гостей или клиентов, которые могут прийти.

Когда дело доходит до места для хранения, вы можете разместить различные вещи, такие как газонокосилка и мотоцикл, а также дополнительные садовые инструменты. У вас есть 120 квадратных футов для работы, а также пространство на стене и, возможно, чердак, в зависимости от стиля сарая, который вы выберете. Точное количество вещей, которые вы можете хранить, будет зависеть от размера каждого отдельного предмета.

При планировании вы не захотите заполнять свой сарай на 100% вместимости. Имейте в виду, что вам нужно место, чтобы ходить и перемещать предметы.Если вы не оставите себе немного места для маневра, это приведет к отсутствию функциональности и потенциальному повреждению предметов, хранящихся внутри.

Рассмотрите размещение двери

Расположение дверей оказывает огромное влияние на удобство использования вашего сарая. Выберите неправильный тип дверей и расположение, и будет практически невозможно что-либо пронести внутрь или наружу. Типичным выбором дверей для сарая 10×12 являются двойные двери, которые идеально подходят для хранения оборудования, такого как мотоциклы или газонокосилка.

Во-первых, вы должны решить, нужна ли вам одна дверь или набор двойных дверей, исходя из предполагаемого использования вашего сарая. Во-вторых, определите, где нужно разместить дверь, чтобы вы могли легко получить доступ ко всему, что находится внутри конструкции.

Если вы не можете найти решение с одним комплектом дверей, вы всегда можете установить вторую дверцу доступа для удобства.

Идеи для оптимизации пространства и добавления функциональности

Ключом к максимально эффективному использованию пространства является оптимизация пространства внутри и добавление индивидуальных штрихов, которые добавляют еще больше функциональности.

Стеллаж

Стеллаж — отличный способ убедиться, что пространство на стене не пропадает зря. Храните мелкие предметы, такие как чистящие средства, скобяные изделия, винты, гвозди, гайки, болты и другие предметы, которые в противном случае загромождали бы пол, на специально подвешенных стеллажах.

Накладки

Еще одним отличным способом использования пространства на стене является использование перфорированных досок. Аккуратно повесьте молотки, грабли, мотыги, лопаты, метлы и различные другие инструменты на стену, чтобы не только освободить место на полу, но и исключить опасность споткнуться.

Лофт

Выбор плана сарая с высокой крышей и более крутым уклоном позволяет установить чердак. Мансардное пространство — идеальный способ использовать кубические квадратные футы. Храните предметы, которые не часто используются, или используйте пространство в качестве переполнения для хранения предметов домашнего обихода.

Утеплите свой сарай

Изоляция вашего сарая не только делает ваше пространство более привлекательным, но и обеспечивает контроль температуры. Это особенно важно, если вы храните чувствительные к температуре материалы, такие как химические вещества.Изоляция сделает вашу комнату более комфортной, если вы будете использовать ее как кабинет, тренажерный зал, уголок для чтения или другое личное пространство.

Добавить естественный свет

Установка окон, световых люков или даже купола обеспечит дополнительный свет в вашем уличном сарае 10х12. Естественный свет сделает ваше здание под открытым небом более комфортным и привлекательным, если вы будете использовать его как личное пространство, чтобы проводить время в тишине или заниматься своим любимым хобби. Не говоря уже о том, что солнечный свет полезен для вашего здоровья.

Дополнительные идеи включают:

  • Добавление патио или террасы для наслаждения хорошей погодой
  • Установка сантехники и электрики для дополнительного комфорта
  • Изготовление ящиков для цветов для повышения эстетики

Подходит ли вам открытый склад 10×12?

Примите во внимание пространство на заднем дворе, ваши потребности в складском помещении, местные правила и личные предпочтения, чтобы определить, подходит ли вам 10×12. Если вы чувствуете, что 10 × 12 слишком велики, вы всегда можете уменьшить масштаб до 8 × 10 или даже 8 × 8.Однако, если вы считаете, что вам может понадобиться место для роста, вы всегда можете увеличить размер до 12 × 16, 12 × 20 или даже больше, если хотите.

План навеса с фронтоном 12×16



План навеса с фронтоном 12×16



План офисного навеса 10×12



План офисного навеса 10×12



Планы сарая 12×16 — Shedplans.

org

Вы решили установить на своем участке складское помещение, но большой вопрос в том, подходит ли мне план сарая 12×16? При планировании выбор правильного размера является наиболее важным решением, которое вы должны принять.Слишком большой, и у вас будет больше, чем вам нужно. С другой стороны, слишком мало, и у вас не будет того, что вам нужно, что приводит к разочарованию. 12 × 16 — самый популярный размер сарая, потому что это средний размер, который достаточно мал, чтобы поместиться на большинстве задних дворов.

План навеса с фронтоном 12×16



План навеса с фронтоном 12×16



План навеса 12×16



План навеса 12×16



Сколько свободного места у вас есть?

Размер вашей собственности является ограничивающим фактором в том, насколько большой сарай для хранения вы можете построить.Хорошей новостью является то, что большинство задних дворов достаточно велики для постройки на открытом воздухе размером 12×16. Есть несколько факторов, которые следует учитывать. 12×16 может быть слишком большим, если конструкция затмевает ваш двор. Вам не нужен слишком большой сарай, из-за которого ваш двор будет казаться тесным и загроможденным.

С другой стороны, если у вас больше места, вы можете увеличить размер. Последнее, что вы хотите сделать, — это пойти слишком маленьким путем, когда вы могли бы сделать больше и пожалеть об этом в будущем. Узнайте, как выбрать лучшее место для вашего сарая.

Ознакомьтесь с местными нормами и правилами

Перед тем, как перейти на 12×16, проверьте местное планирование и зонирование. Некоторые муниципалитеты требуют, чтобы вы получили разрешение на строительство сарая до начала строительства. Другие могут иметь оговорки о размере здания, разрешенного на участке. Во-вторых, вам следует ознакомиться с условиями и ограничениями вашего ТСЖ, прежде чем принимать решение о размере. ТСЖ, как правило, ограничивают размеры наружных сооружений, их размещение и материалы, из которых они могут быть изготовлены.

Логистика доставки складского помещения 12×16 во двор

Вы должны решить, будете ли вы строить сарай размером 12×16 на месте или за его пределами, а затем переносить его на задний двор. Если вы собираетесь построить свой сарай на участке, вам не о чем беспокоиться. Однако, если вы планируете строить за пределами участка, вам необходимо убедиться, что у вас есть способ доставить готовый продукт на задний двор. Для сарая размером 12 × 16 потребуются отверстия размером не менее 14 футов на всем пути к участку, чтобы ни одна часть сарая не зацепилась.

Сколько квадратных футов площади вам нужно?

По габаритам сложно понять, сколько полезного места у вас будет. Гораздо проще представить полезное пространство с точки зрения квадратных метров. В сарае 12×16 у вас будет 192 квадратных фута площади. Это сопоставимо с навесом 12×12, площадь которого составляет всего 144 квадратных фута.

Не забывайте о росте





Площадь помещения важна, но не забывайте о кубических футах. Полезное пространство в вашем сарае 12×16 значительно увеличивается за счет использования высоты. Вы можете добавить стеллажи, вешалки и даже чердак, в зависимости от того, какой стиль сарая 12×16 вы выберете. В частности, чердак дает вам больше полезного пространства, по которому также безопасно ходить. Эти дополнительные методы хранения — отличный способ максимизировать пространство и освободить ценную площадь. Не говоря уже о вешалках и полках, которые позволяют организовать то, что в противном случае было бы загромождено грудами вещей на полу, о которые люди могли бы споткнуться.Если вам нужно вертикальное пространство, вы должны выбрать дизайн сарая, который предлагает достаточную высоту.

Каково предназначение вашего сарая 12×16?

Если хранение — это первая причина, по которой вам нужно иметь навес на открытом воздухе, то вы не одиноки. Становится все более популярным использовать открытые здания для гораздо большего, включая мастерскую, садовый сарай, офисные помещения, домашний тренажерный зал, художественную студию и многое другое! Убедитесь, что сарай размером 12 × 16 достаточно велик, чтобы соответствовать его прямому назначению. Это включает в себя факторинг его длины, ширины и высоты. Не планируйте только сегодня. Примите во внимание расширение в ближайшие годы.

Что можно разместить в сарае 12×16?

Навесы

12×16 невероятно универсальны и достаточно велики для многоцелевого использования. Вот лишь несколько идей того, что вы можете разместить внутри складского здания размером 12×16.

  • Обычно подходят две единицы небольшого наружного оборудования (например, квадроцикл, бок о бок, газонокосилка). У вас должно быть достаточно места для маневра вокруг каждого механизма.Количество дополнительного места будет зависеть от размера оборудования.
  • Независимо от того, что вы храните на полу, вы можете установить полки и вешалки, если у вас осталось место вокруг стен. Они идеально подходят для хранения мелких предметов, таких как горшки, ящики, садовый инвентарь и многое другое.
  • Если ваш сарай достаточно высокий, вы можете сделать чердак для хранения вещей. Лофты — это способ убрать с дороги редко используемые вещи.
  • Это навес идеального размера для хранения рекреационного оборудования, такого как каяки, каноэ, велосипеды и мотоциклы.

Количество предметов, которые можно хранить в сарае размером 12×16, зависит от размера предметов. Например, вы можете хранить больше велосипедов, чем квадроциклов.

Найдите идеальный план сарая 12×16

После рассмотрения вышеперечисленных факторов, если вы обнаружите, что навес 12×16 — это правильный размер, вы не будете разочарованы. Это лучший компромисс между наличием дополнительного места для работы и хранения и при этом не громоздкостью на заднем дворе. Просмотрите наш выбор планов сарая 12×16, чтобы найти тот, который идеально подходит для ваших нужд!

План навеса с фронтоном 12×16



План навеса с фронтоном 12×16



План навеса 12×16



План навеса 12×16



Чертежи DIY для офиса, студии, сараев для женщин и пещер для мужчин

Офисные навесы — отличный способ побыть дома и иметь собственное пространство для работы. У нас есть несколько проектов офисных навесов, которые вы можете построить сами. Это поможет вам сэкономить деньги и даст вам то, что вы хотите в вашем офисе. Эти планы также идеально подходят для навесов и мужских пещер.

План офисного сарая 10×10

19,99 $

План офисного сарая 10×12

19,99 $

План офисного сарая 10×12

19,99 $

План офисного навеса 12×6

19,99 $

План офисного сарая 8×12

19,99 $



Преимущества офисного сарая

Есть много веских причин, помимо наличия собственного места для постройки офисного навеса. Услышав эти преимущества, вы захотите выбрать план своего офисного навеса и приступить к работе в своем офисе на заднем дворе.

Нет поездок на работу

Это кажется очевидным преимуществом, но его не следует упускать из виду. Даже если ваша компания находится всего в 15 минутах езды, поездка туда и обратно занимает 30 минут. Два раза в день, пять дней в неделю, это 5 часов в машине. И большинство людей ездят на работу дольше, чем это. Это больше времени, которое вы можете провести со своей семьей или выполнить рабочий проект. Это также экономит ваши деньги на газе, бонус, который все хотят.

Климат-контроль — вы сами

Когда вы делите офис с другими людьми, термостатом обычно управляет кто-то другой.Это не сделает всех счастливыми. Кому-то слишком жарко, кому-то слишком холодно. Однако, когда вы строите свой собственный сарай, вы тот, кто все контролирует. Вы можете изолировать его так сильно или мало, как хотите. Вы можете добавить несколько окон, кондиционер и обогреватель. Вы можете менять температуру в своем офисе каждый день по мере необходимости, и никто больше не будет жаловаться на это!

Ваша работа и домашняя жизнь все еще могут быть разделены

Когда вы работаете из дома, может быть трудно уйти до «конца дня».Вы можете продолжить работу, потому что она есть, и вам нужно закончить только одну последнюю вещь. С другой стороны, может быть трудно справиться с делами из-за того, что вас отвлекает то, что вы находитесь дома. Это могут быть дети, домашние животные или вещи, которые вам нравятся в вашем доме. С офисным навесом вы можете спокойно работать, а затем закрыть дверь, оставить работу снаружи, вернуться в свой дом и снова насладиться ею.

Финансовые преимущества офисных навесов

Любая реконструкция или дополнение дома повысит ценность вашего дома.Офисный сарай не исключение. Строительство офисного навеса может добавить до 5-7% больше стоимости. Это будет зависеть от размера и дизайна вашего сарая. Использование этих навесов может быть очень привлекательным, если вы хотите продать свой дом в будущем.

Экономичнее, чем аренда помещения

Многие люди думают об аренде офисных помещений, но затраты на это могут возрасти. Вы будете платить арендную плату и коммунальные услуги, наряду с другими непредвиденными расходами. Строительство вашего офисного сарая может быть скорее единовременной суммой, но в долгосрочной перспективе сэкономит вам деньги.Он прослужит вам долгие годы, у вас не будет столько ежемесячных расходов, сколько на аренду помещения, и это у вас во дворе!

Вы можете сдать его в аренду по дороге

Когда наступит день, когда вам больше не понадобится это офисное помещение, вы сможете сдать его в аренду тому, кому оно действительно нужно. Или, вы могли бы арендовать его как жилое помещение. Офисы на заднем дворе не считаются крошечными домами и не будут иметь тех же ограничений, что и традиционный крошечный дом. Эти идеи могут принести вам дополнительный доход для вашей семьи.

Получите план офисного навеса и начните строительство уже сегодня

Наличие офиса на заднем дворе дает множество преимуществ. Узнайте, как вы можете начать строить свою сегодня!

6 Схемы сарая для дров своими руками для безопасного хранения дров

Сарай для дров — идеальное решение, позволяющее обеспечить сухость дров и дров и защиту от воздействия окружающей среды в течение всего года. Не говоря уже о том, что дрова, сложенные во дворе, вызывают раздражение. Сарай даст вам место для аккуратного хранения дров, которое не будет бросаться в глаза и будет эстетично радовать вас, соседей и гостей.Самое приятное то, что построить его самостоятельно проще, чем вы думаете. Создайте свое собственное решение для хранения с нашими премиальными планами сарая для дров.

План сарая для дров 12×16

9,99 $

План сарая для дров 10×10

9,99 $

План сарая для дров 2×3

9 долл. США.99

План сарая для дров 3×6

9,99 $

План сарая для дров 4×8

9,99 $

План сарая для дров 8×10

9,99 $

Мы с гордостью предлагаем полную линейку дровяных сараев различных размеров, гарантируя, что найдется тот, который подойдет для любого размера помещения.Все, что вам нужно, это умение пользоваться основными инструментами и следовать указаниям. Наши комплексные планы сарая для дров содержат полный список материалов и пошаговые инструкции с иллюстрациями, чтобы не было никаких догадок.

Соображения перед выбором плана сарая для дров

При выборе правильного плана необходимо учитывать несколько моментов. Во-первых, каковы ваши потребности? Сколько дров вы планируете хранить за один раз?

Во-вторых, вам следует обратиться в местную ассоциацию планирования и зонирования и домовладельцев, чтобы определить, что разрешено, а что нет.

В-третьих, вам нужно решить, какого размера сарай для дров вы хотите. Это может быть продиктовано тем, где вы планируете разместить его во дворе. Убедитесь, что место сарая не находится слишком близко к забору, другому строению или мешает движению транспорта на вашей территории.

Наконец, когда у вас есть информация о местоположении и размере строения, которое вы хотите построить на своей территории, уточните в муниципальных правилах, нужно ли вам разрешение на строительство. Большинство местных постановлений требуют, чтобы навесы выше определенного размера имели разрешение на строительство.

Адекватная вентиляция

В вашем дровяном сарае должна быть хорошая вентиляция. Без него древесина не сможет как следует высохнуть или «приправиться». Избыток влаги может вызвать гниение, плесень и гниение, что делает дрова бесполезными.

Сарай должен быть достаточно большим, чтобы вентиляция проходила со всех сторон дерева. Вы не хотите, чтобы интерьер был полностью запечатан. Рекомендуется пассивная вентиляция через фронтонные вентиляционные отверстия в верхней части сарая. Открытый навес без двери также обеспечит дополнительную вентиляцию.Если вам нужна дверь, двери-ширмы — отличный вариант, потому что они дают вам лучшее из обоих миров. Сетчатые двери защищают от тварей, но пропускают воздух.

Поднимите и правильно сложите дрова

Независимо от того, какой тип пола вы выберете для конструкции, древесина должна быть правильно уложена и приподнята над землей. Большинство штабелей дров имеют высоту около четырех футов, но жесткого правила не существует. Ставьте на удобную для вас высоту.Просто убедитесь, что вы выбрали достаточно высокий сарай. Последнее, что вы хотите сделать, это бросить дрова в кучу на полу. Древесина в середине не будет иметь надлежащей вентиляции, и вы увеличите риск того, что животные, такие как змеи, мыши, пауки и насекомые, поселятся в вашей поленнице. Она всегда должна быть аккуратно сложена.

При укладке дров нижний слой никогда не должен лежать прямо на полу. Воздух не сможет поступать под штабель и может вызвать гниение. Вы можете легко поднять первый ряд с помощью поддонов.

Выбирая лучший сарай для дров, убедитесь, что он соответствует высоте, на которую вы хотите складывать дрова, и материалу, который вы планируете использовать, чтобы поднять дрова над полом.

Доступность

Проем в дровяном сарае должен быть достаточно большим, чтобы облегчить загрузку и выгрузку дров. Желательно сделать ее шире, чем традиционная жилая дверь. Кроме того, точные размеры зависят от вас. Хорошее эмпирическое правило — сделать въезд шириной с транспортное средство, в котором вы собираетесь перевозить дрова, будь то пикап, квадроцикл или прицеп.Есть что сказать об удобстве, поэтому убедитесь, что ваш сарай для дров легко доступен.

Комната для растопки

Чтобы разжечь огонь, вам понадобятся растопка и небольшие ветки. Помимо того, что у вас достаточно места для хранения традиционных дров, вам также нужно место для растопки. Это может быть так же просто, как выделить место в дровяном сарае для растопки, если у вас есть место, или вы можете проявить немного больше творчества. Например, для небольшого количества растопки могут подойти полки.Другой вариант — установить ящик для растопки и мелких дров и хранить его в углу сарая.

Готовы начать?

Не позволяйте тяжелой работе по добыче и хранению дров пропадать даром. Наши премиальные планы сарая для дров позволяют легко получить необходимое хранилище без высокой цены или хлопот. За пару свободных дней можно построить сарай для дров своими руками! Остается только наслаждаться теплым, уютным огнем в самые холодные зимние дни!

Планы навесов на заднем дворе — Планы хранения на заднем дворе и навесы

Планы сарая на заднем дворе

Несмотря на то, что все наши чертежи сарая предназначены для строительства на заднем дворе, эта коллекция чертежей представляет собой несколько наших более простых проектов. Они спроектированы так, чтобы их было легко построить, сведя использование материалов к минимуму без ущерба для качества сборки. Основным фактором, влияющим на эти конструктивные факторы, является конструкция крыши. За счет использования стропил с более низким уклоном и минимального свеса крыши кровельные системы на этих крышах легче строить, и в них используется меньше кровельного покрытия, асфальтовой кровли и сайдинга на фронтоне.

Кроме того, многие из наших планов навесов на заднем дворе спроектированы с более короткими стенами. Делая стены сарая немного короче, чем стандартная высота каркаса дома 8 футов-1 дюйм, можно сократить использование материалов для обшивки, гидроизоляции для обшивки и блокировки, которая проходит за стыками обшивки.Сокращая высоту стены, чтобы позволить сайдингу высотой 8 футов проходить от верхней части верхней пластины вниз за нижнюю пластину на 1 1/2 дюйма, сайдинг можно установить без стыка. для легкого стока воды без просачивания в сарай. Пожалуйста, проверьте интересующий вас план, чтобы увидеть рекомендуемую высоту стен.

Наши сараи эконом-класса или сараи на заднем дворе, как их иногда называют, используют несколько разных высот стен.

Высота стены 6 футов-7 дюймов: Высота стены 6 футов-7 дюймов позволяет разместить дверь на любой стене сарая и при этом иметь перемычку 2×6 над дверью сарая без необходимости дополнительной блокировки над дверью. заголовок.Это также позволяет вам установить 8-футовый кусок сайдинга на стенах кануна без необходимости в дополнительных блокирующих или сайдинговых соединениях. Наши самодельные двери имеют высоту около 6 футов, что идеально подходит для любой стены сарая. Высота стены 6 футов-7 дюймов предназначена для установки в наши домашние двери и не подходит для предварительно навешенной двери.

Высота стены 7 футов-7 дюймов или 8 футов-1 дюйм: Большинство наших навесов среднего и большого размера имеют высоту стены 7 футов-7 дюймов или 8 футов-1 дюйм. Обе высоты стен позволяют вам использовать либо предварительно навесную дверь в сарае, либо построить самодельную дверь. Высота стены 7 футов-7 дюймов даст вам достаточно высокую стену, чтобы поместиться в полноразмерную дверь, и при этом будет достаточно короткой, чтобы использовать цельный кусок сайдинга высотой 8 футов, который идет от верхних панелей стены вниз к нижним пластинам

.

Высота коротких стен: Более короткая версия навесов эконом-класса представляет собой короткий складской навес, общая высота которого не превышает 8 футов. Эти стены, как правило, еще короче, но навесы по-прежнему подходят к нашей двери высотой почти 6 футов. Во многих районах требуется навес не выше 8 футов.Эти сараи разработаны, чтобы соответствовать этим критериям. Посетите нашу веб-страницу сараев для краткосрочного хранения. Конструкции Short Wall Lean To спроектированы так, чтобы дать вам экономичный наклон к навесу с уменьшенной высотой стены.

Дизайн сарая для заднего двора

Наши проекты сарая для заднего двора бывают либо наклонными, либо двускатными. Навес с двускатной крышей обеспечивает классический вид сарая на заднем дворе. Наклон дает вам возможность построить сарай рядом с другой структурой, такой как дом или забор, и при этом удерживать большую часть влаги, утекающей от соседней конструкции.

Варианты односкатной крыши эконом-класса

Планы сарая на заднем дворе предназначены для покрытия битумной черепицей, но вместо нее можно использовать металлическую кровлю. Крыша с меньшим уклоном, такая как крыша с уклоном 4/12, придает сараю вид простого садового сарая, сохраняя при этом низкую стоимость. Крыши с большим уклоном требуют больше строительных материалов для строительства и более трудоемки в строительстве. Свесы крыши на экономичных навесах сведены к минимуму, что снижает затраты и трудозатраты на строительство крыши.Узкая передняя часть обеспечивает очень узкий свес крыши.

В конструкциях с наклоном к навесу для небольших навесов используется шаг 4 из 12, в то время как для больших навесов с наклоном к навесу используется шаг 2 из 12. Большие наклонные к навесам имеют 6-дюймовый свес.

Планы фундамента сарая на заднем дворе

Большинство наших проектов навесов на заднем дворе поставляются со стандартным фундаментом сарая из обработанных рельсов 4×6, а также с 4 дополнительными фундаментами сарая, включая бетонную плиту, монолитный бетонный пирс, сборный бетонный пирс и пирс из бетонных блоков.Проверьте варианты фундамента интересующего вас сарая, прочитав, что идет с планом на странице этого плана.

Начните планировать и строить сарай на заднем дворе сегодня!

Что бы ни понадобилось для вашего сарая, у нас есть решение. От планов садового сарая до базовых планов сарая — здесь вы найдете решение для ваших домашних потребностей в хранении. Ознакомьтесь с планами сарая на этой странице или просмотрите другие страницы с планами сарая на нашем веб-сайте, чтобы найти идеальный план сарая.

Планы сарая с мансардой

Строительство сарая с мансардой — отличный способ добавить дополнительное пространство для хранения над полом сарая. Многие люди также используют дизайн сарая в качестве крошечного дома с мансардой. Во многих наших проектах используется чердак. Большинство из них также имеют окна, чтобы добавить внешний свет внутрь сарая.

Особенности наших планов сарая с мансардой

Функциональность: Добавление мансарды над основным этажом сарая значительно увеличивает вместимость вашего хранилища, не увеличивая площадь сарая.

Все наши проекты чердаков могут быть изменены на месте, чтобы изменить доступ и размер чердака.При изменении чердака просто убедитесь, что у вас достаточно поперечных опор чердака, чтобы стены не расходились. Это становится более важным по мере увеличения размера сарая.

Окна:

Приподнятая крыша на чердаке часто позволяет размещать окна высоко на стене сарая или под мансардной крышей. Возможность иметь окна зависит от конструкции сарая. Все наши викторианские сараи с мансардным окном имеют окна в мансардной крыше. Большинство из них также имеют фрамужные окна на торцах навесов.Проверьте конкретный план, чтобы увидеть, находится ли окно транца на чердаке или на первом этаже. Наклонные сараи с мансардой также имеют высокие окна. Проекты сарая Gambrel имеют чердак в увеличенном пространстве крыши. Окна в наших двустворчатых навесах при установке должны быть на фронтонах навеса.

Lean To Loft Sher Designs

Навес с мансардой — самый простой способ построить навес с мансардой. Более крутая односкатная крыша создает пространство для мансарды.

Схемы мансарды с мансардой

Дизайн слухового навеса — красивый навес, который дополнит любой задний двор. Он имеет двускатную стропильную крышу, которая обрамлена путем установки коньковой балки, а затем прикрепления стропил к коньковой балке. Мансардное окно приподнимается над частью крыши, позволяя разместить окна и создать дополнительное пространство над головой.

План сарая Gambrel с мансардой

Навес представляет собой дизайн, который имеет богатую историю создания дополнительного пространства для хранения вещей. Уникальный дизайн крыши создает дополнительный объем в области крыши. Большинство наших больших конструкций сарая Gambrel имеют чердак для хранения наверху.

Начните планировать и строить склад с мансардой уже сегодня!

Строительство сарая с мансардой — это идеальный способ расширить возможности вашего сарая без увеличения его площади на земле. У нас есть много размеров и стилей конструкций сарая с мансардой на выбор. Так что ознакомьтесь с различными планами выше и начните строить сегодня!

.
