Что нужно для электрического теплого пола: Укладка электрического теплого пола своими руками: расчет, схема, монтаж

Содержание

Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

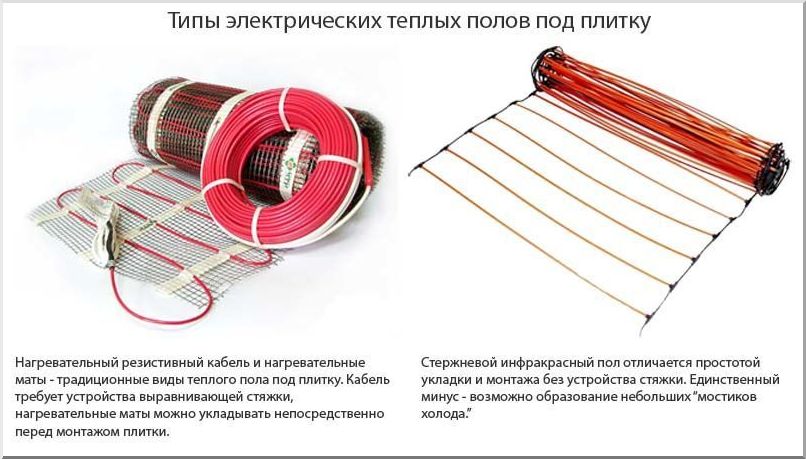

Виды электрического теплого пола

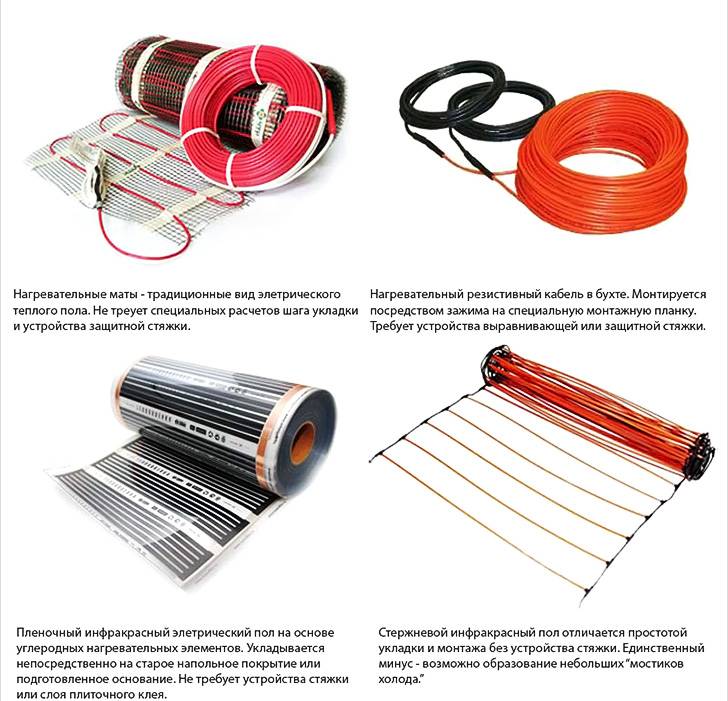

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

  • греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т. п.;
  • электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
  • инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

  • Правильно подготовить основание.
  • Выбрать место для установки терморегулятора.
  • Уложить слой теплоизоляционного материала.
  • Уложить маты или греющий кабель.
  • Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

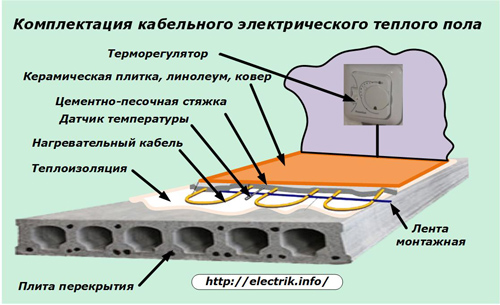

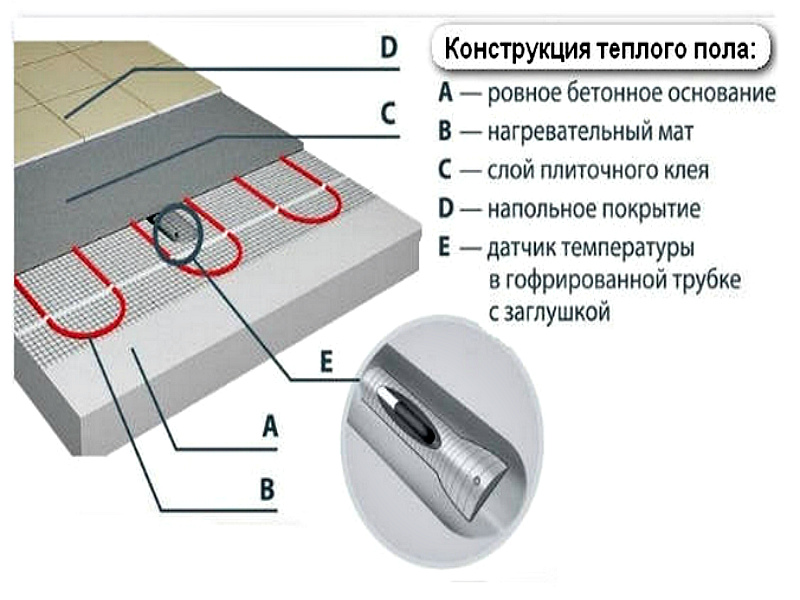

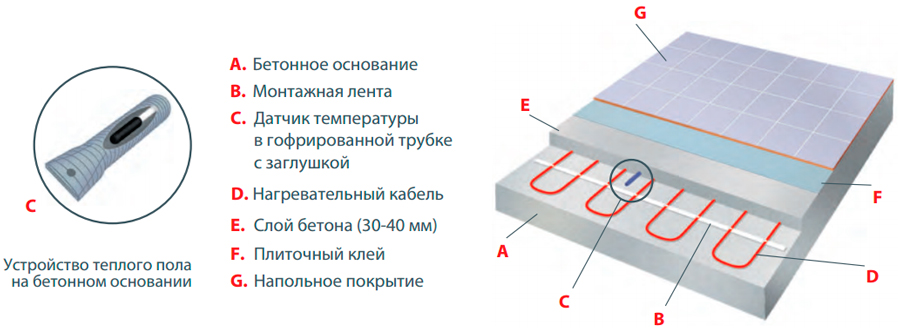

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

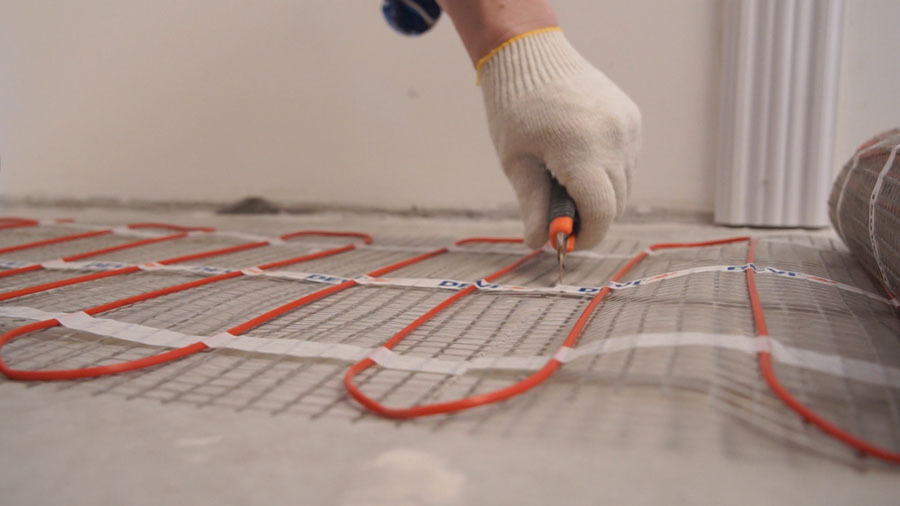

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

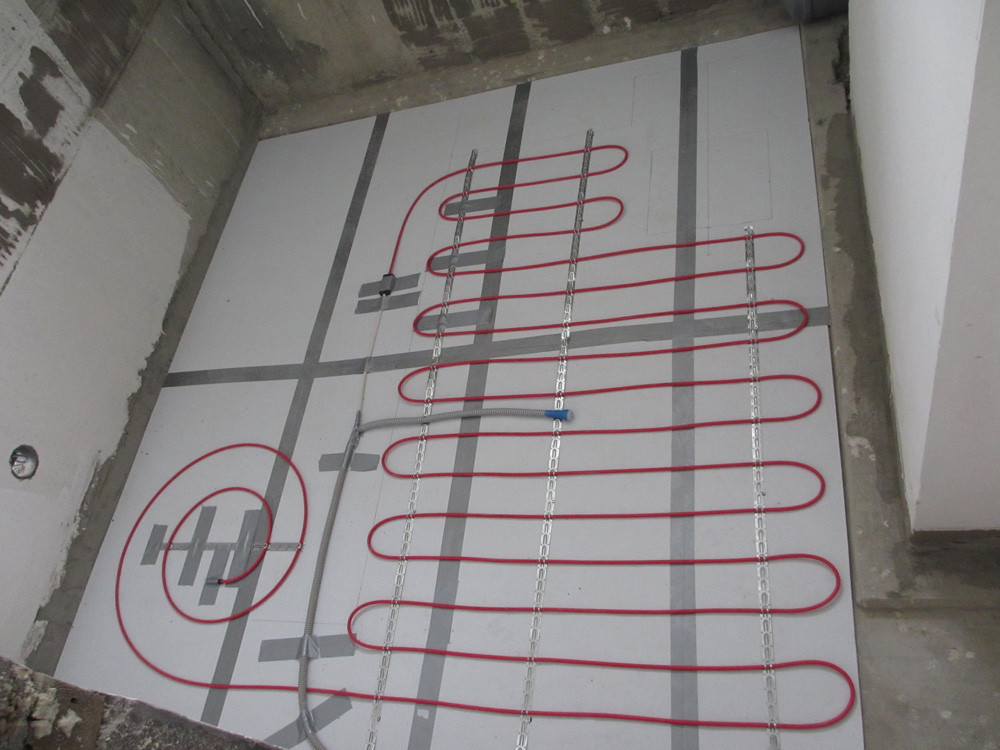

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

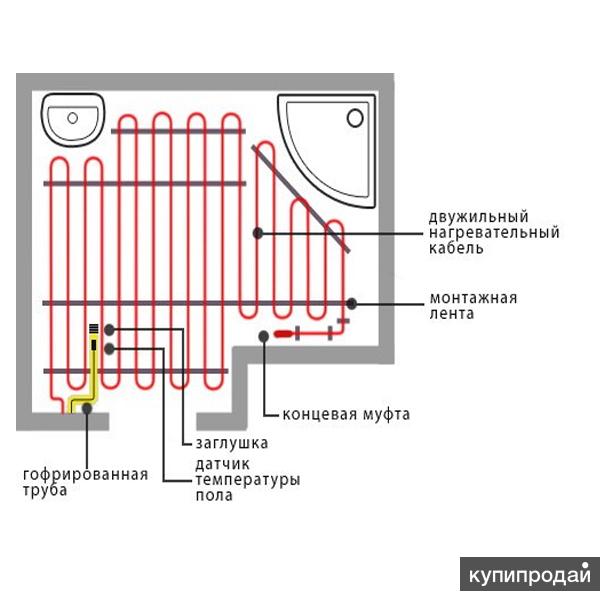

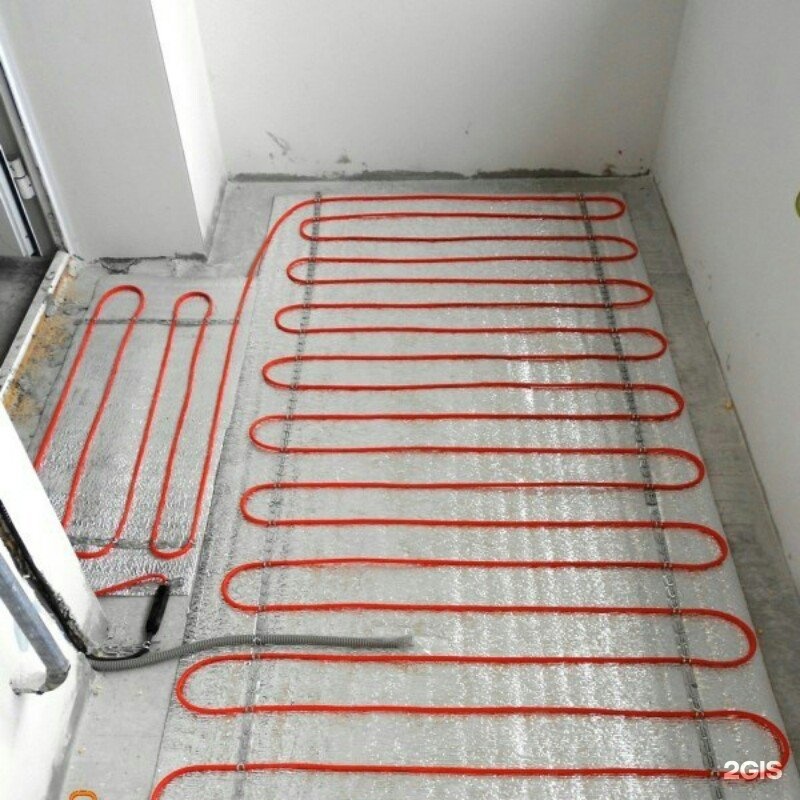

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

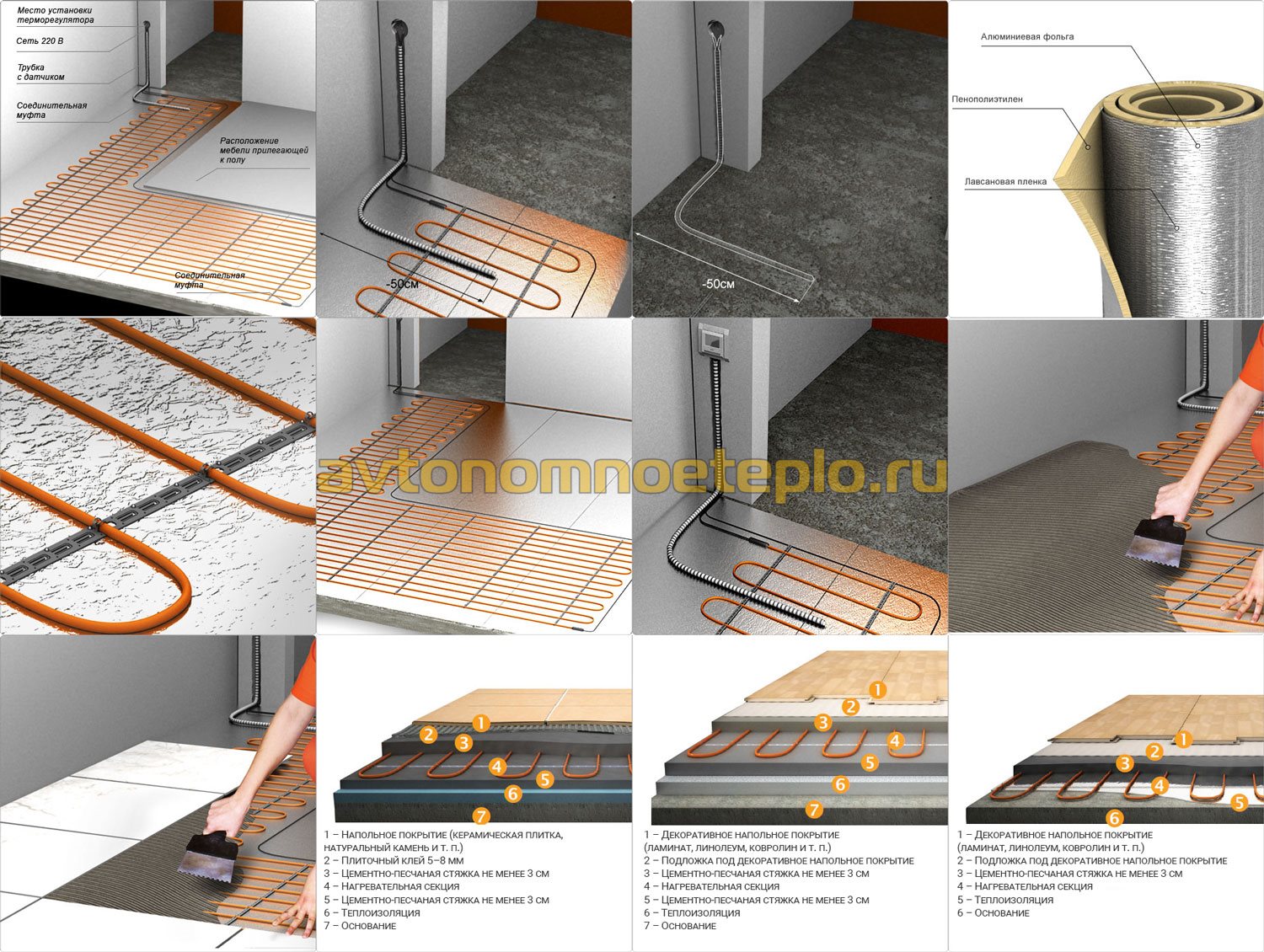

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Теплый Пол — Монтаж Теплого Пола

Что такое теплый пол: основные преимущества

Все большую популярность в нашей стране приобретают теплые полы. Такое название получили кабельные системы обогрева, позволяющие обеспечивать теплом различные помещения и характеризующиеся высокой степенью надежности. Данные системы представляют собой нагревательные секции, состоящие из одножильных или двужильных кабелей, оснащенных надежной двухслойной изоляцией и соединенных муфтами. Одним из главных преимуществ теплого пола является скрытая в конструкцию пола нагревательная часть системы, позволяющая экономить полезное пространство комнаты.

Еще одно достоинство теплого пола – это возможность установки конструкции практически при любом напольном покрытии. Поверх теплого пола можно укладывать плитку, устилать мраморное покрытие, ламинат, ковролин. Поскольку нагреватель не вступает в непосредственный контакт с атмосферой, в помещениях сохраняется необходимый уровень влажности воздуха, создавая комфортные условия. Теплые полы являются отличным решением для любого помещения, независимо от влажности, поскольку кабели для его установки оснащены надежной двойной изоляцией и экранирующей оплеткой. Если вы решили установить теплый пол, то в первую очередь вам необходимо выбрать систему, подходящую для вашего помещения и желаемого обогрева (основного или комфортного). Основная система отопления предназначена для установки в отдельно стоящих зданиях, а также при отсутствии возможности подключения к центральному отоплению. Основная система обогрева устанавливается при использовании более мощного кабеля и стяжки толщиной не менее 5 см. Площадь теплого пола при этом должна занимать не менее 70% от площади всего обогреваемого помещения. Основная система отопления должна иметь мощность от 160 до 180 Вт/м2 . В помещениях, где имеются какие-либо отопительные приборы, устанавливается дополнительная система отопления, направленная на создание теплового комфорта. Как правило, дополнительное отопление требуется в помещениях с холодным полом — ванных комнат, санузлов, кухонных помещений, первых этажей зданий и других. Для комфортного подогрева оптимальная мощность системы составляет от 120 до 140 Вт/м2.

Этапы подготовки к установке теплого пола

Прежде, чем приступить к установке теплого пола, следует проверить электропроводку, выдержит ли она подключение дополнительной мощности. При этом следует учесть все электрические устройства, которые будут подключаться к той же сети, что и теплый пол. Также необходимо уточнить допустимый уровень тока в предохранительных устройствах. Выбирая теплый пол, необходимо тщательно измерить площадь помещения, не занятую предметами мебели и бытовой техники. Измеряя площадь, следует учесть отступы от стен и мебели, которые составят от 5 до 10 см в зависимости от типа укладываемой системы отопления. Выбирая нагревательный мат или секцию, следует учесть, что его площадь не должна быть больше свободной площади помещения. В состав системы теплого пола входит ряд конструктивных элементов: нагревательные секции (или маты), управляющая аппаратура (термостат), монтажные аксессуары – лента, гофротрубка и прочее, теплоизолирующие материалы. Главный элемент системы – греющий кабель, предназначен для преобразования электричества в тепло, поэтому одним из важнейших его параметров является количество выделяемой мощности на единицу длины.

Виды электрических теплых полов

Различные виды теплых полов выделяются по типу используемого в системе нагревательного элемента, в качестве которого могут использоваться греющие кабели, нагревательные маты или инфракрасный обогрев. Кабельные теплые полы состоят из греющего кабеля, расположенного в стяжке, выполненной на основании пола. Проходя через кабель, электричество нагревает стяжку, а через нее и все помещение. Главным недостатком данного типа теплого пола является изготовление стяжки, требующее временных затрат и выполнения ремонтных работ. Теплые полы, состоящие из нагревательного мата, не требуют выполнения дополнительной стяжки, поскольку их основным конструктивным элементом является тонкий кабель, наклеенный на специальную сетку, нанесенную на стеклоткань. В таких матах предусмотрена специальная клеевая основа для их закрепления. Теплые полы на основе нагревательных матов устанавливаются непосредственно под облицовку пола, выполненную из плитки или керамогранита. Такой пол отлично подойдет для помещения с любой влажностью и различными типами полового покрытия – бетонного, кафельного или каменного. Среди недостатков конструкции можно отметить отсутствие возможности использования утеплителя для пола. Несмотря на это эффективность нагрева будет достаточно высокой, благодаря расположению нагревательного мата непосредственно под отделочным покрытием.

Теплые полы с инфракрасным обогревом устанавливаются на основе специальной термопленки, оснащенной теплопроводящими элементами. Ток, проходящий через пленку, способствует образованию инфракрасного излучения, который нагревает покрытие пола и воздух помещения. Данная система предназначена для установки под ламинат, ковролин или линолеум.

Особенности монтажа электрического кабельного теплого пола под различными покрытиями

Особенности монтажа системы зависят от того, какой тип теплого пола будет устанавливаться, и какое напольное покрытие используется в помещении. Прежде, чем приступить к монтажу теплого пола, необходимо сначала выбрать место, где будет установлен терморегулятор. На стене выполняются канавки для проведения электропроводки и вывода монтажных концов греющего кабеля или нагревательной секции, а также трубки для установки термодатчика. Поверхность пола должна быть тщательно выровнена и очищена от пыли и мусора, после чего укладывается слой теплоизоляционного материала и фиксируется с помощью монтажной ленты. После выполненных процедур можно перейти к укладке и закреплению нагревательной системы, выполнению монтажа датчика температуры и установки терморегулятора. После выполнения электрических соединений, тщательно проверяется целостность нагревательных секций и работа датчика температуры, а также их сопротивление. Результаты всех измерений должны быть зафиксированы в протоколе или отмечены на схеме раскладки секции. После выполненных операций, заливается стяжка, когда она высохнет, останется уложить декоративное покрытие. Эксплуатация теплого пола может начинаться только после полного высыхания цементной стяжки (примерно 28 дней).

Установка теплого пола, основным элементом которого является нагревательный мат, предполагает подготовку места для монтажа терморегулятора, проведения электрической проводки и вывода монтажных концов нагревательной секции. Также необходимо установить датчик температуры. Поверхность должна быть тщательно очищена от пыли и мусора, после чего можно приступать к укладке нагревательного мата и его закреплению при помощи самоклеющейся алюминиевой ленты. Затем выполняются электрические соединения, проверяется целостность нагревательного мата и работа датчика температуры, а также их сопротивление. Затем можно приступить к установке терморегулятора. После монтажа теплого пола поверхность заливается слоем раствора для крепления плитки (5 – 8 мм) и осуществляется укладка декоративного покрытия.

Керамическая плитка является одним из наиболее распространенных напольных покрытий, широко используемых в ванных комнатах, кухнях, местах с высокой проходимостью. Главным недостатком данного вида напольного покрытия является то, что в любом помещении оно остается холодным. Система электрического теплого пола поможет устранить этот недостаток  и создать комфортные условия в любом помещении.

Установка теплого пола под плитку не составляет больших трудностей и может быть выполнена самостоятельно, однако лучше доверить дело рукам специалистов. При установке теплого пола под плитку следует учесть несколько важных моментов. Если система отопления будет устанавливаться на небольшом участке пола, следует приобрести полный комплект, в состав которого входит все необходимое для монтажа. Дополнительно необходимо приобрести утеплитель, который укладывается под систему для уменьшения теплопотери и усиления эффекта. При необходимости укладки теплого пола на большой площади, комплектующие лучше приобрести по отдельности, предварительно составив проект и произведя необходимые расчеты.

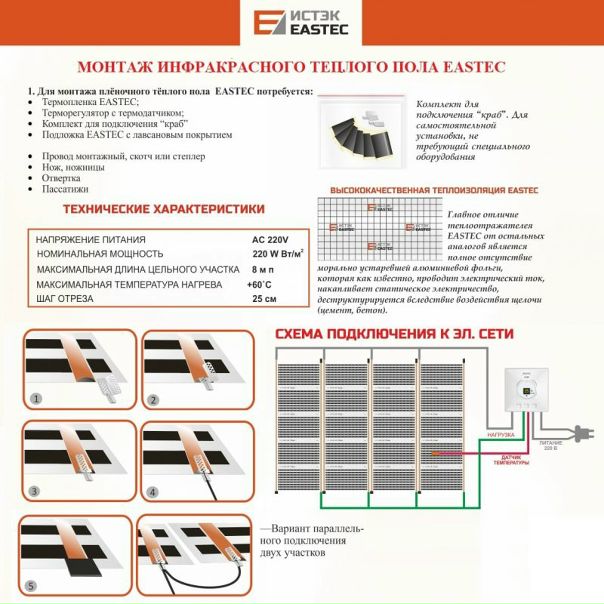

Монтаж инфракрасного (пленочного) теплого пола и пола на основе греющих кабелей монтируются при соблюдении практически одних и тех же этапов. Последовательность операций по установке теплого пола будет примерно такой: подготовка основания к укладке теплого пола, выбор места установки терморегулятора, укладка слоя теплоизоляционного материала, укладка пленки (или кабелей), монтаж плитки. На каждом этапе выполнения монтажа могут возникать свои нюансы.

  • Подготовка основания

Подготовка основания предполагает устранение старого напольного покрытия (если оно есть), мебели и строительного мусора. Поверхность пола необходимо выровнять и тщательно очистить от малейших загрязнений, углубления и трещины обязательно нужно заделать. При сильном повреждении основания может потребоваться выполнение цементно-песчаной стяжки, при этом можно использовать быстросохнущие смеси. Подготовка основания имеет большое значение для будущей конструкции, так как неровности могут стать в дальнейшем причиной повреждения греющего кабеля и выхода системы из строя.

  • Укладка теплоизоляции

В качестве теплоизоляционного материала может использоваться не дорогой, удобный и легкий пенофол, имеющий фольгированное покрытие. На нижней стороне материала имеется самоклеящийся слой, поэтому укладка состоит в том, чтобы приклеить теплоизоляцию к полу. Пенофол отличный вариант для системы дополнительного отопления дома, в случае если теплые полы выступают в роли одного из основных источников обогрева, следует взять пенополистирол, отличающийся лучшими теплоизоляционными свойствами. Независимо от выбора утеплителя, главное требование – это сохранение после его укладки абсолютно ровной поверхности.

  • Монтаж нагревательных матов или греющего кабеля

Прежде, чем приступить к монтажу, необходимо распаковать комплект и тщательно изучить инструкцию изготовителя, подготовить необходимые инструменты и недостающие материалы. Заранее следует определить место размещения терморегулятора, учитывая, что оно должно быть доступным и удобным для выбора необходимого режима работы системы. Следует также уделить внимание подключению системы теплого пола к электропитанию, для этого подводится отдельный кабель от щитка электропитания. Греющий кабель, уложенный на специальную сетку, размещается при соблюдении определенного расстояния и закрепляется с помощью специального монтажного скотча.

  • Установка термодатчика и терморегулятора

Правильность установки термодатчика определяет всю работу системы. Термодатчик нельзя устанавливать в бетонную стяжку, он помещается в отрезок гофротрубы для защиты от механических воздействий, а гофротрубу размещают между витками кабеля недалеко от стены таким образом, чтобы в случае выхода его из строя замена термодатчика новым не составила большого труда. На стене устанавливается терморегулятор и соединяется с термодатчиком. После чего терморегулятор включается в электрическую сеть, и вся система тщательно проверяется: на кабель подается напряжение и с помощью тестера определяется сопротивление. Данные должны соответствовать заявленным производителем в паспорте изделия.

  • Заливка стяжки и укладка плитки

Цементно-песчаная стяжка, необходимая для монтажа керамической плитки, должна иметь толщину в 4 – 5 см. Технология выполнения стяжки на греющие кабели или нагревательные маты не имеет существенных отличий от обычной стяжки. Плитка может быть нанесена и непосредственно на греющий кабель при использовании специального клеящего состава. Следует иметь в виду, что при выполнении стяжки, систему теплого пола можно запускать только после полного высыхания цементно-песчаного раствора.

Теплый пол под ламинат

Ламинат – является одним из наиболее популярных материалов, используемых для отделки пола. Он хорошо смотрится, он отличается несложным монтажом, он легко очищается от пыли и грязи. Ламинат относится к числу достаточно холодных покрытий, поэтому установка системы теплого пола поможет устранить его главный недостаток. Следует учесть, что для установки теплого пола нельзя взять любой вид ламината. Есть виды ламината, специально разработанные под систему теплого пола и отличающиеся хорошей переносимостью постоянного воздействия высокой температуры.

Монтаж теплого пола под ламинат состоит из следующих последовательных этапов:

  1. Подготовка помещения. Необходимо убрать из помещения все трубы и радиаторы, а затем снять старое напольное покрытие, выровнять поверхность пола и тщательно вычистить его от мусора и пыли.
  2. Укладка теплоизоляционного материала. В качестве теплоизоляции используются отражающие, фольгированные и прочие материалы,  их размеры должны соответствовать площади участка пола, на который устанавливается система. Термоизоляция укладывается металлизированной стороной вверх, участки материала соединяются с помощью монтажного скотча. Если используется инфракрасная пленка под ламинат, необходимо учесть отступы от стен и предметов мебели и бытовой техники на 10 см. нельзя укладывать термопленку внахлест. Электрические провода проводятся параллельно пленке и закрепляются в местах прохождения медных прожилок на пленке при помощи плоскогубцев. Места соединений отделываются с помощью термоизолирующего материала, а концы проводников обрабатываются силиконовым герметиком.
  3. Установка терморегулятора. Терморегулятор устанавливается в удобном и доступном месте, желательно рядом с электрической проводкой. Может быть использовано внутреннее или наружное подключение. Для установки внутреннего подключения в стене делается углубление с отверстиями для проводов. Монтаж терморегулятора с наружной стороны предполагает установку специального пластикового короба. После того, как терморегулятор будет установлен, необходимо проверить работу системы.
  4. Укладка подложки, необходимой для шумо и теплоизоляции или выполнение тонкой стяжки под ламинат. При укладке на подложку, ламинат не прогревается до нужного уровня, отказаться же от подложки тоже нельзя, так как в таком случае будут слышны шумы от работы теплого пола. Выходом из положения станет тонкая стяжка, которая и снизит уровень шума, и сохранит теплопроводные свойства теплого пола.
  5. Укладка ламината. После того, как покрытие будет готово, следует в течение трех дней оставить один и тот же температурный режим. В процессе эксплуатации теплого пола, необходимо постоянно регулировать систему теплого пола, выбирая оптимальный режим.

Особенности укладки электрического теплого пола в стяжку

Одной из главных особенностей, которая присутствует в различных системах теплого пола, является стяжкакоторая может в процессе монтажа выполняться несколько раз. Стяжкой называется слой бетонной смеси, которая наносится на какую-либо поверхность. В классическом исполнении теплого пола, на основе нагревательных кабелей, стяжка выполняется несколько раз, выполняя при этом разные функции. Первый слой наносится поверх основы пола с целью ее выравнивания, это обязательная операция для любой неровной или поврежденной поверхности. Второй слой выполняется поверх теплоизоляции, создавая, таким образом, основание для монтажа кабеля. Третий слой – закрывает систему теплого пола, способствуя эффективному распространению тепла и являясь основой для напольного покрытия.

Как правило, стяжка выполняется из цементно-песчаного раствора. В состав раствора могут входить также специальные пластификаторы, керамзит или щебень, позволяющие экономить цемент. Содержание цемента в стяжке зависит от типа напольного покрытия, которое будет в дальнейшем использоваться. Толщина стяжки должна быть такой, чтобы оптимально и равномерно прогревать пол и обеспечить его прочность. Следует следить за тем, чтобы в стяжке не образовались трещины, которые могут стать препятствием для надежной работы системы. Поэтому в случае появления трещин, необходимо сразу же предпринять меры по их устранению. Выполняя стяжку пола, следует учитывать тот факт, что цемент набирает прочность в течение четырех недель, поэтому пока стяжка хорошенько не просохнет, приступать к работе с полом не стоит. Чтобы достичь более качественного результат, помещение желательно затемнить и защитить от возможности возникновения сквозняка.

Существует несколько видов стяжки, которые используются в строительстве: мокрая (на основе цементного раствора), полусухая и сухая. Все более популярной становится сухая стяжка, позволяющая ускорить ремонтные работы, так как работать с ней можно всего через несколько часов сушки. Выполняется такая стяжка из сухих материалов. Для установки такой сяжки на пол укладывается полиэтиленовая пленка или другой материал, обеспечивающий пароизоляцию, поверх которого насыпается сухой сыпучий материал (перлитовый или кварцевый песок, мелкозернистый шлак и т.п.), выравнивается и тщательно утрамбовывается. Затем укладывается сухой листовой материал (гипсокартон, фанера или ДСП), закрепляется при помощи саморезов, стыки листов необходимо зашпаклевать и отшлифовать. Полученная поверхность покрывается битумной гидроизоляцией и оставляется на 12 часов, после чего можно продолжать работы по установке теплого пола.

Выбор термостата для теплого пола

Чтобы подключить систему теплого пола, необходимо предварительно составить проект схемы подключения, в которой указывается место установки термостата, датчика температуры, порядок подключения устройства к электрической сети. При установке датчика в бетонной стене, используется гофротруба с защитным концом для защиты датчика от внешних воздействий. При этом изгиб трубы должен быть пологим, чтобы при необходимости замены датчика не возникли непредвиденные затруднения. Монтаж терморегулятора предполагает подготовку углубления в стене для размещения крепежа навесного терморегулятора и установку прибора. После установки терморегулятора выполняется подключение греющего кабеля к контактам термостата, датчиков к клеммам и кабеля питания. Следует учесть, что коммутируемая мощность контактов термостата должна соотноситься с мощностью греющего кабеля. После полной установки датчика и терморегулятора можно выполнять проверку работы системы теплого пола. В том случае, если теплый пол установлен под бетонную стяжку, проверка системы должна выполняться не раньше чем через четыре недели, после полного высыхания бетонной стяжки. Проверка системы выполняется следующим образом: терморегулятор подключается к сети и устанавливается на минимальное значение, включив обогрев пола, термостат переводят в максимальное положение. Характерный щелчок, который раздастся при этом, свидетельствует о замыкании цепи, а это значит, что терморегулятор подключен правильно.

Несмотря на то, что монтаж теплого пола не отличается сложностью, простой обыватель может столкнуться с некоторыми трудностями, связанными с выбором подходящей системы, расчетом площади, подбором необходимых материалом и другими вопросами. В таком случае будет просто незаменима помощь квалифицированных специалистов, услуги которых может предоставить наша компания. Наши мастера помогут определить наиболее удобный вариант теплого пола для вашего помещения, грамотно рассчитают все необходимые параметры, рекомендуют качественные и надежные комплектующие для установки системы. Большой опыт работы и профессионализм наших строителей поможет вам без проблем справиться с установкой теплого пола. Все работы будут выполнены качественно, с соблюдением всех необходимых норм, обеспечивающих долговечность и надежность конструкции. Если вы решите установить теплый пол самостоятельно, наши сотрудники проконсультируют вам по любым вопросам, связанным с выбором и установкой теплого пола.

Укладка электрического теплого пола

Монтаж электрического теплого пола вполне можно выполнить самостоятельно. Для того, чтобы все прошло «как по маслу», рекомендуем Вам ознакомиться с этой статьей. Здесь мы постарались собрать все необходимую информацию по монтажу теплых полов.

Перед монтажом необходимо начертить план прокладки теплого пола

Это очень важный пункт, ведь одно из основных требований при укладке- отсутствие над кабелем какой-либо мебели и любых предметов, которые будут препятствовать отводу нагретого воздуха от пола. Если этим пренебречь, то возможен перегрев нагревательного кабель и, как следствие, выход его из строя.

В этом месте как раз заметна разница в монтаже между теплым полом на матах и в кабеле.

Сетка, на которой расположен нагревательный кабель фиксирует шаг укладки, что облегчает монтаж. Но в случае с кабелем можно самостоятельно выбрать шаг укладки, для достижения большего комфорта.

Несмотря на то, что нагревательные маты имеют прямоугольную форму, саму сетку можно разрезать, тем самым направляя движение кабеля.

При раскладке нагревательного кабеля или мата необходимо учитывать отступ от стен как минимум на 50 мм. Если установлен стационарный нагревательный прибор, то отступ необходимо увеличить до 100 мм.

Категорически запрещается пересечение кабелей, даже на разном уровне в толще стяжки.

Считается, что для обеспечения наиболее комфортного обогрева, необходимо заполнить «теплым полом» 75% от общей площади помещения.

Ниже мы рассмотрим этапы монтажа системы теплого пола:

1- Очистка и выравнивание основания. Если старая поверхность имеет значительные перепады высоты, трещины, неровности, но монтаж следует начать именно с ремонта этого основания. Обычно для этого заливается самовыравнивающаяся стяжка.

2- Укладка отражающей теплоизоляции. Отражающая теплоизоляция укладывается отражающим покрытием вверх. Стыки листов теплоизоляционного материала соединяются монтажным скотчем.

3- Гидроизоляция. Гидроизоляционная пленка укладывается по всей площади пола с заходом на стены на всю высоту будущего пола.

4- По периметру пола крепится демпферная лента для изоляции стяжки от стен.

5- Проверка работоспособности кабелей электрического теплого пола. Проверку желательно сделать до укладки пола, чтобы не терять время впустую. На выходе кабеля питания нагревательных матов необходимо выполнить электрические измерения сопротивления мата мультиметром. Результаты проверки могут на 5−10% отличаться от указанных производителем.

Подключение кабеля питания электрического теплого пола к сети, датчика температуры и терморегулятора должно производиться в соответствии с инструкцией. Инструкции и маркировки кабелей разных производителей могут отличаться.

6- Установка терморегулятора и датчика. Место установки терморегулятора Вы можете выбирать произвольное, но не ниже 30 см от уровня будущего пола. В любом случае место установки должно обеспечивать визуальный контроль и быстроту доступа к терморегулятору.

В утеплителе также нужно вырезать отверстие (длина отверстия — 50−100 см от стены) под гофрированную трубу, в которой будет находиться термодатчик, чтобы она не сильно возвышалась над плоскостью электрических матов. Засовываем провод с термодатчиком в гофру, укладываем в паз утеплителя. Внимание: угол гофрированной трубы на стыке пола и стены должен быть плавный, чтобы она не треснула и не повредила датчик. Провод от нагревательных матов также должен подводиться к терморегулятору через гофру. В итоге провода датчика температуры и мата теплого пола должны идти к выходу на терморегулятор.

7- Укладка электрического теплого пола. Маты крепятся к утеплителю при помощи клейких лент с нижней стороны. Расстояние между матами 5−10 см. Если вы укладываете только кабель, то шаг (расстояние) между рядами змейки должно быть 10−15 см. Соединительная муфта на конечном мате соединяется с кабелем питания. Муфта толще кабелей мата, поэтому в утеплителе нужно сделать углубление под нее.

8- Стяжка пола. Высота стяжки над кабелями должна быть не менее 3 см. Вместо стяжки можно сделать наливной пол с той же высотой. Если вы делаете пол под плитку, то вместо стяжки будет плиточный клей. Для укладки плитки сначала нужно убедиться в горизонтали уложенного пола. Если отклонения не больше 0,5 см, то можно прямо на маты теплого пола наносить плиточный клей и укладывать плитку, тщательно выравнивая горизонталь.

Помните: стяжка застывает 1 месяц. Во время застывания нельзя проветривать помещение или включать теплый пол для ускорения процесса — это только навредит прочности стяжки.

После высыхания стяжки нагревательный кабель может довольно долго прогреваться (около суток), поэтому не переживайте, что эффект не будет заметен сразу.

Надеемся, что Вам была полезна эта статья, а после завершения монтажа Вы будете наслаждаться комфортом, создаваемым электрическим теплым полом

Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

  1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

    Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

    Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

  2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
  3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
  4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

    Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

  5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

  • кабельный теплый пол;
  • нагревательные маты;
  • инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

  • зигзага;
  • улитки;
  • петель.

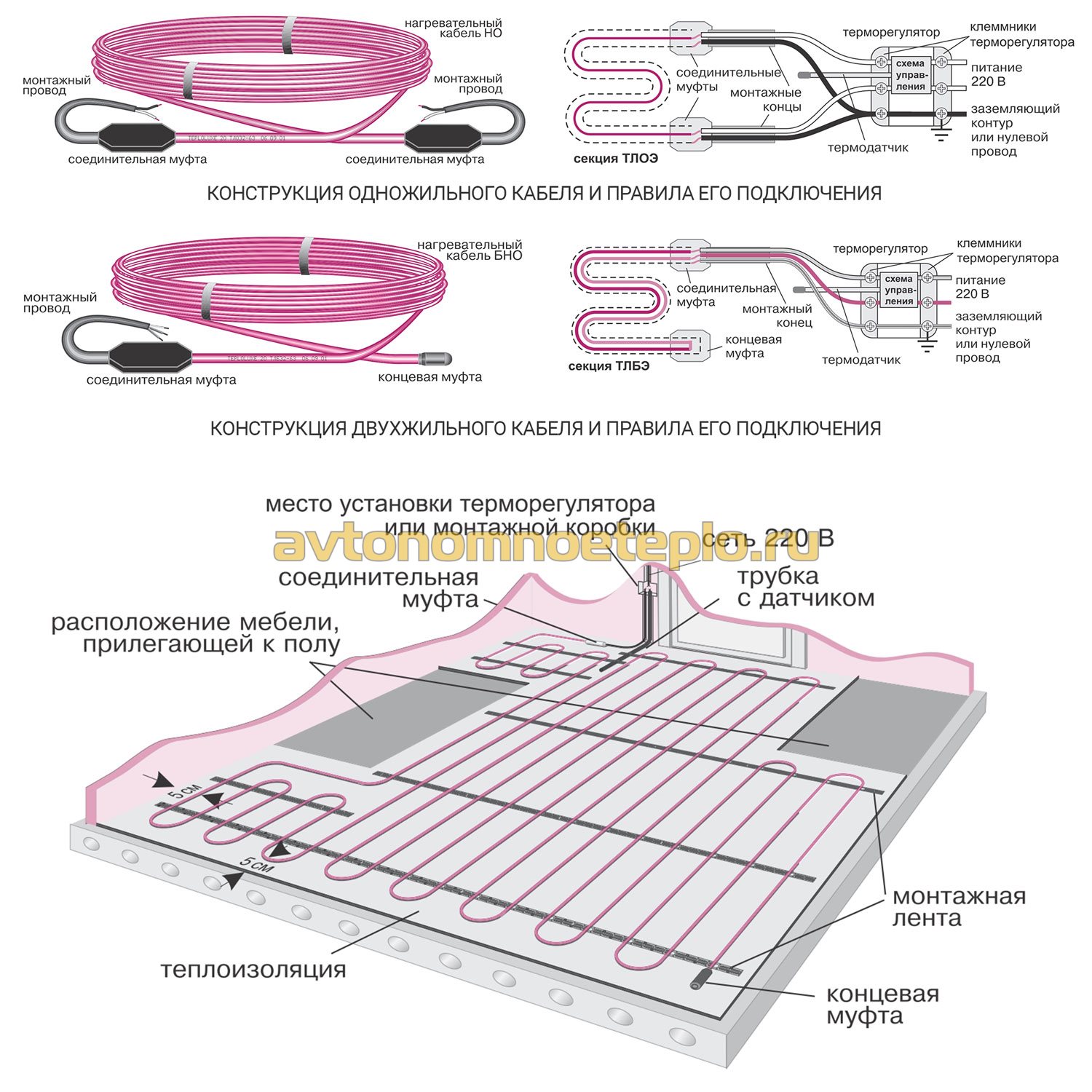

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

  1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
  2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
  3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
  4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
  5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
  6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

  1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
  2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
  3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

  1. «Ноги».
  2. «Голова».
  3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

Устройство и установка электрического теплого пола: технология укладки + схемы

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

  • кабельный
  • кабельный на основании
  • пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще.  В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

Укладка напольной теплоизоляции

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети.  При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

Оцените статью:

Поделитесь с друзьями!

какой выбрать, как уложить, подробности монтажа.


Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?




Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.


Комплекты теплого пола под плитку
  • Полный комплект теплых полов под плитку

  • Нагревательный мат в комплекте

  • Терморегулятор с датчиком в комплекте

  • Низкая цена — высокое качество!

  • От 1810 руб за комплект!

Теплые полы под плитку AURA
  • Нагревательный мат под плитку

  • Оптимальное соотношение цена/качество

  • Гарантия 50 лет

  • Пр-во Россия

  • Терморегулятор приобретается отдельно

Теплые полы под плитку DEVI
  • Нагревательный мат под плитку

  • Теплые полы под плитку премиум-сегмента

  • Гарантия 20 лет

  • Пр-во Польша

  • Терморегулятор приобретается отдельно



Что нужно для укладки теплого пола под плитку


Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.


Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:


  • Для дополнительного комфортного подогрева поверхности пола в сухом помещении — 110-140 Вт/м2

  • Для подогрева пола во влажных помещениях — 140-160 Вт/м2

  • Для подогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2


Сегодня на рынке представлены нагревательные маты для всех типов применения.


При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:


  • Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в «пироге» пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.

  • Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.

  • «пирог» пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.

  • Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.

  • Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.

  • Мультиметр для измерения сопротивления.

  • Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.

  • Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.


Технология укладки теплого пола под плитку своими руками


  1. Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т.п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.



  2. Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.

  3. Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.

  4. Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.

  5. Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.

  6. После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.



  7. Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.



  8. С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.

  9. Далее возможны два варианта:

    1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т. е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.

    2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.


  10. Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.

  11. До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.





;



Электрический теплый пол: правила установки

Еще недавно электрический теплый пол оставался привилегией состоятельных людей, но с тех пор все изменилось.  На сегодняшний день рынок наполнился множеством предложений в разновидности теплых полов по доступным ценам. Теперь систему теплый пол может установить любой желающий.

Но будьте внимательны, на ряду с тем, что электрические полы дают много преимуществ, использование такой системы может стоить очень дорого, иметься в виду,  в денежном эквиваленте потраченные за услуги электроэнергии.

Основные правила для электрического теплого пола

  • Для эффективного отопления электричеством, необходимо иметь жилое помещение с хорошей теплоизоляцией.
  • Программное управление позволяет регулировать отопление. Нужно только задать на панели прибора, параметры рабочего режима. Программатор позволяет существенно экономить электроэнергию.
  • Требуется обязательная установка УЗО (Устройство защитного отключения), устройство используется для защиты человека от поражения электрическим током.
  • Перепады температуры могут деформировать напольное покрытие. Во время укладки ламината, необходимо оставлять тепловые зазоры, то есть, кромки пола не должны плотно прилегать к стенам, а плинтус нельзя пришивать к полу, чтобы пол под воздействием теплового расширения мог свободно “ездить “ и при этом оставаться ровным.

Где устанавливают электрический теплый пол?

Теплый электрический пол устанавливают чаще всего на 1 этаже, как в коттеджах, у которых подвальное помещение или гараж не отапливаемые, либо в многоэтажных домах в которых традиционно холодные полы, причина частых простудных заболеваний.

Но наиболее распространенной установкой теплого пола, остается ванная комната. Устанавливают теплый пол в ванной комнате, не зависимо от этажа. Простыми словами, теплый пол в ванной комнате —  это изыск, верх  комфорта, и это понятно: всегда приятно оказаться после принятия душа на теплом полу.Да и к тому же, комната, которая часто подвергается обилию влаги, быстро высыхает и не допускает образованию плесени на стенах и потолке.

Принцип работы электрического теплого пола

При использовании обычного электрического провода, например, те что используют для освещения и розеток, делается расчет сечения проводника, а так же, устанавливаются соответствующий номинал автоматических выключателей, для того чтобы снизить или не допустить нагрев кабеля, иначе, проводники будут нагреваться, рассыхаться и осыпаться, и в итоге, может привести к короткому замыканию.

С проводами электрического теплого пола дело обстоит с точностью до наоборот. В нагревательных проводах должно преобразоваться тепло, как можно с большим тепловыделением. Специальные провода не разрушаются, и могут служить очень долго, даря тепло и уют. Надежные производители дают гарантию на продукцию не менее чем на 20 лет.

Электрический нагревательный кабель теплого пола

нагревательный кабель для теплого пола

Нагревательный кабель представляет собой нагревательные нити в тефлоновой изоляции. Такая конструкция кабеля наделяет теплый электрический пол высокой степенью безопасности и устойчивостью.

Прежде чем приобрести комплектующие электрического теплого пола, нужно сделать проект площади. Размечаем места для стационарной мебели:  для кровати, комода, кухонной мойки, столешницы, ванны, унитаза и т.п. Заложить кабель нужно на свободной площади.

Если теплый пол дополнение к основному отоплению, имеется в виду подогреть только лишь пол, но не обогреть целиком помещение, в использовании такой схемы, достаточно покрыть площадь в 30 процентов. Если теплый пол будет основным и единственным отоплением в помещении, нагревательный кабель должен занимать минимум 50% площади.

После того как вы приобрели комплектующие – нагревательный кабель, гофру для датчика, терморегулятор, монтажную ленту (крепление для нагревательного кабеля), можно приступать к монтажу.

Потребление нагревательного провода электроэнергии на квадратный метр, для комфортной температуры.

  • Для сухих помещений – 120 Вт/м2
  • Для влажных помещений – 140 Вт/м2

Например, площадь покрытия в 5 м2 в сухом помещении, будет потреблять электроэнергию в час — 5м2 х 120Вт = 600 Вт.

Во влажно помещении, допустим, рассчитали 3м2. 3м2 х 140Вт = 420Вт. За 10 часов работы, расход электроэнергии составит 4200Вт.

Высота установки термостата не менее 300 мм от уровня чистого пола. Такой уровень будет достаточным, для обычного регулятора тепла. Установка электронного термостата подразумевает уровень несколько выше: так не придется наклонятся слишком низко, чтобы рассмотреть цифровые параметры.

Прежде чем уложить нагревательный кабель под стяжку, основание пола нужно выровнять  для равномерной отдачи тепла. Затем, нагревательный кабель должен быть замоноличен стяжкой, нельзя допускать пустоты, иначе в таких пространствах кабель сильно будет греться и в итоге выйдет из строя. Устранить повреждение без вскрытия пола не представляется возможным.

Чтобы избежать потерь тепла, необходимо сделать качественную теплоизоляцию пола, чтобы тепло не уходило в низ. Теплоизоляция позволит направить весь потенциал тепла вверх, так не придется переплачивать за лишние киловатты. Теплоизоляция может состоять из пробковых плит, изофлекса, пеноплекса и другого подходящего строительного материала. Теплоизоляция эффективно экономит тепло, но и ведет к удорожанию проекта.

Температурный датчик устанавливают между нагревательным кабелем. Размещают датчик в гофрированной трубе, можно было бы и без гофры обойтись, но в случае выхода из строя датчика, этот важный элемент в регулировании температуры невозможно будет заменить на новый. Размещенный в гофре датчик после выхода из строя легко высвобождается и заменяется новым.

Концевую часть гофры необходимо заизолировать скотчем или изолентой. Это делается для того, чтобы раствор стяжки не попал в отверстие трубы и не приморозил датчик контроля температуры — датчик должен оставаться свободным.

Прежде чем залить стяжку, нагревательные провода нужно опробовать на работоспособность.

Толщина стяжки 3 – 5 см. Если нанести стяжку менее 3 см, пол прогреваться будет не равномерно, может получится тепловая “зебра”. Увеличивать больше 5 см нет смысла:  пол будет долго прогреваться.

Включать в работу теплый электрический пол в цементно–песчаной стяжке, можно не раннее чем через месяц. Стяжка должна как следует затвердеть.

Электрический теплый пол в матах

электрический матовый теплый пол

Электрический теплый пол в матах еще одно инженерное достижение в сфере обогрева жилья.

С монтажем электрического тонкого пола справиться практически любой.  Дело в том, что укладка тонкого пола не нуждается в расчете, как в случае нагревательного кабеля, где требуется некоторая квалификация. Единственное что нужно сделать, кустарному мастеру, постараться как можно точнее рассчитать свободную площадь, для того, чтобы приобрести необходимый метраж тонкого пола.

В монтаже матов песчано-цементная стяжка не понадобится. Электрический теплый пол укладывается на ровный пол без впадин и без перекосов. Можно использовать два варианта:

  • Первый – сразу укладывать плитку на маты.

теплый пол под плитку

  • Второй – с начало замоналитить маты плиточным клеем, дать просохнуть, и затем, поверх матов можно укладывать плитку или специальный ковролин.

конфигурация теплого пола

Площадь укладки тонкого электрического пола, можно сделать конфигуральной, то есть с поворотами, как например в ванной комнате, совмещенной с туалетом. Сетку мата можно разрезать, при этом, нельзя разрезать проводник. Разрез позволяет развернуть мат в нужное направление. Фрагменты матов не должны налегать друг на друга.

Укладка гофры с датчиком контроля температуры и терморегулятор монтируются так же, как и в случае с электрическим нагревательным кабелем.

Если площадь большая, понадобиться несколько нагревательных матов. Каждый нагревательный мат должен быть обеспечен своим терморегулятором.

Инфракрасный пленочный электрический пол

пленочный теплый пол

Современные технологии позволили достичь более совершенной системы обогрева помещений. Изобретатели теплых полов ставили перед собой сразу несколько задач: сделать обогрев пола технологичным, экономичным и эффективным, и кажется, целеустремленным инженерам  удалось достичь всех перечисленных условий.

Пленочный электрический пол используется с любым видом напольного покрытия:  паркетной доской, ламинатом, напольной плиткой, ковролином.

Пленочный теплый пол производится в виде пленки на углеродной основе.

Температурный режим пленочного теплого пола, так же регулируется с помощью терморегулятора.

Оцените качество статьи:

Электрический теплый пол — Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, а качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Совместите это со снижением цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас выбирают сухой вместо влажного, заключается в том, что его так легко установить, особенно в уже существующих зданиях.

Свернутый коврик с уже выложенными элементами делает работу проще, позволяя больше времени на чашку чая — идеально! Итак, если вы готовы установить собственную систему подогрева пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако есть случаи, когда это невозможно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать — только циновку, а не сами провода, — небольшие комнаты необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов.Осмотрите комнату и проверьте, нет ли чрезмерных приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение — это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

  1. Делают ровно так, как говорится, обеспечивают изоляцию.Это гарантирует, что вы получите максимум от UFH и не потеряете никакой ценной энергии.
  2. Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет уложен поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и тому подобного требуются электрические маты для теплого пола или системы со свободными проводами.

Так как маты являются наиболее популярными, это то, что мы собираемся рассмотреть в данной статье.

Шаг 1 — Измерьте

Изображение через Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как у вас будет комната на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую необходимо будет покрыть вашим матом UFH.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места для игры, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, сначала отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не позволит вам укладывать мат там, где он не нужен.

Этап 2 — Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать.Если вы еще не посмотрели, рекомендуется сделать это, прежде чем продолжить работу над проектом.

Шаг 3 — Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели.Это важно, так как приводной конец покрытия будет значительно толще остальных, поэтому для него потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 — Тестирование, тестирование…

Изображение через Wiki Commons

Прежде чем приступить к увлекательной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик извлечен из коробки, поставьте на него мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, — это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями, приведенными в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны диапазон и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть расхождение между показаниями и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 — Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, тумбу под раковину или основание унитаза!

Когда коврик наталкивается на такое препятствие, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и выясните, где должен быть разрез, чтобы можно было перевернуть мат и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять, где должен идти разрез.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка под ней будет разрезана, что позволит вам повернуть мат и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом это случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Разрезать самоклеющуюся ленту можно. Перерезать проволоку — это плохо… совсем не хорошо.

После успешного преодоления первого препятствия можно снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы будут сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты верны.

Да, и еще один совет, который я хотел бы дать, — снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 — Установите датчик

Теперь уложен электрический коврик для теплого пола, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении датчика следует помнить еще о некоторых вещах:

  1. Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
  2. Датчик следует размещать под сеткой, а не класть сверху.
  3. Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
  4. Подключите зонд как можно ближе к источнику питания.
  5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и поможет защитить зонд.

Шаг 7 — Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных подключений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх покрытия (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков — действительно простая работа, и именно эта простота помогла популярности сухих полов с подогревом в последние годы.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Установка теплого пола — старый дом

Наступить на ледяной кафель в ванной — жестокий способ проснуться утром.Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его в своем доме с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло вашим ногам, согревая вас полностью. Наиболее известны гидравлические системы, которые обогревают весь ваш дом.Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Электрическая излучающая система состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции.Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки.Эта система электрического теплого пола будет потреблять примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем квалифицированному электрику подключить новую электрическую цепь. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой.На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам.Эта система имеет реальное преимущество, когда установка должна идти по изгибам или расширяться в углы неправильной формы. Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проходить кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т.п. он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти).Персонал службы технической поддержки может определить оптимальную разводку и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, подаваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.


Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева пола

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатный номер
831-685-WARM (9276) — офис
831-685-9278 — факс

Как установить электрические теплые полы | Руководство по установке

Системы электрического теплого пола становятся все более популярным решением для отопления как в новых домах, так и в проектах ремонта существующих домов. Электрические системы не только обеспечивают энергоэффективное тепло для вашего дома, но и зачастую намного быстрее и проще в установке, чем вы думаете.В этом руководстве мы рассмотрим:

  • Нагревательные маты и нагревательные кабели
  • Идеальный напольный обогреватель для установки в соответствии с вашими потребностями
  • Гибкие размеры наших систем
  • Электрические методы укладки UFH
  • Лучшее напольное покрытие для укладки теплый пол

Различные типы электрического теплого пола

Электрические обогреватели пола бывают двух различных типов: нагревательные маты и нагревательные кабели.Тип, который вы выберете, будет зависеть от характеристик вашего проекта.

Помещение неправильной формы с большим количеством блоков или неподвижных объектов, которые нужно обойти, выиграет от гибкости нагревательного кабеля. В то время как электрические коврики с подогревом больше подходят для установки в больших комнатах с более правильной формой — вы можете просто раскатать коврик по черному полу и быстро покрыть большие площади.

Нагревательные маты и нагревательные кабели обеспечивают быструю установку и принесут более чистое и эффективное тепло в ваш дом, сэкономив вам деньги на счетах за отопление.

Электрические маты для подогрева пола

Как упоминалось ранее, нагревательные маты для пола особенно подходят для помещений правильной формы и для равномерного обогрева больших площадей. Когда вы измеряете и создаете план этажа, не забудьте вычесть любые приспособления, такие как ванны и шкафы, чтобы получить коврик подходящего размера для площади пола.

Наша система StickyMat — это популярный нагревательный мат для модернизации существующего дома в рамках ремонта одной комнаты.Он оснащен ультратонким электрическим нагревательным проводом, что означает, что он не изменяет уровень пола заметно, и использует самоклеющуюся основу для надежного крепления нагревателя к черному полу. Предварительно проложенный, предварительно приклеенный нагревательный провод позволяет установщику полностью сосредоточиться на правильной, быстрой и эффективной укладке мата. Даже если при укладке мата были допущены ошибки, адгезионные свойства мата позволяют переставлять его и снова приклеивать без потери адгезии. StickyMat доступен для покупки в двух вариантах мощности: 150 Вт / м2 и 200 Вт / м2, обеспечивая точные уровни тепловой мощности в соответствии с вашими требованиями.

Foil Heater — идеальный нагревательный мат для использования с плавающими напольными покрытиями, такими как ковры, ламинат и винил. Большим преимуществом фольгированного нагревателя является то, что он предлагает «сухой» монтаж без использования клея или стяжки. Если вы планируете установить фольгированный обогреватель на более мягком полу, например, на ковре, его следует установить вместе с нашими системами изолированного покрытия и двойного перекрытия, чтобы получить стабильное и энергоэффективное решение для обогрева пола.

Warmup также предлагает уникальное решение для обогрева стен с системой StickyMat 3D.Этот электрический нагревательный коврик идеально подходит для создания сияющего тепла и привнесения роскоши в холодные стены ванной комнаты.

Кабели для электрического обогрева пола

Нагревательные кабели отлично подходят для установки в пространствах неправильной формы или комнатах с большим количеством неподвижных объектов.

Система развязки с подогревом DCM-PRO доступна в виде комбинации со свободным электронагревательным кабелем и мембраной, предотвращающей разрушение. Он особенно популярен в ванных комнатах и ​​кухнях с более широкой керамической или каменной плиткой для пола из-за его свойств разделения, которые предотвращают растрескивание и повреждение отделки плиточного пола из-за сезонных изменений температуры.Система DCM-PRO обеспечивает индивидуальный модульный подход к планировке отапливаемых помещений под полом; Вы можете настроить именно то место, где хотите обогреть.

Система теплого пола Loose Wire обеспечивает большую универсальность для поверхностей неправильной формы. Нагревательный кабель можно протягивать вокруг мебели в комнате, будь то раковины и туалеты в ванных комнатах или стиральные машины и холодильники на кухнях. Свободную проволоку можно наносить на существующий бетонный пол или стяжку, а также непосредственно на наши изоляционные плиты.

Кабельная система Inscreed Cable System — идеальное решение для электрического теплого пола для новых проектов. Он был специально разработан для установки в бетонные стяжные полы и после установки может быть покрыт любым полом.

Различные размеры

Коллекция ковриков и кабелей для подогрева пола Warmup предлагает индивидуальное решение для обогрева, которое точно соответствует вашим требованиям.

Систему StickyMat можно приобрести различных размеров, от 1 до 15 м2, и вы можете установить несколько обогревателей в одном проекте.Кроме того, сетку StickyMat можно разрезать там, где это необходимо, чтобы она идеально вписывалась в используемую площадь пола, если только нагревательный кабель не разрезан.

Система развязки с подогревом DCM-PRO разработана таким образом, что один метр нагревательного кабеля идеально подходит для 1 квадратного метра прилагаемой мембраны. Поэтому для определения правильной длины кабеля не требуется никаких измерений или вычислений. Вы по-прежнему можете решить, какую тепловую мощность должен обеспечивать обогреватель, отрегулировав расстояние между кабелем на коврике, чтобы увеличить или уменьшить мощность на квадратный метр.Другими словами, чем выше плотность кабельных каналов, тем выше тепловая мощность. Рекомендуемое расстояние между кабелями составляет три зубца, или 90 мм, что обеспечивает мощность 150 Вт на квадратный метр, также известную как оптимальное соотношение выходной мощности. Узнайте больше об установке нагревательного мата или нагревательного кабеля в своем следующем проекте.

Узнайте больше об установке нагревательного мата или нагревательного кабеля в вашем следующем проекте.

Можно ли обрезать UFH-мат по размеру площади?

Важно, чтобы нагреватель подходящего размера был установлен в зависимости от доступного пространства, поскольку нагревательный кабель нельзя разрезать.Это правило применяется независимо от того, используете ли вы сетку или разделительный мат. Если вам необходимо удлинить кабели, напольный зонд и кабели электропитания могут быть удлинены до 50 метров квалифицированным электриком. Проконсультируйтесь с сертифицированным электриком по поводу удлинения кабеля.

Чтобы подогнать коврик к определенной области, может потребоваться разрезать и перевернуть коврик (примеры ниже). Никогда не обрезайте нагревательный элемент. Обрезая и переворачивая коврик, будьте осторожны, чтобы не порезать и не повредить нагревательный кабель.

Установка UFH

Каждая система отопления имеет особые инструкции по установке, и для правильного выполнения этой процедуры крайне важно следовать пошаговым инструкциям производителя по установке. Если у вас возникнут сомнения на любом этапе установки, всегда обращайтесь за помощью к производителю.

Установка системы StickyMat

Система Warmup StickyMat имеет мощность 200 Вт и состоит из тонкой свободной проволоки, прикрепленной к прочной сетке.Это делает установку быстрой, так как коврик можно просто раскатать на определенную длину, разрезать (никогда не обрезать кабель, только мат), перевернуть и приклеить вниз до тех пор, пока площадь пола не будет полностью покрыта.

Нагревательный мат имеет предварительно разнесенный провод 1,8 мм с многожильным сердечником и двойной изоляцией из усовершенствованного фторполимера. Прочная сетка из стекловолокна отличается особой прочностью и имеет супер липкую двустороннюю ленту для надежной установки. Таким образом, коврик просто нужно развернуть, чтобы начать установку.

Нагревательный кабель StickyMat настолько тонкий, что визуально не увеличивает высоту пола. Таким образом, StickyMat представляет собой идеальную систему для дооснащения там, где нельзя сильно изменить высоту пола. StickyMat — самая популярная система для существующих полов и небольших площадей прямоугольной формы.

Посмотрите пошаговое руководство по установке системы StickyMat:

Установка системы DCM-PRO

Система развязки с подогревом DCM-PRO от Warmup предназначена для тех, кто ищет самый быстрый способ установить и испытать пол с подогревом со всеми видами отделки пола.Он также построен для немного других спецификаций проекта, чем StickyMat. DCM-PRO состоит из мата толщиной 5,5 мм и кабеля, обладающего новыми инновационными характеристиками, для системы электрического теплого пола, обеспечивающей домовладельцев надежным защитным решением для обогрева пола, которое прослужит долгие годы. Обогреватель DCM-PRO поднимает уровень пола больше, чем StickyMat, и поэтому является наилучшим из возможных ковриков с электроподогревом для использования в новостройках, где высота пола еще не установлена.Разделительный коврик подходит для всех помещений, от гостиной и кухни до подвала и ванной комнаты, и может быть установлен за считанные минуты с меньшим количеством клея для плитки.

Как обсуждалось ранее в этой статье, мат DCM-PRO имеет предварительно разнесенные каналы для направления ввода кабеля, поэтому нагревательный кабель легко размещать равномерно по зубцам мата. Примечательно также, что для вставки кабеля не требуются дополнительные инструменты; кабель легко натягивается, вдавливая его в зубец большим пальцем.Кроме того, каналы на коврике идеально подходят для кабелей всех размеров.

Сам кабель прочный, надежный и гибкий, поэтому с ним легко обращаться и вставлять в коврик. При полной уверенности в долговечности кабеля Warmup предлагает пожизненную гарантию при установке с ковриком DCM-PRO Mat.

В дополнение к этим характеристикам кабеля развязывающий мат DCM-PRO имеет липкую подложку, поэтому его легко укладывать. Мат крепится непосредственно к основанию пола без необходимости смешивать плиточный клей и ждать, пока он высохнет.Обязательно очистите черновой пол от пыли перед началом укладки, чтобы мембрана должным образом приклеилась к полу.

Следующий шаг установки зависит от ваших предпочтений. Вы можете либо нанести слой плиточного клея поверх системы перед укладкой плитки, либо вы можете залить на систему самовыравнивающийся состав, чтобы придать ей гладкую поверхность, прежде чем укладывать напольное покрытие.

DCM-PRO можно гидроизолировать с помощью специальной ленты, чтобы покрыть ее, и слоя самовыравнивающего материала, чтобы завершить защиту системы.Зубцы в мембране позволяют легко наливать и наносить самовыравнивающийся состав, не беспокоясь о каких-либо отверстиях или воздушных зазорах. Установка системы DCM-PRO в помещениях, отличных от ванной комнаты, не требует гидроизоляции или самовыравнивания, так как клея на системе достаточно, чтобы нанести отделку пола непосредственно на нее.

Все электрические системы теплого пола должны устанавливаться с соответствующей изоляцией пола. Наши теплоизоляционные плиты идеально подходят для повышения эффективности вашей системы отопления и доступны в различных вариантах толщины.Убедитесь, что вы выполнили расчет потерь тепла перед любым проектом, если вы собираетесь использовать систему в качестве основного источника тепла, чтобы гарантировать эффективную работу.

Посмотрите пошаговое руководство по установке системы DCM-PRO:

Дополнительные видеоролики по установке можно найти здесь.

Коврики UFH с разными типами полов

Warmup предлагает системы теплого пола, подходящие для всех типов напольных покрытий. Нагревательный мат StickyMat можно использовать с плиткой, камнем, деревом и виниловыми полами, и он низкопрофильный 1.Высота системы 8 мм не поднимает уровень пола. Пленочный обогреватель — это популярный нагревательный мат для комнат обычного размера с ламинатом или ковровым покрытием.

Система DCM-PRO является особенно популярной системой для установки на плиточный пол из-за ее свойств самовосстановления, которые защищают плитку от растрескивания. Однако DCM-PRO можно использовать со всеми покрытиями пола. Система со свободным проводом и кабельная система Inscreed могут использоваться со всеми типами полов, так как для них потребуется слой самовыравнивающейся смеси или бетонная стяжка.

Warmup также имеет полный набор средств управления нагревом, которые можно использовать во всех системах, что упрощает программирование — даже в многозонных проектах. Если вы подумываете о UFH для своего дома, получите мгновенную расценку на UFH сегодня.

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами полов?

Независимо от того, какой у вас вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов.Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату. Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и монтажа.Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле 2 .

Только материалы:

  • Электрический мат = от 35 до 80 фунтов за м 2
  • Электрический в стяжке = от 20 до 90 фунтов за м 2
  • Горячая вода, первые 20 мес 2 = От 80 до 120 фунтов за м 2
  • Горячая вода, последующие м 2 = от 25 до 35 фунтов за м 2
  • Элементы управления = от 80 до 150 фунтов за комнату

Установленная система:

  • Электрический коврик = от 70 до 120 фунтов за м 2
  • Электрический в стяжке = от 60 до 110 фунтов за м 2
  • Горячая вода, первые 20 мес 2 = от 120 до 160 фунтов за м 2
  • Горячая вода, последующие м 2 = от 45 до 95 фунтов за м 2
  • Органы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако таймеры можно использовать для оптимизации производительности. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол, не отапливая весь дом.

Какие бывают типы теплых полов?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Тепловодный пол с подогревом

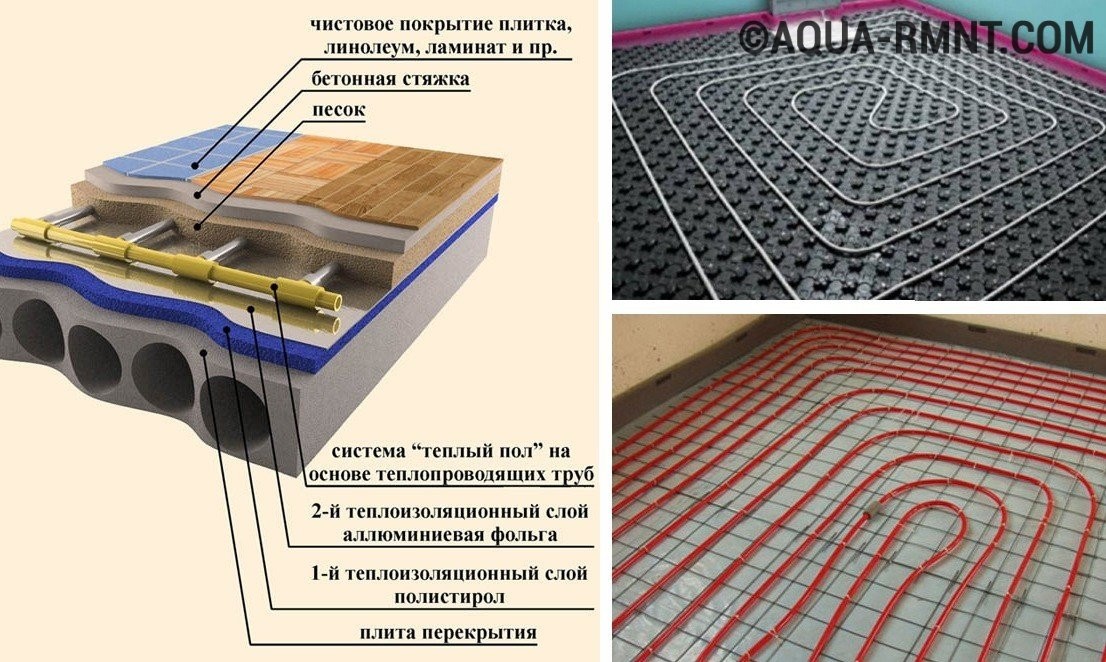

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло излучает не радиаторы, а вся плита пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует полного ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новой постройки.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола 2 будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м 2 комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с поверхностным подогревом

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка Hexagon по цене от 29,95 фунтов стерлингов за м 2 и настенная плитка Mono Patchwork по цене 49,95 фунтов стерлингов за м 2 , обе Стены и пол

Мокрый пол против сухого системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

Влажные системы обеспечивают циркуляцию теплой воды по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Поэтому влажные системы с большей вероятностью будут использоваться в новых постройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция нужна для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

В помещениях первого этажа и проектах реконструкции с твердым полом системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, которая включает панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху необходимая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить а затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до новейших идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество развлечений и вдохновения в каждом выпуске.
Посмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто определяются другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где соотношение площади пола к объему мало.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, часто используемым на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если будет поврежден исторический пол или подорвется фундамент. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Наилучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут прохладнее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для полов с подогревом является любой тип коврового покрытия — на самом деле, если у вас есть ковролин, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные регуляторы UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этой задержки необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы можно было включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и чернового пола лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это тот, который сделан из стяжки, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования инженерных деревянных панелей, которые благодаря своей конструкции более устойчивы при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях помните, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также можно использовать с UFH.

Ковры можно использовать с UFH. Тем не менее, обратите внимание на комбинированный рейтинг ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов все еще выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может произвести любой компетентный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед укладкой окончательной отделки пола все установки должны быть проверены.

Требуется квалифицированный монтажник для электрических или газовых подключений.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу отсутствуют стыки, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

При случайном повреждении отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы открыть трубу. Что касается электрических систем, это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые стандартно распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что у компании, которая их поддерживает, есть основания. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему под полом. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более что многие люди по-прежнему хотят использовать полотенцесушители в своих ванных комнатах.

Электрическая система теплых полов Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 £ за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как систему плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться с тепловыми насосами, а также с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные расходы по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтуса в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, в которых полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее об отоплении:

Что такое электрические теплые полы?

Как на самом деле работает электрический теплый пол? Когда это подходит и насколько безопасно? Когда речь идет о современных и энергоэффективных системах теплого пола, мы знаем многое.И мы рады поделиться своими знаниями с теми, кто задумывается о теплых полах. Подумайте об этом, когда решите, какая система отопления лучше всего подойдет для вашего дома.

Как это работает

Тепло в наших системах теплого пола поступает от электричества через нагревательные кабели, проложенные петлями по всей площади пола. На кабели теплого пола наносится тонкий слой наполнителя для получения ровной поверхности, и на него укладывается пол. Изоляционная плита всегда укладывается под нагревательный кабель для действительно энергоэффективной системы.Температура обычно контролируется комнатой за комнатой с помощью термостата на стене.

Система электрического теплого пола — это законченная система отопления. В помещениях, где он установлен, дополнительные источники тепла не требуются. Электрические полы с подогревом особенно подходят для ремонта и пристройки. Это простое, быстрое, дешевое и изолированное решение по сравнению со многими другими системами отопления, которые вторгаются больше.


На выбор: теплый пол: электрический или водяной

Система подогрева полов Ebeco электрическая, но существуют и другие системы подогрева пола, в которых используется горячая вода.. Какую систему выбрать — распространенный вопрос: с электрическими кабелями или с водопроводными трубами? Это, конечно, зависит от условий в вашем доме и требований к системе. Подумайте об этом, когда решите, что вам больше подойдет.

Красивые полы круглый год

Электрический теплый пол — идеальный выбор, если вам нужна гибкая система отопления. Летом часто отключают другие системы отопления. Это означает, например, что в летние месяцы полы в ванных комнатах и ​​других комнатах могут быть холодными.

С электрическими полами с подогревом вы можете выбрать, какие полы будут теплыми и сухими круглый год. Также можно добавить электрические полы с подогревом над системой горячего водоснабжения в таких комнатах, как ванные комнаты и холлы. Тогда вы можете просто переключиться на электрическое отопление в летние месяцы.

Надежность

Лучшая гарантия на рынке

Кабели Ebeco имеют тефлоновую изоляцию, что делает их очень прочными. В маловероятном случае отказа нагревательного кабеля есть очень хорошее оборудование для отслеживания неисправности.Его можно найти над поверхностью пола, так что, например, для ремонта нужно поднимать только отдельные плитки.

И единственное, что может случиться с отказавшей системой, — это то, что она перестает нагреваться. Нет риска утечки воды или другого повреждения имущества. И для нас важно, чтобы вы чувствовали себя в безопасности, используя теплые полы от Ebeco. Поэтому мы предоставляем 12-летнюю гарантию с возможностью продления до 25 лет.

Строительная высота

Если вы не хотите, чтобы полы были слишком высокими, хорошей альтернативой могут стать электрические теплые полы.По сравнению с системой на основе горячей воды высота конструкции очень мала, что часто является большим преимуществом при ремонте. Наш кабель имеет конструктивную высоту всего 4 мм и фольгу от 3,5 до 6,5 мм с изоляцией.

Инвестиционные затраты

Инвестиционные затраты на электрические теплые полы относительно низкие по сравнению с системами на основе горячей воды. Существует много различных видов систем на водной основе, и эксплуатационные расходы между ними сильно различаются. Некоторые системы имеют низкие эксплуатационные расходы, но требуют времени, чтобы окупить инвестиционные затраты.Особенно это касается небольших помещений, таких как ванные комнаты и холлы.

Точная стоимость установки электрического теплого пола, очевидно, зависит от размера комнаты, требуемой мощности и других требований к установке. Вы получите лучший ответ на вопрос, обратившись к ближайшему дилеру Ebeco.


Эксплуатационные расходы

Электрические теплые полы — эффективный источник тепла. Эффективность высокая, а выбросы углекислого газа низкие.Электрические полы с подогревом устанавливаются возле поверхности, что обеспечивает быстродействующую систему, так как воздух в помещении быстро нагревается. Благодаря быстрой системе и хорошему контролю мы можем лучше использовать то, что исходит от внешних источников тепла, таких как печи и солнечный свет.

Быстрая система — это энергоэффективная система. Наши продукты Energy Saver — это оптимальная быстрая система, которая используется только тогда, когда это действительно необходимо. В сочетании с соглашением о экологически чистой электроэнергии вы получаете чистый источник тепла с минимальным воздействием на окружающую среду.

УЗНАТЬ БОЛЬШЕ О НАПОЛЬНОМ ОТОПЛЕНИИ И ПОТРЕБЛЕНИИ ЭНЕРГИИ
Руководство по покупке полов с подогревом

| Heatingpoint

Существует огромное количество разнообразных термостатов, которые можно использовать с подогревом полов, поэтому очень важно найти время, чтобы выбрать лучшую модель для вашего дома и образа жизни. По этой причине мы не включаем термостаты в наши нагревательные блоки — вы можете выбрать нужный термостат из раскрывающегося списка при оформлении заказа.

Вот некоторые особенности, на которые следует обратить внимание при выборе:

Ручной или цифровой

Ручные термостаты предлагают элементарное регулирование нагрева с помощью шкалы традиционного стиля для регулировки температуры.Ручные термостаты просты в использовании, но дают ограниченный контроль над обогревом. Большинство ручных контроллеров обеспечивают базовое управление включением / выключением по требованию и не позволяют программировать отопление.

Цифровые термостаты более точны, чем ручные термостаты, и предлагают большую степень контроля. Обычно они имеют более современный дизайн с ЖК-дисплеями или сенсорными экранами. Большинство цифровых термостатов позволяют программировать отопление и могут предложить множество дополнительных интеллектуальных функций.

Можно сказать, что не все цифровые термостаты одинаково просты в использовании.Старые цифровые термостаты иногда страдают от не интуитивно понятных интерфейсов, которые трудно использовать без обращения к руководству. Однако самые современные цифровые термостаты были тщательно спроектированы для оптимизации простоты использования: использование ползунков, сенсорных экранов, управления Wi-Fi и повседневного языка, чтобы сделать программирование максимально интуитивным. Хорошим цифровым термостатом будет так же легко пользоваться, как и ручным термостатом.

Программирование

Программирование полов с подогревом — простой способ снизить потребление энергии без ущерба для вашего комфорта.Когда вы программируете отопление, оно будет автоматически следовать вашему индивидуальному расписанию, включая и выключая, а также изменяя температуру в соответствии с вашими потребностями. В вашем доме будет тепло, когда вы проснетесь утром и вернетесь с работы, не тратя энергию на отопление на ночь, или когда в доме никого нет.

Предлагаемый уровень программирования зависит от модели. Самые сложные термостаты предлагают ряд предустановленных программ, а также несколько настраиваемых программ. Они позволят вам установить разные режимы нагрева для каждых получасовых интервалов каждого дня недели, и вы сможете выбирать из ряда настраиваемых режимов нагрева, таких как комфорт, экономия и защита от замерзания.

Термостаты

, которые не поддерживают программирование, будут работать в режиме простого включения / выключения по требованию. Это может подойти для комнат, которые вы используете время от времени, например, для мастерских или зимних садов, но не рекомендуется для ваших основных жилых помещений.

Управление Wi-Fi

Термостаты

с управлением по Wi-Fi позволяют управлять подогревом пола из любой точки мира при наличии подключения к Интернету. Это очень удобная функция, которая позволяет вам регулировать отопление, пока вы на работе, в отпуске, в общественном транспорте или, действительно, удобно сидите на диване, не желая вставать и идти к термостату!

Управляемые термостаты

Wi-Fi подключаются к электросети и подключаются к системе теплого пола так же, как и обычный термостат.Затем термостат подключится к вашей сети Wi-Fi так же, как телефон или ноутбук. Вы сможете управлять термостатом, загрузив приложение производителя на свое устройство или создав учетную запись на сайте производителя.

Обратите внимание, что хотя термостаты, управляемые по Wi-Fi, обычно называют «беспроводными», они являются беспроводными только в том смысле, как они взаимодействуют с мобильными устройствами и ноутбуками. Они должны быть полностью подключены как к электросети, так и к системе теплого пола.

Дизайн

Ваш термостат не должен быть бельмом на глазу. Мы продаем термостаты в широкой цветовой гамме, подходящей для большинства интерьерных решений. Наши самые современные термостаты с сенсорным экраном поставляются с настраиваемыми дисплеями, которые позволяют вам изменить цветовую схему или даже загрузить личную фотографию в качестве фона, поэтому существует множество способов убедиться, что ваш термостат вписывается в дизайн вашего интерьера.

Интеллектуальные функции

В наши дни нагревательные термостаты — это больше, чем просто ограничители температуры.Сегодня термостаты для подогрева пола доступны с множеством интеллектуальных функций, предназначенных для всего, от измерения потребления энергии до проверки погоды. Вот некоторые из лучших, на что стоит обратить внимание:

Энергомонитор

Термостаты

с монитором энергопотребления будут регистрировать потребление энергии, рассчитывать эксплуатационные расходы и генерировать графики, показывающие, как и когда вы используете энергию.

Режим обучения

Термостаты с режимом обучения работают непрерывно, чтобы оптимизировать ваш обогрев, регулируя тепловую мощность и программирование, чтобы обеспечить комфортное отопление с максимальной эффективностью.Это может работать как на долгосрочной, так и на краткосрочной основе.

В краткосрочной перспективе термостат отрегулирует тепловую мощность, чтобы компенсировать изменения в окружающей среде. Эти настройки могут варьироваться от отключения обогрева при обнаружении открытого окна до программирования включения обогрева раньше, когда прогнозируется более холодная погода.

В долгосрочной перспективе ваш термостат узнает, как вы хотите использовать свое отопление, и скорректирует ваш график, чтобы найти наиболее эффективный способ обогрева комнаты в соответствии с вашими предпочтениями.

Смена тарифов

Термостаты переключения тарифов контролируют ваше потребление энергии и постоянно следят за рынком энергии, чтобы убедиться, что вы используете лучший тариф. Термостат сообщит вам, если найдет более конкурентоспособный тариф, или вы можете настроить его на автоматическое переключение.

Совет по энергосбережению

Термостат проанализирует потребление энергии и выдаст советы и рекомендации по энергосбережению, специально адаптированные к вашим привычкам.

Дополнительные приложения

Вам не нужно ограничивать свой термостат только управлением обогревом.Почему бы не выбрать термостат с дополнительными приложениями и не сделать его центральным информационным центром вашего дома? Наши самые умные термостаты дают вам возможность загружать на термостат широкий спектр удобных приложений, не связанных с нагревом. Они могут включать в себя прогноз погоды, отображение температуры на улице и даже отчеты о дорожном движении, адаптированные к вашим утренним поездкам на работу.

Изоляция для систем электрического теплого пола

Использование изоляции в системах теплого пола

Надлежащая изоляция — важнейший элемент любой системы теплого пола, и электрические системы водяного теплого пола не исключение.Распространенное заблуждение состоит в том, что тепло, выделяемое кабелем, может только подниматься вверх, и поэтому нет необходимости в изоляции. Это далеко от истины. Фактически, как видно на изображении (поперечное сечение пола с греющим кабелем, встроенным в тонкий слой), тепло, излучаемое кабелем, излучается во всех направлениях, включая часть пола под кабелем для подогрева пола. Установка изоляции под кабелем эффективно разделяет пол на обогреваемую и неотапливаемую части, тем самым уменьшая тепловую массу (подробнее о тепловой массе см. Ниже).

Тепловая масса лучистого теплого пола

В случае систем лучистого теплого пола термическая масса — это объем (размер) пола, обогреваемого кабелем (или матами) электрического теплого пола. Когда кабель прокладывается над бетонной плитой без изоляции, плита, как следствие, становится частью общей тепловой массы и будет поглощать тепло, производимое кабелем.
Однако с изоляцией только готовый пол (например, плитка) становится тепловой массой, поскольку создается тепловой барьер между бетонной плитой и системой отопления (включая готовый пол).
См. Изображение для общего представления и сравнения.

Влияние изоляции на затраты на отопление и эффективность системы

1. Размер тепловой массы влияет на то, сколько времени потребуется системе для обогрева полов. Чем больше тепловая масса, тем больше времени потребуется, чтобы нагреть ее до желаемой температуры. Уменьшая тепловую массу только той части пола, которая требует тепла, время нагрева может быть эффективно сокращено.

2. Большая тепловая масса потребует больше энергии для достижения заданной температуры и, следовательно, приведет к более высоким затратам на энергию.С другой стороны, при установленной надлежащей изоляции система может работать с очень высокой эффективностью, передавая почти все тепло поверхности пола.

Типы изоляции, совместимые с системами электрического теплого пола

Пробка

Пробка — один из самых популярных утеплителей для теплых полов по многим причинам:
Это натуральный продукт, который не выделяет вредных паров при нагревании.
Одобрен TCA (Совет Америки по плитке).
Обладает низкими показателями влагопоглощения и расширения.
Сравнительно невысокая стоимость около 1,70 $ за кв. Ft для пробки толщиной 1/4 дюйма (6 мм) (данные различных интернет-магазинов по состоянию на декабрь 2012 г.)
Пробка толщиной 1/4 дюйма имеет примерно такое же значение R, как и фанера 3/4 дюйма
Обычная толщина пробки, используемая для электрических Изоляция полов с подогревом варьируется от 1/8 дюйма до 3/8 дюйма, причем 1/4 дюйма (6 мм) — один из самых популярных размеров. Изоляция для полов из пробки обычно поставляется в рулонах, но также доступна в виде плитки.

Фанера

Сама по себе фанера не является очень эффективным теплоизолятором и имеет относительно низкое значение R — около 1.0 для листа толщиной 3/4 дюйма. Однако во многих жилых помещениях установка электрической системы под полом поверх фанеры вполне приемлема, учитывая, что изоляция под фанерным черновым полом достаточна (например, стекловолокно — типично для жилых домов).
1 квадратный фут фанеры толщиной 3/4 дюйма стоит около 1 доллара США (данные местных магазинов товаров для дома), причем цены варьируются в зависимости от сорта древесины, отделки и т. д.

полистирол

Панели из полистирола являются одними из лучших типов изоляции для полов с электрическим подогревом с впечатляющим значением R около 5.0 на дюйм толщины (сравните с 3,0 на дюйм для пробки). Полистирол также является эффективным гидроизоляционным материалом и предотвращает рост плесени и грибка. Этот тип утеплителя предлагает ровную готовую поверхность (при использовании плит), что особенно полезно при укладке кафельных или каменных полов. Однако недостатком этого материала является то, что он со временем теряет свои свойства термического сопротивления.

После установки изоляции можно установить нагревательный кабель или маты.Коврики для теплого пола HeatTech хорошо подходят для укладки на фанеру, пробку и полистирол, поскольку они имеют клейкую основу и поэтому их не нужно приклеивать или приклеивать.

Сегодняшний рынок предлагает широкий выбор других типов изоляции полов, совместимых с электрическими системами теплого пола. Проконсультируйтесь с выбранным производителем утеплителем, совместим ли он с продуктами теплого пола HeatTech.

.
