Принцип работы чиллеров | Как работает чиллер

Чиллер – это агрегат, предназначенный для охлаждения жидкости, которая используется в качестве теплоносителя систем кондиционирования. На сегодняшний день, самым распространенным видом таких агрегатов являются парокомпрессионные холодильные машины. Схема такого чиллера всегда включает в себя такие основные элементы, как компрессор, испаритель, конденсатор и расширительное устройство.

Принцип работы такой системы построен на поглощении и выделении тепловой энергии за счет изменения агрегатного состояния хладагента в зависимости от воздействующего на него давления. Наиболее важным элементом, от которого в первую очередь зависит работа чиллера, является компрессор, которых на сегодняшний день существует несколько типов:

• роторные;




• спиральные;




• винтовые;




• поршневые;




• центробежные;

Главная задача компрессора заключается в том, чтобы сжимать пары хладагента, тем самым повышая давление, что необходимо для начала конденсации. Далее, горячая парожидкостная смесь попадает в конденсатор (чаще всего воздушного охлаждения), который передает тепловую энергию во внешнюю среду. После того, как хладагент полностью переходит в жидкое состояние, он попадает на расширительное устройство (дроссель), которое расположено перед испарителем и понижает давление до такой степени, чтобы он начал вскипать. Проходя через испаритель, кипящий хладагент полностью переходит в газообразное состояние и поглощает тепловую энергию из теплоносителя, тем самым снижая его температуру.

Приведенная выше схема работы чиллера не изменяется в зависимости от его конструктивного исполнения, которых существует несколько вариантов:

• моноблочные наружной установки;




• моноблочные с центробежными вентиляторами;




• с выносным конденсатором;




• с конденсатором, охлаждаемым жидкостью.

Рисунок 1. Принципиальная схема чиллера с конденсатором воздушного охлаждения. 1- компрессор, 2-реле высокого давления, 3-клапан запорный, 4-клапан дифференциальный, 5-регулятор давления конденсации, 6-конденсатор воздушного охлаждения, 7-ресивер линейный, 8-клапан запорный, 9-фильтр-осушитель, 10-стекло смотровое, 11-клапан соленоидный, 12-катушка для клапана соленоидного, 13-вентиль терморегулирующий, 14-испаритель пластинчатый паяный, 15-фильтр-осушитель, 16-реле низкого давления, 17-клапан запорный, 18-датчик температуры, 19-реле протока жидкости, 20-щит электрический.

Какое бы исполнение вы ни выбрали, принцип работы чиллера всегда остается неизменным. Основополагающим моментом в проектировании оборудования такого типа, является соблюдение рекомендаций изготовителя к установке, в которых четко обозначены необходимый расход теплоносителя (охлаждаемой жидкости), допустимая наружная температура и количество тепловой энергии, которую необходимо отводить.

Виды схем установок охлаждения жидкости (чиллеры)

1. Схема непосредственного охлаждения жидкости.

2. Схема охлаждения жидкости с использованием промежуточного хладоносителя и вторичного теплообменного аппарата.

3. Схема охлаждения жидкости с использованием ёмкости-накопителя

4. Схема охлаждения жидкости с использованием промежуточного хладоносителя и открытого вторичного теплообменного аппарата.

Для того чтобы правильно подобрать чиллер, всегда следует обращаться к специалистам, которые хорошо представляют себе, какую именно конструктивную схему предложить для каждого конкретного случая, ведь несмотря на общий принцип работы, каждый элемент установки играет очень важную роль в функциональности системы в целом.

Как работает чиллер. Объяснено для чайников с картинками.

Принцип работы чиллера во многом сходится с механизмом стандартного кондиционера. В двух агрегатах задействован парокомпрессионный холодильный цикл, который и обеспечивает охлаждение жидких веществ. Все холодильные машины схожи по своему строению, отличается только модель и способ охлаждения.

Устройство чиллера

Агрегаты, вырабатывающие холод, имеют в своем строении следующие элементы:

• конденсатор;
• компрессорная установка;
• Специальный теплообменник фреон-вода;
• испаритель.

В отличие от кондиционера или холодильника, чиллер охлаждает не воздух, а вещества, которые предназначены для перенесения холода, например, вода или гликолевый раствор. А уже охлажденные жидкости переносятся по трубам к тому месту, где требуется холод.

Принцип работы чиллера для чайников

Например, в кондиционере циркулирует фреон. Охлажденный газ проходит через радиатор внутреннего блока. Радиатор внутреннего блока обдувается воздухом. В результате воздух охлаждается, а фреон нагревается и уносится в компрессор.
В чиллере вместо фреона — вода. Холодная вода проходит через радиатор внутреннего блока. Радиатор внутреннего блока обдувается теплым воздухом из комнаты. Воздух охлаждается, а вода нагревается и уносится обратно в чиллер.

Теплообменник чиллера фреон-вода

Теплообменник для чиллера устроен таким образом, что внутри него существует два контура:

• В первом контуре циркулирует фреон;
• Во втором — жидкость (например, вода).

Оба контура теплообменника соприкасаются между собой через металлические стенки, но фреон и вода, естественно, между собой не перемешиваются. Для большей эффективности, движение происходит навстречу друг другу.

В теплообменнике фреон-вода происходит следующее:

• Жидкий фреон через ТРВ (терморегулирующий вентиль) попадает в свой контур теплообменника. В процессе он расширяется, в результате происходит отбор тепла от стенок, охлаждая их и нагревая фреон.
• Вода проходит по своему контуру теплообменника и ее температура падает за счет охлажденных стенок, которые охладил фреон.
• Далее, фреон уносится в компрессор, а холодная вода — по назначению (для охлаждения чего-либо).
• Цикл повторяется.

Компрессор для чиллера

Компрессор является главной частью любой кондиционерной машины, внутри него активизируются основные процессы агрегата, поэтому на работу этого элемента уходит значительная часть энергии. Компрессорная установка нацелена на сжатие паров действующего вещества прибора (фреона). После того, как пар перешел в сжатое состояние, а давление внутри агрегата повысилось, начинается процесс конденсации.

Современные компрессоры нацелены на всестороннюю экономию энергии, они оснащены инновационными деталями, которые помогают сохранить энергетическую эффективность и оптимизировать управление прибором. Принцип работы системы чиллер фанкойл заключается в рациональном расходе энергии, а также минимизации шума при работе агрегата.

Такие современные приборы отличаются:

• высокой эффективностью;
• минимальным шумовым уровнем;
• многофункциональностью;
• компактными размеров и форм;
• универсальностью;
• минимальными вибрационными движениями;
• удобством при использовании.

Принцип работы чиллера фанкойл основан на использовании минимального количества энергии и максимальной выдаче тепловых результатов.

Чиллер с выносным конденсатором

Существуют виды охлаждающих приборов, которые можно использовать удаленно от места нахождения конденсатора. Принцип работы чиллера с выносным конденсатором основан на высокой мобильности и универсальности. Такие приборы имеют элементарное строение и простую схему эксплуатации.

Выносной конденсатор чиллера может работать на двух типах вентиляторов:

• центробежные;
• осевые.

Благодаря универсальности, удобству и высокой эффективности такие аппараты используются повсеместно для производственных нужд.

Единственное ограничение — чиллер с выносным конденсатором может быть использован только для охлаждения. Задействовать обратный холодильный цикл для нагрева жидкости не получится.

Абсорбционный чиллер фанкойл

Абсорбционные приборы отличаются от стандартных чиллеров строением и схемой эксплуатации. Принцип работы абсорбционного чиллера основывается на использовании раствора бромида лития (LiBr), который поглощает испарения внутри агрегата, переходя в состояние разбавленного вещества. Полученный раствор отправляется в генератор, где нагревается и выпаривается под воздействием пара или выхлопных газов. Раствор бромида лития (LiBr) возвращается в свое прежнее состояние, и направляется к своим истокам – в абсорбер. Тем временем полученный пар из воды подходит к конденсатору, чтобы замкнуть цикличный процесс и повторить процедуру вновь. Аппараты на абсорбционной системе охлаждения используются в производственных сферах для выполнения масштабных работ.

Видео о принципе работы чиллера

Что такое чиллер и как он работает, устроен и применяется

Что такое чиллер и как он работает

Что такое кондиционер, знает, наверняка, каждый из нас. А вот что такое чиллер стоимость http://piterholod.ru/chiller-cena.html которого вполне приемлема, известно не всем. Чиллер представляет собой не что иное как кондиционер, но только гораздо больших, промышленных размеров. По своим принципам работы чиллер несколько отличается от обычного бытового кондиционера для квартиры или офиса, однако функция его та же – охлаждать воздух для оптимальной работы людей или техники на предприятиях. Итак, давайте разберемся, из каких элементов конструкции состоит чиллер и как он работает?

Стоит сказать, что любой чиллер, как и кондиционер, способен не только охлаждать, но и нагревать воздух в помещении. Система охлаждения чиллера работает не на фреоне, как у кондиционера или холодильника, а на обыкновенной воде. Вода проходит через испаритель или воздушный конденсатор http://piterholod.ru/kondensatori.html чиллера. На этот конденсатор направлен воздух от вентилятора, который и охлаждает воду. Часть воды может испаряться, что еще больше понижает ее температуру для дальнейшего движения по трубам. Трубы, в свою очередь, нуждаются в некоторой теплоизоляции, чтобы тепло или холод не терялись.

По трубам вода двигается с помощью особых насосов и попадает в фанкойлы – отдельные элементы всей системы чиллера в здании. Фанкойлы – это те же кондиционеры или отопительные приборы в каждом отдельно взятом помещении. При этом расстояние, а соответственно и длина труб, между самим чиллером и фанкойлами может быть сколько угодно большим.

Чиллеры устанавливают обычно там, где необходимо обслужить множество разных помещений – на предприятии или в больших торгово-офисных центрах. Примером может послужить размещение чиллера на крыше высотного здания. Трубы при этом могут быть проложены как снаружи, так и внутри помещений. Каждая труба ведет в отдельное помещение, которое необходимо охладить или обогреть. Чем больше здание, а соответственно и количество помещений в нем и количество отдельных фанкойлов, тем больше должна быть мощность приобретаемого чиллера.

принцип работы агрегата и технология монтажа

Рассматривая вопрос охлаждения или обогрева собственного частного дома, имеет смысл узнать, что такое чиллер. Эта альтернатива системам кондиционирования практически не используется для отдельных небольших комнат, но для просторного коттеджа может оказаться очень выгодным решением.

В представленной нами статье подробно описан принцип действия этого типа климатического оборудования. Приведены правила сборки и сооружения системы, формирующей микроклимат в помещении. С учетом наших рекомендаций вы без проблем сможете подобрать оптимальную модель.

Содержание статьи:

Принцип работы чиллера

Чиллерами называют разновидность холодильных машин, которые используются для охлаждения разнообразных жидкостей. Чаще всего эти агрегаты применяются в промышленности, но подходят они и для кондиционирования воздуха в крупных жилых зданиях, торговых комплексах, офисах и т.п.

В сочетании с вентиляторными доводчиками-фанкойлами чиллеры прекрасно исполняют роль центрального кондиционера. Если в традиционных кондиционерах фреон охлаждает непосредственно воздух, то с чиллерами все несколько иначе.

Здесь тепловую энергию перемещают с помощью обычной воды. Чтобы предотвратить ее замерзание, может использоваться смесь с антифризом, например, с тосолом. Чиллер работает благодаря испарителю, компрессору и конденсатору, которые входят в его состав.

Через испаритель проходят потоки воды и хладагента. Последний поглощает тепловую энергию воды и закипает. Хладагент превращается в газ, а вода охлаждается. После этого парообразный хладагент поступает в компрессор, где под воздействием сил сжатия разогревается и смешивается с маслом.

Галерея изображений

Фото из

Установка чиллера на крыше многоэтажки

Конструктивные составляющие чиллера

Блок управления чиллером и фанкойлами

Устройство для подачи обработанного воздуха в помещение

Затем этот состав перемещается в конденсатор, здесь он отдает значительную часть тепловой энергии и превращается в жидкость. После этого хладагент поступает в фильтр-осушитель, чтобы освободиться от избыточной влаги.

Давление жидкого хладагента понижается при перемещении через терморасширительный вентиль. Здесь он снова переходит в парообразное состояние и подается в испаритель для повторения цикла.

Чиллер состоит из компрессора, конденсатора и испарителя. Перемещаясь межу этими устройствами, хладагент отбирает тепловую энергию воды и охлаждает ее (+)

Таким образом, компрессор предназначен для сжатия и перемещения хладагента, который последовательно перемещается через воздушный конденсатор и испаритель, то нагреваясь и одновременно охлаждая воду, то остывая.

Конденсатор в этой системе исполняет роль теплообменника, с помощью которого тепловая энергия, поглощенная хладагентом, передается окружающей среде.

Современные модели чиллеров снабжены панелью управления с жидкокристаллическим экраном, на котором отражается текущее состояние устройства и сообщения о вероятных поломках

Избыточное давление на контуре хладагента может привести к повреждению системы. Для контроля этого показателя используют реле высокого давления, а также манометр, позволяющий визуально следить за состоянием системы. Для хранения хладагента предназначен жидкостный ресивер.

Фильтр-осушитель удаляет из хладагента не только водяные пары, но и посторонние загрязнения. Для управления потоком хладагента предназначен соленоидный вентиль, который автоматически перекрывает систему при прекращении работы компрессора.

Это защищает систему от попадания в испаритель хладагента в жидком состоянии. Как только компрессор включается, вентиль открывается. В системе имеется смотровое стекло, которое позволяет визуально контролировать состояние хладагента.

Если в потоке жидкости просматриваются пузырьки воздуха, значит, необходимо увеличить количество фреона. Для контроля за влажностью хладагента предназначены датчики с цветовой индикацией. А регулирование количества хладагента, поступающего в испаритель, осуществляется с помощью терморегулирующего вентиля.

Для повышения пропускной способности системы иногда рекомендуется использовать горячий перепускной клапан газа. Этот элемент не всегда входит в комплект поставки.

Чтобы количество воды в системе оставалось достаточным для ее работы, в промышленных моделях чиллеров устанавливают систему автоматического долива воды. Циркуляцию воды внутри контура обеспечивает насос охлаждающей жидкости.

Моноблочные модели чиллеров уже подготовлены к монтажу, поэтому их установить проще и удобнее, чем агрегат с выносным конденсатором

Упомянутые ранее представляют собой устройства, с помощью которых охлажденный воздух поступает в отдельные помещения. Устанавливают вентиляторные доводчики внутри помещения. Они монтируются на стену, потолок и даже на пол. К одному чиллеру можно присоединить несколько фанкойлов.

Конкретное их количество определяется количеством помещений, нуждающихся в кондиционировании. Но при этом производительность чиллера должна обеспечивать определенное количество фанкойлов.

Для в общую систему используют обычные водопроводные трубы. Это выгодно отличает их от традиционных сплит-систем, для которых подходят только дорогостоящие медные коммуникации.

Чиллеры с выносным конденсатором не так производительны, как моноблочные модели, но они позволяют использовать меньше места для монтажа устройства внутри дома

Важная часть такого устройства – насос, обеспечивающий циркуляцию хладагента. Чем выше производительность этого насоса, тем большее расстояние может разделять чилер и фанкойлы. Это удобно, поскольку увеличивает количество вариантов при выборе подходящего места для чиллера.

Нередко агрегат ставят на крыше здания, на при желании его можно поместить в специальном подсобном помещении. Это позволяет полностью сохранить внешний вид существующего фасада здания. практически никогда не предоставляют такой возможности.

Чиллеры классифицируют в зависимости от различных признаков:

• по типу холодильного цикла как абсорбционные и парокомпрессионные;
• по конструкции как моноблок или система с выносным конденсатором;
• по типу охлаждения конденсатора, которое может быть воздушным или водяным;
• по схеме подключения;
• по наличию или отсутствию теплового насоса.

Чиллеры, имеющие в конструкции тепловой насос, подходят не только для кондиционирования воздуха в помещении, но и для его обогрева. Они рассчитаны на использование в течение всего года.

Как правильно выбрать чиллер?

Для нужд большого коттеджа специалисты рекомендуют использовать чиллер с водяным охлаждением конденсатора. Такие устройства имеют более простую конструкцию, чем аналоги с воздушным охлаждением, соответственно, и стоят они дешевле.

Конструкция чиллера с воздушным охлаждением включает вентилятор (осевой или центробежный) для забора воздуха из помещения, в котором установлено устройство.

Некоторые модели чиллеров можно использовать не только для кондиционирования воздуха, но и для обогрева жилых помещений в зимний период

Для охлаждения конденсатора с помощью воды можно использовать местные водные ресурсы: реки, озера, атезиансткие скважины и т.п. Если по каким-то причинам доступа к таким источникам не имеется, применяется альтернативный вариант: охладитель из этилена или пропиленгликоля.

Охладители этого типа идеальны для применения в холодное время года, когда обычная вода просто замерзает.

Выбор между чиллером в виде моноблока, когда и компрессор, и испаритель, и конденсатор заключены в общий корпус и вариантом, когда конденсатор устанавливают отдельно, не так однозначен. Моноблок проще в монтаже, кроме того, производительность агрегатов этого типа может быть довольно высокой.

Выбирая подходящую модель чиллера, следует оценить его производительность и соотнести ее с количеством фанкойлов, которые будет обслуживать устройство

Выносные системы монтируют в разных местах: собственно чиллер – в подсобном помещении внутри здания (можно даже в подвале), а конденсатор – снаружи. Для соединения этих двух блоков обычно используют трубы, по которым циркулирует фреон. Этим объясняется повышенная сложность монтажа системы, а также дополнительные материальные затраты на установку.

Но для установки чиллера с выносным конденсатором используется меньше места внутри помещения, а такая экономия может оказаться необходимой. Выбирая подходящее устройство, следует учесть также дополнительные функции, которыми оснащен прибор.

Среди популярных и полезных дополнений можно отметить:

• контроль и регулировку водного баланса в системе;
• очистку воды от нежелательных примесей;
• автоматизированное заполнение емкостей;
• котроль и коррекцию внутреннего давления в системе и т.п.

Наконец, обязательно следует оценить холодопроизводительность чиллера, т.е. его способность отбирать тепловую энергию из рабочей жидкости. Конкретные количественные показатели обычно указаны в техническом паспорте изделия. Холодопроизводительность каждой конкретной системы чиллер-фанкойл рассчитывается отдельно.

При этом учитываются максимальные и минимальные температурные показатели, мощность чиллера, производительность насоса, протяженность труб и т.д. Это только общие рекомендации по выбору чиллеров. В каждом конкретном случае следует проконсультироваться с опытным специалистом, который сможет учесть различные нюансы и поможет сделать верный выбор.

Особенности монтажа таких устройств

Сэкономить на установке чиллера сможет только опытный специалист. Всем прочим владельцам этого устройства придется оплатить услуги профессиональных монтажников, поскольку в этом вопросе любая ошибка может стать фатальной. Начинают установку с тщательного изучения всей технической документации и рекомендаций производителя.

Чиллер состоит из множества конструктивных элементов. Промышленную модель лучше всего устанавливать и запускать с помощью опытных профессионалов (+)

После этого приступают непосредственно к установке. Для чиллера следует выбрать опорную площадку, способную выдержать вес этого устройства.

На площадке монтируют раму, положение которой тщательно выверяют с помощью уровня. Если нет площадки с необходимыми характеристиками, следует забетонировать подходящий для монтажа участок, и установить на нем раму.

При этом следует учитывать вибрационное воздействие, которое возникает при работе чиллера. Площадка и рама должны быть установлены таким образом, чтобы вибрация не передавалась прочим конструкциям здания. Воздействие могут также оказывать и другие элементы системы: трубы, воздуховоды, гидромодуль и т.п.

Установку чиллера выполняют на специальную раму, при этом необходимо провести мероприятия по защите окружающих устройство объектов от вибрационного воздействия

Если установка чиллера запланирована в подсобном помещении внутри здания, для нее необходимо соорудить фундамент, который будет возвышаться над уровнем пола. Это позволит уменьшить общую инерционность системы, снизить вибрационное воздействие, улучшить распределение массы агрегата.

Собственно чиллер монтируют на специальные пружинные или резиновые опоры с целью погасить вибрационное воздействие. Под эти опоры кладут еще один слой резины, затем закрепляют конструкцию с помощью анкерных болтов. Определяясь с местом для установки чиллера, следует помнить, что вокруг агрегата должно оставаться свободное пространство.

Для монтажа чиллера на улице или на крыше здания используют специальный кожух, чтобы защитить устройство от непогоды

Оно обеспечит доступ к механизмам для выполнения технического обслуживания. Кроме того, вокруг устройства должен свободно циркулировать воздух, чтобы улучшить охлаждение конденсаторов. Если чиллер установлен снаружи здания, его необходимо защитить от загрязнений, например, опавшей листвой.

Если мусор проникнет в теплообменник, это приведет к некорректной работе системы и серьезным поломкам оборудования. Недопустимо чтобы корпуса чиллера касались посторонние предметы или коммуникации, поскольку им может передаться вибрационное воздействие. Еще один важный момент при монтаже чиллера снаружи – направление ветра.

При установке внутри помещения следует учитывать шумовое воздействие, возникающее во время работы агрегата. Имеет смысл позаботиться о дополнительной шумоизоляции и продумать, как избыточный шум скажется на соседних помещениях. Не рекомендуется ставить чиллер по соседству с жилыми комнатами.

Если рядом с чиллером планируется установить еще какие-то агрегаты, нужно позаботиться, чтобы механизм не подвергался избыточному тепловому воздействию, а также чтобы не было препятствий свободному перемещению потоков воздуха.

При наружном монтаже чиллера используют специальный кожух, который защищает устройство от воздействия погодных факторов. Внутри кожуха ставят испаритель, для монтажа компрессоров предусмотрено место сбоку, а конденсатор устанавливают сверху.

Подобным же образом агрегат устанавливают на крыше здания. При внутренней установке, кожух, разумеется, не нужен, но если в этом случае используется модель с выносным конденсатором, то часть монтажных работ выполняют снаружи.

Для монтажа чиллера на крыше здания может понадобиться специальная строительная техника, поскольку устройство имеет большой физический вес

При изучении технической документации следует обратить внимание на порядок монтажа рамы под чиллер. Для некоторых моделей с высокой производительностью используют специальные виброопоры, которые не нужно дополнительно крепить анкерными болтами.

Для отдельных агрегатов не требуется заливать отдельный фундамент, достаточно правильно установить раму и закрепить устройство болтами.

Для присоединения труб к патрубкам чиллера обычно используют муфты, поскольку диаметр этих коммуникаций невелик. Подключение чиллера к трубопроводам осуществляется только после того, как агрегат установлен на фундамент и виброопоры. Не стоит выполнять этот этап заранее, чтобы не повредить коммуникации.

Выводы и полезное видео по теме

Ролик с презентацией промышленной модели чиллера ЧА-14 можно посмотреть здесь:

Промышленный чиллер – устройство достаточно сложное, но при правильном монтаже и обслуживании оно может безупречно прослужить многие годы. Чтобы не ошибиться в процессе установки оборудования, лучше обратиться в специализированную компанию.

Пишите, пожалуйста, комментарии в находящейся ниже блок-форме. Расскажите о том, как устанавливали подобную климатическую систему в вашем доме или офисе, поделитесь полезными сведениями по теме статьи. Задавайте вопросы, сообщайте об обнаруженных недочетах в тексте, публикуйте фото по теме.

Что такое чиллер и как он работает

Чиллер – специальное устройство, позволяющее охлаждать или наоборот нагревать теплоносители жидкого типа, расположенные в основании системы кондиционирования. Кстати говоря, к последним обычно относят фанкойлы.

Чиллер попросту охлаждает в воду, что бывает просто необходимо в некоторых аспектах производства, когда необходимо быстро охладить то или иное оборудование. Если сравнивать воду и гликолевую смесь, то первый вариант более эффективен. Качественный ремонт чиллеров в Москве выполнят специалисты компании «РЕМОНТЧИЛЛЕРОВ-24″.

Виды чиллеров

На сегодняшний день известны такие разновидности чиллеров:

• в одном корпусе обрамлены моноблок конденсатор, водяной модуль, компрессор;
• чиллер, который по конструкции похож на первый вариант, и отличается от него лишь расположением конденсатора, находящегося снаружи от помещения;
• если нужен очень маленький холодильный модуль в комнате, то прибегают к использованию чиллера с конденсатором водяного типа;
• специальный тепловой насос, которым можно нагревать или охлаждать

Принцип работы

В состав промышленного чиллера входят такие элементы, компрессор, конденсатор, испаритель. Испаритель не позволяет теплу находиться рядом с объектом, который надо охладить.

Для осуществления процедуры отвода через данный элемент пропускаются два жидких вещества: вода, хладагент. Когда хладагент начинает кипеть, он берёт на себя энергию воды.

В итоге жидкость охлаждается, а холодильный агент наоборот нагревается, и, достигнув определённой температурной отметки, становится газом. Приобретя новое состояние, хладагент поступает в компрессор, действуя там на его электромоторные обмотки, и впоследствии охлаждая их.

В той же области находится и горячий пар, который сжимается, как только снова нагреется дол 90 градусов, а после смешивается с компрессионным маслом.

Нагревшись, фреон оказывается в конденсаторе, где теплый хладагент охлаждается с помощью прохладного воздуха. Далее идёт последний этап работы. Холодильный агент поступает в переохладитель и окончательно снижает свою температуру.

В итоге фреон снова становится жидким и отправляется в фильтр-осушитель. Там с него уходит вся влага. Далее по маршруту хладагент следует в теплорасширительный вентиль, где снижает своё давление.

В итоге он приобретает консистенцию из объединения сжатого пара и жидкости. Полученная смесь снова отправляется в испаритель и описанные до этого момента действия повторяются.

Что такое чиллер и как он работает

Что такое кондиционер, знает, наверняка, каждый из нас. А вот что такое чиллер стоимость http://piterholod.ru/chiller-cena.html которого вполне приемлема, известно не всем. Чиллер представляет собой не что иное как кондиционер, но только гораздо больших, промышленных размеров. По своим принципам работы чиллер несколько отличается от обычного бытового кондиционера для квартиры или офиса, однако функция его та же – охлаждать воздух для оптимальной работы людей или техники на предприятиях. Итак, давайте разберемся, из каких элементов конструкции состоит чиллер и как он работает?

Стоит сказать, что любой чиллер, как и кондиционер, способен не только охлаждать, но и нагревать воздух в помещении. Система охлаждения чиллера работает не на фреоне, как у кондиционера или холодильника, а на обыкновенной воде. Вода проходит через испаритель или воздушный конденсатор http://piterholod.ru/kondensatori.html чиллера. На этот конденсатор направлен воздух от вентилятора, который и охлаждает воду. Часть воды может испаряться, что еще больше понижает ее температуру для дальнейшего движения по трубам. Трубы, в свою очередь, нуждаются в некоторой теплоизоляции, чтобы тепло или холод не терялись.

По трубам вода двигается с помощью особых насосов и попадает в фанкойлы – отдельные элементы всей системы чиллера в здании. Фанкойлы – это те же кондиционеры или отопительные приборы в каждом отдельно взятом помещении. При этом расстояние, а соответственно и длина труб, между самим чиллером и фанкойлами может быть сколько угодно большим.

Чиллеры устанавливают обычно там, где необходимо обслужить множество разных помещений – на предприятии или в больших торгово-офисных центрах. Примером может послужить размещение чиллера на крыше высотного здания. Трубы при этом могут быть проложены как снаружи, так и внутри помещений. Каждая труба ведет в отдельное помещение, которое необходимо охладить или обогреть. Чем больше здание, а соответственно и количество помещений в нем и количество отдельных фанкойлов, тем больше должна быть мощность приобретаемого чиллера.

Довольно непросто разбираться во всем, что есть на свете. А быть профессионалом во всех областях науки и техники и вовсе практически невозможно. Однако по долгу службы, в учебных целях, или просто для повышения собственной осведомленности нам необходимо быстро получить максимум информации о каком-то устройстве или процессе, в легком и доступном для непрофессионалов, виде. Для этих целей существуют так называемые «пособия для чайников», то есть для тех, кому нужно быстро понять, о чем идет речь и как это работает. Разберем подобную инструкцию и рассмотрим принцип работы чиллера (для чайников).

Что это такое

Чиллер (или холодильная машина по-другому) – это агрегат для создания искусственного холода и передачи его соответствующему холодоносителю. В роли такового, как правило, выступает обычная вода, реже – рассолы (растворы солей в воде). Этимология слова относит его к английскому языку, к глаголу to chill (англ.) – охлаждать, и образованному от него существительному chiller (англ.) – охладитель. Холодильная машина может быть двух разных типов. Есть парокомпрессионный и абсорбционный чиллер. Принцип работы каждого из них существенно отличается.

Охлаждать всегда

Основная задача любого холодильного агрегата – получение холода в искусственных условиях, то есть там, где это невозможно сделать за счёт природы (фрикулинга). Понятно дело, что охладить воду зимой, с глубоким минусом на улице, не составит особого труда. Но что делать летом, когда температура окружающего воздуха намного выше необходимой нам? Здесь на помощь приходит чиллер. Принцип работы его основан на использовании специальных сред, создаваемых определенными веществами (хладагентов). Они обладают способностью отбирать теплоту от другой среды (то есть охлаждать её) при кипении, переносить и выделять её в иную среду при конденсации. При работе холодильного цикла такие хладагенты изменяют своё фазовое (агрегатное) состояние с жидкого на газообразное и обратно.

Теплообменники

Любую холодильную машину можно условно разделить на две зоны: низкого и высокого давления. Независимо от типа, в любом чиллере всегда будут присутствовать два теплообменника: испаритель – в зоне низкого давления и конденсатор – в зоне высокого давления. Без этих двух компонентов системы не сможет работать чиллер. Принцип работы таких теплообменников основан на теплопроводности (кондукции), то есть передаче теплоты от одной среды в другую через разделяющую эти две среды стенку. Испаритель холодильной машины отдаёт выработанный холод в систему потребителю, а конденсатор либо сбрасывает отведённую теплоту в окружающую среду, либо отправляет её на рекуперацию (подогрев первой ступени ГВС, теплые полы и др.).

Как работает

Рассмотрим стандартный парокомпрессионный чиллер. Принцип работы такой холодильной машины теоретически основан на цикле Карно. Компрессор повышает давление газа, одновременно с этим поднимая его температуру. Горячий газ под высоким давлением подается в конденсатор, где участвует в процессе теплообмена с другой средой более низкой температуры. Как правило, это либо вода (рассол), либо воздух. Здесь газ конденсируется в жидкость, в процессе чего выделяется избыточная теплота, отдаваемая холодоносителю и отводимая, таким образом, от потребителя. Далее жидкость поступает в дросселирующие устройство, где происходит снижение давления в системе с соответствующим падением температуры. После этого частично вскипевшая в ТРВ (терморегулирующем вентиле) жидкость поступает непосредственно в испаритель, который также является важной частью системы «чиллер-фанкойл». Принцип работы испарителя аналогичен конденсатору. Здесь происходит теплообмен между холодоносителем (который и уносит холод в фанкойл) и хладагентом, который начинает вскипать и при этом забирает теплоту от другой среды. После испарителя газ поступает в компрессор, и цикл повторяется.

Абсорбционный чиллер

Работа компрессора в парокомпрессионном цикле требует значительных затрат электроэнергии. Однако уже сейчас существует оборудование, позволяющее избежать этих трат. Рассмотрим принцип работы абсорбционного чиллера. Вместо компрессора здесь используется система повышения давления на основе абсорбирующего вещества с использованием источника теплоты, подводимого извне. Таким источником может служить горячий пар, горячая вода, либо тепловая энергия от сжигания газа или иного топлива. Эта энергия идёт на ректификацию или выпаривание абсорбента, в процессе чего повышается давление хладагента и он подается в конденсатор. Далее цикл работает аналогично парокомпрессионному, а после испарителя газообразный хладагент подается на теплообменник-абсорбер, где и происходит его смешивание с абсорбентом. В качестве абсорбента используется аммиак (в водно-аммиачных чиллерах) или бромид лития (бромистолитиевые АБХМ).

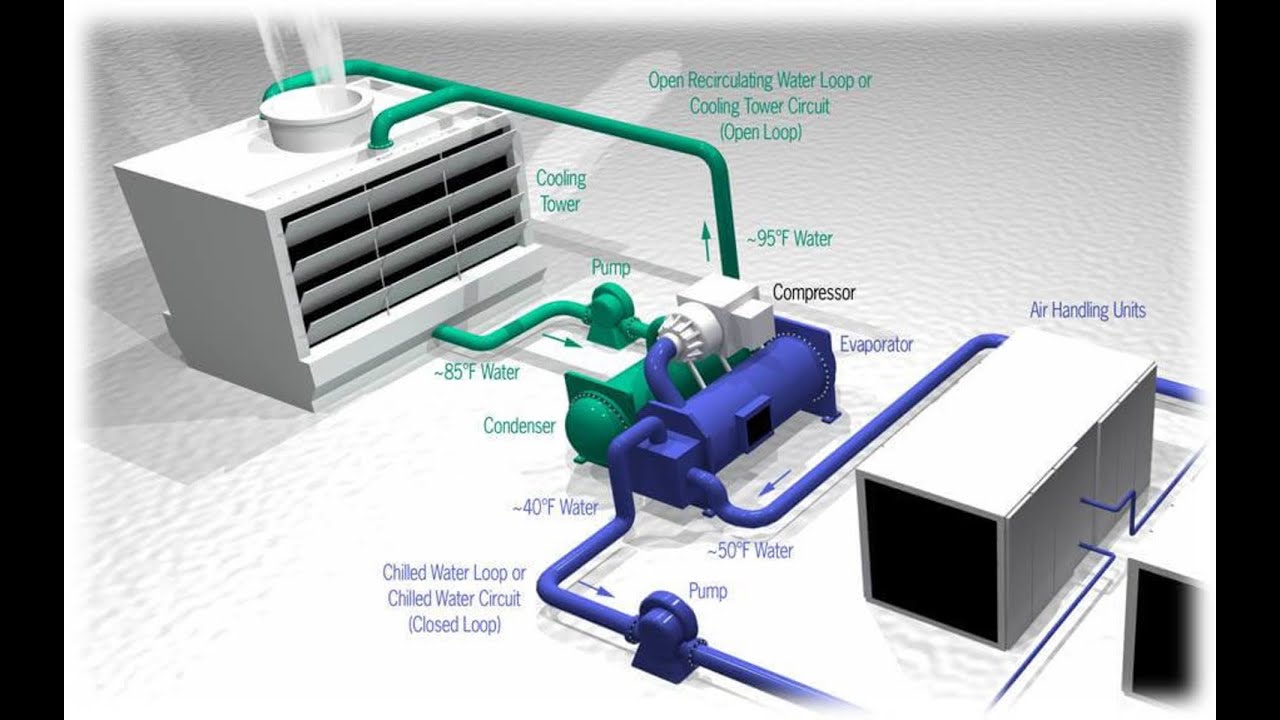

Система «чиллер-фанкойл»

Принцип работы основан на подготовке воздуха в специальных теплообменниках-доводчиках, фанкойлах (от слов fan (англ. ) – вентилятор и coil – змеевик), которые устанавливают в воздуховодах перед его непосредственной раздачей в обслуживаемое помещение. Преимущества таких систем перед центральным кондиционированием заключается в том, что в каждой комнате можно поддерживать разные параметры воздуха (температура, влажность, подвижность), в зависимости от назначения помещения и расчета теплового баланса. И хотя воздух с приточной установки иногда пропускают через доводчики для его финальной обработки, то есть так же, как и в системе «чиллер-фанкойл», принцип работы описанных систем заметно отличается.

что это такое, принцип работы, схема

Сферы применения чиллеров

Для начала разберёмся, что такое чиллер.

Чиллер — мощный агрегат, предназначенный для охлаждения жидкости, применяемой в качестве теплоносителя в центральных системах кондиционирования, таких как приточные установки, фанкойлы.  Он нужен для циркуляции жидкого вещества, например, воды, антифриза.

Главным параметром холодильной машины-чиллера является мощность, или холодопроизводительность. На рынке климатической техники все аппараты имеют мощность от 5 до 9 тыс. кВт. В зависимости от этого параметра, а также устанавливаемого оборудования и площади помещений, чиллеры находят свою сферу применения.

Так, для централизованного кондиционирования в квартирах, домах, офисах и других заведениях применяются системы малой мощности. Агрегат с высокой способностью поглощения тепла используется в металлообрабатывающей промышленности, машиностроении, медицине.

Чиллеры также необходимы для выполнения таких задач:

• охлаждение алкогольных напитков, соков, сиропов при производстве продукции;
• понижение температуры питьевой и технологической воды в оборудовании пищевой промышленности;
• поддержание температурного режима в бассейнах;
• образование ледовых катков на спортивных площадках;
• охлаждение специальных медицинских установок;
• выпуск лекарственных средств при низких температурах;
• охлаждение лазерных станков;
• выпуск пластмассовой и резиновой продукции;
• оборудование для химической отрасли.

Виды чиллеров

В продаже представлены такие виды чиллеров как:

1. Абсорбционные. В процессе производства вместо фреона используется вода или абсорбент.
2. Парокомпрессионные. Охлаждение возникает в результате парокомпрессионного цикла, состоящего из испарения или дросселирования.

По способу установки холодильные машины подразделяются на следующие виды:

1. Наружные. Устанавливают в виде моноблока на улице.
2. Внутренние. Оборудование состоит из двух частей. Конденсатор монтируют снаружи здания, остальные части — внутри помещения.

По типу конденсатора чиллеры бывают:

•  охлаждениемводянымс ;
• типавоздушногос охлаждением .

По типу исполнения гидромодуля охлаждающие агрегаты делятся на следующие виды:

• со встроенной установкой;
• с выносной установкой.

По типу компрессора чиллеры могут быть:

• винтовыми;
• ротационными;
• поршневыми;
• спиральными.

Виды холодильного оборудования зависят также от типа вентиляторов. Чиллеры оборудуются такими вентиляторами:

• осевым;
• центробежным.

Классификация агрегатов приведена на фото.

Устройство чиллера

Разберём, как работает эта климатическая техника и из чего она состоит.

Виды схем установок охлаждения жидкости (чиллеры)

1. Схема непосредственного охлаждения жидкости.
2. Схема охлаждения жидкости с использованием промежуточного хладоносителя и вторичного теплообменного аппарата.
3. Схема охлаждения жидкости с использованием ёмкости-накопителя
4. Схема охлаждения жидкости с использованием промежуточного хладоносителя и открытого вторичного теплообменного аппарата.


Для того чтобы правильно подобрать чиллер, всегда следует обращаться к специалистам, которые хорошо представляют себе, какую именно конструктивную схему предложить для каждого конкретного случая, ведь несмотря на общий принцип работы, каждый элемент установки играет очень важную роль в функциональности системы в целом.

Парокомпрессионный чиллер

Конструкция парокомпрессионного холодильного агрегата может меняться в зависимости от модификации и типа чиллера, но главными элементами системы являются:

• испаритель;
• конденсатор;
• компрессор.

Принцип работы парокомпрессионного чиллера состоит в следующем.

1. При сжатии компрессором испарений рабочего вещества, или хладагента, давление доходит до 30 атм, температура повышается до 70 °C. Начинается процесс конденсации.
2. Конденсатор отдаёт тепло наружу. Конденсатор — единственный механизм, в котором хладагент контактирует с воздушной средой. Наружный воздух обдувает смесь, которая меняет агрегатное состояние и превращается в жидкость. При этом горячий хладон остывает и отдаёт свою энергию, воздух нагревается.
3. Затем рабочее вещество проходит через регулирующий вентиль и расширяется. Давление падает. Резко снижается температура. Хладон вскипает и, пройдя через испаритель чиллера, переходит в газообразное состояние, поглощает энергию теплоносителя и охлаждает его. Затем вещество опять поступает в компрессор. Цикл повторяется.

На таком принципе основаны схема чиллера и его устройство. Многие агрегаты работают по обратному холодильному циклу — вместо охлаждения вырабатывают тепло.
Как устроен чиллер, лучше показать на принципиальной схеме или в виде чертежа охлаждающего оборудования.

Абсорбционный чиллер

Принцип работы абсорбционного чиллера приведён на схеме.

Принцип работы чиллера для чайников

Например, в кондиционере циркулирует фреон. Охлажденный газ проходит через радиатор внутреннего блока. Радиатор внутреннего блока обдувается воздухом. В результате воздух охлаждается, а фреон нагревается и уносится в компрессор.
В чиллере вместо фреона — вода. Холодная вода проходит через радиатор внутреннего блока. Радиатор внутреннего блока обдувается теплым воздухом из комнаты. Воздух охлаждается, а вода нагревается и уносится обратно в чиллер.

Чтобы разобраться в деталях, прочтите нашу статью: принцип работы холодильника.

Холодный и теплый потоки

Рассматривая понятия «теплого» и «холодного» потока стоит сказать, что они весьма условны. Принцип работы чиллера предполагает использование двух холодных потоков. Температура «теплого» потока не превышает 15°С. Но все-таки, температура «теплого» потока несколько выше. Как правило, разница между этими показателями составляет 5°С.

Что касается схемы работы, то теплые потоки воды поступают в чиллер от здания. А холодный поток возвращается обратно – от устройства к зданию.

Охлаждение воды

Охлаждение производится в испарителе-теплообменнике. Для этого применяется специальное вещество – хладон. Посредством испарения хладон забирает энергию теплой субстанции. За счет этого и происходит остужение используемых жидкостей. В результате этого действия охлажденная жидкость уходит обратно в здание с целью остужения воздуха. А вот хладон, нагнетаемый компрессорной станцией, попадает в теплообменник, где он снова возвращается в жидкое состояние.

Контур хладагента

Учитывая все вышесказанное, одним из важнейших компонентов охладителя считается хладагент (фреон). Он представляет собой специальное вещество холодильного цикла, претерпевающее целый ряд фазовых изменений. Фреон циркулирует исключительно в чиллере. Движущей силой фреона является нагнетатель, который играет роль своеобразного насоса. Благодаря действию нагнетателя, фреон характеризуется высокой температурой (около 70°С) и высоким давлением (около 30 атмосфер).

Поступая в конденсатор, температура рабочего вещества уменьшается. Это обусловлено тем, что он обдувается наружным воздухом. В результате такого воздействия, рабочее вещество меняет свое состояние. Теперь они принимает жидкое состояние. Для того чтобы снизить давление на фреон, он должен пройти регулирующий вентиль.

Процесс движения рабочего вещества по компонентам охладителя можно сравнить с принципом поступления кислорода для аквалангиста. Он заключается в том, что газ, находящийся под высочайшим давлением, поступает к аквалангисту уже с нормальными показателями. Стоит заметить, что температура кислородной смеси значительно снижается.

Подобное действие оказывает и регулирующий вентиль. Он уменьшает давление и снижает температурные показатели. Как правило, после прохождения этого элемента чиллера температура хладона едва превышает отметку 0°С. За счет этого эффекта осуществляется остужение потоков теплой воды. Как говорилось выше, процесс происходит в теплообменнике. Выполнив свою работу, хладон возвращается в нагнетатель и начинает новый цикл.

В качестве фреона чаще всего используется бесцветный газ с незначительным запахом хлороформа. Хладон такого типа имеет ряд преимуществ:

• нетоксичен;
• не взрывоопасен;
• отличается низкой температурой нагнетания;
• имеет отличные термодинамические и теплофизические характеристики.

Самым распространенным хладагентом считается R-22. Но ввиду того, что данный хладон нельзя охарактеризовать как экологически чистый. В последнее время в чиллерах начали применять альтернативные варианты. Одним из таких вариантов является R-134A. Этот бесцветный газ считается одним из наиболее экологичных. Хладагент имеет максимально низкий потенциал разрушения озонового слоя. Для функционирования чиллеров также могут эксплуатируются хладоны из синтетических полиэфирных масел. Примером такого хладона является R-410A.

Теплоотвод

Одним из самых важных этапов функционирования чиллера считается теплоотвод. Этот процесс осуществляется в теплообменных аппаратах. Так, охлаждение жидкости выполняется в испарителе, а поступление тепла в окружающую среду – в конденсаторе.

Стоит сказать, что в современных чиллерах может эксплуатироваться несколько разновидностей испарителей:

• пластичный паяный;
• кожухотрубный;
• коаксиальный.

Наиболее распространенным вариантом является пластичный паяный испаритель. Он отличается компактными размерами и высоким уровнем эффективности. Кожухотрубный вариант по своей конструкции напоминает цилиндрический кожух с трубным пучком. Процесс преобразования жидкости в пар хладагента осуществляется путем поступления хладона в межтрубное пространство.

Что касается коаксиального варианта, то его принято использовать исключительно в чиллерах с минимальной мощностью. Среди основных характеристик этого типа испарителя можно отметить простоту конструкции и отсутствие перепадов давления. Также он отличается минимальным загрязнением.

Второй теплообменник – конденсатор. Это единственное место во всей системе кондиционирования, где хладон имеет контакт с окружающей средой. Он заключается в обдуве трубок, по которым проходит хладон, наружным воздухом.

Основной задачей этого компонента чиллера является конденсация паров хладагента. Для этого могут эксплуатироваться 2 типа теплообменников:

• с воздушным охлаждением;
• с водяным охлаждением.

Первый вариант, в свою очередь, делится на теплообменники с внутренней и выносной установкой. В первом случае используются осевые или центробежные вентиляторы конденсатора. Как понятно из названия, выносной конденсатор предполагает установку вне помещения. Но при этом сам охладитель расположен внутри здания.

Компрессор – сердце холодильной машины

Сердцем чиллера принято считать компрессор. Именно этот элемент холодильной машины используется для поступления хладона в испаритель. Главной характеристикой нагнетателя считается уровень его холодопроизводительности. Этот показатель определяется объемом теплоты, который необходим для испарения килограмма хладона.

На практике чаще всего используются такие типы испарителя:

• поршневой;
• винтовой;
• центробежный.

Наибольшей эффективностью и продолжительным сроком эксплуатации характеризуются винтовые компрессоры. В охладителях с большим уровнем мощности принято использовать центробежные компрессоры. А вот поршневое компрессорное оборудование применяется в чиллерах небольшой мощности. В некоторых случаях также могут применяться спиральное и ротационное компрессорное оборудование.

Говоря об особенностях этого элемента, стоит отметить его энергозатратность. Что касается конструктивных особенностей, то компрессоры чиллеров обычно состоят из:

• электродвигателя;
• маслоотделителя;
• смотрового стекла;
• подогревателя масла;
• винтовых роторов;
• фильтра.

Среди основных преимуществ современных компрессоров следует отметить высокий уровень надежности. Также заслуживает внимания качественная шумоизоляция и высокий уровень виброустойчивости. Еще один плюс – этот компонент холодильной машины способен адаптироваться практически к любым рабочим условиям.

Сброс тепла наружу

Переходя к теме теплоотвода, следует снова вернуться к конденсатору. Именно здесь и осуществляется данный процесс. Сброс тепла в окружающую среду осуществляется посредством функционирования специальных вентиляторов конденсатора, которые засасывая воздух, выбрасывают его наружу.

Вентиляторы конденсатора считаются одним из наиболее энергозатратных элементов чиллера. Исходя из этого факта, разработке данного компонента всегда уделяется особенное внимание. Для работы водоохлаждающего устройства могут использоваться 2- и 4-лопастные вентиляторы. Первый вариант характеризуется минимальным уровнем шума. 4-лопастные вентиляторы характеризуются большей мощностью.

Работа «на тепло»

В завершение стоит сказать о том, что на практике могут эксплуатируются чиллеры с обратным рабочим циклом. Простыми словами они осуществляют выработку тепла вместо холода. Принцип работы таких установок можно сравнить с реверсных режимом кондиционеров. В обратных холодильных установках именно теплообменик отвечает за забор тепла и его последующее испарение. А вот в испарителе, который будет логично назвать теплообменником, осуществляется передача тепла холодоносителю. Более того, в таких установках используется уже не «холодонситель», а «теплоноситель».

Система автоматизированного управления чиллером

Любой современнон устройство оснащен системой автоматизированного управления. Данная система состоит из следующих элементов:

• панели управления;
• контроллера;
• защитных средств.

Главным элементом здесь является контроллер. Именно он отвечает за управление функционированием всех основных элементов данного оборудования. Более того, контроллер регулирует реверсирующий цикл охлаждения.

В обязанности автоматизированной системы также входит включение компрессора при фиксации увеличения температуры рабочей жидкости. В случае снижения температуры система автоматически завершает работу установки. Таким образом, применение данной системыгарантирует надежность работы компрессора на протяжении всего эксплуатационного периода.

Теплообменник чиллера фреон-вода

Теплообменник для чиллера устроен таким образом, что внутри него существует два контура:

• В первом контуре циркулирует фреон;
• Во втором — жидкость (например, вода).

Оба контура теплообменника соприкасаются между собой через металлические стенки, но фреон и вода, естественно, между собой не перемешиваются. Для большей эффективности, движение происходит навстречу друг другу.

В теплообменнике фреон-вода происходит следующее:

• Жидкий фреон через ТРВ (терморегулирующий вентиль) попадает в свой контур теплообменника. В процессе он расширяется, в результате происходит отбор тепла от стенок, охлаждая их и нагревая фреон.
• Вода проходит по своему контуру теплообменника и ее температура падает за счет охлажденных стенок, которые охладил фреон.
• Далее, фреон уносится в компрессор, а холодная вода — по назначению (для охлаждения чего-либо).
• Цикл повторяется.

Компрессор для чиллера

Компрессор является главной частью любой кондиционерной машины, внутри него активизируются основные процессы агрегата, поэтому на работу этого элемента уходит значительная часть энергии. Компрессорная установка нацелена на сжатие паров действующего вещества прибора (фреона). После того, как пар перешел в сжатое состояние, а давление внутри агрегата повысилось, начинается процесс конденсации.

Современные компрессоры нацелены на всестороннюю экономию энергии, они оснащены инновационными деталями, которые помогают сохранить энергетическую эффективность и оптимизировать управление прибором. Принцип работы системы чиллер фанкойл заключается в рациональном расходе энергии, а также минимизации шума при работе агрегата.

Такие современные приборы отличаются:

• высокой эффективностью;
• минимальным шумовым уровнем;
• многофункциональностью;
• компактными размеров и форм;
• универсальностью;
• минимальными вибрационными движениями;
• удобством при использовании.

Принцип работы чиллера фанкойл основан на использовании минимального количества энергии и максимальной выдаче тепловых результатов.

Чиллер с выносным конденсатором

Существуют виды охлаждающих приборов, которые можно использовать удаленно от места нахождения конденсатора. Принцип работы чиллера с выносным конденсатором основан на высокой мобильности и универсальности. Такие приборы имеют элементарное строение и простую схему эксплуатации.

Выносной конденсатор чиллера может работать на двух типах вентиляторов:

• центробежные;
• осевые.

Благодаря универсальности, удобству и высокой эффективности такие аппараты используются повсеместно для производственных нужд.

Единственное ограничение — чиллер с выносным конденсатором может быть использован только для охлаждения. Задействовать обратный холодильный цикл для нагрева жидкости не получится.

Абсорбционный чиллер фанкойл

Абсорбционные приборы отличаются от стандартных чиллеров строением и схемой эксплуатации. Принцип работы абсорбционного чиллера основывается на использовании раствора бромида лития (LiBr), который поглощает испарения внутри агрегата, переходя в состояние разбавленного вещества. Полученный раствор отправляется в генератор, где нагревается и выпаривается под воздействием пара или выхлопных газов. Раствор бромида лития (LiBr) возвращается в свое прежнее состояние, и направляется к своим истокам – в абсорбер. Тем временем полученный пар из воды подходит к конденсатору, чтобы замкнуть цикличный процесс и повторить процедуру вновь. Аппараты на абсорбционной системе охлаждения используются в производственных сферах для выполнения масштабных работ.

Преимущества и недостатки чиллеров

Холодильная система имеет ряд преимуществ:

1. Удобство эксплуатации.
2. Возможность размещения установки на расстоянии от охлаждаемого помещения.
3. Частичная замена отопительных систем, сокращение количества батарей.
4. Сокращение затрат на эксплуатацию.
5. Экологичность.
6. Минимизация полезной площади.
7. Бесшумность работы.
8. Безопасность.

Недостатки чиллеров:

1. Крупные габариты внутренних блоков.
2. Большой вес.
3. Сложная установка, монтаж зависит от модификации агрегатов.
4. Повышенное энергопотребление.
5. Высокая стоимость.

При выборе холодильной машины на все эти показатели стоит обращать внимание. Если в помещение мало комнат и нет комнат большого размера, можно купить другую климатическую технику, менее крупную и более эффективную.

Как работает чиллер с воздушным охлаждением

Холодильные машины с воздушным охлаждением конденсатора наиболее распространены. Их часто можно увидеть на крышах больших зданий. Принцип работы чиллера с воздушным охлаждением основан на теплообмене между фреоном и атмосферным воздухом.

Читайте также:Почему молоко обязательно хранить в холодильнике и что будет, если этого не сделать

Различают два вида такого оборудования:

• С выносным, наружным конденсатором;
• С встроенным, внутренним конденсатором.

В первом случае блок конденсатор находится на удалении от основного блока и связан с ним магистралью, по которой циркулирует фреон. Такие установки дороже, но удобнее в обслуживании – внутренний блок можно установить в помещении.

Чиллеры с встроенным конденсатором выполнены в виде моноблока. Их монтируют снаружи здания, в основном на крыше. Их стоимость ниже, но обслуживание затруднено.

Холодильные машины с выносным конденсатором подвержены влиянию внешних факторов (осадки, механические повреждения). Они имеют меньший срок эксплуатации.

Чиллеры с встроенным конденсатором на крыше здания.

Принцип работы чиллера с водяным охлаждением

В чиллерах с водяным охлаждением конденсатора в качестве среды для отбора или сброса тепловой энергии используется вода. Это может быть пруд, река, бассейн или любой водоем. В них конденсатор находится отдельно от основного блока и погружен в воду.

Такие устройства имеют хорошую тепло- и хладопроизводительность. Они меньше подвержены зависимости от температуры окружающей среды.

На вопрос как работает чиллер с водяным охлаждением, можно ответить просто – точно так же, как с воздушным. Единственное отличие в том, что конденсатор погружен в воду, а не находится на открытом воздухе.

При этом чиллеры с водяным охлаждением более эффективны, чем с воздушным. Дело в том, что вода имеет большую теплоемкость и способна более эффективно отбирать или отдавать тепло. Но рассчитать разницу в энергопотреблении чиллеров двух вариантов можно только на индивидуальном примере.

Абсорбционный чиллер

Абсорбционный чиллер или АБХМ имеет отличный от других видов принцип работы. В его конструкции отсутствует компрессор, а давление внутри системы повышается за счет внешних источников тепла. Такое оборудование может использовать низкотемпературную тепловую энергию.

Подробнее о функционировании абсорбционных чиллеров читайте в статье «Принцип работы АБХМ».

В последнее время производители ведут разработки холодильных машин малой мощности, которые можно было бы использовать в быту. Уже существуют опытные модели, но их стоимость слишком велика. Прогнозируется, что через 10-15 лет можно будет установить абсорбционный чиллер для обеспечения микроклимата в частном доме.

Промышленный абсорбционный чиллер YORK.

Чиллер с выносным конденсатором

Существуют виды охлаждающих приборов, которые можно использовать удаленно от места нахождения конденсатора. Принцип работы чиллера с выносным конденсатором основан на высокой мобильности и универсальности. Такие приборы имеют элементарное строение и простую схему эксплуатации.

Выносной конденсатор чиллера может работать на двух типах вентиляторов:

• центробежные;
• осевые.

Благодаря универсальности, удобству и высокой эффективности такие аппараты используются повсеместно для производственных нужд.

Единственное ограничение — чиллер с выносным конденсатором может быть использован только для охлаждения. Задействовать обратный холодильный цикл для нагрева жидкости не получится.

Мощность чиллера

Мощность и эффективность – это не только количество кВт, но совокупность в сумме различных слагаемых. При расчете мощности чиллера учитываются следующие показатели.

1. Тепло, проникающее в окна, через ограждения.
2. Тепло, исходящее от людей, присутствующих в помещении.
3. Тепловая энергия, вырабатываемая освещением и другим оборудованием.

Все притоки тепла суммируются, и таким образом определяется общая тепловая нагрузка, которую несет помещение. Затем суммируются нагрузки всех помещений, которые обслуживает чиллер.

Поскольку процесс охлаждения сопровождается выделением конденсата, и влагосодержание воздуха при этом изменяется, расчет мощности производят по специальной формуле, предусматривая до 20% запаса по мощности.

Преимущества и недостатки водяного охлаждения чиллера

Очевидно, что устройство чиллера с водяным охлаждением было разработано в качестве более эффективной альтернативы установкам с воздушным охлаждением. В качестве достоинств такой схемы указываются следующие моменты:

• по сравнению с воздушным, водяное охлаждение позволяет уменьшить площадь теплообмена и, следовательно, сократить размеры самого конденсатора, что делает конструкцию чиллера более компактной;
• при установке системы рекуперации нагретая в конденсаторе вода может быть использована в качестве дополнительного теплоносителя, например, для обогрева помещений, что позволяет более экономично и эффективно расходовать энергию;
• благодаря более компактным размерам чиллеры с водяным охлаждением могут быть смонтированы внутри помещений, что особенно актуально в ситуациях с нехваткой наружной площади для размещения установок на крыше здания.

Однако у такой схемы существуют и недостатки, среди которых стоит указать следующие основные:

• Водяное охлаждение требует установки дополнительного оборудования, что значительно усложняет систему и требует лишнего места для размещения драйкулера или градирни;
• Система рециркуляции воды требует дополнительного энергообеспечения для работы вентиляторов.

Очевидно, что водяное охлаждение чиллера подразумевает регулярное обслуживание таких систем. Только подготовленный специалист знает, как работает данное оборудование, поэтому сервис подобных установок должен осуществляться поставщиками или компаниями, предоставляющими соответствующие услуги.

Рабочий цикл

Основные элементаы чиллера:

1. Компрессор;
2. Конденсатор;
3. Испаритель;
4. Теплообменник.

Компрессор сжимает фреон в конденсаторе, повышая давление настолько, что он конденсируется, переходит в жидкое состояние. Его температура существенно повышается.

В конденсаторе нагретый фреон отдает тепло воздуху или воде. Он охлаждается и переходит в испаритель.

В испарителе установлен регулирующий вентиль, который контролирует количество хладагента. Фреон попадает больший объем расширяется, переходит в газообразное состояние. При испарении температура хладагента падает.

В состоянии экстремально охлажденного газа фреон переходит в теплообменник, где охлаждает воду в магистрали. Холодная вода поступает в фанкойлы, обеспечивая их работу. В радиаторах фанкойлов она охлаждает воздух.

Когда чиллер работает на обогрев, процесс такой же, но циркуляция идет в обратном порядке. Теплая вода в фанкойлах нагревает проходящий воздух.

Пример работы (значения приведены для наглядности)

• Перед попаданием в компрессор фреон имеет температуру 0 градусов. После сжатия и перехода в жидкую фазу она повышается до +60.
• Проходя через конденсатор хладагент охлаждается до +30 °С.
• В испарителе фреон переходит в состояние газа, его температура падает до -15 градусов.
• Протекая через теплообменник, он нагревается от воды до 0 °С.
• Цикл повторяется снова.

Видео о принципе работы чиллера

Выводы и полезное видео по теме

Ролик с презентацией промышленной модели чиллера ЧА-14 можно посмотреть здесь:

Промышленный чиллер – устройство достаточно сложное, но при правильном монтаже и обслуживании оно может безупречно прослужить многие годы. Чтобы не ошибиться в процессе установки оборудования, лучше обратиться в специализированную компанию.

Источники

• https://VentingInfo.ru/konditsionery/ohlazhdayushhij-chiller
• https://dantex.ru/articles/princip_raboty_chillera/
• http://crio.pro/xolodilnoe-oborudovanie/princip-raboty-chillera/
• https://www. jonwai.ru/articles/princip-raboti-chilera/
• https://VTeple.xyz/chiller-chto-eto-takoe-i-kak-on-rabotaet/
• https://kachestvolife.club/o-vozduhe/chiller-chto-eto-takoe-princip-raboty-shema-foto
• https://yorktrade.ru/stati/princip-raboty-vodyanogo-chillera
• https://sovet-ingenera.com/vent/cond/chto-takoe-chiller.html

[свернуть]

Чиллер — принцип работы, действия

Подробности

   Чиллером называют полнофункциональную холодильную установку, предназначенную для охлаждения воды, а также незамерзающих растворов, которые используют в системах кондиционирования – приточных установках, фанкойлах, центральных кондиционерах, прочих прикладных процессах. Чиллеры используют в качестве теплового насоса,  а также с целью подогрева воды в холодное время. Чиллеры имеют широкий диапазон холодопроизводительности, вследствие чего находят применение в системах кондиционирования малых объектов (квартиры, коттеджи, небольшие магазины) и больших сооружение (офисных, производственных и других зданий). Кроме того, чиллеры используют в пищевой промышленности с целью охлаждения воды, различных напитков, в спортивно-оздоровительной области – для охлаждения ледовых площадок и катков, в фармацевтической сфере – для охлаждения медикаментов. Современный рынок представлен несколькими видами чиллеров с точки зрения конструктивного исполнения: чиллеры с водяным и воздушным охлаждением конденсатора, последние виды чиллеров получили наибольшее распространение, поскольку предназначены для наружной установки.

    Принцип работы чиллера основан на процессе охлаждения основного компонента этого агрегата. Перегретый пар хладагента, имеющего низкое давление, выходит из испарителя, поступая в компрессор и попутно охлаждая обмотки его электродвигателя. Пар хладагента в компрессоре сжимается, при этом для смазки, охлаждения и герметизации зазоров в компрессор впрыскивается масло. Горячий пар под высоким давлением, покидая компрессор, поступает в воздухоохлаждаемый конденсатор, в котором равномерно распределяется по контурам теплообменника и отдает охлаждаемому наружному воздуху тепло, а сам конденсируется. Перед выходом из конденсатора жидкий хладагент подается в переохладитель, где его температура понижается ниже точки насыщения, что увеличивает эффективность цикла. Проходя через высокоэффективный фильтр-осушитель, где из переохлажденного жидкого фреона удаляется влага, хладагент поступает в терморасширительный вентиль, где он дросселируется, частично испаряясь благодаря собственной теплоте жидкости. К концу процесса расширения хладагент являет собой смесь пара и жидкости низкого давления, поступающей в испаритель и равномерно распределяющейся по его трубкам. Далее, двигаясь по испарителю, хладагент закипает, забирая тепло у охлаждаемой воды, вследствие чего приобретая парообразное состояние. Пар хладагента, достигший состояния перегрева выходит из испарителя, после чего цикл вновь повторяется.

Схема холодильного контура чиллера состоит из

— компрессора

— четырех-ходового клапана реверсирования холодильного цикла, применяемого в тепловых насосах

— теплообменника конденсатора

— ТРВ

— капиллярной трубки

— теплообменника испарителя.

Как в чиллере действует система автоматизированного управления

   Чиллеры, принцип работы которых основаны на охлаждении либо нагревании жидкости, оснащены системой автоматизированного управления, которая состоит из контроллера, пульта управления, средств защиты. Контроллер предназначен для управления работой самого компрессора, вентиляторов конденсатора, четырех-ходового клапана, реверсирующего холодильный цикл.

  В процессе повышения температуры воды в контуре системы кондиционирования, обязанностью контроллера является включение компрессора чиллера, охлаждающего воду в системе кондиционирования. При снижении температуры воды в гидравлическом контуре меньше значения температурной установки за минусом значения температурной разницы – дельты регулирования, встроенная система автоматизированного управления приостанавливает работу компрессора. Следовательно, контроллер обеспечивает высокую надежность работы компрессора, а также других элементов холодильного контура на протяжении всего времени эксплуатации установки.

   Выбор чиллера является серьезным вопросом, требующим грамотного решения. Конечно, для выбора холодильного агрегата нет необходимости знать все нюансы и тонкости работы холодильной машины, но знание основных принципов работы агрегата поможет быстрее выбрать нужную модель.

  Дешевле, однако создают малый напор воздуха, вследствие чего чиллер, оснащенный осевым вентилятором, размещают только на открытом месте (крыша, стена здания, в других подобных местах). Центробежными вентиляторами создаётся более сильный напор воздуха, значит чиллеры, оснащенные такими вентиляторами, вполне можно размещать внутри помещения, обеспечивая забор и выброс воздуха через воздуховоды.

…..

Мы рассмотрели принцип действия чиллера. Оборудование, которое поставляет Компания Питер Холод можно встретить на предприятиях в таких регионах, как: Москва Санкт-Петербург Екатеринбург Ростов-на-Дону Казань Краснодар Нижний Новгород Волгоград Уфа Воронеж Челябинск Пенза Самара Тольятти Оренбург Тверь Сочи Белгород Пермь Смоленск Владимир Воскресенск Чебоксары Саратов Курск Новочеркасск Ярославль Черноголовка Ижевск Киров Астрахань Рязань Курган Сургут Ульяновск Тюмень Кострома Липецк Калуга в Марий Эл Димитровград Каменск-Уральский Жуковский Набережные Челны Ейск Иваново Нижневартовск Подольск Тамбов Армавир Магнитогорск в Мордовии Миасс Новороссийск Калмыкия Ханты-Мансийск Брянск Волжский Сызрань Нижний Тагил Таганрог Орел Ленинградская В Ленинградской области В лен области Железногорск Всеволожск Выборг Гатчина Кириши Сосновый бор Тихвин Череповец Волхов Великий Новгород В Новгородской области В Ненецком Петрозаводск В республике Коми Архангельск Вологда Мурманск Псков Великие Луги Воркута Сыктывкар Ухта Северодвинск Калининград В калининградской области Кондопога Сортавала В Ивановской области Обнинск В Липецкой области Электросталь Поволжье Дзержинск Саров Выкса В Нижегородской области Орск В Пермском краю Березники Нефтекамск Салават Альметьевск Бугульма Нижнекамск Жигулевск Балоково Энгельс в Татарстане В Пензенской области В Башкортостане В Ульяновской области В Чувашии Глазов Сарапул Дмитров Юг Владикавказ В Адыгее Анапа Туапсе Волгодонск Шахты в Калмыкии В Краснодарском крае Геленджик Ялта Сибирь Иркутск Барнаул Братск Усть-Илимск Кемерово Новокузнецк Красноярск Норильск Алтайский край Алтай В Красноярском крае Новосибирск Томск Омск В Бурятии Улан–Удэ в Тыве в Хакасии На Дальнем Востоке Благовещенск Белогорск Владивосток Уссурийск Хабаровск В Еврейской области Камчатский край Магадан в Сахе На Чукотске Южно-Сахалинск В Приморье В Хабаровском крае Якутск На Северном Кавказе Северный Кавказ В Чечне Ессентуки Кисловодск Минеральные воды Пятигорск В Карачаево-Черкесске Черкесск На Ставрополье В Дагестане в Ингушетии ив Северной Осетия Аланья В Кабардино-Балкарии На Урале Первоуральск Тобольск Нефтеюганск Озерск В Челябинской области В Ханты-Мансийском округе Новый Уренгой Ноябрьск Салехард В Ямало-Ненецком округе Удмуртск В Удмуртии

Полное руководство по чиллерным системам. Все, что Вам нужно знать.

Что такое чиллерные системы?

В коммерческих зданиях используются системы отопления, вентиляции и кондиционирования воздуха (HVAC) для осушения и охлаждения здания. Современные коммерческие здания нуждаются в эффективных системах и компонентах HVAC в рамках более широких инициатив, направленных на повышение эффективности и устойчивости зданий. Жители здания также возлагают большие надежды на то, что система HVAC будет работать, как задумано.. . для создания комфортной внутренней среды независимо от внешних по отношению к зданию условий.

Чиллеры стали важным компонентом систем отопления, вентиляции и кондиционирования воздуха для самых разных коммерческих объектов, включая отели, рестораны, больницы, спортивные арены, промышленные и производственные предприятия и т. Д. В отрасли давно признано, что холодильные системы представляют собой крупнейшего потребителя электроэнергии в мире. большинство объектов. Они могут легко потреблять более 50% от общего потребления электроэнергии в сезонные периоды.По данным Министерства энергетики США (DOE), чиллеры могут вместе использовать примерно 20% всей электроэнергии, вырабатываемой в Северной Америке. Кроме того, по оценкам Министерства энергетики, чиллеры могут расходовать до 30% дополнительной энергии из-за различных эксплуатационных недостатков. Эта признанная неэффективность обходится компаниям и строительным предприятиям в миллиарды долларов ежегодно.

Как правило, чиллер способствует передаче тепла от внутренней среды к внешней.Это устройство теплопередачи зависит от физического состояния хладагента, когда он циркулирует через систему охлаждения. Безусловно, чиллеры могут функционировать как сердце любой центральной системы HVAC.

Как работает чиллер?

Чиллер работает по принципу сжатия или поглощения пара. Чиллеры обеспечивают непрерывный поток охлаждающей жидкости к холодной стороне системы технологической воды при желаемой температуре около 50 ° F (10 ° C). Затем хладагент прокачивается через технологический процесс, отводя тепло из одной зоны объекта (например,g., машины, технологическое оборудование и т. д.), когда он течет обратно в обратную сторону системы технологической воды.

В чиллере используется механическая система охлаждения с компрессией пара, которая подключается к системе технологической воды через устройство, называемое испарителем. Хладагент циркулирует через испаритель, компрессор, конденсатор и расширительное устройство чиллера. Термодинамический процесс происходит в каждом из вышеперечисленных компонентов чиллера. Испаритель работает как теплообменник, так что тепло, захваченное потоком технологического хладагента, передается хладагенту.По мере передачи тепла хладагент испаряется, превращаясь из жидкости с низким давлением в пар, в то время как температура технологического хладагента снижается.

Затем хладагент поступает в компрессор, который выполняет несколько функций. Во-первых, он удаляет хладагент из испарителя и гарантирует, что давление в испарителе остается достаточно низким для поглощения тепла с правильной скоростью. Во-вторых, он повышает давление выходящего пара хладагента, чтобы его температура оставалась достаточно высокой, чтобы выделять тепло, когда он достигает конденсатора.Хладагент возвращается в жидкое состояние в конденсаторе. Скрытая теплота, выделяемая при переходе хладагента из пара в жидкость, уносится из окружающей среды охлаждающей средой (воздухом или водой).

Типы чиллеров:

Как описано, две разные охлаждающие среды (воздух или вода) могут способствовать передаче скрытой теплоты, отдаваемой при переходе хладагента из пара в жидкость. Таким образом, чиллеры могут использовать два разных типа конденсаторов: с воздушным и водяным охлаждением.

• Конденсаторы с воздушным охлаждением напоминают «радиаторы», охлаждающие автомобильные двигатели. Они используют моторизованный вентилятор, чтобы нагнетать воздух через решетку линий хладагента. Конденсаторам с воздушным охлаждением для эффективной работы требуется температура окружающей среды 95 ° F (35 ° C) или ниже, если они не предназначены специально для высоких условий окружающей среды.
• Конденсаторы с водяным охлаждением выполняют ту же функцию, что и конденсаторы с воздушным охлаждением, но требуют двух этапов для завершения теплопередачи. Сначала тепло переходит от пара хладагента в воду конденсатора.Затем теплая вода из конденсатора перекачивается в градирню, где технологическое тепло в конечном итоге отводится в атмосферу.

Чиллеры с водяным охлаждением:

Чиллеры с водяным охлаждением имеют конденсатор с водяным охлаждением, соединенный с градирней. Они обычно используются для средних и крупных установок с достаточным водоснабжением. Чиллеры с водяным охлаждением могут обеспечивать более стабильную производительность для коммерческого и промышленного кондиционирования воздуха из-за относительной независимости от колебаний температуры окружающей среды.Размеры чиллеров с водяным охлаждением варьируются от небольших моделей емкостью 20 тонн до моделей на несколько тысяч тонн, которые охлаждают крупнейшие в мире объекты, такие как аэропорты, торговые центры и другие объекты.

В типичном чиллере с водяным охлаждением используется рециркулирующая вода из конденсатора из градирни для конденсации хладагента. Чиллер с водяным охлаждением содержит хладагент, зависящий от температуры воды на входе в конденсатор (и расхода), который зависит от температуры окружающей среды по влажному термометру.Поскольку температура по влажному термометру всегда ниже, чем по сухому термометру, температура (и давление) конденсации хладагента в чиллере с водяным охлаждением часто может работать значительно ниже, чем в чиллере с воздушным охлаждением. Таким образом чиллеры с водяным охлаждением могут работать более эффективно.

Чиллеры с водяным охлаждением обычно располагаются внутри помещений в защищенной от атмосферных воздействий среде. Следовательно, чиллер с водяным охлаждением может обеспечить более длительный срок службы. Чиллеры с водяным охлаждением обычно представляют собой единственный вариант для более крупных установок.Дополнительная система градирни потребует дополнительных затрат на установку и обслуживание по сравнению с чиллерами с воздушным охлаждением.

Чиллеры с воздушным охлаждением:

В чиллерах с воздушным охлаждением используется конденсатор, охлаждаемый окружающим воздухом. Таким образом, чиллеры с воздушным охлаждением могут найти обычное применение в небольших или средних установках, где может существовать ограниченное пространство. Чиллер с воздушным охлаждением может быть наиболее практичным выбором в сценариях, когда вода представляет собой ограниченный ресурс.

Типичный чиллер с воздушным охлаждением может быть оснащен пропеллерными вентиляторами или механическими холодильными циклами, чтобы втягивать окружающий воздух через ребристый змеевик для конденсации хладагента. Конденсация паров хладагента в конденсаторе с воздушным охлаждением обеспечивает передачу тепла в атмосферу.

Чиллеры с воздушным охлаждением обладают значительным преимуществом в виде более низких затрат на установку. Более простое обслуживание также достигается за счет их относительной простоты по сравнению с чиллерами с водяным охлаждением. Чиллеры с воздушным охлаждением будут занимать меньше места, но в основном будут располагаться вне помещения.Таким образом, у наружных элементов сократится срок их службы.

Комплексный характер чиллеров с воздушным охлаждением снижает затраты на техническое обслуживание. Их относительная простота в сочетании с малым занимаемым пространством дает большие преимущества во многих типах установок.

Действия по повышению эффективности чиллерных систем:

Расходы на чиллер составляют значительную часть счетов за коммунальные услуги в вашем здании. Какие меры следует предпринять, чтобы добиться экономии энергии за счет максимальной эффективности чиллерной системы? Давайте рассмотрим некоторые возможности.

Текущее обслуживание

Чиллерные системы будут работать более эффективно за счет надлежащего текущего обслуживания. Большинство организаций осознают эту ценность и предприняли шаги в рамках своей повседневной практики управления объектами. Некоторые общие передовые практики для систем чиллера включают:

1. Осмотрите и очистите змеевики конденсатора. Теплопередача имеет большое влияние на чиллерные системы и остается основой для обеспечения эффективной работы чиллера. При плановом техническом обслуживании следует проверять змеевики конденсатора на предмет засорения и свободного прохода воздуха.
2. Поддерживайте заправку хладагента. Коэффициент охлаждения чиллера зависит от надлежащего уровня хладагента в системе. Поддержание надлежащей заправки хладагента может значительно повлиять на энергоэффективность за счет снижения затрат на охлаждение почти на 5-10%.
3. Поддержание воды в конденсаторе: водяные контуры конденсатора, используемые с градирнями, должны поддерживать надлежащий расход воды в соответствии с проектом. Любой мусор, такой как песок, эрозионные твердые частицы и загрязняющие материалы, может повлиять на водяной контур конденсатора. Загрязнение или образование накипи могут препятствовать потоку воды и сильно влиять на эффективность работы чиллера.

Профилактическое обслуживание

Искусственный интеллект (ИИ) продолжает развиваться в повседневных практических приложениях. Такое оборудование, как чиллерные системы, выиграет от использования алгоритмов искусственного интеллекта, которые могут обнаруживать потенциальные сбои до их возникновения. Прогнозирующее техническое обслуживание использует сбор и анализ рабочих данных системы чиллера, чтобы определить, когда следует предпринять действия по техническому обслуживанию до катастрофического отказа. Поскольку чиллеры представляют собой сердце большинства современных систем отопления, вентиляции и кондиционирования воздуха, предотвращение катастрофических отказов, приводящих к значительному «простою», позволит сэкономить на расходах на аварийный ремонт, а также на репутации.Критическая роль, которую играет холодильная система, требует повышенного внимания. Большие данные и искусственный интеллект минимизируют время простоя и повышают производительность.

Интернет вещей (IoT) предоставляет инструмент сбора данных, который позволяет использовать приложения AI, такие как профилактическое обслуживание. Фактически, будущее HVAC — это AI и IoT. Интернет вещей позволяет собирать данные с чиллера в реальном времени, чтобы обеспечить непрерывный анализ его работы. Детализированные данные IoT, полученные от чиллера, выходят далеко за рамки данных, полученных при визуальном осмотре.Интернет вещей позволяет инженерам-строителям видеть в режиме реального времени критически важные объекты HVAC, тем самым обеспечивая информированный мониторинг фактических условий эксплуатации.

Оптимизация

Чиллеры работают как часть сложной системы HVAC. Чиллеры с водяным охлаждением имеют большую сложность из-за подключения к системе градирни. Таким образом, оценка общей производительности холодильной установки будет включать анализ общего энергопотребления компрессора, насосов, вентиляторов градирни и т. Д.для оценки комплексных показателей эффективности, таких как кВт / тонна.

Оптимизация всей холодильной установки должна выполняться комплексно. Различные настройки, направленные на оптимальные уставки охлажденной воды, последовательность работы чиллера и балансировку нагрузки, управление пиковым потреблением, управление водой в градирне и т. Д., Могут выполняться только с рабочими данными. Интернет вещей может предоставить инструменты для такой оптимизации, обеспечивая в реальном времени мониторинг энергопотребления каждой части холодильной установки, температуры подачи / возврата из холодильной машины и градирни, скорости потока воды из водяного контура конденсатора и т. Д.Интернет вещей нашел практическое применение в HVAC, чтобы облегчить настоящую оптимизацию.

Заключение:

Эффективность работы чиллера

существенно повлияет на эксплуатационные расходы вашего здания. Текущее плановое обслуживание представляет собой минимум с точки зрения управления объектом. Для профилактического обслуживания и оптимизации холодильной системы требуются оперативные данные в реальном времени. Интернет вещей открыл дверь к новым формам повышения эффективности чиллера.

Примечание редактора: этот пост был первоначально опубликован в ноябре 2017 года и был полностью переработан и обновлен для обеспечения точности и полноты.

Как работает чиллер? — Что такое чиллер и как выбрать лучший

Что такое
Чиллер
?

Промышленные охладители воды используются во множестве приложений, где охлажденная вода или жидкость циркулируют через технологическое оборудование. Обычно используемые для охлаждения продуктов и оборудования, водоохладители используются во множестве различных приложений, включая литье под давлением, инструмент и высечку, продукты питания и напитки, химикаты, лазеры, станки, полупроводники и многое другое.

Функция промышленного чиллера заключается в перемещении тепла из одного места (обычно технологического оборудования или продукта) в другое (обычно воздух за пределами производственного помещения). Для передачи тепла к охладителю и от него очень часто используется вода или водно-гликолевый раствор, что может потребовать, чтобы технологический охладитель имел резервуар и насосную систему. Независимо от отрасли и процесса, обеспечение достаточного охлаждения имеет решающее значение для производительности и экономии средств.

Зачем использовать
Чиллер
?

Ни один промышленный процесс, машина или двигатель не являются эффективными на 100%, причем наиболее частым побочным продуктом такой неэффективности является тепло. Если это тепло не удаляется, оно со временем будет накапливаться, что приведет к сокращению времени производства, остановкам оборудования и даже преждевременному выходу оборудования из строя. Чтобы избежать этих проблем, необходимо включить охлаждение в конструкцию промышленных технологических систем.

Использование чиллера для охлаждения дает множество преимуществ. Чиллер обеспечивает постоянную температуру и давление в вашем производственном процессе. Исключение переменных температуры и давления упрощает разработку и оптимизацию процесса, обеспечивая высочайшее качество продукта. Вместо расточительной системы с одним проходом холодильная машина рециркулирует охлаждающую воду. Рециркуляция сводит к минимуму расходы на потребление воды, которое может быть дорогостоящим и экологически вредным.

Как работает
Чиллер
Работа?

В большинстве случаев технологического охлаждения насосная система обеспечивает циркуляцию холодной воды или водно-гликолевого раствора от охладителя к процессу.Эта холодная жидкость удаляет тепло из процесса, а теплая жидкость возвращается в чиллер. Технологическая вода — это средство передачи тепла от технологического процесса к чиллеру.

Промышленные чиллеры содержат химическое соединение, называемое хладагентом. Существует множество типов хладагентов и применений в зависимости от требуемых температур, но все они работают на основном принципе сжатия и фазового перехода хладагента из жидкости в газ и обратно в жидкость. Этот процесс нагрева и охлаждения хладагента и превращения его из газа в жидкость и обратно — это цикл охлаждения.

Холодильный цикл начинается со смеси жидкости и газа под низким давлением, поступающей в испаритель. В испарителе тепло технологической воды или водно-гликолевого раствора приводит к кипению хладагента, который превращает его из жидкости низкого давления в газ низкого давления. Газ низкого давления поступает в компрессор, где сжимается до газа высокого давления. Газ под высоким давлением поступает в конденсатор, где окружающий воздух или вода конденсатора отводят тепло, чтобы охладить его до жидкости под высоким давлением. Жидкость под высоким давлением поступает к расширительному клапану, который регулирует количество жидкого хладагента, поступающего в испаритель, тем самым снова запускает цикл охлаждения.

В чиллерах используются два типа конденсаторов; с воздушным и водяным охлаждением. Конденсатор с воздушным охлаждением использует окружающий воздух для охлаждения и конденсации горячего газообразного хладагента обратно в жидкость. Он может быть расположен внутри чиллера или удаленно снаружи, но в конечном итоге он отводит тепло от чиллера в воздух. В конденсаторе с водяным охлаждением вода из градирни охлаждает и конденсирует хладагент.

Что
Чиллер
Лучше всего подходит для вашего процесса?

Чиллер
Системы различаются по размеру и конструкции и доступны в виде небольших, локализованных или переносных чиллеров для небольших приложений или крупных центральных чиллеров, предназначенных для охлаждения целых процессов.

Если вас интересуют более подробные сведения о лучшем охлаждающем решении для вашей области применения, обратитесь к специалисту по тепловому обслуживанию.

Как работает чиллер? | Принципы работы промышленного чиллера

Как работает чиллер? — Принцип работы промышленной холодильной системы

Если на вашем предприятии используются технологические жидкости или тяжелое оборудование, выделяющее тепло, вам потребуется промышленная система охлаждения для охлаждения ваших процессов и внутренних компонентов оборудования. Понимание того, как работает промышленный чиллер, и знание различных типов доступных чиллеров поможет вам сделать правильный выбор для ваших потребностей в охлаждении.

Что такое чиллер?

Промышленный чиллер — это холодильная система, используемая для понижения температуры оборудования, производственных помещений и технологических жидкостей путем отвода тепла от системы и передачи его в другое место. Промышленные чиллеры необходимы для регулирования температуры в нескольких промышленных процессах, таких как литье под давлением, нанесение металлического покрытия, добыча нефти и пищевая промышленность.

Принципы работы

Промышленные чиллеры работают на следующих принципах работы;

1. Смена фазы

Жидкий хладагент претерпевает фазовый переход в газ при нагревании, а когда газообразный хладагент переохлажден, он снова конденсируется в жидкость.

2. Тепловой поток

Тепловая энергия всегда течет из области с высокой концентрацией в область с низкой концентрацией.

3. Точка кипения

Снижение давления над жидкостью снижает ее точку кипения, а увеличение давления увеличивает ее точку кипения.

Как работает чиллер?

Чиллеры состоят из четырех основных компонентов; испаритель, компрессор, конденсатор и расширительный блок. Каждая холодильная система содержит хладагент.

Процесс начинается с поступления хладагента под низким давлением в испаритель. Внутри испарителя хладагент нагревается, что приводит к его фазовому превращению в газ. Газообразный хладагент попадает в компрессор, который увеличивает его давление.

Хладагент высокого давления поступает в конденсатор, который отводит тепло, используя охлаждающую воду из градирни или воздух из окружающей среды, конденсируя его в жидкость под высоким давлением.Затем сконденсированный хладагент поступает в расширительный блок, который имеет клапан, который действует как дозирующее устройство, ограничивая поток хладагента в системе.

Следовательно, это снижает давление хладагента и снова запускает процесс охлаждения. Весь процесс известен как цикл охлаждения .

Типы промышленных чиллеров

В настоящее время используются три основных типа промышленных чиллеров: чиллеры с воздушным охлаждением, чиллеры с водяным охлаждением и абсорбционные чиллеры.Мы также кратко коснемся градирен (альтернативной или дополнительной системы охлаждения) и специальных охладителей, таких как гликоль и центробежные охладители.

Выбор подходящего чиллера для вашего приложения поможет вам сэкономить средства, сократить время простоя и повысить эффективность эксплуатации.

Чиллеры с водяным охлаждением

Чиллеры с водяным охлаждением используют воду из внешней градирни для отвода тепла от газообразного хладагента в конденсаторе до того, как он претерпит фазовый переход в жидкость.

Чиллеры с воздушным охлаждением

Вместо охлаждающей воды чиллеры с воздушным охлаждением используют окружающий воздух для отвода тепла от хладагента в конденсаторе.

Чиллеры с компрессорным паром

В чиллерах этого типа используются хладагенты для охлаждения технологических жидкостей и помещений. Компрессор используется в качестве движущей силы для прокачки хладагента по системе.

Чиллеры с абсорбцией пара

В чиллерах с абсорбцией пара нет компрессора. Скорее они используют источник тепла e.g., солнечная энергия или отработанное тепло для прогона охлаждающей жидкости через систему.

Как работает абсорбционный чиллер?

Процесс начинается с жидкого хладагента в испарителе, который переводит его в газообразную форму. Газообразный хладагент абсорбируется концентрированным абсорбентом, таким как бромид лития или аммиак, обеспечиваемым генератором. Разбавленный раствор поглощает охлаждающую жидкость, а тепло поглощает охлаждающая вода.

Разбавленный раствор хладагента и абсорбента проходит через теплообменник в генератор, где он нагревается. Охлаждающая жидкость испаряется из раствора, конденсируется и снова отправляется на охлаждение. Теперь концентрированный абсорбент также перерабатывается.

Гликолевые чиллеры

Гликолевые чиллеры — это особые типы чиллеров, в которых в системе используется пропиленгликоль, антифриз. Они широко используются в пищевой промышленности, например, при производстве спирта и в системах охлаждения пивоварен.

Как работает гликолевый чиллер?

Режим работы гликолевых чиллеров такой же, как и у стандартных чиллеров.

Центробежные чиллеры

Центробежные чиллеры состоят из обычного испарителя, компрессора, конденсатора и расширительного устройства, но с дополнительными вращающимися крыльчатками, которые сжимают хладагент и перемещают его по системе. Они особенно полезны для средних и крупных операций охлаждения (от 150 до 6000 тонн охлаждения).

Градирни

Градирня — это большой теплообменник, который обеспечивает охлаждающую воду для отвода тепла от охлаждающей жидкости, которая использовалась для охлаждения оборудования, технологических жидкостей или зданий. Когда охлаждающая вода встречается с воздухом, небольшая часть испаряется, понижая ее температуру. Это известно как «испарительное охлаждение».

Градирни обычно удобно располагать рядом с водоемами, такими как озера и реки, чтобы обеспечить постоянную подачу воды для охлаждения. Во многих ситуациях вы можете соединить чиллер и градирню вместе для более эффективного промышленного охлаждения.

Использование промышленных чиллеров

Промышленные чиллеры могут использоваться для охлаждения в различных отраслях промышленности.Ниже приведены некоторые из наиболее распространенных приложений:

Пищевая промышленность

Промышленные чиллеры широко используются в производстве и переработке пищевых продуктов, где требуется высокая точность регулирования температуры. Например, чиллеры винодельни используются для контроля температуры во время ферментации и хранения вина. Охладители для пекарни помогают с охлаждением миксера, охлаждением питьевой воды и охлаждающими резервуарами для дрожжей с рубашкой, которые являются критически важными компонентами выпечки.

Отделка металла

Контроль температуры важен в процессах отделки металлов, таких как гальваника или химическое нанесение покрытия, для удаления избыточного тепла, поскольку обычно для соединения металлов требуются очень высокие температуры (несколько сотен градусов).В некоторых отраслях промышленности используются охладители для отделки металла, чтобы охладить анодирующую жидкость в теплообменнике, или использовать гликоль / воду в качестве охлаждающей среды для снижения температуры внутри резервуара.

Литье под давлением

Литье под давлением — это метод массового производства пластмассовых деталей с использованием машины для литья под давлением, термопластичных гранул и пресс-формы. Процесс и плавление должны поддерживаться в точных пределах температуры, чтобы предотвратить такие проблемы, как трещины, коробление и внутренние напряжения в конечном продукте.

Чиллер для литья под давлением может подавать поток переохлажденной жидкости для охлаждения формы с идеальной скоростью для обеспечения оптимального качества продукта.

Космическое охлаждение

На производственных предприятиях, которые генерируют много тепла от тяжелого оборудования, которое они используют, чиллер может помочь предотвратить экстремальные температуры в офисах и других рабочих помещениях. Они также помогают сэкономить на покупке отдельных систем HVAC для охлаждения.

Определение правильного размера чиллера для ваших нужд

Выбор чиллера подходящего размера имеет решающее значение для эффективного и рентабельного охлаждения процессов, оборудования и помещений.Простой в использовании инструмент для определения размеров чиллеров Cold Shot Chillers может помочь вам быстро определить оптимальную мощность, тоннаж и размер чиллера.

Доверьте чиллерам холодного воздуха все, что вам нужно!

Обладая более чем тридцатилетним опытом в производстве промышленных систем охлаждения, компания Cold Shot Chillers предоставляет охлаждающее оборудование и опыт для решения самых сложных задач технологического охлаждения.

Свяжитесь с нами сегодня в режиме онлайн или позвоните нам по телефону 1.800.473.9178 для получения дополнительной информации о наших продуктах и ​​услугах .

Основы чиллеров — HVAC Investigators

Основы чиллеров

Когда претензия о повреждении чиллера попадает на ваш стол, вы должны быть готовы к сопутствующим сложностям. Эти системы часто бывают сложными и специализированными в зависимости от пространства или оборудования, которое они охлаждают, а это означает, что они создают свои собственные проблемы для страховых агентов, таких как вы. Если вы не знакомы с этим сложным охлаждающим оборудованием и работаете над претензией, в которую входит такое оборудование, вам нужно знать основы.

Водопроводные трубы для чиллерной системы

Как работают чиллеры?

Чиллеры отводят тепло из помещения, где требуется климат-контроль, так же, как это делает традиционная сплит-система или агрегат, но для этого в них используется вода (или водный раствор) вместо воздуха. Есть два типа чиллеров: с водяным охлаждением и с воздушным охлаждением. Они работают одинаково на протяжении большей части процесса, пока хладагент не достигнет конденсатора, и оба они описаны в следующих разделах.

Чиллеры с водяным охлаждением

Схема A

Процесс охлаждения начинается, когда вода поступает в испаритель из первичного возврата, где тепло передается от воды хладагенту.

Охлажденная вода затем направляется в резервуар для воды через первичный источник (показан синим цветом ), где водяной насос распределяет ее по различным помещениям с климат-контролем. Поскольку тепло всегда перемещается от горячего к холодному, как указано во втором законе термодинамики, охлажденная вода поглощает тепло окружающей среды кондиционируемого помещения в устройстве обработки воздуха.Затем вентилятор нагнетает охлажденный воздух в пространство через воздуховоды. Затем более теплая вода возвращается в чиллер для повторного охлаждения.

Между тем, тепло, поглощаемое хладагентом (путь, показанное зеленым ) в испарителе, необходимо передать, чтобы позволить хладагенту поглотить больше тепла. Хладагент с низким давлением и высокой температурой перемещается из испарителя в моторный компрессор, который увеличивает давление и температуру.

После этого хладагент поступает в конденсатор.В чиллерах с водяным охлаждением вода окружает трубы хладагента и забирает тепло (путь показан красным) . Затем вода перекачивается в градирню для отвода тепла. После конденсации хладагент проходит через расширительный клапан для снижения давления (и температуры), а затем возвращается в испаритель, где процесс начинается снова.

Чиллеры с воздушным охлаждением

Схема B

Как и в чиллерах с водяным охлаждением, процесс начинается с подачи теплой воды из первичного контура в чиллер.В испарителе тепло передается хладагенту, а вода проходит через первичный источник в охлаждаемое пространство. Хладагент проходит через компрессор, повышая давление и температуру, а затем достигает конденсатора. Здесь вентиляторы циркулируют наружный воздух через конденсатор, который поглощает тепло от хладагента (опять же, второй закон термодинамики гласит, что горячее переходит в холодное), прежде чем отводить это тепло в окружающий воздух. Затем хладагент проходит через расширительный клапан (как и раньше) и возвращается в испаритель.

Где используются чиллеры?

Чиллеры

имеют несколько применений и иногда предпочтительнее традиционных сплит-систем или агрегатов, поскольку вода проводит тепло лучше, чем воздух. Вот почему чиллеры с водяным охлаждением известны своей стабильностью и эффективностью по своим характеристикам и более длительным сроком службы, чем их аналоги с воздушным охлаждением. Чиллеры с водяным охлаждением распространены на средних и крупных объектах (при условии, что они имеют достаточное водоснабжение), таких как аэропорты, больницы, отели, торговые центры, коммерческие здания и т. Д. (На фото: портативный чиллер)

Чиллеры с воздушным охлаждением более распространены на предприятиях малого и среднего размера, где пространство и вода могут быть ограничены. Стоимость установки и обслуживания этих чиллеров ниже, чем у их аналогов с водяным охлаждением, но они обычно имеют более короткий срок службы. Эти чиллеры обычно используются для ресторанов, корпоративных и спортивных мероприятий, а также для временных сооружений.

Чиллеры также часто используются в промышленных или медицинских целях.Монтажное оборудование, строительные площадки, лазеры, аппараты МРТ и различное другое мощное оборудование и объекты могут потребовать охладителей для поддержания приемлемой температуры.

Общие проблемы, влияющие на чиллеры

Коррозия

В чиллерах

используются металлические трубы (обычно из меди или углеродистой стали) для передачи воды между чиллером и помещением с климат-контролем. Простое присутствие кислорода в воде может вызвать коррозию, но если вода и трубы обрабатываются должным образом, это может значительно снизить риск.Однако, если водоподготовка неадекватна, в систему могут попасть отложения, минералы и бактерии. Если есть накопление осадка или бактерий, которые вызывают дифференциацию уровней оксигенации, металлы могут начать коррозию. Кроме того, любая точка, где используются два разных металла, может подвергаться риску коррозии из-за их различных электрохимических свойств. Независимо от того, как происходит коррозия, она может вызвать утечки, которые повредят чиллер, снизят его эффективность и, возможно, повредят зону вокруг чиллера.

Компрессор для чиллера

Плохое обслуживание

Эти сложные машины требуют тщательного обслуживания для поддержания их в рабочем состоянии. Если не предпринять надлежащих мер, чиллер может подвергнуться коррозии, засориться, потерять эффективность или испытать ряд других проблем. Например, если не проводится надлежащая очистка воды или если открытые градирни не очищаются, в систему могут попасть отложения или твердые частицы, что приведет к засорению труб и ухудшению теплопередачи.Конденсатор чиллера с воздушным охлаждением может забиться мусором или налипнуть на грязь, что также снижает эффективность.

Проблемы с электрикой

Электрические системы в холодильной машине тщательно спроектированы и не менее сложны, чем остальная часть машины. Их легко вывести из равновесия из-за скачков высокого напряжения или износа. Если возникнет проблема с заземлением или сбой источника питания, чиллер может обнаружить это и выключиться. Перегрузка чиллера может вызвать его перегрев, что, скорее всего, приведет к выходу из строя.Провода и кабели могут ослабнуть или повредиться после технического обслуживания или из-за небрежности, что может привести к неисправности чиллера.

Мы поможем урегулировать претензии к чиллерам

Претензии чиллера — это не прогулка по парку — некоторые компоненты могут выйти из строя и привести к отказу всей системы, и источник не всегда может быть очевиден. Для правильного обращения с ними может потребоваться экспертное заключение. Если вы рассматриваете претензию по чиллеру, позвольте нам помочь! Наши обученные технические специалисты задокументируют повреждения, а наши специалисты составят исчерпывающий отчет с указанием повреждений, причин потери и затрат, связанных с ремонтом или заменой.

Упростите урегулирование претензий к чиллерам. Подайте заявку сегодня!

Как работает чиллер? См. Нашу схему чиллера

Как работает чиллер

Проще говоря, промышленные чиллеры охлаждают технологические жидкости. Технологические жидкости (обычно вода или смесь воды и гликоля) используются для охлаждения машин, оборудования, пищевых продуктов и т. Д. Технологическая жидкость поглощает тепло от того, что охлаждается, а затем проходит через охладитель, где тепло отводится от жидкости и передается. в окружающий воздух.

Два контура

Промышленные чиллеры с водой или гликолем содержат два основных контура: контур охлаждения и контур жидкости. Холодильный контур состоит из четырех компонентов: компрессора, конденсатора, расширительного клапана и испарителя. Холодильный контур отводит тепло от технологической жидкости. Контур жидкости обычно состоит из резервуара для жидкости, насоса, фильтров и теплообменника. Гидравлический контур переносит технологическую жидкость вокруг охлаждаемого объекта.

Пошаговый цикл охлаждения — Схема чиллера

Холодильный контур — это наиболее техническая часть работы чиллера. В холодильном цикле используются принципы термодинамики для эффективного перемещения тепла из одной области в другую. В чиллерах тепло отбирается от охлаждаемой жидкости и передается в окружающий воздух.

1. Компрессор

Холодильный цикл начинается с компрессора. Компрессор принимает хладагент низкого давления и низкой температуры в виде газа и сжимает его в газ высокого давления и высокой температуры.

1. Конденсатор

Затем этот газ проходит через змеевики в конденсаторе. Находясь в конденсаторе, воздух или вода будут течь по змеевикам и отводить тепло от хладагента. По мере того как хладагент теряет тепло, он начинает конденсироваться, пока весь газ не превратится в жидкость.

1. Расширительный клапан

После выхода из конденсатора жидкость проходит через расширительный клапан. Расширительный клапан ограничивает поток хладагента.Когда жидкость под высоким давлением проходит через расширительный клапан, она попадает в испаритель.

1. Испаритель

Испаритель — это место, где хладагент начинает испаряться обратно в газ. Когда хладагент испаряется, он становится очень холодным и поглощает много тепла. Именно в испарителе технологическая жидкость будет взаимодействовать с холодным хладагентом. Тепло отводится от жидкости и передается хладагенту. Затем хладагент поступает в компрессор, и цикл начинается снова.

Чиллеры North Slope

Теперь, когда вы знаете, как работает чиллер, вы можете рассмотреть варианты своей технологической системы чиллера. Чиллеры North Slope могут похвастаться самым современным активным холодильным контуром. Их легко установить, удалить и переместить, и они не нарушат структуру вашей текущей системы. Если вы хотите охладить, заморозить или что-то среднее, North Slope Chillers предлагает решение, соответствующее вашим потребностям.

Уведомление: для этого содержимого требуется JavaScript.

Как охладитель, градирня и установка обработки воздуха работают вместе

Как охладитель, градирня и установка обработки воздуха работают вместе, обеспечивая кондиционирование воздуха (HVAC) в здании. В этой статье мы рассмотрим эту тему, чтобы понять основы центральной установки HVAC.
Прокрутите вниз, чтобы просмотреть видеоурок по этому вопросу

Как охладительная башня охладителя и AHU работают вместе

Основными компонентами системы центральной холодильной установки являются:

• Chiller
• Air Handling Unit (AHU)
• Градирня
• Насосы

Чиллер обычно располагается в подвале или на крыше, и это зависит от типа используемого чиллера.Чиллеры на крыше обычно имеют «воздушное охлаждение», тогда как чиллеры для подвальных помещений обычно имеют «водяное охлаждение», но они оба выполняют одну и ту же функцию — генерировать холодную воду для кондиционирования воздуха путем отвода нежелательного тепла из здания. Единственная разница в том, как охладитель отводит нежелательное тепло.

Чиллер с воздушным охлаждением и чиллер с водяным охлаждением

Чиллеры с воздушным охлаждением будут использовать вентиляторы для обдува охлаждающим воздухом через конденсатор для отвода тепла из системы, в этом типе градирни не используются.Вы можете узнать об этой системе и посмотреть видеоурок, нажав здесь. В оставшейся части этой статьи мы сосредоточимся на чиллерах и градирнях с водяным охлаждением.

Чиллер с водяным охлаждением имеет два больших цилиндра, один называется испарителем, а другой — конденсатором.

Охлажденная вода:
Испаритель чиллера — это место, где образуется «охлажденная вода». «Охлажденная вода» покидает испаритель при температуре около 6 ° C (42,8 ° F) и перемещается по зданию насосом охлажденной воды.Охлажденная вода течет вверх по всему зданию на каждый этаж по трубам, называемым «стояки». Эти трубы известны как стояки, независимо от того, течет ли в них вода вверх или вниз.

Охлажденная вода ответвляется от стояков на трубы меньшего диаметра, которые направляются к фанкойлам (FCU) и блокам обработки воздуха (AHU) для обеспечения кондиционирования воздуха. Агрегаты AHU и FCU представляют собой коробки с вентиляторами внутри, которые всасывают воздух из здания и проталкивают его через нагревательные или охлаждающие змеевики, чтобы изменить температуру воздуха, а затем выталкивают этот воздух обратно в здание.Охлажденная вода поступает в AHU / FCU и проходит через охлаждающий змеевик (набор тонких трубок), где она поглощает тепло проходящего через него воздуха. Охлажденная вода нагревается, а проходящий через нее воздух остывает. Когда охлажденная вода покидает охлаждающий змеевик, она становится теплее примерно на 12 ° C (53,6 ° F). Затем теплая охлажденная вода возвращается в испаритель через возвратный стояк, и как только она попадает в испаритель, хладагент поглощает нежелательное тепло и перемещает его в конденсатор.Затем охлажденная вода снова остынет, готовая циркулировать по зданию и собирать больше нежелательного тепла. Примечание: охлажденная вода называется «охлажденной водой», независимо от того, теплая она или холодная.

Вода конденсатора:
Конденсатор чиллера — это место, где собирается нежелательное тепло перед отправкой в ​​градирни. Хладагент проходит между испарителем и конденсатором, чтобы отвести все нежелательное тепло. Другой водяной контур, известный как «конденсаторная вода», проходит в контуре между конденсатором и градирней.Хладагент собирает тепло из контура «охлажденной воды» в испарителе и перемещает его в контур «воды конденсатора» в конденсаторе.

Вода из конденсатора поступает в конденсатор с температурой около 27 ° C (80,6 ° F) и проходит через него, собирая тепло по пути. К моменту выхода из конденсатора температура будет около 32 ° C (89,6 ° F). Вода в конденсаторе и хладагент никогда не смешиваются, они всегда разделены стенкой трубы, тепло просто передается через стенку. После того, как вода в конденсаторе пройдет через конденсатор и улавливает нежелательное тепло, она направляется в градирни, чтобы сбросить это тепло и вернуть охладитель, готовый собирать больше тепла.

Расположение градирен

Градирня:
Градирня обычно расположена на крыше и является конечным местом назначения нежелательного тепла в здании. Градирня содержит большой вентилятор, который продувает воздух через агрегат. Конденсаторная вода перекачивается в градирни и распыляется в воздушный поток. Холодный окружающий воздух входит и вступает в прямой контакт с брызгами воды из конденсатора (в открытой градирне), что позволяет теплу воды конденсатора переноситься в воздух, а затем этот воздух выдувается в атмосферу.Затем вода из конденсатора собирается и возвращается в конденсатор охладителя, готовая собирать больше тепла. Ознакомьтесь с нашим специальным руководством по градирням здесь.

Основное различие между системой кондиционирования и охладителя

Одна из областей нагрева и охлаждения воздуха в доме или коммерческом объекте, о которой часто задаются вопросы, — это разница между кондиционером и системой воздушного охлаждения. Хотя обе они, как правило, преследуют одни и те же цели с точки зрения регулирования температуры воздуха, каждая система работает по-разному и дает очень разные результаты.Вот основные отличия, которые вам нужно знать, когда вы смотрите на установку переменного тока в Логанвилле, Джорджия.

Кондиционеры

Как это звучит, кондиционер регулирует температуру в комнате. Он может преобразовывать воздух в горячий или холодный, в зависимости от настройки. Он также предназначен для осушения помещения. При установке на охлаждение используется основной принцип охлаждения: конденсатор отводит тепло и находится на «горячей» стороне кондиционера. Конденсаторы передают тепло воздуху, воде или гликолевой жидкости и удаляют его из воздуха, который будет циркулировать.

В большинстве систем кондиционирования воздуха, предназначенных для охлаждения, основным хладагентом является охлажденная вода. Воздух проходит через змеевик с охлажденной жидкостью, и тепло передается от воздуха охлажденной воде. Охлажденная вода проходит цикл, так что охлажденная вода всегда присутствует, когда проходит воздух. Если у вас есть система отопления и вентиляции в Логанвилле, Джорджия, этот тип поддержания температуры окружающей среды является наиболее распространенным в офисах, домах и торговых точках.

Чиллеры

В чиллерах тепло отводится от жидкости посредством парокомпрессионного или абсорбционного цикла охлаждения.Охлажденная жидкость проходит по трубам в здании и змеевикам в кондиционерах или через фанкойлы, которые помогают осушать воздух.

Обычно чиллеры имеют воздушное или водяное охлаждение. Чиллеры с воздушным охлаждением расположены вне помещения и имеют змеевики конденсатора, охлаждаемые воздухом с приводом от вентилятора. Чиллеры с водяным охлаждением обычно располагаются внутри, и вода рециркулирует в теплоотвод или метод внешнего охлаждения. Метод внешнего охлаждения может включать градирню или, в некоторых случаях, систему охлаждения с подачей воды, которая более эффективна при отводе тепла.

Чиллеры также питаются от разных источников. Всего четыре типа: поршневые, центробежные, винтовые и абсорбционные. Первые три работают от электродвигателей, паровых или газовых турбин. Абсорбция обеспечивается источником тепла, например паром или горячей водой. Как правило, управление обогревом и воздухом в Логанвилле, Джорджия, в производственной среде, если задействовано оборудование, будет осуществляться с помощью чиллера.

Назначение

Кондиционеры позволяют точно регулировать температуру и уровень влажности воздуха в более ограниченных пространствах.Кондиционеры используются в домах, небольших зданиях и некоторых офисах, и блоки различаются по размеру и практическому применению.

Хладагент с приводом от чиллера находит применение в охлаждающем оборудовании и других производственных процессах, таких как аппараты МРТ, сборочные процессы и инструментальное оборудование.
