Датчик движения как подключить к сигнализации: Датчик движения для сигнализации — как правильно подключить

Содержание

Датчик движения для сигнализации — как правильно подключить

Датчик движения белый

Датчик движения

Важнейшим элементом всякой охранной системы служит датчик движения для сигнализации. Прогрессивные системы сигнализации, используемые для охраны зданий и прилегающих территорий, представлены комплексом функциональных компонентов, устройствами контроля открытия/закрытия окон и дверей, температурными, а также акустическими сенсорами, различными видами датчиков движения. Каждый элемент охранной сигнализации справляется с функциями, возложенными на него инженерами, благодаря чему обеспечивается эффективная защита объекта от злоумышленников и посторонних лиц.

Устройство датчика

Датчик движения состоит из

Датчики охраны помещения представляют собой оборудование небольших размеров, используемое в составе слаботочных охранных систем. Благодаря размерам и конструкции оборудование устанавливается в различных зонах помещений. Чаще всего принцип работы техники основывается на инфракрасном излучении: в центральной зоне технического средства вмонтирован приемник, а также схема обработки сигнала. Зачастую стандартное устройство оснащается пироэлектрическим ИК элементом, линзой, фокусирующей свет и регистрирующей поступающий сигнал. Чувствительность сенсора определяется количеством линз.

Корпус устройства представлен двумя составляющими — подвижной и неподвижной частью. Движимая часть устройства может располагать несколькими уровнями свободы, предусматривает вращения в разных плоскостях. Относительно неподвижной стороны прибора стоит сказать, что она служит для безопасной и надежной фиксации к различным поверхностям. Монтаж устройства не оказывается сложным и продолжительным процессом, благодаря чему установленные приборы выглядят неброско.

Смонтированная система реагирует на движение различных объектов, после чего передает сигнал на круглосуточный пульт охранного предприятия, с которым заключен договор.

Принцип работы датчика движения для сигнализации

Принцип работы датчика движения

Детекторы присутствия и датчики движения, используемые в составе сигнализации, нередко воспринимаются как одинаковые приборы, однако разница есть. Между датчиками и детекторами имеются принципиальные отличия. Так, датчики движения направлены на увеличение области обнаружения, тогда как другой вариант оборудования служит для визуальной фиксации положения объекта. Имеются и сходства: и те, и другие приборы отмечают исчезновение либо появление ИК излучения в области мониторинга.

Если вы полагаете, что в основе принципа работы датчиков лежит реакция на тепло, стоит знать следующее: сигнал поступает на контрольную панель вследствие изменения световых характеристик на фотоэлементах из-за перемещения человека. Благодаря данному технологическому принципу охранный элемент повышает эффективность всей системы, снижая вероятность ложных срабатываний.

Области применения и функции датчика

Назначение датчиков сигнализации сводится к обеспечению безопасности, защиты на контролируемом объекте. Области применения оборудования зависят от конструктивного решения и функционала электроники.

Беспроводной либо проводной датчик помогает в решении следующих задач:

  1. Активации контроля посредством ведения видеосъемки.
  2. Передачи соответствующего сигнала на пульт централизованного наблюдения.
  3. Включении системы освещения внутри и снаружи здания (если появляется объект)
  4. Обнаружении посторонних лиц (в помещениях здания и на прилегающей территории).
  5. Подключении светозвуковых средств сигнализации.
  6. Передачи сигналов о незаконном вторжении посредством смс-сообщения на смартфон владельца объекта, находящегося под охраной.

При помощи последней функции удается добиться экономии расходуемой электрической энергии.

Виды датчиков сигнализации

Ультразвуковой датчик

В комплекте сигнализации применяются различные типы устройств, выбор которых зависит от принципа отслеживания объектов:

  • Ультразвуковые сенсоры.
  • Комбинированные технические средства.
  • Инфракрасные приборы(ИК-датчики).
  • Микроволновые.

Инфракрасный датчик пользуется наибольшей популярностью среди клиентов, оборудующих объекты охранной сигнализацией. Принцип действия данного оборудования основан на выявлении объектов в результате изменения теплового режима внутри охраняемого помещения. Контролирующий орган устройства представлен специализированным пироэлектрическим сенсором, который встраивается в корпус прибора. ИК-датчики могут быть пассивными и активными. В первом случае фиксация подвижного объекта осуществляется посредством оптической системы, функционирующей на основе линзы Френеля. Активный аналог оснащается двумя элементами для генерирования и приёма инфракрасных лучей. При изменении температурных показателей внутри помещения происходит срабатывание сигнализации.

Отличием приборов рассматриваемого типа служит высокая степень чувствительности к колебаниям температуры. В целях обеспечения надлежащей работы оборудования и сведения ложных срабатываний датчиков на нет рекомендуется настраивать индивидуальные значения устройства для конкретного помещения. Это действие помогает избавиться от ложных сигналов техники.

В основу работы акустического прибора заложено восприятие радиоволн, отражающихся от объектов, передвигающихся в определенном участке объекта. В состав акустического технического средства входит генератор ультразвуковых колебаний, а также ультразвуковой детектор.

Средство сигнализации рекомендуется к использованию в отапливаемых помещениях, так как электроника преимущественной части датчиков наделена высокой чувствительностью к температурным перепадам и повышению уровня влажности.

Микроволновый датчик движения

Микроволновый тип оборудования — миниатюрное устройство, работающее на основе эффекта Доплера. Компактный прибор включает в себя систему подачи микроволн и приемник. Благодаря этому удается анализировать радиоволны, отражаемые движимым объектом. Срабатывание техники происходит вследствие искажения волны, которая принимается приемным блоком прибора.

Комбинированные датчики сигнализации – устройства, способные обеспечивать надлежащую поддержку нескольких методов выявления движущихся объектов. Рассматриваемый тип оборудования может быть представлен радио канальным датчиком движения с функциями ультразвукового или инфракрасного датчика. В данных устройствах недочеты одной методики замещаются достоинствами другой технологии.

Популярные модели

Датчик движения crow lc102

Назначение, настройка времени, конфигурация отслеживаемой зоны, угол восприятия прибора, область применения – все имеет значение при выборе датчиков движения. Сегодня в целях обеспечения круглосуточной охраны объектов жилого, гражданского, административного и промышленного типов применяются различные марки и модификации оборудования. Каждая из них наделена определенным перечнем преимуществ и некоторыми недостатками.

SMAN 1000, DSC, Crow LC102, Flash-SRP600 и другие варианты приборов имеют массу достоинств: высокую эффективность, современный дизайн, возможность использования в условиях улицы, взаимодействие с различными приемно-контрольными панелями. Некоторые модификации предусматривают монтаж подачу тестовых сигналов на центральный блок, сигналы о разряженной батарее, а также монтаж в помещениях с выполненным ремонтом. Передача сигнала о разряженной батарее целесообразна для беспроводного оборудования.

Видео

Подключение к системе

Схема подключения датчиков (смотрите ниже) проста и понятна людям, имеющим начальные знания в физике. Вот почему самостоятельное подключение оборудования допустимо. Зачастую устройство оснащено клеммной колодкой с 6 контактами, 2 из которых служат для подачи питания, 2 отведены под защиту от вскрытия корпуса и еще 2 необходимы для подключения к центральному блоку. Средства управления освещением просты в подключении, что объясняется привлечением трехпроходного технического средства.

Схема подключения датчика движения

Схема подключения

Перед проведением установки определяются оптимальные участки для размещения датчиков. Крайне нежелательно допускать воздействие нагревательного оборудования поблизости контролируемых зон помещения. Устройства углового действия, генерирующие магнитные и ультразвуковые волны, также могут навредить технике. Электронное оборудование фиксируется под потолком в углу помещения. Сферические датчики движения устанавливаются к поверхности потолка, что вызвано предельным углом охвата.

Некрупный датчик служит для мониторинга конкретной части помещения, поэтому его установка производится преимущественно на балконах и лоджиях, а также в кладовках. Миниатюрный техническое средство выбирается в большинстве случаев из-за своей компактности, позволяющей монтировать оборудование в бытовые предметы.

Если вас заинтересовала сигнализация с датчиком, спроектировать систему и впоследствии настроить ее надлежащим образом помогут квалифицированные специалисты компании Fortvideo. Профессионалам удастся обеспечить эффективные охранные функции на контролируемом объекте. С качественной охранной сигнализацией ложное включение сводится к минимуму.

Выбирайте датчики движения правильно

Сделать сигнализацию из подручных материалов едва ли удастся, поскольку охрана дома и прилегающей территории – комплексная работа. Звуковая сирена, датчики, приёмно-контрольная панель и другие компоненты автосигнализации работают совместно.

Есть ряд критериев, на которые стоит обращать внимание при выборе датчиков движения:

  • Назначение устройства.
  • Способ фиксации к поверхностям.
  • Мощность устройств.
  • Условия местности либо особенности помещения.
  • Значения времени срабатывания (при использовании оборудования для освещения).
  • Возможность регулирования чувствительности.
  • Угол выявления движущегося объекта.
  • Беспроводная или проводная система.

Перед тем как подключить к системе датчик, стоит ознакомиться с инструкцией, но лучше доверить работу профессионалам.

Заключение

На рынке покупателям представлены различные модификации датчиков движения, отличающихся между собой принципом действия, габаритами и другими характеристиками. Для выбора оптимальной модели средства для сигнализации следует руководствоваться назначением и сферой применения оборудования, индивидуальными характеристиками помещения или территории. Для размещения на улице и в помещении следует выбирать разные модели датчиков движения. При выборе оборудования для расположения вне здания следует учитывать ряд факторов: диапазон рабочих температур, наличие антивандальной функции, качество настройки, а также класс защиты технического средства.

Доверять проектирование и монтаж системы охранной сигнализации лучше специалистам FortVideo, которые обеспечат комплексную и эффективную защиту объекта от проникновения посторонних лиц. Квалифицированным работникам удастся правильно установить фирменные наружные и внутренние приборы контроля с гарантией корректной работы в составе охранной сигнализации.

Датчик движения для сигнализации — как подключить сенсорную и автономную сигнализацию

Первостепенной задачей перед каждым домовладельцем стоит создание условий для безопасного проживания и сохранности имущества. Для предотвращения краж и грабежей устанавливается охранная сигнализация. Основными элементами схемы являются датчики. Разновидности реагирующих устройств подбираются исходя из особенностей помещений, мест размещения и предпочтений хозяев дома. Любая модель имеет определённую зону действия и мгновенно сигнализирует на приёмно-контрольную панель о замеченном перемещении.

Сигнализация

Модернизируя устройство, производители выпустили модели с иммунитетом на движение животных. Новые приборы оснащены микропроцессорами, с помощью которых сигнал непросто передаётся, но и обрабатывается для снижения ложных тревог.

Функции датчиков движения неограничены охранными качествами. Их удобно устанавливать для освещения какой-либо зоны в тёмное время суток. Фиксируя передвижение, устройство посылает сигнал на включатель. Так пройти по лестнице или во дворе гораздо комфортнее.

При создании системы умный дом реагирующие элементы запускают работу кондиционирования, вентиляции, открытия дверей. Разнообразие форм и принципов действия приборов направлены на выполнение одной, но главной задачи – контроля перемещений в помещении или по территории в определённом радиусе.

Классификация датчиков движения

  1. По способу установки:
    • Настенные.
    • Накладные.
  2. По месту назначения:
    • Уличные.
    • Внутренние.
  3. По виду подключения:
    • Проводные.
    • Беспроводные.

Виды датчиков

Отличаются элементом реагирования. Для каждой схемы подбираются устройства, максимально обеспечивающие распознавание и мгновенно подающие сигнал. Поэтому чаще в сигнализации используются несколько видов.

  1. Инфракрасные датчики включают работу трех составляющих:
    • Оптической системы, формирующей движущий элемент.
    • Пироприемника, улавливающего тепловые волны человека.
    • Обрабатывающего блока, распознающего движущийся объект на фоне естественных помех. Инфракрасные устройства являются самыми популярными в современных охранных системах сигнализации. Используются для контроля внутри помещений и придомовой территории. При установке необходимо учитывать влияние на работу прибора солнечных лучей. Эксплуатация инфракрасных устройств совершенно безопасна для здоровья людей, так как в рабочем состоянии не воспроизводит вредных излучений.
  2. Ультразвуковые модели оснащены генератором звуковых волн, сканирующие объекты в радиусе действия и передающие сигнал в приёмник. Любые изменения между излучаемыми и принимаемыми волнами способствуют срабатыванию чувствительного элемента и подаче сигнала на контрольную панель. Ультразвуковые устройства эффективно используются в помещениях сложной конфигурации, где трудно контролировать слепые зоны, и автомобильной промышленности. Преимуществом приборов этого вида считается устойчивость к изменениям температуры, влажности и других атмосферных воздействий.
  3. Микроволновые датчики способны охватывать зону контроля с тонкими перегородками из дерева, стекла и даже гипса. Излучаемые электромагнитные волны мгновенно сигнализирует о приближении токопроводящего объекта. Высокая степень улавливания способна реагировать даже на малоподвижные перемещения. Компактные габариты приборов вписываются в любой интерьер. Однако не следует забывать об опасном воздействии СВЧ волн на здоровье людей. Внутри помещения лучше устанавливать устройства с малой мощностью.
  4. Комбинированные модели сочетают в одном приборе несколько элементов реагирования, что обеспечивает высокую степень надёжности. Чувствительность и обработка информации через микропроцессор сводят к минимуму ложные срабатывания тревоги. Чаще используется комбинация микроволн и инфракрасного излучения.

Обзор лучших моделей

1. DeLux YCA 1020B

  1. Цена: 800 р
  2. Светового типа.
  3. Питание 220-240 В.
  4. Период фиксации движения от 5 секунд до 8 минут.
  5. Диапазон действия 12 м с углом выявления 360°.
  6. Рабочий температурный режим от -20 до +40°С.

Сигнализация

Датчик имеет круглый корпус, напоминающий светильник. Прибор предназначен для освещения подъездов, лестничных клеток, придомовой территории.

Преимущества:

  1. Простая установка.
  2. Реагирует только на людей.
  3. Имеет 4 регулируемые степени освещённости.
  4. Доступная цена.
  5. Не требует сложного обслуживания.

Недостатки: требуется бесперебойное питание.

2. ES-S01

  1. Цена: 618 р.
  2. Инфракрасного типа.
  3. Диапазон действия 9 м с углом выявления 160°.
  4. Время реагирования от 10 секунд до 7 минут.
  5. Рабочий температурный режим от -20 до +40°С.
  6. Питание 220-240 В.

Сигнализация

Устройство с инфракрасным чувствительным элементом имеет прямоугольную компактную форму, вписывающуюся без акцента в любой интерьер. Применяется в качестве автоматического контроля освещения, реагирующие на движение людей.

Преимущества:

  1. Простая установка.
  2. Безопасное использование.
  3. Низкая цена.

Недостатки: сравнительно низкая чувствительность элемента реагирования.

3. Eglo Detect Me 30199

  1. Цена 1690 р.
  2. Диапазон действия 10 м с углом выявления 180°.
  3. Температурный рабочий режим от -40 до +40 °С.
  4. Питание 220-240 В.
  5. Высота установки от 1,7 м.

Применяется для установки по периметру участка. Реагирует на перемещения в контролируемой зоне, включая освещение или подавая сигнал на контрольную панель. Прибор не боится атмосферных воздействий. Исключается монтаж в места с прямым попаданием солнечных лучей.

Сигнализация

Преимущества:

  1. Долговечность.
  2. Простой монтаж.
  3. Устойчивость к морозам и перепадам температур.

Недостатки: чувствительный элемент необходимо регулировать для снижения ложных сигналов.

4. Altronics PIR-04

  1. Цена: 2315 р.
  2. Беспроводное устройство.
  3. Иммунитет на животных до 16 кг.
  4. Источник питания – крона.
  5. Диапазон действия 12 м с углом выявления 110°.

Сигнализация

Датчик предназначен для контроля передвижений по охраняемой территории. Установить прибор можно на любой высоте. При этом сигнал радиопередачи останется неизменным – до 100 м.

Преимущества:

  1. Простой монтаж.
  2. Дополнительная установка усилителя увеличит расстояние передачи радиосигнала.
  3. Встроенный распознаватель животных.
  4. Беспроводная система позволяет без труда менять места установки.

Недостатки: при монтаже нужно разобрать корпус датчика для крепления.

Критерии выбора

Перед приобретением устройства необходимо продумать все детали, которые сделают эксплуатацию эффективной, удобной и понятной. Неправильно выбранный прибор создаст массу проблем с монтажом и использованием, так как факторы функциональности и технические особенности не будут учтены.

  1. Назначение прибора играет ключевую роль. Так можно определиться с моделью для внутреннего слежения или использования на придомовой территории. Наличие навесов, козырьков также является важной информацией, с помощью которой можно выбрать необходимую степень защиты.
  2. Обратить внимание следует и на способ крепления. Датчики могут быть встроенные и навесные.
  3. Мощность устройств определяет габариты корпуса и правила установки.
  4. Условия местности или особенности помещения играют роль при выборе вида датчика. Не все модели могут сканировать стеклянные перегородки или лёгкие строения типа беседок и навесов.
  5. При использовании датчика для освещения нужно обратить внимание на показатель времени срабатывания. Это важно особенно в условиях установки внутри помещения.
  6. Угол выявления движущегося объекта определит место установки, наиболее выгодное для охвата большего диапазона.
  7. Модели с регулирующими чувствительными элементами позволят выбрать оптимальный рабочий режим, снижающий ложные сигналы.

Установка и подключение

Места установок датчиков движения определяются техническими характеристиками, а именно: показателями активной и пассивной зон. Перед монтажом нужно ознакомиться с технической документацией и схемой подключения. Каждый производитель может вносить изменения в цепь подключений в связи с конструктивными различиями приборов.

Но все работы выполняются с соблюдением правил:

  1. Фазировки при соединении.
  2. Заземления.
  3. Укладки трёхжильного кабеля в щиток.
  4. Произведения монтажа на клеммах.
  5. Распределения нагрузки.

Схема подключения инфракрасного устройства. Все электронные датчики имеют схожие контакты для подсоединения. На примере инфракрасного прибора можно ознакомиться со схемой подключения к выключателю.

Комплект датчика составляют:

  1. Корпус.
  2. Линза.
  3. Электронная плата.

Некоторые модели дополняются кронштейнами.

На плате расположены основные элементы и контакты:

  1. Питания плюс/минус.
  2. Два контакта для подсоединения в шлейф.
  3. Два контакта для подключения взлома прибора.

Соединения шлейфа сигнализации производятся с помощью четырёх, шести, восьми жильного кабеля.

Пошаговое руководство подключения прибора:

  1. Выбрать места для крепления датчика. Недопустимо расположение вблизи нагревательных приборов и попадание прямых солнечных лучей.
  2. Поверхность, на которую монтируется устройство, не должна подвергаться регулярным вибрациям.
  3. Если технической документацией не регламентируется высота монтажа, выбрать уровень чуть выше двух метров с благоприятным диапазоном для работы детектора.
  4. Просверлить два отверстия под кронштейн и закрепить его.
  5. Разобрать корпус прибора, отсоединив переднюю панель с помощью отсоединения зацепа на нижней части.
  6. Отрегулировать винт в соответствии с выбранной высотой установки.
  7. По очереди соединить контакты платы «+» и «–» с контактами контрольной панели.
  8. Заднюю панель корпуса прикрутить специальным шурупом к кронштейну.
  9. Надеть переднюю панель, соединив корпус на зацеп или шурупы.
  10. Подключить питание, и выполнить тестирование. В случае попадания движущегося объекта в зону контроля чувствительного элемента, должна загореться индикационная красная лампочка.

Сигнализация с датчиком движения (и сиреной)

Современный рынок инновационного технологического оборудования, обеспечивающего безопасность, предлагает целый ряд автономных и централизованных систем сигнализаций с проводной и беспроводной установкой. Комплектация включает один или несколько видов датчиков и сигналов оповещения.

Например:

  1. Сигнализация Altronics LC-03, оснащённая инфракрасными датчиками, сиреной и световым индикатором.
  2. Автономная система PL-20 KIT со встроенными датчиками движения, световым индикатором и сиреной.
  3. Беспроводное оборудование сенсорного типа Sensor Alarm с датчиками движения и сиреной.

Критерии выбора сигнализации

  1. Оборудование должно собираться только из качественных элементов.
  2. Срабатывание по ложным сигналам сводится к минимуму.
  3. Возможность регулировки элементов позволит производить более точную настройку.
  4. Тип системы сигнализации должен соответствовать функциональному предназначению.
  5. Гарантии и репутация производителя станут залогом качества и долговечности оборудования.

Смастерить сигнализацию с сиреной и датчиками движения можно своими силами.

Самодельная система сможет иметь следующие функции:

  1. Реагировать сиреной на несанкционированное проникновение в течение 5 минут.
  2. Улавливать сигнал с помощью датчика движения.
  3. Повторять сигналы при дальнейшем выявлении движущегося объекта.

Необходимые материалы:

  1. Инфракрасный датчик.
  2. Сирена.
  3. Реле на 6 В.
  4. Изоляционные трубки.
  5. Батарейки и держатель к ним.
  6. Провода.
  • Переделать питание датчика с 220 В на 12 В. Для этого нужно разобрать корпус, демонтировать оригинальное реле, к точкам справа установить обмотку реле 6 В. К точкам слева подключить питание.
  • Через клеммы подсоединить батареи и сирену.
  • Изолировать все соединения.
  • С помощью регулятора датчика выставить время звучания сирены: от 8 секунд до 10 минут.

Модернизировать сигнализацию можно установкой нескольких сирен, выведенных в разные места, в частности на улицу.

Статья была полезна?

0,00 (оценок: 0)

схемы подключения с подробным описанием ❗, принцип работы для автосигнализации и для охраны дома с камерами и сиреной

Детектор движения предназначен для контролирования пространства и вычисления перемещений: автомобильный внутри салона или рядом с кузовом, домашний — у строения или в помещении. Подключение датчика движения для сигнализации автомобиля производится напрямую к блоку управления противоугонной системой. Для установки нужна соответствующая колодка, если ее нет, то для данной «сигналки» не предусмотрена возможность установки регулятора. Микропроцессорное устройство бытового охранного комплекса подключается либо напрямую к проводке, либо к сигнализации.

Содержание

Открытьполное содержание

[ Скрыть]

Датчик движения для дома

При определении посторонних на защищаемой территории или объекте датчик передает сигнал о фиксации перемещений на пульт управления системой безопасности.

Помимо этого, сенсорные контроллеры для дома и дачи могут применяться для:

  1. Подключения дополнительных устройств системы освещения. Контроллер будет включать свет в доме только в случае, если на охраняемую территорию кто-то зашел. Это позволяет значительно снизить потребление электроэнергии.
  2. Работы с инфракрасными видеокамерами, а также системами контроля охраняемых объектов.

Датчики для автомобиля

При фиксирования движения автовладельцу передается предупреждение путем отправки сообщения на брелок. Некоторые модели контроллеров позволяют работать автономно, передавая на мобильное устройство автовладельца данные о перемещении. Но для связи с пользователем датчик должен быть оснащен GSM-блоком, а также возможностью установить и подключить к нему СИМ-карточку.

Принцип работы

Принцип действия проводных и беспроводных автономных сенсоров отличается в зависимости от разновидности устройства.

Существует три вида датчиков движения для сигнализации с камерой и сиреной:

  • ультразвуковые;
  • электромагнитные;
  • инфракрасные.

Ультразвуковые

Функционирование таких регуляторов основывается на принципе отражения звуковых сигналов. После установки и соединения датчик постоянно производит генерирование акустических волн в диапазоне частот 20–60 кГц. Если в помещении или салоне автомобиля появился объект, то звуковые импульсы, отправляемые контроллером, от него начнут отражаться. Это приведет к изменению сигнала, что сможет определить датчик.

Электромагнитные

Такой тип датчиков работает по аналогичному принципу, как и ультразвуковые устройства. Единственное отличие состоит в том, что контроллер выполняет генерирование электромагнитного поля, а не звуковых волн. Фиксация любых перемещений на охраняемом объекте выполняется благодаря определению сигналов отражения. Передача импульсов производится по радиоканалу с частотой 5,8 ГГц.

Инфракрасные

Принцип действия инфракрасных устройств основывается на импульсном излучении и вычислении оптического отражения. Регулятор издает тепловые волны, но в качестве обратного сигнала производится фиксация светового излучения. Это стало возможным благодаря использованию специальных линз в конструкции датчика.

Видео: принцип действия датчиков движения

Канал «Чип и Дип» в своем видеоролике подробно рассказал об особенностях и принципе работы контроллеров движения.

Особенности устройства

Конструктивно датчик, который можно устанавливать и подключать к системе защиты, состоит из следующих элементов:

  1. Светопроводящая призма.
  2. Универсальная светонепроницаемая линза. Этот элемент предназначен для защиты извещателя от ложных включений при попадании на него ультрафиолетовых лучей.
  3. Светодиодная лампочка, предназначенная для индикации состояния. Располагается непосредственно на рабочей плате.
  4. Блок терминалов.
  5. Элемент Patrol-201Pet (в рассматриваемом примере). Этот компонент предназначен для автоматического выбора и считывания уровней поступающих импульсов с учетом силы сигналов, подающихся на извещатель.
  6. Специальная перемычка, предназначенная для деактивации контрольного светодиодного элемента.
  7. Двухкомпонентный приэлектрический сенсорный элемент.
  8. Автоматический температурный компенсатор. Эта деталь предназначена для стабилизации функционирования извещательного устройства при любой температуре воздуха.
  9. Регулирующий элемент. Данное устройство предназначено для изменения веса домашних питомцев, поскольку датчик создан для использования в быту.
  10. Элементы для правильной регулировки электрической платы извещательного устройства.
  11. Переключательный компонент несанкционированного доступа.

Устройство бытового датчика движения

Какие виды датчиков бывают?

Между собой датчики движения разделяются на два больших вида:

  • по элементам реагирования;
  • по способу передачи данных.

По элементам реагирования

По элементам реагирования датчики разделяются на пять типов:

  1. Инфракрасные, в конструкцию которых входят оптический элемент, пироприемник и модуль обработки данных. Такие устройства позволяют точно определить любые перемещения на охраняемом объекте и практически не дают сбоев в виде ложных включений. При необходимости пользователь может самостоятельно изменить уровень чувствительности регулятора. Основной недостаток устройств состоит в том, что они могут работать нестабильно, но только при условии, что их устройства производится рядом с источником теплового излучения. Датчики не излучают вредных для человека волн, поэтому считаются самыми безопасными для здоровья.
  2. Ультразвуковые, устройство которых включает в себя генератор звуковых волн, предназначенный для сканирования объектов. Любые изменения определяются датчиком с помощью обработки сигналов, поступающих на регулятор и исходящих от него. Применение ультразвуковых контроллеров целесообразно на объектах со сложной конфигурацией, в частности, если на территории имеются «слепые» зоны. Основное преимущество устройств состоит в их универсальности, благодаря чему они могут подключаться практически к любым системам охраны. Ультразвуковые контроллеры хорошо работают в условиях разных температур, но они также характеризуются пониженной чувствительностью.
  3. Микроволновые, позволяющие охватить зоны защиты с тонкими стенами из дерева, стекла или гипсокартона. Электромагнитные импульсы, излучаемые регулятором, дают возможность вычислить токопроводящие объекты в радиусе действия устройства. Микроволновые контроллеры обладают высоким уровнем улавливаемости, в результате чего они включаются даже при незначительном движении. Такие датчики поставляются на рынок в небольшом корпусе, что позволяет произвести их скрытый монтаж. Основным недостатком устройств является постоянное воздействие микроволн, негативно влияющих на здоровье пользователя.
  4. Электромагнитные датчики. Основное достоинство таких регуляторов состоит в бесперебойной работе при повышенной влажности и перепадах температур. Устройство комплектуется небольшим чувствительным компонентом, позволяющим улавливать наличие токопроводящих объектов за стенами или перегородками. На практике преимущество в виде высокого диапазона работы можно расценить как недостаток. Большой радиус действия приводит к активации контроллера без причины.
  5. Комбинированные. Основная особенность регуляторов такого типа состоит в том, что их конструкция включает в себя сразу несколько разных элементов реагирования. Такое устройство обеспечивает более надежную охрану защищаемого объекта. Конструкция комбинированных регуляторов включает в себя микропроцессорную плату, наличие которой обеспечивает снижение вероятности ложных включений.

Микроволновые и электромагнитные датчики считаются самым вредными для человеческого здоровья, поэтому от их использования лучше отказаться.

Видео: обзор комбинированных контроллеров движения

Канал «Faritovish» на примере модели Swan PGB рассказал о возможностях и особенностях комбинированных датчиков движения.

По способу передачи данных

Обзор устройств, различающихся между собой по методу передачи данных:

  1. Проводные. К системам видеонаблюдения или автомобильным охранным комплексам устройства подключаются с помощью электроцепи. Данный тип регуляторов считается менее технологичным по сравнению с беспроводными контроллерами.
  2. Беспроводные. Для подключения к системе охраны или видеонаблюдения используется цифровой канал связи. Использование такого типа контроллеров возможно только в домашних сигнализациях.

Как правильно выбрать датчик?

Контроллеры для авто нельзя использовать для монтажа в доме или помещении, и наоборот.

Критерии выбора

Критерии для выбора и покупки лучшего датчика движения:

  1. Назначение. Если контроллер бытовой, то нужно учесть, в каких условиях он будет использоваться — в помещении или на открытой местности. На работу регулятора повлияют навесы и козырьки, если устройство применяется на улице. Нужно учесть эти нюансы, чтобы подобрать датчик с необходимым уровнем защиты.
  2. Метод крепления контроллера. Датчики движения могут быть встроенными либо навесными. В случае если устройство приобретается для транспортного средства, то оно должно крепиться с помощью саморезов.
  3. Мощность регулятора. Если этот показатель высокий, то габаритные размеры датчика будут немаленькими.
  4. Конструктивные особенности здания или помещения, где будет установлен регулятор. Имеются в виду толщина стен, а также наличие дополнительных перегородок из стекла, пластика или дерева.
  5. Уровень срабатывания. Этот параметр учитывается только в том случае, если регулятор будет применяться для включения системы освещения.
  6. Угол фиксации перемещающегося объекта. Этот нюанс может повлиять на месторасположения устройства и его установки. Желательно, чтобы датчик мог охватить максимально большой радиус.
  7. Наличие системы регулировки параметра чувствительности. Эта опция даст возможность правильно вычислить режим работы датчика и снизить вероятность ложных включений.

Обзор популярных моделей для автомобиля и дома

Лучшие модели датчиков:

  • SQ 11;
  • PIR-3SP;
  • Делюкс 1020В;
  • Стриж П-314;
  • Eglo Detect Me 30199;
  • Altonika VG-64;
  • Старлайн.
SQ 11

Видеорегистратор для транспортного средства, оснащенный регулятором движения. «Девайс» предназначен для монтажа в салоне автомобиля и имеет автономный режим функционирования. Если видеорегистратор отключен, при определении движения в зоне действия объектива или сенсорного датчика произойдет автоматическая активация устройства.

В комплект поставки входят:

  • камера;
  • шнур, с одной стороны которого разъём microUSB для работы с устройством, с другой — USB 2.0 и разъем RCA;
  • инструкция на английском и китайском языках;
  • крепления типа «крокодил»;
  • «подложка» с возможностью крепления на плоской поверхности.

Основные особенности данной модели:

  • есть встроенный микрофон;
  • возможность ведения съёмки при слабом освещении;
  • способность взаимодействия с любой операционной системой на компьютере.

Видеорегистратор SQ 11

Таблица: технические характеристики SQ 11
Характеристика Показатель
Автономное время работы микрофона до 100 ч
Угол обзора объектива камеры 140 градусов
Количество светодиодов для освещения 6
Разрешение записи видеороликов 1280×720 px и 1920×1080 px
Видео: обзор датчика SQ 11

Канал «Smoki Kot» в своем видеоролике подробно рассказал о возможностях и особенностях камер SQ 11.

PIR-3SP

Эта модель относится к категории бытовых датчиков. По сути он является инфракрасным пассивным детектором, который реагирует на движение объектов, температура выше или ниже показателя окружающей среды.

Основная особенность контроллера PIR-3SP состоит в том, что при правильной настройке он не будет реагировать на передвижения домашних питомцев по охраняемому объекту.

Описание основных особенностей:

  • устройство комплектуется встроенным микропроцессором, позволяющим осуществить дополнительную диагностику охраняемого объекта при определении движения;
  • при активации датчик производит самодиагностику, результаты которой подаются на блок управления;
  • регулятор обладает опцией оповещения владельца о разряде источника питания;
  • для передачи данных применяется алгоритм шифрования с использованием плавающего кода.

Контроллер движения PIR-3SP

Таблица: технические характеристики PIR-3SP
Характеристика Показатель
Угол обнаружения по горизонтали 110 градусов
Устойчивость к домашним животным До 18 кг, до 60 см высотой
Эффективная дальность 12 м
Питание Два элемента питания типа AAA
Высота установки 2,3 м
Относительная влажность, при которой может работать до 95%
Вес 90 г без батареи
Делюкс 1020В

Устройство светового типа, использующееся для работы с бытовой сигнализацией. Эта модель выполнена в корпусе округлой формы и обычно применяется для освещения улиц.

Основное преимущество устройства состоит в простоте установки и возможности реагирования только на людей. Кроме того, при использовании датчика отсутствует необходимость постоянного обслуживания. Недостаток данной модели заключается в том, что для ее работы необходимо подключение к 220-вольтному источнику питания.

Основные особенности устройств:

  • время вычисления перемещений при включенном устройстве варьируется в районе 5–480 секунд;
  • наличие 4 программируемых уровней освещенности.

Контроллер ДеЛюкс 1020В

Таблица: технические характеристики Делюкс 1020В
Характеристика Показатель
Угол вычисления движения 360 градусов
Эффективная дальность 12 м
Питание Подключение к сети
Температурный режим От –20 до +40 градусов.
Степень защиты IP44
Стриж П-314

Эта модель относится к категории датчиков инфракрасного типа. По заявлениям производителя, Стриж П-314 работает без ложных срабатываний и не реагирует на перемещения питомцев. При появлении источника инфракрасного излучения в здании датчик вычисляет его массу и отправляет данные на модуль управления. Но передача информации производится только в том случае, если вес объекта будет более 20 кг.

Основные особенности:

  • наличие микропроцессора в устройстве регулятора для обработки сигналов;
  • использование датчика возможно в небольших частных квартирах и крупных производственных помещениях;
  • возможность применения на улице благодаря влагозащищённому корпусу.

Датчик движения Стриж П-314

Таблица: технические характеристики Стриж П-314
Характеристика Показатель
Устойчивость к домашним животным до 20 кг
Дальность обнаружения 12 м
Угол обзора 110/80°
Тип подключения Проводной
Высота установки: 2,2 м
Eglo Detect Me 30199

Этот контроллер может использоваться как внутри здания, так и за его пределами, но прямое воздействие ультрафиолетовых лучей на регулятор не рекомендуется. Поэтому при монтаже на улице датчик следует ставить под козырек или навес. Основной недостаток состоит в необходимости обеспечения постоянного питания от 220-вольтного источника.

Описание особенностей модели:

  • наличие микропроцессора для обработки и передачи сигналов;
  • наличие регулятора для изменения уровня чувствительности датчика.

Eglo Detect Me 30199

Таблица: технические характеристики Eglo Detect Me 30199
Характеристика Показатель
Устойчивость к домашним животным Уровень чувствительности можно регулировать
Дальность обнаружения 10 м
Угол обзора 180°
Тип подключения Проводной
Высота установки: 2,2 м
Температурный режим От –40 до +40 градусов
Уровень защиты IP44
Габариты 62x82x92 мм
Вес 190 г
Altonika VG-64

Датчик относится к категории автомобильных контроллеров и характеризуется низким энергопотреблением. Благодаря этому устройство не разряжает аккумулятор даже при длительной работе. В комплект, помимо самого датчика, входит кабель.

Особенности модели:

  • небольшие габариты, позволяющие произвести скрытый монтаж устройства;
  • возможность фиксации движения не только в салоне машины, но и за ее пределами — датчик может определить приближение к транспортному средству;
  • наличие двух уровней срабатывания контроллера — тревожного и предупредительного;
  • работу датчика при правильном подключении не нарушит ни противоугонная система, ни автомагнитола, ни другие электронные устройства.

Датчик Altonika VG-64

Таблица: характеристики Altonika VG-64
Характеристика Показатель
Зона действия 8 м
Габаритные размеры 74 x 76 x 18 мм
Длительность предупредительного сигнала 0,3 с
Длительность тревожного сигнала 1 с
Энергопотребление 1,6 мА
Автомобильные датчики объема Старлайн

Контроллеры от производителя Starline позволяют вычислить перемещения в салоне машины и рядом с ней.

Среди датчиков Старлайн есть несколько разновидностей:

  • микроволновые;
  • ультразвуковые;
  • инфракрасные.

Кроме того, можно выделить однозонные и двузонные датчики. Вторые реагируют на перемещение объектов не только в салоне, но и на улице.

Несмотря на универсальность, у датчиков движения и объема Старлайн есть недостатки в виде высокой стоимости и сбоев. Некорректная работа контроллера может проявиться в сильный мороз — устройство будет срабатывать без причины.

Однако у устройств Старлайн есть и преимущества:

  • датчики с регулируемой областью чувствительности не срабатывают из-за насекомых;
  • устройства не чувствительны к смене температуры;
  • датчики не реагируют на образование росы.

Компания-производитель рекомендует устанавливать свои устройства в центре авто. Чаще всего для монтажа выбирают пространство под «ручником».

Как подключить?

Установка контроллера движения на автомобиль своими руками производится при отключенном блоке управления сигнализацией. Расположение автомобильного устройства должно быть скрытным, поэтому, если возникли трудности с его поиском, нужно проконсультироваться у установщиков.

Если монтаж противоугонной системы выполнялся не самостоятельно, то найти микропроцессорный модуль можно под панелью приборов.

Для бытового датчика нужно заранее выбрать и подготовить место:

  1. Не рекомендуется устанавливать контроллер рядом с батареями, обогревательными системами. Также желательно, чтобы в месте установки не было ультрафиолетовых лучей.
  2. Поверхность для монтажа следует тщательно очистить и обезжирить с помощью спирта. Важно, чтобы поверхность, на которую устанавливается контроллер, не была подвержена воздействию вибраций и других внешних факторов.
  3. В случае когда высота для монтажа не регламентируется изготовителем датчика, его рекомендуется размещать в 2 метрах от поверхности пола. Это позволит обеспечить максимальный диапазон для работы устройства.

Фотогалерея: схема подключения

Карты соединений для монтажа бытового и автомобильного контроллеров движения:

Карта подключения бытового датчика
Схема подсоединения автомобильного контроллера

Инструкция

Руководство по самостоятельной установке регулятора на авто:

  1. В транспортном средстве отключается зажигание, выключается все электрооборудование и аккумулятор. Для этого от батареи нужно отсоединить зажим с отрицательной клеммой.
  2. Выполняется поиск микропроцессора. На блоке управления сигнализацией есть специальный разъем для подключения контроллера объема.
  3. Производится монтаж датчика в салоне машины. Чтобы устройство могло фиксировать любые перемещения, его нельзя устанавливать скрытно. Исключение составляют датчики, которые работают в условиях большого количества стен. Если регулятор предназначен для фиксации движений вне салона, то его следует установить в районе лобового стекла, на панели приборов.
  4. Выполняется подключение регулятора. Для этого разъем с проводом от датчика нужно соединить с колодкой на блоке управления. После подсоединения следует зафиксировать контроллер на месте, чтобы исключить его перемещение во время движения.
  5. Производится укладка провода под облицовкой салона. Не рекомендуется прокладка электроцепи в месте, где имеются движущиеся или трущиеся узлы и механизмы. Для дополнительной защиты кабеля от повышенного износа провод можно обмотать изолентой. Если электроцепи не хватает, ее придется самостоятельно наращивать. Для этого нужно использовать провод аналогичного сечения.
  6. Производится укладка провода под облицовкой салона. Не рекомендуется прокладка электроцепи в месте, где имеются движущиеся или трущиеся узлы и механизмы. Для дополнительной защиты кабеля от повышенного износа провод можно обмотать изолентой. Если электроцепи не хватает, ее придется самостоятельно наращивать. Для этого нужно использовать провод аналогичного сечения.
  7. На место ставится декоративная облицовка. Проверяется работа устройства. Блок управления после подачи питания должен самостоятельно определить дополнительный датчик. При необходимости производится регулировка параметра чувствительности.

Алгоритм по установке бытового датчика:

  1. На поверхности для монтажа с помощью дрели просверливаются отверстия для кронштейна. Производится фиксация крепления для датчика.
  2. Регулятор удара разбирается, пользователь должен демонтировать его лицевую часть.
  3. Производится регулировка винта с учетом высоты, на которую устанавливается устройство.
  4. На следующем этапе выполняется подсоединение контактных составляющих с разъемами на контрольной панели. Положительный вывод подключается к плюсу, отрицательный — к минусу.
  5. Затем задняя часть регулятора крепится на кронштейне с использованием самореза, который входит в комплект поставки.
  6. Выполняется монтаж лицевой части корпуса датчика.
  7. Затем требуется выполнить подсоединение регулятора к домашней сети. После соединения совершается проверка работы устройства, при необходимости производится регулировка чувствительности. При срабатывании контроллера на корпусе загорится светодиодная лампочка.

Видео: особенности датчика движения с GSM-дозвоном

Канал «Паяльник TV» в своем видеоролике рассказал о возможностях и особенностях PIR-контроллера с функцией дозвона.

Простая, надёжная сигнализация на датчиках движения

Обратился ко мне однажды директор одного небольшого но и не очень маленького предприятия. Хотел он установить на территории своего офисно — складского помещения хорошую сигнализацию, простую, надежную, и не очень дорогую. Территория большая, почти полгектара, на ней несколько складов, гараж, лесопилка, заборов нет, местность открытая, рядом река и лес. Вот для примера, фото со спутника. Попробуйте — ка охватить под контроль такой периметр, примерно 60 на 60 метров. А рядом лес, река, дорога, бери что хочешь и иди, куда хочешь.

Сторож есть, но это не помогает, он просто не успевает всё обойти. После недолгих изысканий на местности и анализа трудозатрат решил я сделать сигнализацию на основе датчиков движения. Система недорогая, надежная, выполнена всего на двух электромагнитных реле, не содержит никаких электронных блоков, монтаж под силу любому электрику. Работает от -40 до +40, круглосуточно, дождь, снег и ветер ей не мешают.

Идея простая и вполне выполнимая. Берём несколько 5…10…20 (много) датчиков движения, соединяем их между собой в общую трёхпроводную цепь. Один провод будет ноль, второй фаза, а третий провод – выходы со всех датчиков, соединённые вместе. Подключаем к этому проводу хорошую сирену или звонок, несколько светодиодных прожекторов (если надо) и красные лампочки (со стартерами, чтобы мигали) на улице и у входа в офис, где теперь ночью спокойно спит сторож.

Вечером, по окончании трудового дня, все гаражи и склады закрываются, народ уходит, сигнализация в офисе включается. При этом она сразу же срабатывает. Звонит звонок, горят прожекторы, мигает красная лампа в офисе и на стене здания, на улице. Через 30 … 40 секунд датчики движения переходят в дежурный режим и всё затихает. Теперь, как только любое теплокровное существо размером больше кошки попадает в зону контроля любого из датчиков, сигнализация срабатывает, загораются прожекторы, звенит мощный звонок, мигают красные лампы. Злоумышленники в мокрых от страха и ароматных от неожиданности штанишках убегают, сторож засылает им вдогонку солевой заряд из берданки, матценности на месте, все довольны, все смеются. Утром шеф приезжает к офису, открывает его, снова срабатывает тревога, сторож просыпается и идёт домой. Офис и все склады с гаражами открываются. Сигнализация отключается, народ приступает к работе на местах.

Психологический эффект от этой сигнализации превзошёл все самые смелые ожидания. Не то, чтобы куда — то залезть, ближе пяти метров ни к одному зданию подойти просто невозможно. Зоны охвата датчиков около 10 метров, и они взаимно перекрываются. Как только не пытались обмануть эту систему. Бесполезно. Любое движение сразу вызывает тревогу, причем на всю округу. Звонок я поставил очень мощный, 85 децибел, школьный. Там даже собаки теперь не бегают — боятся.

Недавно одному хорошему знакомому поставил такую же систему в его новый магазин, обвязав датчиками все склады, коридоры и торговый зал.

Хотите подробностей? Да пожалуйста!

В магазине электротоваров закупаем автоматы, щиток на 6 мест, пару реле на 220 вольт, индикаторные лампы на din-рейку, несколько ( два, пять, десять….много) датчиков движения, уличные фонари, красные лампы со стартерами и звонки громкого боя.

Датчики движения были установлены во всех помещениях магазина с взаимным перекрытием зон охвата. Для того, чтобы датчики надёжно работали круглые сутки, встроенный в них датчик освещённости (фоторезистор) заклеивается чёрной изолентой.
Красная лампа и звонок закреплены на улице, у входа в магазин. Вторую красную лампу и ещё один звонок поставили в коридоре.

Готовый щиток управления. Он же в работе. Одна из свободых групп реле замыкает тревожный вход у видеорегистратора (он тоже в магазине есть) и на электронную почту и на сотовый телефон директора приходит сообщение о сработке сигнализации .

Всё так же, как и в первом случае. Вечером включаем сигнализацию, всё звенит и мигает. Все вокруг видят, что магазин закрывается. Через минуту звонки и лампы выключаются, система переходит в дежурный режим. На кошек и мышек не реагирует. При открывании магазина утром всё звенит и мигает. Директор заходит внутрь и выключает блок.

За последние три года такие сигнализации были установлены мною во многих местах, ни одного незаметного проникновения не было.
В одном случае сигнализация не помогла, сторожа просто связали и обчистили склад. Но зато очень много людей проснулось и видело, кто и когда там лазил, злоумышленников очень быстро нашли.

Проводные датчики для GSM сигнализации. Виды датчиков, проблемы подключения к Китайским сигнализациям.

Автор Исхаков Максим На чтение 6 мин. Просмотров 621 Опубликовано Обновлено

Проводные датчики для GSM сигнализации. Виды датчиков, проблемы подключения к Китайским сигнализациям.Проводные датчики для GSM сигнализации. Виды датчиков, проблемы подключения к Китайским сигнализациям.

Чтобы сигнализация объекта с модулем GSM исправно функционировала, без сбоев и проблем, нужно использовать комплект дополнительных датчиков.  Подобные устройства – это элементы, которые дают возможность владельцу системы фиксировать конкретные моменты, а именно взлом и проникновение  третьих лиц на охраняемый объект. И если есть риск проникновения, то система в конкретной зоне формирует токовый сигнал, а он в свою очередь поступает на электронный блок сигнализации. Далее  уже подключается сама исполнительная система охраны, и тревожный сигнал поступает на смартфон, и параллельно задействуется служба охраны. На данный момент при разработке систем безопасности наиболее часто используются проводные датчики для GSM сигнализации. Современный рынок дает потребителю обширный выбор различных вариантов, а многочисленные модели гарантируют максимальный эффект от использования и защищает даже самые уязвимые места охраняемого объекта.

Разновидности проводных датчиков

Виды проводных датчиков движенияВиды проводных датчиков движения

На текущий день проводные датчики представлены несколькими видами. Основное отличие между моделями заключается в том, что они реагируют на различные факторы. То есть, в связи с этим появляется возможность создать подходящую под конкретный объект охранную систему, а такой подход в свою очередь способен обеспечить максимальную защиту. Проводной датчик движения для GSM сигнализации является основным компонентом, он реагирует на движение в той ситуации, если на охраняемом объекте замечено движение. Что касается функционирования, то датчик может быть:

  1. Инфракрасным
  2. Электронным
  3. Микроволновым
  4. Ультразвуковым

Также в комплектацию любой охранной сигнализации входит и датчик открытия, реагирующий на разрыв. Устройство  срабатывает в том случае, если открываются створки окон или двери на охраняемом объекте.  И в такой ситуации автоматически должно срабатывать переключение контактной группы.

Проводной геркон для gsm сигнализацииПроводной геркон для gsm сигнализации

Для защиты окон применяется датчик разбития, который позволяет выявить разрушения стекла. Датчик в первую очередь реагирует на звук, это обеспечивается за счет встроенного микрофона.Проводные датчики для GSM сигнализации. Виды датчиков, проблемы подключения к Китайским сигнализациям.Проводные датчики для GSM сигнализации. Виды датчиков, проблемы подключения к Китайским сигнализациям.

Часто в комплекте идет и вибрационный датчик, он уже имеет чувствительный элемент, который без проблем выявляет даже самые слабые механические колебания конструкции.

Разумеется, не обходится без пожарного датчика, который также необходим в целях безопасности. Подобного рода устройства принято разделять на типы:

  1. Тепловой.
  2. Извещатель огня.
  3. Дымовой.

Виды датчиков дымаВиды датчиков дыма

Целесообразно приобретать систему, которая включает еще и датчик дыма, где в комплектацию входит специальная, чувствительная система. Благодаря этому можно избежать непредвиденной ситуации и серьезных последствий. Что касается газовых датчиков, то они могут быть:

  1. ИК.
  2. Каталитические.
  3. Полупроводные.

Ну и наконец, стоит использовать датчик затопления, для максимальной защиты всего объекта. В комплектацию устройства входит интегрированный сенсорный элемент, реагирующий на  уровень влажности, и сигнализирует о повышении. То есть датчик позволяет избежать проблем, связанных с утечкой воды.

Датчик протечки водыДатчик протечки воды

Для того чтобы система функционировала надежно, нужно правильно выполнить подключение проводных датчиков к GSM сигнализации.

Где лучше всего расположить датчик?

Чтобы уровень защиты был максимальным, стоит уделить должное внимание расположению датчиков. Лучше всего размесить систему охраны и все дополнительные компоненты по всему периметру помещения. Для того чтобы задача была максимально простой, в первую очередь требуется создать план-схему самых уязвимых мест охраняемого объекта.  Далее уже следует подобрать подходящий тип датчика, для того чтобы эффективно защитить уязвимые места.

Подключение проводных датчиков движенияПодключение проводных датчиков движения

Стоит знать! В каждом помещении и на любом объекте самым уязвимым местом выступает не только  входная, но еще и аварийная дверь, не стоит забывать об окнах и балконе, то есть в данных местах обязательно нужно провести установку охранных устройств.

Если речь идет о балконе или окнах, то тут целесообразно провести установку датчиков разбития. Если есть риск, что будут повреждены иные элементы конструкции, следует подумать об установке вибрационных сенсоров.

Что касается датчиков движения, то их следует устанавливать в местах, где есть возможность проникнуть в здание, или же рядом с местами хранения дорогостоящих и ценных предметов. Но в процессе монтажа стоит учесть один важный момент, не нужно располагать датчик рядом с обогревателями или осветительным оборудованием, а также другой техники, которая во время эксплуатации можно генерировать тепло.

Важно равномерно по всему помещению распределить датчики дыма и надежно закрепить их у потолка. Датчик, который реагирует на утечку газа, а также воды нужно монтировать вблизи к приборами-потребителями, также целесообразно выполнит установку там, где проходит как газ, так и вода.

Как выполняется подключение?

Нужно отметить, что подключение не требует особых навыков и знаний, это довольно легкая задача, и все этапы подключения можно произвести самостоятельно не прибегая к помощи специалиста. Коммутация осуществляется благодаря использованию шлейфа сигнализации. Корпус датчика, а также модуля  имеет необходимые разъемы, которые обеспечивают взаимосвязь.

Нужно обратить внимание на тот факт, что все же есть сложность в работе. Она заключается в том, что во время подключения проводных датчиков необходимо уделить внимание прокладке кабелей. Кабель охранной системы ни в коем случае не должен пересекаться с электрическим кабелем.

В связи с этим многочисленные специалисты настоятельно рекомендуют использовать беспроводные датчики. Процесс монтажа не отличается сложностью и занимает минимум времени. И нет никакой нужды в процессе работы использовать десятки метров кабелей.

На видео: Подключаем проводные датчики к GSM сигнализации. Геркон и датчик движения

Подключение проводных датчиков к китайской GSM сигнализации. Распространенные проблемы

Зачастую для охраны того или иного объекта применяется китайская система сигнализации, и при этом подключение не вызывает никаких проблем, если применяется родной комплект. В другой ситуации можно столкнуться с разного рода проблемами:

  1. В первую очередь бюджетные системы от китайского производителя не поддерживают работу с большим количеством датчиков.
  2. Не всегда электронный блок сигнализации распознает датчик, от другого производителя. Так что если какой либо элемент системы вышел из строя, нужно искать оригинальную деталь, которая входила в начальную комплектацию.
  3. Многочисленные модели из Китая работают только при плюсовой температуре. То есть для территории России такие варианты просто не подходят, он не адаптированы к суровому климату. То есть попросту сигнал может не передаваться на центральный блок.

На видео: Как подключить проводные датчики к китайской сигнализации GSM Alarm KERUI

Заключение

Если система сигнализации установлена правильно и в строгом соответствии техническим условиям, то при эксплуатации не будет никаких проблем. Объект будет под надежной охраной, и обойти такую защиту просто невозможно. В целях экономии потребитель может исключить некоторые датчики, так как на практике они могут вовсе не задействовать, это тоже стоит учитывать при выборе.

То есть процесс подключения – это важная задача, и если нет уверенности в собственных силах, то лучше всего обратиться к квалифицированному специалисту, который имеет опыт и знания в данной сфере. В другом же случае можно допустить ошибку и система будет функционировать частично, или вовсе не будет работать.



Датчик движения для включения света: как правильно подключить? Схемы монтажа

Автор Исхаков Максим На чтение 16 мин. Просмотров 607 Опубликовано Обновлено

Датчик движения для включения света: как правильно подключить? Схемы монтажаДатчик движения для включения света: как правильно подключить? Схемы монтажа

Большинство современных устройств созданы, чтобы облегчить человеку жизнь и обеспечить его безопасность. К ним относятся и датчики движения. Их основная задача заключается в выявлении в зоне обнаружения малейшей активности человека. После чего срабатывает автоматика и  подключенное к нему оборудование, например, сигнализация, освещение или звуковое оповещение, автоматически включается.

Чтобы датчик движения исправно функционировал и обеспечивал самостоятельное включение света в помещении, необходимо придерживаться определенного алгоритма действий. А для этого необходимо правильно подключить его к электропроводке.

Датчик движения внешне выглядит как округлая или прямоугольная пластмассовая коробка. В центре прибора имеется специальное окошко, закрытое матовой пластиной, известной как линза Френеля. При помощи инфракрасных волн через это окошко и осуществляется контроль движения людей, попадающих в радиус действия датчика. Поскольку линза Френеля изготовлена из очень нежного материала, важно соблюдать внимательность при установке и последующей эксплуатации прибора. Только так можно обеспечить сохранность линзы.

Перед проведением монтажных работ необходимо выбрать модель, которая будет отвечать поставленным задачам, например, охватывать своей зоной контроля все пространство в помещении или реагировать на появление людей и животных.

Ниже Вы узнаете, как правильно подключить датчик движения для включения света своими руками, а также мы ответим на самые распространенные вопросы и изучим различные схемы подключения.

Как выбрать домашний датчик движения

Выделяются следующие виды датчиков, различающиеся по способу появления в радиусе действия человека:

  • Пассивные – самый распространенный вид датчиков движения, основанный на улавливании тепла, излучаемого человеческим телом. Прекрасно подходят для управления включением света в квартирах и небольших помещениях.
  • Активные – принцип их работы схож с эхолотами или радарами, то есть происходит излучение сигнала с последующим анализом его отражения. Прибор срабатывает в случае, когда изменяется расстояние, проходимое сигналом от датчика до препятствия и обратно. Они работают в ультразвуковом диапазоне и высоких радиочастотах. Первый тип не желательно устанавливать в помещениях, где есть домашние животные, которые из-за ультразвуковых частот ведут себя беспокойно. Второй вид при неправильном монтаже может не замечать препятствий в виде стен и срабатывать даже от движения ветра.
  • Комбинированные – сочетают в себе активный и пассивный методы контроля.

Отдельное внимание следует уделять углам обнаружения (горизонтальные и вертикальные) и дальности в работе оборудования.

Датчики движения, устанавливающиеся под потолок имеют зону слежения в 360 градусов по кругу. У приборов, которые монтируются на стены, угол обнаружения слева направо составляет 180 градусов, а сверху вниз всего 20 градусов. Часто датчики движения не охватывают всей площади помещения, поэтому при выборе места для размещения прибора важно внимательно проанализировать зону и углы обнаружения.

Различаются приборы и по конструкции:

  • подвижные – позволяет изменять зону обнаружения, так как возможно передвижение по основанию в вертикальных и горизонтальных направлениях.
  • неподвижные датчики.

Для наиболее распространенных моделей дальность работы ограничивается 12 метрами. Этого расстояния достаточно для эксплуатации устройства в домашних условиях. В случае если помещение неправильной формы, большой площади или имеет несколько этажей, то для обнаружения активности человека необходимо устанавливать несколько датчиков движения.

На видео: Как правильно выбрать датчик движения. Какие бывают, в чем отличия?

Определяем место для размещения

Чтобы оборудование исправно функционировало и для исключения возможности ложных срабатываний необходимо тщательно подойти к вопросу выбора точки расположения датчика. При этом важно учитывать следующие критерии:

  • защитить прибор от внешних факторов, из-за которых может происходить включение света;
  • обеспечение зоны обнаружения, совпадающей с объемом площади комнаты;
  • обеспечить правильное подключение датчика движения к электропроводке;
  • устанавливать оборудование вблизи радиаторов отопления или труб с горячей водой не рекомендуется;
  • тепловые или электромагнитные приборы могут излучать помехи, которые негативным образом влияют на работу устройства.

Правильно подобрать место расположения датчика, основываясь только на теоретических знаниях и не имея практического опыта довольно проблематично. Необходимо внимательно подойти к этому вопросу, изучить литературу и проконсультироваться со специалистами.

Основные обозначения выводов

Как любой электромагнитный прибор, датчик движения оснащен электронной схемой, которая подключается к питанию. Подавляющее большинство устройств подключаются к обычной домашней электросети, где напряжение составляет не больше 220В. Только радио датчики работают от обычных батареек.

Чтобы найти эту информацию, достаточно посмотреть на корпус прибора, поскольку производители в обязательном порядке наносят там маркировку (например, тиснением пластмассы). В зависимости от модели и фирмы производителя определяется тип обозначения. Это могут быть буквы или цвета, указывающие, какие следует использовать методы определения фазы и провода электропроводки.

Обозначение выводов датчика движенияОбозначение выводов датчика движения

Маркировка «L» со стрелкой влево указывает, где должен быть подключен фазный провод, а буква «N» – где нулевой. Провод, который идет к лампочке, на приборе можно найти под буквой «L» штрих и стрелкой вправо.

Функционирование датчика движения не возможно без обеспечения питания его выводов в положениях «L» и «N». Для этого потребуется отрезок двойного провода. С одной стороны на него устанавливается вилка, а другой конец провода со снятой с него изоляцией, подключают к «L» и «N» клеммам. Подбирая длину провода, необходимо устанавливать прибор рядом с розеткой или приобрести дополнительный удлинитель.

Можно не опасаться допустить ошибку при подключении проводов: датчик просто не будет срабатывать, а мигающая лампочка – светить.

Зачастую приборы движения оснащены специальным светодиодом – индикатором, указывающим состояние оборудования. Когда оно подключено к сети питания и находится в рабочем режиме, происходит ежесекундное мигание лампочки. Если происходит срабатывание датчика, индикатор начинает мигать в несколько раз чаще. Поэтому при выборе места установки, даже не подключая к питающей сети, только по частоте мигания можно определить, сработало устройство или нет. Важно не забывать, что встречаются типы приборов, которые начинают функционировать после подключения к питанию не сразу, а спустя несколько секунд (до 30 секунд).

Регулировка параметров при помощи ручек

Корпус любой марки датчика движения оснащен специальными переключателями, предназначенными для настройки параметров. Их количество зависит от модели и назначения прибора. Встречается от 2 до 4 ручек, рядом с которыми всегда нанесена следующая информация:

  • буквенные обозначения;
  • направления совершения вращения переключателей для внесения корректив;
  • картинка, изображающая назначение регулировки.

Прежде чем приступать к подключению датчика, необходимо изучить, какая ручка влияет на определенные параметры и в какое положение ее следует установить для нормального функционирования устройства.

Настройка датчика движенияНастройка датчика движения

Специалисты рекомендуют вначале изменить заводские настройки на индивидуальные, необходимые в каждом конкретном случае. Для этого в спокойных условиях, лучше за столом, изучается имеющаяся на корпусе маркировка, а пи помощи переключателей задаются требуемые значения. Предварительно настраиваются следующие параметры: время, освещенность, чувствительность и микрофон.

Время

Регулятор времени обозначается на корпусе «TIME». Его основная задача заключается в определении продолжительности работы таймера во включенном состоянии, когда будет гореть свет. Минимальное значение составляет 5 секунд, максимальное 420 секунд. Не следует устанавливать большое значение, так как датчик будет срабатывать при каждом движении человека в зоне обнаружения. Из-за того, что устройство постоянно перезапускается, отсчет времени совершается с каждого нового движения. Если человек ходит по комнате или жестикулирует руками на протяжении нескольких минут, все это время свет будет включенным, несмотря на то, что таймер будет установлен на 5 секунд.

Освещенность

Обозначение «LUX» на корпусе отвечает за уровень освещенности, при котором происходит срабатывание оборудования. Ручка регулятора позволяет настроить световой порог таким образом, что датчик не будет реагировать на движения в помещении в светлое время суток. Можно настраивать от 5 до 10 тысяч Люкс. Первое время стоит устанавливать максимальные значения.

Чувствительность

Ручка «SENS» отвечает за чувствительность и определяет дальность действия прибора. Эта функция во многих датчиках движения отсутствует за практической необходимостью. Регулятор чувствительности может потребоваться в случае, если требуется контролировать только одну сторону в помещении. При установке настраивается максимальное значение (до 12 метров).

Микрофон

Маркировка «MIC» указывает на наличие в приборе микрофона и отвечает за определения уровня шума, при котором происходит включение прибора. Эта функция не получила широкого распространения в домашних датчиках движения из-за низкой помехоустойчивости. Так, плач ребенка в соседней комнате или проезжающий за окном автомобиль могут спровоцировать включение света в помещении. Микрофон часто используется в качестве защиты, поскольку имеет огромную зону обнаружения. Если в датчике присутствует ручка «MIC», то настраивать ее следует на минимальные значения.

Работы по установке прибора

После того, как все ручки на корпусе будут отрегулированы и установлены необходимые параметры, можно приступать к выбору места для размещения датчика движения. Прибор временно закрепляется на небольшой доске, с которой следует перемещаться по комнате и определять наиболее подходящее место. Указывать о срабатывании устройства будет также мигающий индикатор.

Высота установки датчика движенияВысота установки датчика движенияНа фото: Правильная высота установки датчика движения

Подключать к электропроводке датчик освещенности лучше всего в распределительной коробке или там, где находится соединение люстры с проводами (на потолке или стене). Неподготовленному человеку будет довольно проблематично разобраться с проводами в распределительной коробке. В старых домах выполнить эти работы сложно даже профессиональным электрикам. Поэтому размещать и подключать датчики движения лучше рядом с люстрами или светильниками.

Важно не забывать, что перед проведением любых работ с электропроводкой, ее следует обесточить – выключить в распределительном щитке соответствующий рубильник. Это поможет предотвратить вероятность поражения электрическим током.

Установка датчика в квартире (пример монтажа)

Детально рассмотреть, как правильно проводить работы по монтажу в квартире, можно на примере оснащения туалета автоматической функцией биде и датчиком движения. Для экономии электричества, также в целях безопасности, включаться управление будет только тогда, когда в помещение заходит человек. Это позволит посещать туалетную комнату, не прикасаясь руками ни к одному предмету.

Подключать требуемые приборы следует параллельно со светильником, от которого будут протягиваться провода к месту установки дополнительной розетки. Поскольку площадь туалетной комнаты невелика, то проблем с определением расположения датчика не возникнет. Оптимальным вариантом станет разместить устройство на стене, чуть ниже светильника.

датчик движения в квартиредатчик движения в квартиреПример установки датчика движения в туалете

Работа начинается с демонтажа источника света, после чего открывается следующая картина: имеются два медных одножильных провода, которые скручены с многожильными с использованием зажима. Последние в свою очередь соединяются с патронами люстры при помощи винтов. Сложность заключается в том, что все провода не только очень короткие, но и разные по длине.

Поэтому целесообразней будет использовать трех контактную колодку, которая прекрасно поместиться в основании светильника. Предварительно нужно выровнять длину проводов, снять с них изоляцию и, используя наждачную бумагу, произвести зачистку. После они вставляются в колодку и фиксируются зажимами.

Клемная колодкаКлемная колодка

После того, как подготовительный этап закончен, можно приступать непосредственно к работам с электропроводкой и дальнейшему монтажу оборудования. При этом нужно изучить схематические особенности подключения люстры.

Электрическая схема

Нулевой провод, обозначаемый английской буквой «N» соединяется напрямую с лампочкой люстры, а фазный «L» – через выключатель подключается ко второму выводу. Но возможны случаи, когда размыкается нулевой, а не фазный провод. И хотя это не безопасно, но непосредственно на работу светильника такое подключение не влияет. Описанная схема подходит только для люстр с одной лампочкой или одним включателем. Во всех других случаях электрическая схема будет гораздо сложнее.

Схема подключения датчика движения с выключателем и безСхема подключения датчика движения с выключателем и без

На практике датчик движения представляет собой простой выключатель. Его особенностью является бесконтактное выключение света, который реагирует на движения человека в зоне обзора. И как любой электрический прибор, он имеет электронную схему, для работы которой требуется питание.

При помощи современных датчиков можно обойтись без обыкновенных включателей света. Но для этого потребуется дополнительный провод, а также, чтобы зона обнаружения устройства соответствовала площади помещения.

На видео: Как подключить датчик движения?

Электромонтажная схема

На практике самым энергозатратным вариантом является подсоединение датчика непосредственно к колодке светильника. Если в комплекте ее нет, следует вначале установить. Только после этого проводятся остальные работы, опираясь на следующий алгоритм:

  • фазный провод подсоединяется к верхнему контакту клеммной колодки;
  • дальше он идет на вывод, обозначенный буквой «L»;
  • нулевой соединяется со средним контактом и направляется на вывод «N»;
  • к среднему одновременно подсоединяются еще два провода – на дополнительную розетку и лампочку;
  • фазный подключается аналогично обыкновенному выключателю и с верхней колодки он протягивается на нижний контакт колодки, где соединяется с аналогичным контактом люстры;
  • одновременно к нему подсоединяются вторые выводы розетки и лампочки.

Схема подключения датчика движения к люстреСхема подключения датчика движения к люстре

В итоге, когда устройство срабатывает, происходит замыкание контактов и подается напряжение. К датчику помимо обычных ламп накаливания можно подключать светодиодные или энергосберегающие, а также любое электронное устройство (например, радиоприемник).

Следует не забывать, что перед скручиванием проводов нужно оставить длину, достаточную для беспрепятственного соединения их с клеммной колодкой. Концы освобождаются от изоляции, а дальше фиксируются друг с другом по электронной схеме и припаиваются электрическим паяльником – это так называемое лужение. Оно необходимо в случае, если предполагается прохождение больших токов.

После того, как концы проводов подготовлены, проводится их соединение с клеммной колодкой люстры. Далее основание светильника монтируется к стене и вставляется плафон. Внешне все устройства скрываются под основанием светильника. А провода дополнительной розетки можно скрыть кабель каналом. Так сохраняется эстетический вид в помещении, не придется портить обои (плитку) или штробить стену, разводя грязь и испортив ремонт в комнате.

Когда монтажные работы завершены, остается настроить оборудование: установить датчики чувствительности и время работы прибора. Теперь свет будет включаться в туалете автоматически. И хотя, может показаться, что проделать все манипуляции довольно сложно, на практике достаточно изучить необходимую литературу и тогда справиться с поставленной задачей сможет даже новичок.

Датчик движения в подъезде включается сам по себе

Поможет детально рассмотреть вопрос установки и подключения оборудования в подъездах, где имеется лифт, электронная переписка с Максимом (профессиональным электриком). Он получил заказ на установку автоматического освещения в подъезде девятиэтажного здания. При работе он столкнулся с некоторыми сложностями.

Максим

«Когда оборудование было подключено, возникли непредвиденные трудности. Во время движения кабины датчики срабатывали, и происходило автоматическое включение света на каждом этаже. Да, внешне получилось красиво, но заказчика такая работа не устроила – слишком энергозатратно получается.

Мы предполагаем, что электромагнитное поле лифта действует на оборудование. Когда же нами выполнялся аналогичный заказ в других подъездах, такой проблемы не возникало. В чем может быть причина: в отсутствии заземления у лифта или его старости? Что провоцирует эти помехи и как исправить ситуацию?»

Я

Кабина представляет собой металлическую коробку, оснащенную светильниками и лампочками. Все силовые устройства находятся на крыше в специальном помещении, и только двери открываются с помощью концевых датчиков. Но протекающие по ним токи настолько малы, что практически не заметны. А значит, любое влияние на срабатывание прибора движения исключается.

Правила техники безопасности при установке и эксплуатации лифтового оборудования гласят, что каждая кабина должна быть заземлена. Требование в обязательном порядке проверяется надзорными органами.

Исключается и воздействие силового оборудования лифта, поскольку вы описывали, что свет включается постепенно по мере движения кабины. Если бы работа силовых устройств создавала помехи, то светильники включались бы одновременно на всех этажах.

Поэтому причина создания помех в работе датчиков вызвана непосредственно фактором передвижения кабины. Это возникает из-за неправильно настроенной чувствительности или неудачного выбора места для установки оборудования (напротив лифта). Тогда даже небольшой зазор между дверцами может спровоцировать включение света. Проверить эту версию достаточно легко: прикрыть просвет на одном из этажей или перенастроить чувствительность датчиков, уменьшив показатели.

Когда ложное включение светильников обусловлено помехами по сети, то рекомендуется немного изменить электронные схемы подключения. К клеммам параллельно с датчиками движения стоит подсоединить конденсатор. Его емкость должна быть 0,01-0,1 мФ.

Максим

Снова здравствуйте и спасибо за быстрый ответ. По вашему совету попробовали закрыть на одном из этажей щель между дверками лифта металлическим щитом. При этом на датчике установлена чувствительность на максимуме. Когда лифт двигался по шахте, светильники все равно включились. Значит, датчик «видит» кабинку и реагирует на ее движение. Затем попробовали перенастроить датчики, снизив чувствительность. Проблема сразу решилась.

Хотелось бы добавить по своему опыту работы с подключением активных датчиков, что очень часто они «глючат», регулярно сбиваются настройки чувствительности и таймера. Поэтому требуется периодически отключать питание или проверять настройки оборудования.

Причины мигания лампы, подключенной к датчику движения.

По электронной почте пришло письмо от Сергея, электрика-любителя из Мурманска.

Вопрос

Несмотря на то, что у меня нет профессионального образования, я немного разбираюсь в этом вопросе и даже сам подключил датчик движения. И пока в приборе стояла обычная лампа накаливания, все работало без нареканий. Но потом я поставил энергосберегающую лампочку, и возникла такая проблема: при отключении датчика она подмаргивает. Поменял на светодиодную – результат тот же.

Я

В отличие от обычных лампочек энергосберегающие или светодиодные имеют внутри электронную схему, где есть выпрямляющиеся диоды, после которых установлен электролитический конденсатор. Достаточно тока всего в несколько микроампер, чтобы обеспечить слабое свечение таких лампочек.

При размыкании выключателем не фазного провода происходит постепенное накапливание в электролитическом конденсате заряда (за счет небольших утечек). В момент достижения определенного уровня эти накопления могут спровоцировать мигание. Такое же явление наблюдается при эксплуатации выключателей, оснащенных подсветкой.

Выделяются две основные причины, объясняющие мигание:

  • если используется механическое реле в качестве включателя (определить можно по характерному щелчку), то загорание лампочек объясняется неправильным подключением нулевого и фазного проводов, которые просто нужно поменять местами;
  • выключателем выступает полупроводниковый прибор (к примеру, симистор), то в неработающем состоянии возможна небольшая утечка тока.

Для решения проблемы мигания лампочки необходимо вначале проверить правильность подключения нулевого и фазного провода. Если эта причина исключается, то нужно подключить электромагнитное реле и запитать через его контакты выбранную лампочку. При этом разрывается фазный провод.

Альтернативным вариантом, при котором не потребуется электромагнитное реле, является подсоединение резистора на 5-10 ватт. Недостаток такого способа – это снижение при использовании энергосберегающей лампы экономической эффективности.

Датчик TDL-2012-AC: как отрегулировать параметры

Из-за отсутствия в комплекте с моделью TDL-2012-AC инструкции многим электрикам довольно сложно разобраться и правильно отрегулировать основные параметры датчика.

Антон

Так, с подобной просьбой обратился Антон: «К сожалению, китайская модель TDL-2012-AC в комплекте не содержит полной инструкции. Поэтому как отрегулировать первые два переключателя. Как я понял, первый рычаг отвечает за уровень освещенности, при которой происходит срабатывание устройства. А что за второй переключатель?»

Ответ

Эта модель датчика движения содержит следующие параметры:

  • при помощи 1 рычага настаивается чувствительность освещения – то есть устанавливается уровень освещенности в помещении, при котором происходит срабатывание датчика;
  • 2 переключатель отвечает за выбор чувствительности к передвижению в зоне обнаружения прибора;
  • рычаги с 3 по 8 необходимы для определения времени работы датчика во включенном состоянии (начиная от 5 секунд и заканчивая 16 минутами).

Уличный датчик движения для сигнализации: виды

Организация света в ночное время суток является залогом комфортной жизни и гарантией безопасности имущества. В основном, как на предприятиях, так и на частных участках для этого используется всепогодный уличный датчик движения для сигнализации.

Виды и принцип работы

Существует несколько типов датчик для улицы по их расположению:

  1. Периметрический;
  2. Периферийный.

Периметрические датчики располагаются по периметру участка, и распознают движение объекта в определенном диапазоне. Периферийные, в большинстве случаев, устанавливаются на заборах или фасадах домов, благодаря чему обнаружение происходит при нарушении границ их действия.

датчик движения с лампойФото — датчик движения с лампой

Электронный уличный датчик движения содержит оптический, микроволновый или акустический сенсор, а часто и сигнализатор для контроля освещения. Изменения в оптическом, микроволновом или акустическом поле в непосредственной близости устройства интерпретируется при помощи блока управления, после сигнал передается на компьютер. Большинство детекторов могут работать в диаметре 5 метров, но промышленные датчики распознают движущийся объект даже в диапазоне 10-15 метров. Для контроля промышленных территорий часто используется уличный топографический датчик движения, к которому подключен прожектор или фонарь.

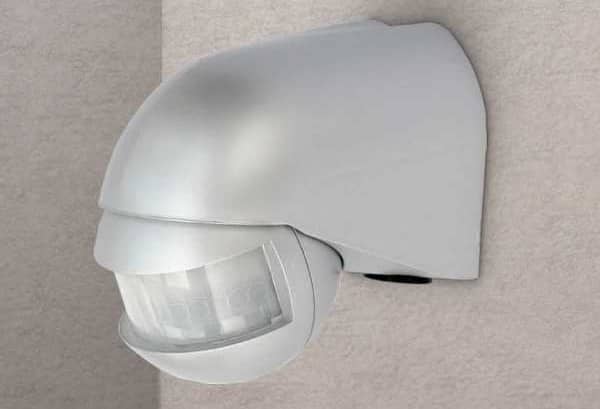

настенный-уличный-датчик-minФото — настенный уличный датчик

Для охраны определенного участка земли используется уличный светильник с датчиком движения на основе инфракрасного излучения. Пассивные инфракрасные датчики чувствительны к температуре кожи человека, которая распознается при помощи испускаемого излучения. Из датчика не излучается энергия, поэтому его и называют пассивный сигнализатор. Это является главным его отличием от лазерного датчика контроля освещения в помещении. Но при этом пассивный датчик движения определяет объект, только если тот движется. Такой радиодатчик не подходит для охраны большого периметра, он в основном используется в бытовых условиях.

Микроволновый уличный датчик сигнализации и освещения основан на принципе лучей Допплера. Он испускает непрерывный сигнал, неощутимый человеческим организмом, и при нарушениях его передачи включает сирену, оповещая о проникновении на объект. Аналогичный принцип работы имеет ультразвуковой датчик для уличного освещения. Он считается самым выносливым, работает при температуре 0 градусов и ниже, можно настроить режим день-ночь или отключить светодиодный контроль.

Зачем нужен такой сигнализатор:

  1. Уличный стандартный датчик движения с сиреной используется для охраны имущества и жителей дома, он также может обеспечивать видеонаблюдение, контроль включения/выключения света и т. д.;
  2. Прибор может контролировать галогенный светильник, сигнализацию, пожарную систему и прочие охранные механизмы, предназначенные для защиты жилья;
  3. Это очень удобное устройство, которое повышает Ваш комфорт. При выходе из дома во двор теперь не нужно искать включатель иллюминации;
  4. В случае экстренной ситуации, звуковой сигнал тревоги раздается не только у Вас, но и у обслуживающем дома или производственном помещении.

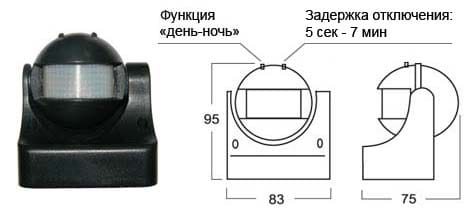

датчик-движения-со-светодиодным-фонарем-minФото — датчик движения со светодиодным фонарем

Видео: как устроен датчик движения

Установка датчиков

В зависимости от выбранного типа устройства, Вы можете варьировать способы его установки. Большинство сигнализаторов можно подключать при помощи кабелей питания 220 В, но все большую популярность получают беспроводные уличные охранные датчики движения. Такой извещатель считается более эффективным, нежели проводной, т. к. в экстремальных условиях он не прекращает своей работы. Такие модели называют «всепогодные».

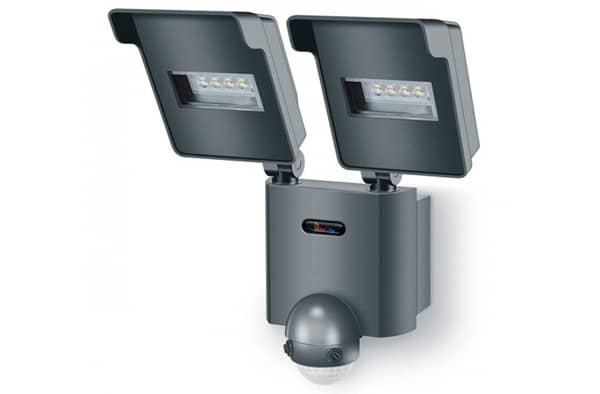

уличный светодиодный светильник с датчикомФото — уличный светодиодный светильник с датчиком

Автономный цифровой уличный датчик работает на батареях, в большинстве случаев 9-вольтовых. Многие хозяева, практикующие естественную энергию, подключают его при помощи солнечных аккумуляторов.

Как подключить датчик:

  1. Разработайте проект его подключения. Вам понадобится схема участка и дома. При этом местоположения датчика не должно находиться вблизи коммуникационных труб (в особенности отопления) и под прямыми лучами солнца. Также следите за тем, чтобы в диапазоне действия извещателя не было каких-либо препятствий для сигналов;
  2. В инструкции к выбранному прибору есть пункт: советы по установке. В зависимости от типа датчика, его нужно подключать последовательно или параллельно. Последовательное подсоединение – это когда вначале монтируется датчик, а после приемник сигналов или выключатель. Параллельное – когда датчик и сигналоприемник расположены друг напротив друга;
  3. В комплекте к датчику идут не только главные детали, но крепежные изделия. Если по какой-то причине у Вас они не включены в стандартный набор, то нужно будет шурупы купить самому. Помните, нельзя приобретать саморезы со скрытой головкой, они пройдут сквозь настенный сигнализатор, не закрепив его корпус;
  4. Для контроля большого периметра двора, нужно использовать датчики с несколькими сенсорами. В большинстве случаев достаточно двух, но можно выбрать модель с тремя.

Инфракрасный (ИК) беспроводной датчик движения и контроля уличного периметра рекомендуется устанавливать на внутренней стороне забора, в таком случае их монтируют на полметра выше уровня земли. Ультразвуковые желательно закрепить на откосах или в проемах калитки. Периметральные модели также могут организовать невидимый барьер на участке, но в таком случае настройте их, чтобы они не воспринимали животных, как нарушителей сигналов.

При необходимости к датчику движения подключается видеорегистратор (камера, записывающая происходящее), данные с которого передаются на компьютер.

датчик-движения-с-видеорегистратором-minФото — датчик движения с видеорегистратором

Многие специалисты пишут отличные отзывы про уличные датчики движения Контроль-Люкс, Eglo, Globo, лампы Optex, LX-402, IEK и TF-60. При этом последние используются не только для включения сирены, но и для света во дворе. Именно их чаще всего рекомендуют для дачи или загородного с целью создания эффекта присутствия.

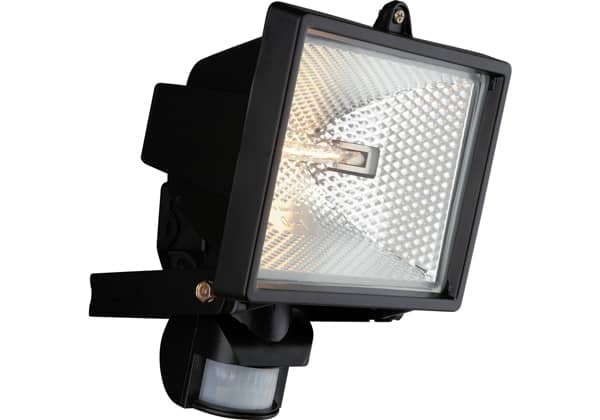

галогенный-прожектор-с-датчиком-движения-minФото — галогенный прожектор с датчиком движения

Цена на уличный датчик движения в России и Украине варьируется в пределах 54-300 долларов в зависимости от его функционала (есть модели с пультом управления, оснащенные светильниками и т. д.).

Например, в Екатеринбурге галогеновый уличный прожектор с датчиком обнаружения движения можно купить за 70 долларов. В Харькове аналогичная модель будет стоить около 80, а в Москве все 85.

Руководство по датчикам движения для новичков

  • Домашняя безопасность
    • Руководства для покупателей ценных бумаг
      • Лучшие системы домашней безопасности
      • Лучшие системы домашней безопасности для арендаторов
      • Лучшие системы домашней безопасности для владельцев домашних животных
      • Лучшие системы домашней безопасности для домашних мастеров
      • Лучшие камеры домашней безопасности
    • Отзывы о брендах безопасности
      • Обзор Frontpoint
      • Vivint Обзор
      • Обзор SimpliSafe
      • Обзор ADT
      • Nest Обзор
    • Сравнение брендов
      • ADT против Vivint
      • ADT против Frontpoint
      • Frontpoint против Vivint
      • SimpliSafe против Frontpoint
      • гнездо против кольца
    • Ресурсы по домашней безопасности
      • Сколько стоит система домашней безопасности
      • Как выбрать систему безопасности
      • Как обезопасить свой новый дом
      • Что делать после кражи со взломом
      • Часто задаваемые вопросы о домашней безопасности
  • Умный дом
    • Лучшие системы безопасности умного дома
    • Руководства для покупателей умных домов
      • Лучшие камеры видеодомофона
      • Лучшие беспроводные камеры безопасности
      • Лучшие умные замки
      • Лучшие умные термостаты
      • Лучшие концентраторы для умного дома
    • Ресурсы для умного дома
      • Как уберечь умный дом от взлома
      • Руководство по домашней автоматизации
      • Что такое домашняя автоматизация и как она работает?
      • Умный дом: часто задаваемые вопросы
  • Безопасность дома
    • Руководства покупателя по домашней безопасности
      • Лучшие огнетушители
      • Лучшие детекторы окиси углерода
      • Лучшая дымовая сигнализация
      • Лучшие дверные и оконные датчики
    • Экстренные ресурсы
      • Что делать, если ваш дом наводнен
      • Что делать в случае пожара в доме
      • Создание аварийного комплекта
      • Как подготовиться к землетрясению
      • Как предотвратить пожар в доме
    • Ресурсы по домашней безопасности
      • Месячное руководство по домашней безопасности
      • Руководство по безопасности дома для каждого помещения
      • Часто задаваемые вопросы по домашней безопасности
  • Семейная безопасность
    • Безопасность младенцев и малышей

.

Начало работы — Размещение датчиков и детекторов движения — Ring Help

«Устройства» Ring Alarm — это то, что вы будете использовать для создания Ring of Security вокруг вашего дома. Они бывают четырех разных типов:

  • Контактный датчик: Контактный датчик — это устройство, состоящее из двух частей, соединенных сильным магнитным полем. Их кладут на двери или окна. Когда система охранной сигнализации поставлена ​​на охрану, они активируют тревогу, как только их магнитный контакт нарушается дверным или оконным проемом.
  • Детектор движения: Детектор движения — это устройство, которое использует пассивное инфракрасное сканирование (PIR) для обнаружения несанкционированного движения и срабатывания сигнализации.
  • Клавиатура: Клавиатура используется для постановки и снятия системы с охраны и перевода ее в различные «режимы безопасности».
  • Расширитель диапазона: Как следует из названия, расширитель радиуса действия используется для расширения зоны действия сети Z-Wave, которую базовая станция вызывной сигнализации использует для связи со своими подключенными устройствами.

Настроить устройства очень просто, а приложение Ring проведет вас через все шаги.

Размещение контактных датчиков

Нажмите ниже, чтобы получить дополнительную информацию о вашем:

Контактный датчик (1-го поколения)

Контактный датчик (2-го поколения)

Когда вы размещаете датчики, вы должны думать как грабитель. Какие самые легкие места в доме?

  • Входная дверь: Кажется, что это не проблема.Наверняка все планируют поставить датчик на входную дверь, верно? Что ж, это даже важнее, чем вы думаете. Через входную дверь происходит множество взломов. Это делает входную дверь и пространство сразу за ней наиболее важными частями вашего дома, которые нужно охранять с помощью Ring Alarm.
  • Боковые и задние двери: Хотя это не такая распространенная точка входа, как входная дверь, боковые и задние двери имеют преимущество (для грабителя) в том, что они обеспечивают прикрытие, когда они пытаются проникнуть в ваш дом. Кроме того, задние двери часто имеют менее надежные замки, что делает их более уязвимыми для взлома.
  • Окна первого этажа: Окна первого этажа — вторые по распространенности точки входа для взломщиков, и в жаркие летние месяцы они выходят на первое место. Намного легче забыть, что вы оставили окно открытым, чем дверь. Это просто приглашает грабителя внутрь. Убедитесь, что окна нижнего этажа закрыты и заперты и поставлены на охрану.
  • Окна второго этажа: Хорошая новость об окнах верхнего этажа заключается в том, что они редко используются грабителями в качестве точки входа просто потому, что кто-то, входящий в дом через окно второго этажа, является видом подозрительной активности, с которой будет сталкиваться большинство соседей. позвонить в полицию.При этом не облегчайте взломщикам, держа эти окна закрытыми, запертыми и вооруженными, особенно если окно скрыто с улицы чем-то вроде высокого дерева.

Размещение датчиков движения

Нажмите ниже, чтобы получить дополнительную информацию о вашем:

Детектор движения (1-го поколения)

Детектор движения (2-го поколения)

Размещение детекторов движения так же важно, как и размещение ваших контактных сенсоров.Хорошее практическое правило — ходить по дому и размещать датчики движения в местах с интенсивным движением. Это те места, где потенциальный грабитель, скорее всего, пройдет по пути, чтобы украсть ваши ценности. Ниже приведены еще несколько правил, которые можно и чего нельзя делать при размещении детектора движения.

  • Разместите датчик движения в углу: Из этого положения датчик может охватывать всю комнату, более вероятно, что он заметит движение из стороны в сторону, которое он лучше распознает, и менее вероятно, что сам будет замечен .
  • Не размещайте датчик движения там, где он может быть пойман прямыми солнечными лучами: Это означает, что вам нужно избегать размещения датчика в месте, где солнечный свет из окон может сбить его с толку. Такое размещение также означает, что злоумышленник пойдет прямо к датчику, который датчик не так хорошо обнаруживает.
  • Прикройте главную спальню: Обычно это первая цель грабителей, которые ищут драгоценности, деньги или другие ценности.
  • Не размещайте датчик движения рядом с источниками тепла: Отверстия для горячего воздуха, керосиновые обогреватели, радиаторы или другие переносные источники тепла могут внезапно изменить температуру в комнате, что приведет к срабатыванию сигнализации.
  • Защитите свои ценности: Если у вас есть большие ценные товары, такие как телевизоры или другая крупная бытовая электроника, подумайте о том, чтобы разместить за ними датчик движения. Когда их перемещают грабители, датчик движения обнаруживает это и включает сигнализацию.
  • Не забудьте второй этаж: Большинство грабителей проникают в дома через входную дверь или другие места на первом этаже.Несмотря на это, никогда не стоит недооценивать грабителя, который пытается избежать срабатывания сигнализации на первом этаже, войдя через окно на верхнем этаже. Сигнализация второй этаж.
  • Прикройте свой подвал: Грабитель попытается любым способом проникнуть в ваш дом, так что не пренебрегайте своим подвалом. Хорошее размещение в подвале — перекрытие лестницы на первый этаж. Убедитесь, что датчик движения установлен правильно, чтобы он покрыл всю лестницу.
  • Не экономьте на датчиках движения: Нет ничего более ценного, чем безопасность вашего дома, поэтому постарайтесь покрыть как можно большую его часть датчиками движения.Чем меньше дыр вы оставите, чтобы вор мог проскользнуть, тем в большей безопасности будет ваш дом.

Размещение клавиатуры

Нажмите ниже, чтобы получить дополнительную информацию о вашем:

Клавиатура (1-го поколения)

Клавиатура (2-го поколения)

Клавиатура Ring Alarm — один из важнейших компонентов вашей системы Ring Alarm. Он представляет собой одну из основных точек взаимодействия системы и лучший способ быстро поставить и снять систему с охраны и при необходимости отправить сигнал бедствия.Таким образом, его размещение требует некоторого размышления. На самом деле, есть две точки зрения относительно размещения клавиатуры. Какой из них выбрать, решать только вам.

  • Наиболее часто используемая точка входа / выхода: Большинство людей придерживаются теории о том, что клавиатуру следует размещать рядом с наиболее часто используемой точкой входа / выхода в доме. Будь то входная дверь или дверь между гаражом и домом или какое-либо другое место, размещение клавиатуры здесь обеспечивает быстрый доступ для постановки и снятия с охраны при входе / выходе из дома и обеспечивает равный доступ к системе для всех в доме.
  • Главная спальня: Хотя это размещение используется не так часто, наличие доступа к элементам управления сигнализацией через приложение Ring делает его гораздо более жизнеспособным вариантом, поскольку вы можете активировать и деактивировать сигнализацию вне дома через приложение. Смысл размещения клавиатуры в главной спальне — обеспечить быстрый доступ к клавиатуре в случае ложной тревоги

.

2020 Руководство по покупке светильников, камер, сигнализаций и др. С датчиками движения

Почему так важно иметь датчики движения?

Датчики движения очень важны, потому что они обеспечивают безопасность вашего дома, когда вы дома, а когда нет. Некоторые системы безопасности могут быть даже настроены для записи вещей на камеру безопасности, что позволяет при необходимости извлекать живые кадры на месте преступления.

Основное назначение детекторов движения состоит в том, что они обнаруживают потенциальных воров и злоумышленников и предупреждают вас о них.Они могут ощущать движение где угодно, например, перед дверью, у окон или в гостиной. Помните, что датчики движения используются не только из соображений безопасности. У них также масса других полезных целей! Помимо защиты вашего дома от злоумышленников, датчики движения также могут выполнять следующие функции:

  • Сообщать вам, если ваш ребенок или домашнее животное вошли в зону дома, где их не должно быть
  • Сообщать вам, если ваш подросток не находится домой к определенному времени
  • Снижение затрат на электроэнергию за счет выключения света, случайно оставленного включенным по прошествии определенного времени
  • Служит дверным звонком, чтобы сообщить вам, что кто-то стоит перед вашей дверью
  • Автоматически открывать и закрывать раздвижные двери
  • Включать свет, когда кто-то входит в комнату
  • Управляйте автоматическими водопроводными кранами
  • Открывайте и закрывайте въездные ворота гаража в закрытых комплексах

Какие бывают типы датчиков движения?

Не все датчики движения одинаковы.На самом деле существует так много разных типов, что важно ознакомиться с ними, прежде чем переходить к одному, в зависимости от ваших потребностей. Ниже приведены некоторые популярные типы детекторов движения:

Активные датчики

Активные датчики полагаются на такие методы, как радиолокационные волны или инфракрасная энергия, чтобы определять изменения в заданном месте. Они могут чувствовать даже незначительные движения. Наиболее распространены следующие активные датчики:

Ультразвуковой

Этот тип является наиболее часто используемым типом в освещении и излучает звуковые волны выше, чем может слышать человек.

СВЧ

СВЧ-датчики чрезвычайно чувствительны и в основном используются в системах безопасности. Они не всегда точно калибруются и поэтому более подвержены ложным срабатываниям по сравнению с другими типами.

Томографический

Датчик этого типа излучает радиоволны и часто используется в коммерческих помещениях, где требуется высокий уровень безопасности. Томографические датчики могут охватывать большие площади по сравнению с ультразвуковыми и микроволновыми датчиками.

Пассивные инфракрасные датчики

По сравнению с активными датчиками, пассивные инфракрасные датчики (PIR) намного более энергоэффективны.Они обнаруживают изменения в тепле, исходящем от любых теплокровных существ и солнца. Датчики движения PIR имеют тонкий слой пироэлектрического материала и две щели, которые реагируют на ИК-излучение. Датчик по существу остается в бездействии, пока человек или животное не пройдут через него, вызывая изменение температуры между двумя слотами и активируя датчик. Датчики PIR можно запрограммировать так, чтобы они активировались только при определенных уровнях тепла, чтобы незначительные колебания температуры не заставляли свет продолжать включаться.Поскольку датчики PIR ограничены прямой видимостью, важно разместить их там, где они не будут заблокированы ничем, например полками.

Датчики с двойной технологией

Датчики движения с двойной технологией идеально подходят для больших установок, где недостаточно использовать только одну технологию. К таким помещениям относятся, например, офисы, классы и другие помещения с высокими потолками. Эти датчики сочетают в себе технологию ультразвукового и инфракрасного зондирования, так что свет включается, когда оба активированы, чтобы гарантировать, что свет остается включенным, пока данное пространство занято.

Датчики присутствия и датчики занятости

Датчики присутствия предназначены для автоматического включения света при обнаружении движения и выключения света по прошествии запрограммированного времени без движения. Эти датчики света пригодятся в местах с интенсивным движением, таких как ванные комнаты, учебные классы и офисы. С другой стороны, датчики незанятости выключат любой свет в неподвижной комнате. Основное различие между датчиками присутствия и датчиками незанятости заключается в том, что датчики наличия свободных мест требуют, чтобы вы вручную включали свет при входе в комнату.Этот тип датчика лучше подходит для помещений с большим количеством естественного света в течение дня, таких как офисы и конференц-залы.

Датчики поверхностного отражения

Для датчиков поверхностного отражения светодиодные лампы излучают инфракрасные лучи для измерения расстояния между датчиком и окружающей средой. Датчик сработает, если обнаружит быстрое движение.

Датчики вибрации

Эти датчики улавливают вибрацию в непосредственной близости от определенной области, и их можно легко купить или легко изготовить, не выходя из собственного дома! Самодельные датчики движения используют небольшую массу на рычаге.Любая вибрация активирует переключение на будильник. Они могут работать, но не всегда могут быть на 100% надежными.

Характеристики датчика движения

Как и все остальное, в зависимости от вашего образа жизни некоторые функции могут быть важнее других при поиске камеры для домашней безопасности. Для начала рассмотрим несколько популярных важных функций при сравнении вариантов:

Беспроводная связь

Большинство датчиков движения сегодня являются беспроводными, что означает, что они не требуют сверления и обмениваются данными с другими частями системы безопасности по беспроводной сети.Они просты в установке и эксплуатации.

Контактная чувствительность

Контактные датчики движения вызывают тревогу, если защищенное окно или дверь открывается во время тревоги системы. Вы сразу же получите уведомление, если кто-то ворвется внутрь.

Pet Immune

Пассивный инфракрасный датчик можно откалибровать так, чтобы он игнорировал животных до определенного веса, поэтому, если они проходят через территорию, не срабатывает сигнал тревоги. отправляться. Однако, если человек, который явно тяжелее животного, войдет внутрь, когда он не должен, вы получите уведомление.В зависимости от приобретенного вами сенсора вы можете настроить уровень чувствительности в зависимости от образа жизни вашей семьи.

Возможности видео

Некоторые датчики движения совместимы с системами безопасности с видеокамерами и усовершенствованной обработкой сигналов. Это позволяет начинать запись только при наличии движения в определенной области, гарантируя, что вы не будете записывать часы бесполезных материалов и не расходовать память. Возможность видео пригодится, особенно когда вам может потребоваться прямая запись любой преступной деятельности у вас дома или в офисе.

Советы по установке датчиков движения

Перед установкой любого датчика движения важно прочитать инструкции и ознакомиться с устройством. Это не только сэкономит ваше время в процессе установки, но и снизит вероятность ошибки.

Датчики движения не обладают защитой от ошибок. Определенно есть вероятность того, что вы получите ложную тревогу здесь и там, и они обычно вызваны ошибкой пользователя, плохой установкой, молнией, неисправным оборудованием, скачками напряжения или сбоями в электросети, например.В зависимости от типа датчика движения он также может срабатывать при выдувании листвы или животных. Однако это не означает, что не существует способов повысить эффективность ваших детекторов движения. Ложные тревоги нельзя полностью устранить, но их можно точно предотвратить.

Ниже приведены несколько советов по установке датчиков движения:

  • Стратегически устанавливайте датчики движения в местах, где люди должны проходить, например, в главном коридоре. Таким образом, злоумышленник, пытающийся проникнуть внутрь, отключит датчик независимо от того, откуда он или куда направляется.Главная спальня — популярное место для проникновения злоумышленников, поэтому вы можете рассмотреть возможность размещения датчика рядом с этой комнатой или другими комнатами, где вы храните свои ценности.
  • Держите датчики PIR на расстоянии 10–15 футов от вентиляционных отверстий или мест, где может светить солнечный свет. Свет датчика движения может подавать ложную тревогу, если обнаруживает резкое изменение температуры.
  • Помните, что большинство датчиков движения покрывают расстояние 50-80 футов. Вам необходимо установить свои сенсорные фонари соответственно на тех путях, которые могут пройти злоумышленники / в местах, куда они с наибольшей вероятностью могут проникнуть.

.Принципиальная схема детектора движения / датчика движения на основе датчика

PIR

Пассивный инфракрасный датчик (PIR) — очень полезный модуль, используемый для создания многих видов систем охранной сигнализации и датчиков движения . Он называется пассивным, потому что он принимает инфракрасное излучение, а не излучает. Обычно датчик PIR обнаруживает любое изменение тепла, и всякий раз, когда он обнаруживает любое изменение, его выходной PIN становится ВЫСОКИМ. Их также называют пироэлектрическими или инфракрасными датчиками движения.

Здесь следует отметить, что каждый объект при нагревании излучает некоторое количество инфракрасного излучения.Человек также излучает инфракрасное излучение из-за тепла тела. Датчики PIR могут обнаруживать небольшие отклонения в инфракрасном диапазоне. Всякий раз, когда объект проходит через зону действия датчика, он излучает инфракрасное излучение из-за трения между воздухом и объектом и попадает в инфракрасный датчик.

Основным элементом ИК-датчика является пироэлектрический датчик , показанный на рисунке (прямоугольный кристалл за пластиковой крышкой). Наряду с этим, BISS0001 («Микросхема ИК-детектора движения»), некоторые резисторы, конденсаторы и другие компоненты, используемые для создания ИК-датчика.BISS0001 IC принимает входной сигнал от датчика и выполняет обработку, чтобы сделать выходной контакт HIGH или LOW соответственно.

Пироэлектрический датчик делится на две половины, когда нет движения, обе половины остаются в одном состоянии, это означает, что оба воспринимают один и тот же уровень инфракрасного излучения. Как только кто-то входит в первую половину, уровень инфракрасного излучения одной половины становится больше, чем другой, и это заставляет PIR реагировать и делать выходной контакт высоким.

Пироэлектрический датчик закрыт пластиковой крышкой, внутри которой находится множество линз Френеля.Эти линзы изогнуты таким образом, что сенсор может покрывать широкий диапазон.

Здесь мы построили очень простую схему детектора движения . Мы используем инфракрасный датчик HC-SR501, светодиод (который будет светиться при каждом движении перед датчиком) и резистор. Контакт Vcc PIR подключен к положительной клемме батареи 9 В, контакт GND подключен к отрицательной клемме батареи, а выходной контакт PIR подключен к светодиоду с резистором 220 Ом. Когда есть какое-либо движение в диапазоне PIR, светодиод начинает мигать.

Компоненты цепи

  • Датчик PIR (мы использовали HC-SR501)
  • Резистор 220 Ом (любой резистор ниже 1 кОм)
  • светодиод
  • Аккумулятор (5-9В)

Принципиальная схема и пояснения

PIR Motion Detector/Sensor Circuit Diagram

PIR требуется некоторое время, чтобы стабилизироваться в соответствии с окружающими условиями, поэтому вы можете обнаружить, что светодиод включается и выключается случайным образом в течение примерно 10-60 секунд.

Теперь, когда мы обнаруживаем, что светодиод мигает при любом движении, посмотрите назад на PIR, вы обнаружите перемычку, которая помещается между внешним угловым PIN-кодом и средним PIN-кодом (см. Диаграмму выше).Это называется «без повторного срабатывания» или « Неповторяющийся триггер» и перемычка находится в положении L. В этом положении светодиод будет постоянно мигать, пока не появится движение.

Теперь, если вы подключите эту перемычку между PIN-кодом во внутреннем углу и средним PIN-кодом, светодиод будет гореть все время, пока не будет движения. Это называется «повторным запуском» или « Повторяющийся триггер» , а перемычка находится в положении H.

Есть два потенциометра (показанные на рисунке выше), которые используются для установки времени задержки и диапазона расстояний.Временная задержка — это время, в течение которого светодиод будет оставаться включенным (вывод ВЫСОКИЙ). При неповторяющемся запуске, ВЫХОД автоматически станет низким по истечении времени задержки. При повторяющемся запуске OUTPUT также станет низким после временной задержки, но при непрерывной активности человека; ВЫХОД будет оставаться ВЫСОКИМ даже после задержки по времени.

Поверните потенциометр регулировки расстояния по часовой стрелке, увеличенное расстояние срабатывания (около 7 метров), с другой стороны, расстояние срабатывания уменьшается (около 3 метров).

Поверните потенциометр задержки по часовой стрелке, датчик вращения увеличится (600 с, 10 минут), с противоположной стороны уменьшите задержку (0,3 секунды).

Обычно PIR обнаруживает инфракрасное излучение с длиной волны от 8 до 14 микрометров и имеет диапазон от 3 до 15 метров с полем зрения менее 180 градусов. Этот диапазон может варьироваться в зависимости от модели. Некоторые потолочные PIR могут охватывать 360 градусов. PIR обычно работают при 3–9 В постоянного тока.

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
