Датчик температуры воздуха комнатный: Терморегуляторы с датчиком температуры воздуха

Содержание

Терморегуляторы с датчиком температуры воздуха

Евгений Седов

Когда руки растут из нужного места, жить веселее 🙂

Обогрев домов, квартир, офисных помещений и прочих объектов является важной задачей, для решения которой требуется грамотный и основательный подход. Часто для этой цели применяются разные газовые и электрические конвекторы, имеющие встроенные функции автоматического контроля. Для этого применяют терморегуляторы с датчиком температуры воздуха (термостат), электрический выносной или встроенный вариант которых приобрел в последнее время большую популярность.

Статьи по теме

Что такое терморегуляторы с датчиком температуры воздуха

Терморегулятор (он же термостат), имеющий датчик температуры воздуха в помещении, является специальным контроллером, который представляет собой важнейшую деталь управления обогревательного устройства. Основная задача устройства заключается в поддержке температуры теплоносителя на конкретном уровне для охлаждения или обогрева помещения. В большинстве случаев настройка нужной температуры производится вручную, после чего термостат в автоматическом режиме регулирует работу котла или конвектора.

Основные функции

Иногда терморегулятор является составной частью климатической техники, например, электрокотла, кондиционера. Он, прежде всего, необходим для повышения уровня комфорта. Благодаря регулятору температуры нет нужды в постоянном отключении и включении котла, измерении перепадов температуры в помещении – все описанные функции выполняются устройством автоматически. Кроме того, оно необходимо для:

  • Обеспечения безопасности. Если котел по какой-то причине не отключился после автоматического сигнала регулятора или произошел перегрев, то термостат оповестит владельца об этом с помощью звукового сигнала.

  • Экономии. Терморегулятор поможет сэкономить на системе обогрева или охлаждения за счет контроля температуры воздуха, благодаря которому уменьшится потребление газа или электроэнергии.

Батарея отопления с термореле и купюрыБатарея отопления с термореле и купюры

Принцип работы

Механический или электронный регулятор температуры воздуха с помощью термостата котла собирает информацию о текущих температурных показателях непосредственно в теплоносителе. Комнатные датчики при этом замеряют их внутри помещения. Затем вся собранная информация поступает в блок управления устройством или на автоматической регулятор для дальнейшего хранения и использования. После сверки полученных от датчиков показаний регулятор в соответствии с настройками либо уменьшает, либо увеличивает температуру котла. При необходимости он отключает систему обогрева.

Принцип работыПринцип работы

Виды терморегуляторов с датчиком температуры воздуха

Для поддержания заданной температуры используются терморегуляторы, которые по принципу действия делятся на электронные и механические. Первые получают информацию за счет встроенных термометров, а вторые – благодаря расширению биметаллических пластин. В зависимости от материала датчики бывают биметаллическими, выполненными из упрочненной пластмассы. Кроме того, они делятся на выносные и встроенные. По способу контроля температурного диапазона выделяют:

Электронный датчик температуры воздухаЭлектронный датчик температуры воздуха

Термореле

Современные термореле с регулировкой температуры могут быть предназначенными для инкубаторов, инфракрасных обогревателей, системы «теплый пол» и т.д. Некоторые модификации оснащены сенсорным дисплеем с индикацией и яркой подсветкой. Немалое распространение приобрели термостаты с выносным датчиком, которые являются разновидностью комнатных устройств. Используют их для управления приборами отопления. Хорошей покупкой может стать:

Национальный комфорт ТР 721Национальный комфорт ТР 721

Планируя купить терморегулятор с датчиком температуры воздуха выносного типа, ознакомьтесь с еще одним электронным вариантом. Программируемый терморегулятор предназначен для теплого пола:

THERMO Thermoreg TI-950THERMO Thermoreg TI-950

Механические терморегуляторы с выносным датчиком температуры воздуха стоят на порядок дешевле электронных аналогов. При этом они практически не уступают им по дизайну корпуса:

Национальный комфорт ТР 111Национальный комфорт ТР 111

Со встроенным датчиком

Правильно подобранный терморегулятор поможет регулировать оптимальную интенсивность и температурный режим работы нагревательных элементов, к примеру, радиаторов отопления. Удобным вариантом является электронный программируемый регулятор с цифровым дисплеем, таймером. Чтобы сэкономить на его покупке, воспользовавшись скидкой, ищете магазины, где часто проводят распродажи, акции. Электронный терморегулятор для электрического теплого поля со встроенным датчиком:

Schneider Electric Unica MGU5.501.18ZDSchneider Electric Unica MGU5.501.18ZD

Трехконтактный термостат от Valtec – настенный комнатный вариант со встроенным датчиком. Значение регулируемого параметра задается при помощи настроечного колесика:

Valtec VT.AC602.0Valtec VT.AC602.0

Следующий вариант отлично подойдет для регулировки и поддержания постоянной температуры в помещении. Переключающий контакт поможет исключить одновременное включение системы отопления и кондиционера:

Реле Schneider Electric Unica T MGU5.501.12ZDРеле Schneider Electric Unica T MGU5.501.12ZD

С розеткой

В продаже в Москве, Санкт-Петербурге и других городах можно найти десятки модификаций регуляторов температуры, оснащенных розеткой. Хорошим выбором может стать устройство с реле напряжения Новатэк Электро TP-12 и датчиком, который включается в розетку:

Новатэк Электро ТР-12Новатэк Электро ТР-12

Не забывайте, что установка внешнего терморегулятора или другого устройства такого типа и дальнейшая эксплуатация требуют следования определенным рекомендациям. Еще одна неплохая покупка:

Терморегулятор с ЖК-дисплеем и розеткой Sardo ST-0618Терморегулятор с ЖК-дисплеем и розеткой Sardo ST-0618

Следующая конструкция представляет собой одноканальный электронный терморегулятор с розеткой. Подходит для управления теплым полом, конвекторами и ИК-обогревателями:

Одноканальный электронный терморегулятор с розеткой Sardo ST-0618Одноканальный электронный терморегулятор с розеткой Sardo ST-0618

Комнатный датчик температуры воздуха

Датчики температуры в большинстве случаев защищены от внешних воздействий стеклянной колбой, а провод покрыт ПВХ-изоляцией. Установленный в помещении термостат поможет регулировать температуру в комнате в соответствии с предпочтениями всех членов семьи. Как вариант, обратите внимание на терморегулятор с датчиком воздуха и пола:

Электронный термостат Unica Basic 55 TH 0502RSЭлектронный термостат Unica Basic 55 TH 0502RS

Заказать терморегулятор Aura, Grand или другой марки с доставкой по почте вы можете в специализированном интернет-магазине в любое время. Комнатный вариант от Siemens:

Unica, Basic 55 TH 0502RSUnica, Basic 55 TH 0502RS

RTF1 – вариант, предназначенный для измерения температурных показателей внутри помещения. Подходит для офисов, квартир, складских комплексов и не только:

RTF1 S+S RegeltechnikRTF1 S+S Regeltechnik

Настенный

Для настенного монтажа используются термостаты с датчиками воздуха, которые могут быть врезными и накладными. Обратите внимание на электромеханическое устройство, используемое в качестве автоматического регулятора температуры воздуха в разных помещениях. Может подключаться к электрическим системам отопления:

Термореле Eberle RTR-E 6121Термореле Eberle RTR-E 6121

Следующий вариант для настенного монтажа является не менее подходящим для установки в сухом и закрытом помещении. Подробнее о параметрах еще одного терморегулятора Eberle:

Eberle RTR-E 6163Eberle RTR-E 6163

RTR-E 6202 – механическая модификация от Eberle с индикацией обогрева и возможностью подключения внешнего таймера. Удобно расположенный клемный ряд экономит время на выполнении монтажа:

Eberle RTR-E 6202Eberle RTR-E 6202

Для сауны

При использовании электрического нагрева сауны можно подключить еще одно устройство – терморегулятор, оснащенный датчиками воздуха. При наборе конкретных температурных показателей прибор будет отключать нагревательные элементы, а при охлаждении они будут снова включаться. Такой подход поможет сэкономить на оплате за электроэнергию:

Терморегуляторы с датчиком температуры воздуха

Для обогрева помещения используются различные электрические и газовые конвекторы со встроенными функциями автоматического контроля. Именно с такой целью используются терморегуляторы с датчиком температуры воздуха.

Что это такое

Терморегулятор, он же термостат – это специальный контроллер, который является основной деталью управления обогревательного устройства. Главной его функцией является поддержка температуры теплоносителя на заданном уровне. Настройка уровня необходимой температуры производится в большинстве случаев вручную, а далее устройство автоматически регулирует работы конвектора или котла.

Терморегулятор может быть блоком управления для отопления либо охлаждения системы, а также являться составной частью климатической техники (например, его часто встраивают в кондиционеры или электрические котлы).

Механический терморегуляторФото — Механический терморегулятор

Зачем нужен термостат:

  1. Для экономии. Это устройство помогает Вам экономить газ или электричество, за счет того, что все время контролирует температуру воздуха. Если она поднялась до нужного уровня – прибор отключает питание обогревателя, а когда температура опускается – снова запускает его;
  2. Для обеспечения безопасности. Если котел перегрелся или по какой-то причине не отключается после автоматического сигнала терморегулятора, то термостат оповещает про это при помощи звукового сигнала;
  3. Для повышения комфорта. Вам теперь не нужно все время отключать и включать котел, следить за температурой в помещении – все эти функции устройство выполняет автоматически.

Типы датчиков

Терморегуляторы с датчиком уровня температуры воздуха делятся по материалу, из которого изготовлены, принципу действия, функциональным особенностям и способу установки.

По способу контроля температуры бывают такие приборы:

  1. С контролем по датчику пола;
  2. С контролем по датчику воздуха;
  3. Комбинированные (учитывающие данные разных типов измерителей).

терморегулятор для теплого полаФото — терморегулятор для теплого пола

Наиболее распространены датчики, которые контролируют температуру по воздуху. Именно они используются для батареи отопления, котла или конвектора. В свою очередь датчики пола необходимы для квартиры или дома, оснащенного функцией теплого пола. Их область действия довольно ограниченная.

По материалу датчики бывают биметаллические, изготовленные из упрочненной пластмассы, электронные термисторы (применяются в бойлерах или двухконтурных котлах отопления) и электронные термопары (используются в газовых котлах типа АГВ).

По принципу действия — механические и электронные. Механические терморегуляторы получают свои данные за счет расширения биметаллических пластин, а электронные благодаря встроенным термометрам.

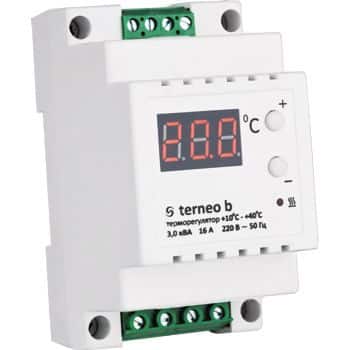

цифровой терморегуляторФото — цифровой терморегулятор

Видео: обзор терморегулятора Thermoreg Ti950

Принцип работы

Терморегулятор с датчиком температуры воздуха работает по следующей схеме: при помощи термостата котла собирается информация о температуре непосредственно в теплоносителе. Комнатные датчики замеряют в свою очередь температуру в помещении. Далее эта информация поступает в блок управления термостатом или на автоматический регулятор для хранения и использования.

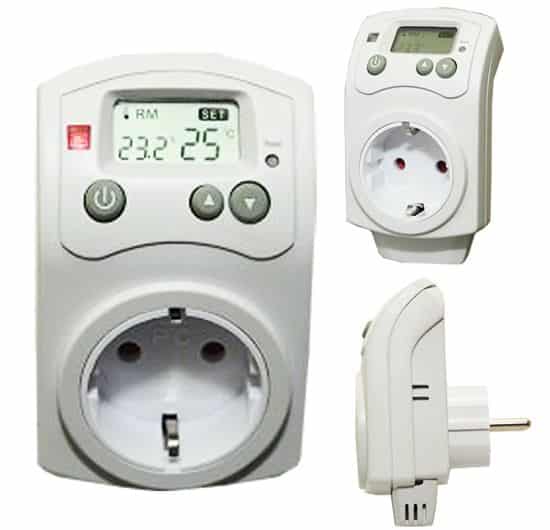

терморегулятор в розеткуФото — терморегулятор в розетку

Регулятор сверяет полученные данные от датчиков и, в зависимости от настроек, либо увеличивает температуру котла, либо уменьшает или отключает его.

Все чаще сейчас используются электронные датчики. Новые цифровые термостаты не имеют движущихся частей для измерения перепадов температуры, вместо этого они используют полупроводниковые детали, например термометр сопротивления (резистивный датчик температуры). Эти приборы работают от тока и часто могут устанавливаться как на один-рейку, так и в розетку. Для питания им необходимо 24 вольта. Они могут работать от батарейки или напрямую от электрической сети. В каждой модели электронного терморегулятора есть монитор, на который выводятся заданные значения при его настройке и результаты последнего замера температуры.

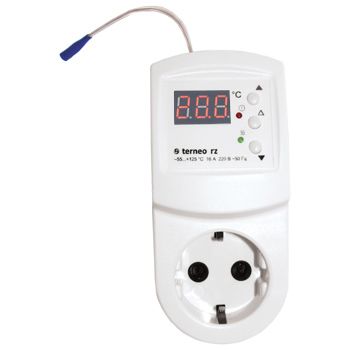

терморегулятор для бытовых приборов с розеткойФото — терморегулятор для бытовых приборов с розеткой

Большинство из таких устройств оснащены также часами, календарем и возможностями настроить котел для работы в режиме день-ночь, выходные-рабочие дни и т.д. Естественно, цена на электронные терморегуляторы с датчиком температуры немного выше, чем на механические, но зато их легче установить своими руками и у них значительно шире диапазон температур. Они могут использоваться не только для жилого помещения, но и подсобного, скажем, погреба или гаража, где температура может опускаться до 0 градусов.

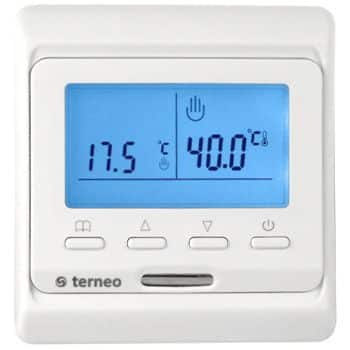

электронный терморегуляторФото — электронный терморегулятор

Купить устройства можно в магазинах электротоваров и фирменных филиалах компаний, которые изготавливают климатическую технику. При этом старайтесь выбирать ту же марку датчика, что и Ваш отопительный прибор, тогда к нему можно будет подключить контроль всей системы отопления.

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами



О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами - фото 1Добрый день!

Меня зовут Марковец Алексей — я отвечаю за техническую поддержку в компании ХОГАРТ.

В сегодняшней статье я хотел бы поговорить о различиях в работе котлов с датчиками уличной температуры и комнатными термостатами, а также о том, как ведёт себя автоматика котлов при работе с подобным оборудованием.

Небольшое предисловие.

Большинство собственников жилья слышали о том, что не лишним будет доукомплектовать свой газовый котел комнатным термостатом или комнатным регулятором с датчиком температуры (забегая вперед, скажу — это совершенно разные устройства и котел работает с ними по-разному).

Все знают, что комнатный термостат является хорошим дополнением к котельному оборудованию. Большинство специалистов приобретают их для экономии газа и, как следствие — экономии денежных средств.

Многие считают, что если в дополнение к котлу и термостату купить датчик уличной температуры, то они получат максимально экономичную систему отопления.

Итак, давайте разберемся в достоверности данных утверждений.

Начнем с определений и отличий:

КОМНАТНЫЙ ТЕРМОСТАТ – устройство, на котором мы устанавливаем уровень нужной нам температуры в комнате (если термостат один, то по его показаниям будет управляться вся система).

При достижении установленной температуры термостат будет размыкать контакты и горелка котла отключится!
Обращаю ваше внимание на то, что обычный термостат НЕ УПРАВЛЯЕТ РАБОТОЙ КОТЛА, он отключает горелку котла полностью.

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами - фото 2

КОМНАТНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ — имеет встроенный датчик температуры.

На регуляторе, как и на термостате, пользователь устанавливает уровень той температуры, которую он хочет поддерживать в помещении, где стоит регулятор. В отличие от термостата комнатный регулятор не отключает горелку. При изменении температуры в комнате изменяется сопротивление встроенного в регулятор датчика температуры. Плата котла считывает эти изменения и дает команду на модуляцию горелки (уменьшение мощности горелки) либо на ее отключение. У «продвинутых» котлов при подключении комнатного регулятора автоматика сопоставляет скорость изменения температуры воды в контуре отопления и скорость изменения температуры воздуха.

Сопоставляя эти параметры котел «пытается» уменьшить мощность так, чтобы сохранять работу на небольшой мощности поддерживая выставленную на регуляторе температуру в помещении (это идеальная ситуация).

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами - фото 3

ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ — так же как и комнатный регулятор имеет в своем составе датчик температуры, сопротивление которого меняется в зависимости от температуры воздуха на улице.

Автоматика котла считывает эти изменения и в зависимости от этого устанавливает температуру теплоносителя. Теплопотери помещений бывают разными, поэтому чтобы учесть этот параметр в автоматику котла «зашивают» несколько вариантов работы при одной и той же уличной температуре (так называемые температурные кривые).

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами - фото 4

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами - фото 5

Такой подход позволяет настроить автоматику для работы с каждым конкретным помещением.

Теперь немного о самих котлах (говорить будем о газовых, как о наиболее распространенных).

КОТЛЫ С ОТКРЫТОЙ КАМЕРОЙ СГОРАНИЯ — конструктивно это наиболее «древние» представители семейства газовых котлов. Принципиально от своих более современных собратьев они отличаются тем, что количество газа, засасываемого в камеру сгорания, определяется разряжением в ней (конечно диаметр форсунок тоже имеет значение, но этот параметр постоянный). Говоря проще, газа засасывается столько, сколько получается. И качество газовоздушной смеси в этом случае никак не контролируется. Как следствие — расход газа в таких котлах довольно высокий (по сравнению, например, с котлами с закрытой камерой сгорания или с конденсационными котлами). Воздух для горения, при этом, забирается из помещения, где стоит котел.

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами - фото 6

КОТЛЫ С ЗАКРЫТОЙ КАМЕРОЙ СГОРАНИЯ — помимо всего прочего интересны тем, что уровень разряжения в них не зависит от внешних факторов, а определяется работой вентилятора, который чаще всего стоит на выходе из камеры (хотя может стоить и на входе).

За счет стабильного подсоса воздуха такие котлы обеспечивают относительно стабильное качество газовоздушной смеси, а значит, КПД у них будет на пару процентов выше, чем собратьев с открытой камерой, а расход газа немного ниже.

Нюанс: большинство подобных котлов, получая сигнал от комнатного регулятора температуры пытаются снизить мощность — уходят в режим модуляции. Количество газа, поступающего в камеру сгорания, уменьшается, а вот количество воздуха чаще всего остается прежним. Таким образом, качество газовоздушной смеси немного падает. Однако в абсолютном выражении такие котлы все-таки более экономичны, чем аналогичные, но с открытой камерой сгорания.

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами - фото 7

КОНДЕНСАЦИОННЫЕ КОТЛЫ — на сегодняшний день представляют собой наиболее продвинутую часть отопительного газового оборудования. Как по части внутренних конструктивных элементов (теплообменника, газовой арматуры и пр.), так и по уровню своей автоматики.

Чем отличаются от своих перечисленных собратьев в лучшую сторону?

Самое главное — за счет конструктивных особенностей в таких котлах на протяжении всей их работы в любом режиме (на максимальной, средней, минимальной и любой другой мощности) коэффициент избытка воздуха всегда поддерживается на оптимальном уровне. (для природного газа это величина 1,05 — 1,1)

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами - фото 8

То есть во время модуляции (уменьшении количества газа, подаваемого в камеру сгорания) уменьшается и количество подаваемого воздуха. Таким образом, качество газовоздушной смеси поддерживается на оптимальном уровне.

КОЭФФИЦИЕНТ ИЗБЫТКА ВОЗДУХА — что за величина?

Для сжигания 1 м3 метана необходимо 10 м3 воздуха. Тогда коэффициент избытка воздуха это отношение фактически поданного количества воздуха к необходимому. Таким образом, тем ближе это значение к 1, тем лучше. Для метана (напомню) оптимальное значение этого показателя 1,05 — 1,1.

Теперь про оборудование и датчики.

1). Подключая датчик уличной температуры к котлу, мы экономим газ за счет того, что котел может снижать температуру теплоносителя, учитывая изменения температуры на улице, в том числе и суточные колебания температуры.

2). Подключая механический комнатный термостат вместе с датчиком уличной температуры, будем экономить еще немного. Воздух в помещении остывает довольно медленно. Пока температура воздуха в помещении, где стоит термостат будет выше установленной котел отключит горелку и будет ждать от термостата «разрешения» на ее запуск. Максимальный эффект по части экономии даст установка датчика уличной температуры вместе с программируемым комнатным термостатом (программирование по дням недели и по часам).

Такой вариант позволяет Вам устанавливать сниженную температуру воздуха, когда вас нет дома и подогревать помещение к Вашему приходу. Можно делать то же самое, используя термостаты с выходом в интернет, но это потребует Вашего периодического участия + наличия выхода в интернет (или GSM — хотя этот вариант сейчас уходит в прошлое). Ритм жизни большинства семей достаточно стабилен: утром родители идут на работу, дети в школу или институт (как раз в это время можно снижать температуру воздуха в помещении). Таким образом можно один раз задать программу работы и не возвращаться к этому вопросу.

3). Подключая датчик уличной температуры с комнатным регулятором мы получаем максимальные возможности по части экономии газа. За счет уличного датчика котел будет снижать температуру теплоносителя. Комнатный регулятор со встроенным датчиком температуры даст котлу возможность модулироваться, снижая мощность, но, не отключая при этом горелку (или снизить количество отключений до минимума).

С таким набором оборудования котел будет стремиться поддерживать установленную в помещении температуру, поддерживая свою мощность на минимально-возможном режиме. Такой режим работы оптимален как с точки зрения экономии газа, так и с точки зрения продления срока службы самого оборудования. Наибольшую эффективность данная схема покажет при использовании конденсационного котла.

Небольшое резюме:

  • если вы хотите экономить на счетах за газ, то датчик уличной температуры или комнатный термостат — это тот МИНИМУМ оборудования, который вам понадобится. Лучше конечно ставить и то, и другое.

  • если вопрос экономии газа для вас критически важен, то оптимальным выбором будет конденсационный котел с датчиком уличной температуры и программируемым комнатным регулятором (или регуляторами). Особенно это актуально для тех, чье оборудование работает на сжиженном газе.

  • сложная и продвинутая автоматика будет экономить вам газ, но только в том случае, если ее правильно установили, подключили и настроили. Другими словами — доверять монтаж и настройку такого оборудования соседу, дяде Коле и прочим героям баек на тему «как не надо делать», не стоит.

Если у вас есть вопросы по содержанию статьи, вам требуется консультация по подбору оборудования или у вас просто есть вопросы по тематике «отопление» — обращайтесь в отдел клиентского сервиса компании ХОГАРТ: [email protected]  или  8 915 095 47 87.

С уважением, Марковец Алексей.

Терморегулятор с выносным датчиком температуры воздуха: характеристики и применение

Терморегуляция воздушного пространства в закрытых объёмах играет важную роль в различных сферах деятельности человека. Этому служат терморегуляторы с датчиком температуры воздуха. Система терморегуляции воздушной среды включает в себя приборы отопления и нагревательные устройства, работой которых управляет термореле с регулировкой температуры воздуха.

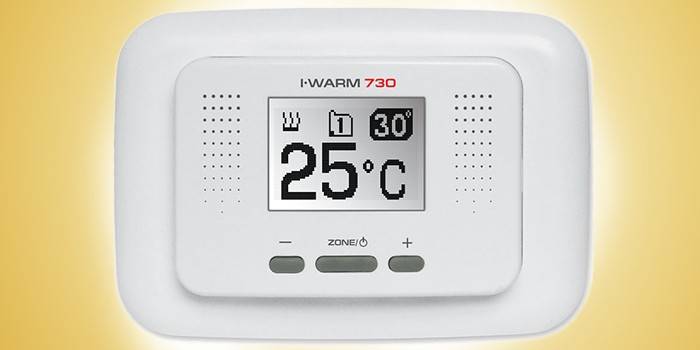

Интерфейс электронного терморегулятора

Интерфейс электронного терморегулятора

Что такое терморегуляторы с датчиками температуры воздуха

Электронные терморегуляторы с датчиками – контроллеры, которые регулируют степень прогрева воздушных масс в закрытом пространстве. Это может быть инкубатор и коптильня, сауна и теплица, жилые помещения и даже погреб.

Основные функции

К основным функциональным возможностям регуляторов температуры воздуха в помещениях можно отнести следующие:

  • Экономия расхода топливных ресурсов. Воздушные термостаты «следят» за уровнем прогрева воздуха, не допуская перерасхода тепловой энергии. Система выключения и включения отопления срабатывает при выходе уровня температуры из заданного диапазона.
  • Создание комфортных условий пребывания людей внутри жилых домов и зданий различного назначения.
  • Несколько датчиков регулирования температуры воздуха в отдельных помещениях могут корректировать температурные режимы в каждом из них.
  • Во время отсутствия людей термостат может значительно понижать нагрев тёплых полов, включать экономный режим работы электрического котла, водонагревателя либо другой системы отопления.
  • Безопасность эксплуатации системы обогрева при перегреве или отключении источника тепловой энергии обеспечивается автоматическим звуковым или электронным сигналом термореле.

Важно! Режим работы системы терморегуляции может быть задан удалённо через интернет. Хозяин жилья до прихода домой по смартфону устанавливает настройку нужной степени прогрева воздуха в помещениях.

Принцип работы

Регулирование температуры воздуха осуществляется так:

  1. Терморегулятор (ТР) получает информацию о степени нагрева теплоносителя, поступающего в систему обогревателей (батареи, тёплые полы и пр.).
  2. Одновременно с этим датчики сообщают данные о температуре воздуха в тех помещениях, где они установлены.
  3. Схема регулятора сопоставляет полученную информацию и отдаёт команду через блок управления источнику тепловой энергии на изменение режима работы.

Виды терморегуляторов с датчиком температуры воздуха

По принципу действия ТР делятся на механические и электронные приборы. Первые содержат биметаллические реле, способные регулировать режим включения и отключения нагревательного оборудования. Электронные схемы управляют обогревом ступенчато с точностью изменения температуры воздуха до одного градуса. Также воздушные терморегуляторы бывают со встроенными и внешними датчиками температуры воздуха.

Термореле с выносным датчиком

Термореле с выносным датчиком

Термореле

Термореле с выносными датчиками температуры в основном относятся к комнатным устройствам. Они справляются с управлением различных систем отопления, будь то тёплые полы, электрокотлы, настенные, напольные обогреватели или конвекционное оборудование. В основном модели имеют электронное устройство. Мощность приборов составляет 3,5-3,6 кВт.

Программируемые ТР работают в диапазоне от +5 до +350С. Интерфейс с кнопками управления заключён в прочный пластмассовый корпус.

Дорогие модели оснащены беспроводной связью с выносным датчиком и электронным блоком управления. Их не нужно встраивать в стены. Они имеют клейкую подложку. Достаточно снять защитную плёнку и прижать накладной прибор к чистой поверхности вертикального ограждения комнаты.

Обратите внимание! Механические термореле стоят гораздо дешевле электронных аналогов. Они просты в управлении, но имеют меньший спектр возможностей.

Со встроенным датчиком

Термостат со встроенным датчиком удобен тем, что не нужно тянуть провод от прибора к измерителю температуры воздуха. Терморегулятор устанавливают в месте, равноудалённом от источников тепла. Это делают с целью объективной оценки уровня прогрева воздуха внутри помещения.

ТР со встроенным датчиком

ТР со встроенным датчиком

С розеткой

В одном корпусе помещен терморегулятор и розеточный разъём. Такое решение прибора было разработано по многочисленным пожеланиям потребителей. В помещениях, где требуются электроприборы, устройство позволяет подключить обогреватели без монтажа дополнительной точки источника электроэнергии. Такие приборы пользуются успехом у владельцев инкубаторов и оранжерей.

ТР с розеткой

ТР с розеткой

Комнатный датчик температуры воздуха

Чувствительный измерительный элемент защищён от внешних негативных факторов специальной оболочкой. Датчик обладает мобильностью в пределах длины кабеля, что позволяет выбрать удобное место для его установки.

Комнатный датчик

Комнатный датчик

Настенный

Термостаты в большинстве своём изготавливаются в настенном варианте. Они могут быть, как врезными, так и накладными. Прибор помещают в таком месте стены, чтобы было удобно наблюдать за уровнем прогрева воздуха и производить настройку регулятора.

Для сауны

Особенностью терморегулятора для сауны является его влаго,- и паронепроницаемый корпус. Обычный прибор не выдерживает условий высокой температуры, повышенной влажности и быстро приходит в негодность. Такие же приборы устанавливают в теплицах.

ТР для сауны

ТР для сауны

Для тёплого пола

Комплекты для монтажа электрических тёплых полов содержат терморегуляторы с выносными датчиками. Их монтируют в массиве пола между ветвями нагревательного электрокабеля. Поэтому датчики меряют не температуру воздуха, а нагрев самих полов.

В случае устройства тёплых полов из трубопроводов с горячей водой или паром датчики располагают в 2-3 сантиметрах от поверхности напольного покрытия. Так же поступают при монтаже конвекционного обогрева полов.

Для обогревателей

Обогреватели внутри помещений могут быть различных видов. Это настенные и напольные электрические панели, тепловентиляторы, конвекторы и тепловые пушки. Регулируют температуру воздуха термореле с выносными датчиками, включая и выключая обогреватели.

Для котла отопления

Современные климатические системы управления котлами отопления представляют собой довольно сложные электронные устройства. Терморегулятор оснащён цифровым экраном и набором кнопок для настройки температурных режимов.

Котлы отопления устанавливают в домах двух видов. Это электрические и топливные агрегаты, работающие на жидком и твёрдом топливе. Не все они пригодны для автоматического управления климатом внутри помещений.

Схема управления котлом

Схема управления котлом

Датчики температуры воздуха передают информацию в операционный блок, который обрабатывает её. В свою очередь, терморегулятор подаёт команду управляющей системе котла. Исходя из условий, котёл увеличивает мощность или снижает свою активность.

Дополнительная информация. Климатические системы для котлов стоят довольно дорого. Нужно учитывать, что стоимость монтажа и настройки оборудования будет занимать существенный объём в общей сумме затрат. Со временем установка такой системы окупится и будет приносить большую экономию затрат на отопление.

Универсальный терморегулятор

Универсальные термостаты выгодно приобретать, когда для обогрева дома в разных помещениях установлены различные виды обогревателей. Приборы позволяют комбинировать системы отопления, чтобы выбрать самый экономный вариант обогрева.

 Универсальный ТР

Универсальный ТР

Как выбрать терморегуляторы с датчиком температуры воздуха

При выборе терморегулятора руководствуются несколькими факторами:

  • способ отопления помещений;
  • вид тепловой установки;
  • тип обогревателей;
  • количество помещений и площадь обогрева;
  • время, когда в доме будут отсутствовать люди;
  • финансовые возможности.

Рассматривая эти условия, потребитель может выбрать механический или электрический ТР. Если нужно регулировать отопление в 2-3 помещениях, то можно установить электронный регулятор и поместить датчики в каждой комнате. Для особняков в 2-3 этажа подойдёт климатическая система с универсальным программируемым терморегулятором.

Как сделать простой терморегулятор своими руками

Для изготовления устройства понадобятся три элемента:

  • термопара;
  • операционный блок;
  • исполнительный механизм.

Термопара

Деталь представляет собой спайку проводников из двух разнородных металлов. При изменении температуры воздуха в соединении металлов меняется сопротивление, что вызывает изменение характеристики протекающего в нём электрического тока.

Операционный блок

Блок – это есть сам терморегулятор, который, реагируя на изменение характеристики тока в термопаре, передаёт сигнал в исполнительный механизм.

Исполнительный механизм

Это реле, которое включает и выключает обогреватели. При понижении температуры воздуха механизм замыкает контакты питания системы обогрева. По достижении нужного температурного уровня реле размыкает цепь питания.

Схемы самодельных регуляторов температуры публикуются в интернете. Термопару можно использовать, взятую из какого-нибудь старого прибора (холодильника, СВЧ печи и пр.). Таким же образом можно обзавестись реле.

Целесообразность установки терморегуляторов имеет смысл в домах индивидуальной застройки, где нет центрального отопления. Эксплуатация терморегулирующих систем приносит экономию энергоресурсов, что создаёт существенный экономический эффект.

Видео

Проверка температурных датчиков



Современные кондиционеры имеют развитую систему самодиагностики, которая получает информацию от различных датчиков и на основании этого изменяет параметры системы или выдаёт коды ошибок.

Одним из типов таких датчиков являются термодатчики, обычно полупроводниковые термисторы.

Самые простые кондиционеры кондиционеры имеют, как минимум, два термодатчика во внутреннем блоке, а более интеллектуальные гораздо больше.

Рассмотрим подробнее где их устанавливают и как их проверить.



Как найти температурный датчик в кондиционере



Внутренний блок:

  • Датчик температуры комнатного воздуха

Это тот самый датчик, который задаёт режим работы компрессора.

  • Датчик температуры испарителя (установлен в средней точке испарителя)

Он служит для отключения компрессора при температуре испарителя ниже нуля, или индикации ошибки, во избежание обледенения испарителя.

  • Температурный датчик на выходе из испарителя
  • Датчик температуры электродвигателя вентилятора

Отключает двигатель при перегреве, предупреждая возгорание.

Перегрев обычно случается в случае межвиткового замыкания.

  • Термопредохранитель в клеммной колодке
  • При превышении температуры срабатывания (чаще всего около 90 0С) он сгорает, размыкая цепь питания кондиционера.



Внешний блок:

  • Датчик температуры наружного воздуха

Этот датчик служит для ограничения работы кондиционера при температуре на улице ниже его рабочего диапазона

Кондиционер просто не включится, если температура на улице ниже его предела.

  • Датчик температуры конденсатора (может быть установлено несколько, в разных точках)

Функция этого датчика — поддержание давления конденсации в заданном пределе при изменении температуры на улице.

  • Датчик температуры нагнетания компрессора

По температуре нагнетания можно косвенно определить давление, и если оно выше нормы, то кондиционер выдаёт ошибку.

  • Датчик температуры газовой магистрали

Датчик газовой магистрали дублирует датчик низкого давления, и выдаёт ошибку при его чрезмерном снижении.

  • Температурный датчик на двигателе вентилятора
  • Термопредохранитель на соединительной колодке



Также существуют системы с определением уровня конденсата с помощью термодатчиков, вместо механического поплавка.



Как проверить датчик температуры кондиционера



Главный параметр, по которому можно судить о исправности термисторов, это его сопротивление.

Причём его сопротивление зависит от температуры

Для определения сопротивления необходим прибор — омметр или мультиметр, в котором есть функция измерения сопротивления.

Также необходим термометр, можно обычный комнатный.



Методика проверки термодатчиков:



  • Вынимаем датчик из разъёма на плате
  • Устанавливаем  прибор на функцию измерения сопротивления (лучше автоматический выбор предела измерения)
  • Считываем показания с прибора
  • Измеряем комнатную температуру
  • Сверяем показания с данными из документации на эту модель.



Пример проверки датчика температуры



Для примера возьмём кондиционер Toshiba RAV-SM562KRT-E.

Скачиваем сервис мануал для этой модели.

В разделе Troubleshooting находим таблицы зависимости сопротивления датчиков от температуры.

Возьмём для датчика температуры комнатного воздуха:

Из графика видно, что при температуре 25 0С его сопротивление равно 10 кОм (самое распространённое значение).

Для проверки можно нагреть датчик, взяв его в руку, при этом, как видно из графика, его сопротивление должно уменьшиться.



Как узнать сопротивление датчика температуры кондиционера



Главный источник информации — документация для кондиционеров, сервис мануалы (service manual) и технические данные (technikal data).

Если же не удаётся найти информацию для данной модели, можно посмотреть документацию для других моделей этого же производителя, очень часто датчики устанавливают с одинаковыми параметрами.

Также можно измерить параметры на аналогичном кондиционере, если есть такая возможность.



Если выяснилось что датчик всё-таки неисправен и требуется временно восстановить работоспособность кондиционера пока не приобретён датчик, это можно сделать поставив на место штатного датчика резистор.

Проще всего это сделать отрезав старый неисправный датчик, а освободившиеся выводы зачистить и припаять или прикрутить к ним резистор.

Для нашего примера нужен номинал 10 кОм, можно использовать любой постоянный или подстроечный.

При этом нужно учесть, что кондиционер будет всё время работать в режиме максимальной мощности не выключая компрессор.

Так что применять этот способ можно лишь на время при крайней необходимости.

Датчик температуры в помещении для кондиционера

Профиль компании:

Guangzhou Jianyuan Electronic Co., Ltd была основана в 2004 году, занимается производством термисторов NTC, датчиков температуры и влажности. Площадь фабрики составляет около 2000 квадратных метров. Наша компания обладает не только передовым производственным оборудованием, полностью укомплектованными испытательными центрами и 90% опытными высококлассными менеджерами, 15 инженерами и техниками, но и независимой завершенной системой, объединяющей исследования, разработку, производство и продажу .В настоящее время наша хорошая репутация сформировалась на международном рынке.

Самый лучший продукт Датчик температуры кондиционера 20k:

Характеристики:

  • 1. Широкий диапазон рабочих температур, хорошая стабильность и надежность.
  • 2. Простота установки и эксплуатации, поскольку герметизация может быть выполнена в зависимости от окружающей среды и условий, в которых она применяется заказчиком.
  • 3. Точное испытание может точно отражать изменение температуры.
  • 4. Сопротивление изоляции (МОм): более 100 МОм при 500 В пост. Тока
  • 5. Диапазон рабочих температур (° C): от -50 до +150
  • 6. Коэффициент рассеяния (мВт / ° C): 1-2 (в неподвижном воздухе)
  • 7. Термическая постоянная времени (с): в пределах 10-25 сек (на воздухе)

Параметры:

  • R при 25 ° C: 1-100 кОм.
  • R @ 25 ° C значение точности: ± 1%, ± 2%, ± 3%, ± 5%, ± 10%.

B при 25 ° C / 50 ° C: 3270, 3380, 3470, 3550, 3700, 3950, 3977, 3990, 4100, 4200K и т. Д.

* Может изготавливаться с датчиками различных размеров и материалов, как указано ниже для справки:

материал зонда: медь, нержавеющая сталь, эпоксидная смола, ПВХ, АБС, ТПЭ ..

размер зонда: 4 * 20 мм, 4 * 50 мм, 5 * 25 мм, 6 * 25 мм, 6 * 30 мм, 6 * 50 мм, 6 * 100 мм, 7 * 25 мм, 7 * 38 мм, 8 * 25 мм, 8 * 30 мм …

* Могут быть произведены кабели различных размеров и материалов, как показано ниже для справки:

материал кабеля: ПВХ, ТПЭ, кремний, ПТФЭ

Размер кабеля

: 22AWG, 24AWG, 26AWG, 28AWG…

* Может производиться с различными разъемами, как показано ниже для справки:

2 контакта-XH / YH / EH / SH / PH / VH, 2 контакта-25 10 ….

Заявка:

  • Широкое применение в бытовой технике, например, холодильниках, морозильных камерах, кондиционерах.
    Выводы из ПВХ

  • подключены к прецизионному высоконадежному термистору NTC
  • Изоляция из теплопроводных водостойких материалов и заливка в любой из широкого спектра корпусов зонда.

Чертеж:

5

Разъем

2P-XH

Белый

3

Кабель

Параллельная линия 500 ± 30 мм

1

Черный

2

Зонд

CuΦ6 * 25

1

1

Чип

R25 ℃: 5 кОм ± 1% B25 / 50 ℃: 3470K

1

Материал

Спецификация

Кол-во

Цвет

Подробные изображения:

Похожий товар:

Подробная информация об упаковке:

Упаковано в пакеты Strong Poly, несколько пакетов упакованы в стандартные картонные коробки с высоким сопротивлением давлению.Из-за небольшого размера датчика мы обычно используем международную экспресс-доставку: DHL, TNT, UPS, FEDEX, EMS и т. Д.

Предложение по логистике

** 1-50кг, курьером

** 50-100кг, по воздуху

** Более 100 кг, по морю

Как заказать:

Чтобы помочь вам получить точную модель, предоставьте следующую необходимую информацию.:

1, Приложение NTCsensor: __________

2, Рабочая среда датчика NTC: ________

3, Диапазон рабочих температур: от ___ ° C до ___ ° C

4, Размер и чертеж датчика — длина кабеля___, диаметр датчика___ и длина датчика__.

5, модель Connetor

Доставка и оплата:

Сертификат:

Мастерская и офис:

Свяжитесь с нами:

.

Датчик температуры в помещении для кондиционера

Описание продукта

датчик температуры в помещении для кондиционера

1. отличная долговременная стабильность.
2. быстрое время отклика.
3. Соответствует RoHS.

4.100% проверка перед отправкой.

Мы специализируемся на производстве датчика температуры NTC, датчика температуры PT100, температуры

PT1000, они широко используются в холодильниках, кондиционерах, водонагревателях, электромагнитных духовках, электрических рисоварках, диспенсерах для воды, микроволновых печах, кофе. кофеварка, хлебопечка, зарядное устройство для мобильного телефона, ПК и т. д.Мы строго контролируем качество продукции на производстве, проводим полную проверку перед доставкой, чтобы все продукты были хороши для наших клиентов. Добро пожаловать на запрос с рисунком или сообщите нам о вашем спросе, мы предложим вам лучший сервис и цену.

Как сделать заказ:

Чтобы помочь вам получить точную модель, предоставьте следующую необходимую информацию:

1, Применение термистора NTC: __________

2, Рабочая среда термистора NTC: ________

3, Диапазон рабочих температур: от ___ ° C до ___ ° C

4, Размер и чертеж термистора

* 5, значение R: _____ кОм ± ________% при _____ ° c,

* 6, значение B: (_____ ° c / ____ ° c) = ______K ± _____%

7, термическое Значение времени: ____ с —_________ с, _______.

* Заполните позицию обязательно.

Сопутствующие товары

Сертификаты

1.Упаковка: полиэтиленовый пакет в картонной коробке зависит от количества или запроса клиента.
2. Размеры коробки: 49 * 33 * 23,5 см, 30 * 30 * 25 см, 30 * 30 * 18 см,
30 * 30 * 15 см, 26 * 22 * ​​10,2 см.
3. способ доставки: по морю, воздуху, DHL, UPS, FEDEX, TNT, EMS.
4. Срок доставки: предоплата или сбор.

Наши услуги

1.Основные продукты: жгут проводов для электроники, держатель предохранителя, датчик температуры, автомобильный прикуриватель
, кабель IDC, кабель USB.
2. Срок оплаты: 30% заранее, остаток до отгрузки T / T,
Western Union, Paypal.
3.Срок действия: EXW, FOB, CFR, CIF.
4. Принимается обслуживание OEM и ODM.
5. Обычный образец может быть предложен бесплатно, но стоимость доставки должна быть оплачена покупателем
.
6. Время выполнения: 3-5 дней для образцов, 12-20 дней для оптовых заказов.

Информация о компании

1. Дата основания: 2006 год.
2. Зарегистрированный капитал: 100 000 юаней.
3. Количество сотрудников: более 100 человек.
4. Область применения продукции: промышленное оборудование, бытовая техника,
автомобили и корабли, электронные игрушки и т. Д.

FAQ

Q: Как скоро мы получим цену?
A: в течение одного часа, но не более 24 часов.
Q: Что такое время выполнения образца?
A: Обычно достаточно 3-5 дней, в зависимости от сложности продуктов.
Q: Когда вы можете отправить товар?
A: 12-15 дней после подтверждения заказа и внесения предоплаты.
Q: Что такое MOQ?
A: Обычно 500 штук в порядке, в зависимости от конкретных продуктов.

.

Датчик температуры в помещении для кондиционера

датчик температуры в помещении

датчик температуры в помещении Характеристики

Предназначен для определения температуры и относительной влажности

Высокоточные датчики с комбинированной температурой и относительной влажностью вместе с цифровой автоматической компенсацией

Внешний вид датчика для более точных измерений, отсутствие влияния нагрева компонентов

Можно выбрать специальный белый ЖК-экран с подсветкой, отображающий как фактическую влажность, так и температуру

Умная конструкция для легкой разборки

Обеспечивает три типа настенного монтажа и монтажа в воздуховоде, а также раздельный тип

до двух выходов с сухим контактом на каждые 5 ампер

Удобные кнопки управления для настройки и работы

Modbus RS485 связь опционально

ZigBee wireless опционально

CE-Appr овальный

датчик температуры в помещении Типичные области применения

Высокопроизводительные системы отопления, вентиляции и кондиционирования воздуха

Системы вентиляции

Измерение температуры и относительной влажности

1

Устройства контроля температуры и влажности Системы связи Modbus

Беспроводной прием и передача температуры и относительной влажности

Технические характеристики

Температура

Влажность

0 Точность

± 0.5 ° C (20 ~ 40 ° C)

± 4,5% RH (25 ° C, 15% -85% RH)

Диапазон измерений

-20 ° C ~ 60 ° C (по умолчанию)

0 ° C ~ 50 ° C

0 ° C ~ 60 ° C

выбирается в заказах

0-100% RH

Разрешение дисплея

0,1 ° C

0,1% относительной влажности

Стабильность

± 0,1 ° C

± 1% относительной влажности в год

Условия хранения

10 ° C-50 ° C, относительная влажность 20% ~ 60% без конденсации

Соединение

Винтовые клеммы / диаметр провода: 1.5 мм 2

Корпус

Огнестойкий материал PC / ABS

Класс защиты

IP40

Выход

2X5Amp сухие контакты

Интерфейс RS485 (опция)

Интерфейс Modbus RS485 (опция)

Беспроводной модуль (опция)

Протокол ZigBee

Источник питания

24 В переменного тока ± 10% или 230 В переменного тока ± 10% по выбору

Стоимость электроэнергии

230 В: ≤2.8Вт; 24 В: ≤2,0 Вт

Размер

Настенный монтаж: 85 (Ш) X100 (В) X50 (Г) мм + 65 мм (выдвинуть наружу) XÆ19,0 мм

Монтаж в воздуховоде: 85 (Ш) X100 (H) X50 (D) мм + 135 мм (датчик) XÆ19,0 мм

Вес нетто

Настенный монтаж: 280 г

Монтаж в воздуховоде: 290 г

.Датчик температуры в помещении для кондиционера

, Интернет вещей (iot) Интеллектуальный регистратор данных о температуре

Информация о компании

Компания Shaanxi Topsail ElectronicTechnology Co, Ltd, основанная в 2010 году, занимается исследованиями, разработкой, производством и маркетингом сетевых интеллектуальных шлюзов. . Наши продукты для беспроводной передачи данных представляют собой лучшие решения для беспроводного измерения давления, беспроводного уровня жидкости, беспроводного измерения температуры и влажности и онлайн-мониторинга в режиме реального времени.Наши шлюзовые датчики широко используются в нефтяной и угольной промышленности, в водопроводных сетях, электричестве, погоде, хранении и транспортировке продуктов питания и фармацевтики … и т. Д.

У нас есть профессиональная команда инженеров, хорошо владеющих техническими знаниями и навыками, занимающихся исследованиями и разработками и управлением качеством. Все проверки наших датчиков будут утверждены менеджером по контролю качества. Мы обеспечиваем круглосуточный технический ответ.

Сопутствующие товары

Датчик давления Watert Датчик уровня воды

Датчик давления Watert 9000

0 9000 9000 Датчик температуры 9000

0 0 vote
Article Rating

Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
