Датчики движения для включения света схема и принцип работы настройка: Как подключить датчик движения включения света, схема

Содержание

Как подключить датчик движения включения света, схема

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки

датчика движения включения света

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Буквой L, со стрелкой рядом в сторону клеммной колодки, обозначается место подключения фазного провода, N – нулевого. К выводу клеммной колодки, обозначенной L со штрихом и стрелкой, направленной от колодки, подключается провод, идущий к лампочке. О цветовой маркировке проводов электропроводки и способах определения фазы можно узнать на сайте из статьи «Как найти фазу».

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку, а второй конец, не забыв снять изоляцию, подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке. Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Пример установки датчика движения в квартире

Решил оснастить унитаз функцией биде с электронным управлением. Для безопасности и экономии электроэнергии включать устройство управления биде нужно только тогда, когда это необходимо, то есть когда туалет посещает человек. Оптимальный вариант, это подключение параллельно светильнику. При прокладке проводов от светильника к месту установки дополнительной розетки, решил заодно установить и датчик движения, чтобы вообще руками ни к чему не надо было прикасаться.

Для установки датчика движения место долго выбирать не пришлось. Так как помещение туалетной комнаты маленькое и без окон с единственной входной дверью, подходящим было только одно место, ниже светильника.

После демонтажа светильника открылась следующая картина. К двум медным одножильным проводам были присоединены скруткой с зажимом два многожильных. Многожильные провода в свою очередь были присоединены к патрону светильника с помощью вмонтированных в патрон клемм винтами. Провода, выходящие из стены, были очень короткие и разной длины.

В данном случае целесообразнее всего было выполнить подключение датчика движения и дополнительной розетки с помощью трех контактной клеммной колодки, которая легко помещалась в основании светильника. Провода были выровнены по длине, с них снята изоляция, концы зачищены наждачной бумагой, вставлены в клеммную колодку и зажаты винтами.

Перед демонтажем светильника, была выполнена разметка для сверления отверстий под дюбеля для крепления датчика движения на двух саморезах.

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.

Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры.

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N, подключается непосредственно к лампочке люстры, а фазный, который обозначается L, подключается ко второму выводу лампочки люстры через выключатель.

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.

Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Сергей 16.12.2013

Уважаемый Александр Николаевич!

Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Александр

Уважаемый Сергей!

На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование управления находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.

Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.

Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.

Остается одно – влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.

Если все же причиной ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 µF на напряжение не менее 300 В.

Сергей

Тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика – мах, едет лифт и всё равно включает свет – это значит, что датчик «видит» лифт. Убавили чувствительность – заработало всё как надо, но представитель от фирмы – производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.

P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Анатолий 24.05.2015

Александр, здравствуйте!

Я тоже немного электрик, сам подключил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу – при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Александр

Здравствуйте, Анатолий!

Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой.

При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.

При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Вячеслав 21.10.2017

Здравствуйте!

Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Александр

Здравствуйте, Вячеслав!

Пиктограммы, буквы и цифры обозначают следующее:

– переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;

– второй служит для выбора чувствительности к движению.

Остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение – 5, 40 сек. и 1, 4, 8 или 16 мин.

Nata 14. 11.2019

Добрый день.

Подскажите пожалуйста, как отрегулировать датчик движения? Он работал исправно, горел минуты 4, мы решили сделать чуть меньше, после чего он перестал загораться. Точнее, после того как стемнеет он загорается один раз тухнет и все.

Подскажите можно его отрегулировать или придется купить новый??

Александр

Здравствуйте, Nata!

Повращайте ручку регулятора времени свечения с десяток раз из одного крайнего положения до другого и обратно, а затем установите ручку в нужное положение. После этого желательно датчик отключить от сети и опять включить, чтобы установились заводские настройки. Возможно, заработает. В противном случае нужно его ремонтировать или покупать новый.

Как настроить датчик движения » сайт для электриков

Настройка и регулирование ДД для включения света

С помощью датчиков можно регулировать включение лампочек на лестничных клетках

Перед тем как настроить стандартный датчик движения в приборе для освещения, нужно учесть, что такие устройства уже были отрегулированы и настроены в заводских условиях. Владельцу понадобится только установить и закрепить его в нужном месте, а также подключить к сети электрического тока. Если настройки на заводе не соответствуют конкретным условиям, их можно подправить своими руками. Процесс установки проводят, соблюдая основные правила безопасности:

  • Фазный провод устанавливают путем подключения к датчику.
  • Его проводят к светильнику и соединяют с ним при помощи клеммника.
  • Ноль подключают одновременно к двум элементам.
  • Заземление происходит после подсоединения к корпусу прожектора.

Фазный контур находится в отключенном состоянии внутри схемы и проходит сквозь датчик движения. Когда прибор зафиксирует движение на улице, контакт замкнется и ток перейдет на светильник, после остановки произойдет размыкание в автоматическом режиме. Датчик и выключатель также можно устанавливать параллельно друг другу, но эта схема считается не самой удачной. Соединение такого типа способно негативно повлиять на работу системы автоматики датчика.

Во время монтажа надо следить за тем, чтобы элементы сенсоров были направлены в подконтрольное пространство. После регулировки можно проводить настройку датчика с учетом всех необходимых параметров

Особое внимание уделяют двум критериям, влияющим на работу прибора: расстояние действия и угол отклонения по вертикали и горизонтали

С двумя регуляторами

Датчик с двумя регуляторами

В стандартных моделях с двумя регуляторами нужно настраивать только время активации датчика и включение прожектора после наступления вечера. Настройка времени позволяет сделать так, чтобы сенсор срабатывал сразу или спустя несколько минут. Также устройство целесообразно отрегулировать для включения после определенного часа или его непрерывной работы в течение полных суток.

С тремя регуляторами

В более современных устройствах установлено не два, а три регулятора, третий отвечает за настройку четкости реагирования на объект в движении. Такие приборы будут стоить дороже, но при этом отличаются высокой чувствительностью.

Установка и регулировка

Для подключения прибора движения для освещения не требуется специальных навыков, для этого достаточно присоединить провод проводки к сигнализатору.

Чтобы придать конструкции эстетичный вид используют распределительный корпус. Каждое устройство имеет инструкцию, в которой обозначены определенные требования касательно монтажа и подключения датчика.

Выбор места для установки

Место для монтажа прибора движения является важным моментом для его продуктивной работы и недопущения ложных срабатываний

Важно не только верно рассчитать заданную зону отслеживания, но и предохранить устройство от воздействия внешних помех, провоцирующих ложные включения

Не рекомендуется устанавливать регистратор в непосредственной близости от отопительных радиаторов, систем кондиционирования, а также тепловыми и электромагнитными установками.

Процесс установки

Монтаж устройства движения выполняется в несколько этапов:

Схема подключения датчика движения для включения света

Прежде всего, следует определиться со схемой подключения.

Выбирается наиболее подходящее место для установки, зачастую коробку крепят на потолке или в любом углу помещения. Если монтаж будет осуществляться на улице, необходимо учесть угол обзора регистратора, при этом мертвые зоны сводятся к минимуму. Чаще всего местом установки служит несущая стена здания или опора фонаря уличного освещения на расстоянии 2-6 метров от поверхности пола.

Непосредственно перед монтажом обязательно следует отключить электропитание на вводном щите.

Руководствуясь выбранной схемой, подключают провода к зажиму для крепления проводов на коробке датчика и в осветительном приборе

Во избежание перетасовки жил рекомендовано соблюдать цветовую маркировку проводов и обращать внимание на обозначения над соединительными элементами.

Для крепления датчика к поверхности необходимо повернуть предохранительную крышку устройства по часовой стрелке и снять ее. В результате проведенной работы открывается доступ к крепежным отверстиям и винтам регулировки.

Регулировка

Для настройки параметров регистратора движения на его коробке может располагаться 2-4 регулировочные ручки. Рядом с рычагами нанесены определенные буквенные символы, обозначающие:

  1. LUX – настройщик освещенности, позволяющий регулировать уровень яркости света, при превышении которого устройство не будет реагировать на движение. Данный параметр исключает возможность срабатывания прибора в дневное время суток.
  2. TIME – настройщик таймера, с помощью которого устанавливается продолжительность работы лампы после реагирования устройства. Исходный показатель – минимальная продолжительность. Отсчет времени начинается после прекращения передвижения объекта, при этом, если он возобновил движение, таймер в автоматическом режиме начинает перезапуск. Например, таймер выставлен на 2 минуты. В помещение заходит человек и остается в течение 10 минут – на протяжении этого времени в комнате будет гореть свет. После того, как человек покинул помещение, таймер приходит в действие, и освещение будет работать еще 2 минуты. Минимальное время установки таймера составляет 5 секунд, максимальное – 4 минуты.
  3. SENS – регулятор чувствительности. Требует настройки в случае необходимости контроля определенной части помещения. Позволяет устанавливать расстояние, с которого датчик приходит в действие. Предельный показатель составляет около 12 метров.
  4. MIC – настройка чувствительности микрофона. По сути – это прибор, реагирующий на шум. Однако, из-за низкой устойчивости к шумовым помехам используется крайне редко, так как любой внешний звуковой раздражитель может спровоцировать срабатывание устройства.

Датчик движения: принцип работы

Перед тем как устанавливать датчик, нужно обязательно изучить, как он работает. Принцип работы прибора необходимо знать, чтобы правильно поместить его именно в том месте, где он действительно необходим.

В основе функционирования датчика лежит инфракрасное излучение, действие которого позволяет обнаруживать движущиеся объекты и реагировать на них. Инфракрасный спектр излучения дает возможность нормальной работы прибора даже в полной темноте. Принцип работы устройства очень простой. Все движения улавливаются инфракрасным датчиком. После этого происходит подача соответствующего сигнала на реле, с помощью которого электрический ток поступает к электрическим приборам. Светильники будут работать в течение всего времени, пока движение фиксируется инфракрасным излучателем.

В настоящее время применяются потолочные и стеновые датчики движения. Они различаются местом установки и диапазоном, в котором уверенно улавливаются все движения. Потолочные датчики обладают более широким диапазоном. Однако настенные приборы могут устанавливаться не только внутри помещения, но и снаружи. Как правило, именно они используются для устройства автоматического уличного освещения.

Чем можно регулировать детектор

Для грамотной регулировки датчика включения света, срабатывающего по фиксации движения человека или животного, не потребуется специальных навыков и знаний. Любой, кто знаком с элементами пользования современного бытового электрооборудования, способен выполнить эти настройки, которые сводятся к двум основным процедурам:

  1. Аппаратной регулировке.
  2. Позиционированию.

Важно! Правильная настройка детектора для освещения позволяет снизить затраты на электроэнергию более чем вполовину

Аппаратная регулировка

В зависимости от модели датчика движения, ее года выпуска и индивидуальных характеристик, аппаратная регулировка возможна по одну, двум или трем параметрам:

  1. Чувствительность.
  2. Время работы.
  3. Степень освещенности.

Регулировка по чувствительности, обозначаемой словом Sens, позволяет настроить детектор для включения света строго по параметрам движущегося объекта. Время работы определяет период, в котором светильник остается во включенном состоянии после срабатывания. Степень освещенности задает момент инициации прибора в зависимости от уровня наступления сумерек.

Как настроить датчик на движение для включения света по вышеприведенным и некоторым другим параметрам, указывается в техническом паспорте изделия.

Позиционирование

Позиционирование – это процесс механической настройки датчика движения для оптимизации работы. Устройство может иметь шарнир или кронштейн для задания лучшего угла обзора. Однако в том случае, когда он имеет неподвижную основу, сущность его регулировки будет заключаться в правильности монтажа на надлежащую поверхность и по высоте – в соответствии с рекомендациями завода-изготовителя.

Позиционирование во многом определяется углом обзора и диаграммой направленности излучения (для ультразвуковых и микроволновых моделей с активным излучением). Как правило, максимальная чувствительность сенсора наблюдается в центре зоны обзора. Поэтому чем ближе к периферии этой области будет активность (движение объекта), тем больше нужно задавать чувствительность. Последствием этого станет сверхвысокая степень обнаружения в середине, что приведет к частым ложным срабатываниям – от движения птиц, движения веток, авто на дальнем плане и т. д.

Настройка после подключения

Гибкие настройки датчика позволяют учесть особенности объекта и добиться оперативной реакции устройства при появлении признаков движения. Подавляющее большинство современных моделей предлагают владельцу выбрать на свое усмотрение три основных параметра – задержку отключения «TIME», порог освещенности окружающей среды «LUX» и степень чувствительности к инфракрасному излучению «SENS».

  • Настройки времени «TIME» предлагаются в диапазоне от 1 до 600 секунд. Их можно добавить к пороговым значениям – от 5 секунд до 8 минут. В течение выбранного времени электрическая цепь будет замкнута, а подключенные устройства – находиться в рабочем состоянии. Особое значение здесь имеет расположение датчика и его назначение. Если речь идет о территории возле частного домовладения, время работы датчика и подключенного к нему прожектора ночью нужно рассчитать с учетом скорости перемещения человека от калитки ворот до порога дома. Как правило, это – около 15-30 секунд. Для датчиков, расположенных в рабочих или вспомогательных помещениях, продолжительность освещения лучше увеличить на несколько минут.

Все настройки датчика устанавливаются и тестируются в экспериментальном режиме до достижения оптимальных результатов. Высокую частоту срабатывания или низкую чувствительность можно исправить, меняя соответствующую настройку в большую или меньшую сторону. При необходимости, к выполнению монтажных работ и дополнительных настроек можно подключить специалистов компании-продавца. Также у них можно получить консультации по всем аспектам эксплуатации и обслуживания датчика.

https://youtube.com/watch?v=l2EUIC0IKB0

Датчики движения, их назначение, принцип действия

Основная задача датчика движения, как, впрочем, и любого датчика — это управление электрической сетью. Работа может осуществляться с активной нагрузкой или с активно-индуктивной. Обнаружив движение в зоне своей ответственности, датчик начинает определять, насколько она освещена. Если уровень света ниже заданного значения, то освещение включается. Это позволяет устройству работать независимо от времени суток. Порог срабатывания задаётся при помощи особых регуляторов.

Датчики, которые обычно применяют в доме, улавливают колебания электромагнитных волн в спектре инфракрасного света. Отдельно можно настроить и время, которое потребуется, чтобы устройство начало свою работу, если вдруг заметит движение в секторе.

Вращением регулятора мы можем задать значение выдержки. Время зависит от конкретной модели устройства. Оно может варьироваться в пределах от десяти секунд до семи или пятнадцати минут.

Схема подключения и настройки датчика движения на освещение

Датчик движения — это отличный прибор, который позволит без лишних хлопот использовать освещение, например, коридора да при этом еще и экономить, ведь он отключит освещение через заданное время (если в коридоре никого не будет). Только подключить и настроить его нужно правильно, давайте об этом и поговорим.

В этой статье я буду подключать и проверять на работоспособность датчик бренда MJJC с углом обзора в 180 градусов и заявленной дальностью чувствительности в 12 метров. Этот датчик был приобретен на Алиэкспресс (ну, а где ж еще). А теперь к делу.

Схемы подсоединения датчика к освещению

На самом деле подключить датчик так же просто, как подключить самый простой выключатель и принципиальная схема такова:

В некоторых моделях схемы печатают непосредственно на корпусе или же она указана в техническом описании. В моем же случае она была лишь на сайте производителя, ну и ничего страшного. Ну, а теперь про подключение поподробней:

Итак, датчик запитывается от сети двумя проводами L- фаза (в моем случае коричневый проводник) и N – ноль (синий провод). А третий провод (красного цвета L1), выходящий из датчика, монтируется с фазным проводом, соединенным с лампой освещения.

Примечание. У меня не оказалось кабеля с коричнево-сине-красной расцветкой, поэтому я сделал следующее: использовал ВВГ 3*1,5 с бело-сине-желтой (с зеленой полосой) расцветкой, чтобы нарастить вывода с датчика и уже спокойно выполнять монтаж в распределительной коробке. Провода я соединил пайкой с последующей изоляцией с помощью термоусадки. Коммутирующая фаза теперь у меня стала желтая жила с зеленой полосой (выделена красной изолентой).

Подключение будет выглядеть следующим образом: нулевые жилы (синие провода) соединяются в общую точку:

Фазу, пришедшую с сети (белый проводник), соединяем с питающей фазой датчика движения (желтый проводник помеченный красной изолентой), а коммутируемая фаза, вышедшая с датчика, монтируется с фазой, пошедшей на осветительный прибор. Таким образом, соединение в распределительной коробке выглядит так:

Далее включаем питание и проверяем работоспособность датчика

Настройка датчика движения

Следующим важным шагом является правильная настройка датчика, ведь вы не желаете чтобы он реагировал слишком поздно или наоборот рано, или же свет горел когда вокруг и так светло.

Настройка датчика осуществляется специальными потенциометрами, отвечающими за:

Время работы после включения « TIME »;

Регулировку порога освещенности « LUX »;

Чувствительность к инфракрасному излучению « SENS ».

Настройка времени

Регулятором « TIME » выставляется время работы освещения. Обычно этот интервал варьируется от 5 секунд до 8 минут. В моем случае от 6 секунд до 6 минут.

Данная уставка выставляется в зависимости от того, как быстро вы покидаете место, освещенное через этот датчик. Например, если датчик стоит возле входной двери, то 2-3 минуты вполне хватит, чтобы достать ключи, открыть дверь и зайти в помещение.

Срабатывание датчика от уровня освещенности «LUX»

С помощью этой настройки вы выставляете тот порог освещенности, при котором датчик будет реагировать на перемещение в зоне его чувствительности. Иначе говоря с помощью этой настройки вы выставляете когда начнет включаться освещение.

Настройка чувствительности датчика «SENS»

Если после монтажа датчик реагирует не только на вас, но и на домашних питомцев, то необходимо снизить чувствительность датчика регулятором «SENS» до приемлемых пределов (уровень чувствительности подбирается исключительно опытным путем).

Примечание. Если вы монтировали и настраивали датчик в зимний период, то при наступлении лета, вам, скорее всего, придется производить настройку заново.

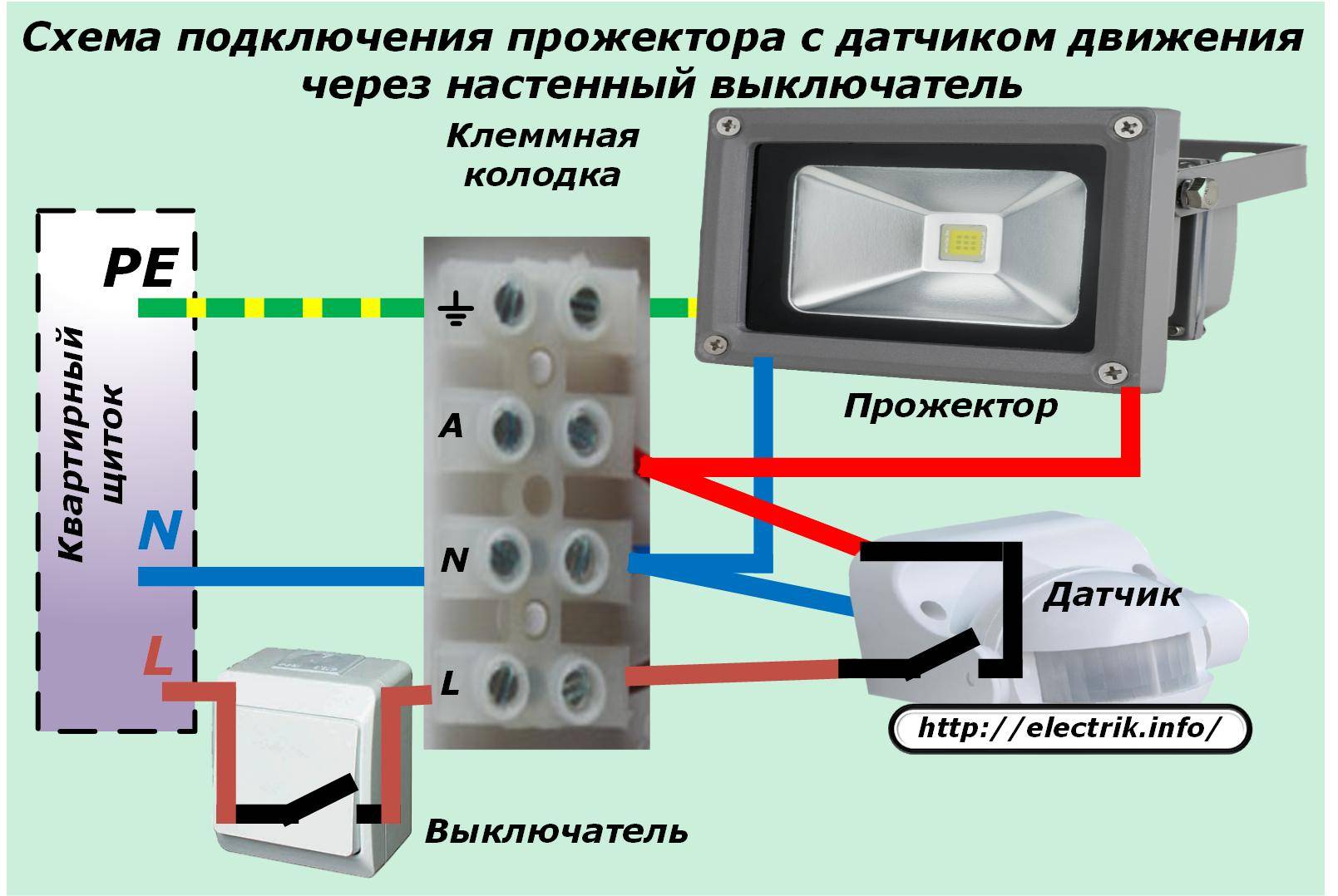

Схема подключения совместно с выключателем

Иногда возникают такие ситуации, что свет должен гореть в не зависимости от того, есть в зоне срабатывания человек или нет, например, вы ожидаете гостей и специально включили свет перед двором, чтобы им было легче найти ваш дом.

В таком случае вы вполне сможете совместить в одной схеме и датчик движения и обычный выключатель, кстати вот сама схема:

Так выглядит подключение в распределительной коробке

http://elsis24.ru/articles/ulichnoe-osveshchenie/kak-pravilno-nastroit-datchik-dvizheniyahttp://samelectrik.ru/nastrojka-datchika-dvizheniya.htmlhttp://svetilnik.info/lampy-i-svetilniki/regulirovka-datchika-dvizheniya-dlya-vklyucheniya-sveta.html

Параметры, подлежащие регулировке

Чтобы правильно установить датчик движения для автоматического включения света, прежде всего необходимо выполнить его грамотную регулировку в соответствии с предложенной инструкцией

При этом немаловажно, в каком месте он будет установлен – на потолке, в углу, на стене или на опоре. От этого во многом будут зависеть его главные характеристики – угол обзора, возможность пространственного изменения (позиционирование), дальность действия

В среднем детектор на движение монтируется на высоту от 2 до 3,5-4 метров в зависимости от площади охватываемой территории. В помещении он способен покрыть участок, радиусом от 5 до 10 метров. На улице устанавливают модели с большими параметрами – в несколько десятков метров. Угол, под которым распределяется зона обзора, и аппаратные параметры настраиваются индивидуально – в зависимости от специфики и геометрии объекта или территории, посторонних факторов.

Подключение датчиков освещения

Монтажные работы выполняются в такой последовательности:

  1. Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
  2. Снимается крышка корпуса.
  3. Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
  4. Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая – в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.

Беспроводные датчики движения

Беспроводной датчик движения Elmes Electronic PTX50

Отличительной особенностью беспроводных приборов является способность функционировать без привязки к электросети. Питательным элементом в них служит литий-ионный аккумулятор, солнечная батарея либо комплект «пальчиков». Без дополнительной зарядки беспроводной датчик может функционировать полгода-год. Ассортимент поступающих в продажу ДД неоднороден по чувствительности и цене.

Бюджетные варианты подходят только для установки внутри помещения: они способны ошибочно среагировать на домашнее животное, слабо защищены от действия факторов улицы, передают сигнал лишь на небольшое расстояние (до 100 м). Для монтажа снаружи помещения используются дорогие модели, работающие без помех при любой погоде. Осадки или прямые солнечные лучи никак не сказываются на качестве функционирования таких устройств. Они отличаются гибкими возможностями настройки и оснащены опцией игнорирования движущихся объектов, чей вес меньше 40 кг, что позволяет дифференцировать домашних животных.

Выпускаются также ДД, специально заточенные под обзор ограниченной площади. Такой прибор ставят рядом с дверью или окном для предотвращения вторжения посторонних людей. Датчик передает приемному устройству защищенный радиосигнал. Дальность передачи при условии наличия ДД и сигнализационного блока в поле зрения друг друга способна достигать 500 м. В блок вмонтирован GSM-механизм, и когда ДД срабатывает, на модуль управления поступает сигнал, инициирующий передачу смс-послания на телефон владельца. Номер привязывают самостоятельно перед началом эксплуатации беспроводного ДД. Такая схема позволит установить слежение за гаражом или иным помещением, удаленным от жилого дома.

Рекомендации по установке

При монтаже датчиков движения необходимо учитывать различные нюансы. Рассмотрим основные из них.

Защита от солнечных лучей

Когда прямой солнечный свет попадает через открытое окно или отражатель автомобиля, могут быть лжесработки. Производители защищаются от этого несколькими способами. Линза Френеля усиливается специальным материалом, который обеспечивает защиту от света. Пиросенсор может быть расположен на печатной плате так, что верхняя часть инфракрасного датчика защищает от чрезмерного притока солнечного света, сквозняков и грязи.

Защита от радиочастотных помех

Высокопроизводительные радиопередатчики и радиоволны могут вызвать путаницу и ложные срабатывания при работе датчика движения. Эффективным решением является установка пиросенсора с металлической крышкой. К сожалению, некоторые производители не уделяют этому достаточного внимания. Поэтому в некоторых случаях мешающие радиоволны могут доставить пользователям несколько неприятных минут.

Защитная крышка и маскировка

Люди нечасто проверяют датчики своей системы сигнализации и электропроводку. Злоумышленник, воспользовавшись этим обстоятельством, может оторвать или замазать линзу датчика, делая его неработоспособным. Чтобы защитить прибор, инфракрасные устройства с более высоким уровнем защиты и более высоким ценовым диапазоном покрыты защитной крышкой. В датчике устанавливают светодиод инфракрасного передатчика и фотодиодный приемник. Излучаемые лучи светодиода передатчика достигают диода приемника только в том случае, если линза датчика закрыта, и сигналы отражаются от этой поверхности. Тогда работа фотодиода приводит к появлению сигнала.

Защита от ложных срабатываний

Ниже приводится краткое описание условий установки и использования приборов. Они могут значительно уменьшить возможные ложные срабатывания детекторов движения.

  • Избегайте мест, где есть сквозняки – естественные, кондиционированные или от вентилятора. Двери и окна также должны быть закрыты во время режима охраны.
  • Не направляйте детектор на инфракрасные объекты, такие как радиаторы, кондиционеры, факсы, лазерные принтеры и другие приборы, которые выделяют тепло.
  • Сильные световые эффекты могут быть источником помех, поэтому инфракрасные лучи не должны подвергаться воздействию прямых солнечных лучей, отраженного солнечного света или света автомобильных фар. Избегайте установки вблизи радиопередающего оборудования.
  • Следует позаботиться о том, чтобы поверхность, на которой установлен инфракрасный порт, не имела вибраций и была устойчивой, особенно для системы с двумя диодами.
  • Не направляйте датчики на области, которые могут вызвать нестабильность работы, такие как отражающие, глянцевые, поверхности или вода в бассейне.
  • Если у вас есть домашние животные, необходимо рассмотреть выбор специальных датчиков движения и определенный способ установки. Выбирайте только инфракрасный детектор с защитой от домашних животных.

Материал дома, толщина стен и сквозняки

Чем жестче и прочнее дом, тем более стабильна работа датчика движения, поскольку он не сможет отсоединиться от неровных поверхностей стен. Это уменьшает возможность возникновения ложной тревоги. Воздушные потоки также будут меньше влиять на линзы, которые размещены в довольно прочном корпусе. Воздушный поток вызывает ложную тревогу прежде всего через линзу. Быстрые изменения температуры, вызванные сквозняками, оказывают влияние на линзы с высоким коэффициентом теплового расширения. Из-за быстрого изменения размера участков линзы лучи также изменяются. Это приводит к тому, что датчик принимает изменение лучевых потоков за движение и срабатывает ложный сигнал.

О том, как правильно настроить датчик движения, смотрите в следующем видео.

Выбор места установки

Своевременное и верное срабатывание датчика движения на включение света связано с выбором места монтажа. Руководствуйтесь следующими советами:

  1. Независимо от потолочного или настенного крепления монтаж осуществляется ближе к двери — как только человек входит в комнату, подается сигнал на контроллер и моментально включается свет.
  2. Избегайте установки элемента на центральную часть стены, из-за чего может потеряться из виду дверь.
  3. По возможности используйте датчики в помещениях без окон. Если это невозможно, то постарайтесь отдалить их на максимальное расстояние от любых источников дневного света. В противном случае требуется гибкая настройка степени освещения.
  4. Если в помещении более одной двери, то необходим монтаж нескольких приборов автоматического включения/выключения света. Можно устанавливать один датчик, расположенный в углу комнаты, если зона обнаружения охватывает обе двери.
  5. При использовании приборов на лестничной площадке их следует крепить выше лестницы или к потолку, что позволит устройству регистрировать движения сверху и снизу.

Установка и подключение датчика движения

Чтобы работа прибора была максимально эффективной, его необходимо правильно расположить. Обычно датчик монтируется в тех местах, где происходит наиболее интенсивное движение людей в темное время. Такие места выбираются не только внутри помещения, но и во дворе.

Большое значение имеет направление действия прибора. Каждый датчик движения оборудован регулируемым основанием, с помощью которого инфракрасное излучение направляется в нужную сторону. При нормально выставленном направлении прибор должен максимально четко улавливать наличие движущегося человека. Как правило, установка датчика производится в самой верхней точке внутри или снаружи во дворе.

При подключении датчика следует учитывать один важный момент. Все приборы освещения, работа которых будет осуществляться автоматически, с помощью датчика движения, должны подключаться к отдельной кабельной линии. В случае необходимости к этой линии можно подключить отдельный выключатель. Даже одиночный фонарь, управляемый датчиком, подключается к собственной проводке.

Непосредственное подключение прибора к электрической сети выполняется довольно просто. В каждом датчике есть 3 или 4 провода, предназначенных для подключения. При наличии четырех проводов весь процесс максимально упрощается. Входные провода (фазный и нулевой) подключаются к электропитанию, а два выходных провода соединяются с осветительным прибором.

При наличии в датчике движения всего трех проводов подключение будет не намного сложнее. Здесь вместо двух выходных проводов присутствует всего один. Поэтому подключение светильника осуществляется к единственному выходному проводу и к нулевому входу. Подача электропитания производится так же, как и при четырех проводах. Как правило, к каждому прибору прилагается подробная инструкция со схемой подключения. Чтобы не перепутать провода, каждый из них имеет собственную расцветку. Вход обозначается коричневым или сиреневым цветом, а для выхода предусмотрен красный цвет. Провод нуля всегда синего цвета.

Настройка и схема правильного подключения датчика движения для освещения

Прогресс никогда не стоит на месте и помогает человеку получить повышенный уровень комфорта. Очень популярным на сегодняшний день становится датчик движения для включения освещения. Его основные характеристики и функции будут рассмотрены далее.

Что такое датчик движения?

Датчик движения — это специализированный прибор, который по праву можно отнести к устройствам обнаружения. Основной принцип его работы заключается в том, что в момент попадания объекта в зону действия он с помощью встроенных сенсоров фиксирует движение и передает сигнал к лампе, после чего она включается. Использование таких приборов практически незаменимо в больших домах. Для примера: есть длинный коридор, в котором установлены лампы освещения с датчиком движения в начале и в конце. Когда человек входит в помещение, то его сразу фиксируют и включается освещение. После того как объект удаляется, лампы выключаются.

Основные виды датчиков

На сегодняшний день существуют такие виды датчиков движения для освещения: устройства для комнат (внутренние) и для улицы (внешние). Различают датчики также по типу сигнализатора и месту монтажа.

Принцип работы уличного сигнализатора в основном заключается в расчете расстояния. Такой прибор занимается контролем в определенном участке двора и является очень удобным для использования в частных коттеджах и складских помещениях. Датчик движения для уличного освещения имеет большой диапазон охвата — от 100 до 500 метров. Также существуют устройства, которые могут работать и на значительно больших расстояниях. Для этих сигнализаторов очень часто необходимы прожекторы определенного типа, так что будьте внимательны при выборе приборов.

Комнатный или бытовой датчик можно устанавливать в любом месте квартиры. Основным отличием его от уличного аппарата является то, что он не переносит резких перепадов температуры.

Также эти приборы можно разделить в зависимости от места крепления на стеновые и потолочные. Данные аппараты различаются способом размещения, и они неодинаковы по диапазону распространения сигнала для улавливания. Потолочный датчик имеет намного больший импульс, но стеновой можно также монтировать на улицу.

Основные характеристики

На установленный датчик не должен быть направлен прямой свет от ламп. В зоне распространения импульсов желательно избавиться от посторонних объектов, которые будут мешать правильной работе прибора. Также в зоне контроля аппарата не должно находиться перегородок, даже изготовленных из стекла, так как они будут негативно влиять на сам датчик движения для освещения. Характеристики, которые являются основными у прибора, – это радиус обнаружения и движения. Для правильной работы лучи должны дотягиваться до всех углов помещения. Если это не так, то придется ставить несколько аппаратов, чтобы можно было захватить все пространство.

Для прямоугольного помещения понадобятся датчики только с круговыми диаграммами, которые перекрещены. В основном все приборы на сегодняшний день имеют овальные или круговые схемы обнаружения.

Область применения датчиков движения

Чаще всего такими аппаратами пользуются те, кто привык доверять технике и хочет переложить на этот полезный прибор контроль за освещением необходимого места в определенное время. Датчики помогут не спотыкаться в темноте, нащупывая стационарные выключатели, а также при необходимости отпугнуть нежелательных гостей.

Обычно установка датчиков движения для освещения производится на входной двери, лестнице в подвал и в самом помещении, санузле, местах, которые хорошо освещены днем, но требуют качественной подсветки в ночное время. Для ванной комнаты и туалета хорошо бы установить выключатель освещения с датчиком движения, так как многие попросту забывают о свете, выходя оттуда.

Если есть необходимость, то аппарат можно настроить на включение вместе со светом еще нескольких приборов в помещении, к примеру телевизора или кондиционера. Самым лучшим и простым вариантом установки сигнализатора в большинстве комнат является соединение с обычным включателем. Такая схема подключения датчика движения для освещения приведена в инструкции или паспорте устройства. Перед проведением работ обязательно нужно прочитать инструкцию и, конечно же, следовать ее рекомендациям.

Как выбрать место для установки датчика

Одно из самых главных условий правильной работы устройства – это место его установки. Согласитесь, что от аппарата не будет толку, если монтировать его вдали от мест перемещения человека. Поэтому крепить датчик необходимо именно там, где пользователь начинает входить в темный участок помещения или двора.

Немаловажно правильно установить направленность включателя, для этого практически все аппараты сконструированы так, что можно автоматически направить инфракрасное излучение в необходимое место. Настройка датчика движения для освещения должна быть произведена таком образом, чтобы прибор хорошо улавливал присутствие человека, который направляется в зону работы аппарата. Если подумать о конкретном месте для установки прибора, то это должна быть самая высшая точка на стене строения либо комнаты.

Подключение датчика

Для того чтобы правильно прошла установка и регулировка датчика движения для освещения, не понадобится особых умений. Необходимо лишь собрать вместе и соединить соответствующие компоненты (провода) сигнализатора. Чтобы сделать все красиво, нужно использовать специальную распределительную коробку. Для каждого устройства предусмотрена своя инструкция. Также очень важно помнить, что расположить датчик лучше всего в тех местах, где он не будет раздражаться от движений посторонних объектов.

Настройка датчика

Настройка датчика движения для освещения выполняется потенциометрами. В основном для аппаратов используются три компонента:

  • настройка яркости;
  • регулировка движения;
  • калибровка чувствительности.

Также обязательно нужно установить максимальный интервал между появлениями фотоэлемента и сигнала. Если за выставленное время не будет меняться картинка, то аппарат автоматически отключит освещение и вентиляцию, а также все, что к нему еще подключено.

После того как методом проб и ошибок была закончена установка аппарата, должна быть выполнена регулировка датчика движения для освещения. Вся схема настройки описана в инструкции к прибору. В большинстве случаев у устройства для включения настраиваются два параметра – установленное время для срабатывания и зависимость включения аппарата от уровня общей освещенности. Особенно хорошо отрегулировать необходимо в тех местах, куда днем проникает дневной свет, для всех остальных случаев можно попросту выставить минимальные параметры. Большинство приборов, которые сейчас выпускаются, могут позволить задать комбинации времени от нескольких секунд до 10 минут.

Схемы подключения

В настоящее время схема подключения датчика движения для освещения существует не одна, их много. Разные варианты необходимы для того, чтобы каждый из пользователей смог подобрать удобную и комфортную конструкцию именно для себя.

Первый из представленных способов является стандартным. Для его подключения необходимо фазный провод (220 В) пустить через автомат, а затем подключить напрямую к прибору. После нулевой провод в удобном для владельца месте должен разойтись на два витка, первый из которых направляется непосредственно к прибору, а второй протягивается туда же, но только еще и через светильник.

Также можно воспользоваться вариантом, в котором фазный провод направляется непосредственно к датчику и соединяется с контактным включателем. Второй провод подсоединяется и замыкает цепь на лампочке, а с обратной стороны к ней нужно провести все ту же нулевую фазу. Вся разница этих двух способов заключается только в присутствии во втором варианте включателя.

Вторая схема датчика движения для освещения в основном используется, если существует надобность, чтобы свет горел в течение определенного промежутка времени и не зависел от условий, на которые будет реагировать прибор.

Основные рекомендации к монтажу:

  1. Обязательно учтите, что датчик должен начинать включаться при воздействии на уровне не менее 1 м от пола. Иначе аппарат будет срабатывать в тех случаях, когда мимо пробегают кошки или собаки, которым, конечно же, свет особо не нужен.
  2. Если предполагается установка прибора с углом обзора 180 градусов, то идеальным местом для него будет потолок либо стена помещения.
  3. Иногда достаточно полезно вместе с датчиком установить обыкновенный выключатель. Это делается для того, чтобы в нужный момент свет горел и не выключался.
  4. Модели, у которых определяется сектор обзора, можно устанавливать в любом месте, но при этом нужно учесть, что в их поле зрения обязательно должны находиться двери, например в длинном коридоре. Если все правильно сделать, то свет будет включаться и выключаться при открытии и закрытии.
  5. Определяясь с выбором прибора, обратите внимание на его особенности. Если в помещении достаточно сыро, то можно использовать только специализированные влагозащищенные провода. Необходимо предусмотреть заранее, желательно на первоначальном этапе, нужно ли параллельно устанавливать выключатель либо еще какую-то систему, к примеру вентиляцию, так как после установки это будет сделать проблематично.

Установка датчика движения и светодиодного прожектора

Наверное, многие сталкивались с проблемой освещения гаража, подъезда или прилегающей территории дома. Конечно, можно поставить обычный фонарь, но тогда появляются проблемы с контролем света, такие как отключение его днем и включение ночью. Для полной автоматизации и был разработан датчик движения для освещения улицы либо дома. Использование такого механизма упрощает и улучшает жизнь человека.

Схема подключения датчика движения для освещения достаточно проста. После того как в зону действия аппарата попадает объект, он срабатывает. К сигнализатору необязательно подключать только прожектор: это может быть обычный осветительный прибор. Для того чтобы включение света происходило только в темное время суток, в аппарате нужно установить порог дневного освещения.

Плюсы установки датчика движения и прожектора:

  • значительная экономия электричества, так как свет начинает работать только при необходимости;
  • сбережение ресурсов ламп и светодиодов;
  • полное исключение человеческого фактора в освещении объекта;
  • легкость в установке и эксплуатации;
  • дополнительная безопасность жилища при монтаже датчиков по периметру дома.

Когда будет срабатывать датчик движения

Установленный аппарат будет мониторить именно то пространство, которое попадает в зону его обзора. Так что под определенный участок необходимо подбирать соответствующую модель прибора с нужными характеристиками. Если была правильно подобрана схема подключения датчика движения для освещения, то он будет качественно фиксировать уровень ИК-излучения в зоне своей работы. В те моменты, когда будут отсутствовать изменения, и сигнала на выходе также не будет. После того как в поле наблюдения появится человек либо животное, температура которого будет хоть немного превышать заданную датчиками, сразу же произойдут изменения напряжения в лампе. Затем начнет формироваться череда импульсов, которые дадут сигнал управляющей схеме. Прибор для освещения начинает включаться в зависимости от настройки параметра чувствительности.

Следовательно, после того как объект с температурой выше заданной покинет зону контроля, за которую отвечает датчик, и поступление непрерывных импульсов будет завершено, начнет разрываться связь коммуникаций и свет погаснет.

Именно эти функции делают использование таких устройств очень популярным и крайне удобным для разнообразных помещений, так как они могут обеспечить бесконтактное включение приборов для освещения. Благодаря таким аппаратам больше не будет поводов для беспокойства за свой комфорт и удобство, которые так необходимы в современном мире.

Основные преимущества и недостатки датчиков

И все-таки, прежде чем установить датчик движения для освещения, необходимо взвесить все плюсы и минусы данного устройства.

Достоинства:

  1. Экономия электроэнергии. Очень часто люди забывают о выключении света, а при помощи таких устройств этой актуальной проблемы больше не будет существовать, так как она станет находиться под автоматическим контролем.
  2. Функциональность. Большинство современных аппаратов хорошо работают без использования проводов. Также к ним, если есть необходимость, можно с легкостью присоединить еще некоторые гаджеты кроме света, такие как телевизор, кондиционер, магнитофон, вентилятор, радио, вытяжка и т. д.
  3. Удобство. Если в помещении выключатель будет находиться достаточно далеко от входа, то в темноте его найти станет непросто, а маленьким детям, может быть, еще и страшно. Датчик ликвидирует эту проблему.

Недостатки:

  1. Большая стоимость. Не секрет, что за красивую и комфортную жизнь надо дорого платить, и сигнализаторы не являются исключением из этого правила. Цена таких устройств велика, но эффект, который они дают, оправдывает вложения.
  2. Сложность монтажа. Схема датчика движения для освещения легко подключается самостоятельно, но все же никто не может дать полной гарантии того, что установка будет сделана правильно и аппарат заработает. Так что если есть возможность, лучше всего использовать услуги опытного мастера, который не только подключит, но и отрегулирует работу прибора.

Сразу во всем доме установить умных помощников достаточно проблематично, а также затратно. Но монтировать датчик в самый темный уголок необходимо, ведь после этого навсегда можно забыть про все неудобства. За первым появившимся в квартире аппаратом вскоре появятся такие же и в других помещениях, а также во дворе, если это частный дом. К комфорту привыкнуть легко!

разновидности, принцип действия, выбор, установка

Каждый из нас хоть раз, но оставлял включённым свет в туалете и коридоре, или, придя поздно вечером домой, пытался найти в темноте клавишу выключателя. Решением, этой и других проблем, станет датчик движения для включения света. При помощи этого прибора можно экономить электроэнергию, поскольку его конструкцией предусмотрено включение ламп и прожекторов при попадании объектов в зону действия датчиков, а также использовать в качестве световой сигнализации. В сегодняшнем обзоре редакции онлайн-журнала Homius.ru мы рассмотрим, что представляет собой датчик движения, его разновидности, где лучше всего устанавливать их и как самостоятельно смонтировать оборудование.

Датчик движения позволяет включать свет на определённое время без выключателя

Содержание статьи

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

  • проводные. Запитка ДД осуществляется от бытовой сети 220 В;
  • автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

  • ультразвук;
  • акустику;
  • микроволны;
  • инфракрасные лучи;
  • комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

  • дальности;
  • углу обзора;
  • мощности подключаемой нагрузки;
  • наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

  • встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
  • настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
  • задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Ведущие производители оборудования и лучшие модели ДД

На рынке электротехнических товаров представлено большое количество производителей. Их продукция отличается ассортиментом, техническими характеристиками, дизайном и стоимостью. Чтобы облегчить выбор датчиков движения для управления светом мы составили небольшой рейтинг наиболее популярных производителей.

Евроавтоматика «F&F» (Белоруссия)

Компания «Евроавтоматика F&F» (Беларусь) была основана в 2003 году для обеспечения собственного, российского рынка и потребностей прочих стран СНГ устройствами бытовой и промышленной автоматики, которая выпускается по технологиям и лицензиям материнской компании F&F (Польша). Продукция этого бренда была известна с 1992 года не только на территории Польши, но и в других европейских странах.

На сегодняшний день белорусская компания  Евроавтоматика F&F имеет собственное производство, сложный многоступенчатый контроль соблюдения технологий и использует комплектующие от ведущих зарубежных производителей. Благодаря этому компания предлагает потребителям свыше 650 наименований по 34 функциональным группам.

Модель Изображение Краткие характеристики
DR-05 (B/W)
  • Мощность подключаемой нагрузки – до 600 Вт.
  • Время срабатывания – 10 с -7 мин.
  • Дальность срабатывания – до 12 м.
  • Напряжение и частота – 230 В и 50 Гц.
  • Угол горизонтального обзора – 140-180°.
  • Угол вертикального обзора – 0-45°.
  • Мощность – 0,45 Вт.
  • Степень защиты корпуса — IP 44.

Датчик движения Евроавтоматика DR-05

Модель Изображение Краткие характеристики
 DRM-02
  • Мощность подключаемой нагрузки – до 600 Вт.
  • Время срабатывания – 5 с -12 мин.
  • Дальность работы — 10 м.
  • Напряжение и частота – 230 в и 50 Гц.
  • Угол горизонтального обзора — 360°.
  • Потребляемая мощность – 0,9 Вт.
  • Степень защиты корпуса – IP 40.

Датчик движения Евроавтоматика DRM-02

Модель Изображение Краткие характеристики
 DR-07
  • Мощность подключаемой нагрузки – до 300 Вт.
  • Время срабатывания – 3 с — 9 мин.
  • Дальность срабатывания – до 4 м.
  • Напряжение и частота – 230 В и 50 Гц.
  • Угол горизонтального обзора — 360°.
  • Потребляемая мощность — 0,45 Вт.
  • Степень защиты корпуса – IP 20

Датчик движения Евроавтоматика DR-07

TDM ELECTRIC

Компания TDM ЕLECTRIC осуществляет производство светотехники, низковольтной аппаратуры, электроустановочное оборудование и многое другое. Ассортимент постоянно расширяется, и производитель намерен довести его в ближайшее время до 12000 наименований. Продукция TDM ELECTRIC отличается надёжностью, высоким качеством  и простотой эксплуатации.

Модель Изображение Краткие характеристики
Датчик движения потолочный ДДП-01
  • Контроль освещённости,
  • потолочный.
  • Максимальное расстояние для срабатывания – 4 м.
  • Рабочее напряжение и частота – 220-230 В и 50 Гц.
  • Время срабатывания – 5 с. — 8 мин.
  • Горизонтальный угол обзора — 120°.
  • Срабатывание по освещённости – 5-2000 лк.
  • Максимальная подключаемая нагрузка – 1100Вт.

Датчик движения ДДП-01

Модель Изображение Краткие характеристики
 Датчик движения настенный ДДС-02
  • Контроль освещённости.
  • Дальность срабатывания – 6 м.
  • Регулировка чувствительности.
  • Напряжение и частота – 220-230 В – 50 Гц.
  • Горизонтальный угол обзора – 180°.
  • Время срабатывания – 5 с. — 8 мин.
  • Срабатывание по освещённости – 5-2000 лк.
  • Максимальная подключаемая нагрузка – 1100 Вт.
  • Степень защиты корпуса – IP44.

Датчик движения настенный TDM ELECTRIC ДДС-02

Модель ИзображениеКраткие характеристики
 Датчик движения, встраиваемый в стену ДДВ-01
  •  Контроль освещённости,
  • регулировка срабатывания по освещённости.
  • Максимальная дальность действия  — 4,5 м.
  • Рабочее напряжение и частота – 220-230 В и 50 Гц.
  • Время срабатывания – 5 с. — 8 мин.
  • Горизонтальный обзор — 120°.
  • Срабатывание по освещённости – 10-2000 лк.
  • Максимальная подключаемая нагрузка – 600 Вт.
  • Степень защиты корпуса – IP20.

Датчик движения встраиваемый в стену TDM ELECTRIC ДДВ-01

LEGRAND

Компания  Legrand является мировым лидером в создании электрических и информационных систем зданий. Легранд поддерживает мультибрендовость. Продукция этого производителя отвечает высоким европейским стандартам качества. Специалисты компании оказывают всестороннюю поддержку в подготовке и реализации проектов любой сложности. Датчики движения для управления системами освещения пользуются популярностью у потребителей во всём мире.

Модель Изображение Краткие характеристики
Датчик движения для монтажа в подвесном потолке 048944
  • Напряжение – 220 В.
  • Мощность нагрузки – 1000 Вт.
  • Угол обзора — 180°.
  • Регулировка времени срабатывания  — 10 с. — 10 мин.
  • Регулировка порога освещённости – 1-1275 лк.
  • Класс защищённости корпуса – IP41.

Датчик движения Legrand 048944

Модель Изображение Краткие характеристики
 Датчик движения для монтажа на стене 048945
  • Напряжение – 220 В.
  • Мощность нагрузки – 1000 Вт.
  • Угол обзора –140°.
  • Настенный, накладной.
  • Регулировка порога освещённости – 10 -1275лк.
  • Регулировка времени срабатывания – 10 с -10 мин.
  • Класс защищённости корпуса – IP42.

Датчик движения Legrand 048945

Модель Изображение Краткие характеристики
 Датчик движения для монтажа на стене или потолке  048946
  • Напряжение – 220 В.
  • Мощность подключаемой нагрузки – 1000 Вт.
  • Угол обзора – 360°.
  • Ручная регулировка порога освещённости – 10 -1275лк.
  • Регулировка времени срабатывания – 10 с -10 мин.
  • Класс защищённости корпуса – IP55.

Датчик движения Legrand 048946

Как правильно выбрать датчик движения

Выбирая датчик движения для управления освещением, необходимо учитывать все заявленные производителем характеристики, преимущества и недостатки устройства. При выборе прибора нужно принимать во внимание:

  1. Место установки: наружное или внутреннее.
  2. Фактическое место монтажа: внутри или возле здания, стены, потолки, столбы, углы. Это влияет на количество необходимых устройств и угол обзора.
  3. Способ установки.
  4. Класс защищённости.
  5. Мощность подключаемой нагрузки.
  6. Зону срабатывания.
  7. Возможность ручного управления освещением.

В зависимости от места эксплуатации подбирается соответствующая модель

Где лучше устанавливать датчики

Мало приобрести правильный датчик движения – его нужно ещё и грамотно установить. Для этого необходимо выполнить следующие условия:

  • поблизости от сенсора не должно быть лишних осветительных приборов, чтобы они не влияли на нормальную работу ДД;
  • рядом не должны располагаться кондиционеры и отопительное оборудование, поскольку сенсоры могут реагировать на движение воздушных потоков;
  • отсутствие больших объектов, поскольку они перекрывают угол обзора.

Если помещение большое, то датчики желательно устанавливать на потолочной конструкции. Угол обзора сенсоров должен составлять 360°. Если датчик предназначен для включения света от малейшего движения в помещении, то он должен устанавливаться по центру. В случае, если необходимо контролировать определённую часть, то нужно выбирать расположение таким образом, чтобы максимально сократить «мёртвые» зоны.

Потолочный ДД с углом обзора 360°

Подключение датчиков движения

В подключении простых ДД нет ничего сложного. При наличии схемы и пошагового руководства можно выполнить монтаж устройства самостоятельно. Если модель датчика сложная, с дополнительными функциями, то лучше доверить работу специалистам.

Подключение датчиков движения не представляет особой сложности

Схема подключения

Для того, чтобы самостоятельно подключить датчик движения для управления осветительными приборами, нужно знать схему монтажа. Рассмотрим самый простой вариант включения устройства в цепь освещения.

Схема подключения датчика движения для управления светом

Пошаговое руководство

Это тестовый вариант подключения датчика к осветительному прибору и сети с напряжением 220 В. Однако, по этой же схеме можно подключить сенсоры движения к освещению дома или улицы.

Настройка датчика движения

Большинство современных моделей датчиков движения для управления светом имеют возможность настройки различных параметров. Для регулировки дополнительных функций конструкцией предусмотрено несколько поворотных ручек, сенсорных кнопок или прорезей. Рассмотрим, как настроить датчики движения для управления освещением.

Регулировка угла наклона

Датчики, устанавливаемые на стенах, должны быть выставлены под определённым углом. Конструкцией устройства предусмотрен специальный поворотный кронштейн для изменения положения прибора. Необходимо подобрать такой угол, чтобы зона контроля была как можно шире. Точных настроек нет, поскольку это зависит от вертикального угла обзора и высоты, на которой установлено устройство.

Благодаря специальному кронштейну, можно регулировать наклон устройства, от чего зависит дальность обхвата и угол обзора

Оптимальной высотой для монтажа ДД управления светом считается 2500 мм. При таком расположении даже модели с маленьким углом вертикального обзора могут контролировать довольно большое пространство. Угол наклона подбирается экспериментальным путем. Это несложно, но утомительно.

Чувствительность сенсоров

Чувствительность сенсоров – одна из наиболее сложных настроек, поскольку от неё зависит реакция устройства на домашних животных. Это поможет избежать ложных срабатываний на мелких и средних котов и собак Правда, с большими псами этот номер не пройдёт. Настройка осуществляется следующим образом: регулятор выставляется на минимум и проверяется срабатывание на человека и детей. При необходимости чувствительность постепенно увеличивают. Для регулировки на корпусе датчика имеется специальная рукоятка с надписью SEN или sensitive (чувствительность).

ДД можно настроить таким образом, что он не будет реагировать на мелких домашних животных

Период времени до отключения света и уровень освещённости

В разных моделях датчиков движения  время отключения света колеблется от трёх секунд до 15 минут. Регулировка также осуществляется при помощи специальной поворотной ручки или кнопки. Как правило, они подписываются «Time». Зная минимальное и максимальное значение времени конкретной модели датчика, выставляется определённое положение регулятора. После включения света нужно сразу остановиться и засечь время после, которого он отключится. Таким образом, подбирается нужное время срабатывания.

Благодаря функции контроля уровня освещённости датчик движения срабатывает только при дефиците света на улице и в помещении. Устройство снабжено встроенным фотореле и ручкой регулировки LUX. При первичном подключении датчика регулятор устанавливается на максимальное значение. После, вечером, когда начинаются сумерки, выбрав момент, при котором стоит включать искусственное освещение, нужно поворачивать ручку регулятора до тех пор, пока осветительный прибор не включится.

На современных моделях ДД имеется три вида настроек

Несколько слов в завершение

Датчики движения могут использоваться на производстве, в охранных системах и быту. Цена этих устройств вполне доступна. Их можно легко установить самостоятельно.

В сегодняшнем обзоре мы рассмотрели разновидности датчиков, принцип действия, технические характеристики и критерии выбора. Надеемся, что наша статья была вам полезна и поможет в тот момент, когда вы решите приобрести подобное устройство для своего дома.

Предыдущая

ОсвещениеБезопасность не должна вызывать сомнений, или Почему решётки на окна не блажь, а жизненная необходимость

Следующая

ОсвещениеПолезные мелочи: корзины и решётки на окна в квартирах без балкона

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Датчики движения для включения света: схема, установка и регулировка

Ни для кого не секрет, что в такое понятие как «умный дом» включено уже всем известное и полюбившееся благо современного мира как автоматическое включение и выключение освящения в помещении при выходе и появлении человека. Сегодня каждый умелец может и сам установить датчик движения, чтобы включать свет в своем жилище автоматически, используя всем известные принципиальные схемы подключения.

Область применения устройства

Стоимость первых датчиков была настолько высока, что использование такого типа устройства была возможна только на производственных объектах. Спустя некоторое время стоимость таких устройств значительно уменьшилась, что привело к соответствующей популяризации среди простого населения и самостоятельной установке в подъездах, домах, дачах с целью обеспечения безопасности и комфорта окружающих.

Прибор срабатывает при появлении движении в зоне охвата

Главной идеей датчика является включение прибора, то есть срабатывание автоматики, при появлении человека в зоне охвата движения. В таком случае происходит срабатывание автомата и приведение в действие подключенной системы, в качестве которой может быть: освещение, звуковое оповещение, сигнализация и тому подобные блага цивилизации.

Несмотря на многообразие возможностей применения датчиков наибольшей популяризации они получили именно с осветительной целью территории.

Конструктивные особенности

По внешнему виду датчики движения для освещения представляют собой короб из пластмассы прямоугольной или круглой формы с небольшим отверстием, которое закрыто пластмассовой матовой пленкой, являющейся линзой Френеля.

Схема подключения

Следует отметить, что эта линза является самым важной составляющей всего датчика, и бережное обращение с ней будет залогом работоспособности всей системы. Именно сквозь это отверстие осуществляется слежение за появлением движущегося объекта в охватываемой зоне контроля датчика.

Разновидности датчиков

Для осуществления правильной установки рациональной работы всей осветительной системы необходимо изучить, какие бывают виды датчиков и особенности их работы.
Относительно определения появления движущегося объекта в контролируемой зоне датчики разделяются на: активные и пассивные.

Принцип работы активных датчиков основан на радарах или эхолотах, излучении сигнала и анализе его отражения. Если расстояние, которое преодолевает сигнал от самого оборудования до препятствия и обратно изменился, то происходит срабатывание датчика.

Беспроводной датчик

Работа активных датчиков основана на ультразвуке или диапазоне высоких частот. Работа ультразвукового диапазона находиться в пределах 20000 Гц и является неслышной для человеческого восприятия, чего отнюдь нельзя сказать о домашних животных, агрессивно воспринимающих такую помеху. Поэтому в домах, где находятся домашние животные, установка таких датчиков недопустима.

Датчики движения для включения света, работающие на высоких радиочастотах, не определяют препятствия в виде стен, перегородок, мебели и способны определить исключительно перемещение предметов. В случае неправильного подключения такие приборы могут реагировать даже на покачивание деревьев, движение в соседнем доме. Таким образом, провоцируя ложные срабатывания. Именно высоко радиочастотные датчики являются наиболее дорогими.

Принцип работы пассивных датчиков основан на улавливании тепла, которое излучает человек. На сегодняшний день уже разработаны комбинированные датчики, в которых совмещены функции активных и пассивных приборов контроля.

Автоматический выключатель света с датчиком движения

Еще одним параметром, по которому приборы различаются между собой, являются углы обнаружения препятствия и дальность действия. Зачастую угол обнаружения для датчика движения, предназначенного для установки на потолок составляет 360 °, а на стенах 180 ° по горизонтали и 20 ° по вертикали.

Относительно конструкционных особенностей. То приборы движения бывают подвижные и неподвижные. Внутреннее устройство подвижных приборов дает возможность немного изменять зону обнаружения, используя движение датчика относительно линий основания по горизонтали и вертикали.

Определение места установки прибора

Перед непосредственной установкой прибора движения, для обеспечения его надежного срабатывания и исключения ложного, необходимо тщательно продумать место установки. При установке оборудования необходимо не только правильно рассчитать заданную зону слежения, но и всячески защитить датчик от влияния внешних помех, которые провоцируют ложные срабатывания датчиков факторов с учетом необходимости подключения его к электропроводке.

Важно! Не следует устанавливать прибор слежение неподалеку от радиаторов электрического или центрального отопления трубопровода, систем климатического контроля помещения, тепловыми и электромагнитными приборами.

Предварительная настройка датчика

Любая из существующих моделей датчиков имеет электронную схему и для активации ее работоспособности необходимо ее подключить к рабочему напряжению. Зачастую датчики движения рассчитываются на подключение напрямую к бытовой электрической сети в стандартное напряжение 220В. Исключением являются только радио-датчики движения, питание которых происходит от установленной батарейки.

Для облегчения работы и уменьшения времени поиска схема подключения в обязательном порядке изображается на корпусе самого прибора, как правило, возле клеммной колодки.

Условное обозначение L со стрелкой рядом показывает место для подключения фазного провода, L со штрихом – провода, идущего к лампочке, N– нулевого.

Для обеспечения работоспособности прибора движения необходимо подать питающее напряжение на выводы N и L. Для осуществления непосредственного подключения прибора к электросети необходимо взять отрезок двойного провода и установить с одной стороны на него вилку, а с иной, не забывая снять изоляцию, осуществить подключение к клеймам L и N. В данном случае фазировка подключения элементов не имеет особого значения. Более того в случае неправильного подключения прибор не пострадает, о чем будет свидетельствовать отсутствие света на индикаторе.

Проверить работоспособность прибора возможно обратив внимание на сияние индикатора. Если он светится, то прибор работает, если нет – следует переключить по-другому. Частота мигания датчика свидетельствует не только о его работе, но и о состоянии. В случае если датчик срабатывает, то частота мигания увеличивается от 1 раза в секунду до нескольких.

Все корпуса датчиков движения оснащены регулировочными ручками, которые позволяют осуществить индивидуальные настройки, позволяющие экономить электроэнергию в светлое время суток, дальность чувствительности прибора и другие важные параметры.

Важно! Для большего удобства дальнейшей эксплуатации датчиком следует нанести повторную маркировку на корпус ручкой, маркером или фломастером.

Настройка прибора движения

Настройка прибора движения осуществляется благодаря условным обозначениям, которые нанесены на корпус.

LUX- регулятор освещенности, который позволяет установить яркость освещенности, выше которой датчик не будет реагировать на перемещение.

Алгоритм работы устройства

TIME– регулятор времени, на котором устанавливается продолжительность свечения лампочки после срабатывания. Следует отметить, что в случае если объект продолжает движение при сработанном датчике, то время на погашение освещения постоянно перезагружается до тех, пока помеха не исчезнет с рабочей зоны.

SENS– регулятор чувствительности, требует установки в том случае если необходимо контролировать только часть помещения.

MIC– регулятор чувствительности микрофона.

Подключение датчика движения

Большинству потребителей кажется, что подключение датчиков движения для освещения – это достаточно сложный процесс, который может организовать исключительно специалист. Однако, все достаточно легко и просто. Если воспринимать прибор движения как дистанционный выключатель. В таком случае к нему необходимо подводить не только фазу, но и землю, которая обеспечивает работу самого датчика.

В случае если необходимо предусмотреть возможность ручного включения света, то необходимо заранее установить стационарный выключатель, который следует подключить параллельно датчику движения в цепи. При включении выключателя фаза будет миновать прибор движения напрямик к лампочке. А в выключенном режиме – на прибор.

Особенности осуществления монтажа

  1. Во время установки датчика на улице, необходимо максимально исключить объекты, которые: излучают свет, тепло, дым; препятствуют обнаружению объекта.
  2. Во время монтажа необходимо учесть внешние электромагнитные излучения.
  3. Установленный прибор необходимо направить так, чтоб охватить зону, при возникновении движения в которой необходимо включить освещение.
  4. При установке и последующей эксплуатации необходимо следить за номинальным током, от которого зависит качество работы прибора.

Следует отметить, что разработка современных приборов, облегчающих существование человека, продолжается с существенной прогрессией и с каждым днем появляются более новые и совершенные модификации датчиков.

Датчик движения для включения света: схемы, настройка

Двадцать первый век — это время энергосберегающих и прогрессивных технологий. Век автоматизации, интернета и всех модернизированных средств. Сейчас много идущих со временем технологий, которые помогают нам почувствовать силу научно-технического прогресса. Не осталось в стороне и такое дело, как освещение рабочих мест и жилых помещений. Датчик движения для включения света — одна из таких технологий.

Область применения датчика движения и экономический эффект

Датчики движения применяются людьми, которые любят доверять технике и хотят переложить на электронику задачу освещения нужного места в нужное время (автоматизация процесса). Это удобно и практично. Главным преимуществом установки датчика является экономия электроэнергии. Она окупит затраты с лихвой.

На сегодняшний момент цена электроэнергии, например в Европейских странах составляет в среднем 0,18–0,22 евро/кВт (в Москве — 0,08 евро/кВт). Экономию легко вычислить. Даже энергосберегающая лампочка, которую регулярно держат включенной в коридоре без естественного света, потребляет за сутки не менее 100-150 Вт. Нормальный опыт применения датчиков движения показывает, что экономический эффект можно получить в пределах 70–80 % электрической энергии, затрачиваемой на освещение в здании.

Хоть стоимость энергии и отличается в разы, сроки окупаемости монтажа и закупки данного оборудования и присутствия для России составляют 1–2 года, в зависимости от колебания цен на датчики, стоимости электроэнергии и мощности осветительных приборов. В среднем, общий срок эксплуатации зданий — около 40–50 лет, срок окупаемости датчиков — это вполне приемлемая величина, а использование даст владельцу возможность сэкономить на затратах электроэнергии.

Второй вопрос — это место установки. Здесь нужно быть очень внимательным. Во-первых, место должно быть проходным, а датчик должен стоять так, чтобы маршрут человека проходил через зону покрытия. Но он не должен срабатывать на любое постороннее движение. Вот примеры основных мест установки:

  • Входная дверь в жилой дом.
  • Лестница в подвал.
  • Подвальное помещение.
  • Коридоры и проходы с большим «трафиком».*
  • Лестничные марши.*
  • Проходы санузел.**

*Здесь нужно подходить индивидуально и выбирать точки установки так, чтобы обеспечить безопасный проход только там, где это требуется. Также нужно обратить внимание на естественное освещение.

**Если говорить о санузле, то есть смысл ставить команду на выключение освещения, поскольку многие забывают выключать свет в этом помещении.

При необходимости, датчик движения можно настроить на включение вместо света или вместе с ним еще одного или нескольких бытовых устройств, к примеру, телевизора или кондиционера.

Оптимальный вариант установки датчика в большинстве внутридомовых помещений — дублирование его обычным выключателем. Такая схема, как и схема установки, приведена в паспорте или инструкции по установке на приобретаемый датчик движения для включения света. Читать инструкцию и следовать ее указаниям нужно обязательно!

Разновидности датчиков движения

Приборы классифицируются по двум основным признакам:

  1. Тип питания.
  2. Способ определения движения.

Тип питания:

  • Проводные датчики с питанием от сети 220 В.
  • Беспроводные (питание от батареек или аккумуляторов).

Нет ничего проще, чем подключение датчика проводного исполнения к существующей сети электроснабжения (220В). Беспроводные, с автономным питанием устанавливают, если они могут подзарядиться от солнечных батарей, либо если нет технической возможности подключения к электросетям.

Способ определения движения

С этой классификацией всё гораздо сложнее и интереснее. Наука и техника в этом смысле шагнула далеко вперёд за последние полвека. Существует несколько способов индикации движения. Разберём их все по порядку:

  • Инфракрасные датчики движения. Название говорящее — работают в инфракрасном спектре, реагируя на тепловое излучение людей и животных. Являются пассивными устройствами в связи с тем, что ничего не вырабатывают, а лишь фиксируют излучение. Недостаток: ложные срабатывания из-за животных.
  • Акустические датчики движения (шума). Тоже пассивные. Реагируют на звуковые волны. Они применяются на входных дверях различных помещений. В других местах применение ограничено.
  • Микроволновые датчики движения. Они уже являются активными, поскольку отправляют микроволновое излучение и регистрируют движение по возврату сигнала.
  • Ультразвуковые. Технология та же, что и у предыдущей группы, разница в волновом спектре. Применяются они в ультразвуковом волновом диапазоне. Применяются нечасто. Недостаток: могут быть вредными и опасными для человека и животных.
  • Комбинированные (дуальные). Имеют несколько способов регистрации движения. Соответственно, считаются самой надёжной группой.

Наиболее распространены в уличном и домашнем освещении инфракрасные датчики движения. Они недороги, имеют большой регулировочный диапазон и повышенный, в сравнении с другими, радиус действия. На лестницах и в длинных проходах рекомендуется смонтировать датчик с ультразвуком или микроволновой. Они позволят включить свет, даже если вы далеко. В охранных системах наилучший вариант — это микроволновые, они обнаруживают движение даже за перегородками.

Технические характеристики

При выборе данного оборудования, нужно всегда учитывать место его монтажа и различную специфику. Характеристики сетей питания (если он проводной), длительность работы (если он беспроводной), расстояние, на которое он может определить движение. В таблице ниже приведён перечень основных технических характеристик, с примерами заполнения.

Таблица технических характеристик датчиков движения:

Рабочее напряжение1,5 В
ПитаниеТри батарейки ААА 1,5 В
Время работы от батареиПолгода
Протокол передачи данныхRf
Рабочая частота433 Гц
Дистанция определения движениядо 8 м
Угол обзорадо 60º вертикально; до 90º горизонтально
Рабочая температура-15ºС…+40ºС
Максимальная дальность12 метров
Возможность настройки угла вертикальнона 180 º
Задержка отключения5 сек — 12 мин
Максимальная подключаемая мощность **1 кВт
Номинальный ток **16А
Степень защитыIP 44
Цвет исполненияЧёрный

*Разберём более подробно угол обзора и дистанцию определения движения. Здесь важно понимать принцип — чем больше зона покрытия датчика, тем больше затраты энергии на его питание. Угол обзора может быть до 360º, и такой датчик есть смысл ставить в большой зал или на улицу для включения прожектора. Такая конструкция должна быть башенного типа. Нет смысла устанавливать его в узком коридоре. То же относится и к расстоянию покрытия.

**Датчик нужно обязательно подбирать, исходя из мощности светильников и суммарного потребляемого тока. Расчёт должен производиться обязательно. Номиналы должны совпадать.

Дополнительные функции

Встроенный датчик освещенности. Это фотореле, встроенное в датчик. Если в освещении нет необходимости (достаточная естественная освещенность, согласно показаниям фотореле), то сигнал о включении на прибор поступать не будет, не смотря на фиксацию движения датчиком. Такую опцию лучше ставить на улице.

Защита от животных. Полезная функция, если есть коты, собаки. Не будет ложных срабатываний. Если собака крупная, даже эта модификация не спасет. Зато с кошками и мелкими собаками она работает удовлетворительно.

Задержка отключения света. Ставится специальное временное реле, которое оттягивает запуск осветительного прибора после фиксации движения. В этой модификации есть смысл, когда датчик и включаемый прибор по проекту находятся на значительном расстоянии друг от друга.

Все модификации могут быть полезны и даже незаменимы. Зависит всё от конкретных условий запуска осветительных приборов и технологии регистрации движения.

Подключение датчиков движения

Для всех вариантов подключения существует общее правило (см. рисунки ниже): красный провод датчика подключается в сеть (на фазу L), чёрный (или коричневый) провод подключается к осветительному прибору. Второй провод осветительного прибора и синий провод датчика подключается в ноль (N) электрической сети. Подключение производится через клеммники. Узловую точку можно сделать на скрутках и завести в общее клеменное гнездо.

Теперь рассмотрим четыре варианта подключения:

1-й вариант. Простейшая схема (она подробно расписана выше).

2-й вариант. Подключение в параллель с клавишным выключателем. Всё точно так же, как в предыдущем пункте, но добавлены две узловые точки и клавишный выключатель между ними. Это сделано для того, чтобы была возможность включать прибор принудительно, в обход датчика.

3-й вариант. Параллельное подключение двух датчиков к одному осветительному прибору. Не трудно догадаться, что нужно это, если прибор должен включаться от движения в нескольких абсолютно независимых зонах.

Настройка датчика движения

Датчик подключен, и нам нужно произвести его настройку. Подход к настройке датчиков индивидуальный, зависит от модели и принципа работы. Подробно регулировка описана в инструкции к прибору. Настройку можно осуществить по двум показателям: время срабатывания и соотношение с общим уровнем освещённости (если стоит встроенное фотореле). Второй показатель нужен там, где есть дневной свет. В противном случае «уставку» этого параметра опускаем на минимум.

Касаемо времени срабатывания тоже есть общее правило: датчик должен подать сигнал в нужное время, то есть, если осветительный прибор удалён, нужно выставить небольшую задержку (методом проб и ошибок). Многие приборы позволяют увеличивать этот параметр на специальном регуляторе до 10 мин.

В заключение хочется отметить, что при установке дорогостоящих датчиков приоритетнее ставить там, где они нужнее. Установить его в самый темный уголок и решить в нём проблему освещённости — просто, быстро и дёшево. А дальше уже захочется ставить приборы повсюду, поскольку к комфорту быстро привыкаешь.

Однако не следует забывать, что эксплуатация любого прибора требует детального изучения инструкций. Будьте внимательны и аккуратны — и всё получится.

Схемы подключения датчика движения для освещения

Схемы подключения датчика движения для освещения

В этой статье ЭлектроВести расскажут Вам типовые схемы подключения датчика движения для освещения.

Датчиками движения называют приборы, которые реагируют на движущиеся, а не неподвижные предметы. Этим они отличаются от датчиков присутствия, настроенных на срабатывание при исчезновении, пропадании двигающихся объектов в контролируемой зоне.

Другими словами, прибор, контролирующий движение, должен сработать при нахождении человека внутри наблюдаемого пространства, когда он передвигается или замер, но хотя бы просто пошевелил пальцами. В то же время устройства контроля присутствия срабатывают тогда, когда люди полностью покинули помещение либо в нем остался совершенно замерший человек, не совершающий никаких движений.

Принципы работы датчиков движения

Обе группы этих датчиков могут работать на основе:

  • улавливания звуковых колебаний чувствительными акустическими системами;
  • восприятия теплового излучения, вызываемого человеческим телом инфракрасными приемниками пассивного действия;
  • перекрытия невидимых человеческому глазу инфракрасных лучей, направляемых от излучателя к приемнику активным методом.

Существуют еще другие способы выявления движущегося человека, но они, как и акустический метод, используются редко. А в бытовых устройствах чаще всего применяются датчики движения, работающие с электромагнитными колебаниями волн, расположенных в инфракрасном спектре.

Инфракрасные пассивные датчики движения (PIR) имеют конструкцию, состоящую из пироэлектрического ИК блока, главной линзы, которая в свою очередь состоит из ряда небольших линз и вспомогательных электронных элементов. Датчики движения срабатывают при возникновении и исчезновении ИК волны на фотоэлементе, где источником, в нашем случае, является человек. Датчики движения следят за изменением инфракрасного или ультразвуковых полей. Датчики присутствия работают на основе той же технологии, но они более чувствительны к изменению параметров.

У приемников ИК датчиков общий принцип работы.

Датчики движения и датчики присутствия улавливают инфракрасное излучение, распространяемое во все стороны от любых предметов, расположенных в зоне обзора. Тепловые лучи, как в обычной оптической системе, например, фотоаппарата попадают на сегментную линзу, работающую по принципу Френеля.

Эта стеклянная или из сортов оптических пластмасс конструкция создается с большим количеством концентрических секторов/сегментов, каждый из которых формирует узконаправленный пучок параллельных тепловых лучей на ИК сенсор.

Его еще называют термином «PIR-сенсор» потому, что он обладает пироэлектрическим эффектом — создает электрическое поле, пропорциональное получаемому тепловому потоку. Принятый им сигнал обрабатывается электронными устройствами.

У большинства конструкций датчиков пиродетектор работает с аналоговыми величинами. Примером может служить датчик движения серии HC-SR501.

Он обладает небольшими габаритами, работает на основе микросхемы, имеет три клеммы для подключения проводов питания и нагрузки, два регулировочных потенциометра. При срабатывании выдает управляющий электрический сигнал напряжением 3,3 вольта и ток в несколько миллиампер.

В последнее время стали внедряться блоки, осуществляющие двойное преобразование и обработку команд на основе цифровых сигналов.

Это позволяет использовать микропроцессорные устройства и компьютерные технологии для дальнейших преобразований сигнала и формирования различных алгоритмов управления автоматическими устройствами.

Как аналоговые электронные, так и цифровые датчики подключаются к блокам питания и имеют выходные устройства, коммутирующие нагрузку в первичной сети.

В алгоритм работы электроники закладывается один из принципов:

  • обнаружения движения;
  • срабатывания по пребыванию.

Когда в поле действия датчика появляется человек, то он своим присутствием вносит изменения в тепловой баланс окружающей среды, а все его передвижения фиксируются через линзу Френеля как объективом фотоаппарата. Электронные блоки срабатывают и выдают электрический сигнал на управляющий контакт.

На этом функции самого датчика заканчиваются, хотя процесс переключения исполнительных механизмов еще не выполнен, а мощности управляющего сигнала датчика движения для коммутации светильников освещения, включения звуковой сирены, отправления СМС на мобильный телефон или выполнения других задач недостаточно.

Этот сигнал необходимо усилить и обеспечить его передачу на мощный контакт для коммутации нагрузки.

Рассмотренный нами выше датчик движения HC-SR501 не может выполнить эти функции самостоятельно. Для их реализации можно собрать простой транзисторный ключ на биполярных транзисторах.

На клеммы VCC и GND у датчика движения и ключа подается питание =4,5÷20 вольт от дополнительного источника, а управляющий сигнал с вывода OUT датчика подводится на одноименную клемму усилителя. Нагрузка соответствующего напряжения подключается на выходную цепь.

Если использовать эту схему для включения мобильного телефона, то можно получать СМС на свой мобильник, которые будут сигналом о появлении нежданных гостей в охранной зоне.

В большинстве готовых модулей для схем освещения с датчиками движения встроен его усилитель и силовой контакт, коммутирующий схему нагрузки. У конструкций таких блоков, питаемых от сети ≈220 вольт, прямо на корпусе размещены три клеммы для подключения проводов, два из которых подают питание (фазу L и ноль N) а третий L’ совместно с нулем N используется для коммутации светильников.

Какие основные варианты могут использоваться при подключении датчиков движения? Как правильно настроить работу оборудования для эффективного использования, управления и экономии? Смотрите видео:

Датчики движения активного действия

Приборы, работающие по принципу контроля канала между ИК излучателем и приемником, имеют примерно такой же алгоритм, настроены на общую частоту, как у пульта дистанционного управления телевизора или манипулятора беспроводной компьютерной мыши с их приемниками. Они могут иметь автономное, независимое от стационарной электрической сети питание.

При этом выполняется одна из схем расположения модулей прямого или поворотного способа образования тракта с помощью зеркал.

Схемы подключения датчика

Электрическая схема простого подключения показана на картинке.

При этом подключении режим работы светильника полностью соответствует алгоритму, заложенному электронной схемой, и настраивается потенциометрами регулировки.

На простых конструкциях датчиков устанавливается два регулятора:

1. LUX — уровня освещенности, при достижении которого происходит срабатывание датчика (к примеру, нет необходимости пользоваться электрическим светом в солнечную погоду). Для регулирования первоначально выставляется его наибольшее значение;

2. TIME — продолжительности включения таймера или, другим словами, отрезка времени, в котором будет гореть светильник после обнаружения движения. Обычно устанавливают минимальную величину, ведь при каждом новом движении датчик станет постоянно перезапускаться.

Обычно этих двух параметров регулировок достаточно для настройки управления бытовыми светильниками. У сложных охранных датчиков движения встречаются еще два потенциометра:

1. SENS — чувствительности или дальности действия. Им пользуются для уменьшения зоны контроля в тех случаях, когда ограничить ее изменением ориентации датчика движения не получается;

2. MIC — акустического уровня шумов встроенного микрофона, при котором срабатывает датчик. Но в бытовых условиях эта функция не нужна — датчик будет срабатывать от посторонних звуков проезжающих машин, детских возгласов…

Датчики движения Schneider Electric:

Схема подключения светильника к двум датчикам

Этот способ используется в местах, когда возникает необходимость управлять освещением из двух удаленных точек с ограниченным обзором для одного датчика.

Одноименные клеммы приборов подключаются по параллельной схеме друг к другу и выводятся на сеть питания и осветительный прибор. При срабатывании выходного контакта любого датчика загорается светильник.

Схема подключения через выключатель

Этим способом пользуются, когда добавляют к действующему светильнику с выключателем блок датчика движения. При включенном выключателе схема полностью работает так, как она настроена электроникой. А при разомкнутом контакте фаза снимается с блока питания и датчик движения выводится из работы.

Практика показала, что среди владельцев квартир при выходе из помещения сохранилась привычка машинально отключать свет выключателем. После этого при заходе в комнату человека датчик движения оказывается выведенным из работы. Чтобы исключить подобные ситуации контакты выключателя шунтируют, чем осуществляется переход на предшествующую схему.

В этой схеме включенный выключатель полностью шунтирует выходной контакт датчика движения. Ее применяют, когда человек длительно находится в неподвижной позе, а выдержка у таймера маленькая и для включения светильника приходится делать лишние отвлекающие движения.

Схема подключения мощных нагрузок электромагнитными приборами

Как подключить датчик движения к прожектору? Блок датчика движения с маломощными контактами можно использовать для управления светом очень мощных осветительных приборов. Для этого используется промежуточное устройство — магнитный пускатель, реле или контактор соответствующих номиналов. Его обмотка подключается к маломощному контакту датчика, а силовой контакт коммутирует нагрузку системы осветительных приборов.

В этой схеме, как и во всех других, необходимо точно рассчитать коммутируемые мощности и подобрать под них силовые контакты. После включения в работу обязательно замеряют токи нагрузок и сравнивают их еще раз с мощностью контактов. Для надежной длительной работы системы необходимо создать запас по мощности.

Подобная схема с электромагнитными приборами способна длительно и надежно работать. Но, у нее есть два существенных недостатка:

1. повышенный уровень шума и возникающие электромагнитные помехи, сопровождающие процесс перемещения якоря во время переключений;

2. постоянный износ контактной системы вследствие разрядов, возникающих при разрыве цепи, что требует выполнения периодических профилактических работ.

Этих недостатков лишены симисторные и тринисторные схемы.

Схема подключения мощных нагрузок полупроводниковыми приборами

В этом случае отсутствуют всевозможные шумы и помехи. Но для работы полупроводникового прибора необходимо преобразовать управляющий сигнал датчика движения в гармонику, совпадающую по частоте с напряжением сети. Для этого создается специальная схема согласования, которая выдает переменный ток на управляющий электрод симистора.

При работе схемы согласования симистор открыт. и светильники горят. Когда управляющий сигнал отсутствует, то триак закрыт, а управляемое им освещение отключено.

Недостатком этой схемы является сложность конструкции согласующего сигнала электронного устройства.

Электромонтажные работы при подключении датчика движения:

Выбор места установки и способа ориентации датчиков

В зависимости от своей конструкции датчик движения может иметь различный угол наблюдения для контроля пространства от нескольких градусов до кругового обзора, который обычно применяется при потолочном креплении.

Эти углы распределяются в горизонтальной и вертикальной плоскостях, определяют зону наблюдения, указываются в документации.

Датчики, предназначенные для установки на стену, обычно имеют обзор порядка 110÷120 или 180 градусов по горизонту и 15÷20 — по вертикали.

Вне этого пространства никакие движения датчиками не фиксируются. Поэтому при установке датчика движения важно не только подбирать их по характеристикам обзора, но еще и регулировать после монтажа для корректировки направления. Конструкции с подвижным органом обзора облегчают наладку, а у остальных приборов надо очень тщательнее продумывать и выполнять первоначальный монтаж.

Потолочные датчики обычно имеют круговой обзор 360о по горизонтали, который распространяется конусом сверху вниз. Его зона контроля значительно больше, но она тоже может иметь непросматриваемое пространство в углах помещений.

Влияние посторонних объектов на работу датчиков

При монтаже и настройке датчика движения важно учесть условия их размещения, оценить влияние на их надежность расположенных рядом предметов и различных источников энергии. Тепловые нагреватели, колышущиеся ветки деревьев, проезжающие мимо автомобили, кабины поднимающихся/опускающихся лифтов и другие объекты могут вызывать частые ложные срабатывания устройств.

Когда нет возможности от них избавиться, то загрубляют чувствительность прибора потенциометром или экранируют зону помех.

Ранее ЭлектроВести писали, что ДТЭК заменяет устаревшие масляные выключатели на современные вакуумные. 65% масляных выключателей уже заменили на экологически безопасные. К 2027 году компания планирует полностью отказаться от выключателей, которые в своей конструкции содержат масло.

По материалам: electrik.info.

Как работают датчики движения?

Перейти в разделТипы датчиковНужен ли он мне?Как выбратьКак установитьДругое использование Детекторы движения

являются жизненно важными компонентами любой системы домашней безопасности. Однако выбор правильного детектора движения может быть сложной задачей. Вот где мы вступаем.

Изучив это руководство, вы узнаете свои ИК-датчики от своих микроволновых датчиков, почему не рекомендуется размещать ваши датчики рядом с вентиляционными отверстиями и как использовать ваши датчики не только для обеспечения безопасности. Со всей этой информацией вы сможете выбрать и установить идеальные датчики в своем доме.

Как работают датчики движения?

Как видно из их названия, датчики движения — это датчики особого типа, которые предупреждают вас, если обнаруживают какое-либо движение в местах, которые они должны контролировать. На самом деле существует несколько типов детекторов движения, каждый из которых работает по несколько иному принципу. Двумя наиболее распространенными являются пассивные инфракрасные (PIR) датчики и микроволновые датчики.

FYI: Сэмюэл Баньо разработал первый детектор движения в 1940-х годах. Багно использовал то, что узнал о радарах во время Второй мировой войны, чтобы создать то, что он продавал как «новый тип охранной сигнализации».1

Узнайте, какие датчики движения подходят для вашего дома, с Гейбом Тернером, главным редактором Security.org.

Пассивные инфракрасные датчики

Инфракрасные датчики работают, собирая инфракрасный свет, часть электромагнитного спектра, которую человеческий глаз не может видеть. Сам детектор содержит два отдельных датчика, каждый из которых изготовлен из специального материала, чувствительного к инфракрасному свету. Эти датчики размещены за линзой в герметичном металлическом корпусе. Корпус предотвращает воздействие шума, температуры и влажности на датчики.

Один из двух датчиков считывает температуру окружающей среды в помещении, за которым следит детектор. Другими словами, он создает картину того, как выглядит пространство в обычных условиях. Второй датчик фиксирует любые резкие изменения температуры в помещении.Любая разница между тем, что «видят» эти два датчика, создает импульс, сигнализирующий о «движении».

Одним из следствий этого процесса является то, что ИК-детекторы могут обнаруживать только быстрое движение, изменения температуры, которые происходят достаточно быстро, чтобы создать разницу между тем, что видят два датчика.

Линзы на многих из этих детекторов движения разбиты на сегменты. Сегменты позволяют сосредоточиться на одних областях пространства и игнорировать другие. В результате вы можете настроить детекторы так, чтобы они игнорировали определенные типы движения или движение в определенных зонах.

Другими словами, детекторы с сегментацией предупредят вас, если кто-то вторгся в дом, но не предупредит вас, если ваша кошка прогуляется по вашей гостиной.2 Это качество делает настраиваемые детекторы движения прекрасным дополнением к системам безопасности, ориентированным на домашних животных.

Детектор движения eufy

Микроволновые датчики

Второй распространенный тип детекторов движения использует микроволны для считывания пространства и обнаружения движения. Эти детекторы постоянно посылают микроволны, которые попадают на объекты и возвращаются к датчику.Датчик измеряет скорость отражения для этих объектов, что позволяет ему точно знать, как далеко они находятся. Если что-то движется, это движение изменяет скорость отражения объекта, что регистрируется как движение.

Двойные датчики

Наконец, вы можете приобрести датчики, использующие обе технологии: инфракрасную и микроволновую. Преимущество датчиков с двойной технологией заключается в том, что они проверяют друг друга. Оба датчика должны обнаружить движение, прежде чем детектор зарегистрирует это движение. Этот метод проверки помогает предотвратить ложные тревоги.

Другие типы детекторов движения

Вот некоторые другие типы детекторов движения, которые не так популярны, как инфракрасные и микроволновые детекторы:

  • Ультразвуковые датчики : Ультразвуковые датчики работают по тому же основному принципу, что и микроволновые датчики. Однако вместо того, чтобы отражать микроволны от объектов, эти датчики используют ультразвуковые звуковые волны.3
  • Датчики вибрации : Эти устройства работают, обнаруживая небольшие вибрации, которые люди производят, когда они ходят по пространству.
  • Томографические датчики : Томографические датчики являются относительно новым типом детекторов движения. Вместо одного датчика томографические датчики движения используют несколько узлов, размещенных в пространстве. Эти узлы взаимодействуют друг с другом. Когда что-то входит в поле между ними, оно нарушает связи, сигнализируя о движении. Томографические датчики могут быть полностью скрыты, потому что они не зависят от прямой видимости, как другие датчики. Еще одно преимущество заключается в том, что благодаря использованию радиоволн томографические датчики могут работать сквозь стены.4
  • Зональные отражающие датчики : Подобно датчикам PIR, эти датчики работают на основе инфракрасного излучения. Однако в то время как ИК-детекторы являются пассивными, собирая инфракрасный свет, плоские отражающие датчики активны, как микроволновые или ультразвуковые детекторы. Они посылают импульсы инфракрасного света и измеряют скорость, с которой этот свет отражается от объектов.

ЧЕМ БОЛЬШЕ ВЫ ЗНАЕТЕ: Томографические датчики движения работают через стены, поскольку они основаны на радиоволнах.В результате такие детекторы могут охватывать большие площади и прятаться за предметами или внутри стен.

Зачем мне датчик движения?

Спрашивать, нужен ли вам датчик движения, все равно что спрашивать, нужна ли вам домашняя система безопасности. Если вы хотите защитить свой дом от злоумышленников, ответ всегда будет положительным. Охранные системы нужны даже в квартирах!

Датчики движения можно использовать по-разному, но в основном они используются в качестве устройств безопасности.Очевидно, что они немедленно предупреждают вас, если в вашем доме есть кто-то, кого там быть не должно. Как только они предупредят вас, вы можете обратиться за помощью в службы экстренной помощи.

А еще лучше, если вы добавили профессиональный мониторинг в свою систему безопасности, вам вообще не придется беспокоиться о своих датчиках. Детекторы движения отправляют оповещения в службу мониторинга, которая вызывает для вас экстренные службы.

На самом деле, если вы приобретете датчики движения как часть более крупной домашней системы безопасности, вы обнаружите, что они отлично работают в сочетании с другими компонентами. Например, вы можете настроить датчик движения для включения света или будильника. Ничто так не отпугнет грабителей, как мигающие огни и сирены. Кроме того, вы можете настроить свои детекторы на запуск видеопотоков и записей, чтобы вы могли точно видеть, кто ползает в вашей гостиной.

Датчик движения

Выбор датчика движения

На рынке представлено множество детекторов движения, и выбрать один из них может быть непросто. Чтобы помочь вам принять решение, рассмотрите следующие факторы:

  • Совместимость с системой безопасности : Многие из лучших домашних систем безопасности предлагают пакеты, включающие датчики движения.Если вы приобретете все компоненты безопасности вместе, вам не придется беспокоиться о совместимости. Однако, если вы покупаете детекторы движения отдельно, вы должны убедиться, что они без проблем работают с другими вашими компонентами, такими как домашние камеры безопасности, дверные видеозвонки, интеллектуальные замки, датчики движения и дверные датчики.
  • Уровни чувствительности : Если у вас есть домашнее животное, возможно, у вас уже есть система безопасности для домашних животных. Вам также понадобятся датчики движения для домашних животных.Ищите детекторы, которые могут отличить людей от животных. Большинство из них можно настроить так, чтобы они игнорировали движение существ с определенным весом.
  • Интеграция с умным домом : Пытаетесь ли вы превратить свой дом в умный дом или просто используете смартфон, ищите детекторы движения, которые хорошо работают с выбранной вами платформой. Таким образом, вы можете включать и выключать детекторы одним голосом.
  • Тип датчика : Некоторые типы датчиков могут лучше подходить для вашей конкретной домашней ситуации.Если, например, у вас есть небольшие комнаты с большим количеством отопительных каналов, вы можете отказаться от ИК-детекторов. Вам не нужны ложные срабатывания каждый раз, когда начинается жара. Кроме того, если вы живете рядом с аэропортом, вы можете держаться подальше от датчиков вибрации.
  • Приложение : Вы должны иметь возможность полностью контролировать свои датчики через мобильное приложение.
  • Цена : Диапазон цен на детекторы движения составляет от 30 до 50 долларов США, в зависимости от характеристик детекторов.

Установка детектора движения

После того, как вы выбрали подходящие датчики движения, пришло время их установить.

  1. Распакуйте датчик движения .

    Все устройства разные, и вам нужно узнать их перед установкой. Начните процесс установки, вынув устройство из упаковки, проверив детали и прочитав инструкции.

  2. Решите, где разместить детектор .

    Выберите лучшие места для установки детекторов. При этом помните следующее:

    • Детекторы движения наиболее эффективны, когда они расположены напротив точек входа.
    • Если у вас всего несколько детекторов, начните с их размещения в узких местах, соединяющих большие пространства вашего дома.
    • Разместите детекторы там, где, по вашему мнению, наиболее вероятно проникновение злоумышленника.
    • Подумайте, по каким стенам чаще всего ходят грабители.
    • Углы — идеальные места для детекторов, поскольку они позволяют одному детектору контролировать большую площадь.
    • Размещение детектора высоко на стене также увеличивает зону покрытия.Кроме того, размещение детекторов движения на большой высоте затрудняет взлом или кражу злоумышленником.
    • Не размещайте датчики над большими предметами мебели или выступами, так как они могут блокировать способность датчиков обнаруживать движение.
    • Если вы используете датчики PIR, разместите их на расстоянии не менее 10–15 футов от вентиляционных отверстий, поскольку вентиляционные отверстия могут исказить способность датчиков улавливать движение.
  3. Установка детектора .

    Как правило, датчик движения крепится с помощью клея или винтов.

    Выполните следующие действия, чтобы установить детектор с помощью клея:

    • Выберите место для установки извещателя.
    • Отметьте место карандашом.
    • Снимите защитный клей.
    • Прижмите клей к стене.
    • Если датчик регулируемый, убедитесь, что он направлен в центр контролируемой области.

    Для крепления извещателя с помощью винтов:

    • Выберите место для установки детектора.
    • Отметьте стену или потолок, где вы планируете разместить детектор.
    • Отделите детектор от основания.
    • Используйте винты и отвертку, чтобы прикрепить основание к стене или потолку.
    • Подсоедините детектор к базе.
    • Если вы можете отрегулировать датчик, направьте его на середину области наблюдения.
  4. Подключите детектор к системе .

    Следуйте инструкциям вашего устройства, а также инструкциям, прилагаемым к вашей домашней системе безопасности, чтобы убедиться, что ваши детекторы движения правильно работают с другими компонентами вашей системы.Убедитесь, что вы можете включать и выключать детекторы с помощью центра безопасности и мобильного устройства.

  5. Отрегулируйте чувствительность детектора .

    Важно правильно настроить чувствительность детектора движения. В противном случае вы получите много ложных предупреждений. Для настройки чувствительности:

    • Найдите регулятор чувствительности детектора.
    • Переместите этот диск в среднее положение между минимумом и максимумом.
    • Чтобы проверить, улавливает ли датчик движение человека, пройдите через зону наблюдения.
    • Если детектор не регистрирует ваше движение, переместите настройку к максимальному концу шкалы и повторите тест.
    • Если детектор регистрирует ваше движение, оставьте циферблат там, где он есть.
    • Если вы получаете ложные предупреждения, переместите циферблат в сторону минимума и снова проверьте устройство, чтобы убедиться, что оно все еще улавливает движение человека.
  6. Поддерживайте датчик .

    Держите датчик движения в исправном состоянии, чтобы он мог обнаружить злоумышленников. Правильный уход за ним:

    • Очистите линзу . Датчик должен быть герметично закрыт внутри своего металлического корпуса, поэтому вам не нужно беспокоиться о том, что он собирает пыль. Пыль на объективе ограничивает видимость сенсора. Каждые два месяца используйте чистую сухую ткань для удаления любого материала, который мог скопиться на линзе.
    • Не использовать краску . Всегда снимайте детектор перед покраской. Как и пыль, брызги краски на линзах могут помешать детектору выполнять свою работу должным образом.
    • Замените батарейки . Если в ваших устройствах используются батареи, вы должны менять их один раз в год.

Другое использование ваших детекторов движения

Хотя первая задача детектора движения — защитить ваш дом, вы можете использовать эти устройства и для ряда других задач.

Домашнее использование

Вот несколько способов использования детектора движения, чтобы облегчить себе жизнь дома:

  • Активация света : подключите освещение в вашем доме к датчикам движения, и вам больше никогда не придется беспокоиться о том, что вы спотыкаетесь в темноте. Это часть процесса, называемого домашней автоматизацией.
  • Уведомление для гостей : Друзья пришли на вечер? Ваш датчик движения может дать вам знать в любое время, когда кто-то придет, чтобы вы могли поприветствовать его у двери.
  • Контроль за детьми : Установите датчик движения в комнате вашего малыша, чтобы вы знали, встал ли он с постели. Детекторы движения также отлично подходят для обнаружения подростков, ускользающих из дома или опаздывающих домой.
  • Мониторинг домашних животных : Установите датчик движения у задней двери, и он сообщит вам, когда ваш щенок будет готов вернуться внутрь.Подключите его к автоматической собачьей двери, и вам даже не придется вставать, чтобы впустить его.
  • Энергосбережение : Разместите датчик движения у двери и подключите его к интеллектуальному термостату. Затем каждый раз, когда вы уходите, детектор может повышать или понижать температуру, пока вы не вернетесь.

Коммерческое использование

Предприятиям также могут быть полезны датчики движения. Помимо предотвращения вторжений, вот некоторые потенциальные возможности использования детекторов движения в бизнесе:

  • Мониторинг персонала : Хотите не допустить неуполномоченных сотрудников в зоны ограниченного доступа? Установите датчик движения, который будет отправлять вам оповещения в любое время, когда кто-то приближается к складу.
  • Изготовление автоматических дверей : Приветствуйте своих клиентов, прикрепив датчики движения к входной двери. Как только кто-то подходит, дверь открывается для него.
  • Включение освещения : Установите датчик движения перед полками с товарами, и они будут загораться каждый раз, когда подходит покупатель. Вы не только привлечете внимание к своей продукции, но и сэкономите деньги, поскольку свет будет включаться только тогда, когда это необходимо.

Система кенгуру — установка датчиков движения

Резюме

Независимо от того, покупаете ли вы полную систему домашней безопасности или просто добавляете несколько дополнительных компонентов, детекторы движения станут отличным вложением.

Однако это не универсальные устройства. Тщательно подумайте о своих потребностях, прежде чем покупать детекторы. Найдите время, чтобы изучить продукты на рынке. Установите детекторы там, где они заметят любого, кто пытается проникнуть в ваш дом.

В конце концов, вам будет спокойнее, зная, что эти устройства выполняют свою работу.

Часто задаваемые вопросы

Остались вопросы о детекторах движения? Мы нашли время, чтобы ответить на некоторые здесь.

  • Как работают датчики движения?

    Детекторы движения оповещают вас, если замечают какое-либо движение в области, которую вы настроили для наблюдения. Однако существует несколько типов детекторов, и каждый из них работает по своему принципу.

    • Пассивные инфракрасные датчики : Датчики PIR работают, обнаруживая изменения температуры в помещении. Внезапное повышение температуры регистрируется как движение. Другими словами, эти датчики обнаружения движения обнаруживают инфракрасную энергию движущихся объектов.
    • Микроволновые датчики : Еще один популярный тип детекторов движения, микроволновые датчики бомбардируют область микроволнами и измеряют скорость отражения. Изменение скорости указывает на движение.
    • Ультразвуковые датчики : Этот тип датчика работает так же, как микроволновый датчик, но использует ультразвуковые (звуковые) волны, а не микроволны.
    • Зональные отражающие датчики : Подобно микроволновым и ультразвуковым датчикам, площадные отражающие датчики являются активными датчиками.Вместо микроволн или звука они отражают инфракрасный свет от объектов.
    • Датчики вибрации : Датчики вибрации оповещают вас, если они обнаруживают вибрацию в области контроля.
    • Томографические датчики : Относительно новый тип метода обнаружения, томографические датчики устанавливаются по всей площади и связаны друг с другом. Любое движение нарушает связь.
  • Как включить детектор движения?

    Вы активируете детектор движения, двигаясь перед ним.Однако самые сложные детекторы могут быть настроены на обнаружение одних движений, а не других.

    Вы можете настроить линзы ИК-датчика, например, чтобы уловить движение в определенных областях. Кроме того, большинство детекторов движения имеют циферблаты, с помощью которых можно устанавливать уровни чувствительности. С помощью этой функции вы можете заставить детекторы игнорировать ваших питомцев.

  • Можно ли обмануть датчик движения?

    Вы можете обмануть датчик движения.Датчик PIR, например, измеряет изменения инфракрасного света. Если вы повысите температуру в комнате до достаточно высокого уровня, все будет излучать одинаковый уровень излучения, и датчик не сможет обнаружить эти изменения. Если вы двигаетесь достаточно медленно, вы можете накрыть датчики бумагой или картоном, чтобы они не могли «видеть» движение.

    Однако ни один из этих методов не работает в 100% случаев. Все они требуют уровня точности, которого человеческое тело не может достичь.

  • Может ли свет вызвать срабатывание детектора движения?

    Свет может привести к срабатыванию детектора движения.Если в детекторе используются датчики на основе света, такие как датчики PIR или отражающие датчики, включение света приводит к быстрому изменению электромагнитного спектра, считываемого датчиками. Это изменение может быть зарегистрировано как движение.

Может ли свет вызвать срабатывание детектора движения?

Даже с самой лучшей системой безопасности на рынке могут возникать сбои и проблемы. Одна из наиболее распространенных проблем возникает, когда детектор движения срабатывает не из-за движения, а из-за чего-то другого. Иногда кажется, что эти датчики подают сигнал тревоги, когда там ничего нет. Это может привести к тому, что они включат свет или другое устройство, например камеру, на активацию которых они запрограммированы при обнаружении движения. Итак, почему это происходит? Это «видение», которого на самом деле нет? Есть несколько объяснений, и большинство из них легко исправить.

Во-первых, важно учитывать, что свет может вызывать срабатывание детектора. Поскольку он улавливает узоры света и тени, чтобы определить, есть ли движение в области, которую он покрывает, имеет смысл, что этих меняющихся световых узоров будет достаточно, чтобы активировать детектор и другие устройства, к которым он привязан.Другими естественными событиями, которые могут привести к срабатыванию ваших детекторов движения, являются пятнистые узоры, такие как солнечный свет сквозь движущиеся листья деревьев, попадание пыли в солнечный луч или медленные изменения освещения, например движение солнца по небу. Хотя этих случаев обычно недостаточно для срабатывания детектора движения, вы не должны исключать ни один из них.

Следовательно, расположение детектора движения имеет решающее значение, так как он может в конечном итоге сработать от чего-то, что на самом деле вообще не считается движением.   Это может привести к большому количеству ложных срабатываний и вызвать у домовладельца чрезмерный стресс, которого можно избежать.

Детекторы движения видят больше, чем просто движение

Детектор движения видит движение, но он зависит от того, что делает это движение. А именно, изменение уровней света или тени по мере их прохождения. Поскольку датчики полагаются на эти движения, возможно, того, как дерево дует на ветру, и рисунков на ковре может быть достаточно, чтобы сработал датчик движения. Это может быть неприятно, но решение обычно состоит в том, чтобы просто переместить детектор движения в другое место, где он не улавливает световые или теневые узоры, вызывающие ложные срабатывания.

Однако, если вам абсолютно необходим датчик движения именно в этом месте, вам может потребоваться уменьшить его чувствительность. Кроме того, вы можете получить более тяжелые жалюзи или шторы, которые уменьшат световой рисунок. Это простое исправление может легко уменьшить количество ложных срабатываний и дать вам душевное спокойствие.

Что может сработать датчик движения: другие подозреваемые

Все еще задаетесь вопросом, что может сработать датчик движения? Другой виновник – это… жара.

Некоторые датчики могут отслеживать инфракрасное излучение.Это означает, что детектор движения сможет обнаружить включение света из-за изменения температуры. Если есть изменение температуры, ваш детектор отреагирует и предупредит вас. Чтобы противодействовать этим настройкам, обратитесь к руководству пользователя за инструкциями.

Как отрегулировать освещение для уменьшения количества ложных срабатываний

При наличии системы безопасности, включающей датчик движения и камеру, регулировка освещения для уменьшения количества ложных срабатываний имеет большое значение. Это можно сделать несколькими способами, не связанными с занавесками или жалюзи. Одним из способов сделать это является удаление объектов, отражающих свет или создающих узоры, например перемещение дерева, листья которого создают проблемы, или перемещение проблемного зеркала. Еще один способ, которым вы можете регулировать освещение, – сделать ваш дом ярче в течение дня, чтобы уменьшить контраст между внутренними и внешними источниками света.

Позвольте Brinks Home Security ™ помочь решить проблему

Если вы застрахованы Brinks Home, мы можем помочь вам настроить ваши датчики освещения и движения, чтобы ложные срабатывания остались в прошлом.Всегда существует вероятность возникновения сбоя, и иногда датчик может все еще срабатывать, но после внесения корректировок вероятность этого должна быть намного меньше. Свяжитесь с Brinks Home сегодня, чтобы узнать, как обеспечить правильную работу оборудования для вас и ваших близких.

Заинтересованы в домашней безопасности?

Следите за каждым уголком своего дома с отмеченной наградами домашней системой безопасности от Brinks Home. От детекторов движения и внутренних камер до детекторов дыма и интеллектуальных замков — у нас есть лучшее в своем классе оборудование , которое обеспечивает безопасность вас и вашей семьи.Мы защищаем дома и расширяем возможности наших клиентов уже более 20 лет с фиксированными тарифами и настраиваемыми пакетами, которые дают им контроль над безопасностью своего дома… И потому что мы не верим, что наши клиенты должны платить за то, что они не делают. не хотите, вы можете убедиться, что у вас есть только те продукты, которые вам подходят.

Заинтересованы в профессиональной домашней безопасности? Получите бесплатную консультацию от Brinks Home.

  Лорен Слэйд — писатель и редактор из Далласа.

Датчик движения | Руководства FIBARO

Датчик движения FIBARO

имеет встроенный тестер диапазона главного контроллера сети Z-Wave .

Чтобы сделать возможным тестирование диапазона Z-Wave, устройство должно быть добавлено к контроллеру Z-Wave. Тестирование может вызвать нагрузку на сеть, поэтому рекомендуется проводить тест только в особых случаях.

Следуйте приведенным ниже инструкциям, чтобы проверить диапазон основного контроллера:

  1. Откройте крышку.
  2. Нажмите и удерживайте кнопку B.
  3. Дождитесь, пока визуальный индикатор загорится фиолетовым цветом (1-я позиция меню).
  4. Отпустите кнопку B.
  5. Нажмите кнопку B, чтобы подтвердить выбор.
  6. Визуальный индикатор укажет диапазон сети Z-Wave (режимы сигнализации диапазона описаны ниже).
  7. Чтобы выйти из теста дальности Z-Wave, кратковременно нажмите кнопку B.



Режимы сигнализации тестера диапазона Z-Wave:

Визуальный индикатор мигает зеленым цветом – датчик движения пытается установить прямую связь с главным контроллером.Если попытка прямой связи не удалась, устройство попытается установить маршрутизированную связь через другие модули, что будет сигнализироваться миганием желтого визуального индикатора.

Визуальный индикатор, светящийся зеленым цветом – Датчик движения связывается напрямую с главным контроллером.

Визуальный индикатор мигает желтым цветом – Датчик движения пытается установить маршрутизируемую связь с главным контроллером через другие модули (повторители).

Визуальный индикатор, светящийся желтым светом – датчик движения связывается с главным контроллером через другие модули.Через 2 секунды устройство повторит попытку установить прямую связь с главным контроллером, о чем будет сигнализировать мигание зеленого визуального индикатора.

Визуальный индикатор мигает фиолетовым цветом – датчик движения работает на максимальном расстоянии сети Z-Wave. Если соединение окажется успешным, это будет подтверждено желтым свечением. Не рекомендуется использовать устройство на пределе дальности.

Визуальный индикатор горит красным цветом – Датчик движения не может подключиться к основному контроллеру напрямую или через другое сетевое устройство Z-Wave (повторитель).

Режим связи Датчика движения может переключаться между прямым и с использованием маршрутизации, особенно если устройство находится на пределе прямого диапазона.

Единицы, использование и принцип работы

Датчики света

кажутся довольно простыми. Они чувствуют   свет , точно так же, как термометр определяет температуру, а спидометр определяет скорость. Температуру и скорость легко понять, потому что мы чувствуем их прямолинейно. Но свет очень сложен.Температура и скорость являются интенсивными свойствами, поэтому они не зависят от массы или размера объекта. Свет можно измерить как экстенсивное свойство, означающее, что общий собранный свет зависит от размера коллектора (например, солнечная батарея на свалке собирает больше света, чем крошечное солнечное зарядное устройство для телефона), или интенсивно путем деления на площадь.

Но что вообще измеряют датчики света? Фотоны? Энергия? Все сложно. Единицы важно понять, прежде чем пытаться понять световые датчики.


Датчики света

Прежде чем мы сможем правильно понять датчики света и то, как их применять, нам нужно уметь количественно определять свет. К сожалению, для измерения света используются какие-то странные единицы измерения. Например, лампочки обычно оцениваются в люменах, а световые датчики обычно измеряют в люксах. Кроме того, и люмены, и люксы основаны на тайной базовой единице, называемой канделой.

Кандела

Эта единица используется для описания силы света , то есть насколько сильный свет воспринимается человеческим глазом.Он основан на официальной формуле SI, которая взвешивает каждую длину волны света в луче в зависимости от того, насколько чувствителен к ней человеческий глаз. Чем выше сила света луча света, тем чувствительнее к нему человеческий глаз. (Раньше кандела называлась «свечей», а сила света обычной свечи примерно равна одной канделе. Умно, правда?) Причина, по которой кандела не используется для сравнения лампочек и фонариков, заключается в том, что сила луча зависит не только от мощность лампы, но также и то, какая часть этой мощности сосредоточена в определенном направлении. В большинстве фонариков используются зеркала за колбой, чтобы концентрировать больше света в направлении выхода и, следовательно, казаться ярче. Это означает, что лампочка имеет повышенную интенсивность в одном направлении, при этом потребляя такое же количество энергии и излучая такое же общее количество света. Чтобы правильно измерить мощность лампы, нам нужна новая единица измерения: люмен.

Люмен

Люмен используется для измерения общего светового потока лампочки. Это произведение силы света (в канделах) и телесного угла, который заполняет луч (в стерадианах).Лампа, излучающая свет во всех направлениях, может иметь силу света 10 кандел, что при умножении на полные 4π стерадиан даст световой поток 126 люмен. Как и внутри фонарика, зеркало на одной стороне лампочки сделает другую сторону ярче из-за отражения половины мощности лампочки. Интенсивность света удвоится до 20 кандел, а телесный угол уменьшится вдвое до 2π стерадиан. Умножение интенсивности света напротив зеркала на новый телесный угол все равно даст 126 люмен светового потока. Как бы ни отражался и ни концентрировался свет, эта лампочка всегда будет давать 126 люмен светового потока.

Люкс

Если лампочки оцениваются в люменах, почему световые датчики должны использовать другую единицу измерения? Именно поэтому музыканты не слепы на концертах. Один фонарик может показаться ослепляющим, если светить в дюйме от глаз Дрейка, но море телефонных фонариков, направленных на сцену, совсем не яркое. Поскольку свет рассеивается, выходя из телефона, на сцене ему в глаза попадает лишь небольшое количество света.По мере удаления объекта от источника света уменьшается и доля получаемого им света. Чтобы правильно измерить световой поток, воспринимаемый поверхностью, называемый освещенностью , , мы используем единицу измерения, называемую люкс, которая равна одному люмену на квадратный метр. На том же расстоянии от источника света лист площадью 1 кв. м подвергается такому же освещению, как лист площадью 10 кв. Больший лист собирает в десять раз больше света, если измерять световой поток в люменах, но его площадь такая же большая, поэтому освещенность такая же. Если листы движутся к источнику света, телесный угол, занимаемый каждым листом, увеличивается, и, следовательно, освещенность также увеличивается. Интенсивность света постоянна, и площадь листов постоянна, но занимаемый телесный угол увеличивается, что увеличивает получаемую ими освещенность. Световые датчики должны измерять освещенность, потому что она представляет собой свет, падающий на единицу площади, и потому что они не могут знать, какой телесный угол они занимают.


Использование для датчиков освещенности

Обнаружение размещения

Датчики освещенности

измеряют освещенность, которую можно использовать для измерения не только яркости источника света.Поскольку освещенность уменьшается по мере удаления датчика от постоянного источника света, датчик освещенности можно использовать для измерения относительного расстояния от источника.

Рисунок 1: График показывает зависимость освещенности от расстояния

Датчики света почти всегда представляют собой плоскую одностороннюю поверхность, поэтому телесный угол, занимаемый датчиком, если смотреть со стороны источника света, может меняться в зависимости от его ориентации. Когда датчик освещенности перпендикулярен направлению света, он занимает максимально возможный телесный угол.По мере того как датчик света поворачивается от источника света, его телесный угол уменьшается, а освещенность, следовательно, также уменьшается, пока датчик света в конечном итоге не обнаружит прямого освещения, когда он параллелен световым лучам или когда обращен в другую сторону. Этот факт можно использовать для определения угла падения светового луча на датчик.

Рисунок 2: График показывает зависимость освещенности от угла

Регулятор яркости

Датчики света имеют много применений.Чаще всего в нашей повседневной жизни они используются в мобильных телефонах и планшетах. В большинстве портативных персональных электронных устройств теперь есть датчики внешней освещенности, используемые для регулировки яркости. Если устройство может определить, что оно находится в темном месте, оно уменьшает яркость экрана для экономии энергии и не удивляет пользователя очень ярким экраном.

Другое распространенное применение датчиков освещенности — управление автоматическим освещением в автомобилях и уличными фонарями. Использование датчика освещенности для включения лампочки, когда на улице темно, избавляет от необходимости включать свет и экономит электроэнергию днем, когда солнце достаточно яркое.

Безопасность

Однако существует гораздо больше применений, чем удобство для потребителя. Обнаружение проникновения в контейнеры или помещения является важным приложением безопасности. При отправке дорогостоящего груза может быть важно знать, когда был открыт транспортный контейнер, чтобы облегчить решение дел, связанных с потерей товара. Дешевый фоторезистор можно использовать для регистрации каждого открытия контейнера, чтобы можно было определить, в какой момент процесса воры совершили набег на контейнер, или если отправитель был нечестен и заявил, что контейнер должен быть ограблен.

В то время как датчики света являются единственными продуктами, которые могут давать значимые данные о свете, многие другие товары чувствительны к свету. Например, картины и фотографии на бумаге, а также старые произведения искусства могут быть повреждены из-за воздействия солнечных лучей, поэтому важно знать, какому количеству света они подвергаются. При отправке произведения искусства можно использовать датчик освещенности, чтобы убедиться, что оно не оставлено на солнце слишком долго.

Планирование

Световой датчик можно также использовать для размещения искусства на постоянном месте.В областях возле входа или окон музея солнечный свет может быть слишком резким для определенных материалов, поэтому для правильного определения местоположения произведений искусства можно использовать датчик освещенности. Это похоже на метод размещения солнечных батарей в домах или на полях. Нет смысла строить и устанавливать солнечную панель в определенном месте, если она не будет получать много прямых солнечных лучей, поэтому используется датчик освещенности, чтобы найти наилучшее место с самым сильным прямым солнечным светом. (Как я уже упоминал, солнечная панель — это просто очень большой датчик света, но проще использовать портативное устройство для проверки солнечного света, чем использовать саму панель. )

Сельское хозяйство

Солнечный свет имеет большое значение для сельского хозяйства, особенно на американском Западе, лишенном воды. Разным культурам требуется разное количество солнечного света, поэтому важно знать, какие участки земли получают наибольшую освещенность. Поскольку в таких местах, как Юта, водоснабжение становится все более напряженным, фермеры несут финансовые и социальные обязательства по ограничению потребления воды, а также поддерживают увлажнение своих культур. Одна из применяемых тактик заключается в поливе сельскохозяйственных культур днем ​​или вечером, чтобы жаркое солнце не испаряло воду до того, как почва и растения смогут ее должным образом впитать.Датчик освещенности можно использовать для автоматического управления системой орошения, полив только тогда, когда солнце не самое яркое. В сочетании с другим оборудованием для мониторинга погоды для сбора данных о температуре, давлении и влажности система может не только поливать, когда солнце тускнеет, но и интеллектуально обнаруживать приближающийся дождь или облака, чтобы оптимизировать график полива.


Как работают датчики света

Теперь, когда вы понимаете путаницу единиц измерения света, мы можем начать понимать, как определяется освещенность с помощью датчиков света.

Фотодиод

Датчики света

иногда используют компонент, называемый фотодиодом , для измерения освещенности. Когда лучи света попадают на фотодиод, они имеют тенденцию выбивать электроны, вызывая протекание электрического тока. Чем ярче свет, тем сильнее электрический ток. Затем можно измерить ток, чтобы вернуть освещенность света. Если электрический ток, индуцированный светом, звучит знакомо, то это потому, что это принцип работы солнечных батарей, используемых для питания дорожных знаков и домов.Солнечные панели — это в основном очень большие фотодиодные датчики света.

Фоторезистор

Еще одним типом датчика освещенности является фоторезистор . Фоторезистор является светозависимым резистором, а это означает, что при изменении яркости падающего на него света произойдет изменение сопротивления. Фоторезисторы дешевле фотодиодов, но гораздо менее точны, поэтому они в основном используются для сравнения относительных уровней освещенности или просто для определения того, включен свет или нет.


Доступные датчики освещенности

Как упоминалось ранее, датчики света (фоторезисторы и фотодиоды) универсальны и не очень дороги, поэтому существует множество вариантов, от базовых компонентов до высокоточных регистраторов данных.

Одним из методов сбора данных об освещенности является использование обычных небольших вычислительных платформ, таких как Arduino или Raspberry Pi. Использование этих платформ для измерения освещенности полезно, потому что программирование и взаимодействие с компьютером просты, а фоторезисторы очень доступны.Кроме того, датчик освещенности можно использовать в тандеме с другим оборудованием для сбора данных. Однако такая система не была бы очень точной или удобной для пользователя.

У Amazon есть много потребительских экспонометров, которые обычно используются для фотографии. Все они компактны и просты в использовании, данные отображаются на экране в режиме реального времени, и все они имеют достаточно хорошую частоту обновления в несколько герц. Их, вероятно, лучше всего использовать для сравнения относительной яркости между комнатами в помещении, но большинство из них имеют широкий диапазон, поэтому использование на улице также является вариантом.

На самом деле мы продаем датчик освещенности как часть наших датчиков enDAQ. Он использует фотодиод Si1133 и регистрирует данные об освещенности на устройстве вместе с данными об ускорении, температуре и давлении. Поскольку в качестве базовой единицы освещенности используется кандела, измерения света необходимо корректировать с учетом невидимого электромагнитного излучения. Si1133 делает это, отдельно измеряя инфракрасный свет и используя его для правильной настройки данных освещенности. Датчик освещенности датчика enDAQ также измеряет УФ-индекс в дополнение к видимому свету.

Световые датчики — это очень универсальные и доступные компоненты с множеством потенциальных применений. Как вы планируете использовать датчики света? Буду рад услышать ваши идеи в комментариях.

Для получения дополнительной информации по этой теме посетите нашу специальную страницу ресурсов Датчики окружающей среды. Там вы найдете больше сообщений в блогах, тематических исследований, вебинаров, программного обеспечения и продуктов, ориентированных на ваши потребности в тестировании и анализе окружающей среды.



Введение: элементы управления освещением

Введение: Органы управления освещением играют важную роль в системах электрического освещения, выполняя функции:

В последние десятилетия развитие технологий все больше автоматизировало эти функции и позволило интегрировать устройства в более крупные и гибкие системы.В результате значительно расширяются возможности энергосбережения, гибкости, надежности и взаимодействия между устройствами разных производителей.

Система управления освещением: Системы управления освещением содержат три компонента, соединенных коммуникационной проводкой, которая используется для передачи управляющих сигналов, и силовой проводкой, по которой подается питание.

Компонент

Датчик

Логическая схема

Контроллер мощности

Функция

Предоставляет информацию логической схеме

Принимает решение о подаче освещения и в каком количестве

Изменяет мощность системы освещения

Таким образом, мы можем рассматривать систему или устройство управления освещением как устройство, которое 1) получает информацию, 2) решает, что делать с этой информацией, и 3) изменяет работу системы освещения. Другими словами, мы можем посмотреть на устройства управления освещением на основе входов и выходов. Ниже приведены три примера.

Управление Вход Принятие решений Выход

Датчик присутствия

Датчик обнаруживает присутствие или отсутствие людей

Принятие решения о включении или выключении света

Посылает сигнал на реле, которое замыкает или размыкает цепь

Пульт управления и диммирующая панель

Пользователь нажимает кнопку для вызова предустановленной сцены

Станция управления вызывает сцену из памяти и посылает сигнал диммеру на панели диммирования

Диммер регулирует светоотдачу до желаемого уровня

Регулируемый балласт

Контроллер подает сигнал на диммирование

Балласт получил указание уменьшить яркость и на сколько

Балласт изменяет ток в лампах, уменьшая их яркость

Ниже приведен пример надежной системы управления освещением со станцией управления, датчиком присутствия, фотодатчиками и таймером или централизованной системой переключения, обеспечивающей различные входные данные для главного контроллера освещения. Контроллер освещения может быть коммутационной панелью, диммерной панелью или и тем и другим вместе. Контроллер, в свою очередь, управляет осветительной нагрузкой с помощью различных выходов на основе решений, принимаемых логическими схемами. Поскольку различные стратегии управления могут иметь перекрывающиеся требования к устройствам, синергию управления можно получить, создав систему из простых компонентов.

Назначение системы управления освещением: Во многих случаях общей целью системы управления освещением является устранение потерь при обеспечении продуктивной визуальной среды.Это влечет за собой:

  • Обеспечение необходимого количества света
  • Обеспечение этого света там, где это необходимо
  • Обеспечение этого света, когда это необходимо

Правильное количество света … Системы управления обеспечивают нужное количество света. Это световое решение основано на типе задач, выполняемых в пространстве. Средства управления освещением поддерживают эту цель двумя способами.

Элементы управления освещением обеспечивают гибкость в адаптации системы освещения для различных целей. Например, в школьном актовом зале, в котором проводятся различные мероприятия, потребуются разные уровни освещенности для этих мероприятий.

Элементы управления освещением

предоставляют пользователям возможность регулировать уровни освещенности в зависимости от меняющихся потребностей или индивидуальных предпочтений, либо посредством диммирования, либо посредством двух- или многоуровневого переключения. Затемнение обеспечивает наибольшую гибкость в регулировке уровня освещенности.

Позволяя системе освещения подавать нужное количество света для задачи, система управления может устранить потери энергии, обеспечивая при этом продуктивную визуальную среду.

… Там, где это необходимо … Элементы управления освещением поддерживают систему освещения, направляя свет туда, где это необходимо. Это влечет за собой создание зон управления, которые представляют собой осветительный прибор или группу светильников, управляемых одновременно как единое целое одним контроллером.Зоны обычно устанавливаются на основе типов задач, которые должны быть освещены, графиков освещения, типов систем освещения, архитектурной отделки / мебели и наличия дневного света.

Чем больше разрешение зон управления, то есть чем они меньше, тем большую точность может обеспечить система управления. Например, система управления может автоматически включать свет, когда человек входит в здание в нерабочее время. Однако освещать следует только те участки, которые будут использоваться, а не весь пол.Зона также может быть такой маленькой, как один балласт или осветительный прибор, что обеспечивает максимальное разрешение управления. Например, каждому пользователю в открытом офисе можно предоставить возможность через ПК или портативный пульт дистанционного управления регулировать яркость собственного освещения в соответствии с личными предпочтениями.

Как правило, чем меньше зона управления, тем выше разрешающая способность управления и потенциальная экономия затрат на коммунальные услуги, а также больше возможностей, позволяющих системе освещения удовлетворять зрительные потребности.

… И когда это необходимо: Эффективная система управления гарантирует, что система освещения работает и потребляет энергию, которая стоит владельцу денег, только тогда, когда это необходимо. Определение того, когда система освещения должна работать, зависит от того, как занято пространство. Это повлечет за собой, должно ли событие, основанное на времени, или пороговое событие быть решающим фактором при включении или выключении освещения.

Если занятость предсказуема, можно рассмотреть стратегию, основанную на времени.Например, система коммутации может быть настроена на автоматическое отключение света по зонам, по этажам или во всем здании, если количество людей в здании предсказуемо.

Если занятость непредсказуема, можно рассмотреть стратегию, основанную на пороговых событиях. Например, датчики присутствия могут использоваться для автоматического включения и выключения освещения в зонах в зависимости от того, обнаруживает ли датчик присутствие или отсутствие людей в контролируемой зоне.

Гарантируя, что система освещения обеспечивает свет только тогда, когда это необходимо, система управления может значительно сократить потери энергии и обеспечить экономию затрат на коммунальные услуги для владельца.

Управление энергопотреблением: Усовершенствованные устройства и системы управления освещением могут использоваться для снижения текущих расходов владельца и, таким образом, повышения прибыльности и конкурентоспособности. По данным Института новых зданий, управление освещением может снизить потребление энергии на освещение на 50% в существующих зданиях и не менее чем на 35% в новом строительстве.

  • Энергия освещения: средства управления могут уменьшить количество энергии, потребляемой системой освещения во время работы, а также количество часов работы, тем самым снижая плату за электроэнергию.
  • Потребность в освещении: элементы управления могут уменьшить количество энергии, потребляемой системой освещения, уменьшая плату за коммунальные услуги, особенно в периоды пиковой нагрузки, когда плата за потребление самая высокая.

Такая экономия средств может обеспечить быструю окупаемость и высокую норму прибыли для инвестиций в новые элементы управления. В новом строительстве норма прибыли часто выше, потому что только премия, а не общая стоимость установки, будет возмещена до того, как будет реализован положительный денежный поток.

Визуальные потребности: Проект может быть обусловлен бизнес-преимуществами, отличными от экономии энергии, за счет повышения производительности и гибкости:

  • • Адаптируйте освещение для многоцелевого использования помещения, например, конференц-зала или спортзала.

  • • Адаптируйте освещение к меняющимся потребностям в пространстве, возникающим в результате оттока сотрудников и офисных стратегий, таких как размещение в отелях и использование горячих столов.

  • • Настроение для ресторанов и подобных применений.

  • • Повышение удовлетворенности работников за счет личного контроля их систем освещения в офисе и других помещениях.

  • • Улучшенная эстетика и имидж, большая рыночная привлекательность и предотвращение загрязнения.

Переключение или затемнение? Первое основное решение после определения нагрузки и целей приложения — переключать или диммировать нагрузку. Переключение и диммирование являются автономными стратегиями, но часто используются на одном и том же объекте и могут быть интегрированы в одну и ту же систему управления.

Какая степень автоматизации требуется? Ручное управление освещением варьируется от одного переключателя до группы переключателей и диммеров, которые приводятся в действие переключателями, поворотными ручками, кнопками, пультом дистанционного управления и другими средствами.Ручное управление может быть экономичным вариантом для небольших ситуаций. Однако по мере роста размеров системы освещения ручное управление теряет свою экономическую эффективность. Кроме того, ручное управление часто тратит энергию впустую, потому что решение выключить свет, когда он не нужен, полностью основано на человеческой инициативе.

Метод Стратегия Руководство по сравнению сАвтоматический

Переключение

Датчики присутствия

Включение и выключение света автоматически в зависимости от того, занято ли место

Автоматическое отключение по расписанию в конце рабочего дня, коммутационные панели, часы или система автоматизации здания

Включение или выключение выбранных источников света автоматически по расписанию, когда место предсказуемо не занято

Плановое автоматическое отключение выбранных нагрузок (двухуровневое переключение) в периоды пиковой нагрузки, таймеры или система автоматизации здания

Автоматическое отключение одной или двух ламп в каждом светильнике или светильниках в шахматном порядке для сброса нагрузки в периоды пиковой нагрузки

Двухуровневое переключение с использованием настенных выключателей, управляющих системой освещения, состоящей из двух отдельных цепей

Включение и выключение выбранной цепи вручную для включения, уровня освещенности 50% и выключения

Многоуровневая коммутация с использованием фотодатчиков и низковольтного реле

Автоматическое выключение света в зависимости от доступного дневного света

Диммирование

Диммирование небольших нагрузок с помощью настенной коробки и выносных диммеров

Регулировка светового потока вручную в зависимости от занимаемой площади или личных предпочтений

Управление диммированием больших нагрузок с помощью станций управления и панелей диммирования

Регулировка светового потока вручную в зависимости от занимаемой площади или личных предпочтений

Сбор дневного света с помощью фотодатчиков, контроллера и регулируемого балласта

Автоматическая регулировка светоотдачи для поддержания целевого уровня освещенности при попадании дневного света в помещение

Адаптивная компенсация с использованием диммирующих панелей и устройств планирования, таких как часы

Автоматическая регулировка светоотдачи для обеспечения более низкого уровня освещенности в ночное время на основе исследований предпочтений человека в отношении освещения

Снижение пиковых нагрузок и снижение нагрузки с помощью диммирующих панелей и устройства планирования или управления

Автоматическая регулировка светоотдачи в периоды пиковой нагрузки и/или вручную по требованию коммунальных служб для ограничения нагрузки


Примеры стратегий:
Ниже приведены шесть примеров стратегий, определенных в зависимости от того, являются ли они диммированием или переключением, локальным или централизованным, ручным или автоматическим.

Какая степень точности управления требуется? Ключевым этапом проектирования системы управления освещением является определение степени контроля над системой освещения, что означает разделение нагрузки на зоны. Зона управления — это прибор или группа приборов, управляемых одновременно как единое целое одним контроллером. Зоны обычно устанавливаются на основе типов задач, которые должны быть освещены, графиков освещения, типов систем освещения, архитектурной отделки / мебели и наличия дневного света.Создание меньших зон повышает точность и гибкость управления, но также увеличивает стоимость.

1. Введение

Помещения, в которых лампы без надобности оставляют включенными в течение длительного времени, обычно включают:

  • • Сушильные камеры

  • • Раздевалки

  • • Столовая

  • • Туалеты

  • • Офисная кухня

  • • Конференц-залы

Датчики присутствия должны быть установлены в этих зонах, чтобы обеспечить выключение света в периоды, когда помещение не занято.

2. Принцип работы

 Датчики присутствия выполняют три основные функции:

  • • Для автоматического включения света, когда в комнате кто-то есть,

  • • Непрерывно включать свет, пока контролируемое пространство занято, и

  • • Чтобы выключить свет в течение заданного периода времени после освобождения места.

• Система состоит из датчика движения, электронного блока управления и управляемого переключателя (реле).

Датчик присутствия (3)

В большинстве систем датчиков присутствия датчик движения и контроллер размещены в одном корпусе. Источник питания и реле составляют еще один цельный блок. В датчиках настенного типа компоненты интегрированы в один компактный корпус, предназначенный для установки в существующую распределительную коробку.
Датчики присутствия также могут быть подключены к низковольтным реле и системам автоматизации зданий.

3. Типы датчиков

Доступны 3 типа датчиков присутствия:

Пассивные инфракрасные датчики

Пассивные инфракрасные датчики (PIR) срабатывают при движении излучающего тепло тела в поле их зрения. Датчики PIR не могут «видеть» сквозь непрозрачные стены, перегородки или окна, поэтому люди должны находиться в прямой видимости датчика.

Ультразвуковые датчики

Ультразвуковые датчики издают неслышный звуковой рисунок, который прерывается любым движущимся объектом, изменяющим сигнал, возвращающийся к датчику (доплеровский сдвиг). Они лучше всего подходят для помещений, где не всегда доступна прямая видимость человека. Этот тип датчика обнаруживает очень незначительное движение лучше, чем большинство инфракрасных датчиков.

Двойные датчики присутствия

Датчики присутствия

с двойной технологией используют как пассивные инфракрасные, так и ультразвуковые технологии для снижения риска ложного срабатывания (включение света, когда в помещении никого нет). Объединение технологий требует более надежного, но немного более крупного и дорогого устройства.

Мы предлагаем для установки датчиков присутствия в строительных поселках достаточно использовать датчики PIR, так как обнаружение только незначительных движений приведет к ненужному включению света.
Большинство ИК-датчиков чувствительны к движению руки на расстоянии около 3 м, движению руки и верхней части туловища до 6 м и движению всего тела на расстоянии до 12 м.[1]

4. Настройка датчика

Датчики

PIR можно сбросить при необходимости. [2]

ЧУВСТВИТЕЛЬНОСТЬ — чувствительность устанавливает, насколько далеко и насколько маленькое движение вызовет включение света.

ВРЕМЯ — время, в течение которого свет остается включенным после последнего обнаруженного движения

Пассивные инфракрасные датчики, используемые в туалетах, раздевалках, сушильных комнатах и ​​офисных кухнях, могут быть настроены на освещение в течение не менее 5 минут после активации. В столовых и конференц-залах свет, вероятно, должен оставаться включенным дольше после обнаружения движения.

5. Установка датчика

Пассивные инфракрасные датчики могут быть установлены на существующие светильники или закреплены на стене.
Датчики присутствия PIR настенного типа просты в установке. Они лучше всего подходят для небольших закрытых помещений, где датчик заменяет выключатель света на стене и не требуется дополнительная проводка. В случае исследуемого строительного поселка они лучше всего подходят для использования во всех туалетах, конференц-залах и офисных кухнях.

Настенный ИК-датчик

Расположение датчика присутствия очень важно для успешной реализации замысла системы управления. Планировка пространства должна учитываться при выборе и установке датчика присутствия. Оптимальное место установки будет зависеть от формы помещения, предполагаемого расположения людей и потенциальных препятствий, таких как шкафчики в сушильной комнате.
Поэтому мы рекомендуем устанавливать потолочные датчики в столовых, раздевалках и сушильных комнатах.

Датчики присутствия должны быть расположены таким образом, чтобы они не обнаруживали движения за пределами желаемой зоны охвата, например, через открытый дверной проем.

6. Энергосбережение

С помощью датчиков присутствия можно добиться следующих показателей экономии энергии:

ЗАНИМАЕМАЯ ТЕРРИТОРИЯ

ЭНЕРГОСБЕРЕЖЕНИЕ

Личный кабинет

15 – 50%

Класс

40 – 50%

Конференц-зал

25 – 70%

Туалеты

32 – 92%

Коридоры

32 – 84%

Складские помещения

50 – 80%



Типовые значения энергосбережения для различных населенных пунктов [1]

При использовании PIR-датчиков для прерывистых населенных пунктов строительного поселка подсчитано, что свет выключен:

Не менее 80% времени в туалетах, сушилках, раздевалках и офисной кухне.

Не менее 65% времени в столовой и конференц-залах

Эти оценки учитывают характер занятости различных площадей, изученных на строительной площадке, которую мы посетили.

Выключатель света с датчиком движения Руководство покупателя

Выключатель света с датчиком движения автоматически управляет освещением, когда датчик движения обнаруживает людей и движение. Использование выключателя света с датчиком движения может сэкономить много электроэнергии и обеспечить разумный и экологичный образ жизни.На рынке представлены различные сенсорные выключатели света с различными технологиями, функциями и конкретными приложениями. Мы написали это руководство, чтобы помочь вам выбрать лучшие датчики движения для вашего дома и офиса.

Почему вы должны использовать выключатель света с датчиком движения

Если вы читаете это руководство, возможно, вы уже хотите или готовы купить выключатель света с датчиком движения. Мы все знаем, что использование выключателя света с датчиком движения может сократить потери энергии и сократить расходы на электроэнергию, но выключатель с датчиком движения может принести вам гораздо больше пользы, чем вы думаете, по сравнению с обычным выключателем света.

Вот некоторые основные преимущества использования сенсорного выключателя света.

Экономия энергии и сокращение отходов электроэнергии

Здравый смысл подсказывает, что свет, активируемый движением, может сэкономить больше энергии, чем светильник с ручным управлением, но сколько энергии действительно могут сэкономить выключатели света с датчиком движения?

По данным CEE, выключатели с датчиком движения могут сэкономить до 60% энергии в домашних прачечных.

По данным Национальной лаборатории Лоуренса в Беркли, стратегии, основанные на занятости (датчик присутствия и выключатели света с датчиком отсутствия), могут обеспечить экономию энергии освещения в среднем на 24%.

По данным Агентства по охране окружающей среды США, за счет использования стратегий автоматического и планового отключения, таких как датчики движения, экономия энергии может составлять от 40% до 46% в классных комнатах, от 13% до 50% в частных офисах, от 30% до 90% в туалеты, от 22% до 65% в конференц-залах, от 30% до 80% в коридорах и от 45% до 80% в складских помещениях.

В среднем выключатели с датчиком движения могут сэкономить от 30% до 60% энергии освещения в жилых и коммерческих помещениях, а в некоторых случаях даже до 80% экономии энергии.

Увеличенный срок службы светодиодных ламп

Как и все электронные продукты, многие из нас задаются вопросом, что частое включение и выключение может нанести больший ущерб сроку службы светильника, а не увеличить его за счет сокращения часов работы.

Вредит ли многократное включение и выключение света, зависит от того, какой тип лампочки вы используете. Часто результаты включения и выключения для ламп накаливания и галогенных ламп, люминесцентных ламп и светодиодных ламп различаются.

Давайте посмотрим на предложения, когда выключать свет из U.С. Департамент энергетики:

  • Лучше всего выключать лампы накаливания и галогенные лампы, когда они не нужны из-за высокого потребления электроэнергии.
  • Эмпирическое правило для компактной люминесцентной лампы — оставлять ее включенной, если вы выходите из комнаты на 15 минут или меньше (в зависимости от нескольких факторов).
  • Для светодиодного освещения срок службы не зависит от включения и выключения.

Имея в виду эти выводы, давайте углубимся в теорию работы этих источников света, чтобы лучше понять их.

Галогенные лампы, лампы накаливания и люминесцентные лампы используют вольфрамовые нити накала, которые нагреваются и испускают электроны посредством термоэлектронной эмиссии.

По сути, биметаллический переключатель нагревается и периодически размыкается, в результате чего магнитное поле, создаваемое балластом, схлопывается и создает индуктивный толчок в трубке. Если удар будет недостаточно сильным, электронов не хватит для поддержания цепи в трубке, и свет будет мерцать. Свет будет поддерживаться только тогда, когда магнитное поле сильное, когда он коллапсирует.

Идея состоит в том, что вольфрамовый элемент подвергается термическому удару каждый раз, когда включается свет. Включение света каждый раз повреждает нить накала и приводит к долгосрочному повреждению.

Светодиод

— единственный тип светоизлучающего устройства из списка, в котором не используется вольфрамовый элемент. Вместо этого в нем используется PN-переход, что означает, что для светодиодной лампы требуется гораздо меньшее напряжение и ток, что означает низкое энергопотребление по сравнению с лампами накаливания.Таким образом, светодиод вообще не будет поврежден при переключении, поскольку нет нити накала, которую можно повредить, а мощность, проходящая через лампу, ниже. Фактически, многие приложения переключают их на высоких скоростях с помощью ШИМ, с которым они справляются без проблем.

Для галогенных ламп, ламп накаливания и люминесцентных ламп, хотя это сокращает срок их службы каждый раз, когда они включаются и выключаются, но это все же лучше, чем оставлять свет включенным круглосуточно и без выходных. Таким образом, использование выключателя света с датчиком движения может определенно помочь сэкономить деньги и сэкономить в долгосрочной перспективе.

Для светодиодных светильников срок службы увеличивается за счет сокращения рабочего времени, а затраты на электроэнергию снижаются благодаря датчику движения.

Для любого типа освещения применение выключателя света, активируемого движением, может принести больше пользы, чем вреда, особенно для светодиодных светильников.

Удобно, чисто и без помощи рук

Когда у вас грязные руки на кухне, мокрые в ванной или занятые руки в гараже, решение для управления освещением без помощи рук станет настоящим решением проблемы.Мы все были в подобных ситуациях, когда нам нужно вернуться, чтобы выключить свет, когда мы не можем выключить его, выходя из комнаты, из-за замасленных или занятых рук.

В постковидной среде с социальным дистанцированием и рекомендациями, такими как частое мытье рук, как никогда важно не прикасаться к кнопкам, когда это возможно.

Благодаря переключателям с датчиками движения все освещение управляется сенсорными переключателями без необходимости ручного управления, что делает вашу жизнь чище и удобнее.

Сделайте свой дом безопаснее

Это существенное преимущество, которым большинство людей пренебрегают, когда думают о датчиках движения. Мы знаем, что датчики движения широко используются в камерах безопасности для обнаружения краж со взломом, но как датчик движения может повысить безопасность дома?

Как бы ты ни был знаком со своим домом, ты никогда не узнаешь, что ждет тебя в темноте. Без надлежащего достаточного освещения у вас есть шанс упасть, споткнуться о препятствия на полу или даже упасть с лестницы.

Особенно, если в вашем доме есть дети или пожилые люди, вы не хотите, чтобы они рисковали получить травму без достаточного освещения ночью.

Выключатель света с датчиком движения может включать свет только тогда, когда рядом есть люди, и вам не нужно держать свет включенным всю ночь.

Есть такие места, как ваш гараж или домашняя кладовая, внутри темно даже днем. Свет, управляемый сенсорными выключателями, позволяет избежать потенциальных рисков получения травм от острых или падающих предметов в темноте.

Как работает выключатель света с датчиком движения

Как правило, выключатели с датчиком движения работают в двух режимах: режим присутствия и режим отсутствия.

Режим присутствия означает, что свет автоматически включается, когда в комнате находятся люди, и выключается, когда в комнате нет людей. Например, когда датчик обнаруживает людей, входящих в комнату, свет включается сенсорным выключателем. Когда датчик обнаруживает, что в помещении никого нет или человек вышел из комнаты, сенсорный выключатель выключает свет.Выключатели света с датчиком движения в режиме присутствия также называются датчиками присутствия для краткости.

Режим отсутствия означает, что свет может быть включен только вручную людьми в первую очередь, а сенсорный переключатель выключит свет, когда датчик обнаружит, что в комнате нет людей или люди ушли. По сравнению с датчиками присутствия, датчики отсутствия могут предотвращать ложные срабатывания и экономить больше энергии, поскольку сначала требуется ручное управление.

Существует множество выключателей света с датчиками движения только с одним режимом: либо датчик присутствия, либо датчик отсутствия.Они подходят для мест с регулярным распорядком дня, особенно коммерческих зданий, поэтому один фиксированный режим работы может удовлетворить потребности, и вам не нужно менять режимы.

Сенсорные выключатели

«все в одном» сочетают в себе оба метода работы, обеспечивая пользователям максимальную гибкость при выборе. Их называют датчиками присутствия/отсутствия, или иногда для краткости их называют датчиками присутствия.

Иногда добавляется функция ручного управления, с помощью которой пользователи могут управлять выключателем света с помощью кнопок, как в обычном выключателе света, временно или постоянно обходя датчики движения.

Датчик освещенности

Датчик движения со светочувствительным режимом может еще больше снизить потери электроэнергии, поэтому свет не будет включаться днем ​​при достаточном освещении, а будет включаться только в темноте. Пользователи могут настроить датчик освещенности с определенными значениями LUX, чтобы свет не срабатывал, если окружающее освещение превышает выбранное значение LUX.

Временная задержка

Временная задержка является функцией по умолчанию для большинства датчиков движения, поэтому датчик выключит свет только по истечении заданного времени задержки, когда движение не обнаружено.Задержка по времени держит свет включенным, позволяя людям временно покинуть помещение.

Временная задержка может помочь предотвратить ложные срабатывания, поэтому, даже если датчик движения не может обнаружить людей в комнате, он не выключит свет внезапно.

Чувствительность

Большинство датчиков движения позволяют регулировать уровень чувствительности от низкого до высокого. Если переключатель датчика движения включает свет случайным образом или случайно, скорее всего, чувствительность слишком высока, и вам нужно ее уменьшить.

Диммер

Выключатель света с датчиком движения и функцией затемнения может поддерживать освещение на комфортном уровне, а не просто включать или выключать. Обычный сенсорный выключатель может только включать или выключать свет, делая комнату слишком светлой или слишком темной, если лампочка не подходит. Благодаря функции затемнения окружающее освещение может поддерживаться на умеренном уровне без резких изменений.

Технология обнаружения движения

Как правило, выключатель света с датчиком движения представляет собой выключатель света, управляемый встроенным блоком датчика движения.Когда датчик движения обнаруживает движение, выключатель света включает или выключает свет.

Датчики движения могут использовать различные технологии обнаружения движения для обнаружения людей или движения, и каждая технология имеет свои уникальные преимущества и недостатки. Обычно в датчиках движения для обнаружения используются три типа технологий: инфракрасная, ультразвуковая и технология Dual-Tech.

Прежде чем идти дальше, я думаю, мы согласимся, что идеальных датчиков движения не бывает, и они могут ошибаться.

Когда датчик движения обнаруживает нежелательное движение, а затем ложно включает свет, такое поведение называется ложным включением. Например, когда в комнате никого нет, но датчик обнаруживает людей, движущихся снаружи, и включает свет, это пустая трата энергии, которой следует избегать.

Когда датчик движения не может обнаружить людей в зоне действия, он может ложно отключить свет, такое поведение называется False-Off. Например, когда мы еще читаем книги в комнате, но датчик не фиксирует наше движение, так как мы очень тихие при небольших движениях, то датчик может выключить освещение, думая, что комната уже пуста.

Чтобы обеспечить лучшую производительность, следует предотвращать ложные срабатывания и ложные срабатывания

, и каждая технология может вызывать ложные срабатывания и ложные срабатывания по разным причинам.

Переключатель света с ИК-датчиком движения

Выключатель света с датчиком движения PIR использует пассивную инфракрасную технологию для обнаружения движения.

Пассивный ИК-датчик движения принимает и обнаруживает излучение, испускаемое или отражаемое движущимися объектами или людьми. Датчик PIR имеет две прорези для одновременного приема инфракрасного излучения из двух мест, и если есть разница между полученным теплом из двух прорезей, то датчик узнает, что есть движущийся объект, и включает свет.

Поскольку датчики движения PIR обнаруживают движение по изменению температуры, они также могут срабатывать от других источников тепла, таких как собаки и кошки, кроме человека. Датчикам движения PIR также требуется четкая видимость зоны обнаружения, поскольку они должны получать излучаемый IR, поэтому не должно быть никаких препятствий, блокирующих обзор датчика.

Датчики движения

PIR потребляют очень мало энергии и очень подходят для домашнего использования, поскольку им не нужно посылать сигналы для обнаружения.

Чтобы датчики PIR имели более точную чувствительность, диапазон их обнаружения тепла часто ограничивается диапазоном тепла, близким к человеческому, чтобы они вызывали меньше ложных срабатываний на другие источники тепла.

Выключатель света с ультразвуковым датчиком движения

В выключателе света с ультразвуковым датчиком движения используется ультразвуковая технология для обнаружения движущихся объектов или людей. Ультразвуковой датчик движения непрерывно посылает ультразвуковые одиночные импульсы, после чего звуковые волны будут поражать объекты и отражаться, и если есть разница между отправленной и полученной волнами, то датчик знает, что есть движение.

Ультразвуковые датчики движения обнаруживают движение только по звукам, поэтому они не могут сказать, является ли это движение людей или движущихся объектов.Любое движение в заданной области может привести к включению света ультразвуковым датчиком, что заставляет датчик реагировать не только на действия человека.

Ультразвуковые датчики

также могут обходить углы и препятствия, поскольку им не требуется обзор прицелов, таких как датчики PIR, поэтому ультразвуковые датчики широко используются в помещениях с несколькими киосками и стенами.

Ультразвуковые датчики часто обладают высокой чувствительностью, даже если их чувствительность можно регулировать в диапазоне от низкой до высокой. И они будут потреблять гораздо больше энергии, чем датчики движения PIR, потому что им нужно постоянно посылать звуковые волны, что делает их не оптимальным вариантом для домашнего применения.

Переключатель освещения Dual-Tech с датчиком движения

Выключатель света с двойным датчиком движения использует комбинацию PIR и ультразвуковой технологии для повышения производительности.

Двойной датчик активирует свет только тогда, когда обе технологии обнаруживают движение одновременно, и пока какая-либо технология все еще обнаруживает движение, свет все еще остается включенным.

Чтобы включить свет

Мы знаем, что ультразвуковые датчики потребляют много энергии, поэтому ультразвуковой датчик находится в режиме ожидания и активируется для обнаружения движения только после того, как движение уже обнаружено ИК-датчиком.

Если и инфракрасный, и ультразвуковой датчики обнаруживают одно и то же движение, двойной датчик включит свет. Таким образом, двойной датчик может экономить энергию, поскольку ультразвуковой датчик не должен постоянно излучать звуковые волны. И это может предотвратить ложные срабатывания, поскольку движение должно быть зарегистрировано и распознано обоими двумя датчиками.

Чтобы выключить свет

Пока либо инфракрасный, либо ультразвуковой датчик все еще обнаруживают движение, датчик с двумя технологиями будет считать, что люди все еще находятся, и будет поддерживать свет во избежание ложных срабатываний.

Судя по всему, двойные датчики движения сочетают в себе преимущества обеих технологий, но не имеют недостатков ни одной из технологий обнаружения движения.

Какую технологию выбрать?

Выключатели света с датчиком движения

PIR лучше всего подходят как для домашнего, так и для коммерческого использования по следующим причинам:

  • ПИК-датчики движения потребляют очень мало энергии, так как они только пассивно принимают инфракрасное излучение
  • ПИК-датчики движения очень долговечны и дешевы
  • ПИК-датчики обнаруживают движение по теплу, поэтому они более точно реагируют на действия человека

Ультразвуковые и двойные технологии датчики больше подходят для открытых пространств и коммерческих зданий:

  • Они очень чувствительны и могут обнаруживать мелкие движения
  • Они могут обнаруживать углы вокруг препятствий, что делает их подходящими для сложных открытых пространств

Типы установки

Датчики движения

также сортируются по тому, как и где они устанавливаются, вот все популярные типы на рынке.

Требуется нейтраль и требуется провод заземления

В большинстве случаев в настенной коробке имеется четыре провода: провод нагрузки, линейный провод, нулевой провод и провод заземления. Вам нужно использовать нейтральный провод, необходимый для выключателя света с датчиком движения.

Нейтральный выключатель света также является стандартным выключателем света с датчиком движения, что означает, что для работы ему нужен нейтральный провод.

В некоторых старых домах вы можете не найти нулевой провод в настенной коробке, поэтому там всего три провода: провод нагрузки, линейный провод и провод заземления.В этом случае вам нужно будет использовать переключатель датчика движения, для работы которого не требуется нейтраль, этот тип переключателя помечен как «Не требуется нейтраль» или «Требуется заземляющий провод», потому что для его работы требуется заземляющий провод.

В любом случае вам нужен провод заземления для работы выключателя света с датчиком движения. Не существует выключателя света с датчиком движения, который может работать без заземляющего провода.

Выключатель для настенного и потолочного монтажа

Хотя все они являются выключателями света с датчиком движения, они выглядят совершенно по-разному.

Настенные сенсорные выключатели выглядят как выключатели света в сочетании с датчиком движения. Их также называют встраиваемыми, настенными или просто сенсорными настенными выключателями.

Потолочный выключатель движения представляет собой скорее датчик движения, чем выключатель света, и они устанавливаются на потолке, который напрямую управляет освещением. Поэтому их часто называют потолочными датчиками движения или потолочными датчиками присутствия.

Потолочный датчик движения все делает автоматически.Такие настройки, как временная задержка, чувствительность, находятся на датчиках, обычно люди настраивают датчик только один раз и никогда не будут менять его снова, так как они расположены высоко на потолке.

Если вы хотите иметь ручное управление потолочным датчиком движения, вам нужно добавить еще один настенный выключатель, подключенный к свету и датчику, или использовать удаленный или потолочный датчик.

Внутри и снаружи

Большинство выключателей света с датчиком движения предназначены для использования внутри помещений и не могут использоваться непосредственно на открытом воздухе, поскольку они не предназначены для защиты от суровых погодных условий или ржавчины.Другая причина заключается в том, что существует множество источников шума, таких как птицы, движущиеся автомобили, которые будут ложно срабатывать датчиком движения.

Для наружного использования мы обычно используем датчики движения для управления освещением. Более подробную информацию о нашем руководстве по датчику движения можно найти здесь.

3-позиционный выключатель света

3-позиционный переключатель освещения позволяет управлять одним и тем же освещением из двух разных мест. В то время как стандартные выключатели с датчиком движения могут управлять только одним светом.

Если у вас длинный коридор, который не может охватить один датчик движения, вы можете установить два датчика на каждом конце. В этом случае вам потребуются два 3-позиционных выключателя света с датчиком движения, установленных на обоих концах.

Удаленная беспроводная связь и Wi-Fi

Беспроводные сенсорные выключатели света становятся все более популярными, особенно для модернизации существующих систем управления освещением. Их легко и быстро установить, не беспокоясь о том, чтобы возиться с существующими проводами или добавлять новые провода.Беспроводные датчики часто управляются дистанционно через Wi-Fi. Беспроводные датчики питаются от внутренней батареи и отправляют сигналы движения по беспроводной сети на контроллер, чтобы включить или выключить свет.

Как запрограммировать переключатель датчика движения

Большинство переключателей настенных датчиков запрограммированы на переключателях. Некоторые интеллектуальные переключатели можно запрограммировать с помощью приложения для телефона.

Для более старых сенсорных настенных выключателей необходимо открыть пластину и изменить там функции. Обычно есть переключатели для выбора функций и маленькие циферблаты для изменения временной задержки и т. д.

Для настенных выключателей нового типа вы можете запрограммировать датчики, нажимая кнопки. Кратковременным нажатием или длительным нажатием кнопки вы можете напрямую настроить режим, который делает крышку тоньше и выглядит лучше.

Потолочные датчики

аналогичны настенным выключателям старого типа, и вам необходимо изменить режим работы датчика. Сняв крышку, вы обнаружите аналогичные переключатели и циферблаты для дальнейшей переделки.

Все вышеперечисленное для справки, особенно если ваш датчик программируется кнопками.Для получения подробной информации следуйте инструкциям выключателя освещения с датчиком движения.

Выключатель света с датчиком движения Домашнее применение

Если вы хотите использовать выключатели света с датчиком движения дома, но не знаете, где их лучше всего использовать. Вот несколько рекомендаций по домашнему применению.

Ванная комната

Ванная комната — одно из лучших мест в вашем доме для выключателей света с датчиком движения. На самом деле, мы бы посоветовали каждому читателю установить выключатель света с датчиком движения хотя бы в ванной комнате.

Людям часто приходится пользоваться туалетом ночью, с датчиком движения, свет включится для вас для удобства и безопасности.

Еще одним преимуществом является то, что после принятия душа или мытья рук вам не придется рисковать получить удар током, коснувшись выключателя света мокрыми руками.

Если у вас возникли проблемы с датчиками движения в ванной, ознакомьтесь с нашим подробным руководством, чтобы найти решения.

Гараж и кладовая

Домашний гараж и кладовая — хорошие места для освещения с датчиком движения, потому что в них обычно не хватает естественного света, и нам нужно довольно часто перемещать вещи в эти места и из них.

Для этого места подходит потолочный датчик движения, поскольку он может иметь лучшее покрытие, чем настенные выключатели, и в этих комнатах много препятствий, таких как полки и ящики.

Детская спальня

Дети любят играть по дому и часто забывают выключить свет. Родители могут установить настенный выключатель с датчиком отсутствия свободного места в детской спальне.

Датчик Vacancy не выключит свет на всю ночь и никогда не включит свет случайно во время хорошего сна.

Управление вентилятором

Вы можете добавить датчик движения к потолочным вентиляторам в комнате или вытяжным вентиляторам в ванной комнате.

Для потолочных вентиляторов можно добавить отдельный датчик движения, чтобы управлять только вентилятором.

Для вытяжных вентиляторов для ванных комнат или кухонь вы можете использовать переключатель освещения с управлением вентилятором, поэтому вам нужен только один переключатель для управления ими обоими.

Коммерческий выключатель света с датчиком движения

Применение системы освещения с датчиком движения на основе датчика присутствия может сэкономить больше энергии и сократить потери электроэнергии в коммерческих зданиях.

Существует множество норм энергопотребления для систем освещения коммерческих зданий, будь то общие нормы, такие как ASHRAE, IECC, или местные нормы, такие как Раздел 24 штата Калифорния, требуется наличие систем экономии освещения, таких как выключатели освещения присутствия и отсутствия.

ASHRAE и IECC требуют автоматического отключения систем внутреннего освещения в коммерческих зданиях площадью более 5000 квадратных футов. Для больших площадей с предсказуемой степенью занятости, например, с рабочим временем всего этажа в здании, автоматическое отключение по расписанию — это то, что нужно.

Выключатели света с датчиком движения — это идеальное решение для автоматического отключения освещения в закрытых локализованных помещениях, где они могут обеспечить распределенное управление, например, в частных офисах, туалетах, столовых, комнатах отдыха, конференц-залах и т. д.

ASHRAE и IECC требуют управления освещением в закрытых помещениях, поэтому мы можем установить выключатели света с датчиком движения, чтобы удовлетворить требования как автоматического отключения, так и контроля пространства.

Есть несколько отличий при выборе сенсорных выключателей света коммерческого класса.

277 напряжение

Наиболее существенная разница между домашними и коммерческими выключателями света заключается в напряжении. В США домашнее напряжение составляет 110 В, а коммерческое — 277 В.

Вам необходимо выбрать выключатель света, совместимый с вашим напряжением.

Рабочий режим

В коммерческих зданиях предпочтительнее использовать одномодовые датчики присутствия и отсутствия людей, так как ежедневный режим работы обычно фиксирован. Где-то хороши для режима присутствия, где-то подходят для датчика присутствия.

Вы можете установить универсальный выключатель света с датчиком движения, но велика вероятность того, что вы не будете менять режим обнаружения движения в течение всего года.

Технология

Датчики PIR и Dual-Tech широко используются в коммерческих зданиях. Выключатели света PIR более долговечны и экономичны. Двойные выключатели света больше подходят для открытых пространств.

Часто задаваемые вопросы и устранение неполадок

Как отключить подсветку с датчиком движения

Иногда хочется выключить свет, пока ты еще в комнате.Если это сенсорный настенный выключатель, то вы можете нажать кнопку на датчике, большую часть времени включен ручной режим, чтобы вы могли временно выключить свет.

Если это потолочный датчик движения и на стене нет выключателя света, подключенного к потолочному датчику, вы не можете его выключить, потому что он полностью автоматический.

Как включить подсветку датчика движения

В некоторых случаях вы можете захотеть оставить свет включенным, несмотря на движение. Прочтите наше подробное руководство о том, как включить датчик движения здесь.

Как обойти/переопределить датчик движения

Для некоторых сенсорных настенных выключателей с кнопкой можно нажать кнопку, чтобы вручную отключить датчик движения на короткое время.

Как отключить датчик движения

Некоторые переключатели датчиков движения имеют ручной режим, который позволяет отключить функцию обнаружения движения и использовать ее как обычный выключатель света.

Как сбросить выключатель света с датчиком движения

Сначала следуйте инструкциям по эксплуатации выключателя света, чтобы сбросить его.Если не работает, попробуйте быстро включить и выключить несколько раз на две-три секунды.

Переключатель света с датчиком движения включается случайным образом

Обычно это связано с тем, что датчик обнаруживает нежелательные движения.

Можно попробовать понизить чувствительность сенсора. Если это датчик PIR, вы можете заблокировать часть линзы датчика.

Убедитесь, что датчик движения не отвлекается от источников шума, и попробуйте переместить датчики, чтобы убедиться, что датчик может обнаруживать только в помещении, а не снаружи.

Выключатель света с датчиком движения не выключается

Сначала попробуйте установить небольшую временную задержку, чтобы проверить, может ли датчик отключиться. Иногда временная задержка устанавливается слишком большой, поэтому кажется, что свет не выключается.

Если он по-прежнему не выключается, попробуйте способы, указанные выше. Скорее всего, датчик обнаруживает движение от других источников.

Как работают датчики движения в вашем доме?

Vivint предлагает два беспроводных детектора движения, которые используют инфракрасную технологию и имеют угол обзора 90 градусов, что гарантирует, что злоумышленники не смогут пройти незамеченными.

Как настроить датчик движения?

Поскольку на карту поставлена ​​безопасность вашей семьи, рекомендуется нанять квалифицированного специалиста, который обеспечит правильную и эффективную установку ваших датчиков движения. Если вы приобрели датчик движения Vivint, один из наших специалистов по умному дому выполнит индивидуальную установку, чтобы убедиться, что работа выполнена правильно.

Где лучше всего установить датчик движения?

Несмотря на то, что есть несколько потенциальных мест для установки детектора движения, наиболее очевидным первым выбором является снаружи у входной двери.Большинство злоумышленников проверят входную дверь, прежде чем пытаться взломать окно. Простая установка детектора движения может отпугнуть потенциальных злоумышленников.

Большинство детекторов имеют довольно широкий диапазон, поэтому стены и потолки являются идеальными местами в доме для установки детекторов движения. Например, чтобы ваш малыш не ползал рядом с водонагревателем, закрепите датчик движения на стене или потолке рядом с водонагревателем. Вы будете предупреждены о движении, что может помочь предотвратить возможную аварию.Профессиональный установщик может внести ценный вклад в отношении позиционирования и диапазона обнаружения.

Почему датчик движения так важен в комплексной системе домашней безопасности?

Эффективный датчик движения является основой полноценной домашней системы безопасности. Детектор движения может распознавать злоумышленников и вызывать тревогу. Его можно сочетать с другими продуктами домашней безопасности, такими как видеомагнитофоны, устройства для защиты от разбития стекла, камеры наблюдения, датчики дыма и угарного газа, а также интеллектуальные замки для полноценной системы домашней безопасности.

Что еще нужно знать о детекторах движения?

Детекторы движения могут не только предупредить вас о злоумышленниках. Используйте свой детектор движения, чтобы убедиться, что ваш подросток соблюдает комендантский час, или получите уведомление, когда ваши малыши решат использовать тренажерный зал в качестве игровой площадки или аптечку, чтобы поиграть в доктора.

Детекторы движения

также могут защитить ваших питомцев от потенциальных опасностей и уведомить вас о посетителях у входной двери.

Как получить детектор движения?

Готовы ли вы испытать простоту, удобство и безопасность, которые обеспечивают датчики движения?

Просто свяжитесь со специалистами Vivint, чтобы обсудить ваши потребности.
