Диаметры труба полипропиленовая: Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка

Содержание

таблица, которая поможет найти изделие нужного типоразмера

Если вам предстоит выполнить монтаж коммуникаций, вам нужны полипропиленовые трубы. Таблица, содержащая диаметры и другие линейные размеры данных изделий, позволит подобрать оптимальный вариант для вашего дома. Предлагаем разобраться с существующими разновидностями, техническими характеристиками и особенностями выбора и монтажа данных изделий для систем отопления или водоснабжения.

Полипропиленовые трубы– ключевой элемент многих систем коммуникацийПолипропиленовые трубы– ключевой элемент многих систем коммуникаций

Читайте в статье

Полипропиленовые трубы – что это такое

Полипропилен относится к термопластичным полимерам. Принятое условное международное обозначение данного материала – «РР». Полипропиленовые трубы – это длинномерные изделия, широко используемые при монтаже систем водо- и теплоснабжения.

Длинномерные изделия актуальны при устройстве многих системДлинномерные изделия актуальны при устройстве многих систем

Виды полипропиленовых труб и фитингов: основные классификации

Используемое при изготовлении полипропиленовых труб сырье позволяет разделить длинномерные изделия на следующие виды:

  • PPR (ППР, PPRC), при изготовлении которых используется статистический или рандом-сополимер, имеющий кристаллическую структуру. Такие изделия способны сохранять свои характеристики в широком температурном диапазоне. Могут иметь диаметр 16 – 110 мм;
  • PPH, изготавливаемые из полипропилена, содержащего специальные модифицирующие добавки для придания готовым изделиям определенного комплекса свойств;
  • PPB, изготавливаемые из полимера, состоящего из блоков (микромолекул) гомополимера. Подобная структура материала способствует повышению ударопрочности готового изделия;
  • PPs. Для производства используется полифенилсульфид. Относясь к материалам более высокого класса, он повышает износостойкость и ударопрочность готовой продукции и значительно увеличивает стоимость.

В зависимости от того, какое давление выдерживает полипропиленовая труба 20 мм, классификация предлагаемой производителями продукции выглядит следующим образом:

  • N10 (PN10). Имеют толщину стенки 1,9 – 10 мм и способны выдержать давление 1,0 МПа;
  • PN16. Максимальное давление может достигать 1,6 МПа, а температура до 60 °С. Находят ограниченное применение;
  • N20 (PN20). Могут иметь стенку толщиной 1,6 – 10 мм. Выдерживают давление до 2 МПа;
  • N25 (PN25). Благодаря дополнительному армированию алюминиевой фольгой они способны выдержать давление до 2,5 МПа;

Ниже представлены фото полипропиленовых труб:

Полипропиленовые трубы: как подобрать правильный диаметр (таблица с типоразмерами) Полипропиленовые трубы: как подобрать правильный диаметр (таблица с типоразмерами) Полипропиленовые трубы: как подобрать правильный диаметр (таблица с типоразмерами) Полипропиленовые трубы: как подобрать правильный диаметр (таблица с типоразмерами)

Монтаж системы выполняется с использованием следующих фитингов:

  • переходников и муфт, которые позволяют соединить между собой элементы одного либо различного диаметра соответственно;
  • уголков различных конфигураций, позволяющих изменить направление трубопровода. Производители предлагают изделия на 45° и 90°;
  • элементов разводки. К их числу относят тройники, крестовины. С их помощью выполняется разводка коммуникаций на несколько отдельных ветвей;
  • обводных элементов, обеспечивающих монтаж сложной системы, в том числе вблизи других объектов;
  • запорных элементов;
  • заглушек и других изделий, обеспечивающих монтаж трубопровода нужной конфигурации.

Фитинги представлены в большом ассортиментеФитинги представлены в большом ассортименте

Технические характеристики полипропиленовых труб: основные позиции

Длинномерные изделия из полипропилена обладают повышенной стойкостью к воздействию агрессивных химических веществ. Деструкция поверхности наблюдается исключительно при одновременном воздействии химических реагентов и высокой температуры.

Изделия из пропилена способны выдержать воздействие агрессивных веществИзделия из пропилена способны выдержать воздействие агрессивных веществ

К основным техническим характеристикам полипропиленовых труб относится:

  • Морозоустойчивость до -15° С. Оптимальный вариант для коммуникационных систем, по которым транспортируется жидкость, нагретая до положительной температуры;
  • Плавление при температуре 160 – 170° С;
  • Возможность транспортировки теплоносителя, нагретого до 120° С. Эта информация будет интересна тем, кто хочет знать, какую температуру выдерживают полипропиленовые трубы;
  • Достаточная прочность, выдерживающая давление 10 – 25 атм.;
  • Широкий размерный ряд. Производители предлагают изделия с внешним диаметром 16 – 125 мм.

Внимание! Радиус изгиба зависит от диаметра. Наибольший изгиб имеют изделия без перфорации, армированные алюминием.

Радиус изгиба зависит от поперечных размеров труб из полипропиленаРадиус изгиба зависит от поперечных размеров труб из полипропилена

Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию

Подбирая изделия нужного типоразмера, стоит изучить справочные таблицы. В них размеры полипропиленовых труб указаны в мм. При этом обязательно приводятся рекомендации по выбору подходящего варианта, с которыми мы предлагаем вам познакомиться.

Геометрические параметры каждого элемента должны быть подобраны правильноГеометрические параметры каждого элемента должны быть подобраны правильно

Длина полипропиленовых труб: стандартный размер

Производители предлагают изделия различного диаметра. При этом длина полипропиленовых труб стандартизирована и составляет 4 – 6 м. Если она меньше, то речь идет об отрезке, а не цельном изделии.

Длина длинномерных изделий стандартизированаДлина длинномерных изделий стандартизирована

Таблица соответствия внешних и внутренних диаметров полипропиленовых труб

При выборе подходящей модели обязательно учитывается давление на стенки. Из таблицы по наружному диаметру полипропиленовых труб и толщине стенки можно найти внутренний размер:

Линейные размеры – важные параметрыЛинейные размеры – важные параметры

Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты

На геометрические параметры полипропиленовых труб влияют многие параметры, включая температуру эксплуатации, рабочее давление и другие характеристики магистрали. Предлагаем разобраться в особенностях выбора подходящего типоразмера к определенной коммуникационной системе.

Выбор зависит конструктивных особенностей системыВыбор зависит конструктивных особенностей системы

Рекомендации по выбору диаметра труб в зависимости от области применения

Выбор подходящего типоразмера определяется назначением магистрали. Для подключения многоэтажного строения, общественного здания или целого микрорайона к коммуникациям используют полипропиленовые трубы большого диаметра, поперечные размеры которых превышает 0,5 м. Для отопления их не используют из-за опасности размягчения магистрали.

Для монтажа водопроводов используются изделия диаметром 21 – 25 мм. Для стояков требуются трубы ПП с поперечными размерами 32 – 40 мм. Для системы вентиляции оптимальным вариантом является диаметр более 0,4 м.

Чем больше диаметр, тем выше пропускная способностьЧем больше диаметр, тем выше пропускная способность

Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий

При выборе типоразмера длинномерных изделий обязательно учитывают, какая именно среда и с какой скоростью будет транспортироваться по трубопроводу, ее объем, а также давление, действующее на стенки. От этого зависит пропускная способность системы.

Внутренний диаметр d водопровода зависит нормы потребления воды Q и ее скорости движения v и рассчитывается следующим образом:

d=√((4) -Q- (1000/π∙v))

Срок службы продиктован условиями эксплуатацииСрок службы продиктован условиями эксплуатации

Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности

Выбор подходящего типоразмера осуществляется по внутреннему диаметру. Воспользовавшись справочными таблицами, можно определить нужный размер полипропиленовой трубы и фитингов.

Таблица, позволяющая подобрать подходящий вариант по скорости потокаТаблица, позволяющая подобрать подходящий вариант по скорости потока

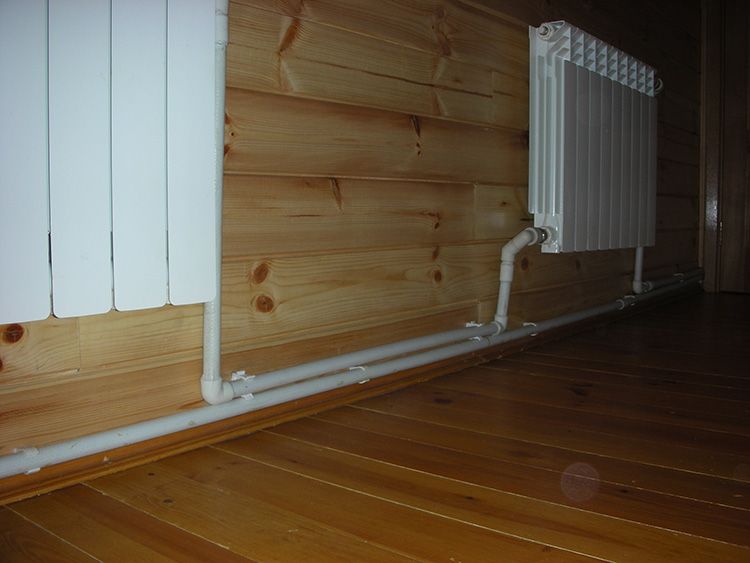

Как подобрать диаметр полипропиленовых труб на примере отопления частного дома

Определяя диаметр полипропиленовых труб для отопления частного дома, выполняют подробные расчеты либо используют усредненные значения. Для расчета требуется средняя скорость теплоносителя (обычно 0,6 – 2 м/с), количество радиаторов и их суммарная мощность, площадь помещения.

Изделия для системы отопления частного дома стоит выбирать из таблицы полипропиленовые трубы диаметром:

  • 16 – 20 мм, если будет монтироваться до 4 радиаторов;
  • 20 – 25 мм, если суммарная мощность достигнет 7 кВт, а количество монтируемых батарей будет более 4;
  • 25 – 32 мм для систем, рассчитанных на суммарную мощность до 11 кВт;
  • 32 – 40 мм при мощности 12– 19 кВт;
  • изделия диаметром более 40 мм актуальны для двухэтажных загородных коттеджей, в обогреве которых используется система на 30 кВт.

 Количество радиаторов влияет на диаметр монтируемых элементовКоличество радиаторов влияет на диаметр монтируемых элементов

Особенности выполнения монтажных работ

Соединение полипропиленовых элементов осуществляется посредством сварки на специальном устройстве. С его помощью отдельные фрагменты разогреваются до заданной температуры, а потом соединяются вместе для формирования цельного изделия.

Соединение полипропиленовых и металлических элементов выполняется с помощью фитингов с резьбовыми вставками. Герметизацию обеспечивают с помощью тефлоновой ленты и ряда других уплотнителей.

Внимание! Нарезка резьбы на готовых изделиях недопустима! Монтаж следует выполнять с использованием фитингов, выпускаемых тем же производителем.

Для формирования качественного соединения следует:

  • внимательно осмотреть все соединяемые элементы для исключения наличия загрязнений и повреждений;
  • выполнять работы при температуре выше 5° С. Гибку – выше 15° С;
  • максимальный радиус изгиба, зависящий от диаметра ПП труб;
  • монтировать элементы системы на неподвижной опоре только в исключительных случаях, так как она не допускает компенсационное смещение;
  • при креплении следует учитывать термическое расширение.

Ознакомиться с деталями выполнения монтажных работ можно в следующем видео:

Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

Цена на представляемые в каталогах полипропиленовые трубы и фитинги зависит от размера, технических характеристик и производителя. Наиболее востребованной является продукция:

  • Bänninger, изготавливаемая из рандом-сополимера и имеющая характерный зеленый цвет;
  • Aquatherm. Экологически безопасная продукция;
  • Wefatherm. Изделия, армированные алюминием;
  • Rehau;
  • Kalde. Для изготовления продукции используется рандом-сополимер третьего типа;
  • Pilsa.

Отзыв о продукции Kalde:

Полипропиленовые трубы: как подобрать правильный диаметр (таблица с типоразмерами)Подробнее: https://otzovik.com/review_1591246.html.

Отзыв о продукции Политэк:

Полипропиленовые трубы: как подобрать правильный диаметр (таблица с типоразмерами)Подробнее: https://otzovik.com/review_2446181.html

Делитесь в комментариях, чья продукция вас заинтересовала, и какой марке вы отдали предпочтение.

Полипропиленовые трубы: как подобрать правильный диаметр (таблица с типоразмерами)

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Диаметр полипропиленовых труб таблица, характеристики и применение

В настоящее время для монтажа водопроводов и систем отопления широко применяются разнообразные полимерные трубы. Все они имеют сходные потребительские свойства: большой срок эксплуатации, более или менее простой монтаж, отсутствие коррозии, низкие теплопотери.

Благодаря гладкой внутренней поверхности сопротивление движению жидкости в трубе очень мало. По сравнению с другими типами полимерных труб трубы из полипропилена обладают несколькими преимуществами, благодаря которым именно они используются для устройства отопления и водопровода чаще других.

Преимущества полипропиленовых труб

  • Низкая цена. Трубы из полипропилена выпускаются уже довольно давно. Технология изготовления отлажена и они выпускаются многими заводами. Ещё одно удобство: трубы и фитинги разных производителей полностью совместимы.
  • Механическая прочность. Толщина стенки у полипропиленовой трубы наибольшая среди полимерных. Это обуславливает их большой наружный диаметр, они почти не гнутся и их очень сложно повредить.
  • Внешний вид.При некоторой гибкости трубы сохраняют прямолинейную форму, поэтому они хорошо смотрятся проложенные открыто. Можно выбирать из нескольких цветов: белого, серого, синего, зелёного.

Характеристики полипропиленовых труб

Трубы различаются по следующим характеристикам: диаметру, максимальной температуре, предельному давлению и температурному расширению. В зависимости от назначения подбирают трубы с нужными характеристиками.

Диаметры полипропиленовых труб таблица

PN 10
Маркировка Наружный диаметр, мм Толщина стенок, мм Внутренний диаметр, мм
20×1,9 20 1,9 16,2
25×2,3 25 2,3 20,4
32×3,0 32 3 26,0
40×3,7 40 3,7 32,6
50×4,6 50 4,6 40,8
63×5,8 63 5,8 51,4
75×6,9 75 6,9 61,2
90×8,2 90 8,2 73,6
110×10 110 10 90,0
PN 20
16×2,7 16 16 10,6
20×3,4 20 3,4 13,2
25×4,2 25 4,2 16,6
32×5,4 32 5,4 21,2
40×6,7 40 6,7 26,6
50×8,4 50 8,4 33,2
63×10,5 63 10,5 42,0
75×12,5 75 12,5 50,0
90×15,0 90 15 60,0
110×18,4 110 18,4 73,2
PN 20
Исходный диаметр,мм Диаметр после заточки, мм Внутренний диаметр,мм Толщина стенок,мм
21,2 20 13,2 4,0
26,2 25 16,6 4,8
33,2 32 21,2 6,0
41,4 40 26,6 7,4
52,5 50 33,2 9,1
65,9 63 42,0 11,3
77,9 75 50,0 13,3

Для водопровода используют трубы с наружным диаметром примерно от 21 до 25 миллиметров, что эквивалентно обычным стальным трубам диаметром ½ и ¾ дюйма соответственно. Для водяных стояков используют трубы диаметром от 32 до 40 миллиметров. Диаметр можно измерить и он указан в маркировке трубы.

Максимальное давление, для которого предназначена труба, обозначается в маркировке. Например, надпись PN10 означает, что труба должна эксплуатироваться при давлении не более 10 бар, PN25 – не более 25 бар. Также в маркировке указывается температура в градусах. В домах для водопровода и отопления применяют трубы PN20 и PN25, рассчитанные на максимальную температуру 95 градусов.

Полипропилен имеет немалый коэффициент расширения: при изменении температуры в процессе эксплуатации длина трубы заметно меняется.

Для устранения этого недостатка применяются специальные компенсаторы в виде петель. Например, при монтаже стояков водоснабжения в многоквартирных домах на каждый этаж длины стояка устанавливается один компенсатор.



В тех случаях, когда устанавливать компенсатор нежелательно или невозможно, нужно применять армированные специальные трубы из полипропилена. Такие трубы имеют в толще стенки армирующий слой из алюминия или стекловолокна, который удерживает полипропилен от больших температурных деформаций.

Если трубу планируется замуровывать в толщу стены, то использование армированного полипропилена обязательно.

Особенности монтажа

Как уже отмечалось, трубы из полипропилена нельзя изогнуть. При монтаже приходится каждый изгиб и поворот трубопровода изготавливать на месте с помощью соответствующих угловых фитингов. Сама технология соединения проста и надёжна: с помощью специального устройства соединяемые детали разогреваются до температуры, когда полипропилен плавится, детали немедленно соединяются и после остывания получается надёжное монолитное соединение.

От монтажника требуется определённое мастерство: желательно, чтобы соединений было как можно меньше, и при этом часто монтаж выполняется в труднодоступных местах.

Несколько рекомендаций

Спланируйте где и как будет проходить трубопровод. Посчитайте необходимое количество труб, углов, тройников, переходников. Примите во внимание места, где трубы будут перекрещиваться. Угловые фитинги и трубы покупайте с некоторым запасом: в процессе монтажа может возникнуть необходимость изменить траекторию трубопровода. После окончания монтажа обязательно проверьте готовый трубопровод под давлением на возможные утечки.

Правильно выполненный монтаж позволит вам забыть о проблемах с водопроводом на 50 ближайших лет.

Похожие материалы

Труба полипропиленовая размеры: таблица диаметров

Автор Монтажник На чтение 2 мин. Просмотров 3.8k. Обновлено

Труба полипропиленовая выпускается в прямых отрезках длиной от 2 до 4 метров диаметром от 16 до 160 мм. Правда в Российской Федерации более распространена труба полипропиленовая размеры которой имеет диаметры от 20 до 110 мм. Диаметры 125, 140 и 160 мм менее редки их производят один или два завода на всю страну.

Труба полипропиленовая размеры которой 16 мм является редкостью и, как правило, используется для прокладки в системах водяных теплых полов и чаще всего выпускается в рулонах по 160 метров. Но опять же для теплых полов 16 мм применяют чаще трубы из сшитого полиэтилена (PEX) она более гибкая и не боится высоких температур.

Размеры полипропиленовых труб, как и все трубы изготовленные из термопластов, рассчитываются по наружному диаметру. Это важно помнить, что если стальная труба имеет размер 16 мм, то полипропиленовая – 20 мм. Если прямой фитинг для стальной трубы имеет размер 16 х 1/2″, то полипропиленовая прямоходная муфта (т.е. без сужения и расширения прохода) будет иметь размер 20 х 1/2″ мм. Из чего следует: 20 мм – это наружный диаметр полипропиленовой трубы, а 1/2″ это внутренний диаметр прохода жидкости.

Иногда, по согласованию с потребителем, допускается изготовление труб другой длины и других предельных отклонений. Фитинги для соединения труб имеют те же размеры, что и трубы. Если труба имеет маркировку 20, 25 и т. д. мм, то и фасонные части со стороны пластика тоже должны быть этих размеров.

Труба полипропиленовая PN10, PN20 размеры:

труба полипропиленовая размерытруба полипропиленовая размерыТруба полипропиленовая для воды

PN 20

Размер,

мм

D, мм

S, мм

d, мм

PN 10

Размер,

мм

D, мм

S, мм

d, мм

16х2,7

16

2,7

10,6

20х3,4

20

3,4

13,2

20х1,9

20

1,9

16,2

25х4,2

25

4,2

16,6

25х2,3

25

2,3

20,4

32х5,4

32

5,4

21,2

32х3,0

32

3,0

26,0

40х6,7

40

6,7

26,6

40х3,7

40

3,7

32,6

50х8,4

50

8,4

33,2

50х4,6

50

4,6

40,8

63х10,5

63

10,5

42,0

63х5,8

63

5,8

51,4

75х12,5

75

12,5

50,0

75х6,9

75

6,9

61,2

90х15,0

90

15,0

60,0

90х8,2

90

8,2

73,6

110х18,4

110

18,4

73,2

110х10

110

10,0

90,0

Армированная полипропиленовая труба PN25 размеры:

труба полипропиленовая размерытруба полипропиленовая размерыТруба полипропиленовая армированная

D, мм

D1, мм

D2, мм

S, мм

20

13,2

21,2

4,0

25

16,6

26,2

4,8

32

21,2

33,2

6,0

40

26,6

41,4

7,4

50

33,2

52,5

9,1

63

42,0

65,9

11,3

75

50,0

77,9

13,3



Трубы полипропиленовые размеры по таблице

Пластиковые трубы

Автор Петр Андреевич На чтение 1 мин. Просмотров 323 Обновлено

Все производители для обеспечения качества своей продукции, придерживаются зарубежных стандартов и ГОСТа. Благодаря этому полипропиленовая труба имеет стандартные размеры – диаметр и толщину стенки, смотрите таблицу.

таблица размеров полипропиленовых трубтаблица размеров полипропиленовых труб

Длина полипропиленовых труб рассчитывается опытным инженерами и индивидуально для каждого проекта. В магазинах труба продается палками длинной 4 метра.

таблица рабочей температуры для полипропиленовой трубытаблица рабочей температуры для полипропиленовой трубы

Ряд преимуществ полипропилена перед другими материалами:

  • Пропускная способность – в течение продолжительной эксплуатации трубопровода практически не изменяется.
  • Вес значительно ниже, при этом прочности не уступает стали.
  • Не подвергаются коррозии.
  • Удобны в обслуживании и эксплуатации.
  • Морозостойкие и устойчивы химически.
  • Не шумят.
  • Не засоряются.

Выбирая материал для отопления и водоснабжения, отталкивайтесь от наличия сертификатов соответствия качеству. У надежных производителей есть гарантия на продукцию до 10 лет. Качественные полипропиленовая продукция будет стоить дороже и отличаться внешне.

Полезно2Бесполезно

Диаметр полипропиленовых труб таблица характеристики и применение

Преимущества полипропиленовых труб

  • Низкая цена. Трубы из полипропилена выпускаются уже довольно давно. Технология изготовления отлажена и они выпускаются многими заводами. Ещё одно удобство: трубы и фитинги разных производителей полностью совместимы.
  • Механическая прочность. Толщина стенки у полипропиленовой трубы наибольшая среди полимерных. Это обуславливает их большой наружный диаметр, они почти не гнутся и их очень сложно повредить.
  • Внешний вид.При некоторой гибкости трубы сохраняют прямолинейную форму, поэтому они хорошо смотрятся проложенные открыто. Можно выбирать из нескольких цветов: белого, серого, синего, зелёного.

Характеристики полипропиленовых труб

диаметр пропиленовых труб таблица

Трубы различаются по следующим характеристикам: диаметру, максимальной температуре, предельному давлению и температурному расширению. В зависимости от назначения подбирают трубы с нужными характеристиками.

Диаметры полипропиленовых труб таблица

PN 10
Маркировка Наружный диаметр, мм Толщина стенок, мм Внутренний диаметр, мм
20×1,9 20 1,9 16,2
25×2,3 25 2,3 20,4
32×3,0 32 3 26,0
40×3,7 40 3,7 32,6
50×4,6 50 4,6 40,8
63×5,8 63 5,8 51,4
75×6,9 75 6,9 61,2
90×8,2 90 8,2 73,6
110×10 110 10 90,0
PN 20
16×2,7 16 16 10,6
20×3,4 20 3,4 13,2
25×4,2 25 4,2 16,6
32×5,4 32 5,4 21,2
40×6,7 40 6,7 26,6
50×8,4 50 8,4 33,2
63×10,5 63 10,5 42,0
75×12,5 75 12,5 50,0
90×15,0 90 15 60,0
110×18,4 110 18,4 73,2
PN 20
Исходный диаметр,мм Диаметр после заточки, мм Внутренний диаметр,мм Толщина стенок,мм
21,2 20 13,2 4,0
26,2 25 16,6 4,8
33,2 32 21,2 6,0
41,4 40 26,6 7,4
52,5 50 33,2 9,1
65,9 63 42,0 11,3
77,9 75 50,0 13,3

Для водопровода используют трубы с наружным диаметром примерно от 21 до 25 миллиметров, что эквивалентно обычным стальным трубам диаметром ½ и ¾ дюйма соответственно. Для водяных стояков используют трубы диаметром от 32 до 40 миллиметров. Диаметр можно измерить и он указан в маркировке трубы.

Максимальное давление, для которого предназначена труба, обозначается в маркировке. Например, надпись PN10 означает, что труба должна эксплуатироваться при давлении не более 10 бар, PN25 – не более 25 бар. Также в маркировке указывается температура в градусах. В домах для водопровода и отопления применяют трубы PN20 и PN25, рассчитанные на максимальную температуру 95 градусов.

Полипропилен имеет немалый коэффициент расширения: при изменении температуры в процессе эксплуатации длина трубы заметно меняется.

Для устранения этого недостатка применяются специальные компенсаторы в виде петель. Например, при монтаже стояков водоснабжения в многоквартирных домах на каждый этаж длины стояка устанавливается один компенсатор.

ДИАМЕТР ПРОПИЛЕНОВЫХ ТРУБ ТАБЛИЦАВ тех случаях, когда устанавливать компенсатор нежелательно или невозможно, нужно применять армированные специальные трубы из полипропилена. Такие трубы имеют в толще стенки армирующий слой из алюминия или стекловолокна, который удерживает полипропилен от больших температурных деформаций.

Если трубу планируется замуровывать в толщу стены, то использование армированного полипропилена обязательно.

Особенности монтажа

Как уже отмечалось, трубы из полипропилена нельзя изогнуть. При монтаже приходится каждый изгиб и поворот трубопровода изготавливать на месте с помощью соответствующих угловых фитингов. Сама технология соединения проста и надёжна: с помощью специального устройства соединяемые детали разогреваются до температуры, когда полипропилен плавится, детали немедленно соединяются и после остывания получается надёжное монолитное соединение.

От монтажника требуется определённое мастерство: желательно, чтобы соединений было как можно меньше, и при этом часто монтаж выполняется в труднодоступных местах.

Несколько рекомендаций

Спланируйте где и как будет проходить трубопровод. Посчитайте необходимое количество труб, углов, тройников, переходников. Примите во внимание места, где трубы будут перекрещиваться. Угловые фитинги и трубы покупайте с некоторым запасом: в процессе монтажа может возникнуть необходимость изменить траекторию трубопровода. После окончания монтажа обязательно проверьте готовый трубопровод под давлением на возможные утечки.

Правильно выполненный монтаж позволит вам забыть о проблемах с водопроводом на 50 ближайших лет.

Соответствие стальных и полимерных труб



Таблица : Диаметры стальных труб

Таблица: диаметры полипропиленовых труб

Таблица : Диаметры и толщина стенки ПНД труб

Таблица : Срок службы ПНД труб от давления и температуры

Соответствие диаметра, условного прохода, дюймовой резьбы  стальных и полимерных труб





Полипропиленовые трубы: какой диаметр выбрать

Разновидности полипропиленовых труб

ППР трубы классифицируют по исходному сырью:

  • PPR – Изготавливают из статического сополимера пенопропилена. Готовое изделие устойчиво к перепадам температуры, а также механическим воздействиям, поэтому они более пригодны для водопроводных, отопительных и канализационных систем. Диаметр колеблется от 20 до 110 мм;
  • PPH – Для повышения прочности изделий к полипропилену добавляют антистатики, антипирены и нуклеаторы. Трубы с большим диаметром используют при монтаже наружной водопроводной, дренажной и вентиляционной системы. Для систем отопления данная разновидность не подходит;
  • PPB (блок-сополимер) – Сырье состоит из блоков микромолекул полимера различного состава, которые выстроены в нужном порядке. Изделия получаются стойкими к механическим воздействиям, в связи с этим их широко используют для теплых полов или систем ХВС;
  • PPs (полифенилсульфид)Полимер высокого качества, который имеет особое строение молекул. Материал долговечный, прочный, стойкий к высоким температурам и нагрузкам. Область применения – Холодное водоснабжение и ГВС, вентиляционные и отопительные системы. Диаметр колеблется от 20 до 1200 мм.

Разные диаметры и что к ним подключать

Полипропиленовые трубы имеют следующие наружные диаметры:

  • 20 – Допускается подключать один радиатор или до 5 штук радиаторов с максимальной мощностью до 7 кВт;
  • 25  – Возможно подключение нескольких радиаторов, но не более 8 штук с тепловой мощностью до 11 кВт;
  • 32 – В зависимости от мощности, при таком параметре можно подключить один этаж или весь жилой дом, но, как правило, не более 12 радиаторов отопления с мощностью до 19 кВт в сумме;
  • 40 – Подключение всего дома, 20 радиаторов с мощностью до 30 кВт.

диаметры всех ПП труб

Выбор трубы по давлению

  • PN10 – допустимое рабочее давление 10 бар. Используют при монтаже холодного водоснабжения
  • PN20 – Предельно допустимое рабочее давление 20 бар. Подходящий вариант, чтобы подвести холодное и горячее водоснабжение с нагреванием до температуры 80 С.
  • PN25 – Допустимое рабочее давление не более 25 бар. Используется армированный полипропилен. Оптимально подойдет для устройства ГВС, отопительной системы с температурой теплоносителя до 95 С. Изделие выполнено в несколько слоев, что повышает стойкость к высоким температурам.

От чего еще зависит выбор диаметра

Диаметр выбирается исходя из тепловой нагрузки в системе отопления или от количества подключенных точек водоразбора в системах ХВС и ГВС, давления.

Обычно для основной трубы используют величину сечения в 32 мм. Для подводов к приборам берут изделия с D 20-25 мм. Исходя из толщины стенок трубы, определяется внутренний диаметр.

Для систем ХВС и ГВС обычно используют трубопроводы с D 20-25 мм. Для стояков оптимально использовать D 32-40 мм.

Внутренний диаметр определяется исходя из потребностей конкретной системы. На это влияет ряд факторов:

  • Давление во всей системе;
  • Наличие и количество отводов и стыковочных мест;
  • Какое использовалось сырье при производстве полипропиленовых трубок;
  • Длина трубопровода

При выборе нужно учитывать множество моментов – в какой системе будут использоваться трубы и какое в ней рабочее давление. Например, трубы для системы отопления и для ХВС будут отличаться.

Как правильно выбрать диаметр для магистрали

С особой ответственностью нужно подбирать сечение ППР трубам, которые будут устанавливаться в многоквартирных домах. Каким будет диаметр, зависит от потребления воды и рассчитывается на этапе проектирования дома.

Обычно в зданиях с большим количеством квартир используют:

  • В домах с 5 этажами для стояков оптимальный d 32 мм;
  • Для разводки внутри квартир подходит d 20 мм;
  • Для стояков в зданиях с 9 и более этажностью используют d 40 или 50 мм.

В квартирах или частных домах точно рассчитывать величину сечения не требуется. Она рассчитывается исходя из длины трубопровода:

  • Если длина трубопровода до 10 м, следует брать величину 20 мм;
  • При длине, колеблющейся между 10 и 20 м, оптимально 25 мм;
  • Если длина более 30 метров, то 32 мм.

Трубы диаметром более 32 миллиметров принято использовать в монтаже стояков.

Какое количество тепла должен раздавать трубопровод

Например, стоит многоквартирный дом площадью 250 кв метров, который постоянно отапливается и зимой теряет тепло по 1 кВт мощности с каждой площади в 10 кв метров. Чтобы обогреть дом, используют максимальную мощность 25 кВт.

В этом доме применяется двухтрубная система отопления. По одной трубе транспортируется горячий теплоноситель, по другой охлажденный теплоноситель подается в котельную. К трубам подключены радиаторы.

От котла до межэтажного коллектора подается тепловая мощность 25 кВт. Магистральные трубы в данном случае нужно использовать с внутренним размером сечения от 26,6 миллиметров. Это нужно для того чтобы скорость теплоносителя составляла не более 0,6 м/c. Таким образом, подойдет полипропиленовая трубка с наружным диаметром 40 мм.

От коллектора к первому этажу поступает тепловая мощность 15 кВт. Скорость передвижения теплоносителя будет меньше 0,6 м/с. Поэтому внутренний диаметр будет составлять 21,2 мм. Таким образом, оптимальный наружный диаметр в конкретном случае будет ровняться 32 мм.

Как правило, для любых радиаторов с мощностью не более 2 кВт монтируют трубы с наружным d 20 мм.

Из всего сказанного можно сделать вывод, что выбор диаметра не такое уж сложное занятие. Выбирать приходится из стандартных размеров. В системах, где насчитывается около 10 радиаторов, обычно устанавливают полипропиленовые трубки с наружным диаметром 25 на площадь одного крыла, 20 на радиатор и 32 на магистральные трубы.

Чтобы купить полипропиленовые трубы подходящего диаметра, перейдите в каталог продукции, разделы канализации и водоснабжения.

Полипропиленовые трубы и фитинги PPR -PPRc

PPRC случайный полипропилен Copolimer означает, может обеспечить очень высокие характеристики даже в условиях высоких и низких температур и давления. В системах отопления и горячего водоснабжения используются трубы со сверхвысокой молекулярной структурой из полипропиленового статистического сополимера (PPRC) пресной воды, благодаря высокому уровню использования и долговечности. Сырье изготовлено из полипропиленового случайного сополимера. Пластиковые трубы, трубы PPRC на заводах для здоровья человека, учитывая ценность, которую они придают, не содержат канцерогенных веществ, которые влияют на здоровье человека, ведущие страны Европы и не получили успешных результатов в тестах, было определено, что это не вызывает проблем со здоровьем.В Соединенных Штатах это одобрено законом о здравоохранении. Благодаря высокому пределу прочности на разрыв PPRC определенно не влияет на химические свойства жидкостей в трубах. Трубы pprc из водорослей DIN 8077 DIN 8078 не соответствуют стандартам и производятся с минимальными перепадами давления.

• Полипропиленовые трубы обладают высокой химической стойкостью.
• Ржавчина, не обделится коррозия. Может работать в кислой и щелочной среде.
• Образование и рост водорослей и бактерий на лице высшего, не допускает образования.
• Внутренняя поверхность труб из PPRC гладкая, так как существует вероятность попадания жидкости на поверхность трубчатого зажима.
• Гибкий, небьющийся, портативный и простой в укладке.
• Трубы из полипропилена могут использоваться без какой-либо изоляции в светильниках с направленным светом. Трубы PPRC не взаимодействуют с такими материалами, как цемент.
• High-grade показывает высокую термостойкость. Поэтому используемые в отопительных установках при температуре 95 ° также могут безопасно использоваться. Проблема возникла до сих пор.
• При 20 ° C и давлении 25 атм срок службы 50 лет.
• Показывает высокое давление против химических веществ.
• Высокая сварочная производительность. Так что не тратить ресурсы на сужение диаметра
• Трудно зажечь.
• Тепло- и звукоизоляция
• ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ.

Системы горячего и холодного водопровода внутри и снаружи здания
— Системы солнечной энергии
— Солнечные коллекторы
— Системы сжатого воздуха
— Системы кондиционирования воздуха
— Промышленные трубопроводные системы

Трубы из полипропиленового случайного сополимера (PPRC) и вспомогательные части относятся к типу 3.Нормы erman DIN 8077 DIN 8078 стандарты при изготовлении. Турецкий стандарт TS и TS 11755 9937 с номерами. Трубы PPRC используются в сырье, одобренном законами США о здравоохранении. Германия, Франция, Великобритания прошли одобрение органов здравоохранения европейских стран, в том числе таких развитых стран, как.

Сырье ПОЛИПРОПИЛЕН и характеристики:
Вещества, полученные из пропилена путем добавления нафты, полученной полимеризацией молекул, т.е.е. более крупные молекулы за три пролета с получением материала белого цвета. При производстве 96% производных сырой нефти используются полипропилен, напрямую связанный с наличием и ценой мировых запасов нефти и ценами. У меня даже есть нужная информация, которую мы можем дать миру; когда закончится масло, закончится и полипропилен. (Сырье для труб из ПВХ на странице не комментировало эту тему.) Добыча сырой нефти в значительной степени связана с использованием полипропиленового сырья, цена на которую высока при высоком давлении и температуре, которые можно безопасно использовать в течение 50 лет.
Продукты PPRC, подверженные воздействию высоких температур и высоких давлений, постоянно зависят от способа хранения. Из-за неправильного применения это приводит к сокращению срока службы трубы. Также 40 ° C. при более высоких значениях, чем при использовании труб с питьевой водой, которые будут оставаться неизменными. Не подходит по здоровью. Если эти трубы будут использоваться при высоких температурах, то разумнее будет использовать сточные воды или водонагреватель. При современной технологии выращивания сырье используется на 3-х типах заводов по производству полипропиленовых пластиковых труб.Если мы их обработаем;
1. Тип) Гомополимер Полипропилен: Пропилен и этилен, полученные за счет молекул, не включены. По этой причине, а также потому, что это мягкие мягкие гомополимерные полипропиленовые мешки, пластиковые мешки из материалов, таких как используемые в производстве.
2. Тип) Блок-сополимер полипропилена: Доля этилена (около 3%) в сырье. Термостойкость низкая, так как трубопроводы холодной воды подходят только для использования в пластиковых трубах, используемых при производстве сырья.
3. Тип) Статистический сополимер полипропилена: этилен является сырьем, которое является вкладом. Количество этилена составляет 3-7%. Более высокое давление и области применения — это места с высокой температурой.
3. Другое сырье для лекарств 1 и 2. В соответствии с физическим и химическим качеством сырья с точки зрения более высоких характеристик и превосходных характеристик. Тип завода — сырье, используемое в пластиковых трубах. 3. Тип материала.

Сопротивляемость удару 23 ° C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Единица

Метод испытания

Значение

0 м3

ПЛОТНОСТЬ

ISO 1183

900

Скорость течения расплава

230 ° C / 2.16 кг

г / дак

ISO 1133

0,3

Предел текучести Сопротивление

50 мм / дак

52 МПа

ISO 527-2

26

Удлинение при пределе текучести

50 мм / дак

%

ISO 527-2

3 9002 15

5


Модуль упругости

2 мм / дак

МПа

ISO 178

900

кДж / м2

ISO 179 / 1eA

23

-20 ° C

кДж / м2

ISO 179 / 1eA

2

ТЕМПЕРАТУРА

Муравьиная кислота

9005 0

НЕУСТОЙЧИВОСТЬ

03

03

03

Молочная кислота

032

RESISTENT

RESISTENT

RESISTENT

03

000

000

ХИМИЧЕСКОЕ НАЗВАНИЕ

ИСПОЛЬЗОВАНИЕ

20 ° C

40 ° C

Бензин-топливо

УСТОЙЧИВОСТЬ

УСТОЙЧИВОСТЬ

УСТОЙЧИВОСТЬ к бензойной кислоте

0

0

НЕУСТОЙЧИВОСТЬ

Бира / пиво

УСТОЙЧИВОСТЬ

УСТОЙЧИВОСТЬ

Этанол

03

УСТОЙЧИВАЮЩАЯ

0

НЕУСТОЙЧИВОСТЬ

Соляная кислота (HCL)% 20

СОПРОТИВЛЕНИЕ

СОПРОТИВЛЕНИЕ

СОПРОТИВЛЕНИЕ

УСТОЙЧИВОСТЬ

Гидроксид кальция

УСТОЙЧИВОСТЬ

УСТОЙЧИВОСТЬ

Хлорид кальция

03

УСТОЙЧИВЫЙ

УСТОЙЧИВЫЙ

Дизельное топливо

СОПРОТИВЛЕНИЕ

УСТОЙЧИВОЕ

УСТОЙЧИВОСТЬ

УСТОЙЧИВОСТЬ

Азотная кислота

С ОГРАНИЧЕННЫМ СОПРОТИВЛЕНИЕМ

НЕПРЕРЫВНАЯ

Хлопковое масло

RESISTENT

RESISTENT

Уксус

RESISTENT

RESISTENT

03

УСТОЙЧИВОЕ

УСТОЙЧИВОЕ

Гидоксид натрия

ОГРАНИЧЕННОЕ СОПРОТИВЛЕНИЕ

НЕПРЕРЫВНОЕ

Tu zlu Çözelti

УСТОЙЧИВОСТЬ

УСТОЙЧИВОСТЬ

Серная кислота

ОГРАНИЧЕННАЯ УСТОЙЧИВОСТЬ

ИРРЕСИСТЕНТ

УСТОЙЧИВЫЙ

Оливковое масло

УСТОЙЧИВЫЙ

УСТОЙЧИВЫЙ

9753

16,5

75 900 14,1

75 900 10,1

906 , 2

695

906 , 6

ТЕМПЕРАТУРА
L


СЕРИЯ

4

6

НОМИНАЛЬНЫЙ ДИАМЕТР

10

900 9

РАБОЧЕЕ ДАВЛЕНИЕ

10

1
5
10
25
50

17,6

3

35,275

33,1

16,1

32,3

15,6

31,2

15, 2

30,4

20

1
5
10
25
50

14,9

29,9

28,3

13,7

27,5

13,3

26,7

12,9

25,9

30

1
5
10
25
50

12,8

3

25,6

12

24

11,6

23,2

11,2

22,4

9

21,9

40

1
5
10
25
50

10,8

21,6

20,3

9,9

19,7

9,5

18,9

902 45 9,2

18,4

50

1
5
10
25
50

9,1

18,3

8,5

17,1

8,3

16,5

8

16

15,5

60

1
5
10
25
50

7,7

15,5

14,4

6,9

13,9

6,7

13,3

6,5

9005 5

12,9

70

1
5
10
25
50

6,5

13,1

12

5,8

11,6

4,9

9,9

4,3

, 5

80

1
5
10
25

5,5

10,8

4,8

4

8

3,2

6,4

95

1
5
10

3,9

7,7

2,6

5,2

2,2

4,3

• СТАНДАРТНОЕ ОТНОШЕНИЕ РАЗМЕРОВ: SDR SDR = НОМИНАЛЬНЫЙ наружный диаметр (Ø) мм / Толщина (мм с)
• ГИДРОСТАТИЧЕСКОЕ РАСЧЕТНОЕ НАПРЯЖЕНИЕ: (σ) σ = MRS / C (МПа)
• ГИДРОСТАТИЧЕСКОЕ ДАВЛЕНИЕ (НОМИНАЛЬНОЕ ДАВЛЕНИЕ) ) (P) BAR P = (σ 2 x, s) / (Ds) Бар P = σ (MRS) / σ (hid.) x C бар 1 МПа = 10 бар
• ТОЛЩИНА СТЕНЫ ПОЛИПРОПИЛЕНОВОЙ ТРУБЫ S = (PxD) / (σ 2 + P) мм

ДЛИНА ТРУБЫ

ТЕМП. ) oC

(м)

10

20

30

40

1

3

4,5

6

6

9

18

27

360075

0

12

18

36

54

72

50 900 03

75

150

225

300

100

150

300

450 9000

03

450 9000

Композитные трубы в тепле и на холоде укорачивают расстояние менее 5 м в связи с одним из наиболее важных моментов, на которые следует обратить внимание на формулы расчета линейного расширения.Расчет можно произвести по следующей формуле;

∆L = L. ∆T. ₰ ∆L = количество тепла (м)

∆T = разница температур, возникающая на трубе (OC)

L = общая длина трубы (м) Следует учитывать удлинение и укорачивание шейки из-за изменений температуры. Счет.

Горизонтально облицованные плиткой трубы PPRC, которые варьируются в зависимости от температурных диапазонов, которые должны присутствовать в зажиме, приведены в следующей таблице.

0 мм

145

0

80

03

02 80

ПОЛИПРОПИЛЕНОВАЯ ТРУБА

ПОЛИПРОПИЛЕНОВАЯ ТРУБА С АЛЮМИНИЕВЫМ ФОЛЬГОМ

20 ° C 9002 9003 9003 9003 9003 9003

0

60 ° C

80 ° C

20 ° C

40 ° C

60 ° C

80 ° C

20 мм

65

60

55

52 50

03

20 мм

125

115

100

90

25 мм

75

70

65

60

140

125

115

32 мм

90

85

32 мм

160

155

145

140

40 мм

105

0 95

90

40 мм

175

170

160

150

50 мм

125

115

0

50 мм

195

185

175

165

63 мм

140

125

120

63 мм

210

205

190

180

9000 сырье УФ-стабилизатор не отличается долговечностью.Место на солнце настолько интенсивное, Максимальный срок хранения — 6 месяцев.
— Должна быть предусмотрена установка снаружи здания, которая будет задерживаться в полу и УФ-лучах от УФ-лучей, а также должна быть изолирована от поверхности трубы и защиты от холода.
— 30 ° C и поворачивает на коленях 45 °.
-Металлизированные дополнительные детали следует избегать при заводской затяжке.
— Сантехника должна быть изолирована от опасности замерзания.
-Трубы и фитинги не должны находиться в течение длительного времени при высокой температуре.
— Трубы, удары, чтобы выдерживать удары и падения, следует отметить и принять меры предосторожности.
— Очистить, чтобы удалить оставшуюся воду изнутри трубы с целью тестирования.

0,2

Диаметр трубы (ø)

Объем (л / м)

20

0,137

25

45

32

0,353

40

0,556

50

0,876

75

1,963

90

2,827

110

4,231

самые важные пластиковые трубы для установки самых важных элементов производители и потребители надежность, качество материалов нас Также важно, чтобы ресурс был здоровым.Метод слияния, используемый в трубах из полипропилена, называется методом муфтовой сварки. Метод розетки питания; с опорой на сварочный аппарат, трубы и фитинги из ППРК между собой производятся плавлением и склеиванием исходным методом. Шаг за шагом;

— Труба, труба в направлении, перпендикулярном оси трубы с острыми ножницами, будет частной, поэтому только процесс резки выполняется правильно.
— Сварочный аппарат на 260 ° C. Его следует нагреть.
— Аппарат для сварки труб и фасонных частей путем удерживания иттирилей друг к другу от переводчика.(Обратитесь к следующей таблице ресурсов, посмотрев на источник и период охлаждения)
— Слияние происходит немедленно от исходной машины до трубы и фитингов. При этом без ущерба оси трубы и фитинги должны быть совмещены. Итак, когда вы соприкасаетесь частями, их нужно опускать. Меры предосторожности против ошибок, которые будут обнаружены в процессе подачи заявки, должны быть приняты очень тщательно. В противном случае велика вероятность потери зазоров между трубами и фитингами и образования однородной структуры.Теперь это дает информацию о мерах, которые необходимо рассмотреть и принять;
Трубу следует разрезать труборезом и отрезать отрезок трубы в направлении, перпендикулярном оси.
— Фольга для сварки труб из полипропилена при этом снимается. После того, как стали поступать к источнику частиц, следует не отслаивать фольгу трубами. Источник труб и фитингов из полипропилена не должен быть загрязнен.
— Исходный патрубок для труб PPRC 260 ° C. Источник исходной машины перед запуском 260 ° C.Нагрев, надо контролировать.
— Будьте осторожны с источником времени ожидания. В процессе плавки, пока это точно не трубы, а арматуру следует вернуть.
— Детали соединений конических зубчатых колес использовать нельзя.
— После завершения укладки напольного покрытия следует провести испытание на герметичность.

11050

900

35

Внешний диаметр

Глубина источника (мм)

Время нагрева (sn *)

Макс.Время простоя (sn **)

Длительность источника (sn)

Время охлаждения (dk)

20

14

5

8

4

2

25

15

7

110003

03 900

2

32

17

8

12

6

4

900 900

18

12

18

6

9 0245 4

50

20

12

18

6

4

5

24

36

8

6

75

29

30

900 900 900

6

90

32

40

60

8

6

0

50

75

10

8

*: Окружающую температуру + 5C, если нагревание ниже 50% времени окружающей среды, следует увеличить.
**: Это время, прошедшее с момента сварки труб и фитингов до их демонтажа.

Переходное колено 45 °

C-образная кривая

Шаблон якоря

Тройник с шестигранной внутренней резьбой

Колено 45 °


Колено с внешней резьбой с шестигранной головкой

Соединение с подвижной головкой с наружной резьбой

Наружное резьбовое соединение

Поворотная головка TE


EE с внутренней резьбой Тройник с внутренней резьбой 9007

Муфта с подвижной головкой с внутренней резьбой

Муфта с подвижной головкой с наружной резьбой

• Для всех типов проектов и запросов на продукцию вы можете посетить наш официальный веб-сайт.Для получения технической информации и всех типов запросов вы можете написать нам по электронной почте.

.

Подземная дренажная труба из полипропилена большого диаметра

Полипропиленовая дренажная труба большого диаметра для подземных работ

1. Описание продукта

Диаметр

50000

Толщина

1,8 мм-4,0 мм
Материал ПВХ
Цвет Белый / Синий белый
Упаковка Стандартная экспортная упаковка или согласно требованиям заказчика
Порт FOB Шэньчжэнь или FOB Гуанчжоу
MOQ 2000 Счетчики
Срок поставки 10-15 дней после получения депозита
Использует Слив сточных вод и сточных вод

Реализация Ионные стандарты дренажной трубы UPVC: GB / T 5836.1-2006

Классификация:

1. Дренажная труба со сплошными стенками из ПВХ

2. Дренажная труба из непластифицированного ПВХ, легко соединяется с помощью цементного раствора и резьбового соединения без протечек.

Характеристики PVC-U дренажной трубы со сплошными стенками

1. Равномерная толщина стенки, стабильные размеры

2. Гладкая стенка трубы, низкое гидравлическое сопротивление, высокая эффективность передачи

3. Отсутствие блокировки, отсутствие образования отложений, хорошее Эффекты благоустройства

4. Простота установки, обслуживания и ремонта, хороший эффект уплотнения

5.легкие, долговечные (ожидаемый срок службы 30 ~ 50 лет)

За исключением вышеперечисленных символов, у труб этого типа все еще есть символы увеличения скорости потока и снижения шума воды

2. Дренажные трубы из ПВХ для воды. :

Труба из ПВХ

Диаметр (мм)

Труба из ПВХ

Толщина кг / м)

50 мм

1.8 мм

0,48 кг

2,0 мм

0,55 кг

75 мм

1,8 мм

3

3

1,8 мм

0,87 кг

2,3 мм

1,0 кг

90 мм

2,2 мм

1.13 кг

2,5 мм

1,28 кг

110 мм

2,3 мм

1,54 кг

1,54 кг

2,8 мм

1,85 кг

3,0 мм

2,0 кг

160 мм

3.2 мм

3,15 кг

3,5 мм

3,4 кг

200 мм

3,2 мм

3,2 мм

4,83 кг

Отображение продукта

000

Наша сертификация

.

Случайный сополимеризованный полипропилен (PP-R) | Статистический сополимер полипропилена с модифицированной кристалличностью

СИСТЕМЫ ДАВЛЕНИЯ ПОЛИПРОПИЛЕНА

Трубы PP-R и PP-RCT выпускаются в метрических размерах от 16 до 710 мм и IPS сортамент 80 размером от 1/2 до 6 дюймов. Минимальное номинальное гидростатическое давление составляет 160 фунтов на квадратный дюйм при 73ºF (1105 кПа при 23ºC) и 100 фунт / кв. дюйм при 180ºF (690 кПа при 82ºC) для водопроводных систем, но трубы с различными соотношениями размеров (DR) могут иметь более высокие или более низкие номинальные значения давления.Обратитесь к документации и спискам производителей труб PP-R или PP-RCT для получения соответствующих значений давления. Трубы PP-R и PP-RCT продаются прямолинейными. PP-R также доступен в бухтах для меньших диаметров и специальных применений.

PP-R

Определение: Согласно определению, содержащемуся в промышленном стандарте ASTM F2389, PP-R означает статистический сополимер полипропилена .
PP-R представляет собой сополимер пропилена и по меньшей мере одного сомономера, где пропилен составляет более 50% композиции.Трубопроводы PP-R
рассчитаны на непрерывную работу при температуре 180 ° F (82 ° C) с номинальным давлением в зависимости от типа их стенки (SDR). PP-R трубы также
может включать армирующие слои для таких преимуществ, как уменьшение продольного теплового расширения / сжатия.

Обзор: PP-R — это система напорных трубопроводов из высокотемпературного пластика, впервые использованная для водопровода и водяного отопления в Европе в 1980-х годах и представленная в Северной Америке в 2000-х годах. Трубы PP-R также обладают стойкостью к сильнокислотным и щелочным растворам.Другое использование включает промышленные и пищевые трубопроводы. Стыки можно плавить. Высокие характеристики нагрева и / или давления делают трубы PP-R подходящими для сложных применений, таких как напорные трубопроводы (сантехника, гидроника) в коммерческих высотных зданиях.

PP-RCT

Определение: Согласно определению, содержащемуся в промышленном стандарте ASTM F2389, PP-RCT означает случайный полипропилен.
сополимер с модифицированной кристалличностью и термостойкостью.PP-RCT представляет собой сополимер пропилена и по крайней мере одного
сомономер, где пропилен составляет более 50% состава. Трубопроводы из PP-RCT рассчитаны на непрерывную работу
при температуре 180 ° F (82 ° C) и номинальном давлении в зависимости от типа стенки (SDR). Трубы PP-RCT также могут включать арматуру.
слои для таких преимуществ, как уменьшение продольного теплового расширения / сжатия.

Обзор: PP-RCT — это система напорных трубопроводов из высокотемпературного пластика, впервые использованная для водопровода и водяного отопления в Европе в 2000-х годах и представленная в Северной Америке в 2010-х годах.Трубы PP-RCT также обладают стойкостью к сильнокислотным и щелочным растворам. Другое использование включает промышленные и пищевые трубопроводы. Стыки можно плавить. Высокие характеристики нагрева и / или давления делают трубы PP-RCT подходящими для сложных применений, таких как напорные трубопроводы (сантехника, гидроника) в коммерческих высотных зданиях.

Преимущества PP-R и PP-RCT

  • Безопасность питьевой воды и долговременная надежность
  • Устойчивость к коррозии, бугоркам, отложениям
  • Устойчивость к хлору и хлорамину
  • Легкий, удобный для транспортировки
  • Отсутствие ценности лома, предотвращение кражи на рабочем месте
  • Долговечность и стойкость при установке на стройплощадке
  • Для соединения плавких соединений не используются пламя, клей или припои
  • Доступен в широком диапазоне размеров
  • Натуральный изолятор с низкой теплопроводностью
  • Профессиональный установленный внешний вид

Приложения PP-R и PP-RCT

  • Распределение горячей и холодной воды для жилых и коммерческих помещений
  • Гидравлические трубопроводы и распределение (радиаторы, фанкойлы и т. Д.)
  • Трубопроводы отопления и охлажденной воды
  • Подходит для многих промышленных и технологических трубопроводов
  • Пищевая промышленность
  • Сжатый воздух

Члены PPI с системами PP-R и PP-RCT

Наиболее важные стандарты PP-R и PP-RCT

.

Оборудование для производства полипропиленовых стекловолоконных труб из полипропилена полной линии

Экструзионная машина для полипропиленовых труб высокой плотности

Технические характеристики машины для экструзии полипропиленовых труб высокой плотности

1.SJ 65 / 30,90 / 30, 120/30 одновинтовой экструдер
2. электрические детали импортной марки
3 Сертификат CE и ISO

1. Описание машины для экструзии полипропиленовых труб высокой плотности

1.Экструзионная машина для производства полипропиленовых труб высокой плотности в основном используется для производства труб из полиэтилена, полиэтилена высокой плотности, полиэтилена низкой плотности и полипропилена с различным диаметром труб и толщиной стенок, таких как сельскохозяйственная и строительная сантехника, водоснабжение и канализация и т. д.

2. Экструзионная машина для полипропиленовых труб высокой плотности состоит из одношнекового экструдера, вакуумного калибратора, тянущего устройства, резака и опрокидывающейся стойки.

3. Экструзионная машина для полипропиленовых труб высокой плотности : DN (мм): 16-630 мм Толщина: 2.0-57,2 мм Стандарт: ISO9001, GB, DIN Рабочее давление: 0,6 МПа-1,6 МПа

2. рабочий процесс машины для экструзии полипропиленовых труб

Материал + добавка → смешивание → вакуумная подающая машина → бункерная сушилка → одношнековый экструдер → экструдер с цветовым кодом → пресс-форма и калибратор → вакуум-формовочная машина → охлаждающий бак → тянущая машина → режущий станок → штабелеукладчик

3.Технические характеристики машины для экструзии полипропиленовых труб

Диапазон труб 16-63 мм 20-110 мм 75-160 мм 90-250 мм 110-315 мм 160-450 мм 315-630 мм 500-800 мм
Экструдер ¢ 65/28 ¢ 60/33 ¢ 75/30 ¢ 75/33 ¢ 90/33 ¢ 90/33 ¢ 120/33 ¢ 150/33
Мощность экструдера AC30KW DC75KW DC110KW DC110KW DC160KW DC160KW DC280KW Мощность выдавливания 60-100 кг 100-150 кг 250-300 кг 250-300 кг 350-400 кг 350-400 кг 650-700 кг 850-900 кг
Макс.Скорость 12 м / мин 8 м / мин 7 м / мин 6 м / мин 3 м / мин 1,2 м / мин 1,0 м / мин 0,8 м / мин

4 .Применение машины для производства полипропиленовых труб высокой плотности
1. Система городских водопроводных сетей.

2. Городской и сельский водопровод питьевой воды.
3. Озеленение сети водопровода и канализации.

4. Труба для полива сельскохозяйственных культур.

5.Упаковка и отгрузка экструзионной машины для производства полипропиленовых труб

Загрузка

в контейнер

весь 40-футовый контейнер: 1 * 40GP

Порт доставки 18

Порт Шанхай (Китай)

Срок поставки

Через 40 дней после получения 30% первоначального платежа по T / T

Гарантия

12 месяцев после получения клиентами установка

Установка и тестирование

может отправить технических специалистов на завод клиента для установки и тестирования,

покупатель должен оплатить билеты, плату за проживание,

также необходимо заплатить 50 долларов США за день на техника.

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
