Длина панели сэндвич: Размеры сэндвич панели, как они влияют на выбор и сферу применения

вернуться к содержанию

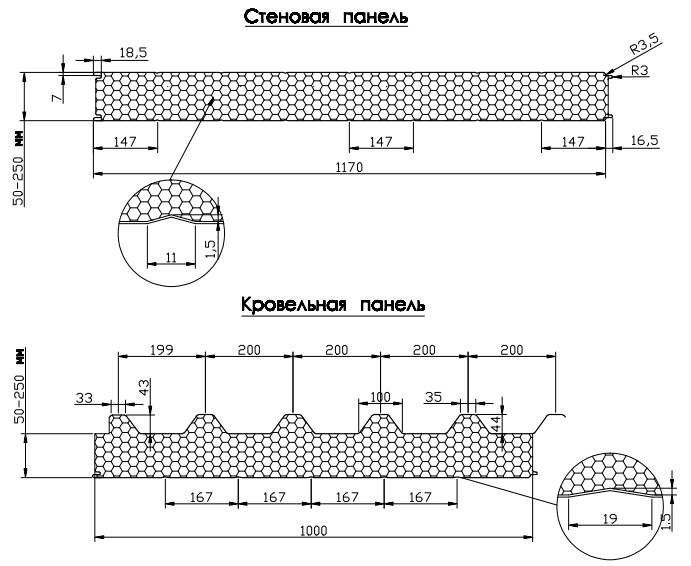

Размеры стеновых сэндвич-панелей

Многослойные строительные панели в стандартном исполнении могут быть выполнены при одинаковых параметрах длины и ширины, но иметь различную толщину. Длина у них составляет по 3 метра, может доходить до 8 метров, ширина — 1,2 метра (стандартная) и 1,15 метра (монтажная), а вот толщина сэндвич-панелей может составлять 10, 24 или 32 сантиметров.

При использовании панелей для перегородок внутри помещений, то обычно используется длина от 150 см, а ширина – от 100 см. Что касается толщины, то она тут напрямую будет зависеть от качества и уровня теплопроводности. На теплопроводность также будет влиять используемый утеплитель в сэндвич-панели, а также материал, используемый для обкладки.

Толщина утеплителя, который используется в устройстве сэндвич-панели, а также его тип указывает на вес всей конструкции. Так что тут следует быть внимательным при выборе.

Для таких параметров как толщина утеплителя и вес панели также имеются определенные стандарты на один метр длины панели. При весе конструкции 20 кг, толщина утеплителя составляет 80 мм, при 25 кг – 150 мм толщины утеплителя. Для таких строений, как торговые центры или складские помещения очень важны еще и прочность плиты на изгибание, на сдавливание и коэффициент теплового расширения.

Если речь идет об огнестойких панелях, которые чаще всего используются не только на промышленных объектах, но также и в частном загородном строительстве, то здесь используются панели из листов стали. Сталь может быть оцинкованной, окрашенной или профилированной. Но в любом случае толщина ее не должна быть меньше, чем 0.7 мм.

В случае применения многослойных плит для утепления строения, используются следующие их стандартные параметры:

—        длина – не более 12 метров;

—        масса на каждый килограмм веса панели – от 15 до 32 килограмм;

—        ширина только одна – 1 метр;

—        толщина используемой минеральной ваты – от 50 до 220 мм;

—        ну и толщина внешних слоев (слой из стали) – как минимум 0. вернуться к содержанию

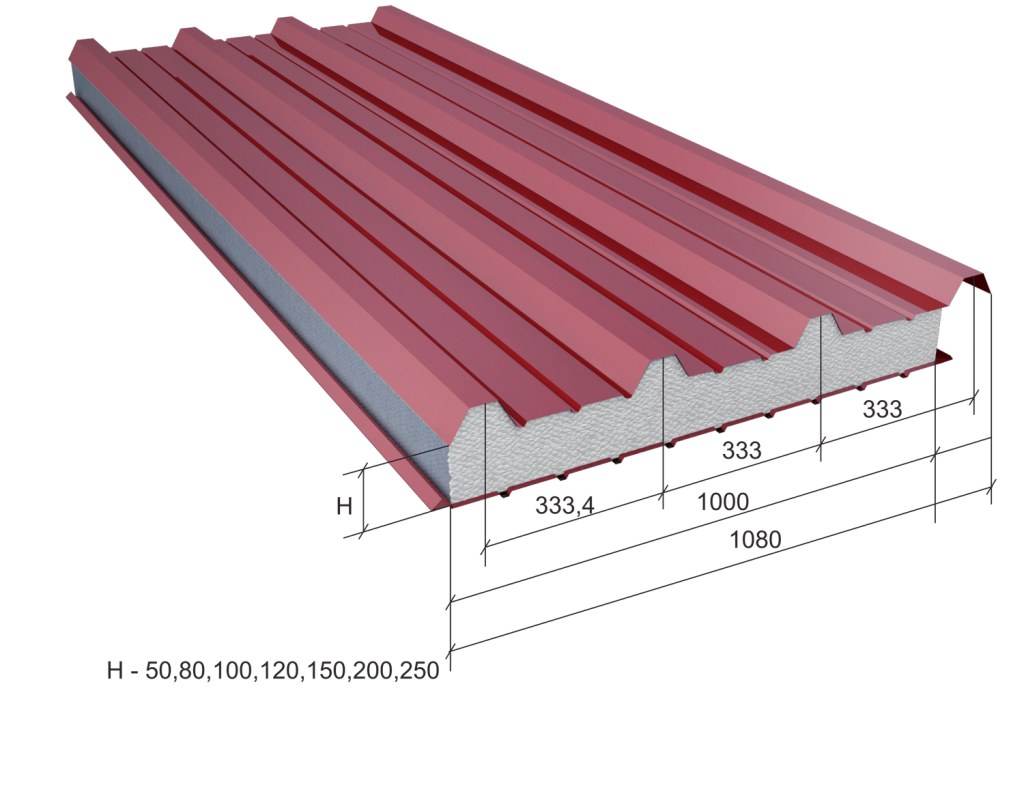

Размеры кровельных сэндвич-панелей

Здесь есть своя особенность конструкции каждой выбранной плиты – она уже утеплена. То есть кровлю дополнительно уже не стоит утеплять и тратить на это средства.

Для кровельных сэндвич-панелей характерно использование в качестве внешнего слоя плиты профилированного металла, имеющего ребра жесткости. При этом размеры ребер жесткости составляют до 4 сантиметров. Это помогает повысить уровень сопротивления нагрузкам от ветра и осадков. С внутренней стороны размеры кровельной панели имеет толщину, доходящую до 1.5 миллиметров.

Толщина кровельной панели будет зависеть в основном от производителя, и может быть выполнена в пределах от 50 до 350 мм. Чаще всего в стандартном исполнении ширина панели составляет всего лишь 1 метр. Длина кровельной сэндвич-панели может доходить максимально до 15-16 метров метров, а наименьшая длина составляет 0.8 метра. Стандарт для длины составляет 8 метров.

^ вернуться к содержанию

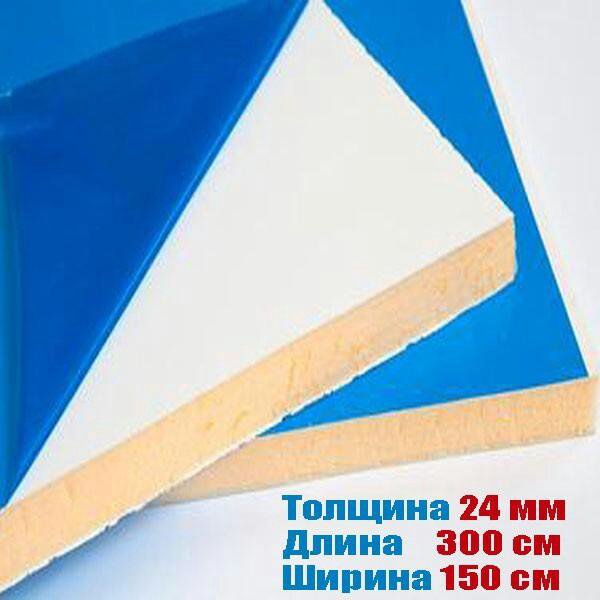

Размеры сэндвич панелей ПВХ

В отдельную категорию стоит выделить сэндвич-панели ПВХ, которые отлично подойдут для конструкций окон или дверей, для устройства внутренних перегородок, утепления помещений, в том числе и балконов. вернуться к содержанию

Подбор оптимального размера сэндвич-панели

Правильный выбор будет зависеть от сферы применения. В неблагоприятных районах по климатическим показателям чаще всего выбираются толстостенные панели. Их толщина может доходить до 32 см. Для обычных широт в качестве рабочей толщины могут выступать сэндвич-панели с толщиной 10-24 см. Стоит отметить, что последний параметр плиты позволяет получить точно такие же характеристики теплоизоляции, как и стена в три кирпича.

Многое будет зависеть от особенности здания в техническом плане, а также от его размеров. Лучше всего выбирать более цельную конструкцию, чтобы было как можно меньше швов. В этом случае стоит обратить внимание на индивидуальный заказ сэндвич-панелей, по вашим размерам.

Если самостоятельно выбрать подходящие размеры сэндвич-панелей        вы не можете, то лучше обратиться к специалистам конкретной компании. Они не только помогут подобрать соответствующие размеры, но и просчитают точное их количество и стоимость.

Содержание

Наполнитель сэндвич-панелей: сравниваем и выбираем


Содержание:


Трёхслойные сэндвич-панели (ТСП) ― это стройматериал, из которого делают:

  • крыши ― для этого выбирают кровельные ТСП, т. к. у них более рельефные и жёсткие облицовки;
  • стены, перегородки внутри помещений, потолки, легкосбрасываемые конструкции ― для них используют стеновые сэндвич-панели;
  • перегородки и потолки в стерильно чистых помещениях ― для этого выбирают сэндвич-панели Sterilium®.


У ТСП разные покрытия, форма облицовок и замков, однако конструктивно все они схожи. Любая сэндвич-панель состоит из двух стальных облицовок и утеплителя между ними. Слой теплоизоляции называют наполнителем, или сердечником.


Наполнитель для трёхслойных сэндвич-панелей «Металл Профиль» бывает двух видов: из минеральной ваты и из пенополиизоцианурата. Расскажем подробно о каждом материале, а вы решите, какой вариант вам подходит.


Вы узнаете:

  • как выглядят минеральная вата и пенополиизоцианурат;
  • из чего они сделаны;
  • какие у них преимущества;
  • какая у них толщина;
  • в каком случае какой материал оптимален.

Минеральная вата

Состав


Минеральная вата ― натуральный экологичный материал. Она может состоять из расплава базальта или кварца.


В трёхслойных сэндвич-панелях используют каменную вату на основе расплава базальта. Этот твёрдый минерал плавят в печи и вытягивают в тонкие нити. Потом волокна укладывают в формы, спрессовывают и запекают. Получается плотный материал, состоящий из микроволокон.

Преимущества сэндвич-панелей с наполнителем из минваты

  • Огнестойкость (группа горючести ― НГ). Каменная вата пожаробезопасна. Она не горит даже при контакте с открытым огнём, а плавится только при температуре более 1450 оС. Это определяет её сферу применения, но об этом чуть позже.

    Трёхслойные сэндвич-панели с наполнителем из минеральной ваты выдерживают воздействие огня до 3 ч и не меняют свои эксплуатационные свойства.
  • Высокое теплосбережение. ТСП с наполнителем из каменной ваты отлично сохраняют тепло. Для сравнения: сэндвич-панель с каменной ватой толщиной 8 см сохранит столько же тепла, сколько кирпичная кладка толщиной 1,15 м.

    Это значит, на отопление придётся тратить меньше денег ― вы не будете обогревать здание впустую.
  • Высокая несущая способность. Каменная вата ― довольно жёсткий материал, поэтому ТСП с таким наполнителем выдерживают высокие нагрузки. Рассмотрим пример.
    • Толщина наполнителя ― 150 мм.
    • Плотность минеральной ваты ― 105 кг/м2 и выше.
    • Толщина стальных облицовок ― 0,7 мм.
    • Длина сэндвич-панели ― 6 м.


    Предельная нагрузка для такой ТСП ― 145 кг/м2.

    Высокая несущая способность позволяет использовать трёхслойные сэндвич-панели с наполнителем из минеральной ваты в любых регионах, даже сейсмоопасных.

  • Неприхотливость к климатическим условиям. Трёхслойные сэндвич-панели с наполнителем из минеральной ваты не реагируют на перепады температур. Их можно использовать в любых климатических условиях. Они не поменяют рабочие свойства в ходе эксплуатации.
  • Возможность производства по ГОСТу. Все этапы изготовления ТСП тщательно контролируются. Благодаря этому мы можем получить высококачественный продукт ― трёхслойные сэндвич-панели с наполнителем из минеральной ваты, которые соответствуют ГОСТ 32603-2012.
  • Экологичность. Каменная вата ― натуральный материал, безопасный для здоровья человека. Это подтверждено исследованиями. Она не относится к канцерогенным материалам, не раздражает кожу, не образует токсичных испарений. Вам не придётся беспокоиться о здоровье домочадцев.
  • Шумоизоляция. Любой звук ― это волна, колебания воздуха. Когда эта волна проходит через слой каменной ваты, она запутывается в хаотично расположенных волокнах и гаснет.

    В здании, облицованном трёхслойными сэндвич-панелями с наполнителем из минеральной ваты, будет тихо.
  • Выверенная геометрия. У ТСП с минватой точная геометрия ― замки герметично стыкуются. Целостность панелей не нарушается, что влияет на срок их хранения и службы, они не промерзают. Материал легко и надёжно стыкуется, эстетично выглядит.

Сферы применения


Главное преимущество каменной ваты ― её пожаробезопасность. Этот материал используют на любых объектах с высокими требованиями к пожарной безопасности, в том числе промышленных, спортивных, гражданских и др. Из трёхслойных сэндвич-панелей с наполнителем из минеральной ваты возводят противопожарные перекрытия, стены, крыши.


В случае возгорания ТСП с минватой будут препятствовать распространению пожара. Люди успеют покинуть здание, а у пожарных будет дополнительное время, чтобы потушить огонь.


Материал не зря используют для крупных объектов ― его быстро и легко монтировать. Если монтаж простой, он, как правило, недорогой, а значит, вы сэкономите деньги. Также здание можно будет быстрее возвести и сдать в эксплуатацию.

Толщина


Толщина трёхслойных сэндвич-панелей с наполнителем из каменной ваты составляет 50, 80, 100, 120, 150, 200, 250, 300 мм.


Толщину сэндвич-панелей выбирают специалисты. Она зависит от особенностей объекта, климатических условий и др. Также на толщину панелей влияет сфера применения ТСП ― для внутренних перегородок можно взять более тонкий материал, а для стен или крыши выбирают потолще.

Пенополиизоцианурат

Состав


Пенополиизоцианурат (ППИ, PIR) ― синтетический материал. Он представляет собой плотную пену, которая состоит из множества крошечных ячеек. Они заполнены пентаном ― это инертный газ, который практически не проводит тепло.

Преимущества сэндвич-панелей с наполнителем из пенополиизоцианурата

  • Водонепроницаемость. ППИ практически не впитывает влагу. Коэффициент водопоглощения не превышает 1%.
  • Отличное теплосбережение. Пенополиизоцианурат примерно в 2 раза теплее минеральной ваты. За счёт этого вы можете выбрать более тонкие (по сравнению с каменной ватой) ТСП. Это важно, когда полезная площадь дома ограничена.
  • Устойчивость к агрессивным средам. Пенополиизоцианурат не боится щелочей, кислот, хлоридов, фосфатов и др.
  • Биостойкость. В наполнителе из ППИ не заводится плесень.
  • Пожарная безопасность. Пенополиизоцианурат ― самозатухающий материал с группой горючести Г1 (слабогорючий). Без контакта с открытым огнём он не горит.

    Также стальные облицовки ТСП дополнительно защищают наполнитель от огня.
  • Лёгкость. Вес трёхслойных сэндвич-панелей с наполнителем из ППИ примерно на 40% меньше, чем у ТСП с наполнителем из каменной ваты. Это связано со структурой материала. Пенополиизоцианурат состоит из ячеек, заполненных газом.

    Такие ТСП не создают лишней нагрузки, а значит, позволяют сэкономить на фундаменте и каркасе дома. Доставка лёгких материалов также обойдётся дешевле.
  • Устойчивость к деформации. Сэндвич-панели с наполнителем из ППИ и стальными облицовками способны выдержать серьёзные механические воздействия. Для примера возьмём материал со следующими характеристиками:
    • Толщина наполнителя ― 150 мм.
    • Толщина стальных облицовок ― 0,7 мм.
    • Длина панели ― 6 м.


    Предельная нагрузка для таких сэндвич-панелей ― 134 кг/м2.

    Также наполнитель не усаживается, а значит, он не будет уменьшаться в размерах. Между наполнителем и облицовкой не появятся щели, через которые сможет пройти холод.

  • Температурная стойкость. ППИ не меняет размеры под воздействием высоких и низких температур. Он подходит для любого климатического пояса.
  • Шумоизоляция. Пенополиизоцианурат эффективно защищает от сторонних звуков.
  • Экологичность. ППИ не вызывает аллергию и не выделяет токсичных веществ (даже при нагревании). Он абсолютно безопасен для здоровья человека.

Сферы применения


Пенополиизоцианурат устойчив к влаге, а значит, он оптимален для помещений с высоким уровнем влажности. ТСП с таким наполнителем используют для внешней и внутренней отделки складов, морозильных камер и др.


Также пенополиизоцианурат устойчив к химии, поэтому его выбирают для сельскохозяйственных объектов с агрессивной средой ― птицеферм, коровников, овощехранилищ и др. ТСП с таким наполнителем невосприимчивы к воздействию аммиачно-фосфатных удобрений и отходов жизнедеятельности животных и птиц.

Толщина


Толщина трёхслойных сэндвич-панелей с наполнителем из ППИ составляет 30, 50, 60, 80, 100, 120, 150, 200, 220 мм.


Толщина сэндвич-панелей зависит от многих факторов: климата, особенностей проекта и др. Для внешних стен и кровли обычно выбирают толстые панели, для потолков или внутренних перегородок подойдут более тонкие.


Точную толщину ТСП вам поможет выбрать специалист.

Вывод


Каменная вата и пенополиизоцианурат ― современные технологичные материалы. Они безопасные и экологически чистые, хорошо выдерживают нагрузки и отлично защищают от холода и шума. Их можно использовать в любых климатических условиях.


Они отличаются тем, что ППИ более тёплый, влагостойкий, устойчивый к агрессивным средам и лёгкий, а минвата ― более огнеупорная (хотя ППИ тоже пожаробезопасен).


Также у них разная сфера применения:

  • для помещений с агрессивной средой и высокой влажностью выбирайте ТСП с наполнителем из ППИ;
  • на объектах с высокими требованиями к пожарной безопасности рекомендуем использовать трёхслойные сэндвич-панели с наполнителем из минеральной ваты.


Толщину сердечника не рекомендуем выбирать самостоятельно ― поручите эту задачу специалистам. Они подскажут оптимальный вариант для вашего проекта.

Сэндвич панели из пенополиизоцианурата (PIR)

Сэндвич панели из пенополиизоцианурата (ПИР, PIR)

Сэндвич панели PIR — легкие трехслойные сэндвич панели с теплоизоляцией из огнестойкого пенополиизоцианурата PIR. Низкая теплопроводность полиизоцианурата (коэффициент теплопроводность ПИР составляет 0,022 Вт/м*К), его высокая огнестойкость, способность выдерживать значительные нагрузки, — делает полиизоцианурат (PIR, ПИР) идеальным теплоизоляционным материалом для строительных стеновых и кровельных сэндвич панелей.

Сэндвич панели из пенополиизоцианурата (PIR) представляют собой прогрессивный гидротеплоизоляционный материал. Как и пенополиуретан, пенополиизоцианурат PIR является одним из самых лучших теплоизоляционных материалов среди других утеплителей. Коэффициент теплопроводности PIR k=0. 022Вт/м2*К. Главным отличием пенополиизоцианурата PIR от пенополиуретана PUR является его высокая пожароустойчивость.

    • Обшивка: Оцинкованный окрашенный листовой металл толщиной 0,5-0,7 мм
    • Наполнитель: Огнестойкий полиизоцианурат PIR
    • Защитное покрытие: Полиэтиленовая пленка толщиной 50 мкм
    • Толщина панели: от 40 мм до 200 мм
    • Рабочая ширина панели: 1185 мм стеновые, 1000 мм кровельные
    • Длина панели: до 16 000 мм

Показатели пожарной безопасности пенополиизоцианурата PIR

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ НАПОЛНИТЕЛЬ 40 60 80-120 150-200 НОРМАТИВ
Предел огнестойкости стеновых панелей PIR EI15 EI30 EI45 ГОСТ 30247.0-94
Предел огнестойкости кровельных панелей PIR RE15 RE30 RE30 ГОСТ 30247. 0-94
ГОСТ 30247.1-94
Класс пожарной опасности PIR К1 (15) ГОСТ 30403-96
Группа горючести PIR Г1 ГОСТ 30244-94
Группа воспламеняемости PIR В1 ГОСТ 30402-96
Дымообразующая способность PIR Д3 ГОСТ 12.1.044-89
Группа по токсичности продуктов горения PIR Т2 ГОСТ 12.1.044-89
Группа распространения пламени по поверхности PIR РП1 ГОСТ Р 51032-97

Пенополиизоцианурат PIR

Пенополиизоцианурат – это модифицированный пенополиуретан. Как и ППУ, ПИР получается в результате реакции полиола и изоцианурата. При этом соотношение берется 1:2 (изоцианурата вдвое больше полиола), а полимеризация проводится при более высокой температуре. В результате, избыточный изоцианурат вступает в реакцию с самим собой, образуя более прочные и устойчивые связи. Таким образом, получается новый материал – полимеризованный  изоцианурат, армированный полиуретаном (PIR).

Благодаря такой химической «преемственности», пенополиизоцианурат сохраняет все положительные свойства полиуретана: низкую теплопроводность, малую плотность, хороший предел прочности при сжатии, паро- и влагонепроницаемость, долговечность. Одновременно полиизоцианурат обладает повышенной огнестойкостью: благодаря содержащимся антипиренам ПИР не поддерживает горение и самостоятельно затухает при отсутствии источника огня. Кроме того, по сравнению с ППУ пенополиизоцианурат более устойчив к воздействию вредных веществ и солнечного излучения.

длина и ширина – фото варианты

Несущие конструкции, применяемые для строительства и получившие название сэндвич панели уже давно стали достаточно популярны для возведения абсолютно любого вида здания. Благодаря их прекрасным энергосберегающим свойствам, небольшому весу и быстроте монтирования сэндвич панели можно применять для строительства дач, складов и даже торговых центров, чему в немалой степени способствуют и стандартные размеры сэндвич панелей.

Стандартные цвета

Конструкция

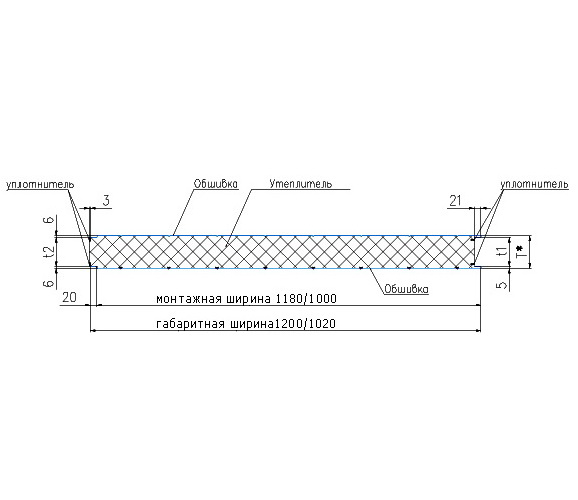

Если рассмотреть сэндвич панели в поперечном сечении, то можно увидеть то все они имеют структуру в несколько слоев, каркас, которой составляют материалы в виде листов с проложенным между ними утеплителем. Если речь идет о кровельных панелях, то в них помимо всего прокладывается еще и пленка для защиты. Для скрепления всех слоев воедино применяется полиуретановый клей.

Размеры

Облицовочные материалы

Для облицовки панелей могут применяться гипсокартон, ДСП, ДВП, керамическая плитка или листы металлические. Но чаще всего используются конструкции, основу которых составляют листы стали, обладающие отличной крепостью и устойчивостью к воздействиям факторов извне. Чтобы изготовить стеновые сэндвич панели размеры оцинкованного листа с гладкой или профилированной поверхностью должны составлять 0,5-0,7 мм в толщину. К тому же он должен быть обязательно покрыт грунтовкой или другими синтетическими материалами, которыми могут выступать:

  • дешевый полиэстер, характеризующийся поверхностью в виде глянца или матовости. Применять его можно при малых нагрузках, а разрешимая температура до +120 градусов;
  • пурал. Этот материал представляет собой состав, основу которого составляет полиуретан с матовой поверхностью. Главное отличие пурала – выдерживание различного вида температур;
  • поливинилдифторид с примесью акрила. Материал достаточно стоек к ультрафиолету и химии и применяем в температурах от -60 до +120 градусов;
  • пластизоль. Поверхность данного материала тисненая и очень стойкая к различным повреждениям.

Вне зависимости от того, какой материал вы выберете, любой из них можно окрасить в необходимый цвет, а на верхний слой нанести рисунок, как видно на фото.

Виды материала

Панели встречаются кровельные и стеновые. Если для соединения стеновых панелей применяются замки паз в шип и фальцевые замки, то в кровельных предусмотрены замки внахлест, благодаря которым образуется отличная герметичность стыков. Сэндвич панели кровельные размеры имеют стандартные: ширина 1185 мм, а длина от 1000 до 12000 мм. Толщина материала может составлять от 50 до 300 мм. Чем больше ширина, тем прочнее характеристики материала и выше энергосбережение. Для разных климатических зон рекомендуются определенные параметры панелей. К примеру, для Московской области хватит панелей в 120 мм, а для Новосибирска стоит выбирать конструкцию, толщина которой составляет 150 мм. Также при заказе панелей стоит учитывать размеры здания, чтобы в результате избежать отходов и трудозатрат на раскрой материалов.

По месту использования сэндвич панели разделяются:

  • утеплительные;
  • ограждающие;
  • потолочные;
  • для монтирования противопожарных перегородок;
  • для помещений, в которых требуется постоянная низкая температура.

Зачастую стандартные размеры сэндвич панелей для откосов составляют до 12 метров по длине, до 1,2 по ширине и до 0,3 метра по толщине.

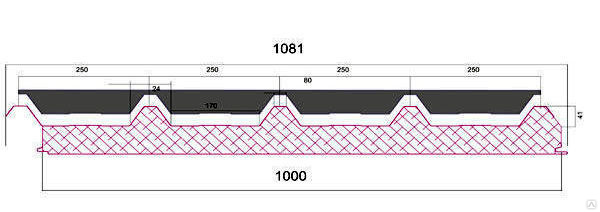

Кровельные панели

Панели для кровли мало чем отличаются от стеновых. Их внешнее покрытие также состоит из оцинкованных железных листов, покрытых полимерами, которые отлично препятствуют проникновению ржавчины, ультрафиолета и агрессивных сред, как видно на фото. Сталь используется чаще всего толщиной от 0,5 до 0,7 мм.

На что стоит обратить внимание при выборе сэндвич панелей для кровли, так это на замок соединения, который понадобится для отвода жидкости от узлов стыков. Для верха лучше всего подойдет замок «ROOF J», а для нижней части можно остановиться на замке «Z-Lock».

Подведем итоги

Сэндвич панели уже давно и прочно пошли в мир строительных материалов. При выборе данного вида материала особое внимание нужно уделять его размеру, так как именно от этого зависит в какой строительной сфере его можно использовать.

Смотрите также:

Сэндвич-панели | Проектирование, поставка и монтаж

ПРОДАЖА СЭНДВИЧ-ПАНЕЛЕЙ ОТ ЗАВОДА ПРОИЗВОДИТЕЛЯ

Использование сэндвич-панелей наиболее подходящая технология современного каркасного строительства из-за их теплосберегающих характеристик и скорости возведения ограждающих конструкций зданий. Они используются в промышленном, гражданском, жилищном и сельскохозяйственном строительстве для устройства стенового и кровельного ограждений. Мы предлагаем стеновые и кровельные сэндвич-панели с использованием различных материалов в качестве утеплителя.

Сэндвич-панели с минераловатным утеплителем

Экологически чистый и негорючий материал применяемый в качестве утеплителя позволяет широко применять данные панели в современном строительстве быстровозводимых зданий.
Сэндвич-панели с МВУ могут использоваться в диапазоне температур от +80 °C до -50 °C , при относительной влажности воздуха до 60%, в I-VII районах согласно СНиП 2.01.07-85 по ветровой и снеговой нагрузкам. Заказы до 300 м2 могут приниматься с открытым сроком проката.

Панель стеновая с минеральной ватой

Технические характеристики:

Толщина утеплителя: 50; 60; 80; 100; 120; 150; 175; 200; 225; 250 мм
Утеплитель: негорючая (НГ) минераловатная плита на базальной основе, плотностью 115-120 кг/м3
Полезная ширина: 1000 мм; 1160 мм; 1190 мм
Толщина металлической облицовки: 0,5; 0,6; 0,7; 0,8 мм
Длина панели: от 2,0 до 13 м
Варианты окраски облицовок: оцинкованные; одностороннее лакокрасочное покрытие; двустороннее лакокрасочное покрытие

Панель кровельная с минеральной ватой

Технические характеристики:

Толщина утеплителя: 50; 60; 80; 100; 120; 150; 175; 200; 225; 250 мм
Утеплитель: негорючая (НГ) минераловатная плита на базальной основе, плотностью 115-120 кг/м3
Полезная ширина: 1000 мм
Толщина металлической облицовки: 0,5; 0,6; 0,7; 0,8 мм
Длина панели: от 2,0 до 13 м
Варианты окраски облицовок: оцинкованные; одностороннее лакокрасочное покрытие; двустороннее лакокрасочное покрытие

Сэндвич-панели с утеплителем из пенополиуретана

(пенополиизоцианурата).

Преимущественно сэндвич-панели с утеплителем из пенополиуретана (пенополиизоцианурата) используют для промышленных морозильных камер и холодильников, т.к. стойкое полимерное покрытие и свойства утеплителя позволяют панелям сохранять свои свойства даже при экстремальных эксплуатационных условиях внешней среды.

Панель стеновая с пенополиуретаном

Технические характеристики:

Толщина утеплителя: 60; 80; 100; 120; 150 мм
Утеплитель: жесткий заливочный пенополиуретан; пенополиизоцианурат; коэффициент теплопроводности утеплителя — 0,021 — 0,028 Вт/м*К
Полезная ширина: 1200 мм (1000 мм; 1050 мм — под заказ) мм
Толщина металлической облицовки: 0,6; 0,7; 0,8 мм
Длина панели: от 2,0 до 12,0 м (для толщины 60-120 мм) и от 2,0 до 6,0 м (для толщины 150мм)
Варианты окраски облицовок: оцинкованные; одностороннее лакокрасочное покрытие;
двустороннее лакокрасочное покрытие

Панель кровельная с пенополиуретаном

Технические характеристики:

Толщина утеплителя: 50 мм
Утеплитель: жесткий заливочный пенополиуретан; пенополиизоцианурат; коэффициент теплопроводности утеплителя — 0,021 — 0,028 Вт/м*К
Полезная ширина: 1000 мм
Толщина металлической облицовки: 0,6; 0,7; 0,8 мм
Длина панели: от 3,0 до 12,0 м
Варианты окраски облицовок: оцинкованные; одностороннее лакокрасочное покрытие;
двустороннее лакокрасочное покрытие

Сэндвич-панели с утеплителем из пенополистирола.

Более экономичный вариант сэндвич-панелей из-за горючести применяемого утеплителя.

Панель стеновая с пенополистиролом

Технические характеристики:

Толщина утеплителя: 50; 80; 100; 120; 150; 200; 250 мм
Утеплитель: пенополистирол плотностью 18-25 кг/м3
Полезная ширина: 1000 мм; (1160 мм и 1190 мм)*
Толщина металлической облицовки: 0,5; 0,6; 0,7 мм
Длина панели: от 2,0 до 13 м
Варианты окраски облицовок: оцинкованные; одностороннее лакокрасочное покрытие;
двустороннее лакокрасочное покрытие

*Стеновые панели шириной 1160 и 1190 мм катаются по спецзаказу, в зависимости от объема заказа и наличия сырья

Панель кровельная с пенополистиролом

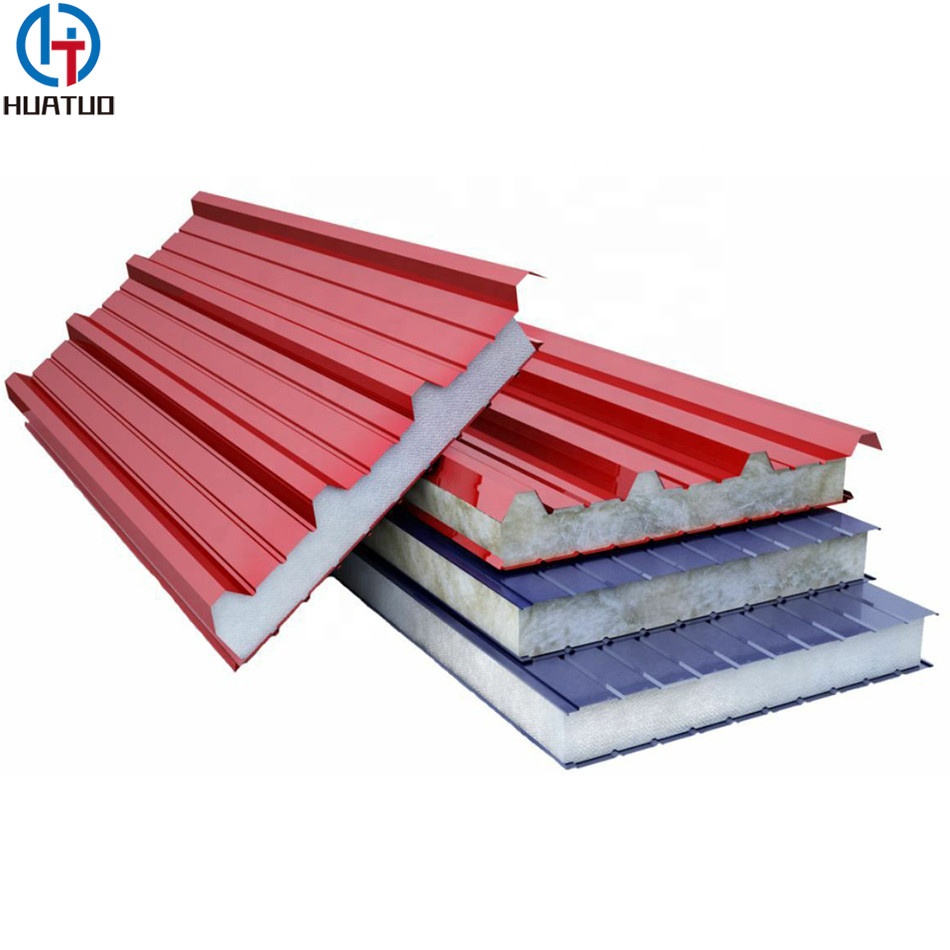

Технические характеристики:

Толщина утеплителя: 50; 80; 100; 120; 150 мм
Утеплитель: пенополистирол плотностью 18-25 кг/м3
Полезная ширина: 1000 мм
Толщина металлической облицовки: 0,5; 0,6; 0,7 мм
Длина панели: от 2,0 до 13 м
Варианты окраски облицовок: оцинкованные; одностороннее лакокрасочное покрытие;
двустороннее лакокрасочное покрытие

Саморезы для крепления сэндвич-панелей с усиленным сверлом



Выбирая саморезы для сэндвич панелей, в первую очередь необходимо учитывать толщину подконструкции. Если каркас толще 12 мм, мы рекомендуем использовать саморезы для сэндвич-панелей с усиленным сверлом.
Запатентованное, не имеющее аналогов на отечественном рынке усиленное сверло особой, винтообразной формы (схожее во сверлом по металлу), просверливает металлоконструкцию из особо прочной стали толщиной до 25 мм с высокой скоростью и минимальным усилием давления на инструмент, а металл толщиной до 16 мм в 2 раза быстрее, по сравнению со стандартным сверлом.

Качество и долговечность строений из сэндвич-панелей во многом будет зависеть от того, какие будут использоваться саморезы для сэндвич-панелей, поэтому к их выбору нужно отнестись очень ответственно.
Выбрав саморезы для крепления сэндвич-панелей с усиленным сверлом вы можете быть уверены в быстром монтаже без потерь времени и без брака.  Закаленная углеродистая сталь SAE 1022 и антикоррозийное покрытие RUSPERT ® TYPE II обеспечат долгий срок службы.

     При расчете длины самореза для сэндвич-панели с усиленным сверлом, учитывается толщина самой панели, толщины каркаса, длина усиленного сверла и еще плюс 5 мм, чтобы компенсировать наличие уплотнительной шайбы.
     Для упрощения расчетов, можно использовать следующие формулы:
Подконструкция до 16 мм:
Длина самореза = Толщина панели + 50..60 мм
Например, для стеновой панели толщиной 100 мм следует использовать сморез длиной 150-160 мм
Подконструкция до 25 мм:
Длина самореза = Толщина панели + 75. .90 мм
Например, для кровельной панели толщиной 100 мм следует использовать сморез длиной 185 мм
При монтаже панелей с использованием термовтулки ТК-01 следует из предыдущих расчетов вычесть 15 мм, т.к. саморез будет углублен в сэндвич-панель.
Например, для стеновой панели толщиной 100 мм подойдут саморезы длиной 140 мм (100мм+50..60мм-15мм=140мм)
Для расчета количества саморезов для стеновых панелей общее количество квадратных метров стеновых панелей (в пределах одной толщины и одних цветовых решений в кв.м.) нужно умножить на 1,5 – коэффициент количества саморезов с усиленным сверлом, т.е. на 1 м2 стеновой панели требуется 1,5 самореза.
Для расчета количества саморезов для кровельных панелей общее количество квадратных метров кровельных панелей (в пределах одной толщины и одних цветовых решений в кв. м.) нужно помножить на 2 – коэффициент количества саморезов с усиленным сверлом, т.е. на 1 м2 кровельной панели требуется 2 самореза.

Типоразмерная таблица саморезов для крепления сэндвич-панелей с усиленным сверлом доступных для заказа:

-по данной позиции поддерживается товарный запас на складе



характеристики сэндвич-панелей Термолэнд



посмотреть каталог

Длина панелей:   от 2 до 13 м.

Ширина панелей: стеновые 1000 и 1190 мм., кровельная — 1000 мм.

Толщина панелей:   от 50 до 300 мм.

Облицовочные листы:   оцинкованная сталь с полимерным покрытием.

Толщина листов:   от 0,5 до 0,7 мм.

Покрытие листов:   цинк, алюмоцинк, пластизоль и др.

Виды профилировки:   «микроволна», «трапеция»,

«V–образная канавка», «гладкая».

 Сердечник:   минеральная вата.

Клеевое соединение:  Двухкомпонентный полиуретановый клей

 Надежно: применение высоких технологий в производстве. Сэндвич-панели «Термолэнд» имеют принципиально другой, более высокий уровень качества.

 Прочно: по результатам независимых экспертных испытаний доказано, что сэндвич-панели «Термолэнд» имеют на 30% больший запас прочности.

 Быстро: Мощность заводской линии позволяет производить до 100000 кв. метров панелей  ежемесячно.

 Качественно: при производстве используются материалы только признанных мировых и российских производителей.

Широкий выбор цветовых гамм металла, несколько видов профилирования внутренней и внешней поверхности.

Дополнительно предлагаем вам:

 Проектирование

 Оптимальная логистика

 Гибкое ценообразование

Подробнее о сэндвич-панелях «Термолэнд»

НЕСУЩАЯ СПОСОБНОСТЬ

Высокая несущая способность сэндвич-панелей «Термо­лэнд» подтверждена серией натуральных механических испытаний.

ДОЛГОВЕЧНОСТЬ

Девять метров профилировочной кассеты обеспечивает гибкую про­филировку без повреждения металла и покрытия. Технологичное на­несение двухкомпонентного полиуретанового клея на сто процентов поверхности гарантирует прочное склеивание сэндвич-панелей «Термолэнд». Минераловатный ковер формируется автоматически. Шестнадцатиметровый, подогреваемый с двух сторон, траковый пресс обеспечивает равномерную нагрузку по всей длине панели и придает идеальную геометрию поверхности.

ВЫСОКАЯ ОГНЕСТОЙКОСТЬ

Объекты из стеновых и кровельных сэндвич-панелей относятся к классу пожарной опасности КО (45), где КО — пожароопасные конструкции. Фактические пределы огнестойкости сэндвич-панелей «Термолэнд» максимальны — 150 минут.

Специалистами завода «Термолэнд» разработан и сертифицирован уникальный противопожарный узел «Феникс», защищающий крепеж сэндвич-панелей от огня и придающий дополнительную огнестойкость конструкции.

ЗВУКОИЗОЛЯЦИЯ

Сэндвич-панели «Термолэнд» обладают высокими звукоизо­лирующими свойствами. Большая часть звуков отражается от гладкой поверхности панели, а другая часть гасится внутри за счет волокнистой структуры ламелей. Благодаря тому, что теплоизоляцион­ные материалы укладываются автоматически, между ними нет пустот, способствующих проникновению звуков.

ЭКОЛОГИЧНОСТЬ

Для производства сэндвич-панелей «Термолэнд» используются сырье­вые компоненты, отвечающие нормативной документации и прошедшие строгий входной контроль.

ЗАВОД «ТЕРМОЛЭНД» — КРУПНЕЙШИЙ ПРЕДСТАВИТЕЛЬ СТРОИТЕЛЬНОЙ ОТРАСЛИ ЗА УРАЛОМ, ЭТО ИННОВАЦИОННОЕ ПРЕДПРИЯТИЕ С ЕВРОПЕЙСКИМ УРОВНЕМ ОБСЛУЖИВАНИЯ И ОТЛИЧНОЙ ДЕЛОВОЙ РЕПУТАЦИЕЙ.

Gale Apps — Технические трудности

Технические трудности

Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно. Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.

Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.

org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [authorizati[email protected]]; вложенным исключением является Ice.UnknownException
unknown = «java.lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0
в java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.ява: 64)
в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70)
в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions. java:248)
в java.base/java.util.Objects.checkIndex(Objects.java:372)
в java.base/java.util.ArrayList.get(ArrayList.java:458)
на com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.ява: 60)
в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53)
в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.java:30)
в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.java:17)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:244)
на com.gale.blis.api.authorize.contentmodulefetchers. CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.java:71)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52)
в ком.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.java:82)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:44)
в ком.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31)
в com.gale.blis.api.BLISAuthorizationServiceImpl. authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57)
на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.java:61)
на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1)
на com.gale.blis.auth._AuthorizationServiceDisp._iceD_authorize(_AuthorizationServiceDisp.java:141)
в com.gale.blis.auth._AuthorizationServiceDisp._iceDispatch(_AuthorizationServiceDisp.java:359)
в IceInternal.Incoming.invoke(Incoming.java:209)
в Ice.ConnectionI.invokeAll(ConnectionI.java:2800)
в Ice.ConnectionI.dispatch(ConnectionI.java:1385)
в Ice.ConnectionI.message(ConnectionI.java:1296)
в IceInternal.ThreadPool.запустить (ThreadPool.java: 396)
в IceInternal.ThreadPool.access$500(ThreadPool.java:7)
в IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool. java:765)
в java.base/java.lang.Thread.run(Thread.java:834)
»

org.springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:365)

org.springframework.remoting.ice.IceClientInterceptor.вызывать (IceClientInterceptor.java:327)

org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71)

org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186)

org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:212)

com.sun.proxy.$Proxy130.authorize(Неизвестный источник)

ком.gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61)

com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65)

com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57)

com.gale.apps.controllers. DocumentController.redirectToDocument(DocumentController.java:22)

jdk.internal.reflect.GeneratedMethodAccessor270.invoke (неизвестный источник)

Ява.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)

java.base/java.lang.reflect.Method.invoke(Method.java:566)

org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.java:215)

org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:142)

org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.java:102)

org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895)

org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:800)

org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter. дескриптор (AbstractHandlerMethodAdapter.java:87)

org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1038)

org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:942)

org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:998)

org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:890)

javax.servlet.http.HttpServlet.service(HttpServlet.java:626)

org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:875)

javax.servlet.http.HttpServlet.service(HttpServlet.java:733)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

орг.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core. ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.ява: 189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:63)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

орг.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter. java:101)

org.apache.catalina.core.ApplicationFilterChain.внутреннийDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.ява: 162)

org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:130)

org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:66)

org.springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:105)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

орг.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:123)

org.apache.catalina.core. ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.boot.actuate.web.trace.servlet.HttpTraceFilter.doFilterInternal(HttpTraceFilter.java:90)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java: 99)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter. java:92)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.HiddenHttpMethodFilter.doFilterInternal (HiddenHttpMethodFilter.java:93)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.внутреннийDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:154)

org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:122)

org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter. doFilterInternal(WebMvcMetricsFilter.java:107)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:200)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.ява: 202)

org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97)

org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:542)

org.apache.catalina.core. StandardHostValve.invoke(StandardHostValve.java:143)

org.apache.catalina.valves.ErrorReportValve.invoke(ErrorReportValve.java:92)

org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.ява: 687)

org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78)

org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357)

org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:374)

org.apache.coyote.AbstractProcessorLight.process(AbstractProcessorLight.java:65)

org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.ява: 893)

org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707)

org.apache.tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49)

java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128)

java.base/java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628)

org.apache.tomcat.util.threads. TaskThread$WrappingRunnable.запустить (TaskThread.java: 61)

java.base/java.lang.Thread.run(Thread.java:834)

%PDF-1.6
%
1 0 объект
>>>>>/Тип/Каталог>>
эндообъект
2 0 объект
>поток
2021-01-15T10:46:50+01:002021-01-15T10:46:46+01:002021-01-15T10:46:50+01:00uuid:52a64d5d-1433-4dfa-b11e-f04e0b853729uuid:592df25729 ff00-41a7-a3ac-31ec71906bb1application/pdfБиблиотека Adobe PDF 18.0,3

конечный поток
эндообъект
3 0 объект
>
эндообъект
14 0 объект
>
эндообъект
15 0 объект
>
эндообъект
16 0 объект
>
эндообъект
27 0 объект
>
эндообъект
28 0 объект
>
эндообъект
29 0 объект
>
эндообъект
30 0 объект
>
эндообъект
31 0 объект
>
эндообъект
32 0 объект
>
эндообъект
58 0 объект

Сэндвич-панели Metecno

Сэндвич-панели METECNO

METECNO предлагает широкий ассортимент изоляционных сэндвич-панелей для различных применений. Вся продукция отличается высочайшим качеством, подтвержденным многолетним опытом, усовершенствованными технологиями, современными производственными линиями и постоянным контролем производственного процесса.

Возможные материалы обшивки — оцинкованная сталь с различными покрытиями (PE, PVDF, Food Safe) или алюминий с покрытием (PE, PVDF, food Safe).
METECNO является синонимом «сэндвич-панелей высочайшего качества».

Стеновые сэндвич-панели METECNO

MONOWALL — металлические сэндвич-панели с полиуретановым наполнителем и открытым замком (видимое крепление) для стен промышленных и коммерческих зданий, холодильных камер с положительными температурами и различных перегородок.
ВАЖНО: Необходимо обратить внимание на расположение внешней и внутренней сторон: сторона с пометкой «ВНУТРЕННЯЯ» должна быть обращена внутрь здания.



Доступная толщина панели — 30-80 мм.
Длина панели — 2-13 м.
Эффективная ширина — 1000 мм.
Стандартные цвета (RAL): 9002,9010,9006.







SUPERWALL ML — металлические сэндвич-панели с полиуретановым наполнителем и закрытым замком (скрытое крепление) для монтажа стен зданий, для которых эстетика имеет первостепенное значение.Специальный двойной лабиринтный замок для соединения панелей обеспечивает превосходную механическую прочность и изоляцию. Внешняя поверхность может иметь отделку «ромбовидный» или «шлифованный».



Доступная толщина панели — 50–120 мм.
Длина панели — 2-13 м.
Эффективная ширина — 1000 мм.
Стандартные цвета (RAL): 9002,9010,9006.

Сэндвич-панели для холодильных камер METECNO

FRIGOWALL — металлические панели с полиуретановым наполнителем и лабиринтным соединением, предназначенные для строительства низкотемпературных холодильных складов и помещений. Панели доступны с саморасширяющимися уплотняющими швами. Ассортимент FRIGOWALL разработан, чтобы обеспечить полное решение требований индустрии холодильных камер, обеспечивая следующие преимущества: отличная термостойкость, механическая стабильность и стабильность размеров, отсутствие водопоглощения, малый вес, эстетичный внешний вид, долговечность, простой и быстрый монтаж.

Доступная толщина панели — 100, 120, 140, 150, 180, 200 мм.
Длина панели — 2-13 м.
Эффективная ширина — 1000 мм.
Стандартные цвета (RAL): 9002,9010,9006.



Кровельные сэндвич-панели METECNO

GLAMET G4 — металлические сэндвич-панели с полиуретановым наполнителем для кровельного монтажа с углом наклона не менее 7%.

Доступная толщина панели — 30-120 мм.
Длина панели — 2-13 м.
Эффективная ширина — 1000 мм.
Стандартные цвета (RAL): 9002,9010,9006,3009.

Специальные предложения от METECNO

Среди специальных продуктов, предлагаемых METECNO, есть новые для рынка Украины:



Изогнутые сэндвич-панели OYSTER – альтернативное решение для устройства крыш промышленных и коммерческих зданий, отличающееся отличными механическими и теплоизоляционными характеристиками.

Доступны три типа панелей:

УСТРИЦА

УСТРИЧНЫЙ ОГОНЬ

ЗВУК ОГНЯ УСТРИЦ



Акустические сэндвич-панели HIPERTEC ROOF SOUND та HIPERTEC WALL SOUND с внутренним перфорированным стальным листом и наполнителем из минеральной ваты – лучшее решение для зданий с повышенными требованиями к огнестойкости и звукоизоляции.







Акустические сэндвич-панели HIPERTEC ROOF SOUND / HIPERTEC WALL SOUND
Изогнутые сэндвич-панели для радиальных крыш OYSTER

500 — INTERNAL SERVER ERROR

Существует несколько распространенных причин появления этого кода ошибки, включая проблемы с отдельными сценариями, которые могут выполняться по запросу.Некоторые из них легче обнаружить и исправить, чем другие.

Владение файлами и каталогами

Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом. Обычно сервер ожидает, что файлы и каталоги принадлежат вашему конкретному пользователю cPanel user . Если вы внесли изменения в владельца файла самостоятельно через SSH, сбросьте владельца и группу соответствующим образом.

Разрешения для файлов и каталогов

Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом.Сервер обычно ожидает, что файлы, такие как HTML, изображения и другие медиафайлы, будут иметь режим разрешений 644 . Сервер также ожидает, что режим разрешений для каталогов в большинстве случаев будет установлен на 755 .

(см. раздел «Разрешения файловой системы»).

Ошибки синтаксиса команды в файле .htaccess

В файле .htaccess вы могли добавить строки, которые конфликтуют друг с другом или не разрешены.

Если вы хотите проверить определенное правило в вашем файле .htaccess, вы можете прокомментировать эту конкретную строку в . htaccess, добавив # в начало строки. Вы должны всегда делать резервную копию этого файла, прежде чем начать вносить изменения.

Например, если .htaccess выглядит как

DirectoryIndex default.html
Приложение AddType/x-httpd-php5 php

Тогда попробуйте что-нибудь подобное

Индекс каталога по умолчанию.html
# Приложение AddType/x-httpd-php5 php

Примечание: Из-за того, как настроены серверные среды, вы не можете использовать аргументы php_value в файле .htaccess.

Превышены пределы процесса

Возможно, эта ошибка вызвана наличием слишком большого количества процессов в очереди сервера для вашей отдельной учетной записи. Каждая учетная запись на нашем сервере может иметь только 25 одновременных активных процессов в любой момент времени, независимо от того, связаны ли они с вашим сайтом или другими процессами, принадлежащими вашему пользователю, такими как почта.

пс подделка

Или введите это, чтобы просмотреть учетную запись определенного пользователя (не забудьте заменить имя пользователя на фактическое имя пользователя):

ps подделка | grep имя пользователя

Когда у вас есть идентификатор процесса («pid»), введите его, чтобы убить конкретный процесс (не забудьте заменить pid фактическим идентификатором процесса):

убить пид

Ваш веб-хост сможет посоветовать вам, как избежать этой ошибки, если она вызвана ограничениями процесса. Пожалуйста, свяжитесь с вашим веб-хостингом. Обязательно укажите шаги, необходимые для появления ошибки 500 на вашем сайте.

СЭНДВИЧ-ПАНЕЛИ

  • Страница 2 и 3: Авторские права: Ingenieurbüro für Meta
  • Страница 4 и 5: 8 Монтаж …………………………..
  • Страница 6 и 7 : Обратите внимание, что эти директивы будут
  • стр. 8 и 9: 1.4 Требования к панелям: PUR-foa
  • стр. 10 и 11: 1.6 Сэндвич-панели никогда не должны быть
  • стр. 12 и 13: 2.2 ! «#$%&'((!%)#’*$&+'(! Эта вкладка
  • стр. 14 и 15: 3 цвета RAL Цвета этих
  • стр. 16 и 17: 4 4.1 Каковы критерии для поддона
  • стр. 18 и 19: 4.3 4.4 Сокращение этого типичного
  • стр. 20 и 21: OIB [Austrian Building Technology I
  • стр. 22 и 23: 4.6 Цветовые группы — тепловое расширение
  • стр. 24 и 25: Расчеты панелей также могут быть
  • Страница 26 и 27: 4.10 4.11 4.12 Уклон крыши.
  • стр. 28 и 29: Неисправность: Винты затянуты слишком туго
  • стр. 30 и 31: 4.17 Правильное и профессиональное планирование
  • стр. 32 и 33: Плохо уложенная панель — неэффективное море
  • стр. 34 и 35: На крыше : СЛЕВА TYPMODEL ССЫЛКИ На
  • Страница 36 и 37: 4.21 Фасадные панели: Они прочные
  • Страницы 38 и 39: 4.22 Эффект биметалла Темные цвета r
  • Страницы 40 и 41: Это особенно опасно для
  • Страницы 42 и 43: 4.26 f
  • стр. 44 и 45: 4.27 Состояние строительной площадки
  • стр. 46 и 47: В дополнение к вышеизложенному, следующие
  • стр. 48 и 49: ! «#$%&!'())! !! :

    7.2 7.3 7.4 A разбавленный, PH-нейтральный c

  • стр. 54 и 55:

    Во избежание рекламаций при последующей эксплуатации

  • стр. 56 и 57:

    8.10 Сверление Пятна ржавчины, вызванные

  • Стр. 60 и 61:

    Это означает, что нержавеющая сталь fas

  • Стр. : На деревянной конструкции

  • Страница 66 и 67:

    8.18 8.19 8.20 8.21 продольный JO

  • Page 68 и 69:

    8.24 Один день после прокладки битума

  • Page 70 и 71:

    Детали соединения должны в гене

  • Страница 74 и 75:

    свойства Тип 1 Тип 2 Тип 3 Тип

  • Страница 76 и 77:

    ! !»#$%&'($#)*#+,’#»-‘&./0#/&’/#»1#

  • Страница 78 и 79:

    ! Вариант 2: Подвесной желоб круглый

  • Страница 80 и 81:

    9.5 Поперечный стык стеновой панели ! »

  • Стр. 84 и 85:

    Возможны многие детализированные решения.

  • Стр. Страница 90 и 91:

    Более элегантный вид угловой облицовки

  • Страница 92 и 93:

    9.12 Нижний конец панелей m

  • Страница 94 и 95:

    10.2 10.3 10.4 Термическая резка С пихтой

  • Стр. 98 и 99:

    УКАЗАТЕЛЬ глава стр. Применение s

  • Стр. 100:

    Автор данного руководства: Reinhard

  • Демпфирование многомодовых сэндвич-панелей с помощью трехкомпонентных материалов Core

  • [1] Лигуоре С., Монтгомери Дж. и Фосс Г., «Прогнозирование и измерение коэффициентов структурных потерь в демпфированных композитных панелях при нагрузках от давления», 49-я конференция AIAA Structures, Structural Dynamics and Materials (SDM) , AIAA 2008-2236, апрель 2008 г.

  • [2] Росс Д., Унгар Э.Э. и Кервин Э.М., «Гаммирование изгибных колебаний плит с помощью вязкоупругих пластин», Монография Американского общества инженеров-механиков по структурному демпфированию, Фэрфилд, Нью-Джерси, 1959, стр. 48– 87.

  • [3] Сато К., Шиканай Г. и Тайнака Т., «Затухание изгибных колебаний вязкоупругой многослойной балки, подверженной осевой нагрузке», Бюллетень Японского общества инженеров-механиков , Vol. 29, № 253, 1986, с.2204–2210. doi: https://doi.org/10.1299/jsme1958.29.2204

  • [4] Lesieutre G.A., «Как мембранные нагрузки влияют на модальное демпфирование изгибаемых конструкций», AIAA Journal , Vol. 47, № 7, июль 2009 г., стр. 1642–1646. doi: https://doi.org/10.2514/1.37618 AIAJAH 0001-1452

  • [5] Nashif AD, Jones DIG and Henderson JP, Vibration Damping , Wiley, Нью-Йорк, 1985, стр. 189–257. .

  • [6] Смит Т. Л., Рао К.и Дайер И. , «Ослабление волн изгиба пластины слоем динамических поглотителей», Noise Control Engineering Journal , Vol. 26, № 2, 1986, стр. 56–60. doi: https://doi.org/10.3397/1.2827662 NCEJD5 0736-2501

  • [7] Игуса Т. и Сюй К., «Управление вибрацией с использованием нескольких настроенных массовых демпферов», Journal of Sound and Vibration , Том. 175, № 4, 1994, стр. 491–503. doi: https://doi.org/10.1006/jsvi.1994.1341 JSVIAG 0022-460X

  • [8] Сойзе С., «Вероятностное структурное моделирование в линейном динамическом анализе сложных механических систем: I. Теоретические элементы», La Recherche Aérospatiale , Vol. 5, № 5, январь 1986 г., стр. 23–48.

  • [9] Пирс А. Д., Воробей В. В. и Рассел Д. А., «Фундаментальные структурно-акустические идеализации для конструкций с нечеткими внутренними частями», Journal of Vibration and Acoustics , Vol. 117, № 3А, 1995, стр. 339–348. doi: https://doi. org/10.1115/1.2874456 JVACEK 1048-9002

  • [10] Zapfe J.A. и Lesieutre G.A., «Широкополосное гашение вибрации с использованием сильно распределенных настроенных поглотителей массы», AIAA Journal , Vol. 35, № 4, апрель 1997 г., стр. 753–755. doi:https://doi.org/10.2514/2.173 AIAJAH 0001-1452

  • [11] Канг Х., Смит Э.К. и Лесьетр Г.А., «Экспериментальное и аналитическое исследование увеличения демпфирования запаздывания лопастей с использованием хордовых амортизаторов», Журнал самолетов , Vol. 43, № 1, январь 2006 г., стр. 194–200. doi: https://doi.org/10.2514/1.17074

  • [12] Смит Д.Р., Падилья В.Дж., Виер Д.К., Немат-Насер С.К. и Шульц С., «Композитная среда с одновременно отрицательными проницаемостью и диэлектрической проницаемостью», Physical Review Letters , Vol. 84, № 18, май 2000 г., стр. 4184–4187. doi: https://doi.org/10.1103/PhysRevLett.84.4184 PRLTAO 0031-9007

  • [13] Wegener M. , «Metamaterials Beyond Optics», Science , Vol. 342, № 6161, ноябрь 2013 г., стр. 939–940. doi: https://doi.org/10.1126/science.1246545 SCIEAS 0036-8075

  • [14] Kadic M., Бюкманн Т., Шитни Р. и Вегенер М., «Метаматериалы за пределами электромагнетизма», Reports on Progress in Physics , Vol. 76, № 12, ноябрь 2013 г., статья 126501. doi:https://doi.org/10.1088/0034-4885/76/12/126501 RPPHAG 0034-4885

  • [15] Ли Дж. и Чан CT, «Акустический метаматериал с двойным отрицательным знаком», Physical Review E , Vol. 70, № 5, ноябрь 2004 г., бумага 055602 (R). doi: https://doi.org/10.1103/PhysRevE.70.055602 PLEEE8 1539-3755

  • [16] Яо С., Чжоу С. и Ху Г., «Экспериментальное исследование отрицательной эффективной массы в одномерной системе масса-пружина», New Journal of Physics , Vol. 10, № 4, апрель 2008 г., статья 043020. doi:https://doi.org/10.1088/1367-2630/10/4/043020 NJOPFM 1367-2630

  • [17] Huang HH и Sun CT, «Механизм затухания волн в акустическом метаматериале с отрицательной эффективной массой», New Journal of Physics , Vol. 11, № 1, январь 2009 г., статья 013003. doi:https://doi.org/10.1088/1367-2630/11/1/013003 NJOPFM 1367-2630

  • [18] Брюнет Т., Ленг Дж. и Монден-Монваль О., «Мягкие акустические метаматериалы», Science , Vol. 342, № 6156, октябрь 2013 г., стр. 323–324. doi: https://doi.org/10.1126/science.1241727 SCIEAS 0036-8075

  • [19] Sun H., Du X. and Pai PF, «Theory of Metamaterial Beams for Broadband Vibration Absorbing», Journal интеллектуальных материальных систем и конструкций , Vol. 21, № 11, 2010. С. 1085–1101. doi: https://doi.org/10.1177/1045389X10375637 JMSSER 1045-389X

  • [20] Claeys C.С., Сас П. и Десмет В., «Об эффективности акустического излучения материалов с полосой задерживания на основе локального резонанса», Journal of Sound and Vibration , Vol. 333, № 14, июль 2014 г., стр. 3203–3213. doi: https://doi.org/10.1016/j.jsv.2014.03.019 JSVIAG 0022-460X

  • [21] Пай П. Ф., Пэн Х. и Цзян С., «Акустические пучки метаматериалов на основе многочастотных Вибропоглотители», International Journal of Mechanical Sciences , Vol. 79, февраль 2014 г., стр. 195–205. дои: https://дои.org/10.1016/j.ijmecsci.2013.12.013 IMSCAW 0020-7403

  • [22] Claeys CC, Pluymers B., Sas P. и Desmet W., «Design of a Resonant Metamaterial Based Acoustic Enclosure», Proceedings 26-й Международной конференции по технике шума и вибрации , ISMA, Лёвен, Бельгия, сентябрь 2014 г., стр. 3351–3358, https://www.isma-isaac.be/isma_conf/objectives.html.

  • [23] Ассуар М. Б., Сенези М., Удич М., Руззен М. и Хоу З., «Широкополосный пластинчатый акустический метаматериал для ослабления низкочастотного звука», Applied Physics Letters , Vol.101, октябрь 2012 г., статья 173505. APPLAB 0003-6951

  • [24] Хусейн М. И. и Фрейзер М. Дж., «Метадемпфирование: возникающее явление в диссипативных метаматериалах», Journal of Sound and Vibration , Vol. 332, № 20, 2013. С. 4767–4774. doi: https://doi.org/10.1016/j.jsv.2013.04.041 JSVIAG 0022-460X

  • [25] Baravelli E. и Ruzzene M., «Внутренние резонирующие решетки для генерации запрещенной зоны и низкочастотных колебаний Control», Journal of Sound and Vibration , Vol.332, № 25, 2013. С. 6562–6579. doi: https://doi.org/10.1016/j.jsv.2013.08.014 JSVIAG 0022-460X

  • [26] Ноух М., Алдрайхем О. и Баз А., «Вибрационные характеристики балок из метаматериалов с периодической Локальные резонансы», Journal of Vibration and Acoustics , Vol. 136, № 6, декабрь 2014 г., документ 061012. doi:https://doi.org/10.1115/1.4028453 JVACEK 1048-9002

  • [27] Ноух М., Алдраихем О. и Баз А., “ Периодические пластины из метаматериала с интеллектуально настраиваемыми локальными резонаторами», Journal of Intelligent Material Systems and Structures , Vol.27, № 13, 2016, стр. 1829–1845.doi:10.1177/1045389X15615965 JMSSER 1045-389X

  • [28] Буше М. А., Смит К.В., Скарпа Ф., Раджасекаран Р. и Эванс К.Е. для виброгасящих вставок в сотовых конструкциях», Composite Structures , Vol. 106, декабрь 2013 г., стр. 1–14. doi: https://doi.org/10.1016/j.compstruct.2013.05.036 COMSE2 0263-8223

  • [29] Омжо П., Смит К.В. и Эванс К.Е., «Новая вязкоупругая демпфирующая обработка для сотовых многослойных конструкций , Композитные конструкции , Vol.119, январь 2015 г., стр. 322–332. doi: https://doi.org/10.1016/j.compstruct.2014.09.005 COMSE2 0263-8223

  • [30] ANSYS Corporation, Mechanical APDL, ANSYS Release 15.0, ANSYS Corporation, Canonsburg, PA, 2013.

  • [31] Ю Т., «Уменьшение вибрации сэндвич-композитов с помощью 3-D изготовленных акустических сердечников из метаматериала», MS Диссертация, Университет штата Пенсильвания, Юниверсити-Парк, Пенсильвания, август 2015 г.

  • [32] Тимошенко С. и Войновски-Кригер С., Theory of Plates and Shells , McGraw-Hill, Нью-Йорк, 1959, стр.  364–366.

  • Влияние размера сотовой ячейки на характеристики сэндвич-панелей: Ingenta Connect

    Сотовые сэндвич-панели были изучены, чтобы выявить влияние размера ячейки в статическом анализе и анализе свободных колебаний. Отклик сэндвич-панели с гомогенизированными заполнителями был использован в качестве стандарта сравнения. Соотношение откликов подробного конечного элемент
    моделей сэндвич-панелей с соответствующими сравнительными решениями определяли как индекс влияния размера, который отражает влияние изменения размера различной конфигурации ячеек.Основанный на методе конечных элементов статический и свободный отклик сотовых сэндвич-панелей
    с различными ядрами и гомогенизированными ядрами были проанализированы сравнительно при трех типичных граничных условиях, включая шестиугольное, треугольное и квадратное сотовое ядро. Результаты вычислений показывают влияние размера сотовой ячейки на жесткость и частотное поведение.
    сэндвич-панели. Показано, что при отношении размера макроструктуры к размеру ячейки больше 12 влияние размера ячейки на характеристики сэндвич-панели имеет тенденцию к плавному ослаблению. Между тем, когда размер ячейки и размер макроструктуры сопоставимы друг с другом,
    эффект размера вполне очевиден, и степень влияния существенно зависит от граничного условия и конфигурации ячейки.

    Нет ссылок на эту статью.

    Нет дополнительных данных.

    Нет статьи Носитель

    Нет показателей

    Ключевые слова:
    метод гомогенизации;
    сэндвич панель;
    эффект размера;
    индекс влияния на размер;
    объемная ячейка

    Тип документа: Исследовательская статья

    Принадлежности:
    Школа авиационного машиностроения, Наньчанский университет Хангконг, Наньчан 330063, Китай

    Дата публикации:
    15 апреля 2011 г.

    Подробнее об этой публикации?

    • Журнал авиационных материалов , основанный в 1981 году, спонсируется Китайским обществом аэронавтики и астронавтики, редактируется и публикуется редакционным советом журнала авиационных материалов Пекинского института авиационных материалов (BIAM). Он был проиндексирован в Scopus (Голландия), INSPEC (Великобритания), AJ (Россия), CA (США) и UPD (США). Журнал Aeronutical Materials посвящен сообщениям о новых и оригинальных экспериментальных и теоретических фундаментальных исследованиях авиационных материалов, таких как композитный дизайн, технологии, испытания и характеристики и так далее.

    • Редакция
    • Информация для авторов
    • Отправить документ
    • Ingenta Connect не несет ответственности за содержание или доступность внешних веб-сайтов

    .
