Как правильно отрегулировать доводчик двери в подъезде
Разделы статьи:
С доводчиками дверных конструкций знакомы многие граждане. Такие механизмы устанавливаются практически на любые входные двери: в подъездах жилых домов, на складах, в административных зданиях, торговых центрах и т.д. Но непосредственно после установки и в процессе эксплуатации устройства требуют дополнительной настройки. Поэтому многих интересует, как самостоятельно, без привлечения мастера, отрегулировать доводчик двери, установленной в подъезде.
Понятие о доводчике
Дверной доводчик – это специальное приспособление, которое устанавливается на входные двери в зданиях общественного пользования для контроля их открывания/закрывания. Механизм позволяет самостоятельно закрываться дверям после их открытия человеком: он медленно и плотно притягивает дверное полотно к коробке.
Работа устройства настраивается в каждом случае индивидуально. Это зависит от места его размещения, интенсивности эксплуатации и физических нагрузок.
Например, на доводчиках дверей подъездов жилых домов и выходов из супермаркетов настраивается определенный период задержки полотна в открытом положении. Это необходимо для того, чтобы человек мог спокойно выйти или зайти в здание с занятыми руками.
В прочих местах общественного пользования с интенсивным передвижением людей на таких устройствах входных дверей увеличивается усилие, которое необходимо приложить для открытия полотна. Это позволяет предупредить преждевременный выход из строя открывающего дверного механизма, так как многие пользователи при открытии дверей, особенно когда куда-то спешат, прикладывают значительную силу.
Поэтому перед тем, как отремонтировать и самостоятельно настроить доводчик двери в своем подъезде, рекомендуется учесть все возможные нюансы в ходе эксплуатации дверной конструкции.
Разновидности изделий
Устройства автоматического закрытия входных дверей в зависимости от места монтажа подразделяются на несколько типов.
Верхний
Это классический вариант доводчиков, который монтируют сверху дверной конструкции. Один элемент изделия крепится к полотну, второй к коробке двери.
Напольный
Доводчики такого типа используются в общественных местах с повышенной проходимостью, например, в торгово-развлекательных центрах. В конструкции напольных механизмов используется скользящий стержень. Они отличаются достаточно компактными размерами, крепятся к покрытию полового основания, практически не заметны.
Скрытые
Бывают ситуации, когда закрывающее приспособление необходимо скрыть. Такие механизмы изготавливаются двух типов: со скользящим стержнем или комбинированная петля-доводчик. Первый вариант устанавливается сверху на коробы деревянных дверей. Во втором случае устройство скрывается в металлической петле двери.
Данное изделие считается самым незаметным открывающим механизмом дверной конструкции. Однако такие устройства имеют серьезные ограничения. Они не выдерживают значительные нагрузки и не долговечны. Чтобы продлить срок службы такого приспособления, необходимо уменьшать на него давление. Поэтому не рекомендуется его использовать для дверных полотен, изготовленных из тяжелых материалов.
Варианты конструкций
По типу рабочего механизма различают кулачковые и зубчатые устройства. Первые предназначены для монтажа на легкие дверные конструкции. Они обеспечивают легкое и плавное открытие двери.

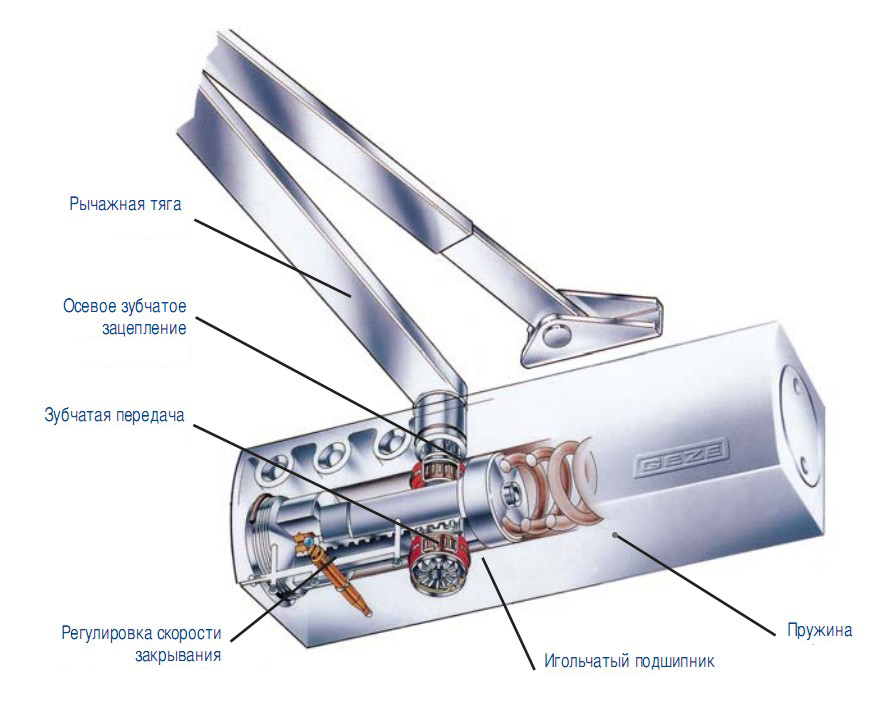

Устройство зубчатого механизма доводчика входной двери подъезда отличается от кулачкового варианта наличием пружины и шестеренчатой системой. Пружина сжимается в результате сильного давления на нее при открытии двери. А когда человек отпускает полотно двери, пружина самостоятельно разжимается, закрывающий механизм приводится в действие, полотно плотно притягивается к дверной коробке.
По типу привода доводчики подразделяются на электрические, гидравлические конструкции и термоприводы. Весь механизм может быть помещен в пластиковый или стальной корпус. Также разные модели доводчиков характеризуются мощностью открытия/закрытия дверного полотна.
Способы монтажа

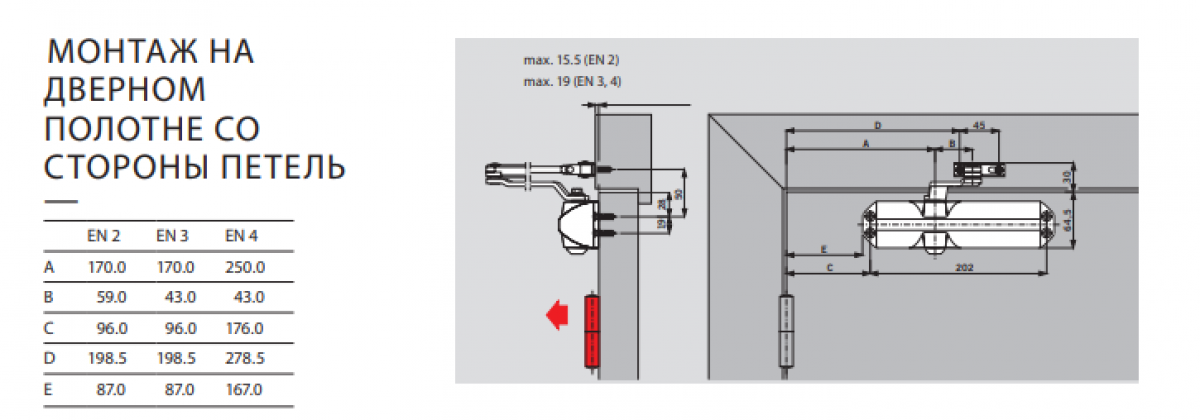

Перед тем, как настроить доводчик полотна входной двери в подъезде, его необходимо надежно закрепить. Существует два варианта монтажа таких устройств: классический и параллельный.
В первом случае основной механизм приспособления и штанги закрепляются на дверной коробке и полотне сверху. Для этого в необходимых местах делаются отверстия под шаблон, затем механизм фиксируется с помощью саморезов. Во втором случае параллельный рычаг фиксируется с помощью специального металлического уголка.
В зависимости от дверной конструкции и размещения петель, одновременно могут устанавливаться два автоматических закрывающих механизма, если одного для выполнения данных функций недостаточно. Но рекомендуется приобретать один более мощный доводчик.
Необходимость в регулировании механизма
После установки на дверную конструкцию доводчика осуществляется его предварительная настройка под стандартные функции. Далее в процессе эксплуатации необходимо ежемесячно проверять работу механизма и при необходимости его регулировать.
Регулировка после монтажа
Перед тем, как самостоятельно отрегулировать доводчик, установленный на коробке входной двери подъезда, необходимо изучить его конструкцию и принцип действия.
Рекомендации по настройке доводчика непосредственно после его установки:
- В первую очередь с механизма снимается декоративная крышка, которая, в зависимости от его конструкции, может находиться сбоку или с лицевой стороны;

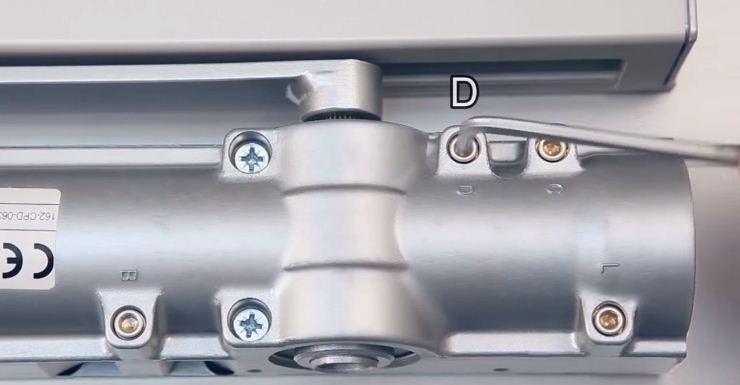

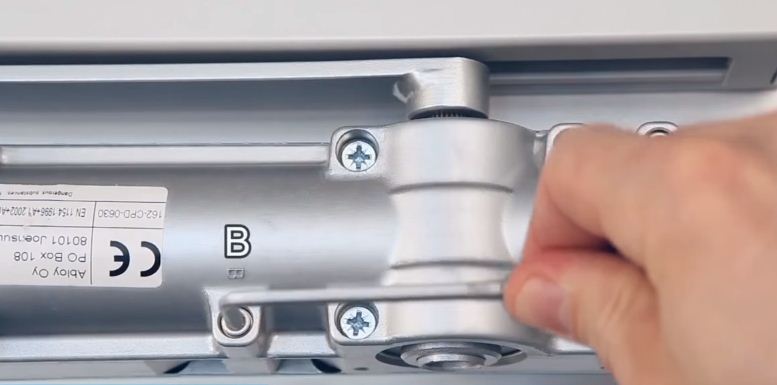

- Под этой крышкой размещены болты регулировки механизма. В зависимости от модели их может быть от 2 до 5 штук. В комплект поставки устройства входит инструкция производителя, в которой подробно описано, какой регулировочный болт за какую опцию отвечает;
- Разобравшись с инструкцией, чтобы отрегулировать работу доводчика, необходимо поочередно поворачивать винты вправо/влево. В зависимости от типа болтов может понадобиться отвертка или специальный шестигранный ключ.
Не рекомендуется проворачивать регулировочные винты сразу на полный оборот. В современных устройствах их достаточно провернуть на пол оборота, чтобы прочувствовать существенную разницу. Также запрещается осуществлять настройку элементов доводчика, удерживая полотно дверной конструкции.
Настройка в период эксплуатации
Настройка автоматического закрывающего механизма дверного полотна осуществляется не только после его непосредственного монтажа, но и периодически в процессе эксплуатации. Любой подвижный элемент конструкции через некоторый период выходит из строя. Поэтому многих интересует, как самостоятельно без привлечения мастера регулировать доводчик двери, установленной в подъезде многоквартирного дома.
Зимой регулировку доводчика рекомендуется выполнять еженедельно. Особое внимание необходимо уделять элементам, находящимся на улице и в помещениях с резкими температурными перепадами, постоянным изменением влажности. Подвижное колено (участок соединения рычага и главного элемента доводчика) необходимо периодически очищать от загрязнений и обрабатывать машинной смазкой.
Скорость перемещения дверного полотна
Скорость закрытия полотна дверной конструкции – это одна из основных опций, для которой обязательно требуется настройка автоматического доводчика, установленного на уличные двери в подъезде.
Стандартные модели закрывающих механизмов оборудованы двумя регулировочными болтами, один из которых отвечает за скорость. Предназначение винтов подробно описано в инструкции по эксплуатации от компании-производителя. Но если она утеряна, подобрать необходимый винт можно и самостоятельно. Для этого необходимо поменять на половину оборота положение каждого винта. Прилегание дверного полотна к коробке должно происходить бесшумно.
Регулировка дохлопа
От этой опции зависит то, будет ли полотно хлопать по дверному коробу в процессе эксплуатации. Оптимальным углом остановки двери считается угол в 15 градусов.
Ослабление дверного доводчика
Если для открытия двери приходится прилагать достаточно большие усилия, значит необходимо ослабить натяжку регулировочных болтов, повернув их против часовой стрелки. После этого полотно начнет легко открываться и закрываться.
Как правильно отрегулировать своими руками доводчик, установленный на входной двери в подъезде многоквартирного дома, смотрите на видео:
Как правильно выбрать, установить и отрегулировать доводчик на входную металлическую дверь своими руками: инструкция, видео
Доводчик для входных и межкомнатных дверей надолго продлит срок их службы, понизит уровень шума и поможет сохранить тепло в помещении. В этой статье наглядные инструкции и видео урок как выбрать, установить и правильно отрегулировать доводчик для входной металлической двери.
Виды доводчиков, их устройство и назначение
Доводчики – специальные механические приспособления для щадящего закрытия дверей, которые предупреждают травматические ситуации, особенно при большом весе дверного полотна. Достаточно большой вес имеют дверные полотна из металла, стекла и натуральной древесины.
Допускается устанавливать доводчики на входные и межкомнатные двери в жилых и общественных зданиях, на промышленных и прочих объектах. Особенно актуальна установка доводчиков в больницах, детских садах, школах, общественных зданиях, которые посещают инвалиды.
Доводчик для входной двери
По конструктивному исполнению доводчики принято подразделять:
- Механизм с реечной передачей.
- Кулачковые доводчики для дверей.
- Пружинный доводчик.
Принцип работы механизма основан на передаче усилия через рычажную систему при открытии двери на специальный элемент, который и приводит механизм плавного закрывания двери в действие.

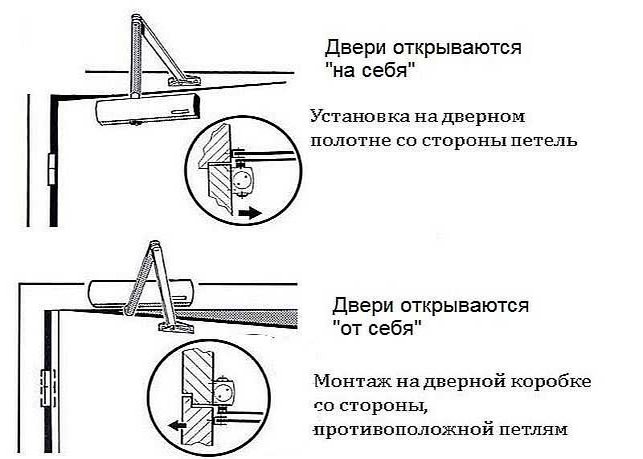

Монтируют устройство в зависимости от конструктивных особенностей входных и внутренних дверей. Допускается установка механизма на створку двери, в верхней части дверной конструкции — на коробку, а также на пол.
Существует еще один способ установки доводчика – рамный, когда механизм находится внутри дверного полотна. Самостоятельно смонтировать этот вариант доводчика на металлическую дверь не представляется возможным, при выборе такого варианта расположения механизма, лучше приобретать дверь с установленным внутренним доводчиком.
Современное изобретение — дверные петли с доводчиком — подходит для легких межкомнатных дверных заполнений. Визуально этот тип доводчика трудно заметить, механизм стилизован под дверную петлю. В силу своих конструктивных особенностей петли с доводчиком нельзя использовать для наружных и габаритных конструкций дверей.
Выбирайте доводчик в соответствии с массой двери
Выбор доводчика для металлической наружной двери
Выбирая доводчик для входной металлической двери, следует учесть несколько нюансов:
- Вес дверного полотна – следует выбрать мощный механизм, который способен выдержать многократные открывания тяжелой двери из металла.
- Условия эксплуатации доводчика (низкотемпературный режим зимой, высокая влажность при выпадении атмосферных осадков).
- Способ открывания двери (направление движения дверных створок).
- Материал изготовления доводчика.
- Место установки механизма плавного закрывания двери (внутри помещения или на улице).
- Наличие дополнительных функций (скорость закрывания двери, наличие механизма фиксации створок).
Для входных дверей выпускаются адаптированные уличные доводчики с повышенной морозостойкостью. Для функциональной работы такого механизма используются резиновые сальники и масло, которое не реагирует на изменение температуры. Внешний корпус морозостойкого доводчика для входных дверей любого типа: пластиковых, деревянных, металлических — изготовлен из антикоррозийных материалов.
Совет! Для нормальной эксплуатации механизма закрывания двери, следует подобрать модель соответствующей мощности.

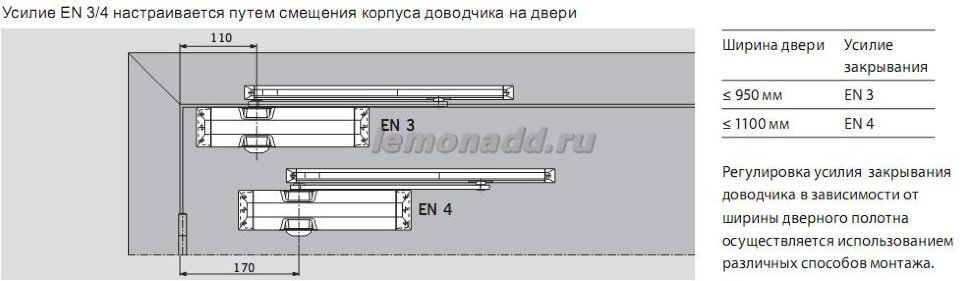

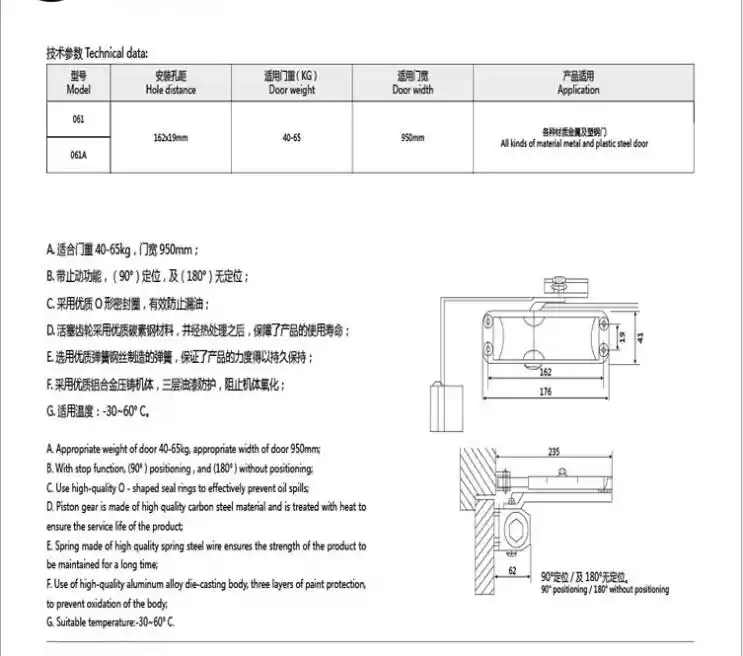

Доводчики принято подразделять на классы, принимая во внимание габаритные размеры (ширину) и вес двери. Всего существует 7 категорий доводчиков, где первый показатель означает ширину дверного полотна, а второй вес дверной створки:
- 750 мм – до 20 кг.
- 850 мм – до 40 кг.
- 950 мм – до 60 кг.
- 1100 мм – до 80 кг.
- 1250 мм – до 100 кг.
- 1400 мм – до 120 кг.
- 1600 мм – до 160 кг.
Доводчик для межкомнатной двери
Инструкция по установке дверного доводчика на наружную металлическую дверь
Перед началом установки механизма плавного закрывания двери следует тщательно изучить инструкцию, выданную производителем. В комплект поставки механизма доводчика входит шаблон креплений. Не стоит пренебрегать разработками и изобретать велосипед. Примените шаблон креплений при монтажных работах по установке дверного доводчика, — это оптимизирует процесс установки и значительно сократит затраченное на монтаж механизма время.
Совет! Внимательно ознакомьтесь с пошаговой инструкцией. Почти у всех производителей на сайте размещены видеоматериалы по монтажу механизмов довода двери, — если следовать предложенной схеме, проблем и вопросов не возникнет.

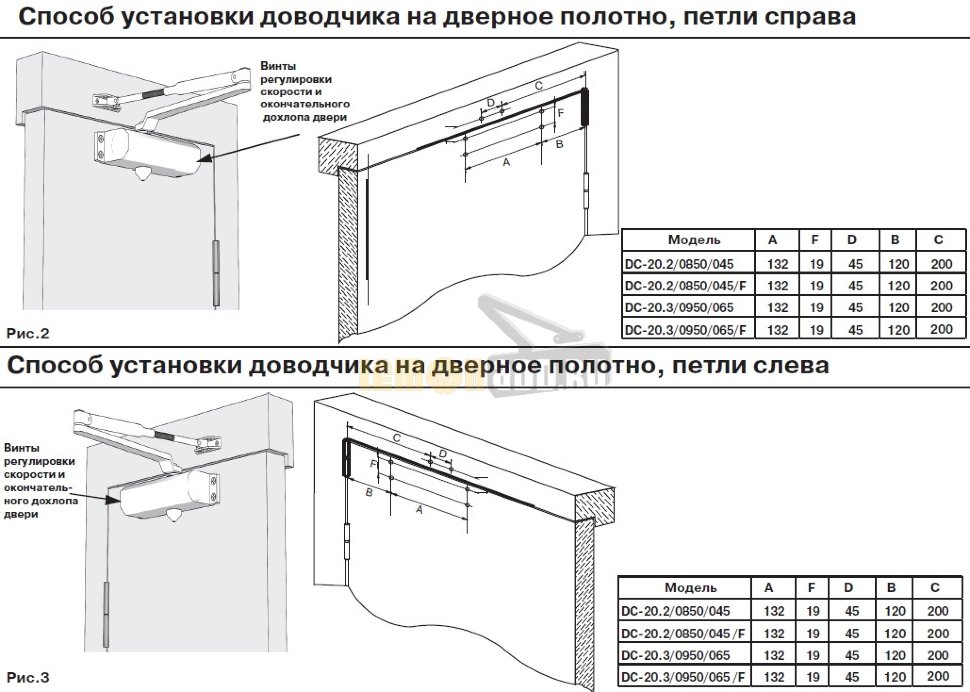

Шаблон крепления, приложенный к механизму, требуется зафиксировать в нужной точке двери. Для фиксации удобно использовать скотч.
Разметка отверстий под монтаж механизма производится строго по шаблону, при этом выбор сверла должен соответствовать диаметру крепежа. Перед сверлением намеченные отверстия еще раз совмещают с планкой доводчика. Если отверстия полностью совпадают – можно сверлить.
Доводчик фиксируют с помощью крепежа на двери, при этом недопустимы перекосы механизма, ненадежное крепление, выпадение части винтов.
В идеале доводчик должен работать без дополнительных усилий, легко и ровно. Установка доводчика двери своими руками вполне возможна при минимальных навыках работы с инструментами.
Регулировка доводчика
Регулировка доводчика входной двери
После окончания монтажных работ по закреплению доводчика на наружную дверь, следует приступить к регулировке механизма, который оснащен двумя регулировочными винтами. Настроить механизм следует с учетом двух параметров: скорость движения дверной створки, амплитуду движения – финишная доводка полотна до полного закрытия.
Совет! Установка доводчика двери своими руками — необходимые параметры работы доводчика подбираются регулировкой основных винтов.
Ремонт доводчика двери своими руками
Интенсивная ежедневная работа доводчика приводит иногда к необходимости проведения ремонтных работ. Своими руками отремонтировать доводчик не представляет никакой сложности, нужно только соблюдать инструкцию по эксплуатации.
Сначала следует проверить дверное полотно – перекосы и провисания необходимо устранить. Собственными силами можно устранить две неисправности дверного доводчика:

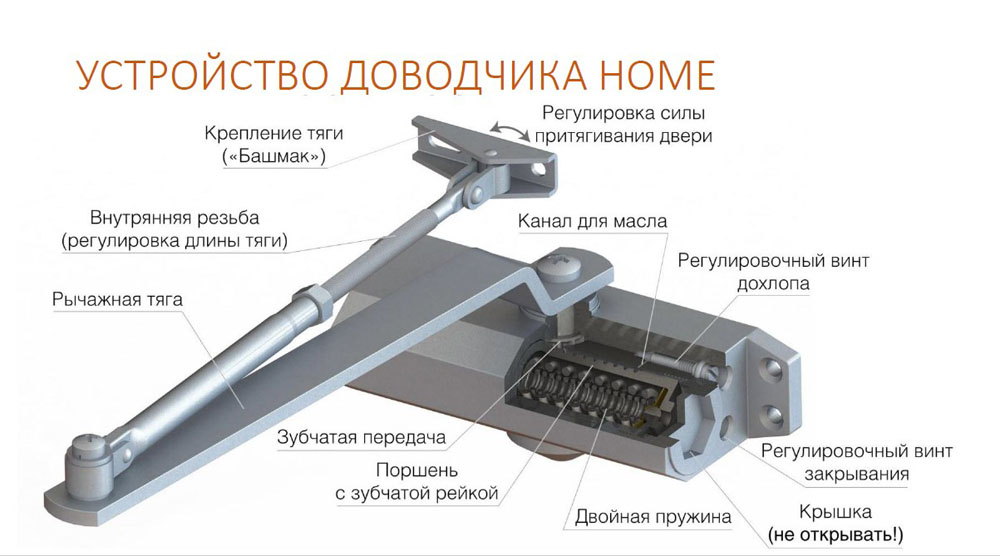

Устройство доводчика
-
Разгерметизация корпуса – характеризуется вытеканием рабочей жидкости (масла). Особенно часто такая аварийная ситуация возникает зимой. При небольших трещинах цилиндра можно попробовать заделать отверстие, что продлит срок эксплуатации механизма.Если повреждение цилиндра значительные – собственными силами справиться не удастся, нужно менять весь механизм закрывания двери.
-
Повреждение рычажного узла – чаще всего выходит из строя штанга. Эта деталь доступна для визуального осмотра, ее можно укрепить сваркой, а при необходимости провести замену детали, подобрав идентичную штангу и подходящий крепеж.
Установка доводчика: видео
Как ослабить пружину доводчика двери?
Как отрегулировать доводчик двери – тонкости процесса
Для удобства пользования межкомнатными и входными дверями многие из них оснащены доводчиками. Но для долгой работы устройства, его иногда нужно осматривать и, при необходимости, ремонтировать. Статья детально разглядывает вопрос, как отрегулировать доводчик двери, нюансы исполнения работ.
Виды доводчиков
Дабы выяснить, как регулировать доводчик дверей, стоит познакомиться с их особенностями и видами.
Доводчик двери — это особое устройство, помогающее регулировать процесс перемещения дверного полотна, делающее его закрывание более плавным, без резких и шумных дохлопов. При необходимости конструкция придерживает дверь в открытом положении.
По конструктивным изюминкам механизмы бывают:
- Кулачковыми слайдовыми. Устройство снабжает плавность скольжения полотна, устанавливается в дверях маленькой массы.
- Зубчатыми рычажными. Это наиболее используемый тип механизма, в котором передвижение пружины реализовывают шестеренки. Их возможно применять для дверей с громадным весом, имеющим кодовые замки.
По методу монтажа изделия бывают:
- Накладными. Это самые простые в обращении конструкции, работа которых корректируется несколькими клапанами либо винтами, расположенными на панели короба.
Допустимое число оборотов регламентируется производителем.
- Напольными. Регулируются достаточно легко, отличаются креплением не в верхней части двери, а снизу. Такие модели по большей части употребляются при обустройстве входа в общественных заведениях и офисах.
- Скрытыми. Такие конструкции своими руками отрегулировать достаточно сложно, они запрятаны в полу либо в дверного полотна, что существенно затрудняет к ним доступ.
Необходимость регулировки
Существует пара обстоятельств, в следствии которых требуется корректировка параметров таких устройств.
К ним относятся:
- Длительность исправной работы доводчика.
Лишь качественное обслуживание в течение всего периода эксплуатации, увеличивает срок работы изделия.
Совет: Нужно не реже одного-двух раз в год проводить осмотр доводчика, а при необходимости ликвидировать небольшие неполадки.
Особенно при смене сезонов.
- Большое изменение климатических условий зимний период и летом. Большинство доводчиков работает с масляным наполнением, а каждая жидкость способна изменять свое состояние от колебаний температуры окружающей среды:
- зимний период масло получает громадную вязкость, что замедляет перемещение двери;
- летом процесс обратный.
Исходя из этого при смене сезона рекомендуется регулировать доводчик до нужного уровня.
- Корректировка устройства при обнаружении неполадок либо выбор нужных настроек его работы.
Регулировка доводчика пригодится при торможении двери либо ее через чур стремительном, резком и с рывками закрывании, полотно долго не притягивается.
- Сложнее решать вопрос, в то время, когда устройство вышло из строя.
В этом случае несложная регулировка доводчика двери своими руками может оказаться малоэффективной — пригодится проводить дополнительные ремонтные мероприятия.
- Выставление функций доводчика при первичной установке. Наряду с этим требуется делать регулировку в соответствии с требованиями, каковые показывает инструкция по эксплуатации.
Что направляться избегать
Прежде, чем приступить к регулировке доводчика для двери, нужно знать, какие конкретно вероятны ограничения, дабы корректировка функций изделия не стала для него фатальной.
К ним относятся:
- Проворачивать винт от нулевой точки запрещено больше двух оборотов, в противном случае может появиться утечка масла, что отрицательно отразиться на работе доводчика.
- Запрещено допускать перекосов в конструкции, она может быстро сломаться.
- Закрывая двери, запрещено на нее оказывать громадное давление.
- Не следует подпирать полотно двери в полуоткрытом положении, а применять особую функцию.
- Запрещается на дверь вывешивать тяжелые предметы, это может привести к перекосу конструкции.
Совет: Выполняя эти советы, возможно отрегулировать дверной доводчик.
Для продления срока его бесперебойной работы, сохранения функциональности устройства требуется его своевременная корректировка.
Регулировка доводчика
Совет: Дабы делать регулировку устройства нельзя выкручивать всецело регулировочные винты.
За процесс настройки в большинстве случаев отвечает гидравлика. В случае если регулировочные вины будут отвинчены более чем на два оборота, из отверстия начнет вытекать масло, которое закачивается под давлением. Дома заправить все назад не окажется.
Дабы лучше осознать сущность вопроса возможно познакомиться с видео в данной статье, говорящее о регулировке доводчиков.
При исполнении процесса настройки механизма:
- Регулировочные винты должны поворачивать понемногу: кроме того лишние пол-оборота винта смогут привести к важным трансформациям скорости перемещения двери.
- Заворачивая винт по часовой стрелке, скорость закрывания дверей возрастает, а против часовой стрелки — замедляется.
По окончании выяснения изюминок правил регулировки, возможно приступать к решению вопросов, как ослабить доводчик двери, настроить верно работу устройства?
Выбор скорости перемещения двери

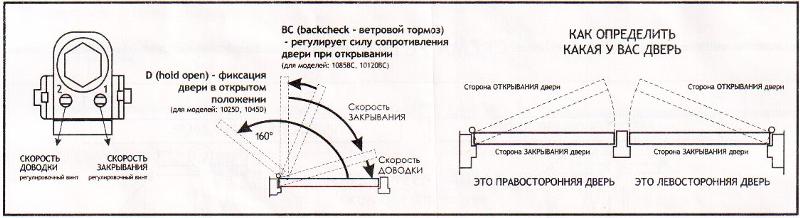

У доводчика существует пара функций, любая из которых корректируется несложным методом. Одним из ответственных моментов есть регулировка скорости перемещения входной двери, как быстро она будет закрываться и раскрываться.

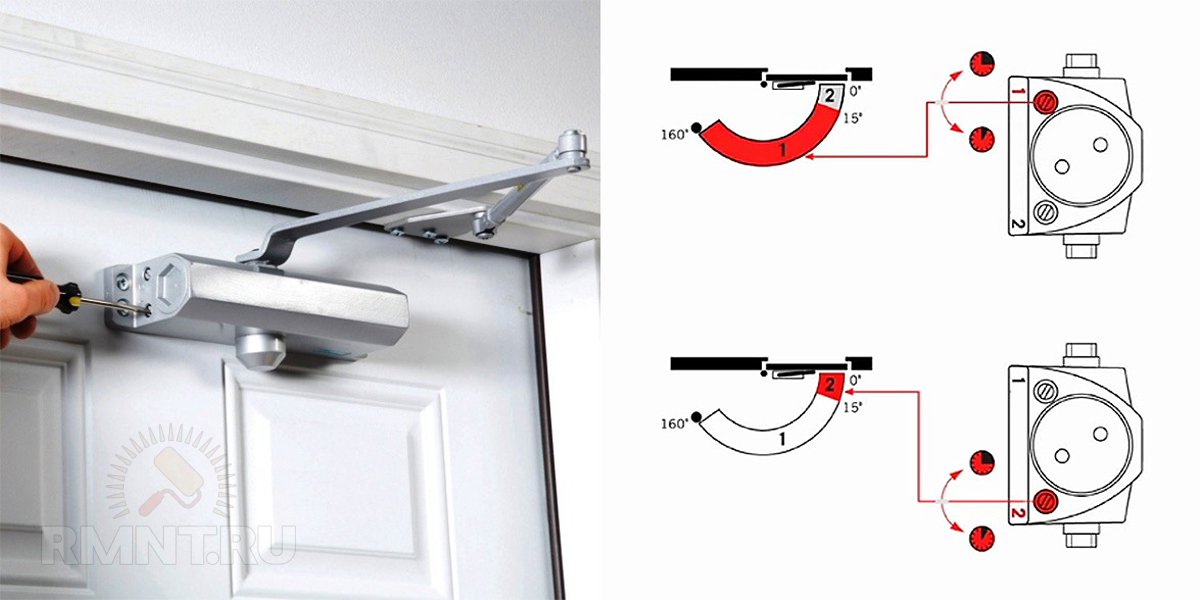

В стандартных накладных моделях на корпусе расположены два винта, первый из них рекомендован для регулировки скорости, но проворачивается он ограниченное количество раз.
- Винт 1 – для регулировки скорости перемещения полотна.
- Винт 2 – для выбора скорости дохлопа.
Корректируя уровень натяжения пружины, возможно ослабить, либо сделать работу доводчика двери более твёрдым. От направления прокрутки возможно затянуть пружину либо отпустить, что придаст полотну более вольный движение.
Совет: Для регулировки скорости достаточно сделать один поворот винта, дабы устройство не разгерметизировалось и не вытекло масло.
Регулировка дохлопа
Регулировка доводчика двери, его дохлопа, разрешает добиться плавного закрывания полотна, оставляя перед полным его захлопыванием маленькой зазор. Данный механизм снабжает лучшее прилегание полотна к дверной раме.
Для верного выставления дохлопа, нужно:
- Провернуть второй винт, расположенный на корпусе доводчика.
- В то время, когда останется приблизительно 10-15°, до полного закрывания двери, срабатывает замедление, и полотно притягивается до конца.
- Винтом регулируется скорость этого перемещения.
Регулировка дополнительного хода
Совершенный вариант – настройка промежуточного хода в «унисон» с главным, но имеются и другие варианты. Назначение дополнительного винта — удержание дверного полотна в нужном положении.
К примеру, при необходимости занести в квартиру либо дом мебель. Для этого двери раскрываются в необходимое положение, и отверткой туго затягивается винт. Для того чтобы результата возможно достигнуть только при открытии двери минимум на 90°.
В доводчике срабатывает особенный фиксатор, удерживающий ее в этом положении столько, сколько потребуется. При необходимости закрыть дверь, ее необходимо на себя, и фиксация уберется. В случае если дверь будет открыта не всецело, ее перемещение будет без отлагательств, таким же, как и в большинстве случаев.
Дабы лучше уяснить и осознать всю сущность вопроса, как отрегулировать доводчик двери, стоит просмотреть видео. В нем изложены все советы по выбору конструкции, ее верному монтажу и все нюансы по настройке механизмов любого типа.
Как осуществляется регулировка доводчика: инструкция для новичков
Доводчик является полезным механизмом, обеспечивающий надежное закрытие дверного проема. Но вскоре после приобретения, у многих покупателей возникает проблема, как отрегулировать доводчик двери. Несмотря на скромные размеры и простоту, у этого механизма предусмотрены несколько вариантов регулировки, но при этом необходимо учесть температурные условия, тип дверей, габариты дверного проема и несколько других параметров.
Устройство дверного доводчика
Механический доводчик двери – устройство, которое призвано автоматизировать процесс ее закрывания. Крепится он либо на дверном коробе, либо непосредственно на ее полотне.
Обычно бывают трех видов:
- С зубчатым приводом
- Кулачковые
- Пружинные
По сути, это простая альтернатива пружине, которая раньше использовалась на калитках. Но так как пружины производили захлопывание очень резко и быстро, то пришлось усовершенствовать их конструкцию. Доводчик, состоит из пружины, помещенной в закрытый корпус и толкающего поршня. В середине поршень соединен с зубчатым колесом, это регулируется рычагом снаружи. Поворот рычага приводит в действие колесо, которое заставляет двигаться поршень. Таким образом, осуществляется закрытие двери.
Настройка доводчика своими руками
Производители предоставляют возможность настроить минимум два-три параметра, скорость закрытия двери, задержку и дохлоп. На современных устройствах, может присутствовать функция регулирования скорости в промежутке от 80 до 90 градусов.
Перед тем приступить к установке, нужно внимательно прочитать инструкцию.
Если регулировка доводчика производится своими руками, без помощи специалиста, а в руках только схематическая инструкция, следует обратить внимание на несколько вещей:
- Доводчики применяются для дверей разных типов – как для комнатных, так и наружных. Внутри дома допустимо настраивать его на медленный ход. Для входных дверей рекомендуется более быстрый ход, что бы исключить попадание холодного воздуха или насекомых. Не следует забывать о личных предпочтениях пользователя и сезонность.
- Если помещением часто пользуется большим количество народа, то настроив промежуточный ход, можно обеспечить проход сразу нескольких человек. Если же задействовать специальный винтик, можно держать двери открытыми постоянно.
- Когда регулировка доводчика двери проводится своими руками, многие часто забывают о дохлопе.
Он служит для более быстрого закрытия. Следует найти оптимальную величину, при которой не будет сильного удара о косяк или резкого закрытия.
Пользователь сам выбирает параметры из диапазона, который предоставляет производитель.
Регулирование скорости
Сразу после установки своими руками, следует проверить работу дверного доводчика. Если скорость закрытия слишком быстрая, то регулировка доводчика двери позволяет ее уменьшить, для чего нужно покрутить регулировочный винт. Для уменьшения скорости, достаточно прокрутить на пол-оборота по часовой стрелке. Если же скорость медленная, все описанные действия повторяются наоборот. Регулировка производится до нахождения оптимальной скорости.
Настройка промежуточного хода
Обычно промежуточный ход настраивается в унисон основному ходу дверей, но есть и другие варианты. Например, если нужно чуть понизить скорость на половине пути, закрывающейся двери. Для это пользуются третьим регулировочным болтом. Этот болт служит для удержания дверного полотна в определенном положении. К примеру, в квартиру нужно занести больше шкафы.
Винт можно отрегулировать так, что на некоторое время дверь останется в открытом положении, и только потом начнет закрываться.
Регулировка дохлопа
Настройка дохлопа схожа с регулировкой скорости, за тем исключением, что дохлоп обеспечивает скорость, только на последних 20 – 25 сантиметрах. Ускорение дохлопа приводит, к увеличению силы удара двери о косяк. Поэтому нужно настраивать его умеренно.
Чего следует избегать, настраивая доводчик своими руками?
Существует всего одно правило, которое ни в коем случае не следует нарушать. Нельзя выкручивать регулировочные винты более, чем на два оборота. Работа практически всего механизма, происходит благодаря гидравлике. Когда регулировочные винты выкручиваются на более чем два оборота, из доводчика начинает течь масло. Масло закачивается туда под давлением, и своими руками закачать его обратно довольно проблематично.
Выкручивать регулировочные винты необходимо с осторожностью и понемногу. Прокручивание хотя бы на полтора оборота, сделает скорость закрытия очень резким.
Как быстро отрегулировать доводчик:
.jpeg)
При вращении оси шестерни, поршень перемещается горизонтально и сжимает пружину. Отпускание разжимает пружину, которая давит на поршень в другом направлении, и конструкция закрывается.
Современные конструкции имеют кулачок, расположенный между двумя поршнями: тормозным и открывающимся.
При открывании, кулачок равномерно сжимает пружину через поршень.
Разжимание пружины перемещает открывающий поршень обратно, кулачок возвращается в начальное положение, а тормозной элемент придерживает дверь.

Ролик силового замыкания надежно обеспечивает синхронность работы полотна двери и гидравлики.
Это значительно снижает вероятность получения травмы и уменьшает нагрузку на дверь.
Чтобы этого не произошло, размещать изделие нужно в самых верхних точках. Но при этом может снизиться прочность конструкции.
Когда регулировать доводчик
Исправная эксплуатация устройства зависит от правильного его обслуживания.
- Необходимо минимум один раз в полгода проводить осмотр, особенно при смене сезонов года.
- Мелкие поломки следует сразу устранять. Это могут быть:
- Тугая работа механизма открывания.
- Слишком быстрое открывание.
- Резкое, с рывками их открывание, или наоборот — слишком тугое.
- Медленное перемещение полотна.
Совет: Если доводчик сломался, механизму требуется ремонт, цена которого может быть значительной.
- Регулировка доводчиков производится при монтаже устройств (см. Установка дверного доводчика своими руками), и в период их эксплуатации. Из-за понижения наружной температуры, увеличивается вязкость масла, которое используется в приспособлении, что может привести к снижению скорости закрывания двери. Это требует дополнительной регулировки входного оборудования с наступлением зимы.
- На периодичность регулировки доводчика влияет продолжительность предшествующей его эксплуатации, вес полотна, частота движения через проем.
- Настройку закрывающего механизма необходимо производить 2-3 раза в год.
Правила эксплуатации
При эксплуатации доводчиков, необходимо соблюдать очень простые и понятные правила.
Устройства не имеют различных противовандальных механизмов, что требует очень бережного и достаточно деликатного обращения с ними. После выбора доводчика, нужно убедиться, что по своим характеристикам он соответствует условиям, где аппарат будет установлен.
- Доводчики по классам делятся от маленьких — EN1 до больших — EN7. Этот показатель учитывается при выборе устройства. Классы зависят от массы самого доводчика и инерции: веса и величины плеча полотна. Например, прибор, рассчитанный на вес полотна 40 кг (EN1), не сможет закрывать металлическую дверь, вес которой 120 кг (EN7).
- Не следует помогать устройству в работе.
- Нельзя держать открытым полотно дверей, если механизм не имеет функции фиксации.
- Не стоит без необходимости крутить регулировочные винты, установленные на клапанах.
- Необходимо согласовать с продавцом оборудования левое или правое открывание.
Регулировка доводчиков
Перед тем, как отрегулировать доводчик дверной, необходимо иметь:
- Пассатижи.
- Ключи гаечные.
- Отвертку.
По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.
Регулировка скорости перемещения
Работа доводчика аналогична работе автомобильного амортизатора.
- Человек, прикладывая некоторое усилие, открывает дверь.
- Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
- Пружина взводится, и при освобождении начинает обратный ход.
- Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
- Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
- Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
- Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
- Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.
Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».
При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.
Совет: Регулировку скорости закрывания следует делать очень осторожно. При полностью вывернутом регулировочном винте, произойдет разгерметизация системы и утечка масла. Доводчик выйдет из строя.
Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.
Установка дохлопа
Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.
Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно.
Совет: Нельзя допускать повышение динамической нагрузки на механизм, или неполное закрытие двери.
Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.
Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.
Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним.
Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.
Совет: Чтобы избежать технических проблем, не следует делать больше, чем два оборота винта, против часовой стрелки.
Регулировка открытого положения двери
Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.
Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.
- Двери остаются открытыми при их распахивании на нужный градус.
- В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.
- Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
- При неполном распахивании, полотно перемещается в обычном режиме без задержек.
- Величина натяжения пружины устанавливается регулировочной гайкой.
- Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.
Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.
Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.
Регулировка доводчика двери. Регулировка доводчиков всех видов дверей.
Звоните в «Ремонт окон» прямо сейчас и заказывайте услугу «регулировка доводчика двери», стоимость регулировки доводчика двери в нашей компании, приемлемая.
У вас установлен доводчик, и со временем, он перестал плотно прижимать входную дверь, или дверь тяжело открывается и резко закрывается обратно, по той причине, что настройка дверного доводчика проведена неправильно. Это доставляет массу неудобств. Если вы хотите устранить неисправность прямо сейчас, мы предлагаем вам следующее.
Регулировка дверного доводчика
Регулировка доводчика входной двери Dorma
Регулировка доводчика двери
Регулировка доводчика для двери
Регулировка доводчика для калитки
Регулировка доводчика
Наше предложение
Наши мастера в течение одного дня справятся с вашей проблемой, так как регулировка доводчика входной двери, при условии его исправности, не занимает много времени.
В том случае, если доводчик имеет неисправности, которые невозможно устранить регулировкой, может потребоваться его замена. Провести монтаж дверного доводчика, как и регулировку, могут мастера нашей компании. Также мы выполняем:
- Ремонт окон и регулировка окон;
- Замена балконного остекления и его обслуживание;
- Ремонт стеклопакетов;
- Регулировка пвх дверей;
- Регулировка оконных створок.
Почему стоит воспользоваться нашими услугами
Основная причина, по которой вам стоит выбрать именно нас, это ваша выгода. Да, вам выгодно работать с нами потому, что мы:
- Практикуем комплексный подход при решении ваших проблем, и если в ходе проведения регулировки выяснится, что нужна замена доводчика или ремонт двери, то наш мастер без каких-либо проблем выполнит все необходимые работы или проконсультирует, о том, что необходимо сделать или поменять, для решения проблемы;
- Экономим ваше свободное время и выполняем установку и регулировку доводчиков в день обращения;
- Отвечаем за качество установленного нами оборудования, так как работаем с известными производителями дверных доводчиков.
Например, Dorma, Oubao, NOTEDO;
- Осуществляем монтаж доводчиков с 2006 года;
- Имеем тысячи довольных клиентов и даем гарантию на выполненные работы;
- Мы специалисты высокой квалификации и можем провести любые виды ремонта доводчиков и не только;
- Заботимся о вас и предлагаем гибкую систему оплаты наших услуг.
Порядок и сроки проведения работ
Если вас интересуют дверные доводчики для входных дверей, регулировка и установка которых проводится в день вашего обращения за получением услуги, вам необходимо выбрать нашу компанию. Процесс работы «Ремонт окон», организован таким образом, что даже если вы проживаете во Внуково, Солнцево, Троицке, городе Московский и других населенных пунктах Наро-Фоминского района, наши мастера все равно установят доводчики для входных дверей, причем регулировка будет проведена сразу. В этих районах у нас работают дополнительные, мобильные бригады мастеров.
Цены на услуги
Если решающим фактором при выборе исполнителя является стоимость проведения работ, то мы можем вас заверить, что услуга «настройка доводчика входной двери», цена которой в наше компании приемлемая. Стоимость услуг соответствует объему и качеству проводимых работ.
Она может быть немного выше, чем у конкурентов, но это по той причине, что мы не экономим на материалах, которые могут потребоваться при проведении работ. Применяем качественные комплектующие и крепления, а также не устанавливаем дешевых доводчиков, сомнительного происхождения, что положительно сказывается на сроке их эксплуатации. У нас исключены ошибки при проведении замеров.
Заказ услуги
Оформляйте заказ на услугу, «регулировка доводчика входной двери». Для этого звоните и составляйте заявку прямо сейчас.
Многоканальный телефон нашей компании указан на сайте, там же можно найти адрес электронной почты «Ремонт окон», на который можно отправить письмо с указанием вашей проблемы и подробным её описание.
Если вы сделаете заказ прямо сейчас, то уже завтра у вас не будет проблем с дверным доводчиком.
Ремонтный уголок: Регулировка доводчика двери
Регулировка доводчика двери — это искусство, требующее знаний, терпения и умения несколько раз подниматься и спускаться по лестнице. Но с этими атрибутами и подходящим гаечным ключом, шестигранным ключом или отверткой вы можете сделать эту работу самостоятельно.
Или сэкономьте время и позвольте нам сделать всю работу за вас! Мы рассмотрим, что такое доводчик на самом деле, почему вам может понадобиться его регулировка, а для начинающих — как отрегулировать его самостоятельно!
ЧТО ТАКОЕ ДОВОДЧИК?
Дверной доводчик — это механическое устройство, предназначенное для медленного, но достаточно надежного закрывания двери для фиксации.Это достигается за счет использования натяжения пружины, регулируемого гидравлической жидкостью. Когда люди открывают дверь, гидравлическая жидкость переходит из одного резервуара в другой. Когда пружина снова закрывает дверцу, гидравлическая жидкость возвращается в предыдущий резервуар через ряд клапанов, которые регулируют скорость.
Довольно техническая штука, но на самом деле все сводится к контролю скорости, с которой ваши двери открываются и закрываются.
ПОДПИШИТЕ СВОИ БЛИЖАЙШИЕ ПОТРЕБНОСТИ
Если вы заметили, что двери, которые раньше закрывались медленно, теперь захлопываются, позвоните нам.Некоторые люди часто думают, что это действие означает, что вся ваша дверь обречена, но мы можем изменить скорость поворота, чтобы решить эту проблему.
Один контрольный признак — если вы видите, как масло течет из вашего доводчика. В таком случае — позвоните нам, чтобы мы установили совершенно новый доводчик. Когда масло стекает в вашу дверь, это обычно означает, что шестерни сломаны, и никакие регулировки не могут это исправить!
ЧТО НАСТРАИВАЕТСЯ
Скорость поворота и скорость фиксации контролируют скорость закрывания двери.Многие доводчики также имеют гидравлическое управление для проверки обратного хода. Это контролирует последние несколько дюймов открывания двери, чтобы предотвратить врезание двери в соседнюю стену.
Большинство регулировок осуществляется путем открытия и закрытия гидравлических клапанов. Когда дело доходит до поворота винтов, которые приводят в действие эти клапаны, небольшая часть имеет большое значение. Поворот на пять градусов может значительно увеличить или уменьшить скорость закрытия.
Виды корректировок:
- Регулировка скорости поворота контролирует, насколько быстро дверь закрывается от полностью открытого до примерно пяти градусов закрытия.
- Регулировка скорости фиксации контролирует, насколько быстро дверь закрывается на последние несколько дюймов.
- Регулировка обратного контроля контролирует величину сопротивления открытию двери за выбранную точку.
РЕГУЛИРОВКА
Теперь, когда вы знаете, что дверные доводчики нуждаются в регулировке, давайте поговорим о том, как это сделать.
Что вам понадобится:
- Стремянка
- Ключ шестигранный
- Отвертка
Что мы будем делать:
- Снимите крышку.
Обычно они удерживаются натяжением, но если вы не можете легко оторвать его, поищите застежки, удерживающие его.
- Теперь, когда у вас снята крышка, вы должны видеть регулировочные винты. Если вам повезет, они будут отмечены на ближнем корпусе относительно того, что они собой представляют, или будет диаграмма внутри крышки. Если нет, возможно, вам придется немного поэкспериментировать, чтобы понять, что есть что.
- Помните, когда дело доходит до поворота регулировочных винтов доводчика, небольшая часть имеет большое значение.Начните с не более 1/8 оборота. Поверните регулировочный винт по часовой стрелке, чтобы замедлить доводчик двери, против часовой стрелки, чтобы ускорить его, затем спуститесь с лестницы и наблюдайте за эффектом.
- Откройте дверь и посмотрите, как она закроется. Если с первого раза закрывается правильно, проверьте еще 10 раз.
- Когда он закроется так, как вы хотите, 10 раз подряд, он, вероятно, продолжит это делать.
- В идеале доводчик без задержки закрывает и фиксирует дверь за семь-восемь секунд.
ЗВОНИТЕ НАМ
Это простое решение, но оно может занять много времени, если вы никогда раньше не работали с дверными доводчиками. Наша команда по установке и ремонту может прийти и отрегулировать все ваши двери менее чем за час. Мы поняли, что это наука, и можем починить дверь за то же время, что и кофе!
Есть несколько доводчиков, которые нужно отрегулировать? Позвоните нам по телефону (402) 464-6348 или оставьте заявку здесь!
Новости :: International Door Closers
Доводчики дверей International
Выходные устройства серии
Петли
Петли из нержавеющей стали
СЕРИЯ 5000L — Цилиндрические замки класса 1 | ||
Наборы замков IDC предназначены для коммерческого, промышленного и институционального использования, где требуются надежная работа и долговечность, а также высокая устойчивость к вандализму и злоупотреблениям.
В СПИСОК UL ADA | ||
К началу | ||
СЕРИЯ 3000 — Цилиндрические замки класса 2 | ||
Характеристики
| ||
К началу | ||
СЕРИЯ 1800 — Фиксированное усилие пружины — Поверхность доводчика класса 1 | ||
Характеристики
| ||
К началу | ||
СЕРИЯ 8000 — Доводчик класса 1 для поверхностного нанесения | ||
Характеристики
| ||
К началу | ||
СЕРИЯ 5000 — Выходные устройства — Модели для легких условий работы | ||
Выходные устройства серии IDC 5000 соответствуют нормам пожарной безопасности и нормам пожарной безопасности UL и ANSI / BHMA 156.![]() Характеристики
| ||
К началу | ||
СЕРИЯ 8000 — Выходные устройства — Модели для тяжелых условий эксплуатации — Класс 1 | ||
IDC 8000 предназначены для тяжелых условий эксплуатации и предназначены для работы в условиях интенсивного движения.![]() Features
| ||
К началу | ||
Электромагнитные дверные держатели | ||
Электромагнитные дверные держатели серии 2000 рассчитаны на три напряжения.К каждой модели (кроме 2500) можно подключить 12 В постоянного тока, 24 В переменного / постоянного тока или 120 В переменного тока. Устройства можно использовать на дверях противопожарного / дымового барьера, которые должны оставаться открытыми до тех пор, пока не будут разблокированы дистанционным переключающим устройством.![]() Характеристики
| ||
К началу | ||
Петли с бесступенчатой шестерней | ||
IDC с непрерывной шестерней предназначены для тяжелых условий эксплуатации.![]() Характеристики
Петли для шестерен | ||
К началу | ||
Роликовые защелки | ||
Роликовые защелки IDC легко регулируются по выступу ролика для обеспечения надлежащего контакта ролика и защелки рамы.![]() | ||
К началу | ||
Новые изделия из нержавеющей стали | ||
Комплекты шарниров со смещением из нержавеющей стали | ||
Наборы шарниров включают верхние и нижние шарниры.![]() Характеристики
| ||
К началу | ||
Центральные шарниры из нержавеющей стали | ||
Наборы шарниров включают верхние и нижние шарниры.Все комплекты центрально подвешенных шарниров являются неручными и имеют двойное действие. Промежуточные шарниры не используются. Центральные шарниры не допускаются для дверей с маркировкой. Дверь должна быть закруглена по краю оси. Все наборы доступны в стандартной архитектурной отделке.
| ||
К началу | ||
Шкворни промежуточного смещения из нержавеющей стали | ||
Промежуточные шарниры используются для выравнивания дверей.Все промежуточные шарниры подвешены со смещением и не могут использоваться на центрально подвешенных дверях. Согласно NFPA 80, противопожарные двери должны иметь промежуточный шарнир на дополнительные 30 дюймов или его часть для дверей высотой более 6 футов. Доступен в большинстве архитектурных вариантов отделки. | ||
К началу | ||
Сплошные петли из нержавеющей стали | ||
IDC — это петли для рояля в полную высоту, которые обеспечивают поддержку всей высоты двери. Характеристики
Петли | ||
К началу |
1094 Гидравлический доводчик SureClose ™ :: Kason Industries
1094 SURECLOSE ™ ГИДРАВЛИЧЕСКИЕ ДОВОДЧИКИ
- Мощный газовый гидроцилиндр гарантирует контролируемое закрытие
- Модели для открытого и скрытого монтажа
- Прочный стальной закрытый корпус и устойчивый к изгибу крюк обеспечивают длительный износ в тяжелых условиях эксплуатации.
- Очень широкий крюк обеспечивает захват роликов и устраняет проблемы соосности
- Проверено в течение жизненного цикла, чтобы надежно работать даже после полумиллиона закрытий
- Идеальное дополнение для петель и защелок Kason Walk-in, где требуются самозакрывающиеся двери с контролируемым закрыванием.
- Монтажные прорези на крючке позволяют легко регулировать, чтобы компенсировать провисание двери, удерживая ролик на одном уровне с крючком для правильной работы
1094S ДВУХСКОРОСТНИЙ доводчик
- Все функции 1094 SureClose ™ , с дополнительным преимуществом специально разработанного демпфирующего механизма.Первоначальное быстрое закрытие позволяет устройству выдерживать ударную силу, в то время как вторичное, более медленное действие обеспечивает постепенное закрытие для уменьшения конечного удара.
Товарные знаки США: 3,212,100 и 5,809,887
Технические характеристики
МАТЕРИАЛ
Толстая сталь.Корпус и крюк также доступны из нержавеющей стали
.
ОТДЕЛКА
Полированный или матовый хром, нержавеющая сталь или порошковое покрытие
МОНТАЖ
Отверстия для винтов № 10 (5,0 мм) (входят в комплект).
ВЕС
См. Каталог.
УПАКОВКА
Доводчик и крючки упаковываются отдельно, 24 в картонной коробке
.
