Драйвер для светодиода как подобрать: Правила подбора драйвера светодиодной лампы: виды, назначение + подключение

Содержание

как подобрать (расчет) + подключение и проверка

СодержаниеПоказать

Светодиоды представляют собой универсальные и экономичные источники освещения, которые вошли в каждый дом. С помощью современных светодиодных ламп организовывают освещение квартир, домов, офисов, общественных зданий и улиц. Важнейшим элементом любого прибора, работающего на светодиодах является драйвер. Компонент имеет ряд особенностей, которые важно учитывать при использовании электроприборов.

Светодиодный драйвер — что это такое

Прямой перевод слова «драйвер» означает «водитель». Таким образом, драйвер любой светодиодной лампы выполняет функцию управления подающимся на устройство напряжением и регулирует параметры освещения.

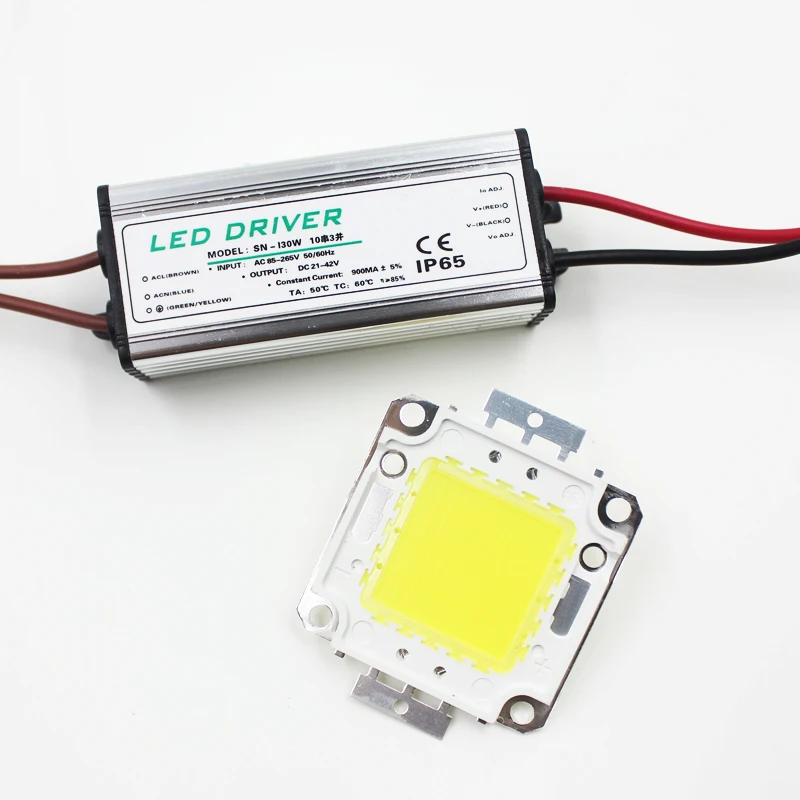

Рисунок 1. Светодиодный драйвер

Светодиоды это электрические приборы, способные излучать свет в некотором спектре. Чтобы прибор работал правильно, необходимо подавать на него исключительно постоянное напряжение с минимальными пульсациями. Условие особенно актуально для мощных светодиодов. Даже минимальные перепады напряжения способны вывести прибор из строя. Незначительное снижение входного напряжения мгновенно отразится на параметрах светоотдачи. Превышение установленного значения приводит к перегреву кристалла и его перегоранию без возможности восстановления.

Драйвер осуществляет функцию стабилизатора входного напряжения. Именно этот компонент отвечает за поддержание необходимых значений тока и правильную работу источника освещения. Использование качественных драйверов гарантирует долгое и безопасное использование прибора.

Как работает драйвер

LED-драйвер – источник постоянного тока, который создает на выходе напряжение. В идеале оно не должно зависеть от подаваемой на драйвер нагрузки. Сеть переменного тока характеризуется нестабильностью и нередко в ней наблюдаются значительные перепады параметров. Стабилизатор должен сглаживать перепады и предотвращать их негативное влияние.

К примеру, подключая к источнику напряжения 12 В резистор на 40 Ом можно получить стабильный показатель тока в 300 мА.

Рисунок 2. Внешний вид регулятора

Если подключить параллельно два одинаковых резистора на 40 Ом, ток на выходе будет составлять уже 600 мА. Такая схема достаточно проста и характерна для самых дешевых электрических приборов. Она не способна автоматически поддерживать нужную силу тока и противостоять пульсациям напряжения в полной мере.

Виды

Драйверы питания для светодиодов делят на две большие группы: линейные и импульсные, по принципу работы.

Импульсная стабилизация

Импульсная стабилизация отличается надежностью и эффективностью при работе с диодами практически любой мощности.

Рисунок 3. Схема импульсной стабилизации светодиодной цепи

Регулирующим элементом является кнопка, схема дополнена накопительным конденсатором. После подачи напряжения нажимается кнопка, заставляющая конденсатор накапливать энергию. Затем кнопка размыкается, а постоянное напряжение от конденсатора поступает на осветительное оборудование. Как только конденсатор разрядится, процедура повторяется.

Рост напряжения позволяет сократить время зарядки конденсатора. Подача напряжения запускается специальным транзистором или тиристором.

Все происходит автоматически со скоростью около сотен тысяч замыканий в секунду. КПД в данном случае нередко достигает впечатляющего показателя в 95%. Схема эффективна даже при использовании высокомощных светодиодов, поскольку потери энергии в процессе работы оказываются незначительными.

Читайте также

Схема и подключения плавного розжига и затухания светодиодов



Линейный стабилизатор

Линейный принцип регулировки тока иной. Простейшая схема подобной цепи представлена на рисунке ниже.

Рисунок 4. Схема использования линейного стабилизатора

В цепь установлен резистор, ограничивающий ток. Если меняется напряжение питания, смена сопротивления резистора позволит снова выставить нужное значение тока. Линейный стабилизатор автоматически следит за проходящим через светодиод током и при необходимости регулирует его при помощи переключателя резистора. Процесс протекает крайне быстро и помогает оперативно реагировать на малейшие колебания сети.

Подобная схема проста и эффективна, однако имеется недостаток — бесполезное рассеивание мощности проходящего через регулирующий элемент тока. По этой причине вариант оптимален при использовании с небольшим рабочим током.  Использование высокомощных диодов может привести к тому, что элемент регулировки будет потреблять больше энергии, чем сама лампа.

Читайте также

Виды светодиодов, которые используются в лампах на 220 Вольт



Как подобрать

Чтобы подобрать светодиодный драйвер, необходимо рассматривать комплексно характеристики прибора:

  • напряжение на входе и выходе;
  • выходной ток;
  • мощность;
  • уровень защиты от вредных воздействий.

Для начала определяют источник питания. Используются стандартная сеть с переменным напряжением, аккумулятор, блок питания и многое другое. Главное, чтобы входное напряжение было в указанном в паспорте устройства диапазоне. Ток также должен соответствовать входной сети и подсоединенной нагрузке.

Рисунок 5. Виды блоков

Производители выпускают устройства в корпусах или без них. Корпуса эффективно защищают от влаги, пыли и негативных воздействий окружающей среды. Однако для встраивания прибора непосредственно в лампу корпус не обязательный компонент.

Как рассчитать

Для правильной организации электрической цепи важно рассчитать выходные параметры. На основе полученных данных реализуется подбор конкретной модели.

Тематическое видео: Как подобрать драйвер для светодиодного светильника.

Расчет начинается с рассмотрения светодиодов с учетом их напряжения и тока. Характеристики можно увидеть в документах. К примеру, используются диоды напряжением 3,3 В с током 300 мА. Необходимо создать светильник, в котором три светодиода расположены один за другим последовательно.  Рассчитывается падение напряжение в цепи: 3,3 * 3 = 9,9 В. Ток в данном случае остается постоянным. Значит пользователю потребуется драйвер с выходным напряжением 9,9 В и силой тока 300 мА.

Конкретно такой блок найти не удастся, поскольку современные приборы рассчитаны на использование в некотором диапазоне. Ток прибора может быть немного меньше, лампа будет менее яркой. Превышать ток запрещено, поскольку такой подход способен вывести прибор из строя.

Теперь требуется определить мощность устройства. Хорошо, если она будет превышать нужный показатель на 10-20%. Расчет мощности осуществляется по формуле, умножая рабочее напряжение на ток: 9,9 * 0,3 = 2,97 Вт.

Рисунок 7. Плата драйвера

Как подключить к светодиодам

Подключить драйвер к светодиодам можно даже без специальных навыков. Контакты и разъемы обозначены маркировкой на корпусе.

Маркировкой INPUT помечены контакты входного тока, OUTPUT обозначает выход. Важно соблюдать полярность. Если подключаемое напряжение постоянное, то контакт «+» нужно подключить к положительному полюсу батареи.

При использовании переменного напряжения учитывают маркировку входных проводов. На «L» подается фаза, на «N» – ноль. Фазу можно найти индикаторной отверткой.

Если присутствуют маркировки «~», «АС» или отсутствуют обозначения, соблюдение полярности не обязательно.

Рисунок 6. Подключение диодов последовательно

При подключении светодиодов к выходу полярность важно соблюдать в любом случае. В данном случае «плюс» от драйвера подключается к аноду первого светодиода цепи, а «минус» к катоду последнего.

Рисунок 7. Параллельное подключение

Наличие в цепи большого количества светодиодов может вызвать необходимость разбить их на несколько групп, соединенных параллельно. Мощность будет складываться из мощностей всех групп, тогда как рабочее напряжение окажется равным показателю одной группы в цепи. Токи в данном случае также складываются.

Как проверить драйвер светодиодной лампы

Проверить работу драйвера светодиода можно подключив светильник к сети. Надо только убедиться в исправности осветительного прибора и отсутствии пульсаций.

Существует способ проверить драйвер и без светодиода. На него подается 220 В и измеряются показатели на выходе. Показатель должен быть постоянным, по значению немного больше указанного на блоке. Например указанные на блоке значения 28-38 В обозначают выходное напряжение без нагрузки около 40 В.

Рисунок 8. Проверка исправности светодиода

Описанный способ проверки не дает полного представления об исправности драйвера. Нередко приходится сталкиваться с исправными блоками, которые не включаются вхолостую или же работают нестабильно без нагрузки. Выходом представляется подключение к прибору специального загрузочного резистора. Выбрать сопротивление резистора можно по закону Ома с учетом указанных на блоке показателей.

Если после подключения резистора напряжение на выходе оказывается таким, как указано, драйвер исправен.

Срок службы

Драйверы имеют свой ресурс. Чащ всего производители гарантируют 30 тыс. часов работы драйвера при интенсивной эксплуатации.

На срок службы также будут влиять перепады напряжения в сети, температура, влажность.

Значительно сократить ресурс прибора может недостаточная загруженность. Если драйвер рассчитан на 200 Вт, а функционирует при 90 Вт, большая часть свободной мощности вызывает перегрузку сети. Возникают сбои, мерцания, лампа может перегореть в течение года.

Также будет интересно: Проверка светодиодной лампы на работоспособность мультиметром.

Драйвер для светодиодов: назначение, выбор, подключение, схемы

Широкое распространение светодиодов повлекло за собой массовое производство блоков питания для них. Такие блоки называются драйверами. Основной их особенностью является то, что они способны стабильно поддерживать на выходе заданный ток. Другими словами, драйвер для светодиодов (LED) – это источник тока для их питания.

Назначение

Поскольку светодиод — это полупроводниковые элементы, ключевой характеристикой, определяющей яркость их свечения, является не напряжение, а ток. Чтобы они гарантированно отработали заявленное  количество часов, необходим драйвер, — он стабилизирует ток, протекающий через цепь светодиодов. Возможно использование маломощных светоизлучающих диодов и без драйвера, в этом случае его роль выполняет резистор.

Применение

Драйверы применяются как при питании светодиода от сети 220В, так и от источников постоянного напряжения 9-36 В. Первые используются при освещении помещений светодиодными лампами и лентами, вторые чаще встречаются в автомобилях, велосипедных фарах, переносных фонарях и т.д.

Принцип работы

Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстрированы ниже.

Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.

Например, если подключить к источнику напряжением 12 В резистор 40 Ом, через него пойдет ток 300 мА.

Если подключить параллельно два резистора, суммарный ток составит уже 600 мА при том же напряжении.

Драйвер же поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться.

Подключим так же резистор 40 Ом к драйверу 300 мА.

Драйвер создаст на резисторе падение напряжения 12 В.

Если подключить параллельно два резистора, ток по-прежнему будет 300 мА, а напряжение упадет до 6 В:

Таким образом, идеальный драйвер способен обеспечить нагрузке номинальный ток вне зависимости от падения напряжения. То есть светодиод с падением напряжения 2 В и током 300 мА будет гореть так же ярко, как и светодиод напряжением 3 В и током 300 мА.

Основные характеристики

При подборе нужно учитывать три основных параметра: выходное напряжение, ток и потребляемая нагрузкой мощность.

Напряжение на выходе драйвера зависит от нескольких факторов:

  • падение напряжения на светодиоде;
  • количество светодиодов;
  • способ подключения.

Ток на выходе драйвера определяется характеристиками светодиодов и зависит от следующих параметров:

  • мощность светодиодов;
  • яркость.

Мощность светодиодов влияет на потребляемый ими ток, который может варьировать

Как правильно выбрать драйвер для светодиодного светильника

Светодиодное освещение приобрело популярность в начале 2000-х годов. С тех времен появилось огромное количество производителей и большое разнообразие светодиодных источников света. Каждый год выпускается более тысячи новинок для всех отраслей рынка. Производители предоставляют гарантию на светильники в среднем от 3 до 5 лет.
Сердцем светодиодного светильника является драйвер — блок питания. В 96% случаях именно он является следствием поломки. Если светильник выходит из строя после гарантийного срока, то не всегда выгодно покупать новый или отправлять его ремонтировать на завод. Удобнее подобрать к нему драйвер, который продлит срок службы светодиодного светильника.

Чтобы правильно подобрать замену блоку питания следует учесть два важных фактора:
1. Драйвер светодиодного светильника имеет на выходе постоянный ток, а не постоянное напряжение. Например, 240 мА, 300 мА, 350 мА, 700 мА и выше.
2. Выходное напряжение драйвера — “плавающее”, т.е. находится в диапазоне значений. Например, от 40В до 97В.

Таким образом итоговая характеристика блока питания может выглядеть следующим образом: Output — выходное напряжение — 65…110В, выходной ток — 700мА.

РАЗБЕРЕМ ПЕРВЫЙ ПРИМЕР

У светодиодного светильника не работает блок питания. Его характеристики:
Выходной ток 350мА, диапазон выходного напряжения 12-35В.
Это означает, что аналогичный драйвер должен быть с выходным током 350мА и диапазоном напряжения, близким к оригиналу, либо быть с более широким интервалом. Например, 10-36В или 12-38В.

ВТОРОЙ ПРИМЕР

У светодиодного LED драйвера следующие характеристики: 36х1W, OUTPUT 60-120V, 350mA Max.
Расшифровка: выходное напряжение 60-120В, максимальный выходной ток равен 350мА, максимальная мощность 36Вт.
В данном примере у источника питания широкий выходной диапазон питания. По закону Ома при напряжении 120В и токе 350мА, его мощность должна быть 42Вт, но по маркировке видно, что нагрузка не должна превышать 36Вт.
Поэтому реальный диапазон выходного напряжения у аналога может быть скорректирован до значений, например, 90-108В или 80-114В.

ЛАЙФХАК

Имеют место быть случаи, когда не удается подобрать замену драйверу один в один по току или диапазону напряжения. Попробуйте вместо одного блока питания на светильник, сделать расчет формата “один блок на два светильника”, подключив его параллельно или последовательно.

! При последовательном соединении складывается напряжение. Ток остается неизменным.
! При параллельном соединении складывается значение выходного тока. Напряжение не изменяется.

Рассмотрим на примере по картинке:

Output Voltage: 25…40V Output Current: 350mA
Последовательное соединение: (25…40В)+(25…40В) = 50…80В, 350мА
Параллельное соединение: 25…40В, 350мА+350мА = 700мА



Смотрите также видео: Ключевые факторы выбора светодиодных светильников

Всегда на связи, команда ПроспектГрупп
24/7: +7(930)830-1471
[email protected]

Драйверы для светодиодов: критерии выбора, изготовление

Сегодня, наверное, ни одна квартира или частный дом не обходится без светодиодного освещения. Да и уличное освещение постепенно меняется на экономичные и долговечные LED-элементы. Но глядя на сегодняшнюю тему разговора спрашивается – при чем тут водитель (с английского «driver» переводится именно так)? Это первый вопрос, приходящий в голову человеку, несведущему в устройстве светодиодного освещения. На самом деле без такого устройства световые диоды не работают с напряжением в сети 220 В. Сегодня разберемся, какую функцию выполняет драйвер для светодиодов, как подключить это устройство и возможно ли изготовить собственными руками.

Без такого устройства светодиоды работать не будут

Читайте в статье:

Зачем нужны драйверы для светодиодов и что это такое

Ответ на вопрос, что такое драйвер для светодиода, довольно прост. Это устройство, стабилизирующее напряжение и придающее ему те характеристики, которые нужны для работы LED-элементов. Чтобы было понятнее, проведем аналогию с пускорегулирующим устройством люминесцентной лампы, которая также не может работать без дополнительного оборудования. Разница лишь в том, что драйвер имеет компактный размер и умещается в корпусе светового прибора. По сути его можно назвать стабилизирующим пусковым устройством или преобразователем частоты.

Даже внутри светодиодной лампочки есть миниатюрный преобразователь малой мощности

Где применяют стабилизирующие устройства для LED-элементов

LED-драйверы для светодиодов применяются в различных областях:

  • фонари уличного освещения;
  • лампы бытового освещения;
  • светодиодные ленты и различная подсветка;
  • офисные светильники с формой люминесцентных ламп.

Даже дневные ходовые огни автомобилей требуют установки такого устройства, но здесь все гораздо проще, можно обойтись одним резистором. И хотя драйвер для светодиодной ленты (к примеру) по характеристикам отличается от стабилизатора напряжения лампочки, функцию они выполняют одну.

Разница в размерах велика, а характеристики одинаковые

Принцип работы схемы драйвера светодиодной лампы 220 В

Принцип работы устройства заключается в поддержании на выходном напряжении (независимо от его величины) заданного тока. В этом и состоит отличие от стабилизирующего блока питания, который отвечает за напряжение.

Простейшая схема преобразователя для ленты на световых диодах

Рассматривая схему видим, что ток, проходя через сопротивления, стабилизируется, а конденсатор придает ему нужную частоту. Затем в дело вступает выпрямляющий диодный мост. Получаем стабилизированный прямой ток на светодиодах, который повторно ограничивается резисторами.

Характеристики драйверов, достойные внимания

Характеристики преобразователей, необходимых в том или ином случае, определяются, исходя из параметров LED-потребителей. Основными можно назвать:

  1. Номинальную мощность драйвера – этот параметр должен превышать общую мощность, потребляемую световыми диодами, которые будут в его схеме.
  2. Выходное напряжение – зависит от величин падения напряжения на каждом из световых диодов.
  3. Номинальный ток, который зависит от яркости свечения и потребляемой мощности элемента.

Различные цвета LED-элементов имеют разное падение напряжения

Важно знать! Падение напряжения на светодиоде зависит от его цвета. К примеру, если к БП 12 В получится подключить 16 светодиодов красного цвета, то максимальное количество зеленых составит уже 9.

Разделение LED-драйверов по типу устройства

Разделить преобразователи можно на два типа – линейные и импульсные. Оба типа применимы к световым диодам, но различия между ними заметны и по стоимости, и по техническим характеристикам.

Линейный преобразователь тока и его схема

Линейные преобразователи отличаются простотой конструкции и низкой стоимостью. Но такие драйверы имеют существенный недостаток – возможность подключения только маломощных световых элементов. Часть энергии тратится на выделение тепла, что способствует снижению коэффициента полезного действия (КПД).

Импульсные преобразователи основаны на принципе широтно-импульсной модуляции (ШИМ) и при их работе величины выходных токов обусловлены таким параметром, как коэффициент заполнения. Это означает, что изменения частоты импульсов нет, а вот коэффициент заполнения способен изменяться на величины от 10 до 80%. Такие драйверы позволяют продлить срок службы световых диодов, но имеют один недостаток. При их работе возможно наведение электромагнитных помех. Попробуем разобраться, чем это грозит человеку на простом примере.

Импульсные стабилизаторы немного крупнее

У проживающего в квартире или доме установлен кардиостимулятор. При этом в небольшой комнате установлена люстра с множеством приборов, работающих на импульсных лед драйверах для светодиодных ламп. Кардиостимулятор при этом может начать давать сбои. Конечно, это утрировано и для создания столь сильных помех нужно очень много ламп, которые находятся на расстоянии менее метра от кардиостимулятора, но все же риск присутствует.

А это преобразователь для более мощного светодиода

Как подобрать драйвер для светодиода: некоторые нюансы

Перед тем, как приобретать преобразователь, рассчитывают потребляемую светодиодами мощность. Номинальная мощность устройства должна превышать этот показатель на 25÷30%. Так же стабилизатор должен совпадать по выходному напряжению.

Если планируется скрытое размещение, лучше выбрать преобразователь без корпуса – стоимость выйдет ниже при тех же технических характеристиках.

Китайцы делают все довольно просто и без лишних деталей

Важно! Драйверы китайского производства обычно не соответствуют заявленным характеристикам. Не стоит экономить на приобретении преобразователя «made in оттуда». Лучше отдать предпочтение российскому производителю.

Как подключить LED-элементы к преобразователю: способы и схемы

Светодиоды к драйверу подключаются двумя способами – последовательно или параллельно. Для примера возьмем 6 LED-излучателей с падением напряжения 2 В. При последовательном подключении понадобится драйвер на 12 В и 300 мА. При этом свечение будет ровным по всем элементам.

Схема подключения драйвера к панели или световой полосе

Подключив излучатели параллельно в группе по 3, получим возможность использования преобразователя 6 В, но уже на 600 мА. Проблема в том то, что из-за неравномерного падения напряжения одна линия будет светиться ярче, чем другая.

Рассчитываем характеристики преобразователя для светодиодов

Для точного расчета сначала определяемся с потребляемой мощностью светодиодов. После решается вопрос со схемой подключения – будет она параллельной или последовательной. От этого будет зависеть выходное напряжение и номинальная мощность необходимого преобразователя. Это вся работа, которую нужно выполнить. Теперь в магазине электротехники или на онлайн ресурсе подбираем драйвер согласно высчитанным показателям.

Прежде чем выбрать преобразователь, нужно рассчитать потребляемую световыми диодами мощность

Полезно знать! Приобретая преобразователь, спрашивайте у продавца сертификат соответствия на изделие. Если он отсутствует, от покупки лучше воздержаться.

Что такое диммируемый драйвер для световых диодов

Диммируемым называется драйвер для светодиодного светильника, поддерживающий изменение входных параметров тока и способный в зависимости от этого изменять выходные. Эти достигается изменение интенсивности свечения LED-излучателей. Примером может послужить контроллер для светодиодной ленты с дистанционным управлением. При желании появляется возможность «приглушить» освещение в помещении, дать отдохнуть глазам. Так же это уместно, если в комнате спит ребенок.

Таким устройством осуществляется диммирование

Диммирование выполняется с ПДУ, или со штатного механического бесступенчатого переключателя.

Китайские преобразователи – что в них особенного

Китайские друзья славятся умением подделать оборудование так, что им становится невозможно пользоваться. По отношению к драйверам можно сказать так же. Приобретая китайское устройство будьте готовыми к завышенным заявленным характеристикам, низкому качеству и быстрому выходу преобразователя из строя. Если же собирается первый в жизни LED-светильник, потренироваться и получить навыки в радиоэлектронике, такие изделия незаменимы по причине низкой стоимости и простоты исполнения.

Если добавить в схему китайского преобразователя конденсатор, срок службы лампы увеличится

Что влияет на срок службы преобразователей

Причинами выхода из строя преобразователя становятся:

  1. Резкие скачки напряжения в сети.
  2. Повышенная влажность, если устройство не соответствует по степени защиты.
  3. Перепады температур.
  4. Недостаточная вентиляция.
  5. Повышенная запыленность.
  6. Неправильный расчет мощности потребителей.

Вот что происходит при перегреве устройства стабилизации тока

Любую из этих причин можно предупредить или исправить. Это означает, что в силах домашнего мастера продлить срок службы стабилизирующего устройства.

Схема драйвера светодиодов PT4115 с регулятором яркости

Речь пойдет о китайском производителе, который является исключением из правил. Микросхема, на основе которой можно собрать простейший преобразователь как раз его производства. Микропроцессор PT4115 обладает хорошими характеристиками и набирает популярность в России.

Схема стабилизатора на основе микропроцессора PT4115Статья по теме:

Если освещение светодиодное и обычные регуляторы не подходят, то тогда устанавливаются диммеры для светодиодных ламп 220 В, которые немного отличаются конструктивно и технически. Сегодня разберемся, какими они бывают, как выбрать и даже изготовить подобное устройство самостоятельно.

На рисунке представлена простейшая схема драйвера PT4115 для светодиодов, собрать которую сможет начинающий домашний мастер без опыта работы с радиоэлектроникой. Интересным в микросхеме является дополнительный выход (DIM) позволяющий подключение светорегулятора (диммера).

Как сделать драйвер для светодиодов своими руками

Собрать схему драйвера светодиодной лампы сможет любой начинающий мастер. Но для этого потребуется аккуратность и терпение. С первого раза стабилизирующее устройство может не получиться. Чтобы читателю было понятнее, как выполняется работа, предлагаем несколько простейших схем.

Как можно убедиться, ничего сложного в схемах драйверов для светодиодов от сети 220 В нет. Попробуем рассмотреть пошагово все этапы работ.

Пошаговая инструкция изготовления драйвера для светодиодов своими руками

Будьте внимательны. От такого преобразователя можно получить разряд не только в 220 В (от сетевого шнура), но и удар порядка 450 В, что довольно неприятно (проверено на себе).

Очень важно! Перед тем, как проверить драйвер для светодиодов на работоспособность и подключить к источнику питания, стоит еще раз визуально проверить правильность собранной схемы. Поражение электрическим током опасно для жизни, а вспышка от короткого замыкания может причинить вред глазам.

Преобразователи тока для световых диодов: где приобрести и какова стоимость

Такие устройства приобретаются в магазинах электротехники или на интернет ресурсах. Второй вариант выгоднее по цене. К тому же многие производители предлагают бесплатную доставку. Рассмотрим некоторые модели со входным напряжением 220 В с техническими характеристиками и стоимостью по состоянию на декабрь 2017 года.

Глядя на цены можно сказать, что самостоятельное изготовление преобразователя тока скорее подойдет тем, для кого это только увлечение. Приобрести такое устройство можно довольно недорого.

В качестве платформы для самостоятельной сборки драйвера можно использовать старую печатную плату, соединив контакты проводами

Подведём итог

Выбирая преобразователь тока для светодиодных ламп, следует все внимательно просчитать. Любая погрешность может привести к уменьшению срока службы приобретенного прибора. Несмотря на невысокую стоимость стабилизатора, довольно неприятно постоянно выкидывать деньги на ветер. Только в этом случае драйвер прослужит положенный ему срок. А при самостоятельном изготовлении соблюдайте правила электробезопасности и будьте аккуратны и внимательны при сборке схемы.

Надеемся, что предоставленная сегодня информация была полезна нашему читателю. Возникшие вопросы можно задать в обсуждении – мы на них обязательно ответим. Пишите, спрашивайте, делитесь опытом с другими читателями.

А напоследок небольшое видео по сегодняшней теме:

виды, принцип работы, модели, цены

LED-освещение экономно расходует электроэнергию, является компактным, ярким и весьма эффективным. Однако стоимость светодиодных лент и точечных светильников довольно высока и для того, чтобы получить значительный экономический эффект необходим как можно более длительный период эксплуатации. Для обеспечения долговечности этих устройств необходима организация правильного энергоснабжения, за которую отвечают драйверы для светодиодов.

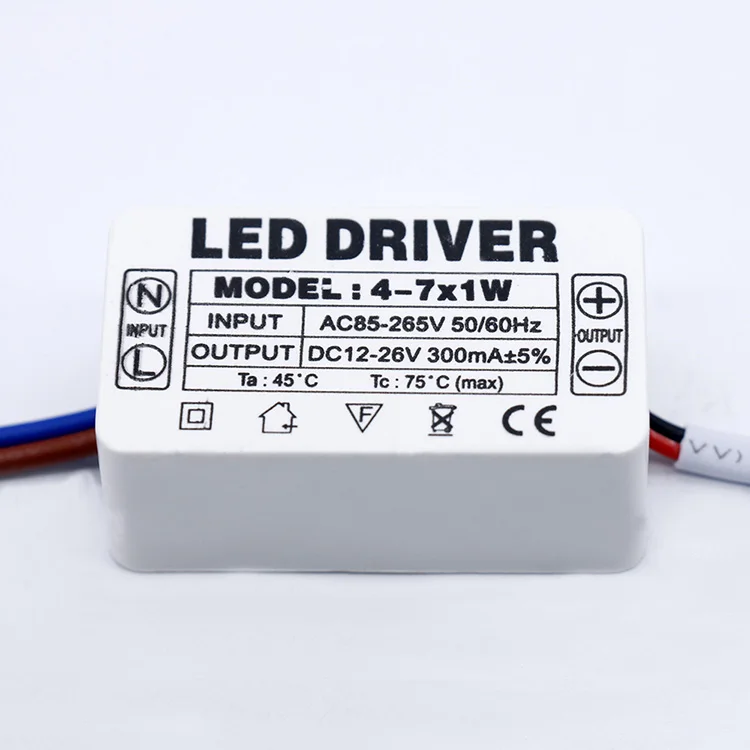

Компактные LED драйверы, располагаются внутри осветительных приборов

Читайте в статье

Что такое драйвер для светодиода – зачем они нужны?

Основная функция, которую призван выполнять драйвер для светодиодного светильника – это преобразование переменного тока (220 В) стандартной бытовой сети в постоянный ток с заданными параметрами напряжения. Значение этих параметров должно в точности соответствовать требованиям, указанным в паспорте осветительного устройства. Это обеспечит равномерное и устойчивое свечение светодиодов и предотвратит преждевременную деградацию кристаллов полупроводника.

Историческая справка: Впервые эффект электролюминесцентного свечения полупроводников был открыт еще в 1907 году британским физиком Генри Раундом. Затем повторное, независимое открытие в 1927 году сделал советский физик Лосев О. В., осознавший практическую ценность этого открытия и получивший патент на «световое реле». Однако практического применения светодиодов в качестве источника освещения впервые добился Ник Холоньяк в 1962 году. Массово светодиодные фонари в красных и красно-оранжевых тонах начали выпускаться только в 1976 г. компанией General Electric.

В зависимости от напряжения преобразования различают следующие типы драйверов:

  • для бытовых нужд, освещения офисных и производственных помещений используются LED-светильники со схемами драйверов для светодиодов от сети 220 В;
  • в портативных переносных фонарях, автомобильных, мотоциклетных и велосипедных фарах используют ток постоянного напряжения от источников питания 9÷36 В;
  • некоторые модели слабо мощность светодиодов допускается подключать в сеть 220 В без драйвера, но в этом случае в схеме подключения должен присутствовать резистор.

Форма LED-лампы внешне практически Ничем не отличается от знакомой нам классической лампы накаливания

Область применения драйверов для светодиодов

Драйверы для светодиодной ленты и LED-светильников используются повсеместно:

  • уличные фонари;
  • жилые и производственные помещения, офисы;
  • светодиодные ленты дополнительной технической подсветки и праздничной иллюминации;
  • компактные переносные устройства большой световой мощности;
  • транспорт.

LED-светильники целесообразно использовать всюду, где требуется длительный период подсветки искусственным освещением.

Освещение улицы при помощи LED-прожекторов гораздо эффективнее

Принцип работы драйвера для светодиода

Принцип работы драйвера, и его основное отличие от стабилизирующего источника питания, заключается в поддержании параметров тока заданного диапазона, независимо от величины выходного напряжения.

MEAN WELL представляет, как определить правильный диапазон напряжений драйвера светодиодов для применения светодиодов

Выбор драйвера светодиодов с надлежащим рабочим диапазоном напряжения (область постоянного тока) может показаться довольно простым, но эта статья объяснит, что это не так просто. Во-первых, нужно понимать, что прямые напряжения светодиодов не одинаковы от кристалла к кристаллу. Во-вторых, напряжение светодиода изменяется, когда температура перехода повышается или понижается. Так как правильная работа драйвера имеет решающее значение для функциональности и надежности лампы, стоит более подробно рассмотреть эти факторы, которые влияют на напряжение светодиода. В этой статье объясняются типичные проблемы прямого напряжения светодиодов и как правильно определить необходимый запас для напряжения драйвера светодиодов. Также предлагается поискать новую функцию в некоторых новых драйверах светодиодов, которые могут работать с временно увеличенным выходным напряжением, чтобы обойти проблему высокого напряжения светодиодов при чрезвычайно низкой температуре.

Конструкция светодиодной лампы — это многоплановая инженерная работа, которая включает в себя вопросы оптического, теплового и электрического проектирования. Чтобы достичь цели оптических требований, сначала определяется тип и количество светодиода и его ток возбуждения. В зависимости от определенных соображений безопасности и / или подхода модульной конструкции, определенное количество светодиодов помещается в одну строку, а другие — параллельно. Когда эти факторы определены, первая оценка рабочего напряжения светодиодов может быть произведена путем умножения количества светодиодов в одной цепочке на типичное прямое напряжение (Vforward) этого светодиода.

Vforward_total = Vforward x Num / String

Приведенный выше расчет дает приблизительное представление о диапазоне рабочих напряжений, и вместе с определенным током возбуждения можно узнать требования к мощности. Однако это число не является абсолютным значением и не подходит для обеспечения правильного электрического расчета. Чтобы учитывать проектное напряжение водителя, напряжение светодиода должно учитываться: 1) характеристикой V-I, 2) производственным отклонением и 3) температурным коэффициентом.

В нижеследующем абзаце эти 3 аспекта объясняются отдельно, а в конце статьи приведен пример оценки напряжения и выбора драйвера светодиодов.

Характеристики светодиодов V / I

Для идеального светодиода прямое напряжение не изменяется при увеличении тока (рис. 1). В действительности, прямое напряжение изменяется в зависимости от тока, и важно проверять напряжение светодиода на основе фактического расчетного тока, а не ссылаться на стандартное условие тестирования спецификации.

В приведенном ниже примере спецификация показывает, что типичное напряжение светодиода составляет 3,2 В. Если светодиод используется не при 350 мА, а 1 А, то вместо 3,2 В / светодиод фактическое типичное напряжение светодиода составляет 3,8 В / светодиод. Эта разница в 0,6 В может привести к совершенно другому результату, если последовательно подключено большое количество светодиодов. Кроме того, ситуация может стать еще хуже, если светодиодный драйвер имеет высокий пульсационный ток, что приведет к пиковому току, превышающему 1 А, и, таким образом, пиковое напряжение превысит 3,8 В.

Рис 1. Рис. 2

Допуск производства светодиодов

Прямые напряжения светодиодов на каждой матрице изменяются из-за дрейфа процесса. Зрелое производство должно обеспечивать более жесткий допуск, приводящий к нормальному распределению (например, рис. 3). Типичные отклонения напряжения из-за отклонений при производстве составляют менее 10%, что может быть косвенным образом получено из отношения максимального к типичному типу прямого напряжения в спецификации на светодиодные индикаторы (см. Таблицу 1, столбцы 4 и 5). С другой стороны, производственные данные, такие как фактическое прямое распределение напряжения, возможно, придется проверять непосредственно у производителя светодиодов.

Хотя абсолютный максимум / минимум составляет +/- 10%, статистически, чем больше светодиодов подключено последовательно, тем больше вероятность того, что объединенное прямое напряжение установится вокруг типичного значения напряжения. Рекомендуется создать некоторое напряжение головы комнату, запас в размере 10% к типичному напряжения считается безопасным. Также можно рассмотреть более высокий запас, который приведет водителя в лучшее рабочее состояние и продлит срок его службы.

Рис 3 Светодиодное прямое распределение напряжения от производства

LED Vf. Против температура

Прямое напряжение светодиода имеет отрицательный температурный коэффициент, это означает, что чем выше температура, тем ниже прямое напряжение. Поскольку светодиод является самонагревающимся элементом, при правильной тепловой конструкции лампы постоянная рабочая температура и рабочее напряжение светодиода обычно достаточно стабильны. Наихудший случай наступает, когда лампа запускается при низкой температуре. Чтобы оценить потребность в дополнительном напряжении при низкой температуре, характеристики светодиодов обеспечивают типичную кривую V-T в соответствии со стандартными условиями испытаний (например, 350 мА). Многие производители также предоставляют программный инструмент для проверки напряжения в соответствии с переменными параметрами, такими как температура перехода (Tj), ток возбуждения и т. Д.

Может быть резкое различие в требованиях к напряжению из-за низкой температуры и требований к напряжению из-за производственных допусков или разности токов. В первом случае требование к напряжению является только временным, и, таким образом, пространство напора напряжения не нужно резервировать постоянно.

На рынке есть несколько передовых светодиодных драйверов, которые оснащены функцией адаптации напряжения, чтобы справиться с краткосрочным требованием к напряжению.

Например, HLG-480H-C компании Mean Well имеет функцию «адаптирования к окружающей среде», которая может автоматически уменьшать выходной ток для обмена на более высокое выходное напряжение, сохраняя при этом общую выходную мощность в пределах номинальных характеристик. Когда лампа включается и постепенно нагревается, напряжение падает до нормального уровня, а затем ток также возвращается к первоначальному заданному значению. Адаптивная к среде функция обеспечивает на 20% больше напряжения, чем обычный светодиодный драйвер. HLG-480H-C1400, работающий при 171 ~ 343 В, может временно повысить напряжение до 412 В, чтобы обеспечить успешный запуск ламп при экстремально низкой температуре (например, -40 ° C).

Серия постоянных мощностей HVGC, аналогично, допускает более высокое выходное напряжение при уменьшении тока. Есть и другие возможности для других моделей. Если есть какие-либо вопросы по поводу запуска светодиодов, пожалуйста, свяжитесь с MEAN WELL для лучших предложений.

Рис. 4 Температура против прямого напряжения

Пример и резюме

В конструкции лампы используется 100 светодиодов, как на рис. 2, ток возбуждения равен 1,05 А. Всего есть 2 строки, что означает, что каждая строка имеет 50 светодиодов. Самая низкая рабочая температура в соответствии со спецификацией лампы составляет 0 ° C. Чтобы определить требования к напряжению:

Решение 1. Введите эти параметры в программное обеспечение для ПК и получите рабочую точку светодиода с запасом. Проверьте с производителем более подробно.

Решение 2. Проверьте таблицу данных светодиодов и выполните следующие действия:

Шаг 1: Проверьте кривую V-I светодиода, найдите напряжение на кривой в соответствии с назначенным током.

Согласно рис. 2 типичное прямое напряжение светодиода при 1,05 А составляет 3,8 В.

Шаг 2: Умножьте это напряжение на количество светодиодов в одной строке.

3,8 (В) х 50 (шт.) = 190 В

Шаг 3: Рассмотрение производственного допуска с использованием отношения максимального напряжения к типу.

3,48 (В) / 3,2 (В) = 108,75%
190 (V) x 108,75% = 206,6 (V)

Краткое содержание:
Общее прямое напряжение светодиода составляет 190 В
Общее светодиодное прямое напряжение в худшем случае составляет 207 В *
(* текущая пульсация от драйвера здесь не рассматривается.)

Шаг 4: Учитываем температурный коэффициент для оценки пускового напряжения наихудшего случая.

Из рис. 4, тип. напряжение при 0 ° C составляет 3,6 В, при 85 ° C — 3,2 В.
Предположим, светодиодная лампа обычно работает при Tj 85 ° C
3,6 (V, Tj = 0) / 3,2 (V, Tj = 85) = 1,125
 При холодном старте
Общее прямое напряжение светодиода составляет 190 В x 1,2 = 228 В
Общее прямое напряжение светодиодов в наихудшем случае составляет 207 В x 1,2 = 248,4 В

Предлагаемая модель: HLG-480H-C2100, причина, как показано ниже

Светодиодная лампа нуждается в типичных 190 В и 2,1 А (399 Вт), в худшем случае — 207 В (435 Вт). Это в пределах рейтинга HLG-480C. Кроме того, HLG-480H имеет очень низкую пульсацию тока, поэтому влияние пульсации на изменение напряжения светодиода можно игнорировать. При низкой температуре требование к напряжению может временно превышать 249 В, что не входит в область нормального постоянного тока, однако такая ситуация будет возникать редко, и ее можно покрыть адаптивной функцией среды HLG-480H-C2100, которая максимально поддерживает 275 В с уменьшенный ток.

Хэнк Лан / MWEU Технический отдел

Общие сведения о драйверах светодиодов от LEDSupply

Драйверы светодиодов

могут сбивать с толку светодиодную технологию. Существует так много разных типов и вариаций, что иногда это может показаться немного подавляющим. Вот почему я хотел написать небольшой пост с объяснением разновидностей, чем они отличаются, и на что вы должны обратить внимание при выборе драйвера (ов) светодиодов для вашего освещения.

Что такое драйвер светодиода, спросите вы? Драйвер светодиода — это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов.Это важная часть светодиодной цепи, и работа без нее приведет к отказу системы.

Использование одного из них очень важно для предотвращения повреждения светодиодов, поскольку прямое напряжение (V f ) мощного светодиода изменяется в зависимости от температуры. Прямое напряжение — это количество вольт, необходимое светоизлучающему диоду для проведения электричества и зажигания. По мере увеличения температуры прямое напряжение светодиода уменьшается, в результате чего светодиод потребляет больше тока. Светодиод будет продолжать нагреваться и потреблять больше тока до тех пор, пока светодиод не перегорит сам себя, это также известно как термический побег.Драйвер светодиодов — это автономный источник питания, выходы которого соответствуют электрическим характеристикам светодиода (-ов). Это помогает избежать теплового разгона, поскольку драйвер светодиода постоянного тока компенсирует изменения прямого напряжения, обеспечивая при этом постоянный ток к светодиоду.

На что следует обратить внимание перед выбором драйвера светодиода

  • Какие типы светодиодов используются и сколько?
    • Узнать прямое напряжение, рекомендуемый ток возбуждения и т. Д.
  • Нужен ли мне драйвер светодиода постоянного тока или драйвер светодиода постоянного напряжения?
    • Здесь мы сравниваем постоянный ток с постоянным напряжением.
  • Какой тип энергии будет использоваться? (DC, AC, батареи и т. Д.)
  • Какие ограничения по месту?
    • Работаете в тесноте? Не слишком много напряжения для работы?
  • Каковы основные цели приложения?
    • Размер, стоимость, эффективность, производительность и т. Д.
  • Нужны какие-то специальные функции?
    • Диммирование, импульсное, микропроцессорное управление и т. Д.

Прежде всего, вы должны знать…

Существует два основных типа драйверов: те, которые используют входное питание постоянного тока низкого напряжения (обычно 5–36 В постоянного тока), и те, которые используют входное питание переменного тока высокого напряжения (обычно 90–277 В переменного тока). Драйверы светодиодов, которые используют высокое напряжение переменного тока, называются автономными драйверами или драйверами светодиодов переменного тока. В большинстве приложений рекомендуется использовать драйвер светодиода низкого напряжения постоянного тока.Даже если ваш вход представляет собой высокое напряжение переменного тока, использование дополнительного импульсного источника питания позволит использовать входной драйвер постоянного тока. Рекомендуются низковольтные драйверы постоянного тока, поскольку они чрезвычайно эффективны и надежны. Для небольших приложений доступно больше вариантов регулировки яркости и вывода по сравнению с высоковольтными драйверами переменного тока, так что у вас есть больше возможностей для работы в вашем приложении. Однако если у вас есть большой проект общего освещения для жилого или коммерческого освещения, вы должны увидеть, какие драйверы переменного тока могут быть лучше для этого типа работы.

Вторая вещь, которую вы должны знать

Во-вторых, вам необходимо знать ток возбуждения, который вы хотите подать на светодиод. Более высокие токи возбуждения приведут к большему количеству света от светодиода, а также потребуют большей мощности для освещения. Важно знать характеристики своего светодиода, чтобы знать рекомендуемые токи возбуждения и требования к радиатору, чтобы не сжечь светодиод слишком большим током или чрезмерным нагревом. Наконец, полезно знать, что вы ищете от своего осветительного приложения.Например, если вы хотите регулировать яркость, вам нужно выбрать драйвер с возможностью регулировки яркости.

Немного о затемнении

Регулировка яркости светодиодов зависит от используемой мощности; поэтому я рассмотрю варианты диммирования как постоянного, так и переменного тока, чтобы мы могли лучше понять, как затемнять все приложения, будь то постоянный или переменный ток.

Диммирование постоянного тока

Низковольтные драйверы с питанием от постоянного тока можно легко регулировать несколькими способами. Самым простым решением для этого является использование потенциометра.Это дает полный диапазон затемнения от 0 до 100%.

Потенциометр 20 кОм

Это обычно рекомендуется, когда у вас есть только один драйвер в вашей цепи, но если несколько драйверов диммируются от одного потенциометра, значение потенциометра можно найти из — KΩ / N — где K — значение вашего потенциометра, а N количество используемых вами драйверов. У нас есть подключенные BuckPucks, которые поставляются с потенциометром с поворотной ручкой 5K для регулировки яркости, но у нас также есть потенциометр 20K, который можно легко использовать с нашими драйверами BuckBlock и FlexBlock.Просто подключите провод заземления затемнения к центральному штырю, а провод затемнения к одной или другой стороне (выбор стороны просто определяет, каким образом вы поворачиваете ручку, чтобы уменьшить яркость).

Второй вариант регулировки яркости — использование настенного светорегулятора 0–10 В, например, нашего низковольтного регулятора яркости A019. Это лучший способ регулирования яркости, если у вас несколько устройств, поскольку диммер 0–10 В может работать с несколькими драйверами одновременно. Просто подключите диммерные провода прямо ко входу драйвера, и все готово.

Диммирование переменного тока

Для высоковольтных драйверов переменного тока существует несколько вариантов регулировки яркости в зависимости от вашего драйвера. Многие драйверы переменного тока работают с регулировкой яркости 0-10 В, как мы уже говорили выше. У нас также есть светодиодные драйверы Mean Well и Phihong, которые предлагают диммирование TRIAC, поэтому они работают со многими диммерами переднего и заднего фронта. Это полезно, поскольку позволяет светодиодам работать с очень популярными системами затемнения в жилых помещениях, такими как Lutron и Leviton.

Сколько светодиодов можно запустить с драйвером?

Максимальное количество светодиодов, которые вы можете запустить от одного драйвера, определяется делением максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов.При использовании драйверов LuxDrive максимальное выходное напряжение определяется путем вычитания 2 вольт из входного напряжения. Это необходимо, потому что драйверы нуждаются в накладных расходах 2 В для питания внутренней схемы. Например, при использовании драйвера Wired 1000mA BuckPuck с входом 24 В у вас будет максимальное выходное напряжение 22 В.

Что мне нужно для питания?

Это приводит нас к определению того, какое входное напряжение нам нужно для наших светодиодов. В конце концов, входное напряжение равно нашему максимальному выходному напряжению для нашего драйвера после того, как мы учтем служебное напряжение схемы драйвера.Убедитесь, что вы знаете минимальное и максимальное входное напряжение для драйверов светодиодов. В качестве примера мы возьмем Wired 1000mA BuckPuck, который может принимать входное напряжение от 7 до 32 В постоянного тока. Чтобы определить, каким должно быть ваше входное напряжение для приложения, вы можете использовать эту простую формулу.

V o + (V f x LED n ) = V дюйм

Где:

В o = Накладные расходы по напряжению для драйверов — 2, если вы используете драйвер DC LuxDrive, или 4, если вы используете драйвер AC LuxDrive

В f = прямое напряжение светодиодов, которые вы хотите запитать

LED n = количество светодиодов, которые вы хотите запитать

В в = Входное напряжение на драйвер

Технические характеристики продукта со страницы продукта Cree XPG2

Например, если вам нужно запитать 6 светодиодов Cree XPG2 от источника постоянного тока и вы используете проводную шайбу BuckPuck, указанную выше, то V в должно быть не менее 20 В постоянного тока на основе следующих расчетов.

2 + (3,0 х 6) = 20

Определяет минимальное входное напряжение, которое вам необходимо обеспечить. Нет никакого вреда в использовании более высокого напряжения до максимального номинального входного напряжения драйвера, поэтому, поскольку у нас нет источника питания на 20 В постоянного тока, вы, вероятно, будете использовать источники питания 24 В постоянного тока для работы этих светодиодов.

Теперь это помогает нам убедиться в том, что напряжение работает, но для того, чтобы найти правильный источник питания, нам также необходимо определить мощность всей цепи светодиода.Расчет мощности светодиода:

В f 900 10 x Управляющий ток (в амперах)

Используя 6 светодиодов XPG2 сверху, мы можем определить наши ватты.

3,0 В x 1 А = 3 Вт на светодиод

Общая мощность цепи = 6 x 3 = 18 Вт

При расчете мощности блока питания, подходящей для вашего проекта, важно предусмотреть 20% «амортизатора» при расчете мощности. Добавление этой 20% подушки предотвратит перегрузку источника питания.Перегрузка блока питания может привести к мерцанию светодиодов или преждевременному отказу блока питания. Просто рассчитайте подушку, умножив общую мощность на 1,2. Таким образом, для нашего примера выше нам потребуется не менее 21,6 Вт (18 x 1,2 = 21,6). Ближайший общий размер блока питания будет 25 Вт, поэтому в ваших интересах получить блок питания на 25 Вт с выходным напряжением 24 В.

Что делать, если у меня недостаточно напряжения? Использование LED Boost Driver (FlexBlock)

Драйверы светодиодов FlexBlock — это повышающие драйверы, что означает, что они могут выдавать более высокое напряжение, чем то, что на них подается.Это позволяет подключать большее количество светодиодов последовательно с одним драйвером светодиодов. Это очень полезно в приложениях, где ваше входное напряжение ограничено и вам нужно получить

FlexBlock

На

больше мощности для светодиодов. Как и в случае с драйвером BuckPuck, максимальное количество светодиодов, которое вы можете подключить с помощью одного последовательно подключенного драйвера, определяется путем деления максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов. FlexBlock может быть подключен в двух различных конфигурациях и может варьироваться в зависимости от входного напряжения.В режиме Buck-Boost (стандартный) FlexBlock может обрабатывать светодиодные нагрузки, которые находятся выше, ниже или равны напряжению источника питания. Максимальное выходное напряжение драйвера в этом режиме определяется по формуле:

48 В постоянного тока — В в

Итак, при использовании источника питания 12 В постоянного тока и светодиодов XPG2 сверху, сколько мы могли бы работать с 700 мА FlexBlock? Максимальное выходное напряжение составляет 36 В постоянного тока (48-12), а прямое напряжение XPG2, работающего при 700 мА, составляет 2,9, поэтому, разделив 36 В постоянного тока на это, мы видим, что этот драйвер может питать 12 светодиодов.В режиме Boost-Only FlexBlock может выдавать до 48 В постоянного тока от всего лишь 10 В постоянного тока. Таким образом, если вы были в режиме Boost-Only, вы могли включить до 16 светодиодов (48 / 2,9). Здесь мы рассмотрим использование повышающего драйвера FlexBlock для более глубокого питания ваших светодиодов.

Проверка мощности для входных драйверов переменного тока большой мощности

Теперь с драйверами входа переменного тока они выделяют определенное количество ватт для работы, поэтому вам нужно определить мощность ваших светодиодов. Вы можете сделать это по следующей формуле:

[Vf x ток (в амперах)] x LEDn = мощность

Итак, если мы пытаемся запитать те же 6 светодиодов Cree XPG2 на 700 мА, ваша мощность будет…

[2.9 x 0,7] x 6 = 12,18

Это означает, что вам нужно найти драйвер переменного тока, который может работать до 13 Вт, например, наш светодиодный драйвер Phihong 15 Вт.

ПРИМЕЧАНИЕ: При разработке приложения важно учитывать минимальное выходное напряжение автономных драйверов. Например, приведенный выше драйвер имеет минимальное выходное напряжение 15 В. Поскольку минимальное выходное напряжение больше, чем у нашего одиночного светодиода XPG2 (2,9 В), для работы с этим конкретным драйвером вам потребуется соединить не менее 6 из них последовательно.

Инструменты для понимания и поиска правильного драйвера светодиода

Итак, теперь у вас должно быть довольно хорошее представление о том, что такое драйвер светодиода и что вам нужно искать при выборе драйвера с источником питания, достаточным для вашего приложения. Я знаю, что вопросы по-прежнему будут, и для этого вы можете связаться с нами по телефону (802) 728-6031 или [email protected].

У нас также есть этот инструмент выбора драйверов, который помогает рассчитать, какой драйвер будет лучшим, путем ввода характеристик вашей схемы.

Если ваше приложение требует нестандартного размера и вывода, обратитесь в LEDdynamics. Их подразделение LUXdrive быстро разработает и изготовит нестандартные светодиодные драйверы прямо здесь, в Соединенных Штатах.

Спасибо за внимание, и я надеюсь, что этот пост поможет всем, кто интересуется, что такое драйверы светодиодов.

Как выбрать источник питания Mean Well: светодиодный драйвер и руководство по источнику питания

При поиске источника питания Mean Well для светодиодного освещения легко потеряться среди множества доступных вариантов.Во-первых, неплохо было бы знать конкретные потребности вашего проекта. Часто блоки питания для светодиодного проекта выбираются неправильно, что приводит к сбою. Чтобы устранить какие-либо проблемы, используйте краткий контрольный список ниже при поиске блока питания для светодиодов.

Что нужно учитывать перед выбором блока питания:

  • Как подключить блок питания?
    • Простая розетка или прямое подключение к сети переменного тока?
  • Подходит ли блок питания к желаемому пространству?
    • Обязательно проверьте размер устройства, чтобы убедиться, что у вас есть место для него.
  • Могу ли я использовать блок питания на улице или во влажном помещении?
    • К счастью, существует множество водонепроницаемых источников питания и драйверов, просто обратите внимание на степень защиты IP65!
  • Я хочу иметь возможность приглушать свои светодиодные фонари?
    • Если требуется регулировка яркости, убедитесь, что выбран источник питания с возможностью регулировки яркости.
  • Наконец, требуется ли моему приложению какие-либо другие функции?
    • Примеры: PFC, защита от перенапряжения, защита от перегрева, признано UL и т. Д.

Если вы не знакомы с принципами работы светодиодных источников питания и их характеристиками, лучше всего начать с нашей первой публикации в этой серии — Светодиодные источники питания 101.

Если вы ищете производитель светодиодных драйверов и источников питания, которым можно доверять, не ищите ничего, кроме Mean Well. С уровнем отказов менее 0,02% в 2016 году компания Mean Well продолжает производить одни из самых надежных источников питания в мире. Заполнив контрольный список выше и зная, что вы ищете, ознакомьтесь с вариантами ниже!

Это руководство по быстрому выбору рассмотрит множество категорий и вариантов, предлагаемых Mean Well.Если вы все еще не уверены в свойствах своих светодиодов, вам необходимо проверить потребляемую мощность вашего светодиода. Если возникнет какая-то путаница, лучше вернуться назад и выяснить, какие свойства светодиодов вам нужны, и нужно ли вам постоянное напряжение или постоянный ток.

Источники питания постоянного напряжения для светодиодов

Требуется ли для вашего светодиода 12 вольт постоянного тока или переменное постоянное напряжение? Вы не знаете, как запитать ваши светодиоды, когда обычное домашнее электричество — это переменный ток? Что вам понадобится, так это стандартный импульсный источник питания переменного тока в постоянный, принимающий сетевое напряжение переменного тока и выводящий постоянное напряжение постоянного тока.Есть блоки питания, которые подключаются прямо к розетке, или блоки, которые подключаются непосредственно к основным линиям переменного тока. Mean Well предлагает различные выходные напряжения, поэтому при работе со встроенной светодиодной лампой, которой требуется определенное постоянное напряжение, обратите внимание на номинальную необходимую входную мощность, и все готово. Хорошим примером продукта, которому требуется постоянное напряжение постоянного тока, могут служить гибкие светодиодные ленты на 12 В.

Mean Well GST: Вставной адаптер питания

Это стандартный настольный блок питания.Их иногда называют компьютерными блоками питания, потому что они в основном используются для питания компьютеров или другой бытовой электроники. Зеленые адаптеры 18–90 Вт серии Mean Well GST соответствуют новейшим нормам энергоэффективности (EISA 2007 и DoE Level VI). Это высокоэффективный импульсный источник питания переменного тока в постоянный, который отличается отсутствием энергопотребления и является усовершенствованием старых моделей.

Это предпочтительный блок питания, если вы хотите просто подключить его к стандартной розетке.GST использует 3-полюсную конструкцию для подключения к обычным бытовым розеткам, а затем к выходному разъему 2,1 мм. Идеальный вариант для подключения гибких светодиодных лент, это так же просто, как соединение частей вместе.

  • Входная мощность: 90-264 В переменного тока
  • Выходное напряжение: 2, 7, 9, 12, 15, 18, 24, 48 В постоянного тока
  • Мощность: 18-90 Вт Модели
  • 90% КПД
  • Кожух: 94В-0 огнестойкий кожух
  • Подключения: вход настенной розетки к 2.Выходной штекер 1 мм

Блок питания закрытого типа LRS

Серия Mean Well LRS — это блоки питания закрытого типа. Это стиль, при котором коммутационная схема AC-DC помещается в металлическую сетку, где соединения выполняются через ввинчиваемые клеммы. Это самый простой в подключении источник питания из серии GST. Эти источники питания могут быть проводными или могут работать с простым шнуром питания, подключаемым от входных клемм к розетке.

Импульсные источники питания переменного / постоянного тока LRS представляют собой трансформаторы с одним выходом, которые имеют низкопрофильный дизайн и имеют высоту всего 30 мм (1.18 ”). Они обеспечивают очень низкое энергопотребление без нагрузки, что позволяет конечной светодиодной системе легко удовлетворять мировые потребности в энергии. LRS предлагает лучшее решение по соотношению цена-качество на нашем предприятии, обладая при этом полным набором функций защиты.

  • ВЫСОКАЯ МОЩНОСТЬ: ДО 350 Ватт!
  • Входная мощность: 90-264 В переменного тока
  • Выходное напряжение: 5, 12, 15, 24, 36, 48 В постоянного тока
  • Высокоэффективный и надежный
  • Подключения: винтовые клеммы

Проводные источники постоянного напряжения

Mean Well предлагает большой выбор проводных источников питания с одним выходом, обеспечивающих защиту от короткого замыкания и перенапряжения.Конструкции с проводным подключением заключены в полностью изолированные пластиковые корпуса с многожильными проводами 14-20 AWG для входных и выходных соединений. При мощности от 8 до 600 Вт проводные блоки питания класса 2 имеют множество вариантов для удовлетворения растущих требований светодиодного освещения.

Источник питания Mean Well APV

Самый маленький и дешевый агрегат из имеющихся. Это небольшое устройство заключено в полностью изолированный пластиковый корпус. Он не предназначен для использования на открытом воздухе, но идеально подходит для небольшого внутреннего освещения.

  • Вход: 90-264VAC
  • Выходное напряжение: 5, 12, 15, 24, 36
  • Мощность: 8-35
  • Корпус со степенью защиты IP42
  • Подключения: провода 18-20 AWG

Источник питания Mean Well LPV

Этот проводной источник питания похож на APV, но может выдерживать нагрузки большей мощности. Он также находится в полностью изолированном водонепроницаемом корпусе, поэтому его можно использовать на открытом воздухе при архитектурном и ландшафтном освещении.

  • Вход: 90-264VAC
  • Выходное напряжение: 5, 12, 15, 24, 36, 48 В постоянного тока
  • Мощность: 20-100 Вт
  • IP67 Номинальный
  • Соединения: провод 14-18 AWG с рейтингом UL

Блок питания с регулируемой яркостью и ШИМ

Серия

Mean Well спроектировала серию PWM как источник питания переменного / постоянного тока с регулируемой яркостью класса 2. PWM имеет режим PWM с постоянным выходным напряжением, разработанный для поддержания постоянного цвета и яркости светодиода и регулировки яркости от 0 до 100%.Устройство предлагает функцию диммирования 3-в-1 компании Mean Well: используйте 0–10 В, ШИМ или сопротивление для изменения рабочего цикла выхода.

Прочная конструкция со степенью защиты IP67 повышает качество этого источника питания. Обладая 5-летней гарантией, он идеально подходит для светодиодного освещения. ШИМ можно использовать в паре с нашим популярным диммером 0-10 В, чтобы уменьшить яркость светодиодных лент на 2-100%.

  • Входное напряжение: 90-305 В переменного тока
  • Выходное напряжение: 12, 24, 36, 48 В постоянного тока
  • Мощность: 40-120 Вт
  • Функция затемнения 3-в-1 — регулировка выхода ШИМ
  • IP67 Водонепроницаемая конструкция
  • Соединения проводов AWG с рейтингом UL

ODLV с постоянным напряжением, выход в режиме ШИМ с дополнительным

Серия ODLV-45 представляет собой драйвер светодиода переменного / постоянного тока мощностью 45 Вт с выходом в стиле ШИМ постоянного напряжения.ODLV работает от входного напряжения 90-295 В переменного тока и предлагает модели с различным номинальным выходным напряжением от 12 В до 60 В постоянного тока.

Блок питания предлагает диммирование 2-в-1, которое работает с сигналом 0 ~ 10 В постоянного тока и 10 В PWM. Функции регулирования яркости изменяют рабочий цикл выходного сигнала в стиле ШИМ, как и в модели ШИМ выше. Другая интересная часть ODLV заключается в том, что он предлагает дополнительный выход (12 В / 50 мА), который может питать небольшой вентилятор, чтобы обеспечить оптимальную рабочую температуру как для источника питания, так и для светодиодных ламп.

Mean Well ODLV — это блок питания класса изоляции II, подходящий для светодиодного освещения как во влажных, так и в сухих помещениях (благодаря степени защиты IP67). Компания Mean Well добавила защиту от короткого замыкания и 3-летнюю гарантию, что делает этот источник питания чрезвычайно надежным для светодиодного освещения и многого другого.

Драйверы постоянного тока для светодиодов

Как вы, возможно, знаете, для работы светодиодов требуется постоянный ток. Собирая светодиодные системы самостоятельно, важно помнить о драйвере светодиода, который управляет светодиодами с этим постоянным током.Компания Mean Well производит драйверы светодиодов для входа переменного или постоянного тока. Как и их источники питания, драйверы постоянного тока загружены с соблюдением правил безопасности и рассчитаны на длительный срок службы.

Драйверы светодиодов и подсветка | Автомобильная промышленность, LED, OLED

Драйверы светодиодов для автомобилей, подсветки, электролюминесценции и др.

Использование светодиодной технологии растет на всех рынках и выходит за рамки традиционных осветительных приборов.Повсюду открываются захватывающие новые возможности, но это также создает проблемы для инженеров, которые интегрируют светодиодные технологии.
в сложные системы, такие как автомобильные системы безопасности и другие высоконадежные системы. Требования к другим приложениям, связанным с освещением, также растут. Освещение, ориентированное на человека (HCL), является одним из таких приложений освещения, для которого требуются светодиодные технологии, которые работают вместе как система, имитирующая цикл естественного освещения, что может улучшить здоровье и продуктивность.Microchip упрощает разработку светодиодных приложений,
предоставляет драйверы, управление питанием, интерфейс, возможности подключения и микроконтроллеры, а также инструменты разработки и специализированную поддержку, чтобы быстро вывести вас на рынок.

Ознакомьтесь с нашим полным портфелем решений для дисплеев и светодиодных драйверов

HV96001

Вторичный светодиодный контроллер с микроинтерфейсом и глубокой ШИМ-регулировкой и аналоговым затемнением

HV96001 плотно подключается к вторичному микроконтроллеру (MCU), который обычно используется для интерфейса протокола в системах светодиодного освещения.Он объединяет ключевые функции для управления затемнением, управления питанием и защиты системы. Его функции диммирования работают с управляемой MCU широтно-импульсной модуляцией (PWM) и аналоговыми регуляторами диммирования для достижения стабильной работы при 0,01% и ниже. Этап регулятора наддува сводит к минимуму эксплуатационные расходы, чтобы повысить эффективность системы при уменьшении размера индуктора. Он также обеспечивает подавление частоты сети с диапазоном входного напряжения до 60 В. ШИМ-регулирование яркости использует запатентованную архитектуру для достижения стабильной возможности регулирования яркости в сверхшироком диапазоне (10 000: 1+ при 400 Гц).Функции защиты включают защиту от повышенного и пониженного напряжения на выходе, защиту от перегрузки по току, защиту от короткого замыкания нагрузки и обнаружение зависания на нуле входного сигнала DIM.

Оценочная плата светодиодного драйвера

HV96001

Номер детали: ADM01030

Чтобы помочь вам начать разработку, оценочная плата светодиодов с глубоким затемнением полностью собрана и протестирована для оценки и демонстрации функций светодиодного драйвера HV96001. На первичной стороне платы реализован обратноходовой преобразователь.
в качестве активного контроллера коррекции коэффициента мощности (PFC) в сочетании с микроконтроллером PIC ® для обеспечения коэффициента мощности> 0.9 для полного входного диапазона. Поддерживая как линейное, так и ШИМ диммирование, ШИМ системы обеспечивает исключительно
широкий диапазон диммирования <0,01%. Повышающий каскад обеспечивает более высокое напряжение для цепочки светодиодов с почти нулевой пульсацией, что обеспечивает отсутствие мерцания тока светодиода. Переключатель нагрузки используется для ШИМ-диммирования со сверхшироким рабочим циклом.

Узнайте больше о светодиодной продукции по областям применения

Электролюминесцентная (EL) подсветка

+

Драйверы для одной лампы

Эти высоковольтные малошумящие драйверы электролюминесцентных ламп предназначены для управления большой выходной нагрузкой до 150 нФ или площадью около 42 квадратных дюймов.H-мост используется для создания дифференциального выходного привода с выходным напряжением до 360 Vpp для высоких
яркость.

Драйверы безиндукторных ламп

Это высоковольтные малошумящие драйверы электролюминесцентных ламп, которые используют накачку заряда для повышения входного напряжения, устраняя необходимость во внешнем индукторе и диодах, которые обычно используются в традиционных топологиях.

Двухламповые драйверы

Это малошумные, регулируемые, высоковольтные, двойные EL ламповые драйверы, предназначенные для управления двумя электролюминесцентными (EL) лампами с общей площадью 5.0 квадратных дюймов. Архитектура способна управлять обоими выходами с помощью одного индуктора и требует
минимальное количество пассивных компонентов.

16-сегментные драйверы

Они имеют до 200 В, 16-канальный преобразователь последовательного интерфейса в параллельный для многосегментных EL-дисплеев. Высоковольтные выходы и драйвер объединительной платы предназначены для подачи и потребления ± 1,0 мА.

Автономный драйвер

Это высоковольтная, автономная интегральная схема драйвера электролюминесцентной лампы, предназначенная для управления электролюминесцентными лампами с силой тока до 350 нФ при 400 Гц.Входное напряжение питания может быть выпрямленным номинальным источником переменного тока 120 В или любым другим источником постоянного тока до 200 В и снабжать лампу EL с
прямоугольный сигнал переменного тока с размахом напряжения, в два раза превышающим входное напряжение постоянного тока.

Автомобильные светодиодные драйверы

+

Семейство автомобильных светодиодных драйверов обычно состоит из драйверов светодиодов высокой яркости с расширенными возможностями управления ШИМ, такими как быстрая переходная характеристика и очень низкая восприимчивость к шумным переходным процессам на входе.Продукты и процессы Microchip
Технологии разработаны с учетом строгих требований клиентов автомобильной отрасли.

Узнайте больше обо всех наших решениях для автомобильной промышленности.

От RGB-подсветки до приложений с драйверами многострочных белых светодиодов — линейка продуктов с драйверами светодиодов подсветки предлагает различные решения для удовлетворения различных потребностей клиентов; например, высоковольтная ИС драйвера светодиода с замкнутым контуром с возможностью ШИМ-диммирования для оптимизации производительности и эффективности светодиодов и увеличения срока службы светодиодов или широкий диапазон, или решение для повышения постоянного / постоянного тока с ШИМ-питанием от батареи в корпусе DFN-8L размером 2 мм x 2 мм .

Драйверы светодиодов общего назначения

+

Семейство универсальных светодиодных драйверов предлагает базовый портфель продуктов для плат для твердотельного освещения.

Как выбрать лучшую настройку освещения для видео [Руководство]

Одним из наиболее важных факторов, делающих видео профессиональным, является освещение. Неважно, сколько денег было потрачено на камеру или объектив. Хорошее освещение — один из важнейших элементов для создания отличных кадров и профессионального внешнего вида, особенно при создании онлайн-курсов.

К счастью, получить отличное освещение несложно.

Соблюдая некоторые основные правила освещения, вы можете получить впечатляющие результаты даже от самых дешевых комплектов освещения!

Здесь мы описываем различные типы настроек освещения, которые вы можете использовать в зависимости от того, как записывается ваш контент. Мы также поделимся рекомендациями по оборудованию для упрощения настройки бюджета, которая принесет вам 95% результата, а также более дорогих настроек для максимальной отдачи.

Узнайте, как продавать курсы в академии LearnWorlds

Зарегистрироваться сейчас

Давайте посмотрим, что вы можете сделать для каждого условия съемки:

Стрельба в помещении

Съемка в офисе на веб-камеру, телефон или небольшую камеру

Большинство онлайн-видеолекций показывают присутствие инструктора в полноэкранном режиме (так называемые «говорящие видео»).Видео, в которых ведущий напрямую обращается к аудитории, естественны, помогают учащимся познакомиться с инструктором и, следовательно, установить с ними прочные отношения.

Если вы хотите снять такое видео, сидя в офисе, вам нужен свет для получения лучших результатов. Чем больше света, тем лучше ваше видео. Итак, какие здесь варианты?

1A кольцевой светильник

Для многих людей, сидящих перед камерой, наиболее распространенным источником света является кольцевой светильник.Кольцевой светильник — это круглый свет (обычно около 20 дюймов в диаметре), который можно прикрепить к штативу, поместив камеру в открытое центральное пространство источника света.

Кольцевые фары великолепны. Они отбрасывают ровное освещение и устраняют резкие тени. Вы также можете найти небольшой, который можно прикрепить к своему iPhone, если вы хотите снимать селфи-видео на ходу. Этот кольцевой светильник на Amazon стоит около 100 долларов и включает в себя подставку, которая также служит штативом для вашего смартфона.

Конечно, вы можете выбрать на Amazon множество других кольцевых фонарей.Вы можете выбирать исходя из вашего оборудования и бюджета.

2 Настольные светильники для студии

Комплект для студийного освещения Linco Lincostore Photography Photo Table Top, источник изображения

С высотой зенита 30 дюймов эти фонари идеально подходят для создателей онлайн-курсов. Они такие же яркие, как и их автономные аналоги, и меньше по размеру. Эта установка с двумя источниками света и лампами мощностью 40 Вт (5 500K) более чем достаточна для простой настройки записи. И они также включают диффузионный материал.

Установка фонаря на 3А

Пример белого бумажного фонаря от Amazon

Еще один разумный вариант — поставить два белых бумажных фонарика прямо над столом, в основном за компьютером. Возможно, вам придется использовать розетку и подставку, чтобы их повесить. С этим оборудованием можно получить красивый мягкий свет.

4 Две простые лампы

Офисные светильники доступны во всех домах и могут быть лучшим выбором, если вы хотите избежать затрат на освещение. Разместите лампы по бокам камеры и направьте свет на свое лицо.Если свет слишком резкий, вы можете использовать какой-нибудь рассеивающий материал (например, белый кухонный рулон) и повесить его прищепками над светом.

Использование большого количества технических средств освещения и стоя перед камерой

Предположим, вы хотите создать видео с говорящей головой, пока стоите в своей комнате. Возможно, вам понадобится доска рядом с вами. В этом случае вам понадобится еще больше света, чтобы заполнить комнату.

Особенно, если вы записываете в комнате с небольшим или полным отсутствием внешнего освещения, вам понадобится дополнительное освещение.Что вам нужно, так это еще несколько студийных светильников, которые помогут вам снимать как профессионал. Студийные светильники можно использовать в разных настройках, что дает разные результаты.

Давайте посмотрим на некоторые общие настройки:

1 Комплект с двумя фонарями

Можно использовать два источника света, ключевой свет и заполняющий свет. Ключевой свет является самым ярким из двух огней и служит основным источником освещения. Заполняющий свет дополняет ключевой свет, мягко освещая те части тела, которые не освещены ключевым светом.

Заполняющий свет обычно примерно вдвое слабее основного и освещает резкие тени. Для лучшего результата свет следует размещать выше вашего роста. Кроме того, вы должны быть достаточно далеко от фона, чтобы уменьшить тени.

Ключевой и заполняющий свет помогают равномерно осветить лицо с обеих сторон, источник изображения

Установка: поместите два источника света по обе стороны от себя, чуть выше линии глаз. Эта установка все равно будет полезна, даже если в комнате есть какое-то движение, и вы все время не смотрите в камеру.

2 Комплект с тремя фарами

Новый элемент, который вы можете добавить в настройку освещения, — это третий источник света в качестве подсветки. Если вы поместите луч света на спину (также называемый ободком), направленный на вас, создайте красивые блики на волосах и линии тела. Этот свет также отделяется от фона.

Подсветка создает красивые блики на вашем портрете, Источник изображения

3 Комплект с четырьмя фонарями

Эта установка включает в себя, помимо основного света, заполняющего света и подсветки, а также фоновый свет.

Фоновый свет освещает любой фон, делая общую картину более красивой. Поместите четвертый свет на четвертую стойку прямо за вами, лицом к стене, примерно на уровне талии, чтобы избавиться от теней, которые в противном случае упали бы на стену или поверхность фона.

В зависимости от вашего помещения, вам может не понадобиться четвертый свет. Однако мы считаем, что лучше всего получить четвертый свет, чтобы он всегда был у вас, если он вам понадобится или когда вы захотите еще больше улучшить внешний вид ваших видеоуроков.

Вы будете удивлены, узнав, как эти четыре лампочки могут значительно повысить качество ваших снимков. Если вам нужен определенный тип снимка, вы можете адаптировать свою систему, добавляя или удаляя источники света для достижения различных эффектов. Это просто зависит от того, как вы хотите, чтобы ваши снимки выглядели.

Например, если вы удалите заполняющий свет из уравнения, вы получите более драматичный вид с тенями, занимающими половину вашего лица. Некоторым людям нравится резкая тень на лице, когда одна сторона освещена очень хорошо, а другая — нет.

Другие предпочитают более равномерное и равномерное освещение для своих видео, где нет слишком резких теней. Но в этом нет ничего хорошего или плохого!

Это творческий процесс.

Если вы только начинаете работать с освещением, вы можете обойтись двухточечной настройкой, в которой используются только ключевой и заполняющий свет. Хотя подсветка и фоновый свет добавляют глубину вашей фотографии, они не обязательно необходимы.

Помните: самое главное — хорошо себя осветить, поскольку вы — главный объект своего видео, доставляющего контент.

У меня слишком резкий свет, что мне делать?

В фотографии есть термин «качество света», который указывает на то, насколько резким или мягким является свет. Когда вы используете резкий и мягкий свет, изображение сильно различается.

Секрет в том, чтобы смотреть на тени. Если по краю тени есть четкая, отчетливая линия, значит, это резкий свет. Резкий свет создает резкие тени.

Если тень имеет мягкий край, который постепенно исчезает из области тени, то источником света является мягкий свет.Мягкий свет создает тени с мягкими краями. Вообще говоря, люди обычно лучше всего выглядят при мягком свете.

Например, для снимков

Beauty лучше всего использовать более мягкий свет. Вот почему это такая важная техника видеосвета. В большинстве случаев рекомендуется использовать мягкий свет для ключевого и заполняющего света. Это обеспечивает равномерное освещение кадра.

С другой стороны, резкий свет эффективен для подсветки, направленной на ваш фон, потому что вы хотите создать четкие, отчетливые края.Резкое освещение также обеспечивает контраст, который вы найдете при естественном освещении, поэтому лучше использовать его, когда вы хотите, чтобы ваше освещение выглядело так, как будто оно исходит не от источников света.

Как превратить резкий свет в мягкий?

С диммером и лампами с регулируемой яркостью вы можете полностью контролировать освещение. С помощью этих аксессуаров вы можете легко отрегулировать количество падающего на вас света. Будьте осторожны, потому что, если вы купите нерегулируемые лампы, они будут мерцать, когда вы их затемняете.

Если свет сам по себе слишком резкий, положите перед ним немного рассеивающего материала (например, белый кухонный рулон или кусок белой занавески для душа).Таким образом резкий свет становится мягче.

Как вариант, вы можете отражать свет от поверхности (стены, потолка или отражателя), чтобы создать мягкий свет.

Когда вы отражаете свет на стену, вы создаете более мягкое освещение, Источник изображения

Если вам по-прежнему не удается добиться мягкого света с помощью описанных выше методов, попробуйте сделать свет больше. Свет становится мягче, чем больше источник света. Свет становится больше, когда вы помещаете его дальше от того места, где вы его разместили.

Помимо качества света, стоит обратить внимание на световую температуру. Не все источники света одинаковы. Некоторые источники света кажутся «холоднее», а другие «теплее» на камеру и человеческий глаз.

Это понятие называется цветовой температурой и может быть измерено по шкале Кельвина.

Лучше не комбинировать источники света с разной температурой, так как это может привести к неправильному цветовому балансу и неестественному виду кадра. Используйте лампы со сбалансированным дневным светом на 5000 К и высоким индексом цветопередачи (85+).Это поможет вам получить максимально качественный и приятный свет.

Последний совет, который следует сказать: Когда вы создаете свои лекции, старайтесь оставлять оборудование именно таким, каким вы хотите, чтобы вам нужно было войти, включить свет и внести какие-либо незначительные изменения, если вам нужно, и тогда все готово. Это сэкономит вам много времени, чем настраивать все каждый раз, когда вы хотите снимать.

Рекомендации по инструментам для видеосвещения

Малобюджетный

В качестве ключевого светильника выберите зажимной светильник 10 ″ по цене 11,86 $.А для заливки и подсветки выберите 8-дюймовые зажимные лампы (10 долларов). Эти лампы универсальны и могут быть установлены разными способами. В этом случае используйте белую занавеску ($ 6), чтобы создать рассеивающий материал и смягчить свет.

Какие лампы мне использовать?

Лампы накаливания излучают теплое свечение, но они наименее эффективны, и их нужно заменять чаще всего. Используйте лампу накаливания, если вы хотите создать более уютный эффект или хотите выделить реальный цвет тени.Мы предлагаем вам использовать светодиодную лампу мощностью 60 Вт (7,86 доллара США) или светодиодную лампу мощностью 100 Вт (9,60 доллара США).

Галогенные лампы обеспечивают на 25–30 процентов больше света, чем лампы накаливания, при том же потреблении электроэнергии. Они лучше подходят для офисов, кухонь или светильников с оттенками теплых тонов. Галогенный точечный светильник GU10 ($ 11,99) — оптимальный выбор для этой цели.

Компактные люминесцентные лампы. КЛЛ — самые эффективные. Лампы служат намного дольше, чем лампы накаливания, к тому же они потребляют меньше электроэнергии.Они, как правило, излучают холодный свет, поэтому идеально подходят для нейтрализации теней. КЛЛ Kino Flo на 26 ватт превосходны.

Какой бы свет вы ни выбрали из вышеперечисленного, помните, что лучше не смешивать источники света разной цветовой температуры.

Средний бюджет

Yongnuo Yn300 Air Pro LED light Controller — это действительно приятные мягкие светильники, которые можно питать от батареек или подключать к стене, но цена немного выше (49 долларов), но в этом случае вы можете избежать поиска диффузионного материала.

Высший бюджет

Ваш следующий вариант — студийные светильники. Студийные светильники предоставляют все необходимое для настройки, а полный комплект можно найти по цене от 50 долларов. В этих наборах обычно используются большие люминесцентные лампы, а также полезный рассеивающий материал и осветительные стойки. В этих источниках света вы часто можете контролировать количество зажженных лампочек, которое вы хотите зажечь. Для этой установки вы по-прежнему можете выбирать между лампами накаливания, галогенными или люминесцентными лампами. И вы можете найти еще много необычных функций, возможность изменять цвет на лету, лучшую диффузию и более высокую производительность.

Вот некоторые из комплектов, используемых инструкторами:

Вы можете найти больше портативных фотостудий здесь.

Съемка рядом с окном = освещение без затрат

Естественный свет — лучший выбор, если вы хотите избежать затрат. Выберите ярко освещенное место для съемки (чем светлее, тем лучше), причем источник света должен быть обращен к вам, а не сзади вас. Свет будет более приятным, если это мягкий свет. Попробуйте использовать занавеску, чтобы рассеять и смягчить свет.Чтобы помочь вам понять, как работает оконное освещение, мы будем использовать пример Andyax:

Оконный светильник работает как ключевой свет. Это может создать резкие тени на другой стороне вашего лица, которая не освещена. Чтобы избежать теней, одно из решений — поставить стол прямо перед большим окном. Таким образом, у вас будет отличное ровное солнечное освещение.

Если такая установка для вас невозможна, используйте кусок алюминиевой бумаги, чтобы отразить свет, исходящий из окна, и направить его на самую темную сторону вашего лица.Так же исчезают тени.

Конечно, вместо куска алюминия можно использовать лампу из дома или другой профессиональный отражатель. Самое замечательное в том, что с такой простой настройкой и нулевыми затратами вы можете добиться идеального освещения в своей комнате.

Если у вас есть дополнительная лампа, поставьте третий источник света (лампу или рефлектор), чтобы осветить себя сзади.

Итак, окончательная установка источников света будет выглядеть как на картинке ниже, где ключевой свет исходит из окна.

Самым простым и, пожалуй, лучшим типом освещения для ваших обучающих видео будет естественный свет. Пока ваш снимок выглядит естественным и относительно без теней, вы золотой. Однако вам следует быть очень осторожным. Солнце движется, и это может затруднить получение последовательности снимков. Но при тщательном планировании и корректировке по мере необходимости вы, безусловно, можете использовать естественные источники света для своих видео.

Фон для съемки в помещении

Хотя ваши ученики в основном будут видеть вас, вы не единственный объект в камере.Компоненты, которые вы используете в качестве фона, помогают создать общий стиль, который вы представляете. Задайте себе вопрос: «Что говорит обо мне мой фон?» прежде чем сделать свой выбор. Кроме того, мы считаем, что перед съемкой вам следует изучить способы улучшения ваших правил фотографии и композиции фотографии, которые помогут вам лучше направлять свои снимки.

Какие самые популярные способы использования фона инструкторами? Давайте посмотрим на некоторые общие решения, которые могут вас вдохновить:

Настоящая внутренняя среда — ваш офис или ваша спальня

Самый простой фон — аккуратная комната.Ухоженная комната позволяет застрелиться даже перед офисом. Наблюдение за людьми в их естественной среде кажется искренним и добавляет к сцене ощущение времени и места. Подставка с естественным задником кажется спонтанной, а не искусственной. Кроме того, если у вас есть уникальный дом, офис и т. Д., Это возможность заинтересовать людей тем, что делает вас уникальным!

Ищите области и параметры, которые являются динамическими, имеют углы, углы и цвета. Не стреляйте головой о стену, вместо этого используйте уникальные перспективы, чтобы добавить глубины своим видео.Ищите другие объекты (огни, вазы, цветы и т. Д.), Чтобы сбалансировать ваш снимок, но никогда не отвлекайте!

Просто убедитесь, что фон вашей сцены аккуратный и хорошо организованный. Делайте вещи чистыми и простыми, сосредоточьтесь на себе, человеке в кадре и закройте беспорядочный, неорганизованный фон. Подумайте, что у вас в кадре. Найдите минутку и переместите все ненужные или отвлекающие предметы.

Если у вас что-то движется на заднем плане, например занавеска, развевающаяся на ветру, или люди, проходящие мимо вашего окна, вы потеряете внимание зрителя, что нежелательно.Перед тем как начать запись, сделайте быструю проверку, чтобы убедиться, что в фоновом режиме ничего не движется.

Тогда, если есть что-то, что выделяется на заднем плане, вероятно, из-за того, какого это цвета. Я знаю об этом. Либо имейте несколько дополнительных цветов, либо несколько приглушенных. Если на заднем фоне есть один большой объект, который отвлекает, зрителям может быть сложно на него не смотреть.

Расстояние до фона от вас является наиболее важным фактором при определении того, насколько сильно вы находитесь в фокусе.Расстояние между вами и фоном не дает зрителю запутаться в том, на что он должен смотреть.

Если фон не выглядит захватывающим или не играет роли в сюжете, используйте светосильный объектив, например, 50 мм, и размывайте его. Это позволяет сосредоточиться на вас и отвлекаться от того, что происходит за вами.

Поддельный фон

Если ваша домашняя мебель не позволяет получить красивый снимок, лучше создать искусственный фон в углу дома.Поддельный фон выглядит профессионально и чисто. Самое приятное, что вам не нужно убирать в офисе во время съемки! Вот ваши варианты:

Поддельный офисный фон

Существует множество фальшивых офисных фонов, которые выглядят профессионально. Вы можете найти готовые фоны для фотографий для домашнего офиса на Amazon или других офисных фонах класса люкс. Как вариант, вы можете выбрать зеленый фон экрана. Зеленый экран позволит вам разместиться на любом фоне, который вам нравится на этапе редактирования видео.Узнайте больше о зеленых экранах здесь.

Сплошной цвет фона

Сплошной цвет фона идеально подходит, когда вы хотите легко добавить другой текст и графику на экран рядом с вами.

Одеяло или простыня
Звучит просто, но, повесив однотонное одеяло позади, можно выглядеть по-настоящему изысканно и профессионально. Убедитесь, что это одеяло не слишком отвлекает.

Обычная стена
Если у вас в доме есть стена однотонного цвета, вы можете просто снимать перед ней.Чтобы добиться наилучшего качества, сядьте на фут или два перед стеной, чтобы камера немного размыла ее.

Складной переносной фон для веб-камеры и зеленый экран
Этот аксессуар, сделанный из неопрена, нейлоновой ткани и доступный во всех цветах, идеально подходит для учителей, которым требуется профессиональное присутствие в Интернете.

Профессиональный фон
Для создания профессионального фона вам понадобится большая комната для создания студии. Фоновая бумага должна стоить чуть меньше 40 долларов, и вы можете найти ее в нескольких цветах.Что вам нужно сделать, так это поэкспериментировать с цветами, прежде чем покупать один. Отдайте предпочтение приглушенным тонам, таким как серый и темно-синий. Рамка для подвешивания бумаги стоит чуть больше 30 долларов. Однако, если вы предпочитаете, вы можете даже использовать простой карниз, другие системы задников или даже сделать это самостоятельно.

Фон белой доски

Традиционным фоном для онлайн-инструкторов является доска. Белая доска позволяет вам объяснять основные концепции ваших лекций и иногда очень важна, если вы хотите, чтобы ваши студенты запомнили важные вещи.Самыми серьезными проблемами при съемке перед белой доской являются отражения и блики.

Однако, если вы аккуратно разместите источники света, вы сможете избежать этих отражений.

Поэкспериментируйте с другими идеями фона. Прочтите также «Изучение профессиональных и экономичных фонов для видео на YouTube».

Съемка на открытом воздухе

Как создатель видео, солнце — самый мощный и самый доступный источник света, доступный вам. Поэтому съемка на улице с реальным фоном (в вашем саду, на сквере и т. Д.) может быть отличным выбором для вашего курсового производства. Обратной стороной съемки на открытом воздухе является то, что солнечный свет ярче, и это затрудняет контроль жесткости его света.
Однако с правильным оборудованием и, прежде всего, правильным наблюдением за солнечным светом в разное время дня, вы можете получить отличный мягкий свет и полное отсутствие теней на лице. Давайте посмотрим на несколько отличных решений, которые у вас есть при съемке на улице:

Оборудование, необходимое для съемок на улице

ND-фильтр
Если вы делаете больше снимков на улице, пикировка и ND-фильтр помогут вам получить хорошо сбалансированный снимок.Фильтры ND затемняют видеоизображение. Эти фильтры помогают поддерживать желаемую глубину резкости (таким образом, сохраняя настройки камеры), и в то же время позволяют затемнить изображение, делая задний и передний план адекватно экспонированными.

Некоторые камеры имеют встроенные фильтры нейтральной плотности, но если вы используете камеру DSLR, большинство из них не имеют этой опции. Итак, вам нужно выбрать дополнительный фильтр. Однако, если вы хотите сохранить ограниченный бюджет, отказ от этого варианта не помешает вам делать хорошие снимки.

Отражатели
Когда солнце находится перед вами, вы заметите более резкие тени, а когда солнце позади вас, они могут казаться недоэкспонированными. В обоих случаях отражатели могут отражать или рассеивать свет. Если вы начинаете больше снимать на улице, подумайте о приобретении отражателя 5 в 1.

Отражатель 5 в 1

Почему в отражателях разные цвета?

  • Белая сторона отражает солнце и действует как отражатель.
  • Черная сторона блокирует свет.
  • Золотая сторона отражает теплый свет.
  • Серебряная сторона отражает много света.
  • Отражатель без крышки смягчает свет.

Если вы снимаете в одиночку, рекомендуем приобрести подставку для отражателя:

Если вы хотите сэкономить, кусочки алюминиевой бумаги также могут работать как серебряный отражатель! А теперь давайте посмотрим, как начать снимать на улице:

Съемка в солнечный день

1 Свет идет впереди вас

Съемка в середине дня — самая сложная задача.Он даст вам самые резкие тени и блики на вашем лице. Если солнце находится перед вами, вам нужно снять крышку с рефлектора и рассеять свет. Поместите отражатель между собой и солнцем, чтобы рассеять свет. Свет становится намного мягче и ровнее, чем раньше.

2 Свет идет сзади

Если солнце находится позади вас, вы можете отражать свет, используя белую сторону отражателя.
Это сделает ваше лицо более привлекательным, и теперь вы сможете получить хорошо сбалансированный, правильно экспонированный снимок.

Если вам нужно больше света, попробуйте использовать серебряную или золотую сторону отражателя.

3 В полдень

Тени довольно резкие. Вы должны попытаться рассеять солнечный свет, поместив отражатель без крышки прямо над головой.

Даже если вы окажетесь под затененным деревом, это будет формой рассеивания света. В идеале солнечный свет должен отражаться от ближайшего здания. Также имейте в виду, что съемка ранним утром или поздно вечером (в 9:00 или 17:00) — отличное время для планирования съемки.Теней меньше, и вам будет легче сделать красивый снимок.

Съемка в пасмурный день

Облака — отличный источник рассеивания, который уменьшает резкие тени на вашем снимке. Имейте в виду, что в пасмурный день у вас могут быть моменты крайней яркости или крайней темноты. Однако, если небо представляет собой одно большое облако, а не маленькие, у вас, вероятно, будет идеальное освещение.

Съемка в пасмурный день может помочь избежать резкого света

Стрельба в золотой час

Золотой час — это время сразу после восхода или непосредственно перед закатом, когда солнечный свет более теплый и мягкий (длится примерно час).Такое сочетание приводит к более красивому освещению. Свет в этот час более мягкий, что приводит к менее резким теням.

В целом, в золотой час будет легче обнажить обе стороны лица. Однако съемка в этот час по своей сути имеет короткий промежуток времени для получения правильного кадра, что делает ее непрактичной для длительных видеосъемок.

Использование солнца в качестве подсветки

Снимаете ли вы в золотой час или в середине дня, попробуйте использовать солнце в качестве подсветки.Поместив себя в кадр, где солнце освещает ваш затылок, вы обычно получаете красивое изображение.

Используйте солнце в качестве источника света и отражателей, чтобы отражать солнечный свет на вашем лице. Источник изображения

Используя солнце в качестве подсветки, вы будете больше отделены от фона. Это дает вам красивый ореол, который также отлично выглядит! Тем не менее, вы все равно должны использовать отражатель, чтобы также осветить лицо.

Это некоторые из основ съемок на улице.Вы можете более подробно изучить внешнюю съемку, использовать несколько отражателей или даже собственные настройки освещения.

Выводы

Освещение вашей видеосъемки может быть непростой задачей. Правильная настройка освещения поможет вам лучше задать настроение и тон и привлечь внимание к приоритетной теме видео — вам.

И для создателя онлайн-курса очень важно произвести большое впечатление.

Все, что вам действительно нужно сделать в видео онлайн-курса, — это сделать так, чтобы выступающий выглядел великолепно, а обстановка на правильном фоне выглядела гостеприимно.Используйте эти советы, чтобы ваши видеолекции выглядели теплыми, естественными и хорошо освещенными.

Эффективное освещение для вашего видео — это больше вопрос вкуса, чем владение правильным оборудованием. Если вы будете следовать некоторым основным принципам освещения, обсуждаемым здесь, вы можете получить впечатляющие результаты даже от самых дешевых комплектов освещения.

Изучив основы, не стесняйтесь экспериментировать с освещением, которое подходит вам. Попробуйте отрегулировать яркость, поиграть с тенями и проявить творческий подход.

Возможно, вы захотите приобрести оборудование, которое даст вам полный контроль над тем, как выглядит ваша сцена. Это даст вам возможность стрелять при любых обстоятельствах.

Тем не менее, использование естественного света — жизнеспособный вариант для вас, и подумайте внимательно; Естественный свет может стать желаемым видом для вашего следующего блюда.

Бесплатная регистрация

Полное руководство по созданию потрясающих интерактивных видео

Узнайте, как разрабатывать и создавать интерактивные видеоролики с помощью видеоредактора LearnWorlds.

(Посещали 12827 раз, сегодня 1 посещали)

Курс-дизайнер и создатель контента
в
LearnWorlds

Антея — разработчик курсов и создатель контента в команде LearnWorlds. Она имеет многолетний опыт работы в области разработки учебных программ и обучения.Имея степень магистра образования (M.Ed.), специализирующуюся на современных методах обучения и ИКТ (информационно-коммуникационные технологии), она дополняет свои знания практическим опытом в области электронного обучения и образовательных технологий.

Связанные

Драйверы светодиодов

наименование

код

страница каталога

техническая информация, 3D, допуски

LED DRIVER 2020

Таблица выбора светодиодов

W.КОМПОНЕНТЫ БЕСПРОВОДНОЙ СИСТЕМЫ

W. КОМПОНЕНТЫ БЕСПРОВОДНОЙ СИСТЕМЫ

DC MAXI JOLLY US ZB3

151570

DC MAXI JOLLY ZLL

Выключение фазы

замена:

151570 DC MAXI JOLLY

DC MAXI JOLLY

151572

PROFESSIONALE ZB3 BI

122577

ZIGBEE 3.0 TO DALI DT6 CONTROLLER

181203

ZIGBEE 3.0 TO DALI DT8 TW CONTIGROLLER

03

1810 WIRELESS диммер

181207

ZIGBEE 3,0 LED DIMMER

181208

DC MAXI JOLLY США CASAMBI

127644

DC MAXI JOLLY SV CASAMBI

127645

PROFESSIONALE CASAMBI

127630

PROFESSIONALE CASAMBI BI

127631

PROFESSIONALE HC CASAMBI

127660

PROFESSIONALE HC CASAMBI BI

127662

MINI CASAMBI ИНТЕРФЕЙС TW

127637

RGB

DCAMBI

MINSTRACE CASAMBI

MINSTRACE CASAMBI

325-700 CASAMBI Wh

127664

MILANOinTRACK 31 / 325-700 CASAMBI Gr

127665

MILANOinTRACK 31 / 325-700 CASAMBI Bl

127666

CASAMBI CBU300 1812-ASD-

CASAMBI CBU3 912-ASD-ASD -ASR-C-4423

181223

CASAMBI CBU-PWM4-0-C-4027 (CE)

181221

CASAMBI CBU-PWM4-4-C-4027 (UL)

181222

CASAMBI CBU-TED-C-526

181224

CASAMBI CBU-DCS-C-8079

1812225 CASAMBESS3 239 Вт · ч

181226

CASAMBI XPRESS-WC-239 Bl

181227

DC MAXI JOLLY US BLL

135006

DC MAXI JOLLY US BLL EX

13502000 9000ILL

13502LL

JOLL EX

13502LL

DC MAXI JOLLY SV BLL EX

135022

DC MAXI JOLLY HC BLL / 2

135001

DC MAXI JOLLY HC BLL / 2 EX

135013

DC MAXI JOLLY HC BLL 9000

DC MAXI JOLLY HC BLL

HC BLL BI EX

135011

MILANOinTRACK 31 / 325-700 BLL Wh

135050

MILANOinTRACK 31 / 325-700 BLL Gr

135051

MILANOinTRACK 31 / 325-700 BLL

2

2

/ 325-700 BLL PIR Wh

1 35053

MILANOinTRACK 31 / 325-700 BLL PIR Gr

135054

MILANOinTRACK 31 / 325-700 BLL PIR Bl

135055

LV RGBW 500mA BLL EX

135003

357 HRT

135003

357 HR TR

BLL DALI INTERFACE EX

135016

MINI BLL INTERFACE EX

135015

PIR DAYLIGHT 18 BLL

126120

BLL 2CH ПРИВОД 230 В / 2

135045

BLL 2CH 2CH

135045

BLL 2CH 230 В EX / 2

135047

BLL 2-КАНАЛЬНЫЙ ПРИВОД 115 В EX / 2

135048

ПЕРЕКЛЮЧАТЕЛЬ 3P BLL 230 В EX / 2

135082

ПЕРЕКЛЮЧАТЕЛЬ 3P BLL 115 В EX / 2

135084

GATEWAY IOT 4G BLL 1225473

1.ДРАЙВЕРЫ ОДИНОЧНОГО ТОКА

1. ДРАЙВЕРЫ ОДИНОЧНОГО ТОКА

DC 6 Вт 150 мА BULL / U

122604BIS

DC 9W 250mA BULL

122599BIS

DC 4W 350mA BULL0002 92599BIS

DC 4W 350mA BULL0002 92596

6

122598BIS

DC 6 Вт 500 мА BULL / U

122602BIS

DC 8 Вт 350 мА STC / U

122633BIS

DC 9 Вт 350 мА STC / U

122632BIS

STC / U

122632BIS

STC / U

122632BIS

STC 12/6/5 1200 мА STC HC

127010

DC 3 Вт 125 мА STM / U

122814BIS

DC 6 Вт 150 мА STM / U

122799BIS

DC 6 Вт 250 мА STM / U

122812BIS 9000 U3

122812BIS 9000 U3 9000 U3

DC 6 Вт 500 мА STM / U

122813BIS

DC 6 Вт 700 мА STM / U

122815BIS

DCC 10 Вт 250 мА / США

, выход по фазе

замена:

127710 MP 15 HPFU

0002 DCC 10 Вт 250 мА / США

122358BIS

DCC 15 Вт 350 мА / США

, выход по фазе

замена:

127710 MP 15 HPFU

122350

DCC 15 Вт 350 мА / США

122350BIS 9000 мА / США

122350BIS 9000 мА

замена:

127711 DCC 12 Вт 500 мА HPFU

122356

DCC 12 Вт 500 мА / США

122356BIS

DCC 12 Вт 700 мА / США

с выходом по фазе

замена:

127712

127712 DCC2 122

127712

DCC2 12 Вт 700 мА / США

122354BIS

DCCH 12 Вт 250/350 мА

122610BIS

DCCH 7 Вт 140/180 мА

122611BIS

DC 4 Вт 350 мА MICRO Z

122086

122086 DC 120003

DC 12 Вт 300 мА SLIM / U

122447BIS

15 Вт 350 мА SLIM / U

122440

15 Вт 350 мА SLIM / U

122440BIS

14 Вт 500 мА SLIM / U

90 002 122448

постоянного тока 14 Вт 500 мА SLIM / U

122448BIS

постоянного тока 11 Вт 700 мА SLIM / U

122441

постоянного тока 11 Вт 700 мА SLIM / U

122441BIS

постоянного тока 130003 12 В 12 2441BIS

постоянного тока 130003 12 В

/ U

24 В SLIM / U

122442BIS

12 Вт 350 мА постоянного тока BMU

122790BIS

12 Вт 500 мА постоянного тока BMU

122794BIS

12 Вт 700 мА постоянного тока BMU

122792BIS

9000 WU2

122792BIS

WU2

122792BIS

WU2 S

122248BIS

DC 22 Вт 1050 мА WU

122236BIS

DC 18 Вт 1400 мА WU

122242BIS

DC 22 Вт 1050 мА Вт HPF

127136

PRO 13/300 SUPER

SUPER

PRO 13/300 БИ

127531

Как выбрать светодиодный фонарик?

Светодиодный фонарик — это новый тип фонарика со светодиодом (светоизлучающим диодом) в качестве источника света.Благодаря высокой яркости, низкому энергопотреблению, длительному сроку службы и небольшому размеру светодиоды являются идеальным выбором для портативного освещения. Хотя популярность мобильных телефонов в настоящее время становится все выше и выше, если вы хотите их осветить, вы можете просто включить их напрямую, но функция освещения мобильных телефонов быстро потребляет электричество, и их неудобно использовать в каких-то специальных среды. Поэтому фонарик по-прежнему остается одним из необходимых занятий на свежем воздухе. Однако как выбрать фонарик? Я познакомлю вас с советами по выбору светодиодных фонарей и преимуществами светодиодных фонарей.

Советы по покупке светодиодных фонарей:

Ниже приведены некоторые советы по покупке хорошего светодиодного фонарика :

1. Обратите внимание на лампочку

● Обратите внимание на количество лампочек.

Количество должно быть умеренным. Количество бытовых светодиодных фонарей лучше не превышать 12. Батарейки лучше использовать на 2–3 секции.Было бы немного расточительно, если бы он был больше. Использование для других особых нужд может быть определено в соответствии с потребностями. Конечно, количество мощных светодиодных фонарей обычно не может достигать 12.

● Обратите внимание на яркость

Хороший светодиодный фонарик имеет высокую яркость и низкую скорость затухания.

● Обратите внимание на лампочки.

Когда светодиодный фонарик погашен, невооруженным глазом трудно отличить хорошее от плохого.Консистенцию лампочки можно увидеть, когда горит светодиодный фонарик.

● Обратите внимание на диафрагму.

Хороший светодиодный фонарик диафрагма представляет собой равномерный круг. Световое пятно плохого светодиодного фонаря делится на желтый и синий неравномерное распределение. Поверхность концентрирования шариков должна быть максимально сконцентрирована. В отличие от обычных фонарей, у таких фонарей есть возможность регулировки фокусного расстояния, поэтому при их выборе и покупке не стоит обращать внимание на астигматизм.

2. Обратите внимание на внутреннюю структуру

● Обратите внимание на сварку.

Сварка хорошая. Каждое биполярное тело соединено с печатной платой сваркой. Если виртуальный сварочный контакт плохой, это может привести к потере яркости валиков или повлиять на общее использование. Каждое биполярное тело соединено с печатной платой сваркой. Если виртуальный сварочный контакт плохой, это может привести к потере яркости валиков или повлиять на общее использование.

● Обратите внимание на аккумулятор.

Есть два вида светодиодных фонарей: обычная батарея и литиевая батарея. Хотя литиевая батарея является перезаряжаемой батареей, срок ее службы невелик, около 2 лет, а срок службы светодиодов — около 10 лет, что можно выбрать в зависимости от реальной ситуации.

3. Обратите внимание на внешнюю структуру

● Обратите внимание на водонепроницаемость.

Хороший светодиодный фонарик обладает водонепроницаемостью, хорошими сейсмическими характеристиками, то есть устойчивостью к падению.Поскольку он относится к электронным продуктам, перед светодиодным фонариком есть печатная плата. Как только вода попадает, легко короткое замыкание и повреждение.

● Обратите внимание на внешний вид.

Вы можете выбрать светодиодный фонарик в корпусе из алюминиевого сплава.

● Обратите внимание на форму.

Вы можете выбрать подходящий размер и форму светодиодного фонарика в зависимости от конкретного случая и цели использования.

Какие преимущества у светодиодного фонарика?

1. Срок службы светодиодных фонарей составляет более 5–100 000 часов, что в 5–10 раз больше, чем у традиционных вольфрамовых ламп накаливания.
