Дренажный план участка: Проект дренажа участка: правила разработки дренажной системы

Содержание

Система дренажа и осушения участка

Перед тем как приступить к планированию садового участка, необходимо провести его осушение, иначе постройки могут быть разрушены подземными водами. Дренаж участка бывает двух видов: открытый, предназначенный для равнинной местности; и закрытый, который подходит для наклонной местности с высоким содержанием грунтовых вод.

Открытая дренажная система — это канавы, глубина которых достигает 1-1,2 м. Их стенки делают скошенными под углом 20-30 градусов.

Закрытая дренажная система — это система каналов, устроенных под землей. Чаще всего их делают из труб диаметром 10 см и более.

 Если Ваш садовый участок нуждается в дренажной системе, то из целого ряда способов осушения мы подберем наиболее подходящий.

Канавы для осушения участка.

Самым дешевым способом осушения участка являются канавы, вырытые для отведения излишков воды с культивируемой почвы в дренажный колодец, ручей или речку. Канавы имеют определенное преимущество на равнинной, низинной земле, где трудно создать требуемый для гончарного дренажа угол наклона или падения. Собранная вода постепенно испаряется или поступает в водосборник.

Если местность пологая, канаву выкапывают на вершине, поперек склона, для понижения уровня грунтовых вод и предотвращения возможности насыщения нижних слоев. Для перехвата и сбора воды, стекающей с самого склона, выкапывается еще одна канава, параллельно первой. Верхняя и нижняя канавы соединяются дополнительной канавой или системой гончарного дренажа. Из нижней канавы вода поступает в дренажный колодец или ручей.

Гончарный дренаж

Гончарный дренаж представляет собой короткие или длинные секции труб, которые укладываются впритык, обычно по схеме «елочка», и засыпаются в траншеях, предназначенных для сбора и отвода дренируемой воды.

 Траншеи для гончарного дренажа выкапываются дрены глубиной от 0,5-1 м и шириной от 0,3 м. Для обеспечения эффективного оттока воды уклон делается из расчета 1:40. Расположение боковых дренажных труб (идущих к центральной трубе) зависит от характера почвы Жироуловители и септики, местная и локальная конализация для дачного дома. . На тяжелых глинистых почвах их укладывают ближе, чем на легких. Ориентировочно их располагают на расстоянии 4,5 м в глинистой, 7,5 м — на суглинке и 12 м — на песчаной почве.

 Диаметр труб, составляющих центральную ветвь системы дренажа, — 10 см, боковых — 7,5 см. Дно траншеи выстилают 5-см слоем крупного гравия или щебенки, затем уложенные трубы засыпаются бутовым камнем или гравием, по верху которого укладывается верхний слой земли. Трубы укладываются впритык, боковые трубы присоединяют к центральной под углом 60 гр.

Кирпичный дренаж

На небольших участках, где канавы и гончарный дренаж непрактичны, прибегают к кирпичному дренажу. Через участок прорывается одиночная траншея, направленная к дренажному колодцу. Размер и уклон траншеи соответствуют параметрам гончарной дренажной системы. Ее наполовину заполняют битым кирпичом или бутовым камнем, покрывая этот слой гравием и перевернутым дерном, далее насыпается верхний слой почвы. Такая система неплохо осушает участок средних размеров.

Кротовый дренаж

Кротовый дренаж нарезают с помощью специального оборудования прикрепленного к трактору, тянущего через подпочвенный слой на выбранной глубине канонический цилиндр из стали, так называемый «крот». Он образует непрерывную дрену в подпочвенном слое для отведения излишков влаги. Такая система эффективна только на участках с глинистым подпочвенным слоем. Действие системы сохраняется в течение нескольких лет.

Дренаж подпорной стенки

Если Ваша дренажная система не имеет стока, у подпорной стены будет постепенно скапливаться вода. Она не только сделает почву болотистой и непригодной для роста растений, но и вызовет разрушение кирпичной или каменной кладки. Нежелательные последствия можно предупредить, проложив у основания подпорной стенки одиночную ветвь дренажа с необходимым уклоном. Чтобы усилить отток воды, во фронтальной части подпорной стены делают отводящие отверстия или короткие отрезки труб: через 1,5-2 м во втором или третьем ряду кладки.

Дренажный колодец

Дренажную систему подводят к дренажному колодцу, если нет более удобного водосборника для стока воды.

Для устройства на участке дренажного колодца, выкапывается яма не мене 2 м (объем дренажного колодца определяется размером осушаемого участка). Для укрепления и предотвращения заиливания стенки колодца обкладывают не скрепленными цементным раствором кирпичами, чтобы вода могла просачиваться сквозь них. Колодец засыпают битым кирпичом или бутовым камнем, а сверху для предупреждения заиливания укладывается дерн.

Осушение твердых искусственных поверхностей

Внутренние дворики и дорожки бывают непроходимыми после сильного дождя, если в их конструкции отсутствует сток воды.

Устраивая, каким либо способом покрытие территории, предусматривается небольшой уклон для стока воды. Уклон из расчета 1:40 обеспечит достаточно быстрый отток воды к граничащему с почвой краю или к специально оборудованному водосборнику.

У Вас есть загородный участок, строительство дома практически законченно. Вы планируете максимально благоустроить его?

Начните этап благоустройства с озеленения участка — посадка деревьев.

Вы желаете, чтобы дом и участок выглядели современно? Тогда Вам просто не обойтись без такого материала, как натуральный камень!

Мощение дорожек из различных материалов, разнообразные виды мощения — патио, площадки, облицовка цоколя, ступени и многое другое…

У Вас непрерывная сырость на участке? Вода постоянно скапливается возле вашего дома? Лужи? Подтоплены коммуникации?

Причина всему этому — дождливый сезон, болотистая местность или же грунты не справляются с количеством накопившейся воды.

Эти и многие другие проблемы подтопления участка могут быть легко решены благодаря современным технологиям устройства дренажной и ливневой системы!

Вниманию заинтересованных клиентов и поставщиков!

Компания принимает и осуществляет сезонные заказы на покупку, поставки, реализацию деревьев (крупномеров) различных пород и сортов из разных регионов России и ближнего зарубежья!

вертикальное озеленение

живая изгородь

посадка деревьев

озеленение дизайн участка

цветники и клумбы

создание газона

стрижка газона уход за газоном

восстановление газона и реставрация газонов

Дренажная система: зачем и когда нужна?


Застройщики, имеющие дом за городом или в коттеджном поселке, очень часто приходят к мысли о необходимости отвода от дома воды. Если фундамент и его гидроизоляция выполнены правильно, казалось бы нечего боятся. Но влага может постепенно разрушать отмостку и ее утепление, что со временем все-таки негативно скажется и на самом фундаменте. Переизбыток влаги вызывает подтопление подвала и затрудняет устройство ландшафта.

Коттеджные дома (проекты, фото содержит наш магазин проектов домов

undefined

undefined

) обязательно должны быть оборудованы дренажной системой отведения грунтовой воды, что обеспечит беспроблемную эксплуатацию не только дома, но и участка. Мы уже обсуждали методы борьбы с сыростью в подвале, вызванном воздействием влаги снаружи. В этой трилогии статей мы подробно расскажем о всех премудростях устройства дренажных систем.



Первая часть будет посвящена следующим вопросам:
  • Общие понятия и назначение дренажных систем.
  • Оправданность проведения геологических исследований на прилегающей территории.
В следующих частях мы поговорим о:
  • Видах систем дренажа.
  • Методах предотвращения потопа в цокольном этаже.
  • Особенности монтажа систем дренирования на участке.
  • Перечень наиболее распространенных ошибок, связанных с этой инженерной системой.

Итак, начнем.

Назначение и общие понятия дренажной системы

Важнейшей задачей дренажной системы является защита фундамента дома от гидростатического воздействия грунтовых вод. Это существенно сокращает вероятность подтопления цоколя. Вместе с тем благодаря дренажу участок защищен от переувлажнения, заболачивания и подтопления. Если дренажные каналы не устраивать,  срок службы фундамента будет короче:  он будет постоянно переувлажнен и подвержен силам морозного пучения.

Дренажная система призвана снизить уровень грунтовых вод до проектных значений, отвести их и поверхностные воды на безопасное от дома расстояние. Эти меры позволят безопасно эксплуатировать ваш дом в деревне (проекты могут быть разнообразными), участок и цокольный этаж при его наличии.

Озеленение и устройство ландшафта, которые предусматривают некоторые интернет проекты домов, будет сильно затруднено при повышенном увлажнении участка. Большая часть растений в такой местности не приживается, к примеру яблони. Отсутствие кислорода приводит к загниванию корней у кустарников и деревьев. Разнообразие растений, пригодных к посадке на участке с высоким уровнем грунтовых вод существенно сокращается без устройства дренажной системы.

Сразу стоит отметить малоэффективный план: жилой дом строится сначала, производится посадка газонов и мощение дорожек и только потом выполняется устройство дренажа. Это потребует нарушения благоустройства и проведения полного комплекса земляных работ заново, что несомненно удорожает строительство.

Когда дренаж обязателен

Всегда ли необходима система дренажа или существуют исключения? Дело в том, что все случаи сугубо индивидуальны.

Не получится обойтись без дренажа, если план загородного дома предполагает расположение:

  • Ниже уровня грунтовых вод каких-либо эксплуатируемых помещений.
  • Чистого пола помещений подвала над уровнем стояния воды в грунте менее, чем на 0,5 м.
  • В суглинках и глинистых грунтах заглубленных эксплуатируемых помещений. При этом уровень грунтовых вод не является решающим показателем.
  • На глубине более, чем 1,5 м от поверхности земли технических помещений в суглинке или глинистых грунтах вне зависимости от состояния грунтовых вод.
  • Конструкций, имеющих повышенные требования к температурно-влажностному режиму, в зоне капиллярного увлажнения.

Поскольку дренажная система напрямую зависит от уровня воды в грунте, то:

  • Система дренажа обязательна в случае, если план частного дома имеет фундамент, который заглублен на отметку, критически близкую к уровню грунтовых вод.
  • Если участок заболочен и рост посадок на нем не происходит.

Необходимость в устройстве дренажа отсутствует, если вы приобрели сухой участок, на котором даже в период паводка или сезон проливных дождей грунтовые воды не достигают критических отметок.

Как предварительно оценить уровень грунтовых вод

Мы расскажем вам о способе предварительного определения уровня стояния грунтовой воды на вашей территории.

При наличии на вашем или соседних участках колодца можно оценить уровень воды в его кольцах. Наиболее показательными месяцами считаются конец июля и начало августа. Близость грунтовой воды определяется высотой стояния воды в колодце по отношению к земле. Грунтовые воды можно определить и по состоянию уреза воды в водоеме, который расположен рядом с участком.

Даже если можно определить на глаз переувлажненные и заболоченные участки, опираться на тот же метод при выборе способа дренирования почвы не стоит. Достоверная информация появится лишь в результате геологических исследований почвы.

Цели гидрогеологических изысканий грунта на участке строительства

Грунты делятся по группам, имеющим различные характеристики, которые по-разному влияют на определение типа дренажной системы, её расположение и особенности. Не стоит рассчитывать, что тип грунта, уровень и количество грунтовых вод на соседних участках будут идентичными. Именно поэтому следует выполнить индивидуальные исследования.

В ходе этих изысканий определяются:
  • Физико-механический тип грунта.
  • Его геологический состав.
  • Источник пополнения грунтовых вод.
  • Глубину залегания подземных вод, их химический состав. Эти данные позволяют соотнести глубины залегания воды, фундамента и отметку земли.
  • Коррозионную агрессивность воды и её тип: напорная или нет.
  • Существование водоупоров. При высоком уровне стояния грунтовых вод их может сдерживать верхний водоупор. Проблема воздействия воды на фундамент решается в таком случае отказом от его заглубления, способного нарушить водоупор.
  • Гранулометрический состав песков, фильтрационную способность. Перед тем, как разрабатывать дренаж, ландшафтный план, частный дом, важно определить вероятность суффозионного выноса песка, вызывающего просадку фундамента.
В процессе геологических исследований производят:
  • Буровые работы.
  • Замеры уровней воды в грунте.
  • Отбор проб вод и грунтов.
  • Определение лабораторным способом физических свойств грунтов и способности к фильтрации.

В результате подобных исследований проектировщики подбирают подходящий тип фундамента и необходимую систему дренажа.

Грамотно подобранная дренажная система, полностью соответствующая реальным условиям на участке, способна эффективно защитить от переувлажнения не только ваши посадки, но и подземные конструкции дома.

Теперь переходите по ссылке

undefined

, чтоб познакомиться с типами систем дренирования и их осбенностями.

Проектирование дренажной системы участка: назначение и правила

На чтение 4 мин. Просмотров 1 Опубликовано Обновлено

Дренажные конструкции выполняют водоотвод осадков и грунтовой воды от зданий и с окружающей территории, предотвращая разрушение фундаментов, подтопление и отсыревание подвалов, заболачивание и размывание почвы. Грамотно составленное проектирование дренажной системы участка гарантирует эффективное функционирование водоотвода.

Задачи проектирования дренажных конструкций

Проект дренажной системы необходим для исключения ошибок при выполнении строительных работ

Обустройство дренажа — это трудоемкий и финансово затратный процесс. Детальный проект помогает избежать ошибок и решает следующие задачи:

  • определение правильных расположений и глубин траншей для закладки водоводов;
  • точный расчет мест установки смотровых и поглотительных колодцев;
  • учет в проекте планируемых на участке построек;
  • точный расчет количества материалов, трудовых затрат и полной сметы работ, что исключает дополнительные финансовые и временные затраты;
  • простой ремонт конструкции в процессе эксплуатации, благодаря грамотно составленной документации.

Проектирование дренажной системы необходимо, так как полноценный технический расчет обеспечивает безотказную работу конструкции в будущем.

Правила проектирования

Уклон необходим для беспрепятственного отвода стоков самотеком

План дренажной системы разрабатывают, учитывая требования СНиП 2.06.15-85. Начинают работу над проектом со сбора информации. Подготавливают и изучают необходимые материалы:

  • состав и характеристику грунта;
  • климатические и гидрогеологические показатели местности — интенсивность осадков, глубину грунтовых вод, близость водоемов;
  • план расположения построек — домов, гаражей, бань, а также дорожек и мощёных площадок;
  • схему глубины закладки фундаментов и расположения коммуникаций;
  • карту рельефа участка и посадки деревьев.

На основе полученных данных выбирают вариант водоотвода и составляют проект дренажной системы участка. Рассчитывают места и глубину закладки элементов — труб, колодцев и угловых соединений.

Разрабатывают проект, опираясь на правила проектирования дренажа:

  • Уклон труб к водосборнику принимают равномерным по длине — для глинистых почв от 0,003; для песчаных от 0,002.
  • Предусматривают ревизионные колодцы на углах здания и в местах поворота дрен, не далее 2 м друг от друга. Колодцы нужны для прочистки каналов.
  • Вносят в проект элементы из влагоустойчивого и морозостойкого материала.
  • При затоплении участка обильными осадками или грунтовыми водами проектируют общий водоотвод территории.

Соблюдение нормативов исключает ошибки проектирования и непредвиденные финансовые затраты.

Структура проекта дренажной системы участка

Карта глубины промерзания грунта

Проект состоит из исследований, расчетов и детальной разработки с чертежами элементов конструкции. Готовый проект дренажной системы участка содержит:

  • обзор рельефа территории — обозначение неровностей и низинных участков;
  • гидротехнические расчеты;
  • чертежи точной установки сливных каналов, водосборников и ревизионных колодцев на территории с разметкой относительно построенных и запланированных объектов;

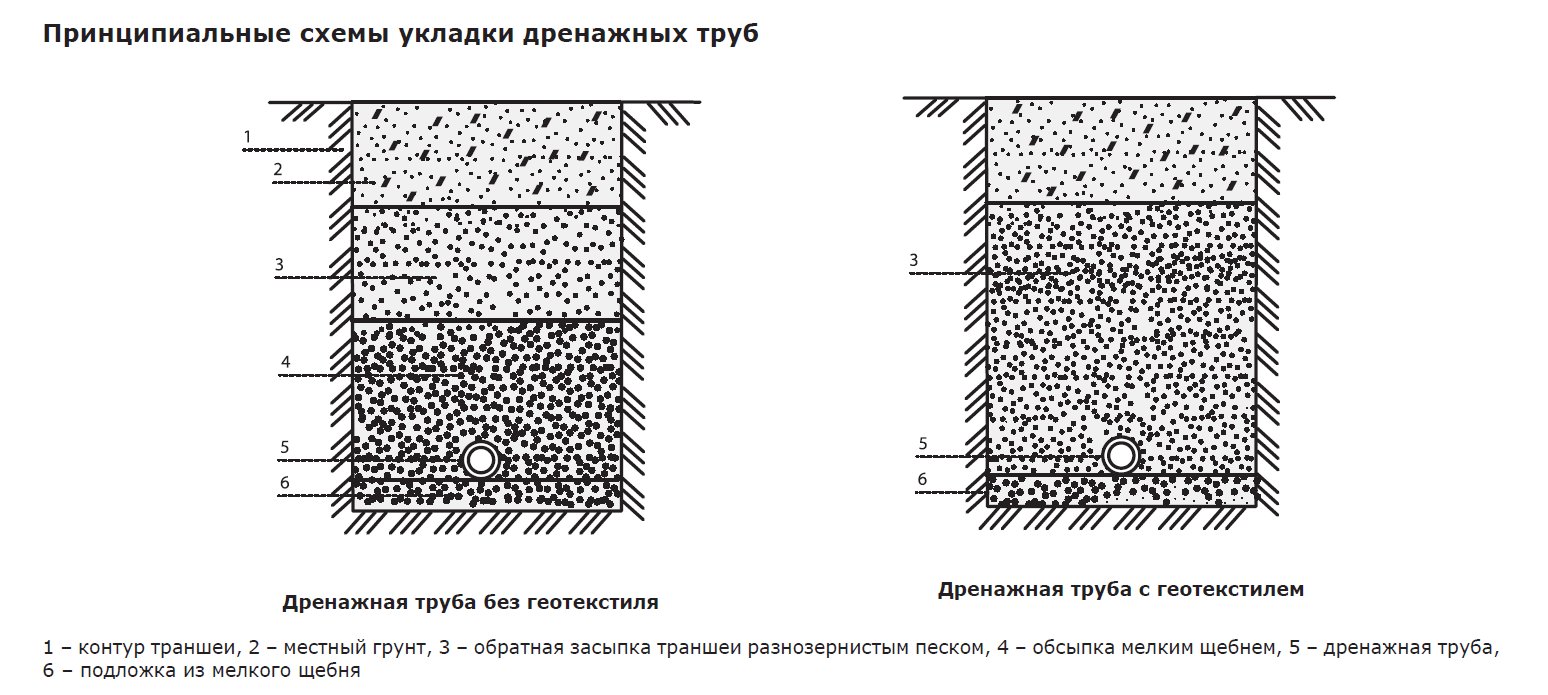

  • расчетные характеристики элементов обустройства — глубина траншей, фильтрующей насыпки, диаметр трубопроводов;
  • разметка мест соединений труб, указание фитингов и дополнительных деталей;
  • определение технических характеристик материалов, используемых в конструкции;
  • составление сметы.

Глубина закладки труб зависит от глубины промерзания грунта в регионе, но иногда для полноценной работы водосливов в межсезонье применяют кабельный подогрев.

Составление плана и схемы элементов дренажного комплекса

План водоотвода составляют на основании стандартных схем. Выбор варианта зависит от особенностей участка и целей дренажа. Существуют открытые и закрытые конструкции.

Открытый тип предназначен для отвода воды с поверхности почвы и подразделяется на компоновки:

  • Точечная представляет собой установку дождеприемников в местах скопления воды — на низинных участках, в точках слива водостоков с крыш. Водоприемники соединяют с центральным водоводом, который выводит избыток жидкости за пределы участка.
  • Линейная состоит из поверхностных элементов — каналов, желобов, пескоуловителей, которые закладывают в канавы с уклоном в сторону водосбора, фиксируют бетонной стяжкой и закрывают решетками.

Закрытые установки сливов применяют для отведения грунтовых вод. Такой комплекс состоит из заглубленных под грунт трубопроводов. Различают общие и местные варианты закрытого водоотвода, которые применяют для осушения территории участка и отдельных объектов соответственно. Способы установки отводящих труб делятся на горизонтальные, вертикальные и комбинированные.

Местный вариант проектируют для защиты фундаментов и цокольных этажей от подтапливания грунтовыми водами, отсыревания и образования плесени. Типы дренажа:

  • Пристенный закладывают на стадии строительства дома, если запланирован цокольный этаж. Трубы устанавливают вплотную к фундаменту.
  • Кольцевой применяют, если дом и отмостка уже построены. Дрены располагают на некотором расстоянии (но не далее 3 м) от цоколя.
  • Пластовую компоновку равномерно распределяют под плитами фундамента.

Окончательный план — это не всегда стандартный вариант. Комбинации разных видов дренажа результативнее для некоторых участков.
