для чего он нужен, схема подключения, принцип работы

СодержаниеПоказать

Все люминесцентные лампы имеют в конструкции элемент, ограничивающий силу тока — дроссель, или балласт. Он стабилизирует сеть от неконтролируемого нарастания показателей, исключая пульсации.

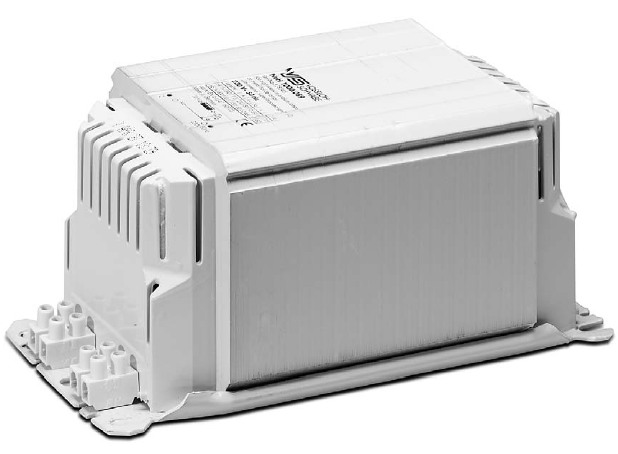

Внешний вид дросселя

Классификация дросселей

В люминесцентных лампах применяются дроссели электронного или электромагнитного типа (ЭмПРА). Оба вида обладают своими особенностями.

Электромагнитный дроссель представляет собой катушку с металлическим сердечником и обмоткой  из медного или алюминиевого провода. Диаметр провода влияет на функциональность светильника. Модель достаточно надежна, однако потери мощности до 50% ставят под сомнение ее эффективность.

Лампы с электромагнитными дросселями дешевые и не требуют специальной настройки перед использованием. Но они чувствительны к перепадам напряжения и даже незначительные колебания могут привести к мерцаниям или неприятному гудению.

Электромагнитные конструкции не синхронизируются с частотой сети. Это приводит к появлению вспышек непосредственно перед зажиганием лампы. Вспышки практически не мешают комфортно использовать светильник, однако негативно воздействуют на пускорегулирующий аппарат.

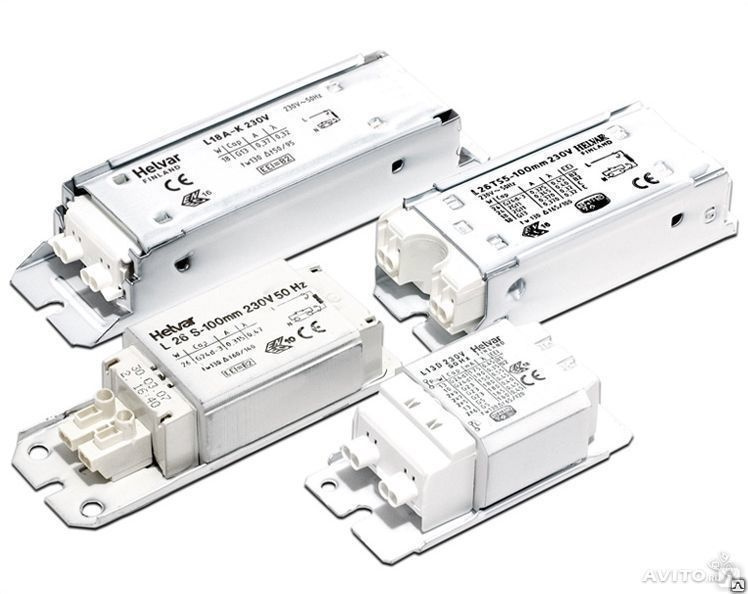

Разновидности электронных и электромагнитных устройств

Несовершенство электромагнитных технологий и значительные потери мощности при их использовании приводят к тому, что на смену таким приборам приходят электронные пускорегулирующие аппараты.

Электронные дроссели конструктивно сложнее и включают в себя:

• Фильтр для устранения электромагнитных помех. Эффективно гасит все нежелательные колебания внешней среды и самой лампы.
• Устройство для изменения коэффициента мощности. Контролирует сдвиг переменного тока по фазе.
• Сглаживающий фильтр, снижающий уровень пульсаций переменного тока в системе.
• Инвертор. Преобразовывает постоянный ток в переменный.
• Балласт. Катушка индукции, которая подавляет нежелательные помехи и плавно регулирует яркость свечения.

Схема электронного стабилизатора

Иногда в современных ЭПРА можно встретить встроенную защиту от перепадов напряжения.

Для чего он нужен

Любой дроссель выполняет функции последовательного резистора. Однако в отличие от обычного сопротивления он обеспечивает лучшую фильтрацию без пульсаций переменного тока или гудения электроприбора.

В современной технике используются две конфигурации питания: конденсаторная и дроссельная. В первом случае дроссель не обязателен для подачи напряжения, однако в качестве дополнительного фильтра ему нет равных.

Как подбирать электромагнитный дроссель

При выборе электромагнитного дросселя (балласта) обращайте внимание на мощность

При выборе электромагнитного дросселя обращайте внимание на параметры:

1. Рабочее напряжение. Для стандартных домашних сетей требуются устройства на 220 – 240 В с частотой 50 Гц.
2. Мощность. Должна соответствовать мощности лампы. Если требуется подключить две или более лампы, мощность дросселя должна соответствовать сумме их мощностей.
3. Ток. Допустимый показатель указывается в Амперах на корпусе.
4. Коэффициент мощности. Желательно подбирать устройства с максимальными значениями параметра. Для ЭмПРА он обычно не превышает 0,5, так что потребуется дополнительный конденсатор.
5. Рабочая температура. Диапазон температур окружающей среды и дросселя, при котором все элементы оставются исправными.
6. Энергетическая эффективность. Определяется классом в соответствии с принятой градацией. Для ЭмПРА характерны средние классы B1 и B2.
7. Параметры конденсатора. Рабочее напряжение и емкость конденсатора, который подключается параллельно к питающей сети.

Как происходит запуск и работа ламп

В момент включения осветительного прибора первым начинает работать стартер. Он нагревает электроды, вызывая короткое замыкание. Ток в цепи резко возрастает, за счет чего электроды практически мгновенно разогреваются до необходимой температуры. После этого контакты стартера размыкаются и остывают.

Визуальная схема запуска

В момент разрыва цепи от трансформатора идет высоковольтный импульс 800 – 1000 В. Он обеспечивает нужный электрический заряд на контактах колбы в среде инертного газа и паров ртути.

Газ разогревается и возникает ультрафиолетовое излучение. Воздействуя на люминофор, излучение заставляет лампу светиться видимым белым светом. Затем ток равномерно распределяется между дросселем и лампой, поддерживая стабильные показатели сети для равномерного свечения без пульсаций. Расхода энергии со стороны пускорегулирующего аппарата на этом этапе нет.

Так как напряжение в цепи во время работы лампы невысокое, контакты стартера остаются разомкнутыми.

В некоторых случаях стартер не может с первого раза зажечь газ в колбе лампы и повторяет процедуру подачи тока около 5-6 раз. При этом наблюдается эффект моргания при включении.

Дроссель помогает избавиться от этого эффекта. Он превращает переменное низкочастотное напряжение бытовой сети в постоянное, а затем инвертирует его обратно в переменное, но уже на высокой частоте и пульсации исчезают.

Читайте также

Как переделать светильник дневного света в светодиодный

Схема подключения к лампе

Схема подключения проста: цепь с последовательно соединенным дросселем и лампой. Система подключается к сети 220 В на частоте 50 Гц. Дроссель выполняет функции корректировщика и стабилизатора напряжения.

Типовая схема представлена на рисунке.

Схема подключения к цепи

Неполадки дросселя и их диагностика

Люминесцентные лампы иногда выходят из строя. Причины разные: от заводского брака до неправильной эксплуатации. В ряде случаев ремонт можно сделать своими силами и простыми инструментами.

Рекомендуем к просмотру: Ремонт электронного балласта люминесцентной лампы

Перед ремонтом необходимо точно идентифицировать узел поломки. Для этого лампу и всю сопутствующую аппаратуру придется разобрать.

Необходимые инструменты:

• набор отверток с полностью изолированными рукоятками;
• монтажный нож;
• кусачки;
• пассатижи;
• мультиметр;
• индикаторная отвертка;
• моток медного провода (сечением от 0,75 до 1,5 мм²).

Дополнительно может потребоваться новый стартер, исправная лампа или дроссель. Все зависит от того, какой именно узел вышел из строя.

Поиск причины неисправности устройства

Читайте также

Как правильно проверить люминесцентную лампу

Наиболее распространенные проблемы:

• Лампа не включается и не реагирует на стартер. Причина может быть в любом из элементов, поэтому нужно поменять сначала стартер, затем лампу, попутно проверяя работоспособность схемы. Если не помогло, значит проблема в дросселе.
• Наличие в колбе небольшого разряда в виде змейки говорит о неконтролируемом возрастании тока. Причина неисправности точно в дросселе, который надо заменить. Иначе лампа быстро перегорит.
• Пульсации и мерцания во время работы. Замените последовательно сначала лампу, затем стартер. Чаще виновником оказывается дроссель, который перестает стабилизировать напряжение.

Обычно неисправность дросселя устраняется его заменой. Однако при желании можно разобрать элемент и попытаться восстановить работоспособность. Здесь нужны серьезные познания в электротехнике и много времени. Учитывая небольшую стоимость нового дросселя, это нецелесообразно.

как собрать, как установить, с дросселем и без

СодержаниеПоказать

Люминесцентные лампы остаются востребованными приборами освещения несмотря на распространение светодиодных светильников. Это обусловлено их мощностью, эффективностью и отличными показателями цветопередачи. При подключении люминесцентных приборов важно учитывать особенности оборудования.

Устройство люминесцентных ламп

Схема подключения обычной люминесцентной лампы значительно отличается от аналогичной схемы приборов накаливания. Они состоят из основных компонентов:

• плата управления, регулирующая поступление тока;
• электроды;
• стеклянная трубка или колба, покрытая люминофором.

Внутри колбы находится смесь паров ртути и инертных газов, и электроды. Входное напряжение вызывает движение частиц, порождая ультрафиолетовое излучение. Однако оно невидимо человеческому глазу. В видимый свет его переводит люминофор, которым покрывается внутренняя поверхность колбы. Изменение состава люминофора меняет оттенок и цветовую температуру освещения.

Устройство люминесцентных осветительных приборов

Процессами управляют стартер и пускорегулирующий аппарат, стабилизирующие напряжение и обеспечивающие равномерное свечение без пульсаций и мерцаний.

Читайте также

Описание люминесцентной лампы

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

• значительный расход электроэнергии;
• длительный запуск, который может занимать 3 с;
• схема не способна функционировать в условиях пониженных температур;
• нежелательное стробоскопическое мигание, негативно влияющее на зрение;
• дроссельные пластинки по мере износа могут издавать гудение.

Схема включает один дроссель на две лампочки, для одноламповой системы метод не подойдет.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями

От стартера контакт идет к лампе, а свободный полюс — к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя

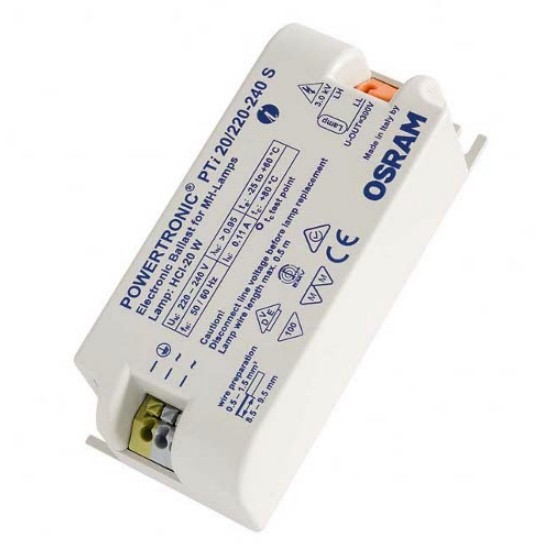

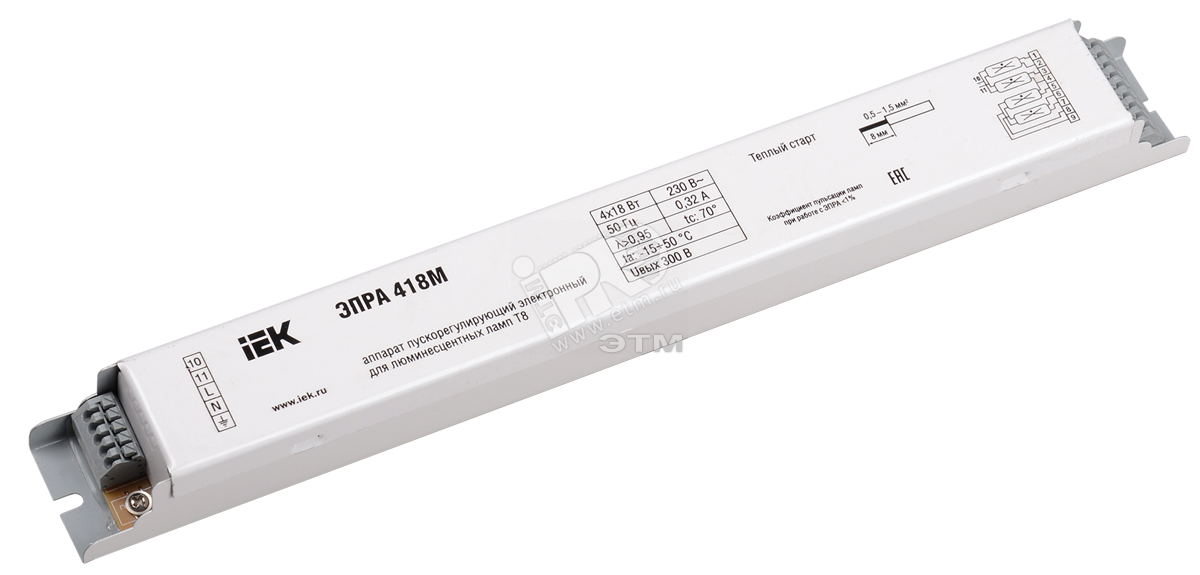

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Такие аппараты не гудят во время работы и потребляют значительно меньше электроэнергии. Мерцаний не появляется даже при низких частотах напряжения.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Тематическое видео: Подробно про умножитель напряжения

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость. Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

В продаже можно найти аппараты с маркировкой RS, которая говорит о возможности подключения без стартера. Установка такого элемента в осветительный прибор помогает значительно сократить время зажигания.

Последовательное подключение двух лампочек

Метод предполагает работу двух ламп с одним балластом.  Для реализации требуется индукционный дроссель и стартеры.

Необходимо к каждой лампе подключить стартер, соблюдая параллельность соединения. Свободные контакты схемы направляются в сеть через дроссель. К контактам подсоединяются конденсаторы, снижающие помехи и стабилизирующие напряжение.

Высокие стартовые токи в схеме нередко вызывают залипание контактов в переключателях, поэтому подбирайте качественные модели, на которые показатели сети не сильно влияют.

Как проверить работоспособность лампы

После подключения проверьте работоспособность схемы тестером. Сопротивление катодных нитей не должно превышать 10 Ом.

Проверка работоспособности схемы

Иногда тестер показывает бесконечное сопротивление. Это не значит, что лампу пора выбрасывать. Прибор можно включать холодным запуском. Обычно контакты стартера разомкнуты, а конденсатор не пропускает постоянный ток. Однако после нескольких прикосновений щупами показатель стабилизируется и опустится до нескольких десятков Ом.

Замена лампы

Как и другие источники света, люминесцентные приборы выходят из строя. Единственным выходом будет замена основного элемента.

Замена лампы дневного света

Процесс замены на примере потолочного светильника Армстронг:

1. Осторожно разбирается светильник. С учетом указанных на корпусе стрелочек колба поворачивается по оси.
2. Повернув колбу на 90 градусов, можно опустить ее вниз. Контакты сместятся и выйдут через отверстия.
3. Новую колбу поместить в паз, следя за попаданием контактов в соответствующие отверстия. Установленную трубку повернуть в противоположную сторону. Фиксация сопровождается щелчком.
4. Включить осветительный прибор и проверить работоспособность.
5. Собрать корпус и установить рассеивающий плафон.

Читайте также

Как заменить лампу дневного света

Если недавно установленная колба снова перегорела, имеет смысл проверить дроссель. Возможно, именно он подает на прибор слишком большое напряжение.

Как проверить дроссель лампы дневного света мультиметром

Одним из наиболее часто встречаемых осветительных приборов, особенно в помещениях общественного назначения, является лампа дневного света. Такие осветительные изделия благодаря своему строению получили широкое применение в самых разнообразных сферах человеческой деятельности.

Но бывают ситуации, когда такие светильники выходят из строя и их нужно проверить на предмет обнаружения поломки. При этом очень большую роль в работоспособности такой осветительной продукции играет дроссель. О том, что и где следует искать, а также причем здесь мультиметр, расскажет наша статья.

Какое строение имеют источники светового потока

Дневное освещение является самым экономичным вариантом в плане освещения. При этом оно лучше всего подходит для глаз, благодаря чему служит отличной альтернативой всем существующим на сегодняшний день вариантам подсветки помещений.
Для создания дневного света сегодня используются различие виды люминесцентных ламп. Такие лампы могут классифицироваться по оттенку и яркости излучаемого света:

• теплый белый;
• холодный белый;
• желтоватый тон.

Дроссель

Но для повышения их безопасности во время работы принято использовать специальный прибор – дроссель. Им оснащены все лампы дневного света.

Обратите внимание! Покупая светильник дневного света, обязательно поинтересуйтесь у продавца гарантией и другой сопроводительной документацией на приобретаемое изделие. Так вы точно купите качественный прибор для своих нужд.

Что же представляет собой дроссель? Внешне дроссель имеет вид катушки индуктивности, у которой имеется специальный ферримагнитный сердечник. Это такая деталь, которая необходима для стабильной работы любой лампы при создании дневного света. По сути, дроссель входит в состав энергосберегающего источника света, установленного в светильнике. При его неисправности или падении работоспособности на концах лампы появляются почернения. В задачи данной детали входит контроль напряжения, создаваемого на выходных контактах энергосберегающего источника света.
Очень часто дроссель входит в состав люминесцентных ламп. Здесь, для того чтобы источник дневного света не погас, создается балласт. Он способен поддерживать в контактах осветительного прибора ток на требуемом уровне.

Обратите внимание! По существующим на сегодняшний день стандартам, такой балласт нужно подключать последовательно. Затем к нему параллельно подсоединяют стартер. Он ответственен за зажигание лампы.

Такое строение и способ подключения играет важную роль в работоспособности лампы, используемой для создания дневного света в помещении. Поэтому если имеются неисправности, то в первую очередь нужно проверить дроссель. О том, как это сделать мы расскажем несколько ниже.

Люминесцентные светильники: строение и принцип работы

Чтобы понять, почему лампы дневного света перестали работать, необходимо быть знакомым с их конструкцией, а также принципом работы. Это нужно для того, чтобы по косвенным признакам проверить их работоспособность и определиться с вариантами починки.
На данный момент в продаже существует несколько типов люминесцентных ламп. Но все они имеют одинаковое строение.

Строение люминесцентной лампы

Такие источники дневного света в своей конструкции обязательно содержат стеклянную колбу различной формы. В ней находятся спиральные электроды и инертный газ (пары ртути).
Сверху колба покрыта специальным слоем из люминофоров.
Принцип работы лампы таков:

• при поступлении электрического тока на электроды (спирали) они нагреваются;
• в результате нагревания спиралей происходит зажигание газа;
• под действием него начинает светиться люминофор.

Из-за того, что электроды имеют ограниченные размеры, имеющегося в сети напряжения недостаточно для розжига электродов. Вот для этого и используют дроссель. А чтобы предотвратить чрезмерный перегрев спирали в лампы устанавливают стартер. Он после зажигания газа запускает процессы, приводящие к отключению накала электродов.

Принцип работы люминесцентной лампы

Первым в работу вступает стартер. Его роль сводится к прогреванию биметаллических электродов. В результате этого наблюдается их короткое замыкание. Затем ток в цепи, ограниченный только внутренним сопротивлением дросселя, резко увеличивается (более чем в три раза). Электроды быстро разогреваются. В то же время у стартера его биметаллические контакты остывают и размыкают цепь запуска. Во время разрыва электрической цепи наблюдается эффект самоиндукции, который приводит к высоковольтному импульсу. Он и обеспечивает в среде инертного газа электрический разряд. Под влиянием созданного разряда формируется видимое ультрафиолетовое свечение находящихся в колбе паров ртути.
В дальнейшем при работе лампы происходит равномерное распределение электрического тока, а дроссель обеспечивает ее стабильную работу.

Какие неисправности возможны и как их устранить

В ситуации, когда уровень освещения, которое дают лампы дневного света, перестал быть стабильным, нужно искать причины дабы выяснить, подлежит ли источник света ремонту или нуждается в замене.

Обратите внимание! Поверку ламп дневного света (мультиметром) следует начинать со стартера или дросселя, так как это два наиболее важных элемента источника света.

Стоит отметить, что чаще всего из строя выходят стартеры. Поэтому проверить в первую очередь нужно именно их. У него обычно ломается конденсатор, который подключается параллельно источнику света. Делая замену конденсатора, необходимо учитывать напряжение, на которое рассчитан этот элемент. Здесь нет универсального решения и каждый случай нужно оценивать отдельно.
А вот дроссель ломается гораздо реже. Хотя такая ситуация не является исключением. Дроссель может престать функционировать из-за того, что произошел обрыв его обмотки. Это связано с тем, что при межвитковом замыкании данный элемент сильно нагревается. При этом можно почувствовать характерный запах, который источает горелая изоляция. В такой ситуации через некоторое время источник дневного света также выйдет из строя.

Почернение лампы

Также очень часто поломка люминесцентной лампы происходит из-за перегорания вольфрамовой спирали. Это вообще самая распространенная причина выхода источника света из строя.

О неисправности дросселя или постепенному, но верному перегоранию вольфрамовой спирали свидетельствует появление на концах изделия почернений разной площади. Если такие пятна появились, то лампе осталось функционировать уже чуть-чуть, и она подлежит замене в ближайшее время.
Но это все лишь домыслы, так как для определения причины поломки нужно прибегать к помощи специального прибора – мультиметра.

Как проводится проверка работоспособности ламп

Мультиметр

Проверка источника света сводится к тому, чтобы убедиться в сохранности целостности спирали с обеих сторон колбы. Для этих целей можно использовать цифровой мультиметр или тестер.*

Обратите внимание! Многие модели мультиметров оснащены функцией звуковой прозвонки. Вместо нее можно включить наименьший предел измерения сопротивлений.

Если прибор выдал значение (например, 10 ом), то лампа целая и нити не перегорели. А вот если мультиметр выдает полный обрыв, то нить перегорела.

Дополнительным визуальным способом определить неисправность дросселя, без помощи измерительного прибора, является наличие эффекта «огненной змейки». Она периодически «вьется» по колбе. Ее появление демонстрирует факт того, что ток в источнике света превышает свои допустимые значения. Поэтому электрический заряд стал нестабильным. В такой ситуации мультиметром нужно проверить вольт-амперные характеристики источника света. Если будут выявлены даже незначительные несоответствия с заданными производителями параметрам, то необходимо менять дроссель.

Обратите внимание! Проверку дросселя рекомендуется проводить при помощи контрольного светильника, который точно исправлен.

В данной ситуации проверка проводиться следующим образом:

• два провода, идущие от дросселя, нужно отсоединить;
• их соединяем с цоколем рабочей контрольной лампы;
• подключаем полученную конструкцию к электросети.

Если люминесцентный осветительный прибор загорелся в полную силу, то значит дроссель исправен и причина поломки кроется в другом.
Самостоятельно ремонтировать устройство источников света дневного типа можно только людям, имеющим необходимые знания, а также набор инструментов. Заменяя дроссель нужно обязательно отключить осветительный прибор от сети электропитания.
Обратите внимание! Помните, что просто нажав на выключатель, вы не сможете полностью обесточить светильник. Напряжение в нем все равно останется.
При ремонте внимательно следите за схемой подключения определенных элементов устройства прибора, а также обязательно используйте мультиметр для проверки конечного результата ремонтных работ.

Заключение

При неисправности дросселя, находящегося в составе лампы дневного света, можно и нужно использовать такой измерительный прибор, как мультиметр. С его помощью вы сможете быстро и эффективно не только обнаружить причину поломки, но и своими руками провести необходимые ремонтные действия.

Основные недостатки дроссельных схем включения

Электромагнитные ПРА, несмотря на значительный вес, образуют конструктивно защищенную форму, недоступную для посторонних.

Еще один недостаток, связанный с применением дросселей, — дроссели при функционировании на частоте 50 герц издают звуковой шум определенной интенсивности и громкости, что довольно неприятно для человека. По степени издаваемого звукового шума дроссели разделяют на четыре категории: со стандартным, сниженным, низким и особо низким уровнем шума (по российскому ГОСТ они обозначаются буквами Н, П, С и А).

Отличия дросселя от пускорегулирующего аппарата

Дроссели довольно часто называют пускорегулирующими аппаратами, что является совершенно неправильным названием, так как из того, о чем говорилось выше, становится понятно, что непосредственно дроссель не обеспечивает ни запуска источника света, ни его регулирование. Для запуска ламп требуется не только дроссель, но также стартовое устройство, а регулирование потока света является довольно сложной технологической проблемой, которую в некоторой степени становится возможно решить лишь в последние годы. По причине того, что одним из важных требований для функционирования стартерно-дроссельной схемы включения люминесцентных источников света является то, что пусковое напряжение стартового устройства должно быть больше напряжения горения лампы, то после запуска лампы стартовое устройство отключается, ток через него больше не проходит, и в дальнейшей работе оно не участвует.

Из этого следует, что не поступает также ток, нагревающий ламповые электроды, а для их нагревания и обеспечения необходимого уровня эмиссии из них электронов достаточно и разрядного тока работающей лампы. При попытке регулирования потока света при помощи понижения разрядного тока этого тока не будет достаточно для нагревания электродов до необходимой температуры, вследствие чего разряд будет неустойчивым, и лампа погаснет.

Для регулирования потока света необходимо каким-либо способом нагревать электроды до определенного уровня температуры, поэтому долгие годы было принято считать, что световой поток люминесцентных ламп вовсе невозможно регулировать.

Особенности включения ламп высокого давления

Схема включения ртутных газоразрядных ламп высокого давления более проста, чем схема включения люминесцентных ламп. Благодаря тому, что зажигающие электроды в этих лампах находятся в непосредственной близости к основным электродам, разряд между ними может формироваться при величине напряжения ниже сетевой. Возникающий разряд довольно слабый, так как его ток ограничивается интегрированными в лампу сопротивлениями, однако ток формирует стартовую ионизацию инертного газа в горелке, за счет которой возникший разряд поступает на главные рабочие электроды. Ток формируемого разряда лимитируется лишь дросселем, и его величина сразу после запуска в 2–3 раза выше, чем после окончательного загорания ртутной лампы. Ток разряда нагревает рабочие электроды до температуры, необходимой для нужного уровня эмиссии из них электронов (1000–1200 градусов). Из-за повышенного разрядного тока происходит нагревание стенок горелки, присутствующие на них частицы ртути со временем совершенно испаряются, и работа лампы постепенно стабилизируется. Процесс полного загорания лампы может происходить от 7 до 10 минут.

Для включения дуговых ртутных ламп необходимо использование только лишь дросселей. Как и в схемах подключения люминесцентных источников, в дросселях для дуговых ртутных ламп происходит потеря 10–15% общей мощности лампы, а для возмещения фазового смещения требуется применение компенсирующих конденсаторов, которые используют только параллельный тип компенсации.

В маркировке дросселей отражается тип используемой лампы, мощность и обозначение варианта конструкции.

Схемы включения газоразрядных ламп с дросселями достаточно просты, удобны и практичны, поэтому очень популярны и широко распространены, а для работы газоразрядных ламп высокого давления практически безальтернативны. Но такие схемы обладают несколькими недостатками:

1. В дросселях происходит потеря мощности, в некоторых типах ламп соизмеримая с общей мощностью лампы.
2. Дроссели создают фазовое смещение между напряжением и током лампы, что обуславливает необходимость использования специальных устройств — компенсирующих конденсаторов.
3. Дроссели при работе создают неприятный звуковой шум.
4. Люминесцентные источники света в таких стартерно-дроссельных схемах при зажигании мерцают, что неприятно для глаз, а также может ощутимо сокращать продолжительность службы источников света и генерировать сторонние радио помехи.
5. Все газоразрядные источники света при функционировании с дросселями создают пульсирующий световой поток, причем глубина пульсаций потока способна достигать 100%.

Дроссели имеют большой вес, что оказывает заметное влияние на вес и габариты осветительных приборов, в которых эксплуатируются газоразрядные лампы. Обязательность использования компенсирующих конденсаторов лишь усугубляет этот недостаток.

Дроссельные схемы включения газоразрядных ламп подтвердили целесообразность их дальнейшего применения. Имеющиеся недостатки требуют более детального подхода к выбору сфер применения.

Схема подключения люминесцентной лампы с дросселем и стартером, с двумя лампами

Содержание статьи:

Качественное равномерное освещение можно создать с помощью разных источников света. В домах, офисах, производствах активно устанавливаются энергосберегающие люминесцентные лампы. Их установка и схема сложнее, чем у лампочек накаливания. Для корректного монтажа мастер должен знать, как функционирует устройство, какие виды бывают и какую схему использовать для подсоединения.

Устройство лампы

Люминесцентные лампы цилиндрической формы

Люминесцентный источник счета – это осветительный прибор, в котором ультрафиолетовое излучение преобразуется в видимый свет определенного спектра. Свечение достигается благодаря электрическому разряду, который появляется при подаче электричества в газовой среде. Образуется ультрафиолет, который воздействует на люминофор. В результате лампочка загорается и начинает светить.

Большая часть люминесцентных ламп изготавливается в форме цилиндрических трубок. Могут встречаться более сложные геометрические формы колбы. По краям трубки располагаются вольфрамовые электроды, которые припаяны к наружным штырькам. Именно к ним подается напряжение.

Колба наполняется смесью инертных газов с отрицательным сопротивлением и парами ртути.

Строение люминесцентной лампы

Стандартная схема лампочки состоит из стартера и дросселя. Дополнительно могут использоваться различные управляющие механизмы. Основной задачей дросселя является образование импульса необходимой величины, которое сможет включить лампу. Стартер представляет собой тлеющий разряд, у которого электроды находятся в инертной среде из газов. Обязательное условие – один электрод должен быть биметаллической пластиной. Если лампа выключена, электроды разомкнуты. При подаче напряжения они замыкаются.

Классификация проводится по разным критериям. Основной из них – свет. Он может быть дневным или белым с разной цветовой температурой. Разделение производится и по ширине трубки. Чем она больше, тем выше мощность лампы и площадь освещаемого участка. Люминесцентные лампы делятся по числу контактов, рабочему напряжению, наличию стартера, форме.

Принцип работы

Принцип работы люминесцентной лампы

Подается питающее напряжение. В начальный момент электрический ток не протекает, так как среда обладает высоким сопротивлением. Ток движется по спиралям, нагревает их и подается на стартер. Появляется тлеющий разряд. После нагрева контактов биметаллические пластины замыкаются. Температура на биметаллической части падает и контакт в сети размыкается. Это приводит к тому, что дроссель создает необходимый импульс в результате самоиндукции, и лампа начинает светить. Дуговой разряд поддерживается за счет термоэлектронной эмиссии, происходящей на на поверхности катода. Электроны разогреваются под действием тока, величину которого ограничивает балласт.

Свет появляется за счет того, что на лампу нанесено специальное вещество – люминофор. Он поглощает ультрафиолетовое излучение и дает свечение определенной гаммы. Цвет можно менять, нанося на колбу различные по составу люминофоры. Они могут быть из галофосфата кальция, ортофосфата кальция-цинка.

Основные преимущества лампы – экономия электроэнергии, долгий срок службы, яркое свечение. Из недостатков можно выделить невозможность прямого подключения к сети и наличие ртути внутри колбы. Лампы стоят дороже лампочек накаливания, но дешевле светодиодных источников света.

Способы подключения

Существуют различные варианты подключения люминесцентной лампы к сети. Самая популярная схема люминесцентного светильника — подсоединение с использованием электромагнитного балласта.

Схема с электромагнитным балластом (ЭмПРА)

Схема с электромагнитным балластом (ЭмПРА)

Принцип работы данной схемы основывается на том, что при подаче напряжения в стартере возникает разряд, приводящий к замыканию биметаллических электродов. Электрический ток в цепи ограничен внутренним дроссельным сопротивлением. Это приводит к тому, что рабочий ток возрастает почти в 3 раза, электроды резко нагреваются, а после уменьшения температуры возникает самоиндукция, приводящая к зажиганию стартерной люминесцентной лампы.

Минусы схемы люминесцентной лампы с ЭмПРА:

• Высокие затраты на электроэнергию по сравнению с другими способами.
• Долгое время запуска – примерно 1-3 секунды. Чем выше износ лампочки, тем дольше она будет зажигаться.
• Не работает при низких температурах. Это приводит к невозможности использования в подвале или гараже, которые не отапливаются.
• Стробоскопический эффект. Мерцание негативно сказывается на человеческом зрении и психике, поэтому подобное освещение не рекомендуется использовать на производстве.
• Гудение при работе.

В схеме предусмотрен один дроссель для двух лампочек. Его индуктивности хватает на оба источника света. Напряжение стартера – 127 В, для светильника с одной лампой потребуется напряжение 220 В.

Есть схема люминесцентной лампы на 220 в с бездроссельным подключением. В ней отсутствует стартер. Такое бесстартерное подключение применяется при перегорании нити накала у лампочки. В конструкции также есть трансформатор и конденсатор для ограничения тока. Для ламп с перегоревшей нитью накала существуют переделки схемы и без трансформатора. Это облегчает конструкцию.

Два дросселя и две трубки

Дроссель

Этот метод применяется для двух ламп. Подключать элементы нужно последовательно:

• Фаза – на вход дросселя.
• От выхода дросселя один контакт подсоединить к первой лампе, второй – к первому стартеру.
• С первого стартера провода идут на вторую пару контактов первой лампы, свободный провод нужно подсоединять к нулю.

Аналогичным образом подключается вторая лампа.

Подключение двух ламп от одного дросселя

Схема на две люминесцентные лампы

Этот вариант используется нечасто, но реализовать его несложно. Двухламповое последовательное подсоединение отличается своей экономностью. Для реализации потребуется индукционный дроссель и пара стартеров.

Схема подключения ламп дневного света от одного дросселя:

• На штыревой выход ламп параллельным соединением подключается стартер.
• Свободные контакты подсоединяются к электрической сети через дроссель.
• Параллельно источникам света подключаются конденсаторы.

Бюджетные выключатели периодически могут залипать из-за повышения стартовых токов. В таком случае рекомендуется использовать высококачественные коммутационные устройства. Это обеспечит долгую и стабильную работу люминесцентной лампы.

Схема с электронным балластом

Схема подключения электронного балласта

Все минусы ЭмПРА привели к тому, что пришлось искать другой способ подключения. В результате электромагнитный балласт был заменен на электронный, работающий не на сетевой частоте 59 Гц, а на высокой 20-60 кГц. Благодаря этому решению исключается моргание света. Такие схемы применяются на производствах.

Визуально балласт представляет собой блок с клеммами. Внутри располагается печатная плата, на которой собирается электронная схема. Важное преимущество электронного балласта – миниатюрные размеры. Поместить блок можно даже в небольшой источник света. Также время запуска меньше, а работает устройство беззвучно. Метод с электронным балластом еще называется бесстартерным.

Собрать схему такого устройства несложно. Обычно она размещена на обратной стороне прибора. На схеме обозначается число лампочек для подсоединения, все поясняющие надписи, информация о технических характеристиках.

Как подключить светильник люминесцентный:

• Контакты 1 и 2 – к паре контактов с лампы.
• Контакты 3 и 4 – на оставшуюся пару.

На вход необходимо подать питающее напряжение.

Схема с умножителями напряжения

Для увеличения срока действия  может применяться способ без электромагнитного балласта. Время эксплуатации продляется при условии, что мощность лампы не превышает 40 Вт. Нити накала могут быть перегоревшими – их при любой ситуации следует закоротить.

Такая схема позволяет выпрямить напряжение и повысить его в два раза. Лампа загорается сразу же. Для реализации схемы нужно правильно подобрать конденсаторы. 1 и 2 выбираются на 600 В, 3 и 4 – на 1000 В. Недостаток – большие размеры конденсаторов.

Подсоединение без стартера

Стартер вызывает дополнительный нагрев у люминесцентной лампы. Также он часто выходит из строя, из-за чего эту деталь приходится заменять. Существуют схемы, в которых люминесцентный источник света работает без стартера. Электроды подогреваются до нужного уровня при помощи трансформаторных обмоток, выступающих в роли балласта.

При покупке лампочки нужно обратить внимание на надпись RS – быстрый старт. Именно такие изделия работают без стартера.

Схема с последовательным подключением двух ламп

Схема для последовательного подключения двух ламп

Есть две лампы, которые необходимо соединить при помощи одного балласта последовательным образом. Для выполнения подобных работ потребуются следующие компоненты:

• Индукционный дроссель.
• Два стартера.
• Два люминесцентных светильника.

Схема подключения люминесцентной лампы следующая:

• К каждой лампе подключается стартер параллельно на штыревой вход на торце колбы.
• Оставшиеся контакты следует подключить в электрическую сеть через дроссель.
• На контакты лампочек подключаются конденсаторы. Они необходимы для того, чтобы уменьшить интенсивность помех и реактивную мощность.

Конденсаторы выбираются с учетом нагрузки.

Замена люминесцентных ламп

Чтобы снять люминесцентную лампу, необходимо повернуть в том направлении, которое указано на держателе

Люминесцентный источник света отличается от классических галогеновых ламп и изделий с нитью накала длительным сроком службы. Но даже такие надежные лампочки могут выйти из строя, из-за чего их приходится заменять.

Выполнить замену можно следующим образом:

• Разобрать светильник. Важно аккуратно снимать все детали, чтобы прибор не повредился. Люминесцентные трубки нужно поворачивать вокруг оси в отмеченном направлении. Оно указывается на держателе стрелками.
• После поворота на 90 градусов трубку следует опустить. Тогда контакты легко выйдут из соответствующего отверстия.
• Визуально осмотреть целостность лампочки, нитей накала. Если зрительных проблем нет, поломка может быть вызвана внутренними компонентами.
• Следует взять новый источник света. Его контакты должны находиться в вертикальном положении и помещаться в отверстие. После установки лампочки ее нужно прокрутить в обратном положении.

Снимать прибор нужно аккуратно, чтобы не разбить стеклянную колбу. Внутри находится ртуть, которая опасна для здоровья.

После того как система собрана, можно подавать питающее напряжение, выполнять включение и приступать к тестированию. Финальным шагом будет установка защитного плафона на светильник.

Проверка работоспособности

Прозвонка электродов мультиметром

Выполнить проверку собранной системы можно с помощью тестера, который проверяет нити накала. Его допустимое сопротивление должно составлять 10 Ом.

Если тестирующее устройство показало бесконечное сопротивление, лампочка подходит только для использования в режиме холодного запуска. Также бесконечность может показываться при неисправности источника света. Нормальное сопротивление, которое должен показывать тестер, достигает несколько сотен Ом. Это связано с тем, что в обычном состоянии контакты стартера находятся в разомкнутом виде. При этом конденсатор не пропускает постоянный ток.

Если коснуться щупами мультиметра дроссельных выводов, сопротивление будет постепенно падать до постоянного значения в несколько десятков Ом.

Точное значение определить нельзя при помощи обычного тестера. Но на некоторых приборах есть функция измерения индуктивности. Тогда по данным ЭмПРА можно проверить значения. В случае их несовпадения можно судить о проблемах с прибором.

Схемы подключения люминесцентных ламп без дросселя и стартера

Узнайте, как можно подключить люминесцентные лампы без дросселя и стартера. Обзор наиболее распространенных схем включения.

Люминесцентные трубчатые лампы долгое время были популярны в освещении помещений любой площади. Они долго работают и не перегорают, а значит их нужно значительно реже обслуживать. Основная проблема — это не перегорание самой лампочки (выгорание спирали и люминофора), а выход из строя пускорегулирующей аппаратуры. В этой статье мы расскажем, как выполнить подключение люминесцентной лампы без дросселя и стартера, а также запитать от низковольтного источника постоянного тока. Содержание:

Классическая схема включения люминесцентных ламп

Несмотря на технический прогресс и все преимущества электронных пускорегулирующих аппаратов (ЭПРА), и по сей день часто встречается схема включения с дросселем и стартером. Напомним, как она выглядит:

Люминесцентная лампа — это колба, которая конструктивно выполняется как прямая и закрученная трубка, наполненная парами ртути. На её концах расположены электроды, например, спирали или иглы (для изделий с холодным катодом, которые используются в подсветке мониторов). Спирали имеют два вывода, к которым подается питание, а стенки колбы покрыты слоями люминофора.

Принцип работы стандартной схемы подключения люминесцентной трубки с дросселем и стартером довольно прост. В первый момент времени, когда контакты стартера холодны и разомкнуты – между ними возникает тлеющий разряд, он нагревает контакты и они замыкаются, после чего ток течет по такой цепи:

Фаза-дроссель-спираль-стартер-вторая спираль-ноль.

В этот момент под воздействием протекающего тока разогреваются спирали, при этом остывают контакты стартера. В определенный момент времени контакты от нагрева изгибаются и цепь разрывается. После чего, за счет энергии, накопленной в дросселе, происходит всплеск напряжения и в лампе возникает тлеющий разряд.

Такой источник света не может работать напрямую от сети 220В, потому что для ее работы нужно создать условия с «правильным» питанием. Рассмотрим несколько вариантов.

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ. Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели.

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

Питание ламп от 12В

Но любители самоделок часто задаются вопросом «Как зажечь люминесцентную лампу от низкого напряжения?», мы нашли один из вариантов ответа на этот вопрос. Для подключения люминесцентной трубки к низковольтному источнику постоянного тока, например, аккумулятору на 12В, нужно собрать повышающий преобразователь. Простейшим вариантом является схема автогенераторного преобразоват

Где дроссель заглушает

Текущие подозрения в синфазном режиме

Различные тесты известной двухдиапазонной лестничной J-антенны N9TAX показывают, что коаксиальный кабель становится горячим в диапазоне УВЧ. Пришло время количественно оценить это поведение в лаборатории.

Жертва

Да, это вызвало слезы у меня на глазу, но я вырезал ферритовый дроссель из своей антенны MURS / GMRS N9TAX «Slim Jim» J, чтобы измерить затухание в синфазном режиме, которое она обеспечивает. На следующем рисунке для сравнения показан феррит с коаксиальным кабелем и RG-58 такой же длины.

Рис. 1. Коаксиальный кабель RG-58 с дросселем и без него, поставляемый с антеннами Slim Jim от N9TAX.

Тест следящего генератора

Портативный векторный анализатор цепей был сконфигурирован для измерения S21 с использованием расположения бананов на рисунке 2.

Рисунок 2 — Испытательная установка S21 с использованием банановых пробок. Медный провод обеспечивает более короткое соединение между портами, чем путь через разъемы векторного анализатора цепей.

Прибор был настроен на развертку от 10 до 500 МГц. В какой-то момент расстояние между контрольными точками становится значительной частью длины волны, но давайте посмотрим, как это сложится.

Тест прямого отрезка РГ-58

Я обследовал RG-58 и использовал его для калибровки, поэтому мы получили достойное A / B-сравнение коаксиального кабеля с ферритом, используемым в N9TAX, и без него. Калибровка завершена, коаксиальный кабель с ферритом был заменен на место.

Рисунок 3 — Калибровка S21 с использованием куска коаксиального кабеля RG-58 Рисунок 4 — Тестируемый дроссель антенны N9TAX Slim Jim.

Непонятно, почему я не измеряю потери в коаксиальном кабеле через центральный провод и экран? Синфазные токи обычно не включают в себя сбалансированные и противоположные токи внутри коаксиального кабеля и обычно проходят за пределами экрана на частотах ВЧ и УКВ. Так что на самом деле мы просто рассматриваем RG-58 как проволоку большого диаметра. Действительно, если мы заменим коаксиальный провод медным проводом №10, результаты будут такими же.

Результаты испытаний S21 ферритового дросселя N9TAX

На рисунке 5 показаны результаты теста феррита со стрелками, показывающими значения в сегментах любительского радиочастотного диапазона VHF и UHF.

Рисунок 5 — S21 ферритового дросселя N9TAX «Slim Jim»

Поскольку нашим калибратором также был обычный коаксиальный кабель, его пропускание в зеленом цвете показывает красивую ровную линию от 10 до 500 МГц.Ослабление мощности, наблюдаемое через феррит (красный), — это то, чего и следовало ожидать. На логарифмической оси частот мы видим более сбалансированный наклон с обеих сторон с более учебной формой.

Рисунок 6 — S21 ферритового дросселя N9TAX «Slim Jim»

Затухание феррита на расстоянии 2 м

Феррит обеспечивает ослабление мощности почти на 90% для диапазона 2 м. Конечно, это могло бы быть лучше, но этого должно быть достаточно, чтобы подавить «большую часть» любых синфазных токов в фиде, вызванных конструкцией антенны.Может быть лучше? K9YC, конечно, так считает, но иногда «лучшее — враг хорошего».

Затухание в феррите на 70 см (440)

Феррит по-прежнему обеспечивает ослабление мощности более чем на 50% для верхнего конца 70-сантиметрового диапазона. Этого достаточно для управления токами в фиде? Возможно, а может быть, и нет, но благоразумные из нас должны выражать озабоченность, чтобы токи синфазного сигнала в фиде, пусть и менее 1/2 мощности, не испортили идеально хорошую диаграмму направленности антенны.

Но речь идет о «токе» синфазного сигнала, верно?

Обратите внимание, что это относительное измерение мощности.2 * R и предполагая импеданс 50 Ом. Поехали…

Рисунок 7 — Ток через ферритовый дроссель фидера N9TAX ‘Slim Jim’ Рисунок 8 — Ток через ферритовый дроссель фидера N9TAX ‘Slim Jim’

Волнистая зеленая линия, конечно, показывает 100% по определению, но не совсем прямая, как напоминание о том, что реальные данные часто содержат реальный шум и дают читателю некоторое представление о неопределенности данных. Как вы можете ясно видеть, неопределенность данных намного меньше, чем более крупные тенденции, показанные тестируемым ферритом.

Помните, что эти данные НЕ измеряются датчиком тока. Он получен из измерений мощности S21.

Принимая импеданс 50 Ом?

Для подобного тестирования мы, вероятно, можем предположить для расчетов полное сопротивление системы 50 Ом. В реальном мире отношение тока к власти будет немного другим. На многих диаграммах, которые вы найдете на этом сайте, я обобщил точки импеданса вдоль антенн, каналов и т. Д. Как Hi и Lo Z, чтобы помочь поддерживать понятие импеданса, которое часто используется как относительный термин, а не точная метрика.Мы должны помнить, что измерение мощности через дроссель требует знания импеданса для расчета тока.

Это всего лишь пример ферритового дросселя

Какой ферритовый материал используется в продуктах N9TAX? Отправленное электронное письмо с этим вопросом остается без ответа. По крайней мере, эти измерения помогают понять реальное поведение, чтобы нам больше не приходилось гадать.

Для пользователя антенны жизненно важно понимать, что существует множество разновидностей ферритовых материалов.В сочетании с тем, как вы применяете доступные ферритовые изделия, можно получить конструкцию, выгодную для определенных диапазонов частот и областей применения. Ни одна топология с ферритовой конструкцией не подходит для всех частот и целей. K9YC так же хорошо справляется с различными рецептами и доступными методами, чтобы помочь пользователю антенны сделать осознанный выбор в определенных обстоятельствах. Я построил дроссель для антенны AHVD, используя его предложения, и он работает потрясающе хорошо. Рекомендуемая литература…

Руководство для радиолюбителей по радиопомехам, ферритам, балунам и аудиоинтерфейсам

Заключение

Феррит, используемый в этой антенне, подходит только для УКВ.Похоже, что у него есть некоторые полезные свойства выше УКВ, но вам понадобится более одного последовательно или применить другие передовые методы феррита. Учитывая приведенные выше данные, трех последовательно соединенных для УВЧ может быть достаточно, чтобы равняться тому, что предусмотрено для ОВЧ.

Fair-Rite предлагает потенциально более прагматичные надежды с их материалом Type 61…

Круглые кабельные защелки (461164951)

Установите один из этих зажимов на 200–1000 МГц над штатным ферритовым дросселем N9TAX, чтобы добавить на 300+ Ом большее последовательное сопротивление к синфазному току на УВЧ, и вы вполне можете получить почти идеальную двухдиапазонную антенну.K9YC сказал бы, что вы должны стремиться к гораздо большему последовательному сопротивлению, и он, безусловно, прав. Вам решать, что будет достаточно для портативной антенны 2 м / 440.

Наслаждайтесь чтением этих похожих статей:

Что такое дроссель или мульти-дроссель?

Mercury NEW MultiChoke предлагает вам следующие важные преимущества:

• Первые настраиваемые дроссели , которые помогут вам точно настроить ваши усилители!
• Быстро поможет вам найти оптимальное место для схемы усилителя!
• Универсальность без серьезных модификаций усилителей!
• БОЛЬШОЙ ТОН челка за не баксов много!

Дроссель можно представить как амортизатор для силового трансформатора вашего усилителя. Знаете ли вы, , что модернизация вашего утомленного старого или слабого переизданного запаса дросселя — или добавление Mercury дросселя к усилителю, у которого его нет * — на самом деле продлит срок службы жизнь вашего силового трансформатора и выпрямителя?

* Производители усилителей часто сокращают расходы, используя резистор вместо дросселя . Этот выбор абсолютно не имеет ничего общего с тоном , это чисто экономический.Замена этого резистора на дроссель — это недорогая модернизация, которая обычно дает вам огромное улучшение тона.

Звук вашего усилителя заметно улучшается при использовании любого дросселя с пиковым и настраиваемым пиком, с ручной настройкой от Mercury . Mercury Пользователи говорят нам, что они слышат тональную насыщенность , которой не было до добавления одного из наших дросселей . Зачем? Потому что дроссель обеспечивает музыкальное сглаживание схемы вашего усилителя.Это также оказывает огромное влияние на чувствительность к силе нажатия и динамику тона.

Дроссель — это намного больше, чем простой индуктор. Он также может накапливать энергию, как конденсатор. Лучшее регулирование напряжения достигается за счет использования высококачественных дросселей . Дроссель снижает нагрузку на силовой трансформатор и позволяет потреблять более высокие токи нагрузки от ламповых выпрямителей без превышения их пиковых значений тока. Это означает продление срока службы лампового выпрямителя — и даже твердотельные выпрямители будут работать лучше!

Mercury НОВИНКА MultiChoke сам по себе находится в лиге. MultiChoke позволяет вам быстро и легко прослушивать несколько различных значений дросселя для определения наилучшего тонкого лампового звука вашего усилителя. Кроме того, MultiChoke экономит время и деньги, избавляя от необходимости приобретать стопку однозначных дросселей — не говоря уже обо всем дополнительном времени, необходимом для пайки / распайки выводов для ваших испытаний.

В зависимости от ваших потребностей, Mercury предлагает несколько MultiChokes с различными наборами значений.В настоящее время доступных наборов:

• 1, 2, 3, 4 и 5 Генри
• 1, 3, 5, 7 и 9 Генри
• 2, 5, 7, 10 и 12 Генри
• 5, 10, 15, 20 и 25 Генри
• 10, 15, 20, 25 и 30 Генри

Mercury MultiChoke выпускаются трех размеров * с этими установочными размерами от центра к центру отверстия :

• «Микро» = 2 дюйма
• «Мини» = 2-13 / 16 дюймов
• «Большой» = 3–9 / 16 дюймов

* Наличие размеров уточняйте в нашем каталоге.

За немного денег и немного помощи от Mercury вы будете на пути к лучшему звучащему усилителю.

Также ознакомьтесь с нашей адаптацией MultiChoke к комплекту обновления Orange «Tiny Terror».

Магазин усилительных дросселей

Опубликовано в Последние новости, Обзор продукта
|

Комментарии к записи Что такое дроссель или мульти-дроссель отключены?

Balun 9a1 UnUn 9: 1 антенна LONG Wire i6ibe

Balun 9a1 UnUn 9: 1 антенна LONG Wire i6ibe

Антенна
Long Wire Con Balun 9: 1 Веди Антенна
Рыбаков

Бальзам,
se vi Approcciate per la prima volta alle onde corte o meglio
все HF, vi включает простую антенну и ее функции,
in pochi minuti potrete costruirvi una « Long Wire » di Lunghezza
casuale, con misura del filo elettrico compresa tra 10 e 50 metri,
adattata alla linea di trasmissione tramite un trasformatore
toroidale Un-Un o Bal-Un rapporto 9: 1. Un filo elettrico radiante,
усато иди антенна, ди келла лунгезза, презентация уна импеденца
типика 400-600 Ом около, без форматирования 9: 1 la porta facilmente
ad un valore tipico di 50 Ohm adatta и все gli RTX
Radioamatoriali in commercio, su tutte le bande, e con R.O.S.
Accettabile просимо 1: 1. Квеста антенна viene anche
Commercializzata sotto diversi nomi, visto l’elevato costo se ne
consiglia assolutamente l’autocostruzione.La Lunghezza del Filo
Radiante dipende dallo spazio disponibile, alcune misure offrono
un ros molto basso sull’intero spettro HF, 16,2 metri oppure 30 metri sono misure
Standard per un funzionamento ottimale, vedi tabella Compartiva . Per il balun
Occorre un TOROIDE rosso T-200/2 AMIDON , не более 9 и 15 шпиль
TRIFILARI in filo di rame smaltato ed incrociate come
да дизайн, каблате иль тутто дентро уна скатолина стадна, да голубь
Usciranno solamente il bocchettone SO239 per il cavo di discesa,
e la boccola per il filo ANTENNA. Appena dopo il bocchettone e ‘
Bene Inserire un CHOKE RFI (blocca eventuali)
rientri di RF verso la stazione radio) che puo ‘essere composto
da solo cavo coassiale, avvolgendo una matassina di 10 spire
около RG58 su un диаметром 10 см, верх 4 + 4 шпиля в
controfase di cavo, su un toroide T-200/2 поставляется с дизайном.
Per chi voglia divertirsi ulteriormente, sperimentando diversi
Типи трансформаций, уникальный дизайн для всех
реализация BALUN Un-Un с avvolgimento
QUADRIFILARE , che realizza un grado di trasformazione 4: 1,
9: 1 и 16: 1 , in pratica tre uscite con un solo toroide.Nel mio caso, con quest’antenna stesa tra balcone e recinzione
del mio condominio (puo ‘essere montata anche a zig-zag , a V invertita , a L ecc) aiutandomi
con un tuner automatico, ottengo un accordo perfetto sull’intero
Спетро-радио 1,6-50 МГц с оптимизацией мощности,
soprattutto sulle bande 80 e 160 metri. Il rendimento e ‘simile
ad un dipolo в полный размер на gli 80 metri. Per la gamma dei 160
metri la misura ideale del monopolo dovrebbe avvicinarsi ai 38
метри.Con le misure date ed un ATU si ottiene un ottimo
compromesso, attivando, con buone prestazioni, le gamme «basse».
Buona
autocostruzione, 73 де Иво Бругнера I6IBE, 2020

Рисево
giornalmente e-mail di chiarimento relative ai toroidi da
utilizzare, il tipo, colore e numero di spire avvolgimento per un
BalUn 9: 1, ho agiunto un disgno che spero chiarisca le idee: il
riferimento e ‘relativo ai Toroidi con mescola in ferrite della AMIDON , famosa ditta USA.I toroidi sono divisi per COLORI , quelli che
interessano noi Radiomatori di facilissima reperibilita sono ROSSI = 1-30 МГц o GIALLI = 2-50 МГц e BLU = 0,5-50 МГц … согласно GRANDEZZA и T50, T80, T200, T240 passano da диаметром 3 см, 5
см и 10 см , Камбия иль градо ди насыщения в РФ,
per dirla breve, un T50 regge 100 Вт, un T200 400 Вт, T240
800 Вт и др.Il numero delle шпиль trifilare puo
variare da 9 a 18 , il design ORIGINALE AMIDON
parla di 11 SPIRE trifilari. I toroidi BLU che vedete nella
foto della mia realizzazione, sono stati acquistati in una
Bancarella на выставке, Erano Stati Reuperati Smontandoli da una ex
антенна HF quindi ignoti, di tooridi blu in commercio non ne ho
май тровато. Stesso discorso для il CHOKE RFI , questo evita
Ритори ди РФ, привлекающий к себе внимание на радиостанции,
e ‘solo un blocco per la RF quindi quasi
ininflunete la mescola o le freze del toroide, in tanti usano
toroidi QUADRATI recuperati da gruppi EAT di vecchi televisori BW,
o realizzate o sostituitelo con un UGLY BALUN (matassina di
poche spire in cavo coassiale) molto piu ‘economico e facile da
realizzare. Alcuni hanno dubbi sul diametro del filo da utilizzare
per il RADIATORE che per il balun, anche qui vale la regola
del buon senso, 50 метров электрического диаметра на 1,5 мм и
abbastanza leggero e resistente per il radiatore, usate fili
elettrici da 2 o 2,5 mm per radiatori piu ‘corti anche se ai fini
del funzionamento non cambia nulla. Per il Toroide filo smaltato
в рамке от 1 мм до 600 Вт, см. тороиды пикколи, аналогичные T50
ovviamente supportano Meno Potenza Quindi utilizzate filo da 0,5
mm e comunque quanto basta per spalmare le spire sull’intera
superfice del toro.Il numero di spire NON cambia se il toroide e ‘
piu ‘piccolo o piu’ grande, lo stesso vale anche se si
sovrappongono piu ‘toroidi. Qualcuno chiede quanto GUADAGNA антенна questa,
Rispondo semper che l’unico a guadagnarci e ‘il mercante
venditore Che le Commercializza и больше
Elevati, запросите антенну для строительства с за 10 евро . До свидания IVO I6IBE 5 апреля 2020 г.

Алькуни
коллеги Radioamatori, OM muniti distrumentazione apposita simil
VNA / RIGexpert , atta a misurare
Le carattaristiche dei toroidi utilizzati in campo RF e la loro
resistenza alla permeabilita e saturazione, consigliano l’utilizzo
di toroidi serie FT Amidon за
реализация преобразователя и большого диапазона RF Bal-Un или Un-Un 4,
9, 16, 32, 49, o 64: 1 в частности FT140 / 43 sembra avere
характеристикиhe e prestazioni nettamente piu ‘Performanti
rispetto alla serie T , оввиаменте
regolatevi di conguenza, basandovi sulla piu ‘o meno facile
reperibilita ‘dei toroidi sul mercato. Ivo I6IBE 8 Aprile 2020 info IZ8FFZ & IK3UMZ

Contatti
DX radio dx в 15 тестах и ​​тестах с антенной clicca sui nominativi DX psk31
per visualizzarli

.
