Двухклавишные проходные выключатели схема подключения: Схема подключения двухклавишного проходного выключателя

Содержание

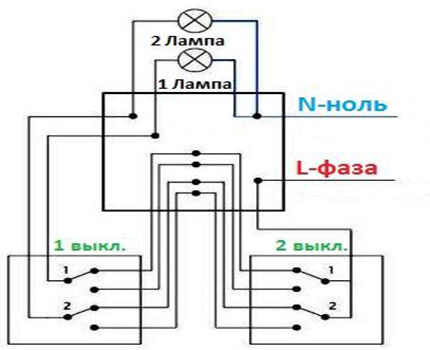

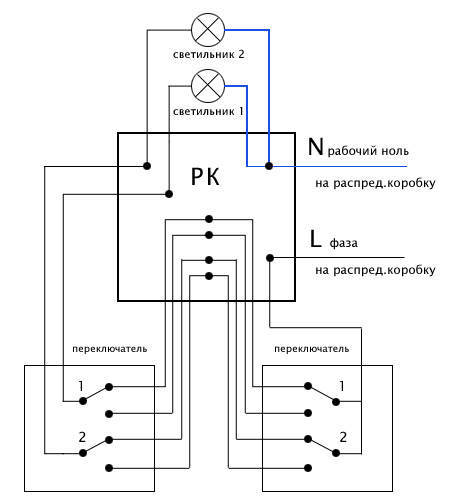

Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно. Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

  • Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
  • Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
  • При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
  • Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

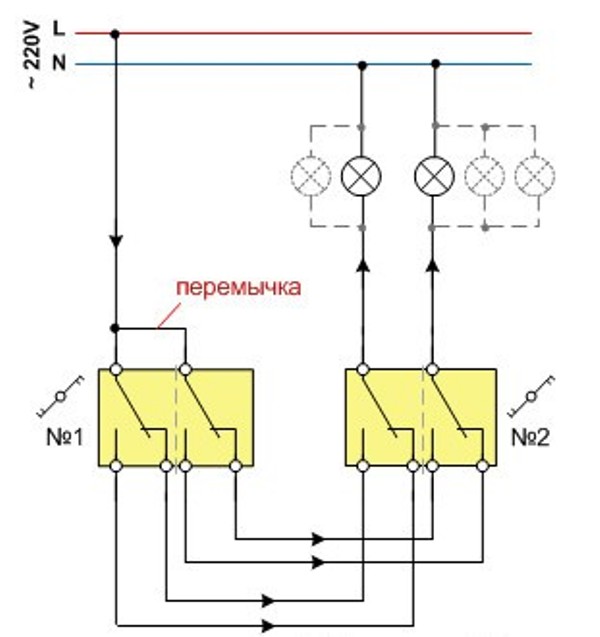

Схема управления освещением с двух мест

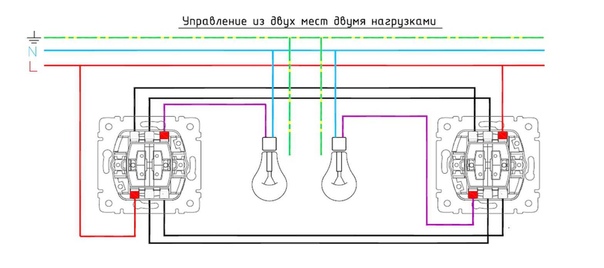

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

  1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
  2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
  3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
  4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
  5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

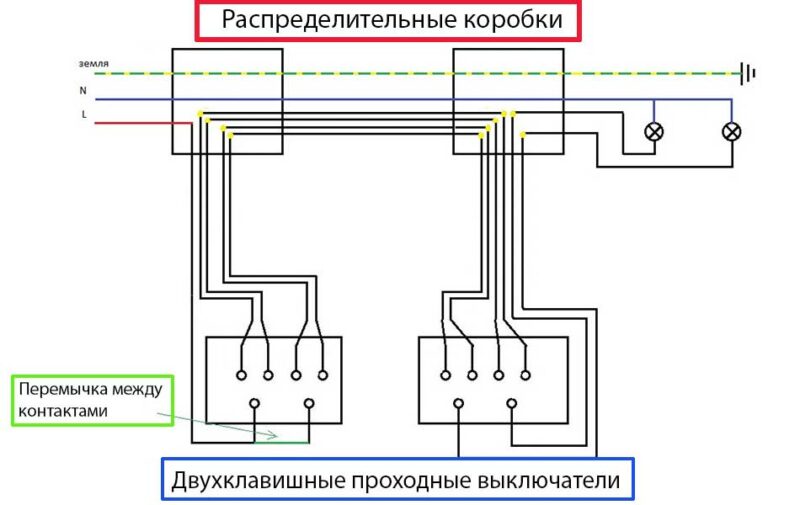

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.



Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

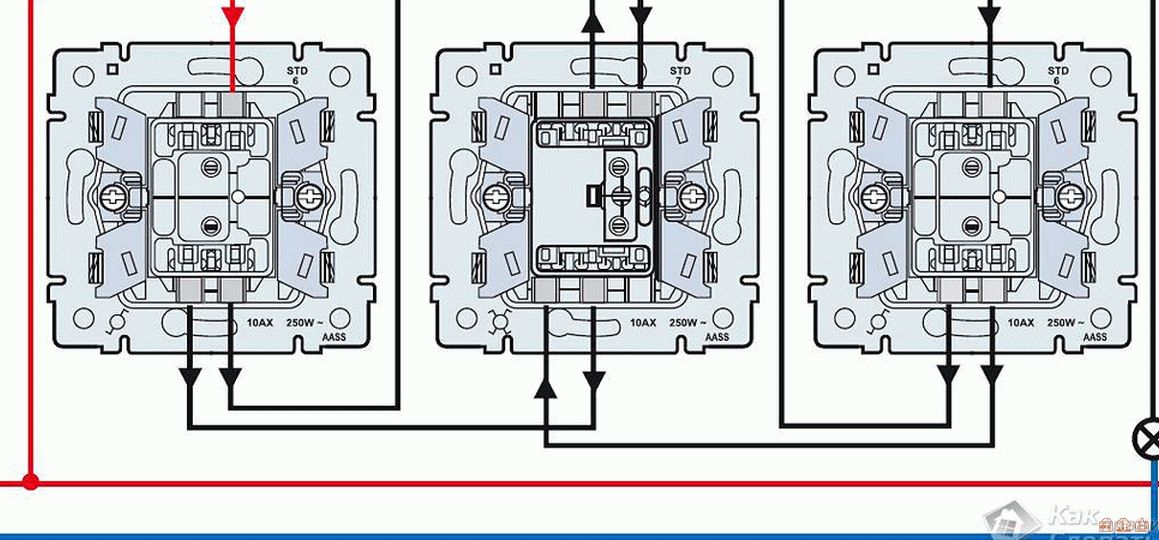

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

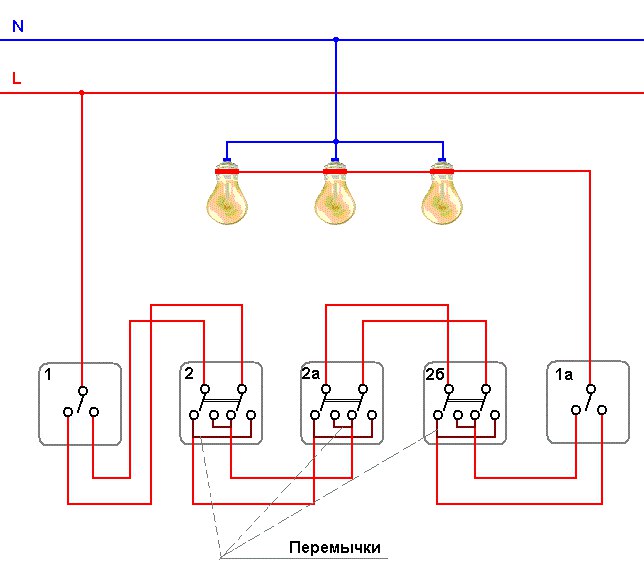

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

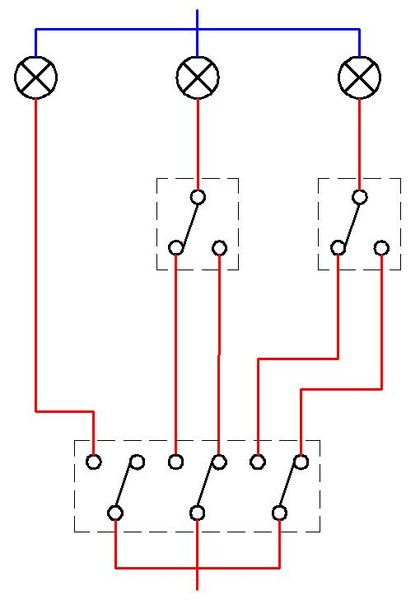

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

  • Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
  • Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
  • Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
  • Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла25Не помогла3

Проходные выключатели схема без ответвительной коробки

Область применения проходных переключателей

Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:

  • при наличии больших коридоров или проходных комнат;
  • при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
  • при монтаже освещения в больших промышленных и индустриальных зданиях;
  • при необходимости управлять освещением в соседней комнате;
  • при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.

Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.

Переделка двухклавишного выключателя

Для начала, аккуратно разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Затем обязательно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также хорошо работать перевернутым на 180 градусов. Этот момент и является главным недостатком данной конструкции. Дело в том, что производителей электрики очень много, и каждый делает конструкцию на свой лад, поэтому, прежде чем покупать сразу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.

Необходимо произвести некоторые действия над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, чтобы получилось, как на фото ниже:

Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность. Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно. Сделать это можно с помощью суперклея, если выполнить все аккуратно, то стыка двух половинок не будет видно. Для лучшей адгезии можно слегка зачистить склеиваемые поверхности наждачной бумагой мелкой зернистости.

На видео ниже наглядно показан один из вариантов переделки:

Проходной выключатель: принцип работы

Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.

При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.

Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.

Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.

Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.

Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.

Принцип работы проходного выключателя

Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм

На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.

Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.

По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому. Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку. Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

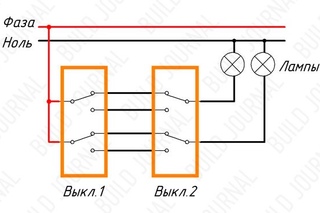

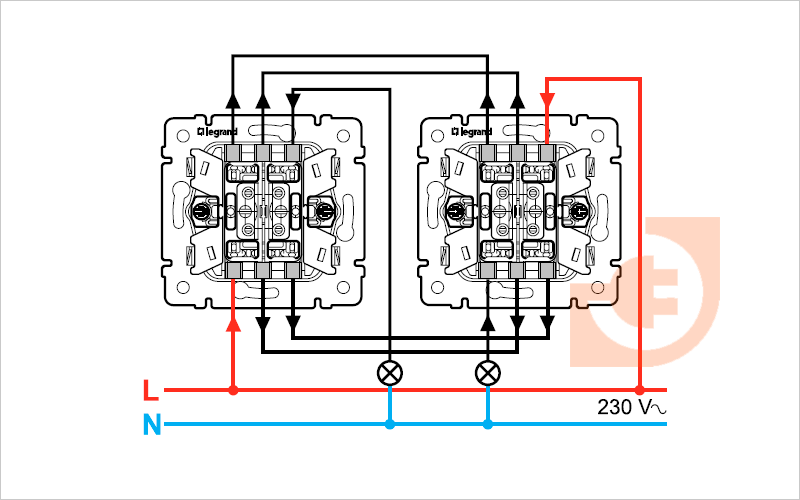

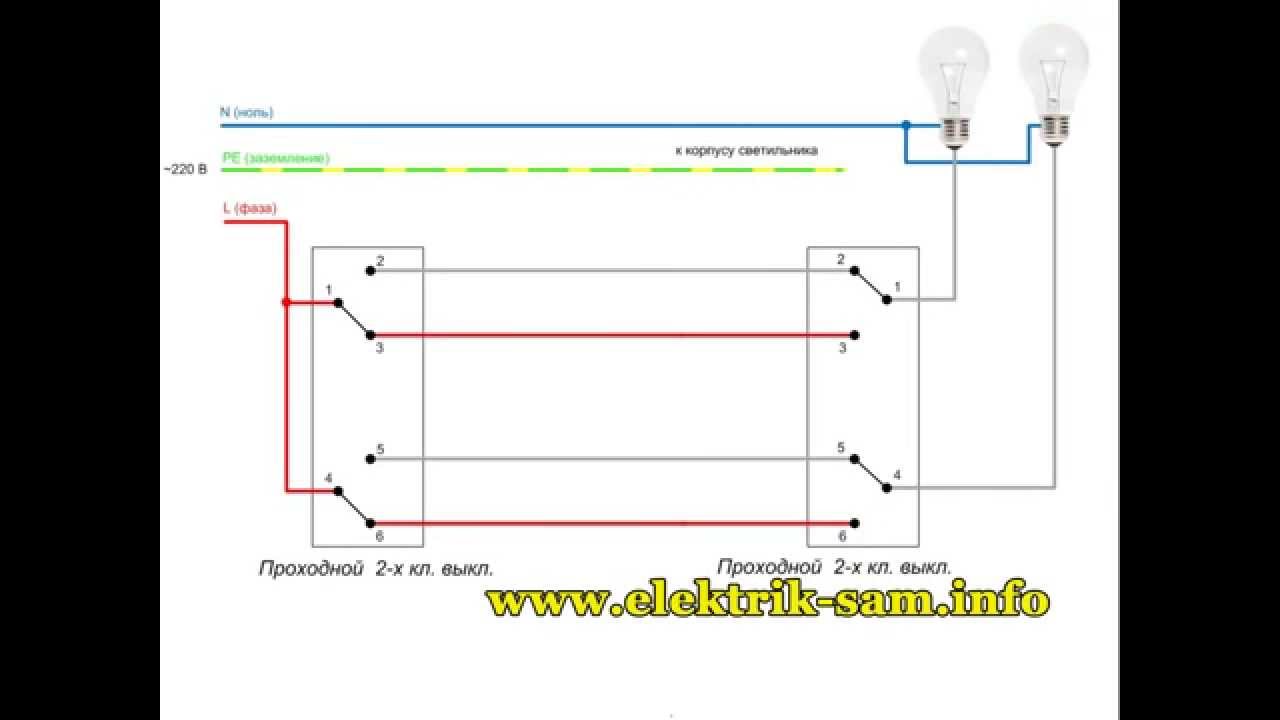

Схема подключения двухклавишного проходного выключателя:

Не более сложным является подключение двухклавишного проходного выключателя. Он дает возможность управлять разными группами отдельных лампочек или светильников. Главное отличие схемы состоит прежде всего в том, что для осуществления задуманного требуется два двойных выключателя, а не одинарных, как это показано в предыдущей схеме. Также они называются двухклавишными. Они имеют уже 6 контактов, среди которых 4 выхода и 2 входа. Подключение двойного проходного выключателя происходит по аналогичному принципу.

Схема подключения трех проходных выключателей:

Схема подключения трех проходных выключателей предназначается для непосредственного управления одним источником освещения из трех отдельных мест сразу. В эту схему включается выключатель спаренного двойного типа. Он в действительности отличен как от двойных, так и от одинарных. Прежде всего, тем, что имеет четыре контакта, по два входа и выхода соответственно. Нажатие на этот двойной выключатель дает возможность переключить сразу два независимых контакта.

Для более детального понимания процесса подключения, конечно же, необходим наглядный пример. Поэтому вы можете посмотреть особенности подключения проходных выключателей на видео и фото непосредственно в нашей статье. Это, однозначно облегчит поставленную задачу.

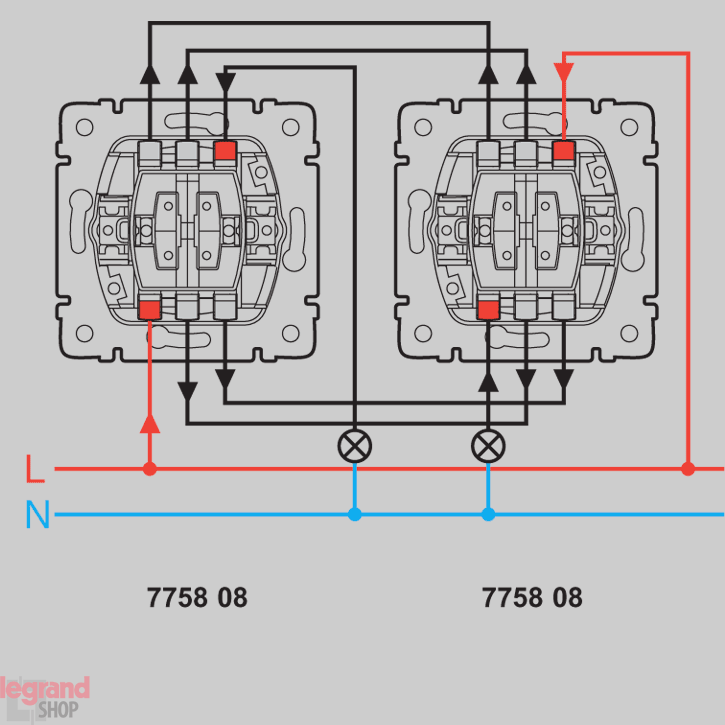

Но стоит также помнить, что подключение проходного выключателя legrand не ограничено тремя или двумя местами управлениями. Их количество порою возрастает до шести. В таком случае абсолютно все действия проводятся в том же порядке, по схеме, предоставленной в статье.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим,
как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете,
Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Проходной выключатель – это, строго говоря, не выключатель, а переключатель
. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Как подключить проходной выключатель: схема подключения

Автоматическое включение и выключение осветительных приборов вполне может быть организовано при помощи специальных таймеров, или датчиков, которые способны реагировать на перемещение.

Однако, такие устройства электронного типа отличаются высокой стоимостью, сложностью самостоятельного подключения и недостаточной долговечностью, поэтому намного проще и практичней выполнить своими руками монтаж проходного выключателя.

Схема подключения выключателя проходного одноклавишного

На этапе подготовки к установке нужно не только рассчитать количество потребителей и количество расходного материала, но также приготовить весь необходимый для монтажа инструмент, представленный:

  • отверткой с крестообразными шлицами;
  • отверткой с плоскими шлицами;
  • монтажным ножом;
  • бокорезами;
  • строительным уровнем и рулеткой;
  • отверткой-щупом, имеющей встроенный фазный индикатор.

Набор рабочих инструментов и основных расходных материалов может варьировать в зависимости от выбранного способа для прокладки кабель-каналов, а также в зависимости от характеристики строительно-отделочных материалов в помещении, где предполагается обустройство осветительной системы.

Cхема включения проходного выключателя

В деревянных домовладениях, с целью предотвращения аварийных и пожароопасных ситуаций, кабели в обязательном порядке протягиваются внутри медной или стальной трубы. Также допускается выполнять открытый монтаж электрической проводки.

Следует отметить, что использовать для электрических проводов гофрированные полимерные и металлические трубки запрещается, согласно нормам, установленным ПТЭЭП и ПУЭ, а укладка кабеля в негорючих конструкциях выполняется посредством штробления специальных каналов.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

  1. Нулевой провод – на лампочку.
  2. Заземляющий провод – на лампочку.
  3. Вход второго переключателя – к свободному проводу источника света (к лампе).
  4. Фазный провод – ко входу проходного переключателя (с тремя входами).
  5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
  6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

https://youtube.com/watch?v=9cG_VmdR4uk

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…. В заключении отмечу ещё одно отличие проходных выключателей от обычных

Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

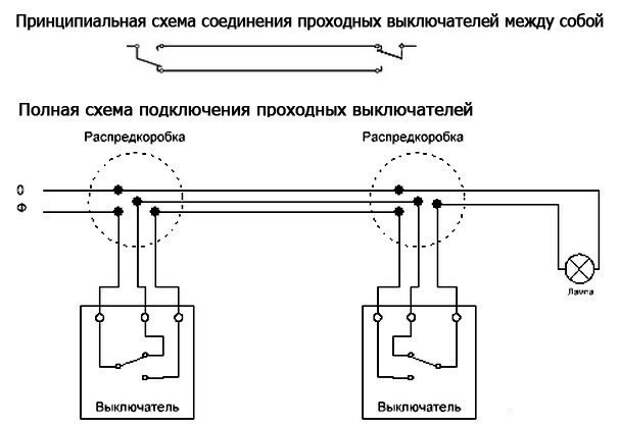

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении  дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных.  У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он  при переключении соединяет первый контакт на входе  со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль — к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача — сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

  • одноклавишный, оборудованный подсветкой или без нее;
  • двухклавишный с подсветкой или без нее;
  • трехклавишный;
  • накладной;
  • встроенный;
  • промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

  • по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
  • нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Как подключить проходной выключатель

   Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

   Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.

   Обратите внимание на то, как правильно штробить стены под проводку.

   В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

  Имеется видео инструкция

   Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

   В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

   Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

  • Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
  • Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
  • В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
  • Далее подключается проходной выключатель.
  • Собрав всю схему, необходимо ее проверить перед подачей напряжения.

   Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

При положительных результатах штукатурим и красим необходимые места.

   Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Советы и рекомендации

При выборе такого устройства нужно учитывать конструкционные особенности, а также их функциональное назначение.

С целью реализации разнообразных схем управления потребителями электрической энергии, применяются переключатели двойного или тройного типа, а также стандартные перекрестные устройства.

Кроме всего прочего, по способу монтажа, коммутационные проходные аппараты могут устанавливаться внутренним или наружным способом. При этом нужно учитывать все достоинства и недостатки таких способов.

Чаще всего применяется внутренний монтаж, который отличается надежностью, эстетичностью и гарантированной безопасностью. В любом случае, главным условием правильной установки и безопасной эксплуатации является строгое соблюдение всей схемы подключения осветительных приборов.

Подключение с тремя точками управления

Если количество точек проходного выключателя превышает две, помимо простых переключающих элементов, потребуется еще и перекрестный тип приборов управления.

Данный тип отличается тем, что имеет по две пары входных и выходных контактов, потому к нему тянется четырехжильный кабель. Для реализации цепи обычные проходные конструкции становятся на первой и последней позиции, а перекрестные – в середине.

Объединенная схема создается так:

  • общий контакт первого выключателя объединяется с фазой коробки;
  • выходные контакты первого устройства соединяются с парой входных от перекрестного устройства;
  • выходные контакты конструкции перекрестного типа объединяются с входными контактами следующего перекрестного или последнего (обычного) выключателя цепи;
  • общий контакт последнего в цепочке обычного управляющего элемента соединяется с входным контактом электрического прибора;
  • выходной от электрического прибора соединяется с фазовым контактом распределительной коробки.

Стоит отметить, что число точек управления при такой схеме не ограничивается. При сохранении принципа размещения обычных конструкций на концах цепи, а перекрестных в ее середине.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

  • Одноклавишный (с подсветкой или без)
  • Двухклавишный (с подсветкой или без)
  • Трехклавишный
  • Промежуточный
  • Накладной
  • Встроенный

У этих механизмов два недостатка:

  1. По кнопкам невозможно определить, в каком положении устройство.
  2. Одновременно в нескольких точках свет не включается.

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

 Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы  расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
 На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
 Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

 Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

О проходных выключателях простыми словами

Проходные выключатели
(схемы и подключение)

              Отличие проходных выключателей (переключателей) от обычных выключателей состоит в переключении фазной линии с 1-го контакта на 2-й контакт, что и определяет их функциональность. Одноклавишные выключатели отличаются от двухклавишных простым размыканием цепи и количеством групп переключения (в двухклавишных их две — 2 группы по 3 контакта). Применение таких выключателей делает возможным управление линией освещения из нескольких точек включения/выключения. Используют схемы подключения проходных выключателей в коридорах, спальнях, на лестницах в квартирах и загородных домах.

Схемы подключения проходных выключателей (переключателей)

Пр 1кл – одноклавишный переключатель.

Рис. 1 Схема подключения проходного выключателя.

               На рис. 1 показана самая простая схема подключения проходных выключателей с двумя точками включения/выключения, при которой на вход одного переключателя подаётся фаза, на другой подключается провод, идущий к системе светильников.

Пр 2кл – двухклавишный переключатель.

Рис. 2 Схема подключение двухклавишного проходного переключателя на две линии.

              Как видно на схеме рис. 2, используются два двухклавишных переключателя, на одном из которых стоит перемычка, в месте, куда заводится фаза, а к другому выводится вторая линии систем светильников.

Рис. 3 Схема подключения двух одноклавишных проходных переключателей на три точки включения/выключения.

            Схема на рис. 3 позволяет добавить любое количество точек включения/выключения освещения. Главным отличием от простой схемы является использование двухклавишного переключателя с одной клавишей. Проще говоря, задействуется две группы по 3 контакта одной клавишей. Необходимо установить две перемычки с групп переключения на выключатели и все. На схеме показано три точки переключателей, но добавляя средний блок из двухклавишного переключателя, можно увеличить до любого, необходимого количества мест, где можно включать или выключать светильники, независимо друг от друга.

Рис. 4 Схема подключения двух проходных одноклавишных переключателей на две линии, с использованием двухклавишного переключателя.

               Иногда необходимо объединить две независимые линии освещения в одной точке переключения. Если два крыла освещения, или лестницу и верх с низом, или подвал, где необходима точка доступа с одного (главного) места, схема на рис. 4 поможет Вам. Принцип простой, две линии объединяются в двухклавишном переключателе и разводятся по направлениям. Количество точек к каждому направлению можно увеличить с помощью схемы подключения двухклавишной системы с одной клавишей, добавлением в цепь необходимого количества выключателей.



Всегда рады плодотворному, взаимовыгодному партнёрству!!!

Благодарим Вас за посещение нашего сайта!!!

Схема подключения проходного выключателя | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

Сегодня Вашему вниманию я представляю статью про схемы подключения проходных выключателей (переключателей).

Проходные выключатели предназначены для комфорта и удобства управления освещением с разных мест Вашей квартиры, коттеджа или дачи.

Предположим, Вы вечером вернулись домой, при входе в коридор включили свет, спокойно, не торопясь разделись и прошли в свою уютную спальню. И что же? Необходимо возвращаться в коридор и отключать свет.

Так вот я Вам скажу, что нет. Для этого и существует проходные переключатели, чтобы Вам было комфортно и удобно управлять освещением, т.е. освещение, которое Вы включили в коридоре, можно с легкостью отключить из спальни.

Мест для использование проходных выключателей может быть множество. Я привел Вам лишь один пример. В статье про установку розеток и выключателей читайте в каких местах и на какой высоте нужно устанавливать розетки и выключатели.

Кстати, альтернативой переходным выключателям могут быть импульсные бистабильные реле или датчики движения для управлением света.

А теперь рассмотрим, как правильно подключить проходной выключатель.

Для этого нам потребуется приобрести в магазине проходные выключатели и провода для электромонтажа. Также нам не обойтись без инструмента электрика.

О том, как выбрать сечение проводов и их цвета Вы можете узнать из следующих статей:

А также не забываем читать про то,  как правильно соединять провода в распределительных коробках.

Схема подключения № 1

Данная схема предназначена для управления освещением из двух мест. В ней используются 2 проходных выключателя одинарного типа. Вот так он выглядит:

Каждый одинарный проходной выключатель имеет 3 контакта (1 вход и 2 выхода).

Нулевой провод от источника питания проходит через распределительную коробку на светильник. Фазный провод приходит в распределительную коробку, с нее уходит на общий контакт проходного выключателя № 1. Два выходных контакта проходного выключателя № 1 соединяются через распределительную коробку с двумя выходными контактами проходного выключателя № 2. А далее с общего контакта проходного выключателя № 2 уходит опять же через распределительную коробку на светильник.

Схема подключения № 2

Иногда необходимо управлять освещением в помещении с двух мест, как в предыдущем примере, но только разными группами светильников или лампочек. Например, мы хотим управлять освещением в комнате с двух мест: с прихожей и из самой комнаты, но в люстре находится 5 лампочек. Т.е. нам необходимо управлять разными группами лампочек в люстре. Как это осуществить, смотрите на схеме ниже:

На приведенной выше схеме в 1 группе подключены 3 лампочки, а во 2 группе — 2 лампочки. Количество лампочек в каждой группе можно менять как Вам удобно.

Для этого нам потребуются два проходных выключателя, но уже не одинарных, как в предыдущей схеме, а двойных. Их еще называют двухклавишными проходными выключателями. Вот так он выглядит:

У двойного (двухклавишного) проходного выключателя имеется 6 контактов (2 входа и 4 выхода).

По сути это два одинарных выключателя в одном корпусе.





Схема подключения № 3

Данная схема предназначена для управления освещением из трех мест. Она мало чем отличается от предыдущих схем. Разница заключается в том, что в нее включен еще один проходной выключатель двойного спаренного типа, или его еще называют перекрестным, который отличается от одинарных и двойных. Он имеет 4 контакта (2 входа и 2 выхода).

При нажатии на двойной спаренный выключатель, сразу же переключаются 2 независимых контакта.

P.S. Количество мест управления освещением не ограничивается двумя или тремя, а может достигать до шести и более. Это осуществляется аналогичным способом, т.е. первый и последний проходной выключатель используется одинарный (3 контакта), а между ними — двойные спаренные (4 контакта).

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек.
Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя


Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

  • Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
  • Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.
  • Предыдущий пункт относится и к межэтажным лестничным пролетам.
  • В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

  • Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.


    Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.


    Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

    Что такое проходной выключатель?


    Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

    Как управлять механизмом из двух точек?


    Схема подключения предполагает корректное соединение трех контактов.



    Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.


    Как подключается этот механизм?

    Если координация предполагается из двух зон:

    • Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
    • После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.


    Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

    На каком принципе это работает?


    В системе задействованы три контакта:

  • К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.
  • Два других взаимно соединяются жилами аналогичных цветов.
  • В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.
  • Как управлять механизмом из трех зон?


    Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.



    Основные требования инструкции по подключению:

    • Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
    • Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.


    Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.


    Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

    • Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
    • Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
    • Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.


    Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.



    Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.


    Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

    Итоги


    Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

    Схема подключения двухклавишного выключателя

    Для повышения уровня комфорта при эксплуатации светильников пригодится схема подключения проходного выключателя с 2х мест. На практике применяют при необходимости большее количество точек управления. Для экономии времени и денежных средств рабочие операции выполняют самостоятельно. Тщательный сравнительный анализ с учетом особенностей изделий разных производителей помогает сделать правильный выбор при покупке. Эти и другие практические задачи будет решить проще после изучения данной статьи.

    Краткое содержание

    Что такое проходной выключатель


    Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной. Что это такое – показано на следующем рисунке:
    На первой картинке изображена типичная ситуация. Для освещения лестничного пролета вполне достаточно одной лампы. Ее включают с нижней площадки. Поднявшись на верхнюю площадку (Картинка № 2), размыкают электрическую цепь. Это действие выполняют с применением другого выключателя. При движении в обратном направлении применяют аналогичный алгоритм действий.

    Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах. Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон. Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков.

    Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:

    • Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
    • Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
    • Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
    • Такие изделия стоят дороже, чем проходные выключатели.
    • По причине повышенной сложности они рассчитаны на меньший срок службы.


    Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

    Одноклавишный выключатель

    Переключатели проходные (1 и 2) в схеме управления лампой освещения из двух мест


    Приведенные выше схемы поясняют, чем выключатель отличается от переключателя. Первый – разрывает и соединяет электрическую цепь. Второй – изменяет путь прохождения электрического тока.

    Устройство и принцип работы проходного выключателя

    Узел коммутации в разобранном состоянии


    Эта фотография с пояснениями поможет изучить устройство проходных выключателей. Для подключения проводов здесь установлены винтовые зажимы (1,3). Коромысло (2) сложной формы устанавливают в углубления опорной площадки (4), что обеспечивает надежную фиксацию. Но остается возможность его качания с помощью переходного элемента (6), установленного в крышке (5). Если нажать на его верхнюю часть – будут замкнуты соответствующие контакты, ток пойдет по пути от коромысла через зажим (2-1). После нажатия вниз произойдет замыкание электрической цепи 2-3.

    Разработчики применяют разные решения, но принцип действия изделий этого группы такой, как описано выше. По приведенным частям конструкции следует дать следующие пояснения:

    • Диэлектрические части в стандартных бытовых выключателях рассчитаны на максимальное напряжение 250 V и ток не более 10 A. Нарушать эти ограничения нельзя.
    • В ходе разборке нужно обратить внимание на опорные точки, места соприкосновения движущихся элементов. Они определяют долговечность устройства.
    • При переключении электрический разряд оказывает разрушительное влияние на контактные группы. При недостаточном качестве они быстро выйдут из строя. Следующим негативным фактором является образование окислов на их поверхности, которые способны создать изолирующий слой.

    Особенности современных проходных выключателей


    Рассмотренный выше центральный блок устанавливают в металлическую рамку (6). В этой конструкции применены специальные защелки (4) для надежной фиксации, ускорения монтажных операций. В других моделях применяют винтовые крепления. Вырезы (1) в рамке упрощают точное выключателей, розеток и других электротехнических приборов в одном блоке по горизонтали/вертикали.

    При закручивании винтов (3) выдвигаются в стороны специальные «лапки». Они обеспечивают закрепление проходного выключателя в монтажной коробке. В этой модели установлены пластинчатые зажимы (2), куда вставляют освобожденные от изоляции проводники. Качественный контакт создается без специальных инструментов и дополнительных крепежных деталей. Эта модификация снабжена встроенной подсветкой. Лампочка установлена таким образом, чтобы замена была возможной без демонтажа всего механизма.

    Обычный прибор (1) и выключатель с подсветкой (2) подключают в цепь по одной схеме


    Однако во втором варианте обеспечивается хорошая видимость устройства в затемненных помещениях. Следует отметить, что такое решение совместимо не со всеми видами ламп. В выключенном состоянии через них проходит небольшой по силе ток. Этого будет достаточно для питания светодиодов. Лампы накаливания и газоразрядные приборы подключать в такие схемы можно без ограничений.

    Подключение разных проходных выключателей


    Приборы в защищенном исполнении с герметичными прокладками устанавливают на открытом пространстве. Они безопасно выполняют свои функции под проливным дождем. Встроенная подсветка пригодится в темном коридоре. Точные технические характеристики подбирают с учетом реальных условий будущей эксплуатации. Однако в любом случае пригодятся сведения о том, как правильно подключить проходной выключатель с определенным количеством клавиш. Именно этот параметр во многом определяет функциональные возможности коммутирующего устройства.

    Схема подключения одноклавишного проходного выключателя

    Принципиальная схема электрических цепей


    На рисунке видно, сто проводка сделана из трехжильного кабеля. Это необходимо для подключения заземления (зеленый провод) к металлическому корпусу светильника (3). На схеме указан распределительный шкаф (1). От коробки (2) к проходным одноклавишным переключателям также идет трехжильная цепь. Здесь заземление не предусмотрено.

    Схемы управления светильником из двух и трех мест


    Во втором варианте необходимо применение одноклавишного перекрестного переключателя (отмечен стрелкой на рисунке). Обратите внимание, что в нем установлены две коммутационные группы, которые приводятся в действие одним приводом. Такие изделия внешне не отличаются от стандартных выключателей, однако они выполняют другие функции

    Таким обозначением на корпусе маркируют перекрестный переключатель


    Особенности схемы подключения двухклавишного проходного выключателя

    По этой схеме проходные двухклавишные выключатели применяют на практике


    В таком варианте усложняется проект. Приходится применять кабели с большим количеством проводников. Но именно подключение проходного двойного выключателя позволяет организовать управление несколькими группами ламп. Такие решения используют в крупных помещениях для регулировки люстры общего света.

    На этом рисунке показано, как подключить двойной проходной выключатель в комбинации с одноклавишным


    Установка и схема подключения трехклавишного проходного выключателя

    Управление тремя группами светильников

    При выборе проходного тройного переключателя схема подключения в сопроводительной документации производителя поможет установить перемычки правильно


    Дополнительные рекомендации


    Тщательное планирование предотвратит досадные ошибки, упростит правильный выбор. Надо внимательно определить режимы применения освещения, чтобы точно определить цель проекта. Места размещения проходных выключателей устанавливают не только в соответствии с действующими правилами. Существенное значение имеют физиологические особенности пользователей. В ходе сравнительного анализа принимают во внимание внешний вид и функциональность, цены и гарантии производителя. Комплексный подход поможет реализовать планы любого уровня сложности без лишних затрат.

    Дополнительную поддержку не сложно получить непосредственно на нашем сайте. Задавайте в комментариях вопросы, приводите собственные примеры, сообщайте о важных параметрах профильных изделий.

    Схема включения двухклавишного выключателя. Схема подключения двухклавишного переключателя проходного действия. Подготовка к реализации проекта

    Проходные выключатели незаменимы в современном интерьере. Самые продуманные схемы управления позволяют создавать удобно расположенные точки освещения. Например, двухклавишный сквозной выключатель поможет управлять лампами и люстрами из разных мест.

    Назначение

    Под проходным (промежуточным, переходным) выключателем понимается устройство, с помощью которого можно выключать и включать свет, находясь в другой комнате или в любой ее части.Обычно в доме, подъезде, на даче устанавливают одноклавишные выключатели — ими можно управлять по одной линии освещения или по цепи с разных точек. Например, зайдя на лестницу, можно включить свет снизу лестничной площадки и подняться не в темноте, а по освещенной лестнице. Можно выключить свет прямо у двери — в целях экономии энергии.

    Двойной сквозной коммутатор сложнее подключить и использовать.Предназначен для выключения части ламп в одной точке освещения. Если в люстре 10 ламп, то можно будет включить только половину из них, если нет необходимости в мощном освещении комнаты. С помощью проходного переключателя можно регулировать работу люстр в одной комнате из двух и более мест — у входа в комнату, у кровати или на балконе. Чаще всего многоклавишные устройства рекомендуют устанавливать в помещениях с разными входами и множеством источников света.В противном случае лучше установить обычный проходной выключатель.

    Типы проходных коммутаторов

    По количеству клавиш коммутаторы проходные:

    • одноклавишный;
    • двухклавишный;
    • трехклавишный.

    Самыми популярными являются переключатели проходного действия на два направления. Три кулисных переключателя менее популярны и сложны в подключении. Вы можете сделать пару или целую группу переключателей, но каждое добавленное устройство значительно усложняет общую схему.Иногда переплетение проводов бывает настолько сложным, что даже опытный специалист усомнится в возможной поломке.

    Как работает устройство

    Функции двухклавишного переключателя аналогичны функциям одноклавишного переключателя, но несколько расширены. В одном корпусе устройства два проходных переключателя соединены под одной крышкой, что делает устройство более функциональным. В момент включения ключа на выключателе контакты перевернуты, цепь замкнута, загорается лампочка.Напротив, размыкание (переключение в обратном направлении) размыкает цепь.

    Принцип работы переключающих контактов такой же, как на одноклавишном устройстве. Проходной переключатель имеет 2 входных терминала, 4 выходных терминала. Стрелками обозначен порядок включения электричества на кнопках.

    Фазный провод подключается к одному устройству, а между следующим устройством и нейтралью устанавливается осветительный прибор. Они соединены между собой проводниками.

    Схема двойного управления

    Чаще всего используется схема подключения двухклавишного проходного переключателя с двух мест. Эта установка считается довольно простой. Для начала следует приобрести трехжильный кабель, у которого оплетка проводов разного цвета — это поможет правильно определить положение фазы, нуля, земли при подключении.

    Правильная установка проходного устройства позволит ему работать в двух направлениях. В розеточных коробках закрепить два выключателя, затем — к проводке, ведущей к осветительным приборам, подключить трехжильный кабель. Каждый сквозной переключатель содержит 3 контакта, поэтому требуется 2 кабеля.

    Схема подключения двойного проходного выключателя выполняется параллельно, чтобы при перегорании одного осветительного прибора работали остальные. Распределительная коробка устанавливается в центре трассы размещаемых светильников

    .

    В нем сойдутся семь кабелей:

    • четыре — от выключателей;
    • два — от осветительных групп;
    • — кабель питания.

    При необходимости двухклавишный сквозной переключатель можно использовать как одноклавишный перекрестный переключатель. Для этого контакты замкнуты, ключи подключены для мгновенного срабатывания.

    Схема управления трехместная

    Элементы аналогичны описанным выше, но добавлен перекрестный переключатель. В трехместной схеме устройство находится в любой точке между двумя другими. Лучше приобрести готовый переключатель крестового типа, но можно подключить под один корпус и два проходных переключателя с двумя кнопками.

    На выводах такого устройства ставятся перемычки, чтобы ток протекал в нужном направлении. Конечные устройства подключаются к центральному четырехжильному кабелю. Ноль идет на 2 группы освещения, фаза идет на оба входных контакта 1-го сквозного переключателя. Независимо от положения клавиш, электричество передается на два входа кроссоверного устройства, через перемычку оно направляется на второй сквозной переключатель.

    Установка переключателя двухклавишного

    Перед подключением двухклавишного сквозного переключателя необходимо учесть ряд важных моментов… Вам нужно только соединить между собой контакты одного типа, потому что при неправильном подключении сеть не будет работать или произойдет короткое замыкание. Следует помнить, что для проходных устройств нет положения «Вкл.» И «Выкл.» — здесь клавиши просто последовательно переводятся в разные положения.

    Порядок установки переключателя двухкнопочного кнопочного:

    1. Наметьте расположение будущих устройств.
    2. Обесточить квартиру, дом.
    3. Просверлите каналы для ввода кабелей в распределительную коробку, сделайте выемки для розеток с помощью насадки-перфоратора.
    4. Установить розетки гипсом, алебастром.
    5. Подведите кабель к каждому устройству, к лампам.
    6. Закрепите клеммы соответствующих кабелей.
    7. Подсоедините концы кабелей в распределительной коробке с учетом схемы подключения.
    8. Установить декоративные панели приборов.

    Подключение устройства на 2 группы ламп

    Каждый питающий провод (фаза), выходящий из переключателя, подает электричество на свой светильник.При установке одиночного проходного устройства к каждому осветительному устройству прокладывают 3-х жильный кабель. Двухклавишный переключатель требует, чтобы к первому устройству было протянуто пять проводов, а ко второму — шесть (различие связано с наличием одной общей фазы).

    На самом деле управление освещением с более чем 2 — 3 мест встречается редко, и разобраться в описанных схемах сможет даже начинающий электрик. Сделав подключение, вы сможете существенно сэкономить и обеспечить комфортное использование освещения в доме.

    Человек старается сделать все в своей жизни максимально комфортным, это касается и электропроводки в доме. При ремонте подбираем красивые светильники, выключатели, гармонирующие с общим интерьером, блоки розеток, устанавливаем розетки с занавесками для защиты детей и выключатели с подсветкой, чтобы их было удобно найти в темном помещении. Но пока не многим приходилось сталкиваться с таким понятием, как двухклавишный переключатель. Это устройство действительно делает нашу связь с электричеством более удобной, поскольку позволяет управлять одними и теми же светильниками из нескольких разных мест.

    Такое устройство заслуживает отдельного подробного разговора, поэтому давайте разберемся, для чего он нужен, где он установлен, какие есть разновидности и как подключить к бытовой электросети двухклавишный сквозной переключатель.


    Область применения

    Двухклавишный проходной выключатель устанавливается в помещениях большой площади или длины, где будет удобнее управлять освещением с двух мест. Давайте посмотрим на несколько примеров.

    Допустим, у вас есть огромная гостиная с большой люстрой и точечными светильниками, установленными по периметру комнаты.Выключатель, как и положено, стоит у входа в комнату — мы вошли, нажали нужную клавишу, загорелась люстра или групповые светильники. Перейдя в другой конец гостиной, где, например, есть лестница на второй этаж, было бы очень удобно выключить свет, не возвращаясь в начало комнаты. Вот для чего нужен этот двухклавишный переключатель. У входа находится одно проходное устройство, которое вы включаете при входе в комнату, второе монтируется на выходе из гостиной для отключения освещения с этого места.

    Таким же образом прилагается схема подключения двухпозиционного выключателя для длинных коридоров. Его часто используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении несколько комнат, или в офисах с большим количеством офисов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельным ключом. При входе в длинный коридор устанавливается первый сквозной выключатель, а в самом конце второго, пройдя через всю комнату, вам не нужно будет возвращаться для отключения.

    Оказывается, очень удобно установить двойной переключатель в двухэтажном домостроении. Коммутационные устройства устанавливаются на первом и втором этажах (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов — люстры с более ярким освещением и точечные светильники с приглушенным светом, которых хватит, чтобы подняться по лестнице, не спотыкаясь. Каждая клавиша включает свечение определенной группы ламп.Управление происходит с этажа, на котором в этот момент находится человек.

    Также такой выключатель можно установить на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка стоит домик, а в конце беседки между ними дорожка с лампами. В темноте нужно пройти в беседку, включить проходной выключатель, расположенный где-то на стене дома, пройти по освещенной садовой дорожке, а затем выключить освещение в беседке.Пока вы находитесь в беседке, лампочки не горят зря и не накручивают лишнее электричество. Таким же образом, потом возвращаетесь, сначала включили освещение дорожек в беседке, а потом выключили тумблером на домике. Освещение дорожек можно сделать ярче с помощью подвесных светильников и приглушить, с помощью точечных светильников, установленных вдоль дорожек, каждый вид включается отдельным ключом.

    Устройство и разновидности

    Как правильно определить сквозной коммутатор? По сути, это два коммутационных устройства, управляющих одним осветительным прибором (или группой).

    Если посмотреть на двухклавишный бытовой выключатель, внешне он абсолютно ничем не отличается от обычного аппарата. Он также состоит из рабочей части (контактной группы) и защитного корпуса (рамки и ключей). И основные его функции такие же — разрыв или замыкание электрической цепи.

    А вот из обычного свитча ни разу не получится сделать КПП, у второго более сложная схема подключения. Обычный двухкнопочный выключатель имеет три контакта — один входящий (получает фазу от питающей сети) и два выходных (к ним необходимо подключить фазные провода ламп).Прямоточная модель имеет шесть контактов.

    с подсветкой

    Если нажать на кнопку обычного аппарата, то между источником напряжения и лампой создается замкнутая цепь, в результате чего появляется засветка. Проходная версия имеет внутренний подвижный контакт (переключающий), при нажатии на клавишу он одновременно размыкает одну цепь, а замыкает вторую, то есть перекидывается с одного вывода на другой. В данном случае вторая цепь — это контакты парного переключателя, потому что устройство сквозной коммутации не работает как самостоятельное устройство.

    сенсорный

    При выборе модели сквозного выключателя учтите, что помимо ключевых моделей есть еще и сенсорные. Они дороже, поэтому ориентируйтесь здесь на свои финансовые возможности.

    Модели

    с подсветкой считаются очень удобными в использовании; такое устройство не придется долго искать в темном помещении. У каждой клавиши есть светящееся окошко, указывающее положение переключателя.

    Схема подключения

    Во-первых, несколько основных принципов, чтобы вы поняли саму суть проходного переключателя.

    1. Трехжильный провод идет от каждого проходного устройства в распределительную коробку.
    2. От первого проходного коммутатора одна жила подключается к фазе питающей сети.
    3. Одна жила второго переключателя подключена к фазному проводу осветительного прибора.
    4. Оба коммутационных устройства электрически соединены друг с другом в распределительной коробке путем спаривания двух оставшихся жил.

    А теперь подробнее рассмотрим подключение двухклавишного переключателя к электрической сети.

    Возьмите в руки двухклавишный переключатель и внимательно осмотрите его тыльную сторону. Провода подключаются к шести клеммам (то есть по три на каждый ключ).

    Все клеммы промаркированы. Те, которые отмечены цифрой «1» со стрелкой рядом с ней, подключены к тем же клеммам второго сквозного переключателя. Таким же образом необходимо соединить проводами клеммы с цифрой «2» и нарисованной рядом стрелкой. В этом случае удобно использовать четырехжильный провод.

    Первый переключатель имеет еще две клеммы «L1» и «L2», к которым подключается фазный провод от питающей сети. Во втором переключателе клеммы, обозначенные «L1» и «L2», подключены соответственно к двум осветительным приборам. Такие соединения выполняются двухжильным проводом.

    Не забывай! Ноль питающей сети подключается в распределительной коробке с нулевыми проводами, идущими от держателей светильников.

    Подробный разбор схемы подключения смотрите в этом видео:

    Особенности установки

    Выберите места для сквозных переключателей.Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале комнаты, второй в конце. Неважно, с какой стороны вы входите в эту комнату, в любом случае — одним выключателем вы включаете свет, другим выключаете, они оба работают в двух направлениях световых групп.

    Для сквозного подключения двухклавишного выключателя необходимы специальные монтажные коробки, которые встраиваются в отверстие в стене (их еще называют розеточными коробками).

    Так как все подключения (а их не так уж и мало) будут производиться в распределительной коробке, то в стандартном стандарте (диаметр 60 мм) сделать это будет сложно, просто не хватит места, чтобы сделать необходимое переключение и аккуратно уложить его внутрь.Перед подключением двойного проходного устройства постарайтесь приобрести короб большего диаметра или сдвоенный на два-три.

    1. Обесточьте помещение, в котором вы будете выполнять работы.
    2. С помощью электродрели со специальной коронкой проделайте в стене необходимые отверстия для распределительной коробки (обычно делают под потолком) и розеток (принято устанавливать их на уровне опущенной руки человека).
    3. Для прокладки проводов с помощью болгарки проделайте пазы от распределительной коробки до мест установки выключателей и ламп.
    4. Уложить провода в пазы и закрепить алебастром. Не забудьте оставить длинные концы для обрезки и соединения.
    5. Ввести провод блока питания в распределительную коробку, он будет иметь две жилы — фазную и нулевую.
    6. Выполните все необходимые подключения проводов в соответствии со схемой подключения, описанной выше. Скрутка — самый распространенный метод соединения у электриков. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищены на 3-4 см, в выключателях и патронах 0.Достаточно 8-1 см.
    7. Все стыки плотно заизолировать специальной лентой, сверху, для надежности, также надеть трубы ПВХ.
    8. Установить светильники (в осветительных группах осветительные элементы обычно подключаются параллельно, потому что при последовательном подключении при выходе из строя одной лампы вся цепочка у вас работать не будет).
    9. Закрепите выключатели в розетках, установите рамки и ключи.
    10. Подайте напряжение в комнату и проверьте работу сквозных выключателей. Включите первое устройство, лампы должны загореться, пройдите до конца комнаты, выключите второй выключатель, лампы должны погаснуть.

    В следующем видео показано, как выполнить подключение на практике:

    И еще один пример:

    Если вы действительно понимаете, схема подключения двухклавишного сквозного переключателя не так уж и сложна. Вам понадобятся базовые знания в области электротехники, рабочий набор инструментов электрика и максимальная осторожность.

    Цены на жилищно-коммунальные услуги ежегодно растут, что заставляет задуматься об экономии, в том числе и на электроэнергии. Причем это касается тех мест, о которых человек раньше даже не думал.Например, освещение подъездов и площадок в многоэтажных домах. В недавнем прошлом, когда цены на электроэнергию были низкими, лестницы освещались круглосуточно. Эта проблема актуальна и в частных домах, в которых более одного этажа соединены лестницей. В целях экономии приходится выключать свет, но для этого нужно либо спуститься по лестнице, либо снова подняться по ней. Это крайне неудобно, поэтому иногда его просто не выключают и горит до утра, когда уже не светло.

    Для удобства освещения в таких помещениях разработаны так называемые «проходные» переключатели. Их еще называют «дубликатом» или «перевернутым». Их можно отличить от классических выключателей по наличию большего количества контактов. Поэтому для того, чтобы их соединить, необходимо знать схему, а тем более уметь понимать принцип их работы. Естественно, это не совсем просто, но абсолютно реально.

    На кнопке проходного переключателя две стрелки (не большие), направленные вверх и вниз.

    Это одноклавишный выключатель. Ключ может иметь двойные стрелки.

    Схема подключения ненамного сложнее, чем схема подключения классического выключателя. Единственное отличие состоит в большем количестве контактов: у обычного переключателя два контакта, а у прямого переключателя — три. Два из трех контактов считаются общими. В схеме переключения освещения задействованы два и более подобных переключателя.

    Отличия — в количестве контактов

    Переключатель работает следующим образом: при переключении ключом вход подключается к одному из выходов.Другими словами, сквозной переключатель рассчитан на два рабочих состояния:

    • Вход соединен с выходом 1;
    • Вход соединен с выходом 2.

    У него нет промежуточных положений, поэтому схема работает как надо. Поскольку происходит простое соединение контактов, по мнению многих специалистов, их следовало назвать «переключателями». Поэтому безбарьерный переключатель смело можно отнести к таким устройствам.

    Чтобы не ошибиться, что это за переключатель, следует ознакомиться со схемой переключения, которая присутствует на корпусе переключателя.В основном схема имеется на фирменных изделиях, но на недорогих примитивных моделях вы ее не увидите. Обычно схему можно встретить на выключателях от Lezard, Legrand, Viko и др. Что касается дешевых китайских выключателей, то в принципе такой схемы нет, поэтому концы приходится называть устройством.

    Как было сказано выше, при отсутствии цепи лучше звонить контактами при разных положениях клавиш. Это тоже нужно, чтобы не перепутать концы, так как безответственные производители часто путают терминалы в процессе производства, а значит, работать будет некорректно.

    Для звонка на контакты у вас должен быть цифровой или циферблатный индикатор. Цифровое устройство следует переключить в режим набора с помощью переключателя. В этом режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. Когда концы щупов закрыты, устройство издает звуковой сигнал, что очень удобно, так как нет необходимости смотреть на дисплей устройства. Если есть указательное устройство, то при закрытии концов щупов стрелка отклоняется от него вправо до упора.

    В этом случае важно найти общий провод. Для тех, у кого есть навыки работы с устройством, особых проблем не возникнет, а вот для тех, кто впервые взял в руки устройство, задача может быть не решаемой, несмотря на то, что нужно разбираться всего в трех контактах . В этом случае лучше сначала посмотреть видео, в котором четко объясняется, а главное, показано, как это делать.

    Схема подключения двух переключателей

    Подобная схема может оказаться существенным подспорьем при организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате.Довольно удобно организовать освещение в спальне, когда один выключатель установлен у входа в спальню, а другой — рядом с кроватью. В этом случае вам не придется постоянно вставать с постели, чтобы выключить основной свет.

    Схема подключения двух проходных переключателей

    Схема подключения очень проста и понятна: на вход одного из переключателей подается фаза, вход другого переключателя подключается к одному из проводов люстры ( напольная лампа).Другой конец светильника подключается непосредственно к нейтральному проводу. Выходы N1 обоих переключателей соединены вместе, как выходы N2.

    Схема работает довольно просто. Если посмотреть на схему, то в этом положении горит источник света. При последующем переключении любого из переключателей в произвольном порядке лампа будет выключаться и включаться.

    Для большей наглядности следует внимательно посмотреть на картинку.

    Проводка между двумя сквозными переключателями.

    Если такие переключатели устанавливаются в помещении, электромонтаж должен выполняться, как показано на рисунке ниже. Современные требования допускают разводку на расстоянии 15 см от потолка. Как правило, провода помещают в специальные лотки или коробки, а концы проводов концентрируют в распределительных коробках. У такого подхода есть неоспоримые преимущества. Главное, что поврежденный провод всегда можно заменить. Соединение проводов в распределительных коробках осуществляется с помощью специальных зажимов (клеммников).При этом допускаются и скрутки, которые затем обязательно спаиваются и надежно изолируются.

    Выход второго переключателя подключен к одному из проводов освещения, идущих к лампе. Белые провода — это провода, соединяющие выходы обоих переключателей.

    Электропроводка в жилом районе

    Как соединяются концы проводов в распределительной коробке, вы можете узнать, посмотрев соответствующее видео.

    Опция трехточечного управления освещением

    Если необходимо дистанционное управление светильником с трех мест, то также придется приобрести перекрестный переключатель.Он переключает одновременно не по одному, а по два контакта, поэтому имеет два входа и два выхода.

    Как подключить все три переключателя можно увидеть на рисунке. Это несколько сложнее, чем в предыдущем случае, но вы можете понять, как это работает.

    Электрическая схема включения лампы с трех мест.

    Для подключения источника электрического света согласно этой схеме необходимо выполнить следующие операции:

    1. Нейтральный провод подключается к одному из проводов лампы.
    2. Фазный провод подключается к входному контакту одного из проходных переключателей.
    3. Свободный провод лампы подключается к входному контакту второго переключателя (сквозного).
    4. Два выходных контакта проходного переключателя подключены к двум входным контактам перекрестного переключателя.
    5. Два выходных контакта второго сквозного переключателя подключены к двум выходным контактам кросс-переключателя.

    Схема такая же, но более наглядно показано, где именно подключать провода.

    К каким клеммам подключены провода?

    Примерно так должны быть проложены провода по комнате.

    На основе трехточечной схемы управления можно собрать четырехточечную или пятиточечную схемы. В таких случаях необходимо увеличить количество перекрестных переключателей. Их всегда следует устанавливать между двумя сквозными переключателями.

    Организационная схема включения / выключения лампы на 5 точек.

    Если вы удалите один из перекрестных переключателей из этой схемы, вы получите вариант с 4 точками, а если вы добавите к нему один перекрестный переключатель, вы получите вариант с 6 точками.

    Двухклавишный переключатель: схема подключения

    Для управления работой двух ламп с нескольких точек есть двухклавишные сквозные переключатели. У них шесть контактов. Главное — определить общие контакты. Они определяются по тому же принципу, что и при поиске общего контакта в одноклавишных проходных выключателях.

    В схеме, в которой используются два двухклавишных проходных переключателя, используется значительно больше проводов.

    Фазный провод подается на входы обоих переключателей, а остальные входы переключателей подключаются к одному из концов одной и другой лампы.Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного переключателя подключены к двум выходам второго переключателя, а два других выхода этого переключателя подключены к двум другим выходам первого переключателя.

    Вариант подключения для подключения двухклавишных проходных переключателей.

    Если вы хотите управлять работой двух ламп с трех или четырех точек, вам придется приобрести два крестовых переключателя. Каждая пара выходов двухклавишного переключателя подключена к одной паре одного перекрестного переключателя. И так далее, попарно выходы устройства соединяются между собой.

    Контроль работы двух осветительных ламп с четырех точек.

    Если посмотреть, то ничего сложного, особенно при использовании одноклавишных сквозных переключателей. Что касается двухклавишных сквозных переключателей, то здесь все гораздо серьезнее и дороже, как в плане проводов, так и переключателей. Точнее, эта схема менее практична, но более дорогая.

    Схемы со сквозными переключателями в нескольких местах значительно расширяют возможности системы освещения и делают управление более комфортным.+ ТЕСТ для самотестирования.

    Переключатель проходной (ПВ) двухклавишный — коммутационное устройство, позволяющее управлять освещением из двух и более разных мест.

    Схемы

    с его использованием очень удобны для управления освещением объектов с большой площадью или линий с большими расстояниями. Они используются на самых разных объектах:

    • По парковым аллеям;
    • На стадионах;
    • Для освещения бассейнов и ледовых арен;
    • Освещение концертных площадок, туннелей и других общественных мест.

    Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Схема сквозного подключения позволяет управлять этими группами из нескольких разных мест, в нашем случае из двух точек. Пользователям не нужно проходить большие расстояния до единой контрольной точки; ближайший можно использовать для включения или выключения света.

    ИСПЫТАНИЕ:

    Прежде чем приступить к самостоятельной установке, проверьте себя по основным вопросам, обеспечивающим безопасность работы, правильный выбор материалов и сборку схемы.

    1. Каким должно быть сечение проводников от распределительного щита до распределительной коробки, если есть две группы по 10 ламп каждая мощностью 150 Вт?

    а) минимум — 1 мм2 б) минимум — 1,5 мм2

    1. Какая допустимая длина кабеля сечением 1,5 мм2 при мощности нагрузки 3 кВт?

    а) не более — 17,5 м б) не более — 23 м

    1. Последовательность сборки, подключения цепи освещения с двумя двухклавишными проходными переключателями?

    а) Установите осветительные приборы, включите распределительную коробку, затем подсоедините подводящий кабель к распределительному щиту;

    б) Подключите подводящий кабель к распределительному щиту, установите осветительные приборы, проложите и отсоедините провода.

    Ответы:

    1. Правильный ответ — «б»;
    2. Правильный ответ — «а», сечение и длина кабеля определяется по таблице выше;
    3. Ответ «а», в целях безопасности устанавливают осветительные приборы, провода отключают коробку. Затем проверяют правильность сборки схемы и только после этого подключают питание от распределительного щита.

    Схема 2-х проходных выключателей (далее П.В.) из 2 мест

    Функционирование двухклавишных сквозных структур следует рассматривать на основе принципа работы одноклавишного сквозного переключателя. Это связано с тем, что конструкция двухклавишных изделий содержит два одноклавишных изделия, они соединяются одинаково, по группам осветительных приборов.

    Как работает двухклавишный PV

    Рассмотрим работу схемы при прохождении тока по цепям первой группы осветительных приборов.На схеме показано, как подключать, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит на лампы и через них — на нулевой провод.

    Рисунок: 2. Если вы нажмете кнопку первой группы, соединение будет PV двойное №1, контакты перейдут на нижнюю строку, цепь разомкнется и лампы погаснут.

    Теперь переключение ключей первый или второй элемент первой группы приведет к замыканию цепи по верхней или нижней строке.Таким образом, освещением можно управлять откуда угодно. Цепочка второй группы работает аналогично, поэтому нет необходимости повторять описание.

    Иногда, чтобы не покупать простой свитч при наличии пропускной способности (ПВ), некоторые думают, как подключить двойной ПВ как обычно. Для этого нужно активировать одну кнопку на переключателе, два фазных контакта на входе и подключить любой из свободных контактов к осветительному прибору.

    Конструктивные особенности 2-х клавишного П.В.

    Многочисленные компании-производители выпускают разные модели двухклавишных проходных переключателей.По внешнему виду с лицевой стороны они ничем не отличаются от обычных, есть варианты с подсветкой клавиш и без.

    Рисунок: 3. Внешний вид двухклавишный проходной переключатель с лицевой стороны

    Конструкция креплений в стене стандартная с выдвижными металлическими планками, которые открываются при повороте винтов.

    Рисунок: 4. Пример крепления двухконтактного выключателя к стене

    Каркас, на котором крепятся контактные клеммы и механизм переключения, может быть пластмассовым или керамическим, как правило, на токи выше 10А изделия изготавливают на керамической основе.

    Существенным отличием от других моделей является то, что двухклавишный ФЭУ отключается через шесть контактов.

    Рисунок: 5. Шесть контактных групп на керамической подложке проходной выключатель Lezard с двумя ключами

    Контактные группы могут быть пружинными или на болтах. Для удобства установки на керамическую подложку выключателей Lezard контакты пронумерованы, как и на других моделях, в маркировке указан максимально допустимый ток нагрузки. Некоторые продукты имеют упрощенную схему подключения.

    Не нужно долго думать, как подключить переключатель Werkel к этой схеме. Провода крепятся к контактам очень удобно, при нажатии на кнопку открывается контактное отверстие, вставляется провод, при отпускании контакты зажимаются. Автоматические выключатели серий ABB Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общей раме корпуса. При необходимости модули для обычного или проходного переключателя могут быть вставлены в один корпус.

    Нетрудно понять как подключить 2 ключа abb , по той же схеме, что и «Лезард», конструкция зажимных клемм такая же.

    Установка, фотоэлектрическая схема с двух мест на 2 точки / лампочки

    На представленных ранее схемах, упрощенном варианте, для более доступного понимания принципа работы подключение через распределительную коробку не показано. На практике линии систем освещения подключаются в распределительной коробке.

    Рассмотрим классический вариант освещения подземных переходов или тоннелей, когда есть две группы светильников. В этом случае важно правильно выбрать место для установки всех элементов; элементы управления должны обеспечивать удобную среду для пользователей. Поэтому их ставят на концах тоннеля, это дает возможность на входе включить, на выходе выключить. Распределительную коробку рекомендуется устанавливать на краю, который ближе к распределительному щиту, тогда от платы к коробке потребуется меньше проводов.

    Последовательность операций, общие правила установки

    Подбирается марка, рассчитывается длина и сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, три медных проводника. Сечение рассчитывается или выбирается по таблице исходя из мощности, потребляемой осветительными приборами в каждой группе.

    Сечение силового кабеля в зависимости от потребляемой мощности в группе:

    Медные провода трехжильного кабеля

    Обязательно учитывайте количество ламп, потребляемую мощность, допустимую длину провода. В противном случае нагреются провода, контакты в цепи, лампы будут гореть тускло. Долго такая сборка не продержится.

    К распределительной коробке от распределительной коробки подводится провод большого сечения с учетом суммарной мощности двух осветительных групп. Для установки понадобится еще несколько элементов:

    • Распределительная коробка;
    • Коробки розеточные для внутренней разводки в бетонных или кирпичных стенах — 2 шт .;
    • Переключатели проходные двухклавишные — 2 шт .;
    • Приборы осветительные, абажуры, лампы дневного света и прочие.

    Выбор марки кабеля зависит от условий эксплуатации, учитывается множество факторов в помещении и на улице, влажность и повышенные температуры, рекомендуется использовать данные из этой таблицы

    После покупки всех компонентов схемы можно приступать к установке:

    1. Если стены бетонные или кирпичные, перфоратором просверливается отверстие с коронкой под распределительную коробку под потолком 15-20 см;
    2. Ниже вертикали под ящиком, на высоте 60-90 см от пола, просверливается отверстие под первый дисплей;
    3. На противоположном конце туннеля для облегчения монтажа вдоль той же стены просверливается отверстие для второй розетки;
    4. Прокладываем кабель наибольшего сечения от распределительного щита до распределительной коробки;
    5. От коробки к выключателям прокладываем два кабеля меньшего сечения, каждый с тремя токопроводящими жилами;
    6. Линии осветительных приборов прокладываются трехжильными кабелями в их направлениях, для соединения плафонов оставляются петли 30-40 см;
    7. Концы линий вставляются в распределительную коробку, розеточные коробки, затем в отверстия вставляются корпуса, фиксируются гипсовым раствором;

    Примечание! С учетом требований СНиП, ГОСТ и других нормативных документов при монтаже очень важно соблюдение требований п. 1 ПУЭ (правила электромонтажа).1.29. и п. 1.1.30. первая глава и ГОСТ Р 50462-92.

    В этих документах установлена ​​маркировка проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

    1. Синий, голубой — нейтральный провод;
    2. Желто-зеленый для заземления;
    3. Красный, белый, черный, другие цвета для фазового провода и его переключаемых участков.

    Иногда изоляция бывает белого цвета с полосой, как показано на фото ниже.

    Рисунок: 6. Пример установки проходного выключателя в розеточную коробку.

    1. После высыхания гипса можно снять изоляцию с концов, соединить провода коробки отдельными скрученными, соединить, закрепить розетки с лампами. в соответствии со схемой ниже.

    Рисунок: 7. Схема подключения двойных фотоэлектрических систем, систем освещения из разных мест, с двумя группами ламп

    Как подключить сквозной выключатель с 2 ключами, систему управления из 2 мест

    Примечание! Шесть проводов подходят для первого переключателя, но 5 подключены, один можно оставить как резервный. Конец фазы подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

    Рисунок: 8. Пример подключения первого двухклавишного переключателя

    Противоположные концы подключаются через коробку к таким же контактам второго переключателя.

    Рисунок: 9. Пример подключения второго двухклавишного переключателя

    Контакты №1; 2 выключателя второго типа подключены через коробку к фазным проводам первой и второй группы освещения.Нейтральный провод заземления от распределительного щита проходит через коробку к осветительным приборам.

    Для более четкого понимания процесса сборки схемы посмотрите видео
    Также важно знать некоторые нюансы:
    • Концы проводов вставляются в распределительную коробку на длину 15-20 см, это необходимо для удобства обрезки и скручивания соединений. Внешний слой изоляции с провода снимается практически полностью до ввода, остается 2-3 см.С токопроводящих жил снимается изоляция на 3-5 см, после чего оголенные концы загибаются по схеме и скручиваются.

    С более длинными концами, после подключения провода могут не влезать в коробку, короткие могут не доходить до качественной скрутки.

    • Лампы групп подключаются по параллельной схеме, это обеспечивает срабатывание освещения при перегорании одной из ламп в цепи.

    Рисунок: 10. Схема параллельного подключения ламп

    Установите светодиодные энергосберегающие лампы, это значительно снизит затраты на электроэнергию, вам потребуются кабели меньшего размера, что позволит сэкономить финансовые затраты.

    Как распаять двухклавишный ПВ, 2 вершины установочных элементов для электропроводки

    Часто соединения цепи в распределительной коробке скручены, скрутки припаяны или приварены на наконечнике. С введением новых монтажных элементов этот процесс становится намного проще.

    Первой технологией считается конструкция элементов проводки с подпружиненными выводами, обеспечивающая надежное электрическое соединение и быстрый монтаж схемы:

    1. Очень качественные контактные зажимы на выключателях Werkel

    Даже у непрофессионалов нет проблем для того, чтобы подключить переключатель werkel, достаточно нажать кнопку соответствующего терминала, отверстие будет свободным для приема зачищенного конца. При отпускании кнопки пружина надежно прижимает провод к контакту.

    В целях безопасности участок линии от распределительной коробки до контактов PDP подключается в последнюю очередь. Когда монтаж системы освещения завершен, все цепи нужно проверить приборами управления. Проверить можно и обычным мультиметром, и стрелочным тестером, и щупом с батареей, и лампочкой.

    Иногда стремятся сэкономить, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля.При этом нагреваются токопроводящие жилы, выгорают контакты. Постарайтесь разместить распределительную коробку, первый проходной переключатель и PDS близко и компактно, чтобы снизить затраты.

    3 распространенные ошибки при установке выключателей

    В процессе установки начинающие установщики часто допускают стандартные ошибки:

    • Распределительные и розеточные коробки закрепляются на гипсовом растворе перед намоткой концов проводов;
    • Недостаточно длинные концы проводов, выведенных в розетках и распределительных коробках;
    • На выключатель надевается не фаза, а нейтральный провод;

    5 часто задаваемых вопросов

    • Как узнать потребляемую мощность одной группы и сумму всей цепи, чтобы выбрать правильное сечение?

    Потребляемая мощность написана на лампах, просто добавьте ее, исходя из количества ламп, используйте результат для выбора из таблицы. Например: 5 ламп по 9 Вт, группы по 2

    P = (9×5) x2 = 90Вт. Возьмите запас 100Вт, это 0,1кВт для такой схемы вполне достаточно, минимальное сечение 1мм2.

    Для бытовых условий обычно используются токопроводящие провода 1,5 макс. 2,5 мм2 от распределительного щита до распределительной коробки, 0,75 — 1,5 мм2 для групп освещения.

    Спортивные площадки, стадионы, бассейны имеют повышенное энергопотребление, количество осветительных приборов значительно больше, иногда на башнях есть прожекторы, лампы которых потребляют по 5-10 кВт каждая.Поэтому сечение будет больше, все параметры необходимо тщательно продумать и рассчитать.

    • Какую марку переключателей мне следует использовать?

    Есть много разных производителей, мы рассмотрели продукцию компании «Лезард». Очень удобны для монтажных работ, надежны в эксплуатации, керамическая подкладка, зажимные пружины, пронумерованные контакты. Неплохие модели производит Legrand; По статистике, это самые востребованные потребителями модели.

    • Могу ли я использовать два одноклавишных переключателя вместо двухклавишного сквозного переключателя?

    Да ведь на самом деле корпус двухклавишного продукта состоит из 2-х одноклавишных механизмов, но тогда нужно будет правильно произвести переключение. Эта тема требует отдельного детального рассмотрения … Недостатком этого метода будет просверливание отверстий, установка пары лишних розеток.

    • В схеме между переключателями через коробку подключено шесть проводов, среди них синяя изоляция, можно ли их подключать, ведь там фаза будет переключаться?

    Это правило применяется к вводной части от PDP до клемм 1 и 2 выключателя (красный провод).Промежуточные контакты подключаются проводами любого цвета, опытные электрики сразу разберутся, где фаза ввода, а где коммутируемые участки.

    • Как с помощью мультиметра проверить правильность сборки схемы перед подключением к PDP?

    Кратко одним из способов:

    • Перевести устройство в режим набора номера:
    • Обзвонить цепь без ламп, определив отсутствие короткого замыкания, все три провода соединить между собой к распределительному щиту, фазе, нулю и массе;
    • Вкрутите по одной лампе накаливания в каждую группу;
    • Подключите щупы к фазному и нулевому проводу, при выключенных ключах прибор покажет обрыв, при включенной цепи — цепь исправна.

    Эта тема требует отдельного рассмотрения того, как использовать мультиметр или другие устройства проверки целостности цепи.

    Многие владельцы больших жилых помещений сталкивались с проблемой пройти через темную комнату, чтобы включить свет. Решить такую ​​неприятность можно специальным сквозным переключателем. О нем и пойдет речь в статье.

    Зачем нужны безводные переключатели?

    Схема двойного проходного переключателя используется для управления источником света из двух положений, расположенных на определенном расстоянии друг от друга.Такое электрооборудование работает по принципу обычного выключателя. Таким образом, больше нет необходимости возвращаться к первому устройству, чтобы выключить освещение. Свет можно выключить из удобного места.

    Такие сквозные переключатели в магазинах представлены трех типов: одноклавишные, двухклавишные и трехклавишные.

    Конструкция различается в зависимости от количества подключаемых к прибору осветительных ламп. Помимо клавишного управления, есть и более продвинутые модели с выключенным касанием.

    Переключатели перекрестные

    Переключатели перекрестные используются для создания комфортных условий использования электрического освещения в жилых помещениях. Также при использовании таких специальных выключателей можно сэкономить на электроэнергии, которая тратится на освещение в многоэтажных домах. Например, в многоквартирном жилом доме, а также в студенческих общежитиях, а также в других зданиях, где запроектированы достаточно длинные коридоры с множеством дверей в комнаты, жители включают свет при входе в здание с улицы.Если установлен крестовой выключатель, гость имеет возможность выключить свет в коридоре в своей комнате. Это позволяет сэкономить значительную часть электроэнергии, необходимой для освещения коридора.

    Все переключатели, подключенные к одному источнику света, кроме первого и последнего, являются переходными. Их отличие от затворов в том, что у первых гораздо меньше контактов внутри корпуса. Переключатель с одной кнопкой имеет четыре контакта вместо трех.

    Устройство двухклавишного переключателя проходного типа

    Основное отличие схемы двойного проходного переключателя от обычной заключается в том, что первое устройство подключается сразу к трем проводам.Его принцип действия заключается в подаче напряжения с одного контакта на другой. Осветительное устройство будет работать, когда клавиши обоих переключателей проходного типа находятся в одинаковом положении, свет выключается, когда одна из клавиш меняет свое положение на любом из двух устройств.

    Одним осветительным прибором можно управлять не только двумя переключателями. К электрической цепи может быть подключено любое количество переключателей.

    Однокнопочный переходной переключатель оснащен тремя выводами.Двухклавишные переключатели содержат в своем корпусе сразу 5 клемм. Две пары необходимы для подключения к другим переключателям, а пятая клемма — общая.

    Переключатель с тремя клавишами имеет гораздо более сложную внутреннюю структуру, но имея в руках внутреннюю схему этого устройства, понять принцип его работы не составит труда.

    Установка проходных выключателей

    Схема двойного проходного выключателя мало чем отличается от установки классических выключателей света.Однако у проходных электроприборов к корпусу подключаются сразу три кабеля. Два из них нужны для перемычки между переключателями, а третий используется для приема электрического тока от распределительного щита. Для подключения двух и более переходных выключателей следует дополнительно приобрести распределительную коробку, куда подключаются провода.

    Для установки электроприборов по схеме двухпроходного переключателя с двумя точками управления потребуется большое количество кабеля.Каждое устройство снабжено шестью жилами электрического кабеля. Принципиальное отличие классического переключателя с двумя клавишами от сквозного в том, что последний не имеет общего вывода. Корпус переключателя проходного типа состоит из двух независимых переключателей. Схема подключения такого устройства выполняется поэтапно:

    • Сначала розеточные коробки устанавливаются в отверстие в стене, предварительно прорезанное перфоратором. К нему по стробам подключаются трехжильные провода.
    • Каждый осветительный прибор должен быть подключен к нулевой фазе кабеля, а также к заземлению. Затем следует подключить устройства к проводам.
    • В распределительной коробке фазные провода необходимо подключить к двум контактам от первого прерывателя. Второй выключатель света необходимо подключить к проводам от светильника.
    • от осветительного прибора необходимо подключить к специально отведенному месту в распределительном щите здания.

    При переключении контактов в цепи двойных проходных выключателей на две лампы их общие цепи попарно размыкаются и соединяются.Это обеспечивает нормальное функционирование светильника.

    Процесс подключения перемычки

    Для правильного подключения устройств по схеме двойного проходного переключателя необходимо освободить один сантиметр каждого провода от изоляции, чтобы подключить их к соединительным колодкам и к корпусу переключателя. В коробке необходимо подключить фазный провод к входному контакту первого переключателя. Два выходных провода подключены к входу первого переключателя.Выводы должны быть подключены к таким же проводам от второго устройства. Входной контакт от второго переключателя должен быть соединен с лампой. Нулевая фаза от осветительного электроприбора должна быть подключена к нулю на электрическом щите.

    Подключение проходного переключателя на две лампы

    Рассмотрим схему подключения двойного проходного переключателя сразу на два источника света. Для начала нужно определиться, какие задачи есть для правильной работы такой электрической схемы:

    1. Прокладка
    2. Определение места, где будут установлены переключатели.
    3. Выбор места для монтажа распределительной коробки.

    Чтобы правильно подключить схему двойного проходного выключателя от двух точек управления электрическим освещением в доме, следует разместить распределительный щит в подходящем для этого месте, два выключателя на определенном расстоянии друг от друга, и также должна быть установлена ​​электрическая коробка.

    После этого необходимо подключить кабели ко всем устройствам в электрической цепи. В этом случае провода необходимо прокладывать в защитных кабельных каналах или гофрах.

    Для правильной работы схемы необходимо подключить провода, подключенные к источнику света и переключателям в распределительной коробке. Фазу из коробки необходимо подключить ко входу выключателя. Два выхода необходимо соединить проводами от выхода второго переключателя. Общий вход второго переключателя должен быть подключен к выходу источника света.

    Другой вывод на схеме подключения двух двухпроходных выключателей осветительного прибора должен быть подключен к нейтральному проводу в коробке.Сечение используемого кабеля следует подбирать в соответствии с мощностью электрооборудования.

    Выполняется по параллельной схеме. Этот метод позволит лампочкам продолжать работать, если одна из них перегорит.

    Подключение освещения с тремя проходными переключателями

    Для правильного подключения цепей двойных проходных переключателей «Legrand» используйте те же устройства, что и с двумя переключателями. Переключатели кроссовера используются как дополнительный элемент.У таких устройств сразу четыре входа: два входа и два выхода. Все эти выходы являются одновременно коммутируемыми элементами. Электропроводка в такой схеме должна быть четырехжильной.

    В этом случае следует использовать обычные затворные переключатели в начальной и конечной точках управления освещением. В остальных местах необходимо подключить переключатели кросс-коммутации. В этой схеме можно использовать любое количество переключателей, и процедура установки усложняется. Чтобы не запутаться в большом количестве проводов, требующих подключения к оборудованию, их стоит пометить разными цветами.

    Два выходных контакта первого выключателя должны быть подключены к выходам следующего перекрестного выключателя. Затем нужно подключиться к следующему переключателю, у которого одна общая клемма соединена с клеммой источника света.

    Фазный провод должен быть подключен к входному контакту первого переключателя, второй провод от светильника должен быть подключен к нулевой фазе в распределительной коробке.

    Все проходные переключатели питаются от трехфазного кабеля, кросс-коммутаторы — от четырехпроводного.

    Подключение двухконтактного перекрестного переключателя

    В помещениях также используются электрические схемы проходного двойного переключателя «Legrand» вместе с переходным переключателем света, также с двумя кнопками. Такой вариант подключения дает возможность управлять светом с трех или четырех точек. Между переключателями установлен крестовой двухкнопочный переключатель. К нему необходимо подключить 8 проводов (по 4 от каждого переключателя).

    Для прокладки такого количества проводов рекомендуется использовать коробки для более удобного распределения фаз.Следует отметить, что стандартная коробка диаметром 60 мм не поместит в своем корпусе более 4-х проводов. Для подключения большого количества кабелей следует покупать короб диаметром не менее 100 мм.

    Стоимость переходных и перекрестных переключателей

    Цены на проходные переключатели самых бюджетных моделей начинаются от 150 рублей за штуку. Кросс-переключатели в два раза дороже, самое дешевое устройство стоит 350 рублей. Максимальная стоимость устройства достигает 1000 рублей.

    Проходные и перекрестные выключатели света постепенно устаревают, уступая место новым устройствам, оснащенным автоматическими датчиками. Они автоматически включаются, когда датчик обнаруживает движение в заданном радиусе.

    Как включить двухпроходный переключатель. Схема подключения двухклавишного переключателя проходного действия. Офис в трех местах

    Двухклавишный проходной выключатель (ДПВ) поможет сэкономить электроэнергию в проходных помещениях.Это устройство обеспечивает равное управление светом из разных мест, что делает процесс более комфортным.

    При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии помещения. Рассмотрим подробнее особенности подключения двухклавишных сквозных выключателей

    Суть сквозных выключателей (ПВ) заключается в возможности включать и выключать лампочки независимо с нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие как минимум двух переключателей.

    Функционально бытовые проходные переключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым механизмом регулировки.

    Передняя панель проходного переключателя может быть оборудована светодиодами с подсветкой для лучшей видимости клавиш в темноте

    Различные тумблеры переключателя управляют различными цепями осветительных устройств, поэтому DPV специально разработаны для люстр или плафонов с двумя электрическими цепями.

    При увеличении точек управления освещением резко увеличивается количество проводов, участвующих в цепи.Из-за этого в бытовой электропроводке преимущественно используются два или три проходных переключателя на светильник.

    По интерфейсу ПВ можно разделить на:

    • механические;
    • сенсорный;
    • пульт.

    Последние используются редко из-за непрактичности, но в магазинах их можно найти. Сенсорные переключатели хороши тем, что любое прикосновение к ним приводит к попеременному включению и выключению света. Механические клавиши более привычны для людей и позволяют тактильно ощущать изменение положения тумблера.

    На задней панели сквозного переключателя размещена схема подключения, позволяющая не запутаться и правильно их подключать

    Визуальное исполнение DPV может быть самым разнообразным. В магазинах электротехники можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства не влияют на его функциональность.

    Места преимущественного размещения

    Проходные выключатели устанавливаются в любых доступных для руки местах.Необязательно постоянно использовать оба устройства управления освещением. Один выключатель может быть основным, а второй можно использовать только при необходимости.

    Если провода обычных выключателей уложены в гофре, то есть возможность заменить их переходами без повреждения стен

    Чаще всего ДПВ устанавливают в таких местах:

    1. На противоположных концах длинного коридора. Если посередине стоит дополнительная дверь, то рядом с ней также можно разместить концевой выключатель.
    2. Большие спальни. Один ДПВ можно классически разместить на стене возле двери, а другой — возле кровати.
    3. По лестничным пролетам.
    4. По дорожкам и аллеям домов, коттеджей, дач. Вечером удобно выйти из дома, пройти по освещенной аллее и выключить свет у въездных ворот.
    5. В больших залах с несколькими входными дверями на противоположных сторонах.

    Проходной переключатель одновременно экономит энергию и обеспечивает безопасность передвижения людей.Единственный недостаток этого устройства — повышенная сложность и стоимость первоначальной установки.

    Устройство и схема работы DPV

    Сквозной переключатель точнее называть переключателем, потому что он не имеет определенного положения, в котором напряжение подается на осветительный прибор. Ключевые маркеры не имеют стандартных ярлыков включения / выключения или значков в виде палочки и овальных значков. Обычно на переключателе есть только две противоположно направленные стрелки, которые указывают на двойное назначение переключателя.

    Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подключив ко входу в распределительную коробку штатную батарею.

    Вариант №1 — двухзонное размещение

    ДПВ желательно устанавливать перед внутренней отделкой помещения.

    Ведь схема установки и подключения двухклавишного сквозного переключателя предполагает наличие целых четырех стробов:

    1. Один от источника питания до распределительной коробки.
    2. Два от распределительной коробки до ПВ.
    3. Один от коробки до фары.

    После этого нужно определиться с количеством необходимых кабелей и количеством жил в них.

    Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двухжильных провода. Два провода будут использоваться для подачи напряжения на переключатель, а остальные четыре будут проходить через распределительную коробку ко второму коммутационному устройству.

    Ко второму ДПВ в стробе проложены три двухжильных провода.Два из них идут к осветительным приборам, а четыре других — к первому выключателю.

    К осветительным приборам можно подвести один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения ламп. К самой распределительной коробке подключается штатный двухжильный питающий провод.

    Основной задачей при установке фотоэлектрических модулей является правильное подключение кабеля в распределительной коробке. Он должен быть достаточно большим, чтобы вмещать минимум 16 проводов.Если вы проделаете работу медленно и прозвоните все соединения мультиметром, вы получите работоспособную электрическую цепь.

    Вариант №2 — трехзонное размещение

    Независимое трехзонное управление двумя цепями освещения отличается от описанного выше двухзонного управления наличием специального крестового переключателя. Он размещается исключительно в середине электрической цепи, хотя имеет те же функции, что и два других DPV.

    Чтобы разноуровневая проводка не мешала дальнейшему ремонту, ее стараются вести на расстоянии 15-20 см ниже уровня потолка

    Двойной кроссоверный переключатель имеет необычную конструкцию, в которой присутствует сквозной контакт.К нему всегда подключен один из проводов, идущих от первого переключателя, независимо от положения тумблера. Он замыкается в обоих положениях ДПВ крестового типа, что обеспечивает работу всей электрической цепи.

    Средний поперечный переключатель не взаимозаменяем с конечными устройствами. К рассматриваемой схеме можно добавить бесконечное количество таких промежуточных устройств, увеличивая количество зон управления включением / выключением света в помещении. Но усложнение схемы влечет за собой увеличение количества необходимых проводов и стробоскопов в стенах, что не добавит радости при самостоятельном монтаже проводки.

    По мере увеличения количества зон управления сложность проводки не увеличивается, но количество переключателей необходимо учитывать при определении размеров распределительной коробки

    Чтобы установить дополнительный DPV, необходимо будет сделать еще один паз от распределительной коробки для прокладки кабеля. Он должен вместить до 8 ядер: 4 от первого коммутатора и 4 от второго.

    Если электрика устанавливают профессионалы и есть финансовая возможность установить все выключатели, то использование ДПВ с трехзонным управлением для этого — отличный вариант.

    Установка соединительной коробки

    Все провода при установке DPV должны быть сосредоточены в соединительной коробке. Это уменьшит количество вспышек и упростит обслуживание электропроводки в случае изменения количества ламп или схемы их включения.

    Желательно разместить между двумя концевыми выключателями на уровне осветительной арматуры, расположенной в центре помещения. Однако окончательный выбор места установки основывается на конкретной конфигурации помещения и особенностях расположения элементов электрической схемы.

    Самозажимные клеммы обеспечивают плотное соединение, прочность которого не меняется со временем. Они безопасны и просты в эксплуатации

    Худший вариант подключения проводов в распределительной коробке — обычная скрутка изолентой. Этот метод может привести к нагреву изоляции и последующему возгоранию. Соединять жилы лучше всего с помощью специальных клемм, поскольку они обеспечивают простоту монтажа и последующего обслуживания.

    Последовательность действий при установке DPV

    Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма монтажных работ.Важно выполнить все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по установке двухзонного ДПВ.

    Шаг №1: проектирование … На этом этапе выполняются следующие действия:

    1. Нарисовывается общая электрическая схема.
    2. Расположение распределительной коробки определяется с учетом максимальной экономии на длине проводов.
    3. Рассчитаны метраж необходимых электрических кабелей и их тип.
    4. Расположение переключателей определяется с учетом удобства использования.
    5. Выбирается тип установки: скрытая или открытая (в ящиках).

    Вы можете самостоятельно спроектировать размещение ДПВ на листе бумаги. Проблем возникнуть не должно, ведь подробные аналогичные схемы есть в Интернете.

    Шаг №2: приобретите кабель, выключатели, элементы распределительной коробки. Лучше приобретать многожильные провода, чтобы их было удобно гнуть в розетках.

    В розеточной коробке не должно быть слишком много проводов, чтобы они не погнулись и не сломались при фиксации выключателя

    Шаг №3: установка распределительной коробки … Именно от нее и нужно для начала подвести провод к остальным устройствам. Распределительный ящик располагается в 15-30 см от потолка на видном месте. Подключать его к электросети необходимо только после полной сборки всей системы.

    Шаг №4: и подготовка к монтажу осветительных приборов.

    Шаг № 5: измерьте длину кабеля между точками электрической схемы и отрежьте необходимые отрезки. В этом случае необходимо сделать запас в 10-15 см для подключения каждого устройства. Провода укладывают в гофру или кабельные каналы, чтобы они не подвергались воздействию влаги во время паводков и оклейки обоев.

    Гофра защитит провода от короткого замыкания в случае неожиданного затопления стен соседями или дождем, избавляя от необходимости искать зазор по всей плите

    Шаг 6: соедините кабели , распределительные коробки, выключатели и лампы в единую систему.На обратной стороне DPV должна быть указана электрическая схема, которую необходимо соблюдать. В конце нужно проверить с помощью мультиметра исправность всех элементов системы.

    Металлические части светильников должны быть заземлены. Невыполнение этого требования может привести к поражению человека электрическим током. Кроме того, «ноль» должен идти непосредственно к осветительным приборам, а не к «фазе».

    Шаг 7: подключитесь к сети и проверьте .

    Если проверка системы прошла успешно, можно отключить электричество в квартире и приступить к косметическому ремонту: заделать бороздки, закрыть распределительную коробку.

    Самостоятельно подключить двухклавишные проходные выключатели в доме несложно. В этом случае важно строго соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы станет экономия на электричестве и комфорт жителей при регулировке освещения.

    Есть ли у вас личный опыт установки двухклавишных сквозных переключателей? Дайте, пожалуйста, дельный совет начинающим мастерам-мастерам. Расскажи о тонкостях монтажа, которые известны только тебе.Оставляйте свои комментарии в блоке под статьей.

    Если вы включите двухклавишный переключатель в электрическую цепь комнаты, это создаст дополнительные преимущества в управлении освещением. Например, с помощью этого переключателя, если вы установите его рядом с кроватью, вы сможете включить освещение в комнате, не вставая с постели. Или, например, одним ключом можно включить одну лампу в люстре, а другой — еще две такие же лампы, что еще больше усилит освещение.Кстати, сейчас цена на электромонтаж вполне приемлема. Доверьте эту работу специалистам.

    Обычно в быту используются простые однокнопочные переключатели. Но часто по тем или иным причинам люди вынуждены заменять простой одноклавишный переключатель на двухклавишный.
    У изделий этого типа много разных модификаций, но, как правило, все они работают по схеме «2 входа / 4 выхода». Теоретически получается, что это просто два однокнопочных переключателя сквозного типа, соединенных в одной конструкции.Также следует отметить, что эти устройства, несмотря на их разнообразный внешний вид, работают только парами. Включение только одного изделия в электрическую схему абсолютно бесполезно.

    Как работает двухклавишный коммутатор

    Для того, чтобы правильно включить это устройство в схему, нужно иметь представление о том, как он работает. В общем, точное его название не «переключатель», а «переключатель», потому что в момент нажатия клавиши контактная группа переключается (переворачивается), и ранее разомкнутая цепь замыкается или наоборот.
    Для того, чтобы понять принцип работы 2-х клавишного переключателя, сначала следует понять, как работает переключатель с 1-м ключом, схема которого приведена ниже:
    Из предоставленного чертежа становится ясно, что фазный провод подключен только к одному устройству (Off 1). Индикатор горит между следующим (Выкл. 2) и нулевым контуром. Оба устройства соединены проводниками. Путем передачи (переключения) контактов появляется возможность управлять освещением. Лампа загорится, если положение в каждом переключателе одинаковое, поскольку только этот вариант будет способствовать замыканию электрической цепи.Он погаснет при изменении положения ключа в одном из переключателей, что приведет к переключению контактной группы и размыканию цепи.

    Характеристики 2 кулисных переключателей

    Рассмотрим следующий рисунок.

    Как видно из него, 2 фазных провода подключены к 1 устройству, следовательно, есть два ключа. А значит и промежуточных проводов между переключателями должно быть в 2 раза больше, то есть 4.

    Эта схема называется «2 входа / 4 выхода», что, если посмотреть на нее со стороны, напоминает обычное реле с 2 парами контактов, работающее по принципу ручного переключения.Такие выключатели предназначены для работы с двумя разными лампами, светильниками или их группами, соединенными параллельно.

    Порядок подключения 2-клавишного коммутатора

    1. Соедините контактные группы устройств между собой.
    2. Подключить осветительные приборы.
    3. Подключите к ним нейтральный провод и линии от проходного устройства.
    4. Проверить правильность сборки схемы.
    5. Подсоедините фазный провод.

    Стоит помнить, что при проведении электромонтажных работ подавать питание в схему только в крайнем случае!

    Принципы подключения

    Конструктивные особенности выключателей разных производителей могут несколько отличаться, но в целом принцип у них одинаковый.Перед тем, как приступить к установке выключателя, необходимо его визуально изучить, чтобы определить его схему, что в большинстве случаев очень просто, к тому же схема должна входить в комплект устройства.

    Варианты схем с различными методами управления

    Двухпозиционное управление

    это самая простая схема … Чтобы не запутаться, желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Как долго его нужно прожить? «- к выходам, 4 выхода и пара запасных.Получается минимум 8 токопроводящих жил. В том случае, если заземление предусмотрено, то еще +2 штуки и получается 10. Если по какой-то причине выйдет из строя одна из жил, проще будет использовать одну из запасных, чем полностью заменить кабель, а значит сток никогда не повредит.

    При работе с двух точек схема подключения выглядит следующим образом:

    Трехточечное управление

    Такая схема более сложная и используется очень редко, например, для включения освещения на лестничных клетках с несколькими пролетами или в просторных холлах с более чем двумя дверями.В помещениях, где у входной двери установлена ​​1 КПП, а нужно управлять освещением с других точек. В этих случаях также может потребоваться перекрестный переключатель, который монтируется в цепи вместе с вводами.

    Таким образом, мы видим, что сложностей в установке и подключении 2-х клавишного проходного переключателя нет, главное определить, где фаза, а где ноль, что легко сделать, прибегнув к простой индикатор.

    Также обратите внимание на следующее:

    • При установке устройства следует подключать только контакты одного типа, так как при возникновении путаницы сеть может работать некорректно, или вообще не работать, а в некоторых случаях просто может возникнуть короткое замыкание.
    • Отличие таких переключателей от обычных заключается в том, что первые не имеют четко обозначенных положений «выключено» и «включено», управление осуществляется просто методом переключения ключа из одного положения в другое. Поэтому сначала придется заново привыкать к таким устройствам.
    • Во многих многоквартирных домах нет заземляющего провода (третий провод в кабеле электропроводки). Но там, где он проходит, не стоит забывать об этом при установке осветительной сети с проходными выключателями.
    • Если используются проводники одного цвета, их концы следует промаркировать, что значительно облегчит установку.

    При покупке кабеля в специализированном магазине перед использованием проверьте его на наличие дефектов. Как правило, повреждение оболочки и другие внешние нарушения обнаружить несложно, а вот внутренние повреждения можно обнаружить только с помощью тестера. Часто сердечники внутри кабеля обрываются из-за неправильной намотки его на центральный барабан, или сердечник может оборваться из-за неправильной транспортировки катушки кабеля.

    Видео: Схема подключения переключателя прямого действия

    Включение таких проходных выключателей в электрическую / цепь создает дополнительные удобства для управления освещением в частных домах или больших помещениях, например, на складах, производственных объектах и ​​т.п. Хотя для владельцев квартир эти устройства представляют интерес. Как вариант — установка в спальне, которая отключит свет от другой «точки», расположенной возле кровати.

    Но, как правило, в основном подразумеваются продукты с одним ключом.Это самый простой вариант. Разберемся, что такое двухклавишный сквозной переключатель, в чем его особенность и как правильно подключить устройство.

    2-клавишные сквозные переключатели доступны в нескольких версиях. Далее — упор на наиболее распространенный вид продукции, работающий по схеме «2 входа / 4 выхода». Это не что иное, как комбинированный вариант двух однокнопочных переключателей проходного типа. Следует отметить, что такие устройства вне зависимости от модификации работают только парами.Устанавливать только одно изделие в электрическую / цепь совершенно бессмысленно.


    Принцип работы переключателя проходного действия

    Без базовых знаний об устройстве двухклавишного переключателя вряд ли удастся разобраться в какой схеме и как подключить самостоятельно. Более точное название этого устройства, исходя из особенностей его функционирования, — выключатель, так как в момент нажатия на кнопку контактная группа перебрасывается, и схема переключается с «замкнутого» («разомкнутого») ) положение на противоположное.

    Изучение принципа работы желательно начать с одноклавишного аналога. Схема его подключения представлена ​​на рисунке.

    Из него видно, что фазный провод подводится только к одному устройству (№1). Между другой (№2) и нулевой цепью включается осветительный прибор. Оба ввода соединены проводниками. Освещением можно управлять, меняя местами контакты. Свет будет гореть, когда их положение в каждом из продуктов совпадает.Это соответствует короткому замыканию. Осветитель погаснет при условии, что в одном из устройств изменится положение ключа и соответственно контактная группа.

    Характеристики двухклавишных устройств

    Устройство №1 имеет 2 фазных провода. Соответственно есть два ключа.

    Промежуточных проводов, соединяющих выключатели, не 2, а 4.

    Это называется «2 входа / 4 выхода». Двухклавишный сквозной переключатель, если посмотреть на его схему, напоминает обычное реле с 2 парами контактов, только с ручным переключением.Устройство предназначено для управления работой 2-х разных светильников (или групп устройств, состоящих из параллельно соединенных образцов).

    Порядок подключения 2-клавишного переключателя

    1. Подключение контактных групп устройств друг к другу.
    2. Подключение осветительных приборов.
    3. Подключение к ним нулевого провода и проводов от проходного устройства.
    4. Проверка правильности сборки цепи.
    5. Подключение фазных проводов.При любых электромонтажных работах «питание» (мощность) подается в схему в последнюю очередь !!!

    Схемы подключения

    Дизайн устройств разных производителей может незначительно отличаться. Поэтому дальше — только общий порядок включения в схему. Перед тем, как приступить к установке приобретенного сквозного выключателя, необходимо внимательно изучить его схему, которая в обязательном порядке приводится в сопроводительной документации к любому электротехническому устройству.

    Варианты схем по способу контроля

    Изготовлено из двух точек

    Схема самая простая. Чтобы избежать путаницы с кабелем, лучше всего использовать кабель с цветной оплеткой. Сколько их должно быть? У входов — 2, у выходов — 4, обязательна пара запасных. Всего — не менее 8 токопроводящих жил. Если заземление предусмотрено, то плюс 2 шт. В случае обрыва любой из линий сделать 2 переключения намного проще, чем заменить кабели (провода).

    При управлении в двух направлениях схема выглядит так:

    Из трех точек

    Это включение несколько сложнее и используется гораздо реже. Например, на лестницах с несколькими пролетами (при выключенном «секционном» освещении). Или в залах с более чем двумя дверями. В комнатах, когда у двери ставится 1 КПП, а нужно управлять освещением с двух других точек. В таких случаях вам также понадобится перекрестный переключатель.Отдельно не монтируется — только вместе с КПП.

    Оказывается, нет ничего сложного в подключении сквозного устройства с 2 ключами. Просто нужно правильно определить, где фаза и ноль находятся в разветвлении / коробке (по индикатору).

    В заметке:

    • При установке устройств необходимо подключать только их контакты одного типа (из одинаковых пар). Путаница приведет к тому, что схема не работает!
    • В отличие от обычных переключателей, на контрольно-пропускных пунктах нет фиксированных положений «включено» и «выключено».Управление освещением осуществляется только перемещением соответствующей клавиши в другое положение. Поэтому к таким устройствам, возможно, придется сначала привыкнуть.
    • В большинстве многоквартирных домов в разводке нет третьего провода (массы). Но там, где она проложена, при подключении проходных выключателей и осветительных приборов нельзя забывать об этом.
    • При использовании проводов одного цвета необходимо промаркировать их концы. Это значительно упростит их подключение на месте.

    И последнее.Если провод (кабель) только что был приобретен в магазине, это не означает автоматически, что он не имеет дефектов. Внешние повреждения заметить несложно, а вот внутренние повреждения не так-то просто. И есть обрывы — из-за неточной намотки кабеля на катушку (барабан) на производстве, при транспортировке, погрузке / разгрузке.

    Вывод — перед прокладкой кабеля (провода) в стену (под плинтус) его необходимо проверить на обрыв. Нет смысла объяснять, что такое «непрерывность» линии, с помощью простого мультиметра.Кто этого не знает, независимым электронным редактированием заниматься не будет.

    Удачи в «автоматизации» домашнего освещения!

    Приветствую всех начинающих электриков! В этой статье мы постараемся разобраться в хитрой схеме подключения двухклавишного переключателя через него. Слово «проход» означает, что он управляет освещением из двух или более мест. Мол, он зажег свет в коридоре, ПРОШЕЛ и выключил на другом конце. Слово «двухклавишный» означает, что у него ровно две клавиши.Когда обычно используются такие переключатели? По сути, почти 100 процентов современный ремонт.

    Проходные выключатели очень удобны в повседневной жизни

    Конкретный пример — брачная кровать и два бра (бра) над ней. Согласитесь, удобное и распространенное решение. С каждой стороны кровати по два ключа. Вот ты лежишь и рассказываешь жене невероятно интересную и захватывающую историю о рыбалке, как ты сегодня вытащил из воды здоровенного леща, а потом, как гром среди ясного неба, понимаешь, что она так «заинтересовалась», что упала давно спит.А свет горит, нужно выключить. Возьмите и выключите весь свет со своей стороны кровати, вам не нужно никуда вставать. И вы думаете, какой вы красивый мужчина, что предусмотрели двухклавишные переключатели.

    Для уже упомянутых длинных коридоров, опять же, такое решение напрашивается само собой. В ситуациях, когда ламп много, но не все они должны гореть одновременно. В целом вещь удобная и нужная. Схема двухклавишного переключателя через два места

    Как подключить двухклавишный проходной переключатель из двух мест

    И так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы с двумя -ключевые проходные переключатели.

    Схема управления освещением с двух мест

    А так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы — как подключить двухклавишный проходной выключатель.

    1) Монтируем распределительную коробку. Туда должно пройти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, потому что контактов 6, а провода трехжильные), 2 от осветительных групп и кабель питания. 7 кабелей — это 21 провод, они разведены на 9 контактов, их легко увидеть на полной принципиальной схеме: Здесь важно понимать, что не все части схемы могут учитывать цветовое соответствие.На отрезках от коробки до переключателей этого делать нельзя и нужно вбивать болт в цвета.

    2) Устанавливаем розеточные коробки в стены в тех местах, где запланированы выключатели, и прокладываем в них 2 соответствующих кабеля от распределительной коробки.

    3) Чтобы не запутаться в проводниках, необходимо запастись мультиметром. В режиме звонка все провода легко идентифицировать, рекомендую сразу их подписать. Подключите входы и выходы согласно схеме, и будет вам счастье.На оба входных контакта первого переключателя приходит фаза, на входы второго навешиваются провода от ламп. Выходы переключателей соединены между собой. Понятно, что без разводки можно вообще обойтись, тогда для подключения выводов проще использовать четырехжильный кабель.

    Автоматический выключатель с тремя точками

    Но что, если нам нужно управлять светом из трех или даже более точек? В этой непростой жизненной ситуации нам на помощь приходит так называемый двухкнопочный крестовой переключатель.В этом случае у нас будет два крайних двухклавишных переключателя и один или несколько перекрестных переключателей. Таким образом, если у нас есть управление с пяти мест, нам понадобится 2 сквозных и 3 перекрестных переключателя. Правда, такая схема становится просто чудовищной по своей сложности.

    У этих монстров аж 8 контактов — 4 входа (для предыдущего переключателя) и 4 выхода (для следующего). По принципу работы такое устройство эквивалентно двум двухклавишным проходам в одном корпусе, на схеме ниже это хорошо видно.Но здесь возникает другая проблема — такие вундервалы вряд ли удастся найти в магазинах, придется делать много подключений и использовать в проводке 4-жильные провода; так что подумайте, стоит ли оно того.

    Трехточечная схема управления с перекрестным переключателем

    Мы видим, что в этом случае у нас будут гореть обе лампы, но если изменить положение любого из трех переключателей, цепь разомкнется. Точно так же вы можете снова включить свет откуда угодно. Следует добавить, что из сквозного переключателя всегда можно сделать обычный переключатель, если он, например, остался лишним.Кроме того, двухклавишный сквозной переключатель можно использовать как одноклавишный кросс, для этого нужно замкнуть 2 контакта и одновременно нажать обе клавиши, либо, если конструкция позволяет, заменить 2 клавиши одной. большой.

    Как видите, работать со сквозными переключателями не так уж и сложно, если вы хорошо представляете схему по соединению в голове. Что касается того, какую марку продукции лучше покупать, то профессиональные электрики чаще всего рекомендуют всем известные Legrand, Scheider Electric, ABB и Makel.Их продукция по праву пользуется популярностью благодаря надежности и дизайну.

    В контакте с

    Для повышения комфортности работы осветительных приборов используются контрольно-пропускные пункты, позволяющие управлять освещением помещений с двух и более мест. Иногда это не только удобство, но и необходимость.

    Чаще всего схему подключения переключателя проходного на 2 места используют в следующих местах, а именно:

    • … Установив коммутационные устройства на 1 и 2 этаже, вы можете включить свет, подняться или опустить и выключить свет. В домах более 2-х этажей в схему можно добавить дополнительные устройства;
    • … Один выключатель стоит возле двери, другой — рядом;
    • … Выключатели устанавливаются в начале и конце помещения.

    Этот список можно хранить довольно долго, поскольку для каждого случая существует свой вариант использования для систем транзитных коммутаторов.Чтобы сэкономить время и деньги, все операции можно проводить самостоятельно, при соблюдении рекомендаций, которые будут даны в этой статье.

    Читайте в статье


    Что такое сквозной переключатель и его отличие от обычного переключателя

    Сквозной переключатель — это устройство, которое позволяет управлять одним источником света из двух или более мест. Схемы их подключения к электросети немного сложнее, так как подразумевают установку нескольких коммутационных устройств.

    Освещение с проходными коммутационными аппаратами, как правило, монтируется на, в, длинном и садовом. Такая схема дает возможность включить свет в одном месте и выключить в другом, не прибегая к первому выключателю.

    Чтобы понять, чем переключатель отличается от переключателя, вы должны сначала определить термины.

    Lezard

    Китайский производитель Lezard входит в состав компании Legrand, но от родного бренда остается только стильный дизайн, а иногда случаются сбои в качестве сборки.Но за такую ​​стоимость качество соответствующее.

    Wessen

    Wessen — один из лидеров на рынке электротехники в России, дочернее предприятие Schneider Electric. Благодаря этому вся продукция проходит строгий контроль качества и оснащена новейшими технологиями, которые были разработаны в области электротехники. Компания предлагает потребителю широкий выбор товаров с универсальным дизайном, что позволяет им вписаться практически в любые.

    Наибольшей популярностью у российских покупателей пользуется серия Rondo.Все изделия этой серии предназначены для скрытой установки и обладают необходимыми функциями безопасности. Кроме того, декоративные рамки переключателей легко заменяются, что дает возможность адаптировать их к любому интерьеру и воплотить собственные дизайнерские идеи.

    Makel

    Турецкий бренд, давно завоевавший популярность у российских потребителей. Продукция Makel функциональна, надежна и безопасна, и, несмотря на кажущуюся простоту конструкции, привлекает внимание.

    Автоматические выключатели Makel обеспечивают возможность подключения петлей без использования соединительных коробок.Это делает установку изделий простой и удобной в использовании.

    Модельный ряд Legrand

    Обзор моделей VIKO

    Lezard

    Wessen

    При установке выключателей обязательно убедитесь в отсутствии электрического тока с помощью индикатора.

    Самой удобной для удобства использования считается высота 900 мм от пола. Выключатель лучше размещать от дверного проема на расстоянии 200 мм.

    Если устройство устанавливается на открытом воздухе, следует приобретать переключатели с классом защиты не ниже IP44.

    Перед установкой сначала нужно с помощью индикатора определить фазный провод и разметить его. Это упростит дальнейшее подключение сквозного переключателя.

    простая схема подключения своими руками (инструкция с фото и видео)


    Для удобства пользователей, особенно в помещениях с большой площадью: спортивные или концертные залы, длинные коридоры, хорошо иметь возможность выключать и включать свет из разных мест.Это исключит ненужные переходы из одного конца комнаты в другой.

    Двухполюсный проходной выключатель

    Схема подключения двухклавишного проходного выключателя легко решает эту проблему, она позволяет устанавливать выключатели в двух и более местах, откуда можно управлять освещением.

    Устройство и принцип действия

    Функциональность и практичность двухклавишного проходного переключателя основаны на принципах работы одноклавишного переключателя резерва.

    Практически в одном корпусе собраны два одноклавишных сквозных переключателя, что значительно расширяет его возможности и всю схему подключения.

    Принцип переворота контактов остался прежним: переключатель имеет две входные клеммы, 4 выходные клеммы, всего 6 шт.

    Клавиши отмечены стрелками, на которые нужно нажимать, чтобы включить или выключить свет. Схема собрана таким образом, что выключить свет можно нажатием любой клавиши на проходных выключателях.В каком положении находятся клавиши используемого сквозного переключателя, не имеет значения. Возможности двухклавишных сквозных переключателей позволяют создавать различные варианты схем управления освещением из двух или даже трех мест.

    Двухместное управление

    Два двухклавишных проходных переключателя в схеме расположены в разных местах, работают автономно в двух направлениях, управляя разными группами осветительных приборов.

    Схема очень удобна для длинных туннелей, коридоров, лестничных маршей.Неважно, с какой стороны вы войдете, вы всегда можете включить свет и выключить свет на другом конце при выходе.

    Выбраны места установки двухклавишных проходных выключателей; их логично установить на разных концах объекта. Монтажные отверстия диаметром 72 или 80 мм высверливаются в бетонных или кирпичных стенах специальной коронкой с победными или алмазными зубьями, в зависимости от выбранного корпуса переключателя.

    Металлические или пластмассовые цилиндрические коробки (розеточные коробки) вставляются в отверстия.Если разводка внешняя, то корпус выключателя крепится к стене дюбелями и саморезами.

    По всей длине помещения, на потолке или стенах устанавливаются две группы осветительных приборов. Это могут быть люстры, дешевые лампы или бра. Подключения выполняются параллельно, так что в случае выхода из строя одного светильника остальные продолжат работу. От них к распределительной коробке прокладываются провода; двух жил в кабеле достаточно для работы схемы.

    Согласно требованиям ПУЭ (Правила устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются.Все современные светильники, люстры и прочая техника оснащены клеммой заземления.

    Поэтому кабель лучше прокладывать с тремя жилами:

    • L — красная фаза;
    • N — нулевой рабочий провод, синий или черный;
    • заземляющий провод желто-зеленый.

    Конструкция двухклавишного проходного переключателя предусматривает 6 клемм для подключения проводов, поэтому необходимо проложить по два трехжильных кабеля от каждой коробки под переключателями до распределительной коробки, оставляя концы 15-20 см для снятия изоляции. изоляция и подключение проводов.

    Подключение двухполюсного переключателя

    7 кабелей должны сходиться в распределительную коробку:

    • 4 от переключателей;
    • 2 из световых групп;
    • 1 кабель питания.

    21 — провод, все разведено на 8 контактов. Отключение требуется произвести по указанной схеме.

    Схема управления освещением из двух мест

    Требование согласования проводов по цвету для обозначения L; Н, заземление, можно выполнять только на участках цепи силового кабеля и осветительных группах.В промежутках от переключателей до распределительной коробки они невозможны, в этом случае используются любые провода.

    Следовательно, вы должны быть очень осторожны, чтобы определить правильный провод, используйте мультиметр в режиме набора. Один провод в распределительной коробке останется неиспользованным — от переключателя с правой стороны.

    Изолируйте его концы и оставьте в качестве запасного или подключите к заземляющему контакту.

    Офис в трех местах

    В этой схеме используются те же элементы, что и для двухпозиционного переключения, а также кроссоверный двухкнопочный переключатель.Располагается в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

    По конструкции и принципу действия поперечный двухклавишный переключатель представляет собой два двухпозиционных двухклавишных переключателя в одном корпусе. Его можно заменить двумя двухклавишными сквозными переключателями, но практичнее использовать заводской в ​​одном корпусе.

    В этой модели на двухклавишном переключателе установлена ​​одна общая клавиша, которая синхронизирует переключение контактов двух линий.Клеммы двухклавишного переключателя соединены перемычкой, чтобы обеспечить протекание тока в правильном направлении.

    Перекрестный двухклавишный переключатель

    Крайние двухклавишные переключатели подключаются с помощью перекрестного четырехжильного кабеля. Схема работает следующим образом: рабочий ноль запускается сразу на двух осветительных группах. Фаза поступает на оба входных контакта первого двухклавишного проходного переключателя.

    Независимо от положения клавиш, ток течет через 2 из четырех входных контактов перекрестного переключателя через перемычку на вход второго двухклавишного проходного переключателя.На данный момент положение клавиш 2-го переключателя определяет прохождение тока к одной из групп освещения.

    Если группа горит, достаточно изменить положение ключа любого из переключателей этого ряда, чтобы разорвать цепь питания. Точно так же и с включением: необходимо изменить положение любой клавиши в этом ряду, и схема восстановится.

    Схема управления освещением из трех мест

    Конструкции сквозных переключателей значительно расширяют коммутационные возможности схем освещения.Они универсальны и могут использоваться как обычные одноклавишные переключатели или как двухклавишные переключатели.

    В качестве недостатка можно отметить стоимость: они дороже простых моделей выключателей. Поэтому их рекомендуется использовать по прямому назначению в схемах с сквозным управлением освещением из нескольких мест.

    Как подключиться. Видео

    С особенностями подключения коммутатора pass-through вы можете ознакомиться в видео ниже. Соблюдение разработанной технологии поможет избежать непредвиденных последствий в будущем.

    Представленные схемы, фотографии и информация, представленная в тексте, позволят желающим разобраться в принципах работы двухклавишных сквозных переключателей, понять рациональность практического применения схем и их использования, освоить техника самостоятельного монтажа систем управления освещением с нескольких мест.

    Это даст возможность не связываться с профессиональными электриками и существенно сэкономить при выполнении электромонтажных работ в собственном доме.


    Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем перешли в спальню. Теперь нужно вернуться, чтобы потушить свет в коридоре, что не очень удобно. А если комната отдыха находится на втором этаже частного дома, то придется дважды подниматься по лестнице, чтобы выключить освещение в коридоре. Решить эту проблему поможет схема подключения так называемого сквозного переключателя, который позволяет активировать управление одной лампой (или группой ламп) с 2-х мест.

    Принцип двухточечного управления

    На практике система работает следующим образом:

    1. Войдя в темный коридор, вы зажигаете светильник.
    2. Перебравшись в другую комнату или на второй этаж, вы выключаете его вторым выключателем, установленным в этой комнате.
    3. Каждый, кто войдет в дом после того, как вы сможете снова включить свет в коридоре и погасить его удобным способом в одной из двух точек.

    Примечание.С таким же успехом можно организовать управление освещением из 3-х или даже 4-х разных мест, о чем будет сказано ниже.

    Проще говоря, свет включается и выключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе — походный) переключатель, который отличается от обычного одноклавишного переключателя тремя контактами для подключения проводки. Два таких устройства необходимо разместить в удобных местах и ​​подключить к электрической сети трехжильным (трехжильным) кабелем по схеме:

    Фактически, наши устройства представляют собой переключатели, передающие фазный ток в одном из двух направлений.Переключение между этими строками происходит только с разных сторон. В каком бы положении кнопки ни находились изначально, нажатие любой из двух клавиш приведет к короткому замыканию или разрыву электрической цепи.

    На фото видно, что средний контакт замыкается на один из крайних, режима полного отключения нет

    Ссылка. Контурные переключатели — далеко не новость. Обычные, двухклавишные и трехклавишные модели изделий давно выпускают известные производители электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Legrand) и Lezard (Lezard).Как выглядит похожее устройство, показано на фото.

    Для управления группой светильников из разных помещений с возможностью включения одного или нескольких светильников необходимо использовать двойные (двухполюсные) выключатели и подключать их по следующей схеме:

    1. Установить проходные выключатели на пластиковые розетки в необходимых местах. От каждого из них в воротах проложить трехжильный кабель до распределительной коробки.
    2. Внутри коробки подключите напрямую нейтральный и заземляющий контакты, ведущие к лампочке.Подключите фазные провода от сети и светильника к проводам, ведущим к переключающим контактам выключателей.
    3. Там же стыкуем контакты двойной линии между нашими кнопками. На этом установка завершена.

    Включение с 3-х и более мест

    Для реализации такого управления освещением в представленную схему проходного переключателя добавлен еще один элемент. Это так называемый крестовой (иначе — парный) выключатель на 4 контакта, установка которого предусмотрена между крайними отключающими устройствами, как показано на рисунке ниже.Принцип его работы следующий:


    • в первом положении, кнопка замыкает сразу обе цепи;

    • после переключения линии замыкаются крест-накрест.

    Примечание. Если необходимо управлять лампой с 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так до бесконечности.

    Отключить устройства в этом случае несколько сложнее, так как здесь появляется четырехжильный кабель для подключения перекрестного устройства.Электропроводку лучше делать внутри распределительной коробки, а не в розетках, при этом цвета проводов следует продублировать бирками во избежание путаницы. Доступно и подробно о схеме подключения рассказано в видео:

    Типичные ошибки при установке

    При самостоятельной сборке описанных схем владельцы квартир и частных домов допускают несколько типичных ошибок, из-за чего система изначально не работает или дает сбой в ближайшем будущем.Перечислим эти недостатки и причины, которые их вызывают:

    1. Один из выносных выключателей окончательно разрывает цепь (как правило, крестовину), остальные также перестают работать. Это явный признак неправильного подключения контактов, нужно все проверить и правильно подключиться.
    2. Одна из клавиатур быстро перегорает и требует частой замены. Здесь большая нагрузка от ламп на контактах переключателя, рассчитанная на максимальную мощность 2,2 кВт (ток 10 Ампер).Если его нельзя уменьшить, необходимо перейти на другой способ коммутации — с помощью импульсных реле с параллельным включением кнопочных выключателей.
    3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп с питанием от сквозных выключателей. Причина — некачественная продукция с плохой изоляцией (есть течь) или дешевые микролампочки для ночного освещения, встроенные в корпуса для ориентации в темноте.

    Важный момент. Серьезной ошибкой, которая при определенных условиях приводит к поражению электрическим током, является подключение нейтрального провода к отключающему якорю вместо фазного.

    Кнопочный диммер в сочетании с сквозным переключателем

    Также проблемы возникают при использовании диммеров, электронных устройств для регулировки яркости лампочек одновременно с двухпозиционными двухпозиционными переключателями. Это происходит, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

    Заключение

    Несмотря на появление новых методов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается наиболее простым и доступным компонентом.Недостаток системы только один: клавиши не имеют фиксированного положения «включено» и «выключено», что иногда доставляет неудобства. Например, находясь на втором этаже дома, вы не можете увидеть, выключен ли свет на первом, и вы не можете понять это по кнопке переключения.

    Инженер-проектировщик с опытом работы в строительстве более 8 лет.
    Окончила Восточноукраинский национальный университет. Владимир Даль по специальности «Оборудование электронной промышленности» в 2011 году.

    Связанные записи:

    При организации освещения в местах, где необходимо управлять источником света с трех и более мест, используются промежуточные или перекрестные переключатели. Этот тип коммутационных устройств не используется отдельно, а только с как минимум двумя проходными переключателями. Их установка и подключение имеет свои особенности, о которых следует знать. Далее для читателей сайта будут предоставлены инструкции, в которых четко объясняется, как подключить крестовой выключатель света из трех и более мест.


    Применение перекрестного переключателя

    Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, а вход в него может производиться через три и более дверей. При этом каждый входящий может движением руки и нажатием кнопки выключателя, установленного у каждого из своих входов, включить источник искусственного света и, перейдя к другой двери, выключить эту же лампу другим выключателем. находится возле дверей, в которые он вошел.

    Таким образом, возможна любая другая последовательность, но в любом случае человек может управлять одной лампой или целой группой источников света с трех мест. Если в тоннеле больше входов и выходов, рядом с ними можно установить дополнительные промежуточные перекрестные выключатели. Суть и производительность системы освещения от этого не изменится, только увеличится количество коммутационных устройств.

    Особенности конструкции

    Конструктивно одноклавишный кросс-переключатель представляет собой компактное коммутационное устройство, срабатывающее от механического воздействия на него.При этом в продаже есть такие же сенсорные переключающие элементы, в них нет клавиши, а только сенсорная кнопка, но суть работы устройства от этого остается прежней. Меняется только механизм действия, но контактная группа и принцип действия остаются прежними. Перекрестный переключатель состоит из:

    • выходные контактные клеммы для подключения проводов;
    • механизм крепления к стене;
    • токопроводящих перемычек, расположенных внутри корпуса;
    • контактных групп;
    • механизм действия на контакт группы коммутации.

    По способу установки эти выключатели делятся, как и все остальные, на предназначенные для открытой (внешней) и скрытой (прокладываемой внутри стен) проводки. То есть оформление может быть двух типов: накладное и встроенное.

    Очень редко, в исключительных случаях применяется гибридная разводка, когда вся кабельная линия проложена скрытым образом внутри стен, а выключатели устанавливаются снаружи, то есть накладного типа.Это особый случай, когда нет возможности сделать ниши для недосет или их реализация проблематична.

    Перекрестные переключатели выглядят как обычные сквозные переключатели и не имеют четкого положения включения или выключения. Их разница:

    1. Наличие четырех контактных клемм для подключения. При наличии двух кнопок управления количество клемм умножается на два.
    2. Парная маркировка — вход и выход.
    3. Невозможно использовать отдельно, а только в паре.

    Кстати, эти переключатели могут быть оснащены не только ключом, но и поворотным механизмом. В нем контакты замыкаются за счет особого механизма поворотного действия. Принцип работы и количество клемм не меняются. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, которые чаще всего используются при установке.

    Правила подключения промежуточного коммутатора

    Перед тем, как приступить непосредственно к установке и подключению переключателей кросс-коммутации, необходимо четко понимать опасность возникновения электрического напряжения в цепях с неправильной коммутацией.Все работы следует проводить только при отключенном сетевом напряжении, а также после проверки его отсутствия на токоведущих частях кабеля, к которым будет происходить подключение.

    Для установки перекрестного переключателя вам потребуется:

    • Распределительные коробки, их количество зависит от местности, где необходимо внедрить данную систему управления освещением. Правила здесь аналогичны обычной проводке, то есть все соединения проводов производятся только в распределительных коробках.
    • Кабельная продукция, то есть провода.Их сечение зависит от мощности источника света, а количество жил зависит от наличия или отсутствия заземления на лампах. Для соединения переключателей понадобится трехжильный и четырехжильный провод, лучше, конечно, с медными жилами и с разноцветной маркировкой.

    Итак, по большому счету перекрестный выключатель света — это связующее звено между двумя сквозными выключателями, если это касается управления с трех мест.

    Схема подключения кроссоверного переключателя с вводом:

    К первой распределительной коробке подключается трехжильный провод, два из которых — фаза и ноль, а третий — земля.Контроль включения и выключения лампы осуществляется размыканием и переключением по необходимым цепям фазного провода. Ноль подключается напрямую к источнику света.

    От первой распределительной коробки (если их несколько) фазный провод необходимо подключить к проходному переключателю, где он разветвляется из-за конструкции самого устройства.

    Следующим шагом является установка и подключение провода от первого сквозного переключателя к кроссоверному переключателю. На этом этапе стоит внимательно рассмотреть маркировку и подключить ее ко входу переключателя, что может быть обозначено соответствующими стрелками.

    Выход перекрестного переключателя через распределительную коробку или распределительную коробку должен быть подключен к проходу; здесь также необходимо соблюдать маркировку в соответствии со схемой и стрелками, нанесенными на устройство. Если они стерты или неразборчивы, рекомендуется использовать мультиметр или циферблат, чтобы узнать, где находятся клеммы, чтобы после установки и подключения к электросети вы могли быть уверены в правильности выполненных работ. Неправильное подключение приведет к аварийной ситуации и короткому замыканию, а это чревато возгоранием.

    Одиночный вывод сквозного выключателя также направлен через распределительную коробку к источнику света. В этом случае вам также понадобится трехжильный провод от него до самой лампы.

    Видео ниже четко показывает, как подключить кроссоверный переключатель и 2 сквозных переключателя:

    Рекомендации по установке двухклавишного переключателя

    Двухклавишный кроссовер или промежуточный переключатель позволяет отдельно управлять двумя группами ламп или любыми источниками света.Особенность схемы подключения в том, что она устанавливается только в цепи с вводными элементами, которые также имеют две кнопки включения и выключения нагрузки.

    Схема подключения промежуточного переключателя с двумя кнопками:

    Конструкция кросс-переключателя с двумя кнопками имеет четыре входа и четыре выхода, в основном это два однокнопочных коммутационных устройства в одном корпусе. Поэтому выбор сечения жилы и принципы монтажа идентичны.Следует отметить, что такие устройства используются крайне редко, чаще всего пользователям необходимо освещать длинные коридоры или лестницы и управлять одной лампой или одной группой осветительных приборов, а для этого 1 крестовой и 2 проходных переключателя, оснащенных одной единственной кнопкой. достаточно.

    Схема управления четырехместная

    Эта схема управления не имеет больших особенностей, за исключением того, что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг с другом, между переходными элементами для включения освещения.

    Схема подключения двух перекрестных переключателей:

    Следует отметить, что все вышеперечисленные схемы одинаково работают с любым типом лампы, а заземляющий провод является элементом защиты человека при пробое изоляции. должна выполняться по соответствующим правилам, главное в этом ее надежность и долговечность без окисления и ухудшения контакта.

    Теперь вы знаете, как подключить перекрестный переключатель к проходному изолятору. Мы надеемся, что предоставленные схемы подключения и видеоуроки помогли вам разобраться в правильном подключении!

    «Проходной коммутатор: схема подключения» — актуальный вопрос сегодня.Сегодня люди стремятся улучшить комфорт своей жизни, поэтому разрабатываются инновации, новые подходы к повседневной жизни, интересные и полезные рекомендации. Для тех же целей люди используют разные механизмы, устройства, агрегаты, которые могут освободить их от ненужных действий. Это включает сквозные переключатели. Они значительно упрощают использование привычного всем электрического выключателя и позволяют избежать лишних движений. Но если их подключать, такие переключатели лучше доверить профессионалам.Решив установить переключатель КПП самостоятельно, будьте осторожны.

    Как приступить к созданию коммутаторов

    При установке выключателя нужно подготовить для него место. Необходимо помнить, что важна схема подключения устройства. Он позволит включать или выключать освещение с разных точек установки переключателя прохода. Иногда это необходимая мера, но в целом очень удобная система. Например, если в квартире или доме большой коридор, а свет включается у входной двери.С двойной проводкой вам не нужно возвращаться, чтобы выключить свет. В этом секрет 2х кнопок. Также активно используются на лестницах — в начале и конце пролета.

    В просторном помещении, где установлено множество осветительных приборов, со сквозными переключателями вы сможете легко управлять ими из любого места. Если это спальня, часто используются три проходных выключателя, с помощью которых можно обеспечить себе управление освещением из любой точки комнаты.

    Создайте схему для подключения коммутатора прямого доступа

    Чтобы разобраться в специфике схемы подключения сквозных коммутаторов, необходимо рассмотреть ее подробно. Для изготовления такого устройства потребуется два переключателя. Очень важно, чтобы каждый из них имел по 3 контакта и 2 положения переключения. В этом случае режим переключателей имеет «перекидной характер». Это означает, что у двух контактов есть один общий. Он приближается к каждому из них, занимая разные позиции.Все три контакта нельзя замкнуть одновременно. Перед подключением сквозного переключателя нужно позаботиться о цепи.

    Схема выключателя следующая:

    • проводка соединяет источник света и специальный короб, а затем идет к лампе
    • другая проводка (она называется фазной) соединяет общий контакт переключателей
    • контакты выключателей соединены между собой (здесь используется коробка)
    • фаза подается через контакт 2-го переключателя на 2-й контакт светильника

    Переключатель проходного типа: схема подключения

    Еще несколько слов о схеме: каждое устройство устанавливаем на свое место, от одного идет несколько кабелей.Затем нужно смонтировать светильники (они будут идти параллельно друг другу). После этого устанавливается коробка (с учетом размера кабеля и выбора удобного места для установки коробки). В него необходимо ввести кабель ламп собственно проходных выключателей и источника питания. Коробка позволяет соединять проводку между собой.

    Этап, на котором очень важен выбор места для подключения сквозного выключателя.

    Разновидности аппаратов

    Такие переключатели тоже имеют свои разновидности, как и обычные переключатели.Основной признак классификации — количество ключей. Их может быть:

    Их выбирают в зависимости от локации.

    Есть и более современные устройства — с сенсорным принципом подключения. Производители также внедряют инновационные разработки — это пример выключателя с системой удаленного подключения, точнее, с дистанционным управлением. Не все оценивают такое решение как рациональное, часто этот принцип сквозного выключателя называют «данью моде», однако такие нововведения также активно используются.С точки зрения рационального подхода вместо «дистанционного управления» используются просто два дублирующих друг друга переключателя.

    Чем сквозные переключатели отличаются от обычных

    Сквозной переключатель имеет несколько отличий от обычного. Но способ расположения схемы довольно похож, выбор мест для установки аналогичен.

    Исключения следующие:

      Проходные переключатели

    • лишены положения «выключено» (off) — дело в конструктивных особенностях устройства.Цепь не разрывается, а переключается с одного положения на другое
    • при подключении резервного коммутатора используются не 2, а 3 провода (в этом коммутаторе схему подключения можно охарактеризовать следующим образом: работу двух сквозных коммутаторов обеспечивают 3 «жилы», и как следствие , фаза не обрывается)

    Установка переключателя проходного электрического: условия

    Установка проходных электрических выключателей может занять разное время — как правило, несколько часов.Время установки проходных выключателей зависит от:

    • модель и тип устройства
    • опыт мастера, установившего коммутатор проходного действия
    • особенности мест, где будет располагаться устройство
    • вы создали сложную схему подключения коммутатора?

    Как быстро подключить проходной электрический выключатель?

    Попрактикуйтесь в установке сквозных переключателей или обратитесь к специалистам, которые профессионально подключат сквозные переключатели.

    Коммутатор и цепь: профессиональные услуги

    Для того, чтобы составить схему и установить проходные выключатели, совсем не обязательно обращаться в специализированную службу, нанимать электрика. Вы можете самостоятельно заняться выбором мест для устройств, разобраться в схеме подключения сквозного переключателя и, собственно, установить сквозные переключатели.


    Представьте себе ситуацию: ночью перед вами длинная лестница на второй этаж, где темно, как в лесу.Вы нажали выключатель света, и стало светло, но когда вы поднялись по лестнице, вы поняли, что свет можно выключить только выключателем наверху …

    Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной выключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть и другие, о которых упоминается в другой записи. Но в рамках данной статьи мы разберем следующие вопросы:

    • Лестничные выключатели работают
    • Способ подключения проходных выключателей
    • Практический пример и реализация схемы переключения
    • Возможность создания цепи управления лампой из 3 и более мест.

    Итак, благодаря лестничным выключателям вы можете зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любое большое помещение, где светильником разумно управлять с двух мест. В общем, такие выключатели можно использовать для включения / выключения любого устройства с двух мест, не обязательно только лампы.

    Принцип работы лестничных переключателей

    Упрощенная диаграмма выглядит так (посмотрите анимацию внимательнее).

    1. Подаем электрический потенциал через фазный провод (L).
    2. Выключатели подключаются двумя коричневыми и серыми проводами (на схеме).
    3. Свет загорается, когда электрический ток от L-провода достигает лампы.
    4. Цепь может быть отключена независимо, либо с помощью лестничного переключателя S1, либо с помощью S2.
    5. С помощью лестничного переключателя цепь не разрывается полностью, но этот электрический потенциал передается на второй переключатель.

    Таким образом, сквозной переключатель имеет на один контакт больше, чем один переключатель.В обычных 2, а здесь 3 клеммы для подключения проводов.

    Следующая диаграмма больше относится к реальности. Итак, посмотрим, что здесь происходит:

    1. Шнур питания подключается к переключателю S1.
    2. Соединяем нейтральный (N) и защитный (PE) провода снаружи выключателей с помощью электрических разъемов. Разъем защитного проводника подключается к корпусу лампы (или клемме PE), нейтральный провод — к клемме N.
    3. Провод фазы питания (L) подключается к клемме No.1 переключателя S1. После этой операции и подачи напряжения потенциал будет приложен либо к клемме № 2, либо к клемме № 3 переключателя S1.
    4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
    5. Если переключатели S1 и S2 находятся в одном положении, на клемме № 1 переключателя S2 появится электрический потенциал, и загорится свет.

    Для того, чтобы лампа загорелась, крайне важно, чтобы цепь не прерывалась, начиная с фазного провода питания 220 В (L) и заканчивая лампой.

    Принципиальная схема коммутатора проходного действия

    На нем изменились три вещи:

    1. К распределительной коробке S1 подключены два кабеля для переключателя S2, которые используются для питания других переключателей света.
    2. Все нейтральные и все защитные проводники соединены двумя отдельными разъемами. Поскольку в клемме № 1 лестничного переключателя S1 есть только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключаться: фазный провод L, фазные проводники, ведущие к другим переключателям, и источник питания S1.
    3. Четвертый провод (черный) соединяет распределительную коробку S2 и лампу. Это может быть полезно в будущем, но в этой конфигурации оно ни с чем не используется и не связано.

    Пошаговая установка

    Переключатель проходного действия S1

    Напоминаем еще раз — любую установку мы всегда начинаем с отключения напряжения в сети 220В. Перед началом работы с помощью тестера напряжения убедитесь, что на кабелях питания, желательно на всех выводах, выходящих из коробки, отсутствует электрический потенциал.

    Вид проводов, которые выходят из коробки. Нам нужен шнур питания и кабель, который проложен к коммутатору S2.

    Сразу подключим все провода, чтобы не пришлось потом снова выкручивать выключатель.

    Подключаем все нулевые провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

    Когда все нейтральный и защитный провода подключены, кладем их в электрическую коробку.Осталось 5 фазных проводов:

    • Блок питания — 1 шт.
    • К поставке выключателей прочие — 2 шт.
    • Для переключателя ступенчатого типа S2 — 2 шт.

    Силовой кабель и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также к этому разъему подключаем короткий кабель длиной несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

    Короткозамыкающий шнур подключается с одной стороны, а провода, ведущие к переключателю S2, — со второй (верхней) стороны переключателя.После подачи напряжения электрический потенциал в линии передается на коричневый или черный провод в зависимости от положения переключателя.

    Последний этап — сборка и регулировка автоматического выключателя. Вернем рамку и ключ. Вот еще один рисунок того, как все должно быть соединено в коробке:

    Переключатель проходного типа S2

    Переходим на второе место (свич). У нас есть два кабеля по 4 провода в каждом:

    • вывод кабеля от переключателя S1 (внизу)
    • кабель к лампе (вверху)

    Из-за отсутствия синего проводника серый провод оборачивается синей изолентой, что указывает на то, что это нейтральный провод.

    Как и выключатель S1, к одному разъему подключаем защитные проводники, а ко второму — нулевые проводники.

    Осталось 4 фазных провода, из которых черный, ведущий к лампе, не будет использоваться в соответствии со схемой.

    Закрепляем провода. С верхней стороны подключаем провода от переключателя S1, а нижний фазный провод идет к лампе.

    В зависимости от положения переключателя S1 потенциал будет либо на коричневом проводе (вверху), либо на черном проводе.То есть, в зависимости от положения переключателя S2, направляющий провод к лампе (нижний коричневый) будет соединен с одним из верхних проводов.

    Теперь соберите, снова наденьте раму и ключ.

    Переключатель на 3 места

    Можно ли подключить несколько переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно управлять лампой более чем из двух мест. Для большего количества мест нужно покупать перекрестные переключатели, которые размещаются между лестницами, как показано на схеме.

    Подведем итоги проделанной работы

    Таким образом, лестничный переключатель обеспечивает недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительная планировка и прокладка между ними дополнительных кабелей на этапе ремонта / строительства электропроводки. На более позднем этапе эта операция может быть затруднена — придется провести проволоку по стене или проделать в ней канал.

    Схема подключения двухкнопочного переключателя без распределительной коробки.Схема подключения проходного переключателя управления освещением. Как сделать сквозной выключатель и правильно установить

    Заключается в возможности управлять лампой с разных точек. Актуальнее всего использовать этот вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установлен возле кровати, а второй — у входа в комнату). Далее мы рассмотрим простую схему подключения сквозного выключателя с одним ключом, а также предоставим вам наглядный видеоурок по правильному соединению проводов в распределительной коробке.

    Итак, сразу стоит отметить, что выключатель (его еще можно назвать таковым) используется не один, для управления должно присутствовать как минимум два продукта. Что касается подключения проводов, то принцип не отличается от обычного варианта — ноль идет прямо на лампу, фаза идет на обрыв. Единственное отличие состоит в том, что в схеме подключения одноклавишного проходного переключателя на выходе подключена не одна фаза (как в классическом варианте), а две. 2 выведенных контакта подключаются к следующему переключателю, у которого есть один выходной провод для подключения к люстре.

    Фото на котором можно увидеть реальную картину переключения жил для 2 ламп:

    На выходе второго переключателя 2 контакта. в этом примере используются две лампы

    На словах информацию немного сложно воспринимать, поэтому мы приводим электрическую схему подключения сквозного переключателя с одним ключом:

    Как видите, два однокнопочных устройства соединены трехжильным кабелем, который, в свою очередь, должен иметь подходящий диаметр жилы.Об этом читайте в соответствующей статье!

    Наглядный видео пример покажет вам суть подключения:

    Инструкция по подключению проводов

    Хочу также отметить, что не редкость такой вариант схемы, в котором есть 3, а то и 4 одинарных сквозных переключателя. В этом случае вы можете включать / выключать свет из 2, 3 или даже 4 мест, что очень удобно, когда вы находитесь в длинном коридоре. Чтобы сделать такую ​​цепочку управления, нужно использовать другой вид произведений — кросс-продукты, которые являются промежуточными элементами схемы.

    Что касается схемы, по которой вы будете проводить установку, то она выглядит так:

    Эта опция позволяет управлять светильником из трех мест. В случае, если вы хотите выключить из четырех точек, в цепь добавляется еще один перекрестный переключатель.

    Управление осветительными приборами из разных мест — очень удобный вариант для длинных коридоров, лестниц или галерей. В самом деле, довольно неприятно, придя домой, включить свет внизу, подняться в комнату, а потом снова спуститься вниз, чтобы выключить свет.В этом случае обратный путь придется преодолевать в темноте. Намного удобнее включать в начале лестницы, а выключать в конце, и то же самое в обратном направлении. Именно для таких ситуаций используются сквозные переключатели (ПП), позволяющие управлять светильниками из нескольких точек независимо друг от друга. В статье мы расскажем, как подключить сквозной коммутатор, представим пошаговые схемы.

    Подключение сквозных переключателей: пошаговая инструкция

    Рассматриваемые устройства не имеют нейтрального положения, обеспечивающего разрыв цепи.Они способны направлять поток электричества в ту или иную сторону, замыкая разные контакты. Поэтому принцип их действия основан на выполнении ими функции концевых выключателей, изменяющих состояние электрической цепи на разных участках ее длины. Причем они не дублируют друг друга, а работают автономно, хотя и являются элементами одной схемы. Помимо простоты использования, этот метод управления обеспечивает экономию энергии. Читайте также статью: → «».

    Использование проходных выключателей делает доступным оборудование осветительных сетей, состоящее из одной или нескольких линий и управляемое с двух или более точек. Каждый вариант подключения будет рассмотрен схематично и описан пошагово, что позволит пользователю оценить преимущества данной системы подключения и самостоятельно произвести переключение.

    Двухместная схема управления

    Это самый простой способ, предполагающий установку двух одноключевых устройств на разных участках трассы (коридор, лестница).Все подключения производятся только по фазовому проводу и его разветвлению между двумя ФЭП. Нулевой провод отправляется напрямую потребителю, в процессе подключения он не участвует. Метод переключения показан на схеме:

    Простая схема подключения для одной линии освещения с использованием двух PV

    Процедура подключения может быть описана пошагово следующим образом:

    1. Каждый сквозной переключатель имеет клеммы 2,3, между которыми текущий ток распределяется. Клеммы обоих устройств соединены друг с другом.
    2. Центральный вход первого фотоэлектрического элемента подключен к фазному проводу 220 В
    3. Второй фотоэлектрический элемент переключается вместе с потребителем.

    Таким образом, каждое из устройств может замыкать или размыкать цепь в зависимости от положения контактов относительно друг друга.

    Практический совет: проводку можно выполнить в двух распределительных коробках, расположенных рядом с каждым из выключателей, или в одной коробке, установленной в середине линии. Второй способ может показаться более привлекательным, но на самом деле он потребует большей длины проводов, а также большего количества скруток в одной коробке.

    Общий вид частей электрической схемы осветительной сети в собранном состоянии

    Схема управления двумя осветительными линиями

    При таком расположении используются двухклавишные изделия, в которых каждая из клавиш выполняет коммутационные операции на одна из линий освещения.Читайте также статью: → «».

    Процесс подключения можно представить в пошаговых инструкциях:

    1. Фазный провод подключается к входной клемме первого проходного переключателя, где он подключается ко второму входу с помощью перемычки
    2. клеммы выходов обоих фотоэлектрических модулей коммутируются друг с другом в соответствии с парой и соответствием клавишам устройства.
    3. Входные клеммы второго переключателя смонтированы каждый с собственным проводом линии освещения (осветительного устройства).

    Нейтральный провод является общим для обеих линий. Таким образом, каждая клавиша устройства управляет своей электрической цепью в одной из секций, включая или выключая свет.

    Соединение двух линий освещения с помощью переключателей с двумя кнопками

    Трехместная схема управления

    Уникальность данной системы заключается в возможности управления освещением по трем схемам. Он включает в себя дополнительное устройство, которое по принципу действия сквозное, но в отличие от ранее рассмотренных моделей имеет два входа, два выхода и парный подвижный контакт, действующий между тремя неподвижными.Этот элемент называется перекрестным переключателем. Устанавливается в третьей секции, от которой включается и выключается свет.

    Для построения схемы используются два однокнопочных переключателя, одна крестовая и две распределительные коробки. Пошаговый процесс подключения будет выглядеть так:

    1. Провод фазы сети 220 В подключается ко входу первого ФЭУ
    2. Вход второй ФЭП подключается к линии освещения
    3. Выходы обоих сквозных переключателей переключаются с соответствующими выходами кроссовера.

    Соединения проводов выполняются в распределительных коробках, которых может быть два (как показано на схеме) или три.

    Схема подключения проходных устройств с розеткой

    Для создания сети осветительных приборов с возможностью включения / выключения с нескольких точек можно использовать L-провод от старой осветительной линии в качестве фазу, подключив к ней вход первого фотоэлектрического модуля и затем проводя проводкой одним из вышеуказанных способов.

    Внешний вид блока, объединяющего розетку и фотоэлектрическую панель в одном устройстве

    В случае установки новой схемы фазный провод можно снять с ближайшей розетки или найти его провод в распределительной коробке, позвонив.

    Также одним из самых простых вариантов является установка блока выключателя-розетки, который в быту всегда выглядит солидно и очень практично.

    В качестве перемычки между фазой розетки и выключателем следует использовать обычный провод с металлической жилой, соответствующей материалу электропроводки и не превышающей ее сечения. Электропроводка между приборами и распределительными коробками выполняется либо скрыто, в пазу под слоем шпатлевки, либо прокладкой в ​​кабельных каналах.

    Выбор проходных выключателей

    Выбор устройств для управления осветительными приборами зависит от схемы подключения, количества точек и личных предпочтений пользователя.

    Кроме того, изделия по способу монтажа можно разделить на врезные и внешние (накладные) модели. Также различают устройства:

    • механические, действующие прессованием;
    • сенсорный, срабатывающий от легкого прикосновения;
    • пульт, работающий с инфракрасного пульта дистанционного управления.

    Дистанционные модели чаще всего используются в больших гостиных или просторных офисах, где может быть полезно управлять линиями освещения из любой точки комнаты (оставить одну из ламп или включить все сразу). Читайте также статью: → «».

    Производители коммутаторов

    Интернет-магазины наперебой предлагают электротовары разных производителей, среди которых можно увидеть товары известных брендов и товары незнакомых компаний.Пользователям предлагается сравнительный анализ некоторых брендов отечественных и зарубежных производителей, целью которого не является оценка или реклама одной из фирм.

    P / p No. Фирменное наименование Страна Тип продукта цена, руб.
    1. Legrand Valena Франция PV с одним ключом 650
    2. TDM Electric Россия // 150
    3. Schneider Electric Франция // 300
    4. Волстен Россия // 160
    5. Макел Турция // 200

    Представленная информация представляет собой среднерыночную стоимость моделей этих фирм и не может достоверно отражать общую картину ценовых значений всех товаров.Стоимость товара зависит от его функциональности, используемых материалов и узнаваемости бренда. Например, Legrand Valena и Schneider Electric — всемирно известные торговые марки. Их продукция отличается высоким качеством, что подтверждается гарантийными сроками, предоставляемыми производителями.

    Ошибки, допущенные при установке проходных выключателей

    Среди ошибок, допускаемых начинающими электриками, следует отметить наиболее частые ошибки, которые могут повлиять на качество работ по установке и подключению устройств управления осветительными приборами с нескольких мест.

    1. Попытайтесь выполнить все соединения в одной распределительной коробке. Такой вариант возможен при переключении простой однолинейной схемы с двумя устройствами. Для более сложных соединений следует разделить участки соединения в две или даже три коробки, чтобы избежать большого количества скручиваний в одном месте. Невыполнение этого требования может привести к короткому замыканию в случае недостаточной изоляции и осложнениям при последующем обслуживании или ремонте.

    Большое количество перекруток в одном месте может привести к короткому замыканию и усложнить ремонт.

    1. Использование проводов с разным материалом токоведущих жил.Такое соединение недопустимо, так как в процессе эксплуатации обязательно произойдет окисление и контакт будет утерян.
    2. Устройство перемычек в желобе кабельного канала или под штукатурку со скрытой проводкой. Это может привести к утечке электричества из-за нарушения изоляции из-за намокания стены или скопления конденсата в коробке. В результате может произойти текущий пробой на стену или постоянная работа средств защиты (УЗО).
    3. Неправильная конструкция перемычек при переключении проводов.Скрутка должна быть плотно завязанной и длиной не менее 25 мм. При таком условии контакт будет надежным и долговечным. И наиболее правильным решением будет использование клеммников.

    Практический совет: При утеплении стыка лучше надеть защитный колпачок на изоляцию. Это обеспечит лучшую защиту от короткого замыкания.

    Актуальные вопросы по теме

    Вопрос № 1. Возможна ли установка проходных выключателей без прокладки проводов в распределительные коробки?

    Это вполне реально.Коробки нужны для того, чтобы подвести фазу к первому устройству и направить провод к осветительному устройству от последнего. В остальном переключение между устройствами может осуществляться сплошными кусками проводов от клеммы к клемме. Если разводка будет проложена скрытно, то это не повлияет на общий вид помещения. Если провода поместить в коробку или гофру, то некрасивый шлейф растянется по всей стене.

    Вопрос №2. Почему вместо сложной системы установки проходных выключателей не использовать датчики движения, которые будут включать свет в коридоре при движении и выключать его при отсутствии движения?

    Это действительно возможно, но есть обстоятельства, препятствующие такому решению.Первая причина — дороговизна, датчики движения намного дороже переключателей. Второе — неудобство, если пользователь по какой-то причине остановился, свет погаснет. Причины остановки могут быть разными. Хорошо, если это произойдет в узком проходе. А если на лестнице? А теперь представьте себе огромный офис, в котором людям нужно постоянно делать движения, чтобы свет был включен, вместо того, чтобы сосредоточиться на работе. Можно, конечно, поставить резервный выключатель, но тогда теряется весь смысл задуманного.

    Вопрос № 3. Если есть переключатели, которые работают с пультом, то почему бы не установить такое устройство в одном конце коридора, а пульт поставить в другом, чтобы при необходимости включить или выключить?

    Это было бы слишком просто, если бы пульту дистанционного управления не требовалось питание. Как всегда, батарейки разрядятся в самый неподходящий момент. Кроме того, диапазон любого передаваемого сигнала ограничен, а это означает, что пульт дистанционного управления подходит не для каждой ситуации.Не все комнаты, не говоря уже о лестнице, простые. Использование пульта дистанционного управления в этих случаях неэффективно.

    В заключение можно отметить, что использование проходных устройств хоть и может вызвать некоторую путаницу, связанную с их установкой и подключением, но в будущем принесет только комфорт и удобство. Поэтому количество пользователей, принявших решение в пользу позитивных изменений, постоянно растет.

    Для создания максимального комфорта устройство для выключения или включения светильников в доме должно обладать не только функциональностью, но и практичностью.По сравнению с проходными устройствами с одной клавишей, двухклавишные переключатели более удобны благодаря своей универсальности.

    Проходная конструкция модели двухклавишного переключателя представляет собой не что иное, как два отдельных устройства, объединенных в один корпус, которые работают по принципу переключателя контактной группы. Обычно эти устройства имеют 2 входных и 4 выходных контакта. В то же время на корпусе продукта есть индикатор, который помогает выяснить, в каком положении находится устройство — включено или выключено.


    Основное назначение выключателя проходного

    Устройство проходного управления для управления освещением в доме по своему принципу полностью повторяет обычный стационарный аналог и поэтому выпускается с одним, двумя или тремя независимыми ключами.Трудно не согласиться с тем, что обычная конструкция выключателя, установленного в начале лестничной клетки или длинного коридора, и пульта управления, расположенного в другом конце помещения, очень удобна для решения вопроса освещения той или иной части дома. .

    Выбор проходной конструкции переключателя в первую очередь основан на количестве клавиш устройства, так как это позволяет управлять сразу несколькими источниками света, подключенными к такому устройству. В свою очередь, возможности системы дистанционного управления или сенсорного датчика являются дополнительными элементами, повышающими комфорт управления освещением в доме.

    Многоклавишные переключатели проходного типа лучше устанавливать в больших помещениях, в которых есть несколько входов и разные источники света, которые необходимо включать одновременно. В остальных ситуациях целесообразно установить проходные устройства с одним ключом , которые более удобны в использовании и имеют наиболее простую схему подключения.

    Разновидности проходных выключателей

    На рынке электротехники и сопутствующих аксессуаров представлено множество моделей проходных выключателей и выключателей зарубежных и отечественных производителей, как простых одноклавишных, так и многофункциональных.Самыми популярными считаются двухклавишные устройства , которые могут управлять сразу несколькими осветительными приборами, расположенными в разных помещениях или в одной лампе. Не столь популярные, но не менее эффективные переключатели с тремя клавишами, хотя схема их подключения намного сложнее.

    Благодаря проточному принципу выключателя появляется возможность организовать управление одним светильником из разных точек дома или квартиры. Но для его реализации потребуется несколько одноклавишных устройств и кросс-переключатель.А при использовании нескольких перекрестных устройств можно добиться управления светильником сразу из четырех точек в квартире.

    Хочу отметить, что каждая дополнительная точка управления источником света существенно усложняет схему подключения проходных выключателей, что может затруднить обслуживание и ремонт осветительных приборов в доме. Сложность проводов может сбить с толку даже опытного электрика.

    Особенности схемы подключения проходных переключателей с двух мест

    При правильной сборке схемы подключения двойных переключателей появляется возможность управлять несколькими группами освещения с двух мест независимо друг от друга.В этом случае оба переключателя с двумя клавишами сквозного типа будут работать в двух направлениях , но для этого вам необходимо проделать следующую работу.

    1. Двухклавишные переключатели в количестве двух устанавливаются в заранее выбранные места в розетках.
    2. Установлены светильники или многоламповые источники света, например, люстра. К осветительным приборам подключается трехжильный кабель с фазой, рабочим нулем и землей.
    3. Учитывая, что на каждом переключателе по 3 контакта, то нужно два трехжильных кабеля соответствующей длины.
    4. Провода подключаются в распределительную коробку согласно схеме.

    Вариант такой схемы, возможно, с четырьмя одноклавишными проходными переключателями, но не рационально с точки зрения расхода дополнительных кабелей и распределительных коробок.

    При необходимости двухпроходный переключатель можно использовать как аналог кроссовера с одной кнопкой. Для этого соответствующие контакты замкнуты, а ключи соединены между собой для одновременной работы.

    Двухклавишные переключатели сквозного типа, а также аналоги с одной клавишей могут работать как перекрестные устройства. Принцип переключения контактных групп имеет аналогичную схему с управлением лампой с двух мест. То есть, как и в предыдущем случае, нужно подключить два сдвоенных устройства и кроссоверный аналог в соответствии с определенными этапами.

    1. Первый шаг — установка выключателей в настенные розеточные коробки. На этой схеме предполагается, что 12 проводов подключены к распределительной коробке.
    2. Следующим шагом будет установка двух отдельных источников света и проложить к ним кабель с включенным обнулением.
    3. Кабель нарезается на необходимую длину трехжильным проводом. К концевым выключателям подключено 6 жил, а двухклавишный переключатель крестового типа имеет 8 контактов.
    4. Фаза подается на первый коммутатор двумя проходными ключами, а затем по схеме на остальные устройства.
    5. Подключение второго концевого выключателя проходного типа будет происходить прямо от осветительного прибора.
    6. При прокладке цепей повышенной сложности очень важно правильно маркировать все кабели и отдельные жилы. Чтобы не ошибиться в тонкостях проводов, нужно пошагово маркировать начиная с первого провода и продолжая от контакта к контакту. Маркировать необходимо даже кабели, которые легко подключаются с первого взгляда.
    7. Как стало известно из практики, установка такой схемы требует применения коробки увеличенного размера или ее парного аналога.В первую очередь это связано с тем, что в стандартной распределительной коробке просто не хватает места для качественного подключения проводов, либо из-за большого количества соединительных колодок закрыть крышку не получится.

    Также любые двухклавишные переключатели сквозного типа могут использоваться как обычные аналоги. Для этого либо вообще не используется одна контактная группа, либо через нее подключается другой отдельный осветительный прибор. Ознакомившись с описанными выше способами управления светильниками с разных мест, вы сможете разобраться, что такое схема подключения, или, как говорят электрики, схема подключения сквозного выключателя.

    Как подключить проходной выключатель на две группы ламп

    Перед тем, как приступить к монтажным работам, необходимо разобраться в конструктивных особенностях двухклавишного проходного выключателя. Как уже говорилось ранее, конструктивно это два устройства с одним ключом, собранные в одном корпусе. Разобравшись с этой функцией, каждый сможет понять принцип ее работы и способы подключения, которые выполняются по аналогии с обычным одноклавишным переключателем, за исключением пары нюансов:

    • Электроэнергия подводится к первой части переключателя, а точнее к обеим его идентичным половинкам по одному проводу.На втором устройстве, от которого будет подключен источник света, каждая из отходящих фаз будет питать свою лампу.
    • В случае конструкции одинарного проходного устройства к каждому устройству прокладывается трехжильный кабель. Если это двухклавишный аналог, то к первому прибору подтягиваются пять проводников, а ко второму — еще один. Разница в количестве жил из-за общего фазового проводника.

    Исходя из рассмотренных выше вариантов подключения проходных выключателей с разным количеством клавиш и возможности использования их комбинаций, можно заложить различные схемы, позволяющие управлять осветительными приборами из разных мест в доме.Хотя, как показывает практика, в повседневной жизни управлять светильниками более чем из трех разных точек в квартире бывает редко.

    При организации освещения в местах, где необходимо управлять источником света с трех и более мест, используются промежуточные или перекрестные переключатели. Этот тип коммутационных устройств не используется отдельно, а только с как минимум двумя проходными переключателями. Их установка и подключение имеет свои особенности, о которых следует знать.Далее для читателей сайта будут предоставлены инструкции, в которых четко объясняется, как подключить крестовой выключатель света из трех и более мест.


    Применение перекрестного переключателя

    Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, а вход в него может производиться через три и более дверей. При этом каждый входящий может движением руки и нажатием кнопки выключателя, установленного у каждого из своих входов, включить источник искусственного света и, перейдя к другой двери, выключить эту же лампу другим выключателем. находится возле дверей, в которые он вошел.

    Таким образом, возможна любая другая последовательность, но в любом случае человек может управлять одной лампой или целой группой источников света с трех мест. Если в тоннеле больше входов и выходов, рядом с ними можно установить дополнительные промежуточные перекрестные выключатели. Суть и производительность системы освещения от этого не изменится, только увеличится количество коммутационных устройств.

    Особенности конструкции

    Конструктивно одноклавишный кросс-переключатель представляет собой компактное коммутационное устройство, срабатывающее от механической нагрузки на него.При этом в продаже есть такие же сенсорные переключающие элементы, в них нет клавиши, а только сенсорная кнопка, но суть работы устройства остается прежней. Меняется только механизм действия, но контактная группа и принцип действия остаются прежними. Перекрестный переключатель состоит из:

    • выходные контактные клеммы для подключения проводов;
    • механизм крепления к стене;
    • токопроводящих перемычек, расположенных внутри корпуса;
    • контактных групп;
    • механизм действия на контакт группы коммутации.

    По способу установки эти выключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладка внутри стен) проводки. То есть оформление может быть двух типов: накладное и встроенное.

    Очень редко, в исключительных случаях применяется гибридная разводка, когда вся кабельная линия проложена скрытым образом внутри стен, а выключатели устанавливаются снаружи, то есть накладного типа. Это особый случай, когда нет возможности сделать ниши для недосет или их реализация проблематична.

    Перекрестные переключатели выглядят как обычные сквозные переключатели и не имеют четкого положения включения или выключения. Их разница:

    1. Наличие четырех контактных клемм для подключения. При наличии двух кнопок управления количество клемм умножается на два.
    2. Парная маркировка — вход и выход.
    3. Невозможно использовать отдельно, а только в паре.

    Кстати, эти переключатели могут быть оснащены не только ключом, но и поворотным механизмом.В нем контакты замыкаются за счет особого механизма поворотного действия. Принцип работы и количество клемм не меняются. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, которые чаще всего используются при установке.

    Правила подключения промежуточного коммутатора

    Перед тем, как приступить непосредственно к установке и подключению переключателей кросс-коммутации, необходимо четко понимать опасность возникновения электрического напряжения в цепях с неправильной коммутацией.Все работы следует проводить только при отключенном сетевом напряжении, а также после проверки его отсутствия на токоведущих частях кабеля, к которым будет происходить подключение.

    Для установки перекрестного переключателя вам потребуется:

    • Распределительные коробки, их количество зависит от местности, где необходимо внедрить данную систему управления освещением. Правила здесь аналогичны обычной проводке, то есть все соединения проводов производятся только в распределительных коробках.
    • Кабельная продукция, то есть провода.Их сечение зависит от мощности источника света, а количество жил зависит от наличия или отсутствия заземления на лампах. Для соединения переключателей понадобится трехжильный и четырехжильный провод, лучше, конечно, с медными жилами и с разноцветной маркировкой.

    Итак, по большому счету перекрестный выключатель света — это связующее звено между двумя сквозными выключателями, если это касается управления с трех мест.

    Схема подключения кроссоверного переключателя с вводом:

    К первой распределительной коробке подключается трехжильный провод, два из которых — фаза и ноль, а третий — земля.Контроль включения и выключения лампы осуществляется размыканием и переключением по необходимым цепям фазного провода. Ноль подключается напрямую к источнику света.

    От первой распределительной коробки (если их несколько) фазный провод необходимо подключить к проходному переключателю, где он разветвляется из-за конструкции самого устройства.

    Следующим шагом является установка и подключение провода от первого сквозного переключателя к кроссоверному переключателю. На этом этапе стоит внимательно рассмотреть маркировку и подключить ее ко входу выключателя, что может быть обозначено соответствующими стрелками.

    Выход перекрестного переключателя через распределительную коробку или распределительную коробку должен быть подключен к проходному каналу; здесь также необходимо соблюдать маркировку согласно схеме и стрелкам на приборе. Если они стерты или неразборчивы, рекомендуется использовать мультиметр или циферблат, чтобы узнать, где находятся клеммы, чтобы после установки и подключения к электросети вы могли быть уверены в правильности выполненных работ. Неправильное подключение приведет к аварии и короткому замыканию, а это чревато возгоранием.

    Одиночный вывод сквозного выключателя также направлен через распределительную коробку к источнику света. В этом случае вам также понадобится трехжильный провод от него до самой лампы.

    Видео ниже четко показывает, как подключить кроссоверный переключатель и 2 сквозных переключателя:

    Особенности установки двухпозиционного переключателя

    Двухклавишный кроссовер или промежуточный переключатель позволяет отдельно управлять двумя группами ламп или любыми источниками света.Особенность схемы подключения в том, что она устанавливается только в цепи с вводными элементами, которые также имеют две кнопки включения и выключения нагрузки.

    Схема подключения промежуточного переключателя с двумя кнопками:

    Конструкция перекрестного переключателя с двумя клавишами имеет четыре входа и четыре выхода, в основном это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения жилы и принципы монтажа идентичны.Следует отметить, что такие устройства используются крайне редко, чаще всего пользователям необходимо освещать длинные коридоры или лестницы и управлять одной лампой или одной группой осветительных приборов, а для этого 1 крестовой и 2 проходных переключателя, оснащенных одной единственной кнопкой. достаточно.

    Схема управления четырехместная

    Эта схема управления не имеет больших особенностей, за исключением того, что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг с другом, между переходными элементами для включения освещения.

    Схема подключения двух перекрестных переключателей:

    Следует отметить, что все вышеперечисленные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. должна выполняться по соответствующим правилам, главное в этом ее надежность и долговечность без окисления и ухудшения контакта.

    Теперь вы знаете, как подключить перекрестный переключатель к проходному изолятору. Мы надеемся, что предоставленные схемы подключения и видеоуроки помогли вам разобраться в правильном подключении!

    Цены на жилищно-коммунальные услуги ежегодно растут, что заставляет задуматься об экономии, в том числе и на электроэнергии.Причем это касается тех мест, о которых человек раньше даже не думал. Например, освещение подъездов и площадок в многоэтажных домах. В недавнем прошлом, когда цены на электроэнергию были низкими, лестницы освещались круглосуточно. Эта проблема актуальна и в частных домах, в которых более одного этажа соединены лестницей. В целях экономии приходится выключать свет, но для этого нужно либо спуститься по лестнице, либо снова подняться по ней. Это крайне неудобно, поэтому иногда его просто не выключают и он горит до утра, когда не светло.

    Для удобства освещения в таких помещениях разработаны так называемые «проходные» переключатели. Их еще называют «дубликатом» или «перевернутым». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому для того, чтобы их соединить, необходимо знать схему, а тем более уметь понимать принцип их работы. Естественно, это не совсем просто, но абсолютно реально.

    На кнопке проходного переключателя две стрелки (не большие), направленные вверх и вниз.

    Это одноклавишный выключатель. Ключ может иметь двойные стрелки.

    Схема подключения ненамного сложнее, чем схема подключения классического выключателя. Разница лишь в большем количестве контактов: у обычного переключателя два контакта, а у прямого переключателя — три. Два из трех контактов считаются общими. В схеме переключения освещения задействованы два и более подобных переключателя.

    Отличия — в количестве контактов

    Переключатель работает следующим образом: при переключении ключом вход подключается к одному из выходов.Другими словами, сквозной переключатель рассчитан на два рабочих состояния:

    • Вход соединен с выходом 1;
    • Вход соединен с выходом 2.

    У него нет промежуточных положений, поэтому схема работает как надо. Поскольку происходит простое соединение контактов, по мнению многих специалистов, их следовало назвать «переключателями». Поэтому безбарьерный переключатель смело можно отнести к таким устройствам.

    Чтобы не ошибиться, что это за переключатель, следует ознакомиться со схемой подключения, которая присутствует на корпусе переключателя.В основном схема имеется на фирменных изделиях, но на недорогих примитивных моделях вы ее не увидите. Обычно схему можно встретить на выключателях от Lezard, Legrand, Viko и др. Что касается дешевых китайских выключателей, то в принципе такой схемы нет, поэтому концы приходится называть устройством.

    Как уже было сказано выше, при отсутствии схемы лучше называть контакты на разных ключевых позициях. Это тоже нужно, чтобы не перепутать концы, так как безответственные производители часто путают терминалы в процессе производства, а значит, работать будет некорректно.

    Для звонка на контакты у вас должен быть цифровой или циферблатный индикатор. Цифровое устройство следует переключить в режим набора с помощью переключателя. В этом режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. Когда концы щупов закрыты, устройство издает звуковой сигнал, что очень удобно, так как нет необходимости смотреть на дисплей устройства. Если есть указательное устройство, то при закрытии концов щупов стрелка отклоняется от него вправо до упора.

    В этом случае важно найти общий провод. Для тех, у кого есть навыки работы с устройством, особых проблем не возникнет, а вот для тех, кто впервые взял в руки устройство, задача может быть не решаемой, несмотря на то, что нужно разбираться всего в трех контактах . В этом случае лучше сначала посмотреть видео, в котором четко объясняется, а главное, показано, как это делать.

    Схема подключения двух переключателей

    Подобная схема может оказаться существенным подспорьем при организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате.Довольно удобно организовать освещение в спальне, когда один выключатель установлен у входа в спальню, а другой — рядом с кроватью. В этом случае вам не придется постоянно вставать с постели, чтобы выключить основной свет.

    Схема подключения двух проходных переключателей

    Схема подключения очень проста и понятна: на вход одного из переключателей подается фаза, вход другого переключателя подключается к одному из проводов люстры ( напольная лампа).Другой конец светильника подключается непосредственно к нейтральному проводу. Выходы N1 обоих переключателей соединены вместе, как выходы N2.

    Схема работает довольно просто. Если посмотреть на схему, то в этом положении горит источник света. При последующем переключении любого из переключателей в произвольном порядке лампа будет выключаться и включаться.

    Для большей наглядности следует внимательно посмотреть на картинку.

    Проводка между двумя сквозными переключателями.

    Если такие переключатели устанавливаются в помещении, электромонтаж должен выполняться, как показано на рисунке ниже. Современные требования допускают разводку на расстоянии 15 см от потолка. Как правило, провода укладываются в специальные лотки или коробки, а концы проводов сосредоточены в распределительных (распределительных) коробках. У такого подхода есть неоспоримые преимущества. Главное, что поврежденный провод всегда можно заменить. Соединение проводов в распределительных коробках осуществляется с помощью специальных зажимов (клеммников).При этом допускаются и скрутки, которые затем обязательно спаиваются и надежно изолируются.

    Выход второго переключателя подключен к одному из проводов освещения, идущих к лампе. Белые провода — это провода, соединяющие выходы обоих переключателей.

    Электропроводка в жилом районе

    Как соединяются концы проводов в распределительной коробке, вы можете узнать, посмотрев соответствующее видео.

    Опция трехточечного управления освещением

    Если необходимо дистанционное управление светильником с трех мест, то также придется приобрести перекрестный переключатель.Он переключает одновременно не по одному, а по два контакта, поэтому имеет два входа и два выхода.

    Как подключить все три переключателя можно увидеть на рисунке. Это несколько сложнее, чем в предыдущем случае, но вы можете понять, как это работает.

    Электрическая схема включения лампы с трех мест.

    Для подключения источника электрического света согласно этой схеме необходимо выполнить следующие операции:

    1. Нейтральный провод подключается к одному из проводов лампы.
    2. Фазный провод подключается к входному контакту одного из проходных переключателей.
    3. Свободный провод лампы подключается к входному контакту второго переключателя (сквозного).
    4. Два выходных контакта проходного переключателя подключены к двум входным контактам перекрестного переключателя.
    5. Два выходных контакта второго сквозного переключателя подключены к двум выходным контактам кросс-переключателя.

    Схема такая же, но более наглядно показано, где именно подключать провода.

    К каким клеммам подключены провода?

    Примерно так должны быть проложены провода по комнате.

    На основе трехточечной схемы управления можно собрать 4-точечные или 5-точечные схемы. В таких случаях необходимо увеличить количество перекрестных переключателей. Их всегда следует устанавливать между двумя сквозными переключателями.

    Схема включения / выключения 5-точечного светильника.

    Если вы удалите один из перекрестных переключателей из этой схемы, вы получите 4-точечный вариант, а если вы добавите к нему один перекрестный переключатель, то выйдет 6-точечный вариант.

    Двухклавишный переключатель: схема подключения

    Для управления работой двух ламп с нескольких точек есть двухклавишные сквозные переключатели. У них шесть контактов. Главное — определить общие контакты. Они определяются по тому же принципу, что и при поиске общего контакта в одноклавишных проходных выключателях.

    В схеме, в которой используются два двухклавишных проходных переключателя, используется значительно больше проводов.

    Фазный провод подается на входы обоих переключателей, а остальные входы переключателей подключаются к одному концу одного, а к другому лампе.Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного переключателя подключены к двум выходам второго переключателя, а два других выхода этого переключателя подключены к двум другим выходам первого переключателя.

    Вариант подключения для подключения двухклавишных проходных переключателей.

    Если вы хотите управлять работой двух ламп с трех или четырех точек, вам придется приобрести два крестовых переключателя. Каждая пара выходов двухклавишного переключателя подключена к одной паре одного кроссоверного переключателя.И так далее, попарно выходы устройства подключаются друг к другу.

    Контроль работы двух осветительных ламп с четырех точек.

    Если посмотреть, то ничего сложного, особенно при использовании одноклавишных сквозных переключателей. Что касается двухклавишных сквозных переключателей, то здесь все гораздо серьезнее и дороже, как в плане проводов, так и переключателей. Точнее, эта схема менее практична, но более дорогая.

    Стандартная проводка однополюсного переключателя света

    Самый простой и наиболее распространенный переключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный переключатель света».«При использовании однополюсного переключателя света поворот тумблера или весла вверх замыкает цепь, включает свет или приборы, а его опускание разрывает цепь, выключая свет или розетки.

    Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи. Один черный провод идет от источника питания, а другой идет к свету (ам).

    Когда вы выключаете выключатель, он прерывает электричество, протекающее по черному проводу от источника питания к прибору.По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подсоединяется к зеленому винту заземления на переключателе.

    Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

    Опять же… белые провода цепи обходят выключатель, ЕСЛИ… белый провод не был преобразован, чтобы выполнять работу черного провода.Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного голого или зеленого заземляющего провода.

    Однополюсный выключатель света управляет освещением из одного места.

    При подключении переключателей этот тип кабеля можно использовать в качестве ножки переключателя — там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

    Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод.Электрические нормы могут отличаться от этой практики.

    Стандартная схема однополюсного переключателя света

    Схема подключения однополюсного переключателя

    Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты.

    Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

    Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

    Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

    Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете видеть, как горячие докрасна «выводные» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу осветительной арматуры, который в данном случае , это белый провод, обмотанный черной изолентой.

    Диммерный переключатель прерывает черный провод, идущий к осветительной арматуре.

    Тип переключателя, который будет управлять освещением в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал. Для получения информации о различных способах подключения переключателя этого типа см. Раздел «Подключение трехпозиционных переключателей».

    О Доне Вандерворте

    Дон Вандерворт развивал свой опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора Home Magazine, автора более 30 книг по благоустройству дома и автора бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

    Автомобильные выключатели зажигания, жгуты проводов и контроллеры

    В этой и следующей главах вы изучите основы общей автомобильной электроники. Независимо от того, на каком автомобиле вы работаете, все в этих двух главах применимо.

    Сюда входят выключатель зажигания, сам жгут проводов, контроллеры и защита.


    Этот технический совет взят из полной книги «АВТОПРОВОДКА И ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ». Подробное руководство по этой теме вы можете найти по этой ссылке:
    УЗНАТЬ БОЛЬШЕ ОБ ЭТОЙ КНИГЕ

    ПОДЕЛИТЬСЯ ЭТОЙ СТАТЬЕЙ: Не стесняйтесь поделиться этой статьей на Facebook, на форумах или в любых клубах, в которых вы участвуете. Вы можете скопировать и вставить эту ссылку, чтобы поделиться: https://musclecardiy.com/automotive-wiring / автомобильные-выключатели-жгуты-жгуты-контроллеры-зажигания /


    Замок зажигания

    Мне нравится думать о замке зажигания как о привратнике.Выключатель зажигания — это просто ключ ко всему! Положение переключателя определяет состояние и работу большинства аксессуаров в автомобиле. Это положения переключателя:

    Выключатель зажигания в моем Ford Mustang GT 2003 года функционирует так же, как и на большинстве старых автомобилей. Поверните переключатель обратно к водителю, чтобы выбрать положение аксессуара.

    • ВЫКЛ
    • ПРИНАДЛЕЖНОСТИ
    • ЗАЖИГАНИЕ / ЗАПУСК
    • СТАРТ

    Примечание. В положение «АКСЕССУАРЫ» можно войти, повернув ключ назад или на один щелчок вперед, в зависимости от марки автомобиля.

    Это сильноточные соединения от замка зажигания в том же автомобиле. Я снял защитную крышку для этого снимка.

    Как и следовало ожидать, к другой стороне коммутатора подключено много проводов большого сечения. Это его входы и выходы, а вот их функции:

    • ГЛАВНЫЙ Вход питания
    • АКСЕССУАРЫ (ACCY) Выход
    • IGNITION / RUN (IGN / RUN) Выход
    • НАГРЕВАТЕЛЬ / выход переменного тока
    • START Выход

    Многие автомобили на дорогах сегодня имеют два или более выхода для каждого из вышеперечисленных из-за огромного количества цепей в этих транспортных средствах и их общих требований по току.Кроме того, некоторые автомобили могут иметь несколько входов для переключателя в результате этих текущих требований. Чтобы было проще, давайте поговорим о том, что связано с тем, в каком положении находится переключатель зажигания:

    • ВЫКЛ — не требует пояснений
    • ACCY — только цепи ACCY
    • ЗАЖИГАНИЕ / РАБОТА — ЦЕПИ ЗАЖИГАНИЯ, ПЕРЕМЕННОГО ТОКА и НАГРЕВА / ПЕРЕМЕННОГО ТОКА
    • ПУСК — только цепи ЗАЖИГАНИЯ и ПУСКА

    Есть очень простая причина, по которой переключатель работает именно так.Например, при запуске автомобиля весь доступный ток аккумуляторной батареи направляется на цепи ЗАЖИГАНИЯ и пусковой двигатель.

    Итак, допустим, мы устанавливали тахометр. Хотели бы мы подключить его питание к цепи ACCY или IGN / RUN? Что ж, сначала нужно спросить, когда мы хотим, чтобы тач работал. Я думаю, что это лучше всего подойдет нам при работающем двигателе, и что, вероятно, нам он не понадобится в другое время. Подключаем его к цепи IGN / RUN так, чтобы:

    Он не включился, выключился, а затем снова включился, пока мы переводили ключ зажигания из положения OFF в положение START и обратно в положения IGN / RUN, когда мы заводили автомобиль.

    Он не работал на ненужном потреблении энергии, если мы сидели припаркованные и слушали радио.

    Если у вас нет под рукой электрической схемы выключателя зажигания, в приведенной выше таблице показано, как использовать цифровой мультиметр, чтобы определить, какой провод находится на задней стороне выключателя.

    Жгут проводов

    Думайте о жгуте проводов как о центральной нервной системе автомобиля. Независимо от того, насколько он сложен или прост, его функция заключается в соединении различных электронных компонентов с соответствующими контроллерами, чтобы все работало в гармонии.По мере того, как автомобильные технологии и их функции с годами увеличивались, увеличивались сложность и размер жгутов проводов. Это всегда было проблемой для автопроизводителей, потому что это увеличивает вес, и, вообще говоря, вес отрицательно влияет на экономию топлива. Вначале автопроизводители приняли решение уменьшить вдвое этот вес, используя шасси автомобиля в качестве общей точки для всего негативного. Обычно это называют обратным путем.

    Эта философия поставила перед разработчиками автомобилей, инженерами и всеми, кто занимается вторичной электроникой, немало проблем! Вот лишь несколько таких задач:

    • Обратный путь с высоким сопротивлением: при использовании шасси автомобиля для всех дополнительных заземлений каждый аксессуар должен «искать» заземление системы зарядки автомобиля через многочисленные металлические панели, составляющие шасси, которые обычно соединяются точечной сваркой. .По мере того, как автомобиль стареет и элементы начинают сказываться на металле, это создает дополнительную нагрузку на проводку и / или разъемы из-за повышенного сопротивления обратного пути. Это может вызвать любое количество трудных для обнаружения проблем.
    • Шум: когда все аксессуары ищут заземление через шасси, огромное количество «шума» может присутствовать практически в любом месте шасси. Этот шум является просто побочным продуктом того, что многие аксессуары выполняют свою работу, и может иметь форму хлопков, щелчков, тиканий или даже шума от генератора.Этот шум может вызвать неустойчивую работу хрупкой или чувствительной электроники, если:
    1. Из-за плохой фильтрации он проходит по собственному проводу заземления.
    2. Он индуктивно улавливается либо шасси, либо проводкой — это называется наведенным шумом.

    Будьте уверены, инженеры бортовой электроники современного автомобиля учли оба вышеперечисленного, поэтому они обладают высокой устойчивостью к такому шуму. Однако это может быть не так для дополнительного проигрывателя компакт-дисков, который вы добавляете.За эти годы я потратил немало времени на устранение неполадок с такими проблемами, и их может быть чрезвычайно сложно решить. В таких случаях просто незаменим опыт.

    Типовая маршрутизация

    С самого начала автомобилестроения автопроизводители старались изо всех сил убирать проводку из поля зрения пассажиров. Итак, где это все? Основная его часть всегда находилась за приборной панелью. Обычны переходы оттуда к следующим:

    • Через брандмауэр для подачи питания на аксессуары под капотом, такие как система зажигания, фары, габаритные огни, звуковой сигнал и т. Д.
    • Вниз по защитной панели, под порогами и ковриком, в задней части автомобиля к силовым аксессуарам, таким как стоп-сигналы, стояночные огни, фонари заднего хода, топливный насос и т. Д.
    • Через дверные косяки и в двери к электрооборудованию, например, дверным замкам с электроприводом, зеркалам с электроприводом, стеклоподъемникам и т. Д.

    Опять же, по мере увеличения количества бортовых электронных компонентов увеличивается и сложность жгута проводов. Если вы работаете над последней моделью автомобиля, предположите, что некоторые ремни безопасности и даже модули управления могут быть где угодно!

    Обозначение ремней безопасности: К счастью, проводка для любого бортового оборудования безопасности (системы SRS, тормоза с АБС и т. Д.)) обычно явно вызывается. Некоторые ремни желтые, другие оранжевые, а третьи красные или зеленые. В других случаях, например, в грузовике Nissan моей жены, жгуты черные, а концы разъемов ярко-желтые. Это зависит от автомобиля, но предположим, что использование ярких проводов и вилок запрещено!

    Это главный компьютер системы SRS в Nissan Frontier 2004 года выпуска. Обратите внимание на ярко-желтые пробки справа. Цвет обозначает ремни безопасности и модуль как часть бортового оборудования безопасности автомобиля.

    ВНИМАНИЕ: Не пытайтесь открывать, подсоединять или иным образом обслуживать жгуты, обозначенные яркой лентой или разъемным ткацким станком. Это может привести к повреждению хрупких и чувствительных цепей, управляющих бортовыми компонентами безопасности автомобиля и / или компьютерами. Оставьте это профессионалам!

    Если ваш хотрод — последняя модель, то вы можете подумать о покупке руководства для магазина, в котором есть схема жгута проводов. Это, конечно, не повредит, если будет рядом.С другой стороны, если вы восстанавливаете Mercedes ’50 Merc, будьте уверены, у него относительно простой жгут проводов, и большая часть его не требует пояснений.

    Рисунок 4-1

    Если вам нужно устранить проблему в автомобиле со сложным жгутом проводов, вам лучше всего приобрести руководство, которое показывает это в разобранном виде. Вы можете купить руководство для потребителей в местном магазине автозапчастей у Хейнса или Чилтона, в котором есть основы. Вам также следует обратиться в местную библиотеку, потому что во многих из них есть довольно большой выбор на полке.Более подробное руководство иногда можно приобрести непосредственно у производителя. Когда я был в магазине, мы полагались на руководства от Митчелла, и они были чрезвычайно точными. Рисунок 4-1 — это то, что вы, вероятно, увидите, просматривая такую ​​информацию сегодня.

    Контроллеры: основы

    Хорошо, теперь, когда вы знаете о замке зажигания и жгуте проводов, вы должны понимать их роль. Как я сказал ранее, я считаю выключатель зажигания привратником.Это главный выключатель управления в транспортном средстве, который в конечном итоге позволяет передавать мощность на все аксессуары автомобиля, за исключением любой функции, когда ключ находится в выключенном положении. Контроллер считается всем, что контролирует или управляет работой аксессуара — будь то простой переключатель или бортовой компьютер.

    Коммутаторы

    Коммутаторы

    — самые простые из всех контроллеров. Большинство из них являются ручными, что означает, что оператор транспортного средства должен управлять ими вручную, например, переключателем указателей поворота.Переключатели обычно используются для управления вспомогательными устройствами с низким и средним током. Выключатели с более высоким током иногда используются для мощных аксессуаров, таких как фары или противотуманные фары. При использовании переключателя любого типа важно, чтобы его текущий рейтинг соответствовал рейтингу аксессуара, которым он управляет — немного побольше — никогда не помешает.

    Однополюсный одинарный переключатель: Обычно называемый S.P.S.T., это самый простой из всех переключателей (Рисунок 4-2). Как следует из названия, он имеет один полюс (общий) и один электрический путь, который можно открыть или закрыть.Эти переключатели доступны в двух вариантах: тумблеры, кнопочные, мгновенные и многие другие.

    В положении «включено» переключатель позволяет току течь от полюса к аксессуару. В выключенном положении переключатель прерывает подачу тока к аксессуару. Эти переключатели легко идентифицировать, поскольку они имеют только два электрических вывода.

    Однополюсное двойное направление: Однополюсное двойное направление (рис. 4-3) обычно называют S.P.D.T. Этот переключатель прост по замыслу, но невероятно универсален, так как его можно использовать в большом количестве устройств.Этот переключатель не имеет традиционных положений включения или выключения.

    Рисунок 4-2

    Рисунок 4-3

    Все переключатели здесь от S.P.S.T. разнообразие. Обратите внимание на то, что у того с прозрачным красным переключателем есть три терминала — пусть это не сбивает вас с толку. Эта третья клемма — это просто заземляющий вход для света. Он встроен в сам тумблер, который включается, когда переключатель замкнут.

    S.P.D.T. переключатели также могут иметь различное физическое расположение.Особый интерес вызывает кнопочный переключатель справа. Нажмите кнопку один раз, и переключатель переместится в одну сторону, нажмите еще раз, и переключатель переключится в другую.

    понять S.P.S.T. и S.P.D.T. переключатели, вы также должны понимать остальное, включая, например, D.P.D.T. Вы можете легко определить, с каким переключателем вы имеете дело, проверив непрерывность цепи между клеммами с помощью цифрового мультиметра — помните, что для этого необходимо отключить переключатель из цепи. (Если вы покупаете один для проекта, большинство производителей переключателей предоставляют схему электрических контактов на обратной стороне упаковки или на самом переключателе.)

    Center OFF: Подобно S.P.D.T. центральный переключатель OFF имеет три контакта: C и два N.O. терминалы. В центральном положении C ни к чему не подключен. В верхнем положении C подключен к одному из N.O. клеммы, а в нижнем положении C подключен к другому. Такой переключатель (рис. 4-4) используется автопроизводителями для управления поворотниками. Безболезненно использует центральный выключатель для управления фарами и стояночными огнями на панели, которая у меня есть в моем Olds.Добавив к переключателю простой диод, верхнее положение позволяет включать только габаритные огни, а нижнее положение позволяет включать как фары, так и стояночные огни — это умно. (См. Пояснение на боковой панели «Диоды».)

    Рисунок 4-4

    Реостат встроен в блок выключателя света, который используется для уменьшения яркости приборной панели в моем «Мустанге». Присмотритесь к белой керамической части с пружиной поблизости; это сам реостат.

    Рисунок 4-5

    Реостаты: Реостат (Рисунок 4-5) — это переключатель, который позволяет изменять количество напряжения, подаваемого на аксессуар. Кроме того, реостат обычно проектируется так, чтобы пропускать значительный ток. Контроллер диммера для ваших фар — один из таких примеров.

    Реостат на самом деле не более чем переменный резистор. У него есть стеклоочиститель, который движется по углеродной контактной поверхности с различным уровнем сопротивления, линейным по конструкции.Это позволяет переключателю иметь на выходе любое напряжение от 0 до 12 В постоянного тока, в зависимости от того, где шкала установлена ​​вручную.

    Номинальный ток: Большинство переключателей имеют указанный номинальный ток. Это величина тока, которую переключатель может безопасно пропускать через свои контакты. Это не означает, что переключатель на 15 ампер — идеальный выбор для нагрузки 15 ампер. Фактически, OEM-производители обычно используют коммутатор с более высоким номинальным током, чем подключенная к нему нагрузка, так что коммутатор обеспечивает долгие годы службы.Превышение текущей спецификации может привести к преждевременному выходу из строя контактов переключателя. Кроме того, это может быть пожароопасным.

    Реле

    Как я уже сказал, это мой самый любимый переключатель. Иногда их называют реле «Bosch», они доступны с номинальным током до 40 ампер. Это не секрет; Типичное автомобильное реле было окутано завесой замешательства, сколько я себя помню. Реле (рис. 4-6) — это просто электромагнитный переключатель, поэтому вы уже знаете, что оно делает.Разница между простым переключателем и реле заключается в том, как выполняется переключение. Переключатель является ручным, а переключение реле происходит при подаче напряжения на его катушку.

    Рисунок 4-6

    Реле доступны во всех формах и размерах. Показаны S.P.S.T., S.P.D.T. и D.P.D.T. версии.

    Автопроизводители выбирают реле по трем основным причинам:

    • Надежность: Текущие требования к аксессуару превышают 10 ампер или около того.В этом приложении часто используются реле вместо сильноточного переключателя для обеспечения надежности.
    • Используйте слаботочный контроллер для управления сильноточным аксессуаром. Это позволяет пропускать большой ток, необходимый для аксессуара, через контакты реле, а контроллеру остается только запитать катушку. (Обычным реле типа Bosch для питания катушки требуется всего около 110 мА. Это делает реле подходящими для слаботочных выходов многих контроллеров ЭСУД, РСМ и других контроллеров современного автомобиля.)
    • Удобство обслуживания: расположив реле в центре, специалисту по обслуживанию легко найти и диагностировать проблему, а затем вытащить и заменить неисправную деталь. Это гораздо менее трудозатратно, чем замена переключателя, а также гораздо меньше шансов произойти с самого начала.

    Раскрытие тайны: Хорошо, почему же реле обычно считаются черной магией? Все просто: если вы не разбираетесь в различных типах переключателей, у вас нет основы, необходимой для понимания реле.В результате я столкнулся с очень немногими, кто действительно понимал, что делают эти маленькие черные ящики и как они это делают. Поскольку вы уже знаете все о переключателях, реле — это просто расширение этих знаний.

    Реле, как и переключатели, также доступны во многих различных вариантах. Говоря электрически, они идентичны переключателям того же типа за одним исключением — переключение осуществляется электрически. Это означает, что реле действительно имеет две электрически изолированные части:

    • Переключатель.
    • Катушка — при включении это приводит к включению переключателя.

    Рисунок 4-7

    S.P.S.T. реле самые простые, как и одноименный выключатель. У них может быть четыре или пять клемм. Несмотря на то, что они могут выглядеть одинаково снизу, не все пять терминалов S.P.S.T. реле идентичны.

    S.P.D.T. реле самые универсальные и все имеют пять выводов. Я считаю, что именно здесь и начинается некоторая путаница.В конце концов, пять терминалов S.P.S.T и S.P.D.T. реле выглядят одинаково, но электрически даже не близки. На диаграмме 4-15 показаны различия между четырьмя наиболее часто используемыми автомобильными реле.

    Как вы узнаете наверняка, какое реле у вас есть или вам нужно купить, глядя на них в магазине? Легко — на корпусе самого реле обычно имеется тисненая или штампованная электрическая схема; это называется легендой, и она похожа на диаграммы на рисунке 4-7, позволяя вам определить, какое реле вам нужно.Все реле, которые я когда-либо видел, имеют номера, выбитые на пластиковом основании рядом с электрическими клеммами. Вот как их расшифровать:

    • 85 — Вход катушки
    • 86 — Вход катушки
    • 30 — общий
    • 87 — нормально открытый
    • 87a — нормально закрытый

    Только S.P.D.T. реле имеют клемму 87a. Пятиконечный S.P.S.T. реле обычно имеют две клеммы 87, как показано на рисунке.

    «Серебряная банка с зеленой полосой» от Bosch с пятью контактами S.ТИХООКЕАНСКОЕ СТАНДАРТНОЕ ВРЕМЯ. реле имеет следующее:

    Легенды на корпусах этого S.P.S.T. реле и их стандартные пятиконтактные S.P.S.T. показывают, что эти реле электрически отличаются друг от друга — это показано на Рисунке 4-7. Это означает, что вы не можете использовать один из них в цепи, которая требует другого.

    Для питания катушки реле напряжение должно быть приложено к клеммам 85 и 86. Это означает, что одна клемма должна иметь +12 В постоянного тока, а другая сторона — заземление. Очевидно, что катушка с проводом не имеет полярности, поэтому на самом деле не имеет значения, какая сторона к какой подключена.При этом некоторые реле имеют встроенные гасящие диоды (объяснение см. На боковой панели диодов), поэтому при их использовании необходимо соблюдать полярность. Это также должно быть четко указано в легенде реле — помните, что полоса обозначает катод диода, и он подключен с обратным смещением.

    S.P.S.T. реле простые. На катушку подается питание, чтобы установить электрическое соединение между общей и нормально разомкнутой клеммами. Обратите внимание на электрическую разницу в двух пятиконтактных S.ТИХООКЕАНСКОЕ СТАНДАРТНОЕ ВРЕМЯ. реле, о которых я упоминал выше — в частности, серебряная банка Bosch с реле с зеленой полосой позволяет изолировать нормально разомкнутые друг от друга, когда катушка находится в состоянии покоя.

    Цифры, выбитые на пластике, являются ключом к расшифровке типа реле, на которое вы смотрите. Терминал 30 обозначен, но он находится чуть выше терминала слева и вне поля зрения.

    Это же реле имеет электрическую схему, экранированную на боковой стороне корпуса.Очевидно, это S.P.D.T. реле с учетом стиля переключателя, показанного на схеме.

    Хотя реле Bosch выглядит идентично его S.P.D.T. двоюродный брат, легенда ясно показывает, что это простой S.P.S.T. реле с двумя 87 выводами.

    S.P.D.T. реле так же просты, как если бы они были в двух положениях, электрически говоря:

    1. Катушка обесточена — клемма 30 подключена к клемме 87a (C — N.C.)
    2. Питание от катушки — клемма 30 подключена к клемме 87 (от C до N.О.)

    Видите, я говорил вам, что реле простые. Ничем не отличается от S.P.D.T. переключатель, S.P.D.T. Благодаря своей универсальности реле могут найти множество применений (в следующей главе объясняется, как их использовать в ваших собственных проектах).

    Очевидно, важно понимать разницу между различными типами реле. Если вам пришлось заменить тот, который со временем вышел из строя по какой-либо причине, вам лучше заменить его новым, электрически идентичным, иначе схема не будет работать правильно.

    Номинальный ток: Реле, как и переключатели, также имеют номинальный ток. Номинальный ток реле — это величина тока, которая может безопасно проходить через контакты и не имеет ничего общего с током, который требуется катушке. Реле на 30 ампер не требует тока 30 ампер для включения. Скорее, это означает, что реле может запитать аксессуар, требующий до 30 ампер тока. Опять же, производители оборудования предпочитают использовать реле с более высоким током, чем необходимо, чтобы они работали долгое время.

    Существуют различные типы реле. Hella, Potter & Brumfield, Tyco и Bosch — это лишь некоторые из многих производителей, производящих качественные реле. Конечно, вы знаете, что у меня личные предпочтения, и это были реле марки Bosch.

    Большинство реле в моих Olds расположены здесь. Я сделал точку крепления для них из очень толстой обвязки и прикрутил ее к межсетевому экрану. Для каждой точки крепления я прикрепил к ремню болт.Одна гайка удерживает реле на месте для облегчения обслуживания.

    Блок предохранителей под капотом грузовика Nissan Frontier 2004 года содержит реле, плавкие вставки и предохранители для тех аксессуаров, которые напрямую связаны с аккумулятором. Коробка находится прямо за аккумулятором.

    Это ваш основной пусковой соленоид Ford. Две серебряные клеммы предназначены для катушки, а две медные клеммы — для подключения к самому переключателю.

    Соленоид слева рассчитан на 80 ампер, а справа — на 200 ампер.Оба являются номинальными значениями продолжительной работы. Конфигурация клемм идентична соленоиду Ford.

    Загляните под приборную панель любого транспортного средства, и вы обычно обнаружите хотя бы пару таких в блоке предохранителей. Сверхмощный проблесковый маячок посередине от Tridon рассчитан на ток до 25 ампер.

    На сегодняшний день я ни разу не извлекал правильно установленное неисправное реле Bosch из автомобиля. Это довольно впечатляющий послужной список, особенно с учетом того, что я также использовал тысячи из них на протяжении многих лет в проектах любого типа.(Ток, необходимый для правильного питания аксессуара, определяет, какое реле выбрать и установить. Использование реле на 30 ампер для питания аксессуара на 40 ампер приводит к преждевременному выходу из строя его контактов из-за того, что они становятся изъеденными. Кроме того, всегда следует устанавливать реле клеммами вниз, чтобы вода не попала в корпус.)

    Релейные центры: В большинстве автомобилей центральное расположение для всех реле, используемых для сильноточных аксессуаров. В зависимости от автомобиля это может быть под приборной панелью или под капотом.Nissan Frontier моей жены объединяет панель предохранителей под капотом и центр реле как одно целое.

    В моем Olds я сделал свой собственный центр реле, разместив все реле на межсетевом экране чуть выше горба передачи. Это было сделано для удобства обслуживания, потому что я знаю, что все реле в автомобиле (кроме одного) находятся в этом месте.

    Вы должны знать, есть ли в вашем автомобиле центр реле и, что более важно, где он находится. Эта информация должна быть указана в руководстве по эксплуатации вашего автомобиля.

    Глава 5 предлагает несколько сценариев использования реле в ваших собственных проектах. Когда вы закончите читать эту книгу, реле станет для вас второй натурой.

    Соленоиды и переключение

    Теперь, когда вы знаете все о реле, вы знаете о переключающих соленоидах. Соленоиды используются для выполнения самых разных задач — электрических и неэлектрических. Как обычно, я остановлюсь на электрических.Электрический автомобильный переключающий соленоид — это не что иное, как реле очень сильного тока.

    Другой пример — показанные силовые агрегаты вторичного рынка. Они используются для любого количества вещей. Одним из примеров является отсоединение вспомогательной аккумуляторной батареи от системы зарядки автомобиля, когда ключ зажигания находится в выключенном положении. (Подробнее об этом в главе 7.)

    Иногда корпус самого соленоида может быть отрицательным соединением с катушкой. В таком случае его необходимо прочно закрепить на чистой металлической поверхности.Когда напряжение подается на клемму триггера, ее контакты замыкаются, тем самым создавая сильноточное электрическое соединение между клеммами аккумулятора и нагрузки.

    Мигалки

    Мигалки обычно находятся на панели предохранителей и используются в цепях сигналов поворота и аварийной сигнализации. Обычно называемые мигалками LX, они имеют только два терминала. Один терминал подключается к источнику питания, другой — к нагрузке.

    По мере того, как ток течет через мигалку к нагрузке, в нем есть элемент, который предназначен для кратковременного прерывания электрического соединения и последующего его восстановления.Мигалки подключаются к проводу подачи питания для цепей указателей поворота и аварийной сигнализации. Поскольку выход обеих этих цепей обычно направлен на одни и те же нити накала одних и тех же лампочек, один мигающий сигнал требуется для входа питания переключателя указателей поворота, а второй — для входа питания переключателя аварийной сигнализации.

    Защита цепи

    Панель предохранителей: В данном автомобиле есть как минимум одна центральная панель предохранителей. Эта панель предназначена для защиты жгута проводов автомобиля от повреждения, если какое-либо из подключенных аксессуаров будет пытаться потреблять ток, превышающий номинальный, или если проводка между панелью предохранителей и аксессуаром (-ами) повреждена.В настоящее время у большинства автомобилей есть одна панель предохранителей под приборной панелью и одна под капотом. Панель под капотом обычно содержит предохранители для сильноточных (до 100 А) аксессуаров и основного источника питания для выключателя зажигания. Под приборной панелью обычно находятся все предохранители и автоматические выключатели для вспомогательных устройств с низким энергопотреблением, таких как радио, прикуриватель, электрические стеклоподъемники и т. Д. 3-, 5-, 7.5-, 10-, 15-, 20-, Обычно используются предохранители на 25 и 30 ампер.

    Как я уже говорил в главе 3, важно понимать, что каждый предохранитель имеет два соединения внутри панели.Одна сторона предохранителя подключается к аксессуару; это называется стороной НАГРУЗКИ. Другая сторона предохранителя подключается к источнику питания аксессуара; это называется стороной СИЛЫ. Сторона питания может быть подключена к батарее напрямую (например, к цепи плафона), цепи IGN / RUN, цепи НАГРЕВАТЕЛЯ / переменного тока или даже цепи ACCY. В некоторых случаях вы можете столкнуться с предохранителями на панели, которые используются для защиты выхода контроллера. В любом случае, руководство по эксплуатации транспортного средства обычно снабжает панель легендой.

    Мне нравится предполагать, что производитель транспортного средства больше разбирается в проводке и аксессуарах, чем я. Это означает, что я не собираюсь заменять перегоревший 20-амперный предохранитель на 30-амперный, чтобы он больше не перегорел, потому что это может быть именно то, что происходит. В худшем случае это может вызвать возгорание из-за превышения допустимой токовой нагрузки проводки в этой цепи. Большинство панелей предохранителей имеют запасные предохранители каждого размера в самой панели или в крышке панели предохранителей.

    Если вы заменили перегоревший предохранитель на предохранитель того же размера, и он снова перегорел, значит, предохранитель выполняет свою работу! Очевидно, это признак того, что возникла проблема, вызвавшая перегорание предохранителя.В главе 7 объясняется, как легко найти и решить эту проблему.

    Панель предохранителей под капотом Mustang содержит реле, предохранители MAXI и те предохранители, которые подключаются напрямую к аккумуляторной батарее. Держатель предохранителя на переднем плане — это комплект послепродажного обслуживания, доступный в вашем местном магазине автозапчастей.

    Внутренняя панель предохранителей Mustang расположена под приборной панелью слева от рулевой колонки. Слева от блока предохранителей находится G.Модуль E.M., о котором я расскажу позже в книге.

    Большинство крышек внутренней панели предохранителей имеют встроенное место для инструмента для извлечения предохранителей и запасных предохранителей. На фото от Мустанга.

    Предохранители: Предохранитель — это устройство с металлической полосой (или проводом) с известным ограничением тока. Превышите этот предел, и предохранитель перегорит. Все предохранители имеют номинальный ток, и обычно предохранитель может выдерживать этот номинальный ток в течение длительного периода времени, прежде чем его металлическая полоса сгорит наполовину.Фактически, предохранитель обычно пропускает ток, во много раз превышающий его номинальный ток, в течение коротких периодов времени, прежде чем его металлическая полоса сгорит наполовину.

    На протяжении многих лет я видел множество различных типов предохранителей для использования в автомобилях, и они могут сильно различаться для отечественных, японских и европейских автомобилей. В этой книге описаны основные из них (типы стекла и лезвий), и все они имеют одно и то же предназначение, а именно защиту схемы от повреждений. Имейте в виду, что даже если два предохранителя могут выглядеть одинаково и иметь одинаковый номинальный ток, они могут реагировать по-разному (медленнее / быстрее).Эти особенности можно определить с помощью трехзначного буквенного префикса, который стоит перед текущим номиналом предохранителя. (Если вам нужна эта информация, обратитесь к производителю предохранителя.)

    Стеклянные предохранители

    : Стеклянные предохранители раньше были нормой и были доступны в различных физических размерах и номиналах. Если у вас есть более старый автомобиль с такой панелью предохранителей, вам следует иметь по крайней мере два из каждого предохранителя в панели в вашем ящике для инструментов, чтобы вы могли не искать их, если один из них перегорит.Хотя предохранители AGC были наиболее распространенными, вашему автомобилю может потребоваться что-то другое — дважды проверьте номинал и префикс, чтобы быть уверенным, и выберите нужные.

    Эти старые стеклянные панели предохранителей также могут иметь скопление ржавчины на самих контактах. Это вызывает сопротивление между контактом и предохранителем и может стать источником самых разных проблем. Если у вас есть автомобиль с панелью предохранителей такого типа и на нем ржавые контакты, вам лучше всего заменить его на более новую панель ATC (также называемую ATO) с лезвиями.К счастью, их легко приобрести у любого числа производителей.

    Безболезненная проводка и другие предлагают сменные панели предохранителей, разработанные, чтобы упростить задачу модернизации старой стеклянной панели предохранителей на новую и более обширную панель предохранителей ATC. Кроме того, эти панели с предохранителями можно приобрести с соответствующим жгутом проводов или без него, если вашему автомобилю также потребуется модернизация жгута проводов.

    Это простая панель предохранителей ATC с шестью цепями, которую я купил в местном магазине автозапчастей менее чем за 15 долларов.Многие компании предлагают такие панели предохранителей во всевозможных конфигурациях, что позволяет обновить старую стеклянную панель предохранителей новой панелью предохранителей Blade.

    Эта восьмиконтурная панель предохранителей ATC слева — еще один пример панели предохранителей вторичного рынка. Эта панель поставляется в полностью разобранном виде, поэтому установка намного сложнее. В отличие от панели предохранителей на предыдущей фотографии, у которой есть общий вход питания для всех предохранителей, эта панель позволяет установщику настроить сторону питания предохранителя так, как они захотят.

    Предохранители

    доступны номиналами от 1 до 100 ампер. Показаны предохранители ATC, Mini ATC и MAXI.

    Предохранитель ANL зарекомендовал себя на вторичном рынке, потому что он идеально подходит для очень сильноточных аксессуаров. Показанные патрон предохранителя и предохранители поставляются Rockford Fosgate.

    Плавкие вставки, которые Ford использует на заводских проводах для зарядки Mustang, используются параллельно, чтобы удвоить токонесущую способность одиночной перемычки.

    Плавкие вставки картриджного типа встречаются в новых автомобилях. Заменить этот стиль намного проще по сравнению с традиционной плавкой перемычкой.

    Плавкие предохранители: Они широко используются в современных автомобилях. В 1980-х годах стеклянные панели предохранителей уступили место панелям предохранителей ATC, что позволило решить множество проблем. Они использовались около 15 лет, пока не заменили предохранитель и панель Mini ATC. Современные автомобили обычно оснащены панелями предохранителей Mini ATC и MAXI.В отличие от стеклянных предохранителей, плавкие предохранители всех типов безупречны и легко доступны! Предохранители MAXI используются как производителями оригинального оборудования, так и вторичным рынком, поскольку они могут быть надежно изготовлены с номиналом до 100 ампер.

    Лепестковые предохранители любого типа и соответствующие им держатели предохранителей и блоки предохранителей имеют подтвержденную репутацию надежности. Это основная причина, по которой все производители оригинального оборудования, а также производители панелей предохранителей и жгутов проводов используют их исключительно.

    Сильноточные предохранители: Используются в основном на вторичном рынке, наиболее распространенными типами являются предохранители ANL и Mini ANL.Они доступны в размерах до 500 ампер (или даже больше) для самых высоких нагрузок. Кроме того, держатель предохранителя ANL спроектирован таким образом, чтобы выдерживать эти невероятно высокие токи через него с минимальным падением напряжения, поскольку он надежно удерживает предохранитель на месте.

    Как я сказал ранее, местный магазин автомобильных стереосистем может стать отличным источником таких запчастей. За последние несколько лет предохранители ANL и Mini ANL стали настолько распространенными, что теперь их продают многие магазины автозапчастей.

    Этот комплект плавких вставок Bussman 14 калибра также можно легко приобрести в местном магазине автозапчастей.Плавкие вставки устанавливаются последовательно между источником питания и аксессуаром, как и плавкий предохранитель.

    Автоматический выключатель слева обычно используется во внутренних панелях предохранителей стеклоподъемников и сидений с электроприводом. Правый выключатель — продукт вторичного рынка. Оба устройства сбрасываются автоматически и имеют одно и то же предназначение. На вторичном рынке долгое время использовались автоматические выключатели с ручным возвратом в исходное положение из-за их способности выдерживать ток. Показана пара автоматических выключателей на 140 А, которые имеют встроенный «камердинерский» режим.Нажатие на красную кнопку размыкает плечо выключателя, тем самым отключая питание нагрузки.

    Плавкие вставки: Плавкие вставки появились много лет назад и в основном используются для защиты сильноточных цепей. Во времена стеклянных предохранителей наивысший доступный ток составлял около 30 ампер. Плавкие вставки использовались для защиты цепей с током, протекающим по ним, превышающим 30 ампер. В настоящее время они почти полностью заменены предохранителями MAXI, хотя в моем Mustang есть оба.

    Изображенные плавкие вставки находятся на заводском зарядном проводе генератора. Почему это могло быть? Все просто — если регулятор напряжения генератора выходит из строя, это может привести к скачку напряжения. По мере увеличения напряжения увеличивается и ток через множество аксессуаров в автомобиле, которые не имеют защиты от перенапряжения (например, лампочки), а также аккумулятор. Если это произойдет, ток от генератора до электрической системы автомобиля превысит ток плавких вставок и сломает их, тем самым защитив аксессуары и аккумулятор от повреждений.

    Плавкая вставка имеет то же назначение, что и предохранитель, но они устроены совершенно иначе. Обычно плавкая перемычка на 4 диаметра меньше, чем проводка, которую требует схема — для схемы с проводкой 10 AWG потребуется плавкая перемычка 18 AWG для ее адекватной защиты. Кроме того, изоляция плавкой вставки негорючая, что делает ее идеальной для использования под капотом. Из-за того, что они выходят из строя, плавкие перемычки рекомендуются только для использования под капотом. Они доступны во многих размерах в вашем местном магазине автозапчастей.

    Патроны предохранителей

    используются в некоторых транспортных средствах и действуют аналогично плавким вставкам. Они меньше, удобнее и их гораздо проще заменить в случае выхода из строя.

    Автоматические выключатели: Автоматический выключатель — это устройство, предназначенное для размыкания контактов, когда ток, протекающий через него, превышает его номинал. Контакты соединяет простая биметаллическая полоска. Когда ток через эту биметаллическую полоску превышает ее емкость, она меняет форму и разрывает электрическое соединение между двумя контактами.

    На вторичном рынке давно используются автоматические выключатели с ручным возвратом в исходное положение из-за их способности выдерживать ток. Показана пара автоматических выключателей на 140 ампер, которые имеют встроенный «камердинерский» режим. Нажатие на красную кнопку размыкает плечо выключателя, тем самым отключая питание нагрузки.

    В отличие от предохранителя, автоматический выключатель в этом случае не требует замены. Есть два основных типа автоматических выключателей:

    • Автоматический сброс: наиболее часто используются производителями оригинального оборудования.Чаще всего они находятся во внутренней панели предохранителей и могут использоваться для защиты цепей, требующих очень высокого тока при первом включении, таких как электрические стеклоподъемники или сиденья с электроприводом (или когда они подходят к концу своего пути, а оператор продолжает удерживать переключатель на мгновение). В случае «срабатывания» автоматического выключателя с автоматическим возвратом в исходное состояние он автоматически возвращается в исходное положение после периода отдыха, возобновляя работу цепи.
    • Ручной сброс: они чаще всего используются на вторичном рынке, и я видел их с номинальным током до 200 ампер.В случае срабатывания такого автоматического выключателя его рычаг необходимо вручную вернуть в исходное положение, чтобы восстановить работу цепи. Некоторые из них имеют функцию «камердинера», которая позволяет вручную размыкать выключатель, чтобы намеренно отключить питание цепи — это удобно, если у вас есть что-то, с чем вы не хотите, чтобы люди вмешивались, если вам придется покинуть автомобиль в чьей-то заботе.

    Любой из приведенных выше примеров считается автоматическими выключателями с термической активацией.Со временем автоматические выключатели могут изнашиваться при интенсивном использовании. Автоматические выключатели имеют две клеммы, иногда обозначаемые как BAT (аккумулятор) и AUX или LOAD. Если это так, то это должно быть соблюдено для правильной работы выключателя.

    Написано Тони Канделой и размещено с разрешения CarTechBooks

    ПОЛУЧИТЕ СДЕЛКУ НА ЭТУ КНИГУ!

    Если вам понравилась эта статья, вам понравится вся книга. Нажмите кнопку ниже, и мы отправим вам эксклюзивное предложение на эту книгу.

    Четырехпозиционный переключатель и трехпозиционный переключатель: основы подключения

    Если на лестнице, коридоре или в комнате есть два отдельных входа, трехпозиционные переключатели гарантируют, что пассажирам не придется пересекать комнату в темноте, чтобы включить свет. Трехпозиционные переключатели также полезны для управления наружным освещением между двумя зданиями и для управления освещением в отдельном гараже изнутри главного здания.

    Большинство домовладельцев и рабочих могут без проблем подключать обычные однополюсные переключатели, но когда дело доходит до трехпозиционных переключателей, многие сбиваются с толку и в конечном итоге вызывают профессионального электрика, чтобы разобраться во всем.Вот несколько принципов, которые помогут сделать правильную и эффективную установку, которая будет работать с первого раза:

    Два трехпозиционных переключателя обязательно расположены на некотором расстоянии друг от друга, но электрически они составляют единый «черный ящик». Вместе они функционируют как один обычный однополюсный переключатель, единственная функция которого — включать и выключать нагрузку.

    Эту конфигурацию «черный ящик / коммутатор» проще подключить в виде линейной конфигурации, чем для контура переключения, который требует большего количества проводов и является более сложным из-за требований нового Кодекса обеспечить нейтраль в каждой коммутационной коробке.

    Схема, показывающая прохождение тока для пары трехходовых переключателей и одного четырехпозиционного переключателя.

    Один трехпозиционный переключатель является входом для пары, а другой — выходом. Трехпозиционные переключатели имеют одну клемму на одном конце корпуса переключателя. На входном переключателе это единственный черный (горячий) провод от источника питания, такого как входная панель. На выходном переключателе единственный черный провод идет прямо к нагрузке. Белые провода не подключены ни к одному из переключателей. Они проходят через корпуса и подключаются к нагрузке, как и зеленый или оголенный провод заземления оборудования.

    На другом конце каждого корпуса трехпозиционного переключателя находятся две клеммы. Они предназначены для двух путей переменного тока внутри черного ящика между двумя трехпозиционными переключателями. В любой момент времени один из этих проводов находится под напряжением, а другой — нет. Между двумя переключателями проложен специализированный трехжильный кабель. К одному выводу каждого подключается черный провод. С другим соединяется красный. Неважно, что именно. Красный и черный проводники в промысле называют путешественниками.«Чтобы добавить немного юмора в сухую тему, я называю их« политиками ».

    Третий провод белый, он не подключен ни к одному из переключателей. Он подключается (с помощью проволочных гаек) к белым проводам в каждом корпусе, чтобы обеспечить непрерывное соединение нейтрали между источником питания и нагрузкой. То же самое и с оголенным или зеленым проводом заземления оборудования. Обязательно подключите его к заземляющим шинам коммутаторов и ко всем корпусам, если они металлические.

    Четырехпозиционные переключатели используются для приложений, которым требуется более двух мест переключения.Их легче понять, чем трехпозиционные переключатели. У них есть две клеммы на каждом конце корпуса переключателя, которые подключаются к подвижным элементам на линии между трехпозиционными переключателями: вход на одном конце корпуса переключателя, выход на другом конце. Не имеет значения, в какую сторону обращены четырехпозиционные переключатели. Красные и черные соединения могут меняться любое количество раз между входным трехпозиционным переключателем и выходным трехпозиционным переключателем.

    Вот и все. Следуйте этим основным принципам, и ваши трех- и четырехсторонние установки всегда будут работать.В случае сомнений используйте омметр, чтобы прозвонить клеммы этих устройств.

    Также доступны трех- и четырехпозиционные диммерные переключатели.
