Вес двутавра, таблица расчета веса двутавровой балки

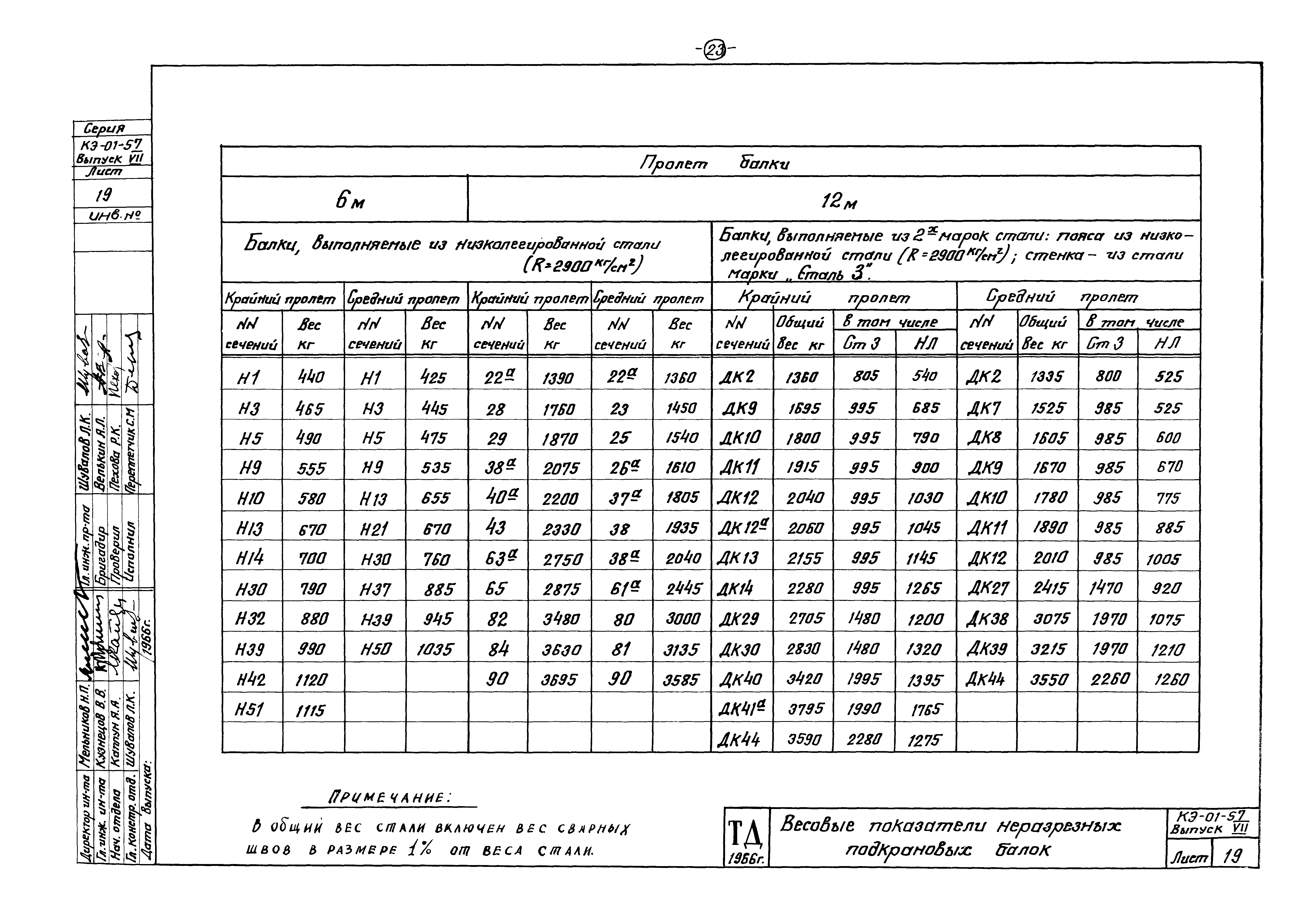

Таблица расчета веса балки двутавровой

Металлобаза «Аксвил» продает оптом и в розницу:

• БАЛКУ ДВУТАВРОВУЮ № 10—40

Первый поставщик проката. Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни.



Теоретический вес, вес метра погонного балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)

Номер двутавраРазмеры, ммВес 1 мп, кгМетров в тонне
hbst
10100554,57,29,46105,7
12120644,87,311,586,96
14140734,97,513,772,99
161608157,815,962,89
18180905,18,118,454,35
202001005,28,42147,62
222201105,48,72441,67
242401155,69,527,336,63
2727012569,831,531,75
303001356,510,236,527,4
33330140711,242,223,7
363601457,512,348,620,58
404001558,3135717,54
45450160914,266,515,04
505001701015,278,512,74
555501801116,592,610,8
606001901217,81089,26



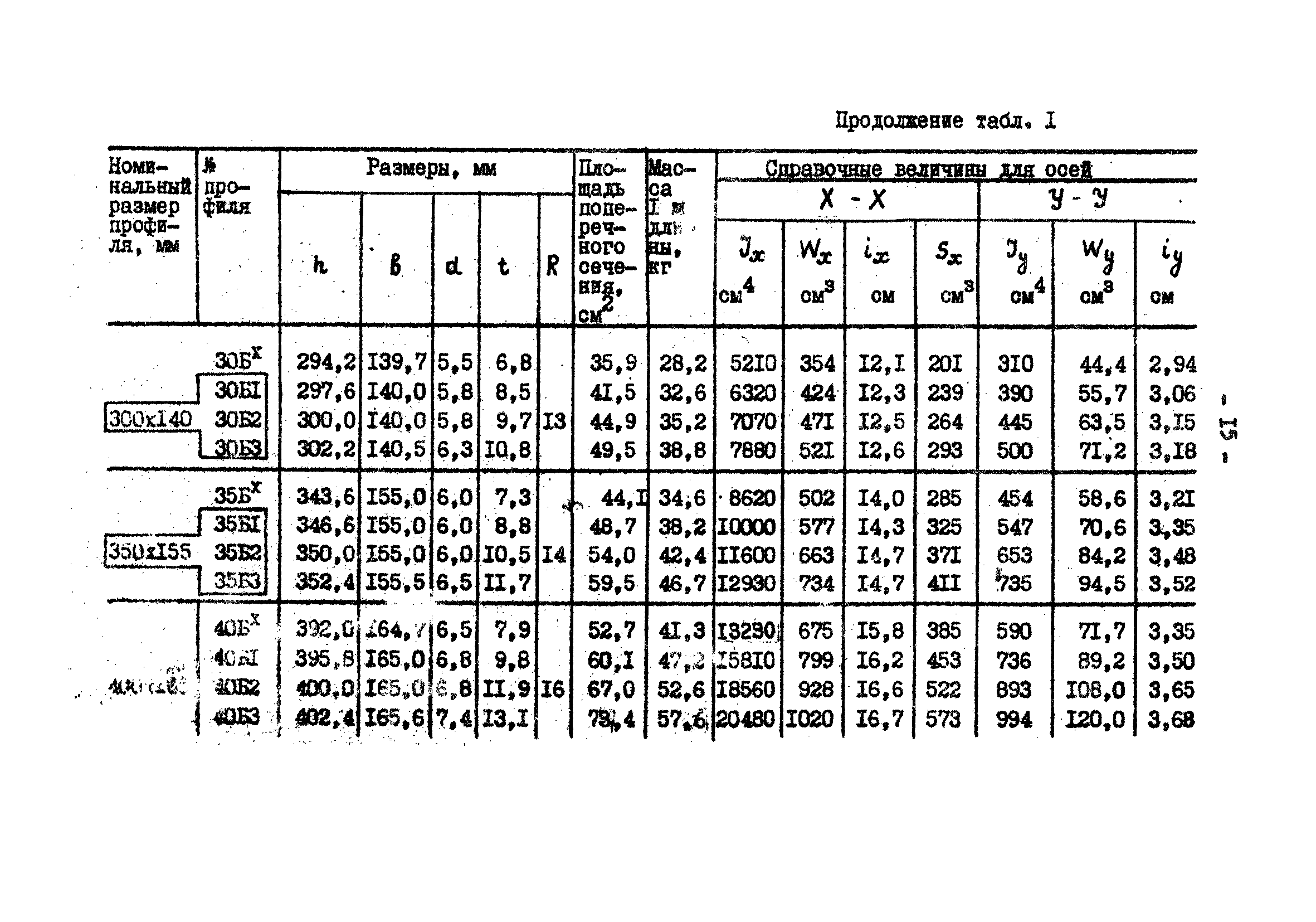

Теоретический вес, вес метра погонного балки нормальной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавраРазмеры, ммВес 1 мп, кгМетров в тонне
hbst
10Б1117,6643,85,18,7114,9
12Б1120644,46,310,496,2
14Б1137,4733,85,610,595,2
14Б2140734,76,912,977,5
16Б11578245,912,778,7
16Б21608257,415,863,3
18Б1177914,36,515,464,9
18Б2180915,3818,853,2
20Б12001005,68,522,444,6
23Б12301105,6925,838,8
26Б12581205,88,52835,7
26Б226112061031,232,1
30Б12961405,88,532,930,4
30Б229914061036,627,3
35Б13461556,28,538,925,7
35Б23491556,51043,323,1
40Б139216579,548,120,8
40Б23961657,511,554,718,3
45Б14431807,81159,816,7
45Б24471808,41367,514,8
50Б14922008,8127313,7
50Б24962009,21480,712,4
55Б15432209,513,58911,2
55Б25472201015,597,910,2
60Б159323010,515,5106,29,4
60Б25972301117,5115,68,7
70Б16912601215,5129,37,7
70Б269726012,518,5144,26,9
80Б179128013,517159,56,3
80Б27982801420,5177,95,6
90Б18933001518,51945,2
90Б290030015,522213,84,7
100Б19903201621230,64,3
100Б29983201725258,23,9
100Б310063201829285,73,5
100Б4101332019,532,5314,53,2



Теоретический вес, вес метра погонного балки широкополочной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавраРазмеры, ммВес 1 мп, кгМетров в тонне
hbst
20Ш11931506930,632,7
23Ш12261556,51036,227,6
26Ш125118071042,723,4
26Ш22551807,51249,220,3
30Ш129120081153,618,7
30Ш22952008,5136116,4
30Ш329920091568,314,6
35Ш13382509,512,575,113,3
35Ш2341250101482,212,2
35Ш334525010,51691,311
40Ш13883009,51496,110,4
40Ш239230011,516111,19
40Ш339630012,518123,48,1
50Ш14843001115114,48,7
50Ш248930014,517,5138,77,2
50Ш349530015,520,5156,46,4
50Ш450130016,523,5174,15,7
60Ш15803201217142,17
60Ш25873201620,5176,95,7
60Ш35953201824,5205,54,9
60Ш46033202028,5234,24,3
70Ш168332013,519169,95,9
70Ш26913201523197,65,1
70Ш37003201827,5235,44,2
70Ш470832020,531,5268,13,7
70Ш57183202336,5305,93,3



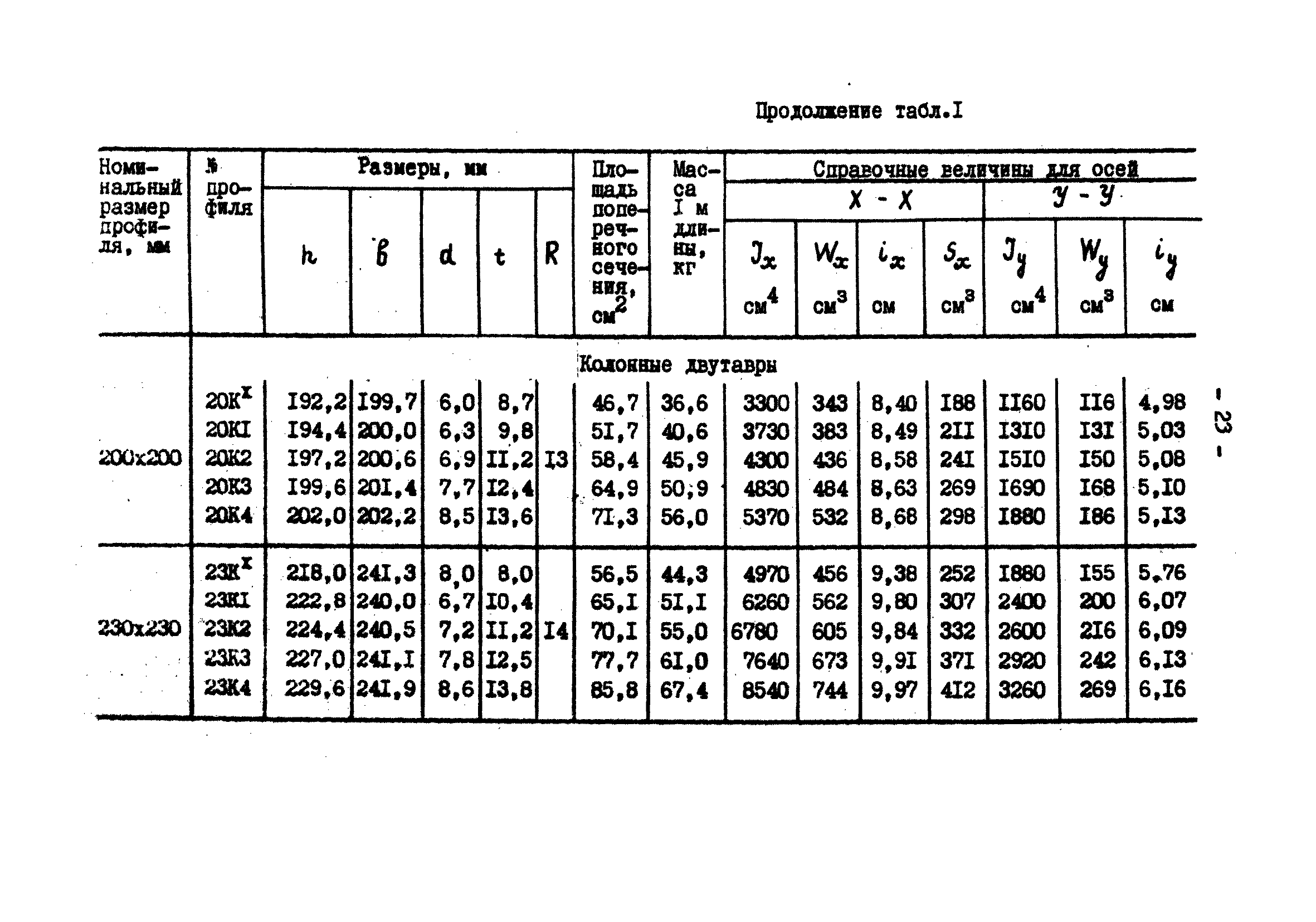

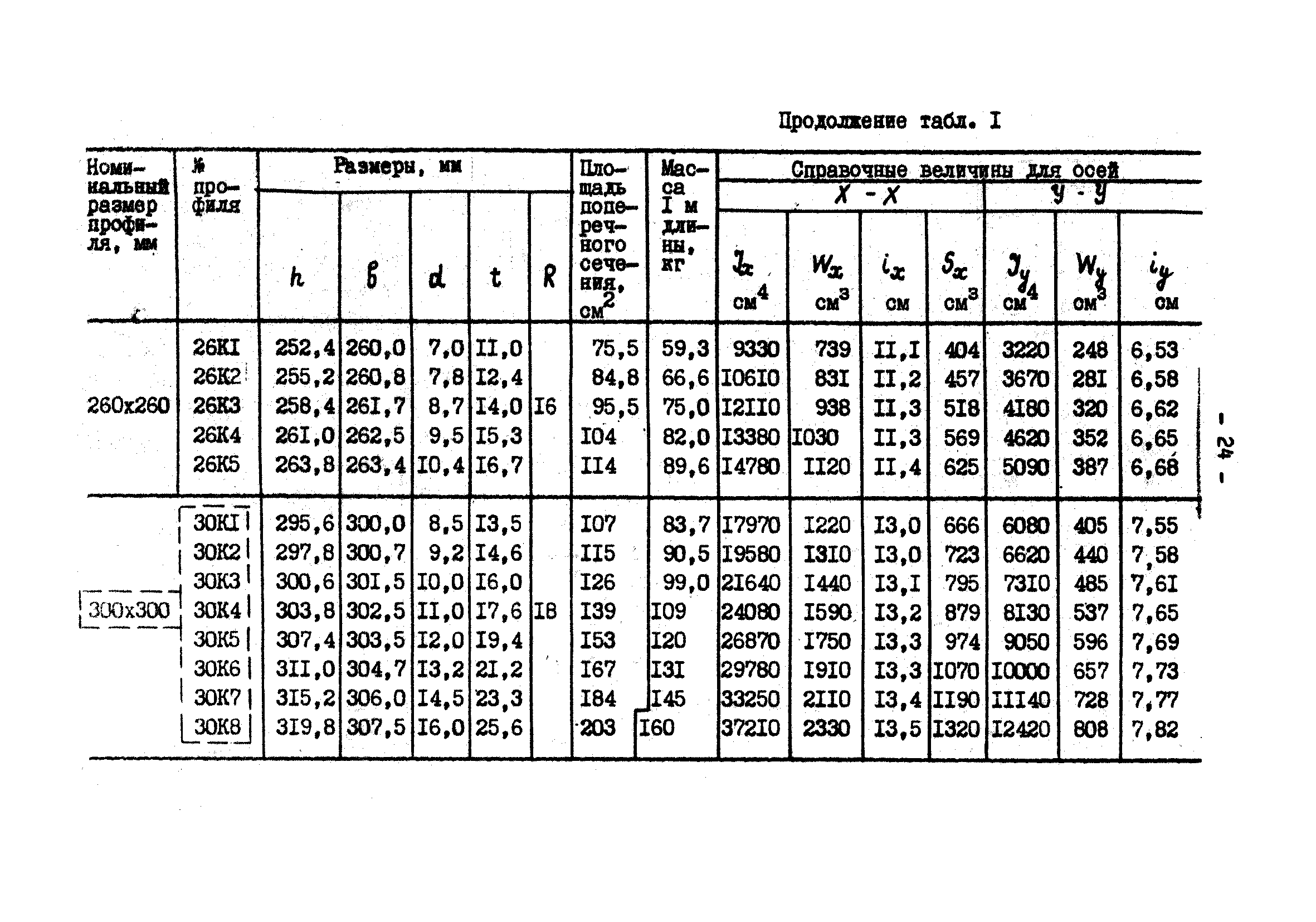

Теоретический вес, вес метра погонного балки колонной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавраРазмеры, ммВес 1 мп, кгМетров в тонне
hbst
20К11952006,51041,524,1
20К2198200711,546,921,3
23К1227240710,552,219,2
23К223024081259,516,8
26К125526081265,215,3
26К2258260913,573,213,7
26К32622601015,583,112
30К1296300913,584,811,8
30К23003001015,596,310,4
30К330430011,517,5108,99,2
35К13433501015109,79,1
35К23483501117,5125,97,9
35К33533501320144,56,9
40К13934001116,51387,2
40К24004001320165,66
40К34094001624,5202,34,9
40К44194001929,5242,24,1
40К54314002335,5291,23,4



Вес балки нормальной (СТО АСЧМ 20-93)

Номер профиляРазмеры, ммВес 1 мп, кгМетров в тонне
hbst
20Б12001005,5821,346,9
25Б12481245825,738,9
25Б22501256929,633,8
30Б12981495,583231,3
30Б23001506,5936,727,2
35Б13461746941,424,2
35Б235017571149,620,2
40Б139619971156,617,7
40Б24002008136615,2
45Б144619981266,215,1
45Б24502009147613,2
50Б14921998,81272,513,8
50Б249619991479,512,6
55Б15432209,513,58911,2
55Б25472201015,597,910,2
60Б1596199101594,610,6
60Б26002001117105,59,5



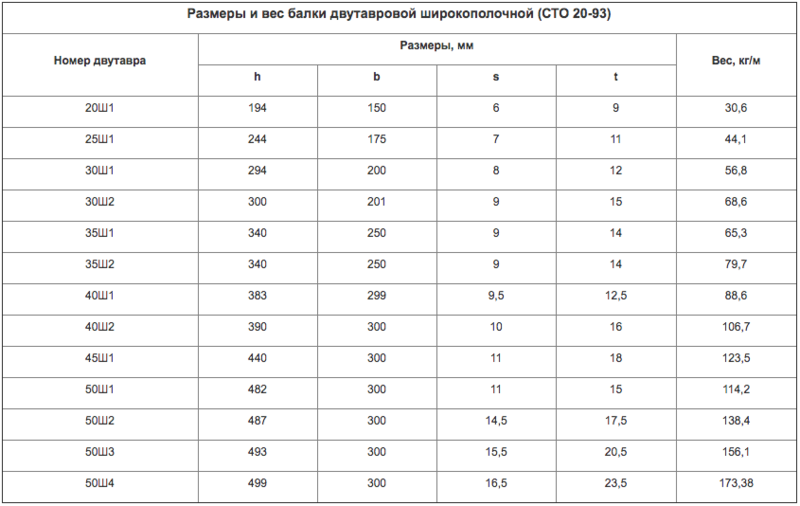

Вес балки широкополочной (СТО АСЧМ 20-93)

Номер профиляРазмеры, ммВес 1 мп, кгМетров в тонне
hbst
20Ш11941506930,632,7
25Ш124417571144,122,7
30Ш129420081256,817,6
30Ш230020191568,614,6
35Ш133424981165,315,3
35Ш234025091479,712,5
40Ш13832999,512,588,611,3
40Ш23903001016106,79,4
45Ш14403001118123,58,1
50Ш14823001115114,28,8
50Ш248730014,517,5138,47,2
50Ш349330015,520,5156,16,4
50Ш449930016,523,5173,45,8



Вес балки колонной (СТО АСЧМ 20-93)

Номер профиляРазмеры, ммВес 1 мп, кгМетров в тонне
hbst
20К11961996,51041,424,2
20К220020081249,920
25К124624981262,616
25К225025091472,413,8
25К32532511015,580,212,5
30К12982999148711,5
30К230030010159410,6
30К33003051515105,89,5
30К43043011117105,89,5
35К13423481015109,19,2
35К23503501219136,57,3
40К13943981118146,66,8
40К24004001321171,75,8
40К34064031624200,15
40К44144051828231,94,3
40К54294002335,5290,83,4



Смотрите также: Online-калькулятор расчета веса и длинны стального двутавра в зависимости от его вида, номера и размеров.

Сколько весит стальная двутавровая балка? Как рассчитать вес двутавра? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса двутавра в зависимости от размера: высоты и ширины балки. Вес двутавра, теоретический вес 1 метра погонного двутавровой балки, количество метров металлической балки в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить двутавр, балку двутавровую стальной в Минске оптом и в розницу.

Смотрите также: Металлопрокат по размерам и типам.

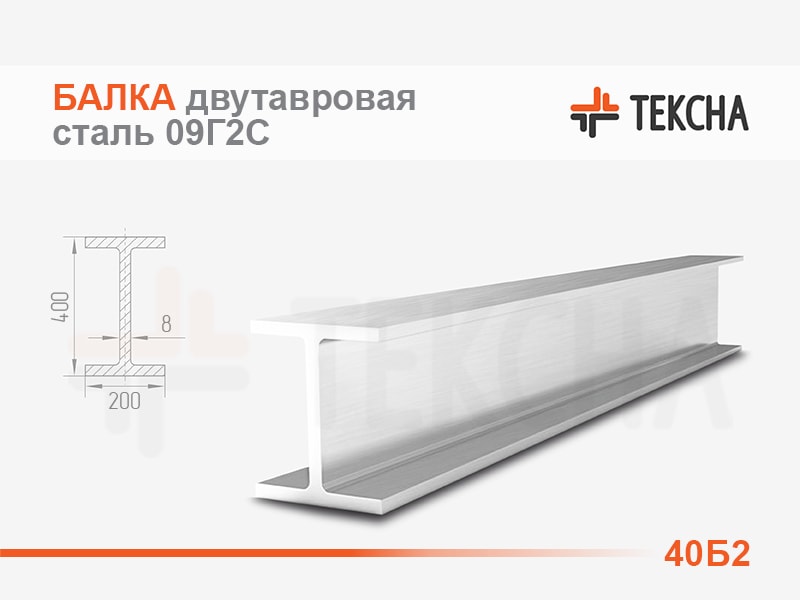

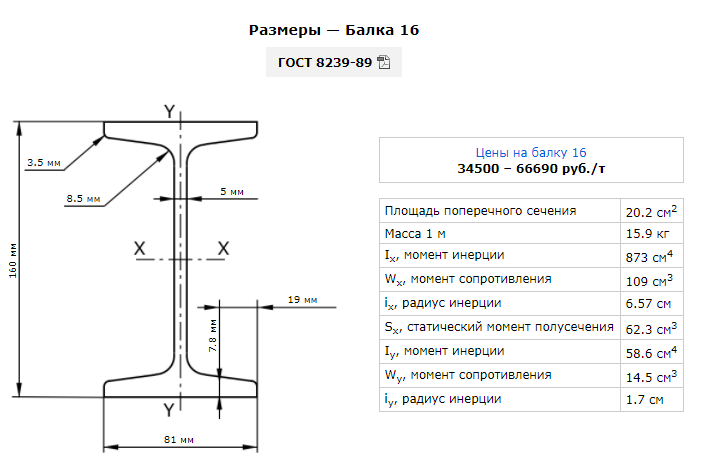

Балка двутавровая (двутавр) — размеры |

На сегодняшний день двутавр представляет собой наиболее востребованный при возведении строительных балочных конструкций вид металлопроката. Именно поэтому означенный вид проката зачастую называют балкой.

Основными достоинствами двутавра являются отличные прочностные характеристики, экономичность и незначительный удельный вес, что обусловлено, в первую очередь профилем данного проката, напоминающим в сечении букву «Н», развернутую на 900. Вертикальная часть буквы носит название стенки, горизонтальные называется полками. Толщина полок двутавра больше толщины его стенки.

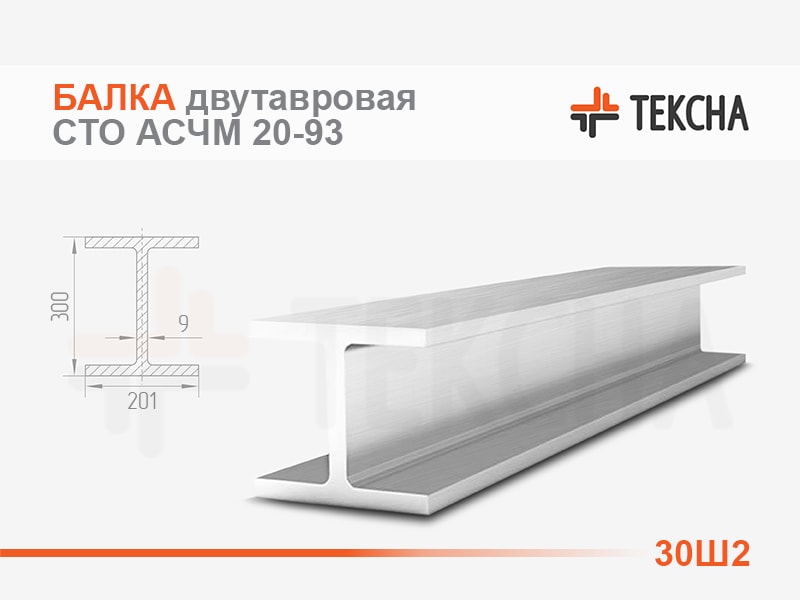

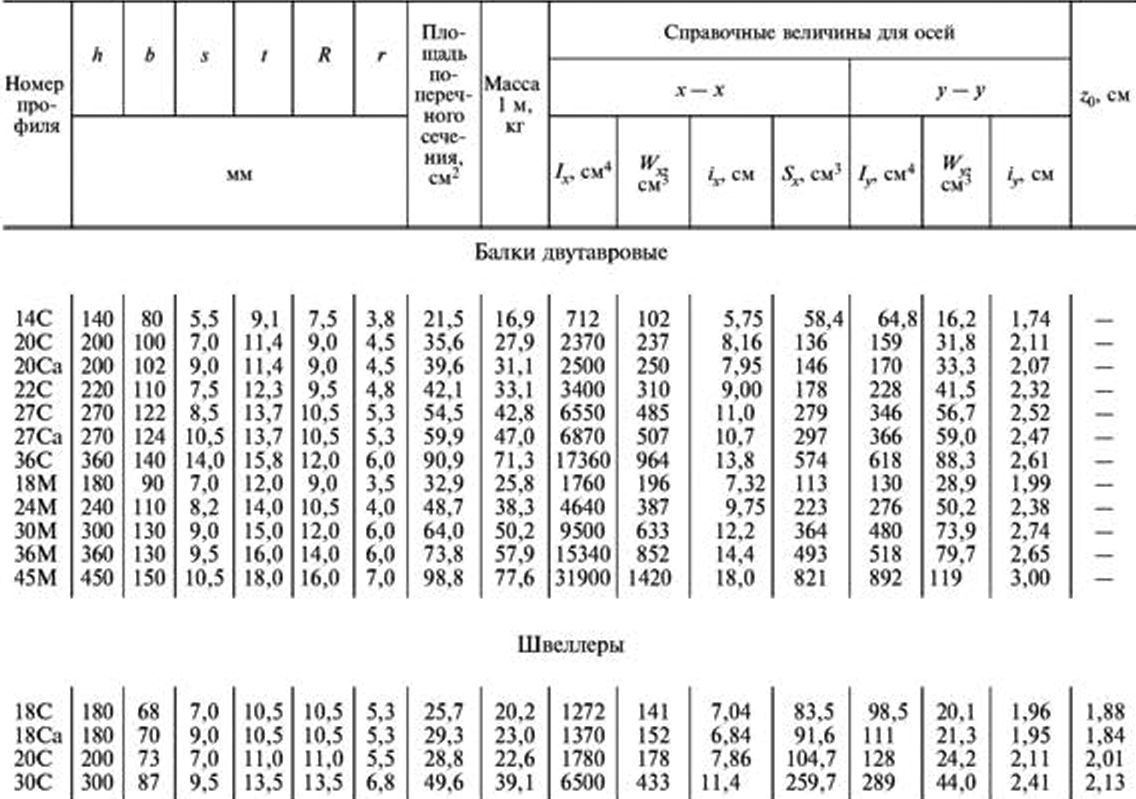

Балка двутавровая ГОСТ 19425-74

Номер двутавраhbstМасса 1м, кгМетров в тонне
14C140805.59.116.959.17
20C200100711.427.935.84
20Ca200102911.431.132.15
22C2201107.512.333.130.21
27C2701228.513.742.823.36
27Ca27012410.513.74721.28
36C3601401415.871.314.03
18M1809071225. 838.76
24M2401108.21438.326.11
30M30013091550.219.92
36M3601309.51657.917.27
45M45015010.51877.612.89
Двутавры с параллельными гранями полок
(ГОСТ 26020-83)		Двутавры с параллельными гранями полок нестандартных размеров
Номер двутавраhbstМасса 1м, кгМетров в тонне
Нормальные
20Б12001005.5821.346.9
25Б12481245825. 738.9
25Б22501256929.633.8
30Б12981495.583231.3
30Б23001506.5936.727.2
35Б13461746941.424.2
35Б235017571149.620.2
40Б139619971156.617.7
40Б24002008136615.2
45Б144619981266.215.1
45Б24502009147613.2
50Б14921998.81272.513.8
50Б246919991479. 512.6
55Б15432209.513.58911.2
55Б25472201015.597.910.2
60Б1596199101594.610.6
60Б260020011017105.59.5
Широкополочные
20Ш11941506930.632.7
25Ш124417571144.122.7
30Ш129420081256.817.6
30Ш230020191568.614.6
35Ш1334249112065.315.3
35Ш234025091479.712. 5
40Ш13832999.512.588.611.3
40Ш23903001016106.79.4
45Ш14403001118123.58.1
50Ш14823001115114.28.8
50Ш248730014.517.5138.47.2
50Ш349330015.520.5156.16.4
50Ш449930016.523.5173.45.8
Колонные
20K11961996.51041.424.2
20K220020081249.920
25K124624981262.616
25K225025091472. 413.8
25K32532511015.580.212.5
30K12982999148711.5
30K230030010159410.6
30K33003051515105.89.5
30K43043011117105.89.5
35K13423481015109.19.2
35K23503501219136.57.3
40K13943981118146.66.8
40K24004001321171.75.8
40K34064031624200.15
40K44144051828231. 94.3
40K54294002335.5290.83.4
Номер двутавраhbstМасса 1м, кгМетров в тонне
Узкополочные
31У3А30910268.928.535.1
31У4А3131026.610.832.930.4
36У1А3491275.88.532.930.4
36У2А3531286.510.739.225.5
41У1А3991406.48.839.525.3
41У2А403140711.246.521.5
46У3А4591549.115.468. 814.5
61У1А5991781012.882.712.1
61У2А60317910.91593.110.7
Нормальные
31Б1А3101655.89.738.925.7
31Б2А3131666.611.244.822.3
31Б3А3171677.613.252.519
36Б1А3521716.99.845.122.2
36Б2А3551717.211.650.719.7
36Б3А3581727.913.156.817.6
41Б1А4031777.510.953.718.6
41Б2А4071787.712. 859.816.7
46Б1А457190914.574.513.4
46Б2А4601919.91682.212.2
61Б1А60322810.514.9102.59.8
61Б2А60822811.217.3114.38.7
Среднеполочные
20Д1А2071335.88.426.737.5
20Д2А2101346.41031.531.7
25Д2А2581466.19.132.930.4
25Д3А2621476.61138.825.8
Колонные
12KC1251256.51023.842
15K1C15015071031. 531.7
15K1A1521525.86.622.644.2
15K2A1571536.69.330.133.2
15K3A1621548.111.637.426.7
20K2A2032037.2114621.7
20K3A2062047.912.652.219.2
20K4A2102059.114.259.316.9
20K5A21620610.217.471.514
20K4C200204121256.217.8
25K1AC24625610.510.763.515.7
25K4C244252111164.415.5
30K3C294302121284. 511.8
31K1AC299306111179.212.6
31K3AC30831015.415.5111.49
35K3C33835113131069.4
35K4C34435416161317.6
40K9C39440518181686

Основным отличием двутавровой балки от не менее популярного в строительстве швеллера является наличие горизонтальной и вертикальных осей симметрии. Причем правильным расположением сечения считается то, при котором равнодействующая нагрузок, приложенных извне, направляется вдоль его стенки.

Номер двутавровой балки в сортаменте соответствует величине высоты ее профиля, выраженной в сантиметрах. Так, например, двутавр размеры высоты профиля которого составляют 200 мм будет промаркирован цифрой «20», а балка двутавровая размеры высоты профиля которой равны 180 мм будет промаркирована цифрой «18».

Буква «а» в номере двутавра говорит об усилении его полок, а значит и об увеличении ширины и толщины горизонтальных частей. Подобные сечения имеют более высокие прочностные характеристики при тех же самых габаритных размерах.

Экономичность и малый вес двутавра обусловлены концентрацией основной массы материала там, где возникают наиболее серьезные нормальные напряжения, т.е. на максимально возможном удалении от центра тяжести поперечного сечения балки.

При необходимости двутавр может быть усилен четырьмя неравнополочными уголками, а также изготовлен  из двух швеллеров, сваренных друг с другом.

Область применения двутавровых балок весьма обширна.

В современном мире балка двутавровая используется:

  • в промышленном строительстве типовых и уникальных зданий и сооружений;
  • при строительстве мостов, подземных и наземных переходов;
  • при сооружении маловесных конструкций, обладающих хорошими прочностными характеристиками;
  • в качестве направляющих, обеспечивающих нормальную работу промышленных крановых систем.

В случае строительства небольших легковесных сооружений возможно использование деревянных двутавров.

Балка двутавровая

Балка двутавровая

Балка двутавровая, двутавр, справочник

В настоящее время основным производителем двутавров в России является Нижне-тагильский металлургический комбинат(НТМК), выпускающий продукцию как по ГОСТам, так и по собственному техническому условию(СТО АСЧМ 20-93), несколько отличающемуся от ГОСТа.

Действующие стандарты














НомерНазвание

Двутавры (балки двутавровые) с уклоном внутренних граней полок

ГОСТ 8239-89

Двутавры стальные горячекатаные. Сортамент

ГОСТ 19425-74

Балки двутавровые и швеллеры стальные специальные. Сортамент

Двутавры (балки двутавровые) с параллельными гранями полок

ГОСТ 26020-83

Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент

Двутавровые балки (двутавры) по техническим условиям заводов-изготовителей

СТО АСЧМ 20-93

Прокат стальной сортовой фасонного профиля. Двутавры горячекатаные с параллельными гранями полок. Технические условия Нижнетагильского металлургического комбината

ТУ 14-2-336-78

Профиль двутавровый для шарнирных остряков № 8

ТУ У 01412851.001-95

Сварные двутавры

Прочие виды специальных балок двутавровых (двутавров)

ГОСТ 5267. 5-90

Профиль двутавровый № 19 для хребтовой балки. Сортамент

ГОСТ 5267.3-90

Профиль зетовый для хребтовой балки. Сортамент

Балки двутавровые (двутавры) по ГОСТ 8239-89 с уклоном внутренних граней полок 6–12 %

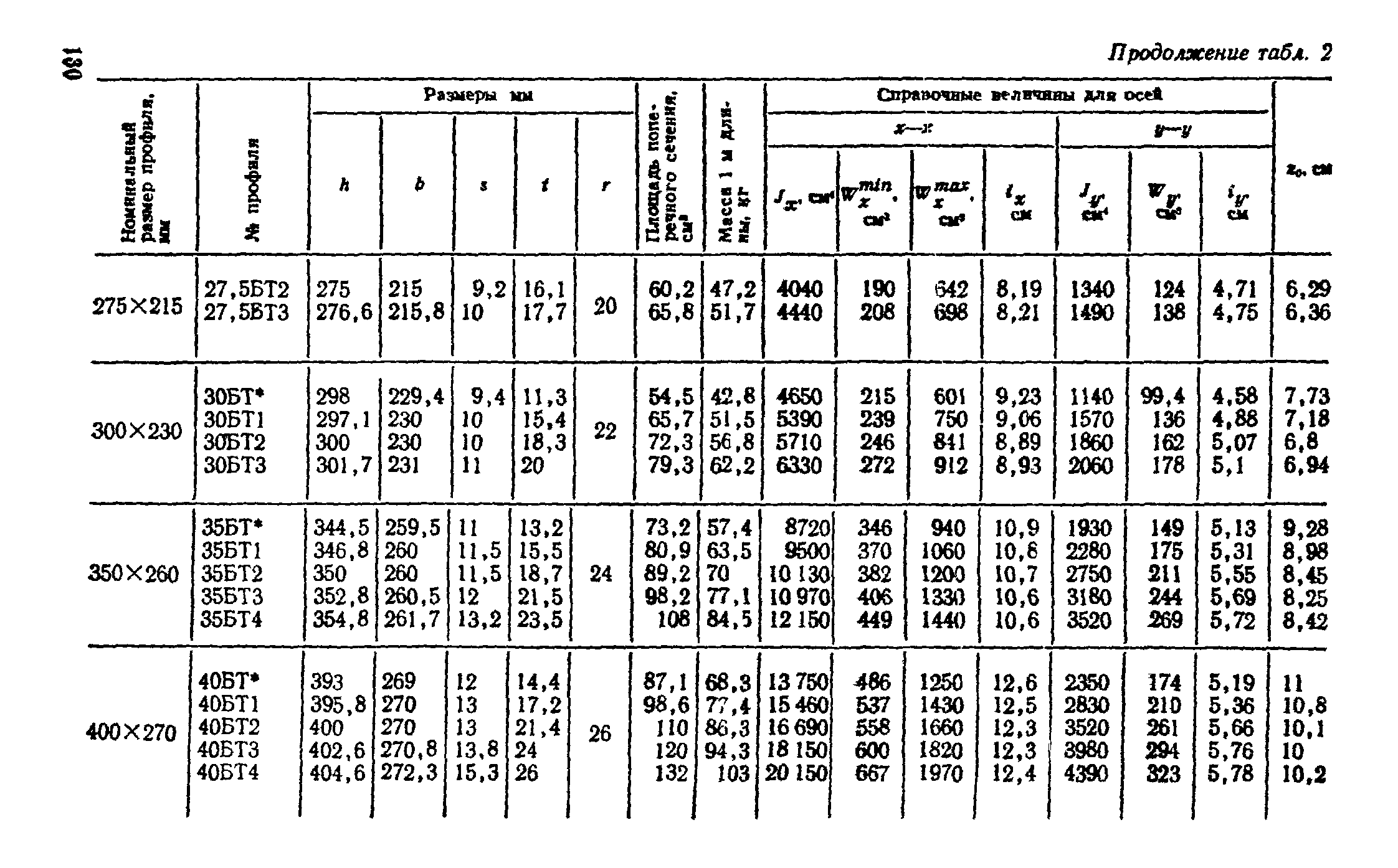

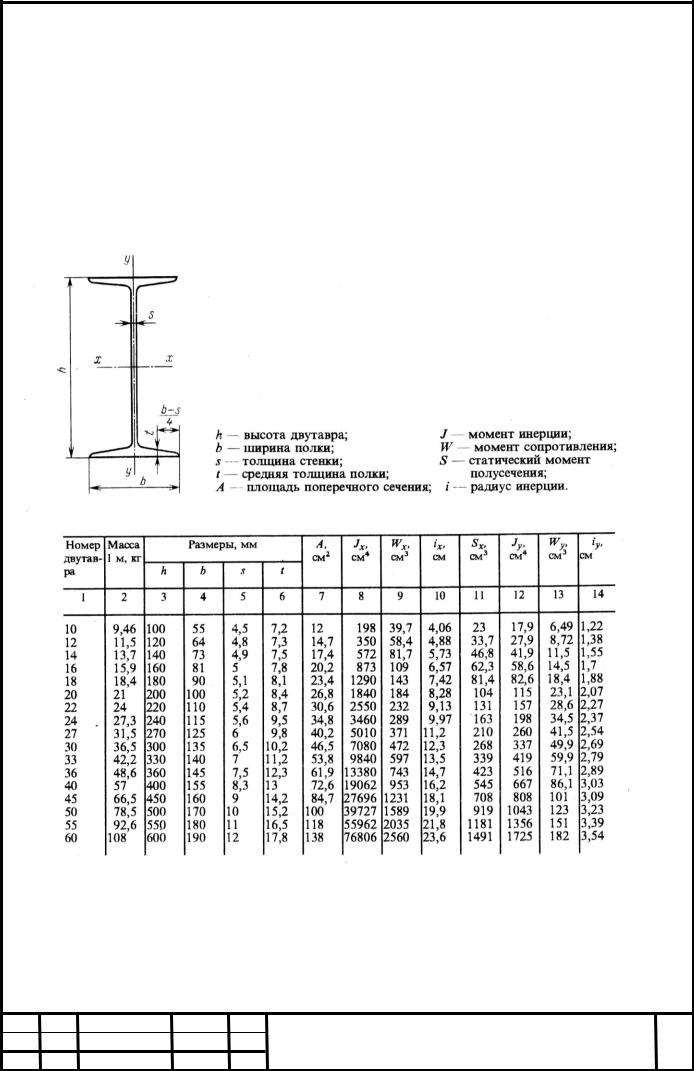

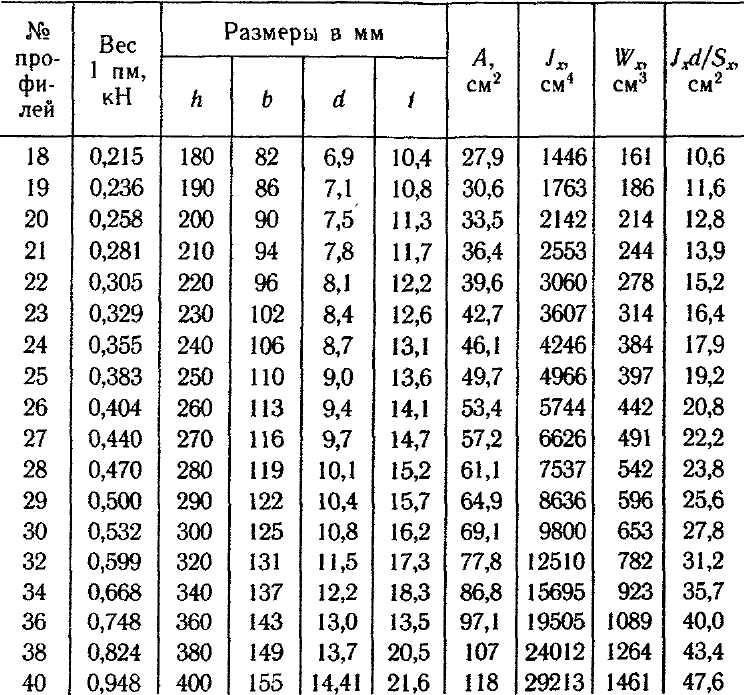

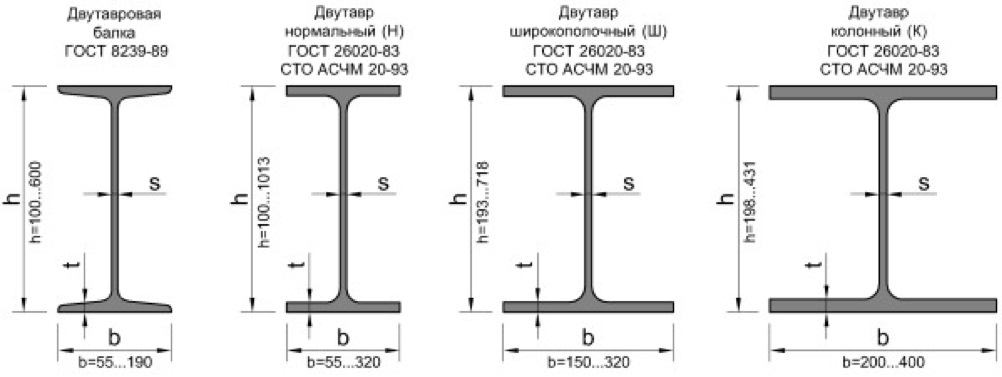

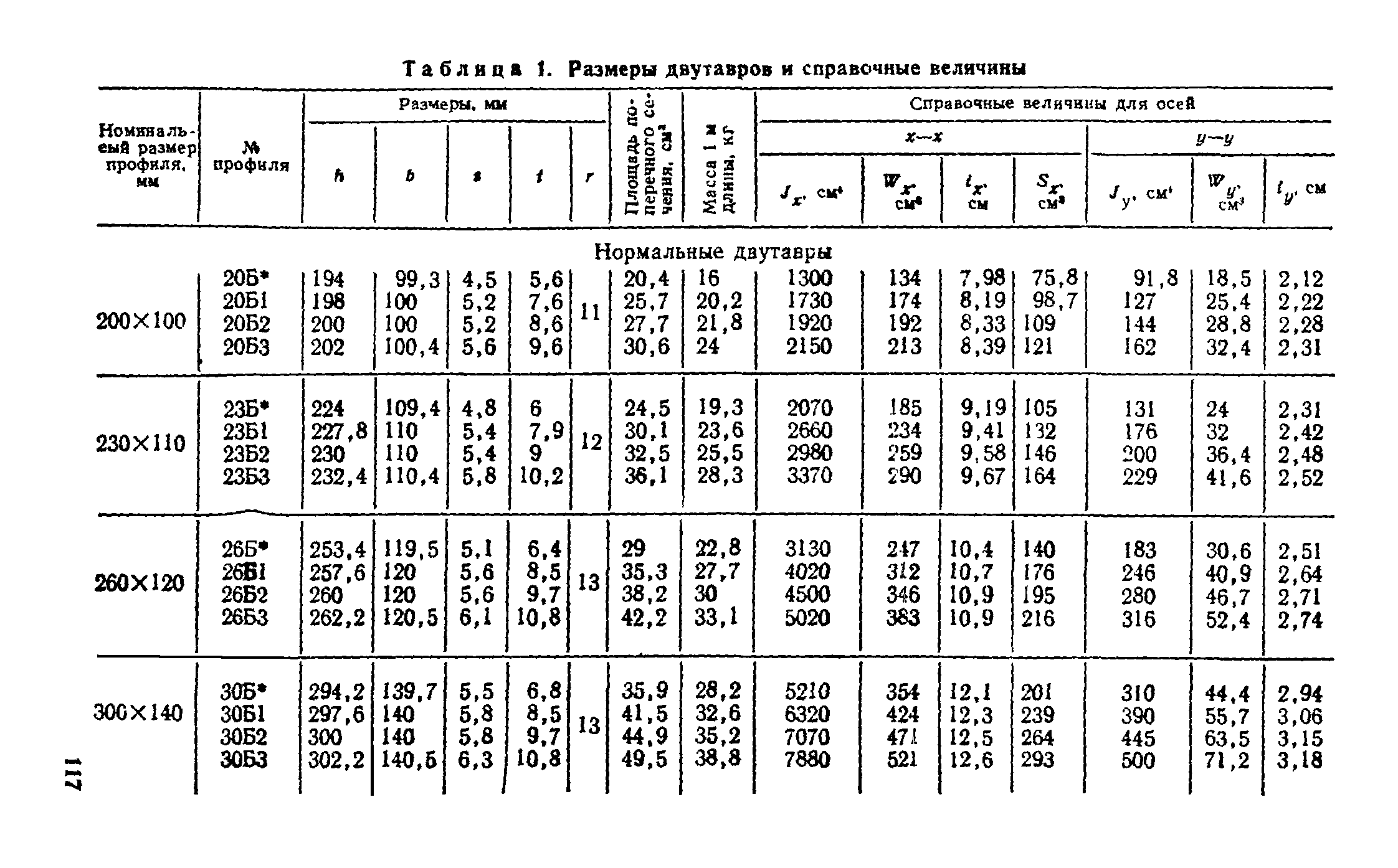

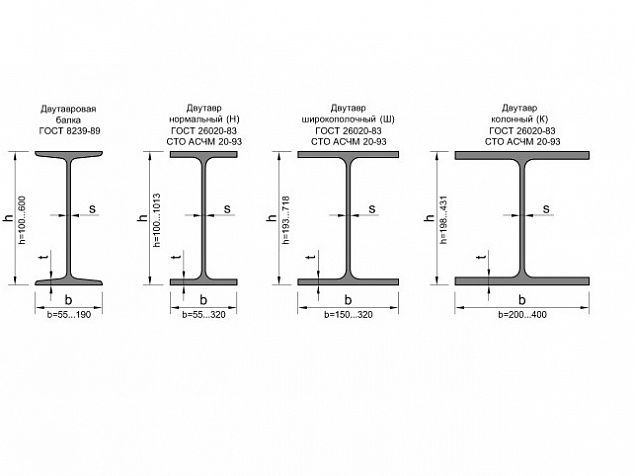

 Рис. Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6–12%

Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – средняя толщина полки;
R – радиус внутреннего закругления;
r – радиус закругления полки.




Таблица 6. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239-89




























№ балкиРазмеры, ммМасса 1 м
балки,
кг		Количество метров в 1 тонне, м

h

b

S

t

10100554,57,29,456105,7
12120644,87,311,5486,62
14140734,97,513,6873,09
161608157,815,8962,94
18180905,18,118,3554,50
18а1801005,18,319,9250,20
202001005,28,421,0447,53
20а*2001105,28,622,6944,08
222201105,48,724,0441,60
22а*2201205,48,925,7638,82
242401155,69,527,3436,57
24а*2401255,69,829,4034,02
2727012569,831,5331,71
27а*270135610,233,8829,51
303001356,510,236,4827,41
30а*3001456,510,739,1725,53
33330140711,242,2523,67
363601457,512,348,5520,60
404001558,31356,9617,56
45450160914,266,5015,04
505001701015,278,6412,72
555501801116,592,6610,79
606001901217,8108,09,263

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате.
3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%;

для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%.

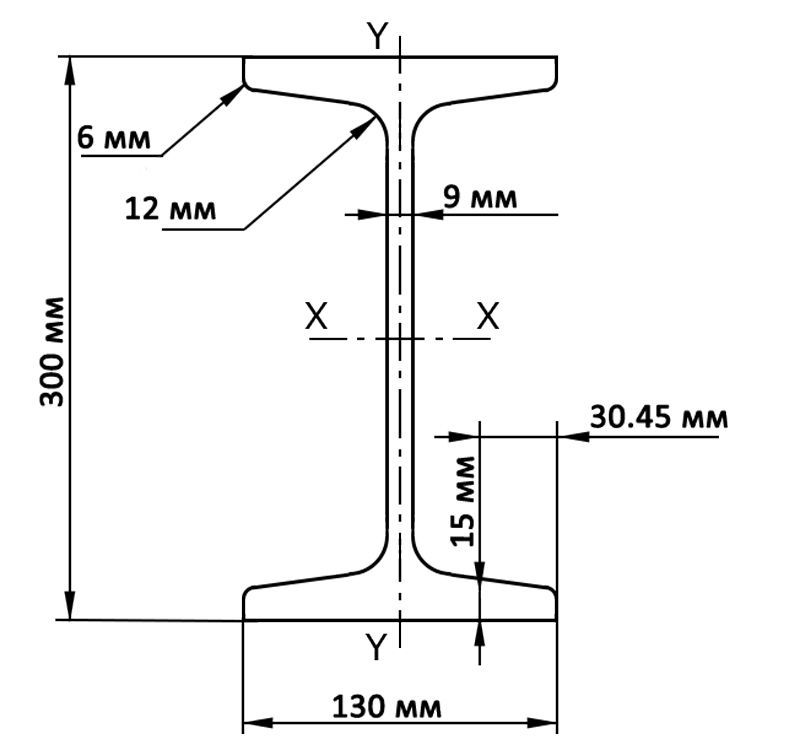

Рис. Балка двутавровая (двутавр) по ГОСТ 19425-74 с уклоном нутренних граней полок 12% и 16%

Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – средняя толщина полки;
R – радиус внутреннего закругления;
r – радиус закругления полки

Таблица 7. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74















№ балкиРазмеры, ммМасса 1 м балки, кгКоличество метров в
1 тонне, м
hbSt
14С140805,59,116,959,17
20С200100711,427,935,84
20Са200102911,431,132,15
22С2201107,512,333,130,21
27С2701228,513,742,823,36
27Са27012410,513,747,021,28
36С3601401415,871,314,03
18М1809071225,838,76
24М2401108,21438,326,11
30М30013091550,219,92
36М3601309,51657,917,27
45М45015010,51877,612,89

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Балки двутавровые горячекатаные с параллельными гранями полок (по ГОСТ 26020-83)

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:
Б – нормальные двутавры;
Ш – широкополочные двутавры;
К – колонные двутавры;
Д – дополнительной серии;
ДБ — нормальные двутавры;
ДШ – широкополочные двутавры.

Рис. 8. Балка двутавровая по ГОСТ 26020-83 без уклона внутренних граней полок

Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – средняя толщина полки;
r – радиус внутреннего закругления.

Таблица 8. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83



































































































№ балкиРазмеры, ммМасса 1 м
балки,
кг		Количество метров в 1 тонне, м

h

b

S

t

Нормальные двутавры (балки двутавровые)

10Б1100554,15,78,104123,4
12Б1117,6643,85,18,658115,5
12Б2120644,46,310,3796,43
14Б1137,4733,85,610,5195,12
14Б2140734,76,912,8977,55
16Б11578245,912,7078,74
16Б21608257,415,7763,40
18Б1177914,36,515,3765,07
18Б2180915,3818,8053,20
20Б12001005,68,522,3644,72
23Б12301105,6925,8338,71
26Б12581205,88,527,9635,77
26Б226112061031,1632,09
30Б12961405,88,532,9030,39
30Б229914061036,6427,29
35Б13461556,28,538,8825,72
35Б23491556,51043,3123,09
40Б139216579,548,0820,80
40Б23961657,511,554,7218,27
45Б14431807,81159,8416,71
45Б24471808,41367,4714,82
50Б14922008,81272,9813,70
50Б24962009,21480,7312,39
55Б15432209,513,588,9911,24
55Б25472201015,597,9210,21
60Б159323010,515,5106,29,418
60Б25972301117,5115,68,650
70Б16912601215,5129,37,732
70Б269726012,518,5144,26,937
80Б179128013,517159,56,269
80Б27982801420,5177,95,622
90Б18933001518,5194,05,155
90Б290030015,522213,84,676
100Б19903201621230,64,336
100Б29983201725258,23,873
100Б310063201829285,73,500
100Б4101332019,532,5314,53,180

Широкополочные двутавры (балки двутавровые)

20Ш11931506930,5832,71
23Ш12261556,51036,1727,65
26Ш125118071042,6823,43
26Ш22551807,51249,2420,31
30Ш129120081153,6218,65
30Ш22952008,51360,9516,41
30Ш329920091568,2914,64
35Ш13382509,512,575,1013,32
35Ш2341250101482,2212,16
35Ш334525010,51691,2910,95
40Ш13883009,51496,0510,41
40Ш239230011,516111,18,999
40Ш339630012,518123,48,106
50Ш14843001115114,48,741
50Ш248930014,517,5138,77,212
50Ш349530015,520,5156,46,396
50Ш450130016,523,5174,05,746
60Ш15803201217142,17,036
60Ш25873201620,5176,95,654
60Ш35953201824,5205,54,866
60Ш46033202028,5234,24,270
70Ш168332013,519169,95,887
70Ш26913201523197,65,062
70Ш37003201827,5235,44,249
70Ш470832020,531,5268,13,730
70Ш57183202336,5305,93,269

Колонные двутавры (балки двутавровые)

20K11952006,51041,4724,11
20K2198200711,546,8721,34
23K1227240710,552,2019,16
23K223024081259,4716,81
26K125526081265,2215,33
26K2258260913,573,1513,67
26K32622601015,583,1312,03
30K1296300913,584,7711,80
30K23003001015,596,3010,38
30К330430011,517,5108,99,183

Колонные двутавры (балки двутавровые) (продолжение)

35К13433501015109,79,117
35К23483501117,5125,97,944
35K33533501320144,56,919
40К13934001116,5138,07,248
40К24004001320165,66,039
40K34094001624,5202,34,942
40К44194001929,5242,24,129
40К54314002335,5291,23,434

Двутавры (балки двутавровые) дополнительной серии (Д)

24ДБ12391155,59,327,8235,94
27ДБ126912569,531,9331,31
36ДБ13601457,212,349,1420,35
35ДБ13491275,88,533,5829,78
40ДБ13991396,2939,7025,19
45ДБ14501527,41152,6319,00
45ДБ24501807,613,365,0315,38
30ДШ1300,6201,99,41672,7213,75
40ДШ1397,630211,518,7124,48,036
50ДШ1496,2303,814,221155,36,437

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Двутавры горячекатаные с параллельными гранями полок (СТО АСЧМ 20-93). Сортамент

По соотношению размеров и форме профиля двутавры подразделяют на 3 типа:
Б – нормальные с параллельными гранями полок;
Ш – широкополочные с параллельными гранями полок;
К – колонные с параллельными гранями полок.

Рис. 9. Двутавр горячекатаный (балка двутавровая) с параллельными гранями полок

Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – средняя толщина полки;
r – радиус сопряжения.

Таблица 9. Размеры, масса и количество метров в тонне двутавров (балок двутавровых)горячекатаных (СТО АСЧМ 20-93)


















































































Обозначение балкиРазмеры, ммМасса
1 м балки, кг		Количество метров в тонне

h

b

S

t

Нормальные двутавры (балки двутавровые)

10 Б1100554,15,78,043124,3
12 Б1117,6643,85,18,598116,3
12 Б2120644,46,310,3197,00
14 Б1137,4733,85,610,4595,67
14 Б2140734,76,912,8377,92
16 Б11578245,912,6479,11
16 Б21608257,415,7163,65
18 Б1177914,36,515,3165,33
18 Б2180915,3818,7453,37
20 Б12001005,5821,2647,04
25 Б12481245825,5939,08
25 Б22501256929,5033,90
30 Б12981495,5831,9731,28
30 Б23001506,5936,6627,28
35 Б13461746941,3024,22
35 Б235017571149,5120,20
40 Б139619971156,5817,67
40 Б240020081365,9715,16
45 Б144619981266,1215,12
45 Б245020091475,9013,18
50 Б14921998,81272,4613,80
50 Б249619991479,4412,59
50 Б3500200101689,6111,16
55 Б15432209,513,588,9311,24
55 Б25472201013,597,8610,22
60 Б1596199101594,5010,58
60 Б26002001117105,59,483
70 Б069323011,815,2120,18,327
70 Б16912601215,2129,37,736
70 Б269726012,518,5144,16,940

Широкополочные двутавры (балки двутавровые)

20 Ш11941506930,5632,72
25 Ш124417571144,0922,68
30 Ш129420081256,7617,62
30 Ш230020191568,5314,59
35 Ш133424981165,2315,33
35 Ш234025091479,6312,56
40 Ш13832999,512,588,5811,29
40 Ш23903001016106,79,375
45 Ш14403001118123,58,098
50 Ш14823001115114,28,759
50 Ш248730014,517,5138,47,227
50 Ш349330015,520,5156,06,408
50 Ш449930016,523,5173,75,756
60 Ш15823001217136,97,304
60 Ш25893001620,5170,65,861
60 Ш35973001824,5198,05,049
60 Ш46053002028,5225,54,435
70 Ш16923001320166,06,026
70 Ш26983001523190,35,254
70 Ш37073001827,5226,94,408
70 Ш471530020,531,5258,53,868
70 Ш57253002336,5294,93,391
80 Ш178230013,517164,66,077
80 Ш27923001422191,05,234
90 Ш18812991518,5191,45,223
90 Ш28902991523212,64,704
100 Ш19903201621230,64,337
100 Ш29983201725258,13,874
100 Ш310063201829285,73,501
100 Ш4101332019,532,5314,43,181

Колонные двутавры (балки двутавровые)

20 К11961996,51041,3024,21
20 К220020081249,8120,08
25 К124624981262,5216,00
25 К225025091472,3013,83
25 К32532511015,580,1712,47
30 К129829991486,9211,51
30 К2300300101593,9710,64
30 К33003051515105,79,457
30 К43043011117105,89,454
35 К13423481015109,19,168
35 К23503501219136,47,330
40 К13943981118146,66,822
40 К24004001321171,65,827
40 К34064031624200,05,000
40 К44144051828231,84,314
40 К54294002335,5290,83,439

Примечания:
1. Масса 1 м (балки двутавровой) двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3.
2. Радиусы сопряжений на готовом прокате не проверяют.
3. Притупление углов полок – до 3 мм обеспечивают технологией прокатки и на профиле не проверяют.

Таблица 10. Размеры, масса и количество метров в тонне нестандартных двутавров (балок двутавровых) по размерной спецификации Р40-2001 (соответствуют JIS G 3192, BS 4, ASTM A6)
















































































Обозначение балкиРазмеры, ммМасса
1 м балки, кг		Количество метров в тонне

h

b

S

t

Узкополочные двутавры (балки двутавровые)

31 У3А30910268,928,5135,07
31 У4А3131026,610,832,9430,36
36 У1А3491275,88,532,8830,41
36 У2А3531286,510,739,2425,49
41 У1А3991406,48,839,4725,33
41 У2А403140711,246,5021,50
46 У1А4501527,610,852,3019,12
46 У2А455153813,359,8216,72
46 У3А4591549,115,468,7914,54
46 У1В449,8152,47,610,952,5919,02
46 У2В454,6152,98,113,360,1116,64
46 У3В458153,891567,4314,83
46 У4В462154,49,61774,4313,43
46 У5В465,8155,310,518,982,3312,15
61 У1А5991781012,882,7312,09
61 У2А60317910,91593,1310,74

Нормальные двутавры (балки двутавровые)

31 Б1А3101655,89,738,9025,70
31 Б2А3131666,611,244,7922,33
31 Б3А3171677,613,252,4919,05
31 Б1В303,4165610,240,3024,81
31 Б2В306,6165,76,711,846,1321,68
31 Б3В310,4166,97,913,753,9918,52
36 Б1А3521716,99,845,1322,16
36 Б2А3551717,211,650,7119,72
36 Б3А3581727,913,156,7717,62
41 Б1А4031777,510,953,7018,62
41 Б2А4071787,712,859,7916,72
41 Б3А4101798,814,467,7714,76
41 Б4А4131809,71675,2013,30
41 Б5А41718110,918,285,2611,73
46 Б1А457190914,574,4613,43
46 Б2А4601919,91682,2112,16
46 Б3А46319210,517,789,5711,16
46 Б4А46619311,41996,8410,33
46 Б5А46919412,620,6106,09,432
46 Б1В453,4189,98,512,767,3914,84
46 Б2В457190,4914,574,5513,41
46 Б3В460191,39,91682,2912,15
46 Б4В463,4191,910,517,789,5811,16
46 Б5В467,2192,811,419,698,6010,14
61 Б1А60322810,514,9102,59,753
61 Б2А60822811,217,3114,38,750

Среднеполочные двутавры (балки двутавровые)

20 Д1А2071335,88,426,7537,39
20 Д2А2101346,410,231,5331,72
25 Д2А2581466,19,132,8930,41
25 Д3А2621476,611,238,8125,77
25 Д4А2661487,61345,0722,19
25 Д1В251,4146,168,631,7331,52
25 Д2В256146,46,310,937,6126,59
25 Д3В259,6147,37,212,743,5822,95

Широкополочные двутавры (балки двутавровые)

30 Ш2С29820191465,4415,28
50 Ш2С4883001118128,47,790

Колонные двутавры (балки двутавровые)

12 КС1251256,5923,8042,02
15 К1С15015071031,5131,74
15 К1А1521525,86,622,6244,22
15 К2А1571536,69,330,0633,27
15 К3А1621548,111,637,4226,73
20 К2А2032037,21145,9621,76
20 К3А2062047,912,652,2419,14
20 К4А2102059,114,259,3516,85
20 К5А21620610,217,471,4613,99
20 К6А2222091320,686,7211,53
20 К7А22921014,523,799,4810,05
20 К4С200204121256,1517,81
25 К1АС24625610,510,763,4715,76
25 К4С244252111164,4215,52
30 К3С294302121284,5111,83
31 К1АС299306111179,2012,63
31 К3АС 30831015,415,5111,48,980
35 К3С3383511313106,29,418
35 К4С3443541616130,87,645
40 К9С3944051818167,75,962

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3.
2. Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93:

А – размеры по ASTM A6;
В – размеры по BS 4;
С – размеры по JIS G 3192.

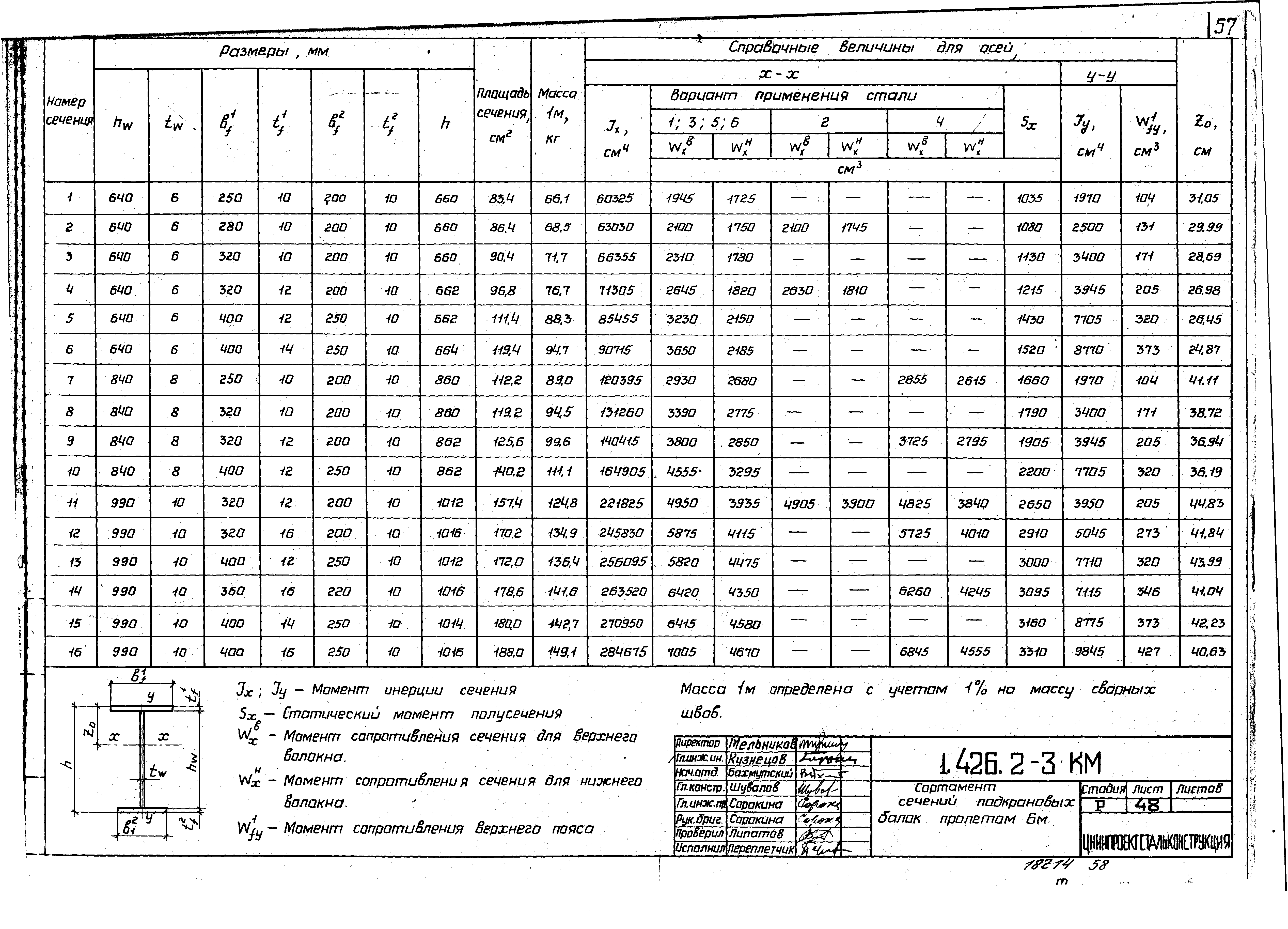

Балка двутавровая (двутавр) сварная. Сортамент

Рис. 10. Сварной двутавр

Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – толщина полки.

Таблица 11. Размеры, масса и количество метров в тонне сварных двутавровых балок (двутавров) по ТУ У 01412851.001-95 производства Днепропетровского завода металлоконструкций им. Бабушкина















































Обозначение балки двутавровой (двутавра)Размеры, ммТеоретическая масса
1 м, кг		Количество метров в тонне

h

b

S

t

45БС144420081264,0615,6
45БС24603001220133,87,48
45БС344818081465,9415,2
50БС1482200101685,5711,7
50БС24823001216117,88,49
50БС35003001225160,16,24
50БС45103001430190,85,24
55БС15512201018102,69,75
55БС2547200101690,6711,0
60БС15772401216111,68,96
60БС25852401220126,77,89
60БС35853201220151,86,59
60БС45953201425185,55,39
60БС56053201630219,24,56
60БС65971901216101,09,91
70БС16852601220142,47,02
70БС26853201420171,45,84
70БС36953201425196,55,09
70БС47053201630231,74,32
70БС57253202040302,23,31
70БС66922301216119,98,34
80БС17912801418162,16,17
80БС28153001830248,04,03
90БС18953001620201,64,96
90БС29273001636276,93,61
100БС19953201625244,34,09
100БС210053201630269,43,71
100БС310173202036329,23,04
120БС112804001220242,44,13
120БС212804501420277,63,60
140БС114404001220257,53,88
140БС214404501220273,23,66
140БС314505001425350,12,86
160БС116404501220292,03,42
160БС216405001220307,73,25
160БС316505001425372,12,69
160БС416505601425395,62,53
180БС118005601225384,72,60
180БС218005001425388,62,57
180БС318105001430427,82,34
180БС418106001630502,41,99
200БС120005601225403,52,48
200БС220105001630480,42,08
200БС320106001630527,51,90

Примечание:
Масса 1 м сварного двутавра (двутавровой балки) вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

ГОСТ 26020 83 двутавр, сортамент двутавров, двутавры стальные горячекатаные, балка — горячекатаный

Сортамент ГОСТ 26020 83

Размеры, масса и количество метров в тонне двутавров стальных горячекатаных.

№ балкиРазмеры, ммМасса 1 м балки, кгКоличество метров в 1 тонне, м
hbSt
Нормальные двутавры (балки двутавровые)
10Б1100554,15,78,104123,4
12Б1117,6643,85,18,658115,5
12Б2120644,46,310,3796,43
14Б1137,4733,85,610,5195,12
14Б2140734,76,912,8977,55
16Б11578245,912,7078,74
16Б21608257,415,7763,40
18Б1177914,36,515,3765,07
18Б2180915,3818,8053,20
20Б12001005,68,522,3644,72
23Б12301105,6925,8338,71
26Б12581205,88,527,9635,77
26Б226112061031,1632,09
30Б12961405,88,532,9030,39
30Б229914061036,6427,29
35Б13461556,28,538,8825,72
35Б23491556,51043,3123,09
40Б139216579,548,0820,80
40Б23961657,511,554,7218,27
45Б14431807,81159,8416,71
45Б24471808,41367,4714,82
50Б14922008,81272,9813,70
50Б24962009,21480,7312,39
55Б15432209,513,588,9911,24
55Б25472201015,597,9210,21
60Б159323010,515,5106,29,418
60Б25972301117,5115,68,650
70Б16912601215,5129,37,732
70Б269726012,518,5144,26,937
80Б179128013,517159,56,269
80Б27982801420,5177,95,622
90Б18933001518,5194,05,155
90Б290030015,522213,84,676
100Б19903201621230,64,336
100Б29983201725258,23,873
100Б310063201829285,73,500
100Б4101332019,532,5314,53,180

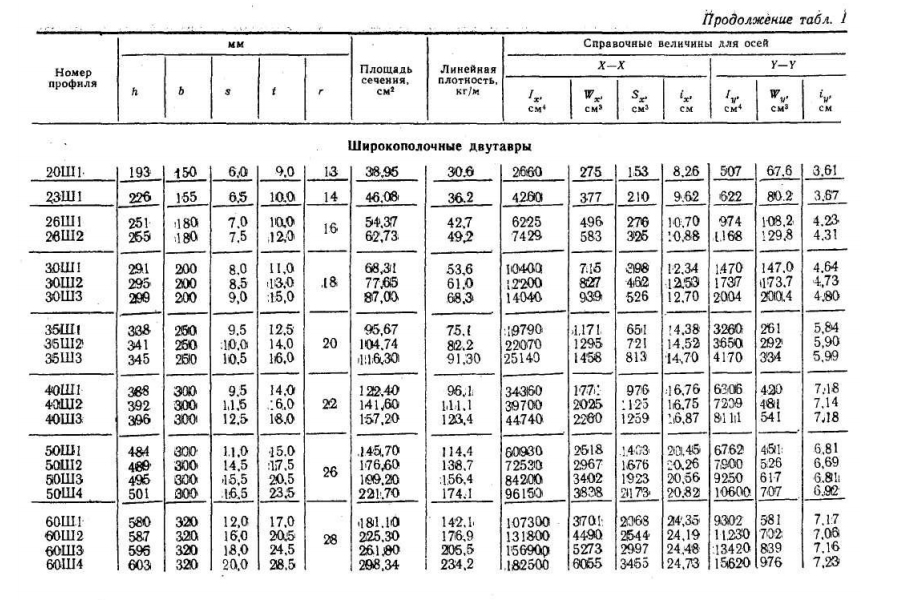

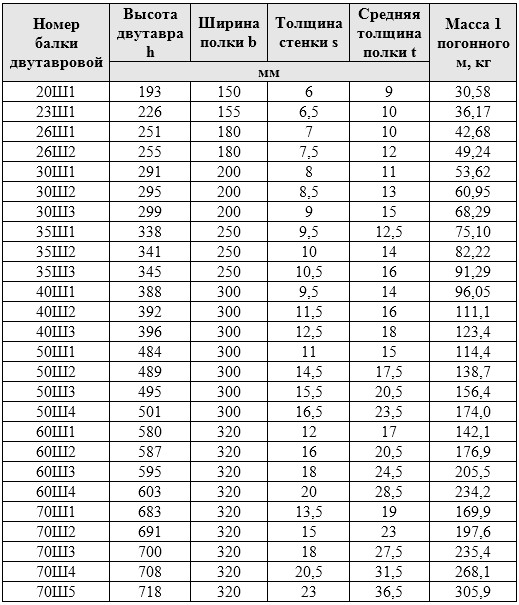

Широкополочные двутавры (балки двутавровые) ГОСТ 26020-83

Размеры, масса и количество метров в тонне двутавров стальных горячекатаных

№ балкиРазмеры, ммМасса 1 м балки, кгКоличество метров в 1 тонне, м
hbSt
Широкополочные двутавры (балки двутавровые)
20Ш11931506930,5832,71
23Ш12261556,51036,1727,65
26Ш125118071042,6823,43
26Ш22551807,51249,2420,31
30Ш129120081153,6218,65
30Ш22952008,51360,9516,41
30Ш329920091568,2914,64
35Ш13382509,512,575,1013,32
35Ш2341250101482,2212,16
35Ш334525010,51691,2910,95
40Ш13883009,51496,0510,41
40Ш239230011,516111,18,999
40Ш339630012,518123,48,106
50Ш14843001115114,48,741
50Ш248930014,517,5138,77,212
50Ш349530015,520,5156,46,396
50Ш450130016,523,5174,05,746
60Ш15803201217142,17,036
60Ш25873201620,5176,95,654
60Ш35953201824,5205,54,866
60Ш46033202028,5234,24,270
70Ш168332013,519169,95,887
70Ш26913201523197,65,062
70Ш37003201827,5235,44,249
70Ш470832020,531,5268,13,730
70Ш57183202336,5305,93,269
Колонные двутавры (балки двутавровые)
20K11952006,51041,4724,11
20K2198200711,546,8721,34
23K1227240710,552,2019,16
23K223024081259,4716,81
26K125526081265,2215,33
26K2258260913,573,1513,67
26K32622601015,583,1312,03
30K1296300913,584,7711,80
30K23003001015,596,3010,38
30К330430011,517,5108,99,183

Колонные двутавры (балки двутавровые) дополнительной серии (Д)

Размеры, масса и количество метров в тонне двутавров (балок двутавровых) стальных горячекатаных

№ балкиРазмеры, ммМасса 1 м балки, кгКоличество метров в 1 тонне, м
hbSt
Колонные двутавры (балки двутавровые) (продолжение)
35К13433501015109,79,117
35К23483501117,5125,97,944
35K33533501320144,56,919
40К13934001116,5138,07,248
40К24004001320165,66,039
40K34094001624,5202,34,942
40К44194001929,5242,24,129
40К54314002335,5291,23,434
Двутавры (балки двутавровые) дополнительной серии (Д)
24ДБ12391155,59,327,8235,94
27ДБ126912569,531,9331,31
36ДБ13601457,212,349,1420,35
35ДБ13491275,88,533,5829,78
3991396,2939,7025,19
45ДБ14501527,41152,6319,00
45ДБ24501807,613,365,0315,38
30ДШ1300,6201,99,41672,7213,75
40ДШ1397,630211,518,7124,48,036
50ДШ1496,2303,814,221155,36,437

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:

Б – нормальные двутавры;

Ш – широкополочные двутавры;

К – колонные двутавры;

Д – дополнительной серии;

ДБ — нормальные двутавры;

ДШ – широкополочные двутавры.

Примечания:

1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

  • Главная
  • Уголок

    • Равнополочный
    • Неравнополочный
  • Швеллер
  • Двутавр

    • Балочный
    • Широкополочный
    • Колонный
    • Дополнительный
    • Специальный
  • Труба профильная

    • Квадратная
    • Прямоугольная
    • Круглая
    • Овальная
    • Плоскоовальная
  • Труба круглая

    • Общего назначения
    • Электросварная
    • Горячедеформированная
    • Холоднодеформированная
    • Нержавеющая
  • Труба ВГП
  • Тавр

☰ Сортаменты

Страница не найдена


Возможно, она была перемещена, или вы просто неверно указали адрес страницы.





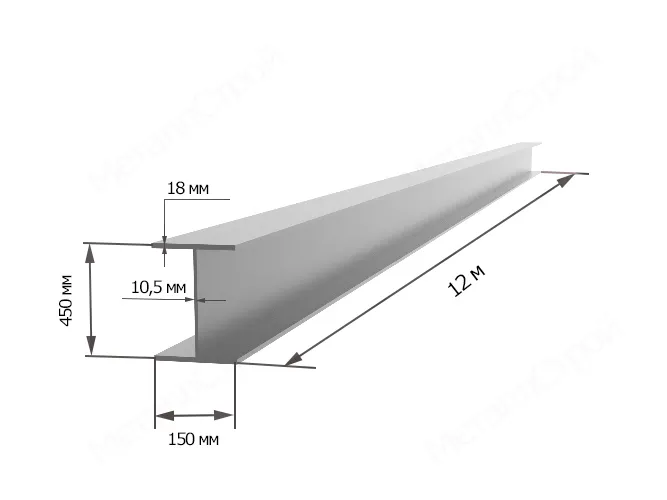

Размеры монорельсовой двутавровой балки ГОСТ 19425-74. Статьи компании «ООО «Кранремпроект»

Специальный двутавр (балка двутавровая) (ГОСТ 19425-74): М — для подвесных путей (уклон внутренних граней не более 12%): №18М, 24М, 30М, 36М, 45М;


Условные обозначения:

  • h – высота двутавра;
  • b – ширина полки;
  • S – толщина стенки;
  • t – средняя толщина полки;
  • R – радиус внутреннего закругления;
  • r – радиус закругления полки

Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74

№ балки Размеры, мм Масса 1 м балки, кг Количество метров в
1 тонне, м
h b S t
14С 140 80 5,5 9,1 16,9 59,17
20С 200 100 7 11,4 27,9 35,84
20Са 200 102 9 11,4 31,1 32,15
22С 220 110 7,5 12,3 33,1 30,21
27С 270 122 8,5 13,7 42,8 23,36
27Са 270 124 10,5 13,7 47,0 21,28
36С 360 140 14 15,8 71,3 14,03
18М 180 90 7 12 25,8 38,76
24М 240 110 8,2 14 38,3 26,11
30М 300 130 9 15 50,2 19,92
36М 360 130 9,5 16 57,9 17,27
45М 450 150 10,5 18 77,6 12,89

Примечания:

  1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
  2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.



Производство двутавровой балки — двутавр стоимость от производителя 270-02-02

  1. Главная
  2. Сварная балка
  3. Производство двутавровой балки — двутавр размеры, стоимость

Производство двутавровой балки — двутавр размеры, стоимость

В Челябинске такую продукцию металлургов, как двутавр производит Завод сварной балки. Предприятие «ЧЗСБ» предлагает продукцию собственного производства. Мы производим только качественный двутавр цена которого адекватна. Текущую стоимость двутавра всегда можно узнать у наших менеджеров по телефону 8 (343) 288-72-12, 8 (351) 220-72-12.

Производство двутавровой балки


Производство двутавровой балки основано на черном металлопрокате. Она является основой профиля многих конструкций. Поперечное сечение такого элемента напоминает собой форму буквы «Н». Такая необычная форма — это преимущество двутавровых балок перед обычными, с квадратным сечением балками. Другое их преимущество заключается в жесткости и прочности. Примером может являться железнодорожный рельс, ведь по своей сути он и есть самый обычный двутавр. Применяется этот элемент конструкций при строительстве мостов, шахт, подземных туннелей, перекрытий. Иными словами, он применяется везде, где требуется повышенная прочность. И, с учетом этих особенностей, к производству двутавра гост очень требователен. Мы гарантируем, что наши двутавровые балки по своим параметрам не хуже, чем горячекатаные по СТО АСЧМ 20-93, ГОСТ 26020-83.

Двутавр размеры

Мы производим двутавр Б, Ш, К типоразмеров из сталей углеродистых С255(3сп) и низколегированных С345(09Г2С). Стандартная длина изделия от 3-х метров до 12-ти метров, высота вертикальной стенки от 0.26 метра до 2-х метров. Производимый сварной двутавр не имеет поперечных стыков в длину, в следствии использования при изготовлении цельного 12-метрового листа.

По требованию потребителя может быть изготовлен двутавр, размеры которого могут превысить и ограниченные ГОСТом 12 метров. Купить в Челябинске двутавровую балку, имея в поставщиках нашу компанию, достаточно просто. Мы представим покупателю весь ассортимент продукции, выпускаемой на нашем предприятии.

При производстве двутавровой балки наш завод использует строго сертифицированный металлопрокат. На всю выпускаемую продукцию имеются сертификаты, подтверждающие документы о качестве по ТУ 1031-09, ГОСТ 23118-2012 и СП 53-101-98. Отгружая продукцию ЧЗСБ предоставляет сертификаты качества на саму продукцию и на все применяемые материалы при производстве.

из нержавеющей стали стальные бары профили I-балки IPE (средний)

IPE-профиль, средний широкий

теоретические весы

8 Спецификация продукта

< p>Теоретический вес

код Размеры кг / м
IPE 80 80 x 46 x 3,8 x 5,2 6,10
IPE 100 100 x 55 x 4,1 x 5,7 8,10
IPE 120 120 x 64 x 4,4 x 60027

 10,40
IPE 140 140 x 73 x 4,7 x 69 12,90
IPE 160 160 x 8002 x 5,0 x 70 15,80
IPE 180 x 180 x 91 x 5,3 x 8,0 18,80
IPE 200 200 x 100 x 5,6 x 8,5 22,40
IPE 220 220 x 110 x 5,9 x 9,2 9022 25,22

IPE 240 240 x 120 x 6,2 x 29,40
IPE 270 270 x 135 x 6,6 x 10,2 35,20
IPE 300 300 x 150 x 70026 41,40 41,40
IPE 330 330 x 160 x 7,5 x 11,5 47, 30
IPE 360 360 x 170 x 8,0 x 12,00 56,00
IPE 400 400 x 180 x 8,6 x 13,5 63,60 63,60

< td>8,10

< /tr>

КодРазмеры кг/м
IPE 8080 x 46 x 3,8 x 5, 26,10
IPE 100100 x 55 x 4,1 x 5,7
IPE 120120 x 64 x 4,4 x 6,310,40< /td>
IPE 140140 x 73 x 4,7 x 6,912,90
ИПЭ 160160 x 82 x 5,0 x 7,415,80
IPE 180180 x 91 х 5,3 х 8,018,80
IPE 200200 х 100 х 5,6 х 8,522,40
IPE 220220 х 110 х 5,9 х 9,225,20
IPE 240240 х 120 х 6,2 х 9,829, 40
IPE 270270 x 135 x 6,6 x 10,235,20
IPE 300300 x 150 x 7,1 x 10,741,40
IPE 330330 x 160 x 7,5 x 11,547,30
IPE 360< /td>

360 x 170 x 8,0 x 12,756,00
IPE 400 400 x 180 x 8,6 x 13,563,60

Чат

Мы онлайн!

По техническим вопросам о наших продуктах или инструкциям по работе с нашим сайтом обращайтесь к специалистам в нашем чате.

offline

Доступность

Мы на связи с понедельника по пятницу с 8:00 до 17:00.

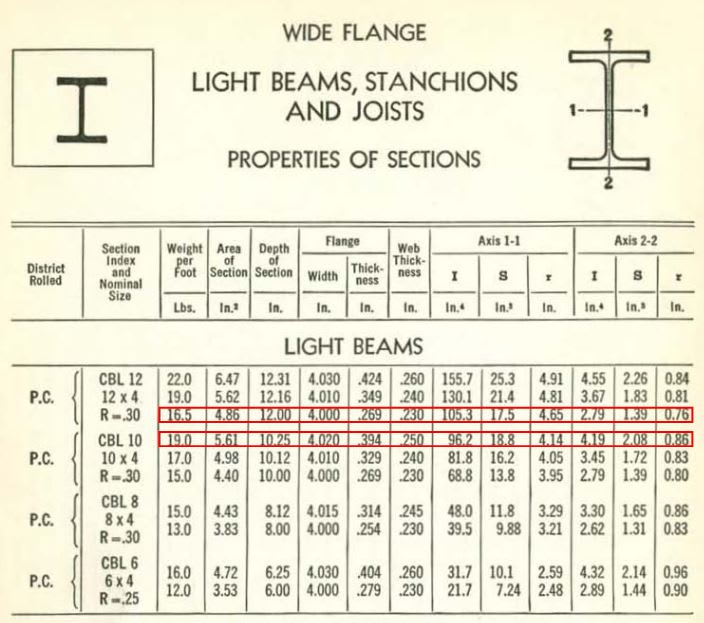

I Таблица размеров и веса балки (определение, типы, размер и вес)

Что такое луч?

Двутавровая балка, также известная как универсальная балка, представляет собой длинную стальную полосу с двутавровым сечением.

Двутавр делится на обычный двутавр и легкий двутавр. Это стальной профиль двутавровой формы.

Типы двутавровой стали

Двутавровая балка в основном делится на обычную двутавровую балку, легкую двутавровую балку и двутавровую балку с широкими полками.

В соответствии с отношением высоты полки к стенке, она делится на широкополочную, среднюю и узкую двутавровую балку. Технические характеристики первых двух: #10-60, то есть соответствующая высота составляет 10-60 см.

При той же высоте легкая двутавровая балка имеет узкую полку, тонкую стенку и малый вес.

Двутавровая балка с широкими полками, также известная как двутавровая балка, характеризуется двумя параллельными сторонами и отсутствием наклона на внутренней стороне сторон.

Относится к стали экономичного сечения и прокатывается на четырехвалковом универсальном стане, поэтому ее еще называют «универсальный двутавр».

Обычные двутавровые балки и легкие двутавровые балки сформировали национальные стандарты.

Калькулятор веса двутавровой балки

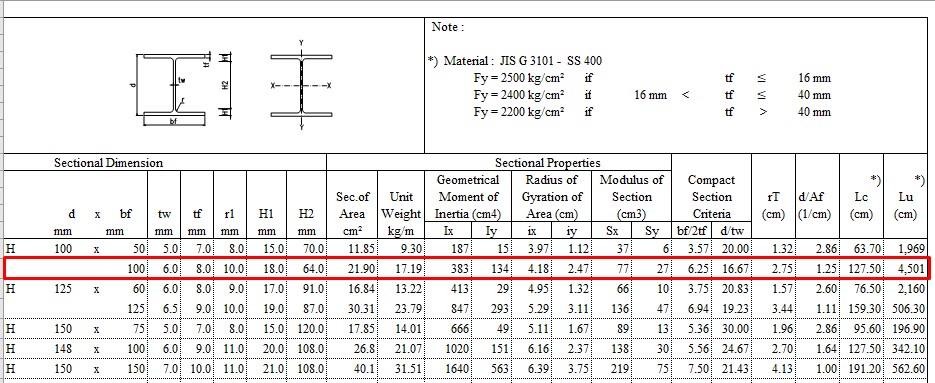

Таблица размеров и веса двутавровой балки

Таблица размеров и веса обычных горячекатаных двутавровых балок

Технические характеристики Высота (мм) Ширина фланца (мм) Толщина стенки (мм) Теоретическая масса (кг/м)
10 100 68 4.5 11.261
12,6 126 74 5 14.223
14 140 80 5,5 16,89
16 160 88 6 20. 513
18 180 94 6,5 24.143
20а 200 100 7 27.929
20б 200 102 9 31.069
22а 220 110 7,5 33.07
22б 220 112 9,5 36,524
25а 250 116 8 38.105
25б 250 118 10 42.03
28а 280 122 8,5 43.492
28б 280 124 10,5 47.888
32а 320 130 9,5 52,717
32б 320 132 11,5 57. 741
32с 320 134 13.5 62,765
36а 360 136 10 60.037
36б 360 138 12 65,689
36с 360 140 14 71.341
40а 400 142 10,5 67,598
40б 400 144 12.5 73,878
40с 400 146 14,5 80,158
45а 450 150 11,5 80,42
45б 450 152 13,5 87.485
45с 450 154 15,5 94,55
50а 500 158 12 93. 654
50б 500 160 14 101.504
50с 500 162 16 109,354
56а 560 166 12,5 106.316
56б 560 168 14,5 115.108
56с 560 170 16.5 123,9
63а 630 176 13 121.407
63б 630 178 15 131,298
63с 630 180 17 141,189

Таблица размеров и веса горячекатаной двутавровой балки для легких условий эксплуатации

Технические характеристики Высота (мм) Ширина фланца (мм) Толщина стенки (мм) Теоретическая масса (кг/м)
8 80 50 4. 5 7,52
10 100 55 4,5 9,46
12 120 64 4,8 11,5
14 140 73 4,9 13,7
16 160 81 5 15,9
18 180 90 5.1 18,4
18а 180 100 5.1 19,9
20 200 100 5,2 21
20а 200 110 5,2 22,7
22 220 110 5,4 24
22а 220 120 5.4 25,8
24 240 115 5,6 27,3
24а 240 125 5,6 29,4
27 270 125 6 31,5
27а 270 135 6 33,9
30 300 135 6. 5 36,5
30а 300 145 6,5 39,2
33 330 140 7 42,2
36 360 145 7,5 48,6
40 400 155 8 56,1
45 450 160 8.6 65,2
50 500 170 9,5 76,8
55 550 180 10,3 89,8
60 600 190 11.1 104
65 650 200 12 120
70 700 210 13 138
70а 700 210 15 158
70б 700 210 17. 5 184

Таблица размеров двутавровой балки Скачать PDF

Загрузите PDF-файл с таблицей размеров и веса двутавровой балки

луч



MS Балки 2-х типов:-
1) Двутавровая балка
2) Двутавровая балка (колонна)



I — БАЛКА: — представлена ​​размерами перемычки и фланца. Например, Брус 150х75 средство,
Ширина полотна = 150 мм
Ширина фланца = 75 мм


H-БАЛКА: — В двутавровой балке обычно размеры стенки и фланца почти равны.
Когда мы говорим, что балка 254 x 254 означает, что стенка = 254 мм, а фланец = 254 мм.


Другое различие между двутавровой и двутавровой балкой заключается в том, что в двутавровой балке размер стенки больше, чем размер полки
М.С. БАЛКА
Размер Вес в кг. Вес в кг.
в мм За фут За метр.
100 х 50 2,432 7,979
125 х 70 4.023 13. 199
150 х 75 4,571 14.997
175 x 85 5,943 19.499
200 х 100 7,893 25.897
250 х 125 11. 612 38.099
300 х 140 14.782 48.500
350 х 140 16.125 52.906
400 х 140 19.080 62. 601
450 х 150 22.280 22.280
500 х 180 26.730 87.700
600 х 210 37.370 122.600
Балки производства JINDAL представлены высотой стенки, шириной полки и весом сечения.
ДЖИНДАЛ
Структурные секции
Балки
Старший№ Глубина (мм) x Фланец (мм) x Вес в разрезе (кг/м)
1 УБ 203 х 133 х 25
  УБ 203 х 133 х 30

2 УБ 254 х 146 х 31
  УБ 254 х 146 х 37
  УБ 254 х 146 х 43

3 УБ 305 х 165 х 40
  УБ 305 х 165 х 46
  УБ 305 х 165 х 54

4 УБ 356 х 171 х 45
  УБ 356 х 171 х 51
  УБ 356 х 171 х 57
  УБ 356 х 171 х 67

5 НПБ/ИПЭ 400 х 180 х 57. 4
  NPB/IPE 400 X 180 X 66,3
  NPB/IPE 400 X 180 X 75,7

6 УБ 406 х 178 х 54
  УБ 406 х 178 х 60
  УБ 406 х 178 х 67
  УБ 406 х 178 х 74

7 НПБ/ИПЭ 450 х 190 х 67. 2
  NPB/IPE 450 X 190 X 77,6
  NPB/IPE 450 X 190 X 92,4

8 УБ 457 х 191 х 67
  УБ 457 х 191 х 74
  УБ 457 х 191 х 82
  УБ 457 х 191 х 89
  УБ 457 х 191 х 98

9 НПБ/ИПЭ 500 х 200 х 79. 4
  NPB/IPE 500 X 200 X 90,7
  NPB/IPE 500 X 200 X 107,3 ​​

10 УБ 533 х 210 х 82
  УБ 533 х 210 х 92
  УБ 533 х 210 х 101
  УБ 533 х 210 х 109
  УБ 533 х 210 х 122

11 НПБ/ИПЭ 600 х 220 х 107. 36
  NPB/IPE 600 X 220 X 122,4
  NPB/IPE 600 X 220 X 154,5

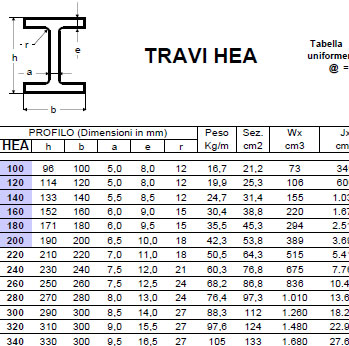

12 WPB/HE 600 X 300 X 128.8
  WPB/HE 600 X 300 X 177,8
  WPB/HE 600 X 300 X 211,9
  WPB/HE 600 X 300 X 285,5

13 УБ 610 х 229 х 101
  УБ 610 х 229 х 113
  УБ 610 х 229 х 125
  УБ 610 х 229 х 140

14 WPB/HE 700 X 300 X 149. 9
  WPB/HE 700 X 300 X 204,5
  WPB/HE 700 X 300 X 240,5
  WPB/HE 700 X 300 X 300,7

15 WPB/HE 800 X 300 X 172 [на наковальне / по предварительному согласованию]
  WPB/HE 800 X 300 X 224 [на наковальне / по предварительному согласованию]
  WPB/HE 800 X 300 X 262 [на наковальне / по предварительному согласованию]
  WPB/HE 800 X 300 X 317 [на наковальне / по предварительному согласованию]

16 WPB/HE 900 X 30 X 198 [на наковальне / по предварительному согласованию]
  WPB/HE 900 X 30 X 252 [на наковальне / по предварительному согласованию]
  WPB/HE 900 X 30 X 291 [на наковальне / по предварительному согласованию]
  WPB/HE 900 X 30 X 333 [на наковальне / по предварительному согласованию]
Колонны производства JINDAL представлены высотой стенки, шириной полки и весом секции.
ДЖИНДАЛ
Столбцы:-
Старший № Глубина (мм) x Фланец (мм) x Вес в разрезе (кг/м)
1

UC 152 X 152 X 23



UC 152 х 152 х 30

  UC 152 X 152 X 37

2 UC 203 х 203 х 46
  UC 203 х 203 х 52
  UC 203 х 203 х 60
  UC 203 х 203 х 71
  UC 203 х 203 х 86

3 UC 254 х 254 х 73
  UC 254 х 254 х 89
  UC 254 х 254 х 107
  UC 254 х 254 х 137
  UC 254 х 254 х 167

4 UC 305 х 305 х 97
  UC 305 х 305 х 118
  UC 305 х 305 х 137
  UC 305 х 305 х 158
  UC 305 х 305 х 198
  UC 305 х 305 х 240
  UC 305 х 305 х 283
SAIL (Steel Authority of India Limited)
Раздел Размеры  Секционный груз Длина
  мм кг/м м
Балки/ Балки

Драпировщик Металлургический завод

175 х 85 х 5. 8 19,6 от 10 до 11,5
200 х 100 х 5,7 24,2
Балки

Бхилаи Сталелитейный завод

250 х 125 х 6.9 37,3 от 10 до 13
300 х 140 х 7,7 46 для всех размеров
350 х 140 х 8,1 52,4
400 х 140 х 8. 9 61,5
450 х 150 х 9,4 72,4
500 х 180 х 10,2 86,9
600 х 210 х 12 123
ВИЗАГ (РИНЛ: — РАШТРИЯ ИСПАТ НИГАМ ЛИМИТЕД)
Балки
Старший№ Сторона (мм) x Сторона (мм) x Толщина (мм) Вес секции (кг/м)
1 IPE — БАЛКИ *180 X 91 X 5,3 18,8
2 HE — БАЛКИ *120 X 114 X 5 19. 9
3 БАЛКИ ISMB 125 X 70 X 5 13,3
4 150 х 75 х 5 15,0
5 175 х 85 х 5.8 19,6

МАРКИ

Свойства сечения согласно:-
 Для балок: —  DIN: 1025–1994/IS:12778–1989/IS:808–1989
Допуск согласно:-
 Для балок: —  DIN: 1025–1994/IS:12779–1989/IS:1852–1985
Марки согласно:-
 Для балок: —  IS :2062 :E250 A — 2006



%PDF-1. 4
%
1 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0,0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Rotate 0/MediaBox[0,0 0,0 595,276 841,89]> >
эндообъект
2 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0,0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Rotate 0/MediaBox[0,0 0,0 595,276 841,89]> >
эндообъект
3 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0.0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Повернуть 0/MediaBox[0,0 0,0 595,276 841,89]>>
эндообъект
4 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0,0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Rotate 0/MediaBox[0,0 0,0 595,276 841,89]> >
эндообъект
5 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0,0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Rotate 0/MediaBox[0,0 0,0 595,276 841.89]>>
эндообъект
6 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0,0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Rotate 0/MediaBox[0,0 0,0 595,276 841,89]> >
эндообъект
7 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0,0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Rotate 0/MediaBox[0,0 0,0 595,276 841,89]> >
эндообъект
8 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0. 0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Повернуть 0/MediaBox[0,0 0,0 595,276 841,89]>>
эндообъект
9 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0,0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Rotate 0/MediaBox[0,0 0,0 595,276 841,89]> >
эндообъект
10 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0,0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Rotate 0/MediaBox[0,0 0,0 595,276 841.89]>>
эндообъект
11 0 объект
>/ExtGState>/ProcSet[/PDF/Text]/Properties>>>/Font>>>/CropBox[0,0 0,0 595,275 841,89]/ArtBox[0,0 0,0 595,275 841,89]/Rotate 0/MediaBox[0,0 0,0 595,276 841,89]> >
эндообъект
15 0 объект
>поток
HyTSw oɞc
[5laQIBHADED2mtFOE.c}08׎8GNg9wve

Балки и балки, полка двутавровой балки, широкая полка, двутавровая балка, балка с полками, балки балки, балки Ms, балки балки, поставщики двутавровой балки, двутавровые балки

Структурный

Рациональные размеры балок/балок, швеллеров, уголков

Секция Размеры (мм) Вес в разрезе (кг/м) Длина (м)
Балки/балки Металлургический завод в Дургапуре
175 х 85 х 5. 8 19,6 Стандартная длина (10–13,5)
200 х 100 х 5,7 25,4
Сталелитейный завод IISCO
250 х 125 х 6.9 37,3 Стандартная длина (11,5 и выше)
300 х 140 х 7,7 46,0
350 х 140 х 8. 1 52,4
400 х 140 х 8,9 61,5
450 х 150 х 9.4 72,4
Балки Сталелитейный завод Бхилаи
250 х 125 х 6. 9 37,3 Стандартная длина (12–13,5 для всех размеров)
300 х 140 х 7,7 46,0
350 х 140 х 8.1 52,4
400 х 140 х 8,9 61,5
450 х 150 х 9. 4 72,4
500 х 180 х 10,2 86,9
600 х 210 х 12 123.0
Каналы Сталелитейный завод Бхилаи
75 х 40 х 4. 8 7,14 Стандартная длина (от 12 лет)
100 х 50 х 5 9,56
Металлургический завод в Дургапуре
125 х 65 х 5.3 13.10 Стандартная длина (10–13,5)
125 х 66 х 6 13,70
150 х 75 х 5. 7 16,80
150 х 76 х 6,5 17,70
175 х 75 х 6 19.60
200 х 75 х 6,2 22.30
200 х 76 х 7,5 24. 30
Сталелитейный завод Бхилаи
250 х 82 х 9 34.2 Стандартная длина (12–13,5)
300 х 90 х 7,8 36,3
400 х 100 х 8,8 50. 1
Сталелитейный завод IISCO
75 х 40 х 4,8 7.14 10 и выше
100 х 50 х 5 9,56 10 и выше
125 х 65 х 5.3 13,1 10 и выше
250 х 82 х 9 34,2 11,5 и выше
300 х 90 х 7. 8 36,3 11,5 и выше
Уголки Сталелитейный завод Бхилаи
50 х 50 х 5* 3.8 Стандартная длина (от 12 лет)
50 х 50 х 6 4,5
60 х 60 х 5/6/8* 4. 5/5,4/7,0
65 х 65 х 5* 4,9
65 х 65 х 6/8/10 5.8/7,7/9,4
70 х 70 х 5/6* 5,3/ 6,3
75 х 75 х 5/6/8/10 5.7/6,8/8,9/11,0
80 х 80 х 6/8/10 7,3/9,6/11,8
90 х 90 х 6/8/10 8. 2/10,8/13,4
Металлургический завод в Дургапуре
100 х 100 х 10/12 14.9/17.7 Стандартная длина (10–11,5 для всех размеров)
110 х 110 х 10/12 16,6/19,7
130 х 130 х 10/12 19. 7/23,5
150 х 150 х 12/16 22,9/27,3
Сталелитейный завод Бхилаи
150 х 150 х 16/20* 35.8/44.1 Стандартная длина (12–13 для всех размеров)
Уголки Сталелитейный завод IISCO
65 х 65 х 6 5. 8 Стандартная длина (10 и более)
65 х 65 х 8 7,7
65 х 65 х 10 9.4
75 х 75 х 6 6,8
75 х 75 х 8 8.9
75 х 75 х 10 11,0
90 х 90 х 6 8. 2
90 х 90 х 8 10,8 от 10 до 13,5 для всех размеров
90 х 90 х 10 13.4
90 х 90 х 12 15,8
100 х 100 х 6 9.2
100 х 100 х 8 12,1
100 х 100 х 10 14. 9
100 х 100 х 12 17,7
150 х 150 х 12 27.3
150 х 150 х 16 35,8
150 х 150 х 20 44.1
Неравные углы Сталелитейный завод IISCO
125 х 75 х 8 12. 1 10 и выше
125 х 75 х 10 14,9 10 и выше
150 х 115 х 10 20 .1 11,5 и выше
150 х 115 х 12 24,0 11,5 и выше

* Может быть изготовлено при наличии достаточного количества заказов.
Ниже 10 м/11.Также возможна поставка длиной 5 м
Хотя стандартные длины указаны в таблицах выше, BSP может поставить материал любой фиксированной длины в диапазоне 6–13 м, а DSP может поставить любую фиксированную длину в диапазоне 5,5–11,5 м

Распространенные марки: IS 2062/2006 и SAILMA
Медные несущие конструкции также прокатываются по спецификации заказчика. Также доступны высокопрочные легкие конструкции в соответствии с потребностями производителей TLT.
Конструкционные материалы также доступны в следующих зарубежных спецификациях:
ASTM-A-36, JIS-G-3101-SS400, BS-4360 Марки 40A, 43A, 43B, 43C, 50B, 50C, EN-10025, Марки S-275 JO, JR, S-355 JO, JR, DIN-17100 ST 37.2/44.2

(все в полуубитом качестве), если будет достаточно заказов.

Балки

Допуск на прокатку профилей из конструкционной стали согласно IS1852/1985

Глубина Допуск. Ширина фланца Допуск
До 200 мм +3,0–2,0 мм До 100 мм ±2,0 мм
>200 до 400 мм ±3. 0 мм >100 до 125 мм ±2,5 мм
>400 до 600 мм ±4,0 мм >125 до 250 мм ±4,0 мм

Допуск по массе на метр должен составлять ± 2.5% или альтернативно +4, -1% веса на метр. Допустимые пределы кривизны и стреловидности должны составлять 0,2 % длины.

Каналы

Глубина Допуск. Ширина фланца Допуск
До 200 мм ±2. 5 мм До 100 мм ±2 мм
> 200 до 400 мм ±3,0 мм

Допуск по массе на метр должен составлять ± 2.5% или альтернативно +4, -1% от стандартного веса на метр при глубине до 200 мм. Допустимые пределы кривизны и стреловидности должны составлять 0,2 % длины.

Уголки

Длина ноги Допуск Длина ноги Развал
±1. 5 мм По договоренности
>= 100 мм ±2,0 мм >= 100 мм 0,2% длины
±2%

Допуск на вес сечения

Толщина Допуск
До 3 мм ±5%
Более 3 мм + 5% -3%

Конструкции с меньшим допуском могут поставляться по взаимному согласию.

Химический состав IS 2062/2006

Обозначение класса Качество Анализ ковша, % Макс. C Анализ ковша % Макс. Mn Анализ ковша, % Макс. S Анализ ковша, % Макс. P Анализ ковша % макс. S1 Углеродный эквивалент (CE), макс. Метод раскисления
(1) (2) (3) (4) (5) (6) (7) (8) (9)
Е 250 А 0.23 1,50 0,045 0,045 0,40 0,42 полуубитый/убитый
Е 250 БР
БО		 0. 22 1,50 0,045 0,045 0,40 0,41 Убито
Е 250 С 0.20 1,50 0,040 0,040 0,40 0,39 Убито
Е 300 А 0. 20 1,30 0,045 0,045 0,45 0,40 полуубитый/убитый
Е 300 БР 0.20 1,30 0,045 0,045 0,45 0,40 Убито
Е 300 БО 0. 20 1,30 0,045 0,045 0,45 0,40 Убито
Е 300 С 0.20 1,30 0,045 0,045 0,45 0,40 Убито
Е 350 А 0. 20 1,50 0,045 0,045 0,45 0,42 полуубитый/убитый
Е 350 БР 0.20 1,50 0,045 0,045 0,45 0,42 Убито
Е 350 БО 0. 20 1,50 0,045 0,045 0,45 0,42 Убито
Е 350 С 0.20 1,50 0,045 0,045 0,45 0,42 Убито
Е 410 А 0. 20 1,60 0,045 0,045 0,45 0,46 полуубитый/убитый
Е 410 БР 0.20 1,60 0,045 0,045 0,45 0,46 Убито
Е 410 БО 0. 20 1,60 0,045 0,045 0,45 0,46 Убито
Е 410 С 0.20 1,60 0,045 0,045 0,45 0,46 Убито
Е 450 А 0. 22 1,60 0,045 0,045 0,45 0,48 полуубитый/убитый
Е 450 БР 0.22 1,60 0,045 0,045 0,45 0,48 Убито
Е 550 А 0. 22 1,65 0,020 0,025 0,50 0,50 полуубитый/убитый
Е 550 БР 0.22 1,65 0,020 0,025 0,50 0,50 Убито
Е 600 А 0. 22 1,70 0,020 0,025 0,50 0,50 полуубитый/убитый
Е 600 БР 0.22 1,70 0,020 0,025 0,50 0,50 Убито
Е 650 А 0. 22 1,70 0,015 0,025 0,50 0,52 полуубитый/убитый
Е 650 БР 0.22 1,70 0,015 0,025 0,50 0,52 Убито
ПАРУСМА 1 2 3 4 5 Nb + Ti + V%
300 0. 25 1,5 0,055 0,055 0,20 макс.
300 0.20 1,5 0,040 0,040 0,20 макс.
350 0.25 1,5 0,055 0,055 0,20 макс.
350 0.20 1,5 0,040 0,040 0,20 макс.
410 0.25 1,5 0,055 0,055 0,20 макс.
410 0. 20 1,5 0,040 0,040 0,20 макс.
УВКС (медь-полипропилен) 0.15 макс 0,25-0,8 0,07-0,15 0,03 макс. Cu: 0,20 мин

Выпрямление и отправка

На предприятиях BSP Merchant Mill и Rail & Structural Mill каждая деталь каждой секции правится на правильном станке. Тяжелые конструкции от R&S Mill отгружаются поштучно, а легкие конструкции от Merchant Mill упаковываются в пакеты по 8-12 тонн фиксированной длины.

Уголки

от Merchant Mill для производителей TLT могут быть вложены друг в друга и упакованы после поштучной проверки. Клиентов просят указать это, если требуется.
На сортовом стане DSP правится 100% продукции. Микролегирующие элементы, такие как Nb, V, могут быть добавлены по отдельности или в комбинации до 0.Максимум 25%, Cu может присутствовать от 0,20 до 0,35%, по желанию покупателя.

Механические свойства

Обозначение класса Качество Прочность на растяжение Rm Min Mpa Мин. предел текучести, МПа <20 Предел текучести Мин. МПа 20 Мин. предел текучести, МПа -40 Процентное удлинение A при расчетной длине L=5.65 ВС мин >40 Минимальный внутренний диаметр изгиба (см. примечание 2) <25 Минимальный внутренний диаметр изгиба (см. примечание 2)>25 Испытание на удар по Шарпи (см. прим. 3 и 4) Temp Испытание на удар по Шарпи (см. прим. 3 и 4) Мин.
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11)
Е-250 А 410 250 240 230 23 2т 3т — —
Е-250 БР 410 250 240 230 23 2т 3т РТ 27
Е-250 БО 410 250 240 230 23 2т 3т 0 27
Е-250 С 410 250 240 230 23 2т 3т (-)20 27
Е-300 А 440 300 290 280 22 2т — — —
Е-300 БР 440 300 290 280 22 2т — РТ 27
Е-300 БО 440 300 290 280 22 2т — 0 27
Е-300 С 440 300 290 280 22 2т — (-)20 27
Е-350 А 490 350 330 320 22 2т — — —
Е-350 БР 490 350 330 320 22 2т — РТ 27
Е-350 БО 490 350 330 320 22 2т — 0 27
Е-350 С 490 350 330 320 22 2т — (-)20 27
Е-410 А 540 410 390 380 20 2т — — —
Е-410 БР 540 410 390 380 20 2т — РТ 25
Е-410 БО 540 410 390 380 20 2т — 0 25
Е-410 С 540 410 390 380 20 2т — (-)20 25
Е-450 А 570 450 430 420 20 2. 5т — — —
Е-450 БР 570 450 430 420 20 2.5т — РТ 20
Е-450 БО 570 450 430 420 20 2. 5т — 0 20
Е-450 С 570 450 430 420 20 2.5т — (-)20 20
Е-550 А 650 550 530 520 12 3. 0т — — —
Е 600 А 730 600 580 570 12 3.5т — — —
Е 600 БР 730 600 580 570 12 3. 5т — РТ 15
Е 650 А 780 650 630 620 12 4.0т — — —
Е 650 БР 780 650 630 620 12 4. 0т — РТ 15

Механические свойства

Спецификация Марка Предел текучести Мин. МПа Предел прочности при растяжении Мин. МПа Удлинение, % в калибровочной длине 5.65 Со Мин Относительное удлинение, % Длина 5,65 So Мин. Ударная вязкость по Шарпи Минимум джоулей Испытание на изгиб
ПАРУСМА 300 300 440-560 20 0°С 20°С 3Т
300 Привет 300 490-610 21 40 — 3Т
350 350 490-610 20 3Т
350 Привет 350 490-610 21 40 30 3Т
410 410 540-660 19 3Т
410 Привет 410 540-660 20 35 25 3Т
УВКС (медь-полипропилен) — 340 480 21 1T

Стальная балка

ASTM A36 — средняя прочность, но низкая стоимость

ASTM A36 углеродистая сталь I-образного сечения

ASTM A36 двутавровая балка имеет промежуточный предел прочности при растяжении и текучести из-за низкого содержания углерода без других легирующих элементов. Стальные балки A36 являются распространенным материалом для строительства и гражданского строительства благодаря конкурентоспособной низкой стоимости и хорошим свойствам при сварке, формовании и механической обработке.

Балки из углеродистой стали с горячим цинкованием

эффективно защищают сталь от коррозии, вызванной погодными условиями и окружающей средой. Количество цинкового покрытия настраивается в соответствии с вашими требованиями.

Описание продукта:

  • Пункт : Стальная балка ASTM A36.
  • Технология : горячекатаная.
  • Обработка поверхности : черная, оцинкованная или грунтованная.
  • Размеры : Европейский стандарт IPN и IPE.
  • Ширина полотна : 42–215 мм.
  • Глубина : 80–600 мм.
  • Толщина полотна : 3,8–21,6 мм.
  • Примечание : Размеры специальных стальных балок изготавливаются по индивидуальному заказу.
A36 углерод i балка химический состав
Марка стали стилей Углерод, не более, % Марганец, % Фосфор, не более, % Сера, не более, % Кремний, %
А36 Стальные профили 0.26 — 0,04 0,05 ≤0,40

Примечание : содержание меди доступно при указании вашего заказа.

A36 углерод i балка механические свойства
Марка стали стилей Прочность на растяжение, тыс.фунтов/кв.дюйм [МПа] Предел текучести, мин, тыс. фунтов/кв.дюйм [МПа] Удлинение в 8 дюймов[200 мм], не менее, % Удлинение на 2 дюйма [50 мм], не менее, %
А36 Стальные профили 58–80 [400–550] 36 [250] 20 21
Двутавровая балка A36 — размеры IPE
Пункт Вес (кг/м) Глубина (мм) Ширина (мм) Толщина стенки (мм) Толщина фланца (мм)
ИПЭ 80 6.0 80 46 3,8 5,2
ИПЭ 100 8.1 100 55 4. 1 5,7
ИПЭ 120 10,4 120 64 4,4 6.3
ИПЭ 140 12,9 140 73 4,7 6,9
ИПЭ 160 15,8 160 82 5,0 7,4
ИПЭ 180 18,8 180 91 5.3 8,0
ИПЭ 200 22,4 200 100 5,6 8,5
ИПЭ 220 26,2 220 110 5,9 9,2
ИПЭ 240 30,7 240 120 6. 2 9,8
ИПЭ 270 36,1 270 135 6,6 10,2
ИПЭ 300 42,2 300 150 7.1 10,7
ИПЭ 330 49,1 330 160 7.5 11,5
ИПЭ 360 57,1 360 170 8 12,7
ИПЭ 400 66,3 400 180 8,6 13,6
ИПЭ 450 79,1 450 190 9. 4 14,6
ИПЭ 500 90,7 500 200 10,2 16
ИПЭ 550 106,0 550 210 11,2 17,2
ИПЭ 600 124,4 600 220 12 19
Балка A36 i — размеры IPN
Пункт Вес (кг/м) Глубина (мм) Ширина (мм) Толщина стенки (мм) Толщина фланца (мм)
ИПН 80 5.9 80 42 3,9 5,9
ИПН 100 8,3 100 50 4,5 6,8
ИПН 120 11. 1 120 58 5.1 7.7
ИПН 140 14,3 140 66 5,7 8,6
ИПН 160 17,9 160 74 6,3 9,5
ИПН 180 21,9 180 82 6.9 10,4
ИПН 200 26,2 200 90 7,5 11,3
ИПН 220 31,1 220 98 8.1 12,2
ИПН 240 36,2 240 106 8. 7 13,1
ИПН 260 41,9 260 113 9,4 14,1
ИПН280 47,9 280 119 10,1 15,2
ИПН 300 54,2 300 125 10.8 16,2
ИПН320 61,0 320 131 11,5 17,3
ИПН 340 68,0 340 137 12,2 18,3
ИПН 360 76,1 360 143 13 19. 5
ИПН 400 92,4 400 155 14,4 21,6
ИПН 450 115 450 170 16,2 24,3
ИПН 500 141 500 185 18 27
ИПН 550 166 550 200 19 30
ИПН 600 199 600 215 21.6 32.4f

Стальные балки

ASTM A36, используемые в строительстве

Здание стальной конструкции со стальными балками и другими секциями

Запрос на наш продукт

При обращении к нам укажите свои подробные требования.
Это поможет нам дать вам действительное предложение.

Свойства и размеры стального сечения

Диаграмма двутавровой балки с узкими полками | БС 4-1

Свойства и размеры стального профиля Узкая двутавровая балка BS 4-1 | ЕН 1993-1-1

Металлы и материалы
Поставщик дистрибьюторов металлических изделий

На следующей диаграмме приведены данные диаграммы Свойства и размеры стального сечения Таблица узких двутавровых балок | БС 4-1 | ЕН 1993-1-1.

Серия

БС 4 определяет размеры и массу горячекатаных профилей из конструкционной стали: балки универсальные; универсальные колонки; универсальные несущие сваи; балки; конструкционные тройники, вырезанные из универсальных балок; конструкционные тройники, вырезанные из универсальных колонн; и параллельные фланцевые каналы.

Связанный:

Свойства и размеры стальных профилей Диаграмма широкой двутавровой балки | БС 4-1 | EN 1993-1-1, размеры от 356 x 406 x 634 до 152 x 152 x 23.

Секция
Обозначение

Масса
на
метр

кг/м

Глубина
из
Секция

h

мм

Ширина
из
Секция

б

мм

Толщина

Корень
Радиус

r

мм

Глубина
между
Углы

d

мм

Передаточные отношения для
Местная деформация

Размеры для
Детализация

Поверхность
Площадь

Решетка

т ш

мм

Фланец

T f

мм

Сеть

c w / t w

Фланец

c f / T f

Конец
Зазор

C

мм

Выемка

На
метра

м 2

На
тонны

м 2

1016 х 305 х 487

486. 7

1036.3

308,5

30,0

54.1

30,0

868.1

28,9

2,02

17

150

86

3,20

6.58

1016 х 305 х 437

437,0

1026.1

305,4

26,9

49,0

30,0

868.1

32,3

2,23

15

150

80

3.17

7,25

1016 х 305 х 393

392,7

1015. 9

303,0

24,4

43,9

30,0

868.1

35,6

2,49

14

150

74

3.14

8,00

1016 х 305 х 349

349,4

1008.1

302,0

21.1

40,0

30,0

868.1

41.1

2,76

13

152

70

3.13

8,96

1016 х 305 х 314

314,3

999,9

300,0

19,1

35,9

30,0

868. 1

45,5

3,08

12

152

66

3.11

9,89

1016 х 305 х 272

272,3

990.1

300,0

16,5

31,0

30,0

868.1

52,6

3,60

10

152

62

3.10

11,4

1016 х 305 х 249

248,7

980.1

300,0

16,5

26,0

30,0

868. 1

52,6

4,30

10

152

56

3.08

12,4

1016 х 305 х 222

222,0

970,3

300,0

16,0

21.1

30,0

868.1

54,3

5,31

10

152

52

3.06

13,8

914 х 419 х 388

388,0

921.0

420,5

21,4

36,6

24,1

799,6

37,4

4,79

13

210

62

3. 44

8,87

914 х 419 х 343

343,3

911,8

418,5

19,4

32,0

24,1

799,6

41,2

5,48

12

210

58

3.42

9,96

914 х 305 х 289

289,1

926,6

307,7

19,5

32,0

19,1

824,4

42,3

3,91

12

156

52

3. 01

10,4

914 х 305 х 253

253,4

918,4

305,5

17,3

27,9

19,1

824,4

47,7

4,48

11

156

48

2.99

11,8

914 х 305 х 224

224,2

910.4

304.1

15,9

23,9

19,1

824,4

51,8

5,23

10

156

44

2. 97

13,2

914 х 305 х 201

200,9

903.0

303,3

15,1

20,2

19,1

824,4

54,6

6.19

10

156

40

2.96

14,7

838 х 292 х 226

226,5

850,9

293,8

16,1

26,8

17,8

761,7

47,3

4,52

10

150

46

2. 81

12,4

838 х 292 х 194

193,8

840,7

292,4

14,7

21,7

17,8

761,7

51,8

5,58

9

150

40

2.79

14,4

838 х 292 х 176

175,9

834,9

291,7

14,0

18,8

17,8

761,7

54,4

6,44

9

150

38

2. 78

15,8

762 х 267 х 197

196,8

769,8

268,0

15,6

25,4

16,5

686,0

44,0

4,32

10

138

42

2.55

13,0

62 х 267 х 173

173,0

762,2

266,7

14,3

21,6

16,5

686,0

48,0

5,08

9

138

40

2. 53

14,6

62 х 267 х 147

146,9

754,0

265,2

12,8

17,5

16,5

686,0

53,6

6,27

8

138

34

2.51

17,1

62 х 267 х 134

133,9

750,0

264,4

12,0

15,5

16,5

686,0

57,2

7,08

8

138

32

2. 51

18,7

686 х 254 х 170

170,2

692,9

255,8

14,5

23,7

15,2

615.1

42,4

4,45

9

132

40

2.35

13,8

686 х 254 х 152

152,4

687,5

254,5

13,2

21,0

15,2

615.1

46,6

5,02

9

132

38

2. 34

15,4

686 х 254 х 140

140,1

683,5

253,7

12,4

19,0

15,2

615.1

49,6

5,55

8

132

36

2.33

16,6

686 х 254 х 125

125,2

677,9

253,0

11,7

16,2

15,2

615.1

52,6

6,51

8

132

32

2. 32

18,5

610 х 305 х 238

238,1

635,8

311,4

18,4

31,4

16,5

540,0

29,3

4.14

11

158

48

2.45

10,3

610 х 305 х 179

179,0

620,2

307,1

14.1

23,6

16,5

540,0

38,3

5,51

9

158

42

2. 41

13,5

610 х 305 х 149

149,2

612,4

304,8

11,8

19,7

16,5

540,0

45,8

6,60

8

158

38

2.39

16,0

610 х 229 х 140

139,9

617,2

230,2

13.1

22,1

12,7

547,6

41,8

4,34

9

120

36

2. 11

15,1

610 х 229 х 125

125,1

612,2

229,0

11,9

19,6

12,7

547,6

46,0

4,89

8

120

34

2.09

16,7

610 х 229 х 113

113,0

607,6

228,2

11.1

17,3

12,7

547,6

49,3

5,54

8

120

30

2. 08

18,4

610 х 229 х 101

101,2

602,6

227,6

10,5

14,8

12,7

547,6

52,2

6,48

7

120

28

2.07

20,5

610 х 178 х 100

100,3

607,4

179,2

11,3

17,2

12,7

547,6

48,5

4.14

8

94

30

1. 89

18,8

610 х 178 х 92

92,2

603,0

178,8

10,9

15,0

12,7

547,6

50,2

4,75

7

94

28

1.88

20,4

610 х 178 х 82

81,8

598,6

177,9

10,0

12,8

12,7

547,6

54,8

5,57

7

94

26

1. 87

22,9

533 х 312 х 272

273,3

577,1

320,2

21.1

37,6

12,7

476,5

22,6

3,64

13

160

52

2.37

8,67

533 х 312 х 219

218,8

560,3

317,4

18,3

29,2

12,7

476,5

26,0

4,69

11

160

42

2. 33

10,7

533 х 312 х 182

181,5

550,7

314,5

15,2

24,4

12,7

476,5

31,3

5,61

10

160

38

2.31

12,7

533 х 312 х 150

150,6

542,5

312,0

12,7

20,3

12,7

476,5

37,5

6,75

8

160

34

2. 29

15,2

533 х 210 х 138

138,3

549,1

213,9

14,7

23,6

12,7

476,5

32,4

3,68

9

110

38

1.90

13,7

533 х 210 х 122

122,0

544,5

211,9

12,7

21,3

12,7

476,5

37,5

4.08

8

110

34

1. 89

15,5

533 х 210 х 109

109,0

539,5

210,8

11,6

18,8

12,7

476,5

41.1

4,62

8

110

32

1.88

17,2

533 х 210 х 101

101,0

536,7

210,0

10,8

17,4

12,7

476,5

44.1

4,99

7

110

32

1. 87

18,5

533 х 210 х 92

92.1

533.1

209,3

10,1

15,6

12,7

476,5

47,2

5,57

7

110

30

1.86

20,2

533 х 210 х 82

82,2

528,3

208,8

9,6

13,2

12,7

476,5

49,6

6,58

7

110

26

1. 85

22,5

533 х 165 х 85

84,8

534,9

166,5

10,3

16,5

12,7

476,5

46,3

3,96

7

90

30

1.69

19,9

533 х 165 х 74

74,7

529.1

165,9

9,7

13,6

12,7

476,5

49,1

4,81

7

90

28

1. 68

22,5

533 х 165 х 66

65,7

524,7

165,1

8,9

11,4

12,7

476,5

53,5

5,74

6

90

26

1.67

25,4

457 х 191 х 161

161,4

492,0

199,4

18,0

32,0

10,2

407,6

22,6

2,52

11

102

44

1. 73

10,7

457 х 191 х 133

133,3

480,6

196,7

15,3

26,3

10,2

407,6

26,6

3,06

10

102

38

1.70

12,8

457 х 191 х 106

105,8

469,2

194,0

12,6

20,6

10,2

407,6

32,3

3,91

8

102

32

1. 67

15,8

457 х 191 х 98

98,3

467,2

192,8

11,4

19,6

10,2

407,6

35,8

4.11

8

102

30

1.67

17,0

457 х 191 х 89

89,3

463,4

191,9

10,5

17,7

10,2

407,6

38,8

4,55

7

102

28

1. 66

18,6

Секция
Обозначение

Второй момент
площади

Радиус вращения

Эластичность
Модуль

Пластик
Модуль

Потеря устойчивости
Параметр
U

Торсионный
Указательный
X

Деформация
Постоянная
I w
dm 6

Торсионный
Постоянный
I T
см 4

Зона
из
Секция
A
см 2

г-г
см 4

z-z
см 4

г-г
см

z-z
см

г-г
см 3

z-z
см 3

г-гсм 3

z-z
см 3

1016 х 305 х 487

0

26700

40. 6

6,57

19700

1730

23200

2800

0,867

21.1

64,4

4300

620

1016 х 305 х 437

0

23400

40.4

6,49

17700

1540

20800

2470

0,868

23,1

56,0

3190

557

1016 х 305 х 393

808000

20500

40. 2

6,40

15900

1350

18500

2170

0,868

25,5

48,4

2330

500

1016 х 305 х 349

723000

18500

40.3

6,44

14300

1220

16600

1940

0,872

27,9

43,3

1720

445

1016 х 305 х 314

644000

16200

40. 1

6,37

12900

1080

14800

1710

0,872

30,7

37,7

1260

400

1016 х 305 х 272

554000

14000

40.0

6,35

11200

934

12800

1470

0,872

35,0

32,2

835

347

1016 х 305 х 249

481000

11800

39. 0

6,09

9820

784

11300

1240

0,861

39,9

26,8

582

317

1016 х 305 х 222

408000

9550

38.0

5,81

8410

636

9810

1020

0,850

45,7

21,5

390

283

914 х 419 х 388

720000

45400

38. 2

9,59

15600

2160

17700

3340

0,885

26,7

88,9

1730

494

914 х 419 х 343

626000

39200

37.8

9,46

13700

1870

15500

2890

0,883

30,1

75,8

1190

437

914 х 305 х 289

504000

15600

37. 0

6,51

10900

1010

12600

1600

0,867

31,9

31,2

926

368

914 х 305 х 253

436000

13300

36.8

6,42

9500

871

10900

1370

0,865

36,2

26,4

626

323

914 х 305 х 224

376000

11200

36. 3

6,27

8270

739

9530

1160

0,860

41,3

22,1

422

286

914 х 305 х 201

325000

9420

35.7

6,07

7200

621

8350

982

0,853

46,9

18,4

291

256

838 х 292 х 226

340000

11400

34.3

6,27

7980

773

9160

1210

0,869

35,0

19,3

514

289

838 х 292 х 194

279000

9070

33. 6

6.06

6640

620

7640

974

0,862

41,6

15,2

306

247

838 х 292 х 176

246000

7800

33.1

5,90

5890

535

6810

842

0,856

46,5

13,0

221

224

762 х 267 х 197

240000

8170

30.9

5,71

6230

610

7170

958

0,869

33,1

11,3

404

251

762 х 267 х 173

205000

6850

30. 5

5,58

5390

514

6200

807

0,865

38,0

9,39

267

220

762 х 267 х 147

169000

5460

30.0

5,40

4470

411

5160

647

0,858

45,2

7,40

159

187

762 х 267 х 134

151000

4790

29.7

5,30

4020

362

4640

570

0,853

49,8

6,46

119

171

686 х 254 х 170

170000

6630

28. 0

5,53

4920

518

5630

811

0,872

31,8

7,42

308

217

686 х 254 х 152

150000

5780

27.8

5,46

4370

455

5000

710

0,871

35,4

6,42

220

194

686 х 254 х 140

136000

5180

27.6

5,39

3990

409

4560

638

0,870

38,6

5,72

169

178

686 х 254 х 125

118000

4380

27. 2

5,24

3480

346

3990

542

0,863

43,8

4,80

116

159

610 х 305 х 238

209000

15800

26.3

7,23

6590

1020

7490

1570

0,886

21,3

14,5

785

303

610 х 305 х 179

153000

11400

25.9

7,07

4930

743

5550

1140

0,885

27,7

10,2

340

228

610 х 305 х 149

126000

9310

25. 7

7,00

4110

611

4590

937

0,886

32,7

8.17

200

190

610 х 229 х 140

112000

4510

25.0

5,03

3620

391

4140

611

0,875

30,6

3,99

216

178

610 х 229 х 125

3930

24.9

4,97

3220

343

3680

535

0,875

34,0

3,45

154

159

610 х 229 х 113

87300

3430

24. 6

4,88

2870

301

3280

469

0,870

38,0

2,99

111

144

610 х 229 х 101

75800

2910

24.2

4,75

2520

256

2880

400

0,863

43,0

2,52

77,0

129

610 х 178 х 100

72500

1660

23.8

3,60

2390

185

2790

296

0,854

38,7

1,44

95,0

128

610 х 178 х 92

64600

1440

23. 4

3,50

2140

161

2510

258

0,850

42,7

1,24

71,0

117

610 х 178 х 82

55900

1210

23.2

3,40

1870

136

2190

218

0,843

48,5

1,04

48,8

104

533 х 312 х 272

1

20600

23.9

7,69

6890

1290

7870

1990

0,891

15,9

15,0

1290

348

533 х 312 х 219

151000

15600

23. 3

7,48

5400

982

6120

1510

0,884

19,8

11,0

642

279

533 х 312 х 182

123000

12700

23.1

7,40

4480

806

5040

1240

0,886

23,4

8,77

373

231

533 х 312 х 150

10300

22.9

7,32

3710

659

4150

1010

0,885

27,8

7.01

216

192

533 х 210 х 138

86100

3860

22.1

4,68

3140

361

3610

568

0,874

24,9

2,67

250

176

533 х 210 х 122

76000

3390

22.1

4,67

2790

320

3200

500

0,878

27,6

2,32

178

155

533 х 210 х 109

66800

2940

21.9

4,60

2480

279

2830

436

0,875

30,9

1,99

126

139

533 х 210 х 101

61500

2690

21.9

4,57

2290

256

2610

399

0,874

33,1

1,81

101

129

533 х 210 х 92

55200

2390

21.7

4,51

2070

228

2360

355

0,873

36,4

1,60

75,7

117

533 х 210 х 82

47500

2010

21.3

4,38

1800

192

2060

300

0,863

41,6

1,33

51,5

105

533 х 165 х 85

48500

1270

21.2

3,44

1820

153

2100

243

0,861

35,5

0,857

73,8

108

533 х 165 х 74

41100

1040

20.8

3,30

1550

125

1810

200

0,853

41.1

0,691

47,9

95,2

533 х 165 х 66

35000

859

20.5

3,20

1340

104

1560

166

0,847

47,0

0,566

32,0

83,7

457 х 191 х 161

79800

4250

19.7

4,55

3240

426

3780

672

0,881

16,5

2,25

515

206

457 х 191 х 133

63800

3350

19.4

4,44

2660

341

3070

535

0,879

19,6

1,73

292

170

457 х 191 х 106

48900

2510

19.0

4,32

2080

259

2390

405

0,876

24,4

1,27

146

135

457 х 191 х 98

45700

2350

19.1

4,33

1960

243

2230

379

0,881

25,8

1,18

121

125

457 х 191 х 89

41000

2090

19.0

4,29

1770

218

2010

338

0,878

28,3

1,04

90,7

114

Секция
Обозначение

Масса
на
Метр
кг/м

Глубина
из
Сечение h
мм

Ширина
из
Сечение b
мм

Толщина

Корень
Радиус
r
мм

Глубина
между
Углы
d
мм

Передаточные отношения для
Местная деформация

Размеры для
Детализация

Поверхность
Площадь

Решетка т ш
мм

Фланец
t f
мм

Сеть
c w / t w

Фланец
c f / T f

Конец
Зазор
C
мм

Выемка

На
метра
м 2

На
тонны
м 2

457 х 191 х 82

82.0

460,0

191,3

9,9

16,0

10,2

407,6

41,2

5,03

7

102

28

1,65

20.1

457 х 191 х 74

74,3

457,0

190,4

9,0

14,5

10,2

407,6

45,3

5,55

7

102

26

1.64

22,1

457 х 191 х 67

67,1

453,4

189,9

8,5

12,7

10,2

407,6

48,0

6,34

6

102

24

1.63

24,3

457 х 152 х 82

82.1

465,8

155,3

10,5

18,9

10,2

407,6

38,8

3,29

7

84

30

1.51

18,4

457 х 152 х 74

74,2

462,0

154,4

9,6

17,0

10,2

407,6

42,5

3,66

7

84

28

1.50

20,2

457 х 152 х 67

67,2

458,0

153,8

9,0

15,0

10,2

407,6

45,3

4,15

7

84

26

1.50

22,3

457 х 152 х 60

59,8

454,6

152,9

8.1

13,3

10,2

407,6

50,3

4,68

6

84

24

1.49

24,9

457 х 152 х 52

52,3

449,8

152,4

7,6

10,9

10,2

407,6

53,6

5,71

6

84

22

1.48

28,3

406 х 178 х 85

85,3

417,2

181,9

10,9

18,2

10,2

360,4

33,1

4.14

7

96

30

1.52

17,8

406 х 178 х 74

74,2

412,8

179,5

9,5

16,0

10,2

360,4

37,9

4,68

7

96

28

1.51

20,4

406 х 178 х 67

67,1

409,4

178,8

8,8

14,3

10,2

360,4

41,0

5,23

6

96

26

1.50

22,3

406 х 178 х 60

60,1

406,4

177,9

7,9

12,8

10,2

360,4

45,6

5,84

6

96

24

1.49

24,8

406 х 178 х 54

54.1

402,6

177,7

7,7

10,9

10,2

360,4

46,8

6,86

6

96

22

1.48

27,3

406 х 140 х 53

53,3

406,6

143,3

7,9

12,9

10,2

360,4

45,6

4,46

6

78

24

1.35

25,3

406 х 140 х 46

46,0

403,2

142,2

6,8

11,2

10,2

360,4

53,0

5.13

5

78

22

1.34

29,1

406 х 140 х 39

39,0

398,0

141,8

6,4

8,6

10,2

360,4

56,3

6,69

5

78

20

1.33

34,1

356 х 171 х 67

67,1

363,4

173,2

9.1

15,7

10,2

311,6

34,2

4,58

7

94

26

1.38

20,6

356 х 171 х 57

57,0

358,0

172,2

8.1

13,0

10,2

311,6

38,5

5,53

6

94

24

1.37

24,1

356 х 171 х 51

51,0

355,0

171,5

7,4

11,5

10,2

311,6

42.1

6,25

6

94

22

1.36

26,7

356 х 171 х 45

45,0

351,4

171,1

7,0

9,7

10,2

311,6

44,5

7,41

6

94

20

1.36

30,2

356 х 127 х 39

39,1

353,4

126,0

6,6

10,7

10,2

311,6

47,2

4,63

5

70

22

1.18

30,2

356 х 127 х 33

33,1

349,0

125,4

6,0

8,5

10,2

311,6

51,9

5,82

5

70

20

1.17

35,4

305 х 165 х 54

54,0

310,4

166,9

7,9

13,7

8,9

265,2

33,6

5,15

6

90

24

1.26

23,3

305 х 165 х 46

46,1

306,6

165,7

6,7

11,8

8,9

265,2

39,6

5,98

5

90

22

1.25

27,1

305 х 165 х 40

40,3

303,4

165,0

6,0

10,2

8,9

265,2

44,2

6,92

5

90

20

1.24

30,8

305 х 127 х 48

48,1

311,0

125,3

9,0

14,0

8,9

265,2

29,5

3,52

7

70

24

1.09

22,7

305 х 127 х 42

41,9

307,2

124,3

8,0

12.1

8,9

265,2

33,2

4,07

6

70

22

1.08

25,8

305 х 127 х 37

37,0

304,4

123,4

7.1

10,7

8,9

265,2

37,4

4,60

6

70

20

1.07

28,9

305 х 102 х 33

32,8

312,7

102,4

6,6

10,8

7,6

275,9

41,8

3,73

5

58

20

1.01

30,8

305 х 102 х 28

28,2

308,7

101,8

6,0

8,8

7,6

275,9

46,0

4,58

5

58

18

1.00

35,5

305 х 102 х 25

24,8

305.1

101,6

5,8

7,0

7,6

275,9

47,6

5,76

5

58

16

0.992

40,0

254 х 146 х 43

43,0

259,6

147,3

7,2

12,7

7,6

219,0

30,4

4,92

6

82

22

1.08

25,1

254 х 146 х 37

37,0

256,0

146,4

6,3

10,9

7,6

219,0

34,8

5,73

5

82

20

1.07

28,9

254 х 146 х 31

31,1

251,4

146,1

6,0

8,6

7,6

219,0

36,5

7,26

5

82

18

1.06

34,0

254 х 102 х 28

28,3

260,4

102,2

6,3

10,0

7,6

225,2

35,7

4.04

5

58

18

0.904

31,9

254 х 102 х 25

25,2

257,2

101,9

6,0

8,4

7,6

225,2

37,5

4,80

5

58

16

0.897

35,7

254 х 102 х 22

22,0

254,0

101,6

5,7

6,8

7,6

225,2

39,5

5,93

5

58

16

0.890

40,5

203 х 133 х 30

30,0

206,8

133,9

6,4

9,6

7,6

172,4

26,9

5,85

5

74

18

0.923

30,8

203 х 133 х 25

25,1

203,2

133,2

5,7

7,8

7,6

172,4

30,2

7,20

5

74

16

0.915

36,5

203 х 102 х 23

23,1

203,2

101,8

5,4

9,3

7,6

169,4

31,4

4,37

5

60

18

0.790

34,2

178 х 102 х 19

19,0

177,8

101,2

4,8

7,9

7,6

146,8

30,6

5.14

4

60

16

0.738

38,7

152 х 89 х 6

16,0

152,4

88,7

4,5

7,7

7,6

121,8

27,1

4,48

4

54

16

0.638

40,0

127 х 76 х 13

13,0

127,0

76,0

4,0

7,6

7,6

96,6

24,2

3,74

4

46

16

0.537

41,4

Секция
Обозначение

Второй момент
области

Радиус вращения

Эластичность
Модуль

Пластик
Модуль

Потеря устойчивости
Параметр
U

Торсионный
Индекс
X

Деформация
Постоянная
I ш
дм 6

Торсионный
Постоянный
I T
см 4

Зона
из
Секция
A
см 2

г-г
см 4

z-z
см 4

г-г
см

z-z
см

г-г
см 3

z-z
см 3

г-г
см 3

z-z
см 3

457 х 191 х 82

37100

1870

18.8

4,23

1610

196

1830

304

0,879

30,8

0,922

69,2

104

457 х 191 х 74

33300

1670

18.8

4,20

1460

176

1650

272

0,877

33,8

0,818

51,8

94,6

457 х 191 х 67

29400

1450

18.5

4.12

1300

153

1470

237

0,873

37,8

0,705

37,1

85,5

457 х 152 х 82

36600

1180

18.7

3,37

1570

153

1810

240

0,872

27,4

0,591

89,2

105

457 х 152 х 74

32700

1050

18.6

3,33

1410

136

1630

213

0,872

30,1

0,518

65,9

94,5

457 х 152 х 67

28900

913

18.4

3,27

1260

119

1450

187

0,868

33,6

0,448

47,7

85,6

457 х 152 х 60

25500

795

18.3

3,23

1120

104

1290

163

0,868

37,5

0,387

33,8

76,2

457 х 152 х 52

21400

645

17.9

3.11

950

84,6

1100

133

0,859

43,8

0,311

21,4

66,6

406 х 178 х 85

31700

1830

17.1

4.11

1520

201

1730

313 ​​

0,880

24,4

0,728

93,0

109

406 х 178 х 74

27300

1550

17.0

4.04

1320

172

1500

267

0,882

27,5

0,608

62,8

94,5

406 х 178 х 67

24300

1360

16.9

3,99

1190

153

1350

237

0,880

30,4

0,533

46,1

85,5

406 х 178 х 60

21600

1200

16.8

3,97

1060

135

1200

209

0,880

33,7

0,466

33,3

76,5

406 х 178 х 54

18700

1020

16.5

3,85

930

115

1050

178

0,871

38,3

0,392

23,1

69,0

406 х 140 х 53

18300

635

16.4

3,06

899

88,6

1030

139

0,870

34,1

0,246

29,0

67,9

406 х 140 х 46

15700

538

16.4

3,03

778

75,7

888

118

0,871

39,0

0,207

19,0

58,6

406 х 140 х 39

12500

410

15.9

2,87

629

57,8

724

90,8

0,858

47,4

0,155

10,7

49,7

356 х 171 х 67

19500

1360

15.1

3,99

1070

157

1210

243

0,886

24,4

0,412

55,7

85,5

356 х 171 х 57

16000

1110

14.9

3,91

896

129

1010

199

0,882

28,8

0,330

33,4

72,6

356 х 171 х 51

14100

968

14.8

3,86

796

113

896

174

0,881

32,1

0,286

23,8

64,9

356 х 171 х 45

12100

811

14.5

3,76

687

94,8

775

147

0,874

36,8

0,237

15,8

57,3

356 х 127 х 39

10200

358

14.3

2,68

576

56,8

659

89,0

0,871

35,2

0,105

15,1

49,8

356 х 127 х 33

8250

280

14.0

2,58

473

44,7

543

70,2

0,863

42.1

0,0810

8,79

42.1

305 х 165 х 54

11700

1060

13.0

3,93

754

127

846

196

0,889

23,6

0,234

34,8

68,8

305 х 165 х 46

9900

896

13.0

3,90

646

108

720

166

0,890

27,1

0,195

22,2

58,7

305 х 165 х 40

8500

764

12.9

3,86

560

92,6

623

142

0,889

31,0

0,164

14,7

51,3

305 х 127 х 48

9570

461

12.5

2,74

616

73,6

711

116

0,873

23,3

0,102

31,8

61,2

305 х 127 х 42

8200

389

12.4

2,70

534

62,6

614

98,4

0,872

26,5

0,0846

21.1

53,4

305 х 127 х 37

7170

336

12.3

2,67

471

54,5

539

85,4

0,872

29,7

0,0725

14,8

47,2

305 х 102 х 33

6500

194

12.5

2,15

416

37,9

481

60,0

0,867

31,6

0,0442

12,2

41,8

305 х 102 х 28

5370

155

12.2

2,08

348

30,5

403

48,4

0,859

37,3

0,0349

7,40

35,9

305 х 102 х 25

4460

123

11.9

1,97

292

24,2

342

38,8

0,846

43,4

0,0270

4,77

31,6

254 х 146 х 43

6540

677

10.9

3,52

504

92,0

566

141

0,891

21.1

0,103

23,9

54,8

254 х 146 х 37

5540

571

10.8

3,48

433

78,0

483

119

0,890

24,3

0,0857

15,3

47,2

254 х 146 х 31

4410

448

10.5

3,36

351

61,3

393

94.1

0,879

29,6

0,0660

8,55

39,7

254 х 102 х 28

4000

179

10.5

2,22

308

34,9

353

54,8

0,873

27,5

0,0280

9,57

36,1

254 х 102 х 25

3410

149

10.3

2,15

266

29,2

306

46,0

0,866

31,4

0,0230

6,42

32,0

254 х 102 х 22

2840

119

10.1

2,06

224

23,5

259

37,3

0,856

36,3

0,0182

4,15

28,0

203 х 133 х 30

2900

385

8.71

3,17

280

57,5 ​​

314

88,2

0,882

21,5

0,0374

10,3

38,2

203 х 133 х 25

2340

308

8.56

3.10

230

46,2

258

70,9

0,876

25,6

0,0294

5,96

32,0

203 х 102 х 23

2100

164

8.46

2,36

207

32,2

234

49,7

0,888

22,4

0,0154

7,02

29,4

178 х 102 х 19

1360

137

7.48

2,37

153

27,0

171

41,6

0,886

22,6

0,00990

4,41

24,3

152 х 89 х 16

834

89.8

6,41

2.10

109

20,2

123

31,2

0,890

19,5

0,00470

3,56

20,3

127 х 76 х 13

473

55.7

5,35

1,84

74,6

14,7

84,2

22,6

0,894

16,3

0,00200

2,85

16,5

.
