Дымоходы для настенных и напольных газовых котлов

Перед приобретением газового котла для автономного отопления и горячего водоснабжения необходимо заранее продумать схему отвода продуктов сгорания.

…

Существует несколько возможных схем и каждая из них должна быть установлена в соответствии с требованиями.

Они определены нормативными документами: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Особенности дымоходов

Тип дымохода зависит от типа котла, а котел выбирается в зависимости от назначения и условий эксплуатации.

Сечение дымохода

Основным показателем газового котла является его мощность. В зависимости от этого параметра рассчитывается будущий диаметр (сечение) дымохода.

Диаметр дымохода для газового котла рассчитывается исходя из того, что требуемая площадь сечения газохода — не менее 5,5 см2 на 1 кВт паспортной мощности котла.

…

Естественная и принудительная тяга

Существуют котлы с открытой и закрытой камерами сгорания. Открытый тип камеры сгорания требует наличия естественной тяги. Она может быть обеспечена только с помощью дымохода определённых размеров. Закрытая камера сгорания оснащается дополнительным вентилятором. Он и создает принудительную тягу. Поэтому размеры дымохода имеют намного меньшие габариты.

Часто стал возникать вопрос, а можно ли установить газовый котел в квартире? С появлением котлов с закрытой камерой сгорания их монтаж допустим практически в любом помещении. Некоторые ограничения все же есть: расстояние до окна должно быть не менее 1 м, необходимо обеспечить свободный доступ к агрегату со всех сторон, нельзя устанавливать котел в ванной комнате.

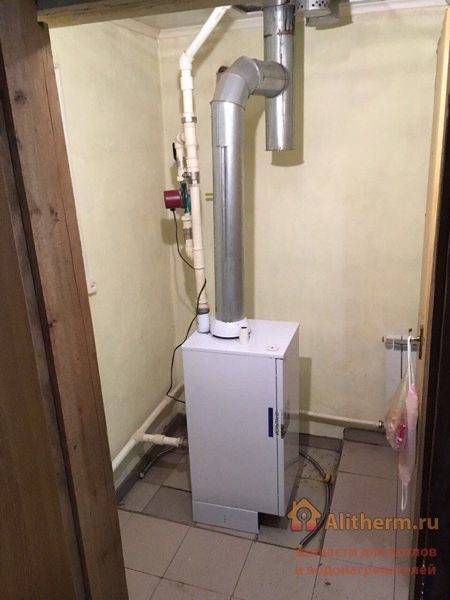

Дымоход для настенных и напольных газовых котлов

Отличительных особенностей монтажа дымохода для настенных и напольных котлов нет. Все зависит от вида камеры сгорания и мощности котла. Поэтому требования для дымоходов этих видов котлов являются одинаковыми.

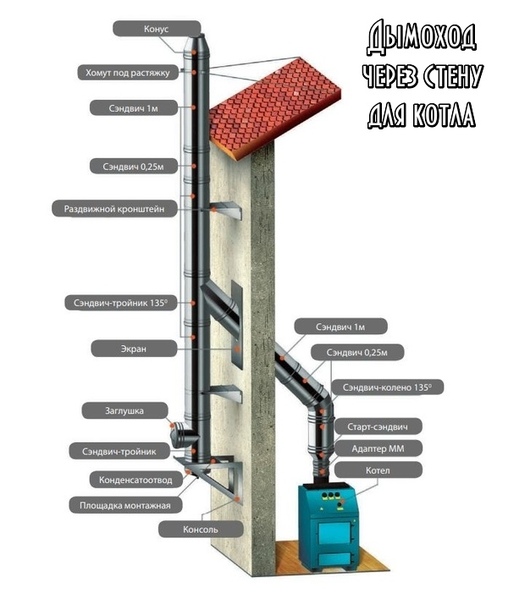

Конфигурация дымоходов

Для котлов с естественной тягой выполняется традиционный дымоход определенной высоты и сечения. Выбранные размеры напрямую влияют на качество создаваемой тяги.

Котлы с принудительной тягой оснащаются коаксиальным дымоходом, который имеет конструкцию «труба в трубе». По внутреннему каналу выходят продукты сгорания, а по внешнему происходит забор воздуха для процесса горения.

Материалы для дымоходов

Кирпичный дымоход выполняется из кирпича с внутренним защитным покрытием. Монтаж такого дымохода – это трудоемкий процесс, требующий больших денежных затрат.

Кирпичный дымоход является устаревшим типом дымоходов, но имеет несравненный эстетический вид.

…

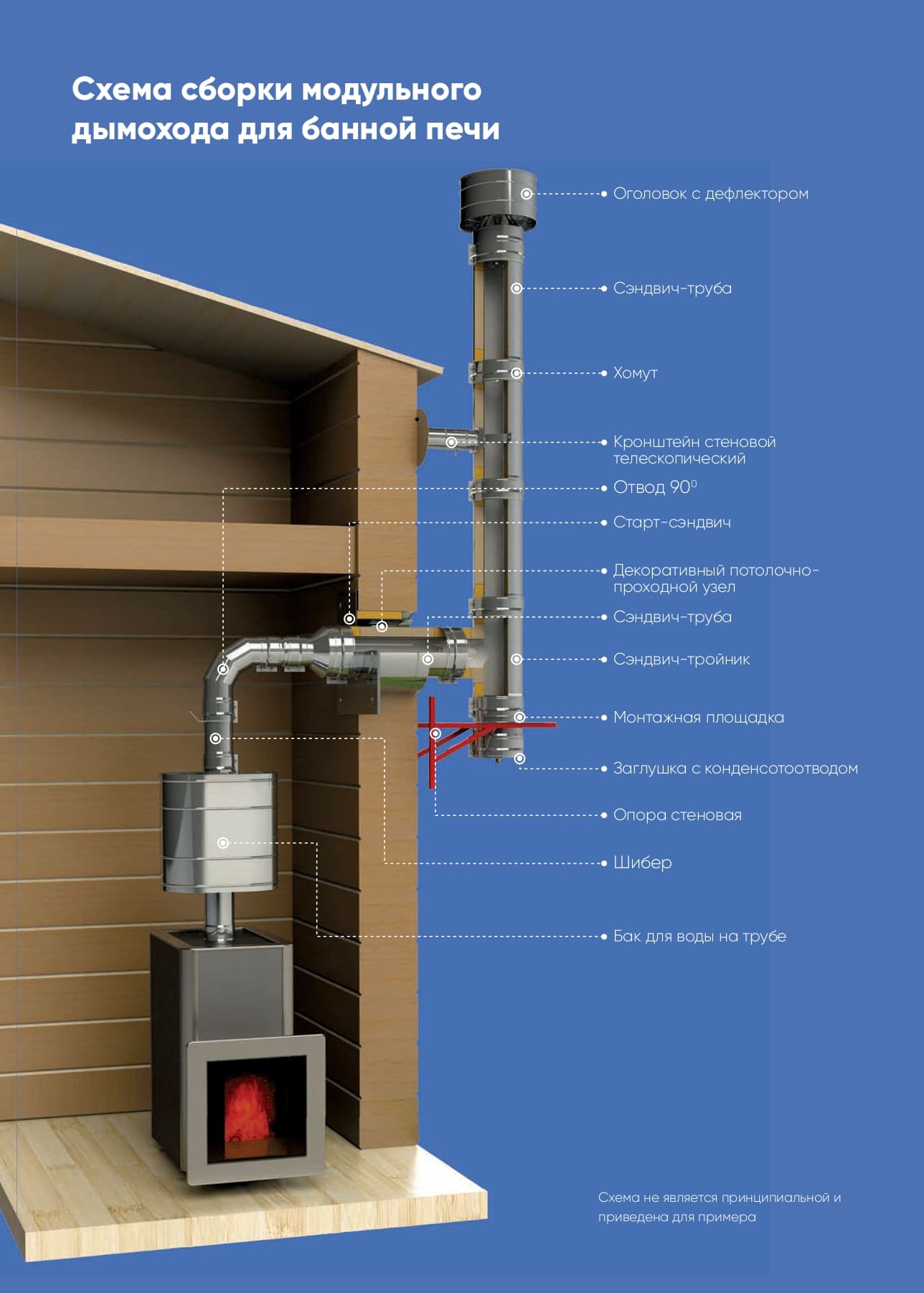

Стальной дымоход (сэндвич) представляет собой дымоход конструкции «труба в трубе». По внутреннему каналу выходят дымовые газы, а по внешнему проложен теплоизоляционный материал. Монтаж такого дымохода проводится быстро и не требует строительных навыков. Весь процесс заключается в соединении нескольких готовых блоков между собой и закреплении всей конструкции к стене дома.

Керамический дымоход представляет собой керамическую трубу, обернутую в теплоизоляционный материал и установленную в монолитный блок. Каждый блок имеет крепежные отверстия под арматуру. Монтаж керамического дымохода происходит путем соединения между собой готовых блоков: стык керамических труб уплотняется термостойким герметиком, а стык блоков укрепляется с помощью бетона и арматуры, вставленной в пазы.

Вермикулитовый дымоход – это стальная труба, покрытая изнутри вспученным вермикулитом.

Вермикулит – это природный минерал. В строительстве применяется вспученный вермикулит, получаемый путем его нагрева до 4000С. В результате образуется пористый материал, применяемый в широком температурном диапазоне: — 260°С до + 1200°С.

Вермикулитовые дымоходы – это достаточно новая технология, имеющая ряд преимуществ:

вермикулит – это теплоизоляционный материал. Толстый слой покрытия препятствует образованию конденсата;
удобный монтаж вермикулитового дымохода;
вермикулит является негорючим материалом и соответствует требованиям пожарной безопасности.

Коаксиальная труба для газового котла с принудительной тягой собирается из готовых элементов. Его достаточно соединить с котлом и вывести выхлопную трубу за наружную стену. Необходимую тягу обеспечит вентилятор.

Расположение дымоходов

Внутреннее расположение дымохода лучше всего проектировать во время строительства дома. Ведь он не должен проходить через жилые помещения. Такая прокладка дымохода более экономична, так как не нужно производить дополнительную термоизоляцию.

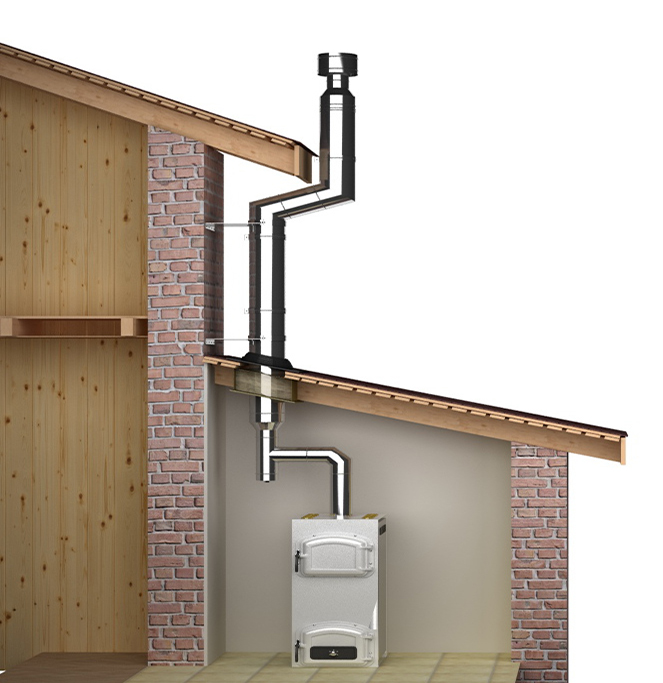

Внешнее расположение дымохода обычно применяется в случаях его пристройки к уже готовым зданиям. Все его элементы нужно обеспечить дополнительным теплоизоляционным покрытием для уменьшения образования конденсата и обеспечения большей сохранности.

Требования к дымоходам газовых котлов

Пожарная безопасность

При прокладке дымохода через стену или крышу необходимо произвести разметку и сделать отверстие. Оно должно быть на 30 мм больше, чем сечение дымохода. Этот зазор заполняется несгораемым термоизоляционным материалом, а проводка дымохода должна быть осуществлена с помощью специальных элементов – «проходников».

Следует оградить соприкосновение дымохода с горючими материалами. В этом отношении более практично внешнее расположение дымоходов.

Качество удаления продуктов сгорания

Дымовая труба должна быть выведена так, чтобы выходящие дымовые газы не возвращались в помещение через открытое окно. Также нужно учитывать расположение соседних зданий и оградить проникновение дыма в них. Для этого нужно соблюдать некоторые нормы, изображенные на картинках.

Эксплуатация дымохода

Для нормальной работы каждый дымоход должен быть снабжен системой для отвода конденсата и прочистки дымохода от сажи. Для этого предусматриваются специальные отверстия и люки.

Схема подключения газового котла к дымоходу примерно одинакова для всех типов. Она осуществляется с помощью специальной соединительной трубы. Ее диаметр должен совпадать с выходным патрубком котла. А подключение к дымоходу осуществляется с помощью тройника. Все соединения должны быть плотными.

Каким бы ни был газовый котел, его дымоход должен соответствовать требованиям, тогда эксплуатация будет безопасной и эффективной.

Различные дымоходы для газового котла в частном доме: преимущества и недостатки

Чтобы установить дымоход под газовый котел, необходимо придерживаться определенных норм и правил. Качественно выполненные монтажные работы способствуют более эффективному отоплению частного дома. Допущенные недочеты способствуют недостаточному выводу продуктов горения, минимальной тяге, повышению расходов. Перемонтаж стоит дорого, экономически неэффективен, поэтому необходимо четко определиться с выбором оборудования еще на стадии разработки проекта. Отметим, что различные типы конструкций имеют некоторые тонкости при монтаже, приспособлены к разным температурам сжигания топлива.

Среди общих норм можно выделить следующее:

очевидно, что дымоходы для газового котла в частном доме должны выполняться из негорючих материалов, иметь высокий показатель огнеупорности;
следует применять специальные герметики, устойчивые к воздействию высокой температуры;
необходима хорошая изоляция продуктов сгорания топлива, без выхода в помещение;
равномерность конструкции, отсутствие сужений, расширений;
исходя из строительных требований, норм газификации, дымоход должен обеспечивать максимальное отведения продуктов сгорания.

Размер вытяжного отверстия, высота размещения

Выбрав отопительный газовый котел для дома, учитывая вид топлива, номинальную мощность, учитывая требования завода изготовителя, паспортные данные, следует определить площадь сечения, количество каналов. Недостаточно большой диаметр будет способствовать частому затуханию, снижению тяги, что негативно отразится на работоспособности отопительного оборудования.

Недостаточный диаметр вентиляционного канала – основная причина сбоев в работе устройств.

Занимаясь строительством дымоотвода нужно учесть некоторые рекомендации специалистов: размещать конструкцию значительно выше конька крыши, при плоской крыше сам дымоход следует располагать на расстоянии до 3 метров. Массивные конструкции требуют дополнительного крепления.

Особенности материалов изготовления

Рассматривая дымоход для газового котла из нержавеющей стали, выделим высокие характеристики по пожарной безопасности, герметичности. Гладкая поверхность, сечение круглой формы способствуют образованию хорошей тяги. Собираясь монтировать дымоходы для газовых котлов своими руками, покупая трубы, нужно уделять внимание маркировке, качеству сварки стыков.

Останавливаясь на кирпичной кладке, отметим, что воздействие конденсата окажет негативное влияние на целостность конструкции, которая прослужит недолго. На стенах, потолке периодически будут появляться пятна, плесень, возникающие от сырости.

Современное решение — применять фуранфлекс – материал, состоящий из армированных волокон, прочного пластика. Он имеет низкую теплопроводность, устойчив к воздействию высоких температур. Применение оцинкованных труб чревато появлением коррозийных процессов, поэтому не стоит рассчитывать на высокий срок эксплуатации. Привлекательным вариантом выступают асбестовые дымоходы для газовых котлов цена которых более доступна.

Но имеется ряд недостатков:

сложный процесс монтажа;
недостаточная герметизация стыковых соединений;
при перегреве – раскол, разрыв трубы.

Коаксиальные котлы

Наличие закрытой камеры сгорания является отличительной чертой применения коаксиального оборудования, поэтому котел газовый коаксиальный имеет удобную систему удаления дыма. В свою очередь различают: настенные (простой монтаж, удобная эксплуатация) и напольные котлы. Присутствует довольно простой принцип работы, когда продукты сгорания выходят через центральное отверстие трубы, при этом одновременно происходит забор атмосферного воздуха.

Современные котлы газовые бездымоходные являются отличным решением при установке в квартире, так как не все жилье может быть оснащено соответствующим дымоотводным оборудованием. Для оптимального режима работы следует побеспокоиться о достаточной вентиляции.

Для большинства потребителей правильным решением является, когда в качестве дымоотвода выступает коаксиальная труба для газового котла, внутренняя часть представляет сам дымоход, свежий воздух попадает в камеру сгорания, благодаря зазору между трубами. Примечательным параметром является – простота устройства. Направление трубы бывает: горизонтальное, вверх, под углом. При горизонтальном положении обязательно монтируется оборудование с принудительной вентиляцией, что способствует удалению угарного газа. Вертикальная установка приемлема, если труба не станет помехой для соседних квартир.

Современная коаксиальная труба для газового котла цена которой приемлема для владельцев жилья государственного сектора – настоящий выход при проведении автономного отопления.

Рассмотрим полезные рекомендации при монтаже:

перед покупкой комплектующих необходимо выполнить замеры, составить чертеж, определиться с количеством соединительных элементов;
чтобы гармонично вписаться в фасад здания, нужно приобрести декоративные накладки, учесть цветовую гамму;
для изолировки стыков, фитингов следует применить специальный герметик, обеспечивающий надежную защиту, особенно если труба имеет большую длину;
установку трубы обязательно проводить под небольшим углом, это обеспечивает стек конденсата;
завершая установку отопительной системы, коаксиальная труба для газового котла купить которую выгоднее в интернет магазине, прослужит дольше и надежнее, если работы будут выполняться квалифицированными профессионалами.

Преимущества и недостатки дымоходов из различных материалов

Как рассматривалось выше, наиболее распространенные материалы для изготовления дымоотводящих конструкций – это кирпич, пластик, сталь (более подробно можно изучить здесь). Таким образом, дымоходы для напольных газовых котлов имеют отличительные особенности, преимущества, в зависимости от материала изготовления: керамические изделия ликвидировали недостатки кирпичных конструкций.

Однако многие владельцы частного жилья предпочитают сэкономить, дымоход для газового котла купить по более приемлемой стоимости, невзирая на эксплуатационные характеристики. Стальные конструкции также не самый удачный вариант, в силу воздействия коррозии, из-за значительного перепада температур. При длительном отсутствии эксплуатации образуется заледенение внутренней стороны трубы.

Специалисты рекомендуют новый перспективный выход – дымоход сэндвич.

Дымоход сэндвич совместил в себе легкость конструкции, универсальность установки, устойчивость к коррозии, имеет достойную конкурентную позицию, широко востребован на рынке.

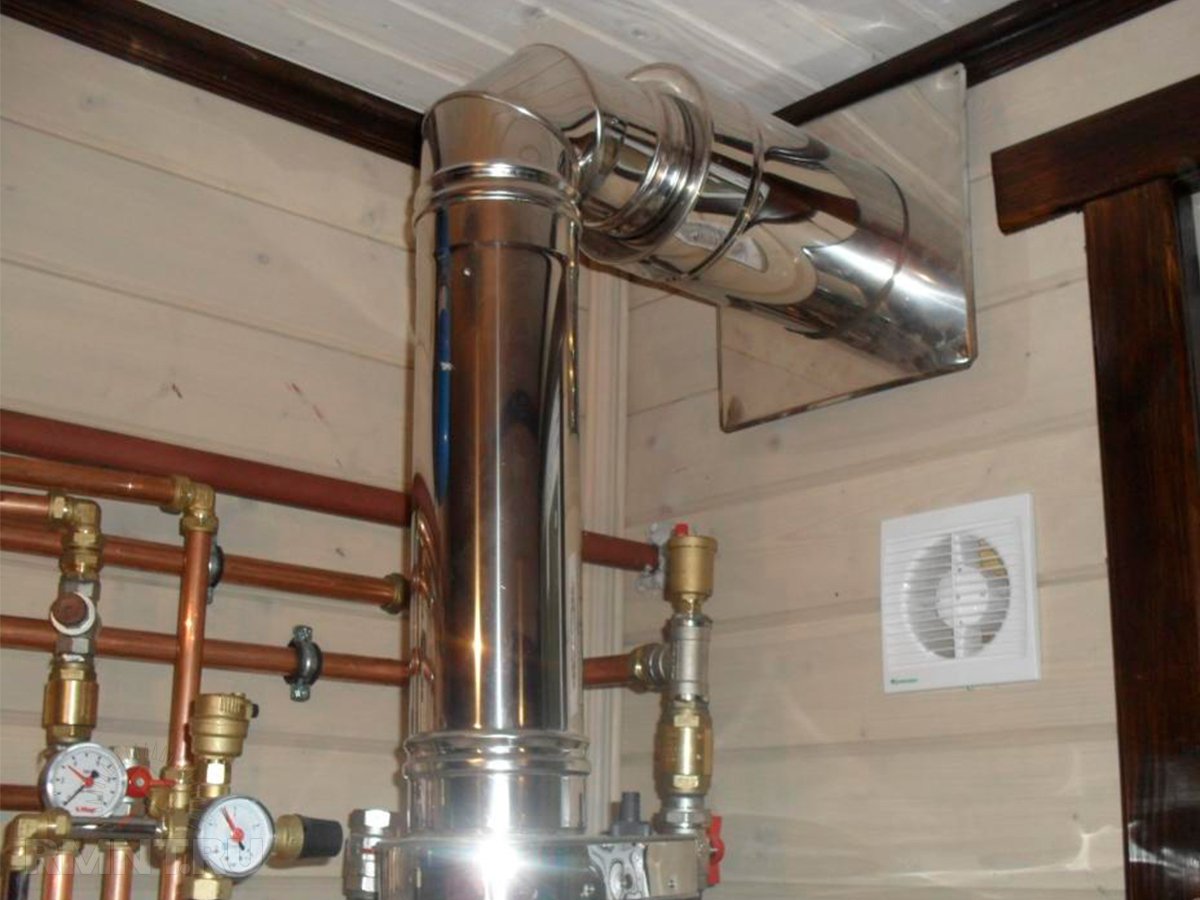

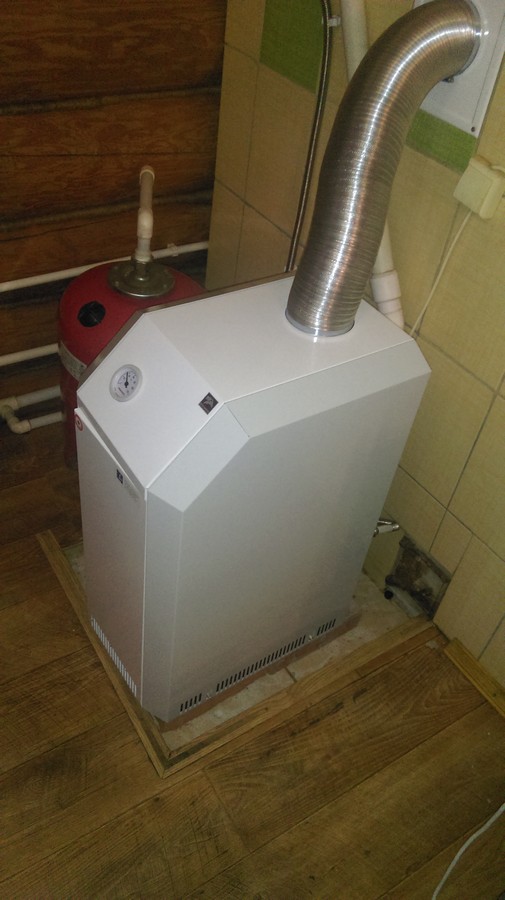

Дымоходы из нержавейки для напольных газовых котлов

Газовые котлы получили наибольшее распространение в системах отопления зданий. Современные модели газовых котлов могут работать на протяжении всего отопительного сезона в автоматическом режиме. По способу установки они могут быть навесные или напольные. Навесные котлы чаще используются в небольших коттеджах и квартирах многоэтажных домов с индивидуальным отоплением. Они не занимают много места и имеют эстетичный вид. Напольные котлы более громоздкие, но их преимущество в том, что они могут быть намного мощнее навесных моделей. Напольные газовые котлы чаще используют для отопления зданий большой площади.

Требования к дымоходу напольного газового котла

Особенностью системы отопления, работающей на газовом топливе, является невысокая температура продуктов сгорания. Она не превышает 150 градусов Цельсия. Если вы решили купить дымоход для напольного газового котла, то оптимальным решением для обеспечения отвода продуктов сгорания в этом случае считается дымоход из нержавейки.

Преимущества дымохода из нержавейки следующие:

небольшой вес;
устойчивость к воздействию коррозии;
долговечность;
простота монтажа;
доступная стоимость.

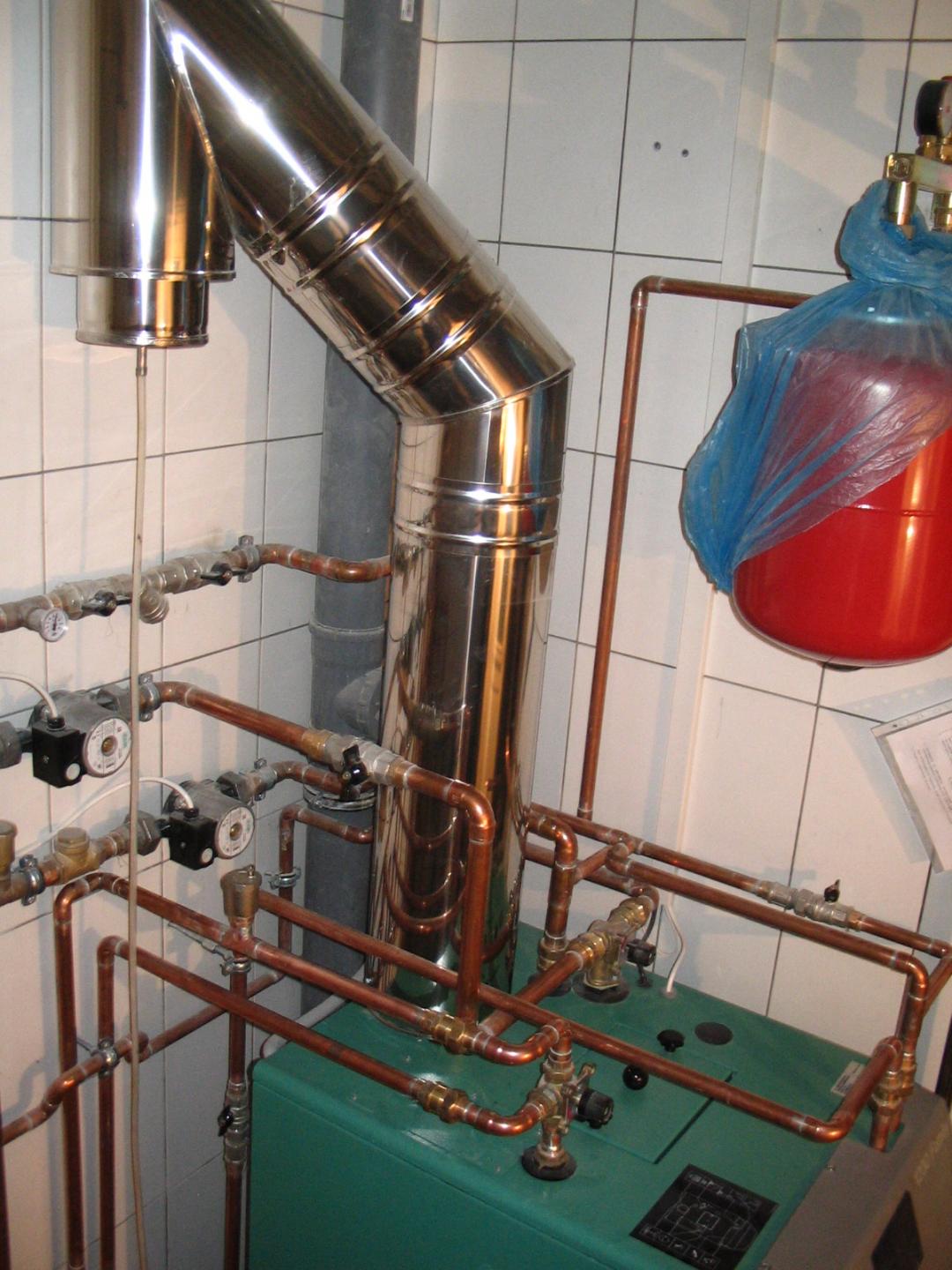

Наиболее распространены в наши дни сэндвич-дымоходы из нержавейки. Своё название они получили из-за конструкции, напоминающей сэндвич. Дымоход состоит из двух труб разного диаметра, вставленных одна в другую, между которыми находится слой базальтовой ваты. Базальтовая вата это термоизоляционный материал. Благодаря ему на внутренней трубе дымохода не образуется конденсат из-за разницы температур в холодное время года. Конденсат, смешиваясь с сажей, образует агрессивные кислоты, разъедающие материал дымохода. Теплоизолирующий слой продлевает срок службы дымохода, уменьшает потери тепла и обеспечивает дополнительную пожаробезопасность.

Монтаж сэндвич-дымохода из нержавейки выполняется быстро и просто. Отдельные модули соединяются между собой таким образом, чтобы верхняя труба входила в нижнюю. Места соединения обрабатываются жаропрочным герметиком. Снаружи в местах стыков модулей надевают металлические хомуты.

Дымоход может быть внутренним или наружным. При внутреннем варианте установки необходимо проводить дымоход через потолок и кровлю, что требует дополнительных проходных устройств для обеспечения пожарной безопасности и герметичности. Наружная установка дымохода возможна тогда, когда котёл располагается рядом со стеной. Она достигается выведением трубы наружу через стену, и дальнейшим её креплением к стене с помощью кронштейнов.

При грамотном монтаже дымоходы из нержавейки обеспечивают хорошую тягу и безопасную эксплуатацию газового котла.

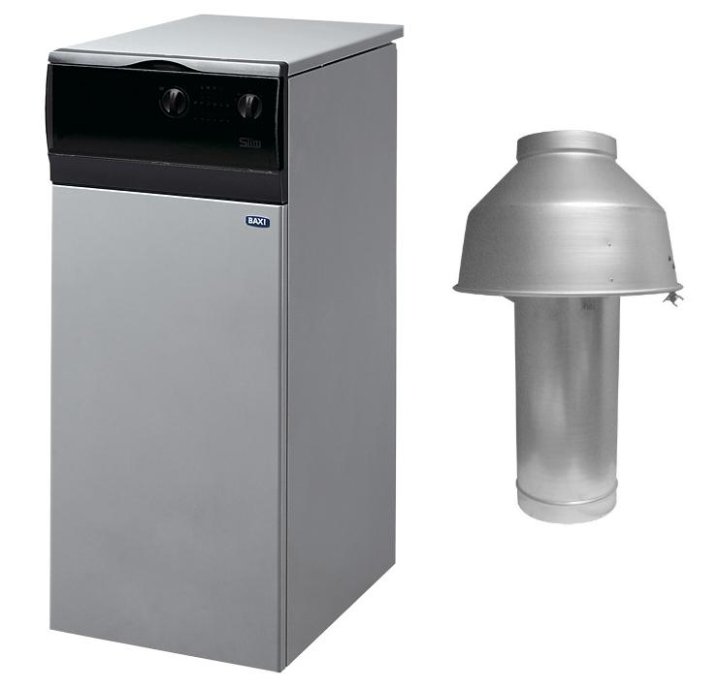

Бездымоходные газовые котлы напольные– принцип работы и установка

Если нельзя установить классический вертикальный дымоход для отопления применяются бездымоходные газовые котлы. Для такого отопительного оборудования не оборудуют вентилируемое отдельное помещение для естественной тяги.

Несмотря на название «бездымоходные», дымоход в таких котлах есть. В его роли выступает компактная коаксиальная труба, обеспечивающая тягу и выведение дымовых масс из камеры сгорания.

Наружный вывод коаксиального дымоотвода

Конструкция и принцип работы бездымоходного котельного оборудования.

Бездымоходные, как и классические газовые котлы, работают в режиме отопления – одноконтурные, и еще как водонагреватели (ГВС) – двухконтурные.

Отличительная особенность конструкции – закрытая камера сгорания. Горелка, посредством которой газ нагревает воду в системе, расположена в герметичной камере. Таким образом угарный газ, сажа и дым от сгорания топлива не проникают в помещение, а эффективность работы котла повышается.

Насыщенный кислородом воздух для сгорания поступает в закрытую камеру по внешнему блоку дымохода. Нагретый горелочным элементом воздух обогревает медный контур, по которому протекает теплоноситель. Затем «отработанный» воздух вместе с продуктами сгорания топлива выходит по внутреннему блоку коаксиальной трубы.

Схема работы напольного коаксиального котла

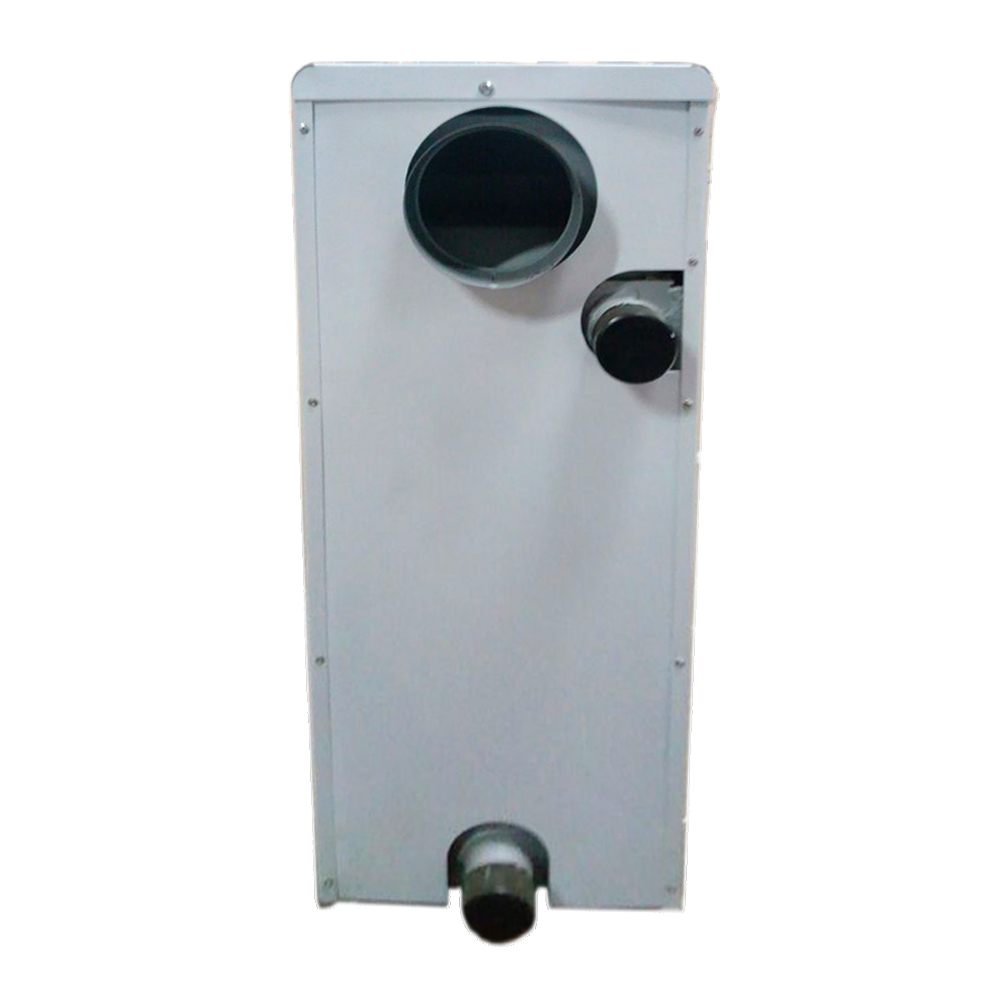

Коаксиальный дымоотвод прост в исполнении. Это две соосные трубы разных диаметров, скрепленные между собой. Таким образом нагретые газовые отходы остужаются поступающим в камеру воздухом, делая котел пожаробезопасным и экологическим для жильцов дома. Остужая продукты горения, воздух в топочную камеру поступает уже нагретым, что экономит энергоресурс.

Газовые котлы большой мощности для предотвращения недостаточности тяги оборудуются дефлекторами, которые увеличивают поток воздуха в полтора раза. При вероятности задувания ветра на выход трубы устанавливается специальный блок ветрозащиты.

Особенности монтажа газовых котлов с коаксиальным дымоходом.

Напольные бездымоходные котлы для автономных систем отопления устанавливаются в малогабаритных строениях и в много квартирных домах или производственных помещениях.

Бездымоходные газовые котлы устанавливаются на специальную подставку. Если котел управляется электронной платой, то подключается к электричеству по правилам установки электро-газового оборудования специалистами.

Включаются в систему отопления и газовой магистрали так же, как и дымоходные газовые котлы. Отличие – монтаж коаксиального дымоотвода.

Схема установки горизонтального коаксиального дымохода

Требования монтажа коаксиальной трубы как дымоотвода:

Вывод дымохода на улицу проходит через стену горизонтально. Длина этого отрезка трубы составляет не более 1 метра.
Дымоотвод горизонтальный, но при невозможности горизонтального вывода применяется вертикальный дымоход. Длина вертикальной части такого дымохода около 3 метров.
Наружная часть трубы располагается не ниже, чем на 2 метра от земли.
Расстояние от трубы до оконных или дверных проемов составляет не менее полуметра.
Нельзя размещать выход трубы под окном.
Для предотвращения скопления конденсационной жидкости, ее устанавливают под углом 3-5 градусов.
Соблюдают диаметры трубок коаксиального дымохода и их соотношение для пожарной безопасности.
Просверленный в стене проем для трубы обкладывают утеплителем из невоспламеняющегося материала.

Соблюдение этих требований сделает работу котла безопасной и эффективной.

Бездымоходные котлы – их плюсы и минусы эксплуатации.

Преимущество напольных отопителей, оборудованных коаксиальной трубой, – установка в жилой комнате. Чтобы вписать котлы в интерьер, подбирается отделка стен и мест стыка дымоотвода со стеной.

Более подробно о коаксиальных дымоходах и использования их для газовых котлов можно узнать из видео, представленном ниже.

Коаксиальный котел в интерьере квартиры

Помимо этого, другие плюсы:

простота и низкая стоимость монтажа;
нет потребности установки приточно-вытяжной вентиляции;
высокая мощность агрегатов такой конструкции, что отапливают большие площади;
некоторые газовые модели оснащены конвекционными отверстиями, что дает возможность обогревать комнату без радиатора;
долгий срок службы.

Недостатки коаксиальных котлов состоят в системе выведения дыма. Протяженность трубы для отвода дыма не больше, чем 5 метров. Во время морозов бездымоходные котлы работают на большой мощности, из-за чего в коаксиальной трубе образуется больше конденсата, который замерзает и блокирует подачу воздуха и выведение дыма. Задувание дымоотвода происходит, если он не оборудован ветрозащитой.

Вконтакте

Facebook

Twitter

Одноклассники

Подбор газового котла. Как определить, какой нужен именно вам?

Подбор газового котла.

Подбор газового котла.

Как определить, какой нужен именно вам?
Современная автономная система отопления требует значительных финансовых вложений, поэтому необходимо взвешенно оценить различные варианты ее исполнения. Купить газовый котел в Оренбурге очень просто. Достаточно зайти в наш магазин или сделать выбор на сайте. Опытные инженеры помогут найти оптимальное решение с точки зрения цены и соответствия конкретным условиям. Однако перед походом в магазин попробуйте ответить на 3 вопроса:

Какую площадь вы собираетесь отапливать?
Какова степень пригодности существующих дымоходных каналов?
Сколько мест разбора горячей воды вы планируете подключать?

Как подобрать мощность?
Для частных домов в регионах с суровой зимой упрощенно можно считать, что для десяти квадратных метров отапливаемой площади потребуется два киловатта мощности. Чтобы устройство не работало все время в предельном режиме, лучше использовать поправочный коэффициент.

Дымоходный или турбированный?

В частных домах часто ставят дымоходные агрегаты. Покупателей привлекают более низкая цена и традиционная конструкция. Техника данного типа сегодня так же популярна, как и с турбиной. Главным препятствием для установки такой модели является отсутствие линий из нержавеющей стали или керамики с естественной тягой. Будущему владельцу следует быть готовым к регулярным чистке и проверке дымовой трубы. Турбированный можно просто повесить на стену, предварительно получив согласование проекта.

Один или два контура?
У вас уже стоит проточная колонка, а отопление раньше было на твердом топливе? Тогда покупайте, не раздумывая, товар с одним контуром. Если в помещении будет постоянно жить более четырех человек, планируется несколько ванных комнат, душевая кабина и кухня, то нужен напольный агрегат, с внешним бойлером на 100-200 литров. Две точки одновременного разбора теплой воды вполне «под силу» обычному двухконтурному.

Какую марку выбрать?
Анализируя рынок отопительного оборудования в России и в Оренбургской области мы определили лучшие мировые бренды: настенные, напольные и электрические: BAXI, PROTERM, KENTATSU, ELECTROLUX, VAILLANT.

Все марки, представленные в нашем салоне, отвечают всем современным требованиям и пожеланиям покупателей. Гарантия на оборудование от 2 лет. Каждая модель имеет сервисный центр в Оренбурге.
Ознакомиться с техническими характеристиками техники и ее особенностями, Вы можете на сайте компании «ИМПЕРИЯ КЛИМАТА» или получить консультацию у специалистов по тел:42-19-20.

+7(3532) 660-027 (многоканальный)

Виды и особенности одноконтурных напольных котлов

Комфорт в помещении в зимнее время во многом определяется качеством работы системы отопления. Поэтому, например, настенные или напольные котлы нужно выбирать максимально ответственно. Они должны соответствовать текущим условиям эксплуатации, требованиям владельца и т. д. Только так можно добиться эффективной работы отопительного оборудования.

Классификация

По количеству контуров выделяют два вида котлов:

1. Одноконтурные. Обеспечивают отопление помещений.

Одноконтурный напольный газовый котел

2. Двухконтурные. Второй контур используется для подогрева воды.

Двухконтурный настенный газовый котел

Такие устройства с дымоходами могут быть напольными или настенными. И те, и другие могут работать на разном топливе: газ, электроэнергия и пр.

Эти приборы отличаются эксплуатационными качествами, производительностью, эффективностью и техническими параметрами. Многие потребители устанавливают в своих домах напольные газовые модели. Они более производительны, удобны в использовании, могут обеспечить отопление промышленных объектов. Отличие между настенными и напольными одноконтурными моделями состоит и в цене.

Одноконтурный или двухконтурный котел?

Газовые котлы

Напольные газовые отопительные приборы имеют хорошие технические характеристики, небольшое гидравлическое сопротивление.

Примечание: Одноконтурный котел способен отапливать до 400 м².

Изготавливается из чугуна с хорошими изоляционными качествами, огнестойкими горелками, оснащенными возможностью предварительного смешивания, закрытой камерой и оборудованным дымоходом для вывода продуктов сгорания.

Одноконтурные газовые котлы

Важная характеристика напольных моделей – возможность циркуляции теплоносителя без применения насосного оборудования. Благодаря этому увеличивается эффективность устройств. В конструкции предусмотрены защитные элементы, исключающие необходимость лимитирования температурных режимов. За счет применения современных автоматизированных систем управления обеспечивается высокая продуктивность сгорания и экономичность отопления, безопасный вывод продуктов сгорания через дымоход.

Газовый котел в напольном исполнении

Одноконтурные котлы на газу применяются только для отопления помещений, обеспечить горячей водой они не могут. Строятся такие приборы по двум вариантам:

Экономичный тип отопления. В дополнение к отопительному прибору устанавливается водонагреватель проточного действия. Обеспечивается минимальный расход газа при функционировании двух устройств.
Оптимальный тип отопления. В этом случае теплообменник устанавливается в бойлер косвенного нагрева. Обеспечивается увеличенный расход горячей воды. Важно согласовать мощности двух приборов. Если газовый котел будет обладать меньшей мощностью, чем этот показатель у бойлера, нормальный уровень потребления горячей воды будет обеспечить затруднительно. Тогда может использоваться электрический водонагреватель.

Двухконтурные газовые котлы включают в себя такие составляющие:

теплообменник;
горелка;
насос;
расширительный бак;
дымоход – так иногда называют вентиляционную систему.

Газовый котел и бак

Бак подсоединяется к системе отопления и водоснабжения. Работа отопительного устройства осуществляется с приоритетом снабжения горячей водой. Когда открывается кран, отключается отопительный теплообменник. Нагревается исключительно контур горячего водоснабжения, а подогрев воды осуществляется в проточном режиме.

Примечание: Если расход воды большой, рекомендуется использовать одноконтурный котел со встроенным бойлером, иначе будет обеспечена горячая вода, а дом будет отапливаться слабо.

Цены на приборы разные. Некоторые отечественные модели имеют повышенный вес и увеличенные габаритные размеры, неудобные дымоходы. Поэтому для них может потребоваться отдельный дымоход для вывода продуктов сгорания газа.

О подключении газового котла

Принцип действия

Принцип работы напольных устройств с закрытой и открытой камерой сгорания достаточно прост. Газ при горении отдает тепло теплообменнику, находящему внутри конструкции. Через него проходит жидкость, нагревается и подается в систему отопления. Для должного функционирования требуется качественный теплообменник:

1. Чугунные элементы долговечны, поскольку материал стойкий к прогоранию и не подвержен коррозии. В результате конструкция может функционировать более 50 лет. Но есть один минус – хрупкость, а значит, резкий температурный перепад или сильные механические воздействия могут нанести корпусу повреждение.

Строение газового котла

2. Стальной теплообменник характеризуется повышенной механической прочностью, чтобы позволяет ему эффективно противостоять появлению повреждений. Элемент имеет меньший вес, чем чугунный корпус. Однако есть и минус – подверженность коррозии, что вызывает довольно быстрое прогорание при отоплении. Эксплуатационный период составляет около 5–15 лет.

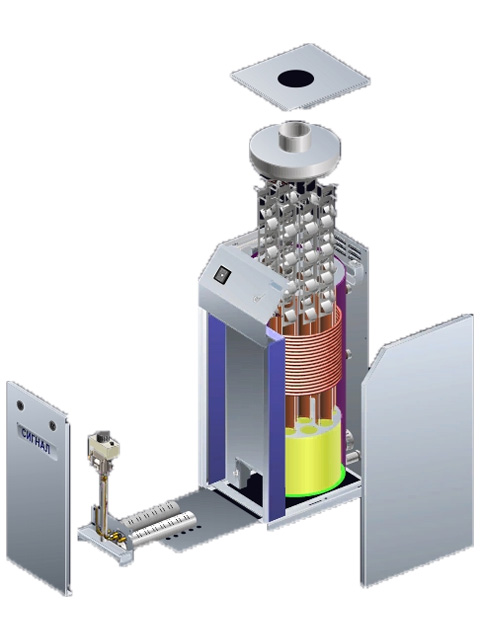

Внутреннее строение газового котла

3. Медные элементы сейчас используются довольно редко.

Особенности напольных котлов Термомакс

Требования к оборудованию

Для обеспечения наиболее эффективной работы настенные котлы должны соответствовать требованиям:

Максимальная мощность и выносливость. Производительность котла определяется мощностью. Чем она выше, тем комфортнее условия проживания. Лучше использовать одноконтурные настенные или напольные модели с закрытой или открытой камерой, ориентированные именно на отопление, а не нагрев воды.
Максимум тепла при небольших затратах. Благодаря наличию автоматизированной системы управления и автоматического поджога обеспечивается эффективное сгорание газа, что создает оптимальное соотношение ингредиентов смеси в камере сгорания.
Обогрев любого помещения. Настенные модели имеют ограниченное применение. Одноконтурные котлы напольного исполнения могут обеспечить отопление не только небольших площадей, но и огромных промышленных помещений.
Полное соответствие критериям безопасности. Иначе эксплуатация одноконтурных котлов может превращаться в опасное мероприятие.

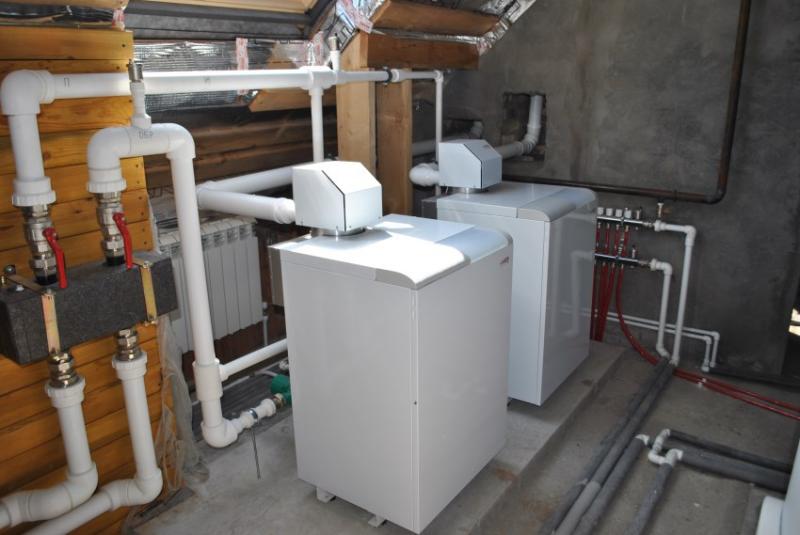

Напольные газовые котлы в действии

Преимущества

Одноконтурный котел напольного исполнения с дымоходом имеет преимущества:

Высокая производительность. Одноконтурные напольные модели, как и настенные котлы, модели используют технологические приемы в камерах сгорания.
Эффективность теплопередачи. Одноконтурные котлы настенного или напольного исполнения осуществляют эффективную передачу тепла от закрытой или открытой камеры сгорания в систему отопления.
Автоматизированная система управления одноконтурных моделей обеспечивает экономный расход топлива.
Одноконтурные устройства позволяют организовывать отопление больших по площади помещений. Может потребоваться установка дополнительных дымоходов.
Большие функциональные возможности: несколько температурных режимов (можно оборудовать теплый пол), предусмотрен режим ожидания и автовключения при восстановлении подачи газа, применение современных средств мониторинга.
Для контроля температурного режима в одноконтурных котлах могут использоваться датчики, коаксиальные кабели для электронного управления.
Беспроблемная и длительная работа, простота обслуживания при закрытой или открытой камере сгорания.
Одноконтурный котел обеспечивает низкий уровень шума.
Минимальный выбор продуктов горения через дымоход.
Доступность. Цены на одноконтурные модели позволяют обзавестись подобными устройствами. Причем это могут быть настенные или напольные модели с закрытой или открытой камерой и дымоходом.

Одноконтурный котел оснащается чугунным теплообменником, благодаря чему обеспечивается хорошая теплоизоляция. А горелки дают возможность функционировать прибору на сжиженном или природном газе.

Напольный газовый котел в интерьере

И двухконтурный, и одноконтурный котел требует установки в отдельном помещении, проведения дымохода. Монтаж настенных вариантов выполняется проще, чем напольных. Также одноконтурный котел характеризуется энергозависимостью. Все это делает устройство востребованным на рынке.

Дымоходы и дымоходы | Услуги коммерческого газа и котельных

(Включает правила дымохода коммерческих котлов на 2020 г.)

Основными правилами, касающимися установки коммерческих дымоходов, являются Закон о чистом воздухе 1956/9 , Институт газовых инженеров UP10 Edition 4 и британские стандарты BS6644: 2011, 6230: 2011 и 6896: 2011. Эти правила должны также учитывать правила строительства и любые правила, внесенные в список или исторические дома. Местный строительный контроль может консультировать и обеспечивать соответствие изменений существующих зданий всем этим правилам, а также выдавать отклонения при определенных условиях. Дымоходы на тепловых электростанциях менялись с годами, чтобы соответствовать требованиям котлов и топлива, используемого для их сжигания. Современные чугунные водогрейные котлы начали появляться с 1860-х годов, работая на коксе или угле. Эти котлы были подключены к дымоходам, выходящим наверху здания. Эта конструкция оставалась вплоть до конца 1950-х годов, когда уголь уступил место нефти и предпочтительному топливу из-за Закона о чистом воздухе. Угольные склады были оснащены стальными масляными баками, а масляные горелки были установлены на передней части существующих угольных котлов.Когда в зданиях впервые появились отопительные котлы, кирпичный дымоход был нормальным решением, поскольку изначально котлы работали на угле или коксе, а в 1960-х годах их постепенно перевели на сжигание мазута, а в конце 1960-х годов были введены специально построенные модульные газовые котлы. обычно чугунные атмосферные.

Все эти виды топлива имели высокое содержание серы, и некоторые из них откладывались на стенках дымохода. С 1970-х и 1980-х годов эти котлы были либо переоборудованы для работы на газе, либо заменены газовыми котлами.Поскольку 10 % дымовых газов газовых котлов составляют водяной пар, когда температура выхлопных газов падает ниже точки росы 150 ℃ , из выхлопных газов выпадают капли воды. Затем эта вода смешивается с отложениями серы, образуя серную кислоту, которая повреждает футеровку дымохода и раствор, что может привести к проникновению дымовых газов в здание.

Правила дымоходов промышленных котлов с 1956 года подпадают под Чистый воздух . Это распространяется на все котельные мощностью более 150 кВт.С тех пор Институт инженеров-газовиков выпустил руководство по дымоходам и вентиляции в своем документе IGE UP10, теперь уже в четвертом издании. В конце 1980-х годов британские стандарты выпустили BS6644 для руководства по промышленной установке и BS5544 для бытовых установок, которые охватывают дымоходы, вентиляцию, газовые трубы и предохранительное оборудование для обеспечения безопасной работы котельной. Документы Института газовых инженеров допускают изменения в Законе о чистом воздухе, в которых разрешены системы разрежения дымовых газов для систем мощностью до 6 МВт, а в последнее время — для покрытия низкоуровневых выбросов для систем мощностью до 333 кВт.

Основное изменение заключалось в том, что дымоходы всех газовых котлов должны были быть облицованы и изготовлены из подходящего материала для подключенных к ним котлов. В котлах с мощным пламенем или атмосферных газовых котлах это обычно будет футеровка из нержавеющей стали марки 430 или 304, а иногда и марки 316. Допускался сплав марки 430, но, поскольку это сталь с покрытием, она была подвержена ржавчине, если покрытие из нержавеющей стали было повреждено. Эти дымоходы на неконденсационных котлах были разработаны для работы при отрицательном давлении, так как температура дымовых газов была очень высокой (150-240 ℃), что вызывало значительную тягу в дымоходе.Это означало, что дымоход не нужно было герметизировать и часто оснащать стабилизаторами и устанавливать в секциях, просто склепанных вместе, потому что дымоход правильного размера вряд ли будет протекать или разливаться.

Новые конденсационные газовые котлы работают по другому принципу, так как температура дымовых газов очень низкая, они имеют небольшую подъемную силу и зависят от избыточного давления, создаваемого вентилятором котла для удаления дымовых газов. Это означает, что дымоход должен быть герметизирован, а чтобы дымоход мог справляться с кислотным конденсатом, он должен быть изготовлен из нержавеющей стали марки 316.Для некоторых применений подходят пластиковые дымоходы, но вряд ли они подойдут для использования вне помещений, поскольку они не защищены от УФ-излучения.

С конца 1970-х гг. стал популярным сброс на низком уровне с использованием систем разбавления дымовых газов. Эти системы смешивали свежий воздух с дымовыми газами, чтобы снизить концентрацию CO² в выбросе до менее 1% по объему. Существуют строгие нормы по высоте от земли сброса в зависимости от мощности котла. Преимущество заключается в том, что системе не требуется дымоход до уровня крыши, но диаметр дымохода большой из-за объема свежего воздуха, который необходимо перемещать для создания этого разбавления. В системах часто имеется один большой вентилятор, в случае отказа которого необходимо отключить обогрев. Еще одна проблема заключается в том, что шум от вентилятора может выходить из здания и создавать неудобства для зоны рядом с котельной.
Новой разработкой стала система Monodraught, которая подавала свежий воздух и воздух для горения из воздушного пространства вокруг дымохода в машинное отделение. Это означало, что котельная не обязательно располагалась на внешней стене или требовала вентиляции. Чтобы соответствовать правилам, эти системы должны были иметь блокировки на дверях производственных помещений, ведущих в здание, и не иметь других отверстий в других частях здания для обеспечения притока воздуха.Часто эти системы приводили к перегреву производственных помещений, и, хотя они все еще разрешены, первоначальная компания, давшая системе такое название, больше их не производит.

После 2000 г. нормативы начали настаивать на более высокой эффективности котлов, и все больше и больше поставляемых котлов были конденсационными. Это означало, что температура дымовых газов была намного ниже, а естественная тяга была плохой, поэтому им понадобился вентилятор, чтобы выталкивать газы. Поскольку дымовые газы конденсируются в котле, для поддержания эффективности в дымовых газах присутствует значительное количество слабокислой воды.По этой причине все дымоходы на конденсационных котлах должны работать под давлением и быть предназначены для отвода конденсата в кондиционеры или при наличии возможности его слива. Поскольку все коммерческие котлы мощностью менее 400 кВт должны быть конденсационными в соответствии с директивой ErP, почти все системы должны иметь систему дымохода, разработанную в соответствии с котлами и отвечающую всем нормам. Одним из основных изменений является то, что некоторые котлы могут иметь дымоходы на низком уровне выброса. Закон о чистом воздухе устанавливает это значение для установок с общей потребляемой мощностью менее 150 кВт, но в последнем выпуске 4 IGE UP10 это значение было повышено до установок с общей потребляемой мощностью 333 кВт. Существует очень строгий контрольный лист, который необходимо соблюдать, чтобы низкий уровень разряда был приемлемым.

Мы можем посоветовать, какой тип дымохода будет соответствовать вашим требованиям. Для большего разрежения дымовых газов можно использовать системы мощностью до 6000 кВт, но опять же, с конденсационными котлами даже самые лучшие вентиляторы разбавления будут иметь ограниченный срок службы, а слив может стать серьезной проблемой. Если эта система является единственным вариантом, мы можем выбрать ящики для уменьшения шлейфа на выпуске.

Опции дымохода

Существует множество различных вариантов дымохода, и они часто диктуются производителями котлов.Производитель котла указывает типы дымоходов, обычно они имеют такие обозначения, как B23, C13, C33, C53 и т. д. Котлы нельзя подключать к системам дымоходов, если они не соответствуют требованиям CE.

Наиболее распространенными дымоходами для настенных/каркасных котлов являются C13 и C33, которые представляют собой концентрические дымоходы, герметизированные помещением, с горизонтальным или вертикальным выбросом. Как для настенных / каркасных, так и для напольных котлов также очень распространен дымоход B23, который соединяет все котлы в единую систему дымохода и отводы на высоком уровне.В этой системе котлы берут воздух для горения из машинного зала, а не снаружи, как в системах C13 и C33. Дымоходы B23 обычно изготавливаются из высококачественной нержавеющей стали 316 с силиконовыми вставными соединениями. Дымоход должен быть вертикальным или с уклоном, обычно около 3⁰, чтобы можно было правильно сливать конденсат. Если лужицы конденсата оседают на силиконовых соединениях, они могут со временем выйти из строя, так как станут хрупкими. Замена дымоходов для нескольких котлов должна быть тщательно спроектирована, чтобы обеспечить их правильную работу как при полной, так и при частичной нагрузке, чтобы дымовые газы правильно удалялись из котлов, работающие котлы также не должны оказывать слишком большое обратное давление на неработающие котлы. в противном случае дымовые газы могут попасть в машинное помещение. Большинство котлов оснащены обратными клапанами дымовых газов, но их возможности ограничены.

Поскольку котел мощностью 100 кВт может производить 10-11 литров конденсата в час, в дымоходе будет конденсат, который необходимо будет сливать. Для этого вы можете использовать пластиковые трубы внутри машинного помещения, и эти стоки должны быть оснащены ловушками, которые рассчитаны на максимальное давление дымовых газов. Необходимо проконсультироваться с местной водопроводной компанией о способах утилизации конденсата. Так как эта вода кислая, они могут запросить кондиционирование кондиционеров, особенно если в здании используется мало воды, которая помогла бы разбавить конденсат, или если стоки не подходят, например, из чугуна или меди, которые со временем выйдут из строя из-за кислотности воды. конденсат Если существующая установка была оснащена вентиляторной системой разбавления, следует очень осторожно заменить систему.Если можно установить вертикальный дымоход, то это может быть решением, или если общая потребляемая мощность меньше 333 кВт, может быть возможен сброс на низком уровне.

Систему разбавления дымовых газов можно использовать с конденсационными котлами, если она оснащена соответствующими вентиляторами и воздуховодами из высококачественной нержавеющей стали 316 от котлов до выхода из системы. Если создание шлейфа является проблемой, мы можем установить коробку для удаления шлейфа перед точкой сброса.

Положение выхода дымохода будет зависеть от общей мощности установки в кВт, необходимо учитывать высоту дымохода с другими более высокими конструкциями, ближайшим зданием, открываемым окном или воздухозаборником.Для горизонтальных дымоходов высота от земли и расстояние от примыкающей конструкции будут влиять на положение или на то, будет ли это разрешено. Для дымоходов может потребоваться класс огнестойкости, и для этого, как правило, потребуется система дымохода с двойными стенками.

Другими широко используемыми дымоходами являются пластмассовые дымоходы, предназначенные для использования на котлах. Обычно они используются только в производственных помещениях, соединенных с дымоходами из нержавеющей стали, которые поднимаются в дымоходах или внутренних стояках. Для стояка обычно используется двойная стена как для противопожарной защиты, так и для минимизации теплопередачи в здание.
Для дымоходов, выходящих наружу, также обычно используются двустенные дымоходы, чтобы свести к минимуму вероятность замерзания конденсата в дымоходе и обеспечить некоторый восходящий поток тепла при работе котлов. Пластиковые дымоходы, как правило, не защищены от УФ-излучения, поэтому их нельзя использовать на открытом воздухе, так как они станут хрупкими и со временем выйдут из строя.

Если производитель котла поставляет дымоход, необходимо следовать его указаниям по размеру и длине, а также соблюдать все соответствующие правила. Все дымоходы должны быть проверены под давлением на месте, чтобы убедиться в отсутствии утечек в соответствии с последними правилами, а результаты испытаний должны быть сохранены в заводских записях.

Иногда проще сохранить существующую облицовку дымохода, которая не подходит для конденсационного котла, и установить внутрь ламинированную облицовку Furniflex, это может быть быстрым решением, когда важно время. Этот материал можно использовать для футеровки существующих кирпичных или бетонных дымоходов, поскольку он может быть изготовлен по размеру и при этом сохраняет максимальную площадь поперечного сечения дымохода или дымохода, поскольку его толщина составляет всего несколько миллиметров. Дымоход должен быть правильно спроектирован специалистом или изготовителем котла, а расчеты, метод оценки и выводы по проекту и размерам должны быть сохранены в заводских записях.

Мы здесь, чтобы рассказать вам о доступных вариантах, чтобы убедиться, что система работает и соответствует всем действующим нормам.

Котельная и дымоход — Национальные здания

Котельная производит горячую воду или, реже, пар для обогрева здания и нагрева воды для бытовых нужд. Иногда пар также используется для питания абсорбционного холодильного оборудования. Котельная в большом здании обычно содержит не менее двух котлов, так что один может работать, даже если другой чистится или ремонтируется.Все котлы подключены к единому дымоходу. Котельная может быть размещена в любом месте здания; общие места — это подвал, механическое помещение на уровне земли, технический пол или крыша. Он должен располагаться на внешней стене, так как для него требуется воздухозаборная решетка и дверь или

.
Съемная панель

для снятия и замены котлов. Из-за шума и тепла, которые она излучает, котельная должна быть размещена ниже или рядом с такими зонами, как погрузочные доки и вестибюли, которые не будут подвергаться неблагоприятному воздействию.Полезно расположить котельную рядом с установкой охлажденной воды; два объекта часто объединяются в одной комнате. Трубы подачи и обратки горячей воды проходят от котлов через вертикальные шахты на другие этажи здания.

Котлы и связанное с ними оборудование создают очень большие нагрузки на пол, что необходимо учитывать при проектировании несущей конструкции.

Котлы могут работать на газе, электричестве или жидком топливе. Электрические котлы, которые обычно экономичны только в районах с очень низкими затратами на электроэнергию, устраняют необходимость в воздухозаборниках для горения и дымоходе. Как правило, двухнедельный запас топлива для жидкотопливного котла хранится в резервуарах в здании или рядом с ним. Заправочные патрубки должны быть доступны для транспортных средств, подающих масло. Эти резервуары обычно закапывают рядом со зданием, если позволяет место. Если резервуары находятся внутри здания, они должны быть установлены в помещении с естественной вентиляцией, спроектированном таким образом, чтобы оно могло вместить все содержимое резервуара и не допустить утечки содержимого в здание в случае протечки резервуара. Предпочтительно расположение подвала на внешней стене.Масло для котла на верхнем этаже здания закачивается шахтой по трубе из нижних резервуаров.

Приблизительную площадь котельной можно определить по таблице на стр. 190-191. В больших зданиях длинная узкая комната обычно предпочтительнее квадратной. Высота потолка котельной варьируется от минимума 12 футов (3,66 м) для здания среднего размера до максимума 16 футов (4,88 м) для большого здания.

Размер дымохода, связанного с котлами, работающими на топливе, зависит от типа топлива, высоты дымохода, типа используемой тяги (естественной, принудительной или искусственной) и других факторов. В целях предварительного проектирования предусмотрите площадь пола 2 фута X 2 фута (610 кв. мм) для дымохода в очень маленьком здании и 6 футов X 6 футов (1,83 кв. м) в очень большом здании, интерполируя между этими крайними значениями. для зданий других размеров. Имейте в виду, что дымоход проходит через каждый этаж здания над котельной.

: ТИПОВАЯ СХЕМА КОТЕЛЬНОЙ

Продолжить чтение здесь: Установка охлажденной воды

Была ли эта статья полезной?

Ideal Mexico HE HE24 высокоэффективный напольный газовый котел без дымохода

Описание продукта

Компактный напольный конденсационный котел Ideal Mexico HE24 спроектирован для работы в закрытом помещении.Предлагая высокий уровень энергоэффективности, этот одобренный Energy Saving Trust блок мощностью 24 кВт имеет рейтинг ErP A, что означает меньше отходов и меньшие счета за электроэнергию. Благодаря четкому дисплею состояния Mexico упрощает управление и диагностику неисправностей, а возможность добавления комплекта удаленного пользователя предоставляет домовладельцам дополнительный уровень контроля.

Особенности продукта

Компактная напольная конструкция
Удобный дисплей состояния с контролем температуры и диагностикой
Дополнительный комплект удаленного пользователя
Одобрено Energy Saving Trust
Автоматическое искровое зажигание полной последовательности
Горение с вентилятором
Из-за высокого КПД котла во время работы на конце дымохода будет образовываться шлейф водяного пара
Слив конденсата через пластиковую сливную трубу на основании котла
2 года гарантии

Марка:	Идеал
Цвет:	Белый, Белые
Отделка:	Глянец
Тип топлива:	Природный газ
Тип материала:	Металл
Номер модели:	НЕ24
Диапазон:	Мексика HE
Тип диапазона:	Котлы только для обогрева
Гарантия:	2 года
Мощность:	38 Вт
Вес:	52 кг
Класс энергоэффективности:	А+
Водяное отопление Заявленный профиль нагрузки:	М
Класс энергоэффективности водяного отопления:	А
Уровень звуковой мощности (в помещении):	50
Глубина (мм):	530
Бандаж (кВт):	16-26 кВт
Котельная группа (кВт):	16-26кВт
Сухой вес (кг):	52 кг
Эффективность (SAP 2009):	92%
Материал:	Металл
Максимальная тепловая мощность (кВт без конденсации):	23. 4
Тип крепления:	Пол стоя
Уровень шума:	42

Понимание правил дымохода котла — Keston Boilers

Соблюдение правил дымохода котла помогает обеспечить безопасность как вам, так и вашим клиентам. Правила введены в действие для предотвращения вреда путем обеспечения правильной установки котлов.Поэтому жизненно важно, чтобы инженеры-газовики имели полное представление о правилах безопасности дымоходов и газов, чтобы убедиться, что они не нарушают закон.

Что такое правила для котлов?

Правила установки дымоходов котлов определяют, как безопасно устанавливать дымоходы котлов. Конденсационные газовые котлы производят отработанные газы, которые выводятся из котла и безопасно рассеиваются за пределами дома или собственности через дымоход.

Эти выхлопные газы могут быть очень вредными, а небольшая ошибка в расположении или установке дымохода может привести к катастрофе, поэтому были введены в действие строгие правила и законодательство. Зарегистрированные инженеры Gas Safe обязаны по закону следовать инструкции по установке котла.

Большинство людей знакомы с дымоходами котлов. Это часть трубопровода, проложенного через внешнюю стену, которая удаляет отработанные газы. Однако дымоходы котла не могут быть просто установлены где-нибудь на любой старой стене. Он должен быть расположен в соответствии с правилами, чтобы не оказывать негативного влияния на жителей здания, соседние объекты или прохожих.

Правила размещения дымохода газового котла

Когда дело доходит до размещения дымохода котла, монтажники должны учитывать множество соображений.Эти требования гарантируют, что отходящие газы котлов не нарушат безопасность, не причинят неудобств или не нанесут ущерб имуществу.

Некоторые ключевые моменты, которые следует учитывать при установке дымохода с вентиляцией для бытовых котлов:

Вывод дымохода котла должен располагаться вдали от дверей, окон или других отверстий. Сверху, снизу или сбоку от любого отверстия должно быть пространство не менее 300 мм. Вредные газы должны быть надлежащим образом удалены из помещения, чтобы они не могли повторно попасть внутрь.Выводы дымохода также должны располагаться на высоте не менее 600 мм над плоской крышей.
Дымоходы котлов должны располагаться не менее чем на 75 мм ниже любых материалов, которые могут быть повреждены при нагревании, таких как водосточные желоба. Они также должны находиться на расстоянии не менее 150 мм в сторону от вертикальных дренажных или канализационных труб. Отходящие газы, выбрасываемые из дымохода, могут быть очень горячими, что может привести к внешним повреждениям.
Отработанные газы могут быть опасны при вдыхании, а шлейф от конденсационных приборов может причинять неудобства, если клемма расположена неправильно, поэтому по возможности избегайте размещения дымохода котла в местах, где он может выходить на общественные места, такие как тротуары.Держите дымоход на расстоянии не менее 2 м от земли.
Если невозможно поднять дымоход на высоте более 2 м от земли, необходимо установить клеммную решетку. Он должен обеспечивать зазор не менее 50 мм от выхода дымохода, чтобы случайно не обжечься прохожих.
Дымоход котла не может проходить через другое имущество. Однако его можно направить через зону сообщества, если доступ всегда доступен.
Конденсационные котлы производят шлейф из дымохода, и это противоречит правилам, чтобы причинять неудобства.Чтобы избежать проблем, убедитесь, что шлейф не пересекает часто используемую зону, общественный маршрут или соседнюю собственность. Вы также должны убедиться, что вывод дымохода и образующийся шлейф не вызовут срабатывание инфракрасного освещения и не закроют камеры видеонаблюдения.
Если дымоход котла расположен горизонтально, слегка наклоните его вверх. Капающий водяной пар может быть вредным, поэтому важно, чтобы он стекал обратно в котел, а не на внешнюю часть здания или, что еще хуже, на любого, кто проходит мимо.
Не прячь дымоход! Обшивка или ограждение дымохода котла, особенно вертикального, может выглядеть немного лучше, но вы всегда должны следить за тем, чтобы не закрывать точки доступа или стыки в дымоходе. Основной задачей дымохода является удаление отработанных газов, поэтому он не должен быть загроможден.
Установите смотровые люки, если ваш дымоход расположен так, что к нему нет физического доступа. Инженер должен иметь возможность визуально осмотреть соединения дымохода вашего котла и может классифицировать его как «подверженный риску», если он не может.
Технический бюллетень Gas Safe TB008 содержит рекомендации по соблюдению нормативных требований, когда речь идет о дымоходах в пустотах. Котлы могут проходить через пустоты в потолке, полу или стенах, если они расположены вдали от наружной стены. Смотровые люки должны быть установлены с интервалом 1,5 м вдоль дымохода, чтобы обеспечить физический доступ и осмотр. Эти люки должны быть размером 300 мм на 300 мм.

В дополнение к более широким нормам и законам важно строго следовать инструкциям по установке отдельных производителей котлов, чтобы обеспечить безопасное обращение с дымоходом котла и его эксплуатацию.

Правила поддержки дымохода

В инструкции указано, что установленные дымоходы должны поддерживаться по всей их длине, чтобы дымоход не прогибался. Это может привести к таким проблемам, как накопление конденсата, что может повлиять на производительность котла.

Убедитесь, что ваш дымоход надежно закреплен с помощью болтов или винтов — в конце концов, никому не нужен болтающийся дымоход. За исключением одобренных производителем вставных или пластиковых компрессионных соединителей, все соединения должны быть выполнены и герметизированы растворяющим клеем, что соответствует нормативу BS 6209.

Квалифицированный сертифицированный инженер по газовой безопасности обеспечит надежную установку дымохода во время обслуживания котла, поэтому вам не нужно беспокоиться о том, что крепления со временем ослабнут.

Применяются ли правила по дымоходам котлов только к новым установкам?

Некоторые из последних правил могут применяться только к новым котельным установкам. Например, если вы хотите заменить старый котел (особенно тот, который был установлен до 2005 года), вероятно, вам также потребуется заменить дымоход котла.Тем не менее, могут быть случаи, когда вам нужно будет изменить существующую настройку дымохода котла, чтобы соответствовать требованиям.

Все вновь устанавливаемые котлы должны быть конденсационными, поэтому, если вы модернизируете или заменяете котел, это должен быть конденсационный котел, а система дымохода должна подходить для этого типа котла. Чтобы соответствовать Правилам Boiler Plus, любой новый бытовой или коммерческий котел должен иметь номинальную энергоэффективность (ErP) не менее 92%. Эта система делает котлы более эффективными, так как улавливает и повторно использует тепловую энергию.

Строительные нормы (поправка) 2018 г. Обновления вызвали особую проблему у арендодателей или собственников многоэтажных квартир или квартир. Обновление в законодательстве гласит, что любой материал, используемый для наружных стен многоэтажных жилых домов, должен быть огнестойким и не должен содержать горючих материалов, в том числе пластиковых элементов дымохода.

Промежуточное решение предполагает, что эти пластмассовые компоненты дымохода все еще могут рассматриваться в особых случаях в соответствии с разделом 8 Закона о строительстве, хотя по-прежнему важно, чтобы все установщики, владельцы недвижимости и домовладельцы знали об этих правилах, чтобы гарантировать, что новые установки дымохода котла останутся совместимый.

Различные типы дымоходов котлов

Практически каждый котел оснащен дымоходом, включая тепловые, комбинированные и системные котлы, такие как Keston System S30. Существует два основных типа систем дымохода: концентрические системы и системы дымохода с двумя котлами. Дымоходы для сдвоенных котлов обеспечивают дополнительную гибкость, гарантируя, что монтажники смогут выполнить нормативные требования.

В более сложных установках некоторые котлы не могут выводиться дымоходом непосредственно через наружную стену и может потребоваться установка вертикально через крышу.Стоит отметить, что некоторые дымоходы могут проходить только на определенное расстояние, и для каждого изгиба, используемого в дымоходе, длина, которую он может пройти, уменьшается на один метр. №

Если требуется более длинный дымоход, лучшим вариантом может стать котел с двойным дымоходом. В установке с двойным дымоходом дымоходы не ограничены необходимостью параллельного прохождения, поэтому труба для газа для горения может проходить к точке окончания намного дальше, чем ваш воздухозаборник.

В некоторых случаях установка котла с двойным дымоходом гарантирует соблюдение требований к дымоходу котла.Например, если вы планировали переместить котел в такое место, где наиболее удобная точка подключения была бы слишком близко к окну, вы могли бы решить эту проблему, используя систему двойного дымохода.

Котлы с двойным дымоходом также, возможно, являются наиболее подходящим вариантом для памятников архитектуры. Многие из этих зданий защищены правилами, некоторые из которых влияют на расположение дымохода. Например, дымоходы нельзя располагать перед внесенным в список зданием или какой-либо частью собственности, которую можно увидеть с шоссе.В этих случаях гибкость двойного дымохода может помочь удовлетворить особые требования.

Правила дымохода для бытовых котлов в сравнении с Правилами дымохода коммерческих котлов

В некоторых крупных жилых или коммерческих объектах для адекватного обогрева здания требуются котлы мощностью более 70 кВт или два или более котлов, таких как Keston Heat 2. Использование двух или более котлов в каскадной системе обеспечивает большую гибкость для коммерческих установок, поскольку возможна более высокая мощность при использовании комплектов рамы и коллектора.

Дымоходы как бытовых, так и коммерческих котлов должны соответствовать части J Закона о строительстве, но есть некоторые дополнительные элементы, которые следует учитывать, когда речь идет о коммерческих установках.

Как и дымоходы бытовых котлов, коммерческие дымоходы должны быть сертифицированы СЕ по безопасности и производительности. Коммерческие дымоходы также необходимо правильно поддерживать и надежно закреплять, при необходимости устанавливая смотровой люк.

С точки зрения расположения, коммерческие дымоходы, в том числе в каскадной системе, должны:

Устанавливаться прямо
Располагаться вдали от материалов, которые могут быть повреждены при нагревании.
Иметь соответствующую высоту выброса, рассчитанную таким образом, чтобы выдыхаемые отработанные газы не причиняли вреда населению или близлежащим объектам.
После установки проверьте давление, чтобы убедиться в отсутствии утечек или проблем с установкой.

Кто может работать с дымоходами котлов?

Как известно большинству людей, только сертифицированные инженеры Gas Safe могут работать с бытовыми котлами и дымоходами котлов. Они обучены понимать и признавать последние правила дымохода котла и то, как это относится к отдельным свойствам. Как и в случае со всеми строительными нормами, правила и требования меняются со временем, и быть в курсе последних изменений является ключевым моментом.

Зарегистрированные инженеры по газовой безопасности должны уведомлять о работе со всеми газовыми приборами через Регистр газовой безопасности, APHC или производителя котла. Это делается для того, чтобы установки были зарегистрированы, а владельцам собственности был предоставлен сертификат соответствия строительным нормам (Англия и Уэльс).

Соблюдение правил по дымоходам котлов

Правила по дымоходам котлов существуют не только для галочки, и их несоблюдение влечет за собой серьезные последствия.Конечно, самым большим последствием несоблюдения правил является причинение серьезного вреда или катастрофы. Однако установщики также могут столкнуться с санкциями за несоблюдение требований, даже если проблема была обнаружена до того, как был причинен какой-либо ущерб.

Помните: правила дымохода котлов являются типом строительных норм, и поэтому как владельцы недвижимости, так и инженеры-газовики должны соблюдать . Местные власти регулируют и обеспечивают соблюдение строительных норм, но Регистр газовой безопасности также может расследовать проблемы с установкой.Несоблюдение указаний и законодательства может привести к финансовым санкциям или судебному преследованию.

Будьте в курсе Правил дымохода

Строительные нормы регулярно меняются. Они часто обновляются для улучшения безопасности или экологических проблем. Основные документы, с которыми следует ознакомиться, включают: Строительные нормы, часть J, Британские стандарты BS 5440-1:2008 и Руководство по процедуре оценки установки конденсационных котлов для жилых помещений (ODPM 2005).

Основные правила, касающиеся установки коммерческих дымоходов, включают часть J Строительных правил, Закон о чистом воздухе (поправка 1956 г.), издание 4 IGEM/UP/10 и британские стандарты BS 6644:2011 и BS 5440.

Следите за последними нормативными документами по котлам, чтобы знать, что находится в стадии разработки, чтобы иметь возможность планировать заранее и выбрать правильный котел и систему дымохода для работы. Чтобы быть в курсе последних новостей и информации, добавьте в закладки блог Keston.

Замена дымохода котла при замене газового котла

Замена старого котла, особенно установленного до 2005 года, скорее всего, потребует замены дымохода котла. Это важная задача, которую всегда должен выполнять зарегистрированный установщик Gas Safe.Для многих установок это будет сложной, но относительно простой задачей, которая часто включается в стоимость установки котла. Тем не менее, существует ряд правил, касающихся дымохода котла, которые необходимо учитывать, и в некоторых случаях замена дымохода котла может стать более сложной задачей.

Что делает дымоход котла?

В современном конденсационном котле с вентилятором дымоход котла можно также легко описать как воздуховод/дымоход, поскольку он имеет два отдельных канала для газов и выполняет две функции:

Для вывода выхлопных газов котла в наружный воздух, где они рассеиваются в атмосфере.
Подача свежего воздуха (кислорода) извне для использования котлом для сжигания природного газа.

Горизонтальный дымоход для газового котла

Типичный дымоход газового котла (или труба для большинства людей) имеет диаметр 100 мм с двумя разными каналами для прохождения газов. Центральная труба диаметром 60 мм используется для отвода выхлопных газов наружу, а внешнее кольцо диаметром 100 мм используется для подачи свежего воздуха.

Терминал дымохода котла

Конец дымохода называется терминалом и представляет собой точку, где выхлопные газы выбрасываются в атмосферу (как показано на изображении выше).Дымоходы котлов диаметром 125 мм также используются для более длинных участков трубы.

Зачем мне перемещать дымоход котла?

Правила и рекомендации по размещению дымоходов котлов значительно изменились с тех пор, как в 2005 году конденсационные котлы стали обязательными. Ужесточение правил было сделано для повышения безопасности и уменьшения неудобств для жильцов, соседей и прохожих от выхлопных газов конденсационных котлов. . Это означает, что выход дымохода, через который выхлопные газы выбрасываются наружу, не может располагаться как можно ближе к элементам здания, таким как окна, двери, карнизы крыши и другие элементы, включая парковочные места.

Еще одно существенное изменение заключается в том, что были включены инструкции по доступу для визуального осмотра скрытых дымоходов, чтобы можно было надлежащим образом осмотреть всю длину для ввода в эксплуатацию и ежегодного обслуживания. Это может привести к поломке, если дымоход встроен в структуру здания, и может стать особой проблемой в квартирах, где может быть установлена общая система дымохода.

Даже если существующее положение дымохода котла является подходящим, конструкция дымоходов с годами изменилась: наконечники дымохода обычно имеют круглую форму, а более старые модели без конденсации — прямоугольные.

При замене старого дымохода в доме вполне может остаться дыра необычной формы в кирпичной кладке, которую необходимо исправить. Это может означать замену 3-4 кирпичей или, в худшем случае, около 6-8 кирпичей. Если дымоход проходит через крышу (вертикальный дымоход), а не через стену (горизонтальный дымоход), возможно, потребуется внести другие изменения.

Перемещение дымохода котла: вероятно, требуется ремонт кирпичной кладки (отмечено синим цветом)

Сколько стоит установка дымохода котла?

Для простой установки горизонтального дымохода стоимость деталей и работ, включая НДС, составит около 200 фунтов стерлингов.Базовые комплекты дымохода для большинства популярных котлов стоят в районе 100 фунтов стерлингов, а остальная часть стоимости — это труд, чтобы просверлить кирпичную кладку и сделать ее хорошей. Это должно быть включено в цену установщика на замену котла; если положение котла перемещается, ремонт старого дымохода может быть указан отдельно. Поиск кирпичей с точным соответствием является особой проблемой, хотя местный установщик обычно уже знает, где их найти.

Для более сложных и сложных установок стоимость может значительно возрасти и может быть ближе к 500-600 фунтов стерлингов. Это будет включать строительство примерно шести или семи метров дымохода вокруг нескольких изгибов и через крышу, а также исправление кирпичной кладки там, где старый прямоугольный дымоход был удален. При работе на высоте требуется вышка для доступа, которая может стоить 50–100 фунтов стерлингов в неделю.

Где лучше всего разместить дымоход котла?

Это зависит от планировки помещения, но простой установкой будет настенный котел с горизонтальным дымоходом, который проходит прямо через близкую внешнюю стену либо сзади, либо сбоку от котла.Существуют различные правила в отношении дымоходов котлов, большинство из которых предназначены для обеспечения того, чтобы выхлопные газы широко рассеивались в атмосферу, не создавая опасности для жильцов и тех, кто проходит мимо объекта. Задача установки горизонтального дымохода может быть упрощена, если вывод дымохода (выходной патрубок) может быть:

Высота не менее 2,1 м, поэтому нет риска контакта горячих выхлопных газов с людьми.
Не размещать под крышей автомобильного люка или слишком близко к карнизу крыши.
Вдали от отверстий, таких как двери и окна, чтобы предотвратить попадание выхлопных газов в здание. Как правило, в котлах с вентиляторной тягой клемма должна находиться на расстоянии не менее 300 мм от любого отверстия.
Устанавливается на расстоянии не менее 2,5 м от облицовочной стены, забора, здания или границы участка

Необходимо учитывать и другие аспекты, с которыми вам может помочь зарегистрированный установщик Gas Safe при осмотре участка.

Схема горизонтального дымохода котла

Схемы горизонтального дымохода котла

На приведенных выше схемах горизонтальный дымоход проходит через внутреннюю и наружную кирпичную кладку наружной стены.В то время как толщина наружных стенок варьируется, производители аэрозолей предлагают телескопические дымоходы, которые могут выдерживать разумную регулировку толщины стенок. При установке дымоход слегка наклонен назад (на несколько градусов), чтобы любая влага, сконденсировавшаяся в трубе, могла течь обратно к котлу.

Схема вертикального дымохода котла

Не в каждом доме есть внешняя стена, на которой можно установить вывод дымохода. В этом случае может потребоваться вертикальный дымоход, который, вероятно, будет проходить через крышу дома.

Дымоход газового котла: Вертикальные дымоходы для плоской крыши и с отводом

Производители котлов предлагают множество различных отводов дымохода, которые можно собрать для создания дымоходов различной формы. Они также предлагают специальные компоненты, которые могут помочь решить определенные задачи, такие как коньковая плитка с предварительно отформованным отверстием для дымохода.

Общее указание состоит в том, что дымоход должен быть максимально коротким и прямым.

Терминал для вертикального дымохода котла

Вертикальные дымоходы котла — популярный выбор для одноэтажных домов, таких как бунгало.

В каких случаях необходимо использовать клеммную защиту с дымоходом котла?

Защита выводов дымохода

В идеале вывод дымохода должен располагаться там, где он не может соприкасаться с людьми (т. е. на высоте более 2,1 м), но это не всегда возможно. В этом случае используется защитный кожух для защиты от ожогов при случайном прикосновении к горячему выводу дымохода. Ограждение представляет собой мелкую сетку без острых краев, обеспечивающую зазор не менее 50 мм от конца дымохода. Ограждение дымохода используется, когда дымоход находится ниже 2 м над землей в месте, где могут ходить люди, или когда дымоход проходит через плоскую крышу, к которой есть доступ у людей.В зависимости от конструкции установка дымохода обойдется примерно в 20-40 фунтов стерлингов.

Вам нужно разрешение на проектирование дымохода котла?

Как правило, разрешение на строительство дымохода котла не требуется, но в некоторых случаях оно может потребоваться:

Историческое здание. Уточните в местном органе планирования, требуется ли согласие.
В заповедниках, объектах Всемирного наследия, национальных парках и территориях исключительной природной красоты дымоход не должен устанавливаться на главном или боковом возвышении, если его видно с дороги.
Дымоход находится в задней части здания и возвышается более чем на метр над самой высокой частью крыши.

Ваш установщик Gas Safe должен сообщить вам об этом.

Как насчет общих дымоходов

К коммунальным системам дымохода предъявляются свои требования, с которыми вам может помочь специалист по установке. Для котла, подключенного к коммунальной системе, как правило, требуется обратная заслонка/клапан дымовых газов, чтобы выхлопные газы не могли повторно попасть в котел

Почему трудно найти дымоход для многоквартирных домов?

(Копия добавлена в сентябре 2020 г.)
Дымоходы газовых котлов для многоквартирных домов являются проблемной областью из-за сочетания недавних событий, которые скорее усложняют, чем облегчают жизнь потребителям, монтажникам и производителям.

События, которые сделали эту область более проблематичной:

В редакции 2010 года Части J Строительных норм гораздо больше внимания уделялось возможности визуального осмотра любых соединений в скрытых дымоходах с помощью смотровых люков. Квартиры, построенные в соответствии со старыми версиями Строительных норм, в то время не требовали проведения такого уровня проверки на этапе строительства.
Строительные нормы 2018 г. запрещают использование горючих материалов на наружных стенах зданий высотой более 18 м.Для зданий такой высоты в настоящее время нет коммерчески доступных дымоходов, которые удовлетворяли бы этому требованию, поскольку они, как правило, используют пластик на внутренней облицовке, чтобы избежать утечки выхлопных газов.
План предотвращения подключения газа к новостройкам с 2025 года
Квартиры, сдаваемые внаем, часто имеют ограничения на изменения наружных стен. Для этого может потребоваться, чтобы управляющие агенты дали свое согласие на любое решение для дымохода.

Последствием этого является то, что производители газовых котлов вынуждены разрабатывать новые решения для дымоходов после Гренфелла для квартир, зная, что в настоящее время газовые котлы не будут устанавливаться в новых домах с 2025 года. Проблема усугубляется тем, что старые многоквартирные дома изо всех сил пытаются соответствовать Строительным нормам 2010 года, когда газовые котлы должны быть заменены.

В настоящее время министерство жилищного строительства, общин и местного самоуправления проводит консультации по высотным дымоходным системам. Вклад в эту консультацию был закрыт в мае 2020 года, но ответа от министерства пока не поступало. Как только ответ будет опубликован, производители котлов смогут лучше определить возможные решения, но это может занять некоторое время, прежде чем какие-либо продукты станут коммерчески доступными.Ссылка на консультацию: https://www.gov.uk/government/consultations/review-of-the-ban-on-the-use-of-combustible-materials-in-and-on-the-external-walls- зданий

Какие нормы и правила распространяются на дымоходы котлов и выводы котлов?

Существуют три основных документа, влияющих на конструкцию дымохода и расположение выводов:

Строительные нормы и правила, часть J (2010 г. с поправками 2013 г.) для установщиков газовых сейфов.Требования британских стандартов широко включены в Строительные нормы и правила, хотя документ включает дополнительные аспекты, такие как общие дымоходы на нескольких этажах в квартирах.
В руководстве OPDM рассматриваются некоторые другие проблемы, связанные с заменой неконденсационных котлов на конденсационные. Например: « Дымовые газы, выходящие из дымохода, более холодные и менее летучие, и обычно образуют видимый «шлейф». Они могут вызвать смачивание поверхностей слишком близко к терминалу, создать неудобства для соседнего имущества или людей, проходящих поблизости.
Посмотреть последнюю версию Части J Строительных Правил.
Должен ли я перемещать мой существующий дымоход котла, если он выступает на землю моих соседей?
При замене старого газового котла на новый необходимо соблюдать действующие СНиП. Для этого необходимо, чтобы выход дымохода находился на расстоянии не менее 600 мм от соседнего дома.
Вам не обязательно перемещать существующий дымоход для старого котла, который все еще используется, который выступает на соседний участок, при условии, что установка соответствовала строительным нормам того времени, была установлена с разрешения соседа и находилась там в не менее 20 лет, поскольку вы, возможно, установили «предписывающий сервитут».См. https://www.gov.uk/government/publications/easements-claimed-by-prescription/practice-guide-52-easements-claimed-by-prescription
.
Ориентировочные цены последнее обновление: Апрель 2019 .
Конденсационные и неконденсационные котлы | JLC Онлайн
Q : В рамках текущего проекта реконструкции клиентам необходимо заменить газовый котел. Есть ли смысл переходить на конденсационный котел?
Роу Осборн
Конденсат из конденсационного котла стекает в резервуар, а затем безопасно перекачивается наружу.Роу Осборн
Дымоход для конденсационного котла не обязательно должен быть каменным или металлическим; он может быть изготовлен из труб из АБС, ПВХ или ХПВХ с высокотемпературным рейтингом.
A : Фостер Лайонс, инженер и консультант по строительству, отвечает : Поскольку конденсационные котлы на 10-12% эффективнее, чем аналогичные неконденсационные модели, можно подумать, что на этот вопрос будет легко ответить— просто подсчитайте стоимость топлива и стоимость оборудования и посчитайте цифры, верно? Но не все так просто из-за различий между двумя типами котлов.
В традиционном (без конденсации) котле выхлопные газы очень горячие, обычно около 400°F. Эти горячие выхлопные газы немедленно направляются в дымоход и забирают с собой много тепловой энергии, что ограничивает энергоэффективность традиционных котлов.
Конденсационный котел, с другой стороны, имеет компоненты в системе дымохода, которые передают часть этой тепловой энергии от горячих выхлопных газов к нагреваемой воде. В процессе передачи этой энергии выхлопные газы достаточно охлаждаются, чтобы вызвать конденсацию водяного пара из этих газов, отсюда и название «конденсационный котел». ”
Температура выхлопных газов конденсационного котла обычно составляет около 100°F, что намного холоднее, чем выхлопные газы из традиционного котла. Короче говоря, по сравнению с традиционными котлами, конденсационные котлы потребляют больший процент энергии, заложенной в топливе, и передают эту энергию воде, используемой для нагрева.
Однако это увеличение эффективности устройства добавляет ряд осложнений. Во-первых, управление конденсационными котлами более сложное. Вода, возвращающаяся в котел (после отопления дома), используется для извлечения тепловой энергии из горячих газов в теплообменнике.Температура этой обратной воды не может быть слишком высокой; в противном случае теплообмен не происходит должным образом. Поддержание оптимальной температуры обратной линии требует большего количества элементов управления, чем на традиционном котле.
Во-вторых, жидкий конденсат, образующийся в теплообменнике выхлопных газов, необходимо куда-то сливать, для чего обычно требуется резервуар и какой-либо насос (см. фото вверху). В-третьих, жидкий конденсат имеет рН в диапазоне от 3 до 5 (не такой кислый, как лимонный сок, но более кислый, чем молоко, и примерно такой же, как томатный сок).Это означает, что теплообменник выхлопных газов и все остальное, с чем может соприкасаться жидкий конденсат, должны быть химически стойкими к кислоте. Предпочтительными материалами являются нержавеющая сталь или алюминиево-кремниевые сплавы. Кроме того, из-за такой высокой кислотности выхлопные газы не могут выходить через ту же каменную дымовую трубу, которая используется для существующего котла без кислотостойкой футеровки.
В-четвертых, поскольку выхлоп конденсационного котла относительно холодный, он не особенно плавучий. Он не так легко поднимается в дымоход, как выхлоп с температурой 400 ° F из традиционного котла.Поэтому выхлоп необходимо выталкивать с помощью вытяжного вентилятора. Эти дополнительные компоненты повышают стоимость конденсационных котлов по сравнению со стоимостью неконденсационных котлов той же мощности.
Помимо экономии топлива дымоход для конденсационного котла не обязательно должен быть каменным или металлическим. Он может быть изготовлен из трубы АБС, ПВХ или ХПВХ с высоким температурным индексом (см. второе фото). Поскольку можно использовать эти менее дорогие материалы, газы из котла обычно выводятся через боковую стенку или краевую балку, а не через дымоход, что может сделать конденсационный котел хорошим вариантом для нового строительства.В вашем сценарии замены клиенты должны сопоставить потенциальную долгосрочную экономию топлива с немедленными дополнительными затратами на модернизацию до конденсационного котла.
Burnham® 306BNI-G Series 3™ 6-секционный газовый водогрейный котел с интеллектуальным гидравлическим управлением, топливо на природном газе, 127 м3/ч нетто IBR, 175 м3/ч на входе, дымоход, чугун, соединение 1-1/4 дюйма NPT, Электронное зажигание, бытовое
/ {{вм. product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}
Выберите параметры для полного описания продукта и информации о покупке.
{{раздел.имя_раздела}}:
{{опция.описание}}
{{section.sectionName}}
Выберите {{section.sectionName}}
{{styleTrait. отображение имени}}
{{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}
{{specification.nameDisplay}}
Характеристики
{{значение_атрибута.valueDisplay}}{{$последний ? » : ‘, ‘}}
{{specification.nameDisplay}}
доля
Электронное письмо было успешно отправлено.
