При устройстве отопительной системы многие выбирают электрические котлы отопления. Ведь они не нуждаются в особых требованиях при установке. А также не создают проблем при эксплуатации. Хорошим вариантом электрического котла является электродный. В нашей статье рассмотрим подробнее про такой вид отопительных котлов.

Содержание:

1. История происхождения
2. Принцип работы электродных котлов
3. Достоинства и недостатки электродных котлов отопления
4. Важные моменты

История происхождения

Электрические электродные котлы впервые изготовили в прошлом столетии. Производителем был оборонный комплекс для подводного флота. Изначально такие котлы создавались для отопления отсеков в подводной лодке, которая имела дизельный двигатель. Такие котлы отлично подходили для отопления лодок. Ведь они имеют небольшие размеры, в отличие от других отопительных приборов. А также не требуется устройство вентиляции и при работе электродные котлы не создают шума. Такое оборудование отлично нагревало теплоноситель. В его качестве применяли морскую воду.
Но через несколько лет военному флота не требовалось большое количество таких котлов, поэтому их поставка прекратилась.

Первыми создателями электрических электродных котлов были инженеры: Д.Н. Кунков и А.П. Ильин.

С каждым годом такие котлы все более совершенствуются. Более востребованы они для отопления частных домов.

Принцип работы электродных котлов

Электродные котлы работают на основе взаимодействия теплоносителя. Он занимает место между катодом и анодом, и электрическим током. Электрический ток проходит через теплоноситель вследствие чего, отрицательные и положительные ионы начнут двигаться. Отрицательные ионы движутся к положительным, а положительные к отрицательно заряженному электроду.
Носитель тепла будет нагреваться быстро благодаря постоянному движению ионов. Подключены ионы к переменному току с частотой равной 50Гц. Электроды будут постоянно меняться ролями. В секунду их полярность меняется 50 раз.

Вода не будет раскладываться на водород и кислород благодаря такой частой смене заряда. Давление в котле повышается совместно с температурой. Из-за повышения давления происходит циркуляции теплоносителя по системе отопления. Электроды, которые находятся в емкости котла, не будут участвовать в нагреве воды и соответственно сами не нагреваются.

Для того чтобы котел работал эффективно омическое сопротивление воды должно быть на определенном уровне. А именно не превышать 3 тыс. Ом при температуре равной 15°.

Для того чтобы теплоноситель нагревался он должен иметь некоторое количество солей. Ведь первоначально электродные котлы работали на морской воде. Поэтому при использовании в качестве теплоносителя обычную воду ее нагреть не получится. Так как между электродами не будет электроцепи.

Достоинства и недостатки электродных котлов отопления

Электродные котлы отопления имеют несколько достоинств:

1. При установке такого котла не требуется устройство дымохода.
2. Электродный котел имеет высокую мощность и при этом имеет компактные размеры, чего не скажешь о других видах отопительных котлов.
3. Отопительный электродный котел может самостоятельно поднимать давление в системе.
4. КПД в данной модели довольно-таки высокое. И может достигать 100%.
5. Электродные котлы являются экологически чистыми и не несут вред здоровью.
6. Если количество теплоносителя становится ниже нормы, то котел автоматически прекращает работу. Поэтому не стоит беспокоиться об опасности аварии.
7. Не требует размещения в большом помещении. Занимает мало места.
8. Если буду происходить перепады в напряжении, то на котле они никак не отразятся. В таком случае просто изменится мощность.
9. Можно управлять режимом температуры во время работы котла и автоматики благодаря небольшой инертности оборудования. Таким образом, происходит экономия топлива. Ведь температура в помещении будет задана на определенном уровне.
10. Электродные котлы можно использовать как дополнительный источник тепловой энергии или применять сразу несколько таких котлов.

Но электрические электродные котлы имеют и недостатки:

1. Устройство данного котла требует устройства заземления.
2. Теплоноситель не должен иметь температуру выше 75°. В противном случае котел начнет потреблять большое количество электроэнергии.
3. Отопительная система должна быть оснащена циркуляционным насосом.
4. Необходимо проверять состояние электродов. Если появилась накипь, то эффективность работы котла снизится.
5. Электродный котел может потреблять только переменный ток.
6. Переменный ток изнашивает электроды. Поэтому периодически их необходимо заменять.
7. Устанавливать и подключать такой котел рекомендуется при помощи специалиста.
8. При одноконтурном котле подогретую воду нельзя применять в бытовых целях.
9. Если произойдет завоздушивание в отопительном контуре, то процесс коррозии значительно ускорится.
10. При помощи специального оборудования необходимо контролировать электропроводность теплоносителя.
11. Необходимо соблюдать требования к характеристикам теплоносителя. Если они изменятся, то и работа котла снизится. А значит вырабатывать тепло, оборудование будет намного хуже.

Важные моменты

Если вы решили использовать в своей отопительной системе электрические электродные котлы, то стоит изучить некоторые важные моменты:

• Для более качественной работы котла необходимо устроить теплоизоляцию трубопроводов;
• Если у вас уже установлена отопительная система и вы решили поменять оборудование, то при установке электродного котла затраты на электричество значительно повысятся. Желательно применять отопительную систему, которая рассчитаны для таких котлов;
• Если в вашем доме более одного этажа и на них установлены радиаторы, то рекомендуется установить независимые электродные котлы отдельно для каждой группы;
• Антифриз протекает чаще, чем вода. Поэтому при использовании его в качестве теплоносителя следует уделять внимание всем разъемным соединениям для предотвращения протечки.

Электрические электродные котлы не подходят системы «теплый пол» так как температура в такой отопительной системе не может превышать 45°. В таком случае котел не будет давать полную отдачу.

Читайте также:

виды и особенности конструкции. Как выбрать электрокотлы. Какой котел лучше импортный или российский. Видео

Электрические котлы отопления. Какой выбрать?

   Невозможно переоценить удобство использования, надежность и комфорт, которые дает отопление коттеджей и загородных домов с помощью электричества. Этот вид энергии позволяет полностью автоматизировать процесс обогрева, к тому же электроэнергия доступна в любом жилищном массиве и самом удаленном поселке, имеет высокую экологичность и безопасность использования.

Электрический котел отопления — Фото 01

   Выбирая электрический котел отопления, не стоит руководствоваться только его внешним видом. Прежде чем сделать правильный выбор, необходимо определиться с типом котла, его мощностью, способом подключения к электросети, необходимыми функциями, а также производителем. От этого будет зависеть не только удобство использования, но и надежность устройства, а также эффективность обогрева помещений.

Особенности электрических отопительных котлов

   Несмотря на всяческие ухищрения маркетологов, необходимо уяснить, что все котлы электрические, используемые для отопления дома, являются устройствами прямого нагрева, с КПД, приближающемся к 100%. Это говорит об использовании всей потраченной энергии на нагрев помещения. Даже если особенности конструкции котла допускают некоторые потери энергии при нагревании теплоносителя, то все равно она пойдет на нагрев воздуха в помещении посредством излучения и конвекции.

   Высокий КПД практически уравнивает экономичность котлов различных типов, поэтому в процессе выбора лучше обратить внимание на функциональность, удобство и безопасность использования, а также надежность конструкции.

Преимущества и недостатки использования электрокотлов

   Используя электрический котел для отопления частного дома, мы будем иметь целый ряд преимуществ в сравнении с традиционными газовыми, жидко- или твердотопливными отопительными агрегатами:

• Высокая энергоэффективность. При использовании устройств данного типа практически нет потерь энергии.
• Невысокая стоимость устройства.
• Несопоставимо малые габариты при высокой тепловой мощности котла.
• Бесшумность и экологичность.
• Нет необходимости в периодическом обслуживании, а также наблюдении за работой котла.
• Возможность монтажа устройства в любых помещениях без необходимости согласования с надзорными органами.
• Отличная функциональность, возможность автоматической работы, комфортность управления.

   Все эти преимущества нередко бывают перечеркнуты огромным минусом – высокой стоимостью электроэнергии. Используя электрокотел для отопления, следует быть готовым к высоким счетам за электричество. Стоимость отопления данного типа намного выше твердого и газообразного топлива, поэтому его использование может быть оправдано лишь при отсутствии других альтернатив, а также при невозможности контролировать процесс обогрева.

При подключении электрокотла необходимо учитывать высокую стоимость электроэнергии — Фото 02

   Другим негативным фактором является полная зависимость от поставок электричества. В-третьих, при установке котла требуемой мощности может возникнуть потребность в замене электропроводки, что может быть проблематичным в зданиях с уже проведенным ремонтом.

   Конечно же, стоимость отопления можно снизить за счет установки тепловых аккумуляторов, а зависимость от поставок уменьшить, установив солнечные панели или подключив твердотопливный котел в качестве резервного. Однако это приведет к увеличению общей стоимости всей отопительной системы и лишит ее существенных преимуществ.

Конструкция и принцип действия

   Все электрокотлы, независимо от принципа действия, имеют нагревательный блок, теплообменник, а также блок контроля и индикации. Встроенный в емкость с теплообменником блок нагревателей осуществляет подогрев теплоносителя, который, циркулируя в отопительной системе, нагревает воздух в помещении.

   Блок контроля и индикации позволяет осуществлять автоматическую регулировку температуры теплоносителя в зависимости от степени нагрева помещения. К тому же регулировка может осуществляться и изменением подачи теплоносителя с помощью циркуляционного насоса. Такая схема позволяет более тонко подходить к процессу обогрева, экономя до 30% электроэнергии.

Устройство электрических котлов — Фото 03

   Кроме схем контроля температуры, все современные электрокотлы для отопления имеют устройства защитного отключения (УЗО) и узел защиты от перенапряжения.

   В некоторые модели встроен второй контур, позволяющий производить подогрев воды для нужд горячего водоснабжения.

Типы электрокотлов

   Для того чтобы определить для себя, какой электрический котел лучше, необходимо знать, что в настоящее время промышленность выпускает котлы нескольких типов. Все они кардинально различаются по способу нагрева теплоносителя, и, соответственно, конструкцией нагревательного блока. При этом стоимость и надежность котла напрямую зависят от способа нагрева воды, который предусмотрен его конструкцией.

ТЭНовый элетрокотел

   Такой тепловой агрегат представляет собой емкость, в которую установлено несколько ТЭНов. Каждый трубчатый электронагреватель имеет мощность от 1 до 2 кВт. Сила нагрева может регулироваться ступенчато, включением определенного количества ТЭНов в работу. Теплоноситель перемещается с помощью циркуляционного насоса, который может быть как отдельно установленным, так и встроенным в конструкцию котла. Преимуществом ТЭНовых электрокотлов является их низкая стоимость и высокая ремонтопригодность.

ТЭНовый элетрокотел

ТЭНовый элетрокотел — устройство

Электрокотел ТЭНовый напольный

   Вместе с тем, котлы, использующие для нагрева ТЭНы, подвержены всем болезням, которые присущи трубчатым электронагревателям – в системах с замещением теплоносителя ТЭНы покрываются накипью и требуют регулярного обслуживание, иначе перегреваются и могут выйти из строя. В закрытых системах с неизменным составом теплоносителя этой проблемы не существует. Вторым минусом является то, что при утечке теплоносителя ТЭНы неизбежно перегреваются и выходят из строя, поэтому при эксплуатации таких отопительных агрегатов крайне важна четкая работа регулирующей автоматики и устройств защиты.

  Несмотря на некоторые негативные моменты, ТЭНовые котлы, ввиду своей доступности, заслужили огромную популярность среди пользователей.

Котел с индукционным нагревом

   Принцип действия такого котла основан на физическом явлении электромагнитной индукции – при помещении внутрь электромагнитного поля проводника с замкнутым контуром в нем возникает электрический ток, приводящий к нагреву этого проводника.

   Конструкция котла имеет нагревательный блок, состоящий из катушки, в которую помещена труба из диэлектрика с сердечником внутри. При работе котла по трубе циркулирует теплоноситель, нагреваясь от металлического сердечника.

Электрические индукционные котлы

Самодельный индукционный нагревательный элемент

Схема индукционного котла

   Бесспорным преимуществом агрегатов с индукционным нагревом можно считать их компактность и надежность. Выйти из строя может разве что блок управления и контроля.

   Недостатком можно назвать довольно высокую, ничем не оправданную стоимость: сложность изготовления нагревателей данного типа не намного выше, чем ТЭНовых, а их управляющие системы и блоки безопасности практически одинаковы. Разница лишь в исполнении – практически не существует моделей индукционных котлов с встроенным циркуляционным насосом. Их, как и группу безопасности, устанавливают за пределами корпуса.

Электродный отопительный котел

   Принцип действия электродных электрических котлов основан на склонности воды определенного состава к пропусканию электрического тока. При этом вода в такой системе является, по сути, электролитом, и сильно нагревается.

   В конструкции такого отопительного прибора присутствуют два помещенных в теплоноситель электрода. Несомненным преимуществом электродных котлов есть их высокая надежность – даже при полном вытекании воды котел не сломается. Просто прекратится нагрев ввиду отсутствия третьего элемента нагревательного блока, а именно теплоносителя. В процессе нагрева происходит разрушение электродов, поэтому требуется их периодическая замена.

Электродные котлы

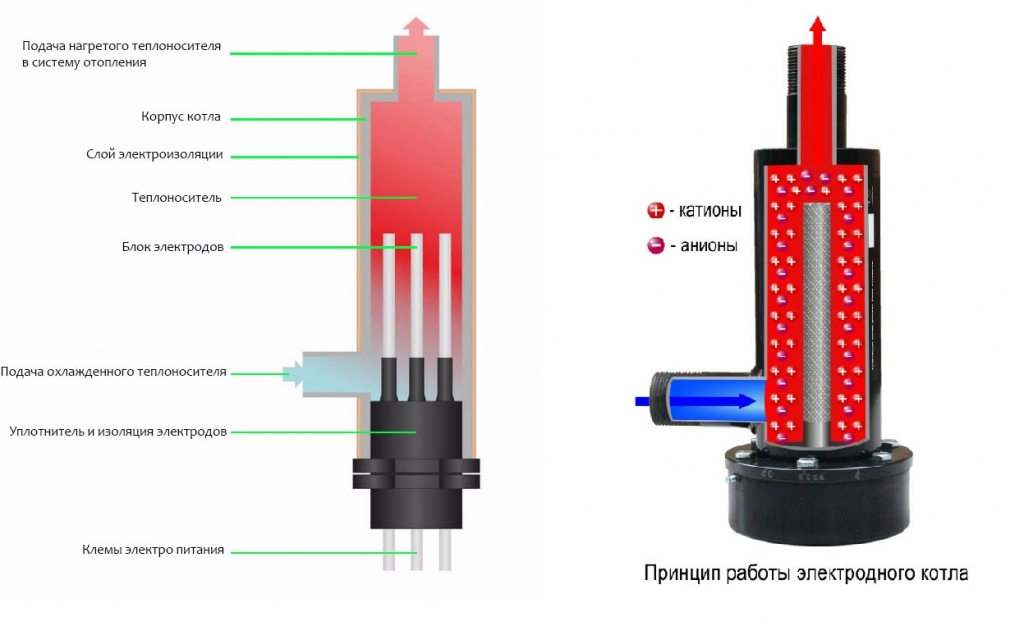

Принцип работы электродного котла

Схема модификаций электродного котла

  Такой котел нельзя применять в загородных домах с частым отсутствием владельцев вследствие того, что в нем можно использовать только воду, причем соответствующую ГОСТ. В случае длительного отсутствия электричества, замораживание теплоносителя выведет из строя всю отопительную систему.

   Невозможен однозначный ответ на вопрос о том, какой электрический котел лучше. В каждом конкретном случае следует исходить из соображений безопасности, специфики использования, стоимости, а также мощности вашей отопительной системы.

Расчет необходимой мощности и напряжения

   Поставив перед собой вопрос, какой выбрать электрический котел, не забывайте о его необходимой тепловой мощности, а также требуемом для его эффективной работы напряжении.

Расчет мощности отопительного агрегата

   Для расчета номинальной электрической мощности котла исходят из необходимой тепловой мощности, необходимой для обогрева помещений (следует вспомнить о КПД, стремящемся к 100%). При этом используют такие параметры для расчета:

• На 1 куб. м объема отапливаемых помещений необходимо не менее 40 Вт мощности.
• При наличии проемов, добавьте 100Вт на каждое окно и 200Вт – на дверь.
• При проживании в частном доме применяйте коэффициент 1.5 (на потери тепла через потолок и пол).
• Регион проживания также может повлиять на требуемую тепловую мощность. Так, для регионов на Юге применяется коэффициент 0.7-0.9. Если вы проживаете в европейской части, то умножьте показатель на 1.2-1.3, в дальневосточном регионе или на Севере – применяйте величину коэффициента 1.5-2.0.

Схема потерь тепла в доме — Фото 13

  Следует помнить, что этот расчет довольно приблизительный, поэтому можно дополнительно проконсультироваться у специалистов, работающих в вашем районе.

Напряжение и экономичность использования электрокотлов

   Прежде чем выбрать электрический котел требуемой мощности, решите вопрос, как вы его будете подключать. Дело в том, что двухфазная электросеть напряжением 220В предполагает установку электрических установок мощностью не более 12 кВт. Более мощные агрегаты требуют трехфазного подключения (напряжение 380В) при помощи кабеля большего сечения.

   Для повышения экономичности электрокотла можно установить в систему аккумулирующую емкость. Особенно это актуально жителям регионов с разной стоимостью электричества в зависимости от времени суток. Тогда ночью, когда цена электроэнергии наиболее низкая, производится нагрев теплоаккумулятора. Днем же котел можно отключать, используя циркуляционный насос для перекачки теплоносителя. Аккумулирующие емкости большого объема способны поддерживать температуру в помещении на протяжении суток.

Интеграция электрокотла в схему отопления — Фото 14

   При расчете объема теплоаккумулятора следует исходить из величины не менее 25 литров на 1 киловатт тепловой мощности котла. В межсезонье отопительный агрегат лучше вообще отключать, используя кондиционер, работающий в режиме теплового насоса. Пара современных инверторных кондиционеров, используемых в районах с теплым климатом, способны полностью замещать отопительную систему.

Лучшие российские производители электрических котлов отопления

   Одним из самых известных отечественных производителей электрокотлов является рязанский завод «Красное Знамя». Агрегаты, выпускаемые под маркой «РусНИТ» зарекомендовали себя как надежное, функциональное, недорогое решение для покупателя со средним достатком. Котлы «РусНИТ» позволяют осуществлять регулировку мощности и контроль температуры, имеют отличный блок безопасности и предполагают установку циркуляционных насосов.

Электрокотел РусНИТ

Электрокотел Zota

Электрокотел Интойс

   Если вы никак не решите, какой электрокотел выбрать, то обратите внимание и на хорошее качество отопительных котлов компаний Эван и Интойс, многие модели которых имеют полную автоматизацию. А котлы компании Zota ко всему прочему, комплектуются еще и модулем GSM, который позволяет управлять работой котла практически из любой точки земного шара.

Производители импортных отопительных агрегатов

   Среди иностранных производителей лидируют компании Bosch и Dakon, на протяжении многих лет удерживающие первенство в данном сегменте рынка. Не менее популярными являются и агрегаты торговых марок «Protherm», «Kospel» и «Eleko». Необходимо отметить, что все модели являются высокотехнологичными устройствами, буквально напичканными электроникой, призванной повысить комфортность и безопасность при их использовании.

Преимущества электрокотлов марок Bosch и Dakon

   Электрокотлы марок Bosch и Dakon предназначены для работы в закрытых отопительных системах с использованием циркуляционных насосов. Конструкция котлов допускает их применение совместно с аккумулятором тепла и бойлером.

   Компании выпускают модели разнообразной мощности – от небольших 2-18 киловаттных, до мощных моделей 22-60кВт, предназначенных для больших отопительных систем.

Электрокотел Bosch

Электрокотел Bosch

Электрокотел Dakon

Электрокотел Dakon

   Регулировка мощности – ступенчатого типа. Причем, первой ступенью управляет терморегулятор (встроенный или комнатный), а вторую или третью необходимо включать исходя из потребностей в более высокой мощности. Блок нагревателей установлен внизу, что исключает его перегрев при завоздушивании котла.

Характерные особенности электрокотлов Protherm и Kospel

   Агрегаты компании Protherm, без преувеличения, являются одними из самых оснащенных моделей. В своей конструкции они содержат расширительный бак и гидроблок с установленным циркуляционным насосом, а также арматурой безопасности и датчиком давления. К тому же, все они имеют автоматическую систему управления и защиты и рассчитаны как на двух-, так и трехфазное подключение.

Электрокотел Protherm

Электрокотел Protherm

Электрокотел Protherm

   Электрические котлы отопления марки «Kospel» выпускаются различных модификаций, поэтому перед тем, как выбрать ту или иную модель, определитесь с необходимостью использования блока автоматического или ручного управления, возможности совместной работы с циркуляционным насосом, а также применяемого теплоносителя.

Электрокотлы Kospel

Устройство электрокотла Kospel

Электрокотлы Kospel

   Модели с автоматическим регулированием оснащены микропроцессорной схемой управления режимом нагрева теплоносителя и работой циркуляционного насоса.

   Безопасность работы электрокотлов обеспечивают многочисленные датчики и устройства защиты.

   Некоторые модели котлов отечественного и импортного производства заслуживают более подробного описания, возможно, это поможет вам выбрать лучший электрокотел.

Описания моделей электрокотлов

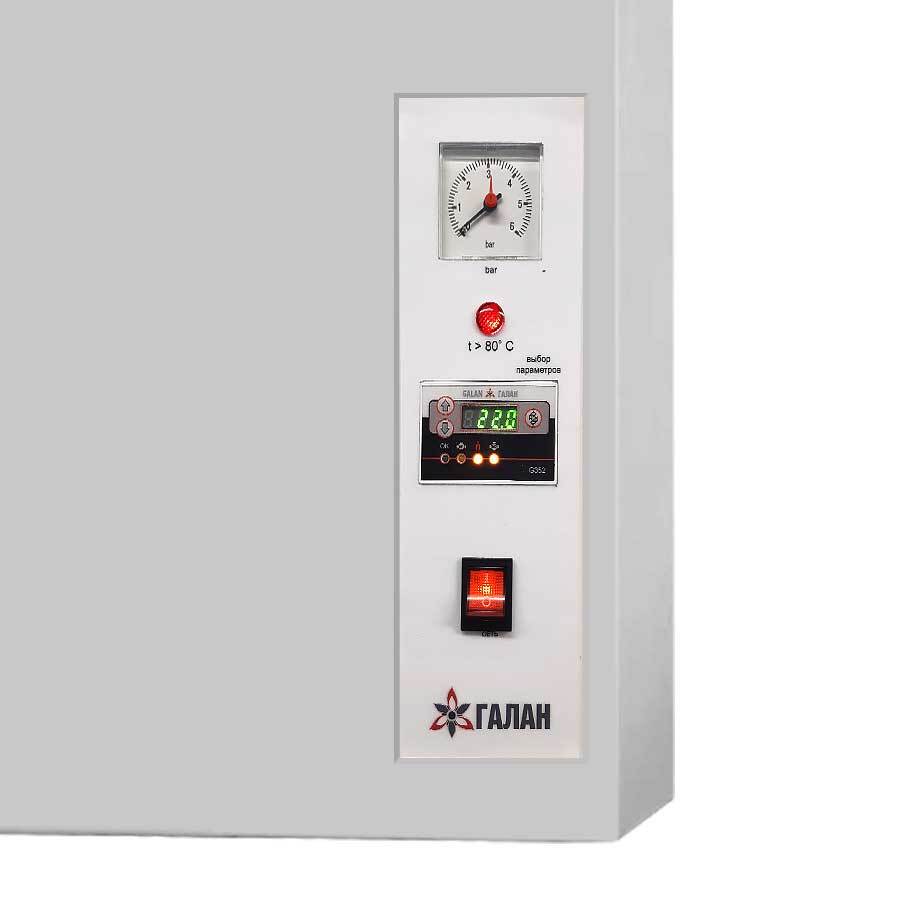

Электрокотёл Галан

   Широко распространенные на российском рынке устройства, имеющие различные модификации с мощностью от 2 до 50кВт. Представленные модели имеют ТЭНовый или электродный нагрев теплоносителя,  оснащение системами автоматического управления и контроля. Данные изделия занимают лидирующие позиции по соотношению качество/стоимость в данном сегменте рынка.

Электрокотёл Эван

   Продукция компании Эван давно зарекомендовала себя как производителя недорогих качественных отопительных агрегатов. Продукция компании выпускается в следующих сериях:

• Warmos – трехступенчатые электрокотлы для коттеджей, административных зданий и цехов.
• Warmos QX – также трехступенчатые агрегаты премиум-исполнения.
• С1 – недорогая одноступенчатая модель для частных владельцев.

   Все модели оснащаются системой автоматического контроля и безопасности.

Электрокотёл Протерм

   Особенностью данных устройств является повышенная антишумовая защита, встроенный гидроблок и  цилиндрический теплообменник. Регулировка мощности нагрева осуществляется ступенчатым подключением необходимого количества ТЭНов, при этом задержка включения до 20 секунд позволяет избежать пиковых импульсов, защищая электронику котла.

Электрокотёл Zota

   Красноярский з-д выпускает электрокотлы в пяти исполнениях, мощностью, достаточной для отопления жилых домов площадью от 30 кв. м до производственных площадей в 4 тыс.кв.м.

   Конфигурацию котла можно заказать индивидуально, снабдив его необходимыми устройствами автоматики и управления.

Электрокотел Руснит

   Мощность котлов марки Руснит составляет от 3 до 100 кВт, что позволяет охватить практически любые запросы частных лиц, компаний и организаций. Особенностью изделий компании является материал элементов котла – нержавеющая сталь. Поэтому продукция Руснит отличается высокой антикоррозионной стойкостью, нетребовательностью к составу теплоносителя, а также малым весом. Все котлы оснащены датчиками температуры, давления и уровня теплоносителя и имеют автоматическую систему управления циркуляционным насосом.

Электрокотёл Невский

   Электрокотел Невский разрабатывался для применения в условиях сурового климата. Управление котла организовано с помощью контроллера «Невский» и системы дистанционного контроля. К схеме управления можно подключить погодозависимый контроллер, изменяющий температуру помещения в зависимости от погодных условий, что позволяет экономить электроэнергию. Данные опции устанавливаются по желанию потребителя.

   Выбрать из всего многообразия электрокотлов тот, единственный, который сможет надежно и эффективно обогревать ваш дом, очень непросто. Какой электрический котел лучше, каждый решит для себя сам, исходя из множества факторов, большинство из которых рассмотрено в данной статье. Главное, чтобы отопительный агрегат обеспечил необходимый комфорт, был несложным в управлении и приносил удовольствие от его использования.

Что такое электродный котел — ESPO Львов | Отопление и водоснабжение

Используемые сегодня отопительные электрические котлы дают прекрасную возможность организации эффективного отопления в самых различных домах, расположенных там, где недоступно газоснабжение. Электродные котлы, которые функционируют от электричества, предоставляют еще и условия для хорошей экономии.

Появление этого типа электрокотлов не только гарантирует экономию, но и позволяет организовывать отопление там, где исключается использование открытых горелок, а также нет возможностей для газификации.

В ЧЕМ ЗАКЛЮЧАЮТСЯ ОСОБЕННОСТИ ЭЛЕКТРОДНЫХ КОТЛОВ?

Выбор автоматики для электродных котлов осуществляется в зависимости от размеров отапливаемых помещений. Устройства заполняются специальным химическим раствором. Далее осуществляется установка остальных элементов систем отопления. Эти манипуляции делают электродные котлы полностью дееспособными. Запуск сделать очень просто, включив котел в розетку. На продолжительность нагрева влияет площадь отопления.

Процесс нагрева обеспечивает максимальную теплоотдачу, поскольку в котлах находится электролит. После нагревания устройств до заданных температур, управление ими и поддержание на заданных уровнях полностью обеспечивается автоматикой. Контроль и регулировка отопительных систем осуществляется температурными датчиками, устанавливаемыми на входы и выходы отопительных котлов и имеющими возможность регулировки.

Осуществляя выбор электродного котла, покупатель должен обратить внимание на место его расположения, то есть в какой части предстоит работать системе. Если это торцевое помещение, то процесс  отнимет немало времени. Нагревание  электрических электродных котлов длится долго, так как и обычных приборов на природном газу. Преимущество их в том, что могут использоваться практически везде, в том числе в местах, где газ недоступен. Важно еще и то, такие устройства могут устанавливаться на один отопительный радиатор, а, значит, есть возможность организовать выборочное отопление.

ПОЧЕМУ ЭЛЕКТРОДНЫЕ КОТЛЫ ЭФФЕКТИВНЫ?

Ища ответ на вопрос, как выбрать электродный котел, будущий пользователь должен иметь представление о том, в чем заключается его эффективность. Низкая эффективность многих котлов заключается в том, что в них теплота с нагревательных элементов снимается механическим способом.

При использовании тэнового устройства циркулирующая вода имеет контакт с небольшой поверхностью. Это обеспечивает нагрев не больше 10 процентов от объема теплоносителя. Взяв во внимание то, что радиаторы охлаждают жидкость,  то котлу потребуется в несколько раз больше циркуляций теплоносителей, чем это необходимо электродному прибору.

Гораздо большая производительность электродных котлов отопления объясняется улучшенным процессом теплового обмена.  При выборе подходящего котла электродного типа обращают внимание на конструкционные и эксплуатационные преимущества. Высокая экономичность котлов данного вида достигается такими факторами:

• Обеспечение нагрева всего объема теплоносителя в камере;
• Инерция нагрева снижена в несколько раз в сравнении с аналогичными отопительными системами;
• Использование систем плавного старта;
• Контроль температуры посредством автоматики;
• Надежное функционирование;
• Эффективность, поскольку работа выполняется за фиксированные промежутки времени;
• Простая конструкция и современные материалы, используемые при изготовлении;
• Применение эффективных батарей и двухтрубной системы.

ЧТО ГОВОРЯТ ПОЛЬЗОВАТЕЛИ?

Электродный котел отзывы от пользователей имеет самые разные. Они основаны на собственной практике их применения. Немало потребителей подчеркивает, что данные котлы не слишком экономны. При этом, отмечается, что в отдельных случаях такое отопительное оборудование просто незаменимо, в частности, когда природный газ не может быть подведен.

Пользователи ценят электродные котлы за их несложное обслуживание и доступную стоимость. Они дороже газовых котлов, но даже такая цена не может сравниваться со стоимостью угля, да и дров, которые в последнее время существенно подорожали.

Эффективное отопления гарантируется только в том случае, когда обеспечивается функционирование законов сохранения тепла. Отопительные системы должны постоянно нагревать воздух в помещениях, которые полученное тепло постоянно теряют. Если работа котла эффективна, то и радиаторы разогреваются быстрее, и температура в помещениях поднимается уверенней. В этом плане тэновый котел менее предпочитаем, поскольку он нагревает мизерную часть теплоносителей, которые попадают в камеры. В электродных вариантах оборудования нагревается весь объем, чем и повышается производительность.

Электрические отопительные котлы и водонагреватели «Невский»

Поббор электрического котла отопления.

Котлы отопления

С каждым годом за возможность чувствовать себя комфортно в холодное время приходится платить всё больше: размеры коммунальных платежей постоянно растут. Сэкономить на плате за тепло позволяет установка современной мощной автономной отопительной системы. Практика показывает, что одними из самых эффективных являются электрические водогрейные котлы. В нашем интернет магазине представлены электрические бытовые котлы двух видов:

 ТЭНовые;

Электродные;

 ТЭНовые электрические котлы поддерживают температуру в отопительной системе за счёт нагревательного элемента – ТЭНа.

Электродные:

Принцип работы состоит в пропускании через теплоноситель (воду) переменного тока. Поскольку катод и анод постоянно меняются местами, электролиза не происходит, однако свойства теплоносителя (воды) всё же меняются: по мере нагрева увеличивается его электропроводность и уменьшается сопротивление. Поэтому электродный котёл нагревает систему до заданной температуры значительно быстрее.

Такие котлы отопления менее чувствительны к образованию накипи, чем ТЭНовые: в случае использования неподготовленной воды и образования накипи ТЭН может выйти из строя. В тех же условиях покрытые накипью электроды просто будут хуже работать, медленнее нагревать, уменьшится общий КПД, однако до поломки дело не дойдёт. Кроме того, если ТЭНовый котёл включить в отсутствие теплоносителя (воды) в системе, что возможно при утечке, ТЭН очень быстро перегорит. Электродный же котёл просто не включится, потому что вода в нём является элементом цепи.

Автономное отопление дома

Автономная система отопления дома, использующая электрические водогрейные котлы, достаточно эффективна и экологически безвредна, что особенно важно в тех местностях, где предъявляются высокие требования к экологии. Батареи могут быть как чугунными, так и стальными.

В настоящее время в компании «Enerpol» представлены только фирменные электрические котлы Невский. Мы работаем над расширением ассортимента

Отопительная система, реализованная на их базе, характеризуется высокой экономичностью: КПД электродных котлов составляет 95 – 97%, а КПД ТЭНовых – до 99%.

Таким образом, автономное отопление позволит вам постоянно поддерживать комфортную температуру в доме, обеспечивая при этом экономию электроэнергии.

Электродный котёл обладает ещё одной особенностью: при повышенном давлении в системе он, одновременно с основными, выполняет функции циркулярного насоса, что позволяет сэкономить при монтаже отопления.

В нашем каталоге имеются отопительные котлы разных габаритов: одни модели устанавливаются на полу, другие могут быть закреплены на стене, поэтому вы всегда сможете подобрать вариант, который не будет мешать и занимать лишнее пространство. Если какого-то котла нет в наличии – мы в короткий срок доставим его.

Отопление дачи: реализация и возможности

Независимо от того, собираетесь вы монтировать автономное отопление дома или дачи, для установки отопительной системы обязательно нужно пригласить специалистов. Современные отопительные системы достаточно сложны и включают в себя электронные компоненты, в частности, блок управления. Отопление должно работать особенно надёжно, поскольку при поломках в зимний период не всегда удаётся отремонтировать нагревательное оборудование в кратчайшие сроки.

Использование электрических котлов открывает массу возможностей: это не только отопление дачи, но и подогрев крыш или водостоков, чтобы на них не образовывались сосульки, а также подогрев дорожек возле дома для избавления от наледи и снега. Выполнение всех этих задач требует профессиональной настройки отопительных систем. Мы не только осуществляем продажу котлов для водяных отопительных систем, но и даем подробные консультации клиентам. Чтобы грамотно организовать бытовое отопление, обратитесь по указанному на сайте телефону, и наши сотрудники посоветуют, какой выбор сделать.

Электродные котлы и энергетический переход

Электродный котел, котел с электрическим приводом, в котором нагреваемая вода сама по себе используется в качестве электрического сопротивления, обеспечивает надежный и прочный способ преобразования энергии в тепло, способный напрямую использовать напряжение до 24 кВ без скачка понижающих трансформаторов и достижения очень высоких скоростей линейного изменения (чему способствует отсутствие поверхностей нагрева и трубопроводов котла). Эта технология существует уже несколько лет, но вновь вызвала интерес как средство, помогающее поддерживать стабильность в сетях с высоким процентом возобновляемых источников энергии, а также как экономически эффективный вариант преобразования электроэнергии в тепло.Мартин Лёвланд, технический директор, PARAT Halvorsen, Норвегия

В электродном котле переменный ток протекает в воде между тремя и более электродами. Электрическое сопротивление воды напрямую генерирует тепло. Тепло может быть использовано для обеспечения горячей водой системы отопления или производства пара для промышленных процессов.

Электродный котел используется в Европе более 70 лет. Он был очень популярен в 1960-х годах, особенно в странах со значительными гидроэнергетическими ресурсами (например, в Норвегии).До того, как электрические сети в Европе были подключены, электродные котлы позволяли использовать дешевую избыточную энергию, вырабатываемую гидроэлектростанциями в периоды перепроизводства, и использовать ее для производства горячей воды или пара.

В 1980-х годах, с улучшением сетевого соединения между странами и ростом цен на электроэнергию, хранение тепловой энергии стало менее привлекательным, а популярность электрических котлов снизилась даже в Норвегии.

Тем не менее, несмотря на спад на рынке, норвежская компания PARAT Halvorsen AS приняла решение продолжать предлагать технологию и поддерживать ее на максимальном уровне техники, предоставляя ее для нишевых применений, например, для больниц, которым нужен электрический котел в качестве резервного для дополнения жидкотопливного котла.

Компания также поставила оффшорную версию для применения FPSO (соответствует требованиям взрывоопасной зоны «EX»).

Появление новых рынков

Впоследствии, примерно в 2010 году, появился новый рынок для электродных котлов: регулирование сетей, справляющееся с растущей долей прерывистой ветровой генерации. Первые запросы поступили от датских муниципальных ТЭЦ, которые по требованию регулятора сети Дании должны были установить аккумулирование тепла, чтобы помочь предотвратить потенциальную нестабильность сети, возникающую из-за значительной ветровой мощности в сети.

В Дании электродный котел PARAT Halvorsen использовался преимущественно для регулирования первичной сети. В этом приложении вся мощность котла используется для отрицательного регулирования сети. Это означает, что когда в сети слишком много мощности, котел автоматически регулирует работу, достигая полной тепловой мощности за 30 секунд, помогая стабилизировать частоту сети. Электродный котел с минимальным количеством трубопроводов и без нагревательных поверхностей особенно подходит для такого быстрого линейного изменения температуры.

В других странах, особенно в Германии, сформировался рынок электродных котлов с отрицательным вторичным регулированием, т. е. с потреблением энергии из сети, но в течение более длительного периода времени.

Еще одним рынком являются ТЭЦ, которые сталкиваются с ситуацией, когда поставка тепла в центральное отопление приносит больше доходов, чем продажа электроэнергии. Они могут использовать электродный котел для преобразования своей энергии в тепло вместо того, чтобы поставлять дешевую электроэнергию в сеть.

Электродный котел также может использоваться для внутреннего регулирования нагрузки в многоблочных ТЭЦ при пуске или остановке блока, что позволяет поддерживать нагрузку поршневых двигателей или газовых турбин на оптимальном уровне.

Кроме того, некоторые пользователи считают, что электродный котел может стать ценной частью резервного плана, если произойдет сбой в подаче газа или в других частях инфраструктуры. В этих условиях электродный котел может обеспечивать централизованное теплоснабжение или пар для критически важных клиентов. Электродный котел может выйти на полную мощность из холодного состояния за 5-10 минут, что выгодно для резервного котла.

В Норвегии потребители используют электродный котел, потому что электричество может конкурировать с нефтью и газом в качестве источника тепла.Использование электричества также улучшает экологические показатели.

Принцип действия и преимущества электродного котла

Электродный котел PARAT состоит из внешнего и внутреннего контейнеров. Электроды подвешены внутри внутреннего контейнера, электрически изолированного от внешней оболочки.

Вода и внутренний контейнер образуют изолированную нулевую точку в звездообразном соединении между электродами.

Циркуляционный насос подает воду в контейнер для электродов.Мощность котла пропорциональна уровню воды на электродах.

В традиционном котле на огне требуется камера сгорания и трубная секция для передачи тепла от пламени к воде. Это приводит к большой, тяжелой и дорогостоящей конструкции. В электродном котле тепло вырабатывается непосредственно в компактном объеме воды между электродами.

Электродный котел среднего напряжения в диапазоне 6-24 кВ. В отличие от обычного низковольтного нагревателя, ему не нужен низковольтный трансформатор, что позволяет избежать затрат, связанных с трансформатором, кабелями и низковольтным распределительным устройством.

Технология электродного котла хорошо известна и хорошо изучена благодаря многолетнему опыту.

Используемая в настоящее время высоконадежная система электродов была разработана компанией PARAT Halvorsen в 1993 году в сотрудничестве с Университетом Тронхейма. Ранее использовавшиеся электроды имели тенденцию изнашиваться из-за больших токов, и их приходилось часто заменять. На основе практических экспериментов и компьютерного моделирования была разработана концепция симметричного электрода PARAT.Потоки тока были снижены до уровня, при котором электроды больше не подвергались чрезмерному износу.

В ответ на рост использования возобновляемых источников энергии, которые становятся важной частью производства электроэнергии, электродный котел постоянно совершенствуется. Версия на 24 кВ была разработана в 2015 году и сейчас успешно эксплуатируется на четырех станциях. Система управления котлом также была усовершенствована, а время отклика уменьшено, что позволяет котлу выполнять сложную задачу первичного регулирования.

Диапазон мощности электродного котла ПАРАТ 5-60 МВт.

Опыт реализации проектов

PARAT Halvorsen AS была первой компанией в мире, внедрившей паровой электродный котел для регулирования сети. В настоящее время в Германии для этого применения используется паровой котел PARAT мощностью более 250 МВт.

Проект на объекте Currenta в Леверкузене, Германия (см. рисунок вверху слева), является хорошим примером того, как электродный котел мощностью 7 МВт может быть интегрирован в паровую сеть промышленного парка.Котел претендует на вторичное регулирование, и когда он работает, для производства пара можно использовать меньше газа и угля. Электродный котел в Леверкузене производит насыщенный пар под давлением 32 бар изб., а пароперегреватель низкого напряжения доводит температуру пара до 380°C.

Также на фото (вверху справа) электродный котел мощностью 15 МВт, используемый в проекте по выработке электроэнергии на электростанции ŠKO-ENERGO в Млада-Болеславе. В этом случае электродный котел PARAT соединен с теплообменником, который подает выработанное тепло в существующую систему централизованного теплоснабжения, обеспечивая буфер во время пиковых нагрузок в сети общего пользования.

Электростанция разработана совместно компаниями ŠKO-ENERGO и E.ON Czech Republic.

Другой недавней установкой (см. справа) был высоковольтный электродный котел PARAT Halvorsen мощностью 10 МВт для A2A Calore e Servizi, крупнейшей итальянской компании централизованного теплоснабжения. Котел был введен в эксплуатацию в начале 2018 года и будет использоваться для пиковой нагрузки и регулирования сети в Милане.

Мысли о будущем

PARAT Компания Halvorsen постоянно ищет инновационные пути для разработки электродных котлов.Недавний заказ от Statoil предусматривает, например, поставку системы отопления с электродным котлом 2 x 12 МВт 11 кВ (на салазках) для месторождения Йохан Свердруп, фаза 2. Морское месторождение будет полностью эксплуатироваться за счет возобновляемой энергии, поступающей с материковой части Норвегии, а не от обычных генераторных установок, установленных на платформе.

Мы также считаем, что бизнес по производству возобновляемых источников энергии в настоящее время сталкивается с проблемой, которую могли бы решить электродные котлы. С тех пор, как в 2010 году мы вышли на рынок регулирования энергосистем, мы наблюдаем значительный рост использования возобновляемых источников энергии в европейской энергосистеме.Однако, когда мы путешествуем, мы замечаем, что многие ветряные турбины простаивают даже в ветреную погоду. Причиной этого в основном являются устаревшие налоговые структуры, препятствующие использованию электроэнергии в качестве источника тепла, или высокие тарифы на электроэнергию, даже когда сеть не загружена. По этим причинам многие ГВтч возобновляемой энергии тратятся впустую каждый день, поскольку она никогда не производится. Поэтому мы призываем политиков работать так же усердно над созданием подходящей основы для использования возобновляемых источников энергии, как они работали над внедрением технологий производства возобновляемых источников энергии.

Высоковольтные электроды HVJ Системы отопления для котлов

Модель HVJ: использование преимуществ технологии

Значительное снижение затрат на электроэнергию за счет непиковой мощности

Прецизионные котлы модели HVJ обеспечивают практически мгновенную подачу пара при запуске. Котел имеет КПД 99,97% по сравнению с примерно 80% КПД обычных газовых котлов. Электрический котел также производит более качественный пар и устраняет необходимость в влагоотделителях в линиях.Затраты на техническое обслуживание намного ниже, чем у его газовых аналогов.

HVJ также позволяет объектам пользоваться преимуществами непиковых тарифов на электроэнергию, производя пар в это время с гораздо меньшими затратами. Системы управления позволяют отслеживать и анализировать использование энергии, а также позволяют вносить коррективы для повышения эффективности. Он идеально подходит для стратегий смены топлива. Фактически, некоторые коммунальные предприятия внедрили программы, которые будут оплачивать установку оборудования котлов HVJ, чтобы позволить компаниям начать эффективные программы перехода на другой вид топлива.Для получения более подробной информации напишите нам по электронной почте.

Это одна из самых замечательных инноваций в отрасли.

Основные преимущества

▪ Более низкие установленные капитальные затраты
▪ Меньше размер
▪ Несколько запатентованных запасных частей
▪ Нижние затраты на техническое обслуживание
▪ Более высокая надежность
▪ Меньшее количество водоподготовки
▪ Более низкое страхование эксплуатации
▪ Более быстрый запуск
▪ Полная модуляция от 0 до 100% выходного сигнала
▪ Отсутствие возможного повреждения от удара «холодной водой»
▪ Более высокая эффективность — 99. 5 % при 100 % производительности
– не будет снижаться со временем
– исследования/тесты производительности не требуются
▪ Быстрая реакция на колебания нагрузки
▪ (изменение производительности 0–100 % менее чем за 5 секунд)
▪ Лучшее качество пара (99,5 % Чистый)
▪ Отсутствие возможных повреждений из-за состояния «низкого уровня воды»
▪ Отсутствие вероятности «катастрофического» отказа
(т. е. взрыва у камина)
▪ Экологичность – отсутствие продуктов горения

Заслуживающие внимания установки котлов HVJ

▪ 3M
▪ Anmed Medical
▪ Ткань
▪ Capsugel / Pfizer
▪ Delta ToC
▪ Gold-Kist
▪ Hoi Mor
Industry
▪ IBM
▪ Kerr-MCGEE
▪ PURDE POWER
▪ Metrolina
Tromshouses
▪ Mar-Jac Poultry
▪ Nestle
▪ Princess Cruises
▪ Quantegy
▪ Rock-Tenn
▪ R.Р. Доннелли
▪ Слей Балк
Терминал
▪ Тайсон
▪ Ригли

   Высоковольтный электродный котел HVJ

Высоковольтный котел — Flex Power Solutions

Улучшенный электродный котел ИННОВАЦИИ

Пар высокого давления

Котел высокого давления

PARAT может способствовать сокращению выбросов NOx и CO2 для крупных промышленных компаний за счет замены котлов, работающих на ископаемом топливе, на чистое электрическое производство пара с расчетным давлением до 85 бар изб. Это изменит правила игры в деле обезуглероживания мощного производства пара.

Нулевая нагрузка

Компания PARAT разработала НОВОЕ решение, гарантирующее нулевую нагрузку (подана заявка на патент) для наших электродных котлов в режиме ожидания. Котел потребляет нулевую мощность при все еще подключенном главном выключателе, что является превосходным решением для регулирования сети.

Комбинация горячей воды и пара

Электродный котел PARAT СЕЙЧАС может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева.Это делает котел очень гибким для любого типа центрального отопления, нуждающегося как в горячей воде, так и в паре.

Морская электрификация

PARAT Halvorsen играет важную роль в электрификации Северного моря и получила первые заказы на проекты 2×12 МВт Johan Sverdrup и 2×17 МВт (EX) Edvard Grieg. Оба проекта будут электрифицированы от береговой энергии и значительно сократят выбросы. PARAT поставит полные блоки «под ключ», спроектированные, изготовленные и собранные в Флеккефьорде, Норвегия.Мы являемся квалифицированным поставщиком Power to Heat с отличными решениями для EX-сертифицированных наружных установок на платформах и судах FPSO.

Сокращение времени установки

PARAT Halvorsen не только проектирует и производит котлы. Перед поставкой котла мы можем протестировать его со всем оборудованием «под ключ», первичным контуром и системой ПЛК, чтобы убедиться, что конечный покупатель получит плавный запуск и сократит время установки.

Мощность для обогрева электродным котлом PARAT

ПАРАТ; котлы с 1920 года

Наш электродный котел был спроектирован и разработан нашими штатными инженерами и производится в нашей мастерской в ​​Норвегии с 1990 года. Электродные котлы PARAT очень надежны и в настоящее время являются предпочтительным решением Power to Heat во всем мире. Благодаря нашему многолетнему опыту мы поставили первые в мире паровые котлы, предназначенные для регулирования электросетей.

Горячая вода и пар

Электродный котел поставляется как в водогрейном, так и в паровом исполнении.Возобновляемая энергия может использоваться в паровых сетях и сетях централизованного теплоснабжения. Электродный котел также является ценным резервным котлом.

Регулирование сети

Растущее производство возобновляемой энергии солнца и ветра все чаще дает избыточную мощность в сети. Эту мощность необходимо использовать для того, чтобы стабилизировать частоту тока на уровне 50 Гц. Это называется регулированием частоты сети.

Постановление об электросетях

Увеличение выработки электроэнергии ветровыми и солнечными системами создало потребность в быстром регулировании частоты электрических сетей.Электродный котел PARAT можно использовать для первичного регулирования с временем отклика менее 30 секунд от минимальной до полной нагрузки. Преобразование электрической энергии в тепловую позволяет накапливать возобновляемую энергию в периоды перепроизводства. Это позволяет возобновляемым источникам энергии работать непрерывно, а экологически чистая энергия заменяет ископаемое топливо.

Электродный котел PARAT обеспечивает наиболее компактное и экономичное преобразование энергии в тепло и является превосходным решением для регулирования сети.Компания PARAT Halvorsen разработала первый быстродействующий электродный котел, способный переключаться из режима ожидания в режим полной нагрузки за 30 секунд.

Нулевая нагрузка

Компания PARAT разработала НОВОЕ решение, гарантирующее нулевую нагрузку (подана заявка на патент) для наших электродных котлов в режиме ожидания. Котел потребляет нулевую мощность при все еще подключенном главном выключателе, что является превосходным решением для регулирования сети.

Резервный котел

Поскольку в будущем электроэнергия будет доступна в качестве конкурентоспособного топлива, электродный котел PARAT также будет ценным резервным котлом в случае поломки в котлах, работающих на топливе, или в системе распределения топлива. Никакие другие типы котлов не могут быть готовы от холодного состояния до полной нагрузки за 5 минут.

Цена низкой мощности

Даже в странах, где возобновляемые источники энергии еще не получили широкого распространения в электросетях, электродный котел можно использовать в периоды с низкими ценами на электроэнергию, т.е. в ночное время и в выходные дни

.

Типовые кривые регулирования SRL в Infraserv Höchst, Франкфурт.

Решения для пара

Электродный котел PARAT — это ведущее в мире решение для высоковольтных электродных паровых котлов.С диапазоном давления пара от 6 до 85 бар и мощностью до 60 МВт у вас есть решения для производства пара малой и большой производительности. Это идеальный котел для замены ваших паровых котлов, работающих на ископаемом топливе, на чистое электрическое тепло.

Пар образуется в воде между электродами. Система внутренней циркуляции подает воду к электродам в соотношении 10:1 для испарения. Выход контролируется дроссельной заслонкой, которая регулирует уровень в верхней камере.

Пар скапливается в верхней части сосуда высокого давления и выпускается через главный паровой клапан. Если давление пара превышает установленное значение, мощность автоматически снижается.

Важным параметром, связанным с оптимальной работой котла, является проводимость воды. Проводимость постоянно контролируется, чтобы обеспечить правильную мощность котла. Когда проводимость превышает выбранную уставку, инициируется автоматическая продувка.

Пар высокого давления

Электродный котел СЕЙЧАС может поставляться как паровой котел высокого давления. Мы разработали котел с расчетным давлением до 85 бар и мощностью 30 МВт на единицу от 6-24 кВ. Это первый в мире современный электродный паровой котел высокого давления. Используя эту технологию вместо котлов, работающих на ископаемом топливе, вы сможете значительно сократить выбросы.

Комбинация горячей воды и пара

Электродный котел PARAT может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева.Это делает котел очень гибким для любого центрального отопления, где требуется как горячая вода, так и пар.

Супернагрев

Электрические пароперегреватели могут поставляться отдельно с низковольтным питанием.

Горячая вода

Сеть централизованного теплоснабжения всегда будет иметь возможность получать избыточную мощность от возобновляемых источников энергии. Это идеальный котел для замены ваших водогрейных котлов, работающих на ископаемом топливе, на чистое электрическое тепло.

При установке теплоаккумулирующего бака появляется возможность получать большое количество энергии при получении сигнала для регулирования сети. После этого энергия может быть высвобождена из бака, когда клиенту нужно тепло. Горячая вода образуется за счет циркуляции котловой воды через верхнюю камеру, где установлены электроды. Резервуар котла находится под давлением азота, и из-за относительно небольшого объема воды котел также действует как расширительный бак.

Если температура, подаваемая клиенту, превышает заданную, мощность котла автоматически снижается. Мощность регулируется дроссельным клапаном, который регулирует уровень в верхней камере котла. Важным параметром, связанным с оптимальной работой котла, является проводимость воды. Благодаря оптимальной конструкции электродов проводимость воды остается постоянной, что позволяет свести потребление воды к минимуму.

В поставку могут входить трубопроводы, регулирующий клапан и теплообменник для подачи тепла в контур централизованного теплоснабжения.

Комбинация горячей воды и пара

Электродный котел PARAT может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент), с автоматическим переключением режима нагрева. Это делает котел очень гибким для любого центрального отопления, где требуется как горячая вода, так и пар.

Принципиальная схема системы горячего водоснабжения электродного котла.

Технические характеристики

Коды дизайна

Мы поставляем котел с маркировкой CE в соответствии с PED/2014/68/EU с кодом котла EN 12953.Другие коды дизайна по запросу. Электродный котел также доступен в версии EX для установки во взрывоопасных зонах зоны 2. Соединительная ячейка среднего напряжения разработана в соответствии со стандартом EN 61936 для силовых установок.

Принципы котла

Котел состоит из внешней и внутренней емкости. Внутрь внутреннего контейнера, электрически изолированного от внешней оболочки, погружены электроды. Котел рассчитан на 6 — 24 кВ.Тепло генерируется омическим сопротивлением в воде между электродами. Котел действует как чистое омическое сопротивление в главной цепи. Вода и внутренний контейнер образуют изолированную нулевую точку в звездообразном соединении между электродами. PARAT использует эту успешную концепцию электродов с 1993 года. Благодаря геометрии электродов поток тока настолько мал, что электроды не изнашиваются.

Система управления

Мы использовали наш опыт для разработки современной и надежной системы управления котлом на платформе Siemens S7 Fail-safe PLC, которая проста в использовании.Котел также доступен с системой дистанционного контроля PARAT. Это позволяет осуществлять удаленный мониторинг котельной через Интернет из любой точки мира. Это также включает онлайн-устранение неполадок и обновление управляющего программного обеспечения из сервисного центра PARAT в Норвегии. Инструментарий может поставляться как 1oo2 или 2oo3.

Размеры

Электродный котел — очень компактный агрегат. Даже котел мощностью 60 МВт нормально впишется в существующую котельную.Корпус котла в стандартной комплектации изолирован минеральной ватой 2×75 мм и облицован алюминиевыми листами с порошковым покрытием. Визуальные части окрашены.

Внешние размеры котла даны для котлов с сетевым регулированием, включая изоляционную оболочку. Мы оставляем за собой право вносить изменения:

Паровой котел:

Мощность (МВт)	0-5	0-15	0-30	0-45	0-60
Пар (т/ч)	7,5	22,5	45	67,5	90
Г (мм)	2. 100	2,350	3.000	3.600	3.700
В (мм)*	4.800	5.800	6.700	7.000	7.400
Транспортный вес (кг)	6.500	8.000	13.500	20.000	23.000
Рабочий вес (кг)	8.500	11.000	21. 500	34.000	38.000
Испытательный вес (кг)	13.800	21.000	38.500	60.000	66.000

Вес указан для расчетного давления 16 бар изб.Размер исходя из 10кВ. Пар основан на температуре питательной воды 100°C. Могут произойти изменения.

*Если циркуляционные насосы расположены на одном уровне с котлом, необходимо добавить дополнительную высоту для кавитационного запаса насоса.

Водогрейный котел:

Мощность (МВт)	0-5	0-15	0-30	0-45	0-60
Г (мм)	2. 100	2.350	2.700	3.100	3.500
В (мм)	4.500	5.300	5.800	6.400	6.550
Транспортный вес (кг)	4.500	6.000	9. 500	15.000	16.000
Рабочий вес (кг)	7.000	9.500	14.000	24.500	25.000
Испытательный вес (кг)	12.500	17.500	26.500	40. 700	46.000

Вес указан для расчетного давления 6 бар изб. Размер исходя из 10кВ. Могут произойти изменения.

Загрузить брошюру о продукте

Скачать брошюру

Следующие шаги

Свяжитесь с нашим операционным менеджером Хелен О’Салливан, чтобы организовать бесплатную консультацию для вашей компании.

Телефон: +353 (0)87 61

Электронная почта: [электронная почта защищена]

Электродный котел Определение | Law Insider

Относится к

Электродный котел

Датчик означает любое измерительное устройство, которое не является частью самого транспортного средства, но устанавливается для определения параметров, отличных от концентрации газообразных и твердых загрязнителей и массового расхода выхлопных газов.

Насос означает устройство, используемое для повышения давления, привода или увеличения расхода потоков жидкости в закрытых или открытых трубопроводах.

Electrolux означает Electrolux Home Products Pty Ltd, 163 O’Riordan Street, Mascot NSW 2020, ABN 51 004 762 341 в отношении устройств, приобретенных в Австралии, и Electrolux (NZ) Limited (совместно именуемые «Electrolux») из 3-5 Niall Burgess Road, Mount Wellington, в отношении Бытовых приборов, приобретенных в Новой Зеландии;

Фильтр означает материал, помещенный в полезный пучок для преимущественного поглощения выбранных излучений.

Узел рентгеноскопического формирования изображения означает подсистему, в которой фотоны рентгеновского излучения создают набор рентгеноскопических изображений или рентгенографических изображений, записанных с приемника рентгеноскопического изображения.Он включает в себя рецепторы изображения, электрические блокировки, если таковые имеются, и конструкционный материал, обеспечивающий связь между приемником изображения и блоком диагностического источника.

Изготовление означает составление данных или результатов и их регистрацию или отчетность.

Микропивоварня означает пивоварню в Соединенных Штатах или в США

Противодавление означает любое повышение давления в нижестоящей системе трубопроводов (вызванное насосом, приподнятым резервуаром или трубопроводом, давлением пара и/или воздуха) над водой давление подачи в точке, которая может вызвать или склонна вызвать изменение нормального направления потока.

Протез означает искусственное устройство, которое заменяет недостающую часть тела.

Нож с выкидным лезвием означает нож, содержащий лезвие или лезвия, которые открываются автоматически при отпускании пружины или аналогичного устройства.

Гидравлический разрыв пласта означает гидроразрыв подземных горных пород, включая сланцевые и несланцевые пласты, с помощью искусственных флюидных технологий с целью стимулирования добычи нефти, природного газа или других подземных углеводородов.

Дизельное топливо означает, только в отношении Статьи 4, жидкий нефтепродукт, который соответствует спецификациям стандарта Американского общества по испытаниям и материалам D-975-94, «Стандартные спецификации для дизельного топлива» с поправками от 15 апреля 1994 г. ( и никаких будущих поправок или изданий), который включен посредством ссылки и хранится в Департаменте и Канцелярии Государственного секретаря.

Диаметр означает наибольший размер, измеренный под прямым углом к ​​линии от стебля до конца цветка вишни.

Автоинъектор адреналина означает устройство для немедленного самостоятельного введения или введения другим обученным лицом отмеренной дозы адреналина человеку с риском анафилаксии.

Оксиды азота означает все оксиды азота, за исключением закиси азота, измеренные методами испытаний, изложенными в части 60 40 CFR.

Модули означает базовые модули и расширенные модули.

Бачок гидравлического подъемника означает бак, содержащий гидравлическую жидкость для механической системы с замкнутым контуром, в которой используется сжатый воздух или гидравлическая жидкость для приведения в действие лифтов, лифтов и других подобных устройств.

Водород означает самый легкий из всех газов, встречающийся главным образом в сочетании с кислородом в воде; он существует также в кислотах, основаниях, спиртах, нефти и других углеводородах.

Аэрозольный клей означает любой клей, упакованный в виде аэрозольного продукта, в котором распылительный механизм постоянно находится в баллончике одноразового использования, предназначенном для ручного нанесения без необходимости использования вспомогательных шлангов или распылительного оборудования. Аэрозольные клеи включают аэрозольные клеи специального назначения, аэрозольные клеи и клеи для распыления паутины.

Волокно означает стеклянную нить или нити, которые защищены буферной трубкой с цветовой кодировкой и которые используются для передачи сигнала связи по стеклянной нити в виде световых импульсов.

крепежное устройство, приводимое в действие взрывным устройством означает инструмент, который приводится в действие зарядом взрывчатого вещества и который используется для забивания болтов, гвоздей и аналогичных предметов с целью обеспечения фиксации;

Фильтрация из диатомита означает процесс, приводящий к удалению значительного количества твердых частиц, при котором (i) предварительный слой фильтрующего материала из диатомита осаждается на опорную мембрану (перегородку) и (ii) вода фильтруется путем прохождения через осадок на перегородке, дополнительный фильтрующий материал, известный как питание для тела, постоянно добавляется в питательную воду для поддержания проницаемости осадка на фильтре.

Нематода означает беспозвоночных животных типа nemathelminthes и класса nematoda, то есть несегментированных круглых червей с удлиненным, веретеновидным или мешковидным телом, покрытым кутикулой и обитающих в почве, воде, растениях или частях растений; также могут быть названы nemas или угорь.

Пожарный означает пожарного-добровольца или штатного штатного сотрудника любой пожарной части штата Оклахома, получающего оклад; и

Жидкость означает материал или вещество, которое течет или движется в полутвердом, жидком, шламовом, газообразном или в любой другой форме или состоянии.

Клей для пенополистирола означает аэрозольный клей, предназначенный для приклеивания пенополистирола к основаниям.

Новая гибкость для системы электроснабжения // Электродный котел — разумный вклад в переход к энергетике в Германии // Уникальное сочетание электроэнергии из возобновляемых источников, тепла и шахтного газа в Германии: STEAG GmbH

Новая гибкость для системы электроснабжения // Электродный котел — разумный вклад в переход к энергетике в Германии // Уникальное сочетание электроэнергии из возобновляемых источников, тепла и рудничного газа в Германии

Эссен/Фёльклинген-Фенне. Тобиас Ганс, христианско-демократический министр-президент земли Саар, запустил электродный котел мощностью 20 мегаватт на электростанции STEAG GmbH в Фёльклинген-Фенне. Создавая электродный котел, энергетическая компания из Эссена вносит полезный вклад в решение проблем перехода к энергетике в Германии. Электродный котел быстро и эффективно преобразует избыточную электроэнергию в аккумулируемое тепло. На участке Фёльклинген-Фенне уже давно объединены сети отопления и шахтного газа.Теперь электричество также должно быть подключено. Проект финансируется Федеральным министерством экономики и энергетики Германии (BMWi) в рамках демонстрационной исследовательской программы DESIGNETZ.

Йоахим Румштадт, председатель правления STEAG GmbH, говорит: «В этом исследовательском проекте мы движемся к более тесному объединению в сеть секторов электроэнергии, тепла и добываемого газа и, таким образом, их более гибкому и разумному использованию. Это вклад, которому до сих пор уделялось мало внимания, но он имеет отношение к успеху энергетического перехода. «Расширенная энергетическая интеграция предназначена для компенсации в будущем связанных с погодой колебаний, которые неизбежно возникают при производстве электроэнергии из возобновляемых источников. Использование избыточной электроэнергии по отрицательной цене в секторе теплоснабжения значительно более рентабельно, чем все другие технические альтернативы.

Министр-президент Тобиас Ганс нажал «красную кнопку» во время визита в Фёльклинген-Фенне и, таким образом, официально дал старт работе над исследовательским проектом: «Эти инвестиции делают Саар более перспективным в качестве источника энергии.Он является частью демонстрационного проекта DESIGNETZ, который стартовал 1 января 2017 года и продлится четыре года. В Северном Рейне-Вестфалии, Рейнланд-Пфальце и Сааре он иллюстрирует способы использования ориентированного на будущее, безопасного и эффективного энергоснабжения в качестве практического ориентира для перехода к энергетике. Проект, который является частью программы финансирования «SINTEG» Федерального министерства экономики и энергетики, может привлечь проектный консорциум из 46 опытных партнеров из энергетической отрасли, обрабатывающей промышленности, исследований и разработок».

Базовая технология электродного котла уже зарекомендовала себя на практике. «Что нового, так это то, что электродный котел тестируется в сочетании со многими другими системами», — говорит Ларс Веннинг, руководитель проекта по электродным котлам. К ним относятся резервуар для хранения централизованного теплоснабжения, две установки, работающие на каменном угле, с отводом от централизованного теплоснабжения, ТЭЦ, работающая на шахтном газе, с отводом от централизованного теплоснабжения, газовый котел, крупномасштабная аккумуляторная система и газовая турбина.

Функционал электродных котлов
В электрокотле вода нагревается за счет электричества при силе тока более 1000 ампер.Электрический ток напрямую нагревает воду – при напряжении более 10 000 вольт. Для сравнения, стандартная бытовая розетка в Германии обеспечивает напряжение 230 вольт и силу тока до 16 ампер. Электроды, проводящие ток, расположены во внутреннем, втором баке котла, который полностью изолирован от наружной стены. Поскольку тепло вырабатывается потоком тока непосредственно в воде, в относительно компактном устройстве может быть получена высокая тепловая мощность. В то время как внутри электродного котла возникают высокие токи и напряжения, снаружи практически ничего не видно и не слышно о работе системы, даже при полной нагрузке.

Демонстрационный проект DESIGNETZ
Около 95 процентов электростанций, вырабатывающих электроэнергию из возобновляемых источников энергии, подают электроэнергию непосредственно в распределительную сеть. Связанная с этим нестабильность также увеличила требования, предъявляемые к распределительной сети. По этой причине необходимы новые решения, чтобы обеспечить надежное и безопасное снабжение населения электроэнергией в будущем. Цель DESIGNETZ — разработать необходимый фреймворк и новые решения.Как один из 47 партнеров из бизнеса, промышленности и исследований, STEAG делится своим огромным опытом, накопленным за более чем 80 лет успешной деятельности в энергетической отрасли. В Сааре это электродный котел мощностью 20 мегаватт и накопительный бак централизованного теплоснабжения. DESIGNETZ является одним из пяти проектов в рамках программы финансирования «Schaufenster Intelligente Energie — Digitale Agenda für die Energiewende» (SINTEG), которая финансируется BMWi. В рамках этой программы финансирования разрабатываются и демонстрируются в крупных «показательных регионах» переносимые типовые решения для безопасного, экономичного и экологически безопасного энергоснабжения со 100-процентным производством электроэнергии из возобновляемых источников.

Отрицательные цены на электроэнергию
Отрицательные цены на электроэнергию возникают, когда предложение электроэнергии превышает спрос.С энергетическим переходом все больше и больше электроэнергии производится из энергозависимых возобновляемых источников энергии. Однако количество электроэнергии, производимой ветром или солнцем, нельзя точно предсказать. Когда дует сильный ветер, как во время бури, внезапно вырабатывается большое количество электричества. Если при этом потребляется лишь небольшое количество электроэнергии, высокий уровень предложения совпадает с низким спросом. Это приводит к отрицательным ценам на электроэнергию. В этих условиях покупателю платят за количество электроэнергии, которую он покупает, тогда как производителю приходится доплачивать, когда он продает свою электроэнергию.

Парат Халворсен выходит на энергетический рынок Великобритании и демонстрирует онлайн-решения для экологически чистых котлов

PARAT Halvorsen AS , норвежский поставщик паро- и теплоэнергетических систем для наземной промышленности, судоходства и оффшорных применений, продемонстрирует свои инновационные технологии на престижной выставке All-Energy Exhibition 2018, которая пройдет в Глазго в SEC Center в начале Мая. Этот шаг является ключевым шагом в стратегии компании по нацеливанию на энергетический рынок Великобритании в 2018 году и следует за чередой успешных заказов по всей Европе.

«Мы считаем, что наши высоковольтные электродные котлы обладают огромным потенциалом на рынке Великобритании, и выставка All-Energy предоставляет нам большие возможности как на выставке, так и на конференции. Лучшего момента быть не может», — заявляет Мартин Лёвланд, технический директор PARAT Halvorsen, который принимал непосредственное участие в разработке новейших котельных систем компании.

Котельные технологии компании имеют широкий спектр применения — от регулирования частоты сети на национальном или региональном уровне до эффективного использования избыточной энергии на отдельных промышленных объектах и ​​морских установках.Компании, у которых есть периодическая потребность в высоких уровнях мощности, часто должны постоянно платить за это требование, даже если их обычные потребности в энергии могут быть намного меньше. Котельные установки PARAT Halvorsen позволяют использовать избыточную энергию для других нужд или потенциально предоставлять ее третьим сторонам.

Лёвланд объясняет, что нормативы в области энергетики сложны и широко варьируются от одной страны к другой, но недавно энергетические компании столкнулись с аналогичными проблемами. Раньше их заботой было наличие достаточного количества энергии для удовлетворения всплесков спроса на электроэнергию. Теперь их задача состоит в том, что делать с избыточной мощностью, которая часто доступна при низком спросе. Правительства также хотят максимально использовать энергию, вырабатываемую из устойчивых источников, независимо от преобладающего уровня спроса на энергию.

«Наши котлы обеспечивают эффективное использование избыточной энергии в периоды низкой потребности в энергии. Они гарантируют, что обычные электростанции продолжают работать при стабильной нагрузке, без длительных и дорогостоящих отключений или необходимости запуска больших генераторов для сброса избыточной мощности без уважительной причины», — говорит Лёвланд.«Также имеет смысл максимально использовать устойчивые источники энергии, такие как ветер, солнце и волны, а не отключать такие источники, когда спрос на энергию низкий. Будучи одним из ведущих рынков возобновляемой энергии в Европе, а также обладая значительным предложением традиционных мощностей по выработке электроэнергии на основе ископаемого топлива, Великобритания представляет собой фантастическую возможность для нас».

Требования заказчиков, как правило, довольно специфичны, а отдельные области применения различаются, но Лёвланд подчеркивает, что котлы компании легко адаптируются к потребностям системы.Недавние установки в Европе включали высоковольтный электродный котел мощностью 10 МВт для A2A Calore & Servizi, крупнейшей итальянской компании централизованного теплоснабжения. Котел, который должен быть запущен в конце января 2018 года, будет использоваться для регулирования пиковой нагрузки и сети в Милане. Между тем, первый электродный котел в Чешской Республике недавно был введен в эксплуатацию в энергосистеме «Шкода Энерджи» на теплоэлектростанции в Млада-Болеславе. Котел PARAT Halvorsen мощностью 15 МВт подает тепло в систему централизованного теплоснабжения и обеспечивает буфер во время пиковых нагрузок в энергосистеме общего пользования.

PARAT Электродные котлы Halvorsen сами по себе отличаются «зелеными» характеристиками. Их компактный дизайн означает небольшую занимаемую площадь даже для самых больших блоков. Они не загрязняют окружающую среду, используют только воду для производства пара и тепла и не имеют движущихся частей. Поэтому они дешевы в эксплуатации и имеют длительный срок службы. Котлы, доступные в диапазоне мощности от 5 МВт до 60 МВт и напряжения от 6 кВ до 24 кВ, могут быть запущены на полную мощность всего за 30 секунд, что делает их мгновенным решением для непредвиденных потребностей в электроэнергии.

Установка и обслуживание электродов проводимости котла

Поддержание
качество воды и проводимость в вашем котле чрезвычайно важны. Узнайте, как правильно установить и поддерживать проводимость вашего котла
электрод поможет повысить производительность вашего котла. Избегайте чрезмерного
продувки сэкономят воду и химикаты и могут увеличить общий срок службы
ваша система.

Установка проводимости котла
Электрод

Ниже приведены ключевые моменты, которые помогут обеспечить правильную работу при
установка электрода проводимости котла.

1. Убедитесь, что уровень воды в
   котел находится не менее чем на 4-6 дюймов выше линии поверхностной продувки.
2. Поддержание заводского
   рекомендуемый внутренний диаметр трубы без ограничения потока от запорного клапана к электроду.
   Сведение к минимуму использования тройников, клапанов, колен или соединений между котлом и
   электрод поможет свести к минимуму возможность испарения пробы воды.
3. Установить полное ручное закрытие порта
   запорный клапан на котле, чтобы электрод можно было снять и очистить.Обязательно
   расстояние между клапаном и электродом должно быть как можно короче.
4. Установите электрод сбоку
   ответвление тройника на горизонтальном участке трубы. Это сведет к минимуму захват
   пара вокруг электрода и позволит любым твердым частицам пройти.
5. ДОЛЖНО быть ограничение потока
   после электрода и/или регулирующего клапана для обеспечения противодавления. Этот поток
   ограничением будет либо регулирующий клапан, либо диафрагменное соединение. Количество
   ограничения потока также повлияет на скорость продувки и должно
   размер соответственно. Обратитесь к рекомендациям производителя по размеру.
6. Установите шаровой кран с электроприводом
   или электромагнитный клапан в соответствии с инструкциями производителя.
7. Для достижения наилучших результатов совместите отверстие
   в электроде проводимости так, чтобы направление потока воды было через
   дыра.

Обслуживание электродов проводимости

Калибровка

Калибровка
датчика проводимости имеет решающее значение для поддержания надлежащих циклов
концентрация в вашем котле.То
Самый простой и эффективный способ откалибровать пробник — это выборочно проверить
датчик проводимости котла с калиброванным ручным измерителем. Измеритель калибруется с использованием проводимости
стандарт.

Возьми
ручное считывание несколько раз в неделю и сравнение его с проводимостью
зонд. Если показания отклоняются более
10%, необходима калибровка.
Фактический метод калибровки зависит от вашего контроллера. У большинства есть возможность сделать одну точку
калибровка процесса.Следовать
инструкции для вашего контроллера и введите показания ручного теста.

Очистка

Если
вам трудно откалибровать датчик или показания между датчиком
и ручная проверка являются излишними, может потребоваться очистка датчика.

Для
удаление накипи или отложений железа, погружение в разбавленный раствор соляной или галловой кислоты и
тщательно промыть.
За
масла (включая отпечатки пальцев!) смываются моющим средством.

После
очистки, может потребоваться повторная калибровка электрода.

Поиск и устранение неисправностей

Низкий
или нестабильные показания электропроводности могут быть вызваны различными условиями. То
ниже приведены рекомендации, и, как всегда, обратитесь к руководствам по вашему оборудованию для
рекомендации производителя.

1. Попробуйте почистить и повторно откалибровать электрод.
2. Проверьте, мигает ли образец. Закрыть
   клапан после электрода.Если показания поднимаются и стабилизируются более
   следующие несколько минут, скорее всего, образец будет мигать.
3. Проверьте установку производителя
   рекомендации по правильной установке электрода. Ключ
   необходимо проверить расстояние между электродами и отключенной продувкой поверхности
   клапан, минимальные фитинги между запорным клапаном и электродом, размер трубы
   (без ограничений) и настройка дроссельного клапана.

Если электрод чистый, проба не мигает и индикатор
сантехника исправна, но электропроводность показывает неправильно, выполните
следующие шаги.

1. Снимите электрод и поместите его в стакан с
   котловой воды с известным значением электропроводности. Примечание. Некоторые контроллеры будут считывать
   проводимость только при «выборке». Если контроллер установлен в
   Режим «прерывистой выборки», вы должны инициировать режим выборки для
   контроллер, чтобы начать считывание проводимости.
2. Если показания электропроводности соответствуют образцу,
   соедините проволокой стакан с водой и трубу.Если проводимость
   изменение значения (обычно ниже), есть контур заземления и может быть
   проблема с проводкой электродов. Обратитесь за помощью к производителю.
3. Если
   установка удовлетворительная, следующим шагом будет проверка электрического
   проводка.

Другие возможные проблемы

Электрод
утечка: Иногда из-за электрода могла протекать котловая вода в
внутренности электрода.Внимательно осмотрите электрод и распределительную коробку.
на наличие признаков утечки.

Температура
элемент: Если проблема связана с показаниями температуры, следуйте
Инструкции производителя по тестированию карты кондиционирования, электрода и
сенсорная карта контроллера. Вариантов проблемы несколько,
выполнение нескольких простых тестов поможет вам определить, где именно проблема
является.
