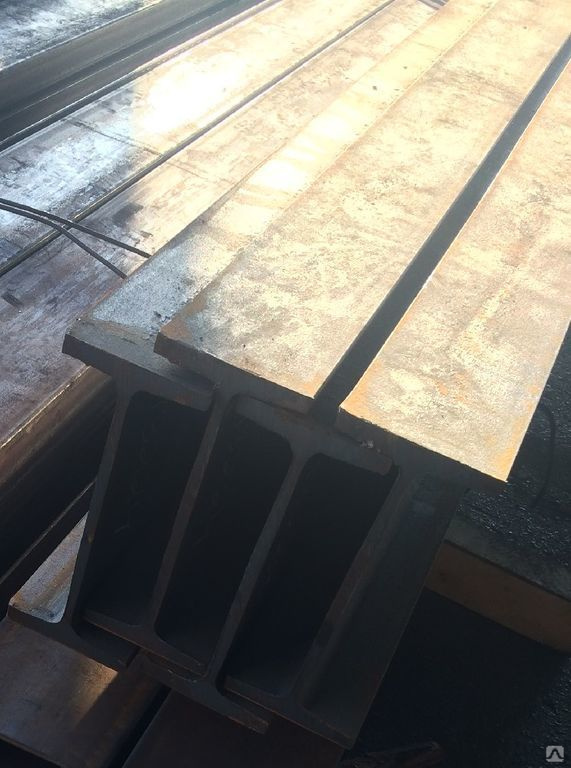

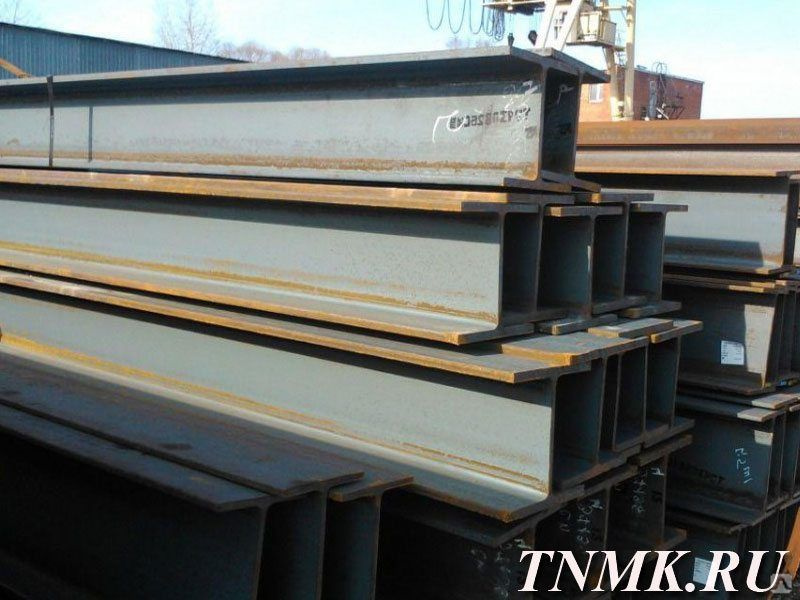

Общие сведения

Использование двутавровой балки в строительстве не случайно, металлический материал производится специально. Кроме металла может выпиливаться из деревянного основания, состоящий из сочинения и двух продольных балок, конструкция похожа на букву “н”.

Если дословно переводить с латинского языка, то двутавровая балка, будет звучать как “двурогая”.

На заводах изготовителях металлическая конструкция производится из низколегированной стали.

Катается изделие при помощи оборудования с нагревом, применяется двутавр на строительных площадках для укрепления зданий и кровельного материала:

• перекрытия крыш;
• лестничных пролетов при строительстве многоэтажных зданий;
• столбов и высокой архитектуры;
• стальных ферм, гражданского и промышленного назначения;
• для оборудования подземных сооружений, шахты, метро, переходов и т.д.;
• для укрепления железнодорожных вагонов;
• мостов, рельсовых дорог, эстакад и других стальных сооружений.

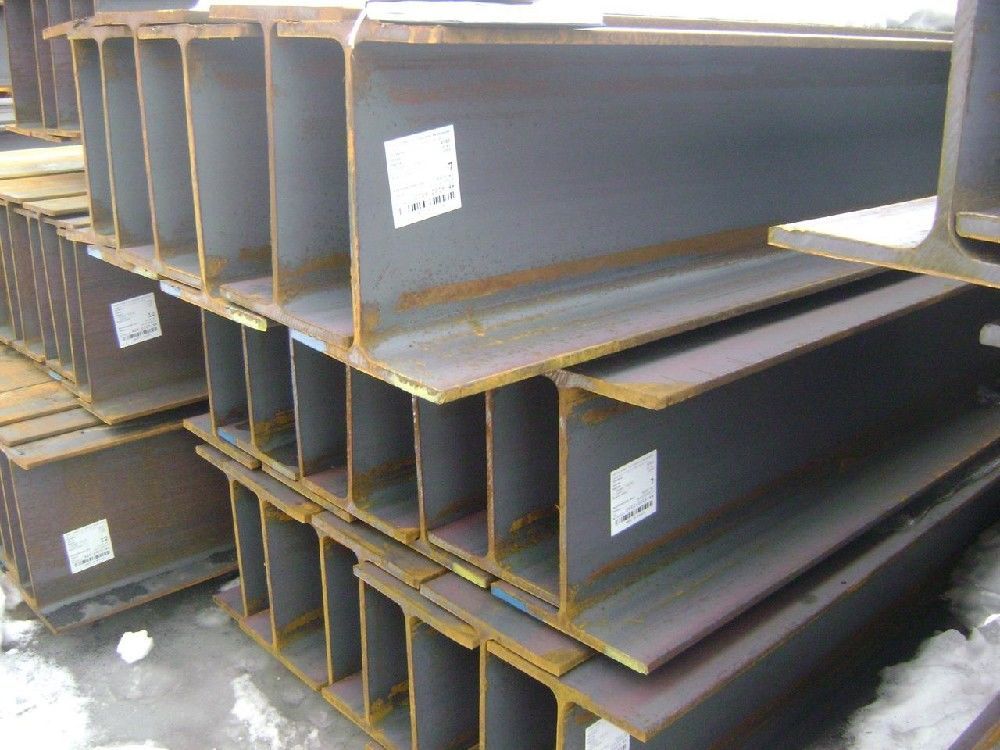

Сортамент и техническое описание

Балки двутавровые имеют различный сортамент. Применение по видам происходит в зависимости от конечного назначения, какую конструкцию будет укреплять стальной материал.

Прокатка делается с параллельной и наклонной полкой, первый считается обычным, а второй специальный. Выпущенный металлический материал маркируется значениями:

• “у” — стальное изделие с узкой полкой;
• “ш” — стальные пласты для высоких нагрузок;
• “д” — двутавровая балка со среднем выступом;
• “к” — предназначены для укрепления столбов и колонной архитектуры, по весу арматура тяжелая, но из всех самая прочная;
• “м” — сталь для сооружений на весу, внутренние грани с наклоном, но не превышают значение в двенадцать процентов;
• “с” — для подземных конструкций, внутренняя сторона наклонена, но не больше ем на шестнадцать процентов.

Если в процессе производства двух последних сортов наклон грани превысил допустимые значения, то материал не отпускается в продажу, а отправляется на переработку.

Все, что связано с укреплением зданий производится под строгим контролем комиссии, погрешности указываются с точностью до миллиметра, допустимые отклонения прописаны в ГОСТе 8239-89.

Изделия маркируются по подлинности значений буквами “б” и “в”, первая означает, что металлопрокат произведен с точными замерами, а вторая, что имеются погрешности.

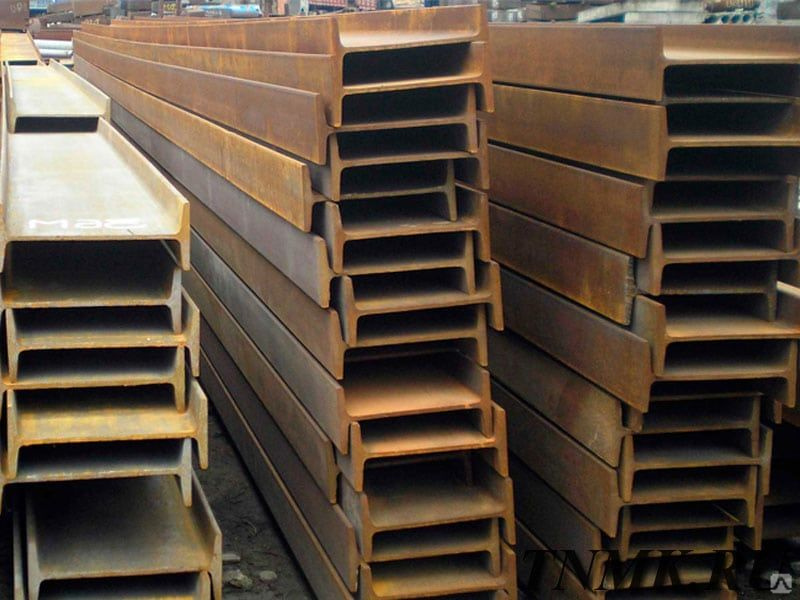

Размеры двутавров

Двутавровые балки изготавливаются на основании ГОСТа 8239-89, там указан не только размер и вес металлопроката, но и соотношение балок друг к другу, в готовом изделии координируют значения:

• поперечное сечение и значения;
• радиус окружности;
• ширина выемок;
• углы наклонов внутренней грани;
• протяженность материала;
• радиусы закругленных полок;
• значения ширины и толщины полок;
• вес балки.

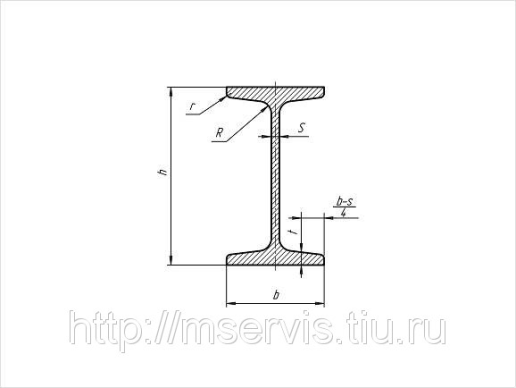

Значения прописаны в таблице ГОСТа 8239-89, если у балки двутавровой маркировка 10, то сечение 12 квадратных сантиметров, а остальная характеристика будет равна:

• значение радиуса во внутреннем закруглении-7 мм;
• значение толщины полки-7,2 мм;
• при длине материала один м, вес — 9,46 кг;
• закругленная полка в радиусе-2,5 мм;
• значение высоты-100 мм;
• значение ширины полок-55 мм;
• значение толщины стенок-4,5 мм.

Если размерный ряд не будет соблюдаться, то конструкция будет ненадежной, угол прогиба стены будет выше или меньше и эксплуатационные свойства здания будут нарушены. Что недопустимо при строительстве как жилых помещений, так и производственных.

По ГОСТу 8239-89 двутавровые балки могут быть площадью от 10 до 140 квадратных сантиметров, каждое изделие имеет маркировку 10, 12, 14, 16 и т.д. Самая крупная балка имеет размеры:

• значение радиуса закругленной части-20мм;
• значение толщины полки по среднему показателю-17,5 мм;
• значение допустимого радиуса выемки-8 мм;
• значение ширины полок-190 мм;
• значение высоты-600 мм;
• значение толщины перемычек-12 мм;
• значение веса-108 кг.

По стандарту металлопрокат режется на заготовки 5-14 м, а значение длины будет зависеть от разреза, по значению площади будет измеряться и протяженность. Если для строительства нужны металлические изделия с другими параметрами, можно это обговорить с поставщиком продукции.

Если изделие выполнено качественно, оно способно выдерживать высокие нагрузки на несущую конструкцию здания. Кроме, того балки невосприимчивы к пожарам, химикатам и повышенной влажности. Сооружение прослужит более ста лет, а использование в строительстве не требует привлечения дополнительных сотрудников, монтажные работы проводятся легко.

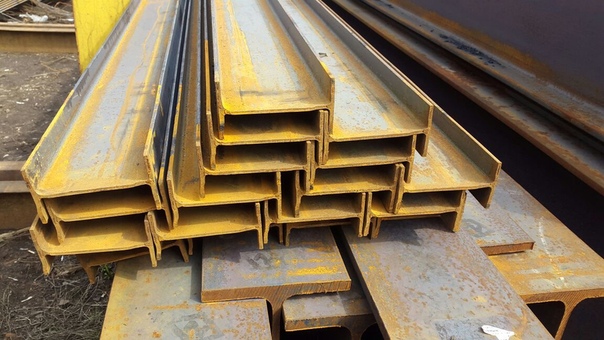

Благодаря технологии производства металлопрокат может быть:

• разного типа и изготавливаться из стального материала разного назначения;
• продукция может быть несимметричная под любой вид сооружения;
• нарезаться металл может разного размера.

Помимо, того, что профильный материал изготавливается для любых строительных объектов, он имеет еще шесть преимуществ.

1. Экономичное стальное изделие-двутавр обеспечивает сооружение надежную и устойчивую конструкцию. Здание не нужно дополнительно укреплять другими арматурами. Другие типы армирующего материала уступают по прочности металлическому двутавру.
2. Металлопрокат имеет небольшой вес, что не влияет на укрепительные свойства, в отличие от квадратных металлических листов, которые тяжелые имеют прогиб при больших нагрузках.
3. Не сгибается и не сжимается, подходит для строительства навесных сооружений.
4. При монтаже материал можно распиливать в нужных местах и сваривать, что ускоряет процесс строительства.
5. Деформация исключена при сильных нагрузках, это позволяет использовать изделие для возведения сложных архитектурных объектов.
6. Легко перевозиться, не нужно нанимать дополнительные грузовые автомобили, материал легкий и удобно укладывается.

Деревянная двутавровая балка

По прочности уступает металлическому материалу, но с способен обеспечить устойчивость каркасному дому или бане. Сокращает время при возведении фундамента и основания сооружения. Подходит для небольших одно или двухэтажных строений, обеспечивает прочность несущим стенам.

Деревянные балки сохраняют тепло и гидроизоляцию, не подвержены деформации при умеренных нагрузках. Легки при монтажных работах, удобно устанавливаются и выдерживают вес конструкции.

При погрузке и выгрузке деревянный материал не рекомендуется бросать, а при перевозке накрывать. Балки экологически чистое изделие, не загрязняют окружающую среду.

Конструкция не крутится, не деформируется, не усаживается и не растрескивается, поэтому для устройства перекрытия, фундамента и мансард материал подойдет.

двутавровая балка по ГОСТу.

Обозначение колонного и другого двутавра. Момент сопротивления и усиление перекрытия

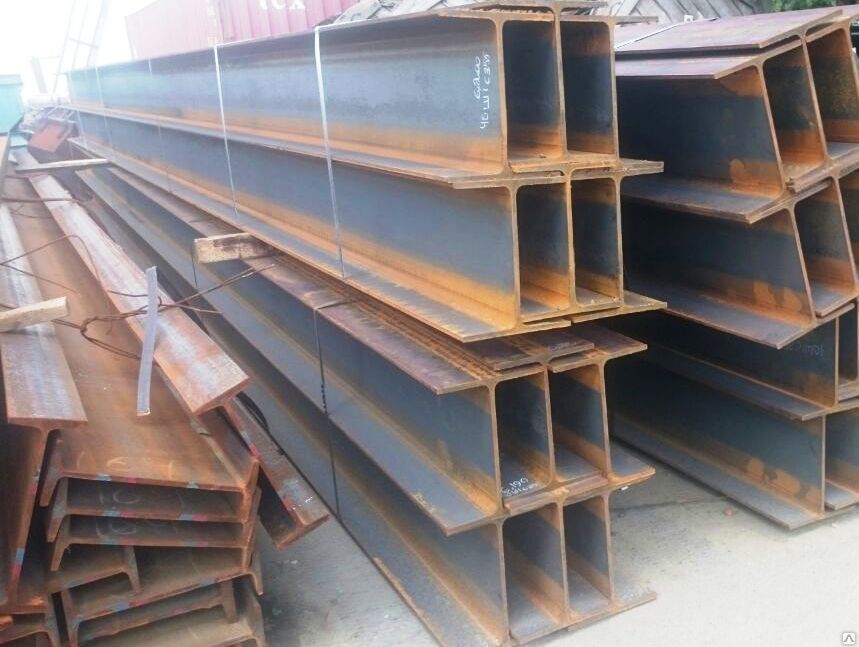

Двутавровая балка – конструктивный элемент, обладающий формой буквы «Н» в поперечном разрезе. Относится к усовершенствованной версии простого тавра. Это как бы два тавровых блока, которые соединили вместе встречно и продольно, расположив полки врозь.

Что это такое?

Выполнение двутавровой балки должно быть строго параллельным: грани не изгибаются и не пересекаются в произвольной форме. Характеристики двутавровой балки таковы, что она отличается от швеллера, имеющего вид укороченной буквы «П». Отчасти двутавр с утолщённой, а не более тонкой, чем боковые полки, стенкой можно получить, сложив вместе главными перемычками друг к другу два швеллерных элемента. Получить двутавр с равным успехом можно из двух Т-образных элементов.

По ГОСТу выполняется двутавровая балка из сталей с низко- и среднеуглеродистым составом.

То же самое относится к легированию, ещё более упрочняющему сталь: насыщение сплава легирующими элементами производится в большем процентном соотношении по массе, чем углеродом – встречаются марки стали, из которых изготавливают швеллеры, с 1-2% содержание хрома, никеля, марганца и молибдена. Эти примеси для тавровых и швеллерных элементов являются основными. А вот наличие вредных примесей – фосфора и серы, делающих сталь более хрупкой, регламентируется специальными ТУ и вспомогательными требованиями ГОСТа.

Особо учитываются двутавровые элементы, на изготовление которых не идёт ни сталь, ни цветмет – деревянные комплектующие.

Они представляют собой сборки из пиломатериалов, изготовленных на основе опилок и клея – простейший композит, который в отличие от натуральной древесины не выкручивает при дальнейшем усыхании. Они не покрываются трещинами волокон, ссохшихся при высушивании и разошедшихся впоследствии с образованием пустот. Крепление таких двутавровых балок осуществляется на отрезки перфолиста, согнутого в уголок и изготовленного из среднелегированной стали. Достоинство деревянного двутавра – относительная лёгкость до 10 раз по сравнению со сталью, недостаток – подверженность обугливанию даже при покрытии пропитками, не поддерживающими самостоятельное пламя.

Разновидности

Алюминиевый двутавр – замена стальному. Он непригоден для создания несущих конструкций. Скорее подойдёт он именно для сооружения вспомогательных, например, перегородок в большом офисном помещении. Момент сопротивления стали, равно как и прочность, упругость, в несколько раз превосходит алюминий. Обусловлена высокая прочность не менее высокой плотностью материала: чем толще и тяжелее элемент, тем большие нагрузки он выдержит.

Сварные конструкции для усиления перекрытия невозможно изготовить без тавровых и швеллерных элементов.

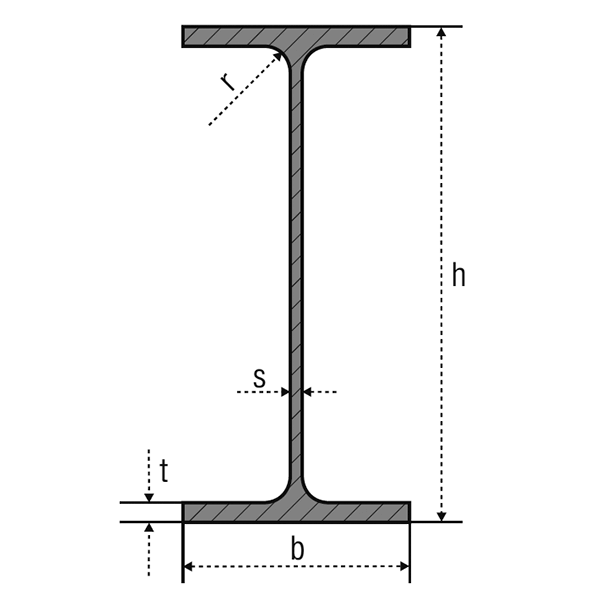

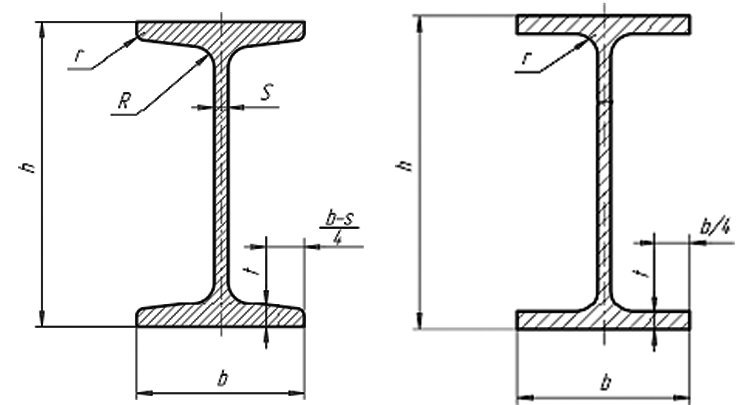

Сечение профиля в разрезе типовых двутавровых балок определённого размера составляет более 10 см2. Прочность, обеспечиваемая таким количеством стали, распределённой по этому сечению согласно ширине полок и главной перемычки элемента достаточна, чтобы отрезок в несколько метров выдержал вес 10 человек, стоящих на этом элементе, без заметного прогиба.

Тавровые и двутавровые элементы, наряду со швеллерными, применяются для организации железобетонных перекрытий, являющихся основой ленточно-монолитного фундамента, залитого с учётом нагрузки от какого-нибудь особенно тяжёлого оборудования. Например, трубо- и прутогибочные станки, чей вес, в свою очередь, достигает тонны и более, а производственная (ударная) нагрузка в процессе основной работы оказывает дополнительное воздействие на такой фундамент, нуждаются в усилении фундаментной плиты не только арматурой, но и балочным профилем.

Двутавровая стальная балка используется при сооружении перекрытий и мостов.

В отличие от российских условий – скажем, в США – применяют широкополочные двутавровые элементы.

Балочные нормальные

Нормально сработанные балки – стандартный параллельно-равнополочный двутавр. Подобно швеллеру, он обладает строгой прямоугольностью торцов в поперечном разрезе. В продольном сечении его ориентиры – продольные края граней – строго прямолинейны и параллельны. Какие-либо специфические характеристики (уклон, закругление, скос стенок) полностью отсутствуют. Ширина полок снаружи и изнутри, соответственно, с каждой из обеих сторон равны по всей длине.

Двутавры балочные с уклоном внутренних полок

Уклон внутренних поверхностей полок в «наклонных» элементах ДТ – условный, не затрагивает расположения и параллельности внешних сторон полочных бортиков.

Достигается это с помощью переменной толщины: чем ближе к продольному краю с каждой из сторон ДТЭ, тем она меньше.

На краях, в пределах последних нескольких миллиметров ширины, она переходит в плавное закругление, снизившись до нуля на границе раздела стали и окружающей такой элемент, либо примыкающей к нему – среды (воздух, бетон, рубероид, древесина и другое).

Свайные

Колонные

Колонный двутавр, подобно квадратной профтрубе, обладает установочными торцами. Это поперечные отбортовки, которыми элементы крепятся при помощи анкеров или приваренной к арматуре перед заливанием бетона шпильки. Во втором случае отрезки шпильки должны расположиться строго параллельно и отстоять друг от друга по углам этих торцовых бортиков, как и в случае с забиванием анкеров.

Вертикальность такой конструкции выставляется строго по уровнемеру и отвесу, а бетонная опора, в которую устанавливаются шпильки или засверливаются анкерные болты, также выверяется строго по горизонтали.

Если допущены погрешности при бетонировании, то целесообразно выполнить стяжку пространства (можно заливную, с «самотёком» затвердевающего состава), либо отшлифовать места установки колонных двутавровых элементов, периодически проверяя уровнемером место установки на соответствие горизонтальности.

Свайные

Свайный двутавр по принципу расположения, монтажа, подготовки к установке горизонтальных балочных элементов напоминает колонный, но не содержит крепёжных горизонтальных торцов. Подобно профтрубе, швеллеру, круглой трубе, сплошным кругу и квадрату, он забивается при помощи копра. Нижний конец, входящий в землю, для ускорения и облегчения забивки в грунт подтачивается до заострённого состояния, что снижает зазубренность и сплющенность противоположного конца элемента при работе ударника.

Другие

Двутавровые балки с параллельными гранями производятся, как ранее отмечалось, с центрально расположенным центром тяжести, не имеющим смещения. Прокатный способ производства – горячекатаная профсталь, обладающая в целом равнопрочной структурой. Стыки между такими ДТЭ выполняются сварными, либо болтовыми – как на монорельсовой линии.

Низколегированные двутавровые элементы не отличаются самой высокой прочностью – на их изготовление идёт всё та же сталь марки Ст3, Ст4 или аналогичная.

По материалу, помимо деревянно-композитных, стальных и алюминиевых, часто встречаются монокомпозитные (однородно-композитные, к примеру, из цельного МДФ-стройматериала), а также пластиковые двутавры. И если однородный композит – композитно-цельнолитой (дву) тавр – может использоваться для построения полноценных вспомогательных несущих конструкций, то пластиковый двутавр скорее напоминает двустороннюю мебельную кромку, которая может быть запрессована между металлическими рейками. Роль пластикового двутавра, особенно мелкого, в придании итоговой прочности конкретному изделию заметно снижена.

Классификация

Двутавр, помимо форм-фактора – поперечного разреза и протяжённости формообразующего профиля, а также типа и разновидности материала, классифицируется по размерам. Типоразмер, обладающий конкретными показателями применённого при изготовлении каждой такой единицы материала, обладает важными характеристиками: толщиной стенок и полок, их шириной и протяжённостью отрезка. Так, двутавр-20 обладает 20-сантиметровой шириной основной стенки-перемычки, соединяющей эти полки. Высота ДТ от 25 см широко востребована в строительстве.

Толщина стенки и полок стального ДТЭ может доходить до 12 мм в зависимости от конкретных требований к создаваемому при помощи стены/перекрытия запаса прочности.

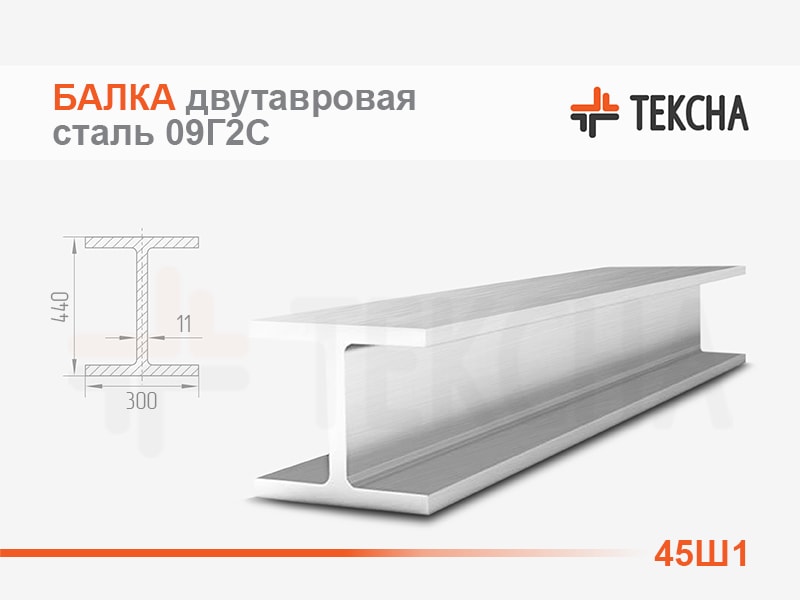

Помимо ширины в сантиметрах, встречается и конкретная маркировка, подчёркивающая эту же ширину в миллиметрах: 150, 200, 250, 320, 350, 400 и так далее. Высота такого двутавра соответствует типоразмерам 15, 20, 25, 32, 35 и 40.

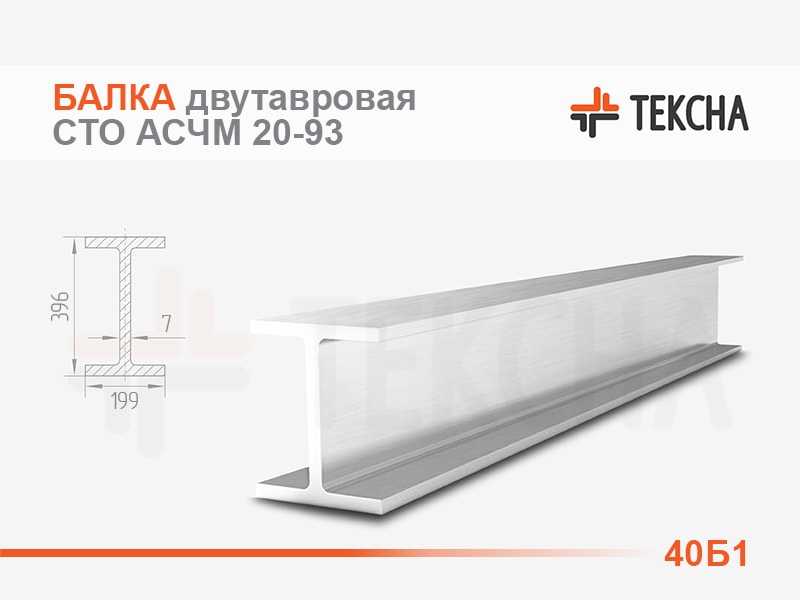

Сложный значок, к примеру, 26Б2, указывает на следующие особенности. Так, профильный элемент Б1 отличается от профиля Б2 высотой, толщиной полки и стенки при одинаковой ширине полок. Изделие с маркером 26 Б1 обладает высотой в 258 мм при толщине поперечины 5,8 мм и ширине полки в 12 см. Изделие же 26Б2 отличается высотой в 261 мм при толщине стенки в 6 мм и ширине полки всё в те же 12 см.

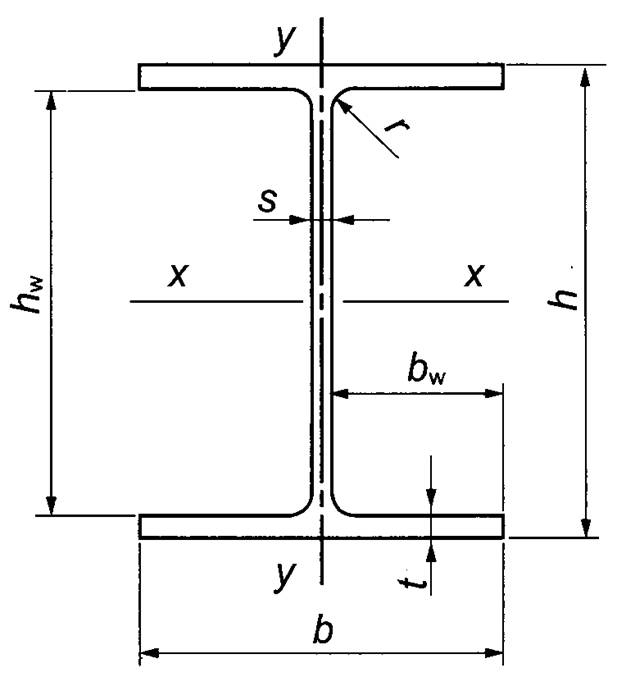

Принцип подобных обозначений описан в ГОСТ Р57837-2017.

Параметры, например, балки 30Б3, выглядят следующим образом. Высота сечения – 30,5 см, ширина – 15,1 см, толщина перемычки – 0,8 см, толщина полки – 11,5 мм, радиус закругления – 1,3 см. Изделия марки 26Ш1 обладают высотой стенки в 251 мм, шириной полки в 180, и толщиной полок в 1 см, толщина стенки – 0,7 см.

Критерии подбора

Расчёт запаса прочности производится в соответствии с площадью сечения, длиной балки, расстояния для пролёта между балочными элементами. Если выбирается конструктивный компонент для эксплуатации в режиме лютых морозов и затяжных зим, то целесообразнее использовать не сплав Ст3, а его более морозостойкий аналог, к примеру, 09Г2С. Эту же сталь применяют и при строительстве, к примеру, земных полярных станций. Широкое применение он найдёт и при создании обитаемых колоний на Марсе и Луне, так как состав 09Г2С считается одним из кандидатов при использовании в медицинской и космической крионике.

Параметры балки-двутавра должны быть с такими значениями, чтобы эти элементы не прогибались даже под воздействием мебели, техники и людей, находящихся в комнатах на любом из этажей определённого здания.

Строительство мало- и многоэтажных зданий учитывает суммарную нагрузку на такой дом или производственную постройку. Для промышленного строительства, в чьи задачи входит обеспечение работоспособности конвейеров, размещённых на разных этажах, применяют двутавровые элементы самых крупных размеров и с максимальной толщиной стенок. Аналогичные используют и для строительства мостов, по которым проходит большегрузный и многотоннажный транспорт в количестве до тысяч машин/вагонов в день.

Область применения

Как ранее отмечалось, двутавр – обязательный элемент при строительстве мостов, многоэтажных зданий и подземных гаражей, линий метрополитена, бомбоубежищ и иных сооружений. Он дополняет швеллер и простой тавр – а его, в свою очередь, дополняет арматура. Соединения таких конструкций выполняются главным образом на сваях и болтах. Диаметр последних подбирается с учётом нагрузочного запаса: если использовать слишком мелкие болты, то они сломаются, и конструкция сложится. Заклёпочные соединения применять нецелесообразно – они больше подходят для листовой обшивки, играющей вспомогательную роль, а не выполняющей функции основной опорной конструкции.

Холоднокатаные и изготовленные из специальных сортов сталей, а также отделанные двутавровые балки применяются во вспомогательном строительстве, например, при разграничении интерьерных зон в помещении. Здесь целесообразно использовать укатанные до идеально гладкого зеркального состояния балочные конструкции, которые могут заменить железобетонные колонны внутри помещения. Характерный пример – музеи и банковские залы, где скапливается толпа посетителей, насчитывающая десятки человек. Но такое решение зачастую заменяется облегчёнными каркасно-гипсокартонными перегородками, где каждое рабочее место сотрудника и место для клиента – единый отсек.

размеры, вес двутавровой, Т образная 1 метра, талица, сколько весит 12 и 20

Сегодня разработано большое количество балок. Они классифицируются по назначению и по материалу. Если рассматривать последний вариант, то двутавровые балки различают: стальные, деревянные, железобетонные. Как правило, отыскать информацию о том или ином элементе можно по его обозначению. Правда, расшифровать его может только специалист. Для того чтобы определить, какая информация скрывается за обозначениями, рассмотрим самые популярные строительные изделия.

Характеристика металлического профиля

Чтобы обеспечить надежность несущей конструкции, необходимо знать технические характеристики этого элемента. Только тогда его можно будет использовать в области строительства.

Можно использовать разнообразное перекрытие, при этом интересно будет узнать маркировку таких плит, о чём можно узнать в данной статье.

Именно точно созданная конструкция позволяет преобразовать архитектуру здания:

• увеличивает ширину пролетов дома;
• снизить массу несущих конструкций;
• увеличить рентабельность проектов.

Но нельзя говорить про одни преимущества, ведь для металлической двутавровой балки характерны и минусы:

• следует использовать при создании ребер жесткости дополнительную арматуру;
• для получения такой конструкции используют большие трудозатраты.

Металлическая балка относится к самой большой группе изделий. Классифицируют балки по следующим характеристикам:

1. Рабочая схема – однопролетная, многопролетная, консольная. Первый вид считается самым удобным в плане монтажа и изготовления. Многопролетными балками необходимо монтировать на прочные опоры, где отсутствует опасность неравномерного их проседания.
2. Вид сечения: прокатные, составные. К самым популярным стоит отнести прокатные, так как они очень просты в плане изготовления и универсальны в применении.

Двутавровые балки перекрытия деревянные, что не является показателем плохой прочности.

На видео – размеры и вес двутавровой балки:

Деревянные

Большим спросом в области строительства пользуются деревянные балки. Они применяют при обустройстве полов, этажей, потолка. Этот элемент представлен в виде бруса, сечением которого выполнено в прямоугольной форме. Значение высоты достигает 140-250 мм, а ширина – 50-160 мм. Длина варьируется от 2 до 5 м.

Деревянные балки перекрытия размеры и иные технические характеристики можно узнать из данной статьи.

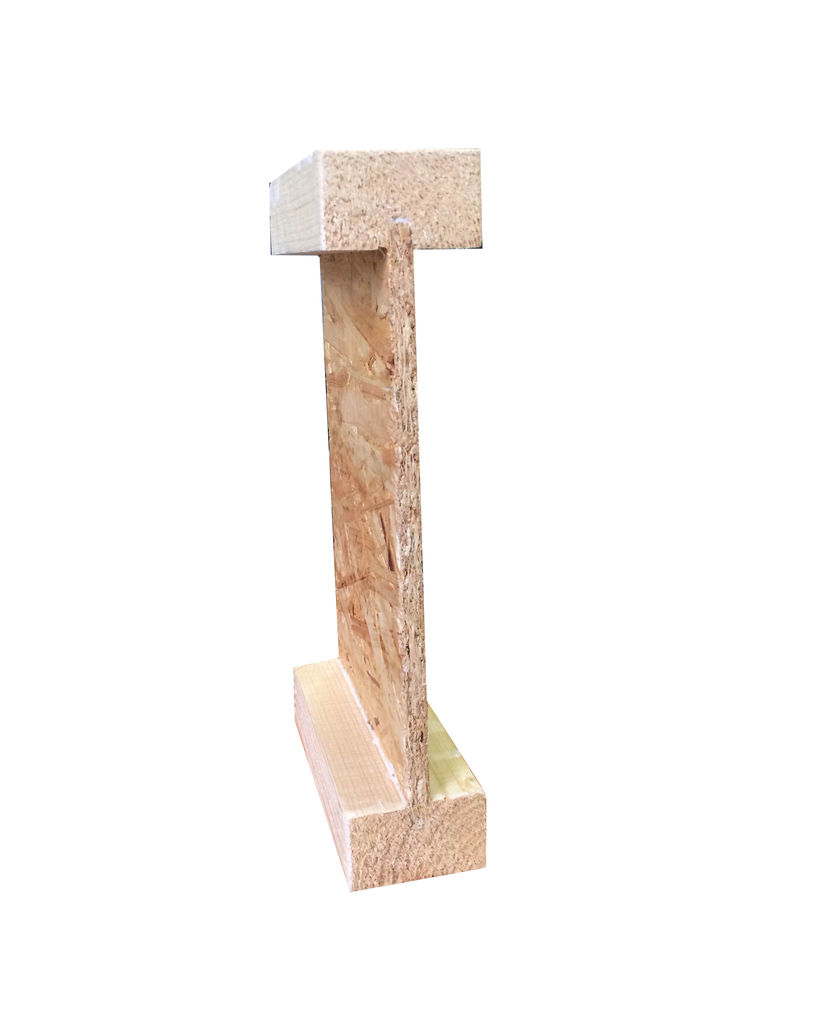

На фото-деревянная двутавровая балка:

Классифицировать брус можно по составу: клееный и цельный. Для получения применяют хвойную древесину, так как она обладает отличными показателями эластичности, и работают на изгиб. А это немаловажно для несущих горизонтальных элементов.

Узнать какие могут быть недостатки домов из клееного бруса можно из данной статьи.

Все габариты деревянных балок определяются величиной нагрузки на будущее перекрытия, величиной пролета. Все эти параметры отмечены в ГОСТе 4981-87.

Двутавровая балка не обладает недостатками, так как в нее внедрена формула «дерево – OSB – дерево». Благодаря наличию двутаврового сечения удается достичь высоких показателей прочности. В результате деревянные балки могут сравниться с железобетонными и бетонными элементами. Большинство конструктивных преимуществ позволяют добиться деревянным балкам абсолютного лидерства и стать востребованным материалом в области современного строительства.

Брус размеры гост и иные характеристики можно узнать из данной статьи.

На видео – деревянная двутавровая балка:

Перед тем, как применять деревянные балки в строительстве, они проходят обработку антисептическими составами. Благодаря этому удается предохранить изделие от гниения, повреждения грызунами. Кроме этого, специальные составы позволяют повысить огнестойкость брусьев.

Строя дом из профилированного бруса, необходимо знать все его плюсы и минусы, а так же какие балки использовать в этом строительстве, обо всём можно прочесть в данной статье.

Железобетонные

Эти элементы широко применяются в крупном строительстве зданий жилого или общественного назначения. Классификация балок осуществляется по определенным параметрам. Согласно виду и назначению сечения можно выделить следующие железобетонные элементы:

1. Фундаментные. Они задействуются при обустройстве оснований зданий промышленного или жилого назначения в областях с высокой сейсмической активностью. Такие балки могут иметь Т-образный профиль или трепецевидное сечение.
2. Строительные двухскатные балки. Их применяют для обустройства перекрытий кровли на зданий производственного и фермерского назначения. Они оснащены выступами для крепежа рельсов.
3. Прямоугольные элементы. Они необходимо, когда нужно осуществить перекрытия пролетов фасадов. Габариты железобетонных балок определяются с учетом их назначения. Здесь они могут принимать самые различные значения. Если речь идет о стропильной конструкции, то ее длина составляет 24 м, а вот рядовые элементы обладают длиной до 18 м. Все остальные параметры должны определяться по индивидуальным характеристикам. Габариты балок указаны в каталогах ГОСТа 20372-90.

Сколько бруса в кубе 150х150х6000 можно узнать из данной статьи.

На видео – испытание железобетонной двутавровой балки:

Все имеющиеся конструкции разделяют на сери. Также имеют место унифицированные каталоги ЖБИ, в которых имеются все разновидности, габариты блоков, ЖБ плит и балок. Такой литературой до настоящего времени пользуются, когда необходимо составить проект здания. Хотя в настоящее время не исключается ситуации, при которой инженеры узнают всю информацию о ЖБИ у современных поставщиков.

Сухой профилированный брус камерной сушки можно использовать именно в тех случаях описанных в данной статье.

Имеется несколько критериев, согласно которым ведется расчет железобетонных балок. Их габариты должны соответствовать следующим параметрам:

1. Значение высоты должно быть не меньше 55% от длины перекрываемого пролета.
2. Значение ширины определяется из пропорции 5:7 (ширина: высота).
3. Армирование элемента осуществляют с учетом такой схемы: 2 прутика снизу и сверху. Для обустройства каркаса используют стальные стержни, размер которых 12-14 мм.

Какой брус лучше использовать при строительстве, клееный или профилированный, можно узнать в данной статье.

Для более точного определения и восприятия указной информации, рассмотрим все параметры двутавровой балки в таблице, где указаны самые популярные ее размеры.

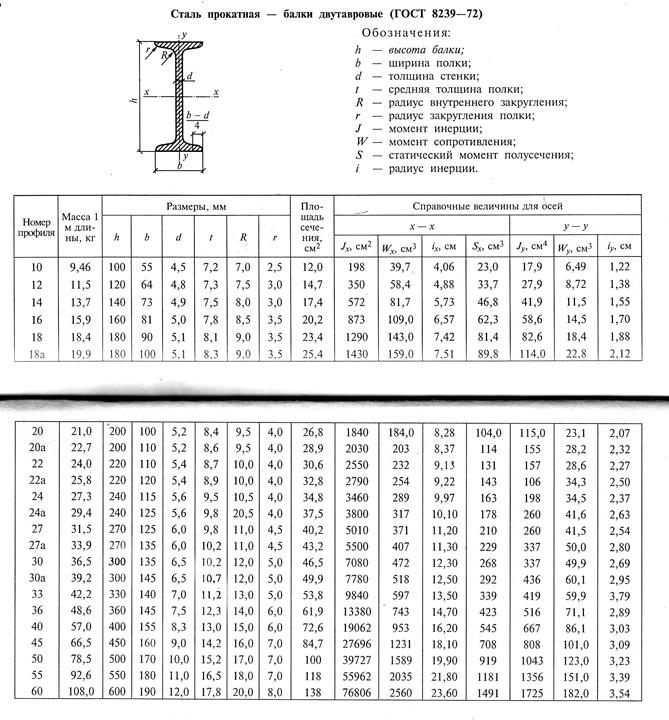

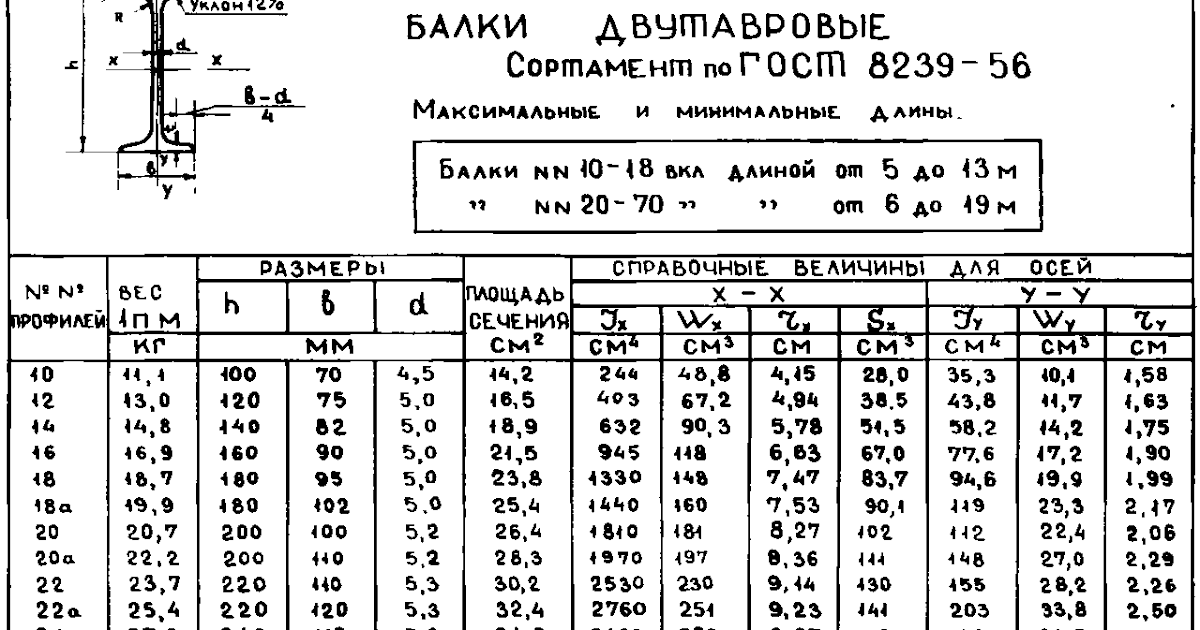

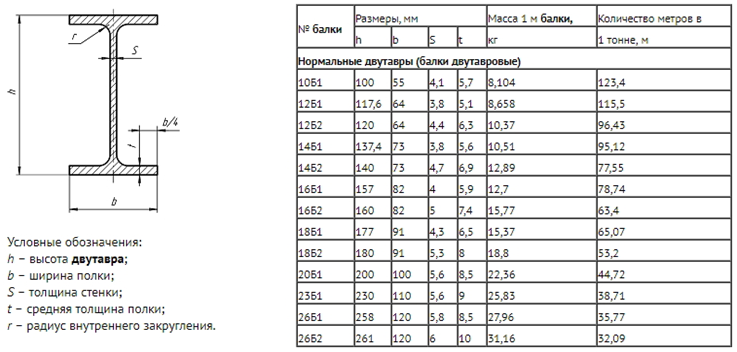

Таблица 1 – Размеры и вес двутавровой балки

Указанные размеры и вес двутавровой балки считаются необходимыми данными, которые производитель обязан указывать и предоставлять своему клиенту. Все указные величины зависят друг от друга, а также от типа стали, применяемой в ходе производства.

Для того, что бы узнать какое перекрытие нужно использовать в частном доме, необходимо прочесть данную статью.

Двутавровые балки – это очень важный элемент в области строительства. Для того чтобы разобраться с характеристиками изделия, необходимо знать, как расшифровывается обозначение изделия. Для этого нужно использовать специальную таблицу, которая регламентирована ГОСТом. Если все расчеты были произведены верно, то удается добиться прочной и надежной несущей способности конструкции.

Сварная двутавровая балка: производство, расчет, сварка

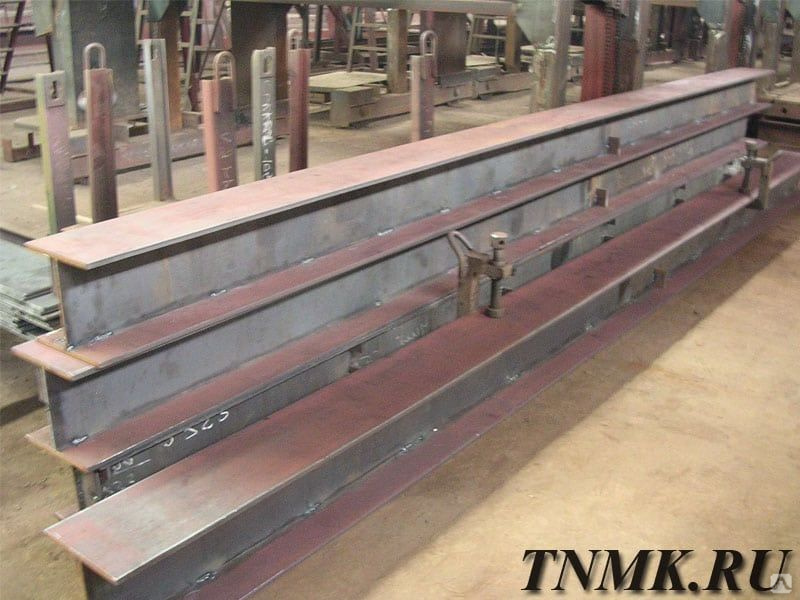

Применяется металлическая сварная двутавровая балка для возведения конструкций и перекрытий уже давно. Но до этого времени в России ее применение было жестко ограничено сферой промышленного строительства, т.е. когда возводятся действительно грандиозные конструкции, которым все должно быть нипочем.

И только в последние годы стали появляться такие виды двутавровых балок, которые действительно можно применять при строительстве новые дома обычного жилого дома. Вы задумываетесь именно о таком перекрытии? Тогда мы поможем вам изучить все особенности его изготовления!

Сегодня производство сварных двутавровых балок запущено по всей стране, и востребовано даже в частном домостроении. А всему этому виной новые дизайнерские и архитектурные решения! Их современные объемные планировочные проекты требуют особого качества несущего каркаса и надежного перекрытия, которое будет наиболее эффективным при больших пролетах – от 7 метров.

Вы наверняка, замечали насколько загородные коттеджные дома и подобные им постройки по своему только внешнему виду отличается от исконно русской избушки. А вот теперь представьте, насколько отличается их архитектура и принципы строительства! Вот почему стальные двутавровые балки сегодня стали активно применяться для перекрытия пролетов от 4 до 18 м, а для их производства используется как углеродистая, так и низколегированная сталь, которая гарантирует нужные качества и прочность.

Для изготовления таких балок даже существует свой ГОСТ и необходимые сертификаты. Касательные напряжения у них принимаются сплошными стенками, а сжимающие и растягивающие напряжения равномерно распределяются по длине. Чтобы вам было более понятно, роль у такой вертикальной стенки по сути та же, что у зигзагообразной решетки в металлической ферме. Хотя на первый взгляд такие балки не выглядят слишком прочными или монолитными:

По своему типу сечения двутавровые металлические балки сегодня принято делить на прокатные или составные, которые называются еще сварными. Сварная двутавровая балка  – это особый вид фасонного металлического проката в форме наклонного или горизонтального бруса. Изготавливают ее сегодня из углеродистой и низколегированной стали, обязательно высокого качества.

Давайте перечислим основные преимущества двутавровых сварных балок:

• Перекрывают большие пролеты со значительным нагрузками.
• Идеально перераспределяют горизонтальные и вертикальные нагрузки.
• Прекрасно работают на изгиб благодаря жесткости профиля балки.
• Не горят и не теряют свою несущую способность при нагревании даже достаточно высокими температурами.
• Устойчивы к биологическим воздействиям.
• Отлично подходят для строительства конструкции быстровозводимых зданий.
• Позволяют значительнее снизить массу всей конструкции, по сравнению с горячей корнями.
• Изготавливаются также с полностью ассиметричным сечением.

Вот почему такие сварные балки используются сегодня и в строительстве жилых домов, и для промышленных комплексов, и даже для мостов и тоннелей. Казалось бы, что такая балка будет слишком тяжелой для частного домостроительства, но на самом деле применение стальных двутавров позволяет в итоге сократить общий вес несущих конструкций. Но помните, что в отношении к перекрытию из сварных стальных двутавров существуют свои строгие требования:

Сегодня металлические двутавровые балки для строительной сферы изготавливают двумя основными способами: горячекатным и сваркой.  Сварная двутавровая балка обладает большими преимуществами по сравнению с прокатной. У нее и прочностные характеристики лучше, а масса при этом ниже на целых 30%. И все благодаря тому, что расчет сварной двутавровой балки предполагает грамотное сочетание разных марок стали. Вот почему сварная балка в промышленном изготовлении получается дешевле, чем горячекатаная.

Также по себе сварка как метод хороша тем, что при помощи нее балки из металла можно делать самых разных размеров, даже высотой до 4 метров и более, а ведь это все невозможно провернуть с горячекатными балками. Кроме того, только таким методом реально изготовить балку с разной шириной по всей длине.

Зачем создавать балки с переменным сечением, спросите вы? Дело в том, что такие балка куда более экономна, чем полки с постоянным профилем. Ведь даже человек, который далек от строительства понимает, что в разных местах балки после ее монтажа должно будет воздействовать разное напряжение: где-то она почти не нагружена, а где-то работает на износ. Вот в таких «важных» местах ее делают потолще, а где можно – рационально экономят на материале.

Кроме того, если мы говорим конкретно о сварной балке, то для ее изготовления задействуют самые разные сорта стали. Этот прием позволяет уменьшить металлоемкость. Почти вся балка состоит из обычной стали, а самая ее напряженная часть – из стали повышенной прочности, а наименее напряженная – из низкоуглеродистой стали. Благодаря всему этому стоимость балки при этом снижается на 5%, что достаточно ощутимо.

Качественная саварка двутавровых балок для перекрытия потребует от вас большого внимания и ответственности. Вам нужно будет рассчитать все предстоящие нагрузку на конструкцию в общем и на места соединения сами балок.

На одно только проектирование и планирование двутавровых металлических сварных балок уходит очень много времени. А поэтому мы рекомендуем вам ориентироваться на габариты и предназначения готовой продукции от производителей.

Современный рынок предлагает достаточно большое многообразие размеров готовых двутавровых балок со своими обозначениями и видами.  Габариты балки определяют по номеру, который указывает расстояние между внешними гранями, параллельными друг другу.

Например, маркировкой К обозначает колонны и балки, которые должны выдерживать огромные нагрузки.  Учитывайте, что существует также определенный вид балок, который применяется не для перекрытий, а для создания только тяжелого оборудования и машин. У таких балок свои нормативы изготовления и свойства.

Для меньших нагрузок подходят широкополочные конструкции. И прочность таких балок будет напрямую зависеть от длины, формулы поперечного профиля, задействования сырьевой базы и способов изготовления, т.е. технологии металлопроката. Вот стандартная сварная балка для частного домостроения:

Вот параметры стальных сварных двутавров для изготовления таких балок:

Как самостоятельно сварить балку?

Если у вас есть уже какое-либо опыт работы с подобным материалом, и вы хотите изготовить сварные балки для строительства своего дома самостоятельно, в качестве основы вам понадобится легированный стальной лист. Горячекатный метод изготовления в домашних условиях довольно сложен, поэтому вам действительно больше подойдет сварной. Это ответственная задача, поэтому если у вас есть возможность, рациональнее сразу пригласить опытного сварщика.

После того как будут готовы отдельные элементы, произведите сборку конструкции выбранным методом сварки. Сначала вам нужно будет установить вертикальную стенку и закрепить ребра жесткости и придавить все хомутами. Готовую балку обязательно нужно защитить специальным покрытием, чтобы в условиях агрессивной среды у нее не пошла коррозия.

Как избежать деформации?

Если допускать ошибки в процессе изготовления, то можно столкнуться с такими неприятными деформациями балки, которые в будущем значительно усложнят процесс монтажа:

Поясним подробнее. Ваша главное ваша задача при изготовлении сварных балок состоит в том, чтобы потом  состыковать потом детали так, чтобы шов не работал на растяжение.

Еще учитываете такой немаловажный факт, что сама сварка дает некоторое напряжение в балке, и это не всегда заметно глазу. А поэтому желательно сразу же не приваривать к ней следующую деталь. Просто слегка выгоните шов назад, и балка будет ровной.

Сравнения: чтобы избежать каких-либо деформаций балки, особенно для обустройства междуэтажного перекрытия, в заводских условиях ее подвергают специальной обработке:

Если вы беретесь за изготовление такой балки самостоятельно, вам помогут во всем разобраться такие этапы:

Итак, теперь давайте разберемся с опорными узлами металлических двутавровых балок. Опирание их на стальную колонну (опору) может быть жестким или шарнирным, то есть подвижным.

Само соединение готовых сварных балок между собой в процессе монтажа можно осуществлять двумя способами:

• Первый из которых заключается в том, что двутавры приваривают сначала к специальной пластине, а сварку осуществляют уже по контуру профиля при помощи угловых швов. Преимущество именно этого метода в том, что не приходится разделять кромки балок.
• Второй способ заключается в том, чтобы использовать накладки, которые монтируются симметрично к продольной оси, обрезаются и обвариваются косыми швами. Благодаря этому получается избежать проблем с наложением сварного шва по всей стороне накладки. Этот метод сварки пододит для конструкций с незначительной нагрузкой в будущем, т.е. как раз для строительства частного жилого дома.
• Также сварные балки можно соединить болтовым соединением – это разъемный метод, который нужен для того, чтобы в конструкции отсутствовало остаточное напряжение, а сама конструкция перекрытия была стойкой к ударным и вибрационным нагрузкам. А также тогда, когда нет возможности пригласить профессионалов-сварщиков.

Вот интересное видео сравнения обоих видов соединения балок:

Как вы уже поняли, в большинстве случаев металлическую сварную балку соединяют при помощи сварки, реже болтами и еще реже – на заклепки. Все это напрямую влияет на стоимость монтажа таких балок.

Что касается заклепок, работа с ними наиболее трудоемкая, хотя порой, к сожалению, не обойтись без таких элементов. Например, если балка будет постоянно подвергаться вибрации (будет использоваться такое оборудование), тогда нельзя ее слишком жестко связывать с конструкцией.

Если же вы собираетесь соединить всю металлоконструкцию болтами, тогда:

1. Вам понадобятся крепежные изделия с нормальной и повышенной точностью. Только в местах тех соединений, где будет нагрузка на срез, нельзя использовать болты нормальной или грубой точности.
2. Вам нужно будет заранее проделать просветы на балке (или заказать подобное еще на производстве) так, чтобы внешний диаметр самого отверстия был больше внешнего диаметра болта всего на 2-3 мм. Такая конструкция будет стойкой к деформации, да и сборка в общем попроще.
3. Соединение с болтами повышенной точностью хорошо подходит для труднодоступных мест, где невозможны заклепочные соединения. Но здесь диаметр отверстий нужно сделать больше уже на 0,3 мм, чтобы крепеж мог легко выдерживать предстоящую нагрузку.

Итак, рассмотрим теперь такой важный этап, как варка главной балки со второстепенной. Делайте все шаг за шагом:

• Шаг 1. В верхней части основной балки сделать треугольный вырез точного размера.
• Шаг 2. Приварить накладку к нижней части основной балки.
• Шаг 3. В нижней части вспомогательной балки сделать вырезы, которые будут равны половине ширины нижней части основной балки.
• Шаг 4. Теперь верхнюю часть второстепенной балки нужно сформировать в треугольную форму, такую же, как была вырезана в верхней части главной балки.
• Шаг 5. Далее осуществляем монтаж: сначала главной балки, затем второстепенный, и все это – методом использования накладки.
• Шаг 6. И, наконец, последний этап – это монтаж примыкания верхних частей и стенок, где к нижним частям балок тоже приваривается накладка.

Закрепить металлические двутавры между собой вы также можете методом болтового соединения. Это способ необходим тогда, когда время от времени вам придется осуществлять монтаж или демонтаж конкретного узла. Преимущество такого соединения в том, что в конструкции не будет остаточного напряжения. Что уже само по себе хорошо, ведь тогда перекрытие окажется более устойчиво к ударным нагрузкам, и, кроме того, для создания узла вам не понадобится приглашать профессионального сварщика.

Жесткий узел: для статических нагрузок

Т.е. балка может опираться сверху, прямо на центр профиля колонны или же балку крепят сбоку. Тогда в колоне возникает но только сжимающая нагрузка, но действие всех сил, поэтому ту приходится делать более крепкой и надежной, а это уже перерасход металла.

Иногда также через пролет приходится класть две балки, тогда их соединяют между собой при помощи болтов и между двумя ребрами устанавливают пластины. При этом важно помнить, что металлы подвержены тепловому расширению из-за перемены температур, а потому нужно оставить небольшое расстояние для их малозаметного движения.

Чтобы передать поперечную силу давления, ребро балки ставится так, чтобы при монтаже она была прямо над полкой колонны. При этом балку соединяют с колонной при помощи специальной накладной пластины, и желательно сразу же с обеих сторон. Но так, чтобы не создавать слишком жесткого узла.

Вот хороший пример, как сочетают сварные балки на двух пролетах, чтобы не создавать точечного напряжения на промежуточную стену перекрытия:

Чтобы создать жесткое соединение балки, вам необходимо будет болтовое соединение или сварочное:

Шарнирный узел: для динамических нагрузок

Теперь о шарнирном опирании сварной балки. Создается оно при помощи опорного ребра на опорном столике, куда будет передаваться вся нагрузка. Сам столик вам нужно будет сделать из листовой стали.

Приварите столик по трем сторонам балки и сделайте его ширину при этом больше на 2-3 см, чем ребро балки. Так опорное ребро должны полностью лечь на опорный столик.

Сама перекрытие вовсе не обязательно должно состоять только из металлических двутавровых балок. Нередко их используют только в самых напряженных местах, а между металлическими частями устанавливают деревянные двутавры.

Почему так? Дело в том, что для сварки нужна высокая квалификация рабочих. Далее, в обычной литературе и интернет-сайтах нет того многообразия узлов и готовых схем конструкции для установки такого перекрытия, здесь действительно требуется грамотный инженер, и даже мы даем только рекомендации.  Кроме того, металл обходится недешево. Да и качество сварки очень важно. Она должна работать долго, даже в условиях коррозии или перемены нагрузок.

Поэтому вот такой вариант не только имеет право на жизнь,  но и достаточно практичен:

И, наконец, металлическая двутавровая балка нередко служит дополнительным функциональным элементов, который в любом хозяйстве имеет ценность:

что лучше, сравнение, преимущества и недостатки

Швеллер и двутавр – виды металлопродукции, обладающие высокими прочностными характеристиками. Они популярны в строительстве, при производстве средней и тяжелой техники, изготовлении технологических линий. При одинаковой высоте стенок двутавровой балки и швеллера и сопоставимых размерах полок большими показателями прочности и жесткости обладает двутавр. Однако многое зависит от условий применения металлопроката, направления прилагаемых нагрузок, способов закрепления. Металлоизделия с П- и Н-образным профилем применяются именно в тех областях, в которых наиболее полно задействуются их технические характеристики.

Основные характеристики швеллера

Этот вид металлопроката производится способами горячей прокатки и гибки полосовых заготовок. В соответствии с таблицами ГОСТа 8240, высота стенки стального швеллера – 50-400 мм. Горячекатаные изделия с наклонными внутренними гранями полок имеют увеличенную площадь сечения и по прочностным характеристикам приближаются к аналогам с двутавровым профилем. Для повышения прочности и устойчивости к низким температурам прокат изготавливают из качественных углеродистых и низколегированных марок стали.

Швеллер удобен для монтажа на плоских поверхностях. Прокат используется для армирования бетонных конструкций, создания каркасных строений, при производстве легких машин и механизмов. В частном строительстве лучшим выбором является швеллер, а не двутавр, что объясняется сочетанием достаточной прочности и доступной стоимости П-образного профиля. Двутавровая балка, благодаря массивности и высоким прочностным характеристикам, в основном применяется в крупномасштабном промышленном и гражданском строительстве.

Основные характеристики двутавровой балки

Двутавр выпускается с наклонными гранями полок в соответствии с ГОСТом 8239-89, сортамент продукции с параллельными гранями соответствует таблицам ГОСТа 26020 или СТО АСЧМ 20-93. Изделия отличаются высокой жесткостью и прочностью, на величину которой, помимо размеров сечения, влияют:

• марка стали, из которой производится металлопродукция, для эксплуатации при высоких нагрузках и в сложных температурных условиях используют низколегированные стали типа 09ГС;
• длина пролета – чем больше эта величина, тем ниже несущая способность двутавровой балки;
• способ закрепления балки, направление и характер нагрузки.

Сравнение двутавра и швеллера на прочность, в зависимости от прилагаемой нагрузки

Основное различие между свойствами двутавровой балки и швеллера заключается в различной реакции на нагрузки, в частности – на скручивание, что объясняется разницей в нахождении центра тяжести.

• Двутавр. Максимальный объем металла, особенно в изделиях широкополочной и колонной серий, сосредоточен в полках. Симметричные относительно стенки полки двутавра воспринимают основные вертикальные нагрузки и обеспечивают высокий момент инерции. Стенка работает в основном на сжатие. Этот симметричный профиль может подвергнуться скручиванию только в тех случаях, когда на него уложено перекрытие с неравномерной нагрузкой. Двутавр, благодаря массивности, высокой стоимости и прочностным характеристикам, используется в основном в крупномасштабном строительстве для создания перекрытий, испытывающих высокие нагрузки.
• Швеллер. Его главная особенность – несовпадение главной оси инерции со стенкой. Такая продукция хорошо работает при косом изгибе. Для создания легкой и прочной металлоконструкции швеллер сваривают в коробку с усилением шва металлическими пластинами. Создание такого металлоизделия требует больших трудозатрат. Швеллер чаще всего используется для создания каркасных конструкций, изготовления перекрытий небольших строений – дач, гаражей, хозпостроек, – а также лестниц.

И швеллер, и двутавр относятся к профильному прокату, не рассчитанному на восприятие серьезных усилий, направленных перпендикулярно стенке.

сущность, основные виды, целесообразность использования, рекомендации. Двутавровая балка — существующий выбор

Двутавровая балка в основании первого этажа строения.

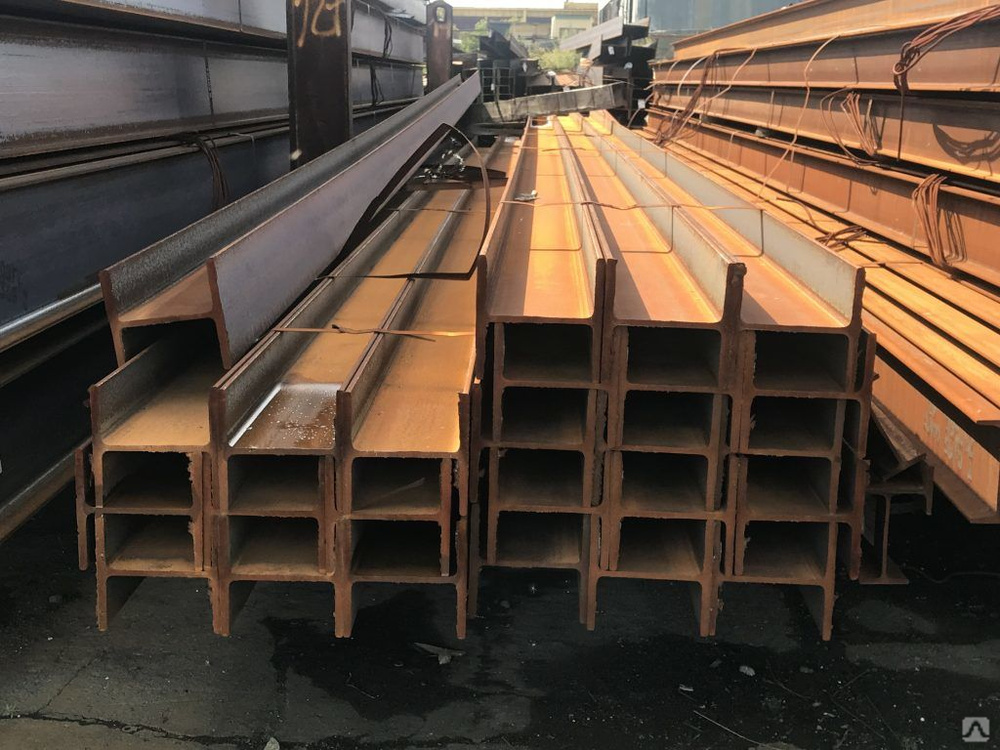

Двута́вр
— стандартный профиль конструктивных элементов из чёрного проката или дерева, имеющий сечение, близкое по форме к букве «Н». Балка двутаврового профиля в тридцать раз жестче и в семь раз прочнее балки квадратного профиля аналогичной площади сечения, что превосходит прочность швеллера . Однако устойчивость двутавра к скручиванию очень мала (как и у других открытых сечений — швеллера, уголка) — примерно в 400 раз меньше, чем у круглой трубы такого же сечения.

• Название происходит от лат. taurus
  (бык) — двутавровые балки «двурогие» по обеим сторонам.
• В английском языке используется термин I-beam
  (или H-shaped
  ), в польском и немецком — чаще используют термины, аналогичные double-T
  .

Общие характеристики

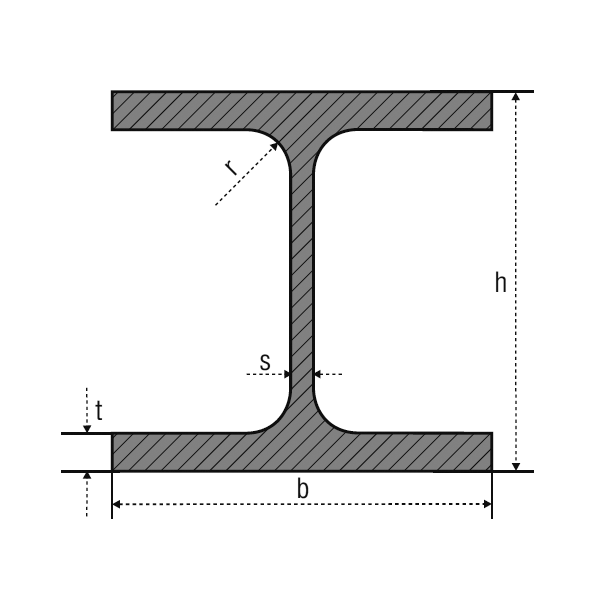

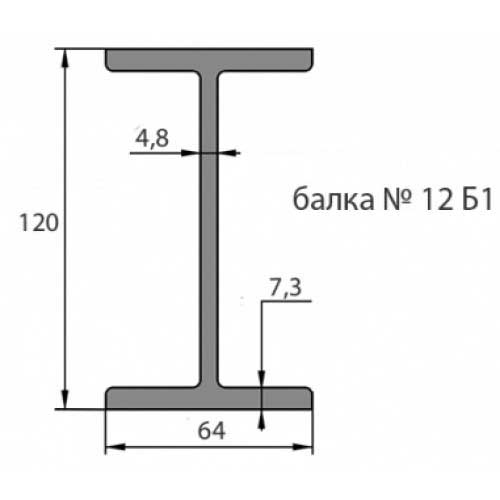

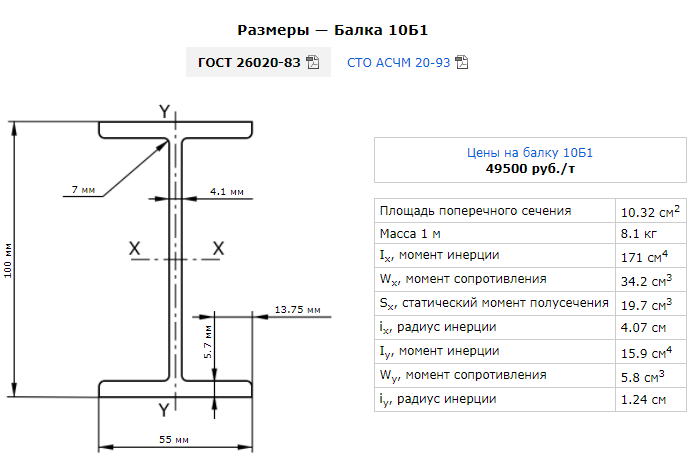

Размеры двутавров

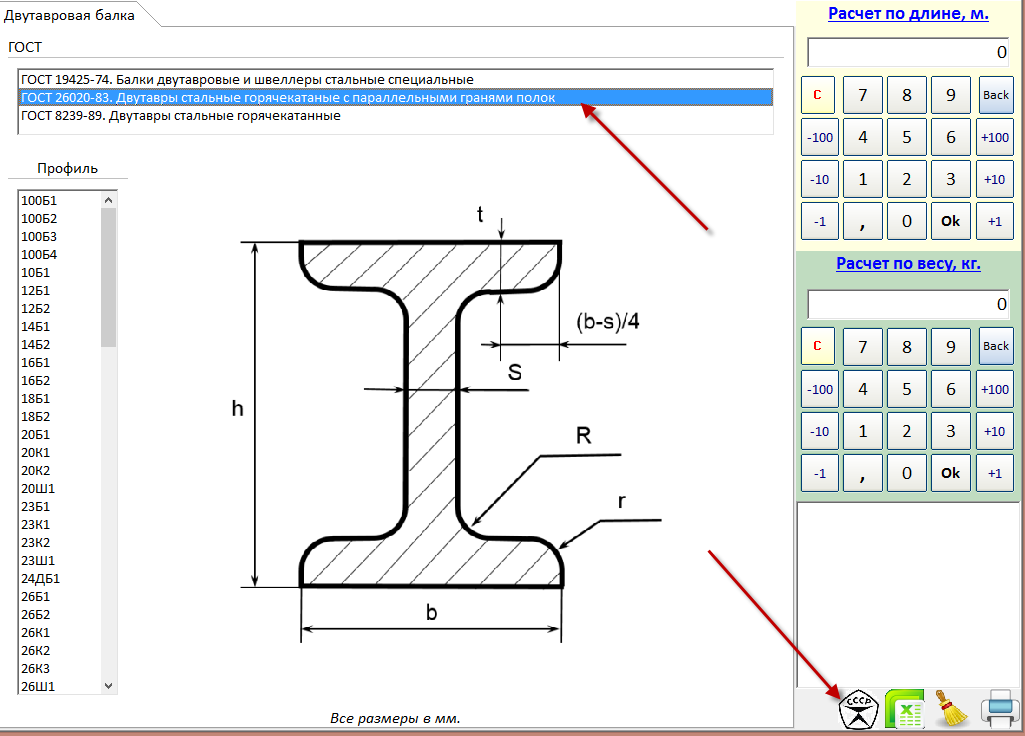

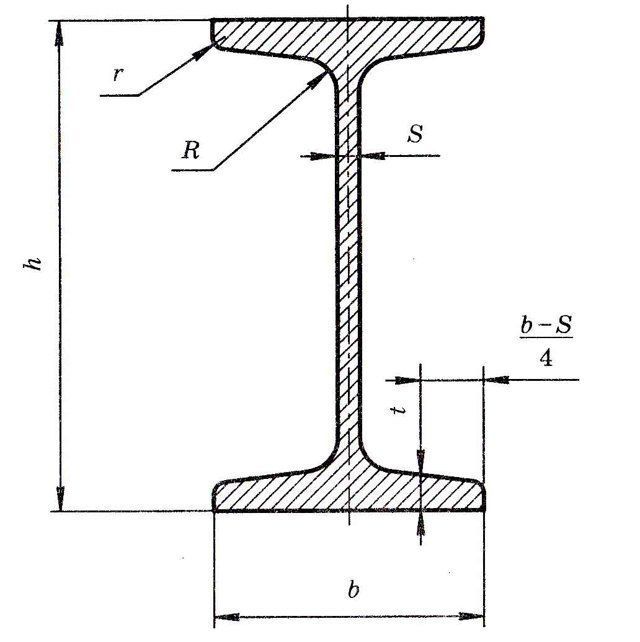

Двутавры стальные горячекатаные с параллельными гранями полок, согласно ГОСТ Р 57837-2017, по соотношению размеров и условиям работы делятся на следующие типы: балочные (нормальные и широкополочные), колонные, свайные, образцы дополнительной серии. По точности двутавры классифицируются на образцы типа А (высокая точность) и образцы типа В (обычная точность).

Стандартные размеры по ГОСТ Р 57837-2017 варьируются в следующих диапазонах:

• Высота двутавра(h): от 100 (мм) до 780 (мм).
• Ширина полки (b): от 55 (мм) до 435 (мм).
• Толщина полки (t): от 5,1 (мм) до 146 (мм).
• Толщина стенки (s): от 3,8 (мм) до 96 (мм).

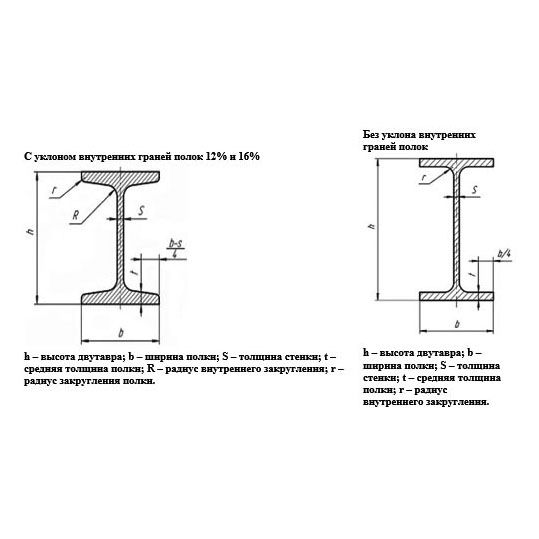

Сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок устанавливается ГОСТом 8239-89.

Стандартные размеры по ГОСТ 8239-89 варьируются в следующих диапазонах:

• Высота двутавра (h): от 100 (мм) до 600 (мм).
• Ширина полки (b): от 55 (мм) до 190 (мм).
• Средняя толщина полки (t): от 7.2 (мм) до 17.8 (мм).
• Толщина стенки (s): от 4.5 (мм) до 12 (мм).

По точности прокатки двутавры с уклоном внутренних граней полок классифицируются на образцы типа Б (повышенная точность) и образцы типа В (обычная точность). Уклон внутренних граней полок должен быть в пределах от 6 % до 12 %.

Двутавры всех типов изготавливают длиной от 4 (м) до 12 (м), по согласованию с потребителем допускается изготовление образцов длиной больше 12 (м).

Масса двутавров

Масса двутавра зависит от номинальной площади его поперечного сечения и длины. При расчётах веса используют среднюю плотность стали, которая составляет 7850 (кг/м 3).

Масса рассчитывается по формуле:

m = p × V, где p — это средняя плотность стали, V — объём двутавра.

Объём двутавра рассчитывается по формуле:

V = FH × h, где FH — это номинальная площадь поперечного сечения, h — длина двутавра.

Согласно ГОСТ Р 57837-2017 масса одного погонного метра стального нормального балочного двутавра в зависимости от номера профиля варьируется от 8,1 (кг) до 194,8 (кг), широкополочного двутавра — от 24.4 (кг) до 518,3 (кг), колонного двутавра — от 26.8 (кг) до 1332 (кг).

Вес горячекатаных стальных двутавров с уклоном внутренних граней полок также зависит от номера профиля и устанавливается сортаментом вГОСТ 8239-89. Масса образцов варьируется в пределах от 9.46 (кг) до 108 (кг).

По нормативам ГОСТ 8239-89 отклонения по массе 1 (м) длины двутавра должны быть в рамках от +3 % до — 5 %.

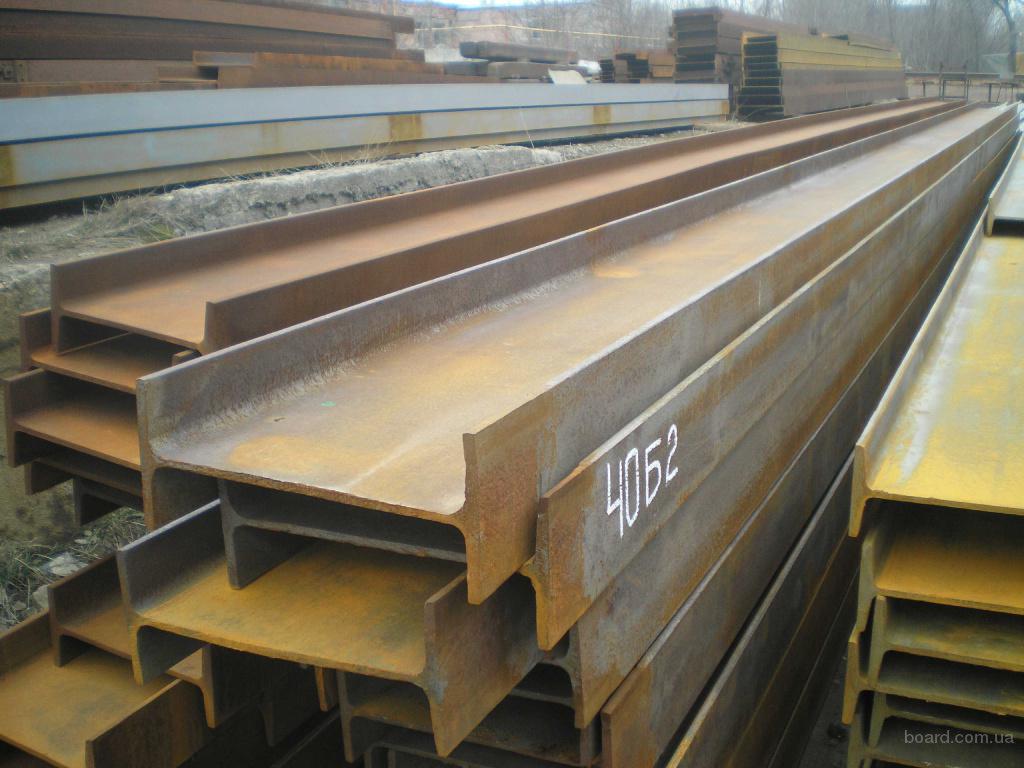

Типы металлических двутавровых балок

Ржавая клёпаная стальная двутавровая балка

Двутавровая металлическая балка широко применяется в строительстве перекрытий и мостовых сооружений. Также стальные двутавровые балки часто используются для армирования шахтных стволов , в автомобильной промышленности и вагоностроении .

В США чаще всего используют балки с широкими полками (wide-flange (WF) shape
).

Максимальная нагрузка на двутавровые балки по стандарту ASTM :

• A36 — до 36 ksi
• A572 — от 42 ksi до 60 ksi (обычно 50 ksi)
• A992 — от 50 ksi до 65 ksi

Номер профиля обозначает высоту сечения, например двутавр с номером профиля 20, имеет высоту сечения 20 см.

Помимо прочего, двутавровые балки бывают:

• Нормальный — обозначение символом «Б»
• Широкополочный — обозначение «Ш»
• Колонный — обозначение буквой «К»

Деревянная двутавровая балка

Двутавровая деревянная балка
применяется в каркасном домостроении . Применение деревянных двутавровых балок в перекрытиях в каркасном домостроении позволяет:

• сократить затраты на устройство фундаментов ;
• ускорить сроки строительства;
• значительно снизить общий вес здания.

По сравнению с использованием простых балок в строительстве, использование двутавровых балок позволяет избежать таких проблем, как

Современные металлокомбинаты производят большое количество металлопроката для укрепления объектов строительства. Эта продукция имеет разное назначение, в зависимости от размеров и прочности. Наиболее прочным типом металлопроката является балка двутавровая. Ее используют при строительстве очень массивных сооружений, так как балка легко справляется с большими нагрузками.

Особенности и назначение

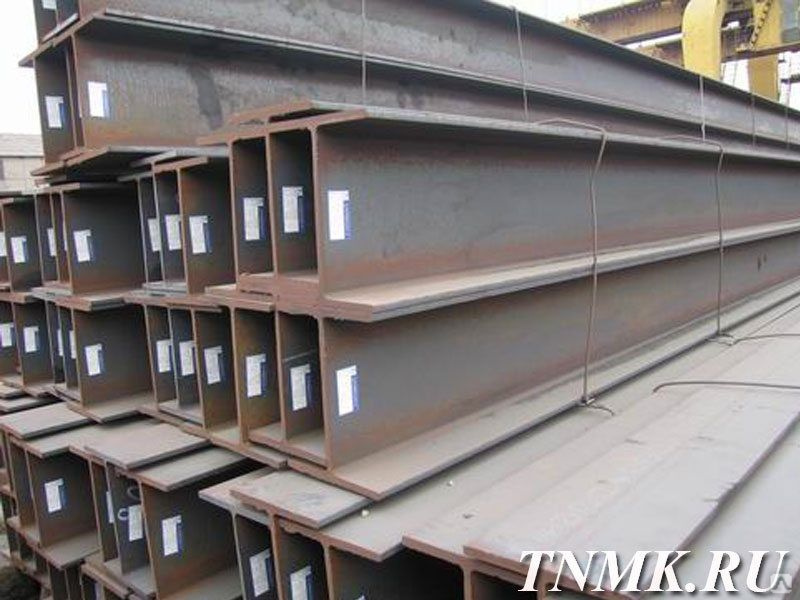

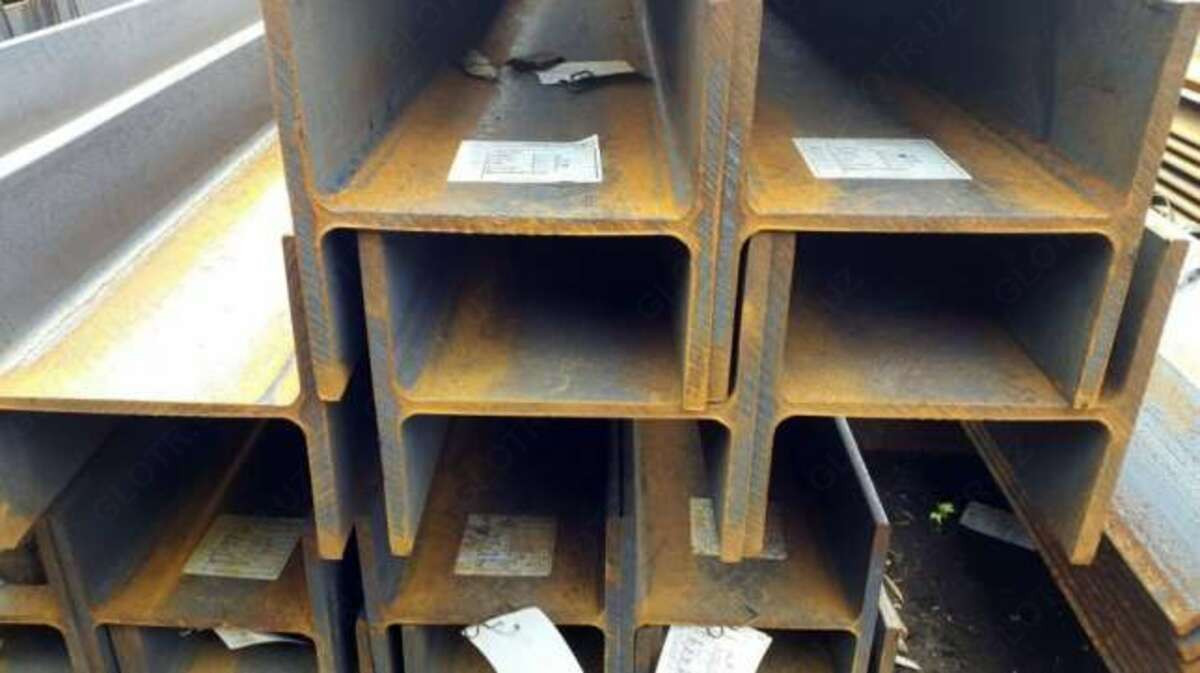

Двутавровая балка
— это металлическое изделие с сечением в форме буквы «Н». Оно состоит из двух полок и соединяющей их стенки. Название данного металлопроката произошло от латинского слова «taurus». В переводе на русский taurus означает «бык». То есть, в дословном переводе эта разновидность металлопроката называется двурогой балкой.

Для изготовления данной продукции используют сталь. Как правило, это низколегированная или углеродистая сталь, в зависимости от назначения будущего изделия. Этот металлопрокат производится горячекатаным методом.
Балка двутавровая используется в промышленном и гражданском строительстве. С ее помощью армируют:

1. Кровли разной степени сложности.
2. Межэтажные перекрытия в многоквартирных домах.
3. Колонны сложных архитектурных объектов.
4. Стальные фермы для гражданских и промышленных зданий.
5. Стволы шахт.
6. Железнодорожные вагоны.
7. Мосты и другие объекты, возводимые на прочном стальном каркасе.

Также с помощью этой балки создают надежные крановые эстакады, мачты и монорельсовые дороги.

Преимущества и недостатки

Основным преимуществом данного металлопроката является его прочность и надежность. Эти характеристики связаны с формой сечения изделия. Ведь сечение в виде буквы «Н» значительно повышает жесткость продукции. Если сравнивать двутавровую балку с обычной, имеющей квадратную форму в разрезе, то первая будет намного прочнее и жестче. Показатель прочности у такой продукции даже превышает аналогичную характеристику у швеллера.

Высокие прочностные характеристики связаны с распределением механической нагрузки на металлическую конструкцию. При сечении в виде буквы «Н» нагрузка равномерно распределяется на всю балку, а не концентрируется в определенных точках. Поэтому при использовании данного металлопроката исключается риск быстрого износа и разрушения стального каркаса. Следовательно, балку двутавровую можно задействовать в строительстве очень массивных объектов, подверженных огромным нагрузкам. Главное — правильно подобрать размеры продукции.

Кроме прочностных характеристик, стоит рассмотреть и другие преимущества использования этого металлопроката. Самые важные из них:

1. Экономичность. Ввиду своей жесткости, двутавровая балка надежно армирует крупные объекты, не требуя использования вспомогательной арматуры. Если бы вы выбрали армирующий профиль другого типа, вам бы пришлось купить его в большем количестве, чтобы обеспечить устойчивость конструкции к разрушениям. В случае с двутавром в этом нет необходимости. Следовательно, вы сможете сэкономить на металлопрокате.
2. Малый вес. Сечение в форме буквы «Н» значительно снижает массу данного металлопроката. При этом его прочностные характеристики заметно возрастают, в сравнении с теми же характеристиками у более жесткой квадратной продукции.
3. Устойчивость к изгибу и сжатию. Благодаря этим преимуществам, двутавр хорошо переносит колебания и может использоваться при строительстве тяжелых мостов.
4. Возможность монтажа с помощью сварки. Сваривание элементов стальной конструкции ощутимо повышает скорость работ и сокращает сроки сдачи объекта.
5. Постоянство геометрических характеристик. Так как жесткость двутавра обусловлена его формой, любые изменения в ней привели бы к снижению прочности каркаса и разрушению постройки. Это исключено при использовании данного металлопроката. Ведь он не деформируется даже при слишком высоких нагрузках.
6. Легкость и экономичность перевозки. Для транспортировки более массивного металлопроката вам бы пришлось арендовать несколько транспортных средств. В случае с данной продукцией можно сократить количество транспорта. Ведь специфическая форма двутавра способствует компактной укладке, а его малый вес позволяет не беспокоиться о перегрузке.

Как и любой другой металлопрокат, балка двутавровая имеет не только достоинства, но и недостатки. Рассмотрим основные из них:

1. Плохая устойчивость к огню. Если на вашем объекте возникнет пожар, любое промедление в его тушении пагубно отразится на прочности конструкции. При выходе ситуации из-под контроля постройка даже может разрушиться.
2. Слабая устойчивость к коррозии. Углеродистая и низколегированная сталь боится ржавчины, поэтому данные материалы должны проходить обработку защитными веществами. И даже после правильной обработки балку не рекомендуется использовать в условиях сильной влажности (например, для сооружения подводных опор мостов).
3. Невозможность применения на слишком больших пролетах. При отсутствии дополнительных опор несущие способности двутавра заметно снижаются. Вам нужно уделить максимум внимания этой особенности металлопроката при разработке проекта.
4. Очень низкая устойчивость к скручиванию. Данный недостаток наблюдается у всех изделий с открытым сечением. Например, он есть у швеллера и уголка. Устойчивость балки к скручиванию примерно в 400 раз ниже, чем этот же показатель у круглой трубы с такой же площадью сечения. Если каркас вашего будущего объекта будет подвергаться скручиванию, лучше выбрать для армирования другой тип металлопроката.

Разновидности

Балка двутавровая бывает разного назначения. В зависимости от области применения, она имеет определенные характеристики. Например, этот металлопрокат выпускается с параллельными или наклонными полками. В первом случае речь идет об обычном металлопрокате, а во втором — о специальном. Изделия с параллельными полками имеют маркировку «У», «Ш», «Д» или «К». Она обозначает:

1. «У» — изделие с узкими полками.
2. «Ш» — металлопрокат с широкими полками, выдерживающими большие нагрузки.
3. «Д» — двутавр со средними полками.
4. «К» — продукция, предназначенная для сооружения колонн. Эти балки имеют большой вес и характеризуются самой высокой степенью прочности.

Двутавр с наклонными полками тоже бывает разного назначения, в зависимости от угла наклона и площади сечения. Он маркируется буквами «М» или «С». Продукция с маркировкой «М» предназначена для сооружения подвесных путей. Угол наклона ее внутренних граней не должен превышать 12 %. Балки с маркировкой «С» используют для укрепления стволов шахт. У этих двутавров угол наклона внутренних граней может достигать 16%. Коэффициенты 12% и 16% — это максимальные показатели для угла данной продукции. Их нельзя превышать в процессе изготовления металлопроката.

Кроме ширины полок и угла их наклона, балка двутавровая классифицируется по степени точности. Этот показатель говорит о допустимых отклонениях от размеров во время прокатки (таблица размеров и отклонений размещена в ГОСТ 8239-89). Степень точности отмечается на продукции буквой «В» или «Б». Если на балке указана маркировка «В», значит это изделие с обычной точностью изготовления. Буква «Б» говорит о повышенной точности. Такая продукция подходит для сложных задач, требующих отсутствия даже мельчайших погрешностей. При ее изготовлении очень важно соблюдать допустимые показатели прогиба стенки, притупления наружных кромок и кривизны самого изделия.

В государственном стандарте указаны следующие критерии точности:

1. Допустимый прогиб стенки — не больше 0,15.

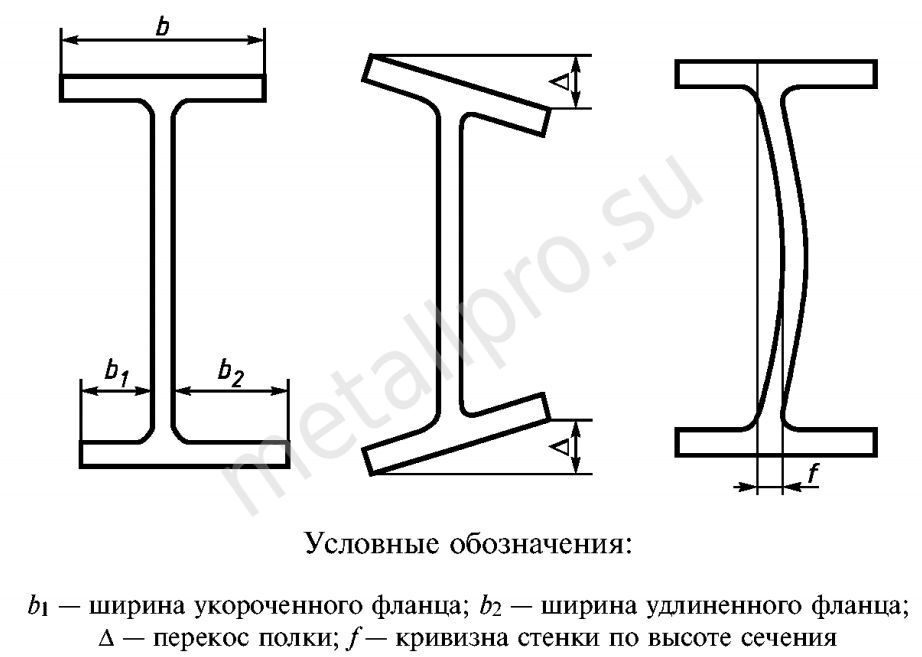

2. Притупление наружных кромок — не более 2,2 мм (для категории «Б», для обычных балок этот показатель не имеет значения).
3. Кривизна изделия — не больше 0,2% от его длины.

Точность соблюдения других характеристик (высоты двутавра, а также ширины, толщины и перекоса полки) зависит от категории изделия («В» или «Б») и его размеров. Все эти коэффициенты приведены в таблице в ГОСТ для металлопроката с обычной и повышенной точностью изготовления.

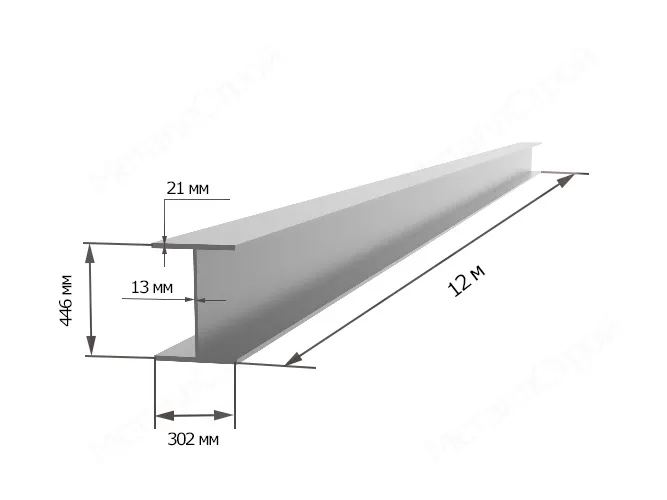

Размеры и вес

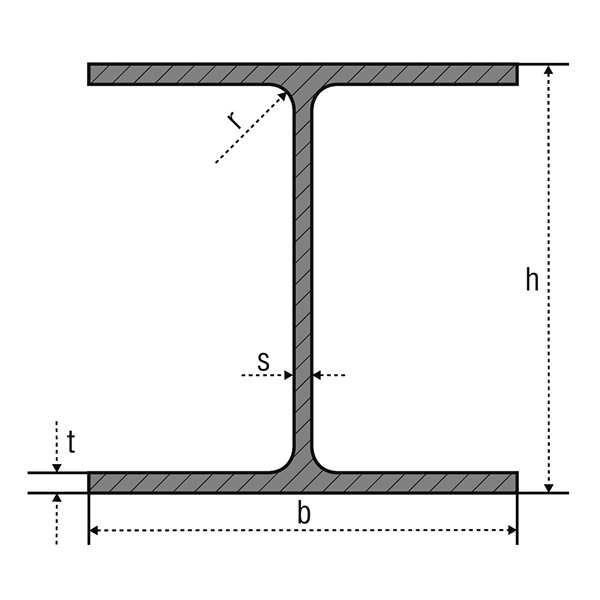

При изготовлении балки двутавровой в обязательном порядке учитываются требования ГОСТ 8239-89. В этих требованиях регулируются размеры изделий и просматривается их зависимость друг от друга. Например, в готовой балке взаимосвязаны следующие параметры:

• площадь поперечного сечения;
• радиусы внутреннего закругления;
• толщина полок;
• угол наклона внутренних граней;
• высота изделия;
• толщина стенки;
• ширина полки;
• радиус закругления полки;
• вес изделия.

Величина этих характеристик не подлежит изменениям. Например, балка двутавровая с маркировкой «10» имеет площадь поперечного сечения 12 кв. см. При этом ее остальные характеристики должны равняться:

• радиус внутреннего закругления = 7 мм;
• толщина полок = 7,2 мм;
• высота изделия = 100 мм;
• толщина стенки = 4,5 мм;
• ширина полки = 55 мм;
• радиус закругления полки = 2,5 мм;
• вес изделия = 9,46 кг (имеется в виду вес балки длиной 1 метр).

При изготовлении металлопроката данного типа надо соблюдать все перечисленные размеры, так как они взаимосвязаны друг с другом. Если изменится хотя бы одна размерная характеристика (например, увеличится длина стенки или уменьшится ширина полки), прочность балки заметно снизится. Это значит, что металлопрокат нельзя будет использовать в строительных работах, ведь он станет слишком ненадежным. Такая балка сломается при любых физических или сейсмических нагрузках, что приведет к разрушению дома, моста или другого объекта.

По ГОСТ 8239-89 двутавровая балка может иметь площадь сечения от 12 до 138 кв. см (в зависимости от размеров, двутавр маркируется цифрами «10», «12», «14» … «60»). У самого крупного изделия из государственного стандарта следующие характеристики:

• радиус внутреннего закругления = 20 мм;
• средняя толщина полок = 17,8 мм;
• высота двутавра = 600 мм;
• толщина перемычки между полками = 12 мм;
• ширина каждой полки = 190 мм;
• допустимый радиус закругления полки = 8 мм.

При таких размерных характеристиках вес изделия должен составлять 108 кг на каждый метр. Как правило, балки выпускаются длиной 4-12 метров, при этом их длина зависит от площади сечения металлопроката. Чем больше площадь, тем больше и длина. Но есть и исключения. Например, если покупателю необходимы балки меньшей длины, он может заказать их прямо у производителя.

Также при изготовлении на заказ возможно изменение других характеристик. Если в ГОСТ 8239-89 максимальная площадь сечения двутавра указана 138 кв. см, это еще не значит, что вы не сможете получить более массивную продукцию, при необходимости. В государственном стандарте приведены расчеты в ограниченном диапазоне. Любые другие вычисления выполняются инженерами индивидуально. То есть, заказчик обращается к производителю и оставляет заявку на изготовление нужной ему продукции. Далее начинается процесс производства по такой схеме:

1. Выполняются расчеты размерных характеристик. При вычислении этих характеристик соблюдаются их соотношения друг с другом, как и в рассмотренных в ГОСТ изделиях. Также специалисты определяют допустимый показатель погрешности, в зависимости от степени точности продукции. В процессе работы инженеры учитывают не только размеры балки, но и такие ее коэффициенты, как момент инерции, статический момент полусечения, момент сопротивления и радиус инерции. Только при соблюдении всех этих характеристик можно получить качественное, прочное изделие.
2. Делаются чертежи. Если у вас есть свои чертежи, вам не придется оплачивать эту услугу. Но учтите, что создание такой документации требует наличия очень глубоких знаний и опыта проведения подобных работ. Поэтому не заказывайте услугу у сомнительных специалистов, ориентируясь на низкую цену. Помните, что от правильности проведения расчетов будет зависеть прочность вашего двутавра и всей постройки, которую вы собираетесь армировать сделанными по чертежам балками.
3. Изготавливается двутавровая балка в нужном количестве.

Где купить?

Если вас заинтересовала балка двутавровая, ее купить можно здесь . Это сайт нашей компании «МС» — металлобазы, занимающейся реализацией проката любого типа. У нас вы найдете продукцию высотой от 100 до 691 мм. В каталоге есть изделия с узкими, средними, нормальными и широкими полками. Также мы можем предложить вам колонные и специальные балки. Перечень доступных товаров и их характеристики доступны для просмотра на сайте.

Если вы еще не определились с выбором поставщика металлопроката, ознакомьтесь с преимуществами нашей компании. Они ежедневно привлекают к нам новых клиентов. Основные из наших преимуществ:

1. Сотрудничество с ведущими металлокомбинатами РФ. Мы не закупаем товар у сомнительных лиц, поэтому можем уверенно сказать, что продаем качественный металлопрокат.
2. Большой выбор продукции. Вы найдете в каталоге двутавр любого размера, следовательно, вам не придется дожидаться его изготовления. Кроме того, у нас есть много металлопроката другого типа, а не только балки. Если вы профессиональный строитель, вам известно, что при возведении крупного объекта одних двутавровых балок будет недостаточно. Вам придется покупать арматуру и другой прокат. Сотрудничая с нами, вы сделаете это одновременно, не задерживая строительных работ и не переплачивая за доставку.
3. Доступные цены. Так как мы берем товар прямо с металлокомбинатов, а не через посредников, нам не приходится закупать его по повышенной цене. Соответственно, наши клиенты получают металлопрокат по цене производителя.
4. Оперативная поддержка. Если вы не знаете, какая двутавровая балка подойдет для ваших задач, попросите помощи у нашего специалиста. Он найдет вам товар с оптимальными характеристиками.
5. Акции и распродажи, позволяющие сэкономить на покупке.
6. Полезные дополнительные услуги. Мы не только продаем прокат, но и занимаемся его сваркой и резкой.

Чтобы заказать двутавр, уточните стоимость изделия и ожидайте доставки. Если вы указали адрес в СПб, мы доставим товар своей машиной. В остальных случаях продукция будет отправлена подходящей вам транспортной компанией.

Фото, использованные в статье, приведены для иллюстрации и не являются изображением продукции компании.

(двутавр) — это один из наиболее распространенных видов металлопроката. Данное изделие представляет собой горизонтальный брус из стали. В сечении оно имеет вид буквы «Н». Грани двутавровой балки располагаются под определенным углом или параллельно друг другу. Простота конструкции и надежность обуславливают повсеместное применение такой продукции. Ее цена в Москве зависит от ширины и длины профиля.

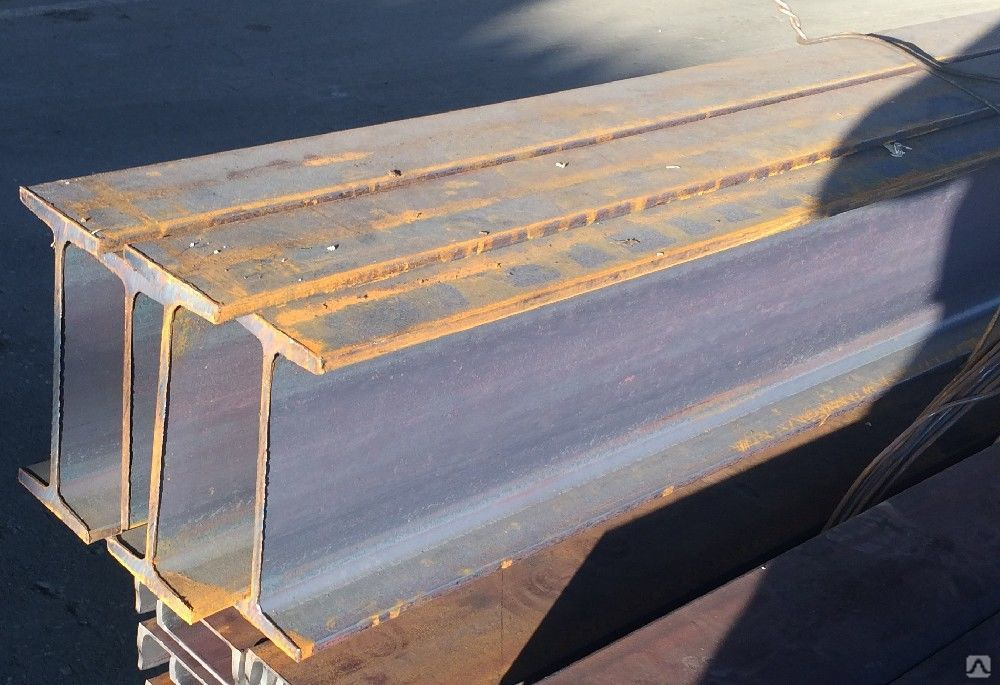

Где используется стальная двутавровая балка?

Стальная двутавровая балка, сделанная в соответствии с , и балочные конструкции используются при строительстве гражданских, промышленных и общественных зданий. Они могут быть элементом:

• кровли;
• крановых эстакад;
• колонн.

В жилом сегменте такие металлические изделия применяют в частном и общественном строительстве в качестве несущих конструктивных элементов. Целесообразно делать из них несущий каркас при больших пролетах (более 7 метров), в случаях, когда бетонные конструкции не выдержат предполагаемых нагрузок. Они подходят для создания междуэтажных перекрытий любых сооружений (в том числе тех, что имеют большие пролеты).

Незаменимы они при возведении мостов, наземных переходов, подвесных путей и других объектов, где присутствуют повышенные нагрузки от вертикального поперечного воздействия. Двутавр отлично выдерживает их во время эксплуатации и не чувствителен к влиянию атмосферных и механических воздействий. Даже через десятки лет он будет противостоять им.

Данный вид металлопродукции при воздействии силы испытывает не кручение, а деформацию на осевой изгиб. Он также успешно противостоит усадке возведенного здания. При установке двутавра значительно уменьшается масса несущих конструкций. Это значит, что, используя его, можно сократить затраты на строительство. Незначительный вес при чрезвычайно высокой жесткости также делает стальную двутавровую балку идеальным вариантом для армирования шахтных путей и создания основы под высоконагруженные строения. Это могут быть:

• железнодорожные тоннели;
• подвесные пути для кранов;
• эстакады;
• резервуары;
• мачты;
• подкрановые пути.

Двутавры часто используются для монорельсов, по которым катится висящий тельфер, и в тяжелом машиностроении, вагоностроении и других отраслях для создания различного оборудования. Такая балка может быть подвергнута гибке, или сварке, поэтому нередко применяется как элемент дизайна при оформлении строений.

Среди огромного количества самых различных вариантов металлоконструкций особый интерес представляет двутавровый швеллер. На самом деле подобное обозначение не совсем правильно, поскольку швеллер – это название П-образного профиля, однако оно является устоявшимся, а значит, имеет право на существование. Ниже мы подробно расскажем о данном виде металлопроката, а также рассмотрим сферу его применения и разновидности.

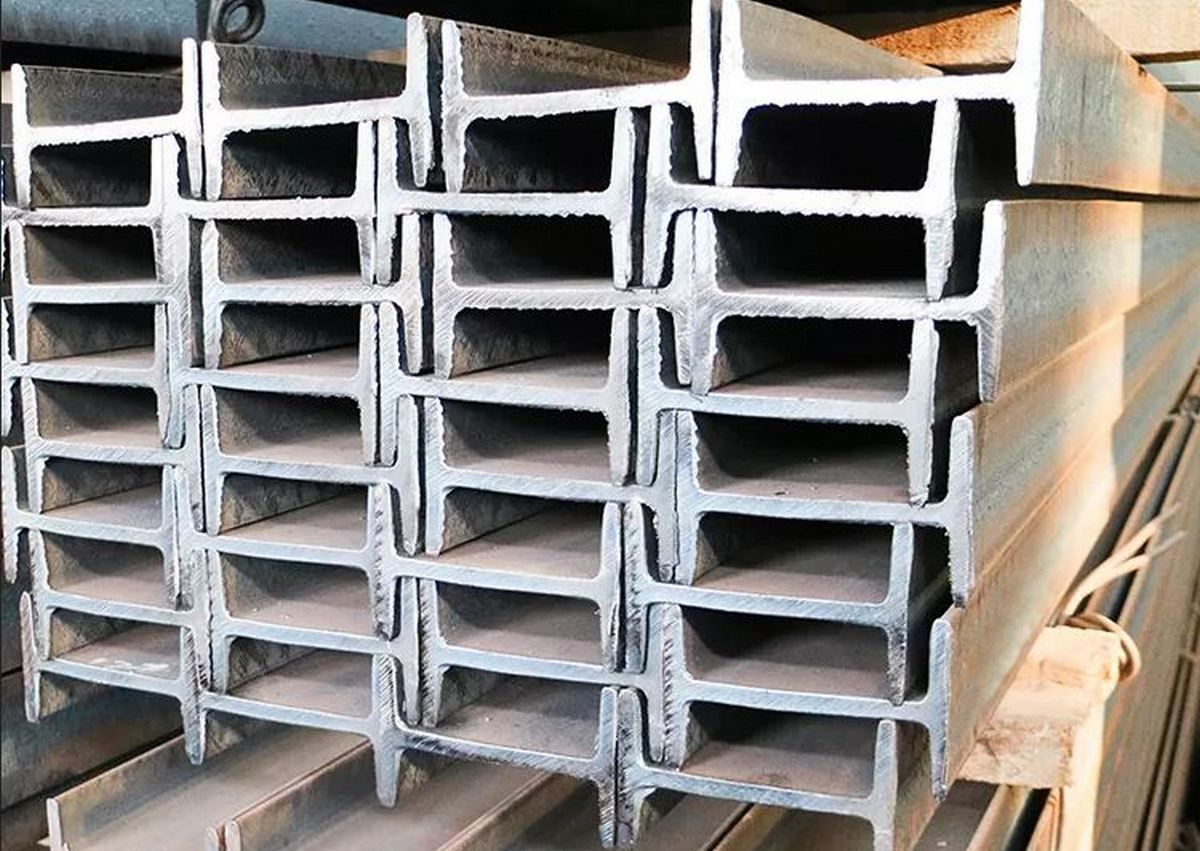

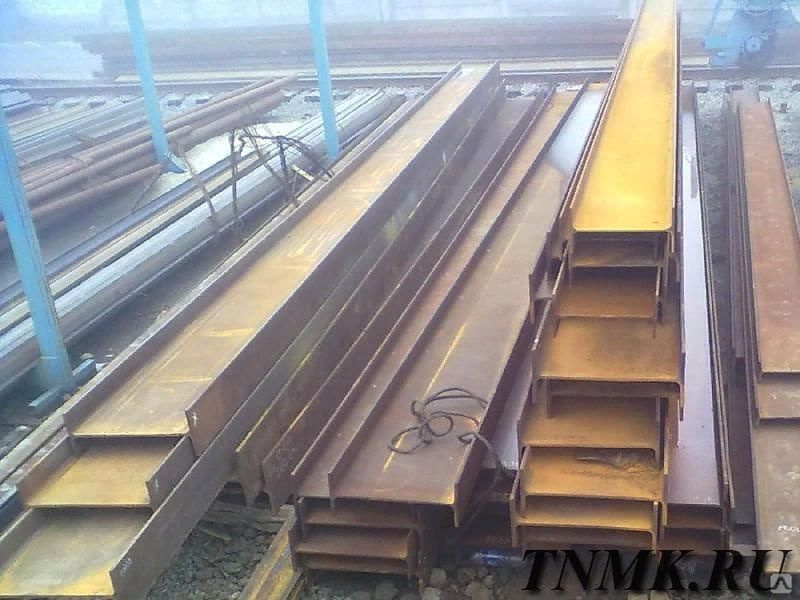

Двутавр или двутавровая балка представляет собой один из наиболее распространенных профилей. В данной статье речь идет о металлический балке, однако нужно помнить, что существуют и деревянные разновидности.

Стальные двутавры изготавливаются двумя способами. Наиболее распространенный метод производства – горячекатаный, однако существует и сварной. Сварной способ используется для получения больших деталей или в том случае, когда требуются какие-то особые характеристики балки. Первый же способ производства предполагает изготовление балок, которые прокатываются на специальных станах. Для получения изделия используется заготовка.

В сечении балка представляет собой форму, близкую к букве «Н». Использование таких конструкций позволяет решить сразу несколько проблем в процессе строительства. Первая из них заключается в том, что за счет использования Н-образного профиля появляется возможность существенно снизить массу конструкции. Второе же преимущество состоит в большей прочности. Если сравнивать двутавр и классическую балку, имеющую квадратный профиль, то последняя проигрывает.

Где используется

Стальные балки – это незаменимый элемент многих современных конструкций, поскольку в общем случае при создании плоских перекрытий бетонные конструкции сами по себе не могут обеспечить должную прочность и надежность. Обычно балки применяются на пролетах более 7 м, однако могут использоваться и в других случаях. Конечно, существуют и бетонные балки, но последние используются при возведении каких-либо промышленных объектов. Деревянные двутавровые балки напротив, больше подходят для загородных домов. Конечно, балка является не единственным подходящим вариантом: швеллер, двутавр деревянный или другие изделия всегда можно использовать, однако соотношение прочности, цены и надежности у балок самое оптимальное.

Главная особенность балки заключается в том, что она распределяет большинство растягивающих напряжений под углом 45 градусов к своей оси. В данном случае вертикальная стенка работает как зигзагообразная решетка фермы: распределяет усилия. Получается, что надежность будущей конструкции окажется очень высока. С другой стороны возможно использование других металлических балок – сварных.

Сварной двутавр

Это – разновидность легких металлоконструкций, имеющая Н-образное сечение. Оно является наиболее оптимальным не только с точки зрения надежности, но и из соображений удобства монтажа. Сварные конструкции наиболее широко применяются в строительстве гражданских объектов, где требуются опоры, несущие элементы перекрытия и т.д. Использование подобных стройматериалов решает одну из самых сложных проблем – понижение металлоемкости конструкции. Нужно сказать, что установка сварной балки позволяет сильно уменьшить расход металла, поскольку дает возможность подобрать именно то сечение, которое требуется в данном случае.

Швеллер, двутавр или сварные балки производятся из низколегированной или углеродистой стали. В первом случае речь идет о С255, а во втором – С345 (09Г2С). Изготовление производится методом горячего или холодного проката, а сварной балки — с помощью сварного оборудования, после чего осуществляется дополнительный контроль, например, ультразвуковым способом.

Преимущества стальной конструкции с первого взгляда может оценить любой специалист, а большой опыт их эксплуатации является лучшим доказательством надежности подобных изделий:

• Снижение массы. В среднем данный параметр составляет до 10% от веса всех металлоконструкций, если произвести замену горячекатаного двутавра на сварной. Как уже говорилось выше, так происходит из-за правильного выбора сечения балки.
• Возможность использования разных типов сталей, полок и стенок. Горячекатаное изделие с какими-то специальными характеристиками потребуется заказывать заранее, а со сварным подобные проблемы не возникают.
• Возможно изготовить сварной двутавр, имеющий несимметричное сечение. Часто подобные решения требуются для упрощения конструкции и позволяют снизить их вес.
• Сварные балки могут быть изготовлены любой требуемой длины, поэтому в процессе строительства расходы будут минимальными. Конечно, существует таблица швеллеров, балок и других металлоконструкций, однако в большинстве случаев на складах поставщиков находятся лишь изделия, имеющие определенную длину, которая является самой востребованной в данном регионе.
• Сварные балки повышают рентабельность проекта. Стоимость подобных изделий ниже, чем горячекатаных, их масса выше, а прочность находится на необходимом уровне. С помощью этих металлоконструкций легко создавать большие пролеты, что приведет к снижению общего веса конструкции, уменьшению расхода материалов, а значит, положительно повлияет и на стоимость.

Нужно также отметить, что технология изготовления сварных двутавров позволяет получить биметаллические балки, которые относятся к подтипу специальных и не могут быть изготовлены другим способом.

Какие виды бывают

Продажа швеллера и двутавра сегодня производится многими компаниями, однако нужно помнить о том, что производство подобных металлоконструкций должно осуществляться в соответствии с ГОСТ. Так государственный стандарт выделяет несколько типов балок — горячекатаные и специальные.

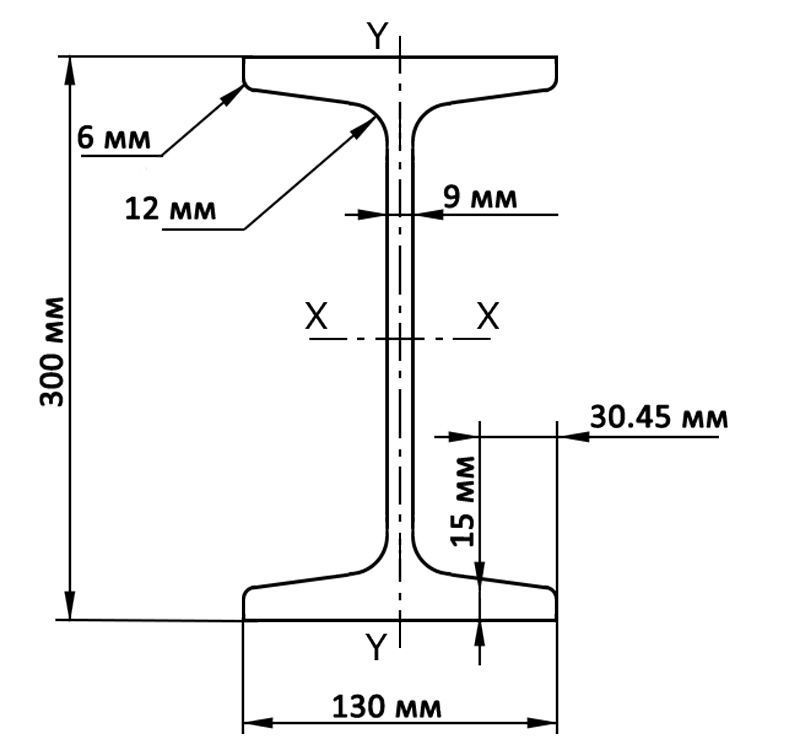

В первом случае речь идет о двух видах изделий. Один из них имеет наклонные грани полок, а другой параллельные. Балки с наклонными гранями регламентируются ГОСТ 8239, где сказано, что угол наклона граней должен находиться в пределах от 6 до 12 процентов.

В отличие от швеллеров двутавры этого типа имеют только два класса точности прокатки: Б – повышенной точности и В — обычной.

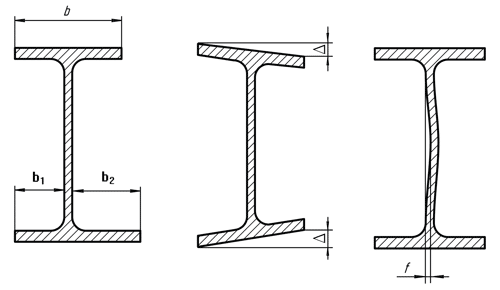

Прогиб стенки не должен превышать 15% от её толщины, а кривизна требуется менее 0.2% от длины изделия. Для класса точности «Б» производится притупление наружных кромок полок (менее 2.2 мм), а для «В» подобные работы не требуются. Отклонения по массе при производстве в пересчете на массу 1м3 не должны выходить из области минус 5%, +3%. В отдельных случаях стандарт допускает ужесточения последнего требования, если был заключен соответствующий договор между изготовителем и потребителем.

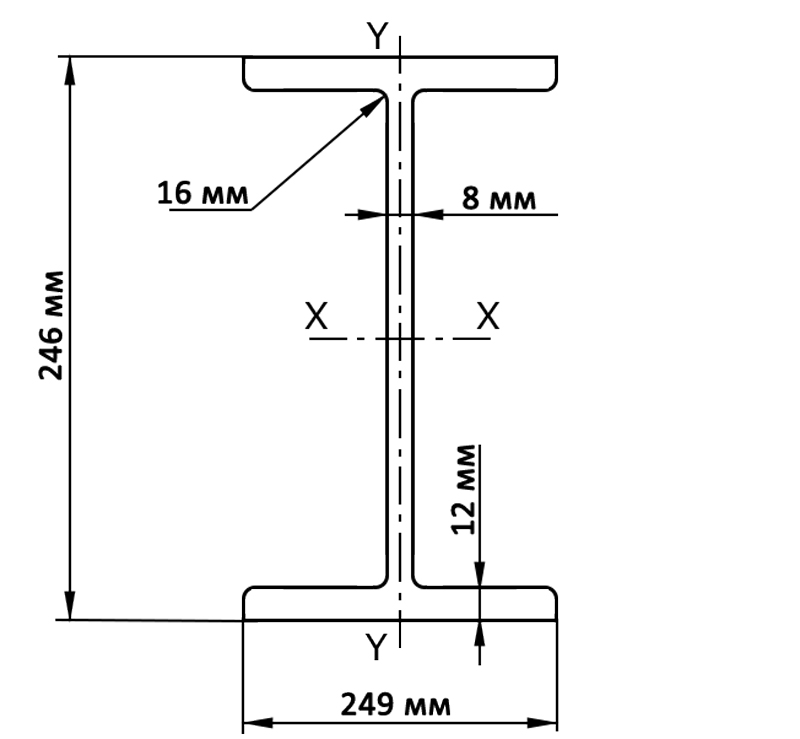

Двутавры с параллельными гранями полок производятся в соответствии со стандартом 26020. Он распространяется на все изделия такого типа, высота которых находится в пределах 100..1000 мм, а полки имеют ширину 55..400 мм. Все подобные балки разделяются на:

• нормальные;
• широкополочные;
• колонные двутавры.

Стандартные швеллер, двутавр или другие балки могут иметь длину до 12 м, однако прокат по ГОСТ 26020 изготавливается до 24 метров.

Специальные балки

Двутавры этого типа производятся по ГОСТ 19425. К данной категории относятся балки для подвесных путей (М), армирования шахтных стволов (С) и специальные решения для нужд автомобильной промышленности. Все изделия делятся на две категории точности – высокой «А» и повышенной «В». В данном случае уклон внутренних граней выбирается 12% для балок «М» и 16% для балок «С». Притупление наружной кромки профиля выбирается в пределах 0.3 от средней толщины полки.

Размер или номер двутавра показывает его условную высоту, выраженную в сантиметрах. Например, двутавр №10 представляет собой балку, имеющую высоту 10 см.

Подводя итоги, отметим, что выше мы описали все виды используемых сегодня металлических двутавровых балок. На нашем сайте приведена достаточно подробная информация и по другим металлоконструкциями. Если вам требуются данные по таким изделиям, как швеллер, двутавр или гнутый швеллер, то здесь вы найдете все необходимые сведения.

Балка представляет собой составной линейный элемент несущей конструкции, имеющий минимум две точки опоры (опирается на оба конца) и работающий на изгиб. Использование балки направлено в первую очередь на распределение весовой нагрузки всей конструкции. Наиболее часто применяется горизонтальное использование балки, которая компенсирует вертикальную поперечную нагрузку. А само весовое давление балки компенсируется вертикальными элементами, горизонтальная поверхность которых является точкой опоры для балки. Последующая компенсация приходится на опоры конструкции, если отсутствуют дополнительные промежуточные элементы. Таким образом, взаимокомпенсация весовых нагрузок позволяет обеспечить устойчивость и надежность всей конструкции.

Виды балок в строительстве

На фото: балки двутавровые в устройстве кровли

Существует большое количество официальных классификаторов элементов строительных конструкций. Ниже будет представлены две наиболее объективные классификационные схемы.

Классификация строительных балок по виду материала

• Стальная балка представляет собой поперечный или продольный элемент несущей конструкции, выполненный из специальной, углеродистой или низколегированной стали методом горячего или холодного металлопроката. Главное достоинство стальных балок: оптимальная степень прочности при работе на изгиб. Применяются при возведении конструкции, предполагающей повышенную весовую нагрузку или высокую степень опасности: подвесные пути, шахтные стволы и так далее.

• Железобетонная балка представляет собой строительный элемент линейного типа, применяемый в несущей конструкции с целью перераспределения веса и повышения устойчивости всей конструкции и состоящий из композиционного материала: бетонная матрица, усиленная стальной арматурой. Железобетонные балки являются более дешевым аналогом стальных балок и применяются на объектах со стандартной весовой нагрузкой: жилищное строительство, возведение зданий промышленного типа.

На фото: железобетонная балка для возведения моста

• Деревянная балка представляет собой элемент несущей деревянной или иной облегченный конструкции, выполненный из древесины. Широко применяется для возведения жилых и хозяйственных сооружения из дерева.

На фото: деревянная балка в устройстве перекрытия

Классификация строительных балок по типу торцевого сечения

• Сечение прямоугольного типа. Целесообразно в использовании в пролетах с малой длиной.
• Сечение «L»-типа. Применение целесообразно при конструировании фасадов сооружений.
• Стандартные и двускатные тавровые балки (сечение «T»-типа). Оптимально подходят для пролетов средней длины. В
• Балка двутавровая. Имеют повышенную устойчивость и используются для длинных пролетов.
• Сечение «V»-типа. Используются в качестве дополнительного элемента для усиления несущей конструкции.
• Сечение «VT»-типа. Использование в качестве прогонов.

Двутавровые балки в свою очередь делятся на подкатегории:

• Балка двутавровая с параллельными гранями полок. Стандарты и размеры представлены ГОСТом 26020-83.
• Стандартная двутавровая балка с углом наклона граней полок от 6 до 12%. Стандарты и размеры представлены ГОСТом 8239-89.
• Специальная двутавровая балка, стандарты и размеры представлены ГОСТом 19425-74. Делятся на два подтипа с маркировкой: «M» — двутавровая балка имеет угол наклона граней до 12%; «C» — двутавровая балка имеет угол наклона граней до 16%.

Отдельно необходимо рассмотреть такой элемент несущей конструкции, как ригель (иногда имеет наименование: ригельная балка). Ригель в подавляющем большинстве случаев бывает железобетонным и в отличие от стандартной балки является неотъемлемым элементом рамы (балка – это самостоятельный элемент конструкции). Ригель широко используется при устройстве опалубки.

Расчет прочности балки при работе на изгиб

Для расчета прочности балки на прогиб (то есть определение веса, который данный элемент несущей конструкции способен выдерживать без появления деформаций и иных ведущих к разрушению конструкции факторов) требуется учитывать целый ряд факторов, основными из которых являются:

• Длина балки. Чем короче балка, тем большую нагрузку она способна выдержать.
• Материал, из которого изготовлена балка. Сталь является наиболее прочным материалом.
• Поперечное сечение балки (площадь и форма). Чем больше площадь, тем больше допустима нагрузка на изгиб.
• Способ закрепления балки в несущей конструкции. Во многом зависит от формы сечения. Балка двутавровая крепится наиболее прочно.

Для расчета максимальной нагрузки на изгиб используют формулы сопромата. Для упрощения процесса можно использовать онлайн-калькулятор, позволяющий получить достаточно точное значение на основании введенных данных.

Рекомендации при выборе строительных балок и возведении конструкций

• Основным фактором при выборе балки для возведения несущей конструкции является расчет веса максимальной нагрузки при воздействии поперечных вертикальных сил. Однако, в районах с нестабильными климатическими условиями и высокой степенью сейсмологической опасности необходимо произвести расчет действия поперечных горизонтальных сил.
• Профили двутавра могут иметь в маркировке следующие буквы: Б, Ш, К. Расшифровка: Б – стандартная, Ш – широкополочная и К – колонная двутавровая балка соответственно.

Выбрать оптимальные профили балки при строительстве – обеспечить долговечность и надежность конструкции!

Размеры стальных балок типа IPE и INP Европейский стандарт NEN-EN 10025-1 и NEN-EN 10025-2

Размеры стальных балок типа IPE и INP Европейский стандарт NEN-EN 10025-1 и NEN-EN 10025-2

ИПЭ	Высота В	Ширина Ш	толщина tw
80	80	46	3.8
100	100	55	4.1
120	120	64	4,4
140	140	73	4,7
160	160	82	5
180	180	91	5,3
200	200	100	5. 6
220	220	110	5,9
240	240	120	6,2
270	270	135	6,6
300	300	150	7.1
330	330	160	7,5
360	360	170	8
400	400	180	8.6
450	450	190	9,4
500	500	200	10,2
550	550	210	11.1
600	600	220	12
ИПЭ	Высота В	Ширина Ш	толщина tw

ИПЭ	толщина тф	вес кг/м	площадь поверхности м2/м
80	5. 2	6.11	0,328
100	5,7	8,26	0,400
120	6,3	10,6	0,475
140	6,9	13.1	0,551
160	7,4	16,1	0,623
180	8	19,2	0,698
200	8.5	22,8	0,768
220	9,2	26,7	0,848
240	9,8	31,3	0,922
270	10,2	36,8	1,04
300	10,7	43,0	1,16
330	11,5	50,1	1,25
360	12.7	58,2	1,35
400	13,5	67,6	1,47
450	14,6	79,1	1,61
500	16	92,4	1,74
550	17,2	108	1,88
600	19	125	2. 01
ИПЭ	толщина тф	вес кг/м	площадь поверхности м2/м

Размеры указаны в миллиметрах, если не указано иное.

Размеры стальных балок INP NEN-EN 10025-1/2

ИНП	Высота В	Ширина Ш	толщина tw
80	80	42	3,9
100	100	50	4,5
120	120	58	5.1
140	140	66	5,7
160	160	74	6,3
180	180	82	6,9
200	200	90	7,5
220	220	98	8. 1
240	240	106	8.7
260	260	113	9,4
280	280	119	10,1
300	300	125	10,8
320	320	131	11,5
340	340	137	12,2
360	360	143	13
380	380	149	13.7
400	400	155	14,4
ИНП	Высота В	Ширина Ш	толщина tw

ИНП	толщина тф	вес кг/м	площадь поверхности м2/м
80	5. 9	6.06	0,303
100	6,8	8,50	0,370
120	7,7	11,3	0,438
140	8,6	14,6	0,506
160	9,5	18,2	0,573
180	10,4	22,3	0,641
200	11.3	26,7	0,709
220	12,2	31,6	0,776
240	13.1	36,9	0,844
260	14.1	42,7	0,908
280	15,2	48,8	0,967
300	16,2	55,2	1,03
320	17.3	62,2	1,09
340	18,3	69,3	1,15
360	19,5	77,6	1,21
380	20,5	85,6	1,27
400	21,6	94,2	1,33
ИНП	толщина тф	вес кг/м	площадь поверхности м2/м

Размеры указаны в миллиметрах, если не указано иное.

Балка двутаврового сечения — обзор

90) . Используя обычные обозначения, покажите, что касательное напряжение в поперечном сечении нагруженной балки определяется выражением τ = τ=QAy¯Ib.

Балка в поперечном сечении представляет собой равнобедренный треугольник с основанием B и высотой H , основание расположено в горизонтальной плоскости.Найти касательное напряжение на нейтральной оси из-за поперечной силы Q , действующей на поперечное сечение, и выразить его через среднее касательное напряжение. (С). Полый стальной цилиндр с внешним диаметром 200 мм и внутренним диаметром 100 мм, действующий как балка, подвергается действию поперечной силы сдвига Q = 10 кН.Определить среднее касательное напряжение по сечению и, делая обычные предположения, среднее касательное напряжение на нейтральной оси и на участках 25, 50 и 75 мм от нейтральной оси как доли от среднего значения.

Нарисуйте диаграмму, показывающую изменение среднего напряжения сдвига по сечению цилиндра.

[U.L.] [0,425 МН/м ² ; 1,87, 1,65, 0,8, 0,47 МН/м ² .]

Разница между двутавровой балкой и двутавровой балкой

Конструкционная сталь

широко использовалась в строительстве коммерческих зданий с момента возведения первого здания со стальным каркасом Rand McNally Building в 1890 году.С тех пор сталь используется для крупных строительных проектов. Доступность стали значительно упрощает использование. Во-первых, он хорошо связывается с бетоном и обладает многими характеристиками, которые делают его даже лучше, чем бетон, когда речь идет о строительных проектах. Сталь по-прежнему является одним из наиболее предпочтительных материалов в строительстве, поскольку на ее возведение требуется меньше времени, а также она обеспечивает идеальное сочетание легкого веса, высокой прочности и простоты изготовления. Он был основным компонентом в коммерческих строительных проектах.Говоря о стали, двутавровые и двутавровые балки являются двумя наиболее распространенными конструкционными элементами, используемыми в строительстве для обеспечения поддержки здания и стен. Давайте посмотрим на эти два структурных элемента.

Что такое двутавровая балка?

Двутавровая балка

, как следует из названия, представляет собой прокатную стальную балку (RSJ) с поперечным сечением в форме заглавной буквы H. Это один из наиболее распространенных и широко используемых элементов конструкционной стали, используемых как в жилых, так и в коммерческих зданиях. строительные проекты.Благодаря своим превосходным механическим свойствам и лучшему соотношению прочности к весу они являются предпочтительным материалом для антресолей, мостов и платформ. Кроме того, они имеют широкие фланцы, которые обычно используются в проектах жилых зданий.

Что такое двутавровая балка?

Двутавр, как следует из названия, представляет собой двутавровый элемент конструкции с поперечным сечением в виде заглавной буквы «I». В отличие от двутавровых балок, они имеют тонкие полки, которые обычно более узкие, с коническими концами для повышения прочности.Это позволяет им хорошо выдерживать нагрузку при прямом давлении. Из-за их высокой прочности на растяжение они используются в зданиях и мостах со стальным каркасом и других гражданских объектах.

Разница между двутавровой балкой и двутавровой балкой

1. Основы двутавровой и двутавровой балки

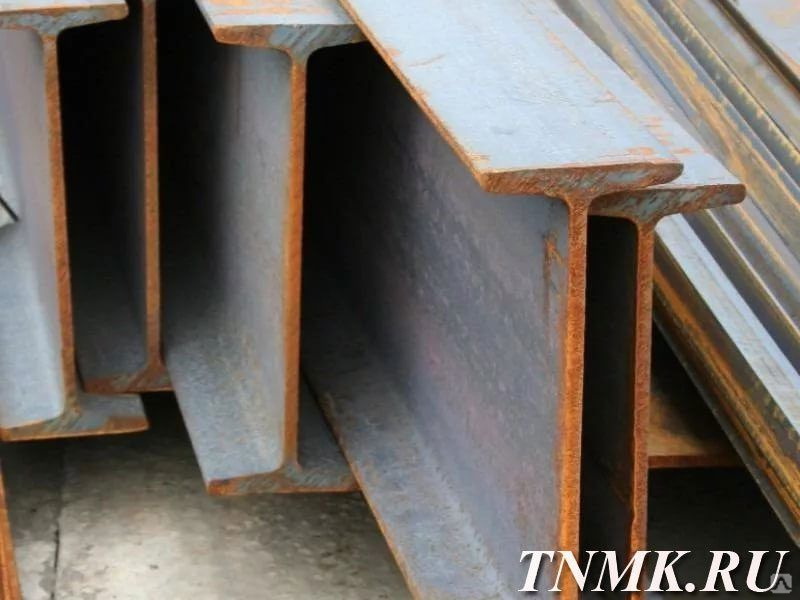

Двутавровая балка, как следует из названия, представляет собой Н-образный элемент конструкции, изготовленный из стального проката и известный как широкополочная балка. Это один из наиболее часто используемых структурных элементов, используемых в Соединенных Штатах.Он выглядит как буква «Н» в поперечном сечении, невероятно прочен и имеет большую площадь поверхности в поперечном сечении балки. Двутавровая балка, с другой стороны, также известна как двутавровая балка, но в поперечном сечении выглядит как буква «I». В основном это катаная стальная балка или балка с поперечным сечением в виде заглавной буквы I.

2. Конструкции двутавровой и двутавровой балки

С точки зрения конструкции, двутавровые балки имеют более длинные, широкие и тяжелые полки, чем двутавровые балки, но термины двутавровая балка и двутавровая балка в большинстве случаев могут использоваться взаимозаменяемо и обычно называются балками из катаной стали ( РЖЖ).Горизонтальный элемент вверху и внизу балки называется полкой, которая обычно уже в двутавровых балках, но почти одинаково широка. Высота балки — это стенка, которая у двутавровых балок толще, что делает их относительно прочнее двутавровых. Двутавровые балки, напротив, имеют тонкие стенки и конические полки.

3. Прочность двутавровой и двутавровой балки

Двутавровые балки представляют собой сталь экономичного сечения с более оптимизированной площадью поперечного сечения и разумным соотношением прочности к весу, что означает, что они могут обеспечить большую прочность на единицу веса. Это делает сварку двутавровых балок относительно проще, чем сварку двутавровых балок. А из-за большей площади поверхности в поперечном сечении считается, что он имеет высокий коэффициент прочности. Тем не менее, I-образные балки, как правило, глубже, чем в ширину, что делает их достаточно хорошими для несущей нагрузки при местном изгибе. Кроме того, двутавровые балки легче двутавровых, что означает, что они не смогут воспринимать такую ​​же силу, как двутавровые балки.

4. Применение двутавровой и двутавровой балки

Поскольку двутавровые балки имеют более толстые стенки и полки, они идеально подходят для антресолей, платформ, мостов и других обычных строительных конструкций, как жилых, так и коммерческих.Широкие фланцы обычно используются в жилых проектах. Внутренние размеры двутавровых балок сделаны постоянными, чтобы сделать их предпочтительным материалом для изготовления кузовов прицепов и грузовиков. Двутавровые балки с их повышенной прочностью полок являются предпочтительным выбором формы для зданий из конструкционной стали, мостов и других гражданских объектов. Помимо проектов коммерческих и жилых зданий, они также используются для изготовления опорных рам и колонн для троллейбусов, лифтов, кузовов прицепов и грузовиков, подъемников и подъемников.

Двутавровая балка и двутавровая балка: сравнительная таблица

Резюме H-Beam Vs. двутавровая балка

Хотя в строительной отрасли термины «двутавровая балка» и «двутавр» часто используются как синонимы, говорить о том, что один из них лучше другого, довольно субъективно. Оба являются двумя наиболее распространенными балками из конструкционной стали, используемыми в различных конструкциях из конструкционной стали, таких как опорные балки для строительства коммерческих и жилых зданий. Оба выглядят почти одинаково снаружи, за исключением того, что они отличаются геометрией.Это две версии балок из конструкционной стали, которые используются в самых разных областях. Двутавровая балка имеет Н-образное сечение, а двутавровая балка имеет поперечное сечение в виде заглавной буквы «I». Технически двутавровая балка может называться двутавровой с немного другими механическими свойствами, такими как отношение прочности к весу, несущая способность, предел прочности на растяжение и так далее.

Сагар Хиллар — плодовитый автор контента/статей/блогов, работающий старшим разработчиком/писателем контента в известной фирме по обслуживанию клиентов, базирующейся в Индии.У него есть стремление исследовать разносторонние темы и разрабатывать высококачественный контент, чтобы сделать его лучше всего читаемым. Благодаря своей страсти к писательству, он имеет более 7 лет профессионального опыта в написании и редактировании текстов на самых разных печатных и электронных платформах.

Вне своей профессиональной деятельности Сагар любит общаться с людьми из разных культур и происхождения. Можно сказать, что он любопытен по натуре. Он считает, что каждый — это опыт обучения, и это приносит определенное волнение, своего рода любопытство, чтобы продолжать идти. Поначалу это может показаться глупым, но через какое-то время это расслабит вас и вам будет легче начать разговор с совершенно незнакомыми людьми — вот что он сказал».
: Если вам понравилась эта статья или наш сайт. Пожалуйста, распространите информацию. Поделитесь им с друзьями/семьей.

См.
APA 7
Хиллар, С. (2021, 21 мая). Разница между двутавровой и двутавровой балкой. Разница между похожими терминами и объектами.http://www.differencebetween.net/object/difference-between-h-beam-and-i-beam/.

MLA 8
Хиллар, Сагар. «Разница между H-Beam и I-Beam». Разница между похожими терминами и объектами, , 21 мая 2021 г., http://www.differencebetween.net/object/difference-between-h-beam-and-i-beam/.

Двутавровая балка против двутавровой балки — www.steeljrv.com

Двутавровая балка против двутавровой балки

Иногда люди спрашивают, в чем разница между двутавровой балкой и двутавровой балкой и как их отличить. Другие подумают, что двутавровая балка и двутавровая балка — это одно и то же. На самом деле такое понимание неверно. Давайте угадаем, где двутавр, а где двутавр на следующих двух картинках?

Для знакомых друзей сразу видно, что первое изображение — двутавровое, а второе — двутавровое. Тогда что является основой? Ниже приводится конкретное введение.

Рис. 3 Двутавровая балка и двутавровая балка

Что такое двутавровая балка?

Двутавровая балка, также известная как универсальная балка, представляет собой длинную сталь с двутавровым сечением. Двутавр можно разделить на обычный двутавр и легкий двутавр. Это сталь I-образного сечения.

Классификация двутавров

Двутавровые балки в основном делятся на обычные двутавровые балки, легкие двутавровые балки и двутавровые балки с широкими полками. По соотношению высоты полки к стенке двутавры делятся на широкополочные, среднеполочные и узкополочные.Характеристики первых двух — №10-60, то есть соответствующая высота 10 см-60 см. При одинаковой высоте легкие двутавровые балки имеют узкую полку, тонкую стенку и тяжелую стенку. Легкий вес. Двутавровая балка с широкими полками, также известная как двутавровая балка, характеризуется двумя параллельными полками и отсутствием наклона внутренних сторон. Она относится к стали экономичного сечения и прокатывается на четырехвалковом универсальном стане, поэтому ее также называют «универсальной двутавровой балкой». Обыкновенная двутавровая балка и легкая двутавровая балка сформировали национальный стандарт.

Мини конструкция двутавра

Спецификация двутавра выражается значением ширины талии в сантиметрах.Например, ширина талии двутавра №10 составляет 10 см. Типы двутавра: горячекатаный обычный двутавр, легкий двутавр и широкий двутавр с параллельными опорами (двутавр). Ширина пояса китайского горячекатаного обыкновенного двутавра составляет 100-630 мм, выраженная как №10-№63, а наклон внутренней стенки полки составляет 1:6. Система прохода прокатки двутавра имеет прямой проход. Кроме того, для двутавра можно использовать специальный метод прокатки.

• (1) Система прямой прокатки относится к системе прокатки, в которой две открытые ветви двутавровой балки одновременно находятся на одной стороне оси проката, а талия параллельна оси проката.
• Его преимущества заключаются в малом осевом усилии, малом осевом перемещении, отсутствии необходимости в работе с наклонной плоскостью и небольшом использовании длины тела валка в обход.
• (2) Система поперечной прокатки. Эта система прохода означает, что две открытые ножки прохода двутавровой балки не находятся одновременно на одной стороне талии, и между талией и горизонтальной осью существует угол.
• (3) Смешанная система проходов. В соответствии с характеристиками прокатных станов и продуктов, чтобы в полной мере использовать преимущества и преодолеть недостатки их соответствующих систем, часто используется смешанная система, то есть комбинация более чем двух систем. Например, система поперечной прокатки с прямыми ветвями используется для готового отверстия и переднего отверстия готового изделия, а система поперечной прокатки гибочных ветвей используется для других проходов; или система прямой прокатки используется для отверстия черновой прокатки, а система прямой прокатки используется для последних 3-4 отверстий чистовой прокатки, косого отверстия ножки и т. д.
• (4) Специальный метод прокатки. По какой-то причине, когда обычным методом прокатки трудно изготовить требуемый двутавр, можно использовать специальный метод прокатки, чтобы в полной мере использовать навыки неравномерного деформирования и проектирования проходов.Например, когда сечение заготовки узкое, а двутавр требуется прокатывать шире, можно использовать метод волновой прокатки; когда заготовка широкая, а двутавровую балку требуется прокатать меньшего размера, можно использовать метод отрицательной прокатки с широкой распоркой и т. д.

Характеристики применения двутавровой балки

I-образная сталь, обычная или легкая, может использоваться непосредственно только для гибки элементов в плоскости стенки или формирования элементов решетки из-за ее относительно большого и узкого размера поперечного сечения и большой разницы моментов инерции между двумя главными осями. раздел.Он не подходит для элементов осевого сжатия или элементов изгиба, перпендикулярных плоскости стенки, что делает его широко используемым. Двутавровая балка широко используется в архитектуре и других металлических конструкциях.
Обычная двутавровая балка и легкая двутавровая балка имеют относительно высокие и узкие размеры поперечного сечения, поэтому существует большая разница в моменте инерции между двумя основными валами поперечного сечения, что ограничивает область их применения. Применение двутавра должно основываться на требованиях конструкторских чертежей.
Выбор двутавровой балки для проектирования конструкций должен основываться на ее механических свойствах, химических свойствах, свариваемости и размерах конструкции.

Спецификация и модель двутавра

Спецификация выражается ростом × толщиной ноги × толщиной талии, и число также может использоваться для обозначения основного размера спецификации. Например, 18 I-сталь имеет высоту 18 см. Если высота I-стали одинаковая, после номера можно добавить код уголка a или B или C, например 36a, 36B, 36C и т. д., его можно разделить на обычную I-сталь, легкую I-сталь и широкий фланец I-сталь. По высоте полки и перемычки первые два типа двутавров имеют размер 10-60, то есть соответствующая высота составляет 10-60 см.

Метод выражения двутавра размером : h × b × d

Форма/размеры двутавровых балок

Размеры (мм)					Поперечный разрез	Масса единицы
В×В	т1	т2	г1	г2	площадь (см3)	(кг/м)
150×125	8.5	14	13	6,5	46.15	36,2
180×100	6	10	10	5	30. 06	23,6
200×100	7	10	10	5	33.06	26
200×150	9	16	15	7,5	64,16	50,4
250×125	7,5	12,5	12	6	48,79	38,3
250×125	10	19	21	10.5	70,73	55,5
300×150	8	13	12	6	61,58	48,3
300×150	10	18,5	19	9,5	83,47	65.5
300×150	11,5	22	23	11,5	97,88	76,8
350×150	9	15	13	6,5	74,58	58,5
350×150	12	24	25	12. 5	111,1	87,2
400×150	10	18	17	8,5	91,73	72
400×150	12,5	25	27	13,5	122,1	95.8
450×175	11	20	19	9,5	116,8	91,7
450×175	13	26	27	13,5	146,1	115
600×190	13	25	25	12.5	169,4	133
600×190	16	35	38	19	224,5	176
Ссылка
Второй момент		Радиус вращения		Раздел
площади (см4)		площади (см)		модуль (см3)
люкс	лы	икс	ий	зх	зы
1760	385	6. 18	2,89	235	61,6
1670	138	7,45	2.14	186	27,5
2170	138	8.11	2,05	217	27,7
4460	753	8.34	3,43	446	100
5180	337	10.3	2,63	414	53,9
7310	538	10.2	2,76	585	86
9480	588	12.4	3.09	632	78,4
12 700	886	12.3	3,26	849	118
14 700	1080	12.2	3,32	978	143
15 200	702	14. 3	3.07	870	93,5
22 400	1180	14.2	3,26	1280	158
24 100	864	16.2	3.07	1200	115
31 700	1240	16.1	3.18	1580	165
39 200	1510	18,3	3,6	1740	173
48 800	2020	18,3	3,72	2170	231
98 400	2460	24.1	3,81	3280	259
130 000	3540	24.1	3,97	4330	373

• 1. При заказе указывайте фактические размеры (В×Ш×т1/г2×длина).

• 2. Размеры, отмеченные *, постоянно не прокатываются, поэтому уточняйте при заказе.

• 3. Пожалуйста, заранее сообщите нам о сроках выполнения работ и технических характеристиках (гибка, дробеструйная обработка и т. д.).

• 4. Стандартная длина составляет 6 м или более с шагом 500 мм до 24 м, но для заказов более 15 м, пожалуйста, свяжитесь с нами перед заказом.

Что такое двутавровая балка?

Двутавровая балка представляет собой разновидность экономичного и эффективного профиля с более оптимизированным распределением площади поперечного сечения и более разумным соотношением прочности и веса.Он назван так потому, что его поперечное сечение такое же, как английская буква «H». Поскольку все части двутавровой балки расположены под прямым углом, двутавровая балка обладает такими преимуществами, как сильное сопротивление изгибу, простая конструкция, экономия средств и легкий вес конструкции во всех направлениях, и поэтому она широко используется.

Форма сечения похожа на заглавную латинскую букву Н, которую также называют универсальной стальной балкой, двутавром с широкой кромкой или двутавром с параллельными полками. Поперечное сечение двутавровой балки обычно включает стенку и полку, также известную как талия и кромка.

Характеристики двутавровой балки

Внутренняя и внешняя стороны полки двутавровой балки параллельны или почти параллельны, а концы полки расположены под прямым углом, поэтому она называется двутавровой балкой с параллельными полками. Толщина стенки двутавровой балки меньше, чем у обычного двутавра при той же высоте стенки, а ширина полки больше, чем у обычного двутавра при той же высоте стенки. перемычка, поэтому ее еще называют широкополочной двутавровой балкой.Определяемые формой, модулем сечения, моментом инерции и соответствующей прочностью двутавровой балки очевидны. Она превосходит обычную двутавровую балку при том же единственном весе. При использовании в металлических конструкциях с различными требованиями он показывает свои превосходные характеристики по изгибающему моменту подшипника, сжимающей нагрузке и внецентренной нагрузке. По сравнению с обычной двутавровой балкой, она может значительно улучшить несущую способность и сэкономить металл на 10-40%. Двутавровая балка имеет широкую полку, тонкую стенку, множество спецификаций и гибкое использование и может сэкономить металл на 15–40 % при использовании в различных ферменных конструкциях. Поскольку внутренняя и внешняя стороны полки параллельны, а концы полки находятся на прямые углы, его легко собрать и объединить в различные компоненты, что может сэкономить около 25% сварочных и клепальных работ, значительно ускорить скорость строительства проекта и сократить период строительства.

Применение двутавровой балки

Благодаря вышеперечисленным преимуществам, двутавровая балка широко используется в различных строительных конструкциях гражданского и промышленного назначения, различных большепролетных промышленных предприятиях и современных высотных зданиях, особенно в районах с частой сейсмической активностью и промышленных предприятиях, работающих в условиях высоких температур, больших мосты с большой несущей способностью, хорошей поперечной устойчивостью и большим пролетом, тяжелое оборудование, скоростные дороги, каркасы кораблей и т. д.; Шахтная поддержка; обработка фундамента и проектирование плотин; различные узлы машин.

Классификация двутавровой балки

Существует множество спецификаций изделий из двутавровых балок, и методы классификации следующие.

• (1) В зависимости от ширины полки изделия делятся на широкополочную, среднюю полку и узкую стальную двутавровую кромку. Ширина полки b широкой полки и средней полки из стали двутаврового сечения больше или равна высоте стенки Н. Ширина полки b узкополочной стали двутаврового сечения составляет примерно половину высоты стенки Н.
• (2) В зависимости от использования продукции их можно разделить на двутавровые балки, двутавровые колонны, двутавровые сваи и двутавровые балки с очень толстыми полками. Иногда в объем двутавровой балки также входят стальной швеллер с параллельными опорами и тавровая сталь с параллельными полками. Как правило, двутавровая балка с узкими полками используется в качестве материала балки, а двутавровая балка с широкими полками используется в качестве материала колонны. Поэтому ее также называют двутавровой балкой и колонной двутавровой балкой.
• (3) Его можно разделить на сварные двутавровые балки и прокатные двутавровые балки в зависимости от режима производства.
• (4) Его можно разделить на большие, средние и малые двутавровые балки в зависимости от размера и спецификации. Как правило, изделия с высотой полотна более 700 мм называются большими, изделия с высотой полотна 300-700 мм – средними, а изделия с высотой полотна менее 300 мм – малыми. К концу 1990 года самая большая двутавровая балка в мире имела высоту стенки 1200 мм и ширину полки 530 мм.

В мире стандарты продукции двутавровой балки можно разделить на английскую систему и метрическую систему.Английская система принята в США, Великобритании и других странах, а метрическая система принята в Китае, Японии, Германии и России. Хотя единицы измерения, используемые в английской и метрической системах, различаются, характеристики двутавровой балки в основном представлены в четырех измерениях: высота стенки h, ширина полки b, толщина стенки D и толщина полки t. Существуют разные способы выражения размера. двутавровых балок в мире, но размерный ряд и допуск изделий аналогичны.

HW, HM, HN и H — общие названия двутавровой балки, двутавровая балка сварная; HW, HM, HN горячекатаные.

• HW – двутавровая балка, высота и ширина полки которой в основном равны; он в основном используется для колонны со стальным сердечником в колонне с железобетонным каркасом, также известной как жесткая стальная колонна; он в основном используется для колонны в стальной конструкции.
• HM — это отношение высоты двутавровой балки к ширине полки, которое составляет примерно 1,33–1,75. Он в основном используется в стальных конструкциях: в качестве колонн стального каркаса и в качестве балок каркаса в каркасных конструкциях, несущих динамические нагрузки; например, платформы для оборудования.
• HN, отношение высоты двутавровой балки к ширине полки больше или равно 2; он в основном используется для балок (поскольку его сечение выглядит как двутавровая балка с большой буквы, введение разницы между двутавровой балкой и двутавровой балкой также называется двутавровой балкой).

Способ изготовления двутавровой балки

Двутавровая балка представляет собой разновидность стали экономичного сечения. Двутавровые балки бывают двух видов: горячекатаные и сварные. Обычно считается, что когда модуль сечения двутавровой балки превышает 10000, лучше производить экструдированную двутавровую балку прокаткой, чем сваркой.Существует много видов двутавровых балок, хотя модуль сечения невелик, потому что сечение асимметрично, например, ножки имеют разную длину или толщину. По сравнению с методом прокатки метод сварки имеет преимущества, заключающиеся в возможности «производить все виды профилей двутавровых балок, которые трудно прокатывать». Производственная операция является гибкой и подходит для рыночного спроса на небольшие партии и разнообразие.
Недостатками метода сварки являются высокая металлоемкость, высокая себестоимость и низкая производительность.
Процесс производства сварной двутавровой балки можно разделить на два типа: один — непрерывный, в котором в качестве сырья используется стальная катушка; другой — прерывистого типа, в котором в качестве сырья используется стальной лист.
Непрерывный технологический процесс выглядит следующим образом: продольная резка стальной полосы → разматывание → снятие фаски → позиционирование → сварка → правка → резка → упаковка. Компоновка оборудования показана на рисунке.

Схема оборудования установки непрерывной сварки двутавровой балки
Периодический процесс выглядит следующим образом: резка и вырубка → сушка и дробеструйная обработка → предварительная гибка → выравнивание и предварительная сварка → подача и сварка → опрокидывание и повторная сварка → резка по длине → правка → маркировка антикоррозийная → упаковка.
Непрерывный процесс в основном использует высокочастотную сварку, его производительность составляет около 20000 ~ 50000 Т / А, он может производить узкие, средние и широкие боковые двутавровые, тавровые и L-образные балки высотой 200 ~ 500. Скорость сварки может достигать 30 м/мин. прерывистый процесс в основном использует дуговую сварку под флюсом, его производительность составляет около 10000 ~ 30000 т / А, он может производить двутавровые и тавровые балки различной ширины с высотой 200 ~ 1500 мм, а его скорость сварки составляет 8 м / мин.
Установка для непрерывной сварки впервые была изобретена в Соединенных Штатах, а затем Япония, Швеция, Италия, Германия и другие страны построили установку для непрерывной сварки двутавровых балок.Комплект сварочного аппарата прерывистого действия появился раньше, чем комплект сварочного аппарата непрерывного действия, и теперь он есть почти во всех странах. Этот вид оборудования, производимый заводом сварочного и режущего оборудования Wuxi Hualian, не только поставляет большое количество отечественных единиц, но и экспортируется во многие страны.

Форма/размеры двутавровых балок

Метод экспрессии двутавровой балки : h×b×t1×t2

Серия с широким фланцем

Классификация	Стандартное сечение				Поперечный разрез	Масса единицы
(высота × ширина фланца)	размеры (мм)				площадь (см3)	(кг/м)
	В×В	т1	т2	р
100×100	*100×100	6	8	8	21. 59	16,9
125×125	125×125	6,5	9	8	30	23,6
150×150	150×150	7	10	8	39,65	31.1
175×175	175×175	7.5	11	13	51,43	40,4
200×200	200×200	8	12	13	63,53	49,9
	*200×204	12	12	13	71.53	56,2
250×250	*244×252	11	11	13	81,31	63,8
	250×250	9	14	13	91,43	71,8
	*250×255	14	14	13	103. 9	81,6
300×300	*294×302	12	12	13	106,3	83,4
	300×300	10	15	13	118,5	93
	*300×305	15	15	13	133.4	105
350×350	*344×348	10	16	13	144	113
	*344×354	16	16	13	164,6	129
	350×350	12	19	13	171.9	135
400×400	400×400	13	21	22	218,7	172
Классификация	Ссылка
(высота × ширина фланца)	Второй момент		Радиус вращения		Раздел
	площади (см4)		площади (см)		модуль (см3)
	люкс	лы	икс	ий	зх	зы
100×100	378	134	4. 18	2,49	75,6	26,7
125×125	839	293	5.29	3.13	134	46,9
150×150	1620	563	6.4	3,77	216	75.1
175×175	2900	984	7,5	4,37	331	112
200×200	4720	1600	8,62	5.02	472	160
	4980	1700	8.35	4,88	498	167
250×250	8700	2940	10.3	6.01	713	233
	10 700	3650	10,8	6.32	860	292
	11 400	3880	10. 5	6.11	912	304
300×300	16 600	5510	12,5	7.2	1 130,00	365
	20 200	6750	13.1	7,55	1350,00	450
	21 300	7100	12.6	7.3	1420,00	466
350×350	32 800	11 200	15.1	8,84	1 910,00	646
	34 900	11 800	14,6	8,48	2 030,00	669
	39 800	13 600	15.2	8,89	2 280,00	776
400×400	66 600	22 400	17,5	10.1	3330,00	1 120,00

Серия средних фланцев

Классификация	Стандартное сечение				Поперечный разрез	Масса единицы
(высота × ширина фланца)	размеры (мм)				площадь (см3)	(кг/м)
	В×В	т1	т2	р
200×150	194×150	6	9	8	38. 11	29,9
250×175	244×175	7	11	13	55,49	43,6
300×200	294×200	8	12	13	71.05	55,8
350×250	340×250	9	14	13	99.53	78,1
400×300	390×300	10	16	13	133,3	105
450×300	440×300	11	18	13	153,9	121
500×300	482×300	11	15	13	141.2	111
	488×300	11	18	13	159,2	125
600×300	582×300	12	17	13	169,2	133
	588×300	12	20	13	187. 2	147
	594×302	14	23	13	217,1	170
700×300	692×300	13	20	18	207,5	163
	700×300	13	24	18	231.5	182
800×300	792×300	14	22	18	239,5	188
	800×300	14	26	18	263,5	207
900×300	*890×299	15	23	18	266.9	210
	900×300	16	28	18	305,8	240
	*912×302	18	34	18	360,1	283
Классификация	Ссылка
(высота × ширина фланца)	Второй момент		Радиус вращения		Раздел
	площади (см4)		площади (см)		модуль (см3)
	люкс	лы	икс	ий	зх	зы
200×150	2630	507	8. 3	3,65	271	67,6
250×175	6040	984	10.4	4.21	495	112
300×200	11 100	1600	12,5	4,75	756	160
350×250	21 200	3650	14.6	6.05	1250	292
400×300	37 900	7200	16,9	7,35	1940	480
450×300	54 700	8110	18,9	7,26	2490	540
500×300	58 300	6760	20.3	6,92	2420	450
	68 900	8110	20,8	7.14	2820	540
600×300	98 900	7660	24,2	6,73	3400	511
	114 000	9010	24. 7	6,94	3890	601
	134 000	10 600	24,8	6,98	4500	700
700×300	168000	9020	28,5	6,59	4870	601
	197 000	10 800	29.2	6,83	5640	721
800×300	248 000	9920	32,2	6,44	6270	661
	286 000	11 700	33	6,67	7160	781
900×300	339 000	10 300	35.6	6.2	7610	687
	404 000	12 600	36,4	6,43	8990	842
	4	15 700	36,9	6,59	10 800	1. 04

Серия с узким фланцем

Классификация	Стандартное сечение				Поперечный разрез	Масса единицы
(высота × ширина фланца)	размеры (мм)				площадь (см3)	(кг/м)
	В×В	т1	т2	р
200×100	*198×99	4.5	7	8	22,69	17,8
	200×100	5,5	8	8	26,67	20,9
250×125	248×124	5	8	8	31,99	25.1
	250×125	6	9	8	36,97	29
300×150	298×149	5,5	8	13	40,8	32
	300×150	6,5	9	13	46. 78	36,7
350×175	346×174	6	9	13	52,45	41,2
	350×175	7	11	13	62,91	49,4
400×200	396×199	7	11	13	71.41	56,1
	400×200	8	13	13	83,37	65,4
450×200	446×199	8	12	13	82,97	65,1
	450×200	9	14	13	95.43	74,9
500×200	496×199	9	14	13	99,29	77,9
	500×200	10	16	13	112,3	88,2
	*506×201	11	19	13	129. 3	102
600×200	596×199	10	15	13	117,8	92,5
	600×200	11	17	13	131,7	103
	*606×201	12	20	13	149.8	118
Классификация	Ссылка
(высота × ширина фланца)	Второй момент		Радиус вращения		Раздел
	площади (см4)		площади (см)		модуль (см3)
	люкс	лы	икс	ий	зх	зы
200×100	1540	113	8.25	2,24	156	22,9
	1810	134	8. 23	2,24	181	26,7
250×125	3450	255	10.4	2,82	278	41.1
	3960	294	10.4	2,82	317	47
300×150	6320	442	12,4	3,29	424	59,3
	7210	508	12.4	3,29	481	67,7
350×175	11000	791	14,5	3,88	638	91
	13 500	984	14,6	3,96	771	112
400×200	19 800	1450	16.6	4,5	999	145
	23 500	1740	16,8	4,56	1,17	174
450×200	28 100	1580	18,4	4,36	1260	159
	32 900	1870	18. 6	4,43	1460	187
500×200	40 800	1840	20,3	4.31	1650	185
	46 800	2140	20,4	4,36	1870	214
	55 500	2580	20.7	4,46	2190	256
600×200	66 600	1980	23,8	4.1	2240	199
	75 600	2270	24	4.16	2520	227
	88 300	2720	24.3	4,26	2910	270

• 1. При заказе указывайте фактические размеры (В×Ш×t1/t2×длина).
• 2. Размеры, отмеченные *, постоянно не прокатываются, поэтому уточняйте при заказе.
• 3. Пожалуйста, заранее сообщите нам о сроках выполнения работ и технических характеристиках (гибка, дробеструйная обработка и т. д.).
• 4. Стандартная длина составляет 6 м или более с шагом 500 мм до 24 м, но для заказов более 15 м, пожалуйста, свяжитесь с нами перед заказом.

Двутавровая балка и двутавровая балка: фланец

Двутавровая балка: внутренняя поверхность верхней и нижней полки двутавровой балки наклонена, как правило, 1:6, что делает полку тонкой снаружи и толстой внутри
Двутавровая балка: полка двутавровой балки имеет одинаковую толщину, внутренняя поверхность фланца не имеет наклона, а верхняя и нижняя поверхности параллельны.

Двутавровая балка и двутавровая балка: Раздел

Двутавр: двутавровая сталь, обычная или легкая, имеет относительно высокие и узкие размеры поперечного сечения, поэтому момент инерции двух основных втулок поперечного сечения совершенно разный.Следовательно, его можно непосредственно использовать только для элементов, изгибающихся в плоскости стенки или образующих элементы решетки. Он не подходит для осевых сжатых элементов или элементов, изгибающихся перпендикулярно плоскости стенки, что затрудняет его использование. Он имеет большие ограничения в области применения.
Двутавровая балка: Двутавровая балка представляет собой разновидность высокоэффективного и экономичного профиля (другая холодноформованная тонкостенная сталь, профилированная сталь и т. Д.), Из-за разумной формы сечения они могут сделать сталь более высокопроизводительной. и улучшить режущую способность.В отличие от обычного двутаврового профиля полка двутавровой балки расширена, а внутренняя и внешняя поверхности обычно параллельны, поэтому ее легко соединить с другими компонентами с помощью высокопрочных болтов. Размер двутавровой балки не одинаков. Структура разумна, а модели завершены, что удобно для проектирования и выбора (за исключением двутавровой стали для кран-балки).

Двутавровая балка против двутавровой: типы сечений

Двутавровая балка: Все двутавровые балки представляют собой прокатные профили. Из-за плохого производственного процесса внутренний край фланца имеет наклон 1:10.
Двутавровая балка: полка двутавровой балки имеет одинаковую толщину, с прокатным сечением и комбинированным сечением, состоящим из трех сваренных пластин. Прокатка двутавровой балки отличается от прокатки обычной двутавровой балки, в которой используется только один набор горизонтальных роликов. Из-за его широкой полки и отсутствия наклона (или очень малого наклона) необходимо одновременно добавить набор вертикальных роликов для прокатки. Поэтому его прокатный процесс и оборудование более сложны, чем у обычного прокатного стана. Может производиться в Китае. Максимальная высота катаной двутавровой балки составляет 800 мм, что выше, чем у сварного профиля.

Двутавровая балка и двутавровая балка: напряжение

Двутавровая балка: длина стороны двутавровой балки мала, а высота велика, поэтому она может воспринимать силу только в одном направлении. Двутавр, как видно из названия, представляет собой разновидность стали двутаврового сечения. Внутренняя поверхность верхней и нижней полки имеет наклон 1:6, что делает полку тонкой снаружи и толстой внутри. Поэтому характеристики сечения двутавровой балки в двух основных плоскостях сильно различаются, и трудно в полной мере использовать прочностные характеристики при применении. определила его короткую пластину сопротивления кручению.
Двутавровая балка: Двутавровая балка имеет глубокую канавку, большую толщину и может выдерживать нагрузку в двух направлениях. Все части двутавровой балки расположены под прямым углом, поэтому двутавровая балка обладает такими преимуществами, как сильное сопротивление изгибу, простая конструкция, экономия средств и легкий вес конструкции во всех направлениях, и она широко используется.

Двутавровая балка и двутавровая балка: использование

Двутавровая балка: Двутавровая балка может использоваться только для балок. Двутавровая балка используется в качестве стали HN.
Двутавровая балка: Двутавровая балка может использоваться только для несущих колонн. HN — это двутавровая балка, соотношение высоты и ширины полки которой больше или равно 2, которая в основном используется для балок. HW — это двутавровая балка, высота и ширина полки которой в основном равны. Он в основном используется для колонн со стальным сердечником в железобетонных каркасных конструкциях, также известных как жесткие стальные колонны. Он в основном используется для колонн в стальных конструкциях. HM — это двутавровая балка, соотношение высоты и ширины полки которой составляет около 1,33 ~ 1,75, которая в основном используется в стальных колоннах. В конструкции: используется в качестве колонны стального каркаса, используется в качестве балки рамы в конструкции рамы, несущей динамическую нагрузку.Например: платформа оборудования.

Двутавровая балка против двутавровой: вес

Согласно той же спецификации вес двутавровой балки меньше веса двутавровой балки.

Источник: Китай Производитель балок из нержавеющей стали — Yaang Pipe Industry Co. , Limited (www.steeljrv.com)

(Yaang Pipe Industry является ведущим производителем и поставщиком изделий из никелевого сплава и нержавеющей стали, включая фланцы из супердуплексной нержавеющей стали, фланцы из нержавеющей стали, фитинги для труб из нержавеющей стали, трубы из нержавеющей стали.Продукция Yaang широко используется в судостроении, атомной энергетике, морской технике, нефтяной, химической, горнодобывающей промышленности, очистке сточных вод, природном газе и сосудах под давлением и других отраслях промышленности.)

Если вы хотите получить дополнительную информацию о статье или поделиться с нами своим мнением, свяжитесь с нами по адресу sales@steeljrv.com.

БАЛОЧНАЯ КОНСТРУКЦИЯ

БАЛОЧНАЯ КОНСТРУКЦИЯ

АЕ
Дизайн II

Патрик М. Кронин

Назначение
#1

Назначение:

Цель этого
задача состояла в том, чтобы использовать набор критериев и уравнений для определения
«лучший» дизайн луча. 3

Макс.2

Точка
Нагрузки: 1000 фунтов

изображение предоставлено Дж. Митчелл

Прямоугольная балка:

Прямоугольная балка была
анализируется первым, так как в нем меньше переменных.
При заданной длине и глубине луча единственными переменными являются
расстояние и ширина для прямоугольной балки.Были внесены изменения в электронную таблицу Excel, чтобы выделить эти
переменные. Тогда табличная функция была
используется для определения всех доступных параметров интервала и ширины. Этот метод демонстрирует отсутствие
правильный или неправильный ответ в дизайне, а скорее набор вариантов, которые будут работать
для конкретного приложения.

Например:

При заданной длине пролета
40 футов и глубина луча 10 дюймов, есть много разных вариантов, которые
буду работать.

Расстояние Ширина
балки

9 дюймов 2,5 дюйма

15 дюймов 3,5 дюйма

21 дюйм 4,0 дюйма

27 дюймов 4,5 дюйма

33 дюйма 5,0 дюйма

39 дюймов 5,5 дюйма

45 дюймов 6,5 дюймов

Эксель
Таблица для прямоугольной балки

I — Балка:

изображение предоставлено Дж.Митчелл

оставшимся типом балки для анализа была двутавровая балка. Это используется в основном в стальных конструкциях, так как это намного больше
экономичный. Он использует весь материал
в bean наиболее эффективным способом. Это максимизирует способность нести нагрузку, сводя к минимуму
используемый материал. Анализ для
Ibeam сложнее, так как в нем больше переменных. При заданной длине пролета и высоте балки толщина стенки,
ширина фланца, толщина фланца и расстояние неизвестны.Для простоты в этом проекте я установил
расстояние в 24 дюйма по центру и выбрал три различных толщины полки на
этот интервал. Три фланца
были выбраны толщины 0,25, 0,50 и 0,75. Я использовал табличную функцию и три отдельные электронные таблицы для
определить все возможные варианты.
Это демонстрирует, как различные переменные влияют на конструкцию балки.

Электронная таблица Excel
для двутавровой балки (полка толщиной 0,25)

Электронная таблица Excel
для двутавровой балки (полка 0.толщиной 50)

Электронная таблица Excel
для двутавровой балки (полка толщиной 0,75)

Проект жилого дома:

Использование
этот метод проектирования жилого дома вступит в силу после планировки
определяется толщина пола. То
планировка определяет длину пролета, а толщина пола определяет глубину
луч.Тип материала также
определяет конструкцию балки из-за типичной практики строительства. Если бы мы использовали этот метод после того, как глубина
балки и длины пролета определены, мы бы выбрали материал на основе
доступность и простота конструкции.
Для небольших жилых помещений наиболее распространенным материалом является дерево.
конструкция с использованием мерного пиломатериала, представляющего собой брус прямоугольной формы. Затем необходимо рассчитать нагрузки. Это включает в себя как живые, так и постоянные нагрузки и
равномерные и точечные нагрузки.Эти значения
затем можно ввести в нашу электронную таблицу, и соответствующий луч может быть
размера.

Чтобы стать хорошим специалистом:

Это
метод показывает, как нет правильного ответа в дизайне. Существует так много переменных, что только опытный дизайнер может
выбрал лучшую систему. Выбор
система должна быть основана на стоимости и практичности, что мы, студенты, делаем
не иметь знаний о реальном мире для точного проектирования.Вот почему все дизайнеры должны сначала работать
под руководством других более опытных дизайнеров и изучить практический метод
дизайн. Этот метод, который мы использовали, делает
не принимать во внимание стоимость или простоту установки, которые являются двумя важными
факторы в дизайне реального мира.

Стальные балки с широкими полками на гранитной стали

 Проверьте до пяти результатов, чтобы выполнить действие.

Как рассчитать размер лазерного луча

гауссовых лазерных луча не имеют простой ширины луча.

Если вы не знакомы с математикой, лежащей в основе «гаусса», вы можете задаться вопросом, почему это так. Вот почему:

Изображение выше (от BeamGage) представляет собой двухмерное отображение силы в космосе. Цвет используется для представления интенсивности.

Итак, где должна быть проведена линия? Какой размер луча? Там, где кончается синева? Фиолетовый?

Гауссовы лучи

имеют колоколообразную кривую интенсивности. Это означает, что мы не можем просто сказать, что ширина луча измеряется между концами луча, поскольку гауссовский луч никогда не заканчивается .На самом деле в определенный момент мощность гипотетического лазера настолько мала, что ее заглушает окружающий шум. Но это не помогает ответить на вопрос, где измерять ширину луча.

Существует несколько способов определения ширины луча для гауссовых лучей, вот некоторые из них:

1/е ²

Это, вероятно, наиболее часто используется в исследовательских кругах. Методом 1/e ² вы измеряете ширину луча между двумя точками, где интенсивность составляет 1/e ² пикового значения.Четкое определение, но только около 86% мощности лазера приходится на ширину 1/e ² .

(Наш новый калькулятор «мощности через апертуру» позволяет легко определить, какая часть лазера пройдет через заданную область.  Например, выберите ширину луча 8 мм и апертуру 10 мм.  Здравый смысл подсказывает, что 100 % должны пройти через заданную площадь. через, так как 10> 8.  Однако не забывайте, что только 86% луча содержится в пределах диаметра луча 8 мм.  Итак, сколько лазера находится в 10 мм? Проверьте ответ на калькуляторе.)

ПШПВ

Наиболее часто используемый в промышленных контекстах, это самый простой для понимания метод. Полная ширина, половина макс. То есть диаметр, измеренный между двумя точками, в которых интенсивность составляет половину пика. (Полная ширина предназначена для обозначения диаметра луча, а не половины ширины, которая является радиусом.
