При выборе материала для створки калитки или ворот большинство владельцев частных участков отдает предпочтение профлисту – устойчивому к внешним воздействиям, легкому и доступному по цене. Такие конструкции слегка уступают в декоративности деревянным или кованным разновидностям, но выигрывают в других областях. Не последнюю очередь играет фактор простоты монтажа, они без проблем устанавливаются своими силами при минимальном опыте сварочных работ. Долговечность зависит от вида и толщины металла и качества защитного покрытия, при соблюдении всех требований она может достигать 30 лет.

Оглавление:

1. Список инструментов и стройматериалов
2. Технология сборки калитки по шагам
3. Ошибки и рекомендации

Общие требования к профлисту

Для закладки ограждающий вертикальных сооружений достаточно стенового профиля с небольшой высотой волны (С8, С10 или С20). Предпочтение отдается разновидностям с полимерным антикоррозийным покрытиям как более долговечным и привлекательным, обычные оцинкованные варианты подходят для временных построек или нуждаются в дополнительном окрашивании. При монтаже калитки или ворот из профнастила своими руками полотна чаще всего ставятся вертикально, такое расположение волн выглядит красивее и усиливает конструкцию; стараются использовать цельные куски.

Подбор и расчет материалов, подготовка инструментов

Потребуется также металлопрокат для обрешетки и опор, компоненты для бетонирования и упрочнения, замок или щеколда, навесы петель и саморезы по металлу, совпадающие по цвету. Для временных систем каркас под калитку из профнастила сбивают из деревянных планок, но это скорее является исключением. Для закладки вертикальных столбов рекомендуется использовать трубный профиль с сечением в пределах от 60×60 до 80×80 и толщиной металла от 2 мм. Метраж зависит от выбранной высоты и величины углубления в землю, для обеспечения хорошей устойчивости их советуют закопать на 75 см и упрочнить щебнем и бетонным раствором.

Для сборки каркаса необходим металлопрофиль 40×20 или 40×40 мм. В первом случае его поворачивают плашмя (широкая сторона перпендикулярна основной плоскости ограждения) с целью более равномерного распределения нагрузки. При неограниченном бюджете предпочтение отдается второму типоразмеру (упрощается процесс врезки замков, возрастает устойчивость калитки). Метраж зависит от размеров, помимо основного контура устанавливается как минимум одна усиливающая планка по центру, при нестандартной ширине или повышенных требованиях к надежности в схему добавляются еще две диагональные полосы. Между собой отдельные отрезки соединяются сваркой, полученные опоры в обязательном порядке грунтуются и покрываются антикоррозийными красками или лаками.

При работе используются следующие инструменты:

• Угольник, рулетка, уровень, чертилка, маркеры и мел – для проведения разметки, раскроя профнастила и проверки линий в ходе установки.
• Болгарка с дисками по металлу для разрезания труб, для шлифовки и с щеткой для снятия ржавчины.
• Сварочный аппарат с силой тока в пределах 160-200 А.
• Ножовка по металлу для раскроя листа. Позволяет сделать линии разреза аккуратно и относительно быстро, без риска повреждения защитного полимерного покрытия при нагреве или контакте с искрами.
• Лопата, пешня с черпаком или садовый бур, применение последнего позволяет получить более аккуратную яму под столбы при минимальных трудозатратах. Его однозначно стоит поискать при ведении работ своими силами и одновременном возведении забора, калитки и ворот из профнастила (т.е. при возрастании числа опор).
• Лом или кусок запаянной трубы для утрамбовки щебня и выгонки воздуха.
• Дрель для подготовки отверстий или приготовления раствора. Бетономешалку целесообразно задействовать только в случае большого объема.
• Емкость для замеса и соответствующая миксерная насадка для дрели.
• Шуруповерт для прикручивания полотна к каркасу саморезами.

Руководство по монтажу калитки из профлиста своими руками

Начинают с подготовки и выравнивания строительной площадки и составления точного чертежа с учетом всех используемых элементов и ряда правил. Оптимальной шириной считают 1 м, длина зависит от размеров листа, обычно она не превышает 2 м. Серьезные ограничения к площади отсутствуют, но при отклонении от рекомендуемых значений в большую сторону она нуждается в усиленном каркасе и петлях, все элементы изнашиваются быстрее. Снизу предусматривается зазор в 10 см, замок располагается на высоте 90 см, навесы под петли – в 25 от краев. Прямая стыковка металлопрофиля не советуется, при составлении схемы учитывается его разрезание под углом в 45°.

После доставки материала и подготовки инструмента приступают к основным работам. Стандартная пошаговая инструкция по монтажу включает следующие этапы:

1. Разметку отверстий под будущие ямы для столбов, проще всего это сделать с помощью шнура и мела. Согласно требованиям технологии плоскость калитки должна быть строго параллельной или совпадающей с линией забора или ворот (при наличии).

2. Подготовку самих опор. Трубный профиль очищается от окалин и ржавчины и обрабатывается антикоррозийным грунтом. Приступать к установке нужно после полного высыхания защитных составов.

3. Копку ям под столбы с глубиной до 1,2 м. Рекомендуемая минимальная длина металлической части опоры, заглубляемая в землю, составляет 75 см, но с учетом необходимости под ними дренажной подушки отверстие выполняют более глубоким. Его следует делать как можно уже, в противном случае возрастают затраты на наполнитель и заливаемый раствор. Для подготовки отверстий лучше всего подходит садовый бур диаметром в 25-30 см.

4. Настил дна ямы рубероидом, засыпку и уплотнение 20-30 см щебня, укладку и выравнивание трубы, закрытие ее дна еще одним слоем плотного наполнителя и заливку бетоном или смесью цемента и песка в пропорции 1:3 до уровня грунта с выгонкой воздуха ломом каждые 20 см. После этого в работах рекомендуется сделать перерыв на 7-10 дней с целью набора раствором прочности.

5. Создание каркаса. Полностью придерживаются заранее составленной схемы калитки из профнастила, вертикальные и горизонтальные части разрезаются по отмеченным линиям под углом в 45°, для исключения ошибки в ходе разметки используется угольник. Все отдельные элементы раскладываются на ровной поверхности и фиксируются сваркой, начиная с углов. Далее проверяется диагональность, отклонения в данном случае недопустимы, при их отсутствии по центру ставится горизонтальная перемычка. Этап сборки завершается установкой замка и привариванием нижних навесов под петли.

6. Размещение рамы и окончательное закрепление ее к столбам. Приварка верхних частей петель.

7. Проверка замка.

8. Зачистка и обработка антикоррозийными составами всех сварочных и стыковочных швов. Окрашивание рамы и столбов.

9. Разрезание профлиста и прикручивание его к каркасу саморезами. Шаг зависит от предпочтений владельца, ветровых нагрузок и частоты открывания и запирания калитки, по избежание рисков его делают равным длине волны.

10. Установка ручек и накладок на замок.

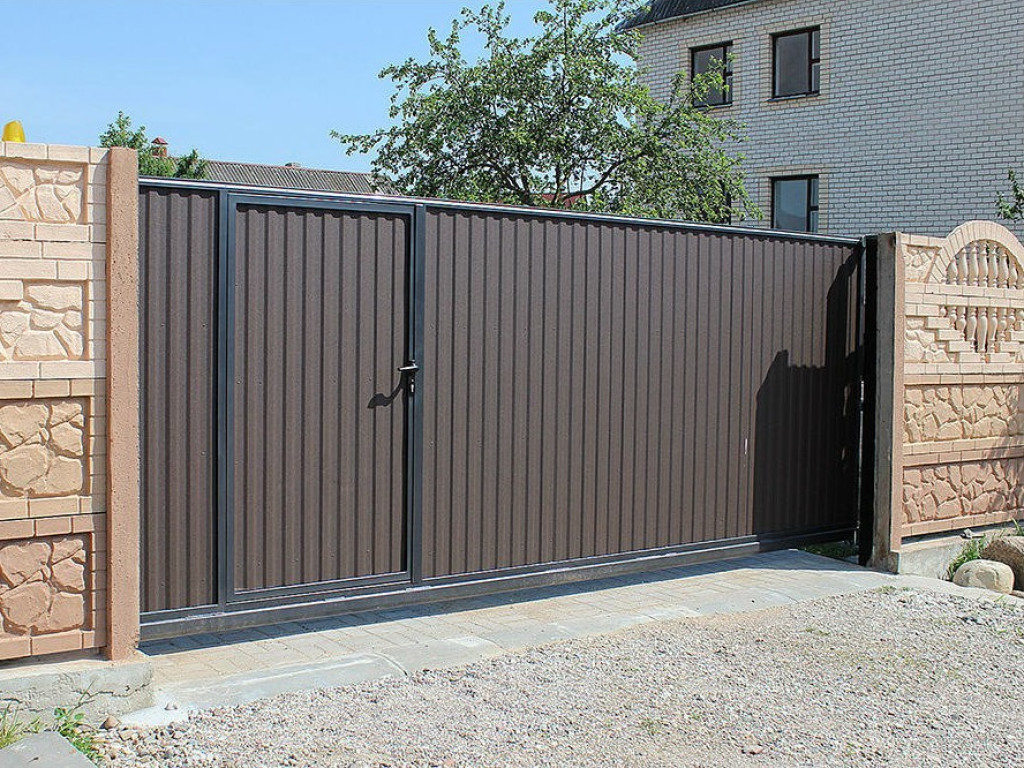

При встраивании калитки в ворота необходим более сложный каркас. По окончании работ листы осматриваются на предмет царапин, при обнаружении их замазывают антикоррозийными составами, совпадающими по цвету. Простые оцинкованные полотна рекомендуется окрасить, как для усиления декоративности, так и продления их срока службы.

Профлист не требует особого ухода, 2 раза в год (при смене сезонов) поверхность осматривается и при необходимости очищается от грязи мягкой тряпкой.

Возможные ошибки и рекомендации при ведении работ

С целью улучшения характеристик и исключения риска перекоса в ходе монтажа и эксплуатации соблюдаются следующие правила:

1. При раскрое не используются высокообортные электрические инструменты.

2. Все соединения перед началом сварки предварительно схватываются несколькими короткими (не более 2-3 см) швами. Горизонтальные и вертикальные отрезки за исключением вставок вырезаются с углом в 45° по краям из цельного куска металлопрофиля, сваривать их из отдельных не советуется.

3. Перед началом установки и сварочных работ все трубы отчищаются от ржавчины или окалин, закапываемые в землю участки грунтуются и просушиваются, после все они покрываются антикоррозийными составами, особое внимание уделяется швам. Места для петель или замка рекомендуется слегка зачистить с помощью болгарки с шлифовальным кругом. Профлист берегут от попадания искр, в идеале его просто убирают с площадки.

4. Первыми приваривают нижнюю часть верхних петель, потом устанавливают калитку и присоединяют нижнюю часть второй. Окончательная фиксация проводится после тщательной проверки уровня и правильности ее открывания. При соблюдении всех требований рама движется свободно и не затрагивает другие конструкции.

5. При ведении работ самостоятельно фиксацию лучше начинать с углов, все саморезы распределяются равномерно, на 1 м2 их уходит не менее 6 шт.

Самой простой в исполнении является прямоугольная схема, при желании сделать более оригинальный вход стоит поискать готовые эскизы и фото в сети. Следующими по сложности идут арочные и треугольные системы, к распространенным ошибкам в этих случаях относят значительное выступание листа за края каркаса. Для создания фигурных краев используется инженерное лекало, поддержка рамой верхушки обязательна, для получения долговечной и красивой конструкции стоит потратить время и металл на более сложную раму. Оригинальный внешний вид имеют прямые или выгнутые сооружения из профлиста с кованными вставками, как правило, располагаемыми сверху. При строительстве калитки для забора из профнастила металлические опоры закладываются заранее, одновременно с основными столбами.

Калитка из профнастила — схемы монтажа и инструкция по установке замка и полезные советы.

Ворота и калитки известны человеку и используются им с давних времен, может быть, с тех самых пор, когда у человека появилось первое понятие своей собственности.

На сегодняшний день она выполняет не только защитные и охранные функции, но и эстетические, являясь декоративным элементом ограждения.

А потому совсем неудивительно, что все больше владельцев частных домов и коттеджей основательно обдумывают, а калитку какой конструкции, дизайна и отделки им лучше всего выбрать прежде, чем ее приобрести.

Характеристик на самом деле очень много.

Однако для того, чтобы выбор оказался верным, как раз к месту будет полезная информация о том, насколько многообразными и функциональными бывают эти элементы ограждения.

Мы постараемся раскрыть главные особенности конструкций, монтажа и отделки.

Внешняя отделка

При выборе калиток в первую очередь знатоки обращают внимание на то, как выглядит отделка ворот и, собственно, ее характер.

Однако бывали случаи, когда хозяин намеревался осуществить только замену, не трогая ворота, или когда ворота располагались на угловом участке (то есть, на другой улице).

В таких случаях можно отделать калитку профнастилом – даже разного цвета – и это будет самым эффективным способом отделки для этого элемента ограждении – и эффектно, и недорого.

Действительно, чуть ли не самым экономичным вариантом отделки глухой калитки является обшивка профилированным листом.

Быть может, в этом нет особого изыска, зато смотрится такой забор достаточно симпатично.

Если брать соотношение цена-качество, то и калитка и забор из профнастила оказываются самым лучшим вариантом.

Немаловажна и высокая стойкость профилированного листа к коррозии: кроме того, что лист оцинкованный, он, как правило, покрыт полимерным или порошковым покрытием.

Такая обработка считается довольно надежной и ворота с калиткой из профнастила отличаются неприхотливостью в эксплуатации и долговечностью.

Калитку можно легко изготовить своими руками, потратив только несколько часов, так как конструкция ее обычно не отличается чрезмерной сложностью.

При этом не используется дорогое оборудование или много других дополнительных материалов. Ниже мы постараемся рассказать о том, как правильно сделать забор из профилированного листа.

Выбор формы и размеров

На сегодняшний день самыми распространенными считаются калитки простой конструкции – квадратной или прямоугольной формы.

Впрочем, иногда выбирают и не традиционную форму – например, арку или какой-нибудь ее сегмент. Правда, чем сложнее будет форма, тем более трудоемкой она будет при изготовлении. Особо внимательным необходимо быть при замерах и расчетах.

Если это будет арка, то неизбежно остаются незаполненные участки дверного проема, через которые посторонним можно легко будет просматривать Вашу территорию.

Если же заказывать подобный вид в специализированных организациях, ее стоимость при тех же размерах получится дороже в полтора раза, чем стоимость квадратно или прямоугольной калитки.

Тем не менее, какую бы форму Вы не выбрали, существуют определенные требования к замерам и монтажу калиток.

Требования по замерам

При определении габаритов будущей калитки, нужно аккуратно ограничить ее ширину, чтобы не возникало никаких неудобств, связанных с закрыванием и открыванием слишком широкого полотна, быстрым износом замка и петель.

Как видно на фотографии, оптимальной шириной может быть размер не больше одного метра.

Ограничивается, впрочем, не только ширина, но и высота.

Очень неразумно делать высоту выше двух метров из-за повышенного износа замков и навесов вследствие увеличения веса створок и неудобства эксплуатации.

Однако тогда, когда сам забор превышает своей высотой два метра, калитка делается на одном уровне с забором, однако вверху прикрепляется вставка с перекладиной.

Благодаря такой перекладине серьезно уменьшается нагрузка на опорный столб, закрывается открытое пространство над калиткой и получается сплошное оградительное полотно.

Технология монтажа

Конструктивные особенности калитки определяют особенности ее монтажа.

Тем не менее, существуют определенные общие правила выполнения монтажа.

Сначала устанавливаются опорные стойки и к этому действию необходимо отнестись достаточно серьезно, поскольку даже незаметное на первый взгляд и незначительное отклонение от изначальной вертикали нарушит в будущем нормальную работу всей конструкции.

Заклинившие и перекошенные калитки, которые требуют немедленно ремонта – вот плачевный результат проведения некачественного монтажа опорных столбов.

Кроме того, что стойки должны стоять абсолютно вертикально, под ними должен быть основательный фундамент.

Если бетонный фундамент был непрофессионально и неграмотно забетонирован, уже весною возможно оседание стойки и выдавливание стойки из грунта во время морозов зимой.

Из-за такого фундамента каждый сезон приходится менять расположение навесов для того, чтобы калитка могла нормально работать.

Чтобы появилась полная стабильность всей конструкции, закладку фундамента производят на глубине 1,5 метра. При этом его объем соотносится с общим весом калитки и столба.

В процессе осуществления монтажа оставляется 20 мм зазор между листом калитки и покрытием тротуара (или дорожки).

Этот зазор почти все скрывает и в то же время позволяет калитке функционировать в нормальном режиме, даже если будет образовываться небольшая наледь.

Установка замка

Калитка из профилированного листа обычно запирается механическим замком, но иногда для этого используют и электромеханический накладной замок.

Для открывания на замке такой конструкции со стороны двора имеется специальная кнопка.

С уличной стороны кнопка на замке связана напрямую с домофоном, и при помощи обоих устройств можно открывать ее и даже не выходить при этом из дома.

Чтобы организовать это, во входном проеме укладывается труба, по которой пускают кабель к панели вызова.

Такая панель, как правило, устанавливается на столбе, который расположен напротив навесов.

Подобным образом устанавливается также видеофон, который также служит повышению общей безопасности домовладения.

Дизайн калиток и ворот дома (50 фото): красивые и практичные варианты

Устройство

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Необычные калитки с деревянным каркасом и оригинальным заполнением

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

Перед началом работ

Металлические калитки своими руками могут быть изготовлены многих видов и модификаций. Существует множество декоративных элементов, которые украсят выполненную работу. Кованые элементы завершат дизайн конструкции. Поэтому сначала стоит четко представлять, что вы хотите получить в конечном итоге.

Сначала следует выбрать место установки, снять все размеры и отобразить это на бумаге в виде схемы калитки. Внимательно рассчитайте материал, который потребуется во время работы.

Материалы

Старайтесь выбрать металлические заготовки с большим содержанием углерода. Этот материал менее подвержен коррозии и будет гораздо дольше служить.

• Профиль или труба для выполнения столбиков, диаметром не менее 100 мм;
• Металлический лист, с толщиной не меньше 1,5 мм;
• Учтите при закупке ребра жесткости, если они будут выполнены из того же материала, что и рама, предусмотрите это в размерах;
• Уголок или профильная труба с сечением не менее 25 мм;
• Для антикоррозийной обработки потребуется бензин или специальная жидкость;
• Смесь для грунтовки металлических поверхностей;
• Краска;
• Замок для калитки (см. Врезной замок в калитку) или электропривод.

Нужный инструмент

Приготовить инструмент стоит тоже заранее, чтобы не отвлекаться во время работы:

• Все начинается с разметки, для этого возьмите капроновую нить;
• Сварка, мощность 220 Вт;
• Забивать столбики поможет кувалда или ручной бур;
• Для крепежа металла следует взять шуруповерт;
• Болгарка, решит вопросы по резке и зачистке металла;
• Ножницы по металлу, помогут в резке листа;
• Лопата.

Внимание: Правильно выберите габариты изделия, примите к сведению вес конструкции. Должно быть, свободное движение калитки и в зимнее время. Лишний вес конструкции может привести к провисанию и не правильной работе.

С каркасом из профильной трубы с профлистом, металлом…

Самый, пожалуй, универсальный вариант калитки — с каркасом из профильной трубы или металлического уголка. На металлическое основание можно прикрепить любой материал заполнения: древесину, листовой металл, профнастил, металлический штакетник, плоский шифер, поликарбонат, сетку-рабицу, металлические пруты, кованные или гнутые элементы… сделать комбинацию из нескольких материалов. Вариантов очень много, если хотят сделать калитку, обычно подразумевают именно квадратную трубу, а оформление подбирают в одном стиле с оградой.

Каркас из профильной трубы. Заполнение — холодная ковка и древесина

Размеры и материалы

Для калитки со сплошным заполнением (древесины, листовой металл, профлист и т.д.), для столбов берут профилированную трубу сечением 60*60*3 мм. Более толстые стенки брать можно, более тонкие — лучше не надо. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких наружных оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см.

Еще стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого числа и высоты калитки изготавливают столбы.

Дополнительные укосины увеличивают жесткость

При помощи бура в земле делают отверстие, на дно которого засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом и другим строительным мусором), утрамбовывается, заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас к столбам. Если вы хотите сделать калитку правильно, именно так и поступайте.

Пример самостоятельного изготовления: фотоотчет с пояснениями

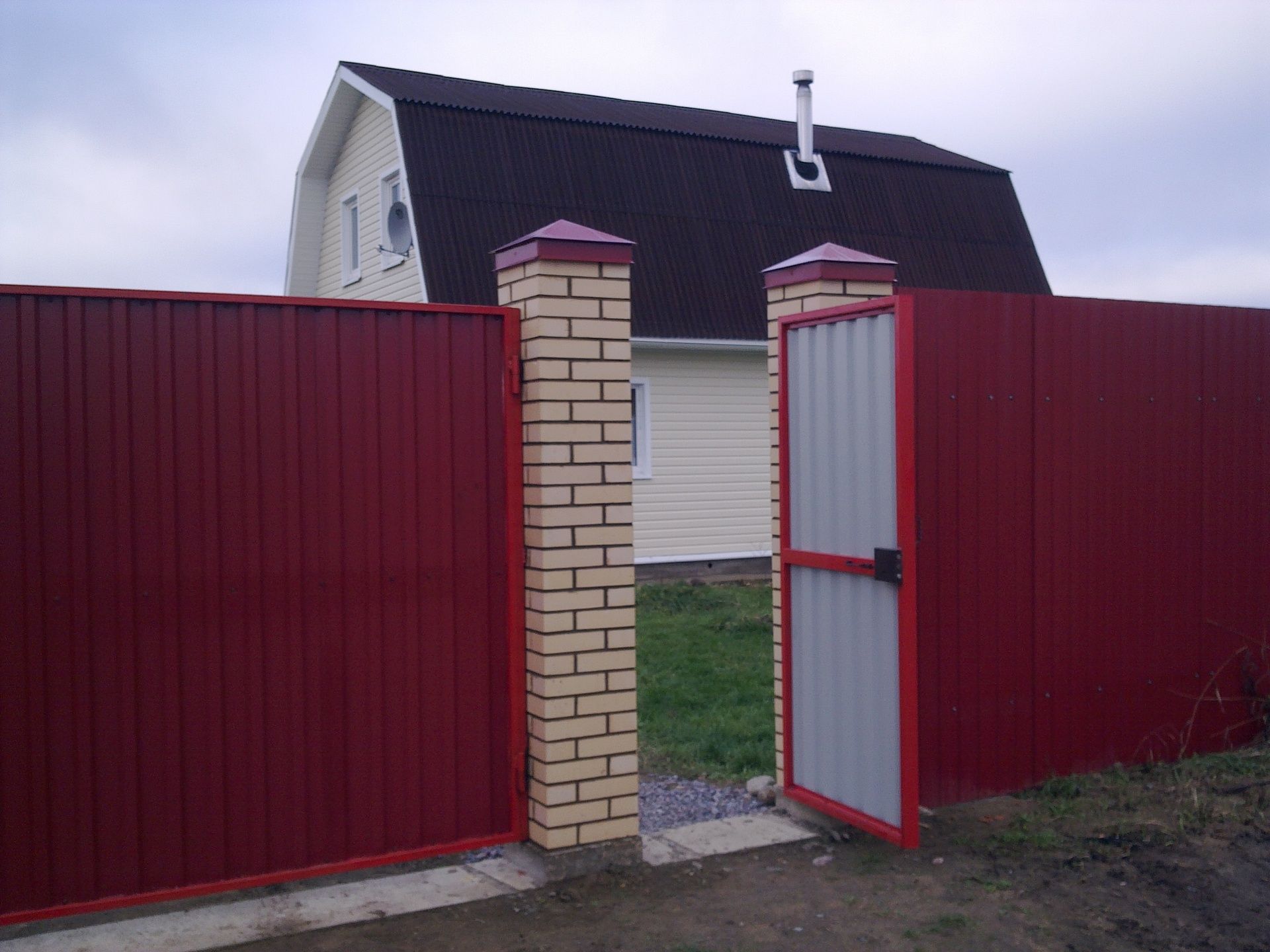

Ограда — из профлиста с кирпичными столбами, соответственно и калитка из профлиста. В столбы еще при строительстве замурованы металлические пластины, сваренные с трубой в середине. Решено сделать калитку с дополнительными укосинами — чтобы профлист был жестче закреплен, а также чтобы усилить зону крепления замка. Замок — старый пока, возможна замена.

Конечный результат

Каркас калитки варим при помощи инверторного сварочного аппарата из профильной трубы 40*20*3 мм. Ставить будем»по месту», привариваясь к закладным. Отрезаем заготовки:

• две поперечины длиной от одного столбы до другого (получилось 108 см),
• две стойки — высотой 185 см.

Варим раму

Поперечины не привариваем, а только «прихватываем» к закладным пластинам — чтобы держались. Буквально по две точки сварки на место крепления. Перед сваркой второй стороны проверяем горизонтальность перекладины. Кладем строительный уровень, корректируем положение, потом прихватываем. Итак, получится, что в проеме две горизонтальные перемычки.

Прихватываем поперечины к закладным двумя точками

К установленным поперечинам привариваем вертикальные стойки. Они должны быть вертикальными — в месте соединения с перемычками угол строго 90°. Проверяем в процессе соединения, при необходимости корректируем. Еще: шов должен быть хорошим, прочным, обвариваем со всех сторон, по периметру трубы.

И с другой стороны

В результате получилась рама прихваченная к столбам. Еще раз проверяем углы, иначе потом может перекосить, калитка перестанет закрываться/открываться.

Ставим петли

Далее самый ответственный момент — надо приваривать петли. Взяли стандартные металлические петли для распашных ворот, которых полно в любом строительном магазине и на рынке. Они должны быть установлены строго вертикально, да еще обе на одной оси. Иначе калитка не будет открываться.

Привариваем петли.

Калитка с каркасом из профильной трубы — устройство и размеры

Первой привариваем нижнюю петлю, множество раз перепроверяя ее вертикальность уровнем. Вторую стараемся установить на том же оси. Сначала прихватываем к закладной, проверяем и лишь потом, если все совпало, тщательно провариваем шов. Если все рассчитано правильно, петля прилегает к трубе каркаса, так что приварить труда не составит.

Петля приварена на калитку

Когда петли установлены, убираем «прихватки», которые держат калитку. Она волшебным образом теперь открывается/закрывается. Далее дело за малым — приварить укосины. Работа элементарная: отрезаем куски трубы одинаковой длины, прикладываем к предполагаемому месту установки, отмечаем мелом как надо срезать. Берем болгарку с режущим диком по металлу, отрезаем, проверяем, если надо, дорабатываем (болгаркой или напильником — в зависимости от величины «косяка»). Когда укосина «стала», привариваем ее.

Приварить укосины несложно

Аналогично довариваем усиление под замок на калитку. Для монтажа старого металлического замка вверху понадобилось приварить кусок уголка, иначе не получалось его закрепить.

Сделать калитку — это еще и приварить замок (когда покрасится, будет выглядеть лучше)

Последние сварные работы — надо закрыть открытые срезы труб, которые направлены вверх и в стороны. Если их не закрыть, в них будут попадать дождевая вода и снег, трубы начнут ржаветь изнутри, что ускорит смерть каркаса. Сварка на этом этапе не обязательна, можно заделать силиконом или найти пластиковые крышки подходящего размера.

Финишные работы

Это все. Калитку почти сделали. Далее — стандартные работы по металлу — шлифовка, грунтовка, покраска каркаса и последним этапом — крепление заполнения. В данном случае оно ничем не отличается от монтажа профлиста на забор.

На УШМ (болгарку) ставим наждачный круг по металлу, зачищаем все места сварки, убирая ржавчину и т.д. Кстати, делать все это удобнее когда калитка стоит на месте. Если ее снять, работать будет не так удобно, придется ее переворачивать, ходить вокруг нее кругами…

Калитка после грунтовки

Чтобы каркас калитки долго не облезал, обработаем его преобразователем ржавчины, потом грунтовкой. Далее можно крепить профлист. Его надо отрезать по размеру, примерить.

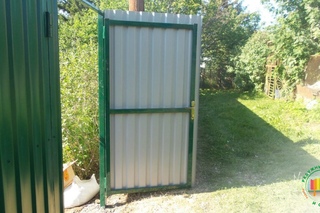

А это уже конечный результат: решили сделать калитку, сделали…

Однозначно придется где-то подрезать, чтобы все открывалось. Поэтому для начала отрезанный лист крепим буквально на четыре самореза — по углам, наносим отметки — где что подрезать, снимаем, отрезаем, снова примеряем. Когда добились нормальной работы, можно крепить «на века».

Технические и эстетические требования к дверцам для забора

Выбрать калитку не так просто. Поэтому стоит подробно остановиться на способе изготовления, внешнем виде. Учитывать нужно не только тип и материал, из которого сделан забор, но и территорию у дома, фасада.
Калитка служит не только местом, через которое можно попасть на участок или покинуть его, но и защитой. Потому, несмотря на декоративность, следует подумать именно об ограждающей функции такого изделия.

Решив, какие параметры должны быть у входа, можно определиться и с материалом, и с внешним видом

По желанию, это может быть сугубо декоративный элемент, но в условиях современных реалий, всё же стоит ещё раз подумать о собственной безопасности.

Калитка должна быть в меру широкой: у людей разные габариты, да и просто втискиваться в узенькое пространство не особенно удобно
Статья по теме:

Заборы и ограждения для дома. Фото-идеи и оригинальные решения с преимуществами и недостатками в отдельной публикации нашего портала.

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно. Если же собрались использовать светлый лак, обратите внимание на этот момент.

Простая садовая калитка

Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.

Устройство деревянной калитки

Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Как сделать калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Как сделать деревянную калитку с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Установка столбов

Чтобы избежать установки лишних столбов, что является довольно трудоемким процессом, один воротный столб используется в качестве калиточного. Он должен быть изготовлен из прочной стали.

Кстати, некоторые мастера рекомендуют обустраивать воротные столбы из бетона, но это не совсем целесообразное решение. Дело в том, что асбестоцементная труба подвергается различным нагрузкам и обладает низкой прочностью. Без упругой основы столбы со временем начнут деформироваться или вовсе треснут.

Столбы служат основной точной опоры для калитки и должны быть установлены идеально ровно

Также воротные основы создают из кирпича, но такая работа требует большого опыта каменщика. Для повышения прочностных характеристик конструкции складываются вокруг хребтины из стали по простой схеме кладки: ряды чередуют зеркальным образом.

В большинстве случаев кирпич задействуется в роли декоративного стройматериала, поэтому особого внимания его прочности никто не уделяет. Внутрь центрального просвета помещают прочную трубу диаметром 120 мм.

Важно отметить, что обустройство и фиксация столбов и колонн в грунте — отдельное направление строительного дела. Чтобы избежать непредвиденных обстоятельств в процессе эксплуатации, необходимо обеспечить надежное бетонирование.

Что касается калиточных конструкций из профнастила, то они пользуются большим спросом по следующим причинам:

1. Низкая стоимость материала.
2. Простота и высокая скорость монтажа.
3. Повышенная прочность.

Но принято считать, что такие модели недостаточно красивы. Хотя, если применить некоторые декоративные украшения, ситуация существенно изменится.

Микроскопия PhotoGate для отслеживания отдельных молекул в многолюдных средах

Анализ PhotoGate

PhotoGate использует два отдельных лазерных луча с одинаковой длиной волны возбуждения и ортогональной поляризацией (дополнительный рис. 1a). Первый лазерный луч, называемый затворным лучом, фокусируется в плоскости изображения и направляется наружу от центра по спирали для предварительного отбеливания круглой области интереса (рис. 1а; дополнительный фильм 1). Затем луч затвора закрывается на несколько секунд, чтобы позволить небольшому количеству неотбеленных молекул диффундировать в область интереса.Второй луч, называемый визуализирующим лучом, используется для изображения флуоресцентных молекул в области интереса с высоким отношением сигнал-шум (SNR) при освещении с полным внутренним отражением (TIR). Чтобы предотвратить диффузию дополнительных флуоресцентных молекул в область интереса во время визуализации, луч затвора многократно перемещается по внешнему периметру области интереса. В результате плотность флуоресцентных объектов в области интереса остается низкой и не увеличивается со временем.

Рис. 1. Визуализация PhotoGate для отслеживания отдельных частиц

( a ) Двухмерная схема PhotoGate (верхний ряд) с соответствующими репрезентативными изображениями (нижний ряд). (1) Поверхность клетки сильно украшена флуоресцентно мечеными молекулами (синие кружки). (2–3) Сфокусированный луч затвора направляется наружу от центра по спирали для предварительного отбеливания эллиптической области. (4) Луч затвора выключен, чтобы обеспечить диффузию флуоресцентных молекул с периферии ROI, которые затем отображаются при освещении TIRF (желтые кружки). (5) Луч затвора неоднократно включается для фотообесцвечивания флуоресцентных частиц, попадающих в область интереса (темно-синие кружки), в то время как отдельные молекулы внутри области интереса отображаются при освещении TIRF.Фотообесцвеченные частицы не показаны для ясности. ( b ) Линейный профиль интенсивности вдоль линии , разделяющей пополам кольцо PhotoGate , показанное в a . ( c ) Покровное стекло , плотно покрытое GFP , обесцвечивается одним движением кольца PhotoGate , чтобы продемонстрировать профиль обесцвечивания ( d ) Профиль обесцвечивания , нанесенный вдоль черной пунктирной линии в c .

Мы обнаружили, что охват области диаметром 15 мкм сфокусированным лучом затвора (10 МВт см ⁻² , 1 мкм на полувысоте по всей ширине) за 10 с был достаточным для фотообесцвечивания почти всех флуоресцентных молекул в рентабельность инвестиций (рис.1б; Дополнительный рис. 2). Во время предварительного обесцвечивания фоновая флуоресценция в области интереса была значительно снижена без значительного (<20%) фотообесцвечивания молекул за пределами области интереса (рис. 1c, d). Диаметр луча изображения соответствует диаметру предварительно отбеленной области интереса (дополнительный рис. 1; дополнительный фильм 2), чтобы предотвратить бесполезное отбеливание флуоресцентных молекул за пределами области интереса.

Измерение времени пребывания APPL1 на ранних эндосомах

PhotoGate уникально подходит для наблюдения за динамическими взаимодействиями концентрированных и быстро диффундирующих молекул с относительно неподвижными структурами, такими как крупные органеллы в цитоплазме. Чтобы продемонстрировать этот класс приложений, мы использовали PhotoGate для измерения времени пребывания одной молекулы APPL1, медиатора внутриклеточной передачи сигналов EGFR, на поверхности эндосом. APPL1 временно локализуется в подмножестве везикул, созданных клатрин-опосредованным эндоцитозом или микропиноцитозом, и маркирует ранние эндосомы до их превращения в фосфатидилинозитол-3-фосфат (PI3P) на стадии ¹² (Fig. 2a). Неясно, связывается ли APPL1 плотно со своими везикулами-мишенями и диссоциирует только после получения специфической сигнальной подсказки, или связанные и несвязанные популяции остаются в динамическом равновесии.

Рисунок 2: Измерение времени пребывания APPL1 на ранних эндосомах.

( a ) Модель обмена флуоресцентного APPL1-GFP с обесцвеченными молекулами APPL1 на эндосоме. ( b ) (слева) изображение клетки U2OS, экспрессирующей APPL1-GFP при возбуждении TIRF. Область диаметром 17 мкм в цитоплазме была фотообесцвечена при t = 0 с (посередине), и восстановление флуоресценции GFP-APPL1 в обесцвеченной области было зарегистрировано с использованием FRAP (справа). ( c ) Типичная кривая FRAP отдельной клетки, измеренная на одной эндосоме после обесцвечивания области диаметром 10 мкм.Красная кривая представляет собой единственную экспоненциальную подгонку к данным восстановления флуоресценции (среднее значение ± 95% доверительный интервал). ( d ) Время восстановления, измеренное в эндосомах и областях цитоплазмы, свободных от эндосом. Линия на диаграмме представляет собой медиану. Внешние края прямоугольника — это 25-й и 75-й процентили. Усы простираются до минимального и максимального значений. N =10 ячеек для каждого условия. ( e ) Изображение клетки APPL1-GFP U2OS в середине эксперимента PhotoGate.Желтый квадрат представляет собой появление одной молекулы APPL1 в ранее определенном эндосомальном месте в ROI. ( f ) Траектории интенсивности флуоресценции отдельных пятен внутри ROI показывают прибытие и отбытие одиночных молекул APPL1. (Вверху) увеличенные снимки в разные моменты времени флуоресцентного пятна, отмеченного желтым квадратом в и . ( g ) Время пребывания одиночных молекул APPL1 аппроксимировано одним экспоненциальным спадом для получения среднего времени жизни (среднее значение и 95% доверительный интервал).

Чтобы обнаружить события прибытия и отбытия отдельных молекул APPL1 в ранних эндосомах, мы временно трансфицировали клетки остеосаркомы U2OS человека С-концевым зеленым флуоресцентным белком (GFP), слитым с APPL1 (APPL1-GFP). Клетки казались яркими с фоновой флуоресценцией, а эндосомы были видны в виде еще более ярких пятен (рис. 2b). Клетки были предварительно обработаны нокодазолом для иммобилизации эндосом (методы) и для подтверждения того, что наблюдаемые события прибытия и ухода одиночных молекул пространственно коррелируют с последними известными положениями эндосом (дополнительная рис.3). Высокая концентрация APPL1 как в цитоплазме, так и на поверхности эндоцитарных везикул делает невозможным наблюдение за его динамикой с помощью традиционной TIR-флуоресцентной (TIRF) визуализации. Сначала мы выполнили FRAP, полностью обесцветив область интереса диаметром 17 мкм и отобразив восстановление флуоресценции до достижения устойчивого состояния при освещении TIRF (рис. 2b; дополнительный фильм 3). Во время восстановления плотность APPL1 в отдельных эндосомах почти сразу превысила предел обнаружения одной молекулы, что сделало подходы на основе FRAP непригодными для КПТ APPL1 (рис.2с). Было обнаружено, что среднее время восстановления в эндосомах составляет 24,7 ± 4,5 с (с.э.м.; рис. 2г). Интересно, что время восстановления в области без эндосом было лишь немного ниже, чем в эндосомах, 21,3 ± 2,7 с (с.э.м.; рис. 2d), что позволяет предположить, что восстановление ограничено диффузией. FRAP дает мало информации о скорости реакции APPL1 в эндосомах в этих условиях, т.к. он не может независимо измерять компоненты диффузии и реакции ¹³ .

PhotoGate обходит эту проблему, напрямую измеряя диссоциацию отдельных молекул APPL1 из эндосом и устраняя сигнал быстро диффундирующих молекул в цитоплазме.Мы отбеливали область интереса диаметром 15 мкм так же, как и в эксперименте FRAP, с последующим периодическим сканированием луча затвора по периметру области интереса каждые 2 секунды. Луч затвора обесцвечивал большинство флуоресцентных молекул APPL1, попадающих в область интереса (рис. 2e; дополнительный фильм 4), потому что уровни флуоресценции оставались постоянно низкими, пока ворота были включены, и полностью восстанавливались в течение десятков секунд, когда ворота были выключены. ROI была визуализирована при освещении TIR со скоростью два кадра в секунду (протокол покадровой визуализации, состоящий из 50 мс экспозиции с последующим 450 мс темным временем).Мы обнаружили отдельные флуоресцентные пятна, появляющиеся и отделяющиеся от предварительно обесцвеченной области интереса (рис. 2f). Девяносто пять процентов вновь появляющихся пятен ( N =84) локализованы в пределах 300 нм от центра ранее обнаруженных эндосом. Поскольку эндосомы распределены редко, площадь, покрытая 300-нм кругами с центром над каждой эндосомой, занимает только 11 ± 6% всей площади клетки. Мы пришли к выводу, что вновь появляющиеся пятна отражают связывание APPL1 с эндосомами, а не случайное связывание с другими местами в клетке ( P <10 ^-70 ). Распределение времени пребывания отдельных молекул (рис. 2g) показало, что среднее время пребывания APPL1 составляет 8,6 с (7,0–10,9 с, 95% достоверности). Интересно, что это в несколько раз меньше, чем время восстановления FRAP, что еще раз показывает, что данные FRAP часто представляют собой свертку нескольких отдельных процессов, которые нелегко распутать.

Чтобы исключить возможность того, что наблюдаемое исчезновение пятен APPL1-GFP было результатом фотообесцвечивания, а не физической диссоциации APPL1 от эндосом, мы повторили эксперимент, поддерживая постоянное время экспозиции на уровне 50 мс и регулируя темное время, чтобы изменить время кадра до 150 и 1500  мс.Если бы наблюдаемые события «ухода» были вызваны фотообесцвечиванием, измеренное время пребывания зависело бы в первую очередь от количества собранных кадров при одной и той же мощности возбуждения TIRF. Напротив, мы наблюдали, что время пребывания почти не зависит от частоты кадров (дополнительная рис. 4), демонстрируя, что оно соответствует выходу APPL1-GFP из эндосом. Эти измерения указывают на то, что кратковременная динамическая ассоциация отдельных белков APPL1 с эндосомальной поверхностью может обеспечивать быстрое и хорошо скоординированное перемещение всей популяции APPL1 по мере того, как эндосомы переходят на PI3P-позитивную стадию ^-12-.

Отслеживание диффузии EGFR на клеточной мембране млекопитающих

Затем мы применили PhotoGate для выявления динамики отдельных рецепторных комплексов на живой клеточной мембране. EGFR является прототипом рецепторных тирозинкиназ ¹⁴ , включающих внеклеточный лиганд-связывающий домен, одиночную трансмембранную спираль и внутриклеточный тирозинкиназный домен (рис. 3а). Связывание EGF с внеклеточными доменами способствует образованию асимметричного димера внутриклеточных киназных доменов, один из которых аллостерически активирует другой ¹⁵ и запускает рекрутирование нижестоящих сигнальных белков.В исследованиях флуоресцентной микроскопии индуцированная лигандом димеризация была косвенно выведена из различий в константах диффузии между связанными с лигандом рецепторами ^16,17 и безлигандными рецепторами ^14,18 . В этих исследованиях плотность мечения поддерживалась на несколько порядков ниже фактической плотности рецепторов на клеточной мембране, которые слишком скучны для КПТ. Таким образом, большинство молекул рецепторов оставались немечеными, и олигомерное состояние молекул EGFR не могло быть непосредственно определено путем подсчета субъединиц.

Рисунок 3: Отслеживание отдельных молекул EGFR в живой клеточной мембране

( a ) Модель индуцированной лигандом димеризации EGFR. Мономер EGFR содержит внеклеточный лиганд-связывающий участок (синий), одиночную трансмембранную спираль, внутриклеточный домен тирозинкиназы (светло-желтый) и С-концевой хвост. Связывание лигандов EGF с внеклеточным доменом вызывает образование асимметричного димера. ( b ) Молекулы mNeonGreen-EGFR плотно покрывают клеточную мембрану COS7.( c ) Молекулы mNeonGren-EGFR демонстрируют непрерывное восстановление интенсивности флуоресценции в анализе FRAP. ( d ) Подгонка сигнала восстановления флуоресценции (красная кривая) показывает среднюю константу диффузии пятен EGFR. ( e ) В PhotoGate диффузия одиночных молекул mNeonGreen-EGFR отслеживалась в области интереса в течение 30 с. ( f ) В среднем около 47 000 фотонов было обнаружено от отдельных молекул mNeonGreen с помощью PhotoGate (среднее ± стандартная ошибка среднего). ( г ) В эксперименте sptPALM отдельные молекулы mEos2-EGFR фотоактивировались с возбуждением 405 нм при t = 0 с, а флуоресцентные пятна отслеживались в течение 5 с.( ч ) Количество фотонов, обнаруженных от одиночных пятен mEos2 до фотообесцвечивания (среднее значение ± стандартная ошибка среднего), было в девять раз меньше, чем у mNeonGreen.

Мы экспрессировали mNeonGreen-слияние EGFR в клетках обезьяньего фибробласта (COS7). Поскольку клеточная мембрана была плотно покрыта mNeonGreen-EGFR (400 молекул на мкм ² ), было невозможно отследить отдельные молекулы с помощью обычной TIRF-визуализации (рис. 3b) даже во время начала процесса восстановления флуоресценции в FRAP. анализы (рис.3с; Дополнительный рис. 5; Дополнительные фильмы 5–7). С помощью FRAP восстановление флуоресценции EGFR в области интереса диаметром 4 мкм на клеточной мембране было зарегистрировано с временным разрешением 100 мс (рис. 3c; дополнительный фильм 5). Анализ восстановления флуоресценции показал, что средняя константа диффузии EGFR составляла 0,22 ± 0,02 мкм ² с ^-1 в условиях дефицита сыворотки (рис. 3d).

Используя PhotoGate, мы одновременно определяли константы диффузии и стехиометрию отдельных комплексов EGFR в режиме реального времени.Первоначально область интереса диаметром 15 мкм была предварительно обесцвечена путем сканирования сфокусированным лучом затвора с последующим 2-секундным периодом ожидания в темноте, чтобы позволить нескольким флуоресцентным молекулам диффундировать в область интереса. После предварительного отбеливания отдельные пятна mNeonGreen отслеживались со скоростью 20 кадров в секунду с помощью луча изображения (рис. 3e; дополнительные фильмы 2 и 8), не вызывая вредного воздействия на живые клетки. Визуализация перемежалась 200-миллисекундными развертками затворного луча по внешнему периметру ROI. В среднем от одного mNeonGreen было зарегистрировано около 47 000 фотонов до момента фотообесцвечивания (рис.3f) ¹⁹ . Среднее время отслеживания ( τ ) одного mNeonGreen-EGFR составило 10,1 ± 1,2 с. Во время SPT флуоресцентные молекулы за пределами ROI остаются неотбеленными, поскольку они не подвергаются освещению TIRF.

Частота стробирования регулировалась в зависимости от диаметра ROI, ширины стробирования, а также плотности и константы диффузии флуорофоров. Вероятность выхода частиц за ворота рассчитывалась на основе зависимого от времени профиля восстановления в экспериментах FRAP ²⁰ (Методы) и поддерживалась на низком уровне (10 ^-7 ), чтобы предотвратить скопление флуорофоров внутри ROI.

Чтобы сравнить способность PhotoGate к отслеживанию с sptPALM, мы заменили mNeonGreen на mEos2, один из самых ярких фотоконвертируемых флуоресцентных белков ⁸ . Мы экспрессировали mEos2-EGFR в клетках COS7 в тех же условиях и отслеживали отдельные флуоресцентные пятна с помощью sptPALM со скоростью 20 кадров в секунду (рис. 3g; дополнительный фильм 9) ²¹ . В среднем мы зарегистрировали около 5000 фотонов от одного пятна mEos2 до фотообесцвечивания ( τ =1,2 с; рис. 3h). Результаты показали, что SPT пятен mNeonGreen с использованием PhotoGate обеспечивает более чем в 10 раз больший бюджет фотонов и, следовательно, лучшую способность отслеживания, чем sptPALM пятен mEos2.

Константы диффузии отдельных пятен оценивались путем линейной аппроксимации их среднеквадратичного смещения (СКО; рис. 4а,б). Пятна, демонстрирующие ограниченную диффузию или однонаправленное движение, были исключены из анализа (~ 7%; дополнительная рис. 6a, b). Кроме того, 3–7% комплексов EGFR останавливались в мембране на несколько секунд (дополнительная рис. 6c), что может отражать временные взаимодействия между EGFR и мембранными доменами ¹⁴ , а также кортикальной актиновой сетью ^22,23 .

Рисунок 4: Лиганд-индуцированная димеризация EGFR определяется с помощью диффузионного анализа и подсчета субъединиц.

( a ) Образец траектории отдельных пятен GFP-EGFR, диффундирующих на клеточной мембране COS7. ( b ) График MSD примерной траектории (среднее значение ± стандартное отклонение). Наклон линейной подгонки (красная линия) представляет собой константу диффузии. ( c ) Гистограмма постоянной диффузии пятен EGFR в отсутствие (вверху) и в присутствии 16 нМ EGF. Множественная гауссовская аппроксимация (черная пунктирная кривая) показывает два основных пика.Без ЭФР 91 % пятен находятся в более диффузном состоянии ( D =0,25±0,07 мкм ²  s ⁻¹ , синяя кривая) и 9 % — в менее диффузном состоянии ( D =0,12±). 0,03 мкм ²  с ⁻¹ , красная кривая). Добавление EGF приводит к тому, что 75% пятен переходят из более диффузного состояния в менее диффузное. ( d ) Пример профилей интенсивности пятен EGFR, демонстрирующих одно- (вверху) и двухэтапное (внизу) фотообесцвечивание. ( e ) Гистограммы стадии фотообесцвечивания пятен GFP-EGFR в отсутствие (вверху) и в присутствии (внизу) EGF.( f ) Средняя константа диффузии пятен EGFR, подвергшихся фотообесцвечиванию в одно- и двухэтапном режиме с EGF и без него (среднее значение ± стандартная ошибка среднего).

Гистограмма констант диффузии свободно диффундирующих молекул выявила две отдельные популяции (рис. 4в). В отсутствие лиганда EGF в сыворотке большая часть (91%) EGFR остается в более диффузном состоянии ( D =0,25 мкм ²  s ^-1 ) и только 9% обнаруживаются при менее диффузное состояние ( D =0.12 мкм ²  с ⁻¹ , N =85). Мы наблюдали большой сдвиг (84%, t -test, P <0,01, N >80) в популяции в сторону менее диффузного состояния при добавлении 16  нМ EGF. Результаты показывают, что константа диффузии молекул EGFR снижается почти в два раза при добавлении EGF.

Анализ фотообесцвечивания пятен GFP-EGFR в клетках COS7 выявил стехиометрию комплексов EGFR (рис. 4d). В отсутствие EGF 91% флуоресцентных пятен ( N =35) демонстрировали одностадийное фотообесцвечивание, что указывает на то, что они представляют собой мономеры GFP-EGFR.В присутствии EGF мы наблюдали, что 57% пятен ( N = 40) обесцвечиваются в два этапа, что свидетельствует о том, что EGFR образует димер, содержащий два GFP на пятно (рис. 4e). Средняя интенсивность пятен, обесцвеченных за два этапа, была почти вдвое выше (в 2,1 раза выше без EGF и в 1,8 раза выше с EGF) по сравнению с пятнами, обесцвеченными за один этап. Кроме того, пятна, обесцвеченные в два этапа, диффундировали медленнее ( D =0,13±0,04  мкм ²   с ^–1 , с.д.) по сравнению с пятнами только с одним флуорофором ( D =0.21±0,07 мкм ²  с ⁻¹ ; t — тест, P =0,0036; рис. 4е), в соответствии с двухуровневым распределением гистограмм констант диффузии (рис. 4в). Этот результат также указывает на то, что частицы с большей диффузией в основном представляют собой мономеры, а частицы с меньшей диффузией в основном представляют собой димеры и олигомеры более высокого порядка ²⁴ . Мы отмечаем, что процент молекул, которые демонстрируют двухступенчатое отбеливание (53%), не так высок, как процент молекул в менее диффузионном состоянии (84%) в 16 нМ EGF.Отдельные ступени частично связаны с преждевременным обесцвечиванием, когда возле ворот проходят флуоресцентные пятна; обратимая димеризация и мембранная диссоциация EGFR ²⁵ и ограниченное временное разрешение для обнаружения нескольких стадий. Учитывая, что ∼20% молекул GFP остаются в темном состоянии из-за неправильной укладки или неполного созревания ²⁶ , мы оценили, что вероятность наблюдения двухэтапного обесцвечивания димера в этих условиях составляет ∼50%, что согласуется с нашими наблюдение.

Сравнение PhotoGate с TOCCSL с помощью компьютерного моделирования

Успех эксперимента PhotoGate зависит от большого количества параметров, некоторые из которых контролируются пользователем (например, размеры ROI, интенсивность лазера и частота стробирования), а другие присущи к данной биологической системе (то есть плотность флуорофора, константа диффузии и состояние олигомеризации). Мы реализовали компьютерное моделирование эксперимента PhotoGate для оптимизации условий визуализации для СФТ. Плотно расположенные (50 мкм ^-2 ) флуоресцентные частицы, излучающие в среднем 5 × 10 ⁵ фотонов до фотообесцвечивания, диффундировали на двумерную (2D) решетку, представляющую нижнюю поверхность клетки. Поток фотонов возбужденных флуорофоров был установлен равным 2000  с ^-1 . Фотообесцвечивание отдельных пятен рассчитывалось для каждого кадра моделирования с помощью алгоритма Монте-Карло (дополнительные таблицы 1–3; методы).Траектории SPT были построены для флуоресцентных частиц, которые находились на расстоянии не менее 0,5 мкм от любого другого неотбеленного флуорофора.

Используя параметры, которые представляют наши экспериментальные условия, моделирование показало, что PhotoGate превосходит TOCCSL по количеству пригодных для использования траекторий, которые могут быть получены из одной клетки, продолжительности траекторий и способности определять олигомерное состояние молекул. . Для димерных частиц с константой диффузии 0.1 мкм ²  с ^–1 , наличие 0,5 Гц ворот по периметру ROI диаметром 14 мкм привело к среднему времени отслеживания SPT 0,83±0,02 с (среднее ± стандартная ошибка), что в четыре раза выше, чем 0,192± 0,002  с (среднее значение ± стандартная ошибка), достижимое с помощью TOCCSL (рис. 5а). Важно отметить, что хотя в обоих экспериментах большинство траекторий короткие, распределение времени отслеживания в эксперименте PhotoGate включает широкое плечо частиц, которые можно отслеживать в течение длительных периодов времени. С помощью PhotoGate можно отслеживать 120 ± 11 частиц на клетку в течение более 3 с (среднее значение ± с.d., N = 10 100 траекторий из пяти ячеек), по сравнению только с 7 ± 11 в эквивалентном эксперименте TOCCSL (среднее значение ± стандартное отклонение, 90 039 N = 23 468 траекторий из пяти ячеек). Эта разница на порядок в длинных траекториях СПД связана с тем фактом, что ROI в эксперименте TOCCSL переполняется за пределы дифракционного предела в течение нескольких секунд после начала эксперимента. Разница в долговременном отслеживании становится еще более заметной при рассмотрении более быстро диффундирующих флуорофоров с D =0.5 мкм ²  с ⁻¹ . Использование PhotoGate с частотой 3 Гц дает 25 ± 17 траекторий слежения длиннее 5 с на ячейку (среднее значение ± стандартное отклонение, N = 4173 траектории от пяти ячеек), в то время как такие длинные траектории не наблюдались без строба (0 из 4173 траекторий от пять клеток, рис. 5а). Среднее время отслеживания SPT остается выше в эксперименте PhotoGate и для быстро диффундирующих частиц: 0,746 ± 0,024 с по сравнению с 0,145 ± 0,002 с (среднее ± стандартная ошибка среднего) без затвора. Для остальной части сравнительного анализа PhotoGate и TOCCSL мы сосредоточились на флуорофорах, диффундирующих при 0.1 мкм ²  с ^-1 , потому что TOCCSL не создает достаточных траекторий SPT для молекул, диффундирующих быстрее, чем 0,5 мкм ²  с ^-1 . Более длинные траектории отслеживания, доступные для PhotoGate, могут существенно повысить точность и надежность диффузионного анализа, особенно в условиях, когда мембрана в значительной степени неоднородна и отдельная частица может подвергаться локальным событиям удержания в течение одной траектории.

Рисунок 5: Численное моделирование эксперимента PhotoGate и сравнение с TOCCSL.

( a ) Продолжительность траектории одночастичных с D = 0,1 мкм ² S ^-1 с 0,5 Гц Сразовая частота (слева) и траектории частиц с D = 0,5 мкм ² S ⁻¹ с частотой стробирования 3 Гц (справа) в смоделированном эксперименте PhotoGate по сравнению с эквивалентными экспериментами TOCCSL. ( b ) Количество траекторий одиночных частиц димерной молекулы с D =0,1  мкм ²  s ⁻¹ , показывающих одно- и двухступенчатые события обесцвечивания в течение 80-секундного эксперимента в одном ячейка (среднее ± с.д.). ( c ) Плотность флуорофора в области интереса диаметром 14 мкм в ходе эксперимента PhotoGate (слева) и TOCCSL (справа) в зависимости от потока фотонов одного флуорофора в секунду. ( d ) Плотность флуорофоров внутри области интереса размером 14 мкм в типичных экспериментах TOCCSL и PhotoGate (частота стробирования 0,5 Гц и 1500 фотонов в секунду). ( e ) Плотность флуорофоров внутри ROI эксперимента PhotoGate через 30 с после начального обесцвечивания в зависимости от частоты стробирования.Данные приведены для флуорофоров с константами диффузии 1 и 0,1 мкм ²   с ^-1 . ( f ) Плотность флуорофора в ходе экспериментов PhotoGate (слева) и TOCCSL (справа) в зависимости от радиуса ROI. Черная стрелка на шкале интенсивности и пунктирные линии на тепловых картах указывают на приблизительный предел обнаружения одиночной молекулы (1 флуоресцентное пятно мкм ^-2 ). Во всех симуляциях среднее количество фотонов, обнаруженных на флуорофор до фотообесцвечивания, составляет 5 × 10 ⁵ фотонов, а поверхностная плотность флуоресцентных пятен составляет 50  мкм ^-2 в начале симуляций.Подробный список параметров моделирования см. в дополнительных таблицах 1–3.

Затем количество шагов фотообесцвечивания было определено по уникальным траекториям отслеживания. Мы обнаружили, что 31% димерных флуорофоров демонстрировали две стадии обесцвечивания на одной непрерывной траектории слежения с использованием PhotoGate, по сравнению с 12% в эквивалентном моделировании TOCCSL. При этом общее количество трекинговых траекторий, обесцвеченных в два этапа, составило 87,3±7,1 на ячейку в PhotoGate, тогда как всего 11.С помощью TOCCSL было получено 4 ± 4,4 траектории (рис. 5б). В совокупности эти данные показывают, что PhotoGate значительно лучше подходит для определения стехиометрии комплекса с помощью фотообесцвечивания, чем TOCCSL, поскольку на клетку можно отследить большее количество диффундирующих комплексов, а большая часть отслеживаемых комплексов обесцвечивается в несколько этапов.

Затем мы проверили, как интенсивность освещения TIRF влияет на плотность флуорофора внутри ROI. Мы провели моделирование, изменив поток флуорофоров от 0 до 12 × 10 ³ фотонов в секунду, и рассчитали плотность флуорофоров в области интереса в течение 80 с.В смоделированном эксперименте PhotoGate при частоте затвора 0,5 Гц и ROI диаметром 14 мкм с димерными флуорофорами, диффундирующими при 0,1 мкм ²   с ^-1 , плотность флуорофора быстро выросла до ~ 1 мкм ^-2 после начального цикла обесцвечивания и обесцвечивания. оставался на этом уровне более минуты (рис. 5c; дополнительный фильм 10) почти независимо от потока фотонов. В отсутствие ворот почти все интенсивности освещения TIRF приводили к быстрому потоку неотбеленных флуорофоров в ROI, быстро обходя плотность, необходимую для обнаружения одиночных молекул (рис.5д; Дополнительный фильм 11). Увеличение интенсивности освещения в TOCCSL немного увеличивает среднее время SPT, но также приводит к быстрому фотообесцвечиванию молекул за пределами ROI. Это помогает объяснить, почему с помощью PhotoGate можно достичь более длинных траекторий отслеживания (рис. 5а). В отсутствие ворот плотность флуорофоров быстро увеличивается после обесцвечивания, так что остается возможным лишь кратковременное наблюдение одиночных молекул.

Для данной плотности флуорофора и константы диффузии мы исследовали влияние частоты стробирования и радиуса обесцвечивания на плотность необесцвеченных флуорофоров внутри ROI.Например, стробирования с частотой 0,5 Гц достаточно, чтобы снизить плотность флуорофоров, диффундирующих на 0,1 мкм ²   с ⁻¹ , ниже предела обнаружения, но для достижения того же значения для более быстро диффундирующих частиц с D требуется ~3 Гц. =1 мкм ²  с ⁻¹ (рис. 5д). Когда частота стробирования поддерживается постоянной на уровне 0,5 Гц, меньшая область интереса приводит к большей эффективной плотности флуорофора в области интереса (рис. 5f). В отличие от TOCCSL, типичный эксперимент PhotoGate быстро достигает стационарного состояния, в котором поток неосветленных молекул в ROI почти уравновешивается комбинированным фотообесцвечиванием лучом TIRF и лучом затвора (рис.5ф; Дополнительные фильмы 10, 11, 12 и 13). В результате PhotoGate поддерживает постоянную плотность флуорофоров на протяжении всего эксперимента и может использоваться для широкого диапазона размеров ROI, не жертвуя способностью SPT в течение нескольких минут, в то время как TOCCSL обеспечивает только короткое полезное окно, прежде чем ROI будет переполнен неотбеленными молекулами. Наше программное обеспечение для моделирования позволит пользователям оптимизировать экспериментальные параметры для данной биологической системы, что приведет к высокопроизводительному SPT при высокой плотности флуорофора.

Photogate Руководство пользователя – Вернье

Подключите датчик, следуя инструкциям раздела «Начало работы» данного руководства пользователя.

Режим внутреннего затвора и режим лазерного затвора

Вернье-фотозатвор работает в двух режимах. Шторка над датчиком внутреннего затвора определяет режим работы. Затвор находится на внутренней стороне более тонкой рукоятки затвора. Откройте затвор, чтобы использовать внутренний затвор, и закройте затвор, чтобы использовать внешний лазерный затвор.Красный светодиод горит, когда ворота заблокированы в любом из режимов.

Чтобы использовать режим внутренних ворот, откройте затвор и установите фотозатвор. Когда ворота заблокированы, загорается красный светодиод.

Чтобы использовать режим внешнего лазерного затвора, закройте заслонку внутреннего затвора. Лазерный порт находится на внешней кромке затвора рядом с невыпадающим болтом. Направьте лазер так, чтобы луч попадал в порт и выключал светодиод. Если заблокировать лазерный луч в любой точке его пути, светодиод снова включится.Путь лазера не обязательно должен быть прямой линией. Вы можете использовать зеркала для создания сложной траектории, которую движущийся объект пересекает несколько раз.

Лазерная безопасность Примечание: Не выравнивайте внешний лазерный затвор на глаз. Соблюдайте все меры предосторожности, указанные производителем лазера.

Режим последовательного подключения

Фотозатвор Vernier может быть подключен в режиме гирляндной цепи. Подключите один затвор к интерфейсу, а затем подключите следующий затвор к первому фотозатвору с помощью белого разъема BTD на плече фотозатвора.К интерфейсу одновременно можно подключить до четырех фотозатворов Vernier. Для режима последовательного подключения требуется кабель от модели VPG‑BTD. Если вы приобрели версию VPG-DG для совместимости с вашим интерфейсом, вам потребуется приобрести дополнительный кабель для каждого соединения фотозатвора с фотозатвором (код заказа PG‑BTD).

В режиме гирляндной цепочки анализирующее программное обеспечение не может определить, какой шлюз был заблокирован, поэтому убедитесь, что эта информация не нужна.Одной из распространенных настроек является использование синхронизации ворот, чтобы программное обеспечение сообщало время блокировки ворот. Если вы знаете порядок блокировки ворот из геометрии эксперимента, то будет работать режим гирляндной цепи.

Обратите внимание, что в типичном эксперименте по столкновению с двумя объектами, проходящими через два вентиля, интервалы между блоками могут перекрываться. В этом случае необходимо подключить гейты к двум отдельным каналам на интерфейсе. Режим синхронизации движения можно использовать, если гирляндные ворота расположены на одинаковом расстоянии друг от друга.Введите расстояние между воротами в своем программном обеспечении, чтобы определить положение, скорость и ускорение одного объекта, проходящего через ряд фотоворот.

Этот датчик оснащен схемой, которая поддерживает автоматическую идентификацию. При использовании с LabQuest 2, LabQuest, LabQuest Mini, LabPro, SensorDAQ, TI-Nspire Lab Cradle или CBL 2 программное обеспечение для сбора данных идентифицирует датчик и использует предварительно определенные параметры для настройки эксперимента, соответствующего распознанному датчику.

Дополнительная информация о геометрических аспектах синхронизации фотозатвора

Фотоворота имеют геометрические сложности, из-за которых эффективная длина объекта, проходящего через ворота, немного меньше фактической длины.

Синхронизация движения

В режиме синхронизации движения используется фотозатвор или шкив, подключенный к цифровому входу. Во время работы время регистрируется, когда передние непрозрачные кромки «штакетника», стержневой ленты или спицы шкива проходят через луч фотозатвора. Это время отображается в таблице данных. Что еще более важно, если вы введете расстояние между передними краями непрозрачных полос в поле «Длина объекта», программа сможет проанализировать время и рассчитать скорости, смещения и ускорения.

Синхронизация импульсов

В этом режиме будет записано измерение с момента блокировки фотозатвора до момента ее повторной блокировки.

Время ворот

Для этого режима отсчет времени начинается с первой блокировки фотозатвора. Отсчет времени продолжается до тех пор, пока ворота не будут разблокированы. Таким образом, продолжительность прерывания рассчитана.Если длина объекта введена в поле «Длина объекта», вычисляется скорость.

Маятниковый синхронизатор

В маятниковом режиме синхронизации используется фотозатвор, подключенный к интерфейсу. Отсчет времени начинается, когда фотозатвор впервые прерывается. Отсчет времени продолжается до тех пор, пока фотозатвор не прервется еще дважды, так что вы получите время для полного качания маятника или другого колеблющегося объекта.

Время фотозатвора

В режиме синхронизации фотозатвора отображаются только столбцы времени и состояния затвора.Вы можете добавить другие вычисляемые столбцы по желанию.

Подробное обсуждение этих вопросов см. в «Photogates: An Instrument Assessment», Eugene P. Mosca and John P. Ertel, Am. Дж. Физ. 57 (9) , 840–844 (1989).

Более полное руководство можно найти в следующих документах:

• Регистратор Pro Знакомство с нониусным фотозатвором

http://vnr.st/xe80

• LabQuest Знакомство с нониусным фотоворотом

http://vnr.ст/xe6f

Эксперименты с использованием фотозатвора нониуса

Фотозатвор с нониусом используется в нескольких экспериментах в книге Физика с нониусом . Подробные эксперименты см. в этой книге. Вот несколько кратких примеров того, что вы можете сделать с фотоворотом.

1. Если известен диаметр мяча, катящегося через фотозатвор, можно определить скорость мяча по отношению диаметра к времени, в течение которого ворота блокируются мячом.Для этого требуются только одни ворота, но их нужно расположить так, чтобы луч света пересекал середину шара.
2. Используя два фотодатчика, расположенных на известном расстоянии друг от друга, можно определить скорость объекта по интервалу времени между обрывом первого луча и обрывом второго. Этот режим известен как синхронизация импульсов.
3. Установите маятник так, чтобы груз качался через фотозатвор. Интервал времени от одного блока до третьего блока дает период маятника.
4. Используйте лазерные ворота на уровне пола, чтобы измерить «время зависания» джампера. Обувь прыгуна будет блокировать луч на полу. Интересующий временной интервал — это время от разблокировки до блокировки.
5. Используйте насадку Ultra Pulley, чтобы построить машину Этвуда, состоящую из двух масс, соединенных гибкой нитью. Струна проходит по шкиву, заставляя его вращаться при движении масс. Используйте синхронизацию движения для измерения положения, скорости и ускорения в зависимости от времени.
6. Измерьте ускорение свободного падения штакетника с помощью внутренних или лазерных ворот. Время движения даст вам положение, скорость и ускорение как функцию времени. Дают ли два режима разные результаты?

Полное руководство по размерам изображений в социальных сетях (в 2021 г.)

Это самое актуальное руководство по размерам изображений в социальных сетях. Внутри вы найдете размеры для всех основных платформ социальных сетей:

.

• Facebook
• Твиттер
• LinkedIn
• Ютуб
• Инстаграм
• Пинтерест
• И еще.

Выберите нужные каналы социальных сетей на панели навигации и перейдите к интересующему вас изображению.

Размеры изображений в социальных сетях в 2021 году

Размеры изображений Facebook

Размеры изображений Twitter

Размер изображения в Instagram

Размеры изображений Pinterest

Размеры изображений LinkedIn

Размеры изображений YouTube

Размеры изображений Tumblr

Размеры изображений Twitch

Размеры изображений SoundCloud

Размер изображения Spotify

Размеры изображений Snapchat

Размеры изображений Facebook

Почти 3 миллиарда человек регулярно используют Facebook, что делает эту платформу самой популярной социальной сетью.

Это означает, что вы действительно хотите, чтобы ваш контент конкурировал с шумом других брендов, публикующих графику на веб-сайте, и лучше всего начать с понимания оптимальных размеров фотографий.

Найдите идеальный шаблон для своего следующего поста в Facebook! Просмотреть сейчас

Размер изображения профиля Facebook

В то время как фотографии профиля круглые как на странице Facebook, так и в личных профилях, ваша загруженная фотография должна быть квадратной.

Для достижения оптимальных результатов при использовании изображения вашего лица убедитесь, что ваше лицо находится в центре круга, а голова не обрезана на лбу или подбородке.Если вы используете логотип, используйте версию, которая хорошо впишется в круг и не будет обрезана.

Лучший способ проверить это — добавить пустой кружок к рисунку в редакторе. Используйте форму круга с цветной рамкой и без заливки, чтобы перепроверить свое размещение. Убедитесь, что круг плотно прилегает к квадрату.

Рекомендуемый размер изображения:

• Хотя это может быть квадратное изображение любого большего размера, оно отображается с размером 170 x 170 пикселей на настольных компьютерах и 128 x 128 пикселей на мобильных устройствах.

Размер обложки Facebook

Для профилей и страниц ваша обложка Facebook должна иметь размер 820 x 312 пикселей или любое большее соотношение сторон 16:9. Эти обложки отображаются на мобильных устройствах с разрешением 640 x 360 пикселей, поэтому убедитесь, что самая важная информация находится в этой центральной области.

Вот несколько соображений при разработке изображений обложки Facebook для вашего маркетинга в социальных сетях.

• Обложка страницы может представлять собой видео или слайд-шоу вместо изображения.
• Изображение обложки для личных профилей теперь имеет фотографию профиля внизу по центру.
• Серый градиент вдоль нижнего края изображений профиля и обложки страницы
• Изображения на обложке выглядят шире и выше на компьютере, чем на мобильных устройствах.
• Держите весь важный контент как можно ближе к центру, верхняя и нижняя части обрезаются на мобильных устройствах и планшетах.
• Группы имеют синюю полосу внизу изображения.
• Используйте PNG, если на обложке есть текст, графические элементы или логотипы.
• Всегда проверяйте новую графику, прежде чем считать ее готовой.

Рекомендуемый размер изображения:

• Хотя это может быть любое большее соотношение сторон 16:9, оно отображается с разрешением 820 x 312 пикселей на настольных компьютерах и 640 x 360 пикселей на мобильных устройствах.

Размер обложки мероприятия Facebook

Фото на обложке мероприятия помогают наглядно представить, чего пользователи могут ожидать от вашего мероприятия. Поделитесь ли вы фотографией предыдущего мероприятия или включите маршрут мероприятия, это отличный способ для маркетологов привлечь посетителей.

Убедитесь, что изображение вашего события высокого качества. Лучший способ сохранить — это файл JPG или PNG с более высоким разрешением.

Рекомендуемый размер изображения:

Размер обложки группы Facebook

Так же, как и на бизнес-страницах, обложка вашей группы в Facebook дает представление о вашей группе с первого взгляда. Они отлично подходят для привлечения еще большего количества участников.

Рекомендуемый размер изображения:

Размер изображения поста в Facebook

Когда вы делитесь публикацией с изображением на Facebook, они обычно должны располагаться горизонтально, если только вы не создаете публикацию-карусель.Посты, в которых есть фотография рядом с предварительным просмотром ссылки, немного различаются по размеру, но вы можете сохранить ту же концепцию своего изображения.

Рекомендуемый размер изображения:

• Фотографии – 1200 x 630 пикселей
• ссылок — 1200 x 628 пикселей

Размер рекламы в Facebook

Facebook предлагает большой выбор типов рекламы. К счастью, с парой размеров вы справитесь с большинством из них. В основном, есть два типа объявлений, со ссылкой и без ссылки.Выберите размер в зависимости от того, какой тип рекламы вам нужен.

Объявления со ссылкой являются наиболее распространенными. Они могут быть горизонтальными с соотношением сторон 1,91:1 или квадратными с соотношением сторон 1:1.

Рекомендуемый размер изображения:

• 940 x 788 пикселей
• 1200 x 628 пикселей
• 1200 x 1200 пикселей

Размер истории Facebook

Facebook Story имеет вертикальное соотношение сторон 9:16. Вы можете легко создавать изображения и графику нужного размера для Facebook с помощью Visme, используя один из сотен статических и анимированных шаблонов.

Рекомендуемый размер изображения:

Размеры изображений Twitter

Хотя у Twitter меньше изображений, о которых нужно беспокоиться, чем у Facebook, важно убедиться, что вы всегда используете оптимизированные размеры.

Найдите идеальный шаблон для своего следующего поста в Твиттере!Просмотреть сейчас

Размер изображения профиля Twitter

Профиль в Твиттере круглый, как и в Фейсбуке. Просто загрузите квадратное изображение, выполнив те же шаги тестирования, которые мы упоминали выше для изображения профиля Facebook.

Рекомендуемый размер изображения:

• 400 x 400 пикселей, хотя отображается с разрешением 200 x 200 пикселей

Размер обложки Twitter

Заголовок Twitter имеет изображение профиля, закрывающее нижний левый угол. Не размещайте важную информацию в этой области.

Рекомендуемый размер изображения:

Размер поста в Твиттере

Рекомендуемый размер изображения Twitter — соотношение сторон 2:1. Хотя сообщения будут отображаться в разрешении 440 x 220 пикселей, рекомендуется делиться изображениями большего размера, чтобы обеспечить их высокое качество в вашем сообщении.

Рекомендуемый размер изображения:

Когда вы делитесь более чем одним изображением, их соотношение сторон изменится следующим образом.

• Два изображения; рядом, оба в 7:8.
• Три изображения; один слева в соотношении 7:8 два в стопке справа в соотношении 4:7 каждый.
• Четыре изображения; все имеют соотношение сторон 2: 1 в виде сетки.

Размер объявления в Твиттере

В Твиттере есть множество различных объявлений, в которые вы можете инвестировать во время своих маркетинговых и рекламных кампаний.

Рекомендуемый размер изображения:

• Объявления с одним и несколькими изображениями: 600 x 335 пикселей или больше с тем же соотношением сторон
• Twitter Cards: 800 x 418 пикселей для соотношения сторон 1,91:1 или 800 x 800 для соотношения сторон 1:1
• Карусели: то же, что и Twitter Cards, но с 2-6 изображениями

Размеры изображений в Instagram

Instagram — это визуальная платформа, поэтому гарантировать, что ваши изображения имеют правильный размер, не вариант.От постов в Instagram до Instagram Stories — у вас есть широкий выбор визуальных материалов для создания и публикации.

Найдите идеальный шаблон для вашего следующего поста в Instagram! Просмотреть сейчас

Размер изображения профиля Instagram

Вы видите здесь тенденцию? Еще одна круглая фотография профиля, поэтому убедитесь, что логотип вашей компании или снимок головы находится в центре фотографии.

Рекомендуемый размер изображения:

• Отображается с разрешением 110 x 110 пикселей, но лучше загрузить фотографию размером не менее 320 x 320 пикселей

Размер публикации в Instagram

В новостной ленте можно постить три разных размера.Имейте в виду, что даже если вы не загрузите квадрат, он будет выглядеть как квадрат в вашем профиле.

Рекомендуемый размер изображения:

• Квадрат: 1080 x 1080 пикселей
• Пейзаж: 1080 x 566 пикселей
• Портрет: 1080 x 1350 пикселей

Размер истории в Instagram

Чтобы делиться изображениями, анимированными GIF-файлами или видео в виде историй, вам также необходимо иметь размер по вертикали. С помощью шаблонов Visme вы можете создавать GIF-истории в Instagram и карусели историй.

Рекомендуемый размер изображения:

Размер обложки IGTV

IGTV — относительно новая платформа Instagram для длинных видео. Вы также можете поделиться ими прямо в своем профиле Instagram, чтобы увеличить количество просмотров, но они отличаются от историй, поскольку они, как правило, представляют собой предварительно записанные и отредактированные видео.

Если у вас есть канал IGTV, вам понадобится обложка для него.

Рекомендуемый размер изображения:

Размеры изображений Pinterest

Большая часть того, чем вы делитесь на Pinterest, — это вертикальные изображения.В зависимости от того, какова его цель, он будет иметь разное соотношение сторон или длину. Pinterest — наша любимая платформа для обмена вертикальной инфографикой.

Вот наиболее рекомендуемые размеры изображений для публикации в Pinterest.

Найдите идеальный шаблон для своего следующего поста в Pinterest!Просмотреть сейчас

Размер изображения профиля Pinterest

Pinterest — еще одна платформа с закругленной фотографией профиля, поэтому обязательно следуйте тем же правилам, что и на других ваших платформах.

Рекомендуемый размер изображения:

Размер обложки Pinterest Board

При брендировании ваших социальных сетей создание подходящих обложек для досок — отличный способ объединить все ваше присутствие в Интернете. Дисплей вашей доски отображается с квадратными изображениями.

Рекомендуемый размер изображения:

Размер булавки Pinterest

Пины Pinterest, как правило, располагаются вертикально больше всего, и они рекомендуют соотношение сторон 2:1.Хотя в течение многих лет рекомендуемый размер составлял 735 x 1102 пикселей, Pinterest обновил его и теперь рекомендует графику размером 1000 x 1500 пикселей.

Если вы решите создать квадратные изображения или планируете поделиться более длинной инфографикой, обязательно сохраните ширину 1000 пикселей и соответствующим образом измените высоту.

Рекомендуемый размер изображения:

Размеры изображений LinkedIn

Когда вы делитесь контентом для привлечения своей сети в LinkedIn, всегда полезно включать визуальные эффекты, чтобы привлечь внимание аудитории и повысить интерес к вашему контенту.

Найдите идеальный шаблон для шапки LinkedIn!Просмотреть сейчас

Размер изображения профиля LinkedIn

В вашем личном профиле LinkedIn будет круглая фотография профиля, а на страницах компании — квадратная. Тем не менее, оба имеют одинаковые рекомендуемые размеры.

Вы хотите, чтобы ваша личная фотография в профиле была сделана профессионально, в то время как на большинстве страниц компаний будет использоваться их логотип.

Рекомендуемый размер изображения:

Размер заголовка LinkedIn

Баннеры профиля и страницы LinkedIn имеют уникальную форму.Они намного шире, чем в высоту. При просмотре на мобильных устройствах они становятся еще тоньше.

Мы рекомендуем включать в обложку как можно меньше информации. Лучше всего использовать изображение или базовый дизайн, как вы видите в нашей библиотеке шаблонов.

В библиотеке изображений Visme есть миллионы фотографий на выбор. Выберите свой любимый и поместите его в размерный шаблон. Загрузите его в формате PNG или JPG с высоким разрешением и загрузите в свой LinkedIn в кратчайшие сроки.

Рекомендуемый размер изображения:

• Фоновое изображение профиля: 1128 x 376 пикселей

• Фотография обложки страницы: 1128 x 191 пикселей

Размер сообщения LinkedIn

Добавьте изображение в отдельную публикацию LinkedIn, чтобы привлечь больше внимания. Лучшей практикой для этого является квадратная фотография.

Рекомендуемый размер изображения:

Размер объявления LinkedIn

Для рекламы и спонсируемых сообщений LinkedIn они имеют тот же размер изображения, что и сообщения Facebook. Это горизонтальные фотографии, которые помогают рассказать историю вашей рекламы.

Рекомендуемый размер изображения:

Размеры изображений YouTube

YouTube — самая популярная платформа для обмена видео в Интернете, поэтому вы должны убедиться, что ваш профиль и видеоконтент полностью оптимизированы. Ознакомьтесь с нашим руководством ниже, чтобы убедиться, что вы используете правильные размеры изображения на своем канале YouTube.

Найдите идеальный шаблон для своего следующего видео на YouTube! Просмотрите сейчас

Размер изображения профиля YouTube

YouTube дает вам возможность добавлять различные рамки к фотографии вашего профиля, но размер изображения остается прежним.Вам нужно будет загрузить фотографию своего профиля, прежде чем выбрать рамку.

Рекомендуемый размер изображения

Размер изображения канала YouTube

Баннер YouTube или обложка канала — это, по сути, обложка вашего канала.

Рекомендуемый размер изображения:

• 2560 x 1440 пикселей рекомендуется, но минимальный размер 2048 x 1152 пикселей

Однако важно помнить, что обложка вашего канала выглядит по-разному в зависимости от устройства, на котором находится зритель.Кто-то на телевизоре увидит другую версию обложки вашего канала, чем кто-то на своем компьютере, а также кто-то на своем мобильном устройстве.

Таким образом, в то время как вам нужно изображение канала с разрешением 2560 x 1440 пикселей, чтобы оно отображалось в полноэкранном режиме на телевизорах, компьютеры будут видеть только центральное изображение 2560 x 423, планшеты будут видеть только центральное изображение 1855 x 423, а смартфоны будут видеть только центральное изображение 1546 x 423.

По сути, вам нужно иметь полноэкранную графику, но самая важная информация – т.е.д., название вашего канала и контактная информация — должны быть в центре 1546 x 423 пикселей.

Размер миниатюры YouTube

Лучшие видеоролики снабжены фирменной графикой или миниатюрой фотографии, чтобы показывать их в лентах и ​​результатах поиска.

Рекомендуемый размер изображения:

Visme предлагает эти размеры изображений, а также заставки и концовки видео для ваших видео на YouTube.

Размеры изображений Tumblr

Tumblr — менее известная платформа для социальных сетей, которая, тем не менее, может привлечь большое внимание к вашему бренду.Создавайте уникальные визуальные эффекты, чтобы делиться ими здесь, используя эти оптимальные размеры изображений.

Размер фотографии профиля Tumblr

Фотография вашего профиля отображается в верхней части вашего профиля в круге, хотя обычно рекомендуется загружать квадратный логотип.

Рекомендуемый размер изображения:

Размер баннера Tumblr

Как и во многих других социальных сетях, у вас есть обложка, которая поможет вам продемонстрировать, что представляет собой ваш бренд, в верхней части вашего профиля.Обязательно используйте правильное изображение, которое представляет ваш бренд.

Рекомендуемый размер изображения:

Размер изображения в Tumblr

При публикации контента в Tumblr изображения работают исключительно хорошо. Обязательно создавайте привлекательные фотографии и графику, которые другие пользователи захотят опубликовать в блоге, чтобы расширить ваше присутствие в социальной сети.

Рекомендуемый размер изображения:

Размеры изображений Twitch

Twitch — это платформа для прямых трансляций, которая обычно обслуживает онлайн-геймеров и бренды, связанные с играми, но открывает свои двери для все большего количества типов прямых трансляций.

Чтобы правильно маркировать свой профиль, обязательно помните об этих размерах изображений для своей трансляции Twitch.

Найдите идеальный шаблон для своего следующего баннера Twitch!Просмотреть сейчас

Размер фотографии профиля Twitch

Изображением вашего профиля или аватаром на Twitch будет еще одна квадратная фотография с вашим профессиональным портретом или логотипом компании.

Рекомендуемый размер изображения:

Размер баннера Twitch

Дайте своим зрителям представление о типах контента, который вы транслируете в своем профиле Twitch, чтобы увеличить количество подписчиков и интерес к вашим видео.

Минимальная ширина — 1200 пикселей, но Twitch рекомендует использовать более широкое фото для наилучшего качества.

Рекомендуемый размер изображения:

• Минимум 1920 x 480 пикселей

Размер эскиза видео Twitch

Загружайте графику в свои видео, которые привлекают зрителей, и с самого начала сообщайте им, о чем ваше видео.

Рекомендуемый размер изображения:

Размеры изображений SoundCloud

SoundCloud — идеальная платформа для начинающих музыкантов и создателей новых подкастов.Вы можете загружать и делиться музыкой и аудиофайлами со всем миром.

Узнайте больше о размерах загружаемых изображений вашего профиля и обложек альбомов ниже.

Размер изображения профиля SoundCloud

Изображение вашего профиля в SoundCloud — это еще один способ продвижения вашего бренда, подкаста, группы и т. д. Это еще одно квадратное фото, которое должно быть профессиональным и качественным.

Хотя это изображение профиля намного больше, чем на большинстве других платформ, к счастью, вы можете легко изменять размер изображений в Visme и загружать их в различных форматах.

Рекомендуемый размер изображения:

• Минимум 1000 x 1000 пикселей

Размер баннера SoundCloud

Привлеките внимание с самого начала своим заголовком SoundCloud. Убедитесь, что ваша домашняя страница SoundCloud действительно продает вашу музыку или подкаст, чтобы увеличить число слушателей.

SoundCloud рекомендует придерживаться более графического дизайна заголовка, а не включать текст, поскольку некоторые области изображения баннера будут обрезаны на экранах меньшего размера.

Рекомендуемый размер изображения:

Размер обложки SoundCloud

Используйте потрясающий дизайн, чтобы продемонстрировать свой альбом или подкаст, загрузив иллюстрацию, представляющую ваш аудиоконтент.

Рекомендуемый размер изображения:

Размер изображения Spotify

Как и в случае с SoundCloud, артисты и ведущие подкастов также могут делиться своей музыкой и аудиофайлами в Spotify, чтобы охватить более широкую аудиторию. Узнайте больше о том, как брендировать свой профиль Spotify с помощью правильной фотографии заголовка и многое другое.

Размер изображения профиля Spotify

Создавая свой профиль исполнителя, вы хотите, чтобы его визуальные эффекты выделялись. Используйте профессиональную фотографию себя — художника — чтобы передать суть вашего личного бренда.

Рекомендуемый размер изображения:

Размер заголовка Spotify

Заголовок Spotify — еще один отличный способ выделиться перед потенциальным слушателем. Убедитесь, что ваш заголовок большой и высокого качества, чтобы он вообще не выглядел пиксельным.Максимальный размер файла должен быть 20 МБ.

Рекомендуемый размер изображения:

Размер обложки Spotify

Spotify требует больших фотографий для иллюстраций, чтобы обеспечить их максимально высокое качество. Репутация Spotify также находится под угрозой, когда дело доходит до обложек их альбомов, поэтому они хотят загружать большие фотографии с более высоким разрешением.

Рекомендуемый размер изображения:

Размер изображения плейлиста Spotify

Создавайте потрясающие плейлисты и делитесь ими со своей аудиторией, но не забывайте об одном неотъемлемом элементе — изображении вашего плейлиста.

Рекомендуемый размер изображения:

Размеры изображений Snapchat

Наша последняя, ​​но не менее важная платформа, которую мы рассматриваем, — это Snapchat. Snapchat, как правило, больше подходит для друзей, отправляющих фотографии и видео друг другу, но многие бренды добились успеха в рекламе Snapchat и геофильтрах.

Размеры рекламы в Snapchat

Объявления Snapchat могут быть статическими изображениями или анимированными/снятыми видеороликами, которые помогают продвигать ваш бизнес. Это полноэкранная реклама для смартфонов, поэтому она должна быть крупнее и вертикальнее.

Рекомендуемый размер изображения:

Спонсируемые размеры геофильтров

Геофильтр — это интересный способ заставить вашу аудиторию поделиться названием вашей компании. Создайте геофильтр для рекламной кампании или мероприятия и спонсируйте его, чтобы пользователи Snapchat могли добавлять его в свои снимки, когда делитесь ими с друзьями.

Рекомендуемый размер изображения:

Готовы приступить к разработке графики для социальных сетей?

Теперь, когда вы знаете все рекомендуемые размеры графики для социальных сетей, почему бы не взглянуть на наши шаблоны? Они уже оптимального размера, поэтому вам нужно подумать на одну вещь меньше!

Посетите библиотеку шаблонов Visme, чтобы узнать, что доступно, и начните работу сегодня. Добавьте в закладки эту шпаргалку с рекомендуемыми размерами изображений в социальных сетях в 2020 году и никогда больше не публикуйте изображения с обрезанным содержимым или размытыми логотипами.

Гофрированный металлический лист | Варианты сопоставления цен конкурентов

Подробнее о гофрированном листе читайте ниже!

Гофрированные узоры Брошюра

Гофрированный металлический лист — это прочный, легкий и устойчивый к атмосферным воздействиям материал, обеспечивающий улучшенные защитные качества, которые не могут сравниться ни с каким другим типом материала.Благодаря своему высокому качеству, металлические гофрированные панели являются чрезвычайно прочными производственными материалами, которые обеспечивают многочисленные преимущества для широкого спектра применений.

В Industrial Metal Supply мы делаем поиск нужных металлических изделий для вашего проекта простым и удобным. Свяжитесь с нами для получения дополнительной информации о наших вариантах гофрированных панелей или запросите расценки для получения дополнительной информации о ценах сегодня. Мы являемся вашим надежным поставщиком гофрированного листового металла премиум-класса.

Гофрированные панели изготавливаются методом холодного формования, при котором они прессуются, а затем прокатываются для создания желаемой гофрированной формы. Гофры внутри стали повышают общую прочность на растяжение, делая ее устойчивой к повышенным ударным и весовым нагрузкам. Гофрированная конфигурация стали обеспечивает одно из самых высоких соотношений прочности к весу среди всех строительных материалов. Общие приложения включают в себя:

• Кровля
• Сайдинг
• Панели
• Декоративные экраны

Преимущества гофрированного металлического листа

Изделия из гофрированного листа являются одним из самых популярных вариантов сайдинга на рынке благодаря превосходной долговечности и простоте обслуживания. Это, в сочетании с общими инвестициями с низким сроком службы, делает гофрированный лист отличным продуктом для многих проектов — как внутренних, так и наружных, в зависимости от потребности. Использование высококачественной гофрированной стали обеспечивает строителям спокойствие на десятилетия. К дополнительным преимуществам профнастила относятся:

• Высокое соотношение прочности и веса
• Легкий
• Универсальный
• Легко работать с
• Антикоррозийное оцинкованное покрытие

В чем разница между Galvalume и оцинкованными гофрированными панелями?

Основное отличие, которое отличает Galvalume от оцинкованного гофрированного листа, заключается в химическом составе каждого покрытия.Galvalume изготовлен из 55% алюминия и 45% цинкового покрытия, которое покрывает нижележащую стальную основу. В сочетании с кремнием алюминиево-цинковое покрытие эффективно связывается со стальной подложкой, обеспечивая равномерную адгезию по всей стали.

И наоборот, оцинкованная отделка состоит из 100% цинка. По сравнению с гальваническим цинком гальванизированный цинк обеспечивает повышенную защиту кромок порезов и царапин, но общая коррозионная стойкость гальванического покрытия повышается.

Варианты гофрированного металлического листа

Industrial Metal Supply предлагает гофрированные панели различных моделей и материалов. Мы предлагаем следующие типы гофрированного металлического листа для точного соответствия вашим спецификациям проекта:

• Гофрированный лист Galvalume
• Гофрированный лист, окрашенный в зеленый цвет
• Рифленый лист прогона
• Гофрированный лист из атмосферостойкой стали
• Перфорированный алюминиевый гофрированный лист

Обратитесь в IMS за гофрированными панелями Доступно в Южной Калифорнии, Аризоне и Северной Мексике

Свяжитесь с нами для получения дополнительной информации о наших вариантах продукции из гофрированного металлического листа или запросите предложение для углубленного анализа цен сегодня. Industrial Metal Supply — ваш надежный поставщик металлических гофрированных панелей.

TX Комиссия похоронной службы расследует Golden Gate

ДАЛЛАС. Комиссия похоронной службы Техаса заявила, что начала расследование утверждений о ненадлежащем обращении с трупами в одном из самых известных моргов в штате.

Похоронное бюро «Золотые ворота» в Далласе обвиняется в целом ряде правонарушений: от своевременного бальзамирования или охлаждения тел до противоправной кремации и упаковки трупов в грузовики и складские помещения в грязных условиях.В то время как операторы «Золотых ворот» отрицают обвинения, один защитник отрасли называет их моргами, на которые больше всего жалуются в Северном Техасе… начиная с семьи Палмер из Далласа.

«Мы любили ее, и теперь нам нечего оставить», — сказала Аннетра Палмер из Далласа. «У нас ничего нет».

Палмер и трое ее братьев и сестер все еще скорбят о потере своей матери, Вирджинии Рэнкин, которая умерла чуть более года назад. Но их горе сопровождается гневом, который они испытывают каждый раз, когда видят грубый черный ящик с кремированными останками, который носит имя их матери.

Но прах внутри, говорят, может быть чей угодно. Они говорят, что похоронное бюро «Золотые ворота» в Далласе, принявшее тело их матери в январе 2020 года, солгало и попыталось скрыть кремацию, свидетелями которой они хотели стать.

«Невероятно просто переживать это заново; как будто это произошло только вчера», — сказала Мелоди Палмер Андерсон.

Для ее сестры Коноры, старшей сестры, боль кажется еще сильнее.

«У меня нет закрытия. У нас нет пепла.У нас нет места захоронения. У нас ничего нет, — сказала она, покачиваясь в объятиях своей сестры Мелоди. «Это не так, как это должно происходить. Это не так, как должно быть».

Семья Палмер предъявляет иск популярному похоронному бюро «Золотые Ворота» и его известному владельцу Джону Беквиту-младшему. за месяц до того, как им дали картонную коробку с прахом их матери.

«Невозможно сказать, сколько семей столкнулись с тем, что с их близкими совершенно неправильно обращались, учитывая неправильные останки», — сказал Райан Селлерс, адвокат семьи. «В нашем случае мы подошли к моменту, когда мы вряд ли когда-либо сможем сказать, правильные ли это останки или нет, и документация показывает, что, скорее всего, это не так».

По данным Комиссии похоронных служб, которая выдает лицензии и инспектирует похоронные бюро в Техасе, есть шесть активных жалоб на два объекта Golden Gate.Один из них связан с фотографиями, якобы сделанными в последние несколько месяцев в похоронном бюро «Золотые ворота» на юге Далласа вдоль шоссе I-35. Самая тревожная фотография является частью жалобы осведомителя, недавно поданной бывшим сотрудником Исайей Даррис. На фотографии изображено то, что, по словам Дарриса, представляет собой гниющие трупы, сложенные в арендованном грузовике без холодильника, припаркованном у Золотых ворот прошлым летом в период большого количества похорон во всех похоронных бюро во время пандемии.

«Вид этого трейлера U-Haul, который мог быть твоей матерью или моей матерью, моим отцом, моей бабушкой, особенно тело, которое лежало лицом вниз без одежды.Это очень неуместно», — сказал Даррис.

Даррис предоставил нам другие фотографии, которые, по его словам, он сделал в похоронном бюро, в переполненном помещении и в других местах, где можно было хранить тела — некоторые были забальзамированы, другие оставлены открытыми, на носилках и на койках на полу.

Другая бывшая сотрудница, Шантель Мейджор, рассказала нам, что прошлым летом была свидетелем того, как тела складывали в арендованный грузовик.

«В морозилке нет места, поэтому они просто хранятся. Повсюду тела, просто их так хранят», — сказала Майор, которая говорит, что недавно ее уволили за то, что она говорила о нестандартных условиях.

Майор описал условия в похоронном бюро как сцену из фильма ужасов. — Тела повсюду, хранятся там, где не должны, — сказал майор. «[Если госинспекторы придут], они почувствуют запах разлагающихся тел. Они найдут фекалии и все виды человеческого разложения, которым никто, даже мы, работающие в морге, не должны подвергаться».

Беквит отказался от интервью на камеру, но сказал нам по телефону: «Я никогда не использовал U-Haul для хранения. Я говорю вам, что это произошло не здесь.Это инсценировал сам Исайя или кто-то, кто сделал снимок».

Что касается других фотографий, показанных Spectrum News 1, Беквит сказал нам: «Похоже, он [Даррис] как бы инсценировал некоторые вещи и снял простыню с чьей-то головы. У меня нет проблем с этим фото. У меня есть проблема с человеком, который так разоблачает умершего человека».

Беквит говорит, что Даррис был уволен в феврале, но не говорит почему. Даррис утверждает, что покинул Золотые Ворота самостоятельно.

Даррис подал официальную жалобу в Комиссию по похоронам Техаса 8 марта.Чиновники комиссии предоставили Spectrum News 1 13-страничный список жалоб на два объекта Golden Gate в Техасе (Даллас, Форт-Уэрт). Чиновники комиссии говорят, что есть шесть открытых и активных жалоб на похоронное бюро «Золотые ворота». Исполнительный директор Гленн Бауэр сообщил Spectrum News 1, что каждая жалоба оценивается по существу. После того, как это произойдет и будет назначен следователь, у агентства есть 15 дней, чтобы отправить письма с уведомлением как заявителю, так и проверяемому лицензиату.

Исайя Дэррис, подавший жалобу почти месяц назад, говорит, что с ним еще не связались государственные органы.

Джим Бейтс из Техасского союза потребителей похоронных услуг занимается моргами уже 30 лет. Он говорит, что знает о прошлом выступлении Golden Gate.

«На протяжении многих лет они были самым постоянным похоронным бюро в Техасе, о котором мне известно, на которое жаловались, — сказал Бейтс.

Он говорит, что с сентября его организация получила четыре жалобы на Golden Gate.Мы поделились с ним предоставленными нам фотографиями условий внутри похоронного бюро и тел, сложенных внутри арендованного грузовика, припаркованного позади объекта Golden Gate на I-35 в Далласе. Он сказал, что единственный видимый труп, не прикрытый простыней, находился в неприемлемом состоянии разложения.

«Но в основном это выглядит просто ужасно, потому что не прикрыто», — сказал Бейтс. «Но он жесткий, жесткий и меняет цвет. Закон штата гласит, что тело должно храниться в холодильнике в течение 24 часов, иначе оно должно быть забальзамировано.Бейтс говорит, что не может быть уверен в состоянии трупов под простынями. Третьи, по его мнению, были забальзамированы.

Мы также показали фотографии обоим семейным адвокатам Палмеров, которые сказали, что если они подлинные, это может помочь объяснить несанкционированную кремацию Вирджинии Рэнкин в прошлом году.

«Это очень плохо, — сказал Райан Селлерс. «Ух ты.»

Адвокат Джек Хейлз-младший резюмировал увиденное на фотографиях. «То, что мы видим здесь, — это не небрежность, а грубое пренебрежение ценностью жизни», — сказал Хейлз.

Семья Палмер считает, что брать на себя больше бизнеса, чем они могут, — это результат жадности и медвежьей услуги обществу.

«Люди по всему округу Даллас доверяют и верят в Golden Gate, и не только в этой семье», — сказал Майкл Андерсон, муж Мелоди Палмер Андерсон.

«Мы не знаем, со сколькими семьями они это сделали», — сказала Аннетра. «Мы так любили нашу маму, что нам нужно было что-то делать. Мы должны высказаться».

ИСПРАВЛЕНИЕ: В предыдущей версии этой истории были неправильно идентифицированы Мелоди Палмер Андерсон и Райан Селлерс.Ошибки были исправлены. (8 апреля 2021 г.)

профлист, выветривание, гаражные ворота, ворота, металлические ворота, гранж, старые, старые ворота, ветхие, ветхие, ржавчина , ржавчина | Пикист

профильный лист, выветрившийся, гаражная дверь, цель, металлические ворота, гранж, старый, старые ворота, ветхий, потертый, ржавчина Public Domain

Похожие фото

• профильный лист, состаренный, гаражные ворота, ворота, металлические ворота, гранж, старый, старые ворота, ветхий, потертый, ржавчина
  Всеобщее достояние

• org/ImageObject»>

  bauwagen, профлист, металл, состаренный, облупившаяся краска, стена, фасад, гранж, старый, ветхий, потертый
  Всеобщее достояние

• профильный лист, состаренный, гаражные ворота, ворота, металлические ворота, гранж, старый, старые ворота, ветхий, потертый, ржавчина
  Всеобщее достояние

• профильный лист, выветрившийся, гаражные ворота, мазок, цвет, ворота, металлические ворота, гранж, старый, старые ворота, полуразрушенный
  Всеобщее достояние

• ржавчина, ржавый, железо, старый, текстура, металл, ржавый, состав, выветрившийся, поверхность, распад
  Всеобщее достояние

• аннотация, в возрасте, алюминий, фон, грязный, гранж, шероховатый, материал, металл, металлик, краска
  Всеобщее достояние

• org/ImageObject»>

  стена, задний план, штукатурка, Окрашенный гранж, состав, больной, текстура, марочный, Выветрившийся, Голый, Грязный
  Всеобщее достояние

• металл, выветрившийся, ржавый, фон, царапины, ржавый, старая краска, облупившаяся, гранж, винтаж, текстура
  Всеобщее достояние

• профильный лист, выветренный, гранж, грязный, старый, пятнистый, ветхий, потертый, ржавчина, отслоившийся, ржавый
  Всеобщее достояние

• старый фермерский дом, распад, дом, ферма, архитектура, сельский, старый, сломанный, в возрасте, деревенский, дерево
  Всеобщее достояние

• сердце, замок, любовь, символ, романтический, коричневый, темный, светлый, контраст, любовный символ, закрытый
  Всеобщее достояние

• org/ImageObject»>

  стена, задний план, штукатурка, Окрашенный гранж, состав, больной, текстура, марочный, Выветрившийся, Голый, Грязный
  Всеобщее достояние

• рулонная дверь, гаражные ворота, алюминиевый профиль, гараж, решетчатый профиль, алюминий, фон, узор, текстура, металл, алюминий
  Всеобщее достояние

• замок, замок, сердце, металл, гранж, ржавчина, металлик, ржавый, дерево, ворота, закрытый
  Всеобщее достояние

• металл, выветрившийся, ржавый, фон, царапины, ржавый, старая краска, облупившаяся, гранж, винтаж, текстура
  Всеобщее достояние

• дверь, бирюзовый, синий, задний план, состав, дерево, текстура, белый, шаблон, крупным планом, хлопья
  Всеобщее достояние

• org/ImageObject»>

  металл, заклепка, ржавый, выветрившийся, каштановый, деталь, фон, царапины, ржавый, старая краска, отслоившаяся
  Всеобщее достояние

• старый фермерский дом, распад, дом, ферма, архитектура, сельский, старый, сломанный, в возрасте, деревенский, дерево
  Всеобщее достояние

• старый фермерский дом, распад, дом, ферма, архитектура, сельский, старый, сломанный, в возрасте, деревенский, дерево
  Всеобщее достояние

• металлическая дверь, пятнистый, царапины, металл, фон, грязный, ржавый, выветренный, гранж, винтаж, текстура
  Всеобщее достояние

• металл, выветрившийся, ржавый, фон, царапины, ржавый, старая краска, облупившаяся, гранж, винтаж, текстура
  Всеобщее достояние

• org/ImageObject»>

  профильный лист, выветрившийся, гаражные ворота, мазок, цвет, ворота, металлические ворота, гранж, старый, старые ворота, полуразрушенный
  Всеобщее достояние

• старый фермерский дом, распад, дом, ферма, архитектура, сельский, старый, сломанный, в возрасте, деревенский, дерево
  Всеобщее достояние

• металл, выветрившийся, ржавый, каштановый, деталь, фон, царапины, ржавый, старая краска, облупившаяся, гранж
  Всеобщее достояние

• дверь, бирюзовый, синий, задний план, состав, дерево, текстура, белый, шаблон, крупным планом, хлопья
  Всеобщее достояние

• металл, выветрившийся, ржавый, фон, царапины, ржавый, старая краска, облупившаяся, гранж, винтаж, текстура
  Всеобщее достояние

• org/ImageObject»>

  металл, выветрившийся, ржавый, фон, царапины, ржавый, старая краска, облупившаяся, гранж, винтаж, текстура
  Всеобщее достояние

• аннотация, старение, архитектура, фон, блок, кирпич, кирпичи, гранж, старый, узор, красный
  Всеобщее достояние

• потерянные места, старый, ветхость, разруха, депо, поезд, вокзал, товарная станция, железнодорожная станция, склад, истекший
  Всеобщее достояние

• поверхность, структура, текстура, фон, пластик, абстракция, выветрившийся, грязный, старение, узор, гранж
  Всеобщее достояние

• текстура, задний план, состав, поверхность, старый, шаблон, ржавчина, цвет, металл, старая краска, выветрившийся
  Всеобщее достояние

• org/ImageObject»>

  стена, задний план, штукатурка, Окрашенный гранж, состав, больной, текстура, марочный, Выветрившийся, Голый, Грязный
  Всеобщее достояние

• текстура, задний план, состав, поверхность, старый, шаблон, ржавчина, цвет, металл, старая краска, выветрившийся
  Всеобщее достояние

• архитектура, внутри, комната, Жилой дом, вилла, Заброшенный, Дневной свет, здание, Beelitz Heilstätten, Потерянные места, старый
  Всеобщее достояние

• дверь, окно, стена, архитектура, старый, дом, ворота, вход, фасад, Лефкосия, Никосия
  Всеобщее достояние

• фон, ржавчина, ржавый, текстура, гранж, винтаж, дизайн, старый, грубый, металл, грязный
  Всеобщее достояние

• org/ImageObject»>

  ржавый, дверь, старый, металлик, металл, марочный, гранж, ржавчина, текстура, вход, антиквариат
  Всеобщее достояние

• текстурированный, фон, ржавчина, металл, грязь, фоны и текстуры, текстура, гранж, старый, текстуры фона, шероховатый
  Всеобщее достояние

• ржавчина, текстура, выветрившийся, металл, состав, ржавый, железо, старый, распад, голый, каштановый
  Всеобщее достояние

• старые ворота, старый гараж, деревянная дверь, деревянные ворота, кованое железо, ворота, дверь, вход, дерево, дом, старая дверь
  Всеобщее достояние

• старый фермерский дом, распад, дом, ферма, архитектура, сельский, старый, сломанный, в возрасте, деревенский, дерево
  Всеобщее достояние

• org/ImageObject»>

  дверь, дверная ручка, дверная ручка, орнамент, декор, фурнитура, вход, ручка, старая дверь, закрытая, безопасность
  Всеобщее достояние

• замок, цепной замок, u-lock, дверь, ворота, деревянный сарай, металл, железо, комплектный, цепочка, замок
  Всеобщее достояние

• металл, ржавый, выветренный, старая краска, оголенный, отслоившийся, каштановый, деталь, фон, царапины, ржавчина
  Всеобщее достояние

• античный, дверь, старый, дерево, архитектура, ржавый, дверная ручка, металл, античность, текстура, выветрившийся
  Всеобщее достояние

• фон, аннотация, замок, замок, ржавый, безопасность, старый, защита, безопасный, железо, безопасность
  Всеобщее достояние

• org/ImageObject»>

  стена, задний план, штукатурка, Окрашенный гранж, состав, больной, текстура, марочный, Выветрившийся, Голый, Грязный
  Всеобщее достояние

• старый, ржавчина, сломанный, металл, голый, ветхий, ветхий, окно, ветхость, старый дом, ветхий
  Всеобщее достояние

• старый, рау, шаблон, дерево, грязный, выветренный, состав, архитектура, поверхность, изношенный, паркет
  Всеобщее достояние

• фон, структура, узор, металл, аннотация, ржавый, коррозия, фон, текстура, гранж
  Всеобщее достояние

• дверь, старый, старая дверь, дерево, вход, расставаться, ржавый, цель, ржавый, старое здание, архитектура
  Всеобщее достояние

• org/ImageObject»>

  башня, ротонда, свечи, свечи, деревянные балки, мрачный, крыша, интерьер, стена, кирпич, ферма
  Всеобщее достояние

• карьер, камень, камень, шрофф, вскрыша, осыпь, распад, известняк, выветренный, эрозия, отслаивался
  Всеобщее достояние

• карьер, заброшенный, известняк, выветренный, отслаивался, откололся, фон, камень, распад, осыпался, состав
  Всеобщее достояние

• металлический профиль, выветренный, ржавый, фон, металл, царапины, ржавый, старая краска, облупившийся, гранж, винтаж
  Всеобщее достояние

• Синие двери, Синие ставни, выветрившийся, Старый, синий, дверь, затвор, Архитектура, Построение, стена, Вход
  Всеобщее достояние

• org/ImageObject»>

  ржавчина, бар, дверь, закрыто, железо, ворота, вход, тень, замок, доски, дерево
  Всеобщее достояние

• каменная стена, выветрившийся, кирпич, гранж, старый, текстура, камень, стена, фон, узор, кладка
  Всеобщее достояние

• карьер, скала, камень, шрофф, вскрыша, осыпь, распад, известняк, выветрившийся, эрозия, сухой
  Всеобщее достояние

• цель, кирпичная кладка, кирпичи, вход, старый, стена, архитектура, здание, исторически, структура, доступ
  Всеобщее достояние

Загрузить еще

Архив изображений из государственной тюрьмы Сан-Квентин

«Привет из южной части дерьмового города», — написал Джон моему другу из Сан-Квентина.«Прилив закончился, и когда дуют ветры, можно почти ощутить сладкий запах реальности». Хотя я почти уверен, что ни одному заключенному не разрешалось ловить рыбу, когда туда прибыл Джон — в середине девяностых, — внимание Джона к своему окружению, даже если он просто жаловался на естественную вонь приливных отмелей, образует континуум с мужчина держит свою полосатую одежду. Джон был бойцом и подстрекателем в тюрьме, и он гордился тем, что «завершил свое дело». Он оказался в отделении Сан-Квентина под названием «A/C», или «Центр адаптации» — одиночной камере тюрьмы, — которая находится на одном уровне с камерой смертников.«Я согласился с этим только потому, что думал, что A/C означает кондиционер», — пошутил он в письме общему другу. «Это больше похоже на уборщицу, но мне нравится. Бетонная камера, соло и матрас. Большинство моих соседей осуждены, так что уровень уважения здесь довольно хороший. За исключением, конечно, пары психов, которые кажутся стандартными для всех уровней. О, это должно рассмешить вас: здесь, в кондиционерах, не разрешают расчесывать волосы, поэтому мне приходится расчесывать волосы пластиковой вилкой. Но мне нравится иметь комнату для себя, потому что я могу делать бёрпи.Между моей решеткой и охраной есть четкая скользящая перегородка, и если они быстро ее откроют, это будет звучать почти как поезд Барта, направляющийся в путь».

Джон был профессиональным хеклером. Он легкомысленно относился ко всем аспектам того, как тюремная охрана и администрация пытались контролировать его. Он считал, что шутка была над ними, потому что его сопротивление их авторитету было тотальным и бесконечно возобновляющимся. Он даже уловил звук дома — этого поезда — в скольжении поцарапанного листа плексигласа, барьера, который был установлен для защиты охранников от швыряемых контейнеров с мочой, в месте, где формы бунта выражаются внутри. возможный.

Когда вы смотрите на эти изображения Сан-Квентина, охватывающие десятилетия институциональной жизни, помните, что эти тела и их следы, эти люди — будь то униженные и раздетые до государственных боксеров или одетые в пух и прах для праздничного визита с семьей или немногим больше, чем набросок на полу, — были, есть и будут избытком человеческой жизни, который учреждение не может свести к объекту, как бы умышленно оно ни пыталось.
