Правила подключения газового котла к дымоходу

Подключение газового котла к дымоходу – один из важнейших этапов его установки. Ошибки в подключении могут привести к попаданию угарного газа в помещение, а также к пожароопасной ситуации. Поэтому, если Вы не уверены в том, что сможете самостоятельно установить дымоход по всем правилам, обращайтесь к специалистам.

…

Из какого материала лучше выбрать дымоход?

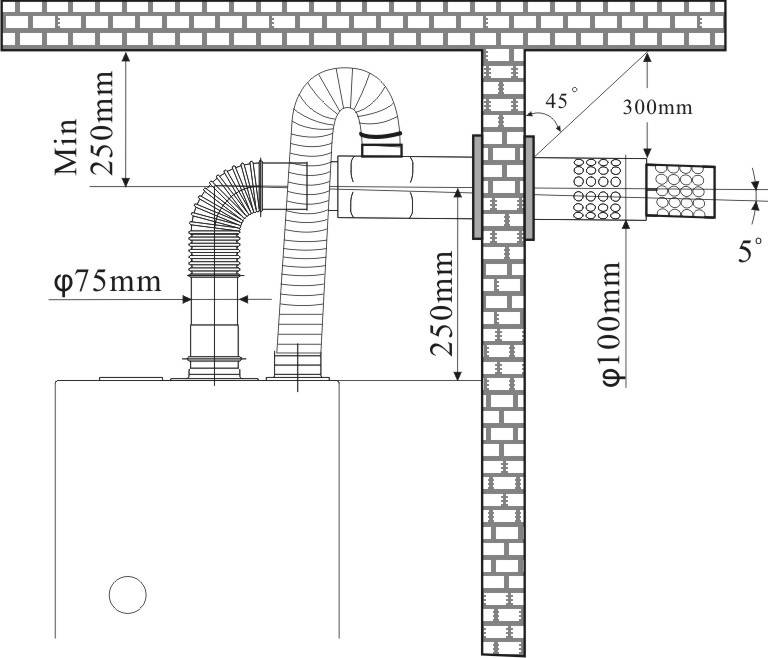

Подключение коаксиального дымохода к газовому котлу осуществить проще. Такие трубы продаются уже готовыми, нужно лишь выбрать их подходящий размер и установить. С дымоходом для котлов с открытой топкой сложнее. Они изготавливаются из следующих материалов:

• керамики;
• асбестоцементного материала;
• пластика;
• металла.

Материалы, из которых изготавливаются трубы, должны соответствовать требованиям п. 6.2.7 СНиП 41-01-2008. Эти нормативы предполагают, что дымоход продолжительное время должен противостоять таким воздействиям:

• механическим нагрузкам в виде дождя, ветра, снега и других погодных условий;
• коррозии – продукты сгорания и конденсат создают агрессивную среду, оказывающую воздействие на многие материалы;
• влиянию экстремальных температур (жары и мороза).

В инструкции к некоторым моделям газового котла указывают, из какого материала желательно приобретать дымоход. Наиболее прочной и устойчивой является нержавеющая сталь.

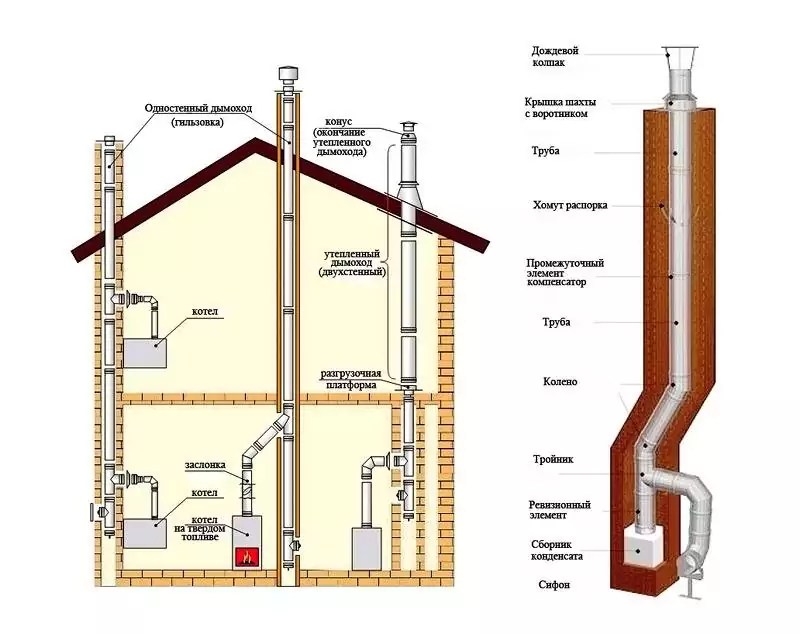

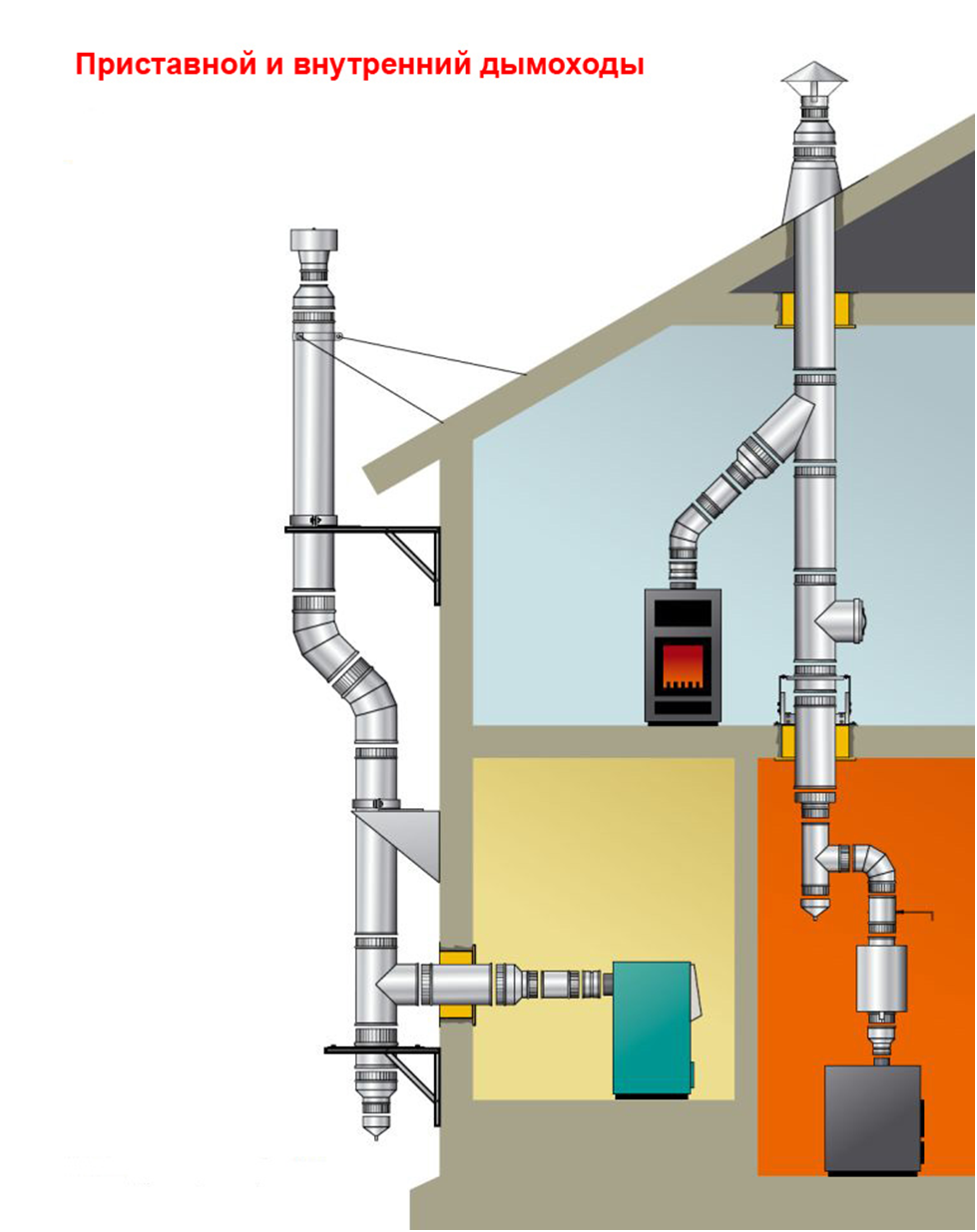

Варианты размещения дымохода

Существует два варианта установки дымохода:

…

• внутренний;
• наружный.

Более безопасным и простым для реализации является второй метод.

В зависимости от того, где установлен агрегат и в какую сторону выведен патрубок, выполняется подбор элементов дымохода. В любом случае установка начинается с подсоединения переходника к выходному патрубку. Согласно нормативам, устанавливается отводная труба. Некоторые применяют гофрированный канал, но этого делать нельзя.

На отводной элемент устанавливают тройник – это определяет начало вертикальной части дымохода. Снизу подводят элемент со штуцером для отвода конденсата и с заглушкой для проверки.

…

Следующий этап – разметка перекрытий по ходу размещения трубы и выполнение отверстий. После этого можно приступать к наращиванию вертикальных каналов. На выходе дымохода из крыши необходимо установить короб из кровельного металла с утеплителем. Место выхода трубы должно быть хорошо загерметизировано.

Монтаж наружного дымохода выполняется аналогично, но место выхода из стены только одно. Его теплоизолируют и герметизируют согласно строительным нормативам.

Для устройства наружного дымохода чаще применяют трубы сэндвич. Их собирают на земле, а затем укрепляют к дому хомутами и кронштейнами. Первым крепежом укрепляют с шагом 2 м, а кронштейнами – через каждые 4 м. Цена такого дымохода будет выше, зато надежнее. После установки наружного дымохода его можно окрасить антикоррозийной краской.

Обратите внимание! Можно к одному дымоходу подвести несколько газовых котлов одного типа – с закрытой или открытой топкой.

При прохождении трубы через крышу рекомендуется использовать проходной патрубок. Для верхней части дымовой трубы используют фартук, конусообразный наконечник для защиты от снега, дождя или мусора. После окончания монтажа следует все стыки обработать герметиком.

Нормативные требования к конструкции

К конструкции дымохода предъявляются следующие требования:

1. Трубы должны быть вертикальными без сужений. Допустимый уклон дымохода – до 30ºC с отклонением в сторону до 1м.
2. Прокладка трубы через жилые помещения (гостиные, спальни, детские) запрещено.
3. Соединение газовых котлов с дымоходами производят при помощи кровельной стали.
4. Допустимое количество поворотов трубы – не более 3.
5. Ниже места соединения отводного канала должен располагаться вывод конденсата из дымохода.
6. Дымовые трубы, проходящие через неотапливаемые помещения, могут быть утеплены изоляцией.
7. Высота трубы и ее диаметр должны соответствовать характеристикам газового агрегата.
8. Дымоход должен быть выше не менее чем на 50 см от конька крыши.
9. Недопустимо устанавливать стыки труб в местах прохода стен и перекрытий.
10. На оголовке дымохода желательно разместить дефлектор.
11. Труба не должна вплотную примыкать к материалу стен или перекрытий. Зазор должен составлять не меньше 2-3 см.

Лучшая форма дымохода для отвода продуктов сгорания – это цилиндр, квадрат или овал.

Почему не стоит применять кирпичные дымоходы?

Сейчас много домов, особенно в сельской местности, которые имеют кирпичные дымоходы. Многие владельцы этих домов подключают свои котлы именно к такой конструкции. Но данный вариант далеко не самый лучший. Постоянное горячее состояние трубы не дают дымоходу остыть. Кроме того, конденсат на стенках трубы накапливается и вызывает разрушение и раскол кирпича. Поэтому такие дымоходы постепенно стали выводить из обихода.

Этапу подключения газового котла к дымоходу следует уделить максимум внимания, так как это играет важнейшую роль обеспечения безопасности жильцов дома.

Подключение котла к дымоходу — Всё об отоплении

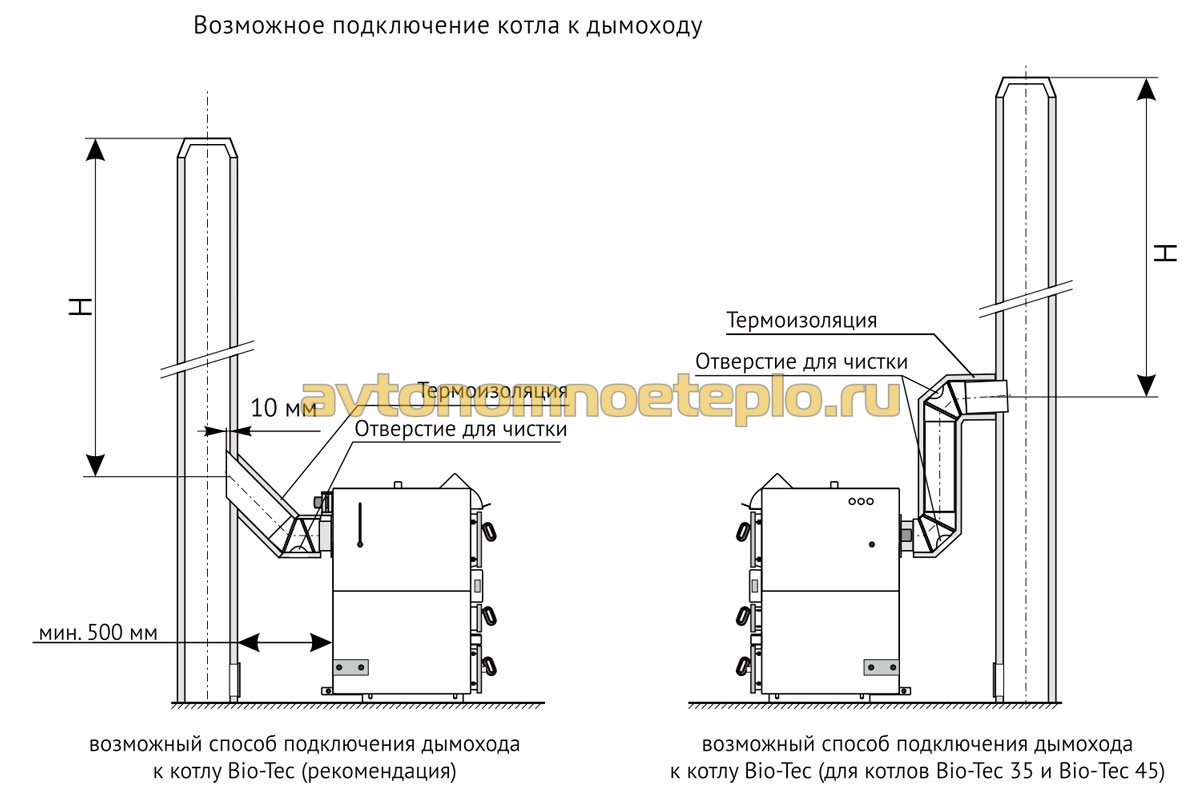

Подключение котла к дымоходу

При подключении газового котла к керамическому дымоходу существуют некоторые требования.

Газовые котлы с атмосферной горелкой забирают воздух у основания котла, поэтому в инструкции по установке Вы найдете пункт о том, что котел нужно устанавливать на постамент высотой до 250 мм. Это нужно для того, чтобы в горелку не засасывалась пыль с пола.

Второе требование к вертикальному участку соединительной трубы. Высота этого участка должна составлять не менее трех диаметров горловины на котле до отвода.

Исходя из этих требований нужно заранее правильно установить тройник керамического дымохода по высоте.

Пример. Будет устанавливаться котел с высотой до дымового патрубка 700 мм. Котел будет стоять на подиуме высотой 250 мм. Диаметр выходного патрубка котла 150 мм. Считаем высоту тройника в дымоходе — 150*3+250+700=1400 мм. Это минимальная высота установки тройника. Если Вы поставите тройник выше, то вероятность ошибки будет исключена. Ведь еще нужно учесть то, что чистый пол в котельной будет поднят.

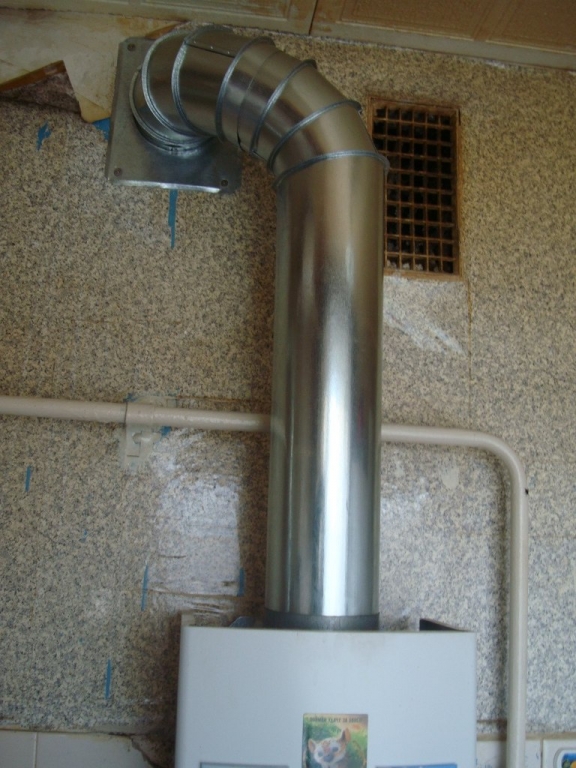

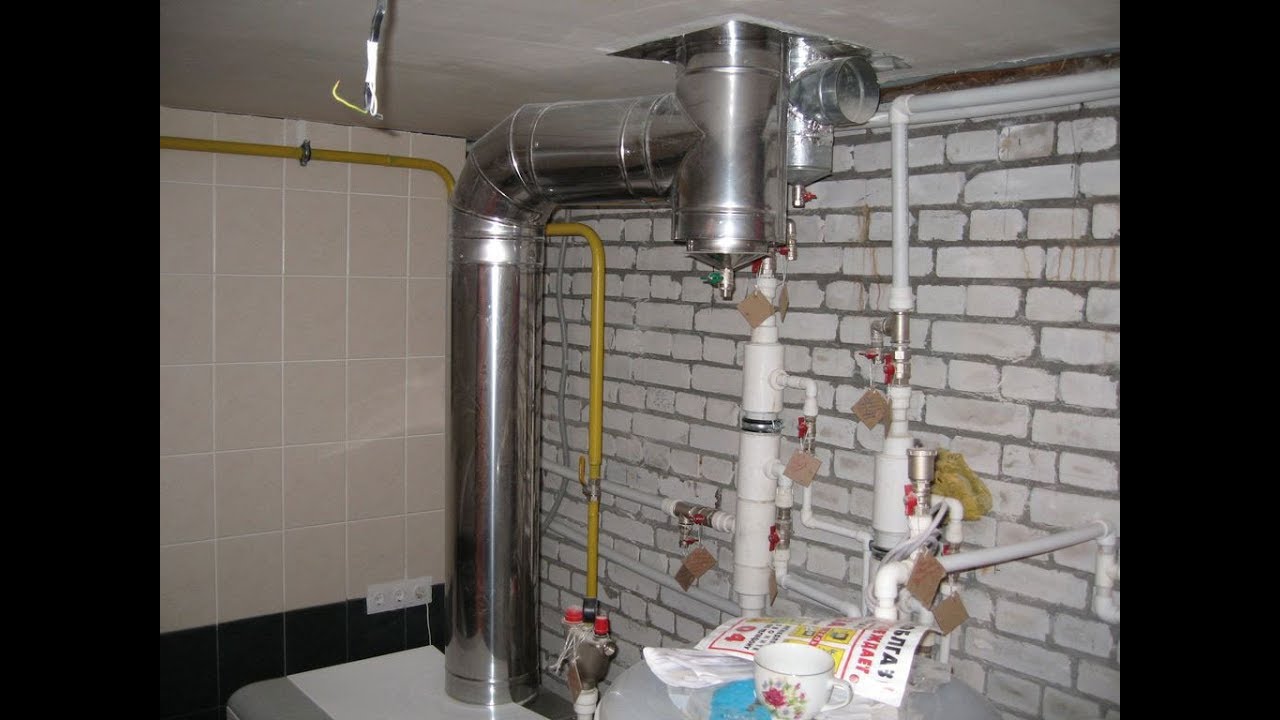

Чем и как подключить котел к дымоходу.

Для этого используются одностенные трубы из нержавеющей стали, например, из системы Schiedel Prima Plus, диаметр которых должен быть не менее диаметра выпускного патрубка котла. Для примера возьмем 150 мм. Керамический дымоход имеет внутренний диаметр трубы 160 мм, поэтому нам нужно решить, как подключить трубы разного диаметра.

Решений здесь несколько. Первое и самое простое — это подключать котел трубами диаметром 150 мм с вводом во внутрь керамического тройника. Обеспечить герметизацию зазора между сталью и керамикой можно негорючим печным шнуром или специальным герметиком, который есть у Шиделя — Rotempo.

Никогда не используйте печные герметики, которые при высыхании становятся твердыми. Это может привести к повреждению тройника при расширении металла. Также, никогда не вставляйте в тройник трубу одинакового диаметра. В этом случае используйте переходник TF1000.

Второй вариант — использование нескольких переходников. Переходник TF1000 для системы UNI одевается на керамический тройник. К нему стыкуется переходник с диаметра 150 на 160 и уже к этому переходнику подключаются остальные элементы.

Перечень одностенных элементов всегда разный. Как правило, для подключения котла потребуется одна труба длиной 1 м, одна труба длиной 0,5 м и отвод 90 о . Печной шнур 6 мм или тюбик герметика Rotempo. Одноконтруные трубы подключения подрезаются по месту болгаркой. Здесь нужно быть внимательным, чтобы не отрезать на трубе раструб, иначе придется покупать новую. Также нужно знать, что все трубы должны быть собраны по конденсату, т.е. широкая часть на трубе должна быть сверху.

Твердотопливные котлы подключаются аналогичным образом, но у них патрубок дымохода, как правило, находится сзади. Поэтому нужно приобретать два отвода по 90 о . При монтаже дымохода тройник следует устанавливать на нужную высоту, т.е. сделать не хитрый расчет. Высота от пола до дымового патрубка котла плюс 70-80 см на вертикальный участок соединительной трубы.

Правила подключения газового котла к дымоходу

Подключение газового котла к дымоходу – один из важнейших этапов его установки. Ошибки в подключении могут привести к попаданию угарного газа в помещение, а также к пожароопасной ситуации. Поэтому, если Вы не уверены в том, что сможете самостоятельно установить дымоход по всем правилам, обращайтесь к специалистам.

Из какого материала лучше выбрать дымоход?

Подключение коаксиального дымохода к газовому котлу осуществить проще. Такие трубы продаются уже готовыми, нужно лишь выбрать их подходящий размер и установить. С дымоходом для котлов с открытой топкой сложнее. Они изготавливаются из следующих материалов:

• керамики;
• асбестоцементного материала;
• пластика;
• металла.

Материалы, из которых изготавливаются трубы, должны соответствовать требованиям п. 6.2.7 СНиП 41-01-2008. Эти нормативы предполагают, что дымоход продолжительное время должен противостоять таким воздействиям:

• механическим нагрузкам в виде дождя, ветра, снега и других погодных условий;
• коррозии – продукты сгорания и конденсат создают агрессивную среду, оказывающую воздействие на многие материалы;
• влиянию экстремальных температур (жары и мороза).

В инструкции к некоторым моделям газового котла указывают, из какого материала желательно приобретать дымоход. Наиболее прочной и устойчивой является нержавеющая сталь.

Варианты размещения дымохода

Существует два варианта установки дымохода:

• внутренний;
• наружный.

Более безопасным и простым для реализации является второй метод.

В зависимости от того, где установлен агрегат и в какую сторону выведен патрубок, выполняется подбор элементов дымохода. В любом случае установка начинается с подсоединения переходника к выходному патрубку. Согласно нормативам, устанавливается отводная труба. Некоторые применяют гофрированный канал, но этого делать нельзя.

Перенос газового котла — согласование и этапы

Подробно об установке газового котла на лоджии или балконе здесь

На отводной элемент устанавливают тройник – это определяет начало вертикальной части дымохода. Снизу подводят элемент со штуцером для отвода конденсата и с заглушкой для проверки.

Следующий этап – разметка перекрытий по ходу размещения трубы и выполнение отверстий. После этого можно приступать к наращиванию вертикальных каналов. На выходе дымохода из крыши необходимо установить короб из кровельного металла с утеплителем. Место выхода трубы должно быть хорошо загерметизировано.

Монтаж наружного дымохода выполняется аналогично, но место выхода из стены только одно. Его теплоизолируют и герметизируют согласно строительным нормативам.

Для устройства наружного дымохода чаще применяют трубы сэндвич. Их собирают на земле, а затем укрепляют к дому хомутами и кронштейнами. Первым крепежом укрепляют с шагом 2 м, а кронштейнами – через каждые 4 м. Цена такого дымохода будет выше, зато надежнее. После установки наружного дымохода его можно окрасить антикоррозийной краской.

Обратите внимание! Можно к одному дымоходу подвести несколько газовых котлов одного типа – с закрытой или открытой топкой.

При прохождении трубы через крышу рекомендуется использовать проходной патрубок. Для верхней части дымовой трубы используют фартук, конусообразный наконечник для защиты от снега, дождя или мусора. После окончания монтажа следует все стыки обработать герметиком.

Нормативные требования к конструкции

К конструкции дымохода предъявляются следующие требования:

1. Трубы должны быть вертикальными без сужений. Допустимый уклон дымохода – до 30ºC с отклонением в сторону до 1м.
2. Прокладка трубы через жилые помещения (гостиные, спальни, детские) запрещено.
3. Соединение газовых котлов с дымоходами производят при помощи кровельной стали.
4. Допустимое количество поворотов трубы – не более 3.
5. Ниже места соединения отводного канала должен располагаться вывод конденсата из дымохода.
6. Дымовые трубы, проходящие через неотапливаемые помещения, могут быть утеплены изоляцией.
7. Высота трубы и ее диаметр должны соответствовать характеристикам газового агрегата.
8. Дымоход должен быть выше не менее чем на 50 см от конька крыши.
9. Недопустимо устанавливать стыки труб в местах прохода стен и перекрытий.
10. На оголовке дымохода желательно разместить дефлектор.
11. Труба не должна вплотную примыкать к материалу стен или перекрытий. Зазор должен составлять не меньше 2-3 см.

Лучшая форма дымохода для отвода продуктов сгорания – это цилиндр, квадрат или овал.

Почему не стоит применять кирпичные дымоходы?

Сейчас много домов, особенно в сельской местности, которые имеют кирпичные дымоходы. Многие владельцы этих домов подключают свои котлы именно к такой конструкции. Но данный вариант далеко не самый лучший. Постоянное горячее состояние трубы не дают дымоходу остыть. Кроме того, конденсат на стенках трубы накапливается и вызывает разрушение и раскол кирпича. Поэтому такие дымоходы постепенно стали выводить из обихода.

Этапу подключения газового котла к дымоходу следует уделить максимум внимания, так как это играет важнейшую роль обеспечения безопасности жильцов дома.

Подсоединение отопительного котла к существующему дымоходу

При подсоединении отопительного котла к существующему дымоходу следует учитывать многие детали.

Во-первых, специалисты должны осмотреть существующий дымоход, проверить его на соответствие нормам безопасности. Ни одна уважающая себя фирма не возьмётся за работу, если дымоход построен с нарушениями. Ведь в первую очередь мы должны заботиться о вашей безопасности, так как впоследствии фирма берёт на себя ответственность за состояние системы. Если специалист придёт к выводу, что существующий дымоход опасен и подсоединение к нему котла без замены дымохода невозможно, то последовать его совету – в ваших же интересах. Пусть сегодня вы потратите большую сумму денег на полную сборку системы дымохода и покупку котла, зато в будущем это поможет избежать множества неудобств и, возможно, спасёт жизнь вам и вашим близким. Кроме того верная конструкция дымоходной системы влияет на расход топлива, КПД работы котла, безопасность в доме и в конечном итоге на экономичность работы всей отопительной системы.

Далее, если система дымохода сконструирована, верно, и с учётом всех нормативов, специалист должен определить материал, из которого сделан дымоход, тип дымохода, материал, из которого сделаны детали дымохода.

В-третьих, необходимо наличие подходящего помещения. Существуют определённые требования для размещения котлов. Одно из первых условий для котельной — это обеспечение притока воздуха в нее. Осуществляется это двумя способами либо непосредственно с улицы, либо проделав отверстие в двери котельной. По потолку в помещении, где находится котёл, должен проходить вентиляционный канал. Так же в котельной должно быть достаточно свободного места для проведения монтажных и ремонтных работ. Пол непосредственно под котлом должен быть выполнен только из негорючего материала. Это очень важное условие, несоблюдение которого может привести к возникновению пожара. Кроме того, к топочной должна быть проведена холодная вода. Она используется для подпитки системы отопления здания и горячего водоснабжения. И, конечно же, обязательно наличие в котельной канализации. Она используется для аварийного стока и бойлера. Разумеется, в помещении, где установлен котел, ни в коем случае нельзя хранить горючие материалы и жидкости, особенно — легковоспламеняющиеся.

Список обязательных минимальных норм для монтажа котельной следующий:

• Площадь комнаты для котельной — не менее 4 кв.м. на 1 котел.

• Входная дверь, шириной не менее 80см.

• Окно естественного (уличного освещения) — на каждые 10 м 3 /0,3 м 2 окна.

• Для притока свежего наружного воздуха — отверстие не менее 8 см2/1 кВт мощности, или 30 см2/1 кВт если нет наружного, а только внутренний приток воздуха.

• Потолок высотой не ниже 2,5 м.

• Выход трубы не ниже условной поверхности обратного конуса 1:3.

• Соответствие сечения дымохода установленному котлу — диаметр сечения дымохода не должен быть меньше положенного по нормативам и технике безопасности. Для всех систем дымохода без исключения необходимо наличие запасного отверстия.

• Наличие естественной вентиляции, в верхней части помещения.

• Подведённая к котельной через трубопровод холодная вода.

• Прямая и обратная отопительные трубы.

• Канализация для аварийного слива.

• Источник электропитания (розетка 220 В, 20А), на отдельном автомате защиты сети.

• Смонтированный участок газопровода до опуска, с газовым краном для каждого котла, если их несколько.

• В помещении должны быть отштукатуренные стены и ровный пол.

Следующий шаг – определение задач, которые должен будет решать котёл. Будет ли он только отапливать помещение, греть воду или всё вместе.

Исходя из вышенаписанного, мастер выбирает котёл, который наиболее подойдёт к данному дымоходу, зданию и будет способен выполнять требования клиента. Затем необходимо выбрать способ соединения котла с дымоходной системой. Здесь многое зависит от типа топлива котла. Так, например, твердотопливные котлы должны соединяться с дымоходной системой строго по прямой линии. Как именно вам следует подключить котёл к дымоходу, будет указано в проекте на газификацию.

Когда котёл выбран и все детали оговорены с клиентом, можно приступить непосредственно к монтажу котла. Котельное оборудование является основным и самым важным звеном системы отопления загородного дома. Именно поэтому не следует доверять монтаж котельной случайным людям. Халатный подход к решению этой важной задачи в будущем может привести к необходимости капитального ремонта системы.

Помните, что в таком сложном деле, как подсоединение отопительного котла к существующему дымоходу, лучше обратится к профессионалам. Они смогут учесть все тонкости и позаботятся о соблюдении всех нормативов и техники безопасности. Пусть Ваши затраты изначально будут выше, но в итоге это окупится комфортным и безаварийным отоплением.

Источники: http://www.pechi.su/stati/podklyuchenie_kotla/, http://oteple.com/pravila-podklyucheniya-gazovogo-kotla-k-dymoxodu/, http://stat-klimat.ru/poleznye-stati/podsoedinenie-otopitelinogo-kotla

Дымоходы для газовых котлов

В этой статье мы подробно расскажем о том, как выбрать дымоход для газового котла и подключить его.

Особенности газовых котлов

Низкая температура уходящих газов

Котлы становятся все совершеннее, их КПД растет. Это хорошо, поскольку вы экономите газ. Но у высокого КПД есть и обратная сторона – низкая (всего 150…300º С) топочных газов.

Проходя по дымовым трубам, топочные газы охлаждаются еще больше. При этом образуется большое количество конденсата. Сам по себе он неприятен, но не очень опасен. Проблема заключается в том, что топочные газы содержат не только пар.

Оксид серы

Вам знаком запах газа?

На самом деле природный газ не имеет запаха. То, что мы считаем запахом газа, на самом деле является запахом меркаптанов (тиолов), в частности этантиола. Его добавляют в природный газ специально, чтобы мы могли почувствовать утечку.

При сгорании этантиола образуется, в том числе и оксид серы. Он вступает в реакцию с водой конденсата и образует серную кислоту. Серная кислота, в свою очередь, способна разрушать практически любые материалы.

Небольшое количество сажи

Если котел работает нормально, природный газ в нем окисляется (сгорает) до воды и углекислого газа. Сажа при сгорании не образуется либо образуется в мизерных количествах (в результате сгорания примесей). Это позволяет не беспокоиться очистке дымохода.

Итак, исходные данные есть: низкая температура, много конденсата, серная кислота, минимум сажи. Из чего же можно сделать дымоход для газового котла?

Асбоцементные (асбестоцементные) трубы

Самое дешевое и самое недолговечное решение. Асбоцемент имеет пористую структуру. Конденсат с серной кислотой будет поступать в поры и разрушать трубу изнутри. Она не прослужит долго. Кроме того, у вас возникнут сложности с присоединением такой трубы к патрубку котла.

Стальные одноконтурные трубы

Более удачный вариант. Из недостатков стоит отметить отсутствие утеплителя, что ограничивает возможности монтажа и делает его более дорогим. Из достоинств – сравнительно низкую стоимость, малый вес и приличный срок службы. Вы вполне можете заказать монтаж дымохода для настенного или напольного газового котла – при этом следует лишь помнить, что:

• дымоход должен быть изготовлен из кислотостойкой стали;
• ни в коем случае не используйте оцинкованную сталь — даже при температуре 200 градусов цинк выгорит быстро;
• в нижней части дымохода обязательно должен находиться стакан для сбора конденсата;
• при проходе через конструкции из горючих материалов следует строго придерживаться требований СП 7. 13130.2013 «Отопление, вентиляция и кондиционирование». Они могут показаться чересчур жесткими, но это как раз тот случай, когда следовать инструкции жизненно важно.

Стальные двухконтурные трубы

Подключение газового котла к т.н. сэндвич-дымоходу – идеальный вариант. Наличие теплоизоляционного слоя дает вам сразу несколько преимуществ:

• возможность наружного монтажа дымохода;
• возможность уменьшить размер проема при проходе через стены, кровлю и перекрытия;
• меньше теплопотерь – меньше конденсата — меньше кислоты – больше срок службы.

Существенный недостаток у сэндвич–дымоходов только один – они дороже. Несколько больший вес едва ли можно считать проблемой.

Гофрированный дымоход

Гофрированные дымоходы обычно применяются для удаления топочных газов от газовых колонок, однако иногда их используют и для котлов. Необходимо лишь убедиться, что гофра имеет соответствующий сертификат, и температура топочных газов котла не превысит максимально допустимую (обычно 240 градусов) температуру для дымохода.

Керамические дымоходы

Установка керамического дымохода на газовый котел позволяет забыть о проблеме дымоудаления на многие годы. Некоторые производители (например, Schiedel) дают тридцатилетнюю гарантию на свою продукцию. Недостаток у таких систем только один – они стоят заметно дороже всех прочих.

Установка дымоходов для газовых котлов – специфика

Газовые котлы имеют разную мощность, конфигурацию, и для них нужны разные дымоходы. Некоторые модели поставляются с готовым дымоходом, который надо только подключить, некоторым дымоход вообще не нужен. Требования к системе дымоудаления всегда описываются в технической документации. Кроме того, при установке необходимо строго соблюдать все нормы и требования СП 7.13130.2013.

Если вы заказываете монтаж дымоход у нас, мы сами проследим за тем, чтобы все было сделано как надо. Если вы выполняете установку самостоятельно, или заказываете ее неизвестному специалисту – проверьте все несколько раз. От этого действительно зависит ваша безопасность.

Установка и подключение газовых котлов – Газ-Трейд

Настенные газовые котлы

Перед началом монтажа необходимо промыть трубы от посторонних включений: при попадании в систему они могут вывести ее из строя. Настенный котел укрепляется на ровной вертикальной поверхности, которая может выдержать вес как самого аппарата, так и подключенного к нему дополнительного оборудования.

Двухконтурные газовые котлы устанавливают к двум магистралям: отопления и горячего водоснабжения. При подключении горячего водоснабжения нужно убедиться, что из системы ранее были удалены все заглушки, а места соединения труб плотно затянуты и снабжены уплотнительными прокладками.
У котлов с открытой камерой горения забор воздуха происходит из помещения. Дымоход, к которому подключается котел посредством металлической трубы, должен быть чистым. Перед поворотом (на выходе из котла) вертикальный отрезок соединительного участка должен превышать длину двух диаметров трубы. А вслед за ним труба должна иметь восхождение с уклоном в сторону котла.
Котлы с закрытой камерой сгорания не нуждаются в подключении к индивидуальному дымоходу, поскольку продукты горения выводятся за пределы дома при помощи вентилятора. Вывод отходящих газов может быть организован через коллективный дымоход или принудительно через небольшой коаксиальный дымоход, который встраивается в наружную стену. В процессе установки газовых котлов отопления для домов и коттеджей грязь не должна попасть в вентилятор, труба забора свежего воздуха поднята на высоту не менее 2м 20 см от земли, а из стены выступать не менее, чем на 18 см. Пространство между трубой и стенкой необходимо тщательно заделать, чтобы в дом не проникали грязь и дождевая вода. Также нужно учитывать, что перед трубой газоотвода (за 15 см минимум) не должно быть препятствий, а расстояние от трубы до расположенных выше сооружений составлять 25 см и более.

Если предстоит монтаж котла на стене из горючих материалов, то необходимо сначала установить лист из жаропрочного покрытия толщиной боле 3 мм, а сам котел разместить на расстоянии 5 см и более от стены. Также необходимо соблюсти расстояния: между котлом и потолком не меньше 50 см, между котлом и полом – не менее 80 см.

Важно организовать для настенного газового котла отдельную проводку со стабилизатором, выключателем и заземлением. Настройка котла и всего сопутствующего оборудования, как и первый запуск, должны осуществляться в присутствии специалиста.

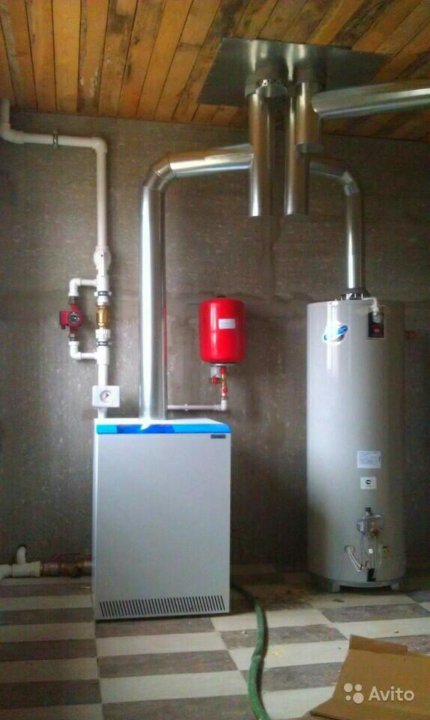

Напольные газовые котлы

Эти аппараты значительно мощнее, схема сборки сложнее, поэтому рекомендуется соблюдать при монтаже крайнюю осторожность. Результат должен быть оценен и принят работником Горгаза!
Котельная оборудуется согласно требованиям нормативных документов (см. статью «Этапы установки газовых котлов). Напольный котел имеет большой вес, поэтому его монтаж осуществляется на ровной и устойчивой поверхности, например, на листе плотного железа. При этом передняя часть листа должна выступать на 40-50 см.

Требования к дымоходу:

термостойкий материал для изготовления;
диаметр должен быть сопоставим с выходными параметрами котла;
высота не ниже 5 м при условии, что дымоход находится выше козырька крыши;
хорошая тяга и отсутствие щелей.
Соединение дымохода с газовым оборудованием происходит в вертикальном положении и только негорючими герметиками, зазоров быть не должно.
Здесь стоит отметить, что обвязка (то есть работы по подключению газового котла к инженерным сетям) производится с помощью полипропиленовых труб, специального степлера для их пайки и схемы обвязки самого напольного газового котла. Во время процесса обвязки необходимо придерживаться правила «как можно меньше углов».
Одноконтурная схема подключения напольного газового котла реализуется согласно инструкции в паспорте газового средства. Двухконтурная — потребует увязки систем горячего и холодного водоснабжения, а также дополнительного оборудования.

После расчетов потребности каждого помещения в тепле и воде (учитывается площадь и назначение каждого) производится увязка с ними газового оборудования. А после окончания обвязки система запускается, чтобы стабилизировать в ней давление.

На этом монтаж напольного газового котла завершен, и далее последуют тесты и прием работы специалистами газовой службы.

Почему современные газовые котлы нельзя подключать к кирпичным дымоходам? Рассказываю разницу между камином и котлом | Строю для себя

Источник: https://furanflex.ru/gilzirovanie-dymohoda-dlya-gazovogo-kotla/

Источник: https://furanflex.ru/gilzirovanie-dymohoda-dlya-gazovogo-kotla/

Добрый день, уважаемые гости и подписчики канала «Строю для Себя»!

Все мы застали старенькие дома, в которых отопительным прибором для дома являлась русская печь. Скорее всего, вы помните, что отвод продуктов горения таких печей осуществлялся через обычный кирпичный дымоход.

Так вот, очень часто, владельцы таких домов при улучшении жилищных условий и при газификации домов — разбирают печи и подключают к оставшимся от них дымоходам — современные котлы без модернизации дымоходного канала. И львиная доля кирпичных дымоходов через 3-5 лет, а то и быстрее, — начинает разрушаться.

Так же поступают и застройщики новых домов на продажу, не заморачиваясь в долговечности конструкции!

Почему так происходит?

Дело все в том, что русские печи, банные печи, камины и котлы на твердом топливе кардинальным образом отличаются от современных газовых котлов температурным режимом работы. И об этом многие не задумываются.

Вышеуказанные отопительные приборы используют для горения — дрова, уголь, топливные гранулы и температура отвода продуктов горения составляет 350 — 700°С.

Современный газовый котел использует режим низкотемпературного отвода, а это значит, что температура в дымоходе — не превышает 200°С.

Чтобы внести ясность, обратимся к физике (рисунок):

Иллюстрация автора (слева — печь, справа — газовый котел)

Иллюстрация автора (слева — печь, справа — газовый котел)

При использовании русской печи/камина, в силу большой температуры выхлопа — точка росы находится высоко над дымоходным каналом и никакой конденсат не задерживается в трубе. При использовании газового котла — наоборот, — точка росы находится внутри трубы и поскольку котел использует низкотемпературный режим, температуры выхлопа не хватает, чтобы образованная вода превращалась в пар вне дымохода.

И если, при использовании печей, на стенках дымохода образуется только сухая сажа, то при использовании котлов — стекающий по стенкам конденсат, собирает все кислоты отводимых продуктов горения.

Источник фото: https://xn--90aorgibfd2b.xn--p1ai/gilzovka_dymohoda.php

Источник фото: https://xn--90aorgibfd2b.xn--p1ai/gilzovka_dymohoda.php

Таким образом, влажный кирпич подвергается многократным циклам заморозки оттаивания с дальнейшим отслоением и разрушением всего дымохода. А так как котлы еще и работают в цикличности «включился-выключился», то и это еще «подливает масла в огонь».

Выход — гильзование канала. При смене отопительного прибора требуется разобраться в работе и согласно этого, если потребуется, произвести модернизацию шахты.

Гильзование (Источник: http://trubamaster.ru/)

Гильзование (Источник: http://trubamaster.ru/)

Для газовых котлов низкотемпературного режима наилучшим вариантом является гильзование. Производится оно внутри шахты керамическим дымоходом или с помощью нержавеющей трубы. Но, поскольку керамика — «бьёт по карману», то чаще всего пользуются стальными изделиями определенных марок.

Если Вам интересны марки непрогорающих сталей, которые имеют защиту от коррозий, химическую инертность и жаропрочность, — то мною они были описаны в статье: «Непрогорающая сталь для дымоходов. Как отличить качество от ширпотреба?»

Очень надеюсь, что статья Вам была полезна! Спасибо за внимание!

Монтаж дымохода к настенному котлу своими руками

Почему газовую трубу можно перекрасить в любой цвет? (выяснил в Горгазе и перекрасил сам, прилагаю документы)

Врезка газа для нового дома, если второй дом на участке уже газифицирован. Цена и нюансы.

Схема дымохода для газового котла и особенности его устройства

Строительство частного дома предполагает тщательно составленный проект, в котором учтены конструкции будущего здания, примененные материалы. Чаще отопление дома – это индивидуальная система газового оборудования, оно должно быть надежным и хорошо функционировать. Немалую роль в этом играет правильно устроенный дымоход для газового котла.

Прежде чем выбрать дымоход, узнают о том, каким он может быть. Различаться подобное устройство может по внешнему виду, материалу и по конструктивными особенностями, которые рассчитываются индивидуально.

Виды разводки воздуховода газового котла – ступенчатая, прямая и наружная

Кирпичный дымоход

Кирпич хороший материал для строительства, но дымоотвод устроить из него современные мастера не советуют. Такой воздуховод менее устойчив к продуктам горения, чем аналоги из других материалов. Он потребует значительных затрат по времени на монтаж, больше средств, потому что не каждый мастер сможет правильно выложить. Подобные конструкции уходят в прошлое, уступая место новым материалам и технологиям.

Схема кирпичного воздуховода

Дымоход из металлической трубы

Он выполняется из стальных нержавеющих листов или трубы, либо из алюминиевых. Получается «сэндвич», который состоит из двух труб разного диаметра. Меньшая располагается внутри большей, между ними укладывают изоляционный материал, чаще это вата из базальта. Эта конструкция по праву занимает лидирующие позиции среди других вариантов дымоотвода, за счет устойчивости к различным видам механических нагрузок и внешним негативным воздействиям.

Схема подключения металлического воздуховода

Коаксиальный дымоход

Это новшество современных строительных элементов. Преимуществом служит форма, которая не дает конденсату оставаться на стенках конструкции, продлевая срок службы и функциональные способности. Стоит отметить и презентабельный внешний вид, компактность, если сравнить с кирпичным аналогом.

Принципиальная схема проста – это две трубы различного диаметра, одна в другой. По меньшей выводятся продукты сгорания, а по большей в топку поступает кислород.

Подобное строение дымохода экономит на монтаже дополнительной вентиляционной системы.

Схема установки коаксиального воздуховода

Дымоход из керамики

Этот вид дымохода редко используется при строительстве элитного жилья. Связано это с неприглядным видом. Но вот по функциональным способностям, пожаробезопасности, себестоимости и легкости в монтаже он даст фору конкурентам. Конструкция устройства состоит из керамической трубы, которую оборачивают материалом изоляции – недорогой минеральной ватой. Далее трубу прячут в слой керамзитобетона.

Схема керамического воздуховода

Основные элементы конструкции дымохода

Вне зависимости от материала, который используется при устройстве отведения дыма от газового котла, общие элементы присутствуют в каждой конструкции. Главные из них:

• Сама труба, по которой выводятся продукты горения;
• Соединительный патрубок для подключения котла к трубе;
• Первые 2 элемента соединяются между собой переходниками;
• Для монтажа подбираются соответствующие крепежи;
• Устройство для слива конденсата – обязательная комплектующая газового котла;
• Чтобы в трубу не попадали осадки, используется наконечник в виде конуса.

Выбор высоты дымохода

Для нормального функционирования дымоход обладает хорошей тягой. Это достигается путем правильно высчитанной высоты устройства. Вот основные нормы:

• Расположение оси воздуховода играет важную роль, если она расположена в метре от конька, то высоту дымохода делают выступающей на пол метра от него.
• Если же ось воздуховода расположена более чем в одном метре от конька, то его устраивают вровень с ним;
• При выходе дымохода на плоскую крышу, его высота должна быть более 1 метра;
• При выступе трубы более чем на 1,5 метра, ее закрепляют дополнительными растяжками.

Высота дымохода для газового котла

Общие правила для дымоотводов

Ряд особенностей при устройстве дымохода:

• Уклон конструкции не превышает 30 градусов;
• Ответвление сторону – более чем на 1 метр;
• Уступы в дымоотводящей системе не допустимы;
• Не допустимы поперечные сечения;
• Допускается не больше 3 колен во всей системе;
• Закругление устраивают диаметром не меньше, чем у основной трубы;
• Повороты оборудуют люками отведения конденсата, через которые проводят чистку системы;
• Прогибы в элементах конструкции не допустимы даже минимальные;
• Наращивают дымоход с соблюдением условия, что одно звено надевается на другое с запасом в 0,5 диаметра трубы;
• Запрещено оставлять зазоры в элементах дымохода;
• Не допустимы стыки воздуховода в перекрытии и перегородках;
• Наклон трубы дымоотвода – более 0,01 градуса от направления газового котла;
• Стенки внутренней части дымохода гладкие;
• Горизонтальные части конструкции не более 3 метров в сумме для строящегося дома и 6 метров для уже возведенного;
• Соблюдено безопасное расстояние до легковоспламеняющихся материалов 2,5 метра и прочих негорючих – 0,5 метра;
• Места пересечений с перегородками и перекрытиями тщательно изолируются.

Общий вид смонтированного дымохода

Этапы устройства дымоходной системы

Монтаж поручить можно профессиональными мастерами и выполнить самостоятельно, но для последнего потребуется умение работать с инструментами и знание этапов:

• Первым делом наносится разметка будущего дымохода на перекрытие и кровлю, лучше проверить правильность не один раз.
• Далее вырезать намеченные проемы.
• Патрубок газового котла соединяют с адаптером.
• После установки тройника и ревизии идет устройство основного кронштейна.
• К нему подсоединяется труба основной конструкции, иногда используют дополнительные «колена».
• При проходе через перекрытие используют специальный патрубок, состоящий из листа стали, который больше диаметра основной трубы. Его закрепляют на перекрытии.
• Стыки конструкции укрепляют надежными хомутами.
• К стене дымоход крепится хомутами на расстоянии 2 метров и кронштейнами на расстоянии 4 метров.
• Завершением конструкции служит наконечник в форме конуса.
• Последним шагом станет изоляция воздуховода.

Монтаж

Одна из схем подключения на видео ниже:

Особенности устройства коаксиального дымохода

Если проект сделан для газового котла закрытого типа, то идеальным станет дымоход коаксиальный. Установка потребует знания определенных нюансов. Первым делом уже при расчете учитывают параметры выходного патрубка, его диаметр не превышает диаметр трубы.

Обязательные условия при монтаже коаксиального дымохода следующие:

• Расположение исключительно горизонтальное;
• Соблюдено расстояние до земли более 2 метров;
• Расстояние до окон и ближайшего вентиляционного отверстия не менее 2 метра;
• Вблизи трубы нет преград с любой стороны на расстоянии 1,5 метров;
• Монтируется дымоход выше окна на 1 метр;
• Трубу воздуховода нельзя закрывать тоннелем, переходом или аркой;

Для правильной работы прибора и сбора конденсата в одном месте, установить его нужно под углом от 6 до 12 градусов.

Вконтакте

Facebook

Twitter

Одноклассники

Правильная вентиляция отопительного оборудования

Надлежащая вентиляция печи и водонагревателя важна не только для оптимальной работы газового и жидкотопливного оборудования, но и для здоровья и безопасности тех, кто живет в доме. Много раз, посещая дом клиента для обслуживания или замены устаревшего оборудования, мы обнаруживаем неправильно установленную систему вентиляции. Клиент скажет: «Так было 25 лет, зачем менять это сейчас?»

Потому что это неправильно и небезопасно.

Неправильно собранные или заделанные вентиляционные трубы, неправильный размер или износ дымоходов и другие кратчайшие пути вентиляции могут привести к отказу оборудования, порче строительных материалов, пожару и даже смерти от удушья или отравления угарным газом.

При сжигании газа для получения тепла образуются отходящие газы, которые необходимо удалять из оборудования. Это работа системы вентиляции. В типичном случае дымовая труба соединяет печь или водонагреватель с дымоходом. Если дымоход находится в хорошем состоянии, теплые выхлопные газы будут подниматься по дымоходу и выходить в атмосферу.Скорость, с которой эти газы удаляются, называется тягой , , и при нормальных условиях тяги должно быть достаточно, чтобы вытягивать эти газы вверх и наружу. Если дымоход разваливается, может быть, внутрь упали кирпичи или треснул вкладыш дымохода, или, может быть, птица решила свить гнездо в вашем дымоходе за лето (частое явление), то тяги будет мало или совсем не будет. дымоход, и выхлопные газы попытаются уйти в другое место. Более новые печи будут иметь датчик утечки , который отключит печь, если обнаружит, что выхлопные газы покидают печь в месте, где они не должны быть.У старых печей нет этой функции, и вы могли бы вдыхать выхлопные газы, если бы не знали о проблеме. ( Еще одна причина для ежегодного обслуживания вашей системы отопления квалифицированными специалистами по обслуживанию Adirondack Mechanical! )

Современные высокоэффективные газовые печи имеют совсем другие требования к вентиляции, чем печи даже 20-летней давности. Печь с конденсационным газом (любая печь с AFUE или годовой эффективностью использования топлива более 90%) будет создавать выхлопные газы примерно на 130 градусов или примерно такой же температуры, как вентиляционное отверстие вашей сушилки для белья.Эта температура намного ниже точки конденсации воды (212 градусов), поэтому водяной пар превращается в жидкую воду в вентиляционном отверстии. В сочетании с умеренно кислотными побочными продуктами сжигания топлива эта вода становится коррозионно-активной и может разъедать любые металлические вентиляционные трубы. Вот почему такие печи вентилируются с помощью небольшого вентилятора и пластиковой трубы, часто через стену. Дополнительные трубы (и часто небольшой насос для конденсата ) добавляются к вентиляции для отвода воды, собранной из вентиляции.В зависимости от того, как была установлена ​​вентиляция, вам может понадобиться не допускать попадания снега и льда на вентиляционное отверстие снаружи вашего дома. Снежные сугробы и наросты льда могут засорить трубу, тем самым ограничивая поступление воздуха внутрь и выход выхлопных газов. Эти печи очень чувствительны даже к незначительным колебаниям тяги, и их вентиляционные системы должны быть установлены в строгом соответствии с рекомендациями производителя. Из-за множества взаимозависимых систем безопасности в современной печи и для поддержания максимальной эффективности работы рекомендуется ежегодное обслуживание конденсационной печи обученными специалистами по обслуживанию Adirondack Mechanical .

Часто, когда старая неэффективная печь заменяется современным высокоэффективным устройством, может возникнуть проблема с вентиляцией существующего водонагревателя, которой раньше не было. Поскольку старая печь производит так много выхлопных газов, и поскольку этот газ очень теплый (иногда более 300 градусов), в старом дымоходе обычно не возникает проблем с тягой. Однако после того, как этот большой кусок удален, относительно меньший водонагреватель становится недостаточно большим, чтобы нагреть дымоход и поддерживать тягу.Вы можете увидеть это, если посмотрите на пластиковые кольца вокруг соединений горячей и холодной воды в верхней части водонагревателя. Похоже, они начали таять? Тогда у вас проблемы со тягой в дымоходе. Горячие газы не могут достаточно быстро подняться вверх по дымоходу, и они улетучиваются через распределитель тяги и попадают в ваш дом, плавя пластик вокруг трубопровода, проходя мимо. Это небезопасное состояние. Это можно исправить, установив вкладыш дымохода , который искусственно уменьшает размер дымохода до размера, подходящего для водонагревателя.В зависимости от возраста и состояния водонагревателя, вы можете рассмотреть модель Power Vent или даже настенную модель без бака , в каждой из которых используется другой метод вентиляции, не использующий дымоход. Позвоните в офис Adirondack Mechanical по телефону 518-883-3077, и мы предоставим вам всю информацию обо всех ваших вариантах.

Измерения, которые нужно собрать для установки облицовки газового дымохода

Установка облицовки дымохода для газового прибора — это простой способ вернуть дымоход к жизни без необходимости переделывать существующий дымоход. Треснувшие дымоходы и большие дымоходы являются двумя наиболее распространенными причинами, по которым для газового прибора требуется дымоход. Чтобы правильно выполнить эту работу, вам потребуется собрать некоторую информацию о вашем устройстве и настройке дымохода, чтобы определить правильный размер вкладыша для вашего устройства.

Почему важен правильный размер вкладыша дымохода?

Во-первых, давайте обсудим, почему правильный размер дымохода так важен для функциональности газового прибора. Просто установив вкладыш любого размера, который подходит для вашего дымохода, вы можете препятствовать тяге, вызывая срабатывание концевого выключателя прибора.Когда это произойдет, устройство перестанет работать. Это связано с тем, что футеровка дымохода слишком мала для прибора.

С другой стороны, если установленная вами облицовка дымохода слишком велика для газового прибора, это приведет к большему конденсату. Конденсат может попасть обратно в прибор и вызвать его ржавчину. Слишком большая площадь дымохода приводит к ленивому движению газа и образованию конденсата внутри дымохода. Установка дымохода правильного размера обеспечит правильную вентиляцию дымохода без проблем.

Измерения, необходимые для газового прибора

Имея небольшую информацию о газовом приборе, легко определить правильный размер дымохода.

• Первая часть данных, которые нам нужны, это мощность устройства в БТЕ. Если вы подключаете несколько газовых приборов вместе, вы должны добавить мощность БТЕ от каждого устройства.
• Следующая необходимая информация – размеры существующего дымохода. Какая высота дымохода? Каковы точные внутренние размеры дымохода?
• Наконец, нам нужно посмотреть на конфигурацию соединительной трубы в топочной.Каждое колено на 90 градусов в соединительной трубе снижает пропускную способность БТЕ на 10 процентов. Каждое колено под углом 45 градусов снижает мощность БТЕ на 5 процентов.

Получив всю эту информацию, вы можете обратиться к сертифицированному техническому специалисту Rockford Chimney, чтобы подобрать подходящий размер вкладыша. Или заполните нашу форму измерения вкладыша для газового дымохода!

Подсоединение газового прибора к дымоходу

Часто газовые водонагреватели выбрасываются в тот же дымоход, что и газовая печь.Есть несколько различных способов их настройки. В некоторых случаях у вас есть две трубы, входящие в дымоход по отдельности. В других случаях две соединительные трубы соединяются и соединяются вместе, прежде чем они достигают дымохода, и только одна труба входит в дымоход. Для соединения гибкого вкладыша дымохода с соединительной трубой можно использовать специальный тройник с двойным носиком, не изменяя конфигурацию отверстия для наперстка. Для установок, в которых соединительные трубы соединяются вместе, можно использовать стандартное тройниковое соединение.

Установка дымохода для газовых печей, как правило, проста, если вы заранее проявите должную осмотрительность. Теперь, когда вы знаете, на что обращать внимание при планировании установки, это обеспечит успешную установку.

Выхлопные трубы и дымоходы цементировочных печей

Защитите свой дом от пожара, зацементировав выхлопные трубы печи и дымоход

Марк Дж. Донован

В результате мой дом оказался под угрозой пожара. Если бы какая-либо вытяжная труба воздуховода отделилась от соответствующего отверстия дымохода, на нижнем уровне моего дома мог возникнуть пожар.

Чтобы решить эту проблему, я сначала вставил каждую вытяжную трубу воздуховода в соответствующее отверстие дымохода не менее чем на один дюйм. Затем я нанес толстый слой печного клея вокруг каждой выхлопной трубы, где они соединялись с дымоходом.

Чтобы нанести клей для печи, я сначала использовал влажную губку, чтобы очистить воздуховоды печи и раствор вокруг дымохода. Затем я использовал шпатель, чтобы нанести печной клей на выхлопную трубу печи и дымоход. Я позаботился о том, чтобы нанести хороший и толстый слой печного цемента диаметром один дюйм вокруг воздуховода и дымохода.

Еще одна предотвращенная серьезная угроза пожара. Я использовал небольшие саморезы, чтобы правильно соединить секции трубы печи вместе и прикрепить трубы к фланцам печи. Так что в следующий раз, когда техник по обслуживанию HVAC почистит вашу печь, обязательно проверьте его работу, прежде чем он покинет вашу собственность. В противном случае вы рискуете своим домом и жизнью!

Для получения информации о восстановлении крышек нагревательных элементов плинтуса, , см. электронную книгу «Восстановление крышек нагревательных элементов плинтуса» от HomeAdditionPlus.ком. Электронная книга «Восстановление крышек нагревательных элементов плинтуса» содержит простые для понимания пошаговые инструкции о том, как восстановить крышки нагревательных элементов плинтуса, чтобы они снова выглядели новыми. Фотографии включены для каждого ключевого шага в процессе.

Информацию о том, как максимально повысить эффективность нагрева дровяной печи , см. в электронной книге HomeAdditionPlus.com «Установка вытяжки на дровяную печь» .

Дополнительная информация

Дополнительные ресурсы для обогрева и охлаждения от Amazon.ком

Бесплатные котировки цен на отопление и охлаждение без обязательств!

Заполните нашу простую и быструю форму, которая займет 3-5 минут, и получите бесплатное ценовое предложение по отоплению и охлаждению от одного из наших предварительно проверенных и лицензированных подрядчиков по ОВКВ. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите расчет стоимости отопления и охлаждения.

Требования к дымоходу, вентиляция печи и водонагревателя

Надлежащая вентиляция печи/водонагревателя является чрезвычайно важным вопросом, который зависит от производительности дымохода/дымохода дома или других вытяжных устройств.Условия, изложенные в этом посте, также относятся к дровяным приборам.

Последствия неправильной сборки вентиляционных труб, проблематичного дымохода , износа стенок дымохода иногда могут быть фатальными – пожар и отравление угарным газом возглавляют список.

Следовательно, продукты сгорания из вашей печи, водонагревателя, дровяного камина и любого другого прибора, для которого требуется какая-либо внешняя вентиляция / дымоход, должны быть должным образом должным образом выводиться наружу через дымоход.

Чтобы дымоход / дымоход прибора имел правильную тягу, должны быть соблюдены определенные требования. Самый очевидный из них — беспрепятственное окружение, в частности, сама крыша. В зависимости от расположения дымохода/расстояния до окружающих стен существуют разные правила высоты.

Для масляных и дровяных приборов существует очень простая формула, которая регулирует это требование высоты дымохода, она называется «правило 3 футов, 2 футов, 10 футов». Это означает, что верхняя часть дымохода должна быть на 3 фута выше поверхности крыши, из которой он выступает, и на 2 фута выше всего в радиусе 10 футов, измеренном по горизонтали (это минимум).

Это правило для дымохода может применяться к дровяным каминам, отопительным печам и любым приборам, работающим на жидком топливе, но помните, что в него должны быть включены требования производителя.

Для газоотводных устройств правила дымохода / вентиляции более сложны просто из-за разнообразия продуктов на рынке. Для вентиляционного отверстия с двойными стенками (необходим в холодном климате) Я подготовил отдельный пост – Заделки вентиляционных отверстий для газовых приборов.

Ниже приведены некоторые требования к одностенной вентиляционной трубе/дымоходу печи/водонагревателя (теплый климат):

• Дымоход/дымоход должен заканчиваться мин.2’ над крышей
• Дымоход / дымоход должен заканчиваться мин. на 2 фута выше здания в пределах 10 футов
• Дымоход / дымоход должен заканчиваться мин. 5 футов над воротником дымохода (например, для водонагревателя, установленного близко к каркасу крыши, потребуется вертикальная вентиляционная труба длиной не менее 5 футов)
• Одностенная вентиляционная труба требует минимум 6 дюймов зазора до горючих материалов

Общее правило – дымоход не должно находиться за окном или другим проемом дома.

Есть несколько других требований, которые применяются к некоторым типам вентиляции печей и водонагревателей.Всегда следуйте инструкциям производителя. Если у вас есть какие-либо опасения по поводу вашего дымохода, позвоните подрядчику по отоплению или другому специалисту по дымоходам и проверьте дымоход / систему отопления.

1. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ДЫМОХОД ДЛЯ ВЕНТИЛЯЦИИ СУШИЛКИ ДЛЯ ОДЕЖДЫ, КУХОННОЙ/ВАННОЙ

2. НЕ ИСПОЛЬЗУЙТЕ ОДИН ДЫМОХОД ДЛЯ ВЫВОДА ГАЗА И ТВЕРДОГО ТОПЛИВА (КАМИН НА ДРОВАХ ИЛИ ПЕЧЬ НА РАСПОЛОЖЕНИИ) – у вас может быть один дымоход, но несколько дымоходов для различных видов топлива

3. ПРОЧИТАЙТЕ РУКОВОДСТВО ПО УСТАНОВКЕ ИЗГОТОВИТЕЛЯ и обратитесь к лицензированному подрядчику/установщику ОВК или сантехники, если у вас есть какие-либо вопросы – руководства по установке обычно очень четкие, с простыми схемами, объясняющими все необходимые зазоры, типы необходимых материалов и т. д.

4. Если вы заменяете старый водонагреватель (проверьте осмотр водонагревателя) и печь (или любую их комбинацию) новыми приборами, для которых также требуется обычный дымоход, убедитесь, что ваш дымоход оценен. Температура дымовых газов в старых печах с низким КПД (78% и менее) была достаточной, чтобы поднять температуру дымовых газов до точки, которая гарантировала надлежащую тягу.

При подсоединении новой печи/водонагревателя обычного типа (известной как газовое оборудование категории 1) с КПД чуть ниже 83% может потребоваться уменьшить размер старого дымохода с помощью новой футеровки.Это чрезвычайно важно и служит различным целям – правильный размер дымохода:

• предотвращает образование кислотного конденсата на стенках дымохода печи/водонагревателя
• более холодные газы в дымоходе большого размера не будут иметь подняться наверх и безопасно сбрасывать за территорию объекта (становится критическим в холодное время года), они будут конденсироваться на холодных стенках дымохода, вызывать износ и коррозию металлических вентиляционных труб прибора
• разрешает процесс горения печи/водонагревателя газы для эффективной тяги за территорию
• предотвращает возврат дымовых газов в дом, что может создать потенциально опасные условия, возможность отравления угарным газом

5. Если один прибор был отсоединен от дымохода, ранее обслуживающего 2 или более приборов, убедитесь, что профессионал повторно оценит ваш дымоход. Возможно, потребуется уменьшить его размер, чтобы предотвратить конденсацию дымовых газов и обеспечить надлежащую тягу (типичное состояние при переходе на высокоэффективную печь) – см. руководство по размерам дымохода.

В этом видео ниже подробно объясняется, как установить новый вкладыш в дымоход. Она длится 8 минут, но вы получите хорошее представление обо всей процедуре — это чрезвычайно важная и часто необходимая процедура.

6. Если вы заменяете печь с естественной тягой (без помощи двигателя для отвода выхлопных газов) на устройство, оборудованное двигателем с принудительной / принудительной тягой, и ваш водонагреватель с естественной тягой остается подключенным к той же дымовой трубе дымохода , убедитесь, что соединение вентиляционной трубы водонагревателя имеет тип «Y» , а не «T» .

Y-образное соединение вентиляционных труб необходимо для предотвращения попадания выхлопных газов из вентиляционной трубы с механической тягой обратно в вентиляционную трубу с естественной тягой и загрязнения жилого помещения.

Вероятность такого загрязнения больше в холодное время года и на более высоких, открытых дымоходах / например, прикрепленных к боковой стене дома. Прежде чем горячие выхлопные газы прогреют дымоход и создадут надлежащую тягу, они часто выходят через вытяжной колпак водонагревателя.

При модернизации или установке высокоэффективной печи выхлопные газы будут выводиться через трубу из ПВХ, а не через дымоход.

Для этих печей предусмотрено два типа вентиляции – однотрубная и двухтрубная системы.

Поскольку система вентиляции высокоэффективных печей должна быть воздухонепроницаемой, соединения вентиляционных труб из ПВХ следует периодически проверять во время работы печи на наличие влаги/конденсата. Если это происходит на соединениях из ПВХ, вам следует обратиться к лицензированному подрядчику по ОВКВ для оценки этого состояния — соединение необходимо будет повторно загерметизировать.

Вентиляционные трубы из ПВХ нельзя вставлять в дымоход, если он все еще используется для вентиляции других приборов.

Газовые приборы стандартной эффективности с вентиляцией через каменные дымоходы

Q:

В недавних вопросах и ответах Марк Эзертон затронул проблему вентиляции высокоэффективных котлов через каменные дымоходы.Но я заметил, что при замене газовой печи в моем районе на печь стандартного КПД в облицованный кирпичом дымоход в качестве вкладыша вставляется гибкая алюминиевая труба. Я предполагаю, что этот алюминиевый вкладыш предназначен для предотвращения повреждения обычных дымоходов. Можно ли использовать его для всех газовых приборов стандартной эффективности, и следует ли его использовать для других газовых приборов, таких как газовые дрова, которые установлены в существующих каминах?

Том Кадеш, Дамаск, Мэриленд

А:

Марк Эзертон, подрядчик по сантехнике и отоплению в Денвере, штат Колорадо, отвечает: Новые печи и котлы, как правило, более эффективны, чем блоки, которые они заменяют, а это означает, что в дымовых газах нового прибора остается меньше остаточного тепла для поддерживать хорошую тягу в дымоходе. Следовательно, перед выходом из дымохода дымовые газы охлаждаются ниже точки росы, а внутри дымохода конденсируется высококислотная влага. Как я упоминал в разделе «Вентиляция высокоэффективных котлов в каменные дымоходы», этот кислый конденсат растворяет облицовку дымохода раствором, поэтому дымоход должен быть облицован кислотостойкой облицовкой дымохода.

Эти вкладыши помогают дымовым газам поддерживать более высокую температуру, чтобы увеличить тягу и свести к минимуму кислотный конденсат. Прибор должен быть совместим с вкладышем, к которому он подключен.Большинство газовых приборов со стандартной эффективностью, которые самопроизвольно эффективны на 84% или меньше, могут быть присоединены к гибкому алюминиевому дымоходу или вкладышу типа B (стандартная вентиляционная труба с двойными стенками из оцинкованной стали). Гибкий алюминиевый вкладыш обычно используется в дымоходах со смещенными дымоходами, которые не являются прямыми. Для газовых приборов, таких как конденсационные котлы с КПД более 84%, могут потребоваться специальные вкладыши для обработки кислотного конденсата.

Местные правила или инструкции изготовителя прибора должны строго соблюдаться при установке нового прибора в существующее жилище, независимо от того, является ли существующий дымоход металлическим или каменным.Вкладыш должен проходить по всей длине дымохода и закрываться вентиляционной крышкой типа B сверху дымохода. И не забывайте, что для горения нужно ввести в механическое помещение наружный воздух.

Дрова для газового пожаротушения — совсем другое дело. Пламя поджига обычно делается намного богаче, чтобы поддерживать вид мерцающего костра. Если бы горение было таким же чистым, как, скажем, в печи или котле, в полене была бы вся атмосфера, которую вы получаете, сидя перед духовкой и глядя на горелку — не мое представление о том, как должен выглядеть камин. как.На самом деле, большинство поленьев для мартеновского сжигания горят настолько неэффективно, что производят значительное количество нагара, что требует регулярной проверки и очистки дымохода.

В большинстве случаев в типичном мартеновском полене остается много остаточного тепла для поддержания адекватных условий тяги в дымоходе и предотвращения конденсации дымовых газов без облицовки дымохода. Исключением из этой ситуации является дымоход со слишком большим проходом дымохода или дымоход, выходящий наружу с двух или трех сторон.В этих случаях рекомендуется использовать дымоход, чтобы предотвратить охлаждение дымовых газов и образование кислотного конденсата.

Получайте советы, предложения и рекомендации специалистов по строительству дома на свой почтовый ящик

×

Дымоход без сквозняка

Я много лет отстранен от ежедневных вызовов службы поддержки. Но я получил удовольствие, войдя в холодный дом, диагностировав проблему, устранив ее и оставив дом теплым, счастливым клиентам. В настоящее время я обычно вижу только проблемные вакансии.Меня вызывают после того, как мои техники были там несколько раз, и проблема остается нерешенной.

Одной из таких работ был паровой котел, который мы установили в старинном бунгало 1920-х годов в Северном Арлингтоне. Мы работали на существующем газовом котле National, которому должно было быть более 40 лет. Мы добавили основные вентиляционные отверстия и скиммер. Ремонт производился годами, были заменены газовый клапан, термопара и предохранитель отсечки воды. Каждый раз я советовал клиентке, что ее деньги лучше потратить на замену котла, а не на ремонт старой рабочей лошадки.

Она решила проблему, продав дом. Я сделал предложение новому владельцу. Она отложила работу, так как планировала сделать пристройку к дому. Когда я связался с ней несколько месяцев спустя, она сообщила мне, что у ее строителя есть свой парень, и он двигается вперед вместе с ним. Я пожелал ей удачи и перешел к другим проектам.

После необычно холодной зимы 2014 года мне позвонила эта клиентка и спросила, могу ли я приехать посмотреть на ее паровую систему.Ее счет за газ был выше, чем со старым котлом, но в доме не поддерживалась температура внутри, когда температура окружающей среды опускалась ниже 20 F.

Я осмотрел сверкающий новый котел, и две вещи бросились мне в глаза. Во-первых, котел был медным, что не всегда хорошо. Паяные соединения не выдерживают напряжения кручения, вызванного быстрым изменением температуры. Соединения в конечном итоге будут протекать. Второе, что бросилось в глаза, это размер котла. Он выглядел ужасно маленьким.Оказалось, что это слишком мало.

Монтажник рассчитал котел по тепловым потерям, а не присоединенному излучению. В дополнении он учел модернизированные окна, повышенную теплоизоляцию и дополнительное тепло, обеспечиваемое новым тепловым насосом. С паром не получится. Единственным фактором при расчете размера парового котла являются трубопроводы и радиаторы, подключенные к нему.

В этом случае котел был примерно вдвое меньше, чем должен был быть. В мягкую погоду будет работать нормально.Но когда похолодало, горелка работала непрерывно, и пар так и не дошел до концов магистрали, огибающей подвал. Первые несколько радиаторов нагревались, а самые дальние оставались холодными. Котел был слишком мал.

Я сообщил своему клиенту, что единственным решением является замена нового котла на котел подходящего размера, который был подключен в соответствии со спецификациями производителя с использованием черной стальной трубы, а не меди. Я отправил исправленное предложение, и, к моему удивлению, она его быстро приняла.

Жарким августовским днем ​​мы заменили котел на новый, подходящего размера газовый котел Краун. Существующий котел был доставлен в Habitat for Humanity для повторного использования, так как ему меньше года. После того, как новый котел был подключен к трубопроводу, должным образом очищен и обезжирен, я объявил, что проблема устранена, и сказал моей клиентке, что ее проблемы с отоплением решены. Если только.

Система работала нормально во время мягкого падения. Мы даже вернулись в ноябре, чтобы еще раз очистить и обезжирить.Все было хорошо. Затем наступили холода. В первую по-настоящему холодную ночь, с ночными температурами в однозначных числах, котел выключился. Я послал техника первым делом на следующее утро. Он нашел сработавший выключатель тяги и переустановил его. Котел загорелся, все проверил. Я подумал, что, может быть, это была одна из тех вещей. Без шансов.

В январе он срабатывал еще два раза. Мой клиент выражал озабоченность. Был ли это слабый выключатель тяги? Мы заменили переключатель тяги.Мы также переделали патрубок дымохода, чтобы свести к минимуму сопротивление тяге. Он работал нормально еще пару недель. Потом опять споткнулся. Общим знаменателем была холодная погода.

Один из моих техников предложил облицовку дымохода. Я согласился, что лайнер может решить проблемы с тягой, но старый котел тягал нормально. В этот момент мой клиент попросил, чтобы я сам вышел, чтобы посмотреть, что вызывает срабатывание предохранительного выключателя тяги. Она была очень обеспокоена, и я не винил ее.Она заплатила много денег, чтобы решить проблему с отоплением, но вернулась к тому, с чего начала.

Как я писал в предыдущих колонках об устранении неполадок, я всегда спрашиваю себя: «Что изменилось?» Одна вещь, которую я заметил, заключалась в том, что водонагреватель был заменен. При ближайшем рассмотрении выяснилось, что водонагреватель также имел обратную тягу. Пластиковые втулки рядом с вытяжным колпаком были частично расплавлены.

Мой клиент не знал, так как на водонагревателе не было предохранительного выключателя тяги, поэтому он не отключился.Тот факт, что обратная тяга была достаточной, чтобы расплавить пластиковые втулки, очень настораживал. Мне нужно было выявить проблему и исправить ее.

Был вызван специалист по дымоходам, чтобы осмотреть дымоход и выяснить, нужна ли облицовка. Он вытащил из наперстка дымоход котла и сфотографировал облицовку дымохода из глиняной черепицы. Быстро определили причину проблемы с тягой как в водонагревателе, так и в котле. При замене водонагревателя установщик также заменил вентиляционный патрубок.Его ошибка заключалась в том, что он вставил вентиляционный разъем слишком далеко.

Дымоход водонагревателя был протолкнут на всю толщину облицовки плиткой, касаясь противоположной стороны облицовки. Это заблокировало тягу для водонагревателя. Это также препятствовало тяге трубы дымохода котла ниже. Он не полностью блокировал дымоход, но вызывал достаточное сопротивление тяге, чтобы срабатывать переключатель тяги в холодную погоду, когда горелка работала в течение длительного времени.

Мой техник, Рон Эттер, вытащил дымоход водонагревателя, обрезал его по длине и переустановил.Проверка тяги подтвердила, что и котел, и водонагреватель теперь работают правильно.

Этот ремонт был сделан в феврале, и с тех пор никаких дополнительных звонков не было. Мой клиент был в восторге, узнав, что дымоход не нужен и что проблема решена. Я стараюсь быть непредвзятым при устранении неполадок, но иногда причина проблемы оказывается неожиданной и непредвиденной.

Дэн Фоли является президентом и владельцем Foley Mechanical, Inc.(FMI) в Лортоне, штат Вирджиния. FMI специализируется на лучистых, водяных и паровых системах, а также на механических системах для больших частных домов. С ним можно связаться по телефону 703-339-8030, [email protected] или www.foleymechanical.com.

Дополнительные фотографии и эксклюзивный контент читайте в этой статье в апрельском цифровом выпуске!

Что вызывает конденсацию в дымоходе печи? | Главная Руководства

Не следует легкомысленно относиться к влаге в дымоходе или вентиляционной трубе вашей печи.Это может привести к опасной ситуации в вашем доме, которая может быть незаметна, пока не станет слишком поздно. Определение причины образования конденсата в дымоходе может помочь вам определить, какой ремонт необходим.

Вверх по дымоходу

Газ, поднимающийся по дымоходу или выхлопной трубе, содержит большое количество водяного пара. Когда все работает правильно, пар выталкивается из конца трубы в атмосферу, прежде чем он конденсируется. Если что-то не так, пар охлаждается еще до выхода из дымохода и тут же конденсируется.Чтобы пар не конденсировался, необходимо отрегулировать условия таким образом, чтобы он не охлаждался перед выходом из дымохода.

Размер имеет значение

Слишком большой дымоход позволяет циркулировать слишком большому количеству воздуха, из-за чего теплый газ и пары, выходящие из печи, не могут создать сильный восходящий поток вверх и наружу из вентиляционного отверстия. Вместо этого холодный воздух сверху толкает теплый воздух вниз и удерживает его в дымоходе. Когда пар попадает в дымоход, он охлаждается, образуя конденсат.

Недостатки модернизации

Новые печи, подключенные к существующим дымоходам, могут привести к проблемам с конденсацией, поскольку они более эффективны, чем старые модели.В то время как большая часть тепла, производимого более старыми обогревателями, терялась через дымоход, это тепло предотвращало конденсацию, сохраняя дымоход или вентиляционную трубу теплыми, так что воздух поднимался вверх. Более новые модели удерживают большую часть тепла в доме, что приводит к более прохладному дымоходу. Это означает, что у пара гораздо больше шансов охладиться и сконденсироваться в дымоходе, чем в старой печи.
