Газовый сильфонный металлический шланг: чем шланг сильфонного типа лучше резинового? Диаметр сильфона для газа, гибкая подводка с полимерным покрытием для плиты

Содержание

выбираем растяжные и другие сильфоны для подключения горячей воды в раковине, ванной и аквариуме

В течение многих лет и даже десятилетий подавляющее большинство водопроводных комплексов в жилых домах создавались однотипным способом. Для этой цели применялись гибкие подводки. А еще раньше использовались подключения к стальным трубам с использованием муфт и сгонов; но теперь на смену обоим вариантам приходит сильфонный шланг для воды.

Описание и виды

Упомянутые только что муфты и сгоны образовывали очень сложную техническую систему. «Мокрые» помещения в домах и квартирах в результате начали напоминать то ли субмарины, то ли технические помещения котельных. Но даже это не было главной проблемой. Регулярные вибрации, периодически возникающие гидравлические удары быстро изнашивают любое соединение, любое уплотнение. Потому применение гибкой подводки, увеличившей срок эксплуатации водопроводных коммуникаций в 20-50 раз, стало настоящим прорывом в сантехнической сфере.

Выделяют три вида изгибаемых подводок:

  • изготавливаемая из плотной резины, которую помещают в пластиковую оболочку;
  • конструкции из мягкой резины, покрытые оплеткой из стальной проволоки;
  • собственно сильфонный элемент, получаемый из нержавеющей стали.

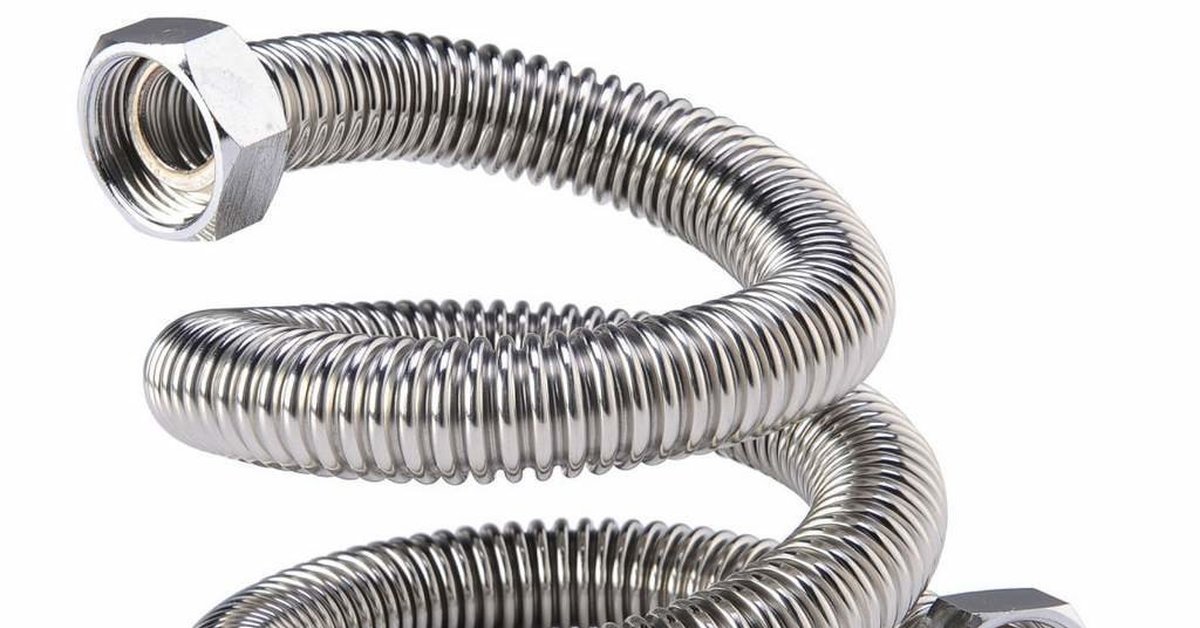

Последний вариант шланга создается путем прессовки и последующей сварки при высоком давлении. Заблаговременно готовят сотни колец из стали, производимых с помощью стержневых пресс-форм. Такой сильфон для раковины довольно гибок и при этом исключительно крепок. Надо учитывать, что водопроводные коммуникации рассчитывают на повышенное давление жидкости. Потому обязательно требуется оплетка или из чистой стали, или с дополнительным пластиковым слоем.

Сильфонные нержавеющие подводки для раковины или мойки нельзя путать с внешне похожими удлинителями для душа либо со шлангами для ручных рассекателей. Оба последних варианта не переживут повышенного давления. Удлинители никогда не поставляются вместе с шестигранными гайками либо штуцерами для ключей.

Качественные сильфоны для мойки всегда комплектуются шестигранными гайками.

А вот удлинители, присоединяемые к ручным душевым лейкам, закрепляются накидными рифлеными гайками. Такое соединение может перенести только ограниченное давление. Потому эти гайки накручиваются без применения инструментов, только за счет мускульной силы человека. Но есть особый вид гибкой подводки, обслуживающий стиральные машины. Эти конструкции:

  • создаются из гибких шлангов;
  • покрываются оплеткой из нейлона;
  • пригодны для подключения горячей воды;
  • могут пережить значительное давление;
  • вместо гаек, закручиваемых ключами, комплектуются ручными барашками.

Материалы водопроводных магистралей

Все водопроводные трубы и шланги, используемые в обычной квартире или доме, постоянно находятся под высоким внутренним давлением. Частные отопительные системы (печи и котлы) могут повысить давление до 2 атм. Если жилище подключено к ТЭЦ, оно вырастает уже до 3 или 4 атм. Но наибольшую нагрузку испытывают все же «обычные» водопроводы. Внутри них жидкость циркулирует под напором до 6 атм.

Срок эксплуатации и механическая крепость гибких подводок определяется:

  • качеством внутреннего канала;
  • совершенством внешней оплетки;
  • материала, используемого в гайках, хомутах и штуцерах.
  • Средняя часть сильфонного сантехнического шланга может делаться только из особых разновидностей резины. В них должно быть сведено к минимуму присутствие водорастворимых веществ. Нормальный материал всегда соответствует требованиям ГОСТ 5496. Большинство изготовителей шлангов отдает предпочтение резинам категории EPDM.

Что касается оплетки, она должна делаться из стали марки AISI 304. Почти точным аналогом ее на российском рынке будет считаться сталь типа ГОСТ 5632.

Внимание нужно уделить и материалу штуцера, гайки. Идеальным вариантом для такого крепежа специалисты признают латунь, покрытую снаружи никелем. Алюминий (как в чистом виде, так и с добавкой стали) служит вдвое меньше.

Советы по выбору и использованию

Для ванной, умывальников, душевых кабин и обособленно стоящих сантехнических приспособлений используются удлинители. В основном это шланги длиной 0,9-5 м. В дополнение к ним в комплект поставки входят:

  • штуцеры;
  • гайки сечением ¾;
  • типовые наборы гибкой подводки.

Для аквариума и других приборов, непосредственно подсоединяемых к водопроводу, предпочтительны шланги-переходники. Их длина редко превышает 0,6 м.

Важно: следует обращать внимание на маркировочные обозначения. Шланг, по которому может идти только холодная вода, размечается синими полосами. Если же есть красные полосы, допускается подача горячей жидкости.

Растяжной мягкий шланг (удлинитель), размеченный желтыми полосами, пригоден только для подачи природного газа. Перекачивать по нему воду нельзя. Зато используемый в конструкции особый вид ПВХ позволяет обеспечить самостоятельное затухание. Возвращаясь к основной теме, стоит указать, что сантехнику и смесители преимущественно подключают через шланги в оплетке. Резина с армированным слоем стоит недорого, одновременно отличаясь умеренно высокой гибкостью.

Эти изделия изгибаются в кольцо, однако их недопустимо:

  • сгибать пополам;
  • завязывать в узел или дугу;
  • стараться растянуть.

Уже после первого «теста на прочность» гильза и оплетка неизбежно будут поломаны. Водонагреватели, устанавливаемые в душевых кабинах, а также сливные бачки обычно подключаются через подводку ½ дюйма. Большинство производителей поставляет для этой цели шланги с гайками и штуцерами. Однако существуют отдельные варианты, в которых гайка соединяется напрямую с гайкой, или штуцер стыкуется со штуцером. Подача воды в смесители и краны на кухне происходит через подводку с внутренним каналом не более 0,6 см.

Один из концов подводки снабжается гайкой на 0,5 дюйма. При ее помощи можно соединить кран и трубный штуцер. Заменить гайку на такую же из механического крепежа нельзя. Обязательно должна быть внутренняя прокладка из силикона. Дополнительная герметизация производится при помощи фум-ленты.

О сильфонном шланге производителя Santera смотрите в видео ниже.

Газовая подводка / Продукция | ТАТ Альянс


Газовая подводка (Подводка Гибкая Универсальная (ПГУ), с ПВХ покрытием (ПГУ-ПВХ)) представляет шланг с элементами на концах, с помощью которых подводка соединяется либо с бытовыми приборами, либо с сантехникой. Существует два вида подводки; подводка для воды и газовая подводка. Если рассматривать некоторые моменты подключения, то соответственно, подводка для воды позволяет осуществить соединение бытовых приборов, таких как стиральные и посудомоечные машины, сантехника и т.д., и газовая подводка используется для подключений котлов, плит и др. приборов к системам газоснабжения.


Вашему вниманию предоставлены наиболее современные модели газовой подводки бытового назначения:


Производство газовой подводки представляет собой довольно сложный цикл, состоящий из нескольких стадий. Одной из таких стадий является прокаливание уже готовой сильфонной гофро-трубы. Затем происходит присоединение концевых креплений при помощи аргонно-дуговой сварки — этот процесс препятствует браку в области сварных швов. После тщательной экспертной проверки готовый металлический шланг поступает на упаковку — он готов для потребителя.

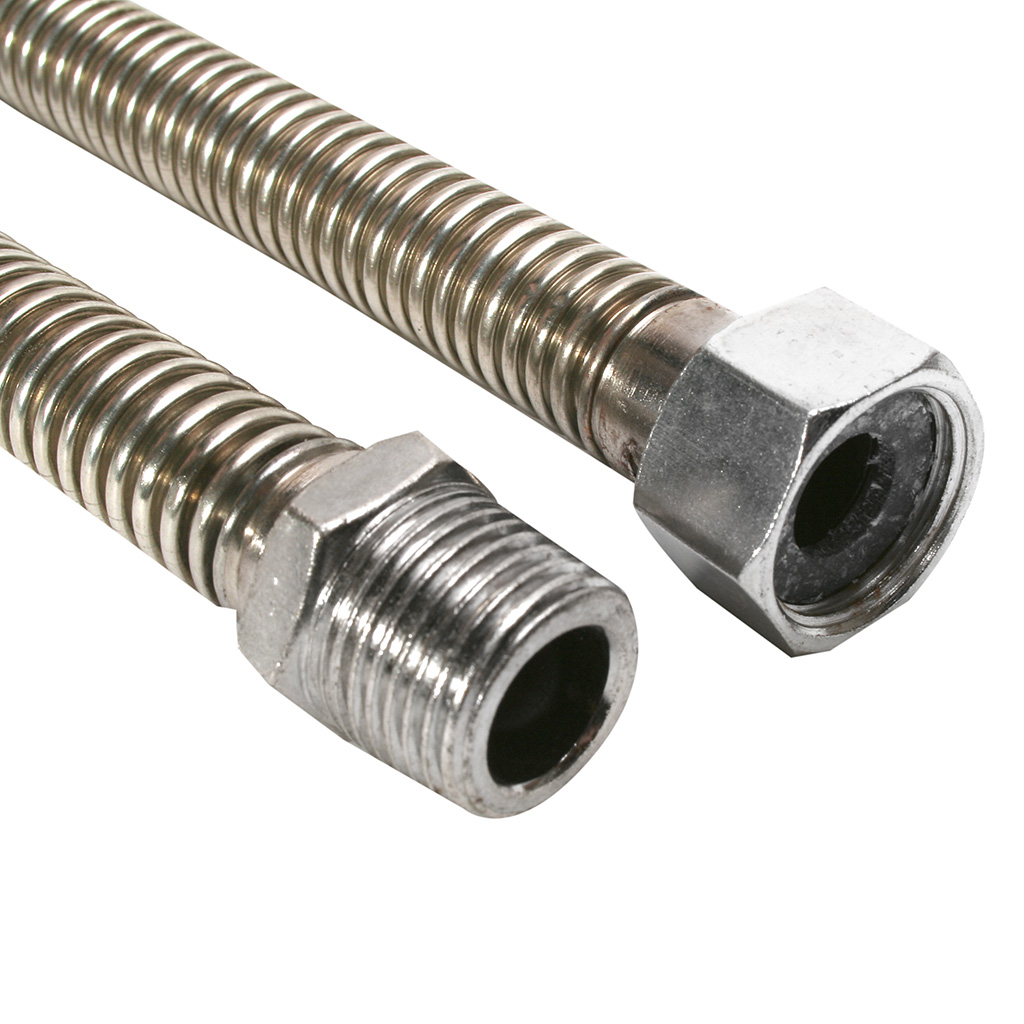

Шланг сильфонного типа представляет собой стандартный металлорукав, полностью состоящий из нержавеющей стали. Это классическая модель газовой подводки, газовая подводка не обремененная дополнительными элементами. Данная серия газовой подводки наиболее экономная в денежном эквиваленте. Конструкция шланга, а также его материал соответствуют российским и европейским стандартам качества, это позволяет сильфонной подводке быть и оставаться надежным аксессуаром к газовым плитам, котлам и иным агрегатам газовой системы.
Подводка для газа обладает повышенной гибкостью, она не перегибается и не переламываются даже при многократном сгибании.



Виды сильфонной газовой подводки:

  1. Газовая подводка фиксированной длины — подводка подбирается по длине в зависимости от строго определенного расстояния между газовыми приборами или агрегатами.
  2. Сжатая сильфонная газовая подводка — применима и удобна при различных расстояниях между приборами и агрегатами в пределах диапазона растяжения, указанного в наименовании модели.


Наиболее прочная газовая подводка- шланг в металлической оплетке. Такой шланг защищен как от излишнего внутреннего давления — разрыва, так и от внешних повреждений и воздействий неблагоприятной среды. Оплетка выполнена из нержавеющей стали высокого качества. Структура плетения оплетки обеспечивает наибольшую безопасность шланга, оплетка полностью обволакивает сильфонный корпус. Особая методика соединения оплетенного шланга с концевыми креплениями обеспечивает качество и безопасность.


Газовая подводка с пвх покрытием. Небольшое удорожание шлангов последнего поколения (газовой подводки) по сравнению со ставшими уже классическими сильфонными шлангами связано с наличием в структуре шланга новейших элементов, таких как пвх диэлектрическое покрытие из полиолефина, облегчающее эксплуатацию шланга и повышающее безопасность использования.
Такой шланг не подвержен электризации, он более прочен и имеет увеличенные по сравнению с классическим сильфоном сроки эксплуатации.
Несмотря на столь значимые новшевства шланг с ПВХ покрытием по техническим характеристикам не уступает сильфону, что отражено в Паспорте качества.


Подводка премиум класса. Фитинг изготавливается из нержавеющей стали, или никелированой углеродистой стали и приваривается к гофрированному рукаву методом аргонно-дуговой сварки. Находит применение в качестве гибкой подводки бытового газа, ацетилена, пропана и бутана от трубопровода или баллона до источника потребления (газового аппарата).

Газовые шланги

Как правильно выбрать газовый шланг



Любой газовый шланг нужно приобретать только в специализированном магазине и только при наличии сертификата:

Обратите внимание на желтую метку на оплетке шланга, которая удостоверяет, что перед вами именно газовый шланг, а не шланг для воды, имеющий сине-красную метку.

Шланги имеют разную длину и размеры. Наиболее распространенной длиной является 1 метр, 1,5 или 2 метра. Диаметр резьбы чаще бывает 1/2 или 3/4 дюйма. На концах шланги имеют либо две гайки, такие шланги называют «гайка-гайка», либо одна гайка и один штуцер — это шланг «гайка-штуцер». Где гайка — это внутренняя резьба («мама»), а штуцер — наружная («папа»).

Виды газовых шлангов для подключения газового оборудования: колонок, плит, котлов:

1. Резино-тканевый шланг

Зарекомендовал себя в газовом хозяйстве, благодаря простоте монтажа, низкой цены, хорошей гибкости, наличием экземпляров разной длины и диаметра, великолепной электроизоляции, свойственной всем изделиям из резины.

Единственный недостаток — не хватает жесткости. Но современные шланги изготовлены из эластичных материалов, которые позволяют пользоваться изделием до 5, а то и 10 лет.

2. Резиновый армированный шланг

Он изготовлен из вулканизированной резины с текстильной нитью внутри. Доступен по цене, прост и прочен в монтаже, выдерживает температуру до 50 градусов.

3. Сильфонный металлический шланг

Этот тип шланга самый рекомендованный специалистами-газовщиками. Его срок службы превышает 25 лет. Присоединяется к газовой плите, колонке или газовому котлу просто, без усилий, и, самое главное, гарантирует вашу безопасность. Если газовая плита с электророзжигом, тогда между газовым краном и сильфонной подводкой необходимо установить специальное изолирующее соединение.

Почему этот тип шланга носит название сильфонный?

Сильфон — это оболочка металлическая или неметаллическая, обладающая невероятной прочностью и плотностью. Благодаря этой уникальной оболочке изделию гарантируется безопасность при воздействии на него внешних сил давления. напряжения, высоких температур.

Данный шланг может легко гнуться, выдерживать давление до 6 атмосфер, без вредных последствий может соприкасаться с температурами -50.. +200 градусов. Недостатком является его цена, которая раз в пять превосходит стоимость других типов газовых шлангов.

Но надо ли экономить на безопасности? Конечно, это не тот случай. Необходимо также заметить, что, например, в Европе резиновые газовые шланги для газовых плит категорически запрещены.

Сильфонные гибкие шланги бывают обыкновенные, с металлической поверхностью из нержавейки и с полимерным покрытием. Именно такой вид покрытия гарантирует изделию защиту от коррозии, от воздействия разного вида кислот (ведь плита нуждается в постоянной чистке и дезинфекции), от воздействия высоких температур.

Полимерное покрытие — это еще и надежный электроизоляционный слой. Поскольку современные газовые плиты оснащены электрическими деталями: электророзжиг, электрогриль, подсветка, то электрическая изолированность имеет в данном случае совсем не маловажное значение.

Преимущества сильфонных металлических шлангов

— шланг изготовлен из нержавеющей стали в соответствии с нормами ГОСТ и техническими требованиями по эксплуатации

— полимерное покрытие гарантирует надежную защиту изделия от воздействия разных механических и не механических сил

— гарантируется целостность всей системы газоснабжения, даже в условиях экстремальных ситуаций, например, землетрясения

— длительный срок службы не менее 30 лет

— электростойкость до 1500 В



Подключение шланга к газовому оборудованию:

На задней стенке плиты находится , т.н. «выход»: прямой или угловой. Это важно, потому как шланг не должен сильно изгибаться.

Если газовая труба находится в стороне и выход прямой, тогда необходимо купить металлический резьбовой угольник с ограничителем для паранитовой прокладки. Внимательно осмотрите резьбу на выходе. Если она диаметром 3/8 или 3/4 дюйма, тогда потребуется переходник футорка на полдюйма 1/2.

Газовый стояк располагается обычно в углу кухни. К нему приварена трубка с шаровым краном. Именно к нему и будет подсоединяться газовый шланг. На этот шаровой кран необходимо накрутить накидную гайку шланга, или вкрутить в кран, если у шланга этот конец имеет наружную резьбу, а кран — внутреннюю.

Соблюдайте правила безопасности

— гибкий шланг всегда должен находиться на виду, ничем его не закрывайте
— никаких других подключений быть не должно
— не подвергайте шланг окрашиванию
— шланг должен провисать, а не находиться в натяжку, т.к. при этом создается риск разрыва шланга
— заранее рассчитайте на какое расстояние будет двигаться газовое оборудование во время уборки, ремонта или перестановки мебели и определите длину шланга (максимальная 4,5 метра)
— избегайте скручивания и перегиба шланга
— защищайте от конденсата металлические детали изделия
— не подвергайте соединение воздействию высоких температур (сварка, пайка)
— вовремя производите замену оборудования в соответствии со сроком его годности

На всю работу уходит 15 мин, но учтите, что самостоятельное подключение лишает вас гарантии гарантии на оборудование и небезопасно! Поэтому пользуйтесь услугами профессионалов!

сильфонного типа, из нержавеющей стали и другие виды

Содержание статьи:

Пятьдесят лет назад приборы соединяли с газовой магистралью жестким способом – подключали устройство непосредственно к трубе без каких-либо гибких переходников. В результате плиту или другое оборудование нельзя было передвинуть ни на сантиметр. Сейчас подход изменился – повсеместно используется гибкая газовая подводка, которая решает эту проблему.

Разновидности газовых подводок

Гибкий шланг для газа

Газовая подводка представляет собой гибкий шланг, изготовленный из металла, резины или ПВХ. Ее главное преимущество и отличие от традиционного жесткого способа подсоединения приборов к газопроводу в возможности перемещать уже подключенные устройства на расстояние, которое позволяет длина шланга.

Газовые рукава изготавливаются из различных материалов, поэтому они отличаются по техническим характеристикам, сроку службы и условиям использования.

Самый простой бюджетный вариант – резинотканевый шланг. Он представляет собой резиновый рукав, армированный текстильной нитью. Несмотря на хорошую эластичность, со временем подводка начинает трескаться, из-за чего возможна утечка газа. Срок службы современного резинотканевого рукава – до 5 лет (ранее до 2 лет).

Резинотканевые шланги используются только для подключения газового баллона с условием, что они меняются на новые в соответствии со сроками, рекомендованными производителем.

Резиновую подводку в металлической оплетке изготавливают из вулканизированной резины. Снаружи ее защищает слой из переплетенных стальных нитей, а внутри поверхность покрывают полимерными материалами. Подключать такой шланг к прибору следует через специальную диэлектрическую прокладку, поскольку сталь служит проводником электричества. О том, что изделие предназначено для газопровода, свидетельствует цвет оплетки – желтая нить, вплетенная в основу.

Сильфонная подводка из нержавейки и полимерных материалов

Гибкая подводка для газа сильфонного типа сочетает в себе две характеристики: практичность и безопасность. При изготовлении сильфонных подводок используется нержавейка и полимерные материалы. Поверхность усиливается гофрой, которая армирована проволокой. Последняя выдерживает высокое давление. Подсоединение шлангов осуществляется с помощью прочных латунных или стальных штуцеров с резьбой и прокладками. Гофрированные шланги из нержавеющей стали для газа значительно растягиваются, изгибаются практически под любым углом. Если изделие растягивается не более чем на 50%, его прочность и упругость сохраняются.

Встречаются подводки, защищенные дополнительным металлическим рукавом или полимерным покрытием. Модернизированные модели снабжены термозащитным клапаном, предотвращающим подачу газа при повышении температуры. Преимуществ у газовых шлангов сильфонного типа достаточно.

Кислородные шланги относятся к еще одной разновидности газовых подводок. Характеризуются прочностью и устойчивостью к высокому давлению. Однако их рекомендуется устанавливать только в качестве временного варианта подключения газового баллона, причём обязательно одновременно монтируя газовый редуктор.

Армированный шланг из ПВХ появился не так давно, поэтому могут возникнуть проблемы с допуском в эксплуатацию. По сроку службы ПВХ шланг может соперничать с газовой сильфонной подводкой. Он состоит из двух слоев ПВХ: черного и желтого.

Правила выбора

Шланг должен подходить по длине, чтобы не пришлось наращивать вторым

Приобретать газовые подводки следует в специализированных магазинах, где качество продукции может быть подтверждено сертификатами СНИП и ГОСТ, разрешением Ростехнадзора России. Каждое изделие должно сопровождаться паспортом, в котором указана дата производства, срок службы и рекомендуемый срок замены. Перед приобретением следует осмотреть изделие на наличие повреждений. Китайские шланги не рекомендуются к покупке, потому что они быстро изнашиваются.

Ассортимент представлен изделиями различной длины: от 30 см до 7 м. Подобрать шланг по длине необходимо так, чтобы не пришлось использовать второй. Наращивание рукавов путём соединения друг с другом не допускается. Если расстояние между газопроводом и устройством не позволяет использовать один шланг, подводку наращивают за счёт металлической трубы.

Подводка должна соединять трубопровод и прибор достаточно свободно, без натяжения. Шланг немного укорачивается после подачи газа из-за давления.

При подключении газовой плиты длина подводки не должна превышать 2 м. Это европейский стандарт.

Придается значение диаметру сечения. Полноценная подача газа возможна при условии размера сечения не менее 10 мм. На концах шлангов могут быть установлены две гайки или одна гайка и штуцер. Гайка имеет внутреннюю резьбу, а штуцер – наружную. Если выход прибора прямой, для подключения используется штуцер-уголок. Гайку и штуцер подбирают точно по размеру.

Китайские производители подделывают известные европейские бренды, поэтому приобретаемое изделие необходимо тщательно проверить:

  • убедиться в качестве, сравнив паспортные характеристики с реальными;
  • изучить сертификат качества;
  • осмотреть.

Китайская подделка недолговечна и может выделять в воздух токсические вещества. Бывало, что продукция изготавливалась из металлов с радиоактивными примесями.

Подводки известных брендов, продающиеся по подозрительно низкой цене, со 100-процентной вероятностью фальсифицированы.

Можно остановить свой выбор на обычном резинотканевом шланге, но необходимо постоянно следить за степенью его износа, контролировать, не появился ли запах газа. Наиболее оптимален по соотношению цены и качества армированный шланг, наиболее долгим сроком службы и надежностью отличается подводка сильфонного типа. Причём штуцер должен соединяться с гофрой путем сварки или быть цельнолитым. Не стоит брать подводку, где штуцер и гофра склеены друг с другом.

Особенности монтажа

При подключении газового оборудования нужно учитывать нюансах монтажа подводки:

  • Прокладывать рукав в доступном месте, чтобы при необходимости можно было легко его заменить. Это также требование безопасности: так можно вовремя обнаружить износ подводки.
  • Затягивать соединения плотно, но не прилагать чрезмерных усилий, чтобы не сорвать резьбу.
  • Соединять между собой только подходящие металлы: латунь с медью, сталь со сталью. Недопустимо соединять медь со сталью – эти металлы образуют гальваническую пару.
  • Соблюдать радиус изгиба: он не должен быть меньше трехкратного диаметра.
  • Прокладывать рукав без натяжения, перегибов, скручивания.
  • Защищать металл от конденсата, который приводит к коррозии и преждевременному выходу рукава из строя.
  • В обязательном порядке устанавливать диэлектрическую прокладку между подводкой и краном – она препятствует накоплению блуждающих токов, которые могут стать причиной перегрева и плавления резины.

Если соблюсти все рекомендации, газовый шланг прослужит столько, сколько ему положено, и даже больше.

Преимущества и недостатки газовых подводок

Необходимо рассматривать преимущества и недостатки газовых подводок, учитывая их тип и материал изготовления.

Вид газовой подводки Достоинства Недостатки
Резинотканевый шланг
  • лёгкий монтаж;
  • эластичность;
  • доступность;
  • низкий коэффициент электропроводности;
  • широкий выбор по диаметру и длине.
  • малая жесткость;
  • чувствительность к перепадам температуры и механическим воздействиям.
Резиновая подводка в металлической оплетке
  • простой монтаж;
  • удобная эксплуатация;
  • невысокая стоимость;
  • возможность использования при температуре газа от –35 до +50°C.
  • ненадежные внутренние полимерные соединения;
  • электропроводимость.
Подводка сильфонного типа
  • безопасность;
  • надежность;
  • возможность использования в широком диапазоне температур от –50 до +250°C;
  • изменение длины при необходимости;
  • долгий срок службы – до 30 лет;
  • присоединительные размеры гибкой сильфонной подводки для газа: ½”, ¾”, 1”;
  • устойчивость к высокому давлению – до 6 атмосфер;
  • гибкость;
  • возможность подключения любого газового оборудования.
Кислородные шланги
  • выдерживают давление до 20 атмосфер;
  • просто устанавливаются;
  • недорогие;
  • подбираются под любой диаметр трубопровода;
  • относятся к диэлектрикам.
  • нельзя красить;
  • не допускается замасливание поверхности;
  • внутренний диаметр должен быть больше 1,6 см.
Армированный шланг из ПВХ
  • диэлектрик;
  • трудногорючий, выдерживает контакт с горячей плитой;
  • долгий срок службы – более 20 лет;
  • относительно недорогой;
  • соответствует требованиям ГОСТ;
  • длина до 5 м.
  • не все газовые службы принимают в эксплуатацию.

Для подключения газового оборудования подходит только подводка с соответствующей маркировкой. Запрещено использовать шланги для водопровода в газовой системе.

Правила безопасности

Гибкие подводки запрещается прятать в короб или штробу

Халатное отношение к газовым приборам, выбору оборудования и непрофессиональный монтаж чреваты утечкой газа. Рекомендовано соблюдать следующие правила безопасности:

  • Гибкая подводка не должна наращиваться другим шлангом. В каждом случае используется только один шланг, подходящий по длине.
  • Подводка должна быть выполнена из материалов, устойчивых к коррозии и воздействию масел.
  • Характеристики шланга должны соответствовать параметрам системы.
  • Запрещено скрывать подводку коробом, помещать ее в штробу.
  • Необходимо периодически менять подводку в соответствии со сроками, указанными производителем.

Если есть сомнения в правильности монтажа или собственных силах, следует обратиться к лицензированному специалисту, который профессионально занимается подключением газового оборудования.

Инструкция по самостоятельному подключению

Газовые приборы можно подключать к трубе самостоятельно

Подключить газовый прибор, например плиту, к опуску (ответвлению от газового стояка), можно самостоятельно, при наличии специального инструмента и навыков работы с ним:

  1. С помощью крана подача газа перекрывается.
  2. Прибор, который будет подключаться к газопроводу, устанавливается и выравнивается.
  3. На штуцер шланга накручивается уплотнитель, например фум лента, а сам штуцер вкручивается в кран на опуске.
  4. Шланг подсоединяется к оборудованию. Соединение также предварительно уплотняется. Если диаметры не совпадают, используют переходник.
  5. Обязательно проверяют соединения на герметичность. Для этого потребуется мыльный раствор и кисть. Подачу газа возобновляют, а кистью наносят раствор на соединение. Если он будет пузыриться, узел недостаточно герметичен, необходимо добавить один или два витка уплотнителя.

Неспециалисту сложно выбрать нужную гибкую газовую подводку среди широкого ассортимента. Необходимо знать, чем они отличаются и для какого оборудования подходят. Этот аспект и кажущаяся простота монтажа приводят к тому, что рукав выбирается и устанавливается неправильно.

Контроль состояния шланга в течение всей эксплуатации и проверка на герметичность после установки обязательны.

Газовые шланги

Прорезиненые газовые шланги для для газового оборудования не пропускает электрические токи. Есть возможность преобрести газовый шланг практически любой длины используя газовый рукав и штуцеры. Резиновый газовый шланг менее устойчив к моющим средствам, повреждениям, случайным механическим повреждениям и изгибам.

Металлическая сильфонная газовая подводка более долговечная, имеет достаточный радиус изгиба для большинства случаев приминения в хозяйстве. Недостатком может быть ограничения по длине — максимум 5 метров.

Металлическая сильфонная газовая подводка евростандарт в ПВХ оплетке. Имеет все преимущества предыдущего типа и дополнительно ПВХ оплетка является диэлектриком, а также антикоррозийной защитой от сильных моющих средств. Допускается использовать без диэлектрической вставки, однако максимальная длина ограничена 2 метрами.

Сегодня подключение газа к плите осуществляется в большинстве случаев с использованием гибкой металлической газовой подводки. Однако не всегда это возможно сделать – из-за недостаточного количества места или из-за расположения устройства. В этом случае используются специальные резинотканевые газовые шланги для плиты. Благодаря гибкости и компактным размерам, эти шланги получили широкое распространение.

Если речь заходит о поездке загород, возникают проблемы по поводу источника газа для жизнидеятельности. Когда газовый баллон уже приобретен, то проблема практически решена, но так же необходимо этот газовый баллон правильно подключить к газовому оборудованию для использования. Тут и возникает необходиммость в надежном газовом шланге или газовой подводке.

Самый распространенный газовый шланг – резинотканевый газовый рукав. Ни какой другой газовый шланг не сравнится с этим по уровню гибкости. Помимо того, что такие шланги выдерживают широкий диапазон температур, они еще и не проводят электричество, поэтому вы смело можете использовать такие шланги для подключения газа к газовой плите с электрическим духовым шкафом.

Качественный резиновый газовый шланг, оснащенный двумя фитингам и из прокатной стали с оцинковкой – это идеальный вариант не только для квартир и жилых домов, но и для дачных участков. Такие шланги отличаются:

  • Надежностью;
  • Качеством;
  • Безопасностью;
  • Долговечностью;
  • Простотой в использовании.

Газовая подводка сильфонная для газовой плиты – гибкая газовая подводка сильфонного типа

При установке газовых плит, котлов для отопления и прочей бытовой техники гибкая сильфонная газовая подводка – практически незаменимый элемент. Сильфонная газовая подводка используется в качестве шланга, с помощью которого газ подается от трубы к прибору, и применяется для подачи как бытового газа под давлением, так и сжиженного.

Особенности и характеристики

В силу своего назначения сильфонная подводка для газовой плиты должна отвечать повышенным требованиям к надежности и герметичности, а также легко устанавливаться на типовые бытовые приборы. По этой причине модели, представленные в интернет-магазине Gaspoint, прошли все необходимые испытания, выполнены из качественных материалов на современном оборудовании и сертифицированы согласно ГОСТу. Как правило, для изготовления шлангов используется нержавеющая сталь, которая впоследствии покрывается полимерным материалом, обеспечивающим защиту от механических, химических и термических повреждений. Некоторые виды подводки сильфонного типа оборудованы резьбой, которая позволяет быстро подсоединять рукав к трубе и плите. Для закрепления фитингов используется качественное сварное соединение, не допускающее утечек газа. Срок службы рукава составляет в среднем 15–25 лет при условиях эксплуатации, которые соответствуют рекомендованным.

Наше предложение

Стоимость гибкой подводки относительно невелика и зависит от типа, материала изготовления, производителя, длины и других параметров. Интернет-магазин Gaspoint предлагает вам большой ассортимент моделей от известных производителей, выпускающих качественное оборудование. Вы сможете выбрать рукав, наиболее подходящий для вас.

Как сделать заказ

Чтобы приобрести нашу продукцию, вам достаточно выбрать понравившийся товар и добавить его в «Корзину», а потом перейти в соответствующий раздел сайта для оформления заказа. Наш магазин организует доставку во все города. В Москве, Санкт-Петербурге и Нижнем Новгороде действует курьерская служба, по другим населенным пунктам товары доставляются с помощью транспортных компаний. Более подробно об условиях вы можете прочитать в соответствующем разделе. Оплата принимается как наличными при использовании курьерской службы, так и с помощью безналичного расчета.

Если у вас остались какие-либо вопросы, вы можете задать их, обратившись к нашим специалистам по телефону, указанному в верхней части страницы, или по электронной почте.

Сильфон из нержавеющей стали

| Металлические компенсаторы

Сильфон из нержавеющей стали | Металлические компенсаторы | Выхлоп

Bellows Manufacturing and Research, Inc. | Услуги

Bellows Manufacturing and Research, Inc., занимаются всеми аспектами концепции продукта, разработки и тестирования. BMR обладает уникальной способностью предоставлять множество спецификаций продукта, а также предоставлять практические сформулированные расчеты, моделирование и исследования. Высокий опыт сотрудников и сертификаты NSF-ISR в области качественного автомобильного, аэрокосмического и промышленного дизайна, сборки и производства отвечают требованиям заказчика.

BMR Engineering

Обширный опыт BMR помогает в процессе проектирования и производства с помощью специального программного обеспечения, разработанного Bellows, а также отраслевых стандартов, таких как Solid Works и CAD / CAM, интегрированных с возможностями быстрого прототипирования. Идентификация посредством неразрушающего и / или разрушающего контроля тщательно документируется и анализируется в процессе обратного проектирования.

BMR Testing

BMR использует видеокамеру для наблюдения и записи для обеспечения качества, точности, а также для обеспечения переоценки в ходе различных квалификационных испытаний, которые включают: давление, цикл, многоосевые и усталостные испытания.Испытания проводятся на собственном оборудовании, имитирующем фактические условия использования, в соответствии с требованиями каждого клиента.

BMR Manufacturing

Сила производственных подразделений BMR заключается в совместных усилиях по эффективной доставке сложных компонентов и готовой продукции. К ним относятся: металлические сильфоны , узлы , шланговые узлы, выхлопные системы, узлы воздуховодов, компенсаторы и многое другое. Собственный инструментальный отдел способен поддержать этот процесс.

BMR Качество

BMR сертифицировано по стандартам ISO 9001 и AS9100, одобрено FDA и соответствует требованиям EJMA. Меры контроля качества обеспечивают соблюдение этих требований. Компания нацелена на самое надежное качество и философию постоянного совершенствования, позволяющую производить продукцию в соответствии с самыми последовательными отраслевыми стандартами, вовремя и по наиболее разумной цене для клиента.

Подробнее

Bellows Manufacturing and Research, Inc.| Продукция

Bellows Manufacturing and Research, Inc. разрабатывает и производит компоненты и узлы для аэрокосмической, авиационной, автомобильной, нефтеперерабатывающей, криогенной, горнодобывающей, строительной, медицинской, различных машиностроительной и обрабатывающей промышленности. Компания растет во многих областях и открывает новые возможности в медицинской промышленности, расширяя возможности использования сосудов высокого давления и получая необходимые федеральные сертификаты или аккредитации. Наш обширный портфель проектирования, разработки, изготовления, сборки и тестирования знаний включает в себя следующие продукты: Single Связали компенсаторы, Gimbal деформационные швы, Выхлопные сильфон огнеупорную футеровку компенсаторы, изготовленные на заказ Металлические сильфоны, сильфон из нержавеющей стали , навесные деформационные швы , Универсальные компенсаторы, одиночные металлические сильфоны, связанные универсальные компенсаторы, гибкие металлические шланги, линейные расширительные стыки с балансировкой давления, расширительные стыки с контактной трубкой, сильфонные компенсаторы , фланцы.Качественные материалы для металлических сильфонов и металлических компенсаторов варьируются от нержавеющей стали (всех марок) до сплавов на основе никеля (например, Inconel 718 и 600 серий), Hastelloy, меди, бронзы и титана. Сильфон MFG использует материалы, произведенные DFARS в США; каждый продукт проходит тщательные испытания в соответствии с отраслевыми стандартами, гарантирующими безопасность и эффективность. BMR работает с множеством организаций для создания деталей и продуктов для некоторых из самых передовых приложений и применений по всему миру.Подход к каждому проекту адаптирован к уникальным потребностям заказчика, а качество изготовления конечного продукта систематически контролируется на каждом этапе процесса. Понимание того, что исследования и разработки имеют решающее значение при разработке продукта; мы полностью приветствуем малотиражные разработки и разработки прототипов, а также любые продукты, разработанные клиентами.

Посмотреть все продукты

Bellows Manufacturing and Research, Inc. является лидером в производстве металлических сильфонов и компенсаторов из нержавеющей стали в сборе.

Гибкие металлические шланги в сборе — FlexEJ

Размер Длина Рейтинг Перемещения В магазине
DN6-¼ « Любой 167 бар изб. При 20 ºC до 83,5 бар изб. При 500 ºC Статический радиус изгиба 25 мм, динамический радиус изгиба 110 мм
DN10- & frac38; » Любой 100 бар изб. При 20 ºC до 50 бар изб. При 500 ºC Статический радиус изгиба 38 мм, динамический радиус изгиба 150 мм
DN12-½ « Любой 74 бар изб. При 20 ºC до 37 Barg @ 500 ºC Статический радиус изгиба 45 мм, динамический радиус изгиба 165 мм
DN16- & frac58; » Любой 70 бар изб. При 20 ºC до 35 бар изб. При 500 ºC Статический радиус изгиба 50 мм, динамический радиус изгиба 195 мм
DN20-¾ « Любой 65 бар изб. При 20 ºC до 32 .5 бар изб. При 500 ºC Статический радиус изгиба 70 мм, динамический радиус изгиба 200 мм
DN25-1 « Любой 50 бар изб. При 20 ºC до 25 бар изб. При 500 ºC Статический радиус изгиба 85 мм , динамический радиус изгиба 200 мм
DN32-1¼ « Любой 39 бар изб. при 20 ºC до 19,5 бар изб. при 500 ºC Статический радиус изгиба 105 мм, динамический радиус изгиба 250 мм
DN40 -1½ « Любая 35 бар изб. При 20–17 ° C.5 бар изб. При 500 ºC Статический радиус изгиба 127 мм, динамический радиус изгиба 250 мм
DN50-2 « Любой 30 бар изб. При 20 ºC до 15 бар изб. При 500 ºC Статический радиус изгиба 160 мм , динамический радиус изгиба 350 мм
DN65-2½ « Любой 26 бар изб. при 20 ºC до 13 бар изб. при 500 ºC Статический радиус изгиба 200 мм, динамический радиус изгиба 410 мм
DN80 -3 « Любой 22 бар изб. При 20 ° C до 11 бар изб. При 500 ° C Статический радиус изгиба 230 мм, динамический радиус изгиба 450 мм
DN100-4″ Любой 20 бар изб. При 20 бар. ºC до 10 бар изб. При 500 ºC Статический радиус изгиба 218 мм, радиус динамического изгиба 530 мм
DN125-5 « Любой 20 бар изб. При 20 ºC до 10 бар изб. При 500 ºC Статический радиус изгиба 315 мм, динамический радиус изгиба 800 мм
DN150 -6 « Любая 23 бар изб. При 20 ºC до 11.5 бар изб. При 500 ºC Статический радиус изгиба 360 мм, динамический радиус изгиба 1050 мм
DN200-8 « Любой 15 бар изб. При 20 ºC до 7,5 бар изб. При 500 ºC Статический радиус изгиба 468 мм , динамический радиус изгиба 1300 мм

Microflex Inc. | Лучшие металлические компенсаторы, металлические сильфоны, гибкие и плетеные металлические шланги

Основанная Джозифом и Джорджем Атанасоски, двумя македонскими машинистами в 1975 году, Microflex Inc.является мировым лидером в области инноваций в разработке и производстве высококачественных металлических компенсаторов, металлических сильфонов и гибких металлических шлангов с оплеткой.

Расположенная на полностью интегрированном производственном предприятии площадью 120 000 квадратных футов в Ормонд-Бич, Флорида, Microflex проектирует, строит и эксплуатирует эффективное и современное оборудование для обработки металлов давлением, плетения проволоки, обработки и гибки труб. Многочисленные преданные своему делу сотрудники Microflex включают штат инженеров, которые разрабатывают качественные продукты, обеспечивающие надежность и ценность.Microflex Inc. уникальна тем, что мы не только разрабатываем и производим наши инновационные продукты; мы проектируем и производим оборудование и инструменты, необходимые для производства этих продуктов. Наш комплексный подход дает нашим инженерам понимание ресурсов, необходимых в процессах проектирования и производства.

Наши возможности включают:

  • Металлические компенсаторы

  • Металлический шланг и оплетка от 1/4 дюйма до 30 дюймов

  • Металлические сильфоны от 1 до 200 дюймов

  • Изгиб труб от 1 дюйма до 6 «

  • Эластомер, расширение, роликовое и гидроформование

  • Сварка согласно ASME, раздел IX

  • Изготовление труб и воздуховодов

  • Подготовка поверхности и окраска

  • Кран

  • Расширенные возможности механического цеха

Microflex имеет множество сертификатов качества производства, включая ISO 9001, которые гарантируют заказчику качественную продукцию, поставленную вовремя.Гофрированный металлический шланг из нержавеющей стали и проволочная оплетка — это области, в которых многолетний опыт и ноу-хау Microflex неоценимы для наших клиентов.

Мы являемся членом Технического комитета EJMA. Мы производим, производим и тестируем EJMA, ASME U Stamp, European PED / CE, Canadian CRN и другие по мере необходимости. Мы используем конечно-элементный анализ и 3D-моделирование для создания эффективных / эффективных проектов, проверки спецификаций и проведения всестороннего анализа. Наши обширные испытания включают в себя: гидроиспытания, масс-спектрометрические испытания гелия, бороскопический осмотр, исследования на проникновение жидкости, рентгенографию и идентификацию материалов, чтобы гарантировать соответствие каждого продукта нашим высоким стандартам качества.

Мы используем интеллектуальный подход к проектированию, создавая самые эффективные и инновационные продукты на рынке. Вы можете рассчитывать на то, что Microflex станет вашим единственным элитным поставщиком для проектирования и производства гибких металлических изделий для всех областей применения.

Производители промышленных сильфонов, поставщики сильфонов для компенсаторов труб

Vallabh Engineers начала свой путь в 2007 и успешно завоевала репутацию среди ведущих производителей промышленных сильфонов в Vadodara .Ассортимент Expansion Bellow , который мы производим, доступен в различных размерах , сортах, качестве и спецификациях , чтобы удовлетворить требования клиента. Нам — имя, которому доверяют, на рынке, известном их качественными компенсаторами расширения трубы .

Мы существуем по одной причине — это удовлетворение наших ценных клиентов. Наша команда поддерживает нас на каждом этапе для достижения этой единственной цели. Наши продукты, в том числе сильфон из нержавеющей стали, металлический сильфон, гибкий сильфон и одноосный сильфон, и многие другие отражают нашу целостность, знания и опыт в данной области и обладают всеми преимуществами, которые увеличивают их спрос на рынке.

Являясь одним из самых изобретательных поставщиков сильфонов в Гуджарате, мы поддерживаем высокое качество нашей продукции и предлагаем его по доступной цене. Для получения более подробной информации вы можете поговорить с нашими руководителями по работе с клиентами, мы будем рады помочь вам купить нужный продукт.


Сильфон — компенсаторы теплового движения

Управление тепловым движением в системе трубопроводов является необходимостью в промышленной среде. Этот
Система используется для транспортировки высокотемпературных материалов, таких как выхлопные газы или пар.Мех
отвечает требованиям эффективного и действенного управления этим перемещением. Извилины
достаточно прочны, чтобы выдерживать внутреннее давление, и достаточно гибки, чтобы управлять боковыми, осевыми
и угловые отклонения.
Это делают:

  • Уменьшение отклоняющих сил и повышение гибкости.
  • Преодоление более высокого давления и меньшего осевого усилия.
  • Снижение жесткости пружины и повышение эластичности.

Все эти преимущества можно объяснить сложной конструкцией сильфона.Остальное
продольная тяга затем поглощается такими устройствами, как анкеры для труб, шарниры, стяжки или карданный подвес.
Структуры.

Компенсатор труб

— примите во внимание эти факторы, прежде чем выбирать один

Являясь одним из ведущих производителей компенсаторов труб, компания Vallabh Engineers известна своей исключительной способностью поглощать движения труб, возникающие в результате теплового расширения. Однако эти соединения доступны на рынке в различных вариантах. Перед выбором компенсатора для вашего объекта следует учесть следующие факторы:

  • Смещение шарнира — Степень осевого, бокового и углового смещения следует тщательно измерять и учитывать перед покупкой компенсатора.
  • Давление и температура — Точные измерения давления и температуры также являются решающим фактором. Эти факторы полностью зависят от материала, перемещаемого по трубам.
  • План трубопровода — Тщательно продумайте план трубопровода и его влияние на материал, прежде чем выбирать для него компенсаторы. Убедитесь, что план трубопроводов соответствует передовой инженерной практике.

производителей сильфонов в Индии, металлические и выхлопные сильфоны на SBM Bellows

Добро пожаловать в SBM Bellows .SBM Bellows Design, производит и экспортирует сильфонные компенсаторы с 1978 года и является пионером и лидером в Индии.

SBM Bellows является сертифицированной компанией ISO 9001: 2008, имеет инфраструктуру и мощности для производства сильфонов от 20 до 2500 мм. Сильфоны SBM соответствуют последним стандартам EJMA и Кодексу ASME по разработке, производству и обеспечению качества металлических сильфонов и соединений.

Обладая более чем тридцатилетним опытом в разработке и производстве сильфонов, мы являемся производителями сильфонов в Индии. интегрированы с самыми передовыми технологиями и современным испытательным оборудованием, что позволяет нам производить широкий ассортимент высококачественной, надежной и эффективной продукции. .

Лучшие производители сильфонов в Индии

В наш ассортимент входят металлические и неметаллические сильфоны, металлические шланги и гибкие трубы из нержавеющей стали, изолированные полосы и провода из алюминия и меди, и, конечно же, металлические компенсаторы. Мы известны своей точностью в разработке этих изделий для металлообработки. Наше оборудование отвечает требованиям самых разных отраслей промышленности и славится своей долговечностью, качеством и высокой функциональностью. Во всех отношениях, мы являемся лучшими производителями металлических сильфонов в Индии , которые вы когда-либо могли найти.

Наша сила — это наша рабочая сила, которой мы во многом обязаны нашим значительным ростом на рынке. У нас работают квалифицированные специалисты, которые не только эффективны в своей работе, но и преданы делу. Наша цель — максимально удовлетворить клиентов. Вот почему мы пользуемся репутацией как на национальном, так и на мировом рынке. Наши решения в области металлообработки очень рентабельны и могут быть адаптированы в соответствии с требованиями клиента.

Помимо передовых технологий, мы также уделяем большое внимание обширным исследованиям для постоянного улучшения наших продуктов и услуг.Понимая требования глобального и национального рынка, мы стали наиболее опытными производителями выхлопных сильфонов в Индии . Надежные технические ноу-хау, эффективная производственная практика и строгие методы контроля качества — вот чем мы наиболее известны. Это также стимулирующий фактор для наших завидных клиентов. Хотите приобрести продукцию для металлообработки? Выбирайте только те, которые предлагаются SBM Bellows.

Подробнее

Гибкие металлические шланги для выхлопных систем

Используя современные производственные технологии, американская компания BOA предлагает превосходные решения для гибки.Металлические шланги доступны из различных нержавеющих сталей серии 300 и высоконикелевых сплавов, с номинальным внутренним диаметром от 3/16 «до 12».

Шланги гидравлической и механической формовки выпускаются длинной непрерывной длины, с предварительной оплеткой и на катушках.Техническое проектирование и разработку металлических шлангов в сборе можно получить у наших инженеров на месте. Продукция может быть проверена на герметичность масс-спектрометром гелия по запросу, а также все сварные швы могут быть подвергнуты рентгенографии на месте. Многие другие специальные неразрушающие испытания могут быть выполнены. Специальная очистка проводится в соответствии с требованиями к газу высокой чистоты и криогенным стандартам.Все сварочные работы выполняются в соответствии с квалификационными процедурами ASME.

American BOA предлагает широкий выбор гибких металлических шлангов, отвечающих даже самым строгим требованиям для всех промышленных и коммерческих приложений.
