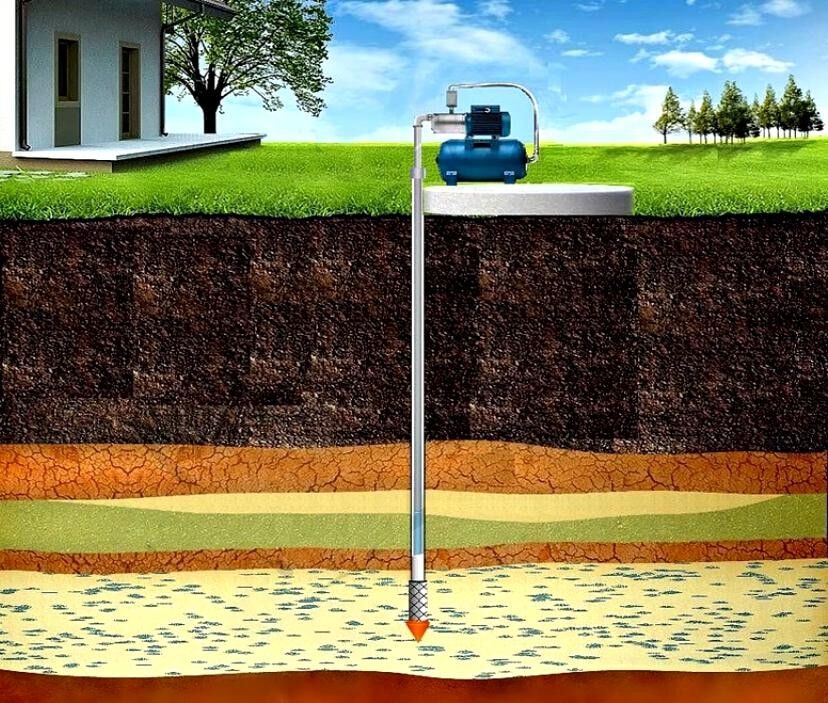

Скважина на дачном участке избавит от массы проблем. Обеспечит водой для полива, ухода за личным транспортом и территорией. Вряд ли собственноручно добытая вода пригодится для питьевых целей, но вполне подойдет для совершения гигиенических процедур.

Правда бурение выработки обходится не слишком дешево. Другое дело, если устроена скважина на даче своими руками. В этом случае обзавестись собственным источником воды можно с минимальными финансовыми потерями. Согласны?

В предложенной нами статье подробно описаны буровые технологии, доступные самостоятельным бурильщикам. Подробно описан буровой инструмент и правила подбора его в зависимости от физико-механических свойств грунта. Наши рекомендации окажут действенную помощь в устройстве водозаборной выработки.

Содержание статьи:

Краткий упрощенный курс гидрогеологии

Подземные воды существенно отличаются от поверхностных аналогов. Они не текут в виде бурных ручьев с реками, не собираются в озера, если им не попадется карстовая полость в земной коре.

Если бы под нашими ногами повсеместно резвились ретивые потоки, города и поселения рухнули вслед за грунтом, не имеющим под собой надежного скального основания.

Подземную воду извлекают из пор, трещин, каверн (пустот), имеющихся в структуре горных пород

Характер залегания воды в горных породах

Подземную воду вмещают поры, пустоты и трещины, образованные в горных породах в ходе различных геологических процессов. В генезис и принцип действия процессов мы не станем вдаваться в этой статье.

Отметим лишь то, что от способа образования грунтов зависят их физико-механические свойства, а также гидротехническая и гидрогеологическая специфика находящейся в них воды.

Подземным водам свойственно некоторое передвижение в пределах вмещающего их пласта – слоя отложений с равнозначными свойствами и структурой. На них по аналогии с поверхностными действует гравитация, обуславливающая ток к расположенным ниже слоям или вдоль уклона к нижележащим участкам.

Если у подземной воды есть возможность накапливаться, но нет путей для разгрузки, то повышается давление. Вода в силу физических особенностей не может сжиматься. В рамках замкнутого пространства давление заставляет жидкость искать место для естественного выхода. Благодаря этому явлению на поверхность выходят родники и бьют гейзеры.

Подземную воду откачивают из пор песков разной крупности и плотности сложения, из трещиноватого известняка, реже песчаника

Грунты, поры, каверны и трещины которых вмещают воду, называются водовмещающими или водоносными. Сооружаемая для забора воды выработка должна заглубляться именно в них. В числе водоносов есть виды, способные беспрепятственно пропускать через себя воду, и виды, способные только удерживать.

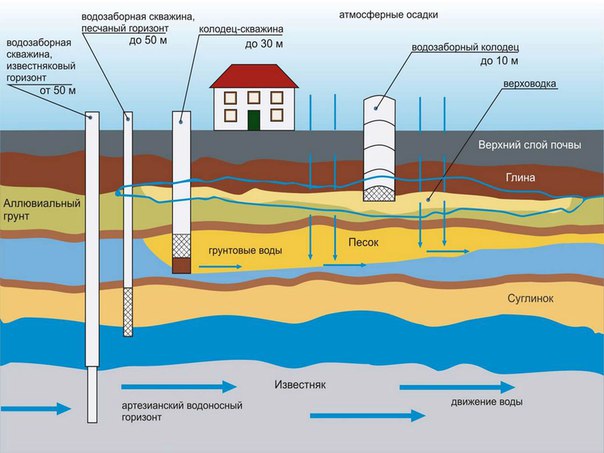

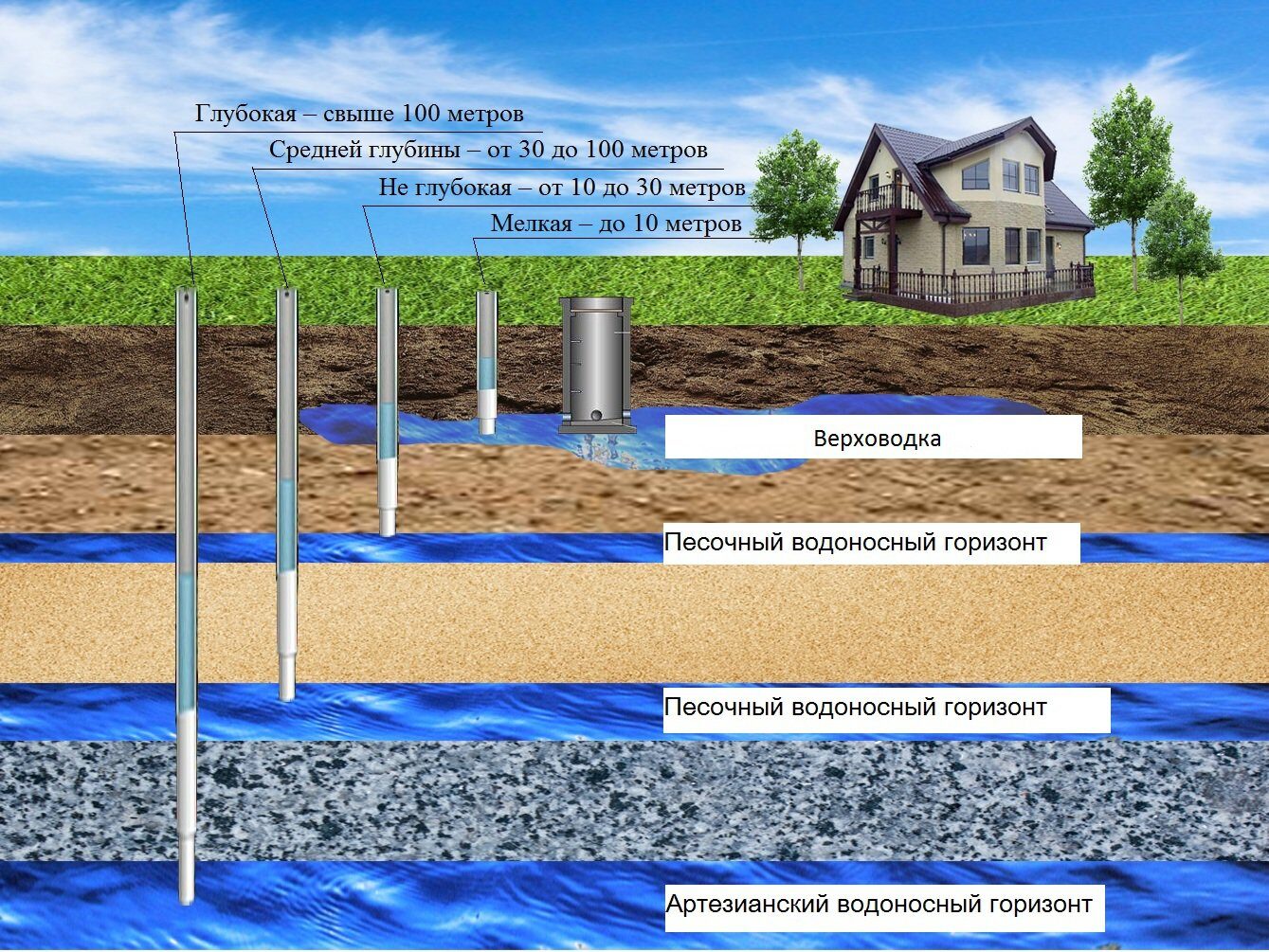

В геологическом разрезе водоносы обычно чередуются с водоупорами. Это глинистые грунты, структура которых схожа со всем известным пластилином, не содержат в себе воду и не пропускают ее.

Вода может находиться в мелких линзах и трещинах, образованных в суглинках и твердых супесях. Однако чаще всего она просто впитывается глинистыми отложениями, тем самым меняя их консистенцию.

К водоупорам относятся также скальные и полускальные разновидности в неразрушенном состоянии, т.е. без трещин. Если их тело испещрено трещинами разнообразного калибра, да еще и заполненными водой, то скальные и полускальные образования переходят в категорию водовмещающих.

Чем больше объем пустот горной породы, тем большей водообильностью будет обладать водоносный слой. Правда, эту характеристику можно получить только при бурении скважины или узнать ее в организации, проводившей буровые работы неподалеку

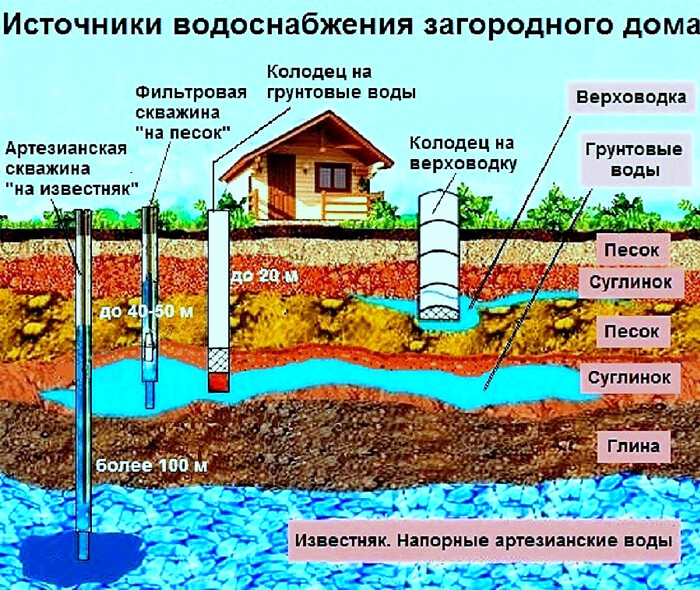

Классификация подземных вод

Характер образования вмещающих воду грунтов лежит в основе классификации по физико-механическим качествам.

Согласно чему пригодная для использования подземная вода упрощенно подразделяется на:

Воды осадочных отложений. Находятся в порах песков разнообразной крупности, в пустотах гравийных, галечниковых, щебенистых отложений. Вмещают их обломочные грунты, частицы которых никак не связаны между собой. Означенные породы обладают превосходными фильтрационными качествами: вода в них и через них может свободно перемещаться в удобном для нее направлении.
Воды коренных пород. Находятся в трещинах скальных, полускальных и ряда осадочных сцементированных грунтов. Самый распространенный вмещающий представитель – известняк. Вода может распространяться по трещинам коренных твердых глин, мергелей, песчаников и т.д., но для добычи эти варианты непригодны.

Фильтрационные качества коренных пород зависят от степени трещиноватости. В неразрушенном состоянии их частицы закреплены кристаллическими или консолидированными связями, не позволяющими воде перетекать в пределах слоя, просачиваться наружу и проникать извне.

Вода в коренных грунтах образуется за счет конденсации. Копится веками, не получая внешней подпитки. Естественно, в ограниченном пространстве ей тесно, из-за чего при вскрытии подобного пласта статический уровень обычно устанавливается выше глубины залегания. Иногда подобные скважины даже фонтанируют.

Грунты осадочной толщи залегают относительно горизонтальными слоями, в пределах которых физико-механические свойства и структура равны или имеют незначительные отклонения. Водоупорные грунты обычно чередуются с водонасыщенными

Осадочные отложения регулярно подпитываются атмосферной водой. Проникает она путем банального просачивания – инфильтрации через лежащие выше пласты. Осадочные водоносы могут насыщаться и в горизонтальном направлении, например, получая воду посредством той же инфильтрации от близлежащего водоема.

Фильтрационные свойства и природа образования горных пород тесно связана с гидравлическими качествами находящейся в них воды.

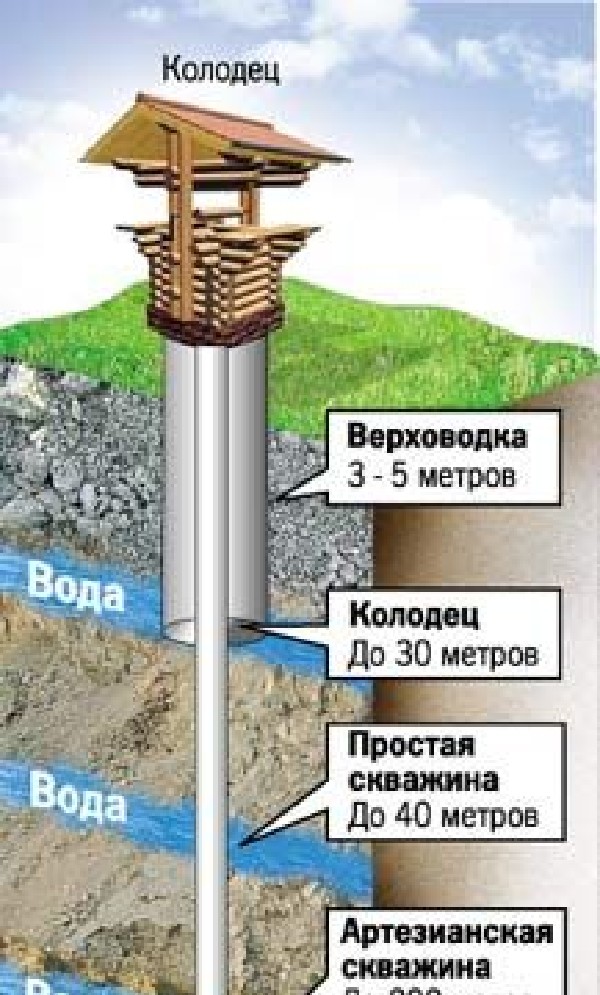

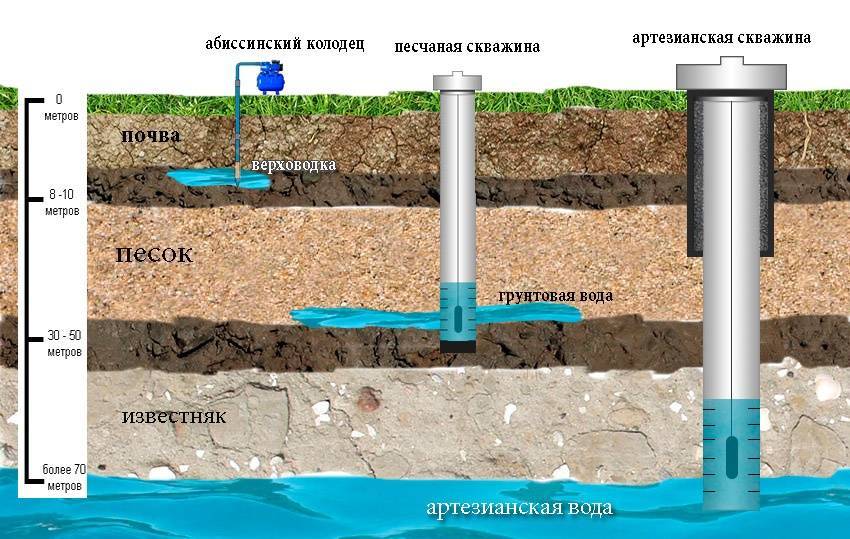

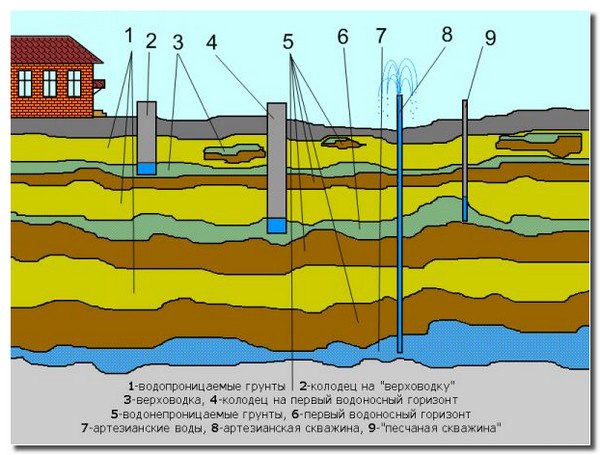

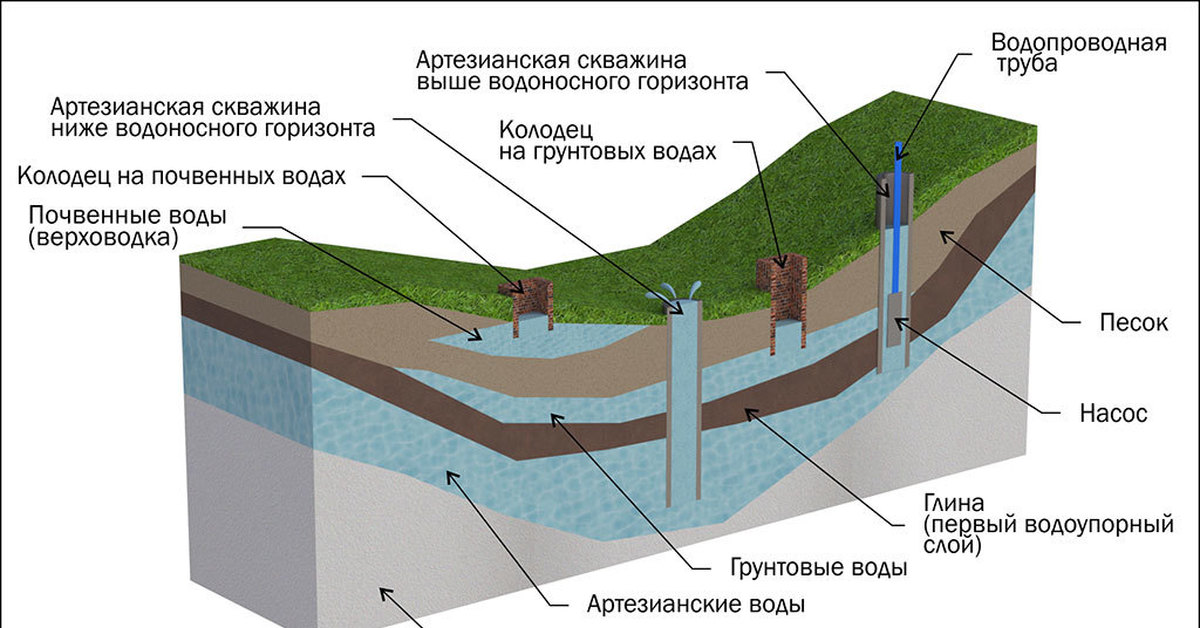

По указанному признаку подземные воды делятся на следующие категории:

Безнапорные. Это воды, залегающие в осадочных породах, в первых от дневной поверхности водопроницаемых пластах. Они свободно подпитываются и точно так же разгружаются в водоемы или нижележащие слои, потому отличаются нулевым напором.
Напорные или артезианские. Понятно, что в большинстве своем это воды коренных пород. Однако к их числу относят некоторые скважины, вскрывающие осадочный водонос. Например, если участок находится в распадке между двумя холмами, вскрытая выработкой вода будет стремиться достичь среднего уровня по пласту и фонтанировать.

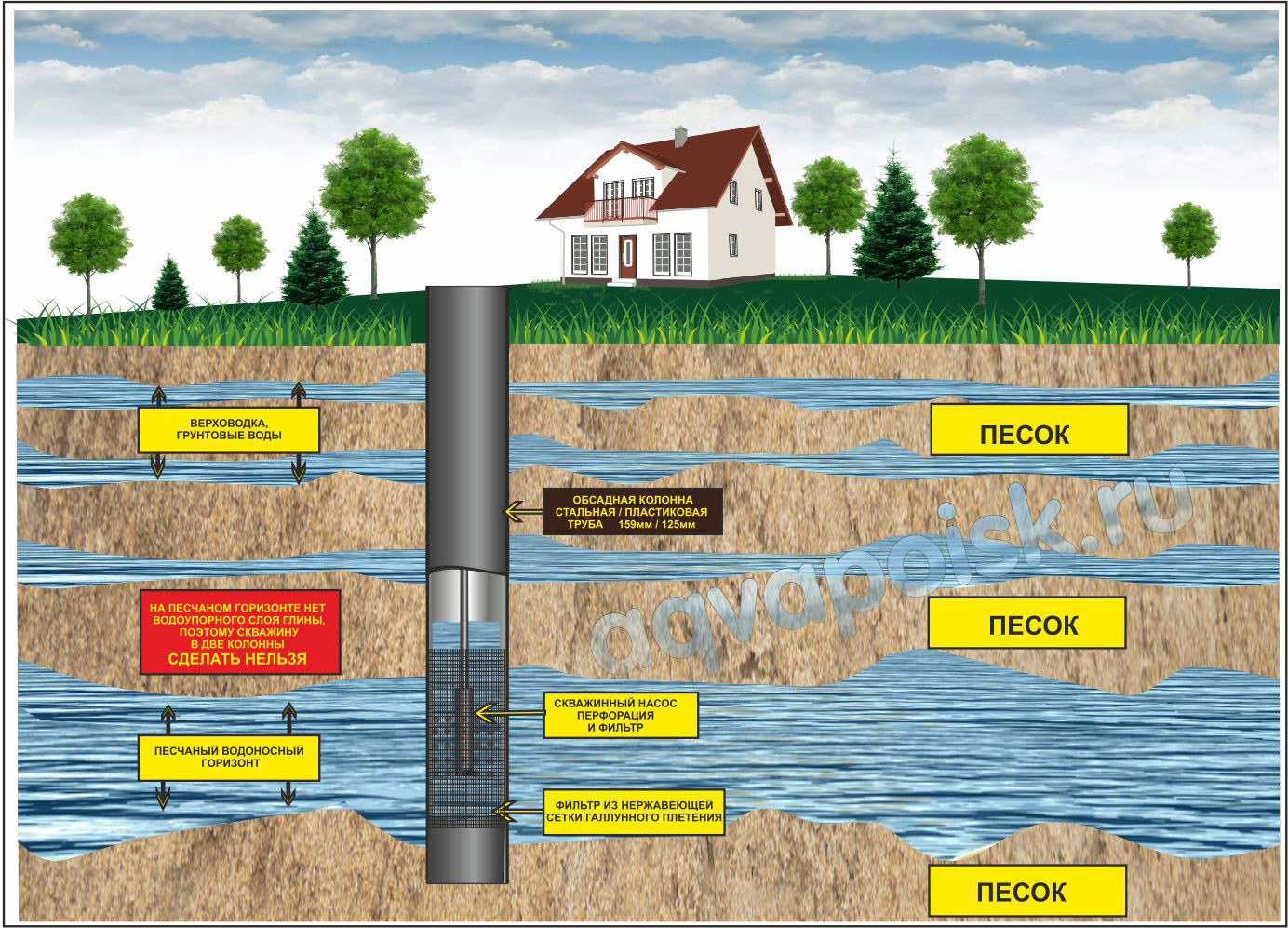

Если водоносный горизонт, приуроченный к осадочным породам, залегает между водоупорными слоями того же генезиса, то они могут характеризоваться незначительным напором. Яркий пример: насыщенный водой песок, сверху и снизу «охваченный» слоями суглинка. При вскрытии статический уровень некоторое время может быть чуть выше кровли самого слоя.

Грунтовые воды осадочных пород редко бывают напорными, т.к. у них практически всегда есть возможность для разгрузки. Исключение – скважины, пробуренные в распадке между холмами. В таких источниках вода будет стремиться достичь общего УГВ по водонасыщенному пласту по принципу сообщающихся сосудов

В народе подобную воду называют межпластовой, в среде гидрогеологов слабонапорной. На практике подобные ситуации встречаются крайне редко. Потому что у воды, приуроченной к осадочным грунтам, почти всегда есть возможность для разгрузки.

Возможность эта может оказаться в 1 – 10 и более км от точки бурения, но благодаря ей давления в водоносе не бывает. Значит, и о напоре речи не может быть.

Категория буримости как аргумент

Кроме перечисленных классификационных различий, есть еще очень важный признак, с которым необходимо ознакомиться мастерам, желающим пробурить водоносную скважину на собственной даче. Это категория по буримости, значительно ограничивающая круг возможностей ручного бурения.

Категорию по буримости опять же определяют физико-механические качества пород и специфика их происхождения. По этим признакам грунты делят на:

Сыпучие. Крупно- и мелкообломочные осадочные породы, не сохраняющие при разработке форму: пески всех степеней плотности и зерновой крупности, гравийные, щебенистые, галечниковые отложения. Легко разрушаются, но не всегда просто извлекаются из скважины.
Пластичные. Глинистые осадочные грунты, сохраняющие форму при разработке выработок: это семейство суглинков, глин и супесей. Разрушаются сложнее, чем предыдущий тип, но извлекаются благодаря собственной «липучести» без особых проблем.
Твердые. К ним относят скальные и полускальные породы. Самая высокая категория по буримости, подтверждающая сложность и трудоемкость разработки. Породы тяжело разрушаются, с забоя поднять их тоже непросто.

Осадочные отложения представлены сыпучими и пластичными разновидностями. С их бурением можно справиться своими силами. Нет особой нужды привлекать для работы технику и изготавливать суперсложный буровой инструмент.

Таблица с классификацией горных пород по буримости шнековым инструментом. Шнек относится к снарядам с самой высокой скоростью разработки, но в большинстве случаев после проходки им приходится расчищать дно скважины желонкой (+)

Таблица с категориями буримости горных пород ударно-канатным способом. Скорость бурения самая низкая, но только ударно-канатным методом можно пройти рыхлые пески, гравийно-галечниковые отложения, извлечь из скважины насыщенные водой грунты и очистить забой (+)

К коренным относятся преимущественно скальные и полускальные виды пород. Для самостоятельного бурильщика это практически недоступный вариант.

Без буровых установок разрабатывать чересчур сложно, а без специализированного разрушающего инструмента, долота, вообще невозможно. Глины твердые и полутвердые бурятся легче «скалы», но воду из них не качают.

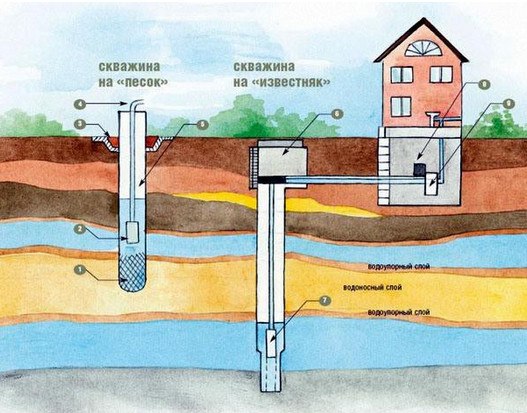

Для забора воды скважины устраивают с заглублением водоприемной части в песок или в известняк. Желающим собственноручно пробурить скважину по силам “песчаный” вариант (+)

Отметим, что питьевую воду добывают как из осадочных отложений, так и из коренных пород. Однако разновидность, приуроченная к «осадкам», чаще бывает только технической из-за способности грунтов пропускать любые жидкости, в том числе стоки, пролитые на землю масла, нефтепродукты и др.

В любом случае откаченную из личного источника воду надо нести на проверку в СЭС для получения обоснованного анализами вердикта о питьевой или технической принадлежности.

Подбор места для скважины на дачном участке

Перед тем как сделать скважину для забора воды на даче, надо провести самостоятельные гидрогеологические изыскания. Звучит громко, но заключаются они в элементарном опросе соседей, имеющих собственный источник воды.

Выяснить во время опроса нужно:

Глубину зеркала воды в существующих точках забора. Узнать указанное обстоятельство можно у владельцев как скважин, так и колодцев.
Стабильность статического уровня. Не имеет ли он свойство значительно опускаться в засушливый летний период и зимой.
Геологическую обстановку. Точнее, какие горные породы были вскрыты при копке колодца или бурении? Встречались ли валуны?

Дачные участки, как правило, располагаются в равнинной местности, которой характерно практически горизонтальное залегание геологических элементов. Незначительные отклонения будут только за счет разницы в абсолютных отметках между существующим источником и точкой бурения.

Никаких народных методов поиска признаков воды на участке лучше не использовать. Разговоры о чувствительности муравьев и учете климата вообще смешны, на залегание грунтовой воды они никоим образом не влияют. На климат надо вообще было ориентироваться, когда выбирали участок.

Вот определиться с кратчайшей трассой от источника к дому или к бане очень даже стоит. И обязательно участь возможность установки вышки с удобством проведения всего комплекса работ. Определиться с лучшим временем для бурения поможет .

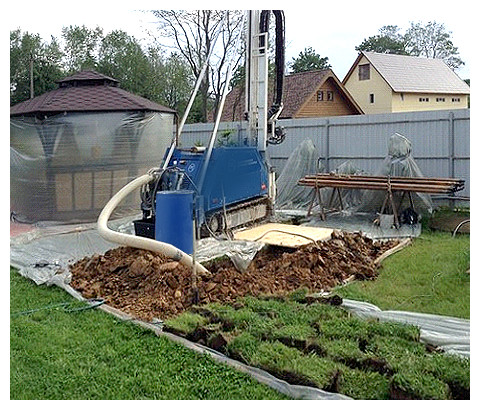

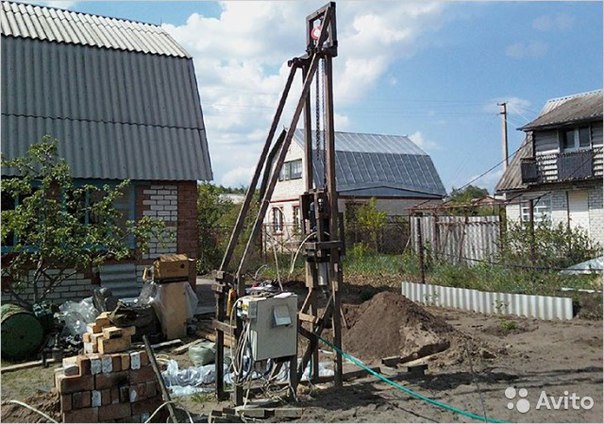

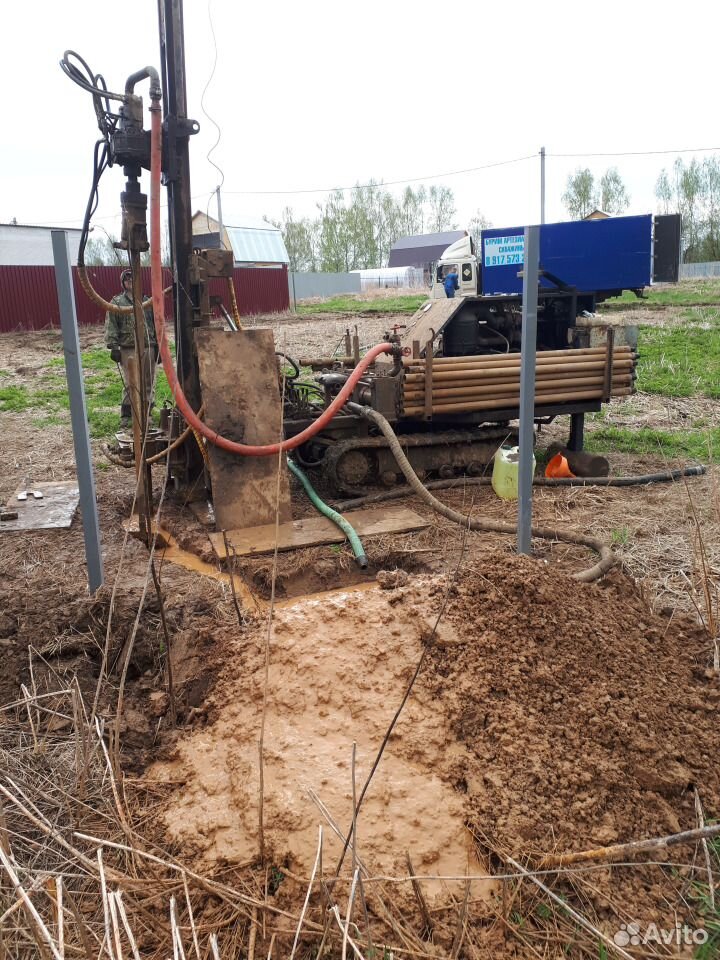

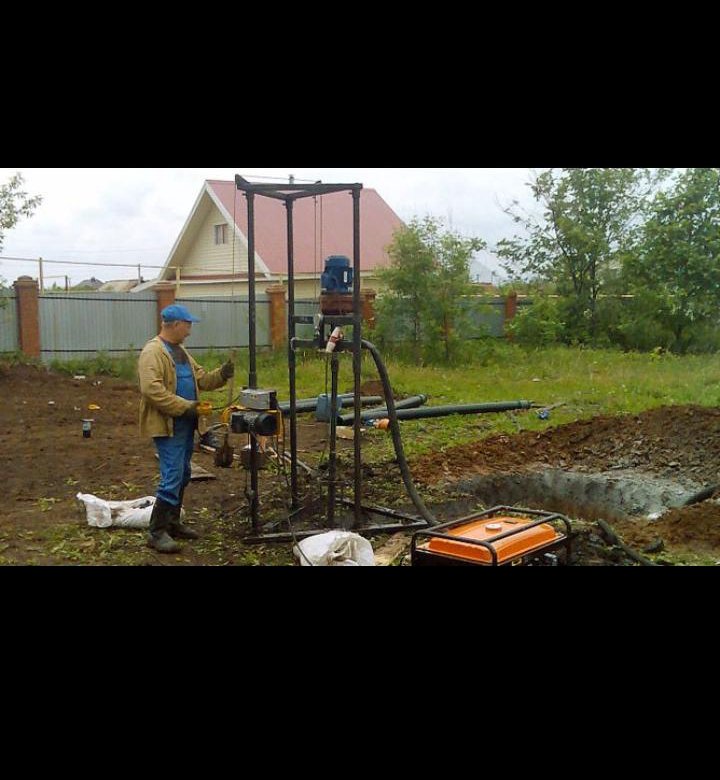

Аренда мобильного бурового станка

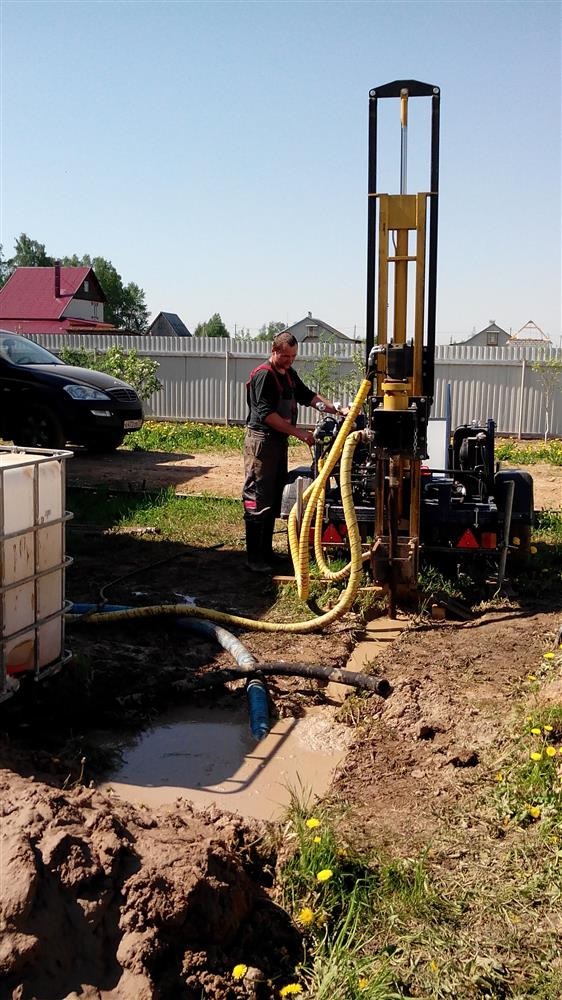

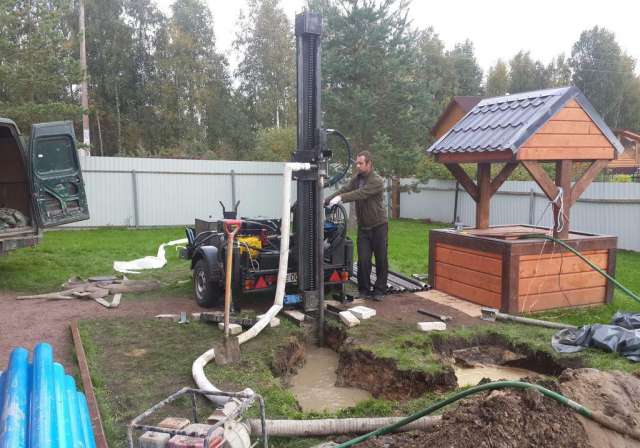

Самый простой и наименее трудоемкий метод устройства скважины на собственной даче заключается в аренде мобильной буровой установки. С ее помощью можно за пару дней пробурить и обустроить на участке единоличное сооружение для забора воды.

Установка без усилий пройдет толщу осадочных грунтов и при желании мастера вскроет коренные, но дешевым этот метод не назовешь.

Галерея изображений

Фото из

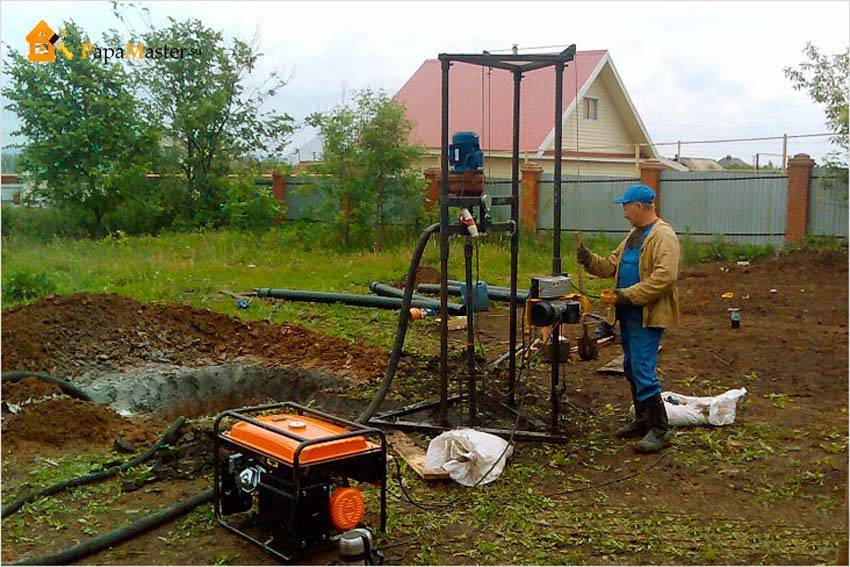

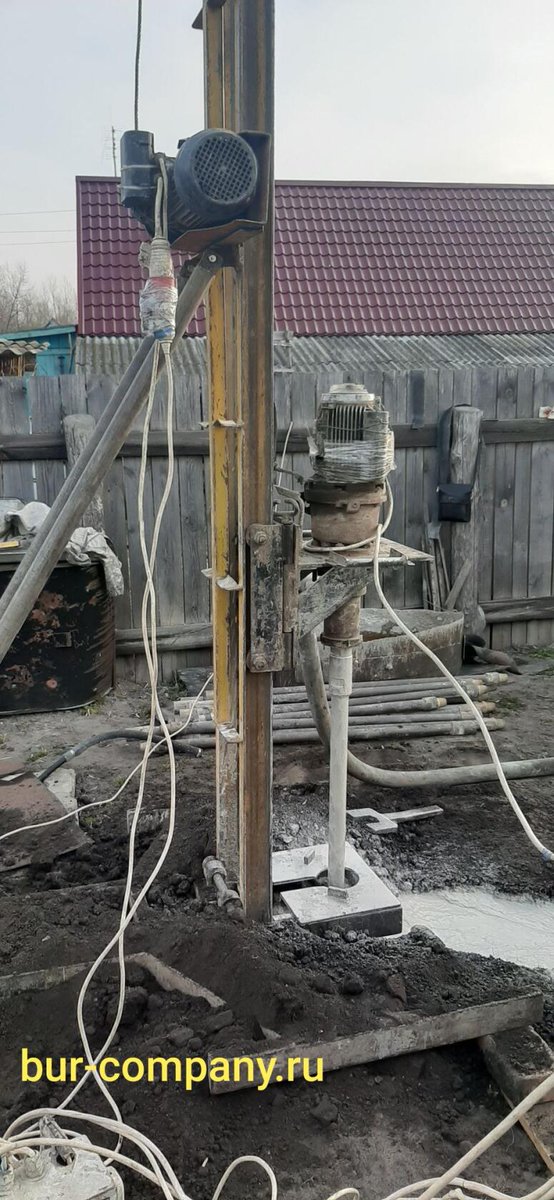

Для бурения скважины необходимо собрать буровую установку. Изготовить ее детали можно самостоятельно, первым делом производится сборка станины. Ее следует закрепить на месте бурения, забив в землю по метру арматуры в углах и рядом с балками

Для сооружения буровой вышки подготовим стальные трубы. К одной из них приварим перекладины на случай обслуживания. Для сборки вершины сделаем оголовье с блоком, через который будет перекидываться трос

Производим сборку буровой установки. Высота ее должна учитывать длину самого крупного бурового снаряда и возможность его свободного извлечения над обсадкой

Для управления буровым инструментом, доставки его на забой и извлечения, устанавливаем либо механическую лебедку, либо ее электрический аналог

На блок лебедки наматываем трос, если предполагается бурение вращательным способом, к установке подключаем аксиально-поршневой гидромотор

Если вышка была собрана не в точке бурения, ее перемещают, используя лебедку для спуска и подъема

Чтобы поднять вышку, трос от лебедки перекидываем через блок, расположенный в вершине буровой мачты

Установка вышки с помощью лебедки занимает несколько минут. После подъема ее нужно надежно закрепить на станине

Этап 1: Станина для буровой вышки

Этап 2: Подготовка деталей буровой вышки

Этап 3: Сборка буровой установки

Этап 4: Крепление блока лебедки

Этап 5: Намотка троса на лебедку

Этап 6: Перемещение вышки к месту бурения

Этап 7: Соединение лебедки с блоком

Этап 8: Подъем и установка буровой мачты

Для бурения водозаборной выработки понадобится буровой инструмент. Для извлечения сыпучих пород понадобится желонка, глинистые грунты проще поднимать шнеком, стаканом или колонковой трубой. Если предстоит разрушение валунов или скальной породы, нужно запастись долотами.

Галерея изображений

Фото из

Подъем снаряда с помощью лебедки

Установка обсадной трубы

Желонки для ударно-канатного бурения

Штанга с долотом для скальных пород

В качестве более доступной по стоимости альтернативы подойдет сборно-разборное ручное буровое устройство. Оно включает шнек с рукояткой для вращательного движения при забуривании и комплект штанг для наращивания буровой колонны. «Ручником» спокойно по 10-25 м. Можно и глубже, если позволит здоровье и количество штанг.

За неимением буровой установки или устройства в заводском исполнении прибегают к методам, которые не так давно еще использовались в профессиональном бурении. Разговор пойдет об ударно-вращательном и ударно-канатном ручном способе.

Из-за неоднородности геологического разреза методы бурения чаще всего применяются в комплексе. Разница в технике разрушения и извлечения породы позволяет пройти буквально любые по сложности геологические образования.

Комплект для ручного бурения скважин (народное название “ручник”) представляет собой простейший буровой станок в заводском исполнении. Предназначен для шнекового бурения. В производственных целях используется там, где нет возможности развернуть вышку штатной буровой установки (+)

Методы для бурения вручную

Прежде чем решиться на реализацию проекта устройства водозаборной выработки своими руками стоит тщательно ознакомиться с методами проходки скважин. Технологию подбирают в зависимости от геологического строения участка. Для этого с пристрастием расспрашивают соседей о том, как копали колодец или бурили скважину у них.

Выяснив, какой тип грунта приходилось ранее проходить при разработке, определяются с буровым инструментом. Его нужно будет изготовить самим или арендовать. Сразу нужно решить, что делать с : взять у кого-нибудь во временное пользование или соорудить самим.

Вариант #1 – ударно-вращательное бурение

Из названия ясно, что разрушение и извлечение отваленной породы из ствола производится посредством ударов и вращений.

Для совершения указанных буровых действий применяется разные виды снарядов, это:

Ложка. Предназначена для вращательного бурения, используется в проходке по пластичным грунтам. Представляет собой цилиндр, лишенный меньшей половины или только сегмента. Бур делают с некоторым смещением центральной оси для того, чтобы выбуривалось отверстие шире, чем сам инструмент.
Бурав, иначе шнек. Предназначен для разработки плотных глинистых грунтов вращательным методом. Представляет собой винт с одним или более витками. Действует элементарно: завинчивается в грунт и на лопастях выносит разрушенную массу на поверхность.
Желонка. Предназначена для разработки сыпучих осадочных пород ударным методом. Кроме нее ни один инструмент не пригоден для полноценного извлечения гравийно-галечниковых отложений, щебня, гальки, рыхлых песков. Желонка незаменима в подъеме насыщенных водой, из-за чего весьма утяжеленных грунтов.
Долото. Предназначено для дробления твердых пород путем многократных настойчивых ударов. Применяется в паре с желонкой, которая после разрушения вычерпывает отвал с забоя.

Ложка – универсальный буровой снаряд, с двумя захватывающими приспособлениями. Для среза и захвата грунта по вертикали у нее слегка отгибается левая стенка своеобразного проема в цилиндре.

Для нижнего захвата чаще всего устраивают резец в виде ковша на подошве бура. Вариаций на тему ложки огромнейшее количество. Желающим ее собственноручно изготовить нужно только разобраться с принципом действия.

Ложковые буры разрушают и захватывают породу в двух направлениях. По вертикали грунт срезает кромка полуцилиндра, расположенная по ходу вращения бура, нижний резец углубляет скважину по принципу завинчивания

Наподобие шнека ложку ввинчивают в породу. Нижним резцом она врезается в грунт, который после отделения от массива попадает внутрь неполного цилиндра. Боковым резцом ложка во время вращения срезает породу со стенок ствола. Вновь срезанный грунт уплотняет предыдущую порцию и проталкивает его в полость снаряда.

Работу ведут, пока не заполнят полость ложки отвалом наполовину или на 2/3. Затем бур извлекается из скважины и освобождается от выбуренного отвала через имеющийся в цилиндре боковой вертикальный «проем». Опорожненный снаряд снова опускают на забой и далее бурят.

Ложка для бурения полутвердых и твердых глинистых грунтов, не требующих удерживания нижним захватом

Нижний захват ложкового бура выполнен в виде шнекового витка, для облегчения проходки усилен дополнительным буравом

Бур-ложка для ручного бурения до глубины 5 м с укороченной рабочей частью, которая приварена к стартовой штанге

Ось симметрии ложки смещена неспроста. Эксцентрика позволяет бурить отверстие, пригодное для одновременной установки . Обсада обязательно нужна для формирования ствола выработки в осадочных отложения.

Без нее сыпучие породы будут бесконечно осыпаться на дно скважины, а глинистые при намокании станут «выпучиваться» в ствол, сужая просвет и затрудняя доставку снаряда на забой.

В последнее время ложку активно вытесняют разнообразные модификации шнеков. Проходку они действительно облегчают, но по меркам извлечения разрушенной породы существенно уступают ложке.

Ею можно выбуривать влажные липкие пески, а шнек их полностью не поднимет. Для чистки забоя после шнека почти всегда приходится применять желонку. Получается, что работа проводится в двойном объеме.

У бурения шнеком есть веский недостаток – при завинчивании бура очень просто отклониться от вертикали. Существенные отклонения приведут к полной эксплуатационной непригодности выработки. Незначительные отклонения затруднят установку обсады и впоследствии погружение насоса (+)

Простейшая модель желонки изготавливается из отрезка трубы Ø 180-220 мм в зависимости от размера скважины. Не забываем, что для откачки воды погружным насосом внутренний Ø обсады должен быть на 2-3 см больше наружного Ø насоса. Иначе его невозможно будет опустить в водозаборное сооружение.

Оптимальная длина отрезка трубы для желонки 1,0 – 1,2 м, чтобы не мучиться с подъемом, опорожнением снаряда и прочисткой его изнутри запросто рукой при необходимости. В верхней трети вырезают окошко, требующееся для извлечения пробуренного грунта. К макушке сажают ее на болты или приваривают серьгу, к которой будет крепиться трос.

Башмак инструмента оснащают чаще всего одно-, реже двухстворчатым клапаном. В узких желонках клапаном служит шарик. Для того чтобы нижняя часть лучше рыхлила и рушила породу по низу затачивают острую кромку или запиливают зубья.

Несколько интересных вариантов приведены в статье, с которой мы советуем ознакомиться.

Удерживаемую тросом желонку свободно бросают на забой. При ударе о землю раскрывается клапан, а разрушенный грунт продвигается в полость трубы.

Пропустив в полость снаряда порцию грунта, клапан захлопывается, благодаря чему желонка удерживает в себе сыпучие несвязные породы. Затем снаряд приподнимают над забоем на высоту 1,5 – 1,0 м и снова кидают, пока не будет пройдено очередных 0,3 – 0,4 м.

О том, для ручного бурения водозаборных скважин, подробно изложено в рекомендуемой нами статье.

Проверенные на практике конструкции долота мы представляем, но искренне желаем не сталкиваться с необходимостью их применения. Конечно, разрушить вручную «скалу» без долота нельзя. Но стоит ли связываться?

Бурение будет проходить буквально по паре см в сутки. Разумнее воспользоваться механизированным способом: арендовать мобильную установку или пригласить буровиков.

Долото может понадобиться, если в осадочном разрезе встречается крупная галька и валуны. Предположить, где на них можно наткнуться в реальности невозможно, т.к. им свойственно хаотичное расположение.

Если валун встретится после двух/трех метров проходки, лучше сменить место устройства скважины. Если пробурено около 15 – 20 м, то лучше помаяться, долго и настойчиво сбрасывая долото на камень.

Изготавливаются долота с применением кузнечно-прессовых машин из цельной металлической заготовки путем ковки. Их нужно будет заказывать (+)

Во время бурения всеми перечисленными инструментами в скважину периодически подливают воду. Она выполняет функцию буровой жидкости, временно связывает рыхлые грунты, размягчает глинистые породы и охлаждает инструмент, защищая его от преждевременного износа.

Для изготовления буровых штанг идеально подходят трубы с маркировкой ВГП, внутренний диаметр которых варьирует в интервале 33 – 48 мм. Длину штанги нужно подбирать, исходя из высоты вышки. Так, чтобы при подъеме в просвете между блоком и дневной поверхностью свободно помещались 2-3 звена.

Традиционная длина штанги 1,2 – 1,5 м, но бывает, что их делают и по 5,0 м. Конечно, при наборе буровой колонны из длинных элементов меньше соединений. Следовательно, меньше возможности для обрыва цепи труб в стволе.

Однако извлекать из выработки длинные штанги достаточно сложно. Тем более следует помнить, что верхушка колонны при подъеме почти достигает блока с перекинутым через него тросом, а внизу обычно из скважины торчит часть обсадки.

Штанги применяются для наращивания буровой колонны, иногда для утяжеления бурового снаряда. Между собой их соединяют муфтами или стопорными пальцами

Соединяют штанги резьбовыми муфтами или металлическими «пальцами» – отрезками прутка, изготовленных строго по Ø отверстий в предназначенных для состыковки штангах. Стартовое звено оснащается серьгой для крепления каната.

Нижняя часть каждого звена должна безупречно соединяться с последующим элементом и быть конструктивно идентичной приспособлению на верхушке ложки или шнека.

Вариант #2 – ударно-канатное бурение

Бурение вращением глубже 10 – 15 м становится слишком тяжелым, ведь кроме нагруженного снаряда, имеющего немалый вес, из выработки приходится доставать колонну бурильных штанг. К тому же каждый раз при подъеме все эти метры необходимо постоянно разбирать, а затем вновь собирать для доставки инструмента к забою.

В механизированном бурении все проще – вращение, доставку и извлечение инструмента производит гидравлика. Делать подобную работу вручную нецелесообразно и слишком тяжело.

Вдобавок при выполнении вращательных движений без использования механизмов, запросто можно отклониться от вертикали. И чем больше глубина, тем больше будет перекос, затрудняющий и доставку бура к забою, и монтаж обсады, и установку насоса в скважину впоследствии.

При ручном бурении на такой глубине разумнее прибегнуть к ударно-канатной технологии. В принципе, она нами уже изложена в рамках описания работы желонкой. Это же стандартный снаряд для бурения по ударной методе.

Для проходки по глинистым грунтам используется конический стакан с режущей кромкой понизу башмака. В отличие от желонки у стакана нет клапана и окошка для выемки грунта.

Его так же кидают на дно скважины с усилием и извлекают по мере наполнения. При ударе в его полость проталкивается глинистая порода, удерживаемая только стенками и собственной способностью липнуть.

Освобождают стакан от отвала путем простукивания кувалдой по ее стенкам. Липкая порода тогда отделяется от внутренней поверхности снаряда и вываливается наружу. Никаких штанг для бурения стаканом не нужно.

Значит, не надо постоянно разбирать и снова собирать немалую «цепочку» буровых штанг. Правда одну или две из них можно использовать для банального утяжеления инструмента при опускании его на значительную глубину.

Стакан – предшественник колонковой буровой трубы. Конструктивно напоминает желонку, но не оборудуется клапаном на подошве

Для совершения ударов по породе к буровому инструменту крепится трос или канат, на основании чего метод бурения получил название ударно-канатный. Для выполнения вращательных движений применяется колонна из буровых штанг, соединяющая бур с ручным или механическим воротом.

Для увеличения проходки при бурении вращением снаряд тоже ударяет в забой, а чтоб усилить силу разрушения башмаки буров оснащают всевозможными режущими деталями.

Ясно, что при бурении бур нужно регулярно опускать на забой, а после его наполнения извлекать на поверхность. Не забывайте, что при увеличении глубины доставать инструмент с разработанным грунтом будет все тяжелее с каждой проходкой. Облегчить бурение описанными методами и инструментами поможет буровая самодельная вышка.

Для того чтобы во время бурения можно было легко переходить с вращательного на ударно-канатный способ, буровую установку лучше оснастить и воротком, и лебедкой

Классический вариант буровой вышки выполняют в виде треноги общей высотой примерно 4,5 – 5,0 м. В верхней части вышки устанавливается блок, через который перекидывается связанный со снарядом трос. При вращательном бурении вышка нужна для того, чтобы поднять буровую колонну, состоящую из инструмента и бурильных штанг.

При бурении выработки глубиной 10 – 12 м можно обойтись без буровой установки, но мускульных усилий работа потребует больше. Так что лучше все-таки с ней.

Если уж совсем неохота связываться с ее сооружением, подойдет устройство в форме двух столбов с перекладиной и перекинутым через нее рычагом. Не исключено, что на основе предложенных конструкций вы сможете разработать собственное приспособление, облегчающее работу буровика.

Галерея изображений

Фото из

Вариант 1 — устройство для подъема звеньев обсадки

Вариант 2 — приспособление для ударно-канатного бурения

Вариант 3 — приспособление для погружения обсадки в грунт

Вариант 4 — ударно-канатное бурение

Вариант 5 — установка с рычагом для бурения и подъема бура

Вариант 6 — примитивная буровая установка

Вариант 7 — приспособление для ударно-канатного бурения без помощников

Вариант 8 — буровая установка с колесом для подъема буров

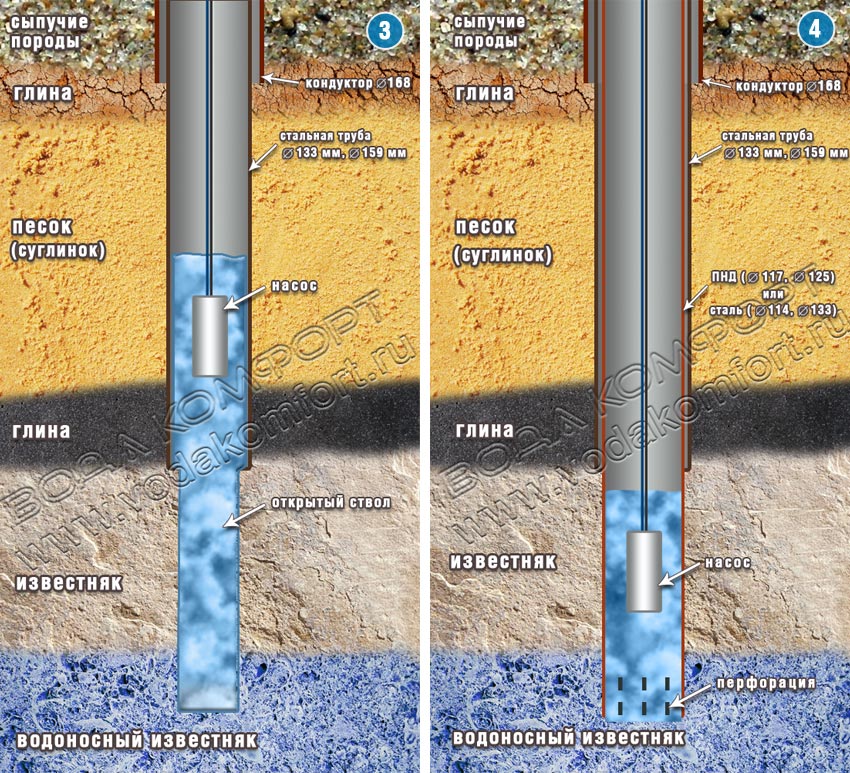

Обсадка скважинного ствола

Для обсадки скважинного ствола самый лучший вариант – стальные трубы. Подойдут полимерные собраться, но в плане прочности при заглублении в грунт они не слишком хороши. Опять же продавливать в скважину обсаду будет не гидравлика, а ручные усилия, а легкие пластиковые трубы в ручную выработку вовсе не просто заглубить.

Обсадку собирают из отдельных звеньев, длиной примерно по 2 м. Можно и больше, но их будет неудобно устанавливать в ствол во время бурения. Потому, хоть и будет в обсадной колонне много соединений, но используют лучше использовать подходящий для работы размер.

Первое звено устанавливается после двух/трех ходок. Затем ее постепенно продавливают, уложив сверху брусок для приложения собственной силы и веса. При бурении вращательным методом заглубление обсады проводится следом за извлечением инструмента с грунтом.

Применение ударно-канатного метода в сыпучих породах заставляет заглублять обсадку с некоторым опережением снаряда, иначе бур будет бесконечно черпать слой, не продвигаясь вниз.

Установка обсадки производится одновременно с бурением выработки. Трубы соединяются по резьбе или посредством сварки. Обсадку на время работ фиксируют хомутом

Соединяют звенья обсадки сваркой или резьбовыми муфтами, но лучше всего изначально подобрать трубы с резьбой. По мере заглубления их проще и удобней навинчивать, чем постоянно варить и проверять на дефекты шов.

Бурить продолжают, пока не пройдут водоносный слой и не углубятся в нижележащий водоупор минимум на 0,5 м. После этого колонну обсадных труб слегка “вытягивают” на поверхность, чтобы выйти из водоупорного слоя. Затем производят , чтобы избавиться от разрушенной в процессе бурения породы.

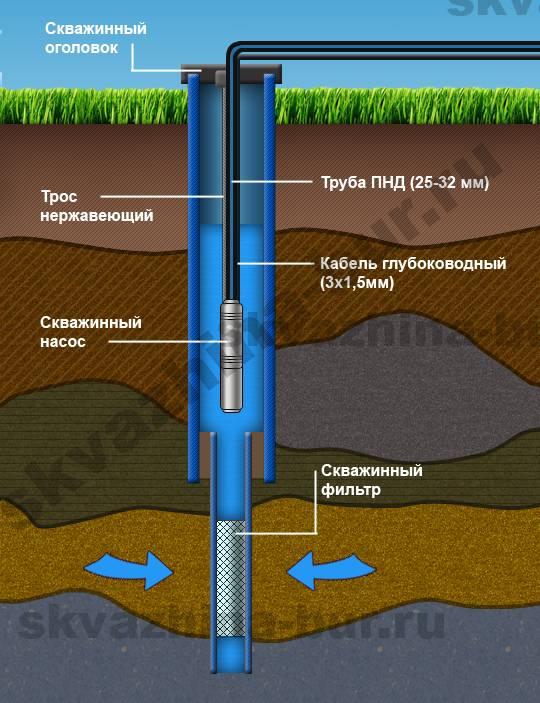

По завершению промывки внутрь обсаженного ствола устанавливают еще одну колонну труб со , который избавит воду от загрязнения и защитит насос. Теперь можно установить насос, тип которого подбирают в зависимости от глубины водоносного горизонта.

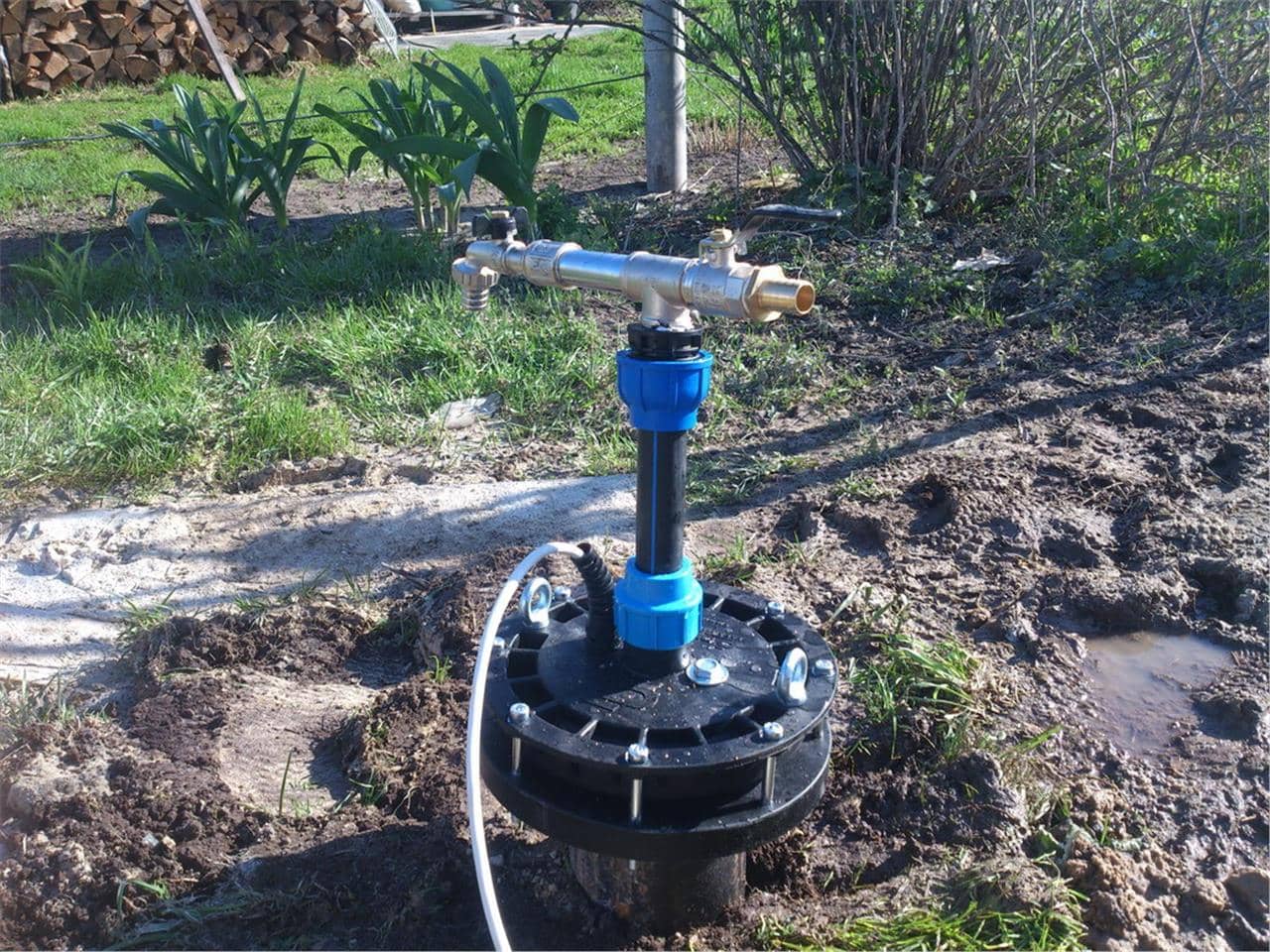

Финальным этапом организации собственного источника воды является обустройство ее устья. Для этого или ставят приобретенный в магазине оголовок.

Выводы и полезное видео по теме

Видео #1. Демонстрация самодельной буровой установки:

Видео #2. Тестирование самодельного станка для шнекового бурения:

Видео #3. Принцип гидробурения на основе разработки скважины шнеком:

Где бурить скважину под воду. Выбираем место для бурения скважины</h2>   Как определить лучшее место для бурения скважины? Кроме сомнительных методов с использованием лозы и рамки, существуют объективные признаки присутствия воды. Обратите внимание на места с наибольшим количеством растительности. Такое явление возникает только при близком протекании грунтовых вод. Однако этот метод подходит только при выборе места для копки колодца и бурения самых мелких скважин — не глубже нескольких метров.<img src='/800/600/https/inzhener-vos.su/images/drilling/bat3.jpg' /> Если нужна скважина на песок или глубже (вторые пески, известняк), то проверить наличие воды в выбранной точке можно только бурением. Чтобы не тратить довольно заметные суммы на разведочное бурение, чаще используют другие методы.  Скважина на известняк может быть пробурена в любом месте загородного участка. Это гарантируется самой структурой водоносного известняка, который представляет сплошной горизонт (слой), а не отдельные линзы, как у водоносного песка. Поэтому, артезианскую скважину можно пробурить везде, куда может заехать буровая установка!  Но при поиске места для бурения на пустом участке, вы должны смотреть в перспективу и учесть все вероятные сложности, которые в будущем помешают использовать и обслуживать скважину. На загородном участке появятся разные строения, грядки, кусты, деревья, соседи поставят забор, загородив удобный въезд и т.д. Кроме этого на выбор места бурения влияет цель использования, способ и количество пользователей.<img src='/800/600/https/sun9-33.userapi.com/3gcOhTlUpA1U_MwWS071TKJLkCgrmq31V3Jqfg/8QCMskp-NVU.jpg' /> Чтобы построить скважину на участке, нужно учесть все условия бурения скважин. Для правильного бурения нужно учитывать все показатели. Рассмотрим подробнее   Требуется оптимальная удаленность источника воды от разных водопользователей — кухня, ванная, баня, оранжерея, бассейн, полив газона, мойка машины и т.д. Было бы рационально сократить длину каждой подающей водопроводной трубы. Но жилые строения и наружные точки водоразбора могут быть так разбросаны по всему участку, что не получится выбрать одно равноудаленное от всех место бурения. Ближайшими к скважине должны быть главные потребители — жилой дом и хозяйственно-бытовые помещения.   Есть ограничения санитарного характера: от септика — 25 м, от помоек и свалок — 100 м и т.д. Нельзя бурить скважину на месте проезда и парковки автотранспорта, рядом с пешеходной зоной. Список требований по удаленности скважины от разных объектов может меняться в каждой конкретной ситуации.<img src='/800/600/https/santeh-elektrik.ru/images/chernogolovka/chernogolovka-remont-skvazhin/chernogolovka-remont-skvazhin2.jpg' />   Перечисленные ограничения призваны гарантировать защиту скважины от попадания всех возможных типов загрязнений с поверхности. Загрязнения в основном добираются до водозаборной части скважины по затрубному пространству, либо через кессон, бетонный колодец, приямок или адаптер при нарушении герметичности. При этом глубина скважины не имеет значения — 20 м, 120 м или 220 м.   Не рекомендуется бурить скважину на воду ближе 3 м от строений, иначе возникает риск повреждения фундамента, а теснота осложнит работу буровикам. Перед началом бурения укрывайте стены пластиковой пленкой для защиты от брызг бурового раствора.   выбираем место бурения на участке   Теоретически полностью герметичные кессон и обсадная труба, изготовленные из самых надежных материалов, позволяют делать скважину где угодно. Но с годами любые материалы меняют свойства, подвергаются коррозии и механической деформации, повышается риск потери герметичности.<img src='/800/600/https/i1.wp.com/stroy-podskazka.ru/images/article/orig/2018/05/abissinskaya-skvazhina-kak-provesti-na-uchastke-avtonomnoe-vodosnabzhenie-6.jpg' /> Именно для этих случаев сформулированы требования минимальных разрешенных расстояний от скважины до различных источников загрязнения. Если скважина планируется на краю участка, то при выборе места постарайтесь узнать у соседей, не собираются ли они в будущем ставить септик рядом с вашей скважиной.  Если на вашем участке наблюдается колебание высоты рельефа, то ни в коем случае не бурите скважину в низине. В этом случае крышка кессон будет затоплена водой при таянии снега, либо в сезон дождей, что осложнит доступ к водоподъемному оборудованию.  Постоянно стоящая в низине вода или даже просто повышенная влажность способствуют размножению различных бактерий, в том числе опасных для человека. При малейшей негерметичности бактерии попадут внутрь эксплуатационной колонны, став причиной микробиологического заражения воды. Конечно, проблема эта решаемая — придется приобрести и установить антибактериальный фильтр. Однако, проще и дешевле изначально не размещать скважину в низком месте.<img src='/800/600/https/septik27.ru/wp-content/uploads/4/3/8/4389f23e20bcdfb0a2d399b2c9cec7fe.jpg' />    участок с большим перепадом высот   Гораздо хуже, если кроме бактерий в скважину с поверхности будут проникать песок и глина. В таких условиях не только ухудшится качество воды, но также может заилиться скважина. Прочистка скважины от скопившегося ила — весьма сложное и дорогое мероприятие.  Опасные для скважины низины и уклоны рельефа не всегда можно распознать без приборов. При сомнениях используйте геодезическую съемку. Дело в том, небольшие уклоны в 3-5 градусов на глаз практически не фиксируются, а для скопления воды этого будет достаточно. Если нет возможности использовать геодезические инструменты, просто отметьте после сильного дождя места скопления воды.  В безвыходных ситуациях, когда кроме низины больше нет места для скважины, для защиты от талой и дождевой воды используют систему дренажных каналов. Спланировать систему отвода надо так, чтобы ни при каких условиях вода не скопилась над скважиной и не попала внутрь.<img src='/800/600/https/vodakanazer.ru/wp-content/uploads/2016/06/4-28.jpg' /> Также проследите, чтобы на расстоянии 10-20 м от скважины выше по рельефу не размещался септик, компостная яма, свалка и т.д.  Обеспечьте свободный проезд к скважине. На ваш участок без проблем должна заезжать буровая установка на базе ЗИЛ-131. Ширина проезда 3 м, размеры рабочей площадки 4х12 м. Почему столько? Длина машины 7м, а для наращивания буровой колонны нужно еще около 5 м от кормовой части машины. Проезд к скважине необходимо постоянно держать свободным для обслуживания и ремонта, иначе некоторые виды работ будут невозможны. Очень часто забывают о высоте буровой мачты — а это целых 10м! Выбирайте место бурения вдали от электрических проводов и крон деревьев. Важный момент — ось ствола скважины должна проходить через люк кессона. В противном случае буровики не смогут опустить инструмент в скважину, смонтировать насос или провести другие работы.   буровая УРБ 2-А2 на шасси ЗИЛ-131   Постарайтесь организовать вокруг оголовка скважины круг радиусом 5-10 м, свободный от цветов, травы, кустарников и деревьев.<img src='/800/600/https/sun9-27.userapi.com/c837536/v837536032/39744/a9o5Exv2uM0.jpg' /> Опадающие и гниющие растительные фрагменты, листья и ветки, а также различные насекомые негативно влияют на биологическую безопасность. Учитывайте также, что маленький саженец дерева или куст с годами разрастется и затруднит обслуживание скважины.  Дом над скважиной — такая же помеха для ремонта и обслуживания, как и все остальные. Дорогие и высокопроизводительные скважины, являющиеся основой системы бесперебойного водоснабжения, нельзя размещать под строениями. В противном случае срок жизни такого источника воды будет коротким, так как невозможно проводить обслуживание скважины. Вы даже не сможете просто вытащить скважинный насос, не говоря уже о более сложных сервисных или ремонтных работах.   Подробнее про бурение скважин в подвале дома   скважина в подвале дома  Допустим, вы решили сэкономить и для этого скооперировались с соседями, чтобы сделать скважину на 3 участка. Этот процесс тоже связан со своими трудностями.<img src='/800/600/https/akvagorizont.ru/images/blog/108.jpg' /> Специалисты могут провести скважину на участке и сделать ответвления на два или три дома. В этом нет никаких трудностей. Нужно будет доплатить за прокладку трубопровода, а стоимость самого обустройства поделить между соседями. Но одному из владельцев участка придется жертвовать частью земли, так как скважина на земельном участке занимает место. Если в дальнейшем владелец участка со скважиной решит продать землю, новый собственник может перекрыть доступ к скважине на собственном участке, отказавшись от любых обязательств. Сложно фиксировать количество использованной воды каждым из соседей, поэтому возникают проблемы при подсчетах расходов за водоснабжение и электричество. У одного из собственников будут приходить повышенные счета за электричество, так как насос подключается только к одному участку. Придется полюбовно решать вопрос и каждый раз ждать части оплаты от других совладельцев оборудования. При повреждении оборудования придется собирать деньги со всех собственников, возможно, это потребует больше времени и сил.<img src='/800/600/https/montagtrub.ru/wp-content/uploads/2018/01/kogda-luchshe-burit-skvazhinu-na-vodu-2.png' /> При регулярном использовании воды сразу несколькими участками, могут случиться перебои с подачей. Давление в трубах падает и напора не хватает. Это приводит к новым конфликтам. Правильное бурение скважин на воду начинается с выбора назначения водозабора. <ul> <li>Как часто вы будете приезжать на дачу?</li>  <li>Сколько человек будет использовать воду?</li>  <li>Будет ли вода подводиться в дом или предназначена для полива растений?</li>  <li>Вода нужна круглый год или посезонно?</li>  </ul> После того, как вы ответите на все вопросы можно выбирать способ бурения и вид скважины. Если вода нужна для полива, глубина скважины на дачных участках может не превышать 5-10 метров. На этом уровне залегают поверхностные грунтовые воды. Они не пригодны для питья, но подойдут для сезонного использования на даче, чтобы поливать растения. Неглубокую скважину на воду можно пробурить без помощи буровой установки. Итак, где бурить скважину под воду? Наши рекомендации в сжатом виде: <ol> <li>1.<img src='/800/600/https/sun9-34.userapi.com/c855232/v855232091/16b2f2/bRvgE0VTCW0.jpg' /> Место бурения скважины должно быть доступно для заезда буровой машины. Это первое и главное условие. </li>  <li>2. Свободный проезд к скважине необходимо сохранять в течение всего срока ее существования. Это нужно не только для обслуживания скважины, но и для ее ликвидации — обе процедуры проводятся с использованием буровой установки. </li>  <li>3. Далекая перспектива ликвидации существует даже для артезианских скважин-долгожителей. Через 40-50 лет из-за коррозии стальные обсадные трубы теряют герметичность. Чтобы водоносные слои, которые пересекают ствол, не загрязнялись, старую скважину тампонируют. Для этих работ требуется буровая установка. </li>  <li>4. Не бурите в низине, а также рядом с местами проезда и стоянками автотранспорта, близко к пешеходной зоне. От свалок, помоек, выгребных ям и септиков место бурения должно быть удалено на 50-100 м. </li>  <li>5. Ничего не стройте над пробуренной скважиной.</li>  </ol> К счастью, создание артезианских скважин более ничем не ограничивает вас в выборе места бурения, так как вода в водоносном известняке есть везде.<img src='/800/600/https/aqvapoisk.ru/images/Publications/2-columns/4.jpg' /> <h2><span class="ez-toc-section" id="%D0%9A%D0%B0%D0%BA_%D0%B2%D1%8B%D0%B1%D1%80%D0%B0%D1%82%D1%8C_%D0%BC%D0%B5%D1%81%D1%82%D0%BE_%D0%B4%D0%BB%D1%8F_%D1%81%D0%BA%D0%B2%D0%B0%D0%B6%D0%B8%D0%BD%D1%8B_%D0%BD%D0%B0_%D0%B2%D0%BE%D0%B4%D1%83_%D0%9E%D1%82%D0%B2%D0%B5%D1%87%D0%B0%D0%B5%D1%82_%D0%B1%D1%83%D1%80%D0%BE%D0%B2%D0%BE%D0%B9_%D0%BC%D0%B0%D1%81%D1%82%D0%B5%D1%80">Как выбрать место для скважины на воду? Отвечает буровой мастер</h2> Выбирая место для бурения, нельзя спешить. Артезианская скважина будет служить 50-60 лет. Неудачное расположение нельзя будет исправить без затрат. Рассмотрим, как выбрать место под скважину на песок или на известняк. Поговорим о том, где можно и нельзя бурить по нормативам. <h3>Как определить наличие воды?</h3> Артезианскую скважину можно расположить в любой точке участка. При выборе места не нужно учитывать вероятность наличия воды. В Подмосковье несколько водоносных горизонтов. Примерную глубину можно определить по карте района. Выбор места для бурения зависит от планировки участка. В песчаном слое вода образует линзы. Предположить, где находится место скопления грунтовых вод, можно по густой растительности. Эта методика не работает на благоустроенных участках, где растения высажены по плану. Применение лозы, рамки и других народных методов не позволяет с точностью определить, где находится вода.<img src='/800/600/https/enerob.ru/wp-content/uploads/2019/11/f124ae16ae53e05dd5707ae3c7489977.jpg' /> При бурении на песок есть риск не найти водяной линзы. Мы стараемся снизить риск, исследуя карты района и особенности участка. Если первое бурение оказалось неудачным, можно сделать вторую попытку или продолжить бурение до артезианского слоя. <h3>Как выбрать место для скважины</h3> Выбирая место для бурения, составьте план участка. Это особенно важно, если участок пустой или на нем идет стройка. Отметьте на плане реальные объекты или подумайте, какую планировку вы хотите организовать: <ul> <li>Границы участка с воротами.</li>  <li>Главный дом и другие постройки.</li>  <li>Септик, компостную яму.</li>  <li>Площадки и садовые дорожки.</li>  <li>Сад, огород, прочие насаждения.</li>  <li>Другие элементы благоустройства.</li>  </ul> Если на участке есть перепады высот, отметьте это на плане. Бурить лучше на возвышенности. Это снизит риск загрязнения. Дождевая вода будет стекать и не скапливаться рядом с источником. Обозначьте потребителей воды (дом, баня, летняя кухня, и т.<img src='/800/600/https/rmnt71.ru/wp-content/uploads/skvaj1-370x278.gif' /> д.) Желательно пробурить скважину так, чтобы расстояние до них было минимальным. На практике редко удается найти идеальную точку. Тогда бурят ближе к главному зданию как к крупному потребителю воды. <h3>Где запрещено бурить</h3> При выборе места учитывайте принятые ограничения. Для регистрации скважины понадобится согласовывать проект санитарной зоны. Запрещено бурить: <ul> <li>Ближе 25 м от септика или выгребной ямы.</li>  <li>Ближе 100 м от свалки или помойки.</li>  <li>Ближе 3 м от жилого здания.</li>  <li>В зоне проезда или парковки.</li>  <li>Рядом с пешеходными дорожками.</li>  </ul> Спорное решение – скважина в подвале дома. Пробурить ее можно только на этапе застройки. Обслуживание скважины, находящейся в подвале, будет затруднено. Выбирая место для скважины, учитывайте габариты машины. Высота буровой вышки 8,5 метров. Нельзя бурить под линией электропередач и под кронами деревьев.  Не рекомендуется бурить рядом с деревьями и по другой причине.<img src='/800/600/https/sun9-58.userapi.com/O2FoCy70d_lOkaBVI4IaDhksRN1WCOs4jF9j7A/NlKrGrZZFpg.jpg' /> Корни могут повредить место установки адаптера или кессона. Это правило распространяется и на саженцы. За 50 лет они станут деревьями с мощной корневой системой. <h3>Советы владельцам участков</h3> Для бурения используются стандартные или малогабаритные установки. Если на участке нет места для проезда и размещения буровых машин, применяется компактная техника. Габариты обычной установки: 8,5*8*3 м. Малогабаритной: 5*2,5*2 м. Наши компактные установки бурят на глубину до 160 м. Если источник будет расположен в низине, защитите его от воды. Организуйте систему дренажных каналов на участке. Дождевая (талая) вода не должна скапливаться над местом установки кессона или адаптера. Септики и свалки не должны располагаться выше источника по рельефу, даже если санитарная зона соблюдена. В радиусе 5-10 м от устья скважины не желательны растения. Опавшие листья и ветки – прекрасная среда для размножения бактерий. Проезд к источнику должен оставаться свободным. Это важно для техобслуживания.<img src='/800/600/https/remontyes.ru/uploads/posts/2019-09/1569613824_artezianskaya-svazhina4.jpg' /> Помните об этом правиле и не застраивайте проезд при перепланировках. Мы оформляем все необходимые документы при бурении новых скважин. Если у вас на участке есть незарегистрированный источник воды, советуем его узаконить. Порядок выдачи документов одинаков для старых или новых скважин. Если вы частное лицо и использовали недра для личных целей, штраф платить не понадобится. Пока что штрафы действуют для юридических лиц. Мы помогаем клиентам быстро узаконить скважину. Позвоните или напишите нам, чтобы получить консультацию по действующему законодательству. <h2>Расстояние от скважины до дома</h2> <h3>Содержание статьи</h3> <ol> <li>Для чего нужно соблюдать расстояние</li>  <li>Таблица с расстояниями</li>  <li>Какое пространство требуется для размещения буровой установки</li>  <li>Что делать, если нет места для крупной буровой техники?</li>  <li>Согласование скважины</li>  <li>Как выбрать место для бурения?</li>  </ol> Бурение на воду начинается с проектирования.<img src='/800/600/https/skvazhina-igla.ru/wp-content/uploads/2016/08/%D0%92%D1%8F%D0%BB%D0%BA%D0%B8-5.jpg' /> Выбор места для источника — это один из самых главных вопросов, которые нужно решить до начала работы. При выборе нужно учитывать СНиП и СанПиН, СП и ГОСТ, особенности планировки территории. Мы расскажем, как выбирать удобное место для скважины и не нарушить установленные требования. Буден интересно: Скважина какой глубины считается артезианской?. <h3><span class="ez-toc-section" id="%D0%94%D0%BB%D1%8F_%D1%87%D0%B5%D0%B3%D0%BE_%D0%BD%D1%83%D0%B6%D0%BD%D0%BE_%D1%81%D0%BE%D0%B1%D0%BB%D1%8E%D0%B4%D0%B0%D1%82%D1%8C_%D1%80%D0%B0%D1%81%D1%81%D1%82%D0%BE%D1%8F%D0%BD%D0%B8%D0%B5_%D0%BE%D1%82_%D1%81%D0%BA%D0%B2%D0%B0%D0%B6%D0%B8%D0%BD%D1%8B_%D0%B4%D0%BE_%D0%B6%D0%B8%D0%BB%D0%BE%D0%B3%D0%BE_%D0%B4%D0%BE%D0%BC%D0%B0_%D0%B8_%D0%B4%D1%80%D1%83%D0%B3%D0%B8%D1%85_%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D0%BE%D0%B2">Для чего нужно соблюдать расстояние от скважины до жилого дома и других объектов</h3> Скважина является источником воды для дома. Качество питьевой воды должно соответствовать санитарным нормам. Употребление в пищу некачественной воды может нанести серьезный вред здоровью. Санитарные правила делают риск загрязнения минимальным. В СанПиН указаны требования к удаленности скважины от дома и других объектов. Какие риски возникают если не соблюдать указанную дистанцию: <ul> <li>Попадание вирусов и бактерий в питьевую воду.</li>  <li>Загрязнение жидкости минеральными удобрениями.</li>  <li>Попадание органических отходов в водоносный слой.<img src='/800/600/https/akva39.ru/@/img/abissinskii_kolodec/1.jpg' /> </li>  <li>Затопление фундамента дома и хозяйственных построек.</li>  <li>Повреждение труб и кабелей растущими корнями деревьев.</li>  </ul> Система водоснабжения может быть источником опасности. Если при установке оборудования допущены ошибки, возникает риск затопления участка. Дистанция от скважины до дома защищает фундамент от возможного подтопления и размытия. <h3><span class="ez-toc-section" id="%D0%A2%D0%B0%D0%B1%D0%BB%D0%B8%D1%86%D0%B0_%D1%81_%D1%80%D0%B0%D1%81%D1%81%D1%82%D0%BE%D1%8F%D0%BD%D0%B8%D1%8F%D0%BC%D0%B8_%D0%BE%D1%82_%D1%81%D0%BA%D0%B2%D0%B0%D0%B6%D0%B8%D0%BD%D1%8B_%D0%B4%D0%BE_%D0%B4%D0%BE%D0%BC%D0%B0_%D0%B8_%D0%B4%D1%80%D1%83%D0%B3%D0%B8%D1%85_%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D0%BE%D0%B2">Таблица с расстояниями от скважины до дома и других объектов</h3> Действующие в 2020 году нормы приведены в следующей таблице: <table align="center" border="1"> <tbody> <tr> <th> Объект на местности</th>  <th> Минимальное расстояние до скважины (м)</th>  </tr> <tr> <td> Деревья (плодовые или лесные)</td>  <td> 3</td>  </tr> <tr> <td> Сад, огород или теплица, которым требуются удобрения</td>  <td> 20</td>  </tr> <tr> <td> Граница территории (забор)</td>  <td> 3-4</td>  </tr> <tr> <td> Стена главного здания (дача или коттедж)</td>  <td> 4</td>  </tr> <tr> <td> Стена хозяйственной постройки (гараж, летняя кухня и т.<img src='/800/600/https/xn----7sbafbzom5awni.xn--p1ai/upload/medialibrary/197/197b5f11c907f1a5d9b86fbe077b86d6.jpg' /> д.)</td>  <td> 14</td>  </tr> <tr> <td> Септик, выгребная яма, компостная яма</td>  <td> 30-50</td>  </tr> <tr> <td> Крупное водохранилище</td>  <td> 30</td>  </tr> <tr> <td> Маленький водоем: озеро, пруд, речка</td>  <td> 10</td>  </tr> <tr> <td> Проселочная (грунтовая) дорога</td>  <td> 5</td>  </tr> <tr> <td> Автомобильная или железная дорога</td>  <td> 300</td>  </tr> </tbody> </table> Приведенные нормы действуют не только в пределах одного участка. Например, если на участке соседей установлен септик, расстояние от него до скважины не должно быть меньше 30 метров. Если выбранное место не соответствует нормативам, могут возникнуть проблемы с оформлением документов на источник. Буден интересно: Что такое паспорт скважины. Рисунок 1: Расстояние от скважины до других объектов на участке <h3><span class="ez-toc-section" id="%D0%9A%D0%B0%D0%BA%D0%BE%D0%B5_%D0%BF%D1%80%D0%BE%D1%81%D1%82%D1%80%D0%B0%D0%BD%D1%81%D1%82%D0%B2%D0%BE_%D1%82%D1%80%D0%B5%D0%B1%D1%83%D0%B5%D1%82%D1%81%D1%8F_%D0%B4%D0%BB%D1%8F_%D1%80%D0%B0%D0%B7%D0%BC%D0%B5%D1%89%D0%B5%D0%BD%D0%B8%D1%8F_%D0%B1%D1%83%D1%80%D0%BE%D0%B2%D0%BE%D0%B9_%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B8">Какое пространство требуется для размещения буровой установки</h3> Мы используем буровые установки УРБ-2A2 на базе грузовиков ЗИЛ.<img src='/800/600/https/kanaliza.ru/wp-content/uploads/2018/06/dsc00103-1.jpg' /> Ширина буровой машины 2,5 м, длина 8,7 м. Для работы потребуется дополнительное пространство вокруг буровой машины. Для освоения артезианского горизонта требуется минимум 4*9 метров площади. Над выбранной точкой не должно быть электрических и телеграфных проводов. Высота мачты буровой машины 4 метра в сложенном состоянии и 8,4 метра в рабочем состоянии. Буровая машина может заехать на участок только через широкие ворота. Ширина въезда: от 3 м. Стоит продумать траекторию движения машины по участку. Проверить, сможет ли она заехать на точку, выбранную для скважины. Не пострадают ли при въезде зеленые насаждения и элементы ландшафтного дизайна. На участок направляются и вспомогательные машины: грузовик с материалами и инструментами, мобильная бытовка для бригады. Эти машины могут оставаться за границей территории. Буден интересно: Как определить уровень воды в скважине. Рисунок 2: Какое место нужно для заезда буровой установки <h3><span class="ez-toc-section" id="%D0%A7%D1%82%D0%BE_%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C,_%D0%B5%D1%81%D0%BB%D0%B8_%D0%BD%D0%B5%D1%82_%D0%BC%D0%B5%D1%81%D1%82%D0%B0_%D0%B4%D0%BB%D1%8F_%D0%BA%D1%80%D1%83%D0%BF%D0%BD%D0%BE%D0%B9_%D0%B1%D1%83%D1%80%D0%BE%D0%B2%D0%BE%D0%B9_%D1%82%D0%B5%D1%85%D0%BD%D0%B8%D0%BA%D0%B8">Что делать, если нет места для крупной буровой техники?</h3> На маленьких участках бывает сложно разместить буровую машину УРБ-2A2.<img src='/800/600/https/avatars.mds.yandex.net/get-altay/1886119/2a0000016c9b3ba60e1cca9b839fdc294d88/XXXL' /> Если въезд буровой машины невозможен без серьезных разрушений, можно использовать малогабаритную установку. Мы применяем компактные буровые машины МОЗБТ М4. Габариты спецтехники: 5,2*1,5 м, что сравнимо с габаритами автомобиля. Расценки на бурение малогабаритной буровой установкой можно посмотреть здесь. Используя малогабаритную установку, можно бурить на глубину 160 м. После работы сохраняется ландшафтный дизайн. Техника легко въезжает на участок и маневрирует на его территории. Для работы с буровой установкой достаточно бригады из двух человек. Вместо колес у МОЗБТ М4 установлены шасси. Благодаря шасси вес машины распределен более равномерно. После проезда и стоянки буровой машины газон быстро восстанавливается. Она не наносит ущерба садовым дорожкам. При заказе малогабаритной установки цена за 1 м скважины незначительно повышается (на 200-300 руб). Рисунок 3: Какое место нужно для заезда МГБУ <h3><span class="ez-toc-section" id="%D0%A1%D0%BE%D0%B3%D0%BB%D0%B0%D1%81%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5_%D0%BD%D0%BE%D0%B2%D0%BE%D0%B9_%D0%B2%D0%BE%D0%B4%D0%BE%D0%BD%D0%BE%D1%81%D0%BD%D0%BE%D0%B9_%D1%81%D0%BA%D0%B2%D0%B0%D0%B6%D0%B8%D0%BD%D1%8B">Согласование новой водоносной скважины</h3> Перед началом работы нужно согласовать проект скважины.<img src='/800/600/https/cache3.youla.io/files/images/780_780/5d/58/5d58c838f8efdc8cb635f643.jpg' /> Основные этапы согласования: <ol> <li>Сбор кадастровых документов на участок, где проводится работа.</li>  <li>Расчет уровня потребления природных ресурсов.</li>  <li>Согласование проекта в Роспотребнадзоре.</li>  <li>Оформление заключения о возможности проектирования.</li>  <li>Составление проекта гидротехнического сооружения.</li>  <li>Проведение буровых работ.</li>  <li>Химический анализ жидкости.</li>  <li>Оформление техпаспорта источника.</li>  <li>Постановка сооружения на кадастровый учет.</li>  </ol> Наша компания помогает собрать документы и провести согласование. Мы выполняем работу под ключ. Вам достаточно поставить задачу: выбрать тип горизонта и материал обсадки. Остальные вопросы решит наша компания. Вы получите работающую систему водоснабжения без лишних проблем. Буден интересно: Сколько метров можно бурить скважину без разрешения. <h3>Как выбрать место для бурения?</h3> Артезианский источник можно пробурить в любой удобной точке, учитывая приведенные нормы.<img src='/800/600/https/bouw.ru/userfiles/2309_image001.jpg' /> Артезианские горизонты непрерывны на всей площади Москвы и Московской области. Получить результат можно, начав погружение в любой произвольной точке. Сложнее обстоит дело с выбором места для песчаной скважины. Запасы воды в неглубоком песке расположены крайне неравномерно. В некоторых районах они почти полностью отсутствуют. По каким признакам можно определить наличие водяной линзы в песке: <ul> <li>Участок находится рядом с рекой, озером или прудом.</li>  <li>На соседних участках есть колодцы и скважины на песок.</li>  <li>На территории есть растения, которые предпочитают влажные почвы.</li>  <li>На поверхности земли по утрам образуется конденсат.</li>  </ul> Не следует располагать источник в низине. Такое расположение приведет к скоплению грунтовых вод рядом с устьем. Хотя мы устанавливаем герметичные трубы и кессоны, не стоит увеличивать возможные риски. <iframe src="https://www.youtube.com/embed/afqLjne9p04" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture" allowfullscreen=""/>

Ответы на популярные вопросы

Законно ли размещение скважины в подвале?

Нормативы не запрещают бурение в подвале. Но такие скважины доставляют много неудобства. Пробурить их можно только до строительства дома. Ремонт и ликвидация источников связаны с серьезными трудностями. Для тампонирования нужна буровая машина, но она не сможет встать на прежнюю точку.

Почему нельзя пробурить источник рядом с забором?

Расстояние от скважины до забора должно быть не менее 3-х метров. Это правило введено для защиты соседних участков от внезапного подтопления. Даже если вы бурите общий источник, не стоит располагать ее слишком близко к забору. Кроме того, работа спецтехники на границе может вызвать недовольство у жителей соседнего участка.

Получите бесплатную консультацию специалиста

Если вам нужна помощь с выбором места для скважины, вы можете обратиться к специалисту. Мы бесплатно направим инженера на участок для осмотра и замеров площади. Наш специалист приедет в любую точку Москвы или Московской области. Он подскажет, где расположить источник на участке. Определит подходящую технологию работы и рассчитает стоимость бурения.

Чтобы бесплатно пригласить инженера на участок, заполните заявку на нашем сайте.

Узнайте стоимость скважины на вашем участке
за 1 минуту.

Нажмите на кнопку и закажите обратный звонок менеджера «Аквалюкс+».

Узнать стоимость

Как правильно бурить скважину под воду на участке

Перед бурением обязательно нужно собрать все разрешающие документы. Проекты скважин разрабатывают специализированные компании, а работы осуществляют специалисты буровых организаций.

Где бурить скважину на воду на загородном участке

Чтобы обеспечить себя бесперебойной подачей воды, нужно досконально продумать о месте бурения скважины. Пробурить где угодно вы сможете, но не факт, что натолкнетесь на источник. Область для будущей скважины не должна мешать будущим постройкам. Также нужно продумать об удобстве будущего ремонта и замены клапанов. Место бурения лучше выбирать вдали от источников загрязнений (канализации, сливов), так как какую бы глубину вы самостоятельно не вырыли, замыв скважины, может произойти в любой момент. Скважину нельзя устанавливать вблизи транспортных магистралей, так как вибрационные волны негативно сказывается на работе насоса. Необходимо выбирать возвышенное место на участке, бурение в низине, может привести к затоплению и даже обвалу скважины. Если вы не уверены в своих знаниях, советуем вызвать специалиста, которые исследует участок и выберет нужное место.

Когда лучше делать скважины. Плюсы и минусы летнего и зимнего бурения

Существует миф, что лучше скважину делать весной. Из-за таяния снегов, уровень грунтовых поверхностных вод увеличивается, что затрудняет определение глубины артезианской воды. Чаще всего «весенние» скважины при наступлении лета становятся пустыми. Также минусом весеннего бурения является влажная тяжелая земля, тем самым возможно сползание почвы. В момент работы буровые машины перегреваются от большой нагрузки на двигатель, что замедляет процесс.

Наиболее оптимальным является период – с конца лета до золотой осени. В такой период вода стоит на одном уровне, а сухая безветренная погода благоприятствует работе. Но существует проблема: в такой период все компании, занимающиеся бурением скважин, загружены работой с другими клиентами.

Еще одним мифом является, что зимой буровые работы не проводятся. Усовершенствованная техника, которую применяют компании может легко справится с замершим грунтом. А плюсом этого периода является минимальный уровень водоносного горизонта. То есть при бурении зимой вы получите 100% результат бесперебойной подачи артезианской воды.

На какую глубину пробурить скважину на воду

Добычу води производят с трех водоносных пластов разной глубины: верховодный, межпластовый и артезианский. Соблазнившись на низкую цену услуг буровой компании, вы можете попасть на верховодную скважину. Такая вода не пригодна для питья и чаще всего высыхает летом. В основном используют ее для полива огорода.

Межпластовые воды имеют удовлетворительное качество, поскольку дополнительно очищаются верхним водоупорным слоем. Источник пригодный для бытовых нужд.

Артезианские скважины соответствуют всем санитарным нормам. Обладают глубиной от 50 до 250 м. Их создают на известняковом водоносном слое. Дают самую чистую воду, которая только существует в природе. Для добычи воды потребуется тяжелая буровая техника. Если глубина бурения составляет всего 50-90 м, можно ограничиться

малогабаритной установкой. Срок эксплуатация свыше 50 лет. Но согласно закону «О недрах» для бурения артезианской скважины необходима лицензия и заключение контролирующих органов о пригодности участка для устройства зоны санитарной охраны, которая занимает до 40 соток.

На что обратить внимание при бурении скважины

Особое внимание нужно уделить качеству и количеству воды и глубине полученной скважины. Эти параметры подлежат обязательной проверке. Количество жидкости за единицу времени измеряют с помощью ведра и обычного секундомера.
Вода должна выглядеть прозрачной. Допускается незначительная мутность. При этом количество песка не должно превышать 1 ст. ложку на бутылку воды.
Глубину скважины обязательно измеряют после окончания бурения. Для этого часто используют грузик на веревочке.

Очень важно правильно сделать выбор материала обсадной трубы. Хотя металл прочен и надежен, но подвержен коррозии. Поэтому, сейчас предпочтение отдается трубам из НПВХ.

Важно также выбрать наиболее подходящий фильтр. От него зависит долговечность скважины и качество воды. Для выбора нужно проследить, какой песок вымывается из скважины. Если он очень мелкий, то желательно использовать фильтр с ПВД напылением.

Если вы решили обратиться к специалистам — это правильное решение. Ленинградская буровая компания готова проконсультировать и принять ваш заказ. Есть возможность вызвать специалиста для обследования территории на определение места и вида скважины. Просим обратить внимание на свободный подъезд к месту бурения и обеспечить открытое достаточное пространство для маневров транспорта.
За бесплатной консультацией обращайтесь:
8 (81363) 7-71-48
8 (921) 87-333-57

Расположение скважины под воду на участке: способы и критерии выбора

Содержание статьи:

При обустройстве автономного источника большое значение имеет расположение скважины на участке. К этому пункту есть ряд требований, ограничений со стороны контролирующих органов (регламентировано СНиП), а также общие рекомендации от профессиональных бурильщиков.

Непригодные места для локации источника

При выборе места для скважины нужно руководствоваться санитарными и строительными нормами и правилами

Основное условие для бурения скважины — наличие производительного водоносного пласта в конкретно обозначенном месте. И все же при этом условии не всегда возможен монтаж ствола шахты. Запреты на устройство скважины:

Близко расположенные к зоне будущего бурения канализационные отстойники, туалеты с выгребными ямами, точки сброса промышленных вод.
Наличие рядом с будущей скважиной природных источников, имеющих загрязненную воду.
Массивные насаждения с большой корневой системой.

Это рекомендуемые параметры, которые следует учитывать при бурении.

Санитарные нормы

В СНиП 2.1.4.110-02 регламентированы следующие запреты и требования к обустройству скважин:

Под монтаж шахты на водоносный пласт нужно отвести участок 4х4 м. В этих пределах не должно быть никаких хозяйственных построек. Поэтому вопрос о том, где лучше делать скважину — в доме или на участке, отпадает сам собой. Размещать ее нужно только снаружи постройки.
Запрещен полив растений на огороде с применением химических веществ, если насаждения расположены не дальше чем на 20 м от будущего источника.
Важно, чтобы в радиусе 300 метров от гидротехнического сооружения не локализовались кладбища, промышленные предприятия, скотомогильники, свалки и др.

Полностью обеспечить соблюдение регламентированных норм на частном участке невозможно. Но максимально приблизиться к ним следует. Это обеспечит правильную эксплуатацию источника и экологическую безопасность для потребителей водного ресурса.

Дополнительные правила расположения источника

Специалисты советуют придерживаться и таких рекомендаций при выборе места расположения источника:

Локацию скважины лучше осуществлять на границе с автомобильным подъездом к дому (если это возможно в 4-6 метрах от въездных ворот). Хорошее место — газон.
Если так расположить источник невозможно, лучше предусмотреть одну съемную секцию ворот в зоне гидротехнического сооружения. При необходимости её просто демонтируют.
Категорически запрещено бурить под имеющимися линиями электропередач. Особенно под высоковольтной. Это чревато аварийными ситуациями: специалистов или позднее хозяев участка может поразить током.
Допускается бурение в уже иссохшем колодце. Но такая технология обойдется владельцу участка дороже.

Чтобы определить максимально правильное место, на котором можно бурить скважину под воду на участке относительно дома, лучше пригласить специалиста. Он проведет нужные геологические изыскания и наметит оптимальную зону локации гидротехнического сооружения.

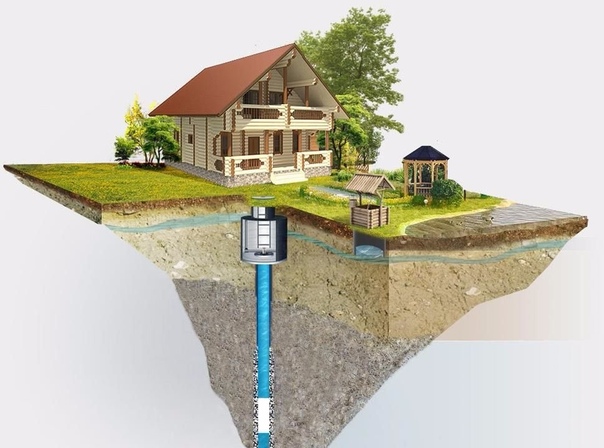

Способы расположения скважины на участке

Водоносный слой может пересохнуть, если к нему подведено несколько скважин

Всего выделяют два типа локации источника на участке — в подвальном помещении дома и за пределами постройки.

Первый вариант осуществляют еще до строительства коттеджа. Здесь действуют скорее по принципу «где нашел, там пробурил». Потом приступают к планировке здания, уже исходя из того, что имеют. Плюсы такого бурения заключаются в следующем:

наличие скважины в почти обогреваемом подвальном помещении, а значит, исключение промерзания системы зимой;
минимальные расстояния для транспортировки воды, что требует менее мощного насосного оборудования.

Минусов здесь больше:

постоянная влага в подвале;
шум работающего насосного оборудования;
сложности с подведением спецтехники в случае необходимости проведения ремонта, промывки источника.

Таким образом «внутренне» бурение скважины — не самый лучший вариант. К тому же он сильно расходится с санитарными требованиями.

Что касается локации гидротехнического сооружения снаружи здания, то здесь преимуществ больше:

удобство подъезда спецтехники при необходимости выполнения технического обслуживания;
меньше шума от работающего насоса;
возможность свободного полива сада, огорода без необходимости тянуть длинный шланг из подвала;
обустройство кессона или оголовка в интересных ландшафтно-дизайнерских вариантах.

Из минусов — необходимость монтажа защитной площадки и утепления верхней части обсадной колонны, чтобы избежать промерзания системы зимой.

Чтобы выбрать хорошее место под бурение важно учитывать такие параметры:

Глубину водоносного пласта. Причем если на него уже устроены несколько соседских сооружений, важно удалить новое максимально, чтобы все они не питались от одного участка горизонта. Иначе производительность всех скважин упадет.
Наличие насаждений в предполагаемом месте устройства источника. Здесь лучше выбирать менее озелененные (окультуренные) зоны.
Рельеф участка. Скважину не делают в нижней его части на склонах, поскольку в сезон дождей сюда будет стекаться большое количество атмосферных осадков, и кессон будет подтапливаться.

Важно учитывать, что к источнику должен быть свободным подъезд для спецтехники. Иначе в случае аварийной ситуации машина повредит ландшафтный дизайн местности.

Какие критерии влияют на выбор места для скважины

Если скважина расположена в доме, отремонтировать ее при повреждении обсадной трубы или загрязнении будет практически невозможно

При определении зоны локации источника нужно учитывать такие моменты:

Возможность свободного подъезда к скважине в любое время года. Если для того чтобы пробуривать шахту, мастер загоняет технику через соседний, еще не застроенный участок, это явление временное. Когда-то его купят и обязательно обживут. Вряд ли будущие соседи позволят гнать технику через свой двор.
Необходимость консервации источника со временем. Сделать это со скважиной, размещенной в доме (подвале), будет нереально. Минимально запретный вариант расположения гидротехнического сооружения в здании — это возведение над ним теплицы. Ее, в крайнем случае, можно быстро разобрать. К тому же источники, которые решено располагать внутри дома, неремонтопригодны. А значит, являются одноразовыми конструкциями.

Сиюминутная недальновидность при выборе места под бурение часто оборачивается большими проблемами в ходе эксплуатации готового автономного источника.

Бурильщики и установщики насосов на воду Часто задаваемые вопросы

Бурильщики и установщики насосов на воду

Общие вопросы

Лицензирование и регистрация:

Комиссия

Продления

Дополнительное образование

Исполнение

Связь

Заброшенные или изношенные колодцы

Общие вопросы

Регулирует ли TDLR колодцы коммунального водоснабжения (PWS)?
Кто несет ответственность за закупорку заброшенной и / или вышедшей из строя колодца?
Куда мне отправить отчет о закупорке?
Кто может заткнуть имеющийся колодец?
Как получить сеточные карты?
Какое необходимое расстояние между колодцем и септиками?
На каком расстоянии от границ участка можно разместить колодец?
Может ли человек помочь с бурением скважины на воду или установкой насоса?
Сколько человек могут помочь с бурением скважин на воду или установкой насоса?

1. Регулирует ли TDLR колодцы общественного водоснабжения (PWS)?

Нет. Раздел обзора плана Комиссии по качеству окружающей среды штата Техас регулирует технические условия на строительство скважин. Их номер телефона (512) 239-4691. Департамент лицензирования и регулирования регулирует деятельность лицензированного бурильщика водозаборных скважин, который бурит колодцы общественного водоснабжения, и лицензированного установщика водяных насосов, который устанавливает насос.

2. Кто несет ответственность за закупорку заброшенной и / или вышедшей из строя колодца?

Землевладелец несет ответственность за закупорку заброшенного и / или вышедшего из строя колодца.

3. Куда мне отправить отчет о закупорке?

Отправьте его по почте в Департамент лицензирования и регулирования Техаса по адресу PO Box 12157, Austin, TX 78711 или отправьте его онлайн через систему подачи и поиска отчетов о скважинах штата Техас.

4. Кто может заткнуть имеющийся колодец?

Лицензированный бурильщик и / или лицензированный установщик насосов или сами землевладельцы могут закупорить существующую водяную скважину.

5. Как получить сеточные карты?

Служба информации о природных ресурсах Техаса (TNRIS) поддерживает сеточные карты. Телефон TNRIS: (512) 463-8773.

6. Какое необходимое расстояние между колодцем и септиками?

Требуемое разделительное расстояние между водяной скважиной и септическими системами составляет 50 футов от септика и 100 футов от полей дренажа или зон опрыскивания при соблюдении минимальных требований к конструкции колодца.

7. На каком расстоянии от границ участка можно разместить колодец?

Водяной колодец может быть размещен на расстоянии 50 футов от границ участка земли при соблюдении минимальных требований к конструкции колодца или на расстоянии до 5 футов от границ участка земли, если кольцевое пространство на 3 дюйма больше внешнего диаметра обсадной колонны и цементировано под давлением или залито цементным раствором от 100 ногами обратно на поверхность или от верхней части зоны водоподачи, в зависимости от того, что ниже.

8.Может ли человек помочь с бурением скважины на воду или установкой насоса?

Да, человек может помочь с бурением скважины на воду или установкой насоса под непосредственным наблюдением лицензированного бурильщика или установщика насосов.

9. Сколько человек может помочь с бурением скважин на воду или установкой насоса?

Лицензированный бурильщик водяных скважин или установщик насосов может непосредственно контролировать не более трех помощников в любое время.

Лицензирование и регистрация

Лицензия на установщика насосов / бурильщиков скважин

Каковы требования для получения лицензии бурильщика скважин и / или установщика насосов?
Как узнать, отвечаю ли я требованиям для сдачи экзамена на специалиста по бурению водяных скважин и / или установщика насосов?
Когда следующий экзамен?
Предоставляете ли вы учебные материалы?
Как часто можно сдавать экзамен (-ы)?
Как мне пересдать или перенести экзамен (ы)?
Какая плата за экзамены для бурильщика скважин на воду и / или установщика насосов, которые проводятся PSI?
Сколько стоит продление лицензии?
Как мне продлить срок действия лицензии?
Как далеко я продвинулся в обновлении отчетов по скважинам?
Как мне изменить свой адрес?
Какие разрешения необходимы для бурения скважины на воду?
Имеется ли у этого человека лицензия?
Сколько нелицензированных помощников могут работать под руководством лицензированного бурильщика или установщика насосов?

1. Каковы требования для получения лицензии бурильщика скважин и / или установщика насосов?

Подайте заявку, оплатите регистрационный взнос, получите квалификацию опыта и сдайте требуемый экзамен (-ы).

Заявление и все необходимые формы доступны на нашей странице форм или по телефону (800) 803-9202 (только Техас) или (512) 463-6599.

2. Как я могу узнать, отвечаю ли я требованиям для сдачи экзамена на бурильщика водяных скважин и / или установщика насосов?

Кандидаты должны иметь как минимум двухлетний опыт работы под руководством лицензированного бурильщика / установщика насосов.

Для бурильщиков водяных скважин :

Водяные скважины (W) — должно быть не менее 15 подходящих установок
Monitor Wells (M) — должно быть не менее 50 подходящих установок
Нагнетательные скважины (N) — должно быть не менее 50 подходящих установок
Колодцы для обезвоживания (D) — должно быть не менее 50 подходящих установок
Геотермальные скважины с замкнутым контуром (C) — должно быть не менее 50 подходящих установок
ЛИЦЕНЗИЯ МАСТЕРА (I) — должно быть не менее 215 соответствующих установок

ПРИМЕЧАНИЕ. Общий экзамен необходимо сдать до выдачи лицензии или одобрения.

Для установщиков насосов :

Однофазные насосы (P) — необходимо иметь не менее 15 подходящих установок
3-фазные насосы (K) — должно быть не менее 15 подходящих установок
Турбинный насос (Т) — должно быть не менее 15 подходящих установок
Ветряная мельница, домкрат, ручной насос — должно быть не менее 15 подходящих установок
ЛИЦЕНЗИЯ МАСТЕРА (I) — должно быть не менее 60 подходящих установок

ПРИМЕЧАНИЕ. Общий экзамен необходимо сдать до выдачи лицензии или одобрения.

3. Когда следующий экзамен?

Экзамены

доступны в офисах Psychological Services Inc. (PSI) по всему Техасу. Расположение центров тестирования указано в Информационном бюллетене для кандидатов. Как только квалификационные требования к экзамену будут выполнены, вы получите уведомление о расписании с контактным номером, по которому можно назначить экзамен.

4. Предоставляете ли вы учебные материалы?

Доступные учебные материалы включают уставы WWD / PI, правила, строительные спецификации и ссылки. Информацию об экзаменах и справочные материалы для бурильщика и установщика насосов можно получить на нашем веб-сайте или по телефону (800) 803-9202 (бесплатный звонок только в Техасе) или (512) 463-6599.

5. Как часто можно сдавать экзамен (-ы)?

Вы можете сдавать экзамен столько раз, сколько необходимо в течение одного года с момента подачи заявления.

6. Как мне пересдать или перенести экзамен (ы)?

Чтобы перенести встречу на экзамен без потери оплаты, ваше уведомление об отмене должно быть получено за 2 дня до запланированной даты экзамена . Например, для встречи в понедельник уведомление об отмене должно быть получено в предыдущую субботу. Вы можете позвонить в PSI по телефону (800) 733-9267. Обратите внимание, что вы также можете использовать автоматизированную систему, используя телефон с тональным набором, 24 часа в сутки, чтобы отменить и перенести встречу.

Информацию о тестировании и о том, как абитуриенты могут назначить экзамен в PSI, можно найти в Информационных бюллетенях для кандидатов (CIB).

7. Какова плата за экзамены бурильщика водяных скважин и / или установщика насосов, которые проводятся PSI?

Стоимость экзаменов и информация о сдаче экзаменов в PSI находится в Информационных бюллетенях для кандидатов (CIB). Этот документ жизненно важен для вашего понимания процесса экзамена.

8. Сколько стоит продление лицензии?

Бурильщик для водяных скважин — вовремя обновлен, $ 215,00; Опоздание на 1-90 дней — 322,50 доллара; 91 день — опоздание на 18 месяцев, $ 430.00
Приспособление для установки насосов — своевременно обновлено, 215,00 долларов США; Опоздание на 1-90 дней — 322,50 доллара; 91 день — опоздание на 18 месяцев, $ 430. 00
Комбинированный бурильщик / установщик — своевременное обновление, 325,00 долларов США; Опоздание на 1-90 дней, 487 долларов.50; 91 день — опоздание на 18 месяцев, $ 650.00

ПРИМЕЧАНИЕ: Все представленные сборы возврату не подлежат.

9. Как продлить срок действия лицензии?

Если ваше заявление на продление будет отправлено по почте до истечения срока его действия, это считается своевременным продлением.

Вы можете подвергнуться принудительным действиям, включая административные штрафы и санкции, за работу с истекшей лицензией (срок действия истек менее 18 месяцев) или работу без регистрации (срок действия истек 18 месяцев или более).

Если срок действия вашей лицензии истек более 18 месяцев, но менее трех лет, вы можете подать форму «Запрос исполнительному директору на продление срока действия лицензии» с требуемой платой за продление.

Если срок действия вашей лицензии истек более трех лет, вы не можете продлить лицензию. Вы должны подать заявку на новую лицензию.

10. Как давно мне нужно продлить обновление отчетов по скважинам?

Вы должны предоставить отчеты о количестве скважин, пробуренных вами в течение предыдущего года с момента последнего продления лицензии.

11. Как изменить свой адрес?

Вы можете обновить свой почтовый адрес онлайн или письменно по почте, факсу или электронной почте. Обязательно укажите, что это смена адреса. Включите свое имя, номер лицензии, новый почтовый адрес и старый почтовый адрес. Действующее законодательство требует, чтобы лицензиаты уведомляли агентство обо всех изменениях адреса в течение 10 дней с даты вступления в силу переезда.

12. Какие разрешения необходимы для бурения скважины на воду?

Разрешения на государственном уровне не требуются; однако разрешения или регистрация скважин могут потребоваться местными постановлениями или районами охраны грунтовых вод.

13. Имеет ли это лицо лицензию?

Чтобы определить, имеет ли человек лицензию, вы можете выполнить поиск в базе данных лицензирования или связаться с отделом обслуживания клиентов по телефону (800) 803-9202 (только Техас) или (512) 469-6599.

14. Сколько помощников без лицензии может работать под руководством лицензированного бурильщика или установщика насосов?

Лицензированный бурильщик или установщик насосов не может одновременно контролировать более трех нелицензированных помощников.Лица, имеющие как бурильщика скважины, так и лицензию на установку насосов, могут зарегистрировать максимум шесть нелицензированных помощников ( три каждого типа) одновременно.

Регистрация ученика бурильщика / установщика насосов

Кто должен быть зарегистрирован?
Какие бывают типы регистрации учеников?
Каковы требования для регистрации ученика?

1. Кто должен быть зарегистрирован?

Любой, кто выполняет работы по бурению скважин / установке насосов в штате Техас, должен иметь лицензию.

Работы по бурению скважин / установке насосов определяются как: Любое рабочее бурение или материалы, используемые при бурении или установке насосов, расположенных на территории собственности или в помещениях.

2. Какие бывают типы регистрации учеников?

Ученик бурильщика
Ученик установщика насосов
Комбинация установщика скважин и насосов

3. Каковы требования для регистрации ученика?

Вы должны подать заявку, любую необходимую подтверждающую документацию и оплатить необходимые сборы для каждого типа регистрации, которая вам нужна. Кроме того, вы должны соответствовать следующим требованиям: быть не моложе 18 лет и находиться под наблюдением лицензированного бурильщика / установщика насосов, имеющего лицензию не менее 2 лет.

Комиссии

Сборы за исходную лицензию / заявку на регистрацию составляют:

Лицензия бурильщика — 215 долларов США.00

Лицензия на установку насоса

— 215,00 долларов
Лицензия на объединение бурильщика и установщика насосов — $ 325,00
Регистрация ученика бурильщика — $ 65,00
Регистрация ученика установщика насосов — 65 долларов США
Регистрация комбинации ученика бурильщика / установщика насосов — $ 115,00

Продление

Сколько стоит продление лицензии?
Каковы требования для продления моей лицензии бурильщика / установщика насосов?
Каковы требования для продления моей регистрации в качестве ученика бурильщика / установщика насосов?
Следует ли мне подождать подачи заявки на продление лицензии до тех пор, пока я не завершу четырехчасовое непрерывное образование?

1.Сколько стоит продление лицензии?

Бурильщик для водяных скважин — вовремя обновлен, $ 215,00; Опоздание на 1-90 дней — 322,50 доллара; 91 день — опоздание на 18 месяцев, $ 430. 00
Приспособление для установки насосов — своевременно обновлено, 215,00 долларов США; Опоздание на 1-90 дней — 322,50 доллара; 91 день — опоздание на 18 месяцев, $ 430.00
Комбинированный бурильщик / установщик — своевременное обновление, 325,00 долларов США; Опоздание на 1-90 дней — 487,50 долларов; 91 день — опоздание на 18 месяцев, 650 долларов.00
Ученик бурильщика на воду — своевременное обновление, 65 долларов США; Опоздание на 1-90 дней — 97,50 долларов США; 91 день — опоздание на 18 месяцев, $ 130.00
Ученик установщика насосов — своевременное обновление, 65 долларов США; Опоздание на 1-90 дней — 97,50 долларов США; 91 день — опоздание на 18 месяцев, $ 130.00
Комбинированный ученик бурильщика / установщика — своевременное обновление, 115,00 долларов США; Опоздание на 1-90 дней — 172,50 доллара; 91 день — опоздание на 18 месяцев, 230 долларов. 00

ПРИМЕЧАНИЕ: Все представленные сборы возврату не подлежат.

2. Каковы требования для продления моей лицензии бурильщика / установщика насосов?

Каждый бурильщик водяных скважин и / или установщик насосов должен пройти четыре часа непрерывного образования для продления своей лицензии, включая один час изучения законов и правил Техаса.

Часы повышения квалификации должны быть завершены в течение срока действия лицензии.( Пример : если лицензия действует с 1 мая 2006 г. по 1 мая 2007 г., часы должны быть пройдены только в течение этого периода. Курс, пройденный в апреле 2006 г., выходит за рамки периода действия лицензии и не будет засчитываться в количество необходимых часов непрерывного образования.)

3. Каковы требования для продления моей регистрации в качестве ученика бурильщика / установщика насосов?

Каждому бурильщику скважин / установщику насосов Зарегистрированный ученик должен будет пройти один час непрерывного обучения для продления своей лицензии.

Часы повышения квалификации должны быть завершены в течение срока действия лицензии. ( Пример : если лицензия действует с 1 мая 2006 г. по 1 мая 2007 г., часы должны быть пройдены только в течение этого периода. Курс, пройденный в апреле 2006 г., выходит за рамки периода действия лицензии и не будет засчитываться в количество необходимых часов непрерывного образования.)

4. Следует ли мне подождать подачи заявления на продление лицензии до тех пор, пока я не закончу четырехчасовое непрерывное образование?

№Вы можете подать заявку на продление в любое время в течение периода продления. Мы рекомендуем вам подать заявку заранее, чтобы не истек срок действия вашей лицензии и вам не пришлось платить пошлину за просрочку продления.

Дополнительное образование

Следует ли мне подождать подачи заявления на продление лицензии до тех пор, пока я не завершу четырехчасовое непрерывное образование?
Где я могу найти провайдера непрерывного образования (CE) и информацию о курсах?
Сколько фактически учебного времени требуется для одного часа непрерывного образования?
В моем районе нет курсов повышения квалификации. Доступны ли другие способы доставки курсов?
Кто уведомляет TDLR о том, что я прошел обязательный курс повышения квалификации?
Как меня уведомят о том, что я закончил необходимый курс повышения квалификации?
Могу ли я получить частичный зачет за завершение части обязательного курса повышения квалификации?
Будут ли за мной наблюдаться, если я пройду курс дистанционного обучения (например, онлайн)?
Смогу ли я зайти на веб-сайт TDLR и посмотреть мои завершенные часы непрерывного образования?
Что я могу сделать, если мои завершенные часы непрерывного образования не опубликованы на веб-сайте TDLR?
Что мне делать, если я не получаю сертификат о прохождении курса непрерывного образования?
Если я являюсь лицензиатом и инструктором утвержденного курса непрерывного образования, могу ли я получить часы непрерывного образования во время преподавания этого курса?
Будет ли учитываться количество часов обучения в колледже при продолжении обучения при продлении лицензии?
Как долго я должен хранить копию свидетельства об окончании непрерывного образования?

1. Следует ли мне подождать подачи заявки на продление лицензии до тех пор, пока я не завершу четырехчасовое непрерывное образование?

Нет. Вы можете подать заявку на продление в любое время в течение периода продления. Мы рекомендуем вам подать заявку как можно раньше, чтобы не истек срок действия вашей лицензии и вам не пришлось платить пошлину за просрочку продления.

2. Где я могу найти провайдера непрерывного образования (CE) и информацию о курсах?

Вы можете найти поставщика CE и информацию о курсах на веб-сайте TDLR.Этот список обновляется по мере регистрации новых провайдеров и утверждения курсов.

3. Сколько фактически учебного времени требуется для одного часа непрерывного образования?

Один час непрерывного образования эквивалентен 50 минутам фактического учебного времени.

4. В моем районе нет курсов повышения квалификации. Доступны ли другие способы доставки курсов?

Да. Перейдите на страницу поставщиков непрерывного образования на веб-сайте TDLR. Нажмите кнопку «Предлагает интернет-курсы» на веб-странице, чтобы увидеть только тех провайдеров CE, которые предоставляют интернет-курсы.

5. Кто уведомляет TDLR о том, что я прошел обязательный курс повышения квалификации?

Провайдеры обязаны предоставить TDLR информацию о завершении вашего курса повышения квалификации. Если вы прошли курс у одного или нескольких провайдеров, каждый провайдер должен передать эту информацию в TDLR, а также выдать вам сертификат об окончании курса.

Информация об окончании курса

CE доступна на веб-сайте для ознакомления. Если у вас есть вопросы по поводу информации, размещенной на веб-сайте, сначала обратитесь к провайдеру. Если у вас по-прежнему возникают вопросы, обращайтесь в TDLR: по телефону (512) 463-6599 или по бесплатному телефону в Техасе (800) 803-9202; или по электронной почте [email protected]

6. Как меня уведомят о завершении необходимого курса повышения квалификации?

Ваш провайдер выдаст вам сертификат об окончании курса. Если у вас есть вопросы, обратитесь к своему провайдеру.

7. Могу ли я получить частичный зачет за завершение части обязательного курса повышения квалификации?

Нет. TDLR не принимает частичное завершение курса непрерывного образования. Однако провайдер может разрешить вам закончить курс в другое время. Когда курс будет завершен, провайдер передаст запись о завершении в TDLR.

8. Буду ли я находиться под наблюдением, если я буду проходить дистанционный курс повышения квалификации (например, онлайн)?

Да.TDLR требует, чтобы провайдер контролировал посещаемость лицензиатом всех курсов, включая онлайн-курсы. Если лицензиат не выполняет требования поставщика по мониторингу, часы дополнительного обучения не предоставляются.

9. Смогу ли я зайти на веб-сайт TDLR и посмотреть мои завершенные часы непрерывного образования?

Да. Вы можете использовать поиск курсов CE на веб-сайте TDLR.

10. Что я могу сделать, если мои завершенные часы непрерывного образования не опубликованы на веб-сайте TDLR?

Если информация о вашем завершении курса не будет опубликована через семь дней после того, как вы завершили курс, обратитесь к своему поставщику услуг.

11. Что мне делать, если я не получил сертификат о прохождении курса повышения квалификации?

Если вы не получите сертификат о прохождении курса в течение 15 дней после окончания курса, обратитесь к своему поставщику услуг.

12. Если я являюсь лицензиатом и инструктором утвержденного курса непрерывного образования, могу ли я получить часы непрерывного образования во время преподавания этого курса?

Инструкторы, являющиеся лицензиатами, могут договориться с поставщиком о продолжении обучения для той части курса, которую преподавал инструктор.Однако, если инструктор не ведет весь курс, инструктор должен присутствовать на оставшейся части курса, чтобы получить кредит за весь курс. Частичный зачет курса не допускается.

13. Будут ли часы обучения в колледже засчитываться при продолжении обучения при продлении лицензии?

Если курс колледжа является утвержденным TDLR курсом непрерывного образования, то часы курса могут быть использованы для продления лицензии. Тем не менее, курсы необходимо посещать в период продления лицензии.Курсы, не утвержденные TDLR в качестве курсов повышения квалификации, не могут быть использованы для продления лицензии.

14. Как долго я должен хранить копию свидетельства об окончании непрерывного образования?

Вы должны хранить копию свидетельства о непрерывном образовании в течение одного года после даты завершения курса.

Исполнение

Как мне подать жалобу на лицензиата?
Как я могу узнать, есть ли у бурильщика водяных скважин или установщика насосов лицензию?

1.Как мне подать жалобу на лицензиата?

Чтобы подать жалобу, вы можете подать жалобу онлайн или загрузить форму жалобы с нашего веб-сайта или связаться с TDLR по телефону 800-803-9202 (только Техас) или 512-463-6599.

2. Как я могу узнать, есть ли у бурильщика водяных скважин или установщика насосов лицензию?

Посетите нашу страницу поиска лицензионных данных TDLR.

Связь

1. Как мне оставаться на связи с TDLR для получения обновлений и новой информации?

Вы можете подписаться на рассылку обновлений по электронной почте.

Вы также можете подписаться на нас в Facebook и Twitter.

2. Как мне связаться с агентством для получения дополнительной информации?

Вы можете отправлять свои вопросы по электронной почте.

Вы также можете позвонить нам по телефону (800) 803-9202 (только Техас) или (512) 463-6599

Факс: 512-463-9468
Реле Техас-ТДД: 800-735-2989
Почтовый адрес: П.О. Box 12157, Остин, Техас 78711
Физический адрес: 920 Colorado, Austin, Texas 78701

Заброшенные или изношенные колодцы

Почему мне нужно подключить заброшенный или ветхий колодец на моем участке?
Могу ли я просто накрыть колодец большого диаметра?
Как определить заброшенный колодец?
Я обнаружил заброшенный и / или аварийный колодец на моем участке. Могу ли я подключить его сам?
Где я могу найти спецификации на заглушки скважин?
Я заткнул колодец.Как и куда я могу отправить отчет о подключении к сети, требуемый TDLR?
Как скоро после закупорки колодца мне нужно будет подать отчет о закупорке?
Могу ли я нанять кого-нибудь, чтобы заткнуть колодец на моем участке?
Где я могу найти имена лицензированных бурильщиков и установщиков насосов в моем районе?
Заброшенная скважина на моем участке имеет обсадную колонну, выступающую над поверхностью земли. Могу ли я просто заполнить обсадную колонну цементом и оставить обсадную трубу торчащей вверх?
Я только что купил землю и нашел старый колодец.Кто отвечает за заглушку или приведение скважины в соответствие?
В спецификации на закупоривание сказано, что мне нужно закачать цемент на поверхность. Но я бы хотел посадить траву на месте старого колодца. Это возможно?

1. Почему мне нужно затыкать заброшенный или пришедший в негодность колодец на моем участке?

Заброшенные и / или пришедшие в негодность колодцы служат прямыми каналами к вашим подземным водам или водоносному горизонту. Загрязнение может повлиять на водные скважины в районе, в том числе на те, которые используются для питьевой воды. Пример опасности заброшенных колодцев можно увидеть ниже — лошадь, которая упала в непокрытый, открытый, заброшенный и разрушенный колодец, вырытый вручную. К счастью, лошадь выжила!

Заброшенные и пришедшие в негодность колодцы представляют опасность для жизни людей и животных, а также для грунтовых вод!

2. Можно ли просто накрыть колодец большим диаметром крышкой?

№Скважины большого диаметра, а также пробуренные скважины должны быть без повреждений и закрыты покрытием, способным как предотвращать попадание поверхностных загрязняющих веществ в скважину, так и выдерживать вес не менее четырехсот (400) фунтов. Покрытие должно быть сконструировано таким образом, чтобы его нельзя было легко снять вручную.

3. Как определить заброшенный колодец?

Обычно вы найдете пластиковый, стальной, кирпичный или бетонный кожух (трубу), выступающий над землей (рисунки 1, 3 и 6) или дыру в земле без видимого дна (рисунки 2 и 5).Некоторые заброшенные колодцы имеют цементные или кирпичные обсадные трубы, выступающие над землей. Эти колодцы обычно называют колодцами большого диаметра или колодцами, выкопанными вручную (рисунок 4). Ниже приведены несколько примеров заброшенных скважин:

Рисунок 1. Заброшенный колодец с обсадной колонной и насосом

Рисунок 2. Заброшенный колодец открытый ствол

Фото 3. Заброшенный колодец ПВХ кожух. Отсутствие затрубного цемента или поверхностного завершения.

Рисунок 4. Заброшенный колодец большого диаметра, выкопанный вручную

Фото 5. Заброшенный колодец, облицованный фанерой

Рисунок 6. Закрытая заброшенная скважина с изношенной обсадной колонной

4. Я обнаружил на своей территории заброшенный и / или ветхий колодец, могу ли я подключить его сам?

Да, устав и правила разрешают самим землевладельцам заткать колодец на своей территории.Землевладелец должен заткнуть колодец в соответствии с Правилом 16 текс. Кодекс Глава 76.1004 Технические характеристики закупоривания скважины и представить отчет о закупорке в штате Техас.

5. Где я могу найти спецификации на заглушки скважин?

, обратившись к Спецификации строительства и заглушки скважин в WWD / PI Section или в Руководстве землевладельца по заглушке заброшенных водяных скважин (PDF).

6. Я заткнул колодец.Как и куда я могу отправить отчет о подключении к сети, требуемый TDLR?

Option 1 — Вы можете загрузить отчет о подключении с нашего веб-сайта. Заполните, подпишите и отправьте оригинал по адресу:

TDLR
Программа установщика насосов / бурильщиков водяных скважин
А / я 12157
Остин, Техас 78711

Также отправьте копию по почте в местный район охраны подземных вод, если это возможно.Совет по развитию водных ресурсов Техаса имеет карту заповедников, которую вы можете проверить (эта ссылка откроет новое окно браузера).

Option 2 — Вы также можете отправить отчет о подключении через Интернет. Используйте ID: 10000 и Пароль: 3233 для отправки отчета. Чтобы отправить отчет в режиме онлайн, у вас должны быть координаты глобальной системы позиционирования (GPS). Вы должны определить широту и долготу колодца. Это можно сделать с помощью портативного устройства GPS или с помощью картографического веб-сайта, такого как Maptech.com, Terraserver.com или Google Планета Земля.

7. Через какое время после закупорки колодца мне нужно будет подать отчет о закупорке?

Вам необходимо предоставить отчет о закупорке в течение 30 дней с даты закупорки скважины.

8. Могу ли я нанять кого-нибудь для подключения колодца на моем участке?

Да. Однако это лицо должно быть бурильщиком, имеющим лицензию TDLR, или установщиком насосов .

9.Где я могу найти имена лицензированных бурильщиков и установщиков насосов в моем районе?

Вы можете искать лицензированных бурильщиков и установщиков насосов в базе данных лицензий TDLR.

10. Заброшенная скважина на моем участке имеет обсадную трубу, выступающую над поверхностью земли, могу ли я просто заполнить обсадную колонну цементом и оставить обсадную трубу торчащей вверх?

№ Государственные спецификации заглушек требуют снятия всех съемных корпусов.Вы должны попытаться вытащить кожух. В зависимости от обстоятельств, если обсадную колонну невозможно вытащить, необходимо отрезать обсадную трубу как можно ниже уровня земли и закрыть колодец снизу вверх.

11. Я только что купил землю и нашел старый колодец. Кто отвечает за заглушку или приведение скважины в соответствие?

Зарегистрированный землевладелец несет ответственность за закупоривание колодца или приведение его в соответствие.

12. В спецификациях на закупоривание указано, что мне нужно закачать цемент на поверхность. Но я бы хотел посадить траву на месте старого колодца. Это возможно?

Несмотря на то, что согласно спецификациям требуется, чтобы скважина была зацементирована на поверхности, делаются поправки, чтобы остановить цементную пробку на глубине до 4 футов ниже уровня земли (глубина вспашки).

Горизонтальное и наклонно-направленное бурение: скважин природного газа

На главную »Нефть и газ» Наклонно-направленное и горизонтальное бурение

Наклонно-направленное и горизонтальное бурение нефтяных и газовых скважин

Методы, используемые для увеличения добычи и достижения целей, которые не могут быть достигнуты с помощью вертикальной скважины.

Автор: Хобарт М. Кинг, доктор философии, RPG

(A) Цель не может быть достигнута вертикальным бурением

Направленное бурение под городом: Направленное бурение может использоваться для достижения целей, которые невозможно пробурить с помощью вертикальной скважины. Например, может оказаться невозможным получить разрешение на бурение скважины, расположенной в населенном пункте или в парке. Однако скважину можно было пробурить сразу за пределами населенного пункта или парка, а затем направить ее в нужное русло для достижения цели.

Что такое наклонно-направленное бурение?

Большинство скважин, пробуренных на воду, нефть, природный газ, информацию или другие подземные объекты, представляют собой вертикальные скважины, пробуренные прямо в землю. Однако при бурении под углом, отличным от вертикального, можно получить информацию, поразить цели и стимулировать пласты способами, которые не могут быть достигнуты с помощью вертикальной скважины. В этих случаях ценной способностью является способность точно управлять скважиной в направлениях и углах, отклоняющихся от вертикали.

Когда направленное бурение сочетается с гидроразрывом пласта, некоторые горные породы, которые были непродуктивными при вертикальном бурении, могут стать фантастическими производителями нефти или природного газа. Примерами являются сланцы Марцелл в Аппалачской котловине и формация Баккен в Северной Дакоте.

(B) Осушите большую площадь с одной буровой площадки

Сведите к минимуму занимаемую площадь: Одна буровая площадка может использоваться для бурения нескольких скважин.Это снижает объем буровых работ. В 2010 году Техасский университет в Арлингтоне пробурил 22 скважины на одной платформе. Эти скважины отводят природный газ примерно с 1100 акров под кампусом. Ожидается, что за 25-летний срок эксплуатации скважин будет добыто 110 миллиардов кубических футов природного газа. Альтернативой могло бы быть бурение множества скважин, каждая из которых требует буровой площадки, пруда, подъездной дороги и сборной линии.

Для чего нужно бурение не вертикальных скважин?

Направленное и горизонтальное бурение использовалось для достижения целей под прилегающими землями, уменьшения воздействия на разработку газовых месторождений, увеличения длины «полезной зоны» в скважине, преднамеренного пересечения трещин, строительства разгрузочных скважин и прокладки инженерных сетей под землями. где раскопки невозможны или чрезвычайно дороги.

Ниже приводится список шести причин для бурения невертикальных скважин. Они графически иллюстрированы шестью рисунками на этой странице.

A) Ударьте цели, которые не могут быть достигнуты вертикальным бурением.

Иногда резервуар расположен под городом или парком, где бурение невозможно или
запрещено. Этот резервуар все еще может быть задействован, если буровая площадка расположена на краю
город или парк и скважина пробурена под углом, который будет пересекать пласт.

B) Осушите большую площадь одной буровой площадкой.

Этот метод был использован для уменьшения воздействия на поверхность при бурении. В
В 2010 году Техасский университет в Арлингтоне был упомянут в новостях по бурению 22 скважин на одном
буровая площадка, которая будет дренировать природный газ с 1100 акров под кампусом. За 25 лет жизни
Ожидается, что из скважин будет добыто 110 миллиардов кубических футов газа.
Этот метод значительно сократил следы разработки природного газа на территории кампуса.

Максимально увеличьте продуктивную зону: Если вертикальная скважина пробурена через породу коллектора толщиной 50 футов, то природный газ или нефть могут просочиться в скважина через 50 погонных футов «продуктивной зоны». Однако, если скважину повернуть в горизонтальное положение (или с таким же наклоном, как и в горной единице) и пробурить в пределах этой горной породы, то расстояние проникновения в продуктивной зоне может быть намного больше. Некоторые горизонтальные скважины имеют проникновение в продуктивную зону более одной мили.

(D) Повышение добычи в трещиноватом коллекторе

Трещинный резервуар: В некоторых коллекторах большая часть порового пространства находится в форме трещин. Успешные скважины должны проходить через трещины, чтобы в скважину поступал поток природного газа. Во многих географических регионах существует доминирующее направление трещин, по которому выровнены большинство трещин. Если скважину пробурить перпендикулярно плоскости этих трещин, то будет вскрыто максимальное количество трещин.

C) Увеличьте длину «полезной зоны» в пределах целевой породы.

Если толщину горной породы составляет пятьдесят футов, в вертикальной скважине, пробуренной через нее, будет продуктивная зона,
пятьдесят футов в длину. Однако, если скважину повернуть и пробурить горизонтально через горную единицу на
пять тысяч футов, тогда у этой единственной скважины будет продуктивная зона длиной пять тысяч футов — это обычно приводит к значительному увеличению продуктивности скважины.В сочетании с гидроразрывом пласта горизонтальное бурение может превратить непродуктивные сланцы в фантастические породы-коллекторы.

Г) Повышение продуктивности скважин в трещиноватом пласте.

Это делается путем бурения в направлении, которое пересекает максимальное количество трещин. Направление бурения обычно находится под прямым углом к преобладающему направлению трещины. Геотермальные поля в гранитных породах обычно получают почти весь водообмен из трещин.Бурение под прямым углом к преобладающему направлению трещины приведет к тому, что скважина пройдет через максимальное количество трещин.

E) Запечатать или сбросить давление в «неконтролируемой» скважине.

Если скважина вышла из-под контроля, можно пробурить «разгрузочную скважину», чтобы пересечь ее. Пересекающийся колодец может быть
используется для герметизации исходной скважины или для сброса давления в неконтролируемой скважине.

F) Установите подземные коммуникации там, где земляные работы невозможны.

Горизонтальное бурение применялось для прокладки газовых и электрических линий, которые должны пересекать реку, пересекать дорогу,
или путешествовать под городом.

(E) «Разгрузочный колодец» для «вышедшей из-под контроля» скважины

Разгрузочный колодец: Если в колодце возникла проблема и поток начинает выходить из-под контроля, его необходимо загерметизировать на глубине или давление необходимо сбросить. В этой ситуации «разгрузочную скважину» можно пробурить с близлежащего участка. Разгрузочная скважина представляет собой наклонно пробуренную скважину, которая пересекает ствол проблемной скважины, чтобы сбросить часть давления или закупорить скважину путем закачки цемента в ствол.

Горные породы, наиболее извлекающие выгоду из горизонтального бурения

Вертикальные скважины могут эффективно дренировать горные породы с очень высокой проницаемостью. Жидкости в этих горных породах могут быстро и эффективно течь в скважину на большие расстояния.

Однако там, где проницаемость очень низкая, флюиды движутся через породу очень медленно и не проходят большие расстояния, чтобы достичь ствола скважины. Горизонтальное бурение может повысить продуктивность в породах с низкой проницаемостью за счет того, что ствол скважины будет намного ближе к источнику жидкости.

(F) Установка подземных коммуникаций

Коммунальная линия: Коммунальные линии, например, линии подачи электроэнергии, воды или природного газа, иногда устанавливаются методом направленного бурения. Этот метод используется, когда они должны перейти дорогу, где раскопки нарушат движение транспорта, пересечь реку, где раскопки невозможны, или пересечь населенный пункт, где наземная установка раскопками будет чрезвычайно дорогостоящей и разрушительной.

Горизонтальное бурение и ГРП в сланцах

Возможно, самая важная роль, которую сыграло горизонтальное бурение, — это разработка месторождений сланцевого газа. Эти породы с низкой проницаемостью содержат значительное количество газа и находятся под очень большими частями Северной Америки.

Сланец Барнетт в Техасе, сланец Фейетвилл в Арканзасе, сланец Хейнсвилл в Луизиане и Техасе и сланец Марцелл в Аппалачском бассейне являются примерами.В этих горных породах проблема не в том, чтобы «найти» резервуар; Проблема заключается в извлечении газа из очень крошечных поровых пространств в породе с низкой проницаемостью.

Чтобы стимулировать продуктивность скважин в богатых органическими веществами сланцах, компании бурят горизонтально через толщу породы, а затем используют гидроразрыв пласта для создания искусственной проницаемости, которая вскрывается песком для гидроразрыва. Совместное выполнение горизонтального бурения и гидроразрыва пласта может создать продуктивную скважину, в которой вертикальная скважина могла бы дать лишь небольшое количество газа.

Методика бурения

Большинство горизонтальных скважин начинаются на поверхности как вертикальные скважины. Бурение продолжается до тех пор, пока буровое долото не окажется на несколько сотен футов выше целевой породы. В этот момент труба вытягивается из скважины, и между буровым долотом и бурильной трубой устанавливается гидравлический двигатель.

Гидравлический двигатель приводится в действие потоком бурового раствора по бурильной трубе. Он может вращать буровое долото без поворота всей длины бурильной трубы между долотом и поверхностью.Это позволяет долоту бурить траекторию, которая отличается от ориентации бурильной трубы.

После установки двигателя долото и труба опускаются обратно в скважину, и долото пробуривает путь, который направляет ствол скважины из вертикального положения в горизонтальное на расстояние в несколько сотен футов. После того, как скважина будет повернута под нужным углом, продолжается бурение по прямой, и скважина следует за целевой горной породой. Удержание колодца в тонкой породе требует тщательной навигации.Скважинные инструменты используются для определения азимута и ориентации бурения. Эта информация используется для управления буровым долотом.

Горизонтальное бурение — дорогое удовольствие. В сочетании с гидроразрывом скважина может стоить в три раза дороже за фут, чем бурение вертикальной скважины. Дополнительные затраты обычно возмещаются за счет увеличения добычи из скважины. Эти методы позволяют многократно увеличить добычу природного газа или нефти из скважины. Без этих методов многие прибыльные скважины были бы провальными.

Новая философия аренды и роялти

При добыче газа из вертикальной скважины газ добывается под одним земельным участком. В большинстве штатов существуют давно установленные правила о правах на добычу полезных ископаемых, которые регулируют право собственности на газ, добытый из вертикальных скважин. Газ часто распределяется между всеми землевладельцами на участке земли или в радиусе от добывающей скважины.

Горизонтальные скважины представляют новую переменную: одна скважина может проходить и добывать газ из нескольких участков, принадлежащих разным владельцам.Как можно справедливо распределить роялти за этот газ? На этот вопрос обычно отвечают до начала бурения с помощью сочетания государственных правил и частных соглашений о распределении роялти. Как распределяются гонорары и как обращаются с «задержанными» землевладельцами, может быть сложнее, чем с вертикальным колодцем.

Найдите другие темы на Geology.com:

Скалы: Галереи фотографий вулканических, осадочных и метаморфических пород с описаниями.

Минералы: Информация о рудных минералах, драгоценных камнях и породообразующих минералах.

Вулканы: Статьи о вулканах, вулканических опасностях и извержениях прошлого и настоящего.

Gemstones: Яркие изображения и статьи об алмазах и цветных камнях.

Общая геология: Статьи о гейзерах, маарах, дельтах, перекатах, соляных куполах, воде и многом другом!

Geology Store: Молотки, полевые сумки, ручные линзы, карты, книги, кирки твердости, золотые кастрюли.

Бриллианты: Узнайте о свойствах алмаза, его многочисленных применениях и открытиях.

Краткое описание процесса бурения

Нефтяная скважина создается путем бурения скважины диаметром от 5 до 36 дюймов (127,0–914,4 мм) в земле с помощью буровой установки, которая вращает бурильную колонну с присоединенным долотом.

Вот основные этапы бурения скважины:

— Буровая коронка с помощью веса бурильной колонны и утяжеленных бурильных труб над ней взламывает землю.

— Буровой раствор (раствор) закачивается внутрь бурильной трубы и выходит через буровое долото, помогая разрушать породу, поддерживая давление на вершине долота, а также очищая, охлаждая и смазывая долото.

— Образовавшаяся порода уносится буровым раствором, когда он циркулирует обратно на поверхность за пределами бурильной трубы.

— Шлам и возвращаемые жидкости контролируются на предмет отклонений от нормы для обнаружения возможных скачков давления.

— Труба или бурильная колонна, к которой крепится долото, постепенно удлиняется по мере того, как скважина становится глубже, путем ввинчивания нескольких 30-футовых (10 м) стыков труб на поверхности.

Этому процессу способствует буровая установка, которая содержит все необходимое оборудование для циркуляции бурового раствора, подъема и поворота трубы, контроля забойного давления, удаления шлама из бурового раствора и выработки электроэнергии на месте для этих операций.

Первые нефтяные скважины были пробурены в Китае в 4 годах или ранее.Они достигли глубины до 243 метров и были пробурены с помощью долот, прикрепленных к бамбуковым шестам.

Нефтяная промышленность Среднего Востока была основана в ^-м годах, когда улицы недавно построенного Багдада были вымощены гудроном, полученным из нефти, которая стала доступной с природных полей в регионе.

Первая современная нефтяная скважина была пробурена в 1848 году русским инженером Ф.Н. Семёнова на полуострове Ашерон к северо-востоку от Баку. К 1861 году в Баку добывалось около 90% мировой нефти.

Слово «нефть» происходит от двух греческих слов, означающих каменное масло. Когда Эдвин Дрейк впервые обнаружил нефть в США в 1859 году, ему действительно было скучно на соль.

До 1970-х годов большинство нефтяных скважин были вертикальными. Благодаря наклонно-направленному и горизонтальному бурению появилась возможность достигать пластов на расстоянии нескольких километров от места бурения.

2.:

Задание 2. Заполните таблицу и задавайте вопросы, используя эти слова, как в примере:

Пример: Какова длина трубопровода? Какая длина трубопровода?

Прилагательное	Существительное
Длинный
	Длина
широкий
	Глубина
Высокая
толстый
тяжелый	Масса
старый
	цена

3.. ‘Что …?’ ‘Как …?:

Задание 3. Ответьте на эти вопросы, используя слова из коробки. Каждый вопрос начинайте с «Что такое …?» или «Как …?»:

диаметр, длинный, глубокий, высота, толстый, стоимость, давление, ветер, нагрузка

1. Q: _____ это колодец?

A: На этой установке несколько скважин.Самая глубокая — около 4500 метров.

2. Q: _____ на такой глубине?

A: Оно может достигать 15 000 фунтов на квадратный дюйм, поэтому у нас есть противовыбросовый превентор для предотвращения выбросов.

3. Q: _____ вышки?

A: От кронблока до рабочего этажа примерно 40 метров.

4. Q: _____ вышки?

A: Он может противостоять ветру со скоростью до 125 миль в час.

5. Q: _____ отверстия?

A: Отверстие сужается при спуске, но на поверхности оно составляет около 50 см.

6. Q: _____ бурильные трубы?

A: Эти трубы изготовлены из стали толщиной чуть менее 1 см.

7. Q: _____ бурильные трубы?

A: Длина каждого стыка составляет примерно 10 метров. Если они все одинаковы, это значительно упрощает хранение.

8. Q: _____ алмазной коронки?

A: Они очень дороги, от 12 000 до 15 000 долларов за штуку.

4.:

Задание 4. Изучите схему буровой установки и сопоставьте описания со словами на схеме:

Пример: Это поднимает и опускает буровое оборудование в и из скважины, подъемный трос.

1. К нему подвешены вертлюг и буровое оборудование.

2. Подъемный трос огибает это оборудование. Когда он поворачивается, линия идет вверх или вниз ..

3. Это стальная башня над колодцем. Внутри находится все подъемно-буровое оборудование. …..

4. Это соединяет два объекта. Он позволяет нижнему вращаться, а верхнему оставаться неподвижным. ..

5. Это небольшая площадка у вершины вышки, где стоит один из буровых бригад..

6. Это рама и колеса, которые перемещаются вверх и вниз по вышке на подъемном канате.

7. Это стальная рама и колеса, закрепленные на верхней части вышки.

5.:

Задание 5. Прочтите и переведите текст:

Бурильная колонна

Работы по бурению под землей выполняет бурильная колонна. Бурильная колонна состоит из ведущей трубы, секций бурильной трубы, утяжеленной бурильной трубы и долота для бурения породы.Келли — это прочная труба, которая всегда находится в верхней части бурильной колонны. Он имеет четыре или шесть сторон и проходит через поворотный стол, который вращается (вращается). Поворотный стол находится на буровой площадке. Между ведущей трубой и утяжеленной бурильной трубой проходит бурильная труба различной длины. Нефтяники одну за другой добавляют секции бурильной трубы к ведущей трубе. Каждый раз, когда они добавляют секцию, они поднимают келли из отверстия. Затем они добавляют кусок трубы наверху веревки и опускают ее обратно в землю.Внизу колонны мы можем найти утяжеленную бурильную трубу. Бита входит в воротник.

Биты обычно трехугольные, другими словами, они имеют три вращающихся конуса. Круглая коронка с отверстием посередине используется для отбора образцов керна. Сверла могут быть покрыты промышленными алмазами, чтобы продлить срок их службы. Буровой раствор перекачивается через форсунки в долоте — это смазывает и охлаждает его, а по мере циркуляции бурового раствора он также выносит куски пробуренных обломков породы на поверхность.

6.:

Задача 6. Закончите эти предложения:

1. Блок кроны — _____ верх вышки.

2. Утяжеленная бурильная труба — это _____ долото и секции бурильных труб.

3. Член экипажа стоит _____ обезьяньей доской.

4. Келли движется _____ к поворотному столу.

5. Подъемный трос идет _____ лебедка.

6. Вертлюг является _____ крючком.

7.:

Задача 7. Сопоставьте задания с описанием:

1. Сотрудник компании а. отвечает за двигатели,

2. толкатель дрели b. общий помощник,

3. Человек с вышки. следит за поставкой грязи,

4. Грязевой человек d. руководит буровой бригадой,

5. Автолюбитель e. второй в команде,

6. roustabout f. представляет нефтяную компанию,

7.грубый воротник g. обрабатывает трубы.

Введение в наклонно-направленное бурение — онлайн-загрузка видео на ppt

Презентация на тему: «Введение в наклонно-направленное бурение» — стенограмма презентации:

Введение в наклонно-направленное бурение
Халифа Аль-Амри Старший инженер по бурению и ремонту скважин

Краткое определение Что такое наклонно-направленные скважины? Типы наклонно-направленных скважин
Почему нужно бурение наклонно-направленного бурения? Планирование траектории наклонно-направленной скважины Как проводить наклонно-направленное бурение? Комплексные скважины горизонтального бурения

Определение Направленное бурение — это наука об отклонении ствола скважины от запланированного курса к подземной цели, местоположение которой является заданным боковым расстоянием и направлением от вертикали.

Что такое наклонно-направленные скважины?
Наклонные скважины отклонены от вертикали (прямые) Направленные скважины бурятся с преднамеренным контролем для достижения заранее определенной цели: азимута (направления) наклона (угла). Думайте 3-D, когда направляете

Типы наклонно-направленных скважин
Вертикальный тип Наклонный (J) Тип «S» Тип Горизонтальный тип — начальная точка определяется как точка в стволе скважины на заданной вертикальной глубине ниже места на поверхности, где скважина должна быть отклонена. от вертикали в заданном направлении до заданного наклона при заданной скорости застройки определяется с учетом геометрической траектории ствола скважины и геологических характеристик, оптимальность скважины является функцией максимально допустимой скорости наращивания / падения и местоположения цели

Зачем нужно сверлить направленно?
Недоступные места Боковой ствол солевого купола Контроль неисправностей при бурении

Планирование наклонно-направленной траектории скважины
TVD EOW MD KOP HD Inc N Dir Kick Off Point Скорость наращивания азимутального направления Угол наклона Истинная вертикальная глубина Измеренная глубина Горизонтальное смещение

Как направить бурение?
Скважинный двигатель с режимом скольжения и вращения Изогнутый переводник Фиксированный регулируемый геодезический инструмент Среда передачи

Типы горизонтального бурения горизонтальных скважин:
Большой радиус (2 ° -8 ° / 100 ‘) Средний радиус (8 ° -30 ° / 100’) Короткий радиус (30 ° -60 ° / 100 ‘) Сверхкороткий радиус ( 60 ° -200 ° / 100 ‘)

Горизонтальное бурение Применения: горизонтальные скважины Вертикальные скважины
Конус для газа и воды: более длинный горизонтальный дренажный ствол увеличивает обнажение продуктивной зоны Позволяет повысить производительность при более низком давлении депрессии, что приводит к меньшему конусообразности Водяной конус

Как уменьшить отклонение шпура

Надлежащая эксплуатационная практика — ключ к уменьшению отклонения просверленных отверстий.

При каждой горной операции приходилось иметь дело с поврежденными буровыми штангами или остановкой работы из-за отклонения ствола скважины. Хотя ваш выбор оборудования может помочь, правильная эксплуатационная практика является наиболее эффективным способом смягчить проблему.

Полезно понять причину отклонения. Если сверла идеально вращаются на центральной оси, направление продвижения не меняется. Однако механика ударного сверления препятствует идеальному вращению. Радиальное дробление породы и повторное вращение создают отверстие больше диаметра долота.При нормальном вращении долото зацепляется за стенку отверстия. Если постоянно направлять к одной и той же стороне стены, происходит перелом, и сверло естественным образом перемещается в этом направлении.

Проблема более выражена с горизонтальными отверстиями. Гравитация вызывает провисание в центре струны, направляя насадку вверх и заставляя ее вращаться вне центра. Кроме того, вес струны заставляет биту поворачиваться. В сочетании с вращением против часовой стрелки долото постоянно перемещается к левой стороне отверстия и имеет тенденцию блуждать вверх и влево.

Плохая практика бурения и плохие грунтовые условия усугубляют проблему. Вот наиболее распространенные факторы отклонения отверстия и общие исправления. Более подробные инструкции можно найти в нашей загружаемой презентации.

Надлежащая практика бурения в сочетании с правильно подобранным оборудованием и надлежащим уходом может уменьшить отклонение ствола скважины и сделать вашу работу максимально продуктивной и рентабельной.

Кольцо отверстий

Обрезка отверстий представляет собой самый высокий риск перекоса в цикле сверления.При затяжке буртик не поддерживается, поэтому он имеет тенденцию «скользить» по поверхности. Неровные поверхности горных пород вызывают напряжения изгиба и возможность отклонения долота от центра.

Найдите время для точной настройки и правильной установки воротника.

Давление подачи

Чрезмерное давление подачи приводит к изгибу колонны, что приводит к смещению долота по центру. Нисходящая сила веса колонны и давления подачи заставляют долото поворачиваться во время вращения. Это движение постоянно перемещает коронку в одну сторону от отверстия, что приводит к отклонению.

Не используйте давление подачи больше, чем необходимо.

Состояние грунта

В полосчатом грунте (последовательные твердые и мягкие слои) сверло имеет тенденцию превращаться в более мягкие слои. В трещиноватом грунте долото имеет тенденцию следовать по пути наименьшего сопротивления и следовать трещинам.

Поддерживайте правильное давление подачи.

Выбор продукции

Определенные виды штанг или долот могут помочь уменьшить отклонение отверстия.Например, крестовины имеют тенденцию просверливать более прямое отверстие, чем сверла для пуговиц; однако они могут быть значительно дороже.

Выбирайте продукты только после оценки альтернативных издержек отказа от бурения прямых отверстий, а также потенциально большего и более рентабельного влияния методов бурения.

Уход за продуктом

Чрезмерный износ резьбы приводит к чрезмерному люфту между сопрягаемыми компонентами и увеличивает риск отклонения.Кроме того, тупые биты имеют тенденцию отклоняться больше, чем острые.

Избегайте методов сверления, которые приводят к преждевременному износу резьбы, и регулярно проверяйте оборудование на предмет чрезмерного износа.

Бурение на гибких трубах — PetroWiki

Бурение на гибких трубах (CTD) может быть очень эффективным в определенных ситуациях. Его применение растет по мере того, как опыт определяет, что нужно для успеха.

Обзор

Колтюбинговое бурение (CTD) имеет довольно обширную историю и с 1990-х годов до настоящего времени получило большое количество прессы и шумихи, причем значительная сумма была менее чем положительной.Было много очень успешных применений технологии CTD в таких регионах, как Аляска и Объединенные Арабские Эмираты, но CTD все еще считается незрелой новой технологией. Причины такой репутации многочисленны и включают:

Непонимание технологии CTD
Неправильное применение
Завышенные ожидания

Одним из примеров завышенных ожиданий является репутация CTD, предлагающая определенные преимущества, в том числе небольшие размеры, высокую мобильность и быстрые операции.Эти преимущества могут иметь место в таких ситуациях, как:

Услуги обычных колтюбингов
Простые короткие CTD-работы, для которых

Направленное управление не требуется

Скважину можно оставить необсаженной

Однако, когда запланированы более сложные CTD-услуги, включая наклонно-направленное бурение и др. обсаженных заканчиваний, эти преимущества могут больше не применяться. Сложные буровые работы обычно требуют:

Оборудование для обработки труб
Положения по обращению с протяженными забойными компоновками (КНБК)
Колтюбинг большого диаметра (CT)
Стеллажи противовыбросовых превенторов большего размера и
Оборудование для обработки жидкостей для:

Эти материалы обычно не требуются для обычных услуг КТ.При включении дополнительных сепараторов и азотного насосного оборудования, необходимого для бурения на депрессии (UBD), преимущества, связанные с малой занимаемой площадью и высокой мобильностью, могут исчезнуть. Многочисленные грузовики с оборудованием могут занять несколько дней, чтобы подготовиться к бурению с ГНКТ.

На рис. 1 показана специализированная буровая установка CTD, работающая в Омане. Поскольку для работы с трубой заканчивания, обеспечения рециркуляции жидкости и обеспечения операций UBD необходимо так много оборудования, небольшая занимаемая площадь и высокая мобильность, обычно связанные с ГНКТ, больше не могут быть обоснованным предположением.

Рис. 1 — Специальная буровая установка CTD, работающая в Омане (любезно предоставлено Baker Hughes Inteq).

Когда CTD — лучший инструмент для работы

Однако, даже учитывая проблемы CTD, существуют определенные приложения, в которых уникальные аспекты и возможности технологии CTD ясно демонстрируют, что это лучший инструмент для работы. Наиболее распространенными применениями технологии CTD с управляемым направлением являются бурение с повторным входом / зарезка бокового ствола из существующих стволов скважины (часто через эксплуатационные колонны существующей скважины) и бурение на депрессии, с регулируемым давлением или с низким забойным давлением.

Другая рыночная ниша CTD-технологии включает комбинацию CTD-установки с недорогой обычной роторной буровой установкой. В этом приложении роторная установка используется для быстрого и простого бурения ствола скважины и устанавливает обсадную трубу чуть выше желаемой зоны. Затем CT используется для бурения небольшого чистого прохода в желаемой зоне и используется для спуска любого необходимого заканчивания. В следующих разделах более подробно рассматривается технология CTD.

Краткая история CTD

Бурение с ГНКТ было одной из первых идей по применению непрерывных колонн, относящихся к:

1926 — концепция Баннистера для бурильной колонны с гибким шлангом 1948 — G.Заявка на патент Д. Пристмана на более обычную жесткую намотанную трубу

Работа Bannister заключалась в использовании шланга для циркуляции жидкости с поддерживающими тросами, прикрепленными по бокам для выдерживания веса. Сообщалось, что система была технически успешной, но незначительно надежной, а в 1940 году работы по разработке были прекращены, как сообщается, из-за «отсутствия подходящего забойного двигателя» для новой технологии.

Патент G.D. Priestman представляет собой концепцию того, что сегодня считается современной технологией CTD в отношении намотанных трубок и эксплуатации.Тем не менее, это было за 25 лет до того, как первое фактическое бурение стальной спиральной трубы нашло практическое применение в компаниях Flex Tube Ltd. и Uni-Flex Rig Co. Ltd. при бурении многочисленных газовых скважин небольшого глубины в Канаде. Первые усилия по созданию жесткого CTD были впервые применены Беном Греем в ходе бурения примерно 18 скважин в Канаде за 14 лет.

Работа Bannister с гибкими шлангами была продолжена Р.Х. Калленом в конце 1950-х — начале 1960-х годов. Компания R.H. Cullen Research разработала систему бурения с гибкой колонной в броне, в которой использовались нестандартные типы двигателей и буровых долот.Работа Каллена была улучшена по сравнению с оригиналом, за счет того, что шланг был сплетен таким образом, чтобы выдерживать вес бурильной колонны.

Этот гибкий шланг с оплеткой имел диаметр 2⅝ дюйма. наружный диаметр (OD) и кабель с электропитанием, проложенный внутри трубы. КНБК состояла из электродвигателя и утяжеленных бурильных труб. Р. Х. Каллен пробурил две отдельные скважины диаметром примерно 4 дюйма на глубину более 1000 футов.

Примерно в тот же период времени, что и работа Каллена в конце 1950-х — начале 1960-х годов, Inst.Français du Pétrol (IFP) также проявил интерес к технологии бурения с использованием гибких шлангов с непрерывной колонной. Буровой шланг IFP был намотан на катушку диаметром примерно 5 дюймов. Инжектор с четырьмя скатами использовался для перемещения намотанной НКТ в ствол скважины и из нее.

В рамках первых работ IFP были запущены турбобуры и электрические буровые двигатели в КНБК. В рамках этой программы испытаний было пробурено более 20 000 футов ствола скважины с размерами скважин от 6¼ до 12¼ дюйма. Эти усилия по разработке были протестированы как на суше, так и на море.По сообщениям, максимальная глубина бурения в рамках проекта IFP составила 3380 футов из-за ограничений по длине трубы на барабане.

Преимущества гибкой бурильной колонны IFP того времени:

Сокращенное время срабатывания
Нет соединений
Непрерывное обращение
Улучшение состояния скважины
Повышенная безопасность
Оптимизированные элементы, в том числе:

Раннее обнаружение удара
Мониторинг параметров забоя

Многие из этих преимуществ все еще рекламируются сегодня при обсуждении преимуществ технологии CTD по сравнению с обычным роторным бурением.На чем было основано одно из упомянутых преимуществ намотанной бурильной колонны IFP, «лучшие условия труда», довольно сложно понять. От проекта отказались из-за отсутствия поддержки.

С 1964 по 1969 год были предприняты дополнительные усилия по разработке намотанной бурильной колонны в форме консорциума различных компаний для разработки более длинной колонны намотанных шлангов. Этот консорциум разработал гибкую бурильную колонну большего диаметра и длиной до 12 000 футов. И снова силовой кабель был проложен внутри трубы, а КНБК состояла из электродвигателей и утяжеленных бурильных труб.Одна скважина была пробурена на глубину 4500 футов, но в то время не было достаточной поддержки для дальнейшего развития концепции бурения этого типа в отрасли. Как и все предыдущие проекты, основанные на этой новой технологии, проект вскоре был заброшен.

Применение систем бурения намотанных жестких труб (PD) последовало за ранней разработкой гибких армированных шлангов. С 1976 по 1978 год Бен Грей с компанией Flex Tube Ltd. производил сборку буровой установки № 11, которая использовала 3 000 футов 2⅜ дюйма. Труба Х-42, приварная встык наружного диаметра.Эта бурильная колонна из спиральной стали была намотана на барабан диаметром 13 футов, и это устройство использовалось для бурения неглубоких газовых скважин в Канаде. Сообщается, что КНБК состояла из трех 4¾ дюймовых. утяжеленные бурильные трубы, 5-дюйм. забойный двигатель ПД и 6⅝-дюйм. бит трикона. Было пробурено шестнадцать почти вертикальных неуправляемых скважин, самая глубокая из которых составила около 1700 футов. Важно отметить, что компания Flex Tube Ltd. также построила колонну алюминиевых бурильных труб с намоткой для этой новой технологии бурения ближе к концу этой новаторской разработки. периода, но в строй не пущена.

Причины, по которым была указана необходимость в этой непрерывной бурильной колонне, включали:

Дорогостоящее погрузочно-разгрузочное оборудование

Устранение необходимости работать с тяжелыми 30-футовыми соединениями труб
Удаление двух мужчин за смену
В то время в отрасли были проблемы с привлечением людей, «способных и желающих делать хорошую работу», потому что «долгие часы, требующие физической и умственной выносливости, делают [нефтяную промышленность] непривлекательной карьерой.”^[1]

Первые две вышеупомянутые причины, по-видимому, не соответствуют текущему рынку ГНКТ, поскольку ГНКТ является расходным материалом, который обычно стоит дороже, чем трубные изделия нефтяных стран (OCTG), и что цены на оборудование для обработки ГНКТ подойдут аналогичные другие варианты. Однако сложно не согласиться с логикой двух последних причин.

Сообщается, что примерно полвека разработки технологии намотки бурильных труб закончились из-за:

Отсутствие спонсорской поддержки высокотехнологичных предприятий в нефтяной промышленности
Конкурентный рынок
Полностью изношенные буровые установки
Проверенная технология буровых установок
Тот факт, что преимущества CTD не привели к немедленной экономии затрат

В эти причины легко поверить даже сегодня.^[2]

Новая эра CTD

После первых работ по прокладке жестких труб в Канаде, активность не наблюдалась до 1991 года, когда интерес к этой технологии снова возник, и CTD снова началась во Франции и на западе Техаса. Этот возобновленный интерес сохраняется и сегодня на нишевых рынках по всему миру.

По состоянию на 2003 год прошло около 12 лет с момента возрождения CTD. Сегодня в мире насчитывается около 1100 машин CT, примерно от 60 до 100 единиц CT считаются применимыми для CTD, в зависимости от емкости барабана и множества других потребностей и параметров ограничения логистики.

Общая выручка от бурения методом ГНКТ за 2002 год оценивается примерно в 43000000 долларов США, в то время как доходы от бурения оцениваются примерно в 4000000000 долларов США. Рынок CTD тогда оценивается примерно от ½ до 3% (в зависимости от использования только части выручки CTD или всех затрат на выполнение работ) от вращательного бурения на основе доходов.

Интересно, что исследование рынка в 1994 году показало, что доля рынка несколько меньше 1%. Как видно, рост выручки в этой отрасли за последнее десятилетие не изменился.Тем не менее, CTD предлагает некоторые уникальные преимущества по сравнению с другими вариантами, а также имеет определенные недостатки.

Преимущества перед CTD

Бурение на депрессии

Способность работать с поверхностным давлением при протекании добываемых флюидов и непрерывная закачка при спуске в скважину и из нее, несомненно, представляет собой наиболее важное преимущество CTD. Эта уникальная способность позволяет поддерживать депрессивные условия в пласте, чтобы минимизировать возможность повреждения пласта и увеличить скорость бурения.Постоянное поддержание депрессии в коллекторе имеет решающее значение для снижения возможности повреждения пласта в чувствительных коллекторах. Большинство операций CTD, выполняемых в Канаде, в первую очередь происходит по этой причине.

Бурение с регулируемым давлением

Опять же, способность работать с поверхностным давлением дает уникальное преимущество CTD-процессу. Опытные бригады ГНКТ хорошо обучены работе с поверхностным давлением, а оборудование ГНКТ предназначено для работы со значительным поверхностным давлением.После того, как КНБК находится под давлением, что обычно выполняется с помощью смазываемого канатного подъемника и развертывания противовыбросовых превенторов, отпадает необходимость в срезании или зачистке соединений с помощью роторного съемника противовыбросового превентора. Эта возможность в сочетании с меньшим количеством манипуляций с трубами помогает повысить безопасность работы и сводит к минимуму риск разливов.

CT обеспечивает непрерывное использование проводной телеметрии и кабелепроводов

Как упоминалось ранее, CT может иметь электрическую каротажную линию или другие опции сигнальной телеметрии, которые полностью работают даже при отключении.Эти пути мощности и сигнала значительно увеличивают полосу пропускания, доступную для двунаправленной телеметрии. Скорость передачи данных проводной телеметрии превосходит любую телеметрию с гидроимпульсным управлением, что позволяет лучше собирать данные во время бурения. Проводная телеметрия также обеспечивает более глубокую связь, чем другие технологии, такие как электромагнитная телеметрия. Эти пути мощности и сигнала значительно увеличивают полосу пропускания, доступную для двунаправленной телеметрии. Другие напорные трубопроводы, такие как небольшие капиллярные трубки, часто устанавливаются в барабанах CTD, что дает уникальные возможности для работы с скважинными инструментами.

Полностью сдерживаемое давление в скважине

Операции

CTD чаще всего выполняются с полностью сдерживаемым давлением в скважине через систему управления скважиной, включая лубрикатор и верхнюю отпарную колонну гидравлического уплотнения. Эта механическая система управления давлением часто считается частью первичного управления скважиной, в отличие от бурового раствора в большинстве обычных операций роторного бурения. В правильно спроектированных и спроектированных работах удар ногой не представляет такой большой угрозы для персонала и оборудования, как при обычных операциях роторного бурения.

Компактность и большая мобильность

Многие из более поздних программ CTD, начиная от работы McKittrick в Калифорнии в 1994 году и заканчивая работой Cerro Dragon в Аргентине в 2001 году, предпочли этот метод более традиционному роторному оборудованию из-за меньшей занимаемой площади и простоты мобильности оборудования CTD.

Меньшее время поездки

Программа CTD на Аляске, пожалуй, самая успешная программа непрерывной CTD в мире на сегодняшний день. Программа CTD работает без перебоев более 10 лет, и все же подавляющее большинство работ выполняется с превышением баланса.Причины этого просты. Многие пласты не поддерживают депрессивные условия, а скважины, пробуренные с помощью ГНКТ, оказались менее дорогостоящими, чем вращающиеся скважины, как с точки зрения затрат на скважину, так и с точки зрения затрат на баррель. Более быстрое время прохода позволяет снизить затраты на проходку, когда несколько спусков и неожиданные изменения геологической формации требуют операционной гибкости и увеличивают возможность изменения цели и траектории.

Требуется меньше обслуживающего персонала

Это не всегда так, но, вообще говоря, для операций CTD требуется меньше обслуживающего персонала из-за снижения требований к обработке труб.Это опять же помогает снизить стоимость скважины на ежедневной основе.

Недостатки методов CTD

Невозможность поворота

Невозможность вращать трубу является самым большим недостатком технологии CTD. Выполнение буровых работ в 100% -ном режиме скольжения было бы наиболее близкой аналогией к пониманию ограничений CTD. Эта неспособность вращаться снижает:

Способность предотвращать образование пластов шлама вверх по скважине
Достижимая глубина
Допуск твердых частиц в буровом растворе

Наращивание слоев твердых частиц требует многочисленных коротких поездок для перемешивания слоя шлама с буровым раствором.На Аляске короткие обходы для предотвращения «затопления» в больших углах скважин по отношению к горизонтальным участкам скважин более чем в девять раз превышают измеренные глубины бурения. Испытания на забое подтвердили, что вращение и кратковременное спуско-подъемное устройство являются практически единственными двумя способами эффективного удаления твердых отложений после их отложения в стволе скважины над КНБК.

Некоторые работы были предприняты для проектирования оборудования ГНКТ, которое может вращаться, но ГНКТ сможет выдерживать абразивные среды, типичные для многих операций роторного бурения.Максимальные глубины, достигаемые в скважинах под большим углом к горизонтальным, в значительной степени уменьшаются из-за повышенного трения при нахождении в основном в статическом, а не в динамическом режиме, как при вращении бурильной трубы.

При бурении на репрессии перепад давления может увеличить вероятность дифференциального прихвата бурильной колонны или КНБК. Это особенно верно для CTD по ряду причин. Во-первых, ГНКТ работает в режиме по существу изгиба из-за остаточных напряжений в ГНКТ, даже когда в колонне ГНКТ присутствуют растягивающие нагрузки от низких до умеренных.Это, в сочетании с отсутствием зазора, обычно обеспечиваемого соединениями бурильных труб, увеличивает площадь поверхности бурильной колонны для дифференциального прихвата. Накопление твердых частиц в системе бурового раствора еще больше усугубляет эту тенденцию к прилипанию. Полевые данные показали, что эффективность бурения значительно снижается, когда содержание твердых частиц в буровом растворе приближается к 1%.

Стоимость расходных материалов

Шарнирная бурильная труба может эксплуатироваться в течение относительно длительного срока службы за счет повторной нарезки соединений и восстановления поверхности, или же поврежденные соединения могут быть просто заменены другим 30-футовым соединением.КТ, с другой стороны, является расходным материалом.

В отличие от бурильных труб, пластическая деформация КТ происходит 6 раз за каждый проход в стволе скважины. После конечного числа спусков в скважину вся колонна ГНКТ списывается или продается для менее тяжелых условий эксплуатации. Эта разница в цене может усугубляться тем фактом, что стоимость КТН обычно выше, чем стоимость продукции OCTG аналогичного размера и веса. Поскольку вероятность наличия точечного отверстия или раздельного ГНКТ выше, чем при надлежащем обслуживании бурильной трубы, очень важен четко определенный план действий в чрезвычайных ситуациях для такого случая.Забойный двигатель требуется для всех операций CTD, поскольку на месторождении не применялся текущий метод вращения CTD. Это увеличивает стоимость за фут.

Как упоминалось ранее, стыковые сварные швы значительно сокращают доступный срок службы катушки трансформатора тока, которая уже является расходным материалом.

Ограниченный срок службы буровых растворов

Как упоминалось ранее, CTD требует содержания в буровом растворе с низким содержанием твердых частиц, чтобы:

Обеспечьте максимальную нагрузку на долото (WOB)
Обеспечить адекватную скорость проходки (ROP)
Максимальное увеличение потенциального охвата

Относительно низкая достижимая производительность насоса CTD часто требует относительно высокой вязкости для обеспечения надлежащей очистки ствола.Эта высокая вязкость часто превышает вязкость при низкой скорости сдвига (LSRV), равную 40000 или более, и задает способность оборудования для контроля твердых веществ эффективно удалять твердые частицы. Наконец, высокие потери на трение и связанная с ними турбулентность разрушают многие обычные биополимеры, используемые в CTD-приложениях. Все эти факторы приводят к более высоким затратам на обслуживание системы бурового раствора.

Ограниченное оборудование и ограниченный опыт кадровой базы

Как обсуждалось ранее, ограниченная база оборудования и отсутствие широкого применения технологии CTD ограничивают доступность оборудования и опытных сотрудников.Эти факторы часто приводят к более дорогостоящим операциям, и, поскольку база опыта не так высока, как у роторной технологии, в некоторых случаях также существует потенциал для снижения фактора вероятности успеха.

Логистика доставки оборудования к месту работ

Для бурения требуется трубопровод для подачи бурового раствора с достаточным расходом для смазки и охлаждения долота и удаления выбуренной породы на глубине, необходимой для достижения желаемых целей. Чем выше достижимая производительность насоса, тем эффективнее обратная транспортировка на поверхность.Как правило, более желателен канал относительно большого диаметра. Целевая глубина фиксирована. Почти все без исключения ГНКТ, необходимые для бурения скважины, наматываются на один барабан.

Необходимость очистки ствола скважины и достижения требуемой глубины часто приводит к относительно большим барабанам ГНБ, что затрудняет логистику доставки оборудования на многие потенциальные буровые площадки. Соблюдение дорожных ограничений является проблемой для многих мест на объектах, и у морской арены есть свой собственный набор таких же или более сложных логистических проблем.Мало того, что не хватает места, но и краны, необходимые для подъема катушек ГНКТ, часто не подходят. Эти и другие проблемы требуют более тщательного планирования и инженерных решений.

Пониженная производительность насоса, крутящий момент и нагрузка на долото

Это характерно не только для операций CTD. Буровые работы сталкиваются с теми же ограничениями, когда они выполняются с бурильной колонной малого диаметра, аналогично наиболее распространенным CTD-операциям.

Более извилистый путь

В настоящее время ГНКТ нельзя вращать для бурения вылетных и горизонтальных участков горизонтальных и многоугольных скважин.Однако в настоящее время разрабатывается новая технология, и ожидается, что она принесет некоторое облегчение за счет возможности непрерывного вращения частей КНБК для обеспечения более плавной траектории.

Более новые технологии с недостатком опыта оператора

Роторное бурение — это проверенная технология с достаточно хорошо изученными возможностями и ограничениями. Это можно сказать о CTD только в нескольких географических точках, где CTD постоянно используется, таких как Аляска и Канада.

Продажа технологии CTD в новом месте — трудное предложение, отчасти из-за правдивости следующей цитаты: «Плохие воспоминания крепко умирают в нефтяном месторождении, и многие по-прежнему с подозрением относятся к этой технологии.Поскольку репутация проектного инженера или менеджера всегда на кону, естественно выбрать проверенную, а не новую потенциально рискованную методику, независимо от потенциальной экономии затрат ». ^[3] Несмотря на эти ограничения, уникальные преимущества технологии CTD часто перевешивают недостатки.

CTD оборудование

Распространено мнение, что оборудование CTD компактно и очень мобильно. На самом деле, оборудование, необходимое для выполнения функций бурения, может сделать это заблуждением.Потребность в вспомогательном оборудовании CTD не отличается существенно от потребности в трубном соединении или вращательном бурении. Механика и ограничения CTD такие же, как и при скользящем бурении с роторно-буровыми установками. Сходства между CTD и бурением на трубах с сочленением в необходимом оборудовании намного перевешивают различия.

Текущий CTD основан на том же оборудовании, которое используется при вращательном бурении с бурильными колоннами малого диаметра. Ориентирующее устройство в КНБК — единственное уникальное CTD-оборудование, необходимое для наклонно-направленного бурения, кроме обычного вспомогательного оборудования CT, такого как:

Разъемы
Клапаны обратные заслонки
Разъединители и циркуляционные переводники

За исключением самого ГНКТ, все остальные физические характеристики бурения и необходимое оборудование такие же, как при бурении с скользящим швом с сочлененной трубой. На рис. 2 показан пример КНБК CTD для телеметрии с гидроимпульсным управлением.

Рис. 2 — Грязно-импульсная телеметрия CTD BHA. Падение давления на трение через ГНКТ может быть значительно уменьшено, а вероятность возникновения проблем увеличена по сравнению с ГТ с проводом или шлангом. Однако передача данных происходит значительно медленнее, чем при использовании проводной телеметрии, и она несовместима со сжимаемым газом внутри CT.

Фиг.3 показан пример модульного CTD BHA, который использует электрическую линию, установленную внутри CT для телеметрии. Хотя перепад давления через CT выше, чем в CT без установленного провода, этот тип КНБК доказал свою эффективность в применениях CTD.

Рис. 3 — Модульный CTD BHA, использующий электрическую линию, установленную внутри CT для телеметрии. Хотя перепад давления через CT выше, чем в CT без установленного провода, этот тип КНБК доказал свою эффективность в применениях CTD.Телеметрия линий электропередач будет работать с газовыми фазами внутри ГНКТ, как обычно используется при бурении на депрессии (любезно предоставлено Baker Hughes Inteq.)

Ориентир

Устройство ориентирования, как следует из названия, обеспечивает метод ориентации торца долота буровой компоновки низа бурильной колонны. Ранние ориентировщики включали в себя конструкцию с ходовым винтом, который обеспечивал вращающий момент КНБК, когда насосы были выключены и при изменении веса ослабления — очень похоже на работу механического волчка маленького ребенка.Новая ориентация была зафиксирована, как только обращение было возобновлено.

Следующим усовершенствованием инструментов ориентирования были инструменты индексации. Эти инструменты приводились в действие путем попеременного включения и выключения насосов для индексации ориентира, как правило, с шагом от 30 до 60 °. Эти ранние устройства ориентирования часто были медленными и менее чем оптимально надежными, но они давали и до сих пор предоставляют метод направленного управления КНБК с гидроимпульсным управлением, когда внутри ГНКТ нет проводов или шлангокабелей.

Самая последняя разработка ориентера для направленного бурения с гидроимпульсным направлением бурения включала использование интеллектуального переводника, который может распознавать слова, закачиваемые в скважину, путем изменения производительности насоса, расшифровывать слова и затем поворачивать КНБК к требуемой поверхности инструмента.

Другая категория ориентированных включает те, которые имеют трос или гидравлический привод. Использование этих инструментов требует включения провода и / или одного или нескольких шлангокабелей малого диаметра, установленных внутри ТТ. Провода и / или шлангокабели уменьшают эффективный внутренний диаметр (ID) ТТ, вызывая повышенные потери давления на трение в ТТ и увеличивая вес на фут. Обычно эти электрические или гидравлические ориентировщики имеют диапазон поворота примерно 400 °. Однако эти инструменты дали гораздо более предсказуемые результаты, а высокоскоростной канал телеметрии установленной проводной линии оказался перевешивающим недостатки их использования.Часто игнорируемые потенциальные проблемы с CT, содержащим пуповину или провод, включают:

Возможное отключение ГНБ в случае заедания КНБК или ГНБ
Ограничения на прокачку мячей или дротиков через CT

CTD unit

Многие, если не большинство, буровые работы требуют очистки и рециркуляции загущенного бурового раствора, а также завершения пробуренной зоны с помощью труб какого-либо типа. Подавляющее большинство распространенных установок ГНКТ спроектировано для эффективного ввода ГНКТ в скважины и из них.Они не предназначены для работы с соединенными трубами и обычно не имеют оборудования для работы с жидкостями.

Существует множество методов, используемых для обеспечения необходимых возможностей бурения и заканчивания во время операций CTD. Многие поставщики услуг CTD объединяют оборудование CTD с обычными буровыми компонентами, включая подконструкции, оборудование для обработки труб, оборудование для обработки бурового раствора и удаления твердых частиц, а также какие-то мачты или вертикальные опоры.

Иногда поставщики услуг CTD просто монтируют буровую установку с гибкой трубой (CTDU) с капитальным ремонтом или буровой установкой.Другие строят новое оборудование по индивидуальному заказу с учетом ограничений и потребностей регионов, в которых они работают. (См. рис. 4 ).

Рис. 4 — Специальная установка CTD, работающая в Канаде. Эти буровые установки часто строятся с учетом местных требований и правил. Эта буровая установка включает оборудование для развертывания КНБК в ствол скважины с повышенным давлением (любезно предоставлено BJ CT Services).

Гибридные CTDU доступны в нескольких местах по всему миру, которые объединяют оборудование ГНКТ с буровой установкой или установкой для заканчивания скважин в одном интегрированном пакете.Эти гибридные CTDU столь же эффективны при бурении с помощью ГНКТ, как и при работе с трубами или выполнении других стандартных функций бурения, заканчивания и ремонта скважин. Однако с универсальностью часто приходят более высокие дневные ставки и более крупный и тяжелый разброс оборудования. На рис. 5 показан пример гибридного CTDU, который обеспечивает все стандартные функции буровой установки и эффективный CTD. Эти гибридные агрегаты чрезвычайно эффективны и гибки в эксплуатации, но могут весить более 1,5 миллиона фунтов.

Фиг.5 — Пример гибридного CTD-блока, который обеспечивает все стандартные функции буровой установки и эффективное бурение CTD (любезно предоставлено Schlumberger).

Руководство по успешному применению технологии CTD

Хотя ряд операторов, расположенных в нескольких географических регионах, успешно применили технологию CTD, ее широкое использование до сих пор не принято. Причин для этого множество, наиболее распространенной из которых, вероятно, является отсутствие готовности преодолеть кривую обучения и перейти в режим эксплуатации.Ниже приведен список вещей, которые инженер может сделать, чтобы обеспечить успешную программу CTD:

Установите правильную цель и не усложняйте ее:

Бурение с меньшими трудностями, особенно для скважин на ранних этапах программы

Сверлимость с учетом ограничений скользящего бурения с маленькая трубка

Иметь правильный размер программы:

Достаточно скважин-кандидатов, чтобы пройти кривую обучения и начать эксплуатацию

Иметь необходимое оборудование для работы
Имейте обязательство:

Управленческие и технологические ресурсы как оператора, так и поставщика услуг

При внедрении CTD в новую область запланируйте использование рациональных инженерных концепций в сочетании с обширной подготовкой и планированием.Обязательно помнить, что технология бурения CTD по-прежнему является функцией бурения, основанной на тех же передовых методах бурения. Соберите команду с большим опытом работы, которая знает методы ГНКТ и бурения. Готовьтесь и тренируйтесь к многочисленным непредвиденным обстоятельствам. Прочтите все доступные технические документы по CTD.

Ниже приводится список элементов, которые следует учитывать, и параметров, которые находятся в пределах возможностей технологии CTD. Все это не «рекорды». Вместо этого они попадают в середину того, что можно сделать, используя правильные методы CTD.

WOB — это вызов; CTD в настоящее время — это 100% скользящее бурение.
Глубины до 17 000 футов измеренной глубины с разумной геометрией.
Отверстия размером 8– ½ дюйма или меньше. ^[4]
Выполнено неглубоко.
Отводы с измеренной глубиной 3000 футов или менее, начинающиеся на глубине 10000 футов.
Планирование с уклоном менее 55 ° на каждые 100 футов строительных секций.
При бурении обсадной колонны диаметром 4 ½ дюйма наиболее распространенный размер ТТ составляет 2 ⅜ дюйма.или 2-в том, что гидравлически подходит для долота под размер обсадной колонны.
В обсадной колонне 5 ½ дюйма, наиболее часто используемые размеры ТТ варьируются от 2 ⅜ дюйма до 3- ¹/₁₆ дюйм, опять же с 3- ¹/₁₆ дюйм ТТ оптимизирован для гидравлических требований.
В обсадной колонне 3–1 / 2 дюйма наиболее распространенный размер ТТ составляет 2 дюйма наружным диаметром.

Ниже приведен список областей применения технологии CTD:

Бурение на депрессии (UB) для минимизации потенциального повреждения пласта.
Где затраты на мобилизацию роторных установок высоки.
Участки с агитационным количеством кандидатов.
Там, где логистики / площадки для буровой могут быть трудными.
Кандидаты на бурение с регулируемым давлением.
Сквозные повреждения с высоким перепадом давления между зонами.
В стабильных скважинах, где скорость проходки резко увеличивается при бурении UB.
Области с доступом к:

Бурение пластов в пределах КТ

Правильные люди с правильными навыками, делающие правильные дела

914 Правильные имеющееся оборудование

При правильном применении уникальные возможности CTD могут быть использованы для обеспечения надежных и повторяемых решений бурения даже в сложных условиях.

Инструменты, методы и оборудование CTD в стадии разработки

В настоящее время на разных стадиях разработки находится множество идей, которые могут расширить применение ГНКТ для буровых работ. Эти новые разработки в области технологий, методов и / или оборудования предназначены для особых нужд:

Позволяет вращать всю колонну ГНКТ для увеличения достижимой глубины измерения и повышения эффективности очистки ствола.
Включите телеметрию, встроенную в строку CT, например, используемую в проекте Halliburton Anaconda.Anaconda CT был сделан из композитных материалов и содержал множество проводников, намотанных на композитный корпус. Композитный материал снизил необходимую грузоподъемность крана и увеличил усталостную долговечность СТ. Встроенные проводники позволяли передавать питание и телеметрию без нарушения внутреннего диаметра трансформатора тока.
Специально разработанное оборудование и методы для снижения затрат на эксплуатацию существующих активов на зрелых месторождениях.
Более компактные и легкие агрегаты для более гибкого передвижения по существующим дорогам.
Оборудование для эффективного бурения скважин меньшего диаметра как для наклонно-направленных, так и для неуправляемых скважин.
Более эффективные операции бурения с регулируемым давлением, особенно при чрезвычайно низких или высоких давлениях
Морские пакеты для вмешательства CTD. Это оборудование предназначено для решения проблем, типичных для морских условий, включая ограниченное пространство на палубе, ограниченную грузоподъемность крана, проблемы вертикальной качки и волнения, а также время, необходимое для монтажа и испытаний оборудования.

Только время покажет, удастся ли это оборудование успешно разработать и применить для расширения возможностей CTD, или эти новые идеи исчезнут в безвестности, как и многие из ранних инноваций в непрерывном бурении труб.

Список литературы

↑ Новая концепция буровой установки использует непрерывную буровую колонну. 1977. Мировая нефть 94.
↑ Хатала Р., Олансон М. и Дэвис П. 1995. Горизонтальное бурение на гибких трубах в Канаде: технология и применение.Дж. Кан Пет Технол 34 (6). PETSOC-95-06-01. http://dx.doi.org/10.2118/95-06-01.
↑ Технология колтюбинга: изменение методов и экономики обслуживания скважин. 1994. Morgan Stanley U.S. Investment Research, 6.
↑ Маккатчион, П., Мишевски, Т., и Хитон, Дж. 2012. Бурение на гибких НКТ: направленное и горизонтальное бурение с отверстиями большего диаметра. Статья SPE-159349-MS, представленная на Ежегодной технической конференции и выставке SPE, Сан-Антонио, Техас, 8-10 октября. http: // dx.doi.org/10.2118/159349-MS

Интересные статьи в OnePetro

P.C. Кроуз и У. Lunan 2000. Бурение на гибких НКТ — ключ к будущему расширению возможностей, круглый стол SPE / ICoTA по гибким насосно-компрессорным трубам, 5-6 апреля. 60706-MS. http://dx.doi.org/10.2118/60706-MS

Ленхарт, Р.А. 1994. Колтюбинговое бурение: точка зрения сервисной компании, Конференция SPE / IADC по бурению, 15-18 февраля. 27434-MS. http://dx.doi.org/10.2118/27434-MS

Внешние ссылки

Международная ассоциация колтюбингов

См. Также

PEH: Колтюбинговые_ скважины_Вмешательство_и_Бурение_Операции
