После того как автомат выбран его необходимо подключить. Подключение автоматических выключателей является не сложной задачей и под силу каждому.

Устанавливаются автоматические выключатели в электрощитах. Для надежного фиксирования автомата в электрощите его садят на специальную din-рейку. Провода в контактных зажимах автомата фиксируются при помощи болтовых контактов.

Во время установки в электрощитах и подключении питающих или отходящих линий, необходимо затягивать болтовые контакты аккуратно, без чрезмерных усилий. Затягивание контактов не должно сопровождаться с деформацией корпуса автомата, так как это может привести к нарушению положений токоведущих частей внутри корпуса автомата, что может стать причиной чрезмерному перегреву автомата и выходу его из строя даже при незначительных нагрузках.

При подключении автомата необходимо соблюдать общепринятое правило: сверху автомата подключается вход (питание), а снизу подключается выход (нагрузка). В будущем, когда возникнет необходимость замены, или подключению к рабочему автомату дополнительных проводов, вы всегда будете знать к какому контакту подключена нагрузка и питание.

Перед подключением жил кабеля к зажимам автомата с него снимается внешняя изоляция где-то 10-15 см после чего кабель становится более гибким и легко сгибается внутри электрощита. Это упрощает монтаж особенно если в щите устанавливается много автоматов. Далее с проводов снимается внутренняя изоляция примерно на 5-10мм. Для необходимости подключения к автомату проводов малого сечения или многожильного провода желательно применять специальные наконечники.

Где применяются и как подключаются одно-, двух-, трех- и четырехполюсные автоматы.

В однофазных сетях напряжением 220 В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы. К однополюсным автоматическим выключателям подключается только фазный провод — L. К двухполюсным подключаются оба провода, фазный — L и нулевой провод — N.

Трехполюсные автоматы применяются в 3-х фазных сетях. К зажимам таких автоматов подключают три фазы источника питания L1, L2, L3.

Четырехполюсные автоматы применяются в местах обусловленные правилами ПУЭ. Как правило это четырехпроводные сети с глухозаземленной нейтралью, в которой используется три фазы L1-L2-L3 и нулевой рабочий – N (система TN-S ).

Понравилась статья — поделись с друзьями!

Добавить комментарий

Миф о подключении автоматов ТОЛЬКО СВЕРХУ… что будет, если подключать их снизу?

Сфоткал по случаю один щиток, где отходящие линии от автоматов были сверху. Показав фото знакомому электрику, мы так и не пришли к общему мнению, как же делать правильно — у нас принято фазный провод заводить сверху, тогда почему у педантичных немцев подключение идёт снизу?

Однозначно можно было утверждать только то, что собирал данный щиток человек творческий, со своим видением норм и правил, но вопрос о правильности подключения автоматов остался неразрешённым. Давайте расскажу что знаю я, а выводы пусть каждый делает самостоятельно и поделится ими в комментариях.

С одной стороны, нижнее подключение бывает весьма удобным, особенно когда линии потребителей приходят сверху, можно сделать монтаж в щитке более компактным. Но не нарушает ли подобное подключение правил ПУЭ? Аргументы типа «мы 30 лет так делаем» пока рассматривать не будем. Приведу небольшую выдержку из правил, которую можно попробовать сюда применить:

ПУЭ 3.1.6
Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

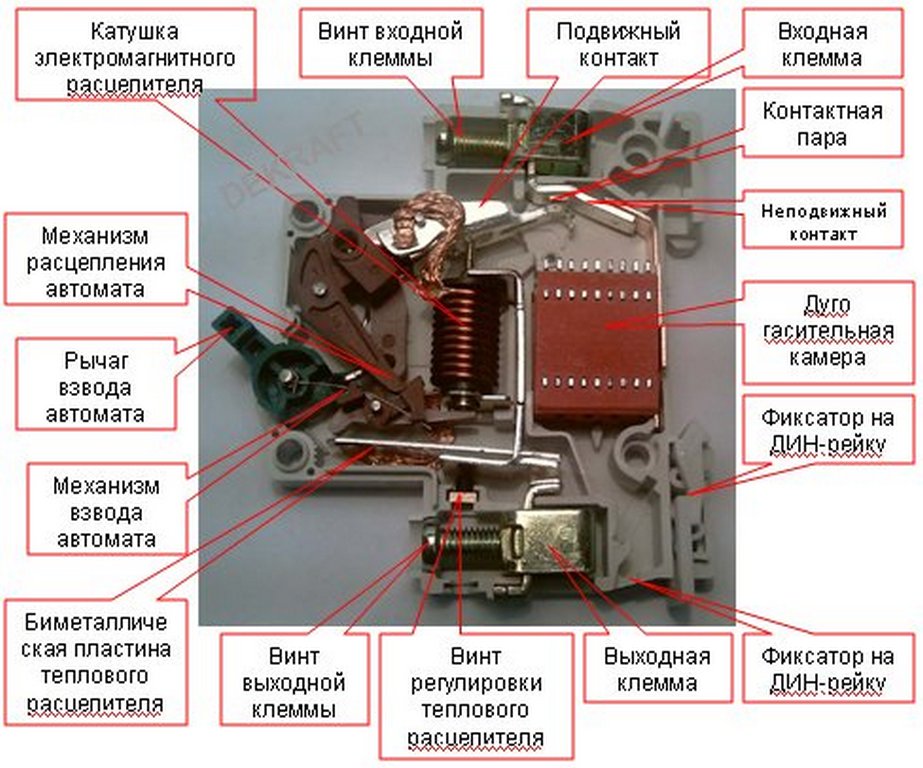

Подкрепим это дело следующей картинкой устройства автоматического выключателя:

На одном из форумов, тоже озадачились подобным вопросом и приводили выдержку из инструкции на модульку ВА47-29, где прописано как производить подключение (https://keaz.ru/f/1444/manual-pass-va47-29.pdf)

Действительно, у большинства автоматических выключателей и УЗО расположение неподвижного контакта сверху. Однако, в самом начале я уже упомянул про немцев и специально нашёл проморолик про защитные автоматы SIEMENS (смотреть с 1:12), где мы видим нижнее подключение:

Если вас не убедил SIEMENS, то продукция АВВ у нас пользуется небывалым авторитетом и у них тоже нет ограничений на подключение. Получается, что на работу АВ верхнее или нижнее подключение влияет примерно одинаково и заморачиваться не стоит?

Конечно, можно набросать миллион причин за и против того и другого варианта, но традиционно так сложилось, что при отключении автомата снизу не должно быть напряжения. Потому логично собирать щиты питанием СВЕРХУ, а отводом снизу, всегда думая о том человеке, который туда полезет после вашего нестандартного монтажа и хватит ли у него квалификации? А то каких только чудес не бывает… однажды довелось видеть щиток, где нули шли через АВ, а фазы были на шинке.

Лично я не считаю, что нижнее распределение это в корне не правильно, но сам бы так делать не стал. А как у вас подключены автоматы — сверху или снизу?

Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.

Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.

Двухполюсный Автомат Схема Подключения — tokzamer.ru

Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий. Как подключить однополюсный автомат Наиболее часто используемые однополюсные автоматы надежны, легки в установке и обеспечивают необходимую защиту линии от перегрузок и короткого замыкания.

Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание.

Сначала следует вычислить мощность и ток оборудования на линии питания от автомата.
Автоматический выключатель: установка и подключение

Крепится автомат на специальную рейку DIN рейка. Достоинства и недостатки Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

Данный автомат имеет четыре контакта, два подходящих, они расположены сверху.

Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.

Подходящие и отходящие провода необходимо уложить таким образом, чтобы избежать излишков длинны. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Применение двухполюсных автоматов Область применения двухполюсных автоматов достаточно широка.

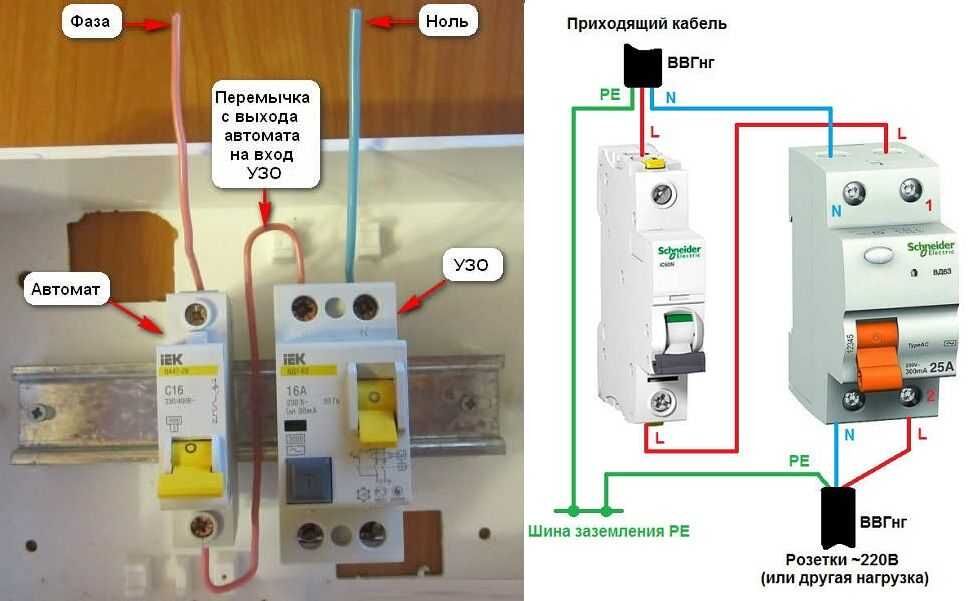

Как правильно подключить УЗО

Для чего нужны двухполюсные автоматы

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением Подключение автоматов в трехфазной сети В трехфазной сети используются трех или четырех полюсные автоматы. Маркировка автоматических выключателей Маркировка автоматических выключателей На электросхемах двойной защитный автомат маркируется унифицированными обозначениями. Ввод в верхней части автомата, выход — в нижней. Что касается трехфазной сети , то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции.

При их монтаже необходимо соблюдать основные правила. Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты.

При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение.

Данный автомат имеет четыре контакта, два подходящих, они расположены сверху. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт.

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки. Крепится автомат на специальную рейку DIN рейка.
Обзор двухполюсного автоматического выключателя ЕН 2.20 от компании ElectroHouse

Читайте дополнительно: Примеры смет на электромонтажные работы

Назначение

Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций. Видео об автоматических выключателях.

Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса. В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные. Фото — двухполюсный автомат Такая реализация предусмотрена ПУЭ Правила установки электрооборудования , где сказано, что запрещается отключать фазный провод, не отключая нейтраль.

Обязательно нужно помнить что все работы по установке, подключению и монтажу необходимо производить безопасно, а значит с полным отключением и проверкой отсутствия напряжения. Раскручиваем контактные винты и вставляем провода в контакты автомата.

После счётчика с однофазным вводом монтируется двухполюсный АВ. В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно. Герметичный корпус не дает просочиться внутрь пыли и влаге. Графическое обозначение или принципиальная схема прибора.

То есть, к первой клемме прибора подключается фаза, ко второй ноль. Таким образом, преимущества: Безопасность — электрическая цепь разрывается целиком.

Особенности работы однополюсного и двухполюсного АВ

Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания.

Пример изображен на картинке. При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. Электроток, отсекаясь на одном проводе, может остаться на другом. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя.
Подключение дифференциального автомата

Устройство автоматического выключателя

Для этого на задней части автомата предусмотрена специальная защелка. В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя.

Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию 1 сантиметр и подключаем провод в контакт.

Чем больше сечение кабеля, тем выше допустимый длительный ток. Многополюсные автоматы собираются из нескольких однополюсных. Кстати, вот ниже данная система подключения автомата.

Выбирать автомат нужно с ближайшим большим значением номинального тока. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку. Модифицированное устройство на три фазовых полюса с добавочным нулевым полюсом.

Автомат двухполюсный: установка, схема подключения

Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей. Двухполюсные автоматы- в каких случаях они применяются?

Еще одно различие — возможность использования совместно со сложным оборудованием. Наличие в сердечнике магнитного потока активирует появление тока вторичной обмотки, что способствует срабатыванию механизма защиты.

Два отходящих, они расположены снизу автомата. Рекомендую материалы по теме:. Определимся с цветами подключения: синий провод — всегда ноль желтый с зеленой полосой — земля оставшийся цвет, в нашем случае черный, будет фазой Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Вот так все выглядит в конечном итоге. Газы горения выводятся из внутренней части через специальный канал. Это то самое блокирующее устройство, о котором речь шла выше. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов. Однако существует особый тип устройства, встающий первой преградой на пути от подстанции до объекта.
Автоматические выключатели полюсность и схемы подключения

Подключение автоматического выключателя своими руками

Подключение автоматического выключателя в электрическом щитке – процесс нетрудный. Да и особого времени процедура у вас не займет. Однако это вовсе не означает, что установка автоматов не таит в себе подводных камней. Ведь допущенные ошибки могут стать причиной поломки аппарата в дальнейшем. Как сделать все верно, если вы новичок в электрике и не до конца уверены в своих возможностях?

Давайте вместе разберемся, как подключить автоматический выключатель собственноручно и как избежать при этом примитивных ошибок.

Содержание статьи

Стандартные ошибки монтажа

Чаще всего электрик-новичок по своему незнанию допускает одну из следующих оплошностей:

1. Провод питания подключается снизу. Да, согласно правилам ПУЭ такой вариант вполне себе допустим. Однако мы не рекомендуем так поступать. Лучше подключить питание именно сверху (о чем вам лишний раз напомнит специальная схема, нанесенная на переднюю панель корпуса устройства).
2. Контакты чрезмерно зажимаются винтом фиксации. Не стоит бояться «не дожать», ведь в обратном случае вы рискуете испортить как сам кабель, так и корпус изделия.
3. Неверно подсоединяются проводники. Чтобы избежать подобного, нужно помнить простое правило: фаза подсоединяется строго к фазе, ноль – строго к нулю (разумеется, это актуально лишь для двухполюсного выключателя).
4. Используются два однополюсных автомата вместо одного двухполюсного. Такой прием категорически запрещен, ведь ноль с фазой должны разъединяться одновременно.
5. Попадание изоляционного материала в посадочное место в процессе фиксации жилы. Зачищать провод необходимо тщательно и при этом настолько, насколько этого требует паспорт модели. Придавили изоляционный слой фиксирующим винтом? Получите слабый контакт проводника. Как следствие – дальнейшее нагревание жилы со всеми вытекающими неприятными последствиями. Для снятия изоляции настоятельно рекомендуем использовать специальный инструмент – к примеру, тот же стриппер.
6. Неверный выбор выключателя-автомата, из-за чего изделие попросту не выдерживает уровень поступаемой нагрузки. В подобной ситуации сначала необходимо выполнить расчет сечения кабеля, уже исходя из которого следует выбирать модель устройства.
7. Округление полученного при расчете значения в большую сторону. Допустим, в процессе подсчета вы получили величину токовой нагрузки на изделие, которая равняется 19 Амперам. Неопытный человек сразу же отправиться в магазин с четкой целью – купить аппарат на 20 Ампер (так сказать, с дополнительным запасом). Учтите, это серьезная ошибка! Полученное при расчете значение является номинальным, а срабатывание защиты должно выполняться при токовой нагрузке, которая НЕ доходит по своей величине до рассчитанного числа. Если рассчитанная величина составляет 19 Ампер, идите в магазин за выключателем с показателем 16 Ампер. Так вы обезопасите проводку в своем доме и она прослужит намного дольше.

Также хотелось бы затронуть еще один немаловажный момент: как подключать автомат – перед счетчиком или после него?

Отвечаем: если так удобнее, то можно смело подключать устройство перед электрическим счетчиком. На самом деле, так даже лучше. Нужно будет только купить специальный бокс, пломбирование которого выполняется представителем энергосбыта. При подобном подключении можно будет легко заменить счетчик электроэнергии как в квартире, так и в частном доме.

Инструкция по подключению автоматического выключателя

Что у нас есть? У нас есть электрощит, провода (вводные и исходящие) и подключаемое устройства. Опишем алгоритм действий на примере монтажа двухполюсного автоматического выключателя. Поехали:

1. Для начала отключаем электричество и для уверенности и безопасности проверяем его отсутствие с помощью индикаторной отвертки либо мультимера.
2. Устанавливаем автомат на посадочную рейку, защелкиваем фиксатор.
3. Аккуратно, но при этом тщательно зачищаем жилы проводников (как входящих, так и исходящих) приблизительно на десять сантиметров.
4. В два верхних зажима подсоединяем фазу и вводной ноль, ориентируясь при этом на приведенные выше рекомендации.
5. Далее, фиксируем исходящие фазу и ноль в двух нижних отверстиях (те фаза с нулем, которые идут к элетропотребителям – розеткам, выключателям, бытовой технике и так далее).
6. Все сделали верно? Отлично, проверяем результат нашей работы на надежность. Берем проводники в руки и пробуем аккуратно ими пошевелить то в одну, то в другую сторону. Если соединения достаточно надежны – жилы останутся на своих прежних местах. Если вы ощущаете, что в прочности фиксации проводников вас что-то не устраивает – немножко подтягиваем фиксирующие винты и все готово! Также рекомендуем ознакомиться со способами соединения проводов.
7. Теперь задача выполнена. Остается только заново «пустить» по системе ток, включив электропитание. Напряжение подается в сеть, проверяется работоспособность нашего изделия.

Как видите, механизм работы вовсе не сложен. С помощью описанного алгоритма вы уверенно подключите автоматический выключатель в однофазной цепи.

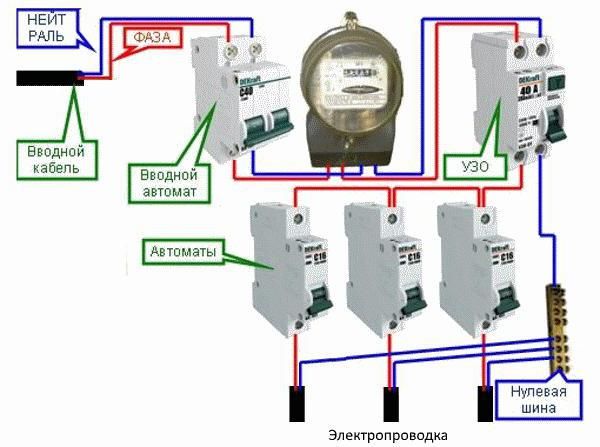

Схемы подключения

Верно, схемы подключения автомата вряд ли окажутся лишними. Приводим четыре варианта:

Итог

Монтаж автомата в щиток – это вовсе не трудно и обладать каким-либо особым навыком либо опытом для этого не нужно. Главное – понимать общий принцип работы устройства, соблюдать технику безопасности и внимательно прочесть предоставленные в статьи советы. Искреннее надеемся, что они вам помогут. Удачи!

Понравилась статья? Поделиться с друзьями:

Как правильно подключить автоматы — советы электрика

Как подключить автомат в щитке без ошибок

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Обратите внимание

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

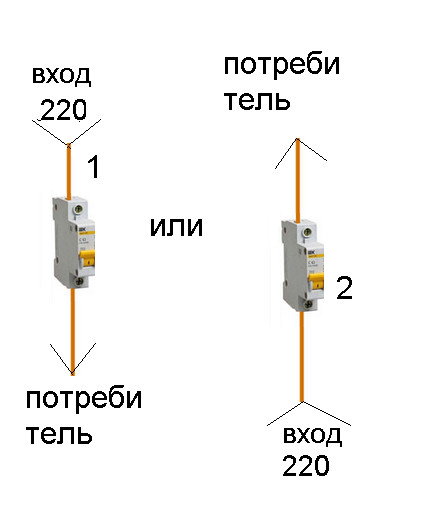

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный.

На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много.

На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

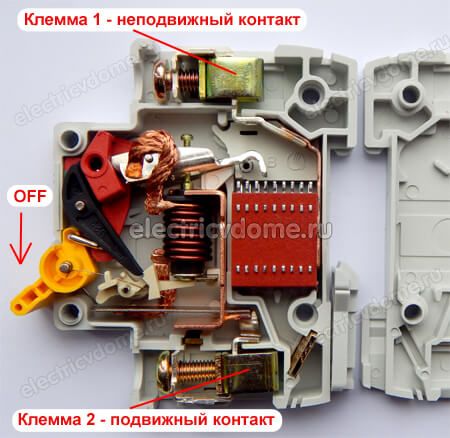

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Важно

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса.

С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет.

То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка.

Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах.

Совет

Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка – 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата – ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет.

Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом.

Чем опасно такое подключение автоматов в распределительном щите?

Обратите внимание

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть».

И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/kak-podklyuchit-avtomat-v-shhitke.html

Подключение УЗО: как правильно + схемы и варианты подключения

Создание современной внутриквартирной электросети – ответственное мероприятие, связанное с расчетами, выбором проводов и электроустановок, монтажными работами. При этом одной из главных задач остается обеспечение безопасности жильцов и сохранности имущества. Вы согласны?

Если правильно подобраны защитные приборы и продумана схема подключения УЗО и автоматов, все риски снижаются до минимума. Но как это сделать? Что учесть при выборе? На эти и многие другие вопросы мы ответим в нашем материале.

Также вы сможете разобраться в принципе действия УЗО и вариантах его подключения. Советы экспертов и нюансы монтажа собраны в этом материале. Кроме того, в статье размещены видеоролики, из которых вы узнаете о главных ошибках при подключении и увидите, как подключается УЗО на практике.

Назначение и принцип действия УЗО

В отличие от автомата, который предохраняет сеть от перегрузок и коротких замыканий, УЗО предназначено для мгновенного распознавания наличия тока утечки и реагирования путем отключения сети или отдельной электрической линии.

Поскольку эти два защитных прибора отличаются функционально, то оба должны присутствовать в схеме сборки.

Принцип работы УЗО прост: сравнение величин входящей и выходящей силы тока и срабатывание при обнаружении несоответствия.

Схема, показывающая работу прибора в случае, если происходит пробой фазы. Сначала срабатывает реле напряжения (РН), затем контактор (К)

Внутри корпуса автоматического устройства находится трансформатор с сердечником и обмотки с равномерными магнитными потоками, направленными в разные стороны.

При возникновении тока утечки выходной магнитный поток уменьшается, в результате чего срабатывает электрореле и размыкает питание. Это возможно, если человек прикоснется к заземленному прибору и электроцепи. В среднем, на это уходит от 0,2 до 0,4 секунды.

Существуют различные типы приборов, предназначенные для сетей с постоянным или переменным током. Одна из важных технических характеристик, которая обязательно присутствует в маркировке – сила тока утечки.

Для защиты жильцов дома выбирают устройства номиналом 30 мА. Там, где есть повышенный риск, например, санузлы с повышенной влажностью, игровые детские комнаты, устанавливают УЗО на 10 мА.

Важно

Более высокий номинал, например, 100 мА или 300 мА, предназначен для предотвращения пожара, так как крупные утечки тока способны вызвать возгорание. Такие устройства монтируют в качестве общего вводного УЗО, а также на предприятиях и крупных объектах.

УЗО (слева) не нужно путать с дифавтоматом (справа), который объединяет функции автоматического выключателя и защитного устройства отключения, то есть может срабатывать как от перегрузки, так и от тока утечки

АВДТ компактнее связки защитных приборов и занимает меньше места в электрошкафу, но при его срабатывании труднее найти причину отключения.

Схема установки выбирается в соответствии с поставленной задачей и видом сети – 1-фазной или 3-фазной. Если необходимо защитить дом или квартиру целиком от токовых утечек, УЗО устанавливают на входе силовой линии.

Варианты защиты для однофазной сети

О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.

Однако все чаще используется несколько приборов – по отдельным контурам или группам.

В этом случае устройство в связке с автоматом (-ми) монтируется в щитке и соединяется с определенной линией

Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. Рассмотрим популярные варианты, которые являются основными.

Вариант #1 – общее УЗО для 1-фазной сети

Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.

Если на каком-либо из отходящих электроконтуров возникнет ток утечки, защитное устройство тут же отключит все линии.

В этом, безусловно, его минус, так как нельзя будет точно определить, где именно неисправность

Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором.

УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.

Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

Вариант #2 – общее УЗО для 1-фазной сети + счетчик

Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.

Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.

Если необходимо перекрыть подачу электроэнергии в квартиру или дом, отключают общий автомат, а не УЗО, хотя они установлены рядом и обслуживают одну и ту же сеть

Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.

Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО

Схема является одной из усложненных разновидностей предыдущего варианта.

Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.

Предположим, произошла аварийная утечка тока, а подключенное УЗО контура освещения по какой-то причине не сработало. Тогда реагирует общее устройство и отключает уже все линии

Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.

Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.

Это может произойти, если установленное на конкретной линии УЗО:

• бракованное;
• вышло из строя;
• не соответствует нагрузке.

Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.

Вариант #4 – 1-фазная сеть + групповые УЗО

Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.

Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.

Схема напоминает вариант с общей защитой, но без установки УЗО на каждую отдельно взятую группу. Отличается важным положительным моментом – здесь легче определить источник утечки

С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.

Схемы для 3-фазной сети

В домах, производственных помещениях и прочих сооружениях может встречаться иной вариант обустройства электроснабжения.

Так, для квартир подключение 3-фазной сети нехарактерно, зато для оснащения частного дома такой вариант не редкость. Здесь будут использоваться иные схемы подключения аппарата защиты.

Вариант #1 – общее УЗО для 3-фазной сети + групповые УЗО

Для сети 380 В 2-полюсного прибора мало, необходим 4-полюсный аналог: нужно подключить 1 нулевую жилу и 3 фазных.

Схема усложнена оборудованием каждой электролинии отдельным прибором УЗО. Это необязательно, однако дублированную защиту рекомендуется делать для дополнительного предохранения от токов утечки

Важен вид проводов. Для 1-фазной сети подходит стандартный кабель ВВГ, тогда как для 3-фазной рекомендуется протягивать более стойкий к возгоранию ВВГнг.

Вариант #2 – общее УЗО для 3-фазной сети + счетчик

Это решение полностью повторяет предыдущее, но в схему добавлен счетчик электроэнергии. Групповые УЗО также включены в систему обслуживания отдельных линий.

Из всех представленных схем эта самая объемная в буквальном смысле, то есть требует установки большого электрощита с множеством проводов и подключенных электроприборов

Существует нюанс, который относится к любой из представленных схем. Если в квартире или доме несколько осветительных и розеточных контуров, несколько мощных бытовых приборов, требующих обустройства отдельных электролиний, то есть смысл устанавливать двойную защиту с общим УЗО.

В обратном случае достаточно либо общего аппарата, или по одному на каждый контур.

Инструкция по установке УЗО

Сначала нужно выбрать место для монтажа устройства. Применяются 2 варианта: щит или шкаф. Первый напоминает металлическую коробку без крышки, закрепленную на высоте, удобной для обслуживания.

Шкаф оснащен дверцей, которую можно закрывать на замок. Некоторые виды шкафов имеют отверстия, чтобы можно было снимать показания прибора учета, не распахивая специально дверцу, и отключать устройства.

Защитные приборы фиксируют на монтажных DIN-рейках, расположенных горизонтально. Модульная конструкция автоматов, дифавтоматов и УЗО позволяет разместить на одной рейке несколько штук

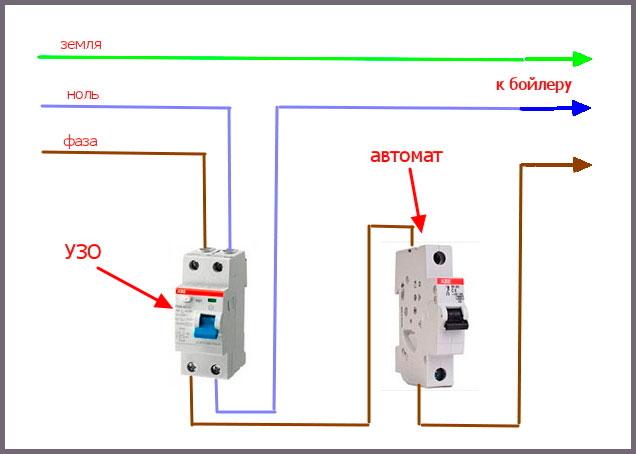

К левым клеммам на входе и на выходе всегда подключают нулевой провод, к правым – фазный. Один из вариантов:

• входная клемма N (верхняя левая) – от вводного автомата;
• выход N (нижняя левая) – на отдельную нулевую шину;
• входная клемма L (верхняя правая) – от вводного автомата;
• выход L (нижняя правая) – к групповым автоматам.

К моменту установки защитного устройства на щите уже могут быть установлены автоматические выключатели. Чтобы упорядочить расположение приборов и проводов, возможно, придется переставить устройства в определенном порядке.

Представляем пример установки вводного УЗО в электрошкаф, где уже стоит счетчик, вводный автомат и несколько автоматических выключателей для отдельных контуров — осветительного, розеточного и др.

Размеры щита (ШУЭ, ЩУЭ, ШР) зависят от количества размещенных внутри устройств.

Лучше подбирать изделие с небольшим запасом для установки новых автоматов и УЗОНа дин-рейке, в один ряд, предварительно установлены (слева направо) домашний прибор учета электроэнергии, затем один вводный выключатель и 5 групповых автоматовЛучшее решение для установки, обоснованное работой приборов, – место между вводным автоматом и остальными устройствами, обслуживающими отдельные линии (розеточную и др.)От нижней левой клеммы фазный проводник тянется к верхней клемме среднего автомата, а нуль – к заземляющей шине, которая расположена ниже. Верхняя фаза – от вводного автомата, ноль – от счетчикаМеталлический распределительный щит марки IEKКомплект защитных устройств перед монтажом УЗОВыбор места для монтажа УЗОПорядок подключения проводов к прибору

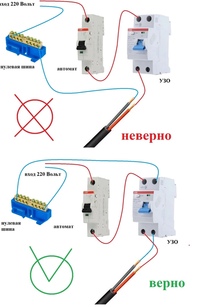

Никогда не подключают УЗО на входе – оно всегда следует за общим вводным автоматическим выключателем. Если используют счетчик, то устройство защитного отключения переходит на третью позицию от входа.

Описание процесса подключения:

• устанавливаем прибор на DIN-рейку справа от автомата –  достаточно приложить его и надавить с небольшим усилием до щелчка;
• протягиваем разделанные и зачищенные провода от автомата и нулевой шины, вставляем в верхние клеммы согласно схеме, закручиваем крепежные винты;
• таким же образом вставляем провода в нижние клеммы и закручиваем винты;
• тестируем – сначала включаем общий автомат, затем УЗО, нажимаем кнопку «Тест»; при нажатии прибор должен отключиться.

Чтобы убедиться в правильности подключения, иногда инсценируют ток утечки. Берут два рабочих провода – «фазу» и «землю», одновременно подводят к цоколю электролампы. Появляется утечка, и прибор должен моментально сработать.

Каких ошибок следует избегать?

Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.

Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.

Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.

Совет

Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.

Какую бы схему подключения вы не использовали, проводник заземления в ней участвовать не будет. Все клеммы предназначены либо для фазного провода (нагрузки), либо для нулевого (нейтрали)

Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.

Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:

• «фаза» и «земля» соединены после УЗО;
• неполное подключение – не вставлен проводник N в соответствующую клемму;
• «нуль» и «земля» соединены в розетке;
• путаница между подключением двух и более УЗО к электроустановкам.

На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.

Правила безопасности в процессе работы

Большая часть правил носит общий характер, то есть их необходимо применять в процессе любых электромонтажных работ.

Если вы решили самостоятельно оборудовать распределительный электрощит, перед тем как установить и подключить УЗО, не забудьте:

• отключить электропитание – выключить автомат на входе;
• использовать провода с соответствующей цветовой маркировкой;
• не применять металлические трубы или арматуру в квартире для заземления;
• в первую очередь устанавливать автоматический входной выключатель.

Если существует возможность, рекомендуется использовать отдельные приборы для линий освещения, розеток, контуров для стиральной машины и др. В обратном случае достаточно установки общего УЗО.

Для защиты детей все электроустановки из детской комнаты обычно объединяют в один контур и оборудуют отдельным прибором. Вместо УЗО можно использовать дифавтомат

Кроме характеристик самих приборов, важны и параметры других элементов электропроводки, например, сечение электропровода. Его следует рассчитать, учитывая постоянную нагрузку.

Соединять провода между собой лучше скруткой или с помощью клеммников, а для подключения к приборам – использовать специально предназначенные, промаркированные клеммы, а также схему на корпусе.

Выводы и полезное видео по теме

Несколько практических советов и объяснений помогут новичкам разобраться, как правильно выбрать и подключить УЗО в доме или квартире.

Ошибки при подключении розеток:

Сравнение подключения 2 вариантов – УЗО+автомат/дифавтомат:

О необходимости и нюансах установки защитных приборов:

Не всегда существует возможность вызова квалифицированного специалиста для оборудования распределительного электрощита. Иногда автоматы или УЗО приходится устанавливать самостоятельно.

Из-за оплошности при монтаже может произойти удар током, поэтому важно использовать схемы подключения, правильно делать расчеты и следовать правилам техники безопасности.

Источник: http://sovet-ingenera.com/elektrika/uzo-schet/sxema-podklyucheniya-uzo.html

Как подключить автомат: рекомендации по выбору прибора и схема подключения к проводке в электрощитке

Автоматические выключатели используются для подачи электроэнергии в цепь и ее обесточивания в автоматическом режиме при возникновении неисправностей.

Чаще всего они монтируются в распределительных щитках и обеспечивают защиту электроцепи от перегрузок.

Чтобы правильно выбрать и подключить автомат, необходимо разбираться в конструкции и технических характеристиках устройства.

Особенности конструкции

Автоматический выключатель представляет собой довольно сложное электромеханическое устройство. Некоторые современные модели оснащены блоками электронного управления. Но чтобы грамотно подключить автомат в щитке, достаточно разобраться с конструкцией классического прибора. Именно такой вид оборудования чаще всего используется в быту.

В верхней части устройства расположена входная клемма, жестко соединенная с неподвижным контактом. Нижняя клемма подсоединена к биметаллической пластине, выполняющей функцию теплового разъединителя. Также в состав автомата входит соленоид. Один из его контактов подключен к биметаллической пластинке, а второй – к подвижному контакту.

В механизме разъединителя подвижный контакт надежно зафиксирован с помощью пружины не только в выключенном, но и во включенном состоянии.

Благодаря этому достигается быстрая коммутация, а также исключается сильный нагрев контактов при дуговом либо искровом разряде, который может появиться в момент разрыва электроцепи.

Механизм разъединения может сработать в следующих ситуациях:

1. При включении или отключении автомата вручную.
2. Когда в цепи ток превышает номинальный показатель, нагревается биметаллическая пластина. В результате она изгибается и воздействует на рычаг разъединительного механизма.
3. При возникновении в электроцепи короткого замыкания в соленоиде под воздействием тока индуцируется магнитный поток. Сердечник соленоида втягивается и, воздействуя на подвижный контакт, отключает цепь.

Все автоматические выключатели оснащаются дугогасительной камерой. Она содержит хорошо изолированные друг от друга медные либо стальные пластинки. Появление дугового разряда сопровождается образованием сильного магнитного поля. Оно индуцирует в пластинах ЭДС, которое также создает собственное поле, имеющее противоположный заряд.

Также в камере находится отверстие для выхода газов, образующихся в момент горения дугового разряда. Именно из-за появления электродуги при частых срабатываниях автоматического выключателя его контакты могут подгореть.

Критерии выбора

Перед тем как подключить автомат к проводке, необходимо правильно выбрать устройство. Безусловно, предпочтение стоит отдавать продукции известных брендов. Также важное значение имеет показатель номинального тока и частоты сети. Однако есть и другие характеристики, на которые следует обратить внимание при выборе прибора.

Номинальный электроток

Это один из важнейших параметров автоматов, показывающий максимальный ток, который может длительное время проходить через прибор без его срабатывания.

Необходимо помнить, что номинальный электроток всегда должен соответствовать сечению проводников в защищаемой цепи, а не мощности нагрузки. Чтобы гарантировать правильную работу автомата и избежать перегрева проводки, нужно следовать двум правилам:

1. Сечение проводников подбирается в соответствии с предполагаемой нагрузкой в сети.
2. Номинальный показатель электротока автомата выбирается в зависимости от сечения проводов.

Таким образом, автоматический выключатель не позволяет использовать все возможности проводников, а необходим для их ограничения. Это сделано намеренно, чтобы проводка не перегревалась.

Время-токовая характеристика

Для отображения время-токовой характеристики (ВТХ) используется буквенный индекс. В маркировке всех автоматов он стоит перед показателем номинального электротока. Чтобы разобраться с этой характеристикой и ее влиянием на работу автоматического выключателя, следует изучить график.

На нем отображена зависимость времени срабатывания прибора от кратности протекающего электротока к номинальному. На графике хорошо видно, что с увеличением кратности повышается и скорость срабатывания прибора. Самыми быстрыми являются приборы категории B, а медленными — D. Кроме этого, выпускаются устройства категорий Z и K, но они в быту не используются.

Также следует помнить, что график составлен для автоматов, работающих при температуре внешней среды до +30 °C. Если температура увеличивается, то прибор будет срабатывать при более низком токе и наоборот. На работу автоматов серьезное влияние оказывают расположенные рядом с ними в щитке устройства, так как они во время работы нагреваются и способствуют увеличению температуры воздуха.

Обратите внимание

Выбирая модель автомата, необходимо ориентироваться на характер нагрузки. Для нормальной работы розеточных сетей и светильников (активной нагрузки) вполне достаточно использовать приборы категории B. Однако в каждой квартире есть холодильник и стиральная машина (реактивная нагрузка), а эти агрегаты требуют монтажа автоматов категории C.

Чаще всего в квартирах устанавливаются именно такие приборы. Но идеальным вариантом является установка устройств категории B и C. Например, к цепи освещения подключается автомат категории В, установленный в квартире.

При этом в подъездном щитке должен находиться прибор категории С. Если в результате перегорела лампа, то сработает более быстрый прибор.

Он разомкнет только осветительную сеть, поэтому отключения электроэнергии во всей квартире не произойдет.

Рекомендации по подключению

Особенность подключения автоматов в щитке заключается в том, что проводники необходимо соединить с нужными контактами. Кабель питания должен быть подсоединен к неподвижным контактам. Так как приборы этого типа могут иметь различное количество полюсов, то стоит рассмотреть две наиболее часто используемые схемы подключения автоматов.

Для монтажа прибора применяется DIN-рейка. Если необходимо подключить однополюсной автомат, то к верхней клемме подсоединяется фаза с устройства УЗО либо вводного аппарата. Нижняя клемма соединяется с защищаемой электроцепью.

Чтобы правильно подключить в электрическом щите автоматы с двумя полюсами, к левой верхней клемме нужно подсоединить фазу, а на правую установить нулевой проводник. С нижнего левого контакта фазный провод уходит в электроцепь, а к правой подключается ноль. Также следует помнить, что сильно затягивать прижимные винты клемм нельзя, так как можно повредить корпус прибора.

Когда все работы по подключению автомата будут завершены, необходимо подать на электрощиток напряжение и с помощью тестера проверить наличие тока на входе и выходе устройства. Перед началом подключения автомата нужно оценить свои возможности.

Источник: https://220v.guru/elementy-elektriki/avtomaty/kak-pravilno-podklyuchit-avtomat-v-elektroschitke.html

Как правильно подключить автоматы в электрическом щите

Автоматические выключатели, известные так же, как пакетники или автоматы, представляют собой устройства коммутации, задача которых состоит в подаче тока к элементам электросети, а при нарушении ее работы – в автоматическом обесточивании.

Монтируются они, как правило, в распределительном щитке, и позволяют защитить цепь от повреждений, вызванных чрезмерными нагрузками, падением напряжения, а также коротким замыканием.

В этом материале мы расскажем о том, как классифицируются это оборудование, каковы особенности его работы и как правильно подключить автоматы в электрическом щите.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

• Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
• Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
• Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
• Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

• Тип корпусной части. Она может быть модульной, литой или открытой.
• Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

• Возможность размыкания электроцепи на расстоянии.
• Присутствие сигнальных контактных групп.
• Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

• Дифференциальные.
• Автоматические.
• УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускаю

Автомат двухполюсный: установка, схема подключения

Рубрики

•
  Автомобили

•
  Бизнес

•
  Дом и семья

•
  Домашний уют

•
  Духовное развитие

•
  Еда и напитки

•
  Закон

•
  Здоровье

•
  Интернет

•
  Искусство и развлечения

•
  Карьера

•
  Компьютеры

•
  Красота

•
  Маркетинг

•
  Мода

•
  Новости и общество

•
  Образование

•
  Отношения

•
  Публикации и написание статей

•
  Путешествия

•
  Реклама

•
  Самосовершенствование

•
  Спорт и Фитнес

•
  Технологии

•
  Финансы

•
  Хобби


•
  О проекте
•
  Реклама на сайте
•
  Условия
•
  Конфиденциальность
•
  Вопросы и ответы




FB

Войти


Хорошо, вкусно, но без изысков: как и чем на столе порадовать хозяина 2021, Быка Превратила пирог в печенье: если жду гостей, всегда пек

Какие бывают типы автоматических выключателей?

Существует несколько методов классификации автоматических выключателей. Самый общий способ оценки автоматического выключателя — это гашение дуги. Гашение дуги может быть легко выполнено с использованием различных сред, таких как воздух, изолятор, газ, вакуум, диэлектрик и т. Д.

По способу гашения дуги выключатели делятся на четыре типа. Это автоматический выключатель с воздушным прерыванием, автоматический выключатель с воздушным дутьем, автоматический выключатель с гексафторидом серы и вакуумный выключатель.Классификация автоматического выключателя показана на рисунке ниже.

Автоматические выключатели в основном делятся на два типа. Это автоматические выключатели переменного тока и автоматические выключатели постоянного тока.

Автоматический выключатель переменного тока

Автоматический выключатель переменного тока подразделяется на два типа: выключатель низкого напряжения и выключатель высокого напряжения. Выключатель, значение которого ниже 1000 В, называется выключателем низкого напряжения, а выключатель выше 1000 В — выключателем высокого напряжения.Выключатели высокого напряжения подразделяются на две основные категории; это масляные выключатели и безмасляные выключатели.

Масляный выключатель

В масляном выключателе для гашения дуги используется масло. Кроме того, он подразделяется на автоматический выключатель наливного масла и автоматический выключатель с минимальным содержанием масла.

Автоматический выключатель наливного масла — Масляный автоматический выключатель наливного масла использует трансформаторное масло в качестве средства гашения дуги автоматического выключателя.Масло также действует как изолятор между двумя токопроводящими частями автоматического выключателя. Номинальный диапазон масляного выключателя составляет от 25 МВА при 2,5 кВ до 5000 МВА при 230 кВ.

Автоматический выключатель с минимальным количеством масла — В автоматическом выключателе с минимальным уровнем масла масло используется для гашения дуги с помощью струи. Основная функция масла в автоматическом выключателе с минимальным содержанием масла — прерывание образования дуги, и оно не используется для изоляции токоведущих частей земли.

Масляный импульсный выключатель — другой тип выключателя с минимальным содержанием масла.В этом автоматическом выключателе используется масляная струя, которая вырабатывается поршневым насосом для гашения дуги. Струя масла помещается между зазорами, образованными контактами выключателя

.

Четыре основных типа масляных выключателей: воздушный выключатель, воздушный выключатель, выключатель на основе гексафторида серы и вакуумный выключатель.

Воздушный автоматический выключатель — В воздушном автоматическом выключателе дуга возникает и гаснет в статическом воздухе, в котором движется дуга.Такие типы выключателей используются в диапазоне низкого напряжения до 15 кВ, а отключающая способность выключателя составляет 500 МВА. Классификация автоматического выключателя с воздушным выключателем зависит от типов методов воздушного выключения. Типы автоматического выключателя с воздушным прерыванием показаны ниже.

В автоматическом выключателе с воздушным выключателем контакты выполнены в форме рожков. В автоматическом выключателе с магнитным выдуванием магнитное поле используется в качестве средства прерывания дуги, а в дугогасительном автомате для прерывания дуги используются цепи низкого и среднего напряжения.

Автоматический выключатель воздушной струи — Воздушный автоматический выключатель использует струю воздуха для гашения дуги. В воздушном автоматическом выключателе сжатый воздух хранится в форме резервуара и выпускается через сопла для создания высокоскоростной струи, которая используется для гашения дуги.

Автоматический выключатель такого типа используется в помещениях с полем среднего высокого напряжения. Выключатель УВВ применяется на низкое напряжение до 15 кВ и отключающую способность до 2500 МВА.Также такие типы выключателей используются в ОРУ 220 кВ. Типы воздушных автоматических выключателей показаны ниже.

В автоматическом выключателе с осевой струей воздух течет продольно в направлении дуги, а в автоматическом выключателе с поперечной струей воздух течет под прямым углом к ​​дуге.

Автоматический выключатель с гексафторидом серы — Автоматический выключатель с гексафторидом серы использует газ SF ₆ для гашения дуги. Газ SF ₆ обладает отличными характеристиками гашения дуги, а также превосходит другие средства гашения дуги, такие как масло или воздух.

Вакуумный автоматический выключатель — В автоматическом выключателе такого типа контакты цепи помещены в герметичный вакуумный выключатель. Дуга гаснет, когда контакты разъединяются в высоком вакууме. Такой тип автоматического выключателя менее громоздок, дешевле, требует незначительного обслуживания и имеет долгий срок службы.

Автоматический выключатель постоянного тока

Прерыватель, который используется для прерывания постоянного тока высокого напряжения, известен как прерыватель цепи HVDC.Отключающая способность выключателя HVDC по напряжению составляет почти 33 кВ, а по току — 2 кА.

Основная проблема выключателя HVDC заключается в том, что постоянный ток является однонаправленным и, следовательно, в системе постоянного тока нет нулевой точки. Ток повреждения в выключателе HVDC должен быть уменьшен до нуля с помощью некоторых внешних методов. В автоматическом выключателе для гашения дуги используется масло или воздух.

Метод испытания выключателя

— Типы и текущие испытания

Испытание выключателя сложнее по сравнению с другим электрическим оборудованием, таким как трансформатор или машина, поскольку ток короткого замыкания очень велик.Испытания трансформатора в основном делятся на две группы: типовые испытания и стандартные испытания.

Типовые испытания автоматического выключателя

Типовые испытания

проводятся с целью проверки возможностей и подтверждения номинальных характеристик автоматического выключателя. Такие испытания проводятся в специально построенной испытательной лаборатории. Типовые испытания можно в целом разделить на испытания на механические характеристики, тепловые испытания, испытания на диэлектрические или изоляционные свойства, испытания на короткое замыкание для проверки включающей способности, отключающей способности, кратковременного номинального тока и рабочего режима. .

Механический тест — Типовой тест на механическую способность, включающий многократное размыкание и замыкание выключателя. Автоматический выключатель должен размыкаться и замыкаться с правильной скоростью и выполнять свои предписанные обязанности и работать без механических повреждений.

Thermal Test — Тепловые испытания проводятся для проверки теплового поведения автоматических выключателей. Испытуемый выключатель выдерживает установившееся повышение температуры из-за протекания его номинального тока через полюс в номинальном состоянии.Превышение температуры для номинального тока не должно превышать 40 ° для тока менее 800 А при нормальном токе и 50 ° для нормального значения тока 800 А и выше.

Диэлектрическое испытание — Эти испытания проводятся для проверки выдерживаемой частоты промышленной частоты и импульсного напряжения. Испытания промышленной частоты проводятся на новом автоматическом выключателе; испытательное напряжение изменяется в зависимости от номинального напряжения выключателя.

Испытательное напряжение с частотой 15–100 Гц прикладывают следующим образом. (1) между полюсами при замкнутом автоматическом выключателе (2) между полюсом и землей при разомкнутом автоматическом выключателе и (3) между выводами при разомкнутом автоматическом выключателе.

При импульсных испытаниях на выключатель прикладывается импульсное напряжение заданной величины. Для наружного контура проводятся сухие и влажные испытания.

Испытание на короткое замыкание — Автоматические выключатели подвергаются внезапным коротким замыканиям в лабораториях для испытаний на КЗ, и для определения поведения автоматических выключателей во время включения, во время размыкания контактов и после дуги берутся осциллограммы. вымирание.

Осциллограммы изучаются с особым вниманием к включающим и отключающим токам, как симметричным, так и асимметричным напряжениям повторного включения, и распределительное устройство иногда испытывается при номинальных условиях.

Текущие испытания автоматического выключателя

Стандартные испытания также выполняются в соответствии с рекомендациями стандартов Индийской инженерной службы и индийских стандартов. Эти испытания проводятся на территории производителей. Регулярные испытания подтверждают правильное функционирование автоматического выключателя. Стандартные испытания подтверждают правильное функционирование автоматического выключателя.

Испытание напряжением промышленной частоты аналогично тому, как указано в разделе «Типовые испытания», испытание на падение напряжения в милливольте выполняется для определения падения напряжения на пути тока механизма выключателя.Эксплуатационная проверка выключателя выполняется путем моделирования его отключения путем искусственного замыкания контактов реле.

Различные типы автоматических выключателей, их применение и применение

В мире электротехники и электроники есть много случаев, когда случаются неудачи. Это приведет к серьезным повреждениям зданий, офисов, домов, школ, промышленных предприятий и т. Д. Неверно доверять напряжению и току, хотя меры безопасности приняты. После того, как автоматические выключатели будут установлены, они будут контролировать резкое повышение напряжения и тока.Поможет от любой аварии. Автоматические выключатели подобны сердцу электрической системы. Существуют различные типы автоматических выключателей, в которых они устанавливаются в зависимости от номинальной мощности системы. В быту используется другой тип автоматического выключателя, а в промышленности — другой тип автоматического выключателя. Давайте подробно обсудим различные типы автоматических выключателей и их важность.

Что такое автоматический выключатель?

Электрический выключатель — это коммутационное устройство, которое может работать автоматически или вручную для защиты и управления системой электроснабжения.В современной энергосистеме конструкция автоматического выключателя была изменена в зависимости от больших токов и предотвращения возникновения дуги во время работы.

Автоматический выключатель

Электроэнергия, которая поступает в дома, офисы, школы, предприятия или любые другие места от распределительных сетей, образует большую цепь. Те линии, которые подключены к электростанции, образующие на одном конце, называются горячим проводом, а другие линии, соединяющиеся с землей, образуют другой конец.Когда электрический заряд протекает между этими двумя линиями, между ними возникает потенциал. Для всей цепи подключение нагрузок (приборов) обеспечивает сопротивление потоку заряда, и вся электрическая система внутри дома или промышленных предприятий будет работать без сбоев.

Они работают без сбоев, пока приборы обладают достаточным сопротивлением и не вызывают перегрузки по току или напряжению. Причины нагрева проводов — это слишком большой заряд, протекающий через цепь, короткое замыкание или внезапное подключение горячего конца провода к заземляющему проводу, что приведет к нагреву проводов и возникновению пожара.Автоматический выключатель предотвратит такие ситуации, которые просто отключат оставшуюся цепь.

Основные виды работы автоматических выключателей

Что ж, мы знаем, что такое автоматический выключатель . Теперь в этом разделе объясняется принцип работы автоматического выключателя .

Как инженер-электрик, очень важно знать принцип работы этого устройства. Не только инженер, но и все люди, работающие в этой области, должны знать об этом. Устройство включает пару электродов, один из которых статический, а другой подвижный.Когда два контакта входят в контакт, цепь замыкается, а когда эти контакты не вместе, цепь переходит в закрытое состояние. Эта операция зависит от необходимости рабочего, должна ли схема находиться в состоянии ОТКРЫТО или ЗАКРЫТО в начальной фазе.

Условие 1: Предположим, что устройство замкнуто на первом этапе, чтобы создать цепь, когда происходит какое-либо повреждение или когда рабочий думает ОТКРЫТЬ, тогда логический индикатор стимулирует реле отключения, которое отключает оба контакта, обеспечивая движение к подвижной катушке, удаленной от постоянной катушки.

Эта операция кажется такой простой и легкой, но реальная сложность заключается в том, что, когда пара контактов находится далеко друг от друга, между парой контактов будет огромное временное изменение потенциала, что способствует переходу большого электрона от высокого к низкому потенциалу. . В то время как этот временный зазор между контактами действует как диэлектрик для перехода электронов от одного электрода к другому.

Когда изменение потенциала превышает силу электрической прочности диэлектрика, электроны перемещаются от одного электрода к другому.Это ионизирует диэлектрическую моду, которая может привести к возникновению сильного воспламенения между электродами. Это зажигание обозначается как ARC . Даже такое возгорание сохраняется в течение нескольких микросекунд, оно может повредить все устройство прерывателя, вызывая повреждение всего оборудования и корпуса. Чтобы исключить это возгорание, необходимо заранее устранить диэлектрическую проницаемость между двумя электродами, чтобы не повредить цепь.

Явление дуги

Во время работы автоматических выключателей дуга — это та дуга, которую необходимо четко наблюдать.Итак, явление дуги в автоматических выключателях имеет место во время неисправных случаев. Например, когда через контакты проходит обширный ток до того, как произойдет защитное наступление и инициирует контакты.

В момент, когда контакты находятся в состоянии ОТКРЫТО, площадь контакта быстро уменьшается, и происходит увеличение плотности тока из-за большого тока SC. Это явление ведет к повышению температуры, и этого тепловыделения достаточно для ионизации прерывистой среды.Ионизированная среда действует как проводник и дуга между контактами. Дуга создает путь минимального сопротивления для контактов, и в течение всего времени существования дуги будет протекать большой ток. Это условие нарушает работу автоматического выключателя.

Почему возникает дуга?

Прежде чем узнать о приближении прекращения дуги, давайте оценим параметры, которые ответственны за возникновение дуги. Причины:

• Изменение потенциала, которое существует между контактами
• Ионизированные частицы, находящиеся между контактами

Этого изменения потенциала между контактами достаточно для существования дуги, поскольку расстояние между контактами минимально.Кроме того, ионизирующая среда сохраняет способность сохранять дугу.

Это причины возникновения дуги .

Классификация автоматических выключателей

Различные типы высоковольтных автоматических выключателей, которые включают следующие

• Воздушный автоматический выключатель
• SF6 Автоматический выключатель
• Вакуумный автоматический выключатель
• Масляный автоматический выключатель
• Воздушный выключатель

Типы

Автоматические выключатели

Воздушный автоматический выключатель

Этот автоматический выключатель работает в воздухе; закалочная среда — дуга при атмосферном давлении.Во многих странах воздушный выключатель заменяется масляным выключателем. О масляном выключателе мы поговорим позже в статье. Таким образом, ACB по-прежнему является предпочтительным выбором для использования воздушного выключателя до 15 кВ. Это потому что; масляный автоматический выключатель может загореться при работе от 15 В.

Воздушный автоматический выключатель

Воздушный автоматический выключатель

• Воздушный автоматический выключатель
• Воздушный автоматический выключатель

Воздушный автоматический выключатель

Обычный воздушный автоматический выключатель также называется перекрестным автоматическим выключателем.При этом автоматический выключатель снабжен камерой, окружающей контакты. Эта камера известна как дугогасительная камера.

Эта дуга создана, чтобы в нее вбиваться. В достижении охлаждения воздушного выключателя поможет дугогасительная камера. Из огнеупорного материала, дуга желоб выполнен. Внутренние стенки дугогасительной камеры имеют такую ​​форму, чтобы дуга не возникала близко друг к другу. Он войдет в канал намотки, выступающий на стенке дугогасительной камеры.

Дугогасительная камера будет иметь множество небольших отсеков и множество разделенных металлических пластин.Здесь каждый из небольших отсеков действует как мини-дугогасительная камера, а металлическая разделительная пластина действует как дугоделители. Все напряжения дуги будут выше, чем напряжение системы, когда дуга разделится на серию дуг. Это предпочтительно только для приложений с низким напряжением.

Автоматический выключатель Airblast

Автоматический выключатель Airblast используется для системного напряжения 245 кВ, 420 кВ и более. Пневматические выключатели бывают двух типов:

• Пневматические выключатели
• Осевые дробеструйные со скользящим подвижным контактом.

Осевой абразивоструйный выключатель

В осевом абразивоструйном аппарате подвижный контакт осевого абразивоструйного выключателя будет в контакте. Отверстие форсунки закреплено на контакте прерывателя в нормально замкнутом состоянии. Неисправность возникает, когда в камеру вводится высокое давление. Напряжения достаточно, чтобы поддерживать воздух под высоким давлением, проходящий через отверстие сопла.

Воздуховоздушный стакан Тип

Преимущества химического стакана с воздушным контуром

• Он используется там, где требуется частая работа из-за меньшей энергии дуги.
• Без риска возгорания.
• Маленький размер.
• Требует меньше обслуживания.
• Гашение дуги намного быстрее
• Скорость выключателя намного выше.
• Продолжительность дуги одинакова для всех значений тока.

Недостатки воздушного выключателя

• Требуется дополнительное обслуживание.
• Воздух обладает относительно низкими характеристиками гашения дуги.
• Он содержит воздушный компрессор большой мощности.
• Из места соединения воздуховодов может возникнуть утечка давления воздуха.
• Существует вероятность резкого увеличения тока повторного зажигания и прерывания напряжения.

Применение и применение воздушного выключателя

• Он используется для защиты растений, электрических машин, трансформаторов, конденсаторов и генераторов
• Воздушный выключатель также используется в системе распределения электроэнергии и заземление около 15 кВ
• Также используется в приложениях с низким и высоким током и напряжением.

SF6 Автоматический выключатель

В выключателе SF6 токоведущие контакты работают в газообразном гексафториде серы, известном как выключатель SF6. Это отличные изоляционные свойства и высокая электроотрицательность. Можно понять это, высокое сродство к поглощающему свободному электрону. Отрицательный ион образуется при столкновении свободного электрона с молекулой газа SF6; он поглощается этой молекулой газа. Два разных способа присоединения электрона к молекулам газа SF6:

SF6 + e = SF6
SF6 + e = SF5- + F

Образующиеся отрицательные ионы будут намного тяжелее свободных электронов.Следовательно, по сравнению с другими обычными газами общая подвижность заряженных частиц в газе SF6 намного меньше. Подвижность заряженных частиц в основном отвечает за прохождение тока через газ. Следовательно, для более тяжелых и менее подвижных заряженных частиц в газе SF6 он приобретает очень высокую диэлектрическую прочность. У этого газа хорошие свойства теплопередачи из-за низкой газовой вязкости. SF6 в 100 раз более эффективен для гашения дуги, чем воздушный выключатель. Он используется в системах электроснабжения как среднего, так и высокого напряжения от 33 кВ до 800 кВ.

Автоматический выключатель SF6

Типы автоматических выключателей в SF6

• Одинарный выключатель SF6 автоматический выключатель до 220
• Два выключателя SF6 автоматический выключатель до 400
• Четыре выключателя SF6 автоматический выключатель до 715 В

Вакуумная цепь Выключатель

Вакуумный выключатель — это цепь, в которой для гашения дуги используется вакуум. Он имеет характер восстановления диэлектрика, отличное прерывание и может прерывать высокочастотный ток, возникающий из-за нестабильности дуги, наложенной на ток сетевой частоты.

Принцип работы VCB будет иметь два контакта, называемых электродами, которые останутся замкнутыми при нормальных рабочих условиях. Предположим, что при возникновении неисправности в какой-либо части системы на катушку отключения автоматического выключателя подается напряжение, и, наконец, контакт разъединяется.

Вакуумный автоматический выключатель

Моментные контакты выключателя размыкаются в вакууме, т. Е. От 10-7 до 10-5 Торр, дуга возникает между контактами за счет ионизации паров металлов контактов. Здесь дуга быстро гаснет, это происходит потому, что электроны, пары металлов и ионы, образующиеся во время дуги, быстро конденсируются на поверхности контактов выключателя, что приводит к быстрому восстановлению диэлектрической прочности.

Преимущества

• VCB надежны, компактны и имеют длительный срок службы
• Они могут отключать любой ток повреждения.
• Опасности возгорания не будет.
• Не возникает шума
• Обладает более высокой диэлектрической прочностью.
• Требуется меньше энергии для управления.

Масляный автоматический выключатель

В этой схеме используется масло выключателя, но предпочтительнее минеральное масло. Он действует лучше изолирующими свойствами, чем воздух. Подвижный и неподвижный контакт погружены в изолирующее масло.Когда происходит разделение тока, то несущие контакты в масле, дуга в автоматическом выключателе инициируется в момент разделения контактов, и из-за этого дуга в масле испаряется и разлагается в газообразном водороде и, наконец, создает пузырек водорода вокруг дуги.

Этот сильно сжатый газовый пузырь вокруг дуги предотвращает повторное зажигание дуги после того, как ток достигнет нулевого пересечения цикла. OCB — самый старый тип автоматических выключателей.

Различные типы автоматических выключателей с масляным типом

• Масляный автоматический выключатель
• Минимальный масляный автоматический выключатель

Масляный автоматический выключатель (BOCB)

В BOCB масло используется для дуги в гасящей среде, а также для изоляционная среда между заземляющими частями выключателя и токоведущими контактами.Используется то же трансформаторное изоляционное масло.

Принцип работы BOCB гласит, что при разделении токоведущих контактов в масле между разделенными контактами возникает дуга. Возникшая дуга образует быстро растущий пузырь газа вокруг дуги. Подвижные контакты отойдут от неподвижного контакта дуги, в результате чего сопротивление дуги возрастет. Здесь повышенное сопротивление вызовет снижение температуры. Следовательно, уменьшенное образование газов окружает дугу.

Когда ток проходит через нулевое значение, происходит гашение дуги в BOCB. В полностью герметичном сосуде пузырек газа заключен внутри масла. Масло будет окружать пузырек под высоким давлением, в результате чего вокруг дуги образуется сильно сжатый газ. При повышении давления также увеличивается деионизация газа, что приводит к гашению дуги. Газообразный водород поможет в охлаждении гашения дуги в масляном выключателе.

Преимущества

• Хорошие охлаждающие свойства из-за разложения
• Масло имеет высокую диэлектрическую прочность
• Оно действует как изолятор между землей и частями под напряжением.
• Используемое здесь масло будет поглощать энергию дуги при разложении

Недостатки

• Не допускает высокой скорости прерывания
• Требуется длительное время дуги.

Автоматический выключатель с минимальным содержанием масла

Это автоматический выключатель, в котором в качестве среды прерывания используется масло. Автоматический выключатель с минимальным содержанием масла помещает прерыватель в изолирующую камеру под напряжением под напряжением. Но в камере прерывания имеется изоляционный материал.Он требует меньшего количества масла, поэтому его называют выключателем с минимальным количеством масла.

Преимущества

• Требуется меньше обслуживания.
• Подходит как для автоматического, так и для ручного режима.
• Требуется меньшее пространство
• Стоимость отключающей способности в МВА также меньше.

Недостатки

• Масло портится из-за карбонизации.
• Существует вероятность взрыва и возгорания.
• Поскольку в нем меньше масла, карбонизация увеличивается.
• Очень сложно удалить газы из пространства между контактами.

Кроме того, автоматические выключатели классифицируются на основе различных типов, а именно:

на основе класса напряжения

Первоначальная категоризация автоматических выключателей зависит от функционального напряжения, которое должно использоваться. В основном существует два типа автоматических выключателей на основе напряжения, а именно:

• Высокое напряжение — Должны применяться при уровнях напряжения более 1000 В.Далее они делятся на устройства 75 кВ и 123 кВ.
• Низкое напряжение — Будет реализовано при уровнях напряжения ниже 1000 В

В зависимости от типа установки

Эти устройства также подразделяются в зависимости от места установки, что означает закрытые или открытые помещения. Как правило, они работают при очень высоком уровне напряжения. Закрытые автоматические выключатели предназначены для использования внутри здания или в тех, которые имеют непогоды.Ключевое различие между этими двумя типами — это конструкции и компаунды сальника, тогда как внутренняя конструкция, такая как текущее удерживающее оборудование и функциональность, почти аналогична.

В зависимости от типа внешнего исполнения

В зависимости от физической конструкции автоматические выключатели снова бывают двух типов:

Dead Tank Type — здесь коммутационное оборудование расположено в емкости с базовым потенциалом, а это окружен защитной средой и прерывателями.В основном они используются в штатах США.

Живой резервуар Тип — Здесь коммутационное оборудование находится в емкости с максимальным потенциалом, и оно окружено экранирующей средой и прерывателями. В основном они используются в странах Европы и Азии.

В зависимости от типа отключающей среды

Это важнейшая категоризация автоматических выключателей. Здесь устройства классифицируются в зависимости от способа разрушения дуги и среды прерывания.В общем, оба эти параметра являются решающими при конструкции автоматических выключателей, и они определили другие конструктивные факторы. В качестве среды прерывания чаще всего используются масло и воздух. Кроме них, существуют также гексафторид серы и вакуум, действующие в качестве среды прерывания. Эти два наиболее часто используются в наши дни.

Автоматические выключатели постоянного тока высокого напряжения

Это переключающее устройство, которое препятствует общему протеканию тока в цепи. Когда происходит какое-либо повреждение, возникает расстояние между механическими контактами в устройстве, и автоматический выключатель переходит в ОТКРЫТОЕ состояние.Здесь отключение цепи несколько усложняется, поскольку ток является только однонаправленным и не имеет нулевого тока. Важнейшее использование этого устройства — препятствовать высокому напряжению постоянного тока в цепи. В то время как цепь переменного тока плавно препятствует возникновению дуги при нулевом токе, потому что рассеивание энергии почти равно нулю. Расстояние между контактами необходимо для восстановления диэлектрической способности выдерживать временное восстановление уровня напряжения.

HVDC Operation

В случае устройств отключения цепи постоянного тока проблема усложняется, поскольку волна постоянного тока не будет иметь нулевых токов.А обязательная преграда дуги приводит к развитию огромных переходных уровней восстанавливающегося напряжения и повторных зажиганий без преграды дуги и вызывает окончательное повреждение механических контактов. При создании устройства HVDC в основном решались три проблемы, а именно:

• Препятствие повторному зажиганию дуги
• Отсутствие накопленной энергии
• Генерация искусственного нулевого тока

Стандартные автоматические выключатели

Эти устройства критически соблюдают функциональность устройства.Эти стандартные автоматические выключатели бывают однополюсными и двухполюсными.

Однополюсные автоматические выключатели

Эти устройства обладают характеристиками

• В основном используются в домашних условиях
• Защитные устройства с одним проводом под напряжением
• Они подают почти 120 В напряжения в цепь
• Они обладают способностью управлять током 15 А. до 30 ампер
• Однополюсные выключатели бывают трех видов: полноразмерные (с шириной 1 дюйм), половинные (с шириной в полдюйма) и сдвоенные (с шириной в один дюйм, состоящие из двух переключателей и управляет парой цепей).

Двухполюсные автоматические выключатели

Эти устройства обладают характеристиками

• Они подают напряжение на цепь почти 120/240 В
• Они обладают способностью управлять от 15 до 30 ампер
• В основном используются в крупных приложениях например, нагреватели и осушители
• Защищает два провода под напряжением

В этой статье в кратком изложении подробно обсуждались различные типы автоматических выключателей, например, воздушный выключатель, элегазовый выключатель, вакуумный выключатель и масляный выключатель. понять основную концепцию этих автоматических выключателей.Обсуждается их подразделение, преимущества и недостатки. Мы очень четко обсудили каждую концепцию. Если вы не поняли какую-либо из тем или чувствуете, что какая-либо информация отсутствует, или если вы хотите реализовать какие-либо электрические проекты для студентов инженерных специальностей, пожалуйста, не стесняйтесь комментировать в разделе ниже.

Автоматический выключатель — определение автоматического выключателя по The Free Dictionary

.

выключатель

н.

1. Автоматический выключатель, который останавливает прохождение электрического тока во внезапно перегруженной или иным образом ненормально нагруженной электрической цепи.

2. Автоматическая остановка или приостановка торгов на фондовой бирже, которая вступает в силу в ответ на определенную сумму убытка.

Словарь английского языка American Heritage®, пятое издание. Авторское право © 2016 Издательская компания Houghton Mifflin Harcourt. Опубликовано Houghton Mifflin Harcourt Publishing Company.Все права защищены.

автоматический выключатель

n (электроника) устройство, которое в ненормальных условиях, таких как короткое замыкание, прерывает прохождение тока в электрической цепи. Иногда сокращается до: выключатель Сравнить предохранитель ^{2 6}

Словарь английского языка Коллинза — полный и полный, 12-е издание, 2014 г. © HarperCollins Publishers 1991, 1994, 1998, 2000, 2003, 2006, 2007, 2009, 2011, 2014

выключатель

н.

Устройство для автоматического прерывания электрической цепи для предотвращения чрезмерного тока, вызванного коротким замыканием, повреждения оборудования в цепи или возникновения пожара.

[1870–75, амер. ]

Рэндом Хаус Словарь колледжа Кернермана Вебстера © 2010 K Dictionaries Ltd. Авторские права 2005, 1997, 1991, Random House, Inc. Все права защищены.

автоматический выключатель

Выключатель, который автоматически прерывает прохождение электрического тока, если ток становится слишком сильным.

Научный словарь для студентов American Heritage®, второе издание. Авторские права © 2014 издательской компании Houghton Mifflin Harcourt. Опубликовано Houghton Mifflin Harcourt Publishing Company. Все права защищены.

ТезаурусАнтонимыСвязанные словаСинонимы Обозначения:

Существительное

1.

автоматический выключатель — устройство, которое срабатывает как выключатель и размыкает цепь при перегрузке на основе

.0, коллекция клипартов Farlex. © 2003-2012 Принстонский университет, Farlex Inc.

Переводы

Итальянский словарь Collins, 1-е издание © HarperCollins Publishers, 1995

Как правильно выбрать автоматический выключатель

Автоматические выключатели — очень важная часть электробезопасности. Они контролируют количество электричества, проходящего через систему электропроводки здания. Если в вашем доме произошла перегрузка или короткое замыкание, исправный автоматический выключатель обнаружит проблему и отключит подачу электроэнергии.Это защитит вашу проводку и приборы, пока вы не решите проблему и не включите электричество. Однако для того, чтобы автоматический выключатель выполнял свою работу должным образом, вы должны подобрать правильный автоматический выключатель, точно соответствующий вашим потребностям. Прочтите следующие простые объяснения, и вы будете готовы выбрать подходящий автоматический выключатель для своего дома.

3 емкости автоматических выключателей

автоматические выключатели доступны с 3 различными значениями напряжения. Каждый из них рассчитан на определенное количество электроэнергии.

1. Низковольтные термомагнитные выключатели лучше всего подходят для большинства частных домов. Они учитывают электрические токи величиной до 1000 ампер.
2. Автоматические выключатели среднего напряжения используются в больших зданиях, таких как жилые комплексы и предприятия, которые постоянно используют до 72 000 вольт.
3. Высоковольтные выключатели используются рядом с линиями электропередач и в других местах, где регулярно используется напряжение более 72 000 вольт.

Как работает автоматический выключатель?

В низковольтных автоматических выключателях есть 2 защитных механизма, которые предохраняют ваши приборы от перегрева из-за электрических перегрузок:

• Первый — это электромагнит, который немедленно отключает электрический ток при обнаружении большого скачка напряжения.
• Второй предохранительный механизм приводится в действие термической металлической полосой, которая изгибается и переводит переключатель в положение «Выкл.», Когда слишком много тепла воздействует на продолжительный электрический импульс.

Типы автоматических выключателей

В категории низковольтных автоматических выключателей для домашнего использования вы также найдете 3 различных типа.

1. Стандартные автоматические выключатели — самый распространенный тип, используемый для большинства электрических розеток в доме, особенно для тех, которые обслуживают крупную бытовую технику. Они могут быть одно- или двухполюсными.
2. Автоматические выключатели GFCI отключают питание схемы не только в случае перегрузки или короткого замыкания, но также при обнаружении замыкания на землю.Они необходимы в тех частях дома, где электрические розетки расположены рядом с источниками воды, например на улице, на кухне и в ванной.
3. Автоматические выключатели AFCI прерывают подачу питания, когда обнаруживают скачок напряжения или ненормальный путь, который может вызвать электрический пожар. Они требуются по нормам во всех новых домах, заменяя стандартные автоматические выключатели.

Определите размер автоматического выключателя, который вам нужен

Чтобы выбрать автоматический выключатель наилучшего размера для ваших конкретных домашних нужд, проверьте размер провода, указанный на кабеле, который должен быть подключен к автоматическому выключателю.Вы увидите 2 перечисленных измерения: первое покажет вам калибр провода, за ним следует тире и второе число, которое указывает, сколько проводов находится внутри кабеля. После определения калибра провода используйте следующую таблицу, чтобы выбрать правильный автоматический выключатель:

• Провод 8-го калибра = автоматический выключатель на 40 А
• Провод 10-го калибра = автоматический выключатель на 30 А.
• Провод 12-го калибра = Автоматический выключатель на 20 ампер
• провод калибра 14 = автоматический выключатель на 15 ампер

Электротехнические работы всегда должны выполняться с соблюдением техники безопасности.Если у вас есть какие-либо вопросы или затруднения по поводу выбора правильного автоматического выключателя для вашего проекта, поговорите со специалистом в вашем местном хозяйственном магазине или позвоните опытному электрику, чтобы получить полезный совет. Удачи!

Эта статья была обновлена ​​12 ноября 2017 года.

Что можно, а что нельзя делать в период работы выключателя

С 7 апреля 2020 года Сингапур вступил в период прерывания цепи, чтобы предотвратить эскалацию инфекций COVID-19.В это время сингапурцам рекомендуется как можно дольше оставаться дома.

Вместе с автоматическим выключателем 7 апреля в парламенте был принят новый закон [Закон о временных мерах по COVID-19 2020]. Чтобы снизить риск заражения, новый закон запрещает любые собрания с семьей или друзьями, которые не жить вместе. Собрания дома, в общественных местах (например, в парках и на палубах HDB) также запрещены.

С этими новыми правилами у вас могут возникнуть вопросы о том, что вы можете или не можете делать.Вот ответы на некоторые из них.

В целом

В: Когда я могу выйти из дома?

A: Вы можете выйти из дома только по одной или нескольким или следующим причинам:

• Для работы в или с поставщиком основных услуг, в определенных школах или центрах развития детей младшего возраста
• Чтобы отправить вашего ребенка в детский сад, если вы и ваш супруг (а) работаете у поставщика основных услуг
• Для получения товаров и услуг первой необходимости, таких как покупка продуктов, стрижка волос или стирка
• Заниматься спортом в одиночку или с другими людьми, с которыми вы живете, в зеленых или открытых пространствах
• Обратиться за медицинской помощью при подозрении на инфекцию COVID-19 или за другим неотложным лечением
• Для оказания помощи пожилым людям (60 лет и старше) и инвалидам
• Обратиться за помощью или оказать помощь в экстренных случаях
• Для соблюдения закона (например,постановление суда)
• Отчитаться в национальной службе
• Переехать в дом
• Чтобы покинуть Сингапур

* Каждый раз, когда вы выходите из дома, вы должны держаться на расстоянии не менее одного метра от других, за исключением лифтов, транспортных средств и помещений, связанных с общественным транспортом.

В: Когда я могу войти в дом другого человека?

A: Вы можете войти в дом другого человека только по адресу:

• Доставить товары или услуги первой необходимости
• Оказать помощь пожилым людям (60 лет и старше) или инвалидам
• Обратиться за помощью или оказать ей экстренную помощь

В: Что считается важной услугой?

A: Основные услуги включают тех, кто участвует в обеспечении продуктами питания, медицинскими и социальными услугами, транспортом и повседневной деятельностью e.грамм. стрижки. Полный список основных услуг можно найти здесь.

Q: Должен ли я носить маску, когда выхожу на улицу?

A: Основные обслуживающие работники, которые часто контактируют с представителями общественности (например, разносчики еды / разносчики / разносчики еды), должны носить маску. Для всех остальных: оставайтесь дома, если нет крайней необходимости выходить на улицу; в этом случае вам также следует носить маску, когда вы неизбежно находитесь в ситуациях, когда вы приближаетесь к другим людям, например, на влажных рынках, в супермаркетах или в общественном транспорте) .

Для широкой публики рекомендуется оставаться дома и избегать общения с кем-либо, кроме ближайших родственников, проживающих в одном доме. Тем, кому нужно выйти на улицу и которые не могут избежать тесного контакта с другими, ношение маски может обеспечить некоторую базовую защиту для других и для себя.

Дом, семья и друзья

В: У меня еженедельные встречи (например, полдник, маджонг, просмотр фильмов) с близкими друзьями.Можем ли мы продолжить?

A: Нет. Все общественные мероприятия, такие как частные вечеринки и общественные встречи с друзьями, родственниками и членами семьи, не принадлежащими к одному дому, должны быть остановлены в этот период. Это сделано для предотвращения распространения COVID-19 через такие социальные взаимодействия.

Q: Некоторым из моих пожилых членов семьи требуется помощь в повседневных нуждах. Могу я еще их посетить?

A: Да, при необходимости люди могут посещать пожилых членов семьи, чтобы помочь им в повседневных нуждах.Пожалуйста, примите необходимые меры безопасного дистанцирования, пока вы находитесь там, например, соблюдайте личную гигиену и следите за чистотой рук, минимизируйте физический контакт и максимально сохраняйте безопасное разделение. Не приходите, если вы нездоровы.

По возможности, мы настоятельно рекомендуем членам семьи поддерживать своих пожилых родственников, которые не остаются с ними, поддерживая связь посредством телефонных или видеозвонков или принося им продукты, продукты питания и другие предметы первой необходимости для удовлетворения их повседневных потребностей.Это делается для того, чтобы пожилым людям не приходилось выезжать из дома для таких занятий.

В: Разрешено ли нам ходить в дома нашей большой семьи для ухода за детьми (например, бабушки и дедушки идут в детский дом, чтобы ухаживать за внуками)?

A: Целью защитных мер является значительное сокращение движений и социальных взаимодействий, особенно для пожилых людей, которые более уязвимы к инфекции COVID-19.

Бабушки и дедушки могут продолжать заботиться о своих внуках, если внуки остаются с ними в течение этого периода.Мы настоятельно рекомендуем пожилым людям оставаться дома и не выходить на улицу. Не следует ежедневно бросать детей к бабушкам и дедушкам, так как это увеличивает риск передачи инфекции. Однако исключения могут быть сделаны, если вы принадлежите к одной из следующих групп:

а. Оба родителя являются основными работниками сферы обслуживания и не могут работать из дома;
г. Один из родителей — медицинский работник (например, врач, медсестра, смежный медицинский работник, вспомогательный персонал) и не может работать из дома; и
c.Один из родителей является основным работником сферы услуг, который не может работать из дома и имеет ребенка / детей младше трех лет.

Общественные собрания, такие как частные вечеринки и общественные встречи с друзьями, родственниками и членами семьи, не принадлежащими к одному домохозяйству, запрещены.


В: Могу ли я сопровождать своего пожилого родителя, живущего в другом доме, на прием к врачу?

A: Да, вы можете продолжать сопровождать своего престарелого родителя на прием к врачу, но, пожалуйста, примите дополнительные меры предосторожности, такие как надевание маски и обеспечение личной гигиены во время контакта с ним или с ней.

В: Могу ли я проверить, нет ли у моего соседа старшего возраста? Она живет одна, без родственников, и обычно приходит к нам домой на ужин.

A: Да, вы можете продолжать оказывать ей помощь в ее повседневных нуждах, но за исключением случаев крайней необходимости, это не должно осуществляться с помощью физического взаимодействия. Если у вас есть какое-либо физическое взаимодействие, примите необходимые меры предосторожности по безопасному дистанцированию, такие как соблюдение личной гигиены и обеспечение чистоты рук, минимизация физического контакта и максимально возможное безопасное разделение.Не приходите, если вы нездоровы.

Если вы знаете старшего, например сосед, друг, член семьи, которому требуется помощь в повседневной жизни, обращайтесь на горячую линию AIC по телефону 1800-650-6060.

В: Могу ли я вызвать мастера по ремонту, чтобы он пришел ко мне домой, чтобы исправить проблемы с водопроводом / электричеством / кабелем / кондиционером?

A: Да, если они предназначены для экстренных бытовых служб. Пожалуйста, соблюдайте меры безопасного дистанцирования, пока ремонтный персонал находится у вас дома.

Разрешены и другие важные услуги: сантехники, электрики, слесари, ремонт бытовой электроники / периферийных ИТ-устройств / бытовой техники, а также медицинские и ветеринарные услуги.

Школа

В: Могу ли я продолжить индивидуальное домашнее обучение моего ребенка?

A: Нет. Вы должны ограничить социальные контакты людьми, проживающими в одной семье. Частные репетиторы должны приостановить все личные уроки.

Отдых

В: Могу ли я продолжать заниматься спортом или заниматься активным отдыхом?

A: Вы все еще можете заниматься спортом самостоятельно или с членами вашей семьи в непосредственной близости от вас в открытых, малолюдных местах.Зелень и открытые пространства останутся открытыми, но следует избегать групповых собраний в этих местах. Необходимо всегда соблюдать меры безопасного дистанцирования.

Представителям общественности также рекомендуется незамедлительно вернуться в свои дома и не задерживаться.

Если вы не соблюдаете эти правила, вы будете оштрафованы на сумму, не превышающую 10 000 долларов, и / заключены в тюрьму на срок не более шести месяцев. Если вы нарушите эти правила дважды и более, штрафы будут удвоены.

Пожалуйста, отнеситесь к безопасному дистанцированию серьезно.Здоровье всех зависит от каждого из нас.

—

Чтобы получить дополнительные ответы на часто задаваемые вопросы, посетите раздел «Безопасное дистанцирование» на странице https://www.moh.gov.sg/covid-19/faqs.

.
