Греющий кабель для водопровода как подключить: Как подключить греющий кабель своими руками?

Содержание

Подключение греющий кабель для водопровода

Подключения греющего кабеля. Резистивные греющие кабеля в основном всегда замуфтованы на заводе изготовителе. Саморегулирующие  греющие кабеля обычно продаются на метраж и их необходимо соединить с питающем кабелем и заделать концовку. В нашем интернет-магазине данная услуга стоит 500 руб, ниже приведен способ подключения (муфтовки). Более подробную информацию вы можете получить связавшись с нами.





Как подключить кабель для обогрева труб к электросети: tvin270584 — LiveJournal

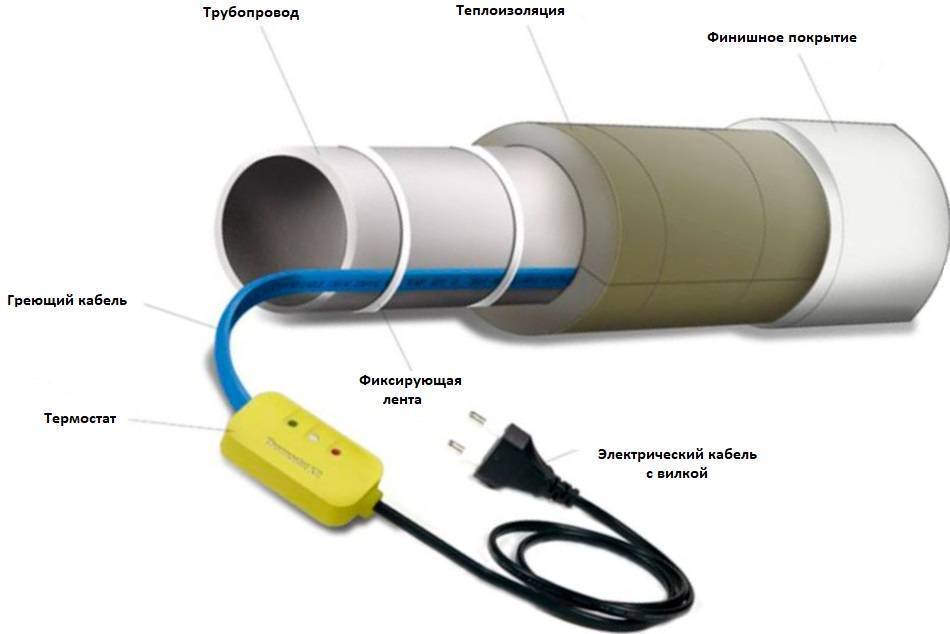

Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой. В статье мастер сантехник расскажет, как подключить греющий кабель к сети самостоятельно.

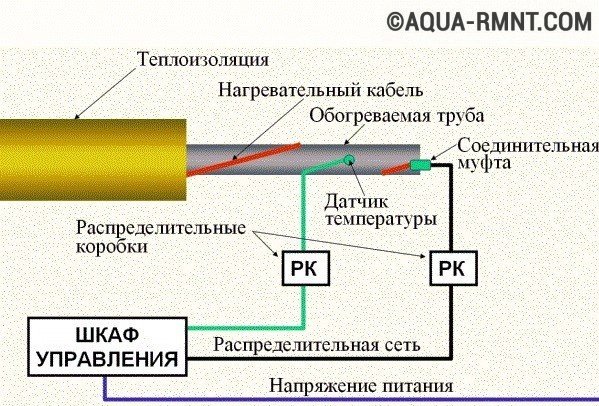

Что такое греющий кабель

Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию преобразует в тепловую. Изготавливаются такие провода по специальной технологии, которая делает устройство герметичным, безопасным и устойчивым к различным негативным внешним факторам.

Отличительной особенностью устройства считается то, что для принципа его работы не требуется дополнительное оборудование. Чтобы обогреть трубы и предотвратить их размораживание, достаточно будет подключить провод к электросети.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

  • Резистивный провод. Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнерги;
  • Саморегулирующий кабель. Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Обратите внимание! На потребительском рынке саморегулирующая проводка имеет самую высокую цену. Но при ее использовании можно значительно сэкономить на расходах по электроэнергии

Подключение к сети

Для того, чтобы выполнить подключение нагревательного кабеля к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.

Комплект инструментов и материалов

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником.

Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

  • Пассатижи;
  • Утконосы;
  • Бокорез;
  • Строительный нож;
  • Устройства для зачистки концов провода;
  • Обжимные клещи;
  • Также потребуется строительный фен и линейка.

Соединение проводов

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку. Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Для кратковременной проверки работоспособности использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет. Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.

Существуют три варианта:

  • Модульный;
  • С установкой соединительной муфты;
  • Без установки муфты.

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem. Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы. Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Обратите внимание! При наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения.

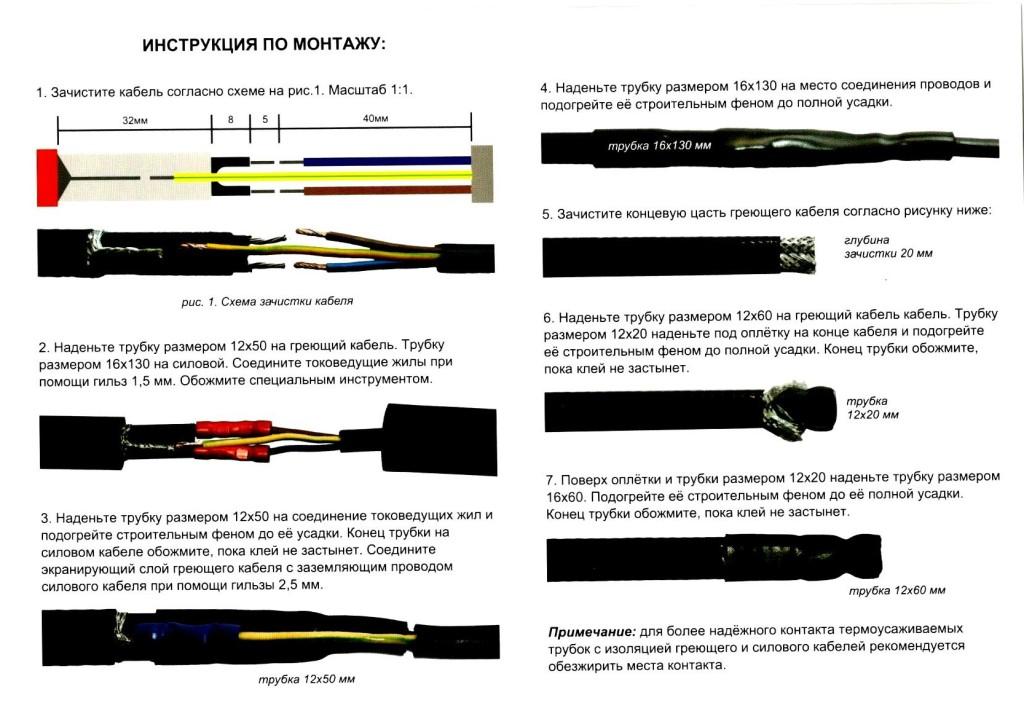

Монтаж муфты через прессуемые гильзы

Какие материалы вам понадобятся:

  • Саморегулирующийся экранированный кабель;
  • Вилка с проводом и заземляющим контактом.

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля). При этом согласно инструкции, оно не может быть менее 1,5 мм². Даже если у вас совсем короткий участок кабеля малой мощности.

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Постарайтесь не использовать тонкостенные трубки без клея. Они просто заизолируют соединение, но не создадут требуемой герметичности.
Также желательно, чтобы трубка была среднестенной толщины. Тонкостенки очень легко повреждаются от внешних воздействий.

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения. Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести. Удобнее всего это проделать тонкой отверткой или шилом.

После волокна скручиваются в одну косичку.

Статья на сайте полностью не поместилась, продолжить чтение вы сможете по ссылке: https://santekhnik-moskva.blogspot.com/2021/04/Kak-podklyuchit-kabel-dlya-obogreva-trub-k-elektroseti.html

Греющий кабель внутри трубы, MHL 15-2 CR


Быстрый переход в разделы:




Товар сертифицирован.

      Проблему промерзания скважин, канализации, водопроводных труб  и других конструкций можно решить легко и быстро: с помощью саморегулирующегося греющего кабеля MHL / SRL 15-2 CR внутри трубы.

      Электрический нагревательный кабель SRL / MHL 15-2 CR в трубу используется в кабельных системах обогрева для поддержания в системах оптимальной температуры. Это действительно прекрасное решение проблем промерзания пищевых водопроводов, особенно когда нету возможности монтажа кабеля поверх трубы. Кабель имеет сертификат гигиены и абсолютно безопасен в контакте с питьевой водой.
    Кабель за счет теплового воздействия тока в греющих элементах преобразует электроэнергию в тепло, поддерживая температуру окружающей среды (воздуха, грунта) на уровне оптимальных значений.

     Отдельно стоит отметить, что MHL 15-2 CR является саморегулирующимся греющим кабелем. Что это значит?

     Это значит, что сопротивление саморегулирующейся матрицы кабеля будет меняться в зависимости от температуры окружающей среды: самостоятельное регулирование тепла в каждой точке греющего кабеля определяет великолепные эксплуатационные характеристики продукта — практичность, долговечность, экономичность.

    Покупая саморегулирующийся нагревательный кабель, вы сможете рассчитывать на следующие преимущества:

экономичность и эффективность. Если трубопровод не нуждается в прогревании, кабель автоматически снизит потребление электроэнергии к минимуму, соответственно, сэкономит Ваши деньги. Когда температура окружающей среды опускается ниже +5 град. С, кабель повышает свою мощность и температуру, тем самым препятствует замерзанию трубы. Например: греющий кабель SRL / MHL 15-2 CR, например, меняет свое тепловыделение от 15 до 5 Вт/м.

надежность. Саморегулирующиеся кабели не перегреваются, даже если на них попадает грязь, листва или прочие внешние раздражители;

универсальность. Длину саморегулирующихся кабелей можно регулировать (максимум — 70 метров на 1 секцию), что максимально упрощает монтаж и позволяет снизить стоимость системы кабельного обогрева. Кабель обеспечивает лучший контакт с подогреваемой поверхностью, хорошо прогревает воду внутри трубы и не дает ей замерзнуть.

Компания «Обогрев Люкс» выпускает нагревательные секции «Обогрев Люкс Lite» из данного кабеля для обогрева пищевого водопровода внутри трубы, от 1 до 75 метров по доступным ценам.

Греющий кабель от компании «Обогрев Люкс»:

— индивидуальный подход к каждому клиенту;

— гарантированное качество продукции;

— доступная цена.

Кроме того, наши постоянные клиенты и оптовые заказчики могут рассчитывать на дополнительные скидки.

Мы ждем ваших заказов!

Информационная статья: Греющий кабель в трубу 15 Вт/м

Инструкция по соединению греющего экранированного кабеля с питающим проводом:

Продукция сертифицирована.

Компания «Обогрев Люкс»

+7 812 648-24-84  +7 495 215-24-94  +7 800 555-32-84

[email protected]

Frost King Тепловой кабель для водопроводных труб

Frost King Тепловой кабель для водопроводных труб | QC Supply

Магазин будет работать некорректно в случае, если куки отключены.

Аккаунт вашей компании заблокирован, и вы не можете размещать заказы. Если у вас есть вопросы, пожалуйста, свяжитесь с администратором вашей компании.

Пожалуйста, обновите эту страницу, чтобы вам было удобнее.

Top

Замерзание запорной трубы и клапана этой зимой с помощью нагревательного кабеля для водопроводных труб Frost King.Благодаря встроенному термостату он автоматически предохранит ваши водопроводные трубы от замерзания и работает при температурах до -38 ° F. Предварительно собран и готов к установке. Подходит для использования на пластиковых и металлических трубах, заполненных водой.

Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемой инструкцией, закрепите лентой (не маскирующей) и изоляцией, затем подключите к электрической розетке с защитой от замыкания на землю.

Особенности/Преимущества

  • Поддерживает температуру воды до -38°F
  • Предварительно собранный, готовый к установке
  • Со световым индикатором питания в вилке, чтобы убедиться, что в системе есть питание
  • С энергосберегающим термостатом
  • Устанавливайте с уверенностью, что он будет работать долгие годы без обслуживания
  • Все компоненты изготовлены из высококачественных материалов и проходят испытания в критических точках производственного процесса
  • Для металлических и пластиковых труб
QC Деталь № Изготовитель Деталь № Длина Вольт Вт/фут
121230 Вольт Вт/фут

ХК12 12′ 120 В 7 Вт/фут
121232 ХК24 24′ 120 В 7 Вт/фут

Простота установки: Не требует специальной проводки или сборки. Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемой инструкцией, закрепите лентой, изолируйте и подключите к электрической розетке с защитой от замыкания на землю.

Сколько кабеля вам понадобится? Поставляется со стандартным шагом 3 фута (до 30 футов), поэтому для выбора правильного комплекта вам необходимо знать два основных параметра: длину участка трубы, включая обогреваемые клапаны, и диаметр трубы. Для трубы диаметром 3/4 дюйма или меньше скруглите длину трубы до ближайшего шага в 3 фута.Таким образом, для 7 футов трубы потребуется 6-футовый кабель; Для трубы длиной 11 футов потребуется кабель длиной 9 футов.

Руководство по выбору кабеля
диаметр Длина трубы
3 « 4-5 ‘ 6′ 7-8 ‘ 9′ 10-11 ‘ 12 ‘ 13-14′ 15 ‘ 15′ 16-17 ‘ 18′ 19-20 ‘ 21-23′ 24 « 25-27 ‘ 28-29 ‘ 30′
3/8″-3/4″ 1 НС3 1 НС3 1 HC6 1 HC6 1 HC9 1 HC9 1 HC12 1 HC12 1 HC18 1 HC18 1 HC18 1 HC18 2* УВ 12 1 HC24 1 HC24 2* HC18 1 HC30
1″-1 1/2″ 1 НС3 2* НС3 1 HC6 2*
[1] HC6
[1] HC6
1 Н9 2* HC9 1 HC12 2*
[1] НС12
[1] НС12
1 HC18 2* HC18 1 HC18 2*
[1] НС18
[1] НС18
2* HC12 1 HC24 2*
[1] НС12
[1] НС12
2* HC18 1 HC30
  • Для труб диаметром 3/4″-1 1/2″ длина трубы должна максимально соответствовать длине кабеля.
  • Для труб нечетной длины используйте два троса, общая длина которых не более чем на 3 фута превышает длину участка трубы.
  • *Начинайте кабели с противоположных концов трубы и прокладывайте вдоль противоположных сторон с перекрытием по центру.

Показать больше +

Задать вопрос

Задать вопрос по этому продукту:

Отзывы

Напишите свой собственный отзыв

Пользовались ли вы этим продуктом?

Написать отзыв

Easy Heat 10800 Саморегулирующийся соединительный комплект

/ {{вм.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section. sectionName}}:

{{опция.описание}}

{{раздел.имя_раздела}}
Выберите {{section.sectionName}}

{{styleTrait.nameDisplay}}
{{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

  • Документы
  • {{Спецификация.отображение имени}}
  • Технические характеристики
  • Документы
{{attributeValue.valueDisplay}}{{$последний ? » : ‘, ‘}}
Марка
{{значение_атрибута.valueDisplay}}{{$последний ? » : ‘, ‘}}

доля

Электронное письмо было успешно отправлено.
Электронная почта не была успешно отправлена, пожалуйста, проверьте ввод формы.

×

Как эффективно и безопасно использовать нагревательные кабели

Греющие кабели

на протяжении многих лет использовались во многих областях, и чтобы дать краткое представление об универсальности этого продукта, мы можем привести несколько наиболее ярких примеров.Сантехническая промышленность использовала эту технологию для обогрева трубопроводов для предотвращения замерзания с помощью всего одного кабеля. Множественные или спиралевидные кабели вокруг труб используются для обогрева содержимого, чтобы его можно было перекачивать с места на место. Это хорошо работает с маслами, жирами, маргарином и даже такими продуктами, как мед, плавно растекающимися при нагревании.

Другое коммерческое использование для полов с подогревом. Возможно, вы даже сталкивались с ними сами, если останавливались в гостинице с приятным теплым полом в ванной. Они также широко использовались как внутри, так и снаружи в садоводческом секторе для обогрева почвы и обогрева гидропонных грядок для ускорения роста растений. Это та часть, которая делает его интересным в нашем хобби.

Несмотря на то, что тепловые кабели используются не так широко, как следовало бы, они по-прежнему имеют огромное количество применений как для водных, так и для рептилий. Это верно более чем когда-либо, поскольку оба увлечения переходят к более натуралистическим установкам, а также придерживаются более традиционных приложений, с которыми большинство людей ассоциируют нагревательные кабели.Ассортимент Reptile Systems представлен в трех популярных размерах: нагревательный кабель мощностью 15 Вт общей длиной 3,3 м, нагревательный кабель мощностью 50 Вт длиной 6,0 м и нагревательный кабель мощностью 100 Вт длиной 10,0 м.

Наши нагревательные кабели полностью водонепроницаемы и могут постоянно находиться под водой. Одно из их применений, традиционно в водном хобби, было для аквариумов с растениями, где кабель размещается под субстратом. Это выполняет две функции; он согревает корни растений, способствуя их здоровому росту, а также обогревает аквариум.Это обеспечит хороший равномерный нагрев по всей длине кабеля, очень эффективно.

Греющие кабели очень хорошо работают в ситуациях, когда вы обычно используете традиционный нагреватель для аквариума, например, палюдариум, который стал очень популярным в последние годы. Он может быть размещен полностью вне поля зрения, оставляя красоту установки, чтобы наслаждаться беспрепятственно традиционным оборудованием. Просто с помощью прилагаемых зажимов установите кабель непосредственно на стеклянное дно в основании водной секции.Это также идеальное время для размещения зонда термостата перед тем, как покрыть его подсостоянием по вашему выбору. Reptile Systems включает в себя бесплатные зажимы в коробке вместе с буклетом с инструкциями.

Прежде чем перейти к использованию, связанному с рептилиями, у них также есть нагревательный кабель для постоянного использования на их испытательном полигоне в Великобритании. Это нагревает почву в их горшке для выращивания растений, где они тестируют различные источники света на разных типах растений. Они вырастили, от семян до полного цветения, множество растений, включая бархатцы и алоэ, результаты которых можно увидеть на их каналах в социальных сетях.

Теперь мы переходим к теме, которая у большинства людей ассоциируется с тепловыми кабелями; стеллажи или стеллажи для рептилий с кабелем на одном краю для обогрева нескольких небольших контейнеров. Это невероятно эффективный и экономичный способ выращивания детенышей рептилий перед их перемещением в большие вольеры по мере их роста. Греющие кабели Reptile Systems — лучший выбор для этого применения, поскольку их диаметр составляет всего 5 мм, а конечный узел — всего 6,5 мм, что упрощает установку. Он также невероятно гибкий, поэтому идеально подходит, если вы заменяете элемент более низкого качества в коммерческой стеллажной системе.

Горячие камни или полки для купания для крупных животных можно легко сделать, если вы обладаете некоторыми базовыми навыками рукоделия или ремесла. Их можно прикрепить к большим пластиковым или металлическим решеткам в виде сетки, что делает их идеальными местами для купания или выведения потомства для крупных рептилий. Как и в случае с водным и полуводным использованием, с небольшим пониманием их можно сделать практически невидимыми с эстетической точки зрения. Мы будем добавлять сборки, охватывающие все эти приложения, на наши различные платформы социальных сетей.

Часто задаваемые вопросы:

Безопасны ли нагревательные кабели?

Да, при правильном использовании. Греющий кабель европейского производства Reptile Systems имеет двойную изоляцию, обеспечивающую дополнительные уровни защиты до такой степени, что его можно оставить постоянно погруженным в воду, и имеет рейтинг IPX8, а также действующий сертификат безопасности CE. Кроме того, на него предоставляется 2-летняя гарантия, что дает вам полное спокойствие. Все нагревательные изделия, если не указано иное, должны использоваться с подходящим термостатом.

Какой тип термостата следует использовать?

Греющие кабели

Reptile Systems подходят для использования с термостатами включения/выключения, диммирования и пропорциональными импульсами. Мы рекомендуем использовать надежную модель, такую ​​как термостат включения/выключения Reptile Systems.

Все ли кабели нагреваются?

Нет, первый метр каждого кабеля Reptile Systems не нагревается, это будет отмечено красной меткой. Это позволяет подключить его к подходящему термостату или модулю управления. Поэтому мы рекомендуем закапывать или погружать нагревательный кабель только на максимальную глубину 0.8 метров.

Оригинальное содержание статьи предоставлено Reptile Systems

Греющий кабель какой длины мне нужен?

Греющие кабели для труб

являются одним из проверенных способов предотвращения замерзания труб. Кабели поставляются с термостатом, который включает кабель при температуре 38 ° F, и при правильной установке с изоляцией трубы из стекловолокна (толщина стенки от 1 дюйма до 1-1/2 дюйма) он может защитить трубу от замерзания при температурах до -50 °. Ф.

Один из наиболее частых вопросов, которые нам задают о нагревательных кабелях, — это длина кабеля, необходимая для их применения.

СПИРАЛЬ ТЕПЛОВОГО КАБЕЛЯ:

Первое, что нужно иметь в виду и понимать, это шаг спирали. Трубчатые нагревательные кабели, которые мы продаем, предназначены для жилых помещений, поэтому они имеют меньшую мощность (экономят энергию), чем обогреватели промышленного класса. Если вы поищите в Интернете, вы найдете изображения труб с тепловым следом, нанесенным по прямой линии на верхнюю часть трубы. Эти типы кабелей выделяют гораздо больше тепла (используют больше энергии), и их не нужно наматывать на трубу.Нашим нагревательным кабелям требуется спираль, поэтому тепло от кабеля распространяется вокруг трубы на 360°. Поскольку наши нагревательные кабели скручиваются вокруг трубы, 30-футового кабеля будет недостаточно для 30-футовой трубы.

Шаг спирали нагревательного кабеля должен быть в пределах от 3 до 12 дюймов. Это означает, что если вы посмотрите на одну сторону трубы, расстояние между двумя точками спиралей должно быть в пределах от 3 до 12 дюймов. Более плотная спираль (ближе к 3 дюймам друг от друга) обеспечит наилучшую защиту, а более слабая спираль (ближе к 12 дюймам) обеспечит меньшую.* убедитесь, что кабель никогда не пересекается сам с собой, чтобы избежать перегрева. В общих чертах, более крупные трубы должны иметь более плотную спираль для эффективной работы.

ДЛИНА ТЕПЛОВОГО КАБЕЛЯ:

На изображении, размещенном ниже, показаны три наиболее распространенных размера труб, используемых с нагревательными кабелями: 1/2 дюйма, 3/4 дюйма и 1 дюйм, медь (обычно используется для водопровода). На диаграмме показано покрытие, обеспечиваемое нагревательным кабелем для труб каждого размера. Каждый размер кабеля показывает диапазон длин труб, покрываемых с меньшим числом, обозначающим более плотную спираль, и большим числом, представляющим более свободную спираль.

*Для 60-футовых кабелей двойных 30-футовых кабелей, указанных в таблице.

*Для 80-футовых кабелей умножьте длину 30-футового кабеля на x 2,67 .

*Для 100-футовых кабелей умножьте длину 30-футового кабеля на x 3,33 .

Если вы ищете трубу диаметром более 1 дюйма, вы не найдете информацию, предоставленную производителем нагревательного кабеля, поскольку продукт не предназначен для труб с наружным диаметром более 1 дюйма.Это не означает, что нагревательный кабель не будет работать, однако он не предназначен для таких применений.

5 лучших нагревательных кабелей для труб — январь 2022 г.

Замерзшие трубы — это не весело. В лучшем случае вы можете провести дни, пытаясь нагреть свои трубы до такой степени, что вода снова течет. Если ваши трубы лопнут, вы можете столкнуться с тысячами долларов на ремонт и очистку.

Лучшей стратегией является предотвращение замерзания труб в первую очередь, и нагревательный кабель для труб является отличным способом сделать это. Нагревательный кабель для труб может автоматически регулировать температуру трубы, гарантируя, что в случае резкого похолодания вы не проснетесь из-за морозной катастрофы.

Факторы, которые необходимо учитывать при выборе нагревательных кабелей для труб, включают размер, кожух кабеля, термостаты, цену и необходимость наличия в кабелях встроенной светодиодной подсветки. В зависимости от того, где расположены ваши трубы, установка может быть сложной.

Ключевые особенности

Долговечность

От холода и влаги до грязи и мусора нагревательный кабель для труб может болтаться в довольно суровых условиях.Таким образом, он должен быть достаточно прочным, чтобы выжить на местности и прослужить долгие годы без обслуживания или поломки. (Исходя исключительно из расположения труб, прокладка этих кабелей может потребовать небольшой работы; это не та задача, которую вы хотели бы повторять каждый год!) Такая особенность, как прочное ПВХ-покрытие, может помочь продлить срок службы кабеля за счет обеспечения гибкости и долговечности. .

Длина

Длина приобретаемого кабеля является основным фактором. Вам нужен кабель, который не слишком короткий и не слишком длинный для вашей трубы.К счастью, нагревательные кабели для труб бывают разной длины, чтобы соответствовать разным размерам труб. Кабели могут иметь длину от 3 футов до более 100 футов, и производители часто продают кабели разной длины в пределах этого диапазона.

Диаметр

Помимо длины кабеля, важен диаметр, на который рассчитан трубный кабель. Некоторые нагревательные кабели для труб можно использовать с трубами разного диаметра; другие эффективны только для тонких труб диаметром 2 дюйма или меньше. Если вы покупаете кабель, который не соответствует диаметру вашей трубы, он может не справиться с задачей поддержания достаточной температуры трубы, чтобы избежать замерзания.

Внимательно измерьте диаметр трубы и прочитайте список кабелей (или уточните у производителя) перед покупкой кабеля для обогрева труб.

Сертификация

Для обеспечения оптимальной безопасности выбирайте только нагревательный кабель для труб, одобренный UL и сертифицированный CSA. Эти контрольные показатели гарантируют, что нагревательный кабель для труб соответствует стандартам качества и работает так, как заявляет производитель.

Установка

Как уже упоминалось, установка нагревательного кабеля для труб может быть сложной.Проблема заключается не столько в механике установки; скорее, это расположение труб, которые вы хотите покрыть. Добавьте к этому тот факт, что вам может понадобиться собственная лента или стяжки — некоторые кабели поставляются с ними, а некоторые нет — и вас ждет интересное приключение по установке.

Перед началом установки необходимо выполнить несколько шагов. Во-первых, проверьте упаковку, чтобы узнать, не придется ли вам ходить в хозяйственный магазин за лентой, галстуками или другими предметами.Затем внимательно прочитайте инструкцию: она должна быть подробной, понятной и желательно иллюстрированной. Также рекомендуется протестировать кабель перед его установкой. Для этого подключите его к розетке. Через несколько минут кабель должен заметно нагреться, что свидетельствует о том, что он исправен и готов к прокладке.

Большинство нагревательных кабелей для труб предназначены для использования только с полностью пластиковыми или металлическими трубами. Прежде чем использовать нагревательный кабель для труб на пустой трубе, проконсультируйтесь с производителем.

ПЕРСОНАЛ

BestReviews

Характеристики

Кабель

Кабель трубчатого нагревательного кабеля фактически состоит из двух частей: более длинной нагреваемой части и меньшей части, которая включает в себя вилку и другие элементы.

  • Обогреваемая секция: Эта часть нагревательного кабеля отвечает за нагрев трубы. Обычно он состоит из нагревательного сердечника, окруженного изоляцией, и внешнего слоя ПВХ.
  • Необогреваемый участок: Вилка, термостат и любые светодиодные индикаторы обычно располагаются на более коротком необогреваемом участке кабеля.Вилка должна быть заземлена и иметь три контакта.

Все кабели должны быть прочными и гибкими, что может помочь при установке.

Термостат

Греющий кабель для труб обычно включает встроенный термостат для поддержания температуры трубы в определенном диапазоне. Термостат включает нагревательный кабель трубы, когда температура достигает заданного минимума (обычно 38°F), и выключает его, когда она достигает заданного максимума (обычно около 50°F). Таким образом, кабель предохраняет вашу трубу от замерзания, но не нагревается настолько, что может возникнуть пожар.

Светодиодная лампа

Некоторые нагревательные кабели для труб снабжены светодиодной подсветкой, позволяющей с первого взгляда определить, выполняет ли кабель свою функцию.

ЗНАЕТЕ ЛИ ВЫ?

Из-за низкого энергопотребления нагревательные кабели для труб представляют собой более экономичное решение для предотвращения замерзания труб, чем обогрев всей комнаты, подвала или подвального помещения.

ПЕРСОНАЛ

BestReviews

Цены на греющие кабели для труб

Недорогие: Греющие кабели для труб до 20 долларов США имеют тенденцию быть короче по длине, часто до 10 футов и могут иметь более низкое качество сборки и меньше функций.

Средний диапазон: По мере роста цены длина и качество улучшаются. Длина нагревательного кабеля для труб в диапазоне от 20 долларов США до 40 долларов США обычно составляет от 15 до 30 футов. Светодиодные индикаторы распространены.

Дорого: Трубчатые греющие кабели по более высокой цене, как правило, обладают наибольшей долговечностью и длиной, некоторые из них достигают 80-100 футов. Планируйте потратить от 50 долларов США до 120 долларов США на кабель этого более высокого уровня.

Нагревательные кабели для труб, прокладываемые прямо, проще в установке и обеспечивают большую площадь покрытия, чем кабели с обмоткой.

ПЕРСОНАЛ

BestReviews

Советы

  • Если в инструкциях требуется прокладка кабеля по прямой линии, не перекрывайте участки кабеля, так как это может привести к перегреву.
  • Все трубчатые нагревательные кабели имеют удлинитель на одном конце (в комплекте с вилкой), но если труба не проходит близко к розетке, вам, вероятно, также потребуется приобрести удлинитель.
  • Для более толстых труб рассмотрите возможность установки двух кабелей с каждой стороны трубы, чтобы обеспечить максимальную защиту.
  • Никогда не используйте нагревательные кабели для труб на топливопроводах или трубах. Сочетание нагретых кабелей с горючими жидкостями очень опасно.
  • Тщательно измерьте трубы, которые вы хотите защитить, чтобы вам не пришлось платить за кабель больше, чем вам нужно. Тем не менее, если кабель представляет собой обертку, вам нужно будет купить кабель немного большего размера, чем для кабеля прямой установки.

Часто задаваемые вопросы

В. Как греющие кабели крепятся к трубе?

A. Для крепления нагревательного кабеля к трубе можно использовать различные типы креплений, включая изоленту, стяжки и даже отрезки проволоки. Одним из лучших решений является использование ленты для прокладки кабелей, которая лучше выдерживает различные температуры, чем другие типы лент.

Некоторые производители нагревательных кабелей для труб включают ленту или стяжки при покупке, а другие нет. Если вам нужно приобрести собственную ленту/стяжки или вы хотите использовать другой тип системы крепления, чем тот, который входит в комплект поставки вашего кабеля, обратите внимание на дополнительные расходы при составлении бюджета на нагревательный кабель для труб.

В. Можно ли наматывать нагревательные кабели вокруг трубы?

A. Это зависит от кабеля. Некоторые нагревательные кабели для труб обвиваются непосредственно вокруг трубы. Хотя их установка может быть более сложной, вы будете использовать меньше креплений для крепления кабеля. Однако большинство кабелей прокладываются прямо по трубе, не оборачиваясь вокруг нее. Эти кабели проще в установке, и вам потребуется меньше кабеля, чем обертка для защиты трубы.

Всегда внимательно читайте инструкции, чтобы убедиться в том, что производитель предпочитает метод установки.

В. Что лучше: трубчатые нагревательные кабели или трубная изоляция?

A. Это во многом зависит от суровости ваших зим. Если у вас относительно мягкая зима с небольшим количеством заморозков, изоляция труб должна быть всем, что вам нужно для защиты ваших труб. Для районов с продолжительной холодной и влажной погодой лучшим вариантом является трубчатый нагревательный кабель. Если вы все еще не уверены, что вам нужно, возможно, лучше перестраховаться и использовать кабель.



Электрообогрев

Электрообогрев

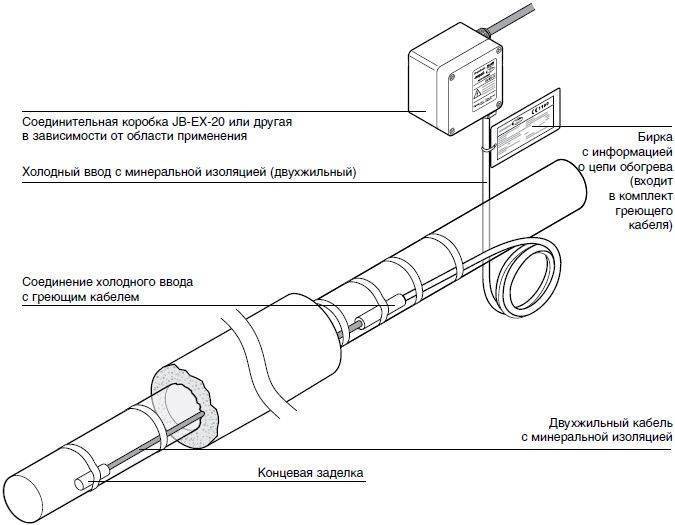

Для компенсации потерь тепла и поддержания минимальной температуры (т.е. для предотвращения замерзания) можно использовать систему электрообогрева. В большинстве случаев кабель обогрева THERMOCABLE протягивается в кабелепроводы большой длины после того, как трубы собраны на месте. Эти кабелепроводы прикрепляются к трубам на заводе перед изоляцией и проходят испытания, чтобы убедиться, что пена не попала в кабелепроводы во время процесса вспенивания.

Кабели обогрева

THERMOCABLE легко устанавливаются и контролируются. Выбор кабеля и элементов управления зависит от типа используемой трубы.Кабели электрообогрева можно прокладывать постоянно на водопроводных и канализационных линиях или только в определенных местах, подверженных замерзанию, таких как пересечения дорог, пожарные гидранты, неглубокие заглубления и т. д.

Из-за относительно высокой стоимости электроэнергии эти системы обычно устанавливаются для защиты от замерзания в случае длительного отсутствия потока. Системы также могут быть предназначены для оттаивания замерзших труб. Такие системы требуют значительно большей мощности для оттаивания труб в разумные сроки.Каждая система должна быть специально разработана в соответствии с имеющимися параметрами.

THERMOCABLE Греющие кабели постоянной мощности или с параллельными зонами идеально подходят для электрообогрева предизолированных трубопроводных систем. Их фторопластовая оболочка влагонепроницаема, а ее скользкая текстура облегчает протягивание кабелепровода. Для трассировки предизолированных труб доступен широкий выбор кабелей. THERMOCABLE производит постоянную выходную мощность в ваттах по всей своей длине и может быть легко обрезан до нужной длины в полевых условиях.Максимальная длина цепи варьируется в зависимости от конкретного используемого кабеля и указана в Таблице 3. Все кабели трассировки THERMOCABLE и сопутствующие аксессуары рассчитаны на 90C (194F) и сертифицированы CSA для использования во влажных помещениях в соответствии со стандартом C22.2 номер 130.

В случае длинных предварительно изолированных трубопроводов может быть целесообразно рассмотреть одно- или трехфазную систему 600 В с использованием последовательных нагревательных кабелей с фторполимерной оболочкой. Каждая система трассировки разрабатывается по индивидуальному заказу в соответствии с приложением.Более подробную информацию об этой системе отслеживания длинных линий можно найти здесь.

Электрообогрев должен поддерживать температуру трубы выше 0°C (32°F) при самой низкой расчетной температуре окружающей среды в условиях отсутствия потока. Установленная мощность должна компенсировать потери тепла через изоляцию трубы и включать коэффициент запаса.

Контроллер температуры отслеживает температуру трубы и следит за тем, чтобы энергия не тратилась впустую, поддерживая температуру очень близкой к заданному значению.Этот температурный диапазон зависит от зоны нечувствительности контроллера. Как правило, нагрев «включается» при заданном значении и «выключается» при заданном значении + зона нечувствительности. Для линейки элементов управления UTC заводская зона нечувствительности по умолчанию — 1C (1.8F) .

В зависимости от используемой системы трубопроводов используются различные параметры управления, например: для металлической трубы требуется только контрольный датчик, тогда как для защиты пластиковой трубы требуется дополнительный датчик верхнего предела (см. раздел кода программы).

Свяжитесь с Urecon для получения дополнительной информации и помощи в индивидуальном проектировании/расчетах.
