Всем известно, что автоматические выключатели — есть ни что иное, как механический коммутационный аппарат, предназначенный для:

• включения, проведения и отключения токов в условиях нормального состояния цепи,
• а так же для включения, проведения в течение определенного промежутка времени и автоматического отключения токов в условиях аномального состояния цепи – так называемых токов короткого замыкания и больших токов, вызванных перегрузкой в сети.

Токи короткого замыкания автоматические выключатели отрабатывают на ура, поскольку современным расцепителям удаётся абсолютно безошибочно определять короткое замыкание и отключать нагрузку в течение долей секунд, не допуская даже намеков на повреждение аппаратуры и проводников.

Но вот с токами перегрузки дело обстоит сложнее. Такие токи ненамного отличаются от номинальных, и даже в течение определенного промежутка времени они могут протекать по электрической цепи абсолютно без последствий. Именно поэтому отсутствует необходимость мгновенного отключения такого тока, ведь ток перегрузки может оказаться краткосрочным. Основная проблема состоит в том, что у каждой сети есть свое предельное значение перегрузки и даже не одно.

Для некоторых видов токов возможно выделить максимальное значение времени до момента отключения цепи. Оно может составлять от нескольких секунд до нескольких десятков минут, но при этом следует исключить возможность ложного срабатывания. Если ток не представляет для сети никакой опасности, то отключения не должно произойти ни через секунду, ни через сутки.

Современные автоматические выключатели обладают тремя видами расцепителей:

• Механический – ручное включение и выключение,
• Электромагнитный – отключение при коротком замыкании,
• Тепловой – защита от перегрузок.

Именно параметрами электромагнитного и теплового расцепителей определяется характеристика автоматического выключателя. Её обозначают буквой латинского алфавита на корпусе перед токовым номиналом аппарата.

Данная характеристика означает:

• Диапазон, при котором срабатывает защита от перегрузок. Он обуславливается параметрами биметаллической пластины, встроенной в аппарат, такая пластина способна изгибаться и разрывать цепь во время протекания через неё большого электрического тока. Для точной настройки, достаточно регулировочным винтом, поджать эту самую пластину.
• Диапазон, при котором срабатывает максимально-токовая защита, обусловленная параметрами встроенного в выключатель соленоида.

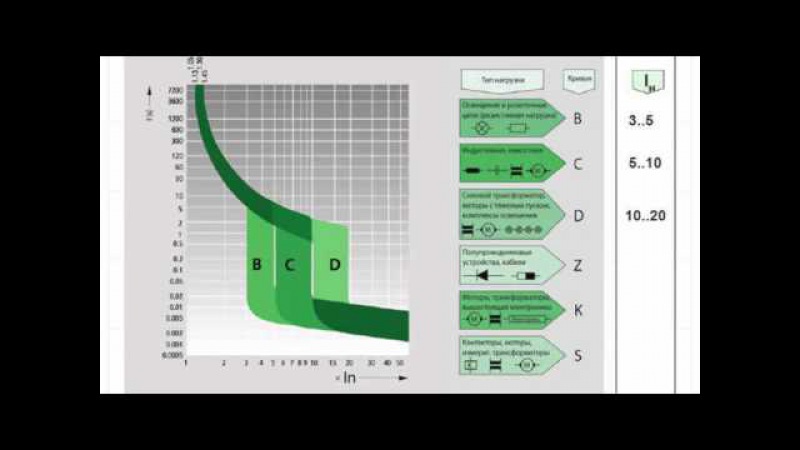

Характеристики автоматических выключателей:

Характеристика МА: отсутствие теплового расцепителя, поскольку не всегда требуется его наличие. К примеру, защита электродвигателей часто осуществляется с помощью максимально-токовых реле. В данном случае автомат необходим лишь как средство защиты от короткого замыкания.

Характеристика А: тепловой расцепитель срабатывает при токах, превышающих номинальное значение на 30%. На отключение понадобится порядка часа времени. Если ток превысит номинальное значение в два раза, то в дело вступит электромагнитный расцепитель, время срабатывания которого составляет 0,05 секунды. Если при двойном превышении номинального значения тока соленоид по каким-то причинам не сработает, то тепловому расцепителю потребуется порядка 20 – 30 секунд на отключение нагрузки. Когда номинальное значение превышено в три раза электромагнитный расцепитель сработает без каких-либо промедлений, и за сотые доли секунды отключит нагрузку. Подобные выключатели используются в цепях, где не предусмотрено возникновение кратковременных перегрузок во время нормального рабочего режима. Пример – цепь, в которую подключены устройства, содержащие полупроводниковые элементы, выходящие из строя даже при незначительном превышении тока.

Характеристика В: ее отличительная особенность в том, что электромагнитный расцепитель срабатывает при токе, значение которого превышает номинальное в три и более раз. Время, необходимое соленоиду для срабатывания – 0,015 секунды. Тепловому расцепителю при тех же условиях понадобится порядка 4 – 5 секунд для срабатывания. Срабатывание автомата гарантировано при нагрузке, превышающей номинал в 5 раз (переменный ток) и в 7,5 раз (постоянный ток). Выключатели с характеристикой В используются в сетях освещения, и прочих сетях, где повышение тока во время пуска отсутствует, либо невелико.

Характеристика С: наиболее популярная характеристика. Автоматические выключатели с этой характеристикой могут выдержать еще большие перегрузки в сравнении с автоматами характеристик А и В. Минимальное значение тока, при котором срабатывает автомат превышает номинальное значение в 5 раз. При равных условиях тепловому расцепителю понадобится на срабатывание 1,5 секунды. Срабатывание автомата гарантировано при перегрузке, превышающей номинал в 10 раз (переменный ток), а для цепи постоянного тока это значение составит – 15 раз. Выключатели с характеристикой С устанавливаются в сетях, предусматривающих наличие смешанной нагрузки и умеренное повышение тока во время пуска. В бытовых электрощитах устанавливаются автоматы именно этого типа.

Характеристика D: отличительная особенность – очень большая перегрузочная способность. Минимальное значение тока для срабатывания – десятикратное превышение номинала, тепловой расцепитель сработает за 0,4 секунды. Срабатывание гарантировано при нагрузке в 20 номиналов. Назначение автоматических выключателей с характеристикой D – подключение электродвигателей с большими пусковыми токами.

Характеристика К: отличительная особенность – большой разброс между максимальными значениями токов срабатывания автомата для цепей постоянного и переменного тока. Минимальное значение тока, необходимого для срабатывания электромагнитного расцепителя – восьмикратное превышение номинального значения. Срабатывание гарантировано при значениях для цепей постоянного и переменного тока – 18-ти и 12-ти кратное превышение номинала соответственно. Время срабатывания автомата – 0,2 секунды. Тепловому расцепителю для срабатывания достаточно превышения номинала в 1,05 раза. Применение – подключение исключительно индуктивной нагрузки.

Характеристика Z: отличается довольно не высоким уровнем тока, необходимого для гарантированного срабатывания. Минимальное значение для срабатывания автомата – два номинала, гарантированное срабатывание при трех номиналах для переменного тока, и 4,5 номинала для постоянного. Тепловому расцепителю с характеристикой Z, как и для характеристики К, для срабатывания достаточно превышение номинала в 1,05 раза. Применение автоматов с характеристикой Z – подключение электронных устройств.

Время-токовые характеристики (ВТХ) автоматических выключателей

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Вы наверное замечали, что на корпусах модульных автоматов изображены латинские буквы: B, C или D. Так вот они обозначают время-токовую характеристику этого автомата, или другими словами, ток мгновенного расцепления.

Согласно ГОСТа Р 50345-99, п. 3.5.17 — это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т.е. это его электромагнитная защита.

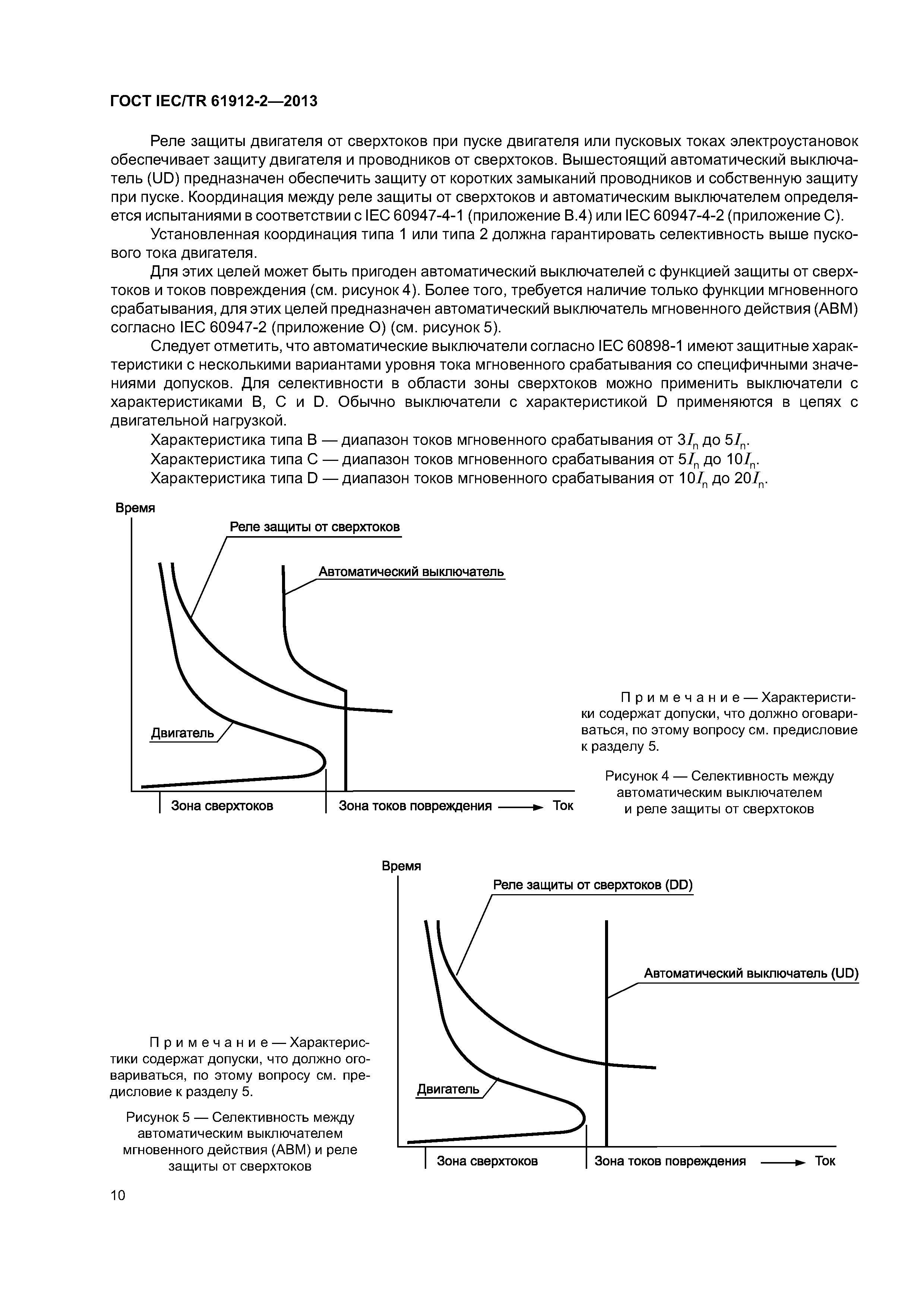

В этом же ГОСТе Р 50345-99, п.5.3.5, говорится, что всего существует три стандартные характеристики (типы мгновенного расцепления):

• B — электромагнитный расцепитель (ЭР) срабатывает в пределах от 3 до 5-кратного тока от номинального (3·In до 5·In)
• C — (ЭР) срабатывает в пределах от 5 до 10-кратного тока от номинального (5·In до 10·In)
• D — (ЭР) срабатывает в пределах от 10 до 20-кратного тока от номинального (10·In до 20·In, но встречаются иногда и 10·In до 50·In)

In – номинальный ток автоматического выключателя.

Помимо характеристик типа В, С и D, существуют и не стандартные характеристики типа А, К и Z, но о них я расскажу Вам в следующий раз. Чтобы не пропустить выход новых статей, подписывайтесь на рассылку сайта.

Рассмотрим каждый вид характеристики более подробно на примере модульных автоматических выключателей ВМ63-1 серии OptiDin и Optima от производителя КЭАЗ (Курский Электроаппаратный завод).

Время-токовая характеристика типа В

Рассмотрим время-токовую характеристику В на примере автоматических выключателей ВМ63-1 от КЭАЗ. Один автомат с номинальным током 10 (А), а другой — 16 (А).

Обратите внимание, что оба автомата имеют характеристику В, что отчетливо видно по маркировке на их корпусе: В10 и В16.

Для наглядности с помощью, уже известного Вам, испытательного прибора РЕТОМ-21 проверим заявленные характеристики данных автоматов.

Но сначала несколько слов о графике.

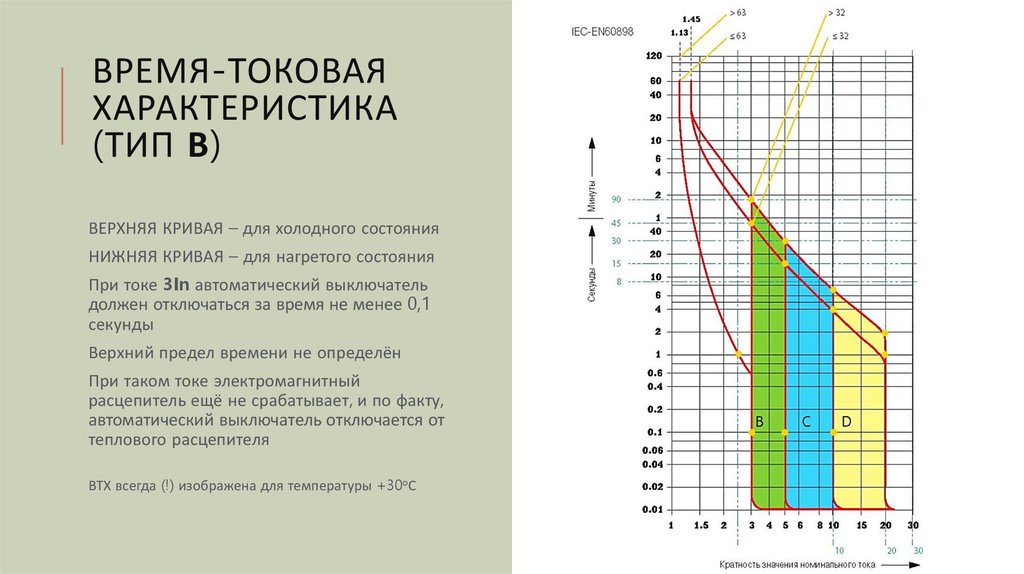

Вот график время-токовой характеристики (сокращенно, ВТХ) типа В:

На нем показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания, в секундах.

Запомните!!! Время-токовые характеристики практически всех автоматов изображаются при температуре +30°С.

График разделен двумя линиями, которые и определяют разброс времени срабатывания зон теплового и электромагнитного расцепителей автомата. Верхняя линия — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия — это горячее состояние автомата, который только что был в работе или сразу же после его срабатывания.

Пунктирная линия на графике — это верхняя граница (предел) для автоматов с номинальным током менее 32 (А).

1. Токи условного нерасцепления (1,13·In)

У каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13·In. При таком токе автомат не отключится в течение 1 часа (для автоматов с номинальным током менее 63А) и в течение 2 часов (для автоматов с номинальным током более 63А).

Точку условного нерасцепления автомата (1,13·In) всегда отображают на графике. Если провести прямую, то видно, что прямая уходит как бы в бесконечность и с нижней линией графика пересекается в точке 60-120 минут.

Например, автомат с номинальным током 10 (А). При протекании через него тока 1,13·In = 11,3 (А) его тепловой расцепитель не сработает в течение 1 часа.

Еще пример, автомат с номинальным током 16 (А). При протекании через него тока 1,13·In = 18,08 (А) его тепловой расцепитель не сработает в течение 1 часа.

Вот значения «токов условного нерасцепления» для различных номиналов:

• 10 (А) — 11,3 (А)
• 16 (А) — 18,08 (А)
• 20 (А) — 22,6 (А)
• 25 (А) — 28,25 (А)
• 32 (А) — 36,16 (А)
• 40 (А) — 45,2 (А)
• 50 (А) — 56,5 (А)

2. Токи условного расцепления (1,45·In)

Есть еще понятие, как «условный ток расцепления» автомата и он всегда равен 1,45·In. При таком токе автомат отключится за время не более 1 часа (для автоматов с номинальным током менее 63А) и за время не более 2 часов (для автоматов с номинальным током более 63А).

Кстати, точку условного расцепления автомата (1,45·In) практически всегда отображают на графике. Если провести прямую, то видно, что прямая пересекает график в двух точках: нижнюю линию в точке 40 секунд, а верхнюю — в точке 60-120 минут (в зависимости от номинала автомата).

Таким образом, автомат с номинальным током 10 (А) в течение часа, не отключаясь, может держать нагрузку порядка 14,5 (А), а автомат с номинальным током 16 (А) — порядка 23,2 (А). Но это при условии, что автоматы изначально были в холодном состоянии, в ином случае время их отключения будет находиться в пределах от 40 секунд до одного часа.

Вот значения «токов условного расцепления» для различных номиналов:

• 10 (А) — 14,5 (А)
• 16 (А) — 23,2 (А)
• 20 (А) — 29 (А)
• 25 (А) — 36,25 (А)
• 32 (А) — 46,4 (А)
• 40 (А) — 58(А)
• 50 (А) — 72,5 (А)

Вот об этом не стоит забывать при выборе сечения проводов и кабелей для электропроводки (вот Вам таблица в помощь).

Вот представьте себе, что кабель сечением 2,5 кв. мм Вы защищаете автоматом на 20 (А). Вдруг по некоторым причинам Вы перегрузили линию до 29 (А). Автомат 20 (А) может не отключаться в течение целого часа, а по кабелю будет идти ток, который в значительной мере превышает его длительно-допустимый ток (25 А). За это время кабель сильно нагреется и расплавится, что может привести к пожару или короткому замыканию. А если еще учесть то, что в последнее время производители кабельной продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.

В принципе, выбор номиналов автоматических выключателей это отдельная тема для статьи. Я лишь привел здесь одну из наиболее распространенных ошибок. Если интересно, то почитайте мою статью, где я подробно разбирал ошибки одного горе-электрика и переделывал за ним его «творчество».

Лично я рекомендую защищать кабели следующим образом:

• 1,5 кв.мм — защищаем автоматом на 10 (А)
• 2,5 кв.мм —  защищаем автоматом на 16 (А)
• 4 кв. мм —  защищаем автоматом на 20 (А) и 25 (А)
• 6 кв.мм —  защищаем автоматом на 25 (А) и 32 (А)
• 10 кв.мм — защищаем автоматом 40 (А)
• 16 кв.мм — защищаем автоматом 50 (А)

Для удобства все данные я свел в одну таблицу:

Проверить рассмотренные автоматы на токи условного нерасцепления и условного расцепления у меня нет времени, поэтому перейдем к их дальнейшей проверке — это форсированный режим проверки при токе, равном 2,55·In.

3. Проверка теплового расцепителя при токе 2,55·In

Согласно ГОСТа Р 50345-99, п.9.10.1.2 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния (для автоматов с номинальным током менее 32А) и не более 120 секунд из холодного состояния (для автоматов с номинальным током более 32А).

На графике ниже Вы можете видеть, что нижний предел по отключению взят с небольшим запасом, т. е. не 1 секунду, а 4 секунды. На то есть право у производителей автоматов. Вот поэтому они всегда к каждому автомату прикладывают свою ВТХ, которая, естественно, что удовлетворяет всем требованиям ГОСТа Р 50345-99.

Проверим!

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 25,5 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 14,41 (сек.), а второй раз — 11,91 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 40,8 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 13,51 (сек.), а второй раз — 7,89 (сек.).

Дополнительно можно проверить тепловой расцепитель, например, при двухкратном токе от номинального, но в рамках данной статьи я этого делать не буду. На сайте имеется уже достаточно статей про прогрузку различных автоматических выключателей, как бытового, так и промышленного исполнения. Вот знакомьтесь:

4. Проверка электромагнитного расцепителя при токе 3·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 3·In, то он должен отключиться за время не менее 0,1 секунды. Верхний предел по времени ГОСТом Р 50345-99 не определен, и у автоматов разных производителей здесь может наблюдаться не большой разброс в пределах от 1 до 10 секунд.

Странно, конечно, ведь речь идет об электромагнитном расцепителе и он должен срабатывать без выдержки времени. Но тем не менее, при токе 3·In электромагнитный расцепитель еще не срабатывает и по факту автомат отключается от теплового расцепителя. Вот именно поэтому измеренное значение петли фаза-ноль

сравнивают с током не 3·In, а с 5·In, учитывая коэффициент 1,1.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 30 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,71 (сек.), а второй раз — 8,11 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 48 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,16 (сек.), а второй раз — 6,25 (сек.).

5. Проверка электромагнитного расцепителя при токе 5·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время менее 0,1 секунды.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 50 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 7,8 (мсек.), а второй раз — 7,7 (мсек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 80 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 8,5 (мсек.), а второй раз — 8,4 (мсек. ).

Как видите, оба автомата полностью соответствуют требованиям ГОСТа Р 50345-99 и заявленным характеристикам завода-изготовителя КЭАЗ.

Кому интересно, как проходила прогрузка автоматов, то смотрите видеоролик:

Автоматы с характеристикой В применяются для защиты распределительных и групповых цепей с большими длинами кабелей и малыми токами короткого замыкания преимущественно с активной нагрузкой, например, электрические печи, электрические нагреватели, цепи освещения.

Но почему-то в магазинах их количество всегда ограничено, т.к. по мнению продавцов наиболее распространенными являются автоматы с характеристикой С. С чего это вдруг?! Вполне логично и целесообразно для групповых линий цепей освещения и розеток применять именно автоматы с характеристикой типа В, а в качестве вводного автомата устанавливать автомат с характеристикой С (это один из вариантов). Так хоть каким-то образом будет соблюдена селективность, и при коротком замыкании где-нибудь в линии вместе с отходящим автоматом не будет отключаться вводной автомат и «гасить» всю квартиру. Но о селективности я еще расскажу Вам более подробно в другой раз.

Время-токовая характеристика типа С

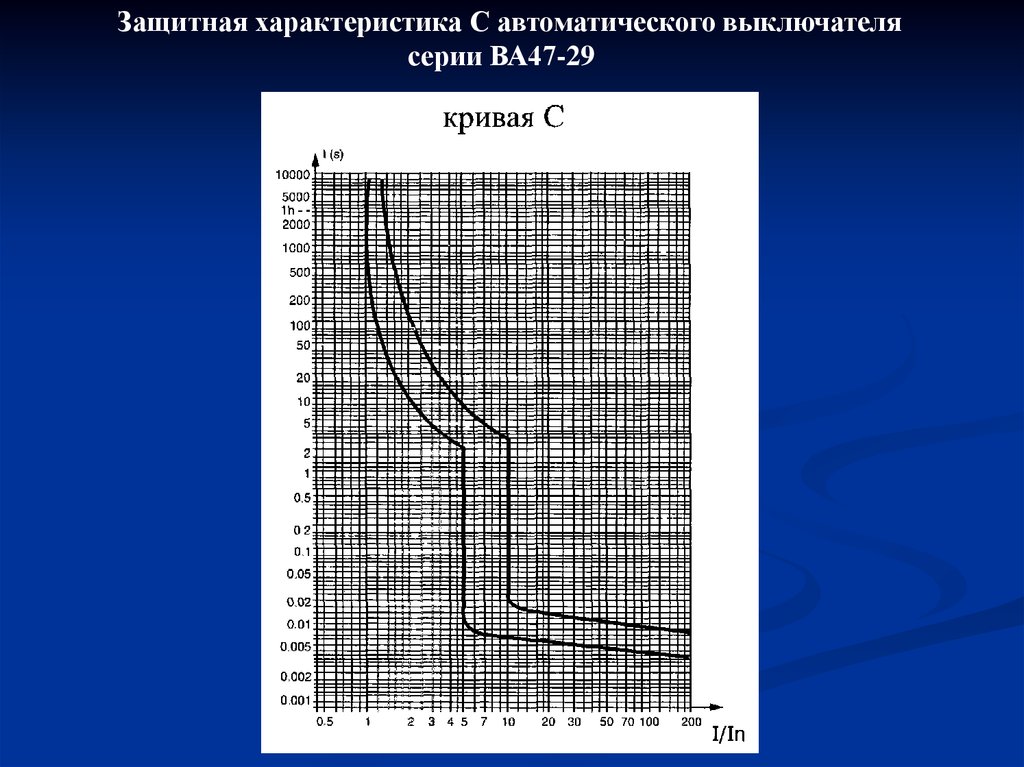

Вот ее график:

Автоматы с характеристикой С применяются в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.

Внимание! Более подробнее про время-токовую характеристику С читайте в моей отдельной статье.

Время-токовая характеристика типа D

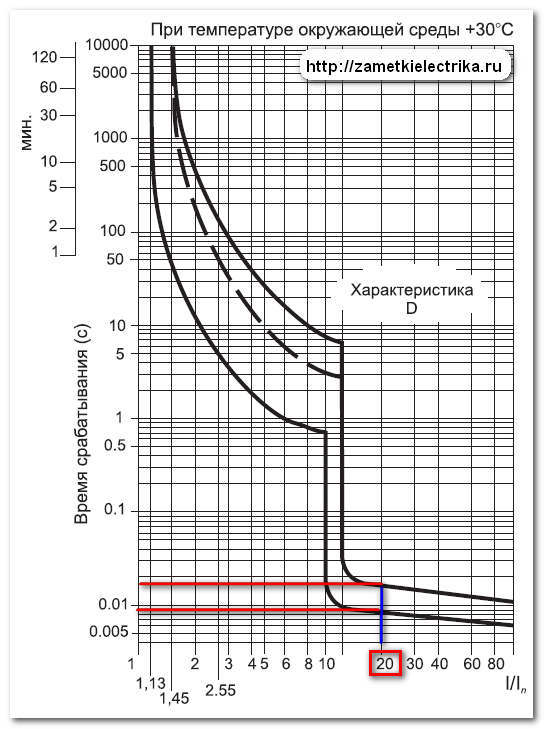

График:

По графику видно следующее:

1. Токи условного нерасцепления (1,13·In) и токи условного расцепления (1,45·In), но о них я расскажу чуть ниже.

2. Если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды в горячем состоянии и не более 60 секунд в холодном состоянии (для автоматов с номинальным током менее 32А) и не более 120 секунд в холодном состоянии (для автоматов с номинальным током более 32А).

3. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время не менее 0,1 секунды.

4. Если через автоматический выключатель будет проходить ток, равный 20·In, то он должен отключиться за время менее 0,1 секунды.

Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).

Изменение характеристик расцепления автоматов

Как я уже говорил в начале статьи, все характеристики изображаются при температуре окружающего воздуха +30°С. Поэтому, чтобы узнать время отключения автоматов при других температурах, необходимо учитывать следующие поправочные коэффициенты:

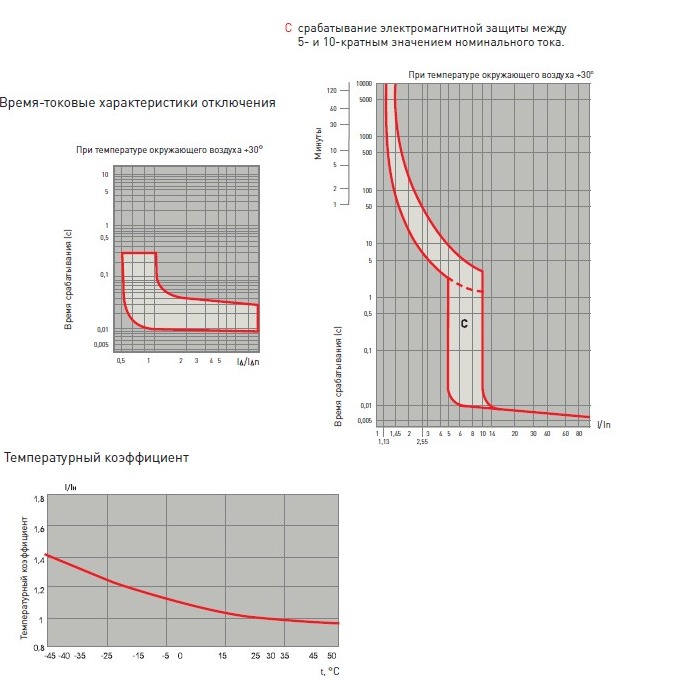

1. Температурный коэффициент окружающего воздуха — Кt.

Думаю тут все понятно из графика. Чем ниже температура воздуха, тем значение коэффициента больше, а значит и увеличивается номинальный ток автомата, другими словами, его нагрузочная способность. Или, наоборот, чем жарче, тем нагрузочная способность автомата становится меньше. Ведь не зря, в жарких помещениях или летнюю жару многие замечают частые отключения автоматов, хотя нагрузка вовсе не изменялась. Ответ кроется в этом графике.

2. Коэффициент, учитывающий количество рядом установленных автоматов — Кn.

Здесь тоже никаких премудростей нет. Когда в одном ряду установлено несколько автоматов, то они передают свое тепло рядом стоящим автоматам. Этот график учитывает конвекцию тепла и выдает корректирующий коэффициент, учитывающий этот фактор.

Логика проста. Чем больше в ряду автоматов, тем больше уменьшается их нагрузочная способность.

Далее необходимо найти ток, приведенный к условиям нашего окружающего воздуха и монтажа:

In* = In · Кt · Кn

Как эти два коэффициента применить на практике?

Для этого рассмотрим пример. Щиток стоит на улице, в нем установлены 4 автомата — один вводной (ВА47-29 С40) и три групповых (ВА47-29 С16). Температура окружающего воздуха составляет -10°С.

Найдем поправочные коэффициенты для группового автомата ВА47-29 С16:

Найдем ток, приведенный к нашим условиям:

In* = In · Кt · Кn = 16 · 1,1  · 0,82 = 14,43 (А)

Таким образом, при определении времени срабатывания автомата по характеристике С кратность тока нужно брать не как отношение I/In (I/16), а как I/In* (I/14,43).

Заключение

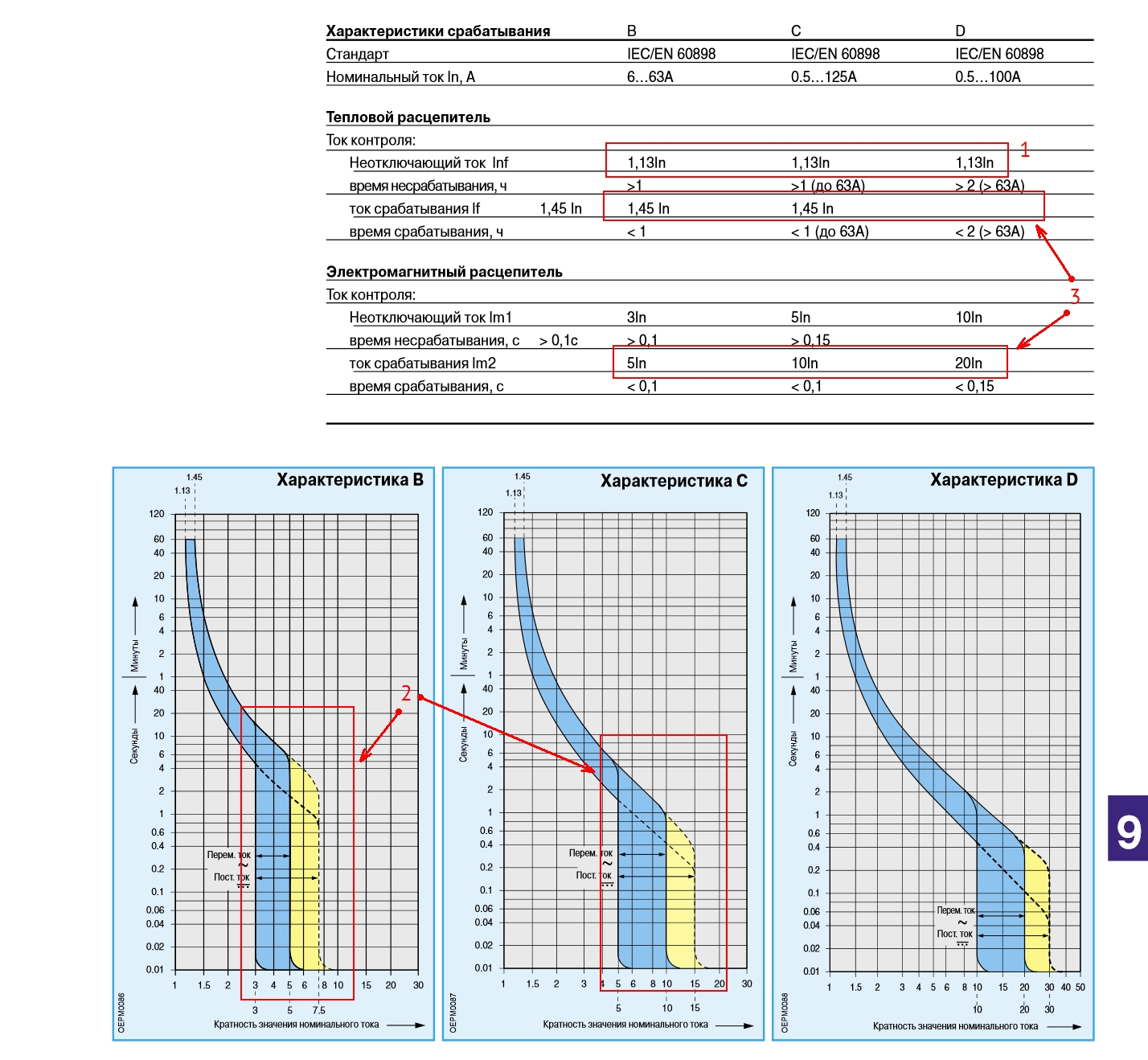

Все вышесказанное в данной статье я представлю в виде общей таблицы (можете смело копировать ее и пользоваться):

Если Вы заметили, то разницей между время-токовыми характеристиками В, С и D являются только значения срабатывания электромагнитного расцепителя. По тепловой защите они работают в одних интервалах времени.

P.S. Надеюсь, что после прочтения данной статьи Вы сможете самостоятельно определять пределы времени срабатывания любых автоматических выключателей, а также правильно рассчитывать сечения проводов под номиналы автоматов.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Что такое время токовые характеристики автоматических выключателей

При нормальной работе электросети и всех приборов через автоматический выключатель протекает электрический ток. Однако если сила тока по каким-либо причинам превысила номинальные значения, происходит размыкание цепи из-за срабатывания расцепителей автоматического выключателя.

Характеристика срабатывания автоматического выключателя является очень важной характеристикой, которая описывает то, насколько время срабатывания автомата зависит от отношения силы тока, протекающего через автомат, к номинальному току автомата.

Данная характеристика сложна тем, что для ее выражения необходимо использование графиков. Автоматы с одним и тем же номиналом будут при разных превышениях тока по-разному отключаться в зависимости от типа кривой автомата (так иногда называется токовая характеристика), благодаря чему имеется возможность применять автоматы с разной характеристикой для разных типов нагрузки.

Тем самым, с одной стороны, осуществляется защитная токовая функция, а с другой стороны, обеспечивается минимальное количество ложных срабатываний – в этом и заключается важность данной характеристики.

В энергетических отраслях бывают ситуации, когда кратковременное увеличение тока не связано с появлением аварийного режима и защита не должно реагировать на такие изменения. Это же относится и к автоматам.

При включении какого-нибудь мотора, к примеру, дачного насоса или пылесоса, в линии происходит достаточно большой бросок тока, который в несколько раз превышает нормальный.

По логике работы, автомат, конечно же, должен отключиться. К примеру, мотор потребляет в пусковом режиме 12 А, а в рабочем – 5. Автомат стоит на 10 А, и от 12 его вырубит. Что в таком случае делать? Если например поставить на 16 А, тогда непонятно отключится он или нет если заклинит мотор или замкнет кабель.

Можно было бы решить эту проблему, если его поставить на меньший ток, но тогда он будет срабатывать от любого движения. Вот для этого и было придумано такое понятие для автомата, как его «время токовая характеристика».

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя.

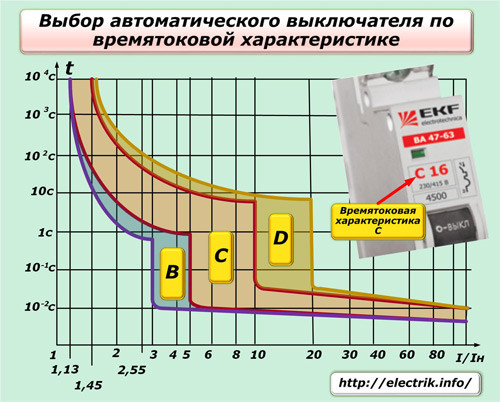

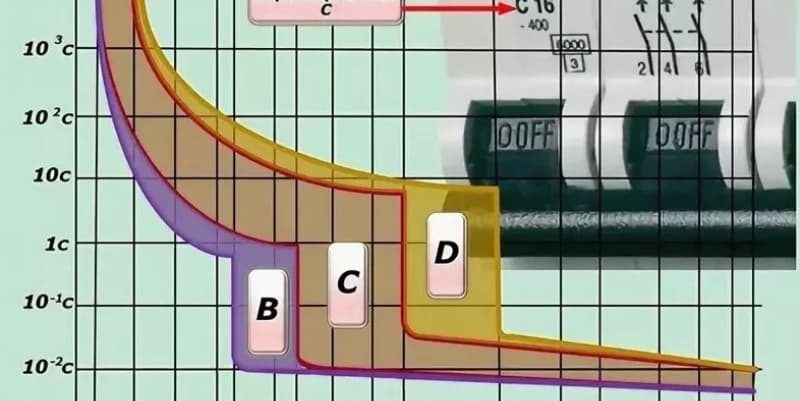

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

• — B — от 3 до 5 ×In;
• — C — от 5 до 10 ×In;
• — D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3…5)=48…80А. Для С16 диапазон токов мгновенного срабатывания 16*(5…10)=80…160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

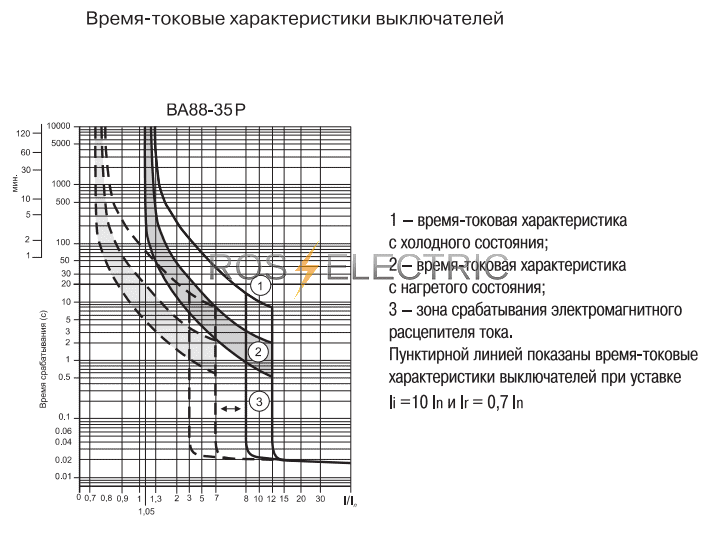

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Что показано на графике время токовой характеристики

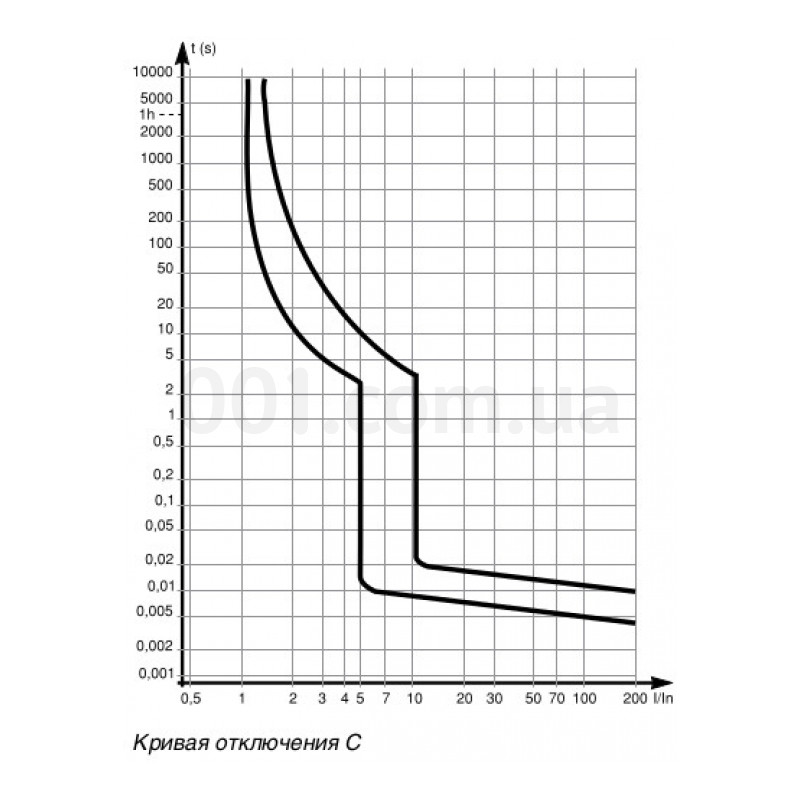

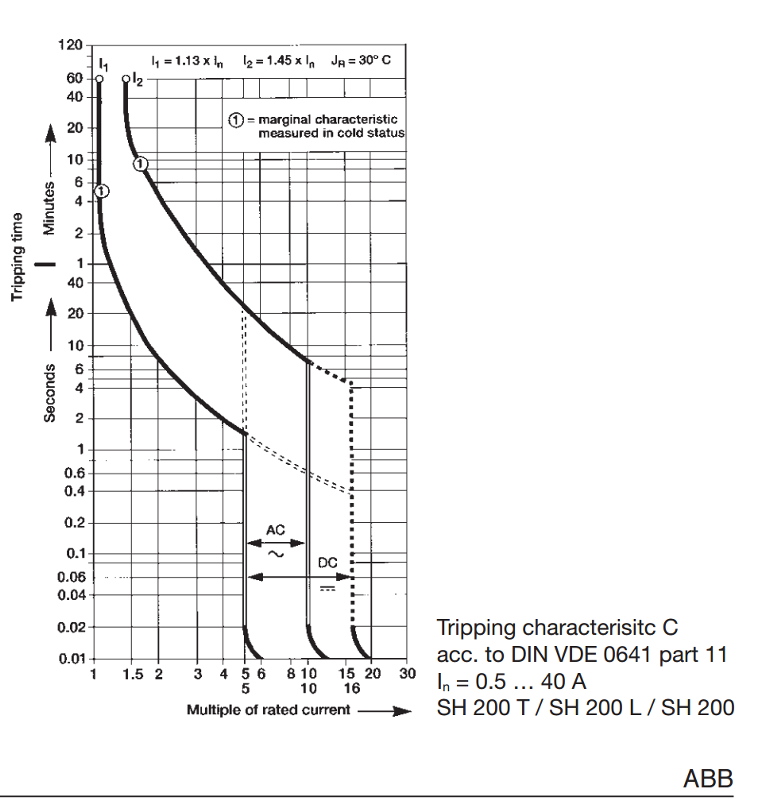

На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.

На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.

Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).

Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.

На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.

При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).

Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.

К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.

Автоматы с какими характеристиками предпочтительнее использовать дома

В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.

Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.

Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.

Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.

В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Характеристика D автоматических выключателей

К наиболее важным факторам при выборе защиты электроприборов относится тип времятоковой характеристики автоматического выключателя, то есть зависимости времени расцепления от кратности тока перегрузки. Автоматы с одним и тем же номиналом подразделяют на несколько категорий, для того чтобы устройства не срабатывали каждый раз при кратковременном скачке тока в цепи. Модульные автоматы с характеристикой D (CHINT NB1-63H 1P 1A 10кА, DZ47-60 1P 32A 4.5kA, NB1-63 3P 4A 6кА) используются преимущественно на производстве и рекомендованы только для эксплуатации в сетях с большим пусковым током (электродвигателях, насосах, сварочных аппаратах, подъемных механизмах, трансформаторах).

К выключателям с характеристикой D российский ГОСТ Р 50345-99 выдвигает следующее требование: расцепляющее устройство в автомате должно срабатывать при силе тока мгновенного расцепления в диапазоне от 10 до 20 номиналов (при температуре окружающей среды +30°С). По мере увеличения силы проходящего через автоматический выключатель тока время срабатывания сокращается, и расцепление устройства происходит быстрее. Таким образом, в случае прохождения через выключатель типа D тока, значение которого достигло десяти номинальных токов, цепь устройства разомкнет за 0,1 секунды и более. Это не касается высокого пускового тока: автоматы характеристики D не срабатывают при запуске двигателя, даже в случае десятикратного возрастания пускового тока на время менее 1 секунды. Однако при возрастании тока на двадцать номиналов электромагнитный расцепитель сработает быстрее, чем за 0,1 секунды.

Диапазон перегрузочной способности магнитного расцепителя в автоматах типа D превышает способность автоматических выключателей типа B и C. Для выключателей с характеристикой D характерна пониженная чувствительность при коротком замыкании, и поэтому их нередко используют в качестве вводных для увеличения возможности селективности (избирательного отключения) с нижестоящими автоматами при токах короткого замыкания.

Маркировка характеристики автомата нанесена на корпусе прибора, она характеризует кратность уставки электромагнитного расцепителя к номиналу выключателя. Возьмем, к примеру, автоматический выключатель с маркировкой «D40»: номинальный ток, протекающий через автомат в рабочем режиме, равен 40 ампер, а электромагнитное реле сработает от короткого замыкания при величине тока в 10 значений от номинала (или 400 ампер) и гарантировано сработает при величине тока в 20 значений от номинального тока (или 800 ампер). Условный ток нерасцепления в аппаратах с характеристикой D равен 1,13 номинала, то есть при данном значении тока тепловой расцепитель автомата может оставаться неразомкнутым в течение часа.

Какую характеристику автоматического выключателя правильно устанавливать в жилых помещениях

← Новые распределительные щиты New VEGA HAGER — ваш хаб инноваций   ||   Видеообзор шкафы Hager Volta →

Какую характеристику автоматического выключателя правильно устанавливать в жилых помещениях

Для тех, кто не хочет вникать в технические тонкости, какую характеристику автоматического выключателя или дифавтомата (поскольку автоматический выключатель в нем, как часть) применить в защите вашей электросети, предлагаем вниманию рекомендации немецкого производителя HAGER – прочесть и принять:

1. Характеристика срабатывания В (3-5 In):

   Применяется преимущественно для защиты кабелей и цепей в жилых домах (цепи освещения, розетки)

2. Характеристика срабатывания С (5-10 In):

   Применяется для защиты кабелей и цепей преимущественно в приборах с повышенным пусковым током (группы ламп, электродвигатели, и т. д.)

3. Характеристика срабатывания D (10-20 In):

   Применяется для защиты кабелей и цепей, особенно в приборах с очень большим пусковым током (сварочные трансформаторы, электродвигатели и т.д.)

Т.е. компания HAGER для жилых помещений рекомендует устанавливать характеристику «В». И ей следуют немецкие электрики. В принципе, подобной рекомендации придерживаются другие европейские производители. Почему же в нашей стране электромонтажники характеристику «В» в жилом фонде не принимают за стандарт, а часто применяют «С» характеристику?

Попробуем разобраться.

Рассмотрим таблицу отключения автоматического выключателя в зависимости от характеристики отключения:

Рис.1 Характеристика «В»

Выпуск автоматических выключателей с разными характеристиками отключения и отсутствие универсальной характеристики обусловлены различными требованиями к защите электрической линии от перегрузок, пусковых токов, короткого замыкания. Из таблицы мы видим, что самый быстрый и чувствительный автомат с «В» характеристикой, самый медленный и не чувствительный к пиковым нагрузкам – автомат с характеристикой «D».

Рис.2 характеристика «C»

Характеристика «С» кажется оптимальной, поскольку находится посередине графика (см. выше). Так ли это? Тот факт, что автоматы типа C сейчас активно применяются, не означает, что тип C «лучше» или «более продвинутый». Это просто два разных типа для разных условий, но технологический уровень их исполнения одинаков. И цена, практически, тоже одинакова.

Рис.3 характеристика «D»

Следует отметить, что в современной высококачественной бытовой технике, благодаря применению специальных технологий, пусковые токи значительно меньше, чем были раньше, даже если используется импульсный блок питания. Поэтому, если вы оснастили квартиру или коттедж современной техникой, можно сделать выбор в пользу защитных автоматов типа «B». При этом можно повысить надежность энергоснабжения, реализовав принцип селективного отключения. Он заключается в том, что из-за задержки по времени в срабатывании вышестоящего защитного автомата относительно нижестоящего предотвращается отключение питания по всему коттеджу или по всей квартире. Самый экономичный способ реализации селективной защиты — поставить вводной автомат типа С, а в качестве нижестоящих использовать автоматы типа B.

Еще одно хорошее преимущество характеристики «В» в квартире. Автоматы с такой характеристикой лучше щадят вашу сеть при коротком замыкании, т.к. раньше отключаются и не настолько требовательны к сечению проводников, как характеристика «С».

Выбор характеристики автоматических выключателей остается за вами. Можно полностью установить с характеристикой «С».

Выбор автоматического выключателя по характеристикам.

Автоматический выключатель – низковольтный коммутационный аппарат, обеспечивающий защиту электрической цепи от токовых перегрузок, связанных с подключением большого количества приборов (суммарная мощность которых превышает допустимую), неисправностью приборов или тока короткого замыкания (КЗ). Если выключатель не сработает вовремя и не обесточит линию, большая сила тока может вывести из строя бытовые приборы, а также привести к высокому нагреву кабеля с последующим возгоранием изоляции. Поэтому основная задача автоматического выключателя – определить появление чрезмерного тока и отключить сеть раньше, не допуская пожароопасной ситуации или повреждений приборов. В соответствии с требованиями Правил устройств электроустановок (ПУЭ), эксплуатация сети без автоматов защиты – запрещена. Для того, чтобы правильно подобрать необходимые автоматы защиты, нужно знать основные характеристики автоматических выключателей: это номинальный ток и время-токовая характеристика.

Номинальный ток – максимальный ток, который может протекать через автоматический выключатель бесконечно долго, не отключая защищаемую электрическую сеть.
Время-токовая характеристика — это зависимость времени срабатывания от силы тока, протекающего через автоматический выключатель.

Принцип работы автоматического выключателя

Основные органы срабатывания автоматического выключателя – Тепловой расцепитель (биметаллическая пластина) и электромагнитный расцепитель (соленоидом с сердечником). При нормальной работе электрической сети и подключенных в сеть приборов, через автоматический выключатель протекает электрический ток. Биметаллическая пластина от воздействия повышенного тока нагревается и изгибается приводя в действие механизм расцепления. В зависимости от категории автоматического выключателя, время срабатывания будет происходить быстрее или медленнее.

Категории (типы) автоматических выключателей

Автоматические выключатели делятся на типы в зависимости от чувствительности мгновенного расцепителя. Обозначаются класс латинскими буквами A, B, C и D.

Автоматические выключатели типа А (2 – 3 значения номинального тока) срабатывают без выдержки времени (неселективные). Применяются в основном для защиты цепей с большой протяженностью и для защиты микропроцессорных устройств.
Автоматические выключатели типа B (от 3 до 5 значений номинального тока). То есть выключатель с маркировкой В16 сработает при силе тока от 48А до 80А. Данные выключатели широко используются в быту, в основном в домах со старой проводкой, на дачах или в сельской местности.
Автоматические выключатели типа C (от 5 до 10 значений номинального тока). Выключатель с маркировкой С16 сработает при силе тока от 80А до 160А. Используются выключатели типа С в основном в новых многоквартирных домах, где в сеть может быть подключено много бытовой техники (стиральная машина, утюг, холодильник, кондиционер, посудомоечная машина, электрический чайник, микроволновая печь, пылесос и пр.).
Автоматические выключатели типа D (от 10 до 20 номинальных токов) используются для защиты цепей, питающих электрические установки с высокими пусковыми токами (компрессоры, электромоторы, станки, насосы и подъемные механизмы) и применяются в основном в производственных помещениях. Также устройства с характеристикой D используют в общих сетях зданий, где они выполняют подстраховочную роль, если в отдельных помещениях по каким-то причинам не произошло своевременного отключения электроэнергии.

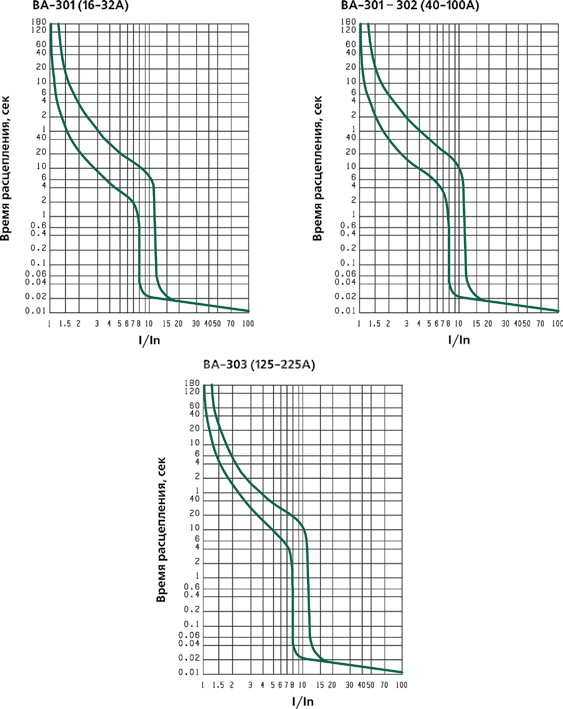

Зависимость времени отключения от силы тока нагляднее всего можно изобразить в виде графика.

Автоматические выключатели типа  K приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Автоматические выключатели типа  Z приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Количество полюсов автоматических выключателей

Однополюсные автоматические выключатели используются для защиты цепей с приборами освещения и розетками, куда подключаются обычные однофазные бытовые приборы.

Для защиты однофазной проводки, куда подключаются отопительные приборы, водонагреватели, электрические плиты, стиральные машины в качестве защиты между щитом и помещением устанавливаются двухполюсные автоматические выключатели.

Двухполюсные АВ при отключении обеспечивает разрыв не только «фазы», но и «нуля».

Нельзя устанавливать два однополюсных выключателя для защиты фазного и нулевого провода! Для этих целей применяют двухполюсные автоматы, которые отключают «ноль» и «фазу» одновременно.

В трехфазной сети, в основном в промышленности, применяются 3-х полюсные автоматические выключатели.

4-х полюсные выключатели являются вводными автоматами и обеспечивают защиту 3-х фазной электросети: 3 фазы + нейтраль.

Вводной автоматический выключатель обязательно должен отключать все фазы и рабочий «ноль», так как имеется вероятность поражения электрическим током при проведении обслуживания или работ с проводкой.

Основные типы характеристик автоматических выключателей: время-токовые параметры

Покупая электрический автомат в распределительный щит, нас интересует время его срабатывания в аварийной ситуации. В зависимости от значений протекающего тока оно может находиться в пределах от сотых доли секунды до нескольких минут. Все эти сведения заключаются в одном из важных параметров АВ – время-токовой характеристике. Если мы грамотно выбрали кабель и выключатель, то можем не переживать, что при повышенных значениях тока изоляция на проводах не поплывет, допустим, за 20 секунд, которые нужны для срабатывания защиты от перегрузки.

Коротко о типах время-токовых характеристик автоматических выключателей и их назначении

Все мы без исключения видели буквы на корпусе рядом с цифровыми значениями номинального рабочего тока. Чаще всего встречаются обозначения в виде литер B, C и D, есть еще A, K и Z, но в частных домовладениях их не используют. Соответственно существуют рекомендации по их применению:

• A – для защиты линий большой протяженности, а также приборов на полупроводниках.
• B – предназначены для использования в розеточных и осветительных цепях, где пусковые значения тока минимальны.
• C – используются в роли защиты для общей цепи и электроаппаратов с умеренными пусковыми нагрузками.
• D – технические характеристики этих автоматических выключателей позволяют им работать с высокими пусковыми токами электродвигателей, а также в цепях с активно-индуктивной нагрузкой.
• K – только для линий с индуктивной нагрузкой.
• Z – для защиты электронного оборудования.

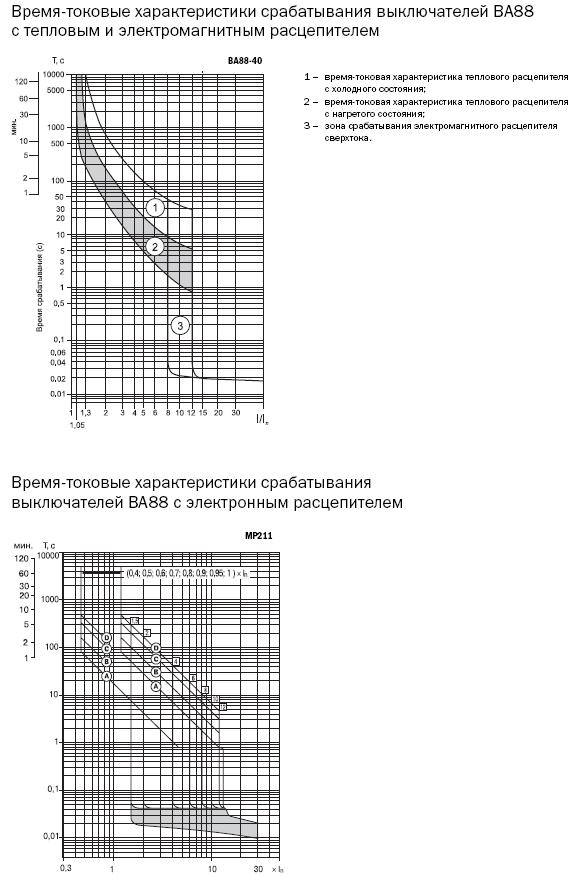

Точно выяснить время токовые параметры автомата можно по графикам, в которых представлена зависимость времени срабатывания от величины тока. По ним определяют, через какой промежуток времени будут обесточены потребители при повышенном токе или его скачках. Если вы разбираетесь в графиках, то сразу же поймете, почему отключается автоматический выключатель и в чем причина.

Категории «B», «C» и «D»: в чем отличия?

Поскольку автоматы этих типов в основном используются в жилых зданиях, то и речь пойдет именно о них. Собственно, отличие только одно, и оно заключается в различных значениях величины отношения протекающего тока к номинальному току I/In.

Если еще не все прояснилось, будем разбираться дальше уже на практических примерах. Уверяю, так будет понятнее, чем «жевать» сухую теорию.

Пример использования токовременной характеристики автоматического выключателя класса «В»

Предположим, стоит у нас в распределительном щите автомат на 10А с параметрами класса «B». Мы не случайно выбрали 10А, во-первых, ими часто пользуются в домашних электрических сетях, а во-вторых, так проще производить расчеты.

Итак, случилось ЧП…

Решил как-то мой приятель Витька Штуцер повесить у себя дома книжные полки. Начал сверлить стену перфоратором и бац – вокруг темень и тишина. Здесь не нужно быть мастером экстра-класса, чтобы понять – сверло замкнуло жилы проводки и произошло КЗ. Думаю, у многих была похожая ситуация.

В этом случае, когда величина тока в сети превысит номинальное значение защиты в 3-5 раз, автомат с время-токовой характеристикой категории «B» сработает моментально. В нашем варианте величина тока будет находиться в пределах 30-50А. При КЗ ток увеличивается в сотни раз, но нашему электромагнитному расцепителю будет достаточно и 3-5 кратного превышения нормы, чтобы разорвать цепь.

Смотрим графики

… и что видим? При достижении величины тока в 50А автоматический выключатель сработает через 0,01 сек. Теперь смотрим, откуда это взялось:

• Ток короткого замыкания разделим на рабочий ток автомата – 50А/10А = 5.
• На горизонтальной оси от цифры «5» проведем вверх вертикальную линию (красного цвета) до пересечения с первой кривой.
• От точки пересечения с кривой проведем горизонтальную линию до вертикальной оси времени. Получаем примерно 0,01 секунда.

Аналогичным образом можно определить, что при перегрузке в 15А отношение составит 1,5 и время до срабатывания автомата– 30 сек. Здесь уже цепь будет разорвана за счет работы теплового расцепителя. Когда сечение провода правильно подобрано, то изоляция за такой промежуток времени расплавиться не успеет.

Три кривых время-токовой характеристики автоматического выключателя: особенности графика

На графике представлены три кривые, со значением одной из них мы вкратце ознакомились выше. Настало время разобраться, зачем они вообще нужны:

1. Верхняя кривая – для «холодного» состояния автомата.
2. Пунктирная кривая – для расчета времени отключения автоматов с номиналом не выше 32А.
3. Нижняя кривая – для «горячего» состояния.

Сам график составлен с учетом того, что окружающая температура находится в пределах +30℃. Для вышеприведенного примера автоматический выключатель категории «B» в холодном состоянии при токе 50А сделает задержку на срабатывание 0,04 секунды, а при токе 15А – 4000 секунд (около 67 минут). На графике эти ситуации обозначены синим цветом.

Что еще нужно учесть

Автоматы могут стоять и в квартире, и в подъезде, и на улице. Везде температура окружающей среды будет разной. Допустим, зимой в квартире будет +20℃, в парадной воздух нагреется до +15℃, а на улице мороз все -25℃. Температура деталей расцепителя во всех случаях различна, а это значит, что время срабатывания автомата на холоде и в тепле будет разным.

Нельзя упускать из вида и поправочный коэффициент. Его суть – чем выше окружающая температура, тем меньший ток пропускает автоматический выключатель и наоборот. Один и тот же автомат при одинаковых нагрузках, но установленный в холодном и теплом помещении сработает при разных значениях тока. Хоть разница и незначительна, но она становится актуальной, когда защита работает на пределе своего номинала или сильно перегружена.

Особо часто проблема встает в полный рост летом или в жарких помещениях. Как только температура вырастет, автомат может сразу же отключить линию.

Несколько слов о время-токовых характеристиках автоматических выключателей «C» и «D»

Графиковые кривые этих категорий сдвинуты вправо, другими словами, время срабатывания автоматов увеличено:

• Защита с характеристикой «C» отключит нагрузку при КЗ, когда ток в сети будет больше номинала выключателя в 5-10 раз.
• Автомат с характеристикой «D» сработает при КЗ в случае, когда ток в сети превысит его номинал в 10-20 раз.

Судя по графику, выключатель на 10А категории «C» при токе 50А сработает за 0,02 секунды, а при токе 15А – за 40 секунд. Это в «горячем» режиме, обозначенным красным цветом. В «холодном» режиме (синий цвет) при токе 50А получим около 27 секунд, а при 15А – 5000 секунд (около 83 минут).

Аналогичный график выключателя с характеристиками «D» показывает, что в «горячем» состоянии (красная линия) при токе 50А время срабатывания будет уже около 1,5 сек, а при 15А – 40 сек. В «холодном» режиме работы автомата имеем: при токе 50А нагрузка будет отключена через 30 секунд, а при 15А – 6000 секунд или около 100 мин. Все эти детали нужно принимать во внимание при покупке автоматических выключателей.

Токи условного нерасцепления или какой ток может пропустить автомат

Любой выключатель в состоянии пропускать ток больший от номинального в 1,13 раз (1,13•In). Если взглянуть на график, то это легко определить, проведя вертикальную линию от цифры 1,13. Она никогда не пересечется с кривой времени, т. е. автоматический выключатель при таком токе не сработает. А чтобы перестраховаться, нужно воспользоваться проводом большего сечения. Из таблицы можно определить какому автомату какой ток не отключения соответствует:

Допустим, для нагрузки с потреблением тока 25А мы взяли провод сечением 2,5 мм². И вот однажды мы решили печь в духовке пироги и одновременно размораживать мясо в микроволновке, а кроме этого уже работают холодильник и вытяжка. В итоге в сети получаем где-то 28А, но автомат не сработает, потому что 25*1,13=28,25А. По таблице мы видим, что здесь уже нужно сечение провода 4 мм². А поскольку имеем 2,5 мм², то такой кабель будет греться.

Учтите, что некоторые производители кабельной продукции откровенно халтурят, делая кабеля меньшего сечения, чем заявлено. Поэтому при выборе автоматов и провода стоит покупать их с небольшим запасом от предполагаемой нагрузки.


Основные характеристики выключателя

Основными характеристиками выключателя являются:

• Его номинальное напряжение Ue
• Его номинальный ток In
• Диапазон регулировки уровня тока срабатывания для защиты от перегрузки (Ir ^[1] или Irth ^[1] ) и для защиты от короткого замыкания (Im) ^[1]
• Его номинальный ток отключения при коротком замыкании (Icu для промышленных выключателей; Icn для выключателей бытового типа).

Расчетное рабочее напряжение (Ue)

Это напряжение, при котором автоматический выключатель рассчитан на работу в нормальных (невозмущенных) условиях.

Автоматическому выключателю также присваиваются другие значения напряжения, соответствующие возмущенным условиям, как указано в разделе «Другие характеристики автоматического выключателя».

Номинальный ток (In)

Это максимальное значение тока, которое автоматический выключатель, оснащенный указанным реле максимального тока, может выдерживать неопределенное время при температуре окружающей среды, указанной производителем, без превышения установленных температурных пределов токоведущих частей.

Пример

Автоматический выключатель, рассчитанный на In = 125 A для температуры окружающей среды 40 ° C, будет оснащен соответствующим образом откалиброванным реле максимального тока (настроено на 125 A). Однако тот же автоматический выключатель может использоваться при более высоких значениях температуры окружающей среды, если он соответствующим образом «понижен». Таким образом, автоматический выключатель при температуре окружающей среды 50 ° C может выдерживать только 117 А в течение неограниченного периода времени или, опять же, только 109 А при 60 ° C, при соблюдении указанного температурного предела.

Таким образом, снижение номинальных характеристик автоматического выключателя достигается за счет уменьшения уставки тока срабатывания его реле перегрузки и соответствующей маркировки выключателя.Использование отключающего устройства электронного типа, разработанного, чтобы выдерживать высокие температуры, позволяет автоматическим выключателям (со сниженными номинальными характеристиками) работать при температуре окружающей среды 60 ° C (или даже 70 ° C).

Примечание: In для автоматических выключателей (в IEC 60947-2) обычно равно Iu для распределительного устройства, Iu — это номинальный непрерывный ток.

Типоразмер рамы

Автоматическому выключателю, который может быть оснащен расцепителями максимального тока с различными диапазонами настройки уровня тока, присваивается номинал, который соответствует максимальному устройству отключения с настройкой уровня тока, которое может быть установлено.

Пример

Автоматический выключатель Compact NSX630N может быть оснащен 11 электронными расцепителями от 150 до 630 А. Номинальный ток автоматического выключателя составляет 630 А.

Уставка тока срабатывания реле перегрузки (Irth или Ir)

Помимо небольших автоматических выключателей, которые очень легко заменяются, промышленные автоматические выключатели оснащены съемными, т. Е. Заменяемыми, реле максимального тока. Кроме того, чтобы адаптировать автоматический выключатель к требованиям цепи, которую он контролирует, и избежать необходимости прокладки кабелей слишком большого размера, реле отключения обычно регулируются.Уставка тока срабатывания Ir или Irth (обычно используются оба обозначения) — это ток, при превышении которого автоматический выключатель сработает. Он также представляет собой максимальный ток, который автоматический выключатель может выдерживать без отключения. Это значение должно быть больше максимального тока нагрузки IB, но меньше максимально допустимого тока в цепи Iz (см. Главу «Размеры и защита проводов»).

Реле теплового срабатывания обычно регулируются от 0,7 до 1,0 от In, но когда для этого используются электронные устройства, диапазон регулировки больше; обычно 0.4 к 1 разу В.

Пример

(см. рис. h37)

Выключатель NSX630N, оборудованный реле максимального тока Micrologic 6.3E на 400 А, установленным на 0,9, будет иметь уставку тока срабатывания:

Ir = 400 x 0,9 = 360 А

Примечание: Для автоматических выключателей, оборудованных нерегулируемыми реле максимального тока, Ir = In. Пример: для автоматического выключателя iC60N на 20 А,

Ir = In = 20 А.

Рис. H37 — Пример автоматического выключателя Compact NSX630N с номиналом 400 А от Micrologic, настроенным на 0.9, чтобы получить Ir = 360 A

Уставка тока срабатывания реле короткого замыкания (Im)

Реле отключения при коротком замыкании (мгновенного действия или с небольшой выдержкой времени) предназначены для быстрого отключения автоматического выключателя при возникновении высоких значений тока повреждения. Их порог срабатывания Im равен:

• Либо фиксируется стандартами для отечественных автоматических выключателей, например IEC 60898 или
• Указано производителем для автоматических выключателей промышленного типа в соответствии с соответствующими стандартами, в частности, IEC 60947-2.

Для последних автоматических выключателей существует большое количество отключающих устройств, которые позволяют пользователю адаптировать защитные характеристики автоматического выключателя к конкретным требованиям нагрузки (см. Рис. h38, Рис. h39 и Рис. h40).

Рис. H38 — Диапазоны тока отключения устройств защиты от перегрузки и короткого замыкания для выключателей низкого напряжения

	Тип реле защиты	Защита от перегрузки	Защита от короткого замыкания
Бытовые выключатели IEC 60898	Термомагнитный	Ir = In	Низкое значение тип B 3 In ≤ Im ≤ 5 In	Стандартная настройка тип C 5 In ≤ Im ≤ 10 In	Цепь высокой уставки тип D 10 In ≤ Im ≤ 20 In [a]
Модульные промышленные автоматические выключатели [b]	Термомагнитный	Ir = In фиксированный	Низкая настройка тип B или Z 3. 2 In ≤ фиксированный ≤ 4,8 дюйма	Стандартная настройка тип C 7 In ≤ фиксированный ≤ 10 In	Высокая уставка тип D или K 10 In ≤ фиксированная ≤ 14 In
Промышленные выключатели [b] IEC 60947-2	Термомагнитный	Ir = фиксированный	Фиксированное: Im = от 7 до 10 дюймов
		Регулируемый: 0,7 In ≤ Ir ≤ In
			Регулируемый: Низкое значение: от 2 до 5 дюймов Стандартная настройка: от 5 до 10 дюймов
	Электронный	Длительная задержка 0. 1 2 Для промышленного использования стандарты IEC не определяют значения. Вышеуказанные значения даны только как общеупотребительные. Рис. H39 — Кривая отключения термомагнитного выключателя Ir : Уставка тока срабатывания реле перегрузки (тепловая или с большой задержкой) Im : Уставка тока срабатывания реле короткого замыкания (магнитная или короткая задержка) Ii : Срабатывание мгновенного реле короткого замыкания- текущая настройка. Icu : Отключающая способность Рис. H40 — Кривая отключения автоматического выключателя с усовершенствованным электронным расцепителем Автоматический выключатель с изоляцией Автоматический выключатель пригоден для разъединения цепи, если он удовлетворяет всем условиям, предписанным для разъединителя (при его номинальном напряжении) в соответствующем стандарте. В таком случае он называется выключателем-разъединителем и маркируется на его лицевой стороне символом К этой категории относятся все распределительные устройства Acti 9, Compact NSX и Masterpact LV линейки Schneider Electric. Номинальная отключающая способность при коротком замыкании (Icu или Icn) Отключающая способность низковольтного выключателя по току короткого замыкания связана (приблизительно) с cos φ петли тока короткого замыкания. Стандартные значения для этой связи установлены в некоторых стандартах. Номинальный ток отключения при коротком замыкании выключателя — это наивысшее (ожидаемое) значение тока, которое выключатель способен отключать без повреждения. Величина тока, указанная в стандартах, представляет собой действующее значение переменной составляющей тока короткого замыкания, т.е.е. переходная составляющая постоянного тока (которая всегда присутствует в наихудшем случае короткого замыкания) предполагается равной нулю для расчета стандартизованного значения. Это номинальное значение (Icu) для промышленных выключателей и (Icn) для выключателей бытового типа обычно выражается в кА, действующее значение. Icu (номинальная предельная отключающая способность sc) и Ics (номинальная рабочая отключающая способность sc) определены в IEC 60947-2 вместе с таблицей, связывающей Ics с Icu для различных категорий использования A (мгновенное отключение) и B (с выдержкой времени). отключение), как описано в разделе Другие характеристики автоматического выключателя. Испытания для подтверждения номинальных значений н.у. Отключающая способность автоматических выключателей регулируется стандартами и включает: Рабочие последовательности, состоящие из последовательности операций, т. е. замыкание и размыкание при коротком замыкании Сдвиг фаз тока и напряжения. Когда ток находится в фазе с напряжением питания (cosφ для цепи = 1), прерывание тока легче, чем при любом другом коэффициенте мощности. Прерывание тока при малых значениях запаздывания cosφ значительно труднее; схема с нулевым коэффициентом мощности (теоретически) является наиболее обременительным случаем. На практике все токи короткого замыкания в энергосистеме имеют (более или менее) отстающие коэффициенты мощности, и стандарты основаны на значениях, которые обычно считаются репрезентативными для большинства энергосистем. Как правило, чем выше уровень тока повреждения (при заданном напряжении), тем ниже коэффициент мощности петли тока повреждения, например, вблизи генераторов или больших трансформаторов. На рисунке h41 ниже, взятом из IEC 60947-2, приведены стандартизованные значения cos φ для промышленных автоматических выключателей в соответствии с их номинальным значением Icu. После последовательности включения — выдержки времени — замыкания / размыкания для проверки емкости Icu выключателя проводятся дальнейшие испытания, чтобы убедиться, что: Устойчивость к диэлектрику Отключение (изоляция) исполнения и Проверка не нарушила правильную работу защиты от перегрузки. Рис. H41 — Icu, связанное с коэффициентом мощности (cosφ) цепи тока повреждения (IEC 60947-2) Icu cosφ 6 кА 0. 1 2 3 Значения уставок уровня тока, которые относятся к токовым тепловым и «мгновенным» магнитным расцепителям для защиты от перегрузки и короткого замыкания. Основные характеристики выключателя Основными характеристиками выключателя являются: Его номинальное напряжение Ue Его номинальный ток In Диапазон регулировки уровня тока срабатывания для защиты от перегрузки (Ir [1] или Irth [1] ) и для защиты от короткого замыкания (Im) [1] Его номинальный ток отключения при коротком замыкании (Icu для промышленных выключателей; Icn для выключателей бытового типа). Расчетное рабочее напряжение (Ue) Это напряжение, при котором автоматический выключатель рассчитан на работу в нормальных (невозмущенных) условиях. Автоматическому выключателю также присваиваются другие значения напряжения, соответствующие возмущенным условиям, как указано в разделе «Другие характеристики автоматического выключателя». Номинальный ток (In) Это максимальное значение тока, которое автоматический выключатель, оснащенный указанным реле максимального тока, может выдерживать неопределенное время при температуре окружающей среды, указанной производителем, без превышения установленных температурных пределов токоведущих частей. Пример Автоматический выключатель, рассчитанный на In = 125 A для температуры окружающей среды 40 ° C, будет оснащен соответствующим образом откалиброванным реле максимального тока (настроено на 125 A). Однако тот же автоматический выключатель может использоваться при более высоких значениях температуры окружающей среды, если он соответствующим образом «понижен». Таким образом, автоматический выключатель при температуре окружающей среды 50 ° C может выдерживать только 117 А в течение неограниченного периода времени или, опять же, только 109 А при 60 ° C, при соблюдении указанного температурного предела. Таким образом, снижение номинальных характеристик автоматического выключателя достигается за счет уменьшения уставки тока срабатывания его реле перегрузки и соответствующей маркировки выключателя.Использование отключающего устройства электронного типа, разработанного, чтобы выдерживать высокие температуры, позволяет автоматическим выключателям (со сниженными номинальными характеристиками) работать при температуре окружающей среды 60 ° C (или даже 70 ° C). Примечание: In для автоматических выключателей (в IEC 60947-2) обычно равно Iu для распределительного устройства, Iu — это номинальный непрерывный ток. Типоразмер рамы Автоматическому выключателю, который может быть оснащен расцепителями максимального тока с различными диапазонами настройки уровня тока, присваивается номинал, который соответствует максимальному устройству отключения с настройкой уровня тока, которое может быть установлено. Пример Автоматический выключатель Compact NSX630N может быть оснащен 11 электронными расцепителями от 150 до 630 А. Номинальный ток автоматического выключателя составляет 630 А. Уставка тока срабатывания реле перегрузки (Irth или Ir) Помимо небольших автоматических выключателей, которые очень легко заменяются, промышленные автоматические выключатели оснащены съемными, т. Е. Заменяемыми, реле максимального тока. Кроме того, чтобы адаптировать автоматический выключатель к требованиям цепи, которую он контролирует, и избежать необходимости прокладки кабелей слишком большого размера, реле отключения обычно регулируются.Уставка тока срабатывания Ir или Irth (обычно используются оба обозначения) — это ток, при превышении которого автоматический выключатель сработает. Он также представляет собой максимальный ток, который автоматический выключатель может выдерживать без отключения. Это значение должно быть больше максимального тока нагрузки IB, но меньше максимально допустимого тока в цепи Iz (см. Главу «Размеры и защита проводов»). Реле теплового срабатывания обычно регулируются от 0,7 до 1,0 от In, но когда для этого используются электронные устройства, диапазон регулировки больше; обычно 0.4 к 1 разу В. Пример (см. рис. h37) Выключатель NSX630N, оборудованный реле максимального тока Micrologic 6.3E на 400 А, установленным на 0,9, будет иметь уставку тока срабатывания: Ir = 400 x 0,9 = 360 А Примечание: Для автоматических выключателей, оборудованных нерегулируемыми реле максимального тока, Ir = In. Пример: для автоматического выключателя iC60N на 20 А, Ir = In = 20 А. Рис. H37 — Пример автоматического выключателя Compact NSX630N с номиналом 400 А от Micrologic, настроенным на 0.9, чтобы получить Ir = 360 A Уставка тока срабатывания реле короткого замыкания (Im) Реле отключения при коротком замыкании (мгновенного действия или с небольшой выдержкой времени) предназначены для быстрого отключения автоматического выключателя при возникновении высоких значений тока повреждения. Их порог срабатывания Im равен: Либо фиксируется стандартами для отечественных автоматических выключателей, например IEC 60898 или Указано производителем для автоматических выключателей промышленного типа в соответствии с соответствующими стандартами, в частности, IEC 60947-2. Для последних автоматических выключателей существует большое количество отключающих устройств, которые позволяют пользователю адаптировать защитные характеристики автоматического выключателя к конкретным требованиям нагрузки (см. Рис. h38, Рис. h39 и Рис. h40). Рис. H38 — Диапазоны тока отключения устройств защиты от перегрузки и короткого замыкания для выключателей низкого напряжения Тип реле защиты Защита от перегрузки Защита от короткого замыкания Бытовые выключатели IEC 60898 Термомагнитный Ir = In Низкое значение тип B 3 In ≤ Im ≤ 5 In Стандартная настройка тип C 5 In ≤ Im ≤ 10 In Цепь высокой уставки тип D 10 In ≤ Im ≤ 20 In [a] Модульные промышленные автоматические выключатели [b] Термомагнитный Ir = In фиксированный Низкая настройка тип B или Z 3. 2 In ≤ фиксированный ≤ 4,8 дюйма Стандартная настройка тип C 7 In ≤ фиксированный ≤ 10 In Высокая уставка тип D или K 10 In ≤ фиксированная ≤ 14 In Промышленные выключатели [b] IEC 60947-2 Термомагнитный Ir = фиксированный Фиксированное: Im = от 7 до 10 дюймов Регулируемый: 0,7 In ≤ Ir ≤ In Регулируемый: Низкое значение: от 2 до 5 дюймов Стандартная настройка: от 5 до 10 дюймов Электронный Длительная задержка 0. 1 2 Для промышленного использования стандарты IEC не определяют значения. Вышеуказанные значения даны только как общеупотребительные. Рис. H39 — Кривая отключения термомагнитного выключателя Ir : Уставка тока срабатывания реле перегрузки (тепловая или с большой задержкой) Im : Уставка тока срабатывания реле короткого замыкания (магнитная или короткая задержка) Ii : Срабатывание мгновенного реле короткого замыкания- текущая настройка. Icu : Отключающая способность Рис. H40 — Кривая отключения автоматического выключателя с усовершенствованным электронным расцепителем Автоматический выключатель с изоляцией Автоматический выключатель пригоден для разъединения цепи, если он удовлетворяет всем условиям, предписанным для разъединителя (при его номинальном напряжении) в соответствующем стандарте. В таком случае он называется выключателем-разъединителем и маркируется на его лицевой стороне символом К этой категории относятся все распределительные устройства Acti 9, Compact NSX и Masterpact LV линейки Schneider Electric. Номинальная отключающая способность при коротком замыкании (Icu или Icn) Отключающая способность низковольтного выключателя по току короткого замыкания связана (приблизительно) с cos φ петли тока короткого замыкания. Стандартные значения для этой связи установлены в некоторых стандартах. Номинальный ток отключения при коротком замыкании выключателя — это наивысшее (ожидаемое) значение тока, которое выключатель способен отключать без повреждения. Величина тока, указанная в стандартах, представляет собой действующее значение переменной составляющей тока короткого замыкания, т.е.е. переходная составляющая постоянного тока (которая всегда присутствует в наихудшем случае короткого замыкания) предполагается равной нулю для расчета стандартизованного значения. Это номинальное значение (Icu) для промышленных выключателей и (Icn) для выключателей бытового типа обычно выражается в кА, действующее значение. Icu (номинальная предельная отключающая способность sc) и Ics (номинальная рабочая отключающая способность sc) определены в IEC 60947-2 вместе с таблицей, связывающей Ics с Icu для различных категорий использования A (мгновенное отключение) и B (с выдержкой времени). отключение), как описано в разделе Другие характеристики автоматического выключателя. Испытания для подтверждения номинальных значений н.у. Отключающая способность автоматических выключателей регулируется стандартами и включает: Рабочие последовательности, состоящие из последовательности операций, т. е. замыкание и размыкание при коротком замыкании Сдвиг фаз тока и напряжения. Когда ток находится в фазе с напряжением питания (cosφ для цепи = 1), прерывание тока легче, чем при любом другом коэффициенте мощности. Прерывание тока при малых значениях запаздывания cosφ значительно труднее; схема с нулевым коэффициентом мощности (теоретически) является наиболее обременительным случаем. На практике все токи короткого замыкания в энергосистеме имеют (более или менее) отстающие коэффициенты мощности, и стандарты основаны на значениях, которые обычно считаются репрезентативными для большинства энергосистем. Как правило, чем выше уровень тока повреждения (при заданном напряжении), тем ниже коэффициент мощности петли тока повреждения, например, вблизи генераторов или больших трансформаторов. На рисунке h41 ниже, взятом из IEC 60947-2, приведены стандартизованные значения cos φ для промышленных автоматических выключателей в соответствии с их номинальным значением Icu. После последовательности включения — выдержки времени — замыкания / размыкания для проверки емкости Icu выключателя проводятся дальнейшие испытания, чтобы убедиться, что: Устойчивость к диэлектрику Отключение (изоляция) исполнения и Проверка не нарушила правильную работу защиты от перегрузки. Рис. H41 — Icu, связанное с коэффициентом мощности (cosφ) цепи тока повреждения (IEC 60947-2) Icu cosφ 6 кА 0. 1 2 3 Значения уставок уровня тока, которые относятся к токовым тепловым и «мгновенным» магнитным расцепителям для защиты от перегрузки и короткого замыкания. Основные характеристики выключателя Основными характеристиками выключателя являются: Его номинальное напряжение Ue Его номинальный ток In Диапазон регулировки уровня тока срабатывания для защиты от перегрузки (Ir [1] или Irth [1] ) и для защиты от короткого замыкания (Im) [1] Его номинальный ток отключения при коротком замыкании (Icu для промышленных выключателей; Icn для выключателей бытового типа). Расчетное рабочее напряжение (Ue) Это напряжение, при котором автоматический выключатель рассчитан на работу в нормальных (невозмущенных) условиях. Автоматическому выключателю также присваиваются другие значения напряжения, соответствующие возмущенным условиям, как указано в разделе «Другие характеристики автоматического выключателя». Номинальный ток (In) Это максимальное значение тока, которое автоматический выключатель, оснащенный указанным реле максимального тока, может выдерживать неопределенное время при температуре окружающей среды, указанной производителем, без превышения установленных температурных пределов токоведущих частей. Пример Автоматический выключатель, рассчитанный на In = 125 A для температуры окружающей среды 40 ° C, будет оснащен соответствующим образом откалиброванным реле максимального тока (настроено на 125 A). Однако тот же автоматический выключатель может использоваться при более высоких значениях температуры окружающей среды, если он соответствующим образом «понижен». Таким образом, автоматический выключатель при температуре окружающей среды 50 ° C может выдерживать только 117 А в течение неограниченного периода времени или, опять же, только 109 А при 60 ° C, при соблюдении указанного температурного предела. Таким образом, снижение номинальных характеристик автоматического выключателя достигается за счет уменьшения уставки тока срабатывания его реле перегрузки и соответствующей маркировки выключателя.Использование отключающего устройства электронного типа, разработанного, чтобы выдерживать высокие температуры, позволяет автоматическим выключателям (со сниженными номинальными характеристиками) работать при температуре окружающей среды 60 ° C (или даже 70 ° C). Примечание: In для автоматических выключателей (в IEC 60947-2) обычно равно Iu для распределительного устройства, Iu — это номинальный непрерывный ток. Типоразмер рамы Автоматическому выключателю, который может быть оснащен расцепителями максимального тока с различными диапазонами настройки уровня тока, присваивается номинал, который соответствует максимальному устройству отключения с настройкой уровня тока, которое может быть установлено. Пример Автоматический выключатель Compact NSX630N может быть оснащен 11 электронными расцепителями от 150 до 630 А. Номинальный ток автоматического выключателя составляет 630 А. Уставка тока срабатывания реле перегрузки (Irth или Ir) Помимо небольших автоматических выключателей, которые очень легко заменяются, промышленные автоматические выключатели оснащены съемными, т. Е. Заменяемыми, реле максимального тока. Кроме того, чтобы адаптировать автоматический выключатель к требованиям цепи, которую он контролирует, и избежать необходимости прокладки кабелей слишком большого размера, реле отключения обычно регулируются.Уставка тока срабатывания Ir или Irth (обычно используются оба обозначения) — это ток, при превышении которого автоматический выключатель сработает. Он также представляет собой максимальный ток, который автоматический выключатель может выдерживать без отключения. Это значение должно быть больше максимального тока нагрузки IB, но меньше максимально допустимого тока в цепи Iz (см. Главу «Размеры и защита проводов»). Реле теплового срабатывания обычно регулируются от 0,7 до 1,0 от In, но когда для этого используются электронные устройства, диапазон регулировки больше; обычно 0.4 к 1 разу В. Пример (см. рис. h37) Выключатель NSX630N, оборудованный реле максимального тока Micrologic 6.3E на 400 А, установленным на 0,9, будет иметь уставку тока срабатывания: Ir = 400 x 0,9 = 360 А Примечание: Для автоматических выключателей, оборудованных нерегулируемыми реле максимального тока, Ir = In. Пример: для автоматического выключателя iC60N на 20 А, Ir = In = 20 А. Рис. H37 — Пример автоматического выключателя Compact NSX630N с номиналом 400 А от Micrologic, настроенным на 0.9, чтобы получить Ir = 360 A Уставка тока срабатывания реле короткого замыкания (Im) Реле отключения при коротком замыкании (мгновенного действия или с небольшой выдержкой времени) предназначены для быстрого отключения автоматического выключателя при возникновении высоких значений тока повреждения. Их порог срабатывания Im равен: Либо фиксируется стандартами для отечественных автоматических выключателей, например IEC 60898 или Указано производителем для автоматических выключателей промышленного типа в соответствии с соответствующими стандартами, в частности, IEC 60947-2. Для последних автоматических выключателей существует большое количество отключающих устройств, которые позволяют пользователю адаптировать защитные характеристики автоматического выключателя к конкретным требованиям нагрузки (см. Рис. h38, Рис. h39 и Рис. h40). Рис. H38 — Диапазоны тока отключения устройств защиты от перегрузки и короткого замыкания для выключателей низкого напряжения Тип реле защиты Защита от перегрузки Защита от короткого замыкания Бытовые выключатели IEC 60898 Термомагнитный Ir = In Низкое значение тип B 3 In ≤ Im ≤ 5 In Стандартная настройка тип C 5 In ≤ Im ≤ 10 In Цепь высокой уставки тип D 10 In ≤ Im ≤ 20 In [a] Модульные промышленные автоматические выключатели [b] Термомагнитный Ir = In фиксированный Низкая настройка тип B или Z 3. 2 In ≤ фиксированный ≤ 4,8 дюйма Стандартная настройка тип C 7 In ≤ фиксированный ≤ 10 In Высокая уставка тип D или K 10 In ≤ фиксированная ≤ 14 In Промышленные выключатели [b] IEC 60947-2 Термомагнитный Ir = фиксированный Фиксированное: Im = от 7 до 10 дюймов Регулируемый: 0,7 In ≤ Ir ≤ In Регулируемый: Низкое значение: от 2 до 5 дюймов Стандартная настройка: от 5 до 10 дюймов Электронный Длительная задержка 0. 1 2 Для промышленного использования стандарты IEC не определяют значения. Вышеуказанные значения даны только как общеупотребительные. Рис. H39 — Кривая отключения термомагнитного выключателя Ir : Уставка тока срабатывания реле перегрузки (тепловая или с большой задержкой) Im : Уставка тока срабатывания реле короткого замыкания (магнитная или короткая задержка) Ii : Срабатывание мгновенного реле короткого замыкания- текущая настройка. Icu : Отключающая способность Рис. H40 — Кривая отключения автоматического выключателя с усовершенствованным электронным расцепителем Автоматический выключатель с изоляцией Автоматический выключатель пригоден для разъединения цепи, если он удовлетворяет всем условиям, предписанным для разъединителя (при его номинальном напряжении) в соответствующем стандарте. В таком случае он называется выключателем-разъединителем и маркируется на его лицевой стороне символом К этой категории относятся все распределительные устройства Acti 9, Compact NSX и Masterpact LV линейки Schneider Electric. Номинальная отключающая способность при коротком замыкании (Icu или Icn) Отключающая способность низковольтного выключателя по току короткого замыкания связана (приблизительно) с cos φ петли тока короткого замыкания. Стандартные значения для этой связи установлены в некоторых стандартах. Номинальный ток отключения при коротком замыкании выключателя — это наивысшее (ожидаемое) значение тока, которое выключатель способен отключать без повреждения. Величина тока, указанная в стандартах, представляет собой действующее значение переменной составляющей тока короткого замыкания, т.е.е. переходная составляющая постоянного тока (которая всегда присутствует в наихудшем случае короткого замыкания) предполагается равной нулю для расчета стандартизованного значения. Это номинальное значение (Icu) для промышленных выключателей и (Icn) для выключателей бытового типа обычно выражается в кА, действующее значение. Icu (номинальная предельная отключающая способность sc) и Ics (номинальная рабочая отключающая способность sc) определены в IEC 60947-2 вместе с таблицей, связывающей Ics с Icu для различных категорий использования A (мгновенное отключение) и B (с выдержкой времени). отключение), как описано в разделе Другие характеристики автоматического выключателя. Испытания для подтверждения номинальных значений н.у. Отключающая способность автоматических выключателей регулируется стандартами и включает: Рабочие последовательности, состоящие из последовательности операций, т. е. замыкание и размыкание при коротком замыкании Сдвиг фаз тока и напряжения. Когда ток находится в фазе с напряжением питания (cosφ для цепи = 1), прерывание тока легче, чем при любом другом коэффициенте мощности. Прерывание тока при малых значениях запаздывания cosφ значительно труднее; схема с нулевым коэффициентом мощности (теоретически) является наиболее обременительным случаем. На практике все токи короткого замыкания в энергосистеме имеют (более или менее) отстающие коэффициенты мощности, и стандарты основаны на значениях, которые обычно считаются репрезентативными для большинства энергосистем. Как правило, чем выше уровень тока повреждения (при заданном напряжении), тем ниже коэффициент мощности петли тока повреждения, например, вблизи генераторов или больших трансформаторов. На рисунке h41 ниже, взятом из IEC 60947-2, приведены стандартизованные значения cos φ для промышленных автоматических выключателей в соответствии с их номинальным значением Icu. После последовательности включения — выдержки времени — замыкания / размыкания для проверки емкости Icu выключателя проводятся дальнейшие испытания, чтобы убедиться, что: Устойчивость к диэлектрику Отключение (изоляция) исполнения и Проверка не нарушила правильную работу защиты от перегрузки. Рис. H41 — Icu, связанное с коэффициентом мощности (cosφ) цепи тока повреждения (IEC 60947-2) Icu cosφ 6 кА 0. 1 2 3 Значения уставок уровня тока, которые относятся к токовым тепловым и «мгновенным» магнитным расцепителям для защиты от перегрузки и короткого замыкания. Автоматический выключатель | Типы | Операция | Характеристики Основной функцией автоматического выключателя является защита, хотя он также обеспечивает возможность переключения. Он широко используется для обеспечения защиты сам по себе, но может использоваться вместе с предохранителями , в зависимости от требуемых служебных обязанностей. Типы автоматических выключателей Наиболее часто используемым автоматическим выключателем для номинальных токов до 125 А является миниатюрный автоматический выключатель (MCB), соответствующий стандарту AS / NZS3111 Сертификация и технические условия испытаний — Миниатюрные автоматические выключатели максимального тока и AS / NZS 60898 Электрические аксессуары — Автоматические выключатели для защиты от перегрузки по току для бытовых и аналогичных установок. — Автоматические выключатели для работы от переменного тока. Эти стандарты определяют средние токи отключения и допуски для классификации этих автоматических выключателей по «типу», как показано в Таблица 1 на обратной стороне. Таблица 1 Типы и применения автоматических выключателей Миниатюрные автоматические выключатели (MCB) Миниатюрные автоматические выключатели чаще всего используются для защиты от перегрузки и короткого замыкания подсетей и оконечных устройств. подсхемы в бытовых и легких коммерческих установках. Автоматический выключатель в литом корпусе (MCCB) Автоматические выключатели в литом корпусе чаще всего используются для защиты подсетей, высоконагруженных цепей и конечных подсхем в коммерческих и промышленных установках.Они доступны со встроенными реле защиты, обеспечивающими возможность выбора уставок перегрузки по току. Воздушный автоматический выключатель (ACB) Воздушный автоматический выключатель используются в распределительных сетях и крупных установках в качестве главных выключателей для фидеров / подсетей. Обычно они имеют встроенные защитные реле, обеспечивающие ряд выбираемых функций защиты и контроля. Автоматические выключатели в литом корпусе (MCCB) используются для цепей защиты в коммерческих и промышленных установках, где существуют более высокие условия и требования к неисправностям. Большие воздушные выключатели (ACB) используются в аналогичных типах установок для ограничения высокого тока короткого замыкания входящего источника питания, крупных фидеров (сеть и вспомогательная сеть) и переключения нагрузки. Основные характеристики автоматических выключателей показаны на рисунках 1a, 1b и 1c на обороте. Рисунок 1a Основные характеристики автоматических выключателей Рисунок 1b Основные характеристики автоматических выключателей Рисунок 1c Основные характеристики автоматических выключателей Защита цепи с помощью прерывателя цепи автоматический выключатель достигается за счет автоматического размыкания цепи (обычно называемого «отключением») в ответ на перегрузку по току из-за перегрузки или короткого замыкания.Современные автоматические выключатели представляют собой «термомагнитные» устройства, относящиеся к двум используемым отключающим элементам. Термоэлемент вызывает отключение автоматического выключателя с задержкой по времени при обнаружении тока перегрузки, в то время как магнитный элемент вызывает почти мгновенное отключение автоматического выключателя при обнаружении высокого пускового тока, как в случае короткого замыкания. Концепция этой компоновки показана на рисунках с 1d по 1f . Рис. 1d Как работают элементы максимального тока в магнитотермальных выключателях Рис. 1e Типовой механизм выключателя Рис. Снижение номинала Если автоматический выключатель установлен в тех же условиях окружающей температуры, что и защищаемая цепь, время отключения уменьшится, поскольку температура окружающей среды защищенных кабелей также повысится. Задержка теплового отключения гарантирует, что кратковременные перегрузки не вызовут отключение; но если это продолжится, кумулятивный эффект нагрева со временем приведет к срабатыванию выключателя, чтобы избежать превышения пределов превышения температуры кабеля. Знаете ли вы? Что такое независимый расцепитель? Независимый расцепитель — это дополнительный соленоид отключения, установленный на автоматический выключатель, который позволяет «отключать» выключатель с помощью внешнего переключателя, кнопки или устройства управления.Электромагнит независимого расцепителя активирует механический расцепитель так же, как внутренние блоки тепловой и / или магнитной защиты в выключателе вызывают его срабатывание. Независимые расцепители обычно доступны как принадлежность (дополнительная опция) к автоматическим выключателям в литом корпусе и являются стандартной функцией воздушных автоматических выключателей. Автоматические выключатели спроектированы и откалиброваны так, чтобы выдерживать свой номинальный ток и работать в установленной термической временной / токовой зоне при 30 ° C в условиях открытого воздуха. Если автоматический выключатель должен работать при температуре окружающей среды выше 30 ° C, он будет требовать все меньше тока для срабатывания в пределах обозначенной временной / токовой зоны. На практике, если при температуре окружающей среды выше номинальной — или даже в кожухе или в группе с другим оборудованием, где температура будет превышать номинальную температуру «наружного воздуха», — MBC необходимо снизить. Один производитель предоставляет таблицы температурной коррекции и коэффициенты 0,9, 0,85 и 0,8, применяемые соответственно для групп от 2 до 4, от 4 до 6 и выше. Например, автоматический выключатель на 63 А в корпусе, сгруппированный с более чем шестью другими автоматическими выключателями, будет иметь номинал снижен до 50.4 A. Дальнейшее снижение номинала будет применяться, если температура окружающей среды будет выше 30 ° C. Характеристики автоматического выключателя Две основные функции защиты автоматического выключателя предназначены для защиты проводки от перегрузки по току, будь то перегрузка или короткое замыкание, каждая из которых требует разного времени отклика. При возникновении короткого замыкания защитное устройство должно отключать питание в течение 0,4 с для конечных подсхем, питающих розетки номиналом до 63 А, переносного оборудования класса I и переносного оборудования, предназначенного для ручного перемещения во время использования. Максимальное время отключения 5,0 с указано для таких цепей, как подсети, конечные подсхемы и те, которые питают стационарное или стационарное оборудование. Функции защиты автоматических выключателей от короткого замыкания и перегрузки представлены в виде графиков, показывающих их время-токовые характеристики. Автоматические выключатели с фиксированной уставкой (обычно автоматические выключатели) предназначены для защиты электропроводки как от перегрузок, так и от коротких замыканий в бытовой или коммерческой электропроводке, где работа (включение, выключение или сброс) возможна неопытным человеком. Они обозначаются их мгновенными кривыми время-ток, которые делят эти автоматические выключатели на три типа, как показано на Рисунок 1g . Стоит отметить, что функция короткого замыкания современного автоматического выключателя является токоограничивающей характеристикой, аналогичной характеристике закрытой плавкой вставки ( Рисунок 1h ). Рисунок 1g Типичные время-токовые характеристики автоматических выключателей с фиксированной уставкой Рисунок 1h Токоограничивающие характеристики автоматического выключателя Различия и сходства между выключателями с кривой K и D Сравнение характеристик теплового и магнитного отключения Миниатюрный автоматический выключатель (MCB) — это сбрасываемое защитное устройство, которое предотвращает возгорание электрических цепей и нанесение ущерба персоналу и имуществу.Это устройство, предназначенное для изоляции цепи во время перегрузки по току без использования плавкого элемента. Есть два типа событий перегрузки по току; тепловая перегрузка и короткое замыкание. Тепловая перегрузка: Тепловая перегрузка — это медленная и небольшая перегрузка по току, которая вызывает постепенное увеличение допустимой нагрузки и температуры цепи. Этот тип события характеризуется небольшим увеличением нагрузки (допустимой нагрузки) в цепи и прерывается тепловым расцепителем автоматического выключателя. Короткое замыкание: Короткое замыкание — это сильная перегрузка по току, которая приводит к увеличению допустимой нагрузки цепи. Этот тип события характеризуется резким увеличением нагрузки (допустимой нагрузки) в цепи и прерывается магнитным расцепителем выключателя. Отключающие характеристики MCB графически представлены в виде диаграммы срабатывания. На диаграмме показана реакция теплового и магнитного отключающих элементов на различные ситуации перегрузки и короткого замыкания. Компоненты кривой срабатывания Область температур: Область кривой отключения, представляющая характеристики отключения биметаллического расцепителя. Зона отключения имеет наклон из-за постепенной перегрузки, нагрева и изгиба термоэлемента с течением времени. Магнитная область: Область кривой отключения, представляющая характеристики отключения магнитного расцепителя Зона отключения не имеет наклона из-за мгновенного действия магнитного элемента во время короткого замыкания. Примеры интерпретации кривых срабатывания — считывание кривых срабатывания Пример 1: Характеристика теплового отключения 10A B Прерыватель кривой Тепловая перегрузка при 20 А Для определения времени, за которое выключатель отключится при нагрузке 20 А Найдите 20A в нижней части кривой — выключатель на 20A при двукратном токе составляет 20A Следуйте по линии допустимой нагрузки до области срабатывания «время» кривой Выключатель сработает при тепловой перегрузке от 10 до 100 секунд.Гарантируется, что выключатель не сработает раньше, чем через 10 секунд, и сработает не более 100 секунд. Прерыватель может сработать в любое время от 10 до 100 секунд. Пример 2: Характеристика магнитного отключения 10A B Прерыватель кривой Короткое замыкание на 70 А Для определения времени, за которое выключатель отключится при коротком замыкании 70. Найдите 70A в нижней части кривой — прерыватель 10A @ 7X ток равен 70A Обратите внимание на «время» в нижнем левом углу оси диаграммы. Автоматический выключатель сработает при коротком замыкании между ними.001 и 01 секунды. Гарантируется, что выключатель сработает не позднее 0,01 секунды при любом коротком замыкании, равном 70 А. Общие кривые срабатывания MCB Существует несколько типов кривых MCB, которые производители предоставляют для защиты цепей в различных приложениях. Наиболее распространены кривые B, C и D. Один производитель MCB также производит кривые K и Z. Прерыватели кривой B: Срабатывание в 3-5 раз превышающем номинальный ток в ситуации короткого замыкания.Автоматические выключатели с кривой B следует применять там, где нагрузки являются резистивными и не имеют пускового тока. Идеальное применение — освещение или электронные схемы. Прерыватели кривой C: Срабатывание при 6–10-кратном номинальном токе в случае короткого замыкания. Автоматические выключатели с кривой C следует применять там, где нагрузки имеют небольшой пусковой ток при запуске. Идеальное применение — это схема с небольшой трансформаторной нагрузкой. Прерыватели кривой D: Срабатывание при 10-15-кратном номинальном токе.Автоматические выключатели с кривой D следует применять там, где нагрузки имеют высокий уровень пускового тока при запуске. Идеальное применение — это схема с моторной нагрузкой. Автоматические выключатели с кривой K –vs- Автоматические выключатели с кривой D Прерыватели кривых K и D предназначены для двигателей, в которых допустимая токовая нагрузка увеличивается быстро и мгновенно во время «пуска». Обе кривые могут «преодолевать» кратковременный скачок тока и предотвращать ложное срабатывание, обеспечивая при этом защиту цепи. Кривые автоматических выключателей K и D имеют практически идентичные характеристики отключения.Характеристики срабатывания магнитного элемента идентичны для двух кривых, а характеристики срабатывания теплового элемента немного отличаются. E-T-A Характеристики теплового отключения по кривой D по сравнению с характеристиками теплового отключения по кривой K Пример: Прерыватель кривых 10A D Тепловая перегрузка при 20 А Для определения времени, за которое выключатель отключится при нагрузке 20 А. Найдите 20A в нижней части кривой — прерыватель 10A при 2X токе равен 20A Следуйте по линии допустимой нагрузки до области срабатывания «время» кривой Выключатель сработает при тепловой перегрузке от 10 до 100 секунд.Гарантируется, что выключатель не сработает раньше, чем через 10 секунд, и сработает не более 100 секунд. Прерыватель может сработать в любое время от 10 до 100 секунд. Давайте теперь сравним это с автоматическим выключателем на 10 А с температурной перегрузкой 20 А. Прерыватель кривой K срабатывает при тепловой перегрузке от 6 до 350 секунд. Гарантируется, что выключатель не сработает раньше, чем через 6 секунд, и отключение не займет больше 350 секунд. Прерыватель может сработать в любое время от 6 до 350 секунд. E-T-A Характеристики магнитного отключения по кривой D в сравнении с характеристиками магнитного отключения по кривой K Пример: Прерыватель кривой 10A K и прерыватель кривой 10A D Короткое замыкание на 100 А Оба выключателя имеют элемент, который срабатывает от 10 до 15 номинального тока. Оба выключателя сработают при коротком замыкании в интервале от 0,001 до 0,01 секунды. И оба выключателя гарантированно сработают не позднее.01 секунда для любого короткого замыкания, равного 100А или больше. Анализ кривых K и D Магнитный элемент: Магнитный элемент кривых K и D MCB идентичны. Оба выключателя прерывают короткое замыкание при токе, в 10 раз превышающем номинальный (или больший), не позднее, чем за 0,01 секунды. Минимальное отключение теплового элемента: MCB с кривой D отключит перегрузку при двукратном номинальном токе за 10 секунд или больше. MCB с кривой K отключит перегрузку при двукратном номинальном токе за 6 секунд или больше.Кривая D отстает на 4 секунды по сравнению с кривой K. Дополнительные 4 секунды дают схеме больше времени для «прохождения» высокого броска при запуске и предотвращения ложных срабатываний. Полоса пропускания теплового элемента: Полоса пропускания срабатывания кривой K при двукратном номинальном токе составляет от 6 до 350 секунд. Полоса срабатывания кривой D при 2-кратном номинальном токе составляет от 10 до 100 секунд. Различия между полосами пропускания демонстрируют точность калибровки и контроля качества.Прерыватель кривой D от E-T-A имеет гораздо меньшую полосу допуска и требует более высокого уровня регулировки во время производства и проверки контроля качества. Понимание кривых отключения — c3controls Введение Кривые отключения, также известные как кривые времени и тока, могут быть пугающей темой. Цель этой короткой статьи — познакомить вас с концепцией кривых срабатывания и объяснить, как их читать и понимать. Что такое UL? Underwriters Laboratories (UL) была основана в 1894 году как Бюро по страхованию электрооборудования, бюро Национального совета страховщиков от пожаров.UL была основана в первую очередь для проведения независимых испытаний и сертификации электротехнической продукции на пожарную безопасность. Эти продукты включают устройства защиты цепей, обсуждаемые в этой статье. Устройства защиты цепей Защита цепей используется для защиты проводов и электрического оборудования от повреждений в случае электрической перегрузки, короткого замыкания или замыкания на землю. Грозы, перегрузка розеток или внезапный скачок напряжения могут привести к возникновению опасной ситуации, которая может привести к пожару, повреждению оборудования или травмам.Защита цепи предназначена для устранения этого риска до того, как он возникнет, путем отключения питания цепи. Что такое кривая отключения? Проще говоря, кривая срабатывания — это графическое представление ожидаемого поведения устройства защиты цепи. Устройства защиты цепей бывают разных видов, включая предохранители, миниатюрные автоматические выключатели, автоматические выключатели в литом корпусе, дополнительные устройства защиты, автоматические выключатели для защиты двигателя, реле перегрузки, электронные предохранители и воздушные автоматические выключатели. Кривые отключения отображают время отключения устройств максимального тока на основе заданного уровня тока. Они предоставляются производителями устройств защиты цепей, чтобы помочь пользователям выбрать устройства, которые обеспечивают надлежащую защиту и производительность оборудования, избегая при этом ложных срабатываний. Различные типы кривых срабатывания Зачем нужны разные кривые срабатывания? Автоматические выключатели должны срабатывать достаточно быстро, чтобы избежать отказа оборудования или проводки, но не так быстро, чтобы давать ложные или ложные срабатывания. Во избежание ложных срабатываний автоматические выключатели должны иметь соответствующие размеры для компенсации пускового тока. NEMA определяет мгновенный пиковый бросок тока как мгновенный переходный процесс по току, который возникает немедленно (в пределах половины цикла переменного тока) после замыкания контакта . Пусковой ток — это то, что заставляет свет в доме тускнеть, когда запускается двигатель, например, на сушилке для одежды или пылесосе. На рисунке 2 (ниже) показан пример пускового тока для двигателя переменного тока. Как видно из графика, пусковой ток, вызванный включением двигателя, составляет 30А. Он намного выше, чем рабочий или установившийся ток. Пусковой ток достигает пика, а затем начинает спадать по мере раскрутки двигателя. Нам нужны разные кривые отключения, чтобы сбалансировать правильную величину максимальной токовой защиты и оптимальную работу машины. Выбор автоматического выключателя с кривой срабатывания, которая срабатывает слишком рано, может привести к ложному срабатыванию. Выбор автоматического выключателя, который срабатывает слишком поздно, может привести к катастрофическому повреждению машины и кабелей. Как работает MCB? Чтобы понять кривую срабатывания, полезно понять, как работает миниатюрный автоматический выключатель или устройство защиты от перегрузки по току. На рисунке 3 ниже показан вид изнутри миниатюрного автоматического выключателя (MCB). Как с биметаллической полосой (2), так и с магнитной катушкой / соленоидом (6), миниатюрный автоматический выключатель может представлять собой два отдельных типа устройства защиты цепи в одном. Биметаллическая полоса обеспечивает защиту от перегрузки в ответ на меньшие сверхтоки, обычно в 10 раз превышающие рабочий ток.Металлическая полоса состоит из двух сформированных вместе полос разных металлов, которые расширяются с разной скоростью при нагревании. В случае перегрузки биметаллическая полоса изгибается, и это движение приводит в действие механизм отключения и размыкает (размыкает) цепь. Полоса преобразует изменение температуры в механическое смещение. Магнитная катушка или соленоид (6) реагирует на быстрые, более высокие токи перегрузки, вызванные короткими замыканиями, обычно более чем в 10 раз превышающие рабочий ток — до десятков или сотен тысяч ампер.Сильный ток вызывает магнитное поле, создаваемое катушкой, быстро перемещая внутренний поршень (в течение микросекунд), чтобы сработать исполнительный механизм и разорвать цепь. Кривая отключения Рисунок 4 (ниже) представляет собой график кривой отключения. Ось X представляет кратный рабочий ток автоматического выключателя. Ось Y представляет время отключения. Логарифмическая шкала используется для отображения времени от 0,001 секунды до 10,000 секунд (2.77 часов) при кратном рабочем токе. На рисунке 5 (ниже) показана кривая отключения B, наложенная на график. Три основных компонента кривой отключения: Кривая отключения по температуре. Это кривая срабатывания биметаллической ленты, которая рассчитана на более медленные сверхтоки, чтобы учесть пик / запуск, как описано выше. Кривая магнитного срабатывания. Это кривая срабатывания катушки или соленоида. Он разработан, чтобы быстро реагировать на большие перегрузки по току, например, на короткое замыкание. Идеальная кривая срабатывания. Эта кривая показывает желаемую кривую срабатывания биметаллической полосы. Из-за органической природы биметаллической полосы и меняющихся условий окружающей среды трудно точно предсказать точную точку срабатывания. Как кривая срабатывания связана с фактическим выключателем? На Рис. 6 (ниже) показано, как внутренние компоненты MCB соотносятся с кривой отключения. В верхней части диаграммы показана кривая теплового срабатывания биметаллической ленты.Он говорит нам, что при 1,5-кратном номинальном токе самое быстрое срабатывание автоматического выключателя составляет сорок секунд (1). Сорок секунд при 2-кратном номинальном токе — это самое медленное срабатывание автоматического выключателя (2). Нижняя часть таблицы предназначена для магнитного отключения катушки / соленоида; 0,02–2,5 секунды при 3-кратном номинальном токе — это самое быстрое срабатывание автоматического выключателя (3). Такая же продолжительность, от 0,02 до 2,5 секунд, при 5-кратном номинальном токе — это наибольшая продолжительность срабатывания автоматического выключателя (4). Зона, заштрихованная между ними, — это зона срабатывания. ВАЖНО: Кривые отключения представляют собой прогнозируемое поведение автоматического выключателя в холодном состоянии (температура окружающей среды). Холодное состояние — это когда биметаллическая полоса находится в пределах указанной для выключателя рабочей температуры окружающей среды. Если прерыватель недавно испытал тепловое срабатывание и не остыл до температуры окружающей среды, он может сработать раньше. Собираем все вместе На рисунке 7 (ниже) эти концепции представлены в более ясной картине. Обратите особое внимание на Зону срабатывания, в которой выключатель может сработать, а может и не сработать.Думайте об этом как о кошачьем районе Шредингера. В пределах зоны до тех пор, пока не произойдет событие перегрузки по току, мы не знаем точно, когда / если выключатель сработает (кот Шредингера = мертв) или выключатель не сработает (кот Шредингера = жив). Теперь, когда мы собрали все вместе, становится ясно, что выбор автоматического выключателя на 10А, кривая B может привести к ложным срабатываниям, поскольку выключатель входит в зону отключения при 30А. (См. Рис. 8 ниже.) D Прерыватели кривой — наиболее распространенный выбор для электродвигателей, хотя иногда можно выбрать прерыватель кривой С для приложений, в которых в одной цепи имеются смешанные нагрузки. Три наиболее распространенных кривых срабатывания для миниатюрных автоматических выключателей — это B, C и D. Поместив все три на одну диаграмму (рисунок 9, ниже), мы можем увидеть, насколько тепловые части кривых похожи друг на друга, но есть различия в том, как работает магнитная характеристика (катушка / соленоид) и, следовательно, автоматический выключатель. Вкратце: Защита цепей используется для защиты проводов и электрического оборудования от повреждений в случае электрической перегрузки, короткого замыкания или замыкания на землю.Грозы, перегрузка розеток или внезапный скачок напряжения могут привести к возникновению опасной ситуации, которая может привести к пожару, повреждению оборудования или травмам. Защита цепи предназначена для устранения этого риска до того, как он возникнет, путем отключения питания цепи. Устройства защиты цепей включают предохранители, автоматические выключатели, автоматические выключатели в литом корпусе, дополнительные устройства защиты, автоматические выключатели для защиты двигателя, реле перегрузки, электронные предохранители и воздушные автоматические выключатели. Кривые отключения предсказывают поведение устройств защиты цепей как в более медленных, меньших условиях перегрузки по току, так и в более высоких и более быстрых условиях перегрузки по току. Выбор правильной кривой срабатывания для вашего приложения обеспечивает надежную защиту цепи, ограничивая ложные срабатывания или ложные срабатывания. Этот документ представляет собой краткий обзор кривых срабатывания. Он не претендует на окончательный ответ по этой теме. Есть еще много чего, что нужно изучить, в том числе другие типы кривых срабатывания и координации выключателя.Изучив основы, можно уверенно подходить к этим темам. Отказ от ответственности: Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе. Функция и номинальные характеристики автоматического выключателя — все, что нужно знать об автоматическом выключателе. Автоматический выключатель — это устройство, обеспечивающее контроль и защиту в сети.Он способен создавать, выдерживать и отключать рабочие токи, а также токи короткого замыкания. Автоматический выключатель должен выдерживать и выдерживать следующие токи: нормальный ток, ток перегрузки или тепловой ток и ток короткого замыкания. Таким образом, автоматический выключатель должен пропускать ток в нормальном состоянии и должен быть способен отключать ток, включать ток как в нормальном, так и в аварийном состоянии. Кроме того, он должен выдерживать ток короткого замыкания не менее 1–3 секунд.Ток короткого замыкания может варьироваться от 1 кА (1000 ампер) до более высокого значения в соответствии с конструкцией. Обязательные номинальные характеристики автоматического выключателя Номинальное напряжение Номинальный уровень изоляции. Номинальный нормальный ток. Номинальный кратковременный выдерживаемый ток. Номинальный выдерживаемый пиковый ток. Номинальная продолжительность короткого замыкания. Номинальное напряжение питания для отключающих и замыкающих устройств и вспомогательных цепей Номинальная частота Номинальный ток отключения при коротком замыкании Номинальное переходное восстанавливающееся напряжение Номинальный ток включения при коротком замыкании Номинальная рабочая последовательность Номинальные временные величины. Типичный воздушный выключатель (ACB) Особые номинальные характеристики автоматического выключателя Эти характеристики не являются обязательными, но могут быть запрошены для конкретных приложений: номинальный ток отключения вне фазы номинальный ток отключения заряда кабеля номинальный ток отключения заряда линии, номинальный ток отключения конденсаторной батареи, номинальный ток отключения встречно-задней батареи, номинальный пусковой ток включения конденсаторной батареи, номинальный малый индуктивный ток отключения. Определение — общая характеристика выключателя Номинальное напряжение выключателя: Номинальное напряжение — это максимальное действующее значение. значение напряжения, которое оборудование может выдерживать при нормальной работе. Оно всегда больше рабочего напряжения. Номинальный уровень изоляции: Уровень изоляции характеризуется двумя значениями: выдерживаемая импульсная волна (1,2 / 50 мкс) , выдерживаемое напряжение промышленной частоты в течение 1 минуты . Номинальный нормальный ток: При всегда замкнутом автоматическом выключателе ток нагрузки должен проходить через него в соответствии с максимальным значением температуры, зависящим от материалов и типа соединений. IEC устанавливает максимально допустимое превышение температуры различных материалов, используемых при температуре окружающего воздуха не выше 40 ° C Номинальный кратковременный выдерживаемый ток Isc Это стандартное действующее значение максимально допустимого тока короткого замыкания в сети в течение 1 или 3 секунд. Ssc: мощность короткого замыкания (в МВА) U: рабочее напряжение (в кВ) Isc: ток короткого замыкания (в кА) Номинальный выдерживаемый пиковый ток и рабочий ток Ток включения — это максимальное значение, которое автоматический выключатель может включить и поддерживать в установке, находящейся в состоянии короткого замыкания. Он должен быть больше или равен номинальному кратковременному выдерживаемому пиковому току. Isc — максимальное значение номинального тока короткого замыкания для номинального напряжения автоматических выключателей.Пиковое значение кратковременного выдерживаемого тока равно: 2,5 • Isc для 50 Гц 2,6 • Isc для 60 Гц 2,7 • Isc для специальных приложений. Номинальный ток отключения при коротком замыкании автоматического выключателя: Номинальный ток отключения при коротком замыкании — это максимальное значение тока, которое автоматический выключатель должен быть способен отключать при номинальном напряжении. Характеризуется двумя значениями: 1. Среднеквадратичное значение.значение номинального тока отключения при коротком замыкании; 2. процент апериодической составляющей, соответствующей продолжительности отключения выключателя, к которой мы добавляем полупериод номинальной частоты. Полупериод соответствует минимальному времени срабатывания устройства защиты от перегрузки по току, которое составляет 10 мс при 50 Гц. Номинальное переходное восстанавливающееся напряжение (TRV) автоматического выключателя Это напряжение, которое появляется на выводах полюса выключателя после отключения тока.Форма волны восстанавливающегося напряжения варьируется в зависимости от реальной конфигурации схемы. Автоматический выключатель должен быть способен отключать заданный ток для всех восстановительных напряжений, значение которых остается ниже номинального TRV. Расчетный межфазный ток отключения автоматического выключателя Когда автоматический выключатель разомкнут и проводники не синхронизированы, напряжение на клеммах может увеличиваться в сумме напряжений в проводниках (противостояние фаз). Leave A Reply Отменить ответ
