Что такое импульсное реле – схема подключения для управления освещением

Для удовлетворения современных требований освещения квартир, офисных помещений и предприятий используются сложные системы электрификации. При их проектировании для решения отдельных задач применяется ряд оборудования, которое постоянно усовершенствуется.

Так, импульсное реле для управления освещением из нескольких мест стало использоваться относительно недавно. Постепенно оно вытесняет стандартные схемы с проходными выключателями.

Блок: 1/6 | Кол-во символов: 434
Источник: https://sovet-ingenera.com/elektrika/rele/impulsnoe-rele-dlya-upravleniya-osveshheniem.html

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”, собранных в одну цепочку. Что не всегда удобно и требует привыкания.

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут.

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Блок: 2/7 | Кол-во символов: 2726
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Структурная схема бистабильного реле

Принцип работы импульсного реле показан на анимированом рисунке (присмотритесь к нему внимательно):

Фазовый потенциал ( L ) идёт как на кнопу, так и на реле.
Когда используем кнопку ( S1 ), чтобы подать потенциал на реле, оно замыкает внутренний контакт реле и подает питание для лампы, даже если кнопка ( S1 ) будет отпущена.
Последующая подача на реле потенциала с помощью кнопки отключит лампу до тех пор, пока кнопка не будет нажата снова.
И лампа, и реле должны быть подключены к нейтральному ( N ) проводу, чтобы все функционировало так, как должно.

Блок: 2/8 | Кол-во символов: 594
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Сравнение схемы на проходных выключателях и импульсных реле

Самое главное преимущество всех этих реле заключается в том, что кнопки между собой подключаются параллельно и для этого достаточно двухжильного провода.

В независимости от того, какое количество кнопок вы задействуете – две, три, четыре и т.д.

Это существенно экономит затраты на кабель и упрощает подключение освещения.

Сравните наглядно схему и количество проводов одного и того же помещения, при монтаже проходных выключателей и импульсных реле.

Схема на проходных выключателяхСхема на импульсном реле

Как видите, во втором случае присутствует минимум двойная экономия (двухжильный кабель вместо четырехжильного, меньшее количество соединений, больше свободного места в распредкоробках). Функционал освещения в комнате от этого нисколько не пострадал.

Блок: 3/7 | Кол-во символов: 842
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Принцип действия и особенности установки

Работа осуществляется с помощью импульсной подачи: один импульс включает, другой выключает реле. Из-за наличия двух рабочих состояний — включенного и отключенного — такое устройство носит еще название бистабильного или блокировочного.

Блок: 3/8 | Кол-во символов: 277
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Как подключить импульсное реле

Чтобы правильно подключить импульсное реле, нужно понимать какие у него есть контакты и за что они отвечают.

Как правило, это:

два контакта на катушку питания А1-А2

На один из них, фаза либо ноль приходят постоянно, а на другой, как раз-таки и подается импульс после нажатия кнопки.

силовые контакты 1-2, 3-4 и т. д.

Проходя через них, ток поступает на светильник.

Вот простейшая схема подключения одного импульсного реле на группу кнопочных выключателей.

Схема №1

Обратите внимание, что в импульсном реле нагрузка вовсе не проходит через кнопку. Нажимая ее, вы всего лишь даете импульс на катушку, которая и замыкает силовой контакт.

В некоторых моделях подавать управляющий импульс можно как через фазный проводник, так и через нулевой.

Представьте, что существенная и разветвленная часть эл.проводки у вас в доме даже не будет находится постоянно под напряжением, как это происходит с обычными выключателями света. Насколько это повысит пожаро и электробезопасность!

Некоторые разновидности имеют сразу несколько контактов. От них можно подключать две, три и более групп освещения.

Прохождение всей нагрузки через реле означает, что подгорание или выгорание контактов на кнопках практически исключено. Многие, радуясь такому обстоятельству, смело занижают сечение линий освещения до 0,5мм2 или 0,75мм2. Либо вообще “кидают” витую пару.

Однако не забывайте про правила, где четко говорится, что все групповые линии на светильники в жилых помещениях должны выполняться проводниками сечением минимум 1,5мм2.

При этом обратите внимание, все реле (группа или одиночное) должны обязательно подключаться после автомата.

Он защищает:

кабель на цепи управления

Без него при коротком замыкании у вас просто сгорит эл.проводка.

Само реле не защищает ни от перегрузок, ни от КЗ.

Поэтому при сборке схемы в щитке, на каждый автомат освещения вы как бы “навешиваете” по одному или несколько импульсных реле.

Блок: 4/7 | Кол-во символов: 2015
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Управление реле из двух мест

Электрический потенциал от фазового провода ( L ) передается на клемму ( 2 ) кнопки ( S1 ), как при нажатии кнопки ( S1 ), так и ( S2 ). Внутри на схеме вы видите символ катушки, который управляет контактом реле, когда мы подаем напряжение на клеммы ( A1 ) и ( A2 ).

Таким образом мы можем прикрепить любое количество кнопок для независимого управления светом из разных мест. Если вы хотите добавить дополнительный элемент управления из другого места, просто введите в цепь еще одну кнопку и подключите её параллельно к любой другой кнопке, которая управляет этой лампой, или непосредственно к реле.

Блок: 4/8 | Кол-во символов: 630
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

При подаче напряжения на них, реле принудительно либо отключается (OFF), либо включается (ON).

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

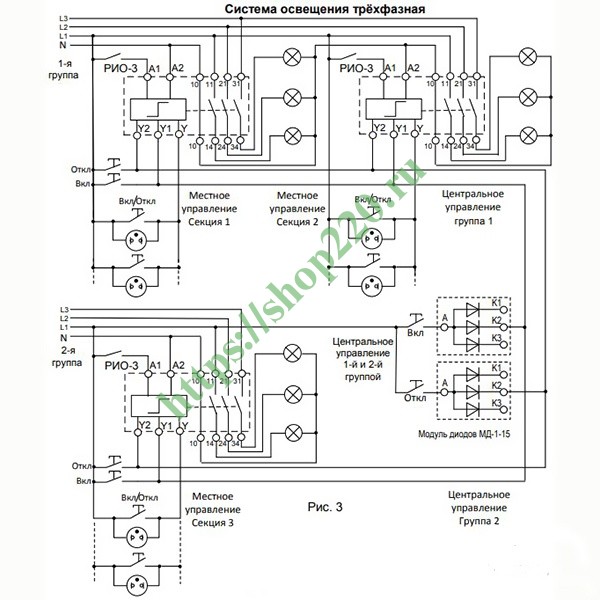

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Схема №2 — с центральным управлением

У имульсников ABB блок центрального управления можно докупить отдельно и присоединить его с левой стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей. Для электронных придется делать развязку через промежуточные реле.

Блок: 5/7 | Кол-во символов: 1514
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Бистабильное реле на две кнопки

Теперь возьмём бистабильное реле, которое может быть установлено вне коробки, например, в домашнем коммутационном аппарате. Так что вот для изучения еще одна схема подключения.

Это по-сути то же, что и в предыдущем рисунке, изменилась только форма реле.

Блок: 5/8 | Кол-во символов: 287
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Работа реле в нестандартных ситуациях

Многие задаются вопросом, а что будет с реле при исчезновении напряжения в доме и последующем его появлении? Не включатся ли в данном случае все светильники разом? Нет, такого не произойдет.

Однако статус положения контактов будет зависеть от конкретной модели. С памятью они или нет. Если память присутствует, то ранее включенные лампочки загорятся вновь. Там, где памяти нет, контакты просто разомкнутся.

А что будет, если два человека нажали на две кнопки одновременно? Это будет воспринято как одноразовое нажатие. То есть, лампочка либо загорится, либо потухнет, в зависимости от своего предыдущего положения.

Импульсное реле для монтажа в эл.щиток имеет формфактор модульного контактора и устанавливается на дин-рейку. Номинальный ток большинства моделей 10-16А.

Этого вполне хватает для организации освещения в квартире или загородном доме.

Если вы захотите подключить более мощную нагрузку, тогда придется задействовать в схеме пускатель, либо выбирать модели на большие токи.

Блок: 6/7 | Кол-во символов: 1050
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Схема подключения для трех источников света при автоматическом управлении освещением, не требующая фиксации выключателей

Важно! Следует учитывать, что используется при такой схеме электрический ток силой в 16 ампер. для обеспечения защиты всей системы применяется выключатель, рассчитанный на 10 ампер. В этом случае у проводов должно быть сечение от 1,5 мм2. Кнопочные коммутаторы нужно соединять параллельно. Фазой является провод красного цвета, который должен проходить через все 3 выключателя кнопочного типа и замыкаться на силовой контакт, обозначенный в схеме числом 11.

Провод оранжевого цвета отвечает за фазу коммутации и должен подсоединяться к выходу, обозначенному Y, а затем идти через 14 клемму на лампы. Для соединения нулевой фазы провод ведут на клемму N, а потом — на светильник. Для выключения света нужно нажать на любой выключатель, чтобы осуществить кратковременную коммутацию провода фазы, выходящего на клемму Y. После этого произойдет размыкание контактов 11-14. При последующем нажатии схема действия будет такой же, но разомкнутые контакты поменяют свое положение, что приведет к включению света.

Недостатком такого подключения является то, что при коротком замыкании сложно будет найти повреждение. Сделать это легче при использовании второго варианта подключения импульсного реле.

Блок: 6/8 | Кол-во символов: 1313
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Блок: 7/7 | Кол-во символов: 3095
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Второй вариант монтажа

При использовании такого варианта соединения реле с выключателями потребуется меньше проводов, а их сечение может быть меньшим — от 0,5 мм2. В этом случае нужен еще один защитный аппарат. Такой вариант подключения используют реже первого. Выявление неисправностей в цепи здесь упрощается за счет использования двух автоматов, рассчитанных на 6 и 10 ампер.

Блок: 7/8 | Кол-во символов: 381
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Заключение

Современные системы освещения и электрификации очень активно используют импульсное реле. Требования на рынке к производителям таких реле становятся все выше, что рождает непрерывное развитие в данной сфере.

Большинству пользователей требуется расширенный функционал и гибкость управления освещением. Поэтому спрос стимулирует предложение, так как данная технология является очень востребованной на сегодняшний день.

Блок: 8/8 | Кол-во символов: 424
Источник: https://odinelectric.ru/equipment/chto-takoe-impulsnoe-rele

Вопросы и практические советы

Имеет ли значение, какой терминал (A1) или (A2) будет подключать провод фазы управления?

Не имеет значения. Для катушки реле разница в потенциале важна на уровне 220 В, если один провод (который нейтраль) прикрутить к одному терминалу, а фазовый провод (на котором есть потенциал) к другому — между ними будет нормальное напряжение и реле заработает.

Может ли отличаться напряжение на клеммах управления (A1, A2) и на контактных клеммах (1, 2)?

Да. Каждое реле предназначено для определенного управляющего напряжения. В нашем случае это 220 В ( A1, A2 ). Контакт, соединяющий клеммы ( 1, 2 ), является так называемым беспотенциальным. Любой потенциальный уровень задается на терминале ( 1 ), он будет передан на терминал ( 2 ), когда контакт закроется.
Благодаря этому мы можем, например, управлять цепью питания 12 В с кнопками, которые передают управляющий сигнал 220 В.

Каждое бистабильное реле подключается так же?

Да, но всегда проверяйте схему подключения и руководство по эксплуатации, прежде чем приступать к сборке. Не каждый производитель использует ту же методологию, количество соединений и стандарт описания. Однако обозначение терминалов ( A1 ) и ( A2 ) популярно практически для всех реле.

Можно даже собрать реле с беспроводным управлением, где можно управлять освещением как с кнопки, так и с помощью радио пульта дистанционного управления.

В общем управление светом с помощью бистабильного реле, безусловно, стоит рассмотреть. С точки зрения управления из большего числа мест, это более простое решение, чем классическое (клавишными переключателями). К тому же оно имеет большие возможности по беспроводному контролю.

Блок: 8/8 | Кол-во символов: 1668
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Кол-во блоков: 23 | Общее кол-во символов: 25145
Количество использованных доноров: 5
Информация по каждому донору:

https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/: использовано 6 блоков из 7, кол-во символов 11242 (45%)
https://sovet-ingenera. com/elektrika/rele/impulsnoe-rele-dlya-upravleniya-osveshheniem.html: использовано 3 блоков из 6, кол-во символов 3147 (13%)
https://odinelectric.ru/equipment/chto-takoe-impulsnoe-rele: использовано 3 блоков из 8, кол-во символов 2791 (11%)
https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html: использовано 4 блоков из 8, кол-во символов 2948 (12%)
https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/: использовано 6 блоков из 8, кол-во символов 5017 (20%)

Импульсное реле для управления освещением ABB

Реле управления освещением 220В
Купить от 3900 р.

Импульсное реле для управления освещением ABB позволяет автоматизировать работу осветительных приборов. При этом с помощью прибора осуществляется управление освещением во всем здании, как внутри помещений, так и снаружи. Импульсное реле также используют для включения/выключения бытового освещения. Так, одним нажатием на выключатель возможно выключить или включить свет сразу во всем доме, что особенно актуально для этажных зданий, коттеджей, частных домов.

Если вы искали надежное профессиональное решение задачи точного управления освещением и желаете сократить потребление электроэнергии, то представляем вашему вниманию продукты российского производителя НПО Электроавтоматика. Мы предлагаем 2 вида профессиональных реле — астрономическое реле и фотореле.

Основные преимущества профессионального реле управления освещением:

Экономия электроэнергии за счет включения освещения в требуемое время;
Своевременное включение и выключение осветительных приборов;
Повышение комфорта и безопасности, исключается внезапное отключение света посторонними лицами;
Таймер оставляет свет гореть в течение заданного времени после включения.

С помощью реле вы сможете автоматизировать как наружное, так и внешнее освещение на вашем объекте. Реле управления освещением нашего производства заказывают для установки на производствах, в торговых комплексах, гостиницах, бизнес-центрах и других помещениях. Профессиональные реле НПО Электроавтоматика имеют расширенный функционал, встроенный аккумулятор и надежные характеристики. С помощью настроек вы сможете устанавливать требуемый вам режим включения и управлять 2-канальной системой настроек.

Реле для управления освещением от отечественного производителя

Астрономическое реле позволяет задавать программу в зависимости от географических координат, включая/выключая свет каждый день в одно и то же время. Вы можете управлять 2 каналами- основным и дежурным, программировать вкл./выкл. по необходимому вам режиму времени. Вы можете также настраивать функцию ночного перерыва, которая будет отключать свет в заданные часы ночью. Преимущества астрономического реле в том, что он имеет встроенный аккумулятор, за счет которого даже при отключении электричества реле сохраняет введенные настройки. Астрономическое реле управления освещением находит широкое применение для управления внутренним и наружным освещением: лестничные площадки, подземные гаражи, подвальные помещения, вестибюли, холлы, подъезды, коридоры.

Преимущества профессионального фотореле:

Расширенный функционал. Настраивайте режимы обязательного включения и выключения фонарей, ламп, светильников, подсветки.
Двойная экономия электричества. Управляйте 2 каналами, регулируя основное и дежурное освещение.
Защита от ложных срабатываний: бликов и затемнений. Создавая временную задержку срабатывания фотодатчика, исключается ошибочное реагирование датчика на помехи.
Встроенный аккумулятор защищает настройки даже при отключении электричества.

Фотореле НПО Электроавтоматика реагирует на уровень уличного освещения, включая свет в темное время и выключает в светлое время суток. Фотореле имеет расширенный функционал и защиту от бликов и затемнений. Временная задержка на срабатывание фотодатчика позволяет фотореле не реагировать на изменение уровня освещенности из-за случайных помех. Например, если машина в темноте фарами ослепила датчик, то установленная задержка позволит датчику не реагировать на помеху. Также, если в светлое время автомобиль припарковался и затемнил фотодатчик, то включение света не произойдет.

Реле управления — оптимальный выбор для автоматизации процесса освещения

Мы приглашаем вас к сотрудничеству с нашим предприятием, гарантируя, что поможем подобрать оптимальные варианты приборов для управления освещением. Благодаря реле управления освещением нашего производства вы сможете включать световое оборудования только в необходимые вам интервалы времени, например, в период действия низких тарифов.

С нашей продукцией вы сможете экономить электроэнергию, и при этом быть уверенным в том, что реле высокоточно выполняет свою работу. Высокая надежность реле управления освещением позволяет исключить ошибки и неточности в работе осветительных приборов. С продуктами НПО Электроавтоматика вы сможете повысить энергоэффективность электрических сетей. Мы работаем с заказчиками со всех регионов России, оперативно поставляя заказанную продукцию в требуемый регион. Мы стремимся устанавливать сравнительно доступные цены на продукты собственного производства, чтобы сделать их доступнее для вас.

схема подключения, принцип работы, устройство и назначение

На чтение 6 мин Просмотров 91 Опубликовано 29.06.2019 Обновлено 14.06.2019

При современном электромонтаже часто используют кардинально новые элементы. Одним из таких является импульсное реле (ИР). Механизм позволяет легко управлять освещением сразу из нескольких мест, что особенно удобно для длинных протяженных помещений или двора. Также можно ставить простой одноклавишный выключатель сразу для нескольких осветительных приборов в комнате.

Устройство и принцип действия ИР

Импульсное реле управления освещением РИО-3-63 AC230В

Конструктивно реле состоят из таких блоков:

Катушка. Представляет собой тонкий медный провод, который наматывают на немагнитный материал, не пропускающий электричество. Это может быть тканевое или лаковое покрытие.
Сердечник. Приходит в движение в момент прохождения тока через намотку катушки за счет того, что содержит железо.
Якорь (подвижный). Имеет вид пластины, оказывающей воздействие на замыкающие контакты.
Переключатель состояния цепи. Его еще именуют контактной системой.

Конструкция реле

Действие ИР полностью базируется на таком физическом явлении как электромагнитная сила. Принцип работы реле шагово:

При включении ИР через сердечник катушки проходит ток.
В результате сердечник, притягивая его, одновременно приводит в работу все силовые контакты. Причем они бывают нормально открытыми или закрытыми.

ИР — это своеобразный механизм, который разрывает или замыкает электрическую цепь. Иногда для более точной работы к устройству подключают резистор, полупроводниковый диод или конденсатор.

Разновидности ИР

Электронное реле

Все реле управления освещением делят на две группы:

Электромеханические. За действие устройства отвечает механизм.
Электронные. Мозгом ИР является печатная плата, оснащенная микроконтроллером.

Все типы импульсных реле характеризуют по таким признакам:

Ток выхода — его максимальный показатель для зажимов катушки на момент выхода якоря.
Ток втягивания. Меньшее его значение при возвращении рабочего якоря в первичное положение.
Коэффициент возвратный. Соотношение токов выхода к току втягивания.
Величина срабатывания. Это оптимальное значение входящего сигнала, на который реагирует импульсный выключатель.
Уставка. Параметр срабатывания механизма в определенных пределах, заданных в реле.
Номинальные значения. Все показатели по току, напряжению, обеспечивающие работу устройства.
Время срабатывания. Продолжительность срабатывания на заданную команду. Может варьироваться от 0,0001 сек. до 1 мин.

Большей популярностью пользуются именно электромеханические устройства.

Схема подключения реле с одним нормально открытым контактом

Реле-выключатель можно подсоединять по одной из самых простых схем. Это серьезно облегчает работу мастера. Главное помнить: выключатель, отвечающий за процесс освещения, должен находиться только в разомкнутом состоянии. Обусловлено это тем, что он имеет размыкающую пружину, которая мгновенно срабатывает в момент нажатия на кнопку. В результате происходит замыкание цепи в другом месте.

Подсоединение выполняют так:

один выход контакта подводят к фазе;
другой — к нулю;
нулевой провод тянут к каждой лампе, задействованной в освещении.

Схема 1 Схема 2

Запрещено превышать допустимое количество выключателей, указанное в паспорте к реле. Если игнорировать это, прибор может часто срабатывать ложно.

Чтобы аппарат не искрил в момент включения, желательно устанавливать и конденсатор. Окончив монтаж импульсного реле для управления освещением, делают полноценную изоляцию контактов. Для этого лучше применить специальные термоусадочные кембрики.

Достоинства и недостатки

Достоинства ИР

Если рассматривать плюсы и минусы импульсных реле, делать это нужно для каждого вида отдельно. Переключатели электромеханические имеют следующие преимущества:

Выгодная стоимость в сравнении с электронными.
Мощная изоляция 5 кВ между контактной группой и катушкой обмотки.
Слабое падение напряжения на выключенных контактах, а значит, низкий процент нагрева устройства.
Инертность к скачкам перенапряжения и помехам, возникающим во время молний.
Возможность управления линией с оптимальной нагрузкой до 0,4 кВ.

Из недостатков электромеханических импульсных выключателей света отмечают:

Возникновение радиопомех при включении и выключении цепи. Чтобы избежать такого эффекта, нужно прибегать к экранированию, либо увеличивать расстояние от реле до устройств, подвергающихся сторонним волнам.
Относительно быстрый износ переключателя при высоких напряжениях и токах. К нему относят деформацию пружин, окисление контактов.
Более длительное время срабатывания, чем у выключателей с платой.

Электронное импульсное реле со встроенным таймером времени

Для электронных проходных реле характерны такие достоинства:

отменная скорость переключения;
хорошая безопасность для мастера и пользователей;
широкий выбор моделей;
приемлемая стоимость;
наличие индикаторов, оповещающих о режиме работы устройства;
бесшумное функционирование;
расширенный ряд возможностей.

Электронные реле могут монтироваться по-разному — на DIN-рейки щитка или сразу в подрозетник.

Из минусов устройств выделяют:

сильный перегрев до критической точки при условии коммутации большого тока;
нарушение работы при малейших сбоях в сети;
частые беспричинные на взгляд мастера «глюки» с импульсами;
наличие высокого сопротивления при закрытом положении;
отключение реле, если в сети произошло кратковременное падение напряжения;
возможность работы некоторых видов устройств лишь при постоянном токе;
замедленный пропуск тока обратного обычному направлению из-за особенностей полупроводниковой схемы.

Несмотря на то что электронные управляемые переключатели имеют больший ряд минусов, устройства постоянно дорабатывают и совершенствуют. Поэтому возможно, скоро они вытеснят электромеханические реле полностью.

Как избежать ошибок на 3 уровнях при подключении ИР к электрощиту

Монтаж УЗО необходимо произвести перед подключением автоматов с последующей установкой ИР

Для мастера без опыта задача подключения реле становится достаточно сложной. Специалист часто теряется при определении последовательности соединения элементов друг с другом. Причем работа будет тем сложнее, чем больше используемых выключателей. Самым простым считается монтаж реле к одноклавишному элементу.

На самом деле работа не так сложна, как кажется. Главное – соблюдать все требования к монтажу, тогда количество кнопок управления реле может быть неограниченным.

При условии трех уровней подключения следует выполнять пошаговый монтаж.

Установку УЗО для защиты освещения.
Монтаж автомата сразу для нескольких групп источников подсветки.
Установку импульсного реле.

УЗО собирают по типичной для электрощитка и счетчика схеме. Затем стоит установить и подключить защищающие автоматы для отдельных групп. Они работают на кабели управления и всех светильников. Затем монтируют реле. Причем нужно помнить, что на отдельную группу осветительных приборов ставят свое ИР.

Если сделать всю работу в приведенной последовательности, управлять источниками света внутри одного помещения можно будет при помощи одноклавишного автоматического выключателя, вместо многоклавишного. Это позволяет пользователю не путаться в кнопках.

При работе с электросчетчиком, ИР и другими элементами сети желательно все делать в прорезиненных перчатках и обязательно обесточивать линию.

Импульсное реле для управления освещением: схема подключения

При монтаже автоматических систем управление освещением могут использоваться различные виды выключателей. Некоторые устройства, например, маршевые и проходные изделия позволяют обеспечить довольно высокий уровень комфорта при осуществлении контроля над светильниками, но наиболее простым и удобным является схема с импульсным реле. Такое устройство может находиться в 2 различных состояниях, которыми можно управлять дистанционно. Более подробно об импульсном реле, применяемом для управления освещением, будет рассказано далее.

С какой целью применяются импульсные прерыватели электрической цепи

Особенностью реле этого типа является возможность фиксации в каком-либо одном положении, после подачи на его контакты электрического сигнала. Подобная бистабильность электронного элемента удобна для управления многими приборами и механизмами, но в быту, наиболее часто, его применяют в схемах включения осветительных приборов. Например, свет в длинном коридоре можно отключить из различных комнат, что позволяет легко «путешествовать» по дому или квартире всегда поддерживая необходимый уровень освещения там, где это необходимо.

Одним из преимуществ импульсного устройства является возможность «запоминать» последнее положение контактов, даже в случаях, когда происходит полное обесточивание электрической сети последнее положение контактов сохраняется.

Достоинство реле импульсного типа заключается также в том, что для его работы может быть использовано низкое напряжение. Благодаря такой электрической разводке выключатель можно расположить в очень влажном помещении, например, в ванной комнате или подвале. Таким образом, достигается значительно более высокий уровень безопасности при эксплуатации электрических систем, в сравнении с обычными выключателями.

Где купить

Приобрести устройство можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых товаров есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:

Устройство и принцип работы

Конструкция импульсного устройства очень проста, но этот факт не является недостатком изделия, наоборот, наличие небольшого количества элементов позволяет существенно повысить надежность изделия. Состоит такой электронный прибор из следующих частей:

Катушки.
Сердечника.
Подвижного якоря.
Контактов.

Катушка реле состоит из большого количества витков медной проволоки. При изготовлении, проводники обрабатываются специальным лаком, который позволяет исключить вероятность короткого замыкания (при стандартном режиме работы устройства). Сердечник состоит из магнитного материала и является подвижным элементом, воздействующим на якорь, который, в свою очередь и приводит в движение электрические контакты.

Благодаря особенности конструкции системы размыкания контактов в импульсном устройстве, удается добиться надежной фиксации этих элементов в каком-либо одном положении.

Разновидности импульсного реле

Выше был описан наиболее распространенный электромеханический тип импульсного устройства, но современные устройства этого типа могут быть реализованы на управляющей микросхеме. Такая конструкция потребляет больше электроэнергии из-за постоянного нахождения устройства в состоянии ожидания, но производит меньше шума во время срабатывания контактов.

Импульсные устройства, оснащенные микроконтроллером, имеют более широкий функционал. Например, кроме возможности фиксации выключателя в определенном положении, можно задать время выключения света (для устройств, оснащенных таймером).

Электронные реле также имеют размыкающие контакты, но приводятся они в движение посредством электронной схемы, которая управляет моментом их фиксации. Устанавливать устройства этого типа можно в электрические системы с различным напряжением питания.

Основным недостатком электронных реле является низкая устойчивость к помехам и перепадам напряжения. По стоимость такие изделия также существенно проигрывают электромеханическим изделиям (электронные ИР стоят дороже).

Технические характеристики

При монтаже систем освещения, которые будут включаться от импульсного устройства, необходимо учитывать основные параметры такого изделия. Если устройство не будет рассчитано на нагрузку подключения либо напряжение в сети, то оно может моментально выйти из строя. В документации к импульсному устройству, производителем указываются наиболее важные характеристики. Среди числа основных параметров, которые необходимо знать до принятия решения об использования той или иной модели ИР можно назвать:

Выходной ток — максимальное значение силы тока, возникающей в катушке при перемещении якоря (для электромеханических устройств).
Значение срабатывания — обозначает сигнал, который приводит к автоматическому срабатыванию реле.
Ток при втягивании — минимальное значение силы тока для срабатывания реле.
Возвратный коэффициент — соотношение тока выхода якоря к току втягивания.

При выборе и использовании реле следует также учитывать предельные значении напряжения и силы тока, на которые рассчитано реле.

В паспорте устройства может быть также указано время срабатывание. Различают изделия быстрого типа, которые включаются за 0.001–0.05 с и приборы с долгой задержкой (около 1 с).

Схемы подключения

Импульсное реле может быть использовано для управления светом. Для обеспечения работоспособности электрических систем с установленными коммутационными элементами этого типа, необходимо правильно выполнить работы по подключению проводников.

Прежде всего, следует иметь в виду, что реле импульсного типа не оснащается какими-либо элементами защиты, поэтому при возникновении в электропроводке осветительных приборов короткого замыкания, может произойти не только подгорание контактов реле, но и воспламенение любых легковозгораемых предметов, находящихся в непосредственной близости от медного проводника. Чтобы минимизировать возможные последствия установка импульсных реле должна осуществляться только после автомата (или плавких предохранителей (пробок)).

Для переключений режимов реле используются кнопочные выключатели. Такие элементы электрической арматуры оснащаются пружинными элементами, которые возвращают кнопку в исходное положение сразу после прекращение механического давления на ее поверхность. Это очень важный момент, ведь если контакт будет замкнут слишком долго, то может произойти перегрев обмотки катушки и изделие (электромеханическое) выйдет из строя.

Многие производители импульсных выключателей указывают в документации на товар о невозможности длительной подачи электрического тока на катушку (обычно не более 1 с).

Количество выключателей, с помощью которых подается сигнал к импульсному реле ничем не ограничено, но, во многих случаях, в схеме подключения устройства находятся 3–4 кнопки. Этого достаточно для управления светом из нескольких мест.

Все кнопочные выключатели подключаются параллельно друг другу. Эта особенность управления импульсным устройством позволяет использовать значительно меньшее количество проводов, в сравнении с другими способами монтажа системы управления одним световым прибором из разных мест. Один провод контактной системы выключателей соединяется с фазой электропроводки, другой — подключается к импульсному реле (контакт А1).

Кроме подведения фазного провода от выключателей, фаза подключается на контакт «2» импульсного устройства. Таким образом, обеспечивается передача сигнала о включении (выключении), а также обеспечение устройства электрическим током для подачи напряжения к потребителям (приборам освещения).

К контакту «2» подключается «ноль». Приборы же освещения соединяются с «землей» не через коммутационное устройство. Нулевой провод подключается к осветительному прибору от нулевой шины.

Физическое размещение импульсного реле возможно как в электрических щитках, так и непосредственной близости от осветительного прибора (установка осуществляется в распределительной коробке).

Плюсы устройства

Применение импульсного реле для организации управления электрическим освещением имеет большое количество преимуществ. Основными положительными свойствами таких систем являются:

Относительно невысокая цена.
Большой срок эксплуатации.
Можно использовать неограниченное количество выключателей (кнопок).
Относительно небольшое энергопотребление.
Более простой монтаж в сравнении с маршевыми выключателями.

При использовании устройств электронного типа можно задать время, после которого произойдет отключение электроэнергии.

Минусы импульсного реле

Реле импульсного типа не лишены недостатков. Наиболее заметными минусами применения таких систем являются:

Генерация электрических помех.
Довольно громкий щелчок при включении контактов.
Возможен быстрый износ подвижных частей (при очень интенсивном использовании).

Практически полностью избавиться от перечисленных недостатков можно установкой электронных реле, но такие устройства будут стоить значительно дороже электромеханических (в 2–3 раза).

Советы и рекомендации

Перед приобретением и установкой импульсного реле нелишним будет ознакомиться с наиболее распространенными ошибками, которые могут возникнуть на данном этапе. Опытные мастера, которые занимаются установкой коммутационных систем этого типа, часто советуют придерживаться следующих рекомендаций:

Если приобретается электронное реле импульсного типа, то лучше отдать предпочтение моделям, оснащенным таймером. Благодаря наличию этой функции можно задать автоматическое отключение электроэнергии после определенного промежутка времени. Такая функция будет очень полезна для организации освещения на улице, а также в помещениях, которые посещаются часто, но ненадолго.
Если планируется устанавливать выключатели (кнопки) с подсветкой, то следует заранее уточнить у продавца возможность работы реле с такими элементами электрической арматуры. Многие ИР очень чувствительны к появлению даже незначительного тока в электрической цепи и наличие резистивного элемента приведет к активации системы. Кроме того, прибор может испортиться, ведь катушка будет находиться постоянно под напряжением.
Во время выполнения монтажных работ, все детали по которым движется электрический ток, должны быть хорошо изолированы. Для этой цели можно использовать специальные термоусадочные кембрики, а также ПВХ-изоленту.
Если в доме есть маленький ребенок, то лучше установить кнопки для активации реле повыше. Такие изделия хорошо изолированы и практически безопасны во время эксплуатации, но дети часто начинают играть с кнопочками подолгу удерживая их во включенном состоянии. Подобные действия часто приводят к выходу из строя импульсные реле электромеханического типа.
Большая часть моделей импульсных реле с катушкой рассчитана на 220 В. Такие изделия очень просто подключить к электрической сети, но если необходимо обеспечить высокий уровень безопасности во влажных помещениях, то следует выбирать модели на 12 или 24 Вольта.
Если необходимо установить несколько импульсных реле, которые будут использоваться для выключения различных световых приборов, то следует выбирать модели с центральным управлением. Такое устройство можно принудительно выключить, подав на один из его контактов электрический ток. Следовательно, если соединить с одним выключателем несколько таких элементов, то можно одним нажатием кнопки погасить весь свет в доме.
Если нет желания или возможности приобретать новые кнопки для включения света посредством импульсного реле, то можно переделать обычные выключатели. Для этой цели необходимо установить небольшие пружины под клавиши, чтобы после прекращения нажатия они возвращались в исходное положение.
При установке большого количества импульсных выключателей, для экономии места, кнопки можно располагать в одном подрозетнике.

Импульсное реле является очень интересным по своей конструкции и функционалу изделием, которое можно и нужно использовать для организации более комфортного управления осветительными приборами. Если будет выбрано качественное устройство, а установка изделия будет осуществлена без ошибок, то такая система прослужит в течение многих лет.

Видео по теме

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Импульсное реле, где оно применяется. Плюсы и минусы, маркировка

Устройство

На рынке существует большое разнообразие импульсных реле, за счет технических и конструктивных отличий вы можете встретить и разные устройства. Но в качестве примера мы рассмотрим наиболее простое и практичное для понимания принципа действия (см. рисунок 1).

Рис. 1. Пример устройства импульсного реле

Простейший пример импульсного реле состоит из таких элементов:

Катушка – изготавливается из медного проводника, намотанного на немагнитное основание, к примеру, каркас из текстолита, электрокартона и т.д. Предназначена для создания электромагнитного поля, воздействующего на магнитные элементы.
Сердечник – выполняется из ферромагнитных материалов, вступающих во взаимодействие с магнитным полем катушки. Предназначен для перемещения и совершения магнитного воздействия.
Контактная система реле – состоит из подвижных и неподвижных контактов, предназначенных для передачи сигнала.
Резистивные, емкостные и сигнальные элементы – применяются для задания логики работы устройства и обозначения состояния.
Таймер – задает временной интервал выдержки реле, но присутствует не во всех моделях, помогает существенно расширить функционал оборудования.

Принцип работы

Принцип действия импульсного реле заключается в перемещении контактной группы под воздействием электромагнитного поля катушки, втягивающей сердечник. При этом управление устройством осуществляется через кнопочные каналы. Одно нажатие кнопки подает кратковременный импульс на управляющий вывод, и контакты переходят в устойчивое состояние – подача или отключение напряжения, поэтому его еще называют бистабильным (два устойчивых состояния). В отличии от того же контактора, такое реле управляется одним импульсом, подаваемым за счет кнопки или выключателя с самовозвратом в исходное состояние, отсюда и происходит название импульсное реле.

Для примера рассмотрим работу конкретной модели устройства – РИО-1 (см. рисунок 2):

Рис. 2. Принцип работы реле РИО-1

В данном устройстве присутствуют две группы контактов – силовые и управленческие. Силовые контакты представлены клеммами 11, 14 и N, управленческие зажимами Y, Y1, Y2, следует отметить, что в других модификациях импульсных реле маркировка и число контактов будут отличаться. Рассмотрим назначение каждого из вводов по порядку:

11 – предназначен для подачи на него питания от электрической сети;
14 – используется для выдачи фазы с импульсного реле на подключаемую нагрузку;
N – клемма подключения нулевого провода от общей шины;
Y – универсальный вход, при подаче управляющего импульса на который, реле переходит в противоположное состояние – из включенного в выключенное и обратно;
Y1 – предназначен исключительно для перевода импульсного устройства во включенное состояние, то есть, если контакты уже замкнуты, реле останется в таком же положении, обладает приоритетом перед вводом Y;
Y2 – переводит импульсный прибор в отключенное состояние, имеет приоритет перед двумя другими выводами.

Отличительной особенностью РИО-1 является разрыв силовой цепи только при переходе синусоиды переменного напряжения через ноль, что существенно повышает срок службы контактной группы. Но при этом время срабатывания отличается на 0,3 с, что необходимо учитывать для проектирования точных электронных схем. Функционирование импульсного реле через подачу сигналов на каждый ввод хорошо отображается на временной диаграмме устройства (смотрите рисунок 3):

Рис. 3. Временная диаграмма РИО-1

Как видите на рисунке выше, способы включение и отключения импульсного устройства представлены четырьмя периодами взаимодействия:

При нажатии кнопки и подаче импульсного сигнала на вход Y с силового выхода будет сниматься рабочее напряжение вплоть до момента подачи второго сигнала на ввод Y. Это простейший вариант управления, к примеру, системой освещения.
В отключенном состоянии на ввод Y1 подается импульсное управление, в результате чего на выходе 14 возникает рабочий номинал 220В. При необходимости отключения того же освещения на месте достаточно подать сигнал на Y и питание прекратится.
Подачей импульсного сигнала на ввод Y1 происходит замыкание силовой цепи – с выхода 14 снимается потенциал. При подачи потенциала Y2 бистабильное реле отключится и силовая цепь разомкнется.
На этом периоде включение производится за счет подачи сигнала на ввод Y. А подачей импульсного сигнала на Y2 контакты коммутатора размыкаются.

Такая логика работы позволяет реализовывать ряд интересных решений, как в бытовых, так и производственных процессах. Что обеспечит приоритетность коммутации определенных объектов и электрооборудования, расположенного в них.

Импульсные реле — централизованное управление освещением

Приветствую Вас, уважаемые читатели сайта ! В этой статье я хочу продолжить тему централизованного управления освещением, затронутую мной в предыдущей публикации.
Речь пойдет о построении схемы с использованием импульсных реле, которая позволяет при выходе из дома или квартиры одним нажатием на кнопку выключателя выключить свет сразу во всем доме!

В отличие от проходных выключателей, импульсные реле дают гораздо больше возможностей и позволяют более гибко и разносторонне подходить к вопросу управления освещением. Они обладают гораздо большим функционалом и последующей возможностью наращивания и усложнения схемы, по сравнению с проходными выключателями.

Давайте рассмотрим схему, которая позволяет управлять отдельно несколькими группами освещения из разных мест, а также централизованно выключать или выключать освещение сразу во всех группах.

Подробно о принципе действия и схемах подключения импульсных реле читайте в статьях:

Управление освещением на импульсных реле. Часть 1.

Управление освещением на импульсных реле. Часть 2.

Подробное объяснение самой схемы централизованного управления освещением на импульсных реле и принципа ее работы смотрите в видео внизу этой статьи.

Здесь же я вкратце напомню. Импульсные реле имеют обмотку и силовые контакты (или группу контактов). К обмотке обычно подключается ноль и фаза. На нашей схеме фазный провод подключается через нормально-разомкнутые подпружиненные кнопочные выключатели, которые при нажатии на них подают питание на обмотку импульсного реле. Ноль подключен к клемме А2, фаза через выключатели к клемме А1.

При каждом нажатии на клавишу выключателя, реле меняет состояние своих контактов с одного состояния на другое, например, с выключенного на включенное и т.д. К клемме 1 контактов подключается фазный провод от автоматического выключателя группы освещения, к клемме 2 — фазный провод от нагрузки. При замыкании контактов — фаза подается на светильник (или несколько светильников, люстру, подсветку и т.д.) и он включается; при размыкании — светильник гаснет.

Рассмотрим схему на примере импульсных реле iTLc Schneider Electric. При использовании реле от других производителей, необходимо уточнить в инструкции к ним назначение и маркировку контактов .

Обычно импульсные реле рассчитаны на управление нагрузкой до 16А. Если в управляемых группах используются мощные светильники, люстры или группы ламп, то для защиты каждой группы необходимо использовать отдельный автоматический выключатель, либо для коммутации силовой цепи нагрузки дополнительно использовать контактор.

Количество светильников, подключенных к одному реле, может быть любое. Главное, чтобы их суммарный ток не превышал максимально допустимый для данного типа реле.

В нашем примере каждая группа освещения защищена отдельным автоматическим выключателем.

Под защитой одного автоматического выключателя может находится несколько импульсных реле, каждое из которых управляет своей группой светильников. Главное, чтобы суммарный ток всех групп через автоматический выключатель не превышал 16А.

Количество кнопочных выключателей, подключаемых к одному импульсному реле, может быть любым. Иногда, правда, существует ограничение на длину используемого провода. Т.е. светильником можно управлять из большого количества мест! Это ведь здорово!

Мы можем включать и выключать свет отдельно на первом, втором этажах и в гараже. В нашем примере на первом и втором этажах светильники управляются из трех мест. В гараже из двух — при входе в гараж из дома и при выходе из гаража на улицу.

Выходя из дома, нет необходимости по отдельности выключать освещение во всем доме и гараже. Достаточно нажать на клавишу выключателя ОТКЛ., который установлен возле входной двери, и свет во всем доме погаснет.

Придя домой, можно нажать на выключатель ВКЛ. и свет включится сразу во всем доме.

В отличие от схемы централизованного управления освещением на проходных выключателях, схема на импульсных реле позволяет управлять освещением в каждой из групп, не зависимо от того, был ли централизованно включен или выключен свет выключателями у входной двери в дом.

Например, выйдя вечером из дома, и выключив выключателем ОТКЛ. свет во всем доме, жильцы, которые остались дома, могут при необходимости включать и выключать свет в доме, как и в обычном режиме.

Более подробно работу схемы смотрите в видео Импульсные реле — централизованное управление освещением

Полезные статьи по теме:

Импульсные реле с МАСТЕР-ВЫКЛЮЧАТЕЛЕМ

Управление освещением на импульсных реле. Часть 1.

Управление освещением на импульсных реле. Часть 2.

Импульсные реле.

Проходной выключатель или импульсное реле?

Книга по проходным выключателям и импульсным реле.

Схема подключения проходного выключателя.

Централизованное управление освещением на проходных выключателях.

Разновидности

Широкий выбор импульсных реле обеспечивает достаточно большой ассортимент, отличающийся как ценовой политикой, так и предоставляемым функционалом. По принципу действия все модели можно разделить на электромеханические и электронные (рисунок 4).

Рисунок 4. Электронное и электромеханическое реле

Первый вариант предусматривает механическое перемещение элементов импульсного устройства за счет электромагнитного взаимодействия между катушкой и сердечником. Вторая разновидность управляется за счет полупроводниковых элементов и ключей без механически размыкаемых контактов и подвижных частей.

Помимо этого импульсные реле могут отличаться по:

Номинальной нагрузке – указывает допустимый ампераж, который можно подключать к силовым контактам;
Количеству полюсов – может иметь различное число входов и выходов для реализации определенных задач;
Способу установки – могут монтироваться на DIN рейку в соответствии с р.1 ГОСТ Р МЭК 60715-2003, кронштейн или другой вариант размещения;
Назначению – наиболее популярны импульсные реле для контроля освещения, цепей защиты и сигнализации.

Также бистабильные устройства отличаются габаритными размерами, материалами корпуса, наличием или отсутствием сигнальных ламп.

Разновидности и принцип действия импульсных реле (ИР)

Существует две основных разновидности ИР, основанные на несколько различающихся принципах работы. Первая разновидность использует катушку индуктивности цилиндрической формы, выступающей в роли электромагнита при подаче на нее напряжения.

Первичный импульс тока приводит реле в действие, а последующий приводит его в исходное положение за счет храповика. Данный вид импульсных реле имеет название электромеханических, с использованием одной катушки индуктивности.

К этой же разновидности ИР, с небольшими вариациями, относится конструкция с двумя соленоидами. Они соединены между собой удерживающим контакт магнитом. Заряженные током соленоиды находятся в исходном состоянии.

При поступлении первичного импульса, активизируется первый соленоид и реле включается. После подачи вторичного сигнала, ток идет на второй соленоид и цепь разрывается, приводя ИР в исходное состояние.

Оба типа реле состоят из сенсорного блока и непосредственно катушки. На катушку может подаваться и переменный, и постоянный ток. Как только его значение превышает определенный порог, за счет катушки происходит срабатывание механизма, замыкающего или размыкающего цепь.

Действие механизма основано на возникающем в катушке под действием тока магнетизме, передающем, по сути, действие от контура к контуру. Устройство работает бесшумно благодаря своему принципу действия.

Вторая разновидность импульсных реле производится на основе процессора либо полупроводников, выполняется на печатных платах и имеет название цифровых. По сравнению с электромагнитными, боятся перепадов тока в сети.

Чувствительны к перепадам напряжения и могут стать причиной ложного срабатывания. В связи с этой особенностью, не рекомендуется применять их в цепях с большой длиной проводки.

Имеют либо входной сигнал на определенное напряжение, либо катушку, в зависимости от типа реле. Различные модели различаются между собой количеством выводов, полюсами, номинальным максимальным значением тока, подаваемого на контакты, а также способом монтажа – или в щиток на DIN-рейку, или навесные для потолков и коробок.

Схемы подключения

На практике импульсные реле нашли довольно широкий спектр применении, но в быту их чаще всего используют для включения светильников из разных точек комнаты. Поэтому в качестве примеров мы рассмотрим возможность подключения импульсных устройств для передачи питания лампочкам через выключатель.

Наиболее простым вариантом является ситуация, когда в комнате вы запитываете только одну люстру или группу софитов, которые должны включаться и выключаться из нескольких точек комнаты.

Рис. 5. Простейшая схема подключения ИР

Как видите на рисунке 5, питание напрямую от автомата или распределительной коробки подается на ввод 11 РИО-1, вторая линия подключается к выключателям шлейфом, а общая точка выводится на ввод Y. С выхода 14 фаза подается на лампы освещения, а нулевой проводник с общей колодки разводится отдельной линией на лампы и соответствующий вывод импульсного реле. При такой схеме каждый из выключателей равноправно посылает сигнал, как на включение, так и на отключение осветительного оборудования. Помимо этого можно реализовать и более сложные схемы подключения с выставлением приоритета.

Рис. 6. Схема подключения на две группы потребителей

Как показано на схеме 6, здесь присутствует две группы осветительных приборов, можно взять аналогию с двумя комнатами, для каждой из которых установлено свое РИО-1. Подключение трех коммутаторов для каждой группы освещения осуществляется аналогичным образом, но к обеим группам добавлена функция глобального включения и отключения.

Здесь кнопочный выключатель, предназначенный для подачи питания на все приборы освещения, соединяется с выводом Y1 и первого, и второго импульсного реле. Поэтому при коммутации «Вкл», несмотря на состояние коммутаторов и подачи сигнала на Y свет включится в обеих комнатах. Выключатель обесточивания подключен к выводам Y2 обоих импульсных реле, который обладает преимуществом перед Y1. Поэтому при нажатии клавиши «Откл» произойдет выключение всего осветительного оборудования.

Монтаж импульсного реле

Как подключить импульсное реле? Здесь необходимо руководствоваться схемой, которая облегчает монтажные работы. В этом случае выключатель, контролирующий процесс освещения не должен быть в разомкнутом положении. Он имеет специальную размыкающую пружину. В процессе нажатия она быстро срабатывает, тем самым замыкая цепь в другом месте.

При повторном нажатии замыкая длинную цепь включается длинный коридор контактов. В результате этого освещение выключается. Здесь могут присутствовать до 15 выключателей. В продаже представлено несколько разновидностей устройства. Они могут быть электромагнитными или электронными.

Как правильно подключить своими руками? Схема предлагает четыре варианта решений. Один выход контакта предназначается для подключения фазы электропитания, к другому подключают ноль.

Нулевой провод необходимо проводить отдельно к каждой лампе освещения. Количество выключателей не должно превышать допустимое значение, которое указывают в техническом паспорте устройства. Если их число будет превышать допустимое значение, то возможно ложное срабатывание прибора.

Здесь наблюдают кратковременное срабатывание механизма, которое провоцирует сбой в электрической цепи.

В биполярных моделях производят установку на ряду с автоматическими выключателями. Для этого проводят дополнительно четыре провода:

входящая фаза;
нейтральный контакт;
выводящий провод для кнопки;
выход для питания лампочек.

Первым делом проводят в установочной коробке кабель внешнего выхода. На схеме показано две кнопки выключателей. На самом деле их может быть от 6 до 10 точек. Здесь необходимо расположить провода на расстоянии 2 см от силовых контактов.

Для безопасного подключения рекомендуется устанавливать специальный конденсатор. Он обеспечит бесперебойную работу автоматического устройства.

По завершению монтажных работ, рекомендуется сделать качественную изоляцию. Для этого используют термоусадочные кембрики. Они обеспечат плотную фиксацию проводников. Помимо этого, такой изоляционный материал защитит от короткого замыкания между контактами в процессе эксплуатации.

Технические характеристики

В соответствии с п.2.1. ГОСТ 16121-86 параметры импульсных реле должны соответствовать техническим условиями и стандартам, на основании которых они изготавливаются. Наиболее актуальными для работы бистабильных коммутаторов являются:

количество кнопочных коммутаторов, которые можно подключить совместно с определенным типом ламп;
пределы допустимого для коммутации напряжения;
максимальная токовая нагрузка, допустимая для коммутации;
допустимое число или мощность лампочек определенного типа;
габаритные размеры должны соответствовать паспортным данным в соответствии с п.2.2.1 ГОСТ 16121-86

Рис .7. Пример габаритных размеров импульсного реле

время подачи сигнала и задержка срабатывания;
механическая и электрическая прочность элементов конструкции;
износоустойчивость по количеству циклов;
климатическое исполнение.

Некоторые из этих данных вы можете найти на корпусе импульсного реле (см. пример на рисунке 8), другие только в паспорте устройства.

Рис. 8. Характеристики реле

Импульсное реле для установки в распредкоробку

Схема №3
При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

Применение

Сфера применения охватывает все направления, где автоматизация требует удаленного контроля за одним объектом из нескольких точек. В быту и некоторых отраслях промышленности это освещение помещений, которое можно контролировать из нескольких точек. Особенно этот вопрос актуален для организации электроснабжения «умного дома«.

В системах автоматизации и централизации на сети железных дорог обеспечивает процессы телеуправления и диспетчерской сигнализации. Применяется для работы сигнализации и передачи рабочих сигналов.

Использованная литература

Для подготовки статьи использовалась следующая техническая литература:

Игловский И. Г., Владимиров Г. В. «Справочник по слаботочным электрическим реле» 1984
Филипчеико И, П., Рыбин Г. Я. «Электромагнитные реле» 1968
Гуревич В.И. «Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера» 2011
Сивухин Д. В. «Общий курс физики» 1975
Оболенцев Ю.Б., Гиндин Э.Л. «Электрическое освещение общепромышленных помещений» 1990

Дистанционное управление освещением: импульсное реле, блок

Практически везде наружное освещение делится по тому, для какой цели оно используется. Это может быть наблюдение в ночное время за дорогами и подъездами для автотранспорта, складами для хранения разного рода материалов, рабочих площадок, мест загрузки и погрузки товара. Как правило, по всему периметру таких территорий устанавливаются охранные осветительные системы.

Не вся система питается от одной трансформаторной подстанции. Так, может существовать несколько пунктов питания. Однако, даже в таком случае, управление всей системой освещения должна быть удобна и централизована согласно действующим правилам и законам. Такое управление должно производиться и одного или как можно меньшего количества мест.

Также может различаться и режим работы на нескольких участках охраняемой территории. Тогда, нужно будет подстроить и режим работы осветительной системы. Для дистанционного управления ею устанавливается пульт управления освещением.

Шкаф управления освещением (ШУО)

Для удобства использования наружного или внутреннего освещения используют ящики контроля освещения — пункт управления, в котором собраны все переключатели. Таким образом, из одного места можно управлять им на территории всего здания или рабочего комплекса, что, нельзя не согласиться, очень удобно. Помимо прочего, в системе предусмотрена защита от перепадов напряжения и короткого замыкания. Благодаря полностью автоматизированному управлению возможно значительно уменьшить количество потребляемой энергии. Использование подобных щитов вместе с современными люминесцентными лампами может уменьшить расходы в разы.

Рынок предоставляет огромное разнообразие готовых блоков управления. Пользователю достаточно только приобрести и установить его в нужном месте. Как же устроена такая система? Что находится внутри этого ящика? И как он функционирует? Попробуем ответить на эти вопросы. Для начала, давайте рассмотрим какие функции выполняет реле, встроенное в систему управления.

Принцип работы удаленного управления освещением: использование импульсного реле

В основе систем контроля освещения нередко используется импульсное реле. Как оно устроено? Это обычное реле, которое имеет встроенный счетчик импульсов. Поэтому в нем есть контакты для подключения к нему управляемой электроцепи и место для установки блока для счета импульсов. Различают два типа импульсных реле: электромеханические и электронные. Рассмотрим пример одного такого реле.

Любой импульс, получаемый блоком управления со встроенным реле, влияет на переключение силовых контактов внутри него. Если контакт находится в замкнутом состоянии, он размыкается, если, наоборот, в разомкнутом — смыкается. Если в сети вдруг пропадет напряжение, то ничего не изменится, контакты останутся в прежнем положении, так как они фиксируются механически. Такой механизм гораздо лучше устройства обычного пускателя, который всякий раз, когда пропадет напряжение нужно активировать по новой.

В чем же удобство использования такого реле? На самом деле, такой нехитрый механизм позволяет управлять системой более чем из двух мест. Это достигается возможностью воздействовать импульсом на контакты внутри системы с любой точки. Это уже близко к системе наподобие Умного дома. Внутри ящика управления необходимо установить свое импульсное реле для определенной группы контактов и устанавливаем для нее переключатель. Таким образом, у нас появляется возможность включать/выключать целую группу контактов. Ниже приведены две схемы типичного использования на практике такого механизма.

Как видно из второй схемы, при использовании реле, в данном случае, возможен контроль освещения в нескольких местах.

Управление наружным освещением

Если говорить особенно о наружном освещении, то ясно, что режим работы отдельных участков прилегающей территории может различаться. В целях экономии, это должно влиять на мощность и количество эксплуатируемых электроприборов. Так, в шкаф управления освещения должен позволять гибко изменять и раздельно управлять фонарями на отдельных участках.

Важно! Даже ночью прилегающая территория предприятий, должна частично освещаться. Так, в кромешной темноте не должны оставаться подъезды к источникам воды, пожарные лестницы и проезды для транспорта.

Ящик управления освещением ЯУО 96

Например, ящик контроля освещения ЯУО 9602 предназначен не только для ручного, но и для автоматизированного, а также дистанционного контроля работы освещения: разных видов ламп накаливания, таких как ДНаТ, ДРИ, ДРЛ, люминесцентными и другими. Благодаря этому блоку контроля возможна автоматическая активация/деактивация фонарей в нужное пользователю время. Это может быть особенно удобно на предприятиях в те промежутки времени, когда освещением не пользуются, например, во время технологического перерыва. Кроме того, есть возможность дистанционно включать и отключать данную систему с точек диспетчерских энергослужб.

Благодаря этой системе становится возможным автоматически включать освещать территорию в темное время и отключать фонари в светлое. Регулировка происходит при помощи анализа сигнала фотодатчика и сопоставлением интенсивности уличного освещения с заданным по умолчанию для выполнения команды. Таким образом, происходит значительная экономия электроэнергии и рациональное ее использование в различное время года, когда меняется продолжительность дня и ночи.

Такой ящик управления состоит из двух основных частей: оболочки из стали с дверью и выносной фотоголовки, где монтируется фоторезистор. Внутрь устройства подключаются провода, отвечающие за разные участки осветительной системы.

Итак, применение систем управления уличным освещением и использование импульсных реле значительно облегчает жизнь и экономит средства. Как мы узнали, такие системы могут эксплуатироваться не только в частных или многоквартирных домах, но еще большее применение находят на предприятиях, в торговых комплексах, местах производства, где особенно важен контроль освещения. После прочтения этой статьи, предлагаем вам посмотреть следующее видео:

Управление освещением с использованием импульсного реле

Схемы подключения импульсных реле

Средства автоматики могут применяться как для управления освещением в отдельных помещениях, так и для всего здания (квартиры, офиса, прочее). Конечно, схемы подключения будут иметь отличия, но принцип действия всей системы сохранится – управление происходит от электрического импульса.

Разница будет заключаться в количестве осветительных групп (для каждой свое реле) и наличии общих для всех помещений кнопок включения и отключения.

Простейшая схема для одиночных помещений

Самым простым способом подключения импульсного реле является приведенная ниже схема:

Примерная схема подключения импульсного реле с управлением через три кнопки

В данном варианте управление производится через фазный провод L. Но если кнопки подключить к нулевому проводнику N, а клемму устройства А1 замкнуть на фазу, схема сохранит свою работоспособность.

Данная схема идеально подходит для отдельных комнат или кабинетов, не имеющих нужды в централизованном управлении. Количество кнопочных выключателей не влияет на результат, монтаж усложняется только на прокладку проводов для их подключения.

Схема, предусматривающая общее управление

Данный способ подключения позволяет осуществлять контроль над работой нескольких импульсных реле из одного места. То есть можно одной кнопкой активировать несколько групп освещения и точно так, другой кнопкой отключить их все сразу.

Схема подключения нескольких импульсных реле с централизованным управлением

Клавишей «Вкл» напряжение с фазного провода подается на клеммы Y1 всех импульсных реле, производя замыкание силовых контактов 11-14. Далее управление каждой группой происходит посредством местных кнопок. Для общего отключения осветительной сети, нужно нажать клавишу «Откл», которая передаст электрический импульс на клеммы Y2.

Важно знать, что повторная подача сигнала на клеммы Y1 и Y2 не даст обратного эффекта и кнопкой «Вкл» невозможно произвести отключение схемы, как нельзя ее включить клавишей «Откл». Обычно элементы централизованного управления устанавливают возле входной двери, чтобы иметь возможность одним движением включить/выключить свет на всем объекте

Обычно элементы централизованного управления устанавливают возле входной двери, чтобы иметь возможность одним движением включить/выключить свет на всем объекте.

Схема подключения электронного импульсного реле

Данная схема мало отличается от подключения электромеханических моделей. Размер изделия позволяет поместить его не только в электрощит, но и в распределительную коробку непосредственно в обслуживаемом помещении. Это обеспечит дополнительную экономию на прокладывании электропроводки.

Схема подключения светильника через электронное импульсное реле

Подобная схема подключения в обязательном порядке прилагается в описании изделия, либо непосредственно на его корпусе. Это хорошо видно на приведенном ниже фото:

Изображение электрической схемы на корпусе электронного реле

Согласно данному руководству синий и черный проводники идут на подключение светильника, а красный и коричневый – на кнопки управления.

Конструкция и принцип работы промежуточного реле

Это изделие можно сравнить с миниатюрным магнитным пускателем, количество групп контактов в котором определяется схемой, где он применяется его функциональным назначением.

Не во всех схемах они могут применяться для коммутации цепей электропитания основное их назначение, передача сигналов управления. Это связано с тонкими пластинами контактной группы, редкие модели способны пропускать длительное время рабочий ток выше 10 А.

Классическая конструкция малогабаритного промежуточного реле включает в себя следующие элементы:

Основание, на котором крепятся все составляющие;
Электромагнитная катушка с сердечником;
Подвижная пластина с рычагом для смещения подвижной группы контактов;
Пружина привода рычага в исходное состояние после снятия управляющего напряжения с обмотки катушки;
Панель с группой контактов;
Клеммы на основании для подключения проводов к контактам коммутации и катушки.

Как пример разновидности можно привести конструкции промежуточного реле в системе управления тепловозов.

Виды систем управления

Для контроля освещения могут использоваться различные устройства, которые работают за счет получения импульсов от ПДУ. Их можно разделить на:

Инфракрасные;
Радиоволновые;
Импульсные.

Эти беспроводные технологии помогут Вам управлять внутренним и наружным освещением из одной определенной точки. Панель подключается к проводам светильников и обеспечивает плавное переключение между источниками света.

Фото — конструкция схемы с датчиками движения

Для управления наружным освещением (автостоянки, скверов города, складов) удобнее всего пользоваться инфракрасными системами. ИК-пульт для ламп является прототипом стандартного ПДУ для телевизионной аппаратуры. Они доступные и просты в использовании, но вместе с этим не лишены недостатков. В частности, ИК-системы управления освещением будут работать только, если источники света расположены в пределах видимости (до 10 метров от пульта в зависимости от мощности передатчика сигналов). Это не всегда удобно, в частности, если требуется контроль освещения в другой части двора или склада. Поэтому сейчас многие компании выпускают ПДУ на оборудование, который значительно усиливает импульс, придавая ему дополнительной мощности.

Фото — принцип работы ик-системы

После того, как данный модуль получает инфракрасный сигнал, он его преобразовывает в радиоволновый и перенаправляет на следующий контроллер. Такое диспетчерское беспроводное управление внутренним и уличным освещением помогает контролировать работу ламп с двух мест и более.

Инфракрасные проходные выключатели получили широкое использование в контроле коридоров и лестничных площадок. Часто принципиальная схема устройств включает в себя датчик движения, основанный на принципе распознания тепла человеческого тела. Такое интеллектуальное управление позволяет отключать свет, если в комнате или проходе никого нет и сразу зажигать его при появлении там человека. Иногда они также дополняются ультразвуковыми индикаторами, которые помогают увеличить эффективность работы.

Фото — выключатели на контрольной панели

Управление освещением по радиоканалу используется довольно часто благодаря широкой области действия. Такая система состоит из приемника сигналов (он же контроллер) и пульта для автоматического управления освещением. Пульт отправляет на сенсор приемника импульс, при помощи которого устройство отключает или, наоборот, включает свет. Достоинством технологии является широкий спектр действия, можно управлять выключателями из разных комнат, но в то же время, они имеют довольно высокую стоимость. У них большая мощность, поэтому их можно эксплуатировать на больших пространствах.

Наиболее часто управление различным освещением выполняет импульсное реле. Это устройство может монтироваться в щиток или непосредственно в выключатель. Это идеальный вариант для большого жилого здания, где расположено множество лестниц или тамбуров, т. к. многие современные модели выпускаются с таймером.

Фото — трехточечный пульт для системы Умный дом

Таймер обеспечивает контроль времени, которое светит лампа. К примеру, для подъезда нужно чтобы лампочка светилась примерно 8 часов в вечернее время суток, но часто её просто забывают выключить, как результат – слишком большой расход электрической энергии. Пускатель, настроенный на определенный интервал работы, автоматически разорвет цепь.

Фото — контроль работы с планшета

Любое управление освещением поможет обеспечить ящик типа ЯУО, который используется для ручного и дистанционного (с пульта, с компьютера или даже телефона) контроля над электросвещением. Таким сборным контактором можно пользоваться и в квартире, но тогда нужно будет выделить место под установку ящика. Какие технические характеристики имеют домашние ЯУО:

Рабочий ток	Трехфазный, переменный
Максимальный ток, А	200
Частота, (при 200 А), Гц	50
Напряжение, кВт	380
Максимальный уровень освещенности, Лк	2000
Минимальный, Лк	5

Главным достоинством использования готового сборного ящика является возможность управления светодиодным, люминесцентными и прочими типами светильников. Также он легко устанавливается своими руками.

Фото — стандартный ЯУО

Купить такой щит или блок АСУНО-GSM, AVR или PIC для управления освещением улиц или дома можно в специальных электротехнических магазинах. Цена зависит от типа системы и её возможностей, по принципу, радиоволновые устройств более дорогие, нежели инфракрасные. Перед покупкой желательно разработать проект расположения групп светильников, так можно будет подобрать схему под собственные потребности.

Фото — использование АСУНО-GSM

Управление и работа бистабильного реле

Отзыв был бы не полным, если бы я не проверил это чудо белорусской автоматики в действии.

Управляется всё одной или несколькими параллельными кнопками для звонка, или любыми другими выключателями без фиксации. Это основное преимущество такого выключателя – включать/выключать свет можно из разных мест. Импульсное реле – основной конкурент проходного переключателя, особенно в тех местах, где точек включения освещения – 3 и более.

Проверка показала, что таймер работает прекрасно (время устанавливается маленькой плоской отверткой), включение-выключение нажатием кнопки тоже радует.

Но вот загвоздка, которая превратилась в проблему. Согласно руководству по эксплуатации, для включения на постоянное горение (непрерывный режим), надо нажать на кнопку дважды за 1 секунду. То есть, так запрограммирован контроллер. Даже временные диаграммы приведены, подтверждающие это правило. Но! никак не хотело реле не выключаться, извините за сумбур.

Торжественно сообщаю, что фирма F&F в инструкции (или в прошивке контроллера) допустила, мягко говоря, неточность, которая попортила мне нервы. В результате появилась проблема с выключением, точнее с включением в непрерывный режим. Опытным путем было обнаружено, что:

Для включения бистабильного реле BIS-413 в непрерывный режим надо нажать и удерживать кнопку более 1 секунды.

Хотел задать вопрос производителю, но что-то не смог пройти капчу у них на сайте. Ну да ладно, у кого такая проблема будет – выйдет на СамЭлектрик. Надеюсь, поисковики не подведут.

А вот картинка из второй (исправленной) инструкции, которую можно скачать в конце статьи. На временной диаграмме видно, что для того, чтобы включить свет надолго, надо нажать клавишу более 2 сек. Однако, ошибка в тексте инструкции не исправлена – там по-прежнему сказано о двукратном нажатии. Такой вот косячок.

Но мы с вами теперь точно знаем, где истина.

Временная диаграмма (реальная) работы импульсного реле

Вот и обещанная инструкция, которую можно скачать и с сайта производителя. Точно такая же инструкция прилагалась и к самому лестничному выключателю.

А это второй вариант, частично исправленный:

Одноклавишный и двухклавишный выключатели

Начну, с самого распространенного управление освещением с помощью одноклавишных и двухклавишных выключателей. Кстати, в продаже имеются и трехклавишные, но они многим пользователям не симпатичны, так как у них слишком узкие клавиши. Для частого использования это слишком не удобно. Данные выключатели используются в большинстве случаев в небольших помещениях без дополнительной автоматики.

Обратите ваше внимание на то, что большинство выключателей рассчитаны на ток 10А! Про это многие забывают, нагружая их излишней нагрузкой или еще хуже через них, на прямую, подключают мощное оборудование. Не делайте так! Если вы хотите использовать такие выключатели для подключения электрооборудования, используйте дополнительную автоматику, например силовое реле

Схема подключения одноклавишного выключателя довольна проста, и приведена ниже

Как видно из схемы, фазный провод (L) идет через контакт выключателя (это очень важно, фаза должна идти «в разрыв»), а нулевой (N) провод идет на прямую к источнику освещения (лампочки)

Практически во всех современных светильниках предусмотрено подключение заземляющего провода (PE), однако, будьте внимательны при его подключении и не перепутайте с другими проводами (нулем и фазой), а в случае отсутствии «земли» в электропроводке (касается старых зданий) ни в коем случае не используйте вместо нее нулевой провод.

Схема подключения двухклавишного выключателя практически аналогична схеме одноклавишного. Позволяет управлять с одного места двумя группами освещения или группами ламп светильника (например люстры).

Примеры эффективного использования

В продаже представлены различные варианты устройств, включая реле с таймером. Они способны автоматически выключать освещение через определённый промежуток времени. На выбор предлагают механические и электронные модели, обладающие широким спектром применения.

Реле с соленоидами или катушками из-за особенностей своей конструкции не могут использоваться самостоятельно. Управление выполняется внешне с помощью выключателей с кнопками или клавишами. Он отличается от стандартного тем, что у него только одна стабильная позиция. Его достаточно нажать один раз, чтобы сработало реле, после чего он возвращается в исходную позицию. При кратковременном нажатии цепь замыкается, и этого достаточно для срабатывания катушки реле.

Такая особенность позволяет подключать к одной катушке неограниченное число выключателей. Это позволяет решать любые задачи по размещению источников света и других потребителей электричества. Ограничений по конкретному месту установки импульсного реле также никаких нет.

Импульсные реле имеют широкую сферу применения, благодаря некоторым особенностям:

Небольшой ток, поэтому подходит любая кнопка включения.
Наличие индикатора для проверки состояния электросети.
Многочисленные варианты исполнения для любой ситуации.

Современные однопозиционные выключатели оснащаются светодиодом, выступающим в качестве индикатора включения. Одного взгляда на него достаточно, чтобы проверить состояние освещения. Благодаря этому импульсные реле располагаться даже в удалённых местах, откуда не видно само помещение. Специалисты помогут подобрать конкретную модель в зависимости от условий эксплуатации.

Производители предлагают широкий ассортимент выключателей, отличающихся конструктивными особенностями и дизайном. Различия касаются следующих аспектов:

Врезные и накладные способы компоновки.
Обширная цветовая палитра.
Одно-, двух- и трёхкнопочное исполнение.

Импульсные реле с двумя или тремя кнопками способны управлять освещением в разных электросетях. Из одного места можно выключать или включать сразу несколько групп осветительных приборов. Такие устройства устанавливаются для управления светом, жалюзи и другими электронными элементами. Благодаря разнообразию дизайна также удаётся подобрать подходящий вариант для конкретного интерьера.

Подключение промежуточного реле в схемы с нагрузкой различного назначения

В первую очередь проверяется работоспособность реле, для этого подключают контакты катушки ( 13 и 14) к источнику питания, при этом слышен характерный щелчок переключения контактов.

На данной схеме контактора показано положение при отсутствии питания на катушке.

При подаче напряжения 220, 24 или 12в контакты 9 – 10 – 11 – 12 замкнутся на соответствующие пары 5 – 6 – 7 – 8.

В данной схеме подключения реле исполняет роль контактора распределяющего подачу питания на элементы нагрузки.

Нейтральный провод напрямую подключен к одному из контактов катушки;
Фаза подключается через нормально замкнутую кнопку «Стоп», работающую на размыкание цепи;
Последовательно кнопки «Стоп» включается кнопка пуск, разомкнутая в нормальном состоянии и работающая на замыкание цепи;
Второй контакт кнопки пуск подключается к фазе;
Фазы подключаются к нормально разомкнутым контактам;
Нагрузка к нормально замкнутым контактам;
Один из контактов выхода к нагрузки подключается между кнопкой пуск и стоп, после пуска схема обеспечит постоянную подачу напряжения на катушку, контакты будут замкнуты. Отключение реле и нагрузки произойдет при разрыве цепи кнопкой «Стоп».

В качестве нагрузки могут быть самые разные электромеханические элементы, для подключения нагрузки большой мощности промежуточные реле управляют работой магнитного пускателя с контактами способными пропускать большие токи. Промежуточные реле может управляться датчиками, освещенности, терморегулятором или датчиком движения в зависимости от функционального назначения схемы.

Схема управления электро-нагревающей системой через термостат и магнитный пускатель

Принцип работы этой схемы аналогичен предыдущей. Только пуск осуществляется автоматически термостатом, питание подается на катушку магнитного пускателя, после чего подключаются обогревательные элементы.

Характеристики и классификация вспомогательных реле

Согласно назначению данные устройства делятся на комбинированные, логические и измерительные реле. Комбинированные представляют собой группу некоторого количества реле, которые соединены общей взаимосвязью. Логические реле действуют индивидуально и часто используются в дискретных цепях. Измерительные реле имеют регулировку работы в некотором диапазоне значений.

Место соединения

Приборы по месту соединения делятся на первичные и вторичные реле. При подключении напрямую в электрическую цепь используют первичные реле, а при подключении через индуктивную (или же емкостную) связь применяют вторичные реле.

Защитные реле

Также есть так называемые защитные реле, которые практически идентичны по своему назначению и подразделяются на полупроводниковые, магнитоэлектрические, поляризационные, индукционные и электромагнитные реле. Это обуславливает различие вспомогательных реле по принципу их работы.

Ранее в большинстве случаев использовали реле с электромагнитным принципом работы. Сейчас наиболее популярными стали полупроводниковые на основе полупроводниковых элементов.

Когда встает вопрос как выбрать промежуточное реле, в первую очередь стоит обратить внимание на его характеристики. Ведь по внешнему виду данный прибор практически не отличается

Это обусловлено тем, что структура данного электронного устройства приблизительно одинаковая, которая включает панель, катушку, магнитопровод, полюсный наконечник, якорь, регулировочные шпильки, пружинный механизм и контактный блок. Реле рассчитывают, как для постоянного, так и для переменного напряжения.

Выбор реле

Приведем основные характеристики промежуточного реле, на которые стоит обращать внимание: вид тока, степень вибраций, габариты, количество пыли, тип и число контактов, взрывоопасность среды, допустимые значение токов на контактах, влажность окружающей среды, ток коммутации, интервал температур при эксплуатации, мощности потребления и напряжение питания.

Вспомогательные реле, выполняющие необходимые функции в промышленности (например, в самолетах и машиностроении), зачастую снабжены специальными колодками для крепления на дин-рейку. Для крепления на этих рейках производятся колодки с большим диапазоном размеров разъемов, что позволяет более комфортно эксплуатировать прибор в рамках одного устройства для разных значений напряжения.

Одной из важнейших характеристик считается время переключения контактов из одного положения в другое. Судя по этим данным возможно сделать вывод об уровне защиты оборудования от негативных факторов среды. Если время переключения реле составляет меньше 0,06 с, то возможно уменьшение инерции за счет использования шихтованного сердечника, который состоит из тонких склеенных пластин из металла.

Для реле с электромагнитным принципом работы габариты довольно важны. Механические устройства довольно часто применяются в цепях с повышенными напряжениями. Такие цепи постоянно имеют нужду в применении достаточно мощных контактов. Полупроводниковые ключи не выдерживают образующихся при такой работе температур.

При применении реле технике из промышленности очень важен критерий механических нагрузок. В связи с этим определенные типы промежуточных реле конструируются и проектируются для разных условий эксплуатации.

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

Устройство и принцип работы основных элементов устройства

Беспроводный выключатель состоит из следующих элементов:

Приемник — специальное радиореле, которое управляется пультом ДУ, с помощью телефона, имеющего доступ к Wi-Fi, или напрямую от выключателя. После получения сигнала реле замыкает или размыкает контакты. Монтируется изделие как можно ближе к источнику света или внутри его (при наличии соответствующих размеров). Если речь идет о точечном светильнике, монтаж производится в распределительной коробке или в полости между основным потолком и натяжным полотном.
Передатчик (выключатель). В состав этого устройства входит небольшой генератор, который вырабатывает электричество после нажатия на кнопку ДУ, прикосновения к выключателю или отправки сигнала с телефона (при управлении по Wi-Fi). Электрический импульс преобразуется в радиосигнал, улавливаемый приемником. Передатчик может устанавливаться прямо в стену. В этом случае к нему не нужно подводить провода, ведь питание подается от встроенных элементов. Благодаря такой особенности, можно сэкономить время на монтаже и не вскрывать стены. Таким способом делается переходной выключатель, позволяющий управлять освещением с разных точек и не искать пульт ДУ.

Электрическая проводка необходима только для светильника и подвода питания к приемнику изделия. Как отмечалось выше, сигнал передается с помощью инфракрасного импульса или радиоволн.

Второй вариант управления более предпочтителен, ведь управление возможно на большом расстоянии и даже из другой комнаты.

Монтаж изделия производится по простой схеме, для реализации которой не нужно иметь глубоких знаний в сфере электротехники.

Старый выключатель можно оставить в качестве дополнительного источника включения/отключения при разряде батарейки в пульте управления.

Управление светом производится следующими способами:

Путем прикосновения к специальной сенсорной панели;
Нажатием на механическую кнопку;
Подачей сигнала с пульта ДУ или телефона.

При дистанционном управлении от ДУ сигнал подается на радиочастотах, что исключает наличие помех и повышает надежность работы устройства.

Стены, мебель и прочие элементы интерьера не будут мешать прохождению команды на включение или отключение источника света.

С помощью пульта ДУ можно управлять одновременно группой беспроводных выключателей (до 8 штук). Благодаря этому, можно не ходить по квартире или дому для отключения света где-то в туалете или ванной комнате.

Радиус действия пульта ДУ зависит от многих факторов — модели изделия, особенностей конструкции здания, применяемых материалов при изготовлении перегородок.

Чаще всего сигнал передается на расстояние от двадцати до двадцати пяти метров. Передатчик питается от батареек.

Недостаток пульта управления в том, что он постоянно теряется и управление освещением приходится осуществлять вручную.

Вот почему все большую популярность получают сенсорные беспроводные выключатели, которые реагируют на обычное прикосновение и применяются в системах «Умный дом».

Некоторые радиовыключатели способны не только включать и отключать лампу, но и регулировать уровень освещенности. В этом случае схема дополняется еще одним элементом — диммером.

Процесс регулирования производится с помощью беспроводного выключателя. Для изменения уровня освещенности необходимо нажать и удерживать палец на кнопке или клавише.

Схема подключения импульсного реле

Выключатель для управления освещения импульсными реле должен быть с разомкнутым и не фиксирующим контактом. Такой выключатель имеет размыкающую пружину контактной группы. Срабатывает этот выключатель только при нажатии на клавишу. Первое нажатие включает поляризованное реле, а следующее нажатие отключает.

Схема подключения одного импульсного реле РИО — 1

При входе в длинный коридор одним нажатием включается освещение, а при выходе нажатием другого выключателя освещения выключается. Число таких выключателей одного устройства может быть до 20, в зависимости от производителя. Существуют такие типы реле как: электромагнитные, принцип работы которых основан на переключении контактной группы электромагнитом и электронные устройства в работе похожи на электромагнитные

В реле могут быть встроены таймеры, которые включают освещение в заданное время. Схема подключения импульсного реле имеет четыре вида коммутаций. Один выход предназначен для фазы напряжения питания, к второму подключается рабочий ноль, выход для подключения кнопок и коммутация фазы через контакты для подключения освещения.

Схема централированного подключения двух импульсных реле РИО — 1

Нулевой провод к лампам освещения подводится отдельно. Число выключателей подключается к устройству не боле, чем указано в паспорте, при большем числе выключателей возможно ложное срабатывание. В состав устройства входят электронный блок управления поляризованным реле с электромагнитной катушкой. Напряжение питания реле может быть от сети, постоянного напряжения 12 В или переменного 24 В.

Схема биполярного реле РИО -1 имеет контакты Y которые чередует включение и отключения освещения, вход Y1 только включает освещением, а Y2 выключает лампы. Клемма N предназначена для подключения нуля, а группа нормально открытых контактов 11 — 14 коммутирует нагрузку.

Схема централированного управления двух групп импульсных реле РИО — 1

Биполярное устройство не имеют защиту по току, поэтому устанавливают его наряду с автоматическим выключателем. При большой нагрузке освещения, лампы подключаются через магнитный пускатель. Импульсные реле боятся вибрации, поэтому их не устанавливают рядом с электромагнитными пускателями. Нагрузка подключается через контакты 11-14. Нажатие на выключатель Y включает освещение, а повторное нажатие отключает его.

Список источников

electrikmaster.ru
ElektrikExpert.ru
www.asutpp.ru
kachestvolife.club
sovet-ingenera.com
SamElectric.ru
electric-tolk.ru
electroshaman.by
electricavdome.ru

Поделитесь с друзьями!

Реле главного выключателя. Управление освещением, импульсное реле или сквозной выключатель

Я писал, что если мы используем решение «Умный дом» для управления системой освещения, вне зависимости от типа системы и производителя, то на этапе ремонта нам не нужно думать, какой выключатель будет сквозным, и какой кнопкой будет удобнее управлять. какой свет, так как уже в процессе настройки системы мы можем изменить назначение любой кнопки.А также в любое время после окончания ввода в эксплуатацию.

Если система управления освещением не планируется, но вы хотите управлять одной группой источников света из нескольких мест, то у нас есть два варианта:

Classic — выключатели и промежуточные выключатели (при управлении одной лампой с трех мест). Неудобно необходимость приобретать ровно на клавишных переключателей, более сложная (не для хорошего электрика, конечно) схема подключения и невозможность впоследствии изменить алгоритм работы.
Модерн — импульсные реле.

Как ни странно, гораздо более удобная и современная версия с импульсными реле встречается крайне редко.

Вот обычное импульсное реле ABB E290:

Проведем силовой кабель от лампочки к электрическому щитку, кабели от выключателей также выведем на электрический щит.

Переключатели должны быть импульсного типа ( моностабильный, ), то есть те, на которые мы нажимаем, а потом сами отжимаются.Иногда их называют звонком , потому что дверной звонок также является такой кнопкой. Кстати, иногда можно сделать импульсный переключатель из классического переключателя (бистабильный, имеющий два положения), добавив туда пружину, которая после отпускания вернет ключ обратно.

Подключаем кабели от переключателей к управляющим контактам импульсного реле и получаем следующую систему: при кратковременном нажатии любого из переключателей свет меняет свое состояние на обратное. Нажатие переключателя 1 — включено, нажатие переключателя 2 — выключено, нажатие переключателя 3 — включено, нажатие переключателя 3 — выключено, и так далее.

Преимущества перед старой схемой выключателя:

Для одной световой группы может быть сколько угодно переключателей. Не менее 10 штук.
Вы всегда можете изменить назначение любой кнопки, переключив кабели в распределительном щите. Сегодня кнопка включает один свет, а завтра — другой, если мы решили, что так удобнее.
Так как кнопки импульсные, нет проблемы несовпадения положения переключателя с лампочкой, как в старой схеме с проходными переключателями
Кроме клавиш, можно подключить какой-нибудь другой внешний управляющий сигнал, например, приемник радиоуправления или GSM-модуль, который будет выдавать импульс.Или считыватель бесконтактных ключей.
Вы можете выбрать импульсные реле с управляющей катушкой не на 230 вольт, а на 12 или 24 вольт постоянного напряжения, это позволит проложить до выключателей не силовой кабель, а недорогие слаботочные, например витую пару или шаровую. винт. Вы можете сэкономить на кабеле и снизить пожарную опасность системы. А запасные жилы кабеля позволят вам в будущем при необходимости добавить ключи.

Нам нужно одно импульсное реле на одну управляемую световую группу.Стоимость его в среднем от 1500 до 2000 рублей при токе переключения 16 ампер. Есть импульсные реле на 32 А.

В общем, вот простое решение очень распространенной проблемы.

А можно сделать такую схему, при которой некий выключатель через импульсное реле будет выключать группу ламп, например целую комнату или этаж. Назовем это переключателем сценария. Или

Буду благодарен за любой короткий комментарий к тексту. Было ли это полезно? Остались вопросы? Нашли ошибку? Напишите об этом, пожалуйста.

Проектируем современные инженерные системы для квартир и загородных домов. Также консультации, шеф-монтаж, аудит. Отправляйте задания и любые вопросы на почту

Реле (от французского relais, или relayer — изменить, заменить) — электромеханическое устройство (переключатель), содержащее релейный элемент, и предназначенное для переключения электрических цепей при заданных входных воздействиях (изменениях электрических или неэлектрических входных величин. ).
Название реле часто указывает на особенности его основных органов (электромагнитное, магнитоэлектрическое, электротермическое, контактное, бесконтактное, биметаллическое, соленоидное и др.)) или конструкции реле в целом (герметичность, негерметичность).
Реле может одновременно управлять несколькими независимыми электрическими цепями. Долгое время исполнительные органы эстафеты были исключительно контактными. С середины прошлого века в конструкциях реле используются магнитонасыщенные элементы (магнитные усилители) и полупроводниковые приборы (транзисторы, тиристоры), не требующие механических перемещений для управления электрическими цепями. С момента создания до настоящего времени наиболее распространенными остаются электромагнитные реле.
В соответствии с физической природой внешних явлений, вызывающих срабатывание реле, они подразделяются следующим образом:
a) электрически
e с дальнейшим делением:
— по начальному состоянию контактов:
— реле с нормально замкнутыми контактами
— реле с нормально разомкнутыми контактами
— реле с переключающими контактами
— по типу управляющего сигнала:
— реле постоянного тока
— реле переменного тока
— по типу исполнения:
— реле электромеханические
— реле электромагнитные (обмотка электромагнита неподвижна относительно сердечника
)
— реле магнитоэлектрические (обмотка электромагнита с контактами подвижна
относительно сердечника)
— термостат ( биметаллические)
— герконовые реле
— по регулируемому значению:
— реле тока
— реле напряжения
— силовое реле
— реле контроля фаз
— реле контроля изоляции
— реле сопротивления
— реле частоты
— фотореле
— механический
(рабочий объем, скорость, ускорение, давление, реле уровня и др.)
— прочее
(термический, оптический, акустический, химический, магнитный и др.))

В зависимости от выполняемых функций различают:
— реле защиты
— реле контроля
— реле управления
— реле сигнализации и другие.

На схемах реле обозначено следующим образом:

1 — катушка реле (A1, A2 — цепь управления)
2 — замыкающий контакт
3 — размыкающий контакт
4 — замыкающий контакт с замедлителем при срабатывании
5 — замыкающий контакт с замедлителем при возврате
6 — импульсный замыкающий контакт
7 — замыкающий контакт без самовозврата
8 — открытый контакт без самовозврата
9 — размыкающий контакт с замедлителем при срабатывании
10 — размыкающий контакт с замедлителем при возврате
11 — общий контакт
11-12 — нормально закрытые контакты
11-14 — нормально разомкнутые контакты

Устройство реле
Основные части электромагнитного реле: электромагнит, якорь и переключатель.Электромагнит представляет собой электрический провод, намотанный на катушку с магнитным сердечником. Якорь представляет собой пластину из магнитного материала, которая контролирует контакты через толкатель.
Схема простейшего электромагнитного реле:

Реле срабатывает при взаимодействии ферромагнитного якоря с обмоткой магнитного поля, по которой протекает ток. При определенном значении тока в обмотке реле якорь притягивается к сердечнику, переключая контакты в управляемой цепи.

Принцип работы реле
Работа электромагнитных реле основана на использовании электромагнитных сил, возникающих в металлическом сердечнике, когда ток течет по виткам его катушки. Детали реле установлены на основании и закрыты крышкой. Над сердечником электромагнита установлен подвижный якорь (пластина) с одним или несколькими контактами. Напротив них расположены соответствующие парные неподвижные контакты.
В исходном положении якорь удерживается пружиной.При подаче управляющего сигнала электромагнит притягивает якорь, преодолевая его силу, и замыкает или размыкает контакты, в зависимости от конструкции реле. После отключения управляющего напряжения пружина возвращает якорь в исходное положение. В некоторые модели могут быть встроены электронные компоненты. Это резистор, подключенный к обмотке катушки для более четкого срабатывания реле, или / и конденсатор, параллельный контактам, для уменьшения дугового разряда и шума.
Управляемая цепь никак не связана электрически со схемой управления (эту ситуацию в электротехнике часто называют сухим контактом).Причем в управляемой цепи значение тока может быть намного выше, чем в цепи управления. Источником управляющего сигнала могут быть: слаботочные электрические цепи (например, дистанционное управление), различные датчики (света, давления, температуры и т. Д.) И другие устройства, имеющие минимальный ток и напряжение на выходе. Таким образом, реле фактически действуют как дискретные усилители тока, напряжения и мощности в электрической цепи … В настоящее время в электронике и электротехнике реле используются в основном для управления большими токами… В цепях с малыми токами для управления чаще всего используются транзисторы или тиристоры.
При работе сверхвысокими токами (десятки и сотни ампер) для исключения возможности пробоя контакты контролируемой цепи выполнены с большой площадью контакта и погружены в масло. Реле
до сих пор очень широко используются в бытовых электроприборах, в частности для автоматического включения и выключения электродвигателей (пусковые реле защиты), а также в электрических цепях автомобилей.Например, пусковое реле требуется в бытовом холодильнике, а также в стиральных машинах. В этих устройствах реле намного надежнее электроники, поскольку оно устойчиво к пусковым токам при пуске электродвигателя и, особенно, к сильным скачкам напряжения при его выключении.
Специальную группу реле составляют реле времени, которые в релейных устройствах выполняют функции временной задержки при передаче внешних воздействий снаружи или внутри релейного устройства.

Ниже приведены фотографии реле известных брендов.
Цены представленных реле, а также информацию о других электромонтажных изделиях различных производителей можно увидеть, нажав на соответствующую картинку или название бренда.

Реле

Одним из основных правил, которым следуют установщики при проведении электропроводки, является управление освещением, а точнее простота управления. Если помещение сравнительно небольшой по площади, то для управления осветительными приборами, установленными в данном помещении, достаточно одного выключателя света.

В том случае, если помещение большое или достаточно длинное, то для удобства управления установленными в нем светильниками целесообразнее предусмотреть возможность их включения с двух и более мест. Для реализации этой возможности используются сквозные и перекрестные переключатели или бистабильные реле. Ниже мы кратко опишем оба метода управления осветительными приборами, приведем их основные преимущества и недостатки, но сначала вспомним наиболее распространенный способ управления освещением с помощью одноклавишных и двухклавишных переключателей.

Управление освещением, переключатели однокнопочные и двухкнопочные

Кстати, в продаже также есть трехклавишные и четырехклавишные переключатели, но многим пользователям они не нравятся, так как у них слишком узкие клавиши. Это слишком неудобно для частого использования.

Обращаем ваше внимание на то, что большинство автоматических выключателей рассчитаны на ток 10 А. Многие об этом забывают, нагружая их чрезмерной нагрузкой или еще хуже через них, напрямую подключают мощное оборудование. Не делай этого.Если вы хотите использовать такие выключатели для подключения электрооборудования, используйте дополнительную автоматику, например силовое реле.

Схема подключения однокнопочного переключателя довольно проста. Как видно из схемы, фазный провод (L) проходит через контакт переключателя (это очень важно, фаза должна идти «в разрыв»), а нейтральный (N) провод идет прямо к свету. источник (лампочка).

Практически все современные светильники предусматривают подключение заземляющего провода (РЕ), однако при подключении следует соблюдать осторожность и не путать с другими проводами (нулевым и фазным), а также при отсутствии «земли» в проводке ( относится к старым постройкам) ни в коем случае не используйте вместо него нейтральный провод.

Схема подключения двухклавишного переключателя практически такая же, как и у одноклавишного переключателя. Позволяет с одного места управлять двумя группами освещения или группами ламп светильника (например, люстрами).

Управление освещением, импульсное реле или сквозной выключатель

Использование проходных переключателей

Проходные и перекрестные выключатели имеют принцип действия, аналогичный традиционным выключателям света. Цепи освещения переключаются путем замыкания и размыкания контактов, через которые протекает ток нагрузки осветительных приборов.К проходным выключателям подключаются проводники, сечение которых соответствует нагрузке включаемых осветительных приборов.

Также следует отметить такую особенность сквозных (крестовых) переключателей, как нефиксированное положение их управляющих клавиш. Если традиционные переключатели света имеют фиксированное положение «Вкл.» И «Выкл.», То в сквозных (перекрестных) переключателях положение переключателя включения и выключения различается в зависимости от положения других переключателей, предназначенных для управления одной линией освещения.То есть у одного и того же переключателя каждое из положений может быть как включенным, так и выключенным.

Например, на первом переключателе, чтобы включить освещение в комнате, ключ переключателя должен быть установлен в верхнее положение, чтобы выключить освещение в другом конце комнаты от другого переключателя, нажмите клавишу вверх, то на первом переключателе для включения освещения уже нужно будет нажимать клавишу из верхнего положения вниз. Эта функция управления освещением несколько неудобна и требует привыкания.

Основным преимуществом использования сквозных (перекрестных) переключателей является простота схемы. Для реализации такого способа управления светильниками достаточно приобрести необходимый кабель, выключатели и подключить осветительные линии в распределительных коробках, установленных в помещении. Благодаря отсутствию в цепи управления каких-либо сложных устройств и элементов автоматики, эта схема очень надежна.

Использование бистабильных (импульсных) реле

Бистабильные реле или импульсные реле управляются подачей на них короткого импульса.Принцип управления осветительными приборами с помощью бистабильных реле заключается в следующем.

В распределительном щите к силовым контактам реле подключается цепь освещения, питающая ту или иную группу ламп. Кнопки управления, через которые подается импульс на бистабильное реле, подключены параллельно друг другу и к управляющим контактам бистабильного реле. То есть в этом случае для управления освещением к реле можно подключить неограниченное количество кнопок, каждая из которых подключается параллельно предыдущей.

Существенным преимуществом использования бистабильных реле является то, что проводники, по которым подается управляющий импульс от кнопок, могут иметь минимальное сечение, поскольку, в отличие от проходных выключателей, через них не протекает ток нагрузки осветительных приборов. Также существенным преимуществом является то, что для переключения цепей освещения достаточно короткого импульса — короткого нажатия кнопки, а клавиши сквозного и перекрестного переключателей имеют два положения.Также кнопки можно считать более надежными по сравнению с переключателями, так как в их конструкции всего одна пара контактов.

Если необходимо использовать двухкнопочные переключатели для включения и выключения двух независимых групп ламп, то для организации такого переключения из двух и более мест с помощью сквозных и перекрестных переключателей необходимо проложить две пары проводов между лампами. переключатели.

В этом случае бистабильные реле имеют значительное преимущество.Поскольку при наличии в них двух пар силовых контактов управление реле осуществляется одной кнопкой.

Например, первое нажатие кнопки замыкает первую пару контактов, второе нажатие закрывает вторую пару силовых контактов, третье нажатие закрывает обе пары контактов, а следующее нажатие размыкает обе пары контактов. То есть для управления двумя отдельными группами ламп используется одна и та же кнопка, также подключенная к реле одной парой проводов.

Существуют также бистабильные реле с несколькими цепями управления, которые выполняют разные функции.Например, одна цепь управления используется для включения и выключения цепи, а вторая цепь управления предназначена только для размыкания цепи.

В этом случае первая схема управления будет использоваться для подключения кнопок для включения и выключения светильников из нескольких мест. Вторую цепь управления можно совмещать с цепями отключения других бистабильных реле, предназначенных для управления осветительными приборами в других помещениях, и подключать к одной кнопке, при нажатии освещение будет отключаться во всех помещениях.Эта функция достаточно актуальна для больших домов: установив аналогичную кнопку возле входной двери, можно перед выходом выключить освещение во всем доме из одной точки.

Управление освещением, видео

Импульсный выключатель OKTO для удобного управления освещением

Как работает импульсный переключатель или импульсное реле?

С помощью импульсного переключателя, такого как Theben OKTO, электрический ток можно включать и выключать с любого расстояния. Состояние переключения переключателя изменяется с помощью электрического импульса.Это переключает устройство обратно в предыдущее положение и механически удерживает его до следующего управляющего импульса. В результате, одними и теми же нагрузками можно управлять с помощью одного импульсного реле с несколькими кнопками.

Импульсные реле представляют собой простую, легкую в установке и экономичную альтернативу выключателям, двухпозиционным и промежуточным переключателям. Импульсные переключатели обычно проще и дешевле подключить к проводке . Схема подключения аналогична переключателю таймера лестничного освещения.Ток для нагрузки протекает через одиночный беспотенциальный переключающий контакт , а не через все переключатели освещения. Это значительно снижает подверженность сбоям. Если кнопка выходит из строя, нагрузку можно переключить с помощью оставшихся кнопок.

Например, вы можете захотеть иметь возможность включать и выключать свет в нескольких точках длинного коридора. Это можно сделать, используя перекрестную схему с несколькими двухходовыми и промежуточными переключателями.Однако для этого потребуется сложная разводка с четырьмя проводами на промежуточный переключатель. Напротив, импульсные переключатели, такие как Theben OKTO, значительно упрощают установку. Для каждой кнопки требуется только два провода. Более того, существующие схемы можно быстро и легко расширить с помощью дополнительных кнопок.

Есть ли различия между импульсным переключателем и импульсным реле?

№. Электромеханический или электронный импульсный переключатель, такой как Theben OKTO, часто также называют импульсным реле, импульсным переключателем или шаговым переключателем.Несмотря на их разные названия, нет никакой разницы в их применении и в том, как они работают.

Какие бывают типы импульсных переключателей?

Импульсные переключатели, такие как Theben OKTO, доступны в электромеханическом и электронном вариантах. Устройства устанавливаются на DIN-рейку (DIN-рейка, монтажная рейка). Они рассчитаны на максимальный коммутируемый ток 16 А.

Электрические реле | Узнайте об общих типах реле тепловой перегрузки и реле Ice Cube в компании American Electric в Джексонвилле

Что такое реле?

Проще говоря, реле — это переключающие устройства.Реле бывают нескольких типов с разной конструкцией. Однако в целом это переключатели, которые размыкают и замыкают цепи электромеханическим или электронным способом. Реле предназначены для того, чтобы логический сигнал с низким энергопотреблением мог управлять цепью гораздо большей мощности, управляя одной цепью путем размыкания и замыкания проводов в другой цепи.

Помимо контроля тока, реле играют важную роль в качестве защитных устройств. Некоторые защитные реле могут обнаруживать электрические аномалии, такие как перегрузка по току, минимальный ток или обратный ток.Правильное обслуживание реле может помочь предотвратить дорогостоящее повреждение оборудования и обеспечить правильную работу электрической системы.

Какие бывают типы реле?

В качестве электрических контактов реле может быть нормально замкнутым (NC) или нормально разомкнутым (NO). Термин обычно относится к состоянию, в котором реле находится, когда что-то еще не влияет на него. Чтобы понять разницу, помните, что «закрытое» состояние позволяет току течь, а «открытое» — нет.Реле в разомкнутом состоянии необходимо активировать или активировать, чтобы обеспечить протекание электрического тока. Выбор типа реле, NC или NO, определяется тем, как оно должно регулировать правильное функционирование электрической части, системы или приложения.

Еще одно важное различие между типами реле — это реле с фиксацией и без фиксации. Реле с фиксацией сохраняет свое состояние после срабатывания. Реле без фиксации, наоборот, сохраняет свое состояние только во время срабатывания. Наши техники-электрики имеют опыт использования этих двух типов реле и большого количества других реле, используемых в электротехнических контрактах.

Подрядчики по электротехнике American Electric помогут вам решить любые проблемы с электричеством, которые могут возникнуть у вас, связанные с повреждением или отказом реле. Мы ваши эксперты по ретрансляции в Северной Флориде и Юго-востоке США. Наш опыт распространяется на многие типы реле и контакторов:

Сменные реле общего назначения или реле «кубик льда»
Реле управления освещением
Реле импульсное и переменное
Реле тепловой перегрузки
Реле панели управления
Электронные реле времени
Пуск звезда / треугольник
Контакторы определенного назначения
Контакторы нереверсивные
И многое другое.. .

В чем разница между EMR и ПЛК, и нужно ли мне перейти на ПЛК?

Электромеханические реле (EMR) используют электричество для работы и могут быть найдены во множестве электронных устройств и приложений. В коммерческих и промышленных процессах долгое время использовались электромеханические реле, также называемые реле якоря, в качестве устройств управления цепями. Поскольку реле имеют движущиеся внутренние компоненты, они подвержены электрическому или механическому отказу. Кроме того, сложно угнаться за конкурентами, полагаясь на скорость обычной эстафеты.

Программируемые логические контроллеры (ПЛК)

могут предложить решение проблем надежности реле, скорости или даже уровня шума. ПЛК — это специализированные устройства, использующие компьютерные технологии для управления автоматизированными процессами в коммерческих и промышленных системах. Обновление до ПЛК или «интеллектуальных реле» может привести к общему снижению затрат с течением времени, большей эффективности и скорости процесса, а также к большей функциональности. Они могут даже снизить уровень шума.

Как твердотельное устройство, ПЛК не имеет движущихся частей, поэтому поиск и устранение неисправностей и диагностика могут быть проще с помощью ПЛК.Если вы рассматриваете возможность обновления с EMR до PLC, обязательно спросите, есть ли у подрядчика по электротехнике специальное обучение для установки и обслуживания этого обновления в приложениях управления и автоматизации.

Почему я выбираю American Electric в качестве подрядчика или поставщика услуг по электротехнике?

В компании American Electric — Джексонвилл наши опытные электрики работают со многими типами реле и контакторов. Мы можем тестировать, диагностировать и заменять любые устройства управления цепями, которые могут вызывать проблемы с электричеством, оборудованием или системными приложениями.

Позвоните или свяжитесь с American Electric of Jacksonville, Inc.

Принцип честности! Готов работать для вас!

Ярких идей в управлении освещением

Сегодня, когда даже самые незначительные капитальные затраты требуют одобрения сверху, электричество является простым способом сократить расходы. Новые технологии управления освещением помогут вам правильно осветить рабочее место и сэкономить деньги.

Управление освещением прошло долгий путь с момента появления простого тумблера.Теперь дизайнеры освещения имеют в своем распоряжении такие устройства, как пассивные инфракрасные детекторы, твердотельные контакторы, ультразвуковые устройства и светочувствительные элементы управления. Фактически, производители разрабатывают новые устройства и системы управления освещением такими быстрыми темпами, что немногие новые проекты будут включать те же компоненты.

Ключом к удовлетворенности клиентов является понимание их потребностей и использование правильных устройств в рамках сложных стратегий управления освещением и систем управления на их объектах.Вы должны понимать, какие визуальные задачи будут выполняться на объекте, каковы тарифы на электроэнергию в разное время дня и какие элементы управления наиболее подходят для каждой комнаты. Только тогда вы сможете оставаться на шаг впереди своих конкурентов.

Стратегии управления.

Наиболее распространенные современные стратегии управления освещением можно разделить на четыре категории: на основе занятости, на основе расписания, управления уровнем освещенности и сброса нагрузки.

Управление на основе присутствия включает в себя включение и выключение освещения в ответ на присутствие людей в определенном пространстве.Система на основе расписания включает освещение через заранее установленные интервалы времени, которые могут составлять минуты или часы. Системы на основе расписания включают астрономический контроль, который определяется дневным уровнем солнечного света. Управление уровнем освещенности переключает между следующими тремя типами управления для регулировки светоотдачи в соответствии с определенными целями:

Дневное освещение позволяет естественному свету, проникающему в здание или сооружение, дополнять системы электрического освещения.
Настройка позволяет регулировать уровни освещенности в соответствии с различными видами деятельности, проводимыми в помещении.
Поддержание светового потока обеспечивает равномерный уровень освещенности на протяжении всего срока службы ламп в системе освещения. Система освещения устанавливается на заранее определенный уровень затемнения при первоначальной установке ламп, и уровень освещенности постепенно увеличивается по мере уменьшения светового потока ламп с течением времени.

Системы управления отключением нагрузки позволяют снизить общую осветительную нагрузку объекта, чтобы добиться снижения энергопотребления, обычно в середине дня.

Контрольные среды.

Управляющие сигналы системы освещения могут быть распределены по всему объекту через низковольтную коммуникационную шину или систему передачи линии электропередачи.

Низковольтная коммуникационная шина использует набор медных проводов типа витая пара для передачи данных на панели управления и другое оборудование и обратно. Система управления шиной упрощает электромонтаж, что означает, что индивидуальное, групповое или шаблонное переключение освещения можно легко изменить или добавить.

Система несущей линии электропередачи состоит из передатчиков и приемников, которые используют проводники питания переменного тока в здании в качестве канала связи. Передатчик принимает управляющий сигнал, преобразует его в закодированную цифровую форму и, используя частоту от 25 кГц до 250 кГц, помещает сигнал на силовые проводники переменного тока для приема приемником.

Система несущей линии электропередачи может применяться на крупных объектах с несколькими контрольными точками, и она может быть экономичным выбором для существующих зданий, где стоимость установки новой управляющей проводки непомерно высока.При проектировании и установке системы необходимо соблюдать осторожность, поскольку переходные напряжения или шум на проводниках ответвления и фидера могут отрицательно повлиять на производительность системы.

Обзор оборудования.

Устройства управления освещением классифицируются как устройства включения / выключения или устройства управления установкой уровня мощности. К устройствам, обеспечивающим управление включением / выключением, относятся:

Настенный выключатель может управлять ответвленной цепью напрямую или контактором или катушкой с реле, чтобы обеспечить управление несколькими цепями одним действием.В помещении, где установлено несколько цепей освещения, стандартной практикой является группирование нескольких настенных выключателей в одном месте, например, в дверном проеме. Это позволит выборочно использовать определенные осветительные нагрузки в пространстве и установить разные уровни освещения.

Места с более чем одним средством входа или выхода из зоны, например, проход или коридор, обычно требуют трех- и четырехпозиционных переключателей. В этом случае необходимо соблюдать ряд правил NEC, например, требования по идентификации «путешественников».”

Автоматический выключатель в щитах освещения и приборов иногда используется для включения / выключения ответвленной цепи освещения. Однако для такого применения следует указывать только устройство, рассчитанное на коммутационный режим, чтобы гарантировать длительный срок службы. Другой вариант — выключатель соленоидного типа, работающий через цепь управления класса 2. Дистанционная индикация состояния выключателя может быть обеспечена на центральном пункте мониторинга, а электромагнитные выключатели также могут быть включены в общую систему автоматизации здания.

Контактор освещения может также управлять цепями освещения из удаленного места. Эти устройства, обычно рассчитанные на ток от 20 до 400 А, могут быть электромагнитными или твердотельными по конструкции и удерживаться механическим или магнитным способом.

Хотя контактор пускателя электромагнитного двигателя похож на контактор освещения, его не следует использовать для освещения. Определенные осветительные нагрузки могут иметь очень высокие пусковые токи, характеристики которых сильно отличаются от характеристик осветительной нагрузки.

Дребезг контактов — еще одно явление, которое следует учитывать при применении электромагнитного контактора. Когда катушка контактора находится под напряжением, подвижные контакты ударяют по неподвижным контактам со значительной силой. Несмотря на то, что расстояние относительно невелико, подвижные контакты фактически отскакивают от неподвижных контактов, по крайней мере, один раз, прежде чем прочно сесть.

Пусковой ток вольфрамовых ламп может достигать 18-кратного значения нормального рабочего тока в течение очень короткого периода времени.Этот период броска совпадает с отскоком контакта. В этот период на контакты попадает дуга, достаточно горячая, чтобы расплавить серебро. Другие типы ламп и пускорегулирующих аппаратов имеют другие характеристики, которые также могут повредить контактор нагрузки, не являющейся осветительной. Таким образом, проектировщик освещения должен подтвердить номинальные характеристики контактора и обслуживаемые осветительные нагрузки.

Низковольтная система управления коммутацией состоит из компактных переключателей, понижающих трансформаторов и реле с фиксацией. Доступны дополнительные компоненты, повышающие универсальность и удобство системы.

Поскольку для соединения компонентов обычно используются пары проводов калибра 22 или 24, систему довольно легко установить в новых установках или проектах реконструкции. Управляющая проводка классифицируется как цепь дистанционного управления и сигнализации, и во многих юрисдикциях разрешается прокладка этих кабелей в надпотолочных пространствах и на стояках без использования кабелепровода.

Низковольтная коммутация использует реле с фиксацией для включения / выключения ответвленной цепи или отдельных светильников.Контакты реле обычно имеют нить накала 20 А при номинальном напряжении 125 В переменного тока. Контакты имеют механическую фиксацию, и для размыкания или замыкания контактов ответвленной цепи сетевого напряжения требуется только кратковременный выпрямленный импульс переменного тока 24 В переменного тока. Питание для работы реле часто обеспечивается понижающим трансформатором на 40 ВА, который может обслуживать до 15 реле. Корпус реле может быть установлен в 5-дюймовую выемку монтажной коробки или барьерную планку на щитке реле.

Реле обычно имеет три вывода, обеспечивающих путь цепи через соленоид для фиксации или разблокировки контактов.Другой тип имеет контакт с внутренним питанием для контрольной лампы и использует четыре вывода. Третья версия имеет изолированный пилотный контакт с внутренним питанием и использует пять выводов.

Эти реле могут быть включены в любой уровень автоматизированного управления, но при этом позволяют напрямую управлять каждым реле с помощью настенного переключателя, датчика присутствия или их комбинации.

Архитектурные системы управления освещением развивались на протяжении многих лет, чтобы обеспечить множество операционных функций для автоматического создания сцен освещения в определенных областях или комнатах объекта.Эти блоки, также называемые элементами управления освещением сцены, позволяют активировать любую группу осветительных приборов, включая несколько светильников, питаемых от разных фаз энергосистемы, с запрограммированным пользователем уровнем яркости. Возможность одновременного управления уровнями яркости многочисленных светильников позволяет уровням освещенности соответствовать задачам и настроениям людей. Типичные области применения включают рестораны, конференц-залы, учебные комнаты, молитвенные дома, а также жилые и развлекательные зоны в домашних условиях.Новейшие цифровые стили архитектурных систем управления освещением наиболее популярны, потому что их легко расширять.

Дистанционное управление / управление затемнением позволяет отдельным сотрудникам офиса включать и выключать свет для снижения уровня освещенности. Пользователь может подобрать уровень освещенности для конкретной рабочей задачи, что делает элементы управления полезными при настройке задачи. Управление осуществляется несколькими способами, включая команды, отправленные с ПК, подключенного к локальной сети (LAN), телефонной клавиатуры, подключенной к центральному контроллеру здания, или портативного инфракрасного (ИК) или радиочастотного (РЧ) контроллера, управляемого устройством житель офиса.В последнем примере управляющие сигналы отправляются на приемник, установленный в потолке или в потолочном светильнике. Методы местного управления становятся все более популярными в связи с расширением применения КПК, беспроводных телефонов и аналогичных устройств.

Автоматическое переключение управления.

Доступен ряд продуктов для автоматического управления уровнем освещенности в помещении.

Датчик присутствия активирует цепь освещения только тогда, когда кто-то находится в помещении.Свет будет гореть определенное время после того, как человека больше не заметят в комнате. Настройки времени задержки регулируются, обычно от 30 секунд до 12 минут.

Три типа датчиков присутствия: пассивные инфракрасные, ультразвуковые и устройства с двойной технологией, в которых используются как пассивные инфракрасные, так и ультразвуковые технологии.

Пассивное инфракрасное (PIR) устройство определяет присутствие людей, определяя разницу между теплом, излучаемым движущимся телом человека и фоновым пространством.Пассивные инфракрасные датчики, полагающиеся на прямую видимость, используют линзы Френеля для создания определенной картины покрытия как в горизонтальной, так и в вертикальной плоскостях. Новейшие технологии обеспечивают более высокую чувствительность к незначительным движениям без возможности ложного срабатывания.

Устройства

PIR доступны в модели настенного выключателя (вместо стандартного мгновенного выключателя в дверном проеме) или в виде потолочного блока. Кроме того, потолочные блоки PIR предлагают ряд функций, в том числе коррекцию внешнего освещения и автоматическую двухрежимную работу, которая настраивается либо на экономичный, либо на высокочувствительный режим в зависимости от фактической занятости для максимальной экономии энергии.Встроенный циркадный календарь обеспечивает четырехнедельный период обучения, в течение которого датчик отслеживает занятость, чтобы установить тенденции, которые служат основой для автоматической работы. В периоды максимальной занятости датчик остается в режиме высокой чувствительности, а в периоды низкой занятости он переключается в экономичный режим.

Настенные ИК-устройства

также предлагают ряд полезных функций, в том числе возможность автоматического переключения двух отдельных групп ламп накаливания, люминесцентных или низковольтных осветительных приборов от одного устройства; двойные кнопки для ручного управления каждой нагрузкой; и автоматическое «проходное» зондирование, которое отключает свет в течение 2 секунд.5 мин после кратковременного занятия.

Ультразвуковые датчики передают и принимают звуковые волны низкой интенсивности с частотой от 25 до 40 кГц, которые не слышны человеческому уху. Любое изменение времени возврата сигнала интерпретируется как движение, и датчик реагирует, оставляя освещение включенным. В некоторых продуктах используется запатентованная схема обработки сигналов для автоматической регулировки порога обнаружения сигнала для компенсации изменения уровней активности и воздушного потока. Эта функция помогает исключить ложное включение.Ультразвуковые датчики лучше всего подходят для мониторинга разделенных участков и областей с крупными объектами, такими как мебель, которые могут блокировать поле зрения ИК-датчиков.

Для помещений, в которых невозможно использовать ИК-датчик или ультразвуковой датчик, можно установить устройство с двойной технологией, использующее ИК-датчик и ультразвуковое зондирование. Оба типа должны определять присутствие людей, чтобы включить освещение, в то время как при продолжении обнаружения только одной технологией освещение будет оставаться включенным. Эти датчики лучше всего подходят для офисных помещений с кабинами, обычных рабочих мест, складских помещений и складских помещений, кафетерий и общественных мест в коммерческих помещениях.

Обычно потолочный датчик с двойной технологией состоит из двух компонентов: сенсорной головки и блока питания. Открытая сенсорная головка, содержащая чувствительный элемент и логические схемы, устанавливается над обслуживаемой зоной. Блок питания, обычно содержащий источник питания 24 В постоянного тока для датчика и реле на 13 А для переключения осветительных нагрузок, обычно устанавливается в углублении в пространстве над потолком. Дополнительной функцией потолочного светильника является вторичное реле, которое можно использовать для отправки управляющих сигналов в систему отопления, вентиляции и кондиционирования воздуха на основе обнаружения присутствия.

Датчик движения для улицы, использующий технологию PIR, подходит для широкого спектра коммерческих промышленных помещений, включая парковки, складские помещения, погрузочные площадки и пешеходные дорожки. Функция температурной компенсации обеспечивает равномерную работу в экстремально жаркую или холодную погоду и при колебаниях температуры. Подавление перенапряжения сводит к минимуму вероятность повреждения из-за скачков напряжения.

Механические и электрические таймеры активируют осветительные нагрузки с заданным интервалом.Часто эти переключатели могут заменить обычные настенные переключатели без необходимости в дополнительной проводке. Кроме того, устройство имеет функции, обеспечивающие дополнительные функции, такие как настраиваемые пользователем настройки, такие как период ожидания, прокрутка времени, мгновенное предупреждение за одну минуту и функции предупреждения о звуковом сигнале. Он также совместим с центральными часами или системами управления зданием.

Светочувствительный блок управления управляет схемой освещения, которая регулируется в соответствии с уровнями окружающего освещения. В ответ на блок управления фото, система переключения будет включать лампы по определенной схеме, такой как один или несколько контакторов / ответвленных цепей или часть ответвленной цепи, чтобы обеспечить обычно одну треть, половину или две трети полной светоотдачи на площади.Блоки фотодатчиков доступны в виде двухкомпонентных систем с внешними датчиками, подключенными к удаленному электронному модулю через низковольтную проводку, что позволяет легко регулировать рабочие уставки изнутри здания.

Централизованная программируемая система управления хранит в своей памяти временную последовательность включения / выключения для многочисленных цепей освещения. Импульсное инициирование управляющего сигнала, генерируемого внутренними часами устройства, может быть отправлено по всему зданию с помощью коммуникационной шины или других средств.

Схемы управления затемнением.

Оборудование с ручным или автоматическим затемнением, которое может реагировать на множество входных сигналов, позволяет устанавливать освещение помещения на любом желаемом уровне. Полупроводник, используемый в цепи диммера, называется симистором. Симистор обеспечивает управление фазой, что означает, что он регулирует ток в осветительной нагрузке, проводя только в течение выбранной части цикла питания переменного тока.

Диммеры для ламп накаливания включают блоки настенного коробчатого типа мощностью до 2000 Вт, которые могут поместиться в однокомпонентную электрическую коробку.Некоторые модели позволяют регулировать яркость из двух или более мест, для чего ранее требовался дистанционно управляемый диммерный модуль.

Диммер лампы накаливания сетевого напряжения нельзя использовать с люминесцентными или низковольтными лампами накаливания, а также с моторной нагрузкой. Проводя только часть цикла питания переменного тока, симисторы создают прерывистый выходной сигнал. Эта нерегулярная форма волны тока удовлетворительна для нити накаливания, но индуктивная нагрузка, такая как магнитный балласт, трансформатор или двигатель, может быть повреждена.

Все большее количество конструкций требует уменьшения яркости люминесцентных ламп и низковольтных ламп накаливания. Люминесцентные и низковольтные лампы накаливания могут использовать либо магнитный, либо электронный балласт или трансформатор, а диммеры разработаны для каждого типа. Когда производитель указывает, что диммер предназначен для определенного типа электронного балласта, не следует использовать другой тип.

Автоматическое затемнение люминесцентных ламп может осуществляться тремя способами:

Первый метод регулирования яркости использует фотодатчик, который реагирует на изменение яркости путем изменения напряжения в диапазоне от 1 В до 10 В постоянного тока в двухпроводной цепи управления.Аналоговое напряжение или модулированный ток от фотодатчика подключается к входу люминесцентного балласта диммирующего типа. Однако эта схема управления не обеспечивает обратной связи о своей работе. Этот тип схемы управления может предлагать диапазон регулирования яркости от 1% до 100%. Как правило, фотодатчик и диммер должны быть совместимы друг с другом.
Второй способ управления регулировкой яркости отправляет закодированные в цифровом виде импульсные сигналы по двухпроводной схеме управления от блока фотодатчика к микрочипу в балласте, а не через регулируемое напряжение.Поскольку передаваемые цифровые управляющие сигналы не содержат шумов и помех, обеспечивается надежность. Модуляция частоты управляющего сигнала определяет мощность балласта и уровень освещенности. Методы импульсного кодирования обычно являются патентованными, поэтому диммирующие балласты и фотодатчики должны быть от одного производителя.
Третий метод управления диммированием использует непатентованный протокол, который предлагает функции диммирования и переключения посредством цифровых сигналов по двухпроводной схеме управления.Цифровой адресный интерфейс освещения (DALI) — это недавняя попытка группы американских и европейских производителей ламп / балластов / осветительных приборов обеспечить экономичный метод управления. Система обеспечивает цифровую связь между контроллером и отдельным осветительным прибором, который может содержать линейную люминесцентную, компактную люминесцентную или даже лампу накаливания. Поскольку каждое приспособление или балласт имеет микрочип с собственным адресом, им можно управлять индивидуально. Данные, отправленные на микрочип, хранятся в памяти и сохраняются даже в случае потери питания.Системы управления DALI дороже аналоговых систем управления от 1 до 10 В постоянного тока, но менее дороги, чем более сложные системы управления шиной, используемые в системах автоматизации зданий. Таблица выше сравнивает аналоговую систему управления от 1 до 10 В постоянного тока и систему DALI.

Помимо экономии энергии, современные средства управления освещением предлагают удобство и возможность изменять распределение света в соответствии с изменениями конфигурации рабочего пространства, расписаний и действий.Имейте в виду, что во многих штатах есть требования к бюджету мощности освещения и требования к управлению, которые определяют максимальную разрешенную мощность освещения на квадратный фут и где необходимо использовать системы управления. В то же время, насколько много вы знаете о технологиях управления освещением, станет еще более важным, поскольку все больше штатов принимают законы, позволяющие поставщикам электроэнергии использовать ценообразование в реальном времени. По мере того, как этот тип планирования ставок и выставления счетов по времени дня становится все более распространенным, интеграция систем управления в спецификации освещения помещений превратится из полезной роскоши в обязательную функцию.

Боковая панель: минимизация преждевременного износа флуоресцентных ламп

Лампы Управление потолочными люминесцентными лампами через датчики присутствия означает, что они часто включаются и выключаются. Такое частое включение ламп сокращает срок их службы, поскольку электроды на каждом конце трубки изнашиваются с ускоренной скоростью, особенно в балласте с мгновенным запуском. Электронный балласт мгновенного пуска получил широкое распространение из-за его невысокой стоимости.

Таким образом, производители разработали электронные балласты с «программным запуском» для светильников с датчиком присутствия.Программный запуск означает, что катоды лампы предварительно нагреваются в течение расчетного периода времени перед тем, как лампа начинает работать, аналогично более ранней операции быстрого запуска ламп T12. Такой способ включения лампы называется «плавным пуском», и он может увеличить срок службы линейных люминесцентных ламп T8 и T5. Этот тип электронного балласта может стать стандартом в будущем.

Низковольтное механическое блокировочное реле 1070B Pass & Seymour

Реле с механической фиксацией

Pass & Seymour 1070B имеет три вывода низкого напряжения, выходящие сверху, и два вывода линейного напряжения, выходящие снизу.Надежная проверенная в эксплуатации схема переключения, обеспечивающая центральное или местное управление осветительными нагрузками.

Характеристики

номинальный ток 20 А, 120/277 В
Управление 24 В / 24 В постоянного тока
включает электрическую схему подключения к переключателям низкого напряжения P&S
заменяет реле Pass & Seymour / Sierra 1070A, 1070C, 7201 и 7048S
работает по мгновенному импульсу
1,176 дюйма Ш x 3,156 дюйма; Цилиндр диаметром 0,818 дюйма; белая пластиковая крышка снимается для установки
устанавливается в стандартном 1/2 дюйма KO через шумоподавляющее нейлоновое кольцо
вставьте монтажную прокладку в выбивное отверстие перед вставкой реле
3 провода низкого напряжения — один красный «ВКЛ», один черный «ВЫКЛ», один синий «ОБЩИЙ»
Класс 2 моментальный, тянет.520 мА
соответствует NEMA WD-1 и WD-6
Провода 5-1 / 2 «(140 мм) # 22 AWG для упрощения электромонтажа.

Конструкция с разделенной катушкой

Энергия катушки включения для замыкания линейных контактов и катушки отключения для размыкания контактов
низковольтных проводов: многожильный луженый провод SRIR №22 с изоляцией из термопласта длиной 5,5 дюймов (140 мм), длина
провода линейного напряжения: # 12-19 многожильный медный провод типа T-1/32 INS черный 6 «
можно установить в любом положении
CSA и UL для 120/277 В; также CSA внесен в список для 347V

Совет по проводке: Как правило, для замены старого 3-проводного реле со стороны низкого напряжения реле подключите старый красный провод к новому красному проводу, старый черный провод к новому черному проводу и старому белый (или другой цвет) провод к новому синему проводу.Обязательно проверьте свои соединения, так как стандарта цвета не было, поэтому, возможно, у ваших старых проводов другие цвета. Согласно прилагаемой электрической схеме от Pass & Seymour: красный от реле идет к стороне ON переключателя, черный провод идет к стороне OFF переключателя, а синий провод идет к трансформатору.

Трехпозиционные переключатели: Подключите переключатели параллельно для создания трехпозиционной схемы переключения (переключатели на концах лестницы, больших комнатах, холлах и т. Д., Которые оба управляют одним и тем же светом).Пока все переключатели подключены к одному и тому же реле, это будет работать как трехпозиционная, четырехпозиционная и т. Д.

Советы по замене вышедших из строя реле
Чтобы не повредить новое реле, мы рекомендуем заменять любые старые переключатели, подключенные к реле, включая любые переключатели в месте расположения освещения, а также переключатели на главной панели, подключенные к тому же реле. (Реле редко выходят из строя по прошествии короткого периода времени из-за дефекта производителя; при установке они просто перестают работать.) Попытайтесь определить, почему старое реле не смогло предотвратить повреждение и нового.

Реле обычно выходят из строя только тогда, когда сохраняется контакт на переключателе. Это включает в себя вспыльчивый переключатель, который иногда заедает, или нажатие переключателя на реле, которое начинает выходить из строя. Поддержание контакта вызывает нагрев реле: внутренние части плавятся вместе и в конечном итоге замораживают реле в его последнем положении (включено или выключено).

499 Блок реле с фиксацией 8 × 20 A • Helvar

499 Блок реле с фиксацией 8 × 20 A

Home
Продукция
499 Блок реле с фиксацией 8 × 20 A

Загрузки и ссылки
Технический
- Номинальное напряжение источника питания: 85 В — 264 В переменного тока (абсолютное) 45 Гц — 65 Гц
- Потребляемая мощность DALI (мА): 2
- Защита цепи управления: 6 A Тип C MCB
- Размеры: 160 мм × 100 мм × 58 мм
Подключения
- ДАЛИ
- S-DIM
- DMX
- Вход ручного ручного управления
Функции
- 8 реле с индивидуальным программированием, с фиксацией, однополюсные
- Реле с высокими пусковыми характеристиками
- Переключатель ручного управления на реле
- Пошаговое включение для снижения пускового тока

Загрузки и ссылки
Технический
- Номинальное напряжение источника питания: 85 В — 264 В переменного тока (абсолютное) 45 Гц — 65 Гц
- Потребляемая мощность DALI (мА): 2
- Защита цепи управления: 6 A Тип C MCB
- Размеры: 160 мм × 90 мм × 58 мм
Подключения
- ДАЛИ
- S-DIM
- DMX
- Вход ручного ручного управления
Функции
- 8 индивидуально программируемых реле, нормально разомкнутые и беспотенциальные
- Реле с высокими пусковыми токами
- Проводной вход блокировки
- Ручная настройка с помощью светодиодного дисплея и кнопок

Загрузки и ссылки
Технический
- Потребляемая мощность DALI (мА): 2
- Размеры: 118 мм × 40 мм × 21.2 мм
Подключения
Функции
- Позволяет управлять коммутируемыми нагрузками
- Для встраивания в светильники или электрические шкафы
- Реле с высокими пусковыми характеристиками
- Надежная разгрузка от натяжения

Загрузки и ссылки
Технический
- Потребляемая мощность DALI (мА): 2
- Размеры: 118 мм × 40 мм × 21.2 мм
Подключения
Функции
- Позволяет взаимодействовать с другими системами контроля и управления зданием
- Для встраивания в светильники или электрические шкафы
- Возможность переключения с низким энергопотреблением
- Надежная разгрузка от натяжения

Мы обновили нашу Политику конфиденциальности.
Этот сайт использует куки. Нажимая «Принять», вы соглашаетесь на сохранение файлов cookie на вашем устройстве. Это помогает нам улучшать навигацию по сайту, анализировать использование сайта и помогает в наших маркетинговых усилиях.
Подробнее читайте в нашей Политике конфиденциальности.
Принять Отклонить

Файлы cookie

Блокировочная плата реле для систем управления освещением LiteKeeper, SwitchKeeper, WatchKeeper, DMXKeeper, ControlKeeper и ControlKeeper Touch

Описание продукта

Плата фиксирующего реле (LRC) для систем управления освещением LiteKeeper, SwitchKeeper, WatchKeeper, DMXKeeper, ControlKeeper и ControlKeeper Touch.

Плата реле с защелкой на 8 реле, 20 А, 120/277/347 В переменного тока. Плата реле Eaton известна как плата реле с защелкой PCI-Cooper-Eaton или «LRC».

LRC можно использовать на существующих релейных панелях PCI, Leviton, Cooper, Eaton и (некоторых) Lithonia, обозначенных как LiteKeeper, SwitchKeeper, WatchKeeper, DMXKeeper, ControlKeeper и ControlKeeper Touch.

Эту плату реле с блокировкой можно использовать в следующих системах управления освещением:

PCI LiteKeeper, PCI SwitchKeeper, PCI WatchKeeper, PCI DMXKeeper, PCI ControlKeeper и PCI ControlKeeper Touch
Leviton LiteKeeper, Leviton SwitchKeeper, Leviton WatchKeeper, Leviton DMXKeeper, Leviton ControlKeeper и Leviton ControlKeeper Touch
Cooper LiteKeeper, Cooper SwitchKeeper, Cooper WatchKeeper, Cooper DMXKeeper, Cooper ControlKeeper и Cooper ControlKeeper Touch
Eaton LiteKeeper, Eaton SwitchKeeper, Eaton WatchKeeper, Eaton DMXKeeper, Eaton ControlKeeper и Eaton ControlKeeper Touch

LRC представляет собой устройство «plug and play» и не требует перепрограммирования существующей релейной панели для использования нового LRC в существующей системе.

LRC предлагает механическую защелку на каждом реле, которая позволяет конечному пользователю включать или выключать реле без использования электроники системы. Это очень полезно в том маловероятном случае, если электроника выйдет из строя в панели реле.

Обзор: Плата фиксирующего реле (LRC) — это стандартная плата реле для использования в системах управления освещением LiteKeeper, SwitchKeeper, WatchKeeper, DMXKeeper, ControlKeeper и ControlKeeper Touch.

Каждая плата реле с защелкой содержит восемь (8) реле на 20 ампер.

Описание: Электронное гашение дуги встроено в конструкцию реле, что продлевает срок службы контактов. Самоустанавливающиеся разъемы на плате реле с защелкой позволяют легко расширить поле. Вы можете добавить в систему еще одну релейную карту в любое время (если позволяет размер корпуса).

Установка: Дополнительная установка не требуется. Плата (и) фиксирующего реле (LRC) подключается непосредственно к указанному вами корпусу.

Карта реле с защелкой (LRC) Номинальные характеристики:

• 20 А, 120/277/347 В переменного тока
• Максимальный размер провода: 6 AWG
• Механические операции: 10 миллионов
• Обеспечивает рейтинг системы SCCR 10 000 А
