Импульсное реле — предназначение устройства + инструкция подключения импульсного реле для управления освещением

Импульсное реле обеспечивает бесперебойную работу электрического оборудования. Данная конструкция представляет собой небольшую плату, на которой располагается система приема импульсных сигналов.

Такой прибор можно встретить в каждом электрическом щитке. Его часто применяют в многоквартирных домах и частных постройках. В нашем материале вы узнаете какой принцип работы импульсного реле и как подключить его своими руками.

Краткое содержимое статьи:

Принцип действия

Современные модели данной конструкции имеют целый ряд достоинств, нежели недостатков по сравнению с обычным реле. Они не нуждаются в постоянном питании или бесперебойной работы электрической сети.

Внутри устройства содержится сенсорный электронный блок и металлическая катушка. Механизм питается от постоянного и электрического тока. Если уровень электрической мощности превышает допустимое значение, катушка срабатывает таким образом, что открытые каналы закрываются, а закрытые наоборот начинают активизироваться. В этом случае начинает образовываться электромагнитное поле, которая оказывает действие на переключатель.

В этом случае магнитная сила выступает в роли передающей силы, которая поступает от одного контакта к другому. На двух схемах импульсного реле представлен подробный процесс преобразования электромагнитного поля.

Первая показывает систему управления, а вторая обозначает цепь нагрузки. В процессе образования электромагнитного не издается каких-либо шумов и посторонних звуков. Вторая схема отвечает за состояние памяти устройства. В ней сохраняются все последние манипуляции: включение и выключение механизма, состояние электрической сети, а также его работа.

Многие из нас наверняка задавались вопросом:«Для чего необходимо импульсное реле?». Регулировать процесс освещения можно же при помощи обычного проходного переключателя.

На самом деле, назначение импульсного реле заключается в строении простого механизма, который позволяет выполнять широкий спектр манипуляций. Благодаря ему можно регулировать освещение пяти точек одновременно, не прилагая при этом никаких усилий.

Разновидности импульсного реле

На сегодняшний день известно несколько типов реле. Каждая разновидность имеет свои характерные особенности. К ним относят:

Импульсное реле бистобильного типа 411. Оно способно проводить до 12 В. Кнопки устройства параллельно соединяются между собой. При замыкании контактов в одном месте происходит разблокировка цепи в другой точке.

Главное преимущество этого механизма заключается в существенной экономии электрического кабеля. Управлять конструкцией можно любым способом. Помимо этого, здесь не нужно делать развилку электрической проводки. На фото импульсного реле изображена современная модель данного устройства.

Бистабильное устройство типа 413. Его применяют для освещения зданий с большой площадью. Здесь полноценное управление обеспечивает специальная микросхема. Она сама регулирует процесс. Такое импульсное реле освещения чаще всего применяют в местах массового скопления людей: столовая, туалет, торговый центр.

Монтаж импульсного реле

Как подключить импульсное реле? Здесь необходимо руководствоваться схемой, которая облегчает монтажные работы. В этом случае выключатель, контролирующий процесс освещения не должен быть в разомкнутом положении. Он имеет специальную размыкающую пружину. В процессе нажатия она быстро срабатывает, тем самым замыкая цепь в другом месте.

При повторном нажатии замыкая длинную цепь включается длинный коридор контактов. В результате этого освещение выключается. Здесь могут присутствовать до 15 выключателей. В продаже представлено несколько разновидностей устройства. Они могут быть электромагнитными или электронными.

Как правильно подключить своими руками? Схема предлагает четыре варианта решений. Один выход контакта предназначается для подключения фазы электропитания, к другому подключают ноль.

Нулевой провод необходимо проводить отдельно к каждой лампе освещения. Количество выключателей не должно превышать допустимое значение, которое указывают в техническом паспорте устройства. Если их число будет превышать допустимое значение, то возможно ложное срабатывание прибора.

Здесь наблюдают кратковременное срабатывание механизма, которое провоцирует сбой в электрической цепи.

В биполярных моделях производят установку на ряду с автоматическими выключателями. Для этого проводят дополнительно четыре провода:

• входящая фаза;
• нейтральный контакт;
• выводящий провод для кнопки;
• выход для питания лампочек.

Первым делом проводят в установочной коробке кабель внешнего выхода. На схеме показано две кнопки выключателей. На самом деле их может быть от 6 до 10 точек. Здесь необходимо расположить провода на расстоянии 2 см от силовых контактов.

Для безопасного подключения рекомендуется устанавливать специальный конденсатор. Он обеспечит бесперебойную работу автоматического устройства.

По завершению монтажных работ, рекомендуется сделать качественную изоляцию. Для этого используют термоусадочные кембрики. Они обеспечат плотную фиксацию проводников. Помимо этого, такой изоляционный материал защитит от короткого замыкания между контактами в процессе эксплуатации.

Фото импульсного реле

Промежуточное реле — принцип работы, подключение и настройка своими руками

Промежуточное реле (или вспомогательное) – это часть электронного оборудования часто используемое при контроле работы различных электронных машин, которая управляет сразу несколькими цепями в сетях мощных устройств.

Краткое содержимое статьи:

Использование реле

Назначение промежуточного реле выполняется, когда нужно:

• Произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. Допустим, одним из контактов нужно вывести аварийный сигнал на табло прибора, а другим произвести выключение.
• Обеспечить контроль над более мощным устройством, которое коммутирует (мгновенно изменяет параметры) в цепях большие значения силы тока. Например, в приводе требуется подать напряжение на соленоид выключателя с силой тока, которая доходит до значения в 63 А при включении, но осуществить это используя одно вспомогательного реле не выйдет.

Здесь возникает вопрос, как подключить промежуточное реле? Для начала нужно будет подать напряжение на вспомогательное реле, включающее контактор с большей мощностью. Затем он и осуществит коммутацию нужного значения силы тока.

Схемы подключения промежуточного реле

Шунтовая схема, которая предусматривает включение обмотки реле через полное напряжение и сериесная схема с последовательным подключением обмотки реле к выключателю.

Характеристики и классификация вспомогательных реле

Классификация производится по различным признакам. По типу переключений разделяют минимальные и максимальные реле, одни действуют на понижение какого-либо параметра, а другие на возрастание соответственно. По методике работы известны косвенные реле, работающие с помощью других устройств и прямые, которые сразу выполняют переключение.

Согласно назначению данные устройства делятся на комбинированные, логические и измерительные реле. Комбинированные представляют собой группу некоторого количества реле, которые соединены общей взаимосвязью. Логические реле действуют индивидуально и часто используются в дискретных цепях. Измерительные реле имеют регулировку работы в некотором диапазоне значений.

Место соединения

Приборы по месту соединения делятся на первичные и вторичные реле. При подключении напрямую в электрическую цепь используют первичные реле, а при подключении через индуктивную (или же емкостную) связь применяют вторичные реле.

Защитные реле

Также есть так называемые защитные реле, которые практически идентичны по своему назначению и подразделяются на полупроводниковые, магнитоэлектрические, поляризационные, индукционные и электромагнитные реле. Это обуславливает различие вспомогательных реле по принципу их работы.

Ранее в большинстве случаев использовали реле с электромагнитным принципом работы. Сейчас наиболее популярными стали полупроводниковые на основе полупроводниковых элементов.

Когда встает вопрос как выбрать промежуточное реле, в первую очередь стоит обратить внимание на его характеристики. Ведь по внешнему виду данный прибор практически не отличается. Это обусловлено тем, что структура данного электронного устройства приблизительно одинаковая, которая включает панель, катушку, магнитопровод, полюсный наконечник, якорь, регулировочные шпильки, пружинный механизм и контактный блок. Реле рассчитывают, как для постоянного, так и для переменного напряжения.

Выбор реле

Приведем основные характеристики промежуточного реле, на которые стоит обращать внимание: вид тока, степень вибраций, габариты, количество пыли, тип и число контактов, взрывоопасность среды, допустимые значение токов на контактах, влажность окружающей среды, ток коммутации, интервал температур при эксплуатации, мощности потребления и напряжение питания.

Вспомогательные реле, выполняющие необходимые функции в промышленности (например, в самолетах и машиностроении), зачастую снабжены специальными колодками для крепления на дин-рейку. Для крепления на этих рейках производятся колодки с большим диапазоном размеров разъемов, что позволяет более комфортно эксплуатировать прибор в рамках одного устройства для разных значений напряжения.

Одной из важнейших характеристик считается время переключения контактов из одного положения в другое. Судя по этим данным возможно сделать вывод об уровне защиты оборудования от негативных факторов среды. Если время переключения реле составляет меньше 0,06 с, то возможно уменьшение инерции за счет использования шихтованного сердечника, который состоит из тонких склеенных пластин из металла.

Работоспособность реле, как правило, колеблется в некотором диапазоне значений температур, при которых оборудование может выполнять сове функциональное назначение. К факторам, которые влияют на работоспособность реле можно причислить устойчивость сплавов к условиям окружающей среды (погоде) и уровень защиты корпуса.

Для реле с электромагнитным принципом работы габариты довольно важны. Механические устройства довольно часто применяются в цепях с повышенными напряжениями. Такие цепи постоянно имеют нужду в применении достаточно мощных контактов. Полупроводниковые ключи не выдерживают образующихся при такой работе температур.

При применении реле технике из промышленности очень важен критерий механических нагрузок. В связи с этим определенные типы промежуточных реле конструируются и проектируются для разных условий эксплуатации.

Фото промежуточного реле

Автоматика: Способы подключения импульсных реле – CS-CS.Net: Лаборатория Электрошамана

Данный пост написан по многочисленным просьбам народа, который у меня консультируется и которому я собираю щитки. Оказывается, самое сложное — это объяснить то, как при помощи одного кабеля-шлейфа подключить в подрозетниках кнопки к этим реле и всё задействовать. Сейчас я сделаю небольшой ликбез на тему того, как подключать импульсные реле и как делать разводку проводки под них.

Сначала напомним старые посты и кратко весь материал:

• ВНИМАНИЕ! С осени 2015 года импульсные реле серии E250 (E251, E257 C) сняты с производства. Вместо них надо использовать Новые импульсные реле серии E290. Читайте про них новый пост с обзором и ссылкой на каталог.
• Хитрая информация. Оказывается, кнопки для импульсных реле покупать не обязательно. Достаточно сделать (или найти подходящие) под них пружинки. Я написал про это отдельный пост: https://cs-cs.net/impulse-relay-buttons-ferum-ks.
• Так же у меня написан очень большой пост про КНОПКИ для импульсных реле и технологии их применения. Читайте его!
• Импульсное реле — это такая хитрая штука, которая позволяет управлять освещением при помощи кнопок без проходных выключателей: нажал кнопку — свет включился. Нажал ещё один раз — выключился. Профит здесь в том, что все кнопки управления подключаются параллельно на одну линию и их может быть бесконечно много.
• Такие реле бывают с центральным управлением: например, все реле можно сразу выключить, погасив весь свет в квартире.
• Эти реле бывают электронные и электромеханические. Электронные из неплохих производит компания «Меандр» (та самая, которая производит УЗМ-51м), а электромеханические — мой злой ABB.
  Внимание! На данный момент (написания поста) у ABB есть небольшие задержки с поставками реле, и они помечены (временно!) как снятые с производства, чтобы народ их не заказывал. Через один-два месяца ситуация наладится, и реле снова можно будет заказывать!
• Для управления этими реле можно прокладывать кабели на большое количество жил (кабели КВВГ и МКШ) и можно делать двойные кнопки управления — две кнопки в один подрозетник, что экономит место.

А сейчас вернёмся к самым, блин, азам, которые я считал настолько простыми, что пропустил их нафиг. Итак — как же подключить и использовать импульсное реле?

А давайте вспомним, что у него есть из контактов:

• A1-A2. Это контакты катушки реле. Катушка может иметь напряжение питания в 12, 24 вольта или на 220 вольт. Нам чаще всего для обычных задач удобна катушка на 220 вольт, потому что щиток у нас всё равно силовой, и все цепи управления проще тащить тем же сетевым напряжением.
  В электромеханических реле, если кратковременно (импульсно — отсюда и название реле) подать рабочее напряжение — то реле изменит своё состояние на противоположное. В электронных реле питание надо подавать сюда на всё время работы реле.
• 1-2 (или другая нумерация). Это контакт или контакты, которые замыкаются или размыкаются при работе реле. Важно понимать, что это ПРОСТО КОНТАКТЫ. На них не будет напряжения и не будет какого-то там «входа» или «выхода». У реле просто есть контакты, которыми мы сами в щитке должны замкнуть цепь питания лампочки (или какой-то другой нагрузки).
• ON, OFF — для реле с центральным управлением. Это контакты, которые принудительно переводят импульсное реле в выключенное или во включенное состояние. Напряжение питания подаётся на них обычно между одним из контактов катушки (чаще всего A2) и этим контактом. То-есть, для ABB, чтобы выключить реле — надо подать 220 вольт между OFF-A2.

Итак, самая простая схема на словах у нас будет такой. Подадим фазу питания на кнопку (кнопки), которая будет переключать реле. Эту же фазу подадим на контакт «1», чтобы она шла через реле на питание лампочки. С кнопки заведём сигнал управления на контакт A1 катушки реле. А ноль подадим на лампочку и на контакт A2 реле. Вот что у нас получится:

Схема подключения импульсного реле

Здесь у нас применено хорошее и грамотное читерство, которое связано с заботой о людях. Здесь мы тем, что в начале всей схемы поставили автомат этой группы света, решили сразу несколько задач: защиту катушки реле. Защиту цепей управления. И защиту лампы. И ещё и защиту мозга человека, который будет знать: погасил автомат — и никакое реле не щёлкнет.

Структура щита с импульсными реле

Кнопок управления этим реле мы можем наставить сколько угодно. А теперь сразу поговорим о том, как нам грамотно и логически распределять в щите наши импульсные реле. По некоторым схемам, которые я видал на MasterCity.Ru, народ там не понимает структуры и косячит.

Итак, структура у нас состоит из вот каких уровней:

• Защита автомата света (УЗО) на несколько автоматов освещения. Скажем, есть у нас УЗО «Свет первый этаж», а под ним стоят автоматы «Свет Холл», «Свет Гостиная», «Свет Столовая». Здесь всё пока понятно — мы так щитки и собираем. В случае дифавтоматов тоже понятно: до дифов мы ничего не ставим, а сами дифы приравняем к автоматам и рассмотрим ниже:
• Автомат защиты группы света. Он у нас защищает кабели питания светильников. И в случае применения импульсных реле — кабели управления. Этот автомат у нас выбирается и ставится так же, как в случае проектирования обычного щитка. Вот надо нам на комнату поставить автомат на свет на 6А — ставим. Надо на 10А — ставим.
• Импульсные реле. А вот тут уже интересно и одновременно просто: на каждую группу света мы ставим своё реле. Если брать схему без импульсных реле, то вот будет у нас две клавиши выключателя: Свет верх и Свет бра. На каждую такую клавишу ставим импульсное реле, чтобы можно было отдельно разные виды света включать и выключать.
  А если же у нас одной клавишей включаются одновременно несколько типов света — то нам понадобится одно реле. В общем, одна «клавиша» выключателя — одно реле.

Такую структуру я изобразил на рисунке, чтобы было понятно. В Холле из примера у нас три группы света (скажем, потолок, подсветка пола и бра). В Гостиной — две группы (люстра из двух групп ламп), а в Столовой — одна группа света — светильник сверху.

Структура (схема) щитка на импульсных реле

Видите? Пока всё просто. И очень важно. То-есть, сначала мы «собираем» обычный щиток, который у нас заканчивается автоматами на свет. А уже на эти автоматы мы навешиваем импульсные реле по стольку штук, по скольку надо.

Ну что? Разрисуем эту структуру для примера из трёх групп? Вот, смотрите на схему:

Схема щитка с импульсными реле на три группы света

Здесь фаза питания с автомата у нас пошла на кнопки и на контакты «1» всех реле. Здесь мы можем использовать перемычки, потому что все три реле питаются с одного автомата. То-есть, головой думать не надо — запитываем все реле подряд. Ноль подаём на лампы и на контакты «A2» реле. «Выход» фазы с реле — на лампы нужной группы. А сигнал от кнопок — на A1 нужных реле. Всё!

И сразу же сделаем отступ о монтаже этого в щитке! Вот уж извините — фоток не будет, опишу на словах. Очень важно понять, что это на бумаге всё так красиво и просто соединяется. А на деле у вас получится несколько разных соединений и кабелей. В одной точке вам понадобится соединить ПуГВ, которым вы собираете щиток и ВВГ, который пришёл от ламп или кнопок. Ну-ка, давайте распишем кабели, которые у нас пойдут от щитка:

• Кабель на кнопки. ОДИН кабель на ВСЕ кнопки этого автомата. Посмотрите внимательно на схему. У всех кнопок есть один общий провод — фаза. Это будет одна жила кабеля. Далее нам нужен PE, чтобы защитить наш кабель. Это вторая жила кабеля. И ещё нам нужно столько жил в кабеле, сколько импульсных реле находится под его управлением. То-есть, для нашего примера нам нужен кабель на 5 жил: L, PE, Реле 1, Реле 2, Реле 3. А вот уже этот кабель мы тянем шлейфом от одного места, где будут стоять кнопки, до второго. От второго до третьего и так далее — как с розетками. Про это как раз писалось в посте про кабели для кнопок и управления.
• Кабели на светильники. Так как то, что включает светильники у нас находится теперь в щите на DIN-рейке, то кабели, которые идут на светильники у нас тоже тянутся от щитка. От каждого реле — один кабель на одну группу светильников. Здесь мы поступаем так, как привыкли: мы считаем что наше реле — это выключатель света. Вот так, как бы мы разводили кабели в случае, если этот выключатель находится в комнате — так и поступаем.
  Обычно хватает одного кабеля, а дальше он прямо на светильниках разводится шлейфом. В нашем примере кабелей будет три штуки — у нас три реле.

И вот здесь я НАСТОЯТЕЛЬНО советую использовать в щитке КЛЕММЫ для подключения этих кабелей! Это ОЧЕНЬ упрощает сборку щитка и подключение кабелей. Потому что с точки зрения кабелей у вас получается так, что одна жила кабеля подключается строго в одну «дырку» клеммы. А с точки зрения щитка вы можете всё, что вам надо, соединить проводом ПуГВ, используя наконечники НШВИ(2).

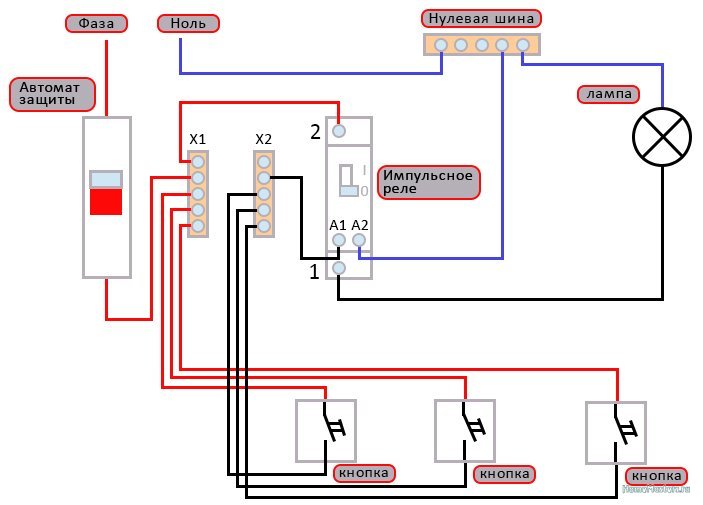

Вот смотрите, как будет выглядеть монтаж щитка без клемм и c клеммами:

• Без клемм. Фаза 220 пошла на импульсные реле от автомата. Потом под этот же автомат или под контакт реле надо подсунуть кабель от кнопок. Получается, что в щитке это надо как-то помечать. А жилы кабеля раздирать по всему щитку: одна на автомат, другая на реле.
  Провода от этого же кабеля кнопок пошли на импульсные реле. Ну, положим, катит. Но опять, тому кто будет подключать щиток, будет не совсем удобно заводить жилы кабеля среди монтажа щитка. То же самое с фазными проводами лампочек.
  Нулевые провода от лампочек и от катушек реле надо куда-то подключать… куда? Городить для каждого автомата нулевую шинку? Ну и нафига?
• С клеммами. Фаза от автомата пошла на реле. Оттудова пошла на клеммы.
  Ноль пошёл на клеммы, потом на реле.
  И осталось тупо соединить клеммы кнопок и катушки реле, и клеммы фаз ламп и «выходные» контакты реле. Всё! А потом стянуть стяжками, убрать в перфокороб и прочее по желанию.

Так что умоляю: любите себя и свою работу. Используйте клеммы!

Реле с центральным управлением

Пойдём чуть глубже в удивительный мир автоматики, хехе. Рассмотрим импульсные реле с центральным управлением. Как я уже писал, эти реле позволяют себя выключить кучей. То-есть удобно погасить весь свет в квартире. Сразу показываю схему, потому что она была у меня в архивах и там были хорошие пояснения:

Схема подключения импульсного реле с центральным управлением

Итак, в обычном варианте управления реле с центральным управлением ничем не отличается от обычного реле. Поэтому все правила компоновки реле по группам и монтаж абсолютно такие же, как и в обычном случае. А вот с центральным выключением и включением будет некоторое западло. Ну, кто тут самый внимательный? Кто догадается первым?

Суть западла вот в чём. Чтобы отключить все импульсные реле — надо на все их контакты «OFF» подать фазу питания. Какая наша первая реакция? Элементарная: все контакты цепляем перемычкой подряд и подаём… а ЧТО подаём-то? Ведь разные импульсные реле у нас питаются от разных автоматов. А если щиток трёхфазный — то ещё и от разных фаз… И соединить все контакты «OFF» подряд мы не можем. Иначе или УЗО посрабатывают, или межфазное 380 прилетит на катушки обмоток.

В каталоге к импульсным реле есть некие групповые модули, которые вроде как предназначены для разделения сигналов управления. Но в каталоге не написано про то, разделяют ли они питание. А схема дана для одной фазы на все группы реле. А модули эти под заказ 8 недель.

Мы же делаем надёжные решения? И делаем их брутально? Ага. Надёжно и брутально. А что у нас ещё может дать хорошую гальваническую развязку? Во! Обычное РЕЛЕ! Промежуточное, например. Когда-то я делал их краткий обзорчик на серии CR-P. Тогда схему сброса всех-всех реле под разными автоматами и фазами мы можем собрать вот каким образом:

Схема сброса реле с центральным управлением

Вся управляющая штука (кнопки и сброс реле) крутится вокруг того автомата, от которого эти реле питаются. То-есть через контакты реле сброса та же самая фаза с того же самого автомата подаётся на контакты OFF этих же реле. Ура! А вот катушки всех реле сброса мы запитаем от кнопки «Выключить всё» от какого-нибудь отдельного автомата. Или от автомата света коридора, где обычно эта кнопка и находится. А так как у серии реле CR-P есть реле с двумя группами контактов — то одно реле CR-P будет нам сбрасывать до двух автоматов питания этих реле.

Такое решение я постоянно применяю в своих щитах, и оно у меня самое надёжное и отработано годами. Когда я его придумал — я решил не париться и не искать других. Однако, практика и разные интересные задачки заставили меня пересматривать концепты. И я придумал и использую ещё и другое решение.

Я выношу ВСЕ цепи управления по всей квартире на отдельный автомат в щитке. Помните, у нас в импульсном реле катушка и контакты нагрузки никак не связаны. Поэтому управлять всеми реле мы можем, используя одно питание (да даже чуть ли не 24 вольта), а их контактами коммутировать обычное питание с автоматов освещения на лампы.

В этом случае нам промежуточные реле сброса нафиг не нужны. Мы экономим деньги и модули в щите и даже получаем профит в случае электромеханических реле ABB. У них есть рычажок для ручного включения реле. Значит мы можем подать себе свет в комнату, отключить цепи управления и при свете ковыряться с кнопками, подключая их. А это тоже нам на руку!

Разводка и подключение кабеля кнопок управления к кнопкам

А теперь — метафизика. Шучу. Но почему-то эта простая тема у многих вызывает ступор и взрыв мозга. Я попробую дать общие принципы и как-нибудь её разъяснить. Я говорю о том, как же нам проложить кабель кнопок управления и подключить его к этим самым кнопкам. Давайте осмыслим то, что мы имеем:

• Кабель кнопок (управления реле). У нас там есть одна общая фазная жила и несколько жил — по одной на каждое реле. Если замыкать эти жилы с фазной — то соответствующие реле будут щёлкать. Кабель подключен в щитке на клеммы и там он нас сейчас не интересует.
• Разные места на стене, где должны стоять эти кнопки. Согласитесь, раз уж мы вложили денег в импульсные реле, то глупо делать кнопки их управления только в одном месте помещения. Накидайте этих кнопок везде: у окна, у дивана, у стола!

А теперь внимание, сложность! Вбейте себе в голову то, что кабель управления мы разводим ШЛЕЙФОМ по всем местам, где у нас будут находиться кнопки управления не зависимо от числа кнопок. То-есть, если у нас при входе в комнату стоит три кнопки, а у дивана — две — то кабель у нас идёт от щитка до входа в комнату, от входа — к дивану.

Почему у нас в одном месте может быть больше кнопок управления, а в другом меньше? Это зависит от дизайна и внешнего вида. Например, при входе в комнату нам удобно управлять всем-всем светом сразу: мало ли что мы забыли выключить. А вот у дивана блок из трёх кнопок будет большим, и туда можно поставить двойную кнопку (один подрозетник) и завести на неё только самое необходимое из групп света.

А теперь ещё раз внимание! Кабель управления-то у нас ОДИНАКОВЫЙ ВЕЗДЕ! То-есть в ЛЮБОМ месте, где проходит этот кабель, у нас есть возможность управлять ЛЮБЫМ реле — достаточно только подключить на кнопку нужную жилу этого кабеля, которая за это реле и отвечает.

Это может дать нам такой профит: если когда-нибудь мы решим, что с дивана удобнее управлять подсветкой, а не верхним светом — то нам надо просто перекинуть жилы кабеля управления. И всё. Ничего в щитке или где-то ещё перекоммутировать не надо! А ещё мы можем, например, имея 5 групп управления, везде в комнате распихать блоки по 4 кнопки. И в разных углах комнаты сделать управление разными группами света так, как нам будет удобнее.

А теперь простыми словами: кабель управления ведётся шлейфом по всем местам, где будут кнопки управления этим светом. Вот есть у вас кабель управления светом гостиной. Вот везде, где вам нужны кнопки управления светом гостиной (хоть в холле перед ней) — вы закладываете этот кабель «Кнопки света гостиной» шлейфом. Так как в кабеле всегда есть все жилы управления светом — то если нам что-то не понравилось, мы можем изменить назначение кнопки, просто поменяв жилы, которые она замыкает.

А сейчас я покажу, как нам монтировать наши кнопки в подрозетниках. Кто не читал — напоминаю пост про монтаж в подрозетниках и настоятельно советую его освежить в памяти. Нам понадобится объёмное мышление и немного клемм WAGO на две «дырки». Дальше мы вспоминаем, что у любой кнопки обычно есть две дырки на каждый контакт, как у розеток для того, чтобы кнопки можно было соединять шлейфом. И вот тут всё встаёт на места.

Концепт соединения у нас будет вот какой: фазу управления (на ней нет нагрузки почти никогда, кроме катушек реле, которые подключаются в момент нажатия кнопок) мы соединяем шлейфом через все кнопки подрозетника. И отправляем её дальше на следующий шлейф и блок кнопок. Жилы управления, которые у нас задействованы, мы соединяем шлейфом прямо на кнопках. А PE и не используемые в этом блоке жилы мы соединяем вместе через WAGO. Получаем вот такое чудо:

Схема монтажа кнопок управления импульсными реле

Ну как? Всё просто и понятно? А если нам теперь надо изменить назначение кнопки, то мы выдернём из неё ненужые жилы. Соединим их WAGO, чтобы не нарушать цепь. А на их место воткнём другие жилы, которые раньше были соединены WAGO. Профит!

Разные схемы подключения

Эти схемы я достал из своего щитка в 19″ формате с автоматикой для Ктулхулизации. Здесь видно, как у меня были назначены жилы кабелей управления и нагрузок. В кабели я заложил ещё и ноль питания на всякий случай: млао ли в том же подрозетнике надо будет что-то засветить и скоммутировать?

Пример схем с импульсными реле (лист 1)

Это схема блока 5 кнопок на три группы реле: включить все группы, управлять группами в отдельности и выключить все группы сразу.

Пример схем с импульсными реле (лист 2)

А это схема блока, в котором все реле выключаются после срабатывания датчика присутствия.

Пример схем с импульсными реле (лист 3)

Приведу описание из своего документа:

Реле E257 имеют следующие контакты управления: A1, A2*, ON, OFF. При подаче различных сигналов контакт A2* является общим для них. При подаче напряжения между контактами A1-A2* реле изменяет своё положение (вкл/выкл) на противоположное. При подаче напряжения по контактам A2*-ON реле принудительно включается, а при подаче напряжения по A2*-OFF – выключается.

Реле времени CT-MFD используются в режиме формирования прямоугольного импульса по спаду управляющего сигнала (фазы питания) по контакту Y1. При подаче фазы на Y1 ничего не происходит (импульс будет сформирован только по пропаданию фазы на Y1). Своими контактами реле кратковременно (на длительность импульса в 0,5-1 сек) замыкает цепь OFF всех реле E257.

Датчик движения подаёт фазу одновременно на питание цепи LED-Светильников и на управляющий контакт Y1 реле времени CT-MFD. Когда датчик движения закончит питать подсветку (интервал работы настраивается в датчике), фаза с него пропадёт на контакте Y1 реле CT-MFD. Это вызовет формирование импульса, который выключит все импульсные реле E257, погасив свет полностью (эквивалентно ручному нажатию кнопки «Выкл все»).

Вот такая вот система — эти импульсые реле! Если есть какие вопросы — задавайте в комментах!

схема подключения, принцип работы, устройство и назначение

Содержание статьи:

При современном электромонтаже часто используют кардинально новые элементы. Одним из таких является импульсное реле (ИР). Механизм позволяет легко управлять освещением сразу из нескольких мест, что особенно удобно для длинных протяженных помещений или двора. Также можно ставить простой одноклавишный выключатель сразу для нескольких осветительных приборов в комнате.

Устройство и принцип действия ИР

Импульсное реле управления освещением РИО-3-63 AC230В

Конструктивно реле состоят из таких блоков:

• Катушка. Представляет собой тонкий медный провод, который наматывают на немагнитный материал, не пропускающий электричество. Это может быть тканевое или лаковое покрытие.
• Сердечник. Приходит в движение в момент прохождения тока через намотку катушки за счет того, что содержит железо.
• Якорь (подвижный). Имеет вид пластины, оказывающей воздействие на замыкающие контакты.
• Переключатель состояния цепи. Его еще именуют контактной системой.

Конструкция реле

Действие ИР полностью базируется на таком физическом явлении как электромагнитная сила. Принцип работы реле шагово:

• При включении ИР через сердечник катушки проходит ток.
• В результате сердечник, притягивая его, одновременно приводит в работу все силовые контакты. Причем они бывают нормально открытыми или закрытыми.

ИР — это своеобразный механизм, который разрывает или замыкает электрическую цепь. Иногда для более точной работы к устройству подключают резистор, полупроводниковый диод или конденсатор.

Разновидности ИР

Электронное реле

Все реле управления освещением делят на две группы:

• Электромеханические. За действие устройства отвечает механизм.
• Электронные. Мозгом ИР является печатная плата, оснащенная микроконтроллером.

Все типы импульсных реле характеризуют по таким признакам:

• Ток выхода – его максимальный показатель для зажимов катушки на момент выхода якоря.
• Ток втягивания. Меньшее его значение при возвращении рабочего якоря в первичное положение.
• Коэффициент возвратный. Соотношение токов выхода к току втягивания.
• Величина срабатывания. Это оптимальное значение входящего сигнала, на который реагирует импульсный выключатель.
• Уставка. Параметр срабатывания механизма в определенных пределах, заданных в реле.
• Номинальные значения. Все показатели по току, напряжению, обеспечивающие работу устройства.
• Время срабатывания. Продолжительность срабатывания на заданную команду. Может варьироваться от 0,0001 сек. до 1 мин.

Большей популярностью пользуются именно электромеханические устройства.

Схема подключения реле с одним нормально открытым контактом

Реле-выключатель можно подсоединять по одной из самых простых схем. Это серьезно облегчает работу мастера. Главное помнить: выключатель, отвечающий за процесс освещения, должен находиться только в разомкнутом состоянии. Обусловлено это тем, что он имеет размыкающую пружину, которая мгновенно срабатывает в момент нажатия на кнопку. В результате происходит замыкание цепи в другом месте.

Подсоединение выполняют так:

• один выход контакта подводят к фазе;
• другой — к нулю;
• нулевой провод тянут к каждой лампе, задействованной в освещении.

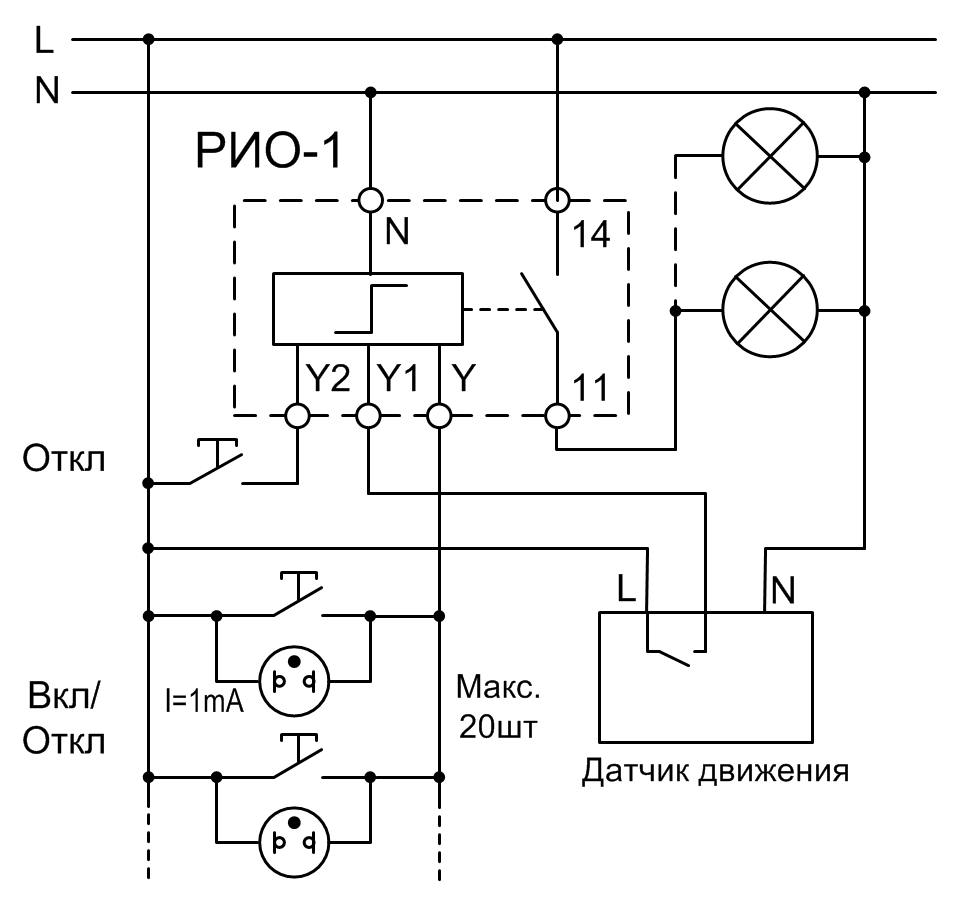

Схема 1

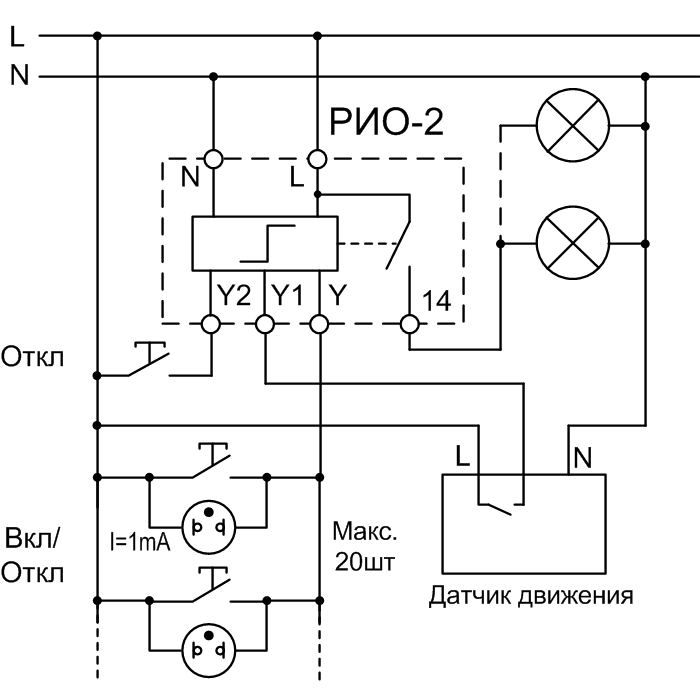

Схема 2

Запрещено превышать допустимое количество выключателей, указанное в паспорте к реле. Если игнорировать это, прибор может часто срабатывать ложно.

Чтобы аппарат не искрил в момент включения, желательно устанавливать и конденсатор. Окончив монтаж импульсного реле для управления освещением, делают полноценную изоляцию контактов. Для этого лучше применить специальные термоусадочные кембрики.

Достоинства и недостатки

Достоинства ИР

Если рассматривать плюсы и минусы импульсных реле, делать это нужно для каждого вида отдельно. Переключатели электромеханические имеют следующие преимущества:

• Выгодная стоимость в сравнении с электронными.
• Мощная изоляция 5 кВ между контактной группой и катушкой обмотки.
• Слабое падение напряжения на выключенных контактах, а значит, низкий процент нагрева устройства.
• Инертность к скачкам перенапряжения и помехам, возникающим во время молний.
• Возможность управления линией с оптимальной нагрузкой до 0,4 кВ.

Из недостатков электромеханических импульсных выключателей света отмечают:

• Возникновение радиопомех при включении и выключении цепи. Чтобы избежать такого эффекта, нужно прибегать к экранированию, либо увеличивать расстояние от реле до устройств, подвергающихся сторонним волнам.
• Относительно быстрый износ переключателя при высоких напряжениях и токах. К нему относят деформацию пружин, окисление контактов.
• Более длительное время срабатывания, чем у выключателей с платой.

Электронное импульсное реле со встроенным таймером времени

Для электронных проходных реле характерны такие достоинства:

• отменная скорость переключения;
• хорошая безопасность для мастера и пользователей;
• широкий выбор моделей;
• приемлемая стоимость;
• наличие индикаторов, оповещающих о режиме работы устройства;
• бесшумное функционирование;
• расширенный ряд возможностей.

Электронные реле могут монтироваться по-разному — на DIN-рейки щитка или сразу в подрозетник.

Из минусов устройств выделяют:

• сильный перегрев до критической точки при условии коммутации большого тока;
• нарушение работы при малейших сбоях в сети;
• частые беспричинные на взгляд мастера «глюки» с импульсами;
• наличие высокого сопротивления при закрытом положении;
• отключение реле, если в сети произошло кратковременное падение напряжения;
• возможность работы некоторых видов устройств лишь при постоянном токе;
• замедленный пропуск тока обратного обычному направлению из-за особенностей полупроводниковой схемы.

Несмотря на то что электронные управляемые переключатели имеют больший ряд минусов, устройства постоянно дорабатывают и совершенствуют. Поэтому возможно, скоро они вытеснят электромеханические реле полностью.

Как избежать ошибок на 3 уровнях при подключении ИР к электрощиту

Монтаж УЗО необходимо произвести перед подключением автоматов с последующей установкой ИР

Для мастера без опыта задача подключения реле становится достаточно сложной. Специалист часто теряется при определении последовательности соединения элементов друг с другом. Причем работа будет тем сложнее, чем больше используемых выключателей. Самым простым считается монтаж реле к одноклавишному элементу.

На самом деле работа не так сложна, как кажется. Главное – соблюдать все требования к монтажу, тогда количество кнопок управления реле может быть неограниченным.

При условии трех уровней подключения следует выполнять пошаговый монтаж.

• Установку УЗО для защиты освещения.
• Монтаж автомата сразу для нескольких групп источников подсветки.
• Установку импульсного реле.

УЗО собирают по типичной для электрощитка и счетчика схеме. Затем стоит установить и подключить защищающие автоматы для отдельных групп. Они работают на кабели управления и всех светильников. Затем монтируют реле. Причем нужно помнить, что на отдельную группу осветительных приборов ставят свое ИР.

Если сделать всю работу в приведенной последовательности, управлять источниками света внутри одного помещения можно будет при помощи одноклавишного автоматического выключателя, вместо многоклавишного. Это позволяет пользователю не путаться в кнопках.

При работе с электросчетчиком, ИР и другими элементами сети желательно все делать в прорезиненных перчатках и обязательно обесточивать линию.

Импульсное реле для управления освещением: виды, маркировка и подключение

Для удовлетворения современных требований освещения квартир, офисных помещений и предприятий используются сложные системы электрификации. При их проектировании для решения отдельных задач применяется ряд оборудования, которое постоянно усовершенствуется.

Так, импульсное реле для управления освещением из нескольких мест стало использоваться относительно недавно. Постепенно оно вытесняет стандартные схемы с проходными выключателями.

Содержание статьи:

Где может применяться импульсное реле?

Внедрение этого устройства в бытовое пользование объясняется простым удобством. Ведь оно позволяет контролировать освещение как минимум из двух точек.

В квартире это может быть спальня, где включение произошло у входа, а выключение рядом с кроватью. В офисах – это длинные коридоры, лестничные пролеты и большие конференц-залы.

Использование двух выключателей для освещения лестницы стало необходимостью. Включив свет на первом этаже, вполне логично погасить его вторым выключателем наверху

С задачей трехпозиционного управления могут справиться проходные и . Эта схема и до сих пор имеет широкое применение. Но в ней присутствуют и очевидные недостатки.

Во-первых, это довольно сложная для монтажа система, в которой электричество проходит путь через главный автомат, распределительную коробку, сами выключатели и затем на лампы освещения. При ее установке нередко возникают ошибки. Если же необходимо более трех мест управления, то схема усложняется.

Схема наглядно показывает перегруженность проводами: от первого выключателя – пять, от второго – шесть, от первой и второй подсветки – по три кабеля

Во-вторых, все провода имеют одинаковое сечение, так как используют ток одного напряжения, что сказывается на общих затратах. В них также входит цена проходных выключателей, в несколько раз превышающая стоимость обычных.

Но необходимость использования импульсного реле происходит не только из соображений комфорта. Оно также применяется для сигнализации и защиты.

Например, на промышленном предприятии для запуска производственных процессов, требующих высокой электрической мощности, этот прибор позволяет обезопасить оператора. Так как работает от токов малого напряжения либо вовсе управляется дистанционно.

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

1. Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
2. Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
3. Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
4. Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

• исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
• промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
• управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

Виды, маркировка и преимущества

Основными видами импульсных реле являются электромеханические и электронные. Электромеханические в свою очередь классифицируются по принципу действия.

Разновидности импульсных устройств

Это значит, что переключение силовых контактов может осуществляться силами отличными от усилия магнита.

Они подразделяются на:

• электромагнитные;
• индукционные;
• магнитоэлектрические;
• электродинамические.

Электромагнитные приспособления в системах автоматики применяются чаще остальных. Они достаточно надежны за счет несложного метода работы, основанного на действии электромагнитных сил в ферромагнитном сердечнике при условии, что в катушке есть ток.

Воздействие на контакты осуществляет рамка, которая в одном положении притягивается сердечником, а во второе возвращается пружиной.

Якорь, т. е. пластина с магнитными свойствами, притягивается электромагнитом, которым является медный провод, намотанный на катушку с ярмом

Индукционные имеют принцип действия, основанный на контакте токов — переменного с индуцированными магнитными потоками с самими потоками. Это взаимодействие создает вращающий момент, который приводит в движение медный диск, расположенный между двух электромагнитов. Вращаясь, он замыкает и размыкает контакты.

Работа магнитоэлектрических устройств выполняется за счет взаимодействия тока в поворотной рамке с магнитным полем, создаваемым постоянным магнитом. Управление замыканием/разрывом контактов осуществляется благодаря ее вращению.

Относительно своего типа такие реле очень чувствительны. Однако они не получили большого распространения из-за времени срабатывания в 0,1-0,2 с, которое считается долгим.

Электродинамические реле работают за счет силы, возникающей между подвижной и неподвижной катушками тока. Способ замыкания контактов такой же, как и в магнитоэлектрическом устройстве. Отличие только в том, что индукция в рабочем зазоре создается электромагнитным способом.

Электронные модели конструктивно почти повторяют электромеханические. Имеют те же блоки: исполняющий, промежуточный и управляющий. Различие заключается только в последнем. Управление коммутацией осуществляется полупроводниковым диодом в составе микроконтроллера на печатной плате.

В роли полупроводников в этом устройстве выступают транзисторы и тиристоры. Хотя они и выдерживают сложные условия запыленности и вибрации, но подвержены коротким перегрузкам по току и напряжению

Этот вид реле оборудуется дополнительными модулями. Например, таймер позволяет выполнять программу по управлению освещением через заданный промежуток времени. Это удобно для экономии электроэнергии, когда в работе оборудования нет нужды. При необходимости выключить свет можно двойным нажатием кнопки.

Достоинства и недостатки основных типов реле

Отличаясь от полупроводниковых ключей, электромеханические переключатели имеют следующие преимущества:

1. Относительно низкая стоимость за счет недорогих составляющих.
2. Образование небольшого количества тепла на включенных контактах из-за слабого падения напряжения.
3. Присутствие мощной изоляции в 5 кВ между катушкой и контактной группой.
4. Не подверженность вредному влиянию импульсов перенапряжения, помехам от молний, процессам коммутации мощных электроустановок.
5. Управление линиями с нагрузкой до 0,4 кВ при малом объеме устройства.

При замыкании цепи с током в 10 А в реле малого объема по катушке распределяется менее 0,5 Вт. В то время как, на электронных аналогах этот показатель может составлять более 15 Вт. Благодаря этому не возникает проблемы охлаждения и вреда атмосфере.

К их недостаткам приспособлений следует отнести:

1. Износ и проблемы при коммутации индуктивных нагрузок и высоких напряжений при постоянном токе.
2. Включение и выключение цепи сопровождается порождением радиопомех. Это требует установку экранирования или увеличения расстояния до подверженного помехам оборудования.
3. Относительно долгое время срабатывания.

Еще один минус — наличие непрерывного механического и электрического износа при коммутации. К ним относится окисление контактов и их повреждение от искровых разрядов, деформация блоков пружин.

При монтаже стоит учитывать, что электромеханический вариант исполнения контакторов может работать некорректно, если находится в горизонтальном положении

В отличие от электромеханических, электронные реле осуществляют управление промежуточным блоком посредством микроконтроллера.

Достоинства и недостатки электроники можно разобрать на примере аппаратов фирмы F&F относительно марки ABB, которая производит механику.

Из плюсов первого типа переключателей можно выделить:

• большую безопасность;
• высокую скорость переключения;
• доступность на рынке;
• индикаторные оповещения о режиме работы;
• расширенный функционал;
• бесшумную работу.

Кроме того, бесспорное преимущество заключается в нескольких вариантах монтажа — возможна установка не только на DIN-рейку щитка, но и в .

Минусы электроники F&F сравнительно с механикой ABB:

• нарушение работы при сбоях в электроснабжении;
• перегрев при коммутации больших токов;
• возможны «глюки» без видимых на то причин;
• отключение прибора при кратковременном выключении напряжения в сети;
• большое сопротивление в закрытом положении;
• некоторые реле работают только на постоянном токе;
• полупроводниковая схема не сразу пропускает ток обратно обычному направлению.

Несмотря на указанные недостатки, электронные коммутаторы постоянно развиваются и благодаря большему потенциалу функционала относительно электромеханических, ожидается их преобладающее использование.

Чтобы исключить путаницу, производитель дает максимально подробные характеристики изделия в каталогах магазина и в техническом паспорте устройства

Основные характеризующие параметры

В зависимости от назначения и области применения реле можно классифицировать по нескольким признакам:

• возвратный коэффициент – отношение значения тока выхода якоря к току втягивания;
• ток выхода – максимальное его значение в зажимах катушки при выходе якоря;
• ток втягивания – минимальный его показатель в зажимах катушки при возвращении якоря в исходное положение;
• уставка – уровень величины срабатывания в заданных пределах, установленной в реле;
• величина срабатывания – значение входного сигнала, на которое устройство автоматически отвечает;
• номинальные значения – напряжение, ток и прочие величины, лежащие в основе действия реле.

Также электромагнитные приспособления можно разделить по времени срабатывания. Самая долгая задержка у реле времени – более 1 сек, с возможностью настроить этот параметр. Затем идут замедленные – 0,15 сек., нормальные – 0,05 сек., быстродействующие – 0,05 сек. И самые быстрые безынерционные – менее 0,001 сек.

Расшифровка маркировки изделий

Шифр маркировки контактора часто можно встретить в каталогах магазинов и на самом устройстве. Он дает полное описание конструктивных особенностей, назначения и условий их применения.

Состав обозначения можно разобрать на электромагнитном промежуточном реле РЭП-26. Он используется в цепях переменного тока до 380 В и постоянного до 220 В.

Чтобы разобраться в маркировке, необходимо разбить надпись на блоки и применить таблицы-описания, которые можно найти в специализированных справочниках

В таком виде может выглядеть обозначение изделия в магазине: РЭП 26-004А526042-40УХЛ4.

РЭП 26 – ХХХ Х Х ХХ ХХ Х – 40ХХХ4. Этот вид обозначения можно разобрать следующим образом:

• 26 – номер серии;
• ХХХ – вид контактов и их количество;
• Х – класс износостойкости коммутации;
• Х – тип катушки включения, тип возврата реле и род тока;
• ХХ – конструкция по способу установки и соединения проводников;
• ХХ – значение тока или напряжения катушки;
• Х – дополнительные элементы конструкции;
• 40 – уровень защиты стандарта IP или ГОСТ14254;
• ХХХ4 – климатическая зона применения в соответствии с ГОСТом 15150.

Климатическое исполнение может быть: УХЛ – для климата холодного и умеренного или О –для тропического или общеклиматическое исполнение.

Согласно специальным таблицам обозначений, рассматриваемое устройство представляет собой , с четырьмя контактами переключения, классом стойкости коммутации А, использующее постоянный ток. Имеет крепление розетки с ламелями под пайку внешних проводников, катушку напряжением 24 В и манипулятор ручной.

Несколько видов схем подключения

Существует несколько вариантов монтажа, каждый из которых имеет свои особенности, достоинства и недостатки.

Обозначение контактов реле РИО-1 имеет следующую расшифровку:

• N – нулевой провод;
• Y1 – вход включения;
• Y2 – вход выключения;
• Y – вход включения и выключения;
• 11-14 – коммутирующие контакты нормально-открытого типа.

Эти обозначения используются на большинстве моделей реле, но перед подсоединением в цепь следует дополнительно ознакомиться с ними в паспорте изделия.

Представленная схема электрификации используется для управления светом из трех мест посредством реле и трех кнопочных выключателей без фиксации положения

В этой схеме силовые контакты реле используют ток в 16 А. Защита цепей контроля и осуществляется автоматическим выключателем 10 А. Следовательно провода имеют диаметр не меньше 1,5 мм².

Соединение кнопочных коммутаторов выполнено параллельно. Красный провод – фаза, идет через все три кнопочных выключателя на силовой контакт 11. Оранжевый провод – фаза коммутации, приходит на вход Y. После чего выходит из клеммы 14 и идет на лампочки. Нулевой провод с шины соединяется с клеммой N и со светильниками.

Если свет изначально был включен, то при нажатии на любой включатель свет погаснет — произойдет кратковременная коммутация фазного провода на клемму Y и контакты 11-14 разомкнутся. То же самое произойдет при последующем нажатии на любой другой выключатель. Но контакты 11-14 изменят положение и свет включится.

Преимущество приведенной схемы перед проходными и перекрестными выключателями очевидно. Однако при коротком замыкании обнаружение повреждения вызовет некоторые сложности, в отличие от следующего варианта.

Такая схема позволит сэкономить на проводах, т. к. сечение кабелей управления можно уменьшить до 0,5 мм². Однако придется приобрести второй аппарат защиты

Это менее распространенный вариант подключения. Он такой же, как предыдущий, но цепи управления и освещения имеют свои автоматы защиты на 6 и 10 А соответственно. Это облегчает выявление неисправностей.

Если возникает необходимость управлять несколькими группами освещения отдельным реле, то схема несколько видоизменяется.

Такой метод подключения удобно использовать, чтобы включать и выключать освещение целыми группами. Например, сразу погасить многоуровневую люстру или освещение всех рабочих мест в цеху

Еще одним вариантом использования импульсных реле является система с централизованным управлением.

Схема удобна тем, что можно выключить все освещение одной кнопкой, уходя из дома. А по возвращении, включить его таким же образом

В эту схему добавляются два выключателя для замыкания и размыкания цепи. Первая кнопка может только включить группу освещения. При этом фаза от выключателя «ВКЛ» придет на клеммы Y1 каждого реле и контакты 11-14 замкнутся.

Выключатель размыкания работает аналогично первому выключателю. Но коммутация осуществляется на клеммы Y2 каждого коммутатора и его контакты занимают положение размыкания цепи.

Выводы и полезное видео по теме

Видеоматериал рассказывает об устройстве, работе, применении и истории создания этого вида устройств:

Следующий сюжет подробно описывает принцип действия твердотельных или электронных реле:

Использование импульсных реле находит все более широкое применение в современных системах электрификации. Увеличение требований к функционалу и гибкости управления освещением, экономии материалов и безопасности создает непрерывный импульс к совершенствованию контакторов.

Они уменьшаются в размерах, упрощаются конструктивно, повышая надежность. А использование принципиально новых технологий в основе работы позволяет применять их в жестких условиях пыльных производств, вибрации, магнитных полей и влажности.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Задавайте вопросы, делитесь полезной информацией по теме статьи, которая пригодится посетителям сайта. Расскажите о том, как выбирали и устанавливали импульсный выключатель.

Импульсное реле

2018-04-30 Статьи

В одной из своих статей на блоге, про использование в схемах управления освещением проходных выключателей, я упомянул про импульсные реле как альтернативу проходным и перекрестным выключателям.

В той же статье есть схема управления освещением коридора с двух мест. Для этой цели вполне подойдут обычные проходные выключатели.

На мой взгляд, использование импульсных реле оправданно в более сложных схемах, где большая протяженность линий, требуется управление с 3 и более мест, централизованное управление освещением всего дома. Это обусловлено тем, что в независимости от количества точек управления, схема практически не усложняется , чего не скажешь о схеме с использованием проходных и перекрестных выключателей, а также экономией расходов на проводе. Так как выключатели управляют не самой нагрузкой , а обмоткой импульсного реле, достаточно будет двухжильного провода сечением 0,75 мм2 .

Хочу сразу заметить, что обычные клавишные выключатели  не подходят для использования с импульсными реле. В данном случае применяются кнопочные выключатели, также можно использовать кнопки звонка, да и вообще любые кнопки без фиксации.

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным. Иногда может встречаться еще название блокировочное реле.

Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания.

Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны.

Для наглядности приведу фото Acti 9 ITL от компании Schneider Electric.

Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Переключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Переключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Схемы подключения импульсных реле

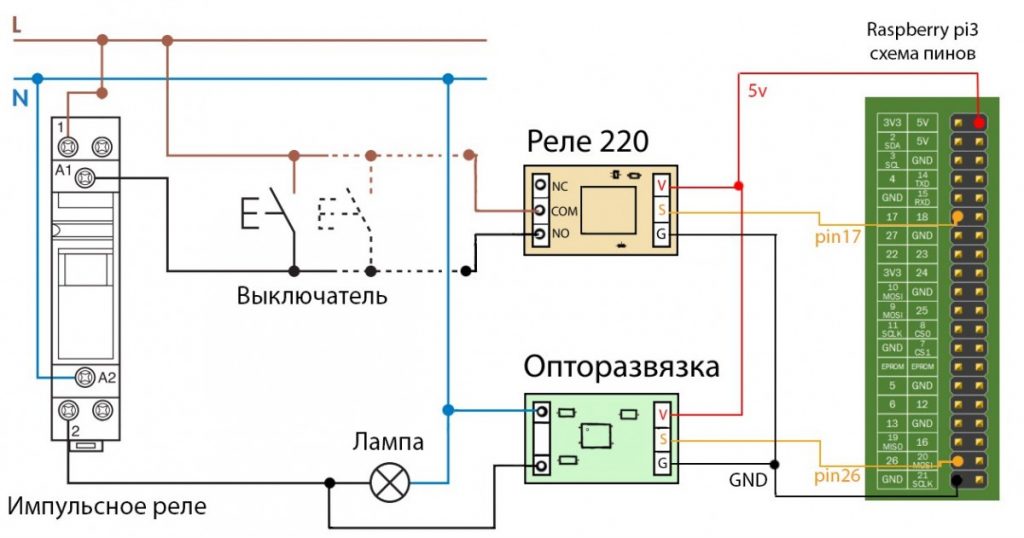

А теперь перейдем к схемам подключения импульсных реле. Самая простая схема управления освещением с двух мест будет такой:

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто.

Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Схема централизованного управления будет немного посложней:

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric.

По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Цифровое импульсное реле

— электрические схемы

Во-первых, реле похоже на выключатель катушки. Этот переключатель активируется, когда на катушку подается электричество. В обычном реле электричество должно постоянно подаваться на катушку для поддержания контактов, но импульсное реле «запоминает» и требует только мгновенного приложения электричества.Другими словами, подайте импульс электричества на катушку, чтобы включить контакты реле, подайте другой импульс электричества, чтобы выключить контакты реле.

Итак, импульсное реле используют его для включения лампы с помощью кнопок, а не тумблеров. Что действительно удобно, так это параллельное соединение нескольких кнопок мгновенного действия и их размещение в разных местах. Я могу включить лампу в одной комнате и выключить ее в другой комнате, потому что это реле давало электричество лампе, а не выключатель.

Цифровое импульсное реле — это электронная схема, которая идеально имитирует все функции импульсного реле с храповым механизмом: первое нажатие кнопки включает реле, второе нажатие выключает его, и реле в операционной. загорается. Особенность этой схемы в том, что ее можно использовать в централизованной системе домашней автоматизации. Еще одно преимущество — более низкая цена по сравнению с импульсным реле с храповым механизмом.Цифровое импульсное реле невосприимчиво к электрическим помехам, соединение между кнопками и цепью может быть достигнуто с помощью неэкранированного кабеля любой длины.

Эта цепь работает, комната освещает. Основным компонентом схемы является IC1 (CD4017). Кнопки помещения подключены нормально разводкой к цепи. Вся схема отдельно с помощью оптопары, что означает, что схема невосприимчива к электрическим помехам, которые могут исходить от кабеля, который соединяется с кнопками.

Сначала нажатие любой кнопки подключит к GND вход оптопары. Выходной сигнал оптопары усиливается транзистором Q1 (BC557) вместе с цепью C1, R3, R4. Усиленный сигнал поступает на тактовый вывод 14 декадного счетчика IC1 (CD4017), счетчик увеличивается на 1, вывод 2 переходит в высокий уровень и реле включено. Транзистор Q2 (2N2222), подключенный к выводу 2 IC1, управляет реле 12 В.Диод 1N4004 (D1) действует как диод свободного хода. LED1 показывает состояние ВКЛ / ВЫКЛ.

В секунду при нажатии любой кнопки IC1 переходит на 1, контакт 2 становится низким, реле выключено, а контакт 4 становится высоким. Если мы подключим диод D2, контакт 4 к контакту сброса CD4017, счетчик вернется в исходное состояние и будет готов к повторному нажатию кнопки для включения реле.

Компонент C2 — R6 сохраняет контакт сброса на +12 В при включении цепи до тех пор, пока C2 не нагружается до 12 В.

От транзистора Q2 коллектор является входом / выходом для использования в системе микроконтроллера (дистанционное управление GSM, управление через Интернет и т. Д.). При использовании в качестве входа, микроконтроллерная система может подключаться к коллектору GND Q2, и реле включено. Или коллектор используется как ВЫХОД, сигнал получен, скажем, микроконтроллерной системой, если реле включено или выключено.

Источник питания схемы — 12 В постоянного тока. В режиме ожидания, когда реле выключено, цифровое импульсное реле потребляет 0 В.В противном случае, когда реле включено, потребление зависит от тока реле 12 В.

Электрические схемы систем ПЛК и РСУ

В этой статье мы делимся основными концепциями систем управления ПЛК и РСУ, схемами подключения для сигналов цифрового входа (DI), цифрового выхода (DO), аналогового входа (AI) и аналогового выхода (AO).

Обратите внимание, что на этих схемах не указаны барьер или изолятор, предохранители и сетевой фильтр, чтобы они были очень простыми и понятными.

Также проверьте: Учебные курсы по ПЛК и SCADA

Электрические схемы систем ПЛК и РСУ

В приведенном ниже списке показаны основные типы проводных соединений, доступные для сигналов DI, DO, AI, AO:

Сигналы цифрового входа (DI)

• Однопроводное соединение
• Двухпроводное соединение
• Двухпроводное соединение с мониторингом линии
• DI с реле — мокрый контакт
• DI с реле — сухой контакт

Сигналы цифрового выхода (DO)

• Двухпроводное соединение
• DO с реле — мокрый контакт
• DO с реле — сухой контакт
• Взаимодействие с другими системами управления
• DO с мониторингом линии

Сигналы аналогового входа (AI)

• Однопроводное подключение
• Двухпроводное соединение
• Трехпроводное подключение
• Взаимодействие с другими системами управления

Сигналы аналогового выхода (AO)

Цифровые входные сигналы для ПЛК / DCS

Тип входа относительно системы

Тип клеммы / подключение, экран не показан для простоты.

Двухпроводное соединение с картой ввода

Двухпроводное соединение используется для подключения полевых приборов, таких как концевые выключатели, бесконтактные переключатели, обратная связь о работе двигателя, разрешение на запуск насоса и т. Д.

Двухпроводное соединение с контролем линии

Когда нам нужны дополнительные меры защиты для выявления короткого замыкания и обрыва цифровых входов, мы используем эту конфигурацию. Как правило, пара резисторов используется на выводах полевых приборов или в некоторых случаях в распределительных шкафах.

Работает по принципу изменения сопротивления. Во время разомкнутой цепи оба резистора R1 и R2 включены в линию, поэтому мы получим некоторое сопротивление контура, скажем «x» Ом. Во время короткого замыкания резистор R1 становится равным нулю, и мы получим другое сопротивление контура, скажем «y» Ом. Карты ввода спроектированы таким образом, что они определяют состояние сигнала и дифференцируют эти состояния, предупреждая системных инженеров с помощью сигналов тревоги.

Карта DI с однопроводным подключением

DI с реле — мокрый контакт (для катушки)

Эта конфигурация используется, когда нам нужен дополнительный источник питания для полевых приборов, центров управления двигателями и т. Д.

Как правило, в распределительных шкафах мы выполняем необходимые электромонтажные работы в соответствии с требованиями приложения. Мы используем дополнительный источник питания в шкафу сортировки (или на стороне диспетчерской), поэтому мы называем это контактом WET .

Когда полевой прибор находится в открытом состоянии, реле не будет активировано, поэтому карта DI не имеет обратного сигнала, поэтому она будет считаться состоянием ВЫКЛ.

Когда полевой прибор находится в закрытом состоянии, реле будет активировано, поэтому карта DI имеет обратный сигнал, поэтому он будет считаться состоянием ВКЛ.

Это внешнее реле питания называется опросным напряжением.

Напряжение опроса с панели может быть 24 В постоянного тока, 110 В постоянного тока и т. Д.

Что такое напряжение опроса?

Напряжение опроса — это термин, используемый в отношении цифровых входов систем управления PLC или DCS. Когда на цифровых входах присутствует некоторая активность, такая как активация концевого выключателя, состояние входа будет изменяться с открытого на закрытое или с закрытого на открытое, в зависимости от типа контакта, используемого в концевом выключателе.

Теперь нам нужно опросить (идентифицировать) состояние этих контактов (открыт / закрыт) с помощью напряжения. Таким образом, мы отправляем напряжение (12 В постоянного тока, 24 В постоянного тока, 110 В постоянного тока и т. Д.) На концевой выключатель и получаем сигнал обратно, когда концевой выключатель находится в закрытом состоянии. ПЛК считывает эти сигналы и предпринимает действия в соответствии со своей логикой. Это напряжение называется напряжением опроса .

DI с реле — сухой контакт (для катушки)

Мы НЕ используем никаких дополнительных источников питания в распределительном шкафу (или на стороне диспетчерской), поэтому мы называем это DRY Contact .

Когда полевой прибор находится в открытом состоянии, реле не будет активировано, поэтому карта DI не имеет обратного сигнала, поэтому она будет считаться состоянием ВЫКЛ.

Когда полевой прибор находится в закрытом состоянии, реле будет активировано, поэтому карта DI будет иметь обратный сигнал, поэтому он будет считаться состоянием ВКЛ.

Пример: обратная связь работы двигателя.

Напряжение опроса от напряжения может быть 24 В постоянного тока, 110 В постоянного тока и т. Д.

Цифровые выходные сигналы от ПЛК / DCS

Тип выхода в зависимости от типа / подключения системного терминала.

Щиток не показан для простоты.

Двухпроводное соединение с платой вывода

Эта конфигурация используется для управления цифровыми приборами, такими как соленоидные клапаны.

Мы можем использовать барьеры после карты DO по соображениям безопасности. Барьеры на схемах не показаны.

При подаче команды DO соответствующее напряжение поступит на полевой прибор, и он будет запитан.

При получении команды DO обратно соответствующее напряжение на полевом приборе будет остановлено, и он будет обесточен.

DO с реле — мокрый контакт

Мы используем дополнительный источник питания (24 В постоянного тока, 110 В постоянного тока, 230 В переменного тока и т. Д.) В распределительном шкафу (со стороны диспетчерской) для питания полевого прибора.

Эта конфигурация обычно используется для гудков, маяков, мощных электромагнитных клапанов и т. Д.

DO с реле — сухой контакт

Обычно такая конфигурация не является предпочтительной.

Взаимодействие с другими системами управления (DCS / PLC / ESD)

Эта конфигурация широко используется в промышленности для взаимодействия со сторонними системами управления.

DO с мониторингом линии

Контроль линии для цифровых выходных карт также возможен, но до катушки реле и / или до поля должен быть подтвержден поставщиком системы.

Аналоговые входные сигналы для ПЛК / DCS

Щиты не показаны для простоты.

Для 4-проводных приборов требуется дополнительный источник питания.

Двухпроводное соединение с картой AI

Эта конфигурация используется для подключения двухпроводных передатчиков, таких как PT, TT, FT, LT и т. Д.

Мы можем использовать барьеры также после карты AI в целях безопасности. Они не показаны на схемах.

Карта AI с однопроводным подключением

Для взаимодействия с другими системами управления

DCS AO к PLC AI

Активные обе стороны не работают.

PLC AO к DCS AI

Обе стороны Активные не работают

Обе стороны Пассивный не работает.

Аналоговые выходные сигналы

Автор: Ятин Катродия

Присоединяйтесь к обсуждению! Поделитесь своими мыслями об основных схемах подключения в разделе комментариев.

Пропустили?

Читать дальше:

Корпус реле

: как использовать реле и зачем они нужны

Электрическая система настолько надежна, насколько надежны ее компоненты. Один простой способ повысить надежность и производительность системы — использовать реле для включения и выключения устройств (свет, топливные насосы, вентиляторы и т. Д.). Реле — это электромеханический переключатель. Электромагнит (также называемый катушкой) используется для объединения набора контактов или штырей.Вы можете прочитать нашу предыдущую публикацию о Как работают реле для более подробного описания того, как работают реле.

Почему бы просто не использовать обычный выключатель, спросите вы? Вот несколько причин, по которым реле лучше переключателей:

1. Правильно подключенное реле обеспечит кратчайший электрический путь (т.е. самую короткую длину провода) между батареей , и устройством (ами), управляемым реле. В сочетании с проводом надлежащего калибра , это минимизирует падение напряжения между батареей и устройством, позволяя ему работать с максимальной производительностью.
2. Использование реле позволяет управлять несколькими устройствами с помощью одного переключателя (например, главный переключатель зажигания гоночного автомобиля). Иметь только один выключатель безопаснее в чрезвычайной ситуации, а также удобнее. Если вам нравятся красивые системы, вы можете использовать один переключатель и несколько реле вместо группы громоздких переключателей.

Реле

3. позволяют использовать предохранители и подходящего размера для каждого устройства и располагать предохранители ближе к батарее.
4. Если вы используете штатную проводку и переключатели автомобиля для управления устройствами вторичного рынка, такими как мощное освещение, реле не будут перегружать OEM-компоненты.Среднее автомобильное реле также может выдерживать гораздо более высокую токовую нагрузку, чем переключатель (около 30 ампер против 3-20 ампер).

Типы реле

Важно знать конфигурацию контактов и функцию реле перед подключением к нему устройств. Многие автомобильные реле похожи по внешнему виду и конфигурации контактов и подключаются к одному и тому же разъему реле, но полностью различаются по функциям переключения, которые они выполняют.

Наиболее распространенным типом реле, используемым в автомобильной промышленности, является однополюсное / двухходовое реле ( SPDT ).Также известное как реле Bosch, SPDT имеет общий подвижный контакт, который перемещается между двумя фиксированными контактами, называемыми нормально разомкнутым и нормально замкнутым. Когда реле выключено, общий и нормально замкнутый контакты соединены. Когда реле срабатывает, общий контакт переключается на нормально открытый контакт.

Другой тип реле — однополюсное / одноходовое (SPST). Реле SPST часто встречается в жгутах проводов для вторичного освещения; он имеет общий контакт и два нормально открытых контакта, которые соединяются внутри.Когда переключатель активирован, контакты соединяются.

При отключении питания от электромагнита реле происходит всплеск высокого напряжения. Этот всплеск может повредить бортовые компьютеры или другую чувствительную электронику. Если в вашей системе есть такие устройства, рекомендуется использовать повторы с внутренним закорачивающим диодом. Диод заставляет всплеск напряжения возвращаться в электромагнит, где он рассеивается в виде тепла.

Если вы переместите аккумулятор в заднюю часть автомобиля, найдите блок реле / ​​предохранителей рядом с аккумулятором и проложите провод 20-18 калибра к кабине, чтобы сработать реле.Если у вас есть главный выключатель зажигания, управляющий несколькими устройствами (вентиляторами, зажиганием, водяным насосом и т. Д.), Но вы все равно хотите использовать выключатель для каждого устройства, вы можете подключить главный выключатель зажигания к этим отдельным переключателям, а затем к устройству. реле.

Реле

могут помочь вам улучшить работу электрической системы и повысить ее надежность. Вот почему вы найдете их в большинстве качественных систем освещения на вторичном рынке и в жгутах проводов . Как только вы воспользуетесь ими, вы удивитесь, что вы когда-либо делали без них!

Автор: Дэвид Фуллер
Дэвид Фуллер — управляющий редактор OnAllCylinders.За свою 20-летнюю карьеру в автомобильной промышленности он освещал различные гонки, шоу и отраслевые мероприятия, а также написал статьи для нескольких журналов. Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог основать OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок.

Добро пожаловать в TELMA USA

Автоматическое освещение комнаты

с использованием датчика и реле PIR: принципиальная схема

Эта схема автоматического освещения лестницы включает освещение лестницы автоматически, когда кто-то входит на лестницу и выключается через некоторое время.В этой схеме есть два важных компонента: первый — это PIR Sensor (пассивный инфракрасный датчик), а второй — реле.

Датчик PIR

Датчик

PIR используется здесь для обнаружения движения человеческого тела, когда есть какое-либо движение тела, напряжение на выходном контакте изменяется. В основном он обнаруживает изменение тепла и выдает выходной сигнал всякий раз, когда такое обнаружение происходит. Вы можете узнать больше о датчике PIR здесь, в датчике PIR есть некоторые полезные функции, например, как изменить диапазон расстояний, как установить продолжительность, в течение которой свет должен быть включен и т. Д.

Также проверьте: Автоматическое освещение лестницы с помощью микроконтроллера AVR

Реле

Relay — это электромагнитный переключатель, который управляется небольшим током и используется для включения и выключения относительно гораздо большего тока. Значит, приложив небольшой ток, мы можем включить реле, которое позволит протекать гораздо большему току. Реле является хорошим примером управления устройствами переменного (переменного тока) с использованием гораздо меньшего постоянного тока.Обычно используемое реле , однополюсное, двойное реле (SPDT) , оно имеет пять клемм, как показано ниже:

Когда на катушку не подается напряжение, COM (общий) подключен к NC (нормально замкнутый контакт). Когда на катушку подается напряжение, создается электромагнитное поле. Которые притягивают якорь (рычаг, соединенный с пружиной), подключаются COM и NO (нормально открытый контакт), что позволяет протекать большему току. Реле доступны во многих номиналах, здесь мы использовали реле с рабочим напряжением 6 В, которое позволяет протекать току от 7 до 250 В переменного тока.

Реле

конфигурируется с помощью небольшой схемы драйвера , которая состоит из транзистора, диода и резистора. Транзистор используется для усиления тока, чтобы полный ток (от источника постоянного тока — батарея 9 В) мог проходить через катушку, чтобы полностью ее зарядить. Резистор используется для смещения транзистора. И диод используется для предотвращения обратного тока, когда транзистор выключен. Каждая катушка индуктивности производит равную и противоположную ЭДС при внезапном отключении, это может привести к необратимому повреждению компонентов, поэтому для предотвращения обратного тока необходимо использовать диод.Релейный модуль легко доступен на рынке со всеми его схемами драйвера на плате, или вы можете создать его, используя указанные выше компоненты. Здесь мы использовали модуль реле на 6 В.

Описание цепей

Эту автоматическую схему лестничного освещения можно легко объяснить. Каждый раз, когда датчик PIR обнаруживает любое движение тела, его вывод ВЫХОДА становится ВЫСОКИМ, который прикладывает напряжение запуска к базе транзистора, транзистор включается, и ток начинает течь через катушку.Катушка в реле получает энергию и создает электромагнитное поле, которое притягивает рычаг, и COM и NO соединяются. Это позволяет протекать гораздо большему току (220 В переменного тока), который включает лампочку. Вы можете увеличить или уменьшить продолжительность включения лампы, настроив датчик PIR.

Лучшая проводка электрического реле — Выгодные предложения по проводке электрического реле от глобальных продавцов проводки электрического реле

Отличные новости !!! Вы находитесь в нужном месте для подключения электрического реле.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя электрическая проводка реле должна в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили электрическое реле на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в правильности подключения электрического реле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести electric relay wiring по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
