Инфракрасный теплый пол видео монтаж под плитку: Инфракрасный теплый пол под плитку: особенности монтажа своими руками

Содержание

Инфракрасный пленочный теплый пол под плитку – монтаж

В большинстве случаев систему обогрева пола устанавливают под керамогранит и керамическую плитку. Они хорошо нагреваются до нужной температуры и отдают тепло. Монтаж ИК теплого пола выполняется под плитку на готовое бетонное основание или стяжку. Кроме того инфракрасную пленку можно смонтировать и на старую плитку, в случае когда в помещении делается ремонт.

Монтаж инфракрасного теплого пленочного пола

Инфракрасный пленочный теплый пол под плитку для своего монтажа требует дополнительных материалов, таких как стекломагнезит или гипсокартон.

Этап 1

Первым делом происходит укладка теплоотражающего материала на подготовленную ровную поверхность. Между собой листы материала обязательно скрепляются скотчем. Сверху укладывается термопленка контактами в ту сторону, где будет располагаться терморегулятор. Затем производятся все подключения с помощью контактных зажимов и монтажных проводов согласно инструкции. Не забудьте хорошо заизолировать все места соединений.

Этап 2

После этого получившуюся конструкцию необходимо накрыть полиэтиленовой пленкой, которая будет в качестве гидроизоляции. Далее кладется стекломагнезит или гипсокартон, который крепится при помощи дюбель гвоздей (или другим похожим методом) к основанию пола. Очень важно быть аккуратным во время этого процесса, чтобы не нарушить целостность термопленки и ее нагревательных элементов.

Этап 3

Верхний слой стекломагнезита или гипсокартона нужно обработать «бетоноконтактом», после чего поверхность станет хорошей основой для укладки керамогранита или керамической плитки. Подключение пленочного теплого пола к терморегулятору и электросети описано в технических документах.

Что еще нужно знать

Существуют некоторые правила, которым нужно следовать при монтаже ИК пленочного теплого пола под плитку:

  • Будьте максимально аккуратными во время монтажа, чтобы не нанести механические повреждения термопленке. Для этого можно обуть мягкую обувь, стараться не царапать пленку мастерком и не вбивать в карбоновые и медные полосы дюбеля и гвозди.
  • Не применяйте в качестве теплоизоляции материал, основанный на алюминиевой фольге.
  • Предпочтительнее использовать специальные датчики температуры и терморегуляторы под  плитку.

Монтаж инфракрасного теплого пола Caleo на видео ниже.

При соблюдении всех инструкций и рекомендаций инфракрасный теплый пол прослужит вам очень долго.

Монтаж теплого пола, как установить теплый пол


Теплый пол – это популярный способ отопления домов, а также квартир в Челябинске и Челябинской области. Быстрый монтаж теплого пола, несложная эксплуатация, а также высокая эффективность данной технологии сделали ее более популярной, нежели традиционное печное и водяное отопление. Теплые полы бывают трех типов: пленочные, водяные, а также электрические.


Электрические полы


  • Перед тем, как установить кабельный электрический теплый пол, необходимо очистить, а при необходимости, выровнять поверхность.

  • После этого укладываетеся теплоизоляция.

  • На теплоизоляцию укладывается специальная монтажная лента (обычно идет в комплекте с кабельным теплым полом)

  • Затем укладывается греющий кабель и фиксируется лепестками на монтажной ленте.

  • После этого проверяется сопротивление греющего кабеля (оно должно соответствовать сопротивлению указанному в паспорте на монтируемую модель теплого пола).

  • Рядом с греющим кабелям крепится датчик терморегулятора (обязательно в трубку — для того, чтобы была возможность замены датчика)

  • Провода от греющего кабеля и кабель датчика температуры пола прокладываются к стене и поднимают к месту установки терморегулятора.

  • Завершается процесс установки теплого пола монтажом электронного терморегулятора, позволяющего управлять работой теплого пола.

  • Остается только залить стяжкой греющий кабель, подождать до полного высыхания стяжки и можно включать теплый пол.


Подробную информацию о том, как смонтировать теплый электрический пол, можно узнать у наших специалистов, имеющих солидный опыт укладки электрического пола. Кроме этого, внизу страницы размещено посвященное монтажу теплого пола видео, которое поможет вам узнать как сделать теплый электрический пол самостоятельно.

Сверху электрического пола может быть уложено любое покрытие: ковролин, паркет,ламинат, линолеум и пр. Преимущества электрического пола: простота управления процессом нагрева, отсутствие необходимости обслуживания системы.


Электро-водяной теплый пол


Процесс монтажа электро-водяного теплого пола больших денежных затрат не требует. Технология теплого пола водяного типа предусматривает нагрев воздуха в комнате за счет нагрева в трубе жидкости. Преимущества электро-водяного пола: долговечность, ремонтопригодность, доступная цена монтажа теплого водяного пола, отсутствие электромагнитного излучения, полная электробезопасность.


Укладка электро-водяных полов имеет ряд особенностей. Монтаж теплого пола осуществляется на утепленное основание, пластиковыми хомутами к металлической сетке (либо в специальные маты для водяного теплого пола). Процесс устройства электро-водяного теплого пола является достаточно простым, поэтому может выполняться невысококвалифицированными рабочими .


Инфракрасный пол


Как уложить теплый пол инфракрасного типа? Инфракрасный пол наиболее комфортен и легок в монтаже. Процесс его монтажа предусматривает укладку под используемое напольное покрытие пленки, изготовленной из углеродного полимера. Стоимость установки зависит, непосредственно, от площади помещения, типа пленки, а также особенностей расположения полос. Процесс управления системой осуществляется при помощи специального терморегулятора. Преимущества инфракрасного пола: существенная (до пятидесяти процентов и более) экономия электроэнергии, по сравнению с кабельными,  а также простота укладки.


Монтаж инфракрасного теплого пола видео






Вернуться на главную

монтаж своими руками с видео

Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.

Содержание статьи:

О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

  • монтажные работы проводятся в течение буквально нескольких часов;
  • отсутствует необходимость в устройстве стяжки;
  • систему можно начинать эксплуатировать сразу же по окончании монтажа;
  • микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
  • толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
  • система не требует какого-либо ухода и может прослужить более 50 лет;
  • финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

  1. Инфракрасная пленка;
  2. Крепежные элементы;
  3. Терморегулятор и датчики температуры;
  4. Электрическая проводка;
  5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Линолеум для теплого пола обычно обозначается такими значками

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

  • кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
  • чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
  • в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

  • если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
  • если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
  • используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
  • при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.

Пленочный теплый пол CALEO PLATINUM 230 Вт/м2, 1 м2

Энергосберегающий пленочный теплый пол переменной мощности.

Пленочный теплый пол — это инфракрасный сверхтонкий пол, изготовленный из защищенной полиэстеровой пленки с нагревательным элементом из карбона и серебра.

Особенности пленочных теплых полов:

Под ламинат, линолеум, ковролин
Монтаж за два часа
«Сухой» монтаж без грязных работ — без стяжки и клея
Можно включать сразу после монтажа — не надо ждать 1 месяц высыхания стяжки

Инфракрасный принцип обогрева

Экологичный способ обогрева помещения
Не сушит воздух
Обладает антиаллергенным эффектом
Подходит для детских садов и больниц
Спектр ИК-обогрева более чем на 90% совпадает с диапазоном поглощения тепла телом человека

Особенности CALEO PLATINUM:

Уникальный высокотехнологичный пленочный теплый пол, обладающий полной саморегуляцией мощности
В зависимости от «запирания» мебелью способен снижать мощность с 230 до 50 вт
Для стандартных и холодных помещений
Экономичнее кабельного пола до 60%
Расположенная вдоль пленки антиискровая сетка исключает контакт «горячего» с «холодным», разделяя медную шину и нагревательные элементы
Модифицированная антиискровая сетка проходит по всей ширине пленки, благодаря чему снижен шаг линии отреза
Гарантия в течении всего срока службы пола – 50 лет
Ширина пленки — 0,5 м. 230…50 Вт/м2 — подходит для стандартных и холодных помещений

В качестве теплоотражающего материала для теплого пола рекомендуется применять теплоотражающий материал CALEO, маркируется буквами ППЭ-Л, что означает, что пенополиэтилен является физически сшитым. В результате сшивки образуется поперечно-связанная, или сетчатая молекулярная модель. Этот материал имеет большую стойкость к ультрафиолету и атмосферостойкость.

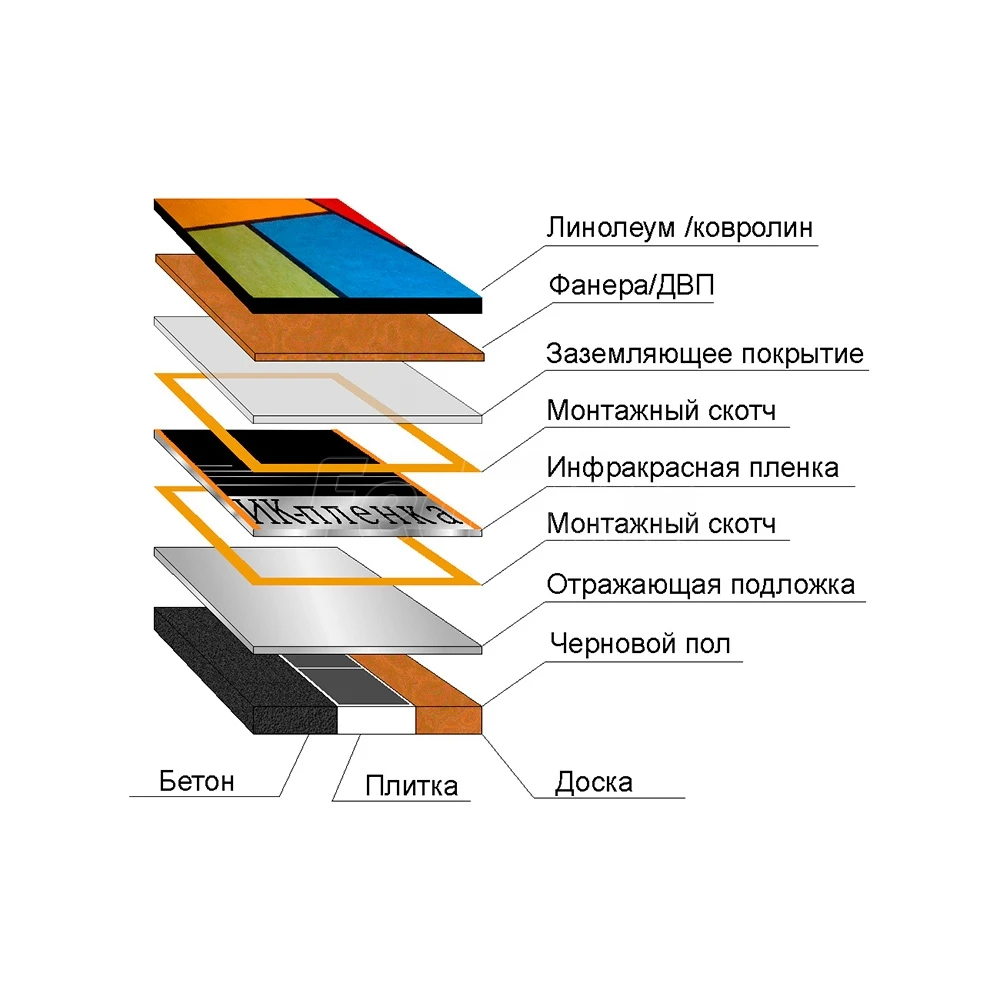

Схема укладки под ковролин или линолеум:




1. Стяжка или первичный пол

2. Теплоотражающий материал

3. Термоплёнка Caleo

4. Полиэтиленовая плёнка

5. ДВП, фанера

6. Ковролин или линолеум

Схема укладки под ламинат или паркетную доску:




1. Стяжка или первичный пол

2. Теплоотражающий материал

3. Термоплёнка Caleo

4. Полиэтиленовая плёнка

5. Ламинат или паркет

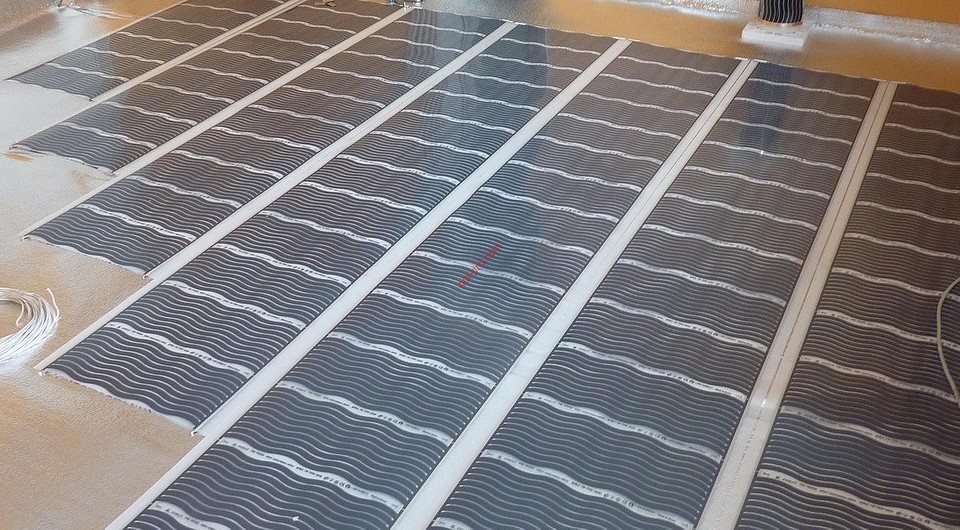

Технология продольного расположения нагревательных элементов




Усовершенствованная технология расположения нагревательных элементов позволяет существенно сократить шаг отреза, что облегчает монтаж тёплого пола. В отличии от плёночных полов Caleo Gold и

Caleo Silver, резать плёнку Platinum можно с шагом в 5 сантиметров, а не в 20 сантиметров, что позволяет подложить плёнку ровно от плинтуса до плинтуса.

Подключение тёплого пола Caleo Platinum



Параллельное подключение
Быстрый сухой монтаж
Монтажный комплект прилагается
Не скрадывается высота
Плёнка обеспечивает влагозащиту

Инфракрасный обогрев — экологичное и экономичное решение

Система ИК обогрева зарекомендовала себя как наиболее эффективная и безопасная. Основным преимуществом такого обогрева является отсутствие конвекционных потоков в помещении, а соответственно и пыли, шерсти домашних животных, что позитивно сказывается на аллергиках и порядке в доме.

Плёночный тёплый пол не греет воздух, а нагревает предметы в комнате, а они уже в свою очередь нагревают помещение. За счёт этой технологии обогрев происходит быстро. ИК излучение более чем на 90% совпадает с диапазоном поглощения тепла телом человека, а значит, абсолютно безопасно и для детей, и для животных.

Также, выбрав такую систему отопления вы значительно сэкономите на электричестве, поскольку плёнка саморегулируемая и снижает мощность при достижении необходимой температуры обогрева лишь для её поддержания — Silver нет.


Распаковка комплекта теплого пола Caleo Platinum



Монтаж инфракрасного пленочного теплого пола Caleo Platinum



Монтаж инфракрасного теплого пола


Согласитесь, нахождение на холодном полу занятие не из особо приятных и полезных для здоровья. Особенно если в доме находятся маленькие дети, которые любят играть и ползать по полу. Инфракрасный теплый пол – наилучшая альтернатива классической системе отопления. Монтаж инфракрасного теплого пола может осуществляться под ламинат, линолеум, паркет в качестве основного отопления или дополнительного комфорта.

Преимущества пленочного инфракрасного пола под ламинат

  1. Равномерное и комфортное тепло.
  2. Не поднимает уровень пола (толщина пленки всего 0,34 мм).
  3. Экономичный за счет малого потребления электроэнергии.
  4. Высокая надежность и безопасность.
  5. Быстрый и простой монтаж за пару часов.
  6. Выгодная, относительно кабеля или алюминиевого мата (Fenix AL MAT), цена за полный комплект.


Важные моменты:

  • Долговечность и эффективность работы инфракрасного теплого пола зависит от соблюдения всех технологичных рекомендаций по его укладке и эксплуатации.
  • Купить инфракрасную пленку под ламинат лучше надёжной торговой марки с официальной гарантией, например, In-Therm (производство Корея) — это послужит гарантией Вашей безопасности.
  • До покупки ознакомьтесь с данной инструкцией, посмотрите видео от производителя и, в случае необходимости, получите нашу профессиональную консультацию о необходимых комплектующих для укладки — это упростит, ускорит и в конечном счёте удешевит монтаж.

Пошаговая инструкция по монтажу пленочного пола под ламинат

1. Необходимые материалы для укладки:

  • Инфракрасная пленка
  • Подложка под ламинат (не на основе вспененного полиэтилена)
  • Полиэтиленовая пленка для гидроизоляции
  • Терморегулятор с датчиком температуры пола
  • Комплект коннекторов для подключения пленки с битумной изоляцией (1 комплект на 1 полосу).

2. Подготовка основания – выравнивание пола


Перед началом установки теплого пола необходимо проверить черновой пол на наличие неровностей. Если бетонная плита ровная, не имеет вмятин или выпуклостей, достаточно убрать грязь и пыль. С неровной плитой ситуация другая: необходимо бетонное покрытие выровнять при помощи стяжки небольшой толщины – наливной или нивелирующий пол. Для этого чистое основание покрываем грунтовкой, затем наносим наливной пол.

3. Прорисовка проекта укладки


Для правильного расчёта количества пленочного пола необходимо заранее знать будущую расстановку мебели в помещении и цель устройства тёплого пола: основной обогрев или дополнительный.


При прорисовке следует учитывать, что расстояние от стены или мебели до пленки должно составлять минимум 5 см, а шаг отреза пленки – 25 см. Также необходимо предусмотреть место для терморегулятора. Для эффективного обогрева отапливаемая площадь должна составлять от 40 до 70% пола помещения.



При укладке можно комбинировать ИК-пленку разной ширины 0,5 м, 0,8 м и 1,0 м. Для равномерного прогрева в одном помещении желательно использовать полосы инфракрасной плёнки одной мощности — 150Вт или 220Вт на 1 кв.м.



Важно! Расчет инфракрасного теплого пола следует выполнять таким образом, чтобы пленка не располагалась под стационарной мебелью (холодильник, шкаф, диван, кровать и т.п.). Возможна укладка под мебелью на ножках, высота которых должна быть не менее 50 мм. Не допускать перехлеста полос пленки!

4. Определяем место для терморегулятора


Следующим шагом будет нахождение подходящего места для расположения терморегулятора. Желательно — в отдалении от возможных источников тепла или холода. На отмеченном месте высверливается отверстие под стандартную розеточную коробку, от которой вниз по стене выполняется штроба. В неё будут укладываться гофра с датчиком и питающие силовые кабели. По полу делается более узкая штроба только  под гофру с термодатчиком таким образом, чтобы датчик располагался непосредственно под плёнкой на расстоянии 20-30 см от края.  Обязательно проверить плавность хода датчика в гофре для последующей возможной замены последнего. К выбранному месту подвести питание кабелем соответствующего нагрузке сечения.

5. Термоизоляционный материал


Перед началом монтажных работ рекомендуется тщательно подмести и пропылесосить поверхность.


На чистый подготовленный пол по всему периметру помещения следует разложить теплоизоляционную подложку. Подложка под ламинат, паркет или ковролин служит для теплоизоляции, а также для отражения нагрева инфракрасной пленки вверх. Стыки теплоизоляции крепятся скотчем.



Важно! При устройстве тёплого пола под ламинат нельзя использовать стандартную подложку из вспененного полиэтилена. В этом случае применяют подложку из натуральной пробки, экструдированного пенополистирола, или древесноволокнистый «Тихий ход».

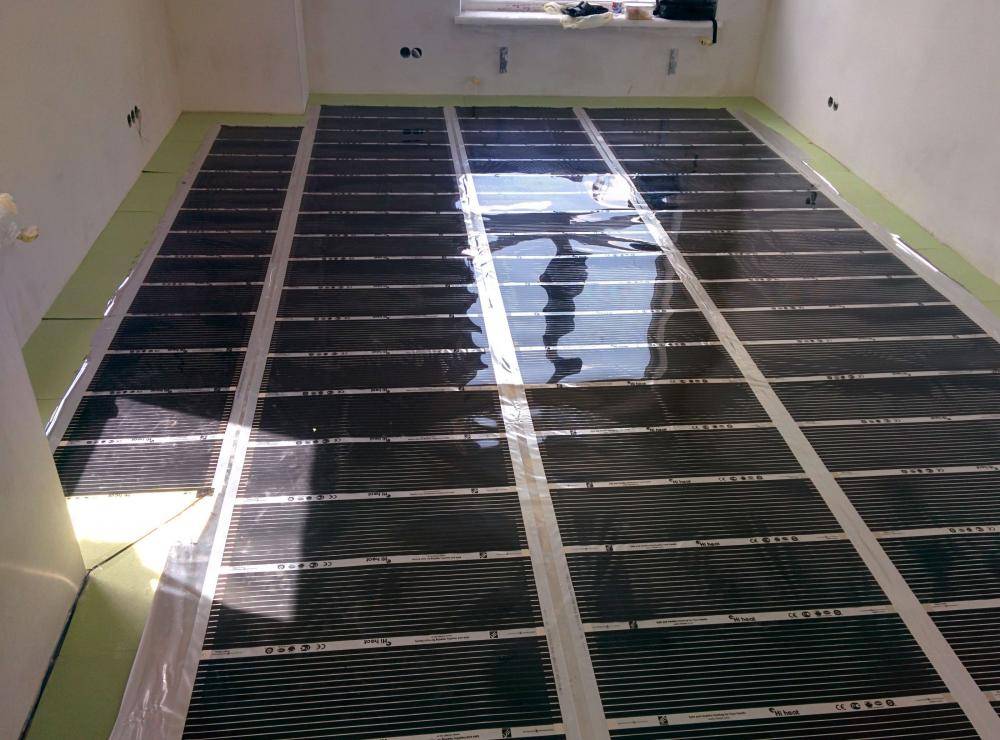

6. Укладка инфракрасной пленки


Пленка отрезается на полосы необходимого размера, учитывая шаг отреза одной секции (линия отреза указана на пленке, каждые 25 см).


ИК-пленка укладывается медными токопроводниками вниз, затем фиксируется скотчем каждая полоса. На торце плёнки, противоположном от подключения, окончания медных токопроводников необходимо заизолировать битумным скотчем (идёт в комплекте с коннекторами для подключения). Полосы укладываются встык и не должны перекрещиваться.

7. Подключение электропроводки


Подключение полос инфракрасной пленки проводится с помощью специального монтажного комплекта, выполняя следующие шаги:

  1. Установка на медные токопроводники соединительных коннекторов (клипс). С их помощью соединить питающие провода с медными шинами. Все контакты плотно обжать. Подключение нескольких полос проводить параллельно.
  2. Изоляция контактных мест. Свободные концы медных шин и места подключений тщательно заизолировать винил-мастичным изолятором (битумным скотчем). После изоляции контактная группа будет иметь дополнительную толщину. Для её нивелирования в подложке в соответствующих местах делаются углубления.*
  3. Важно предусмотреть, чтобы силовой кабель не проходил под нагревательной пленкой!

*Фиксируем контактные группы обычным скотчем. Подключить силовые провода на соответствующие контакты терморегулятора.

8. Укладка гидроизоляции


Поверх инфракрасного пленочного пола укладываем обычную полиэтиленовую пленку (не тонкую — средней плотности). Полиэтиленовая пленка укладывается внахлест – 100 мм. Стыки и периметр фиксируются скотчем.

9. Проверка работоспособности инфракрасного теплого пола


После завершения всех работ проверяем работоспособность инфракрасной системы отопления с помощью тестера сопротивления (амперметр).

10. Монтаж терморегулятора


Подключить подводящий питание провод, кабель от нагревательной плёнки и датчик на соответствующие контакты терморегулятора.


Для небольших участков обогрева чаще используется механический термостат (In-Therm RTC-70). Для площадей большей мощности выгодно применять электронный программируемый по времени регулятор (In-Therm E-51), который позволяет отключать нагрев и экономить энергопотребление на целые периоды отсутствия в помещении людей. В последнее время популярны более информативные и удобные в применении терморегуляторы для тёплого пола с WI-FI (In-Therm PWT-002), способные управлять климатом в Вашем помещении на расстоянии.


После установки включаем терморегулятор и проверяем нагрев всех секций пленки.



Варианты устройства теплого пола под линолеум



Укладка инфракрасной пленки непосредственно на готовую стяжку или деревянный пол под линолеум. В этом случае очень желательно проложить тонкий листовой материал в прослойке между ИК-пленкой и линолеумом. Подойдут такие материалы, как фанера или ОСБ, в крайнем случае — ДВП. Это позволит уменьшить механическое воздействие на инфракрасную пленку и увеличит срок ее эксплуатации.


Если же ремонт в помещении еще в процессе и есть возможность выполнить стяжку, то одним из вариантов для линолеума будет укладка кабеля в стяжку.


Для этого:

  1. Уложить нагревательный кабель (Fenix LDTS 18 Вт/м).
  2. Залить черновую стяжку + Выполнить нивелировку «под ноль».
  3. Положить линолеум.


Данная технология позволит реализовать не менее эффективный обогрев помещения электрическим теплым полом с линолеумом.


Соблюдение мер предосторожности:

  • Не располагайте ИК-пленку под стационарной мебелью.
  • Не оставляйте открытых проводов и участков без изоляции.
  • Установите ограничение по нагреву ламината – не более 27-28 °C.
  • Запрещено подключать к сети пленку в свернутом виде.
  • Обязательно подключайте терморегулятор.


Электрический теплый пол под ламинат создаст максимальный комфорт и уют в Вашем доме.  Ниже представлено видео — как выполнить монтаж инфракрасного пленочного теплого пола своими руками.





Статья по монтажу инфракрасного теплого пола была полезной для Вас? Тогда оставляйте комментарии и подписывайтесь на наш YouTube канал.

Тепловизионные камеры FLIR выявляют скрытые дефекты в системах напольного отопления

Лучшая система отопления в доме — это та, о которой вы не подозреваете. Вот почему системы лучистого теплого пола так привлекательны и становятся все более популярными. Однако их невидимость также может быть недостатком. Потому что, как вы можете сказать, что что-то не так с вашей системой отопления? Единственный эффективный способ сделать это — использовать тепловизионную камеру.

В системе лучистого пола тепло обеспечивается трубами с горячей водой или электрическими проводами, проложенными под полом.Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые объекты, с которыми сталкиваются, которые, в свою очередь, излучают захваченное тепло. Системы лучистого пола — это высокоэффективный способ обогреть дом, повысить комфорт и снизить затраты на электроэнергию. В новостройках со сплошными полами труба отопления обычно замуровывается в стяжку пола.

Валерио Ди Стефано, итальянский инженер и дизайнер, специализирующийся на управлении энергопотреблением и термографии, имеет многолетний опыт работы с системами обогрева полов.Недавно он приобрел тепловизионную камеру FLIR E8, в основном для проведения энергетического аудита излучающих систем и зданий.

Тепловизионная камера четко показывает подземную сеть труб системы лучистого отопления.

Обнаружение скрытых дефектов

«Излучающие системы стали очень популярны в последние годы, особенно в новых жилых домах», — говорит Валерио Ди Стефано. «Однако иногда система, которая на первый взгляд работает нормально, может иметь скрытые дефекты.Могут быть проблемы со стяжкой пола, прокладкой труб, проблемы с оптимизацией транспорта энергии. Хорошая новость заключается в том, что все эти проблемы можно быстро обнаружить с помощью тепловизионной камеры».

«Обычно без тепловизионной камеры вам пришлось бы смотреть на насосы и на основе этой информации делать выводы о том, что происходит под землей. Но с тепловизионной камерой у вас есть мгновенный обзор всей вашей системы обогрева пола благодаря теплу, выделяемому системой.

Валерио Ди Стефано: Тепловизионная камера FLIR E8 продвинула мой бизнес вперед и помогла выиграть больше проектов.

Термография для теплого пола на практике

На рисунках 1a/1b/1c показан коллектор, питающий систему лучистого отопления с циркуляционными насосами, по одному на каждую секцию коллектора. Точки Sp1 и Sp2 на самом деле имеют почти одинаковую температуру, но установка одного и того же значения коэффициента излучения приводит к неверным выводам. На самом деле на Sp1 наложена изолента, коэффициент излучения которого очень близок к значению, установленному в приборе.Следовательно, поток жидкости на самом деле имеет температуру 44 °C, а не 30,5 °C.

На Рисунке 2 показана излучающая цепь во время запуска, цифровое объединение теплового и визуального изображений. Анализ профиля был выполнен на псевдоортогональных линиях Li1, Li2 и Li3, проходящих по трубам. Справа линия Li2 показывает более холодный, неровный участок, который следует исследовать дополнительно, так как это может означать изменения толщины стяжки или клея, используемого для отделки. Линия Li4, выделенная зеленым цветом, указывает на эти температурные колебания, которых не должно быть на нескольких дециметрах трубы.

Рисунок 1а: Визуальное изображение коллектора.

Рисунок 1b: Тепловое изображение коллектора с неактивным левым насосом.

Рисунок 1c: Тепловое изображение коллектора с активно работающим левым насосом.

Ведутся споры о том, следует ли размещать подземное отопление под стационарной мебелью. Аргумент против этого заключается в том, что тепло, поднимающееся от пола, может привести к тому, что кухонные шкафы «запотеют», а это означает, что они собирают конденсат. Отопление, проложенное под модулями, также может нагревать сами устройства и все, что вы в них храните, включая продукты питания.Аргументы в пользу установки теплых полов под стационарной мебелью различны. Во-первых, в тех случаях, когда планировка помещения не определена, вероятно, целесообразно установить трубу теплого пола по всему помещению.

Как бы то ни было, наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерционность системы как при запуске, так и при выключении и не очень помогает контролировать температуру в помещении. На самом деле, это создает барьер для потока тепла к областям, занятым препятствиями, барьер, который, очевидно, имеет энергетическую стоимость.Это показано на рисунке 3.

FLIR E8: компактный и экономичный тепловизор

Valerio Di Stefano использует компактную камеру FLIR E8 типа «наведи и снимай» для осмотра систем напольного отопления.

«Я по-настоящему открыл для себя возможности тепловидения во время курса обучения в инфракрасном обучении (ITC) в 2013 году, — говорит Валерио Ди Стефано. «Я оценивал различные модели камер, но в конечном итоге остановил свой выбор на модели FLIR E8 «наведи и снимай», поскольку она предлагала лучшее соотношение цены и качества и наиболее интересные функции в компактном корпусе.

Рисунок 2: Излучающая цепь во время запуска

FLIR E8 оснащен детектором 320×240, бесфокусным объективом и простой навигацией с помощью кнопок к экранным настройкам, режимам визуализации, инструментам измерения и сохраненным файлам JPEG. Камера удивительно проста в управлении, даже одним нажатием большого пальца в перчатке. E8 также имеет запатентованную FLIR функцию MSX® Thermal Image Enhancement, которая добавляет ключевые детали от встроенной камеры видимого света ко всему инфракрасному изображению в режиме реального времени.

Рисунок 3: Наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как при запуске, так и при выключении. Температура Sp1 23,8 °C, температура Sp2 19,3 °C, температура Sp3 22,2 °C

«FLIR E8 обеспечивает хорошую детализацию изображения, и я могу использовать его для различных целей, помимо проверки системы обогрева пола, например, для мониторинга солнечных панелей. В любом случае, FLIR E8 продвинул мой бизнес вперед и помог выиграть больше проектов.

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Все ломается. Это факт жизни, и, как и все остальное, с теплым полом могут возникнуть проблемы. Укладчик плитки неосознанно перерезает проволоку своим мастерком и продолжает укладывать плитку. Шовный нож пробивается сквозь нагревательный кабель. Предыдущий ремонт от много лет назад и терпит неудачу. В полу просверливается отверстие для нового дверного упора, разрывая нагревательный провод где-то между заглушкой на конце кабеля и автоматическим выключателем.

Все это может привести к тому, что электрический подогрев пола не будет работать. Однако не все потеряно, потому что ремонт теплых полов и проводка в доме, как правило, довольно простой процесс. Сложность заключается в том, чтобы найти брешь. К счастью, у WarmlyYours есть инструменты для работы.

Теперь, если вы задаетесь вопросом «Как мне найти оборванный электрический провод под землей?» первый шаг — связаться с нами. Связавшись с представителем по работе с клиентами WarmlyYours или с сотрудником нашей службы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепи или тестера напряжения), рефлектометр с временной задержкой (Shortstop) и, конечно же, некоторые комплекты для сращивания для ремонта обрыва после его обнаружения.Также потребуется тепловизионная камера (TIC), которую можно арендовать отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс поиска неисправности электрического теплого пола довольно прост. Всегда начинайте с получения показаний сопротивления в цепи пола. Если показания открыты или бесконечны от одного жильного провода до другого жильного провода, у вас есть обрыв. Если у вас есть показания Ом между любым жильным проводом и заземляющей оболочкой, у вас есть короткое замыкание. В одной и той же электрической цепи возможен как обрыв, так и короткое замыкание.Если омы подтвердят обрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтвердят короткое замыкание (независимо от того, есть обрыв или нет), можно использовать вариак.

Шорт-стоп может пригодиться, помогая сузить область, где произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения провода и сообщает о длине провода в футах. Например, если вы тестируете проект, в котором использовались рулоны TempZone Flex, и шорт-стоп дает показания 40 футов, мы будем знать, что повреждение будет на первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли лучше видеть обогреваемый кабель через плитку с помощью TIC. Я обычно приношу несколько черных мешков для мусора, чтобы закрыть все окна в комнате, если нет жалюзи или штор. Это поможет ограничить воздействие солнечных лучей на пол.На самом деле все источники света должны быть выключены, особенно верхние лампы накаливания, так как они имеют тенденцию оставлять свой собственный тепловой след.

Процесс Hipot

Важно: Этот процесс должен выполнять только лицензированный квалифицированный электрик.

Этот процесс включает в себя подачу от 400 до 600 вольт через многожильный провод с намерением «пропустить» ток через заземляющий экран напольного кабеля, по сути, дублируя поведение свечи зажигания.Следует соблюдать осторожность при выполнении этого процесса из-за возможности поражения электрическим током.

Как только мы сможем пропустить ток через эти два компонента провода, мы повторяем процесс, посылая напряжение каждые 2 секунды 2-секундными импульсами. Это утомительная работа. Я обычно использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включаю, 2 секунды выключаю, постукивая по проводу щупом в одной руке и удерживая поршень сброса другой. Я делаю это в течение 10 минут.Через 10 минут зарядки провода хватайте ТИК и сканируйте пол в поисках горячей точки, созданной Хипотом.

Тепловая сигнатура обычно представляет собой оранжевую точку размером с монетку, всего на несколько градусов теплее, чем остальная часть пола. Если сигнатуры нет, снова снимите показания сопротивления. Иногда эта зарядка провода приводит к сплавлению основного провода с заземляющим экраном, создавая короткое замыкание. Если у нас есть показания омметра в этой точке между фазой и землей, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще на десять минут. Помните: каждые 2 секунды, 2 секунды, 10 минут. Повторяйте при необходимости и снимайте показания в омах после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Эксплуатация Hipot таким образом может серьезно повредить оборудование. Это может быть дорогостоящим и задержать ваши усилия.

Процесс Variac

По сравнению с процессом Hipot процесс Variac — это прогулка в парке. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к основному проводу и заземляющему экрану, которые регистрируют значение сопротивления в Омах или короткое замыкание.

Короткое замыкание — это просто точка в цепи, где жила соприкасается с заземляющим экраном. Поскольку этот заземляющий экран имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет безопасно направлено от цепи к земле дома. Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подсоединив Variac и удлинитель к сердечнику и заземляющему экрану, найдите мультиметр и установите его на показания силы тока. Поместите зажим вокруг оголенного участка провода на удлинительном шнуре. Установив циферблат на ноль, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10 % от номинального напряжения цепи (12 вольт для нагревательных элементов на 120 вольт и 24 вольта для любой цепи на 240 вольт).Мультиметр должен начать регистрировать потребляемый ток. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Старайтесь не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к короткому замыканию. Дайте системе «готовиться» при токе 1,5–2 ампера в течение примерно 10 минут. Подготовьте TIC и начните сканировать пол. В этот момент мы должны начать видеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в виде змеи, переплетающаяся взад и вперед по полу. Там, где останавливается оранжевая линия, находится основной провод и заземляющий экран, и вы обнаружили короткое замыкание.

Теперь осталось разбить плитку и начать откалывать кусочки. Возьмите молоток в центр плитки и используйте тупую отвертку, чтобы поддеть кусочки. Идите медленно и осторожно, избегайте использования каких-либо острых инструментов, так как мы не хотим еще больше повредить систему отопления, которую мы так усердно пытались исправить.Затем, после того как вы оголили поврежденный провод, вы можете использовать набор для его ремонта (не используйте изоленту). Как только это будет сделано, и все ваши показания вернутся, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем по работе с клиентами WarmlyYours об аренде нашего комплекта для устранения неполадок, воспользуйтесь нашей страницей контактов с нами.

Установка балки пола | | Теплый пол своими руками

Установка лаг пола

Установка балки перекрытия сопряжена с некоторыми уникальными проблемами, которых нет в широко открытой, более гибкой среде установки плиты на уровне земли.Тем не менее, при соблюдении нескольких рекомендаций эти трудности можно легко преодолеть. Посмотрите наше видео «Установка тепловых трубок для лучистого пола в балки перекрытия» и прочтите полное описание на этой странице.

Типовая установка балки пола с использованием трубы PEX 7/8 дюйма, 16 дюймов в центре

Во-первых, важно помнить, что, как правило, компания Radiant Floor предполагает, что все трубы теплообменника, будь то 1/2″ PEX или 7/8″ PEX, питаются медными линиями подачи и возврата 3/4″. Поскольку мы никогда не знаем, как далеко находится источник тепла от данной зоны, мы указываем необходимое количество трубок только для заполнения зоны. Другими словами, пластиковая трубка находится в теплом полу и не обязательно идет туда-сюда к водонагревателю или бойлеру.

При этом имейте в виду, что пластиковые трубы PEX можно использовать для ваших линий подачи и возврата, если: 1) вы заказываете дополнительные трубы и 2) в вашей ситуации имеет смысл воспользоваться гибкостью PEX.

Тем не менее, мы рекомендуем использовать медные трубки диаметром не менее 3/4″ для линий подачи и возврата при питании зоны с несколькими контурами PEX к коллектору зоны и от него.Причиной этого является объем и (потенциальное) напорное давление, которое создается, когда эти линии подачи и возврата блокируются. Например, 3/4″ PEX (сам по себе) (по большей части) подходит (в зависимости от объема зоны), НО внутренний размер адаптера 3/4″ PEX составляет почти 5/8″ (намного меньше) и поэтому создает сопротивление/давление напора. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого уменьшенным объемным выходом адаптера. (Тогда) может возникнуть необходимость увеличить размер насоса зоны, ИЛИ размер подающей и обратной линий должен быть увеличен до 3/4″ меди, поскольку это уменьшит эту (потенциальную) проблему.Не стесняйтесь обращаться к техническому специалисту с любыми вопросами.

В некоторых случаях имеет смысл использовать трубы PEX для подачи и возврата. Фитинг, показанный выше (слева), позволяет установщику запускать несколько излучающих контуров без использования жесткого медного коллектора питания. На фото справа показано сверло с «самоподачей», рекомендованное для сверления отверстия диаметром 1 1/2″ в балках.

Примером этого может быть установка в геодезическом куполе или другой конструкции нетрадиционной формы.Пластиковая трубка легко соответствовала бы радиусу конструкции, как бы повторяла кривую и могла бы значительно упростить прокладку линий подачи и возврата из точки А в точку Б. Другими примерами могут быть узкие, труднодоступные места для обхода, загроможденные , тесные полости балок или любые другие места, где прокладка жестких медных труб будет очень затруднена. Многие люди используют «гибридный» метод. Это комбинация медных и пластиковых подающих и обратных линий. Наши латунные переходники позволяют переходить с меди на пластик и обратно так часто, как это необходимо.

Например, вы можете начать свою линию подачи от циркуляционного насоса с 3/4-дюймовой медью, довольно легко пробежать двадцать футов, а затем столкнуться с препятствием, которое вы предпочли бы обойти. Используя латунный адаптер, вы превращаетесь в пластик, прокладываете себе путь вверх, вниз, вокруг и сквозь… достигаете зоны, а затем снова превращаетесь в медь. Поскольку латунные переходники предназначены для пайки в любой медный фитинг 3/4″, всегда проще работать в медном режиме, когда вы действительно находитесь в зоне. Это связано с тем, что для большинства зон требуется несколько ровных петель трубок.

Прокладка нескольких петель трубопровода в зоне

Если для зоны не требуется труб длиной 400 футов или меньше (300 футов для 1/2″ PEX), зона должна быть разбита на несколько витков. Под четными мы подразумеваем петли, которые находятся в пределах примерно 10% друг от друга по длине. Сохраняя петли примерно одинаковыми, вы не даете воде более короткий «путь наименьшего сопротивления», и тепло во всей вашей зоне будет сбалансировано.

Для большинства установок требуется несколько контуров трубок в пределах одной зоны.Если зона очень большая и требуется, скажем, 1600 футов труб, чтобы адекватно покрыть весь пол, то этот пол будет разбит на (8) примерно 200-футовых петель, питаемых от общей медной линии подачи 3/4″. Медная линия действует как коллектор, сначала заполняя водой, а затем одновременно питая все петли. Затем вода проходит всего 200 футов, прежде чем попасть в аналогичный 3/4-дюймовый медный «возвратный» коллектор и вернуться к источнику тепла. Вот почему проще всего использовать медь для подающих и обратных линий.

Примечание: Как упоминалось выше, PEX также может использоваться для заголовков. Но ожидайте, что вы заплатите намного больше за фитинги (тройники PEX дороги), и само собой разумеется, что паяные соединения предпочтительнее, когда это возможно.

Латунные переходники впаиваются в медный тройник 3/4″ в начале каждой петли PEX. По сути, вы строите коллектор по ходу дела. Ваш медный коллектор прибывает в зону, адаптируется к PEX в начале первого цикла, змеится вверх и вниз на «X» пролетов балок, а затем подключается с помощью другого адаптера к медному обратному коллектору.Затем подающий коллектор переносится от первого медного тройника к началу второго контура, устанавливается другой тройник, используется другой переходник, и процесс повторяется. На последней петле вместо тройника используется колено 3/4″ под углом 90 градусов.

И, чтобы сделать вышеприведенный пример еще на один шаг, имейте в виду, что было бы приемлемо установить те же 1600-футовые трубы, что и (4) 400-футовые петли. Это потому, что с трубкой 7/8″ горячая вода может пройти 400 футов, прежде чем она станет слишком холодной, чтобы принести вам какую-либо пользу.Однако обычно предпочтительнее запускать несколько более коротких циклов, чем меньше длинных.

Если для вашей установки требуется несколько контуров трубопроводов в пределах одной зоны, шаровой кран должен быть установлен на стороне подачи каждого контура. Эти клапаны пригодятся, когда вы заполните систему и выпустите воздух из только что установленной трубки. Особенно в большой зоне воздух в трубке может оказывать значительное сопротивление, и легче продувать зону по одному контуру за раз.Кроме того, если логистика вашей ситуации требует, чтобы ваши многочисленные контуры были неравномерной длины, то есть не отличались друг от друга по длине на 10%, то можно использовать шаровые краны для «балансировки» потока между контурами. Это не лучший способ сбалансировать зону, но иногда он необходим.

Точная длина петель в пределах указанных выше указаний определяется по ситуации. Компания Radiant Floor обычно поставляет 200-футовые рулоны труб для напольных балок.Это связано с тем, что ручное обращение с рулоном размером более 200 футов может стать проблемой. Но, измерив длину ваших конкретных отсеков балок, вы можете определить, что идеальной длиной петли для вашей установки будет, скажем, 270 футов. Если это так, вполне допустимо добавлять 70 футов к каждому 200-футовому броску. При работе с балками перекрытий используйте столько соединений, сколько вам нужно… не только для увеличения рулона, но и для облегчения работы по прокладке труб.

Продевание трубы через балки

Первое, что нужно знать об этом этапе установки, это то, что это не работа одного человека.Многие люди звонили нам, утверждая, что установили трубку самостоятельно, и мы никогда не сомневались в их честности… только в их здравом уме. Спуск нескольких 200-футовых петель из 7/8-дюймовых труб не должен быть кошмаром, так зачем делать это одной? Как и на большинстве этапов строительства, этот проект должен выполняться двумя людьми.

«Королева балок»

Что ж, как бы в доказательство исключения из всех правил, Шарлин Вуд, 67 лет, из Ньюпорта, штат Вермонт, сама установила 7/8″ Pex в эти балки пола, а затем приступила к установке теплорассеивающих пластин.Конечно, мы по-прежнему рекомендуем, чтобы любую установку Pex выполняли два человека, но Шарлин олицетворяет выдающийся талант и целеустремленность наших многочисленных клиентов-самоучек.

Начните с просверливания балок самым простым способом. Лучше всего подойдет сверло под прямым углом на 1/2 дюйма, а также сверло с самоподачей. Милуоки делает отличный. Используйте их размер 1 1/2″.

Просверлите отверстие на дюйм или два ниже нижней части чернового пола…..все, что позволяет вам удобно сверлить отверстия.Помните, что вы, вероятно, будете сверлить их много. Теперь определите, какой «шаблон» трубопровода вы хотите использовать. Движение вверх и вниз по каждому отсеку балки отлично работает с 16-дюймовыми центральными балками. Но если ваши балки имеют 12 дюймов по центру, вы можете попробовать метод «пропустить балку», показанный ниже и в нашем руководстве по установке. Этот метод дает трубе максимально широкий изгиб и, в качестве дополнительного бонуса, и подающая, и обратная линии окажутся на одной стороне комнаты.

Способ без балки для установки труб

Схема метода скип-балки

Этот метод позволяет выполнять плавные широкие повороты, пропуская каждую вторую балку, а затем возвращаясь через пропущенные секции в одном непрерывном цикле, что устраняет необходимость в отдельном проходе.

Если ваши балки 24″ по центру, проложите один отрезок трубы на каждый отсек балки, затем сверните вдвое и повторите процесс. В конечном итоге вы установите пол с очень высокими эксплуатационными характеристиками, с двумя трубами на отсек, примерно 12 дюймов в центре.

Какой бы метод ни был выбран, наилучшие результаты будут получены, если трубка используется при комнатной температуре или выше. Как и со всеми пластиками, чем холоднее трубка, тем менее гибкой она будет. Тем не менее, когда два человека работают примерно в противоположных концах комнаты, трубка достаточно гибкая, чтобы медленно протягиваться через балки на несколько футов за раз, один рабочий кормит, а другой набирает провисание.

Трубка может ровно лежать на полу между двумя установщиками. Это помогает вращать рулон в противоположном направлении, чтобы ослабить его и помочь трубке легко развернуться. Всегда берите трубку из снаружи рулона, а не внутри.

Затем, медленно пропуская трубку через балки, дайте ей «собраться» под отсеком балки впереди вас. 15 или 20 футов трубки могут начать скручиваться к полу, когда вы толкаете ее вперед. Но не «собирайте» слишком много.Дайте себе ровно столько, чтобы пройти через отверстие в следующей балке, затем накормите еще немного, соберите еще и постепенно пробирайтесь через отсеки. Кормить, подбирать слабину, кормить, подбирать слабину… медленно и неуклонно. Таким образом, два или три человека могут проложить сотни футов трубы за день.

Помните, что трубка маркируется через каждые пять футов, и рулон длиной 200 футов можно разрезать на две части по 100 футов. Итак, выясните, сколько отсеков покроет 100 футов, затем начните с центра и проденьте трубку на 50 футов в каждом направлении.

Другой метод заключается в измерении длины пролетов ваших балок и подсчете того, сколько пролетов потребуется, чтобы израсходовать 200 футов. рулон. Например, если число равно шести, начните с отсека номер три и подайте НКТ на 100 футов в одном направлении и на 100 футов в противоположном направлении.

Наши латунные адаптеры также могут быть очень удобными. Если вам нужно сделать очень крутой изгиб, подняться, преодолеть или пройти под каким-либо препятствием… или просто нужно пройти через двойные балки или толстые балки… тогда используйте переходник, чтобы на короткое время преобразовать трубу в медную.Находясь в медном режиме, вы можете воспользоваться преимуществами 90 или 45, чтобы легко обойти проблемные зоны. Другой адаптер превратит вас обратно в трубку PEX, и вы пойдете. В любом случае, если вы окажетесь в ситуации, когда трубка перекручивается, постоянно перегибается или просто не будет дальше подавать….. разрежьте и соедините позже.

Переходник PEX на медь для радикальных изгибов

Радикальные изгибы можно выполнить с помощью адаптера PEX для временного перехода на медь

Перегибы, кстати, можно исправить с помощью тепловой пушки, чтобы почти волшебным образом вернуть трубке ее первоначальную форму. Процесс сшивки дает трубке своего рода молекулярную память. Как только к поврежденной трубке будет применено тепло, перегиб постепенно исчезнет.

Если у вас нет фена, трубку часто можно отремонтировать, используя тряпку и пару замков канала, чтобы закруглить изгиб, а затем установить пару алюминиевых теплорассеивающих пластин по обе стороны от нее. Это закрепит трубку вокруг места перегиба и предотвратит ее изгиб. Сильно перегнутые трубы, потерявшие структурную целостность, следует разрезать и отремонтировать с помощью муфты.

Когда все трубки PEX пропущены через балки, протяните медную линию подачи к началу каждой петли и соедините с помощью адаптеров, как описано ранее. То же самое проделайте с обраткой. Вы обнаружите, что после установки труб PEX становится совершенно очевидным, как лучше всего проложить линии подачи и возврата. Кроме того, никогда не помешает пометить входной и обратный концы шланга кусочком малярной ленты.

Итак, если все подающие концы ваших контуров начинаются с одной и той же стороны комнаты, просто протяните медь туда и соедините… то же самое с обраткой. Если некоторые начала петли находятся на одном конце комнаты, а некоторые — на противоположном, то проложите основной магистраль из меди диаметром 3/4″ где-то ближе к середине и оттуда ответвляйтесь к трубке PEX.

Очевидно, что самый простой способ проложить медные линии подачи и возврата – вдоль нижней части балок перекрытия, если они должны проходить перпендикулярно пролетам балок. Если они движутся параллельно балкам, вы можете проложить их довольно близко к черновому полу, неизолированному, и использовать больше тепла пола.

И, говоря об изоляции, если у вас нет причин отапливать помещение по дороге в зону, все подающие и обратные линии должны быть изолированы пенопластовой изоляцией. Если они проходят через неизолированное подполье или где-либо, где может быть очень холодно, они также должны иметь дополнительную обертку из стекловолокна.

Давайте начнем с ответа на самый простой вопрос. Что такое заголовок?

После того, как труба продета через балки пола, алюминиевые теплорассеивающие пластины используются для ее крепления к нижней части чернового пола. Пластины изготовлены из чистого, термообработанного алюминия, что делает их очень ковкими, как листы свинца. Они бесшумны, легко крепятся к основанию пола и не только надежно удерживают трубы, но также отводят тепло и равномерно распределяют тепло по основанию. Вот почему очень важен тесный контакт между пластиной и трубкой. Недавние исследования Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc. (ASHREA), проведенные в Канзасском университете, пришли к выводу, что теплорассеивающие пластины увеличивают передачу тепла в занимаемое пространство почти на 175%.

Покрытие радиуса

Хотя это и не обязательно для большинства установок, если вы заинтересованы в покрытии рассеивающими пластинами каждого возможного дюйма излучающей трубы, компания Radiant Floor предлагает специальную тонкую пластину из чистого алюминия треугольной формы. Эти «радиусные» пластины легко нажимаются на трубу, например:

Пластины Radius изготавливаются вручную и скрепляются скобами по ходу дела

Эта сборка перевернута, но она демонстрирует, как треугольники следуют дуге по радиусу.

Используйте пластины для крепления трубы PEX к нижней части чернового пола. Как правило, пластины скрепляются скобами размером ¼ дюйма. Десять или двенадцать скоб на пластину будут работать хорошо. Кроме того, старайтесь держать пластины на расстоянии примерно 4 дюйма от любых адаптеров или муфт. Под ванными комнатами, Pergo и помещениями с ковровым покрытием прокладывайте пластины непрерывно вдоль трубы (конечно, не вокруг изгибов). Под плиткой, шифером и деревом размещайте пластины через каждые 8 ​​дюймов ( для получения более подробной информации об лучистом тепле с деревянными полами см. эту ссылку ).

Просто имейте в виду, что непрерывная установка пластин под любым полом способствует повышению общей производительности системы. Если вашими целями являются максимальное рассеивание тепла и очень отзывчивый пол, то плит не бывает слишком много.

Инфракрасная фотография диффузионной пластины в действии



Установка лучистого барьера
