Искрогаситель на трубу бани своими руками

Искрогаситель на трубу бани своими руками несложно сделать, имея чертеж, металлическую сетку и листовую сталь. Оголовку придают форму дымохода: круга или прямоугольника. Однако никакой искрогаситель не поможет, если неправильно топить в бане печь. Большинство моделей оголовков защищают только от малого количества вылетающих с дымом искр.

Искры из трубы бани: что делать

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

Искрогаситель справляется со своей задачей, пока дымоход бани правильно функционирует. Нарушение скорости дымооборота приводит к тому, что из-под колпака начинают лететь искры. Первым делом нужно разобраться, откуда они берутся. Искры – это не успевшие сгореть в топке мелкие частички топлива. При нормальной тяге они успевают догореть в печи, а часть из них дотлевает внутри трубы на пути к выходу из дымохода.

С уменьшением дымооборота огонь в топке гаснет. Если тяга выше нормы, происходит обратный эффект. Топливо быстро разгорается, рассыпается на частицы, которые не все успевают сгореть. Сильная тяга воздушным потоком подхватывает вместе с дымом эти частицы и выбрасывает через трубу на улицу в виде пучка искр.

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

Проблема вылета искр присуща прямоточной трубе, что является единственным недостатком такой конструкции дымохода. Огонь из топки сразу попадает в вертикальную трубу. Если дымоходный канал бани имеет колена, изгибы, горизонтальные участки, дымооборот ослабевает. Даже при сильной тяге искры ударяются на поворотах о стенки трубы, разлетаются на более мелкие части и до вылета успевают сгореть. Однако криволинейные дымоходы быстрее забиваются сажей. Для бани с коленами труба не лучший вариант.

Решают проблему уменьшением скорости дымооборота прямоточной трубы. Тягу регулируют заслонками, шиберами, дверцей поддувала. Если добиться положительных результатов не получается, увеличивают время пребывания дыма с искрами в трубе за счет увеличения длины дымоходного канала. После нормализации тяги, редко вылетающие искорки улавливает искрогаситель.

Внимание! Экспериментировать с тягой надо аккуратно.

Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека.

Строение и принцип работы искрогасителя

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

  1. После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
  2. На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
  3. Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

Модели искрогасителей

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

Модели искрогасителей различаются конструкцией, способом улавливания и гашения искры, вспомогательными возможностями. Условно элементы разделяют на следующие группы:

  1. Динамические модели осаждают горящие частицы за счет силы тяжести. От соприкосновения с холодным дефлектором и сеткой из теплоемкого металла искра утрачивает энергию.
  2. Фильтрационные модели гасят искры и очищают газы, проходящие через ячеистые перегородки фильтра. Для бани такой искрогаситель редко используют. Чаще он встречается на выхлопной трубе автомобиля, трактора, комбайна.
  3. Жидкостные затворы – особый вид искрогасителей. Продукты сгорания проходят через воду, где гасится 100% искр, оседает копоть. На улицу из трубы выходит холодный воздух без запаха гари.

На трубу чаще всего надевают динамическую модель. Однако даже такой оголовок для бани имеет разные модификации.

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

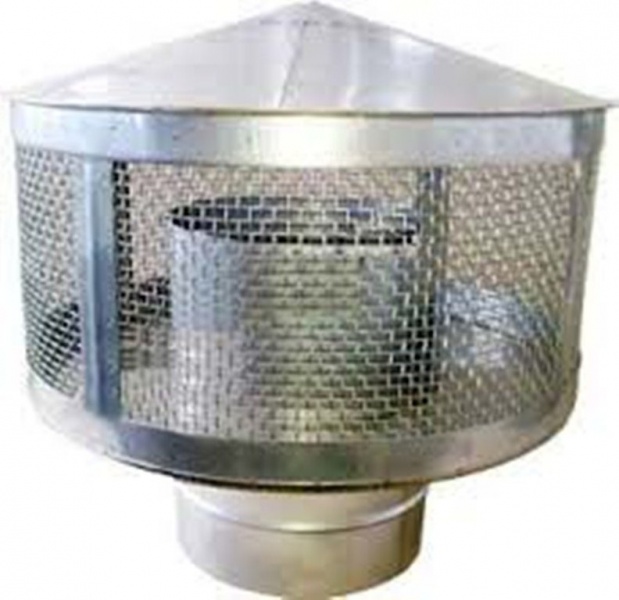

Самым простым по конструкции считается модель в виде кожуха. Основная его задача – улавливание искр. Больше от кожуха не стоит ничего ожидать. Сложнее устроен дефлектор. Искрогаситель оснащен дополнительным элементом для перенаправления воздушных потоков. У некоторых моделей флюгер вращается. Кроме гашения искр, дефлектор усиливает тягу в трубе.

Как сделать искрогаситель на трубу в бане

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

Проще из листового металла и сетки выгнуть искрогаситель для бани в виде кожуха. Конструкция не имеет подвижных элементов и просто надевается на трубу. Схема с размерами поможет правильно раскроить фрагменты.

Выбор модели и материалов

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

Выбирая модель оголовка на дымоходную трубу бани, стоит еще раз тщательно продумать о его эффективности. Обычный кожух прост, но он ловит только искры и не способен улучшать тягу. Трубу бани лучше оснастить дефлектором. Какой выбрать вариант – решать самому хозяину бани.

Перед началом изготовления покупают материал. Для любого искрогасителя понадобится листовая сталь. Подойдет оцинковка, но лучше нержавейка. Еще нужна сетка с небольшими ячейками.

Из инструмента для сборки стальной конструкции понадобится:

  • ножницы по металлу;
  • молоток;
  • электродрель;
  • зубило;
  • пассатижи;
  • заклепочный пистолет.

Чтобы не ошибиться с расчетами, из бумаги сначала изготавливают прототип – точную копию искрогасителя. Понадобятся следующие материалы и инструменты:

  • плотный эластичный картон;
  • канцелярский степлер;
  • ножницы по бумаге;
  • карандаш;
  • линейка;
  • циркуль.

Если выбор пал на оголовок с дефлектором, кроме наружной толщины дымохода бани, измеряют диаметр трубы изнутри. На листке с чертежом ставят свои размеры.

Заранее продумывают способ фиксации стальных элементов искрогасителя. Лучшим вариантом являются заклепки. При отсутствии заклепочника, соединяют фрагменты сваркой. Здесь важно умение варить тонкий металл. Если в корпусе прожечь дыру, искры будут прорываться наружу.

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

Эффективность и длительность срока эксплуатации искрогасителя зависит от качества материала. Листовую нержавейку и сетку используют толщиной около 1 мм. С толстым металлом работать сложно.

Совет! При доступе к прокатному станку оголовок можно сделать не хуже магазинного варианта, а нержавейка подойдет толщиной даже 5 мм.

Сеткой может служить перфорированная листовая сталь. В любом варианте пригоден материал с отверстиями 4-5 мм. Через крупные ячейки искры беспрепятственно вырвутся наружу. Мелкие ячейки быстрее забьются, вдобавок ухудшится тяга по трубе.

Изготовление прототипа искрогасителя

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

После снятия внутреннего и внешнего диаметра трубы бани, приступают к изготовлению бумажного прототипа. Элементы чертежа переносят на картон. В местах стыковки оставляют припуск около 2 см. Ширины шва должно хватить для отверстия под заклепку.

Расчерченные фрагменты оголовка вырезают из картона. Он должен быть эластичным, иначе при перегибе появятся заломы. Временно детали соединяют канцелярским степлером. Готовый прототип искрогасителя должен получиться в натуральную величину и надеваться на трубу бани.

Если шаблон устраивает по всем параметрам, его разбирают. Скрепки аккуратно на стыках разгибают, удаляют, фрагменты оголовка расправляют, укладывают на нержавейку, обрисовывают маркером. Карандаш для разметки не подойдет, так как на стали его плохо видно.

Сборка изделия своими руками

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

После переноса отдельных деталей картонного прототипа искрогасителя, фрагменты вырезают из металла. Обычно это зонтик, полоски разного размера, прямоугольник из сетки для цилиндра. Корпус искрогасителя, которым он будет насаживаться на дымоход, проще отрезать из готовой трубы. Однако подходящую заготовку из нержавейки с нужным диаметром сложно найти. Трубу выгибают самостоятельно из прямоугольного листа стали, стыки соединяют заклепками.

Дальнейшие работы основаны на сборке всех элементов в единую конструкцию. Если вместо заклепочника стыковка выполняется сваркой, ширину припуска делают меньше 2 см. Сварные швы окультуривают шлифованием болгаркой.

Очередность и специфика сборки самодельного искрогасителя для бани зависит от модели. Обычную модель кожух собирают без зазоров. Вылетающие из трубы бани искры должны на своем пути ударяться о препятствия. Во втором варианте сначала делают дефлектор. Из листа нержавейки формируют юбку. Деталь напоминает блюдце с загнутыми краями. На нижней части верхнего стакана искрогасителя сверлят отверстия и заклепками фиксируют юбку.

Если изготовление искрогасителя оказалось сложным делом, существует вариант усовершенствования трубы бани. Способ зависит от материала дымохода. Металлическую трубу бани сверху закрывают заглушкой. Верхнюю часть шириной около 20 см перфорируют сверлом диаметром 5 мм. Если труба бани кирпичная, ее просто накрывают сверху сеткой. Искрогаситель получается примитивный, но часть вылетающих искр задержит.

Установка и закрепление прибора

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

Когда искрогаситель будет готов, останется взобраться на крышу бани и установить его. Оголовок надевают на трубу. Чтобы его не сдуло ветром, осуществляют фиксацию. К круглой трубе бани нижнюю часть оголовка прижимают хомутом. Способ надежный и удобный. Хомут всегда легко отпустить, чтобы снять искрогаситель для чистки.

Как делать искрогаситель на баню своими руками

Как делать искрогаситель на баню своими руками

Для фиксации к прямоугольной трубе используют самодельный обод с кронштейнами. Еще один вариант фиксации предусматривает использование заклепок. Оголовок удерживается надежно на трубе. Однако при необходимости обслуживания заклепки придется срезать болгаркой, что крайне неудобно. Последний вариант – приварить искрогаситель к металлической трубе бани. Идея плохая. Для обслуживания придется каждый раз срезать оголовок с трубы болгаркой.

Больше информации об изготовлении дефлектора на трубу бани можно найти в видео:

Заключение

Искрогаситель на трубу бани своими руками при желании можно собрать за пару часов. Важно иметь чертеж с точными размерами, качественный материал и нужный инструмент.

Отправить комментарий

Искрогаситель на дымоход для бани своими руками: как сделать

Печь в парилке является одним из главных элементом. Работает, как правило, на топливе из твердых материалов. При строительстве очень важно обеспечить правильную установку, как печи, так и всей дымоходной системы. При неправильном монтаже возникает вероятность отправления угарным газом, пожара.

Чтобы избежать смертельно опасных ситуаций, заранее надо правильно выбрать искрогаситель на дымоход для бани и в соответствии с требованиями пожарной безопасности установить его на трубу.

Обладая определенными знаниями, произвести монтаж можно своими руками. Ошибочное мнение, что искрогаситель не важен и можно обойтись без него. Всегда надо помнить, что огонь не прощает ошибок. Обязательно устанавливать искрогасительное приспособление необходимо при деревянной кровле, ежегодном скоплении сухой листвы и тополиного пуха на крыше.

Значение искрогасителя

Зачастую для растопки банных печей используют твердое топливо. Порой наблюдается различие в качестве материала, что приводит к искрообразованию. Искра представляет собой раскаленную частицу, несгоревшую при растопке. С потоком раскаленных газов она направляется вверх по дымоходной трубе и вылетает наружу.  Такое явление может привести к неприятным последствиям.

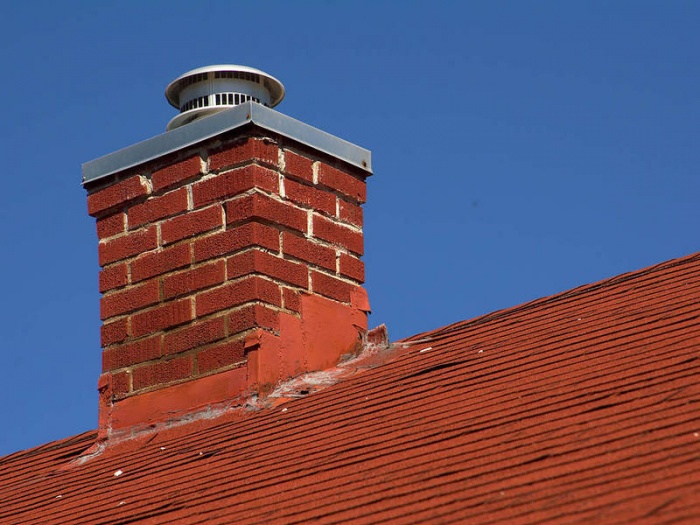

Искры очень часто приземляются на крышу или деревянные элементы строения. Ветром их может разнести на несколько метров вокруг, что приводит к появлению очагов возгорания. Сухая листва, хвоя, трава, сено, окружающие сооружения, деревья – все это может загореться от одной искры. Для погашения раскаленной частицы надо обеспечить ее контакт с элементами и поверхностями, обладающими большим уровнем теплопроводности. Так раскаленная искра потеряет тепловой потенциал еще во время своего движения по дымоходной трубе. Другими словами, она просто потухнет.

Для достижения преждевременного ослабления искрового теплового потенциала сверху трубы устанавливается искрогаситель. Этот элемент позволяет поймать искры при выходе их наружу. Правильно сделанный и установленный пламегаситель снижает риск возникновения пожара бани (сауны), окружающих построек.

Монтаж искрогасителей имеет ряд преимуществ:

  1. При расположении поблизости горючих материалов обеспечивает защиту от возгорания.
  2. Предотвращает попадание искры на кровлю, в особенности, если она сделана из легковозгараемых материалов, на ней скапливается большое количество листьев.
  3. Закрывает дымоходную трубу от попадания атмосферных осадков, листьев, птиц, которые часто любят в ней строить гнезда.
  4. Способствует снижению сопротивления, что исключает обратную тягу и увеличивает тяговую силу дымохода.

Как работает икскрогасительный элемент дымоходной трубы?

Искроуловитель имеет простую, но действенную конструкцию. Он представляет собой насадку для дымохода, у которого по боковым сторонам расположена сетка, сверху – конус, обеспечивающий надежную защиту от посторонних предметов.  Искрогаситель устанавливается на печную трубу любого типа. Принцип действия этого прибора достаточно простой:

  1. Во время топки печи твердотопливный материал сгорает. В результате появляется дым и газ. С уроков физики известно, что воздушные массы устремляются вверх по свободному пути. В случае бани образовавшиеся вещества проходят по дымоходному каналу, стремясь выйти наружу. При этом в клубнях дыма могут находиться несгоревшие продукты горения, которые также как и искры приводят к пожару.
  2. При наличии искрогасителя дым с раскаленными частицами «упирается» в первую и главную преграду в виде защитного конуса.
  3. Искрам прямой проход в воздух закрыт. Они направляются в боковые стороны, где их ожидает очередная преграда в виде сетки. Раскаленные частицы под давлением просачиваются сквозь ячейки, теряя накопленный тепловой потенциал.

Весь принцип действия обычного искрогасителя заключается в трех простых действиях, которые защищают владельцев от пожара. Изготовить такое устройство можно своими руками, не потратив больших денежных средств.

Основные модели

Элементы дымоходной трубы, обеспечивающие ликвидацию горячих раскаленных  частиц, бывают разные. В домашних условиях используют, как правило, два вида искрогасителей:

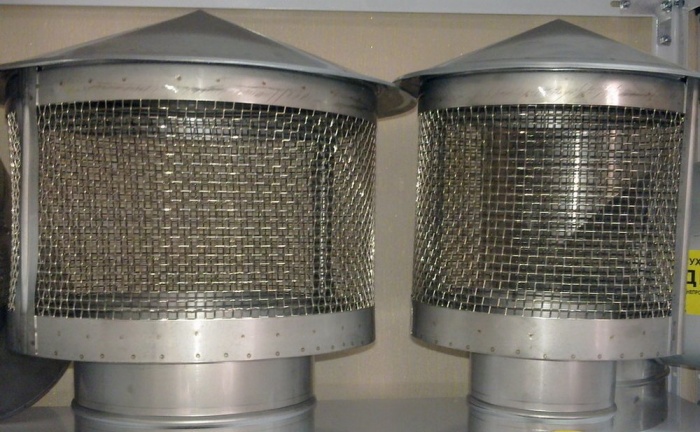

  1. Нержавеющий кожух, представляющий собой сеточную конструкцию. Сделать можно при помощи подручных средств.

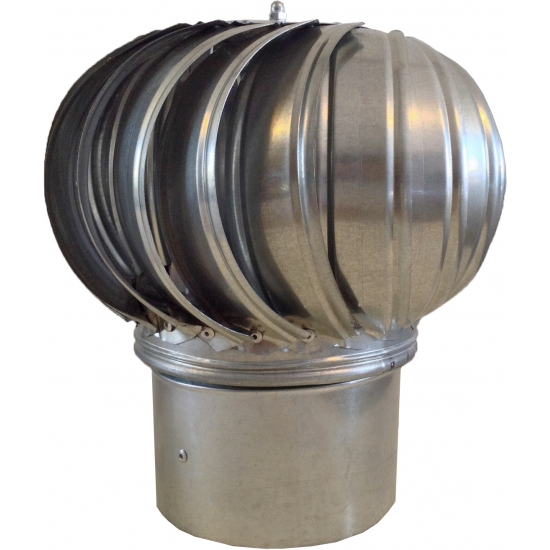

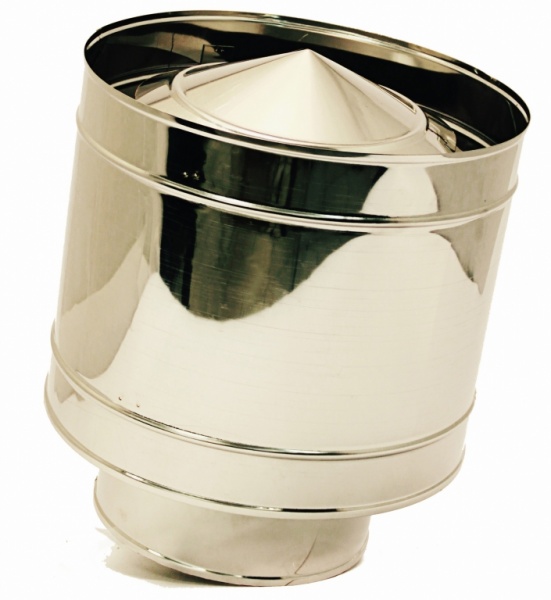

  2. Дефлектор. Помимо гашения твердых раскаленных частиц улучшает тягу, обеспечивая перенаправление ветряного потока. Защищает печное устройство и баню от опасного явления – обратной тяги в результате сильных ветров.

Гаситель в виде кожуха наиболее популярен, так как его конструкция достаточно проста. В трубе проделываются отверстия или присоединяется к ней специальная насадка в виде сетки. Недостаток такой конструкции – частая ревизия искрогасительного прибора. Сетка с перфорацией быстро засоряются, так как продукты горения оседают на их поверхности. Чем выше степень загрязнения, тем меньше тяга в трубе. Искрогаситель, изготовленный в виде кожуха, подвергается частой очистке. В продаже встречаются собранные кожуха для гашения искр. Преимущество их – простое присоединение к дымоходной трубе.

Более современными устройствами являются искрогасительные приборы – дефлекторы. Внешне они выглядят более эстетично. При эксплуатации дефлекторов не снижается тяга в дымоходе. Подобные гасители оснащены сеткой и перфорацией. Их отличительная особенность – наличие мест сужения, которые позволяют увеличить тягу внутри искрогасительного элемента. В зависимости от расположения узкого сектора существуют разнообразные модели гасителей, многие из которых внешне очень схожи с кожухом, но более аэродинамичны. Недостаток – быстрая загрязняемость, необходимость частой чистки, особенно, при использовании в качестве топлива смолистых поленьев.

Отличительные свойства

Устанавливая искровой гаситель на дымоход бани, необходимо знать какими главными особенностями обладает это приспособление:

  1. Монтаж искроуловителей целесообразен только в банях, отапливаемых твердотопливными печами. Вид не имеет значение.
  2. По боковым поверхностям приспособления устанавливается сетка. Размер ячеек не более пяти миллиметров. При больших площадях отверстий существует вероятность просачивания через улавливатель раскаленных частиц. Слишком маленькими их делать тоже нецелесообразно, так сетка будет быстро загрязняться. Происходит препятствование прохождению дыма, что может привести к скоплению едких паров внутри парилки.
  3. Установка искрогасителя обязательна при наличии кровли из легковоспламеняемых материалов.
  4. Монтаж приспособления обязателен при расположении дымохода в прямолинейном направлении. Условие касается бань, саун.
  5. Устанавливается для обеспечения защиты дымохода от гнездования птиц и постороннего мусора.
  6. Сетка улавливателя подвергается частой чистке, так как все несожженные при топке частицы оседают на ней. Особенно тщательного ухода требует искрогаситель при использовании в качестве топлива смолистых поленьев.

Все перечисленные отличительные свойства искрогасителей характеризуют это приспособление, как один из главных элементов, отвечающих за пожарную безопасность.

Процесс изготовления  приспособления своими руками

Сделать простой искрогаситель можно своими руками.  Перед началом создания приспособления для дымовой трубы надо подготовить все необходимые инструменты и материалы:

  1. Стальной лист нержавейки толщиной от 0,5 до 1 сантиметра.
  2. Жесткую сетку из прочного металла.
  3. Заклепки, предпочтительно, из стали.
  4. Ножницы для резки металла.
  5. Сварочное устройство.
  6. Угловую шлифовальную машину.

Последовательность операций следующая:

  1. Измерить отверстие дымохода.
  2. Сделать предварительный эскиз будущего искрогасителя, учитывая все компоненты.
  3. Из картона вырезать макеты деталей, составляющих приспособление.
  4. Приложить картонные шаблоны к листу металла и аккуратно вырезать аналоги. При этом должна быть соблюдена точность размеров.
  5. Сетку можно сделать из металлических прутков толщиной от одного до шести миллиметров. Допустима возможность использования готового изделия.
  6. Соединить все имеющиеся стыки сварочным способом. Зачистить их болгаркой.
  7. Все детали зафиксировать прочными заклепками. Оптимальный вариант – из стали.
  8. Искрогаситель установить на дымоходную трубу. Тщательно закрепить, чтобы при сильном порыве ветра его не снесло.
  9. При желании к искрогасителю можно приделать дефлектор.
  10. Из металлического листа при помощи специальных ножниц вырезать козырек, который впоследствии согнуть под нужным углом. все сгибы закрепить клепками.
  11. Изготовленный конус и основание приспособления скрепить между собой. Для фиксации целесообразно использование стальных клепок.

Создание искрогасителя дефлекторного вида

Дефлекторные конструкции по сравнению с сеточными моделями искрогасителей более эффективны. Большой популярностью пользуется дефлектор Цаги с фартуком, обеспечивающим улавливание горячих раскаленных частиц. Для его создания надо:

  1. Раскроить картонный шаблон предполагаемой конструкции. Он понадобится при раскройке металла.
  2. Измерить диаметральный размер дымоходной трубы.
  3. Внутренность искрогасителя представляет собой трубу с диаметром больше дымоходного. Если нужной заготовки нет, ее необходимо сделать ил листа нержавейки.
  4. Верхний край создаваемой гильзы раскатать, так как его диаметральный размер должен превосходить нижний.
  5. Из куска трубы сделать кожуховую оболочку. Используя пластины из металла прикрепить ее к гильзе.
  6. На шестисантиметровом расстоянии ниже кожуха прикрепить фартук, диаметр которого превосходит кожуховый. В противном случае искрогаситель окажется бездейственным. По внешнему виду деталь напоминает изогнутую тарелочку, которая и служит главным компонентом, отвечающим за поимку искр.
  7. В фартуке необходимо проделать специальные отверстия, по которым будет в дальнейшем сливаться накопившаяся вода.
  8. Над верхней кожуховой стороной прикрепить крышку, используя заклепки. Для них заранее в нужных местах просверлить необходимое количество отверстий.
  9. Закрепить созданное искрогасительное приспособление на трубе. Обязательно надо проверить прочность конструкции, чтобы она могла выдержать сильные порывы ветра.
  10. Обеспечить дополнительную прочность и стойкость можно, прикрепив несколько прокатанных ребер жесткости.

Дополнительные варианты, как защитить баню от искр

Помимо установки искрогасителя существует несколько других вариантов защиты бани:

  1. Самым простым и распространенным способом является заваривание наглухо дымоходной трубы. В верхней части для выхода дыма и газа просверливается большое количество отверстий. Этот способ также подходит для трубы, установленной на существующую.
  2. Второй вариант обезопасить здание и окружающие постройки от возгорания в результате падения искры – на конечной части дымоходной трубы приварить металлическую сетку. Недостаток подобной конструкции – быстрая загрязняемость, приводящая к ослаблению тяги. Потребуется частая замена на новую сетку.
  3. Для предотвращения возвратной тяги в результате ветров большой силы на трубу дымохода устанавливают дефлектор.
  4. При строительстве дымохода конструкцию зачастую делают с изгибами. Раскаленные частицы, вылетевшие из печи, гасятся на пути следования, не долетая до верхней части трубы. Помимо гашения, дымоход с коленами обеспечивает парилку дополнительным теплом.

Все перечисленные способы имеют простейшую конструкцию, поэтому создать их можно самостоятельно, при помощи подручных средств, не затрачивая больших средств. Все они действенны и в полной мере обеспечивают защиту банной кровли, окружающих построек от опасного возгорания в результате попадания раскаленной частицы. Установить искрогаситель любого вида можно за короткое время, эффект же от него будет значительный.

Видео-обзор

Подробнее, что такое искрогаситель, зачем он нужен и какой лучше всего выбрать можно узнать из видео:

виды, как сделать своими руками

Индивидуальное отопление помимо преимуществ имеет существенный недостаток – опасность возгорания. Риск пожара значительно увеличивается, когда в процессе топки достигается высокая температура, а огненные искры с большой силой вылетают из трубы.

Именно с этой проблемой поможет справиться искрогаситель на дымоход – устройство препятствует распространению опасных искр. Прибор имеет простую конструкцию, поэтому сделать его и установить вполне реально самостоятельно.

Мы подскажем, как устроен искрогаситель, опишем особенности разных моделей, приведем пошаговый инструктаж по изготовлению и креплению элемента. Изложенная информация поможет выполнить все работы самостоятельно, сэкономив средства на покупке готового изделия и вызове мастера.

Содержание статьи:

Пару слов о строении и работе прибора

Гаситель искр, поставленный на дымоход, станет настоящей находкой, особенно, если дом или банька расположены рядом с лесом. Ведь раскаленные искры в ветреную погоду могут с легкостью преодолеть 300-метровую дистанцию до близстоящей сосны.

А это прямая угроза пожара, от которой следует застраховать себя и свое имущество, поставив защитный прибор на дымоход.

Зачем нужен гаситель искр

Прибор для гашения искр необходим, если для кровли были использованы материалы, которые могут легко загореться при попадании на них искры. Конечно, такое декоративное покрытие – это не лучший выбор. Но, на практике часто пренебрегают безопасностью, чтобы реализовать оригинальную дизайнерскую задумку.

Искрогаситель нужен, если на участке придомовой территории расположено здание бани, сауны или прочего сооружения, где планируется разогрев до высокой температуры. Дерево, из которого изготавливают стены бани, может с легкостью загореться от случайной искры.

Материал кровли не горитМатериал кровли не горит

Хорошо, когда для кровли выбирают жаропрочный материал, который способен выдержать неоднократное столкновение с огненными искрами

И конечно же, когда в доме оборудована частная система отопления и горячего водоснабжения. Здесь котел будет разогреваться до высокой температуры, чтобы обеспечить потребности в тепле и горячей воде. Без установки гасителя искр при здесь не обойтись.

Искры вылетают на улицуИскры вылетают на улицу

При разогревании котла образуется сильный жар, а искры по прямому дымоходу легко вылетают на улицу, образуя захватывающе-ужасное зрелище

Строение и принцип работы искрогасителя

Прибор для гашения искр имеет простое строение и понятный принцип работы. В зависимости от модели искрогасителя будет отличаться его строение и внешний вид.

Но, во всех вариантах общим будет наличие металлического элемента, выполненного из сетки или цельного листа. Также, имеется основание, на которое крепятся все остальные детали и крышка, препятствующая свободному вылету искр.

Строение искрогасителяСтроение искрогасителя

Составные элементы: 1 – корпус, 2 – сетка, 3 – элемент подавления искры, 4 – крышка. Прибор для разбивания и гашения искр может иметь различное строение. А роль искрогасителя может выполнять как сетка, так и цельная металлическая пластина (+)

Принцип работы искрогасителя состоит в том, чтобы препятствовать свободному движению искр, летящих по . Этому способствует его строение, обеспечивающее многократное изменение направления движения искры, натыкающейся на различные препятствия.

Так, ударившись о металлическую сетку с мелкими ячейками, искра разбивается, ее скорость уменьшается, а направление движения меняется. При повторном столкновении с очередным препятствием с металлической поверхностью конструкции, искра и вовсе может погаснуть, так и не вылетев за пределы дымохода.

Принцип работы искрогасителяПринцип работы искрогасителя

Важно, чтобы конструкция искрогасителя предусматривала свободное движение газов, но мешала движению искр

Сетка из нержавейки с мелкими ячейками способна помешать искрам, но она никак не повлияет на свободное перемещение газов за пределы дымохода.

Виды приборов для гашения искр

Искрогасители бывают разной формы, размера. Да и сам элемент, отвечающий за гашение искр, отличается. Причем, можно купить в магазине готовый искрогаситель на дымоход или изготовить его своими руками. Все зависит от сноровки и личного желания.

Искрогаситель+дефлекторИскрогаситель+дефлектор

Часто используют прибор 2 в одном – искрогаситель+дефлектор, что позволяет избавиться от искр и прибавить тягу

Можно купить готовый искрогаситель для установки на дымоход, подобрав наиболее привлекательную модель. Благо производители предлагают самые различные варианты, отличающиеся не только внешним видом, но и ценой.

Причем, чем лучше эксплуатационные качества материала, использованного при изготовлении прибора, тем дороже будет его стоимость.

Металлическая шапочкаМеталлическая шапочка

Металлическая шапочка является самым бюджетным предложением. Да и изготовить своими руками ее будет несложно

Чаще всего используют такие искрогасители:

  • шапочка из металлической сетки на оголовок трубы;
  • дефлектор с сеткой из металла;
  • дефлектор с юбкой для гашения искр.

Это самые популярные варианты искрогасителей, которые несложно при желании соорудить своими руками. Да и простое строение будет на руку при самостоятельном изготовлении изделия. Нужно лишь правильно подготовиться и сделать предварительные замеры.

Галерея изображений

Фото из

заводская модель искрогасителя

Искрогаситель из нержавейки

n-образный дефлектор в качестве искрогасителя

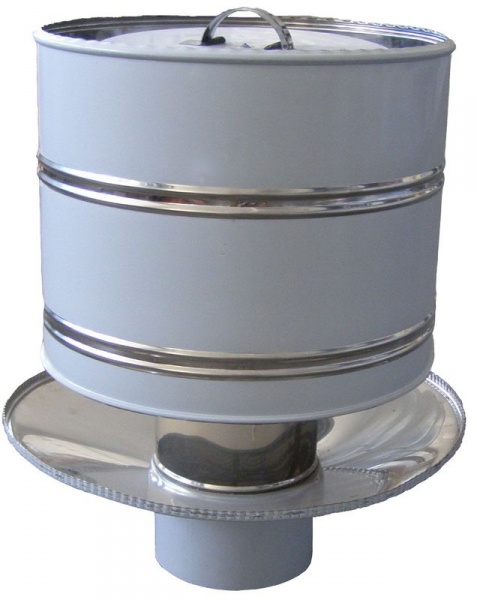

Дефлектор с юбкой для гашения искр

Разнообразие решений для гашения искр позволяет подобрать самый удачный вариант для своего дымохода. Причем, не только по внешнему виду, но и по цене, что является немаловажным фактором при выборе модели.

Разнообразные модели искрогасителейРазнообразные модели искрогасителей

Среди разнообразных моделей искрогасителей, предлагаемых производителями, можно выбрать подходящую и по ее подобию собственноручно изготовить прибор, используя подручные материалы

Пошаговое сооружение искрогасителя

Для самостоятельной сборки прибора для гашения искр понадобятся простые материалы, инструменты и пару часов свободного времени. Причем, можно подобрать оптимальную модель, форму и размер. Да и выбор материала неограничен – качество конечного прибора будет на порядок выше, чем у покупного.

Выбор модели и материалов

Сначала нужно решить, какая именно модель будет служить искрогасителем. От этого будет зависеть расход материалов, нужные инструменты и время, затрачиваемое для изготовления прибора.

Простой искрогасительПростой искрогаситель

Если решено сделать искрогаситель, состоящий из крышки и металлической трубы, то здесь много времени не понадобится – все быстро и просто

Когда предстоит изготовить искрогаситель с функциями дефлектора, то нужно:

  • снять мерки с внутренней поверхности дымохода – диаметр;
  • подготовить металлические листы из нержавеющей стали, трубы;
  • при необходимости купить металлическую сетку с нужными ячейками;
  • подготовить инструменты – ножницы по металлу, болгарку, дрель, плоскогубцы, молоток, карандаш, циркуль, заклепочник, линейку, бумагу;
  • приобрести металлический хомут нужного диаметра, заклепки.

Если есть прокаточный станок, то изделие получится почти как заводское. В противном случае не стоит расстраиваться – все работы можно выполнить с помощью молотка.

Также, если нет заклепочника, можно воспользоваться сварочным аппаратом. Главное не прожечь лишние отверстия в процессе соединения стыков.

Галерея изображений

Фото из

трубы для изготовления искрогасителя

Заклепочный аппарат

Набор инструментов

Листы нержавеющей стали

При выборе материала следует отдать предпочтение листам из нержавеющей стали. Причем, это могут быть цельные и перфорированные, которые можно использовать вместо металлической сетки. Толщина листа не должна превышать 5 мм – с более толстым материалом будет сложно работать.

Металлическую сетку также лучше брать из нержавейки, отдав предпочтение той, у которой размер ячейки составляет 4-5 мм. Больший размер отверстий не так эффективен в борьбе с искрами, а слишком мелкие ячейки могут препятствовать свободному движению газов и дыма.

Металлической сетки из нержавеющей сталиМеталлической сетки из нержавеющей стали

Оптимальный размер ячеек металлической сетки из нержавеющей стали – 3-5 мм. Если их размер меньше 1 мм, то лучше купить другую сетку

Изготовление прототипа искрогасителя

Когда модель искрогасителя выбрана, можно приступать к его прорисовке на бумаге по заранее снятым меркам. Для этого пригодится лист бумаги, циркуль, карандаш, линейка. Важно все выполнять в натуральную величину и аккуратно – это в дальнейшем будет использоваться как прототип готового изделия.

Когда на бумаге все детали вычерчены, следует добавить по краям по 1-2 см – это припуски для соединения частей деталей между собой.

Бумажный прототип искрогасителяБумажный прототип искрогасителя

Бумажный прототип можно не делать, если есть опыт изготовления дефлекторов и прочих приборов для дома

После ножницами нужно вырезать бумажный прототип и собрать все – это позволит оценить внешний вид будущего изделия. Именно на этом этапе можно вносить коррективы. Если все устраивает, диаметр трубы подходит, то можно приступать к обрисовке этих деталей на металлическом материале.

Сборка изделия своими руками

Нужные детали, из которых будет собран искрогаситель, после обрисовки следует аккуратно вырезать ножницами по металлу. Это, скорее всего, будут зонтик, полоски-держатели зонта из нержавейки, цилиндр из сетки, отрезок металлической трубы нужного диаметра.

Если трубу забыли купить, можно из сплошного листа нержавеющей стали вырезать нужную деталь и собрать ее, используя заклепочный механизм с заклепками.

Модель искрогасителяМодель искрогасителя

Количество и наименование деталей зависит от модели, которую предстоит собирать – чем она проще, тем меньше всего понадобится

Затем предстоит собрать по очереди все детали и скрепить их между собой, используя заклепочник. Если такого инструмента нет, для соединения можно использовать сварочный аппарат. В таком случае припуски для швов потребуются меньше, чем 2 см, а чтобы шов имел привлекательный вид, его предстоит дополнительно обработать болгаркой.

При сборке искрогасителя важно учитывать особенность конкретной модели. Если это просто искрогаситель без функции дефлектора, то зазоров между деталями не должно быть – все искры, вылетающие из дымохода, должны встретить препятствие на своем пути.

Самодельный искрогасительСамодельный искрогаситель

У самодельного искрогасителя форма юбки может быть какой угодно – вплоть до квадрата. Главное, чтобы внешние края были немного приподнятыми

Когда собирается гаситель искр с функцией дефлектора, то сначала нужно . После – в нижней части основания, на расстоянии 6 см от нижнего края верхнего стакана проделать дрелью отверстия для соединения с юбкой.

Деталь делают из листа нержавейки в форме тарелки с приподнятыми внешними краями.

Металлическая юбка искрогасителяМеталлическая юбка искрогасителя

Металлическая юбка или пластина в виде тарелки с загнутыми краями и отверстием посредине для установки на трубу дефлектора-искрогасителя

Иногда домашние мастера вместо сооружения гасителя искр, совершенствуют дымоход.

Виды манипуляций зависят от типа и формы трубы:

  • в металлической проделывают отверстия в верхней части, а оголовок полностью закрывают сплошной крышкой из нержавейки;
  • если дымоход квадратной формы, то сверху просто крепят металлическую сетку;
  • уменьшают немного тягу, прикрыв задвижку, чтобы уменьшить искрообразование.

Первый вариант самый трудоемкий. Да и отверстия все равно будут со временем забиваться сажей и потребуют прочистки. Поэтому лучше подобрать вариант, в котором искрогаситель будет легко сниматься.

Галерея изображений

Фото из

Сетка на кипричном дымоходе

Крупные отверстия не гасят искры

Простой гаситель искр

Мелко ячеистая металлическая сетка

Установка и закрепление прибора

Когда работы по сборке искрогасителя завершены, предстоит последний этап – установка его на дымоход. Для этого понадобится забраться на крышу, а если высота трубы довольно большая, то предстоит пригласить помощника.

Установка искрогасителяУстановка искрогасителя

При установке искрогасителя лучше использовать средства индивидуальной защиты для органов дыхания, чтобы не надышаться продуктами горения

Для установки понадобится заклепочный механизм с заклепками или металлический хомут. Иногда можно встретить советы мастеров, предлагающих не морочить голову и просто приварить искрогаситель к трубе дымохода. Это плохой совет – по правилам пожарной безопасности этот элемент конструкции должен быть съемным.

Поэтому лучше всего использовать хомут нужного диаметра, который поможет надежно закрепить искрогаситель на трубе дымохода.

Хомут для установкиХомут для установки

Хомут позволяет плотно закрепить гаситель искр на трубе. Причем, его удобно снимать, если понадобится почистить сетку от гари и мусора

Если при установке используются заклепки, то заранее проделываются отверстия на нужном расстоянии на трубе и на самом искрогасителе. Затем само изделие надевается на дымоход и заклепочником ставятся заклепки. Хорошо, чтобы они были из нержавеющей стали. Это позволит продлить срок эксплуатации.

Особенности ухода за искрогасителем

Сложность ухода за прибором для гашения искр, установленным на дымоходе, зависит от модели, выбранной владельцем здания.

Первый вариант – шапочка из металлической сетки. В этом случае предстоит периодически проверять ее состояние – она может засориться продуктами сгорания, прочим мусором, приносимым ветром.

Такую сетку, особенно, когда для топки использовалось топливо с высоким содержанием смолы, нужно очищать от сажи и гари довольно часто. Также, если материал для изготовления был выбран подешевле, в скором времени потребуется заменить искрогаситель новым.

сетка установлена в качестве заслонкисетка установлена в качестве заслонки

При прочистке конструкции, в которой сетка установлена в качестве заслонки, предназначенной для столкновения с искрами, предстоит разбирать конструкцию. А это определенные неудобства

Частые прогулки на крышу для прочистки сетки также сложно назвать приятным занятием. Да еще когда время от времени нужно менять металлическую сетку на дымоходе. Поэтому лучше сразу подбирать более качественный материал для изготовления искрогасителя.

Второй вариант – дефлектор с сеткой внутри. Здесь также потребуется периодически прочищать металлические ячейки сетки, забивающиеся продуктами сгорания. Ведь чем больше мусора соберет на себе сетчатый элемент прибора, тем сложнее станет процесс удаления дыма. А это чревато крупными неприятностями.

Третий вариант – дефлектор с юбкой. Здесь предстоит периодически проверять, чтобы листья, бабочки и птицы не закрыли мелкие отверстия, предназначенные для удаления воды от дождя и растаявшего снега. Снимать же прибор с его рабочего места и прочищать не придется. Это самая простая модель в обслуживании.

Четвертый вариант – искрогасители, изготовленные из металлических сплавов, подверженных коррозии. Такие изделия очень быстро придут в негодность. Это нужно учитывать еще на этапе выбора материала.

Чтобы защитить себя от необходимости ежегодно сооружать искрогаситель, лучше сразу же выбрать качественную нержавеющую сталь толщиной 5 мм. Это же касается и металлической сетки – она должна быть износоустойчивой, лучше из нержавейки.

Сетка для изготовления гасителя искрСетка для изготовления гасителя искр

Сетка для изготовления гасителя искр должна быть жаропрочной, износоустойчивой с толщиной перегородок до 5 мм

Проверку искрогасителя проводят в обязательном порядке при .

Выводы и полезное видео по теме

В качестве искрогасителя можно использовать дефлектор, в котором дополнительно установлена защитная пластина – юбка с приподнятыми краями, опоясывающая прибор. Об этой модели в видео:

Об особенностях работы искрогасителя и его строении в видео ролике:

Пошаговое усовершенствование дефлектора, из которого получается отличный искрогаситель. Что для этого потребуется расскажет видео:

Обзор готовой модели сетчатого гасителя искр, который полностью готов к установке на дымоход, в видео ролике:

Гаситель искр на дымоход является жизненно важным прибором, способным уберечь имущество и жизнь людей. Да и цена не кусается – тем более, что можно изготовить искрогаситель своими руками, используя подручные материалы.

Такая предосторожность поможет обезопасить дом от случайного возгорания. Ведь вылетающие из дымохода искры потухнут, преодолевая путь сквозь этот металлический прибор.

Возникли вопросы, или есть желание поделиться личным опытом изготовления искрогасителя на дымоход? Пожалуйста, оставляйте комментарии к этой статье. К отзывы можете прикрепить фотографию вашей самоделки – форма для связи расположена ниже.

Искрогаситель на трубу бани своими руками

Искрогасители устанавливаются на трубы для предотвращения вылета искр и распространения огня на кровле и вокруг строения. При желании можно изготовить такую конструкцию собственноручно. Для этого достаточно лишь правильно раскроить фрагменты искроулавливателя. Рассмотрев различные варианты таких конструкций можно понять, как именно следует создавать искрогаситель.

Способы погашения искр из дымохода

Чтобы исключить возможность попадания искр на воспламеняющиеся материалы можно использовать несколько способов:

  1. Создание на оголовке трубы отверстий. В таком случае торец трубы заваривается. Это можно сделать в том случае, если дымоход уже сделан.
  2. Также можно вварить металлическую сетку в оголовок трубы. Но стоит помнить, что через некоторое время сетка начинает забиваться и ее приходится чистить или даже менять. После выполнения работ важно убедиться в том, что сделанная конструкция надежна.
  3. Установка дефлектора. Такие конструкции не только останавливают искры из дымохода, но еще и предотвращают возникновение обратной тяги при сильном ветре.
  4. Еще один способ избавления от искр подразумевает создание дымооборота. Это способствует уменьшению тяги и снижению количества вылетающих  в дымоход искр. Но стоит помнить, что если тяга будет слишком слабой, дым будет направляться в баню и моющийся человек может отравиться угарным газом.

Совет! Если из дымохода вылетает большое количество искр, сначала стоит попытаться снизить тягу, а затем устанавливать искрогаситель.

Стоит отметить, что установка названной конструкции позволяет защитить дымоход от птиц, которые начинают устраивать там гнезда. Перед тем как сделать искрогаситель на трубу бани своими руками стоит подробно рассмотреть процесс его создания.

Особенности установки искрогасителей

Наиболее распространенными являются искрогасители, которые изготовлены в виде дефлектора и имеют сетку. Они применяются в следующих случаях:

  1. Если кровельное покрытие относится к материалам, которые легко воспламеняются.
  2. Установка искроулавливателя происходит только на прямую трубу, которая идет от котла, так как из-за отсутствия изгибов искры вылетают в дымоход.
  3. Также искрогасители могут устанавливаться на любую трубу печи, которая работает на твердом топливе.

Искрогаситель не только предотвращает возгорание кровли из-за вылетающих искр, он также способствует защите трубы от птиц. Даже если риск попадания искр на воспламеняющиеся материалы является минимальным, искрогаситель стоит установить для того, чтобы обезопасить себя от пожара.

Создавая описываемое изделие своими руками стоит помнить о том, что не каждый материал подходит для такой конструкции. Если применять ферритную сталь, Конструкция быстро придет в негодность из-за износа ее элементов. Также не стоит использовать листовой оцинкованный металл. Лучше всего в качестве основного материала для создания искрогасителя выбрать нержавеющую сталь, толщина которой составляет 0,5 мм. Такой материал устойчив к коррозии. При этом он легко поддается сварке.

Также можно применять  алюмоцинк. Но стоит отметить, что такой материал не получится соединить простой сваркой. Для соединения всех элементов конструкции необходимо использовать заклепки. Установив искрогаситель на печную трубу, стоит убедиться в том, что конструкция не будет сломана порывами ветра.

Во время выбора материала необходимо правильно подобрать размер ячеек приобретаемой сетки. Если выбрать изделие со слишком маленькими ячейками, они будут забиваться сажей, из-за чего придется постоянно чистить искрогаситель. Если же выбрать слишком крупную сетку, она не будет останавливать искры. Лучше всего приобретать изделия, размер ячеек которых составляет от 3 до 5 мм.

Этапы изготовления искрогасителя

Для изготовления искрогасителя на кирпичную трубу необходимы следующие инструменты и материалы:

  • лист нержавеющей стали, толщина которой должна находиться в пределах от 0,5 до 1 см;
  • металлическая сетка, обладающая большой жесткостью;
  • стальные заклепки, необходимые для соединения некоторых элементов конструкции;
  • ножницы по металлу;
  • болгарка;
  • сварочный аппарат.

Стоит помнить, что если из трубы периодически летят искры, то не стоит устанавливать на нее простой козырек. Такие устройства не способны остановить вылетающие искры. Чтобы сэкономить, можно не покупать готовые изделия, а сделать их самостоятельно, ведь для этого не требуется опыт выполнения подобных работ.

Наиболее простая конструкция изготавливается следующим образом:

  1. Сначала необходимо приобрести металлическую сетку. При этом важно выбирать жесткий материал, так как он не деформируется при воздействии высокой температуры.
  2. После этого необходимо подготовить отрезок металлической трубы.
  3. Затем из сетки вырезается прямоугольник, длина которого равна диаметру трубы.
  4. После этого необходимо обернуть трубу сеткой и закрепить ее при помощи сварки. На данном этапе важно надежно закрепить сетку, чтобы она выдерживала сильный ветер.
  5. На следующем этапе происходит закрепление конуса над сеткой. Закрепление происходит на металлические кронштейны таким образом, чтобы между сеткой и конусом было небольшое расстояние.
  6. На заключительном этапе готовый искрогаситель закрепляется на трубе при помощи металлических кронштейнов.

Создание искрогасителя по типу дефлектора

Стоит отметить, что конструкции, создаваемые по типу дефлектора, являются более эффективными, чем изделия с сеткой. Часто создаются искрогасители на кирпичную трубу по типу дефлектора Цаги, к которым добавляется фартук, улавливающий искры. Создание происходит следующим образом:

  1. Сначала необходимо раскроить шаблон будущей конструкции из картона. Если этим этапом пренебречь, можно случайно неправильно раскроить метал, после чего придется использовать новый лист данного материала. Также на данном этапе происходит измерение диаметра трубы.
  2. Внутренняя часть искрогасителя создается из трубы, диаметр которой должен быть таким, чтобы ее можно было надеть на дымоход.
  3. Стоит отметить, что диаметр верхнего края создаваемой гильзы должен быть больше, чем у нижнего. Для этого необходимо раскатать край готового изделия.
  4. Кожух создается из куска трубы. Надо знать, что ее диаметр должен быть больше, чем диаметр гильзы. Закрепление кожуха на гильзе происходит при помощи металлических пластин.
  5. Фартук крепится примерно на 60 см ниже кожуха. Стоит помнить, что размер фартука должен быть больше, чем диаметр создаваемого кожуха. Если это не учесть, искры будут пролетать мимо описываемого элемента конструкции.
  6. На следующем этапе устанавливается крышка. Она закрепляется над верхней частью кожуха. Все детали соединяются заклепками, под которые сначала просверливаются отверстия.
  7. На последнем этапе искрогаситель закрепляется на трубе. Во время данной работы важно проверить надежность соединения, чтобы при сильном ветре конструкцию не сорвало.

Создав даже простой искрогаситель можно сделать свою баню более безопасной.

Искрогаситель на дымоход — виды, устройство, пошаговая инструкция изготовления своими руками

Здесь вы узнаете:

Искрогаситель предназначен для гашения искр, вылетающих из дымоходной трубы при сгорании топлива в печи/камине.

Обычно он монтируется непосредственно на дымоходы твердотопливных печей, дымоходную трубу бани или специальный стакан для крепления дефлекторов. Такая установка представляет собой специальную насадку с металлическим сетчатым цилиндром и защитным козырьком на верхушке.

Принцип работы

Принцип действия искрогасителя прост. Он базируется на основах физики. Диаметр устройства должен быть больше дымохода. Устройство и принцип работы искрогасителя на трубу дымохода:

  • Искрогаситель надевают на трубу нижней частью, как колпачок, и он становится ее продолжением.
  • Средняя часть устройства сделана в виде трубчатой сетки. Такая конструкция удерживает горячие частицы внутри и позволяет легко выходить дыму. Верхняя часть трубы оснащена заглушкой в виде кольца или зонтика, которая защищает трубу от дождевых осадков.
  • Та часть раскаленных частиц, которая не охладилась о стенку трубы, дойдет до конца дымохода и попадет прямо в искрогаситель.
  • Попав в устройство искры, начнут контактировать с внутренней поверхностью устройства, заглушкой и остывать, а дым просочится через сетку.

Так как искрогаситель установлен снаружи сооружения, он всегда будет находиться в охлажденном состоянии.

Разновидности искрогасителей

Искрогаситель на дымоход можно изготовить вручную или приобрести более сложную модель.

Различают три основных типа, отличающихся своим устройством, методом гашения искр, дополнительными функциями:

  1. кожух – простейший вариант;
  2. дефлектор, дополнительно улучшающий тягу;
  3. жидкостный.

Искрогаситель-кожух

Это самый простой тип, который несложно изготовить самостоятельно. Из материалов для изготовления больше всего подходит нержавеющая сталь, отличающаяся прочностью, коррозионной устойчивостью, стойкостью к высоким температурам.

Искрогаситель-кожух

Проще всего изготовить заглушку для трубы с просверленными отверстиями. Важно правильно рассчитать диаметр отверстий, не затрудняющий тягу, но не пропускающий искры. Размер самой заглушки должен превышать диаметр трубы, чтобы устройство легко надевалось и снималось.

Более эффективная конструкция изготавливается из металлической сетки, свернутой в виде цилиндра, или перфорированной трубы, которая закрепляется на дымоходе. Сверху монтируется защитная крышка. Иногда сетку сворачивают в виде купола.

Искрогаситель-дефлектор

Этот тип искрогасителя на дымовую трубу имеет более сложную конструкцию.

Принцип работы дефлектора заключается в использовании силы ветра для усиления тяги. Аэродинамическое устройство может быть разного типа.

Используют сужение корпуса в какой-либо его части, кольцевые отверстия в корпусе, мини-турбину, набор вращающихся козырьков и другие приспособления. Направленный воздушный поток, полученный за счет силы ветра, усиливает тягу в трубе.

Искрогаситель-дефлектор

А оснащение дефлектора сеткой или перфорацией обеспечивает эффективное гашение несгоревших частиц топлива. Дефлекторы более эстетичны, чем искрогасители-кожухи, и могут служить декоративным украшением крыши.

Наиболее распространены дефлекторы:

  • ЦАГИ;
  • Вольперт;
  • Григоровича;
  • Н-образный;
  • Тарельчатый;
  • Вращающийся;
  • Флюгер.

Гидрофильтры

Водяной искрогаситель используется в основном для мангалов, чтобы защитить дымоход от возгорания.

Водяной искрогаситель

Это сложная конструкция, в состав которой входят:

  1. дымовой колпак;
  2. корпус;
  3. система вентиляции;
  4. металлическая сетка;
  5. фильтры для жира;
  6. устройство для распыления воды;
  7. клапан для подачи воды;
  8. датчик давления;
  9. устройство для разделения дыма и воды;
  10. устройство для отвода грязной воды.

Искрогаситель монтируется на трубы круглого и квадратного сечения. Для работы необходимо подключение электропитания, а также врезка в канализационный сток для оттока использованной воды. Гидрофильтр гарантирует полное избавление от искр и копоти.

Пошаговое сооружение искрогасителя

Для самостоятельной сборки прибора для гашения искр понадобятся простые материалы, инструменты и пару часов свободного времени. Причем, можно подобрать оптимальную модель, форму и размер. Да и выбор материала неограничен – качество конечного прибора будет на порядок выше, чем у покупного.

Выбор модели и материалов

Сначала нужно решить, какая именно модель будет служить искрогасителем. От этого будет зависеть расход материалов, нужные инструменты и время, затрачиваемое для изготовления прибора.

Если решено сделать искрогаситель, состоящий из крышки и металлической трубы, то здесь много времени не понадобится – все быстро и просто

Когда предстоит изготовить искрогаситель с функциями дефлектора, то нужно:

  • снять мерки с внутренней поверхности дымохода – диаметр;
  • подготовить металлические листы из нержавеющей стали, трубы;
  • при необходимости купить металлическую сетку с нужными ячейками;
  • подготовить инструменты – ножницы по металлу, болгарку, дрель, плоскогубцы, молоток, карандаш, циркуль, заклепочник, линейку, бумагу;
  • приобрести металлический хомут нужного диаметра, заклепки.

Если есть прокаточный станок, то изделие получится почти как заводское. В противном случае не стоит расстраиваться – все работы можно выполнить с помощью молотка.

Также, если нет заклепочника, можно воспользоваться сварочным аппаратом. Главное не прожечь лишние отверстия в процессе соединения стыков.

Трубу следует выбирать такого же диаметра, как и сам дымоход. Ведь впоследствии искрогаситель будет надеваться на трубу дымохода

Желательно, чтобы заклепочный аппарат был хорошего качества, иначе он просто не справится со своей работой и придется использовать альтернативные варианты для соединения стыков

Инструменты, которые понадобятся для изготовления искрогасителя, зависят от выбранной модели, равно как и набор расходных материалов

Лист нержавеющей стали можно выбирать цельный или перфорированный, в виде сеточки. Главное, чтобы ячейки были не более 5 мм

При выборе материала следует отдать предпочтение листам из нержавеющей стали. Причем, это могут быть цельные и перфорированные, которые можно использовать вместо металлической сетки. Толщина листа не должна превышать 5 мм – с более толстым материалом будет сложно работать.

Металлическую сетку также лучше брать из нержавейки, отдав предпочтение той, у которой размер ячейки составляет 4-5 мм. Больший размер отверстий не так эффективен в борьбе с искрами, а слишком мелкие ячейки могут препятствовать свободному движению газов и дыма.

Оптимальный размер ячеек металлической сетки из нержавеющей стали – 3-5 мм. Если их размер меньше 1 мм, то лучше купить другую сетку

Изготовление прототипа искрогасителя

Когда модель искрогасителя выбрана, можно приступать к его прорисовке на бумаге по заранее снятым меркам. Для этого пригодится лист бумаги, циркуль, карандаш, линейка. Важно все выполнять в натуральную величину и аккуратно – это в дальнейшем будет использоваться как прототип готового изделия.

Когда на бумаге все детали вычерчены, следует добавить по краям по 1-2 см – это припуски для соединения частей деталей между собой.

Бумажный прототип можно не делать, если есть опыт изготовления дефлекторов и прочих приборов для дома

После ножницами нужно вырезать бумажный прототип и собрать все – это позволит оценить внешний вид будущего изделия. Именно на этом этапе можно вносить коррективы. Если все устраивает, диаметр трубы подходит, то можно приступать к обрисовке этих деталей на металлическом материале.

Сборка изделия своими руками

Нужные детали, из которых будет собран искрогаситель, после обрисовки следует аккуратно вырезать ножницами по металлу. Это, скорее всего, будут зонтик, полоски-держатели зонта из нержавейки, цилиндр из сетки, отрезок металлической трубы нужного диаметра.

Если трубу забыли купить, можно из сплошного листа нержавеющей стали вырезать нужную деталь и собрать ее, используя заклепочный механизм с заклепками.

Количество и наименование деталей зависит от модели, которую предстоит собирать – чем она проще, тем меньше всего понадобится

Затем предстоит собрать по очереди все детали и скрепить их между собой, используя заклепочник. Если такого инструмента нет, для соединения можно использовать сварочный аппарат. В таком случае припуски для швов потребуются меньше, чем 2 см, а чтобы шов имел привлекательный вид, его предстоит дополнительно обработать болгаркой.

При сборке искрогасителя важно учитывать особенность конкретной модели. Если это просто искрогаситель без функции дефлектора, то зазоров между деталями не должно быть – все искры, вылетающие из дымохода, должны встретить препятствие на своем пути.

У самодельного искрогасителя форма юбки может быть какой угодно – вплоть до квадрата. Главное, чтобы внешние края были немного приподнятыми

Когда собирается гаситель искр с функцией дефлектора, то сначала нужно соорудить сам дефлектор. После – в нижней части основания, на расстоянии 6 см от нижнего края верхнего стакана проделать дрелью отверстия для соединения с юбкой.

Деталь делают из листа нержавейки в форме тарелки с приподнятыми внешними краями.

Металлическая юбка или пластина в виде тарелки с загнутыми краями и отверстием посредине для установки на трубу дефлектора-искрогасителя

Иногда домашние мастера вместо сооружения гасителя искр, совершенствуют дымоход.

Виды манипуляций зависят от типа и формы трубы:

  • в металлической проделывают отверстия в верхней части, а оголовок полностью закрывают сплошной крышкой из нержавейки;
  • если дымоход квадратной формы, то сверху просто крепят металлическую сетку;
  • уменьшают немного тягу, прикрыв задвижку, чтобы уменьшить искрообразование.

Первый вариант самый трудоемкий. Да и отверстия все равно будут со временем забиваться сажей и потребуют прочистки. Поэтому лучше подобрать вариант, в котором искрогаситель будет легко сниматься.

Для фигурных оголовков дымохода часто используют сетку, которую ставят прямо на трубу, выбирая удобный способ крепления. Крупные отверстия не способны гасить искры. Для этого предстоит поставить на дымоход дополнительный сетчатый металлический цилиндр с мелкими ячейками – до 5 мм. При достаточной сноровке и аккуратности готовый результат может выйти лучше, чем купленный в специализированном магазине. Мелко ячеистая металлическая сетка способна гасить искры, препятствуя их попаданию на кровлю и близстоящие здания.

Установка и закрепление прибора

Когда работы по сборке искрогасителя завершены, предстоит последний этап – установка его на дымоход. Для этого понадобится забраться на крышу, а если высота трубы довольно большая, то предстоит пригласить помощника.

При установке искрогасителя лучше использовать средства индивидуальной защиты для органов дыхания, чтобы не надышаться продуктами горения

Для установки понадобится заклепочный механизм с заклепками или металлический хомут. Иногда можно встретить советы мастеров, предлагающих не морочить голову и просто приварить искрогаситель к трубе дымохода. Это плохой совет – по правилам пожарной безопасности этот элемент конструкции должен быть съемным.

Поэтому лучше всего использовать хомут нужного диаметра, который поможет надежно закрепить искрогаситель на трубе дымохода.

Хомут позволяет плотно закрепить гаситель искр на трубе. Причем, его удобно снимать, если понадобится почистить сетку от гари и мусора

Если при установке используются заклепки, то заранее проделываются отверстия на нужном расстоянии на трубе и на самом искрогасителе. Затем само изделие надевается на дымоход и заклепочником ставятся заклепки. Хорошо, чтобы они были из нержавеющей стали. Это позволит продлить срок эксплуатации.

Простые схемы искрогасителей

Конечно, при желании всегда можно просто пойти на рынок и купить готовое устройство, предварительно измерив габариты дымоходной трубы, а потом установить его – но такой искрогаситель на трубу бани обойдется немного дороже. К тому же, конструкция искрогасителя довольно проста, поэтому собрать ее в домашних условиях будет едва ли не проще.

Одна из самых простых схем, которые можно сделать – это заглушка, в которой высверлены отверстия. Очень важным аспектом в данном случае является грамотный выбор диаметра заглушки – ее сечение должно быть немного больше диаметра дымохода, на который она будет устанавливаться. Это требование обусловлено тем, что собранное приспособление надевается на трубу сверху.  «Как сделать сетку на трубу для камней в бане – теория и практика».

Изготовить такую конструкцию очень просто, но без проблем не обошлось. Самой большой из них является расчет количество и размеров отверстий, которые будут высверливаться в заглушке. Если провести расчет неправильно, то тяга дымохода снизится. К тому же, такая наружная заглушка со временем покрывается нагаром, и в помещение попадает неприятный запах.

Другой вариант, который тоже нередко используется из-за своей простоты – искрогаситель из металлической сетки, смонтированной на трубе при помощи хомута. Эта конструкция также не лишена недостатков: во-первых, на сетке очень скоро отложится критическая масса сажи, и тяга основательно снизится, а во-вторых, эффективность такого искрогасителя сама по себе не очень высока.

При желании можно воспользоваться третьей схемой простого искрогасителя – все та же сетка, но собранная в форму купола. Такое приспособление немного сложнее в реализации, но и эффективность гораздо выше, чем у описанных выше самодельных альтернатив качественным искрогасителям.

Другие конструкции искроуловителей

Иногда хозяева бани приспосабливаются другими методами улавливать вылетающие из дымохода искры. Наиболее распространены следующие методы:

  • Сверху на дымоход бани надевают кусок трубы с заваренным торцом. Сбоку на оголовке прорезают сваркой или сверлят отверстия. Через них будет выходить дым.
  • Простейшая конструкция для бани состоит из сетки, вваренной внутрь изголовка дымохода. Но такой вариант неудобен, так как со временем забитую сажей сетку придется вырезать для замены.
  • Если расположение бани находится в ветреном регионе, на оголовок дымохода можно установить качественный дефлектор. При отсутствии ветра таким дымоходом пользоваться нельзя из-за отсутствия тяги.
  • Проще всего своими руками сделать дымоход с коленами. Идущий по изгибам трубы дым отдаст дополнительное тепло внутри бани, и уменьшить количество вылетающих искр.

Как видно, изготовить искрогаситель для своей бани своими руками довольно просто и под силу каждому.

Как собрать искрогаситель, можно посмотреть в следующем видео.

Техническое обслуживание систем искроулавливания

Как и любой, самый простейший механизм искрогаситель нуждается в проведении регламентных работ, которые заключаются в следующем:

  1. Осмотр на целостность всей конструкции. Не реже 1 раза в год.
  2. Очистка основных компонентов и узлов от сажевых и иных отложений. Два раза в год.
  3. Внеплановые осмотр и очистка. Например, в местностях с обилием тополя обыкновенного, пух этого дерева, в состоянии забить сетку искрогасителя до состояния плотного волокна. Помимо ухудшения тяги такая насадка еще и пожароопасна. Проводить такие работы необходимо по мере возникновения объективной необходимости и конкретными сроками не регламентируются.

Кстати! Работы по обслуживанию и ремонту искрогасителей относятся к разряду высотных, поэтому их проведение должно обеспечиваться строгим соблюдением правил и требований безопасности.

Системы из черного металла в условиях разнознаковых температурных нагрузок и образования конденсата имеют склонность к повышенному корродированию, что предопределяет к ним более пристальное сервисное внимание, чем в отношении систем, изготовленных из нержавейки.

принцип работы, как сделать своими руками

Многие владельцы частных домов, дач и загородных построек рано или поздно решаются на возведение бани. Однако, чтобы будущая постройка соответствовала всем требованиям безопасности, важно заранее продумать и обустроить систему защиты от возгорания. В числе самых незаменимых противопожарных средств находится искрогаситель, который предотвращает появление и дальнейшее распространение огня.

искрогаситель_домС помощью данного устройства вы сможете обезопасить жилище от огня

Общая информация

Ключевая составляющая настоящей русской бани — печь для бани, которую топят твердым топливом. На этапе возведения конструкции нужно правильно установить и сам резервуар, и систему отведения дыма, чтобы избежать отравления продуктами сгорания, а также предотвратить возгорание стен или перегородок. При этом дымоход не должен создавать пожароопасные ситуации вне помещения. Для этого многие люди устанавливают искрогаситель на трубу.

К сожалению, большая часть хозяев не придает особого значения этому элементу, считая, что можно обойтись и без него. Однако огонь не прощает ошибок, а чрезмерная халатность может привести к плачевным последствиям.

На самом деле смастерить и установить искрогаситель на дымоход своими руками совсем несложно, поэтому лучше проявить терпение и выделить время на обустройство столь важного узла, лишь после этого приступать к эксплуатации новенькой бани.

искрогаситель_насадкаИскрогаситель можно сделать собственноручно

Встроенные системы отвода искр

Не секрет, что твердое топливо, которым отапливают банные печи, может обладать разным качеством. Довольно часто его горение приводит к появлению множества искр, то есть раскаленных несгоревших частиц, стремительно направляющихся вверх с потоком горячего газа. Эти искры перемещаются по дымоходной трубе и с огромной скоростью вылетают наружу, а затем разлетаются по всем сторонам.

В темное время суток можно заметить целые «снопы» остатков горючей древесины. Зрелище захватывающе, но оно может стать причиной ужасных последствий.

Оказавшись снаружи, искры могут попасть на кровельную конструкцию или ее отдельные деревянные элементы. А при наличии сильного ветра они способны привести к возгоранию сухих листьев, травы или хвои, что повлечет непоправимые потери. Вовремя принятые меры — залог успешной защиты от пожаров.

В этом видео вы узнаете, как сделать искрогаситель:

Чтобы погасить искры, достаточно разместить в дымоотводной системе специальные детали с высокой теплопроводностью. При контакте с ними раскаленные частицы лишатся своего теплового потенциала, медленно охладятся и станут безопасными. Кстати, во многих современных печах для бани уже предусмотрены специальные узлы с функцией быстрого искрогашения.

Принцип работы подобных механизмов очень простой:

  1. Воздух проникает в печку через специальную дверцу, а в топочную камеру — через колосниковую решетку.
  2. Топливо сгорает, разогревая каменку.
  3. В итоге горячие продукты сгорания проходят через специальный «лабиринт» из перемычек, где происходит активная теплоотдача. В результате под действием центробежных сил искры вырываются из общего потока, разбиваются о стенки камер и гасятся.

Но важно понимать, что в этот момент печь уже разогревается до высоких температур, поэтому полностью избавиться от искр зачастую невозможно. Нередко хозяева применяют изогнутые конструкции дымоходов, так как на прямых участках вероятность выбросов искр максимальна. В этом случае принцип работы остается аналогичным предыдущему — изменяется направление потока искр со стенками дымоотводной системы.

искрогаситель_домаДанное устройство имеет простую схему работы

Тонкости монтажа

Однако оборудовать подобные узлы своими руками, экспериментируя с конфигурациями, не рекомендуется. Важно понимать, что качественная дымоотводная система должна обустраиваться с определенным учетом. Перенасыщение изогнутыми частями ни к чему хорошему не приведет, кроме изменения уровня тяги.

Для достижения идеального баланса на оголовок трубы помещают простую конструкцию — искрогаситель. Снижение теплового потенциала происходит:

  1. С помощью резкого изменения направления потока.
  2. С помощью обустройства искусственных преград в виде сетки, решетки и других частей, которые не нарушают свободный выход дыма, но гарантируют максимальный процент поглощения несгоревших частиц из-за их контакта с металлическими компонентами.

Некоторые искроуловители на дымоход поддерживают оба принципа работы, что делает их более продуктивными. При этом независимо от наличия или отсутствия искрогасителя на трубе она должна обладать правильным расположением на скате кровли.

искрогаситель_миниПрактичнее делать искрогаситель, который поддерживает оба принципа работы

Самые простые модели искрогасителей

Готовые системы поглощения искр доступны в специализированных торговых точках. К тому же их можно заказать у знакомого мастера-жестянщика. Однако при минимальных навыках слесарной работы изготовить аксессуар можно и своими руками.

Среди наиболее простых моделей — заглушенный отрезок трубы с отверстиями на боковых стенках. Они могут обладать круглой или щелевидной формой. К дымоходу подбирается труба с увеличенным диаметром, чтобы ее можно было надеть сверху, но без большого зазора. В верхней части к трубе приваривают заглушку, а на стенках проделывают небольшие отверстия. Их можно разместить как рядами, так и в шахматном порядке. Нередко умелые мастера заменяют эти прорези горизонтальными щелями, которые можно сделать шлифовальной машинкой.

Несмотря на свою простоту, схема не пользуется большой популярностью. Это объясняется массой минусов, включая:

  • сложности в расчете оптимального количества и диаметра отверстий для комфортной тяги;
  • необходимость частой очистки аксессуара из-за быстрого зарастания копотью.

К тому же, скопления нагара внутри трубы способны вызвать появление плохого запаха внутри банного помещения. В общем, лучше проявить больше терпения и изготовить более качественный искроуловитель.

Еще один нехитрый вариант искрогасителя для бани заключается в закрытии выходного отверстия трубы обычной металлической сеткой. Можно использовать готовую решетчатую конструкцию, которая закрепляется по обводу трубы надежным хомутом. Также можно попытаться создать обод с крепежными элементами — кронштейнами.

Следует отметить, что столь простые варианты широко распространены в специализированных магазинах. Однако при наличии времени и желания их лучше изготовить самостоятельно.

Минусы такой схемы заключаются в быстром загрязнении внутреннего пространства трубы дымохода. Из-за этого приходится отказываться от слишком частой сетки.

В результате это приводит к парадоксу — более редкая решетка обладает минимальной рабочей площадью, которая плохо справляется с раскаленными углями и пропускает их наружу. Эффективность поглощения искр серьезно ухудшается.

Начальный этап

Чтобы понять, как сделать искрогаситель на печную трубу своими руками, достаточно тщательно изучить пошаговую инструкцию и подготовить необходимые материалы. Для начала необходимо определиться с подходящей моделью, формой и размерами. Особых ограничений, касающихся исходного сырья, нет. Главное, чтобы у материала была высокая степень теплопроводности и он мог выдерживать экстремальные температуры.


Перед началом работы необходимо осуществить такие действия:

  1. Рассчитать оптимальные размеры, сняв мерки с внутренней поверхности трубы.
  2. Подобрать листы из нержавейки.
  3. Приобрести металлическую решетку с ячейками.
  4. Найти нужные подручные средства и инструменты (ножницы для обработки металла, болгарку, дрель, плоскогубцы, молоток, циркуль, заклепочник, бумагу и линейки).
  5. Купить хомут с подходящим диаметром и заклепки.

Если в домашней мастерской имеется станок для проката, то конечный продукт получится настолько качественным, что он мало чем будет отличаться от заводского. Если такое оборудование отсутствует, отчаиваться не стоит — хорошего качества можно достичь и с помощью обычного молотка.

При отсутствии заклепочника принято задействовать сварочную установку. Используя такой аппарат, важно соблюдать осторожность, иначе можно прожечь лишние отверстия. Выбирая подходящее исходное сырье, лучше отдавать предпочтение качественной нержавеющей стали. При этом в ход идут и цельные, и перфорированные листы с диаметром до 5 мм.

Размер ячеек металлической сетки должен составлять 4−5 мм. Слишком большие ячейки малоэффективны, а слишком маленькие серьезно нарушают свободный газообмен и пропускание дыма.

Пошаговые инструкции

После выбора модели искрогасителя можно начинать прорисовывать его на бумаге, учитывая заранее составленные параметры. Для работы используется бумага, циркуль, карандаш и линейка. Чертеж создается в реальную величину с соблюдением осторожности — его будут использовать в качестве прототипа готовой конструкции.


По по краям добавляют еще 1−2 сантиметра. Они нужны для соединительных элементов. Дальше остается вырезать прототип ножницами и собрать его, чтобы получить базовое представление о будущем изделии.

На следующем этапе можно приступать к вырезанию деталей искрогасителя. В их числе зонтик, полоски-держатели, сеточный цилиндр, а также кусок трубы с оптимальным диаметром. Далее составляющие собирают с помощью заклепочника. При отсутствии инструмента придется прибегнуть к сварочной установке.

При сборке искроуловителя необходимо учитывать особенности модели. Если речь идет об обычном аксессуаре без функций дефлектора, то важно избегать появления зазоров между составляющими.

При монтаже искроуловителя с дефлекторными функциями для начала нужно собрать дефлектор для дымохода, а на расстоянии 6 см от нижнего края пробурить соединительные отверстия с «юбкой». Некоторые мастера отказываются от изготовления искрогасителя и выходят из ситуации, изменяя конфигурацию дымохода. Для этого следует определить тип и форму трубы, а затем приступать к выполнению следующих манипуляций:

  1. Если труба изготовлена из металлического листа, то в ней нужно проделать отверстия в верхней части, а оголовок плотно закрыть крышкой.
  2. При обустройстве квадратных дымоходов их просто закрывают сеткой сверху.
  3. Для уменьшения тяги можно применить простой метод — прикрыть задвижку.


Первая методика считается наиболее сложной, она имеет массу недостатков. К ним относится быстрое забивание отверстий сажей и необходимость частой прочистки цилиндра, поэтому специалисты рекомендуют использовать другие варианты, в которых искрогаситель легко демонтируется.

Установка узла

После успешной сборки всех деталей искрогасителя можно начинать последний этап — монтаж аксессуара на дымоходную трубу. Для выполнения действия нужно забраться на крышу, а если ее высота слишком большая, потребуется помощь.

При монтаже искроуловителя задействуется специальный заклепочный механизм или металлический прут. Кто-то из мастеров рекомендует отказаться от обоих вариантов, используя вместо них сварку.

Однако такой совет имеет массу подводных камней, так как конструкция проходит по правилам пожарной безопасности. Вместо этого специалисты советуют обойтись хомутом с подходящим диаметром, который позволит плотно и надежно зафиксировать систему на дымоходе.

При использовании заклепок нужно заранее проделать отверстия на трубе и на самом гасителе искр. Дальше изделие надевают на дымоход и фиксируют с помощью заклепочника. Лучше отдать предпочтение крепежу из нержавейки, которая обладает увеличенным сроком службы.

Монтаж искрогасителя можно считать завершенным. Остается правильно и своевременно обслуживать узел, и никаких проблем в его работе не возникнет.

Искрогаситель на дымоход [своими руками]: как его сделать

В свое время мы писали о порядке размещения бани на участке. Если досконально соблюдать все нормы и требования, в том числе и противопожарного характера, то любая искра, вылетевшая ненароком из дымохода, гарантировано загаснет, пока долетит до соседней с баней постройки. Но есть два но. В первых, строительные нормы у нас никто не соблюдает в принципе, и во вторых — собственная кровля бани может быть изготовлена из материалов способных к возгоранию. В общем, чтобы гарантированно избежать бед, стоит установить искрогаситель на дымоход. Читаем статью.

Как выглядит устройство искрогасителя

Причины появления искр в дымовом канале

Любое сгорание топлива сопряжено с выделением тепловой энергии и продуктов горения, в которых, помимо летучих веществ и газов, могут присутствовать мелкие частицы топлива, увлекаемых исходящей струей, и в которых продолжаются процессы горения, разной степени интенсивности. В принципе, активное искрообразование бывает вызвано несколькими причинами:

  1. Дымоход прямоточного типа с коротким вертикальным плечом. Естественно, что чем больше протяженность дымовых каналов, чем извилистей их путь, тем больше шансов, что все искры затухнут, еще где то, в первой трети дымового хода.
  2. Слишком большая тяга, что обуславливает интенсивное горение и высокую скорость исходящего потока, который будет провоцировать отрыв мелких частиц горящего топлива и их вынос в атмосферу.
  3. Применение топлива, склонного к повышенному искрообразованию. Традиционно таким считаются хорошо высушенные дрова хвойных пород, особенно ели. Провоцирование искрообразования обеспечивает высокая и массивная укладка дров в топке печи, при выгорании нижних поленьев, верхние обрушиваются с характерным выбросом целого снопа искр. Кто помнит большие пионерские костры, тот не даст соврать.

Важно! Следует помнить, что, помимо первичного искрообразования, описанного выше, существует вторичное, при котором загораются сажевые отложения в дымовом канале. Они несут не меньшую угрозу возгорания окружающим постройкам. Вот почему, собственно, своевременной очистки дымового канала от сажи следует уделять пристальное внимание.


В принципе, борьба с сажей, применение топлива, не склонного к искрообразованию, точная регулировка тяги печи способны подавлять искрообразование в зародыше. Однако, прямоточный короткий дымоход исправить невозможно, вот тогда то искрогаситель на трубу бани, становится обязательным аксессуаром.

Краткий обзор конструкции

Искрогаситель для дымохода может быть выполнен в виде:

  • Перфорированной заслонки на срезе дымовой трубы. Данный тип является самым простым, если не сказать примитивным решением проблемы подавления искр. Искрогаситель на трубу бани своими руками можно быстро изготовить, если просто насверлить отверстий в металлической пластине, которую потом закрепить на срезе трубы. Эффективность искрогашения будет очень высокой, поскольку площадь отверстий будет значительно ниже по отношению к площади всей пластины. Соответственно ухудшится тяга и качество дымоудаления в целом. В скором будущем проблема еще более усугубиться, поскольку проходное сечение отверстий будет снижаться за счет накопления нагара непосредственно на пластине, в зоне истечения дымовых газов;
  • Сетчатый колпак, надеваемый на трубу. В таком варианте решения проблемы, свободному истечению дыма из трубы практически не создается препятствий, но и эффективность работы такой конструкции будет сравнительно невысокой. При обильном выделении снопа искр существует объективная вероятность того, что какая то их часть, беспрепятственно прорвется сквозь сетчатый заслон;
  • Искрогаситель для бани в виде дефлектора. Такая конструкция работает следующим образом. На устье трубы надевается глухая пластина, плоскость которой некоторым образом выгнута наружу. Сама она возвышается на высоких ножках на уровне примерно 150 — 270 мм от среза дымохода. Истечению дыма абсолютно ничего не мешает, гашение искр происходит за счет соударения вылетающих искр с холодной металлической пластиной, в результате чего искра мгновенно теряет свою температуру и изменяет траекторию движения. Кроме всего прочего, такая система защищает устье трубы от попадания в него атмосферных осадков и посторонних предметов. В то же время следует отметить, что при сильных порывах бокового ветра возможен снос искр до их контакта с дефлектором. Очевидно, что при сильном ветре искры быстро теряют свою температуру, но, тем не менее, теоретическая возможность воспламенения существует;
  • Самой эффективной является комбинированная система искрогашения и только ее по праву можно называть системой. Она состоит из глухой дефлекторной пластины и сетчатого обрамления пространства ниже ее. Диаметр отвора сетки должен составлять порядка 3,5 — 4 мм. Предельно допустимым значением следует считать значение 5 мм. Выходящие из трубы искры в большей части гасятся от контакта с пластиной и резко теряют свою динамику, окончательно гашение происходит от контакта с сетчатой боковиной. Она же препятствует явлению искроуноса во время порывов бокового ветра.

Как самостоятельно изготовить дефлектор

Внимание! Материал для изготовления системы искроулавливания должен отвечать нескольким принципиальным требованиям: быть негорючим, обладать высокой стойкостью к неблагоприятным атмосферным явлениям, иметь привлекательный внешний вид. Практически всем этим требованиям отвечает нержавеющая сталь.

Техническое обслуживание систем искроулавливания

Как и любой, самый простейший механизм искрогаситель нуждается в проведении регламентных работ, которые заключаются в следующем:

  1. Осмотр на целостность всей конструкции. Не реже 1 раза в год.
  2. Очистка основных компонентов и узлов от сажевых и иных отложений. Два раза в год.
  3. Внеплановые осмотр и очистка. Например, в местностях с обилием тополя обыкновенного, пух этого дерева, в состоянии забить сетку искрогасителя до состояния плотного волокна. Помимо ухудшения тяги такая насадка еще и пожароопасна. Проводить такие работы необходимо по мере возникновения объективной необходимости и конкретными сроками не регламентируются.

Кстати! Работы по обслуживанию и ремонту искрогасителей относятся к разряду высотных, поэтому их проведение должно обеспечиваться строгим соблюдением правил и требований безопасности.

Системы из черного металла в условиях разнознаковых температурных нагрузок и образования конденсата имеют склонность к повышенному корродированию, что предопределяет к ним более пристальное сервисное внимание, чем в отношении систем, изготовленных из нержавейки.

Самостоятельное изготовление такого изделия

Изготовить искрогаситель для бани своими руками не сложно. Достаточно знания основных правил соотношения диаметра дефлектора к диаметру среза дымовой трубы. Для наглядности представим эти данные в виде таблицы:

Диаметр трубы дымохода на срезе дымовой трубы, мм Диаметр дефлектора, мм Высота от среза трубы до подошвы дефлектора, мм
80 160 150
100 200 150
110 220 150
140 280 150
150 300 150
180 360 200
200 400 200
250 450 220
300 500 250
350 550 270
400 600 270


В качестве «быстрых решений» проблемы можно предложить следующие:

  • Торец металлической трубы закрывается глухой крышкой, а в боковых стенках делаются вертикальные прорези с шагом 10 — 12 мм. Ширина прорези 5 мм. Их удобно оформить угловой шлифовальной машинкой;
  • Как мы уже говорили выше, накрыть устье перфорированной пластиной;
  • На трубу одевается колпак из мелкой сетки, на которой для жесткости, одеты кольца из стальной полосы;
  • Система дымоотведения оборудуется шибером и коленом для снижения скорости и интенсивности истекания дымовых газов. Правда, такой вариант быстрым назвать нельзя, поскольку он требует непосредственного переустройства системы дымоудаления.

Можно соорудить полноценную комбинированную систему из кровельной оцинкованной жести или нержавеющей стали, толщиной 0,8 мм.

Словечко от Бывалого! Однако, следует помнить, что для раскроя оцинковки, как и любого иного материала, который имеет защитное покрытие нельзя применять абразивный инструмент. Только специальные просечные ножницы, работающие по принципу «матрица — пуансон». В противном случае места реза начнут интенсивно корродировать. Кроме этого оцинкованные и иные покрытия обладают незначительной стойкостью к термическому воздействию.

Нержавеющая сталь отличается высокой прочностью и вязкостью, что требует для ее механической обработки применения специальных методов и приемов.

Как правило, элементы таких изделий крепятся заклепками, применение сварки возможно только полуавтоматического типа с использованием среды защитных газов. В некоторых случаях используется пайка твердыми высокотемпературными припоями. И сварка и пайка требует оборудования и наличия твердых практических навыков.

Заключение

Искрогаситель для бани, в целом ряде случаев, является необходимым элементом оснащения печной системы домашней бани или сауны. По ряду требований СНиП, а именно, при использовании кровли из битумного материала, а также в случае если печь, в качестве топлива использует каменный уголь или каменноугольный брикет, оснащение им трубы — дело обязательное. В большинстве случаев, мы считает полезным оборудовать этим нехитрым приспособлением свою баню, тогда можно гарантированно снять многие риски использования банной печи, в любых погодных и климатических условиях. Все — таки стоит перестраховаться, ведь Москва сколько раз сгорала, а мы о каких — то банях.

Искрогаситель — определение искрогасителя по The Free Dictionary

Домашний инспектор, который проверил мой дом, порекомендовал установить искрогаситель на верхнюю часть дымохода. После этого представитель сказал: «Жителям с соломенными крышами рекомендуется обеспечить соответствующую изоляцию дымохода, чтобы дымоход был осмотрен квалифицированным специалистом по дымоходу и подумал о искрогаситель для дымохода.Также важно иметь дымовую сигнализацию по всему дому с взаимосвязанной сигнализацией на чердаке.«Закройте дымоход искрогасителем с сетчатым экраном, чтобы не допустить случайных искр. Пока лодка все еще находится в воде, снимите искрогаситель с карбюратора и затуманивайте двигатель (фото 2). Однако представьте, что компания может уменьшите вероятность возгорания с 30% до 10% за прилив, если он установит искрогаситель стоимостью 201 доллар. Поверните ключ, нажмите кнопку стартера на полу, отрегулируйте искрогаситель, нажмите левую педаль вниз, переместите Рычаг дроссельной заслонки опущен, и вы выключены. 18-летний мужчина был процитирован за управление внедорожником без искрогасителя, сообщает журнал Forests & People.Компания Walker Engineering, производитель системы закрытого картера Walker AirSep, представила новый комплект искрогасителей для газовых генераторных установок Caterpillar 3520. * Добавьте искрогаситель. Дымоходы улавливают и разрушают тлеющие угли. Поскольку камин был преобразован из дров на газовые поленья, действительно ли нужен искрогаситель? Убедитесь, что искрогаситель на мотоциклах и квадроциклах работает нормально.Паровые двигатели Вестингхауса того времени имели вертикальные котлы , коническая верхняя часть которого была разработана, чтобы быть «ближайшим к идеальному искрогасителю из всех многочисленных конструкций и устройств, которые были доведены до нашего сведения.«У двигателя был короткий и быстрый ход, чтобы сделать его легче, в то время как цилиндр, паровой корпус, направляющая крейцкопфа и коробки для подшипников коленчатого вала были отлиты как единое целое, чтобы гарантировать механическую точность и безупречность. совмещение поршня и кривошипа.
.

Руководство по установке Spark и использованию PySpark из Jupyter в Windows

Jupyter — один из мощных инструментов для разработки. Однако он не поддерживает разработку Spark безоговорочно. Часто разработчики Python вынуждены использовать Scala для разработки кода в Spark. Эта статья призвана упростить это и дать пользователям возможность использовать сам Jupyter для разработки кодов Spark с помощью PySpark. Пожалуйста, выполните следующие шаги, чтобы реализовать это, и наслаждайтесь мощью Spark, не выходя из Jupyter.Это упражнение длится примерно 30 минут.

Установка необходимых компонентов

PySpark требует Java версии 7 или новее и Python версии 2.6 или новее.

1. Установите Java

Java используется во многих других программах. Так что вполне возможно, что необходимая версия (в нашем случае версия 7 или новее) уже доступна на вашем компьютере. Чтобы проверить, доступна ли Java, и найти ее версию, откройте командную строку и введите следующую команду.

 java -version

Если Java установлена ​​и настроена для работы из командной строки, выполнение указанной выше команды должно вывести информацию о версии Java на консоль. Например, на своем ноутбуке я получил следующий результат.

 версия Java "1.8.0_92"

Среда выполнения Java (TM) SE (сборка 1.8.0_92-b14)

64-разрядная серверная виртуальная машина Java HotSpot (TM) (сборка 25.92-b14, смешанный режим)

Вместо этого, если вы получаете сообщение типа

,

 «java» не распознается как внутренняя или внешняя команда, действующая программа или пакетный файл.

Значит нужно установить Java. Обратитесь к ИТ-специалистам, чтобы установить его.

2. Установите Anaconda (для python)

Чтобы проверить, доступен ли Python, откройте командную строку и введите следующую команду.

 python --version

Если Python установлен и настроен для работы из командной строки, выполнение указанной выше команды должно распечатать информацию о версии Python на консоли. Например, на своем ноутбуке я получил следующий результат.

 Python 3.6.5 :: Anaconda, Inc.

Вместо этого, если вы получаете сообщение типа

, «python» не распознается как внутренняя или внешняя команда, действующая программа или командный файл.

Значит, вам нужно установить Python. Пожалуйста, установите Anaconda, с которой будут установлены все необходимые пакеты.

После завершения установки закройте командную строку, если она уже была открыта, откройте ее и проверьте, можно ли успешно запустить команду python –version.

Установите Apache Spark

1. Перейдите к загрузке Spark

2. Для выберите выпуск Spark , выберите последний стабильный выпуск (2.4.0 по состоянию на 13 декабря 2018 г.) Spark.

3. Для Выберите тип пакета, выберите версию, которая предварительно создана для последней версии Hadoop, например Pre-built for Hadoop 2.7 и более поздних версий.

4. Щелкните ссылку рядом с Download Spark , чтобы загрузить spark-2.4.0-bin-hadoop2.7.tgz

5. Для установки Apache Spark нет необходимости запускать какой-либо установщик. Вы можете извлечь файлы из загруженного zip-файла с помощью winzip (щелкните правой кнопкой мыши извлеченный файл и выберите здесь извлечь).

6. Убедитесь, что путь к папке и имя папки, содержащей файлы Spark, не содержат пробелов.

Теперь создайте на рабочем столе папку с именем « spark» и разархивируйте загруженный файл в папку с именем spark-2.4.0-бин-hadoop2.7 . Таким образом, все файлы Spark будут находиться в папке с именем C: \ Users \ \ Desktop \ Spark \ spark-2.4.0-bin-hadoop2.7. С этого момента в этом документе мы будем называть эту папку SPARK_HOME .

Чтобы проверить, прошла ли установка успешно, откройте Anaconda Prompt, перейдите в каталог SPARK_HOME и введите bin \ pyspark . Это должно запустить оболочку PySpark, которую можно использовать для интерактивной работы со Spark. После выполнения команды bin \ pyspark мы получаем следующие сообщения в консоли.

Тип версия в оболочке. Он должен распечатать версию Spark. Вы можете выйти из оболочки PySpark так же, как и из любой оболочки Python, набрав exit ().

4. Установите winutils.exe

Давайте загрузим winutils.exe и настроим нашу установку Spark, чтобы найти winutils.exe .

1. Создайте папку hadoop \ bin внутри папки SPARK_HOME, которую мы уже создали на шаге 3, как указано выше.

2. Загрузите exe для той версии hadoop, для которой была создана ваша установка Spark. Загрузите winutils.exe для hadoop 2.7.1 (в данном случае) и скопируйте его в папку hadoop \ bin в папке SPARK_HOME.

Примечание. 3 и 4 ниже требуют доступа администратора.

3. Создайте системную переменную среды в Windows с именем SPARK_HOME , которая указывает на путь к папке SPARK_HOME. Для этого требуется доступ администратора, поэтому, если у вас его нет, сделайте это с помощью службы поддержки ИТ.

4. Создайте в Windows другую переменную системной среды с именем HADOOP_HOME , которая указывает на папку hadoop внутри папки SPARK_HOME.

Поскольку папка hadoop находится внутри папки SPARK_HOME, лучше создать переменную среды HADOOP_HOME , используя значение % SPARK_HOME% \ hadoop . Таким образом, вам не нужно менять HADOOP_HOME , если обновляется SPARK_HOME .

5. Использование Spark от Jupyter

1.Щелкните Windows и выполните поиск «Подсказка Anacoda». Откройте приглашение Anaconda и введите «python -m pip install findspark». Этот пакет необходим для запуска Spark от ноутбука Jupyter.

2. Теперь из той же подсказки Anaconda введите «jupyter notebook» и нажмите Enter. В вашем браузере откроется блокнот jupyter. В записной книжке Jupyter выберите «Новый», выберите Python3, как показано ниже.

3. При выборе Python3 откроется новый блокнот, который мы можем использовать для запуска Spark и использования pyspark.В записной книжке запустите приведенный ниже код, чтобы убедиться, что Spark успешно установлен. Как только это будет сделано, вы можете использовать наш собственный блокнот Jupyter для запуска Spark с помощью PySpark.

4. Теперь давайте проверим, была ли наша установка успешной, используя Test1 и Test 2, как показано ниже.

Test1

 импорт findspark

findspark.init ()

Test2 (Запускайте только после успешного запуска Test1 без ошибок)

 import pyspark

от pyspark.sql импорт SparkSession

spark = SparkSession.builder.getOrCreate ()

df = spark.sql ("выберите" искру "как привет")

df.show ()

Если вы можете отобразить hello spark , как указано выше, это означает, что вы успешно установили Spark и теперь можете использовать pyspark для разработки. Поэкспериментируйте с другими командами pyspark и посмотрите, сможете ли вы успешно использовать Spark from Jupyter.

Ссылки

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
