Источник бесперебойного питания для циркуляционного насоса отопления: ИБП для циркуляционного насоса отопления – разбираемся в нюансах выбора

By alexxlab

Содержание

источник бесперебойного питания для котла, ИБП в системе, циркуляционный, Штиль, водяной

Источник бесперебойного питания (ИБП) обеспечивает устройства энергией, если прекратилась постоянная подача.

Используются в широком диапазоне отраслей, в том числе отоплении.

Источник бесперебойного питания может использоваться для обеспечения энергией котла или циркуляционного насоса.

Бесперебойник для циркуляционного насоса

Электронный прибор представляет собой небольшую коробку с аккумулятором. Последняя не всегда встроена, что зависит от производителя. В этом случае его отдельно подготавливают, а затем присоединяют.

Задача ИБП — накопить заряд, чтобы отдать его подключённому устройству, когда возникнет необходимость. Основные компоненты каждого бесперебойника:

  • Аккумулятор или разъём для его соединения. Выполняет единственную цель ИБП — сохраняет и задействует резервное питание.
  • Преобразователь изменяет ток с постоянного на переменный, также воздействуя на напряжение.
  • Фильтр служит технической очистке сети — стабилизации и устранению помех.
  • Стабилизатор необходим для приведения системы в сбалансированное состояние.

Справка! Некоторые устройства имеют встроенную систему UPS для управления с расстояния и контроля заряда.

Источник бесперебойного питания для циркуляционного насоса должен иметь синусоидальное напряжение на выходе. Если форма представлена любой другой фигурой, двигателю будет тяжело работать, что с течение времени испортит его и приведёт к замене. Небольшие отклонения допустимы, особенно при редких включениях устройства.

Виды ИБП

Выделяют три типа прибора.

Резервный

Источник аварийного питания обеспечивает систему электричеством от сети. Если в работе последней возникают неполадки, устройство переключается на аккумулятор.

Постоянное напряжение с последнего поступает в преобразователь, где медленно меняется на переменное. Величина постепенно возрастает с номинальной до 220.

Фильтр блокирует импульсные помехи, мешающие стабильной эксплуатации.

Резервный источник имеет три преимущества над аналогами:

  • Коэффициент полезного действия порядка 95%, иногда выше.
  • Тихая работа, малое выделение тепла в окружающую среду.
  • Дешевизна устройства.

Но также есть недостатки:

  • Долгое переключение после потери прямого питания.
  • Искажение напряжения.
  • Нет возможности настроить амплитуду или частоту.

Интерактивный источник бесперебойного питания

Также известен как линейный. Он имеет одно отличие от резервного: вместо преобразователя установлен стабилизатор.

В его схеме размещён автоматический трансформатор, задействующий различные обмотки при изменении напряжения на входе в устройство.

Это помогает получить почти идентичный начальному выходной показатель. Система более продвинута в плане эксплуатации, но также включает преобразователь и фильтр.

Преимущества интерактивного ИБП:

  • КПД до 95%.
  • Тихая работа.
  • Применение автоматического трансформатора.

К минусам относят:

  • Долгое включение устройства при аварии электросети.
  • Малую точность устройства.
  • Далёкую от синусоиды форму напряжения.
  • Частотные отклонения в некачественных моделях.

ИБП с двойным преобразованием и подключением внешнего аккумулятора

Эта конструкция значительно отличается от предыдущих. Инверторный источник бесперебойного питания выпрямляет напряжение, откладывая энергию в конденсаторы.

Фото 1. Источник бесперебойного питания модели Smart 312 для циркуляционного насоса, мощность 300 Вт, производитель — «Ecovolt».

Вторая часть прибора повторяет преобразование, переводя постоянный ток в переменный. Батареи, содержащие заряд, начинают отдавать его при резком скачке напряжения. Процессом управляет микроконтроллер со встроенным генератором. Последний, обычно, делают из кварца. Это увеличивает точность прибора, стабилизирует частоту.

Важно! Двойное инвертирование способствует получению синусоидального показателя, что является весьма важным для длительной эксплуатации.

ИБП также должен включать аккумулятор, который заряжается при питании от сети. Допускается конструкция с отсоединяемой батареей. Последнюю в этом случае наполняют отдельно, а бесперебойник просто пропускает ток.

Источники этого вида имеют следующие плюсы:

  • Устройство способно работать в широком диапазоне значений, преобразуя напряжение.
  • Большая точность при стабилизации показателей.
  • Быстрое включение при потере питания от сети.
  • Совпадение с частотой работы насоса.
  • Отсутствие помех, несмотря на отсутствие фильтра.
  • Форма напряжения близка к идеальной.

Недостатки: дороговизна и сильный шум от вентилятора.

Вам также будет интересно:

Как выбрать прибор для системы отопления

Зависит от шести параметров. В первую очередь нужно определиться с видом прибора, затем перейти к вычислениям.

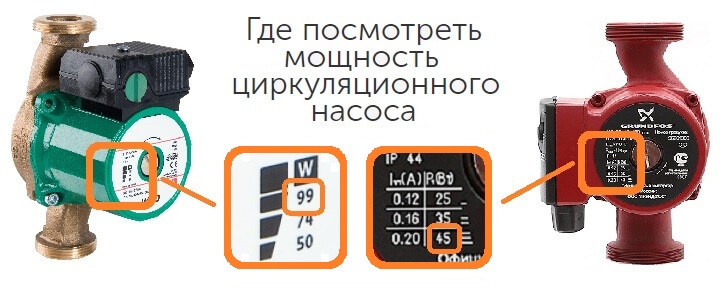

Мощность

Электрический двигатель — одна из составных частей ИБП для циркуляционного насоса. Он создаёт реактивную нагрузку, для которой необходим расчёт. Формула проста:

N = 3 * P / cos (a), где

  • P — номинальное значение тепловой мощности, указанное в техническом паспорте.
  • Cos (a) — отклонение синусоиды, также указанное в документации.

Умножение на три необходимо, поскольку при включении возникает пиковая нагрузка. Если косинус угла не указан, число делят на коэффициент 0,7.

Справка! Эта формула верна не только для насоса, но также котла. В последнем случае в расчётах нужно учитывать потребление всех частей обвязки.

Например, если мощность составляет 90 Вт, а косинус — 0,45, необходимым значением будет:

N = 90 * 3 / 0,45 = 600 Ватт.

Ёмкость батарей

Влияет на длительность работы при отсутствии питания от сети.

Встроенные в источники бесперебойного питания аккумуляторы обычно держат небольшой заряд, достаточный для поддержания отопления в течение короткого промежутка времени.

У некоторых ИБП есть разъёмы для подключения дополнительных батарей. Это помогает системам, страдающим от частых перепадов тока.

Накопление энергии в устройстве происходит, если есть сеть, по мере стандартной эксплуатации. Внешние аккумуляторы можно отсоединять и наполнять отдельно. Поломки этих приборов нужно срочно устранять. В большинстве случаев решением проблемы выступает замена детали на новую.

Входное напряжение

Есть два стандартных показателя — 220 и 380 вольт. Они установлены на электрических счётчиках и зависят от разводки. В работе любых устройств допускается отклонение на 10% в обе стороны. Таким образом, к прибору должен подходить ток 198—242 или 342—418 вольт соответственно.

В большинстве случаев скачки превышают указанные нормативы, что может быть связано с различными факторами: регионом, расстоянием до ближайшей подстанции и прочими.

Перед приобретением источника бесперебойного питания следует провести подготовительную процедуру: в течение суток 6—8 раз замерить напряжение и определить среднюю величину.

В техническом паспорте устройства должны быть указаны допустимые пределы значений, с которыми сравниваются полученные ранее.

Напряжение на выходе и его форма

Если предыдущий показатель вкладывается в указанное отклонение, эксплуатация будет нормальной. Это не касается ИБП, установленных для котла: желательно, чтобы ток был близок к стандартному. Выходное напряжение должно выглядеть как синусоида. Допускаются другие виды, но они сильнее раздражают электрический двигатель устройства. И также важно отсутствие помех. Последние устраняются фильтром, если есть, или на этапе преобразования. В последнем случае они не возникают.

Количественный показатель также весьма важен. Он должен быть близок к тому, что протекает по системе.

Небольшие отклонения возможны, но нежелательны. Для однофазной размотки стандарт 220 вольт, для трёх — 380.

При монтаже источника бесперебойного питания необходимо соблюдать правила:

  • Среднесуточная температура в помещении не должна превышать указанное в технической документации.
  • В комнате не допускается хранение паров едких веществ, горючих жидкостей и газов.
  • Заземление выводят на улицу, устанавливая по строительным нормам и правилам.

Дополнительные функции

Главная особенность ИБП — возможность подключения внешних аккумуляторов, желательно двух или больше. При кратковременной потере питания хватит резервной батареи. В остальных случаях несколько устройств будут задействованы по очереди. Если есть независимый генератор, одни можно заряжать, пока другие работают.

В редких моделях имеется встроенная система оповещения. Для автоматики необходима сим-карта или приёмник wi-fi, а также роутер для последнего. После настройки устройство будет самостоятельно отсылать сигнал о произошедшей аварии, если она вызвала потерю питания. Кроме того, с помощью автоматики возможно управлять работой источника бесперебойного питания, отправляя СМС с паролем, заданным после установки.

Выбор устройства для водяного котла или электрокотла

В отличие от ИБП для насоса, этот вид требует большей мощности: он поддерживает работу нагревателя и прочих устройств.

Фото 2. Источник бесперебойного питания, мощность 150-400 Вт, опционально поставляются 2 батареи, производитель — «Штиль».

Величины недостаточно просуммировать, поскольку рекомендуется иметь резерв в 25% или больше. Это защитит обвязку от потери питания при пиковой нагрузке. Искомая величина находится в промежутке 400—500 Ватт.

Важно! Котёл требовательней, поэтому желательно наличие фильтра для удаления помех из электрической сети.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как действует бесперебойник для циркуляционного насоса.

Советы по монтажу

Определившись с ИБП, переходят к монтажу. Важно соблюдать правила технической безопасности, учитывать среднесуточную температуру в помещении, сделать качественное заземление.

Источник бесперебойного питания для циркуляционного насоса отопления. Виды, отзывы о популярных моделях

Многие жилища, будь то дача, частный дом, коттедж или современная квартира, не обходятся без индивидуальной отопительной системы. Источником тепла является котел, а большинство котлов отопления — энергозависимы. То есть в случае отключения электричества теплоноситель не сможет двигаться по трубам. Соответственно, и тепло в радиаторы отопления поступать не будет.

В холодное время года львиная доля электроэнергии расходуется потребителями на отопление. Из-за чрезмерного потребления этого ресурса в сетях часто происходят перебои питания и отключения. В таких ситуациях актуально использование источника бесперебойного питания для циркуляционного насоса отопления.

Зачем нужен источник бесперебойного питания для насоса

Применение такого источника резервного питания для отопительного насоса убережет домашнюю технику от выхода из строя и предотвратит лишние затраты на ее ремонт. Источник бесперебойного питания для циркуляционного насоса отопления корректирует перебои напряжения и переключает источник питания на аккумуляторы.

Важно: подобранный неправильно источник питания может послужить причиной того, что в отопительном оборудовании могут перегореть электронные платы. Поломка обернется дорогостоящим ремонтом, а в холодном климате это еще и опасно разморозкой системы отопления, а также обморожением людей. Иногда владельцы котельного оборудования хотят сэкономить. Пытаются изготовить бесперебойник для насоса отопления своими руками. Однако это чревато возникновением пожара или выходом из строя не только насоса, но и дорогого котла.

Принцип работы источника бесперебойного питания

Оборудование отопительных систем источниками принудительной циркуляции позволяет экономить до 20-30 % топлива. Это немало. Поэтому системы с принудительной циркуляцией теплоносителя особенно популярны. Но насосы имеют большой недостаток — они зависят от наличия напряжения. Котел моментально перестает функционировать при малейшей аварии на линии электропередачи.

Установка ИБП позволяет отопительной системе работать независимо от централизованного электропитания.

Циркуляционный насос системы отопления

Для нормальной работы отопления важно, чтобы теплоноситель циркулировал по трубам отопления с определенной скоростью. Так все радиаторы будут быстро и равномерно прогреваться. Если вода возвращается, сделав круг по контуру отопления, еще теплая, то нагрузка на котел снижается, что продлевает его рабочий ресурс и существенно уменьшает энергозатраты на нагрев помещения.

Циркуляционный насос состоит из корпуса и ротора, у которого на вале двигателя установлена крыльчатка, которая и отвечает за движение теплоносителя по трубам отопления. Они бывают двух видов:

  • Работающие по мокрому принципу: в них вал и крыльчатка погружены в жидкость. Она выступает и как охладитель, и как смазка.
  • Функционирующие по сухому принципу: в таких устройствах рабочие узлы не касаются жидкости. Установленные между приводом и корпусом уплотнители не позволяют влаге попасть внутрь.

Блок резервного питания для циркуляционного насоса

Для сохранения работоспособности отопительной системы в случае аварийной ситуации к таким насосам подключают блоки резервного питания. Это эффективно. При штатной ситуации они накапливают энергию, которую отдают насосу при непредвиденном отключении питания. В продаже можно найти самые разнообразные модели циркуляционных устройств, и для каждого из них требуется подобрать соответствующий ИБП.

В работу такого источника бесперебойного питания для циркуляционного насоса отопления не приходится вмешиваться, поскольку прибор выполняет свои обязанности полностью автономно и переключает питание с основного на аварийное почти мгновенно. Также быстро и просто блок возвращается в свой обычный режим и продолжает накапливать энергию.

Основные требования к источнику бесперебойного питания

Несмотря на простое устройство, сами насосы весьма капризны к подаваемому на них питанию. Поэтому подключаемый к системе отопления ИБП должен давать на своем выходе чистую синусоиду.

Имеет значение и возможность такого источника питания работать продолжительное время. У газовых котлов невысокая мощность, поэтому для газового оборудования этот критерий не так важен. А другие виды? Твердотопливные же котлы требуют намного большей мощности, а соответственно, и источник бесперебойного питания для циркуляционного насоса отопления должен быть мощней и иметь возможность работать достаточно долго.

В целях увеличения времени автономной работы ИБП к ним подключают дополнительные батарейные блоки, что довольно дорого. Другим вариантом является использование внешних аккумуляторов. Такие блоки вообще не оснащают батареями. ИБП с подключенными аккумуляторными батареями может работать достаточно долго, чтобы обеспечить котлу на твердом топливе требуемый нагрев помещения.

Различаются фазозависимые и фазонезависимые блоки. Соответственно, при подключении устройств первого типа необходимо соблюдать правильность подключения фазы и нейтрали.

Перед приобретением источника бесперебойного питания для котельного оборудования и, в частности, автоматики для циркуляционного насоса отопления следует точно определить, какую он должен выдерживать нагрузку в первые минуты запуска. Так называемое пусковое напряжение. Дело в том, что при включении насоса (как, впрочем, и большинства оборудования) напряжение резко вырастает. Встроенного аккумулятора, рассчитанного на 10-15 минут работы, вполне хватит для большинства приборов, используемых в частных отопительных системах.

Если требуется, чтобы насос работал дольше — к ИБП для циркуляционного насоса отопления подключают дополнительные аккумуляторы, в зависимости от возможностей самого источника. При этом важно, какой диапазон имеет входное напряжение. Чем он шире — тем лучше, так как ИБП будет переключаться в аварийный режим реже, что продлит срок его безотказной работы.

Основные виды источников бесперебойного питания

Для циркуляционных насосов выпускают источники резервного питания двух типов:

  1. Линейно-интерактивные — те устройства, которые имеют 1 или 2 аккумулятора емкостью до ста ампер в час и стоят недорого.
  2. Источники двойного преобразования — те, которые могут выдавать на выходе чистую синусоиду и играющие параллельно роль стабилизатора напряжения. Они могут дольше работать автономно и состоят как минимум из 3 аккумуляторных батарей, имеющих емкость до ста ампер в час. Стоимость таких ИБП весьма высока.

Если требуется долгая работа такого блока, то лучше приобрести более дорогую модель. Имеет значение и качество аккумуляторных батарей, на которых тоже нежелательно экономить, несмотря на то, что иногда такие батареи могут быть дороже самого ИБП. Для котлов отопления виды таких блоков еще более разнообразны.

Если хозяева рассчитывают на многолетнюю безотказную работу прибора, лучше отдать предпочтение более дорогим моделям. Также не стоит экономить на аккумуляторах (иногда эти устройства стоят дороже, чем ИБП).

При возникновении необходимости заменить котел отопления в случае использования фазозависимого ИБП это окажется затруднительным, и может потребоваться покупка нового блока. Поэтому многие отдают предпочтение фазонезависимым моделям подходящей мощности.

Важно: к источнику бесперебойного питания для циркуляционного насоса допускается подключение только насоса! На обслуживание еще каких-то устройств его мощности не хватит.

Польза, которую дает ИБП для циркуляционного насоса

ИБП для насоса подает ток именно того качества, который необходим для его нормальной работы и имеет высокий КПД.

В случае отключения электроэнергии, ИБП переключает прибор на независимое питание на период до двух суток и защищает его от скачков напряжения в электрической сети.

ИБП для циркуляционных насосов просты в установке, не шумят, и их легко использовать.

Установка и расчет мощности ИБП

По принципу установки ИБП для циркуляционного насоса отопления делятся на напольные и настенные.

Первые в силу своей большой мощности имеют большие размеры и внушительный вес. Поэтому такие модели удобней располагать в подвальных помещениях, а аккумуляторные батареи — поставить в герметичный шкаф, чтобы защитить их от попадания влаги.

Среди множества предлагаемых потребителю марок источников бесперебойного питания заслуживают внимания ИБП для циркуляционных насосов отопления Cyber Power.

Так, отзывы о такой модели, как Cyber Power Value 800EI, самые положительные. Единственный недостаток, который отмечают пользователи — громкий шум вентилятора при работе.

С хорошей стороны показала себя модель Cyber Power CPS 600E, проработавшая у многих без нареканий по 8-10 лет.

ИБП марки Inelt предлагают готовые комплекты для котельного оборудования с 1, 2 или 3 аккумуляторами мощностью от 700 Вт до 1050 Вт. Положительно отзываются владельцы о модели ИБП Inelt Intelligent 1000LT2. Это готовый комплект мощностью 1050 Вт с тремя батареями.

Судя по отзывам, неплохо зарекомендовали себя и такие производители, как Eaton, «Энергетические технологии» и N-Power.

Правильное определение мощности ИБП поможет не переплатить за это недешевое оборудование. Чтобы определить, какой ИБП приобрести для насоса, нужно его мощность разделить на рабочее напряжение аккумуляторных батарей. Полученное значение умножить на нужное время автономной работы — 1, 2, 3 часа и т. д. И конечно, приобретать следует ИБП с запасом мощности.

Можно изготовить бесперебойник для насоса отопления своими руками, но лучше приобрести качественное устройство и не рисковать.

Подобранный правильно ИБП прослужит долго и сбережет дорогостоящее оборудование.

Источник бесперебойного питания (ибп) для циркуляционного насоса отопления

Источник бесперебойного питания в современном доме

Современные дома и квартиры все чаще оборудуются собственной системой отопления. Это позволяет значительно экономить на оплате за электричество и поддерживать в помещениях оптимальную температуру. В системе отопления одной из основных частей, кроме труб, котла и батарей, является циркуляционный насос, который уменьшает нагрузку на котел и принудительно заставляет жидкость циркулировать в системе. Единственным недостатком такого оборудования является то, что во время перебоев с подачей электричества, котел остается обесточенным и температура в помещении моментально снижается. Чтобы оградить свое жилище от таких неприятностей в холодное время года, рекомендуется использовать специальныйбесперебойник для насоса отопления. Такой источник питания поможет решить проблему обеспечения электричеством в любой аварийной ситуации, снабжая энергией не только один насос, но и всю систему довольно продолжительное время автономно.

Бесперебойник работает по принципу двойного преобразования энергии и постоянно накапливает  ее для того, чтобы в случае необходимости (отключение электричества) отдавать отопительной системе и насосу. Источник переходит на питание от аккумуляторов автоматически, не нарушая рабочий процесс и не принося вреда оборудованию. Котлы для отопления, оснащенные насосами и имеющие источник бесперебойного питания, никогда не подведут и продолжат функционировать даже при самых экстренных ситуациях. Продолжительность работы  отопительной системы в автономном режиме длится от нескольких часов до нескольких суток. Все зависит от емкости батареи ИБП и мощности нагрузки, подключенной к ней: если нагрузка невелика, а емкость большая, то установка сможет работать достаточно долго.

Характеристики ИБП и основные его состовляющие

Основные составляющие ИБП для циркуляционного насоса – это комплект, состоящий из стабилизаторов напряжения и аккумуляторных батарей, накапливающих электроэнергию, емкостью 55 — 200 Ач и сроком годности до 12 лет, а также дополнительных устройств: выпрямителя, преобразователя–инвертора и зарядки.

Перед тем, как приобретать данный источник питания, необходимо рассчитать его мощность и определиться с желаемым временем действия автономного режима. Можно, конечно произвести расчеты и самостоятельно, но гораздо надежнее будет помощь грамотного специалиста. Чтобы как можно точнее определить мощность прибора (ИБП), необходимо учитывать такой фактор, как «пусковой момент» двигателя. Это значит, что в момент запуска мощность резко возрастает и нужно очень внимательно следить за тем, чтобы она не превысила допустимые цифры, а источник  питания автоматически не отключился. В том случае, когда класс энергопотребления насоса неизвестен, лучше всего для перестраховки взять за исходное число мощность «пускового момента» равную коэффициенту 5-6.  Важно обратить внимание и на такой момент, как возможная задержка при переключении питанияот сетевого на аккумуляторный режим, что может привести к поломке насоса. Цена бесперебойника складывается из мощности батарей аккумулятора и поэтому те, которые рассчитаны на длительное время работы, имеют более высокую цену.

Выбор источника бесперебойного питания

Определившись с мощностью прибора, стоит также разобраться в их видах. На сегодняшний день существует 2 основных вида устройства:

  • Бесперебойник типа Line-Interactive – наиболее простой и бюджетный вариант с переносным коммутатором, который выравнивает напряжение и ступенчатым стабилизатором. Кроме этого аппарат снабжен аккумуляторами, но с небольшой мощностью. Недостатком такой модели является задержка в работе батареи (4мс) во время отключения электричества.

  • Прибор типа On-Line — гораздо надежнее, так как батареи включаются здесь без всякой задержки, напряжение преобразовывается 2 раза, что естественно положительно сказывается на его уровне и силе. Такой источник помогает продлить жизнь оборудованию. Единственный минус – высокая цена.

Следующие советы при выборе ИБП касаются обязательных моментов, предъявляемых данному оборудованию:

  • Источник (бесперебойник) на выходе непременно должен иметь чистую синусоидальную форму переменного напряжения, что создает условия качественной работы насоса. Гарантировать оптимальный режим работы могут аппараты типа On-Line.

  • Необходима длительная защита (в случае продолжительного отключения электроэнергии). Лучше всего для решения этой проблемы подходят источники, имеющие внешние аккумуляторы. ИБП не только служит  защитой оборудования отопительной системы, но и дополнительно выравнивает скачки напряжения, довольно часто возникающие в электрической сети. Поэтому для надежной и долголетней работы насоса специалисты рекомендуют подключать к нему бесперебойник.

  • Желательно по возможности не допускать задержки во время переключения  питания.

  • Нельзя экономить на специальных аккумуляторах бесперебойника, заменяя их автомобильными (срок их работы до 2-х лет).

Преимущества источника бесперебойного питания

ИБП обладает явными преимуществами перед дизельными или бензиновыми генераторами и на самом деле в эксплуатации намного удобнее. К достоинствам бесперебойника следует отнести:

  • Отсутствие технического обслуживания – не нужно регулировать количество топлива.

  • Бесшумность работы прибора.

  • Гарантия непрерывности в работе – переключение н аккумуляторный режим работы без задержки.

  • Простота установки – аппарат бесперебойного питания компактен, занимает мало места, для него не требуется отдельное помещение и система вентиляции.

  • Большой ресурс работы.

  • Высокая надежность.

Заключение

Решив выбрать источник бесперебойного питания, обеспечивающий качественную работу насоса и системы в целом, каждый потребитель руководствуется знаниями, информацией о приборе, а также финансовыми возможностями.

Неперехваченное исключение

При помощи насоса работают такие системы: теплые полы, отопление и горячее водоснабжение. Так как часто случаются проблемы с электричеством, то системы прекратят свою работу сразу же. Чтобы этого не произошло необходимо устанавливать источник бесперебойного питания. Кроме ИБП можно установить генератор или систему отопления, которая не нуждается в насосе. Для работы генератора необходимо использовать дизельное топливо или бензин. К тому же такой прибор имеет неприятный запах и создает шум. Поэтому генератор нужно устанавливать в отдельном нежилом помещении, для устройства которого потребуются дополнительные затраты.

Если дом уже построен, и вы решили произвести монтаж системы отопления, которая не нуждается в отоплении, то нужно подготовиться к большим расходам. Так как для этого понадобится сделать проект, который стоит денег, а также произвести замену трубопроводов и других коммуникаций.

Исходя из вышеперечисленных нюансов более подходящим вариантом является устройство источника бесперебойного питания. Он необходим как для насоса отопления, так и для отопительного котла. Кроме поддержания питания бесперебойник еще стабилизирует напряжение, что является немаловажным фактором.

В нашей статье рассмотрим характеристики источника бесперебойного питания для насоса и котла отопления, а также советы по выбору оборудования.

Содержание:

  1. Виды бесперебойников для насоса отопления

  2. Интерактивный источник бесперебойного питания

  3. Резервный источник бесперебойного питания

  4. Источник бесперебойного питания с двойным преобразованием

  5. Источник бесперебойного питания для отопительного котла

Виды бесперебойников для насоса отопления

Источник бесперебойного питания состоит из следующих элементов: переключатели, преобразователи и аккумуляторы. Есть несколько видов бесперебойников для циркуляционного насоса отопления: интерактивный источник бесперебойного питания, резервный источник бесперебойного питания и источник бесперебойного питания с двойным преобразованием.

Бесперебойник необходим для устранения следующих проблем: высокочастотные помехи, импульсивные помехи, кратковременные или долговременные всплески и подсадки напряжения, отклонения частоты более чем на 3 Гц и аварийная ситуация.

Интерактивный источник бесперебойного питания

Схема интерактивного источника схожа с резервной. Но отличием является то, что на входе интерактивной схемы устроен ступенчатый стабилизатор, который основан на автотрансформаторе, а также обеспечивает регулирование выходного напряжения. В случае пропажи напряжения питание получается от инвертора. КПД данного бесперебойника ниже, чем КПД резервного. При работе от первичной сети обеспечивает примитивную стабилизацию, не фильтрующую пики. Так как такой источник бесперебойного питания не может питать приборы с асинхронными двигателями, то для системы отопления его не используют. Так как используется крупный трансформатор, то для питания аккумулятора приходится пропускать через него большую мощность, которая увеличивается путем повышения частоты. Поэтому питать отопительные котлы нельзя.

Резервный источник бесперебойного питания

При помощи резервного источника бесперебойного питания происходит фильтрация помехов в обычном режиме, так как насос подключается напрямую к сети. Благодаря инвертору энергия от аккумуляторов поступает к схеме. Если произошло отключение подачи напряжения или нарушение от норм, то нагрузка будет автоматически подключена к питанию от схемы. После того как напряжение возвращается в пределы нормы, то параметры стабилизируются, а нагрузка обратно подключается к питанию от сети. Оборудования практически не создает шум. Схема резервного ИБП КПД вызывает пиетет почти 99%. Цена и тепловыделение минимальны.

Источник бесперебойного питания с двойным преобразованием

Те оборудования, которые имеют повышенные требования к качеству питания нуждаются в источнике бесперебойного питания с двойным преобразованием. При помощи обратного преобразователя прибор преобразует переменный ток в постоянный и обратно. Если вдруг напряжения пропадет, то нет необходимости переключать на аккумуляторы, так как они всегда включены в цепь. На устройстве обычно пишут, что время переключения равно нулю. Но в какой-то степени это является правдивой информацией, так как нет переключения, а значит время не затрачивается.

Источник бесперебойного питания с двойным преобразованием корректирует частоту и напряжение и выдает идеальную синусоиду. Такие устройства создают шум, выделяют тепло и имеют немаленькую стоимость.

Источник бесперебойного питания для отопительного котла

В устройствах, где используется провод защитного заземления в работе применяется схема «сквозной ноль». В данной схеме можно проводить микротоки через провод. Если питание идет от изолированного бесперебойника или незаземленного, то некоторые функции могут отказать или же весь прибор может выйти из строя. В циркуляционных насосах такая проблема не может случиться, а в отопительных котлах это очень частая практика. Если бесперебойник работает от первичной сети, то такая проблема не может возникнуть.

Если для отопительного котла применять источник бесперебойного питания без сквозного ноля, то может отказать автоматика или же случиться отказ работы оборудования.

К источнику бесперебойного питания, который находится в составе с отопительной системой нельзя подключать любые приборы. Для отопительных котлов необходимо использовать ИБП с двойным преобразованием.

Читайте также:

Циркуляционные насосы Grundfos для жилых помещений

Часто задаваемые вопросы

Q. «Потребляет ли система рециркуляции горячей воды много энергии?»

А. Оба варианта потребляют энергию. Но не так сильно, как думает большинство людей. В рециркуляционной системе мы настоятельно рекомендуем изолировать все трубы горячей воды. Кроме того, наличие таймера и/или термостата будет потреблять еще меньше энергии. Электрический безрезервуарный водонагреватель не использует никакой энергии, когда вы не набираете горячую воду.

Q. «Термостат регулируется?»

A. Терморегулятор автоматически выключает циркуляционный насос, когда температура превышает примерно 105°F, и снова включает, когда температура падает ниже примерно 85°F. Термостат не регулируется. Вы можете нажать здесь, чтобы прочитать больше информации о термостате.

Q. «Ваш таймер кажется дорогим. Он нужен?»

A. Большинство настенных таймеров с тремя контактами должны работать, но Grundfos производит фантастический таймер для своей самой популярной модели (#UP15-18SU).Его можно устанавливать с шагом 15 минут, он устанавливается прямо на помпу и является лучшим таймером, который мы когда-либо видели. Вы можете нажать здесь, чтобы прочитать больше информации о таймере.

Q. «О ваших чугунных насосах вы говорите, что они предназначены только для закрытой системы. Что такое «закрытая система»?»

A. Закрытая система представляет собой контур рециркуляции воды (или другой жидкости), в котором после настройки и запуска в систему не вводится новая жидкость. Если в систему ввести новую жидкость, она принесет с собой воздух, и со временем это приведет к коррозии чугунного насоса.

Q. «Почему вы не рекомендуете заказывать термостаты со шнуровыми насосами?»

A. Поскольку эти насосы предварительно подключены, для использования термостатов потребуется повторная проводка, поэтому мы рекомендуем приобретать насос, термостат и таймер отдельно, если вы хотите использовать термостат.

Q. «Зачем нужны фланцы/соединения?»

A. Резьба насосов предназначена для крепления только к фланцам или соединениям. Существует множество различных размеров и типов труб.Использование фланцев/соединений означает, что им не нужно изготавливать разные насосы для каждого размера и типа трубы.

В. «Я покупаю насос Grundfos на замену. Рядом с насосом написано: «Требуется один комплект». Должен ли я (должен ли я) заказывать фланцы/штуцеры вместе с насосом, или я могу заказать только насос?»

A. Если это идентичный запасной насос Grundfos, вам, безусловно, не нужно снова покупать фланцы/соединения. Те, которые у вас сейчас есть, «должны» подойти.

Q. «Каково качество насосов марки Grundfos?»

A. Мы не знаем более тонкого насоса. При этом мы хотим, чтобы вы понимали, что у каждого насоса есть определенная функция. Это означает, например, что циркуляционный чугунный насос обычно не предназначен для бытовой питьевой воды. Каждый насос также имеет определенный расход и т. д., поэтому не думайте, что вы можете просто заказать самый дешевый насос Grundfos, и он будет работать в вашей ситуации. Grundfos предлагает продукцию высочайшего качества, но признает, что велосипед за 20 000 долларов может не ехать так же быстро, как автомобиль за 15 000 долларов.

Q. «Что означает «ISO» на ваших фланцах/соединениях?»

A. Фланцы ISO (изоляционные) имеют встроенную запорную отвертку, поэтому насос можно снять с системы, не отключая подачу воды.

Q. «Какой насос вы бы порекомендовали для большинства бытовых систем рециркуляции?»

A. Самый популярный у нас агрегат — УП 15-29СУ (ранее УП15-18СУ). Это очень тихий прибор, потребляющий меньше электроэнергии, чем большинство лампочек (65 Вт!).Для еще большей экономии вы также можете включить таймер и/или термостат.

Q. «Вы предлагаете/показываете такой большой выбор, и поскольку мне нужен насос прямо сейчас, я беспокоюсь, что он не будет доставлен сразу же после того, как я закажу его. Каковы ваши запасы?»

A. Более 95% насосов всегда есть на складе и отправляются в течение 24 часов с момента получения нами вашего заказа (с понедельника по пятницу).

Q. «В чем преимущество установки дополнительного таймера или термостата?»

А.Любой из них сэкономит энергию (и деньги). Таймер позволяет включать насос только в определенное время. Так что, если вам нужна горячая вода только утром, вы можете установить таймер на 6-8 утра. Тогда насос будет только рециркулировать горячую воду в течение этого времени. Термостат отключает насос, когда вода в трубах достигает определенной температуры. Поэтому, как только вода в трубе становится горячей, насос отключается. Когда таймер и термостатические элементы управления установлены вместе, последовательно, циркуляционный насос работает ТОЛЬКО в предустановленное время, указанное пользователем, И ТОЛЬКО при соблюдении температурных условий термостата.То есть, если либо таймер, либо термостатический выключатель разомкнуты (выключены), циркуляционный насос не будет работать.

Q. «Что еще нужно для установки системы рециркуляции горячей воды?»

A. Вам, конечно, понадобится насос и фланцы/штуцеры; поворотный обратный клапан, а также трубы и фитинги для возврата обратного трубопровода к насосу. Таймер и/или термостат не являются обязательными. (нажмите здесь, чтобы получить инструкции и дополнительную информацию об этом).

Q. «Предписаны ли насосы Grundfos из нержавеющей стали для горячей питьевой воды?»

А.Абсолютно. Они являются отличным выбором для питьевой воды.

Q. «Я хочу установить контур циркуляции горячей воды, чтобы я мог быстро получать горячую воду из кранов. Моя проблема в том, что мне нужно накачать ее примерно на 20 футов, а у меня только 40 фунтов на квадратный дюйм. Будет ли 1 /2″ обратка работает нормально?»

A. Вы даже можете использовать 3/8″ на возвратной линии (после последней арматуры). Лучше всего использовать 1/2″, но нет причин использовать 3/4″ трубу. Когда ваша система полностью находится под давлением , пока насос Grundfos «толкает» вверх, вода также «опускается» вниз.Просто убедитесь, что вы избавились от ВСЕГО воздуха в вашей обратной линии, и спроектируйте свою систему так, чтобы в вашей линии не было воздуха.

Типовая система горячего водоснабжения перед рециркуляционным насосом.

Установка общего рециркуляционного насоса.

Крупный план установки насоса.

Примечания по установке:

Теперь, когда в ваших трубах всегда будет горячая вода, мы настоятельно рекомендуем изолировать трубы горячей воды, а также обратную линию, чтобы избежать потери тепла в режиме ожидания.

Между линиями горячей и холодной воды должен быть зазор 2 дюйма.

Ответвления от основного источника горячей воды должны быть как можно короче.

Местные правила могут требовать установки расширительного бака для горячей воды для вторичного сброса давления на линиях подачи холодной воды с обратными клапанами.

Насос должен быть установлен с горизонтальным валом двигателя.

очень важно отсутствие воздуха в трубе или насосе.Если у вас не слишком большой насос (который тратит много энергии), воздух, попавший в возвратную линию, может повредить рециркуляционный насос. В этих рециркуляционных насосах Grundfos удаление воздуха из насоса может осуществляться путем выпуска воздуха из хромированной заглушки с прорезью, расположенной на передней части насоса. ВАЖНО: Эту хромированную заглушку НЕ следует снимать. Эта хромированная пробка с прорезями предназначена для выпуска воздуха только из насоса, а не из всей системы циркуляционных трубопроводов. После заполнения системы водой убедитесь, что питание насоса отключено.Поместите ведро под насос, потому что при выпуске воздуха из пробки начнет вытекать вода. Медленно откручивайте хромированную пробку против часовой стрелки, пока не появятся небольшие пузырьки воздуха и воды. Как только появятся крошечные пузырьки или вода, прекратите откручивать хромированную пробку. Дайте всему воздуху выйти. Когда из насоса будет медленно вытекать только вода, вы будете знать, что воздух был удален. Затяните хромированную пробку с прорезью по часовой стрелке. Чтобы предотвратить скопление воздуха в обратной линии, наклоните все трубы так, чтобы воздух поступал в верхнюю точку обратной линии, а затем установите там вентиляционное отверстие, чтобы вы могли периодически выпускать воздух.

Обратная линия может быть установлена ​​как под полом, так и под потолком.

Grundfos 96654378 Трехскоростной циркуляционный насос UPS, от 20 до 170 галлонов в минуту, 3 дюйма на входе с фланцем x 3 дюйма на выходе с фланцем, 230 В переменного тока

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{опция.описание}}

{{раздел. имя_раздела}}
Выберите {{section.sectionName}}

{{styleTrait.nameDisplay}}
{{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

{{спецификация.имяОтображение}}
Технические характеристики
{{attributeValue.valueDisplay}}{{$последний ? » : ‘, ‘}}
{{specification.

nameDisplay}}

доля

Электронное письмо было успешно отправлено.Электронная почта не была успешно отправлена, пожалуйста, проверьте ввод формы.

×

Grundfos UPS 15-50 N 130 1-фазный циркуляционный насос системы горячего водоснабжения без фитингов

Описание продукта

Циркуляционный насос Grundfos UPS 15-50 N 130 с корпусом из нержавеющей стали, изготовленным из нержавеющей стали, идеально подходит для систем рециркуляции горячей воды и систем напольного отопления. Подходит для подключения к таймеру включения/выключения, чтобы ограничить работу насоса периодами, когда обычно требуется горячая вода. Этот насос с герметизированным ротором содержит насос и двигатель в едином блоке без уплотнения вала и всего с двумя уплотнительными прокладками, что упрощает техническое обслуживание. расходы до абсолютного минимума.

Особенности продукта

  • Необслуживаемый
  • Низкий уровень шума
  • Низкое энергопотребление
  • Широкий диапазон
  • Керамический вал и радиальные подшипники
  • Угловой упорный подшипник
  • Корпус ротора и опорная плита из нержавеющей стали
  • Подшипники смазываются перекачиваемой жидкостью
  • Сертифицировано CE
  • Одобрено WEEE
  • Степень защиты IP44
  • 2 года гарантии
Марка: Грундфос
Цвет: красный
Номер модели: 15-50 Н 130
Диапазон: UPS
Тип диапазона: Насосы
Напряжение (В): 230 В
Гарантия: 2 года
Вес: 2781. 00000
Фаза: 1
Глубина (мм): 134 мм
Класс корпуса: IP44
Частота: 50 Гц
Размер входа: G 1-1/2 дюйма
Размер выпускного отверстия: G 1-1/2 дюйма
Номинальное давление: 10 бар

Системы бесперебойного питания – обзор

10.4.5 Аккумулирование энергии в источниках бесперебойного питания

ИБП — это приложение для хранения энергии, используемое для предотвращения потерь из-за перебоев в подаче электроэнергии или условий низкого качества электроэнергии. Они обычно используются для предотвращения воздействия перебоев в подаче электроэнергии на специальные и чувствительные нагрузки. Кроме того, ИБП могут выполнять коррекцию качества электроэнергии при параллельной работе. ИБП уже давно используются в коммерческих зданиях и служебных зданиях, таких как больницы, или в специальных помещениях, таких как центры обработки данных, где важна бесперебойная подача энергии.ИБП предпочтительно использовать в жилых домах. Как упоминалось ранее, ИБП используются для двух основных целей. Первый используется в качестве резервного источника питания для предотвращения перебоев в электроснабжении. Второй служит фильтрующей задачей для коррекции условий низкого качества электроэнергии. ИБП, используемые для первой цели, обычно представляют собой системы дизель-генераторов в традиционных приложениях. Он имеет такие преимущества, как быстрый запуск и хранение топлива. Однако есть и недостатки, такие как шумная работа, выброс выхлопных газов и высокие затраты на топливо.Использование различных приложений для хранения энергии, таких как аккумуляторные батареи, подключенные к сети, или маховики, может устранить эти недостатки.

Некоторые системы ИБП разработаны с учетом низких требований к качеству электроэнергии. Значения напряжения и частоты, выраженные в условиях низкого качества электроэнергии, не соответствуют требуемым предельным значениям. Эти искажения значений напряжения и частоты могут повредить электрические устройства потребителей и вызвать проблемы в сети, если не будут приняты необходимые меры предосторожности.При использовании накопления энергии в ИБП можно избежать скачков/пиков напряжения, скачков/бросков напряжения, провалов напряжения, пониженного напряжения, шумов и гармоник тока.

Обеспечить функции ИБП с распределенными системами накопления энергии, эксплуатируемыми распределительными компаниями, очень просто. Эти приложения можно использовать более эффективно по сравнению с традиционными системами ИБП. Кроме того, в этой структуре могут быть обеспечены преимущества с точки зрения интеграции ВИЭ в систему, поскольку она становится более экономичной [68].

В случае выхода из строя одной из крупных электростанций необходимо поддерживать уровни частоты и напряжения для обеспечения стабильности и надежности энергосистемы. Способ достижения этого заключается в том, что общая мощность системы пропорционально распределяется между другими электростанциями в системе. Остальные электростанции в системе должны использовать дополнительный резерв мощности при выходе за пределы нормальных условий эксплуатации. Электростанции должны производить мощность выше нормальной, а мощность отключенной станции должна передаваться в сеть.Для этого либо установки должны эксплуатироваться ниже номинальных значений, либо, при необходимости, эксплуатироваться с высокой мощностью. Эти две ситуации приводят к неэффективной работе. В Соединенных Штатах был предложен метод накопления магнитной энергии сверхпроводника, который был разработан для удовлетворения требований дополнительных резервных мощностей сетей в различных научных исследованиях. Этот метод не используется в качестве арбитража и аналогичных приложений для хранения энергии, а скорее предназначен для использования только в случае больших потерь мощности в системе.Однако есть и недостатки, такие как необходимость очень дорогостоящих систем охлаждения и больших преобразователей мощности для такой системы. Различные технологии хранения энергии, такие как батареи, ультраконденсаторы и маховики, имеют технологическую инфраструктуру для удовлетворения этих потребностей. При наличии необходимых преобразователей мощности эти приложения возможны в зависимости от сети. Для сетей возможно несколько определений резерва. Роторный резерв представляет собой накопитель энергии, способный вырабатывать мощность до 10 мин.Вращающийся резерв — это система, которая может быть активирована всего за 10 с для поддержания стабильности частоты в случае больших потерь мощности [69]. Система, которая больше ориентирована на регулирование частоты, чем на обеспечение непрерывности энергии, называется частотным реактивным резервом.

Дополнительный резерв может быть определен как дополнительная генерирующая мощность ниже или выше самого высокого значения спроса, необходимого для обеспечения энергии, необходимой потребителям электроэнергии. Это генерирующая мощность с неактивной генерирующей мощностью или отключенной нагрузкой, которая при необходимости может быть введена в эксплуатацию менее чем за 10 минут. Два типа могут быть предоставлены; либо он активируется в течение короткого времени, когда он находится в отключенном состоянии, либо когда он работает таким образом, что питает определенную нагрузку, которую можно отключить. Эта нагрузка отключается, и мощность генерации передается в сеть [70]. Вращающиеся резервные системы постоянно синхронизируются с сетью, в то время как. Дополнительные резервные системы не зависят от сети. Поэтому, при необходимости, сеть должна быть сначала поддержана за счет использования вращающихся резервных мощностей, а при необходимости после синхронизации должны быть задействованы дополнительные резервные мощности.

Загрузка резервных ресурсов — это генерирующая мощность, которую можно реализовать всего за 1 час. Это приложение можно использовать только как вспомогательный источник резервной мощности. С развитием технологий и снижением затрат широкое распространение получают крупномасштабные силовые приложения для хранения энергии. Масштабируемые системы накопления энергии могут быть подключены к электрическим сетям из самых разных точек, таких как генерирующие установки, системы передачи и системы распределения или конечные потребители. Кроме того, подключение к сети может быть достигнуто с очень коротким временем отклика благодаря силовой электронике. Таким образом, это делает привлекательным использование накопителей энергии в качестве вращающихся резервов [71].

Циркуляционные насосы | Циркуляционный насос, рециркуляция горячей воды

«PumpProducts.com предлагает доставку в тот же день всех насосов, деталей, двигателей и элементов управления для циркуляционных насосов горячей воды, имеющихся на складе!

— 800-429-0800

Насосная продукция.com является дистрибьютором Stocking Circulator Pump , и мы предлагаем Circulator Pumps по гарантированно самой низкой цене! Мы продаем Циркуляционные насосы напрямую потребителям, подрядчикам, коммерческим, промышленным и муниципальным рынкам, поэтому вы платите меньше за все наши Циркуляционные насосы для продажи. Вы можете выполнить поиск в нашем онлайн-каталоге Циркуляционный насос и запчастей или позвонить в нашу службу поддержки сегодня по телефону 1-800-429-0800.

Циркуляционные насосы Руководство покупателя и обзоры от PumpProducts.ком

Знаете ли вы, что у циркуляционного насоса есть часть с подачей тепла в ваш дом? Многие не осознали бы этот факт. Часто спрашивают, как работает циркуляционный насос ?

A Циркуляционный водяной насос работает путем перекачки или циркуляции воды в контуре или замкнутом контуре. Вода в насосе движется по замкнутому контуру и не расходует много энергии, то есть, когда вода первоначально накачивается вверх, она циркулирует по системе и возвращается в исходное положение.Только тогда насосу требуется достаточно энергии для продвижения воды вперед. Этот процесс повторяется непрерывно. Эти водяные циркуляционные насосы потребляют мало энергии и подходят для отопления, охлаждения и рециркуляции горячей воды в жилых и коммерческих зданиях. Их наиболее распространенное применение — циркуляция воды в водяных системах охлаждения или отопления. Эта вода от водяного циркуляционного насоса затем перемещается в трубы и обратно в котел.

Рециркуляционные насосы для горячей воды также являются частью семейства Water Circulator , водопроводной системы, которая быстро подает горячую воду к приборам, не дожидаясь, пока вода нагреется.С этими рециркуляционными насосами нет необходимости ждать, пока нагреется душ, вместо этого просто погрузитесь в расслабляющую и комфортную температуру. Это не только доставляет удовольствие пользователю, но и помогает сократить расход воды. Так что этой зимой, когда на улице -2 градуса и тепло идет из радиаторов, вы можете поблагодарить свой Циркуляционный насос за тепло.

Купите циркуляционные насосы напрямую и сэкономьте! Циркуляционные насосы предназначены для перемещения жидкости в замкнутом контуре.В домашних или строительных системах водоснабжения циркуляционные насосы обычно используются для обеспечения того, чтобы теплая вода продолжала двигаться по трубопроводу, чтобы она была немедленно доступна в кране (в отличие от ожидания нагрева холодной воды). Циркуляционные насосы могут помочь сэкономить на энергозатратах. На сайте PumpProducts.com представлены различные типы циркуляционных насосов, в том числе линейные, одноступенчатые и солнечные циркуляционные насосы от различных ведущих производителей, таких как Armstrong, Grundfos и Taco. Также доступны элементы управления аксессуарами.

PUMPPRODUCTS.COM РЕКОМЕНДУЕТ: 3 ЛУЧШИХ ЦИРКУЛЯТОРА

ОТЛИЧНЫЕ НАСОСЫ ПО ЛУЧШЕЙ ЦЕНЕ

Обратите внимание на учтивое гитарное вступление, это Джеймс Бонд в мире насосов: Taco 007

Этот циркуляционный насос с картриджем — самый популярный водяной циркуляционный насос, продаваемый сегодня. Благодаря конструкции картриджа, которую можно обслуживать в полевых условиях, компактный 007 обеспечивает бесшумную, эффективную работу и непревзойденную надежность. Самосмазывающаяся, не требующая технического обслуживания конструкция и характеристики потока делают его идеальным гидравлическим циркуляционным насосом для широкого спектра применений.

Особенности:

  • Стандартный выход повышенной мощности
  • Компактный дизайн
  • Тихая, эффективная работа
  • Уникальная конструкция сменного картриджа, обслуживаемая на месте
  • Прямой привод — низкое энергопотребление
GRUNDFOS UPS15-58FC «СУПЕР БРУТ»

Супер в названии Grundfos UPS15-58FC не означает, что этот насос является супергероем. Хорошо …. может быть, это так.

Серия Grundfos Super Brute является одним из самых тихих, надежных и экономичных трехскоростных циркуляционных насосов в отрасли. Никто не любит шумный насос, но, к счастью, технология трехскоростного двигателя снижает не только шум, но и энергопотребление.

Особенности:

  • 3-скоростной циркуляционный насос Super Brute
  • Со встроенным обратным клапаном
  • 1/25 л.с.
  • 115 Вольт
  • Соединение насоса: фланец GF 15/26

А теперь основное блюдо. … B&G NRF-22 согреет ваш дом лучше, чем пиротехника на концерте Metallica.


B&G NRF-22 – это бытовой или легкий коммерческий, необслуживаемый, осевой фланцевый, рядный, чугунный, с мокрым ротором, циркуляционный насос для водяных систем отопления. В NRF-22 используются подшипники с жидкостной смазкой, не перегружаемый двигатель с постоянными раздельными конденсаторами с защитой от импеданса и бесшумная работа. Этот насос можно использовать для циркуляции воды в водяных и солнечных системах.

Особенности

  • Номинальная мощность: 1/25 л.с.
  • Материал корпуса насоса: Чугун
  • Электрические характеристики: 115 В
  • Двигатель: 2940 об/мин, полная скорость
  • Фаза: одиночная
ЦИРКУЛЯЦИОННЫЕ НАСОСЫ ARMSTRONG

Циркуляционные насосы серии Armstrong Astro 2 предназначены для закрытых гидравлических систем. Эта серия предназначена для циркуляции воды или растворов гликоля. Серия Astro 2 также рассчитана на работу при температуре до 230°F и давлении 150 фунтов на кв. дюйм, при этом работая тихо и не требуя обслуживания. подробнее….

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ ARMSTRONG СЕРИИ ASTRO 2

Циркуляционные насосы Armstrong ARMflo E.2 серии представляют исключительную ценность для проектировщиков, спецификаторов, подрядчиков, подрядчиков, оптовых продавцов строительных материалов. Циркуляционные насосы ARMflo серии E.2 были переработаны для повышения долговечности и обеспечения повышенной защиты электрических компонентов от утечек и повреждения водой….

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ ARMSTRONG ARMflo СЕРИИ E.2

Серия Armstrong Compass представляет собой энергоэффективные циркуляционные насосы с мокрым ротором и переменной скоростью. Компас, разработанный для замены существующих циркуляционных насосов с фиксированной скоростью, с популярными размерами фланца к фланцу, можно считать универсальной заменой для всех циркуляционных насосов в этом диапазоне производительности. Эти циркуляционные насосы включают в себя расширенные функции, чтобы помочь вам в ваших проектах по строительству и обслуживанию читать далее….

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ ARMSTRONG СЕРИИ COMPASS

Линейные циркуляционные насосы Armstrong серии S подходят для бытовых систем горячего водоснабжения. В этой серии используется стандартная трехкомпонентная конструкция с радиально разделенным корпусом, увеличенным валом, центробежным рабочим колесом, принудительным механическим уплотнением и модульной конструкцией. Серия S использовалась профессионалами в области HVAC на протяжении десятилетий, потому что она экономична, долговечна и проста в обслуживании. …

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ ARMSTRONG СЕРИИ S

Линейные циркуляционные насосы Armstrong серии H подходят для бытовых систем горячего водоснабжения. В этой серии используется стандартная трехкомпонентная конструкция с радиально разделенным корпусом, увеличенным валом, центробежным рабочим колесом, принудительным механическим уплотнением и модульной конструкцией. Серия H использовалась профессионалами в области ОВКВ на протяжении десятилетий, потому что она экономична, долговечна и проста в обслуживании….

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ ARMSTRONG СЕРИИ H

Циркуляционные насосы серии Armstrong Astro 2 предназначены для специального возврата в трехтрубных водопроводных системах. Он автоматически обеспечивает циркуляцию воды по бытовым водопроводным трубам. Это гарантирует, что горячая вода будет доступна мгновенно из каждого крана по всему дому. Благодаря этому рециркуляционному насосу при каждом открытии крана с горячей водой расходуется гораздо меньше воды….

РЕЦИРКУЛЯЦИОННЫЕ НАСОСЫ ARMSTRONG ASTRO СЕРИИ 2 высокая эффективность и устойчивость к температурам, которые делают эту серию идеальным решением для различных применений читать далее….

ВЕРТИКАЛЬНЫЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ ARMSTRONG СЕРИИ 4700


ЦИРКУЛЯЦИОННЫЕ НАСОСЫ BELL & GOSSETT 707 9000 9000

Серия Bell & Gossett NRF предназначена для жилых и коммерческих помещений, не требует технического обслуживания, осевые фланцевые, линейные, чугунные, с мокрым ротором, циркуляционные насосы, предназначенные для водяных систем отопления….

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ СЕРИИ BELL & GOSSETT NRF

Насосы Bell & Gossett серии LR используются в гидроциркуляционных и солнечных системах. Эти насосы предназначены для перекачки жидкостей, совместимых с корпусом из железа, бронзы или нержавеющей стали. Циркуляционный насос серии LR оснащен необслуживаемой системой подшипников с жидкостной смазкой, не перегружаемым двигателем с постоянными конденсаторами с раздельным конденсатором и защитой от импеданса, а также бесшумной работой….

Белл и Gossett LR Серия Циркуляторы насосы

Белл и Gossett NBF ряд насосов мокрой циркуляции мокрого ротора, предназначенные специально для тихой работы в открытых (питьевых) системах воды . Эти насосы имеют корпус из 100% бессвинцовой бронзы. Идеальные области применения для серии NBF включают в себя бытовые или легкие коммерческие системы питьевого водоснабжения или отопления. подробнее….

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ СЕРИИ BELL & GOSSETT NBF

Серия Bell & Gossett с питьевой водой специально разработана для бесшумных систем с питьевой водой. Эти насосы имеют корпус из 100% бессвинцовой бронзы. Серия SSF предназначена для бытового или коммерческого применения в системах питьевого водоснабжения или отопления. Подробнее….

Bell & Gossett SSF серии Circular Насосы циркуляров

Серия Bell & Gossett ECOCIRC разработана с высокоэффективным электронным коммутационным мотором постоянного магнита (ECM / PM), специально для гидравлических систем. . Насосы Ecocirc защищены от работы всухую.Эта серия распознает отсутствие воды в корпусе насоса и автоматически останавливает насос до тех пор, пока не будет обнаружено присутствие воды читать далее….

Bell & Gossett ECOCIRC серии Circular Насосы циркуляров

Белл и Госсетт серии PR чугунные встроенные циркуляторы насосы насосы являются надежными и идеальными для накачки воды через замкнутые системы для нагрева и охлаждения . Серия PR предназначена для применений, требующих повышенного давления потока и напора.Серия PR состоит из трех частей, включая двигатель, узел подшипника и улитку. Эта инновационная конструкция обеспечивает простоту обслуживания в полевых условиях, поскольку подшипники, вал и уплотнение размещены в подшипниковом узле. подробнее….

Bell & Gossett PR-серии Circular Насосы циркуляров

Bell & Gossett серии HV Чугуляционные встроенные циркуляторы Насосы циркуляров предназначены для прокачки воды через замкнутые системы для нагрева и охлаждения.Эта надежная серия состоит из трех частей, включая двигатель, подшипниковый узел и улитку. Серия HV предназначена для приложений, требующих повышенного давления потока и напора. подробнее….

Bell & Gossett HV СЕРИИ СЕРИЧЕСКИЙ Циркуляторы насосы

Белл и Гонсетт HD3 Chast Iron, встроенные циркуляторы, насосы циркуляров предназначены для прокачки воды через системы замкнутого контура для отопления и охлаждения. Серия HD3 предназначена для применений, требующих повышенного давления потока и напора. Эти надежные насосы имеют конструкцию из трех частей, включая двигатель, подшипниковый узел и улитку. Эта инновационная конструкция обеспечивает простоту обслуживания в полевых условиях, поскольку подшипники, вал и уплотнение размещены в подшипниковом узле. подробнее….

Bell & Gossett HD3 серии Circular Насосы циркуляров

Bell & Gossett PD Chast Iron, насосы циркулярива встроенные циркуляторы предназначены для прокачки воды через замкнутые системы для отопления и охлаждения.Серия PD предназначена для применений, требующих повышенного давления потока и напора. Эти надежные насосы имеют конструкцию из трех частей, включая двигатель, подшипниковый узел и улитку. Эта инновационная конструкция обеспечивает простоту обслуживания в полевых условиях, поскольку подшипники, вал и уплотнение размещены в подшипниковом узле. подробнее….

Bell & Gossett PD-серии циркулятор насосы

Bell & Gossett PL серия закрытых сопряженных бустерных насосов специально предназначены для спокойной работы в гидромагнитных, радиантных и геотермальных системах отопления и охлаждения. читать далее….

БУСТЕРНЫЕ НАСОСЫ СЕРИИ BELL & GOSSETT PL

Циркуляционный насос с обратной связью серии Bell & Gossett десятилетиями был промышленным стандартом1. Серия 100 по-прежнему остается той, по которой судят о большинстве других. С более чем 10 миллионами установленных агрегатов серия 100 остается лидером в таких областях применения, как водяное отопление и циркуляция горячей воды для бытовых нужд. …

Белл и Госсетта 100 серии 1000377

Белл и Госсетт Серия 60 Трехсектура Chast Iron Charge Chargel Country Chargel Country Country Country предназначена для гиднового нагрева и охлаждения в коммерческих приложениях. Новые насосы Bell & Gossett Series 60 пришли на смену старым насосам Series 60 в 1999 году. В новых насосах Bell & Gossett Series 60 используется проверенная временем трехкомпонентная конструкция Bell & Gossett (двигатель, подшипниковый узел, улитка) наряду с многочисленными технологическими достижениями….

Белл и Госсетт 60 серии

Насосы циркуляров

Насосы для чугуна Bell & Gossett Series 2-1 / 2 являются надежными, встроенные циркуляторы насосы, предназначенные для накачки воды через закрытую контурные системы отопления и охлаждения. Серия 2-1/2 состоит из трех частей, включая двигатель, подшипниковый узел и улитку. Эта инновационная конструкция обеспечивает простоту обслуживания в полевых условиях, поскольку подшипники, вал и уплотнение размещены в подшипниковом узле….

Bell & Gossett 2-1 / 2 серии Circular Насосы циркуляров

Белл и Госсетт серии LD3 чугунные насосы LD3 являются надежными, насосы для накачки в режиме онлайн контурные системы отопления и охлаждения. Серия LD3 состоит из трех частей, включая двигатель, подшипниковый узел и улитку. Эта инновационная конструкция обеспечивает простоту обслуживания в полевых условиях, поскольку подшипники, вал и уплотнение размещены в подшипниковом узле….

Bell & Gossett LD-3 серии Circular Насосы насосы

Насосы колокол и Gossett Series 2 stast Ires являются надежными, встроенные циркуляторы насосы, предназначенные для прокачки воды через системы замкнутыми контурами для обогрева и охлаждения. Серия 2 имеет конструкцию из трех частей, включая двигатель, подшипниковый узел и улитку. Эта инновационная конструкция обеспечивает простоту обслуживания в полевых условиях, поскольку подшипники, вал и уплотнение размещены в подшипниковом узле….

Bell & Gossett 2 серии циркулятор насосы

Bell & Gossett Series E-60 представляют собой трехсекционный центробежный встроенный насос циркулятора, предназначенный для HVAC, питьевой воды и другие применения чистой воды в жилых и коммерческих рынках. Серия e-60 отличается лучшим в своем классе гидравлическим КПД, длительным сроком службы насоса и простотой обслуживания. Бесшумная работа, надежное механическое уплотнение и подшипники, не требующие обслуживания, делают серию e-60 действительно беспроблемным решением, которое можно просто установить и забыть. …

Белл и Госсетт E-60 Серия Цикруточные насосы

Серия Bell & Gossett E-90 — это закрытый сочетанный центробежный встроенный циркулятор насосы, предназначенный для коммерческого рынка HVAC. e-90 предлагает отличную эффективность для экономии энергии. e-90 может быть установлен как горизонтально, так и вертикально. Новое прочное механическое уплотнение из этиленпропиленового каучука/углерода/карбида кремния снижает затраты на техническое обслуживание и увеличивает срок службы насоса….

Bell & Gossett E-90 серии Circular Насосы циркуляров

Bell & Gossett ECOCIRC E3 СЕРИЧЕСКИЙ Циркуляторы Насосы циркулятора — это энергоэффективные циркуляторы с использованием технологий постоянного магнита ECM (электронный коммутационный двигатель). Циркуляционные насосы Ecocirc разработаны специально для питьевой воды. Эти циркуляционные насосы не содержат свинца и доступны с различными опциями (датчик температуры, различные стили корпуса, сборка с электрическим шнуром и вилкой, таймер и многое другое) подробнее….

Bell & Gossett ECOCIRC E3 серии Re-циркуляторные насосы

Белл и Gossett AutoCIRC Серия CIRCELATORATTORS с высокой эффективностью ECM (электронная коммутационная моторная) технология, специально предназначенная для стандартных. водные нагреватели. Эти циркуляционные насосы не содержат свинца и поставляются в комплекте с таймером, шнуром и вилкой. Модели этой серии оснащены стационарным термостатом, который автоматически включает насос, когда температура воды в линии горячей воды достигает определенного градуса, и выключает его, когда температура воды достигает более низкого градуса, обеспечивая подачу горячей воды всего за несколько секунд. …

Bell & Gossett AutoCirc серии серии RE-циркулятор насосы

Циркуляционные насосы Grundos серии UP представляют собой одно-, двух- и трехскоростные циркуляционные насосы, которые подходят для широкого спектра применений в области охлаждения и отопления, включая горячее водоснабжение, геотермальную энергию, теплоизлучающие панели и снеготаяние в крупных жилых и небольших коммерческих установках.Они изготовлены из прочного чугуна, бронзы и нержавеющей стали и рассчитаны на бесшумную работу подробнее….

Grundfos UP СЕРЫВУЛЬНЫЕ НАСОСЫ

Super Brute Brute Grundfos являются одними из самых тихий, наиболее надежной и экономически эффективной 3-х скоростных циркуляционных насосов в промышленности. В серию Super Brute входит несколько аксессуаров для различных областей применения.Такие области применения, как водяное отопление, фанкойлы, солнечное отопление и системы лучистого отопления подробнее….

Grundfos Super Brute Series Circlemular Насосы

Насосы циркуляров серии Grundfos Alpha адаптируются к переменным требованиям системы, не жертвуя комфортом. Используя функцию AUTOADAPT, Grundfos ALPHA проанализирует систему и отрегулирует ее в соответствии с вашими потребностями в отоплении….

Grundfos Alpha Series Circular Насосы

Grundfos Versaflo UPS Серия Циркуляционные насосы предназначены для циркуляции жидкостей в системах отопления и кондиционера. Эти насосы обычно применяются в крупных жилых и коммерческих помещениях. Циркуляционные насосы VersaFlo UPS также доступны в бронзовых корпусах насосов, которые подходят для рециркуляции горячей воды, а также для других системных применений….

Grundfos Versaflo Серия циркулятор насосы

Grundfos UPS Серия Циркуляционные насосы предназначены для циркуляции жидкостей в системах отопления и кондиционирования воздуха. Эти насосы обычно применяются в крупных жилых и коммерческих помещениях. подробнее….

Grundfos UPS Series Circular Насосы

Грунтфос Magna Variable-скорость мокрого циркулятора ротора, надежный, интеллектуальный, интеллектуальный и энергосберег. MAGNA обеспечивает значительное преимущество благодаря использованию ротора с постоянными магнитами — революционной конструкции, впервые разработанной Grundfos. Он прост в установке, прост в эксплуатации и является отличным выбором для замены устройств читать далее….

Grundfos Magna Series Circular Насосы насосы

Грунтфорный насос серии Grundfos Magna3 предназначен для циркулирующих жидкостей в системах с переменными потоками, где желательно оптимизировать настройку рабочей точки насоса, что снижает затраты на электроэнергию.Этот насос особенно подходит для установки в существующих системах, где перепад давления на насосе слишком высок в периоды с пониженной потребностью в расходе читать далее. …

Grundfos Magna3 Серия циркулятор насосы

The Grundfos Alpha2 Circular Carcular Series может выдерживать жесткие условия в системе отопления, а также с четырьмя новыми добавлениями, это просто стал еще жестче.Во-первых, он имеет надежный пуск, который очищает от любых загрязнений перед запуском насоса в начале отопительного сезона подробнее….

Grundfos alpha2 Серия циркулятор Насосы

Система комфорта Grundfos — это система рециркуляции горячей воды. Эта серия устраняет утечку холодной воды в кране с помощью перепускного клапана и насоса с таймером для управления потоком воды, одновременно обеспечивая мгновенную подачу горячей воды….

Grundfos Comfort System Re-обращения насосы

Насосы циркуляров Taco

Картриджный циркуляционный насос серии Taco 007 является самым популярным водяным циркуляционным насосом, продаваемым сегодня. Благодаря конструкции картриджа, которую можно обслуживать в полевых условиях, компактный 007 обеспечивает бесшумную, эффективную работу и непревзойденную надежность. Самосмазывающаяся, не требующая технического обслуживания конструкция и характеристики потока делают его идеальным водяным циркуляционным насосом для широкого спектра применений подробнее….

TACO 007 серии

Насос на насос обслуживания серии Taco 0010 Service. Поскольку он заменяет наиболее часто используемые циркуляционные насосы, вы оцените его по достоинству, когда в следующий раз выйдете на работу в 2 часа ночи.Удобный новый универсальный фланец с 4 болтами упрощает замену любого насоса, независимо от стиля, типа или возраста. Держите один в грузовике — на всякий случай! читать дальше….

TACO 0010 серии Circular Насосы

Насос циркуляриджа для картриджа Taco 0011 высокой скорости Taco 0011 предназначен для приложений с высоким уровнем головы / среднего уровня в жилом или легкое коммерческое водяное отопление, лучистое отопление и системы охлаждения охлажденной воды. Уникальная противоконденсатная перегородка ACB с потоком окружающего воздуха предотвращает накопление конденсата на обмотках двигателя при перекачивании охлажденной воды. Его уникальный картридж, который можно обслуживать в полевых условиях, содержит все движущиеся части. подробнее….

Taco 0011 Серия циркулятор Насосы

Как работает насос с циркуляцией воды?

Если вы мечтали о мгновенной подаче горячей воды в любой кран в вашем доме, возможно, вы подумали об установке водяного циркуляционного насоса.Эти циркуляционные насосы не только мгновенно доставляют горячую воду по всему дому, но и могут экономить тысячи галлонов воды в год. В водопроводной системе без насоса горячая вода не может поступать в кран до тех пор, пока не выйдет холодная вода из труб, а это означает, что много потраченной воды будет сброшено в канализацию. Циркуляционный насос поддерживает подачу горячей воды в систему, обеспечивая немедленный доступ к ней.

Типы циркуляционных насосов и принципы их работы

В современных домах чаще всего используются циркуляционные насосы трех типов.Наиболее простой формой является базовый циркуляционный насос. Это устройство постоянно включено и постоянно циркулирует вода через водонагреватель и трубы. Когда кран горячей воды открыт, горячая вода выкачивается из крана. В противном случае вода возвращается в нагреватель. Из-за его неэффективности и износа мы не рекомендуем домовладельцам устанавливать простой насос.

Циркуляционные насосы по требованию

Как следует из названия, циркуляционные насосы по требованию работают только тогда, когда кто-то включает горячую воду в раковине, ванне или другом месте.Эта система оснащена либо выключателем, либо датчиком движения, который включает насос, когда вода начинает двигаться в линии горячей воды. Насос будет продолжать циркулировать горячую воду из водонагревателя до тех пор, пока не будет достигнута желаемая температура или пока пользователь не выключит поток воды. Хотя эта система может сэкономить много энергии и воды, она может быть не такой мгновенной, как другие типы циркуляционных насосов.

Циркуляционные насосы времени и температуры

Циркуляционный насос этого типа включается в запрограммированное время и перекачивает воду в контур, пока она не достигнет заданной температуры.Обычно это происходит, когда семья больше всего использует горячую воду: утром во время душа или вечером при мытье посуды или стирке. Аквастат можно заменить в любое время в соответствии с изменяющимися потребностями домохозяйства. Поскольку насос работает только тогда, когда это необходимо, он может сэкономить много денег, при этом обеспечивая немедленную горячую воду. Существует вероятность того, что семьи могут чрезмерно использовать этот тип помпы и расходовать избыточную энергию, но этого можно избежать.

Возможные недостатки циркуляционных насосов

Мгновенный доступ к горячей воде может быть благословением, но удобство может сопровождаться некоторыми побочными эффектами. Во-первых, холодная вода, скорее всего, будет чуть теплой при первом включении крана, а не холодной, если в доме нет специальной линии возврата. Для насосов, которым требуется питание, домовладельцу, возможно, потребуется установить новую розетку, что может увеличить первоначальные затраты. Есть также некоторые свидетельства того, что насосы могут сократить срок службы труб, поскольку они будут иметь дело с большим количеством тепла и давления, чем обычно.

Установка циркуляционного насоса

Для домовладельцев всегда полезно нанять профессиональных сантехников для установки любых новых компонентов в их водопроводной системе.Циркуляционные насосы не очень сложны, но квалифицированная установка обеспечит правильную работу системы с первого раза. Это также лучший шанс избежать проблем в будущем, которые могут стоить много времени и денег.

Компания Maeser успешно установила бесчисленное количество циркуляционных насосов для владельцев недвижимости в районе Луисвилля. Наши специалисты будут рады ответить на любые ваши вопросы об этой технологии и о том, подходит ли она для вашего дома.Запросите предложение или назначьте встречу сегодня, позвонив или отправив нам сообщение.

Проблемы, вызванные неисправностью насоса котла

Одним из больших преимуществ котлов как систем отопления является долговечность. Качественно изготовленный котел с регулярным обслуживанием может прослужить дольше большинства других систем отопления, доступных на рынке.

В чем секрет того, как хорошо они стареют? В этом нет ничего сложного: в котлах мало механических частей, которые со временем изнашиваются. Это также означает сокращение ремонтов.

Но у котлов есть некоторые механические детали, требующие внимания. Одним из них является циркуляционный насос. Мы рассмотрим проблемы, с которыми вы можете столкнуться, если у вас неисправен насос на котле. Вызовите специалиста по ремонту котлов в Плейнфилде, штат Иллинойс, если у вас возникнут проблемы с циркуляционным насосом вашего котла. Наши технические специалисты DuAll Heating & Cooling готовы помочь, когда бы вы ни понадобились.

Неисправности циркуляционного насоса

По сути, циркуляционный насос на котле выполняет ту же работу, что и нагнетательный вентилятор в печи: он направляет все, что нагрето системой, по распределительным каналам, в данном случае нагретую воду, направляемую по трубам, к плинтусным обогревателям или радиаторам.Насос использует двигатель с крыльчаткой для забора горячей воды из бака и забора холодной воды. Это не мощный мотор — он не выбрасывает воду, а просто двигает ее достаточно, чтобы циркулировать по трубам.

Вода по-прежнему будет циркулировать по системе котла посредством конвекции, даже если насос сломается… но это будет очень слабо. Это приведет к падению мощности нагрева, и когда вы это заметите, вам следует немедленно вызвать ремонт. (Как и в случае любой моторизованной системы, никогда не пытайтесь устранить проблему самостоятельно, если вы не прошли надлежащую подготовку. Помните, что это может быть не вина насоса; профессионалы разберутся, что не так.)

Еще одна проблема, которая может возникнуть из-за неисправного насоса, которую вы не заметите по его мощности нагрева, — это перерасход энергии. Насос использует электричество для работы своего двигателя, и если он начнет работать со сбоями, он начнет расходовать чрезмерное количество энергии, чтобы не отставать. Если ваши счета за электроэнергию начинают внезапно расти, прислушивайтесь к странным звукам, которые издает насос при включении, что может указывать на неисправность.

Сюда же следует отнести и «шум», так как неисправный циркуляционный насос создаст уровень шума, которого вы не ожидаете от тихой работы котла.Если ваш котел начинает издавать скрежещущие и визжащие звуки, возможно, у вас проблема с двигателем крыльчатки насоса.

Звонок для профессионального ремонта котла

Насос на котле — это компонент, который, скорее всего, выйдет из строя из-за объема механической работы, которую он выполняет.
