Разное

Кабели для видеонаблюдения: КВК Кабель для видеонаблюдения комбинированный купить в Москве недорого, цены на квк кабель в интернет магазине

Содержание

Какой кабель нужен для видеонаблюдения? | Полезные статьи


Понравилось видео? Подписывайтесь на наш канал!

Кабель, используемый для видеонаблюдения, выступает в качестве основного элемента, который обеспечивает канал связи между видеокамерой и видеорегистратором. Также благодаря кабелю осуществляется питание данного оборудования и удается подключить дополнительные устройства, к примеру микрофон. Поэтому правильный ответ на вопрос о том, какой кабель выбрать для видеонаблюдения, желает знать каждый, кто решил наладить такую систему. Это вполне естественно, ведь от того, какой кабель используется для видеонаблюдения, напрямую зависит надежность и долговечность всей системы наблюдения. Рассмотрим, какой кабель нужен для видеонаблюдения.

Какие кабели можно применять для подсоединения видеокамер?

Для систем, которые позволяют контролировать ситуацию на объекте, специалисты советуют покупать и применять «витую пару», коаксиальные и комбинированные кабели. Итак, выбираем кабель видеонаблюдения.

Какой кабель использовать для видеонаблюдения при налаживании аналоговой системы? Здесь следует применять коаксиальный кабель. Чтобы подсоединить камеры к видеорегистратору при дальности не более 100 метров необходимо использовать радиочастотный кабель РК, диаметр которого составляет до 10 миллиметров. Если нужно передать сигнал на расстоянии до 200 метров, то подойдет кабель диаметром до 5 миллиметров.

Какой кабель для видеонаблюдения можно использовать, если система является цифровой? Для этих целей подойдет «витая пара». Этот кабель стоит использовать, если дальность предполагаемой линии от камеры до оснащения, которое принимает сигнал, составляет в границах 300–1000 метров. «Витая пара» позволяет передать аудио- и видеосигнал, выполнить питание видеокамер, подключить дополнительное оснащение.

Комбинированные кабели, в конструкции которых присутствуют жилы питания, подходят для аналогового и цифрового оснащения. Их рекомендовано использовать, когда питание камер и передача сигнала выполняется из одной точки. Благодаря такому кабелю удается наладить передачу сигнала и питание устройств без прокладки лишних кабелей.

Что еще важно знать?

Разновидностей видеокабелей немного. Однако это не говорит о том, что выбор сделать очень просто. Как определить, какой кабель для видеонаблюдения подходит лучше всего?

Подбирая кабель для видеонаблюдения, учитывайте, в том числе следующие моменты:

•    Тип камер и иного оснащения, которое применяется в системе видеонаблюдения.
•    Предельная длина кабеля для видеонаблюдения от камер до видеорегистратора.
•    Особенности архитектуры системы видеонаблюдения (число камер и их месторасположение, наличие вспомогательного оснащения и пр.).

Для работы камер видеонаблюдения производители кабелей предлагают различные варианты изделий. Это позволяет найти оптимальное решение для каждого конкретного случая. Теперь и вы знаете, какой кабель нужен для видеонаблюдения, поэтому смело действуйте — налаживайте систему, которая позволит контролировать ситуацию на объекте, прослужит долго и не подведет!

Компания «Кабель. РФ®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку кабеля для видеонаблюдения по выгодным ценам.

Кабель для видеонаблюдения

Назначение

Кабель комбинированный КВК-2П ( кабель для систем видеонаблюдения) применяется для передачи видеосигналов в системах видеонаблюдения с одновременным подводом питающего напряжения.

Комбинированные кабели КВК, КВТ, 3C2V+2×0.5, RG59+2×0.75+0.22 предназначены для передачи видеосигналов с одновременным подключением напряжения питания и/или сигналов управления в системах видеонаблюдения.

Код ОКП: 35 8812.

Кабель видеонаблюдения изготавливается по ТУ производителей. Не входит в « Единый перечень продукции, подлежащей обязательной сертификации» и «Единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии. Применение такого кабеля позволяет существенно снизить трудозатраты при монтаже систем видеонаблюдения.

Описание и конструкция кабеля видеонаблюдения

Кабели для видеонаблюдений КВК и КВТ состоят из радиочастотного кабеля РК75-2-11 и двух жил питания (провод НВМ), объединенных единой оболочкой из поливинилхлоридного пластиката.

Кабель 3C2V+2×0.5 состоит из радиочастотного кабеля 3C2V и двух жил питания (провод ПВ1), объединенных единой оболочкой из поливинилхлоридного пластиката.

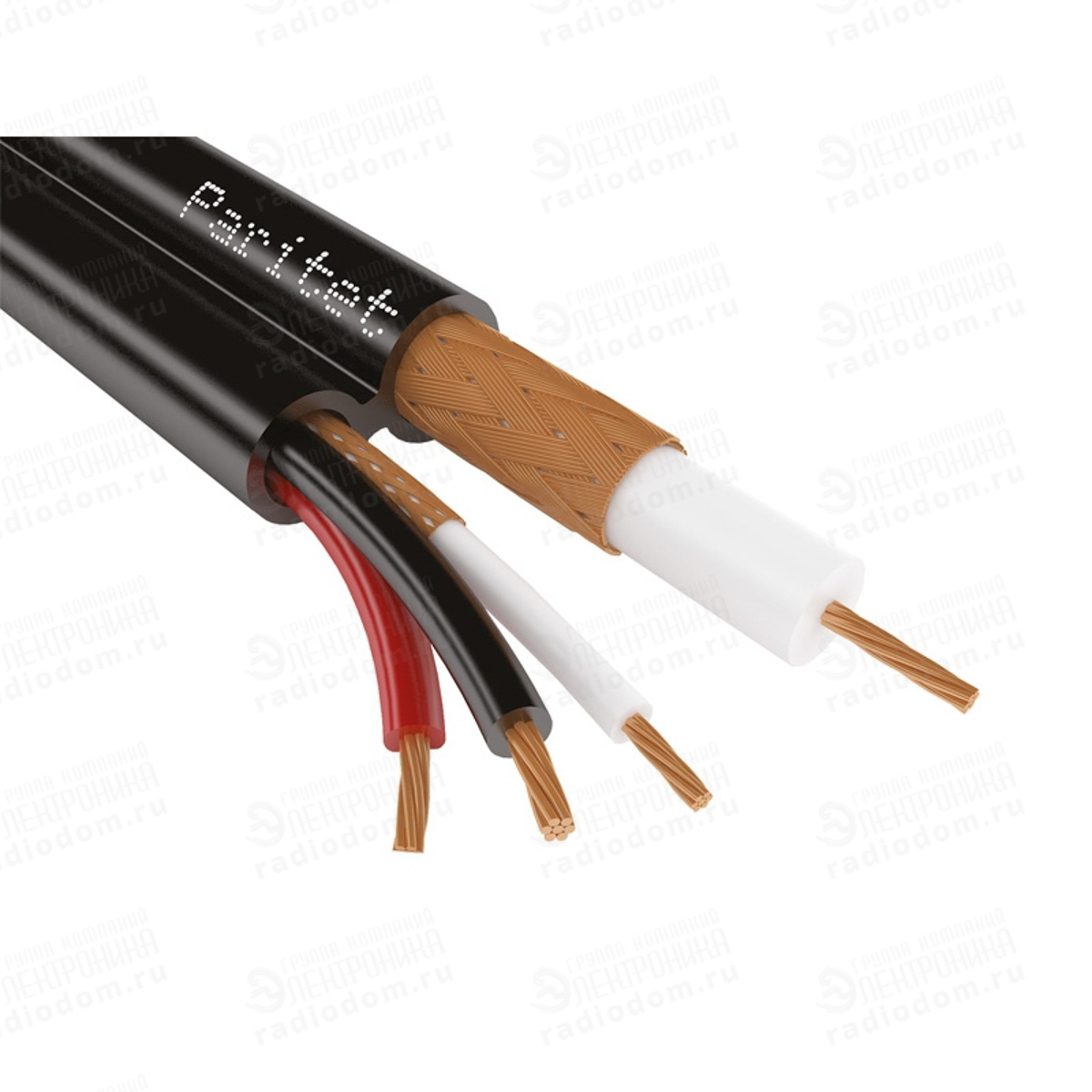

Кабель RG59+2×0.75+0.22 состоит из радиочастотного кабеля RG59, двух жил питания и жилы аудиоканала (провода ПВ3) объединенных единой оболочкой из поливинилхлоридного пластиката.

Условия монтажа и эксплуатации кабеля видеонаблюдения

Диапазон рабочих температур для кабеля: Температура монтажа для кабеля:
с ПВХ оболочкой от –30°С до +50°С; с ПВХ оболочкой от –5°С до +40°С;
с ПЭ оболочкой от –40°С до +60°С. с ПЭ оболочкой от –15°С до +50°С.

Технические характеристики кабеля видеонаблюдения

Коэффициент затухания радиочастотного кабеля при частоте 3000 МГц – не более 2,5 дБ/м;


Электрическое сопротивление изоляции провода питания, пересчитанное на 1 км длины, при температуре 20°С – не менее 10000 МОм;


Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины, при температуре 20°С для сечения 0.50 мм – не более 39,6 Ом, для сечения 0.75 мм – не более 25.5 Ом.

Наименование Ед- изм Вес 1км, кг Объем 1км, м3 бух., км Каталожный номер
3C2V+ 2×0.5 сса км 55 0.090 0.100 TS-100-0070
RG-59+2×0.75+0.22 аудио сса км 63 0.120 0.100 TS-100-0080
КВК-2П 2×0,5 км 49 0. 100 0.200 КВК-010
КВК-2П 2×0,75 км 56 0.120 0.200 КВК-020
КВТ 2+2у км 48 0.100 0.200 КВТ-010

Кабель видеонаблюдения КВК-В, КВК-П, ККСВ, ККСП

—>

Популярные товары в данном разделе

«)

Сортировать по:

  • умолчанию
  • цене
  • по наличию

Сортировать по:

  • умолчанию
  • цене
  • по наличию

Кабели для систем видеонаблюдения

При устройстве кабельных сетей для систем видеонаблюдения применяется особый вид кабеля. Он имеет только одну жилу и в оплётке, которая называется экраном. Это способствует передаче видеосигнала абсолютно без потери качества картинки.

От толщины жилы зависит возможное расстояние, на которое можно передавать сигнал и, соответственно, его качество. Кабель такого типа бывает одножильным, как провод для антенны. Обязательно наличие оплётки (экрана), состоящей из очень тонкой металлической проволочки. Наличие этой оплётки предотвращает возникновение нежелательных помех и наводок при трансляции сигнала.

Ещё есть комбинированный кабель для систем видеонаблюдения. Благодаря ему можно передавать одновременно с сигналов и питание для камеры. Он является многожильным. В него входит одна экранированная жила и определённое количество жил без оплётки. Такой провод используется как на улице, так и в комнате. Для улицы применяется полиэтилен низкого давления (ПВН), а для внутреннего использования — поливинилхлорид (ПВХ). Первый — чёрный и жесткий, второй — светлый и более мягкий.

Комбинированный кабель может передавать сигнал более чем на 800 метров при минимальных потерях качества. В магазине на сайте shop220.ru можно подобрать кабель для видеонаблюдения любой длины и различных характеристик.

Производители электрооборудования

Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Кабель для видеонаблюдения: как и какой выбрать?

Для того, чтобы правильно выбрать кабель для системы камер видеонаблюдения нужно учесть несколько важных нюансов, о которых мы сегодня с Вами поговорим. Итак, приступим к детальному разбору по выбору типа кабеля для системы видеонаблюдения.
Системы видеонаблюдения плотно вошли в нашу жизнь и представить дом или бизнес без системы камер видеонаблюдения очень сложно. С развитием технологий, конечно же, стали очень популярными беспроводные Wi-Fi камеры видеонаблюдения, но как показывает практика при построении систем видеонаблюдения для бизнеса все же используют кабельные схемы построения систем видеонаблюдения. Но тут и возникает самый главные вопросы:

  • Какой и как выбрать кабель для видеонаблюдения?
  • Типы кабелей для систем видеонаблюдения
  • Характеристики кабелей для систем видеонаблюдения
  • Как подключить аналоговую камеру по витой паре?
  • Как подключить камеру на расстоянии свыше 100 метров?

Какой и как выбрать кабель для видеонаблюдения

Ошибаться с кабелем для системы видеонаблюдения порой зачастую нельзя. Все дело в том, что при правильном монтаже прокладка кабеля для видеонаблюдения производится до чистовой отделки. И поэтому маленькая оплошность может привести к большим расходам. Для того, чтобы безошибочно выбрать кабель для систем видеонаблюдения, нужно учесть следующий нюансы:
1. Тип системы видеонаблюдения
Системы видеонаблюдения бывают аналоговые и цифровые. Под аналоговыми понимают AHD/HD-TVI/HD-CVI/CVBS видеонаблюдение. Подробнее про различия данных систем мы писали в нашей одной из прошлых публикаций «Виды аналогового видеонаблюдения». Для таких систем используют коаксиальный или комбинированный высокочастотный тип кабеля с жилами питания, а для цифровых IP камер — витая пара. Конечно, аналоговые камеры тоже можно подключить с помощью витой пары, но только с помощью видеобалунов или так называемых пассивных приемо-передатчиков.

2. Место и способ прокладки прокладки кабеля видеонаблюдения
Вторым немаловажным фактором является место и способ прокладки кабеля для видеонаблюдения. Кабель может быть проложен как в помещении, так и на улице. И в таких случаях необходимо использовать специальные кабели видеонаблюдения для уличной прокладки. Как правило визуально их можно определить по оболочке черного цвета, но все же правильней смотреть на характеристики кабеля и его предназначение, а также температурный режим использования. Кстати при установке камер видеонаблюдения на столбах или отдельно стоящих элементах, кабель может быть проложен воздушным способом и в таком случае мы рекомендуем использовать кабель со встроенным стальным тросом.

3. Дальность кабельной трассы
Тип кабеля также зависит от дальности прокладки кабельной трассы до камеры видеонаблюдения. Аналоговые камеры видеонаблюдения могут передавать сигнал стандартным способом до 500 метров и до 1200 метров при использовании активных усилителей видеосигнала по коаксиальной линии. При построении цифровой системы видеонаблюдения с использованием современных IP камер видеонаблюдения стоит учесть, что дальность передачи видеосигнала не превышает 100 метров. Мы же рекомендуем не превышать отметку 80 метров, поскольку 100 метров — идеализированная дальность без воздействия внешних факторов, без которых как правило не обойтись. Конечно, можно для усиления сигнала использовать PoE удлинители каждые 80 метров, но тут поднимается вопрос о защите от влаги. Более правильным решением в таком случае будет построить систему видеонаблюдения с использованием волоконно-оптической линии связи между коммутирующими узлами. Дальность передачи видеосигнала при таком способе достигает 30 километров, а с использованием оптических усилителей — до 50километров. Если у Вас объект большой площади с разнесенными зданиями на большом удалении, то самым правильным решением будет воспользоваться именно таким способом передачи видеосигнала. Конечно, можно использовать беспроводные мосты связи, но это менее правильный вариант, поскольку есть множество факторов, которые в дальнейшем будут влиять на качество передачи видеосигнала.

4. Материал проводника кабелей для видеонаблюдения


При выборе кабеля видеонаблюдения стоит обращать внимание на материал и сечение проводника. К примеру витая пара может быть как из омедненного алюминия (CCA), так и из чистой меди. Кабель может быть с монолитой жилой, а может быть многожильный к. К тому же имеет важность толщина сечения проводника. Для систем видеонаблюдения используются только кабель из чистой меди с монолитой жилой и с хорошим показателем сечения проводника (0,52мм).

5. Материал изоляции кабелей для видеонаблюдения


Кабели для видеонаблюдения размещаются как в помещении, так и на улице. Поэтому должны выдерживать те внешние воздействия, которым они подвержены. Ввиду этого материал изоляции применяется разный: ПВХ (белый/серый цвет) для кабелей внутреннего исполнения и полиэтилен для кабелей внешнего исполнения (черный цвет). Последний в свою очередь выдерживает воздействие низких отрицательных температур, а также не разрушается под действием солнечных лучей и ультрафиолета. Для кабелей используемых в образовательных и медицинских учреждениях требуются негорючие низкотоксичные кабели маркировки FRLTx. В местах массового скопления людей используют специальные негорючие кабели, которые не выделяют ядовитых веществ при тлении (отсутствие галогенов) — FRHF, а также негорючий кабель с низким дымовыделением FRLS.


6. Воздействие внешних факторов
Стоит отметить, что при прокладке кабеля на него воздействуют множество факторов — такие как помехи, наводки, воздействие электрических кабелей и прочее. В таких случаях для систем видеонаблюдения используют экранированный кабель. При монтаже кабеля на улице на него агрессивно воздействует окружающая среда — температурное воздействие (особенно касается в зимний период времени), воздействие ультрафиолета (солнечные лучи), ветра и прочее. Не предназначенный для таких воздействий кабель очень быстро придет в негодность и даже может вывести из строя оборудование.

7. Особые требования объекта
Особое внимание стоит уделить при монтаже системы видеонаблюдения в образовательных, медицинских, культурно-досуговых и спортивных учреждениях. Очень часто выносится требование использования материалов не подверженных горению и не выделяющих ядовитые вещества в процессе тления. Для таких целей используется огнестойкий кабель, не распространяющий горение при групповой прокладке, без галогенный композит, пониженной пожарной опасности с низкой коррозионной активностью продуктов горения и тления. Такие кабели имеют в маркировке обозначения нг(А) FRLS/FRLTx/FRHF.

Типы кабелей для систем видеонаблюдения

1. Коаксиальный кабель
Все хорошо знакомы с данным типом кабеля. Это тот самый всем хорошо известный так называемый антенный кабель. Представляет собой проводник из меди, который находится во вспененном диэлектрике. Последний в свою очередь покрыт изоляционным материалом, чтобы максимально исключить воздействие помех и потерь сигнала. Используется для подключения аналоговых камер видеонаблюдения. Из отечественных марок это всем известные радиочастотные кабели с маркировкой РК-75-2-13,РК-75-4-12. Но лучшим решением будет использование импортного кабеля с более толстым проводником и передающие более широкий диапазон частот. Выбор можно сделать из марок RG-59, RG-6, RG-11. К особенностям можно отнести необходимость прокладывания отдельной линии для питания камер видеонаблюдения. Удобно в случае если питание и передачи видеосигнала осуществляется из разных точек. Используется для аналоговых систем видеонаблюдения (AHD/HD-TVI/HD-CVI/CVBS).

  2. Комбинированный высокочастотный кабель
В случае если питание камеры и передача видеосигнала осуществляется из одной точки, то удобнее использовать комбинированный высокочастотный кабель с жилами питания — КВК. Представляет собой коаксиальный кабель с волновым сопротивлением 75 Ом в сочетании с проводами питания, что позволяет обеспечивать питание камеры без прокладки дополнительных проводов. Классифицируются на кабели для внутренней прокладки (КВК-В) и кабели для уличного монтажа (КВК-П). Оболочка КВК-В изготовлена из ПВХ и имеет белый цвет. Для внешнего монтажа используют кабели КВК-П с оболочкой черного цвета. Данные кабели имеют оболочку из полиэтилена, которые не подвержен воздействию низких температур и излучению ультрафиолета. Кабель представлен на рынке с двумя вариациями сечения: 0,5мм и 0,75мм. Используется для аналоговых систем видеонаблюдения (AHD/HD-TVI/HD-CVI/CVBS).

3. Симметричный кабель (витая пара)
Используется для построения как аналоговых систем видеонаблюдения с помощью видеобалунов, так и для цифровых систем видеонаблюдения с использованием IP камер. Представляет собой 8 изолированных и попарно скрученных с определенным количеством витков на единицу длины кабеля проводников. Все проводники помещены в защитную оболочку. Классифицируется на обычный кабель (UTP), экранированный (FTP) и негорючий кабель с особым типом экранирования (STP). Также делится на кабель для внутренней прокладки с изоляцией из ПВХ (серый цвет) и для уличного монтажа с изоляцией из полиэтилена (черный цвет). Также стоить выделить негорючий кабель с отсутствием ядовитых веществ с маркировкой FRLTx.

Надеемся, наша статья была Вам полезна!

С уважением, Группа компаний «Гарант»

Кабель, разъемы для видеонаблюдения

Расширенный поиск

Название:

Артикул:

Текст:

Выберите категорию:

Все
ВИДЕОНАБЛЮДЕНИЕ

» Комплекты видеонаблюдения

» Видеокамеры

» Видеорегистраторы

»» DVR до 4 каналов

»» DVR от 8 каналов

»» DVR от 16 каналов

»» DVR 24-32 канала

» HDD и доп. для видеорегистраторов

» Микрофоны

» Прием-передача видеосигналов

» Кронштейны, кожухи, пульты

» Кабель, разъемы для видеонаблюдения

»» Кабель

»» Разъемы

IP ВИДЕОНАБЛЮДЕНИЕ

» Комплекты видеонаблюдения

» IP видеокамеры

»» IP уличные камеры

»» IP внутренние камеры

»» IP камеры с модулем Wi-Fi

»»» Уличные видеокамеры

»»» Внутренние видеокамеры

»» PTZ (поворотные) видеокамеры

»» IP видеокамеры 3G/4G

» IP видеорегистраторы (NVR)

»» NVR до 4 каналов

»» NVR от 8 каналов

»» NVR от 16 каналов

» Коммутаторы, инжекторы, сплиттеры

»» Инжекторы, сплиттеры

»» коммутаторы от 4 портов

»» коммутаторы от 8 портов

»» коммутаторы от 16 портов

» Доп оборудование для IP

ДОМОФОНЫ

» AHD Видеодомофоны

»» AHD комплекты

»» AHD мониторы домофонов

»» AHD вызывные панели

» Комплекты домофонов

» Видеомониторы домофонов

»» Мониторы с трубкой

»» Мониторы Hands Free

» Вызывные панели

» IP (WiFi) видеодомофоны

» GSM, беспроводные домофоны

» Аудиодомофоны, интеркомы

» Доп. оборудование для домофонов

ПЕРЕГОВОРНЫЕ УСТРОЙСТВА

GSM, ОХРАННЫЕ СИГНАЛИЗАЦИИ

» Приборы и комплекты

» Охранные датчики

»» датчики движения (ИК)

»» датчики освещения

»» датчики открытия двери

»» датчики дымовые

»» датчики комбинированные

»» датчики разбития стекла

»» датчики удара

»» датчики утечки газа

»» датчики утечки воды

»» датчики температуры

»» датчики прочие

» Сирены (оповещатели)

» Клавиатуры, брелки

» Аксессуары

» Радиоканальные комплекты

ПРОДУКЦИЯ БОЛИД

» Приборы, пульты, клавиатуры

» Извещатели (датчики)

» Контроллеры, считыватели

» Преобразователи

» Расширители

» Блоки реле

» Пожаротушение, оповещение

» Система С2000Р

» ПО ИСО Орион

» Источники питания

» Доп. оборудование

КОНТРОЛЬ ДОСТУПА

» Турникеты и комплектующие

»» Турникеты

»» Ограждения

»» Комплектующие

» Контроллеры СКУД

» Считыватели

» Идентификаторы

» Кнопки выхода

» Кодовые панели

» Стойки для считывателей

» Электрозамки

» Доводчики

» Аксессуары

ИСТОЧНИКИ ПИТАНИЯ, АКБ, ДОП оборудование

» Источники питания для ОПС, СКУД и видео

» Аккумуляторы

» Доп. оборудование

МОНТАЖНЫЕ МАТЕРИАЛЫ

» Кабель для видеонаблюдения

» Кабель для охранных систем

» Кабель для пожарных систем

» Кабель витая пара (UTP/FTP)

» Кабель питания

» Кабель-канал

» Гофрошланг, ПНД

» Коммутационные изделия

» Разъемы, крепеж

Предупреждающие наклейки

РЕЦИРКУЛЯТОРЫ

РАСПРОДАЖА

Производитель:

ВсеMASTERэликсProxisCTVOptimusSarmattPraxisRViQuantumTigrisTantosPolyvisionSlinexKenweiTornetHiWatchКенарьAlarm ForceAxiosИнфотехDeltaСебоксStelberryКомКомБайтэргAltCamAccordtecДаксисVStarcamSyncWireразные производителиIronlogicЭНТЭиАProxРубежАртонСистем ИнжинирингИРСЭТРЗМПКМагнито-КонтактКСССибирский АрсеналПолисервисDSCOptexSmartecVizitОлевсHIDТекоВитекSocaАрсенал БезопасностиАврора-БиНиБКомтидAlarmicoSapsanCrowРИЭЛТАИПРоТехноЛидерПаритетFalcon EyeБолидO’ZEROAxivisionDahuaESVISTRAZHSpace TechnologyAjaxActivisionAmatekСтелсКСИТАЛGSNЭлестаIMOUБастионМикроКомСервисШтольцHikvisionHTLКубрисRusGateTantos wHiwatch. proSLTKardONJ2000

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице:

5203550658095

Закрыть

Найти

Фильтр товаров

Фильтр товаров

Сортировать по:

Кабели для системы видеонаблюдения: виды и как выбрать

Если вы не пользуетесь продвинутыми беспроводными камерами видеонаблюдения, то без выбора подходящего вида кабеля вам не обойтись. Часто бывает, что даже при отличной разрешающей способности объектива или возможности вести съёмку с инфракрасной подсветкой конечное изображение выглядит неконтрастным или с большим количеством помех на картинке. А во всём виноват неверно выбранный тип кабеля для видеонаблюдения.

Исполнения кабелей и выполняемые функции

Как известно, любая проводная система видеонаблюдения включает в себя несколько камер и датчиков сигнала, которые соединяются с видеорегистрирующим устройством при помощи соединительных кабелей. По ним обеспечивается как питание устройства, так и приём/передача видеосигнала.

Различают питающие, информационные и комбинированные кабеля. Питающие кабеля уже не в тренде, однако ещё используются в бюджетных вариантах корпоративных систем видеонаблюдения. Непременным атрибутом такого кабеля является несколько алюминиевых либо медных проводов, заключённых в броневую оплётку, и снабжённых наружной  изоляцией относительно оболочки. Применение питающих кабелей обосновано для систем контроля и управления доступом на больших по площади предприятиях.

При помощи информационного кабеля обеспечивается:

  1. Работа видеокамер, не имеющих встроенного источника питания.
  2. Приём телевизионного сигнала.
  3. Управление механизмами дистанционного поворота камер.
  4. Запись звука.

С увеличением количества жил (их может быть до восьми), потребительская ценность такого кабеля возрастает. Структурно они схожи с питающими кабелями, но имеют меньшее сопротивление, и не способны передавать значительную мощность.

Наиболее эффективны и компактны комбинированные кабеля для видеонаблюдения. В них под единой оболочкой спрятано несколько экранированных жил, каждая из которых предназначена либо для работ с видео- или аудиосигналом, либо для питания всех устройств, входящих в систему видеонаблюдения. Такие кабеля в основном и используются при монтаже современных охранных систем видеонаблюдения.

Устройство комбинированных кабелей

КВК (комбинированный кабель для видеонаблюдения высокочастотный) в сечении представляет собой совокупность следующих элементов:

  1. Внешней оболочки, по материалу которой можно установить, где можно прокладывать такой кабель. Для наружного монтажа годится оболочка из полиэтилена, а для внутреннего – из поливинилхлорида.
  2. Помехоподавляющего экрана, который представляет собой сплошной слой оплётки из медной проволоки. Медная оплётка выполняет также функции заземления.
  3. Слоя тонкой алюминиевой фольги, которая обеспечивает защиту КВК-кабеля для видеонаблюдения от собственных переходных помех. Они возможны, поскольку медная оплётка не является сплошной.
  4. Сравнительно толстого слоя  диэлектрика (того же полиэтилена или поливинилхлорида), который окружает внутренний одножильный провод, передающий информацию. Центральный проводник чаще всего также бывает медным, но может иметь лишь медное покрытие (нежелательный вариант).

Конструктивно компоновка комбинированного кабеля для видеонаблюдения с питанием может быть либо коаксиальной (соосной), либо в виде витой пары. Структура коаксиального кабеля полностью идентична описанной выше. Витая пара в КВК кабеле для видеонаблюдения представляет собой гибкий спиралеобразный кабель, под общей изоляцией которого находится до четырёх пар проводов.

Значительно реже кабель для систем видеонаблюдения изготавливается в оптоволоконном исполнении. Вообще только таким образом все сигналы можно передавать без помех на значительные расстояния, причём принцип частотного уплотнения позволяет в одном проводнике передавать одновременно несколько сигналов. Однако оптоволоконные кабеля отличаются очень высокой ценой.

Все рассмотренные виды можно использовать и в качестве кабеля для аналогового видеонаблюдения, однако в системе придётся предусматривать медиаконвертер.

Коаксиальный кабель: плюсы и минусы

Рациональная область применения таких кабелей – работа со сравнительно небольшим числом камер (не более 3…4), а также их питание напряжением до 12 В. Чаще всего используются коаксиальные кабеля для камер видеонаблюдения моделей ККС ЭВ, КВК-2П и КВК-В-2. В кабеле ККСЭВ предусматривается также отдельная изолированная пара для питания и передачи аудиосигнала, а также провода, по которым подаётся питание для управления механизмами поворота камеры, зуммированием объектива и пр. Однако кабель получается весьма жёстким, поэтому на практике чаще используется кабель для видеонаблюдения КВК-В-2.

Работоспособность коаксиального КВК-кабеля для видеонаблюдения зависит от протяжённости линии, поскольку в них применяются различные виды радиочастотного провода. При расстояниях более 200 м коаксиальные кабеля неэффективны.

Выбор в пользу коаксиального кабеля стоит производить в следующих случаях:

  • Сложность конфигурации линии (а, следовательно, и число изгибов) невелико.
  • Волновое сопротивление составляет 75 Ом. Чем больше сечение, тем с меньшими искажениями будет передаваться сигнал.
  • В зоне установки видеокамер имеется большое число источников электромагнитных помех.
  • Обслуживаемые камеры – аналогового типа.

Вместе с тем коаксиальный кабель для видеонаблюдения с питанием неприемлем, если предполагается раздельное подключение каждой камеры к видеорегистратору. При этом не рекомендуется применять коаксиальные кабеля, предназначенные для подключения антенн телевизоров.  Если такой кабель предполагается использовать для уличного наблюдения, то стоит выбирать коаксиальный кабель для камеры видеонаблюдения марки КВК-Пт – он снабжён несущим тросом, изготовленным из стали.

Витая пара: плюсы и минусы

Витая пара (или использование UTP-кабеля видеонаблюдения) применяется при расстояниях от регистратора до наиболее удалённой видеокамеры до километра  и даже более.  Купить комбинированный кабель для видеонаблюдения в этой ситуации гораздо выгоднее.

Витая пара, кроме UTP-исполнения, имеет ещё два —  FTP и STP. Разница между ними заключается в следующем. Видеонаблюдение с UTP-кабелем наименее помехоустойчиво, потому что в витой паре отсутствует медная оплётка, а сама витая пара представляет собой 4 пары скрученных проводников, снабжённых полимерной изоляцией, и размещённых в общей оболочке. Купить кабель для видеонаблюдения с питанием типа  UTP обойдётся дешевле всего. В FTP-кабелях предусмотрена общая защитная оболочка из фольги, а в STP – ещё и из оплётки медной проволокой. Поэтому их помехоустойчивость намного выше.

Особенности прокладки таких кабелей состоят в том, что UTP-кабель для камеры видеонаблюдения из-за наличия малопластичной фольги чувствителен к напряжениям изгиба, а STP-кабель нуждается в заземлении экрана.

Выбор типоразмера кабеля комбинированного для систем видеонаблюдения стоит доверить специалистам. ИТЦ «Феникс»  имеет достаточный опыт прокладки сетей видеонаблюдения. Для быстрого и качественного решения вопроса клиенту стоит оставить свою заявку по телефону. У нас можно также купить коаксиальный кабель для камер видеонаблюдения.





Как выбрать Ethernet-кабель для камер безопасности?

Кабель Ethernet может быть важным моментом, который следует учитывать при установке проводной камеры безопасности для дома или бизнеса. Как мы все знаем, выбор правильного типа Ethernet-кабеля или кабеля для камеры видеонаблюдения имеет решающее значение для обеспечения правильной работы вашей системы видеонаблюдения. Эта статья в основном поможет вам выбрать правильные кабели Ethernet для ваших камер видеонаблюдения.

Какие типы камер безопасности вы используете?

Прежде чем выбрать правильный Ethernet-кабель для вашей камеры видеонаблюдения, сначала необходимо уточнить, к какому типу относится ваша камера безопасности.Есть несколько новых сетевых камер для обеспечения безопасности на FS.

IP-камера безопасности

Камера интернет-протокола или IP-камера — это тип цифровой видеокамеры, которая получает управляющие данные и отправляет данные изображения через IP-сеть. Для них не требуется локальное записывающее устройство, только локальная сеть. Вы можете легко установить IP-камеру с питанием через Ethernet (PoE). Этот тип камеры безопасности может стать золотым стандартом в области видеонаблюдения, позволяя полностью интегрировать питание, видео и звук в один соединительный кабель.Существуют камеры безопасности 4K / 5MP / 1080p / 720p, из которых 1080p подходят для видеонаблюдения общего назначения, а IP-камеры 4K в настоящее время преобладают в качестве новейших HD-камер безопасности. IP-камеры безопасности идеально подходят для новых зданий с новой кабельной проводкой Cat5 или Cat6.

Аналоговая камера безопасности

Аналоговые камеры записывают изображения, а затем отправляют сигнал по коаксиальному кабелю на DVR (цифровой видеомагнитофон). Видеорегистратор преобразует видео из аналоговых сигналов в цифровые, сжимает файл и сохраняет его на жестком диске.

Кабель Ethernet идеально подходит как для IP-камер, так и для аналоговых камер безопасности. Кроме того, вы также можете выбрать сиамские кабели RG-59 для аналоговой камеры безопасности.

Тем не менее, различия между IP-камерой безопасности и аналоговой камерой безопасности могут заключаться в следующих аспектах: разрешение, объем памяти, гибкость и масштабируемость. Чтобы узнать больше об IP-камерах и аналоговых камерах, нажмите: Разница между IP-камерами и аналоговыми камерами

Все, что вам нужно знать о кабеле Ethernet

Кабель Ethernet — это распространенный тип сетевого кабеля, который используется в проводных сетях.Кабели Ethernet соединяют такие устройства, как ПК, маршрутизаторы и коммутаторы в локальной сети. Кабель Ethernet похож на традиционный телефонный кабель, но больше и имеет больше проводов. Восемь изолированных медных проводов разделены на четыре пары, и внутри каждой пары провода скручены друг вокруг друга, чтобы уменьшить помехи сигнала.

Кабель Ethernet выполняет две основные функции. Прежде всего, кабель Ethernet помогает подключить ваши IP-камеры безопасности к вашей домашней или офисной сети, позволяя вам получать доступ, управлять и просматривать ваши камеры безопасности. Во-вторых, предположим, что у вас есть коммутатор Power over Ethernet (PoE), кабель Ethernet может подключить ваши камеры видеонаблюдения к источнику питания. Применяя этот метод прокладки кабелей, вам нужен только один кабель, который идет к камерам видеонаблюдения и от них.

Кроме того, кабели Ethernet выгодны для вас и в других аспектах. Скорее всего, вы столкнетесь с задержкой с вашими камерами видеонаблюдения, и будут случаи, когда они полностью отключатся, кабель Ethernet станет хорошим помощником, чтобы сделать эти ситуации намного меньше.И еще один важный момент заключается в том, что кабели Ethernet, как правило, дешевле, чем сиамские кабели RG-59, что отлично подходит для аналоговых камер видеонаблюдения.

Какие кабели Ethernet можно использовать для проводки системы видеонаблюдения?

Когда дело доходит до выбора кабеля Ethernet для вашей системы видеонаблюдения, процесс может оказаться не таким простым, как хотелось бы. В настоящее время на рынке есть обычные кабели Ethernet и оптовые кабели Ethernet, и оптовые кабели Ethernet станут хорошим выбором для установки крупномасштабных камер видеонаблюдения.

Общие типы кабеля Ethernet включают Cat5, Cat5e, Cat6, Cat6a и Cat7, последний тип кабеля Ethernet является обновленной версией первого. Вот сравнение производительности вышеуказанных кабелей Ethernet.

Категория Максимальная скорость передачи (на 100 метров) Максимальная пропускная способность
Категория 5 10/100 Мбит/с 100 МГц
Cat5e 1000 Мбит/с / 1 Гбит/с 100 МГц
Категория 6 1000 Мбит/с / 1 Гбит/с >250 МГц
Кат6а 10000 Мбит/с / 10 Гбит/с 500 МГц
Категория 7 10000 Мбит/с / 10 Гбит/с 600 МГц

Рекомендуемый Ethernet-кабель для камеры слежения

Камеры видеонаблюдения с разным разрешением требуют разной пропускной способности. Камеры видеонаблюдения с более высоким разрешением обычно требуют большей пропускной способности, чем старые устройства и устройства стандартного разрешения. Тем не менее, большинство систем IP-камер безопасности в настоящее время используют пропускную способность менее 100 Мбит/с даже для IP-камер высокого разрешения. Учитывая общую стоимость и технические возможности IP-камер, мы рекомендуем Cat5e и Cat6 вместо Cat6a или Cat7.

Взяв, например, камеру безопасности 1080p с пропускной способностью 5 Мбит/с и камеру с разрешением 4K с пропускной способностью 30 Мбит/с, мы можем увидеть оставшуюся пропускную способность Cat5e и Cat6.Пожалуйста, обратите внимание, что на расстоянии более 165 футов Cat6 способен поддерживать пропускную способность только около 1000 Мбит/с, как и cat5e. С Cat5e и Cat6 не нужно беспокоиться о пропускной способности.

1080P при 5/Мбит/с 4K @ 30/Мбит/с
Cat5e Оставшаяся пропускная способность 995/Мбит/с 970/Мбит/с
Категория 6 Оставшаяся пропускная способность (менее 165 футов) 9995/Мбит/с 9970/Мбит/с
Оставшаяся пропускная способность (165 футов) 995/Мбит/с 970/Мбит/с

Принимая во внимание вышеизложенное, у вас может быть выбор кабеля Etherner для камеры видеонаблюдения. Для домашних и бизнес-приложений вы можете выбрать кабель Cat5e, так как нет необходимости передавать более 1000 Мбит/с даже при полном разрешении 4K. Для крупных сетевых инфраструктур Cat6 будет разумным выбором, поскольку он может передавать несколько гигабайт данных в секунду.

Кабели для камер безопасности | Кабели видеонаблюдения в CCTV Security Pros

Кабели и разъемы для камер наблюдения

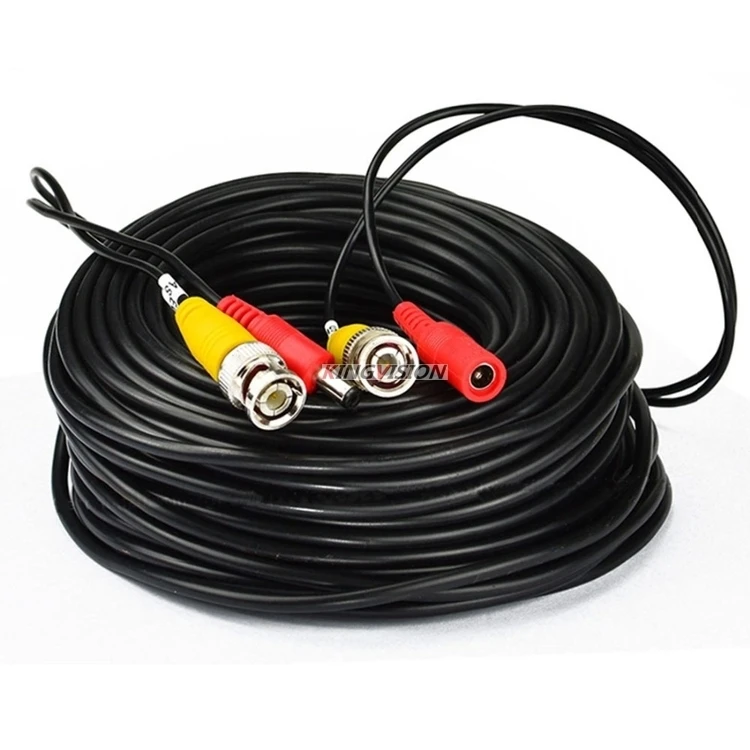

Приобретите различные кабели и разъемы для камер видеонаблюдения, включая комбинированные кабели plug and play, сиамские коаксиальные комбинированные кабели RG-59, кабели CAT5 и соединительные компоненты.

Если вы хотите заменить старые кабели системы безопасности или просто нуждаетесь в дополнительных кабелях для установки дополнительных камер, у нас есть подходящее кабельное решение для вашего дома или бизнеса. Вы можете быть уверены, что наши кабели и разъемы для камер безопасности эффективно и надежно удовлетворят потребности вашей системы безопасности.

Поговорите с экспертами о камерах видеонаблюдения, соответствующих требованиям NDAA

Все камеры CCTV Security Pros поддерживаются 100% гарантией возврата денег, трехлетней гарантией и бесплатной поддержкой в ​​США.

Свяжитесь с нами по телефону 888.653.2288

с понедельника по пятницу (с 10:00 до 18:00 по восточному поясному времени), чтобы получить помощь в выборе лучших камер, соответствующих требованиям NDAA, для вашего местоположения.

Решения по безопасности для вашей системы

От нашего 50-футового сетевого кабеля CAT5 RJ45 Ethernet LAN до 100-футового готового сиамского коаксиального видео/силового комбинированного кабеля — у нас есть коммерческие кабели CCTV необходимой длины для вашей работы.Мы также поставляем дополнительные качественные аксессуары для установки кабеля вашей камеры видеонаблюдения, такие как обжимные инструменты, кабели адаптера питания, инструменты для подключения и кабели HDMI.

Наши продукты для видеонаблюдения, в том числе наши совершенно новые продукты SUREVISION, разработаны, чтобы помочь вам выполнить установку просто и легко. Хотите знать, как выбрать и правильно подключить кабели или разъемы системы безопасности? Мы предоставляем краткое руководство по началу работы, а также бесплатную поддержку по установке и обслуживанию в США для всех продуктов, приобретенных в нашем интернет-магазине.

Наслаждайтесь отличным обслуживанием клиентов

Есть вопросы о правильном типе кабелей камеры? Нужна помощь в выборе системы видеонаблюдения для вашего дома или бизнеса? В CCTV Security Pros наша опытная команда обслуживания клиентов находится в режиме ожидания, чтобы помочь ответить на вопросы о наших кабелях и разъемах для камер безопасности и обеспечить поддержку наших продуктов, пока вы ими владеете и используете.

Хотите узнать больше о нашем ассортименте кабелей для камер видеонаблюдения или других наших продуктах? Купите кабели видеонаблюдения онлайн или свяжитесь с нами по телефону 888. 653.2288 для связи с экспертом.

Коаксиальные кабели, кабели UTP и HDMI для видеонаблюдения

Когда кабели вашей системы видеонаблюдения должны проходить через трубы в стене, вы не можете покупать предварительно собранные кабели, потому что они могут не пройти через трубы. Здесь вы можете найти кабельные катушки, которые можно обрезать по своему вкусу и подключить к ним соответствующие разъемы.
Наши кабели CCTV — это профессиональные кабели высочайшего качества, которые можно использовать как в IP-, так и в AHD-системах видеонаблюдения любого разрешения.Важность кабеля для конечного качества системы замкнутого телевидения часто недооценивается. Кабель низкого качества может поставить под угрозу работу всех остальных частей системы, включая камеры высокого разрешения и видеомагнитофоны последнего поколения. Кабели DSE предназначены для обеспечения максимальной производительности при минимально возможном затухании.
Все жилы как коаксиальных, так и сетевых кабелей DSE изготовлены из ЧИСТОЙ МЕДИ максимального сечения, разрешенного кабельным стандартом. Это определенно не тенденция большинства производителей кабелей, которые склонны использовать проводники небольшого размера в CCS или CCA (только с медным покрытием) из-за высокой стоимости меди. Сегодня в сети можно найти очень дешевые коаксиальные и сетевые кабели, но перед покупкой обязательно узнайте материал и сечение жилы, которые очень часто не декларируются. Будьте очень внимательны перед покупкой дешевых кабелей в интернете, потому что кабели с тонкой жилой, в СКС или ССА, являются наиболее частой причиной проблем в системах видеонаблюдения, как аналоговых, так и IP.
Экранирующая оплетка наших кабелей изготовлена ​​из алюминиевого сплава с покрытием 95%, что обеспечивает максимальную защиту от видеопомех, создаваемых внешними электромагнитными полями. Внешняя оболочка из сверхгибкого ПВХ белого цвета с четкой маркировкой для более приятного эстетического эффекта в установках, где кабель остается видимым.
Все кабели DSE поставляются в мотках по 100 метров, упакованных в прозрачный целлофан.

Установка новой системы видеонаблюдения? Вы думали о кабелях?

У бизнеса есть множество причин инвестировать в новую систему безопасности: от модернизации старого и/или вышедшего из строя оборудования до удовлетворения меняющихся потребностей растущего бизнеса.Важно выбрать подходящие камеры высокого разрешения, системные устройства и программное обеспечение для управления, отвечающие вашим требованиям безопасности. Однако часто легко упустить из виду кабели, необходимые для работы всей системы.

RichVintage / E+ / Getty Images

Большинство современных решений безопасности основаны на интернет-протоколе (IP) и отправляют и получают данные по сети, а не на аналоговые камеры видеонаблюдения (CCTV). Это относится как к камерам, так и к системам сбора данных.Это означает, что если вам нужно только обновить устаревшую систему, вполне вероятно, что все аналоговые камеры и коаксиальные кабели, используемые для подключения старого оборудования, все еще можно использовать. На рынке существует множество энкодеров, разработанных для того, чтобы сделать этот переход возможным. Они берут аналоговый выход камеры и преобразуют его для использования системой безопасности на базе IP.

Другим вариантом может быть переход на IP-камеры при обновлении системы с сохранением коаксиальных кабелей. Проблема в том, что коаксиальный кабель не предназначен для работы с цифровым выходом камер, поэтому это потребует установки адаптеров как на устройстве, так и на коммутаторе.

Хотя энкодеры и адаптеры являются экономически эффективными решениями в краткосрочной перспективе, они создают новые точки отказа в данной системе безопасности. Это может сделать их более дорогостоящими долгосрочными решениями.

Выбор кабелей для систем IP-камер

Чтобы по-настоящему получить максимальную отдачу от ваших новых IP-систем, вам также потребуется обновить кабели. В настоящее время существует два варианта: кабель Ethernet (медный) или оптоволоконный (стеклянный) кабель. У каждого есть свои плюсы и минусы, поэтому давайте рассмотрим их ниже.

Кабели Ethernet

Кабели Ethernet

изготовлены из скрученных медных проводов и предназначены для передачи данных по кабелю с использованием электрического тока. Это делается путем изменения напряжения тока, поскольку данные представляют собой просто комбинации нулей и единиц. Новые категории Ethernet расширяют объем данных, которые может передавать кабель. В настоящее время Cat 5e наиболее часто используется в домашних условиях и может поддерживать скорость до 1000 мегабит в секунду (Мбит/с) на расстоянии 100 метров (м).Кабели Cat 6, 6a, 7 и 8 могут поддерживать передачу больших объемов данных, в диапазоне от 10 гигабит в секунду (Гбит/с) до 40 Гбит/с, и чаще используются на предприятиях и в центрах обработки данных, где существует большая потребность в быстрой передаче данных. .

Волоконно-оптические кабели

Волоконно-оптические кабели используют свет для передачи цифровых данных по гибким оптически чистым стеклянным или пластиковым волокнам толщиной примерно с человеческий волос. Поскольку эти кабели используют свет, они позволяют быстро передавать данные. Скорость и длина передачи данных зависят от того, какой тип оптоволоконного кабеля вы выберете: одномодовый или многомодовый.Различия между этими двумя режимами значительны и определяют, как каждый из них используется в конкретном развертывании.

Одномодовое волокно имеет узкую сердцевину из оптического стекла, окруженную высокоотражающей оболочкой. Как следует из названия, он переносит данные только с помощью одного режима света, обычно передаваемого лазером. Эти свойства обеспечивают гораздо более низкое затухание (потерю данных) на больших расстояниях, что делает его идеальным для использования в сетях с высокой пропускной способностью, необходимых, например, телекоммуникационным и коммуникационным компаниям или кампусам колледжей/университетов.

Многомодовое волокно имеет большую сердцевину, чем одномодовое, что позволяет одновременно передавать несколько различных световых сигналов (т. е. больше данных). Увеличенная ширина сердцевины достигается за счет более узкой оболочки, что обеспечивает большее затухание данных, делая многожильное волокно более эффективным на коротких расстояниях. Многомодовое волокно лучше всего использовать в приложениях на короткие расстояния, например, для передачи данных и аудио/видеосигналов по локальной сети (LAN).

Сравнение кабелей Ethernet и оптоволоконных кабелей

Существуют некоторые существенные различия, которые следует учитывать при выборе между оптоволоконным кабелем и кабелем Ethernet, поскольку у обоих есть свои плюсы и минусы.Давайте посмотрим на основные отличия:

Обработка данных, скорость и расстояние

Кабель Ethernet

улучшился за последнее десятилетие: Cat 7 и Cat 8 могут поддерживать скорость от 25 Гбит/с до 40 Гбит/с на расстоянии 30 м. Однако, независимо от категории, медь имеет гораздо более высокую скорость затухания, и она только увеличивается с расстоянием пробега. Это означает, что вам потребуется установить усилитель или повторитель на каждые 100 м (328 футов (футов)) кабеля.

Волоконно-оптические кабели

являются явными победителями в этой категории.Многомодовые кабели могут надежно обрабатывать 40 Гбит/с и до 100 Гбит/с в зависимости от качества кабеля, а в 2014 году исследователи смогли передать 255 терабит в секунду (или 32 терабайта в секунду), используя многожильный одномодовый кабель. С точки зрения скорости и расстояния это зависит от режима освещения, но оптоволокно может надежно передавать данные на расстояние от 610 до 2000 м (от 2000 до 6562 футов), прежде чем сигнал потребует усиления.

Удобство использования, безопасность и защищенность

Работать с кабелем Ethernet очень просто.Медь является гибким металлом и может сильно сгибаться, прежде чем поддастся напряжению, что делает ее идеальной для использования в ограниченном пространстве. Тем не менее, есть несколько заметных недостатков. Кабели Ethernet представляют очень (и я имею в виду очень) минимальную опасность возгорания, особенно если они используются для подачи питания на устройство (например, на наружную камеру видеонаблюдения… риск все же очень небольшой). Если вы прокладываете кабели Ethernet к наружным камерам, например, к фонарным столбам на парковках или на краю участка, также существует риск удара молнии.

Кабели Ethernet

также представляют собой угрозу безопасности, поскольку они имеют тенденцию к утечке данных, и мотивированный преступник может подключиться к этой передаче или соединиться с линией. Медные кабели также чувствительны к внешним помехам, будь то электрические источники или другие кабели, передающие данные.

Что касается оптоволоконного кабеля, то он выигрывает в вопросах безопасности, так как вообще не излучает сигналы данных. С другой стороны, с ним сложнее работать. Поскольку он сделан из стекла, есть вероятность поломки, если его слишком сильно согнуть, несмотря на его гибкость.Существует также большая вероятность повреждения кабеля во время установки или во время последующего строительства. Также сложно правильно срастить оптоволоконный кабель. Было бы разумно обсудить эти вопросы с поставщиками перед покупкой.

Стоимость

В краткосрочной перспективе Ethernet станет намного доступнее. Кабель и компоненты, как правило, дешевле, а затраты на установку ниже благодаря простоте использования. Однако установки Ethernet, как правило, требуют более регулярного обслуживания, что со временем увеличивает стоимость владения.

Волоконно-оптический кабель является более дорогим вариантом, поскольку стоимость кабеля (особенно одномодового) выше, как и затраты на установку. Тем не менее, со временем стоимость владения снижается, поскольку развертывание, как правило, требует меньшего обслуживания (по сравнению с медью). Это также обеспечивает определенную степень готовности к будущему, поскольку кабели могут легче работать с расширенной полосой пропускания без необходимости прокладывать новый кабель.

Заключительные мысли

И кабели Ethernet, и оптоволоконные кабели демонстрируют явные преимущества по сравнению с повторным использованием существующих коаксиальных кабелей для модернизированной системы безопасности. В конце концов, лучшим выбором будет любое решение, которое позволит вам получить максимальную отдачу от вложенных вашей компанией денег в обеспечение безопасности. Но информированность о выборе, безусловно, поможет при разговоре с ответственными лицами о том, как лучше защитить их имущество и сотрудников.



Преимущества оптоволокна в видеобезопасности/наблюдении

Благодаря постоянно расширяющемуся охвату современных систем видеобезопасности и наблюдения многие специалисты по безопасности обнаруживают, что качество, пропускная способность и расстояние, необходимые для осуществления даже самого простого наблюдения, выходят за рамки досягаемость коаксиального кабеля и кабеля UTP.Несмотря на то, что системы видеонаблюдения на основе IP набирают популярность, они сталкиваются с серьезным ограничением расстояния до 100 метров (328 футов) по кабельной инфраструктуре UTP. Это создает непреодолимое препятствие при попытке контролировать множество мест охвата типичной установки наблюдения.


Несмотря на то, что с ограничениями по расстоянию между медными кабелями они несколько лучше, большинство аналоговых систем видеонаблюдения оказываются эффективными и экономичными только в том случае, если длина коаксиальных кабелей с использованием кабелей RG59/U не превышает 750 футов (228 м).Однако использование коаксиального кабеля RG59/U за пределами этого расстояния создает несколько проблем, некоторые из которых не сразу очевидны. Например, предположим, что ваш монитор расположен на расстоянии 1000 футов (304 м) от камеры. В этом сценарии без какого-либо активного преобразования сигнала примерно 37 процентов высокочастотной информации будет потеряно при передаче, что приведет к серьезному ухудшению изображения. На самом деле, поскольку вы не можете видеть информацию, которой нет, вы можете даже не осознавать, что информация была удалена.Коаксиальный кабель RG11/U 14AWG может работать на расстояниях от 750 до 1500 футов, прокладка кабелей становится дороже, а установка становится более надежной.

Чтобы обеспечить длину более 750 футов (228 м) в коаксиальной инфраструктуре, вы должны убедиться, что были приняты некоторые меры, гарантирующие мощность передачи видеосигнала, такие как использование усиления сигнала, коррекция замыкания на землю и защита от перенапряжения. Установка этих элементов неизбежно значительно повысит стоимость системы, что сделает альтернативные методы прокладки кабелей более привлекательными.

Использование оптоволоконного кабеля позволит использовать многомодовый кабель длиной более 1500 м (5000 футов) и одномодовым кабелем на расстоянии более 10 км (6,2 мили). В дополнение к увеличению расстояния волоконная оптика также предоставляет множество других уникальных преимуществ, которых нет ни в коаксиальных кабелях, ни в кабелях UTP:

  • Меньший размер и повышенная прочность на растяжение, что упрощает установку при прокладке через кабелепровод или подвесные кабельные лотки
  • Высокая степень безопасности, поскольку волокно по своей природе трудно подключить или помешать
  • Невосприимчивость к электрическим помехам, таким как:
    • Электромагнитные помехи (EMI)
    • Радиочастотные помехи (RFI)
    • Высокое напряжение обнаружено в люминесцентных лампах, защелках дверей доступа к картам и в системах наружного освещения
    • Наведенное напряжение (контур заземления), вызывающее искажение изображения и звуковые помехи
  • Более высокая пропускная способность
  • Повышенная надежность и общая производительность передачи

Локальные вычислительные сети (ЛВС) очень часто используют оптоволокно в качестве сетевой магистрали между зданиями или в вертикальных стояках многоэтажных зданий. Использование уже существующей инфраструктуры было бы привлекательной альтернативой передаче, позволяющей избежать проблем с расстоянием и качеством, характерных для коаксиальных и видеосистем UTP.

Доступ к этому оптоволоконному кабелю может быть проблемой для большинства специалистов по видеобезопасности, поскольку большинство новых камер и мониторов, представленных сегодня на рынке, не имеют оптоволоконных портов. Кроме того, большинство существующих систем видеонаблюдения и наблюдения были спроектированы и установлены с использованием коаксиальных кабелей или кабелей UTP.Чтобы улучшить качество, пропускную способность и расстояние этих существующих систем за счет передачи видео по оптоволоконным кабелям, требуется метод преобразования электрического видеосигнала в оптический формат.

Ссылки по теме:

Northern

Объявление о продукте: Новая серия N2

Компания Northern Video заменяет несколько текущих моделей своих камер и записывающих устройств. В результате в начале июня 2020 года компания Northern запускает новую серию продуктов N2

.Линейка продуктов серии N2 будет предлагать продукты аналогичного качества и оснащена

наборами, которые покупатели ожидают от продуктов Northern.

Компания Northern Video заменяет несколько текущих моделей своих камер и записывающих устройств. В результате в начале июня 2020 года компания Northern запускает новую серию продуктов N2

. Линейка продуктов серии N2 будет предлагать продукты аналогичного качества и

, которые покупатели ожидают от продуктов Northern.

Компания Northern Video заменяет несколько текущих моделей своих камер и записывающих устройств. В результате в начале июня 2020 года компания Northern запускает новую серию продуктов N2

. Линейка продуктов серии N2 будет предлагать продукты аналогичного качества и

, которые покупатели ожидают от продуктов Northern.

Компания Northern Video заменяет несколько текущих моделей своих камер и записывающих устройств. В результате в начале июня 2020 года компания Northern запускает новую серию продуктов N2

.Линейка продуктов серии N2 будет предлагать продукты аналогичного качества и наборы функций

, ожидаемые покупателями при покупке продукции Northern.

Northern Video заменяет несколько текущих моделей своих камер и записывающих устройств. В результате в начале июня 2020 года компания Northern запускает новую серию продуктов N2

. Линейка продуктов серии N2 будет предлагать продукты аналогичного качества и включать наборы

, которые покупатели ожидают от продуктов Northern.

Northern — выбор профессионалов в области безопасности для видео
продукты для наблюдения.Если вам нужны записывающие устройства, камеры, мониторы или аксессуары для сборки системы, Northern может предложить вам
самые современные продукты с использованием новейших технологий.

Наша команда преданных своему делу экспертов следит за последними достижениями в области технологий наблюдения и стремится предоставлять передовые продукты дилерам систем безопасности по всей Северной Америке. Северная линия обеспечивает дилеров продуктами, необходимыми для правильной, эффективной и прибыльной работы, удовлетворяя при этом потребности своих клиентов.

Приобретение продуктов Northern Products

Продукты Northern можно приобрести в более чем 150 точках США и Канады через следующих дистрибьюторов:

Tri-Ed, CLARK, ANIXTER, Accu-Tech и WireXpress.

Мы надеемся на сотрудничество с вами.

Tri-Ed

США Продажа: 888.874.3336

Канада Продажа: 800.398.7282

США Технические продажи: 800.366.4472

Anixter

1-800-Anixter (264-9837)

Accu-Tech

1-888-222-8832

-8832

Clark

1-844-52-Clark (522-5275)

Wirexpress (только дистрибьюторы)

1-800-325- 9473

Контакты службы технической поддержки

Техническая поддержка (только кабельная продукция и средства связи)

224. 521.8565 (с 8:00 до 16:00 по центральному поясному времени)

Провайдер высокоскоростного Интернета и кабельного телевидения

Интернет + Мобильные сбережения: требуется регистрация в Интернет + Мобильные сбережения. Посетите Suddenlink.com/savings, чтобы узнать больше.

Visa® Reward Card: Предложение недоступно для лиц, которые ранее участвовали в промо-акции Suddenlink Visa® Reward Card в течение последних 12 месяцев. Карта Visa Reward Card будет отправлена ​​по почте клиентам, которые поддерживают рекламные акции и сохраняют хорошую репутацию без просроченных или возвращенных платежей в течение первых 90 дней после активации учетной записи.Разрешить 4-6 недель для доставки. Ограничение 1 на клиента. Карту Visa Reward Card нельзя использовать для оплаты ежемесячного счета Suddenlink. Срок действия карты истекает через 12 мес. Карту Visa Reward Card можно использовать при совершении покупок у продавцов в США и округе Колумбия везде, где принимаются дебетовые карты Visa. Нет доступа к банкомату. Правила и условия применяются к бонусным картам. Подробнее см. в Соглашении с держателем карты. Карта Visa Reward Card выпускается MetaBank®, N.A., членом FDIC, в соответствии с лицензией Visa U.S.A. Inc. Это дополнительное предложение не является продуктом или услугой MetaBank, и MetaBank не поддерживает это предложение.Карта распространяется и обслуживается компанией InComm Financial Services, Inc., которая имеет лицензию Департамента финансовых услуг штата Нью-Йорк в качестве службы денежных переводов.

HBO MAX™: доступен не во всех регионах. Клиент должен поддерживать рекламную акцию и сохранять хорошую репутацию без просроченных или возвращенных платежей в течение всего рекламного периода, чтобы поддерживать включенный HBO MAX™. HBO MAX составляет 14,99 долларов в месяц. после рекламного периода. HBO MAX используется по лицензии. Использование HBO Max регулируется собственными условиями, см. hbomax.com/terms-of-use для получения подробной информации. Тема программирования и контента. изменить.

«Лучшая сделка на гигабитной скорости» — CNET, май 2021 г.: CNET.com не связан с продуктами или услугами Suddenlink и не поддерживает их. Логотип CNET является зарегистрированным товарным знаком CNET.com и используется по лицензии.

Suddenlink Stream: одно устройство включено бесплатно, пока вы поддерживаете промоакцию. В случае изменения услуги применяются обычные тарифы. Потоковые приложения требуют отдельных подписок.

Smart WiFi 6 доступен не для всех услуг и не во всех регионах.Утверждение основано на сравнении максимальных теоретических скоростей для шлюзов Suddenlink Smart WiFi 6 (802.11ax) и Smart WiFi 5 (802.11ac).

1 Altice One доступен на некоторых рынках Suddenlink.

2 Suddenlink 1GB Internet предлагает 1-гигабитное подключение к вашему дому со скоростью до 940 Мбит/с входящего/35 Мбит/с исходящего трафика. Предлагается только на некоторых рынках.

3 Неблагоприятные погодные условия (сильный дождь или снег) могут создавать помехи спутниковому сигналу, вызывая зависание или пикселизацию изображения.
