Как долить воду в систему отопления дома и что нужно?

Ни один теплоноситель не служит вечно. И воду, и антифриз периодически требуется пополнять или заменять. Не все владельцы отопительных систем знают, как долить воду в систему отопления. Нюансы долива зависят от объема и конструкции конкретной системы.

Как заполнить отопительный контур водой

Вода все еще является популярным теплоносителем, главным образом из-за своей дешевизны. При заполнении отопительных систем старой конструкции, с железными трубами среднего сечения и большими чугунными радиаторами использование воды даст существенную экономию ввиду большого общего объема системы. Вода также обладает практически идеальной вязкостью и теплоемкостью по сравнению с антифризами. Вязкость воды также заметно ниже, что снижает вероятность ее просачивания через уплотнения.

На этом достоинства воды заканчиваются. Даже подготовленная водопроводная вода содержит в себе большое количество растворенных минеральных добавок. В воде из колодца или скважины их может быть в десятки раз больше. Эти вещества в ходе эксплуатации отопительной системы при высоких температурах интенсивно оседают на стенках труб и теплообменников. При этом сужается эффективное сечение труб, понижается эффективность теплообмена, повреждаются детали насоса и расширительного бачка.

Содержащийся в воде кислород ведет к коррозии металлических деталей системы.

если принято решение заполнять отопительный контур водой, ее следует очистить от минеральных компонентов химическим путем или по крайней мере прокипятить и дать отстояться осадку.

И самая большая опасность воды как теплоносителя- при охлаждении ниже 0^оС она замерзает, превращаясь в лед и увеличивая при этом свой объем. Это приводит к разрушению труб и теплообменников, повреждению насосов.

Мало знать, как долить воду в систему отопления- необходимо еще и правильно определить ее объем.

Расчет объема

Перед заполнением отопительного контура необходимо рассчитать его внутренний объем.

Для этого суммируют объемы:

• котла;
• расширительной емкости;
• трубопроводов;
• радиаторов.

ЧТобы рассчитать обьем отопительного контура суммируют объемы котла, расширительной емкости, трубопроводов, радиаторов.

Внутренние объемы котла, расширительной емкости и радиаторов указываются в их сопроводительной документации. Они также приведены на сайтах производителей.

Объем трубы в кубометрах рассчитывается по формуле

где D- диаметр трубы, м

l- длина трубы, м

К расчетному объему добавляют поправочный коэффициент, т.е. умножают на 1,15.

Объем воды можно определить не только расчетным, но опытным путем. Для этого систему заполняют водой полностью и сливают ее в мерную емкость. Опытный более точен.

Правила выполнения подпитки отопления

В ходе эксплуатации отопительного контура периодически необходимо производить, долив воды, или подпитку. В системах открытого типа это можно сделать прямо в расширительный бачок, по нему же контролируют и уровень воды в системе. Если жидкость не достигла рабочей температуры, не следует заполнять бачок полностью. Нагревшись, вода расширится и польется через край.

В современных двухконтурных бойлерах имеется специальный клапан подпитки. Заполнение системы проводится следующим образом:

• присоединить водопроводный шланг к клапану подпитки;
• открыть вентиль в нижней точке контура рядом с котлом;
• открыть воздушный клапан в верхней точке трубопровода;
• при появлении воды из воздушного клапана закрыть вентиль подпитки и воздушный клапан.
• Если при запуске отопления в насосе слышно бульканье и звук струящейся воды, следует повторить стравливание воздуха через воздушный клапан.
• При заполнении системы рекомендуется открывать вентиль не более чем на ¼ сечения.

Если в систему была добавлена холодная вода с температурой 3-8 градусов, перед включением котла на полную мощность необходимо дать жидкости в контуре равномерно перемещаться, чтобы избежать гидравлических температурных ударов.

Как заполнить систему антифризом

Незамерзающие теплоносители, или антифризы, лишены большинства недостатков воды.

Они не замерзают при отрицательных температурах, не содержат примеси, откладывающиеся на стенках труб и теплообменников, не вызывают коррозию металлических деталей.

Заполнение системы антифризом

Автомобили и другие виды транспорта давно перешли на использование антифризов в своих системах охлаждения и отопления. В домашних системах такой переход в полном разгаре. 90 % вновь вводимых в строй систем использует антифризы.

Критерии выбора незамерзающей жидкости

Чтобы эффективно работать в отоплении, незамерзающая жидкость для отопления дома должна удовлетворять следующим условиям:

• низкая токсичность, исключающая угрозу здоровью жильцов в случае утечки;
• негорючесть самой жидкости и ее паров;
• нулевая коррозионная активность;
• низкая вязкость, обеспечивающая достаточную для эффективной циркуляции текучесть;
• теплоемкость, обеспечивающая перенос тепловой энергии от топки к радиаторам.

Большая часть предлагаемых на рынке составов выполнена на основе следующих веществ:

• этиленгликоля;
• пропиленгликоля;
• глицерина.

Ученые постоянно ведут разработку новых формул, отличающихся улучшенными энергетическими характеристиками и сниженной нагрузкой на окружающую среду.

Многие составы в чистом виде проявляют коррозионную активность. Поэтому их используют в разбавленном виде и добавляют присадки- ингибиторы. Добавки также снижают пенообразование, способствуют очищению компонентов системы.

Большинство производителей предлагают две климатические версии своих продуктов:

• концентрированная, не замерзающая до 65^оС;
• разбавленная, выдерживающая температуры до -30^оС.

При выборе состава для долива системы лучше всего использовать ту же самую марку того же производителя, что и была залита первоначально.

Смешивание антифризов разных марок, а тем более- с разными действующими веществами, может привести к резкому снижению их срока службы или даже к повреждению компонентов отопительного контура.

Антифризы имеют большую вязкость, чем вода. Поэтому они не подходят для отопительных контуров с естественной циркуляцией жидкости. При гидравлическом расчете системы и выборе мощности циркуляционного насоса следует учитывать паспортную вязкость выбранного теплоносителя.

В отличие от воды, антифризы весьма уязвимы со стороны перегрева системы. При повышенных температурах в них начинаются нежелательные химические реакции, газообразование и выпадение осадков. Большая часть нынешних бойлеров, рассчитанных на работу с незамерзающими составами, имеют аппаратное ограничение максимальной температуры в 80^оС

В руководстве пользователя отопительного прибора перечислены допустимые типы теплоносителей. Выход за пределы этого перечня ведет к утрате заводской гарантии.

Заполнение системы открытого типа

В открытых отопительных контурах теплоноситель циркулирует под атмосферным давлением. В верхней точке контура монтируется расширительная емкость, в нее выходит расширившаяся при нагревании жидкость. После охлаждения она поступает обратно в контур. В эту же емкость выходит попавший в систему воздух.

Такой контур можно заполнять под давлением через нижний вентиль. Можно и просто добавлять жидкость в расширительный бачок. Емкость заполняют до мерки, соответствующей температуре теплоносителя. Верхний уровень, на котором выходит дренажная трубка, соответствует максимальной температуре жидкости.

Систему отопления открытого типа можно заполнять под давлением через нижний вентиль

Добавлять его следует постепенно, давая время воздушным пробкам пройти по теплообменникам и трубопроводам и подняться в верхнюю точку.

После заполнения емкости следует проверить все воздушные клапаны на участках трубопроводов и радиаторах. Если где-либо была обнаружена и выпущена воздушная пробка, жидкость в бачок необходимо снова долить до заданного уровня.

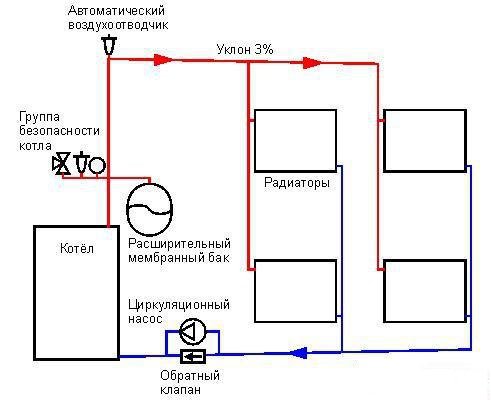

Заполнение закрытой системы отопления

В таких системах отопительный контур герметичен и изолирован от атмосферы. Расширительный бачок имеет резиновую мембрану, пространство за которой заполнено сжатым воздухом при рабочем давлении. При расширении теплоносителя он проминает мембрану, увеличивая доступный объем и компенсируя тепловое расширение.

Долив антифриза в систему отопления удобнее проводить вдвоем. Кто-то заливает жидкость, а кто-то следит за воздушным клапаном, установленным в верхней точке контура. Если же помощника нет, можно подавать воду под самым малым напором и смириться с тем, что какое-то количество прольется в подставленную под клапан емкость. При этом придется также побегать по лестнице от вентиля до клапана.

Патрубок для подпитки системы устанавливается обычно в нижней точке контура, рядом с отопительным котлом. Его оснащают обратным клапаном, позволяющим подавать воду в систему, но препятствующим ее вытеканию обратно.

Если система заполнена водой, патрубок иногда напрямую присоединяют к подаче холодной воды, предусмотрев, разумеется, запорный вентиль. В противном случает воду подают с помощью гибкой подводки или резинового шланга, обжатого хомутами.

Контур заполняют до тех пор, пока давление на манометре бойлера не достигнет рабочего (чаще всего это полторы атмосферы).

После того, как жидкость начнет вытекать из верхнего воздушного клапана, следует сбросить воздух из всех остальных воздушных клапанов, продвигаясь от нижней точки контура к верхней.

Двухконтурные котлы, кроме отопления выполняющие еще и функцию горячего водоснабжения, содержат встроенный клапан подпитки. Это делает, долив воды в такие системы ещеудобнее.

При заполнении закрытой системы антифризом приходится использовать специальный насос, накачивающий теплоноситель в систему.

Насосы бывают как с электроприводом, так и ручные. Входной шланг опускается в емкость с теплоносителем, а выходной присоединяется к патрубку подпитки в нижней части контура.

Далее открывают верхний воздушный клапан, включают насос, и пополняют контур жидкость. до достижения рабочего давления на манометре. Стравливание воздуха проводят так же, как и в случае использования воды.

Современные модели бойлеров оснащены механизмом самостоятельного удаления воздушных пробок. Если такой механизм отсутствует или по каким-либо причинам не сработал, и при включении из циркуляционного насоса слышны булькающие и журчащие звуки, следует немного ослабить крепление его крышки, пока из-под нее не выйдет воздух и не выступит жидкость. После этого крышку затягивают. Если журчание продолжается, процедуру следует повторить до полного устранения посторонних звуков.

После пополнения теплоносителя недопустимо сразу включать котел на полную мощность. Необходимо дать поработать насосу до тех пор, пока теплоноситель в системе не перемешается, и температура его не выровняется, в противном случае возможно возникновение резких перепадов давления в системе вплоть до гидроударов. После этого можно выводить котел на рабочий режим.

Сроки эксплуатации бытового антифриза

Обычно время жизни антифризов на основе органики устанавливается производителем в 3-5 лет. После этого специальные добавки утрачивают свои защитные свойства и жидкость становится химически активной, вызывая коррозию металлических компонентов отопительного контура. Не позже истечения паспортного срока эксплуатации теплоноситель следует полностью слить и заменить на свежий. Выливать старый антифриз в канализацию недопустимо- его следует сдавать в утилизационные пункты.

Слив воды из системы отопления в частном доме

Слив воды из системы отопления обязателен при проведении ремонтных работ в частном или многоквартирном жилье. Провести операцию самостоятельно вполне возможно при наличии правильно установленной арматуры и отсутствии серьезных повреждений.

Для чего сливают воду из системы отопления

Воду из системы отопления необходимо сливать в целях проведения ремонтных работ и улучшения качества подачи теплоносителя.  Основные работы, которые требуют слива воды из системы отопления:

1. Замена сантехнических приборов.
2. Ремонтные работы, ликвидация протечек.
3. Профилактическая промывка и развоздушивание системы.
4. Замена теплоносителя.

Слив воды из системы отопления может потребоваться из-за замены теплоносителя

Сливать воду из системы в частном доме обязательно при долгом отсутствии хозяев. В этот период никто не следит за котлом, нагрева теплоносителя не происходит. Жидкость в трубах остывает, замерзает, расширяется и может их разорвать. Если в доме есть теплые полы, отапливающиеся водой, то при их повреждении, ремонте или отъезде хозяев – воду надо сливать обязательно.

Особенности конструкции системы

Конструкция системы отопления в многоквартирном доме бывает двух типов: двухтрубная и однотрубная. Однотрубная система имеет основной недостаток – остывание воды в пути к верхним этажам. Тепло направляется снизу вверх под давлением, обходит все тепловые контуры и течет назад по этой же трубе.

В двухтрубной системе отопления теплоноситель возвращается назад по второй трубе, и температура поддерживается высокой при подаче в систему на всем пути следования.

Системы отопления также подразделяют на открытые и закрытые. В открытой системе вода поступает напрямую из теплоцентрали и распределяется по трубам отопления и горячего водоснабжения. По такому типу устроено большинство многоквартирных домов.

В закрытой системе вода поступает только для целей отопления. Из теплоцентрали вода распределяется по тепловым пунктам, где перед подачей жителям доводится до нужной температуры. Закрытая автономная система устанавливается и в частных домах. Монтаж  автономной закрытой системы отопления производится с расчетом на то, чтобы любую ее часть можно было отключить и слить воду, без ущерба оставшейся части. Для этого на входе и выходе радиаторов устанавливают шаровые краны-отсекатели. Монтируется запасная труба – байпас. Краны позволяют перекрывать подачу теплоносителя.

Для того, чтобы система отопления внутри квартиры могла обслуживаться без проблем, она должна быть смонтирована определенным образом. Батареи ставятся под уклоном, для того, чтобы слив воды осуществлялся быстро.

Для слива воды из системы отопления батарея должна быть смонтирована определенным образом

Батареи должны быть снабжены запорной арматурой, краном Маевского и краном для слива воды. Старые чугунные батареи в большинстве случаев никакой арматуры не имеют. В нижней части у них установлена заглушка, но за годы эксплуатации она намертво срастается с радиатором и бывает многократно закрашена.

В стояке отопления и батареях многоквартирного дома вода присутствует в любое время года, только температура ее отличается. Зимой в системе перемещается горячая вода, летом она холодная. При проведении серьезных работ, слив теплоносителя из труб обязателен в любой сезон.

Правила и этапы слива воды из системы отопления

Как правильно слить воду с системы отопления в доме или квартире? Нужно учитывать конструктивные особенности системы отопления и соблюдать порядок действий.

Слив системы отопления в частном доме

Система отопления частного дома обычно автономна и выполнение слива не требует каких-либо разрешений и договоренностей с соседями. Сливать систему отопления рекомендуется в таком порядке:

1. Отключить котел отопления от сети.
2. Вода в трубах и радиаторах должна полностью остыть.
3. Перекрыть кран поступления холодной воды.
4. Открыть воздушный клапан.
5. Открыть вентили на радиаторе и котле.
6. Подключить шланг к крану слива, который расположен на трубе обратного хода возле котла. Другой конец шланга нужно опустить в унитаз или большую емкость, если шланг короткий.
7. Открыть сливной кран.
8. Откачивать воду до тех пор, пока манометр не покажет нулевое значение.
9. Открыть кран Маевского и запустить воздух в отопительную систему. Воздух вытолкнет остатки воды.
10. Переставить шланг на кран подачи, открыть его и слить жидкость из верхней трубы.

Для слива воды из системы теплого пола нужен компрессор. Его подключают к входной трубе, включают, и подача воздуха способствует движению жидкости в тепловом контуре. На обратной трубе установлен сливной клапан, который открывается для удаления воды. Наращивание давления компрессором производят постепенно и прекращают слив, когда на выходе будет выделяться воздух. Контуры теплых полов имеют небольшую емкость и вмещают не более 10 литров воды.

После завершения слива теплоносителя приступают к необходимым действиям по ремонту или реконструкции системы. Или спокойно покидают дом на зиму, исключив риск разрыва труб отопления.

Слив системы отопления в многоквартирном доме

Если в жилье была произведена замена радиаторов на новые – они снабжены необходимой арматурой. Произвести слив воды в данном случае несложно. Также это возможно при наличии перекрывающих кранов на пути от стояка к радиатору отопления. Порядок действий в данном случае следующий:

1. Перекрыть подачу жидкости в батарею путем поворота регулирующих кранов.
2. Открыть выпускной кран в нижней части батареи. Вместо крана в наличии может быть заглушка, тогда ее откручивают разводным ключом.
3. Подставить ведро для слива воды или подсоединить шланг.

в многоквартирном доме нужно открыть выпускной кран в нижней части батареи

Сложности возникают, если батарея старая, запорная арматура отсутствует или закрашена. Тогда воду придется сливать из всей системы. Сделать это самостоятельно невозможно, придется подать заявку в управляющую компанию. Специалист перекроет кран в подвале и удалит воду из определенного стояка.

При наличии байпаса (вертикальной перемычки между верхней и нижней трубой радиатора) в однотрубной системе отопления ход действий иной:

1. Открыть кран на байпасе.
2. Перекрыть запорную арматуру – отключить подачу теплоносителя.
3. Открыть выпускной клапан или заглушку для слива воды.

Важно! Если многоквартирный дом снабжается теплом из закрытой автономной системы отопления, то сливать воду самостоятельно запрещено.

Этот пункт прописан в договоре с управляющей компанией. В системе должно поддерживаться постоянное давление и самостоятельный слив это давление может сбросить, что приведет к проблемам с отоплением во всем доме. Поэтому для сброса воды нужно вызывать специалиста.

Слив системы отопления в квартире или доме является обязательной процедурой перед заменой частей отопительной системы и проведения профилактических работ. В период отсутствия хозяев частного дома зимой, воду сливать обязательно во избежание промерзания и повреждения системы. Для упрощения данной процедуры в будущем, старую систему отопления необходимо заменить, снабдив ее всеми элементами запорной арматуры.

Как залить воду в систему отопления в частном доме: закрытого типа, своими руками

Содержание статьи:

Отопительный контур в многоквартирном или частном доме работает на воде или другой жидкости с улучшенными характеристиками. При установке новой системы первоначальный залив теплоносителя выполняют специалисты. Они проверяют герметичность, корректность подключения и работы оборудования. Последующую заливку жидкости можно производить самостоятельно. Для этого нужно соблюдать все условия, чтобы система функционировала исправно.

Открытая система отопления

Заполнение закрытой системы отопления антифризом

Есть два вида систем отопления – открытая и закрытая. Они работают по разному принципу, вода заливается в них своим способом. При открытом отоплении вода в контуре циркулирует не под давлением, а естественным образом. В верхней точке располагается расширительный бак, в котором носитель тепла соприкасается с воздухом. В него же попадают излишки жидкости, которая расширяется при нагревании, а также спускается воздух из системы. Вода заливается именно в этот бак.

Алгоритм заливки воды в открытую систему отопления:

1. Снятие с бачка крышки.
2. Заливка воды в бак. Это можно сделать шлангом или ведром. Уровень теплоносителя можно определить по специальному индикатору на корпусе прибора.
3. Излишки жидкости отводятся через сливную трубу, которая проводится к канализации.

Теплоноситель следует заливать постепенно небольшими порциями, чтобы выходили пузыри воздуха. Когда остатки жидкости перестанут сливаться в трубу, система заполнена. Остается лишь спустить остатки воздуха из радиатора путем открытия кранов Маевского. Предварительно под них устанавливается емкость. Когда в нее потечет вода, кран нужно закрыть. После спуска необходимый объем нужно залить в бак.

После окончания работ можно включать котел для отопления дома зимой.

Закрытая система отопления

После заливки остатки воздуха выпускают через кран Маевского

В системах такого вида жидкость не взаимодействует с воздухом вне отопительного контура, она циркулирует за счет насоса. В конструкции есть расширительный бак с мембраной. Он представляет собой герметичную емкость, которая разделяется на две части при помощи резиновой перегородки. В нижнем отделении располагается теплоноситель, а в верхнем – воздух под постоянным давлением, составляющим 1,5 атмосфер.

Работу по заливке воды лучше выполнять вдвоем. Один человек следит за спуском воздуха из труб, а другой добавляет теплоноситель. Если нет возможности работать вдвоем, жидкость наливают постепенно под небольшим напором.

Алгоритм заливки воды в систему отопления в частном доме при закрытом типе:

1. Открытие клапана и установка под него емкости для сливания воды. Остатки жидкости будут заполнять бак, после чего их нужно слить.
2. Труба имеет небольшой уклон до нижней части. В этом месте монтируют кран, благодаря которому удаляются излишки воды. Также здесь имеется патрубок с обратным клапаном для заливки теплоносителя. Если к нему подведена труба от водопровода, следует открыть кран. В ином случае жидкость заливается с помощью шланга. Давление должно быть немного выше, чем в отопительной системе.
3. Краны перекрываются, когда трубы и радиаторы полностью заполнены теплоносителем. Вода перекрывается, когда давление на манометре достигает 1,5 атмосфер. Значение может быть другим, его можно узнать в паспорте приборов.
4. Спуск воздуха через кран Маевского.

Кран для закачки воды в двухконтурном котле – система заполняется автоматически

В домах также устанавливаются двухконтурные котлы. Они содержат в своем составе кран для закачки воды, поэтому проблем с набором теплоносителя не возникнет. Пользователю достаточно открыть кран в нижней части корпуса. Через него будет заполняться система обогрева дома. Для удаления остатков воздуха в верхней части ставится клапан. При этом многие модели имеют автоматизированную систему сброса воздушных масс.

Если в доме установлен газовый котел АОГВ, чтобы заполнить систему отопления закрытого типа, с отопительного устройства нужно снять лицевую крышку. Внутри нужно найти цилиндрический насос, в центральной части которого находится съемная крышка. Котел включают, ставят необходимую температуру. Во время процесса в насосе можно услышать бульканье, которое нужно устранить. Для этого крышку откручивают не до конца при помощи отвертки, пока изнутри не станет прокапывать вода. После крышку можно закрутить, подождать 2-3 минуты и повторить процесс еще пару раз. Когда работа будет бесшумной, включается электрический поджиг. Котел начнет подавать тепло в дом в рабочем режиме. По необходимости можно периодически открывать и закрывать кран подпитки.

Необходимо произвести дополнительную отладку оборудования водоснабжения. Для этого при помощи регулирующих клапанов на водяных радиаторах уменьшается подача тепла на устройства рядом с котлом и увеличивается на батареи, которые размещены на значительном расстоянии.

Другие виды теплоносителя

Пропиленгликоль обладает смазывающими свойствами, поэтому продлевает срок службы системы

Вода – это не единственный носитель тепла, которым можно заправить отопительный контур в доме или квартире. Для повышения эксплуатационных свойств применяются другие жидкости, например, антифриз. Он не замерзает при отрицательных температурах, благодаря чему трубы и батареи не лопаются в холод. Для заливания антифриза устанавливают трубы с небольшим диаметром и панельные радиаторы. Это позволит уменьшить количество теплоносителя и сэкономить средства.

Заполнить систему другими жидкостями сложнее, чем водой. Ее невозможно закачать от водопроводной трубы, поэтому алгоритм будет отличаться.

1. Для закачки жидкости в отопительный контур потребуется ручной (опрессованный) насос. Электрические модели не подходят, так как нужен специальный механизм. Ручное устройство способствует созданию номинального давления антифриза.
2. На обратный клапан в нижней части системы фиксируется шланг. Рядом с ним устанавливается емкость большого объема. Второй конец поднимается на высоту (второй этаж, чердак) для создания повышенного давления.
3. Когда заливка окончена, из прикрепленного шланга сливается жидкость.

После заливки можно проверять и использовать отопительные устройства.

Помимо антифриза может использоваться пропиленгликоль. Это вещество отличается от других теплоносителей своими положительными свойствами. К основным преимуществам можно отнести:

• Безопасность для человека. По этой причине многие производители советуют его использовать в двухконтурных и одноконтурных котлах.
• Сохранение текучести в любых условиях. Не замерзает даже при отрицательных температурах.
• Наличие смазывающих свойств. Позволяет уменьшить нагрузку на насос.
• Высокая инертность.
• Безопасность для любых материалов. Не повредит напольное покрытие в случае протекания.

Основной недостаток пропиленгликоля – высокая стоимость. К тому же жидкость может вступить в реакцию с металлическими трубами. При превышении максимально допустимой температуры распадается и выделяет токсичные яды. Несмотря на недостатки, теплоноситель является лучшим вариантом для использования в отопительном контуре в доме и квартире.

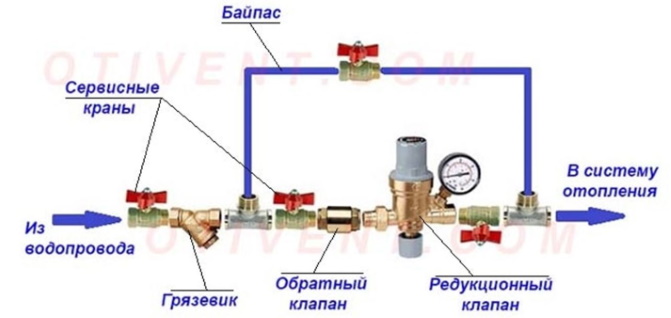

Подпитка системы

Контроль давления осуществляется с помощью датчика

Для эффективной работы закрытой отопительной системы необходимо постоянно поддерживать рабочее давление. Оно напрямую зависит от количества заливаемой жидкости, которое циркулирует в трубах и радиаторах отопления. Возможны и утечки теплоносителя независимо от герметичности соединительных узлов. Чтобы поддерживать давление, выполняется подпитка системы. Ее осуществляют через клапаны, которые монтируются в месте с минимальным давлением воды. Обычно подпитку ставят перед насосом.

В продаже можно найти устройства с ручной и автоматической подачей носителя тепла. Для маленького дома с маломощной системой обычно выбирают именно механические клапаны. Они просты и удобны в применении, а также практически не ломаются. Перепады давления гасятся резиновой мембраной в баке. Из недостатков можно отметить необходимость постоянного контроля давления. В случае установки автоматической системы контроль не нужен. Его будут выполнять датчики. Стоят такие клапаны дороже, но они безопаснее в применении.

Чтобы заполнение контура отопления водой не вызывало постоянных хлопот у жильцов дома и не отнимало время, рекомендуется ставить двухтрубную систему. Тогда процесс упрощается, помещение всегда будет иметь комфортную для жизнедеятельности температуру.

Что залить в систему отопления частного дома, воду или антифриз

Автор Монтажник На чтение 18 мин. Просмотров 11.8k. Обновлено 12.10.2020

Индивидуальная система отопления в зимнее время должна функционировать непрерывно, даже при отсутствии жильцов, в экономичном режиме работы. Но если хозяева на долгое время покинули загородный коттедж или дачный дом, могут возникнуть непредвиденные ситуации, приводящие к замерзанию воды в трубах отопления, и в этом случае становится актуальным вопрос – что залить в систему отопления частного дома.

Задача усложняется тем, что существует несколько вариантов замены воды морозоустойчивыми жидкостями, имеющими различные химические свойства и физические характеристики. Также необходим точный расчет объема теплоносителя в системе – это позволит правильно определить нужное количество незамерзающей жидкости для функционирования в системе отопления, и соответственно сэкономить финансовые средства и время.

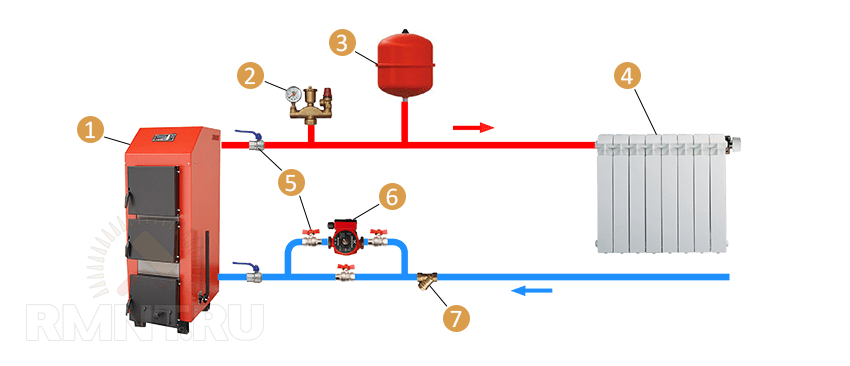

Рис. 1 Система отопления в частном доме

Что такое теплоноситель и какие бывают виды

Теплоносителем называют жидкое или газообразное вещество, предназначенное для передачи тепловой энергии, в индивидуальной отопительной системе дома используется только жидкое рабочее тело.

В домашнюю систему отопления заливаются следующие виды теплоносителей:

• Вода. Самый доступный и универсальный теплоноситель, не требующий финансовых затрат на его приобретение и используемый в большинстве систем отопления, обладает наибольшей теплоемкостью среди жидких веществ.
• Антифризы. Для передачи тепловой энергии используются два вида антифризов – этиленгликоль и пропиленгликоль. Они имеют низкую температуру кристаллизации и разводятся с водой в определенном соотношении – это позволяет изменять точку замерзания жидкости.
• Смеси антифризов. Наиболее популярные антифризы этиленгликоль и пропиленгликоль обладают разными химическими и физическими свойствами. Некоторые производители добавляют в их состав гликоли для получения жидкостей, сочетающий в себе преимущества двух компонентов.
• Автомобильные антифризы. Этиленгликоль является одним из основных компонентов автомобильных охлаждающих жидкостей, поэтому можно использовать общеизвестный Тосол для отопления дома. В его марках цифры 40 (голубой цвет) и 65 (красный цвет) означают температуру замерзания.
  При эксплуатации раствор тосола меняет цвет на сине-зеленый, затем зеленый, желтый и в конце обесцвечивается (точнее становится грязно-коричневым из-за отложений ржавчины). Это говорит о снижении ее эксплуатационных качеств и необходимости замены. Нормальной рабочей температурой эксплуатации Тосола считается показатель до 95º С, при превышении этого порога срок службы жидкости резко падает.

Рис.2 Антифризы – виды

• Другие вещества. Чтобы понизить точку замерзания воды, можно использовать любые солевые растворы (хлористые натрий, калий, кальций), спирты, глицерин, гликоли, анилин и многие другие химические компоненты. Очень хорошим антифризом считается вода с 40% содержанием этилового спирта, но его использование довольно дорого и ограничено высокой летучестью и воспламеняемостью. Аналогичными свойствами обладает и более дешевый метиловый спирт, который опасно использовать в качестве теплоносителя вследствие его высокой ядовитости.

На рынке встречаются антифризы на основе глицерина – ни в коем случае не следует использовать эти составы в отопительной системе, они обладают температурной неустойчивостью, разлагаются с образованием вредных для материалов компонентов, затрудняют настройку котла отопления.

Основные требования к теплоносителю для отопления загородных домов

Теплоноситель, который следует заливать в систему отопления загородного дома, должен обладать следующими свойствами:

• Иметь высокую теплоемкость. Данный показатель характеризует свойство вещества накапливать тепловую энергию – чем больше рабочая жидкость впитает в себя энергии, тем больше ее будет подано на радиаторы отопления.
• Вязкость. Рабочее тело должно иметь низкую вязкость – в этом случае электронасосу для подачи жидкости потребуется меньше электроэнергии.
• Экологичность. Многие жидкости, обладающие подходящими физическими параметрами для применения в роли теплоносителя, не используются в качестве рабочего тела из-за высокой опасности нанесения вреда здоровью человека.
• Безопасность. Проводящая тепло жидкость не должна быть взрыво- и пожароопасной.

Рис. 3 Однотрубный контур отопительной системы с открытым расширительным баком

• Нейтральность. Теплоноситель не должен оказывать вредного воздействия на трубы, котлы, отопительное оборудование, радиаторы, приводящего к их коррозии, химическому повреждению и соответственно быстрому выходу из строя.
• Стоимость. Цена теплопроводящей жидкости является наиболее важным параметром при выборе подходящих материалов, многие из них с хорошими физическими характеристиками не используются в системах по той причине, что слишком дороги.
• Температура. Подающая тепло жидкость должна выдерживать максимальную и минимальную рабочие температуры, а также их нижний и верхний предел с учетом экстренных ситуаций (отключение электроэнергии, поломка оборудования, повреждение магистрали).
• Срок эксплуатации. Все антифризы в процессе эксплуатации меняют свои химические свойства с ухудшением технических параметров. При использовании в автомобильной технике их рекомендуется менять раз в 3 – 5 лет, этот параметр необходимо учитывать и при использовании в качестве незамерзающей жидкости, выбирая состав с наиболее длительным сроком службы.

Рис. 4  Однотрубная система отопления с герметичным контуром

Вода в качестве теплоносителя

Применение воды в отопительной системе оптимально в том случае, если в доме постоянно проживают люди – даже при каких-то неполадках или длительном отключении электроэнергии в зимнее время, если не удастся быстро устранить неисправность и подключить электричество, можно просто слить воду из системы.

Идеальным вариантом для заполнения магистрали отопления является дистиллированная вода, но ее получение или приобретение в больших количествах обходится слишком дорого. Выходом из положения может быть сбор дождевой воды и ее дальнейшее использование после фильтрации, также воду можно умягчить кипячением или использовать для этого химические реагенты.

Плюсы и минусы воды в роли теплоносителя

Вода является самым распространенным элементом среди используемых жидкостей для переноса тепла, она обладает следующими свойствами:

• Доступность. Вода есть везде, она практически ничего не стоит, в экстренных ситуациях ее всегда можно слить и снова наполнить систему.
• Высокая удельная теплоемкость. Среди всех жидкостей вода обладает наивысшей теплоемкостью со средним значением 4200 Дж./кг.*К. (4,2 КДж./кг.*К.) – это означает, что она медленно нагревается, и медленно остывает.
• Низкая вязкость. Вода имеет низкую кинетическую вязкость 1,006 м.кв./с.(10-6) при температуре 20º С, с увеличением вязкость падает и при рабочей температуре котла около 70 С. данный показатель имеет значение около 0,4 м.кв./с.(10-6). Это означает, что вода меньше поддается сопротивлению при движении во время проталкивания ее в систему рабочим колесом электронасоса.
• Низкий коэффициент объемного расширения. При нагреве вода незначительно увеличивается в объеме, по сравнению с нулевой температурой при 80 градусах ее объем увеличивается на 2,8%.
• Экологичность. Применение воды безвредно для здоровья, при аварийных утечках она не нанесет ущерба здоровью человека.
• Нейтральность. Вода химически нейтральна по отношению ко всем синтетическим материалам, она не оказывает вредного воздействия на широко используемые в настоящее время трубопроводы из сшитого полиэтилена (металлопластик), применяемые для систем отопления.

Рис. 5 Физические свойства воды

К недостаткам относятся следующие свойства воды:

• Высокая температура замерзания. Это основной недостаток, не позволяющий эксплуатировать систему отопления дома зимой в отключенном состоянии.
• Коррозионное воздействие на сталь. Использование воды не позволяет применять в качестве материала трубопроводов дешевую сталь длительное время, приходится эксплуатировать трубы из более дорогих материалов и сантехническую арматуру из цветных или нержавеющих сплавов.
• Накипь. При повышении температуры, соли, содержащиеся в воде, оседают на трубах, в радиаторах и сантехнических приборах – это приводит к уменьшению сечения рабочего канала и нарушению работы запорной и регулирующей арматуры.

Что такое антифриз и его виды

Антифризами называется класс жидкостей, не поддающихся кристаллизации при низких температурах, их основное назначение – охлаждение автомобильных двигателей и работа в низкотемпературных установках.

Известны два основных вида антифризов: пропиленгликоль и этиленгликоль (также в продаже есть составы на основе глицерина), они обладают разными химическими и физическими свойствами и сферами применения.

Использование незамерзающей жидкости в отопительных системах оправдано в тех случаях, если хозяева индивидуальных домов отсутствуют в них зимой некоторое время – при возникновении экстренной ситуации (поломки, отключение электроэнергии) может произойти размораживание отопительной системы. Как только температура воды в трубах упадет до нуля градусов, произойдет ее замерзание и расширение на 10%, связанное с меньшей плотностью льда по сравнению с водой на аналогичную величину. При этом придется менять весь трубопровод, полностью заполненный водой, радиаторы отопления и нагревательный котел – убытки будут огромны.

Рис. 6 Физические свойства гликолей и температуры замерзания антифризов

Плюсы использования антифриза

Помимо предотвращения размораживания трубопроводной системы применение антифризов имеет следующие преимущества:

• Температурный диапазон работы незамерзающих составов для отопительных систем, лежащий в диапазоне от -70º до +110º С обеспечивает сохранение трубопровода при любых существующих в природе низких температурах и эффективную работу в качестве теплоносителя.
• При температуре охлаждения гликолей ниже кристаллизации, они становятся желеобразными, незначительно расширяясь в объеме – это не приводит к размораживанию системы и выходу ее из строя. После оттаивания труб жидкость можно разморозить и использовать повторно без потери качества.
• Наличие специальных присадок (ингибиторы коррозии и другие) в составе гликолей предотвращают появление накипи, ржавчины, пены, завоздушивание, увеличивая тем самым срок службы системы.
• Использование красителей позволяет легко обнаружить протечки, а изменение цвета жидкости говорит о необходимости ее замены.

Минусы использования антифризов

Использование антифризов имеет следующие недостатки:

• При применении незамерзающих составов необходимо помнить, что этиленгликолевые антифризы ядовиты, смертельная доза для человека при приеме внутрь составляет 2 мг. на 1 килограмм массы тела. В связи с этим был разработан экологически чистый и абсолютно безопасный пропиленгликоль.
• Большой минус незамерзающих жидкостей – их слишком высокая цена, стандартная 20-литровая емкость этиленгликоля с предельной температурой – 65º С стоит в среднем около 30 у.е. Такую же стоимость имеет 20-литровая канистра пропиленгликоля с максимальной температурой -30º С – фактически это говорит о том, что пропиленгликолевый состав стоит в 2 раза дороже.
• Применение относительно недорогого ядовитого этиленгликоля невозможно в доме с открытым расширительным баком.
• Незамерзающие жидкости имеют ограниченный срок службы, в среднем он составляет 5 лет или 10 отопительных сезонов, после чего жидкость необходимо сливать, промывать трубопровод и заливать новый состав, а при использовании ядовитого этиленгликоля придется дополнительно решать вопрос о его утилизации. Данная процедура приводит к существенным финансовым затратам и потерям времени.

Рис. 7 Влияние процентного содержания этиленгликоля в растворе на температуру его кристаллизации

• Применение некачественного антифриза или использование его после истечения срока службы может стать причиной повреждения водопроводной арматуры, засорения труб и фитингов – в интернете есть немалое количество подобных примеров.
• Один из критических недостатков применения незамерзающих составов заключается в том, что многие производители котлов отказывают потребителю в их в дальнейшем гарантийном обслуживании после заливки в систему антифриза.
• При использовании гликолей придется устанавливать более мощный циркуляционный насос, пропиленгликоль потребует увеличения его напора на 10% и производительности на 60%, аналогично понадобится более объемный расширительный бак.
• Не рекомендуется использовать пропиленгликолевые составы в электролизных котлах (Галан) и отопительных системах с оцинкованными трубами.

Сравнение антифриза с водой

Используемые в системах обогрева незамерзающие составы уступают воде по всем параметрам:

• Имеют на 10% меньшую теплопроводность – это говорит о том, что для передачи одинакового с водой количества тепла скорость их движения по трубам должна быть больше на 10%.
• Вязкость некоторых антифризов в 5 -10 раз превышает аналогичный показатель воды, поэтому насосу понадобится приложить больше кинетической энергии (возрастут затраты электроэнергии) для продвижения жидкости по трубам.
• Антифризы обладают высокой текучестью, то есть будут проникать через мелкие щели, в которых ранее задерживалась вода – это может привести к дополнительным протечкам, данный недостаток устраняют применением высококачественных соединений и уплотнителей (паронитовые или тефлоновые прокладки).
• Коэффициент теплового расширения этиленгликоля в 1,5 раза больше, чем у воды, то есть при температуре + 80º С он может достигать 4,5% от общего объема и в некоторых случаях понадобится установка расширительного бака больших размеров.

Рис. 8 Сравнение характеристик антифриза и воды

Основные виды антифризов и их свойства

Антифризы применяют для того, чтобы не разморозилась отопительная система, их основные виды – водные пропиленгликолевые и этиленгликолевые растворы, порог замерзания которых зависит от соотношения гликоля и воды.

Состав антифризов

Низкозамерзающие жидкости состоят из активного вещества (антифриз 60 – 65%) дистиллированный или деионизированной воды (около 30 – 35% от общего объема) и 3 – 4% специальных присадок (ингибиторов коррозии), которые поставляются крупными зарубежными химическими концернами (BASF). Иногда производитель поставляет на рынок дешевые низкозамерзающие жидкости, в состав которых входит диэтиленгликоль, обладающий низкой химической стабильностью и соответственно малым сроком службы.

Этиленгликолевый антифриз – когда стоит выбрать

На рынок поставляются две основные разновидности этиленгликолевой незамерзающей жидкости (красный цвет), температура кристаллизации которых составляет -30 и -65º С, несмотря на токсичность использовать его можно без сильных опасений в закрытых отопительных системах. Большой угрозы в закрытом контуре он здоровью д

Как добавить зону в систему отопления плинтусом с горячей водой

Немного о зонировании системы водяного отопления

Как все это работает

Многим домовладельцам необходимо знать, как добавить зону в систему водяного отопления.

Прежде всего они хотят знать, можно ли это сделать. Во-вторых, сколько это будет стоить. Третий и последний вопрос, конечно, как это сделать.

Чтобы упростить ответ на все три вопроса, нужно сначала объяснить, как работает система.Куда идет трубопровод, когда он выходит из котла, и все компоненты, которые помогают заставить систему работать. Прежде чем все это обретет смысл, требуется базовое понимание, поэтому эту статью нужно начинать с объяснения функциональных частей и порядка, в котором происходит операция.

Без хорошего понимания того, что происходит, когда вы включаете этот термостат, вам будет очень трудно следить за этим. Системы водяного отопления действительно довольно просты и легки в строительстве. Есть готовые детали, которые упрощают работу.

В следующем разделе рядовой домовладелец проведет базовую рабочую процедуру и серию операций, которые выполняются, когда есть запрос на тепло.

Зональные клапаны Honeywell, проверенные временем на надежность

Самый популярный клапан на сегодняшний день.

HONEYWELL 3/4-дюймовый ЗОННЫЙ КЛАПАН С ВИНТОВЫМИ КЛЕММАМИ И КОНЦЕВЫМ ПЕРЕКЛЮЧАТЕЛЕМ
Amazon Price: $ 190,05 $ 67,80
Купить
(цена на 26 мая 2014 г.)

Причина, по которой этот тип клапана так настоятельно рекомендуется, заключается в том, что он уже давно является самым надежным клапаном на рынке.Они также очень просты в обслуживании.

Этот насос идеально подходит для добавления жилой зоны

Taco стоит высоко в игре с насосом

Циркуляционный насос с чугунным картриджем Taco 007-F5-7IFC
Amazon Цена: $ 85.00
Купить
(цена на 26 мая 2014 г.)

Один из самых популярных насосов, который многие годы используют сантехники и сантехники.Со временем компания Taco зарекомендовала себя как надежная продукция с простыми функциями обслуживания.

Водогрейные котлы

Сердце системы

Котел — это сердце любой системы водяного отопления. Здесь происходит все действие. Бойлеры используются системой для нагрева воды, которая передает энергию в нагреваемую область.

В котлах для нагрева воды используются разные виды топлива. Некоторые работают на нефти, а некоторые используют природный газ.Доступны пропановые установки, а также котлы, использующие электричество. Есть даже котлы на дровах. Все эти виды топлива выполняют одну и ту же работу. Они нагревают воду в котле.

Котлы обычного типа на протяжении многих лет удерживали большие объемы воды и были очень неэффективными. Частично это было связано с тем, что независимо от того, сколько или насколько мало потребовалось нагрева, всю систему нужно было довести до температуры, а затем вода циркулировала через любое использованное излучение, и в конце концов произошел перенос. .

Современные устройства намного умнее своих предков. На рынке появились новые инновации и достижения в области технологий, и в новых устройствах очень мало воды. Новые и улучшенные методы циркуляции сделали возможным нагревать только минимальное количество воды, чтобы удовлетворить только существующую потребность в тепле. Это устранило большое количество потерянной энергии.

Если у вас традиционный котел, это, вероятно, отдельно стоящий агрегат с системой труб, подобной осьминогу, идущей со всех сторон.

Если у вас есть новый, более совершенный блок, его можно найти висящим на стене с очень простой и организованной системой трубопроводов вокруг него. В любом случае последовательность работы и то, что на самом деле происходит, когда вы включаете этот термостат, практически одинаковы для всех типов систем водяного отопления.

Свежие вентиляционные отверстия не пропускают воздух

Недорогой способ сохранить вашу систему свободным от воздуха.

400 TACO 1/8 INCH Air VENT 150PSI
Цена Amazon: $ 10.70
Купить
(цена на 26 мая 2014 г.)

Это еще один надежный продукт тако, который на вес золота.

Полнопроходные шаровые краны

обеспечивают полный поток

Придерживайтесь клапанов торговой марки

Homewerks 114-4-34-34 Шаровой клапан сальника сальника без свинца с полным портом, 1/4 оборота, припой x припой, латунь, 3/4 дюйма
Amazon Цена: $ 15,47
Купить
(цена на 26 мая 2014 г.)

Покупка недорогих клапанов у более низкого производителя может сэкономить вам деньги при первоначальной установке, но в долгосрочной перспективе, когда они начнут протекать, экономия будет быстро потеряна.

Компоненты зоны

И что они все делают

Любая зона нагрева воды начинается с котла и выходит через тройник коллектора. Эта линия забирает нагретую котловую воду и отправляет ее по трубе на радиацию, удаленно расположенную в той области, которую мы пытаемся обогреть.

Поскольку тройники для зоны отходят от подающего коллектора котла, потребуется несколько дополнительных приспособлений для обеспечения бесперебойной и эффективной работы. В следующем списке представлены все эти компоненты системы водяного отопления.

Краны шаровые

Клапаны продувки / сливы котла

A Циркуляционный насос или зонный клапан, в зависимости от конструкции системы

Клапан обратный

Автоматические дефлекторы

Циркуляционные насосы используются в некоторых системах в каждой зоне. В других системах будет по одному циркуляционному насосу большего размера и по одному зонному клапану для каждой зоны. Обычно при добавлении зоны к существующей системе могут иметь значение факторы стоимости. Зональные клапаны дешевле в установке, и они являются эффективным способом разделения системы водяного отопления.

Предпочтительный метод и более надежный способ проектирования системы — это включение встроенного циркуляционного насоса в контур, когда сырье выходит из котла. Рекомендуется установить шаровой кран с обеих сторон насоса или зонного клапана для облегчения обслуживания в дальнейшем. Это помогает нам, упрощая работу с деталями, не опустошая всю систему.

Устройство продувки устанавливается рядом с насосом и состоит из шарового клапана и клапана продувки или слива котла, расположенных близко друг к другу. Закрыв шаровой кран, мы можем вытолкнуть воду из подачи и через контур или зону и обратно в котел до тех пор, пока она не выйдет через дренаж котла вместе с любым воздухом, находящимся в системе.

Самый простой способ убедиться, что воздух не выходит из системы, — это положить конец шланга в ведро и следить за пузырьками. Когда пузырьки исчезнут, в системе не будет воздуха. Используйте шаровые краны, чтобы изменить направление потока из дренажа, и запустите его в обоих направлениях, чтобы удалить весь воздух.

После настройки продувки будет установлен обратный клапан для предотвращения подачи горячей воды под действием силы тяжести при вызове другой зоны. Когда у нас будет проверка потока, некоторые установят еще один запорный клапан, но это не обязательно.

Трубопровод теперь ведет к излучению, будь то отопление плинтуса или лучистая трубка в полу. Конвекторные обогреватели и вентиляторные агрегаты. Сегодня на рынке существует множество видов излучения. Все они берут нагретую воду и прямо или косвенно направляют ее в обогреваемое помещение.

После прохождения через излучатель вода возвращается в бойлер. Другой клапан должен быть установлен для изоляции котла на обратной стороне. Все эти запорные клапаны отлично подходят для использования в будущем, когда деталь нуждается в обслуживании или при установке нового насоса; в некоторых случаях они могут сократить время обслуживания вдвое.

Итак, мы просто отключили котел и проложили трубу через комнату, которую мы отапливаем, и обратно к котлу. Мы установили несколько компонентов, и наша зона готова к очистке.

Необходимо установить термостат и провести проводку к системе реле котла. Схема подключения термостата варьируется от двух проводов для простого термостата включения и выключения до десяти проводов для сложных систем с тепловыми насосами и кондиционированием воздуха. Схемы каждой системы должны быть на дверце котла или отдельных крышках управления.

Для каждой добавляемой зоны необходимо добавить реле. Это электрическое устройство принимает сообщение от термостата и вызывает котел и клапан зоны или насос для этой отдельной зоны. Каждая зона должна иметь собственное реле.

Настоятельно рекомендуется нанять квалифицированного электрика для выполнения проводки дополнительной зоны. Если вы разбираетесь в схемах, вы сможете подключить новую зону, если нет, то я не смогу научить вас в этой короткой статье.

Эта статья знакомит с основами добавления зоны нагрева в систему водяного отопления.

Если вы хотите лучше понять системы водяного отопления, вы можете прокрутить мои статьи вверху справа в поле для подписи или почитать мою электронную книгу.

Все мультизональные устройства требуют проверки потока

Сохраняйте тепло

Taco 219-5 Flo Check, бронза
Amazon Цена: $ 38,49
Купить
(цена на 26 мая 2014 г.)

Горячая вода поднимается сама по себе, поэтому нам нужна проверка потока, чтобы остановить поток, когда наша новая зона не звонит.

Как промыть систему отопления водопроводной водой.

Как промыть систему отопления водопроводной водой.

Стальные элементы (радиаторы) в системах отопления имеют тенденцию к коррозии со временем, скорость этого зависит от количества доступного кислорода (воздуха) и от того, был ли добавлен химический ингибитор.

Продукты коррозии — это в основном водород (который будет собираться в верхней части радиаторов) и ил оксида железа, который будет распространяться по системе и оседать практически на всех поверхностях.Любые излишки будут собираться в основном там, где поток воды медленный, например, в нижней трубе радиаторов.

Симптомами являются холодные радиаторы внизу, особенно в середине, и / или холодные верхние части радиаторов, где водород необходимо отводить через вентиляционные отверстия. Вы можете проверить водород, поднеся зажженную спичку к выходящему газу. Водород будет гореть (осторожно!).

Ил, который блокирует нижнюю трубку радиатора (и может в конечном итоге засорить всю систему!), Удалить сложнее.Очевидно, что одним из вариантов является закрытие клапанов на каждом конце радара, отсоединение и удаление наружу, где можно вставить шланг для выдува ила.

Однако это утомительная процедура, если, скорее всего, затронуты многие радиаторы. Также существует вероятность того, что ил выльется на ковры и т. Д. И испортит их. Большинство профессионалов порекомендуют «промывку», но это дорогой вариант (от 300 фунтов стерлингов?), Который требует специального набора и сложной процедуры, которая на самом деле не является вариантом DIY.

Таким образом, в этой публикации описывается более простая альтернатива (промывка из сети), которая может дать удовлетворительные результаты, особенно в сочетании с некоторой химической обработкой. Надо сказать, что другие могут не согласиться, и поиск на этом форуме выявит интересные дискуссии по этому поводу. Попробуйте, например, эту ссылку.

Герметичная система (комбинированные и системные котлы).

Этот процесс проще настроить с комбинированными и системными котлами, поэтому он описывается в первую очередь. Необходимо определить два соединения на трубопроводе системы отопления, где можно добавить водопроводную воду и смыть грязную воду в канализацию.В герметичных системах имеется заправочный контур (см. Эту ветку) для добавления воды под давлением из сети в обратный трубопровод. Но в большинстве случаев подходящего соединения на подающем трубопроводе не существует.

Я считаю наиболее удобным установить точку промывки на подающей трубе под котлом рядом с заправочным контуром, чтобы водопроводная вода могла добавляться через обратный или подающий трубопровод, а отстоявшаяся вода также могла смываться из любой из них, что позволяет направление потока должно быть изменено (это помогает удалить осадок).

Это подающее соединение может быть выполнено с помощью латунного компрессионного Т-образного фитинга 22 мм. Паяный фитинг, конечно, более аккуратный и может использоваться вместо него, хотя пластиковые фитинги не следует использовать так близко к котлу. Ответвление T будет иметь запорный клапан. Размер 15 мм вполне достаточно, но 22 мм обеспечат еще более быстрый выход грязной воды.

Затем необходимо определить подходящую точку слива осадка и установить шланг с большим отверстием, закрепленный с обоих концов.Можно использовать обычный садовый шланг, но его диаметр немного ограничен и он склонен к перегибам. Я предпочитаю полиэтиленовую трубку с отверстием 16 мм, которая легко подходит для меди более 15 мм. Будучи прозрачным, он также позволяет легко увидеть цвет сливаемой воды.

Если на медную вставку прижата олива и используется шланговый зажим (Jubilee), можно выполнить очень надежное соединение полимера с медью. (Конец полиэтиленовой трубки можно протолкнуть через оливу, а затем зажать за нее.) Другой конец медной трубки можно затем прикрепить к подающему и обратному патрубкам с помощью компрессионных гаек и маслин.

Конец шланга, находящийся в раковине или унитазе, или где-то еще, необходимо утяжелить, чтобы он не подпрыгивал (и не засыпал все осадком). Внешний сток, очевидно, безопаснее, если вы можете получить к нему доступ. Есть кое-что, что нужно сказать о том, чтобы слить сливную воду в какой-то отстойный резервуар, чтобы вы могли иметь удовольствие видеть, какая грязь была смыта (по крайней мере, более тяжелые).

Замыкание контура котла.

Перед тем, как начать промывку, нам нужно замкнуть контур через котел, чтобы вода не могла пройти короткое замыкание через котел и должна была течь через радиаторы.В большинстве случаев будут доступны изолирующие клапаны котла, и достаточно закрыть один (поток), оставив обратное соединение открытым, чтобы получить показания давления с манометра котла (вы не хотите рисковать чрезмерным давлением).

Не забудьте проверить, что запорные краны открыты, прежде чем снова использовать котел. Предупреждение: в старых запорных клапанах часто возникает утечка после их нарушения. Устранить такие утечки сложно, и вам, возможно, придется приобрести новые iso-клапаны в качестве (дорогих) запасных частей.Если вас это беспокоит, может быть лучше установить вторую пару стандартных 22-миллиметровых iso клапанов чуть ниже котловых.

Сливные рады.

Последний этап подготовки — обеспечить опорожнение всех радиаторов. Это необходимо для того, чтобы промывочная вода из водопровода проходила через нижний канал радара, где находится большая часть ила. Если рад наполнен водой, поток также будет проходить через верхний канал, уменьшая очищающий эффект.

Процедура промывки.

Теперь мы готовы к промывке. Сначала открывается выпускной клапан, а затем — заправочный клапан. Если заправочное соединение идет к обратной трубе, можно наблюдать за манометром бойлера и ограничивать давление, скажем, сначала 1 бар, а затем 2 бара, когда у вас будет больше опыта в процессе. Первоначально вода будет проходить через все радиаторы (в зависимости от настроек радарного клапана).

Сточная вода сначала будет грязной, но будет очищаться. Затем вам нужно обойти систему, закрыв все радиаторы, кроме одного.Вся сила промывки под давлением будет приложена только к этому раду, что приведет к очень грязной сбросной воде. Обратите внимание, что в идеале манометрическое давление в бойлере следует постоянно контролировать — если это невозможно на определенных этапах, лучше временно закрыть заправочное соединение.

Когда вода, выбрасываемая первым радом, станет чистой, вы можете открыть следующий рад и закрыть первый (выполняя это в таком порядке, чтобы избежать полного замыкания контура в любой момент). Снова промойте, пока вода не станет прозрачной, затем перейдите к следующему раунду и т. Д.и т. д. Порядок, в котором сбрасываются радары, на самом деле не имеет значения.

Если поток через конкретный рад медленный или отсутствует, убедитесь, что оба радарных клапана открыты. Вы также можете обнаружить колебания термостатических радарных клапанов (TRV), особенно когда поток через клапан противоположен нормальному направлению. В этом случае полностью откройте клапан или полностью снимите головку.

В конце процесса вы можете поменять местами соединения заполнения и слива и повторить весь процесс в обратном порядке.Это удалит еще больше ила. При изменении направления потока вы можете обнаружить, что вы не можете использовать манометр бойлера для контроля давления наполнения. В этом случае лучше всего установить дополнительный манометр на заправочном патрубке или, по крайней мере, попытаться ограничить скорость наполнения.

Наконец, когда процесс будет завершен, вы должны на короткое время промыть сам котел (вернуться в направление потока), а затем снова заполнить систему. В идеале вы должны добавить химический очиститель в воду системы на этом этапе, чтобы остаточный ил (его будет!) Можно было разрушить для последующей промывки.

Система может вентилироваться и работать в обычном режиме в течение недели или любого периода, рекомендованного производителем химического очистителя. В конце этого периода процесс промывки следует повторить. Окончательная заливка должна включать химический ингибитор для ограничения будущей коррозии.

Открытые системы

Можно промыть открытую систему (те, которые поданы из бака подачи и расширения {F&E}) из сети, но необходимо внести определенные изменения. Такие модификации следует предпринимать только в том случае, если вы хорошо разбираетесь в настройке открытой системы, поскольку ошибка может привести к опасной системе отопления.

Основная необходимая модификация — изолировать резервуар F&E и открытое вентиляционное отверстие, в противном случае водопроводная вода просто устремилась бы к этим точкам и вылилась из переливной трубы. Эта изоляция обычно делается путем отключения подачи трубы сюда бак F & E и временно присоединения этого к трубе Vent, с добавлением изолирующего клапана. Клапан закрыт при промывке через другие контуры, но открыт, чтобы позволить промывку через подающие и вентиляционные трубы. Но не пытайтесь запускать котел с установленной перемычкой.

Альтернативным подходом в некоторых системах является изоляция подающей и обратной линии отопления рядом с котлом. Разделительный насос клапаны позволяют изоляцию одной трубы, требуя запорный клапан для установки на другой. Для удобства лучше всего устанавливать новые запорные клапаны (полнопроходные задвижки или шаровые краны) как для подачи, так и для возврата, поскольку клапаны насоса могут не обслуживаться и неудобны в эксплуатации.

Если нагревательные контуры изолированы от открытой стороны системы (котел, контур гравитационного накопителя, трубопровод F&E, бак F&E и вентиляционная труба), можно промывать контуры отопления таким же образом, как описано выше для герметичных систем.Конечно, необходимо определить подходящие подключения к электросети и канализации, но они могут быть в любом месте отопительного контура, например, после снятия кухонного радиатора и использования подающего и обратного клапанов.

Необходимо проявлять больше осторожности при подаче высокого давления в сети, так как система раньше подвергалась воздействию только очень низкого давления (определяемого высотой питающего бака над системой). Более вероятно, что высокое давление в сети «обнаружит» потенциальные утечки или даже вызовет катастрофический отказ РД, если РД был настолько сильно корродирован изнутри, что просто не мог выдержать давление.В результате повсюду может быть много грязной грязной воды!

Еще одним осложнением открытых систем может быть наличие антигравитационного или обратного клапана в подающей трубе системы отопления. Его необходимо обойти или удалить, чтобы можно было промывать в обратном направлении. Может быть предпочтительнее разобрать антигравитационный клапан и удалить внутренние компоненты для ручной очистки.

Мы будем благодарны за любые комментарии относительно адекватности приведенного выше руководства и могут привести к его улучшениям.Пожалуйста, разместите ниже.

Как добавить солнечную батарею в существующий водонагреватель | Руководства по дому

Согласно данным Министерства энергетики США, вторым по величине расходом на электроэнергию для обычного домовладельца является нагрев воды. Точно так же, как вы можете использовать солнце для пополнения запаса электроэнергии — ваши самые большие затраты энергии, — вы также можете использовать его для пополнения своей горячей воды. Установка не дорогая, а солнечные панели для горячей воды практически не требуют обслуживания, но ваша конфигурация должна соответствовать определенным условиям, чтобы быть эффективной.

Основы солнечного нагрева воды

Система солнечного нагрева воды имеет два необходимых компонента: коллектор для нагрева воды и резервуар для ее хранения. Коллектор должен находиться в солнечном месте и в идеале не слишком далеко от резервуара, который должен быть хорошо изолирован. Кроме того, в системе должен быть предусмотрен такой способ циркуляции, чтобы вода в баке оставалась горячей. Различные типы солнечных панелей доступны для использования в качестве коллекторов, и установщики обычно размещают их на крыше, где они получают больше всего солнечного света.Резервуары для хранения также могут быть на крыше или в защищенном пространстве на уровне земли.

Типы систем

Активные системы водяного отопления включают механические средства для циркуляции воды, в то время как пассивные системы в основном полагаются на конвекцию. Конвекция эффективна, только если резервуар расположен над коллектором, поэтому активная циркуляция необходима, если вы храните воду в водонагревателе на уровне земли. Вы можете подавать воду непосредственно из коллектора в резервуар в конфигурации с открытым контуром, или вы можете дооснастить водонагреватель внутренним змеевиком, чтобы создать систему с обратной связью.В последней конфигурации вы циркулируете устойчивую к замерзанию жидкость, такую ​​как автомобильный антифриз. Он не нагревается так же эффективно, как система с открытым контуром, и требует большего обслуживания.

Прямая конфигурация с разомкнутым контуром

Для создания эффективной системы прямого нагрева с разомкнутым контуром вам понадобятся два резервуара: один, через который может циркулировать вода, и электрический или газовый водонагреватель, откуда вы получаете горячую воду. . Вы разделяете линию холодной воды, подавая одну ветвь в накопительный бак, а другую — в коллектор.Циркуляционный насос в линии, идущей к коллектору, поддерживает движение воды между ними. Нагретая вода выходит из накопительного бака и через соединительный патрубок поступает в водонагреватель. Он продолжает поглощать энергию горелки или нагревательного элемента, пока не станет достаточно горячим для использования.

Конфигурация Thermosyphon

Пассивные системы, в которых резервуар на крыше соединен с панелью солнечного отопления, широко распространены во многих частях мира. Вы можете настроить такую ​​систему для пополнения запасов горячей воды, направив холодную воду от водонагревателя через солнечный резервуар.Эта конфигурация лучше всего работает в умеренном и теплом климате, потому что тепло обязательно будет исходить от труб, когда на улице холодно. Вы можете свести к минимуму эти тепловые потери, изолировав трубы или разместив солнечный коллектор как можно ближе к водонагревателю. Помните, что ваша крыша должна быть прочной, чтобы выдерживать резервуар, полный воды.

Список литературы

Биография писателя

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Часто задаваемые вопросы — Бесконтактные водонагреватели, водонагреватели в баках, кондиционеры, печи и ответы на другие темы домашнего комфорта — Rheem

Куда мне обратиться по поводу продуктов и услуг для кондиционирования воздуха?

По вопросам, касающимся новых продуктов, показателей энергоэффективности, экономии на счетах за коммунальные услуги или услуг по ремонту или замене, звоните своему местному дилеру Rheem.Он может ответить на все ваши вопросы по отоплению и охлаждению.

Что означают цифры рейтинга?

Правительство США требует оценки эффективности всего оборудования для кондиционирования воздуха и отопления. Рейтинг отражает процент эффективно используемой энергии, а высокий рейтинг указывает на высокую эффективность. В следующих двух темах этот вопрос рассматривается более подробно.

Что такое ВИДЯЩИЙ?

Существуют специальные названия для показателей эффективности различных типов оборудования.Оборудование для кондиционирования воздуха имеет рейтинг сезонной энергоэффективности или SEER. Чем выше рейтинг SEER, тем эффективнее отряд.

Что означает HSPF?

Существуют специальные названия для показателей эффективности различных типов оборудования. Оборудование с тепловым насосом, работающее в режиме отопления, оценивается по сезонному коэффициенту производительности отопления, или HSPF. Чем выше рейтинг HSPF, тем эффективнее агрегат.

Что означает AFUE?

Существуют специальные названия для показателей эффективности различных типов оборудования. Газовые печи оцениваются в соответствии с их годовой эффективностью использования топлива или AFUE. Чем выше рейтинг AFUE, тем эффективнее агрегат.

Следует ли накрывать наружные блоки зимой?

Тепловые насосы Rheem работают круглый год и не подлежат закрытию.Точно так же кондиционеры, которые работают сезонно, рассчитаны на работу вне помещений, и их нельзя накрывать.

Должен ли вентилятор термостата быть на «авто» или «вкл»?

Желательно авто. Таким образом, вентилятор будет работать только тогда, когда этого требует температура. Это наиболее часто используемый и наиболее эффективный параметр. Однако у использования настройки «Вкл» есть свои преимущества. Воздух постоянно фильтруется через воздушный фильтр устройства, и постоянно циркулирующий воздух обеспечивает равномерную температуру во всем доме.

Можно ли высаживать кусты или цветы вокруг наружного блока?

Однако мы рекомендуем, чтобы растения располагались не ближе 18 дюймов от устройства. Это оставляет много места для циркуляции воздуха внутрь и наружу. Без этого места для циркуляции воздуха установка может перегреться, что приведет к преждевременной потребности в обслуживании.

Если требуется замена наружного блока, следует ли заменять и внутренний блок?

Установки кондиционирования и обогрева

Rheem спроектированы для работы как законченная согласованная система.Рейтинг эффективности основан на всей системе. Замена всей системы гарантирует, что система будет надежной и эффективной.

Как узнать, какой размер квартиры нужен нашему дому?

Ваш дилер Rheem, который рассмотрит множество факторов, прежде чем дать рекомендацию: размер дома, климат, количество и тип установленных окон, изоляция и даже количество людей, живущих в доме.

Чем отличается сплит-система от пакетной установки?

В сплит-системе используются внутренние и внешние компоненты для создания полноценной системы домашнего комфорта.Пакетный или автономный блок не требует внешних змеевиков, кондиционеров или нагревательных блоков.

Как мне найти дилера Rheem?

Воспользуйтесь страницей поиска дилеров на этом веб-сайте или обратитесь к своему телефонному справочнику. Дилеры Rheem расположены по всей стране.

Как мне узнать мою модель и серийный номер?

Танк-Тип

Наклейка с информацией о модели и серийном номере находится на передней панели водонагревателя резервуарного типа.

Tankless

Этикетка, содержащая информацию о модели и серийном номере, находится на передней или правой стороне водонагревателя без резервуара в зависимости от модели.

Зачем мне нужен расчет нагрузки на мой дом для продуктов отопления и охлаждения?

Важно, чтобы тип оборудования в вашем доме был правильно подобран с учетом его площади, а также других соответствующих факторов.Расчет нагрузки от сертифицированного независимого Rheem Pro оценит различные аспекты вашего дома на предмет энергоэффективности, например:

• Климат, в котором вы живете
• Размер, форма и ориентация вашего дома
• Площадь в футах
• Тип и какой у вас утеплитель
• Количество окон, их размер, тип и направление, в котором они обращены
• Обмер стен
• Вентиляционные отверстия и воздуховоды
• Уплотнение и оценка утечки воздуха
• Тип материалов, из которых сделан ваш дом

Все эти факторы помогут вашему дилеру найти систему, которая подойдет для вашего дома и обеспечит экономию энергии.

Где я могу приобрести фильтры для своего оборудования для отопления и охлаждения?

Вы можете посетить магазин Rheem Store, где вы найдете ассортимент высокоэффективных, высококачественных и долговечных запасных частей для ваших продуктов Rheem.

Как мне зарегистрировать свое оборудование?

Если вы приобрели продукт Rheem для отопления, охлаждения или нагрева воды, вы можете быстро зарегистрировать свое устройство в Интернете по адресу Rheem Product Warranty Information

Страница «Информация о гарантии» также может помочь в проверке регистрации гарантии, если вы не уверены или просто хотите дважды проверить, введена ли регистрация.

Как мне связаться с дилером Rheem?

Rheem предлагает быстрый и простой процесс поиска ближайшего к вам дилера. Наш Find a Pro позволяет людям искать по почтовому индексу и категории; такие как нагреватели и охлаждение и водонагреватели без резервуаров.

Есть ли у Рима программа потребительского финансирования?

Rheem предлагает быстрый и быстрый способ подать заявку на участие в программе Rheem ^® KwikComfort ^® Financing .Представители Kwik Comfort доступны семь дней в неделю, чтобы в любое время помочь вам с вопросами, которые могут у вас возникнуть. Вам предлагают и помогают:

• Простой процесс нанесения
• Быстрая и эффективная обработка кредита
• Мгновенный кредит для будущих покупок
• Низкие ежемесячные платежи

Для вас есть множество вариантов финансирования. Не стесняйтесь обращаться к своему дилеру Rheem за более подробной информацией.

Что я могу найти в Центре домовладельцев?

Центр домовладельцев объединяет в одном месте множество ресурсов, чтобы клиент мог быстро решить свои задачи, а также мог обратиться за помощью.
