Калькулятор расчета сечения кабеля по мощности и току

Правильно подобрать электрический провод принципиально важно. Опасность использования кабеля с недостаточной площадью сечения жилы заключается в повышении концентрации протекающего электрического тока. Вследствие этого растет температура металла, портится изоляционная оболочка. Поскольку проводку обычно прокладывают в недоступных местах, процесс ее разрушения незаметен. Повышение температуры до критической отметки и, как следствие, возгорание происходит неожиданно.

Выбор кабеля питания электрических установок осуществляется на стадии проектирования линии. Основной параметр проводки – площадь поперечного сечения жилы. Она определяется по формуле, по готовой таблице или с помощью онлайн-калькулятора. Наиболее распространенные исходные значения для подобного расчета – мощность потребления устройств, сила тока и напряжение питания в электрической сети.

Калькулятор расчета сечения по мощности и току

Самый простой и быстрый способ вычислить подходящую площадь сечения жилы для конкретных условий – калькулятор расчета сечения кабеля по мощности и току.

Перевод Ватт в Ампер

Расчет максимальной длины кабельной линии

№  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр. , А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить

добавить

Примечания: U — напряжение питания видеокамеры, P — мощность потребляемая видеокамерой, Uбп — напряжение блока питания, Uобр — минимальное напряжение при котором работает видеокамера, S — сечение кабеля, Lмакс — максимальная длина кабельной линии

Руководствуясь законом Ома, онлайн-сервис позволяет автоматически вычислить ток потребления устройства. Для этого в соответствующие поля калькулятора необходимо ввести значения мощности прибора и напряжения электрической сети. По полученным данным легко можно определить площадь поперечного сечения медного или алюминиевого кабеля, используя готовую таблицу или формулу.

Также для удобства пользователей онлайн-калькулятор позволяет рассчитать максимальную длину выбранного провода при заданной силе тока прибора, а также напряжения источника питания и минимального рабочего напряжения устройства.

Выбор по таблице

Если необходимо быстро получить примерные характеристики электрического провода, выбор сечения кабеля по току по таблице ПУЭ – оптимальное решение.

В воздухе (лотки, короба,пустоты,каналы)						Сечение,кв.мм	В земле
Медные жилы			Алюминиевые жилы				Медные жилы			Алюминиевые жилы
Ток. А	Мощность, кВт		Тон. А	Мощность, кВт			Ток, А	Мощность, кВт		Ток. А	Мощность,кВт
	220 (В)	380 (В)		220(В)	380 (В)			220(В)	380 (В)		220(В)
19	4.1	17.5				1,5	77	5. 9	17.7
35	5.5	16.4	19	4.1	17.5	7,5	38	8.3	75	79	6.3
35	7.7	73	77	5.9	17.7	4	49	10. 7	33.S	38	8.4
*2	9.7	77.6	37	7	71	6	60	13.3	39.5	46	10.1
55	17.1	36.7	47	9.7	77.6	10	90	19. 8	S9.7	70	15.4
75	16.5	49.3	60	13.7	39.5	16	115	753	75.7	90	19,8
95	70,9	67.5	75	16.5	49.3	75	150	33	98. 7	115	75.3
170	76.4	78.9	90	19.8	59.7	35	180	39.6	118.5	140	30.8
145	31.9	95.4	110	74.7	77.4	50	775	493	148	175	38. 5
ISO	39.6	118.4	140	30.8	97.1	70	775	60.5	181	710	46.7
770	48.4	144.8	170	37.4	111.9	95	310	77.6	717.7	755	56. 1
760	57,7	171.1	700	44	131,6	170	385	84.7	753.4	795	6S
305	67.1	700.7	735	51.7	154.6	150	435	95.7	786.3	335	73. 7
350	77	730.3	770	59.4	177.7	185	500	110	379	385	84.7

Таблица наглядно демонстрирует рекомендованную площадь сечения провода при заданных значениях мощности и тока потребления прибора. Также учитывается напряжение источника питания, металл, из которого изготовлена жила, и способ прокладки линии. Округлять результат необходимо всегда в большую сторону.

Например, для запитывания электроустановок мощностью 6,2 кВт и силой тока 28 А медным проводом от сети с напряжением 220 В потребуется сечение 4 мм².

Формула расчета

Для более точных вычислений применяется формула расчета сечения кабеля по силе тока и напряжению. Выглядит она так:

L – длина проводки;

I – ток электрических устройств;

U_нач – напряжение в сети;

U_кон – минимальное рабочее напряжение устройств;

ρ – удельное сопротивление меди (0,0175 Ом×мм²/м) или алюминия (0,028 Ом×мм²/м).

Если сила тока неизвестна, вычислить ее можно по формуле:

P – суммарная мощность всех электрических устройств;

U – напряжение питания.

Стоит учитывать, что результаты, полученные в результате вычислений по формулам, всегда точнее табличных значений.

Примеры

Пример А. Вычислить площадь сечения алюминиевого кабеля для питания электроустройств мощностью 10 кВт от сети напряжением 220 В. Длина линии – 40 м. Минимальное рабочее напряжение приборов – 207 В.

С помощью онлайн-калькулятора или по формуле в первую очередь стоит определить ток потребления приборов:

Зная силу тока, можно посчитать площадь сечения кабеля:

Пример Б. Для питания от электрической сети 220 В приборов с общей силой тока 14 А необходима медная проводка длиной 25 м. Рассчитать площадь сечения кабеля. Устройства работают при минимальном напряжении 207 В.

Все данные для расчета сечения жилы известны, поэтому можно воспользоваться формулой:

При заданных условиях площадь сечения медного кабеля должна быть не менее 2,82 мм².

Как определить сечение кабеля по мощности

Как выбрать сечение кабеля

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

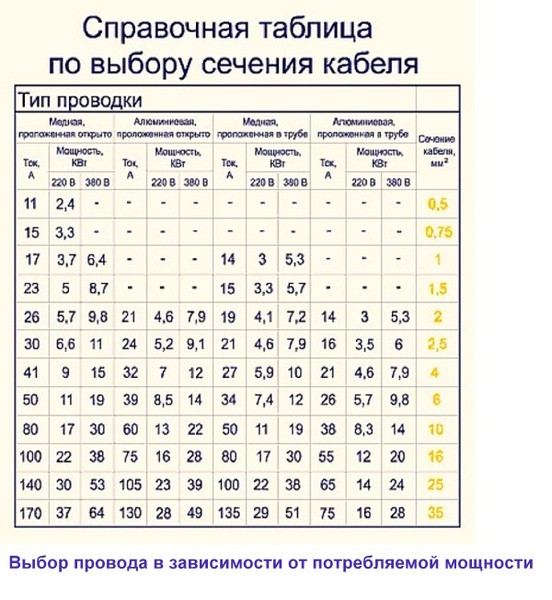

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм 2 . Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

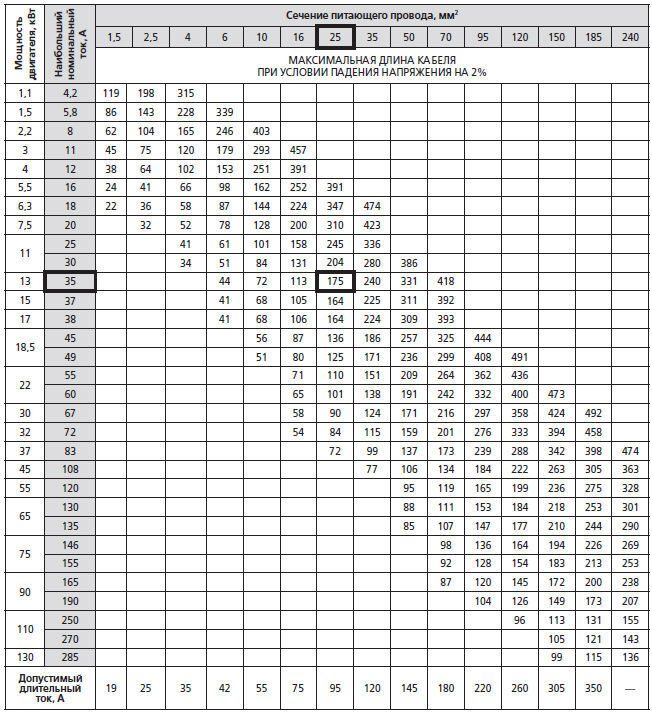

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

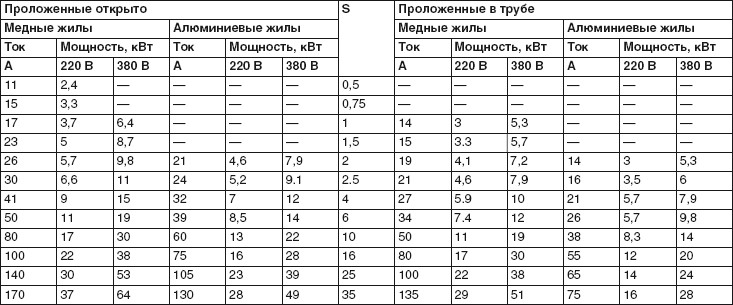

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

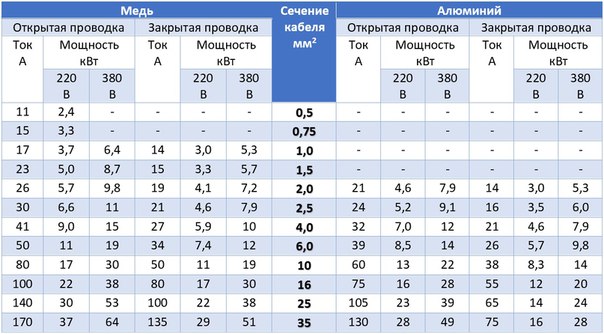

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Расчет сечения кабеля по мощности: практические советы от профессионалов

Умение правильно выбрать сечение кабеля со временем может пригодиться каждому, и для этого необязательно быть квалифицированным электриком. Неверно рассчитав кабель, можно подвергнуть себя и своё имущество серьёзному риску — чересчур тонкие провода будут сильно греться, что может привести к появлению возгорания.

Для чего нужен расчёт сечения кабеля

В главную очередь, проведение этой несильно сложной процедуры необходимо для обеспечения безопасности как самого помещения, так и находящихся в нём людей. На сегодня человечеством не изобретено более удобного метода распределения и доставки электрической энергии до потребителя, как по проводам. Людям практически ежедневно необходимы услуги электрика — кто-то нуждается в подключении розетки, кому-то необходимо установить светильник и т. д. Из этого выходит, что с операцией подбора требуемого сечения связана даже такая, казалось бы, незначительная процедура, как установка нового светильника. Что же тогда говорить о подключении электрической плиты или водонагревателя?

Несоблюдение норм может привести к нарушению целостности проводки, что нередко становится причиной короткого замыкания или даже поражения электрическим током.

Если при выборе сечения кабеля допустить ошибку, и приобрести кабель с меньшей площадью проводника, то это приведёт к постоянному нагреву кабеля, что станет причиной разрушения его изоляции. Естественно, все это негативно влияет на продолжительность эксплуатации проводки — нередки случаи, когда через месяц после успешного монтажа электропроводка переставала работать, и требовалось вмешательство специалиста.

Следует помнить, что от правильно подобранного значения сечения кабеля напрямую зависит электро и пожаробезопасность в здании, а значит, и жизнь самих жильцов.

Конечно, каждый собственник желает как можно больше сэкономить, но не стоит делать это ценой своей жизни, ставя её под угрозу — ведь в результате короткого замыкания может случиться пожар, который вполне может уничтожить все имущество.

Во избежание этого, перед началом электромонтажных работ следует подобрать кабель оптимального сечения. Для подбора необходимо учитывать несколько факторов:

• общее количество электротехнических устройств, находящихся в помещении;
• совокупную мощность всех приборов и потребляемую ими нагрузку. К полученному значению следует добавить «про запас» 20–30%;
• затем, путём нехитрых математических расчётов, перевести полученное значение в сечение провода, учитывая при этом материал проводника.

Внимание! Ввиду более низкой электропроводимости, провода с алюминиевыми жилами должны приобретаться с большим сечением, нежели медные.

Что влияет на нагрев проводов

Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:

1. Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
2. Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
3. Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
4. Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
5. Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.

Как делается расчёт потребляемой мощности

Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.

Последовательность действий при расчёте сечения такова:

1. Составляется подробный список всех находящихся в помещении электрических приборов.
2. Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
3. Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
4. Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.

Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока.

На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.

Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².

Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).

Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.

Особенности расчёта мощности скрытой проводки

Если проектной документацией подразумевается использование скрытой проводки, то необходимо приобретать кабельную продукцию «с запасом» — к полученному значению сечения кабеля следует прибавить порядка 20–30%. Это делается во избежание нагрева кабеля в процессе эксплуатации. Дело в том, что в условиях стеснённого пространства и отсутствия доступа воздуха нагрев кабеля происходит значительно интенсивнее, чем при монтаже открытой проводки. Если же в закрытых каналах предусматривается укладка не одного кабеля, а сразу нескольких, то следует увеличить сечение каждого провода не менее чем на 40%. Также не рекомендуется плотно укладывать различные провода — в идеале каждый кабель должен находиться гофротрубе, обеспечивающей его дополнительную защиту.

Важно! Именно по значению потребляемой мощности профессиональные электрики ориентируются при выборе сечения кабеля, и только такой способ является корректным.

Как рассчитать сечения кабеля по мощности

При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.

При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:

и получаем значение общей силы тока.

Pn обозначает указанную в паспорте мощность электроприбора, 220 — номинальный вольтаж.

Для трехфазной системы (380 В) формула выглядит так:

Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.

Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.

Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.

Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.

I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.

Дальше, чтоб увеличить запас прочности, согласно правилу «пяти ампер» к полученному значению силы тока нужно прибавить еще 5 А:

Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².

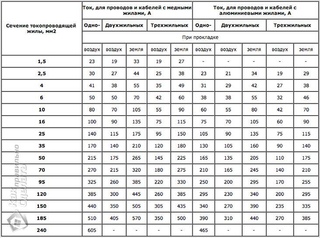

Таблица сечения кабеля относительно величины силы тока

Пример расчета сечения кабеля.

Кабельная продукция сейчас представлена на рынке в широком ассортименте, поперечное сечение жил составляет от 0,35 мм.кв. и выше, в данной статье будет приведен пример расчета сечения кабеля.

Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника.

Неправильный выбор сечения кабеля для бытовой проводки, может привести к таким результатам:

1. Погонный метр чересчур толстой жилы будет стоить дороже, что нанесет значительный «удар» по бюджету.

2. Жилы вскоре начнут нагреваться и будут плавить изоляцию, если будет выбран неподходящий диаметр проводника (меньший, чем необходимо) и это вскоре может привести к короткому замыканию или самовозгоранию электропроводки.

Чтобы не потратить средства впустую, необходимо перед началом монтажа электропроводки в квартире или доме, выполнить правильный расчет сечения кабеля в зависимости от силы тока, мощности и длины линии.

Расчет сечения кабеля по мощности электроприборов.

Каждый кабель имеет номинальную мощность, которую при работе электроприборов он способен выдержать. Когда мощность всех электроприборов в квартире будет превышать расчетный показатель проводника, то аварии в скором времени не избежать.

Рассчитать мощность электроприборов в квартире или доме можно самостоятельно, для этого необходимо выписать на лист бумаги характеристики каждого прибора отдельно (телевизора, пылесоса, плиты, светильников). Затем все полученные значения суммируются, а готовое число используется для выбора оптимального диаметра.

Формула расчета мощности имеет такой вид:

Pобщ = (P1+P2+P3+…+Pn)*0.8 , где: P1..Pn–мощность каждого электроприбора, кВт

Стоит обратить внимание на то, что число, которое получилось нужно умножить на поправочный коэффициент – 0,8. Обозначает этот коэффициент то, что одновременно будет работать только 80% из всех электроприборов. Такой расчет будет более логичным, потому что, пылесос или фен, точно не будет находиться в использовании длительное время без перерыва.

Пример расчета сечения кабеля по мощности указан в таблицах:

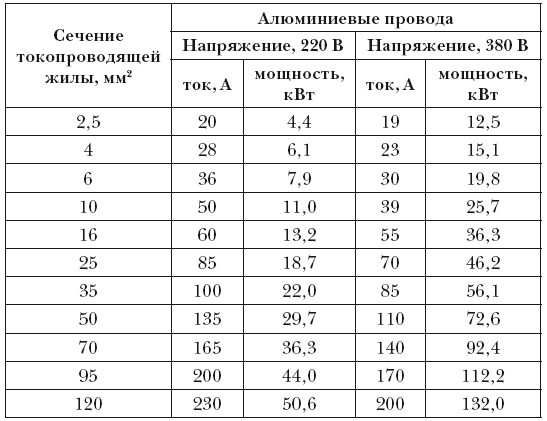

Для проводника с алюминиевыми жилами.

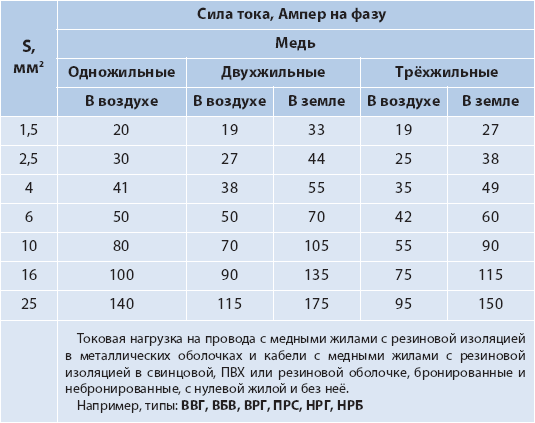

Для проводника с медными жилами.

Как видно из таблиц, свои данные имеют значения для каждого определенного вида кабеля, потребуется лишь найти ближайшее из значений мощности и посмотреть соответствующее сечение жил.

На примере расчет сечения кабеля по мощности выглядит так:

Допустим, что в квартире суммарная мощность всех приборов составляет 13 кВт. Необходимо полученное значение умножить на коэффициент 0,8, в результате это даст 10,4 кВт действительной нагрузки. Затем подходящее значение нужно найти в колонке таблицы. Ближайшая цифра 10,1 при однофазной сети (220В напряжение) и при трехфазной сети цифра 10,5. Значит останавливаем выбор сечения при однофазной сети на 6-милимметровом проводнике или при трехфазной на 1,5-милимметровом.

Расчет сечения кабеля по токовой нагрузке.

Более точный расчет сечения кабеля по току, поэтому пользоваться им лучше всего. Суть расчета аналогична, но в данном случает необходимо только определить какая будет токовая нагрузка на электропроводку. Сначала нужно рассчитать по формулам силу тока для каждого из электроприборов.

Средняя мощность бытовых электроприборов

Пример отображения мощности электроприбора (в данном случае ЖК телевизор)

Для расчета необходимо воспользоваться такой формулой, если в квартире однофазная сеть:

I=P/(U×cosφ)

Когда же сеть трехфазная, то формула будет иметь такой вид:

I=P/(1,73×U×cosφ) , где P — электрическая мощность нагрузки, Вт;

• U — фактическое напряжение в сети, В;
• cosφ — коэффициент мощности.

Далее суммируются все токи и нужно выбрать сечение кабеля по току по табличным значениям.

Следует учесть, что значения табличных величин будут зависеть от условий прокладки проводника. Мощность и токовые нагрузки будут значительно большими при монтаже открытой электропроводки, чем если прокладка проводки будет в трубе.

Полученное суммарное значение токов для запаса рекомендуется умножить в 1,5 раза, ведь со временем в квартиру могут приобретаться более мощные электроприборы.

Расчет сечения кабеля по длине.

Также можно по длине рассчитать сечение кабеля. Суть таких вычислений заключается в том, каждый из проводников имеет свое сопротивление, которое способствует потерям тока с увеличением протяженности линии. Необходимо выбирать проводник с жилами покрупнее, если величина потерь превысит 5%.

Вычисления происходят следующим образом:

• Рассчитывается суммарная мощность всех электроприборов и сила тока.
• Затем рассчитывается сопротивление электропроводки по формуле : удельное сопротивление проводника (p) * длину (в метрах).
• Необходимо разделить получившееся значение на выбранное поперечное сечение кабеля:

R=(p*L)/S, где p — табличная величина

Следует обратить внимание на то, что должна длина прохождения тока умножаться в 2 раза, так как изначально ток идет по одной жиле, а назад возвращается по другой.

• Производится расчет потери напряжения: сила тока умножается на рассчитанное сопротивление.
• Далее определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
• Анализируется итоговое число. Если полученное значение меньше 5%, то выбранное сечение жилы можно оставить, но если больше, то необходимо выбрать проводник более «толстый».

Таблица удельных сопротивлений.

Обязательно нужно производить расчет с учетом потерь по длине, если протягивается линия на довольно протяженное расстояние, иначе существует высокая вероятность выбрать сечение кабеля неправильно.

Расчет сечения проводов и кабелей по потребляемой мощности, таблицы

В современном технологическом мире электричество практически стало на один уровень по значимости с водой и воздухом. Применяется оно в практически любой сфере человеческой деятельности. Появилось такое понятие, как электричество еще в далеком 1600 году, до этого мы знали об электричестве не больше древних греков. Но со временем оно начало более широко распространяться, и только в 1920 году оно начало вытеснять керосиновые лампы с освещения улиц. С тех пор электрический ток начал стремительно распространяться, и сейчас он есть даже в самой глухой деревушке как минимум освещая дом и для коммуникаций по телефону.

Само электричество представляет из себя поток направленных зарядов, движущихся по проводнику. Проводником является вещество способное пропускать через себя эти сами электрические заряды, но у каждого проводника есть сопротивление (кроме так называемых сверхпроводников, сопротивление у сверхпроводников равняется нулю, такое состояние достижимо за счет понижения температуры до -273,4 градуса по Цельсию).

Но в быту сверхпроводников, конечно же, еще нету, да и появиться в промышленных масштабах еще нескоро. В повседневности, как правило, ток пропускается через провода, а в качестве жилы используется в основном медные или алюминиевые провода. Медь и алюминий популярны прежде всего, за счет своих свойств проводимости, которая обратно электрическому сопротивлению, а также из-за дешевизны, по сравнению, например, с золотом или серебром.

Как разобраться в сечениях медных и алюминиевых кабелей, для прокладки проводки?

Данная статья предназначена научить вас как рассчитать сечение провода. Это как чем больше воды вы хотите подать, тем большего диаметра труба вам нужна. Так и здесь, чем больше потребление электрического тока, тем больше должно быть сечение кабелей и проводов. Вкратце опишу что это такое: если вы перекусите кабель или провод, и посмотреть на него с торца, то вы как раз и увидите его сечение, то есть толщину провода, которая определяет мощность которую данный провод способен пропустить, разогреваясь до допустимой температуры.

Для того чтобы правильно подобрать сечение силового провода нам нужно учитывать максимальную величину потребляемой нагрузки тока. Определить значения токов можно, зная паспортную мощность потребителя, определяется по такой формуле: I=P/220, где P — это мощность потребителя тока, а 220 — это количество вольт в вашей розетке. Соответственно если розетка на 110 или 380 вольт, то подставляем данное значение.

Важно знать, что расчет значения для однофазных, и трехфазных сетей различается. Для того чтобы узнать на сколько фаз сеть вам нужно, требуется подсчитать общую сумму потребления тока в вашем жилище. Приведем пример среднестатистического набора техники, которая может быть у вас дома.

Простой пример расчета сечения кабеля по потребляемому току, сейчас мы вычислим сумму мощностей подключаемых электроприборов. Основными потребителями в среднестатистической квартире являются такие приборы:

• Телевизор — 160 Вт
• Холодильник — 300 Вт
• Освещение — 500 Вт
• Персональный компьютер — 550 Вт
• Пылесос — 600 Вт
• СВЧ-печь — 700 Вт
• Электрочайник — 1150 Вт
• Утюг — 1750 Вт
• Бойлер (водонагреватель) — 1950 Вт
• Стиральная машина — 2650 Вт
• Всего 10310 Вт = 10,3 кВт.

Когда мы узнали общее потребление электричества, мы можем по формуле рассчитать сечение провода, для нормального функционирования проводки. Важно помнить что для однофазных и трехфазных сетей формулы будут разные.

Расчет сечения провода для сети с одной фазой (однофазной)

Расчет сечения провода осуществляется с помощью следующей формулы:

I = (P × K и ) / (U × cos(φ) )

I — сила тока;

Если есть необходимость рассчитать ток быстрее, то можно опустить значение cos(φ) и значение K и . Результат в таком случае отличается в меньшую сторону на 15%, если мы применим формулу:

Когда мы нашли мощность потребления тока по формуле, можно начать выбирать кабель, который подходит нам по мощности. Вернее, его площади сечения. Ниже приведена специальная таблица в которой предоставлены данные, где сопоставляется величина тока, сечение кабеля и потребляемая мощность.

Данные могут различаться для проводов изготовленных из разных металлов. Сегодня для применения в жилых помещениях, как правило, используется медный, жесткий кабель. Алюминиевый кабель практически не применяется. Но все же во многих старых домах, алюминиевый кабель все еще присутствует.

Таблица расчетной мощности кабеля по току. Выбор сечения медного кабеля, производится по следующим параметрам:

Также приведем таблицу для расчета потребляемого тока алюминиевого кабеля:

Если значение мощности получилось среднее между двумя показателями, то необходимо выбрать значение сечения провода в большую сторону. Так как запас мощности должен присутствовать.

Расчет сечения провода сети с тремя фазами (трехфазной)

А теперь разберем формулу подсчета сечения провода для трехфазных сетей.

Для рассчета сечения питающего кабеля воспользуемся следующей формулой:

I = P / (√3 × U × cos(φ))

• I — сила тока, по которой выбирается площадь сечения кабеля
• U — фазовое напряжение, 220V
• Cos φ — угол сдвига фаз
• P — показывает общее потребление всех электроприборов

Cos φ — в приведенной формуле крайне важен, так как самолично влияет на силу тока. Он различается для разного оборудования, с этим параметром чаще всего можно ознакомиться в технической документации, или соответствующей маркировкой на корпусе.

Общая мощность находится очень просто, мы суммируем значение всех показателей мощности, и используем получившееся число в расчетах.

Отличительной особенностью в трехфазной сети, является то, что более тонкий провод способен выдержать большую нагрузку. Подбирается необходимое нам сечение провода, по нижеприведенной таблице.

Расчет сечения провода по потребляемому току применяемый в трехфазной сети, используется с применением такой величины как √3. Это значение нужно для упрощения внешнего вида самой формулы:

U линейное = √3 × U фазное

Данным образом при возникновении необходимости заменяется произведение корня и фазного напряжения на линейное напряжение. Эта величина равняется 380V (U линейное = 380V).

Понятие длительного тока

Также один не менее важный момент при выборе кабеля для трехфазной и однофазной сети состоит в том, что необходимо учитывать такое понятие, которое звучит как допустимый длительный ток. Этот параметр показывает нам силу тока в кабеле, которую может выдержать провод в течение неограниченного количества времени. Определить эго можно в специальной таблице. Также для алюминиевых и медных проводников они существенно различаются.

В случае когда данный параметр превышает допустимые значения, начинается перегрев проводника. Температура нагрева является обратно пропорциональной силе тока.

Температура на некоторых участках может увеличиваться не только из-за неверно подобранного сечения провода, а и при плохом контакте. К примеру, в месте скрутки проводов. Такое довольно часто происходит в месте контакта медных кабелей и алюминиевых. В связи с этим поверхность металлов подвергается окислению, покрываясь оксидной пленкой, что весьма сильно ухудшает контакт. В таком месте кабель будет нагреваться выше допустимой температуры.

Когда мы провели все расчеты, и сверились с данными из таблиц, можно смело идти в специализированный магазин и покупать необходимые Вам кабели для прокладки сети у себя дома или на даче. Главное ваше преимущество перед, например, вашим соседом будет в том что вы полностью разобрались в данном вопросе с помощью нашей статьи, и сэкономите кучу денег, не переплачивая за то, что вам хотел продать магазин. Да и знать о том, как рассчитать сечение тока для медных или алюминиевых проводов никогда не будет лишним, и мы уверены что знания полученные у нас, неоднократно пригодятся на вашем жизненном пути.

Таблица сечения кабеля по мощности и току

Привет, сегодня встал вопрос выбора сечения кабеля. Скажу сразу в конце статьи приведена таблица, посмотрите. Итак…

Выбор сечения проводов является важным этапом проектирования электроснабжения дома или квартиры. При недостаточном сечении провод перегревается, что может привести к плавлению изоляции и короткому замыканию, последствия которого бывают очень непредсказуемы.

Сечения проводов выбираются по величине протекающих по ним токов и могут быть определены по таблицам или расчетным путем. Таблица сечений проводников Требования к монтажу проводки указаны в «Правилах устройства электроустановок» (ПУЭ). В этом же нормативном документе имеются таблицы с предельно допустимыми токами в зависимости от сечений проводников и условий эксплуатации. Ниже приведена таблица для случаев, чаще всего встречающихся при прокладке проводки в домах и квартирах.

Нужно учитывать, что согласно ПУЭ, сечение медных проводов для жилых домов должно быть не менее 2,5 кв. мм до счетчиков и 1,5 кв. мм после них. Перед прокладкой электропроводки изучите положения ПУЭ, касающиеся жилых домов. Соблюдение указанных в них требований позволит повысить надежность электроснабжения и избежать претензий органов Энергонадзора.

Номинальная нагрузка проводов по току Как видно из таблицы, номинальная нагрузка проводов по току зависит от условий охлаждения проводников. Провода, проложенные в стенах, каналах и трубах, не обдуваются воздухом, поэтому медленнее остывают. Толстые провода отдают тепло хуже, чем тонкие и выдерживают меньшую плотность тока. Плотность тока определяется делением допустимого тока на сечение проводников. Для алюминиевых проводов она находится в пределах 5 — 10 А/кв. мм, для медных — 7 — 15 А/кв. мм. Умножив плотность тока на ток нагрузки можно определить требуемое сечение проводов.

Применяйте для разводки по квартире медные провода — они меньше окисляются и не ломаются на сгибах, поэтому обладают большей надежностью.

Применение алюминия на опасных производствах запрещено недаром. Расчет сечения проводов по мощности потребителей электроэнергии Расчет сечения проводов нужно начинать с определения суммарной мощности нагрузки на электрическую сеть. Особенно важно учесть мощные потребители электроэнергии, имеющие следующие характеристики: утюг — 1 — 2 квт; стиральная машина — до 2 кВт; пылесос — 1 — 2 кВт; водонагреватель — около 2 кВт; электропечь — 1 — 2 кВт; микроволновая печь — 0,6 — 2 квт; электрочайник — до 2 кВт; кондиционер — до 3 кВт; холодильник — около 1 кВт; электрический котел отопления — 2 — 5 кВт; освещение — мощность одной лампочки, умноженная на их количество. Мощность электрических приборов можно уточнить в инструкции по эксплуатации. Подсчитав общую мощность потребителей и разделив ее величину на напряжение 220 вольт, определяем ток нагрузки.

Далее по таблицам или плотности тока находим сечение проводников.

При подсчете мощности нужно иметь в виду, что не все потребители включаются одновременно — если работает котел отопления, кондиционером никто не пользуется. Этот факт можно учесть, умножив суммарную мощность на коэффициент спроса. Опытным путем установлено, что для квартир при общей мощности до 14 кВт он равен 0,8, до 20 кВт — 0,65, до 50 кВт — 0,5. Для примера рассмотрим выбор сечения проводов от распределительной коробки до кухонных розеток. На кухне установлены холодильник мощностью 1 кВт, посудомоечная машина — 1 кВт, электрочайник — 2 кВт, микроволновая печь — 0,8 кВт, электрическая духовка — 2 кВт и кондиционер — 2 кВт.

Общая мощность равна 8,8 кВт. Умножим это значение на коэффициент спроса 0,8 и получим 7,04 кВт. Переводим киловатты в ватты (1 кВт = 1000 Вт) и определяем ток нагрузки: I = 7040/220 = 32 А. По таблице для скрытой проводки выбираем медный двужильный провод сечением 3 кв. мм или алюминиевый — 5 кв. мм. Такие же сечения получаем, разделив ток на средние значения его плотности. Иногда в наличии имеется провод неизвестного сечения. Зная диаметр, легко определить сечение по формуле S =0,785D2 , где D — диаметр проводника. Для многожильных проводов результат умножают на 0,785.

Расчет сечения провода по потребляемой мощности. Особенности расчета

В данной статье будет рассказано о том, как провести расчет сечения провода по потребляемой мощности самостоятельно. Знать это нужно не только при монтаже электропроводки в доме, но и при проведении работ в автомобилях, например. Если сечение провода окажется недостаточным, то он начнет нагреваться очень сильно, что приведет к существенной потере уровня безопасности. Учитывая все рекомендации, которые будут изложены ниже, вы сможете самостоятельно рассчитать параметры проводов для монтажа электроснабжения в доме. Но если не уверены в своих силах, лучше обратитесь к специалистам в этой области. Причем нужно отметить, что расчет сечения провода по потребляемой мощности (12В и 220В) производится аналогично.

Проведение расчета длины электропроводки

Для любого типа электронной системы самым главным условием стабильной и безаварийной работы является грамотный расчет сечений всех проводов по току и мощности. Первым делом следует вычислить максимальную длину всей электропроводки. Существует несколько способов это сделать:

1. Измерение расстояния от щитков до розеток, выключателей согласно схеме монтажа. Причем сделать это можно линейкой на заранее приготовленном плане электропроводки – достаточно полученные значения длин умножить на масштаб.
2. И второй, более точный способ – это вооружиться линейкой и пройтись по всем комнатам, проводя замеры. Причем нужно учитывать, что провода должны как-то соединяться, поэтому всегда должен присутствовать запас – хотя бы по одному-два сантиметра с каждого края проводки.

Теперь можно приступить к следующему шагу.

Расчет нагрузки на проводку

Чтобы вычислить суммарную нагрузку, нужно сложить все минимальные мощности потребителей по дому. Допустим, вы проводите расчет для кухни, в ней установлены светильники, микроволновая печь, электрические чайник и плита, посудомоечная машина и так далее. Все мощности необходимо суммировать (смотрите на задних крышках потребляемую мощность, но придется вычислить самостоятельно по этому параметру еще ток). После умножаете на поправочный коэффициент 0,75. Он еще называется коэффициентом одновременности. Суть его ясна из самого названия. Эта цифра, которая получится в результате вычислений, вам необходима будет в дальнейшем для проведения расчетов параметров проводов. Обратите внимание на то, что вся система электроснабжения должна быть безопасной, надежной и прочной. Это основные требования, которые необходимо учитывать, когда производится расчет сечения провода по потребляемой мощности 12В и 220В.

Ток потребления электроустановок

Теперь о том, как произвести расчет потребляемого тока электрического прибора. Можно сделать это в уме, а можно и на калькуляторе. Смотрите инструкцию к прибору, какое значение потребляемой мощности у него. Само собой, в бытовой электросети течет переменный ток с напряжением 220 вольт. Следовательно, воспользовавшись простой формулой (потребляемую мощность разделить на напряжение питания), можно вычислить ток. Например, электрочайник имеет мощность 1000 Вт. Значит, если разделить 1000 на 220, получим значение, примерно равное 4,55 ампера. Производится очень просто расчет сечения провода по потребляемой мощности. Как осуществить это, рассказано в статье. В режиме работы чайник потребляет из сети 4,55 ампера (для защиты необходимо устанавливать автоматический выключатель большего номинала). Но обратите внимание на то, что не всегда это точное значение. Например, если в конструкции электроприбора имеется двигатель, можно увеличить примерно на 25 % полученное значение – ток потребления мотора в режиме запуска значительно больше, нежели во время работы на холостом ходу.

Рекомендации ПУЭ

Но можно воспользоваться сводом правил и стандартов. Имеется такой документ, как Правила устройства электроустановок, именно он регламентирует все нормы проведения монтажа проводки не только в частных владениях, но и на заводах, фабриках и т. д. По этим правилам стандарт электропроводки – это способность выдержать нагрузку в 25 ампер длительное время. Поэтому в квартирах вся электропроводка должна выполняться только с использованием медного провода, сечение его — не меньше 5 кв. мм. Каждая жила должна иметь сечение свыше 2,5 кв. мм. Диаметр проводника должен быть 1,8 мм.

Чтобы вся электропроводка работала максимально безопасно, на вводе производится монтаж автоматического выключателя. Он обезопасит квартиру от коротких замыканий. Также в последнее время большинством владельцев жилплощадей производится монтаж устройств защитного отключения, которые моментально действуют на изменение сопротивления в цепи. Другими словами, если вы случайно коснетесь оголенных проводов под напряжением, они моментально обесточатся и вы не получите удар. Автоматические выключатели необходимо рассчитывать по току, причем выбирать обязательно с запасом, чтобы всегда имелась возможность установить в доме какой-либо электроприбор. Грамотный расчет сечения провода по потребляемой мощности (как осуществить правильный выбор проводов, вы узнаете из данного материала) – это залог того, что функционировать электроснабжение будет правильно и эффективно.

Материалы для изготовления проводов

Как правило, монтаж электропроводки в частном доме или квартире делают с использованием трехжильных проводов. Причем у каждой жилы — отдельная изоляция, все они имеют различную расцветку – коричневый, синий, желто-зеленый (стандарт). Жила – это именно та часть провода, по которой протекает ток. Она может быть как однопроволочной, так и многопроволочной. В некоторых марках провода используется хлопчатобумажная оплетка поверх жил. Материалы для изготовления жил проводов:

Иногда можно встретить комбинированные, например, медный провод многопроволочный с несколькими стальными проводниками. Но такие использовались для осуществления полевой телефонной связи – по медным передавался сигнал, а стальные использовались по большей части для проведения крепления к опорам. Поэтому в этой статье о таких проводах разговор идти не будет. Для квартир и частных домов идеальным оказывается медный провод. Он долговечный, надежный, характеристики намного выше, нежели у дешевого алюминия. Конечно, цена медного провода кусается, но стоит упомянуть о том, что его срок службы (гарантированный) — 50 лет.

Марки проводов

Для прокладки электропроводки лучше всего использовать две марки проводов – ВВГнг и ВВГ. Первый имеет окончание «-нг», что говорит о том, что изоляция не горит. Используется он для осуществления электропроводки внутри сооружений и зданий, а также в земле, на открытом воздухе. Стабильно работает в диапазоне температур -50. +50. Гарантированный срок службы — не менее 30 лет. Кабель может быть с двумя, тремя или четырьмя жилами, сечение каждой — в диапазоне 1,5. 35 кв. мм. Обратите также внимание на то, что необходимо проводить расчет сечения провода по потребляемой мощности и длине (в случае с воздушной длинной линией).

Внимательно смотрите на то, чтобы перед названием провода не было буквы «А» (например, АВВГ). Это говорит о том, что внутри жилы изготовлены из алюминия. Имеются также зарубежные аналоги – кабель марки NYM, имеющий круглую форму, соответствует стандартам, принятым в Германии (VDE0250). Жилы медные, изоляция не подвержена горению. Круглая форма провода намного удобнее в том случае, если необходимо проводить монтаж сквозь стену. А вот для проведения проводки внутри помещений оказывается удобнее плоский отечественный.

Провода из алюминия

Они имеют маленький вес, а самое главное, низкую стоимость. Поэтому пригодятся для тех случаев, когда нужно прокладывать длинные линии по воздуху. Если все работы проводить грамотно и правильно, вы получите идеальную воздушную линию, так как у алюминия имеется одно огромное преимущество – он не подвержен окислению (в отличие от меди). Но часто проводка из алюминия использовалась и в домах (как правило, в старых). Провод раньше было проще достать, и стоил он копейки. Необходимо отметить, что расчет сечения провода по потребляемой мощности (особенности этого процесса известны каждому электрику) является главным этапом в создании проекта электроснабжения дома. Но нужно обращать внимание на одну особенность – сечение алюминиевого провода должно быть больше, нежели медного, чтобы выдержать одинаковую нагрузку.

Таблица для расчета сечения по мощности

Также нужно упомянуть и о том, что на алюминиевые провода предельно допустимая токовая нагрузка намного меньше, нежели для медных. Таблица ниже поможет рассчитать сечение жил алюминиевой проводки.

Расчет сечения кабеля по мощности — ISEE GROUP

Расчет сечения кабеля по мощности

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке. Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта сечения кабеля по нагрузке

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.

Какой провод будет лучше, медный или алюминиевый?

• медь более гибкая, прочная и менее ломкая, чем алюминий;
• поверхность меди менее подвержена окислению и дольше сохраняет качество контактов при коммутации в распределительных коробоках;
•  проводимость меди примерно в 1,7 раза выше, чем у алюминия, что означает большую нагрузку при меньшем сечении.

Расчет сечения кабеля по мощности, материалу проводника и длине кабеля

    Проектируя монтаж электропроводки часто и обоснованно возникает вопрос, какое сечение кабеля нужно использовать для подключения потребителя? Обычно для монтажа электропроводки используют кабель ВВГ либо провода ПВС или ШВВП. Но по сути тип кабеля не имеет принципиального значения, важнее всего определить какую максимальную мощность потребления будет поддерживать построенная сеть.

    Правильно сделать расчет сечения кабеля очень важно по двум причинам. Первая – безопасность, при заниженном сечения кабель перегревается, что может привести даже к возгоранию, вторая – экономия, исключение лишних затрат при выборе слишком большого сечения без надобности.

    Кажется, что подобный расчет, эта задача сложная и решение ее под силу только «профи», хотим Вас заверить нет! Все просто, если придерживаться методики расчета, которую ниже мы приведем.

    В начале проводится расчет суммарного потребления в доме, квартире, помещении. Все электроприборы потребляют определенное количество электричества (эквивалент мощности), измеряемого в Ваттах.

    Ниже в таблице доступно представлены основные бытовые приборы и их средняя потребляемая мощность.

    Теперь дело за малым, просуммировать величину потребления всех приборов на объекте и получить общее потребление для сечения основного подающего кабеля:

            P_общ = (Р₁ + Р₂ + Р₃+ P_n) * 0.8

    Коэффициент 0.8 учитывает, что обычно не более 80% приборов одновременно будут включаться на длительное время. Но при расчете максимальных нагрузок конечно лучше брать все 100% мощности.

    Далее следует понимать, что кабель определенного сечения может «прокачать» только ту мощность, на которую он рассчитан. В противном случае кабель будет греться и беда, как говорится, не заставит себя ждать. Чтобы такого не случилось, сечение кабеля выбирают из таблицы в соответствии с подключаемой мощностью потребителей.

    Значения сечений кабеля приведены в таблице:

    Для простоты понимания вопроса приведем пример расчета сечения кабеля ввода в дачный домик.

    Все электроприборы потянут на себя потребление порядка 11,6 кВт. Учитывая коэффициент 0,8 – получаем суммарную действительную нагрузку по дому — 9,28кВт. Ближайшее значение из таблицы — 10,1кВт, что соответствует сечению 6 мм² медного кабеля и 10 мм² алюминиевого.

    Как видно, приближенное вычисление сечения основного кабеля нагрузки по общей мощности вычисляется довольно просто.

    Аналогичным, но более точным и глубоким для понимания является метод вычисления расчетного сечения по токовой нагрузке. Определив общую мощность потребления переходим к вычислению силы тока потребителей по нижеприведенной формуле:

    Для сети 220В: I = P / U * cosφ , для трехфазной сети 380В: I = P / U * cosφ * 1.73

    где, Р – наша мощность потребления

    cosφ – коэффициент мощности. Точное значение коэффициента, это предмет отдельного детального рассмотрения, но в современных реалиях, в подавляющем количестве случаев, за основу можно смело брать 0.95. Подставив все значения и рассчитав силу тока потребления, снова обращаемся к таблице, и определяем соответствующее сечение, заодно перепроверив предыдущие расчеты по мощности.

    Этот алгоритм более точное и надежное решением при выборе сечения кабеля. Полученное значение нужно снова светить с данными из таблицы:

    На внутренней разводке электропроводки после основного несущего кабеля конечно можно и нужно сэкономить. Расчет по отдельным потребительским (розеточным) группам не отличается от общего, с той лишь разницей, что потребительская мощность на отдельную группу скорее всего будет значительно ниже, а значит и необходимое сечение кабеля тоже будет меньше. Главное, чтоб сумма отдельных потребительских мощностей не превышала расчетную общую мощность для основного подающего кабеля.

    В отдельных случаях надо рассчитать сечения кабеля по длине.

    Важность этого вопроса объясняется тем, что с увеличением расстояния в кабеле будут нарастать неизбежные потери, связанные с сопротивлением материала токопроводящей жилы. И на больших расстояниях потери настолько значительные, что стандартный расчет соотношения сечения кабеля к токовым нагрузкам уже не подходит.

    Правило выбора сечения в этом случае дополняется условием – если потери превышают 5%, то следует увеличить сечение кабеля.

    Метод расчета частично использует формулы, приведенные выше.

    Используем уже рассчитанные — суммарную мощность всех потребителей и токовую нагрузку в Амперах. После чего рассчитываем сопротивление электропроводки по формуле:

            R = (p * L) / S

    где, p – удельное сопротивление проводника, берется из соответствующей таблицы:

    После чего рассчитываем потери напряжения:

            U_потерь = I_{нагрузки} * R_кабеля

            F_потерь = ( U_потерь / U_ном ) * 100%

    Полученное значение анализируется, если оно меньше 5% — сечение выбрано правильно. Иначе берем кабель на размер больше.

    Расчет сечения кабеля по длине в обязательном порядке проводится при подключении потребителей на большом расстоянии. Иначе можно подключить кабель, а на выходе из-за высоких потерь оборудование просто может не запуститься, по причине низкого уровня напряжения.

    Пока мы описывали все нюансы расчетов определения сечения кабеля по мощности, токовой нагрузке, материалу проводника и длине, пришло осознание, что хоть расчет и не очень сложен, но в процессе нужно просмотреть и перепроверить много таблиц для получения правильного результата. И что было бы удобно иметь под рукой быстрый инструмент подобных расчетов. Поэтому мы решили разработать специальный калькулятор расчета сечения кабеля, который принимает и учитывает в расчетах все вышеперечисленные нюансы. Теперь есть выбор, просчитать с помощью калькулятора либо чуть медленнее самостоятельно. В любом случае вы точно знаете как это работает.

Как рассчитать, выбрать сечение кабеля по мощности тока

Вопрос о том, как рассчитать сечение кабеля, неизменно возникает при планировании электромонтажных работ. Чтобы проводник АВБбШв 4х120 или изделия других типоразмеров работали долго и надежно, следует учитывать эксплуатационные нагрузки, которые определяют выбор в пользу того или иного решения. От правильного выбора проводов зависит и качество работы электрооборудования.

Задумываясь над тем, как выбрать сечение кабеля правильно, некоторые специалисты ориентируются исключительно на собственный опыт. Иногда выбранное сечение жил является подходящим, но в ряде случаев могут возникать ошибки, которые приводят к негативным последствиям. К примеру, если вместо проводника АВБбШв 4х240 вы выбрали неподходящий размер, то есть диаметр будет меньше или больше требуемого, это может представлять угрозу в плане безопасности подключения или стать причиной необоснованных финансовых затрат на материалы.

На какие параметры нужно обратить внимание при выборе сечения проводника?

Сечение ВБбШв 4х50 может существенно отличаться от аналогичного показателя других проводников. По этой причине, прежде чем сделать окончательный выбор, необходимо учесть все факторы. В их числе:

• Величина, длительность и мощность нагрузки на сеть;
• Номинальная сила тока;
• Пороговые показатели напряжения.

Нужно знать не только, как подобрать сечение кабеля, но и учитывать другие характеристики проводника. Он должен быть устойчивым к высоким температурам, чтобы избежать возгорания из-за перегрева или коротких замыканий. Проводник ВБбШв 4х120 и другие модели также должны обладать высокой устойчивостью к механическим повреждениям, вызванным случайным или намеренным воздействием.

Как правильно подобрать кабель по сечению жил, зависит и от условий проведения электромонтажа, поскольку в разных случаях степень влияния внешней среды на проводник может различаться.

Уменьшенное сечение кабеля

Планируя, как рассчитать сечение кабеля по мощности, важно избегать намеренного уменьшения диаметра. Такой подход позволит исключить риски возникновения опасной для здоровья и жизни людей ситуации. Если сечение занижено, происходит постоянный перегрев проводника из-за высокой плотности тока.

В подобных случаях слой изоляции провода ВБбШв 4х70 либо проводника другого типоразмера быстро разрушается, что приводит к короткому замыканию. Это может привести к выходу из строя дорогостоящего оборудования, возгоранию, электротравмам обслуживающего персонала. Если для ВБбШв 4х240 установлено устройство автоотключения, оно будет регулярно срабатывать по причине перегрузки, что создаст определенные неудобства в работе.

Увеличенное сечение кабеля

Цены на кабельно-проводниковую продукцию существенно отличаются в зависимости от характеристик модели, и сечение играет не последнюю роль. Зная, как подобрать кабель по мощности, можно избежать чрезмерных расходов. У моделей с большим сечением жил цена выше, поэтому при обустройстве проводки в квартире или других объектах следует объективно оценивать свои текущие и потенциальные потребности.

В ряде случаев, если возникает вопрос, как выбрать сечение кабеля по мощности, целесообразно проводить монтаж проводки с определенным запасом. Это обойдется дороже, но зато при увеличении нагрузки на сеть вы не будете испытывать проблем.

При использовании проводника большего сечения, если установить автоматическое отключение, произойдет перегрузка следующих линий и не сработает свой автовыключатель.

Проведение расчетов

Перед началом монтажных работ необходимо ознакомиться, как рассчитать сечение кабеля по нагрузке, чтобы выбрать проводник с определенной мощностью. Ее значение не должно быть меньше, чем у подключаемого к сети оборудования. Существует три основных метода проведения расчета:

Расчет по мощности

Проще всего выяснить, как подобрать сечение кабеля по мощности. В этом случае нас интересует суммарная нагрузка на вводный кабель. Для начала необходимо определить и суммировать показатели мощности токопотребляющих устройств. Эта информация указана на корпусе прибора или в техпаспорте к нему.

После суммирования общую мощность умножают на 0,75. Этот коэффициент применяется, поскольку все существующие на объекте устройства обычно не подключаются к сети одновременно. Также при расчетах необходимо сделать поправку на потери напряжения в питающей сети. Сделать окончательный выбор в пользу АСБл-10 3х240 или другого типоразмера вам поможет специальная таблица, где указаны расчеты сечения кабелей с разным количеством жил при прокладке по воздуху или в земле.

Расчет диаметра по току

Многих мастеров интересует, как рассчитать сечение кабеля по току. Этот метод дает более точные результаты, чем предыдущий. Расчет диаметра по токовой нагрузке учитывает проходящий через проводник ток.

Для однофазной сети используют формулу: I = P/(U ∙cosφ)

P — мощность нагрузки, U — напряжение сети (220 В).

Также необходимо учесть условия электромонтажа, прибавить к активной токовой нагрузке 5 А, чтобы исключить возможную перегрузку при включении дополнительных приборов. Если вы не уверены, что расчет вручную проведен верно, стоит воспользоваться специальным онлайн-калькулятором для определения сечения кабеля.

При расчете по току также учитывается температура нагрева проводника при прохождении тока. У ВВГнг-LS 3х1.5 и проводов других типоразмеров имеется предельно допустимая температура разогрева жил, которая зависит от типа провода, материала изготовления изоляции, способа монтажа. Как правило, температура при нормальной работе составляет 70 °С, в аварийном режиме – 80 °С, при коротком замыкании – 120 °С.

При нагревании кабеля происходит отвод тепла наружу, чтобы исключить перегрев. В этом отношении многое зависит от окружающей среды, ее состава и влажности. При прокладке по воздуху и в грунте показатели будут существенно различаться.

Например, при подземной прокладке сети для увеличения тепловой проводимости грунта траншею засыпают глиной. Если провода проложены по воздуху, его теплопроводность низкая, поэтому нагрузку по току следует уменьшить.

Еще один важный нюанс – ухудшение свойств изоляции кабеля ВВГнг-LS 3х2.5 и других типов, что обусловлено постепенным высыханием изоляционного слоя.

Расчет по длине

Вопрос о том, как рассчитать сечение кабеля по длине, также очень важен. Это обусловлено падением напряжения в сети, поскольку часть энергии тратится на нагрев. Из-за тепловых потерь к потребителю ее попадает меньше, чем было в начале линии.

Таким образом, проводник нужно выбирать не только по сечению жил, но и с учетом расстояния, на которое планируется передавать напряжение. Чем больше активные нагрузки, тем больше тока протекает через кабель, но и теплопотери также возрастут.

Если напряжение снижается, это сразу сказывается на работе токопотребляющих приборов, расположенных дальше остальных. Например, если речь идет об осветительных устройствах, то сразу станет заметно, что лампочки, расположенные далеко от блока питания, горят тускло, что в целом ухудшает качество освещенности объекта.

Избежать подобных проблем поможет грамотный расчет сечения проводов по длине. В первую очередь необходимо учесть потребности в энергии потребителя, находящегося на самом удаленном участке, который в формуле обозначается буквой L.

Необходимо рассчитать, каковы потери напряжения на участке L. Расчет выполняют по следующей формуле:
∆U = (Pr + Qx)L/U,

где P и Q — активная и реактивная мощность, r и x — активное и реактивное сопротивление участка L, а U — номинальная величина напряжения, при котором достигается нормальная работа оборудования.

Допустимые значения ∆U для нормальной работы силовых цепей и систем освещения жилых помещений не должны быть больше ±5 %. Для освещения промышленных сооружений и общественных зданий этот показатель составляет от +5 % до -2,5 %.

Подключение оборудования

При обустройстве силовой сети потребители могут подключаться к ней разными способами. Можно равномерно распределить нагрузки по линии или создать подключение в конце сети. Также может использоваться такой вариант, как обустройство двух линий, одна из которых обладает равномерно распределенными нагрузками и подключается к другой.

Как рассчитать сечение кабеля

Для того, чтоб подобрать кабель для тех или иных целей, важно грамотно рассчитать сечение кабеля. Ведь если кабель будет слишком малого сечения, то от большой нагрузки он будет постоянно нагреваться, это приведет к тому, что изоляция на кабеле расплавится и произойдет короткое замыкание, что в свою очередь может привести к пожару.

Напротив если взять кабель с запасом по сечению, то это приведет к дополнительным затратам. Конечно если нужно всего лишь несколько метров кабеля, то ничего страшного в этом нет, а если речь идет о монтаже проводки в частном доме, то перерасход будет существенный.

Расчет сечения кабеля начинается с того, что нужно определить суммарную мощность потребителей электроэнергии, которые будут подключатся к данной линии, группе. Мощность прибора указывается в Ваттах (Вт) заводом изготовителем на бирке с техническими характеристиками.

Если по каким либо причинам такие данные отсутствуют, то можете посмотреть в приведенной ниже таблице мощностей распространенных электроприборов, или ввести в поиске марку прибора, и узнать его технические характеристики.

Итак, например нам нужно подключить к данному кабелю четыре прибора. Прибор 1 имеет мощность 3000 Вт, прибор 2 — 3500 Вт, прибор 3 — 2500 Вт, прибор 4 — 500 Вт. Суммируем все данные: 3000+3500+2500+500=9500(Вт)=9,5(кВт).

Перед тем, как рассчитать сечение кабеля нужно суму 8,5 кВт умножить на понижающий коэффициент 0,75. Зачем умножать на понижающий коэффициент? Предполагается, что не все приборы будут работать одновременно, для этого и ввели понижающий коэффициент, то есть нагрузка в сети будет всего 75%. Умножаем: 9,5*0,75=7,125(кВт). Итак, мы получили цифру 7,125 кВт, теперь переходим к таблице подбора сечения кабеля.

Нас интересует колонка подбора мощности в кВт, так, как мы считали именно в Ваттах. Ищем в таблице значение, которое будет больше или равно 7,125 кВт.

Соответственно если кабель медный, и напряжение 220 В, то нам подойдет кабель сечением 4 мм.кв., если напряжение 380 В, то вполне хватит кабеля в полтора квадрата. Для алюминиевого кабеля — 6 мм.кв. на 220 В, и 2,5 мм.кв. на 380 В.

Теперь вы знаете как рассчитать сечение кабеля, надеемся это было не сложно, а если у вас все же остались какие-то вопросы связанные с выбором кабеля, то вы всегда можете задать их нашим консультантам, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок. Также хотим обратить ваше внимание на то, что в нашем магазине продаются только качественные провода и кабеля, которые имеют все необходимые сертификаты, остерегайтесь подделок.

Как подобрать сечение кабеля по мощности?

     При планировании своего СТО или модернизации гаража очень важно продумать как вы подключите оборудование для автосервиса к электросети. Ведь от материала и величины сечения кабеля зависит какие нагрузки сможет выдерживать Ваша сеть, а соответственно какое количество оборудования можно будет подключить и включать одновременно. Ведь в случае неправильно подобранного сечения кабеля по мощности, велика вероятность того, что провода перегорят или будет постоянно «выбивать» автоматы.
     Во-первых, необходимо определить общую потребляемую мощность оборудования, которое будет подключатся к кабелю. Для этого необходимо составить перечень всех электроприборов, не забыть учесть возможность расширения и выписать их мощности. Производители всегда крепят бирку с основными характеристиками, именно на этой бирке указана мощность. Бирка находится на самом оборудовании, на его двигателе или в инструкции к прибору.
Мощность прибора измеряется в Ваттax (Вт, W) или в килоВаттax (кВт, kW). Иногда, производители указывают силу тока прибора в Амперах (AMPS, А), которые очень легко перевести в Ватты, используя закон Ома.

     На рисунках приведены примеры расположения и внешнего вида бирок двигателей подъемника автомобильного 2-х стоечного 3,5т 380В TLT-235SB-380 LAUNCH и шиномонтажного стенда LC887E 380V BRIGHT, на которых наглядно видно, как заводы изготовители профессионального оборудования для автосервисов прописывают характеристики.
     Просуммировав показания всего оборудования, Вы получите общую мощность, потребляемую в автосервисе, которую необходимо умножить на коэффициент одновременности. Продумайте сколько приборов будет работать одновременно. Если это будет 80% приборов, то коэффициент одновременности для Вашего случая будет соответствовать 0,8.
Подбор площади сечения жилы легко выполнить с помощью таблицы приведенной ниже. Все данные для нее взяты ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией».

     В таблице находите столбец с соответствующим материалом жилы и напряжением в сети Вашего сервиса и ищете значение мощности (кВт) максимально близкое к полученному в расчете. Необходимое Вам сечение жилы будет в той же строчке что и мощность.
Рекомендуем выбирать кабель с запасом, округлив расчет в большую сторону, на случай если захотите расширится и добавить оборудование.

Сечение кабеля высокого напряжения

Какую мощность и напряжение может передавать кабель на фотографии?

Это высоковольтный кабель. Судя по толщине изоляции из сшитого полиэтилена (белый материал), она составляет не менее 132 кВ или выше.

Редактировать: Согласно Reddit OP, кабель имеет медный провод площадью 1,750 мм². Это огромный кабель . (Все, что превышает 630 мм², является необычным; все, что превышает примерно 1200 мм², является специальным заказом, который кабельная компания обычно не делает.) Такой кабель может выдерживать примерно 1600 ампер. Предполагая, что трехфазное напряжение 132 кВ, это 365 МВА или около 292 мегаватт при коэффициенте мощности 0,80.

Вот аналогичный кабель, который у меня был на работе (я думаю) на 300 кВ. Он будет способен выдерживать не менее 100 ампер (возможно, намного больше) или около 100 МВт — достаточно для того, чтобы самостоятельно запитать весь CBD города .

Почему он состоит из множества маленьких кабелей? Что, если бы диаметр одиночных медных кабелей был немного больше?

Провод многожильный, поэтому его можно сгибать при установке.Сплошной медный провод очень сложно согнуть.

Диаметр жил — это компромисс между стоимостью производства (меньшие провода требуют большего производства) и простотой установки. Нет особой причины для точного размера отдельных прядей.

Как выбрать правильный диаметр для данной комбинации напряжения / мощности?

Не вдаваясь в подробности расчетов сечения кабелей (существуют целые национальные стандарты по этой теме — см. AS / NZS 3008 Электрические установки — Выбор кабелей .)

Сначала , мы решаем, какое напряжение мы используем. В Австралии обычные напряжения для распределения составляют 11, 22, 33 кВ; общие напряжения для передачи 66, 132, 220, 300 кВ. Чем выше напряжение, тем толще требуется изоляция (XLPE).

Во-вторых, , мы решаем, какая токонесущая способность нам нужна. После некоторых расчетов мы можем определить, что схема должна выдерживать 100 ампер, чтобы удовлетворить спрос в настоящее время, учесть будущий рост нагрузки и немного увеличить мощность на случай непредвиденных обстоятельств.Чем больше токовая нагрузка нам нужна, тем больше должны быть медные проводники (мм²).

В-третьих, , мы определяем, в какой среде будет жить кабель. При протекании тока в кабеле выделяется тепло, а допустимая нагрузка по току кабеля ограничивается его температурой. Кабель, проложенный в горячей среде, не может пропускать такой большой ток, пока не перегреется, поэтому мы должны использовать кабель большего размера, чем обычно.

Зная напряжение, допустимую нагрузку по току и условия установки кабеля, теперь мы можем выбрать необходимый размер кабеля.Мы бы сделали это со ссылкой на каталог производителя кабеля, в котором есть такие таблицы:

Таблица воспроизведена из каталога высоковольтных кабелей Olex Australia, 2009 г.

В качестве примера я мог бы решить, что мне нужен кабель на 33 кВ, способный выдерживать 400 ампер. Он будет установлен в подземных каналах. Я использую таблицу «номинальных значений тока», чтобы выбрать кабель наименьшего диаметра, способный выдерживать ток 400 А — в этом случае потребуется кабель 240 мм².

Номинальный габаритный диаметр такого кабеля — 45 мм.9мм.

Обратите внимание, что нас не волнует «диаметр» кабеля как таковой — мы заботимся о площади поперечного сечения проводника (мм²), то есть о том, сколько меди в кабеле. Диаметр имеет значение только тогда, когда вы действительно собираетесь установить вещь.

Основная формула для расчета требуемой площади кабеля

У меня проблема с уравнениями типа

((расстояние * амперы * 0,04) / ((напряжение *% падения) / 100)) * 100) / 100

Слишком много терминов, слишком много скобок.2 \ $ и длина \ $ Lm \ $ при комнатной температуре равна \ $ R = 0,017 \ frac {L} {A} \ Omega \ $.

Примечание. Я здесь не использую строгий СИ, я указал площадь в квадратных миллиметрах, как размер провода в магазине DIY. Чтобы оставаться в строгом стандарте SI, площадь должна составлять квадратные метры, а коэффициент удельного сопротивления — 17 нОм, обычно записываемый как 1,7e-8.

Подходит ли сопротивление 17 м Ом? При более высокой температуре, если проволока была закалена накоротко, если она была немного нечистой, если немного меньше размера, то было бы больше.20 МОм может быть лучшим показателем для «наихудшего случая», и с ним проще рассчитывать суммы.

Падение напряжения при токе в \ $ I \ $ ампер составляет \ $ V = IR \ $.

Обычно мы связываем падение напряжения с напряжением питания, потеря 1 В при 12 В хуже, чем потеря 1 В при 48 В или 240 В, поэтому нам нужно разделить на напряжение питания, чтобы получить дробное падение, и, необязательно, умножить на 100, чтобы получить процентное значение. .

Чтобы выразить все в одном выражении, процентное падение для системы составляет $$ pcdrop ​​= \ frac {I \ frac {0.02L} {Area}} {V_ {supply}} \ times100 $$ Очевидно, его можно упростить до \ $ \ frac {20IL} {V_ {supply} Area} \ $, но первая форма сохраняет соответствие между факторами и как мы это получили. Лично я предпочитаю отработать сопротивление, затем отработать абсолютное падение, а затем отработать процентное снижение, но каждому свое.

Обычно для высоковольтных систем (240 В) мы определяем размер кабеля при повышении температуры, а затем проверяем падение напряжения в последнюю очередь. В системах с низким напряжением (12 В) падение напряжения имеет тенденцию сначала укусить.Стоит проверить, подходит ли любой рассчитанный кабель для повышения температуры, но обычно это несложно. Например, если для вашей цепи 10 А требуется кабель 16 мм2 в зависимости от падения напряжения, проблем с повышением температуры не возникнет, так как кабель 16 мм рассчитан на 100 А.

Онлайн-калькулятор для расчета необходимого сечения кабеля и учета потерь

Как правильно и точно сделать сечение кабеля расчета потери напряжения? Очень часто при проектировании электросетей требуется грамотный расчет потерь в кабеле.Точный результат важен для выбора материала с необходимой площадью сечения проводника. Если кабель не подключен должным образом, это повлечет за собой многочисленные материальные затраты, потому что система быстро выйдет из строя и перестанет работать. Благодаря сайтам-помощникам, где есть готовая программа для расчета сечения кабеля и проезд по нему, это можно сделать легко и быстро.

Как пользоваться калькулятором онлайн?

В готовую таблицу внесите информацию по выбранному материалу кабеля, нагрузке энергосистемы, напряжению сети, температуре кабеля и способу его прокладки.После того, как вы нажмете «рассчитать» и приготовьтесь к результату.
Такой расчет падения напряжения в линии можно смело использовать, если не учитывать сопротивление кабельной линии при определенных условиях:

1. Указательный коэффициент мощности cos phi равен единице.
2. Линия сети постоянного тока.
3. Электропитание переменного тока частотой 50 Гц, жилы сечением 25,0-95,0.

Полученные результаты необходимо использовать в каждом отдельном случае, учитывая все погрешности кабелей и проводов.

Обязательно заполните все значения!

Расчет потерь мощности в кабеле по школьной формуле

Получить необходимые данные можно следующим образом:, используя индикаторы последовательности подсчета: ΔU = I · RL (потеря сетевого напряжения = ток * сопротивление кабельного ввода).

Зачем нужно делать расчет потерь напряжения в кабеле?

Излишнее рассеивание энергии в кабеле может привести к значительным потерям мощности, чрезмерному нагреву и повреждению изоляции кабеля.Это опасно для людей и животных. При большой длине линии это сказывается на стоимости света, что также негативно сказывается на материальном состоянии помещения собственника.

Кроме того, неконтролируемое пропадание напряжения в кабеле может стать причиной выхода из строя многих приборов, а также их полного разрушения. Очень часто жильцы используют кабель с сечением меньше необходимого (для экономии), что вскоре вызывает короткое замыкание. А будущие затраты на замену или ремонт проводки не оплачивают кошельки «экономные» пользователи.Именно поэтому так важно правильно подобрать кабели сечения проложенных проводов. Любая разводка в жилых домах инициируется только после тщательного расчета потерь в кабеле. Важно помнить, что электричество — не дает второго шанса, а потому все, что нужно сделать изначально правильно и аккуратно.

Способы снижения потерь мощности в кабеле

Потери можно уменьшить несколькими способами:

• увеличить площадь поперечного сечения кабеля;
• уменьшение длины материала;
• падение нагрузки.

Часто с двумя последними пунктами бывает сложнее, и поэтому приходится делать это за счет увеличения площади поперечного сечения жилы электрического кабеля. Это поможет снизить сопротивление. У такого варианта есть несколько дорогостоящих моментов. Во-первых, стоимость использования такого материала для многокилометровых систем очень ощутима, и поэтому необходимо правильно выбирать сечение кабеля, чтобы снизить потери мощности в пороге кабеля.

Онлайн-расчет потерь напряжения позволяет сделать это за несколько секунд, со всеми дополнительными характеристиками.Для тех, кто желает перепроверить результаты вручную, существует физико-математическая формула для расчета потерь напряжения в кабеле. Безусловно, это идеальный компаньон для каждого проектировщика электросетей.

Таблица для расчета сечения силовых проводов

Видео о правильном выборе калибра провода и типичных ошибках

Калькулятор падения напряжения постоянного тока

Бесплатный онлайн-калькулятор для расчета падения напряжения и потерь энергии в проводе

Потери в проводах солнечных батарей должны быть ограничены,
Потери постоянного тока в цепях солнечных панелей и потери переменного тока на выходе
инверторы.Способ ограничить эти потери — минимизировать напряжение
падение кабелей. Падение напряжения менее 1% подходит и в любом
в случае, если он не должен превышать 3%.

Экономьте электроэнергию: этот бесплатный онлайн-калькулятор рассчитывает переменный и постоянный ток.
Мощность, падение напряжения, потери энергии в проводе, резистивный нагрев, для
трехфазная и однофазная проводка.
Заполните желтые поля и нажмите кнопки «рассчитать». Результаты
отображается в зеленых полях.

КАЛЬКУЛЯТОР ПЕРЕПАДА НАПРЯЖЕНИЯ И ПОТЕРЯ ЭНЕРГИИ

КАЛЬКУЛЯТОР ПАДЕНИЯ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА И ПОТЕРЯ ЭНЕРГИИ

КАК РАССЧИТАТЬ ПАДЕНИЕ НАПРЯЖЕНИЯ И ПОТЕРИ ЭНЕРГИИ В ПРОВОДЕ?

ПАДЕНИЕ НАПРЯЖЕНИЯ

Падение напряжения определяется по следующей формуле:

Где:

U: Напряжение постоянного или переменного тока
система (В)
Это напряжение фаза-фаза для 3-фазной системы; напряжение фаза-нейтраль для однофазной системы.
Пример:
— Для западноевропейских стран трехфазная цепь обычно имеет напряжение 400 В, а однофазная 230 В.
— В Северной Америке типичное напряжение трехфазной системы составляет 208 вольт, а однофазное напряжение — 120 вольт.
Примечание: для падения напряжения постоянного тока в фотоэлектрической системе, напряжение
система равна U = Umpp одной панели x количество панелей в серии.
ΔU: падение напряжения в В (В)
b: коэффициент длины кабеля, b = 2 для
однофазная проводка, b = 1 для трехфазной проводки.
ρ1: удельное сопротивление в Ом · мм2 / м материала.
проводник для заданной температуры. При 20 градусах Цельсия значение удельного сопротивления составляет 0,017 для меди и 0,0265 для алюминия.
Обратите внимание, что удельное сопротивление увеличивается с температурой. Удельное сопротивление меди достигает примерно 0,023 Ом.мм2 / м при 100 ° C, а удельное сопротивление алюминия достигает примерно 0,037 Ом.мм2 / м при 100 ° C.
Обычно для расчета падения напряжения в соответствии с электрическими стандартами используется удельное сопротивление при 100 ° C (например, NF C15-100).
ρ1 = ρ0 * (1 + alpha (T1-T0)), здесь ρ0 = удельное сопротивление при 20 ° C (T0) и альфа = температурный коэффициент на градус C и T1 = температура кабеля.
T1: Температура кабеля (значение по умолчанию = 100 ° C).
Обратите внимание, что по опыту проволока с правильным размером не должна иметь внешнюю температуру выше 50 ° C, но она может соответствовать внутренней температуре материала около 100 ° C.
L: простая длина кабеля
(расстояние между источником и прибором) в метрах (м).
S: сечение кабеля
в мм2
Cos φ: коэффициент мощности, Cos φ = 1
для чисто резистивной нагрузки, Cos φ <1 для индуктивного заряда (обычно 0,8).
λ: реактивное сопротивление на единицу длины
(значение по умолчанию 0,00008 Ом / м)
Sin φ: синус (acos (cos φ)).
Ib: ток в амперах (A)

NB: для цепи постоянного тока cos φ = 1, поэтому sin φ = 0.

Падение напряжения в процентах:

ΔU (%) = 100 x
ΔU / U0
Где:

ΔU: падение напряжения в В
U0: напряжение между фазой и
нейтраль (пример: 230 В в 3-фазной сети 400 В)

ПОТЕРЯ ЭНЕРГИИ

Потери энергии в кабеле в основном связаны с резистивным нагревом
кабель.
Дается по следующей формуле:

E = a x R x Ib²
Где:

E: потери энергии в проводах,
Ватт (Вт)
a: номер строки
коэффициент, a = 1 для одиночной линии, a = 3 для 3-х фазной цепи.
R: сопротивление одного активного
строка
Ib: ток в амперах (A)

R определяется по следующей формуле:

R = b x ρ1 x L / S

b: коэффициент длины кабеля, b = 2
для однофазной проводки, b = 1 для трехфазной проводки.
ρ1: удельное сопротивление
материал проводника, 0,017 для меди и 0,0265 для алюминия (температура провода 20 ° C) в Ом.мм2 / м. Удельное сопротивление меди достигает примерно 0,023 Ом.мм2 / м при 100 ° C, а удельное сопротивление алюминия достигает примерно 0,037 Ом.мм2 / м при 100 ° C.
L: простая длина кабеля
(расстояние между источником и прибором) в метрах (м).
S: сечение кабеля
в мм2

NB: для постоянного тока потери энергии в процентах равны
падение напряжения в процентах.

Диаграмма
: Пример потерь при падении напряжения в зависимости от поперечного сечения проводов
секция для фотоэлектрической системы мощностью 3 кВт с 50 м солнечного кабеля постоянного тока.

онлайн-курсов PDH. PDH для профессиональных инженеров. PDH Engineering.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов.

Рассел Бейли, П.E.

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.

Стивен Дедак, P.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова . Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком с

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения.

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам.

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании каких-то неясных раздел

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо «.

Патрисия Адамс, P.E.

Канзас

«Отличный способ обеспечить соответствие требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

«Очень полезен документ» Общие ошибки ADA при проектировании объектов «.Модель

испытание потребовало исследования в

документ но ответы были

в наличии «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификация ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для Professional

Инженеры получат блоки PDH

в любое время.Очень удобно »

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

пора искать где

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и сдать

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40% «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику.

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительно

аттестация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, материал был кратким, а

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефону.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлено. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без глупостей. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и демонстрировали понимание

материала. Полная

и комплексное.

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по моей линии

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

Вернись, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

Использование в реальных жизненных ситуациях «

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материалы для изучения, а потом вернуться.

и пройди тест. Очень

удобно а на моем

собственный график «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат . Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилась возможность скачать документы для просмотра содержания

и пригодность, до

имея платить за

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не являющихся электротехниками».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. «

Марлен Делейни, П.Е.

Иллинойс

«Учебные модули CEDengineering — очень удобный способ доступа к информации по

много разные технические зоны за пределами

по своей специализации без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Кабели управления

в кабельных лотках

Кабельные лотки

могут быть очень удобным способом транспортировки большого количества сигнальных, коммуникационных и управляющих кабелей, а также других кабелей из одного места на объекте в другое. Однако, если предполагается использование кабельных лотков, необходимо соблюдать некоторые особые требования.

Кабельный лоток, как определено в Разделе 392.2 Национального электротехнического кодекса от 2002 г. ( NEC ), представляет собой блок или совокупность блоков (обычно называемых секциями) и соответствующие фитинги, которые образуют конструктивную систему, используемую для надежного крепления или поддерживающие кабели и кабельные каналы.

Раздел 392.3 описывает использование кабельных лотков и разрешает использование кабельных лотков в качестве вспомогательной системы для сервисных, фидерных и ответвительных проводов. Кабельные лотки могут также поддерживать проводники цепей связи, управления и сигнализации.

Статья, посвященная кабельным лоткам и требованиям к их установке, была перенесена из статьи 318 в NEC 1999 г. в новую статью 392 в NEC 2002 г. Кабельные лотки не ограничиваются промышленными объектами и могут быть установлены в коммерческих и жилых помещениях.

Большинство контрольных или сигнальных кабелей представляют собой многожильные кабели с небольшими проводниками, такими как № 18 AWG, 16 AWG, 14 AWG, 12 AWG и т. Д. В отличие от силовых проводов, эти низковольтные или сигнальные кабели обычно несут небольшие или ограниченные электрический ток; поэтому любое расстояние между проводниками в кабеле не критично. Обычно не требуется прокладывать кабели управления или сигнализации в один ряд в нижней части кабельного лотка, чтобы обеспечить отвод тепла, как это делается для силовых кабелей.

Важнейшей частью установки низковольтных или сигнальных кабелей в кабельный лоток является расчет размеров кабельного лотка без превышения его максимально допустимой площади поперечного сечения. Хотя в Разделе 392.9 рассматриваются другие применения, такие как комбинации силовых, управляющих и / или сигнальных кабелей, только два раздела: Раздел 392.9 (B) для лотков с лестницей и вентилируемым желобом и Раздел 392.9 (D) для кабельных лотков со сплошным дном. будет обсуждаться здесь.

Раздел 392.9 (B) охватывает только многожильные кабели управления и / или сигнальные кабели в лестничных или вентилируемых кабельных лотках. Сумма площадей поперечного сечения кабелей в кабельном лотке с лестницей или вентилируемым желобом с полезной внутренней глубиной 6 дюймов или менее не должна превышать 50 процентов внутренней площади поперечного сечения кабельного лотка. Глубина 6 дюймов должна использоваться для расчета допустимой внутренней площади поперечного сечения любой лестницы или вентилируемого желоба кабельного лотка с полезной внутренней глубиной более 6 дюймов.Лоток глубиной 6 дюймов и шириной 12 дюймов будет иметь внутреннюю площадь поперечного сечения 72 квадратных дюйма, а заполнение кабеля не может превышать 50 процентов или 36 квадратных дюймов. Кабельный лоток глубиной 7 дюймов и шириной 12 дюймов также будет иметь максимальное заполнение лотка в 36 квадратных дюймов.

Раздел 392.9 (D) касается многожильных управляющих или сигнальных кабелей в кабельном лотке со сплошным дном. При использовании лотка со сплошным дном сумма площадей поперечного сечения кабелей в кабельном лотке с полезной внутренней глубиной 6 дюймов или меньше не должна превышать 40 процентов внутренней площади поперечного сечения кабельного лотка. .Для расчета допустимой внутренней площади поперечного сечения любого кабельного лотка со сплошным дном, который имеет полезную внутреннюю глубину более 6 дюймов, необходимо использовать глубину 6 дюймов. Лоток глубиной 6 дюймов и шириной 12 дюймов будет иметь внутреннюю площадь поперечного сечения 72 квадратных дюйма, а заполнение кабеля не может превышать 40 процентов или 28,8 квадратных дюйма. Кабельный лоток глубиной 7 дюймов и шириной 12 дюймов также будет иметь максимальное заполнение 28,8 квадратных дюймов.

Например, предположим, что имеется 100 многожильных кабелей управления с 30 №14 проводов с ПВХ изоляцией в каждом кабеле, установленном в кабельный лоток со сплошным дном. Изготовитель кабеля указывает номинальный внешний диаметр каждого кабеля 1,035 дюйма.

Диаметр необходимо преобразовать в квадратный дюйм. Формула для преобразования: площадь круга (квадратные дюймы), умноженная на (диаметр, деленный на 2) в квадрате, или 0,7854 x внешний диаметр кабеля в квадрате. Подставляя в формулу, 0,7854 x 1,035 дюйма x 1,035 дюйма = 0,8413 квадратных дюймов x 100 кабелей = 84.13 квадратных дюймов.

Кабельный лоток глубиной 6 дюймов, шириной 36 дюймов = 216 квадратных дюймов x 40 процентов = 86,4 квадратных дюйма обеспечит лоток необходимого размера для размещения 100 кабелей. Если использовалась лестница или вентилируемый лоток для кабеля, допустимое заполнение увеличивается до 50 процентов, и можно использовать лоток шириной 6 на 30 дюймов.

После завершения расчета основного заполнения необходимо учитывать множество других факторов, таких как защита от коррозии, основной конструкционный материал для кабельного лотка, расширение и сжатие лотка, заземление и соединение, а также допустимая нагрузка на кабельный лоток. поднос.Прочтите статью 392 и примените все соответствующие разделы к вашей конкретной установке. EC

ODE — младший технический специалист в Underwriters Laboratories, Inc., в Research Triangle Park, NC. С ним можно связаться по телефону 919.549.1726 или по электронной почте [email protected] .com.

5 шагов для расчета диаметра связанного кабеля

Один из часто получаемых нами запросов — указать общий диаметр (OD) заказываемых индивидуальных кабельных жгутов.Этот запрос возникает часто, поскольку электрические подрядчики должны иметь возможность оценить, согласуются ли их планы друг с другом, а приблизительная оценка дает им ощущение, что их первоначальные предположения и расчеты верны, или если они хотят добавить небольшую маржу. ошибки в стоимости кабелепровода, или если им действительно нужно вычислить цифры, чтобы убедиться, что все соответствует стандартам Национального электротехнического кодекса (NEC).

Как производитель оригинального оборудования, занимающийся переработкой предварительно изготовленной проволоки, мы не производим саму проволоку, и каждый производитель имеет свои собственные допуски по внешнему диаметру для каждого типа оболочки провода.

Здесь мы используем средние значения спецификаций производителя, чтобы дать нам возможность оценить внешний диаметр пучка проводов для наших собственных необходимых расчетов, то есть емкости катушки. Сам расчет является математическим, и с известными данными можно сформулировать и рассчитать, используя простые электронные таблицы Excel.

Этот расчет помогает определить, правильный размер запланированного трубопровода или нет. Самый простой способ фактически измерить пучок кабелей — это использовать небольшой измерительный инструмент, называемый OD-Tape.OD-ленты используются в электрических и сантехнических областях для измерения длины и общего внешнего диаметра. Чтобы оценить жгут, отрежьте по одной 3-дюймовой части для каждого проводника в жгуте, скрепите их все вместе и используйте ленту для наружного диаметра, чтобы измерить внешний вид.

Вычислить диаметр так же просто, как измерить его с помощью более сложного математического подхода.

Вот 5 шагов:

1. Найдите наружный диаметр одного проводника одного из проводов.Это измерение, вероятно, будет в дюймах или миллиметрах.

2. Используйте стандартную формулу, чтобы вычислить площадь поперечного сечения этого провода, используя формулу площади для круга, т.е. площадь равна квадрату диаметра, умноженному на 3,14 (пи), деленному на четыре. Например, 2-дюймовый провод будет иметь площадь 3,14 квадратных дюйма, потому что 2 x 2 x 3,14 разделить на 4 = 3,14.

3. Подсчитайте количество проводов в жгуте.

4. Умножьте количество жил на площадь одного провода.Это даст вам общую площадь. Чтобы продолжить пример, предположим, что у вас есть 30 проводов одинакового размера. Общая площадь будет 94,2 квадратных дюйма (3,14 x 30). Этот пример относится к пучку проводов того же диаметра в пучке. Для композитного жгута с несколькими проводниками сечением AWG это лишь немного сложнее. Чтобы вычислить, вы просто выполните вычисления площади для каждого размера провода, то есть вычислите площадь одного провода и умножьте ее на количество проводов одинакового размера (так, если # 14 — это 10 проводов, тогда умножьте OD на 10; если # 12 равно 20, тогда умножьте OD на 20).Наконец, вы должны сложить все области вместе, чтобы вычислить общую площадь.

5. Вычислите диаметр жгута, используя ту же формулу площади, измененную для определения диаметра: Диаметр = квадратный корень (площадь 4 / 3,14) В примере: Диаметр = квадратный корень (4 x (94,2 / 3,14) = 4 х 30 = 120)

Диаметр = квадратный корень (120) Диаметр = 10,95 дюйма

(обратите внимание, что эти наружные диаметры не являются фактическими наружными диаметрами для определенного размера AWG или типа любого данного производителя, и внешний диаметр каждого производителя может варьироваться в пределах руководящих принципов допусков UL)

Пример: составной пучок с различными размерами AWG: 3 x # 14 (.Диаметр 140 дюймов) 5 x # 12 (диаметр 0,120 дюйма) 1 x # 8 (диаметр 0,250 дюйма)

D = 1,2 В (3 x 1,19² + 5 x 1,40² + 1 x 1,65²)

(1,19² = 0,0196 + 1,40² = 0,0144 + 1,65² = 0,0625)

D = 1,2 v (3 x 0,0196 + 5 x 0,0144 + 1 x 0,0625)

D = 1,2 v (0,0588 + 0,0720 +,0625)

D = 1,2 v (.1933) D = 1,2 x 0,4397

D = 0,5244

С нашей точки зрения как производителя, это то, что нам нужно для расчета заполняющей способности катушек, на которую наматывается кабель.

В полевых условиях подрядчик по электротехнике должен использовать другие формулы и вычисления для определения коэффициентов заполнения и изменений наружного диаметра для любого заданного радиуса изгиба кабеля. Некоторые кабели сохраняют свою гибкость, другие имеют выступы, которые расширяют наружный диаметр в одном направлении и сглаживают его в другом. Перед тем, как заказывать кабель и протягивать его в конкретный кабелепровод, всегда полезно просматривать цифры.

Узнайте больше о различных конфигурациях наших кабелей в комплекте.
