Как опускают ж б кольца в колодец: Как установить бетонные кольца в колодец вручную

Содержание

Как установить бетонные кольца в колодец вручную

Использование особых железобетонных блоков при самостоятельном обустройстве колодезной шахты вынуждает дачников задуматься, как опустить кольца в колодец без крана. Следование рекомендациям строителей при соблюдении требований техники безопасности позволит выполнить процедуру своими руками.

Бетонные кольца

Загрузка бетонных колец в колодец.

Нюансы спуска колец в колодец без крана

Приступая к работам, следует учитывать большие габариты и немалый вес бетонных кольцевых блоков.

Справиться с установкой одному практически невозможно. Особенности технологии предусматривают участие как минимум двух человек. А для качественного выполнения монтажных мероприятий потребуется 3 работника.

Погружение колецРаспределение обязанностей имеет следующий вид:

  • первый подсобник на поверхности занимается лебедкой, поднимая и плавно опуская железобетонную конструкцию;
  • второй, работающий внизу, отвечает за формирование колонны, устанавливая и скрепляя погружаемые кольца, герметизируя стыки;
  • третьему отводится роль помощника.

Благодаря массивности бетонных кругов опускание колодезных блоков вручную сопровождается риском падения с высоты, поскольку поднятое изделие вначале повисает на тросе.

Неустойчивость треноги и недостаточная надежность креплений становится причиной травматизма. Для предотвращения механических повреждений конструкции и травм рабочего персонала рекомендуется выбирать вышку с повышенным запасом прочности и подъемный механизм с металлическим тросом.

Вариации погружения колец в колодец

Спуск бетонных колец в шахту колодца выполняется по 2 методикам. На плотных, неподверженных осыпанию грунтах применяется открытый способ монтажа.

Пошаговое руководство:

  • лопатами выкапывается скважина глубиной, соответствующей размеру колодезного шурфа, шириной на 20 см превышающая диаметр кольцевого блока;
  • лебедка или ворот устанавливается на треноге, размещаемой над шахтным отверстием;
  • подъемным механизмом кольца поднимаются и поочередно опускаются в шахту;
  • соседние ЖБИ скрепляются между собой, для герметизации стыков используется специальный раствор;
  • промежуток между внешней стороной бетонной колонны и грунтом заполняется песком.

Погружение колец в колодец

Каждое кольцо поднимают и опускают при помощи подъемного устройства.



Преимуществом метода открытого монтажа является возможность наружной гидроизоляции конструкции. Привлекает дачников и скорость выполнения работ.

К недостаткам относят трудоемкость процедуры и необходимость тщательного контроля вертикали при установке. Для безопасности находиться в шахте во время спуска колец рабочему персоналу запрещено.

Технология установки закрытым способом базируется на действии силы тяжести.

Для монтажа потребуется:

  1. Удалить слой грунта, формируя отверстие, диаметром немного превышающее соответствующий размер кольцевого блока. Глубина приямка должна быть меньше высоты ЖБИ, позволяя изделию возвышаться над поверхностью.
  2. В выкопанную яму поместить первое кольцо. Для подъема используется лебедка или колодезный ворот.
  3. Произвести выемку почвы изнутри конструкции. Сила тяжести способствует погружению.
  4. При опускании верхней границы железобетонного блока до уровня земли появляется возможность накатить следующий элемент. Рекомендуется координировать перемещение подъемным механизмом или ломом.
  5. Продолжить копать шахту, аккуратно вынимая грунт внутри кольца. Под собственным весом изделие постепенно опускается, погружаясь в породу.
  6. Повторять процедуру до достижения колодцем требуемой глубины. Каждый следующий блок соединяется с предыдущим. Стыки герметизируют специальным раствором.

Недостатком технологии строители признают ограниченное пространство, затрудняющее проведение земляных работ внутри кольцевого блока. Следует тщательно следить за вертикальным расположением бетонных колец. По завершении процедуры требуется проверить герметичность соединений, при необходимости обработать стыки цементно-песчаной смесью.

Важные особенности при монтаже колец

Не стоит приступать к рытью колодца без предварительного анализа геологических характеристик участка. За достоверной информацией рекомендуется обратиться в местную геодезическую организацию. Специалисты компании, проведя соответствующие исследования указанной местности, предоставят сведения о состоянии грунтовых пород и глубине залегания водоносных пластов.

При обустройстве колодезной шахты с использованием железобетонных колец следует учитывать специфику технологии монтажа.

Мастерами выявлены особенности, способствующие эффективной установке ЖБИ в колодце:

  • для прочной фиксации рекомендуется приобретать готовые блоки, оснащенные специальными пазами, обеспечивающие надежность соединения;
  • изделия из одной партии характеризуются идентичными размерами, расхождения в габаритах не допускаются при самостоятельном монтаже бетонных колец;
  • для препятствия проникновения в шахту грунтовых вод надлежит плотно закупорить технические отверстия;
  • на случай непредвиденных ситуаций при копке колодезного шурфа рекомендуется обеспечить небольшой резерв свободного пространства;
  • необходимо постоянно контролировать строго вертикальную установку кольцевых блоков с помощью отвеса или строительного ватерпаса;
  • своевременная обработка стыков и деформаций специальным раствором повышает герметичность конструкции.

Нижнему кольцу, опущенному в котлован первым, уделяется особое внимание. В некоторых случаях требуются дополнительные отверстия для забора воды. Для таких ситуаций предусмотрен монтаж фильтрующего устройства, изготовленного из сетки с мелкими ячейками.

Рекомендации и техника безопасности

Начинать обустройство колодца рекомендуется с подготовки инструментов и специальных приспособлений, облегчающих процедуру. Для работы понадобится лопата с укороченным черенком и подъемный механизм для перемещения колец.

Вначале над шахтой устанавливается строительная вышка пирамидальной формы. Допускается самостоятельно изготовить треногу из бруса или деревянных хлыстов, скрепленных в верхней части. Устройство предназначено для закрепления лебедки. Некоторые мастера применяют для подъема и опускания бетонных изделий самодельные сварные приспособления с воротом. Механизм задействуют и для извлечения выкапываемой породы из колодезной шахты на поверхность.

Для контроля вертикального расположения железобетонных блоков используется лазерный уровень, отвес или ватерпас. Потребуется специальная бадья или ведро для подъема извлекаемого грунта.

Не стоит копать слишком широкий котлован. Большое превышение диаметра колодца над размером кольца приведет к смещению конструкции под влиянием внешних факторов. Повышается риск обрушения стенок шурфа.

Для безопасности рабочего персонала принимают следующие меры:

  1. К работам внутри колодезной шахты не допускаются мастера без индивидуальных средств защиты. На глубине потребуется каска, перчатки, страховочный пояс и резиновые сапоги.
  2. Работникам запрещено находиться под подвешенным грузом. При отсутствии надежного укрытия при подъеме и опускании колец рабочие обязаны покинуть котлован.
  3. Следует ограничить время нахождения работников на дне колодца. При появлении признаков плохого самочувствия помощник должен помочь мастеру выбраться наружу.

Для соблюдения техники безопасности необходимо обеспечить запас прочности для строительной вышки или треноги. Подъемный механизм рекомендуется оснащать металлическим тросом.

Для выемки породы на поверхность применяются только целые ведра или бадьи. Отверстия и щели в емкостях для подъема грунта повышают опасность травматизма персонала, увеличивая риск падения почвенных фрагментов на голову рабочим.

Погружение колец в колодец Загрузка…

Как опустить кольца в колодец без крана своими руками: ответ на vodatyt.ru

Автор Петр Андреевич На чтение 4 мин. Просмотров 1.1k. Обновлено

В условиях удаленности от центрального водоснабжения наиболее доступным решением по добыче воды является строительство колодца. Можно ли сэкономить при возведении данной конструкции, как опустить кольца в колодец без крана собственными силами? На рынке существует много разновидностей форм для изготовления железобетонных колец, что позволяет подобрать необходимые размеры для удовлетворения собственных нужд.

Нюансы спуска колец в колодец без крана

Важно понимать, что одному человеку сложно осуществлять подъем кольца и его установку.

Помимо этого, данная процедура может составлять опасность. Поэтому рекомендуется, чтобы эти работы выполняли 2-3 человека:

  • один человек занимается подъемом конструкции и ее плавной посадкой;
  • второй – в это время устанавливает кольца и производит герметичность стыков;
  • третий человек выполняет роль помощника.

Как опустить кольца в колодец самостоятельно - без кранаКак опустить кольца в колодец самостоятельно - без крана

Таким образом можно качественно выполнить данную работу. Необходимо обратить внимание на соблюдение техники безопасности, ведь кольца имеют внушительный вес, при опускании они могут получить механическое повреждение, повредить конструкцию и нанести телесные повреждения рабочему персоналу. Для этого важно с запасом прочности делать конструкцию треноги и подбирать лебедку с металлическим тросом.

Вариации погружения колец в колодец

Существует несколько вариантов спуска колец вручную в колодезную шахту.

Как опустить кольца в колодец самостоятельно - без кранаКак опустить кольца в колодец самостоятельно - без крана

Рассмотрим их детальнее:

Погружение колец в колодезную шахту происходит следующим образом:

  • при помощи лопаты и другого подручного инструмента выкапывается шахта на всю глубину, с шириной на 20 см больше диаметра подобранного кольца;
  • над полученной ямой устанавливается тренога с лебедкой;
  • при помощи подъемного устройства поднимается поочередно каждое кольцо и опускается внутрь;
  • в момент каждой состыковки необходимо использовать специальный раствор, обеспечивающий герметичность соединения;
  • расстояние между наружной стенкой кольца и грунтом обсыпается песком.

Это действенный вариант погружать кольца при плотном грунте, который не обсыпается. При таком варианте погружения есть возможность произвести внешнюю герметизацию конструкции. Указанный метод трудоемкий, однако значительно сокращает время. Важно соблюдать технику безопасности, при спуске каждого кольца категорически запрещается находиться в яме.

Вторым действенным способом считается более трудный вариант, однако его можно осуществить одному человеку.

Он заключается в следующем:

  • устанавливается кольцо на место будущей установки колодца;
  • с внутренней стороны выкапывается яма и вынимается грунт;
  • под собственной тяжестью конструкция опускается в грунт;
  • при полном погружении – наверх устанавливается следующее кольцо, следует прочно герметизировать стык;
  • после чего снова продолжается выемка грунта из середины;
  • таким образом выкапывается вся шахта, и одновременно устанавливаются кольца.

При такой копке колодца снижается опасность травмирования, однако проводить земляные работы внутри кольца неудобно. Важно следить за вертикальным расположением шахты. По окончанию работы следует внимательно пройтись по всем стыкам, ведь при спуске они могут повредиться.

Важные особенности при монтаже колец

Перед началом работ необходимо позаботиться об изучении состояние почвы в данной местности, выяснить глубину залегания водного пласта. Для этого можно обратиться в местную геодезическую службу либо к специалистам, занимающимся подобными работами.

Необходимо соблюдать некоторые особенности:

  • желательно подбирать кольца со специальными пазами для прочного соединения;
  • их важно закупать с одной партии, расхождения в размерах недопустимы;
  • котлован необходимо копать с запасом, строго следить за его вертикальным расположением;
  • все стыки и деформации следует своевременно смазывать герметизирующим раствором;
  • важно не забыть закупорить технические отверстия, они могут пропускать поверхностные стоки.

Особое внимание нужно уделить нижнему кольцу, возможно в нем придется делать отверстия для дополнительного забора воды. В таком случае понадобится устанавливать специальный фильтр из мелкой сетки.

Рекомендации и техника безопасности

Для проведения данных работ необходимо заранее предусмотреть возможные трудности, с которыми придется столкнуться. К ним относятся:

  • железобетонные кольца имеют значительный вес, поэтому следует с особым вниманием подойти к соблюдению техники безопасности;
  • категорически запрещено находиться под опускаемой конструкцией;
  • человек работающий внутри шахты должен находиться в каске и рабочих рукавицах;
  • опускание колец в колодец необходимо производить при помощи качественных приспособлений, их следует брать с запасом прочности;
  • данные работы необходимо производить вдвоем, следует позаботиться о прочности треноги, лебедки и крепления ведра для выемки грунта;
  • необходимо следить за вертикальным расположением шахты, является недопустимым перекос колец и искривление шахты;
  • следует заранее приготовить весь необходимый инструмент, укоротить ручки на лопатах, позаботиться об укрытии во время дождя;
  • рекомендовано пользоваться специальным строительным отвесом, который покажет вертикальное расположение конструкции, особенно на глубине.

При должном внимании и правильном подходе это значительно упростит выполнение данных работ.

Как видим, если хорошо постараться можно выкопать колодец, и установить кольца без подъемного крана. Однако, желательно участие минимум двух человек, так как работа достаточно трудоемкая и для одного может составлять опасность.

Однако выкопав колодец собственноручно, можно с достоинством об этом рассказывать своим знакомым и угощать их чистой питьевой водой!

ПолезноБесполезно

из бетонных колец пластиковой трубой, как это сделать своими руками

фото2При понижении уровня водоносного слоя необходимо выполнить углубление колодца, чтобы увеличить дебит выработки в нормативном объеме потребления.

Эта работа может выполняться самостоятельно на даче или в частном доме, но при условии получения практического опыта и соблюдения мер безопасности.

Когда и для чего это делают

Необходимость в углублении источника возникает, когда водоносный горизонт не обеспечивает требуемый объём потребления воды. Решение необходимо принимать после анализа определенных фактов, повлиявших на снижение дебита шахты:

  • не носит ли уменьшение воды сезонный характер. Посмотреть на соседних участках, в каком состоянии водоносный слой;
  • появление рядом источника большого потребления в этом же водоносном горизонте;
  • возможное влияние колебания почвы, изменившее поступление жидкости;
  • малоснежная зима, засушливая погода (длительное отсутствие осадков).

За сохранение колодца говорят:

  • нормативные, вкусовые и экологические качества;
  • удобное расположение источника к дому.

Как подготовиться

Подготовку начинают с выбора способа. Для того чтобы работу выполнить качественно, получить планируемый результат, необходимо:

  1. Изучить состав грунта ниже дна выработки. Для этого желательно провести шнековое бурение, чтобы по добытым образцам определить, на какую глубину необходимо увеличить колодезную шахту и получить требуемый уровень воды.
  2. На основании полученных образцов грунта, по совету специалистов принять решение, какой использовать метод погружения. Важно, чтобы под дном выработки не оказалось плывуна (слоя ила песка и глины, перемешанного с водой), который может осложнить задачу, а иногда повлиять на решение о прекращении эксплуатации источника.
  3. Спуститься и изучить состояние ЖБИ, возможных трещин, разгерметизации стыков между кольцами.
  4. Определить состояние и способность грунта на дне выработки, не допустить опускания бетонной конструкции при углублении.
  5. Приняв решение о способе увеличения дна, подготовить необходимые материалы, инструменты и оборудование.

Подготовка – самый важный этап работы, который обеспечивает последовательное выполнение пошагового плана и успешную реализацию проекта.

Материалы, инструменты и оборудование

фото9Чтобы обеспечить увеличение шахты, потребуются определенные материалы для каждого из применяемых вариантов:

  • для осаживания конструкции – бетонные кольца, цемент, песок, жидкое стекло, металлические пластины с анкерными болтами;
  • обустройство выкопанного углубления ЖБ кольцами – звенья из бетона меньшего диаметра, чем внутренние у венцов колонны, на 4-6 см;
  • увеличение глубины пластиковой трубой и фильтром – ПВХ-труба меньше внутреннего диаметра бетонной колонны на 4-6 см, сетка из нержавеющей стали с мелкой ячеей, герметик, анкерные болты, хомуты крепления;
  • углубление скважиной и увеличение дебита через плывун – обсадная пластиковая и металлическая труба диаметром 25 мм, наконечник с перфорацией;
  • глубинный насос для постоянной работы.

Для выполнения работ необходимы следующие инструменты, оборудование и приспособления:

  1. Лопаты, лом, ведра, веревка; непромокаемая спецодежда, резиновые сапоги.
  2. Приспособление для подъема ведра из шахты, грузовой бетонный блок, электрический удлинитель.
  3. Электрическая лебедка, электродрель, болгарка, скважинный насос.
  4. При осаживании конструкции необходимо привлечение экскаватора.

Варианты, как углубить своими руками

Приступать к работам можно только после оценки причин исчезновения воды. Каждый из способов реанимации выработки применяется в конкретном случае, в зависимости от состояния грунта и дебита водоносного слоя.

Углубление колодцев удобнее проводить в конце августа, начале сентября или в зимний период, когда уровень водоносного слоя минимален.

Осаживанием бетонной колонны

фото3Этот способ применим в шахте до 10 звеньев, работающей не более года, при наличии в ней новых колец.

Осаживание бетонного ствола источника, эксплуатируемого более двух лет, со старыми ЖБИ и слежавшимся вокруг колонны грунтом, может привести к деформации конструкции.

Порядок действий:

  • к работе подготавливаем: лопаты, ведра, трос, блок на приспособлении из треноги; веревочную лестницу, страховочный ремень с канатом; одежду брезентовую, резиновые сапоги и каску со светодиодным фонарем. Для откачки воды используем глубинный насос;
  • снимаем защитный домик, ворот (приспособление для подъема воды). Очищаем дно от ила, щебня и песка, проверяем ствол на смещение колец, наличие трещин и износа внутренней поверхности;
  • работу по удалению грунта, со дна, выполняют два работника с практическим опытом и знающие технику безопасности. На рабочем, находящемся внизу, надет страховочный пояс с канатом. Землю со дна убираем с подкапыванием под нижнее кольцо, используя ведра, трос и блок на треноге;
  • удалив грунт под стволом на высоту жб элемента, с помощью груза и экскаватора надавливаем на верхнее звено, осаживаем конструкцию в шахту на выкопанную глубину;
  • процесс повторяем, погружаясь до нового слоя воды, но не более чем на три метра. Сверху на колонну наставляем новые кольца, закрепляя к стволу пластинами с анкерными болтами и скобами. Стыки между ЖБИ изолируем раствором цемента с жидким стеклом;
  • опустив конструкцию на нужную глубину, оставляем последнее кольцо над поверхностью земли. В шахту опускаем слой фильтрующего щебня и откачиваем мутную жидкость до появления чистой. Устанавливаем защитный домик.

К плюсам способа осаживания бетонного ствола при углублении источника относится целостность колонны (без нарушения вертикальности) и сохранение герметичности швов между кольцами.

Недостатки – риск повреждения звеньев ствола при вдавливании конструкции из-за плотности контакта их с грунтом, ограниченная глубина использования метода. Необходимость в гидроизоляции всех стыковочных швов между венцами после осаживания колонны.

Бетонными кольцами меньшего диаметра

фото4Для повышения дебита применяют такой метод.

Подготовительные работы и удаление грунта из шахты аналогичны предыдущему способу, за исключением подкопа под нижнее звено ствола.

Для опускания колец используем электрическую лебедку грузоподъемностью до 1 тонны и конструкцию из металла, на которую она подвешивается над колодцем.

  • выполняем увеличение выработки заподлицо с внутренней стеной колонны. Работу ведем до появления признаков осыпания стен воронки;
  • из выработки поднимается работник и удаляется лестница. Кольцо с наружным диаметром меньше внутреннего в колонне на 4-6 см подвешивается к тросу лебедки и плавно опускается;
  • при достижении им дна спустившийся работник устанавливает его по центру, вертикально стволу источника. Затем опускается следующее звено и соединяется с предыдущим на пластины и анкеры;
  • кольца опускают до появления верхнего звена в старом стволе шахты. Как только получен результат, монтаж венцов прекращаем. При отсутствии ключей необходимо еще заглубить колодец, подкапываясь под нижним бетонным кругом нового ствола;
  • установив колонну, выполняем гидроизоляцию швов и заполняем раствором из цемента и песка пространство между звеньями старого и нового ствола.

Положительное в этом варианте – применение стандартных изделий в условиях плотного грунта.

К недостаткам можно отнести большой вес конструкций, трудоемкость работ, необходимость в герметизации швов.

Фильтром

фото5Этот способ применяется, если на метр будет достаточно увеличить выработку, чтобы повысился дебит источника.

Для фильтра применяем перфорированную пластиковую трубу. Порядок действий такой же, как при установке венцов меньшего диаметра, но вместо бетонных звеньев используется полутораметровая труба из ПВХ. Ее диаметр на 4-6 см меньше, чем у звеньев колонны.

  • В ней делаем отверстия (20 мм) для перфорации по всей площади. Обтягиваем трубу сеткой из нержавеющей стали с мелкой ячейкой. Созданный фильтр защищает от попадания песка;
  • для углубления выработки с диаметром колец в колонне меньше 800 мм применяем желонку. Грунт со дна скважины выбираем на метр, до активного притока воды;
  • устанавливаем пластиковую трубу с сеткой на дно, уплотняя пространство между стволом и звеном. Чтобы она не всплыла, фиксируем ее к бетонной колонне анкерами в месте примыкания.

Фильтр удобен при установке на небольшой глубине водоносной жилы, не допускает заиливания колодца.

Недостаток – возможное забивание песком стальной сетки, ограничивающее поступление воды.

Пластиковой трубой

фото6Данный вид углубления выполняется по варианту с бетонными кольцами меньшего диаметра.

  • в выкопанное углубление опускаем до дна пластиковый круг из двух стенок, из которых наружная – гофрированная. Предотвращаем осыпание стенок выкопанной воронки и продолжаем закапываться;
  • дойдя до слоя с быстро прибывающей водой, осаживаем трубу до дна. Между колонной и пластиковым кольцом засыпаем смесь цемента с мелкой галькой и песком, проливаем водой;
  • опускаем в шахту следующее кольцо и с помощью резьбы на торцах трубы соединяем с установленным звеном. Для предотвращения выталкивания трубы, накапливающейся водой, засыпаем смесь цемента с песком в пространство между колоннами;
  • повторяем до верха. Небольшой вес позволяет опускать звенья без применения лебедки.

Пластиковая конструкция позволяет защитить шахту от плывуна, дойдя до водоносного слоя. Закрывая бетонную колонну изнутри, предотвращаем ее разрушение, повышаем прочность, продлеваем период эксплуатации.

Недостаток – невозможно извлечь пластиковую конструкцию в случае повреждения.

Это наиболее практичный, менее опасный и трудоемкий способ, обеспечивает эксплуатацию шахты до 50 лет.

Пробуренной внутри скважины

фото7Способ углубления колодца бурением скважины применяется в источниках с диаметром бетонных венцов менее 800 мм:

  • от дна шахты производим бурение до водоносного горизонта. В пробуренную скважину вставляем пластиковую обсадную трубу, а в нее глубинный насос;
  • погружная помпа подает чистую воду в колодец без дополнительной фильтрации.

Способ позволяет с минимальными затратами добавить воду в источник, минуя сложные грунтовые слои.

Недостаток этого варианта – в необходимости постоянного использования погружного насоса.

Увеличение выработки в плывуне

фото8Когда это встречается, особенно под напором, возникает опасность в проведении работ по выемке грунта. Плывуны могут достигать толщины в 10-12 метров, быть подвижными и ложными.

Если под скважиной первый вариант, слой из ила песка и воды, работы надо прекратить и определить место для нового источника.

  • Если плывун с толщиной слоя до полутора метров, ложный, у которого плавучесть прекращается при создании на него давления, его можно пройти, используя бетонные кольца меньшего диаметра звеньев колонны;
  • при толщине плывуна более двух метров используется способ абиссинского колодца. Через слой слабого грунта с помощью вибратора забиваем толстостенную трубу диаметром 25 мм на глубину до 20 метров, до чистой воды, которая будет поступать в колодец.

Увеличение выработки подачей трубы через плывуны позволяет получить положительный результат с минимальными затратами.

Недостаток этого варианта – в необходимости постоянного использования погружного насоса.

Чтобы уменьшить риск попадания в плывун и принять правильное решение по углублению колодца, перед началом работ желательно провести оценку грунта, пробурив скважину.

Очистка шахты после работы

По окончании увеличения выработки выполняются очистные мероприятия для дальнейшей эксплуатации источника:

  • стенки колонны зачищаются ото мха, пылевых наносов и глиняных отложений, используя металлическую щетку;
  • изолируются швы смесью цемента с жидким стеклом;
  • для дезинфекции обрабатываем раствором хлорной извести;
  • откачать накопившуюся воду и уложить на дно дренажный слой щебня;
  • сутки продержать источник закрытым, вновь откачать воду.

После наполнения водой выработку можно эксплуатировать.

К самостоятельному увеличению выработки приступаем после изучения правил безопасности работы в шахте, опыта мастеров, рассказывающих в видео-материалах о способах погружения скважин, участия в работе с профессионалами.

Полезное видео

Когда можно навредить:

Подробно от А до Я:

При плывуне:

как самому углубить колодец на даче

Колодцы издревле используются человечеством. Технология их строительства отточена столетиями и почти не изменяется. Неизменными остаются и проблемы, с которыми сталкиваются владельцы таких сооружений. Одна из наиболее частых – уменьшение количества воды.

Зачастую единственным ее решением становится углубление колодцев до следующего водоносного слоя. Мы расскажем, как и каким образом углубляют водозаборную выработку. Вы узнаете, чем потребуется запастись для производства работ.

Содержание статьи:

Устройство и конструкция колодца

Конструкция колодца не изменяется сотни лет. Сооружение представляет собой шахту, дно которой располагается в водоносном слое.

Стенки ствола укрепляются от осыпания. Для этих целей может использоваться камень, дерево или современный вариант – железобетонные кольца. На дне обычно обустраивается фильтр, который представляет собой засыпку из гравия высотой 10-15 см. Встречаются более сложные многослойные фильтры, состоящие из щебня, гравия и песка.

Шахта закрывается так называемым надколодезным домиком, в котором располагается механизм для подъема воды. Сооружение может быть оборудовано насосом, что существенно облегчает подачу воды.

Устройство колодцаУстройство колодца

На рисунке представлена схема устройства шахтного колодца. Любое сооружение такого типа устроено подобным образом

Главным «конкурентом» колодца считается скважина. У каждого источника есть свои слабые и сильные стороны. Для того чтобы выбрать наилучший лично для вас вариант, предлагаем ознакомиться со .

Однако, несмотря на достоинства скважины, многие предпочитают традиционный источник воды. При правильной эксплуатации колодец прослужит дольше, чем она, при этом поддерживать чистоту в шахте гораздо проще, чем в трубчатом скважинном стволе.

Сооружение с ручным механизмом подъема воды не нуждается в электроэнергии и может эксплуатироваться в любых условиях, тогда как скважинный насос всегда энергозависим. Кроме того, колодец можно выкопать и обустроить вручную, без привлечения специальной техники и механизмов. Однако беспроблемной эксплуатация колодцев бывает редко.

Причины ухода воды из колодца

Уровень воды в колодце может быть не постоянным. Он зависит от совокупности множества факторов, не зависящих от владельца сооружения.

На первом месте стоят гидрогеологические условия местности. Длительная засуха летом и сильные морозы зимой могут привести к полному пересыханию колодца. Это совершенно нормальное явление и не требует никакого вмешательства со стороны человека.

Пересохший колодецПересохший колодец

На наличие воды в колодце влияет множество факторов. Возможно, неблагоприятные погодные условия привели к его пересыханию. Тогда вмешательство человека не требуется, через какое-то время он вновь наполнится водой

Практика показывает, что по прошествии некоторого времени вода вернется. Чаще всего от последствий этого явления страдают те, кто копал свои колодцы в начале лета.

На эту пору приходится пик подъема верховодки, что заставляет ошибочно прекратить работу, не добравшись до реального водоносного слоя. Поэтому специалисты настойчиво рекомендуют заниматься в засушливый период или поздней осенью, а еще лучше – в марте, до начала таяния снега.

Нередко бывает, что ограниченный в размерах водоносный горизонт постепенно иссякает. Тем более если у него нет регулярной подпитки, а эксплуатация была довольно активной. В этом случае назревает вопрос, как лучше: углубить старый колодец или построить новый источник. В большинстве случаев рациональнее углубление как наименее затратное мероприятие.

Так же поступают в случае резкого понижения уровня подземных вод в данной местности. Это происходит, если водоносный пласт или линза не могут подпитываться за счет инфильтрации атмосферных осадков. Кроме того, колодезное дно может заиливаться, что делает его непроходимым для воды и заставляет ее искать другие пути для выхода.

Бывает и так, что уровень осадков нормальный, но воды в колодце все равно нет. В этом случае причиной может стать появление в ближайших окрестностях нового колодца или скважины с внушительной водообильностью, которые способны временно «увести» воду.

В этом случае нужно подождать недели четыре-пять, если уровень воды не восстановился, придется углублять шахту колодца.

Чистка колодцаЧистка колодца

Заилившийся фильтр – одна из причин снижения поступления воды в колодец. Его очистку следует проводить регулярно. Даже в этом случае со дна поднимается большое количество ила и грязи

И еще одной причиной исчезновения воды может стать износ материалов водоприемной части колодезного ствола. Вода в таком случае будет слабо поступать из-за забившихся разрушенным материалом капиллярных каналов.

Их к тому же, бывает, очень сильно забивает плотный ил и песчаный осадок, который тяжело отличить под толщей воды и удалить. Чтобы освободить водоприемную часть от загрязнений, потребуется , ремонт и полная его герметизация.

Углублять или не углублять?

Углубление пересохшего колодца своими руками – занятие очень сложное и затратное, как по времени, так и по деньгам. Именно поэтому крайне важно определить целесообразность будущего мероприятия.

Прежде всего, нужно ответить на несколько вопросов:

  1. Уменьшение количества воды в колодце не может быть связано с погодой: продолжительными морозами или длительной засухой.
  2. Оставшаяся в колодце вода сохранила свои качества. Она не имеет посторонних запахов, вкусная и чистая. Если это не так, возможно заиливание донного фильтра. Проблема решается грамотной чисткой.
  3. В расположенных неподалеку колодцах уровень воды не изменился.

Если на все вопросы дан положительный ответ, вполне возможно, что проблема именно в вашем колодце, и он нуждается в углублении. Но торопиться с началом работ все равно не стоит.

Для начала имеет смысл провести такие мероприятия:

  • провести геологическую разведку посредством опроса соседей – владельцев скважин или колодцев;
  • точно определить ежедневный приток воды;
  • выяснить в метеослужбе или у владельцев эксплуатируемых источников воды, на какой глубине у них вскрыт водонос;
  • определить способность грунта «держать» стенки шахты без осадки.

Такие трудоемкие подготовительные работы связаны с тем, что все типы грунта имеют свои особенности и характеризуются определенными нюансами при работе. Нарушение технологии и некомпетентность работника может повлечь перекрытие водоносного слоя, а то и разрушение ствола при попадании в плывун.

Углубление колодцаУглубление колодца

Углубление колодца – крайне трудоемкое и затратное мероприятие. Перед началом проведения работ нужно убедиться в его целесообразности. Вполне возможно, что копка нового колодца будет лучшим решением

Плывуном называется грунт, состоящий из водонасыщенной смеси песка, органики и ила, который при определенных условиях приходит в движение, что опасно не только для колодца, но и для расположенных неподалеку строений.

Ошибки в углублении шахты колодца могут стоить слишком дорого, как в отношении трудозатрат, так и в отношении денег. Процедуру можно проводить только один раз и в случае неудачи колодец останется только засыпать.

При этом стоимость выкопанного рядом нового колодца в некоторых случаях может оказаться меньше, чем углубление старого, причем гарантий успеха не даст никто.

Специалисты рекомендуют углублять шахту при наличии нескольких условий:

  • На дне ствола нет плывуна.
  • Шахта колодца очень глубокая, как минимум 10 колец. Иначе строительство нового сооружения обойдется дешевле.
  • Хорошее качество воды в источнике.
  • Отсутствие деформации бетонных колец внутри ствола. Если смещения есть, их величина не превышает 40 мм.
  • Суточный дебет воды составляет меньше одного кольца.

Углублять колодец придется до второго водоносного слоя. Это как минимум 5 метров, причем гарантий, что вода в нем пригодна для питья, нет никаких.

Плывун на дне колодцаПлывун на дне колодца

Наличие на дне колодца плывуна, подвижного слоя из смеси песка, органики и ила, часто становится непреодолимым препятствием для дальнейшего углубления

Достоинства и недостатки разных методов

Вариантов, согласно которым можно углубить пересохший колодец на даче, может быть несколько. Рассмотрим каждый из них и выясним все преимущества и недостатки каждого.

Углубление при помощи колец меньшего диаметра

Метод предполагает наращивание шахты снизу ремонтными кольцами меньшего диаметра. Главное достоинство такого способа заключается в быстроте и минимальных затратах на его обустройство.

В чем «подводные камни»? Прежде всего, нужно понимать, что самый распространенный диаметр бетонных колец для обустройства колодца – 1 м. Таким образом, в качестве ремонтных можно будет выбрать детали с диаметром 0,8, а то и 0,6 м.

Галерея изображений

Фото из

Предпосылки к углублению колодца

Сезон для выполнения углубления колодца

Сборка ремонтного ствола из бетонных колец

Подготовка к углублению колодца

Как проводят работы по углублению

Копка колодца для углубления

Обработка стыков бетонных колец

Герметизация стенок углубленного колодца

Купить такие кольца заводского производства достаточно сложно, качество изделий, произведенных частниками, может быть самым разным.

Еще одна сложность заключается в том, что перед опусканием ремонтного кольца придется спилить скобы с основных колец. Таким образом, колодец останется без лестницы, что совсем неудобно. Кроме того, ремонтные кольца крайне редко оснащаются скобами.

Таким образом, колодец многометровой глубины остается без лестницы, что само по себе составляет проблему. Еще один нюанс: чем уже сооружение, тем сложнее в нем работать.

Кольцо, диаметром 0,8 м, очень неудобно для работы, диаметром 0,6м – практически непригодно. Это касается бетонных колец, но есть еще вариант углубления при помощи . Надо понимать, что жесткости пластика в данном случае будет явно недостаточно.

Углубление колодцев с помощью ремонтных колецУглубление колодцев с помощью ремонтных колец

На рисунке представлена схема углубления колодца при помощи ствола из ремонтных колец меньшего диаметра

Бурение скважины на дне сооружения

Такой метод предполагает с последующим спуском в нее обсадной трубы и установкой насоса. Таким образом, колодец, по сути, превращается в скважину. Это достаточно экономичный и простой способ. К недостаткам можно отнести необходимость регулярной чистки вновь пробуренного сооружения, что невозможно сделать без специалистов.

Кроме того, скважина, расположенная в не очень обильном пласте будет единовременно выдавать небольшой объем воды. Проблему можно решить путем установки специального бака-накопителя, но это потребует дополнительных усилий и расходов. Еще один «минус» – на период отключения электроэнергии скважина становится неработоспособной.

Галерея изображений

Фото из

Причина для бурения скважины в колодце

Почему бурят вместо копки

Бурение скальных пород

Обустройство скважины в колодце

Углубление колодца с демонтажом старых колец

Для осуществления задуманного понадобится извлечь все старые кольца и расширить получившийся котлован. Затем сооружение углубляется, и кольца монтируются вновь.

Специалисты считают этот способ наиболее нецелесообразным и даже опасным. Прежде всего, демонтировать кольца целиком вряд ли получится. Большая часть элементов, расположенных ниже третьего кольца, скорее всего, будет повреждена. Таким образом, придется покупать новые детали.

Углубление колодцаУглубление колодца

Ремонтные работы на дне колодца относятся к категории опасных. Не стоит усугублять опасность их проведения пренебрежением правилами техники безопасности

Помимо этого, работа в колодце с не укрепленными стенками опасна, если глубина сооружения превышает 4-5 м, то смертельно опасна.

Несмотря на утверждения «умельцев», что влажный грунт якобы не осыпается, он может обвалиться в любую минуту без каких-то явных предвестников. Спасти человека, оказавшегося в этот момент на дне колодца, будет крайне сложно, в некоторых случаях просто невозможно.

Осадка колец при помощи груза

После подкапывания шахты снизу производится осадка колец грузом. Такой способ может быть эффективным только для нового колодца, который был выкопан не больше пары месяцев назад. В противном случае грунт успел слежаться так, что равномерное оседание шахты невозможно.

Скорее всего, произойдет разрыв ствола, исправить который будет практически нереально. Кроме того, простые расчеты показывают, что усилие, которое нужно приложить к верхней части колонны должно быть очень большим.

Вряд ли его обеспечит нагруженная камнями крышка колодца. Даже тяжелая техника, например, «Кировец» с навесным оборудованием, может оказаться бессильной. Хотя, как показывает практика, он способен продавить порядка 5 бетонных колец при правильно проведенных подготовительных работах.

Еще один нюанс: техника может раздавить верхнее кольцо, поэтому нужно делать все очень аккуратно.

Наращивание колодезных стенок снизу

Метод предполагает извлечение земли из-под старой шахты и укрепление получившихся стенок кирпичной кладкой или бетоном. Таким способом пользуются владельцы колодцев, кольца которых прочно «сидят» в грунте и осадить их невозможно.

Способ вполне жизнеспособный, но трудоемкий. Если предполагается монтаж кирпичной кладки следует особенно тщательно выбирать материал.

Углубление колодцаУглубление колодца

Для наращивания колодезной шахты нужно выбирать только качественный материал. Кирпич-недожог развалится во влажной среде меньше, чем через год, что совершенно недопустимо

Так называемый «недожог», которого довольно много, во влажной среде рассыплется очень быстро, что недопустимо. Если для укрепления стенок предполагается использовать бетон, нужно позаботиться о его качестве. На цементе экономить категорически нельзя. Армирование тоже должно быть качественным. Главная трудность при бетонировании будет заключаться в неудобстве проведения таких работ.

Кроме того, работы займут очень продолжительное время, поскольку углублять колодец таким способом больше, чем на 30-40 см за один раз опасно. Это связано с тем, что при подкапывании шахты всегда есть вероятность внезапного оседания колонны.

Если к этому моменту уже будет наращен слой бетона или кирпича, но он еще свежий и цемент не успел набрать нужную прочность, кольцо легко сломает его. Таким образом, работы нужно проводить только в несколько этапов, по 30-40 см, с обязательными перерывами на затвердевание цемента.

Углубление конструкции ремонтными кольцами

Это наиболее часто использующийся способ углубления колодцев. Мастера предостерегают от шахтного метода ведения работ, когда собранную ремонтную колонну опускают путем подкапывания грунта снизу. В этом случае она легко может застрять и обрушить ее будет очень сложно.

Оптимально выполнять поэтапное опускание элементов и выполнять все соединения прямо внутри колодца.

Углубление колодцаУглубление колодца

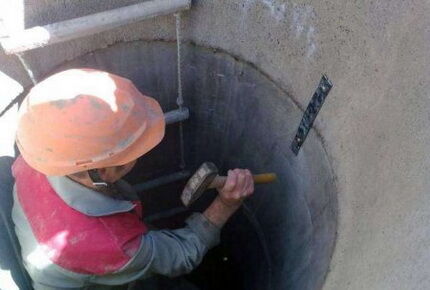

В ходе подготовительных работ обязательно соединяем кольца металлическими скобами по 4 штуки на шов. Это убережет колонну от разрыва при возможных подвижках грунта

Для работы нам понадобятся: лопата с коротким черенком и обычная штыковая, лестница, аппаратура для освещения, приспособление для подъема извлеченного грунта на поверхность, лебедка, отбойный молоток, ручной или электрический бур, уровень и насос для откачки воды.

Из материалов необходимо закупить ремонтные кольца меньшего, чем стоят в колодце, диаметра, герметик для обработки швов, скобы и арматуру для временной фиксации деталей. Разберем процесс пошагово.

Проведение подготовительных работ

Начинаем с осмотра новых колец и стенок колодца. Проверяем, нет ли каких-либо серьезных неровностей, которые могут помешать спуску конструкции.

Опускаем в сооружение дренажный насос и полностью откачиваем воду. С обнажившегося дна снимаем ил и отложения, поднимаем их на поверхность. Если в колодце был донный фильтр, убираем всю засыпку. Удаляем весь насыщенный водой грунт.

Еще раз осматриваем стенки колодца. Если они сильно загрязнены, проводим чистку. Отскабливаем мох и отложения со стенок бетонных колец. Если в результате осмотра будут выявлены трещины и сколы, производим и швов между кольцами.

Теперь можно приступать к их укреплению. Для этого соединяем стыки колец специальными скобами как минимум 4 на каждом шве, что гарантирует неподвижность элементов. Таким образом, сводим к минимуму опасность деформации старой колонны.

Углубление колодцаУглубление колодца

Опустить ремонтные кольца в колодец в одиночку невозможно. Потребуется специальное приспособление и помощь других работников

Непосредственно процесс углубления

Начинаем копать. Двигаемся от центра шахты к ее краям. Продолжаем работы до тех пор, пока стенки ямы не начнут осыпаться под напором поступающей снаружи воды.

После этого опускаем на дно ремонтные кольца, выстраивая новую колонну. Если грунт склонен к осыпанию, работы следует выполнять иначе. В этом случае копаем шахту на небольшую глубину, опускаем первое ремонтное кольцо и временно закрепляем его арматурой.

После этого продолжаем работу, вынимая грунт изнутри конструкции и подкапывая ее. Постепенно кольцо осядет, и на него можно будет ставить следующее.

Кольца скрепляем между собой скобами или уголками. После того, как будет достигнут водоносный слой, заделываем швы бетонным раствором и герметизируем их. Скрепляем между собой старую и новую колонну при помощи скоб. Щель между новым и старым кольцом заделываем щебнем.

Финишные работы в колодце

После того, как ремонтные кольца будут установлены на место, начинается завершающая стадия работ. Она заключается в осмотре всей шахты и выявлении возможных дефектов швов.

Тщательно их заделываем и герметизируем. Приступаем к укладке донного фильтра. Это может быть новая или даже старая засыпка, но в последнем случае ее нужно тщательно промыть. После этого .

Углубление колодцаУглубление колодца

Так будет выглядеть готовое к эксплуатации сооружение, углубленное ремонтными кольцами меньшего диаметра

Углубление колодца методом подкапывания

Этот способ отличается от вышеописанного тем, что колодец наращивается ремонтными кольцами сверху. Причем их диаметр не отличается от тех, что уже установлены.

По сути это продолжение работы, начатой много лет назад при первоначальном . Главная опасность в использовании такого метода заключается в возможности застревания старой колонны в грунте, особенно, если колодец расположен на глинистых породах.

Проведение подготовительных работ

Начинаем с закрепления колец. На каждом стыке закрепляем не менее 4 скоб. Сверлим под них отверстия, ставим металлические пластины 0,4х4х30 см и закрепляем их 12-мм анкерными болтами.

Таким образом обсадная колонна сможет противостоять возможным подвижкам грунта. Откачиваем воду из колодца и полностью убираем донный фильтр, если он присутствовал в сооружении.

Проведение работ по углублению

Вниз на страховке опускается рабочий и начинает подкапывать. Сначала он выбирает грунт с середины дна сооружения, затем – с периферии. После чего начинает проводить подкоп под две противоположных точки с краев нижнего кольца глубиной 20-25 см.

Больше не нужно, иначе появляется опасность неконтролируемого спуска элемента. Затем подкоп постепенно расширяется до кольцевой области.

В процессе работы колонна должна оседать под своей тяжестью. На освободившееся сверху место ставят новые кольца. Подкапывание проводится до тех пор, пока вода не начнет прибывать очень быстро.

Надо отметить, что не всегда происходит оседание колонны, особенно если колодец «старше» 1-2 лет. В сложных случаях можно использовать метод бокового подкапывания, как способ опустить застрявшее кольцо.

Что нужно для углубления колодцаЧто нужно для углубления колодца

Так выглядит лопатка, которая используется для бокового подкапывания колец. Рукоятку, длиной более 40 см, следует изогнуть для удобства и точности работы

Рассмотрим его на примере с нижним кольцом. Выполняем подкоп так, как уже было описано. Затем берем три пенька или крепких подставки из бруса и устанавливаем их под кольцом так, чтобы между ними и нижним краем было расстояние около 5 см.

Эти опоры впоследствии примут на себя всю тяжесть осевшего сооружения. Затем на двух противоположных участках убираем герметизирующий раствор из межкольцевой щели.

В получившиеся зазоры вставляем гвоздодеры, и два человека одновременно действуя ими как рычагом, могут попытаться опустить кольцо. Если ничего не получается, берем специальную лопатку для подкопа боковых стенок.

Для ее рукоятки используется арматура длиной 10 см, диаметром 14 мм. Режущая часть размером 60х100 мм выполнена из 2 мм листового железа. Вставляем лопатку на 2-3 см от наружной стенки кольца и приступаем к выдалбливанию глины.

Для этого ударяем кувалдой по рукоятке по направлению снизу вверх. Таким образом проходим все кольцо кроме участков под которыми стоят опоры. Нам удалось снять глину на высоту 10-15 см от нижнего края кольца.

Теперь можно пробовать еще раз попытку опускания с гвоздодерами или любыми другими рычагами. Если не получилось, берем следующую лопатку. Длина ее ручки должна быть больше на 10 см. Выполняем аналогичные действия.

Углубление колодца своими рукамиУглубление колодца своими руками

По окончанию ремонтных работ следует еще раз осмотреть все швы и тщательно заделать их, после чего замазать их герметиком

Небольшое замечание: когда длина рукоятки лопаты достигнет 40 см и больше, ее необходимо будет немного изогнуть. Так работать будет удобнее. При грамотном проведении бокового подкопа постепенно освобождается наружная стенка кольца, и оно оседает вниз. Аналогично работы проводятся и на других кольцах.

Окончательные работы в колодце

По окончании работ по углублению из сооружения удаляют всю загрязненную воду. Все швы между кольцами надежно заделывают и герметизируют. Если замечены повреждения старых швов, их тоже устраняют.

На дно сооружения укладываем новый донный фильтр нужной конструкции. После чего дезинфицируем стенки шахты раствором хлора или марганца. Колодец готов к использованию.

Не забудьте, что нормальная эксплуатация водозаборной шахтной выработки и сохранение ее водообильности напрямую связана с , с правилами осуществления которого ознакомит предложенная нами статья.

Выводы и полезное видео по теме

Видео #1. Процесс углубления колодца ремонтными кольцами:

Видео #2. Как эксплуатировать, обслуживать и углублять источник воды:

Видео #3. Всегда ли возможно выполнить углубление колодца:

Углубить пересохший колодец можно различными способами. Выбрать какой-то один нужно правильно, ведь проводить такие работы можно только один раз. Ошибка приведет к бесполезным денежным тратам, поскольку углубление конструкции – весьма дорогостоящее мероприятие. По финансовым и трудовым затратам оно вполне сопоставимо с копкой нового колодца.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Делитесь впечатлениями и полезными сведениями по теме статьи, задавайте вопросы. Расскажите нам и посетителям сайта о собственном опыте в деле углубления водозаборной выработки, размещайте фото.

Колодец своими руками из колец: копка, гидроизоляция, очистка

Даже если в доме есть централизованное водоснабжение, колодец лишним не будет: слишком накладно поливать огород или клумбы водой из крана, да и на случай отключения очень нелишним он будет. На даче, это вообще, основной и единственный источник живительной влаги. Так что ценность его сложно переоценить. Построить колодец своими руками непросто, но можно. Даже если вы решите нанять бригаду (тяжело это в физическом плане), вам нужно будет их контролировать. Не все делают так, как надо. Чаще, как проще и быстрее. Вот и необходимо вам знать, как должно быть.

Как выбрать место

Содержание статьи

Самый надежный способ — заказать гидрогеологические исследования. Вы получите точное место, где вам нужно копать с анализом воды, которая там будет. Но эта услуга недешевая и оправдывает себя, если воду планируете использовать как питьевую, то есть, возле дома постоянного проживания. На даче вам она необходима большей частью для технических нужд, а до питьевой можно будет очистить только ту часть, что идет в дом.

Если исследования заказывать не будете, ориентируйтесь сразу на несколько примет:

  • положение колодцев на соседних участках;
  • анализ растущих растений;
  • наблюдения за насекомыми и животными;
  • народные методы.

Все эти методы — только способы приблизительного определения места, где могут залегать водоносные слои. Ни один из них не дает гарантий, но если в результате от нескольких способов вы получите более-менее конкретное место, имеет смысл пробовать копать колодец именно тут.

Колодцы на соседних участках

Вы наверняка знаете, что пласты пород залегают совсем неравномерно, так же как и водоносные слои. Если у соседей вода на расстоянии 6 метров, это не значит, что и у вас она будет точно там же. Может быть выше или ниже, а может уйти резко куда-то в сторону. Так что это — только приблизительная «пристрелка» на местности.

Водоносный слой может залегать на разных уровнях

Водоносный слой может залегать на разных уровнях

Растения

Этот способ подходит, если участок еще не распахан. Осматриваете «местную» растительность, выявляя островки характерной травы. Не единичные растения (могут быть случайно занесены), а именно островки, поляны и т.п.

Растения, указывающие на какой глубине находится водоносный слой

Растения, указывающие на какой глубине находится водоносный слой

Наблюдения за живностью и природой

Самые лучшие предсказатели — мелкая мошкара. В теплое время года, в безветренную погоду, вечером, перед заходом солнца, посмотрите на участок. Если есть места, где «зависают» столбами мошки, скорее всего в этом месте, причем довольно близко, находится вода.

Мошка вьется в тех местах, где вода подходит ближе всего

Мошка вьется в тех местах, где вода подходит ближе всего

Чтобы убедиться в этом, можно пронаблюдать за этим местом утром. Если вода действительно близко, тут будет клубиться туман.

По "концентрации" тумана можно определить, где вода ближе

По «концентрации» тумана можно определить, где вода ближе

Народные методы

Находим глиняную посудину. Желательно не глазированную. Но найти такую сейчас сложно, так что любой кувшин или горшочек подойдет. Нет и этого? Можно и обычную кастрюлю использовать, только с широкую.

В посуду насыпают высушенный в духовке силикагель. Нет его, не знаете где взять? Берете керамические кирпичи, разбиваете до состояния мелкой крошки (не муки, а крошки), просушиваете пару часов в духовке. Засыпаете в посудину доверху, завязываете сухой х/б тряпкой. Только так, чтобы не развязалась. Взвешиваете и результат записываете.

В предполагаемом месте/местах нахождения воды выкапываете яму глубиной 1-1,5 метра, в нее ставите кастрюлю и присыпаете землей. Оставляете на сутки. Потом откапываете и снова взвешиваете. Чем сильнее изменилась масса, тем больше воды в данном месте (или ближе к поверхности она находится).

Лучшее время

Есть два периода, когда копать колодец лучше всего: это вторая половина августа и середина зимы — после двух недель морозов. В это время уровень грунтовых вод самый низкий, верховодки почти нет. Так что работать будет просто и вы не промахнетесь с определением дебита — он в это время минимальный и страдать от недостатка воды в детальнейшем вам не придется.

Зима и позднее лето - лучшее время для копки колодцев

Зима и позднее лето — лучшее время для копки колодцев

Если работает бригада, они могут справится за несколько дней: два-три, изредка — больше. Если работать планируете в одиночку, времени в августе может не хватить. Это зона «пограничная» — перед дождями. Тогда надо начинать работу раньше. Может, с начала августа. В это время уже верховодки мало, а к середине месяца (даже если работать одному вечерами) вы будете уже возле водоносного слоя. В общем, старайтесь рассчитать так чтобы выход на водоносный горизонт пришелся на самое «безводное» время. Желательно еще и гидроизоляцию стенок закончить.

Тип и строение

Если с местом вы определились, остается выбрать какой именно вы будете делать свою шахту. Копать можно только шахтный колодец, а абиссинский — бурить. Техника тут совсем другая, так что дальше речь пойдет именно о шахтном колодце.

Тип колодезной шахты

Самый сегодня распространенный — колодец из бетонных колец. Распространенный — потому что так проще всего. Но у него есть серьезные недостатки: стыки совсем не герметичны и через них в воду попадает дождевая, талая вода, а вместе с ней и то, что в ней растворено, и то, что утонуло.

Недостаток колодца из колец и бревен

Недостаток колодца из колец и бревен

Стыки колец, конечно, стараются загерметизировать, но те методы, которые будут эффективны не применишь: вода-то должна быть пригодной хотя бы для полива. А просто замазать соединения раствором — очень ненадолго и неэффективно. Щели постоянно увеличиваются, а потом через них не только дождевая или талая вода попадает, но и животные, насекомые, черви и т.д.

Есть кольца с замком. Между ними, говорят, можно проложить резиновые прокладки, которые будут обеспечивать герметичность. Кольца с замками есть, но стоят дороже. А вот прокладки практически не встречаются, как и колодцы с ними.

Той же «болезнью» страдает и шахта из бревен, только щелей еще больше. Да, так делали наши деды. Но у них, во-первых другого способа не было, во-вторых, не использовали на полях столько химии.

С этой точки зрения лучше шахта из монолитного бетона. Ее отливают прямо на месте, ставя съемную опалубку. Вылили кольцо, закопали, снова поставили опалубку, воткнули арматуру, залили еще одно. Дождались, пока бетон «схватиться», снова сняли опалубку, копаем.

Съемная опалубка для монолитного бетонного колодца

Съемная опалубка для монолитного бетонного колодца

Процесс идет очень медленно. Это — главный недостаток.  В остальном только плюсы. Во-первых, получается совсем дешево. Затраты только на два листа оцинковки, да потом на цемент, песок, воду (пропорции 1:3:0,6). Это намного дешевле колец. Во-вторых, герметично. Никаких швов. Заливка идет примерно раз в сутки и из-за неровного верхнего края получается практически монолит. Просто перед заливкой следующего кольца соскребите с поверхности поднявшееся и почти схватившееся цементное молочко (серая плотная пленка).

Как определить водоносный горизонт

По технологии грунт вынимают внутри кольца и под ним. В результате под своей тяжестью, он оседает. Вот тот грунт, который вы вынимаете и будет служить ориентиром.

Как правило, вода залегает между двух водоупорных слоев. Чаще всего — это глина или известняк. Водоносный слой — обычно песок. Он может быть мелким, как морской, или крупным с вкраплениями мелкой гальки. Часто таких слоев несколько. Как пошел песок, значит скоро появится вода. Как появилась она на дне, надо копать еще какое-то время, вынимая уже мокрый грунт. Если вода прибывает активно, на этом можно остановиться. Водоносный слой может быть не слишком большим, так что есть риск его пройти насквозь. Тогда придется копать до следующего. Глубже вода будет чище, но насколько глубже — неизвестно.

Далее колодец прокачивают — закидывают погружной насос и выкачивают воду. Этим чистят его, немного углубляя, а также определяют его дебит. Если скорость прибывания воды вас устраивают, можно на этом остановится. Если недостаточно — надо быстро проходить этот слой. При работающем насосе продолжают вынимать грунт, пока не пройдут этот слой. Потом копают до следующего водоноса.

Донный фильтр в колодце

Схема донного фильтра для колодца

Устройство донного фильтра для колодца

Если вас устраивает скорость прибывающей воды и ее качество, можно делать донный фильтр. Это три слоя камей разных фракций, которые уложены на дне. Нужны они для того, чтобы как можно меньше ила и песка попадало в воду. Чтобы донный фильтр для колодца работал, необходимо правильно выложить камни:

  • В самый низ кладут крупные камни. Это должны быть довольно большие булыжники. Но чтобы не отбирать сильно высоту водяного столба используйте более плоской формы. Выкладывают как минимум в два ряда, причем не старайтесь чтобы они стояли вплотную, а с зазорами.
  • Средняя фракция насыпается слоем в 10-20 см. Размеры такие, чтобы камни или галька не проваливались в зазоры между нижним слоем.
  • Верхний, самый мелкий слой. Галька или камни небольшого размера слоем в 10-15 см. В них будет оседать песок.

При таком расположении фракций вода будет более чистой: сначала на крупных камнях оседают самые большие включения, затем по мере продвижения вверх, все более мелкие.

Способы копки

Есть две технологии, по которым копают колодец. Оба способа используются, просто на разных глубинах. И у обоих есть недостатки.

Поочередная установка колец

Первое кольцо ставят на грунт, который постепенно вынимают изнутри и под бортиком. Постепенно кольцо опускается. Тут очень важный момент: необходимо следить за тем, чтобы оно опускалось строго вниз, без перекосов. Иначе шахта получится наклонной и, рано или поздно, осадка колец прекратиться.

Чтобы избежать перекоса необходимо контролировать вертикальность стенок. Делают это привязав к бруску отвес и уложив его на кольцо. Дополнительно можно контролировать и вверху уровнем.

Инструменты, необходимые для рытья колодца

Инструменты, необходимые для рытья колодца

Когда верхний край кольца сровнялся с уровнем грунта, накатывают следующее. Его ставят строго сверху. Работу продолжают. Если на первом кольце грунт можно перекидывать через борт лопатой с укороченным черенком, то на следующих приходится уже вынимать при помощи ворота или треноги и блока. Таким образом работать должны не менее двух человек, а ворочать кольца нужны, как минимум трое, а то и четверо. Так что выкопать колодец самостоятельно, в одни руки, невозможно. Разве что приспособить лебедку.

Так, постепенно, наращивается глубина колодца. Когда опускается кольцо в уровень с грунтом, на него ставят новое. Для спуска используют вбитые скобы или приставные лестницы (правильнее — скобы).

Достоинства такого способа копки колодца:

  • Можно проконтролировать насколько плотно и ровно стало кольцо.
  • Можно уложить те самые резиновые прокладки, которые обеспечат герметичность или ставить их на раствор.
  • Стенки не осыпаются.

Это все плюсы. Теперь о минусах. Работать внутри кольца неудобно и сложно физически. Потому по этому методу копают в основном на небольшую глубину — 7-8 метров. Причем в шахте работают по очереди.

Строение "ножа" для более легкой проходки грунта при рытье колодцев

Строение «ножа» для более легкой проходки грунта при рытье колодцев

Еще один момент: при копке колода с кольцами, ускорить процесс оседания и облегчить проход грунта, можно при помощи ножа. Его делают из бетона, он заливается в грунт в самом начале. Для его формирования копают канавку по кругу. В сечении она имеет треугольную форму (смотрите рисунок). Ее внутренний диаметр  совпадает с внутренним диаметром используемых колец, наружный — чуть больше. После набора бетоном прочности, на это кольцо ставят «штатное» и начинают работу.

Установка колец после достижения водоносного слоя

Сначала копается шахта без колец. При этом следят за стенками. При первых признаках осыпания ставят внутрь кольца и продолжают углублять по первому способу.

Если на всем протяжении грунт не осыпается, достигнув водоносного слоя, останавливаются. При помощи крана или манипулятора в шахту укладывают кольца. Затем, углубляют еще на пару колец по первому методу, увеличивая дебит.

Сначала копают шахту до водоносного слоя, потом в нее ставят кольца

Сначала копают шахту до водоносного слоя, потом в нее ставят кольца

Техника выемки грунта тут такая же: пока позволяет глубина, его просто выбрасывают лопатой. Потом ставят треногу и ворот и поднимают в ведрах. После установки колец промежуток между стенками шахты и кольца засыпается и трамбуется. Верхние несколько колец можно при этом герметизировать снаружи (битумной пропиткой, например или другой обмазочной гидроизоляцией).

При работе также необходим контроль вертикальности стен, но он в определенных пределах может корректироваться. Способ контроля аналогичен — отвес, привязанный к бруску и спущенный в шахту.

Достоинства этого метода:

  • Шахта более широкая, работать в ней удобнее, что позволяет делать более глубокие колодцы.
  • Можно сделать наружную герметизацию нескольких верхних колец, что минимизирует возможность попадание самых загрязненных вод.

Недостатков больше:

  • Сложно проконтролировать герметичность стыка колец: в шахте во время установки находится запрещено. Ворочать в ней уже установленное кольцо невозможно. Оно весит сотни килограммов.
  • Можно пропустить момент, и шахта осыпется.
  • Плотность засыпки промежутка между стенкой шахты и кольцами остается меньше, чем «родной» грунт. В результате талые и дождевые воды будут просачиваться вглубь, где через щели попадут внутрь. Чтобы этого избежать, делают вокруг колодца защитный круг из водонепроницаемого материала (гидроизоляционная мембрана) с уклоном от стенок колодца.



Ввод в строй

Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений.  Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом  — чистить и мыть стенки изнути и откачивать воду — чистить колодец.

После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.

Гидроизоляция

Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.

Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной.

Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)

Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)

Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.

Чистка стенок и внутренняя герметизация швов

Через пару дней после того как колодец выкопали и «стакан сел»,  спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.

Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3).  Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.

Соединение колец металлическими (лучше из нержавейки) пластинами

Соединение колец металлическими (лучше из нержавейки) пластинами

После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать. О том, как сделать домик для колодца, читайте тут.

О некоторых особенностях копки колодцев и его чистки смотрите в видео.

Безопасность при работах

Копка колодца (своими руками или бригадой) — работа тяжелая и опасная, особенно после того как вкопаны первые три кольца. Ведра приходится вытаскивать лебедкой, воротом или при помощи блока, а оно тяжелое. Может оборваться — или веревка или ручка может не выдержать. Потому необходимо соблюдение правил безопасности:

  • Работающий внизу должен надевать на голову каску.
  • Ведра должны иметь мощную ручку, лучше — приваренную, из толстой проволоки в несколько слоев.
  • Привязывать ведра на прочный канат, на конце которого закреплен мощный карабин с надежной системой фиксации.
  • Периодически проверять состояние веревки, ручки ведра и карабина.
  • При подъеме ведер работающий внизу должен находится с противоположной стороны.
  • Работать внизу поочередно.
    Главное - соблюдать технику безопасности

    Главное — соблюдать технику безопасности

Поверьте, меры предосторожности не лишние. Лучше перестраховаться.

Как копали колодец: фото-отчет

Рыли по первому способу — сразу ставили кольца. Работали три человека, поочередно меняясь: внутри дольше чем на «одно кольцо» никто не оставался. Это коротко все нюансы. Остальное — по ходу дела.

Сначала завезли кольца и разложили на участке. Из деревянных дощечек специальной формы собрали нож.

Кольца для колодца на участке

Кольца для колодца на участке

Так выглядят дощечки для ножа

Так выглядят дощечки для ножа

Получилось кольцо, по размерам которого и начали обкапывать выбранное место.

На заднем плане лежит деревянный нож для копки колодца с кольцами

На заднем плане лежит деревянный нож для копки колодца с кольцами

Копают строго по размеру ножа

Копают строго по размеру ножа

На это кольцо уложено первое бетонное кольцо. Грунт сначала только отбрасывался — пока глубина позволяла.

Первое готово

Первое готово

Поставили второе, промазали швы внутри и снаружи, пошли копать дальше.

Второе кольцо установлено

Второе кольцо установлено

Когда второе ушло в уровень с грунтом, Поставили треногу с лебедкой и блоком. Так подымали-опускали копщика и ведра с породой.

Тренога поставлена перед установкой третьего кольца

Тренога поставлена перед установкой третьего кольца

Вот теперь: один копает, второй на лебедке «крутит», третий — отваливает грунт. На той же лебедке опускали в шахту колодца.

Поехали))

Поехали))

Закопали шестое кольцо и после этого появилась вода. Если смотреть по грунту, получилось так: чернозем, песок, глина, водоносный песок. Это значит, что слой, где протекает вода отделен плохо проводящей верховодку глиной. Это очень хорошо — вода должна быть хорошая, как потом и оказалось.

Видны проблески воды

Видны проблески воды

После этого установлены еще три кольца. Одно оставлено на конец августа, когда вода будет пониже, опустим колодец еще на метр. далее процедура стандартная — моем стенки, откачиваем воду. Так раз шесть — семь. После седлали оголовок на колодце и установили всю начинку — ворот, дотянули из дома кабель, поставили розетку. В планах — завести воду в дом.

Так выглядит колодец "в домике"

Так выглядит колодец «в домике»

способы, как сделать своими руками

Колодцы веками востребованы в частных домовладениях как источники питьевой воды. Они характеризуются длительным периодом эксплуатации, относительной простотой обустройства, а также способны обеспечить постоянный запас качественной питьевой воды. Современные технологии строительства колодцев усовершенствованы, а потому можно и углубить имеющееся сооружение, если возникает необходимость. Но важно знать, как углубить колодец из бетонных колец правильно, чтобы вы могли выполнить работы быстро и с максимальным эффектом.

Когда целесообразно проводить работы по углублению

Ресурс эксплуатации колодца во многом зависит от профессионализма строителей, которые его монтировали. Но не только этот фактор оказывает влияние на работоспособность — большое значение имеют также внешние факторы, которые очень сложно предсказать. Так, колодец может перестать наполняться водой из-за изменения гидравлических и геологических условий — изменится отметка дна либо подземные воды спустятся к «краю» водоносного слоя.

Востребованные способы углубления колодцев помогут устранить дефицит воды на участке, однако экстренно проводить мероприятия не советуют.

Не стоит начинать работы по углублению колодца сразу после того, как дебет снизился. Все дело в том, что проблема проявляться временно (например, рядом с вашей территорией проводятся земельные работы, например, обустройство скважины большого водоизмещения), так что стоит выждать где-то месяц, и только после этого планировать углубление.

Считается целесообразным углублять колодец из бетонных колец, если:

  • на участке нет площади для нового сооружения;
  • в существующем водозаборе вас абсолютно устраивает чистота воды;
  • глубина существующей конструкции — более 10 колец;
  • ежедневный приход воды — менее 1 чем на кольцо ежесуточно, или же дебета вовсе нет;
  • бетонные кольца, находящиеся в колодце, не деформировались за все время эксплуатации.

Основательным углублением можно спасти даже пересохший колодец, то только если он соответствует перечисленным выше критериям. Если же нет, то целесообразно выделить больший бюджет и озаботиться строительством нового водозабора.

Как подобрать подходящие кольца из железобетона

Углубление колодца из железобетонных колец

Перед тем, как углубить колодец своими руками, следует приобрести соответствующие ремонтные кольца. Учитывайте, что их придется опускать вниз, устанавливая под уже существующие колодезные конструкции, так что они должны быть меньшего диаметра.
Если колодезная шахта по всей глубине прямая, следует выбирать ремонтные кольца диаметром 80 см, а высотой 90-100 см. Использование колец такого диаметра позволяет сократить зазор между существующими элементами шахты до 20-30 мм.

Но выбирать диаметр колец для ремонта, с помощью которых будет проводиться углубление, нужно с учетом кривизны ствола. Если в этой шахте имеются выраженные нарушения ровности по диаметру, то для «вставки» подойдут изделия 700 мм в диаметре. Однако в этом случае будет очень большой зазор между ранее и вновь смонтированными кольцами, а его придется устранять натуральным камнем либо галечной подсыпкой.

Как провести подготовительные работы

Перед тем, как углубить колодец из бетонных колец, необходимо выполнить качественную подготовку. На первом этапе оценивают реальное состояние колодезных конструкций. Кроме того, необходимо убедиться, что почва способна удерживать вновь установленные кольца, а также определить изменившийся уровень залегания грунтовых вод.

Важно: Все расчеты, все необходимые операции по определению изменившихся условий эксплуатации следует проводить еще до начала земельных работ по углублению колодца. И только после того, как расчетные манипуляции будут завершены, начинают углублять колодец на максимально возможную глубину.

Процесс углубления колодцев может производиться на глубину до 3 метров. Кроме того, работы целесообразны в случае, когда в первоначальной конструкции было не более 15 колец, причем каждый из элементов должен быть установлен относительно другого без смещения. В случае, когда было обнаружено небольшое смещение, необходимо провести работы по выравниванию колонны, для чего на каждом из швов водозабора устанавливаются скобы, чтобы зафиксировать конструкцию жестко, предотвратить ее разрыв.

Естественно, любая водоподъемная конструкция удаляется на время проведения работ, а также снимается декоративный верхний домик, если он был предусмотрен конструкцией. Кроме того, из колодца дренажным насосом выкачивается вся имеющаяся вода.

Итак, вопрос, можно ли углубить колодец из бетонных колец решается однозначно положительно, но потребуется также подготовить определенные материалы и инструменты:

Необходимо заранее подготовить все, что понадобится для выполнения работ по углублению колодца

  • лопату с коротким черенком, чтобы было удобно проводить земляные работы в ограниченном пространстве;
  • насос, чтобы откачивать воду, поступающую в место проведения работ;
  • отбойник, если в процессе углубления понадобится проходить твердые породы;
  • лебедка и ведра, чтобы можно было свободно поднимать грунт с большой глубины и опускать кольца (эта лебедка должна быть способна выдержать груз до 600-700 кг;)
  • лестница, предпочтительно веревочная, чтобы не занимала много места;
  • осветительные приборы.

Наличие всего этого «арсенала» позволит углубить колодец с максимальной скоростью и качеством. Потребуется также и страховка для рабочего, который будет спускаться вниз, и защитная спецодежда — комбинезон, резиновые сапоги, каска.

О том, какими способами можно сделать веревочную лестницу своими руками, мы рассказали в отдельном материале с видео-примерами.

Узнайте, как организовать водоочистку в частном доме или на даче. Особенности подбора фильтров.

Последовательность этапов

Итак, как углубить колодец на даче или в частном доме своими силами — все необходимые манипуляции можно разделить на определенные этапы:

Схема углубления колодцев ремонтными кольцами

  1. Шахту обязательно следует проверить на наличие выступов с внешней стороны, чтобы ничего не мешало спуску колец.
  2. Все стыки на колонне нужно закрепить скобами, для чего используется металлическая пластина 4*40*300 мм. Отверстия под крепежи сверлятся предварительно, после чего на каждый из швов монтируется по 4 пластины, и закрепляется элемент 12 мм анкерными болтами. Установка пластин очень важна — они не допустят разрыва колонны, если при работе начнутся подвижки грунтового пласта, что служит опорным слоем.
  3. Когда колонна будет должным образом скреплена, следует выбрать донный фильтр.
  4. Выполняются земельные работы — копка для ремонтных колец ведется до того момента, пока стена новой шахты не начнет разрушаться.
  5. Осуществляют спуск ремонтных элементов. Старую существующую и новую ремонтную части конструкции соединяют угловыми скобами.Установка ремонтных колец в колодец
  6. На завершающем этапе подсыпают новый фильтр и тщательно замазывают все швы. Для заделки швов используется цементный раствор, а перед засыпкой нового фильтра следует провести финальную очистку дна, чтобы внизу не оставалось никаких загрязнений после проведенных работ.Углубленный колодец с установленными ремонтными кольцами

Важно: Лучше всего работы по увеличению глубины осуществлять зимой или в последний месяц осени. В это время года уровень подземных вод самый низкий, так что новые кольца могут быть установлены очень глубоко.

Как сделать донный фильтр для колодца, его виды и особенности — все это вы найдете на нашем сайте.

Чтобы откачать воду, вам понадобится дренажный насос для колодца. Предлагаем ознакомиться с популярными моделями таких агрегатов.

Про углубление колодца с помощью труб из полимеров читайте тут http://okanalizacii.ru/vodosnabzhenie/kolodec/uglublenie-kolodca-plastikovymi-trubami.html

Особенности углубления методом подкапывания

Такой способ увеличения глубины колодца часто выполняют профессиональные рабочие, поскольку он очень длительный и трудозатратный, особенно если исходная глубина конструкции превышает 10 м. Подготовительный этап здесь будет таким же, как и в предыдущем случае, после чего начинают подкоп. Вниз спускается рабочий на страховке, который равномерно подкапывает грунт, находящийся под самым нижним кольцом. Избыток грунта помещают в ведро и поднимают наверх лебедкой. Базовая колонна из колодезных колец будет постепенно проседать под собственной тяжестью, а ремонтные кольца в этом случае помещаются сверху.

Подкапывание продолжают до тех пор, пока вода не начинает быстро прибывать — обычно таким образом удается углубиться на несколько колец. После завершения земельных работ загрязненную воду удаляют, все швы между кольцами заделывают, а также устанавливают донный фильтр. Надо отметить, что минусом данного способа является возможность застревания колонны или отдельных бетонных колец конструкции, особенно на глинистых почвах.

Благодаря углублению колодца можно восстановить нормальный водозабор и сэкономить средства на строительстве нового колодца. Кроме того, произойдет тщательная очистка дна, так что вода станет еще лучше.

Как заделать швы в колодце из бетонных колец

Широко распространённые в нашей стране колодцы из железобетонных колец имеют один существенный недостаток. Отсутствие жёсткого сцепления между соседними элементами конструкции, неровные края и склонность бетона к растрескиванию выливаются в серьёзную проблему – проникновение в колодезный ствол грунтовых вод, так называемой верховодки. Чтобы предотвратить загрязнение источника, необходимо не только правильно герметизировать швы между кольцами, но и провести ревизию и ремонт дефектных участков.

Причины протечек

Технология строительства колодцев с шахтами из модульных железобетонных конструкций предполагает монтаж колец на песчано-цементный раствор. Заполняя все неровности стыка между верхним и нижним кольцом, строительная смесь должна создавать надёжный барьер на пути талой и грунтовой воды.

Вопреки расхожему мнению, герметизация строительным раствором из песка и цемента нужна также и для колодезных модулей с замковым соединением. Наличие последнего предотвращает смещение колец, однако не защищает стык от протекания.

Протечка между колодезными кольцами

Говоря о протечках между колодезными кольцами, чаще всего вспоминают об ухудшении качества питьевой воды, совершенно забывая про опасность постепенного разрушения колодезной шахты

Надо отметить, что столь примитивная гидроизоляция даёт положительный результат – шахта питьевого источника остаётся сухой. Тем не менее, отсутствие протечек в первые годы эксплуатации не является гарантией того, что эта идиллия будет продолжаться вечно.

Как правило, даже на устойчивых грунтах через 4-5 лет поверхность бетонного ствола покрывается мокрыми пятнами, которые в скором времени превращаются в грязные потёки и ручьи. Не следует винить себя или строителей в том, что работа была сделана неправильно. Чаще всего нарушение герметичности происходит по совершенно иным причинам:

  1. Простой строительный раствор не предназначен для эксплуатации в столь тяжёлых условиях. Постоянная влажность, перепады температур и воздействие растворённых в воде солей способствуют его растрескиванию и разрушению.
  2. Если колодец выкопан на участке с выраженными сезонными подвижками грунта, то его ствол подвергается регулярным механическим воздействиям. В итоге можно наблюдать не только трещины на стыках, но и взаимное смещение бетонных колец в горизонтальной плоскости.
  3. В северных регионах верхние кольца подвергаются воздействию сил морозного пучения. Из-за этого они могут не только сдвигаться по горизонтали, но и перемещаться вверх-вниз.
  4. Форс-мажорные обстоятельства, выраженные в смещении или проседании колец из-за появления плывуна.
  5. Некачественные материалы – в кольцах, сделанных с нарушением технологии, со временем могут появляться различные дефекты – сквозные трещины, выкрошенные участки и т. д.

Строительство колодца

О гидроизоляции колодца следует позаботиться еще на этапе его строительства — в дальнейшем это сбережёт немало времени и сил

Если же колодец сооружают с одновременной укладкой колец, то очень часто не выполняют даже простую герметизацию строительным раствором. И в этом и в других случаях понадобится проводить комплекс мероприятий по надёжной гидроизоляции стыков.

Способы заделки швов в колодце из сборных бетонных модулей

Для заделки стыков между бетонными кольцами можно воспользоваться одним из перечисленных ниже способов:

  • оштукатуривание;
  • заделка рулонной гидроизоляцией;
  • нанесение битумной мастики;
  • заполнение щелей уплотнителями;
  • применение полимерных вставок.

Выбор конкретного метода герметизации зависит от того, с каким колодцем предстоит иметь дело – строящимся или эксплуатируемым. Кроме того, придётся учитывать технологию строительства, особенности грунта, глубину источника питьевой воды и другие факторы.

Гидроизоляция Особенности
Способ монтажа Эффективность
гидрозащиты
Безопасность Долговечность Особые
требования
Цена
Оштукатуривание внутренний
наружный
высокая высокая средняя нет средняя
Рулонная наружный средняя низкая высокая требует дополнительной
гидроизоляции
средняя
Битумная наружный средняя низкая высокая требует дополнительной
гидроизоляции
средняя
Уплотнительные
материалы
внутренний
наружный
низкая средняя низкая требует дополнительной
гидроизоляции
низкая
Полимерный вкладыш внутренний высокая высокая высокая нет высокая

Следует заметить, что самые лучшие результаты дает комбинация нескольких способов гидроизоляции – только в этом случае можно рассчитывать на стопроцентный успех.

Заделка оштукатуриванием

Применение специальных штукатурных смесей является, пожалуй, самым распространённым методом гидроизоляции. Популярность заделки стыков при помощи штукатурки объясняется как простотой и доступностью, так и возможностью проводить работу изнутри и снаружи колодца. Герметизацию выполняют при помощи шпателей, которыми строительный раствор вдавливают в щели и трещины. Штукатурку наносят до тех пор, пока раствор полностью заполнит щель, после чего жидкую смесь разравнивают по поверхности стыка.

Заделка стыков штукатуркой

Заделка стыков штукатуркой является одним из самых простых и доступных способов герметизации, что делает этот способ очень популярным у домашних мастеров

В использовании обычного песчано-цементного раствора мало смысла – очень велика вероятность того, что со временем он растрескается и шов даст течь. Лучше всего не экономить и использовать специальные составы, именуемые гидропломбами.

Получить дополнительную информацию о применении гидропломб для герметизации стыков колодезных колец можно здесь: https://aqua-rmnt.com/vodosnab/kolod-skvaj/gidroplomba-dlya-kolodca.html

Гидропломбы

Производители выпускают гидропломбы «на все случаи жизни» — при необходимости можно найти даже такой состав, который сможет мгновенно остановить течь с давлением до 7 атмосфер

Изготовленные на основе алюминиевого цемента, мелкофракционного песка и химически активных добавок, гидроустойчивые смеси имеют сниженное время схватывания и вдобавок обладают такими необходимыми свойствами, как морозоустойчивость, прочность и пластичность. С их помощью можно не только заделать сухой стык между кольцами, но и устранить протечки под давлением.

Предотвращая вопрос о конкретных марках гидропломб, для общих случаев можно порекомендовать такие материалы, как Penetron и Penecrete. Если же в срочном порядке предстоит устранять напорную течь, то выбирают Waterplug, Puder-Ex или Peneplug – они имеют минимальное время затвердевания и высокую адгезионную способность во влажной среде.

Приготовление гидропломбы

Гидропломба является высокотехнологичным быстротвердеющим составом, поэтому при её приготовлении следует строго соблюдать рекомендации производителя

Применение рулонной гидроизоляции

Как правило, наиболее сильному воздействию грунтовых вод подвергается участок колодезной шахты на глубине до 3 метров от поверхности. В этом случае место стыков можно защитить при помощи рубероида или другой рулонной гидроизоляции. Для этого вокруг колодца копают ров шириной около метра и на верхние кольца наплавляют или наклеивают слой гидроизоляции.

Рулонная гидроизоляция

Внешняя гидроизоляция должна быть наплавляемой или установленной на слой клея — простым оборачиванием полиэтиленовой плёнкой здесь не обойтись

Для дополнительной защиты колодца от дождевой или талой воды котлован можно заполнить глиной. После тщательного уплотнения она будет выполнять роль гидравлического замка, препятствуя проникновению влаги к колодезному стволу.

Кроме рулонных материалов в продаже можно найти специальные герметизирующие полосы. В отличие от рубероида, их можно использовать для локализации трещин с внутренней стороны.

Герметизирующие полосы

Самоклеящиеся герметизирующие полосы имеют высокую адгезию к бетонной поверхности и могут использоваться для гидроизоляции швов как снаружи, так и внутри колодцев

Использование битумной мастики

Для гидроизоляции жидким битумом кольца откапывают на необходимую высоту и тщательно очищают от грязи. После этого широкой кистью наносят растворенную в бензине смолу (гудрон). Поскольку тонкой плёнки битума для качественной гидроизоляции будет недостаточно, понадобится не менее трёх слоёв. Для лучшего схватывания с бетонной поверхностью, первую проходку делают смесью в пропорции 1 ч смолы к 4 ч бензина, а две других – в соотношении компонентов один к одному.

Битумная мастика

Для герметизации колодца снаружи можно использовать как готовую резино-битумную мастику, так и сделанный своими руками гудрон

Следует отметить, что рулонную гидроизоляцию, как, собственно, и гудрон, невозможно отнести к экологичным материалам. По этой причине поверхность стыков с двух сторон предварительно защищают слоем влагостойкой штукатурки – она послужит дополнительной гарантией того, что в колодец не попадут опасные для здоровья вещества.

Гидроизоляция штукатуркой снаружи колодца

Перед тем как начать обмазку внешней части битумным составом, швы следует оштукатурить

Герметизирующие вставки

Бывают ситуации, когда железобетонные кольца изношены настолько, что их ремонт, как, впрочем, и герметизация стыков, не приносит желаемых результатов. В этом случае можно воспользоваться наиболее действенным способом – установить внутрь ствола пластиковые вкладыши.

Вкладыш в колодец

При помощи пластикового вкладыша можно отремонтировать самый безнадёжный колодец

Такие вставки производятся из высокопрочных полимеров и в зависимости от диаметра имеют толщину стенки от 5 до 8 мм. На их внешней поверхности находится оребрение, благодаря которому цилиндрические вкладыши напоминают огромную гофротрубу.

Наружные спиральные кольца полимерных играют очень важную роль. Они позволяют увеличить жёсткость конструкции и дают возможность соединять пластиковые модули практически без зазоров – подобным способом можно получить цилиндрическую трубу любой высоты.

Ремонт колодца вставкой

Герметизация колодца полимерной вставкой является сложным и дорогостоящим мероприятием, поэтому эту работу лучше доверить профессионалам

Промышленностью освоен выпуск герметизирующих вставок для бетонных колец любого диаметра, поэтому подобрать пластиковый цилиндр в колодец не составит труда. Вкладыши можно было бы назвать идеальным вариантом, если бы не одно но –  этот вариант является самым дорогостоящим из всех рассмотренных.

Полимерные вкладыши

Размеры полимерных вкладышей соответствуют внутренним габаритам стандартных железобетонных колец

Есть ли народная альтернатива дорогостоящим современным материалам

Если требуются безотлагательные меры по устранению течи, а приведённые выше методы кажутся слишком трудоёмкими или дорогостоящими, то щели между кольцами можно попросту законопатить. Для заделки подходят как специальные резиновые или фибро-каучуковые полосы, так и пропитанные фиброрезиной льняное волокно, пеньковая или джутовая верёвка. Такие материалы не являются дефицитом – их легко можно найти в торговых точках, реализующих товары для гидроизоляции бассейнов. Герметизация уплотняющими вставками позволяет устранить щели шириной до сантиметра и является не более чем временной мерой. Будьте готовы к тому, что со временем стыки надо будет герметизировать более долговечными материалами.

Уплотнительные материалы

При помощи подручных уплотняющих материалов можно не только быстро устранить течь, но и сэкономить дорогостоящий пломбировочный состав при герметизации широких швов

Конечно, в домашних условиях создать полноценную замену гидропломбам не удастся. Тем не менее, народные умельцы нашли выход из ситуации, добавляя в строительный раствор жидкое стекло. Поскольку подобный состав застывает меньше чем за минуту, то сначала в пропорции 1:1 смешивают песок с цементом. Одну часть щелочного раствора добавляют непосредственно перед нанесением герметизирующего состава на стык или трещину.

Видео: герметизация колодца самодельной гидропломбой

Особенности герметизации колодцев изнутри

Гидроизоляцию колодезного столба с внутренней стороны можно выполнить как при помощи тампонажных составов и материалов, так и воспользовавшись пластиковыми вставками. В последнем случае работу лучше поручить специалистам, а вот заделку швов штукатуркой вполне можно провести своими силами.

Первое, о чем следует позаботиться – это сооружение удобного и безопасного рабочего места. Не думайте, что использование в работе верёвочной лестницы является практичным и удобным вариантом – своё мнение вы поменяете уже на пятой минуте её использования. Чаще всего в этих целях используют небольшой щит, подвешенный на прочных канатах или стальных тросах. Такую «люльку» крепят к уложенной на оголовок колодца деревянной балке или швеллеру, а для её опускания используют мощную лебёдку. Как вы уже успели понять, без помощников обойтись не удастся. Кроме того, следует позаботиться о надёжной страховке – в её качестве можно использовать прочный канат, плотно обвязанный вокруг пояса и прикреплённый к опорной поперечине.

Ремонт колодца с лестницы

Гидроизоляцию верхних колец можно выполнить при помощи обычной лестницы, прикреплённой к оголовку колодца

При ремонте эксплуатируемого колодца следует откачать из него воду. Это позволит очистить дно от ила и при необходимости восстановить фильтрующий слой. Кроме этого, с внутренней поверхности ствола надо убрать многолетние наслоения грязи и плесени. Лучшего инструмента, чем мойка высокого давления, для этих целей не существует. После полной очистки бетонной поверхности вы сможете увидеть картину разрушений в деталях и принять решение о способах их устранения.

Чистка колодца

Легко и быстро очистить внутреннюю поверхность бетонных колец можно при помощи мойки высокого давления

Заделка стыков и трещин

Для очистки проблемных мест и швов между кольцами используют металлическую щётку. Кроме всего прочего, она поможет получить шероховатое основание для улучшения адгезии с герметизирующим составом. После этого бетон смачивают водой и приступают к нанесению штукатурки. Трудностей здесь нет — рабочую смесь с силой вдавливают в стыки и растирают по поверхности.

Штукатурка колец

Совершенно неважно, как будут заполняться трещины — шпателем или рукой. Главное, чтобы герметизирующий состав проник в щель как можно глубже

Сложность могут вызвать разве что мелкие трещины – затолкать раствор в узкие, нитевидные щели невозможно, а размазывание гидропломбы по поверхности особых результатов не даст. В этом случае трещину расширяют при помощи молотка и небольшого долота, стараясь получить щель с формой ласточкиного хвоста в сечении.

При заделке широких трещин и сквозных отверстий требуется много рабочего раствора, поэтому в целях экономии дорогостоящих покупных составов, можно немного схитрить. Для этого основную часть пломбы делают из густого песчано-цементного раствора или волокнисто-резинового тампонажа, заполняя заводской гидроизоляцией лишь внешнюю часть «заплаты» на глубину 1-2 см.

Сдвиг колодезных колец

Больше всего сдвигу подвержены нижние и верхние кольца колодезного ствола

Что делать при смещении колец

Если сдвиг бетонных модулей колодезного ствола не превышает 1/3 толщины колец, то гидроизоляцию выполняют по приведённой выше методике. При значительном смещении ствол откапывают до уровня повреждённого участка и разбирают на составные части.

Возвращая снятые звенья обратно, их необходимо укладывать на слой цементного раствора и одновременно выравнивать по нижнему кольцу. После этого швы изнутри и снаружи заделывают специальным составом. К вопросу о том, как предотвратить возможное смещение колец в дальнейшем, мы ещё вернёмся.

Пошаговая инструкция по заделке стыков и герметизации колодезной шахты

Прежде чем приступать к герметизации колодца, следует подготовить такие инструменты:

  • ёмкости для смешивания рабочих растворов;
  • щётку по металлу;
  • скребки для очищения поверхности или мойку высокого давления;
  • шпатели;
  • перфоратор или ударную дрель;
  • широкую малярную кисть с жёсткой щетиной;
  • молоток;
  • тонкое долото.

Инструмент для ремонта колодца

Для ремонта колодца понадобятся самые простые инструменты, которые есть у любого хозяина

Работу следует выполнять последовательно – так вы не упустите ни одной детали. В каждом конкретном случае требуется принимать индивидуальные решения, поэтому общего алгоритма не существует. Тем не менее, представляем вашему вниманию максимально полную инструкцию по заделке колодезных швов. Мы постарались рассмотреть в ней самые важные моменты, чтобы вы имели полное представление о характере и порядке проведения ремонтных мероприятий.

  1. Подготовительный этап. С действующего колодца снимают все функциональные и декоративные элементы, полностью обнажая оголовок. При необходимости колодезный ствол откапывают до третьего или четвёртого кольца, а воду откачивают при помощи электрического насоса. После этого устанавливают подъёмное оборудование и рабочую площадку.
  2. При помощи друзей или родственников опускаются в колодец. Воспользовавшись щётками, скребками и мойкой высокого давления, очищают поверхность ствола. Делать это лучше всего, продвигаясь сверху вниз. Одновременно тщательно осматривают каждое кольцо, оценивая фронт предстоящих работ и возможные затраты материала (не забываем о том, что «срок жизни» заводских гидропломб измеряется минутами).
  3. Опустившись на дно, не спешите очищать его от ила. Во-первых, при ремонтных работах донная часть так или иначе будет загрязняться мусором и падающим раствором, а во-вторых, это даст дополнительный приток воды.
  4. Очистив поверхность, приступают к герметизации стыка, который находится выше зеркала воды. Кольца, которые установлены ниже, герметизировать нет смысла — эта часть колодца находится в водоносном слое. Заделку выполняют участками по 10-20 см, причем вертикальные трещины следует штукатурить снизу вверх.

    Заделка сухих трещин, как и тех, из которых вода поступает незначительными порциями, не вызывает трудностей. Сложности возникают с повреждениями, из которых струя бьёт под напором – герметизирующий состав тут же вымывается. В этом случае на расстоянии 25 см ниже места протечки выполняют 1-2 сверления диаметром 20-25 мм – они послужат для перенаправления потока. После того как основная трещина будет заделана, отверстия закупоривают деревянными колышками или прорезиненной паклей и герметизируют толстым слоем пломбирующего раствора.

  5. Для защиты внутренней поверхности колец от грибков и плесени, бетонную поверхность всплошную покрывают антисептиком. Навскидку можно назвать достаточно неплохие средства Нортекс, Capatox или Ceresit CT-99.
  6. После того как будет заделана последняя щель, опускаются на дно и проводят чистку донного фильтра. При необходимости фильтрующий слой восстанавливают.
    Подробнее о том, как почистить колодец, можно узнать из этой статьи: https://aqua-rmnt.com/vodosnab/kolod-skvaj/chistka-kolodca-svoimi-rukami.html
  7. Поднявшись наверх, приступают к герметизации внешней поверхности колодезной шахты. Для этого стенки покрывают двумя-тремя слоями битумной мастики (гудрона) или наклеивают (наплавляют) на них рулонную гидроизоляцию.
  8. Выкопанную траншею засыпают грунтом и утрамбовывают, обустраивая у самой поверхности гидрозамок из жирной глины. Толщина её слоя должна достигать точки максимального промерзания – это будет залогом сухой колодезной шахты в период весенних паводков.
  9. Возвращают на место и при необходимости ремонтируют внешнюю часть колодца и отделку.

К эксплуатации колодца приступают не сразу. Необходимо дождаться, пока он заполнится до нормального уровня и полностью откачать всю воду. Лишь после этого источник можно считать пригодным к эксплуатации.

Обустройство гидрозамка

Глиняная отсыпка должна обустраиваться по правилам, иначе толку от такого гидрозамка не будет

Как предотвратить смещение колодезных колец в дальнейшем

Со смещением нижних колец придётся смириться – откапывать ствол на такую глубину является чрезвычайно трудоёмкой и дорогостоящей задачей. Поскольку чаще всего сдвиг происходит из-за слабой почвы или плывуна, нет никакой гарантии, что после ремонта неприятность не повторится. Что касается верхних 2-3 колец, то их как раз следует вернуть на место в обязательном порядке – это позволит сделать качественную гидроизоляцию и тем самым избежать затопления шахты верховодкой.

Фальцевые кольца

Использование колодезных колец с фальцевыми замками позволяет предотвратить их смещение по горизонтали

Самое простое, что можно сделать для предотвращения горизонтального сдвига колодезных колец – это заменить их полыми железобетонными модулями с замковыми соединениями. Для тех, кого смущают дополнительные расходы, можно порекомендовать соединение соседних колец при помощи прочных металлических скоб или толстых стальных пластин. Для этого на расстоянии не менее 25 см от стыка сверлятся отверстия, в которые снаружи вбивается скоба. Торчащие внутрь края загибают и тщательно герметизируют. Если же используются пластины, то их устанавливают с двух сторон и фиксируют болтами диаметром не менее 12-14 мм.

Соединение бетонных колец

Бетонные кольца можно соединить между собой металлическими скобами и прямыми или изогнутыми пластинами из толстой стальной полосы

Способ соединения колец при помощи металлического крепежа широко используют опытные мастера при копании колодцев. Скреплённые между собой бетонные модули намного лучше осаживаются вниз, поскольку нижние звенья тянут за собой верхние. Кроме того, снижается вероятность того, что находящиеся в водном горизонте кольца «уплывут» под воздействием плывуна.

На пучинистых грунтах трещины в стыках появляются из-за того, что почва старается вытолкнуть верхние кольца наверх, приподнимая их над другими звеньями колодезной шахты. В этом случае ствол разбирают на глубину ниже расчетной точки промерзания и цилиндрические модули меняют на конусные.

Конусное кольцо

Заводские или отлитые своими руками конусные кольца останутся на своём месте даже на самой пучинистой почве

Сборные конусные кольца найти практически невозможно, поэтому их придётся отливать своими руками. Наклон последних должен быть направлен внутрь конструкции и составлять от 10 до 15 градусов. Благодаря этому выталкивающие усилия меняют своё направление на обратное, прижимая верхний бетонный модуль к колодезному стволу.

Видео: как заделать швы в колодце со сборной железобетонной шахтой

Теперь вы знаете, чем можно заделать трещины между бетонными кольцами и как предотвратить их появление. Мы будем рады, если наши советы и рекомендации помогут сделать питьевую воду в вашем колодце вкуснее, чище и безопаснее для здоровья. Оставляйте отзывы о статье, делитесь собственными способами решения проблемы и задавайте вопросы. Наши эксперты окажут вам квалифицированную помощь в самый короткий срок.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Оцените статью:

Поделитесь с друзьями!

20 эпических фактов о трилогии «Властелин колец»

Между травмами на съемочной площадке, обширными изменениями сценария и грандиозным процессом кастинга в разные моменты жизни трилогии Властелин колец казалось, что режиссер Питер Джексон мог откусить больше, чем он мог прожевать. . Трилогия, изменившая облик фэнтези-фильмов, решила ряд проблем, но в конце концов все получилось. На праздновании Дж.В день рождения Р.Р. Толкина, вот 20 фактов из оскароносной трилогии.

1. ПРОШЛО МНОЖЕСТВО ПРАВИЛ СЦЕНАРИЙ.

Когда «Властелин колец » начинался, изначально планировалось, что это будут два фильма. Позже, обеспокоенные растущим бюджетом, продюсеры пытались убедить Джексона объединить фильм в один фильм. В различные моменты процесса написания сценария Арвен, а не Эовин, была той, кто переоделся мужчиной, участвовал в битве на Пеленнорских полях и убил Короля-Чародея; а Рохан и Гондор были объединены в одно королевство.Мирамакс также предложил представить версию из одного фильма как ретроспективный кадр, где более старый Фродо «покрывает [всю последовательность Рудников Мории в Братстве ], говоря что-то вроде: ‘Итак, мы отправились в опасное путешествие через Рудники. о Мории и потерянном Гэндальфе! »- вспоминал Джексон.

2. ШОН КОННЕРИ НЕ ПОНЯЛ СЦЕНАРИЯ.

Шон Коннери читал роль Гэндальфа, но признал: «Я никогда этого не понимал. Я читаю книгу. Я прочитал сценарий.Я смотрел фильм. Я до сих пор этого не понимаю … Мне было бы интересно заняться чем-то, чего я не полностью понимал, но не в течение 18 месяцев «. Сделка Коннери, если бы он взял на себя роль, заключалась бы в небольшом гонораре плюс 15 процентов дохода от фильмов. Кстати, вся трилогия принесла по всему миру всего 3 миллиарда долларов.

3. АРАГОРН БЫЛ ЧРЕЗВЫЧАЙНО СЛОЖНОЙ РОЛЬ ДЛЯ ЛИТЬЯ.

Николасу Кейджу предложили роль Арагорна, от которой он отказался из-за «семейных обязательств».Известно, что роль затем досталась многообещающему ирландскому актеру Стюарту Таунсенду, которого вы, вероятно, не помните, видели в последней трилогии: «Я репетировал и тренировался в течение двух месяцев, а затем был уволен за день до начала съемок. », — вспоминал впоследствии актер. Нуждаясь в актере постарше, Джексон обратился к Вигго Мортенсену, который взял на себя роль по настоянию своего сына Генри, который был поклонником книг.

4. РАССЕЛ КРОУ БЫЛ ПОТЕНЦИАЛЬНЫМ БАКАПОМ ДЛЯ АРАГОРНА.

Если бы Мортенсен отказался от роли Арагорна, в качестве замены Джексон задумал двух других актеров: Джейсона Патрика и Рассела Кроу.«Мы отправили [Кроу] сценарий, он прочитал его и был очарован», — сказал Джексон. «Я помню, как мне позвонил его агент и сказал, что он только что закончил еще один фильм, в котором у него должны быть меч и доспехи — Gladiator ! Рассел был польщен таким подходом, но у него были и другие фильмы, которым он был предан, и это, очевидно, не получилось ».

5. ВИГГО МОРТЕНСЕН НЕСКОЛЬКО ПОБИЛ.

Во время съемок актеры получили множество травм, но Мортенсену пришлось особенно тяжело: в «Две башни» в том крике, который он испустил, ударив по шлему после того, как обнаружил сожженные трупы орков, похитивших Мерри и Пиппина, могло быть что-то связано с тем, что он только что сломал два пальца на ноге.«Обычно актер кричит« Ой! », Если поранился», — отметил Джексон. «Вигго превратил сломанный палец ноги в спектакль». Элайджа Вуд вспомнил, как Мортенсен «выбил половину зуба во время боя, и его настойчивость в применении суперклея, чтобы вставить его обратно, чтобы продолжать работать».

6. ДЖЕЙКА ГИЛЛЕНХААЛА ПРОШЛИ НА ИГРАТЬ ФРОДО.

Джейк Джилленхол прошел менее чем успешное прослушивание на роль Фродо. «Я помню, как проходил прослушивание на « Властелин колец », и мне не сказали, что мне нужен британский акцент.Я действительно помню, как Питер Джексон сказал мне: «Ты знаешь, что нужно делать это с британским акцентом?» — вспоминал позже Джилленхол. «Мы слышали в ответ, что это было буквально одно из худших прослушиваний».

7. ВИН ДИЗЕЛЬ, ЛИАМ НИСОН И УМА ТУРМАН БЫЛИ НА РОЛЬ.

Среди других потенциальных кандидатов в отделе кастинга: Вин Дизель пробовался на Арагорна; Джексон назвал свое выступление «очень захватывающим», но сказал, что «не похоже на Арагорна». Джексон подошел к Ричарду О’Брайену, наиболее известному как Рифф Рафф в «Шоу ужасов Рокки Хоррора » (которое он также написал), на роль Гримы Червячного Языка, но его агенты отказались, полагая, что фильмы будут неудачными.Лиам Нисон перешел на роль Боромира.

Были также «дискуссии», вспоминает Джексон, о супружеской паре Итане Хоуке и Уме Турман, играющих Фарамира и Эовин; «Итан был большим поклонником книг и очень хотел участвовать. Ума была менее уверена и была права, потому что мы пересматривали то, как мы видели характер Эовин буквально по ходу дела. В конце концов, Итан позволил этому уйти — с некоторой неохотой ».

8. ИАН ХОЛЬМ ИГРАЛ ФРОДО БЭГГИНС НА ЛЕТ ДОЖДЕ.

Трилогия «Властелин колец » ознаменовала возвращение в Шир актера Бильбо Иэна Холма, сыгравшего Фродо в радиопостановке 1981 года «Властелин колец», , которая транслировалась по BBC Radio 4.Его роль в этом повлияла на решение Джексона предложить ему роль Бильбо.

9. КРИСТОФЕР ЛИ ХОТЕЛ ИГРАТЬ В ГЭНДАЛЬФ.

Покойный Кристофер Ли был суперфаном Властелина колец , который на самом деле встретил Дж.Р.Р. Толкин («Я очень трепетал перед ним, как вы можете себе представить», — сказал он Cinefantastique ) и хотел облачиться в Гэндальфа, роль, которая в конечном итоге досталась сэру Яну Маккеллену. (Сам Ли признал, что к моменту выхода фильмов он был «слишком стар» для тяжелой роли.Ли даже сыграл волшебника в сериале Новые приключения Робин Гуда специально, чтобы «показать всем, кто смотрел, что я могу сыграть волшебника и что я идеально подхожу на роль Властелин колец ». Он прислал Джексону фотографию себя в рваных волшебниках, хотя «на самом деле это было больше похоже на шутку. Я вовсе не выдвигал себя вперед, потому что я думаю, что Питер уже принял решение «принять его как волшебника Сарумана.

10. ПРОИЗВОДИТЕЛЬ ДЕЙСТВИТЕЛЬНО ХОТЕЛ УБИТЬ ХОББИТА.

В начале процесса разработки, еще до того, как он нашел свое место в New Line Cinema, Трилогия «Властелин колец » создавалась в Miramax. Как позже вспоминал Питер Джексон, Боб Вайнштейн на самом деле, на самом деле считал, что один из четырех главных хоббитов должен умереть: «Ну, мы не можем [все они выжили], — сказал он, — мы должны убить хоббита! Меня не волнует, какой именно; вы можете выбрать — я не говорю вам, кто это должен быть: вы выбираете, кого хотите убить, но нам действительно нужно убить одного из этих хоббитов! »В таких ситуациях вы просто киваете, улыбаетесь и говорите «Ну, это то, что мы можем рассмотреть.’”

11. ШОН БИН ПОЕХАЛ НА ГОРУ В КОСТЮМЕ.

Шон Бин обычно отказывался от полета на вертолете в некоторые из мест съемок гор в горах Братство кольца , вместо этого взбираясь, чтобы полностью переодеться в боромирское снаряжение. «Раньше я боялся летать», — сказал он, поэтому «мне действительно пришлось идти весь путь пешком. Я на два часа отставал от всех на вершине этой горы, потому что просто не хотел садиться ни в какие вертолеты ».

12.ПОЛЕТ БРЕТА МАККЕНЗИ CONCHORDS СДЕЛАН КАМЕО.

Полет Конкордов Брет Маккензи ненадолго появляется в Братство кольца , играя неназванного эльфа во время сцены Совета Элронда. Фанат Айрис Хадад ухватилась за экстра, назвав его Фигвитом (сокращение от «Фродо великий… кто это?») И создала в его честь фан-сайт Figwit Lives. Питер Джексон, отвечая на поддержку персонажа на низовом уровне, добавил его в Возвращение короля как «Эльфийский эскорт» и даже дал ему строчку: «Просто [как] развлечение для фанатов.(В Хоббит: Неожиданное путешествие Маккензи играет эльфа по имени Линдир. Актер отметил, что он не тот персонаж, что Фигвит, потому что у них «немного разные уши».)

13. ВСЮ ДЕЙСТВИЕ РАЗРУШЕН НАВОДНЕНИЕМ.

Конец Братство кольца изначально представляло собой сцену, где герои попадают в засаду отряда орков, когда они плывут через пороги реки Андуин. «У нас были спланированы всевозможные действия, когда лодки перевернулись… и лодка Леголаса была на плаву, пока она кувыркалась, в то время как эльф, стоя ногой на каждом из планширев, стрелял из стрел в нападавших», — поделился Джексон.Но у матери-природы были другие идеи, и сильное наводнение, вызвавшее чрезвычайное положение в Квинстауне, Новая Зеландия, смыло всю засаду, устроенную на реке.

14. БИЛЛ ПОНИ БЫЛИ ДВУМЯ ЧЕЛОВЕКАМИ В ЛОШАДИ.

Пони Сэма Билл в сцене Fellowship в Мидджуотер-Болоте на самом деле был «панто-пони» из-за сложности работы с живым животным в болоте. Не знаете, что такое «панто пони»? Ну, это причудливый способ сказать, что Билл был костюмом пони с одним человеком спереди и другим сзади.Работать с ним тоже было непросто. «У нас была ужасная борьба, чтобы заставить пони пройти через болота, потому что исполнители были совершенно слепыми, похороненными в этом костюме и по пояс в настоящем болоте», — поделился Джексон. «Билл пытался идти, а затем начинал раскачиваться, и всем приходилось бросаться внутрь и ловить его, пока он не упал! Был один забавный момент, когда передние лапы двигались без задних, и Билл превратился в своего рода длинную сосиску! »

15.ШОН БИН ЧИТАЛ СВОЙ СЦЕНАРИЙ ВО ВРЕМЯ СОВЕТА ELROND SCENE.

Джексон и его соавторы Фрэн Уолш и Филиппа Бойенс постоянно пересматривали сценарий, даже во время производства; актеры часто получали новые диалоги, чтобы запомнить ночь перед съемкой определенной сцены. Так было со знаменитой речью Боромира в сцене «Совет Эльронда» «Братство кольца ». Присмотритесь, и вы увидите, как актер иногда опускает глаза, чтобы посмотреть на новую страницу сценария, которая была приклеена к его колену.

16. ЖЕНЩИН С Бородой ИСПОЛЬЗУЮТСЯ ДОПОЛНИТЕЛЬНО.

Хорошая часть Всадников Рохана в Две Башни и Возвращение Короля на самом деле были женщинами с искусственной бородой. «В Новой Зеландии есть очень хорошие гонщицы, и было бы глупо не воспользоваться ими», — сказал Мортенсен в дополнении The Two Towers Extended Edition.

17. УРУК-ХАЙ В ГЛУБИНЕ ХЕЛМА — НОВАЯ ЗЕЛАНДИЯ КРИКЕТНЫЕ ФАНАТЫ.

В битве при Хельмовой Пади в The Two Towers воспевание злобной армии Урук-Хай было обеспечено стадионом, полным новозеландских поклонников крикета.«Уруки делают боевой клич Черного Наречия, — сказал исполнительный продюсер Марк Ордески. «Мы написали это фонетически на экране Diamond Vision, и Питер [Джексон] направил 25 000 человек, которые скандировали« Rrwaaa harra farr rrara! »»

18. СЦЕНА БОРЬБЫ АРАГОРНА С САУРОНОМ В ВОЗВРАЩЕНИЕ КОРОЛЯ … Вроде.

Джексон снял сцену для конца Возвращение короля , где Арагорн идет лицом к лицу с физической версией Саурона, в своего рода обновленной версии битвы Саурон-Исильдур из пролога Братство. Кольца .«К тому времени, когда мы добрались до пост-продакшена, — вспоминает Джексон, сцена« перестала казаться подходящей », поэтому они ее вырезали. Но они все еще использовали кадры: в финальной битве можно увидеть, как Арагорн сражается с гигантским пещерным троллем, который был наложен на то, что изначально должно было быть Сауроном.

19. ОДНА ИЗ САМЫХ ЭМОЦИОНАЛЬНЫХ СЦЕН БЫЛА СЪЕМКИ ЗА ГОД.

Как известно, все три фильма «Властелин колец » были сняты за один длинный отрезок. Как и в большинстве фильмов, съемки не были последовательными, то есть в каждый день в график включались сцены из всей трилогии.Возможно, наиболее ярким примером этого является сцена из «Возвращение короля» , где Фродо, которого Голлум убеждал, что Сэм предал его, приказывает своему верному помощнику отправиться домой. Сначала снималась роль Сэма, затем — Фродо… год спустя. «Каждый раз, когда мы переключаемся между Фродо и Сэмом, мы фактически прыгаем взад и вперед через годичный разрыв», — объяснил Джексон.

20. ФРОДО ПЕРВОНАЧАЛЬНО УБИВАЕТ ГОЛЛУМ.

Последнее противостояние между Фродо и Голлумом в Возвращение короля изначально должно было закончиться тем, что Фродо столкнул Голлума с уступа на Роковую гору; «Прямое убийство, — признал Джексон, — но в то время мы не возражали, потому что все хотели, чтобы Фродо убил Голлума.Но, конечно, это было очень не по-Толкиеновски, потому что это бросало вызов всему, чем он хотел, чтобы его герои были ». Спустя годы сцену пересняли, так как она оказалась в фильме.

Дополнительные источники:
Питер Джексон: Путешествие кинорежиссера , Брайан Сибли
Питер Джексон: От принца Брызги к Властелину колец , Иэн Прайор

Эта статья впервые появилась в 2016 году.

.

Властелин колец: Вещи, которые произошли ПОСЛЕ

Самая большая жалоба на Властелин колец: Возвращение короля было концом — или лучше сказать концовкой?

После того, как Единое Кольцо упало на Роковую Гору, зрители увидели уничтожение Саурона и разбивку его армий. Фродо и Сэм были спасены, и все отправились домой за медалями и свадьбой.Затем была продолжительная последовательность прощаний, во время которой многие кинозрители смотрели на часы с разочарованием, ожидая, когда все это закончится.

Тем не менее, в серии книг после падения Саурона есть еще больше сюжетов, включая Очищение Шира (которое было вырезано из фильмов) и подробности того, что случилось с Братством и их союзниками после окончания Войны Кольца.

Мы здесь сегодня, чтобы посмотреть на финальные судьбы многих из Властелина колец персонажей, которые игнорировались в фильмах — от прогулки на лодке лучшего друга Гимли с Леголасом до сценария Заводной апельсин , который был собирается захватить Средиземье.

Вот 15 вещей, о которых вы никогда не подозревали, произошли ПОСЛЕ того, как история «Властелина колец» закончилась .

15 Саруман был вынужден скитаться по земле в виде призрака

Saruman Lord of the Rings

Саруман был обманут в своей судьбе в театральном выпуске Возвращение короля . Гэндальф просто говорит, что Саруман больше не будет проблемой, и о нем больше никогда не упоминают.Специальные выпуски действительно показали судьбу Сарумана, поскольку он был убит Леголасом и упал насмерть с вершины Ортханка.

Однако, согласно книгам, Саруману удалось сбежать из Ортханка.Он взял под свой контроль Шир, хотя его сила почти исчезла. Это привело к финальной битве Войны Кольца, которая стала известна как Битва при Байуотере. В конце концов, Саруман был убит Гримой Змеиным Языком на ступенях Бэг-Энда.

Духу Сарумана следовало позволить вернуться в Залы Мандоса, так как он был Майей и не мог по-настоящему умереть, но вместо этого его духу было запрещено возвращаться домой, и он был вынужден навсегда скитаться по Средиземью, бессильное состояние.

14 Сэм последовал за Фродо в Бессмертные земли

Lord of the Rings Sean Astin Samwise Gamgee Rosie Cotton Wedding

По мере развития сюжета «Властелин колец », Сэмвайс больше внимания уделяет Фродо.Это потому, что Фродо вынужден нести большую ношу, а Сэм может только наблюдать и ничего не делать, чтобы помочь.

Фродо в конце концов решил покинуть Средиземье, что отчасти было вызвано сильной болью, которую он почувствовал от раны, полученной на Уэтертопе.Сэм решил остаться, так как ему еще многое нужно было сделать в Средиземье.

Сэм женился на женщине по имени Рози, и у них двоих было тринадцать детей. Семья Гэмджи унаследовала Бэг Энд от Фродо, когда он уехал в Бессмертные Земли, и Сэм в конечном итоге стал мэром Шира, что было ролью, которую он выполнял в течение сорока девяти лет.

Когда Рози умерла, Сэм решил, что ему пора воссоединиться с Фродо. Сэмвайс отправился в Серые Гавани, и ему разрешили пройти в Бессмертные Земли. Ему было разрешено отправиться в путешествие, потому что он недолго был Носителем Кольца.

13 Саурон не смог снова принять физическую форму

Sauron in The Hobbit Battle of Five Armies

Распространено заблуждение, что разрушение Единого Кольца привело к смерти Саурона. Однако это не так просто, поскольку Саурон — Майя, что делает его бессмертным.

Когда Исильдур вырезал кольцо из пальца Саурона, оно разрушило его физическую форму. Согласно книгам, ему действительно удалось вернуть жалкое физическое тело. Пиппин ненадолго стал свидетелем этой формы, когда он заглянул в Палантир и был замечен Сауроном.Когда Единое Кольцо было уничтожено, это тело исчезло, оставив на своем месте только злой дух.

Саурон вложил столько своей силы в Единое Кольцо, что по сути искалечил себя, когда его отняли.Когда Единое Кольцо будет уничтожено, Саурон больше никогда не сможет принять физическую форму.

Как и Саруман, он будет вынужден скитаться по Средиземью в качестве духа, который больше не может влиять на живой мир.Таким образом, угроза его возвращения к власти исчезла навсегда.

12 Гимли стал властелином сверкающих пещер

Gimli pipe Lord of the Rings

Гимли сражался вместе с королем Теоденом и его людьми во время битвы при Хорнбурге.Этот конфликт стал известен в фильмах как битва в Хельмовой Пади. Женщины и дети были размещены в массивном подземном комплексе под Хельмовым Падением, которое называется Сверкающими пещерами. В конце концов, битва достигла Сверкающих пещер, которые защищал Гимли.

По окончании Войны Кольца Гимли получил власть над Сверкающими пещерами.Он создал там колонию для своих людей, и они устранили большой ущерб, нанесенный войной.

Гимли в конечном итоге воссоединится с Леголасом, и они отправятся в то же путешествие, что и Фродо, и отправятся в Бессмертные Земли.Гимли стал единственным гномом, удостоенным этой чести.

Сцена, в которой Гимли захватывает власть над Сверкающими пещерами, была фактически снята, но был выпущен только ее короткий отрывок.Питер Джексон признался, что собирает клипы для будущего специального выпуска фильмов в стиле Star Wars , так что мы, вероятно, увидим его в какой-то момент в будущем.

11 Леголас пытался восстановить земли вокруг Итилиэна

Orlando Bloom as Legolas Greenleaf The Lord of the Rings Fellowship of the Ring Bow

Возникает вопрос, был ли Леголас единственным сыном короля Трандуила.Насколько нам известно, Леголас никогда не стремился стать правителем Лесного царства. Этому не способствует тот факт, что мы не знаем окончательной судьбы Трандуила, так как никогда не сообщается, путешествовал ли он в Бессмертные земли со своей семьей или остался в Средиземье.

Когда Война Кольца закончилась, Леголас путешествовал по миру с Гимли.Они пересмотрели множество мест, через которые они в спешке путешествовали во время своих поисков. Когда Гимли стал Лордом Сверкающих пещер, Леголас взял некоторых из своих людей в Итилиэн, регион Гондора, чтобы помочь восстановить ущерб, нанесенный во время войны.

Леголас в конечном итоге воссоединился с Гимли, поскольку они двое вместе отправились в Бессмертные Земли.Они были последними людьми, которые когда-либо путешествовали в Бессмертные Земли, хотя еще один Хранитель Кольца предшествовал им …

10 Арагорн умер в возрасте 210 лет

Lord of the Rings Return of the King Aragorn Arwen Death Peter Jackson

Многим членам Братства было разрешено уйти в отставку в той или иной степени после разрушения Саурона.Однако Арагорну не разрешили это сделать, поскольку он стал королем Гондора в то время, когда его королевство было на грани опустошения. Во многих смыслах его борьба только началась.

После коронации Арагорн стал известен как король Элессар.Ему предстояло восстановить ущерб, нанесенный во время правления Денетора, что включало исправление отношений с бывшими союзниками и знаменосцами Гондора.

Король Элессар со временем восстановит старые союзы между эльфами, людьми и гномами, которые были оставлены задолго до этого.Он также будет вести кампании против Харадрим, чтобы вернуть все земли, которые Гондор потерял за эти годы.

Король Элессар умер в возрасте двухсот десяти лет.Он попрощался с семьей и передал контроль над Гондором своему сыну Эльдариону.

9 Мерри стал хозяином Бакленда

Мериадок Брендибак участвовал в битве вместе с рохиррим в битве при Пеленнорских полях.Он помог Эовин убить Короля-Чародея Ангмара, смело подкрадываясь к нему сзади и ударив его ножом, когда он не смотрел. За свою храбрость Мерри был посвящен в рыцари и получил от короля Эомера имя Холдвин.

Мерри вернулся в Шир со своими друзьями и помог победить Сарумана и его дружков.Поскольку Шир был свободен от коррупции, Мерри мог жениться на Эстелле Болджер, у которой родился одинокий сын, имя которого остается неизвестным. Мерри впоследствии стал Мастером Бакленда и в конечном итоге напишет старых слов и имен в Шире .

Когда Мерри исполнилось сто два года, он покинул родину и снова отправился в путешествие с Пиппином.Перед смертью они посетили Рохан и Гондор. И Мерри, и Пиппин были погребены вместе с Арагорном после его смерти.

8 Арвен была спасена от вечной жизни без Арагорна

Властелин колец фильмов дали Арвен гораздо большую роль, чем та, которую она играла в книгах.Считается, что ее отношения с Арагорном были сосредоточены на стремлении сделать фильмы интересными для женщин. Однако в этом не было необходимости, поскольку многие женщины в аудитории не могли дождаться, когда Лив Тайлер уйдет с экрана, чтобы действие могло продолжиться.

В книгах Арвен отдала Фродо свое место на корабле в Бессмертные Земли, так как она хотела остаться в Средиземье и остаться смертной.У нее были сын и несколько дочерей от Арагорна, и они оставались рядом с ним более века. Арвен умерла через год после смерти Арагорна, так как ее разбитое сердце не позволяло ей жить без него. Она была избавлена ​​от агонии бессмертной жизни без него.

На момент смерти Арвен было почти три тысячи лет.

7 Древобород и энты остановились в движении

Treebeard in The Lord of the Rings

Древобород считается самым старым уроженцем Средиземья, жившим в Третьей Эпохе. Он один из немногих оставшихся энтов, которые сохранили свое сознание в современную эпоху «Две башни ».Энты не могут размножаться из-за того, что все энты женского пола (известные как жены энтов) давно исчезли.

Есть некоторые энты, которые стали настолько бездействующими, что фактически потеряли сознание и превратились в деревья.Такова судьба всех энтов, поскольку у них не было средств воспроизводства. Древобород и его друзья однажды превратятся в обычные деревья. Мы не знаем, каковы были временные рамки этого изменения, но это было неизбежно.

Галадриэль намекнула, что энты все еще могут сыграть определенную роль в судьбе мира и что все они однажды проснутся после апокалипсиса и снова будут ходить среди людей Средиземья.

6 У Эовин и Фарамира был важный внук

Эовин и Фарамир были как бы оставлены повествованием из Властелина колец . Это особенно верно в отношении Эовин, которая участвовала в битвах, переодевшись мужчиной, и убила Короля-Чародея Ангмара.Затем она встретила Фарамира и решила перестать быть воином и вместо этого стать домашней женой.

Фарамир отказался от должности Наместника Гондора, хотя Арагорн сказал ему, что его семья сохранит эту должность, если она снова понадобится.Фарамир стал принцем Итилиэна, а Эовин стала его женой. Он возглавил несколько кампаний по восстановлению старых территорий Гондора, в том числе отвоевал Минас Моргул.

Внуком Эовин и Фарамира был человек по имени Барахир.Он был тем, кто написал «Повесть об Арагорне и Арвен», , в котором рассказывается о жизни и растущих отношениях между двумя влюбленными, скрещенными звездами.

5 Пиппин превратился в тайну Шира

В Средиземье нет звукозаписывающей индустрии.Это основная причина, по которой Перегрин Тук не смог продолжить музыкальную карьеру после Войны Кольца. Это позор, так как он, вероятно, мог бы стать номером один с той песней, которую он спел Денетору в «Возвращение короля» .

Когда Саурон был окончательно побежден, хоббиты вернулись в Шир.Пиппин и его товарищи победили Сарумана и освободили Шир от его дружков. Он женился на молодой и красивой девушке-хоббите по имени Бриллиант из Длинного Клива. У них двоих будет сын, которого Пиппин назвал в честь Фарамира. Этот мальчик в конечном итоге вырастет и женится на дочери Сэмуайса Златовласки Гарднер.

Пиппин станет Таном Шира, и эту должность он занимал пятьдесят лет.В конце концов он снова отправится в путь с Мерри, и они двое повторно посетят Рохан и Гондор. Эти двое прожили свои дни в Гондоре и в конце концов были похоронены вместе с Арагорном.

4 Эомер стал королем Рохана

Когда Арагорн принял мантию короля Элессара, он провел большую часть своего правления, восстанавливая королевство Гондор, которое было отнято у них на протяжении веков.Он сформирует Воссоединенное Королевство, которое поставит под свой контроль большую часть земель вокруг Гондора. Это королевство простиралось до границ Рохана, которым теперь правил король Эомер.

Когда король Теоден умер, корона перешла к Эомеру, так как он был следующим мужчиной в линии преемственности.В дальнейшем он заработал титул «Благословенный», поскольку его правление помогло залечить большую часть ущерба, нанесенного Теодену в последние годы его жизни.

Эомер позже женится на Лотириэле, дочери принца Имрахила (важного персонажа из книг, которого не видели в фильмах).У них двоих будет сын по имени Эльфвин, который последовал за Эомером как следующий король Рохана.

3 Бард стал королем Дейла

Bard the Bowman in 'The Hobbit: The Desolation of Smaug'

Те, кто читал Хоббит до Властелин колец , вероятно, задавались вопросом, почему некоторые персонажи из первого никогда не появлялись во втором.Почему никто не пришел на помощь Рохану или Гондору?

Ответ в том, что Саурон тоже атаковал их. Его план заключался в том, чтобы атаковать всех, кто представлял для него угрозу, одновременно, чтобы они не могли прийти на помощь другому.

После того, как Битва пяти воинств закончилась, Бард и его люди воссоздали Королевство Дейл. Он стал первым правителем возрожденного Королевства и использовал свою долю сокровищ из клада Смауга, чтобы помочь ему процветать.Бард правил тридцать три года перед своей кончиной.

Когда началась Война Кольца, Саурон почти уничтожил Дейл с армией Истерлингов. Внук Барда Бранд погиб в бою.Жители Дейла были вынуждены бежать на Одинокую гору. Тем не менее, сын Бранда в конечном итоге провел успешную контратаку и снова освободил Королевство Дейл.

2 Шелоб стала последней в своем роде

Неизвестно, выжила ли Шелоб в битве с Сэмвайсом.Она убегает, прежде чем можно будет прийти к окончательному выводу. Сэм все еще слышит, как она шумит после того, как надевает Единое кольцо, но она вполне может умереть от своих ран.

Если Шелоб выжила, то мы знаем, что она стала последней в своем роде.Она была ответственна за создание большинства гигантских пауков Средиземья, поскольку все они утверждают, что произошли от нее в той или иной форме.

Когда Саурон был повержен и Четвертый век начался, царства Людей упорно трудилось, чтобы уничтожить все гигантские паукообразные, которые мешали темные места мира.Шелоб была достаточно умной и могущественной, чтобы избежать этой участи, хотя ей никогда не позволят снова заселиться.

Шелоб также недавно стала женщиной, которая любит хвастаться своими ногами в Middle-Earth: Shadow of War , хотя, вероятно, это не канон.

1 Была новая тень

Lord of the Rings Orcs

Возвращение короля закончилось тем, что Сэмвайс вернулся домой со своей семьей. Это подходящий финал для сериала, хотя он не всегда должен был стать завершением истории Средиземья.

Дж. Р. Р. Толкин начал работу над сиквелом «Властелин колец» , действие которого будет происходить в царствах людей через столетие после падения Саурона. Когда большинство сверхъестественных угроз Средиземья ушло, оставшиеся люди испортились.

Сатанинские культы возникли бы в Гондоре, где молодежь одевалась как орки и громила собственность. Два новых персонажа, Саэлон и Борлас, должны были раскрыть тьму в Гондоре.Это был бы сюжет «Новая тень».

Толкин написал только тринадцать страниц из The New Shadow , прежде чем бросить его, так как он чувствовал, что история слишком мрачная и не стоит рассказывать.Написанные им страницы позже были опубликованы Кристофером Толкином.

Похоже, Средиземью не нужен был Саурон или Саруман, чтобы развратить сердца и умы человечества.Они вполне могли сделать это самостоятельно. Отражает ли эта незаконченная история взгляд Толкина на мир после того, как он вернулся с войны? Мы никогда не узнаем наверняка.

Вы удивлены настоящей концовкой Властелина Колец ? Напишите нам в комментариях!

Featured Image For Bill Skarsgard's 10 Best Roles


следующий
10 лучших ролей Билла Скарсгарда (по версии Rotten Tomatoes)

Об авторе


Скотт Бэрд
(Опубликовано 1024 статей)

Скотт пишет для Screen Rant с 2016 года и регулярно участвует в The Gamer.Ранее он писал статьи и видеосценарии для таких сайтов, как Cracked, Dorkly, Topless Robot и TopTenz.
Выпускник Университета Эдж-Хилл в Великобритании, Скотт начал изучать кино, а затем перешел в журналистику. Оказалось, что потраченное впустую детство за видеоиграми, чтением комиксов и просмотром фильмов можно использовать для поиска работы, независимо от того, что вам скажет любой консультант по вопросам карьеры. Скотт специализируется на играх и полюбил этот носитель с начала 90-х, когда его первой консолью была ZX Spectrum, которая раньше загружала игру с кассетного магнитофона на черно-белый телевизор за 40 минут.Сейчас Скотт пишет обзоры игр для Screen Rant и The Gamer, а также репортажи, статьи и руководства по игре. С ним можно связаться в LinkedIn.

Ещё от Scott Baird

.

Властелин колец

@ Eeaeneoo — да, это полная чушь для людей перечислять такие вещи, как СДВГ, из-за того, что им не нравится Властелин колец.

Что касается deus ex machina, я прочитал ту статью, на которую вы ссылались раньше, и не согласен с ней.

1. — находится в «Хоббите», а не в «Властелине колец», поэтому я не буду здесь его рассматривать.

2. Изменение направления ветра в «Возвращении короля», которое меняет ход битвы в пользу Гондора.
— смена ветра — не ЦМР, это предвещает само название книги.Арагорн показал себя наследником Элендила не только жителям прибрежных поселений, но и мертвым нарушителям клятвы и, что наиболее важно, Саурону через палантир. Король возвращается, что меняет ход битвы. Многое сделано из королей нуменорцев, их полубожественных родословных и т. Д., И они были избраны валарами в качестве королей людей.

3. Появление Гвайхира и других Орлов, которые постоянно спасают Гэндальфа всякий раз, когда он находится в безвыходной ситуации.
— постоянно преувеличение. Великие орлы — слуги Манвэ, царя валаров, и они могут вмешиваться и вмешиваются только тогда, когда все выглядит безнадежным. Они также должны Гэндальфу несколько услуг.

4. Падение Голлума случайно уничтожило Единое Кольцо.
— определенно НЕ ЦМР. Это не было внезапно или неожиданно. Это предвещается уже в первой книге, когда Гэндальф заявляет, что «мое сердце предсказывает мне, что Голлуму еще предстоит сыграть», что является одной из причин, по которой Гэндальф запрещает эльфам Лихолесья убивать его.Голлум появился не из ниоткуда, он следовал за Фродо, вел Фродо и снова последовал за ним. Получение Кольца было единственной целью и целью Голлума в жизни.

Предсказание и предзнаменование — константа в фэнтезийной мифологии Толкина. Некоторые люди обладают даром предвидения, то есть Элронд, Арагорн, Гэндальф, Саруман, Галадриэль, Гилраен (мать Арагорна, а также его бабушка) и т. Д. И т. Д. Проще говоря, это волшебство в фантастическом романе.

Но это всего лишь мой взгляд на это, и во «Властелине колец» есть много вещей, которые имеют смысл, только если вы также читали «Сильмариллион».

.

HELP TRANSFER — Сайт ceptkst!

ЧАСТЬ ПРОСЛУШИВАНИЯ 1

ОДИН ВОПРОС

1. Где группа выступает больше всего
регулярно

B ) на а лодка

2. Что Фрэнк говорит о корабле под названием The Seabird?

B ) Затонул во время шторма

3.В какой день у Джимми урок игры на гитаре?

А ) четверг

4. Какую информацию дает радиорепортер?

C ) протокол аварии

5. Вы подслушиваете разговор двух человек в ресторане. Откуда только что взялась женщина?

А ) супермаркет

6.В новостях вы слышите рассказ о кошке. Где нашли кота?

A ) в вагоне поезда

7. Вы слышите, как мужчина разговаривает с людьми в начале курса. Что его главное
точка?

A ) Преимущества курса

8. В будние дни посещение парка стоит.

A ) $ 12

9.В начале радиопостановки вы слышите, как девушка оставляет сообщение для своей подруги. где
это динамик?

Б ) в автомобиле

10. Фотография от А до Я не заинтересует опытных фотографов, потому что

A ) информация не подходит

11. Во время своего первого полета в одиночку Джейн не

B ) Узнай белый дом, который она искала

12.Вы слышите, как два человека разговаривают во время автобусной экскурсии по городу. С чем они согласны
около?

A ) насколько загружен город

13. Вы слышите, как мужчина говорит по телефону о покупке дома. Какова цель его
вызов?

C ) для получения информации

14. Журналы отличаются от местных газет из-за

С ) что в нем содержится

15.Когда она училась в начальной школе, Сара

D ) рисовал сцены карандашом

16. Джейми соглашается переехать в новую квартиру

B ) воскресенье

17. Из Эдинбурга лагерь находится

B ) 40 миль

18.Что случилось с Джейн во время ее испытательного полета?

A ) Она почти что-то ударила

19. Что люди должны делать в данный момент?

A ) держаться подальше от территории

20. Вы слышите, как женщина рассказывает о каких-то новостях, которые она только что получила. Как она относится к
Новости?

C ) в восторге

21.Что только что купил этот человек?

C ) легковой автомобиль

22. Фрэнк быстро находит корабли, потому что он

A ) читает книги по истории

23.Сколько платит Филипп
для фотографии?

Б) £ 75

24.Вы слышите двух человек
говорить. Как себя чувствуют женщины?

C) освобожден

25. Что люди должны делать в данный момент?

A) держаться подальше от зоны

26. Сара зарабатывает достаточно денег на своих картинах на

C) оплатить материалы своего художника

27.Как поживает вокзал
отличается от других спортивных залов города?

Б) Не так уж и дорого

28. На данный момент торговый центр продает

А) одежда

29. В чем согласны мужчина и женщина?

C) Птицы вряд ли подвержены воздействию
фермы

30.Сара зарабатывает достаточно денег на своих картинах, чтобы

C) оплатить материалы своего художника

31. Почему Стив и его группа оставили свою запись
Компания?

B) он хотел большего контроля над группой
музыка

32. Ведущему нравится Cooking for One , потому что

D) теперь любит готовить

33.Почему Боб был выбран в группу?

Б) Искали певицу

34. Вы слышите, как мужчина говорит о соревнованиях, которые он и
входит его жена. Что позволял ему делать его любимый приз?

Б) Пребывание в роскошном месте

35. Вы включаете радио и слышите отрывок из музыкальной программы. Что вы узнали о
четыре человека упомянули?

C) Недавно они образовали группу

36.Что, по мнению женщины, плохого в Праздниках в
Европа?

Б) Карты не очень хорошие

37. В своей последней телевизионной программе Джон

D) ушел в Тихий океан на год

38. Над чем Роджер недавно работал в
зоопарк?

Б) опрос родных
виды

39.Первый старый корабль, который нашел Фрэнк
был

C) легко найти.

40. Вы включаете радио и слышите мужчину
Говорящий. Что ты слушаешь?

C) реклама

41. Вы слышите, как ученый говорит о
диета для похудения, которую используют люди, желающие похудеть. Что она говорит о диете?

А) Может пригодиться
полученные результаты.

42. Во сколько начинаются уроки фотографии?

C) 6,45 вечера

43. Роджер считает, что лучшее время для кемпинга — это

Б) осень

44. Вы слышите, как девочка-подросток рассказывает о своем хобби. Кто она
говоря о?

Б) музыкальный инструмент

45.Питер провалил тест, потому что он

C) не остановился на светофоре

46. ​​Первый старый корабль, который нашел Фрэнк, был

C) легко найти

СЛУШАНИЕ

НЕСКОЛЬКО
ВОПРОСЫ

1.ТОМ + АКТЕРЫ

1.Том критики называют лучших киноактеров за

D) их креативность

2. Что Том считает главным в стиле игры своих родителей?

A) понимание требований роли

3. По словам Тома, что сложного в игре жестоких персонажей?

C) Актер должен дать понять зрителям

4.По словам Тома, какова задача актера при чтении сценария для
документальный?

B) для передачи необходимой информации в нейтральном
манера

5. В чем Том признается в конце интервью?

D) желание улучшить собственного персонажа

2. РЕЙЧЕЛ + РАБОТА + ХУДОЖНИКИ

1. Что Рэйчел говорит о своей должности?

C) Подходит для большей части работы, которую она выполняет

2.Какова наиболее частая причина того, что в галерее не выставляются работы художника
Работа?

Б) Недостаточно высокого качества

3. Когда телефонные звонки артистов могут быть для Рэйчел затруднительными?

C) когда их работа не принимается

4. Почему Рэйчел включает в каталог комментарий?

A) Содержит справочную информацию о художнике

5.Что Рэйчел говорит об административной работе?

A) Она может многое оставить другим

3. НАБОР

1. По словам Сета, какую ошибку делают люди, собирающиеся разбить лагерь на фестивале?
часто делают?

Б) Ничего не берут спать на

2. Какая проблема на фестивале сейчас решена?

D) уровень безопасности для диапазонов

3.Сет считает, что его фестиваль больше подходит для детей, чем другие подобные
фестивали, потому что

D) имеется обученный персонал для ухода за ними

4. Сет предсказывает, что в этом году наибольшее внимание привлекут группы,
который

D) имеют самые известные имена

5. По словам Сета, зачем людям ходить на большие живые фестивали?

A) Это оставит неизгладимое впечатление на них

4.MADELEINE + МУЗЫКА

1. Что Мадлен говорит о необходимости носить профессиональное имя?

B) Это встретило некоторое сопротивление со стороны некоторых людей

2. Как участие в мюзикле помогло Мадлен?

D) Это позволило ей восстановить распорядок своей жизни

3. Мадлен считает, что звезды, которые ведут себя плохо

A) могут просто выражать свои творческие способности

4.Мадлен считает, что она стала звездой не потому, что

D) винит себя, когда что-то идет не так

5. По сравнению с предыдущими работами Мадлен считает, что ее последние песни

B) рассказать больше о ней как о личности

5. COLIN + YHA

1. По словам Колина, качество размещения YHA

C) выросла с годами

2.Колин говорит, что YHA решает, какие изменения внести

A) спрашивает мнение клиентов

3. Колин говорит, что в первые годы существования YHA

C) молодые люди чаще путешествовали без
родители

4. Что Колин говорит о правилах YHA?

А) Раньше были строже

5. Колин опасается, что в будущем могут появиться

A) слишком много общежитий

6.КЕЙТ + ПУТЕШЕСТВИЯ

1. В Норвегии друзья Кейт помогали ей.

C) наденьте одежду, в которой летела бы

2. Во время полета в Данию Кейт

B) разговаривал с сыном

3. В понедельник Кейт волновалась, потому что

C) колесо не работало должным образом

4. На ферме своих друзей Кейт

A) понравилось слышать пение птиц

5.Кейт пришлось приехать в аэроклуб в Англии

C) до темноты

7. TOBY + OLIVER

1. В чем заключалась одна из проблем Тоби на кухне?

Б) Ничего не нашел

2. Что для Оливера важно в печенье?

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
