Как снять патрон с шуруповерта или дрели — универсальный способ замены | Фишки Ремонта

Понадобилось мне на днях снять старый патрон с дрели, чтобы поменять его на новый. Когда делал это впервые, порядком намучался. Пришлось во всем разобраться. Покажу, как откручивать патрон на примере дрели «ДВТ» и шуруповерта «Бош». Но способ подходит для инструмента разных производителей: «Макита», «Интерсколл», «Метабо», «Деволт» и т.д. А также разных конструкций: самозажимные и зубчато- венцовые. Расскажу о возможных нюансах, с которыми приходилось сталкиваться. Если бы знал все это раньше, сэкономил бы массу времени.

Показываю, как заменить патрон на примере шуруповерта BOSH и дрели DWT.

Показываю, как заменить патрон на примере шуруповерта BOSH и дрели DWT.

Смотрим, есть ли стопорный винт

Не на всех моделях дрелей и шуруповертов есть винт, который фиксирует патрон в рабочем положении. Разводим полностью кулачки и смотрим есть ли внутри шляпка винта.

В моей старенькой дрели DWT фиксирующий винт есть. Обратите внимание: шляпка Ph4.

В моей старенькой дрели DWT фиксирующий винт есть. Обратите внимание: шляпка Ph4.

Какие понадобятся ключи

Чаще всего я сталкивался на шуруповертах с винтами под крестовую отвертку. Но бывают головки под звездочку или шестигранник. Смотрите внимательно.

Даже если вы видите шляпку под крестовую отвертку, обратите внимание на ее типоразмер. Обычно самые ходовые в быту отвертки — типоразмера Ph3. В моем случае шляпка оказалась чуть больше — под биту Ph4. Если неправильно выбрать профиль, слижутся грани. Приятного в этом мало. Как быть в этом случае тоже расскажу ниже.

Еще нам понадобится Г-образный шестигранник. Какого он будет размера не так уж и важно. Об этом чуть ниже.

Если неправильно выбрать профиль отвертки, на стопорном винте слижутся грани.

Если неправильно выбрать профиль отвертки, на стопорном винте слижутся грани.

В какую сторону откручивать патрон

В первый раз я слишком долго провозился именно на этом этапе.

На всех дрелях и шуруповертах (из тех что я знаю) винт-контрило с левой резьбой. Это значит, что откручивается он по часовой стрелке.

Непосредственно патрон с привычной нам правой резьбой — откручиваем против часовой стрелки.

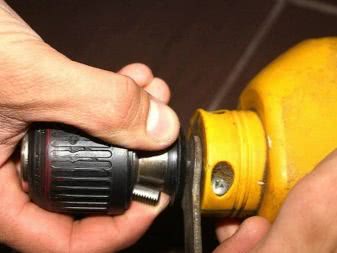

Как открутить и заменить патрон на дрели или шуруповерте

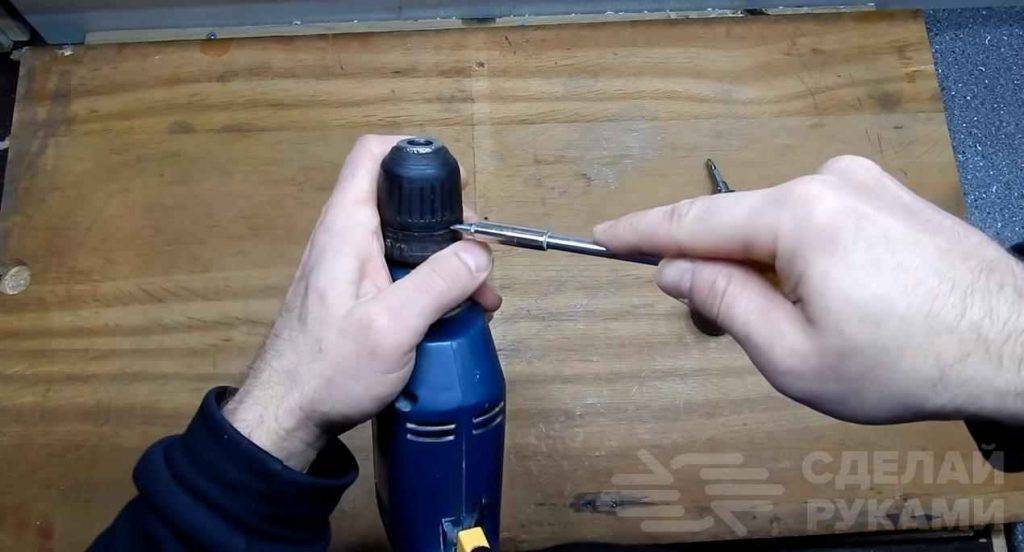

1. Откручиваем фиксирующий винт (если он есть).

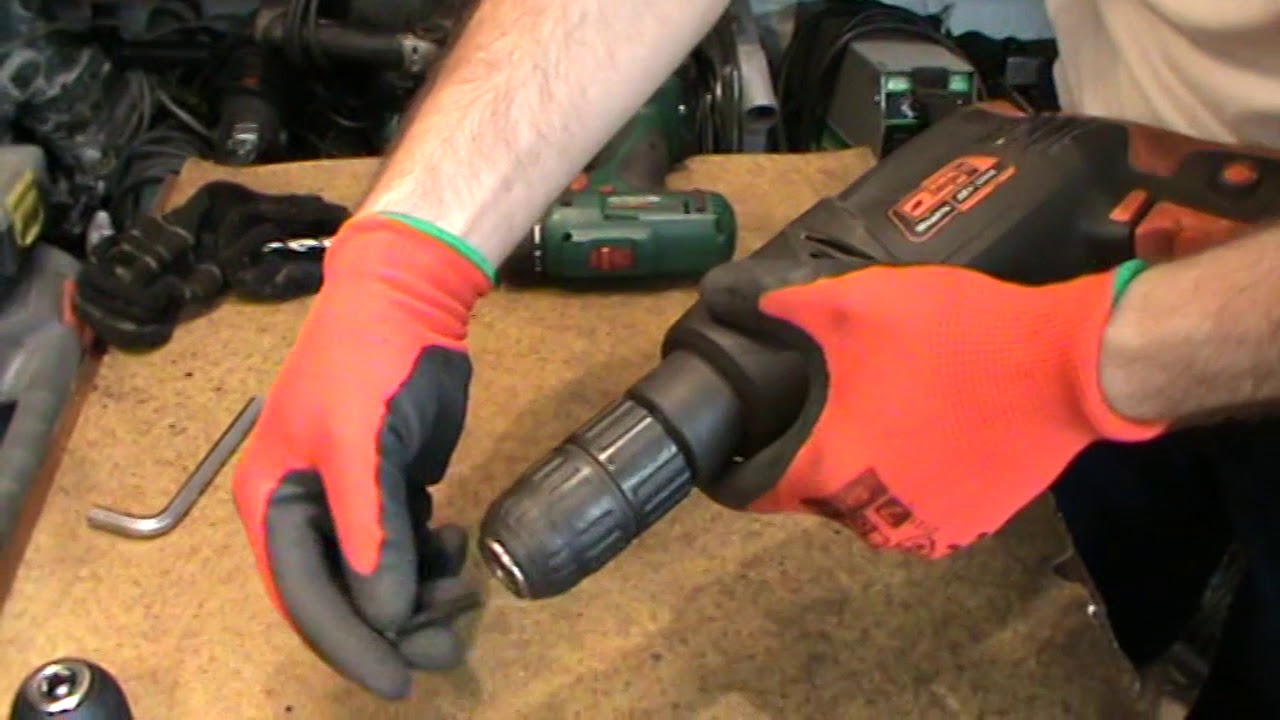

2. Зажимаем в дрель короткую сторону Г-образного шестигранника.
3. Шуруповерт переводим в режим сверления и устанавливаем первую скорость (если она регулируется).
4. На весу энергично ударяем по шестиграннику молотком или деревянной плашкой, чтобы он вращался против часовой стрелки.

Как правило, этих действий достаточно. Говорят, в старых дрелях резьба может настолько закиснуть, что так просто заменить патрон не получится. В этом случае внешнюю часть советуют прогреть строительным феном. Резьба прослабляется и легко откручивается.

Зажимаем шестигранник и резко ударяем по нему молотком, чтобы патрон крутился против часовой стрелки.

Зажимаем шестигранник и резко ударяем по нему молотком, чтобы патрон крутился против часовой стрелки.

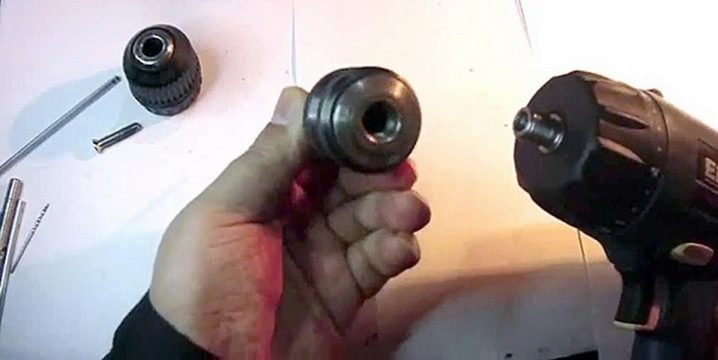

Как прикрутить патрон после замены

Порядок действий практически идентичный снятию.

Накручиваем патрон и фиксируем его рукой. Кратковременно включаем дрель или шуруповерт. Этого усилия достаточно для надежной фиксации. Закручиваем фиксирующий винт (против часовой стрелки) — готово.

Для затяжки патрона кратковременно запускаем шуруповерт (или дрель).

Для затяжки патрона кратковременно запускаем шуруповерт (или дрель).

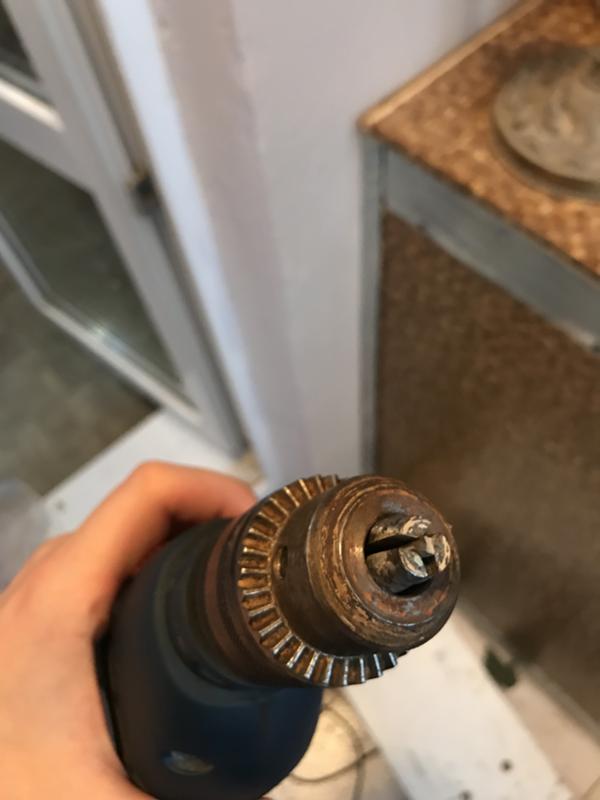

Что делать, если грани на винте сорваны

Так часто бывает, если вы использовали отвертку не того профиля.

Слизанный винт выкручиваем или высверливаем обычным сверлом. Зажимаем сверло в тиски (если нет второй дрели) и начинаем высверливать. За счет того что резьба левая, винт из шуруповерта может просто выкрутиться. Сверло работает как экстрактор.

Если винт не выкрутился, сверлом срезается его шляпка. Откручиваем патрон — видим свободный «хвост» резьбы. Обычно за него можно легко ухватиться плоскогубцами (или пассатижами) и выкрутить. Покупаем новый винт в любом сервисном центре — готово.

На этом у меня сегодня все. Если материал оказался для вас полезным, не забывайте про «палец вверх»👍. Подписка на канал здесь.

Как правильно разобрать патрон дрели?

Строители часто используют электродрель в производственных нуждах. Не обходятся без инструмента домашние мастера. При выходе из строя детали, куда устанавливают и крепят сверло, режущий инструмент, миксер, возникает вопрос, как снять патрон с дрели или попросту разобрать эту часть устройства.

Прежде чем приступать к разборке нужно выяснить способ крепления на вал

Какие бывают зажимы?

Патроном называют держатель насадки, которая будет выполнять рабочие функции:

• бурить бетон;
• взбивать до однородной консистенции раствор;
• сверлить окружности в стене;
• шлифовать или зачищать поверхность.

Эти посадочные места имеют конструктивное отличие. Когда мастер определит способ фиксации хвостовика в устройство, ответ на вопрос, как открутить патрон на дрели, не вызовет проблем.

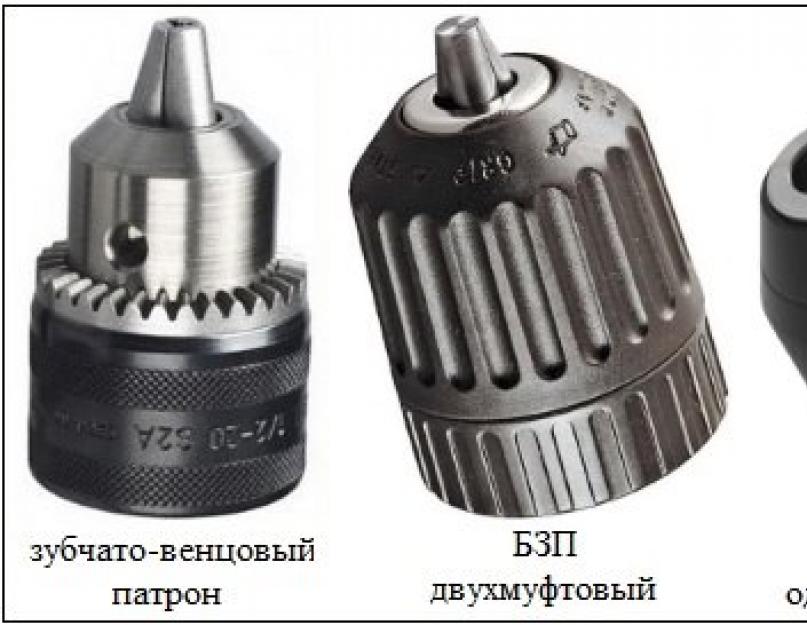

Разделение ведут по техническим особенностям с установкой:

1. Конусной – регулировку угла выполняют поворотом основы устройства по толщине сверла или другой насадке. Зажимается рабочий элемент двумя валовыми поверхностями и отдельной деталью посадочного отверстия, они наделены равнозначными размерами конусности.
2. Зубчато-венцовой – из электроприбора выступает штифт с резьбой, патрон накручивают как гайку. Хвостовик миксера удерживает 3 конусных лепестка, они расположены в центре цанги. Гайку проворачивают ключом, зажим сходится на сверле или зубиле.
3. Быстрозажимной – эту технологическую модификацию используют в моделях известные производители. Для фиксации установленного стержня не нужен специальный ключ, рукой поворачивают регулировочную с нанесенным рифлением гильзу. От ослабления зажима предохраняет блокиратор.

Метод, как заменить патрон на дрели, мастер выбирает сам, он зависит от конструктивных параметров устройства

Порядок установки

Перед его установкой , следует тщательно проверить состояние поверхностей шпинделя и патрона. Поверхности не должны иметь забоин, царапин, заусениц и загрязненных мест.

Выявленные дефекты устраняются точечно надфилем, или шабером. Следует проверить биение торца и конуса посадочной базы шпинделя, которое не должно превышать трёх микронов.

Завести в него металлический прут или трубу диаметром около 20 мм. зажать её кулачками. С напарником взявшись с двух сторон за прут, или при помощи подъёмных механизмов, через монтажную петлю, переместить патрон на монтажную подставку закрепленную на суппорте станка.

Направляющую установить в задней бабке. Патрон следует сместить перекатыванием к оси шпинделя.

Продольной подачей переместить его к фланцу шпинделя так, что бы шпильки патрона не доходили до посадочных отверстий порядка 10 мм. В станке следует установить нейтральную скорость для свободного вращения шпинделя.

Заднюю бабку с полностью убранной пинолью подать вперед к патрону так, что бы направляющая зашла на всю ширину призм кулачков и зафиксировать заднюю бабку.

Читать также: Принцип работы отбойного молотка электрического

Зажать кулачки патрона для переноса тяжести на направляющую. Совместить шпонку на фланце шпинделя с посадочным отверстием. Поворотную шайбу выставить в положение открытых отверстий. Пинолью подать патрон вперед до упора.

Убедившись, что все гайки шпилек вышли с обратной стороны фланца шпинделя, повернуть поворотную шайбу в замкнутое положение. Зажать верхнюю гайку с усилием достаточным для переноса веса патрона на шпиндель. Распустить кулачки и отвести заднюю бабку назад. Обжать гайки по правилу крест на крест равномерно распределяя усилие между шпильками.

После завершения монтажа, патрон следует проверить на осевое и торцевое биение. В случае превышения норм, следует его снять и внимательно продефектовать все сопрягаемые части этого узла.

Видео: монтаж легкого патрона на резьбовом креплении.

Разборка конусного крепления

Крепеж, который изобрел инженер С. Морзе рабочие оценили, как надежный и несложный, если необходима смена детали. Процедура демонтажа происходит одним из способов, осторожно, чтобы не повредить электродрель:

1. Берут молоток, наносят им удары по патрону в нижней части его корпуса. Механические воздействия направлены на место установки насадки.
2. Отсоединение выполняют расклиниванием поверхностей. Патрон и корпус отделены небольшим зазором, туда вставляют ударно-режущую деталь и бьют по ней, меняя места. Этим предохраняют от перекоса вал, одновременно выдвигая его.
3. Приобретают устройство для съема, которым демонтируют подшипники.

Если от времени сильно скрепились детали, места соединения заржавели, отчего не снимается патрон, нельзя сильно бить по его корпусу без дополнительной обработки поверхностей антикоррозийном средством. Подойдет керосин или аэрозольный препарат.

Конструкция станка

Все узлы станка, схема которого приведена на рисунке 14, смонтированы на станине

из
серого литейногочугуна
. Станина оснащена
горизонтальными призматическиминаправляющими
. В
передней тумбе
смонтирован
электродвигатель
главного привода станка. В
задней тумбе
находится бак для хранения
смазочно-охлаждающей жидкости
и
насосная станция
для её подачи в зону резания.

В передней бабке

находятся:

– шпиндель

– полый вал, на котором размещаются приспособления для крепления заготовки (патроны, центра, планшайбы и т.д.)

– коробка скоростей

, с помощью которой производят
ступенчатую
регулировку скорости вращения шпинделя. Панель управления коробки скоростей выведена на лицевую панель передней бабки.

На лицевой стороне станины находится коробка подач

, которая позволяет осуществлять
ступенчатую
регулировку движением
продольного
и
поперечного суппортов
.

С левой торцевой стороны станины расположена гитара сменных
зубчатых колёс
, которые переставляются при настройке станка на нарезание различных видов резьбы.

По направляющим станины перемещается продольный суппорт

, который обеспечивает
продольную подачу резца
. На продольном суппорте размещена
поперечная каретка – поперечный суппорт
, который обеспечивает
поперечную подачу резца
. На поперечном суппорте расположен
верхний поворотный суппорт
. С его помощью резец можно устанавливать под любым
углом к оси заготовки
. На нём же смонтирован
четырёхпозиционный резцедержатель
, в котором одновременно закрепляются
четыре резца
.

Рисунок 14 – Токарно-винторезный станок 1К62

1 – передняя тумба; 2 – станина; 3 – коробка подач; 4 – гитара сменных колёс; 5 – панель управления; 6 – передняя бабка; 7 – продольный суппорт; 8 – поворотный суппорт с резцедержателем; 9 – поперечный суппорт; 10 – фартук; 11 – задняя бабка; 12 – станина

Из коробки подач выходят ходовой валик

и
ходовой винт
, последний используется при нарезании точных резьб. Вращательное движение ходового валика и ходового винта в
фартуке
, закреплённом на продольном суппорте, преобразуется в
поступательное движение суппортов
.

Читать также: Класс электроинструмента по электробезопасности таблица

Задняя бабка

находится на правой стороне станины и перемещается по её направляющим. В
пиноли задней бабки
устанавливается задний (подвижный
) центр или инструмент для обработки отверстий
.
Корпус
задней бабки может
смещаться
в поперечном направлении относительно её основания, что необходимо при обтачивании
наружных конических поверхностей.

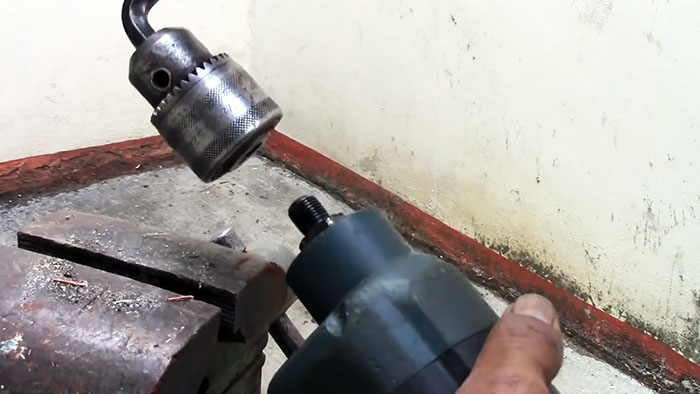

Резьбовой демонтаж

Если соединение осуществлялось резьбой, значит держатель накрутили на установленный в диолд (электроинструмент) стержень. Когда определяют, в какую сторону откручивать патрон дрели — в обратную от первоначальной накрутки.

Резьба на элементах нарезана в разных направлениях:

• правостороннюю имеет штифт дрели;
• левостороннюю – патрон.

При работе изделия посадочное место осуществляет повороты, которые его автоматически накручивают на вал

При выходе из строя, когда нужно поменять крепежное устройство, действия проводят в порядке:

• раздвигают зажимные лепестки ключом, чтобы стал доступным фиксирующий винт;
• в головку вставляется крестовая или плоская отвертка;
• ударом углубляют винт в резьбовом отверстии;
• открутка стопорного винта и патрона выполняется против часовой стрелки, при наличии проточек применяют гаечный ключ, чтобы зафиксировать положение.

Избежать ошибочных действий поможет просмотр видео.

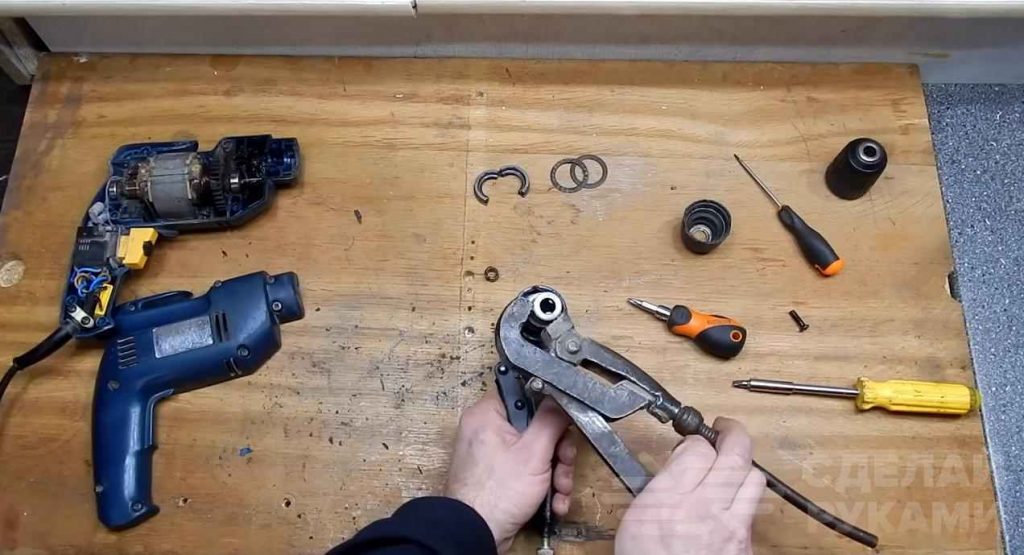

Когда не хватает физических сил на прокрутку рожкового ключа используют тиски.

Там происходит зажатие гаечного ключа и насадка вала. В цангу вставляется и зажимается четырехгранная головка. Сдвиг резьбы происходит и после ударов молотка по оси корпуса патрона, когда инструмент удерживают рукой. Можно установить в цангу длинный рычаг, его будет держать рожковый ключ, а откручивать придется с силой в противоположную сторону.

Бьёт сверло, не можем определиться где проблема в сверле, или патроне, что делать.

Биение сверла может быть по трем основным причинам.

Первая – сверло зажато не правильно в кулачках патрона. Бывает что в трех кулачковом патроне дрели или шуруповерта, сверло влетает между двух кулачков, а третий не поджимает. Сверло кажется зажатым, но не по центру. Исправление – ослабить патрон, выставить сверло ровно посередине, поджать что бы кулачки зажимали его синхронно и все сразу. Затянуть патрон.

Вторая причина – сами кулачки патрона сбиты и не центруют сверло. Бывает что кулачки сходят с мест, «заваливаются», их расстановка по осям через каждые 120 градусов не выдерживается (в трехкулачковом) Исправление – ремонт сбитых кулачков патрона мало что даст – меняйте патрон.

Третья причина – сверло может быть. изогнуто. Да-да, не удивляйтесь, видел такой ширпотреб особенно часто из поднебесной, которые гнутся даже если дрель соскочит. Исправление – положите сверло на ровную поверхность, лучше на стекло и катните его. Если оно катится равномерно и останавливается в разных положениях, значит с геометрией его цилиндра все нормально. Если сверло загнуть хоть чуть-чуть (глазом можно не определить) оно будет останавливаться всегда в одном положении.

Есть еще одна, хотя и не столь частая причина биения сверла. При заточке, мастера не имеющие опыта, иногда смещают центр и одна из режущих кромок становится больше, другая меньше. На сверлах мелкого диаметра это не так заметно. А вот сверла со смещенным центром диаметром более 10 мм. будут очень ощущаться. Исправление – заточить сверло правильно.

Бьёт сверло, не можем определиться где проблема в сверле, или патроне, что делать.

Биение сверла может быть по трем основным причинам.

Первая – сверло зажато не правильно в кулачках патрона. Бывает что в трех кулачковом патроне дрели или шуруповерта, сверло влетает между двух кулачков, а третий не поджимает. Сверло кажется зажатым, но не по центру. Исправление – ослабить патрон, выставить сверло ровно посередине, поджать что бы кулачки зажимали его синхронно и все сразу. Затянуть патрон.

Вторая причина – сами кулачки патрона сбиты и не центруют сверло. Бывает что кулачки сходят с мест, «заваливаются», их расстановка по осям через каждые 120 градусов не выдерживается (в трехкулачковом) Исправление – ремонт сбитых кулачков патрона мало что даст – меняйте патрон.

Третья причина – сверло может быть. изогнуто. Да-да, не удивляйтесь, видел такой ширпотреб особенно часто из поднебесной, которые гнутся даже если дрель соскочит. Исправление – положите сверло на ровную поверхность, лучше на стекло и катните его. Если оно катится равномерно и останавливается в разных положениях, значит с геометрией его цилиндра все нормально. Если сверло загнуть хоть чуть-чуть (глазом можно не определить) оно будет останавливаться всегда в одном положении.

Есть еще одна, хотя и не столь частая причина биения сверла. При заточке, мастера не имеющие опыта, иногда смещают центр и одна из режущих кромок становится больше, другая меньше. На сверлах мелкого диаметра это не так заметно. А вот сверла со смещенным центром диаметром более 10 мм. будут очень ощущаться. Исправление – заточить сверло правильно.

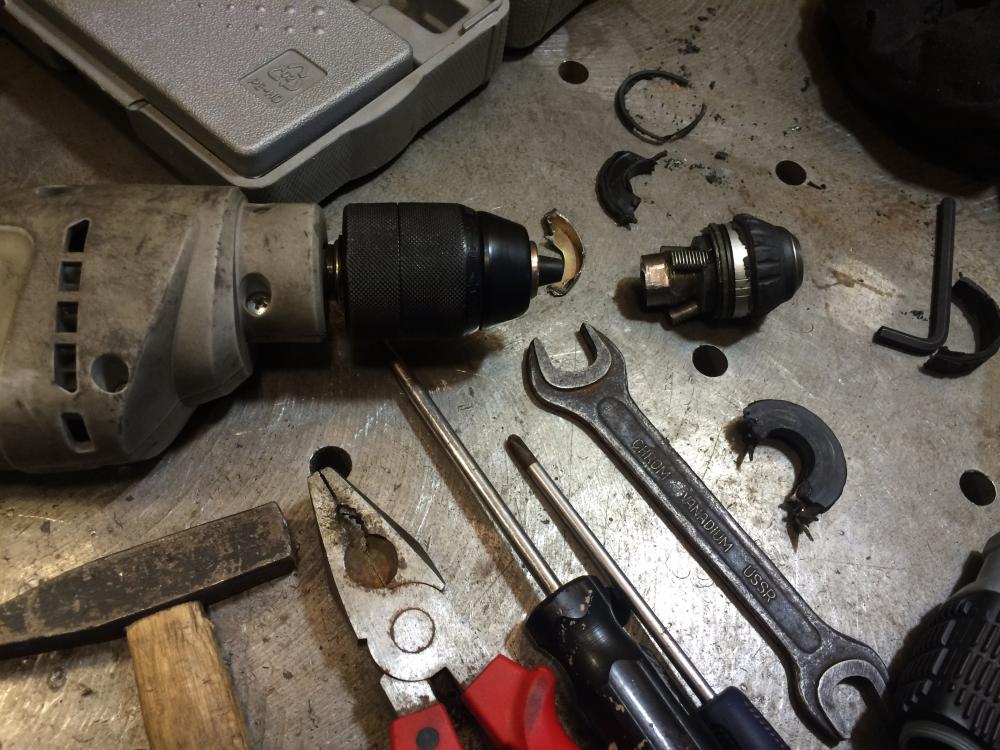

Добрый день народ! Нужна ваша помощь и совет. Возможно что тема стара как мир, но все же не могу определится. Вообщем, купил себе шуруповерт Bosch PSR 1800 LI2/2 «зеленый». Очень долго выбирал и искал подходящий вариант. Понравился именно этот. Инструмент вроде всем устраивает, но есть сомнения в качестве работы патрона. Очевидно что есть небольшой люфт, это видно. Сверло идет ровно, а на длинной бите есть незначительное хождение по оси( не знаю как обьяснить). Перечитал массу статей и пересмотрел все возможные видео по этому моменту. Где то это норма, кто то пишет что это плата за компактность, поэтому по другому быть не может. У меня есть макита шурик, на нем такой ход патрона я не замечал. Свободный ход есть, но биения такого(хоть и незначительного) я не заметил. А магазинах вчера смотрел разные шурики — я еще больше зарутался. У каких то патрон матает как хз что, на каких то идеально ровно. Короче я не знаю. Сравнивал естественно с безударными. Почему очень волнует вопрос, т.к только взял, если это не является нормой, тогда сдам по гарантии обратно. P.s вечером после работы скину видео работы шуруповерта.

Сейчас нашел на ютубе похожее видео, только про версию gsr. У меня почти так же. Смотрите именно на патрон и относительно переключателю момента затяжки.www.google.ru/url?sa=t&so…9CEt4CbIEXODfvFf3utFpunFQ

======== Короче вот видео. Как смог, так и снял. Постарался максимально без лишней тряски, снимал одной рукой.

Перед снятием этого видео, сейчас ещё раз сходил в строительный магазин, и посмотрел почти все образцы которые были на витрине. Это макиты, деволты, аег, бош и ещё какие то ноу-нейм девайсы. У всех, есть этот люфт. Чуть меньше был только на маките, но он был. Цена макиты 13500. У той которая была дешевле(8к), люфт был такой же как и на моём боше. На аег патрон вообще как миксер крутит, им не саморезы крутить, а только в одном месте. Удивительно, но был какой то хлиплый бош, за 4к, на нём патрон почти идеально крутится. Люфта не увидеть. Короче данный недуг, это как шутка про суслика «Его как бы нет, но на самом деле он есть»

Поделиться в соц. сетях

Нравится

Замена держателя дрели

Электроинструменты от компании Интерскол выпускают по современным технологиям для выполнения серьезных производственных задач. Изготовитель производит продукцию, чтобы поставлять в торговые точки. Это удобные с эргономичными ручками и доступные по цене шуруповерты.

Замена патрона на дрели происходит легко и быстро:

• перед откручиванием нужно смазать стопорную фиксацию, вещество разъест ржавчину и позволит без повреждения шлица и срыва головки выполнить действия;
• короткой стороной ключа зажимают патрон;
• резкими ударами по часовой стрелке срывают, прикипевшие места и откручивают вручную.

Чтобы произошла замена держателя не следует бить по его корпусу. Аппарат ломается, деформируется стержень, это усложнит ремонт, дрель придется полностью разбирать

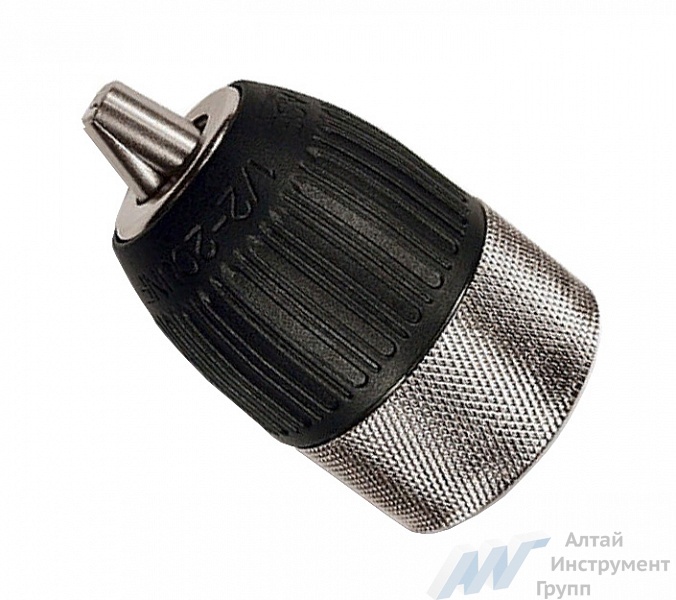

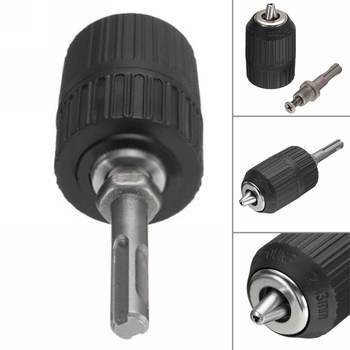

Снятие быстрозажимного патрона

Как сменить патрон на дрели с быстрозажимной оснасткой придумана компанией Bosch.

Приготовив простой комплект инструментов можно выполнить всю операцию с помощью:

• крестовой или прямой отвертки;
• шестигранного ключа;
• молотка.

Действия просты:

• выкручивают стопорный винт;
• короткую сторону ключа зажимают в патроне;
• дрель укладывают так на верстаке, чтобы патрон свисал;
• по шестиграннику наносят удары, участку свободному от зажатия.

Причина в возникновении проблемы, как поменять патрон на дрели, кроется:

• в сильном засорении;
• заклинивании лепестков;
• износе кулачков.

Когда шуруповертом в стенах сверлят отверстия, заменять патрон возможно не нужно, достаточно:

• раскрутить конструкцию;
• очистить от пыли, остатков строительных материалов;
• обработать в керосине, для этого предстоит снимать детали, после просушки установить назад.

Пользователю, если с устройством произошел казус, предстоит устранять проблему

К примеру, насадка прочно заклинена в держателе, нужно срочно сверло сменить или удалить из цепких кулачков, чтобы продолжить работу. Для этого придется научиться работать с простейшими слесарными приспособлениями. Не стоит спешить выбрасывать патрон, кроме случая, что он полностью пришел в негодность.

Summary

Article Name

Как снять патрон с дрели — подробная инструкция

Description

✅Какие бывают зажимы? ➜— ✅Разборка конусного крепления ➜— ✅Резьбовой демонтаж ➜— ✅Замена держателя дрели ➜—✅ Снятие быстрозажимного патрона.

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo

Похожие записи
• Насадка на дрель для заточки свёрл — обзор, как выбрать
• Металлическая щетка на дрель — обзор, как выбрать
• Насадки на дрель для полировки автомобиля

« Предыдущая запись

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона. А как снять патрон с шуруповерта и заменить его? Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы. Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео. Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы.

Видео:

N8vfY 1. Порядок замены кулачкового патрона электродрели Для разборки электродрели проверьте отключение ее кабеля от электрической сети. При помощи специального ключа разведите кулачки патрона до максимально возможного положения. Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя. Как правило, винт выкручивается при помощи крестовой отвертки. Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке. Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

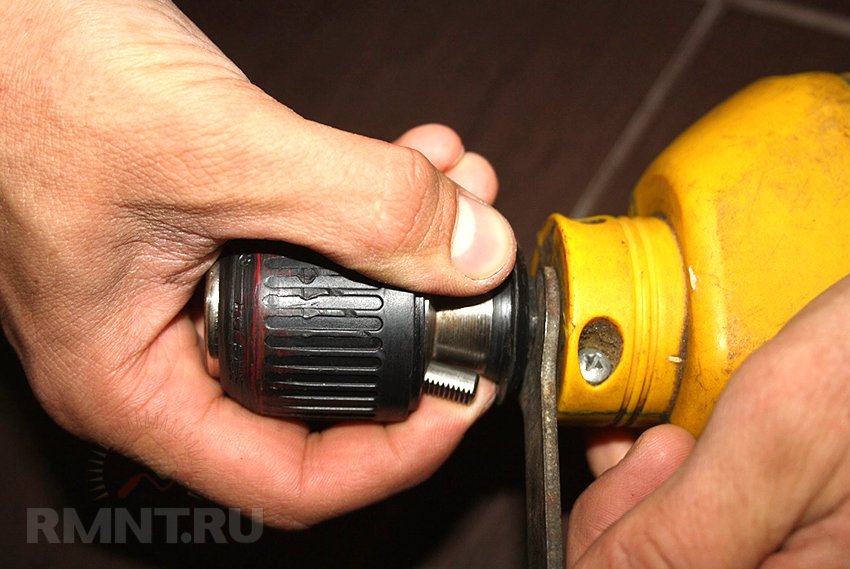

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя. У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом. Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки. Патрон крепится на валу по резьбе. Вращая патрон против часовой стрелки, снимите его с электродрели. Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности. Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

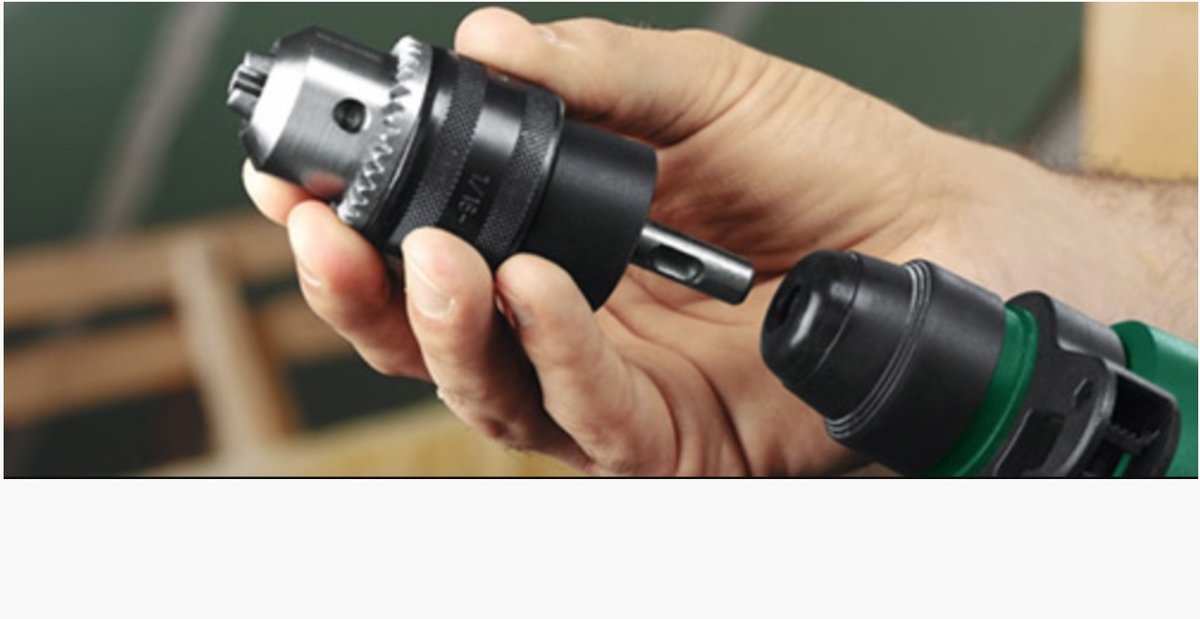

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений. Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые. У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой. У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта. Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов. Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Как снять патрон с дрели

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта. Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком
Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Патроны для дрели: разновидности (видео)

Если модель минидрели или шуруповерта комплектуется специальным типом блокиратора, то необходимо применять зажимной одномуфтовый элемент. На инструменте без блокиратора применяются двухмуфтовый элемент или мини-патрон. Как правило, корпус такого устройства изготавливается из пластмассы, а для изготовления механизма и кулачков используется стальной сплав.

Любой вариант самостоятельного выполнения ремонтных работ требует знания устройства и основных составляющих:

• конусовидные захватные губы;
• внутренняя часть с губами;
• внешняя зажимная часть.

Как открыть патрон дрели?

Назначение патрона на дрели – надежное крепление сверла или других насадок (строительного миксера, шлифовального круга и т. д.). Фиксацию осуществляют три механических «пальца», которые сводятся и разводятся при помощи резьбового механизма.

Существуют две основные разновидности патрона:

• Бесключевая разновидность. Чтобы открыть такую конструкцию, достаточно обхватить корпус пальцами и, включив обратное вращение, коротко нажать на курок инструмента. Дрель сама провернет вал, разведя «пальцы», фиксирующие сверло. Такой патрон проще в работе, но надежность фиксации инструмента будет несколько ниже.
• Разновидность, оснащенная ключом. Ключ – устройство Т-образной формы, на одном из концов которого размещена зубчатая шестерня конической формы. Два других конца служат рукоятью для вращения. Чтобы раскрутить или закрутить патрон, ключ вставляют в отверстие на корпусе и вращают, удерживая корпус другой рукой.

Как правило, ключ входит в комплект поставки электроинструмента. Он либо лежит в коробке, либо прикреплен к шнуру питания специальным креплением.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

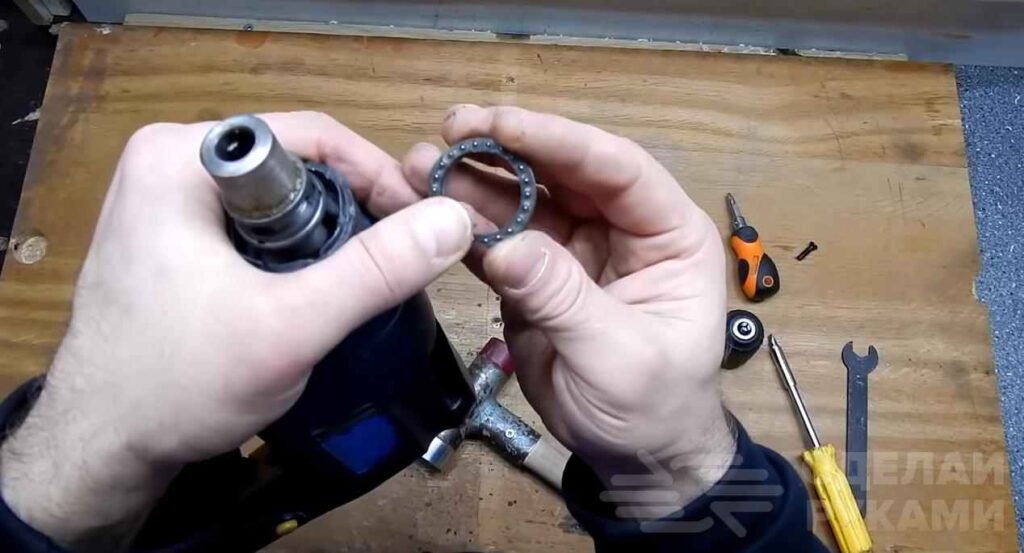

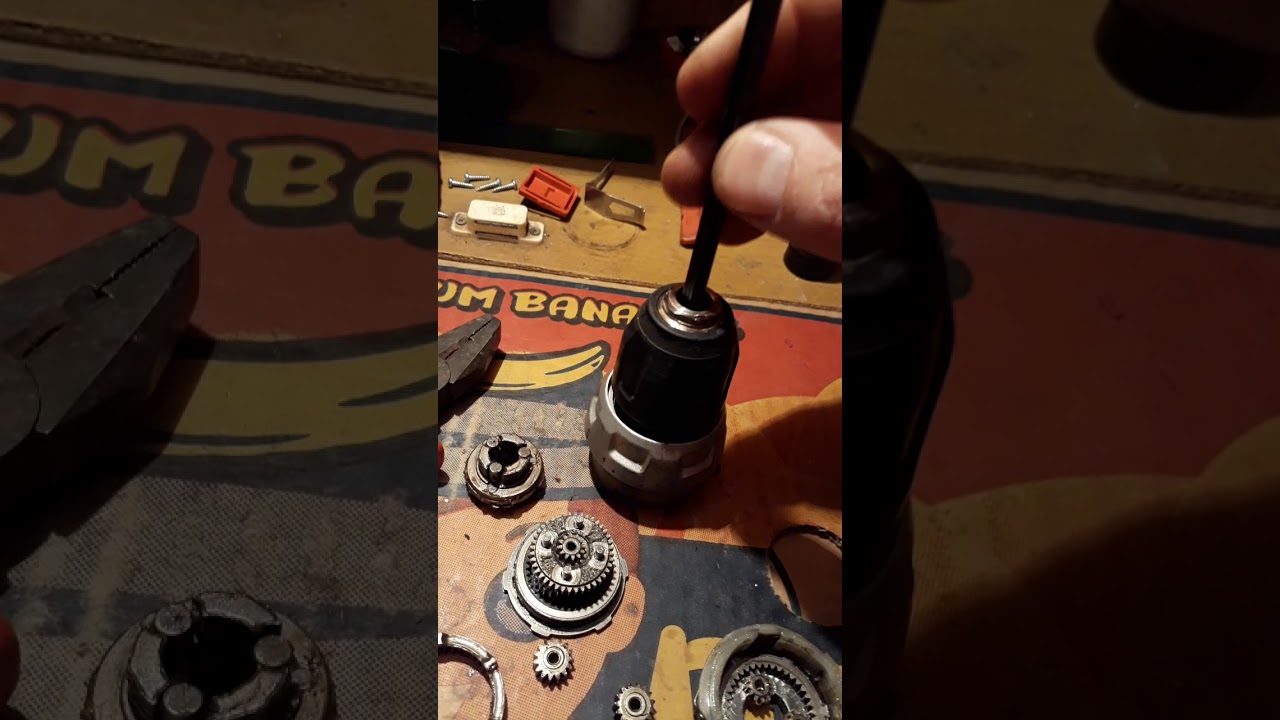

Пошаговая инструкция разбора

Иногда возникает необходимость его разборки по следующим причинам:

1. Сильное засорение.
2. Заклинило патрон.
3. Износ кулачков.

Практика показывает, что самый простой и распространённый способ разборки осуществим при помощи перфоратора.

Пошаговая инструкция:

• Снимаем пыльник с перфоратора.
• Вставляем небольшой переходник.
• Кулачки перфоратора задвигаем внутрь, разжимая патрон до максимума.
• Между патроном и стеной закладываем какой-нибудь амортизационный материал, кусок структурированного полистирола, например, или резины.
• Прижимаем перфоратор вместе с разбираемым патроном и амортизатором к стене.
• Включаем перфоратор, поставив его в режим удара.
• Через несколько секунд детали патрона будут раскручены, то есть патрон разобран.
• Теперь следует вынуть кулачки и произвести визуальный осмотр.

Если дрелью пользовались для сверловки стен, то высока вероятность присутствия внутри оснастки пыли, цемента, мелких частиц кирпича и так далее. Необходимо извлечь весь мусор, если понадобится, промыть детали керосином. Потом, протерев детали, смазать их консистентной смазкой.

Важно — не менять кулачки местами. Для того чтобы этого избежать следует использовать маркировку, подписав каждый из них, а также и посадочные места.

Далее необходимо сделать следующее:

1. Выдвигаем кулачки вперёд.
2. Устанавливаем гайку (состоит из двух сухарей), с помощью которой ключом можно раскручивать и закручивать патрон на место.
3. Кулачки прячем внутрь устройства путём его откручивания.
4. Обойму патрона устанавливаем на место.
5. Запрессовываем обойму. Это можно сделать различными способами, например, с помощью токарного станка. В этом случае передняя часть оснастки зажимается в патрон станка, а задняя поджимается задней бабкой. Более простой «домашний» метод заключается в следующем: берётся массивная металлическая плита, на которую ставится разбираемая оснастка. На верхнюю его часть кладётся толстая шайба из цветного металла. Нанося лёгкие удары молотком по шайбе, запрессовываем обойму на место.

Узел пригоден к дальнейшей эксплуатации.

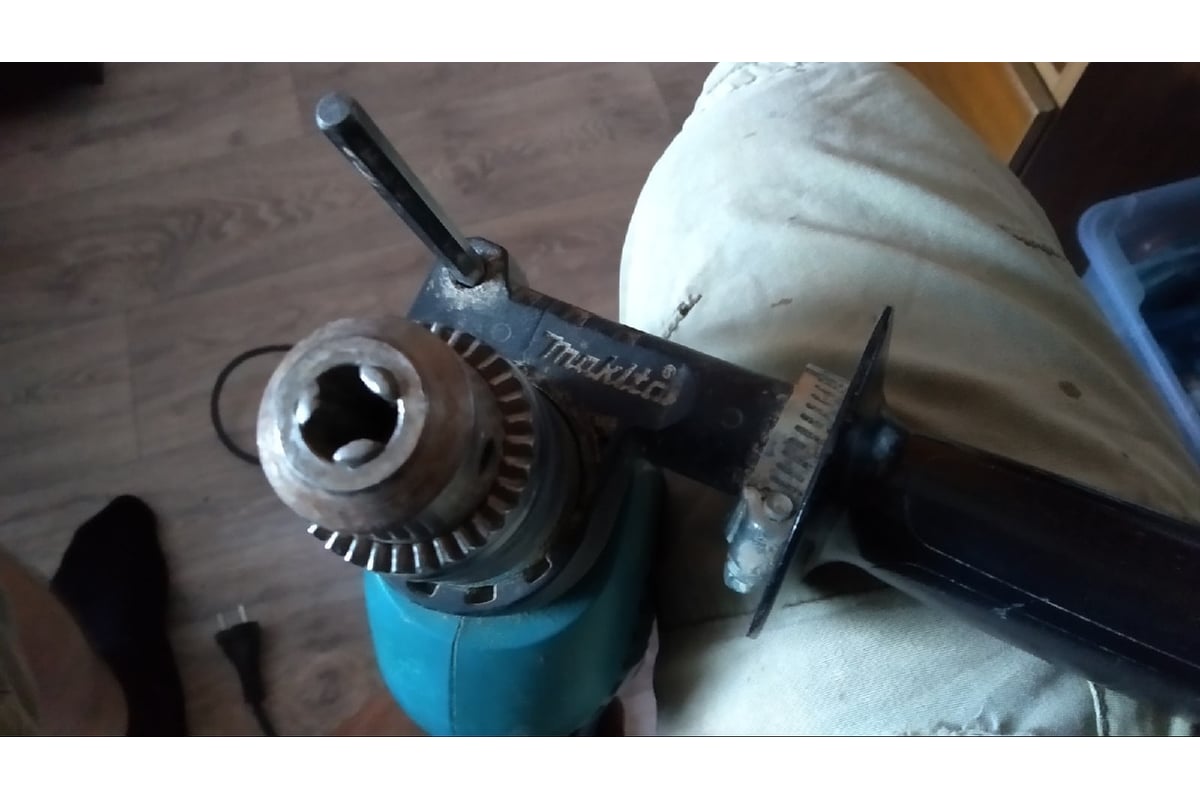

Дрели Makita 1620 уже года три. Эскплуарировал «на пределе возможностей». В частности, много сверлил металл сверлом 20 мм. Немного стерлись кулачки (теперь можно зажать сверло только от 2-х мм), но, главное, стерлись зубчики и теперь очень сложно прочно зажать сверло (особенно большого диаметра).

Хотел поменять патрон. В магазинах таких пока не нашел. Дешевые крепятся на резьбу + дополнительный винтик. Мне такой не нравится. Если в режиме удара сверло проскользнет в патроне, то разобъет винтик и снять патрон потом будет очень сложно.

И вторая проблема – не могу снять. Дрель с реверсом и патрон прикручен намертво. Ключи разгибаются.

Кто-нибудь сталкивался с такой проблемой?

MP42B написал : Хотел поменять патрон. В магазинах таких пока не нашел. Дешевые крепятся на резьбу + дополнительный винтик. Мне такой не нравится.

А у вас что старый патрон без винтика?

Serdjio написал : А у вас что старый патрон без винтика?

Без винтика. Более того, я поездил по магазам с электроинструментом и осматривал эти дрели (makita 1620). У всех моделей с обычным патроном (не БЗП) нет виника! Хотя сейчас в Инете прочитал, что у кого-то патрон с винтиком. Странно, учитывая, что дрель ударная.

Посмотрите может поможет. » >

Вот ещё посмотрите » >

Serdjio написал : А у вас что старый патрон без винтика?

имею такую же дрель, такого же возраста. Патрон РЕМ с напайками, действительно без стопорного винта. О оффициальном сайте Макиты продается за 1500 руб, у себя в городе видел за 1700 (правда он позиционируется как патрон Макита). Т.к. вы сверлили запредельными диаметрами, патрон сильно затянулся, между корпусом патрона и дрели ключ просунется толщиной миллиметров 5-ть. Вам наверное придется разобрать корпус, зажать шпиндель в тисках, зажать в патрон шестигранник, нагреть патрон феном и вращая за шестигранник удлинителем (например трубкой) против часовой стрелки попытаться открутить патрон.

Mutru4 написал : имею такую же дрель, такого же возраста. Патрон РЕМ с напайками,

Патрон с напайками, может быть только быстрозажимным. Но на модели 1620, может стоять только ключевой патрон. В отличии от модели 1621.

Alex___dr написал : Патрон с напайками, может быть только быстрозажимным. Но на модели 1620, может стоять только ключевой патрон. В отличии от модели 1621.

На каждой губке внутри две полоски из твердосплава – именно на этом ключевом патроне.

Mutru4 написал : На каждой губке внутри две полоски из твердосплава – именно на этом ключевом патроне.

Фото ф студею. 99,9% что это формовка губок патрона такая, твердосплава там наверняка нет.

БОРОДАТЫЙ написал : 99,9% что это формовка губок патрона такая, твердосплава там наверняка нет.

У БЗП с напайками их действительно по две на кулачке продольно с зазором. ЗВП таких пока не видел.

in my humble opinion

БОРОДАТЫЙ написал : это формовка губок патрона такая, твердосплава там наверняка нет.

Да, по-моему, это просто формовка такая. У меня, кстати, ее уже нет – сточилась. Вообще, дрель – зверь. До этого у меня были русские и Скил – пластмассовая игрушка.

MP42B написал : Да, по-моему, это просто формовка такая. У меня, кстати, ее уже нет – сточилась.

Напайки отличаются по цвету от кулачков и облиты твердым припоем желтого цвета – сразу видно.

Читать также: Расчёт сечения провода по потребляемой мощности таблица

in my humble opinion

Kvost написал : облиты твердым припоем желтого цвета

Как Вы слова то сложили. Сказали б уж сразу, мол медью паяно.

Ves написал : Сказали б уж сразу, мол медью паяно.

Чтобы понятно было. Кстати, медью не паяют

in my humble opinion

Kvost написал : Кстати, медью не паяют

2Ves У меди слишком высокая Т плавления. Обычно медными сплавами типа латуни. У меня рулоны разных диаметров проволок для пайки, все жёлтые с цинком.

Kvost написал : Кстати, медью не паяют

Паяют. Надо ли приводить доказательства?

Alex___dr написал : Паяют. Надо ли приводить доказательства?

Так в том и дело! Мине говорят, что я не отличаю медь от сплавов в процессе.

Kvost написал : Напайки отличаются по цвету от кулачков и облиты твердым припоем желтого цвета – сразу видно.

Да, следов твердого припоя нет, каюсь. Про твердосплав подумал: Иногда проворачивались сверла (12-13 мм) внутри патрона снималась стружка со сверла, а эти «напайки» оставались целыми.

Kvost написал : У БЗП с напайками их действительно по две на кулачке продольно с зазором. ЗВП таких пока не видел.

Хтоб спорил!

MP42B написал : У меня, кстати, ее уже нет – сточилась..

Rohm Prima (именно он штатно установливается на 1620) патрон весьма простой и мягкий (всмысле стали).

Mutru4 написал : Да, следов твердого припоя нет, каюсь.

Ай-яй-яй Следы на сверлах остаются не только от проворачивания в патроне, но и от их, сверел, впрожденной хреновости. Хотя и брендовые могут получить такие увечья при работе могучим диаметром.

БОРОДАТЫЙ написал : Следы на сверлах остаются не только от проворачивания в патроне, но и от их, сверел, впрожденной хреновости. Хотя и брендовые могут получить такие увечья при работе могучим диаметром.

Пользую только советские, благо есть хороший запасец.

Alex___dr написал : Паяют. Надо ли приводить доказательства?

Паяют что? Твердосплав?

БОРОДАТЫЙ написал : Хотя и брендовые могут получить такие увечья при работе могучим диаметром.

С Rohm Supra на это нет ни единого шанса.

in my humble opinion

Ну вот, понесло в другую сторону.

Патрон пытался снять – ни в какую. Фаска для ключа – 2.5. 3 мм, не больше. Стандартным рожковым ключом не подлезешь. Нашел ключи «семейники» от велосипеда. Разогибаются все или лопаются. Не откручивается. Разобрал дрель, но зажимать непосредствено шестеренку побоялся – точно погну что-нибудь.

Уже в двух магазинах продавцы сказали, что иногда приходят владельцы этой дрели, покупают новый патрон, а на следующий день приходят и покупают новую дрель.

Сверлильные патроны — YUKIWA SEIKO USA INC.

Q1	Как снять сверлильный патрон со шпинделя?
А1	Нам часто задают вопросы о том, что сверлильный патрон или быстрозажимной патрон «прилипло к оправке шпинделя и не может быть снято». Способ снятия его со шпинделя зависит от типа сверлильного патрона и машина для спаривания. Мы поможем вам снять его, если сверлильный патрон или быстрозажимной сверлильный патрон отправлены нам вместе с оправкой.Поэтому обращайтесь в ближайший к нам магазин инструментов или офис продаж. Кроме того, когда вы удаляете его с помощью себя, сделайте это следующим образом. Кроме того, будьте достаточно осторожны, чтобы не пораниться и не повредить машину. При использовании сверлильного патрона (конического типа) или быстрозажимного сверлильного патрона вставьте клиновидный зажим в пространство между патроном и конусом со стороны шпинделя и постепенно отделяйте их от состояния в котором они прижаты друг к другу. Будьте достаточно осторожны при разборке , так как эта работа может быть опасной.
Q2	Как заменить сверлильный патрон?
А2	При замене сверлильного патрона или многофункционального быстрозажимного патрона, прикрепленного к электродрели или пневматической дрели, обратите внимание, что патрон может крепиться к шпинделю изнутри с помощью установочного винта, особенно при использовании электродрели.Первый, откройте 3 кулачка сверлильного патрона и снимите установочный винт, фиксирующий патрон и шпиндель изнутри центра патрона. Этот установочный винт можно снять, повернув его по часовой стрелке, так как он имеет левую резьбу. чтобы не расшатывался при вращении вперед во время работы. Затем снимите сверлильный патрон со сверлильного станка. Поскольку резьбовая часть сверлильного станка правосторонняя, патрон можно ослабить, повернув его. против часовой стрелки. В случае, если сверлильный патрон не ослабнет, даже если вы возьмете его по окружности рукой и повернете, его можно ослабить, выдвинув 3 кулачка, зажав один конец L-образного шестигранного ключа и повернув ключ.Когда вы попытаетесь сделать это, обязательно закрепите патрон дрели каким-либо образом. В противном случае он будет вращаться вместе с патроном. Кроме того, когда вы устанавливаете новый сверлильный патрон, делайте это в обратном порядке, как показано выше. Размер резьбы патроны делятся на две группы: 3/8-24UNF и 1/2-20UNF. Замените существующий сверлильный патрон на патрон с монтажной резьбой соответствующего размера. Когда вы хотите узнать подробности о том, как исправить патрона, мы рекомендуем связаться с производителями электроинструментов, так как способ зависит от модели электродрели или пневматической дрели.
3 квартал	Можно ли разобрать и отремонтировать сверлильный патрон?
А3	Сверлильные патроны собираются путем запрессовки деталей, и при разборке может возникнуть опасность. Поэтому воздержитесь от разборки их самостоятельно. Возможен возврат сверлильного патрона и отремонтированы нами, но покупка нового патрона будет относительно недорогим, учитывая стоимость запчастей и ремонта, а также стоимость доставки.
четвертый квартал	Патрон отрывается от шпинделя. Как это решить?
А4	Когда сопрягаемый шпиндель имеет коническую форму, сверлильный патрон или быстрозажимной сверлильный патрон приклеиваются к нему с поверхностным давлением конусов. Отрыв происходит, когда этой адгезии недостаточно. Так как этой причиной может быть пыль прилипла к конической части, протрите коническую часть сверлильного патрона или быстрозажимного сверлильного патрона и шпинделя чистой тканью.После протирки детали соедините конические части вместе. При этом въезжайте в слегка приподнимите деревянный или пластиковый молоток, при этом 3 кулачка полностью вставлены в корпус патрона. Не используйте стальной молоток для забивания патрона, так как это может повредить патрон. Кроме того, когда коническая часть имеет ржавчину или небольшие царапины, патрон может оторваться из-за недостаточного прилегания конических частей. Мы можем изменить шрам на конической части сверлильного патрона или бесключевого патрона, если он будет возвращен. нам.Тем не менее, покупка совершенно нового патрона может быть довольно недорогой, учитывая плату за ремонт и стоимость доставки.
Q5	Как правильно установить сверлильный патрон на шпиндель?
А5	Что касается способа установки патрона, следуйте указаниям, указанным в руководстве по эксплуатации, и надежно закрепите его. Неправильный монтаж может привести к несчастным случаям или телесным повреждениям. В случае сверлильных патронов (конического типа) 1) Полностью удалите пыль и масло с конической части. 2) Вставьте 3 кулачка патрона так, чтобы они не выступали из него. 3) Полностью протрите коническую часть сопряженного шпинделя или оправки. 4) Вставьте патрон в коническую часть, не повредив ее, и вбейте конец патрона деревянным молотком, чтобы предотвратить его соскальзывание или отрыв. В случае быстрозажимного патрона (конического типа) 1) Полностью удалите пыль и масло с конической части. 2) Вставьте стержень из мягкой стали в конец внутренней части патрона и зафиксируйте его. 3) Полностью протрите коническую часть сопряженного шпинделя или оправки. 4) Вставьте патрон в коническую часть, не повредив его, и ударьте молотком по кончику стержня из мягкой стали, чтобы патрон не соскользнул или не соскочил. При этом время, никогда не ударяйте челюсти или втулку. В случае буровых захватов (резьбового типа) 1) Вставьте 3 кулачка патрона так, чтобы они не выступали из него. 2) Плотно прикрутите патрон к резьбовой части шпинделя. Если патрон соответствует спецификациям вращения вперед-назад, патрон необходимо повторно затянуть, вставить шестигранный ключ с тремя губками и ударить по нему молотком. 3) Убедитесь, что конец патрона касается конца шпинделя. 4) Если патрон фиксируется болтом с потайной головкой, вставьте болт изнутри и надежно зафиксируйте патрон. Иногда этот болт бывает левосторонним.
Q6	Губки патрона перестали открываться или закрываться. Как это решить?
А6	В случае сверлильных патронов Нам часто задают вопрос «кулачки сверлильного патрона перестали открываться или закрываться». Наиболее вероятной причиной этой проблемы может быть попадание стружки внутрь сверлильного патрона при его продувке воздухом, что привело к в «заклинивании», чтобы челюсти не открывались и не закрывались. В таком случае удалите стружку внутри, очистив внутреннюю часть сверлильного патрона чем-то вроде ватной палочки или слегка ударив по ней деревянной или пластиковой палочкой. молоток. При этом будьте достаточно осторожны, чтобы не повредить изделие. В случае быстрозажимных сверлильных патронов Одной из причин того, что кулачки бесключевого сверлильного патрона перестали открываться или закрываться, может быть то, что инструмент, зажатый в патроне, зацепился за него.Или конец инструмента может зацепиться за дно патрона. В таком случае, мы можем отремонтировать его, разобрав и заменив детали, поэтому свяжитесь с ближайшим магазином инструментов или нашим филиалом.

Сложный способ извлечения застрявшего патрона – резка его болгаркой – Ask Notes

Недавно патрон моей ударной дрели Skil (ударная дрель Skil 6785 750w) застрял во время сверления бетона.

Ударная дрель Skil 6785 750 Вт

Погуглив, нашел несколько инструкций, как удалить застрявшее сверло.Но после извлечения сверла я заметил, что сам патрон перестал нормально работать. Так что его тоже пришлось заменить. Но после нескольких неудачных попыток открутить патрон стало ясно, что у меня это не получится – он заклинил, как приваренный. Не имея больше идей, я взял свою болгарку и решил как-то вырезать патрон.

После первой попытки я смог снять большую часть патрона, но не смог снять сам патрон.

После первого пропила болгаркой

Вторая попытка — снял почти весь сверлильный патрон, все равно не получается открутить.

Второй рез

Вот и решил разобрать саму дрель и посмотреть, может у меня появятся идеи или лучше сцепление.

Перфоратор Skil 6785 750 Вт в разобранном виде Вал перфоратора Skil 6785 750 Вт

Снят вал с тем, что осталось от патрона и шестерни.

После еще не очень аккуратного резания болгаркой и нескольких ударов перфоратором по металлу, наконец, мне удалось открутить патрон от дрели.

Завершающий штрих по удалению того, что осталось от патрона

Заметил, что при резке я повредил резьбу вала, но патрон отвинчивался хорошо, надеюсь, вкрутить новый патрон не составит труда.

Теперь самое сложное — вернуть сверлу Skil его первоначальную форму. Перед тем, как поставить вал обратно, нужно вставить небольшой пружинящий металлик, который нажимает кнопку «замок». Мне было сложно в этом разобраться, так как при разрыве эта пружина выпала и мне пришлось самому думать, где она была изначально.

Ударная дрель Skil 6785 750 Вт, собирающая ее обратно

Еще одно фото, чтобы вы могли лучше видеть, где должна быть установлена ​​эта пружина.

Ударная дрель Skil 6785 750 Вт, собирающая все обратно

Затем вы вставляете вал обратно.

Вставьте переключатель молотка/сверла и кнопку блокировки на свои места.

Ударная дрель Skil 6785 750w собираем обратно

Вот и все, можно поставить крышку обратно. Вот, после полного осмотра дрели и проверки работы всех функций, на всякий случай измеряю диаметр и длину вала, так как сейчас покупаю новый патрон для своей дрели Скил и надеюсь, что он мне послужит. еще несколько лет.

Ударная дрель Skil 6785 750 Вт, некоторые измерения Ударная дрель Skil 6785, 750 Вт, некоторые измерения Ударная дрель Skil 6785, 750 Вт – сделано

Обновление.Посетив строительный магазин, я узнал, что патроны различаются по типу резьбы, поэтому на следующий день пришлось вернуться с самой дрелью, чтобы проверить ее.

Совершенно новый оригинальный патрон китайского производства 🙂 Miracon облегченный 1/2 1,5-13 мм Ремонт закончен

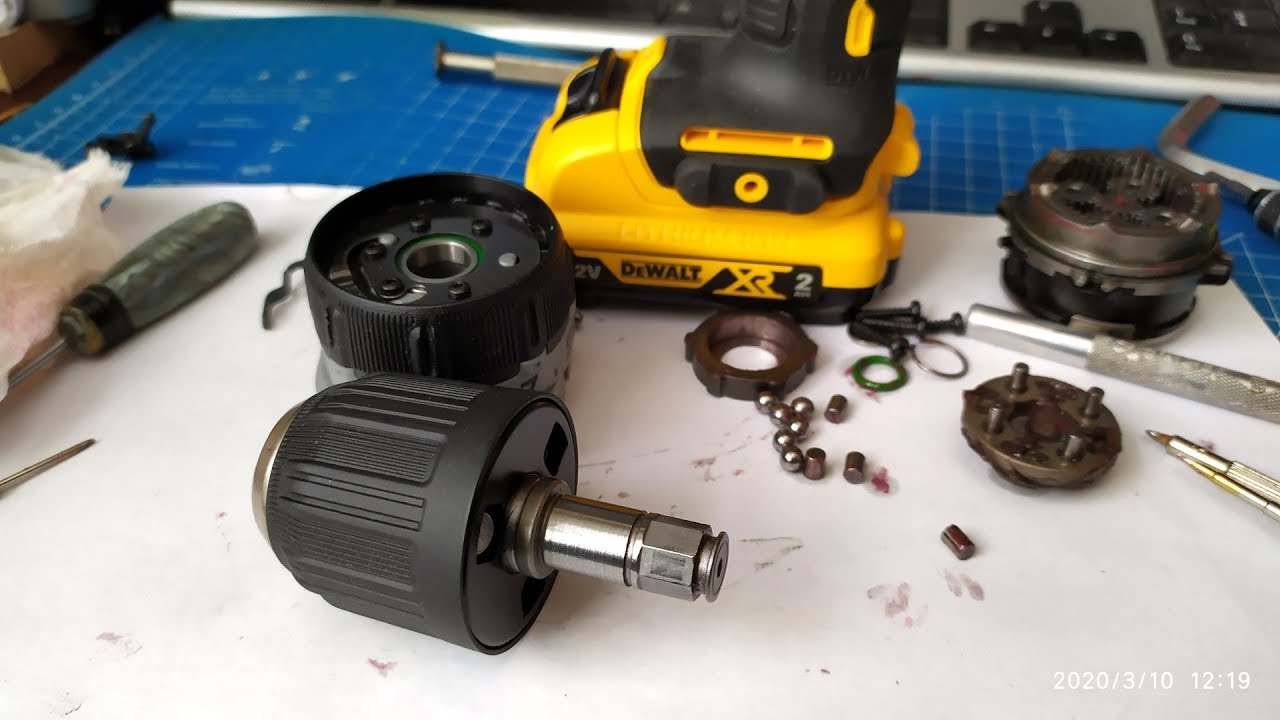

Аккумуляторный сверлильный патрон DeWalt не открывается (6 причин, исправления)

У вас есть все инструменты, и вы готовы начать сверлить отверстия.

После установки аккумуляторной дрели DeWalt на отметку вы нажимаете на спусковой крючок и обнаруживаете, что дрель не двигается.

Проблема в патроне дрели.

Патрон дрели не открывается, поэтому дрель не работает.

Мы нашли шесть причин, по которым аккумуляторный сверлильный патрон DeWalt не открывается, и способы их устранения.

Аккумуляторный сверлильный патрон DeWalt не открывается (причины, способы устранения)

1. Ослабленный винт

Одной из причин, по которой аккумуляторный сверлильный патрон не открывается, может быть ослабленный винт.

Винт вставляется внутрь сверлильного патрона.

Если он смещается или расшатывается, это мешает зубам двигаться.

Без мобильности дрель не может выполнять свою работу.

Исправление: затяните винт

Эту проблему легко решить.

Вам нужно найти отвертку, соответствующую типу винта внутри сверлильного патрона.

Затем достаньте отвертку через отверстие сверла и вставьте винт.

Поскольку этот конкретный винт имеет обратную резьбу, для затягивания его необходимо поворачивать против часовой стрелки, а не по часовой стрелке.

Поверните винт против часовой стрелки до упора.

Как только он будет достаточно затянут, зубья зацепятся и позволят патрону открыться.

2. Проверьте наличие быстрозажимного патрона

Некоторые быстрозажимные патроны невозможно открыть, если они закрыты.

Они не предоставляют метод их исправления.

Снимите сверлильный патрон и осмотрите его, чтобы определить, есть ли у вас быстрозажимной патрон.

Исправление: замена патрона

Если это патрон без ключа, и он не открывается, патрон необходимо заменить.

Нет способа это исправить.

3. Неправильное использование

Если вы новичок в использовании дрелей, то вы можете не понимать, как работает сверлильный патрон.

Непонимание этого может привести к тому, что вы оставите патрон закрытым или подумаете, что он не откроется.

Сверлильный патрон состоит из двух частей.

Черная часть — это область, за которую вы держитесь, когда регулируете или снимаете сверлильный патрон.

Желтая часть — это область, которую вы поворачиваете, чтобы открывать и закрывать сверлильный патрон.

Если вы держите черную часть и поворачиваете желтую часть, а она по-прежнему не открывается, возможно, вам придется использовать дополнительный рычаг.

Исправление: используйте плоскогубцы или трубный ключ

Чтобы получить дополнительный рычаг и повернуть желтую часть патрона, вам нужно использовать плоскогубцы для блокировки каналов или трубный ключ.

Большинство домовладельцев и профессионалов будут использовать пассатижи для замков каналов.

Они могут цепляться за желтую часть, чтобы обеспечить небольшой дополнительный рычаг, необходимый для захвата и поворота влево.

С помощью дополнительного рычага вы можете повернуть желтую часть и открыть сверлильный патрон.

4. Липкий

Если вы будете часто использовать дрель, она загрязнится.

Сок, вода и другие липкие вещества могут вызвать коррозию сверлильного патрона.

Вода, в частности, может вызвать ржавчину и стать липкой.

В результате сверлильный патрон с трудом открывается и закрывается.

Исправление: распылите WD-40

Лучший способ избавить патрон от липкости, ржавчины и липкости — побрызгать на него WD-40.

Этот спрей представляет собой смазку.

Это также средство от ржавчины и вытеснитель влаги.

Он может не только очистить патрон, но и удалить все, что может засорить его.

WD-40 также уменьшит вероятность того, что патрон заржавеет в будущем.

Как только вы распылите на него WD-40, патрон сверла откроется.

Используйте WD-40 после каждого использования, чтобы содержать патрон в чистоте и смазке.

5. Ржавчина на челюстях

Одна из первых вещей, которую вы должны проверить на своем патроне, — это кулачки.

Если на них есть хоть немного коррозии, то они могут не открыться.

Кулачки — это то, что зажимает патрон на сверле.

Если они заржавеют, то не откроются и не высвободят биту.

Исправление: удар молотком

Во-первых, вы должны побрызгать челюсти WD-40.

Это может помочь удалить часть ржавчины, из-за которой они застревали в закрытом положении.

Спрей также может помочь предотвратить рост ржавчины в будущем.

Затем используйте деревянный молоток и слегка ударьте по губкам.

Аккуратно постукивая по каждой челюсти, вы можете заставить ее снова открыться.

6. Скользящая рукоятка

У некоторых аккумуляторных дрелей рукоятка находится рядом с патроном.

Когда вы используете дрель, она может заставить рукоятку двигаться медленно.

В конце концов рукоятка соскользнет к основанию патрона.

Когда он проскальзывает там, патрон не может вращаться.

В результате патрон не открывается.

Он только вращает головку патрона и не дает вам возможности повернуть его, чтобы открыть кулачки.

Исправление: используйте ленточный ключ

Ленточный ключ полезен для повторного вращения основания.

Во-первых, вам нужно включить дрель в обратном направлении.

Затем подсоедините ленточный ключ к патрону.

Слегка нажмите на спусковой крючок.

Сила дрели и ленточного ключа будет вращать патрон до тех пор, пока он не откроется.

Он оттолкнет рукоятку от основания, заставив патрон открыться.

Если вы не видите никаких результатов, вам нужно установить максимальное значение крутящего момента на дрели.

Тем не менее, слегка надавите на спусковой крючок, чтобы заставить ленточный ключ открыть патрон.

Почему ваша аккумуляторная дрель DeWalt не вращается по прямой?

Патрон отвечает за удержание сверла на месте.

Несколько проблем с ним могут помешать дрели работать по прямой.

Вместо этого он качается и вынуждает винт входить в круг или в нецентральное положение, а не в то место, куда вам нужно.

Есть несколько способов убедиться, что ваша дрель завинчивается ровно.

1. Проверьте установку сверла

Возможно, сверло было вставлено неправильно.

Иногда зубы не выравниваются.

В результате бита находится под небольшим углом.

Это можно исправить, удалив сверло.

Затем полностью закройте патрон.

Поместите сверло в точку входа в сверлильный патрон.

Затем медленно откройте сверлильный патрон.

Если он не открывается, определите одну из указанных выше причин и примените соответствующее исправление.

Как только сверлильный патрон будет достаточно открыт, сверло начнет входить в него.

Нажмите на него в тот момент, когда он начнет скользить, и затяните его на месте.

Больше не открывайте сверлильный патрон.

Вставляя сверло, когда в нем достаточно места, вы можете предотвратить его перемещение, пока вы закрываете патрон.

Он уже плотно прилегает к патрону.

Выровняв биту, вы сможете завинтить по прямой линии.

2. Изогнутые сверла

Еще одна причина, по которой сверло не закручивается по прямой линии, заключается в том, что оно изогнуто.

Проблема в том, что сверла легко погнуть.

Каждый раз, когда вы используете дрель, вы выделяете тепло.

Слишком сильное тепловое воздействие может привести к деформации сверла внутри сверлильного патрона.

Когда вы оказываете на него давление, ввинчивая что-то в поверхность, оно изгибает сверло в процессе.

Чем больше вы пользуетесь дрелью, тем горячее становится сверло и тем больше вероятность того, что оно погнется.

Первое, что необходимо сделать для устранения этой проблемы, — это проверить сверло.

Иногда вы можете определить, погнуто ли сверло, просто взглянув на него.

В других случаях изгиб может быть настолько тонким, что глаз его не заметит.

Способ устранения неполадки — поставить другие сверла.

Попробуйте протестировать разные размеры.

Сверла большего размера труднее согнуть, чем сверла меньшего размера.

Вы можете увидеть, имеет ли проблемное сверло изгиб, сравнив его с большим сверлом.

Ввинтите что-нибудь в поверхность проблемным сверлом и посмотрите, оставил ли он след.

Затем замените сверло на большее и попробуйте вкрутить по отметке.

Если сверло большего размера попадает в метку, а предыдущее сверло нет, то, вероятно, предыдущее сверло имеет изгиб.

Если у более крупного сверла также были проблемы с попаданием в метку, то проблема не в оригинальном сверле.

Вероятно, у него нет изгиба.

Если сверло все же погнулось, то его необходимо заменить.

3.Свободный патрон

Если ваш сверлильный патрон ослаблен, это также может помешать завинчиванию сверла прямо.

Первое, что нужно сделать, это снять аккумуляторную батарею с дрели.

Затем вам нужно отключить датчик направления вращения.

Найдите кулачки на сверлильном патроне и откройте их.

Если они застряли, используйте один из методов, упомянутых ранее, чтобы открыть их.

Когда кулачки открыты, вы получаете доступ к патрону.

Для затягивания патрона вам понадобится шестигранный ключ.

Поверните шестигранный ключ по часовой стрелке, чтобы затянуть патрон.

Чтобы затянуть еще сильнее, используйте деревянный молоток и постучите по шестигранному ключу по часовой стрелке.

Патрон будет тугим и сможет удерживать сверло на месте.

Он не будет раскачиваться, когда вы включите дрель и будете ее использовать.

4. Ошибка пользователя

Проблема не всегда связана с инструментом.

Иногда виновата ошибка пользователя.

Хорошая новость заключается в том, что вы можете лучше скручивать прямые линии.

Это требует практики.

Один из советов: держите запястье неподвижно при использовании дрели.

Вы также можете использовать две руки, чтобы управлять дрелью или удерживать поверхность, чтобы она не двигалась, пока вы ввинчиваете ее на место.

Наконец, вы также можете носить толстые перчатки.

Ношение перчаток может дать вам больше контроля над дрелью.

Это может помочь вам стабилизировать руку и держать линию прямо.

Почему аккумуляторная дрель-шуруповерт DeWalt застревает?

Помимо того, что ваш сверлильный патрон не открывается, вы также можете столкнуться с другой распространенной проблемой аккумуляторных дрелей DeWalt.

Они могут застрять.

Вот несколько причин, по которым аккумуляторная дрель может застрять.

1. Низкий заряд батареи

Аккумуляторные дрели питаются от аккумуляторной батареи.

Из-за этого их мощность и эффективность снижаются по мере того, как батарея начинает садиться.

Если батарея слишком разряжена, возможно, она не обеспечивает достаточной мощности дрели для прохождения через толстую поверхность.

В результате дрель замедляется настолько, что больше не может двигаться.

Чтобы этого не произошло, нужно держать аккумулятор заряженным.

Не перезаряжайте аккумулятор после каждого использования.

Это ускорит его смерть в долгосрочной перспективе.

Вместо этого используйте дрель, пока батарея не разрядится.

Используйте его на небольших работах или на более тонких поверхностях, которые не требуют большой мощности для завинчивания.

Когда батарея разрядится, вы можете извлечь аккумулятор и зарядить его.

С полной зарядкой вы можете взяться за более сложную работу.

Он должен ввинчиваться в толстую поверхность, не застревая.

2. Неверное сверло

Сверла не одинаковы.

Они различаются по размеру и типу материала, через который они могут ввинчиваться.

Возможно, вы пытаетесь просверлить поверхность сверлом, которое для этого не подходит.

Примером может служить использование сверла по дереву на цементной поверхности.

Сверло никогда не пробьет поверхность.

Вместо этого он может застрять или отказаться поворачиваться.

Вы можете решить эту проблему, изучив, какое сверло вам нужно использовать для конкретной поверхности.

Используя правильное сверло, можно придать нужное количество вращения и давления на поверхность.

Он не застрянет в нем или против него.

3. Засорение сверла

Вы знаете, какими грязными могут быть тренировки.

При шуруповании таких материалов, как гипсокартон и дерево, всегда поднимается пыль и мусор.

Проблема в том, что пыль и мусор могут прилипнуть к сверлу и засорить его.

В результате дрель не вращается.

Он слипся.

Один из способов предотвратить засорение — продолжать работать с дрелью, пока вы вытаскиваете ее из отверстия.

Когда вы протягиваете сверло через отверстие, оно, естественно, приносит с собой пыль и мусор.

Если дрель продолжает работать, пока вы ее тянете, дрель вытолкнет мусор и очистится сама.

Таким же образом вы очистите отверстие, чтобы его было легче сверлить.

Как только сверло выйдет из отверстия, вы можете выключить его и очистить.

WD-40 может помочь удалить пыль и мусор, которые скрываются глубоко внутри дрели.

4. Низкий крутящий момент

Аккумуляторные дрели

имеют несколько настроек крутящего момента.

Это помогает сохранить батарею.

Вы не хотели бы использовать большой крутящий момент для более мягкого или тонкого материала и тратить батарею.

Проблема в том, что дрель может застрять, если вы используете неправильную настройку крутящего момента.

Использование слишком низкого значения крутящего момента может привести к тому, что дрель будет вращаться медленнее, чем необходимо.

В результате сверло застревает в поверхности и не может ее просверлить.

Решить проблему несложно.

Вам необходимо найти правильное значение крутящего момента для конкретного материала, который вы завинчиваете.

Это может потребовать некоторых настроек, но вы найдете настройку, которая поможет продлить срок службы батареи и даст дрели достаточную мощность, чтобы пробить поверхность.

5. Застрявший патрон

Последняя причина, по которой дрель может застрять, заключается в том, что патрон дрели не открывается.

Если патрон не открывается, то зубья не могут зацепиться за сверло, и сверло не будет вращаться.

Мы рассмотрели несколько способов открытия патрона, который не открывается.

В большинстве случаев можно использовать WD-40 для очистки патрона, а затем с помощью молотка вдавить кулачки патрона обратно внутрь него.

Когда кулачки находятся внутри патрона, его можно открыть.

Это позволяет перенастроить бит и активировать его.

Заключение

Существует несколько возможных причин, по которым ваш сверлильный патрон не открывается.

Если патрон не открывается, дрель не работает.

Используйте описанные выше методы, чтобы устранить проблему с патроном и устранить ее.

Как снять патрон с дрели? Как поменять, разобрать и открутить бесключевые и конусные патроны без ключа?

Патрон в дрели — один из самых эксплуатируемых и, соответственно, быстро вырабатывающих свой ресурс элементов. Поэтому вне зависимости от частоты использования инструмента рано или поздно он выходит из строя. Но это вовсе не повод для покупки новой дрели – изношенный патрон можно просто заменить на новый.Процедура проста и самовыполнима в домашних условиях, если придерживаться определенных правил и рекомендаций опытных мастеров.


Что это такое?

Патрон служит посадочным местом, держателем основного рабочего органа дрели или перфоратора. Это может быть не только дрель, но и сверло по бетону для инструментов с ударной функцией, специальная насадка в виде крестовой или плоской отвертки. Существуют специальные сверла, предназначенные для шлифовки, очистки различных поверхностей.Они крепятся на круглый или многогранный штифт, который также входит в патрон.

Патроны

отличаются конструкцией и способом установки на инструмент и делятся на три типа:

• конический;
• шестерня-венец;
• быстрозажимной.

Конусный патрон

Изобретен еще в 1864 году американским инженером Стивеном Морсом, который также разработал и предложил использовать спиральное сверло. Особенность такого патрона в том, что рабочий элемент зажимается за счет сопряжения двух поверхностей вала и отдельной детали с отверстием.Поверхности валов и отверстия для установки сверла имеют эквивалентные размеры конусности, угол которой колеблется от 1°25’43» до 1°30’26».

Угол регулируется поворотом основания механизма в зависимости от толщины устанавливаемого элемента.


Конструкция с зубчатым венцом

Более распространенный тип картриджей для ручных электроинструментов для домашнего использования. Принцип работы такого патрона прост – на конце штифта, выходящего из сверла, нарезается резьба, и патрон навинчивается на него как гайка.

Сверло удерживается в патроне тремя коническими лепестками, расположенными по центру патрона в цанге. При повороте гайки на цанге специальным ключом лепестки сближаются и зажимают хвостовик дрели или другого рабочего элемента — венчика для миксера, биты отвертки, ударного зубила, метчика.


Быстрозажимной патрон

Считается самым удобным вариантом. Это последняя технологическая модификация данного устройства на момент изобретения.Он используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется специальными лепестками, только для их зажима не требуется ключ. Фиксирующие выступы зажимаются вручную – поворотом регулировочной втулки, на которую нанесена гофра для удобства прокручивания.

Для предотвращения раскручивания втулки во время работы инструмента в ее основании предусмотрен дополнительный фиксатор.


Как удалить?

Поскольку все виды сверлильных патронов имеют свои конструктивные особенности, их демонтаж также предполагает выполнение различных действий.Также вам понадобятся специальные инструменты.

Демонтаж возможен подручными или сменными средствами, но экспериментировать с первой разборкой не рекомендуется, так как можно повредить инструмент.

Фото

В целом процедура не сложная и вполне выполнима самостоятельно в домашних условиях.

Конический

Способ крепления патрона по методу Морзе является одним из самых надежных, но в то же время не предусматривает сложных манипуляций.Конструкция прекрасно выдерживает силовые нагрузки по оси как в обычных дрелях, так и в инструментах с ударной функцией. Именно поэтому он так широко распространен на заводах-изготовителях.

Картридж разбирается несколькими способами

1. Необходимо ударить молотком по корпусу патрона снизу. Главное, чтобы удар был направлен по оси в сторону посадочного места режущего элемента — сверла.
2. Разъедините патрон по расклинивающим поверхностям: вставьте, например, зубило в зазор между патроном и корпусом сверла и, сбив его молотком, осторожно извлеките вал.При этом очень важно не задеть в одном месте, чтобы вал не перекосился: постепенно отодвигая вал патрона, долото нужно вводить в разные места.
3. Используйте специальный съемник, такой как тот, который используется для снятия подшипников.


В большинстве ручных дрелей с коническим патроном подшипник вала установлен внутри корпуса инструмента. Но есть и модели, где он расположен снаружи. При этом снятие нужно производить максимально аккуратно, иначе есть вероятность повредить подшипник.Если вал слишком застрял и не может быть удален, не бейте по нему молотком со всей силы.

В этих случаях рекомендуется попробовать обработать поверхность антикоррозийными средствами – керосином, аэрозольным препаратом WD-40.


Зубчатая коронка

Патрон венцовой шестерни навинчивается на штифт, встроенный в дрель. Соответственно, для демонтажа устройства нужно просто выкрутить его в обратную сторону, но следует учитывать некоторые нюансы.Особенность резьбового крепления патрона в том, что резьба на штифте, выходящем из сверла, правая, а на самом патроне — левая. Таким образом, во время работы инструмента патрон, вращаясь по часовой стрелке, сам автоматически навинчивается и затягивается на валу.

Данная особенность гарантирует его надежную фиксацию на дрели, исключает люфт и самопроизвольный сброс элемента от вибрации. Эту специфику посадки патрона следует учитывать при его извлечении — во время работы дрели патрон навинчивается на ось до упора, резьба зажимается с максимальным усилием.

Следовательно, чтобы раскрутить его обратно, вам потребуются следующие инструменты:

• ключ;
• Крестообразная или плоская отвертка
• молоток;
• специальный ключ для зажима сверл или патронный ключ.


Рассмотрим порядок выполнения действий

1. С помощью специального ключа для зажима режущего элемента (сверла) поверните цангу против часовой стрелки до упора и опустите стопорные выступы.
2. Внутри патрона, если присмотреться, будет крепежный винт, удерживающий патрон на посадочном валу. Этот винт необходимо открутить отверткой, удерживая вал рожковым ключом соответствующего размера. Головка винта может быть как крестообразная, так и плоская — в зависимости от производителя. Поэтому лучше всего подготовить оба инструмента заранее.
3. Затем, прочно зафиксировав цангу в одном положении (удерживая ее зубьями прижимной гайки), ключом отвинтите вал патрона.

Если посадочный вал сильно заклинил и силы рук не хватает для поворота рожкового ключа, рекомендуется использовать тиски.Зажмите ключ в тисках, наденьте на него вал, вставьте и зажмите квадратную головку с ручкой внутри цанги.

Удерживая дрель одной рукой, сломайте резьбу легкими ударами молотка по буртику. Ту же операцию можно попробовать провести и без тисков — вставить и зажать в цанге квадрат с длинной ручкой (для увеличения рычага) и, крепко удерживая рожковым ключом вал, резко провернуть его против часовой стрелки.


Без ключа

В зависимости от производителя и модели инструмента бесключевые патроны крепятся к дрели двумя способами – навинчиваются на шпильку с резьбой или закрепляются на специальных пазах.

В первом случае снимается так же, как и зубчато-венцовое устройство:

• нижние прижимные лапки;
• открутить стопорный винт;
• зажать шестигранник или ручку в патроне;
• После фиксации основания вала открутите его легкими ударами молотка по шестиграннику.

Второй вариант с прорезями используется в современных устройствах и не предусматривает использования каких-либо инструментов для снятия. Все делается вручную в автоматическом режиме легко и непринужденно.Нужно просто крепко взяться за верхнее кольцо картриджа рукой, а нижнее повернуть против часовой стрелки до щелчка.

Также ориентироваться можно по специальным меткам на гильзе. Они указывают, в какое положение необходимо повернуть нижнее кольцо, чтобы снять устройство.


Как разобрать?

Для разборки патрона зубчатого венца необходимо зафиксировать его в тисках в вертикальном положении лепестками вверх. Зажимные выступы или кулачки должны быть предварительно опущены до упора.Затем разводным ключом откручиваем зубчатую гайку, перед этим желательно смазать ее маслом. Когда зажимная гайка откручена, снимите внутренний подшипник и шайбу. Снимите изделие с тисков и открутите втулку от основания.

Есть модели, в которых основание не вкручивается, а просто вставляется во внешнюю регулировочную втулку (кожух). Затем патрон следует закрепить в тисках таким же образом, но только так, чтобы втулка проходила между их губками, а края муфты упирались в них.Максимально углубить кулачки или лепестки и отвернуть зубчатую гайку. Сверху положите прокладку из мягкого металла (медь, бронза, алюминий), прогрейте рубашку строительным феном или паяльной лампой и выбейте корпус молотком.


Быстрозажимные патроны разбираются гораздо проще, но они не предусматривают полной разборки на все составные части.

Для очистки, проверки внутренней части элемента на наличие повреждений или замены необходимо:

• крепко держите в руке ту часть механизма, где расположены зажимные губки;
• вставьте отвертку в щель между муфтами и осторожно, поворачивая картридж, отделите и снимите нижнюю пластиковую часть корпуса;
• максимально углубить лепестки;
• вставьте болт соответствующего размера в патрон и выбейте молотком металлический корпус в сборе из второй внешней втулки.


Дальше разбирать бесключевой патрон нет смысла. Во-первых, все места, которые нуждаются в чистке или смазке, уже будут доступны. Во-вторых, дальнейшая разборка внутреннего элемента производителем не предусмотрена и, соответственно, приведет к повреждению, выходу из строя всего механизма.

Конус Морзе предполагает еще меньше манипуляций при разборке … После демонтажа всего механизма с дрели необходимо зажать наружную металлическую втулку (кожух) в тиски или крепко удерживать пассатижами.Затем с помощью газового ключа, пассатижей или вставленного внутрь шестигранника откручиваем прижимной конус от корпуса.


Как изменить?

Конус Морзе применяется в основном на оборудовании предприятий машиностроения. Но некоторые производители оснащают такой конструкцией ручные дрели и перфораторы для частного, домашнего использования. Конусный патрон маркируется буквой и цифрами. Например, В12, где В условно обозначает наименование конуса, а цифра 12 — размер диаметра хвостовика рабочего элемента, например, сверла.

Эти индикаторы необходимо учитывать при замене.

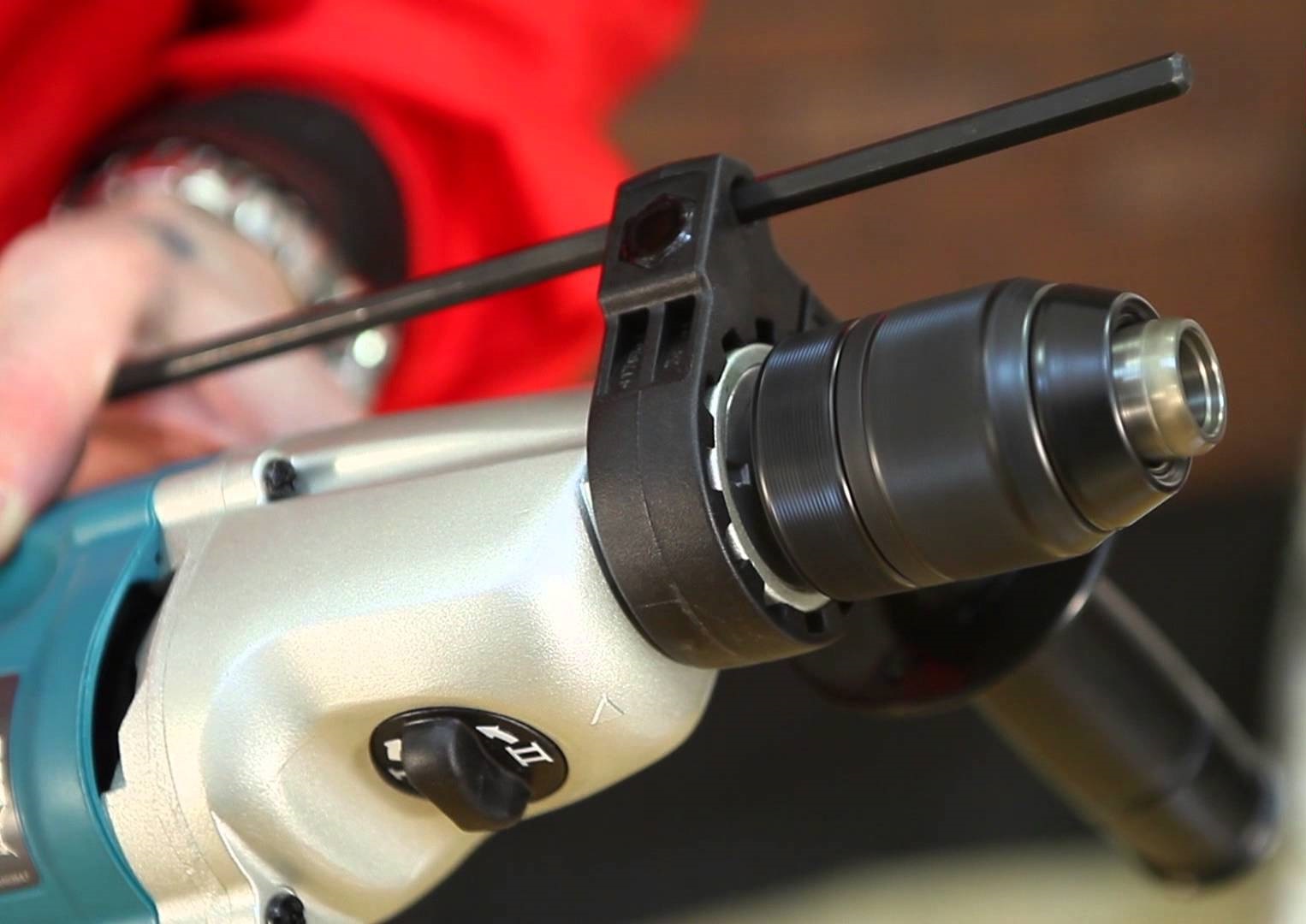

Чтобы поменять такой патрон, его нужно сбить с дрели молотком или специальным съемником. Новое изделие устанавливается путем насаживания его тыльной стороной на конический вал.


Патрон зубчато-коронный используется при изготовлении не только бытовых, но и профессиональных строительных сверл, рассчитанных на серьезные нагрузки и длительный срок службы. При бесперебойной, практически безостановочной работе инструмента в течение нескольких часов важна — при сборке различных строительных конструкций, мебели, станков.Поэтому предусматривает быструю замену, чтобы работники не тратили много времени. Нужно всего лишь открутить вал изношенного механизма от штифта, установленного в корпусе дрели, и вкрутить на его место новый патрон.

Быстрозажимной патрон меняется быстрее всего. Ориентируясь по указателям на корпусе, нужно просто зафиксировать рукой его верхнюю часть и повернуть нижнюю до характерного щелчка.

Новое изделие монтируется в обратной последовательности — надевается на шлицы и зажимается поворотом стопорной втулки.


Возможные проблемы с картриджем

Любое устройство, каким бы качественным оно ни было, со временем изнашивается, производится и выходит из строя. Сверлильные патроны не являются исключением. Чаще всего причиной поломки является износ удерживающих сверло лепестков – их края стираются, от этого возникает биение, возникает люфт рабочего элемента. Не менее часто встречается проблема проворачивания сверла при прижатии его к рабочей поверхности. Такая неисправность свидетельствует об износе посадочной резьбы или развитии конусности инструмента .в зависимости от типа механизма.

Есть много других неисправностей, когда патрон заедает или заедает.

В любом случае при первых нарушениях нормальной работы необходимо прекратить использование средства и выявить причину. В противном случае есть риск довести механизм до состояния, когда ремонт уже невозможен, и потребуется полная замена всего элемента, что обойдется намного дороже.

Руководство по снятию и установке патрона для дрели/перфоратора

Сетевая или аккумуляторная дрель или две дрели часто входят в арсенал инструментов профессионалов, почти каждого домовладельца и домашних мастеров.Нередки случаи, когда дрель часто используется и подвергается неправильному обращению, и патрон дрели часто подвергается этому. Но не позволяйте изношенному или сломанному сверлильному патрону заставить вас «забить» сверло, если оно еще в хорошем состоянии! Следующая информация содержит шаги, которые следует учитывать при выборе сменного сверлильного патрона, а также способы снятия и замены старого сверлильного патрона.

Выбор сменного сверлильного патрона

Чтобы выбрать сменный сверлильный патрон, определите, нужен ли вам патрон с ключом или без него.Благодаря большей силе захвата и удобству использования (нет ключа, который можно найти или потерять), быстрозажимные патроны становятся стандартом для большинства дрелей, особенно аккумуляторных.

Если вы устанавливаете сменный сверлильный патрон без ключа, определите, нужен ли патрон с одной или двумя втулками. Если вы переходите с патрона с ключом на патрон без ключа или в настоящее время используете патрон без ключа с двумя втулками, заменой также должен быть патрон без ключа с двойной втулкой. Аналогичным образом, если текущий патрон является патроном с одной втулкой, вам следует придерживаться замены одной втулки.

Последним шагом является подтверждение размера резьбы сверлильного шпинделя, чтобы убедиться, что новый патрон совместим. Как правило, патроны ⅜» имеют размер ⅜» x 24 TPI, а патроны ½» — ½» x 20 TPI. Тем не менее, есть исключения, когда это наоборот, или может присутствовать совершенно другой поток, поэтому всегда лучше перепроверить.

A Комплект быстрозажимного сверлильного патрона

Снятие патрона

Перед началом работы убедитесь, что дрель отключена от сети или из нее извлечен аккумулятор.

• Сначала полностью откройте кулачки патрона и определите тип стопорного винта, установленного в шпинделе сверла (шестигранный, Torx, Phillips или шлиц). В некоторых случаях стопорный винт может даже отсутствовать.
• Затем, используя соответствующий ключ, ослабьте и снимите стопорный винт. Обязательно сохраните стопорный винт для установки нового патрона. Примечание. Винты имеют обратную резьбу и для их ослабления необходимо повернуть по часовой стрелке.
• Теперь, используя шестигранный ключ на ¼ дюйма или больше, затяните короткий конец ключа в кулачки патрона.Затем, положив сверло на плоскую поверхность и патроном к себе, используйте молоток с мягким бойком или молоток, чтобы резко ударить по шестигранному ключу 2-3 раза против часовой стрелки.
• После ослабления завершите снятие патрона вручную и выньте шестигранный ключ из патрона.

Сверлильный патрон с ключом

Установка патрона

Как и при снятии старого сверлильного патрона, перед установкой нового сменного патрона убедитесь, что дрель отключена от сети или удален аккумулятор.

• Сначала навинтите новый патрон по часовой стрелке на сверлильный шпиндель, а затем затяните шестигранный ключ, использовавшийся при снятии, в кулачки нового патрона.
• Затем резко ударьте по шестигранному ключу 2–3 раза молотком с мягким бойком или киянкой по часовой стрелке и выньте шестигранный ключ.
• Наконец, установите на место стопорный винт из процесса снятия патрона и затяните его против часовой стрелки.

Шестигранные ключи, используемые для снятия

Теперь, когда вы заменили свой сверлильный патрон, вы можете ознакомиться с широким ассортиментом деталей для сверл Zoro, а также различных сверл, от сверл по каменной кладке до ступенчатых сверл, чтобы ваша дрель продолжала вращаться!

【решено】Как снять сверлильный патрон

Как снять патрон с аккумуляторной дрели?

Как снять сверлильный патрон со шпинделя?

Как снять патрон с дрели Black and Decker?

Выполните следующие действия: Для снимите патрон , разомкните кулачки, крепко удерживайте его в одной руке и удерживая отверткой в ​​другой руке, поверните установочный винт в патроне по часовой стрелке примерно на один оборот, чтобы ослабить его.Вставьте шестигранный ключ в патрон и затяните кулачки.

Как вынуть сверло без ключа патрона?

Можно ли заменить патрон на дрели Black and Decker?

С помощью мягкого молотка резко ударьте по ключу против часовой стрелки (если смотреть спереди инструмента). Этот ослабит патрон , так что его можно будет отвинтить вручную. Если по какой-либо причине вы не можете снять ваш патрон , мы рекомендуем доставить вашу дрель в ближайший заводской сервисный центр для получения дополнительной помощи.

Как заменить сверло на аккумуляторной дрели Black and Decker?

Что такое патрон на дрели?

Патрон — это специальный тип зажима, используемый для удержания объекта с радиальной симметрией, особенно цилиндра. В сверле или фрезе патрон удерживает вращающийся инструмент; в токарном станке он удерживает вращающуюся заготовку. Патроны обычно используют кулачки для удержания инструмента или заготовки.

Какой сверлильный патрон лучше?

10 лучших сверлильных патронов без ключа 2020

•

17 марта 2020 г.

Почему мой сверлильный патрон проскальзывает?

Круговые следы износа на нижней части сверла являются ключевым признаком того, что сверло сверло проскальзывает внутри патрона сверла . Основная причина этой проблемы заключается в том, что используемая смазочно-охлаждающая жидкость или смазочные материалы вступают в контакт с патроном , когда это происходит, затяжка патрона не заходит слишком далеко.

Что используют старые дрели для затягивания патрона?

Если вы не в курсе истории создания сверла , многие из нас начинали с патрона с ключом . Это таинственно выглядящая штука, которая прикрепляется к шнуру старой дрели вашего отца . Когда вы вставляете его в отверстие в патроне , он создает зубчатую систему, которая позволяет вам затягивать или ослаблять его.

Как закрепить патрон на дрели?

Если патрон застрял в открытом положении, проверьте, затянут ли винт внутри патрона . Если он свободен, он может препятствовать движению зубов. Чтобы решить эту проблему , вставьте соответствующую отвертку в сверлильный патрон и затяните. Помните, что этот винт имеет обратную резьбу, поэтому поверните его против часовой стрелки, чтобы затянуть.

Как ослабить зажатый патрон дрели?

Как затянуть патрон на дрели?

Вставьте сверло в патрон . Затяните сверлильный патрон только вручную до нескольких щелчков. Поворачивайте патрон в обратном направлении, пока не услышите и не почувствуете один щелчок. Как только вы услышите и почувствуете последний щелчок, сверло надежно зафиксируется на месте.

Почему моя дрель продолжает зачищать винты?

Сорванные винты вызваны, в первую очередь, использованием неправильных инструментов, а также ошибкой пользователя. Поворачивание винтов с помощью отверток (или сверла ) под углом к ​​винту .Использование отвертки неподходящего размера (особенно слишком маленькой) Использование сверла неправильного размера с электрической дрелью .

Почему моя дрель перестала вращаться?

Если внутренние части патрона повреждены, они не смогут плотно зажать сверла и будут вращать на самом сверле . В этом случае патрон сверла изношен и его необходимо заменить.

Из чего сделаны качественные сверла?

Очевидно, что лучшие сверла для закаленного металла или стали поставляются с кобальтовой смесью.В этих кобальтовых бурах используется сплав, содержащий 5–8% кобальта. Этот кобальт входит в состав стальной смеси, поэтому твердость биты не стирается с покрытием (например, биты из титана ).

Какой металл труднее всего просверлить?

Cobalt (HSCO) считается улучшенной версией HSS, поскольку он включает 5-8% кобальта, смешанного с в базовом материале . Это отличный вариант для сверления более твердой стали , а также нержавеющей стали марки .Карбид (Carb) является самым твердым и самым хрупким из материалов сверла .

Какие сверла самые прочные?

Для сверл карбид вольфрама является самым твердым доступным для потребителей. Он будет держать свою кромку дольше, чем вышеупомянутые металлы. Однако он даже более хрупок, чем сплав кобальта, поэтому карбид вольфрама обычно используется на наконечнике сверл из стали вместо .

Титановые сверла лучше кобальтовых?

Основные отличия титановых сверл от кобальтовых сверл .Титановые сверла работают лучше для более мягких материалов, таких как дерево, мягкие металлы, пластик, тогда как сверла для кобальта хорошо работают с более твердыми материалами, такими как чугун или другие металлы.

Как заменить или модернизировать сверлильный патрон, шаг за шагом

Патрон дрели работает тяжело, особенно на ударной дрели, поэтому неудивительно, что они иногда ломаются. В качестве альтернативы вы можете рассмотреть возможность замены патрона с ключом на более современную версию без ключа. В любом случае, вот пошаговое руководство по замене его на новый.

Когда вы закончите замену, знаете ли вы, какое сверло следует использовать для различных целей? Использование правильного сверла продлевает срок службы инструмента и облегчает работу.

Что вам понадобится для замены патрона дрели

• Дрель
• Новый патрон
• Гаечный ключ на 15 мм (19/32″)
• Сантехнический ключ, тиски или шестигранный ключ

Как заменить патрон дрели

Хомут моего патрона сломался во время последнего использования, поэтому пришло время заменить его.Он удерживается резьбовой шпилькой на дрели, которая ввинчивается в заднюю часть патрона. Для того, чтобы его снять, нужно ослабить старый на шпильке с резьбой и открутить. Держите шпильку неподвижно с помощью гаечного ключа, шпилька имеет две плоские части за резьбой, на которую надевается гаечный ключ. Теперь используйте гаечный ключ, чтобы открутить его от шпильки. Если он все еще находится в пригодном для использования состоянии, вы можете вставить шестигранный ключ в патрон, а затем использовать его как рычаг, чтобы выключить его.

После ослабления патрона полностью отвинтите его от шпильки.

Заменой может быть ключевой патрон старого образца или более современная версия без ключа. Я предпочитаю использовать версию с ключом, так как она позволяет затянуть ее вокруг сверла лучше, чем версия без ключа.

Теперь возьмите новый и наденьте его на шпильку. Обработайте шпильку WD40 или легким маслом, а затем очистите резьбу сухой тканью или бумажным полотенцем, прежде чем надевать новую, чтобы защитить резьбу.

После того, как резьба правильно установлена ​​и полностью закручена, затяните ее с помощью гаечного ключа и гаечного ключа.Нет необходимости затягивать его слишком сильно, так как резьба идет в направлении, противоположном сверлу, поэтому во время первых нескольких применений он естественным образом затянется.

Есть ли у вас какие-либо советы и рекомендации по этой замене? Дайте нам знать в комментариях ниже.

Когда ваша дрель снова заработает, вы можете использовать ее, чтобы просверлить отверстия в плитке или вкрутить шурупы в кирпичную или бетонную стену.
