Схема как подключить два датчика движения на один светильник

Здравствуйте, дорогие друзья!

И снова о датчиках движения. Судя по обращениям клиентов датчики движения набирают популярность. В статье “Как подключить датчик движения самостоятельно” я рассказывал о подключении одного датчика движения к нагрузке. Сегодня же я расскажу вам как подключить два датчика движения на одну нагрузку.

Такое подключение используется в случае когда зоны действия одного датчика движения не хватает для управления нагрузкой (светильниками). Это длинные коридоры в помещении, или длинные пролеты на улице. Или, допустим, в помещении коридор имеет сложную конфигурацию (датчик движения не “видит” объект за углом).

Для этого один датчик движения должен стоять ближе к началу промежутка, который должен быть освещен, а другой к концу промежутка.

В общем, рассмотрим как подключить два датчика движения на одну нагрузку, например группу светильников, которые должны загораться одновременно, или на один светильник.

Подключать будем инфракрасный датчик – самый популярный в применении из-за невысокой его цены. В принципе, схема пригодна для подключения и других датчиков движения с тремя выводами (ультразвуковых, микроволновых).

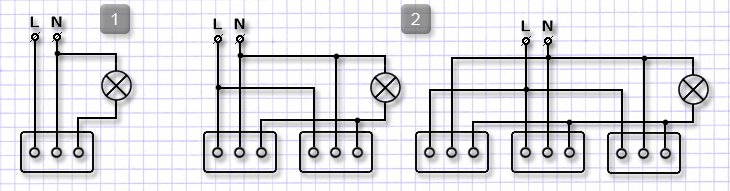

Вот схема подключения с двумя датчиками движения

Рассмотрим её подробнее.

Что мы видим? Датчик движения нр 1 подключен как обычно – ноль N к N на датчике, отсюда же идет нулевой провод к нагрузке, фаза L к L на датчике, второй провод с нагрузки к клемме A, Ls или L’ (в зависимости от типа и конструкции датчика) на датчике. Датчик же движения нр2 подключен параллельно датчику движения нр 1 (дублирует его).

Когда объект движется со стороны датчика нр1, он срабатывает и замыкает фазный провод на нагрузку и лампочка загорается. Объект движется дальше и попадает в зону действия датчика нр 2 и он тоже срабатывает. Но так как датчик движения уже включил лампочку, она просто продолжает гореть.

Объект покидает зону действия датчика нр 2 и через время заданное на датчиках они отключаются и выключают нагрузку (лампочка тухнет). Датчики снова переходят в ждущий режим.

Если движемся обратно то происходит всё тоже, только наоборот. Сначала срабатывает датчик движения нр 2, затем нр1.

Промежуток, во время которого лампочка будет оставаться включенной устанавливаем на обоих датчиках одинаковой (или приблизительно одинаковое). И вообще, все настройки на обоих датчиках дублируем.

Подключение схемы с двумя датчиками движения через выключатель

Здесь, как и в случае с одним датчиком движения, можно подключить схему напрямую, а можно и через одноклавишный выключатель. Это удобно. Если не хотим, чтобы датчик включался в ненужное вам время суток – просто выключили и всё. Также это удобно и при ремонте.

Включение нагрузки независимо от датчика движения

Так же как и в случае подключения одного датчика движения можно включить нагрузку независимо от датчика. Для этого используем вот такую схему подключения.

Датчик движения подключен непосредственно от сети, а для включения нагрузки (в нашем случае это лампа) используется дополнительный одноклавишный выключатель с помощью которого подаем фазу на контакт A, Ls или L’ датчика, а соответственно на нагрузку. Если нужно включить освещение принудительно, то просто включаем выключатель и лампа загорится. Если один из датчиков, или, не дай бог, оба вышли из строя, можно включить освещение принудительно.

Также это удобно при обнаружении неисправности в схеме. Не работает включение лампы автоматически. Это может не работать датчик движения, а может просто перегорела лампа. Включаем выключатель, светильник работает – смотри датчик движения.

Схема с двухклавишным выключателем

Нажимаем на выключателе клавишу 1 – подключаем схему с датчиками движения. Нажимаем клавишу 2 – загорается лампа подаем фазу на лампу минуя схему с датчиками движения, лампа загорится.

Если была полезна статья, делитесь в соцсетях. Кнопочки внизу и сбоку.

Всем удачи!

Еще статьи на сайте

Схема подключения датчика движения

Датчик движения – это устройство, обнаруживающий движение, каких-либо предметов. Такой датчик обычно устанавливают в «Умном доме». Какую функцию он осуществляет? Свет включается при входе человека в комнату автоматически, а когда тот выходит, свет выключится сам. Если вы хотите установить его самостоятельно, вам нужна схема подключения датчика движения.

Из этой статьи вам будет интересно посмотреть:

Рассмотрим, как можно самостоятельно реализовать такую идею.

Приготовьте датчик движения LX-01.Работает этот датчик следующим образом, когда он чувствует движение на территории обнаружения, датчик соединяет цепь, после чего включаются приборы, подсоединенные к нему.

Датчик движения можно настраивать, то есть отключать, воспользовавшись функцией временной интервал, а так же можно регулировать уровень чувствительности и освещенности. Уровень освещенности корректирует яркость света в дневное время. Выяснив уровень освещенности, датчик определяет, необходимо ли включать свет, или в комнате и так достаточно светло.

6 схем подключения датчика движения

Изменять последовательность подключения, изображенную на иллюстрации нельзя, так как при неправильном соединении к сети, можно сжечь датчик.

Схема подключения датчика движения, обозначения:

  • Синий провод (N) — ноль;

  • Коричневый провод (L) — фаза;

  • Красный провод — выходящая фаза.







Схема подключения датчика движения и одной лампочки

Итак, на фото справа схема подключения датчика и одной нагрузки (лампочки). На фазе до датчика установлен выключатель, так что датчик можно отключать при необходимости.

Чтобы было понятней, привожу ниже вспомогательную схему подключения датчика движения. Провод, уходящий в стену, уходит на лампочку, вместо него прорисованы два проводка (синий и красный).



Схема подключения двух датчиков движения к одной нагрузке

На схеме справа подключение двух датчиков движения к одной нагрузке, в нашем случае — к лампочке.

Схема датчика движения с принудительным включением

Если на первой схеме выключатель находился до датчика движения, то на этой схеме он расположен после него. С помощью выключателя можно включать лампу для постоянной работы, при этом сигналы датчика движения будут игнорироваться.

Схема подключения датчика движения и двух нагрузок

Эта схема подключения датчика движения подойдет для помещений, в которых необходимо не только включать свет, но и удалять загрязненный воздух, к примеру, для курительных комнат.

При включении датчика загарается свет и запускается вентилятор, при этом вентилятор работает на 5 минут дольше работы светильника.

Схема управления освещением с помощью диммера

На фото справа схема управления света с использованием диммера.

Схема подключения датчиков ванных комнат

А эта последня схема подключения датчиков движения подойдет для ванных комнат. Получается, что можно подключить к одной линии несколько датчиков и к ним несколько ламп.

Рекомендую посмотреть видео по схемам подключения датчиков движения, особенно, если на фото вам было что-то непонятно.

А это классное видео, на котором мастер объясняет, как выбирать датчики движения на примере онлайн магазинов. Кстати, в этом втором видео также есть схема подключения датчика движения, аналогичная первому варианту из этой статьи.

Помещение и расположение датчика движения

Внимание нужно уделить и расположению датчика движения. Обратите внимание на параметры комнаты, положение дверей и пути по которым обычно направляется человек. Обзор датчика не должны преграждать предметы, охраняемая территория должна хорошо просматриваться.

Устанавливать такой датчик в санузлы не рекомендуется, так как чтобы свет непрерывно горел во время вашего присутствия в данном помещении, необходимо будет постоянно махать руками у датчика, чтобы свет не выключался. Этот датчик лучше подойдет для установки в комнатах, где люди не задерживаются подолгу, например в коридоре.

Обзор датчика составляет сто двадцать градусов, поэтому его можно установить в угол помещения, откуда будет видно все необходимые области. Если установить его посередине стены, он может упускать какие-то части помещения.





Подключение и установка датчика движения

Чтобы произвести монтаж этого устройства, нужна схема подключения датчика движения. Если вы уже определились к нужно схеме, то можно переходить к работе.

Отключите все электричество в доме и соблюдите все правила техники безопасности во время следующей работы. Воспользовавшись тестером, проверьте проводку и найдите провод, который проходит к лампе от включателя. Далее потяните новый провод к красному контакту датчика. Возьмите провод, проходящий от осветительного прибора до включателя с другой стороны, то есть не со стороны включателя. Затем проведите контакт от этого провода к клемме, провод которого голубого цвета. Все оголенные участки необходимо заизолировать и проверить правильность подключения.

После проделанной работы можно приступить к сбору датчика и его установке на выбранном вами месте. Для этого нужно закрепить в углу металлический держатель датчика движения.

Теперь можно проконтролировать работу датчика движения. Для этого нужно войти в его зону видимости. В случае если свет сразу включился, значит, вы справились с работой и все правильно настроено. Далее можно установить необходимый промежуток включения света.



Как подключить датчик движения: 🔰 схемы подключения, фото

Светильник и подключённый к нему датчик движения, как правило, работают слаженно и безукоризненно. Включающееся освещение помогает обнаружить посетителя, с комфортом пройти по помещению, без поиска выключателя. Но монтаж датчика движения должен производиться согласно всем правилам.

Расчет фундамента

Попробуйте новый продукт


Предлагаем схемы подключения с пошаговым описанием каждого действия — произвести столь нужную работу смогут даже начинающие электрики.

Разновидности датчиков движения


Выпускают разнотипные изделия, которые позволяют максимально удобно регулировать процесс освещения комнаты или улицы. Есть датчики, которые располагаются на потолке, стене или монтируются скрыто.


Принцип действия у них тоже отличается друг от друга, некоторые модели работают с уличным освещением, другие с домашним. Устройства для улиц защищены от атмосферных условий.


Принцип действия устройств отличается друг от друга, они могут быть:


  • Ультразвуковыми;


  • Микроволновыми;


  • Инфракрасными;


  • Активными;


  • Пассивными.


Способ срабатывания тоже может быть разным, от теплового, где прибор даёт реакцию на температурные изменения, до звуковых и колебательных. Последний вариант реагирует на перемены во внешней среде и магнитном поле во время движения объекта.


Датчики движения могут быть однопозиционными, двухпозиционными и многопозиционными. Рассмотрим варианты подключения разных устройств для повышения комфорта в собственном жилище и не только там.

Нюансы размещения: как подключить инфракрасный датчик движения и не допустить ошибок


Расскажем о пассивных инфракрасных устройствах слежения, они диктуют свои правила расположения в доме или квартире.


Да, в устройствах предусмотрена защита от ложного срабатывания на «дневной» свет линзой Френеля, но не стоит устанавливать датчик там, где на них падают прямые лучи солнца или осветительные приборы.


Ошибкой будет располагать устройство в «слепой зоне».


Если комната большая, приобретают потолочную модель, что даст возможность большего угла захвата.

Пошаговое подключение двухпроводного датчика


Если выбран двухпроводной датчик, то тут всё просто: его монтируют в обычный подрозетник. Полностью всё укладывается в четыре элемента, система состоит из:


  • Автоматического выключателя для 220 В;


  • Распредкоробки;


  • Датчика;


  • Прибора освещения.


Задача в том, чтобы осуществить подведение питающей фазы к устройству, а от него уже подать питание на светильник.

Достоинства и недостатки


Преимущества такого способа в простой установке и универсальности. Можно автоматически включать свет, не монтируя новые выключатели, а также легко заменить одноклавишный выключатель.


К минусам двухпроводного датчика относят недостаточно слаженное взаимодействие прибора и светодиодных или энергосберегающих ламп. Энергосберегающие лампочки при включении могут начать мерцать, это вызывает дискомфорт и может перегореть быстрее.

Установка


Традиционно датчик движения монтируется на место выключателя, поэтому и нужен стандартный подрозетник. Прибор врезают в фазу, этот провод всегда под напряжением. Аппарат будет располагаться между лампой и автоматикой на 220 В.


Система устанавливается отдельно от общей сети освещения, поэтому и добавляется распредкоробка и автомат. Автомат монтируют в распределительный электрический контур. Для этого берётся трёхжильный кабель сечением 3х1,5 мм. К устройству же тянут двужильный кабель сечением 2х1,5 мм.


Подбирается верная высота для расположения устройства, в норме для удобства это от 1,2 до 2 метров


Место под установку располагают обязательно так, чтобы открывающаяся дверь не перекрывала обзор. Не стоит монтировать датчик движения невысоко над отопительными приборами, это негативно скажется на работе аппарата.


Сначала работают с распредкоробкой, в неё нужно отправить три кабеля, а трёхфазный выводится на прибор освещения.


Пошагово процесс подключения датчика движения прост:


1. Сначала соединяют между собой жилы «ноль», от автомата к светильнику. Во вторую очередь соединяют заземлитель, если он имеется, а потом и силовые жилы от автомата к датчику, а от него к светильнику.


2. Теперь жилу от лампочки подключают к клемме с аналогичным изображением. Иногда это обозначается знаком «нагрузки». Вторая жила протягивается к клемме с буквой L. Теперь изделие подключено, его устанавливают в подрозетник.


Можно всё закрывать декоративной крышкой.


Далее идёт процесс настройки работы датчика движения освещения.

Настройка


На передней панели находится первый регулятор, его нужно установить в режим авто, просто покрутив.


У второго регулятора роль чувствительного к свету элемента. Чтобы активировать устройство для работы в тёмное время суток, регулятор поворачивают на необходимое количество градусов в левую сторону.


Диапазон времени, в течение которого срабатывает таймер отключения, указывается в характеристике прибора. Эта информация находится в инструкции от производителя.


Переводят выключатель в распределительном щитке на положение «вкл», можно проверять работу системы.

Схема подключения трехпроводного датчика движения


Если приобретён трёхпроводной датчик движения, то его монтаж тоже производят по определённой схеме. Прибор имеет не две, а три клеммы. Рынок предлагает большой ассортимент приборов по разным ценам. Принцип работы моделей схож друг с другом, потому можно говорить об общей схеме подключения. Разница в цене объясняется качеством комплектующих.


Рекомендуется приобретать приборы, в характеристиках которых есть слово «влагозащищённость» или латинские буквы «IP».


Для установки под навесом или в помещениях подходит устройство с маркировкой IP44, а для пространства под открытым небом IP65. На цену очень даже влияет фактор влагозащищённости.

Монтаж


Рассмотрим советы, как подключить датчик движения освещения, если он трёхпроводной. Актуальны всё те же четыре элемента, а именно автомат для распредщитка, распредкоробка, датчик с проводом и прибор освещения с проводом.


В распредкороб вводят три кабеля. От автоматического выключателя тянут фазу L, ноль N (рабочий), заземление (PE).


Ноли (N) нужно собрать в одну локацию. Землю с автомата подключают к заземлению от светильника. Теперь можно подавать к датчику движения с тремя проводами фазу-ноль. Ввод: для питания 220В это фазы L и N. Вывод имеет литеру А.


Сначала откручивают саморезы на корпусе. Клеммы обнаруживаются под задней крышкой. Удобно, если у выбранной модели выведены из корпуса три провода разного цвета. Землю обозначают литерой А, у провода красный цвет, у ноля N он синий, фаза L коричневая. Но чтобы убедиться в правильности определения значения проводов, можно открыть крышку и посмотреть литеры.


Иногда обходятся без распределительного короба, тогда провода заводят в короб, если это позволяет пространство внутри него. Также в коробе должен быть клеммник.

Настройка и наладка чувствительности


Подключение датчика завершено, но нужно его настроить для полноценной работы.


С обратной стороны корпуса устройства есть регуляторы, отвечающие за работу: на неё влияет уровень освещённости. Если требуется включение датчика в помещении с одним окном при заходе солнца, то регулятор крутят в сторону значка луны.


Другой регулятор позволяет задать время выключения. Задержка выставляется от секунд до 10 минут. Поворот сферы на определённый угол регулирует режим включения при попадании в диапазон видимости животных.


Следует знать: так как в работе датчика используются ИК-лучи, нужно знать особенность детектирования. Пре пересечении лучей аппарат среагирует и включит свет, а если идти по направлению прямо к лучу, то чувствительность будет на минимуме, в этом случае устройство может не среагировать на движение.


Установку датчика движения осуществляют сбоку от дверного проёма или в углу комнаты.

Плюсы и минусы


Преимущество в том, что можно регулировать реакцию датчика движения на животных. Если не нужно, чтобы срабатывало включение света на проходящих по периметру животных, то не нужно поворачивать головку сенсора в сторону пола. Достаточно того, что захват может производиться по уровню головы всех людей дома.


Преимуществом можно назвать максимальное расстояние, на которое реагирует датчик, оно равно примерно 9-15 метрам.


Недостатком трёхпроводной схемы смело можно назвать невозможность включения света принудительно: если прибор сломается, будут проблемы. Лучше включить в схему выключатель.

Как подключить датчик движения через выключатель


Подключение датчика движения и выключателя осуществляется согласно схеме параллельно. Все жилы заземления и ноля соединяются аналогично вышеописанному способу, но фазы стягиваются иначе.


Провод от автоматического питания нужно соединить в датчике с входящей жилой, а затем уже тот же провод от автомата с выключателем.


Провод выхода от датчика нужно соединить с прибором освещения и проложить провод к выключателю.


Получается, согласно схеме можно включить свет выключателем, когда хочется это сделать, вне зависимости от функционирования датчика движения.

Как подключать трехпроводной датчик на два провода


Этот вопрос задаётся довольно часто: тема подключения трёхпроводного датчика движения света вместо выключателя с одной клавишей интересна. Чтобы всё заработало, требуется докупить диод VDI 1N4007 и конденсатор 2.2 МКФ на 400В.


Диод устанавливается между клеммами с литерой А от датчика и в месте подключения ноля N. Конденсатор припаивается параллельно лампе светильника. На датчик будет приходить одна фаза для контакта L и выхода с контакта N. Выход А будет вне цепи.


Популярна такая схема в тех домах, где пользуются двухжильным силовым кабелем, а менять его нет желания.

Минусы способа


Недостатки таковы:


  • Не все светодиодные лампы позволять работать датчику по такой схеме;


  • Вероятна очень высокая пульсация, вызывающая дискомфорт для зрения;


  • Нет возможности добавить новую нагрузку на схему, это бесполезно;


  • Самой высокой мощностью является 80 Вт.

Два датчика в цепи


Теперь изучим схему подключения нескольких датчиков в одной цепи. Это нужно там, где помещение очень просторное или его форма специфична, что не позволяет устройству срабатывать максимально корректно.


Если коридор имеет изогнутую форму, то одно устройство для срабатывания на движение не будет работать при нахождении объекта за поворотом. Здесь нужна схема с несколькими датчиками, подключёнными параллельно друг другу.


Фаза ноль идёт отдельно, она не прерывается. Её подают на все устройства, а уже после присоединяют провода к лампе. Какой-то из датчиков сработает и замкнёт цепь, напряжение будет подано на светильник.


Приборы должны быть подключены од одной фазы, что исключит вероятность короткого замыкания.


Монтировать датчики нужно так, чтобы был получен наибольший угол обзора, без экранирования его деталями интерьера, дверными и оконными проёмами.


Схема на подключение двух датчиков в цепи пригодна и для включения любого числа приборов.

Какие могут быть неполадки в работе


К сожалению, даже правильный монтаж не гарантирует безупречной работы. Рассмотрим все вероятностные проблемы в функционировании датчиков движения.


1. Ошибки в подключении фазы и ноля. С одной стороны для функционирования прибора безразлично, где подключён ноль или фаза. Но есть и правила безопасности. Разрыв цепи должен располагаться на жиле, подведённой к фазе. Это так же, как включение патрона для лампочки.


2. Ошибочное срабатывание. Такое вероятно, если сенсоры расположены неправильно: по правилам установка не рекомендована около нагревательных элементов, на улице, если тип устройства не соответствует условиям, а также там, где мешает листва деревьев.


3 Могут помешать блики и сильные воздушные потоки. Блики действуют так же, как и срабатывание из-за попадания на сенсор лучей света. Ветер действует по-другому, но также нарушает работу. Именно поэтому нельзя монтировать прибор на окна, сплит-систему, на улицу под гуляющий сквозняк.


4. Датчик можно монтировать на стену, даже если в паспорте указано, что он потолочный. Но это закономерно приведёт к неправильной работе прибора: указание о местоположении указывается не просто так. Технические характеристики устройства таковы, что угол обзора различается, а это приводит к ошибкам в установке.


5. Беспричинное срабатывание после деактивации происходит тогда, когда на фотореле попадает свет светильника или другого осветительного прибора. Также может помешать правильному функционированию расположение поблизости светильника с лампой накаливания, затухающей не мгновенно. Сенсор улавливает ИК-волны и снова запускает активацию освещения. Вероятно запускание бесконечного цикла включений.


6. Если на датчике движения появляются трещины или чувствительный элемент пачкается, прибор тоже работает неверно. Чувствительной точкой в аппарате является линза Френеля, которая фокусирует ИК-лучи с помощью вогнутых линз. Поэтому датчик всегда должен находиться в чистом и целом виде.

Видео о подключении датчиков движения


Иногда важная информация может быть лучше воспринята, если посмотреть её на видео:

Подключение датчика движения с выключателем

5 советов, или как подключить датчик движения на свет, 2 основные схемы и 2 способа монтажа датчика движения, 3 главных правила настройки освещения.

Датчики движения (ДД) — это интеллектуальная электроника, которую используют дома, в офисе, отеле. Это современное коммутационное устройство имеет гораздо больше функциональностей, чем традиционные выключатели света. Например, датчик движения с автоматической функцией включения освещения предоставляет человеку больше комфорта и свободы, чем обычный клавишный переключатель. В быту чаще всего это оборудование применяется для автоматического включения освещения в жилых помещениях и подъездах.

ТЕСТ:

Мини тест для определения эрудиции пользователя

  1. Какой переменный ток используется в жилых помещениях?

а) трехфазный;

б) однофазный.

  1. При подключении нескольких датчиков параллельно друг к другу какое соединение правильное?

а) отдельная фаза для каждого устройства;

б) одна фаза для всех устройств.

  1. Возможно ли встроить ДД в бетонный потолок?

а) да;

б) нет.

Ответы:

Правильный ответ на 1 вопрос: однофазный переменный ток. Трехфазный производится в промышленных масштабах.

Правильный ответ на 2 вопрос: при присоединении нескольких устройств в одну цепочку необходимо все приборы подключать к одной фазе.

Правильный ответ на 3 вопрос: нет, встраиваемые модели устройств подходят для монтажа только в подвесные потолки.

Датчик движения – это электронное оборудование, помогающее выявить нарушителя при несанкционированном проникновении на контролируемую территорию.

Существует 3 вида ДД:

  • 2-х проводные;
  • 3-х проводные;
  • С 4-мя проводами.

По способу реагирования выделяют 5 видов детекторов:

  • Ультразвуковые, реагируют на звуковые высокочастотные волны;
  • Микроволновые, срабатывают на высокочастотные радиоволны;
  • Инфракрасные, функционируют при обнаружении теплового излучения;
  • Активные, работают при наличии передатчика и приемника инфракрасного излучения;
  • Пассивные, не используют в работе передатчик.

Инфракрасный датчик с 3-мя проводами

Наиболее популярны устройства с инфракрасным излучением. Принцип действия его очень прост. Сенсор ДД начинает работать тогда, когда на него попадают инфракрасные излучения, исходящие от живых объектов. Для этого устройство снабжается пиродетекторами, направляющимися в разные стороны, разделяя контролируемое пространство на узкие сегменты. Такое разделение осуществляет линза Френеля.

На фото: Схема работы инфракрасного датчика

Когда человек смещается в зону ответственности прибора, срабатывает сигнал тревоги и происходят изменения в работе сенсоров. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Внутри датчика имеются три клеммы:

  • L — для подключения фазы;
  • N – для подключения к нулю;
  • A – для подключения к нагрузке.

Если вы не знаете, как подключить инфракрасный ДД к светильнику, то все можно понять, разобравшись с проводами. Фазный и нулевой провод, соединенные с клеммами L и N, осуществляют питание устройства. Выходное реле подключается между фазой L и кабелем нагрузки. Лампочка подключается между выводом А и нулем.

Как установить ДД для включения света: 2 основные схемы

Систему датчик – лампа рекомендуется устанавливать отдельно от общего освещения. Чтобы ДД для включения света работал вместо выключателя, монтируют отдельную линию, где будут работать только устройство и светильник. Но часто возникает необходимость включить в эту схему и выключатель. Это позволит отключать освещение при необходимости.

На фото: а) подключение датчика без выключателя; б) подключение с выключателем.

Схемы подключения: 4 примера

Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.

На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.

Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.

Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.

Как пошагово подключить датчик движения для освещения

Установка датчика движения на освещение: три схемы правильного подключения, пошаговая инструкция, а также ответы на вопросы о времени срабатываниия. +ТЕСТ для самопроверки.

Датчик движения

Подключив правильным образом к лампочке датчик, человек получит возможность избежать затрат на электроэнергию. Датчик движения очень удобен. Он включает и выключает свет без человека. Но для подключения стоит знать о нюансах, что нарушать не желательно.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией для самостоятельного подключения и настройки датчика, следует пройти небольшой тест:

  1. Чем отличается черный и красный провод внутри устройства?а) Красный следует подсоединять к фазному проводнику, а черный к системе нулевой проводник.
    б) Ничем, это одинаковые провода, имеющие разный окрас в зависимости от модели устройства.
  2. Разрешено ли монтировать датчик около окон?а) Да.
    б) Нет.
  3. Если внутри квартиры или частного дома имеется много окон, через которые внутрь проникает дневной свет, то датчик с каким регулятором следует приобретать?а) «Sence».
    б) «Lux».
  4. Что нужно делать, если купленный датчик, что оснащён регулятором «Sence» не срабатывает, когда человек проходит прямо мимо него?а) Повысить его чувствительность.
    б) Уменьшить чувствительность.

Правильные ответы:

  1. б) Провода отличаются своим цветом, они различаются в зависимости от выбранной модели датчика.
  2. б) Датчики нельзя устанавливать около окон, поскольку дневной свет будет мешать его работе и придется настраивать прибор под нужный уровень освещения.
  3. б) Если в доме много окон и источников дневного света, то необходим датчик «Lux». Он будет срабатывать, когда внутри помещения станет меньше света.
  4. а) Если датчик не сработал, когда человек прошел прямо перед ним, то следует увеличить уровень чувствительности прибора.

Принцип работы и 4 типа датчиков движения для освещения

Датчик движения улавливает расположение объекта и запускает после этого нужные действия. Если устройство подключить к электричеству, тогда в ответ на любые движения человека, прибор будет замыкать цепь и включать освещение.

Это осуществляется из-за изменений, происходящих в тепловом поле, поскольку температура повышается. Процесс происходит из-за колебаний воздуха в помещении.

Принцип действия будет отличаться в зависимости от вида оборудования.

  1. Инфракрасный прибор улавливает изменение теплового поля.
  2. Микроволновый и ультразвуковой работает при помощи звуковых колебаний.
  3. Ультразвуковой датчик наиболее современный, поскольку он сканирует движение даже через препятствия — сквозь стену.
  4. Комбинированный прибор способен уловить несколько разновидностей излучения сразу.

Стоит отметить, что для подключения освещения к датчику движения будет достаточно 12v.

5 советов по выбору места для установки

Чтобы прибор всегда начинал функционировать вовремя, надо подобрать верное место:

  1. Устройство желательнее всего смонтировать около потолка или дверного проема, так можно подавать ток, когда человек приходит из освещенной комнаты в темную.
  2. Противопоказан монтаж выбранного датчика по центру стены — дверь пропадет из зоны обзора.
  3. Следует располагать устройство дальше от окон, в ином случае датчик дополнительно придётся настраивать под оптимальную степень освещения.
  4. Когда в комнате несколько дверей, необходимо устанавливать несколько датчиков. Но есть вариант смонтировать один, в самом углу комнаты. Для этого следует покупать устройство с охватом пространства 120 градусов.
  5. При установке оборудования на лестничной площадке, желательнее всего крепить его к потолку и над лестницей, чтобы прибор улавливал колебания внизу и наверху лестницы.

Лестница

В противном случае  прибор станет работать вовсе не так, как ожидалось.

3 схемы подключения

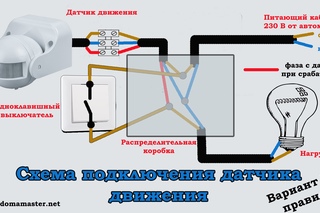

Схема

Есть несколько способов правильно подключить прибор к электросети. Следовать необходимо по трем путям:

  1. Прибор подсоединяется к сети без использования выключателя. Это следует делать, если датчик станет полностью брать на себя всю работу за отключение и включение света. Это делается, когда необходимо осветить бассейн или придомовой участок.
  2. Если прибор улавливает колебания воздуха, надо применять еще и выключатель, что принудительно обесточит оборудование. В таком случае лампочку необходимо соединить с электросетью, обойдя датчик.

    Схема без и с выключателем

  3. Цепь питания есть смысл дополнить выключателем, с помощью которого отключается датчик движения, чтобы он не включался от любых движений, например, когда человек двигается во сне.

Схема1 – без использования выключателя. 2 – кнопка для выключения света. 3 – кнопка для включения света.

Для каждой конкретной ситуации понадобится выбирать один из этих способов подключения. Условия всегда разные и универсального варианта нет.

Ссылки СНИП и ПУЭ:

  1. ПУЭ 6.5.7;
  2. СНиП 23-05-95.

Как подключить датчик движения

8 шагов для подключения датчика

Схема

Осветительные приборы будут работать правильно только, если выполнить монтаж определённым способом:

  1. В том помещении, где устанавливается прибор, необходимо отключить электроэнергию. Это делается с помощью нажатия на тумблер, находящегося на электрическом щитке в доме. Если установка идет в многоэтажной квартире, то «коробка» располагается в коридоре.
  2. С задней части конструкции датчика следует аккуратно снять крышку, за которой будут находиться клеммы. Это делается при помощи отвертки. Внизу устройства будут располагаться маленькие винты. Их нужно открутить.
  3. Внутри датчика находятся несколько проводков, имеющих разный цвет. Коричневый необходимо подключить к фазному проводнику, что протягивается через распределительную коробку. Синий присоединяется к нулевому проводнику. Внутри устройства располагается красный или черный проводок. Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.
  4. Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Стоит отметить, что после монтажа они будут никому не заметны за оборудованием, поэтому за эстетический вид нет необходимости переживать.
  5. Тот провод, что станет торчать из стены, нужно просунуть в отверстие крышки, которую сразу же нужно присоединить к стене. Электропроводка должна располагаться исключительно вертикально, поскольку в ином случае ее легко повредить, когда станет осуществляться крепление.
  6. Питающий кабель следует укоротить, длина должна стать не больше 7 см – этого вполне хватит для правильного монтажа. С жил надо снять 5 мм изоляционного слоя. Это нужно для того, чтобы подсоединить кабель к прибору (клеммам).
  7. Провод, проводящий электрический ток, нужно соединить с L, N и LC клеммами, что расположены на приборе.
  8. Теперь корпус следует монтировать на выбранную зону. Клеммную колодку нужно поместить в нишу, которая находится на задней стенке.

Сема и провода

Еще важно знать: При монтаже датчика, все провода следует аккуратно подогнуть, чтобы они не мешали сборе устройство.

Имеются ситуации, когда датчик необходимо подключить вместе с выключателем. Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

  1. Находится провод, что станет протягиваться от выключателя до лампочки.
  2. К нему нужно подключить еще один, что станет направляться к красному контакту.
  3. Берем провод, что расположен с другой стороны выключателя, и вставляем его в контакт, окрашенный в коричневый цвет. Он станет автоматически гасить свечение.
  4. Провод, что принадлежит лампе, необходимо протянуть к клемме датчика движения.

Подключение датчика движения для освещения

1 ошибка эксплуатации

Стоит отметить, что очень часто люди совершают ошибки при монтаже датчика. Нередко встречаются случаи, когда устанавливается плохой контакт у нулевого провода. Такое может произойти, если внутрь устройства и попадет какой-то строительный мусор, или клеммы плохо присоединены. Так образуется слой нагара, что способствует нагреву. Контакт исчезнет из-за окисления.

Еще важно знать: 2 нюанса о проводах.

Если датчик не работает, необходимо в первую очередь проверить все провода, очистить их от мусора и нагара, если это необходимо, а после качественно прижать. Если алюминиевые жилы деформируются или ломаются, тогда это приведет к неправильной работы всей системы. Чтобы проверить состояние, необходимо использовать вольтметр – щуп стоит положить к клеммам. Но встречаются такие ситуации, когда прибор не работает даже когда обнаруживается напряжение при помощи аппарата. Тогда лампу нужно заменить.

Может произойти так, что свет не гаснет, даже если оборудование полностью исправно. Чтобы решить эту проблему, необходимо проверить временной промежуток, который установлен на датчике. Скорее всего, величина получилась чересчур большая и контакт, отвечающий за функционирование светильника, не может разомкнуться. Тогда надо поставить задержку времени на меньший период.

Ответы на 5 часто задаваемых вопросов об установке времени срабатывания

Часто люди задают вопросы о времени, которое следует установить на приборе. Обязательно нужно установить правильное время срабатывания.

  1. Датчик света, что ставится на лестницу, необходимо ставить на несколько минут, поскольку больше на площадке мало кто задерживается. Времени должно быть достаточно, чтобы, к примеру, найти ключи и открыть ими дверь.
  2. При установке в подсобном помещении следует ставить время в 15 минут, ведь в этой комнате нужно что-то найти, а после вынести.
  3. Необходимо установить задержку срабатывания после того, как датчик зафиксирует движение. Чтобы правильно установить эту величину, следует узнать скорость передвижения человека. К примеру, если хозяин квартиры быстро пересекает коридор, то следует составить сокращенный параметр, называемый «Time».
  4. Регулятор «Lux» необходимо отрегулировать так, чтобы прибор включался, когда освещения становится меньше.
    Если комната имеет очень много окон, через которые распределяется дневной свет, необходимо оснащать помещение исключительно тем датчиком, что имеет регулятор «Lux».
  5. Чувствительность устройства определяется параметром «Sense». На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. Поэтому в той ситуации, когда устройство срабатывает в неподходящий момент, необходимо понизить его чувствительность. О повышении нужно задумываться, когда датчик не срабатывает, когда человек проходит мимо него.

Toп 3

Есть много видов датчиков. Но выделяют трех производителей. Они гарантируют качество и надежность.

  1. Theben.
  2. Rev Ritter.
  3. Camelion.

Датчик движения — это сложное приспособление, что необходимо регулировать под индивидуальные особенности. Если игнорировать правила, то прибор не будет работать в положенном режиме. Нет никакой необходимости приобретать устройство по большой цене, поскольку в продаже имеются не слишком дорогие модели, что уже зарекомендовали себя на рынке в качестве надежного средства. Были указаны наиболее подходящие варианты. Именно их желательнее всего покупать для своего дома.

Следуя всем инструкциям, есть возможность настроить оборудование под свои индивидуальные потребности. В такой ситуации проблем с работой датчика получится грамотно избежать.

При возникновении неисправностей их довольно легко исправить самостоятельно.

Схема Подключения Датчика Движения С Выключателем

Когда вы проходите рядом изменяется частота. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач.

В конструкции каждого датчика имеется электронная схема, которую необходимо подключить к домашней электросети.

На нашем сайте есть подборка статей, посвященных выбору, установке и использованию датчиков движения для освещения. Плавность регулируется в широких пределах, и процесс длится несколько минут.
Как подключить датчик движения. Три схемы подключения.

Хочу отметить, что существует датчики с углом обзора на градусов. Причем заходит на контакт L, а выходит с контакта N.

Если кабель многожильный, то используют втулочные наконечники.

Регулировки учитывают расстояние до движущегося объекта и его размеры. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Выглядит это следующим образом.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в В. Схема подключения На фото схема подключения датчика движения для освещения На снимке схема подключения датчика движения через выключатель Схема подключения прожектора с датчиком движения на фото Схема подключения инфракрасного датчика движения Способы подключения Подключение датчика к просто лампочке — наиболее частый вопрос, беспокоящий владельцев, решивших подключить автономное освещение.

Датчик Движения

Достоинства и недостатки

Монтаж датчика движения зависит от способа установки и расценок компании, которая предоставляет услуги. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Завершив крепление к потолку, к основанию прибора пристёгивают крышку и протирают всю конструкцию мягкой ветошью.

Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Обычный выход «А» остается пустым.

Как настроить ДД для освещения? В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask имеющий угол обзора гр.

Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Эти датчики совмещают в себе несколько технологий для уточнения результата.
Как подключить датчик движения и выключатель . ( 2 нагрузки ).

Схемы подключения

На фото: варианты подключения устройства Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей: К ДД приходит кабель питания и выходит на осветительный прибор.

Первый генерирует сигнал высокой частоты, второй их принимает.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Есть смысл посмотреть для совершенствования практики. Регулирование происходит в диапазоне от минимального до максимального показателя.

Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных?

Как собрать ИК-датчик движения своими руками? Настройка и регулировка датчика После монтажа обязательно надо провести процедуру регулировки датчика движения для освещения. Брак и неправильные условия эксплуатации К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Если вам не хватает мощности датчика — используйте промежуточное реле и магнитный пускатель с катушкой на В.

Затем происходит подсоединение нагрузки A, красный у датчиков и фазы L, коричневый у лампы. Контактные Самый простой вариант датчика движения — использовать концевой выключатель или геркон. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Лампочка соединяется с фазой через провод. Первым потенциометром можно выставить требуемые параметры задержки на отключение то есть после того, как лампа загорится, она погаснет только по истечении заданного времени. Схемы подключения: 4 примера Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Подключение приборов допускается в условиях нормальной окружающей среды.

Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Датчик неплохо отрабатывает движения, однако если движения очень медленные — он может не срабатывать. У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.
Как подключить датчик движения

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Еще один вариант изучения схемы — посмотреть ее на корпусе самого устройства. Эти приборы могут настраиваться на плавное изменение яркости сразу после замыкания цепи, включать освещение с некоторой задержкой. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе. Недорогой для приобретения, легко устанавливаемый, просто настраиваемый прибор.
Как подключить датчик движения вместо выключателя Специализированная схема подключения

Как работает датчик движения? (с иллюстрациями)

Принцип работы датчика движения обычно зависит от типа используемого датчика, который часто зависит от устройства, которое использует датчик. Один из наиболее распространенных типов сенсорной технологии — это активный сенсор, который излучает всплески энергии, которая отражается обратно так же, как сонар. Существуют также пассивные датчики, которые не посылают никаких сигналов, а вместо этого получают энергию от своего окружения для обнаружения движения.Некоторые системы могут также использовать комбинацию активной и пассивной технологий для создания датчика движения, который излучает и принимает энергетический сигнал.

Датчик движения обычно используется для открывания ворот гаража.

Датчик движения — это электронное устройство, часто являющееся частью более крупной системы, такой как свет или камера, которое обнаруживает движение для активации системы.Есть два основных типа датчиков движения: активные датчики и пассивные датчики. Активные датчики излучают сигнал, обычно ультразвуковой всплеск звуковых волн, подобный звуковой системе, который отражается от окружающей среды; этот отраженный сигнал принимается датчиком. Когда что-то движется в зоне действия активного датчика движения, изменение сигнала, отраженного датчиком, активирует систему. Этот тип датчика часто используется для внутренней безопасности и автоматических открывателей гаражных ворот.

Есть два основных типа датчиков движения: активные датчики и пассивные датчики.

Пассивные датчики — это датчик движения, который не излучает сигнал, а вместо этого обнаруживает инфракрасное излучение вокруг датчика.Когда человек или животное движется по местности, тепло от движения улавливается датчиком, который затем активирует систему, к которой он подключен. Этот тип датчика движения часто используется для активируемых движением огней или камер в системе безопасности. Пассивные датчики обычно настраиваются на обнаружение только внезапных или экстремальных изменений теплового излучения, что предотвращает активацию таких систем из-за изменений окружающей температуры, вызванных восходом солнца или охлаждением тротуара в ночное время.

Датчик движения может также использовать комбинацию пассивной и активной технологии.Этот тип системы часто используется в магазинах для включения звука, когда кто-то входит в бизнес. Датчик движения обычно состоит из двух частей: одна из них излучает лазерный или аналогичный энергетический сигнал, а вторая часть принимает этот сигнал. Когда кто-то проходит через систему, сигнал прерывается, и принимающая часть активирует ответ, такой как звонок. Этот тип системы обычно не используется в целях безопасности, поскольку энергетический луч можно довольно легко избежать, чтобы не активировать систему.

Обзоры на датчик движения

2 — интернет-магазины и отзывы на датчик движения 2 на AliExpress

Отличные новости !!! Вы попали в нужное место для 2 датчиков движения.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот датчик движения 2 должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели 2 датчика движения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в двух датчиках движения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 2 motion sensor по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Что такое дистанционное зондирование? Полное руководство

Автор: GIS Geography · Последнее обновление: 18 октября 2020 г.

Что такое дистанционное зондирование?

Дистанционное зондирование — это наука о получении физических свойств области, не находящейся там.Он позволяет пользователям снимать, визуализировать и анализировать объекты и особенности поверхности Земли. Собирая изображения, мы можем классифицировать его по наземному покрову.

СОДЕРЖАНИЕ

    Новый участник

    28 мая 2008 г., 23:01

    Как добавить два датчика движения к существующей световой цепи?

    У меня есть схема с одним переключателем, подключенным к четырем наружным светильникам.Я хотел бы добавить два датчика движения, чтобы каждый из них включал свет. Может кто-нибудь помочь мне с предложениями и / или схемой подключения?

    Имеющиеся у меня датчики движения такие: Link. У них 3 провода (красный, черный и белый).

    Заранее спасибо!

    Участник Uber

    29 мая 2008 г., 05:22

    Обеспечьте постоянное питание всех детекторов (все те же цепи), затем подключите красный от всех детекторов, идите ко всем красным детекторам и к черному проводу фонарей.Суммарная мощность всех ламп не должна превышать мощность одного движения без использования контактора.

    Новый участник

    29 мая 2008 г., 05:58

    Сообщение от Stratmando

    Обеспечьте постоянное питание всех детекторов (все те же цепи), затем подключите красный от всех детекторов, идите ко всем остальным детекторам и к черному проводу фонарей.Суммарная мощность всех ламп не должна превышать мощность одного движения без использования контактора.

    Спасибо. Нужно ли размещать датчики движения между переключателем и первым светом?

    Участник Uber

    29 мая 2008 г., 08:59

    Должен ли переключатель быть включен / выключен / включен для ручного управления?
    Переключатель должен переключать питание на черный для всех движений.
    Переключатель может быть подключен поперек для обхода (в основном подключение черного / постоянного горячего к красному (вывод движения + световой провод).
    Вам нужно включить коррекцию (включение при отсутствии движения) или выключение коррекции (остается выключенной даже при обнаружении движения)?

    Новый участник

    29 мая 2008 г., 09:28

    Сообщение от Stratmando

    Должен ли переключатель быть включен / выключен / включен для ручного управления?
    Переключатель должен переключать питание на черный для всех движений.
    Переключатель может быть подключен поперек для обхода (в основном подключение черного / постоянного горячего к красному (вывод движения + световой провод).
    Вам нужно включить коррекцию (включение при отсутствии движения) или выключение коррекции (остается выключенной даже при обнаружении движения)?

    Я предпочитаю переключать управление всей схемой. Датчики также имеют возможность ручного управления переключением переключателя в положение «выключено» -> «включено». Датчики вернутся в автоматический режим, если переключатель будет выключен -> снова включен.

    Я приложил чертеж относительного расположения переключателя к 4 наружным источникам света, а также относительное расположение того места, где я хочу установить датчики.

    Также хотелось бы рассмотреть самый простой монтаж, так как протянуть провод от переключателя к датчикам будет довольно сложно. Проводка вокруг показанных встраиваемых светильников легко доступна.

    Прикрепленные изображения

    Участник Uber

    29 мая 2008 г., 09:34

    Вам нужен только черный и белый от переключателя для всех источников света и движений, огни подключаются только к красному и белому, черный будет проходить через любые осветительные приборы и подключаться только к обоим движениям черным, красный подключается ко всем красным движениям , и загорается черный провод.

    Новый участник

    29 мая 2008 г., 09:45

    Сообщение от Stratmando

    Вам нужен только черный и белый от переключателя для всех огней и движений. Кайты подключаются только к красному и белому. Черный проходит через любые осветительные приборы и соединяется только с обоими движениями. Черный. Красный соединяется со всем движением. красный, а горит черный провод.

    Большое спасибо, Стратмандо!

    Участник Uber

    29 мая 2008 г., 13:51

    Дай мне знать, как это работает сегодня вечером, позаботься

    Новый участник

    27 апреля 2010 г., 09:19

    Я хочу сделать то же самое.

    © 2024 строительная корпорация «РЕЗУЛЬТАТ»
